1 (Finnish) DM-E Jälleenmyyjän opas MAANTIE MTB Retkipyöräily City Touring/ Comfort-pyörä URBAN SPORT E-BIKE E6100-sarja SC-E6100 EW-EN100 SW-E6010-L SW-M8050-L SW-E6010-R SW-M8050-R RD-M8050 MU-UR500 FC-E6100 FC-E8000 FC-E8050 FC-M8050 SM-CRE61 DU-E6100 DU-E6110 SM-DUE10 SM-DUE11 SM-DUE61-T SM-DUE61-TC SM-DUE61-C SM-DUE61-CC BT-E6000 BT-E6001 BT-E6010 BT-E8010 BT-E8014 BT-E8020 BM-E6000 BM-E6010 BM-E8010 BM-E8020 TL-FC39 TL-FC36 TL-LR15 RT-EM800 RT-EM900

2 SISÄLLYSLUETTELO SISÄLLYSLUETTELO...2 TÄRKEÄ TIEDOTE...6 TURVALLISUUSOHJEITA...7 TARVITTAVAT TYÖKALUT...12 SÄHKÖOSIEN ASENTAMINEN...14 Osien nimet...14 Tarakkaan kiinnitettävä tyyppi Alaputkeen kiinnitettävä tyyppi Yhdysrakenteinen tyyppi Yleiskytkentäkaavio...18 Tekniset tiedot...19 Sähköjohtojen käsittely...19 Sähköjohdon kytkeminen Sähköjohdon irrottaminen Pyörätietokoneen/Kytkentärasian (A) asentaminen...22 SC-E EW-EN Kytkinyksikön (SW-E6010) asentaminen...29 Kytkinyksikön (SW-M8050) asentaminen...30 Sähköjohdon kytkeminen Johdotus ohjaamon ympärille (SC-E6100)...33 Esimerkki: Sähköjohdon reitittäminen Johdotus ohjaamon ympärille (EW-EN100)...37 Esimerkki: Sähköjohdon reitittäminen Akkutelineen asentaminen...40 BM-E BM-E BM-E BM-E

3 Nopeusanturin ja magneettiyksikön asentaminen...57 SM-DUE SM-DUE VETOYKSIKÖN JA LISÄOSIEN ASENTAMINEN...61 Vetoyksikön asentaminen...61 Virtajohdon kytkeminen...64 Kytkentämenetelmä Poistomenetelmä Ohjaamon lisäosien ja sähkötoimisen vaihteen vaihtamisen komponenttien kytkentä...66 Nopeusanturin kytkeminen...67 Valon liitäntäjohtojen kytkentä...68 Vetoyksikön suojakannen asentaminen...69 Vain SHIMANOn vetoyksikön suojakannelle Käyttö yhdessä muun valmistajan vetoyksikön suojakannen kanssa Etummaisen eturattaan ja poljinkampien asentaminen...73 Varren suojakansien asentaminen...78 Ketjun kireyden mittaaminen ja säätäminen...80 Manuaalinen säätö AKUN KÄSITTELY...81 Akun asentaminen...81 Tarakkaan kiinnitettävä tyyppi Alaputkeen kiinnitettävä tyyppi Yhdysrakenteinen tyyppi Akun poistaminen...84 Tarakkaan kiinnitettävä tyyppi Alaputkeen kiinnitettävä tyyppi Yhdysrakenteinen tyyppi Akun lataaminen...88 Deaktivoitu tila HUOMAUTUS Latausaika

4 Polkupyörästä poistetun akun lataaminen Polkupyörään liitetyn akun lataaminen Akkulaturin merkkivalon näyttämät Akun merkkivalon näyttämät KÄYTTÖ JA ASETUKSET...96 Virran kytkeminen PÄÄLLE/POIS...96 Virran käyttö pyörätietokoneesta Virran käyttö akusta Näytön tila virran ollessa PÄÄLLÄ Peruskäyttö...99 Pyörätietokone ja kytkinyksikkö Kytkentärasia (A) (EW-EN100) Valo PÄÄLLE/POIS SC-E EW-EN Näytön perustila SC-E EW-EN Akun varaustilan ilmaisin Avustustavan vaihtaminen Avustustavan vaihtaminen kytkinyksiköllä Avustustavan vaihtaminen tuotteella EW-EN Kävelyavustustapa Kävelyavustustapaan vaihtaminen Kävelyavustustavan käyttö Matkatietonäytön vaihtaminen (SC-E6100) Ajomatkan nollaaminen Vaihteenvaihtotilan vaihtaminen (SC-E6100) Asetusvalikko (SC-E6100) Aloitus [Clear] [Clock] [Start mode] [Backlight] [Brightness]

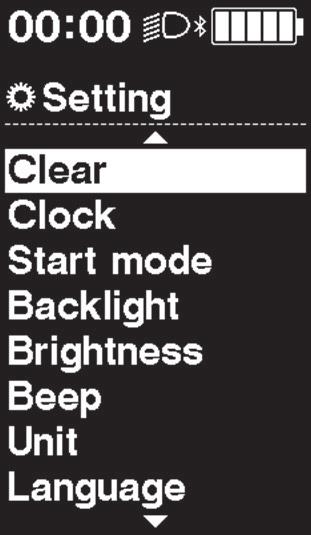

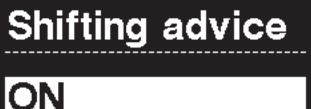

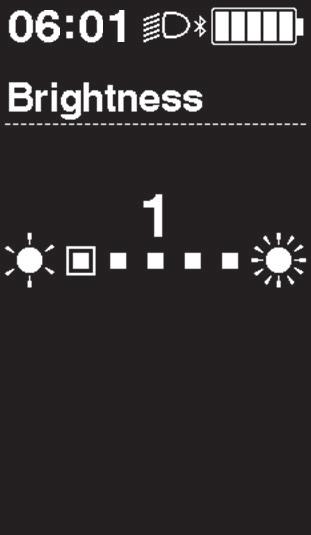

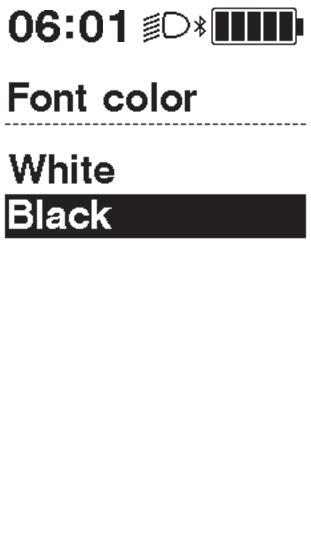

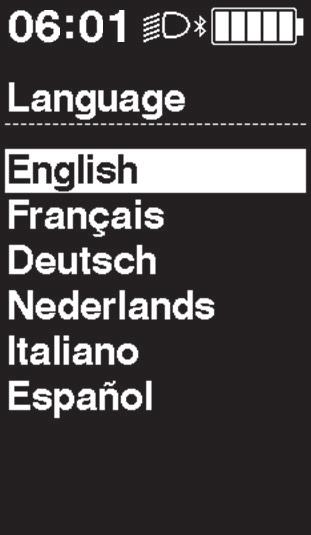

5 [Beep] [Unit] [Language] [Font color] [Adjust] [Shift timing] [Shifting advice] [RD protection reset] [Exit] Vetoyksikön varmuuskopiotietojen päivitys Asetustila (EW-EN100) Takavaihtajan suojauksen uudelleenasetus Säätö Akun merkkivalon häiriötilailmoitukset Pyörätietokoneen virheilmoitukset Varoitukset Virheet Huoltohälytys Tuotteen EW-EN100 virheilmaisin KYTKEMINEN LAITTEISIIN JA TIEDONSIIRTO E-TUBE PROJECT Vetoyksikön asetusten varmuuskopiointitoiminto Langaton toiminto Toiminnot Kytkentämenetelmä E-TUBE PROJECT -sovelluksessa määritettävät kohteet Yhdistäminen tietokoneeseen Yksittäisen yksikön yhdistäminen Kaikkien SHIMANO STEPS -komponenttien yhdistäminen HUOLTO Etummaisen eturattaan vaihtaminen Ketjusuojuksen vaihtaminen Varren suojakannen vaihtaminen

6 TÄRKEÄ TIEDOTE TÄRKEÄ TIEDOTE Tämä jälleenmyyjän opas on tarkoitettu ensisijaisesti koulutettujen pyörämekaanikkojen käyttöön. Käyttäjien, joilla ei ole polkupyörän kokoamiseen soveltuvaa asianmukaista mekaanikkokoulutusta, ei tule yrittää komponenttien asennusta itse jälleenmyyjän oppaiden ohjeiden perusteella. Jos jokin tämän oppaan kohta on epäselvä, älä jatka asennusta. Ota sen sijaan yhteyttä ostopaikkaan tai paikalliseen pyöräliikkeeseen saadaksesi neuvoja. Muista lukea kaikki tuotteen mukana toimitetut käyttöoppaat. Tuotetta ei saa purkaa tai muuttaa muilla kuin tässä jälleenmyyjän oppaassa erikseen mainituilla tavoilla. Kaikki jälleenmyyjän oppaat ja käyttöoppaat ovat saatavana verkkosivustollamme ( Noudata sen maan, osavaltion ja alueen lakeja ja määräyksiä, jolla toimit jälleenmyyjänä. Bluetooth -yhteensopiva -sanamerkki ja -logo ovat Bluetooth SIG, Inc.:n omistamia rekisteröityjä tavaramerkkejä, ja SHIMANO INC. käyttää niitä sopimuksella. Muut tavaramerkit ja tuotteiden nimet ovat omistajiensa omaisuutta. Turvallisuussyistä tämä jälleenmyyjän opas on luettava kokonaan ennen käyttöä ja siinä olevia ohjeita on noudatettava tuotteen oikean toiminnan takaamiseksi. Seuraavia ohjeita on aina noudatettava, jotta henkilövahingoilta sekä laitteen ja ympäristön fyysisiltä vaurioilta vältytään. Ohjeet on luokiteltu tuotteen väärinkäytöstä mahdollisesti aiheutuvan vaaran tai vaurion asteen mukaan. VAARA VAROITUS HUOMIO Näiden ohjeiden noudattamatta jättämisestä seuraa kuolema tai vakava loukkaantuminen. Näiden ohjeiden noudattamatta jättämisestä voi seurata kuolema tai vakava loukkaantuminen. Näiden ohjeiden noudattamatta jättämisestä voi seurata henkilövahinkoja tai fyysisiä vaurioita laitteeseen tai ympäristöön. 6

7 TURVALLISUUSOHJEITA TURVALLISUUSOHJEITA VAARA Varmista, että ilmoitat käyttäjille seuraavista kohdista: Akun käsittely Akkua ei saa taivuttaa, muuttaa eikä purkaa eikä juotostinaa saa juottaa suoraan akkuun. Muutoin seurauksena voi olla vuoto, ylikuumeneminen, räjähdys tai syttyminen. Akkua ei saa jättää lämmönlähteiden, kuten lämmityslaitteiden, lähelle eikä akkua saa kuumentaa eikä heittää avotuleen. Muutoin seurauksena voi olla räjähdys tai syttyminen. Älä heitä akkua tai altista sitä voimakkaille iskuille. Muutoin seurauksena voi olla ylikuumeneminen, räjähdys tai syttyminen. Akkua ei saa upottaa makeaan tai meriveteen ja akun napoja ei saa päästää kastumaan. Muutoin seurauksena voi olla ylikuumeneminen, räjähdys tai syttyminen. Käytä vain oppaassa mainittua akkulaturia ja noudata latausolosuhteita koskevia ohjeita, kun lataat akkua. Muussa tapauksessa akku saattaa ylikuumentua, räjähtää tai syttyä palamaan. VAROITUS Varmista noudattavasi käyttöoppaissa esitettyjä ohjeita, kun asennat tuotetta. Huoltotiheys riippuu tuotteen käytöstä ja ajo-olosuhteista. Puhdista ketju säännöllisesti tarkoitukseen sopivalla ketjunpuhdistusaineella. Älä koskaan käytä emäksisiä tai happamia liuottimia, kuten ruosteenpuhdistusaineita. Jos tällaisia liuottimia käytetään, ketju voi katketa ja aiheuttaa vakavan loukkaantumisen. Suojaa silmäsi suojalaseilla, kun suoritat huoltotoimenpiteitä, kuten osien vaihtoa. Lisätietoja tuotteista, joita ei käsitellä tässä käyttöoppaassa, on kyseisten tuotteiden käyttöoppaissa. Kun olet lukenut tämän jälleenmyyjän oppaan perusteellisesti, säilytä se myöhempää käyttöä varten. Varmista, että ilmoitat käyttäjille seuraavista kohdista: Varo, ettei pyörätietokoneen näyttö vie huomiotasi pois ajamisesta polkupyörällä ajamisen aikana. Muutoin saatat kaatua polkupyörällä. Tarkista ennen ajoa, että kiekot on kiinnitetty kunnolla. Muutoin saatat kaatua polkupyörällä ja loukkaantua vakavasti. 7

8 TURVALLISUUSOHJEITA Opettele liikkeellelähtöä sähköavusteisella polkupyörällä riittävässä määrin, ennen kuin siirryt ajamaan vilkkaille kaduille. Muutoin polkupyörä voi lähteä liikkeelle odottamatta ja aiheuttaa onnettomuuden. Varmista, että valo on päällä, kun ajat pimeässä. Älä pura tuotetta. Tuotteen purkaminen voi aiheuttaa loukkaantumisen. Älä liikuta polkupyörää, kun lataat akkua sen ollessa asennettuna polkupyörään. Laturin virtapistoke voi löystyä ja irrota osittain pistorasiasta, ja seurauksena voi olla tulipalovaara. Älä koske epähuomiossa vetoyksikköön, kun se on ollut jatkuvassa käytössä pidemmän aikaa. Vetoyksikön pinta kuumenee ja voi aiheuttaa palovammoja. Litiumioniakku Jos akusta vuotanutta nestettä joutuu silmiin, huuhtele altistunut alue välittömästi läpikotaisin puhtaalla vedellä (kuten hanavedellä) silmiä hieromatta ja mene heti lääkäriin. Muutoin akkuneste voi vahingoittaa silmiäsi. Akkua ei saa ladata ulkotiloissa tai kosteissa tiloissa. Muutoin seurauksena voi olla sähköisku. Kun pistoke on märkä, sitä ei saa kytkeä tai irrottaa. Muutoin seurauksena voi olla sähköisku. Jos pistoke on sisältä märkä, kuivaa se huolellisesti ennen kytkemistä. Jos akku ei ole latautunut täyteen varaustilaan 2 tunnin kuluessa varsinaisen määrätyn latausajan täyttymisestä, irrota akku heti liitännästä ja ota yhteys ostopaikkaan. Muutoin seurauksena voi olla ylikuumeneminen, räjähdys tai syttyminen. Akkua ei saa käyttää, jos siinä on selviä naarmuja tai muita ulkoisia vaurioita. Muutoin seurauksena voi olla räjähdys, ylikuumeneminen tai toimintahäiriöitä. Akun käyttölämpötila-alueet on ilmoitettu alla. Älä käytä akkua näiden lämpötilaalueiden ulkopuolella. Jos sitä käytetään tai varastoidaan lämpötiloissa, jotka ovat ilmoitetun lämpötila-alueen ulkopuolella, seurauksena voi olla tulipalo, loukkaantuminen tai toimintahäiriöitä. 1. Purkautumisen aikana: -10 C 50 C 2. Lataamisen aikana: 0 C 45 C Asennus polkupyörään ja huolto: Poista akku ja latausjohto, ennen kuin suoritat johdotuksia tai kiinnität osia polkupyörään. Muutoin seurauksena voi olla sähköisku. Noudata oppaissa annettuja ohjeita, kun asennat tuotetta. Suosittelemme käyttämään vain alkuperäisiä SHIMANO-osia. Jos pultteja ja muttereita löystyy tai jos tuote vaurioituu, polkupyörä voi kaatua äkillisesti ja seurauksena voi olla vakava loukkaantuminen. 8

9 TURVALLISUUSOHJEITA Huoltotiheys riippuu tuotteen käytöstä ja ajo-olosuhteista. Puhdista ketju säännöllisesti tarkoitukseen sopivalla ketjunpuhdistusaineella. Älä koskaan käytä emäksisiä tai happamia liuottimia, kuten ruosteenpuhdistusaineita. Jos tällaisia liuottimia käytetään, ketju voi katketa ja aiheuttaa vakavan loukkaantumisen. HUOMIO Varmista, että ilmoitat käyttäjille seuraavista kohdista: Varmista ajoturvallisuus noudattamalla polkupyörän käyttöoppaassa olevia ohjeita. Tarkista akkulaturi ja sovitin säännöllisesti vaurioiden varalta erityisesti johdon, pistokkeen ja kotelon osalta. Jos laturi tai sovitin on vaurioitunut, älä käytä sitä ennen kuin se on korjattu. Käytä tuotetta käyttöohjeiden tai turvallisuusvalvojan ohjeiden mukaisesti. Älä anna aisteiltaan tai henkisiltä kyvyiltään rajoittuneen henkilön, kokemattoman henkilön tai henkilön, jolla ei ole tarvittavia tietoja mukaan lukien lapset käyttää tätä tuotetta. Lapset eivät saa leikkiä tämän tuotteen lähellä. Jos tuotteessa ilmenee toimintahäiriö tai muu ongelma, ota yhteys lähimpään jälleenmyyjään. Älä koskaan tee muutoksia järjestelmään, sillä se saattaa aiheuttaa toimintahäiriöitä järjestelmässä. Litiumioniakku Akkua ei saa altistaa suoralle auringonvalolle, jättää auton sisälle kuumana päivänä eikä asettaa muuhun kuumaan paikkaan. Seurauksena voi olla akun vuotaminen. Jos akusta vuotanutta nestettä joutuu iholle tai vaatteisiin, huuhtele se heti pois puhtaalla vedellä. Vuotanut neste voi vahingoittaa ihoasi. Varastoi akku turvallisessa paikassa poissa lasten ja lemmikkieläinten ulottuvilta. HUOMAUTUS Varmista, että ilmoitat käyttäjille seuraavista kohdista: Muista kiinnittää suojatulpat käyttämättömiin liitäntöihin. Ota yhteys jälleenmyyjään tuotteen asennusta ja säätöä varten. Komponentit on suunniteltu vesitiiviiksi siten, että ne kestävät ajamista märissä olosuhteissa. Niitä ei kuitenkaan saa tarkoituksellisesti upottaa veteen. 9

10 TURVALLISUUSOHJEITA Älä puhdista polkupyörää painepesurilla. Jos komponentteihin pääsee vettä, seurauksena voi olla käyttöongelmia tai ruostumista. Käsittele komponentteja varovasti ja vältä altistamasta niitä voimakkaille iskuille. Älä käännä polkupyörää ylösalaisin. Pyörätietokone ja vaihdekytkimet ovat muutoin vaarassa vaurioitua. Akku poistettuna polkupyörä toimii edelleen tavallisena polkupyöränä, mutta valo ei syty, kun se kytketään sähköjärjestelmään. Huomaa, että Saksassa polkupyörän käyttäminen tällöin tulkitaan tieliikennelakirikkomukseksi. Irrota akku polkupyörästä ja aseta polkupyörä tasaiselle alustalle, kun kuljetat polkupyörää autossa. Tarkista ennen akun kytkemistä, että akun liitososioon (liittimeen) ei ole päässyt vettä ja että se ei ole likainen. Varo seuraavia asioita, kun lataat polkupyörässä kiinnitettynä olevaa akkua: Varmista ennen latausta, ettei latauspistokkeen latausliitännässä ole vettä. Varmista ennen latausta, että akkuteline on lukittu. Älä poista akkua akkutelineestä latauksen ollessa käynnissä. Älä aja polkupyörällä, kun laturi on liitettynä. Sulje latausliitännän päällinen, kun lataus ei ole käynnissä. Aseta polkupyörä tukevasti paikalleen latauksen ajaksi siten, että se ei kaadu. Suosittelemme käyttämään vain alkuperäistä SHIMANO-akkua. Jos käytät muun merkkistä akkua, lue tuotteen käyttöopas huolellisesti ennen käyttöä. Osa tässä jälleenmyyjän oppaassa olevista tärkeistä tiedoista on myös laitteissa olevissa tarroissa. Akkuun kirjoitettua numeroa tarvitaan ostettaessa vara-avaimia akun lukkoon. Säilytä se huolellisesti. Käytä akun ja muovisen suojakannen pesemiseen nihkeää, kuivaksi puristettua liinaa. Jos sinulla on tuotteen käyttöä ja huoltoa koskevia kysymyksiä, ota yhteys tuotteen ostopaikkaan. Ota yhteys ostopaikkaan, jos tarvitset lisätietoja komponenttien ohjelmistopäivityksistä. Uusimmat tiedot saa SHIMANO-verkkosivustolta. Lisätietoja on KYTKEMINEN LAITTEISIIN JA TIEDONSIIRTO -osiossa. Tuotteiden takuu ei kata normaalista käytöstä ja ikääntymisestä johtuvaa luontaista kulumista ja heikkenemistä. 10

11 TURVALLISUUSOHJEITA Kytkeminen tietokoneeseen ja tiedonsiirto Kun käytät PC-linkkilaitetta yhdistämään tietokoneen polkupyörääsi (järjestelmään tai komponenttiin), voit käyttää E-TUBE PROJECT -sovellusta useisiin eri toimintoihin, kuten mukauttamaan yksittäisiä komponentteja tai koko järjestelmän sekä päivittämään laiteohjelmiston. PC-linkkilaite: SM-PCE1 E-TUBE PROJECT: PC-sovellus Laiteohjelmisto: kunkin komponentin sisäinen ohjelmisto Kytkeminen ja tiedonsiirto älypuhelimissa tai taulutietokoneessa Jos yhdistät polkupyöräsi (järjestelmän tai komponentin) Bluetooth LE -yhteyden avulla älypuhelimeen tai taulutietokoneeseen, voit käyttää E-TUBE PROJECT -sovelluksen älypuhelin-/taulutietokoneversiota useisiin eri toimintoihin, kuten mukauttamaan yksittäisiä komponentteja tai järjestelmän sekä päivittämään laiteohjelmiston. E-TUBE PROJECT: Älypuhelin-/taulutietokonesovellus Laiteohjelmisto: kunkin komponentin sisäinen ohjelmisto Muita kuin Euroopan unionin maita koskevat hävittämisohjeet Tämä symboli on käytössä vain Euroopan unionissa. Noudata paikallisia käytettyjen akkujen hävittämistä koskevia säädöksiä. Jos olet epävarma, ota yhteys ostopaikkaan tai jakelijaan. Todellinen tuote saattaa poiketa kuvasta, silla tämän käyttöoppaan tarkoituksena on lähinnä selittää menettelytavat tuotteen käyttämistä varten. 11

12 TARVITTAVAT TYÖKALUT TARVITTAVAT TYÖKALUT Seuraavia työkaluja tarvitaan asennukseen/poistoon, säätöön ja huoltoon. Komponentti Sijainti/pulttityyppi Työkalu Sähköjohto Pistoke TL-EW02 Pyörätietokone Kiristyspultti Kiinnityspultti Kulmansäätöpultti Ruuvimeisseli [#2] Kytkinyksikkö Kiristyspultti 3 mm:n kuusiokoloavain Avainyksikkö Ruuvimeisseli [#2] Tasakärkinen ruuvimeisseli (6,4 mm) Akkuteline (BM-E6000) Telineen kotelon alaosa Ruuvimeisseli [#2] Telineen kotelon yläosa Kuusiokolollinen [#10] Akkuteline (BM-E6010) Telineen kotelon alaosa Avainyksikkö Avainyksikön suojakansi Telineen kotelon yläosa 3 mm:n kuusiokoloavain Ruuvimeisseli [#1] Akkuteline (BM-E8010) Telineen kotelon alaosa Avainyksikkö 3 mm:n kuusiokoloavain 8 mm:n kiintoavain 3 mm:n kuusiokoloavain Avainyksikön suojakansi Telineen kotelon yläosa Telineen kotelon alaosa Avainyksikkö 2,5 mm:n kuusiokoloavain 5 mm:n kuusiokoloavain Akkuteline (BM-E8020) Telineen kotelon yläosa Ruuvimeisseli [#2] Lukko 2 mm:n kuusiokoloavain Avainyksikön suojakansi Ruuvimeisseli [#2] 12

13 TARVITTAVAT TYÖKALUT Nopeusanturi (SM-DUE10) Nopeusanturi (SM-DUE11) Nopeusanturin kiinnityspultti Magneettiyksikön kiinnityspultti Nopeusanturin kiinnityspultti 4 mm:n kuusiokoloavain Ruuvimeisseli [#2] Kuusiokolollinen [#10] Jarrulevy Lukkorengas TL-LR15 + siirtoleuka-avain Vetoyksikkö Valon liitäntäjohto Poljinkampi Vetoyksikön kiinnityspultti - Vetoyksikön suojakansi Valon liitäntäjohdon kiinnityspultti Päällinen Kiristyspultti Ota yhteyttä polkupyörän valmistajaan. Ruuvimeisseli [#2] TL-FC16 / TL-FC18 5 mm:n kuusiokoloavain Eturatas Lukkorengas TL-FC39+TL-FC33 TL-FC39+TL-FC36 Ketjusuojus Varren suojakansi Ruuvimeisseli [#2] 13

14 SÄHKÖOSIEN ASENTAMINEN Osien nimet SÄHKÖOSIEN ASENTAMINEN Osien nimet Tarakkaan kiinnitettävä tyyppi (P) (C) (K) (L) (D) (N) (M) (O) (A) (B) (J) (I) (H) (G) (F) (E) (A) Akku: BT-E6000 / BT-E6001 (B) Akkuteline: BM-E6000 (C) Vetoyksikkö: DU-E6100 / DU-E6110 (D) Vetoyksikön suojakansi: SM-DUE61-C / SM-DUE61-CC / SM-DUE61-T / SM-DUE61-TC (E) Poljinkampi: FC-E6100 / FC-E8000 (F) Etummainen eturatas: SM-CRE61 (G)*1 Nopeusanturi: SM-DUE10 (H)*2 Moottoriyksikkö (napavaihde DI2): MU-UR500 Takavaihtaja (DI2): RD-M8050 (I)*1 Nopeusanturi: SM-DUE11 (J) Jarrulevy: RT-EM800 / RT-EM900 (K) Kytkinyksikkö (oletus: avustuskytkin): SW-M8050-L / SW-E6010-L (L)*2 Kytkinyksikkö (oletus: vaihdekytkin): SW-M8050-R / SW-E6010-R (M) Sähköjohto: EW-SD50 (N)*3 Pyörätietokone: SC-E6100 (O)*3 Kytkentärasia (A) (langaton yksikkö): EW-EN100 (P) Akkulaturi: EC-E6000 / EC-E6002+SM-BCC1 14

15 SÄHKÖOSIEN ASENTAMINEN Osien nimet *1. Käytä joko (G) tai (I). (I) vain silloin, kun levyjarru (J) on kiinnitettynä. *2. Vain sähkötoimisessa vaihteen vaihtamisessa. *3. Käytä joko (N) tai (O). Alaputkeen kiinnitettävä tyyppi (P) (C) (K) (L) (D) (N) (M) (O) (A) (J) (I) (H) (G) (F) (E) (B) (A) Akku: BT-E6010 / BT-E8010 / BT-E8014 (B) Akkuteline: BM-E6010 / BM-E8010 (C) Vetoyksikkö: DU-E6100 / DU-E6110 (D) Vetoyksikön suojakansi: SM-DUE61-C / SM-DUE61-CC / SM-DUE61-T / SM-DUE61-TC (E) Poljinkampi: FC-E6100 / FC-E8000 (F) Etummainen eturatas: SM-CRE61 (G)*1 Nopeusanturi: SM-DUE10 (H)*2 Moottoriyksikkö (napavaihde DI2): MU-UR500 Takavaihtaja (DI2): RD-M8050 (I)*1 Nopeusanturi: SM-DUE11 (J) Jarrulevy: RT-EM800 / RT-EM900 (K) Kytkinyksikkö (oletus: avustuskytkin): SW-M8050-L / SW-E6010-L (L)*2 Kytkinyksikkö (oletus: vaihdekytkin): SW-M8050-R / SW-E6010-R (M) Sähköjohto: EW-SD50 (N)*3 Pyörätietokone: SC-E6100 (O)*3 Kytkentärasia (A) (langaton yksikkö): EW-EN100 (P) Akkulaturi: EC-E6000 / EC-E6002+SM-BCC1 15

16 SÄHKÖOSIEN ASENTAMINEN Osien nimet *1. Käytä joko (G) tai (I). (I) vain silloin, kun levyjarru (J) on kiinnitettynä. *2. Vain sähkötoimisessa vaihteen vaihtamisessa. *3. Käytä joko (N) tai (O). Yhdysrakenteinen tyyppi (P) (C) (K) (L) (D) (N) (M) (O) (J) (I) (B) (A) (H) (G) (F) (E) (A) Akku: BT-E8020 (B) Akkuteline: BM-E8020 (C) Vetoyksikkö: DU-E6100 / DU-E6110 (D) Vetoyksikön suojakansi: SM-DUE61-C / SM-DUE61-CC / SM-DUE61-T / SM-DUE61-TC (E) Poljinkampi: FC-E6100 / FC-E8000 (F) Etummainen eturatas: SM-CRE61 (G)*1 Nopeusanturi: SM-DUE10 (H)*2 Moottoriyksikkö (napavaihde DI2): MU-UR500 Takavaihtaja (DI2): RD-M8050 (I)*1 Nopeusanturi: SM-DUE11 (J) Jarrulevy: RT-EM800 / RT-EM900 (K) Kytkinyksikkö (oletus: avustuskytkin): SW-M8050-L / SW-E6010-L (L)*2 Kytkinyksikkö (oletus: vaihdekytkin): SW-M8050-R / SW-E6010-R (M) Sähköjohto: EW-SD50 (N)*3 Pyörätietokone: SC-E6100 (O)*3 Kytkentärasia (A) (langaton yksikkö): EW-EN100 (P) Akkulaturi: EC-E6000 / EC-E6002+SM-BCC1 16

17 SÄHKÖOSIEN ASENTAMINEN Osien nimet *1. Käytä joko (G) tai (I). (I) vain silloin, kun levyjarru (J) on kiinnitettynä. *2. Vain sähkötoimisessa vaihteen vaihtamisessa. *3. Käytä joko (N) tai (O). 17

18 SÄHKÖOSIEN ASENTAMINEN Yleiskytkentäkaavio Yleiskytkentäkaavio EW-EN100 TEKNISIÄ VINKKEJÄ Sähköjohdon (EW-SD50) vaijerin enimmäispituus on mm. 18

19 SÄHKÖOSIEN ASENTAMINEN Tekniset tiedot Tekniset tiedot Käyttölämpötila-alue: Purkautuessa C Akun tyyppi Litiumioniakku Käyttölämpötila-alue: Latautuessa 0 40 C Nimelliskapasiteetti Katso lisätietoa akun käyttöoppaasta. Säilytyslämpötila C Nimellisjännite 36 V DC Säilytyslämpötila (akku) C Vetoyksikkö Keskellä sijaitseva Latausjännite V AC Moottorin tyyppi Harjaton DC-moottori Latausaika Katso lisätietoa akkulaturin käyttöoppaasta. Vetoyksikön nimellisteho 250 W TEKNISIÄ VINKKEJÄ Avustuksen tarjoama suurin nopeus on valmistajan asettama, mutta se voi vaihdella polkupyörän käyttöolosuhteista riippuen. Tuoreimmat käyttöohjeet ovat saatavilla verkkosivustollamme ( Sähköjohtojen käsittely Käytä sähköjohtojen irrottamisessa ja syöttämisessä aina alkuperäistä SHIMANOerikoistyökalua. HUOMAUTUS Älä taivuta pistokeosaa voimakkaasti sähköjohtojen kytkennän ja irrottamisen yhteydessä. Seurauksena voi olla heikko kytkentä. 19

20 SÄHKÖOSIEN ASENTAMINEN Sähköjohtojen käsittely Sähköjohdon kytkeminen Kytke sähköjohto E-TUBE-liitäntään. 1. Aseta sähköjohdon pistokeosa alkuperäiseen SHIMANOerikoistyökaluun. Jos sähköjohdon pistokeosassa on ulkoneva osa, kohdista se alkuperäisessä SHIMANOerikoistyökalussa olevaan uraan. Pistokkeessa ei ulkonevaa osaa Pistokkeessa ulkoneva osa 2. Syötä sähköjohdon pistokeosa E-TUBE-liitäntään. Työnnä pistokeosa liitännän sisään niin, että se napsahtaa paikalleen. Pistoke E-TUBE-liitäntä 20

21 SÄHKÖOSIEN ASENTAMINEN Sähköjohtojen käsittely Sähköjohdon irrottaminen 1. Irrota sähköjohto. (1) Syötä alkuperäinen SHIMANO-erikoistyökalu sähköjohdon pistokeosaan. (2) Irrota sähköjohto E-TUBE-liitännästä. * Irrota liikuttamalla alkuperäistä SHIMANO-erikoistyökalua kuin vipua siten, että osa (A) toimii vivun keskiviivana, kuten kuvassa. Jos työkalun syöttämiseen on rajallinen tila, nosta alkuperäistä SHIMANO-erikoistyökalua ylös ja irrota sähköjohto. (1) (2) (A) 21

22 SÄHKÖOSIEN ASENTAMINEN Pyörätietokoneen/Kytkentärasian (A) asentaminen Pyörätietokoneen/Kytkentärasian (A) asentaminen SC-E6100 Kiinnike, jolla pyörätietokone kiinnitetään ohjaustankoon, ja pyörätietokone itsessään ovat erilliset osat. ` Kiinnikkeen ja pyörätietokoneen asentaminen 1. Tarkasta ohjaustangon halkaisija määrittääksesi, tarvitsetko sovitinta, ja sitten valitse sopiva kiristyspultti. øa øb-øa Kiinnike Kiristyspultti 23, ,1 Vaaditaan Pituus: 15,5 mm 24 25,5 0 1,1 Vaaditaan Pituus: 20 mm 31,3 31,9 0 0,6 Ei tarvita Pituus: 20 mm øa øb Ohjaustanko Jos sovittimia vaaditaan, työnnä ne ohjaustangon keskikohtaan. Sovitin Ohjaustanko 22

23 SÄHKÖOSIEN ASENTAMINEN Pyörätietokoneen/Kytkentärasian (A) asentaminen 3. Asenna kiinnike väliaikaisesti. (1) Työnnä kiinnikealue aukinaiseksi ja sitten asenna kiinnike ohjaustangon keskikohtaan. (2) Asenna (vaiheessa 1 valitun pituinen) kiristyspultti väliaikaisesti. Kiinnike Ohjaustanko Kiristyspultti (väliaikainen) Sovitin 4. Asenna pyörätietokone kiinnikkeeseen. Liu uta pyörätietokonetta ja asenna se kiinnikkeeseen. Työnnä sitä napakasti, kunnes se napsahtaa paikalleen. Kiinnike 23

24 SÄHKÖOSIEN ASENTAMINEN Pyörätietokoneen/Kytkentärasian (A) asentaminen 5. Kiinnitä pyörätietokone tarvittaessa. Jos pyörätietokonetta ei kiinnitetä kiinnikkeeseen, tämä vaihe ei ole tarpeen. (1) Nosta pyörätietokone ja kiinnike pystyyn ohjainkannattimelle (ikään kuin kääntäisit pyörätietokoneen ylösalaisin). (2) Syötä neliömutteri kiinnikkeeseen. (3) Kiristä kiinnityspultti. (2) Neliömutteri (1) (3) Kiinnityspultti 0,4 0,5 Nm TEKNISIÄ VINKKEJÄ Tällä menettelyllä pyörätietokone kiinnitetään kiinnikkeeseen siten, ettei sitä voi poistaa helposti. Se on kätevää tuotteen esillä pitämisen kannalta. Kysy käyttäjältä, haluaako hän kiinnittää pyörätietokoneen, kun tuote on toimitettu. Selitä tarvittaessa, miten kiinnitys onnistuu (yllä kuvatulla tavalla). 24

25 SÄHKÖOSIEN ASENTAMINEN Pyörätietokoneen/Kytkentärasian (A) asentaminen 6. Kiinnitä kiinnike ohjaustankoon. (1) Palauta pyörätietokone asennuspaikkaansa (pyörätietokone nostettiin pystyyn ohjainkannattimelle vaiheessa 4). (2) Kiinnitä kiinnike. (1) (2) Kiristyspultti 1 Nm ` Pyörätietokoneen poistaminen 1. Poista kiinnityspultti kiinnikkeen alaosasta. Jos pyörätietokonetta ei kiinnitetty, tämä kohta ei ole tarpeen. Siirry vaiheeseen 2. (1) Löysää kiristyspultti ja nosta pyörätietokone ja kiinnike pystyyn ohjainkannattimelle (ikään kuin kääntäisit pyörätietokoneen ylösalaisin). (2) Poista kiinnityspultti ja neliömutteri. (2) Neliömutteri (1) (2) Kiinnityspultti 0,4 0,5 Nm (1) Kiristyspultti 25

26 SÄHKÖOSIEN ASENTAMINEN Pyörätietokoneen/Kytkentärasian (A) asentaminen 2. Poista pyörätietokone kiinnikkeestä. Poista pyörätietokone liu uttamalla sitä eteenpäin samalla, kun painat kiinnikkeen vipua alas. Vipu ` Asennuskulman säätäminen 1. Säädä pyörätietokoneen asennuskulma. (1) Löysää kulmansäätöpultti. (2) Säädettyäsi pyörätietokoneen kulman siten, että pyörätietokone näkyy helpommin ajettaessa, kiristä kulmansäätöpultti. Kulmansäätöpultti 0,5 Nm 26

27 SÄHKÖOSIEN ASENTAMINEN Pyörätietokoneen/Kytkentärasian (A) asentaminen EW-EN100 EW-EN100 on kytkentärasia (A), jonka käyttö ja ulkomuoto ovat yksinkertaisia ja käytännöllisiä. Asenna se pyörätietokoneen sijaan polkupyörän etuosaan paikkaan, josta sen merkkivalo näkyy ajon aikana. Tässä osiossa selitetään, miten se asennetaan jarruletkuun. Samalla menetelmällä sen voi asentaa myös jarruvaijerin kuoreen. HUOMAUTUS EW-EN100:n asennuksen sijainti Asenna EW-EN100 kuvan mukaisesti siten, ettei se yllä runkoon. Muutoin se saattaa vaurioitua, jos polkupyörä kaatuu ja EW-EN100 jää puristuksiin rungon ja kadun reunan väliin. 27

28 SÄHKÖOSIEN ASENTAMINEN Pyörätietokoneen/Kytkentärasian (A) asentaminen 1. Määritä EW-EN100:n asennuksen sijainti ja aseta sovitin. (1) Avaa sovitinta ja aseta se jarruletkuun. (2) Taivuta sovitinta jarruletkun mukaisesti. (1) (2) Sovitin EW-EN100 Jarruletku tai jarruvaijerin kuori Kohdista reiät siten, että tämä alue jää sisäpuolelle 2. Aseta EW-EN100 kuvan mukaisesti ja kytke sähköjohto tai suojatulppa. Sähköjohto Suojatulppa HUOMAUTUS Muista kytkeä joko sähköjohto tai suojatulppa EW-EN100:n kahteen E-TUBEliitäntään. Kytkemällä molemmat EW-EN100 kiinnittyy jarruletkuun tai jarruvaijerin kuoreen. TEKNISIÄ VINKKEJÄ Poista edellisten ohjeiden päinvastaisessa järjestyksessä. 28

29 SÄHKÖOSIEN ASENTAMINEN Kytkinyksikön (SW-E6010) asentaminen Kytkinyksikön (SW-E6010) asentaminen Asenna avustuskytkin ja vaihdekytkin (sähkötoimisessa vaihteen vaihtamisessa) ohjaustankoon. Asenna SW-E6010-L ohjaustangon vasempaan puoleen (avustuksen oletuspuoli) ja SW-E6010-R oikeaan puoleen (vaihteen oletuspuoli). SW-E6010 voidaan asentaa Ø22,2:n ohjaustankoihin. 1. Liitä johtopannat väliaikaisesti. Johtopannat tulevat kytkinyksikön mukana. Liitä johtopannat väliaikaisesti kytkinyksikön vaijeriin. Käytä tarvittava määrä johtopantoja ohjaustangon pituuden mukaan. Vaijeripanta 2. Työnnä johtopannat ja kytkinyksikkö ohjaustangon reunasta. Kytkinyksikön sähköjohdon tulee osoittaa alaspäin. 29

30 SÄHKÖOSIEN ASENTAMINEN Kytkinyksikön (SW-M8050) asentaminen 3. Avaa kiinnityspultin suojakansi ja kiristä kiinnityspultti. Kiinnityspultin suojakansi Kiinnityspultti 1,5 Nm TEKNISIÄ VINKKEJÄ Poista edellisten ohjeiden päinvastaisessa järjestyksessä. Kytkinyksikön (SW-M8050) asentaminen Asenna avustuskytkin ja vaihdekytkin (sähkötoimisessa vaihteen vaihtamisessa) ohjaustankoon. Asenna SW-M8050-L ohjaustangon vasempaan puoleen (avustuksen oletuspuoli) ja SW-M8050-R oikeaan puoleen (vaihteen oletuspuoli). SW-M8050 voidaan asentaa Ø22,2 22,5:n ohjaustankoihin. 1. Varmista, mikä ohjaustangon johdotusmenetelmä on. Jos kytkinyksikön sähköjohto kulkee ohjaustangon sisältä, johdota se etukäteen. 2. Työnnä kytkinyksikkö ohjaustankoon. Aseta sähköjohto ohjaustangon sisälle pujottamalla sähköjohto kytkinyksikön ja ohjaustangon välistä. Kytkinyksikkö Ohjaustanko 30

31 SÄHKÖOSIEN ASENTAMINEN Kytkinyksikön (SW-M8050) asentaminen 3. Kiinnitä kytkinyksikkö. (1) Säädä kytkinyksikön asennuksen paikka ja kulma. (2) Kiristä kiristyspultti. Kiristyspultti 2 2,2 Nm 4. Säädä vivun X ja vivun Y paikkoja. (1) Löysää vipujen kiinnityspultit. (2) Säädä vivun X ja vivun Y paikkoja niin, että niitä on helppo käyttää. (3) Kiristä vipujen kiinnityspultit. Vipu X Vipu Y Vivun kiinnityspultti 0,5 0,7 Nm Sähköjohdon kytkeminen 1. Poista vaijerin päätytulppa. Vaijerin päätytulppa 31

32 SÄHKÖOSIEN ASENTAMINEN Kytkinyksikön (SW-M8050) asentaminen 2. Kytke sähköjohto kytkinyksikköön. (1) Pujota sähköjohto vaijerin päätytulpan läpi. (2) Kytke sähköjohto kytkinyksikköön. Sähköjohto Vaijerin päätytulppa HUOMAUTUS Jos sähköjohto kytketään kytkinyksikköön ilman, että se pujotetaan vaijerin päätytulpan läpi, sähköjohdon pistokeosa saattaa vaurioitua. 3. Asenna vaijerin päätytulppa. Kun reitität sähköjohtoa ohjainkannattimen suuntaan Asenna kuvan mukaisesti. Kun reitität sähköjohtoa ohjaustangon päädyn suuntaan ja asetat sen sisälle Reititä sähköjohto kuvan mukaisesti. (1) Asennettuasi vaijerin päätytulpan reititä sähköjohto vaijerin päätytulpan ohjaimeen. (2) Vedä sähköjohto ohjaustankoon. Ohjain 32

33 SÄHKÖOSIEN ASENTAMINEN Johdotus ohjaamon ympärille (SC-E6100) Johdotus ohjaamon ympärille (SC-E6100) SC-E6100:n kiinnikkeessä on kolme E-TUBE-liitäntää. Yksi E-TUBE-liitännöistä tulee kytkeä vetoyksikköön. Vähintään toinen jäljelle jäävistä E-TUBE-liitännöistä tulee kytkeä kytkinyksikköön. Tässä osiossa selitetään esimerkkinä, miten kytketään kaksi kytkinyksikköä. HUOMAUTUS Kiinnitä suojatulpat käyttämättömiin E-TUBE-liitäntöihin. 1. Johdota ohjaamon ympärille. Kytke sähköjohdot SC-E6100:n ja kytkinyksiköiden välille. Kytkinyksiköt ja vetoyksiköt voidaan kytkeä mihin tahansa mallin SC-E6100 E-TUBEliitännöistä. On kuitenkin suositeltavaa kytkeä vasempaan ja oikeaan liitäntään kytkinyksiköt ja keskimmäiseen liitäntään pyörätietokone (kuten kuvassa). Vasen kytkin Oikea kytkin Pyörätietokone Vetoyksikköön 2. Valmistele johdotus vetoyksikköön. Syötä seuraavat johdot rungon kautta ja jätä ne roikkumaan rungossa olevasta vetoyksikön asennusosiosta. Mallin SC-E6100 ja vetoyksikön yhdistävä sähköjohto Valon ja vetoyksikön yhdistävä sähköjohto, jos asennetaan valo, jonka virtalähde on pääakku 33

34 SÄHKÖOSIEN ASENTAMINEN Johdotus ohjaamon ympärille (SC-E6100) Esimerkki: Sähköjohdon reitittäminen Tässä osiossa esitellään esimerkki sähköjohdon reitittämisestä ohjaamon ympärille, kun käytössä on SW-E6010-kytkinyksikkö. TEKNISIÄ VINKKEJÄ Johtopannat tulevat tuotteen SW-E6010 mukana. Vaijeripannat tulevat tuotteen SC-E6100 mukana. ``Johtopantoja käytettäessä 1. Kiinnitä kytkinyksikön sähköjohto. Määritä johtopantojen sijainnit ja kiinnitä sähköjohto paikalleen ohjaustankoa pitkin siten, ettei se jää löysälle. Kytkinyksikkö Vaijeripanta 34

35 SÄHKÖOSIEN ASENTAMINEN Johdotus ohjaamon ympärille (SC-E6100) 2. Kytke sähköjohto kiinnikkeen E-TUBE-liitäntään. Kääri mahdollinen löysälle jäänyt johto ohjaustangon ympärille pyörätietokoneen ja ohjainkannattimen välille ennen kytkemistä. Ohjainkannatin ``Johtopantoja ja vaijeripantoja käytettäessä 1. Kiinnitä kytkinyksikön sähköjohto. Määritä johtopantojen sijainnit ja kiinnitä sähköjohto paikalleen ohjaustankoa pitkin siten, ettei se jää löysälle. Kytkinyksikkö Vaijeripanta 35

36 SÄHKÖOSIEN ASENTAMINEN Johdotus ohjaamon ympärille (SC-E6100) 2. Sido vaijeripannoilla jarruvaijerin kuori ja sähköjohdot yhteen. Sido vaijeripannoilla jarruvaijerin kuori ja seuraavat sähköjohdot. Kytkinyksikön sähköjohto Pyörätietokoneen ja vetoyksikön yhdistävä sähköjohto Jarruvaijerin kuori Vaijeripanta Vetoyksikköön 3. Kytke sähköjohto kiinnikkeen E-TUBE-liitäntään. Kääri mahdollinen löysälle jäänyt johto ohjaustangon ympärille pyörätietokoneen ja ohjainkannattimen välille ennen kytkemistä. 36

37 SÄHKÖOSIEN ASENTAMINEN Johdotus ohjaamon ympärille (EW-EN100) Johdotus ohjaamon ympärille (EW-EN100) Tässä osiossa selitetään esimerkkinä, miten kytkinyksikkö kytketään tuotteeseen EW-EN Johdota ohjaamon ympärille. Käytä kytkinyksikön kytkemiseen sähköjohtoa yhdistämään EW-EN100 ja kytkinyksikkö. EW-EN100 Vetoyksikköön 2. Valmistele johdotus vetoyksikköön. Syötä seuraavat johdot rungon kautta ja jätä ne roikkumaan rungossa olevasta vetoyksikön asennusosiosta. Tuotteen EW-EN100 ja vetoyksikön yhdistävä sähköjohto Valon ja vetoyksikön yhdistävä sähköjohto, jos asennetaan valo, jonka virtalähde on pääakku 37

38 SÄHKÖOSIEN ASENTAMINEN Johdotus ohjaamon ympärille (EW-EN100) Esimerkki: Sähköjohdon reitittäminen Tässä osiossa esitellään esimerkki sähköjohdon reitittämisestä ohjaamon ympärille, kun käytössä on SW-E6010-kytkinyksikkö. 1. Kiinnitä kytkinyksikön sähköjohto. Määritä johtopantojen sijainnit ja kiinnitä sähköjohto paikalleen ohjaustankoa pitkin siten, ettei se jää löysälle. Kytkinyksikkö Vaijeripanta Vetoyksikköön EW-EN100 38

39 SÄHKÖOSIEN ASENTAMINEN Johdotus ohjaamon ympärille (EW-EN100) 2. Kytke sähköjohto tuotteen EW-EN100 E-TUBE-liitäntään. Käytä tarvittaessa vaijeripantaa kiinnittämään kytkinyksikön ja tuotteen EW-EN100 yhdistävä sähköjohto joko jarruletkuun tai jarruvaijerin kuoreen. Jarruvaijerin kuori Vaijeripanta 39

40 SÄHKÖOSIEN ASENTAMINEN Akkutelineen asentaminen Akkutelineen asentaminen BM-E Asenna telineen kotelon alaosa avainyksikköön. Avainyksikön kiinnityspultti A (yksisuuntainen) 1,6 1,8 Nm Avainyksikön kiinnityspultti B 1,6 1,8 Nm Avainyksikkö Telineen kotelon alaosa 40

41 SÄHKÖOSIEN ASENTAMINEN Akkutelineen asentaminen 2. Aseta pistokeyksikkö telineen kotelon alaosaan ja asenna se akkukiskolle. (1) Aseta pistokeyksikkö telineen kotelon alaosaan. (2) Aseta akkukisko telineen kotelon alaosaan. Varo, ettei virtajohto jää puristuksiin telineen kotelon alaosan ja akkukiskon väliin. (3) Kiinnitä akkukisko. (1) Pistokeyksikkö Virtajohto (2) Akkukisko (3) Akkukiskon kiinnityspultti 1,6 1,8 Nm 41

42 SÄHKÖOSIEN ASENTAMINEN Akkutelineen asentaminen 3. Asenna telineen kotelon yläosa. Telineen kotelon yläosa Telineen kotelon yläosan kiinnityspultti 1,1 1,3 Nm 42

43 SÄHKÖOSIEN ASENTAMINEN Akkutelineen asentaminen 4. Asenna akkuteline tarakalle. (1) Aseta akkuteline kohdakkain tarakan kiinnitysreiän kanssa. (2) Kiinnitä akkuteline. Käytä polkupyörän valmistajan vakiokiristysmomenttia. (3) Akkutelineen asentamisen jälkeen toimi seuraavasti. Sulje latausliitännän päällinen tiukasti. Syötä virtajohto rungon kautta ja jätä se roikkumaan vetoyksikön asennusalueen päältä. Latausliitännän päällinen Akkutelineen kiinnityspultti (M5) HUOMAUTUS Akkutelineen kiinnityspultit (M5) eivät sisälly SHIMANO-tuotteisiin. Käytä polkupyörän valmistajan toimittamaa pulttia. Kysy kiristysmomentista polkupyörän valmistajalta. 43

44 SÄHKÖOSIEN ASENTAMINEN Akkutelineen asentaminen BM-E Asenna telineen kotelon alaosa. Kiinnitä telineen kotelon alaosa alaputken alempaan puoleen. Telineen kotelon alaosan kiinnityspultti 3 Nm Aluslevy Telineen kotelon alaosa Aluslevy Polkupyörän etupuoli 44

45 SÄHKÖOSIEN ASENTAMINEN Akkutelineen asentaminen 2. Asenna avainyksikkö väliaikaisesti ja säädä avainyksikön paikkaa. (1) Asenna avainyksikkö väliaikaisesti alaputken ylempään puoleen. (2) Säädä avainyksikön asennuspaikkaa. Avainyksikön kiinnityspultti (1) Väliaikainen (2) Asennuspaikan säätö Avainyksikkö Telineen kotelon alaosa Pinta B Avainyksikkö Pinta A Polkupyörän etupuoli Pintojen A ja B välinen etäisyys: 223 mm 45

46 SÄHKÖOSIEN ASENTAMINEN Akkutelineen asentaminen 3. Kiinnitä avainyksikkö. (1) Asenna avainyksikön suojakansi väliaikaisesti ja tarkasta seuraavat kohdat. Akun voi liittää ja poistaa helposti Avainyksikön suojakansi ja akku eivät kolise siten, että ajon aikana kuuluisi epänormaalia ääntä (2) Poista avainyksikön suojakansi ja kiinnitä avainyksikkö. (1) Avainyksikön suojakansi Avainyksikön suojakannen kiinnityspultti (väliaikainen) Akku (2) Avainyksikön kiinnityspultti 3 Nm 46

47 SÄHKÖOSIEN ASENTAMINEN Akkutelineen asentaminen 4. Asenna avainyksikön suojakansi ja kolinanestovälilevy. (1) Kiinnitä avainyksikön suojakansi. (2) Irrota selkäpuolella oleva suojakalvo ja liitä kolinanestovälilevy avainyksikön suojakanteen. (1) Avainyksikön suojakansi (2) Kolinanestovälilevy Avainyksikön suojakannen Tarra kiinnityspultti 0,6 Nm HUOMAUTUS Tarkasta, ettei kolinanestovälilevyn tarran liimapinnassa tai avainyksikön suojakannen tarttumapinnassa ole öljyä tai muuta ylimääräistä. Poista mahdollinen öljy ja muu ylimääräinen ennen liittämistä. 47

48 SÄHKÖOSIEN ASENTAMINEN Akkutelineen asentaminen 5. Asenna telineen kotelon yläosa. (1) Avaa latausliitännän päällinen ja vedä se kokonaan pois tieltä. (2) Aseta pistokeyksikkö telineen kotelon alaosaan. Varmista, että pistokeyksikön pistokeosa ja latausliitäntä ovat tarpeeksi näkyvissä telineen kotelon alaosan alta. (3) Kohdista telineen kotelon yläosan kaksi pulttiaukkoa telineen kotelon alaosaan ja kiristä telineen kotelon yläosan kiinnityspultit. (4) Asennuksen jälkeen toimi seuraavasti. Sulje latausliitännän päällinen tiukasti. Syötä virtajohto rungon kautta ja jätä se roikkumaan vetoyksikön asennusalueen päältä. (3) Telineen kotelon yläosan kiinnityspultti 0,6 Nm (2) Pistokeyksikkö Telineen kotelon yläosa Pistoke Latausliitäntä Telineen kotelon alaosa (1) Latausliitännän päällinen (4) Latausliitännän päällinen HUOMAUTUS Tarkasta, ettei virtajohto ole vääntynyt telineen kotelon ylä- ja alaosan väliin tai ettei sitä ole muulla tavalla reititetty väkisin. 48

49 SÄHKÖOSIEN ASENTAMINEN Akkutelineen asentaminen BM-E Asenna telineen kotelon alaosa. (1) Aseta telineen kotelon alaosa alaputken alempaan puoleen ja asenna kiinnityspultit väliaikaisesti. * Asenna väliaikaisesti kaksi erilaista pulttia kuvan mukaisesti. (2) Kiristä telineen kotelon alaosan kiinnityspultti A. (3) Kiristä telineen kotelon alaosan kiinnityspultti B. Telineen kotelon alaosan kiinnityspultti A (1) (2) (väliaikainen) 3 Nm Metallinen välikappale Telineen kotelon alaosan kiinnityspultti B (1) (väliaikainen) (3) 3 Nm Kuminen välikappale Telineen kotelon alaosa Runko Polkupyörän etupuoli Kiinnitysreiät 49

50 SÄHKÖOSIEN ASENTAMINEN Akkutelineen asentaminen 2. Asenna avainyksikkö. Avainyksiköt eivät sisälly SHIMANO-tuotteisiin. (1) Asenna avainyksikkö väliaikaisesti alaputken ylempään puoleen. (2) Säädä avainyksikön asennuspaikkaa. (3) Kiristä kiinnityspultti. Avainyksikön kiinnityspultti (1) (väliaikainen) (3) 3 Nm (2) Asennuspaikan säätö Avainyksikkö Pinta A Telineen kotelon alaosa Pinta B Välilevy Välilevy Polkupyörän etupuoli Pintojen A ja B välinen etäisyys: 224,4 mm 50

51 SÄHKÖOSIEN ASENTAMINEN Akkutelineen asentaminen 3. Asenna avainyksikön suojakansi. (1) Asenna väliaikaisesti avainyksikön suojakansi. (2) Yritä liittää ja poistaa akku, ja tarkasta seuraavat kohdat. Akun voi liittää ja poistaa helposti Avainyksikön suojakansi ja akku eivät kolise siten, että ajon aikana kuuluisi epänormaalia ääntä (3) Kiinnitä avainyksikön suojakansi. Avainyksikön suojakannen kiinnityspultti (1) (3) (väliaikainen) 0,6 Nm (2) Avainyksikön suojakansi Akku 51

52 SÄHKÖOSIEN ASENTAMINEN Akkutelineen asentaminen 4. Asenna telineen kotelon yläosa. (1) Pujota virtajohto telineen kotelon yläosasta kotelon alaosassa olevan reiän läpi. (2) Aseta telineen kotelon yläosa sen alaosaan. * Varmista, että virtajohdon kannassa oleva kumiholkki näkyy telineen kotelon alaosan alapuolelta. (3) Kiinnitä telineen kotelon yläosa. (4) Syötä virtajohto rungon kautta ja jätä se roikkumaan vetoyksikön asennusalueen päältä. (3) Telineen kotelon yläosan kiinnityspultti 0,6 Nm Kumiholkki (2) Telineen kotelon yläosa Telineen kotelon alaosa (1) Virtajohto BM-E8020 Jos seuraavat vaijerit asetetaan sisälle, pujota ne paikalleen ennen BM-E8020:n asentamista. Sähköjohto Jarruletku, jarruletku ja vaihdevaijeri Jos BM-E8020 asennetaan rungon sisälle, varo etteivät edellä mainitut vaijerit jää puristuksiin. 52

53 SÄHKÖOSIEN ASENTAMINEN Akkutelineen asentaminen 1. Asenna telineen kotelon alaosa runkoon. (1) Aseta siten, että mahdolliset alaputken kiinteät vaijerit kulkevat rungossa olevan telineen asennusalueen välistä. (2) Asenna telineen kotelon alaosa alaputken alempaan puoleen. (2) Telineen kotelon alaosan kiinnityspultti 10 Nm Telineen kotelon alaosa Runko Telineen asennusosio Polkupyörän etupuoli (1) Kiinteät vaijerit (vaihdevaijeri, sähköjohto ja jarruvaijeri/jarruletku) 53

54 SÄHKÖOSIEN ASENTAMINEN Akkutelineen asentaminen 2. Asenna telineen kotelon yläosa. (1) Pujota virtajohto telineen kotelon yläosasta kotelon alaosassa olevan reiän läpi. (2) Asenna telineen kotelon yläosa sen alaosaan. Telineen kotelon yläosan kiinnityspultti 0,6 Nm Telineen kotelon yläosa Telineen kotelon alaosa Virtajohto 3. Asenna lukko avainyksikköön. Lukot eivät sisälly SHIMANO-tuotteisiin. Lukko Lukon kiinnityspultti 0,6 Nm Avainyksikkö 54

55 SÄHKÖOSIEN ASENTAMINEN Akkutelineen asentaminen 4. Asenna avainyksikkö. (1) Varmista, että mahdolliset alaputken kiinteät vaijerit kulkevat rungossa olevan telineen asennusalueen välistä. (2) Asenna avainyksikkö väliaikaisesti alaputken ylempään puoleen ja sitten asenna pultin irtoamisen estävä kumikappale. (3) Säädä avainyksikön asennuspaikkaa. (4) Kiristä avainyksikön kiinnityspultit. Avainyksikön kiinnityspultti (2) (väliaikainen) (4) 10 Nm (3) Asennuspaikan säätö Avainyksikkö Akun kytkentäyksikkö Osio A Osio B Telineen asennusosio (1) Kiinteät vaijerit (2) Pultin irtoamisen estävä kumikappale Osioiden A ja B välinen etäisyys: 347,2 mm Polkupyörän etupuoli 55

56 SÄHKÖOSIEN ASENTAMINEN Akkutelineen asentaminen 5. Asenna avainyksikön suojakansi. (1) Asenna väliaikaisesti avainyksikön suojakansi. (2) Yritä liittää ja poistaa akku, ja tarkasta seuraavat kohdat. Akun voi liittää ja poistaa helposti Avainyksikön suojakansi ja akku eivät kolise siten, että ajon aikana kuuluisi epänormaalia ääntä (3) Kiinnitä avainyksikön suojakansi. (4) Syötä virtajohto rungon kautta ja jätä se roikkumaan vetoyksikön asennusalueen päältä. Avainyksikön suojakannen kiinnityspultti (1) (väliaikainen) (3) 10 Nm (2) Avainyksikkö Akku Avainyksikön suojakansi 56

57 SÄHKÖOSIEN ASENTAMINEN Nopeusanturin ja magneettiyksikön asentaminen Nopeusanturin ja magneettiyksikön asentaminen SM-DUE10 Jos nopeusanturina käytetään mallia SM-DUE10, aseta magneettiyksikkö takakiekon pinnaan. Tuotteen SM-DUE10 asennuspaikka on vasemman takahaarukan alaputken sisäpuolella. 1. Asenna magneetti väliaikaisesti pinnaan. (1) Yritä painaa nopeusanturi rungossa olevaan asennuspaikkaan, ja määritä magneetin asennuspaikka niin, että magneetin keskiosa kohdistuu kolmiosymbolin kärkeen. (2) Asenna kiinnityspultti väliaikaisesti. Magneettiyksikkö Nopeusanturi Kiinnityspultti Pinna (väliaikainen) 2. Tarkasta nopeusanturin ja magneettiyksikön välinen etäisyys. Paina nopeusanturi rungossa olevaan asennuspaikkaan, ja tarkasta sen summittainen etäisyys magneettiyksikköön. Huomio myös kiekon välys ja rungon kiertymä. Nopeusanturin ja magneettiyksikön välinen etäisyys 57

58 SÄHKÖOSIEN ASENTAMINEN Nopeusanturin ja magneettiyksikön asentaminen 3. Asenna nopeusanturi. Kun nopeusanturin ja magneettiyksikön välinen etäisyys on 3 17 mm Kun nopeusanturin ja magneettiyksikön välinen etäisyys ylittää 17 mm Välilevy Hammastettu aluslevy Nopeusanturin kiinnityspultti (pituus 16 mm) 1,5 2 Nm Nopeusanturin kiinnityspultti (pituus 22 mm) 1,5 2 Nm 4. Kiinnitä magneettiyksikkö. (1) Tarkasta magneettiyksikön ja nopeusanturin kohdistus uudelleen. (2) Kiinnitä magneettiyksikkö. Magneettiyksikkö Nopeusanturi Pinna Kiinnityspultti 1,5 2 Nm 5. Aseta sähköjohto nopeusanturista takahaarukan alaputkea pitkin runkoon ja johdota se vetoyksikköön. 58

59 SÄHKÖOSIEN ASENTAMINEN Nopeusanturin ja magneettiyksikön asentaminen SM-DUE11 Jos nopeusanturina käytetään mallia SM-DUE11, takakiekkoon tulee asentaa erityinen jarrulevy, jossa on kiinteä magneetti. Tuotteen SM-DUE11 asennuspaikka on vasemman takahaarukan alaputken sisäpuolella lähellä takakiekon akselia. 1. Tarkasta, että takakiekon pinnajärjestys on kuvan mukainen. Jarrulevyä ei voi asentaa säteittäisillä pinnoilla varustettuun vanteeseen. Vasen etupuoli Vasen takapuoli Oikea takapuoli Oikea etupuoli 2. Asenna jarrulevy. (1) Aseta jarrulevy takakiekon napaan. (2) Kiristä jarrulevyn lukkorengas. Jarrulevyn lukkorengas 40 Nm 59

60 SÄHKÖOSIEN ASENTAMINEN Nopeusanturin ja magneettiyksikön asentaminen 3. Asenna nopeusanturi runkoon. Nopeusanturin kiinnityspultti 0,6 Nm 4. Aseta sähköjohto nopeusanturista takahaarukan alaputkea pitkin runkoon ja johdota se vetoyksikköön. 5. Aseta takakiekko runkoon. 60

61 VETOYKSIKÖN JA LISÄOSIEN ASENTAMINEN Vetoyksikön asentaminen VETOYKSIKÖN JA LISÄOSIEN ASENTAMINEN Asenna vetoyksikkö ja lisäosat noudattamalla seuraavia ohjeita. (1) Vetoyksikön asentaminen (2) Johdotus vetoyksikköön (3) Vetoyksikön suojakannen asentaminen (4) Asenna eturattaat ja poljinkammet TEKNISIÄ VINKKEJÄ Tarkastaaksesi vetoyksikön johdotuksen valmiissa polkupyörässä poista ensin vetoyksikön suojakansi. Poista oikeanpuoleinen suojakansi (etupuolella) nähdäksesi virtajohdon ja liittimen palan. Vetoyksikön asentaminen Ennen vetoyksikön asentamista runkoon tarkasta, että kaikki vetoyksikköön kytkettävät sähköjohdot ja vaijerit on reititetty vetoyksikön asennusalueeseen. TEKNISIÄ VINKKEJÄ Vetoyksikön (DU-E6100) liitinpala ja virtaliitäntä sijaitsevat vetoyksikön oikealla puolella. 61

62 VETOYKSIKÖN JA LISÄOSIEN ASENTAMINEN Vetoyksikön asentaminen 1. Tarkasta rungon vasemmalla ja oikealla puolella olevat kolme kiinnitysreikää ja aseta vetoyksikkö. Varo jättämästä sähköjohtoja tai vaijereita puristuksiin rungon ja vetoyksikön väliin sekä taivuttamasta niitä voimakkaasti. Kiinnitysreiät Vetoyksikkö 62

63 VETOYKSIKÖN JA LISÄOSIEN ASENTAMINEN Vetoyksikön asentaminen 2. Kiinnitä vetoyksikkö runkoon. (1) Asenna vetoyksikön kiinnityspultit väliaikaisesti ensin rungon oikealle puolelle ja sitten vasemmalle. (2) Kiristä oikean puolen kiinnityspulttia, kunnes vetoyksikkö ottaa kunnolla kiinni rungon oikean puolen sisäpintaan. (3) Kiristä rungon vasemman puolen kiinnityspultti. Vetoyksikön kiinnityspultti (M8) 10 12,5 Nm (1) (2) Oikea puoli (1) (3) Vasen puoli Polkupyörän etupuoli Polkupyörän takapuoli TEKNISIÄ VINKKEJÄ Vetoyksikön kiinnityspultit (M8) eivät sisälly SHIMANO-tuotteisiin. Käytä polkupyörän valmistajan toimittamia pultteja. 63

64 VETOYKSIKÖN JA LISÄOSIEN ASENTAMINEN Virtajohdon kytkeminen Virtajohdon kytkeminen Kytke virtajohto vetoyksikön virtaliitäntään (virtajohdon tulee olla jo reititetty akkutelineestä kohti vetoyksikköä). Virtaliitäntä sijaitsee vetoyksikön oikean etupuolen alaosassa. Kytkentämenetelmä 1. Kytke virtajohto. (1) Virtajohdon päässä oleva nuolimerkintä osoittaa alaspäin. (2) Kohdista vetoyksikön virtaliitännässä oleva kolmiomerkintä virtajohdon pään nuolimerkinnän kanssa, ja sitten aseta virtajohto paikalleen. * Tarkasta, että se kiinnittyi kunnolla. 64

65 VETOYKSIKÖN JA LISÄOSIEN ASENTAMINEN Virtajohdon kytkeminen Poistomenetelmä 1. Poista virtajohto. Tartu virtajohdon pistokeosassa olevaan uraan ja irrota vetämällä siitä itseesi päin. Pistoke 65

66 VETOYKSIKÖN JA LISÄOSIEN ASENTAMINEN Ohjaamon lisäosien ja sähkötoimisen vaihteen vaihtamisen komponenttien kytkentä Ohjaamon lisäosien ja sähkötoimisen vaihteen vaihtamisen komponenttien kytkentä Kytke vaijerit ohjaamon lisäosista (kuten pyörätietokoneesta ja kytkentärasiasta [A]) ja (johdot) sähkötoimisen vaihteen vaihtamisen komponenteista vetoyksikön liitinpalaan. 1. Kytke sähköjohdot vetoyksikön liitinpalaan. Liitinpalan alaosassa olevia kahta E-TUBE-liitäntää voi käyttää. Kytke joko pyörätietokoneen tai kytkentärasian [A] vaijeri toiseen liitäntään, ja sähkötoimisen vaihteen vaihtamisen komponentin (takavaihtaja tai moottoriyksikkö) vaijeri toiseen. E-TUBE-liitäntä Sähköjohto HUOMAUTUS Kiinnitä suojatulpat käyttämättömiin E-TUBE-liitäntöihin. 66

67 VETOYKSIKÖN JA LISÄOSIEN ASENTAMINEN Nopeusanturin kytkeminen Nopeusanturin kytkeminen Kytke nopeusanturin sähköjohto vetoyksikön liitinpalaan. 1. Kytke sähköjohto vetoyksikön liitinpalaan. Käytä liitinpalassa ylintä nopeusanturin liitäntää. Nopeusanturin sähköjohto Nopeusanturin liitäntä 67

68 VETOYKSIKÖN JA LISÄOSIEN ASENTAMINEN Valon liitäntäjohtojen kytkentä Valon liitäntäjohtojen kytkentä Vetoyksikössä on liittimet virran toimittamiseksi etu- ja takavaloille. Kytke etu- ja takavaloihin liitetyt vaijerit (jotka on jo pujotettu rungon läpi) vetoyksikköön. 1. Löysää liitinpalan kiinnityspultteja. Kiinnityspultti 2. Kytke valon liitäntäjohdot valon liitäntöihin ja kiristä kiinnityspultit. Valoliitännät Kiinnityspultti 0,6 Nm 68

69 VETOYKSIKÖN JA LISÄOSIEN ASENTAMINEN Vetoyksikön suojakannen asentaminen Vetoyksikön suojakannen asentaminen Tämä voi sisältää joko SHIMANO-vetoyksikön suojakannen yksittäiskäyttöä tai yhdistettyä käyttöä toisen yrityksen vetoyksikön suojakannen kanssa. Vain SHIMANOn vetoyksikön suojakannelle Tässä osiossa selitetään, miten SM-DUE61-T tai SM-DUE61-C asennetaan. Vaikka mallien ulkomuodoissa on keskinäisiä eroja, tässä käytetään esimerkkinä mallia SM-DUE61-T. 1. Asenna vasen suojakansi. (1) Aseta vasen suojakansi vetoyksikköön polkupyörä alapuolelta. (2) Kiinnitä vasen suojakansi kolmella suojakannen kiinnityspultilla. Suojakannen kiinnityspultti 0,6 Nm 69

70 VETOYKSIKÖN JA LISÄOSIEN ASENTAMINEN Vetoyksikön suojakannen asentaminen 2. Asenna oikea suojakansi (takapuoli). (1) Aseta oikea suojakansi (takapuoli) vetoyksikköön polkupyörä alapuolelta. (2) Kiinnitä oikea suojakansi (takapuoli) kolmella suojakannen kiinnityspultilla. Suojakannen kiinnityspultti 0,6 Nm Oikea suojakansi (takapuoli) 3. Asenna oikea suojakansi (etupuoli). (1) Aseta oikea suojakansi (etupuoli) vetoyksikköön polkupyörä alapuolelta. (2) Kiinnitä oikea suojakansi (etupuoli) kolmella suojakannen kiinnityspultilla. Oikea suojakansi (etupuoli) Suojakannen kiinnityspultti 0,6 Nm 70

71 VETOYKSIKÖN JA LISÄOSIEN ASENTAMINEN Vetoyksikön suojakannen asentaminen Käyttö yhdessä muun valmistajan vetoyksikön suojakannen kanssa Tässä osiossa selitetään, miten SM-DUE61-TC tai SM-DUE61-CC asennetaan. Vaikka mallien ulkomuodoissa on keskinäisiä eroja, tässä käytetään esimerkkinä mallia SM-DUE61-TC. Asenna aina muun valmistajan vetoyksikön suojakansi vasta, kun olet asentanut SHIMANOn vetoyksikön suojakannen ensin. 1. Asenna vasen suojakansi. Suojakannen kiinnityspultti 0,6 Nm Vasen suojakansi 71

72 VETOYKSIKÖN JA LISÄOSIEN ASENTAMINEN Vetoyksikön suojakannen asentaminen 2. Asenna oikea suojakansi. (1) Irrota oikean suojakannen suojakalvo. (2) Kohdista oikean suojakannen takapuolen kupera osa vetoyksikön koveraan osaan, ja sitten liitä oikea suojakansi vetoyksikköön. Kupera osa Kovera osa Oikea suojakansi HUOMAUTUS Tarkasta, ettei oikean suojakannen tarran liimapinnassa tai vetoyksikön tarttumapinnassa ole öljyä tai muuta ylimääräistä. Poista mahdollinen öljy ja muu ylimääräinen ennen liittämistä. 72

73 VETOYKSIKÖN JA LISÄOSIEN ASENTAMINEN Etummaisen eturattaan ja poljinkampien asentaminen Etummaisen eturattaan ja poljinkampien asentaminen SHIMANO STEPS -järjestelmän vetoyksikössä on poljinkammen akseli. Asenna siksi etummainen eturatas ja vasen/oikea poljinkampi erikseen vetoyksikköön. Aseta takakiekko polkupyörään ennen kuin aloitat seuraavan vaiheen. 1. Aseta vasen poljinkampi. (1) Vasemman poljinkammen päässä on L -merkintä sillä puolella, johon poljin asennetaan. (2) Tarkasta, että vasemman poljinkammen pysäytinlevy näkyy. (3) Aseta vasen poljinkampi siten, että sen leveä osa kohdistuu poljinkammen akselin leveään osaan. (4) Kiristä päällinen. (1) L Vasen poljinkampi (2) Poikkileikkaus Pysäytinlevy (3) Leveä osa Leveä osa (4) Päällinen 0,7 1,5 Nm 73

74 VETOYKSIKÖN JA LISÄOSIEN ASENTAMINEN Etummaisen eturattaan ja poljinkampien asentaminen 2. Kiinnitä vasen poljinkampi. (1) Paina pysäytinlevy paikalleen. * Tarkasta, että levyn tappi on asetettu tukevasti. (2) Kiristä kahta kiristyspulttia vuorotellen. (1) Poikkileikkaus Levyn tappi Pysäytinlevy (2) Kiristyspultit (2) Nm HUOMAUTUS Aseta pysäytinlevy oikean suuntaisesti kuvan mukaisesti. Vasemman poljinkammen kohdalla kuva esittää osan ikään kuin katsoisi polkupyörään takaa. Poikkileikkaus Ulospäin Polkupyörän puoli 74

75 VETOYKSIKÖN JA LISÄOSIEN ASENTAMINEN Etummaisen eturattaan ja poljinkampien asentaminen 3. Aseta eturatas. Aseta uran kanssa eturattaalla kohdistettuna eturattaan asennusuran kanssa poljinkammen akselilla. Poljinkammen akseli Etummainen eturatas Eturattaan asennusura TEKNISIÄ VINKKEJÄ Etummaisia eturattaita on kolmea tyyppiä: sellaisia joissa on ketjusuojus sekä etu- että takapuolella, sellaisia joissa on ketjusuojus vain ulkopuolelle ja sellaisia joissa ei ole ketjusuojusta. Tämä osion esimerkissä käytetään mallia, jossa ei ole ketjusuojusta. 4. Aseta ketju. 75

76 VETOYKSIKÖN JA LISÄOSIEN ASENTAMINEN Etummaisen eturattaan ja poljinkampien asentaminen 5. Kiinnitä eturatas. (1) Valmistele alkuperäinen SHIMANO-erikoistyökalu. (2) Asenna lukkorengas (oikea ruuvi) käsin. (3) Kiristä lukkorengas alkuperäisellä SHIMANO-erikoistyökalulla samalla, kun työnnät vasenta poljinkampea napakasti. Lukkorengas Nm TEKNISIÄ VINKKEJÄ Iskuvääntimen käyttö on kielletty. 6. Aseta oikea poljinkampi. (1) Oikean poljinkammen päässä on R -merkintä sillä puolella, johon poljin asennetaan. (2) Kuten vasenkin poljinkampi, aseta oikea poljinkampi ja kiristä päällinen. (1) R (2) Päällinen 0,7 1,5 Nm Oikea poljinkampi 76

77 VETOYKSIKÖN JA LISÄOSIEN ASENTAMINEN Etummaisen eturattaan ja poljinkampien asentaminen 7. Kiinnitä oikea poljinkampi. (1) Paina pysäytinlevy paikalleen. * Tarkasta, että levyn tappi on asetettu tukevasti. (2) Kiristä kiristyspultti. * Jos käytät eturatasta, jossa ei ole ketjusuojusta, siirry seuraavana osioon ( Varren suojakansien asentaminen ). * Jos käytät mallia, jossa on napavaihde, siirry osioon Ketjun kireyden mittaaminen ja säätäminen. (2) Poljinkammen pultit (2) Nm (1) Poikkileikkaus Pysäytinlevy Levyn tappi HUOMAUTUS Aseta pysäytinlevy oikean suuntaisesti kuvan mukaisesti. Poikkileikkaus Polkupyörän puoli Ulospäin 77

78 VETOYKSIKÖN JA LISÄOSIEN ASENTAMINEN Varren suojakansien asentaminen Varren suojakansien asentaminen Jos eturattaassa ei ole ketjusuojusta, asenna varren suojakannet vasta, kun olet asentanut eturattaan vetoyksikköön. 1. Aseta varren suojakannet eturattaan vasemmalle ja oikealle puolelle. Asenna siten, että koukut tarttuvat eturattaan ristiakseliin. Koukku Varren suojakannet 78

79 VETOYKSIKÖN JA LISÄOSIEN ASENTAMINEN Varren suojakansien asentaminen 2. Kiristä kaksi kiinnityspulttia vasemmalta ja oikealta. Jos käytät mallia, jossa on napavaihde, siirry seuraavaan osioon ( Ketjun kireyden mittaaminen ja säätäminen ). Kiinnityspultti 0,8 Nm Kiinnityspultti 0,8 Nm 79

80 VETOYKSIKÖN JA LISÄOSIEN ASENTAMINEN Ketjun kireyden mittaaminen ja säätäminen Ketjun kireyden mittaaminen ja säätäminen Ketjun kireys täytyy säätää malleissa, joissa on napavaihde. Manuaalinen säätö 1. Tarkasta ja säädä ketjun kireys. Vedä ketjun ylempää puolta ylös ja alas noin 10 N:n (1 kgf) voimalla suunnilleen poljinkammen akselin ja kiekon akselin keskivälin kohdalta. Säädä ketjun kireys siten, että ketjun löysyys on korkeintaan 15 mm. Korkeintaan 15 mm 10 N 10 N Korkeintaan 15 mm 80

81 AKUN KÄSITTELY Akun asentaminen AKUN KÄSITTELY Akun asentaminen Akku kiinnitetään akkutelineeseen avaimella. Avaintyyppejä on erilaisia, joten kiinnittämisessä saattaa olla eroavaisuuksia alla olevaan esimerkkiin nähden. HUOMIO Pidä akusta tiukasti kiinni asennuksen aikana ja varo pudottamasta sitä. Kiinnitä huomiota seuraaviin kohtiin, jotka ehkäisevät akun putoamista ajon aikana. Tarkasta, että akku on lukittu kunnolla akkutelineeseen. Älä aja, kun avain on syötettynä akkuun. HUOMAUTUS Tarkasta, että latausliitännän päällinen on suljettu ennen ajoa. TEKNISIÄ VINKKEJÄ Akun voi asettaa ilman, että avainta tarvitsee kääntää. 81

82 AKUN KÄSITTELY Akun asentaminen Tarakkaan kiinnitettävä tyyppi 1. Syötä akku kiskolle polkupyörän takaa päin. Liu uta akkua eteen ja työnnä tukevasti sisään. Kisko 2. Poista avain. Käännä avain ensin lukkoasentoon ja sitten poista se. 82

83 AKUN KÄSITTELY Akun asentaminen Alaputkeen kiinnitettävä tyyppi 1. Syötä akku alhaalta. Kohdista akun pohjassa oleva kovera osa akkutelineen kuperaan osaan ja aseta akku sitten paikalleen. 2. Liu uta akkua. Työnnä se sisään niin, että se napsahtaa paikalleen. 3. Poista avain. Käännä avain ensin lukkoasentoon ja sitten poista se. 83

84 AKUN KÄSITTELY Akun poistaminen Yhdysrakenteinen tyyppi Seuraavassa menetelmässä käytetään esimerkkinä runkotyyppiä, johon akku asennetaan/ poistetaan sen alaosasta. 1. Syötä akku sen alaosasta seuraavan menetelmän mukaisesti. (1) Syötä akku alaosastaan. (2) Liu uta akkua. Työnnä se sisään niin, että se napsahtaa paikalleen. (2) (1) Akun poistaminen HUOMIO Pidä akusta tiukasti kiinni poistamisen ja kuljettamisen aikana ja varo pudottamasta sitä. 84

85 AKUN KÄSITTELY Akun poistaminen Tarakkaan kiinnitettävä tyyppi 1. Syötä avain ja avaa lukko. (1) Kytke virta POIS päältä ja syötä sen jälkeen avain akkutelineen liitäntään. (2) Käännä avainta, kunnes se tuntuu osuvan vastukseen. Avain Liitäntä Kytke virta POIS painamalla virtakytkintä 2. Poista akku varovasti. Alaputkeen kiinnitettävä tyyppi 1. Syötä avain. Kytke virta POIS päältä ja syötä sen jälkeen avain akkutelineen liitäntään. <BT-E6010> Kytke virta POIS painamalla virtakytkintä Avain <BT-E8010/BT-E8014> Kytke virta POIS painamalla virtakytkintä Liitäntä 85

86 AKUN KÄSITTELY Akun poistaminen 2. Avaa akun lukko. Käännä avainta, kunnes se tuntuu osuvan vastukseen. 3. Liu uta akkua ja poista se varovasti. Yhdysrakenteinen tyyppi Jos muun valmistajan akkukotelon kansi on asennettuna, poista se ensin. Seuraavassa menetelmässä käytetään esimerkkinä runkotyyppiä, johon akku asennetaan/poistetaan sen alaosasta. 1. Avaa liitännän päällinen. Kytke virta POIS päältä ja avaa liitännän päällinen. Liitännän päällinen Kytke virta POIS painamalla virtakytkintä 86

87 AKUN KÄSITTELY Akun poistaminen 2. Avaa akun lukko. (1) Syötä avain akkutelineen liitäntään. (2) Käännä avainta. * Levyjousi pitää akkua ja estää sitä putoamasta. (3) Avaa lukko työntämällä avainta sisään. * Akun lukko aukeaa, joten pidä akusta tiukasti kiinni. (1) Liitäntä (2) Avain (3) 3. Poista akku. (1) Poista avain ja sulje liitännän päällinen. (2) Poista akku varovasti. HUOMAUTUS Älä asenna tai poista akkua, kun avain on vielä syötettynä tai kun liitännän päällinen on auki. Akku saattaa osua avaimen kahvaan tai liitännän päälliseen ja vaurioitua. 87

88 AKUN KÄSITTELY Akun lataaminen Akun lataaminen Deaktivoitu tila Akku on deaktivoidussa tilassa toimituksen jälkeen, minkä vuoksi sitä ei voi käyttää välittömästi. Akun lataaminen sille määrätyllä akkulaturilla lopettaa akun deaktivoidun tilan niin, että akkua voi käyttää. Akkua voidaan käyttää, kun siinä oleva merkkivalo syttyy. TEKNISIÄ VINKKEJÄ Voit lopettaa deaktivoidun tilan myös liittämällä valmiin polkupyörän (ts. polkupyörän, johon kaikki komponentit on koottu) E-TUBE PROJECT -sovellukseen. HUOMAUTUS Vaikka akkua voi ladata oli sen varaustila mikä hyvänsä, lataa se täyteen seuraavassa tilanteessa. Lataa akku sille määrätyllä akkulaturilla. Toimitushetkellä akku ei ole täydessä varaustilassa. Lataa akku täyteen varaustilaan ennen ajamista. Jos akku on kokonaan purkautunut, lataa se mahdollisimman pian. Akun voi heiketä, jos se jätetään täysin purkautuneeseen varaustilaan. Jos polkupyörän käyttöön tulee pitkä tauko, varastoi se niin, että akun varaustila on noin 70 %. Lataa akku puolen vuoden välein estääksesi sitä purkautumasta kokonaan. Älä yhdistä E-TUBE PROJECT -sovellukseen, kun akkua ladataan. Suosittelemme käyttämään aitoa SHIMANO-akkua. Jos käytät muun merkkistä akkua, lue tuotteen käyttöopas huolellisesti ennen käyttöä. Voit tarkastaa, onko akku alkuperäinen SHIMANO-akku vai muun valmistajan akku kytkemällä järjestelmä E-TUBE PROJECT -sovellukseen ja suorittamalla [Connection check]- toiminto. VAARA Käytä vain oppaassa mainittua akkulaturin ja akun yhdistelmää ja noudata latausolosuhteita koskevia ohjeita, kun lataat akkua. Muutoin seurauksena voi olla ylikuumeneminen, räjähdys tai syttyminen. HUOMIO Kun lataat polkupyörään liitettynä olevaa akkua, varo vetämästä latausjohtoa. Muutoin seurauksena voi oalla loukkaantuminen tai polkupyörän kaatuminen, mikä saattaa vaurioittaa komponentteja. 88

89 AKUN KÄSITTELY Akun lataaminen HUOMAUTUS Älä vedä johdosta, kun pidät sitä irrottaessasi akkulaturin virtapistoketta pistorasiasta tai virtapistoketta akusta. Muutoin seurauksena voi olla vaurioita. Jos polkupyörä varastoidaan pitkäksi aikaa välittömästi ostamisen jälkeen, akku on ladattava ennen polkupyörän käyttöä. Kun akku ladataan, sen latauskapasiteetti alkaa pikkuhiljaa laskea. Latausaika Latausaika vaihtelee sen mukaan, mikä on akun maksimikapasiteetti, paljonko akkua on jäljellä ja mitä akkulaturia käytetään. ``Määritetty latausaika Latausaika on alla olevan taulukon mukainen, kun akun varaustila on 0 %. Akku Akkulaturi: EC-E6002 Määritetty latausaika Akkulaturi: EC-E6000 BT-E6000 / BT-E6010 / BT-E8014 Noin 6,5 tuntia Noin 4 tuntia BT-E6001 / BT-E8010 / BT-E8020 Noin 7,5 tuntia Noin 5 tuntia VAROITUS Jos akku ei ole latautunut täyteen varaustilaan 2 tunnin kuluessa varsinaisen määrätyn latausajan täyttymisestä, irrota akku heti pistorasiasta ja ota yhteys ostopaikkaan. Muutoin seurauksena voi olla ylikuumeneminen, räjähdys tai syttyminen. 89

90 AKUN KÄSITTELY Akun lataaminen Polkupyörästä poistetun akun lataaminen Lataa akut sisätiloissa tasaiselle alustalle asetettuna. ``BT-E6000/BT-E6001/BT-E6010 Kun tuote BT-E6000/BT-E6001/BT-E6010 on poistettuna polkupyörästä, sen lataamiseen tarvitaan sovitin (SM-BTE60, myydään erikseen). 1. Avaa liitännän päällinen. (1) Asenna sovitin latauspistokkeeseen. (2) Kytke akkulaturin virtapistoke pistorasiaan. (3) Asenna sovitin akun latausliitäntään. < BT-E6000/BT-E6001 > Sovitin SM-BTE60 (myydään erikseen) Akku Sovitin SM-BTE60 (myydään erikseen) Latauspistoke Latausliitäntä Latauspistoke < BT-E6010 > Akku Latauspistoke Latausliitäntä Sovitin SM-BTE60 (myydään erikseen) 90

91 AKUN KÄSITTELY Akun lataaminen ``BT-E8010/BT-E8014/BT-E Kytke akkulaturin virtapistoke pistorasiaan. 2. Asenna latauspistoke akun latausliitäntään. < BT-E8010/BT-E8014 > < BT-E8020 > Akku Latausliitäntä Latauspistoke Akku Latauspistoke Latausliitäntä 91

92 AKUN KÄSITTELY Akun lataaminen Polkupyörään liitetyn akun lataaminen Lataa akku siten, että akkulaturi on asetettu lattialle tai muulle vakaalle alustalle. Aseta polkupyörä tukevasti paikalleen latauksen ajaksi siten, että se ei kaadu. 1. Kytke akkulaturin virtapistoke pistorasiaan. 2. Aseta latauspistoke akkutelineessä tai akussa olevaan latausliitäntään. <BT-E6000/BT-E6001> <BT-E8020> Akkuteline Akku Latauspistoke Latausliitäntä Latausliitäntä Latauspistoke Akku <BT-E6010/BT-E8010/BT-E8014> Akku <BT-E6010> <BT-E8010/BT-E8014> Latausliitäntä Latauspistoke Akku Akkuteline Latauspistoke Latausliitäntä 92

93 AKUN KÄSITTELY Akun lataaminen 3. Kun lataus on valmis, kiinnitä latausliitännän päällinen tiukasti paikalleen. Latausliitännän päällinen Latausliitännän päällinen <BM-E6000> <BM-E6010> Akkulaturin merkkivalon näyttämät Akkulaturin merkkivalo syttyy, kun lataus on alkanut. Palaa Latautuessa <EC-E6000> <EC-E6002> Vilkkuu Latausvirhe Akkulaturin merkkivalo Akkulaturin merkkivalo Pois Lataus valmis Akun merkkivalon näyttämät Akun merkkivalosta voi tarkastaa akun latauksen tilan sekä akun varaustilan. Merkkivalon muoto vaihtelee mallinumeroittain. Akun merkkivalo 93

94 AKUN KÄSITTELY Akun lataaminen ``Näkymä latauksen aikana Latauksen ollessa käynnissä akun merkkivalo palaa seuraavasti. Merkkivalon näyttämä*1 Latauksen tila 0 % 20 % 21 % 40 % 41 % 60 % 61 % 80 % 81 % 99 % 100 % *1. Pois Palaa Vilkkuu 94

95 AKUN KÄSITTELY Akun lataaminen ``Akun varaustilan näkymä Kun akun virta kytketään PÄÄLLE akun virtapainikkeella, merkkivalon näyttämästä voi tarkastaa akun nykyisen varaustilan. Merkkivalon näyttämä*1 Latauksen tila 100 % 81 % 80 % 61 % 60 % 41 % 40 % 21 % 20 % 1 % 0 % * Jos akkua ei ole liitetty polkupyörään 0 % * Jos akku on liitetty polkupyörään * Jos virta on POIS päältä *1. Pois Palaa Vilkkuu TEKNISIÄ VINKKEJÄ Kun akun varaustila on alhainen, järjestelmän toiminnot sammutetaan seuraavassa järjestyksessä. (1) Sähköavustus * Avustustavaksi kytkeytyy automaattisesti [ECO], minkä jälkeen avustus loppuu kokonaan. Jos käytössä on vetoyksikköön liitetty valo, avustus kytkeytyy nopeammin tapaan [ECO]. (2) Sähkötoiminen vaihteen vaihtaminen (3) Valot 95

96 KÄYTTÖ JA ASETUKSET Virran kytkeminen PÄÄLLE/POIS KÄYTTÖ JA ASETUKSET Virran kytkeminen PÄÄLLE/POIS Päävirta voidaan kytkeä PÄÄLLE/POIS pyörätietokoneesta tai akun virtapainikkeesta. HUOMAUTUS Tarkasta seuraavat kohdat ennen virran kytkemistä PÄÄLLE. Akku on tukevasti liitettynä akkutelineeseen Pyörätietokone on tukevasti kiinnitettynä kiinnikkeeseen Älä aseta jalkoja polkimille, kun kytket virtaa. Se voi aiheuttaa järjestelmävirheen. TEKNISIÄ VINKKEJÄ Kun päävirta kytketään PÄÄLLE, kaikki vetoyksikköön yhdistetyt komponentit kytkeytyvät myös PÄÄLLE (esim. avustettu ajaminen, pyörätietokoneen virta, sähkötoiminen vaihteenvaihtomekanismi ja valot). Virtaa ei voida kytkeä PÄÄLLE latauksen ollessa käynnissä. Jos polkupyörää ei käytetä 10 minuuttiin virran PÄÄLLE kytkemisen jälkeen, virta kytkeytyy automaattisesti POIS päältä. (Tämä on automattinen virrankatkaisutoiminto.) Virran käyttö pyörätietokoneesta Pyörätietokoneessa on myös yhdysrakenteinen akku. Virtaa ei voi kytkeä, ellei yhdysrakenteisessa akussa ole riittävästi latausta. Käytä tällöin akun virtapainiketta. Pyörätietokoneen yhdysrakenteinen akku saa latauksensa (pää)akusta. Se latautuu vain ollessaan liitettynä polkupyörään ja kun päävirta ja näyttö on kytketty PÄÄLLE. 1. Paina virtakytkintä noin kahden sekunnin ajan. Päävirta kytkeytyy PÄÄLLE. Virtakytkin 96

97 KÄYTTÖ JA ASETUKSET Virran kytkeminen PÄÄLLE/POIS Virran käyttö akusta 1. Paina akun virtapainiketta. Merkkivalo syttyy ja akun varaustila näytetään. <BT-E6000/BT-E6001> Virtakytkin <BT-E8010/BT-E8014> Virtakytkin <BT-E6010> <BT-E8020> Virtakytkin Virtakytkin TEKNISIÄ VINKKEJÄ Akun virtapainikkeen painaminen noin kuuden sekunnin ajan mallien BT-E8010/ BT-E8020 akuissa pakottaa akun POIS päältä hätätilanteissa. 97

98 KÄYTTÖ JA ASETUKSET Virran kytkeminen PÄÄLLE/POIS Näytön tila virran ollessa PÄÄLLÄ `SC-E6100 ` Kun päävirta kytketään päälle, näyttö näyttää alla olevan kuvan kaltaiselta ja sen jälkeen vaihtuu perusnäytöksi. Normaali käynnistys Alhainen akun varaustila * Pyörätietokoneen akun varaustila on alhainen. `EW-EN100 ` Kun päävirta kytketään PÄÄLLE, merkkivalo (ulkopuolella) syttyy. Merkkivalo (ulkopuolella) 98

99 KÄYTTÖ JA ASETUKSET Peruskäyttö Peruskäyttö Tämän oppaan kaikissa selityksissä käytetään oletusasetuksia. Kytkimille määritellyt ja tässä kuvatut toiminnot voidaan muuttaa eri toiminnoiksi ajon ajaksi yhdistämällä E-TUBE PROJECT -sovellukseen. Pyörätietokone ja kytkinyksikkö Vasen kytkin (SW-E6010) Oikea kytkin (SW-E6010) X A Y Toimintopainike Virtakytkin Valopainike X A Y Vasen kytkin (SW-M8050) Oikea kytkin (SW-M8050) Y X X Y 99

100 KÄYTTÖ JA ASETUKSET Peruskäyttö Vasen kytkin (oletus: avustus) Oikea kytkin (oletus: sähkötoiminen vaihteen vaihtaminen) Ajossa: Lisää avustusta Avustus-X Asetuksissa: Siirtää kohdistinta tai muuttaa asetusta Vaihto-X Ajossa: Vaihtaa suuremmalle Ajossa: Vähentää avustusta Avustus-Y Asetuksissa: Siirtää kohdistinta tai muuttaa asetusta Vaihto-Y Ajossa: Vaihtaa pienemmälle Avustus-A Ajossa: Vaihtaa pyörätietokoneessa näytettävät matkatiedot Asetuksissa: Vaihtaa pyörätietokoneen näyttöä tai vahvistaa muutoksen asetuksiin Vaihto-A Vaihtaa automaattisen ja manuaalisen vaihteiden vaihtamisen välillä (malleissa, joissa on sähkötoiminen vaihteen vaihtaminen / napavaihde.) Pyörätietokone (SC-E6100) Toimintopainike Ajossa: Vaihtaa pyörätietokoneessa näytettävät matkatiedot Asetuksissa: Vaihtaa pyörätietokoneen näyttöä tai vahvistaa muutoksen asetuksiin Valopainike Virtakytkin Valo PÄÄLLE/POIS Päävirta PÄÄLLE/POIS HUOMAUTUS Takavaihtajaa käytettäessä muista pyörittää poljinkampia vaihteen vaihtamisen aikana. 100

101 KÄYTTÖ JA ASETUKSET Valo PÄÄLLE/POIS Kytkentärasia (A) (EW-EN100) Pyörätietokoneen sijaan voidaan käyttää tuotetta EW-EN100, joka tarjoaa käytännöllisyyttä avustustavan vaihtamiseen. Painike Kytkentärasia (A) Painike Painallus: Vaihtaa avustustapaa (aina painiketta painettaessa) Painettuna pitäminen (noin kahden sekunnin ajan): Valo PÄÄLLE/POIS HUOMAUTUS EW-EN100:n painikkeen käyttö ajon aikana ei ole suositeltavaa. Valitse haluamasi avustustapa ennen ajoa. TEKNISIÄ VINKKEJÄ Kytkinyksikkö tulee kytkeä kävelyavustustapaan vaihtamiseksi. Painikkeelle on määritelty myös toiminto, jolla voi vaihtaa asetustilaan. Katso lisätietoja kohdasta Asetustila (EW-EN100) osiossa KÄYTTÖ JA ASETUKSET. Valo PÄÄLLE/POIS Jos valo on yhdistetty vetoyksikköön, valoa voi käyttää pyörätietokoneella tai kytkentärasialla (A). TEKNISIÄ VINKKEJÄ Valo kytkeytyy POIS, kun päävirta kytketään POIS päältä. Valo ei kytkeydy PÄÄLLE, kun päävirta on POIS päältä. 101
