1 (Finnish) DM-SP Jälleenmyyjän opas E6000-sarja SC-E6000 SW-E6000 FC-E6000 SM-CRE60 DU-E6000 DU-E600 SM-DUE0 BT-E6000 BT-E600 SM-BME60 SM-BME6 SM-BCE60 TL-FC38

2 SISÄLLYSLUETTELO TÄRKEÄ TIEDOTE... 4 TURVALLISUUSOHJEITA... 5 Asennus... 9 Osien nimet...0 Tekniset tiedot... Polkupyörätietokoneen asentaminen... Polkupyörätietokoneen kiinnittäminen ja irrottaminen...3 Polkupyörätietokoneen kulman säätäminen...3 kytkimen kiinnittäminen ohjaustankoon johtopannan avulla...4 kytkimen asentaminen...4 Akkutelineen asentaminen...5 Akun asentaminen...7 Nopeusanturin asentaminen...8 Magneetin kiinnittäminen...9 Vetoyksikön asentaminen ja johtokytkennät... Vetoyksikön asentaminen... Vetoyksikön kytkentäkaavio... Virtajohdon liittäminen... Ferriittisydämen (DU-E600) asentaminen...3 Sähköjohdon liittäminen...4 kytkimen ja vetoyksikön liittäminen polkupyörätietokoneeseen...4 Nopeusanturin liittäminen vetoyksikköön...5 Valosovittimen liittäminen vetoyksikköön...5 Ferriittisydämen (MU-S705) asentaminen...7 Poljinkammen ja eturattaan asentaminen...8 Ketjun kireyden säätö...9

3 Akun lataaminen... 3 Johdanto...3 Akun asianmukainen käyttö...3 Akun lataaminen...3 Akun varaustilan ilmaisin...33 Akun varaustaso ja häiriötilan ilmaiseminen...34 Polkupyörätietokoneen näyttö ja asetukset kytkimen osien nimet ja toiminnot...36 Pyörätietokoneen perusnäyttö...36 Asetusvalikon avaaminen ja sulkeminen...40 Asetusten muuttaminen...4 Polkupyörätietokoneen virheilmoitukset...48 Kytkeminen tietokoneeseen ja tiedonsiirto... 5 E-Tube Project -sovelluksessa mukautettavat asetukset...5 Yhteyden muodostaminen tietokoneeseen...53 HUOLTO Eturattaan vaihtaminen

4 TÄRKEÄ TIEDOTE TÄRKEÄ TIEDOTE Tämä jälleenmyyjän opas on tarkoitettu ensisijaisesti ammattitaitoisten pyörämekaanikkojen käyttöön. Käyttäjien, joilla ei ole asianmukaista mekaanikkokoulutusta, ei tulisi yrittää komponenttien asennusta itse jälleenmyyjän oppaiden ohjeiden perusteella. Jos jokin tämän oppaan kohta on epäselvä, älä jatka asennusta. Ota sen sijaan yhteyttä ostopaikkaan tai paikalliseen pyöräliikkeeseen avun saamiseksi. Muista lukea kaikki tuotteen mukana toimitetut käyttöoppaat. Älä pura tai muuta tuotetta muilla kuin tässä jälleenmyyjän oppaassa erikseen mainituilla tavoilla. Kaikki jälleenmyyjän oppaat ja käyttöohjeet ovat saatavana verkkosivustollamme ( Noudata asuinmaasi ja alueesi lakeja ja säädöksiä johtaessasi pyöräliikettä. Turvallisuussyistä tämä jälleenmyyjän opas on luettava kokonaan ennen käyttöä ja siinä olevia ohjeita on noudatettava tuotteen oikean toiminnan takaamiseksi. Seuraavia ohjeita on aina noudatettava henkilö- ja omaisuusvahinkojen välttämiseksi. Ohjeet on luokiteltu vaarallisuusasteen perusteella laiminlyöntien aiheuttamien seuraamuksien mukaan. VAARA Näiden ohjeiden laiminlyönti johtaa kuolemaan tai vakavaan loukkaantumiseen. VAROITUS Näiden ohjeiden laiminlyönti voi johtaa kuolemaan tai vakavaan loukkaantumiseen. HUOMIO Näiden ohjeiden laiminlyönti voi aiheuttaa henkilö- tai omaisuusvahinkoja. 4

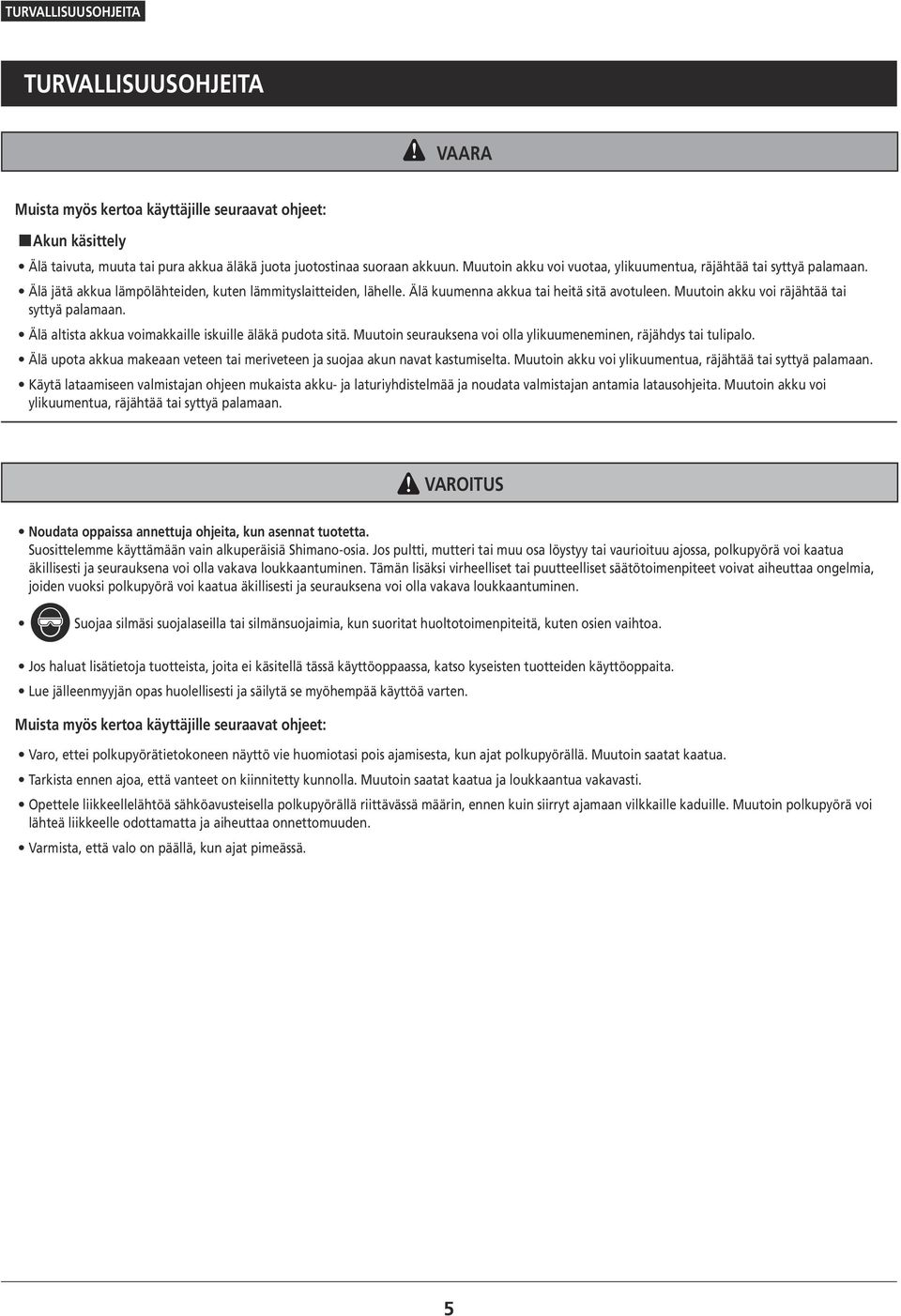

5 TURVALLISUUSOHJEITA TURVALLISUUSOHJEITA VAARA Muista myös kertoa käyttäjille seuraavat ohjeet: Akun käsittely Älä taivuta, muuta tai pura akkua äläkä juota juotostinaa suoraan akkuun. Muutoin akku voi vuotaa, ylikuumentua, räjähtää tai syttyä palamaan. Älä jätä akkua lämpölähteiden, kuten lämmityslaitteiden, lähelle. Älä kuumenna akkua tai heitä sitä avotuleen. Muutoin akku voi räjähtää tai syttyä palamaan. Älä altista akkua voimakkaille iskuille äläkä pudota sitä. Muutoin seurauksena voi olla ylikuumeneminen, räjähdys tai tulipalo. Älä upota akkua makeaan veteen tai meriveteen ja suojaa akun navat kastumiselta. Muutoin akku voi ylikuumentua, räjähtää tai syttyä palamaan. Käytä lataamiseen valmistajan ohjeen mukaista akku- ja laturiyhdistelmää ja noudata valmistajan antamia latausohjeita. Muutoin akku voi ylikuumentua, räjähtää tai syttyä palamaan. VAROITUS Noudata oppaissa annettuja ohjeita, kun asennat tuotetta. Suosittelemme käyttämään vain alkuperäisiä Shimano-osia. Jos pultti, mutteri tai muu osa löystyy tai vaurioituu ajossa, polkupyörä voi kaatua äkillisesti ja seurauksena voi olla vakava loukkaantuminen. Tämän lisäksi virheelliset tai puutteelliset säätötoimenpiteet voivat aiheuttaa ongelmia, joiden vuoksi polkupyörä voi kaatua äkillisesti ja seurauksena voi olla vakava loukkaantuminen. Suojaa silmäsi suojalaseilla tai silmänsuojaimia, kun suoritat huoltotoimenpiteitä, kuten osien vaihtoa. Jos haluat lisätietoja tuotteista, joita ei käsitellä tässä käyttöoppaassa, katso kyseisten tuotteiden käyttöoppaita. Lue jälleenmyyjän opas huolellisesti ja säilytä se myöhempää käyttöä varten. Muista myös kertoa käyttäjille seuraavat ohjeet: Varo, ettei polkupyörätietokoneen näyttö vie huomiotasi pois ajamisesta, kun ajat polkupyörällä. Muutoin saatat kaatua. Tarkista ennen ajoa, että vanteet on kiinnitetty kunnolla. Muutoin saatat kaatua ja loukkaantua vakavasti. Opettele liikkeellelähtöä sähköavusteisella polkupyörällä riittävässä määrin, ennen kuin siirryt ajamaan vilkkaille kaduille. Muutoin polkupyörä voi lähteä liikkeelle odottamatta ja aiheuttaa onnettomuuden. Varmista, että valo on päällä, kun ajat pimeässä. 5

6 TURVALLISUUSOHJEITA Litiumioniakku Jos akusta vuotanutta nestettä joutuu silmiisi, huuhtele altistunut alue välittömästi läpikotaisin puhtaalla vedellä, kuten hanavedellä, hieromatta silmiä ja hakeudu välittömästi lääkärin hoitoon. Muutoin akkuneste voi vahingoittaa silmiäsi. Älä lataa akkua ulkotiloissa tai kosteissa tiloissa. Muutoin seurauksena voi olla sähköisku. Älä kytke tai irrota liitintä, kun se on märkä. Muutoin seurauksena voi olla sähköisku. Jos liittimestä vuotaa vettä, kuivaa se kokonaan ennen kytkemistä. Jos akku ei lataudu täyteen varaustilaan 6 tunnin latauksen jälkeen, kytke akku irti liitännästä, lopeta lataaminen välittömästi ja ota yhteys ostopaikkaan. Muutoin akku voi ylikuumentua, räjähtää tai syttyä palamaan. Älä käytä akkua, jos siinä on selviä naarmuja tai muita ulkoisia vaurioita. Muutoin seurauksena voi olla räjähdys, ylikuumeneminen tai toimintahäiriö. Akun käyttölämpötila-alueet on ilmoitettu alla. Älä käytä akkua näiden lämpötila-alueiden ulkopuolella. Jos akkua käytetään tai varastoidaan lämpötiloissa, jotka ovat ilmoitetun lämpötila-alueen ulkopuolella, seurauksena voi olla tulipalo, loukkaantuminen tai toimintahäiriö.. Purkautumisen aikana: -0 C - 50 C. Lataamisen aikana: 0 C - 40 C Polkupyörän asennuksiin ja huoltoon liittyviä seikkoja Muista irrottaa akku ennen kuin suoritat johtokytkentöjä tai kiinnität osia polkupyörään. Muutoin seurauksena voi olla sähköisku. Noudata oppaissa annettuja ohjeita, kun asennat tuotetta. Suosittelemme käyttämään vain alkuperäisiä Shimano-osia. Jos ruuveja ja muttereita löystyy tai jos tuote vaurioituu, polkupyörä voi kaatua äkillisesti ja seurauksena voi olla vakava loukkaantuminen. Huoltoväli riippuu käytöstä ja ajo-olosuhteista. Puhdista ketju säännöllisesti tarkoitukseen sopivalla ketjunpuhdistusaineella. Älä koskaan käytä emäksiin tai happoihin pohjautuvia liuotinaineita, kuten ruosteenirrotusaineita. Tällaisten liuotinaineiden käyttö voi aiheuttaa ketjun katkeamisen ja vakavan loukkaantumisen. HUOMIO Muista myös kertoa käyttäjille seuraavat ohjeet: Noudata polkupyörän käyttöoppaassa olevia ohjeita ajoturvallisuuden takaamiseksi. Tarkista akkulaturi säännöllisesti vaurioiden varalta - erityisesti johdon, pistokkeen ja kotelon osalta. Jos akkulaturi on vaurioitunut, sitä ei saa käyttää ennen kuin se on korjattu. Käytä tuotetta vain turvallisuusvastaavan valvonnassa tai käyttöohjeiden mukaisesti. Älä anna aisteiltaan tai henkisiltä kyvyiltään rajoittuneen henkilön, kokemattoman henkilön tai henkilön, jolla ei ole tarvittavia tietoja - mukaan lukien lapset - käyttää tätä laitetta. Älä anna lasten leikkiä tämän tuotteen lähellä. Jos tuotteessa ilmenee toimintahäiriö tai muu ongelma, ota yhteys lähimpään jälleenmyyjään. Älä koskaan tee muutoksia järjestelmään. Tämä voi aiheuttaa järjestelmän toimintahäiriön. Litiumioniakku Älä altista akkua suoralle auringonvalolle, älä jätä sitä auton sisälle kuumana päivänä äläkä aseta sitä muuhun kuumaan paikkaan. Seurauksena voi olla akun vuotaminen. Jos akusta vuotanutta nestettä joutuu iholle tai vaatteisiin, huuhtele pois välittömästi puhtaalla vedellä. Muutoin vuotanut neste voi vahingoittaa ihoasi. Varastoi akku turvallisessa paikassa poissa lasten ja lemmikkieläinten ulottuvilta. 6

7 TURVALLISUUSOHJEITA Huomaa Muista myös kertoa käyttäjille seuraavat ohjeet: Muista kiinnittää umpiliittimet käyttämättömiin liitäntöihin. Ota yhteys jälleenmyyjään tuotteen asennusta ja säätöä varten. Yksiköt on suunniteltu täysin vedenpitäväksi, jotta ne kestäisivät ajamista kosteissa olosuhteissa. Älä kuitenkaan tarkoituksellisesti upota sitä veteen. Älä puhdista polkupyörää painepesurilla. Jos komponentteihin pääsee vettä, seurauksena voi olla käyttöongelmia tai ruostumista. Käsittele osia varovasti ja vältä altistamasta niitä voimakkaille iskuille. Polkupyörä toimii edelleen tavallisena polkupyöränä, vaikka akku irrotettaisiin, mutta valo ei syty, kun se kytketään sähköjärjestelmään. Huomaa, että tällöin polkupyörän käyttäminen tulkitaan tieliikennelakirikkomukseksi Saksassa. Irrota akku polkupyörästä ja aseta polkupyörä tasaiselle alustalle autossa. Varmista ennen akun kytkemistä, ettei akun kytkemisessä käytettävään liittimeen ole kertynyt vettä. Osa tässä jälleenmyyjän oppaassa olevista tiedoista on myös laitteissa olevissa tarroissa. Akun avaimessa oleva numero on tarpeen vara-avaimia ostettaessa. Säilytä se huolellisesti. Käytä akun ja muovikannen puhdistamiseen kosteata liinaa, joka on puristettu kuivaksi vedestä. Jos sinulla on tuotteen käyttöä ja huoltoa koskevia kysymyksiä, ota yhteys tuotteen ostopaikkaan. Tuotteiden takuu ei kata luonnollista kulumista eikä normaalikäytössä syntyviä ja ajan myötä ilmeneviä vaurioita. Ota yhteys ostopaikkaan, jos tarvitset lisätietoja laiteohjelmistopäivityksistä. Uusimmat tiedot ovat saatavana Shimanon verkkosivustolla. Lisätietoja on Kytkeminen tietokoneeseen ja tiedonsiirto -osiossa. Litiumioniakku Muita kuin Euroopan unionin maita koskevat hävittämisohjeet Tämä symboli on käytössä vain Euroopan unionissa. Noudata paikallisia paristojen ja akkujen hävittämistä koskevia säädöksiä. Jos olet epävarma, ota yhteys ostopaikkaan tai pyöräliikkeeseen. Polkupyörän asennuksiin ja huoltoon liittyviä seikkoja Virheelliset säädöt, kuten ketjun kiristäminen liian kireälle, voivat aiheuttaa tuotteen avustustason heikentymistä. Älä pura tuotetta. Tuotteen purkaminen voi aiheuttaa henkilövahinkoja. Älä käytä ohentimia tai muita liuottimia osien puhdistamiseen. Tällaiset aineet voivat vahingoittaa pintoja. Pese hammaspyörät säännöllisesti miedolla pesuaineella. Myös ketjun peseminen miedolla pesuaineella ja voiteleminen voi olla tehokas keino pidentää hammaspyörien ja ketjun käyttöikää. Todellinen tuote voi poiketa kuvasta, koska tämän oppaan tarkoituksena on ensisijaisesti kuvata tuotteen käyttö- ja asennustoimenpiteitä. 7

8 Asennus

9 Asennus Asennus Tarvittavat työkalut Tuotteen kokoamiseen tarvitaan seuraavat työkalut. Komponentti Käyttökohde Työkalu Ohjaustangon kiinnitysruuvi Ruuvimeisseli # Pyörätietokoneet Kulmansäätöruuvi Ruuvimeisseli # kytkin Kiinnityspultti Ruuvimeisseli # Akkuteline (SM-BME6) Avainyksikkö Telineen kotelon alaosa Avainyksikön suojakansi Telineen kotelon yläosa 3 mm kuusiokoloavain Ruuvimeisseli # Nopeusanturi Nopeusanturin kiinnitysruuvi Ruuvimeisseli # Magneettiyksikkö Kiinnitysruuvi Ruuvimeisseli # Sähköjohto Liitin TL-EW0 Valosovitin Yksikön kiinnitysruuvi Ruuvimeisseli # Vetoyksikkö Rungon asennusruuvi Yhteensopiva M8-ruuvien ja -mutterien kanssa* Kannen kiinnitysruuvi (M3) Ruuvimeisseli # Eturatas Lukkorengas TL-FC3 / 36+TL-FC38 TL-FC38 Poljinkampi Poljinkammen asennusruuvi 4 mm hylsyavain * Ota yhteys koottujen polkupyörien valmistajaan, jos haluat lisätietoja yhteensopivista työkaluista. 9

10 Asennus Osien nimet Osien nimet Jos vaihteisto on mekaaninen <BT-E6000 / SM-BME60> Pyörätietokone SC-E6000 (B) kytkin SW-E6000 (C) Eturatas SM-CRE60 (J) (D) Poljinkampi FC-E6000 (E) Vetoyksikkö DU-E6000/ (B) E600 (I) (F) Nopeusanturi DU-E6000/ (K) E600 (G) Akku BT-E6000 (H) (H) Akkuteline SM-BME60 (I) Akkulaturi SM-BCE60 (G) (J) Valosovitin SM-DUE0 (K) Vetoyksikön suojakansi SM-DUE60 (L) Akku BT-E600 (M) Akkuteline SM-BME6 Johtosarja (C) (E) E-tube (F) (D) <BT-E600 / SM-BME6> Johdon enimmäispituus (EW-SD50) (a) 600 mm (L) (M) 0

11 Asennus Tekniset tiedot Jos vaihteisto on sähkötoiminen -/vaihdekytkin (B) Moottoriyksikkö (C) Napavaihteisto SW-E6000 MU-S705 SG-C6060 SG-S705 SG-S505 (a) Johtosarja E-tube (B) (C) (b) Katso lisätietoja tuotteen MU-S705 asentamisesta kohdasta Moottoriyksikön asentaminen napaan (MU-S705) tuotteen ALFINE S705 -sarja jälleenmyyjän oppaasta. Johdon enimmäispituus (EW-SD50) (a) 600 mm (b) 700 mm Tekniset tiedot Käyttölämpötila-alue: Purkautumisen aikana Käyttölämpötila-alue: Lataamisen aikana C Nimelliskapasiteetti,6 Ah 0-40 C Nimellisjännite 36 V DC Varastointilämpötila C Vetoyksikön tyyppi Keskellä sijaitseva Varastointilämpötila (akku) C Moottorin tyyppi Harjaton DC-moottori Latausjännite V AC Vetoyksikön nimellisteho 50 W Latausaika Noin neljä tuntia Vetoyksikön enimmäisteho 500 W Akun tyyppi Litiumioniakku

12 Asennus Polkupyörätietokoneen asentaminen Polkupyörätietokoneen asentaminen Avaa kiinnike (B) ja kiinnitä se ohjaustankoon. Kiinnitä ja kiristä ohjaustangon kiinnitysruuvi ruuvimeisselillä. (B) Ohjaustangon kiinnitysruuvi (B) Kiinnike (C) Sovitin Ohjaustangon yhteensopivuustaulukko øa øb-øa Sovitin Kiinnityspultti (C) ø3,4-ø4 0-, X 5,5 mm ø4-ø5,5 0-, X 0 mm ø3,3-ø3,9 0-0,6-0 mm øa øb 5 30 Ohjaustanko * X: OK Suorita toimenpide käänteisessä järjestyksessä, kun irrotat polkupyörätietokonetta. Kiristysmomentti: Nm

13 Asennus Polkupyörätietokoneen kiinnittäminen ja irrottaminen Polkupyörätietokoneen kiinnittäminen ja irrottaminen Liu'uta polkupyörätietokone pidikkeeseen (B) kuvan mukaisesti. Työnnä sitä napakasti, kunnes se napsahtaa paikalleen. Pyörätietokone (B) Kiinnike (B) Irrota polkupyörätietokone painamalla pidikkeen vipua (C) ja liu'uttamalla polkupyörätietokone pois. (C) (C) Vipu HUOMAA Jos polkupyörätietokonetta ei ole asetettu paikalleen oikein, avustustoiminto ei toimi normaalisti. Polkupyörätietokoneen kulman säätäminen Löysennä kulmansäätöruuvia ruuvimeisselillä. Säädä polkupyörätietokoneen kulmaa, jotta se näkyy helpommin ajettaessa. Kun haluttu kulma on asetettu, kiristä ruuvi oikeaan kiristysmomenttiin. Kulmansäätöruuvi Kiristysmomentti: 0,5 Nm 3

14 Asennus kytkimen kiinnittäminen ohjaustankoon johtopannan avulla kytkimen kiinnittäminen ohjaustankoon johtopannan avulla Kiinnitä johtopanta tilapäisesti avustuskytkimeen. Säädä johtopantaa ohjaustangon pituuden mukaan. Johtopanta Johtopanta sisältyy tuotteen SW-E6000 toimitukseen. Kiinnitä johtopannan kanssa kiinnitettävä avustuskytkin tilapäisesti ohjaustankoon. kytkimen asentaminen Kiinnitä avustuskytkin ɸ, ohjaustankoon siten, että sähköjohto kulkee kytkimen alta, ja avaa kiinnitysruuvin kansi. (B) Kiinnitysruuvin kansi (B) Kiinnityspultti Kiristä kiinnitysruuvi (B) ruuvimeisselillä (#). Suorita toimenpide käänteisessä järjestyksessä, kun irrotat polkupyörätietokonetta. Kiristysmomentti:,5 Nm 4

15 Asennus Akkutelineen asentaminen Esimerkki sähköjohdon kuljettamisesta Esimerkki : Kiinnitä avustuskytkimen sähköjohto ohjaustankoon johtopannalla (B). Pyöritä ylimääräinen sähköjohto polkupyörätietokoneen (C) ja ohjainkannattimen (D) ympärille ja liitä sitten johto polkupyörätietokoneeseen. (B) (C) kytkin (B) Johtopanta (C) Pyörätietokoneet (D) Ohjainkannatin (D) Esimerkki : Kiinnitä avustuskytkimen sähköjohto ohjaustankoon johtopannalla. Sido avustuskytkimen sähköjohto yhdessä polkupyörätietokoneen (E) sähköjohdon kanssa jarruvaijerin kuoreen (F) pannan (G) avulla ja liitä avustuskytkimen sähköjohto polkupyörätietokoneeseen. (F) (E) Polkupyörätietokoneen sähköjohto (F) Jarruvaijerin kuori (G) Panta (E) (G) Panta sisältyy tuotteen SC-E6000 toimitukseen. Akkutelineen asentaminen SM-BME60 Kohdista telineen kiinnitysreiät akkutelineen kiinnitysreikien kanssa. Aseta akkutelineen yläosaan kuusiokoloruuvit ja kiristä telineeseen. Kuusiokoloruuvi (M5) Ruuvit ja mutterit eivät sisälly Shimanotuotteiden toimitukseen. Käytä valmistajan toimittamia osia. Ota yhteys telineen valmistajaan saadaksesi kiristysmomenttitiedot. 5

16 Asennus Akkutelineen asentaminen SM-BME6 Kiinnitä telineen kotelon alaosa (E) rungossa oleviin kiinnitysreikiin, aseta aluslevyt (D) kiinnikkeen kiinnitysruuveihin (C) ja kiinnitä kotelo paikalleen ruuveilla. Kiinnitä sitten avainyksikkö (B) tilapäisesti avainyksikön kiinnitysruuveilla. (D) (C) Avainyksikön kiinnitysruuvi (M5) (B) Avainyksikkö (C) Telineen kiinnitysruuvi (M5) (D) Aluslevy (E) Telineen kotelon alaosa Kiristysmomentti: 3 Nm (B) (E) Säädä avainyksikön asentoa siten, että etäisyys on 3 mm kohteiden (a) ja (b) välillä kuvan mukaisesti. Kiinnitä avainyksikön suojakansi tilapäisesti ja suorita säätö varmistaaksesi, että akku voidaan liittää ja irrottaa sujuvasti ja ettei ajon aikana kuulu löysyyden aiheuttamia ääniä. Kiristä sitten avainyksikön kiinnitysruuvit kokonaan. (a) 3 mm Kiristysmomentti: 3 Nm (b) Kiinnitä avainyksikön suojakansi (I) kiristämällä avainyksikön suojakannen kiinnitysruuvit (J) kokonaan. Aseta tulppa (F) telineen kotelon alaosaan. Aseta tulppa telineen kotelon yläosan (G) väliin ja kiinnitä paikalleen telineen kotelon yläosan kiinnitysruuveilla (H). (H) (F) (G) (F) Pinnamutteri (G) Telineen kotelon yläosa (H) Telineen kotelon yläosan kiinnitysruuvi (M3) (I) Avainyksikön suojakansi (J) Avainyksikön suojakannen kiinnitysruuvi (M4) 3 (I) (J) Kiristysmomentti: 0,6 Nm 6

17 Asennus Akun asentaminen Akun asentaminen BT-E6000 / SM-BME60 Aseta akku kiinnikekiskoon takaapäin ja liu'uta sitä eteenpäin. Työnnä se napakasti paikalleen. HUOMAA Tarkista, että akku on lukittu asennuksen jälkeen, jotta akku ei putoa pois paikaltaan. BT-E600 / SM-BME6 Kohdista akun pohjassa oleva syvennys kiinnikkeessä olevaan kiilaan ja aseta akku paikalleen. Liu'uta akkua oikealle sisääntyöntökohdasta alkaen. Työnnä se napakasti paikalleen. HUOMAA Tarkista, että akku on lukittu asennuksen jälkeen, jotta akku ei putoa pois paikaltaan. 7

18 Asennus Nopeusanturin asentaminen Nopeusanturin asentaminen Tarkista ennen nopeusanturin asentamista, että nopeusanturin ja magneettiyksikön (B) välinen etäisyys (a) on 3 7 mm. (B) (a) (D) Nopeusanturi (B) Magneettiyksikkö (C) Pinna (D) Ketjupidike (C) Huomioi kiekon rihtaus, rungon vääristymät yms. tarkistaessasi, että etäisyys on 7 mm. Jos etäisyys on määritetyn alueen sisällä, aseta hammastettu aluslevy (E) nopeusanturin ja ketjupidikkeen väliin ja kiinnitä nopeusanturi nopeusanturin kiinnitysruuvilla (F). (F) (E) Hammastettu aluslevy (F) Nopeusanturin kiinnitysruuvi (6 mm) Kiristysmomentti:,5 - Nm (E) Jos etäisyys on yli 7 mm, säädä se oikeaksi välilevyn (G) avulla. Kiinnitä nopeusanturi nopeusanturin kiinnitysruuvilla (H). (G) Välilevy (H) Nopeusanturin kiinnitysruuvi ( mm) 3 Kiristysmomentti:,5 - Nm (G) (H) 8

19 Asennus Magneetin kiinnittäminen Magneetin kiinnittäminen Magneetin kiinnityspaikka Kiinnitä magneetti siten, että sen keskikohta kohdistuu kolmiosymbolin kärkeen. Magneetin kiinnittäminen Kohdista nopeusanturi ja magneettiyksikkö (B) kuvan mukaisesti. Nopeusanturi (B) Magneettiyksikkö (C) Pinna (B) (C) Kiristä kiinnitysruuvi (D) ruuvimeisselillä. (D) Kiinnitysruuvi Kiristysmomentti:,5 - Nm (D) 9

20 Vetoyksikön asentaminen ja johtokytkennät

21 Vetoyksikön asentaminen ja johtokytkennät Vetoyksikön asentaminen Vetoyksikön asentaminen ja johtokytkennät Vetoyksikön asentaminen Kohdista vetoyksikön kolme kiinnitysreikää (B) rungossa olevien reikien kanssa. (B) Vetoyksikkö (B) Kiinnitysreiät Aseta M8-ruuvit paikalleen, kiinnitä mutterit vastakkaiselta puolelta ja kiristä ne oikeaan kiristysmomenttiin. Ruuvit ja mutterit eivät sisälly Shimanotuotteiden toimitukseen. Käytä valmistajan toimittamia osia. Ota yhteys valmistajaan saadaksesi kiristysmomenttitiedot. Vetoyksikön kytkentäkaavio Alla on esimerkki telinetyyppisen akun johdotuksesta. Valoliitin (B) Nopeusanturin liitin (C) Polkupyörätietokoneiden ja moottoriyksiköiden E-tube-liitin (D) Ferriittisydän HUOMAA Muista kiinnittää umpiliittimet käyttämättömiin liitäntöihin. (D) Vasemmalla on esimerkki johdotuksesta. (B) (C) Valoliitintä voidaan käyttää molempien liitäntöjen kautta. Polkupyörätietokoneiden ja moottoriyksiköiden E-tube-liitintä voidaan käyttää molempien liitäntöjen (C) kautta.

22 Vetoyksikön asentaminen ja johtokytkennät Virtajohdon liittäminen Virtajohdon liittäminen Liittäminen vetoyksikköön Kohdista virtajohdon liitin vetoyksikön liitännän (B) kolmiosymbolin kanssa ja työnnä virtajohto paikalleen. Työnnä se perille asti, kunnes se lukittuu paikalleen. (B) Virtajohdon liitin (B) Vetoyksikön liitäntä Irrottaminen vetoyksiköstä Irrota virtajohto tarttumalla sen päässä olevaan uritettuun osaan ja vetämällä sitä itseäsi kohti.

23 Vetoyksikön asentaminen ja johtokytkennät Virtajohdon liittäminen Ferriittisydämen (DU-E600) asentaminen Jos ferriittisydän sisältyy tuotteen DU-E600 toimitukseen, asenna se alla olevien ohjeiden mukaisesti. Ominaisuuksista riippuen tuotteen DU-E600 toimitukseen ei ehkä sisälly ferriittisydäntä, jolloin sitä ei tarvitse asentaa. Asenna ferriittisydän virtajohtoon (B). Ferriittisydän (B) Virtajohto (B) (A ) Varmista, ettei akkukaapeli jää pinteeseen ja kiinnitä ferriittisydän tukevasti. Lukitse sitten ferriittisydän paikalleen nippusiteellä (C). (C) (C) Nippuside HUOMAA Tarkista, että ferriittisydämen kielekkeet ovat tukevasti kiinni. Älä katkaise nippusiteen ylimääräistä osaa. Nippusiteen katkaisukohta voi naarmuttaa kaapelia tai koteloa. Älä pudota ferriittisydäntä tai altista sitä iskuille. Jos ferriittisydämeen kohdistuu iskuja, se voi rikkoutua tai haljeta, jolloin se muuttuu käyttökelvottomaksi. Asettele ferriittisydän siten, että akkukaapeli mahtuu vetoyksikön sisälle. (a) (a) SM-BME60 (b) SM-BME6 3 (b) 3

24 Vetoyksikön asentaminen ja johtokytkennät Sähköjohdon liittäminen Sähköjohdon liittäminen Asettele siten, että liittimessä oleva kohouma asettuu kapean pään uraan. TL-EW0 (B) Pinnamutteri HUOMIO (B) Asenna ja irrota sähköjohto erikoistyökalulla. Älä taivuta sähköjohdon liitintä voimakkaasti asennuksen yhteydessä. Seurauksena voi olla heikko kontakti. Kun kytket sähköjohtoa, työnnä sitä kunnes se napsahtaa paikalleen. OK Ei OK kytkimen ja vetoyksikön liittäminen polkupyörätietokoneeseen Käytä liittämiseen tuotetta TL-EW0 (D). (B) (B) Pyörätietokoneet (B) -/vaihdekytkin (C) Vetoyksikkö (D) TL-EW0 (D) Sähköjohdon liitin voidaan liittää mihin tahansa polkupyörätietokoneen liitäntään, mutta suosittelemme, että avustuskytkin liitetään kytkimen puoleiseen liitäntään. (C) 4

25 Vetoyksikön asentaminen ja johtokytkennät Nopeusanturin liittäminen vetoyksikköön Nopeusanturin liittäminen vetoyksikköön Liitä nopeusanturiyksikön sähköjohto vetoyksikön nopeusanturin liitäntään (B) työkalulla TL-EW0. TL-EW0 (B) Nopeusanturin liitin (B) Valosovittimen liittäminen vetoyksikköön Jos aiot liittää valon valosovittimella, kytke johdot seuraavasti. Valosovitin Kiinnitä valosovitin kuvassa osoitettuun suuntaan. Kiinnitä se vetoyksikköön yksikön kiinnitysruuvilla (B). (B) Valosovitin (B) Yksikön kiinnitysruuvi Kiristysmomentti: 0,6 Nm Jatkuu seuraavalla sivulla 5

26 Vetoyksikön asentaminen ja johtokytkennät Valosovittimen liittäminen vetoyksikköön Irrota suojatulppa (C) vetoyksiköstä työkalulla TL-EW0. (C) (C) Suojatulppa 3 Kiinnitä valosovittimen liitin vetoyksikköön. 4 Vie etuvalon ja takavalon kaapelit kuvassa näkyvien kaapeliaukkojen (D) läpi ja kiinnitä kansi. Kiristä kannen kiinnitysruuvit (E) kolmesta kohdasta. (E) (D) Kaapeliaukot (E) Kannen kiinnitysruuvi (M3) Kiristysmomentti: 0,6 Nm (D) Kiinnitä valokaapelit sähköjohtoon valosovittimen ympäri ja vie ne runkoa pitkin. (G) (F) (F) Etuvalon kaapeli (G) Takavalon kaapeli 5 Ota yhteys koottujen polkupyörien valmistajaan, jos haluat lisätietoja yhteensopivista valoista. 6

27 Vetoyksikön asentaminen ja johtokytkennät Valosovittimen liittäminen vetoyksikköön Ferriittisydämen (MU-S705) asentaminen Jos ferriittisydän sisältyy tuotteen MU-S705 toimitukseen, asenna se alla olevien ohjeiden mukaisesti. Ominaisuuksista riippuen tuotteen MU-S705 toimitukseen ei ehkä sisälly ferriittisydäntä, jolloin sitä ei tarvitse asentaa. Asenna ferriittisydän moottoriyksikön sähköjohtoon (B) ja polkupyörätietokoneen sähköjohtoon (C). (B) Ferriittisydän (B) Moottoriyksikön sähköjohto (EW-SD50) (C) Polkupyörätietokoneen sähköjohto (EW-SD50) (C) Varmista, etteivät sähköjohdot jää pinteeseen ja kiinnitä ferriittisydän tukevasti. Lukitse sitten ferriittisydän paikalleen nippusiteellä (D). Nippusiteet sisältyvät tuotteen MU-S705 toimitukseen. (D) (D) Nippuside HUOMAA Tarkista, että ferriittisydämen kielekkeet ovat tukevasti kiinni. Älä katkaise nippusiteen ylimääräistä osaa. Nippusiteen katkaisukohta voi naarmuttaa kaapelia tai koteloa. Älä pudota ferriittisydäntä tai altista sitä iskuille. Jos ferriittisydämeen kohdistuu iskuja, se voi rikkoutua tai haljeta, jolloin se muuttuu käyttökelvottomaksi. 3 Vie nippuside ferriittisydämen (E) yläosassa olevan ulkoneman läpi. Niputa sähköjohdot ja muut johdot yhteen ja kiinnitä ne nippusiteellä. (E) (E) Ulkonema 7

28 Vetoyksikön asentaminen ja johtokytkennät Poljinkammen ja eturattaan asentaminen Poljinkammen ja eturattaan asentaminen Asenna vasen poljinkampi. Kohdista poljinkampi neliskulmaisessa karassa olevan pyöreän syvennyksen kanssa kuvan mukaiseen suuntaan. (B) Syvennys (B) Poljinkammen asennussuunta Kiinnitä poljinkammen kiinnityspultti ja kiristä se 4 mm hylsyavaimella (C). (C) 4 mm hylsyavain (C) Kiristysmomentti: Nm Kohdista eturattaassa oleva lovi (D) eturattaan asennusosan (E) leveän alueen (F) kanssa, kun asennat eturatasta paikalleen. (D) Eturatas (E) Eturattaan asennusosa (F) Leveä kohta 3 < DU-E6000 > Kun asennat eturatasta, jossa on merkintä "SM-CRE60", eturattaan ja eturattaan asennusosan väliin on asetettava välilevy. < DU-E600 > (D) (E) (F) Tämä tuote voidaan asentaa vain eturattaaseen, jossa on merkintä "SM-CRE60". Saatavana on myös malleja, joissa ei ole leveää kohtaa. Näiden mallien yhteydessä kohdistusta ei tarvitse suorittaa eturattaan asennuksen aikana. Jatkuu seuraavalla sivulla 8

29 Vetoyksikön asentaminen ja johtokytkennät Ketjun kireyden säätö Kiristä lukkorengas käsin ja kiinnitä alkuperäinen Shimano-erikoistyökalu. Pidä vasemmasta poljinkammesta kiinni ja kiristä lukkorengas samanaikaisesti kuvassa osoitettuun suuntaan. TL-FC38 (G) TL-FC3 / FC36 (H) TL-FC38 TL-FC38 HUOMAA 4 (G) (H) Jos käytössä on momenttiavain, käytä työkalua TL-FC38 yhdessä työkalun TL-FC33 kanssa. TL-FC38 TL-FC33 * Iskuvääntimen käyttö on kielletty. Lukkorenkaassa on vasenkätinen kierre. TL-FC38 Kiristysmomentti: Nm 5 Aseta oikea poljinkampi, kiinnitä poljinkammen kiinnityspultti ja kiristä se. Kiinnitä lopuksi poljinkammen kuppi. Kiristysmomentti: Nm 6 Kun olet asentanut poljinkammen, pyöritä poljinkampea vastapäivään varmistaaksesi, että poljinkampi pyörii takertelematta. Ketjun kireyden säätö Napavaihteistoa käytettäessä ketjun kireys on säädettävä. Aseta ketju paikalleen ja säädä ketjun välys, kun sitä vedetään ylös ja alas. Käytä noin 0 N vääntömomenttia ja säädä ketjun kireys siten, että poikkeama on yli 5 mm. 9

30 Akun lataaminen

31 Akun lataaminen Johdanto Akun lataaminen Johdanto Akkua ei voida ottaa välittömästi käyttöön. Akkua voidaan käyttää sen jälkeen kun se on ladattu oppaassa mainitulla laturilla. Lataa ennen käyttöä. Akkua voidaan käyttää, kun siinä oleva merkkivalo syttyy. Akun asianmukainen käyttö Akku voidaan ladata milloin tahansa akun varaustilasta riippumatta, mutta akku tulisi ladata täyteen varaustilaan seuraavissa tilanteissa. Lataa akku vain oppaassa mainitulla laturilla. Toimitushetkellä akku ei ole täydessä varaustilassa. Lataa akku täyteen varaustilaan ennen ajamista. Jos pyörän käyttöön tulee pitkäkestoinen tauko, akku on ladattava ennen pyörän varastointia. Jos akku on kokonaan purkautunut, lataa se mahdollisimman pian. Akun käyttöikä voi lyhentyä, jos akku jätetään täysin purkautuneeseen varaustilaan. Jos pyörän käyttöön tulee pitkäkestoinen tauko, akku on ladattava aika ajoin säilytyksen aikana. Älä päästä akkua purkautumaan kokonaan. Akun lataaminen Liitä laturin liitin akun latausliitäntään (B). Aseta se siten, että liittimen urapuoli (C) osoittaa kuvassa osoitettuun suuntaan. <BT-E6000> (C) (B) Akku (B) Latausliitin (C) Ura (D) Takapuoli (ei syvennystä) (D) <BT-E600> (C) (B) Jatkuu seuraavalla sivulla 3

32 Akun lataaminen Akun lataaminen Laturin merkkivalo (E) syttyy, kun lataus alkaa. Voit tarkistaa nykyisen varaustilan akussa olevasta tasoilmaisimesta (F). (E) (E) Laturin merkkivalo (F) Akun varaustason merkkivalo VAARA Palaa Vilkkuu Pois päältä Lataus käynnissä ( tunnin kuluttua latauksen päätyttyä) Latausvirhe Akkua ei ole liitetty (vähintään tunti latauksen päätyttyä) (F) Käytä lataamiseen valmistajan ohjeen mukaista akku- ja laturiyhdistelmää ja noudata valmistajan antamia latausohjeita. Muutoin akku voi ylikuumentua, räjähtää tai syttyä palamaan. HUOMAA Jos polkupyörä varastoidaan pitkäksi aikaa välittömästi ostamisen jälkeen, akku on ladattava ennen pyörän käyttöä. Kun akku ladataan, sen käyttöikä alkaa pikkuhiljaa laskea. 3

33 Akun lataaminen Akun varaustilan ilmaisin Akun varaustilan ilmaisin Merkkivalojen tila, kun lataus on käynnissä Akun varaustilan ilmaisin* Akun varaustaso 0% - 0% % - 40% 4% - 60% 6% - 80% 8% - 99% 00% * : Ei pala : Palaa : Vilkkuu Merkkivalojen tila, kun akkua ei ole liitetty laturiin tai polkupyörään Akun varaustilan ilmaisin* Akun varaustaso 00% - 8% 80% - 6% 60% - 4% 40% - % 0% - % 0% Virta pois / sammutettu * : Ei pala : Palaa : Vilkkuu Merkkivalojen tila, kun akku on liitetty polkupyörään Kaikki merkkivalot syttyvät, kun akku kytketään päälle. Voit tarkistaa akun varaustason polkupyörätietokoneen näytöstä. 33
