1 (Finnish) DM-FD Etuvaihtaja Jälleenmyyjän opas FD-M9000 FD-M9020 FD-M9025 FD-M8000 FD-M8020 FD-M8025 FD-M612 FD-M617 FD-M618 FD-M672 FD-M677

2 SISÄLLYSLUETTELO TÄRKEÄ TIEDOTE... 4 TURVALLISUUSOHJEITA... 5 TARVITTAVAT TYÖKALUT... 8 ASENNUS Etuvaihtajan asennus Asennus takajousituksella varustettuihin polkupyöriin Etuvaihtajan asennus (kolmilehtinen eturataspakka) Pantatyyppi (FD-M9000/M8000/M672/M612) Suorakiinnitystyyppinen (FD-M9000/M8000/M672/M612) Tyyppi E (FD-M9000/M8000/M672/M612) Etuvaihtajan asennus (kaksi eturatasta) Pantatyyppi (FD-M9020/M8020/M617/M677) Pantatyyppi (FD-M9025/M8025/M618) Suorakiinnitystyyppinen (FD-M9020/M8020/M617/M677) Suorakiinnitystyyppinen (FD-M9025/M8025/M618) E-tyyppi (FD-M9020/M8020/M617/M677) E-tyyppi (FD-M9025/M8025/M618) SÄÄTÖ Vaijerin kytkeminen ja vaihteiston säätäminen (kolmilehtinen eturataspakka) Pienen välityksen asennon säätö Vaijerin kiinnittäminen paikalleen Vaijerin kireyden säätö Suuren välityksen säätö Vaihtamisen tarkistaminen ja hienosäätö Vaijerin kytkeminen ja vaihteiston säätäminen (kaksi eturatasta) Huomautus: Eturattaiden lukumäärän mukaiset asennot ja vivun asento Huomautus: Tilanmuuntimen käyttäminen Pienen välityksen asennon säätö Vaijerin kiinnittäminen paikalleen Vaijerin kireyden säätö Suuren välityksen säätö Vaihtamisen tarkistaminen ja hienosäätö HUOLTO Ketjunpoimijan vaihtaminen Irrotus Asennus

3 Kumityynyn A vaihtaminen Irrotus Asennus Kumityynyn B vaihtaminen Irrotus Asennus

4 TÄRKEÄ TIEDOTE TÄRKEÄ TIEDOTE Tämä jälleenmyyjän opas on tarkoitettu ensisijaisesti ammattitaitoisten pyörämekaanikkojen käyttöön. Käyttäjien, joilla ei ole asianmukaista mekaanikkokoulutusta, ei tulisi yrittää komponenttien asennusta itse jälleenmyyjän oppaiden ohjeiden perusteella. Jos jokin tämän oppaan kohta on epäselvä, älä jatka asennusta. Ota sen sijaan yhteyttä ostopaikkaan tai paikalliseen pyöräliikkeeseen avun saamiseksi. Muista lukea kaikki tuotteen mukana toimitetut käyttöoppaat. Tuotetta ei saa purkaa tai muuttaa muilla kuin tässä jälleenmyyjän oppaassa erikseen mainituilla tavoilla. Kaikki jälleenmyyjän oppaat ja käyttöohjeet ovat saatavana verkkosivustollamme ( Noudata asuinmaasi ja alueesi lakeja ja säädöksiä johtaessasi pyöräliikettä. Turvallisuussyistä tämä jälleenmyyjän opas on luettava kokonaan ennen käyttöä ja siinä olevia ohjeita on noudatettava tuotteen oikean toiminnan takaamiseksi. Seuraavia ohjeita on aina noudatettava henkilö- ja omaisuusvahinkojen välttämiseksi. Ohjeet on luokiteltu vaarallisuusasteen perusteella laiminlyöntien aiheuttamien seuraamuksien mukaan. VAARA Näiden ohjeiden laiminlyönti johtaa kuolemaan tai vakavaan loukkaantumiseen. VAROITUS Näiden ohjeiden laiminlyönti voi johtaa kuolemaan tai vakavaan loukkaantumiseen. HUOMIO Näiden ohjeiden laiminlyönti voi aiheuttaa henkilö- tai omaisuusvahinkoja. 4

5 TURVALLISUUSOHJEITA TURVALLISUUSOHJEITA VAROITUS Noudata oppaissa annettuja ohjeita, kun asennat tuotetta. Suosittelemme käyttämään vain alkuperäisiä Shimano-osia. Jos pultti, mutteri tai muu osa löystyy tai vaurioituu ajossa, polkupyörä voi kaatua äkillisesti ja seurauksena voi olla vakava loukkaantuminen. Tämän lisäksi virheelliset tai puutteelliset säätötoimenpiteet voivat aiheuttaa ongelmia, joiden vuoksi polkupyörä voi kaatua äkillisesti ja seurauksena voi olla vakava loukkaantuminen. Käytä suojalaseja tai silmänsuojaimia, kun suoritat huoltotoimenpiteitä, kuten osien vaihtoa. Lue jälleenmyyjän opas huolellisesti ja säilytä se myöhempää käyttöä varten. Muista myös kertoa käyttäjille seuraavat ohjeet: Varo, etteivät vaatteidesi liepeet takerru ketjuun ajon aikana. Muutoin saatat kaatua. Muista myös kertoa käyttäjille seuraavat ohjeet: Jos vaihteiden toiminnassa ilmenee takertelua, puhdista takavaihtaja ja voitele kaikki liikkuvat osat. Kun ketju on missä tahansa kuvan mukaisessa paikassa, ketju voi osua eturattaisiin tai etuvaihtajaan ja aiheuttaa ylimääräistä ääntä. Jos ääni on ongelma, siirrä ketju seuraavaksi suuremmalle takarattaalle tai sitä seuraavalle rattaalle, jos ketju on kuvassa 1 näkyvässä kohdassa. Siirrä ketju seuraavaksi pienemmälle takarattaalle tai sitä seuraavalle rattaalle, jos ketju on kuvassa 2 näkyvässä kohdassa. Kuva 1 Kuva 2 Kaksi (10-vaihteiselle) Kaksi (11-vaihteiselle) Kolmilehtinen pakka Eturatas Takaratas 5

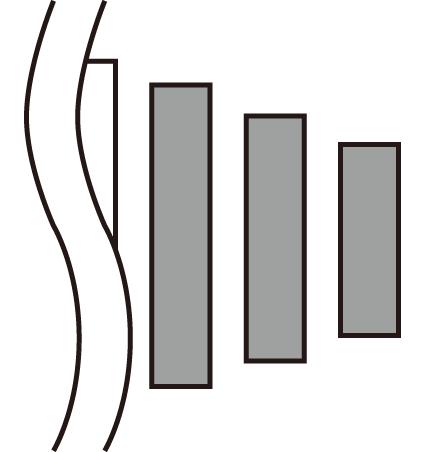

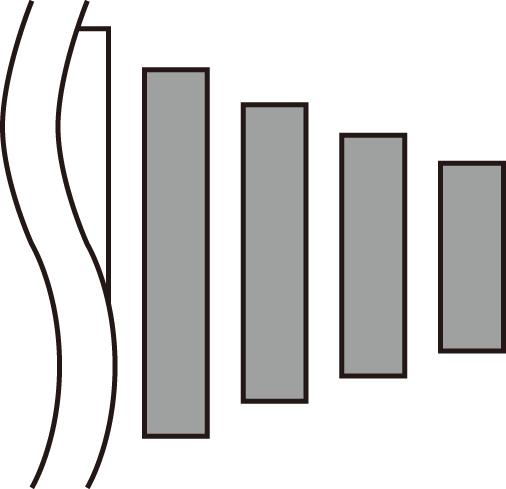

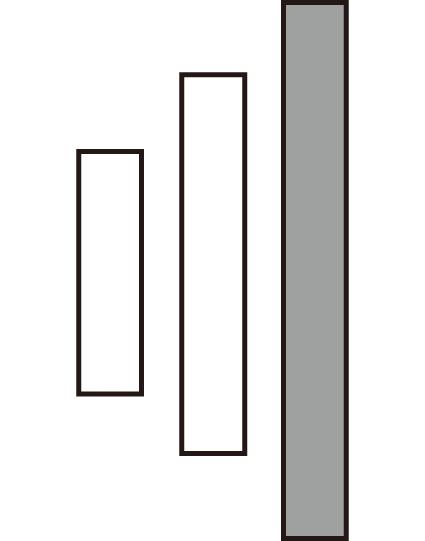

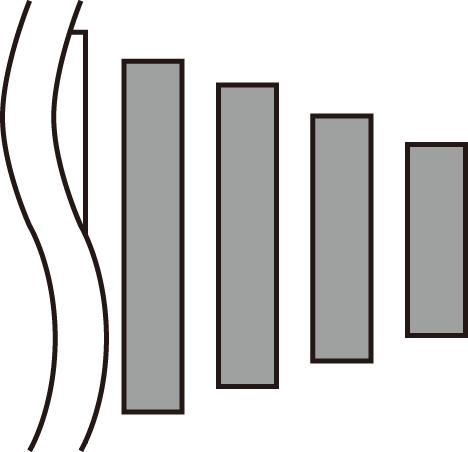

6 TURVALLISUUSOHJEITA Asennus polkupyörään ja huolto: Kolmilehtisen pakan etuvaihtajaa ei voida käyttää kaksilehtisen pakan poljinkampisarjan kanssa, koska vaihtokohdat eivät täsmää. Vastaavasti kaksilehtisen pakan etuvaihtajaa ei voida käyttää kolmilehtisen pakan kampisarjan kanssa. Jousitetuissa rungoissa ketjun kulma vaihtelee sen perusteella, ajetaanko pyörällä vai ei. Kun pyörällä ei ajeta ja ketju on suurimmalla eturattaalla ja pienimmällä takarattaalla, etuvaihtajan ketjunohjaimen ulkolevy voi osua ketjuun. Sujuvan toiminnan takaamiseksi käytä vaijerin kuorta [OT-SP41] ja vaijerinohjainta (SM-SP17/SP18). Takavaihtaja on vaihdettava uuteen, jos osien välinen välys on niin suuri, ettei sitä voida korjata säätämällä. Tuotteiden takuu ei kata luonnollista kulumista eikä normaalikäytössä syntyviä ja ajan myötä ilmeneviä vaurioita. Todellinen tuote voi poiketa kuvasta, koska tämän oppaan tarkoituksena on ensisijaisesti kuvata tuotteen käyttötoimenpiteitä. 6

7 TARVITTAVAT TYÖKALUT

8 TARVITTAVAT TYÖKALUT TARVITTAVAT TYÖKALUT Seuraavia työkaluja tarvitaan asennukseen, säätöön ja huoltoon. Työkalu Työkalu 2 mm kuusiokoloavain 8 mm kuusiokoloavain 4 mm kuusiokoloavain Kuusiokolollinen[#10] 8

9 ASENNUS

10 ASENNUS ASENNUS Etuvaihtajan asennus Kun asennat komponentteja hiilikuiturunkoon/-ohjaustankoon, tarkista hiilikuiturungon tai komponentin valmistajan suosittelema kiristysmomentti välttääksesi liiallisesta kiristämisestä aiheutuvaa hiilikuitumateriaalin vaurioitumista tai liian vähäisestä kiristymisestä aiheutuvaa komponentin kiinnityksen pettämistä. Asennus takajousituksella varustettuihin polkupyöriin TEKNISIÄ VINKKEJÄ Takajousituksella varustetun pyörän kulmat voivat vaihdella riippuen siitä, onko kuljettaja pyörän päällä vai ei. Tee asennus ja SIS-säätö istuessasi pyörän päällä kuvan mukaisesti. 10

11 ASENNUS Etuvaihtajan asennus (kolmilehtinen eturataspakka) TEKNISIÄ VINKKEJÄ Tarkista asettamalla kuusiokoloavain suurimman eturattaan tasaiselle pinnalle kuvan mukaisesti. Pantatyyppi (FD-M9000/M8000/M672/M612) Sivukiinnitys 1. Kiinnitä kiinnitysruuvi tilapäisesti. Jos teet uudelleensäätöä tms. ilman Pro-Set-kohdistustyökalua, kohdista suurimman eturattaan tasainen pinta käyttämällä pienen välityksen säätöruuvia. 1 4 mm kuusiokoloavain (A) Kiinnitysruuvi 2. Kohdista ketjunohjaimen ulkolevyn tasainen osa samalle tasolle suurimman eturattaan pinnan kanssa. Varmista, että suurimman eturattaan hampaan kärjen etäisyys [A-B] on 1-3 mm. 1 2 mm kuusiokoloavain (A) Pienen välityksen säätöruuvi 3. Kun säätö on tehty, kiristä kiinnitysruuvi. Kiristysmomentti 4 mm kuusiokoloavain 5-7 Nm [A-B] 1-3 mm (A) Ketjunohjaimen ulkolevy (B) Suurin eturatas 11

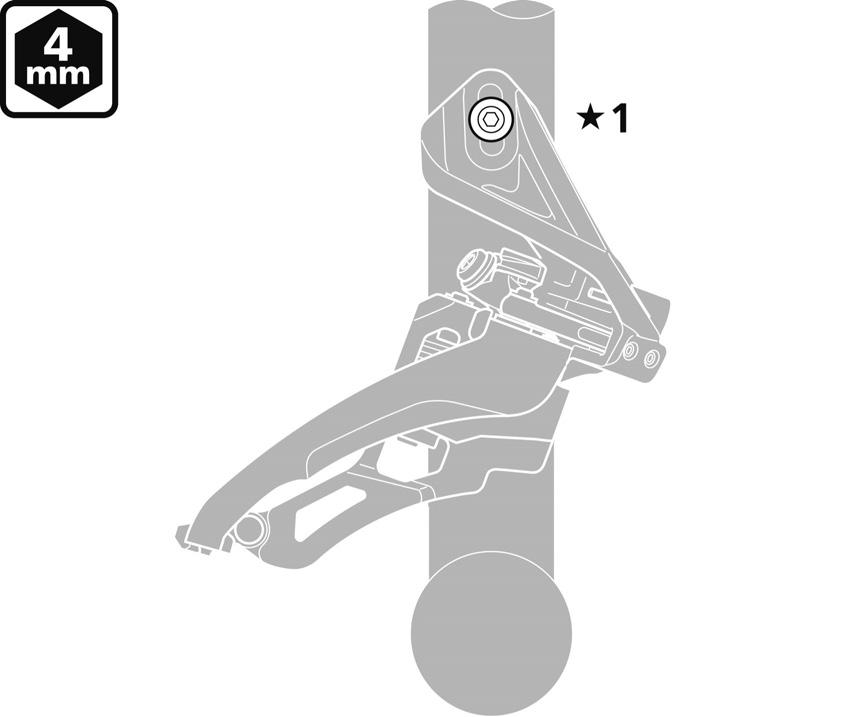

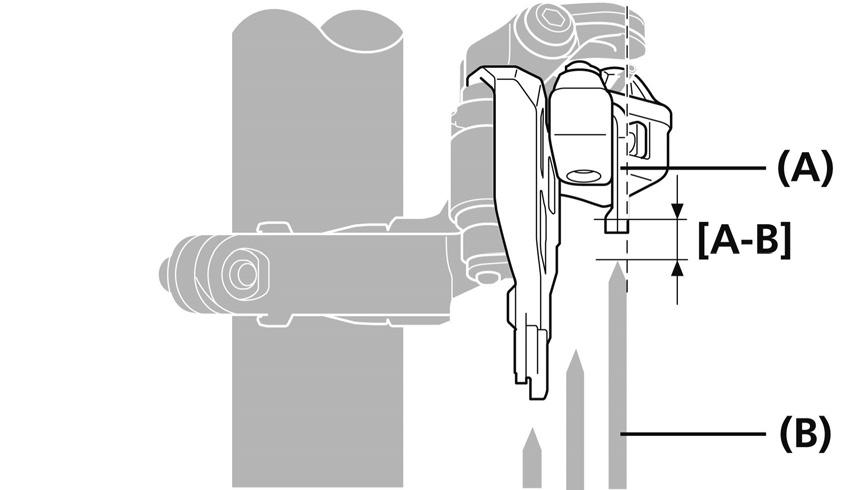

12 ASENNUS Suorakiinnitystyyppinen (FD-M9000/M8000/M672/M612) Sivukiinnitys 2. Kohdista ketjunohjaimen ulkolevyn tasainen osa samalle tasolle suurimman eturattaan pinnan kanssa. Varmista, että suurimman eturattaan hampaan kärjen etäisyys [A-B] on 1-3 mm. 1. Asenna etuvaihtaja tilapäisesti runkoon. 1 4 mm kuusiokoloavain [A-B] 1-3 mm (A) Ketjunohjaimen ulkolevy (B) Suurin eturatas TEKNISIÄ VINKKEJÄ Jos teet uudelleensäätöä tms. ilman Pro-Set-kohdistustyökalua, kohdista suurimman eturattaan tasainen pinta käyttämällä pienen välityksen säätöruuvia. 1 2 mm kuusiokoloavain (A) Pienen välityksen säätöruuvi 3. Kun säätö on valmis, kiinnitä etuvaihtaja runkoon. Kiristysmomentti 4 mm kuusiokoloavain 5-7 Nm 12

13 ASENNUS Tyyppi E (FD-M9000/M8000/M672/M612) Sivukiinnitys 1. Asenna etuvaihtaja alakiinnikkeen kiinnitysruuveilla. 2. Kohdista ketjunohjaimen ulkolevyn tasainen osa samalle tasolle suurimman eturattaan pinnan kanssa. Varmista, että suurimman eturattaan hampaan kärjen etäisyys [A-B] on 1-3 mm, kun eturataspakka on asennettu. Jos etäisyys on alueen ulkopuolella, säädä kiinnityspaikkaa pitkänomaisen reiän avulla ja kiristä kiinnitysruuvi uudelleen. (A) Alakiinnikkeen kiinnitysruuvi (B) Alakiinnikkeen kiinnityspaikka (C) Kiinnike Alakiinnikkeen kiinnitysruuvit eivät sisälly Shimanon toimitukseen. [A-B] 1-3 mm (A) Ketjunohjaimen ulkolevy Kiinnityspaikka (B) Suurin eturatas TEKNISIÄ VINKKEJÄ Jos teet uudelleensäätöä tms. ilman Pro-Set-kohdistustyökalua, kohdista suurimman eturattaan tasainen pinta käyttämällä pienen välityksen säätöruuvia. 1 Suurin eturatas 40T TEKNISIÄ VINKKEJÄ Jotkin mallit tukevat tyyppiin 42T asti. 1 2 mm kuusiokoloavain (A) Pienen välityksen säätöruuvi 13

14 ASENNUS Etuvaihtajan asennus (kaksi eturatasta) Pantatyyppi (FD-M9020/M8020/M617/M677) 2. Säädä pienen välityksen säätöruuvia ja kohdista ketjunohjaimen ulkolevyn tasainen osa samalle tasolle suurimman eturattaan pinnan kanssa. Varmista, että suurimman eturattaan hampaan kärjen etäisyys [B-C] on 1-3 mm. Sivukiinnitys 1. Kiinnitä kiinnitysruuvi tilapäisesti. 1 4 mm kuusiokoloavain (A) Kiinnitysruuvi [B-C] 1-3 mm 1 2 mm kuusiokoloavain (A) Pienen välityksen säätöruuvi (B) Ketjunohjaimen ulkolevy (C) Suurin eturatas Varmista, ettet aseta ketjunohjainta kuvan mukaisesti. 3. Kun säätö on tehty, kiristä kiinnitysruuvi. Kiristysmomentti 4 mm kuusiokoloavain 5-7 Nm 14

15 ASENNUS Pantatyyppi (FD-M9025/M8025/M618) Yläpuolinen/alapuolinen kiinnitys 1. Kiinnitä kiinnitysruuvi tilapäisesti. 2. Säädä pienen välityksen säätöruuvia ja kohdista ketjunohjaimen ulkolevyn tasainen osa samalle tasolle suurimman eturattaan pinnan kanssa. Varmista, että suurimman eturattaan hampaan kärjen etäisyys [B-C] on 1-3 mm. 1 4 mm kuusiokoloavain (A) Kiinnitysruuvi [B-C] 1-3 mm 1 Alapuolinen kiinnitys 2 Yläpuolinen kiinnitys 3 2 mm kuusiokoloavain (A) Pienen välityksen säätöruuvi (B) Ketjunohjaimen ulkolevy (C) Suurin eturatas Varmista, ettet aseta ketjunohjainta kuvan mukaisesti. 15

16 ASENNUS TEKNISIÄ VINKKEJÄ Tarkista asettamalla kuusiokoloavain suurimman eturattaan tasaiselle pinnalle kuvan mukaisesti. 2. Säädä pienen välityksen säätöruuvia ja kohdista ketjunohjaimen ulkolevyn tasainen osa samalle tasolle suurimman eturattaan pinnan kanssa. Varmista, että suurimman eturattaan hampaan kärjen etäisyys [A-B] on 1-3 mm. 3. Kun säätö on tehty, kiristä kiinnitysruuvi. Kiristysmomentti 4 mm kuusiokoloavain 5-7 Nm Suorakiinnitystyyppinen (FD-M9020/M8020/M617/M677) Sivukiinnitys 1. Asenna etuvaihtaja tilapäisesti runkoon. [A-B] 1-3 mm 1 2 mm kuusiokoloavain (A) Ketjunohjaimen ulkolevy (B) Suurin eturatas Varmista, ettet aseta ketjunohjainta kuvan mukaisesti. 1 Asennuskorkeus 2 4 mm kuusiokoloavain Yhteensopivat eturattaat määräytyvät asennuskorkeuden perusteella. Muista tarkistaa rungon mitat. Asennuskorkeus Suurin yhteensopiva eturatas 155,5 mm 34T - 36T 159,5 mm 36T - 38T 16

17 ASENNUS 3. Kun säätö on valmis, kiinnitä etuvaihtaja runkoon. Kiristysmomentti 4 mm kuusiokoloavain 5-7 Nm 2. Säädä pienen välityksen säätöruuvia ja kohdista ketjunohjaimen ulkolevyn tasainen osa samalle tasolle suurimman eturattaan pinnan kanssa. Varmista, että suurimman eturattaan hampaan kärjen etäisyys [A-B] on 1-3 mm. Suorakiinnitystyyppinen (FD-M9025/M8025/M618) Yläpuolinen kiinnitys 1. Asenna etuvaihtaja tilapäisesti runkoon. [A-B] 1-3 mm 1 Asennuskorkeus 2 4 mm kuusiokoloavain Yhteensopivat eturattaat määräytyvät asennuskorkeuden perusteella. Muista tarkistaa rungon mitat. Asennuskorkeus Suurin yhteensopiva eturatas 1 2 mm kuusiokoloavain (A) Ketjunohjaimen ulkolevy (B) Suurin eturatas Varmista, ettet aseta ketjunohjainta kuvan mukaisesti. 155,5 mm 34T - 36T 159,5 mm 36T - 38T 17

18 ASENNUS 3. Kun säätö on valmis, kiinnitä etuvaihtaja runkoon. Kiristysmomentti 4 mm kuusiokoloavain 5-7 Nm E-tyyppi (FD-M9020/M8020/M617/M677) Sivukiinnitys 1. Kiinnitä alakiinnikkeen kiinnitysruuveilla. Kiinnityspaikka vaihtelee rattaan hampaiden lukumäärän mukaan. Katso kiinnityspaikka oheisesta kuvasta. (A) Alakiinnikkeen kiinnitysruuvi (B) Alakiinnikkeen kiinnityspaikka (C) Kiinnike Alakiinnikkeen kiinnitysruuvit eivät sisälly Shimanon toimitukseen. Kiinnityspaikka 1 Suurin eturatas 38T 2 Suurin eturatas 36T 3 Suurin eturatas 34T 18

19 ASENNUS 2. Säädä pienen välityksen säätöruuvia ja kohdista ketjunohjaimen ulkolevyn tasainen osa samalle tasolle suurimman eturattaan pinnan kanssa. Varmista, että suurimman eturattaan hampaan kärjen etäisyys [A-B] on 1-3 mm, kun eturataspakka on asennettu. Jos etäisyys on alueen ulkopuolella, säädä kiinnityspaikkaa pitkänomaisen reiän avulla ja kiristä kiinnitysruuvi uudelleen. E-tyyppi (FD-M9025/M8025/M618) Alapuolinen kiinnitys 1. Kiinnitä alakiinnikkeen kiinnitysruuveilla. Kiinnityspaikka vaihtelee rattaan hampaiden lukumäärän mukaan. Katso kiinnityspaikka oheisesta kuvasta. (A) Alakiinnikkeen kiinnitysruuvi (B) Alakiinnikkeen kiinnityspaikka (C) Kiinnike Alakiinnikkeen kiinnitysruuvit eivät sisälly Shimanon toimitukseen. Kiinnityspaikka [A-B] 1-3 mm 1 2 mm kuusiokoloavain (A) Ketjunohjaimen ulkolevy (B) Suurin eturatas Varmista, ettet aseta ketjunohjainta kuvan mukaisesti. 1 Kaksilehtinen eturataspakka: Suurin eturatas 38T 2 Kaksilehtinen eturataspakka: Suurin eturatas 36T 3 Kaksilehtinen eturataspakka: Suurin eturatas 34T 19

20 ASENNUS 2. Säädä pienen välityksen säätöruuvia ja kohdista ketjunohjaimen ulkolevyn tasainen osa samalle tasolle suurimman eturattaan pinnan kanssa. Varmista, että suurimman eturattaan hampaan kärjen etäisyys [A-B] on 1-3 mm, kun eturataspakka on asennettu. Jos etäisyys on alueen ulkopuolella, säädä kiinnityspaikkaa pitkänomaisen reiän avulla ja kiristä kiinnitysruuvi uudelleen. [A-B] 1-3 mm 1 2 mm kuusiokoloavain (A) Ketjunohjaimen ulkolevy (B) Suurin eturatas Varmista, ettet aseta ketjunohjainta kuvan mukaisesti. 20

21 SÄÄTÖ

22 SÄÄTÖ SÄÄTÖ Säätötapa määräytyy sen perusteella, onko polkupyörässä kolmi- vai kaksilehtinen etupakka. Tarkista polkupyörän kokoonpano ennen säätöjen tekemistä. 3. Säädä ketjunohjaimen asentoa pienen välityksen säätöruuvilla. Säädä ketjunohjaimen sisälevyn ja ketjun väliseksi etäisyydeksi [B-C] 0-0,5 mm. Vaijerin kytkeminen ja vaihteiston säätäminen (kolmilehtinen eturataspakka) Pienen välityksen asennon säätö 1. Irrota Pro-Set-kohdistustyökalu. (A) Pro-Set-kohdistustyökalu 2. Säädä ketju pienimmälle eturattaalle ja suurimmalle takarattaalle kuvan mukaisesti. [B-C] 0-0,5 mm 1 Alapuolinen kiinnitys 2 Yläpuolinen kiinnitys 3 Sivukiinnitys 4 2 mm kuusiokoloavain (A) Pienen välityksen säätöruuvi (B) Ketjunohjaimen sisälevy (C) Ketju 1 Ala 2 Keski 3 Ylä 4 Vaijerin indeksointikohta (A) Pienin eturatas (B) Suurin takaratas 22

23 SÄÄTÖ Vaijerin kiinnittäminen paikalleen Sivukiinnitys (FD-M9000/M8000/M672/M612) 2. Vie sisävaijeri kiinnitysruuvin yläosassa olevan vaijerinkiinnitysuran läpi. 1. Säädä vaihdevipu ala-asentoon. Vie vaijeri etuvaihtajan läpi. Vie sisävaijeri vaijerinohjaimeen. (A) Sisävaijeri (B) Vaijerinohjain (C) Suljettu ulkopää (D) Vaijerin kuori (A) Vaijerinkiinnitysura Varmistu, että sisävaijeri on vaijerinkiinnitysurassa kuvan mukaisesti. Suosittelemme vaihtamaan kielekkeellä varustetun päällisen sisävaijerin vaihdon yhteydessä. * Kielekkeellä varustettu päällinen on vain tuotteen FD-M9000 yhteydessä. 3. Kiinnitä sisävaijeri vaijerin kiinnitysruuvilla. (A) Kielekkeellä varustettu päällinen Sisävaijerin asennuksen yhteydessä ja pinnoitteen käytönaikaisen kulumisen myötä voi syntyä nukkaa, mutta se ei vaikuta osien toimintaan. Jos vaijerin kuori liikkuu runsaasti esimerkiksi jousituksen takia, kuoressa kannattaa käyttää alumiinista suljettua ulkopäätä. (A) Suljettu ulkopää (B) Suljettu ulkopää (alumiini-tyyppinen) Kiristysmomentti 4 mm kuusiokoloavain 6-7 Nm 23

24 SÄÄTÖ Vaijerin kireyden säätö 1. Säädä ketju keskimmäiselle eturattaalle ja suurimmalle takarattaalle kuvan mukaisesti. 2. Säädä asento vaijerinsäätimellä. Säädä ketjunohjaimen sisälevyn ja ketjun väliseksi etäisyydeksi [B-C] 0-0,5 mm. 1 Ala 2 Keski 3 Ylä 4 Vaijerin indeksointikohta (A) Keskimmäinen eturatas (B) Suurin takaratas Säädä vipua, kun olet vaihtanut sillä suurelta välitykseltä välivaihteille eikä pieneltä välitykseltä välivaihteille. [B-C] 0-0,5 mm (A) Vaijerin säätösylinteri (B) Ketjunohjaimen sisälevy (C) Ketju TEKNISIÄ VINKKEJÄ Kun olet säätänyt asennon vaijerinsäätimellä, käytä vipua kerran ja tarkista etäisyys uudelleen. 24

25 SÄÄTÖ Suuren välityksen säätö 1. Säädä ketju suurimmalle eturattaalle ja pienimmälle takarattaalle kuvan mukaisesti. 2. Säädä ketjunohjaimen asentoa suuren välityksen säätöruuvilla. Säädä ketjunohjaimen ulkolevyn ja ketjun väliseksi etäisyydeksi [B-C] 0-0,5 mm. 1 Ala 2 Keski 3 Ylä 4 Vaijerin indeksointikohta (A) Suurin eturatas (B) Pienin takaratas [B-C] 0-0,5 mm 1 Alapuolinen kiinnitys 2 Yläpuolinen kiinnitys 3 Sivukiinnitys 4 2 mm kuusiokoloavain (A) Suuren välityksen säätöruuvi (B) Ketju (C) Ketjunohjaimen ulkolevy 25

26 SÄÄTÖ Vaihtamisen tarkistaminen ja hienosäätö Kun vaijeri on asennettu ja säädetty, tarkista vaihteensiirron toimivuus vaihdevivulla. (Sovella näitä ohjeita myös silloin, kun vaihtaminen muuttuu hankalaksi käytön aikana.) Tee ruuvien säädöt taulukon avulla. Käännä ruuvia 1/8 kierrosta yksittäisessä säätötoimenpiteessä. Jos ketju putoaa poljinkammen puolelle. Käännä suuren välityksen säätöruuvia myötäpäivään. Vaijerin kytkeminen ja vaihteiston säätäminen (kaksi eturatasta) Huomautus: Eturattaiden lukumäärän mukaiset asennot ja vivun asento Vaihdevipua käytetään seuraavasti. Kaksilehtinen eturataspakka Käytä vaihtajan ala- ja keskiasentoja. Yläasento ei ole käytössä. Jos vaihtaminen on hankalaa keskimmäiseltä eturattaalta suurimmalle eturattaalle vaihdettaessa. Kiristä vaijeria. Jos ongelma ei häviä, käännä suuren välityksen säätöruuvia vastapäivään. Jos vaihtaminen on hankalaa suurimmalta eturattaalta keskimmäiselle eturattaalle vaihdettaessa. Löysennä vaijeria. Jos ketju putoaa alakiinnikkeen puolelle. Käännä pienen välityksen säätöruuvia myötäpäivään. Jos keskimmäinen eturatas ohitetaan suurelta eturattaalta vaihdettaessa. Kiristä vaijeria. Jos vaihtaminen on hankalaa keskimmäiseltä eturattaalta pienimmälle eturattaalle vaihdettaessa. Käännä pienen välityksen säätöruuvia vastapäivään. 1 Eturattaan asento 2 Vaihdevivun asento 3 Ala 4 Keski 5 Ylä (A) Pienin eturatas (B) Suurin eturatas 26

27 SÄÄTÖ Huomautus: Tilanmuuntimen käyttäminen 2. Säädä ketjunohjaimen asentoa pienen välityksen säätöruuvilla. Säädä ketjunohjaimen sisälevyn ja ketjun väliseksi etäisyydeksi [B-C] 0-0,5 mm. 1 Lähikuva tilanmuuntimesta 2 Vanha 3 Uusi TEKNISIÄ VINKKEJÄ Tilanmuuntimen asennot vaihdevivussa Pienen välityksen asennon säätö 1. Säädä ketju pienimmälle eturattaalle ja suurimmalle takarattaalle kuvan mukaisesti. [B-C] 0-0,5 mm 1 Alapuolinen kiinnitys 2 Yläpuolinen kiinnitys 3 Sivukiinnitys 4 2 mm kuusiokoloavain (A) Pienen välityksen säätöruuvi (B) Ketjunohjaimen sisälevy (C) Ketju 1 Ala 2 Ylä 3 Vaijerin indeksointikohta (A) Pienin eturatas (B) Suurin takaratas 27

28 SÄÄTÖ Vaijerin kiinnittäminen paikalleen Sivukiinnitys (FD-M9020/M8020/M617/M677) 2. Vie sisävaijeri kiinnitysruuvin yläosassa olevan vaijerinkiinnitysuran läpi. 1. Säädä vaihdevipu ala-asentoon. Vie vaijeri etuvaihtajan läpi. Vie sisävaijeri vaijerinohjaimeen. (A) Sisävaijeri (B) Vaijerinohjain (C) Suljettu ulkopää (D) Vaijerin kuori (A) Vaijerinkiinnitysura Varmistu, että sisävaijeri on vaijerinkiinnitysurassa kuvan mukaisesti. Suosittelemme vaihtamaan kielekkeellä varustetun päällisen sisävaijerin vaihdon yhteydessä. * Kielekkeellä varustettu päällinen on vain tuotteen FD-M9020 yhteydessä. 3. Kiinnitä sisävaijeri vaijerin kiinnitysruuvilla. (A) Kielekkeellä varustettu päällinen Sisävaijerin asennuksen yhteydessä ja pinnoitteen käytönaikaisen kulumisen myötä voi syntyä nukkaa, mutta se ei vaikuta osien toimintaan. Jos vaijerin kuori liikkuu runsaasti esimerkiksi jousituksen takia, kuoressa kannattaa käyttää alumiinista suljettua ulkopäätä. (A) Suljettu ulkopää (B) Suljettu ulkopää (alumiini-tyyppinen) Kiristysmomentti 4 mm kuusiokoloavain 6-7 Nm 28

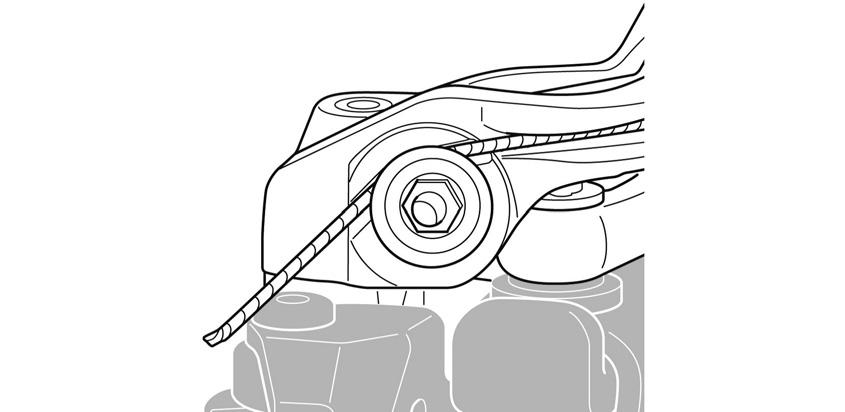

29 SÄÄTÖ Alapuolinen kiinnitys (FD-M9025/M8025/M618) Tyypillinen E- ja pantatyypille 1. Kiristä vaijerin kiinnitysruuvi kuusiokoloavaimella. Yläpuolinen kiinnitys (FD-M9025/M8025/M618) Pantatyyppinen 1. Alasvetävät mallit: Vie sisävaijeri vaijerinohjaimen läpi. Ylösvetävät mallit: Vie sisävaijeri vaijerin säätöruuvin läpi. Vaijerinohjainta ei käytetä. (A) 4 mm kuusiokoloavain Kiristysmomentti 4 mm kuusiokoloavain 6-7 Nm 1 Vaijerin suunta alas 2 Vaijerin suunta ylös (A) 4 mm kuusiokoloavain Kiristysmomentti 4 mm kuusiokoloavain 6-7 Nm Kuljeta vaijeri kuvan mukaisesti. 29

30 SÄÄTÖ Suorakiinnitystyyppinen 1. Alasvetävät mallit: Vie sisävaijeri vaijerinohjaimen läpi. Ylösvetävät mallit: Asenna suljettu ulkopää kuvan mukaisesti ja vie sisävaijeri vaijerin kiinnityspultin läpi. Vaijerinohjainta ei käytetä. Suosittelemme vaihtamaan kielekkeellä varustetun päällisen sisävaijerin vaihdon yhteydessä. * Kielekkeellä varustettu päällinen on vain tuotteen FD-M9025 yhteydessä. (A) Kielekkeellä varustettu päällinen 1 Vaijerin suunta alas 2 Vaijerin suunta ylös (A) 4 mm kuusiokoloavain (B) Suljettu ulkopää Kiristysmomentti 4 mm kuusiokoloavain 6-7 Nm Sisävaijerin asennuksen yhteydessä ja pinnoitteen käytönaikaisen kulumisen myötä voi syntyä nukkaa, mutta se ei vaikuta osien toimintaan. Jos vaijerin kuori liikkuu runsaasti esimerkiksi jousituksen takia, kuoressa kannattaa käyttää alumiinista suljettua ulkopäätä. (A) Suljettu ulkopää (B) Suljettu ulkopää (alumiini-tyyppinen) Kuljeta vaijeri kuvan mukaisesti. 30

31 SÄÄTÖ Vaijerin kireyden säätö 1. Säädä ketju suurimmalle eturattaalle ja suurimmalle takarattaalle kuvan mukaisesti. 2. Säädä asento vaijerinsäätimellä. Säädä ketjunohjaimen sisälevyn ja ketjun väliseksi etäisyydeksi [B-C] 0-0,5 mm. 1 Ala 2 Ylä 3 Vaijerin indeksointikohta (A) Suurin eturatas (B) Suurin takaratas [B-C] 0-0,5 mm (A) Vaijerin säätösylinteri (B) Ketjunohjaimen sisälevy (C) Ketju TEKNISIÄ VINKKEJÄ Kun olet säätänyt asennon vaijerinsäätimellä, käytä vipua kerran ja tarkista etäisyys uudelleen. 31

32 SÄÄTÖ Suuren välityksen säätö 1. Säädä ketju suurimmalle eturattaalle ja pienimmälle takarattaalle kuvan mukaisesti. 2. Säädä ketjunohjaimen asentoa suuren välityksen säätöruuvilla. Säädä ketjunohjaimen ulkolevyn ja ketjun väliseksi etäisyydeksi [B-C] 0-0,5 mm. 1 Ala 2 Ylä 3 Vaijerin indeksointikohta (A) Suurin eturatas (B) Pienin takaratas [B-C] 0-0,5 mm 1 Alapuolinen kiinnitys 2 Yläpuolinen kiinnitys 3 Sivukiinnitys 4 2 mm kuusiokoloavain (A) Suuren välityksen säätöruuvi (B) Ketju (C) Ketjunohjaimen ulkolevy 32

33 SÄÄTÖ Vaihtamisen tarkistaminen ja hienosäätö Kun vaijeri on asennettu ja säädetty, tarkista vaihteensiirron toimivuus vaihdevivulla. (Sovella näitä ohjeita myös silloin, kun vaihtaminen muuttuu hankalaksi käytön aikana.) Tee ruuvien säädöt taulukon avulla. Käännä ruuvia 1/8 kierrosta yksittäisessä säätötoimenpiteessä. Jos ketju putoaa poljinkammen puolelle. Käännä suuren välityksen säätöruuvia myötäpäivään. Jos vaihtaminen on hankalaa pieneltä eturattaalta suurelle eturattaalle vaihdettaessa. Kiristä vaijeria. Jos ongelma ei häviä, käännä suuren välityksen säätöruuvia vastapäivään. Jos vaihtaminen on hankalaa suurelta eturattaalta pienelle eturattaalle vaihdettaessa. Löysennä vaijeria. Jos ketju putoaa alakiinnikkeen puolelle. Kiristä vaijeria. Jos ongelma ei häviä, käännä pienen välityksen säätöruuvia myötäpäivään. 33

34 HUOLTO

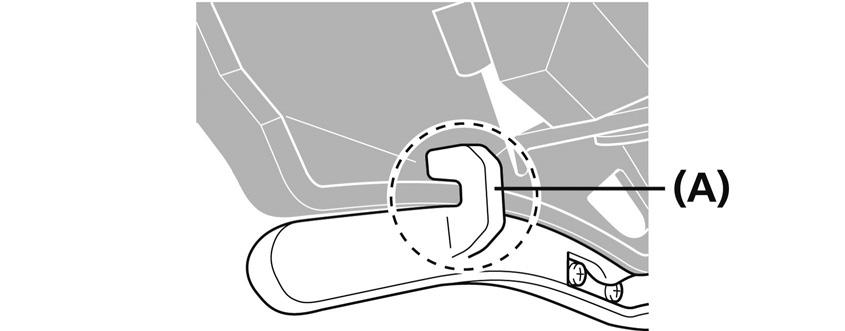

35 HUOLTO HUOLTO 2. Kiinnitä ketjunpoimijan varsi tukevasti kuvan mukaisesti. Ketjunpoimijan vaihtaminen Joissakin malleissa ei ole ketjunpoimijaa. Irrotus (A) Ketjunpoimijan varsi 1. Irrota kiinnityspultti. Ketjunpoimijan muoto voi vaihdella mallista riippuen. Käytä vain yhteensopivaa ketjunpoimijaa. Jos polkupyörässä on kuvan mukainen ketjunpoimija, huomioi ulkonevien osien paikat, kun vaihdat osan. (A) Kuusiokolollinen[#10] B) Kiinnityspultti Asennus 1. Kiinnitä ketjunpoimija väliaikaisesti ketjunohjaimeen. (A) Ulkoneva osa (A) Ketjunohjain (B) Ketjunpoimija C) Ketjunpoimijan varsi 35

36 HUOLTO 3. Kiinnitä ketjunpoimija ketjunohjaimen sisälevyyn. 2. Irrota se nostamalla ylöspäin. (A) Kuusiokolollinen[#10] (B) Kiinnityspultti (B) Vaijerinohjaimen sisälevy Kiristysmomentti Kuusiokolollinen[#10] 1-2 Nm Kumityynyn A vaihtaminen Teknisistä ominaisuuksista riippuen saatavana on myös malleja, joissa ei ole kumityynyä A. Irrotus 1. Aseta kumityyny A. Aseta pieni tasakärkinen ruuvimeisseli aukkoon kuvan mukaisesti. Älä käytä liikaa voimaa, kun irrotat kumityynyn A. Muutoin ketjunohjain voi vaurioitua tai seurauksena voi olla odottamaton loukkaantuminen. Älä käytä irrotettuja kumityynyjä uudelleen. Kumityyny voi löystyä taipumisen vuoksi yms. Asennus 1. Asenna kumityyny A. Aseta pitkänomainen reikä kumityynyn A varteen. Työnnä kumityynyn A varsi pohjaan asti. (A) Kumityyny A (A) Kumityynyn A varsi (B) Pitkänomainen reikä 36

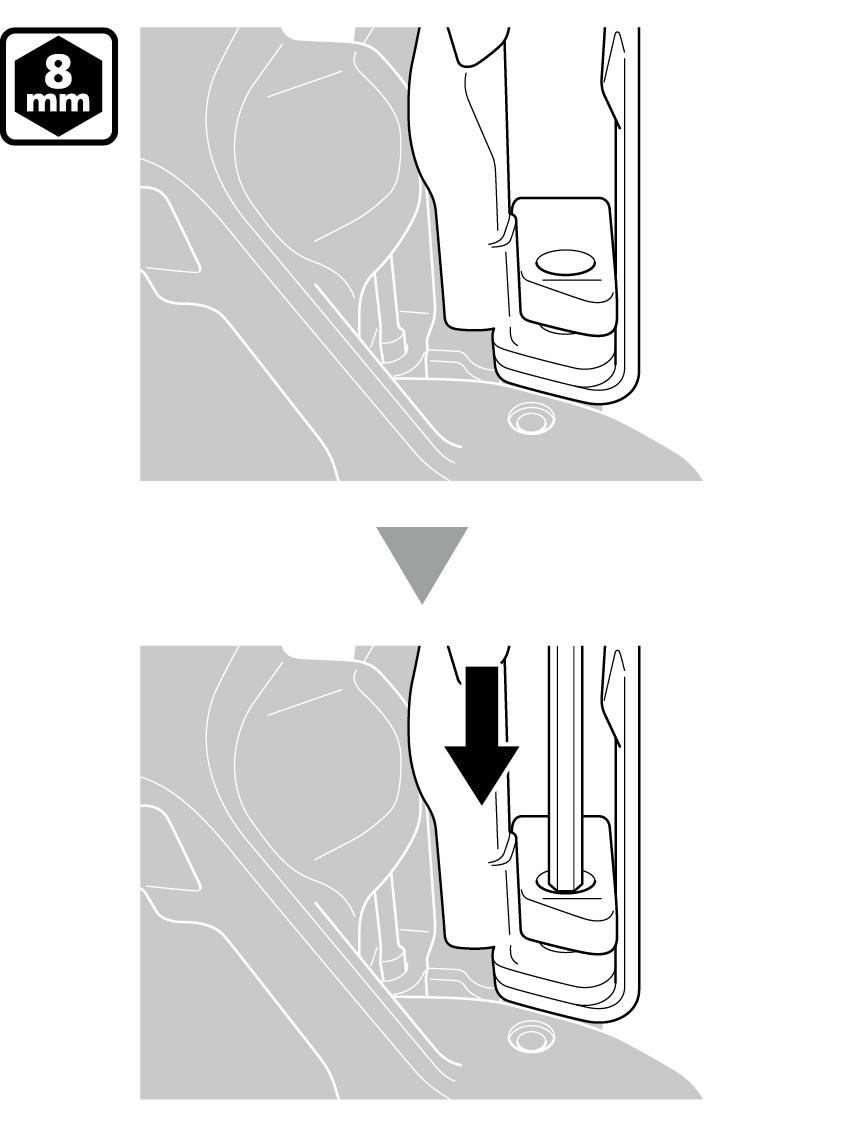

37 HUOLTO 2. Kohdista kumityynyn A ulkoneva osa kumityynyn aukon kanssa. Työnnä kumityyny A kevyesti sisään 8 mm kuusiokoloavaimella. Kiinnitä kumityyny A tukevasti. Asennus 1. Kohdista ketjunohjaimen kumityynyn B kiinnitysaukko kumityynyn B ulkonevaan osaan. Työnnä ulkoneva osa sisään kumityynyn B takapuolelta. Varmista, että kumityynyn B ulkoneva osa on napakasti kiinni ketjunohjaimessa. Kumityynyn B vaihtaminen Irrotus 1. Käännä kumityyny B esiin ketjunohjaimen takaa ja irrota se. (A) Kumityynyn B kiinnitysaukko (A) Kumityyny B 37

38 Huomaa: tekniset tiedot voivat muuttua ilman ennakkoilmoitusta tuotekehittelyn vuoksi. (Finnish)
