2 SISÄLLYSLUETTELO TÄRKEÄ TIEDOTE... iv TURVALLISUUSOHJEITA... v Kappale1 ASENNUS 1-1 ASENNUS Osien nimet Tekniset tiedot Pyörätietokoneen asentaminen Polkupyörätietokoneen kiinnittäminen ja irrottaminen Pyörätietokoneen kulman säätäminen kytkimen kiinnittäminen ohjaustankoon johtopannalla kytkimen asentaminen Akkutelineen asentaminen Akun asentaminen Akun irrottaminen Nopeusanturin asentaminen Magneetin kiinnittäminen Kappale2 VETOYKSIKÖN ASENNUS JA KYTKENTÄ 2-1 VETOYKSIKÖN ASENNUS JA KYTKENTÄ Vetoyksikön asentaminen Vetoyksikön kytkentäkaavio Virtajohdon liittäminen Ferriittisydämen (DU-E6001/E6010/E6050) asentaminen Sähköjohdon liittäminen kytkimen ja vetoyksikön liittäminen pyörätietokoneeseen Nopeusanturin liittäminen vetoyksikköön Valon kytkeminen vetoyksikköön Ferriittisydämen (MU-S705) asentaminen Poljinkammen ja eturattaan asentaminen Ketjun kireyden mittaaminen ja säätäminen ii

3 Kappale3 AKUN LATAAMINEN 3-1 AKUN LATAAMINEN Johdanto Akun asianmukainen käyttö Lataustoimenpiteet Laturin merkkivalo Akun merkkivalot Virran kytkeminen PÄÄLLE/POIS Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS 4-1 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS kytkimen osien nimet ja toiminnot Polkupyörätietokoneen perusnäyttö Asetusten muuttaminen Polkupyörätietokoneen virheilmoitukset Kappale 5 KYTKEMINEN TIETOKONEESEEN JA TIEDONSIIRTO 5-1 KYTKEMINEN TIETOKONEESEEN JA TIEDONSIIRTO Vetoyksikön asetusten varmuuskopiointitoiminto pyörätietokoneelle E-TUBE PROJECT -sovelluksessa mukautettavat asetukset Yhteyden muodostaminen tietokoneeseen Kappale 6 HUOLTO 6-1 HUOLTO Eturattaan vaihtaminen iii

4 TÄRKEÄ TIEDOTE TÄRKEÄ TIEDOTE Tämä jälleenmyyjän opas on tarkoitettu ensisijaisesti ammattitaitoisten pyöräasentajien käyttöön. Käyttäjien, joilla ei ole asianmukaista mekaanikkokoulutusta, ei tulisi yrittää komponenttien asennusta itse jälleenmyyjän oppaiden ohjeiden perusteella. Jos jokin tämän oppaan kohta on epäselvä, älä jatka asennusta. Pyydä sen sijaan apua ostopaikasta tai paikallisesta pyöräliikkeestä. Muista lukea kaikki tuotteen mukana toimitetut käyttöoppaat. Tuotetta ei saa purkaa tai muuttaa muilla kuin tässä jälleenmyyjän oppaassa erikseen mainituilla tavoilla. Kaikki jälleenmyyjän oppaat ja käyttöohjeet ovat saatavana verkkosivustollamme ( Noudata asuinmaasi ja alueesi lakeja ja säädöksiä johtaessasi pyöräliikettä. Turvallisuussyistä tämä jälleenmyyjän opas on luettava kokonaan ennen käyttöä ja siinä olevia ohjeita on noudatettava tuotteen oikean toiminnan takaamiseksi. Seuraavia ohjeita on aina noudatettava henkilö- ja omaisuusvahinkojen välttämiseksi. Ohjeet on luokiteltu vaarallisuusasteen perusteella laiminlyöntien aiheuttamien seuraamuksien mukaan. VAARA Näiden ohjeiden laiminlyönti johtaa kuolemaan tai vakavaan loukkaantumiseen. VAROITUS Näiden ohjeiden laiminlyönnistä voi seurata kuolema tai vakava loukkaantuminen. HUOMIO Näiden ohjeiden laiminlyönnistä voi seurata henkilö- tai omaisuusvahinkoja. iv

5 TURVALLISUUSOHJEITA TURVALLISUUSOHJEITA VAARA Muista myös kertoa käyttäjille seuraavat ohjeet: Akun käsittely Akkua ei saa taivuttaa, muuttaa eikä purkaa eikä juotostinaa saa juottaa suoraan akkuun. Muutoin akku voi vuotaa, ylikuumentua, räjähtää tai syttyä palamaan. Akkua ei saa jättää lämmönlähteiden (kuten lämmityslaitteiden) lähelle. Akkua ei saa kuumentaa eikä heittää avotuleen. Muutoin akku voi räjähtää tai syttyä palamaan. Akkua ei saa altistaa voimakkaille iskuille eikä pudottaa. Muutoin seurauksena voi olla ylikuumeneminen, räjähdys tai tulipalo. Akkua ei saa upottaa makeaan tai meriveteen ja akun napoja ei saa päästää kastumaan. Muutoin akku voi ylikuumentua, räjähtää tai syttyä palamaan. Käytä vain Shimanon oppaassa mainittua laturia ja noudata latausolosuhteita koskevia ohjeita, kun lataat kyseistä akkua. Muutoin akku voi ylikuumentua, räjähtää tai syttyä palamaan. VAROITUS Noudata oppaissa annettuja ohjeita, kun asennat tuotetta. Suosittelemme käyttämään vain alkuperäisiä Shimano-osia. Jos pultti, mutteri tai muu osa löystyy tai vaurioituu ajossa, polkupyörä voi kaatua äkillisesti ja seurauksena voi olla vakava loukkaantuminen. Tämän lisäksi virheelliset tai puutteelliset säätötoimenpiteet voivat aiheuttaa ongelmia, joiden vuoksi polkupyörä voi kaatua äkillisesti ja seurauksena voi olla vakava loukkaantuminen. Käytä suojalaseja tai silmänsuojaimia, kun suoritat huoltotoimenpiteitä, kuten osien vaihtoa. Lisätietoja tuotteista, joita ei käsitellä tässä käyttöoppaassa, on kyseisten tuotteiden käyttöoppaissa. Lue jälleenmyyjän opas huolellisesti ja säilytä se myöhempää käyttöä varten. Muista myös kertoa käyttäjille seuraavat ohjeet: Varo, ettei pyörätietokoneen näyttö vie huomiotasi pois ajamisesta, kun ajat polkupyörällä. Muutoin saatat kaatua. Tarkista ennen ajoa, että kiekot on kiinnitetty kunnolla. Muutoin saatat kaatua ja loukkaantua vakavasti. Opettele liikkeellelähtöä sähköavusteisella polkupyörällä riittävässä määrin, ennen kuin siirryt ajamaan vilkkaille kaduille. Muutoin polkupyörä voi lähteä liikkeelle odottamatta ja aiheuttaa onnettomuuden. Varmista, että valo on päällä, kun ajat pimeässä. Älä pura tuotetta. Tuotteen purkaminen voi aiheuttaa henkilövahinkoja. Älä liikuta polkupyörää, kun lataat akkua, joka on kiinnitettynä polkupyörään. Akkulaturin pistoke saattaa olla huonosti pistorasiassa, josta voi seurata tulipalo. v

6 TURVALLISUUSOHJEITA Litiumioniakku Jos akusta vuotanutta nestettä joutuu silmiin, huuhtele altistunut alue välittömästi läpikotaisin puhtaalla vedellä (kuten hanavedellä) silmiä hieromatta ja mene heti lääkäriin. Muutoin akkuneste voi vahingoittaa silmiäsi. Akkua ei saa ladata ulkotiloissa tai kosteissa tiloissa. Muutoin seurauksena voi olla sähköisku. Kun liitin on märkä, sitä ei saa kytkeä tai irrottaa. Muutoin seurauksena voi olla sähköisku. Jos liittimestä vuotaa vettä, kuivaa se kokonaan ennen kytkemistä. Jos akku ei lataudu täyteen varaustilaan 6 tunnin latauksen jälkeen, irrota akku heti liitännästä ja ota yhteys ostopaikkaan. Muutoin akku voi ylikuumentua, räjähtää tai syttyä palamaan. Akkua ei saa käyttää, jos siinä on selviä naarmuja tai muita ulkoisia vaurioita. Muutoin seurauksena voi olla räjähdys, ylikuumeneminen tai toimintahäiriö. Akun käyttölämpötila-alueet on ilmoitettu alla. Älä käytä akkua näiden lämpötila-alueiden ulkopuolella. Jos akkua käytetään tai varastoidaan ilmoitettua lämpötila-aluetta kuumemmassa tai kylmemmässä, seurauksena voi olla tulipalo, loukkaantuminen tai toimintahäiriö. 1. Purkautumisen aikana: -10 C 50 C 2. Lataamisen aikana: 0 C 40 C Polkupyörän asennuksiin ja huoltoon liittyviä seikkoja Muista irrottaa akku, ennen kuin teet johtokytkentöjä tai kiinnität osia polkupyörään. Muutoin seurauksena voi olla sähköisku. Noudata oppaissa annettuja ohjeita, kun asennat tuotetta. Suosittelemme käyttämään vain alkuperäisiä Shimano-osia. Jos ruuveja ja muttereita löystyy tai jos tuote vaurioituu, polkupyörä voi kaatua äkillisesti ja seurauksena voi olla vakava loukkaantuminen. Huoltoväli määräytyy käytön ja ajo-olosuhteiden perusteella. Puhdista ketju säännöllisesti tarkoitukseen sopivalla ketjunpuhdistusaineella. Älä koskaan käytä emäs- tai happopohjaisia liuotinaineita, kuten ruosteenirrotusaineita. Tällaisten liuotinaineiden käyttö voi aiheuttaa ketjun katkeamisen ja vakavan loukkaantumisen. HUOMIO Muista myös kertoa käyttäjille seuraavat ohjeet: Varmista ajoturvallisuus noudattamalla polkupyörän käyttöoppaassa olevia ohjeita. Tarkista akkulaturi ja sovitin säännöllisesti vaurioiden varalta erityisesti johdon, pistokkeen ja kotelon osalta. Jos laturi tai sovitin on vaurioitunut, älä käytä sitä ennen kuin se on korjattu. Käytä tuotetta vain turvallisuusvastaavan valvonnassa tai käyttöohjeiden mukaisesti. Liikunta-, aisti- tai kehitysvammaiset ihmiset, kokemattomat henkilöt tai henkilöt, jolla ei ole tarvittavia tietoja mukaan lukien lapset eivät saa käyttää tätä laitetta. Lapset eivät saa leikkiä tämän tuotteen lähellä. Jos tuotteessa ilmenee toimintahäiriö tai muu ongelma, ota yhteys lähimpään jälleenmyyjään. Järjestelmään ei saa koskaan tehdä muutoksia. Tämä voi aiheuttaa järjestelmän toimintahäiriön. Litiumioniakku Akkua ei saa altistaa suoralle auringonvalolle, jättää auton sisälle kuumana päivänä eikä asettaa muuhun kuumaan paikkaan. Seurauksena voi olla akun vuotaminen. Jos akusta vuotanutta nestettä joutuu iholle tai vaatteisiin, huuhtele heti pois puhtaalla vedellä. Muutoin vuotanut neste voi vahingoittaa ihoa. Säilytä akkua turvallisessa paikassa poissa lasten ja lemmikkieläinten ulottuvilta. vi

7 TURVALLISUUSOHJEITA HUOMAUTUS Muista myös kertoa käyttäjille seuraavat ohjeet: Muista kiinnittää umpiliittimet käyttämättömiin liitäntöihin. Ota yhteys jälleenmyyjään tuotteen asennusta ja säätöä varten. Yksiköt on suunniteltu täysin vedenpitäväksi, jotta ne kestäisivät ajamista kosteissa olosuhteissa. Niitä ei saa kuitenkaan upottaa tahallisesti veteen. Polkupyörää ei saa puhdistaa painepesurilla. Jos komponentteihin pääsee vettä, seurauksena voi olla käyttöongelmia tai ruostumista. Käsittele osia varovasti ja vältä altistamasta niitä voimakkaille iskuille. Älä aseta polkupyörää ylösalaisin. Pyörätietokone tai vaihdekytkin voivat tällöin vaurioitua. Ilman akkua polkupyörä toimii edelleen tavallisena polkupyöränä, mutta valo ei syty, kun se kytketään sähköjärjestelmään. Huomaa, että Saksassa polkupyörän käyttäminen tällöin tulkitaan tieliikennelakirikkomukseksi. Irrota akku polkupyörästä ja aseta polkupyörä tasaiselle alustalle, kun kuljetat polkupyörää autossa. Tarkista ennen akun kytkemistä, että akun liittimeen ei ole päässyt vettä. Varo seuraavia asioita, kun lataat pyörässä kiinnitettynä olevaa akkua: -- Varmista, ettei latausliitännässä ja latauspistokkeessa ole vettä latauksen aikana. -- Varmista ennen latausta, että akkuteline on lukittu. -- Älä irrota akkua akkutelineestä latauksen aikana. -- Älä aja polkupyörällä, kun akkulaturi on liitettynä. -- Sulje latausliitännän suojus, kun akkua ei ladata. -- Tue polkupyörä niin, että se ei kaadu latauksen aikana. Suosittelemme alkuperäisen Shimano-akun käyttämistä. Jos käytät muun valmistajan akkua, muista lukea akun käyttöohjeet huolellisesti ennen käyttöä. Virran kytkeminen pyörätietokoneesta (SC-E6010) ei välttämättä onnistu, kun sitä on käytetty kylmässä tai se on jätetty pitkäksi aikaa kylmään. Kytke akku päälle painamalla virtapainiketta. Jos virta ei kytkeydy päälle, ota yhteys ostopaikkaan. Osa tässä jälleenmyyjän oppaassa olevista tiedoista on myös laitteissa olevissa tarroissa. Akun avaimessa olevaa numeroa tarvitaan vara-avainten ostamiseen. Säilytä se huolellisesti. Puhdista akku ja muovikansi nihkeällä, kuivaksi puristetulla liinalla. Jos sinulla on tuotteen käyttöä ja huoltoa koskevia kysymyksiä, ota yhteys tuotteen ostopaikkaan. Ota yhteys ostopaikkaan, jos tarvitset lisätietoja laiteohjelmistopäivityksistä. Uusimmat tiedot saa Shimanon verkkosivuilta. Lisätietoja on Kytkeminen tietokoneeseen ja tiedonsiirto -osiossa. Tuotteiden takuu ei kata normaalista käytöstä ja ikääntymisestä johtuvaa luontaista kulumista ja heikkenemistä. Litiumioniakku Muita kuin Euroopan unionin maita koskevat hävittämisohjeet Tämä symboli on käytössä vain Euroopan unionissa. Noudata paikallisia käytettyjen akkujen hävittämistä koskevia säädöksiä. Jos olet epävarma, ota yhteys ostopaikkaan tai pyöräliikkeeseen. Polkupyörän asennuksiin ja huoltoon liittyviä seikkoja Älä käytä ohentimia tai muita liuottimia osien puhdistamiseen. Tällaiset aineet voivat vahingoittaa pintoja. Pese hammaspyörät säännöllisesti miedolla pesuaineella. Myös ketjun peseminen miedolla pesuaineella ja voiteleminen voi olla tehokas keino pidentää hammaspyörien ja ketjun käyttöikää. Sähköavustus toimii kunnolla vain oikeilla asetuksilla (kampi on asennettu oikeaan asentoon, ketjun kireys on säädetty oikeaksi jne.). Näitä asetuksia säädettäessä pitää olla erityisen huolellinen tuotteen DU-E6010/DU-E6012 kanssa, joka on yhteensopiva napajarrujen kanssa. Todellinen tuote voi poiketa kuvasta, koska tämän oppaan tarkoituksena on ensisijaisesti kuvata tuotteen käyttö- ja asennustoimenpiteitä. vii

8 Kappale1 ASENNUS

9 Kappale1 ASENNUS ASENNUS Tarvittavat työkalut Tuotteen kokoamiseen tarvitaan seuraavat työkalut. Komponentti Käyttökohde Työkalu Polkupyörätietokoneet Ohjaustangon kiinnityspultti Ruuvimeisseli [#2] Kulmansäätöruuvi Ruuvimeisseli [#2] kytkin (SW-E6000) Kiinnityspultti Ruuvimeisseli [#2] kytkin (SW-E6010) Kiinnityspultti 3 mm kuusiokoloavain Akkuteline (SM-BME61) Avainyksikkö Telineen kotelon alaosa Avainyksikön päällinen Telineen kotelon yläosa 3 mm kuusiokoloavain Ruuvimeisseli [#1] Telineen kotelon alaosa 3 mm kuusiokoloavain / 8 mm kiintoavain Akkuteline (BM-E8010) Avainyksikkö 3 mm kuusiokoloavain Avainyksikön päällinen 2,5 mm kuusiokoloavain Telineen kotelon yläosa 2,5 mm kuusiokoloavain Telineen kotelon alaosa 5 mm kuusiokoloavain Telineen kotelon yläosa Ruuvimeisseli [#2] Akkuteline (BM-E8020) Lukko 2 mm kuusiokoloavain Avainyksikkö 5 mm kuusiokoloavain Avainyksikön päällinen Ruuvimeisseli [#2] 1-2

10 Kappale1 ASENNUS Komponentti Käyttökohde Työkalu Nopeusanturi (SM-DUE10) Nopeusanturin kiinnityspultti 4 mm kuusiokoloavain Nopeusanturi (SM-DUE11) Nopeusanturin kiinnityspultti Kuusiokolollinen [#10] Magneettiyksikkö Kiinnitysruuvi Ruuvimeisseli [#2] Sähköjohto Liitin TL-EW02 Valosovitin Yksikön kiinnitysruuvi Ruuvimeisseli [#2] Rungon asennuspultti Yhteensopiva M8-pultin ja -mutterin kanssa* Vetoyksikkö Päällisen kiinnityspultti (M3) Ruuvimeisseli [#2] Eturatas Lukkorengas TL-FC32 / 36+TL-FC38 Poljinkampi Poljinkammen asennusruuvi 14 mm hylsyavain Ketju Ketju TL-DUE60 * Lisätietoja yhteensopivista työkaluista saa koottujen polkupyörien valmistajalta. 1-3

11 Kappale1 ASENNUS Osien nimet Osien nimet Jos vaihteistojärjestelmä on mekaaninen (Q) (H) *1 *2 (F) (P) (G) (M) (I) (C) (E) (K) (D) (J) (L) (a) (B) Pyörätietokone SC-E6000/ SC-E6010 (B) kytkin SW-E6000 SW-E6010 (C) Eturatas SM-CRE60 (D) Poljinkampi FC-E6000 FC-E6010 (E) Vetoyksikkö/nopeusanturi DU-E6000 DU-E6001 DU-E6010 DU-E6050 DU-E6002 DU-E6012 (F) Akku (ulkoinen tyyppi) BT-E6000 BT-E6001*3 (G) Akkuteline (ulkoinen tyyppi) SM-BME60 BM-E6000 (H) Akkulaturi *1: SM-BCE60 +SM-BCC1 *2: EC-E6000 (I) Valosovitin SM-DUE01 (J) Vetoyksikön suojakansi SM-DUE60 (K) Akku (ulkoinen tyyppi) BT-E6010 BT-E8010*3 (L) Akkuteline (ulkoinen tyyppi) SM-BME61 BM-E6010 BM-E8010 (M) Nopeusanturi SM-DUE10 (N) Akku (yhdysrakenteinen tyyppi) BT-E8020*3 (O) Akkuteline (yhdysrakenteinen tyyppi) BM-E8020 (P) Nopeusanturi SM-DUE11 (Q) Jarrulevy RT-EM800 RT-EM900 * 3 Jos vetoyksikön laiteohjelmiston versio on tai aikaisempi, akku ei välttämättä toimi kunnolla. Päivitä laiteohjelmisto E-TUBE PROJECT -sovelluksella. Johtosarja (N) E-TUBE (O) TEKNISIÄ VINKKEJÄ Vetotapa voi olla hihnaveto. Tällöin hihnan valmistaja toimittaa eturattaan, rataspakan ja hihnan. Kokoamiseen ja säätämiseen liittyvät tiedot ovat hihnan valmistajalta saaduissa teknisissä tiedoissa. Johdon enimmäispituus (EW-SD50) (a) mm 1-4

12 Kappale1 ASENNUS Tekniset tiedot Jos kyseessä on sähkötoiminen napavaihdejärjestelmä (B) -/vaihdekytkin SW-E6000 SW-E6010 SW-S705 (B) Pyörätietokone SC-E6000 SC-E6010 (C) Moottoriyksikkö MU-S705 (D) Napavaihde SG-C6060 SG-S705 SG-S505 (a) Johtosarja E-TUBE (C) (D) TEKNISIÄ VINKKEJÄ Vetotapa voi olla hihnaveto. Tällöin hihnan valmistaja toimittaa eturattaan, rataspakan ja hihnan. Kokoamiseen ja säätämiseen liittyvät tiedot ovat hihnan valmistajalta saaduissa teknisissä tiedoissa. Katso lisätietoja tuotteen MU-S705 asentamisesta kohdasta Moottoriyksikön asentaminen napaan (MU-S705) tuotteen ALFINE S705 -sarja jälleenmyyjän oppaasta. Johdon enimmäispituus (EW-SD50) (a) mm Tekniset tiedot Käyttölämpötila-alue: Purkautumisen aikana C Akun tyyppi Litiumioniakku Käyttölämpötila-alue: Lataamisen aikana 0 40 C Nimelliskapasiteetti Katso lisätietoa akun UM-70F0A käyttöoppaasta. Katso uusimmat tiedot oppaista verkkosivustosta ( Varastointilämpötila C Nimellisjännite 36 V DC Varastointilämpötila (akku) C Vetoyksikön tyyppi Keskellä sijaitseva Latausjännite V AC Moottorin tyyppi Harjaton DC-moottori Latausaika Katso lisätietoa akun UM-70F0A käyttöoppaasta. Katso uusimmat tiedot oppaista verkkosivustosta ( Vetoyksikön nimellisteho * toiminnon nopeusalue määräytyy tuotteen ominaisuuksien perusteella. DU-E6000/E6001/E6010: enintään 25 km/h DU-E6050: enintään 20 mile/h 250 W 1-5

13 Kappale1 ASENNUS Pyörätietokoneen asentaminen Pyörätietokoneen asentaminen 1 Avaa kiinnike (B) ja kiinnitä se ohjaustankoon. (B) Kiinnitä ohjaustangon kiinnityspultti ja kiristä se määritettyyn kiristysmomenttiin ruuvimeisselillä. Ohjaustangon kiinnityspultti (B) Kiinnike (C) Sovitin Ohjaustangon yhteensopivuustaulukko (C) øa øb-øa Sovitin Kiinnitysruuvi ø23, ,1 X 15,5 mm ø24 25,5 0-1,1 X 20 mm ø31,3 31,9 0-0,6 20 mm * X: OK (OK) Ohjaustanko 2 øa øb Kiristysmomentti 1 Nm TEKNISIÄ VINKKEJÄ Suorita toimenpide käänteisessä järjestyksessä, kun irrotat pyörätietokonetta. 1-6

14 Kappale1 ASENNUS Polkupyörätietokoneen kiinnittäminen ja irrottaminen Polkupyörätietokoneen kiinnittäminen ja irrottaminen Liu'uta polkupyörätietokone pidikkeeseen (B) kuvan mukaisesti. Työnnä sitä napakasti, kunnes se napsahtaa paikalleen. Polkupyörätietokone (B) Kiinnike 1 (B) Poista pyörätietokone liu'uttamalla sitä samalla kun työnnät pidikkeen vipua (C). (C) Vipu 2 (C) HUOMAUTUS Jos pyörätietokonetta ei ole asetettu paikalleen oikein, avustustoiminto ei toimi normaalisti. (C)-mitta on erilainen tuotteissa SC-E6000 ja SC-E6010. Pyörätietokoneen kulman säätäminen Löysää kulmansäätöruuvia ruuvimeisselillä. Säädä pyörätietokoneen kulmaa, jotta se näkyy helpommin ajettaessa. Kun haluttu kulma on asetettu, kiristä ruuvi oikeaan kiristysmomenttiin. Kulmansäätöruuvi Kiristysmomentti 0,5 Nm 1-7

15 Kappale1 ASENNUS kytkimen kiinnittäminen ohjaustankoon johtopannalla kytkimen kiinnittäminen ohjaustankoon johtopannalla 1 Kiinnitä johtopanta tilapäisesti avustuskytkimeen. Säädä johtopantaa ohjaustangon pituuden mukaan. Johtopanta TEKNISIÄ VINKKEJÄ Johtopanta sisältyy tuotteeseen SW-E Kiinnitä johtopannalla kiinnitetty avustuskytkin ohjaustankoon. kytkimen asentaminen (B) Kiinnitä avustuskytkin halkaisijan ø 22,2 ohjaustankoon siten, että sähköjohto kulkee kytkimen alta, ja avaa kiinnitysruuvin kansi. Kiinnitysruuvin kansi (B) Kiinnityspultti 1 <SW-E6000> Kiristä kiinnityspultti (B) määritettyyn kiristysmomenttiin ruuvimeisselillä. Kun kyseessä on SW-E6010, kiristä pultti 3 mm:n kuusiokoloavaimella. SW-E6000 Kiristysmomentti 2 SW-E6010 1,5 Nm TEKNISIÄ VINKKEJÄ Suorita toimenpide käänteisessä järjestyksessä, kun irrotat pyörätietokonetta. 1-8

16 Kappale1 ASENNUS kytkimen asentaminen Esimerkki sähköjohdon kuljettamisesta (B) (C) Esimerkki 1: Kiinnitä avustuskytkimen sähköjohto ohjaustankoon johtopannalla (B). Pyöritä ylimääräinen sähköjohto polkupyörätietokoneen (C) ja ohjainkannattimen (D) ympärille ja liitä sitten johto polkupyörätietokoneeseen. kytkin (B) Johtopanta (C) Polkupyörätietokone (D) Ohjainkannatin (D) (F) (E) (G) Esimerkki 2: Kiinnitä avustuskytkimen sähköjohto ohjaustankoon johtopannalla. Sido avustuskytkimen sähköjohto yhdessä polkupyörätietokoneen (E) sähköjohdon kanssa jarruvaijerin kuoreen (F) pannan (G) avulla ja liitä avustuskytkimen sähköjohto polkupyörätietokoneeseen. (E) Pyörätietokoneen sähköjohto (F) Jarruvaijerin kuori (G) Panta TEKNISIÄ VINKKEJÄ Panta sisältyy tuotteeseen SC-E

17 Kappale1 ASENNUS Akkutelineen asentaminen Akkutelineen asentaminen SM-BME60 / BM-E6000 <SM-BME60> (D) (C) (B) (F) (G) <BM-E6000> (D) (C) (B) (G) (F) Telineen kotelon alaosa (B) M4-ruuvi (C) M4-ruuvi (yksisuuntainen) (D) Telineen kotelon yläosa (E) Kuusiokolollinen #10H (F) Liitin (G) Avainyksikkö (ei sisälly tuotteen toimitukseen) (H) Akkutelineen kisko (I) M4-ruuvi (E) (E) (H) (I) <SM-BME60> Kiinnitä avainyksikkö (G) telineen kotelon alaosaan kiristämällä M4-pultti (B) ja (C). Kiristysmomentti 1 (B) 1,6 1,8 Nm (C) 1,6 1,8 Nm 2 Kohdista liitin (F) telineen kotelon alaosaan. 3 Kokoa telineen kotelon yläosa (D) yhteen telineen kotelon alaosan kanssa kahdella pultilla (E). Kiristysmomentti 1 1,3 Nm 1-10

18 Kappale1 ASENNUS Akkutelineen asentaminen <BM-E6000> Kiinnitä avainyksikkö (G) telineen kotelon alaosaan kiristämällä M4-pultti (B) ja (C). Kiristysmomentti 1 (B) 1,6 1,8 Nm (C) 1,6 1,8 Nm Kohdista ensin liitin (F) ja sitten akkutelineen kisko (H) telineen kotelon alaosaan. 2 3 Kiinnitä telineen kotelon alaosa ja akkutelineen kisko (H) M4-pultin avulla (I). Kiristysmomentti 1,6 1,8 Nm 4 Kokoa telineen kotelon yläosa (D) yhteen telineen kotelon alaosan kanssa kahdella pultilla (E). Kiristysmomentti 1,1 1,3 Nm 1-11

19 Kappale1 ASENNUS Akkutelineen asentaminen Kohdista telineen kiinnitysreiät akkutelineen kiinnitysreikien kanssa. Aseta akkutelineen yläosaan kuusiokoloruuvit ja kiristä telineeseen. Kuusiokoloruuvit (M5) (eivät tule tuotteen mukana) HUOMAUTUS Varmista, että latausliitännän suojus on suljettu. latausliitännän suojus TEKNISIÄ VINKKEJÄ Pultit ja mutterit eivät sisälly Shimanotuotteiden toimitukseen. Käytä valmistajan toimittamia osia. Ota yhteys telineen valmistajaan saadaksesi kiristysmomenttitiedot. 1-12

20 Kappale1 ASENNUS Akkutelineen asentaminen SM-BME61 / BM-E6010 Aseta telineen kotelon alaosa (E) rungon kiinnitysreikiin ja vie telineen kiinnityspultit (C) aluslevyihin (D) ja kiinnitä kotelo pulttien avulla. Kiinnitä sitten avainyksikkö (B) tilapäisesti avainyksikön kiinnityspulteilla. Avainyksikön kiinnityspultti (M5) (B) Avainyksikkö (ei sisälly tuotteen toimitukseen) (C) Telineen kiinnitysruuvi (M5) (D) Aluslevyt (E) Telineen kotelon alaosa 1 (D) (C) Kiristysmomentti (C) 3 Nm (B) HUOMAUTUS Avainyksikkö ei sisälly Shimano-tuotteisiin. (E) 2 (a) 223 mm Säädä avainyksikkö sellaiseen asentoon, että kohdat (a) ja (b) ovat 223 mm:n etäisyydellä toisistaan kuvassa esitetyllä tavalla. Kiinnitä avainyksikön päällinen tilapäisesti ja säädä se siten, että akun voi liittää ja irrottaa sujuvasti eikä löysäksi jäänyt päällinen kolise pyöräiltäessä. Kiristä sitten avainyksikön kiinnityspultit kokonaan. Kiristysmomentti 3 Nm (b) Jatkuu seuraavalla sivulla 1-13

21 Kappale1 ASENNUS Akkutelineen asentaminen (I) (K) (L) (H) (F) (G) <SM-BME61> Kiristä kokonaan avainyksikön kiinnityspultit (J) niin, että avainyksikön päällinen (I) kiinnittyy paikalleen. Kiinnitä akun kolinan estovälilevy (K). Kun asennat akun kolinan estovälilevyä (K), kuori kaksipuolisen tiivisteen (L) suojakalvo irti akun kolinan estovälilevyn takaa ja kiinnitä. Yhdistä liitin (F) telineen kotelon alaosaan (M). Aseta liitin (F) telineen kotelon yläosan (G) väliin ja kiinnitä paikalleen telineen kotelon yläosan kiinnityspulteilla (H). (F) Liitin (G) Telineen kotelon yläosa (H) Telineen kotelon yläosan kiinnityspultti (M3) (I) Avainyksikön päällinen (J) Avainyksikön päällisen kiinnityspultti (M4) (K) Akun kolinan estovälilevy (L) Kaksipuolinen tiiviste (M) Telineen kotelon alaosa (N) Latausliitännän suojus Kiristysmomentti (J) (M) (H), (J) 0,6 Nm HUOMAUTUS Tarkista, ettei kaksipuolisen tiivisteen (L) liimapinnalla tai kaksipuolisen tiivisteen (L) kiinnityspinnalla ei ole öljyä, vierasesineitä tai vastaavia. Jos niitä on, poista ne. 3 (L) (F) (H) (G) <BM-E6010> Kiristä kokonaan avainyksikön kiinnityspultit (J) niin, että avainyksikön päällinen (I) kiinnittyy paikalleen. Kiinnitä akun kolinan estovälilevy (K). Kun asennat akun kolinan estovälilevyä (K), kuori kaksipuolisen tiivisteen (L) suojakalvo irti akun kolinan estovälilevyn takaa ja kiinnitä. Kun kyseessä on BM-E6010, vedä latausliitännän suojus (N) kokonaan auki ennen liittimen (F) yhdistämistä kuvassa osoitetulla tavalla. Jos liitin kiinnitetään suojuksen ollessa kiinni, suojusta ei voi avata tai sulkea kunnollisesti. (I) (K) (J) (N) (M) Avaa latausliitännän suojus (N) kokonaan ja liitä liitin (F) telineen kotelon alaosaan (M). Aseta liitin (F) telineen kotelon yläosan (G) kahden osan väliin ja kiinnitä se paikalleen telineen kotelon yläosan kiinnityspulteilla (H). Varmista, että latausliitännän suojus on suljettu. latausliitännän suojus 1-14

22 Kappale1 ASENNUS Akkutelineen asentaminen BM-E8010 (y) Polkupyörän etupuoli (z) Polkupyörän takapuoli (y) (C) (B) (D) Avainyksikkö (B) Akun kytkentäyksikkö (C) Telineen kotelon yläosa (D) Telineen kotelon alaosa (E) Runko (E) (z) 1 (B) (C) Aseta kumiset välikappaleet (C) ja metallinen välikappale (B) telineen kotelon alaosaan ja kohdista rungon kiinnitysreiät (E) telineen kotelon alaosassa olevien pulttien reikien kanssa. Telineen kotelon alaosa (B) Metallinen välikappale (C) Kuminen välikappale (D) Runko (E) Rungon kiinnitysreiät (D) (E) Jatkuu seuraavalla sivulla 1-15

23 Kappale1 ASENNUS Akkutelineen asentaminen 2 (G) (F) (H) Kiinnitä telineen kotelon alaosa (H) kiristämällä telineen kaksi erityyppistä kiinnityspulttia (M5) (F)/(G). Kiristä ensin telineen matalapäinen kiinnityspultti (M5) (G). (F) Telineen kiinnityspultti (M5) (kuusioruuvi): Kiinnitä telineen kiinnityspultti 3 mm:n kuusiokoloavaimella tai 8 mm:n kiintoavaimella. (G) Telineen kiinnityspultti (M5) (matalapäinen kiinnityspultti): Kiinnitä telineen kiinnityspultti 3 mm:n kuusiokoloavaimella. (H) Telineen kotelon alaosa Kiristysmomentti (F), (G) 3 Nm (F) 3 Nm (K) (J) (K) Kiinnitä avainyksikkö tilapäisesti sen kiinnityspulteilla (M5) (J). (I) Avainyksikkö: Avainyksikkö ei sisälly Shimanotuotteisiin. (J) Avainyksikön kiinnityspultti (M5) (K) Aluslevy 3 (I) (a) (b) Säädä avainyksikön asento siten, että avainyksikön osion (a) ja telineen kotelon alaosan osion (b) välinen etäisyys on 224,4 mm, ja kiristä sitten avainyksikön kiinnityspultit (M5) (J) kokonaan. Kiristysmomentti 3 Nm 4 224,4 mm Jatkuu seuraavalla sivulla 1-16

24 Kappale1 ASENNUS Akkutelineen asentaminen (L) Kiinnitä avainyksikön päällinen (L) avainyksikköön tilapäisesti ja säädä se siten niin, että akun (M) voi liittää ja irrottaa sujuvasti eikä löysäksi jäänyt päällinen kolise pyöräiltäessä. (L) Avainyksikön päällinen (M) Akku 5 (M) (N) (O) Kiinnitä avainyksikön päällinen sen kiinnityspulteilla (M4) (O). (N) Avainyksikön päällinen (O) Avainyksikön päällisen kiinnityspultti (M4) (P) Aluslevy 6 (O) (P) (P) Kiristysmomentti 0,6 Nm Jatkuu seuraavalla sivulla 1-17

25 Kappale1 ASENNUS Akkutelineen asentaminen (Q) (R) Vie virtajohto (Q) vaijeriaukon reiän (R) läpi. Kohdista telineen kotelon yläosan (S) ja alaosan (T) ulostyöntyvät osat keskenään. Vedä virtajohtoa (Q), kunnes kumiholkki (U) on vaijeriaukon reiässä (R). (Q) Virtajohto (R) Vaijeriaukon reikä (S) Telineen kotelon yläosa (T) Telineen kotelon alaosa (U) Kumiholkki (S) (T) 7 (U) (W) Kiristä telineen kotelon yläosan (V) kiinnityspultit (M3) (W). (V) Telineen kotelon yläosa (W) Telineen kotelon yläosan kiinnityspultti (M3) 8 (V) Kiristysmomentti 0,6 Nm (W) 1-18

26 Kappale1 ASENNUS Akkutelineen asentaminen BM-E8020 Akun kytkentäyksikön kokoaminen (y) (y) Polkupyörän etupuoli (z) Polkupyörän takapuoli (B) (z) Runko (B) Akun kytkentäyksikkö (C) Telineen kotelon yläosa ja alaosa koottuina (C) Aseta kuminen välikappale (B) telineen kotelon alaosaan ja kohdista rungon kiinnitysreiät (D) telineen kotelon alaosassa olevien pulttien reikien kanssa. Telineen kotelon alaosa (B) Kuminen välikappale (C) Runko (D) Rungon kiinnitysreiät 1 (B) (C) (D) Jatkuu seuraavalla sivulla 1-19

27 Kappale1 ASENNUS Akkutelineen asentaminen (E) Kiinnitä telineen kotelon alaosa (F) runkoon kiristämällä telineen kiinnityspultit (M8) (E). (E) Telineen kiinnitysruuvi (M8) (F) Telineen kotelon alaosa (G) Runko Kiristysmomentti 2 (F) 10 Nm (G) (H) (I) (J) (K) Vie virtajohto (I) telineen kotelon alaosassa (J) olevan vaijeriaukon reiän (K) läpi ja kiristä sitten telineen kotelon yläosa (H) sen kiinnityspulteilla (M3) (L). (H) Telineen kotelon yläosa (I) Virtajohto (J) Telineen kotelon alaosa (K) Vaijeriaukon reikä (L) Telineen kotelon yläosan kiinnityspultti (M3) Kiristysmomentti 0,6 Nm 3 (L) Jatkuu seuraavalla sivulla 1-20

28 Kappale1 ASENNUS Akkutelineen asentaminen (y) (y) Polkupyörän etupuoli (z) Polkupyörän takapuoli (B) (z) Runko (B) Avainyksikkö (M) (N) Aseta lukko (M) avainyksikköön. Kiinnitä lukko (M) paikalleen kiristämällä avainyksikön (N) takapuolella olevat lukon kiinnityspultit (M4) (O). (z) Avainyksikön takapuoli (M) Lukko: Lukko ei sisälly Shimanotuotteisiin. (N) Avainyksikkö (O) Lukon kiinnityspultti (M4) Kiristysmomentti 0,6 Nm 4 (O) (z) Jatkuu seuraavalla sivulla 1-21

29 Kappale1 ASENNUS Akkutelineen asentaminen 5 (R) (Q) (P) (Q) (R) Kohdista avainyksikön (P) pulttien kiinnitysreiät rungon kiinnitysreikien (T) kanssa. Kiinnitä avainyksikkö (P) runkoon (S) tilapäisesti avainyksikön kiinnityspulteilla (M8) (Q). Kiinnitä pultin haarukkapään kumikappaleet (R). (P) Avainyksikkö (Q) Avainyksikön kiinnityspultti (M8) (R) Pultin haarukkapään kumikappale (S) Runko (T) Rungon kiinnitysreiät (S) (T) (c) (d) Säädä avainyksikön asento siten, että avainyksikön osion (c) ja akun kytkentäyksikön osion (d) välinen etäisyys on 347,9 mm, ja kiristä sitten avainyksikön kiinnityspultit (Q) kokonaan. Kiristysmomentti 10 Nm 6 347,9 mm (U) Kiinnitä avainyksikön päällinen (U) avainyksikköön tilapäisesti ja säädä se siten niin, että akun (V) voi liittää ja irrottaa sujuvasti eikä löysäksi jäänyt päällinen kolise pyöräiltäessä. (U) Avainyksikön päällinen (V) Akku 7 (V) Jatkuu seuraavalla sivulla 1-22

30 Kappale1 ASENNUS Akkutelineen asentaminen Akun kiinnittäminen ja irrottaminen alhaaltapäin -runkomallit (z) (z) Kiinnitys/ irrotus alhaalta -runkomalli 8 (X) (W) (AA) (Z) (Y) Käytä avainyksikön päällistä A (W), jossa on merkintä A ja kiinnitä jousilevy (Z). Kiinnitä avainyksikön päällinen A (W) avainyksikköön (X). Kiinnitä avainyksikkö (X) paikalleen sen kiinnityspulteilla (M3) (Y). Kiinnitä jousilevy (Z) paikalleen kiristämällä jousilevyn kiinnityspultti (AA). (W) Avainyksikön päällinen A (X) Avainyksikkö (Y) Avainyksikön päällisen kiinnityspultti (M3) (Z) Jousilevy (AA) Jousilevyn kiinnityspultti Kiristysmomentti (Y), (AA) 0,6 Nm Jatkuu seuraavalla sivulla 1-23

31 Kappale1 ASENNUS Akkutelineen asentaminen Akun kiinnittäminen ja irrottaminen ylhäältäpäin -runkomallit (z) (z) Kiinnitys/ irrotus ylhäältä -runkomalli (AD) Käytä avainyksikön päällistä B (AB), jossa on merkintä B. Kiinnitä avainyksikön päällinen B (AB) avainyksikköön (AC). (AB) Avainyksikön päällinen B (AC) Avainyksikkö (AD) Avainyksikön päällisen kiinnityspultti (M3) 8 (AC) (AB) Kiinnitä avainyksikkö (AC) paikalleen sen kiinnityspulteilla (M3) (AD). Kiristysmomentti 0,6 Nm HUOMAUTUS Älä kiinnitä jousilevyä, kun kyseessä on runkomalli, jossa kiinnitys ja irrotus tehdään ylhäältä. 1-24

32 Kappale1 ASENNUS Akun asentaminen Akun asentaminen BT-E6000/BT-E6001/SM-BME60/BM-E6000 Aseta akku kiinnityskiskoon takaapäin ja liu'uta sitä eteenpäin. Työnnä se napakasti paikalleen. HUOMAUTUS Tarkista, että akku on lukittu asennuksen jälkeen, jotta se ei putoa pois paikaltaan. BT-E6010/SM-BME61/BM-E6010/BT-E8010/BM-E Kohdista akun pohjassa oleva syvennys telineen ulokkeeseen ja aseta akku paikalleen. 2 Liu'uta akkua oikealle sisääntyöntökohdasta alkaen. Työnnä se napakasti paikalleen. HUOMAUTUS Tarkista, että akku on lukittu asennuksen jälkeen, jotta se ei putoa pois paikaltaan. Varmistu ennen ajoa, että latausliitännän suojus on suljettu. Irrota avain lukosta, jotta akku ei putoa, kun polkupyörällä ajetaan. 1-25

33 Kappale1 ASENNUS Akun asentaminen BT-E8020/BM-E8020 Selvyyden vuoksi näissä ohjeissa käytetään esimerkkinä runkoa, jossa akku irrotetaan/asennetaan alapuolelta. (B) Aseta akku akkutelineeseen (B), kunnes kuulet napsahduksen. Kun akku työnnetään paikalleen napsahdukseen saakka, se lukittuu itsestään. Akku (B) Akkuteline HUOMAUTUS Tarkista, että akku on lukittu asennuksen jälkeen, jotta se ei putoa pois paikaltaan. Varmistu ennen ajoa, että avaimenreiän suojus ja latausliitännän suojus on suljettu. Irrota avain lukosta, jotta akku ei putoa, kun polkupyörällä ajetaan. Avaimenreiän suojus Latausliitännän suojus 1-26

34 Kappale1 ASENNUS Akun irrottaminen Akun irrottaminen BT-E6000/BT-E6001/BT-E6010/BT-E8010 Seuraava kuvaus ei ehkä koske polkupyörääsi, sillä saatavana on erilaisia avaimia. <BT-E6000/BT-E6001> (B) Katkaise virta ja aseta sen jälkeen avain akkutelineen lukkoon (B). Avain (B) Lukko TEKNISIÄ VINKKEJÄ 1 <BT-E6010/BT-E8010> Avaimen asento ei vaikuta akun asettamiseen. Voit asettaa sen paikalleen avaimen asennosta riippumatta. Avainta ei voida irrottaa, jos avain ei ole samassa asennossa, missä se asetettiin lukkoon. (B) <BT-E6000/BT-E6001> Avaa akun lukitus kääntämällä avainta vasemmalle, kunnes tunnet vastusta. 2 <BT-E6010/BT-E8010> 3 <BT-E6000/BT-E6001> Vedä akku pois. TEKNISIÄ VINKKEJÄ Voit irrottaa akun vain silloin kun avain on auki-asennossa. Jatkuu seuraavalla sivulla 1-27

35 Kappale1 ASENNUS Akun irrottaminen <BT-E6010/BT-E8010> Poista akku tarttumalla kiinni sen yläosaan ja vetämällä sitä vasemmalle. HUOMAUTUS Pidä akusta kiinni varmasti ja huolellisesti, ettei se putoa irrotettaessa tai kannettaessa. 3 BT-E8020 Selvyyden vuoksi näissä ohjeissa käytetään esimerkkinä runkoa, jossa akku irrotetaan/asennetaan alapuolelta. Jos käytät muun valmistajan akkusuojusta, irrota akkusuojus ennen akun irrottamista. Irrota avaimenreiän suojus. Avaimenreiän suojus 1 (B) Aseta avain (B) akkutelineen lukkoon (C). (B) Avain (C) Lukko 2 (C) TEKNISIÄ VINKKEJÄ Avaimen asento ei vaikuta akun asettamiseen. Voit asettaa sen paikalleen avaimen asennosta riippumatta. Avainta ei voida irrottaa, jos avain ei ole samassa asennossa, missä se asetettiin lukkoon. Avaa akun lukko kääntämällä avainta (B) myötäpäivään ja työnnä sitä sisäänpäin. Ku akun lukko on avattu, jousilevy pitää akun paikallaan niin, ettei se putoa. 3 Jatkuu seuraavalla sivulla 1-28

36 Kappale1 ASENNUS Akun irrottaminen 4 Poista avain (B) lukosta (C), sulje avaimenreiän suojus ja irrota akku. HUOMAUTUS Tue akkua kädellä, kun irrotat sitä, jottei se putoa. Älä kiinnitä tai irrota akkua, kun avain on lukossa tai kun avaimenreiän suojus on auki. Akku voi vaurioitua, jos se joutuu kosketuksiin avaimen kahvan tai avaimenreiän suojuksen kanssa. 1-29

37 Kappale1 ASENNUS Nopeusanturin asentaminen Nopeusanturin asentaminen SM-DUE10 1 (B) (a) (D) Ennen kuin asennat nopeusanturin, tarkista, että nopeusanturin ja magneettiyksikön (B) välinen etäisyys (a) on 3 17 mm. Nopeusanturi (B) Magneettiyksikkö (C) Pinna (D) Takahaarukan alaputki TEKNISIÄ VINKKEJÄ (C) Huomioi kiekon rihtaus, rungon vääristymät yms. tarkistaessasi, että etäisyys on 17 mm. 2 Jos etäisyys on edellä mainitulla välillä, aseta hammastettu aluslevy (E) nopeusanturin ja ketjupidikkeen väliin ja kiinnitä sitten nopeusanturin kiinnityspultti (F). (E) Hammastettu aluslevy (F) Nopeusanturin kiinnityspultti (16 mm) Kiristysmomentti (F) 1,5 2 Nm (E) Jos etäisyys on yli 17 mm, säädä se oikeaksi välilevyn (G) avulla. Kiinnitä nopeusanturi sen kiinnityspultilla (H). (G) Välilevy (H) Nopeusanturin kiinnityspultti (22 mm) 3 Kiristysmomentti 1,5 2 Nm (G) (H) SM-DUE11 Asenna nopeusanturi nopeusanturin kahdella kiinnityspultilla. Nopeusanturin kiinnityspultti Kiristysmomentti 0,6 Nm 1-30

38 Kappale1 ASENNUS Magneetin kiinnittäminen Magneetin kiinnittäminen SM-DUE10 Magneetin kiinnityspaikka Kiinnitä magneetti siten, että sen keskikohta kohdistuu kolmiosymbolin kärkeen. Magneetin kiinnittäminen 1 (B) (C) Kohdista nopeusanturi ja magneettiyksikkö (B) kuvassa osoitetulla tavalla. Nopeusanturi (B) Magneettiyksikkö (C) Pinna Kiristä kiinnitysruuvi (D) ruuvimeisselillä. (D) Kiinnitysruuvi 2 Kiristysmomentti 1,5 2 Nm (D) 1-31

39 Kappale1 ASENNUS Magneetin kiinnittäminen SM-DUE11 Käytä jarrulevyyn erikoismagneettimallia. Magneettiyksikkö (B) Nopeusanturi (B) HUOMAUTUS Katso Yleiset toimenpiteet -kohdan jarrulevyosiosta. 1-32

40 appale2vetoyksikönasennusjakytkentä Kappale2 VETOYKSIKÖN ASENNUS JA KYTKENTÄ

41 Kappale2 VETOYKSIKÖN ASENNUS JA KYTKENTÄ Vetoyksikön asentaminen VETOYKSIKÖN ASENNUS JA KYTKENTÄ Vetoyksikön asentaminen (B) Kohdista vetoyksikön kolme kiinnitysreikää (B) rungon reikiin. Vetoyksikkö (B) Kiinnitysreikä 1 HUOMAUTUS Ole huolellinen, jotta johdot eivät jää pinteeseen rungon tai vetoyksikön kotelon väliin. 2 Aseta M8-pultit, kiinnitä mutterit vastakkaiselle puolelle ja kiristä ne oikeaan kiristysmomenttiin. TEKNISIÄ VINKKEJÄ Pultit ja mutterit eivät sisälly Shimanotuotteiden toimitukseen. Käytä valmistajan toimittamia osia. Kiristysmomenttitiedot saa valmistajalta. 2-2

42 Kappale2 VETOYKSIKÖN ASENNUS JA KYTKENTÄ Vetoyksikön kytkentäkaavio Vetoyksikön kytkentäkaavio Alla on esimerkki telinetyyppisen akun johdotuksesta. Valoliitin (B) Nopeusanturin liitin (C) E-TUBE-liitin pyörätietokoneille, moottoriyksiköille ja takavaihtajille (D) Ferriittisydän* * Ei välttämättä sisälly tuotteeseen; sisältyminen määräytyy tuotteen ominaisuuksien perusteella. HUOMAUTUS Muista kiinnittää umpiliittimet käyttämättömiin liitäntöihin. (D)* DU-E6000/E6001/ E6010/E6050 (B) DU-E6002/E6012 (B) (C) TEKNISIÄ VINKKEJÄ Vasemmassa kuvassa on johdotusesimerkki. Valoliitintä voidaan käyttää molemmilla liitännöillä. Pyörätietokoneille ja moottoriyksiköille tarkoitettua E-TUBE-liitintä voidaan käyttää molemmilla liitännöillä (C). (C) 2-3

43 Kappale2 VETOYKSIKÖN ASENNUS JA KYTKENTÄ Virtajohdon liittäminen Virtajohdon liittäminen Liittäminen vetoyksikköön Kohdista virtajohdon liittimen nuoli vetoyksikön liitännän (B) kolmioon ja liitä virtajohto. Työnnä sitä, kunnes se lukittuu paikalleen. Virtajohdon liitin (B) Vetoyksikön liitäntä (B) Irrottaminen vetoyksiköstä Irrota virtajohto tarttumalla sen päässä olevaan uritettuun osaan ja vetämällä sitä itseäsi kohti. 2-4

44 Kappale2 VETOYKSIKÖN ASENNUS JA KYTKENTÄ Ferriittisydämen (DU-E6001/E6010/E6050) asentaminen Ferriittisydämen (DU-E6001/E6010/E6050) asentaminen Jos yksikön tai akkutelineen mukana toimitetaan ferriittisydän, asenna se alla olevien ohjeiden mukaisesti. Ominaisuuksien perusteella vetoyksikköön ei ehkä sisälly ferriittisydäntä, jolloin sitä ei tarvitse asentaa. Asenna ferriittisydän virtajohtoon (B). Ferriittisydän (B) Virtajohto 1 (B) 2 (C) Varmista, ettei virtajohto jää pinteeseen ja kiinnitä ferriittisydän tukevasti. Kiinnitä sitten ferriittisydän nippusiteellä (C). (C) Nippuside HUOMAUTUS Tarkista, että ferriittisydämen kielekkeet ovat tukevasti kiinni. Älä katkaise nippusiteen ylimääräistä osaa. Nippusiteen katkaisukohta voi naarmuttaa kaapelia tai koteloa. Älä pudota ferriittisydäntä tai altista sitä iskuille. Jos ferriittisydämeen kohdistuu iskuja, se voi rikkoutua tai haljeta, jolloin se muuttuu käyttökelvottomaksi. <SM-BME60> Asettele ferriittisydän siten, että virtajohto mahtuu vetoyksikön sisälle. 3 <SM-BME61> 2-5

45 Kappale2 VETOYKSIKÖN ASENNUS JA KYTKENTÄ Sähköjohdon liittäminen Sähköjohdon liittäminen Asettele siten, että liittimessä oleva kohouma asettuu kapean pään uraan. TL-EW02 (B) Liitin HUOMAUTUS (B) Asenna ja irrota sähköjohto alkuperäisellä Shimano-työkalulla. Älä taivuta pinnamutteria voimakkaasti asennuksen yhteydessä. Seurauksena voi olla heikko kontakti. Kun kytket sähköjohtoa, työnnä sitä kunnes se napsahtaa paikalleen. kytkimen ja vetoyksikön liittäminen pyörätietokoneeseen Käytä liittämiseen tuotetta TL-EW02 (D). (B) (B) Polkupyörätietokone (B) -/vaihdekytkin (C) Vetoyksikkö (D) TL-EW02 TEKNISIÄ VINKKEJÄ (D) Sähköjohdon liitin voidaan liittää mihin tahansa liitäntään, mutta suosittelemme avustuskytkimen liittämistä kytkimen puoleiseen liitäntään. (C) (C) DU-E6000/E6001/E6010/E6050 DU-E6002/E

46 Kappale2 VETOYKSIKÖN ASENNUS JA KYTKENTÄ Nopeusanturin liittäminen vetoyksikköön Nopeusanturin liittäminen vetoyksikköön Liitä nopeusanturiyksikön sähköjohto vetoyksikön nopeusanturin liittimeen (B) tuotteen TL-EW02 avulla. TL-EW02 (B) Nopeusanturin liitin DU-E6000/E6001/E6010/E6050 (B) DU-E6002/E6012 (B) Valon kytkeminen vetoyksikköön DU-E6002/E6012 Irrota poljinkampi ja vetoyksikön suojakansi ja löysää valoliitäntöjen kiinnitysruuveja. Valoliitännät (B) Kiinnitysruuvi 1 TEKNISIÄ VINKKEJÄ Ota yhteys koottujen polkupyörien valmistajaan, jos haluat lisätietoja yhteensopivista valoista. (B) Jatkuu seuraavalla sivulla 2-7

47 Kappale2 VETOYKSIKÖN ASENNUS JA KYTKENTÄ Valon kytkeminen vetoyksikköön Aseta etu- ja takavalojen kaapelit liittimiin ja kiinnitä ne kiinnitysruuveilla. Etuvalon kaapeli (B) Takavalon kaapeli (B) Kiristysmomentti 2 0,6 Nm DU-E6000/E6001/E6010/E6050 Jos aiot liittää valon valosovittimella, kytke johdot seuraavasti. Valosovitin 1 (B) Kiinnitä valosovitin kuvassa osoitetulla tavalla. Kiinnitä se vetoyksikköön yksikön kiinnitysruuvilla (B). Valosovitin (B) Yksikön kiinnitysruuvi Kiristysmomentti 0,6 Nm Jatkuu seuraavalla sivulla 2-8

48 Kappale2 VETOYKSIKÖN ASENNUS JA KYTKENTÄ Valon kytkeminen vetoyksikköön Irrota suojatulppa (C) vetoyksiköstä tuotteen TL-EW02 avulla. (C) Suojatulppa 2 (C) Kiinnitä valosovittimen liitin vetoyksikköön. 3 (E) Vie etu- ja takavalojen johdot kaapeliaukoista (D) ja kiinnitä suojus. Kiristä suojuksen kolmen eri kohdan kiinnityspultit (E). (D) Kaapeliaukot (E) Päällisen kiinnityspultti (M3) Kiristysmomentti 4 0,6 Nm (D) 5 (G) (F) Kiinnitä valokaapelit sähköjohtoon valosovittimen ympäri ja vie ne runkoa pitkin. (F) Etuvalon kaapeli (G) Takavalon kaapeli TEKNISIÄ VINKKEJÄ Ota yhteys koottujen polkupyörien valmistajaan, jos haluat lisätietoja yhteensopivista valoista. 2-9

49 Kappale2 VETOYKSIKÖN ASENNUS JA KYTKENTÄ Ferriittisydämen (MU-S705) asentaminen Ferriittisydämen (MU-S705) asentaminen Jos ferriittisydän sisältyy tuotteen MU-S705 toimitukseen, asenna se alla olevien ohjeiden mukaisesti. Ominaisuuksista riippuen tuotteen MU-S705 toimitukseen ei ehkä sisälly ferriittisydäntä, jolloin sitä ei tarvitse asentaa. 1 (B) Asenna ferriittisydän moottoriyksikön (B) sähköjohtoon ja pyörätietokoneen (C) sähköjohtoon. Ferriittisydän (B) Moottoriyksikön sähköjohto (EW-SD50) (C) Pyörätietokoneen sähköjohto (EW-SD50) (C) 2 (D) Varmista, etteivät sähköjohdot jää pinteeseen ja kiinnitä ferriittisydän tukevasti. Kiinnitä sitten ferriittisydän nippusiteellä (D). Nippusiteet sisältyvät tuotteen MU-S705 toimitukseen. (D) Nippuside HUOMAUTUS Tarkista, että ferriittisydämen kielekkeet ovat tukevasti kiinni. Älä katkaise nippusiteen ylimääräistä osaa. Nippusiteen katkaisukohta voi naarmuttaa kaapelia tai koteloa. Älä pudota ferriittisydäntä tai altista sitä iskuille. Jos ferriittisydämeen kohdistuu iskuja, se voi rikkoutua tai haljeta, jolloin se muuttuu käyttökelvottomaksi. 3 Vie nippuside ferriittisydämen yläosan kohouman (E) läpi. Niputa sähköjohdot ja muut johdot yhteen ja kiinnitä ne nippusiteellä. (E) Ulkonema (E) 2-10

50 Kappale2 VETOYKSIKÖN ASENNUS JA KYTKENTÄ Poljinkammen ja eturattaan asentaminen Poljinkammen ja eturattaan asentaminen Tee seuraava toimenpide kaikille malleille, olipa niissä sähkötoiminen tai mekaaninen vaihteisto. 1 (B) Asenna vasen poljinkampi. Kohdista pyöreä syvennys neliskulmaiseen karaan poljinkammen (B) asennussuuntaan kuvan mukaisesti. Syvennys (B) Poljinkammen asennussuunta Kiinnitä poljinkammen kiinnityspultti ja kiristä se 14 mm:n hylsyavaimella (C). (C) 14 mm hylsyavain 2 (C) Nm Kiristysmomentti 3 (D) (E) (F) Kohdista eturattaassa oleva lovi (D) eturattaan asennusosan (F) leveän alueen (E) kanssa, kun asennat eturatasta paikalleen. <Tuotteen DU-E6000 tapauksessa> Eturatasta SM-CRE60 asennettaessa eturattaan ja eturattaan asennusosan väliin on asetettava välilevy. Ota tällöin yhteys pyöräkorjaamoon. (D) Eturattaat (E) Eturattaan asennusosa (F) Leveä osa <Tuotteille DU-E6001/E6010/E6050/ E6002/E6012> Tämän voi kiinnittää vain eturattaisiin, joissa on merkintä SM-CRE60. Joissakin malleissa ei ole leveää kohtaa. Näissä malleissa eturattaan asentaminen ei edellytä asemointia. Jatkuu seuraavalla sivulla 2-11

51 Kappale2 VETOYKSIKÖN ASENNUS JA KYTKENTÄ Poljinkammen ja eturattaan asentaminen Kiristä lukkorengas käsin ja kiinnitä Shimanon alkuperäinen työkalu. Pidä vasemmasta poljinkammesta kiinni ja kiristä lukkorengas samanaikaisesti kuvassa osoitettuun suuntaan. (G) TL-FC32 / FC36 (H) TL-FC38 Kiristysmomentti Nm 4 (G) (H) HUOMAUTUS Jos käytössä on momenttiavain, käytä työkalua TL-FC38 yhdessä työkalun TL-FC33 kanssa. TL-FC38 TL-FC33 * Iskuvääntimen käyttö on kielletty. TEKNISIÄ VINKKEJÄ (H) Lukkorenkaassa on vasenkätinen kierre. 5 Aseta oikea poljinkampi, kiinnitä poljinkammen kiinnityspultti ja kiristä se. Kiinnitä lopuksi poljinkammen kuppi. Kiristysmomentti Nm 6 Kun poljinkampi on asennettu, tarkista kammen tasainen toiminta sitä pyörittämällä. 2-12

52 Kappale2 VETOYKSIKÖN ASENNUS JA KYTKENTÄ Ketjun kireyden mittaaminen ja säätäminen Ketjun kireyden mittaaminen ja säätäminen Napavaihteistoa käytettäessä ketjun kireys on säädettävä. Mittaa ja säädä sen kireys manuaalisesti. 1 Aseta ketju paikalleen ja vedä sitä ylös-alas noin 10 N (1 kg) voimalla. 2 Säädä siten, että ketjuun jää vähintään 15 mm löysyyttä. Mittaa ketjun kireys ja säädä sitä ketjun kireysmittarilla (TL-DUE60). Aseta ketju paikalleen ja paina sitten ketjua sen ylä- tai alapuolelta ketjun kireysmittarilla. Kun ketjun kireyttä mitataan ja säädetään ketjun yläpuolelta: 1 (B) Aseta ketjun kireysmittari ketjun yläpuolta vasten ja paina sitä alaspäin, kunnes se osuu eturattaaseen ja rataspakkaan. Ketjun kireysmittari (TL-DUE60) (B) Ulkoneva osa Ulkoneva osa ei työnny työkalun rungon ulkopuolelle Säädä ketjun kireyttä siten, että ulkoneva osa (B) jää kokonaan ketjun kireysmittarin rungon sisään. 2 Ulkoneva osa työntyy työkalun rungon ulkopuolelle 2-13

53 Kappale2 VETOYKSIKÖN ASENNUS JA KYTKENTÄ Ketjun kireyden mittaaminen ja säätäminen Kun ketjun kireyttä mitataan ja säädetään ketjun alapuolelta: (B) Aseta ketjun kireysmittari ketjun alapuolta vasten ja paina sitä ylöspäin, kunnes se osuu eturattaaseen ja rataspakkaan. Ketjun kireysmittari (TL-DUE60) (B) Ulkoneva osa 1 Osa (z) ei ole työkalun rungon suojassa (B) Säädä ketjun kireyttä siten, että ulkoneva osan (B) osio (z) ei jää ketjun kireysmittarin rungon sisään. (z) 2 Osa (z) on työkalun rungon suojassa (z) 2-14

54 Kappale3 AKUN LATAAMINEN

55 Kappale3 AKUN LATAAMINEN Johdanto AKUN LATAAMINEN Johdanto Akkua ei voi käyttää heti ostamisen jälkeen, koska se on deaktivoidussa varaustilassa. Akun lataaminen sille tarkoitetulla akkulaturilla päättää akun deaktivoidun tilan niin, että akkua voi käyttää. Akkua voidaan käyttää, kun siinä oleva merkkivalo syttyy. Akun voi myös poistaa deaktivoidusta tilasta E-TUBE PROJECT -sovellukseen yhdistämisen avulla, kun polkupyörään on asennettu kaikki osat. Akun asianmukainen käyttö Akku voidaan ladata milloin tahansa akun varaustilasta riippumatta, mutta akku tulisi ladata täyteen varaustilaan seuraavissa tilanteissa. Lataa akkua vain oppaassa mainitulla laturilla. Toimitushetkellä akku ei ole täydessä varaustilassa. Lataa akku täyteen varaustilaan ennen ajamista. Jos akku on kokonaan purkautunut, lataa se mahdollisimman pian. Akun käyttöikä voi lyhentyä, jos akku jätetään täysin purkautuneeseen varaustilaan. Jos polkupyörän käyttöön tulee pitkäkestoinen tauko, varastoi se niin, että akun varausta on jäljellä noin 70 %. Huolehdi myös, ettei akku pääse purkautumaan tyhjäksi lataamalla sitä 6 kuukauden välein. Älä yhdistä E-TUBE PROJECT -sovellukseen, kun akkua ladataan. Suosittelemme alkuperäisen Shimano-akun käyttämistä. Jos käytät muun valmistajan akkua, muista lukea akun käyttöohjeet huolellisesti ennen käyttöä. Muodostamalla yhteyden E-TUBE PROJECT -sovellukseen ja napsauttamalla [Connection check] (Yhteyden tarkastus) voit tarkistaa, onko käytössä oleva aito Shimano-akku vai muun merkkinen. Lataustoimenpiteet Pelkän akun lataaminen <EC-E6000>/<BT-E6000/BT-E6001/BT-E6010> Kiinnitä sovitin (B) akkulaturin latauspistokkeeseen. Latauspistoke (B) Sovitin 1 (B) 2 Kytke laturin virtapistoke pistorasiaan. Jatkuu seuraavalla sivulla 3-2

56 Kappale3 AKUN LATAAMINEN Lataustoimenpiteet 3 <BT-E6000/BT-E6001> <BT-E6010> (C) (D) Liitä sovitin (B) akun latausliitäntään (C). * Kun asetat sovitinta latausliitäntään, aseta se niin, että latauspistoke sijaitsee sovittimen alapuolella. Sovitinta ei voida asettaa paikalleen, jos latauspistoke on sovittimen yläpuolella. * Lataa akut sisätiloissa tasaisella alustalla. (C) Latausliitäntä (D) Akku (D) (C) <EC-E6000>/<BT-E8010/BT-E8020> 1 Kytke laturin virtapistoke pistorasiaan. <BT-E8010> (B) Aseta latauspistoke akkutelineen latausliitäntään (B). Latauspistoke (B) Latausliitäntä (C) Akku HUOMAUTUS Lataa akut sisätiloissa tasaisella alustalla. 2 (C) <BT-E8020> (B) (C) 3-3

57 Kappale3 AKUN LATAAMINEN Lataustoimenpiteet <SM-BCE60>/<BT-E6000/BT-E6001/BT-E6010> <BT-E6000/BT-E6001> (B) (C) Liitä latauspistoke akun latausliitäntään (B). Aseta se siten, että pistokkeen urapuoli (C) osoittaa kuvassa osoitettuun suuntaan. Akku (B) Latausliitäntä (C) Ura (D) Takapuoli (ei uraa) (D) <BT-E6010> (C) (B) Akun lataaminen, kun se on kiinni pyörässä <EC-E6000>/<BT-E6000/BT-E6001/BT-E6010/BT-E8010/BT-E8020> 1 Kytke laturin virtapistoke pistorasiaan. Jatkuu seuraavalla sivulla 3-4

58 Kappale3 AKUN LATAAMINEN Lataustoimenpiteet Aseta latauspistoke (C) akkutelineessä tai akussa (D) olevaan latausliitäntään (B). * Aseta akkulaturi lattialle tai muulle tasaiselle alustalle ennen latausta. * Tue polkupyörä niin, että se ei kaadu latauksen aikana. <BT-E6000/BT-E6001> <BT-E8020> Akkuteline (B) Latausliitäntä (C) Latauspistoke (D) Akku (C) (B) (D) 2 (C) (B) <BT-E6010/BT-E8010> <BT-E6010> <BT-E8010> (C) (D) (B) (C) (B) 3-5

59 Kappale3 AKUN LATAAMINEN Laturin merkkivalo Laturin merkkivalo Laturin merkkivalo syttyy, kun lataus alkaa. Laturin merkkivalo Palaa Vilkkuu Pois päältä Lataus käynnissä (1 tunnin kuluttua latauksen päätyttyä) Latausvirhe Akkua ei ole liitetty (vähintään 1 tunti latauksen päätyttyä) VAARA Akun lataamiseen on käytettävä valmistajan ohjeen mukaista laturia ja siinä on noudatettava valmistajan antamia latausohjeita. Muutoin akku voi ylikuumentua, räjähtää tai syttyä palamaan. HUOMAUTUS Jos polkupyörä varastoidaan pitkäksi aikaa välittömästi ostamisen jälkeen, akku on ladattava ennen pyörän käyttöä. Kun akku ladataan, sen käyttöikä alkaa pikkuhiljaa laskea. Akun merkkivalot Voit tarkistaa nykyisen varaustilan akussa olevasta tasoilmaisimesta. Akun merkkivalo Merkkivalojen tila, kun lataus on käynnissä Akun varaustason ilmaisin*1 Akun varaustaso 0 % 20 % 21 % 40 % 41 % 60 % 61 % 80 % 81 % 99 % 100 % *1 : Ei pala : Palaa : Vilkkuu 3-6

60 Kappale3 AKUN LATAAMINEN Akun merkkivalot Akun varaustaso Akun varaustason voi tarkistaa painamalla akun virtapainiketta. Akun varaustason ilmaisin*1 Akun varaustaso 100 % 81 % 80 % 61 % 60 % 41 % 40 % 21 % 20 % 1 % 0 % (Kun akkua ei ole kiinnitetty polkupyörään) 0 % (Kun akku on kiinnitettynä polkupyörään) Virrankatkaisu/sammutus *1 : Ei pala : Palaa : Vilkkuu Häiriötila Akun merkkivalot osoittavat järjestelmähäiriöt ja vastaavat varoitukset erilaisten syttymisjärjestysten avulla. Häiriötilan tyyppi Häiriötilan kuvaus Merkkivalojen syttymisjärjestys *1 Ratkaisu Järjestelmävirhe Polkupyörän järjestelmän tiedonsiirtovirhe Varmista, että johto ei ole löystynyt ja että se on liitetty oikein. Ota yhteys ostopaikkaan, jos ongelma ei poistu. Lämpötilasuojaus Jos lämpötila ylittää sallitun käyttölämpötila-alueen, akun virransyöttö katkaistaan. Vie akku viileään tilaan pois suorasta auringonvalosta, kunnes akun sisäinen lämpötila laskee riittävästi. Ota yhteys ostopaikkaan, jos ongelma ei poistu. Ilmoitus näkyy, jos Todennusvirhe laitteeseen kytketään muu kuin alkuperäinen vetoyksikkö. Ilmoitus näkyy, jos johtokytkentä on irronnut. Kytke alkuperäinen akku ja vetoyksikkö. Tarkista johtojen tila. Ota yhteys ostopaikkaan, jos ongelma ei poistu. Latausvirhe Ilmoitus näkyy, jos latauksen aikana tapahtuu virhe. Irrota akun ja laturin välinen liitin ja paina virtakytkintä vain akku liitettynä. Ota yhteys ostopaikkaan, jos ilmoitus näkyy, kun pelkkä akku on liitettynä. Akun toimintahäiriö Akun sisäinen sähköhäiriö Liitä laturi akkuun ja irrota laturi sitten. Paina virtakytkintä, kun pelkkä akku on liitettynä. Ota yhteys ostopaikkaan, jos ilmoitus näkyy, kun pelkkä akku on liitettynä. *1 : Ei pala : Palaa : Vilkkuu 3-7

61 Kappale3 AKUN LATAAMINEN Virran kytkeminen PÄÄLLE/POIS Virran kytkeminen PÄÄLLE/POIS Automaattinen virrankatkaisu Jos polkupyörä ei ole liikkunut yli 10 minuuttiin, virta katkaistaan automaattisesti. Virran kytkeminen PÄÄLLE ja POIS polkupyörätietokoneesta <SC-E6010> Pidä pyörätietokoneen virtapainiketta painettuna 2 sekunnin ajan. Virtapainike HUOMAUTUS Jollei polkupyörätietokoneen yhdysrakenteisessa akussa ole riittävästi varausta, virta ei kytkeydy. Pyörätietokoneen yhdysrakenteinen akku latautuu vain, kun pyörätietokoneen näyttö on päällä. Virran kytkeminen PÄÄLLE ja POIS akusta <BT-E6000/BT-E6001> Paina akun virtapainiketta. Virtapainike <BT-E6010> Merkkivalo syttyy ja osoittaa jäljellä olevan akun varauksen. HUOMAUTUS Kun kytket virran päälle, tarkista, että akku on tukevasti kiinni telineessään. Virtaa ei voida kytkeä päälle latauksen aikana. Älä aseta jalkaa polkimelle, kun kytket virran. Järjestelmävirhe voi olla mahdollinen. TEKNISIÄ VINKKEJÄ <BT-E8010> BT-E8010/BT-E8020 voidaan pakottaa katkaisemaan virta pitämällä virtapainiketta pohjassa 6 sekunnin ajan. <BT-E8020> 3-8

62 appale4polkupyörätietokoneen Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖJAASETUS NÄYTTÖ JA ASETUS

63 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS kytkimen osien nimet ja toiminnot POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Seuraavat toimintaohjeet koskevat tapauksia, joissa kytkimen asetukset on asetettu oletusarvoiksi. kytkimen osien nimet ja toiminnot <SW-E6000> A Polkupyörätietokoneen näytön vaihtaminen A X Y A X Y X Y tapaa vaihdettaessa: avustus vahvistuu Vaihteita vaihdettaessa: polkeminen muuttuu raskaammaksi tapaa vaihdettaessa: avustus heikkenee Vaihteita vaihdettaessa: polkeminen muuttuu kevyemmäksi <SW-S705> X Y < SW-E6010 > A Polkupyörätietokoneen näytön vaihtaminen Vaihtaminen automaattisen ja manuaalisen vaihteiden vaihtamisen välillä X A Y X A Y X Y tapaa vaihdettaessa: avustus vahvistuu Vaihteita vaihdettaessa: polkeminen muuttuu raskaammaksi tapaa vaihdettaessa: avustus heikkenee Vaihteita vaihdettaessa: polkeminen muuttuu kevyemmäksi 4-2

64 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Polkupyörätietokoneen perusnäyttö Polkupyörätietokoneen perusnäyttö (G) (F) (D) (G) <SC-E6000> (F) <SC-E6010> (H) (B) (C) (I) (B) (C) (D) (E) Nykyinen nopeus Ilmaisee nykyisen nopeuden. (B) Akun varaustilan ilmaisin Ilmaisee akun nykyisen varaustason. (C) Nopeusyksikön näyttö Voit valita näyttöasetukseksi km/h tai mph. (D) tapa Ilmaisee nykyisen avustustavan. (E) Vaihde- ja matkatietonäyttö Ilmaisee sillä hetkellä valitun vaihdeasennon tai matkatiedot. Voit vaihtaa SC-E6000:n vaihdeasennon näytön ja matkatietonäytön välillä avustuskytkimellä. (F) Nykyinen aika Ilmaisee nykyisen ajan. (G) Vaihteen vaihtamistila Nykyinen vaihteen vaihtamistila näytetään seuraavasti. SC-E6000: [A] (automaattinen)/ [M] (manuaalinen) SC-E6010: [Auto] (automaattinen)/ [Manual] (manuaalinen) (H) Valokuvake Ilmaisee, että akkukäyttöinen valo palaa. (I) mittari Ilmaisee avustuksen. (E) J 4-3

65 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Polkupyörätietokoneen perusnäyttö <SC-E6000> Näyttö Akun varaustaso Voit tarkistaa akun varaustason polkupyörätietokoneen näytöstä ajon aikana. (B) Akun varaustilan ilmaisin % TEKNISIÄ VINKKEJÄ % % % Kun matkatietonäytön (E) asetuksena on [RANGE] (toimintasäde), akun varaustasoa ei näytetä. B 1 20 % 0% <SC-E6010> Näyttö Akun varaustaso 100 % 0% 4-4

66 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Polkupyörätietokoneen perusnäyttö <SC-E6010> (D) tavan näytön vaihtaminen <SC-E6000> (D) (D) 4-5

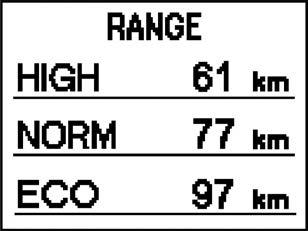

67 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Polkupyörätietokoneen perusnäyttö < SW-E6000 > < SW-E6000 > HIGH -X NORM ECO -Y < SW-E6010 > OFF WALK Pitkä, 2 sekuntia kestävä painallus Ilmaisee nykyisen avustustavan. Voit vaihtaa avustustapaa painamalla kytkintä -X tai -Y. < SW-E6010 > HIGH -X NORM ECO -Y OFF Pitkä, 2 sekuntia kestävä painallus WALK < SW-E6000 > <SC-E6000> HUOMAUTUS D < Kävelyavustustapa > Kävelyavustustapatoiminto ei välttämättä ole käytettävissä kaikilla alueilla. Kun [WALK] (kävely) on näytössä, tilaksi tulee [OFF] (pois), jos kytkintä "-Y" ei käytetä vähintään yhteen minuuttiin. 2 s Kun nopeuden ilmaisin on 0 ja "-Y" "-Y" painiketta painetaan 2 sekunnin ajan, järjestelmä siirtyy kävelyavustustapaan. Kytke avustustavaksi [OFF] (pois). painamalla "-X". Paina pitkään Voit käynnistää kävelyavustuksen painamalla yhtäjaksoisesti avustuskytkimen -Y-painiketta, kun näytössä näkyy [WALK] (kävely). Kävelyavustustoiminto pysähtyy "-Y" -painikkeesta tai kun Assist-X "-X" -painiketta painetaan. <SC-E6010> TEKNISIÄ VINKKEJÄ Jos polkupyörä ei liiku sen jälkeen kun kävelyavustus on kytketty päälle, toiminto kytkeytyy automaattisesti pois. Voit käynnistää kävelyavustuksen uudelleen vapauttamalla avustuskytkimen ja painamalla uudelleen "-Y" -painiketta pitkään. Kävelyavustus toimii enintään 6 km/h nopeudella. taso ja nopeus riippuvat kytketystä vaihteesta. 4-6

68 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Polkupyörätietokoneen perusnäyttö < SW-E6010 > < Kävelyavustustapa > 2 s <SC-E6000> HUOMAUTUS Kävelyavustustapatoiminto ei välttämättä ole käytettävissä kaikilla alueilla. Kun [WALK] (kävely) on näytössä, tilaksi tulee [OFF] (pois), jos avustuskytkimen "-Y" -painiketta ei ole käytetty vähintään yhteen minuuttiin. D Kun nopeuden ilmaisin on 0 ja "-Y"-painiketta painetaan 2 sekuntia, tila vaihtuu kävelyavustustapaan. Kytke avustustavaksi [OFF] (pois) painamalla "-X". Paina yhtäjaksoisesti Kun [WALK] (kävely) on näytössä, paina pitkään avustuskytkimen "-Y" -painiketta, niin kävelyavustustapa käynnistyy. "-Y" -painike pysäyttää kävelyavustustoiminnon, ja myös "-X" -painike voi pysäyttää kävelyavustustoiminnon. <SC-E6010> TEKNISIÄ VINKKEJÄ Jos polkupyörä ei liiku sen jälkeen kun kävelyavustus on kytketty päälle, toiminto kytkeytyy automaattisesti pois. Voit käynnistää kävelyavustuksen uudelleen vapauttamalla avustuskytkimen ja painamalla uudelleen "-Y" -painiketta pitkään. Kävelyavustus toimii enintään 6 km/h nopeudella. taso ja nopeus riippuvat kytketystä vaihteesta. 4-7

69 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Polkupyörätietokoneen perusnäyttö <SC-E6000> (E) Vaihde- ja matkatietonäyttö HUOMAUTUS Kävelyavustustapatoiminto ei välttämättä ole käytettävissä kaikilla alueilla. (E) < SW-E6000 > Näyttö Kuvaus vaihde *5 (näkyy vain, kun moottoriyksikkö on liitetty.) < SW-E6010 > Liikkeellelähtövaihde *4 (liikkeellelähtötilaa asetettaessa) Ajomatka Kokonaismatka Suurin ajomatka*1, 3 E Ilmaisee rataspakan asennon tai matkatiedot. Näytettävät matkatiedot vaihtuvat aina, kun kytkintä -A painetaan. Suurin ajomatka (valinnainen)*2 Ajoaika (valinnainen)*2 Keskinopeus (valinnainen)*2 Suurin nopeus (valinnainen)*2 TEKNISIÄ VINKKEJÄ * 1 Akun varaustilaa ja kävelyavustusta ei näytetä, kun näytössä näkyy [RANGE] (toimintasäde). Ilmoitettu toimintasäde on viitteellinen. * 2 Valinnaiset tiedot: voit määrittää näytön asetukset E-TUBE PROJECT -sovelluksella. Katso lisätietoja kohdasta Kytkeminen tietokoneeseen ja tiedonsiirto E-TUBE PROJECT -sovelluksessa mukautettavat asetukset. * 3 Kun kävelyavustus on käynnissä, näyttötieto [RANGE] (toimintasäde) muuttuu näyttötiedoksi [RANGE ---] (toimintasäde ---). * 4 Kun liikkeellelähtötila on käynnissä, näytössä on liikkeellelähtövaihde automaattisen pienemmälle vaihtamisen aikana. * 5 Vaihdeasento näkyy vain, kun sähkötoiminen vaihteen vaihtaminen on käytössä. 4-8

70 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Polkupyörätietokoneen perusnäyttö <SC-E6010> (G) Vaihdeasento (H) Matkatietonäyttö HUOMAUTUS Kävelyavustustapatoiminto ei välttämättä ole käytettävissä kaikilla alueilla. (G) (H) < SW-E6000 > Näyttö Kuvaus vaihde *5 (näkyy vain, kun moottoriyksikkö on liitetty.) < SW-E6010 > Liikkeellelähtövaihde *4 (liikkeellelähtötilaa asetettaessa) Ajomatka Kokonaismatka Näyttää matkatiedot. Näytettävät matkatiedot vaihtuvat aina, kun kytkintä -A painetaan. Suurin ajomatka*1, 3 Suurin ajomatka (valinnainen)*2 G / H Ajoaika (valinnainen)*2 Keskinopeus (valinnainen)*2 Suurin nopeus (valinnainen)*2 TEKNISIÄ VINKKEJÄ * 1 Akun varaustilaa ja kävelyavustusta ei näytetä, kun näytössä näkyy [RANGE] (toimintasäde). Ilmoitettu toimintasäde on viitteellinen. * 2 Valinnaiset tiedot: voit määrittää näytön asetukset E-TUBE PROJECT -sovelluksella. Katso lisätietoja kohdasta Kytkeminen tietokoneeseen ja tiedonsiirto E-TUBE PROJECT -sovelluksessa mukautettavat asetukset. * 3 Kun kävelyavustus on käynnissä, näyttötieto [RANGE] (toimintasäde) muuttuu näyttötiedoksi [RANGE ---] (toimintasäde ---). * 4 Kun liikkeellelähtötila on käynnissä, näytössä on liikkeellelähtövaihde automaattisen pienemmälle vaihtamisen aikana. * 5 Vaihdeasento näkyy vain, kun sähkötoiminen vaihteen vaihtaminen on käytössä. 4-9

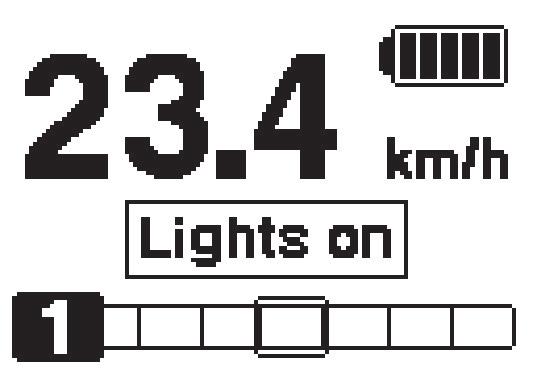

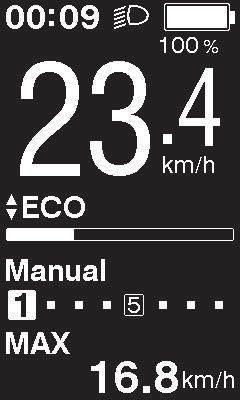

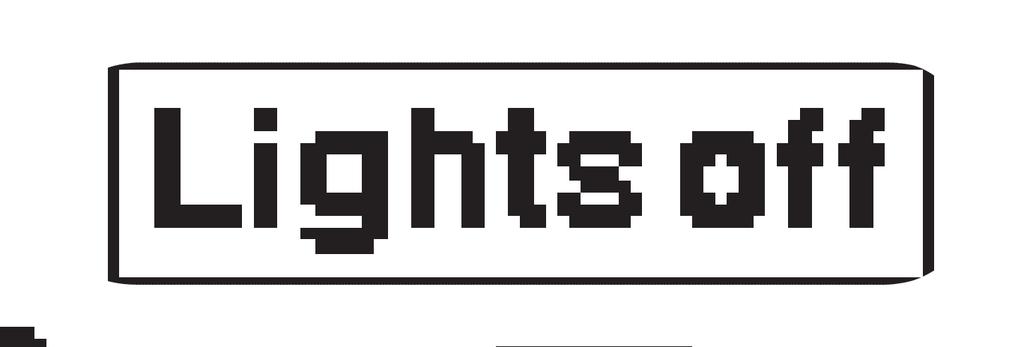

71 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Polkupyörätietokoneen perusnäyttö Akkukäyttöisen valon kytkeminen päälle ja pois <SC-E6000> < SW-E6000 > 2 s < SW-E6010 > 2 s Kun valo on määritetty E-TUBE PROJECT -sovelluksessa, nämä tiedot tulevat näkyviin kellonajan ja avustustavan sijaan, kun -A-painiketta painetaan kahden sekunnin ajan. Valo kytkeytyy päälle tai pois aina, kun tieto tulee näkyviin. Se näkyy noin 2 sekunnin ajan. Valo päällä Valo pois päältä 4-10

72 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Polkupyörätietokoneen perusnäyttö <SC-E6010> Valopainike Kun akkukäyttöinen valo on liitettynä, valon voi kytkeä päälle painamalla pyörätietokoneen valopainiketta. Näyttöön tulee kuvake merkiksi siitä, että valo on päällä. Sammuta valo painamalla painiketta uudelleen. Kuvake katoaa näytöltä, kun valo kytketään pois. * Jos akkukäyttöistä valoa ei ole liitetty ja asetuksena [Backlight] (taustavalo) on [MANUAL] (manuaalinen), valopainikkeen painallus kytkee pyörätietokoneen näytön taustavalon käyttöön tai pois käytöstä. Tällöin valon päälläolon kuvaketta ei näytetä. Valo päällä Valo pois päältä TEKNISIÄ VINKKEJÄ Valo kytkeytyy pois, kun akkuvirta kytketään pois. Kun akkuvirta on kytketty pois, valo ei pala. 4-11

73 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Polkupyörätietokoneen perusnäyttö Vaihtaminen vaihteen vaihtamistilaan < SW-E6000 > < SW-E6010 > Vaihteen vaihtamistila vaihtuu automaattisen ja manuaalisen välilä aina, kun perusnäyttö on näkyvissä ja painetaan -A. <SC-E6000> Auto Manuaalinen Auto <SC-E6010> Manuaalinen 4-12

74 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Polkupyörätietokoneen perusnäyttö Ajomatkan nollaus Ajomatkan voi nollata päänäytössä. Jos akkukäyttöinen valo on liitetty ja määritetty, ajomatka (DST) nollataan Asetusten muuttaminen -osion kohdassa Clear (tyhjennä) kuvatulla tavalla. * Tuotteessa SC-E6000 tätä toimintoa voidaan käyttää vain silloin kun valo ei ole liitettynä. < SW-E6000 > 2 s < SW-E6010 > 2 s 1 Vaihda matkatietojen näytöksi DST (ajomatka) ja paina "-A" -painiketta 2 sekunnin ajan. <SC-E6000> <SC-E6010> Vapauta painike, kun ilmaisin DST (ajomatka) alkaa vilkkua. Ajomatka nollautuu, kun "-A" -painiketta painetaan tässä tilassa. TEKNISIÄ VINKKEJÄ 2 <SC-E6000> <SC-E6010> Jos mitään painiketta ei paineta viiteen sekuntiin, ilmaisin DST (ajomatka) lopettaa vilkkumisen ja perusnäyttö tulee näkyviin. Kun ajomatka nollataan, myös tiedot TIME (aika), AVG (keskiarvo) ja MAX nollautuvat. 4-13

75 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Asetusten muuttaminen Asetusten muuttaminen Asetusvalikon avaaminen < SW-E6000 > < SW-E6010 > 2 s 2 s Kun polkupyörä on paikallaan, paina samanaikaisesti painikkeita "-X" ja "-Y" kahden sekunnin ajan, jolloin asetusnäyttö avautuu. 1 <SC-E6000> <SC-E6010> Jatkuu seuraavalla sivulla 4-14

76 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Asetusten muuttaminen < SW-E6000 > Asetettavat asetukset Clear Kuvaus Asetusten nollaus Clock Kellon asetus Start mode *2 Liikkeellelähtötila-asetus < SW-E6010 > Backlight Brightness *1 Beep Taustavalon asetus Taustavalon kirkkausasetus Merkkiäänen asetus Unit Vaihtaminen kilometri- ja mailinäyttämän välillä Language Kieliasetus Font color *1 Fontin väriasetus 2 Siirrä kohdistin haluamaasi kohteeseen painamalla painiketta "-X" tai "-Y". Kun painiketta "-A" painetaan, valitun kohteen asetusnäyttö avautuu. Adjust *2 Auto *2 Exit Sähköisen vaihteensiirtomekanismin säätäminen Vaihtamisen ajoituksen säätö Paluu päänäyttöön Clear Clock Exit Start mode *2 Auto *2 Backlight Adjust *2 Font color *1 Brightness *1 Beep Language Unit * 1: Tämä valikko on vain tuotteessa SC-E6010. * 2: Tätä toimintoa voi käyttää vain, kun pyörässä on sähkötoiminen vaihteisto. 4-15

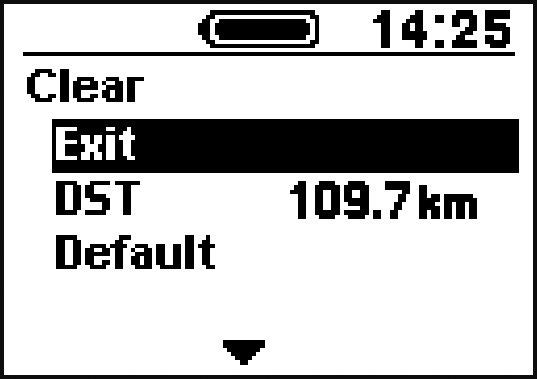

77 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Asetusten muuttaminen Clear (tyhjennä) Nollaa ajomatkan. Tai palauttaa näyttöasetuksen oletusarvoon. 1 < SW-E6000 > < SW-E6010 > Siirrä kohdistin haluamaasi kohteeseen painamalla painiketta "-X" tai "-Y". <SC-E6000> <SC-E6010> Exit DST Kohde Kuvaus Paluu Asetukset-valikkonäyttöön Ajomatkan nollaus Default SC-näyttöasetusten oletusarvojen palauttaminen SC-näyttöasetusten oletusarvot Kohde Oletusarvo Backlight ON (päällä) Beep Unit Language <SC-E6010> Brightness <SC-E6010> Font color ON (päällä) km English (Englanti) 3 White (valkoinen) Jatkuu seuraavalla sivulla 4-16

78 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Asetusten muuttaminen < SW-E6000 > TEKNISIÄ VINKKEJÄ 2 s Kun ajomatka nollataan, myös tiedot TIME (aika), AVG (keskiarvo) ja MAX nollautuvat. < SW-E6010 > 2 s 2 Kun painat "-A" -painiketta, kohdistimen kohdalla oleva asetusarvo vahvistetaan ja asetusvalikko palautuu näyttöön. <SC-E6000> <SC-E6010> 4-17

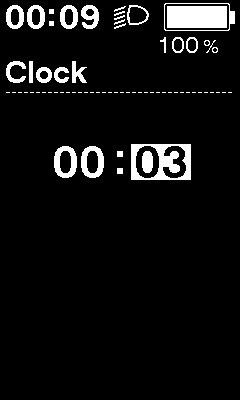

79 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Asetusten muuttaminen Clock (kello) Kellon asetusten määritys. < SW-E6000 > TEKNISIÄ VINKKEJÄ Kasvata arvoa painamalla "-X". Pienennä arvoa painamalla Assist-Y "-Y". < SW-E6010 > 1 Aseta tuntiasetus painamalla painiketta "-X" tai "-Y". <SC-E6000> <SC-E6010> Jatkuu seuraavalla sivulla 4-18

80 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Asetusten muuttaminen < SW-E6000 > < SW-E6010 > 2 Asetusarvo vahvistetaan painamalla "-A" ja kohdistin siirtyy minuuttiasetukseen. <SC-E6000> <SC-E6010> < SW-E6000 > Aseta minuuttiasetus painamalla painiketta "-X" tai "-Y". TEKNISIÄ VINKKEJÄ 3 < SW-E6010 > Voit muuttaa arvoa nopeasti painamalla yhtäjaksoisesti painiketta "-X" tai "-Y". < SW-E6000 > Kun painat "-A" -painiketta, asetusarvo vahvistetaan ja asetusvalikko palautuu näyttöön. 4 < SW-E6010 > 4-19

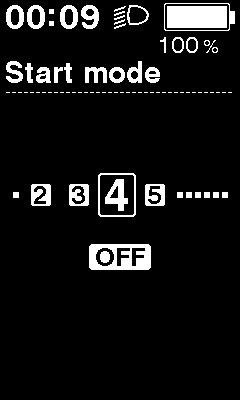

81 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Asetusten muuttaminen Start mode (Liikkeellelähtötila) Asettaa liikkeellelähtövaihteen, kun liikkeellelähtötila on käytössä. < SW-E6000 > Kohde Kuvaus OFF Ei asetettu 2 2. vaihde 3 3. vaihde 4 4. vaihde < SW-E6010 > 5 5. vaihde HUOMAUTUS 1 Siirrä kohdistin haluamaasi kohteeseen painamalla painiketta "-X" tai "-Y". <SC-E6000> <SC-E6010> Kun vaihde on pienempi kuin pysäytettäessä valittu, vaihde ei vaihdu automaattisesti suuremmaksi. TEKNISIÄ VINKKEJÄ Kun polkupyörä on pysäytetty, vaihde palaa asetettuun liikkeellelähtötilan vaihteeseen, vaikka automaattinen vaihtaminen olisi käytössä. < SW-E6000 > Kun painat "-A" -painiketta, kohdistimen kohdalla oleva asetusarvo vahvistetaan ja asetusvalikko palautuu näyttöön. 2 < SW-E6010 > 4-20

82 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Asetusten muuttaminen Backlight (taustavalo) Muokkaa taustavalon asetusta. < SW-E6000 > Kohde ON OFF Kuvaus Valo palaa aina Valo ei pala koskaan MANUAL Valo kytkeytyy päälle ja pois päältä akkukäyttöisen valon mukaan. < SW-E6010 > 1 Siirrä kohdistin haluamaasi kohteeseen painamalla painiketta "-X" tai "-Y". <SC-E6000> <SC-E6010> < SW-E6000 > Kun painat "-A" -painiketta, kohdistimen kohdalla oleva asetusarvo vahvistetaan ja asetusvalikko palautuu näyttöön. 2 < SW-E6010 > Siirrä kohdistin haluamaasi kohteeseen painamalla painiketta "-X" tai "-Y". 4-21

83 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Asetusten muuttaminen Brightness (kirkkaus) <SC-E6010> Taustavalon kirkkautta voidaan säätää tarpeen mukaan. < SW-E6000 > < SW-E6010 > 1 Säädä kirkkautta painamalla "-X" "-Y". Kirkkaus voidaan säätää yhteen viidestä tasosta. < SW-E6000 > Kun painat "-A" -painiketta, kohdistimen kohdalla oleva asetusarvo vahvistetaan ja asetusvalikko palautuu näyttöön. 2 < SW-E6010 > 4-22

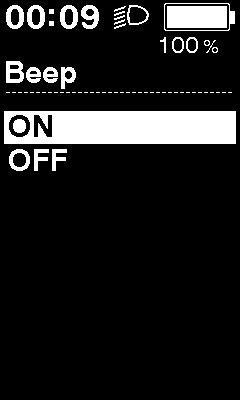

84 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Asetusten muuttaminen Beep (merkkiääni) Äänimerkki voidaan kytkeä päälle ja pois. < SW-E6000 > ON OFF Kohde Kuvaus Ota merkkiäänet käyttöön Poista merkkiäänet käytöstä TEKNISIÄ VINKKEJÄ < SW-E6010 > Vaikka asetuksena [Beep] (merkkiääni) on [OFF] (pois), äänimerkki kuuluu käyttövirheen, järjestelmähäiriön ja vastaavan yhteydessä. 1 Siirrä kohdistin haluamaasi kohteeseen painamalla painiketta "-X" tai "-Y". <SC-E6000> <SC-E6010> < SW-E6000 > Kun painat "-A" -painiketta, kohdistimen kohdalla oleva asetusarvo vahvistetaan ja asetusvalikko palautuu näyttöön. 2 < SW-E6010 > 4-23

85 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Asetusten muuttaminen Unit (yksikkö) Etäisyyden yksiköt (km/mailit) voidaan vaihtaa. < SW-E6000 > km Kohde Kuvaus Matkat ilmoitetaan kilometreinä mile Matkat ilmoitetaan maileina < SW-E6010 > 1 Siirrä kohdistin haluamaasi kohteeseen painamalla painiketta "-X" tai "-Y". <SC-E6000> <SC-E6010> < SW-E6000 > Kun painat "-A" -painiketta, kohdistimen kohdalla oleva asetusarvo vahvistetaan ja asetusvalikko palautuu näyttöön. 2 < SW-E6010 > 4-24

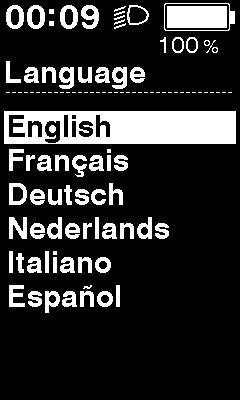

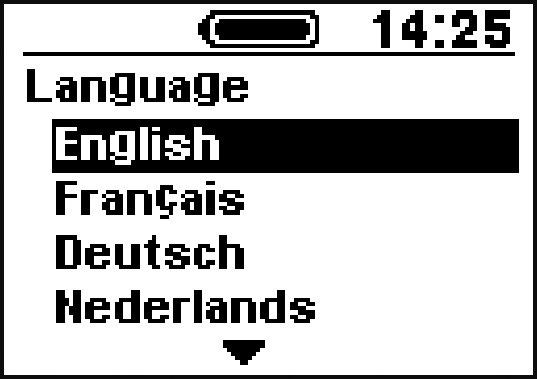

86 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Asetusten muuttaminen Language (kieli) Kieliasetuksen määritys. < SW-E6000 > Englanti Ranska Kieli Saksa Hollanti < SW-E6010 > Italia Espanja 1 Siirrä kohdistin haluamaasi kohteeseen painamalla painiketta "-X" tai "-Y". <SC-E6000> <SC-E6010> < SW-E6000 > Kun painat "-A" -painiketta, kohdistimen kohdalla oleva asetusarvo vahvistetaan ja asetusvalikko palautuu näyttöön. 2 < SW-E6010 > 4-25

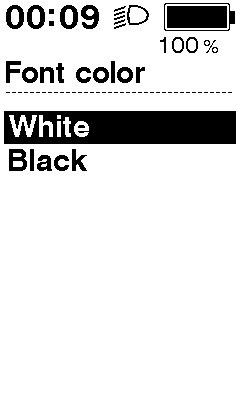

87 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Asetusten muuttaminen Font color (fontin väri) <SC-E6010> Fontin väri voidaan vaihtaa. Siirrä kohdistin haluamaasi kohteeseen painamalla painiketta "-X" tai "-Y". < SW-E6000 > <White> (valkoinen) <Black> (musta) White (valkoinen) Black (musta) Asetettavat asetukset 1 < SW-E6010 > < SW-E6000 > Kun painat "-A" -painiketta, kohdistimen kohdalla oleva asetusarvo vahvistetaan ja asetusvalikko palautuu näyttöön. 2 < SW-E6010 > 4-26

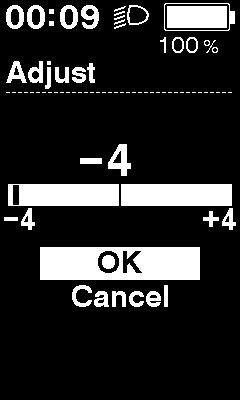

88 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Asetusten muuttaminen Adjust (säätö) Vaihtamisen säätö suoritetaan sähkötoimisella vaihdemekanismilla. HUOMIO Liian suuri säätö voi aiheuttaa poljinten vapaata pyörintää polkemisen aikana, ja seurauksena voi olla kaatuminen. Suorita säätö vain silloin kun vaihtaminen tuntuu poikkeavalta. Normaaliolosuhteissa tarpeeton säätö voi heikentää vaihtamistoimintaa. Avaa Adjust-näyttö ja tarkista, onko säätöarvoksi asetettu [0]. <SC-E6000> <SC-E6010> 0 TEKNISIÄ VINKKEJÄ Voit säätää vaihteenvaihtoa vain silloin, kun järjestelmään on liitetty sähkötoiminen napavaihde. Asetusten säätöalue on

89 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Asetusten muuttaminen Jos säätöarvo on [0] < SW-E6000 > < SW-E6010 > 1 Säädä säätöarvoa suuremmalle tai pienemmälle 1 vaihteen verran painamalla "-X" tai "-Y". <SC-E6000> <SC-E6010> 1 2 < SW-E6000 > < SW-E6010 > Valitse "-A". Valitse [OK] ja suorita sitten todellinen vaihtaminen tarkistaaksesi, onko toiminta parantunut. Jatkuu seuraavalla sivulla 4-28

90 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Asetusten muuttaminen Toiminta on parantunut Muuta säätöarvoa 1 vaihde kerrallaan jälleen samaan suuntaan ja tarkista vaihteiden toiminta uudelleen. Toista nämä vaiheet, kunnes mahdollinen ääni tai poikkeava tuntuma on korjaantunut. <SC-E6000> <SC-E6010> Jatkuu seuraavalla sivulla 4-29

91 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Asetusten muuttaminen Ei muutosta Muuta säätöarvoa 1 vaihde kerrallaan jälleen samaan suuntaan ja tarkista vaihteiden toiminta uudelleen. Jos toiminta on parantunut, katso kohta Toiminta on parantunut, jotta voit jatkaa. Jos toiminta on heikentynyt, katso kohta Toiminta on heikentynyt, jotta voit jatkaa. <SC-E6000> <SC-E6010> Toiminta on heikentynyt Muuta säätöarvoa 2 vaihdetta kerrallaan vastakkaiseen suuntaan ja tarkista vaihteiden toiminta uudelleen. Muuta säätöarvoa sitten vaihde kerrallaan samaan suuntaan ja tarkista, kunnes mahdollinen ääni tai poikkeava tuntuma on korjaantunut. <SC-E6000> <SC-E6010> Jatkuu seuraavalla sivulla 4-30

92 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Asetusten muuttaminen 4 Käy lopuksi ajolenkillä ja tarkista toiminta mahdollisen äänen tai poikkeavan tuntuman varalta. Jos säätöarvo ei ole [0] < SW-E6000 > < SW-E6010 > Palauta säätöarvoksi [0] painamalla "-X" tai "-Y". <SC-E6000> <SC-E6010> Jatkuu seuraavalla sivulla 4-31

93 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Asetusten muuttaminen 2 < SW-E6000 > < SW-E6010 > Valitse "-A". Valitse [OK] ja suorita sitten todellinen vaihtaminen tarkistaaksesi, onko toiminta parantunut. 3 Käy lopuksi ajolenkillä ja tarkista toiminta mahdollisen äänen tai poikkeavan tuntuman varalta. 4-32

94 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Asetusten muuttaminen Auto (automaattinen) Kun vaihteen vaihtamistilaksi on valittu Auto, vaihteiden vaihtamisen ajoitusta voi säätää. < SW-E6000 > < SW-E6010 > 1 Säädä arvoja painamalla "-X" tai "-Y". Painamalla "-X" ja säätämällä asetusarvoa ylöspäin vaihdon ajoitus muuttuu ja polkeminen kevenee. Painamalla "-Y" ja säätämällä asetusarvoa alaspäin vaihdon ajoitus muuttuu ja polkeminen muuttuu raskaammaksi. <SC-E6000> <SC-E6010> < SW-E6000 > Kun painat "-A" -painiketta, asetusarvo vahvistetaan ja asetusvalikko palautuu näyttöön. 2 < SW-E6010 > 4-33

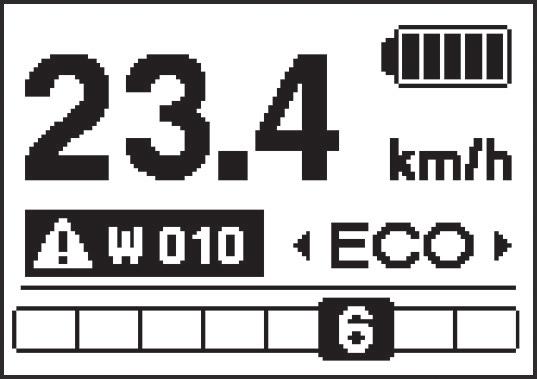

95 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Asetusten muuttaminen HUOMAUTUS Tuotteessa SC-S705 suuremmalle ja pienemmälle vaihtamisen kytkinten painaminen samanaikaisesti mahdollistaa vaihtamisen automaattisen ja manuaalisen vaihteenvaihtotilan välillä, mutta vaihtamisen ajoitusta ei voida säätää. Suuremmalle vaihtamisen kytkin Pienemmälle vaihtamisen kytkin Exit (lopetus) Sulkee asetusvalikon ja palaa perusnäyttöön. 1 Siirrä 2 Kun kohdistin kohtaan [Exit] (lopetus) painamalla painiketta "-X" tai "-Y". painat painiketta "-A", asetusnäyttö sulkeutuu ja perusnäyttö tulee näkyviin. 4-34

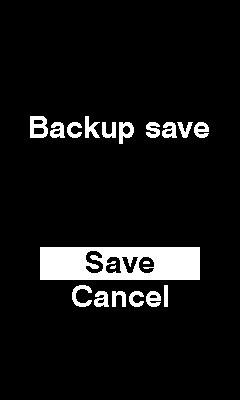

96 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Asetusten muuttaminen Päivitä vetoyksikön asetusten varmuuskopiotietojen vahvistusikkuna Polkupyörätietokoneessa on toiminto, joka varmuuskopioi automaattisesti vetoyksikön asetukset. Seuraavissa tilanteissa polkupyörätietokoneen päällekytkennän yhteydessä näyttöön tulee ikkuna, jossa pyydetään vahvistamaan, päivitetäänkö varmuuskopiotiedot: Pyörätietokoneen uudelleenasennus polkupyörään eri asetuksilla. Jos vetoyksikön asetuksia on muutettu E-TUBE PROJECT -sovelluksella Päivitä vetoyksikön asetukset valitsemalla [Save]. Voit peruuttaa päivityksen valitsemalla [Cancel] (peruuta). <SC-E6000> <SC-E6010> Jos asetuksia ei voida käyttää vetoyksikön toimintahäiriön vuoksi, ne voidaan avata E-TUBE PROJECT -sovelluksella. 4-35

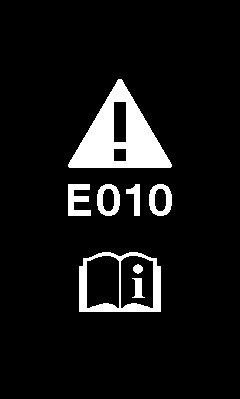

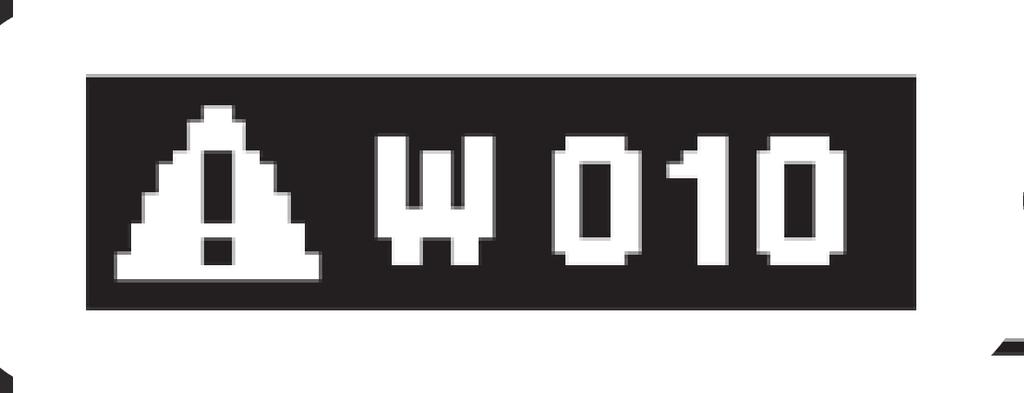

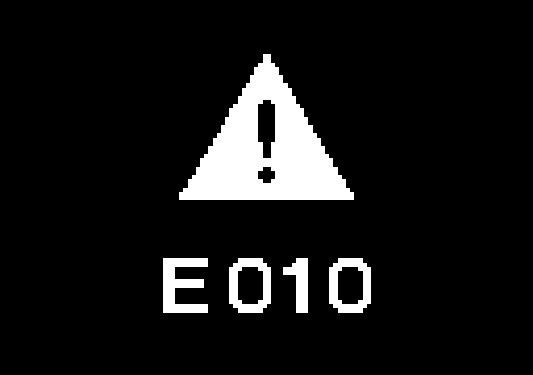

97 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Polkupyörätietokoneen virheilmoitukset Polkupyörätietokoneen virheilmoitukset Varoitukset Häviää näkyvistä, kun virhe on korjaantunut. Tuotteessa SC-E6000 näytetään ilmoitus kellon sijaan. <SC-E6000> <SC-E6010> Koodi Näytön edellytykset Virheen aiheuttama toimintarajoitus Korjaava toimenpide Pyydä apua ostopaikasta tai paikallisesta pyöräliikkeestä. <SC-E6010> W031 Ketjun kireyttä ei ehkä ole säädetty tai poljinkampi on ehkä asennettu väärään asentoon. toiminnot eivät toimi. (Sähkötoiminen vaihteen vaihtaminen kuitenkin toimii edelleen.) 4-36

98 Kappale4 POLKUPYÖRÄTIETOKONEEN NÄYTTÖ JA ASETUS Polkupyörätietokoneen virheilmoitukset Luettelo varoituksista Koodi Näytön edellytykset Virheen aiheuttama toimintarajoitus Korjaava toimenpide W010 Vetoyksikön lämpötila on korkea. taso voi heikentyä. Lopeta avustustoiminnon käyttö, kunnes vetoyksikön lämpötila on laskeutunut. Ota yhteys ostopaikkaan, jos ongelma ei poistu. Suurin nopeus, jossa avustus on W011 Ajonopeutta ei voida tunnistaa. käytettävissä, voi laskea. ( on käytettävissä 25 km/h (20 mph) nopeuteen asti suurimmalla vaihteella.) Tarkista, että nopeusanturi on asennettu oikein. Ota yhteys ostopaikkaan, jos ongelma ei poistu. W012 Poljinkampi on ehkä asennettu väärään suuntaan. Asenna poljinkampi uudelleen ilmoitettuun suuntaan ja kytke virta uudelleen. W030 Järjestelmään on kytketty kaksi tai useampi avustuskytkin. Vaihteen vaihtaminen ei ole mahdollista sähkötoimisella vaihdemekanismilla. Vaihda avustuskytkin vaihdekytkimeksi tai kytke vain yksi avustuskytkin ja kytke sitten virta uudelleen päälle. Ota yhteys ostopaikkaan, jos ongelma ei poistu. Vetoyksikön ja moottoriyksikön välillä havaittiin tiedonsiirtovirhe. Vaihteen vaihtaminen ei ole mahdollista sähkötoimisella vaihdemekanismilla. Tarkista, että vetoyksikön ja moottoriyksikön välinen johto on liitetty oikein. Ota yhteys ostopaikkaan, jos ongelma ei poistu. Virheet Jos näyttöön tulee koko näytön kattava virheilmoitus, nollaa näyttö yhdellä seuraavista toimenpiteistä. Paina akun virtakytkintä. Irrota akku akkutelineestä. HUOMAUTUS Ota yhteys ostopaikkaan, jos nollaus ei ratkaise ongelmaa tai sama ongelma toistuu usein. <SC-E6000> <SC-E6010> 4-37
