Biopuhdistaja 4 - harmaavesipuhdistaja asennus-, käyttö ja huolto ohje

Transkriptio

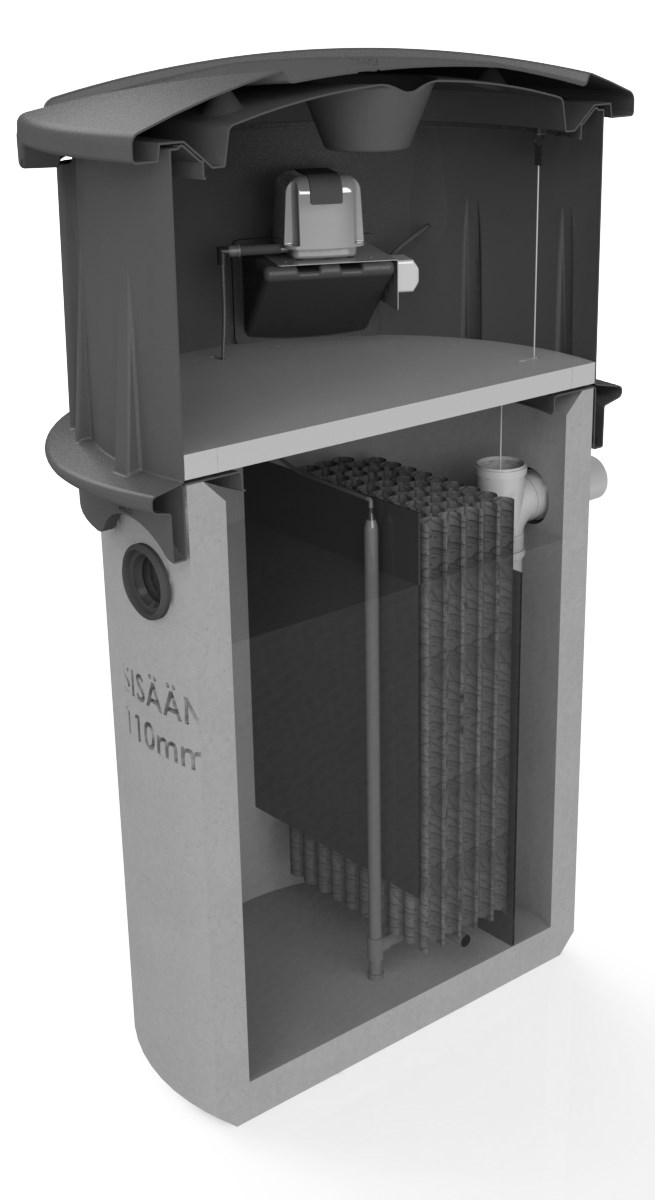

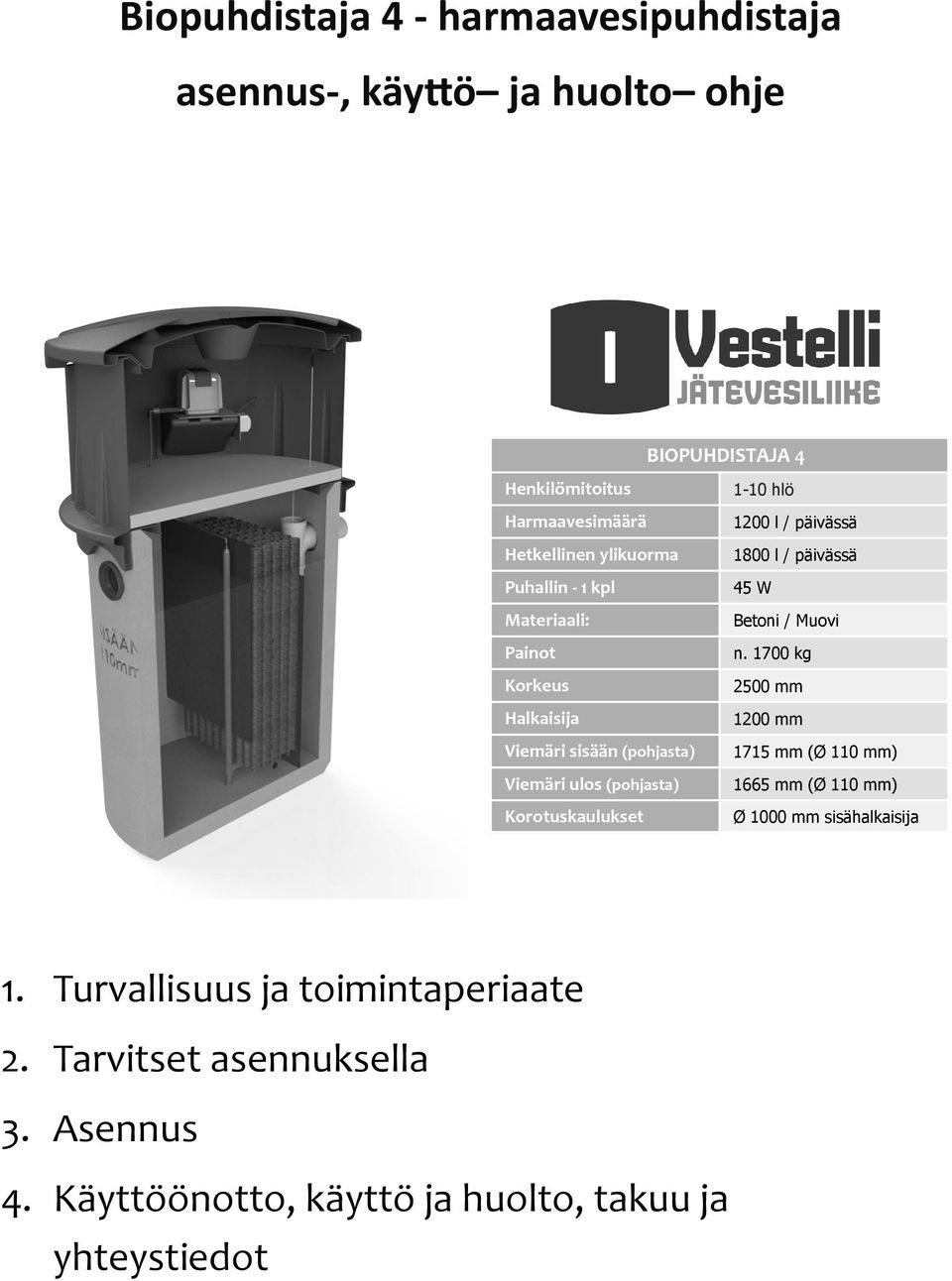

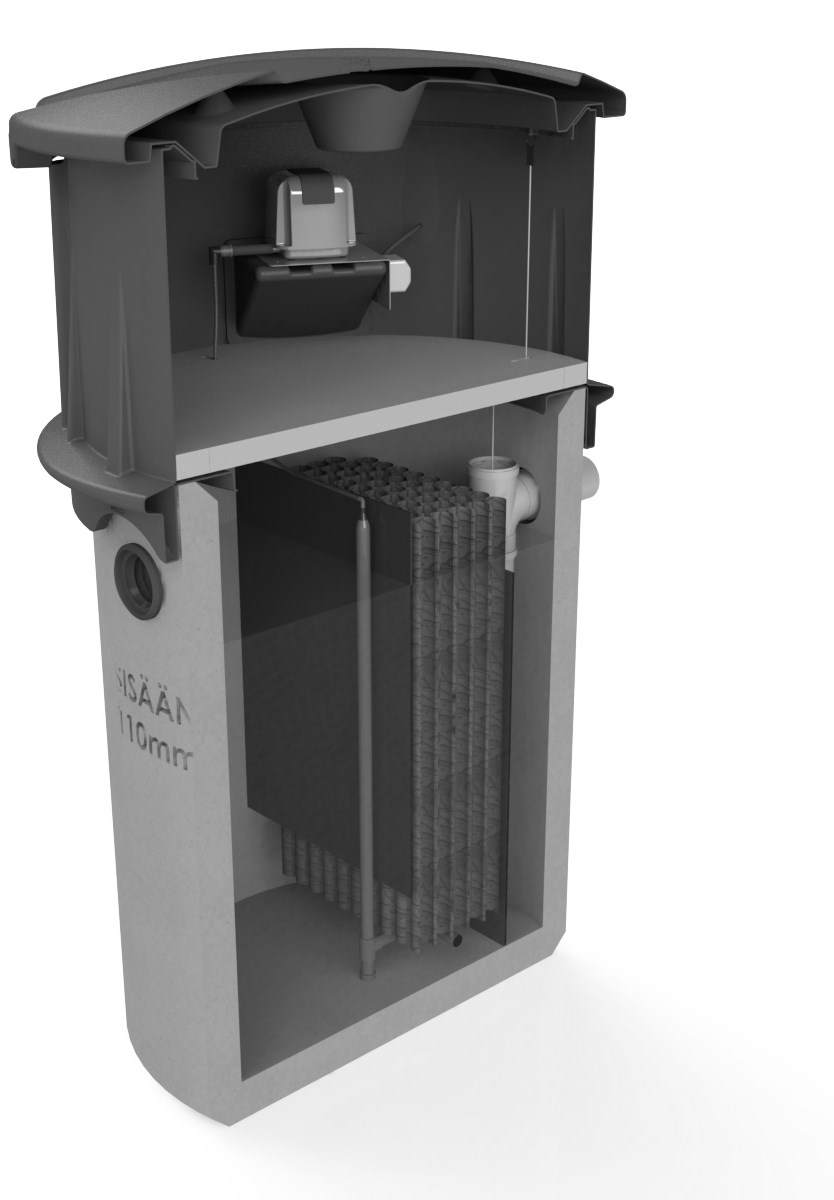

1 Biopuhdistaja 4 - harmaavesipuhdistaja asennus-, käyttö ja huolto ohje BIOPUHDISTAJA 4 Henkilömitoitus Harmaavesimäärä Hetkellinen ylikuorma Puhallin - 1 kpl Materiaali: Painot Korkeus Halkaisija Viemäri sisään (pohjasta) Viemäri ulos (pohjasta) Korotuskaulukset 1-10 hlö 1200 l / päivässä 1800 l / päivässä 45 W Betoni / Muovi n kg 2500 mm 1200 mm 1715 mm (Ø 110 mm) 1665 mm (Ø 110 mm) Ø 1000 mm sisähalkaisija 1. Turvallisuus ja toimintaperiaate 2. Tarvitset asennuksella 3. Asennus 4. Käyttöönotto, käyttö ja huolto, takuu ja yhteystiedot

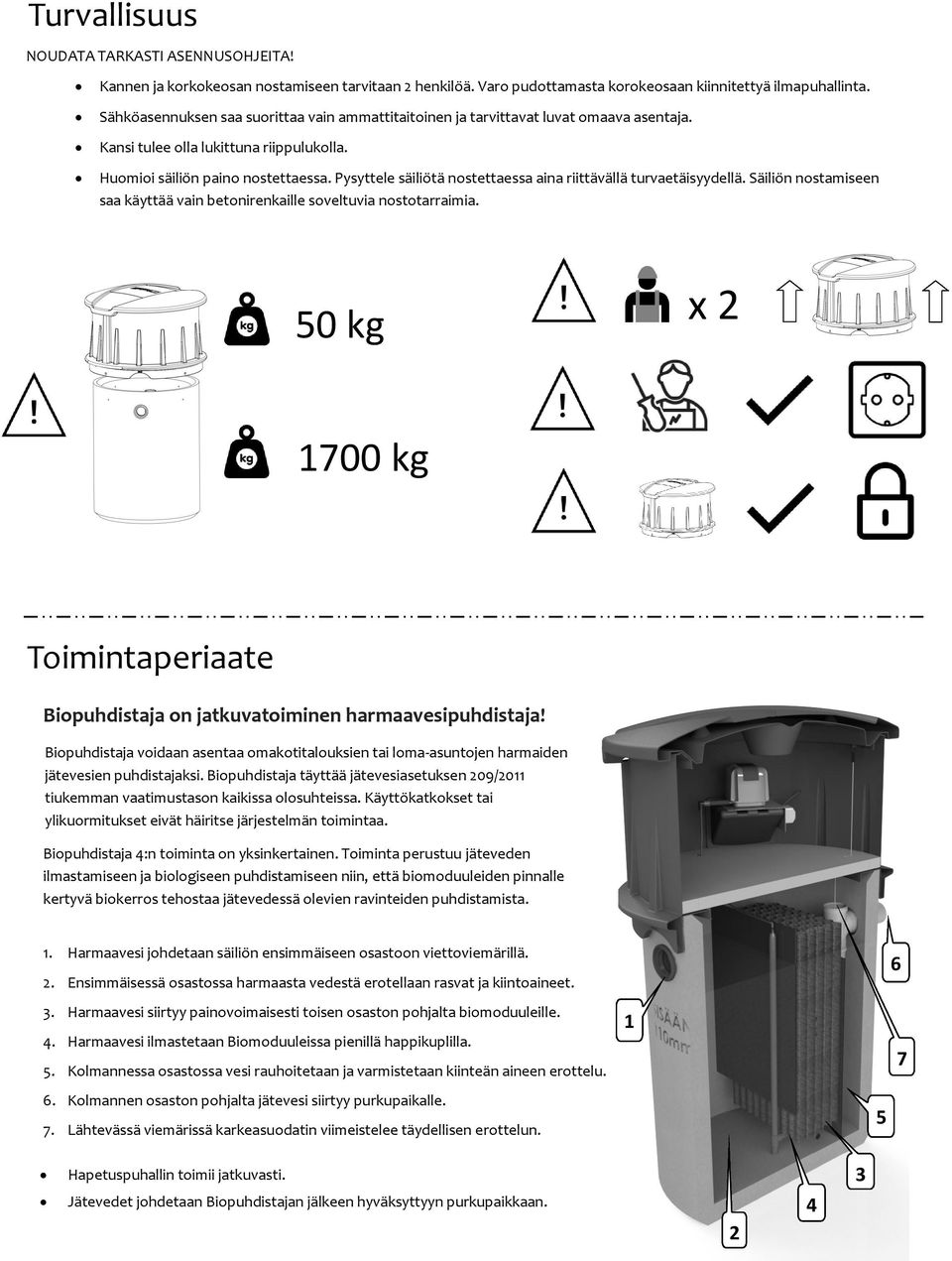

2 Turvallisuus NOUDATA TARKASTI ASENNUSOHJEITA! Kannen ja korkokeosan nostamiseen tarvitaan 2 henkilöä. Varo pudottamasta korokeosaan kiinnitettyä ilmapuhallinta. Sähköasennuksen saa suorittaa vain ammattitaitoinen ja tarvittavat luvat omaava asentaja. Kansi tulee olla lukittuna riippulukolla. Huomioi säiliön paino nostettaessa. Pysyttele säiliötä nostettaessa aina riittävällä turvaetäisyydellä. Säiliön nostamiseen saa käyttää vain betonirenkaille soveltuvia nostotarraimia. 50 kg x kg Toimintaperiaate Biopuhdistaja on jatkuvatoiminen harmaavesipuhdistaja! Biopuhdistaja voidaan asentaa omakotitalouksien tai loma-asuntojen harmaiden jätevesien puhdistajaksi. Biopuhdistaja täyttää jätevesiasetuksen 209/2011 tiukemman vaatimustason kaikissa olosuhteissa. Käyttökatkokset tai ylikuormitukset eivät häiritse järjestelmän toimintaa. Biopuhdistaja 4:n toiminta on yksinkertainen. Toiminta perustuu jäteveden ilmastamiseen ja biologiseen puhdistamiseen niin, että biomoduuleiden pinnalle kertyvä biokerros tehostaa jätevedessä olevien ravinteiden puhdistamista. 1. Harmaavesi johdetaan säiliön ensimmäiseen osastoon viettoviemärillä. 2. Ensimmäisessä osastossa harmaasta vedestä erotellaan rasvat ja kiintoaineet. 3. Harmaavesi siirtyy painovoimaisesti toisen osaston pohjalta biomoduuleille. 4. Harmaavesi ilmastetaan Biomoduuleissa pienillä happikuplilla. 5. Kolmannessa osastossa vesi rauhoitetaan ja varmistetaan kiinteän aineen erottelu. 6. Kolmannen osaston pohjalta jätevesi siirtyy purkupaikalle. 7. Lähtevässä viemärissä karkeasuodatin viimeistelee täydellisen erottelun Hapetuspuhallin toimii jatkuvasti. Jätevedet johdetaan Biopuhdistajan jälkeen hyväksyttyyn purkupaikkaan

3 Tarvitset asennuksella: Kaivinkone Kaivonrenkaiden nostotarraimet Maantiivistin Asennushiekka Routaeristeet Viemärit ja viemärin osat 110mm Liukuaine Lukko Vasara Lapio Vesivaaka Rullamitta Ammattitaitoinen sähköasentaja Asentaja Viemärin ollessa yli 70cm syvyydessä tarvitset myös: Kaivonrengas 1000mm korokerenkaaksi tiiviste Iskevä porakone 5mm terä

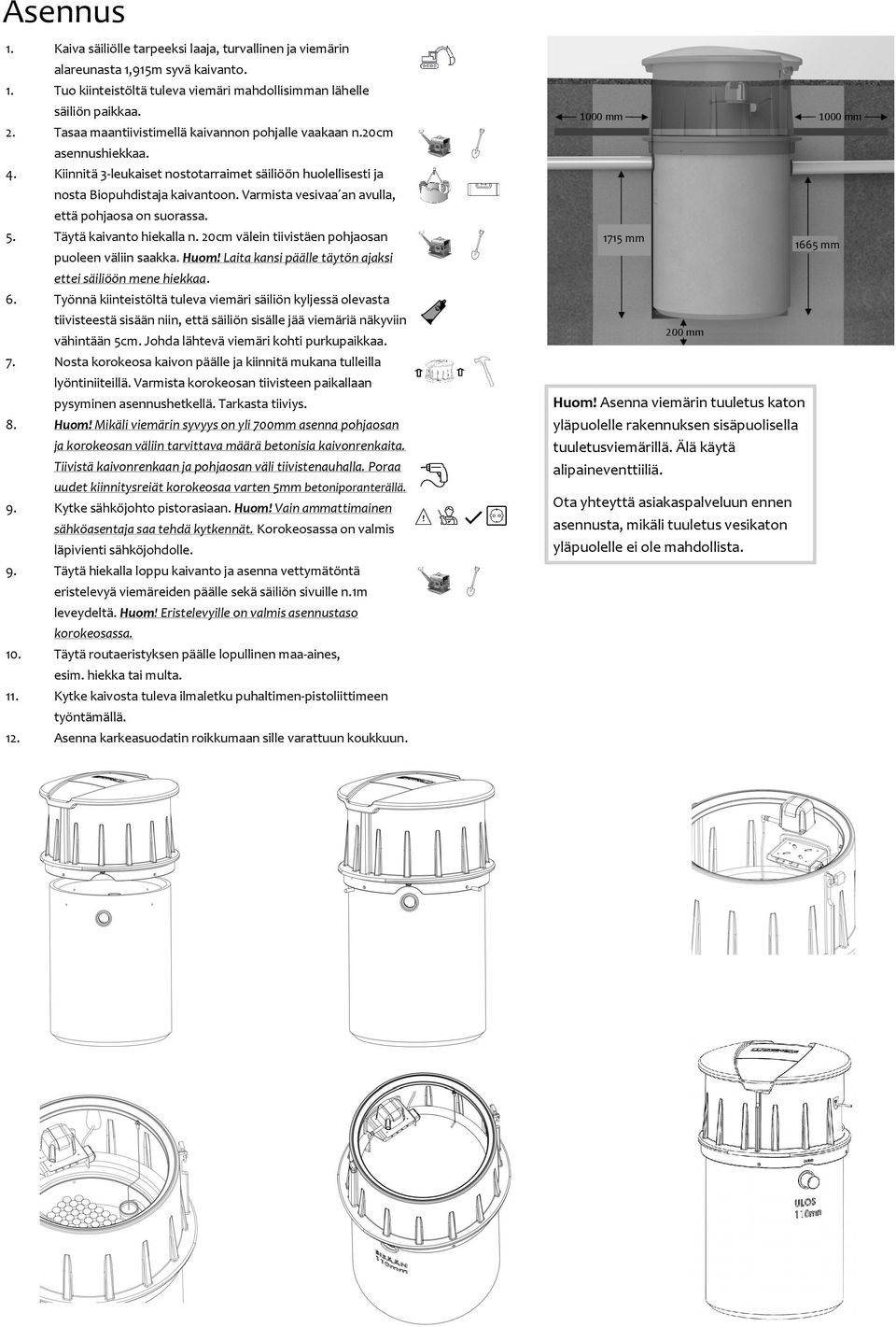

4 Asennus 1. Kaiva säiliölle tarpeeksi laaja, turvallinen ja viemärin alareunasta 1,915m syvä kaivanto. 1. Tuo kiinteistöltä tuleva viemäri mahdollisimman lähelle säiliön paikkaa. 2. Tasaa maantiivistimellä kaivannon pohjalle vaakaan n.20cm asennushiekkaa. 4. Kiinnitä 3-leukaiset nostotarraimet säiliöön huolellisesti ja nosta Biopuhdistaja kaivantoon. Varmista vesivaa an avulla, että pohjaosa on suorassa. 5. Täytä kaivanto hiekalla n. 20cm välein tiivistäen pohjaosan puoleen väliin saakka. Huom! Laita kansi päälle täytön ajaksi ettei säiliöön mene hiekkaa. 6. Työnnä kiinteistöltä tuleva viemäri säiliön kyljessä olevasta tiivisteestä sisään niin, että säiliön sisälle jää viemäriä näkyviin vähintään 5cm. Johda lähtevä viemäri kohti purkupaikkaa. 7. Nosta korokeosa kaivon päälle ja kiinnitä mukana tulleilla lyöntiniiteillä. Varmista korokeosan tiivisteen paikallaan pysyminen asennushetkellä. Tarkasta tiiviys. 8. Huom! Mikäli viemärin syvyys on yli 700mm asenna pohjaosan ja korokeosan väliin tarvittava määrä betonisia kaivonrenkaita. Tiivistä kaivonrenkaan ja pohjaosan väli tiivistenauhalla. Poraa uudet kiinnitysreiät korokeosaa varten 5mm betoniporanterällä. 9. Kytke sähköjohto pistorasiaan. Huom! Vain ammattimainen sähköasentaja saa tehdä kytkennät. Korokeosassa on valmis läpivienti sähköjohdolle. 9. Täytä hiekalla loppu kaivanto ja asenna vettymätöntä eristelevyä viemäreiden päälle sekä säiliön sivuille n.1m leveydeltä. Huom! Eristelevyille on valmis asennustaso korokeosassa. 10. Täytä routaeristyksen päälle lopullinen maa-aines, esim. hiekka tai multa. 11. Kytke kaivosta tuleva ilmaletku puhaltimen-pistoliittimeen työntämällä. 12. Asenna karkeasuodatin roikkumaan sille varattuun koukkuun mm Huom! Asenna viemärin tuuletus katon yläpuolelle rakennuksen sisäpuolisella tuuletusviemärillä. Älä käytä alipaineventtiiliä. Ota yhteyttä asiakaspalveluun ennen asennusta, mikäli tuuletus vesikaton yläpuolelle ei ole mahdollista mm

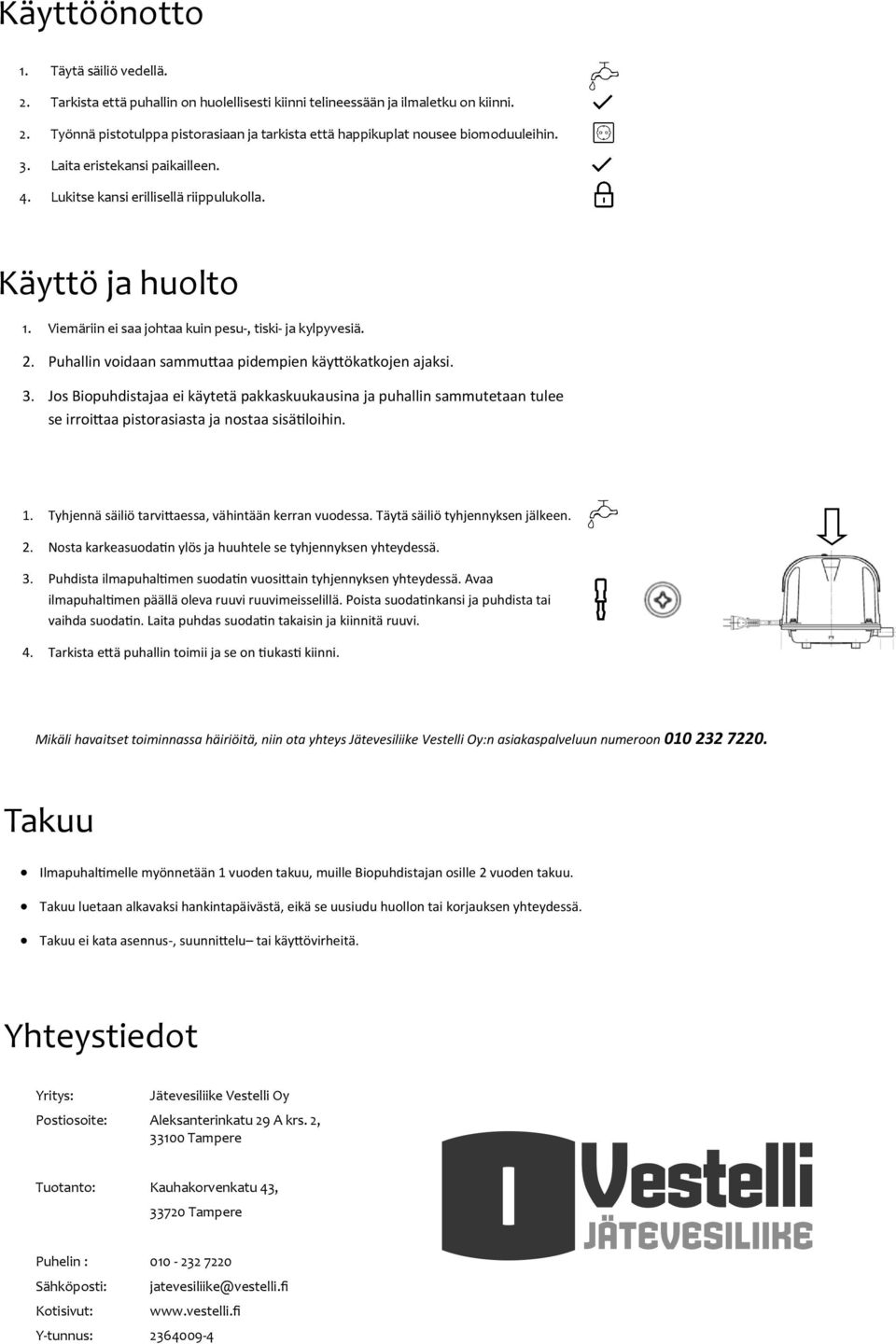

5 Käyttöönotto 1. Täytä säiliö vedellä. 2. Tarkista että puhallin on huolellisesti kiinni telineessään ja ilmaletku on kiinni. 2. Työnnä pistotulppa pistorasiaan ja tarkista että happikuplat nousee biomoduuleihin. 3. Laita eristekansi paikailleen. 4. Lukitse kansi erillisellä riippulukolla. Käyttö ja huolto 1. Viemäriin ei saa johtaa kuin pesu-, tiski- ja kylpyvesiä. 2. Puhallin voidaan sammuttaa pidempien käyttökatkojen ajaksi. 3. Jos Biopuhdistajaa ei käytetä pakkaskuukausina ja puhallin sammutetaan tulee se irroittaa pistorasiasta ja nostaa sisätiloihin. 1. Tyhjennä säiliö tarvittaessa, vähintään kerran vuodessa. Täytä säiliö tyhjennyksen jälkeen. 2. Nosta karkeasuodatin ylös ja huuhtele se tyhjennyksen yhteydessä. 3. Puhdista ilmapuhaltimen suodatin vuosittain tyhjennyksen yhteydessä. Avaa ilmapuhaltimen päällä oleva ruuvi ruuvimeisselillä. Poista suodatinkansi ja puhdista tai vaihda suodatin. Laita puhdas suodatin takaisin ja kiinnitä ruuvi. 4. Tarkista että puhallin toimii ja se on tiukasti kiinni. Mikäli havaitset toiminnassa häiriöitä, niin ota yhteys Jätevesiliike Vestelli Oy:n asiakaspalveluun numeroon Takuu Ilmapuhaltimelle myönnetään 1 vuoden takuu, muille Biopuhdistajan osille 2 vuoden takuu. Takuu luetaan alkavaksi hankintapäivästä, eikä se uusiudu huollon tai korjauksen yhteydessä. Takuu ei kata asennus-, suunnittelu tai käyttövirheitä. Yhteystiedot Yritys: Jätevesiliike Vestelli Oy Postiosoite: Aleksanterinkatu 29 A krs. 2, Tampere Tuotanto: Kauhakorvenkatu 43, Tampere Puhelin : Sähköposti: jatevesiliike@vestelli.fi Kotisivut: Y-tunnus:
