T Puurakenteet 1 3 op

Koko: px
Aloita esitys sivulta:

Download "T512903 Puurakenteet 1 3 op"

Transkriptio

1 T Puurakenteet 1 3 op Kantavat puurakenteet Puun rakenne ja laskentamallit Puutavaran lujuusominaisuudet Sahatavara Liimapuu Kertopuu 1

2 T Puurakenteet 1 3 op Kantavat puurakenteet Puun rakenne ja laskentamallit Vuosikasvu -> vuosirengas Kevätpuu, kesäpuu, sydänpuu Ortotrooppinen materiaali: kimmo- ja lujuusominaisuudet erilaiset toisiaan vastaan kohtisuorassa suunnassa Luonnollinen anisotropia: - pituussuunta (puun syiden suunta) - vuosirenkaan tangentin suunta - vuosirenkaan säteen suunta Rakenteellinen anisotropia: - esim. vanerin viilut (paksuus, syiden suunta, laatu, asema) 2

3 Kimmoteoria - Hooken laki ( = E ) - muodonmuutosten vaikutus jännityksiin huomioidaan vain vakavuustarkasteluissa - materiaalin oletetaan murtuvan, kun jännitys saavuttaa lujuusarvon - jännitysjakauma ei vaikuta muutoin materiaalin lujuuteen - mitoitus yksinkertaista Todellisuus - Hooken laki voimassa vain pienillä jännityksillä - kimmomoduuli eri suuri vedossa ja puristuksessa - ennen murtumista esiintyy materiaalin plastisoitumista 3

4 Puu käyttäytyy kuormitettuna viskoelastisesti Puun muodonmuutokset kasvavat kuormituksen jatkuessa, virumisilmiö! Puun lujuus laskee ja muodonmuutokset kasvavat puun kosteuden lisääntyessä (0 30%) Puun lujuus- ja jäykkyysarvoja korjataan kuormituksen pituuden ja olosuhteiden kosteuden mukaisilla korjauskertoimilla (k mod ja k def ) 4

5 Kutistuminen ja paisuminen Kosteusvaihtelu aiheuttaa myös muodonmuutoksia, ortotropia! Suunta Kerroin Lämpötila [1/ C] Kosteus (sadasosan muutosta kohti, kun 0<u<0,30) Syyn suuntaan 5*10-6 1*10-4 Vuosirenkaan tangentin suuntaan 45* *10-4 Säteen suuntaan 30* *10-4 Esimerkki: männyn kutistuminen tuoreesta vedettömäksi 4% 8% 0,2 % 5

6 Puutavaran lujuusominaisuudet Sahatavaran lujuuslajittelu Lujuus vaihtelee lujuuslajittelu Visuaalinen lajittelu: - oksaisuus, sijainti ja laatu (~90%) - halkeamat, kierous, vääryys - tilavuuspaino ja kesäpuun osuus Koneellinen lajittelu: - taivutuskoe (+visuaal.) - kimmomoduuli 6

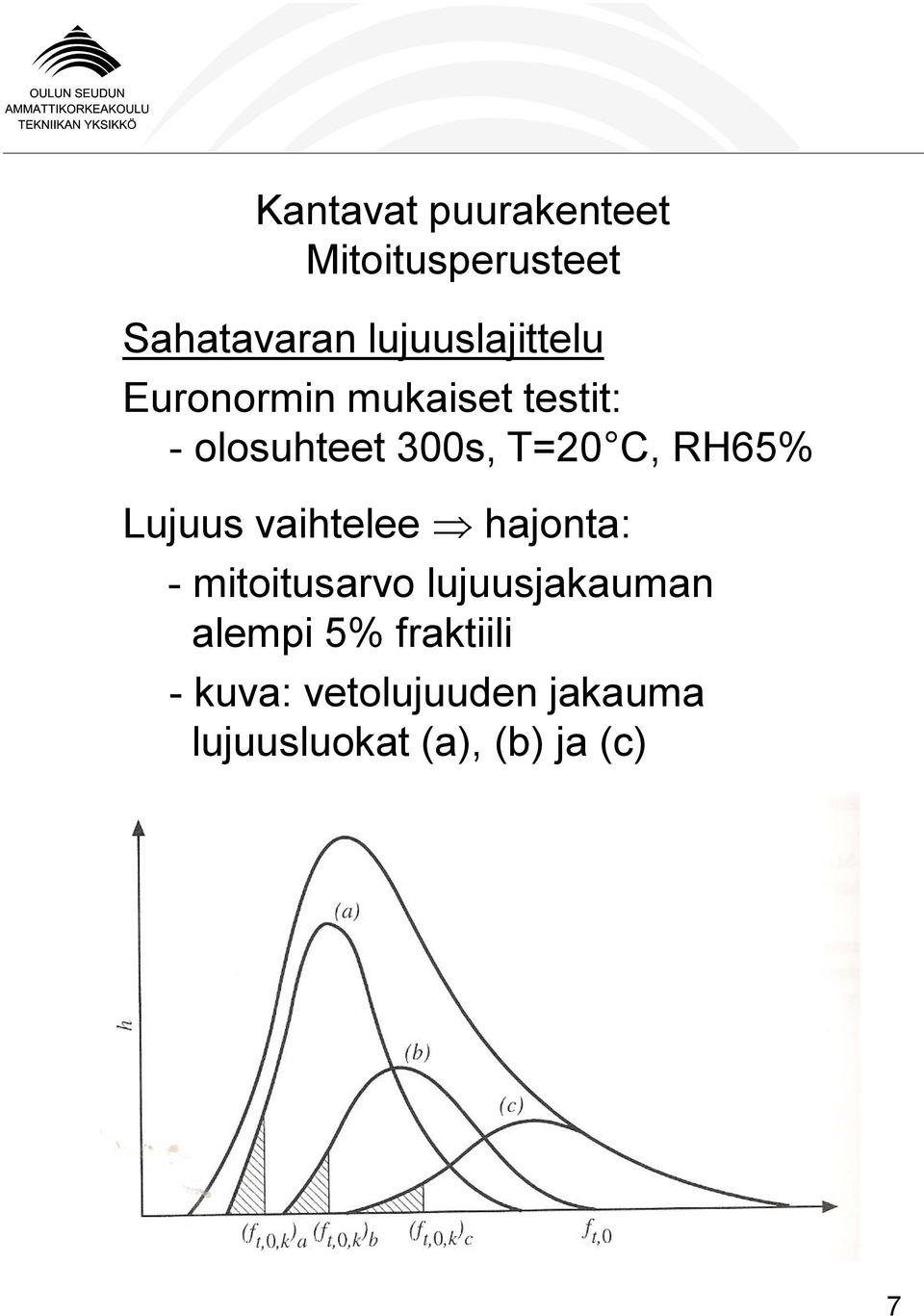

7 Sahatavaran lujuuslajittelu Euronormin mukaiset testit: - olosuhteet 300s, T=20 C, RH65% Lujuus vaihtelee hajonta: - mitoitusarvo lujuusjakauman alempi 5% fraktiili - kuva: vetolujuuden jakauma lujuusluokat (a), (b) ja (c) 7

8 Lujuuslajittelijat Jatkamaton rakennepuutavara, silmämääräinen lajittelu lajittelukurssi (RTL hyväksyy) Koneellinen lajittelu RTL valvoo Sormijatkettu rakennuspuutavara RTL:n hyväksymä tuotantolaitos RTL (Rakennustuotteiden laatu RTL ry, ympäristöministeriön alainen) 8

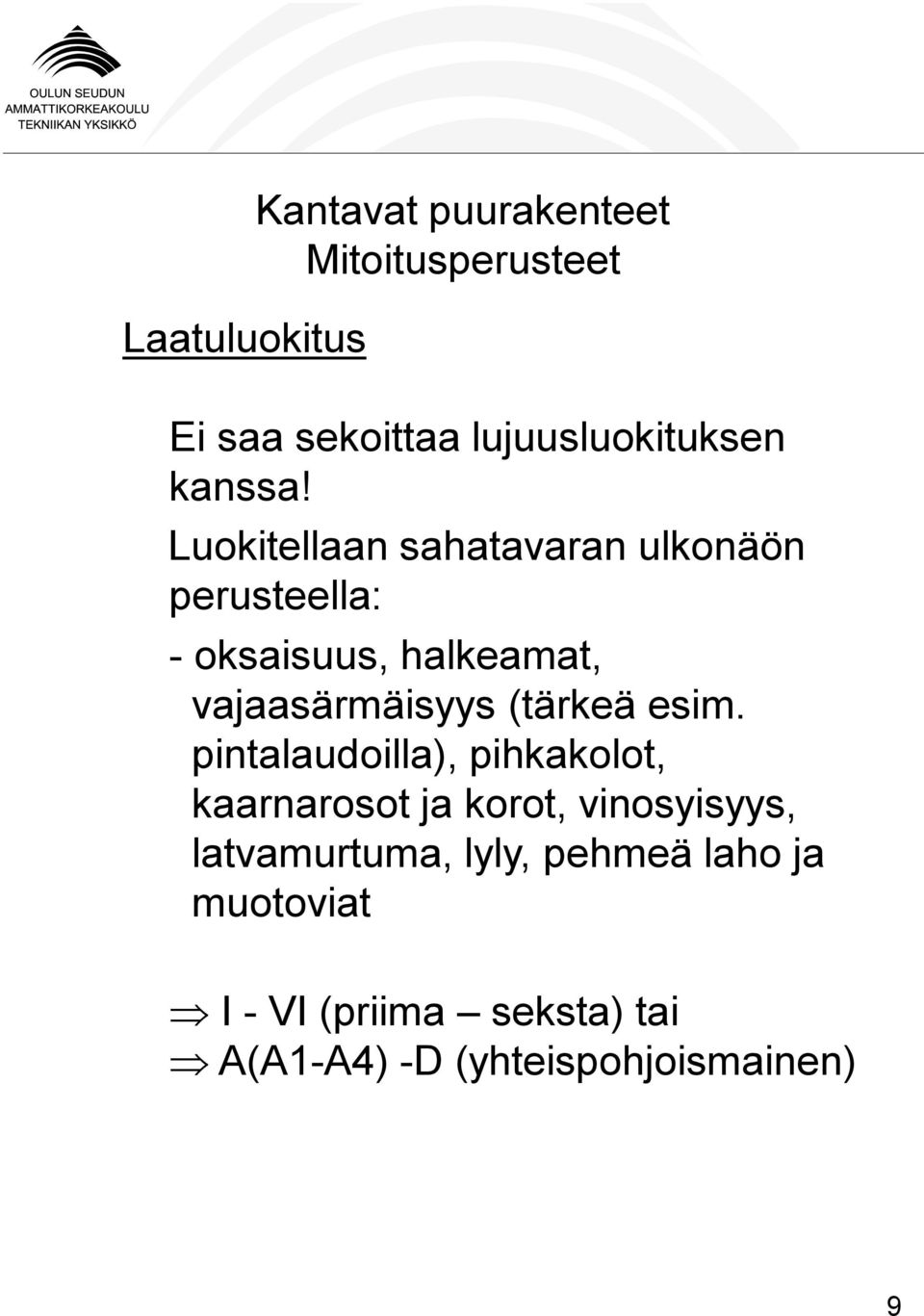

9 Laatuluokitus Kantavat puurakenteet Ei saa sekoittaa lujuusluokituksen kanssa! Luokitellaan sahatavaran ulkonäön perusteella: - oksaisuus, halkeamat, vajaasärmäisyys (tärkeä esim. pintalaudoilla), pihkakolot, kaarnarosot ja korot, vinosyisyys, latvamurtuma, lyly, pehmeä laho ja muotoviat I - VI (priima seksta) tai A(A1-A4) -D (yhteispohjoismainen) 9

10 Sahatavaran lujuus Lujuusluokat (havupuut): - EN mukainen merkintä: C14,C16,C18,C20,C22,C24, C27,C30,C35,C40,C45,C50 - vanha, kansallinen merkintä: visuaalinen T18,T24,T30,T40 koneellinen MT18,,MT40 - pohjoismainen INSTA 142 T-luokitus: T1,T2,T3 (vastaa C18,C24,C30) 10

11 Sahatavaran lujuus Havainnollistava esimerkki: (ei mitoitusohje!) 11

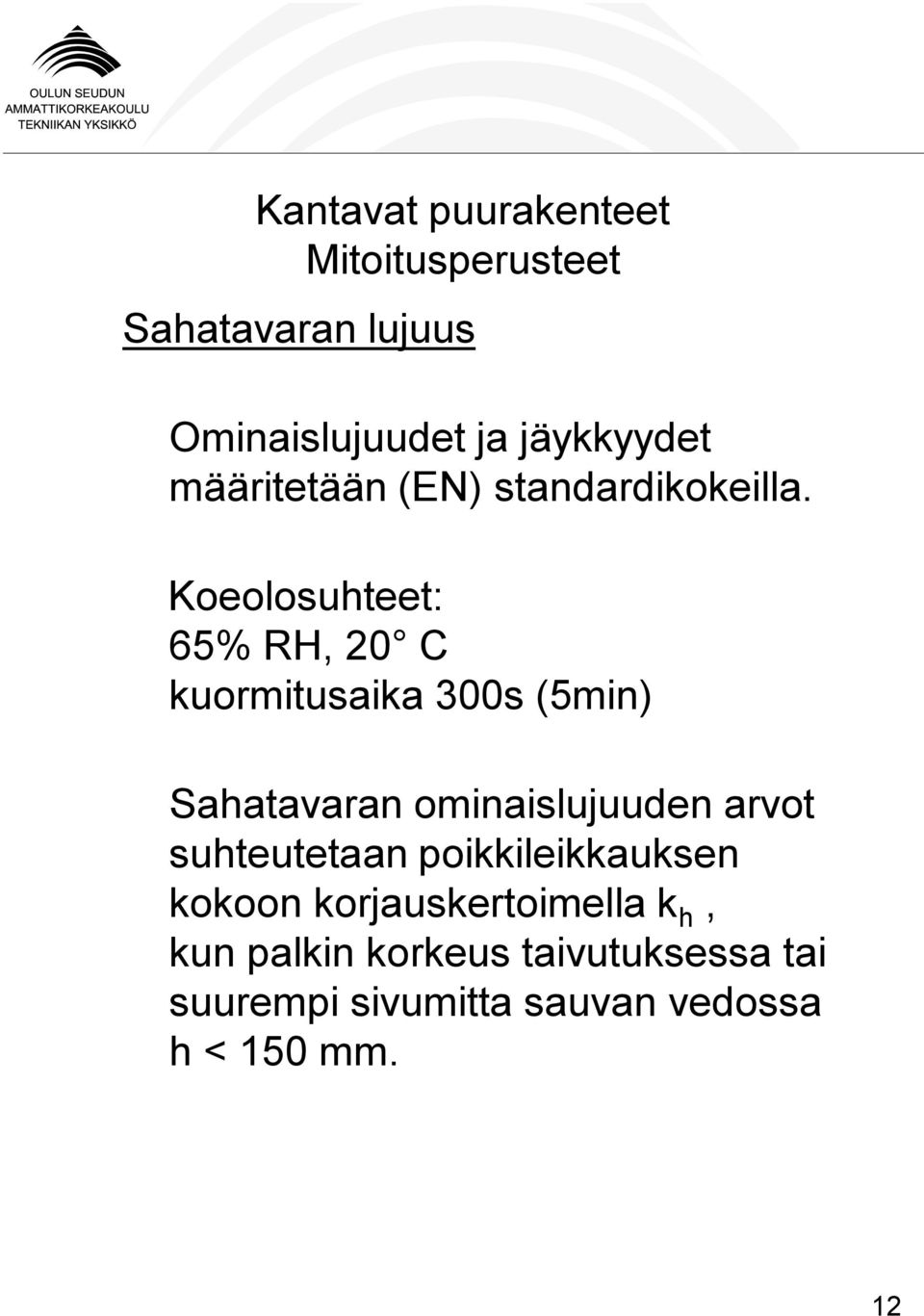

12 Sahatavaran lujuus Ominaislujuudet ja jäykkyydet määritetään (EN) standardikokeilla. Koeolosuhteet: 65% RH, 20 C kuormitusaika 300s (5min) Sahatavaran ominaislujuuden arvot suhteutetaan poikkileikkauksen kokoon korjauskertoimella k h, kun palkin korkeus taivutuksessa tai suurempi sivumitta sauvan vedossa h < 150 mm. 12

13 Sahatavaran ominaislujuudet koeolosuhteissa [N/mm 2 ], esimerkki taulukosta (RIL 205): Lujuusluokka C18 C24 C30 Taivutus f m,k Veto f t,0,k Veto f t,90,k Puristus f c,0,k 11 0, , ,4 23 Puristus f c,90,k 2,2 2,5 2,7 Leikkaus f v,k 3,4 4,0 4,0 f v,90,k = 0,5 f v,k Jos h<150, niin poikkileikkauksen koon vaikutus taivutus- ja vetolujuuteen huomioidaan kertoimella k h : k h (150 / h) min 1,3 0,2 13

14 Sahatavaran jäykkyysominaisuudet ja tiheydet koeolosuhteissa [N/mm 2 ], esim. taulukosta (RIL 205): Ominaisuus C18 C24 C30 Kimmomoduulit: E 0,mean E 0,05 E 90,mean Liukumoduuli: G mean Tiheydet [kg/m 3 ]: r k r mean Suomalaisen pyöreän puutavaran lujuusluokaksi voidaan olettaa C30 14

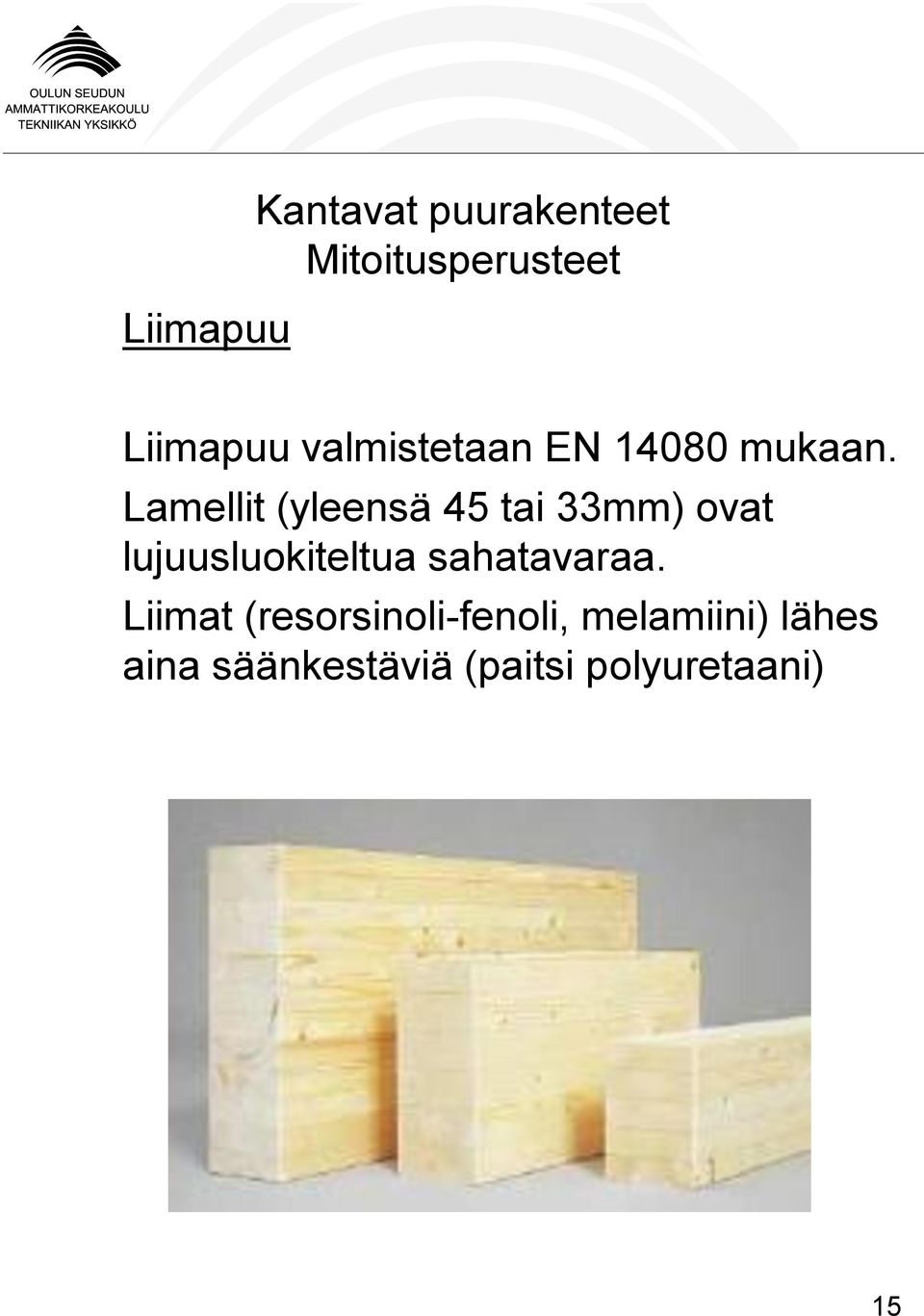

15 Liimapuu Kantavat puurakenteet Liimapuu valmistetaan EN mukaan. Lamellit (yleensä 45 tai 33mm) ovat lujuusluokiteltua sahatavaraa. Liimat (resorsinoli-fenoli, melamiini) lähes aina säänkestäviä (paitsi polyuretaani) 15

16 Liimapuu Kantavat puurakenteet Pohjoismainen vanha lujuusluokitus L30, L40 EN: GL28c,GL28h,GL32c,GL32h, c = reunalamellit lujempia h = kaikki lamellit samaa lujuusluokkaa esim. L40 (vastaa lähinnä EN/GL32c) 16

17 Liimapuu Kantavat puurakenteet Ominaislujuudet ja jäykkyydet määritetään (EN) standardikokeilla tai lasketaan lamellien ja saumojen ominaisuuksien perusteella. Koeolosuhteet samat kuin massiivipuulla: 65% RH, 20 C kuormitusaika 300s (5min) Liimapuun ominaislujuuden arvot suhteutetaan poikkileikkauksen kokoon kertoimella k h, kun palkin korkeus taivutuksessa tai suurempi sivumitta vedossa h < 600 mm, ja syysuuntaan kohtisuorassa vedossa, kun tilavuus > 0,01 m 3 Huom. kokovaikutusta (k h ) ei huomioida liimapuun paksuussuunnan (b) taivutuksessa. 17

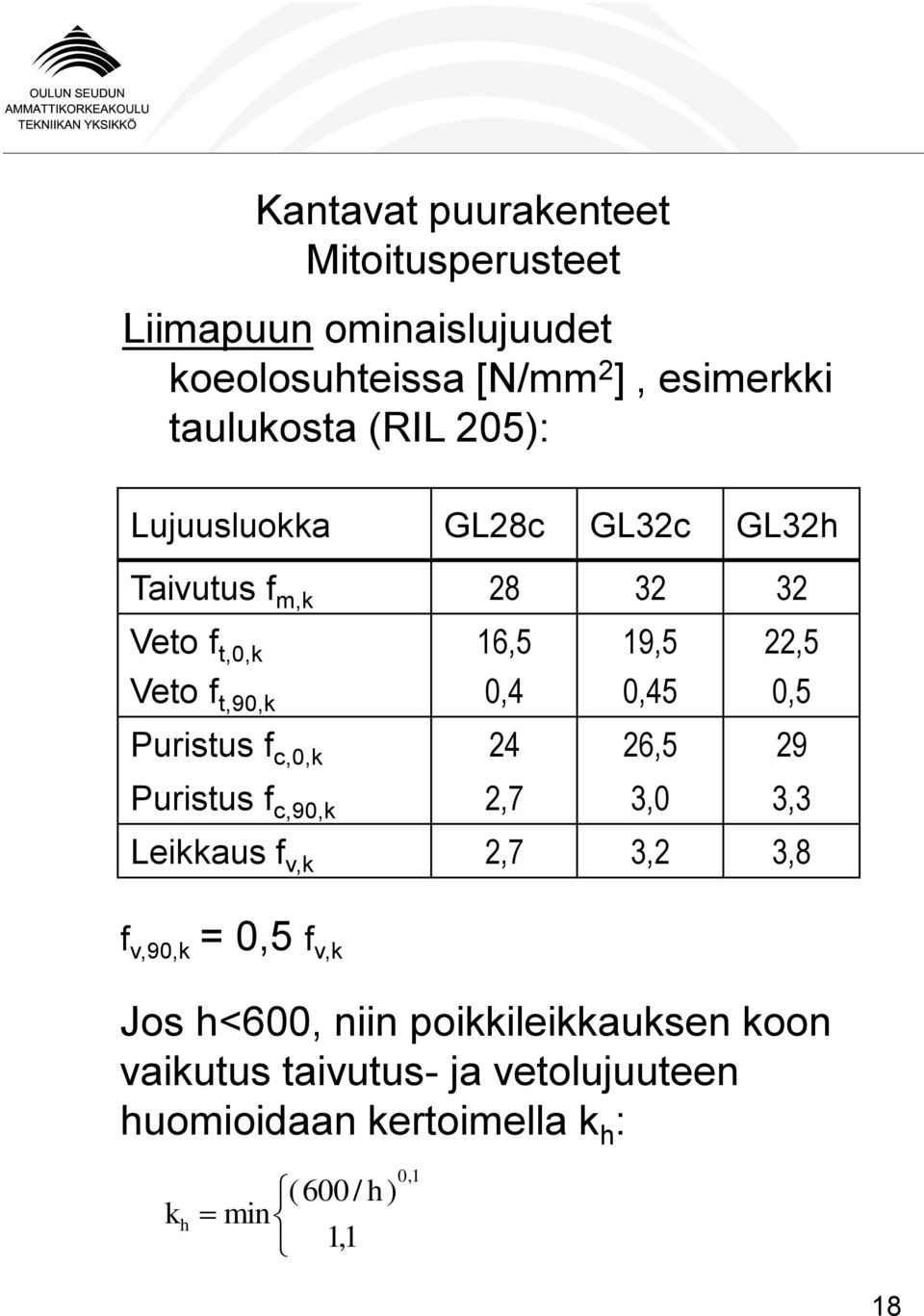

18 Liimapuun ominaislujuudet koeolosuhteissa [N/mm 2 ], esimerkki taulukosta (RIL 205): Lujuusluokka GL28c GL32c GL32h Taivutus f m,k Veto f t,0,k 16,5 Veto f t,90,k 0,4 19,5 0,45 22,5 0,5 Puristus f c,0,k 24 26,5 29 Puristus f c,90,k 2,7 3,0 3,3 Leikkaus f v,k 2,7 3,2 3,8 f v,90,k = 0,5 f v,k Jos h<600, niin poikkileikkauksen koon vaikutus taivutus- ja vetolujuuteen huomioidaan kertoimella k h : k h (600 / h) min 1,1 0,1 18

19 Liimapuun jäykkyysominaisuudet ja tiheydet koeolosuhteissa [N/mm 2 ], esim. taulukosta (RIL 205): Lujuusluokka GL28c GL32c GL32h Kimmomoduulit: E 0,mean E 0,05 E 90,mean Liukumoduuli: G mean Tiheydet [kg/m 3 ]: r k

20 Suomessa valmistettavan GL30 ominaislujuudet koeolosuhteissa [N/mm 2 ]: s = sahaamalla halkaistua liimapuuta Lujuusluokka GL30c GL30h GL30cs GL30hs Taivutus f m,k Veto f t,0,k 20 Veto f t,90,k 0,5 24 0,5 18,5 0,5 22,4 Puristus f c,0,k ,3 28 0,5 Puristus f c,90,k 3,0 3,0 3,0 3,0 Leikkaus f v,k 3,5 Leikkaus f v,90,k 1,2 3,5 1,2 3,5 1,2 3,5 1,2 Jos h<600, niin poikkileikkauksen koon vaikutus taivutus- ja vetolujuuteen huomioidaan kertoimella k h : k h (600 / h) min 1,1 0,1 20

21 Suomessa valmistettavan GL30 jäykkyyslujuudet ja tiheydet koeolosuhteissa [N/mm 2 ]: Lujuusluokka GL30c GL30h GL30cs GL30hs Kimmomoduulit: E 0,mean E 0,05 E 90,mean Liukumoduuli: G mean Tiheydet [kg/m 3 ]: r k 390 r mean Suomessa valmistetaan vakiona GL30c ja halkaistua GL30cs liimapuuta. 21

22 LVL (Laminated Veneer Lumber) Kertopuu = viilupuun kauppanimi KERTO-S palkki, KERTO-T tolppa, KERTO-Q ristiviilu (kyllästetty) Ympäristöministeriön tyyppihyväksymiä Viilupuu = 3 mm paksuista sorvatuista havupuuviiluista liimattua levyä, viilun pituus >1200mm (Suomessa), viisto-jatkokset 22

23 LVL Kantavat puurakenteet Kertopuulla oltava suomalainen tyyppihyväksyntäpäätös, esim, KERTO-S 111/6621/2000. Ominaislujuudet vastaavat olosuhteita: 65% RH, 20 C kuormitusaika 300s (5min) Kertopuun ominaislujuuden arvot suhteutetaan poikkileikkauksen kokoon kertoimella k h, kun palkin korkeus taivutuksessa ja suurempi sivumitta vedossa h 300 mm, sekä sauvan pituuteen kertoimella k l kertopuun vedossa, kun sauvan pituus L 3000 mm 23

24 Kertopuun ominaislujuudet [N/mm 2 ], esim. taulukosta 3.5 RIL : Lujuusluokka KERTO-S KERTO-T KERTO-Q Taivutus f m,k - syrjällään/lappeellaan 44 / / 32 28/32 32/36 Veto f t,0,k Veto f t,90,k 0,8 0,5 6,0 6,0 Kokovaikutuseksponentti s 0,12 0,15 0,12 0,12 Puristus f c,0,k Puristus f c,90,k / f c,90,flat,k - syrjällään/lappeellaan 6 / 1,8 4 / 1 9/2,2 9/2,2 Leikkaus f v,k - syrjällään - lappeellaan pintaviilun suuntaan 4,1 2,3 2,4 1,3 4,5 1,3 4,5 1,3 Jos h 300mm tai L 3000mm, niin: k h 300 h s 1,2 ja k l 3000 l s / 2 1,1 24

25 Kertopuun jäykkyysominaisuudet ja tiheydet koeolosuhteissa [N/mm 2 ], esim. taulukosta 3.5 RIL : Ominaisuus KERTO-S Kimmomoduulit: E mean E ,05 Liukumoduuli: G edge,mean 600 G edge,0, Tiheys [kg/m 3 ]: r 510 mean r 480 k KERTO-T KERTO-Q

26 Esimerkki Kantavat puurakenteet Poikkileikkauksen korkeus h muuttuu taivutus- ja vetolujuuden korjauskerroin k h : Sahatavara Liimapuu KERTO-S/Q h k h h k h h k h 25 1, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,87 26

27 Käyttöluokat Kantavat puurakenteet Käyttöluokka huomioi ympäristöolosuhteiden (kosteus, lämpötila) vaikutuksen lujuus- ja jäykkyysarvoihin Nimenomaan kosteudella voimakas vaikutus puun lujuus- ja jäykkyysarvoihin Puu asettuu aina tiettyyn kosteustasapainoon ympäristön kanssa, esim. kuusen sorptiosta 27

28 Käyttöluokat: Kantavat puurakenteet Ao. taulukossa puun keskimääräinen kosteusprosentti (veden massan suhde kuivan puun massaan 20 C lämpötilassa) ja vastaava ilman suhteellinen kosteus, RH. Kosteusraja saa ylittyä muutaman viikon ajan vuodessa. Käyttöluokka EC5 Ilman suht. kosteus Puun kosteus 1 <65% < 12 % 2 <85% < 20 % 3 >85% >20% 28

29 Käyttöluokkien olosuhteiden kuvaus: Käyttöluokka Olosuhteiden kuvauksia, esimerkkejä 1 Lämmitetyt sisätilat, myös lämmöneristekerroksessa olevat rakenteet sekä palkit, joiden vetopuoli on lämmöneristeen sisällä. 2 Ulkoilmassa kuivana oleva puurakenne, katetussa tilassa sekä alta ja sivuilta hyvin kastumiselta suojattu. 3 Ulkona säälle alttiina oleva puurakenne. Veden välittömän vaikutuksen alaisena oleva puurakenne. 29

30 Aikaluokitus: Kantavat puurakenteet Puu kestää hetkellisesti hyvinkin suuria rasituksia, mutta murtuu huomattavasti pienempien pitkäaikaisten kuormien vaikutuksesta. Myös taipuma kasvaa kuormitusajan pidentyessä. 30

31 Aikaluokitus: Kantavat puurakenteet Kuormien aikaluokat: Kuvaus Pysyvä yli 10 v Pitkäaikainen 6 kk - 10 v Keskipitkä 1 vk - 6 kk Lyhytaikainen alle 1 vk Hetkellinen Esimerkki Rakenteen oma paino, kevyet väliseinät, maanpaine Varastoitu tavara, vesisäiliökuorma Lumi, hyötykuorman pintakuorma (luokat A-D,F,G) Portaiden hyötykuormat, hyötykuorman pistekuorma, väliseinien ja kaiteiden vaakakuormat, asennuskuormat Tuuli, onnettomuuskuorma 31

32 Aikaluokitus: Kantavat puurakenteet Kuormitusyhdistelmän aikaluokka on vaikutusajaltaan lyhimmän kuorman aikaluokka. Kuormitusyhdistelmä, esimerkkejä Rakenteiden oma paino Rak. paino+hyötykuorma(a-d) Rak. paino+lumi Rak. Paino+portaiden hyötyk. Rak. paino+lumi+tuuli Rak. paino+tuuli Mitoitusaikaluokka Pysyvä Keskipitkä Keskipitkä Lyhytaikainen Hetkellinen Hetkellinen Mitoituksessa pyritään löytämään määräävä kuormitusyhdistelmä, mikä voi edellyttää useampien yhdistelmien laskemista. 32

33 Lähteet: RIL STEP 1 Kantavat puurakenteet 33
