MODUULI 1:

Koko: px
Aloita esitys sivulta:

Download "MODUULI 1: 21. 22.5.2014"

Transkriptio

1 1/12 MODUULI 1: PÄIVÄ Materiaalit ja niiden jatkojalosteet ja puukerrostalot 1.1. Johdanto kurssin sisältöön ja tavoitteisiin 1.2. Materiaalit ja niiden jatkojalosteet Liimapuu, EN (luennoitsija: Metsä Wood / Henri Salonen) - Vakio-, varasto- ja maksimikoot - Lamellien suunnat - Halkaistut liimapuut - Lujuusluokat - Homogeeninen ja yhdistelmäliimapuut - Pintakäsittelyt, kyllästys, pinnanlaadut ja liimatyypit - Esikorotus - Kerrannaisliimatut profiilit - Käyttöluokat ja sen vaikutukset (mm. lamellin paksuus, liimat, halkeilu) - Työstöt tehtaalla ja työmaalla - Jatkojalosteet (kaari, harjapalkki, kiilapalkki, mahapalkki, bumerangipalkki, ristikot, kehät) 1.3. Materiaalit ja niiden jatkojalosteet LVL, EN (luennoitsija: Metsä Wood / Jouni Hakkarainen) - Vakio-, varasto- ja maksimikoot - Viilujen suunnat - Lujuusluokat - Pintakäsittelyt, kyllästys, pinnanlaadut ja liimatyypit - Esikorotus (ei tehdä) - Kerrannaisliimatut profiilit - Käyttöluokat ja sen vaikutukset (mm. liimat ja halkeilu) - Työstöt tehtaalla ja työmaalla - Jatkojalosteet (ripa- ja kotelolaatat, ristikot, kehät, erikoispalkit) 1.4. Materiaalit ja niiden jatkojalosteet CLT, pren (luennoitsija: Stora Enso / Mauri Konttila) - Vakiolevykoot, -paksuudet ja maksimikoot - Lamellien suunnat - Lujuusluokat - Pintakäsittelyt, pinnanlaadut ja liimatyypit - Esikorotus (ei tehdä) - Työstöt tehtaalla ja työmaalla - Käyttöluokat ja sen vaikutukset (mm. liimat ja halkeilu)

2 2/ Materiaalit ja niiden jatkojalosteet Sahatavara, EN (luennoitsija: N.N.) - Vakio-, varasto- ja maksimikoot - Lujuusluokat - Sormijatkokset ja liimatyypit (EN 15497) - Pintakäsittelyt, kyllästys, pinnanlaadut - Esikorotus (ei tehdä) - Käyttöluokat ja sen vaikutukset (mm. liimat ja halkeilu) - Työstöt tehtaalla ja työmaalla - Jatkojalosteet (liimatut sahatavarat) 1.6. Materiaalit ja niiden jatkojalosteet, Rakenteelliset levytuotteet, EN Vaneri (luennoitsija: UPM / Riku Härkönen) - Vakiolevykoot, -paksuudet ja maksimikoot - Viilujen suunnat - Pintakäsittelyt, homesuojakäsittely, pinnanlaatu ja liimatyypit - Käyttöluokat ja sen vaikutukset (mm. liimat) - Työstöt tehtaalla ja työmaalla Huokoinen puukuitulevy (luennoitsija: Suomen Tuulileijona/Peter Lind) - Vakiolevykoot, -paksuudet ja maksimikoot - Pintakäsittelyt, kosteussuojakäsittely ja liimatyypit - Käyttöluokat ja sen vaikutukset (mm. liimat) - Lujuusluokat Kipsilevyt (luennoitsija: Gyproc / Petri Tapio) - Vakiolevykoot, -paksuudet ja maksimikoot - Käyttöluokat ja sen vaikutukset 1.7. Puukerrostalot (luennoitsija: Tero Lahtela) Runkojärjestelmät - Pilari-palkki runko (sis. detaljit) - Tilaelementti (sis. detaljit) - Kantavat suurelementit (sis. detaljit) RunkoPES - Järjestelmän periaatteet - Rakennetyyppikirjasto - Detaljikirjasto 1.8. Puuhalli (luennoitsija: Metsä Wood / Henri Salonen) - Runkojärjestelmät - Kattoelementit 1.9. Harjoitustyön anto

3 3/12 2. PÄIVÄ Puukerrostalojen rakenteet 2.1. RunkoPES (luennoitsija: Tero Lahtela) - Sisältökuvaus - Rakennetyyppikirjasto - Detaljikirjasto - Elementtikaaviot 2.2. Levyjäykistys puukerrostalossa (luennoitsija: Tero Lahtela) - Kuormien jakautuminen seinille - Levyrakenteiden toiminta - Esimerkkilaskelma (rankaseinä) 2.3. Levyjäykistys puukerrostalossa (luennoitsija: Tero Lahtela) - Esimerkkilaskelma (CLT -seinä) 2.4. Mastojäykistys puukerrostalossa (luennoitsija: KyAMK / Jani Pitkänen) - Periaatteet - Piirros detaljit 2.5. Mastojäykistys puuhallissa (luennoitsija: KyAMK / Jani Pitkänen) - Periaatteet - Kattorakenteiden toiminta 2.6. Excursio: Kertopuutehdas Metsä Wood, Lohja (2-3h)

4 4/12 MODUULI 2: PÄIVÄ Palomitoitus EN mukaan 3.1. Puukerrostalon palomääräykset (luennoitsija: Tero Lahtela) - Pintaluokat ja suojaverhoukset - Parvekkeet ja luhtikäytävät 3.2. Puukerrostalon rakenteiden valinta (luennoitsija: Tero Lahtela) - Paloteknisten seikkojen vaikutus 3.3. Palosuojaamattoman rakenne (luennoitsija: Tero Lahtela) - Hiiltymä mitoitus - Esimerkkilaskelma (liimapuupalkki) 3.4. Levyillä palosuojattu rakenne (luennoitsija: Tero Lahtela) - Hiiltymämitoitus - Esimerkkilaskelma (NR-yläpohja) 3.5. Levyillä palosuojattu rakenne (luennoitsija: Tero Lahtela) - Palosuojauksen mitoitus 3.6. Osastoiva seinä (luennoitsija: Tero Lahtela) - Osastoivuuden mitoitus - Esimerkkilaskelma (rankaseinä) 3.7. Liitosten palomitoitus (luennoitsija: Tero Lahtela) - Suojaamattomat liitokset - Esimerkkilaskelma (suojaamaton tappivaarnaliitos)

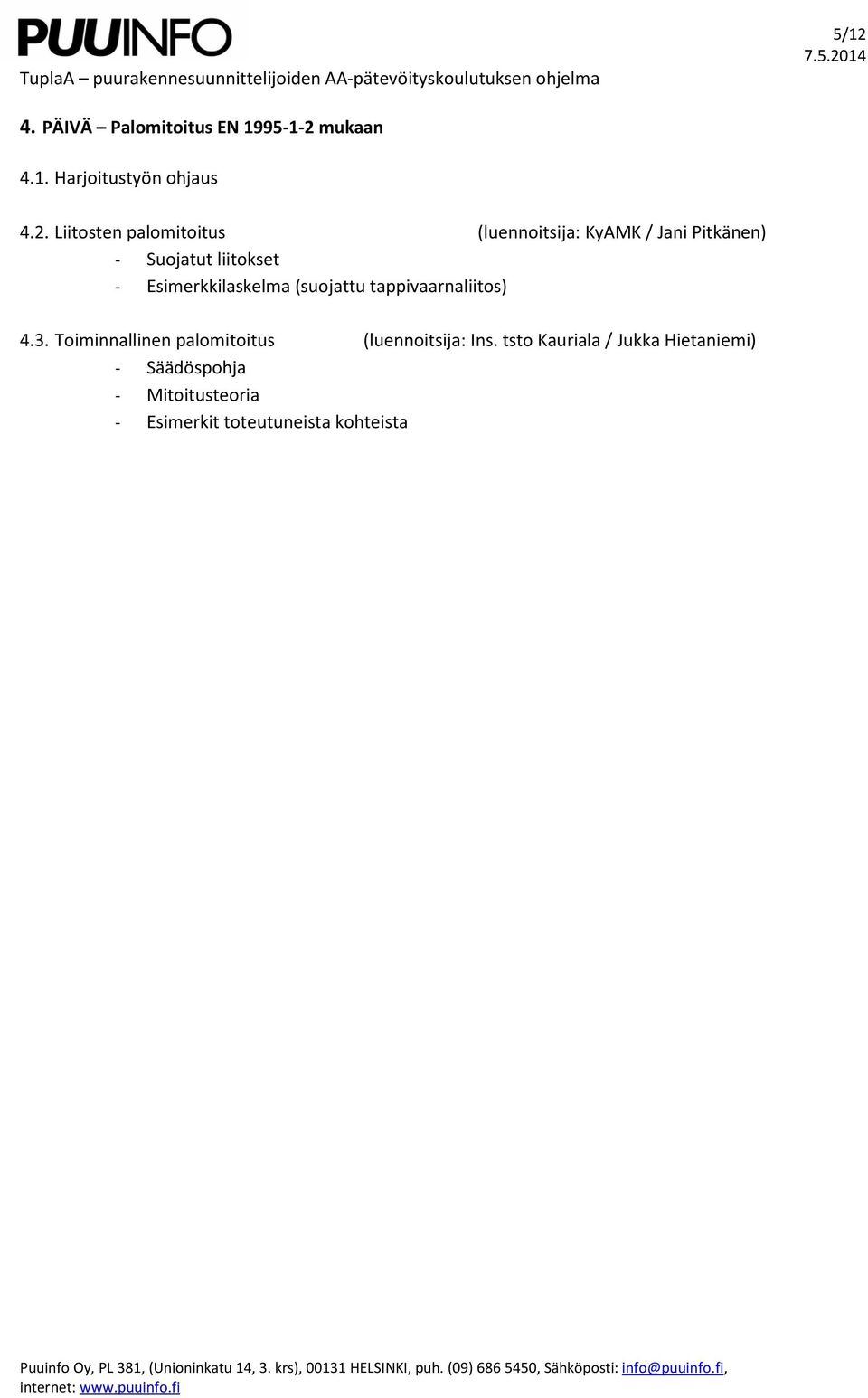

5 5/12 4. PÄIVÄ Palomitoitus EN mukaan 4.1. Harjoitustyön ohjaus 4.2. Liitosten palomitoitus (luennoitsija: KyAMK / Jani Pitkänen) - Suojatut liitokset - Esimerkkilaskelma (suojattu tappivaarnaliitos) 4.3. Toiminnallinen palomitoitus (luennoitsija: Ins. tsto Kauriala / Jukka Hietaniemi) - Säädöspohja - Mitoitusteoria - Esimerkit toteutuneista kohteista

6 6/12 MODUULI 3: PÄIVÄ Suuret puurakenteet nivelkaari (2h) (luennoitsija: KyAMK / Jani Pitkänen) - Peruskuormat ja kuormitusyhdistelmät - Taivutus-, puristus- ja leikkausjännitys - Kiepahdus (ylä- ja alapinta) ja nurjahdus (tasossa ja tasosta pois) - Poikittainen veto - Yhdistetyt jännitykset (taivutus + puristus) - Siirtymät (tietokone) - Esimerkkilaskelma (KT: epäsymmetrinen lumi 100 % + tuuli 60 %) 5.2. Kaarevanurkkainen 3-nivelkehä (3h) (luennoitsija: Asko Keronen) - Peruskuormat ja kuormitusyhdistelmät - Taivutus-, puristus- ja leikkausjännitys - Kiepahdus (ylä- ja alapinta) ja nurjahdus (tasossa ja tasosta pois) - Poikittainen veto - Yhdistetyt jännitykset (taivutus + puristus) - Siirtymät (tietokone) - Esimerkkilaskelma (KT: epäsymmetrinen lumi 100 % + tuuli 60 %) 5.3. Muuttuvan poikkileikkauksen palkki (2h) (luennoitsija: KyAMK / Jani Pitkänen) - Harja-, pulpetti-, kaareva-, maha-, bumerangipalkki - Palkkityyppien esittely (myös valmistusteknillisesti) ja ominaispiirteet - Mitoituskaavat palkkityypeittäin - Taivutusjännitys - Leikkausjännitys - Poikittainen vetojännitys - Yhdistetyt jännitykset (poikittainen veto + leikkaus) - Tukipaine - Kiepahdus - Siirtymät - Esimerkkilaskelmat (harja- ja mahapalkki, toinen esitetään) 5.4. Puusillat (1h) (Luennoitsija: Liikennevirasto/Heikki Lilja) - Siltatyypit - Eurokoodit - Pitkäaikaiskestävyys 5.5. Harjoitustöiden ohjaus (1-2h)

7 7/12 6. PÄIVÄ Mekaanisin liittimin kootut rakenteet 6.1. Mekaanisilla liittimillä kootut rakenteet (7h) Puu-betoni liittorakenne (2h) (luennoitsija: VTT / Ari Kevarinmäki) - Vaarnatyypit - Taivutusjäykkyyden määrittäminen - Taipuma-viruma huomioiminen - Betonin kutistumisen huomioiminen - Taivutus- ja leikkausjännitys - Tukipaine - Kiepahdus - Siirtymät - Vaarnamitoitus - Välipohjan värähtely - Esimerkkilaskelma (ripalaatta) Vetotangolla vahvistettu palkki (½h) (luennoitsija: KyAMK / Jani Pitkänen) - Toiminta periaate (murtorajatila ja palotilanne) - Stabiliteetti Mekaanisin liittimin kootut pilarit (2h) (luennoitsija: KyAMK / Jani Pitkänen) - Vaarnatyypit - Taivutusjäykkyyden määrittäminen - Taivutus- ja leikkausjännitys - Kiepahdus ja nurjahdus - Vaarnamitoitus - Esimerkkilaskelma (kolmeosainen nivelpäinen puristettu sauva) Tappivaarnaristikot (1h) (luennoitsija: KyAMK / Jani Pitkänen) - Vaarnatyypit ja teräslevyjen paksuus - Sauvojen nurjahduspituudet - Sauvojen liitosjäykkyydet - Liitosten epäkeskisyyden huomioiminen - Liitossiirtymät (vaikutus siirtymään) - Siirtymä (tietokone) 6.2. Hallin jäykistys (½h) (luennoitsija: KyAMK / Jani Pitkänen) - Toimintaperiaate pituussuuntaan - Toimintaperiaate poikittaissuuntaan 6.3. NR-Ristikot, EN (½h) (luennoitsija: KyAMK / Jani Pitkänen) 6.4. Excursio: Liimapuurunko- ja kattoelementtityömaa vierailu (2-3 h)

8 8/12 MODUULI 4: PÄIVÄ Liitokset, lovet ja reiät 7.1. Liitokset, esimerkkilaskelmat EN soveltaen (5h) (luennoitsija: VTT / Ari Kevarinmäki) Vinoruuviliitokset - Ristiruuviliitoksen kestävyys leikkaukselle - Siirtymä Ristikon alapaarteen tappivaarnaliitos - Kestävyys - Siirtymä Hammas- ja rengasvaarnat - Kestävyys - Siirtymä nivelkehän nurkkaliitos tappivaarnoilla (ympyrän muodossa) - Kestävyys - Siirtymä Liimatankoliitokset - Kestävyys - Siirtymä Pala- ja lohkeamismurto Poikittainen veto 7.2. Lovet ja reiät, esimerkkilaskelmat (3h) (luennoitsija: VTT / Ari Kevarinmäki) Reikä palkissa tai pilarissa - Vahvistamaton reikä - Vahvistettu reikä (pitkät ruuvit) Lovi palkissa vetopuolella - Vahvistamaton lovi - Vahvistettu lovi (pitkät ruuvit) 7.3. Harjoitustöiden ohjaus (1-2h)

9 9/12 8. PÄIVÄ Rakenteiden stabiliteettituenta ja lattian värähtely 8.1. Rakenteiden stabiliteettituenta (4h) (luennoitsija: Tero Lahtela) Stabiliteettituennan jousijäykkyys (jousivakio) - Toimintaperiaate - Esimerkkilaskelma (jousijäykkyyden ja stabiloivan voiman laskeminen) Puristetun sauvan nurjahdustuenta - Stabiliteettituenta S-nurjahdusta vastaan - Stabiliteettituenta yhteen suuntaan tapahtuvaa nurjahdusta vastaan - Esimerkkilaskelma (NR-ristikon yläpaarre) Taivutetun sauvan kiepahdustuenta - Stabiliteettituenta S-kiepahdusta vastaan - Stabiliteettituenta yhteen suuntaan tapahtuvaa kiepahdusta vastaan - Esimerkkilaskelma (yläpohjapalkki) Lattian värähtely (1h) (luennoitsija: Tero Lahtela) 8.2. Excursio: Marioff kylmälaboratorio, Vantaa (2-3h)

10 10/12 MODUULI 5: PÄIVÄ Äänitekniikka ja U-Arvo (EN-standardi) 9.1. Puukerrostalon äänitekniset rakenteet (6h) (luennoitsija: Heikki Helimäki) Huoneistojen välinen seinä ja välipohja - Äänitekninen toimintaperiaate - Kaksoisrunkoseinän kytkennän vaikutus - Koinsidenssitaajuus Sivutiesiirtymä - Tärinäeristimet (esim. Sylomer) - Kelluvan pintalattian vaikutus - Jousirankakaton vaikutus Ulkoinen melu - Tie- ja raideliikenne - Lentoliikenne Liikennetärinä 9.2. U-arvo laskeminen eurostandardin mukaan (2h) (luennoitsija: Tero Lahtela) Ristiin koolattu rankaseinä Laskuesimerkki 9.3. Harjoitustöiden ohjaus (1-2h) 10. PÄIVÄ Puurakenteet ja kosteus Kosteuden huomioiminen puurakenteiden suunnittelussa (3h) (luennoitsija: N.N.) Kosteuden hallintaprosessi kokonaisuutena ja kosteudenhallintasuunnitelma Puurakenteiden toteutuksen laatuohjeet Massiivisten puurakenteiden kuivumisen hallinta - Jäähallit, uimahallit ja muut erikoisrakennukset Excursio: Tilaelementtien valmistus, Pälkäne (5-6h)

11 11/12 MODUULI 6: PÄIVÄ - Rakennuksen elinkaari ja ympäristövaikutukset Energiatehokkuus (2h) (luennoitsija: N.N.) - E-luvun määrittäminen - Rakenteiden optimointi energiatehokkuuden näkökulmasta - Puuinfon E-lukulaskuri - LVIS-teknisten ratkaisujen optimointi energiatehokkuuden näkökulmasta Hiilijalanjälki (2h) (luennoitsija: Matti Kuittinen) - Puutuotteiden ympäristöselosteet (CO2-päästöt) - Puukerrostalon hiilijalanjäljen laskeminen Pitkäaikaiskestävyys (2h) (luennoitsija: Hannu Viitanen) - Puun turmeltumismekanismit ja suojausmenetelmät - Puujulkisivun pitkäaikaiskestävyys - Liimattujen rakenteiden pitkäaikaiskestävyys Kerrostalojen korjaaminen ja lisärakentaminen (2h) (luennoitsija: N.N.) Harjoitustöiden ohjaus (1-2h) 12. PÄIVÄ - Talotekniikka ja automaattiset sammutusjärjestelmät Hallit (2h) (luennoitsija: N.N.) - LVIST-reititysten suunnittelu - Ripustukset - Läpiviennit Puukerrostalot (2h) (luennoitsija: N.N.) - LVIST-reititysten suunnittelu - Ripustukset - Hormit - Läpiviennit Automaattiset sammutusjärjestelmät (1h) (luennoitsija: N.N.) - Korkeapaine sumusprinkleri - Perinteinen sprinkleri - Putkien reititykset - Yleiset suunnitteluperiaatteet Excursio: Puukerrostalotyömaa, Helsinki (2-3h)

12 12/12 MODUULI 7: ajankohta tarkentuu myöhemmin PÄIVÄ Opintomatka Keski-Eurooppaan - Matkan kesto on 4 vuorokautta (torstaista - sunnuntaihin) ja ajankohta syksy Matkakohteena ovat Saksa, Itävalta ja Sveitsi. - Tutustumiskohteena ovat korkeat puukerrostalot, suuret puurakenteet ja yhdistelmärakenteet, rakennusosi- en valmistus ja alan tutkimus- ja kehitystyö.
