Suuren jännevälin NR yläpohja Puupäivä 2015

Koko: px
Aloita esitys sivulta:

Download "Suuren jännevälin NR yläpohja Puupäivä 2015"

Transkriptio

1 Suuren jännevälin NR yläpohja Puupäivä 2015 Tero Lahtela

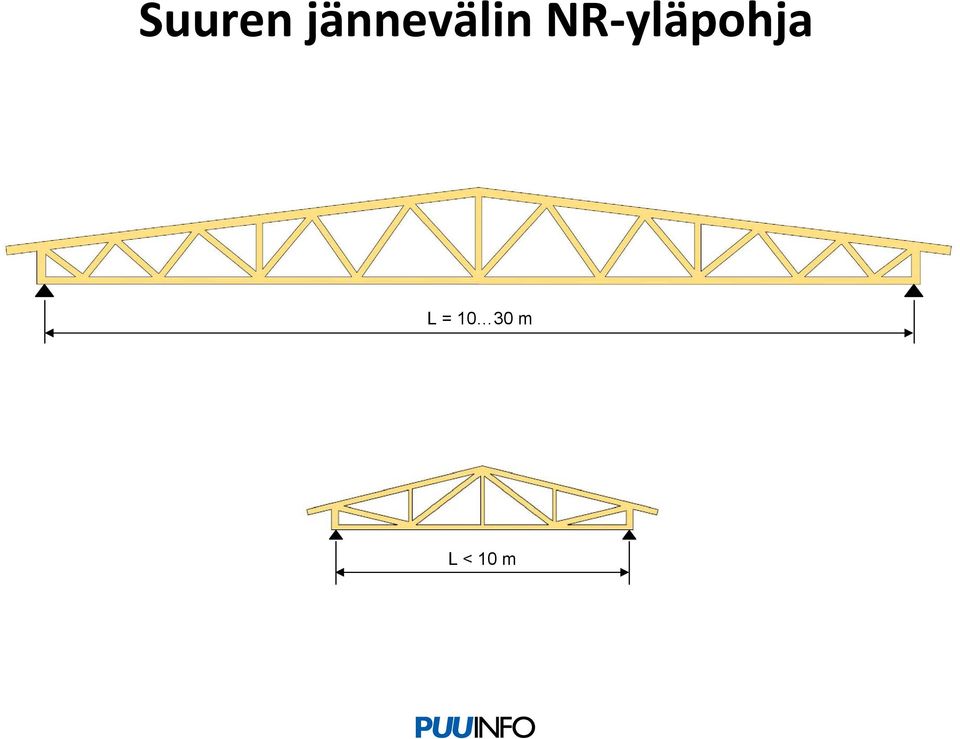

2 Suuren jännevälin NR yläpohja L = m L < 10 m

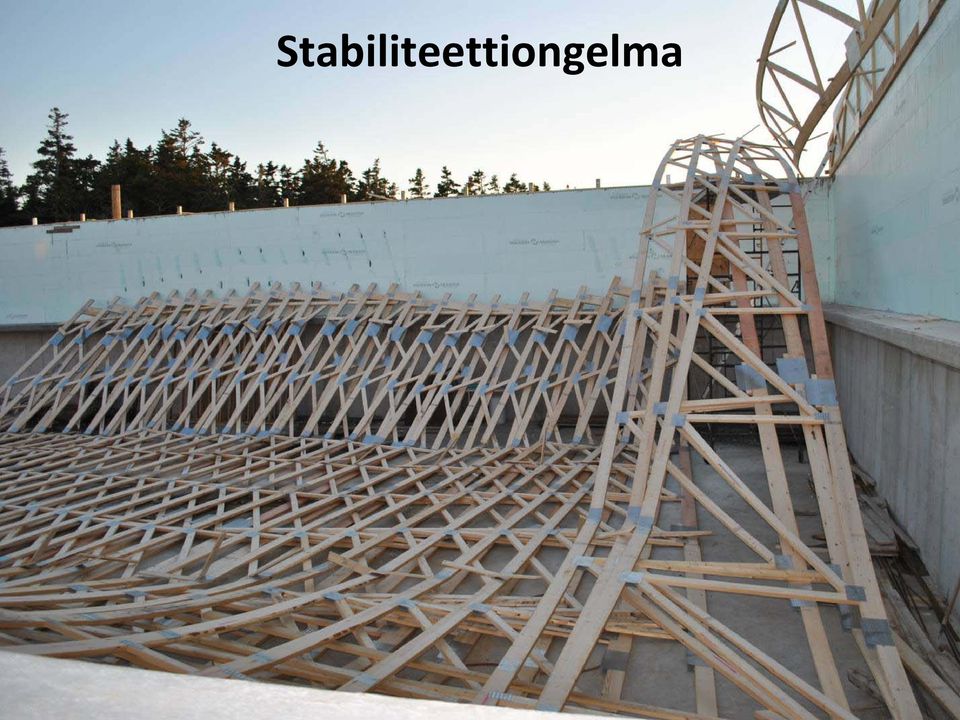

3 Stabiliteettiongelma Kokonaisjäykistys puutteellinen Yksittäisten puristussauvojen tuenta puutteellinen

4 Stabiliteettiongelma

5 Stabiliteettiongelma

6 Stabiliteettiongelma Kuvat: Nils Ivar Bovim, University of Life sciences, Norway

7 Tyypillinen NR suunnitteluprosessi ARK Stabiliteettisuunnitelmat RAK TYÖMAA NR-suunnittelija

8

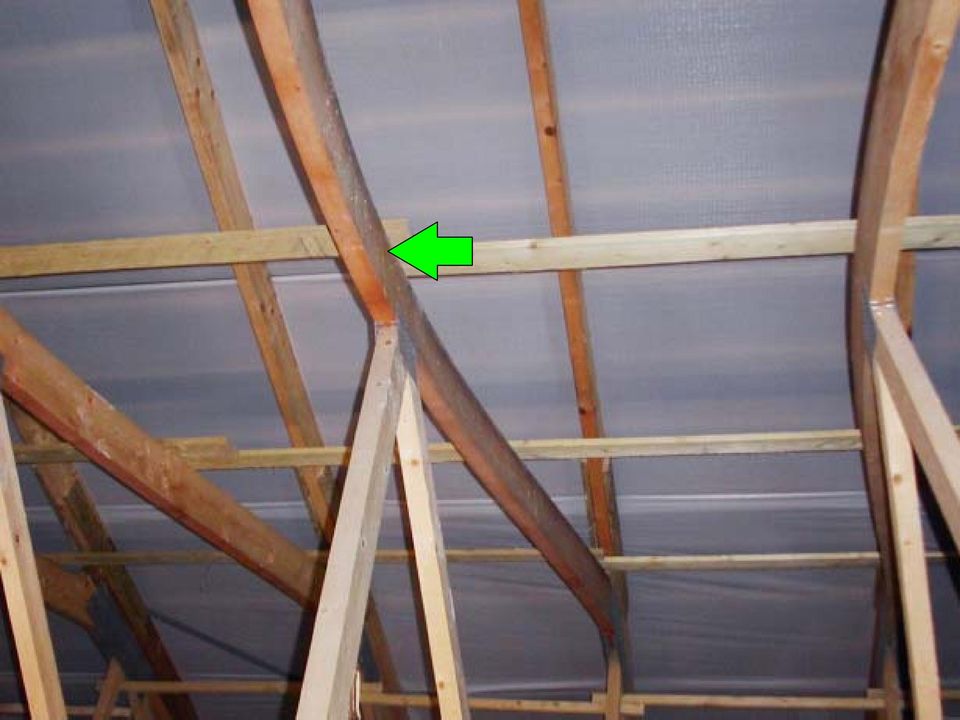

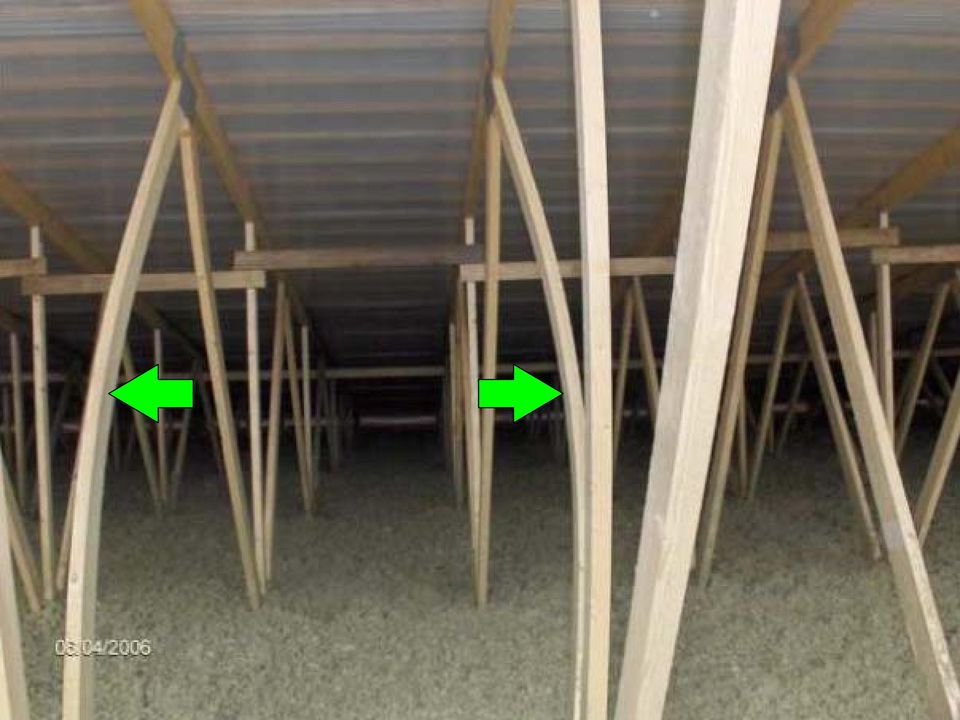

9 Uumasauvan nurjahdustuenta

10

11

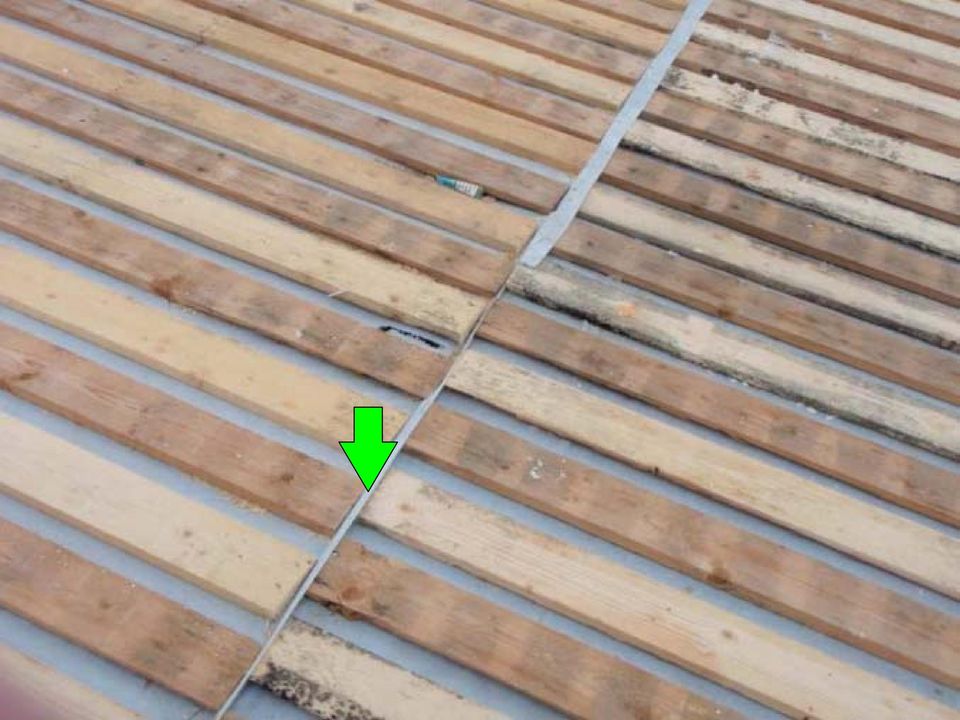

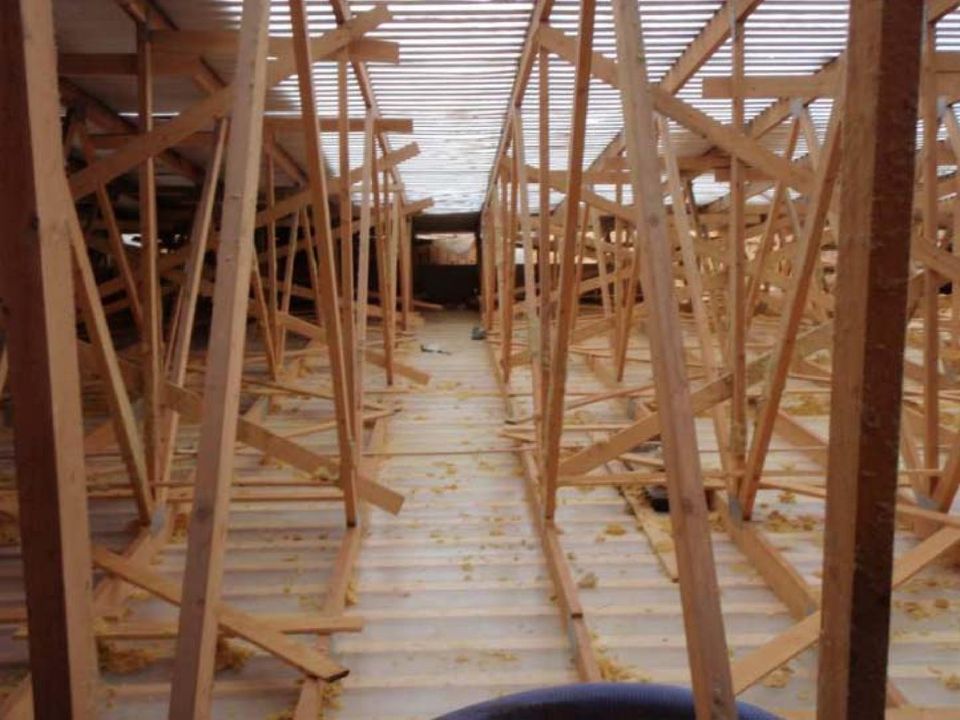

12 Ruoteiden merkitys Yläpaarteen tuenta tarvitaan Yläpaarteen tuenta tarvitaan

13 Ruoteiden merkitys Yläpaarteen tuenta tarvitaan

14

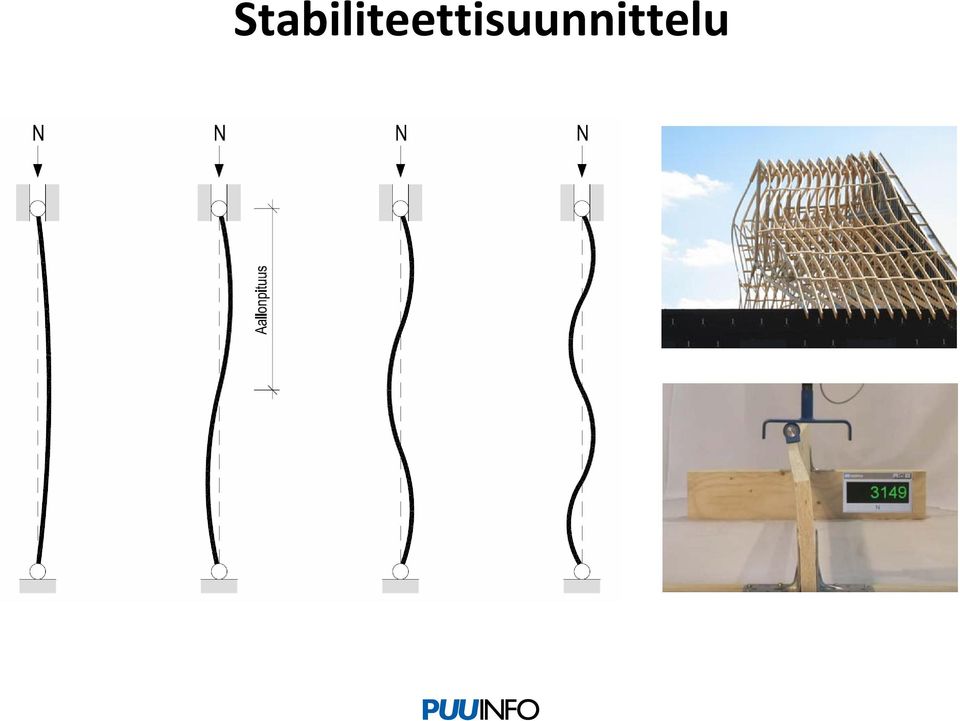

15 Stabiliteettisuunnittelu

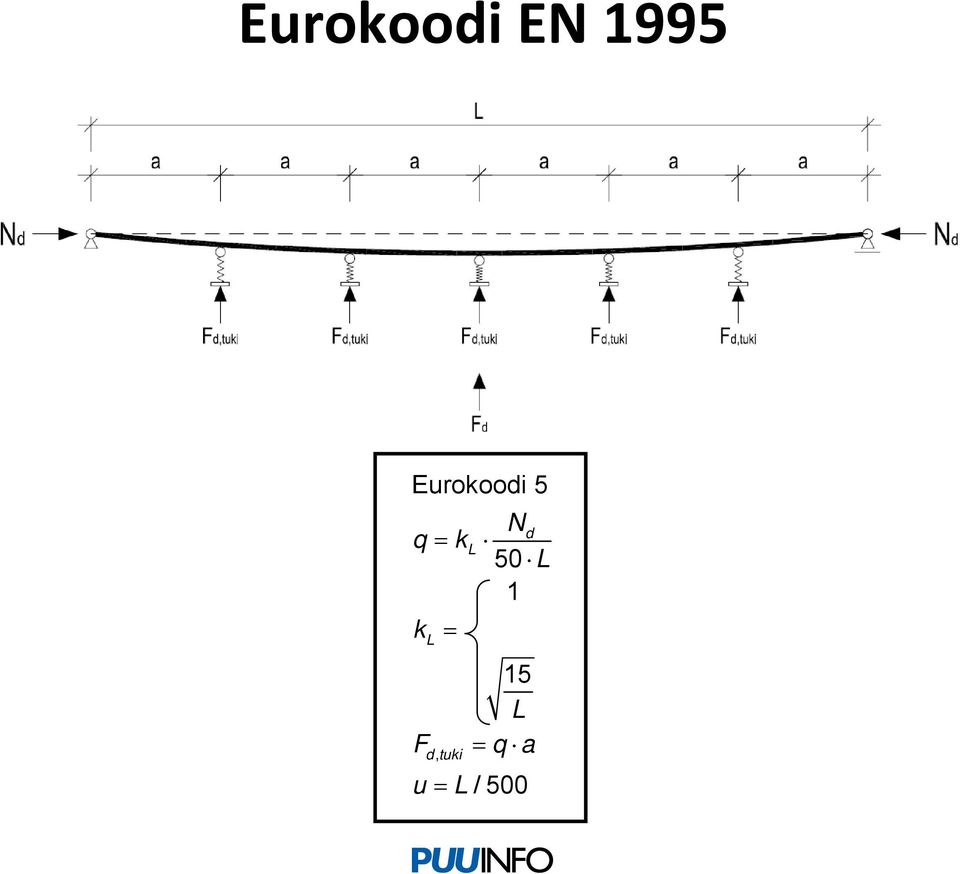

16 Eurokoodi EN 1995 Eurokoodi 5 Nd q kl 50 L 1 k L 15 L Fdtuki, q a u L/ 500

17 Eurokoodi EN 1995 Eurokoodi 5 Nd Fd 50 sahatavaralle Nd Fd 80 liimapuulle ja LVL:lle md, cd, k + k f k f 1 C vaad crit m, d c, z c,0, d 180 N 2 2 cos m a d

18 VTT S VTT-S L crit 2 a Cvaad 4 a E I 0,05 L crit L S-kiepahdusta ei tapahdu 2 F dtuki, F Lcrit a d 1

19 Stabiliteettisuunnittelu

20 Stabiliteettisuunnittelu

21 Stabiliteettisuunnittelu

22 Stabiliteettisuunnittelu

23 Stabiliteettisuunnittelu

24 Pukkijäykistys Versio 1.1 NR-yläpohjan jäykistyksen mitoitusohjelma Eurokoodi 5 / Suomen kansallinen liite Versio Ohjelman käyttäjän vastuu Ohjelman tekijä ei vastaa ohjelman mahdollisista virheistä ja niistä aiheutuneista vahingoista ohjelman käyttäjälle ja mahdolliselle kolmannelle osapuolelle. Ohjelman käyttäjä käyttää ohjelmaa omalla vastuulla ja on itse vastuussa tulosten oikeellisuudesta.

25 Pukkijäykistys Suunnittelutoimisto Työn nro Sivu x x Päiväys Tekijä x x Rakennuskohde Sisältö x Vaihe 1: Yläpaarteen nurjahdus 1.0 RISTIKKO JA VAAKAJÄYKISTE Ristikon tyyppi Symmetrinen harjaristikko Jäykistettävien kenttien määrä yläpaarteen pituudella 2 kpl Vaakajäykiste yläpaarteen päällä C24 48x148 Versio 1.1 Ristikko (punaiset pistekuormat, jotka syntyvät pystyjäykisteistä, tulee huomioida NR-ristikon mitoituksessa) 1 / Ristikon jänneväli L = mm Ristikon tukikorkeus H1 = 800 mm Yläpaarteen kaltevuus α = 8,0 Ristikon harjakorkeus H2 = 1995 mm. Jäykistysjärjestelmän jänneväli (yläpaarteen pituus) = 8584 mm 1.4 VAAKAJÄYKISTEEN MITOITUSTULOKSET Info Jäykistysjärjestelmän jännevälikerroin k = 1,0 50 Vaakajäykisteen jänneväli Ljäykiste = 4292 mm Vaakajäykisteen pään kiinnitys Pysyvä + Lumi 100 % Taivutuskestävyys [ q d,tot ] Leikkauskestävyys [ q d,tot ] Lopputilan taipuma MRT [ q d,tot ] 0 yläpaarteeseen voimalle V z,d YHDEN RISTIKON YLÄPAARTEEN OMINAISKUORMAT Info C24 48x148 M z,d 0,51 knm V z,d 0,47 kn w inst 6,85 mm Naula 3,1x90 4 kpl -100 σ m,z,d 2,91 N/mm 2 τ z,d 0,10 N/mm 2 w fin 7,95 mm F d,naula 0,12 kn -150 Yläpaarteen puristusvoima pysyvästä kuormasta Ng,k = 16,3 kn 100 % L jäykiste 4292 mm f m,d 13,71 N/mm 2 f v,d 2,29 N/mm 2 w sall 8,58 mm R d,naula 0,47 kn -200 Yläpaarteen puristusvoima lumikuormasta Nq,k = 46,4 kn 100 % q d,tot 0,22 kn/m 21 % 4 % 93 % 25 % -250 Lisävaakavoima pysyvästä kuormasta Hg,k = 0,003 kn/m 100 % Lisävaakavoima lumikuormasta Hq,k = 0,008 kn/m 100 % Ristikon yläpaarteen päällä oleva vaakajäykiste päältä katsottuna (siniset pistekuormat S d syntyvät s-nurjahduksesta vaakajäykisteen jatkoksen kohdalle ja näin ollen kuormittavat pystyjäykistettä) Tuulikuorma yläpaarteelle qw,k = 0,014 kn/m 100 % Lumikuorman pitkäaikaisosuus Ψ2 = 0,2 1.3 YHDEN RISTIKON YLÄPAARTEEN VAAKAJÄYKISTEEN MITOITUS Kuormitustapaus Pysyvä + Lumi 100 % Käyttöluokka / Aikaluokka KL 2 / Keskipitkä k mod 0,8 Muunnoskerroin k def 0,8 Virumaluku γ M 1,4 Sahatavaran osavarmuusluku N g,d 18,7 kn Yläpaarteen puristusvoima pysyvästä kuormasta 100 % N q,d 69,6 kn Yläpaarteen puristusvoima lumikuormasta 100 % q d 0,21 kn/m Yläpaarteen jäykistyskuorma 100 % H g,d 0,00 kn/m Lisävaakavoima pysyvästä kuormasta 100 % H q,d 0,01 kn/m Lisävaakavoima lumikuormasta 100 % q w,d 0,00 kn/m Tuulikuorma yläpaarteelle 0 % Vaakajäykisteen poikkileikkaus N d Pystyjäykiste A Pystyjäykistelinjojen ulkoiset tukireaktiot 1-aukkoiselta vaakajäykisteeltä (F q,d ja S d eivät vaikuta samanaikaisesti) I z mm 4 Jäyhyysmomentti Pystyjäykistelinja A (max) B C D E (max) F G (max) H I (max) W z mm 3 Taivutusvastus Jäykistyskuorma F q,d 1,767 kn 0,883 kn 0,883 kn 0,883 kn 1,767 kn 0,442 kn 1,767 kn 0,442 kn 1,767 kn A 7104 mm 2 Poikkileikkausala Lisävaakavoima F H,d 0,033 kn 0,066 kn 0,066 kn 0,066 kn 0,033 kn 0,033 kn 0,033 kn 0,033 kn 0,033 kn k cr 1,0 Halkeilukerroin Tuulikuorma F q,w,d 0,000 kn 0,000 kn 0,000 kn 0,000 kn 0,000 kn 0,000 kn 0,000 kn 0,000 kn 0,000 kn E 0,mean N/mm 2 Kimmomoduuli S-nurjahdus S d 0,883 kn 1,767 kn 1,767 kn 1,767 kn 0,883 kn 1,767 kn 0,883 kn 1,767 kn 0,883 kn Tukireaktio P d (max) 1,80 kn 1,83 kn 1,83 kn 1,83 kn 1,80 kn 0,00 kn 0,00 kn 0,00 kn 0,00 kn q d H d q w,d N d Nurjahdusmuoto (nurjahdus yhteen suuntaan = jäykistysjärjestelmän jänneväli) Info

26 NR ristikkoyläpohja Jäykistelohko

27 Jäykiste alapaarteen tasossa Jäykistelohko

28 NR palkkiristikko

29 Vinolaudoitus

30 Pystyjäykisteet Jäykistelohko

31 NR pukit

32 Yläpaarteen jäykiste Jäykistelohko

33 NR pukit

34 Yläpaarteen jäykiste L

35 Yläpaarteen jäykiste

36 Pystyjäykisteet

37 Suunnittelutoimisto Työn nro Sivu x x Päiväys Tekijä x x Rakennuskohde Sisältö x Vaihe 1: Yläpaarteen nurjahdus 1.0 RISTIKKO JA VAAKAJÄYKISTE Ristikon tyyppi Jäykistettävien kenttien määrä yläpaarteen pituudella Vaakajäykiste yläpaarteen päällä Symmetrinen harjaristikko 2 kpl C24 48x148 Versio 1.1 Ristikko (punaiset pistekuormat, jotka syntyvät pystyjäykisteistä, tulee huomioida NR-ristikon mitoituksessa) Ristikon jänneväli L = mm Ristikon tukikorkeus H1 = 800 mm Yläpaarteen kaltevuus α = 8,0 Ristikon harjakorkeus H2 = 1995 mm. Jäykistysjärjestelmän jänneväli (yläpaarteen pituus) = 8584 mm 1.4 VAAKAJÄYKISTEEN MITOITUSTULOKSET Info Jäykistysjärjestelmän jännevälikerroin = 1,0 50 Vaakajäykisteen jänneväli Ljäykiste = 4292 mm Vaakajäykisteen pään kiinnitys 0 Pysyvä + Lumi 100 % Taivutuskestävyys [ q d,tot ] Leikkauskestävyys [ q d,tot ] Lopputilan taipuma MRT [ q d,tot ] yläpaarteeseen voimalle V z,d YHDEN RISTIKON YLÄPAARTEEN OMINAISKUORMAT Info M z,d 0,51 knm V z,d 0,47 kn w inst 6,85 mm Naula 3,1x90 4 kpl -100 C24 48x148 σ m,z,d 2,91 N/mm 2 τ z,d 0,10 N/mm 2 w fin 7,95 mm F d,naula 0,12 kn -150 Yläpaarteen puristusvoima pysyvästä kuormasta Ng,k = 16,3 kn 100 % L jäykiste 4292 mm f m,d 13,71 N/mm 2 f v,d 2,29 N/mm 2 w sall 8,58 mm R d,naula 0,47 kn -200 Yläpaarteen puristusvoima lumikuormasta Nq,k = 46,4 kn 100 % q d,tot 0,22 kn/m 21 % 4 % 93 % 25 % -250 Lisävaakavoima pysyvästä kuormasta Hg,k = 0,003 kn/m 100 % Lisävaakavoima lumikuormasta Hq,k = 0,008 kn/m 100 % Ristikon yläpaarteen päällä oleva vaakajäykiste päältä katsottuna (siniset pistekuormat S d syntyvät s-nurjahduksesta vaakajäykisteen jatkoksen kohdalle ja näin ollen kuormittavat pystyjäykistettä) Tuulikuorma yläpaarteelle qw,k = 0,014 kn/m 100 % Lumikuorman pitkäaikaisosuus Ψ2 = 0,2 q d 1.3 YHDEN RISTIKON YLÄPAARTEEN VAAKAJÄYKISTEEN MITOITUS H d Kuormitustapaus Pysyvä + Lumi 100 % qw,d Käyttöluokka / Aikaluokka KL 2 / Keskipitkä k mod 0,8 Muunnoskerroin Nd Nd k def 0,8 Virumaluku γ M 1,4 Sahatavaran osavarmuusluku N g,d 18,7 kn Yläpaarteen puristusvoima pysyvästä kuormasta 100 % N q,d 69,6 kn Yläpaarteen puristusvoima lumikuormasta 100 % q d 0,21 kn/m Yläpaarteen jäykistyskuorma 100 % H g,d 0,00 kn/m Lisävaakavoima pysyvästä kuormasta 100 % Nurjahdusmuoto (nurjahdus yhteen suuntaan = jäykistysjärjestelmän jänneväli) H q,d 0,01 kn/m Lisävaakavoima lumikuormasta 100 % q w,d 0,00 kn/m Tuulikuorma yläpaarteelle 0 % Pystyjäykistelinjojen ulkoiset tukireaktiot 1-aukkoiselta vaakajäykisteeltä (Fq,d ja Sd eivät vaikuta samanaikaisesti) Info Vaakajäykisteen poikkileikkaus I z mm 4 Jäyhyysmomentti Pystyjäykistelinja A (max) B C D E (max) F G (max) H I (max) 3 W z mm Taivutusvastus Jäykistyskuorma F q,d 1,767 kn 0,883 kn 0,883 kn 0,883 kn 1,767 kn 0,442 kn 1,767 kn 0,442 kn 1,767 kn 2 A 7104 mm Poikkileikkausala Lisävaakavoima F H,d 0,033 kn 0,066 kn 0,066 kn 0,066 kn 0,033 kn 0,033 kn 0,033 kn 0,033 kn 0,033 kn k cr 1,0 Halkeilukerroin Tuulikuorma F q,w,d 0,000 kn 0,000 kn 0,000 kn 0,000 kn 0,000 kn 0,000 kn 0,000 kn 0,000 kn 0,000 kn 2 E 0,mean N/mm Kimmomoduuli S-nurjahdus S d 0,883 kn 1,767 kn 1,767 kn 1,767 kn 0,883 kn 1,767 kn 0,883 kn 1,767 kn 0,883 kn Tukireaktio P d (max) 1,80 kn 1,83 kn 1,83 kn 1,83 kn 1,80 kn 0,00 kn 0,00 kn 0,00 kn 0,00 kn A NR suunnitteluprosessi 1) RAK Stabiliteettisuunnitelmat Ristikkokaaviot 1 / 1 Pystyjäykiste 3) RAK Suunnitelmien tarkastus Uumasauvan tuennan suunnittelu k 2) NR Ristikkosuunnitelma

38

NR yläpohjan jäykistys Mitoitusohjelma
