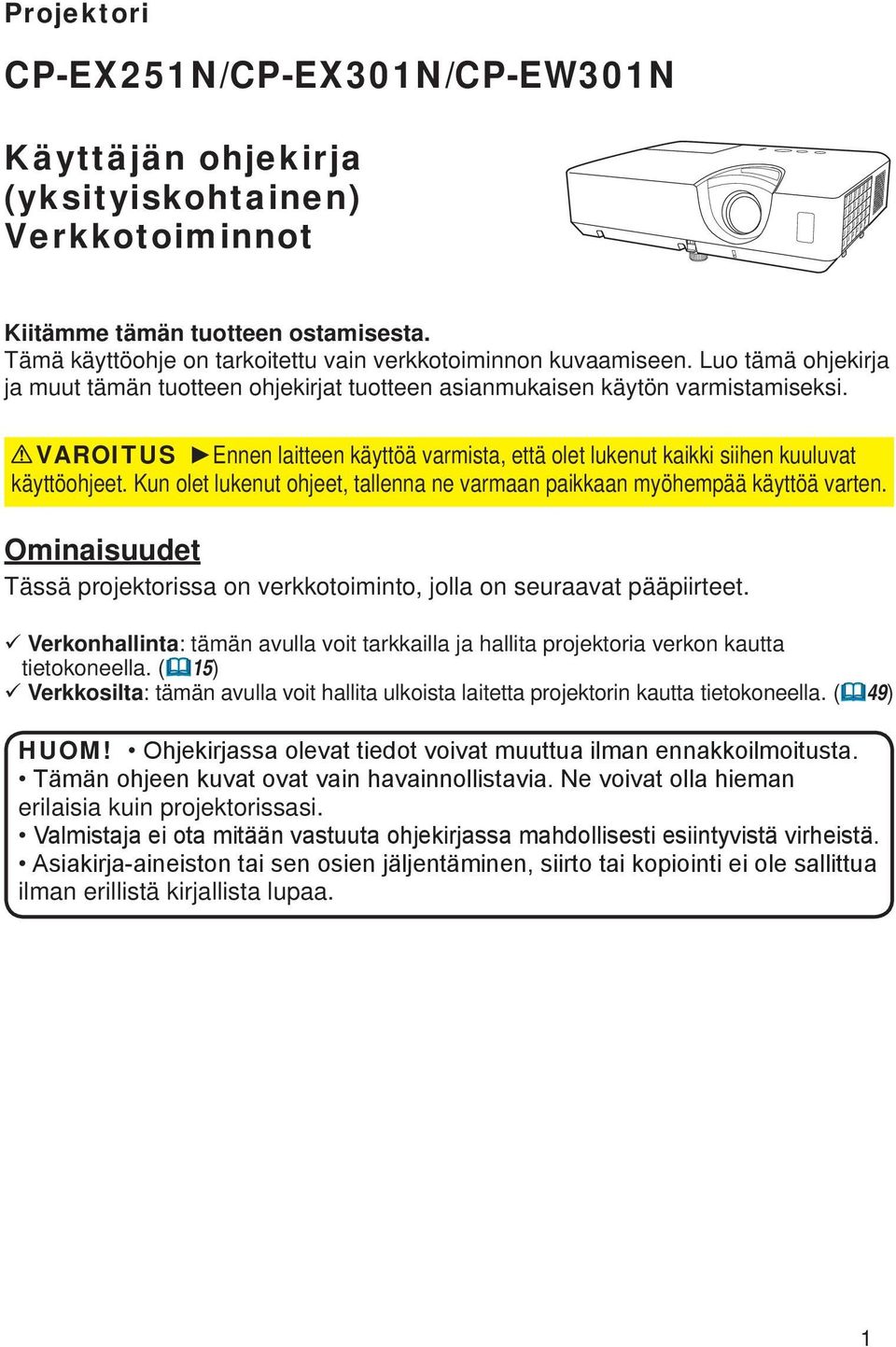

1 Projektori CP-EX251N/CP-EX301N/CP-EW301N Käyttäjän ohjekirja (yksityiskohtainen) Verkkotoiminnot Kiitämme tämän tuotteen ostamisesta. Tämä käyttöohje on tarkoitettu vain verkkotoiminnon kuvaamiseen. Luo tämä ohjekirja ja muut tämän tuotteen ohjekirjat tuotteen asianmukaisen käytön varmistamiseksi. VAROITUS Ennen laitteen käyttöä varmista, että olet lukenut kaikki siihen kuuluvat käyttöohjeet. Kun olet lukenut ohjeet, tallenna ne varmaan paikkaan myöhempää käyttöä varten. Ominaisuudet Tässä projektorissa on verkkotoiminto, jolla on seuraavat pääpiirteet. Verkonhallinta: tämän avulla voit tarkkailla ja hallita projektoria verkon kautta tietokoneella. ( 15) Verkkosilta: tämän avulla voit hallita ulkoista laitetta projektorin kautta tietokoneella. ( 49) HUOM! Ohjekirjassa olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Tämän ohjeen kuvat ovat vain havainnollistavia. Ne voivat olla hieman erilaisia kuin projektorissasi. Valmistaja ei ota mitään vastuuta ohjekirjassa mahdollisesti esiintyvistä virheistä. Asiakirja-aineiston tai sen osien jäljentäminen, siirto tai kopiointi ei ole sallittua ilman erillistä kirjallista lupaa. 1

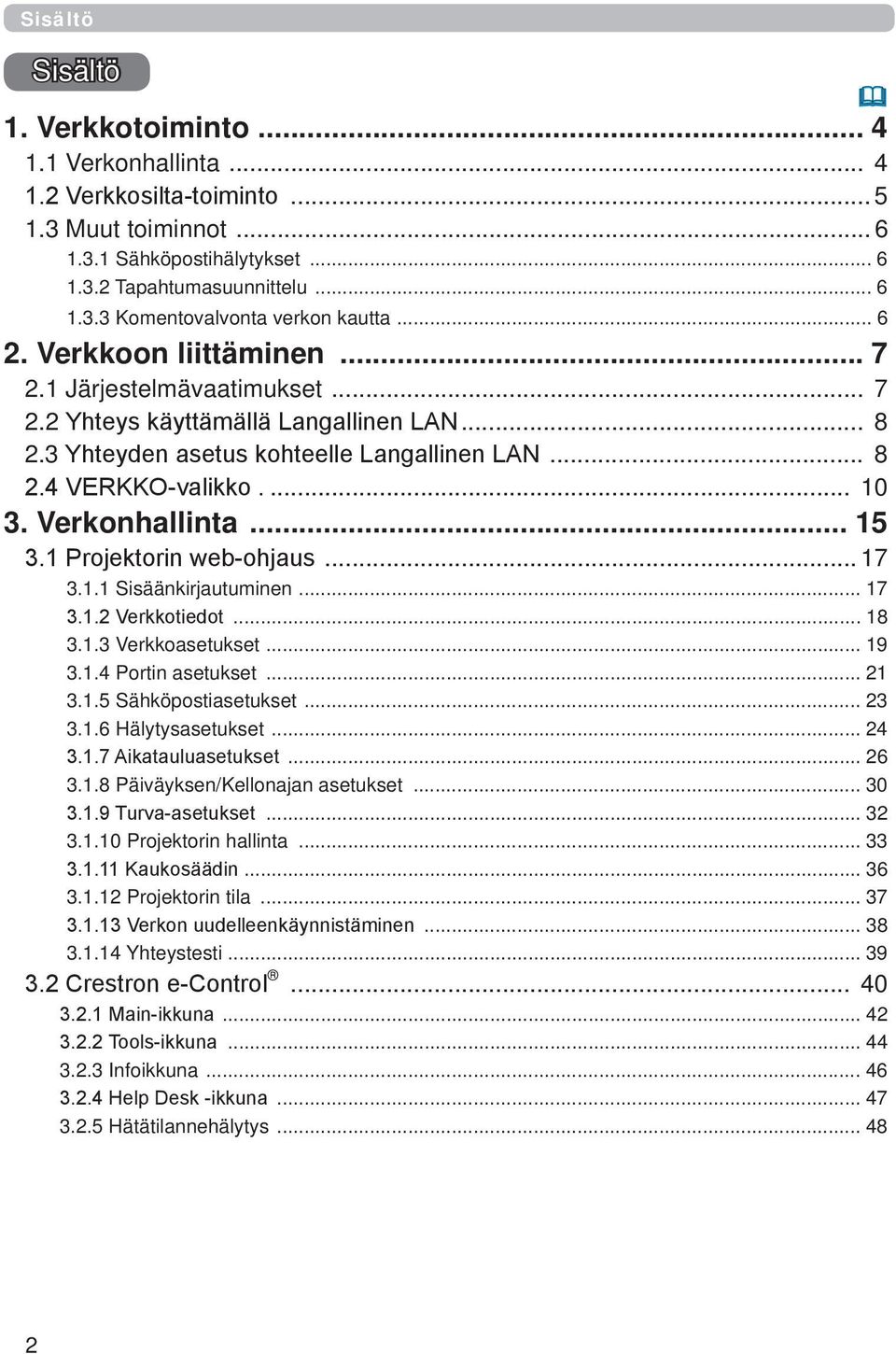

2 Sisältö Sisältö 1. Verkkotoiminto Verkonhallinta Verkkosilta-toiminto Muut toiminnot Sähköpostihälytykset Tapahtumasuunnittelu Komentovalvonta verkon kautta Verkkoon liittäminen Järjestelmävaatimukset Yhteys käyttämällä Langallinen LAN Yhteyden asetus kohteelle Langallinen LAN VERKKO-valikko Verkonhallinta Projektorin web-ohjaus Sisäänkirjautuminen Verkkotiedot Verkkoasetukset Portin asetukset Sähköpostiasetukset Hälytysasetukset Aikatauluasetukset Päiväyksen/Kellonajan asetukset Turva-asetukset Projektorin hallinta Kaukosäädin Projektorin tila Verkon uudelleenkäynnistäminen Yhteystesti Crestron e-control Main-ikkuna Tools-ikkuna Infoikkuna Help Desk -ikkuna Hätätilannehälytys

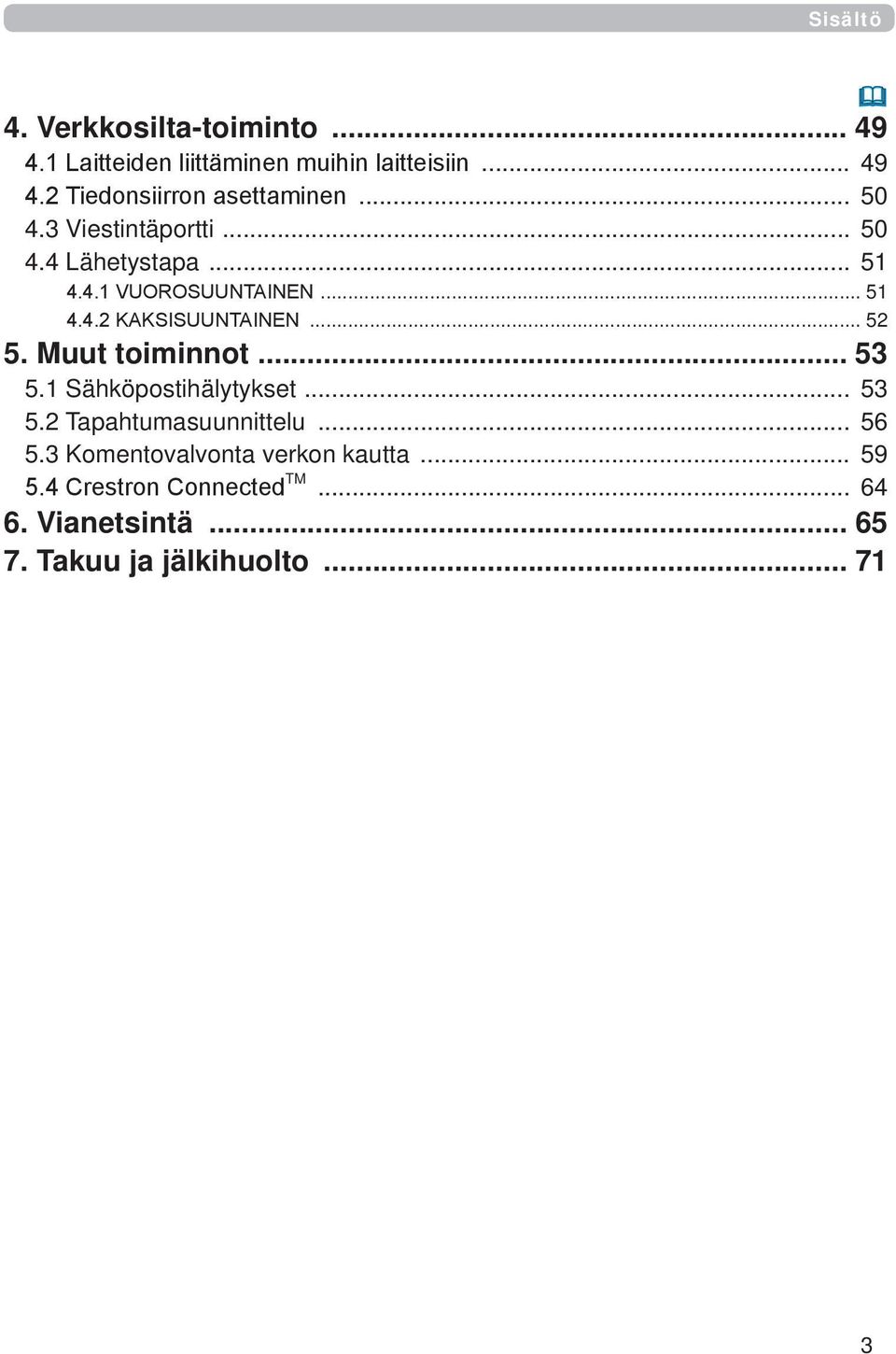

3 Sisältö 4. Verkkosilta-toiminto Laitteiden liittäminen muihin laitteisiin Tiedonsiirron asettaminen Viestintäportti Lähetystapa VUOROSUUNTAINEN KAKSISUUNTAINEN Muut toiminnot Sähköpostihälytykset Tapahtumasuunnittelu Komentovalvonta verkon kautta Crestron Connected TM Vianetsintä Takuu ja jälkihuolto

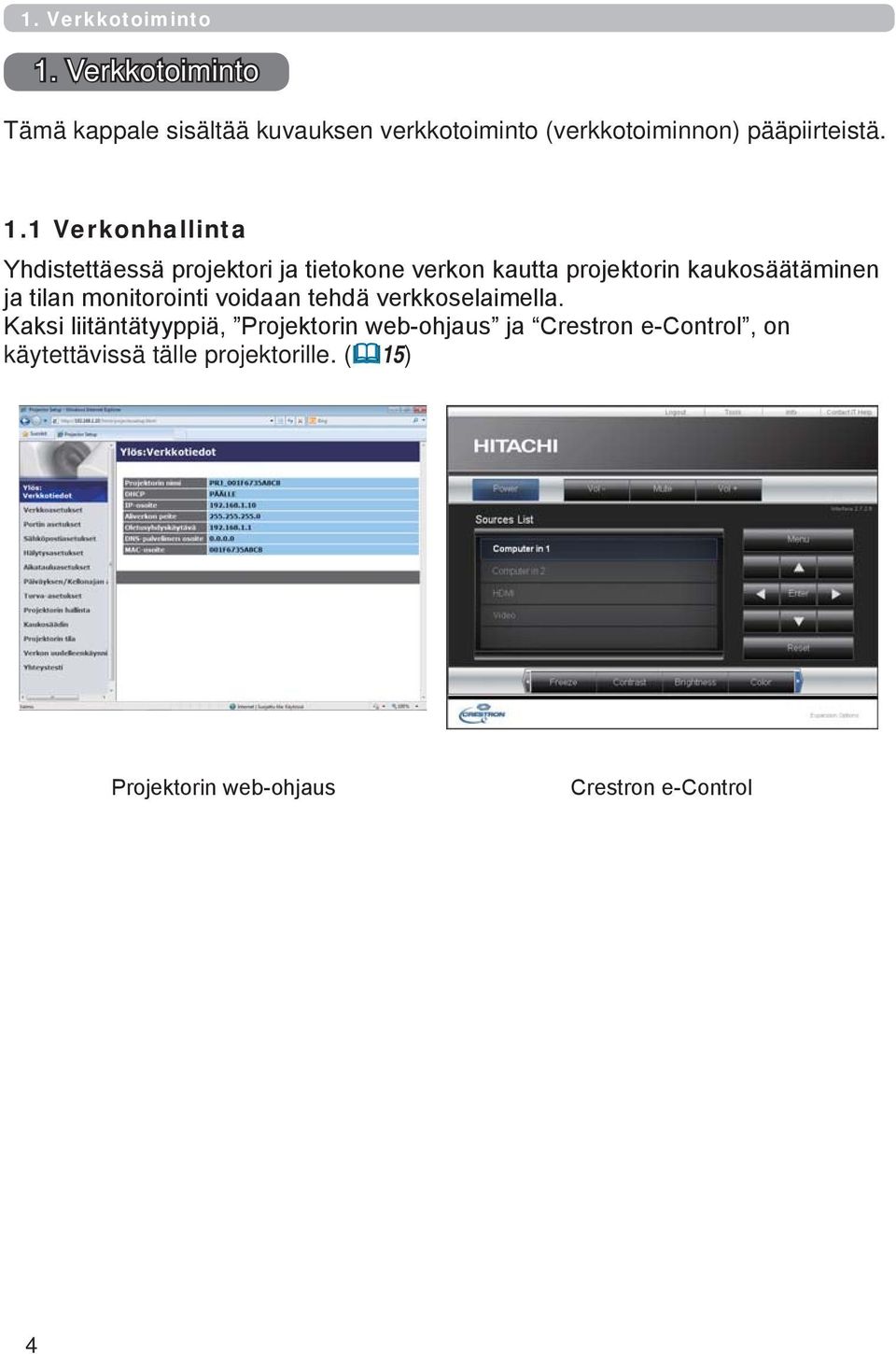

4 1. Verkkotoiminto 1. Verkkotoiminto Tämä kappale sisältää kuvauksen verkkotoiminto (verkkotoiminnon) pääpiirteistä. 1.1 Verkonhallinta Yhdistettäessä projektori ja tietokone verkon kautta projektorin kaukosäätäminen ja tilan monitorointi voidaan tehdä verkkoselaimella. Kaksi liitäntätyyppiä, Projektorin web-ohjaus ja Crestron e-control, on käytettävissä tälle projektorille. ( 15) Projektorin web-ohjaus Crestron e-control 4

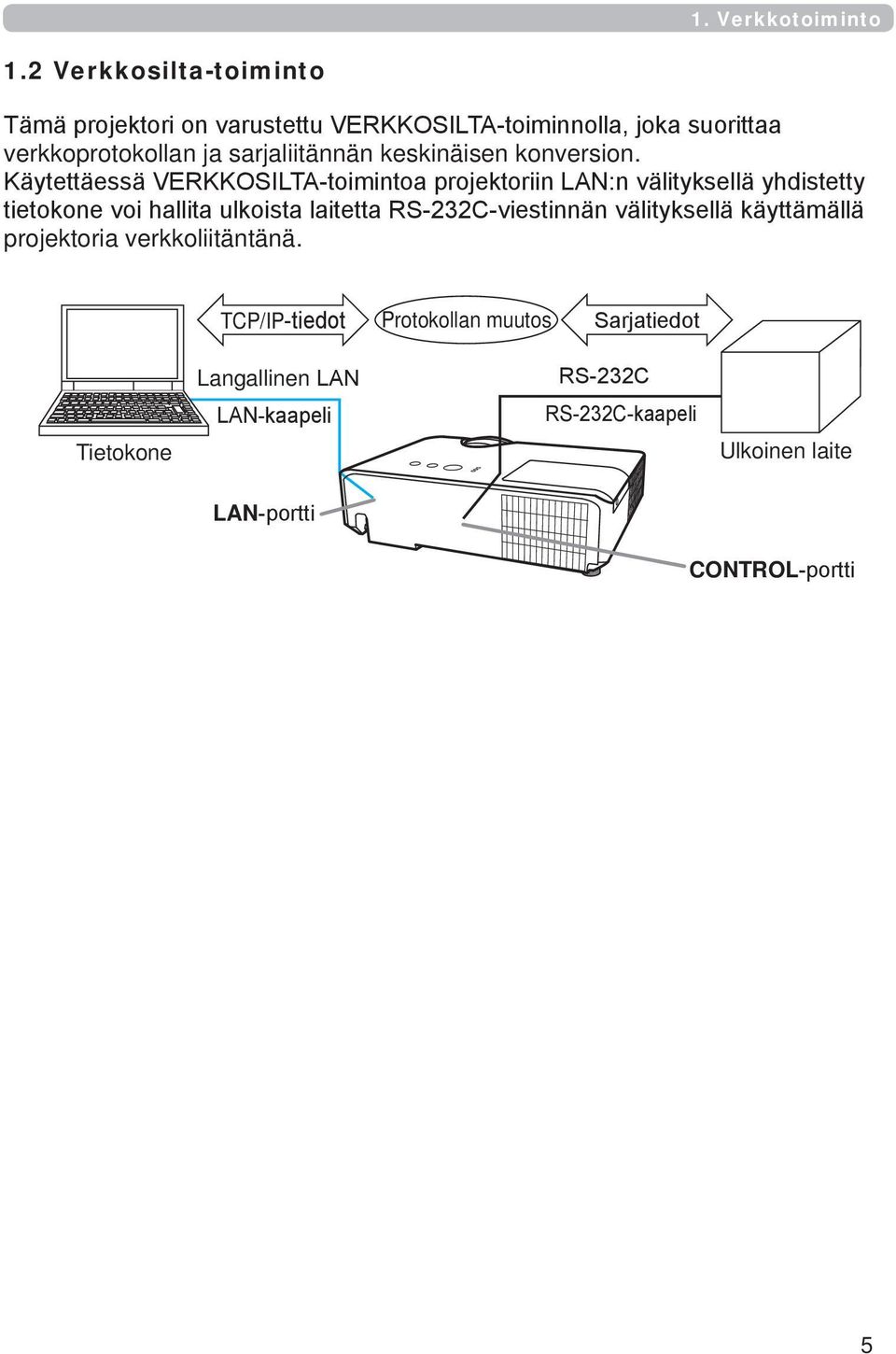

5 1. Verkkotoiminto 1.2 Verkkosilta-toiminto Tämä projektori on varustettu VERKKOSILTA-toiminnolla, joka suorittaa verkkoprotokollan ja sarjaliitännän keskinäisen konversion. Käytettäessä VERKKOSILTA-toimintoa projektoriin LAN:n välityksellä yhdistetty tietokone voi hallita ulkoista laitetta RS-232C-viestinnän välityksellä käyttämällä projektoria verkkoliitäntänä. TCP/IP-tiedot Protokollan muutos Sarjatiedot Tietokone Langallinen LAN LAN-kaapeli RS-232C RS-232C-kaapeli Ulkoinen laite LAN-portti CONTROL-portti 5

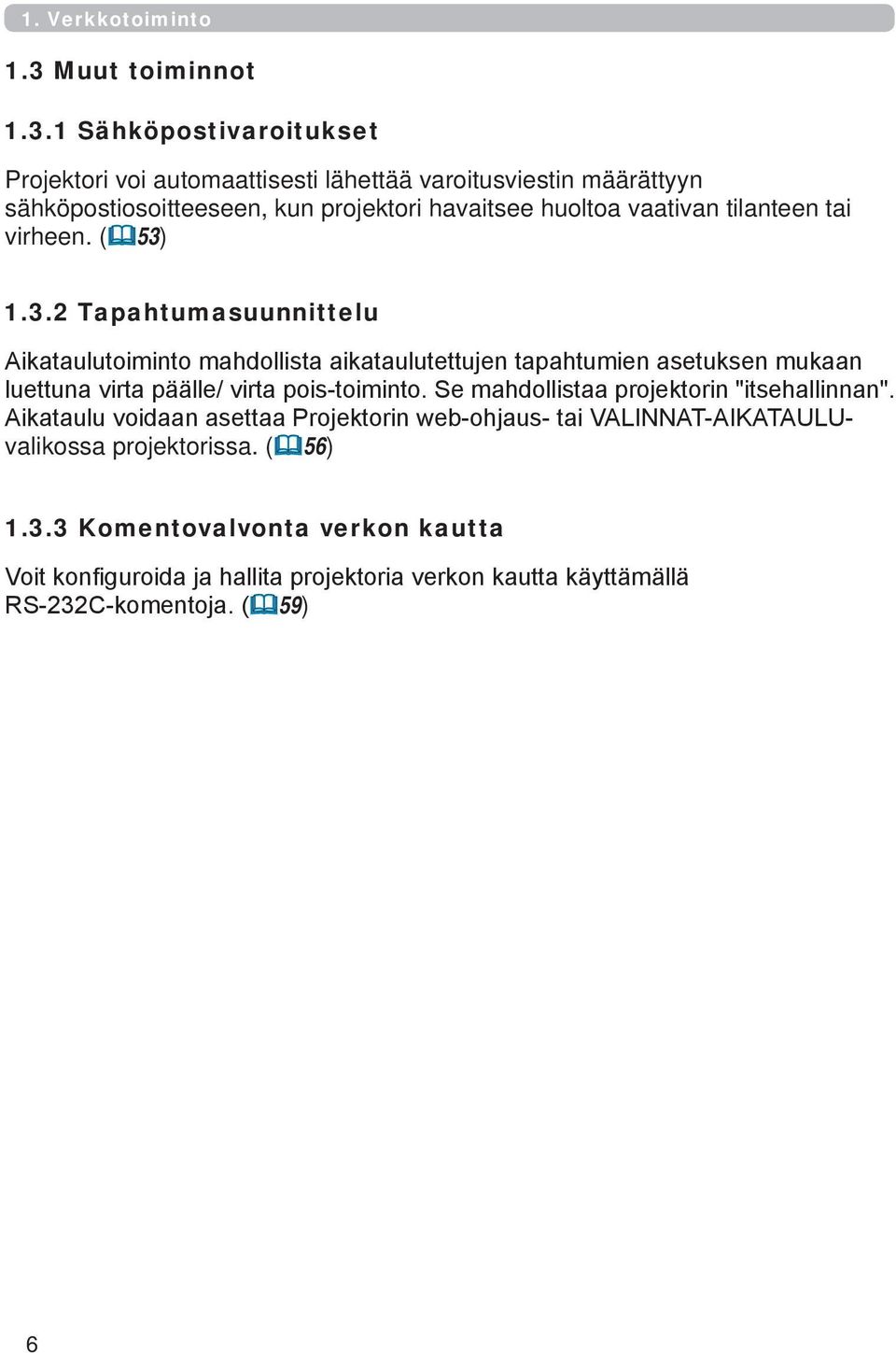

6 1. Verkkotoiminto 1.3 Muut toiminnot Sähköpostivaroitukset Projektori voi automaattisesti lähettää varoitusviestin määrättyyn sähköpostiosoitteeseen, kun projektori havaitsee huoltoa vaativan tilanteen tai virheen. ( 53) Tapahtumasuunnittelu Aikataulutoiminto mahdollista aikataulutettujen tapahtumien asetuksen mukaan luettuna virta päälle/ virta pois-toiminto. Se mahdollistaa projektorin "itsehallinnan". Aikataulu voidaan asettaa Projektorin web-ohjaus- tai VALINNAT-AIKATAULUvalikossa projektorissa. ( 56) Komentovalvonta verkon kautta Voit konfiguroida ja hallita projektoria verkon kautta käyttämällä RS-232C-komentoja. ( 59) 6

7 2. Verkkoon liittäminen 2.1 Järjestelmävaatimukset 2. Verkkoon liittäminen Projektorin liittämiseen tietokoneeseen verkon kautta tarvitaan seuraavat laitteet. Kaikille yhteiset Projektori: 1 yksikkö, Tietokone: vähintään 1 sarja Laitteen yhdistäminen projektoriin tai tietokoneeseen Langallinen liitäntä *1 LAN-kaapeli (CAT-5 tai suurempi): 1 kpl *1: Projektorin verkkokäyttöjärjestelmä tarvitsee 100Base-TX tai 10Base-T järjestelmän mukaisen tiedonsiirtoympäristön. Verkkoselain Verkkoselain täytyy asentaa tietokoneeseesi, jotta voisit käyttää Verkonhallintaa. HUOM! Verkkotoimintoa ei ole saatavissa, kun VALMIUSTILA on asetettu kohtaan SÄÄSTÖ ja projektori on valmiustilassa. Liitä projektori verkkoon sen jälkeen, kun VALMIUSTILA on asetettu kohtaan NORMAALI. ( SÄÄTÖ-valikko Käyttöohje) 7

8 2. Verkkoon liittäminen 2.2 Yhteys käyttämällä Langallinen LAN Yhteys langallisen LAN:n välityksellä on käytettävissä. Aseta langallinen LAN projektorille seuraamalla verkonvalvojan ohjeita, kun yhdistät olemassa olevaan verkkoon. keskitin 2.3 Yhteyden asetus kohteelle Langallinen LAN 1) Yhdistä projektori tietokoneeseen keskittimen välityksellä käyttämällä LAN-kaapelia (CAT-5e tai korkeampi). 2) Paina VALIKKO-painiketta kaukosäätimestä tai projektorin säätöpaneelista. Viimeksi käyttämäsi VALIKKO tulee näkyviin. Käytä kohdistinpainiketta valitaksesi seuraavan. HELP. VAL. > LISÄVALIKKO > VERKKO > ASETUS 3) Aseta seuraavat kohdat ASETUS. DHCP IP-OSOITE APUVERKON MASKI OLETUSPORTTI DNS-PALVELIN IP-osoitteen asettamista varten katso kohtaa IP-osoitteesta. ( 9) Valitse KÄYTÄ ja sen jälkeen paina ENTER-painiketta toteuttaaksesi asetukset. 8

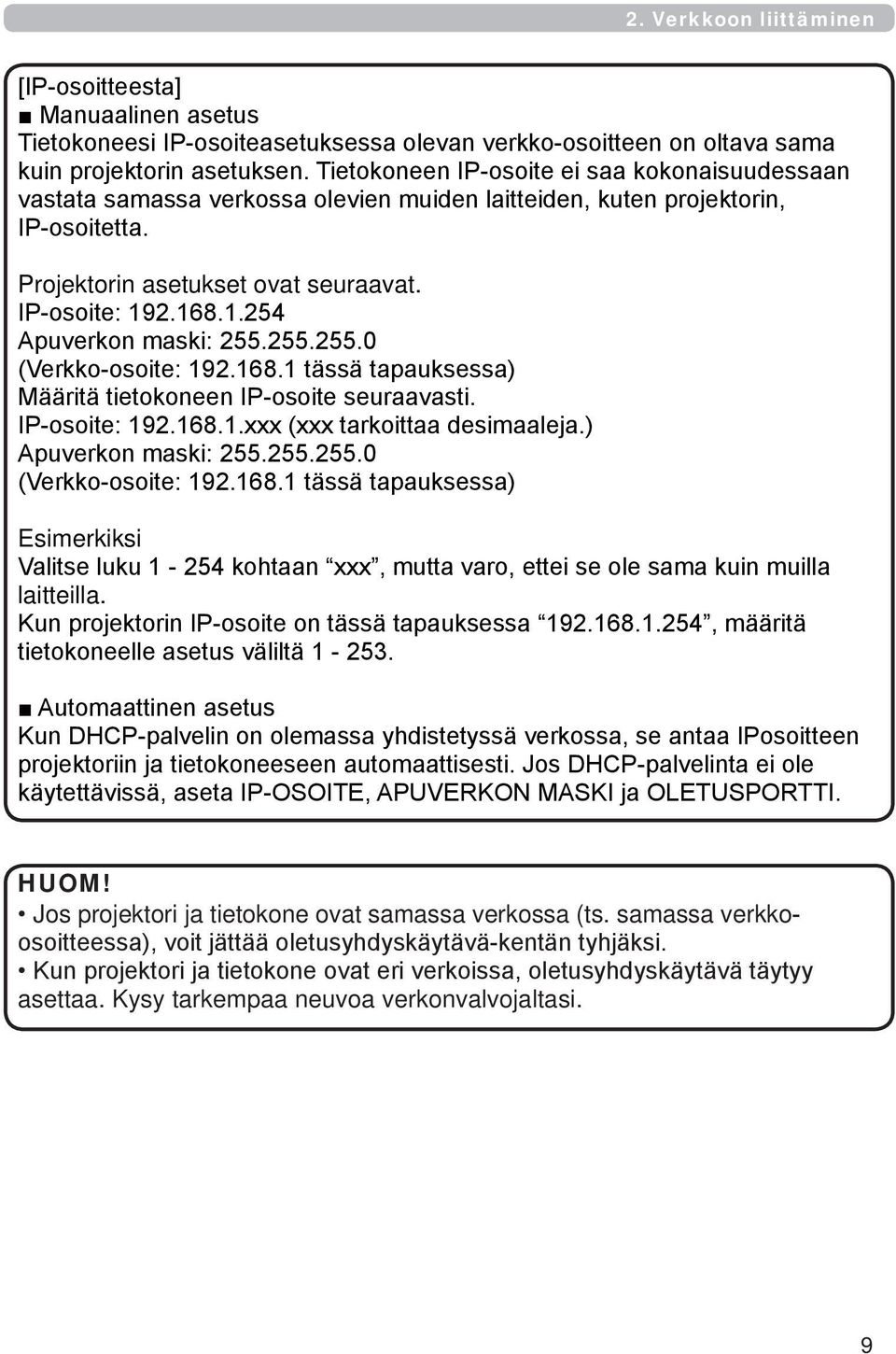

9 2. Verkkoon liittäminen [IP-osoitteesta] Manuaalinen asetus Tietokoneesi IP-osoiteasetuksessa olevan verkko-osoitteen on oltava sama kuin projektorin asetuksen. Tietokoneen IP-osoite ei saa kokonaisuudessaan vastata samassa verkossa olevien muiden laitteiden, kuten projektorin, IP-osoitetta. Projektorin asetukset ovat seuraavat. IP-osoite: Apuverkon maski: (Verkko-osoite: tässä tapauksessa) Määritä tietokoneen IP-osoite seuraavasti. IP-osoite: xxx (xxx tarkoittaa desimaaleja.) Apuverkon maski: (Verkko-osoite: tässä tapauksessa) Esimerkiksi Valitse luku kohtaan xxx, mutta varo, ettei se ole sama kuin muilla laitteilla. Kun projektorin IP-osoite on tässä tapauksessa , määritä tietokoneelle asetus väliltä Automaattinen asetus Kun DHCP-palvelin on olemassa yhdistetyssä verkossa, se antaa IPosoitteen projektoriin ja tietokoneeseen automaattisesti. Jos DHCP-palvelinta ei ole käytettävissä, aseta IP-OSOITE, APUVERKON MASKI ja OLETUSPORTTI. HUOM! Jos projektori ja tietokone ovat samassa verkossa (ts. samassa verkkoosoitteessa), voit jättää oletusyhdyskäytävä-kentän tyhjäksi. Kun projektori ja tietokone ovat eri verkoissa, oletusyhdyskäytävä täytyy asettaa. Kysy tarkempaa neuvoa verkonvalvojaltasi. 9

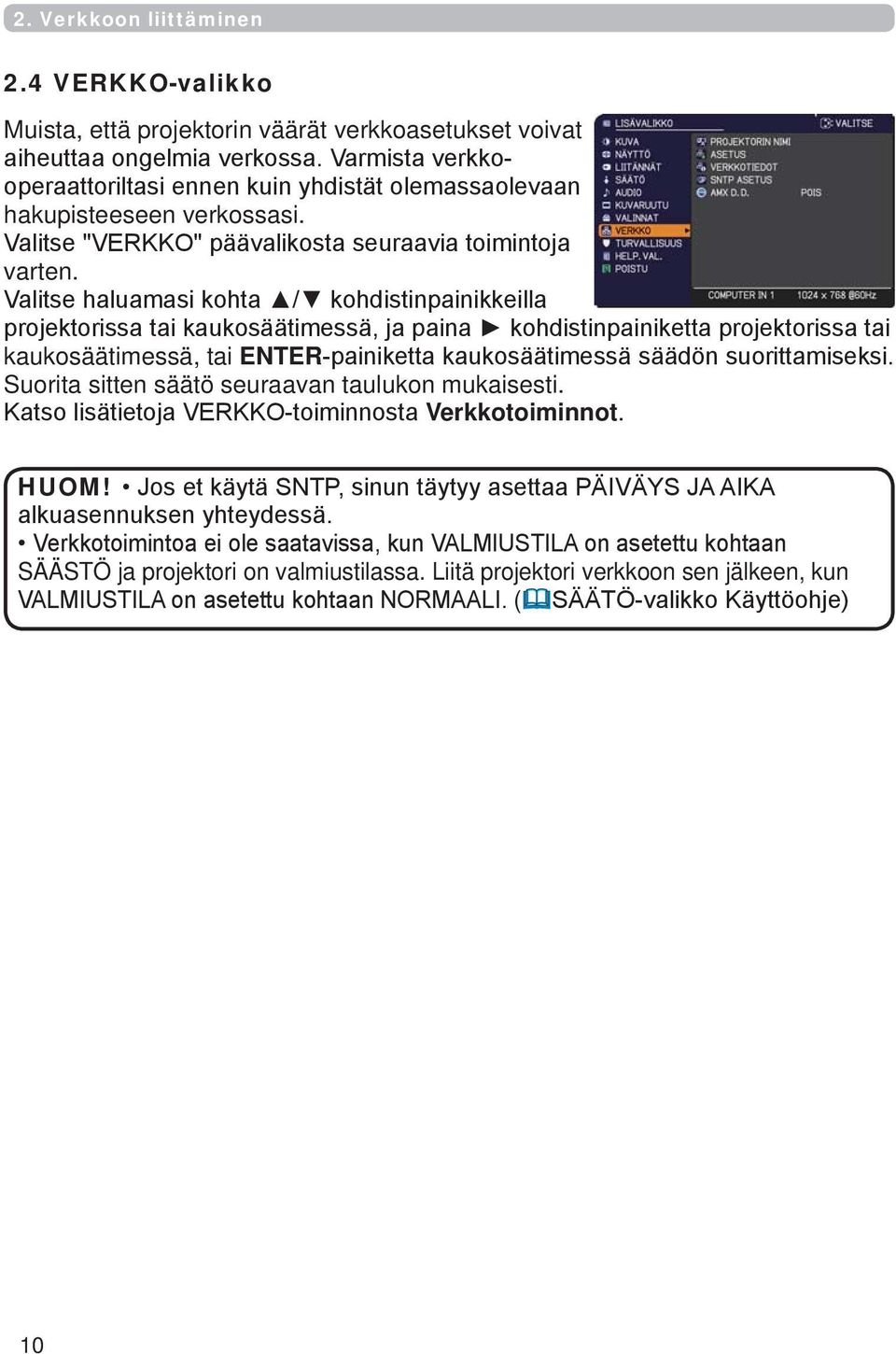

10 2. Verkkoon liittäminen 2.4 VERKKO-valikko Muista, että projektorin väärät verkkoasetukset voivat aiheuttaa ongelmia verkossa. Varmista verkkooperaattoriltasi ennen kuin yhdistät olemassaolevaan hakupisteeseen verkossasi. Valitse "VERKKO" päävalikosta seuraavia toimintoja varten. Valitse haluamasi kohta / kohdistinpainikkeilla projektorissa tai kaukosäätimessä, ja paina kohdistinpainiketta projektorissa tai kaukosäätimessä, tai ENTER-painiketta kaukosäätimessä säädön suorittamiseksi. Suorita sitten säätö seuraavan taulukon mukaisesti. Katso lisätietoja VERKKO-toiminnosta Verkkotoiminnot. HUOM! Jos et käytä SNTP, sinun täytyy asettaa PÄIVÄYS JA AIKA alkuasennuksen yhteydessä. Verkkotoimintoa ei ole saatavissa, kun VALMIUSTILA on asetettu kohtaan SÄÄSTÖ ja projektori on valmiustilassa. Liitä projektori verkkoon sen jälkeen, kun VALMIUSTILA on asetettu kohtaan NORMAALI. ( SÄÄTÖ-valikko Käyttöohje) 10

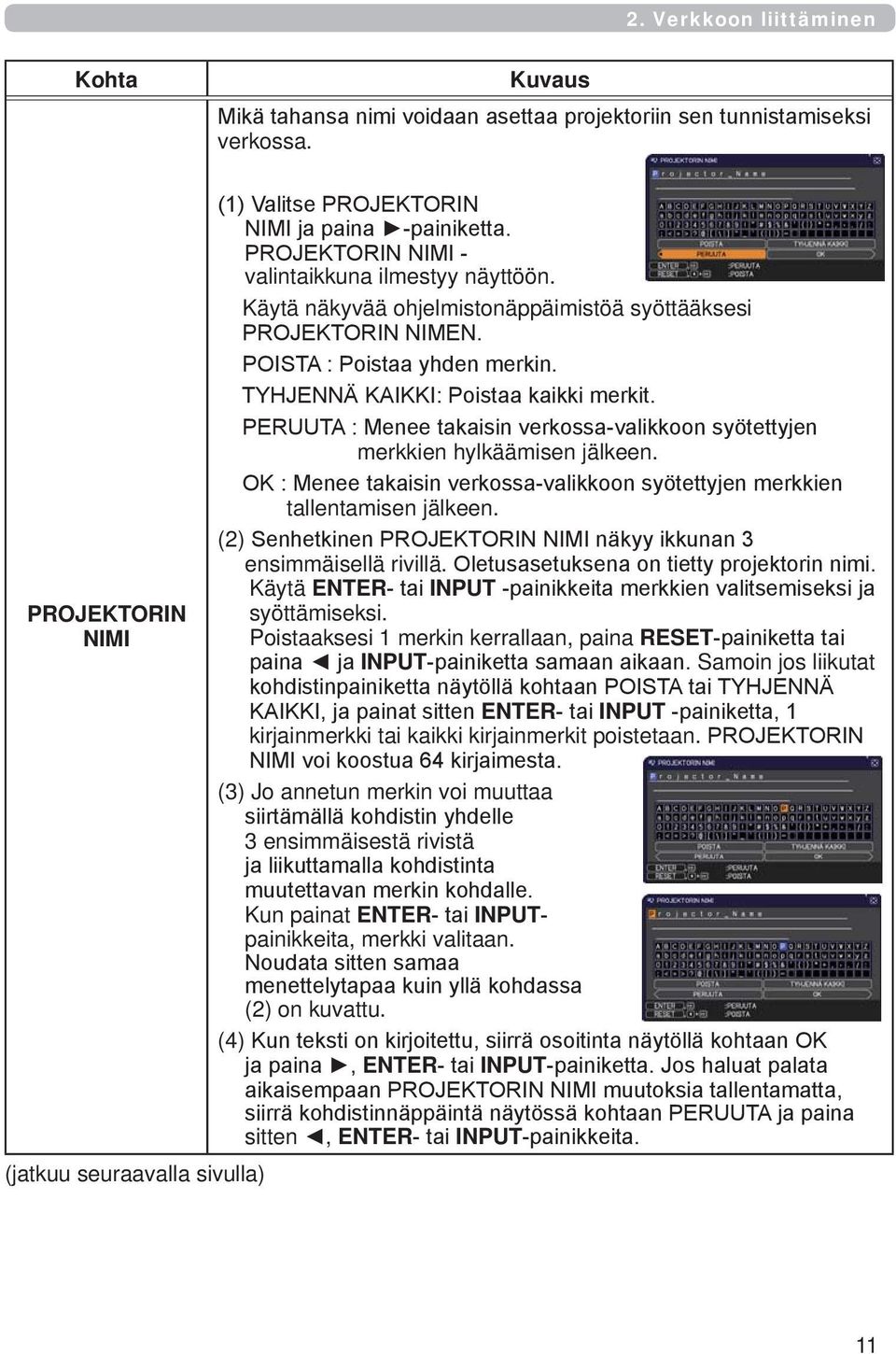

11 2. Verkkoon liittäminen Kohta Kuvaus Mikä tahansa nimi voidaan asettaa projektoriin sen tunnistamiseksi verkossa. PROJEKTORIN NIMI (jatkuu seuraavalla sivulla) (1) Valitse PROJEKTORIN NIMI ja paina -painiketta. PROJEKTORIN NIMI - valintaikkuna ilmestyy näyttöön. Käytä näkyvää ohjelmistonäppäimistöä syöttääksesi PROJEKTORIN NIMEN. POISTA : Poistaa yhden merkin. TYHJENNÄ KAIKKI: Poistaa kaikki merkit. PERUUTA : Menee takaisin verkossa-valikkoon syötettyjen merkkien hylkäämisen jälkeen. OK : Menee takaisin verkossa-valikkoon syötettyjen merkkien tallentamisen jälkeen. (2) Senhetkinen PROJEKTORIN NIMI näkyy ikkunan 3 ensimmäisellä rivillä. Oletusasetuksena on tietty projektorin nimi. Käytä ENTER- tai INPUT -painikkeita merkkien valitsemiseksi ja syöttämiseksi. Poistaaksesi 1 merkin kerrallaan, paina RESET-painiketta tai paina ja INPUT-painiketta samaan aikaan. Samoin jos liikutat kohdistinpainiketta näytöllä kohtaan POISTA tai TYHJENNÄ KAIKKI, ja painat sitten ENTER- tai INPUT -painiketta, 1 kirjainmerkki tai kaikki kirjainmerkit poistetaan. PROJEKTORIN NIMI voi koostua 64 kirjaimesta. (3) Jo annetun merkin voi muuttaa siirtämällä kohdistin yhdelle 3 ensimmäisestä rivistä ja liikuttamalla kohdistinta muutettavan merkin kohdalle. Kun painat ENTER- tai INPUTpainikkeita, merkki valitaan. Noudata sitten samaa menettelytapaa kuin yllä kohdassa (2) on kuvattu. (4) Kun teksti on kirjoitettu, siirrä osoitinta näytöllä kohtaan OK ja paina, ENTER- tai INPUT-painiketta. Jos haluat palata aikaisempaan PROJEKTORIN NIMI muutoksia tallentamatta, siirrä kohdistinnäppäintä näytössä kohtaan PERUUTA ja paina sitten, ENTER- tai INPUT-painikkeita. 11

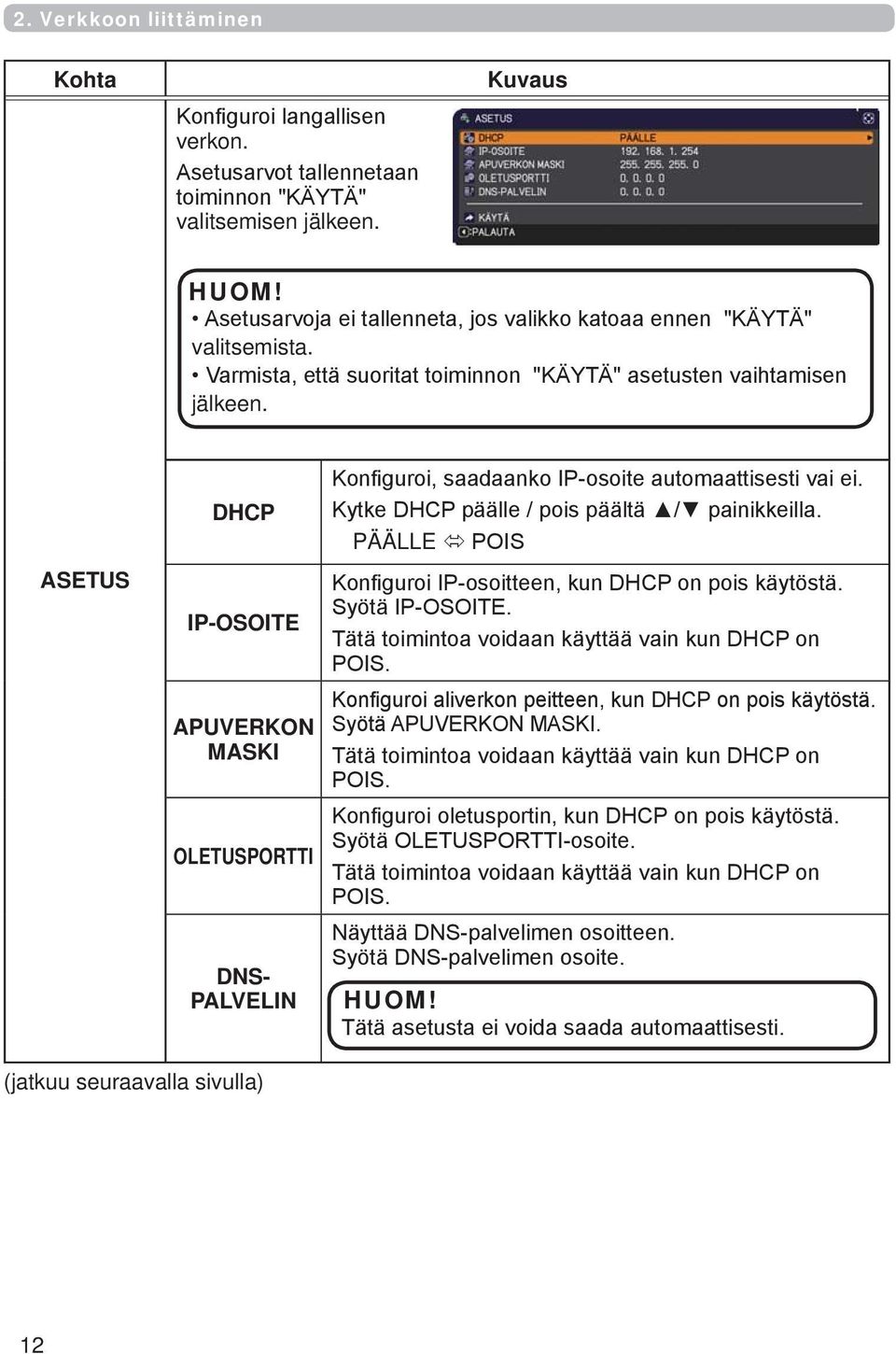

12 2. Verkkoon liittäminen Kohta Konfiguroi langallisen verkon. Asetusarvot tallennetaan toiminnon "KÄYTÄ" valitsemisen jälkeen. Kuvaus HUOM! Asetusarvoja ei tallenneta, jos valikko katoaa ennen "KÄYTÄ" valitsemista. Varmista, että suoritat toiminnon "KÄYTÄ" asetusten vaihtamisen jälkeen. ASETUS DHCP IP-OSOITE APUVERKON MASKI OLETUSPORTTI DNS- PALVELIN Konfiguroi, saadaanko IP-osoite automaattisesti vai ei. Kytke DHCP päälle / pois päältä / painikkeilla. PÄÄLLE POIS Konfiguroi IP-osoitteen, kun DHCP on pois käytöstä. Syötä IP-OSOITE. Tätä toimintoa voidaan käyttää vain kun DHCP on POIS. Konfiguroi aliverkon peitteen, kun DHCP on pois käytöstä. Syötä APUVERKON MASKI. Tätä toimintoa voidaan käyttää vain kun DHCP on POIS. Konfiguroi oletusportin, kun DHCP on pois käytöstä. Syötä OLETUSPORTTI-osoite. Tätä toimintoa voidaan käyttää vain kun DHCP on POIS. Näyttää DNS-palvelimen osoitteen. Syötä DNS-palvelimen osoite. HUOM! Tätä asetusta ei voida saada automaattisesti. (jatkuu seuraavalla sivulla) 12

13 2. Verkkoon liittäminen Kohta VERKKOTIEDOT Kuvaus Tämän kohteen valinta tuo näkyviin valintaikkunan langattomien LAN-asetusten katselua varten. Seuraavat tiedot näytetään. TUNNUSKOODI PROJEKTORIN NIMI IP-OSOITE APUVERKON MASKI OLETUSPORTTI DNS-PALVELIN MAC-OSOITE PÄIVÄYS JA AIKA SNTP-PALVELIN AIKAERO HUOM! IP_OSOITE, APUVERKON MASKI ja OLETUSPORTTI osoittavat , kun DHCP on PÄÄLLE ja projektori ei saa osoitetta DHCP -palvelimelta. PROJEKTORIN NIMI ja SNTP-PALVELIN saattavat näkyä lyhennettyinä, jos ne ovat liian pitkiä. (jatkuu seuraavalla sivulla) 13

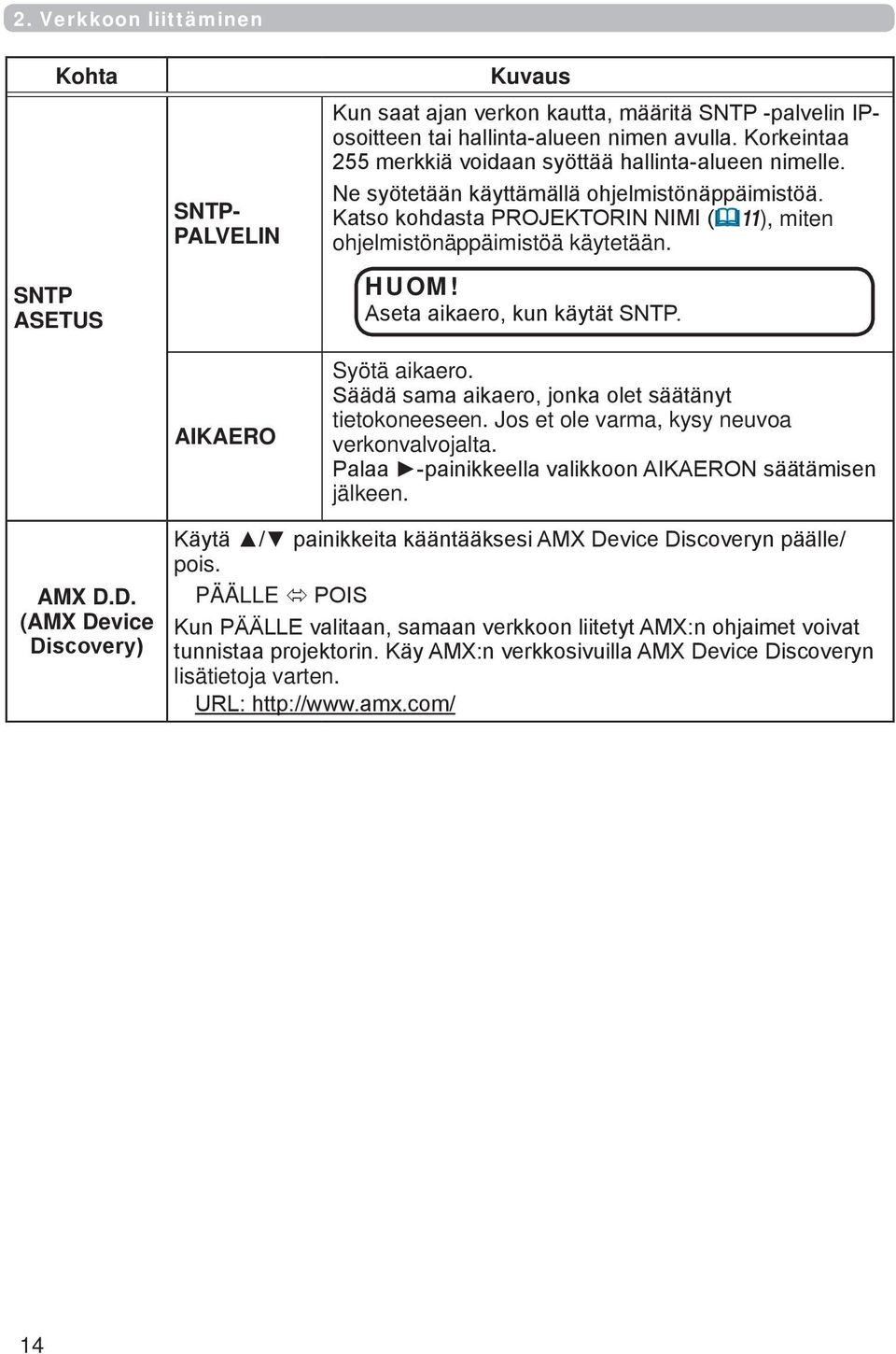

14 2. Verkkoon liittäminen Kohta SNTP ASETUS SNTP- PALVELIN AIKAERO Kuvaus Kun saat ajan verkon kautta, määritä SNTP -palvelin IPosoitteen tai hallinta-alueen nimen avulla. Korkeintaa 255 merkkiä voidaan syöttää hallinta-alueen nimelle. Ne syötetään käyttämällä ohjelmistönäppäimistöä. Katso kohdasta PROJEKTORIN NIMI ( 11), miten ohjelmistönäppäimistöä käytetään. HUOM! Aseta aikaero, kun käytät SNTP. Syötä aikaero. Säädä sama aikaero, jonka olet säätänyt tietokoneeseen. Jos et ole varma, kysy neuvoa verkonvalvojalta. Palaa -painikkeella valikkoon AIKAERON säätämisen jälkeen. AMX D.D. (AMX Device Discovery) Käytä / painikkeita kääntääksesi AMX Device Discoveryn päälle/ pois. PÄÄLLE POIS Kun PÄÄLLE valitaan, samaan verkkoon liitetyt AMX:n ohjaimet voivat tunnistaa projektorin. Käy AMX:n verkkosivuilla AMX Device Discoveryn lisätietoja varten. URL: 14

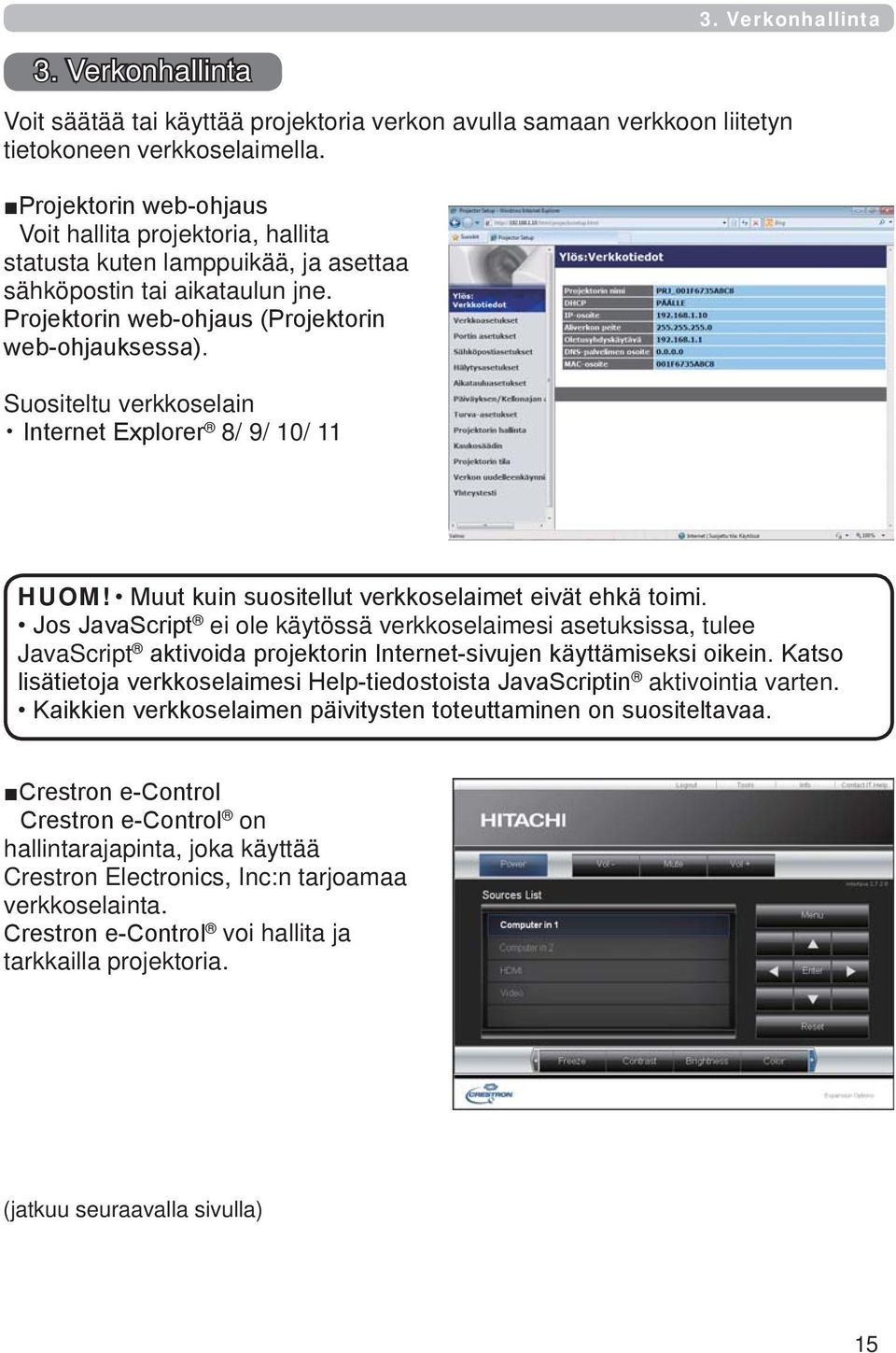

15 3. Verkonhallinta 3. Verkonhallinta Voit säätää tai käyttää projektoria verkon avulla samaan verkkoon liitetyn tietokoneen verkkoselaimella. Projektorin web-ohjaus Voit hallita projektoria, hallita statusta kuten lamppuikää, ja asettaa sähköpostin tai aikataulun jne. Projektorin web-ohjaus (Projektorin web-ohjauksessa). Suositeltu verkkoselain Internet Explorer 8/ 9/ 10/ 11 HUOM! Muut kuin suositellut verkkoselaimet eivät ehkä toimi. Jos JavaScript ei ole käytössä verkkoselaimesi asetuksissa, tulee JavaScript aktivoida projektorin Internet-sivujen käyttämiseksi oikein. Katso lisätietoja verkkoselaimesi Help-tiedostoista JavaScriptin aktivointia varten. Kaikkien verkkoselaimen päivitysten toteuttaminen on suositeltavaa. Crestron e-control Crestron e-control on hallintarajapinta, joka käyttää Crestron Electronics, Inc:n tarjoamaa verkkoselainta. Crestron e-control voi hallita ja tarkkailla projektoria. (jatkuu seuraavalla sivulla) 15

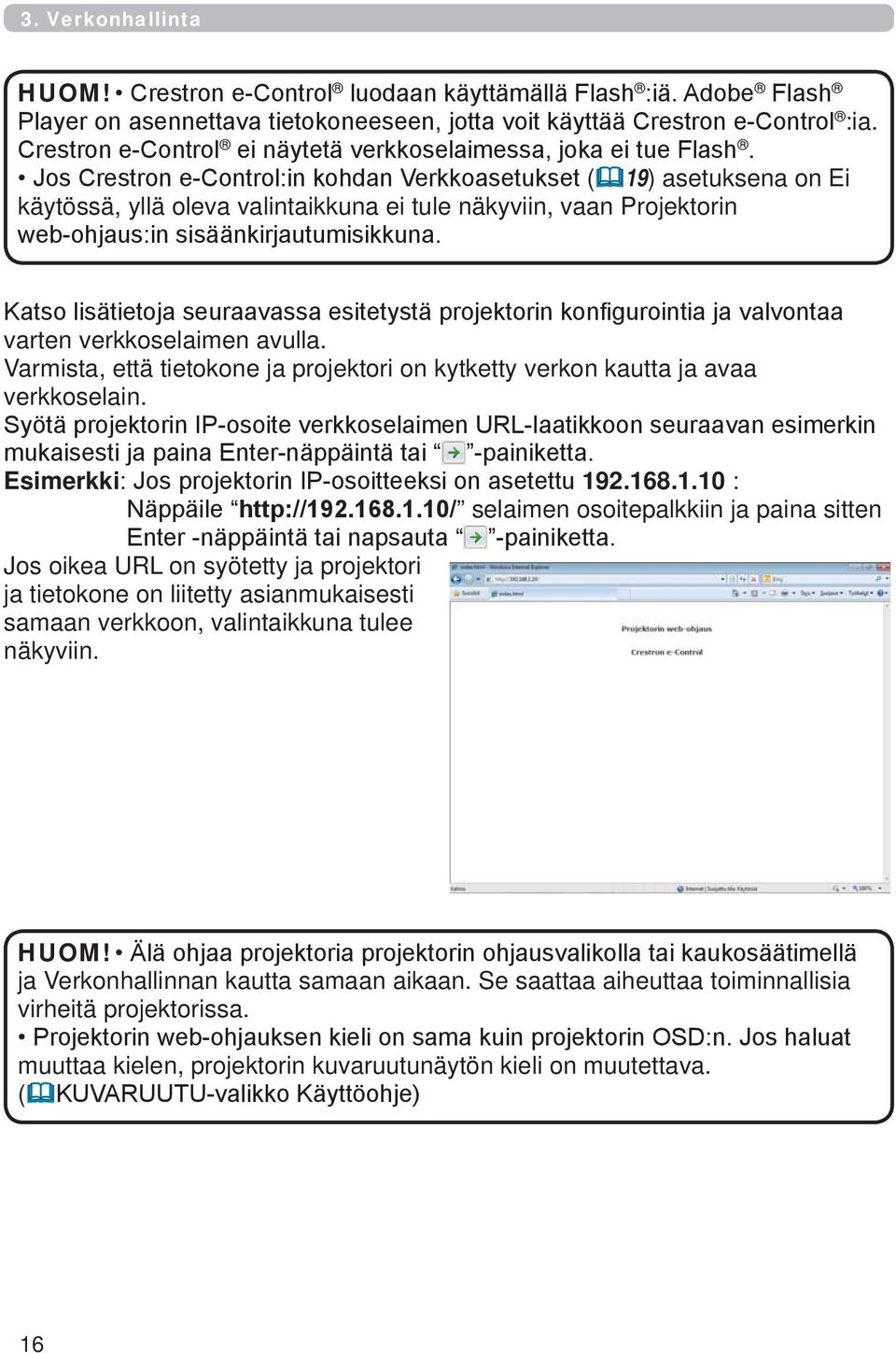

16 3. Verkonhallinta HUOM! Crestron e-control luodaan käyttämällä Flash :iä. Adobe Flash Player on asennettava tietokoneeseen, jotta voit käyttää Crestron e-control :ia. Crestron e-control ei näytetä verkkoselaimessa, joka ei tue Flash. Jos Crestron e-control:in kohdan Verkkoasetukset ( 19) asetuksena on Ei käytössä, yllä oleva valintaikkuna ei tule näkyviin, vaan Projektorin web-ohjaus:in sisäänkirjautumisikkuna. Katso lisätietoja seuraavassa esitetystä projektorin konfigurointia ja valvontaa varten verkkoselaimen avulla. Varmista, että tietokone ja projektori on kytketty verkon kautta ja avaa verkkoselain. Syötä projektorin IP-osoite verkkoselaimen URL-laatikkoon seuraavan esimerkin mukaisesti ja paina Enter-näppäintä tai -painiketta. Esimerkki: Jos projektorin IP-osoitteeksi on asetettu : Näppäile selaimen osoitepalkkiin ja paina sitten Enter -näppäintä tai napsauta -painiketta. Jos oikea URL on syötetty ja projektori ja tietokone on liitetty asianmukaisesti samaan verkkoon, valintaikkuna tulee näkyviin. HUOM! Älä ohjaa projektoria projektorin ohjausvalikolla tai kaukosäätimellä ja Verkonhallinnan kautta samaan aikaan. Se saattaa aiheuttaa toiminnallisia virheitä projektorissa. Projektorin web-ohjauksen kieli on sama kuin projektorin OSD:n. Jos haluat muuttaa kielen, projektorin kuvaruutunäytön kieli on muutettava. ( KUVARUUTU-valikko Käyttöohje) 16

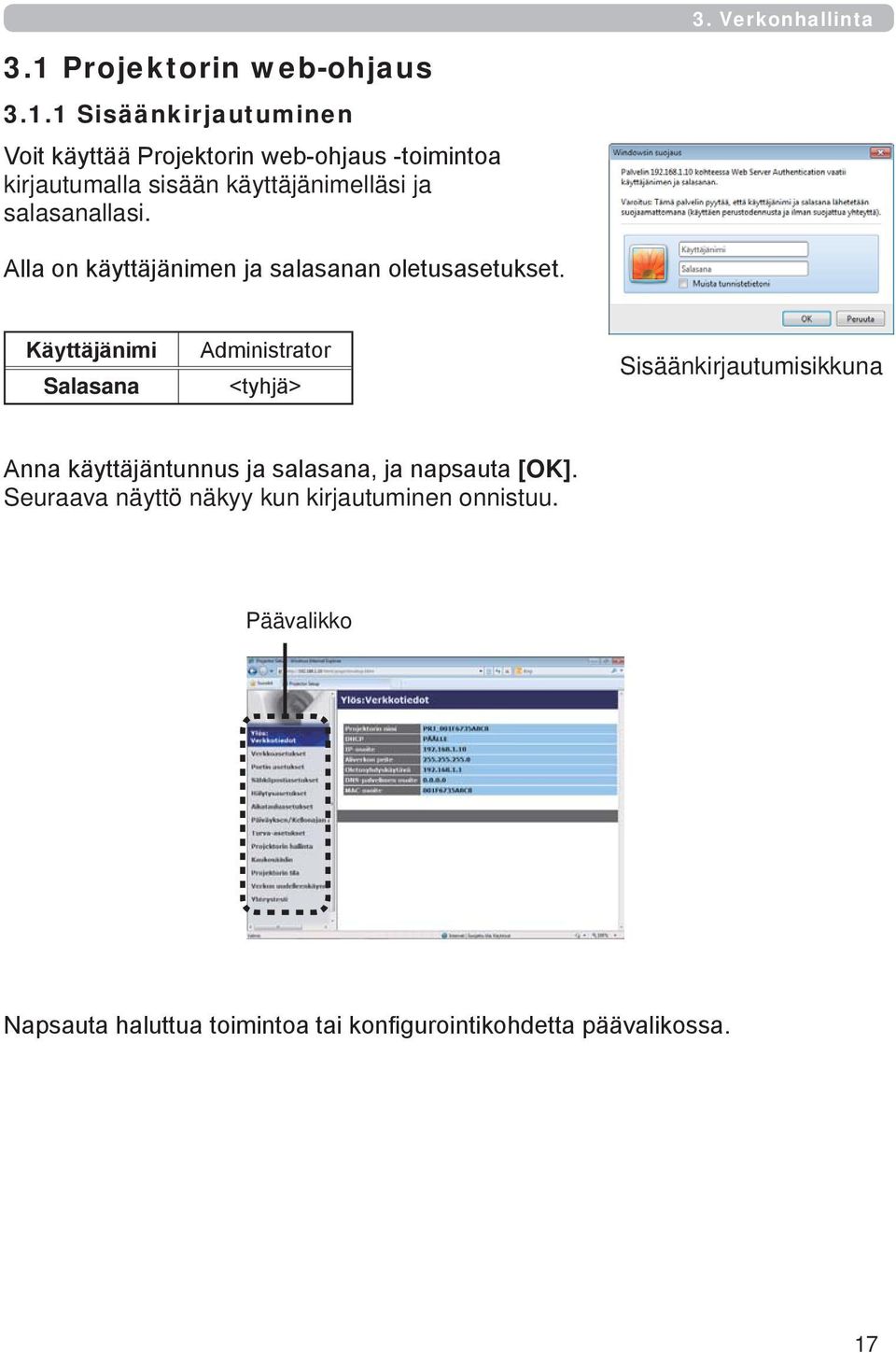

17 3. Verkonhallinta 3.1 Projektorin web-ohjaus Sisäänkirjautuminen Voit käyttää Projektorin web-ohjaus -toimintoa kirjautumalla sisään käyttäjänimelläsi ja salasanallasi. Alla on käyttäjänimen ja salasanan oletusasetukset. Käyttäjänimi Salasana Administrator <tyhjä> Sisäänkirjautumisikkuna Anna käyttäjäntunnus ja salasana, ja napsauta [OK]. Seuraava näyttö näkyy kun kirjautuminen onnistuu. Päävalikko Napsauta haluttua toimintoa tai konfigurointikohdetta päävalikossa. 17

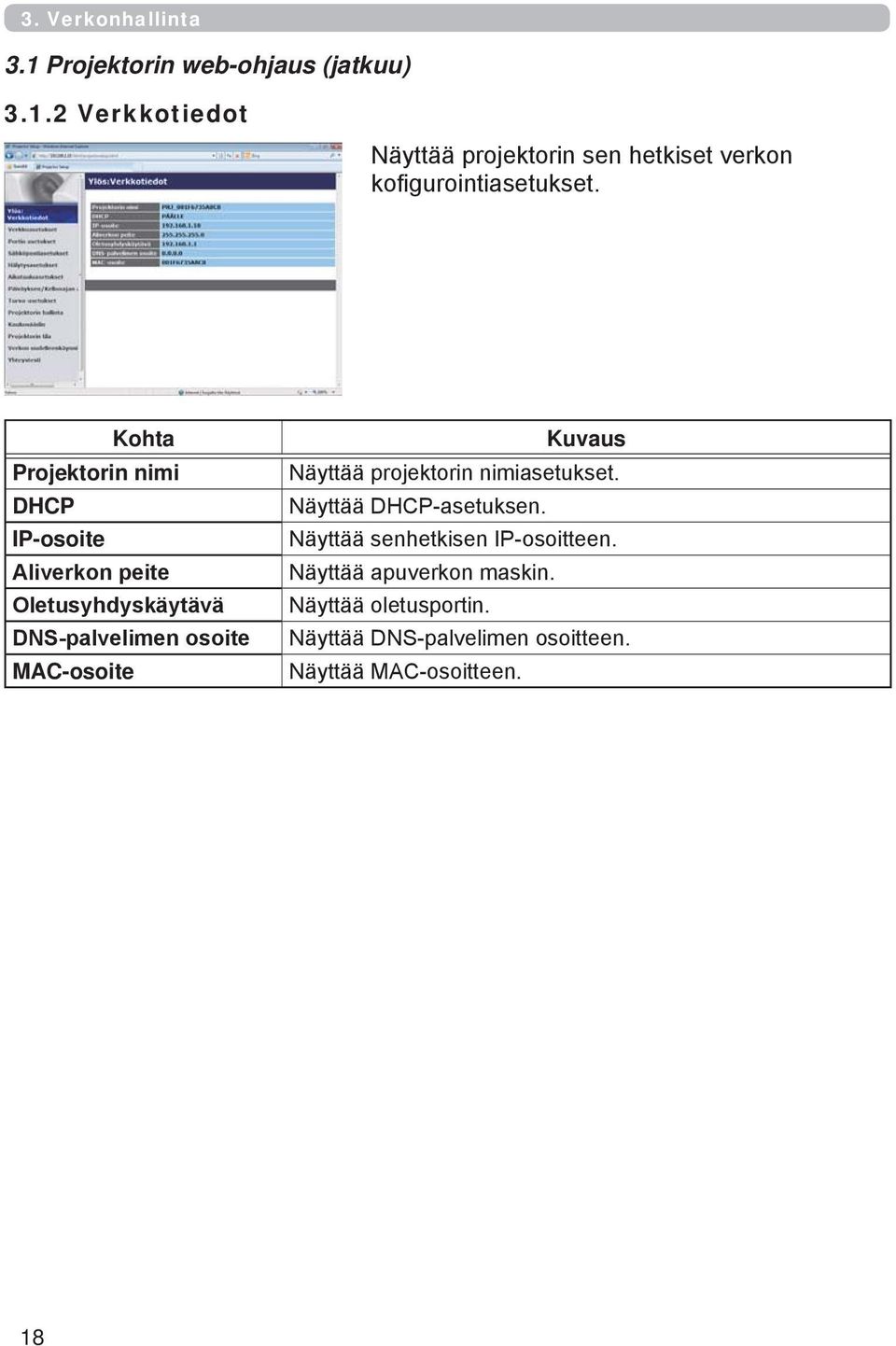

18 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Verkkotiedot Näyttää projektorin sen hetkiset verkon kofigurointiasetukset. Kohta Projektorin nimi DHCP IP-osoite Aliverkon peite Oletusyhdyskäytävä DNS-palvelimen osoite MAC-osoite Kuvaus Näyttää projektorin nimiasetukset. Näyttää DHCP-asetuksen. Näyttää senhetkisen IP-osoitteen. Näyttää apuverkon maskin. Näyttää oletusportin. Näyttää DNS-palvelimen osoitteen. Näyttää MAC-osoitteen. 18

19 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Verkkoasetukset Näyttää ja konfiguroi verkkoasetukset. Kohta Kuvaus IP-määritykset Konfiguroi verkkoasetukset. DHCP PÄÄLLE Ottaa DHCP:n käyttöön. DHCP POIS Poistaa DHCP:n käytöstä. IP-osoite Konfiguroi IP-osoitteen, kun DHCP ei ole käytössä. Aliverkon peite Konfiguroi apuverkon maskin, kun DHCP ei ole käytössä. Oletusyhdyskäytävä Projektorin nimi DNS-palvelimen osoite AMX D.D. (AMX Device Discovery) Crestron e-control Konfiguroi oletusportin, kun DHCP ei ole käytössä. Konfiguroi projektorin nimen. Projektorin nimi voi olla korkeintaan 64 alfanumeerisen merkin pituinen. Vain aakkosia, numeroita ja seuraavia symboleja voi }~ ja välilyönti Oletusasetuksena on tietty projektorin nimi. Konfiguroi DNS-palvelimen osoitteen. Määrittää AMX Device Discoveryn asetukset, joissa projektori tunnistetaan samaan verkkoon liitetyistä AMX-ohjaimista. Käy AMX:n verkkosivuilla AMX Device Discoveryn lisätietoja varten. URL: Määritä, käytetäänkö Crestron e-control :ia. Jos valitset Ei käytössä, ei valintaikkuna vaan Projektorin webohjaus (Projektorin web-ohjauksen) sisäänkirjautumisikkuna tulee näkyviin ensin. Napsauta [Käytä] painiketta ja tallenna asetukset. 19

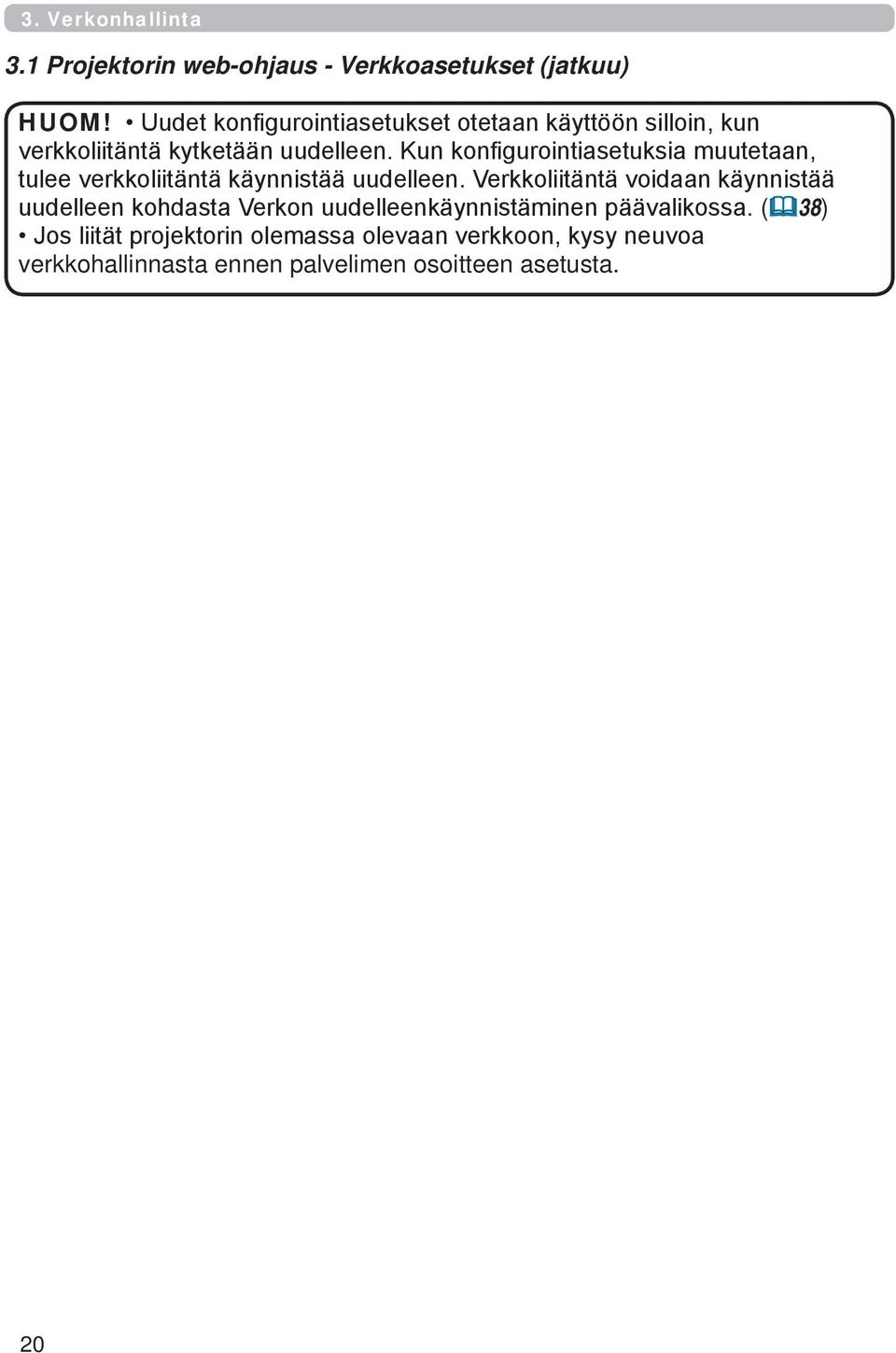

20 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Verkkoasetukset (jatkuu) HUOM! Uudet konfigurointiasetukset otetaan käyttöön silloin, kun verkkoliitäntä kytketään uudelleen. Kun konfigurointiasetuksia muutetaan, tulee verkkoliitäntä käynnistää uudelleen. Verkkoliitäntä voidaan käynnistää uudelleen kohdasta Verkon uudelleenkäynnistäminen päävalikossa. ( 38) Jos liität projektorin olemassa olevaan verkkoon, kysy neuvoa verkkohallinnasta ennen palvelimen osoitteen asetusta. 20

21 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Portin asetukset Näyttää ja konfiguroi viestintäportin asetukset. Kohta Verkonhallintaportti 1 (Portti: 23) Portti auki Todennus Verkonhallintaportti 2 (Portti:9715) Portti auki Todennus PJLink TM -portti (Portti:4352) Portti auki Todennus Kuvaus Konfiguroi komentoportin 1 (Port:23). Napsauta [Käytössä] tarkistusruutua portin 23 käyttämiseksi. Napsauta [Käytössä] tarkistusruutua kun tälle portille tarvitaan todentamista. Konfiguroi komentoportin 2 (Port:9715). Napsauta [Käytössä] tarkistusruutua portin 9715 käyttämiseksi. Napsauta [Käytössä] tarkistusruutua kun tälle portille tarvitaan todentamista. Määrittää PJLink TM -portin (portti 4352). Tee rasti [Käytössä] ruutuun portin 4352 käyttämistä varten. Tee rasti [Käytössä] ruutuun, jos tälle portille halutaan oikeaksi todistaminen. (jatkuu seuraavalla sivulla) 21

22 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Portin asetukset (jatkuu) Kohta Verkkosillan portti Portin numero Kuvaus Määrittää verkkosilta porttinumeron. Näppäile portin numero. Numeroja 41794, 9715, 9716, 9719, 9720, 5900, 5500, 4352 lukuun ottamatta mikä tahansa numero alueelta voidaan valita. Oletusasetus on Napsauta [Käytä] painiketta ja tallenna asetukset. HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Kun säätöasetuksia on muutettu, verkkoliitäntä on käynnistettävä uudelleen. Verkkoliitäntä voidaan käynnistää uudelleen kohdasta Verkon uudelleenkäynnistäminen päävalikossa. ( 38) 22

23 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Sähköpostiasetukset Näyttää ja konfiguroi sähköpostiosoitteen asetukset. Kohta Lähetä sähköpostiviesti SMTP-palvelimen osoite Lähettäjän sähköpostiosoite Vastaanottajan sähköpostiosoite Lähetä testiviesti Kuvaus Napsauta [Käytössä] tarkistusruutua sähköpostitoiminnon käyttämiseksi. Konfiguroi ehdot sähköpostin lähettämistä varten Hälytysasetukset -kohdassa. Konfiguroi sähköpostipalvelimen osoitteen IP-formaatissa. Osoitteeseen voi sisällyttää IP-osoitteen lisäksi myös hallinta-alueen nimen, jos oikea DNS-palvelin on asetettu kohdassa Verkkoasetukset. Isännän tai hallinta-alueen nimen enimmäispituus on 255 merkkiä. Konfiguroi lähettäjän sähköpostiosoitteen. Lähettäjän sähköpostiosoitteen enimmäispituus on 255 alfanumeerista merkkiä. Konfiguroi korkeintaan viiden vastaanottajan sähköpostiosoitteet. Voit myös yksilöidä [vastaanottaja] tai [kopio] jokaiselle osoitteelle. Vastaanottajan sähköpostiosoitteen enimmäispituus on 255 alfanumeerista merkkiä. Lähettää testisähköpostin asetettuun osoitteeseen. Napsauta [Käytä] painiketta ja tallenna asetukset. Sähköpostiasetukset alustetaan, kun [Palauta]-painiketta klikataan. HUOM! Voit varmistaa, toimivatko sähköpostiasetukset kunnolla käyttämällä [Lähetä testiviesti] -painiketta. Ota käyttöön Lähetä sähköposti -asetukset ennenkuin napsautat [Lähetä testiviesti]. Jos liität projektorin olemassa olevaan verkkoon, kysy neuvoa verkkohallinnasta ennen palvelimen osoitteen asetusta. 23

24 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Hälytysasetukset Näyttää ja konfiguroi vika- ja varoitushälytysten asetuksia. Ilmoitukset kuten sähköposti voidaan asettaa koskien seuraavia virheitä/varoituksia. Suojushäiriö Tuuletinhäiriö Lamppuhäiriö Lämpötilahäiriö Ilmanvaihtohäiriö Jäähdytyshäiriö Suodatinhäiriö Muu häiriö Aikataulun toteutusvirhe Lampun käyttöiän hälytys Suodattimen käyttöiän hälytys Katso kappaletta 5-1 saadaksesi lisätietoja yllä olevista virheistä/varoituksista

25 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Hälytysasetukset (jatkuu) Hälytyskohteet on esitetty alla. Kohta Hälytyksen kellonaika Lähetä sähköpostiviesti Viestin teksti Viestin teksti Kuvaus Konfiguroi hälytysajan. (Vain Lampun käyttöiän hälytys ja Suodattimen käyttöiän hälytys). Napsauta [Käytössä] tarkistusruutua ja ota käyttöön sähköpostihälytykset. Konfiguroi lähetettävän sähköpostin asiarivin. Asiarivi voi olla korkeintaan 100 alfanumeerisen merkin pituinen. Minkä tahansa muiden merkkien käyttö saattaa lyhentää asiarivin pituutta. Konfiguroi lähetettävän sähköpostin tekstin. Tekstin pituus on enintään aakkosnumeerista merkkiä. Minkä tahansa muiden merkkien käyttö saattaa lyhentää tekstin pituutta. Napsauta [Käytä] painiketta ja tallenna asetukset. Asetukset alustetaan, kun [Palauta]-painiketta klikataan. 25

26 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Aikatauluasetukset Näyttää ja konfiguroi aikatauluasetukset. HUOM! Varmista, että päiväys ja kellonaika on säädetty ennen ohjelmoitujen tapahtumien ottamista käyttöön. ( 30) Katso kohtaa 5.2 Tapahtuma-aikataulu saadaksesi lisätietoja aikatauluasetuksista. ( 56) 1) Aikataulun hallinta Kohta sunnuntai maanantai tiistai keskiviikko torstai perjantai lauantai Tietty päivämäärä nro 1 Tietty päivämäärä nro 2 Tietty päivämäärä nro 3 Tietty päivämäärä nro 4 Tietty päivämäärä nro 5 Tietty päivämäärä nro 6 Tietty päivämäärä nro 7 Tietty päivämäärä nro 8 Tietty päivämäärä nro 9 Tietty päivämäärä nro 10 Kuvaus Viikon jokaisena päivänä suoritettavat aikatauluasetukset. Määrättynä päivänä suoritettavat aikatauluasetukset. Korkeintaan 10 päivää voidaan määrittää. 26

27 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Aikatauluasetukset (jatkuu) Aikataulu Ohjelma Kohta Päivämäärä (kuukausi/ päivä) Kuvaus Valitse aikataulun valintaruutu sen suorittamiseksi. Valitse ohjelma. Kuhunkin ohjelmaan rekisteröidyn tapahtuman yksityiskohdat voidaan varmistaa näyttöruudun alaosassa näytettävästä ohjelmalistasta. Syötä päiväys (kuukausi/päivä), kun aikataulu suoritetaan määrätylle päiväykselle Napsauta [Käytä] painiketta ja tallenna asetukset. Klikkaa [Päivitä]-painiketta päivittääksesi näyttöruudun viimeisimpään tilaan. Klikkaa [Ohjelman muokkaus]-painiketta näyttääksesi valitun ohjelman ohjelman muokkaus-toiminnon. Klikkaa [Kopiointi kohteeseen]-painiketta kopioidaksesi ohjelman sisällön, josta kopoit (luettelo vasemmalla), ohjelmaan, johon kopioit (luettelo oikealla). Samaa ohjelmanumeroa ei voida valita sekä ohjelmalle, josta kopioidaan, ja ohjelmalle, johon kopioidaan. 27

28 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Aikatauluasetukset (jatkuu) 2) Ohjelman muokkaus Nykyiset tapahtuma-asetukset näytetään listassa. Lisää toimintoja ja tapahtumia säätämällä seuraavat kohdat. HUOM! Aikataulun 16 ohjelman maksimimäärä voidaan asettaa. 20 tapahtuman maksimimäärä voidaan rekisteröidä 1 ohjelmaan. Kohta Kellonaika Tapahtuma [Parametri] Virta VALMIUSTILA PÄÄLLE Lähde COMPUTER IN1 COMPUTER IN2 HDMI VIDEO Kuvaus Konfiguroi ajan tapahtumien toteuttamiselle. Konfiguroi toteutettavat tapahtumat. Konfiguroi parametrit virranhallintaan. Konfiguroi parametrit sisääntulon vaihtamiseen. 28

29 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Aikatauluasetukset (jatkuu) Kohta Eco-tila POIS ECO-1 ECO-2 ÄLYKÄS EKOTILA SÄÄSTÄJÄ Tyhjä POIS PÄÄLLE Kuvaus Konfiguroi parametrit eco-tilaan vaihtamista varten. Konfiguroi parametrit tyhjä näyttö päälle/pois-hallintaa varten. Napsauta [Rekisteröi] -painiketta ja lisää uusia tapahtumia ohjelmaan. Napsauta [Poista] -painiketta ja poista tapahtumia ohjelmasta. Klikkaa [Poista kaikki]-painiketta tyhjentääksesi kaikki tällä hetkellä valittuun ohjelmaan rekisteröidyt tapahtumat. Klikkaa [Takaisin]-painiketta palataksesi takaisin aikataulun hallintanäyttöön. 29

30 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Päiväyksen/Kellonajan asetukset Näyttää ja konfiguroi päivämäärä- ja aikaasetukset. 30 Kohta Nykyinen päivämäärä Nykyinen kellonaika Kesäaika Alkaa Kuukausi Viikko Päivä Aika Päättyy Kuukausi Viikko Päivä Aika tunnit minuutit tunnit Kuvaus Konfiguroi nykyisen päiväyksen vuosi/kuukausi/päivä -formaatissa. Konfiguroi nykyisen kellonajan tunnit:minuutit:sekunnit -formaatissa. Napsauta [PÄÄLLE] tarkistusruutua ja ota käyttöön päivänvalonaikainen säästöaika ja aseta seuraavat kohdat. Konfiguroi päiväyksen ja kellonajan päivänvalonaikaisen säästöajan aloittamiselle. Konfiguroi kuukauden päivänvalonaikaisen säästöajan aloittamiselle (1~12). Konfiguroi viikon kuukaudesta päivänvalonaikaisen säästöajan aloittamiselle (Ensimmäinen, 2, 3, 4, Viimeinen). Konfiguroi viikonpäivän päivänvalonaikaisen säästöajan aloittamiselle (Su, Ma, Ti, Ke, To, Pe, La). Konfiguroi tunnin päivänvalonaikaisen säästöajan aloittamiselle (0~23). Konfiguroi minuutin päivänvalonaikaisen säästöajan aloittamiselle (0~59). Konfiguroi päiväyksen ja kellonajan päivänvalonaikaisen säästöajan lopettamiselle. Konfiguroi kuukauden päivänvalonaikaisen säästöajan lopettamiselle (1~12). Konfiguroi viikon kuukaudesta päivänvalonaikaisen säästöajan lopettamiselle (Ensimmäinen, 2, 3, 4, Viimeinen). Konfiguroi viikonpäivän päivänvalonaikaisen säästöajan lopettamiselle (Su, Ma, Ti, Ke, To, Pe, La). Konfiguroi tunnin päivänvalonaikaisen säästöajan lopettamiselle (0~23). Konfiguroi minuutin päivänvalonaikaisen säästöajan minuutit lopettamiselle (0~59). (jatkuu seuraavalla sivulla)

31 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Päiväyksen/Kellonajan asetukset (jatkuu) Aikaero SNTP Kohta SNTP-palvelimen osoite Aikaväli Kuvaus Konfiguroi aikaero. Säädä sama aikaero, jonka olet säätänyt tietokoneeseen. Jos et ole varma, kysy neuvoa ITjärjestelmänvalvojalta. Konfiguroi SNTP-palvelimen osoitteen IP-formaatissa. Osoitteeseen voi sisällyttää IP-osoitteen lisäksi myös hallinta-alueen nimen, jos oikea DNS-palvelin on asetettu kohdassa Verkkoasetukset. Isännän tai hallinta-alueen nimen enimmäispituus on 255 merkkiä. Konfiguroi aikavälin, jonka puitteissa Päiväys- ja Kellonaika -tiedot tulee hakea SNTP-palvelimesta (tunti:minuutti). Napsauta [Käytä] painiketta ja tallenna asetukset. HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Kun säätöasetuksia on muutettu, verkkoliitäntä on käynnistettävä uudelleen. Verkkoliitäntä voidaan käynnistää uudelleen kohdasta Verkon uudelleenkäynnistäminen päävalikossa. ( 38) Jos liität projektorin olemassa olevaan verkkoon, kysy neuvoa verkkohallinnasta ennen palvelimen osoitteen asetusta. SNTP-painikkeen ottamiseksi käyttöön tulee aikaeron olla asetettu. Projektori hakee Päiväys- ja Kellonaika -tiedot aikapalvelimesta ja ohittaa aika-asetukset, kun SNTP otetaan käyttöön. Wskazania czasu zegara wewnętrznego mogą być niedokładne. Dla zachowania dokładnych wskazań zegara zaleca się stosowanie SNTP. Sisäinen paristo täytyy vaihtaa, kun aika on pois päältä pian päiväyksen ja ajan asettamisen jälkeen. 31

32 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Turva-asetukset Näyttää ja konfiguroi salasanat ja muut turvaasetukset. Kohta Käyttäjätili Käyttäjänimi Salasana Anna salasana uudestaan Verkonhallinta Todentamisen salasana Anna todentamisen salasana uudestaan Kuvaus Määrittää käyttäjänimen ja salasanan. Määrittää käyttäjänimen. Teksti voi olla korkeintaan 32 alfanumeerisen merkin pituinen. Määrittää salasanan. Teksti voi olla korkeintaan 255 alfanumeerisen merkin pituinen. Anna ylläoleva salasana uudelleen tarkistusta varten. Konfiguroi Todentamisen salasanan porteille Verkonhallintaportti 1 (Portti: 23), Verkonhallintaportti 2 (Portti:9715), PJLink -portti (Portti:4352), MINUN KUVANI -portti (Portti:9716) ja Messengerin portti (Portti:9719). ( 21) Konfiguroi Todentamisen salasanan. Teksti voi olla korkeintaan 32 alfanumeerisen merkin pituinen. Anna ylläoleva salasana uudelleen tarkistusta varten. Napsauta [Käytä] painiketta ja tallenna asetukset. HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Kun säätöasetuksia on muutettu, verkkoliitäntä on käynnistettävä uudelleen. Verkkoliitäntä voidaan käynnistää uudelleen kohdasta Verkon uudelleenkäynnistäminen päävalikossa. ( 38) Vain numeroita '0-9' ja aakkosia 'a-z, 'A-Z' voi käyttää. 32

33 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Projektorin hallinta Projektorin toimintoja voidaan suorittaa näytössä olevien kohteiden avulla. Kohderyhmät näytetään päävalikossa. Suurimmassa osassa kohdista on myös alavalikko. Katso lisätietoja alla olevasta taulukkosta. HUOM! Asetuksen arvo ei mahdollisesti vastaa nykyistä arvoa, jos käyttäjä muuttaa arvon manuaalisesti. Siinä tapauksessa päivitä sivu napsauttamalla [Päivitä]-painiketta. PÄÄVALIKKO (jatkuu seuraavalla sivulla) VIRTA LÄHDE KUVAMUOTO TYHJÄ PÄÄLLE/POIS MYKISTYS PYSÄYTYS SUURENNUS SUURENNA KOHTAA P SUURENNA KOHTAA V MALLINE Kohta 33

34 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Projektorin hallinta (jatkuu) KUVA NÄYTTÖ LIITÄNNÄT Kohta KIRKKAUS KONTRASTI GAMMA VÄRI LÄMP. VÄRI VÄRISAVY TERÄVYYS OMA MUISTI KUVASUHDE Valittua parametria ei voida asettaa tulosignaalista riippuen. YLI PYYH VERT.SIJ. HOR.SIJ. H VAIHE HOR. KOKO AUTOMAATTINEN SÄÄTÖ ETENEVÄ VIDEO NR VÄRIAVARUUS VIDEOFORM. HDMI-FORM. HDMI-ALUE COMPUTER-TULO KUVALUKKO (jatkuu seuraavalla sivulla) 34

35 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Projektorin hallinta (jatkuu) SÄÄTÖ LAMPPU & SUODATIN KEYSTONE PYSTY ASENNUS VALMIUSTILA Kohta AUT ECO-TILA ECO-TILA SUOD.VIESTI HUOM! Verkkotoiminto ei ole käytettävissä, kun VALMIUSTILA on asetettu tilaan SÄÄSTÖ ja projektori on valmiustilassa. Yhdistä projektori verkkoon VALMIUSTILAN tilaan NORMAALIasettamisen jälkeen. AUDIO KUVARUUTU VALINNAT ÄÄNI SPEAKER ÄÄNILÄHDE KIELI Klikkaa [Käytä]-painiketta vaihtaaksesi verkkonäytön kielen projektorissa valitun kielen asetuksen mukaisesti. VALIKKO AS. PYSTY VALIKKO AS. VAAKA TYHJÄ AUTO TYHJÄ ALOITUS Oma Kuva Lock VIESTI MALLINE C.C. - NÄYTÄ C.C. - MUOTO C.C. - KANAVA AUTOM.HAKU SUOR. PÄÄLLE AUTO POIS OMA PAINIKE-1 / 2 OMA LÄHDE KAUKOTAAJUUS 35

36 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Kaukosäädin Niputetun etähallinnan toiminnot valitaan Verkon etähallinta -näytöstä. Älä ohjaa projektoria projektorin kaukosäätimellä ja verkon etähallinnan kautta yhtäaikaisesti. Se saattaisi aiheuttaa toimintahäiriöitä projektorissa. (STANDBY/ON) COMPUTER IN1 COMPUTER IN2 HDMI VIDEO TYHJÄ PYSÄYTYS MYKISTYS / / / ENTER VALIKKO PALAUTA SIVU YLÖS SIVU ALAS HUOM! Yksi toiminto voidaan suorittaa vain yhdellä klikkauksella. Painiketta tulisi painaa toistuvasti jatkuvaa toimintaa varten. Kun klikkaat painiketta toistuvasti, joitakin käskyjä ei ehkä lähetetä oikein. Klikkaa jaksoittain. Kun [ ] -painiketta painetaan, viesti-ikkuna ilmestyy näkyviin toimenpiteen vahvistamiseksi. Jos haluat ohjata tehoa, paina [OK], muussa tapauksessa paina [Peruuta]. 36

37 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Projektorin tila Näyttää projektorin vallitsevat asetukset ja tilan. Kohta Virhetila Lamppu ikä Suodatin ikä Virran tila Tulolähteen tila Tyhjä päälle/pois Mykistys Pysäytä Kuvaus Näyttää virhestatuksen. Näyttää lampun käyttöajan. Näyttää suodattimen käyttöajan. Näyttää virtastatuksen. Näyttää sisääntulosignaalin lähteen. Näyttää Tyhjä näyttö päällä/pois päältä -statuksen. Näyttää Vaimennus päällä/pois päältä -statuksen. Näyttää Pysäytys-statuksen. 37

38 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Verkon uudelleenkäynnistäminen Käynnistää uudelleen projektorin verkkoliitännän. Kohta Käynnistä uudelleen Kuvaus Käynnistää uudelleen projektorin verkkoliitännän uusien konfigurointiasetuksien käynnistämiseksi. HUOM! Uudelleenkäynnistämistä varten sinun tulee kirjautua sisään uudelleen ja näin voit hallita tai konfiguroida projektoria verkkoselaimen avulla. Odota vähintään 30 sekuntia sen jälkeen, kun olet napsauttanut [Käynnistä uudelleen]-painiketta uudelleen sisäänkirjautumista varten. 38

39 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Yhteystesti Tarkastaa, yhdistääkö verkko DNS-palvelimeen tai SNTP-palvelimeen jne. Kohta Kohteen IP-osoite Näytä esimerkki onnistuneesta yhteydestä : Kuvaus Klikkaa [Suorita]-painiketta testataksesi yhteyden yhdistettävän IP-osoitteen syöttämisen jälkeen. Näytä esimerkki epäonnistuneesta yhteydestä : HUOM! Varmista kohteena olevan IP-osoitteen tiedot verkonvalvojan avulla. Yhteystesti saattaa päätyä virheeseen, vaikka yhteys on muodostettu oikein, kun yhteyden tarkastamista varten käytettävät pakkaukset on hylätty ennen kohteeseen saapumista palomuurin tai pakkaussuodattimen asetuksissa jne. Yhteystestin tulos näytetään vain englanniksi. 39

40 3. Verkonhallinta 3.2 Crestron e-control Sarkain Yllä näkyvä Main-ikkuna tulee näkyviin aluksi. Jos olet valinnut käytettäväksi User Passwordn Tools-ikkunassa ( 44), oikealla näkyvä salasanaa pyytävä ikkuna tulee näkyviin. Mitään toimintoja ei voida käyttää ennen kuin salasana on syötetty. Kun olet syöttänyt esimääritetyn salasanan, valintaikkuna häviää ja Main-ikkuna tulee näkyviin. Kuten näet alla, voit avata ikkunan napsauttamalla ulkonema ikkunan yläreunasta. User Password -valintaikkuna Sarkain Logout Tools Info Contact IT Help Kuvaus Kirjautuu ulos e-control :ista. Tämä ulkonema tulee näkyviin vain, kun Tools-ikkuna:n User Password on käytössä. Avaa Tools-ikkunan ( 44). Avaa Infoikkunan ( 46). Avaa Help Desk -ikkunan ( 47). 40

41 3. Verkonhallinta 3.2 Crestron e-control (jatkuu) HUOM! Jos Crestron e-control kohdasta Verkkoasetukset ( 19) on valittu Ei käytössä, Crestron e-control :ia ei voida käyttää projektorin hallintaan. Ota Crestron e-control käyttöön ja sulje verkkoselain. Käynnistä verkkoselain uudelleen ja syötä projektorin IP-osoite. Vain englannin kieli on tuettu Crestron e-control :issa. Jos yhteys katkaistaan, esiin tulee Loading -näyttö. Tarkista projektorin ja tietokoneen välinen yhteys ja palaa sitten tälle verkkosivulle tai päivitä se. 41

42 3. Verkonhallinta 3.2 Crestron e-control (jatkuu) Main-ikkuna Voit käyttää projektorin peruspainikkeita tällä ruudulla. HUOM! Jos projektori on valmiustilassa, vain [Power]-painiketta voidaan käyttää. 1 Napsauta painiketta ja toimi seuraavasti. Painike Power Vol -/ Vol + Mute Kuvaus Käynnistää/katkaisee virran. Säätää ääniasetukset. Kääntää vaimentimen päälle/pois päältä. 2 Sources List Voit napsauttaa painiketta vaihtaaksesi sisääntulokanavaa. Kursori liikkuu valittuna olevan tuloportin mukaan. Painike Computer in1 Computer in2 HDMI Video Kuvaus Portti asentoon COMPUTER IN1. Portti asentoon COMPUTER IN2. Portti asentoon HDMI. Portti asentoon VIDEO. 42

43 3. Verkonhallinta 3.2 Crestron e-control - Main-ikkuna (jatkuu) 3 Napsauta painiketta ja toimi seuraavasti. Näet piilotetut painikkeet napsauttamalla / -kuvakkeita vasemmalla ja oikealla puolella. Painike Freeze Contrast Brightness Color Sharpness Magnify Auto Blank Kuvaus Kääntää Kuvan pysäytyksen päälle/pois päältä. Säätää kontrastiasetukset. Säätää kirkkausasetukset. Säätää väriasetukset. Säätää terävyysasetukset. Säätää suurennusasetusta [+] / [-]-painikkeilla. Käytä [ ] [ ] [ ] [ ] -painikkeita siirtyäksesi alueelle, jonka haluat suurentaa. Suorittaa automaattisen säädön. Vaihtaa Tyhjän näytön päälle/pois päältä. 4 Napsauta painiketta ja käytä samalla tavalla kuin kaukosäädintä. Painike Menu Enter Reset Kuvaus Sama toiminto kuin MENU-painikkeella. Sama toiminto kuin ENTER-painikkeella. Sama toiminto kuin RESET-painikkeella. Sama toiminto kuin -painikkeella. Sama toiminto kuin -painikkeella. Sama toiminto kuin -painikkeella. Sama toiminto kuin -painikkeella. 43

44 3. Verkonhallinta 3.2 Crestron e-control (jatkuu) Tools-ikkuna Konfiguroi projektorin ja Crestron -hallintajärjestelmän väliset asetukset. Napsauta [Exit]-painiketta palataksesi Main-ikkunaan. HUOM! Jos käytetään DBCS-merkkejä, syötettävää tekstiä tai numeroita ei voida asettaa oikein. Mitään tämän ikkunan kohtia ei voi jättää tyhjäksi. 1 Crestron Control Konfiguroi Crestron -hallintajärjestelmän laitteiden asetukset. Kohta IP Address IP ID Port Napsauta [Send]-painiketta käyttääksesi asetuksia. 44 Kuvaus Konfiguroi hallintajärjestelmän IP-osoitteen. Konfiguroi hallintajärjestelmän IP-tunnuksen. Määrittää hallintajärjestelmän käyttämän yhteyden porttinumeron. Napsauta [Send]-painiketta käyttääksesi asetuksia. 2 Projector Konfiguroi projektorin verkkoasetukset. Kohta Projector Name Location Assigned To: Kuvaus Konfiguroi projektorin nimen. Projektorin nimi voi olla korkeintaan 64 alfanumeerisen merkin pituinen. Konfiguroi projektorin sijaintinimen. Voit määrittää Locationnimen enintään 32 kirjaimesta ja numerosta. Konfiguroi projektorin käyttäjätunnuksen. Voit määrittää käyttäjätunnuksen enintään 32 kirjaimesta ja numerosta. Käytettävät symbolit ovat välilyönti ja seuraavat;!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~

45 3. Verkonhallinta 3.2 Crestron e-control - Tools-ikkuna (jatkuu) 2 Projector (jatkuu) Konfiguroi projektorin verkkoasetukset. Kohta DHCP IP Address Subnet Mask Default Gateway DNS Server Kuvaus Ottaa DHCP:n käyttöön. Konfiguroi IP-osoitteen, kun DHCP ei ole käytössä. Konfiguroi apuverkon maskin, kun DHCP ei ole käytössä. Konfiguroi oletusportin, kun DHCP ei ole käytössä. Konfiguroi DNS-palvelimen osoitteen, kun DHCP ei ole käytössä. Napsauta [Send]-painiketta käyttääksesi asetuksia. 3 User Password Konfiguroi User Passwordn. Valitse valintaruutu, jotta saat kehotuksen syöttää User Passwordn ennen e-control :in käynnistämistä. Kohta New Password Confirm Kuvaus Määrittää salasanan. Voit määrittää salasanan enintään 26 kirjaimesta ja numerosta. Käytettävät symbolit ovat välilyönti ja seuraavat;!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ Anna ylläoleva salasana uudelleen tarkistusta varten. Jos salasana on väärin, näkyviin tulee virheviesti. Napsauta [Send]-painiketta käyttääksesi asetuksia. 4 Admin Password Konfiguroi Admin Passwordn. Valitse valintaruutu, jotta saat kehotuksen syöttää Admin Passwordn ennen Tools-ikkunan käynnistämistä. Kohta New Password Confirm Kuvaus Määrittää salasanan. Voit määrittää salasanan enintään 26 kirjaimesta ja numerosta. Käytettävät symbolit ovat välilyönti ja seuraavat;!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ Anna ylläoleva salasana uudelleen tarkistusta varten. Jos salasana on väärin, näkyviin tulee virheviesti. Napsauta [Send]-painiketta käyttääksesi asetuksia. 45

46 3. Verkonhallinta 3.2 Crestron e-control (jatkuu) Infoikkuna 1 2 Näyttää projektorin vallitsevat asetukset ja tilan. Napsauta [Exit]-painiketta palataksesi Main-ikkunaan. 1 Projector Information Kohta Projector Name Location MAC Address Resolution Lamp Hours Assigned To: Kuvaus Näyttää projektorin nimiasetukset. Näyttää projektorin sijaintinimen. Näyttää projektorin langallisen LAN:in MAC-osoitteen. Näyttää projektorin valitun tulosignaalin resoluution ja vertikaalisen taajuuden. Näyttää lampun käyttöajan. Näyttää projektorin käyttäjätunnuksen. 2 Projector Status Kohta Power Status Input Source Picture Mode Installation Eco Mode Error Status Kuvaus Näyttää virtastatuksen. Näyttää sisääntulosignaalin lähteen. Näyttää kuvatilan asetukset. Näyttää asennusasetukset. Näyttää eco-tilan asetukset. Näyttää virhestatuksen. HUOM! Projector Name, Location ja Assigned To: -käyttäjätunnus saattavat näkyä lyhennettyinä, jos ne ovat liian pitkiä. 46

47 3. Verkonhallinta 3.2 Crestron e-control (jatkuu) Help Desk -ikkuna Lähettää/vastaanottaa viestit Crestron RoomView Expressin ja Fusion RV :n järjestelmänvalvojille/järjestelmänvalvojilta. Send Painike Lähettää viestin. Tarkistaa vastaanotetun viestin. Kuvaus 47

48 3. Verkonhallinta 3.2 Crestron e-control (jatkuu) Hätätilannehälytys Kun Crestron RoomView Expressin ja Fusion RV :n järjestelmänvalvoja lähettää hälytysviestin, se näkyy ruudulla. Syötä viesti hälytysviestin alla olevaan ruutuun ja napsauta [Send]-painiketta. HUOM! Lisätietoja hätätilannehälytyksestä on Crestron RoomView Expressin tai Fusion RV :n käyttöoppaassa. 48

49 4. Verkkosilta-toiminto 4. Verkkosilta-toiminto Tämä projektori on varustettu VERKKOSILTA-toiminnolla, joka suorittaa verkkoprotokollan ja sarjaliitännän keskinäisen konversion. Käytettäessä VERKKOSILTA-toimintoa projektoriin LAN:n välityksellä yhdistetty tietokone voi hallita ulkoista laitetta RS-232C-viestinnän välityksellä käyttämällä projektoria verkkoliitäntänä. TCP/IP-tiedot Protokollan muutos Sarjatiedot Tietokone Langallinen LAN LAN-kaapeli RS-232C RS-232C-kaapeli Ulkoinen laite LAN-portti CONTROL-portti 4.1 Laitteiden liittäminen muihin laitteisiin 1) Liitä projektorin LAN-portti tietokoneen LAN-porttiin LAN-kaapelilla Ethernet-viestintää varten. 2) Liitä projektorin CONTROL -portti ja laitteen RS-232C-portti RS-232Ckaapelilla toisiinsa RS-232C-tiedonsiirtoa varten. HUOM! Ennen kuin liität laitteet, lue liitäntäohjeet laitteiden käyttöoppaista. Käytettäessä RS-232C-kytkentää tarkasta kunkin portin määritykset, jotta osaat käyttää oikeaa kaapelia. ( Connection to the ports Käyttöohje - Technical) 49

50 4. Verkkosilta-toiminto 4.2 Tiedonsiirron asettaminen Määrittääksesi yhteysasetukset käyttämällä projektorin VERKKOSILTA-toimintoa käytä YHTEYSASETUKSET-valikon kohtia. Avaa projektorin valikko ja valitse VALINNAT - PALVELU - YHTEYSASETUKSET-valikko. ( VALINNAT-valikko > PALVELU > YHTEYSASETUKSET Käyttöohje) 1) Valitse YHTEYSTYYPPI -valikosta VERKKOSILTA CONTROL-portille. 2) Valitse SARJA-ASETUKSET-valikosta oikea baudinopeus ja pariteetti CONTROL -portille liitetyn laitteen RS-232C-portin määritysten mukaan. Kohta BAUDINOPEUS PARITEETTI Tiedon pituus Aloitusbitti Lopetusbitti Olotila 4800bps/9600bps/19200bps/38400bps EI MITÄÄN / PARITON / PARILLINEN 8 bittiä (kiinteä) 1 bitti (kiinteä) 1 bitti (kiinteä) 3) Aseta LÄHETYSTAPA-valikosta oikea menetelmä CONTROL -portille käyttötarpeen mukaan HUOM! POIS on YHTEYSTYYPPI-kohdan oletusasetus. Aseta YHTEYS-valikosta tiedonsiirtotapa. Muista, että väärä asetus saattaa aiheuttaa toimintahäiriöitä tiedonsiirrossa. Kun VERKKOSILTA-asetuksista on valittu YHTEYSTYYPPI-valikosta, RS-232C-komentoja ei voida vastaanottaa CONTROL-portista. 4.3 Viestintäportti Lähetä VERKKOSILTA-toiminnossa tiedot tietokoneesta projektoriin käyttäen Verkkosillan portti -porttia, joka on määritetty Web-selaimen Portin asetukset -kohdassa. ( 21) HUOM! Numeroja 41794, 9715, 9716, 9719, 9720, 5900, 5500, 4352 lukuun ottamatta mikä tahansa numero alueelta voidaan valita Verkkosillan portti-numeroksi. Oletusasetus on

51 4. Verkkosilta-toiminto 4.4 Lähetystapa Lähetystapa voidaan valita valikoista vain, kun YHTEYSTYYPPI-asetukseksi on valittu VERKKOSILTA. ( VALINNAT-valikko > PALVELU > YHTEYSASETUKSET Käyttöohje) VUOROSUUNTAINEN KAKSISUUNTAINEN VUOROSUUNTAINEN Tällä menetelmällä projektori voidaan asettaa kaksisuuntaiseen tiedonsiirtoon, mutta vain yksi suunta (tietojen lähetys tai vastaanotto) on sallittu kerrallaan. Projektori ei voi vastaanottaa tietoja tietokoneesta odottaessaan vastetietoja ulkoisesta laitteesta. Kun projektori saa vastetiedot ulkoisesta laitteesta tai vasteaika on ylitetty, projektori voi vastaanottaa tietoja tietokoneesta. Tämä merkitsee sitä, että projektori ohjaa tietojen lähettämistä ja vastaanottamista tiedonsiirron synkronisoimiseksi. Kun haluat käyttää VUOROSUUNTAINEN-menetelmää, aseta VASTEAIKA seuraavien ohjeiden mukaan. TCP/IP-tiedot Protokollan muutos Sarjatiedot Langallinen LAN LAN-kaapeli Tietokone RS-232C RS-232C -kaapeli Ulkoinen laite Tietojen lähettäminen Tietojen lähettäminen Tietojen hylkääminen vasteaika Vastetiedot Vastetiedot UAseta olemassa olevan laitteen vastetietojen odotusaika VASTEAIKAvalikosta. ( VALINNAT-valikko > PALVELU > YHTEYSASETUKSET Käyttöohje) POIS 1s 2s 3s ( POIS) 51

52 4. Verkkosilta-toiminto 4.4 Lähetystapa (jatkuu) HUOM! Käytettäessä VUOROSUUNTAINEN menetelmää projektori voi lähettää enintään 254 bittiä tietoja kerrallaan. os ulkoisen laitteen vastetietoja ei tarvitse valvoa ja VASTEAIKA-asetuksena on POIS, projektori voi vastaanottaa tietoja tietokoneesta ja lähettää niitä ulkoiseen laitteeseen jatkuvasti. POIS on oletusasetus KAKSISUUNTAINEN Tällä menetelmällä projektori voi luoda kaksisuuntaisen tiedonsiirron lähettäen ja vastaanottaen tietoja samaan aikaan valvomatta ulkoisen laitteen vastetietoja. Käytettäessä tätä menetelmää tietokone ja ulkoinen laite lähettävät tiedot ilman synkronointia. Jos ne on synkronoitava, aseta tietokone synkronoimaan ne. HUOM! Kun tietokone hallitsee vastaanottojen ja lähetysten synkronointia, ulkoista laitetta ei ehkä hallita oikein riippuen projektorin tietojenkäsittelytilasta. 52

53 5. Muut toiminnot 5.1 Sähköpostihälytykset 5. Muut toiminnot Projektori voi automaattisesti lähettää hälytysviestin määritettyyn sähköpostiosoitteeseen, kun projektori havaitsee tietyn huoltoa vaativan tilan tai vian. HUOM! Voit määrittää korkeintaan viisi sähköpostiosoitetta. On mahdollista, että projektori ei pysty lähettämään sähköpostia, jos siitä katkeaa virta äkillisesti. Tämä toiminto ei ole käytettävissä, jos käytät sähköpostipalvelinta, joka vaatii todennuksen sähköpostin lähettämiseksi. Sähköposteja ei ehkä lähetetä oikein riippuen käyttämästäsi sähköpostiympäristöstä. Sähköpostivaroituksille käytettävissä olevat varoitukset ovat seuraavat. Kohta Suojushäiriö Tuuletinhäiriö Lamppuhäiriö Lämpötilahäiriö Ilmanvaihtohäiriö Jäähdytyshäiriö Suodatinhäiriö Muu häiriö Aikataulun toteutusvirhe Lampun käyttöiän hälytys Suodattimen käyttöiän hälytys (jatkuu seuraavalla sivulla) Kuvaus Lampun suojusta ei ole kiinnitetty kunnolla. Tuuletin ei toimi. Lamppu ei syty, ja on mahdollista että sisäosat ovat kuumentuneet. On mahdollista, että sisäosat ovat kuumentuneet. Sisäinen lämpötila on nousussa. On mahdollista, että sisäosat ovat viilentyneet liikaa. Suodattimen käyttöikä on kulunut umpeen. Muut kuin yllä olevat häiriöt. Jos häiriö näytetään, ota yhteyttä jälleenmyyjääsi. Ajastettujen tapahtumien toteutus epäonnistui. Lamppu ikä on ylittänyt määrätyn hälytysrajan. Suodatinaika on ylittänyt määrätyn hälytysrajan. 53

54 5. Muut toiminnot HUOM! Suodatinhäiriö-sähköpostin saamisen ajoitus riippuu SUOD.VIESTIasetuksesta LAMPPU & SUODATIN-kohdassa SÄÄTÖ-valikossa, joka määrittää ajanjakson, kunnes suodatinviesti näytetään projektorin näytössä. Kun suodattimen käyttöaika ylittää sille asetetun aikarajan, sinulle lähetetään sähköpostiviesti. Sähköposti-ilmoitusta ei lähetetä, jos SUOD.VIESTI on asetettu asentoon POIS. ( SÄÄTÖ-valikko Käyttöohje) Lampun käyttöiän hälytys on kynnys sähköposti-ilmoitukselle lamppuiästä. Kun asetettu aika ylittää rajan, joka on konfiguroitu Projektorin web-ohjaus (Projektorin web-ohjauksessa), sähköposti lähetetään. Suodattimen käyttöiän hälytys on kynnys sähköposti-ilmoitukselle suodatinajasta. Kun asetettu aika ylittää rajan, joka on konfiguroitu Projektorin web-ohjaus (Projektorin web-ohjauksessa), sähköposti lähetetään. 54

55 5. Muut toiminnot Jos haluat käyttää projektorin sähköpostihälytystoimintoa, konfiguroi seuraavat kohdat verkkoselaimen avulla. Esimerkki ( 23) 1) Valitse [Sähköpostiasetukset] päävalikosta Projektorin web-ohjaus (Projektorin web-ohjauksessa). 2) Konfiguroi kukin kohta Sähköpostiasetukset-sivulla. Katso kohtaa Sähköpostiasetukset ( 23) lisätietoja varten. 3) Napsauta [Käytä] painiketta ja tallenna asetukset. 4) Napsauta [Lähetä testiviesti]-painiketta ja varmista, että sähköpostiasetukset ovat oikein. Seuraava sähköposti toimitetaan määritettyihin osoitteisiin. Asiarivi :Test Mail Teksti :Send Test Mail Date Time IP Address MAC Address <Projector name> <Testauspäivämäärä> <Testausaika> <Projektorin IP-osoite> <Projektorin MAC-osoite> Hälytysasetukset ( 24) 1) Valitse [Hälytysasetukset] päävalikossa Projektorin web-ohjaus (Projektorin web-ohjauksessa). 2) Valitse ja konfiguroi jokainen hälytyskohta. Lisätietoja on kohdassa Hälytysasetukset ( 24). 3) Napsauta [Käytä] painiketta ja tallenna asetukset. Virhe/Varoitus -sähköpostit formatoidaan seuraavasti: Asiarivi : <Mail title> Teksti : <Mail text> Date Time IP Address MAC Address <Projector name> <Vian/varoituksen päivämäärä> <Vian/varoituksen aika> <Projektorin IP-osoite> <Projektorin MAC-osoite> 55

56 5. Muut toiminnot 5.2 Tapahtumasuunnittelu Suunnittelutoiminnolla voit ottaa käyttöön tiettyjen toimintojen suunnitellun toteutuksen, mukaan lukien virta päälle / virta pois päältä. Toiminto ottaa käyttöön projektorin itsehallinnan. Pariston asentaminen vaaditaan, jos haluat käyttää olosuhteissa, joissa VALMIUSTILA on asetettu tilaan SÄÄSTÖ ( Katso Käyttöohjeet SÄÄTÖ) tai verkkovirta on pois päältä. ( Katso Käyttöohjeet - Huolto) Ota huomioon seuraava ennen aikataulun asettamista. HUOM! Aikataulu voidaan asettaa projektorin VALINNAT - AIKATAULUvalikossa. ( Katso Käyttöohjeet VALINNAT). Aikataulun 16 ohjelman maksimimäärä voidaan asettaa. 20 tapahtuman maksimimäärä voidaan rekisteröidä 1 ohjelmaan. Mitään tapahtumia ei ole rekisteröity ohjelmiin 1 16 tehdasasetuksissa. Ohjelma täytyy asettaa etukäteen, kun aikataulutoimintoa käytetään ensimmäisen kerran. Ohjelmoitujen tapahtumien prioriteetti on seuraava: 1) tietty päivämäärä 2) viikoittainen. Ohjelmoiduille tapahtumille voidaan määrittää korkeintaan 10 päivämäärää. Kun samalle päivämäärälle ja kellonajalle on ohjelmoitu useampi kuin yksi tapahtuma, alhaisemman numeroarvon omaavilla tapahtumilla on prioriteetti (esim. Tietty päivämäärä nro 1 -määritteellä on prioriteetti Tietty päivämäärä nro 2 -määritteen suhteen, jne.) Virta päälle-toimenpiteellä on alhaisin prioriteetti kaikkien samanaikaisesti määritettyjen toimenpiteiden joukossa. Varmista, että päiväys ja kellonaika on säädetty ennen ohjelmoitujen tapahtumien ottamista käyttöön. ( 30) Kun projektoria on siirretty, tarkista projektorin päiväyksen ja kellonajan asetukset ennen aikataulujen konfigurointia. Sisäinen kello ei mahdollisesti pysy tarkasti ajassa. SNTP:n käyttäminen on suositeltavaa tarkan ajan ylläpitämiseksi. Tietyt projektorin virheet (esimerkiksi lämpötilavirhe, lamppuvirhe) estävät ajastettujen toimintojen tai tapahtumien asianmukaisen suorittamisen. Lähde tapahtumat eivät käynnisty, jos turvallisuustoiminto on aktivoitu ja projektori lukitaan toiminnon vuoksi. 56
