1 Projektori CP-WU8451/CP-WU8461 Käyttäjän ohjekirja (yksityiskohtainen) Verkkotoiminnot Kiitämme tämän tuotteen ostamisesta. Tämä käyttöohje on tarkoitettu vain verkkotoiminnon kuvaamiseen. Luo tämä ohjekirja ja muut tämän tuotteen ohjekirjat tuotteen asianmukaisen käytön varmistamiseksi. VAROITUS Ennen laitteen käyttöä varmista, että olet lukenut kaikki siihen kuuluvat käyttöohjeet. Kun olet lukenut ohjeet, tallenna ne varmaan paikkaan myöhempää käyttöä varten. Ominaisuudet Tässä projektorissa on verkkotoiminto, jolla on seuraavat pääpiirteet. Verkkoesitys: tämän avulla projektori voi projisoida tietokoneella olevia kuvia verkon kautta. ( 15) Verkonhallinta: tämän avulla voit tarkkailla ja hallita projektoria verkon kautta tietokoneella. ( 16) Minun kuvani: sallii projektorin tallentaa enintään neljä pysähtynyttä kuvaa ja projisoida ne. ( 52) Viestit: tämän avulla projektori voi näyttää tietokoneelta lähetetyn tekstin verkon kautta. ( 53) Verkkosilta: tämän avulla voit hallita ulkoista laitetta projektorin kautta tietokoneella. ( 54) HUOM! Ohjekirjassa olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Tämän ohjeen kuvat ovat vain havainnollistavia. Ne voivat olla hieman erilaisia kuin projektorissasi. Valmistaja ei ota mitään vastuuta ohjekirjassa mahdollisesti esiintyvistä virheistä. Asiakirja-aineiston tai sen osien jäljentäminen, siirto tai kopiointi ei ole sallittua ilman erillistä kirjallista lupaa. Tavaramerkin vahvistus Microsoft, Internet Explorer, Windows ja Windows Vista ovat Microsoft Corporationin rekisteröity tavaramerkki Yhdysvalloissa ja/ tai muissa maissa. Adobe ja Flash ovat Adobe Systems Incorporated in rekisteröityjä tavaramerkkejä. Pentium on Intel Corporation in rekisteröity tavaramerkki. JavaScript on Sun Microsystems, Inc. in rekisteröity tavaramerkki. HDMI TM, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Crestron, Crestron e-control, e-control, Crestron Connected TM, Fusion RV, Crestron RoomView ja RoomView TM ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. PJLink-tavaramerkkioikeudet ovat haussa Japanissa, Yhdysvalloissa sekä muissa maissa ja alueilla. Kaikki muut tavaramerkit ovat vastaavien omistajiensa omaisuutta. 1

2 Sisältö Sisältö Huomautus Verkkoon liittäminen Järjestelmävaatimukset Tarvittavat laitteiden valmistelut Tietokoneen laitteisto- ja ohjelmistovaatimukset Pikaliitäntä Manuaalinen verkkoliitännän asetus - Langallinen LAN Laitteiden liitäntä Verkkoasetukset Internet-asetukset -asetus Manuaalinen verkkoliitännän asetus - Langaton LAN Langattoman LAN-liitännän valmistelu Langattoman LAN-liitännän asetus Verkkoesitys Verkonhallinta Projektorin web-ohjaus Sisäänkirjautuminen Verkkotiedot Verkkoasetukset Portin asetukset Sähköpostiasetukset Hälytysasetukset Aikatauluasetukset Päiväyksen/Kellonajan asetukset Turva-asetukset Projektorin hallinta Kaukosäädin Projektorin tila Verkon uudelleenkäynnistäminen Crestron e-control Main-ikkuna Tools-ikkuna Infoikkuna Help Desk -ikkuna Hätätilannehälytys Minun kuvani-toiminto Viestintuoja-toiminto

3 Sisältö 6. Verkkosilta-toiminto Connecting devices Tiedonsiirron asettaminen Viestintäportti Lähetystapa VUOROSUUNTAINEN KAKSISUUNTAINEN Muut toiminnot Sähköpostihälytykset Projektorin käyttö SNMP:llä Tapahtumasuunnittelu Komentovalvonta verkon kautta Crestron Connected TM Vianetsintä Takuu ja jälkihuolto

4 Huomautus Huomautus Laitteen kanssa käytettävää langaton USB-sovitina, jota myydään valinnaisena varusteena, tarvitaan projektorin langattoman verkkotoiminnon käyttämiseen. Katso sääntöjen ja lakien mukaiset varotoimet sovittimen mukana toimitetuista asiakirjoista. [Langaton USB-sovitinin kytkemistä ja irrottamista koskeva rajoitus] Ennen kuin kytket tai irrotat langaton USB-sovitina projektorista, sammuta projektori ja irrota pistoke pistorasiasta. Älä koske projektiin liitettyä langaton USB-sovitina, kun projektori on kytkettynä virtalähteeseen. Älä käytä mitään jatkojohtoa tai laitetta sovittimen liittämisessä projektoriin. [Langattoman LAN-yhteyden käytössä noudatettavat turvallisuusvarotoimet] On suositeltavaa, että suoja-asetukset, kuten SSID ja KOODAUS, määritetään, kun käytetään langatonta LAN-yhteyttä. Jos suoja-asetuksia ei ole määritetty, sisältöä voidaan siepata tai järjestelmään saatetaan tunkeutua luvattomasti. Katso lisätietoja langattoman LAN:in suoja-asetuksista kohdasta 3.1 Projektorin webohjaus tai Käyttöohjeen VERKKO-valikosta. HUOMAUTUS Valinnainen IEEE802.11b/g/n langaton USB-sovitin käyttää 2,4 GHz:n radiotaajuuskaistaa. Sovittimen käyttöön ei tarvita radiolisenssiä, mutta seuraavat seikat on otettava huomioon: ÄLÄ KÄYTÄ LAITETTA SEURAAVIEN LÄHEISYYDESSÄ! Mikroaaltouunit Teolliset, tieteelliset tai lääketieteelliset laitteet Määrätyt matalatehoiset radioasemat Radioasemien alueet Langaton USB-sovitinin käyttö lähellä edellä mainittua saattaa aiheuttaa radiotaajuushäiriöitä, jotka voivat johtaa lähetysnopeuden hidastumiseen tai keskeytymiseen ja jopa erilaisten laitteiden, kuten tahdistimien, toimintahäiriöihin. Langaton USB-sovitinn käyttöpaikasta riippuen radioaaltojen häiriöitä voi ilmetä, mikä voi johtaa lähetysnopeuden hidastumiseen tai yhteyden katkeamiseen. Ota huomioon erityisesti, että langaton USB-sovitinn käyttö paikoissa, joissa on lujitettua terästä, muuntyyppistä metallia tai betonia, aiheuttaa todennäköisesti radioaaltojen häiriöitä. Käytettävät kanavat Langaton USB-sovitin käyttää 2,4 GHz:n radiotaajuuskaistaa, mutta asuinmaasi ja -alueesi voi rajoittaa kanavia, joita voit käyttää. Ota yhteys jälleenmyyjääsi saadaksesi tietoa käytettävistä kanavista. Valinnaisen langaton USB-sovitinn käyttö asuinmaasi tai -alueesi ulkopuolella voi rikkoa kyseisen maan tai alueen radiolakeja. 4

5 1. Verkkoon liittäminen 1. Verkkoon liittäminen 1.1 Järjestelmävaatimukset Tarvittavat laitteiden valmistelut Projektorin liittämiseen tietokoneeseen verkon kautta tarvitaan seuraavat laitteet. Kaikille yhteiset Projektori: 1 yksikkö, Tietokone: vähintään 1 sarja Liitäntävalinnastasi riippuen 1) Langallinen liitäntä *1 LAN-kaapeli (CAT-5 tai suurempi): 1 kpl 2) Langaton liitäntä *2 - Projektorin puolella IEEE802.11b/g/n Langaton USB-sovitin (valinnainen: USB-WL-11N): 1 yksikkö - Tietokoneen puoli IEEE802.11b/g/n langaton LAN-laitteisto: 1 yksikkö kullekin *4 *1: Projektorin verkkokäyttöjärjestelmä tarvitsee 100Base-TX tai 10Base-T järjestelmän mukaisen tiedonsiirtoympäristön. *2: Silloin kun langatonta LAN-liitäntää käytetään Infrastruktuuri-muotona, tarvitaan pääsypiste. *3: Käytettävissä olevat koodausmenetelmät ovat seuraavat. Tätä tuotetta ei voida yhdistää langattomaan verkkoon käyttämällä muuta koodausmenetelmää. WPA2-PSK (AES) WPA2-PSK (TKIP) WPA-PSK (AES) WPA-PSK (TKIP) WEP 128bit WEP 64bit *4: Käyttämäsi langattoman verkkolaitteen ja tietokoneen tyypistä riippuen projektorilla ei ehkä ole kunnollista yhteyttä tietokoneeseen, vaikka tietokoneessa olisikin sisäänrakennettu langaton LAN-toiminto. Viestintäongelmien poistamiseksi, käytä Wi-Fi-hyväksyttyä langatonta verkkolaitetta. 5

6 1. Verkkoon liittäminen Tietokoneen laitteisto- ja ohjelmistovaatimukset Tietokoneen on täytettävä seuraavat vaatimukset, jotta se voidaan liittää projektoriin ja jota projektorin verkkotoimintoa voidaan käyttää. Käyttöjärjestelmä: Jokin seuraavista. Windows XP Home Edition /Professional Edition Windows Vista Home Basic /Home Premium /Business /Ultimate /Enterprise Windows 7 Starter /Home Basic /Home Premium /Business /Ultimate / Enterprise Windows 8 /8.1 Windows 8 /8.1 Pro/Enterprise Suoritin: Pentium 4 (vähintään 2,8 GHz) Grafiikkakortti: 16-bittinen, vähintään XGA * Käytettäessä LiveViewer -ohjelmistoa on suositeltavaa, että tietokoneen resoluutio on 1024 x 768. Muisti: vähintään 512 Mt Kiintolevytila: 100 Mt tai enemmän Verkkoselain: Internet Explorer 6.0 tai korkeampi CD-ROM/DVD-ROM -ajuri HUOM! Verkkokommunikaatiosäätö ei toimi, kun projektori on valmiustilassa, jos VALMIUSTILA- kohta on säädetty asentoon SÄÄSTÖ. Liitä verkkokommunikaatio projektoriin sen jälkeen, kun VALMIUSTILA on säädetty asentoon NORMAALI. ( SÄÄTÖ-valikko Käyttöohje) Vaikka HDBaseT:tä ja LAN-porttia voidaan käyttää langalliselle LAN:lle, niitä ei voida käyttää samanaikaisesti. Liitä LAN-kaapeli porttiin, joka on asetettu VERKKO-valikon kohdassa LANGALLI VERKKO. Saat projektorin verkkotoimintojen sovellusten uusimmat versiot ja tämän tuotteen uusimmat tiedot Hitachi-sivustolta ( projectors tai Pikaliitäntä LiveViewer tukee hyvin nopeaa ja yksinkertaista liitäntää verkkoon. Kun käytät verkkotoimintoa, on suositeltavaa asentaa LiveViewer tietokoneeseen. Lisätietoja on käyttöoppaan kohdassa LiveViewer. Siinä tapauksessa, että et halua käyttää LiveViewer -ohjelmaa tai et jostakin syystä voi sitä käyttää, jatka manuaaliasetuksiin, kohta 1.3 langalliselle LAN- ( 7) ja kohta 1.4 langattomalle LAN-liitännälle. ( 11) 6

7 1. Verkkoon liittäminen 1.3 Manuaalinen verkkoliitännän asetus - Langallinen LAN - Tässä kappaleessa selitetään, kuinka manuaalinen liitäntä tehdään Laitteiden liitäntä Liitä projektori tietokoneeseen LAN-kaapelilla. * Ennenkuin yhdistät olemassa olevaan verkkoon, ota yhteyttä verkonhallintaan. Tarkista seuraavat tietokoneasetukset Verkkoasetukset Tämä selostus on tarkoitettu verkkoliitäntäasetuksille Windows 7:llä ja Internet Explorerilla. 1) Kirjaudu sisään Windows 7:hen pääkäyttäjän oikeuksin. Pääkäyttäjän oikeudet on se tili, jolta pääsee kaikkiin toimintoihin. 2) Avaa Ohjauspaneeli Käynnistä -valikosta. 3) Avaa Näytä verkon tila ja tehtävät Verkko ja Internet. Kun Ohjauspaneeli -ruudun kuvakkeet ovat näkyvissä, napsauta Verkko- ja jakamiskeskus. 4) Napsauta Muuta sovittimen asetuksia Verkko- ja jakamiskeskus -ruudun vasemmalla puolella olevasta valikosta. (jatkuu seuraavalla sivulla) 7

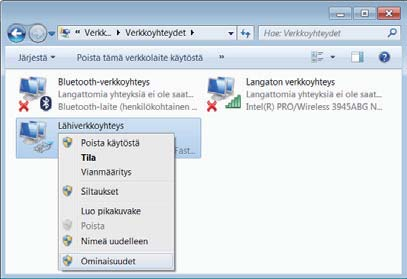

8 1. Verkkoon liittäminen 1.3 Manuaalinen verkkoliitännän asetus - Langallinen LAN - (jatkuu) 5) Napsauta hiiren oikealla painikkeella Lähiverkkoyhteys avataksesi valikon ja valitse Ominaisuudet. 6) Valitse Internet Protocol Version 4 (TCP/IPv4) ja napsauta [Ominaisuudet]. 7) Valitse Käytä seuraavaa IP-osoitetta ja konfiguroi tietokoneen IP-osoite, Aliverkon peite ja Oletusyhdyskäytävä. Jos verkossa on DHCP-palvelin, voit valita Hanki IP-osoite automaattisesti, jolloin IP-osoite määrittyy automaattisesti. Kun asetukset ovat valmiit, sulje ikkuna napsauttamalla [OK]. (jatkuu seuraavalla sivulla) 8

9 1. Verkkoon liittäminen 1.3 Manuaalinen verkkoliitännän asetus - Langallinen LAN - (jatkuu) [IP-osoitteesta] Manuaalinen asetus Tietokoneesi IP-osoiteasetuksessa olevan verkko-osoitteen on oltava sama kuin projektorin asetuksen. Tietokoneen IP-osoite ei saa kokonaisuudessaan vastata samassa verkossa olevien muiden laitteiden, kuten projektorin, IP-osoitetta. Esimerkki Projektorin asetukset ovat seuraavat. IP-osoite: Apuverkon maski: (Verkon osoite: tässä tapauksessa) Määritä tietokoneen IP-osoite seuraavasti. IP-osoite: xxx (xxx tarkoittaa desimaaleja.) Apuverkon maski: (Verkon osoite: tässä tapauksessa) Valitse luku kohtaan xxx, mutta varo, ettei se ole sama kuin muilla laitteilla. Kun projektorin IP-osoite on tässä tapauksessa , määritä tietokoneelle asetus väliltä HUOM! lukua ei voi käyttää IP-osoitteessa. Projektorin IP-osoite voidaan vaihtaa käyttämällä konfiguraatio-toimintoa verkkoselaimen kautta. ( 22) Samaa verkko-osoitetta ei voida käyttää sekä langattomalle LAN:lle että langalliselle LAN:lle. Jos projektori ja tietokone ovat samassa verkossa (sama verkko-osoite), voit jättää oletusportin kentän tyhjäksi. Kun projektori ja tietokone ovat eri verkoissa, oletusportti on asetettava. Ota yhteyttä verkonhallintaan ja pyydä lisätietoja. Automaattinen asetus Kun yhdistetyssä verkossa on DHCP-palvelin, projektorin ja tietokoneen IP-osoite voidaan määrittää automaattisesti. Jos DHCP-palvelinta ei ole käytettävissä, aseta IP-OSOITE, APUVERKON MASKI ja OLETUSPORTTI. * DHCP on lyhennys käsitteestä Dynamic Host Configuration Protocol, ja sen tehtävänä on toimittaa tarvittavat verkkoasetukset, kuten IP-osoite, palvelimelta asiakkaalle. Sellaista palvelinta, jolla on DHCP-toiminto, kutsutaan DHCPpalvelimeksi. (jatkuu seuraavalla sivulla) 9

10 1. Verkkoon liittäminen 1.3 Manuaalinen verkkoliitännän asetus - Langallinen LAN - (jatkuu) Internet-asetukset -asetus 1) Napsauta Internet-asetukset ikkunassa Verkko- ja jakamiskeskus ja avaa Ominaisuudet: Internet -ikkuna. 2) Napsauta Yhteydet välilehteä ja sen jälkeen [Lähiverkon asetukset] -painiketta ja avaa Lähiverkko asetukset. 3) Poista rasti kaikista ruuduista Lähiverkkoasetukset -ikkunassa. Kun asetukset ovat valmiit, sulje ikkuna napsauttamalla [OK]. 10

11 1. Verkkoon liittäminen 1.4 Manuaalinen verkkoliitännän asetus - Langaton LAN - Soveltuvan langaton USB-sovitinn (valinnainen) käyttö projektorissa mahdollistaa projektorin ja tietokoneen yhteyden sekä Ad-Hoc- että Infrastruktuuri-tilassa. Tämän kappaleen tarkoituksena on selostaa, miten langaton LAN-liitäntä toteutetaan manuaalisesti Langattoman LAN-liitännän valmistelu Kuva a Ilman pääsypisteen viestintää (Ad-Hoc) Kuva b Viestintä pääsypisteen kautta (Infrastruktuuri) * Ad-Hoc on yksi langattoman LAN:in viestintämenetelmistä ilman pääsypistettä viestintään. * Infrastruktuuri on yksi langattoman LAN:in viestintämenetelmistä, jolla on pääsypiste viestintään. Jos käytetään tiettyä määrää laitteita, tämä menetelmä on tehokas. Jos haluat kommunikoida olemassa olevan verkon kanssa, ota yhteyttä verkkohallintaan. Liitä ensiksi langaton USB-sovitin yhteen USB TYPE A -porteista. ( Laitteiden liittäminen Käyttöohje) Määritä tietokoneen asetukset langatonta yhteyttä varten. Kun tietokoneessa on sisäänrakennettu IEEE802.11b/g/n langaton LAN-laite, ota se käyttöön ja poista muut verkkoyhteydet käytöstä. Jos langatonta LAN-laitetta ei ole sisäänrakennettuna, liitä IEEE802.11b/g/n langaton LAN-laite ja asenna laitteen ajuri. (Katso lisätiedot tietokoneen ja langattoman LAN-laitteen käyttöohjeista.) 11

12 1. Verkkoon liittäminen 1.4 Manuaalinen verkkoliitännän asetus - Langaton LAN - (jatkuu) Langattoman LAN-liitännän asetus Käytä Windows 7:n standardiversion langatonta LAN-toimintoa. Langattoman LAN:in alkuasetukset projektorille ovat seuraavat. Muoto : Ad-Hoc DHCP : Pois IP-osoite : Apuverkon maski : Oletusyhdyskäytävä : SSID : wireless Koodaus : Pois Kanava : 1 * Voit muuttaa näitä asetuksia tietokoneesi verkkoselaimen kautta tai projektorin valikosta. Katso lisätietoja kohdasta Verkkoasetukset ( 21) tai VERKKOvalikko Käyttöohje. 1) Valitse Muuta sovittimen asetuksia Verkkoja jakamiskeskus -ruudun vasemmalla puolella olevasta valikosta. 2) Napsauta hiiren oikealla painikkeella Langaton verkkoyhteys avataksesi valikon ja valitse Ominaisuudet. 3) Valitse Internet Protocol Version 4 (TCP/IPv4) ja napsauta [Ominaisuudet]. (jatkuu seuraavalla sivulla) 12

13 1. Verkkoon liittäminen 1.4 Manuaalinen verkkoliitännän asetus - Langaton LAN - (jatkuu) 4) Valitse Käytä seuraavaa IP-osoitetta ja konfiguroi tietokoneen IP-osoite, Aliverkon peite ja Oletusyhdyskäytävä. Kun asetukset ovat valmiit, sulje ikkuna napsauttamalla [OK]. [IP-osoitteesta] Tietokoneesi IP-osoiteasetuksessa olevan verkko-osoitteen on oltava sama kuin projektorin asetuksen. Tietokoneen IP-osoite ei saa kokonaisuudessaan vastata samassa verkossa olevien muiden laitteiden, kuten projektorin, IP-osoitetta. Esimerkki Projektorin asetukset ovat seuraavat. IP-osoite: Apuverkon maski: (Verkon osoite: tässä tapauksessa) Määritä tietokoneen IP-osoite seuraavasti. IP-osoite: xxx (xxx tarkoittaa desimaaleja.) Apuverkon maski: (Verkon osoite: tässä tapauksessa) Valitse luku kohtaan xxx, mutta varo, ettei se ole sama kuin muilla laitteilla. Kun projektorin IP-osoite on tässä tapauksessa , määritä tietokoneelle asetus väliltä HUOM! lukua ei voi käyttää IP-osoitteessa. Projektorin IP-osoite voidaan vaihtaa käyttämällä konfiguraatio-toimintoa verkkoselaimen kautta. ( 21) Samaa verkko-osoitetta ei voida käyttää sekä langattomalle LAN:lle että langalliselle LAN:lle. Jos projektori ja tietokone ovat samassa verkossa (sama verkko-osoite), voit jättää oletusportin kentän tyhjäksi. Kun projektori ja tietokone ovat eri verkoissa, oletusportti on asetettava. Ota yhteyttä verkonhallintaan ja pyydä lisätietoja. (jatkuu seuraavalla sivulla) 13

14 1. Verkkoon liittäminen 1.4 Manuaalinen verkkoliitännän asetus - Langaton LAN - (jatkuu) 5) Napsauta hiiren oikealla painikkeella Langaton verkkoyhteys avataksesi valikon ja valitse Muodosta / katkaise yhteys. 6) Valitse yhdistettävissä olevista langattomista verkoista projektorin SSID (oletusvalintana wireless ) ja napsauta [Yhdistä]. Jos salakoodaus on käytössä, näkyviin tulee ikkuna, joka pyytää salausavainta. Syötä esimääritetty avain. 7) Kun yhteys on muodostettu, Yhdistetty tulee näkyviin SSID:n oikealle puolelle. 14

15 2. Verkkoesitys 2. Verkkoesitys Projektori voi näyttää tai toistaa tietokoneen näytöllä olevia kuvia ja äänidataa verkon kautta lähetettynä. Esitysten tekeminen ja kokousten pitäminen tapahtuu sujuvasti tämän verkkoesitysominaisuuden avulla. Langaton LAN Langallinen LAN Verkkoesityksen käyttöön tarvitaan erityinen sovellus, LiveViewer. Se voidaan asentaa mukana toimitetulta ohjelma-cd:ltä. Voit myös ladata uusimman version ja tarvittavat tiedot Hitachi-sivustolta ( tai Katso lisätietoja Verkkoesityksestä ja LiveViewer :n asennusohjeet LiveViewer -käyttöoppaasta. "LiveViewer" -toiminnon käyttö riippuu käyttämästäsi mallista. Jos haluat käyttää viimeisintä ladattua "LiveViewer"-versiota, katso tietoja sopivasta ryhmäkohdasta "LiveViewer" -käyttäjän ohjekirjaa. Tämä malli kuuluu ryhmään G. 15

16 3. Verkonhallinta Voit säätää tai käyttää projektoria verkon avulla samaan verkkoon liitetyn tietokoneen verkkoselaimella. HUOM! Muut kuin suositellut verkkoselaimet eivät ehkä toimi. Internet Explorer 6.0 tai myöhäisempi versio on tarpeen. Jos JavaScript ei ole käytössä verkkoselaimesi asetuksissa, tulee JavaScript aktivoida projektorin Internet-sivujen käyttämiseksi oikein. Katso lisätietoja verkkoselaimesi Help-tiedostoista JavaScriptin aktivointia varten. Kaikkien verkkoselaimen päivitysten toteuttaminen on suositeltavaa. Jos tietoja siirretään samanaikaisesti langattoman ja langallisen LAN:in kautta, projektori ei ehkä pysty käsittelemään tietoja oikein. Katso lisätietoja seuraavassa esitetystä projektorin konfigurointia ja valvontaa varten verkkoselaimen avulla. Varmista, että tietokone ja projektori on kytketty verkon kautta ja avaa verkkoselain. Syötä projektorin IP-osoite verkkoselaimen URL-laatikkoon seuraavan esimerkin mukaisesti ja paina Enter-näppäintä tai -painiketta. Esimerkki: Jos projektorin IP-osoitteeksi on asetettu : Näppäile selaimen osoitepalkkiin ja paina sitten Enter -näppäintä tai napsauta -painiketta. Jos oikea URL on syötetty ja projektori ja tietokone on liitetty asianmukaisesti samaan verkkoon, oikealla oleva valintaikkuna tulee näkyviin. Voit valita projektorin hallintatyökaluksi Projektorin web-ohjaus tai Crestron e-control. Napsauta toista niistä. Katso lisätietoja kohdasta 3.1 Projektorin web-ohjaus ( 18) tai 3.2 Crestron e-control ( 43). (jatkuu seuraavalla sivulla) 16

17 HUOM! Älä yritä ohjata projektoria projektorin ohjausvalikolla tai kaukosäätimellä ja Verkonhallinnan kautta samaan aikaan. Jos Crestron e-control :in kohdan Verkkoasetukset ( 22) asetuksena on Ei käytössä, yllä oleva valintaikkuna ei tule näkyviin, vaan Projektorin webohjaus: in sisäänkirjautumisikkuna. Crestron e-control luodaan käyttämällä Flash :iä. Adobe Flash Player on asennettava tietokoneeseen, jotta voit käyttää Crestron e-control :ia. Crestron e-control ei näytetä verkkoselaimessa, joka ei tue Flash. 17

18 3.1 Projektorin web-ohjaus Sisäänkirjautuminen Voit käyttää Projektorin web-ohjaus -toimintoa kirjautumalla sisään käyttäjänimelläsi ja salasanallasi. Alla on käyttäjänimen ja salasanan oletusasetukset. Käyttäjänimi Salasana Administrator <tyhjä> Sisäänkirjautumisikkuna Anna käyttäjäntunnus ja salasana, ja napsauta [OK]. Seuraava näyttö näkyy kun kirjautuminen onnistuu. Päävalikko Napsauta haluttua toimintoa tai konfigurointikohdetta päävalikossa. HUOM! Verkonhallintanäytön kieli on sama kuin projektorin kuvaruutunäytön. Jos haluat muuttaa kielen, projektorin kuvaruutunäytön kieli on muutettava. ( KUVARUUTU-valikko Käyttöohje) 18

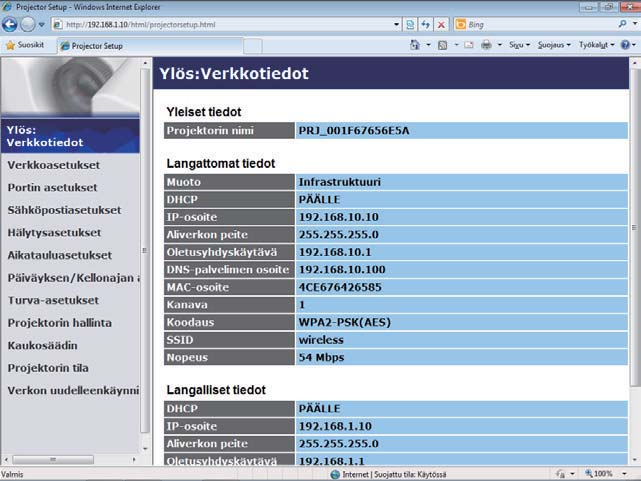

19 3.1 Projektorin web-ohjaus (jatkuu) Verkkotiedot Näyttää projektorin sen hetkiset verkon kofigurointiasetukset. Kohta Yleiset tiedot Projektorin nimi Langattomat tiedot Muoto DHCP IP-osoite Aliverkon peite Oletusyhdyskäytävä DNS-palvelimen osoite MAC-osoite Kanava Koodaus SSID Nopeus Langalliset tiedot DHCP IP-osoite Aliverkon peite Oletusyhdyskäytävä DNS-palvelimen osoite MAC-osoite Konfiguroi langattoman ja langallisen LAN:in yhteiset asetukset. Näyttää projektorin nimiasetukset. Näyttää langattoman LAN-yhteyden nykyiset asetukset. Näyttää langattoman LAN-yhteyden tilan. Näyttää DHCP-asetuksen. Näyttää senhetkisen IP-osoitteen. Näyttää apuverkon maskin. Näyttää oletusportin. Näyttää DNS-palvelimen osoitteen. Näyttää MAC-osoitteen. Näyttää langattomalle LAN-yhteydelle käytettävän kanavan. Näyttää tiedonsalausasetuksen. Näyttää projektorissa käytetyn SSID:n. Näyttää nykyisen langattoman LAN:in lähetysnopeuden. Näyttää nykyisen langallisen LAN-yhteyden asetukset. Näyttää DHCP-asetuksen. Näyttää senhetkisen IP-osoitteen. Näyttää apuverkon maskin. Näyttää oletusportin. Näyttää DNS-palvelimen osoitteen. Näyttää MAC-osoitteen. 19

20 3.1 Projektorin web-ohjaus (jatkuu) Verkkoasetukset Näyttää ja konfiguroi verkkoasetukset. Kohta Yleiset asetukset Projektorin nimi syslocation (SNMP) syscontact (SNMP) AMX D.D. (AMX Device Discovery) Konfiguroi langattoman ja langallisen LAN:in yhteiset asetukset. Konfiguroi projektorin nimen. Projektorin nimi voi olla korkeintaan 64 alfanumeerisen merkin pituinen. Vain aakkosia, numeroita ja seuraavia symboleja voi }~ ja välilyönti Oletusasetuksena on tietty projektorin nimi. Konfiguroi sijainnin, johon viitataan kun käytetään SNMP:tä. syslocation voi olla korkeintaan 255 alfanumeerisen merkin pituinen. Vain numeroita '0-9' ja aakkosia 'a-z, 'A-Z' voi käyttää. Konfiguroi yhteystiedot, joihin viitataan kun käytetään SNMP:tä. syscontact voi olla korkeintaan 255 alfanumeerisen merkin pituinen. Vain numeroita '0-9' ja aakkosia 'a-z, 'A-Z' voi käyttää. Määrittää AMX Device Discoveryn asetukset, joissa projektori tunnistetaan samaan verkkoon liitetyistä AMX-ohjaimista. Käy AMX:n verkkosivuilla AMX Device Discoveryn lisätietoja varten. URL: (jatkuu seuraavalla sivulla) 20

21 3.1 Projektorin web-ohjaus - Verkkoasetukset (jatkuu) Kohta Langaton kokoonpano Konfiguroi langattoman LAN:in asetukset. Muoto Valitse Ad-Hoc tai Infrastruktuuri. IP-määritykset Konfiguroi verkkoasetukset. DHCP PÄÄLLE Ottaa DHCP:n käyttöön. DHCP POIS Poistaa DHCP:n käytöstä. IP-osoite Konfiguroi IP-osoitteen, kun DHCP ei ole käytössä. Aliverkon peite Konfiguroi apuverkon maskin, kun DHCP ei ole käytössä. Oletusyhdyskäytävä DNS-palvelimen osoite Konfiguroi oletusportin, kun DHCP ei ole käytössä. Konfiguroi DNS-palvelimen osoitteen. Valitse Ad-Hoc-tilassa käytettävä kanava väliltä Kanava HUOM! Sijaintimaasta riippuen kanavat voivat vaihdella. Sen lisäksi sijaintimaasta tai -alueesta riippuen on mahdollisesti tarpeellista käyttää langatonta verkkokorttia, joka soveltuu vastaavan maan tai alueen standardeihin. Koodaus WEP-avain WPA-salalause SSID Valitsee tiedon koodausmenetelmän. Syötä WEP-avain. Syötä WEP-avain joko ASCII- tai heksadesimaalimerkeillä. Avaimen pituus on määritetty seuraavasti WEP:in ja merkkiformaattien mukaan. Koodaus ASCII-merkit HEX-numerot WEP 64bit 5 merkit 10 merkit WEP 128bit 13 merkit 26 merkit Anna WPA-salalauseen. Käytettävä määrä merkkejä on Vain aakkosia, numeroita ja seuraavia symboleja voi käyttää.!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ ja välilyönti Valitse SSID listasta. Jos haluat asettaa oman SSID:n, valitse [Oma], ja kirjoita sitten oma SSID alla olevia ohjeita seuraten. Annettavassa tiedossa voi olla korkeintaan 32 merkkiä. Vain aakkosia, numeroita ja seuraavia symboleja voi käyttää.!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ ja välilyönti (jatkuu seuraavalla sivulla) 21

22 3.1 Projektorin web-ohjaus - Verkkoasetukset (jatkuu) Kohta Langallinen kokoonpano Konfiguroi langallisen LAN:in asetukset. IP-määritykset Konfiguroi verkkoasetukset. DHCP PÄÄLLE Ottaa DHCP:n käyttöön. DHCP POIS Poistaa DHCP:n käytöstä. IP-osoite Konfiguroi IP-osoitteen, kun DHCP ei ole käytössä. Aliverkon peite Konfiguroi apuverkon maskin, kun DHCP ei ole käytössä. Oletusyhdyskäytävä DNS-palvelimen osoite Muut asetukset Crestron e-control Konfiguroi oletusportin, kun DHCP ei ole käytössä. Konfiguroi DNS-palvelimen osoitteen. Konfiguroi muut verkkoasetukset. Määritä, käytetäänkö Crestron e-control :ia. Jos valitset Ei käytössä, ei valintaikkuna vaan Projektorin web-ohjaus (Projektorin web-ohjauksen) sisäänkirjautumisikkuna tulee näkyviin ensin. Napsauta [Käytä] painiketta ja tallenna asetukset. HUOM! Uudet konfigurointiasetukset otetaan käyttöön silloin, kun verkkoliitäntä kytketään uudelleen. Kun konfigurointiasetuksia muutetaan, tulee verkkoliitäntä käynnistää uudelleen. Verkkoliitäntä voidaan käynnistää uudelleen kohdasta Verkon uudelleenkäynnistäminen päävalikossa ( 42). Jos liität projektorin olemassa olevaan verkkoon, kysy neuvoa verkkohallinnasta ennen palvelimen osoitteen asetusta. WEP-avain, WPA-salalauseke ja SSID -asetukset eivät asetu, jos käytetään vääriä merkkejä. Projektori ei salli sekä langattoman että langallisen LAN-yhteyden yhdistämistä samaan verkkoon. Älä aseta samaa verkko-osoitetta langattomalle ja langalliselle LAN-yhteydelle. 22

23 3.1 Projektorin web-ohjaus (jatkuu) Portin asetukset Näyttää ja konfiguroi viestintäportin asetukset. Kohta Verkonhallintaportti 1 (Portti: 23) Portti auki Todennus Verkonhallintaportti 2 (Portti:9715) Portti auki Todennus PJLink TM -portti (Portti:4352) Portti auki Todennus MINUN KUVANI -portti (Portti:9716) Portti auki Todennus Messengerin portti (Portti:9719) Portti auki Todennus Konfiguroi komentoportin 1 (Port:23). Napsauta [Käytössä] tarkistusruutua portin 23 käyttämiseksi. Napsauta [Käytössä] tarkistusruutua kun tälle portille tarvitaan todentamista. Konfiguroi komentoportin 2 (Port:9715). Napsauta [Käytössä] tarkistusruutua portin 9715 käyttämiseksi. Napsauta [Käytössä] tarkistusruutua kun tälle portille tarvitaan todentamista. Määrittää PJLink TM -portin (portti 4352). Tee rasti [Käytössä] ruutuun portin 4352 käyttämistä varten. Tee rasti [Käytössä] ruutuun, jos tälle portille halutaan oikeaksi todistaminen. Säätää Minun kuvani -portin (portti 9716). Tee rasti [Käytössä] ruutuun portin 9716 käyttämistä varten. Tee rasti [Käytössä] ruutuun, jos tälle portille halutaan oikeaksi todistaminen. Määrittää Viestit-portin (portti 9719). Tee rasti [Käytössä] ruutuun portin 9719 käyttämistä varten. Tee rasti [Käytössä] ruutuun, jos tälle portille halutaan oikeaksi todistaminen. (jatkuu seuraavalla sivulla) 23

24 3.1 Projektorin web-ohjaus - Portin asetukset (jatkuu) Kohta SNMP-portti Portti auki Trap-osoite Lataa MIB-tiedosto Verkkosillan portti Portin numero Konfiguroi SNMP-portin. Napsauta [Käytössä] tarkistusruutua kun haluat käyttää SNMP:tä. Konfiguroi SNMP Trap -kohteen IP-formaatissa. Osoitteeseen voi sisällyttää IP-osoitteen lisäksi myös hallinta-alueen nimen, jos oikea DNS-palvelin on asetettu kohdassa Verkkoasetukset. Isännän tai hallinta-alueen nimen enimmäispituus on 255 merkkiä. Lataa MIB-tiedoston projektorilta. Määrittää verkkosilta porttinumeron. Näppäile portin numero. Numeroja 41794, 9715, 9716, 9719, 9720, 5900, 5500, 4352 lukuun ottamatta mikä tahansa numero alueelta voidaan valita. Oletusasetus on Napsauta [Käytä] painiketta ja tallenna asetukset. HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Kun säätöasetuksia on muutettu, verkkoliitäntä on käynnistettävä uudelleen. Verkkoliitäntä voidaan käynnistää uudelleen kohdasta Verkon uudelleenkäynnistäminen päävalikossa ( 42). 24

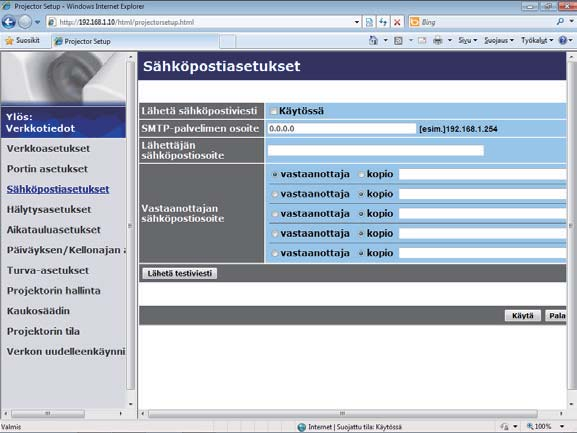

25 3.1 Projektorin web-ohjaus (jatkuu) Sähköpostiasetukset Näyttää ja konfiguroi sähköpostiosoitteen asetukset. Kohta Lähetä sähköpostiviesti SMTP-palvelimen osoite Lähettäjän sähköpostiosoite Vastaanottajan sähköpostiosoite Napsauta [Käytössä] tarkistusruutua sähköpostitoiminnon käyttämiseksi. Konfiguroi ehdot sähköpostin lähettämistä varten Hälytysasetukset -kohdassa. Konfiguroi sähköpostipalvelimen osoitteen IP-formaatissa. Osoitteeseen voi sisällyttää IP-osoitteen lisäksi myös hallinta-alueen nimen, jos oikea DNS-palvelin on asetettu kohdassa Verkkoasetukset. Isännän tai hallinta-alueen nimen enimmäispituus on 255 merkkiä. Konfiguroi lähettäjän sähköpostiosoitteen. Lähettäjän sähköpostiosoitteen enimmäispituus on 255 alfanumeerista merkkiä. Konfiguroi korkeintaan viiden vastaanottajan sähköpostiosoitteet. Voit myös yksilöidä [vastaanottaja] tai [kopio] jokaiselle osoitteelle. Vastaanottajan sähköpostiosoitteen enimmäispituus on 255 alfanumeerista merkkiä. Napsauta [Käytä] painiketta ja tallenna asetukset. HUOM! Voit varmistaa, toimivatko sähköpostiasetukset kunnolla käyttämällä [Lähetä testiviesti] -painiketta. Muista valita käyttöön Lähetä sähköposti -asetukset ennenkuin napsautat [Lähetä testiviesti]. Jos liität projektorin olemassa olevaan verkkoon, kysy neuvoa verkkohallinnasta ennen palvelimen osoitteen asetusta. 25

26 3.1 Projektorin web-ohjaus (jatkuu) Hälytysasetukset Näyttää ja konfiguroi vika- ja varoitushälytysten asetuksia. Kohta Suojushäiriö Tuuletinhäiriö Lamppuhäiriö Lämpötilahäiriö Ilmanvaihtohäiriö Jäähdytyshäiriö Suodatinhäiriö Muu häiriö Aikataulun toteutusvirhe Lampun käyttöiän hälytys Suodattimen käyttöiän hälytys Suodattimen tilailmoitus Siirtymän ilmaisimen hälytys Kylmäkäynnistys Todennusvirhe Lampun suojusta ei ole kiinnitetty kunnolla. Tuuletin ei toimi. Lamppu ei syty, ja on mahdollista että sisäosat ovat kuumentuneet. On mahdollista, että sisäosat ovat kuumentuneet. Sisäinen lämpötila on nousussa. On mahdollista, että sisäosat ovat viilentyneet liikaa. Suodattimen käyttöikä on kulunut umpeen. Muu virhe. Jos tämä virhenäyttö ilmestyy, ota yhteyttä jälleenmyyjään. Ajastettujen tapahtumien toteutus epäonnistui. Lamppu ikä on ylittänyt määrätyn hälytysrajan. Suodatinaika on ylittänyt määrätyn hälytysrajan. Ilmasuodattimen puhdistamisen tila on muuttunut. Siirtymänilmaisimen hälytys. ( TURVALLISUUS-valikko Käyttöohje) Kun projektorissa on virta kytkettynä, se toimii seuraavasti. Jos VALMIUSTILA-asetus on NORMAALI, projektorin siirtyy sammutetusta tilasta valmiustilaan. Jos VALMIUSTILA-asetus on SÄÄSTÖ, projektori siirtyy valmiustilasta päälle (lamppu syttyy). ( SÄÄTÖ-valikko Käyttöohje) SNMP-sisäänkäynti havaittu väärästä SNMP-yhteisöstä. Katso kohtaa Vianetsintä Käyttöohjeen yksityiskohtaisen selostuksen saamiseksi Virhe-kohdasta, lukuunottamatta Muu häiriö- ja Aikataulun toteutusvirhe -vaihtoehtoja. 26

27 3.1 Projektorin web-ohjaus - Hälytysasetukset (jatkuu) Hälytyskohteet on esitetty alla. Kohta Hälytyksen kellonaika SNMP Trap Lähetä sähköpostiviesti Viestin teksti Viestin teksti Konfiguroi hälytysajan. (Vain Lampun käyttöiän hälytys ja Suodattimen käyttöiän hälytys). Napsauta [Käytössä] tarkistusruutua ja ota käyttöön SNMP Trap -hälytykset. Napsauta [Käytössä] tarkistusruutua ja ota käyttöön sähköpostihälytykset. (Lukuunottamatta Kylmäkäynnistys ja Todennusvirhe.) Konfiguroi lähetettävän sähköpostin asiarivin. Asiarivi voi olla korkeintaan 100 alfanumeerisen merkin pituinen. Minkä tahansa muiden merkkien käyttö saattaa lyhentää asiarivin pituutta. (Lukuunottamatta Kylmäkäynnistys ja Todennusvirhe.) Konfiguroi lähetettävän sähköpostin tekstin. Tekstin pituus voi olla enintään 1024 aakkosnumeerista merkkiä. Minkä tahansa muiden merkkien käyttö saattaa lyhentää tekstin pituutta. (Lukuunottamatta Kylmäkäynnistys ja Todennusvirhe.) Napsauta [Käytä] painiketta ja tallenna asetukset. HUOM! Suodatinhäiriö huomauttavan sähköpostin laukeaminen riippuu VALINNAT-valikon PALVELU-kohdan SUOD.VIESTI -asetuksista. Nämä asetukset määrittävät ajan, jonka kuluttua suodatinviesti tulee näkyviin projektorin näyttöön. Kun suodattimen käyttöaika ylittää sille asetetun aikarajan, sinulle lähetetään sähköpostiviesti. Sähköposti-ilmoitusta ei lähetetä, jos SUOD.VIESTI on asetettu asentoon POIS. ( VALINNAT-valikko Käyttöohje) Lampun käyttöiän hälytys on määritetty lampun ajan sähköpostivastaanotto (muistutus) -kynnykseksi. Kun lampun palamisaika ylittää Projektorin webohjaus:ssä konfiguroidun rajan, lähetetään sähköposti. Suodattimen käyttöiän hälytys määritellään kynnykseksi sähköpostiilmoitukselle (muistutus) suodatiniästä. Kun suodattimen toiminta-aika ylittää Projektorin web-ohjaus:ssä konfiguroidun rajan, lähetetään sähköposti. Suodattimen tilailmoitus voidaan sallia molempiin tai joko Tila 1:een tai 2:een.Nämä ilmoitukset vastaavat projektorin FILTER-merkkivalon muutoksia. (Tila 1: pois-tilasta oranssiin, Tila 2: oranssista punaiseen) Katso Käyttöohjeesta lisätietoja FILTER-merkkivalosta. 27

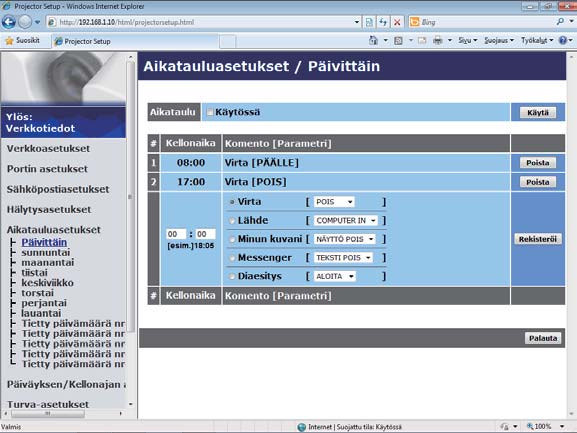

28 3.1 Projektorin web-ohjaus (jatkuu) Aikatauluasetukset Näyttää ja konfiguroi aikatauluasetukset. Kohta Päivittäin sunnuntai maanantai tiistai keskiviikko torstai perjantai lauantai Tietty päivämäärä nro 1 Tietty päivämäärä nro 2 Tietty päivämäärä nro 3 Tietty päivämäärä nro 4 Tietty päivämäärä nro 5 Konfiguroi päivittäisen aikataulun. Konfiguroi sunnuntain aikataulun. Konfiguroi maanantain aikataulun. Konfiguroi tiistain aikataulun. Konfiguroi keskiviikon aikataulun. Konfiguroi torstain aikataulun. Konfiguroi perjantain aikataulun. Konfiguroi lauantain aikataulun. Konfiguroi tietyn päivän (nro. 1) aikataulun. Konfiguroi tietyn päivän (nro. 2) aikataulun. Konfiguroi tietyn päivän (nro. 3) aikataulun. Konfiguroi tietyn päivän (nro. 4) aikataulun. Konfiguroi tietyn päivän (nro. 5) aikataulun. 28

29 3.1 Projektorin web-ohjaus - Aikatauluasetukset (jatkuu) Aikatauluasetukset näkyvät alla. Aikataulu Kohta Päivämäärä (kuukausi/ päivä) Napsauta [Käytössä] tarkistusruutua aikataulun ottamiseksi käyttöön. Konfiguroi kuukauden ja päivän. Tämä kohta näkyy vain kun Tietty päivämäärä (nro 1-5) on valittu. Napsauta [Käytä] painiketta ja tallenna asetukset. Senhetkisen tapahtuman asetukset näkyvät aikataulu-listassa. Lisää toimintoja ja tapahtumia säätämällä seuraavat kohdat. Kohta Kellonaika Komento [Parametri] Virta Lähde Minun kuvani Messenger Diaesitys Konfiguroi ajan komentojen toteuttamiselle. Konfiguroi toteutettavan komennon. Konfiguroi parametrit virranhallintaan. Konfiguroi parametrit sisääntulon vaihtamiseen. Konfiguroi parametrit Minun kuvani -tietojen näytölle. ( 52) Konfiguroi parametrit Viestit-tietojen näytölle. ( 53) Määrittää Diaesityksen aloita/pysäytä -parametrit. Napsauta [Rekisteröi] -painiketta ja lisää uusia komentoja Aikataulu -listaan. Napsauta [Poista] -painiketta ja poista komentoja Aikataulu -listasta. Napsauta [Palauta] -painiketta poistaaksesi kaikki komennot ja säätääksesi aikataulu-listan aikatauluasetukset uudelleen. 29

30 3.1 Projektorin web-ohjaus - Aikatauluasetukset (jatkuu) HUOM! Kun projektoria on siirretty, tarkista projektorin päiväyksen ja kellonajan asetukset ennen aikataulujen konfigurointia. Sisäinen kello ei mahdollisesti pysy tarkasti ajassa. SNTP:n käyttäminen on suositeltavaa tarkan ajan ylläpitämiseksi. Minun kuvani - ja Messenger -tapahtumat eivät käynnisty asianmukaisesti ja ajastussuorituksen virhe ilmenee, jos lamppu ei syty ja/tai näyttötietoja ei ole tallennettu projektoriin ajastetun tapahtuman suoritusaikana. Lähde - ja Minun kuvani -tapahtumat eivät käynnisty, jos turvallisuusominaisuus on aktivoitu ja se rajoittaa projektorin käyttöä. Tietyt projektorin virheet (esimerkiksi lämpötilavirhe, lamppuvirhe) estävät ajastettujen toimintojen tai tapahtumien asianmukaisen suorittamisen. Jos USB-muistia ei ole asetettu projektoriin tai näytettävää kuvatietoa ei ole ajastettuna tapahtuman aikana, ajastussuorituksen virhe ilmenee ajastetulle Diaesityksen tapahtumalle. Kun aloitat Diaesityksen, tulolähteeksi vaihdetaan automaattisesti USB TYPE A. USB-muistin pääkansioon tallennetut kuvatiedostot näytetään ajastetussa Diaesityksessä. Katso lisätietoja Käyttöohjeen vianetsinnästä, jos ajastettuja toimintoja tai tapahtumien ei suoriteta määrittämiesi asetusten mukaisesti. 30

31 3.1 Projektorin web-ohjaus (jatkuu) Päiväyksen/Kellonajan asetukset Näyttää ja konfiguroi päivämäärä- ja aikaasetukset. Kohta Nykyinen päivämäärä Nykyinen kellonaika Kesäaika Alkaa Kuukausi Viikko Päivä tunnit Aika minuutit Päättyy Kuukausi Viikko Päivä tunnit Aika minuutit (jatkuu seuraavalla sivulla) Konfiguroi nykyisen päiväyksen vuosi/kuukausi/päivä -formaatissa. Konfiguroi nykyisen kellonajan tunnit:minuutit:sekunnit -formaatissa. Napsauta [PÄÄLLE] tarkistusruutua ja ota käyttöön päivänvalonaikainen säästöaika ja aseta seuraavat kohdat. Konfiguroi päiväyksen ja kellonajan päivänvalonaikaisen säästöajan aloittamiselle. Konfiguroi kuukauden päivänvalonaikaisen säästöajan aloittamiselle (1~12). Konfiguroi viikon kuukaudesta päivänvalonaikaisen säästöajan aloittamiselle (Ensimmäinen, 2, 3, 4, Viimeinen). Konfiguroi viikonpäivän päivänvalonaikaisen säästöajan aloittamiselle (Su, Ma, Ti, Ke, To, Pe, La). Konfiguroi tunnin päivänvalonaikaisen säästöajan aloittamiselle (0~23). Konfiguroi minuutin päivänvalonaikaisen säästöajan aloittamiselle (0~59). Konfiguroi päiväyksen ja kellonajan päivänvalonaikaisen säästöajan lopettamiselle. Konfiguroi kuukauden päivänvalonaikaisen säästöajan lopettamiselle (1~12). Konfiguroi viikon kuukaudesta päivänvalonaikaisen säästöajan lopettamiselle (Ensimmäinen, 2, 3, 4, Viimeinen). Konfiguroi viikonpäivän päivänvalonaikaisen säästöajan lopettamiselle (Su, Ma, Ti, Ke, To, Pe, La). Konfiguroi tunnin päivänvalonaikaisen säästöajan lopettamiselle (0~23). Konfiguroi minuutin päivänvalonaikaisen säästöajan lopettamiselle (0~59). 31

32 3.1 Projektorin web-ohjaus - Päiväyksen/Kellonajan asetukset (jatkuu) Aikaero SNTP Kohta SNTP-palvelimen osoite Aikaväli Konfiguroi aikaero. Säädä sama aikaero, jonka olet säätänyt tietokoneeseen. Jos et ole varma, kysy neuvoa ITjärjestelmänvalvojalta. Napsauta [PÄÄLLE]-tarkistusruutua Päiväys- ja Kellonaika -tietojen poistamiseksi SNTP-palvelimesta ja aseta seuraavat kohdat. Konfiguroi SNTP-palvelimen osoitteen IP-formaatissa. Osoitteeseen voi sisällyttää IP-osoitteen lisäksi myös hallinta-alueen nimen, jos oikea DNS-palvelin on asetettu kohdassa Verkkoasetukset. Isännän tai hallinta-alueen nimen enimmäispituus on 255 merkkiä. Konfiguroi aikavälin, jonka puitteissa Päiväys- ja Kellonaika -tiedot tulee hakea SNTP-palvelimesta (tunti:minuutti). Napsauta [Käytä] painiketta ja tallenna asetukset. HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Kun säätöasetuksia on muutettu, verkkoliitäntä on käynnistettävä uudelleen. Verkkoliitäntä voidaan käynnistää uudelleen kohdasta Verkon uudelleenkäynnistäminen päävalikossa ( 42). Jos liität projektorin olemassa olevaan verkkoon, kysy neuvoa verkkohallinnasta ennen palvelimen osoitteen asetusta. Kun sammutat projektorin SÄÄSTÖ-tilassa ( SÄÄTÖ-valikko Käyttöohje) tai kytket virran pois, nykyiset päivämäärä- ja aika-asetukset nollautuvat. SNTP-painikkeen ottamiseksi käyttöön tulee aikaeron olla asetettu. Projektori hakee Päiväys- ja Kellonaika -tiedot aikapalvelimesta ja ohittaa aika-asetukset, kun SNTP otetaan käyttöön. Sisäinen kello ei mahdollisesti pysy tarkasti ajassa. SNTP:n käyttäminen on suositeltavaa tarkan ajan ylläpitämiseksi. 32

33 3.1 Projektorin web-ohjaus (jatkuu) Turva-asetukset Näyttää ja konfiguroi salasanat ja muut turvaasetukset. Kohta Käyttäjätili Käyttäjänimi Salasana Anna salasana uudestaan Verkonhallinta Todentamisen salasana Anna todentamisen salasana uudestaan SNMP Yhteisön nimi Määrittää käyttäjänimen ja salasanan. Määrittää käyttäjänimen. Teksti voi olla korkeintaan 32 alfanumeerisen merkin pituinen. Määrittää salasanan. Teksti voi olla korkeintaan 255 alfanumeerisen merkin pituinen. Anna ylläoleva salasana uudelleen tarkistusta varten. Konfiguroi Todentamisen salasanan porteille Verkonhallintaportti 1 (Portti: 23), Verkonhallintaportti 2 (Portti:9715), PJLink -portti (Portti:4352), MINUN KUVANI -portti (Portti:9716) ja Messengerin portti (Portti:9719). ( 23, 24) Konfiguroi Todentamisen salasanan. Teksti voi olla korkeintaan 32 alfanumeerisen merkin pituinen. Anna ylläoleva salasana uudelleen tarkistusta varten. Konfiguroi yhteisön nimen, jos SNMP on käytössä. Konfiguroi yhteisön nimen. Teksti voi olla korkeintaan 64 alfanumeerisen merkin pituinen. Napsauta [Käytä] painiketta ja tallenna asetukset. HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Kun säätöasetuksia on muutettu, verkkoliitäntä on käynnistettävä uudelleen. Verkkoliitäntä voidaan käynnistää uudelleen kohdasta Verkon uudelleenkäynnistäminen päävalikossa ( 42). Vain numeroita '0-9' ja aakkosia 'a-z, 'A-Z' voi käyttää. 33

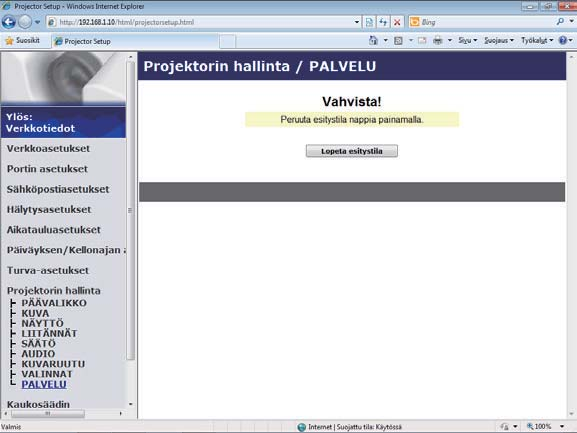

34 3.1 Projektorin web-ohjaus (jatkuu) Projektorin hallinta Projektorin toiminnot voidaan suorittaa ruudulla näkyvien kuvakkeiden avulla. Kuvakkeiden kategoriat näkyvät päävalikossa. Suurimmassa osassa kohdista on myös alavalikko. Katso lisätietoja alla olevasta taulukkosta. HUOM! Asetuksen arvo ei mahdollisesti vastaa nykyistä arvoa, jos käyttäjä muuttaa arvon manuaalisesti. Siinä tapauksessa päivitä sivu napsauttamalla [Päivitä]-painiketta. Kohta PÄÄVALIKKO VIRTA LÄHDE KUVAMUOTO TYHJÄ PÄÄLLE/POIS MYKISTYS PYSÄYTYS SUURENNUS SUURENNA KOHTAA P SUURENNA KOHTAA V MALLINE VARJOSTIN ZOOM FOCUS LINSSISIIRTYMÄ P LINSSISIIRTYMÄ V LINSSIMUISTI IKKUNA KONFIGURAATIO MINUN KUVANI Käynnistää/katkaisee virran. Valitsee tulosignaalin lähteen. Valitsee kuvatilan asetukset. Kytkee TYHJÄ-ruudun päälle/pois. Kytkee äänen mykistyksen päälle/pois. Kääntää Kuvan pysäytyksen päälle/pois päältä. Valvoo suurennusasetuksia. Tietyt tulosignaalin lähteet saattavat pysäyttää Suurennus -toiminnon, vaikkakaan se ei olisi saavuttanut suurinta asetusarvoa. Säätää suurennoksen aloituspistettä pystysuunnassa. Säätää suurennoksen aloituspistettä vaakasuunnassa. Ottaa mallin käyttöön/poistaa sen käytöstä. Kytkee linssin varjostimen päälle(suljettu)/pois(auki). Säätää zoomausasetusta. Säätää tarkennusasetusta. Säätää vertikaalista linssin siirtoa. Säätää horisontaalista linssin siirtoa. Tallentaa, lataa tai tyhjentää linssimuistin tiedot. Valitsee kahden ikkunan konfiguraatioasetukset. Valitse MINUN KUVANI-tiedot. MINUN KUVANI POISTO Poista MINUN KUVANI-tiedot. (jatkuu seuraavalla sivulla) 34

35 3.1 Projektorin web-ohjaus - Projektorin hallinta (jatkuu) Kohta KUVA KIRKKAUS Säätää kirkkausasetukset. KONTRASTI Säätää kontrastiasetukset. GAMMA Valitsee gamma-asetukset. VÄRI LÄMP. Valitsee värin lämpötila-asetukset. VÄRI Säätää väriasetukset. VÄRISAVY Säätää värisävyasetukset. TERÄVYYS Säätää terävyysasetukset. HDCR Säätää HDCR-asetukset. ACCENTUALIZER Säätää ACCENTUALIZER-asetukset. AKT. IIRIS Valitsee Akt. iiris -asetukset. OMA MUISTI - TALLENNUS Tallentaa Oman Muistin tiedot. OMA MUISTI - HAKU Hakee Oman Muistin tiedot. NÄYTTÖ KUVASUHDE Valitsee kuvasuhdeasetukset. YLI PYYH Säätää ylipyyhinnän asetukset. VERT.SIJ. Säätää vertikaalisen sijainnin. HOR.SIJ. Säätää horisontaalisen sijainnin. H VAIHE Säätää horisontaalisen vaiheen. HOR. KOKO Säätää horisontaalisen koon. AUTOMAATTINEN SÄÄTÖ Suorittaa automaattisen säädön. LIITÄNNÄT ETENEVÄ Valitsee asteittaiset asetukset. VIDEO NR Valitsee videon metelinpoistoasetukset. VÄRIAVARUUS Valitsee väriavaruuden. COMPONENT Valitsee COMPONENT-portti asetukset. VIDEOFORM. - S-VIDEO Valitsee s-videoformaatin asetukset. VIDEOFORM. - VIDEO Valitsee videoformaatin asetukset. DIGITAALIFORMAATTI - HDMI 1 Valitsee digitaaliformaatti HDMI 1-portille. DIGITAALIFORMAATTI - HDMI 2 Valitsee digitaaliformaatti HDMI 2-portille. DIGITAALIFORMAATTI - HDBaseT Valitsee digitaaliformaatti HDBaseT-portille. DIGITAALIALUE - HDMI 1 Valitsee digitaalialue-asetuksen HDMI 1-portille. (jatkuu seuraavalla sivulla) 35

36 3.1 Projektorin web-ohjaus - Projektorin hallinta (jatkuu) Kohta LIITÄNNÄT (jatkuu) DIGITAALIALUE - HDMI 2 Valitsee digitaalialue-asetuksen HDMI 2-portille. DIGITAALIALUE - HDBaseT Valitsee digitaalialue-asetuksen HDBaseT-portille. COMPUTER-TULO Valitsee COMPUTER IN -tulosignaalin tyypin. KUVALUKKO - Kääntää KUVALUKKO-COMPUTER IN -toiminnon päälle/ COMPUTER IN pois päältä. KUVALUKKO - HDMI 1 Kääntää KUVALUKKO-HDMI 1 -toiminnon päälle/pois päältä. KUVALUKKO - HDMI 2 Kääntää KUVALUKKO-HDMI 2 -toiminnon päälle/pois päältä. Kääntää KUVALUKKO-HDBaseT -toiminnon päälle/pois KUVALUKKO - HDBaseT päältä. SÄÄTÖ SUORITA AUTO KEYSTONE Suorittaa automaattisen Keystone-vääristymän korjauksen. KEYSTONE PYSTY Säätää vertikaalisen Keystone-vääristymän asetukset. KEYSTONE VAAKA Säätää horisontaalisen Keystone-vääristymän asetukset. TÄYSI SOPIVUUS Säätää heijastetun kuvan muotoa sen kustakin kulmasta. AUT ECO-TILA Kytkee automaattisen eco-tila-toiminnon päälle/pois päältä. ECO-TILA Valitsee eco-tilan. ASENNUS Valitsee asennustilan. VALMIUSTILA Valitsee Valmiustilan. NÄYTTÖPÄÄTTEEN LÄHTÖ - Määrittää MONITOR OUT- kun COMPUTER IN- portti on COMPUTER IN valittu. NÄYTTÖPÄÄTTEEN LÄHTÖ - LAN Määrittää MONITOR OUT- kun LAN - portti on valittu. NÄYTTÖPÄÄTTEEN LÄHTÖ - USB TYPE A Määrittää MONITOR OUT- kun USB TYPE A - portti on valittu. NÄYTTÖPÄÄTTEEN LÄHTÖ - USB TYPE B Määrittää MONITOR OUT- kun USB TYPE B - portti on valittu. NÄYTTÖPÄÄTTEEN LÄHTÖ - HDMI 1 Määrittää MONITOR OUT- kun HDMI 1- portti on valittu. NÄYTTÖPÄÄTTEEN LÄHTÖ - HDMI 2 Määrittää MONITOR OUT- kun HDMI 2- portti on valittu. NÄYTTÖPÄÄTTEEN LÄHTÖ - HDBaseT Määrittää MONITOR OUT- kun HDBaseT- portti on valittu. NÄYTTÖPÄÄTTEEN LÄHTÖ - Määrittää MONITOR OUT- kun COMPONENT- portti on COMPONENT valittu. NÄYTTÖPÄÄTTEEN LÄHTÖ - S-VIDEO Määrittää MONITOR OUT- kun S-VIDEO- portti on valittu. NÄYTTÖPÄÄTTEEN LÄHTÖ - VIDEO Määrittää MONITOR OUT- kun VIDEO- portti on valittu. NÄYTTÖPÄÄTTEEN LÄHTÖ - VALMIUSTILA Määrittää MONITOR OUT valmiustilassa. 36 (jatkuu seuraavalla sivulla)

37 3.1 Projektorin web-ohjaus - Projektorin hallinta (jatkuu) Kohta AUDIO ÄÄNI SPEAKER ÄÄNILÄHDE - COMPUTER IN ÄÄNILÄHDE - LAN ÄÄNILÄHDE - USB TYPE A ÄÄNILÄHDE - USB TYPE B ÄÄNILÄHDE - HDMI 1 ÄÄNILÄHDE - HDMI 2 ÄÄNILÄHDE - HDBaseT ÄÄNILÄHDE - COMPONENT ÄÄNILÄHDE - S-VIDEO ÄÄNILÄHDE - VIDEO ÄÄNILÄHDE - ÄÄNILÄHDÖN VALMIUSTILA KUVARUUTU KIELI VALIKKO AS. PYSTY VALIKKO AS. VAAKA TYHJÄ AUTO TYHJÄ ALOITUS Oma Kuva Lock VIESTI MALLINE C.C. - NÄYTÄ C.C. - MUOTO C.C. - KANAVA (jatkuu seuraavalla sivulla) Säätää ääniasetukset. Kytkee sisäänrakennetun kaiuttimen päälle/pois päältä. Valitsee ÄÄNILÄHDE-COMPUTER IN -tuloportin. Valitsee ÄÄNILÄHDE-LAN -sisääntuloportin. Valitsee ÄÄNILÄHDE-USB TYPE A -sisääntuloportin. Valitsee ÄÄNILÄHDE-USB TYPE B -sisääntuloportin. Valitsee ÄÄNILÄHDE-HDMI 1 -sisääntuloportin. Valitsee ÄÄNILÄHDE-HDMI 2 -sisääntuloportin. Valitsee ÄÄNILÄHDE-HDBaseT -sisääntuloportin. Valitsee ÄÄNILÄHDE-COMPONENT -sisääntuloportin. Valitsee ÄÄNILÄHDE-S-VIDEO -sisääntuloportin. Valitsee ÄÄNILÄHDE-VIDEO -sisääntuloportin. Määrittää ÄÄNILÄHDE valmiustilassa. Valitsee OSD:n kielen. Säätää vertikaalisen valikon sijainnin. Säätää horisontaalisen valikon sijainnin. Valitsee TYHJÄ-näytön. Valitsee AUTO TYHJÄ värin. Valitsee käynnistysnäytön muodon. Kääntää Oma Kuva -lukitustoiminnon päälle/pois päältä. Kytkee viestitoiminnon päälle/pois päältä. Valitsee mallinetilaruudun muodon. Valitse Siirto suljettu -NÄYTÄ asetukset. Valitse Siirto suljettu -MUOTO asetukset. Valitse Siirto suljettu -KANAVA asetukset. 37

38 3.1 Projektorin web-ohjaus - Projektorin hallinta (jatkuu) Kohta VALINNAT LÄHTEEN OHITUS - COMPUTER IN LÄHTEEN OHITUS - LAN LÄHTEEN OHITUS - USB TYPE A LÄHTEEN OHITUS - USB TYPE B LÄHTEEN OHITUS - HDMI 1 LÄHTEEN OHITUS - HDMI 2 LÄHTEEN OHITUS - HDBaseT LÄHTEEN OHITUS - COMPONENT LÄHTEEN OHITUS - S-VIDEO LÄHTEEN OHITUS - VIDEO AUTOM.HAKU AUTO KEYSTONE SUOR. PÄÄLLE AUTO POIS VARJOSTINAIKA USB TYPE B OMA PAINIKE-1 OMA PAINIKE-2 OMA PAINIKE-3 OMA PAINIKE-4 Valitsee Lähteen ohitus COMPUTER IN -asetuksen. Valitsee Lähteen ohitus LAN -asetuksen. Valitsee Lähteen ohitus USB TYPE A -asetuksen. Valitsee Lähteen ohitus USB TYPE B -asetuksen. Valitsee Lähteen ohitus HDMI 1 -asetuksen. Valitsee Lähteen ohitus HDMI 2 -asetuksen. Valitsee Lähteen ohitus HDBaseT -asetuksen. Valitsee Lähteen ohitus COMPONENT -asetuksen. Valitsee Lähteen ohitus S-VIDEO -asetuksen. Valitsee Lähteen ohitus VIDEO -asetuksen. Kytkee automaattisen signaalinhakutoiminnon päälle/pois päältä. Kytkee automaattisen Keystone-vääristymän korjaustoiminnon päälle/pois päältä. Kytkee Auto on -toiminnon päälle/pois päältä. Konfiguroi ajastimen sulkemaan projektorin silloin, kun signaalia ei havaita. Valitsee varjostimen ajastinasetuksen. Valitsee USB TYPE B -asetuksen. Määrittää toiminnot MY BUTTON-1 -painikkeille toimitukseen kuuluvassa kaukosäätimessä. Määrittää toiminnot MY BUTTON-2 -painikkeille toimitukseen kuuluvassa kaukosäätimessä. Määrittää toiminnot MY BUTTON-3 -painikkeille toimitukseen kuuluvassa kaukosäätimessä. Määrittää toiminnot MY BUTTON-4 -painikkeille toimitukseen kuuluvassa kaukosäätimessä. (jatkuu seuraavalla sivulla) 38

39 3.1 Projektorin web-ohjaus - Projektorin hallinta (jatkuu) Kohta VALINNAT (jatkuu) KAUKOVASTAANOTIN - ETU KAUKOVASTAANOTIN - TAKA KAUKOVASTAANOTIN - HDBaseT KAUKOTAAJUUS - NORMAALI KAUKOTAAJUUS - KORKEA ETÄTUNNUS Ottaa etupuolen kaukovastaanoton käyttöön / poistaa sen käytöstä. Ottaa takapuolen kaukovastaanoton käyttöön / poistaa sen käytöstä. Ottaa HDBaseT kaukovastaanoton käyttöön / poistaa sen käytöstä. Ottaa kaukosäätimen normaalin signaalitaajuustoiminnon käyttöön / poistaa sen käytöstä. Ottaa kaukosäätimen korkean signaalitaajuustoiminnon käyttöön / poistaa sen käytöstä. Valitsee Etätunnus-asetuksen. Tämä toiminto suoritetaan, kun painiketta painetaan ilman toisen vahvistusviestin näyttämistä. Napsauta [Lopeta esitystila]. Kohta PALVELU Lopeta esitystila Poistuu pakollisesti Esittäjätilasta. 39

40 3.1 Projektorin web-ohjaus (jatkuu) Kaukosäädin Niputetun kaukosäätimen toiminnot valitaan Web-kaukosäädin-näytöstä. Älä yritä ohjata projektoria projektorin kaukosäätimellä ja Web-kaukosäätimellä samaan aikaan. Se saattaisi aiheuttaa toimintahäiriöitä projektorissa. Kohta VALMIUSTILA PÄÄLLE COMPUTER IN LAN USB TYPE A USB TYPE B COMPONENT S-VIDEO VIDEO HDMI 1 HDMI 2 HDBaseT PYSÄYTYS AV-MYKISTYS ENTER VALIKKO PALAUTA SIVU YLÖS SIVU ALAS DIAESITYS (jatkuu seuraavalla sivulla) Sama toiminto kuin STANDBY-painikkeella. Sama toiminto kuin ON-painikkeella. Sama toiminto kuin COMPUTER 1-painikkeella. Sama toiminto kuin LAN-painikkeella. Sama toiminto kuin USB TYPE A-painikkeella. Sama toiminto kuin USB TYPE B-painikkeella. Sama toiminto kuin COMPONENT-painikkeella. Sama toiminto kuin S-VIDEO-painikkeella. Sama toiminto kuin VIDEO-painikkeella. Sama toiminto kuin HDMI 1-painikkeella. Sama toiminto kuin HDMI 2-painikkeella. Sama toiminto kuin DIGITAL-painikkeella. Sama toiminto kuin FREEZE-painikkeella. Sama toiminto kuin AV MUTE-painikkeella. Sama toiminto kuin painikkeella. Sama toiminto kuin painikkeella. Sama toiminto kuin painikkeella. Sama toiminto kuin painikkeella. Sama toiminto kuin ENTER-painikkeella. Sama toiminto kuin MENU-painikkeella. Sama toiminto kuin RESET-painikkeella. Sama toiminto kuin PAGE UP -painikkeella. Sama toiminto kuin PAGE DOWN -painikkeella. Käynnistää Diaesityksen. 40

41 3.1 Projektorin web-ohjaus - Kaukosäädin (jatkuu) HUOM! Web-kaukosäädin ei tue toiminnan toistoa, jolla toimenpide suoritetaan samalla, kun painiketta pidetään alaspainettuna. Koska toistotoiminto ei ole käytettävissä, napsauta painiketta niin monta kertaa kun tarvitaan. Vaikka pitäisitkin painiketta alaspainettuna tietyn ajan, Web-kaukosäädin lähettää toimintokomennon vain kerran. Vapauta painike ja napsauta sitä sitten uudelleen. Kun [VALMIUSTILA]- tai [PÄÄLLE]-painiketta painetaan, viesti-ikkuna ilmestyy näkyviin toimenpiteen vahvistamiseksi. Jos haluat ohjata tehoa, paina [OK], muussa tapauksessa paina [Peruuta]. 41

42 3.1 Projektorin web-ohjaus (jatkuu) Projektorin tila Näyttää projektorin asetukset ja tilan. Kohta Virhetila Lamppu ikä Suodatin ikä Suodattimen tila Virran tila Tulolähteen tila Tyhjä päälle/pois Mykistys Pysäytä Varjostin Näyttää vallitsevan virhestatuksen. Näyttää käytössä olevan lampun käyttöajan. Näyttää käytössä olevan suodattimen käyttöajan. Näyttää ilmasuodattimen puhtaustason. Näyttää vallitsevan virtastatuksen. Näyttää käytössä olevan sisääntulosignaalin lähteen. Näyttää TYHJÄ-näytön päällä/poissa-tilan. Näyttää mykistystilan päällä/poissa-tilan. Näyttää vallitsevan Pysäytys-statuksen. Näyttää nykyisen varjostimen tilan Verkon uudelleenkäynnistäminen Käynnistää uudelleen projektorin verkkoliitännän. Kohta Käynnistä uudelleen Käynnistää uudelleen projektorin verkkoliitännän uusien konfigurointiasetuksien käynnistämiseksi. HUOM! Uudelleenkäynnistämistä varten sinun tulee kirjautua sisään uudelleen ja näin voit hallita tai konfiguroida projektoria verkkoselaimen avulla. Odota vähintään 30 sekuntia sen jälkeen, kun olet napsauttanut [Käynnistä uudelleen]-painiketta uudelleen sisäänkirjautumista varten. 42

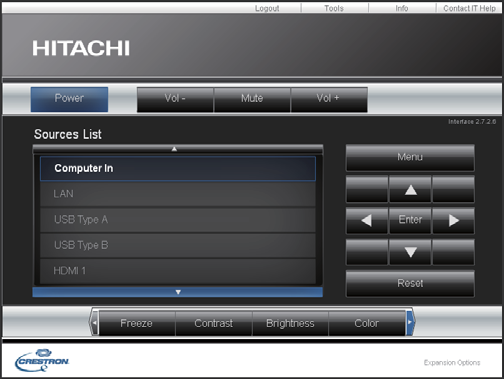

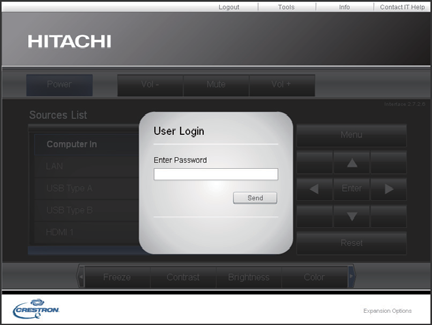

43 3.2 Crestron e-control Sarkain Yllä näkyvä Main-ikkuna tulee näkyviin aluksi. Jos olet valinnut käytettäväksi User Passwordn Tools-ikkunassa ( 48), oikealla näkyvä salasanaa pyytävä ikkuna tulee näkyviin. Mitään toimintoja ei voida käyttää ennen kuin salasana on syötetty. Kun olet syöttänyt esimääritetyn salasanan, valintaikkuna häviää ja Main-ikkuna tulee näkyviin. Kuten näet alla, voit avata ikkunan napsauttamalla ulkonema ikkunan yläreunasta. User Password -valintaikkuna Sarkain Logout Tools Info Contact IT Help Kirjautuu ulos e-control :ista. Tämä ulkonema tulee näkyviin vain, kun Tools-ikkuna:n User Password on käytössä. Avaa Tools-ikkunan ( 47). Avaa Infoikkunan ( 49). Avaa Help Desk -ikkunan ( 50). 43

44 HUOM! Jos Crestron e-control kohdasta Verkkoasetukset ( 22) on valittu Ei käytössä, Crestron e-control :ia ei voida käyttää projektorin hallintaan. Ota Crestron e-control käyttöön ja sulje verkkoselain. Käynnistä verkkoselain uudelleen ja syötä projektorin IP-osoite. Vain englannin kieli on tuettu Crestron e-control :issa. Jos yhteys katkaistaan, esiin tulee Loading -näyttö. Tarkista projektorin ja tietokoneen välinen yhteys ja palaa sitten tälle verkkosivulle tai päivitä se. Hallintaa kohteesta Crestron e-control tuetaan vain langallisen LANin kautta. 44

45 3.2 Crestron e-control (jatkuu) Main-ikkuna Voit käyttää projektorin peruspainikkeita tällä ruudulla. HUOM! käyttää. Jos projektori on valmiustilassa, vain [Power]-painiketta voidaan 1 Napsauta painiketta ja toimi seuraavasti. Painike Power Vol -/ Vol + Mute Käynnistää/katkaisee virran. Säädä äänilähdön äänenvoimakkuusasetukset. Kytkee äänen mykistyksen päälle/pois. 2 Sources List Voit napsauttaa painiketta vaihtaaksesi sisääntulokanavaa. Kursori liikkuu valittuna olevan tuloportin mukaan. Painike Computer In Portti asentoon COMPUTER IN. LAN Portti asentoon LAN. USB Type A Valitsee tulon USB TYPE A-porteista. USB Type B Portti asentoon USB TYPE B. HDMI 1 Portti asentoon HDMI 1. HDMI 2 Portti asentoon HDMI 2. HDBaseT Portti asentoon HDBaseT. Component Portti asentoon COMPONENT. S-Video Portti asentoon S-VIDEO. Video Portti asentoon VIDEO. 45

46 3.2 Crestron e-control - Main-ikkuna (jatkuu) 3 Napsauta painiketta ja toimi seuraavasti. Näet piilotetut painikkeet napsauttamalla / -kuvakkeita vasemmalla ja oikealla puolella. Painike Freeze Contrast Brightness Color Sharpness Magnify Auto Blank Kääntää Kuvan pysäytyksen päälle/pois päältä. Säätää kontrastiasetukset. Säätää kirkkausasetukset. Säätää väriasetukset. Säätää terävyysasetukset. Säätää suurennusasetusta [+] / [-]-painikkeilla. Käytä [ ] [ ] [ ] [ ] -painikkeita siirtyäksesi alueelle, jonka haluat suurentaa. Suorittaa automaattisen säädön. Kytkee TYHJÄ-ruudun päälle/pois. 4 Napsauta painiketta ja käytä samalla tavalla kuin kaukosäädintä. Menu Enter Reset Painike Sama toiminto kuin MENU-painikkeella. Sama toiminto kuin ENTER-painikkeella. Sama toiminto kuin RESET-painikkeella. Sama toiminto kuin -painikkeella. Sama toiminto kuin -painikkeella. Sama toiminto kuin -painikkeella. Sama toiminto kuin -painikkeella. 46

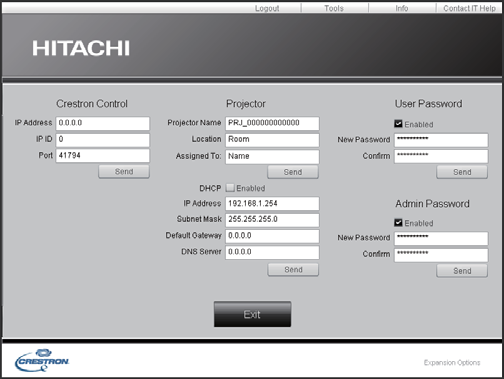

47 3.2 Crestron e-control (jatkuu) Tools-ikkuna Konfiguroi projektorin ja Crestron -hallintajärjestelmän väliset asetukset. Napsauta [Exit]-painiketta palataksesi Main-ikkunaan. HUOM! Jos käytetään DBCS-merkkejä, syötettävää tekstiä tai numeroita ei voida asettaa oikein. Kaikkia tämän ikkunan kohtia ei voi jättää tyhjäksi. 1 Crestron Control Konfiguroi Crestron -hallintajärjestelmän laitteiden asetukset. Kohta IP Address IP ID Port Konfiguroi hallintajärjestelmän IP-osoitteen. Konfiguroi hallintajärjestelmän IP-tunnuksen. Määrittää hallintajärjestelmän käyttämän yhteyden porttinumeron. Napsauta [Send]-painiketta käyttääksesi asetuksia. 2 Projector Konfiguroi projektorin verkkoasetukset. Kohta Projector Name Location Assigned To: Konfiguroi projektorin nimen. Projektorin nimi voi olla korkeintaan 64 alfanumeerisen merkin pituinen. Konfiguroi projektorin sijaintinimen. Voit määrittää Locationnimen enintään 32 kirjaimesta ja numerosta. Konfiguroi projektorin käyttäjätunnuksen. Voit määrittää käyttäjätunnuksen enintään 32 kirjaimesta ja numerosta. Käytettävät symbolit ovat välilyönti ja seuraavat;!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ Napsauta [Send]-painiketta käyttääksesi asetuksia. 47

48 3.2 Crestron e-control - Tools-ikkuna (jatkuu) 3 Projector (jatkuu) Konfiguroi projektorin verkkoasetukset. Kohta DHCP IP Address Subnet Mask Default Gateway DNS Server Ottaa DHCP:n käyttöön. Konfiguroi IP-osoitteen, kun DHCP ei ole käytössä. Konfiguroi apuverkon maskin, kun DHCP ei ole käytössä. Konfiguroi oletusportin, kun DHCP ei ole käytössä. Konfiguroi DNS-palvelimen osoitteen, kun DHCP ei ole käytössä. Napsauta [Send]-painiketta käyttääksesi asetuksia. 4 User Password Konfiguroi User Passwordn. Valitse valintaruutu, jotta saat kehotuksen syöttää User Passwordn ennen e-control :in käynnistämistä. Kohta New Password Confirm Määrittää salasanan. Voit määrittää salasanan enintään 26 kirjaimesta ja numerosta. Käytettävät symbolit ovat välilyönti ja seuraavat;!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ Anna ylläoleva salasana uudelleen tarkistusta varten. Jos salasana on väärin, näkyviin tulee virheviesti. Napsauta [Send]-painiketta käyttääksesi asetuksia. 5 Admin Password Konfiguroi Admin Passwordn. Valitse valintaruutu, jotta saat kehotuksen syöttää Admin Passwordn ennen Tools-ikkunan käynnistämistä. Kohta New Password Confirm Määrittää salasanan. Voit määrittää salasanan enintään 26 kirjaimesta ja numerosta. Käytettävät symbolit ovat välilyönti ja seuraavat;!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ Anna ylläoleva salasana uudelleen tarkistusta varten. Jos salasana on väärin, näkyviin tulee virheviesti. Napsauta [Send]-painiketta käyttääksesi asetuksia. 48

49 3.2 Crestron e-control (jatkuu) Infoikkuna 1 2 Näyttää projektorin asetukset ja tilan. Napsauta [Exit]-painiketta palataksesi Main-ikkunaan. 1 Projector Information Kohta Projector Name Location MAC Address Resolution Lamp Hours Assigned To: Näyttää projektorin nimiasetukset. Näyttää projektorin sijaintinimen. Näyttää projektorin langallisen LAN:in MAC-osoitteen. Näyttää projektorin valitun tulosignaalin resoluution ja vertikaalisen taajuuden. Näyttää nykyisen lampun käyttöajan. Näyttää projektorin käyttäjätunnuksen. 2 Projector Status Kohta Power Status Input Source Picture Mode Installation Eco Mode Error Status Näyttää vallitsevan virtastatuksen. Näyttää käytössä olevan sisääntulosignaalin lähteen. Näyttää nykyisen kuvatilan asetukset. Näyttää nykyiset asennusasetukset. Näyttää nykyiset eco-tilan asetukset. Näyttää vallitsevan virhestatuksen. HUOM! Projector Name, Location ja Assigned To: -käyttäjätunnus saattavat näkyä lyhennettyinä, jos ne ovat liian pitkiä. 49

50 3.2 Crestron e-control (jatkuu) Help Desk -ikkuna Lähettää/vastaanottaa viestit Crestron RoomView Express ja Fusion RV :in järjestelmänvalvojalle/-lta. Send Painike Lähettää viestin. Tarkistaa vastaanotetun viestin. 50

51 3.2 Crestron e-control (jatkuu) Hätätilannehälytys Kun Crestron RoomView Express ja Fusion RV :in järjestelmänvalvoja lähettää hälytysviestin, se näkyy ruudulla. Voit vastata hälytysviestiin pikaviestillä. Syötä viesti hälytysviestin alla olevaan ruutuun ja napsauta [Send]-painiketta. HUOM! Lisätietoja aiheesta hätätilannehälytys on käyttöoppaan kohdassa Crestron RoomView Express tai Fusion RV. Tämä Crestron RoomView ja Fusion RV :in hälytysviesti näkyy projektorin näytöllä Messenger-pikaviestiä vastaavasti ( 53). Jos toinen pikaviesti näkyy näytöllä, hälytysviesti ylikirjoittaa sen. Jos toisen pikaviestin prioriteetti on asetettu korkeaksi, hälytysviesti ei ylikirjoita sitä eikä hälytysviestiä näy projektorin näytöllä. Katso lisätietoja Messenger-sovelluksen käyttöoppaasta. 51

52 4. Minun kuvani-toiminto 4. Minun kuvani-toiminto Projektori voi esittää pysähtyneitä kuvia, jotka siirretään verkon kautta. Kuvatiedoston siirto Kuvatiedoston näyttö (esim. 1 ) MINUN KUVANI-siirtoon tarvitaan erityissovellutus PC:lle. Käytä sovellusta kuvatietojen siirtämiseen. Voit ladata työkalun Hitachin verkkosivustolta ( projectors tai Katso lisäohjeita sovellutuksen käyttöohjeesta. Katso tietoja tietokoneen ja projektorin tarvittavista asetuksista ja toiminnoista sovelluksen käyttöoppaasta. Siirretyn kuvan näyttämistä varten valitse MINUN KUVANI -kohta VERKKOvalikosta. Katso lisätietoja MINUN KUVANI -kuvauksesta VERKKO-valikossa. ( VERKKO-valikko Käyttöohje) HUOM! Kuvatiedosto voidaan varata korkeintaan neljään. Käyttämällä MY BUTTON-toimintoa, joka rekisteröi MINUN KUVANI, voidaan näyttää siirrettyä kuvaa. ( VALINNAT-valikko Käyttöohje) Kuvatiedosto voidaan näyttää myös käyttämällä tapahtumien ohjelmointitoimintoa verkkoselaimesta. Katso kohtaa 7.3 Tapahtumasuunnittelu ( 61) yksityiskohtia varten. Jos näytät MINUN KUVANI -tiedot näytöllä kun käytät USB-näyttötoimintoa, USB-näytön sovellus suljetaan. Voit käynnistää sovelluksen uudelleen poistumalla MINUN KUVANI -toiminnosta ja projektorin ohjelmistosta. LiveViewerLiteForUSB.exe suoritetaan uudelleen. ( USB-näyttö Käyttöohje) Jos tietoja siirretään samanaikaisesti langattoman ja langallisen LAN:in kautta, projektori ei ehkä pysty käsittelemään tietoja oikein. 52

53 5. Viestintuoja-toiminto 5. Viestintuoja-toiminto Projektori voi näyttää verkon kautta siirretyn tekstidatan näytöllä ja toistaa äänidataa projektorissa. Tekstitietoja voidaan näyttää kuvaruudulla kahdella tavalla. Yksi tapa on näyttää tietokoneesta siirretyt tiedot reaaliajassa, ja toinen valitsee ja näyttää tekstitiedot tiedoista, jotka on kerran tallennettu projektoriin. Siirrä tekstitiedot Näytä tekstitiedot (esim. 4 ) Viestintuojatoiminto vaatii erityissovellutuksen tietokoneeseen. Käytä tätä sovellutusta tekstitietojen muokkaukseen, siirtoon ja näyttöön. Voit imuroida sen Hitachi Internet-sivustolta ( tai Katso tietoja tietokoneen ja projektorin tarvittavista asetuksista ja toiminnoista sovelluksen käyttöoppaasta. HUOM! Tekstitietoja voidaan tallentaa projektoriin korkeintaan kahteentoista saakka. Käyttämällä MY BUTTON-toimintoa, joka rekisteröi VIESTINTUOJA, voidaan kääntää näytettävä viestintuojateksti päälle/pois. ( VALINNAT-valikko Käyttöohje) Tekstitiedosto voidaan näyttää myös käyttämällä tapahtumien ohjelmointitoimintoa verkkoselaimella. Lisätietoja kohdassa 7.3 Tapahtumasuunnittelu ( 61). Jos tietoja siirretään samanaikaisesti langattoman ja langallisen LAN:in kautta, projektori ei ehkä pysty käsittelemään tietoja oikein. 53

54 6. Verkkosilta-toiminto 6. Verkkosilta-toiminto Projektori on varustettu VERKKOSILTA-toiminnolla, jolla voidaan suorittaa verkkoprotokollan ja sarjaportin yhteinen muuntaminen. Käyttämällä VERKKOSILTA -toimintoa langattoman tai langallisen LAN:in kautta projektoriin yhdistetty tietokone voi hallita ulkoista laitetta RS-232C-yhteyden kautta käyttämällä projektoria verkkopäätteenä. TCP/IP-tiedot Protokollan muutos Sarjatiedot Tietokone Langallinen LAN LAN-kaapeli Langaton LAN RS-232C RS-232C-kaapeli Ulkoinen laite LAN -portti USB TYPE A -portit (Langaton USB-sovitin) CONTROL -portti 6.1 Connecting devices 1) Liitä projektorin LAN-portti tietokoneen LAN-porttiin LAN-kaapelilla tai liitä langaton USB-sovitin yhteen USB TYPE A -porteista. 2) Liitä projektorin CONTROL -portti ja laitteen RS-232C-portti RS-232Ckaapelilla toisiinsa RS-232C-tiedonsiirtoa varten. HUOM! Ennen kuin liität laitteet, lue liitäntäohjeet laitteiden käyttöoppaista. Käytettäessä RS-232C-kytkentää tarkasta kunkin portin määritykset, jotta osaat käyttää oikeaa kaapelia. ( Connection to the ports Käyttöohje - Technical) 54

55 6.2 Tiedonsiirron asettaminen 6. Verkkosilta-toiminto Määrittääksesi yhteysasetukset käyttämällä projektorin VERKKOSILTA-toimintoa käytä YHTEYSASETUKSET-valikon kohtia. Avaa projektorin valikko ja valitse VALINNAT - PALVELU - YHTEYSASETUKSET-valikko. ( VALINNAT-valikko > PALVELU > YHTEYSASETUKSET Käyttöohje) 1) Valitse YHTEYSTYYPPI -valikosta VERKKOSILTA (LANGATON tai LANGALLINEN käytetyn yhteyden tyypin mukaan) CONTROL-portille. 2) Valitse SARJA-ASETUKSET-valikosta oikea baudinopeus ja pariteetti CONTROL -portille liitetyn laitteen RS-232C-portin määritysten mukaan. Kohta BAUDINOPEUS PARITEETTI Tiedon pituus Aloitusbitti Lopetusbitti Olotila 4800bps/9600bps/19200bps/38400bps EI MITÄÄN / PARITON / PARILLINEN 8 bittiä (kiinteä) 1 bitti (kiinteä) 1 bitti (kiinteä) 3) Aseta LÄHETYSTAPA-valikosta oikea menetelmä CONTROL -portille käyttötarpeen mukaan HUOM! POIS on YHTEYSTYYPPI-kohdan oletusasetus. Aseta YHTEYS-valikosta tiedonsiirtotapa. Muista, että väärä asetus saattaa aiheuttaa toimintahäiriöitä tiedonsiirrossa. Kun toinen VERKKOSILTA -asetuksista on valittu YHTEYSTYYPPI -valikosta, RS-232C-komentoja ei voida vastaanottaa CONTROL-portista. 6.3 Viestintäportti Lähetä VERKKOSILTA-toiminnossa tiedot tietokoneesta projektoriin käyttäen Verkkosillan portti -porttia, joka on määritetty Web-selaimen Portin asetukset -kohdassa. ( 24) HUOM! Numeroja 41794, 9715, 9716, 9719, 9720, 5900, 5500, 4352 lukuun ottamatta mikä tahansa numero alueelta voidaan valita Verkkosillan portti-numeroksi. Oletusasetus on

56 6. Verkkosilta-toiminto 6.4 Lähetystapa Lähetystapa voidaan valita valikoista vain, kun YHTEYSTYYPPI-asetukseksi on valittu VERKKOSILTA. ( VALINNAT-valikko > PALVELU > YHTEYSASETUKSET Käyttöohje) VUOROSUUNTAINEN KAKSISUUNTAINEN VUOROSUUNTAINEN Tällä menetelmällä projektori voidaan asettaa kaksisuuntaiseen tiedonsiirtoon, mutta vain yksi suunta (tietojen lähetys tai vastaanotto) on sallittu kerrallaan. Projektori ei voi vastaanottaa tietoja tietokoneesta odottaessaan vastetietoja ulkoisesta laitteesta. Kun projektori saa vastetiedot ulkoisesta laitteesta tai vasteaika on ylitetty, projektori voi vastaanottaa tietoja tietokoneesta. Tämä merkitsee sitä, että projektori ohjaa tietojen lähettämistä ja vastaanottamista tiedonsiirron synkronisoimiseksi. Kun haluat käyttää VUOROSUUNTAINEN-menetelmää, aseta VASTEAIKA seuraavien ohjeiden mukaan. TCP/IP-tiedot Protokollan muutos Sarjatiedot Langallinen LAN RS-232C Tietokone LAN-kaapeli RS-232C -kaapeli Ulkoinen laite Langaton LAN Tietojen lähettäminen Tietojen lähettäminen Tietojen hylkääminen vasteaika Vastetiedot Vastetiedot UAseta olemassa olevan laitteen vastetietojen odotusaika VASTEAIKAvalikosta. ( VALINNAT-valikko > PALVELU > YHTEYSASETUKSET Käyttöohje) POIS 1s 2s 3s ( POIS) 56

57 6. Verkkosilta-toiminto 6.4 Lähetystapa (jatkuu) HUOM! Käytettäessä VUOROSUUNTAINEN menetelmää projektori voi lähettää enintään 254 bittiä tietoja kerrallaan. os ulkoisen laitteen vastetietoja ei tarvitse valvoa ja VASTEAIKA-asetuksena on POIS, projektori voi vastaanottaa tietoja tietokoneesta ja lähettää niitä ulkoiseen laitteeseen jatkuvasti. POIS on oletusasetus KAKSISUUNTAINEN Tällä menetelmällä projektori voi luoda kaksisuuntaisen tiedonsiirron lähettäen ja vastaanottaen tietoja samaan aikaan valvomatta ulkoisen laitteen vastetietoja. Käytettäessä tätä menetelmää tietokone ja ulkoinen laite lähettävät tiedot ilman synkronointia. Jos ne on synkronoitava, aseta tietokone synkronoimaan ne. HUOM! Jos tietokone ohjaa tietojen lähettämisen ja vastaanottamisen synkronointia, se ei ehkä pysty ohjaamaan ulkoista laitetta oikein riippuen projektorin käsittelytilasta. 57

58 7. Muut toiminnot 7. Muut toiminnot 7.1 Sähköpostihälytykset Projektori voi automaattisesti lähettää hälytysviestin määritettyyn sähköpostiosoitteeseen, kun projektori havaitsee tietyn huoltoa vaativan tilan tai vian. HUOM! Voit määrittää korkeintaan viisi sähköpostiosoitetta. On mahdollista, että projektori ei pysty lähettämään sähköpostia, jos siitä katkeaa virta äkillisesti. Tämä toiminto ei ole käytettävissä, jos käytät sähköpostipalvelinta, joka vaatii todennuksen sähköpostin lähettämiseksi. Sähköposteja ei ehkä lähetetä oikein riippuen käyttämästäsi sähköpostiympäristöstä. Sähköpostiasetukset ( 25) Jos haluat käyttää projektorin sähköpostihälytystoimintoa, konfiguroi seuraavat kohdat verkkoselaimen avulla. Esimerkki: Jos projektorin IP-osoitteeksi on asetettu : 1) Syötä verkkoselaimen osoitekenttään ja valitse Projektorin web-ohjaus valintaikkunasta. 2) Anna käyttäjäntunnus ja salasana, ja napsauta [OK]. 3) Napsauta [Sähköpostiasetukset] ja konfiguroi jokainen kohta. Katso kohtaa Sähköpostiasetukset ( 25) lisätietoja varten. 4) Napsauta [Käytä] painiketta ja tallenna asetukset. HUOM! Napsauta [Lähetä testiviesti] painiketta kohdassa [Sähköpostiasetukset] ja varmista, että sähköpostiasetukset ovat oikein. Seuraava sähköposti toimitetaan määritettyihin osoitteisiin. Asiarivi :Test Mail Teksti :Send Test Mail Date Time IP Address MAC Address <Projektorin nimi> <Testauspäivämäärä> <Testausaika> <Projektorin IP-osoite> <Projektorin MAC-osoite> 58

59 7. Muut toiminnot 7.1 Sähköpostihälytykset (jatkuu) 5) Napsauta [Hälytysasetukset] päävalikosta sähköpostihälytysten asetusten konfigurointia varten. 6) Valitse ja konfiguroi jokainen hälytyskohta. Lisätietoja on kohdassa Hälytysasetukset ( 26). 7) Napsauta [Käytä] painiketta ja tallenna asetukset. Virhe/Varoitus -sähköpostit formatoidaan seuraavasti: Asiarivi : <Mail title> Teksti : <Mail text> Date Time IP Address MAC Address <Projektorin nimi> <Vian/varoituksen päivämäärä> <Vian/varoituksen aika> <Projektorin IP-osoite> <Projektorin MAC-osoite> 59

60 7. Muut toiminnot 7.2 Projektorin käyttö SNMP:llä SNMP (Simple Network Management Protocol) mahdollistaa projektorin tietojen hallinnan, kun kyseessä ovat virhe- tai varoitustilanteet, tietokoneesta käsin verkon kautta. SNMP -hallintaohjelmisto tulee olla asennettuna tietokoneeseen tämän toiminnon käyttämistä varten. HUOM! On suositeltavaa, että SNMP-toiminnot suorittaa verkonhallinta. SNMP -hallintaohjelmisto tulee asentaa tietokoneeseen projektorin valvomiseksi SNMP:n kautta. SNMP asetukset ( 24) Konfiguroi seuraavat kohdat verkkoselaimen kautta SNMP:n käyttämistä varten. Esimerkki: Jos projektorin IP-osoitteeksi on asetettu : 1) Syötä verkkoselaimen osoitekenttään ja valitse Projektorin web-ohjaus valintaikkunasta. 2) Anna käyttäjäntunnus ja salasana, ja napsauta [OK]. 3) Napsauta [Portin asetukset] päävalikossa. 4) Lataa MIB-tiedosto napsauttamalla [Lataa MIB-tiedosto]. HUOM! Voit käyttää ladattua MIB-tiedostoa määrittämällä tiedoston SNMP:n hallinnalla. 5) Napsauta [Käytössä] tarkistusruutua ja avaa SNMP -portti. Aseta IP-osoite SNMP trap-toiminnon lähettämiseksi silloin, kun Virhe/Varoitus tapahtuu. HUOM! Verkko on käynnistettävä uudelleen sen jälkeen, kun SNMP -portti säätöasetukset on muutettu. Napsauta [Verkon uudelleenkäynnistäminen] päävalikossa ja napsauta [Käynnistä uudelleen]-painiketta. Säädä sitten seuraavat kohdat. 6) Napsauta [Turva-asetukset] päävalikossa. 7) Napsauta [SNMP] ja aseta yhteisön nimi näkyviin ilmestyvään näyttöön. HUOM! Verkko on käynnistettävä uudelleen sen jälkeen, kun Yhteisön nimi on muutettu. Napsauta [Verkon uudelleenkäynnistäminen] päävalikossa ja napsauta [Käynnistä uudelleen]-painiketta. Säädä sitten seuraavat kohdat. 8) Konfiguroi asetukset Trap-siirtoa varten Virheille/Varoituksille. Napsauta [Hälytysasetukset] päävalikossa ja valitse Virhe/Varoitus -kohta, jonka haluat konfiguroida. 9) Napsauta [Käytössä] tarkistusruutua SNMP trap -viestin lähettämiseksi Virheille/Varoituksille. Tyhjennä [Käytössä] tarkistusruutu, silloin kun SNMP trap-siirtoa ei tarvita. 10) Napsauta [Käytä] painiketta ja tallenna asetukset. 60

61 7.3 Tapahtumasuunnittelu 7. Muut toiminnot Suunnittelutoiminnolla voit ottaa käyttöön tiettyjen toimintojen suunnitellun toteutuksen, mukaan lukien virta päälle / virta pois päältä. Toiminto ottaa käyttöön projektorin itsehallinnan. HUOM! Voit ohjelmoida seuraavat valvontatapahtumat: Virta, Lähde, Minun kuvani, Messenger, Diaesitys. ( 29) Virta päälle -toimenpiteellä on alhaisin prioriteetti kaikkien samanaikaisesti määritettyjen toimenpiteiden joukossa. Ohjelmointityyppejä on 3: 1) päivittäin 2) viikoittaista 3) tietty päivämäärä. ( 28) Ohjelmoitujen tapahtumien prioriteetti on seuraava: 1) tietty päivämäärä 2) viikoittaista 3) päivittäin. Ohjelmoiduille tapahtumille voi määritellä korkeintaan viisi päivämäärää. Kun samalle päivämäärälle ja kellonajalle on ohjelmoitu useampi kuin yksi tapahtuma, alhaisemman numeroarvon omaavilla tapahtumilla on prioriteetti (esim. Tietty päivämäärä nro 1 -määritteellä on prioriteetti Tietty päivämäärä nro 2 -määritteen suhteen, jne.) Varmista, että päiväys ja kellonaika on säädetty ennen ohjelmoitujen tapahtumien ottamista käyttöön. ( 31) Kun sammutat projektorin SÄÄSTÖtilassa ( SÄÄTÖ-valikko Käyttöohje) tai kytket virran pois, nykyiset päivämäärä- ja aika-asetukset nollautuvat. 61

62 7. Muut toiminnot 7.3 Tapahtumasuunnittelu (jatkuu) Aikatauluasetukset ( 28) Ohjelmointiasetukset voidaan konfiguroida verkkoselaimesta. Esimerkki: Jos projektorin IP-osoitteeksi on asetettu : 1) Syötä verkkoselaimen osoitekenttään ja valitse Projektorin web-ohjaus valintaikkunasta. 2) Anna käyttäjäntunnus ja salasana, ja napsauta [OK]. 3) Napsauta [Aikatauluasetukset] päävalikossa ja valitse haluamasi ohjelmointikohta. Jos haluat esimerkiksi suorittaa saman komennon joka sunnuntai, valitse [sunnuntai]. 4) Napsauta [Käytössä] tarkistusruutua aikataulun ohjelmoinnin ottamiseksi käyttöön. 5) Näppäile päivämäärä (kuukausi/päivä) määritetyn päivän ohjelmointia varten. 6) Napsauta [Käytä] painiketta ja tallenna asetukset. 7) Kun olet konfiguroinut kellonajan, komennon ja parametrit, napsauta [Rekisteröi] uuden tapahtuman lisäämiseksi. 8) Napsauta [Poista] painiketta kun haluat poistaa ohjelmoidun tapahtuman. Ohjelmointi voidaan suorittaa kolmella eri tavalla. 1) Päivittäin: Suorittaa määritellyn toimenpiteen tiettyyn aikaan joka päivä. 2) Sunnuntai ~ lauantai: Suorittaa määritellyn toimenpiteen tiettyyn aikaan tiettynä viikonpäivänä. 3) Tietty päivämäärä: Suorittaa määritellyn toimenpiteen tiettynä päivänä ja kellonaikana. HUOM! Valmiustilassa POWER merkkivalo vilkkuu vihreänä noin 3 sekunnin ajan, kun vähintään 1 Virta PÄÄLLE ohjelmointi on tallennettu. Kun ohjelmoitua toimintaa käytetään, virtajohdon tulee olla kytkettynä projektoriin ja pistorasiaan. Ohjelmoitu toiminto ei toimi, jos huoneessa oleva katkaisija on laukaistu. Virran merkkivalo palaa oranssina tai vihreänä silloin, kun projektori saa virtaa. 62

63 7. Muut toiminnot 7.3 Tapahtumasuunnittelu (jatkuu) Päiväyksen/Kellonajan asetukset ( 31) Päiväyksen/Kellonajan asetukset voidaan säätää verkkoselaimen kautta. Esimerkki: Jos projektorin IP-osoitteeksi on asetettu : 1) Syötä verkkoselaimen osoitekenttään ja valitse Projektorin web-ohjaus valintaikkunasta. 2) Anna käyttäjäntunnus ja salasana, ja napsauta [OK]. 3) Napsauta [Päiväyksen/Kellonajan asetukset] päävalikossa ja konfiguroi jokainen kohta. Katso lisätietoja kohdasta Päiväyksen/Kellonajan asetukset. ( 31) 4) Napsauta [Käytä] painiketta ja tallenna asetukset. HUOM! Sisäinen kello ei mahdollisesti pysy tarkasti ajassa. SNTP:n käyttäminen on suositeltavaa tarkan ajan ylläpitämiseksi. ( 32) Kun sammutat projektorin SÄÄSTÖ-tilassa ( SÄÄTÖ-valikko Käyttöohje) tai kytket virran pois, nykyiset päivämäärä- ja aika-asetukset nollautuvat. 63

64 7. Muut toiminnot 7.4 Komentovalvonta verkon kautta Voit konfiguroida ja valvoa projektoria verkon kautta käyttämällä RS-232C komentoja. Viestintäportti Seuraavat kaksi porttia on tarkoitettu komentovalvontaan. TCP #23 (Verkonhallintaportti 1 (Portti: 23)) TCP #9715 (Verkonhallintaportti 2 (Portti:9715)) HUOM! Komentovalvonta on käytettävissä vain yllä määrätyn portin kautta. Komentovalvonnan asetukset ( 23) Konfiguroi seuraavat kohdat verkkoselaimella, kun komentovalvonta on käytössä. Esimerkki: Jos projektorin IP-osoitteeksi on asetettu : 1) Syötä verkkoselaimen osoitekenttään ja valitse Projektorin web-ohjaus valintaikkunasta. 2) Anna käyttäjäntunnus ja salasana, ja napsauta [OK]. 3) Napsauta [Portin asetukset] päävalikossa. 4) Napsauta [Käytössä] tarkistusruutua ja avaa Verkonhallintaportti 1 (Portti: 23) jotta voit käyttää kohtaa TCP #23. Napsauta [Käytössä] tarkistusruutua [Todennus] asetusta varten, silloin kun todentamista tarvitaan, muussa tapauksessa tyhjennä tarkistusruutu. 5) Napsauta [Käytössä] tarkistusruutua ja avaa Verkonhallintaportti 2 (Portti:9715) jotta voit käyttää kohtaa TCP #9715. Napsauta [Käytössä] tarkistusruutua [Todennus] asetusta varten, silloin kun todentamista tarvitaan, muussa tapauksessa tyhjennä tarkistusruutu. 6) Napsauta [Käytä] painiketta ja tallenna asetukset. 64
