1 TravelPilot Navigaattori TravelPilot DX-V Asennusohje

2 Turvallisuusohjeita 2 Kiitämme Blaupunkt-tuotteen valinnasta ja osoittamastasi luottamuksesta. Näiden asennusohjeiden tarkoituksena on helpottaa tuotteen optimaalista käyttöä, sillä virheellinen asennus voi aiheuttaa vakavia häiriöitä. Tämän vuoksi asennus tulisi mieluiten jättää koulutetun ammattihenkilön tehtäväksi. Asennusta ja liitäntää koskevia määräyksiä Kytke akun miinusnapa irti ennen kytkentöjen tekoa ja laitteen asennusta. Huomio! Huomioi ajoneuvon valmistajan antamat turvallisuusohjeet (hälytyslaitteet, ajonesto, turvatyyny)! Varmista ennen kiinnitysreikien ja kaapelin läpivientiaukkojen poraamista, etteivät ajoneuvon johdot tai muut osat (esim. polttonestesäiliö ja -putket) vahingoitu. Käytä teräväsärmäisissä rei issä kaapelin suojana aina läpivientiä. Kaikki kaapelit on asennettava riittävän kauas muista kaapelinipuista häiriöiden välttämiseksi. Plus-syöttöjohtoon on asennettava enintään 30 cm:n päähän akusta sulake, joka suojaa ajoneuvon akkua ja syöttöjohtoa oikosulun sattuessa. Navigointilaite sopii ajoneuvoihin, joissa on: 12 V:n akkujännite miinusnapa maadoitettu runkoon

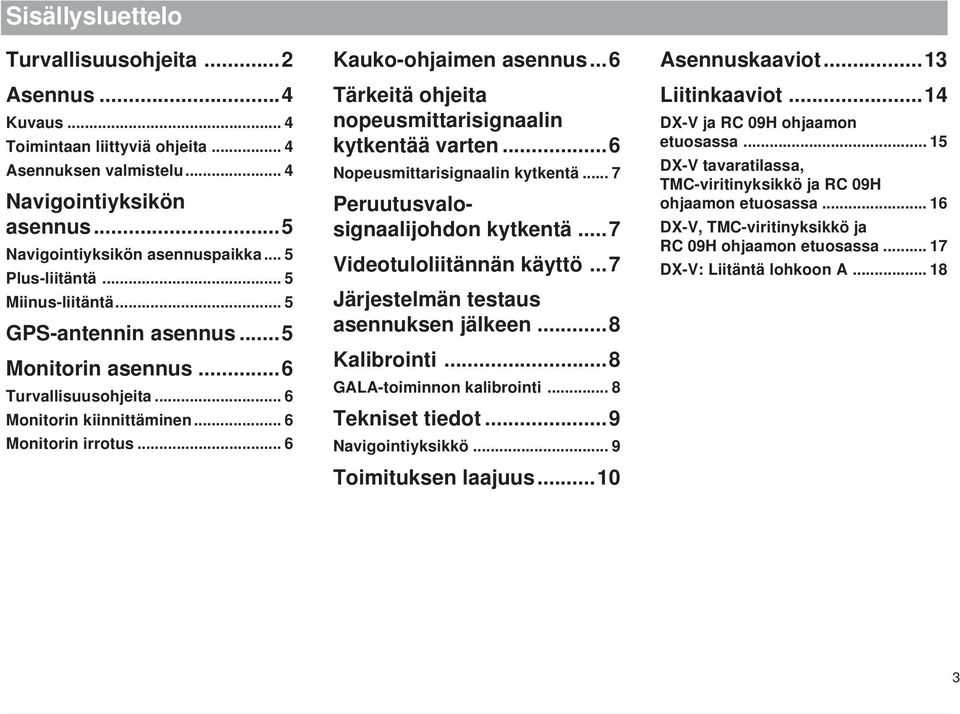

3 Sisällysluettelo Turvallisuusohjeita...2 Asennus...4 Kuvaus... 4 Toimintaan liittyviä ohjeita... 4 Asennuksen valmistelu... 4 Navigointiyksikön asennus...5 Navigointiyksikön asennuspaikka... 5 Plus-liitäntä... 5 Miinus-liitäntä... 5 GPS-antennin asennus...5 Monitorin asennus...6 Turvallisuusohjeita... 6 Monitorin kiinnittäminen... 6 Monitorin irrotus... 6 Kauko-ohjaimen asennus...6 Tärkeitä ohjeita nopeusmittarisignaalin kytkentää varten...6 Nopeusmittarisignaalin kytkentä... 7 n Zielspeicher Einstellun- A Peruutusvalosignaalijohdon kytkentä...7 Videotuloliitännän käyttö...7 Järjestelmän testaus asennuksen jälkeen...8 Kalibrointi...8 GALA-toiminnon kalibrointi... 8 Tekniset tiedot...9 Navigointiyksikkö... 9 Toimituksen laajuus...10 Asennuskaaviot...13 Liitinkaaviot...14 DX-V ja RC 09H ohjaamon etuosassa DX-V tavaratilassa, TMC-viritinyksikkö ja RC 09H ohjaamon etuosassa DX-V, TMC-viritinyksikkö ja RC 09H ohjaamon etuosassa DX-V: Liitäntä lohkoon A a Allgemeines Kurzanlei- h Zieleingabe Touren 3

4 Asennus Kuvaus TravelPilot DX-V -navigaattori on itsenäinen järjestelmä, joka sisältää sähköisen gyrokompassin. Kun matkakohde on ohjelmoitu ja aktivoitu, järjestelmä antaa muutoskohdissa hyvissä ajoin värimonitorilla näkyviä optisia ajosuosituksia (nuolisymboleita) sekä erillisten kaiuttimien kautta annettavia puheohjeita. Näin ajoneuvon kuljettaja ohjataan lähtöpaikasta perille optimaalista reittiä käyttäen. Toimintojen laajuus riippuu käytettävän CD-ROMin ominaisuuksista. Toimintaan liittyviä ohjeita TravelPilotissa on automaattinen kalibrointijärjestelmä. Kalibrointia varten on ajettava n. 15 km:n matka; pituus riippuu GPS-vastaanoton laadusta. Kalibrointi nopeutuu, jos ajetaan mutkaisia osuuksia (esim. kaupunkialueella), jotka näkyvät monitorin kartalla. Asennuksen valmistelu Tarkista ennen asennuksen aloittamista toimituksen laajuus...sivu 10 Suorita seuraavat työvaiheet: Navigointiyksikön asennus... sivu 5 GPS-antennin asennus... sivu 5 Monitorin asennus... sivu 6 Kauko-ohjaimen asennus... sivu 6 Nopeusmittarisignaalijohdon asennus... sivu 6 Peruutusvalosignaalijohdon asennus... sivu 7 4 Laite määrittää ajetun matkan pituuden ajoneuvon nopeusmittarisignaalin avulla. Jos nopeusmittarisignaalia ei ole saatavilla, ajoneuvoon on asennettava erillinen matka-anturi. Asennus on suoritettava valtuutetussa palvelupisteessä. Tällöin on hankittava Blaupunkt-kauppiaalta anturin asennussarja (matka-anturi, magneettiliuskat, kiinnikkeet, liitin ja asennusohjeet). Tilausnro.:

5 Asennus Navigointiyksikön asennus Navigointiyksikön asennuspaikka Huomio! Varmista ennen TravelPilot DX-V:n kiinnittämistä, että gyrokompassi asettuu vaakasuoraan asentoon (ks. kuva 5, sivu 14). TravelPilot DX-V voidaan asentaa tavallisen autoradion tilaan (asennussyvyys 218 mm). Tähän tarvitaan erillinen pidike (tilausnro ; ks. kuva 1, sivu 13). Ajoneuvoihin, joissa ei ole DIN-standardin mukaista asennusaukkoa, toimitetaan laitteen mukana asennuskehikko (ks. kuva 1.1, sivu 13). Tarkista oman ajoneuvosi asennustila ja käytä tarvittaessa ajoneuvokohtaista asennussarjaa. Asennuspaikan valinnassa on otettava huomioon, että navigointiyksikkö on asennettava kiinteästi ajoneuvon runkoon. Asennusasento: Kallistus vasen / oikea min. -5 / maks. +5 Kallistus taakse min. -3 / maks Laitteen takaseinämään on asennettu tuuletin, joka estää laitteen ylikuumenemisen. Ilman tulo- ja poistoaukot on pidettävä auki, jotta ilma pääsee kiertämään. Kiinnitystappia saa käyttää kiinnitykseen vain, jos laitteen takaseinämässä on ilmanpoistoaukot. CD-aseman edessä on oltava riittävästi tilaa navigointi-cd-levyn paikalleenasettamista varten. Plus-liitäntä Navigointiyksikkö on kytkettävä sekä jatkuvaan akkuvirtaan että virtalukon kautta. Asenna jatkuvan virran kaapeli (punainen) akkuun saakka (älä vedä kaapelia muiden kaapelinippujen viereen). Kytke plus-kaapelia suojaava varoke plusnavasta tulevaan kaapeliin enint. 30 cm:n päähän ajoneuvon akusta (tarv. poraa rintapeltiin reikä ja käytä sopivaa läpivientiä). Kytke virtalukon (musta) plus-kaapeli varokkeenpitimen liittimeen 15 (plus virtalukon kautta) varokkeen taakse. Miinus-liitäntä Kytke miinuskaapeli (ruskea) suoraan ajoneuvon runkoon. Naarmuta maadoituspisteen kontaktipinnan maali pois ja rasvaa se grafiittirasvalla (tärkeää hyvän maadoituksen kannalta). GPS-antennin asennus Asennus on suoritettava antennin mukana toimitettuja asennusohjeita noudattaen. Jos GPS-antenni asennetaan ajoneuvon sisälle, järjestelmän moitteetonta toimintaa ei voida taata. a Allgemeines Kurzanlei- h Zieleingabe Touren n Zielspeicher Einstellun- A 5

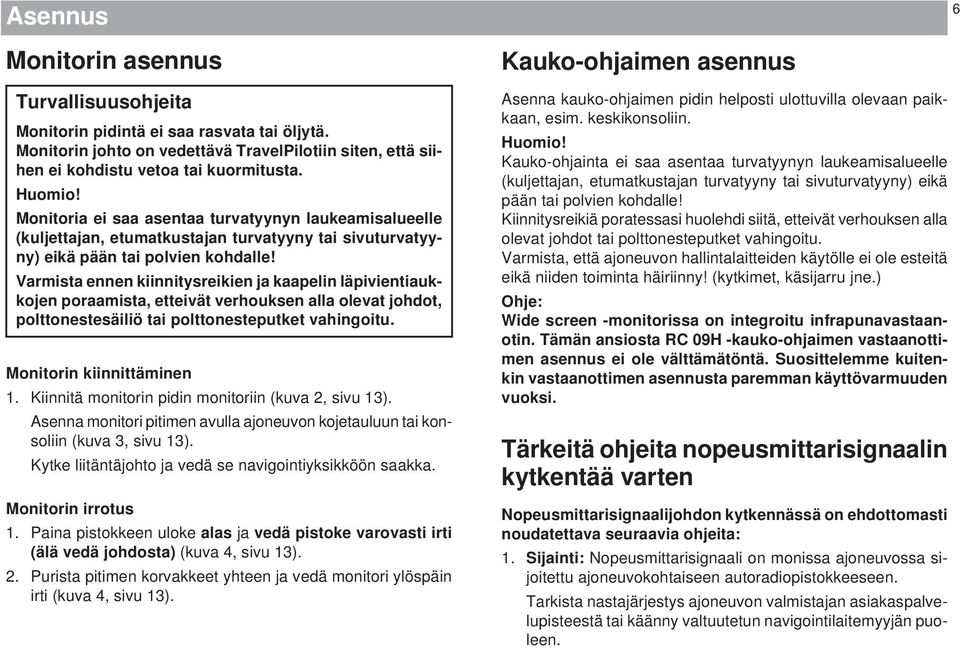

6 Asennus 6 Monitorin asennus Turvallisuusohjeita Monitorin pidintä ei saa rasvata tai öljytä. Monitorin johto on vedettävä TravelPilotiin siten, että siihen ei kohdistu vetoa tai kuormitusta. Huomio! Monitoria ei saa asentaa turvatyynyn laukeamisalueelle (kuljettajan, etumatkustajan turvatyyny tai sivuturvatyyny) eikä pään tai polvien kohdalle! Varmista ennen kiinnitysreikien ja kaapelin läpivientiaukkojen poraamista, etteivät verhouksen alla olevat johdot, polttonestesäiliö tai polttonesteputket vahingoitu. Monitorin kiinnittäminen 1. Kiinnitä monitorin pidin monitoriin (kuva 2, sivu 13). Asenna monitori pitimen avulla ajoneuvon kojetauluun tai konsoliin (kuva 3, sivu 13). Kytke liitäntäjohto ja vedä se navigointiyksikköön saakka. Monitorin irrotus 1. Paina pistokkeen uloke alas ja vedä pistoke varovasti irti (älä vedä johdosta) (kuva 4, sivu 13). 2. Purista pitimen korvakkeet yhteen ja vedä monitori ylöspäin irti (kuva 4, sivu 13). Kauko-ohjaimen asennus Asenna kauko-ohjaimen pidin helposti ulottuvilla olevaan paikkaan, esim. keskikonsoliin. Huomio! Kauko-ohjainta ei saa asentaa turvatyynyn laukeamisalueelle (kuljettajan, etumatkustajan turvatyyny tai sivuturvatyyny) eikä pään tai polvien kohdalle! Kiinnitysreikiä poratessasi huolehdi siitä, etteivät verhouksen alla olevat johdot tai polttonesteputket vahingoitu. Varmista, että ajoneuvon hallintalaitteiden käytölle ei ole esteitä eikä niiden toiminta häiriinny! (kytkimet, käsijarru jne.) Ohje: Wide screen -monitorissa on integroitu infrapunavastaanotin. Tämän ansiosta RC 09H -kauko-ohjaimen vastaanottimen asennus ei ole välttämätöntä. Suosittelemme kuitenkin vastaanottimen asennusta paremman käyttövarmuuden vuoksi. Tärkeitä ohjeita nopeusmittarisignaalin kytkentää varten Nopeusmittarisignaalijohdon kytkennässä on ehdottomasti noudatettava seuraavia ohjeita: 1. Sijainti: Nopeusmittarisignaali on monissa ajoneuvossa sijoitettu ajoneuvokohtaiseen autoradiopistokkeeseen. Tarkista nastajärjestys ajoneuvon valmistajan asiakaspalvelupisteestä tai käänny valtuutetun navigointilaitemyyjän puoleen.

7 Asennus 2. Nopeusmittarisignaalia ei saa poistaa ABS-ohjauslaitteelta tai ohjausjohdoilta. 3. Huomio: Emme vastaa vääristä kytkennöistä tai niiden seurauksista! Nopeusmittarisignaalin kytkentä Huomio: Tämä kytkentä tulisi jättää valtuutetun palvelupisteen tehtäväksi. Nopeusmittarisignaalijohto ( ) kytketään ajoneuvokohtaiseen nopeusmittarisignaaliliitäntään (ks. liitinkaavio, sivu 18). Peruutusvalosignaalijohdon kytkentä Huomio: Tämä kytkentä tulisi jättää valtuutetun palvelupisteen tehtäväksi. Peruutusvalosignaalijohto ( ) kytketään ajoneuvon peruutusvaloon. Tarkista, että liitäntään tulee +12 V:n jännite, kun auton peruutusvaihde on kytkettynä (ks. liitinkaavio, sivu 18). Huomio: Emme vastaa vääristä kytkennöistä tai niiden seurauksista! Videotuloliitännän käyttö Videon tuloliitäntä on tarkoitettu myöhemmin käytettävissä olevia sovelluksia varten. Liitäntämahdollisuuksista saat lisätietoja Blaupunkt-kauppiaalta tai valmistajan puhelinpalvelusta. Nastajärjestys, ks. liitinkaavio. Nasta Kuvaus Tulo / lähtö EXT_R EXT_G EXT_B V_GND EXT_SYNC Ei kytketty U14 TV-standardin vaihto Maa Ei kytketty Ei kytketty EXT. päällekytkentä Akkujännite Kuvan näyttötavan vaihto MP_U53 T T T T T L T L T L L L Huomautuksia punainen tuloliitäntä vihreä tuloliitäntä sininen tuloliitäntä videon maadoitusliitäntä synkronoinnin tuloliitäntä low = PAL-standardi / high = NTSC-standardi low = pois / high = päällä low = peilattu kuva / high = normaali kuva a Allgemeines Kurzanlei- h Zieleingabe Touren n Zielspeicher Einstellun- A 7

8 Asennus Järjestelmän testaus asennuksen jälkeen Järjestelmätestin avulla voit tarkistaa ulkoisten liitäntöjen toiminnan. Toimi seuraavalla tavalla: 1. Kytke TravelPilot DX-V pois päältä. 2. Paina -painiketta ja pidä se painettuna. 3. Kytke TravelPilot DX-V päälle ja päästä -painike irti, kun huoltovalikko ilmestyy näyttöön. 4. Aktivoi sitten painikkeella testausvalikko ja hae se näyttöön painamalla OK. 5. Aktivoi haluamasi testi painikkeella tai, paina OK ja noudata näytölle tulevia ohjeita. Jos testi onnistuu, valikkokohdan viereen tulee hakamerkki. Jos testin aikana ilmaantuu virhe, näyttöön tulee ilmoitus. 6. Poistu huoltovalikosta painamalla. Kalibrointi Asennuksen jälkeen TravelPilot DX-V on kalibroitava. Menettelyohjeet löydät laitteen käyttöohjeesta. GALA-säädön kalibrointi Kun TravelPilot DX-V on kalibroitu, määritetyt arvot on siirrettävä käyttöohjelmistoon, jotta GALA-säätö (ajonopeuden mukaan säätyvä äänenvoimakkuus) toimii moitteettomasti. Toimi seuraavalla tavalla: 1. Kytke TravelPilot DX-V pois päältä. 2. Paina -painiketta ja pidä se painettuna. 3. Kytke TravelPilot DX-V päälle ja päästä -painike irti, kun huoltovalikko ilmestyy näyttöön. 4. Aktivoi sitten painikkeella asetusvalikko ja paina OK. Kalibrointiarvo siirtyy käyttöohjelmistoon. 5. Poistu huoltovalikosta painamalla. 8

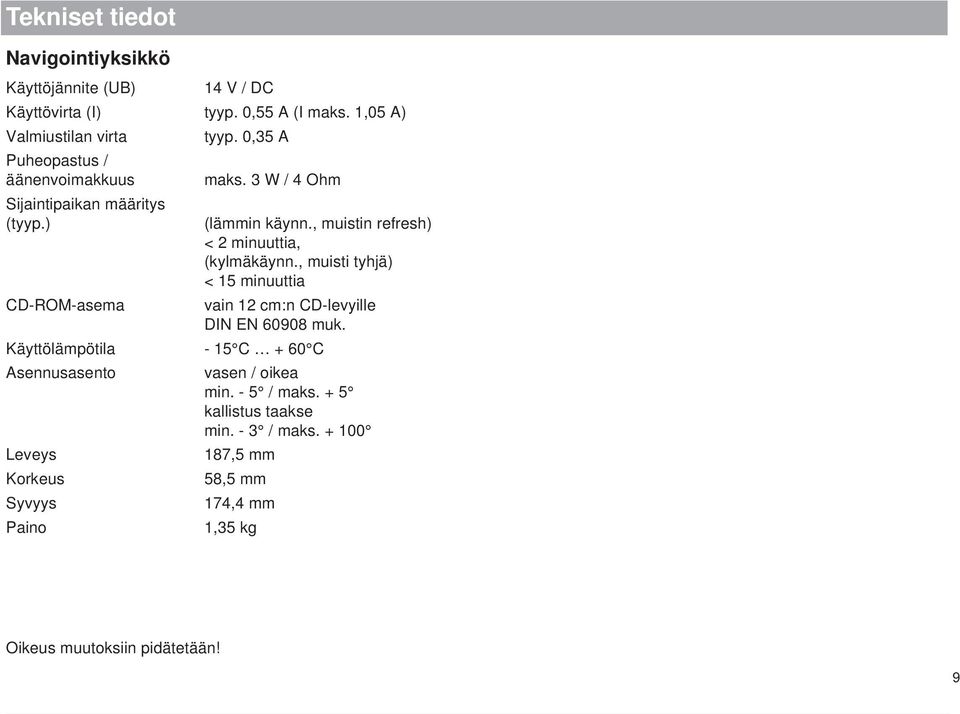

9 Tekniset tiedot Navigointiyksikkö Käyttöjännite (UB) 14 V / DC Käyttövirta (I) tyyp. 0,55 A (I maks. 1,05 A) Valmiustilan virta tyyp. 0,35 A Puheopastus / äänenvoimakkuus maks. 3 W / 4 Ohm Sijaintipaikan määritys (tyyp.) CD-ROM-asema (lämmin käynn., muistin refresh) < 2 minuuttia, (kylmäkäynn., muisti tyhjä) < 15 minuuttia vain 12 cm:n CD-levyille DIN EN muk. Käyttölämpötila - 15 C + 60 C Asennusasento vasen / oikea min. - 5 / maks. + 5 kallistus taakse min. - 3 / maks Leveys 187,5 mm Korkeus 58,5 mm Syvyys 174,4 mm Paino 1,35 kg Oikeus muutoksiin pidätetään! a Allgemeines Kurzanlei- h Zieleingabe Touren n Zielspeicher Einstellun- A 9

10 Toimituksen laajuus 10 TravelPilot DX-V Navigointiyksikkö jossa integroitu gyrokompassi ja GPS-vastaanotin GPS-antenni /74 Riippuu varustuksesta Kauko-ohjain, pidin ja IR-vastaanotin: /72 Riippuu varustuksesta DC-johto, 6 m

11 Toimituksen laajuus Peruutusvalosignaalijohto, 4,5 m Nopeusmittarisignaalijohto, 4,5 m sininen ruskea keltainen Monitorin johto (Johto kuuluu toimitukseen vain yhdessä monitorin /072 kanssa) valkoinen Liitäntäjohto (lohko C1), 0,3 m Liitäntäjohto (lohko A), 0,3 m a Allgemeines Kurzanlei- h Zieleingabe Touren n Zielspeicher Einstellun- A 11

12 Toimituksen laajuus Yleiskotelo Viritinyksikön / RC 09H:n liitäntäjohto Y-adapteri

13 Asennuskaaviot Kuva 1 Kuva 4 Kuva 1.1 Kuva 2 Kuva 3 a Allgemeines Kurzanlei- h Zieleingabe Touren n Zielspeicher Einstellun- A 13

14 Asennuskaaviot Liitinkaavio 14 C-1 C-2 C C D B A 90 A B D o.k. 1 Gala/nopeusmittari Peruutusvalosignaali 3 4 Jatkuva virta +12V Kaiutin LF+ 6 Valaistus 6 Kaiutin LF- 7 Virtalukko 7 8 Maa 8 1 GND 2 Data Out 3 Data In 4 Mute (AR) Line GND 8 9 Line Out C C1 C2 C3 Kuva Pyöräanturi 7 CAN High 13 2 Pyöräanturi 8 CAN Low 14 3 Maa 9 +12V jatkuva virta V plus virtalukolta (RC 09) PPM (RC 09) PPM-GND

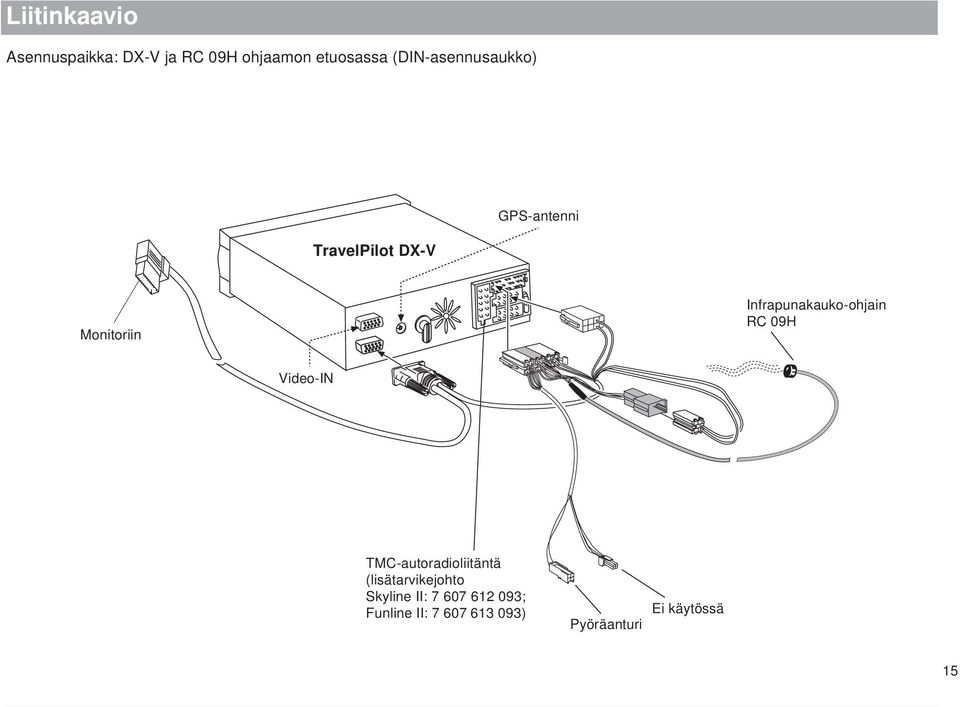

15 A Liitinkaavio Asennuspaikka: DX-V ja RC 09H ohjaamon etuosassa (DIN-asennusaukko) TravelPilot DX-V GPS-antenni Monitoriin Infrapunakauko-ohjain RC 09H Video-IN TMC-autoradioliitäntä (lisätarvikejohto Skyline II: ; Funline II: ) Pyöräanturi Ei käytössä a Allgemeines Kurzanlei- h Zieleingabe Touren n Zielspeicher Einstellun- A 15

16 5A A Liitinkaavio 16 Asennuspaikka: DX-V tavaratilassa TMC-viritinyksikkö ja RC 09H ohjaamon etuosassa (DIN-asennusaukko) Monitoriin TravelPilot DX-V Kiinnitä maajohto mukana toimitettavalla Torx-ruuvilla Y-adapteri Viritinyksikkö Radio Antenni Infrapunakauko-ohjain RC 09H V Viritinyksikön / RC 09H:n liitäntäjohto

17 5A A Liitinkaavio Asennuspaikka: DX-V, TMC-viritinyksikkö ja RC 09H ohjaamon etuosassa (DIN-asennusaukko) Monitoriin TravelPilot DX-V Kiinnitä maajohto mukana toimitettavalla Torx-ruuvilla Viritinyksikkö Radio Antenni Y-adapteri V Infrapunakauko-ohjain RC 09H a Allgemeines Kurzanlei- h Zieleingabe Touren n Zielspeicher Einstellun- A 17

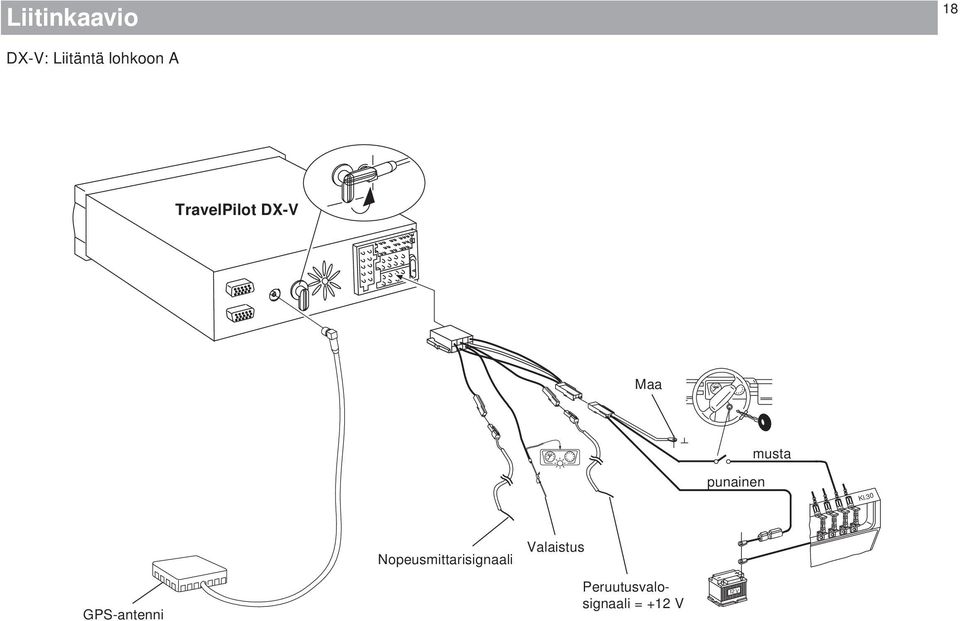

18 A Liitinkaavio 18 DX-V: Liitäntä lohkoon A TravelPilot DX-V Maa musta punainen Kl.30 Nopeusmittarisignaali Valaistus GPS-antenni Peruutusvalosignaali = +12 V 12V
