Näin asennat SUKA90IS suihkukaapin:

Transkriptio

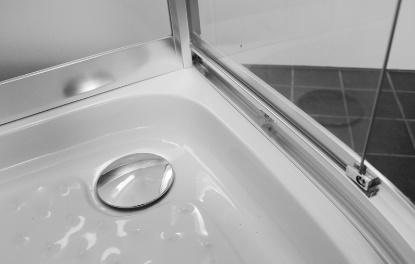

1 Näin asennat SUKA90IS suihkukaapin: Suihkuhanan asennus on helppoa ja kiinnitys tukeva. Valitse suihkuhana ja hanki peitelaipat, epäkeskoliittimet sekä sopivan pituiset liitosletkut. Kaikki muut osat löydät pakkauksesta.

2 Huomioithan että suihkukaappi asennetaan tilaan, missä on lattiakaivo (suihkukaapin poistoputki viedään lattiakaivoon). asennettavassa tilassa on oltava myös vedeneristys lattiassa ja seinissä. tuote on ehjä. kokoamisessa tarvittavia osia ei joudu pakkauksen mukana roskiin. tuotteen lasiosat on huolellisesti suojattava kokoamisen yhteydessä. Käytä pahvipakkausta lattian ja lasien suojana. Turvalasi on kestävää mutta kolhu kokoamisen yhteydessä (lasi esimerkiksi kolahtaa kulmastaan laattalattiaan) rikkoo sen pieniksi palasiksi. tämä asennusohje kannattaa säilyttää. kokoaminen onnistuu parhaiten kahdelta henkilöltä. käytä suojalaseja ja -käsineitä. Tarvitset vatupassin ruuvimeisselit, ristipään (PZ2) ja tavallisen jakoavaimen porakone kärkipihdit Tuotteessa on korkealuokkaiset turvalasit. Ne kestävät käyttöä vuosikaudet mutta asennettaessa niitä täytyy käsitellä erittäin huolellisesti ja varovaisesti. Etenkin kulmaan osuva kolhu rikkoo turvalasin erittäin helposti. Takuu ei korvaa sen tyyppisiä rikkoutumisia.

3 Altaan asennus Asenna viemariputki altaseen. Altaan magneettikiinnitteinen etureuna on irroitettava. Kierrä auki säätöjalkojen lukitusmutterit ja säädä allas suoraan suhteessa lattiaan (käytä vatupassia). Tee tämä kaapin lopullisella sijoituspaikalla. Kun allas on suorassa, kiristä säätöjalkojen lukitusmutterit ja siirrä allas keskemmälle lattiaa asennuksen ajaksi. Takaseinien ja rungon asennus Valitse, kummalle seinälle haluat suihkuhanan. Nosta seinät altaan päälle (lasien rasteerattu pinta takapuolelle) ja liitä ne liitosprofiililla. Aloita yhteen painaminen alhaalta. Voitele profiili astianpesuaineella jos liittäminen tuntuu tiukalta. Yhdistä seinät ja liitosprofiilli 4x8 mm ruuveilla.

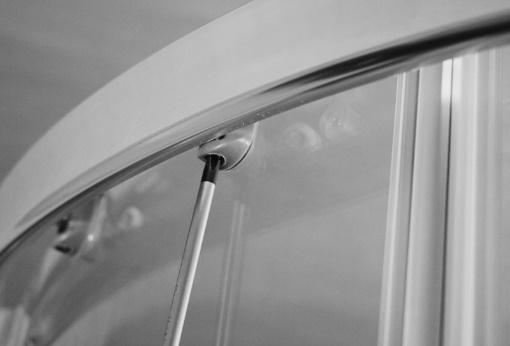

4 Kiinnitä suihkutanko kuvien mukaan. Kärkipihtien avulla saat ruuvit paikoilleen. Paina suihkupidikkeen jousi sisään ja työnnä suihkutanko siitä läpi. Seuraavaksi yhdistä takalasien oikea ja vasen pystyprofiili sekä ylä- ja alakaari (kiskot ovien pyörästöjä varten): pystyprofiilin alakulma on veistetty se kohta vasten altaan reunaa. Liitä yläkaari ja alakaari pitkillä ruuveilla pystyprofiileihin. Älä kierrä liian lujalle, kierteet voivat vaurioitua. Yläprofiili: ovien topparit lähimpinä toisiaan; Alaprofiili: topparit kauempana toisistaan (kuva).

5 Nosta valmis elementti altaan päälle ja liitä lasiprofiileihin 4x12 mm ruuveilla. Kiinnitä kiinteät sivulasit. Laita lasiin U-mallinen tiiviste ja työnnä lasi profiilin uraan. Paikoillaan pysyminen varmistetaan kahdella lasinpidikkeellä/lasi. Ruuvaa ne ala- ja yläprofiileihin (piirroskuva). Lasi, jossa on U-mallinen tiiviste paikoillaan. Työnnä se profiiliin. Aseta taka- ja sivuseinistä koostuva rakennelma tarkasti paikoilleen altaan päälle.

6 Poraa takaseinien alaprofiilien reikien kohdilta reiät altaaseen 5 mm poralla ja ruuvaa rakennelma altaaseen kiinni 4x16 mm pulteilla ja muttereilla. Liukuovien asennus Ruuvaa ovien ylä- ja alapyörästöt liukuviin ovilaseihin. Yläosaan tulee säädettävä kaksoispyörästö ja alaosaan jousella varustettu pyörästö. Pyörät tulee asentaa siten, että pyörät ovat oven ulkopuolella. Laita ruuvien päihin suojatulpat. Ennen yläpyörien asennusta kannattaa ruuvata pyörästön säätö niin ylös kuin mahdollista, silloin ovet on helppo pujottaa kaariprofiileihin. Nosta ovet ensin pyöristä roikkumaan yläkiskoon ja sen jälkeen paina alapyörästön päällä olevaa tappia ja työnnä pyörästö alakiskoon. Ovien etureunoihin asennetaan magneettitiivisteet ja takareunaan L-huulitiiviste (tiukat? voitele asianpesuaineella). Vastakappale tälle tiivisteelle asennetaan kiinteään lasin vapaaseen reunaan. Saatuasi ovet paikalleen varmista, että magneettitiivisteet ottavat kiinni tasaisesti koko matkalta. Ruuvaa yläsaranan säätöä alaspäin (ovi nousee ylöspäin) varmista, että ovi liikkuu nykimättä. Jos ylä- tai alareunassa on rako, säädä yläpyörästöjä asianmukaisesti siten, että ovi suoristuu ja magneettitiiviste sulkeutuu kokonaan. Suihkualtaan etureunan paneeli laitetaan paikoilleen (magneettikiinnitys).

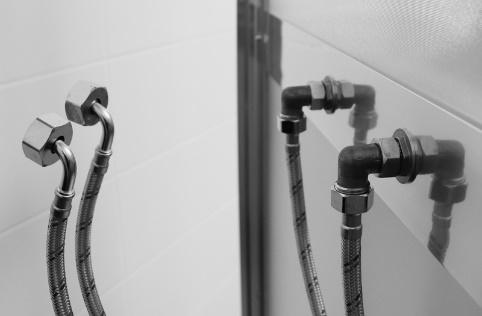

7 Suihkuhanan asennus Suihkuhanan asennus on helppoa ja kiinnitys tukeva. Valitse suihkuhana ja hanki peitelaipat, epäkeskoliittimet sekä sopivan pituiset liitosletkut. Kaikki muut osat löydät pakkauksesta. Messinkinen lukitusmutteri Kulmayhde ½ PAKKAUKSESSA MUKANA Suihkuhana esimerkiksi Oras Optima 7161 Kaksi peitelaippaa esimerkiksi Oras Laipan korkeus max 22 mm Epäkeskoliitinpari esimerkiksi Oras /2 Liitosletkut ½ esimerkiksi Gelia Suihkuhanan yhdistäminen kaapin sisällä: Suihkuhanan yhdistäminen kaapin takana:

8 Puhdistaminen Voit puhdistaa tuotteen lasit ja altaan tavallisella ikkunanpesuaineella. Älä käytä hankaavia pesuaineita tai karkeapintaisia pesuvälineitä. Ne vaurioittavat allasta ja lasiseinien kuviointia. VINKKI Onko laseissa pinttinyttä likaa? Levitä laimentamatonta Fairy-astianpesuainetta laseihin, anna vaikuttaa puoli tuntia ja pese runsaan veden kanssa. Lika lähtee. Kalkkipitoinen vesijohtovesi voi jättää lasiin valkoisia tahroja. Ne voi poistaa etikkahappoliuoksella (vedellä laimennettua pöytäetikkaa). Käytä pehmeätä harjaa tai liinaa. Huuhtele runsaalla vedellä. Ylä- ja käsisuihkun suuttimet ovat kumia, joita puristelemalla saadaan tukkeutuneet suuttimet auki. Suihkun jälkeen voi yläsuihkusta tippua vettä vielä jonkun ajan kuluttua. Se johtuu veden pintajännityksen purkautumisesta. Muista puhdistaa myös altaan viemariputki. Älä käytä kemiallisia putkenavaajia tai putkenavausrakeita. Ne voivat vaurioittaa poistoputkea. Sellainen vaurio ei kuulu takuun piiriin. Tuotteella on kahden vuoden takuu - Tuotteella on valmistajan myöntämät takuuehdot. Noudata tuotteen asennus- ja hoito-ohjeita, sillä takuu korvaa materiaali- ja valmistusvirheet. - Maksukuitti toimii takuutodistuksena. - Takuun voimassaolo alkaa ostopäivästä. Kierrätysohje Pakkausmateriaalin kierrätys: - pahvipakkaus keräyskartonkiin - muovi muovinkeräykseen Tuotekin on kierrätettävä. Toimi näin: - käytä aina suojalaseja ja -käsineitä - irrota lasit metalliosista ja -kehyksistä - irrota tiivisteet - kierrätä lasi, metalli, ruuvit ja muovi seuraavasti o metalli metallinkeräykseen o ruuvit metallinkeräykseen o lasi lasinkeräykseen o muovilistat muovinkeräykseen o muoviosat muovinkeräykseen Varaosat:
