2 UUTUUSTUOTTEET 2019 Ouneva Group Ouneva Group on suomalainen vuonna 1972 perustettu perheyritys, josta on sähkökomponenttiensa kysynnän myötä kehittynyt vahva kansainvälinen järjestelmätoimittaja. Ouneva Group koostuu seitsemästä yrityksestä, jotka toimivat sähkötekniikan, ohutlevy-, johdinsarja-, paine- ja ruiskuvalu, sekä elektroniikkateollisuuden aloilla. OT ite sivulla 28 Konsernin toiminta laajenee uusille alueille ja vahvistuu. Uusimpia muutoksia Ouneva Groupin toimintaan tuovat vuonna 2018 toteutetut Alsiva Oy:n yritysosto KM-Valu Oy:stä ja Ouneva Oy:n liiketoimintakaupat Top Speed Oy ja Ase Utra Oy:stä. Tolppaliittimet sivulla 35 Ouneva Groupin toimintaan voit tutustua tarkemmin ositteessa Ouneva Oy N/PE-kiskostot sivulla 39 Ouneva-liittimet löydät kattavasti sähkötukkujen valikoimista! Voit tutustua tuotteisiin myös verkossa: Ouneva Oy valmistaa liitoskomponentteja sähkölaiteteollisuudelle ja tukkukaupalle. Ounevalla on mittava kokemus kuparin, alumiinin ja teräksen meistämisessä, taivutuksessa ja koneistamisessa, sekä elektrolyyttisessä pinnoituksessa ja pulverimaalauksessa. Automatisoitu tuotanto ja mittavat volyymit mahdollistavat ns. hyllypalvelun perustuotteille ja tuovat myös selkeää kustannussäästöä asiakkaalle. Asiakaslähtöinen tuotekehitystyö, sertifioitu laatu ja toimitusvarmuus ovat tuoneet Ouneva Oy:lle useita Vuoden toimittaja ja Vuoden alihankkija -palkintoja. Yhteystiedot Ouneva Oy Teollisuustie Tuupovaara Finland Puh Fax Sähköposti: Toimitusjohtaja Mikko Nevalainen Tilaukset Tuula Tserni Puh Pirjo ottanen Puh Myynti Esa Väänänen Puh Jarkko Nevalainen Puh Jukka Hyvärinen Puh Mika Kosunen Puh TUOTEKATAOGI 2019 OUNEVA OY

3 Hakemisto KUPARIKAAPEIKENGÄT JA IITTIMET Cu-kaapelikengät - PK-sarja... 4 Cu-kaapelikengät - PKD-sarja... 7 Cu-kulmakaapelikengät... 8 Cu-jatkoliittimet Cu-rinnakkaisjatkoliittimet MAADOITUSTARVIKKEET Maadoituspallotapit PEN-liittimet Potentiaalintasauskiskot Modulaariset N/PE-kiskostot Maadoituskiskot Al/Cu-jatkoliittimet C-haaroitusliittimet Ruuvikaapelikenkä ÄPIVIENTITARVIKKEET IECEx/ATEX-sulkutulpat Kaapelipäätteet AUMIINIKAAPEIKENGÄT JA IITTIMET Al-kaapelikengät OA Al-jatkoliittimet OJA äpivientilaipat äpivientinysät äpivientitarvikkeet Al/Cu-siirtymäliittimet OSCU Ruuvattavat Al/Cu-kaapelikengät ROA Ruuvattavat jatkoliittimet Pienjännitekaapelijatkokset VIRTAKISKOT JA TARVIKKEET Taipuisat eristetyt virtakiskot Kiskoliittimet Alipa-liittimet YEISIITTIMET O-yleisliittimet OT-yleisliittimet OE-eristetyt yleisliittimet OTE-eristetyt yleisliittimet OT-yleisliittimet IMAJOHTOTARVIKKEET (AMKA-TUOTTEET) AMKA-kosketusliitin AMKA-suojakotelot AMKA-ripustuspidin AMKA-päätepidin OT ite Kojeliittimet MERKINTÄTARVIKKEET Merkkikepit HAAROITUSIITTIMET OJ-yleisjakeluliittimet Kytkentälaatta Haaroitusalustat Tolppaliitin KOTEOTARVIKKEET Kotelosalvat Salpa-avaimet Kotelosarana Haaroitusliitin AATU aatu- ja ympäristösertifikaatit Esimerkkejä tuotesertifikaateista OUNEVA OY TUOTEKATAOGI

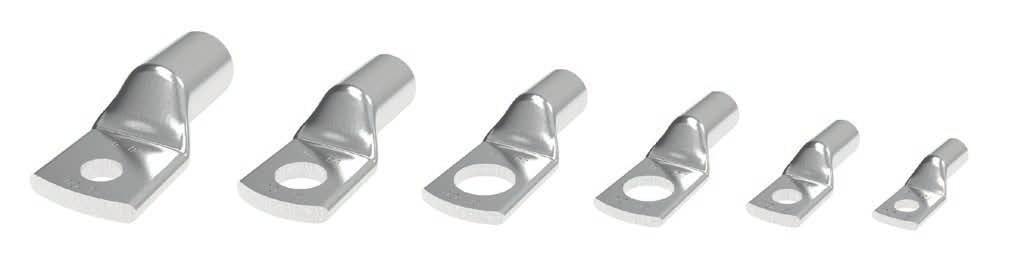

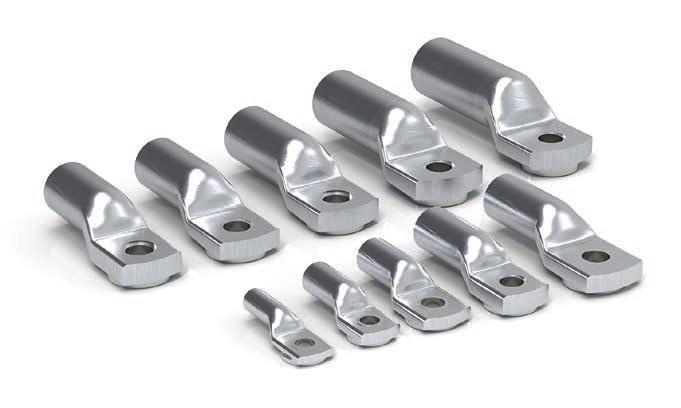

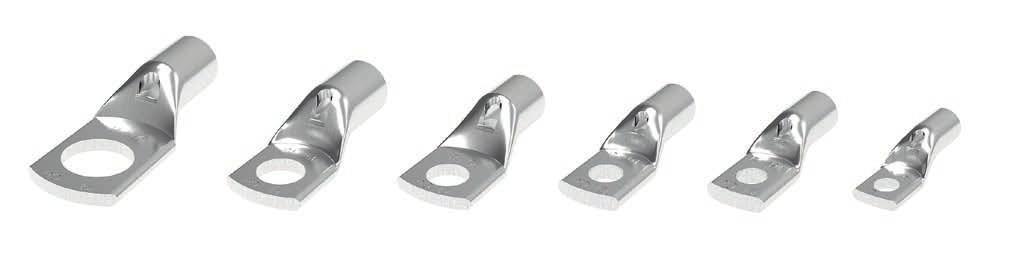

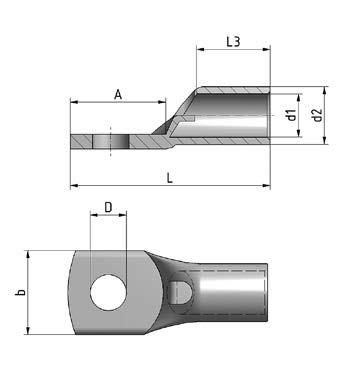

4 Kuparikaapelikengät ja liittimet Cu-kaapelikengät PK-sarja Yleinen: PK-sarjan liittimet soveltuvat useiden (erityisesti hienosäikeisten) Cu-kaapeleiden ja johtimien liittämiseen. Käyttötarkoitus: Puristettavat putkikaapelikengät ovat tarkoitettu Cu-kaapeleiden sekä käämien, johtimien ja kiskojen päättämiseen, kytkemiseen ja haaroittamiseen. Kaapelikengät sopivat myös PEX-kaapeleille. PK- ja PKD-kaapelikenkäsarjat ovat tarkoitettu asennettaviksi yleisimmillä puristustyökaluilla (katso sivu 9). Valmistusmateriaalit: Ounevan Cu-kaapelikengät on valmistettu 99,9 % puhtaasta kuparista ja pinnoitettu elektrolyyttisesti tinalla. Standardit: U 486A-486B Sähkönumero Tuotekoodi Tuotenimike (mm 2 ) D 1 d1 d2 b VA PK 0,75-3 0,75 3, ,3 3 6,1 0, VA PK 0,75-4 0,75 4, ,5 1,3 3 6,5 0, VA PK 0,75-5 0,75 5, ,5 1, VA PK 1,5-3 1,5 3, ,9 3,4 6, VA PK 1,5-4 1,5 4, ,5 1,9 3,4 6, VA PK 1,5-5 1,5 5, ,5 1,9 3,4 7, VA PK 2,5-3 2,5 3, ,6 4,2 6, VA PK 2,5-4 2,5 4, ,5 2,6 4,2 6, VA PK 2,5-5 2,5 5, ,5 2,6 4,2 7, VA PK 2,5-6 2,5 6, ,5 2,6 4,2 8, VA PK , ,5 3,6 6 8, VA PK , ,5 3,6 6 9, VA PK , ,5 3,6 6 9, VA PK , , VA PK , , VA PK , , VA PK , , VA PK , VA PK , VA PK , VA PK , VA PK , VA PK ,5 43,5 31, VA PK ,5 31, VA PK , VA PK , VA PK , VA PK , VA PK VA PK , VA PK , , VA PK , , VA PK , , VA PK ,5 48,5 36, VA PK ,5 36, VA PK , VA PK , , VA PK , , VA PK , , VA PK , , VA PK , VA PK , , TUOTEKATAOGI 2019 OUNEVA OY

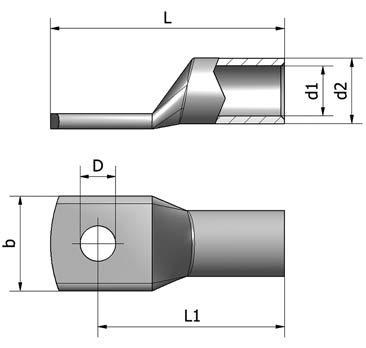

5 Kuparikaapelikengät ja liittimet Cu-kaapelikengät PK-sarja Sähkönumero Tuotekoodi Tuotenimike (mm 2 ) D 1 d1 d2 b VA PK , , VA PK , , VA PK , , VA PK , , , VA PK , , VA PK , VA PK , VA PK , VA PK , VA PK , VA PK VA PK VA PK , VA PK , VA PK , VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK Tilauksen mukaan VA PK Tilauksen mukaan VA PK Tilauksen mukaan VA PK Tilauksen mukaan VA PK Tilauksen mukaan OUNEVA OY TUOTEKATAOGI

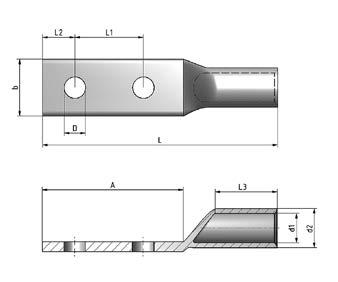

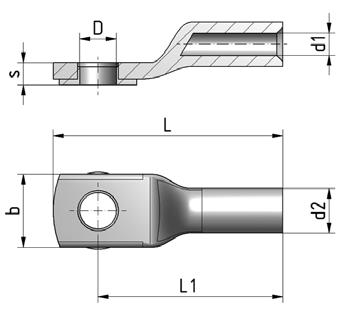

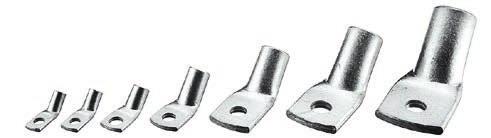

6 Kuparikaapelikengät ja liittimet Cu-kaapelikengät PK-sarja Pitkälapaiset kaapelikengät Sähkönumero Tuotekoodi Tuotenimike (mm 2 ) A D 3 d1 d2 b VA PKP , , VA PKP , , VA PKP ,5 8, VA PKP , VA PKP , VA PKP ,5 8, VA PKP , VA PKP , VA PKP ,5 8, , VA PKP , VA PKP , VA PKP ,5 8, , VA PKP , VA PKP , , VA PKP , VA PKP , VA PKP VA PKP VA PKP VA PKP VA PKP VA PKP VA PKP VA PKP , VA PKP , VA PKP Kaksireikäiset kaapelikengät Sähkönumero Tuotekoodi Tuotenimike (mm 2 ) A D d1 d2 b VA PK10-2x ,5 48, VA PK16-2x ,5 49, VA PK25-2x , , VA PK35-2x , VA PK50-2x , VA PK70-2x , VA PK95-2x VA PK120-2x VA PK150-2x , VA PK185-2x VA PK240-2x VA PK300-2x TUOTEKATAOGI 2019 OUNEVA OY

7 Kuparikaapelikengät ja liittimet Cu-kaapelikengät PKD-sarja Yleinen: PKD-kaapelikenkäsarja on tarkoitettu harvasäikeisille/tiivistetyille Cu-kaapeleille ja johtimille. PKD-kenkien putkien halkaisijat ovat PK-sarjaa pienemmät. Käyttötarkoitus: Puristettavat putkikaapelikengät ovat tarkoitettu Cu-kaapeleiden sekä käämien, johtimien ja kiskojen päättämiseen, kytkemiseen ja haaroittamiseen. PKD-kaapelikengät on tarkoitettu asennettaviksi yleisimmillä puristustyökaluilla (katso sivu 9). Valmistusmateriaalit: Ounevan Cu-kaapelikengät on valmistettu 99,9 % puhtaasta kuparista ja pinnoitettu elektrolyyttisesti tinalla. Sähkönumero Tuotekoodi Tuotenimike (mm 2 ) D 1 d1 d2 b VA PKD , ,0 4,5 7, VA PKD , ,0 4,5 7, VA PKD , ,0 4,5 7, VA PKD ,5 33,5 26,5 5,5 8, VA PKD ,5 35,5 27,5 5,5 8, VA PKD ,5 38,5 29,5 5,5 8, VA PKD ,5 42,5 31,5 5,5 8, VA PKD , ,0 7,0 10, VA PKD , ,0 7,0 10, VA PKD , ,0 7,0 10, VA PKD , ,0 7,0 10, VA PKD , ,0 8,5 12, VA PKD ,5 42,5 33,5 8,5 12, VA PKD , ,0 8,5 12, VA PKD ,5 47,5 36,5 8,5 12, VA PKD ,5 47,5 38,5 10,0 14, VA PKD , ,0 10,0 14, VA PKD , ,5 10,0 14, VA PKD , ,0 12,0 16, VA PKD , ,0 12,0 16, VA PKD , ,0 12,0 16, VA PKD , ,0 13,5 18, VA PKD , ,0 13,5 18, VA PKD , ,0 13,5 18, VA PKD , , VA PKD , , VA PKD , VA PKD , , VA PKD , , VA PKD , OUNEVA OY TUOTEKATAOGI

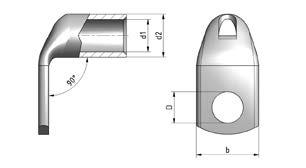

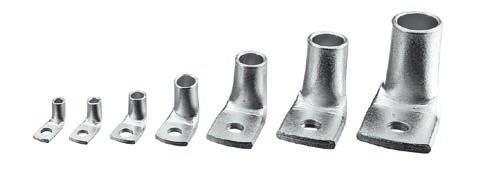

8 Kuparikaapelikengät ja liittimet Cu-kaapelikengät PKK-sarja Yleinen: PKK-sarjan liittimet soveltuvat useiden (erityisesti hienosäikeisten) Cu-kaapeleiden ja johtimien liittämiseen. PKK-kulmakaapelikenkiä on saatavilla sekä 90 että 45 kulmalla. Käyttötarkoitus: Puristettavat putkikaapelikengät ovat tarkoitettu Cu-kaapeleiden sekä käämien, johtimien ja kiskojen päättämiseen, kytkemiseen ja haaroittamiseen. Kaapelikengät sopivat myös PEX-kaapeleille. PKK-kaapelikengät ovat tarkoitettu asennettaviksi yleisimmillä puristustyökaluilla (katso sivu 9). Valmistusmateriaalit: Ounevan Cu-kaapelikengät on valmistettu 99,9 % puhtaasta kuparista ja pinnoitettu elektrolyyttisesti tinalla. 90 -kulmakaapelikengät 45 -kulmakaapelikengät Sähkönumero Tuotekoodi Tuotenimike (mm 2 ) D d1 d2 b VA PKK , , VA PKK , , VA PKK , VA PKK , VA PKK , VA PKK , VA PKK , VA PKK , VA PKK , VA PKK , , VA PKK , , VA PKK , , VA PKK , , VA PKK , , VA PKK , , VA PKK , , VA PKK , , VA PKK , , VA PKK , VA PKK , VA PKK VA PKK , VA PKK , VA PKK VA PKK VA PKK VA PKK VA PKK VA PKK VA PKK VA PKK VA PKK VA PKK Sähkönumero Tuotekoodi Tuotenimike (mm 2 ) D d1 d2 b VA PKK , , VA PKK , , VA PKK , VA PKK , VA PKK , VA PKK , VA PKK , VA PKK , VA PKK , VA PKK , , VA PKK , , VA PKK , , VA PKK , , VA PKK , , VA PKK , , VA PKK , , VA PKK , , VA PKK , , VA PKK , VA PKK , VA PKK VA PKK , VA PKK , VA PKK VA PKK VA PKK VA PKK VA PKK VA PKK VA PKK VA PKK VA PKK VA PKK kulmakaapelikengät 45 -kulmakaapelikengät 8 TUOTEKATAOGI 2019 OUNEVA OY

9 Kuparikaapelikengät ja liittimet Cu-kaapelikengät taulukot ja työkalut PK- ja PKK-putkikaapelikengät PK-sarja Tyyppikoko Kaapelin kuorintapituus Elpress kuusioleuka euka nro Klauke (EK 22) Klauke (K 50) euka nro euka nro Klauke (EKM 60 ID-) Novopress V-puristus PK-0, R PK-1, R PK-2, R PK-(4)/6 7, R PK-4/(6) 7,5 - - R 22/6 mm 2 OU 1 R PK B8 1 R 22/10 mm 2 OU 1 R HPM400 1 PK B9 1 R 22/16 mm 2 OU HPM400 1 PK B11 1 R 22/25 mm 2 OU HPM400 1 PK B13 1 R 22/35 mm 2 OU HPM400 1 PK B14,5 1 R 22/50 mm 2 OU HPM400 1 PK B17 1 R 22/70 mm 2 OU HPM400 1 PK B20 1 R 22/95 mm 2 OU HPM400 1 PK B22 1 R 22/120 mm 2 OU HPM400 2 PK B25 1 R 22/150 mm 2 OU HPM400 2 PK B27 1 R 22/185 mm 2 OU HPM400 2 PK B30 1 R 22/240 mm 2 OU HPM400 2 PK B32 1 R 22/300 mm 2 OU HPM400 2 PK B HPM400 2 euka nro PKD-putkikaapelikengät PKD-sarja Tyyppikoko Kaapelin kuorintapituus Elpress kuusioleuka euka nro euka nro Klauke (EK 22) Klauke (K 50) euka nro Klauke (EKM 60 ID-) Novopress V-puristus PKD B7 1 R 22/10 mm 2 1 R HPM400 1 PKD B8,5 1 R 22/16 mm HPM400 1 PKD B10 1 R 22/25 mm HPM400 1 PKD B12 1 R 22/35 mm HPM400 1 PKD B14 1 R 22/50 mm HPM400 1 PKD B16 1 R 22/70 mm HPM400 1 PKD B18 1 R 22/95 mm HPM400 1 PKD B19 1 R 22/120 mm HPM400 2 PKD B22 1 R 22/150 mm HPM400 2 euka nro OUNEVA OY TUOTEKATAOGI

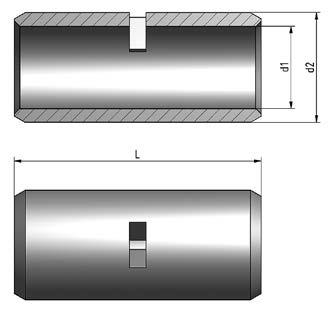

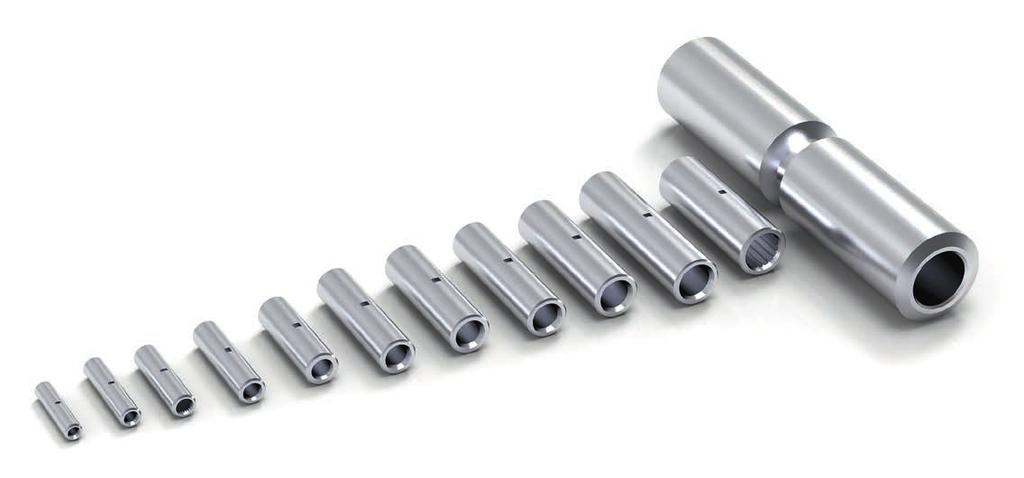

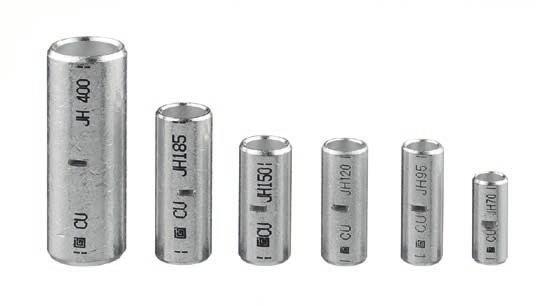

10 Kuparikaapelikengät ja liittimet Cu-jatkoliitin ja rinnakkaisjatkoliitin Yleinen: Jatkoliitin ja rinnakkaisjatkoliitin ovat Cu-johtimien ja käämien jatkamiseen ja haaroittamiseen tarkoitettuja liittimiä. Ounevan jatkoliittimet soveltuvat myös PEX-kaapeleille. Käyttötarkoitus: Jatkoliitin ja rinnakkaisjatkoliitin ovat Cu-johtimien ja käämien jatkamiseen ja haaroittamiseen tarkoitettuja liittimiä. Asennuksessa voidaan käyttää tavallisimpia puristustyökaluja (katso sivu 11). Valmistusmateriaalit: Ounevan jatkoliittimet on valmistettu 99,9 % puhtaasta kuparista ja pinnoitettu elektrolyyttisesti tinalla. JH-jatkoliitin Sähkönumero Tuotekoodi Tuotenimike (mm 2 ) d1 d VA JH 0,75 0, , VA JH 1,5 1,5 14 1,6 3, VA JH 2,5 2,5 16 2,6 4, VA JH , VA JH VA JH VA JH VA JH VA JH , VA JH VA JH VA JH VA JH VA JH VA JH VA JH ,5 31, VA JH RJ-rinnakkaisjatkoliitin Sähkönumero Tuotekoodi Tuotenimike Johtimet max (mm 2 ) d1 d VA RJ , VA RJ VA RJ VA RJ VA RJ VA RJ , VA RJ VA RJ VA RJ VA RJ VA RJ VA RJ VA RJ VA RJ TUOTEKATAOGI 2019 OUNEVA OY

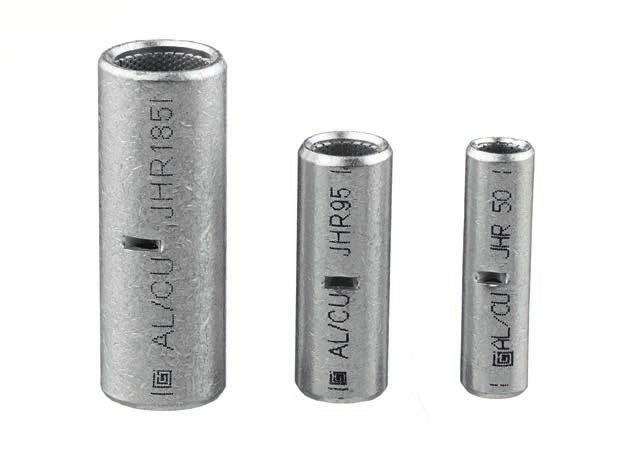

11 Kuparikaapelikengät ja liittimet Al/Cu-jatkoliitin Käyttötarkoitus: Ounevan JHR-rasterijatkoliittimiä käytetään sekä alumiini- että kuparikaapelien, sekä käämien jatkamiseen. Asennuksessa käytetään alla olevassa taulukossa esiteltyjä puristustyökaluja. Valmistusmateriaalit: Al/Cu-jatkoliittimet on valmistettu 99,9 % puhtaasta kuparista ja pinnoitettu elektrolyyttisesti tinalla. Putken sisällä on messinkinen rasteriverkko. Sähkönumero Tuotekoodi Tuotenimike (mm 2 ) d1 d VA JHR , VA JHR , VA JHR ,2 14, VA JHR , VA JHR , VA JHR , VA JHR , VA JHR , VA JHR , VA JHR , VA JHR , Cu-jatkoliittimien puristustaulukko ja työkalut JH/RJ/JHR Koko (mm 2 ) Kaapelin kuorintapituus Elpress kuusioleuka euka nro euka nro Klauke (EK 22) Klauke (K 50) euka nro Klauke (EKM 60 ID-) Novopress V-puristus 0,75 6* R501 2* / 1** ,5 7* R501 2* / 1** ,5 7* R501 2* / 1** (4)/6 9*/9** R502 2* / 1** /(6) 9*/9** - - R 22/6 mm 2 OU 2*/1** R502 2* / 1** euka nro 10 10*/10** B8 2*/1** R 22/10 mm 2 OU 2*/1** R502 2* / 1** 2* / 1** HPM400 2*/1** 16 14*/14** B9 2*/1** R 22/16 mm 2 OU 4*/2** - - 2* / 1** HPM400 2*/1** 25 16*/15** B11 2*/1** R 22/25 mm 2 OU 4*/2** - - 2* / 1** HPM400 2*/1** 35 16*/16** B13 2*/1** R 22/35 mm 2 OU 4*/2** - - 2* / 1** HPM400 2*/1** 50 19*/18** B14,5 2*/1** R 22/50 mm 2 OU 4*/3** - - 2* / 1** HPM400 2*/1** 70 19*/18** B17 2*/1** R 22/70 mm 2 OU 4*/3** - - 2* / 1** HPM400 2*/1** 95 21*/20** B20 2*/1** R 22/95 mm 2 OU 6*/3** - - 2* / 1** HPM400 2*/1** */22** B22 2*/1** R 22/120 mm 2 OU 6*/3** - - 2* / 1** HPM400 4*/2** */26** B25 2*/1** R 22/150 mm 2 OU 6*/3** - - 2* / 1** HPM400 4*/2** */30** B27 2*/1** R 22/185 mm 2 OU 8*/4** - - 2* / 1** HPM400 4*/2** */30** B30 2*/1** R 22/240 mm 2 OU 8*/4** - - 2* / 1** HPM400 4*/2** */35** B32 2*/1** R 22/300 mm 2 OU 8*/4** HPM400 4*/2** */40** B36 2*/1** HPM400 4*/2** *JH/JHR **RJ OUNEVA OY TUOTEKATAOGI

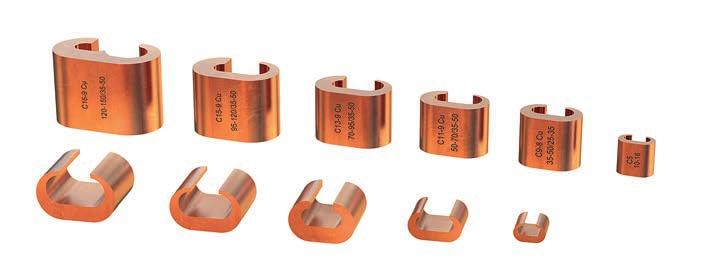

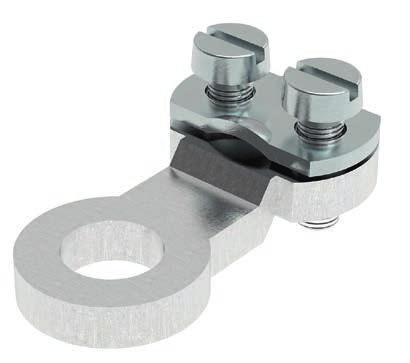

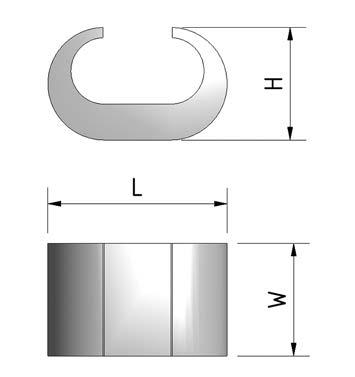

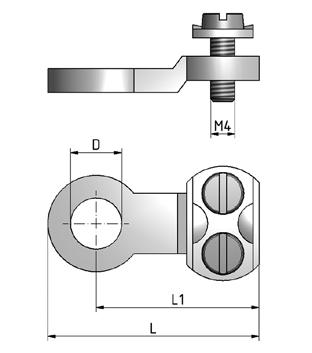

12 Kuparikaapelikengät ja liittimet C-haaroitusliitin Yleinen: iittimissä on leimaus joka sisältää: valmistajan logon, materiaalin, liitintyypin ja käytettävät johdinkoot. iittimet on suunniteltu käytettäväksi Cu-johtimien kanssa. Käyttötarkoitus: C-haaroitusliittimet ovat tarkoitettu maadoitus- ja ukkosjohtimien sekä vastaavien jatkamiseen ja haaroittamiseen. Valmistusmateriaalit: C-liittimien materiaali on suulakepuristettua 99,9% puhdasta kuparia. Sähkönumero Tuotekoodi Tuotenimike (mm 2 ) H W leuat (Elpress) VA C4 6-10/ BC VA C / BC VA C / BC VA C / ,8 16 BC VA C / ,7 BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC Ruuvikaapelikenkä Yleinen: Ruuvikaapelikenkä soveltuu Cu-johtimille. Asennus ei vaadi erityisiä asennustyökaluja. Käyttötarkoitus: Ruuvikaapelikenkä on tarkoitettu Cu-kaapeleiden sekä käämien, johtimien ja kiskojen päättämiseen, kytkemiseen ja haaroittamiseen. Valmistusmateriaalit: iitinosa on valmistettu 99,9 % puhtaasta kuparista, ruuvi ja sanka ovat sinkittyä terästä. Sähkönumero Tuotekoodi Tuotenimike (mm 2 ) 1 D Kiristysruuvi VA RKK 1,5-16 1, ,5 M TUOTEKATAOGI 2019 OUNEVA OY

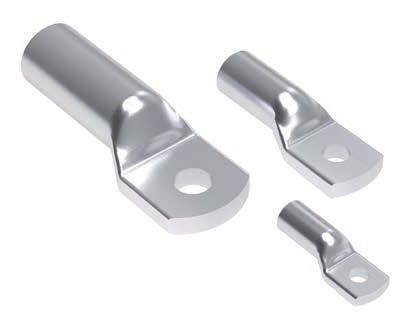

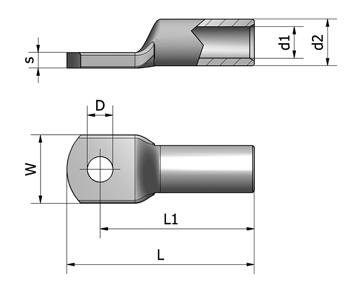

13 Alumiinikaapelikengät ja liittimet Al-kaapelikenkä OA Yleinen: iittimen mukana toimitetaan kartiomainen aluslaatta ja kaksi (2) kappaletta paineentasausaluslaattoja. Al-liittimen asennuksessa voidaan käyttää alla olevassa taulukossa esiteltyjä puristustyökaluja. iittimissä on liitosrasvatut kytkentätilat. Käyttötarkoitus: Al-liitin OA on puristettava kaapelikenkä alumiinijohtimelle. Kuivissa tiloissa Al-kaapelikenkä voidaan liittää liitosrasvaa käyttäen myös tinattuihin, hopeoituihin ja pinnoittamattomiin kuparikiskoihin. iitin sopii myös PEX-kaapeleille. Valmistusmateriaalit: Pinnoittamaton alumiini Sähkonumero Tuotekoodi Tuotenimike (mm 2 ) D 1 d1 d2 W S (kpl/ps tai ltk) VB OA , ,5 5, ,5 5 3 / VB OA , ,5 5, ,5 7 3 / VB OA ,5 53,5 42,5 6, / VB OA , , ,5 9 3 / VB OA ,5 54,5 43,5 8, / VB OA , , , / VB OA ,5 61,5 48 9, / VB OA , ,5 9, / VB OA , , / VB OA , , / VB OA , , / VB OA , , / VB OA , , / VB OA , , / VB OA , , / VB OA , , / VB OA ,5 111,5 89,5 18, / VB OA ,5 111, / VB OA , / VB OA , , / VB OA ,5 22, / VB OA 800-2x / /15 OA puristustaulukko ja työkalut OA OA - koko (mm 2 ) Kaapelin kuorintapituus Elpress (kuusioleuka) euka nro Burndy (pyöröleuka) euka nro Novopress HP 300 euka nro Novopress HP 400 euka nro Thomas & Betts TBM-8 euka nro Klauke (EKM 60 ID-) OA B11 2 U Brown 2 1 OA B13 2 U Green 2 1 OA B14,5 2 U Black 3 1 OA B16 2 U Tan 3 1 OA B20 2 U Ruby 3 1 OA B22 2 U White 4 2 OA B25 2 U Blue 4 2 OA B25 2 U Blue 4 2 OA B28 2 U OA B30 2 U OA B32 2 U OA Elpress matriisipuristus/matriisipidike: V1471/ Matriisi: W60M/Tuurna: W60D/Yhteensä kaksi (2) kpl puristuksia OUNEVA OY TUOTEKATAOGI

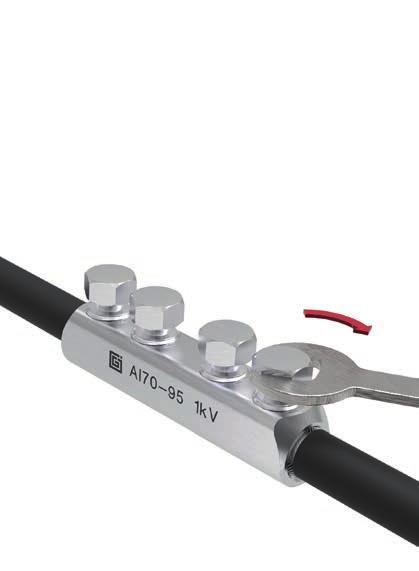

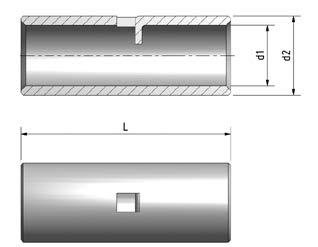

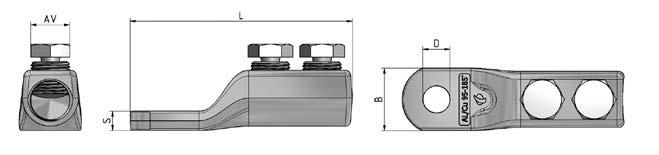

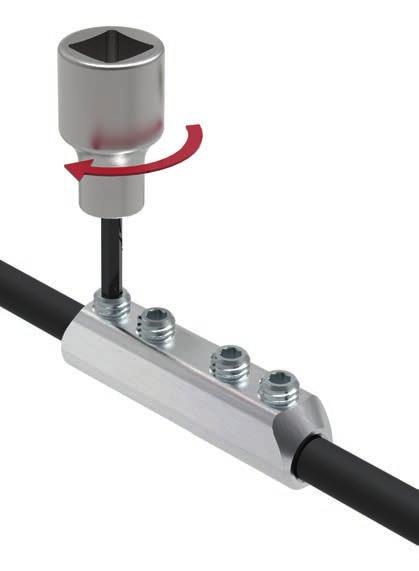

14 Alumiinikaapelikengät ja liittimet Al-jatkoliitin OJA Yleinen: Al-jatkoliittimen asennuksessa voidaan käyttää alla olevassa taulukossa esiteltyjä puristustyökaluja. iittimissä on liitosrasvatut kytkentätilat. Käyttötarkoitus: Al-jatkoholkki OJA on puristettava jatkoliitin alumiinijohtimille. iitin sopii myös PEX-kaapeleille. Valmistusmateriaalit: Pinnoittamaton alumiini Sähkönumero Tuotekoodi Tuotenimike (mm 2 ) d1 d2 (kpl/ps tai ltk) VB OJA , / VB OJA , / VB OJA , / VB OJA , / VB OJA , / VB OJA , / VB OJA , / VB OJA , / VB OJA , / VB OJA / VB OJA , / VB OJA /15 OJA puristustaulukko ja työkalut OJA OJA - koko (mm 2 ) Kaapelin kuorintapituus Elpress (kuusioleuka) euka nro Burndy (pyöröleuka) euka nro Novopress HP 300 euka nro Novopress HP 400 euka nro Thomas & Betts TBM-8 euka nro Klauke (EKM 60 ID-) OJA B11 4 U Brown 6 2 OJA B13 4 U Green 6 2 OJA B14,5 4 U Black 6 2 OJA B16 4 U Tan 6 2 OJA B20 4 U Ruby 6 2 OJA B22 4 U White 8 4 OJA B25 4 U Blue 8 4 OJA B25 4 U Blue 8 4 OJA B28 4 U OJA B30 4 U OJA B32 4 U OA Elpress matriisipuristus/matriisipidike: V1471/ Matriisi: W60M/Tuurna: W60D/Yhteensä neljä (4) kpl puristuksia 14 TUOTEKATAOGI 2019 OUNEVA OY

15 Alumiinikaapelikengät ja liittimet Al/Cu-siirtymäliitin OSCU Yleinen: iittimen mukana toimitetaan kartiomainen aluslaatta ja kaksi (2) kappaletta paineentasausaluslaattoja. iittimissä on liitosrasvatut kytkentätilat. Siirtymäliittimen asennuksessa voidaan käyttää alla olevassa taulukossa esiteltyjä puristustyökaluja. Käyttötarkoitus: Al/Cu-siirtymäliitin OSCU on puristettava kaapelikenkä alumiinijohtimille, kun ne halutaan suoraan liittää tinattuihin, hopeoituihin ja pinnoittamattomiin kuparikiskoihin myös kosteissa tiloissa. iitin sopii myös PEX-kaapeleille. Valmistusmateriaalit: Pinnoittamaton alumiini, tinapinnoitettu kupari Sähkonumero Tuotekoodi Tuotenimike (mm 2 ) D 1 d1 d2 B S (kpl/ps tai ltk) VB OSCU , ,5 5, / VB OSCU ,5 53,5 42,5 6, / VB OSCU ,5 54,5 43,5 8, / VB OSCU ,5 61,5 48 9, / VB OSCU , , / VB OSCU , , / VB OSCU , , / VB OSCU , , / VB OSCU , , / VB OSCU ,5 111, / VB OSCU , , / 30 OSCU puristustaulukko ja työkalut OSCU OSCU - koko (mm 2 ) Kaapelin kuorintapituus Elpress (kuusioleuka) euka nro Burndy (pyöröleuka) euka nro Novopress HP 300 euka nro Novopress HP 400 euka nro Thomas & Betts TBM-8 euka nro Klauke (EKM 60 ID-) OSCU B11 2 U Brown 2 1 OSCU B13 2 U Green 2 1 OSCU B14,5 2 U Black 3 1 OSCU B16 2 U Tan 3 1 OSCU B20 2 U Ruby 3 1 OSCU B22 2 U White 4 2 OSCU B25 2 U Blue 4 2 OSCU B25 2 U Blue 4 2 OSCU B28 2 U OSCU B30 2 U OSCU B32 2 U OUNEVA OY TUOTEKATAOGI

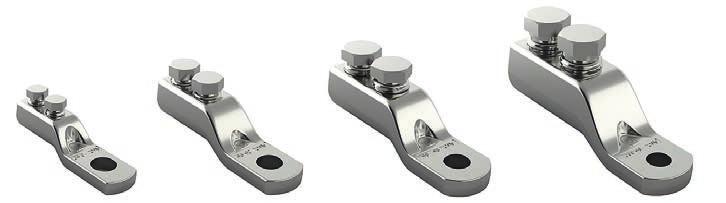

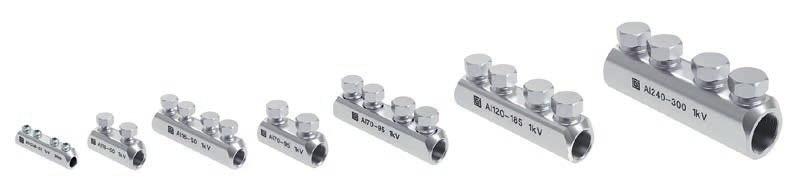

16 Alumiinikaapelikengät ja liittimet Ruuvattava Al/Cu-kaapelikenkä ROA Yleinen: iitos tehdään momenttiruuveilla, joilloin asennus on pysyvä. iittimissä on liitosrasvatut kytkentätilat. Käyttötarkoitus: ROA-alumiiniliitin soveltuu sekä alumiini-, että kuparikaapelien liittämiseen. Valmistusmateriaalit: iitinrunko: Tinapinnoitettu alumiini Sähkönumero Tuotekoodi Tuotenimike (mm 2 ) Kiristysmomentti VB ROA M12 Al-Cu Nm 12, VB ROA M12 Al-Cu Nm 12, VB ROA M12 Al-Cu Nm 12, VB ROA M12 Al-Cu Nm 12, D AV B S Ruuvattava jatkoliitin UUTUUS Yleinen: iitos tehdään momenttiruuveilla, joilloin asennus on pysyvä. iittimissä on liitosrasvatut kytkentätilat. Käyttötarkoitus: Ruuvattava jatkoliitin soveltuu alumiinikaapeleiden jatkamiseen kokoalueilla mm 2. Malliston pienin liitin käy myös kuparikaapeleille. iittimien asennus tehdään momenttiruuveilla (Pl jatkoliitin, joka asennetaan kuusiokoloavaimella). Valmistusmateriaalit: iitinrunko: pinnoittamaton alumiini Sähkönumero Tuotekoodi Tyyppi (mm 2 ) B AV VB ruuvinen 1 kv 6-25 Al/Cu / VB ruuvinen 1 kv Al / VB ruuvinen 1 kv Al / VB ruuvinen 1 kv Al / VB ruuvinen 1 kv Al / VB ruuvinen 1 kv Al / VB ruuvinen 1 kv Al /40 VB TUOTEKATAOGI 2019 OUNEVA OY

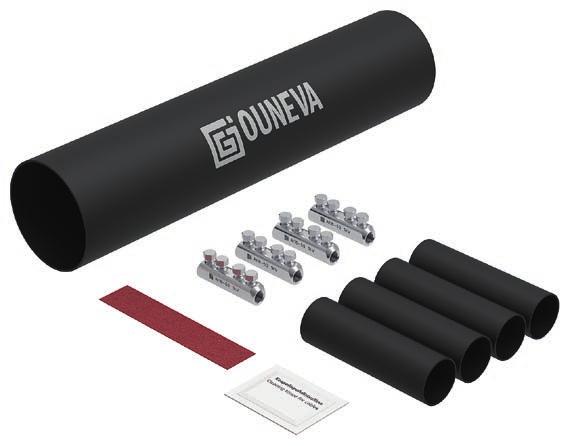

17 Alumiinikaapelikengät ja liittimet Pienjännitekaapelijatkokset Yleinen: Pakkaukset sisältävät neljä jatkoliitintä, neljä liimallista johdinkutistetta, yhden liimallisen kaapelikutisteen, hiomapaperia ja kaapelinpuhdistusliinan. iittimissä on valmiiksi liitosrasvalla käsitellyt kytkentätilat. iittimien asennus tehdään momenttiruuveilla (Pl jatkoliitin, joka asennetaan kuusiokoloavaimella). Käyttötarkoitus: 4-johtimisten <1 kv käyttöjännitteen kaapelien jatkaminen. Jatkokset soveltuvat esimerkiksi AXMK-liitoksiin. Valmistusmateriaalit: iittimet: Alumiini ämpökutisteet: Modifioitu Polyeteeni Standardit: EN :2003 Sähkönumero Tuotekoodi Tuotenimike (mm²) VB Pienjännitejatkospakkaus 6-25 mm 2 4xAl/Cu Tilauksesta VB Pienjännitejatkospakkaus mm 2 4xAl Tilauksesta VB Pienjännitejatkospakkaus mm 2 3xAl xAl/Cu Tilauksesta VB Pienjännitejatkospakkaus mm 2 4xAl Tilauksesta VB Pienjännitejatkospakkaus mm 2 3xAl xAl/Cu Tilauksesta VB Pienjännitejatkospakkaus mm 2 4xAl Tilauksesta VB Pienjännitejatkospakkaus mm 2 4xAl Tilauksesta iittimien asennus OUNEVA OY TUOTEKATAOGI

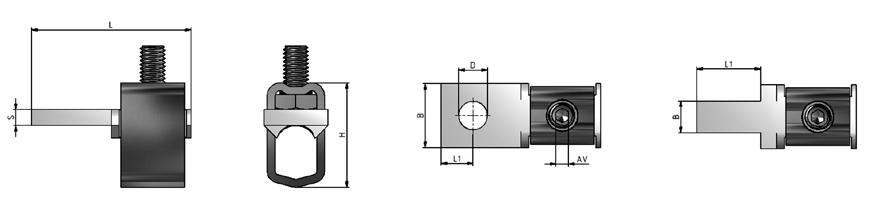

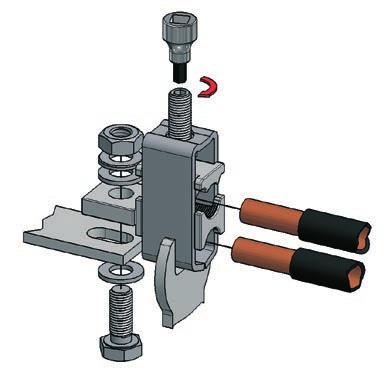

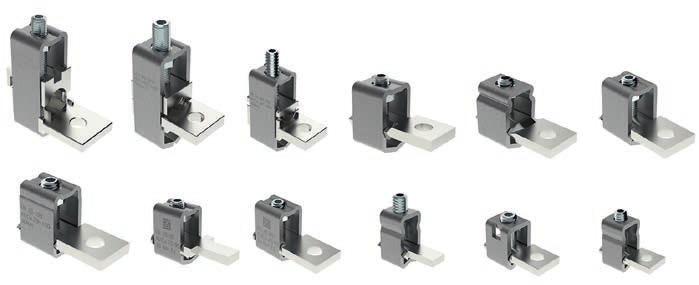

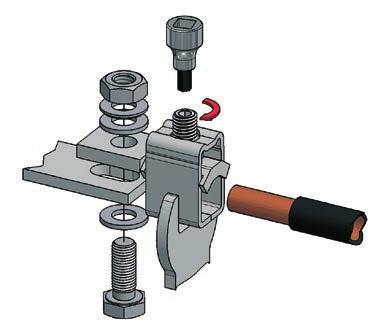

18 Yleisliittimet O-yleisliitin Yleinen: Ouneva O-yleisliitin on Al- ja Cu-johtimille (6 300 mm 2 ) tarkoitettu liitin, joka voidaan asentaa ilman erikoistyökaluja kuusiokoloavaimella. Käyttötarkoitus: O-yleisliittimet soveltuvat kytkentöihin monenlaisissa sähkökojeissa ja -kojeistoissa. Valmistusmateriaalit: iittimen kehys on valmistettu ruostumattomasta teräksestä ja liitinkisko tinatusta kuparista. Standardit: U 486E Sähkönumero Tuotekoodi Tuotenimike (mm 2 ) In (A) D H H1 1 B AV S Kiristysmomentti VC O xAl/Cu , ,6 Nm (6-70 mm 2 ) VC O 6-70M 1xAl/Cu , ,6 Nm (6-70 mm 2 ) VC O 6-70T 1xAl/Cu ,6 Nm (6-70 mm 2 ) VC O 6-70MZ 1xAl/Cu ,6 Nm (6-70 mm 2 ) VC O D9 1xAl/Cu Nm (25-95 mm 2 ) VC O D11 1xAl/Cu Nm (25-95 mm 2 ) VC O 25-95T 1xAl/Cu Nm (25-95 mm 2 ) VC O xAl/Cu , Nm ( mm 2 ) VC O xAl/Cu Nm ( mm 2 ) VC O Z 1xAl/Cu , Nm ( mm 2 ) VC O M D9 1xAl/Cu Nm ( mm 2 ) VC O M D11 1xAl/Cu Nm ( mm 2 ) VC O xAl/Cu Nm ( mm 2 ) VC O Z 1xAl/Cu , Nm ( mm 2 ) VC O 2x(50-150) 2xAl/Cu Nm ( mm 2 ) VC O 2x(95-240) D11 2xAl/Cu Nm ( mm 2 ) VC O 2x(95-240) D13 2xAl/Cu Nm ( mm 2 ) VC O 2x( ) 2xAl/Cu Nm ( mm 2 ) O6-70T/O25-95T Asennusohje O-yleisliitin yhdelle kaapelille asennettuna O-yleisliitin kahdelle kaapelille asennettuna O 6-70MZ / O Z / O Z 18 TUOTEKATAOGI 2019 OUNEVA OY

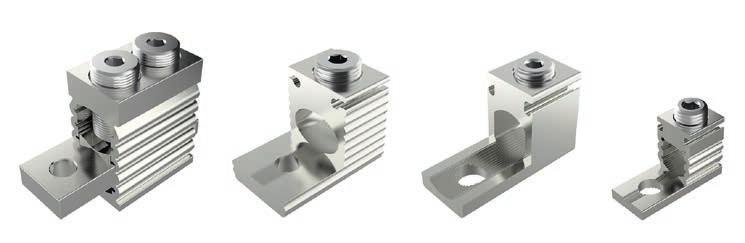

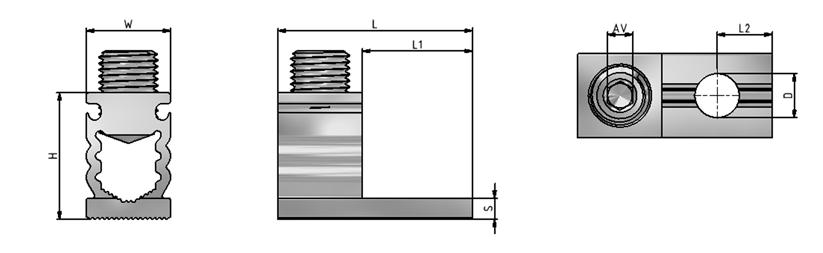

19 Yleisliittimet OT-yleisliitin Yleinen: Ouneva OT-yleisliitin on Al- ja Cu-johtimille (1,5 300 mm 2 ) tarkoitettu liitin, joka voidaan asentaa ilman erikoistyökaluja kuusiokoloavaimella. Käyttötarkoitus: OT-yleisliittimet soveltuvat kytkentöihin monenlaisissa sähkökojeissa ja -kojeistoissa. Valmistusmateriaalit: iitin ja kiristysruuvi on valmistettu alumiinista ja pinnoitettu tinalla. Sähkönumero Tuotekoodi Tuotenimike (mm 2 ) Un (V) In (A) VC OT 1,5-50 1xAl/Cu 1, , ,5 8, VC OT xAl/Cu , VC OT xAl/Cu , VC OT xAl/Cu ,5 7, VC OT xAl/Cu , VC OT xAl/Cu ,5 10, VC OT 2x(25-120) 2xAl/Cu VC OT 2x(70-240) 2xAl/Cu W H D S AV Kiristysmomentti 3,5 Nm (1,5-10 mm 2 ), 10 Nm (16-50 mm 2 ) 12 Nm (6-35 mm 2 ), 22 Nm (50-95 mm 2 ) 12 Nm (16-35 mm 2 ), 25 Nm ( mm 2 ) 14 Nm ( mm 2 ), 30 Nm ( mm 2 ) 26 Nm ( mm 2 ), 40 Nm ( mm 2 ) 33 Nm ( mm 2 ), 60 Nm ( mm 2 ) 10 Nm (25-35 mm 2 ), 20 Nm ( mm 2 ) 35 Nm ( mm 2 ), 45 Nm ( mm 2 ) OUNEVA OY TUOTEKATAOGI

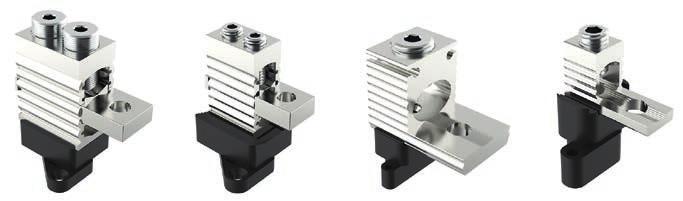

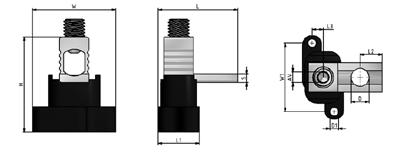

20 Yleisliittimet OE-eristetty yleisliitin Yleinen: Ouneva OE-yleisliitin on Al- ja Cujohtimille (6 300 mm 2 ) tarkoitettu liitin, joka voidaan asentaa ilman erikoistyökaluja kuusiokoloavaimella. Eristetty yleisliitin on sama tuote kuin O-liitin (sivu 18) varustettuna eristysalustalla ja sangansuojalla. Useita liittimiä voidaan asentaa vierekkäin kiinnittämällä eristysalustat ruuvilla toisiinsa. Käyttötarkoitus: OE-yleisliittimet soveltuvat kytkentöihin monenlaisissa sähkökojeissa ja -kojeistoissa. Tuote asennetaan ruuvilla kiinnitettävään alustaan. Valmistusmateriaalit: iittimen kehys: Ruostumaton teräs iitinkisko: Tinattu kupari Kotelo: Polykarbonaatti ja polypropyleeni Sähkönumero Tuotekoodi Tuotenimike (mm 2 ) Un (V) In (A) 1 H W W1 W2 Kiristysmomentti VC OE xAl/Cu , Nm (25-95 mm 2 ) VC OE xAl/Cu , Nm ( mm 2 ) VC OE xAl/Cu Nm ( mm 2 ) OTE-eristetty yleisliitin Yleinen: OTE-liittimet ovat vastaavia tuotteita kuin OT-liittimet (sivu 19), mutta ne on varustettu eristysalustalla. iittimet ovat ruuviasennettavia ja ne on mahdollista asentaa vierekkäin kiinnittämällä eristysalustat toisiinsa. Käyttötarkoitus: Ounevan OTE-eristetyt yleisliittimet ovat tarkoitettu Al- ja Cu-kaapeleiden (1,5 300 mm²) liittämiseen. Esimerkkikäyttökohteita ovat muun muassa sähkökojeet ja -kojeistot. Valmistusmateriaalit: iitinrunko: Tinattu alumiini Eristysalusta: Polyamidi Sähkönumero Tuotekoodi Tuotenimike (mm 2 ) Un (V) In (A) VC OTE 1,5-50 1xAl/Cu 1, ,8 19,5 10,5 5,25 44,5 39,5 32,5 8, VC OTE xAl/Cu ,8 19,5 13 5, ,5 32,5 10, VC OTE xAl/Cu ,5 17 5, ,5 50,5 12, VC OTE xAl/Cu ,5 15 5, ,5 50,5 12,5 4 7, VC OTE xAl/Cu ,5 15 5,25 67,5 57,5 50,5 12, VC OTE xAl/Cu , ,5 50,5 12,5 4 10, VC OTE 2x(25-120) 2xAl/Cu VC OTE 2x(70-240) 2xAl/Cu H W W1 D D1 S AV Kiristysmomentti 3,5 Nm (1,5-10 mm 2 ), 10 Nm (16-50 mm 2 ) 12 Nm (6-35 mm 2 ), 22 Nm (50-95 mm 2 ) 12 Nm (16-35 mm 2 ), 25 Nm ( mm 2 ) 14 Nm ( mm 2 ), 30 Nm ( mm 2 ) 26 Nm ( mm 2 ), 40 Nm ( mm 2 ) 33 Nm ( mm 2 ), 60 Nm ( mm 2 ) 10 Nm (25-35 mm 2 ), 20 Nm ( mm 2 ) 35 Nm ( mm 2 ), 45 Nm ( mm 2 ) TUOTEKATAOGI 2019 OUNEVA OY

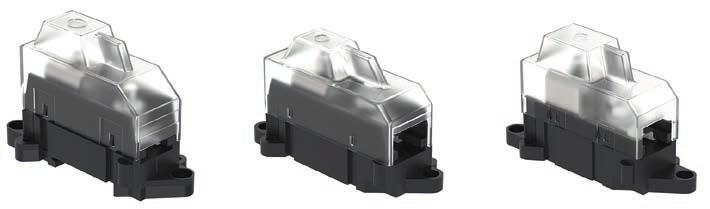

21 Yleisliittimet OT 1000 V Yleinen: OT 1000 V tarjoaa markkinoiden parasta laatua ja ominaisuuksia, jotka lisäävät liittimien käyttökohteita, turvallisuutta ja asennuksen helppoutta. Valmiiksi liitosrasvatut kytkentätilat sekä kuusiokoloruuveilla tehtävä liitos takaavat helpon ja nopean asennuksen. Käyttötarkoitus: Ounevan OT-yleisliittimet ovat tarkoitettu alumiini- ja kuparikaapeleiden liittämiseen ja haaroittamiseen. Viisi syytä valita OT 1000 V Valmistusmateriaalit: OT-yleisliittimien runko on tinattua alumiinia, kosketussuojaus U 94 V-0 luokan polyamidia. Standardit: EN :2009, EN :2003 Kiristysmomentit kätevästi liittimien kansissa Entistä korkeampi 1000 V AC/DC käyttöjännite Paikat merkintänastoille 5 mm leveys, esim. Partex TX 4 3 Turvallinen U 94 V0 -luokan muoviraaka-aine Materiaaliluokitus U94 testistandardin mukaan (pystysuora palotesti) Asennusta helpottavat johdinkaulukset Materiaaliluokka 94V-0 94V-1 94V-2 Palamisaika / testikappale ensimmäisen liekin poistamisen jälkeen 10 sek 30 sek 30 sek Yhteenlaskettu palamisaika kaikille 5:lle testikappaleelle liekin poistamisen jälkeen 50 sek 250 sek 250 sek Palamisaika / testikappale toisen liekin poistamisen jälkeen 30 sek 60 sek 60 sek Testikappaleen alapuolelle sijoitetun kankaan syttyminen tippuvista pisaroista sallittu Ei Ei Kyllä Sertifiointi ja tuoteturvallisuus Varmista aina, että valitset luotettavan ja turvallisen, sertifioidun sähköliittimen. Sähkökeskuksien ja -laitteistojen vaatimukset kuparijohtimien liitoksille on määritetty standardissa EN :2009. Kaikkien sähkökeskusten sisällä käytettävien liittimien tulee täyttää tämän standardin vaatimukset. Alumiinijohtimia käytettäessä tulee liittimen täyttää standardin EN :2003 määrittämät vaatimukset. Standardin EN :2003 mukaisesti testatut ja sertifioidut liittimet jaetaan kahteen luokkaan. Class A (oikosulkutestattu) - käyttökohteita mm. syöttöliitännät, laitteistot/keskukset, muu yleiskäyttö Class B (ei oikosulkutestattu) - käyttökohteita vain suljetut, erillisellä pikasulakkeella suojatut piirit Ounevan OT-liitinperheen tuotteet ovat testattuja ja sertifioituja A-luokan sähköliittimiä, jotka soveltuvat sekä kupari- että alumiinijohtimille. Varmistuaksesi liittimen turvallisuudesta, varmista aina että siitä löytyvät CE ja Class A -merkinnät sekä sertifioijan tunnus, kuten FI -merkki. OUNEVA OY TUOTEKATAOGI

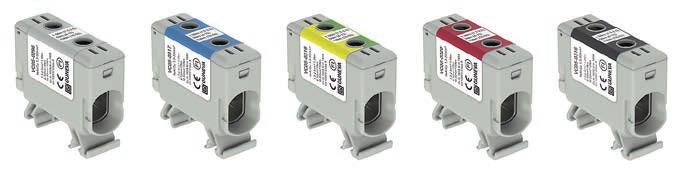

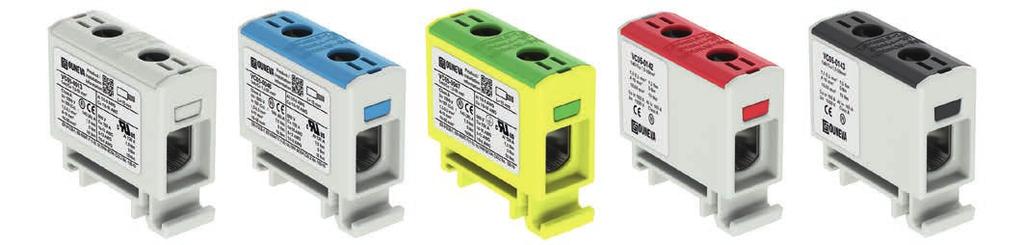

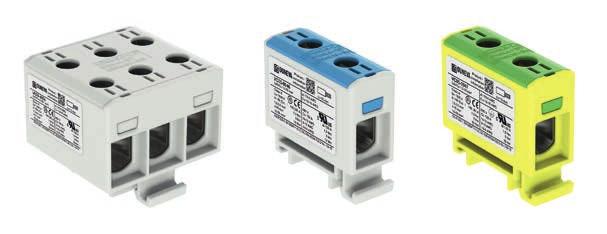

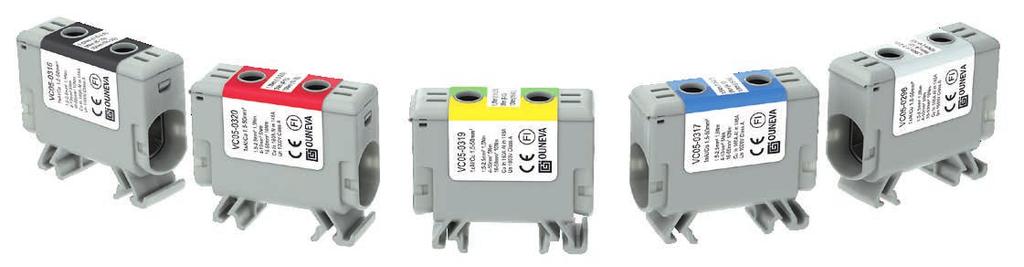

22 Yleisliittimet OT-yleisliittimet OT-yleisliittimet 1xAl/Cu 1,5-50 mm 2 Asennetaan DIN-kiskoon. Sähkönumero Tuotekoodi Väri VC Harmaa (mm²) Un (V) In (A) Kiristymomentti 1 H W AV VC Sininen Kyllä 1xAl/Cu 1, (Cu)/ 1,5 Nm (1,5 mm 2 ), VC Kelta/Vihreä 75 (Al) 3,5 Nm (2,5-6 mm 2 ), ,5 13, Kyllä 7 Nm (10-16 mm 2 ) VC Punainen Ei VC Musta Ei VC Harmaa Kyllä VC Sininen 1xAl/Cu 2, (Cu)/ 3 Nm (2,5-16 mm 2 ), 120 (Al) 6 Nm (25-35 mm 2 ) Kyllä VC Kelta/Vihreä Kyllä VC Harmaa VC Sininen 30 Kyllä 1xAl/Cu 160 (Cu)/ 1,5 Nm (1,5 2,5 mm 2 ), VC Kelta/Vihreä 1, (Al) 5 Nm (4-10 mm 2 ), Kyllä 10 Nm (16 50 mm 2 ) VC Punainen 30 Ei Uhyväksyntä Kyllä 50 Kyllä VC Musta 30 Ei 22 TUOTEKATAOGI 2019 OUNEVA OY

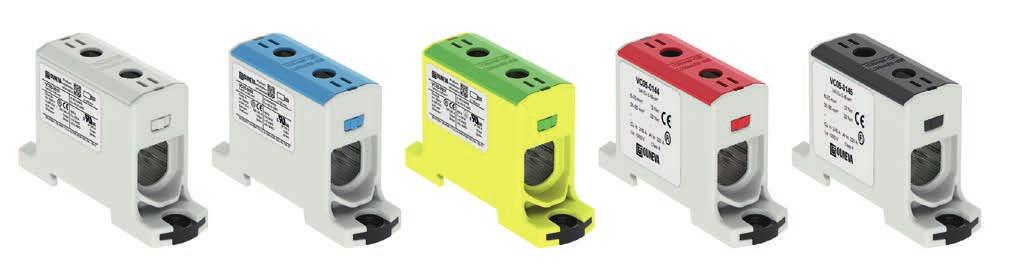

23 Yleisliittimet OT-yleisliittimet OT-yleisliittimet 1xAl/Cu mm 2 Ruuvi- tai DIN-kiskokiinnityksellä. DIN-kiskokiinnitys on varustettu asennusta nopeuttavalla ClickSet -kiinnitysmekanismilla. Sähkönumero Tuotekoodi Väri VC Harmaa (mm²) Un (V) In (A) Kiristysmomentti 1 H H1 W AV D VC Sininen 10 Kyllä 1xAl/Cu 245 (Cu)/ VC Kelta/Vihreä (Al) 12 Nm (6-25 mm 2 ), 22 Nm (35-95mm 2 ) , Kyllä VC Punainen 10 Ei Uhyväksyntä 20 Kyllä VC Musta 10 Ei VC Harmaa 20 Ei VC Sininen 1xAl/Cu (Cu)/ 14 Nm (25-50 mm 2 ), 290 (Al) 30 Nm ( mm 2 ) , Ei VC Kelta/Vihreä 10 Ei VC Harmaa 10 Ei VC Sininen 1xAl/Cu (Cu)/ 26 Nm ( mm 2 ), 380 (Al) 40 Nm ( mm 2 ) , Ei VC Kelta/Vihreä 3 Ei OUNEVA OY TUOTEKATAOGI

24 Yleisliittimet OT-yleisliittimet OT-yleisliitin 2xAl/Cu 1,5-50 mm² DIN-kiskokiinnityksellä, haaroitusliitin Sähkönumero Tuotekoodi Väri (mm²) Un (V) In (A) Kiristysmomentti 1 H W AV VC Harmaa Kyllä VC Sininen 2xAl/Cu 2, (Cu)/ 120 (Al) 3 Nm (2,5 16 mm²), 6 Nm (25-35 mm²) Kyllä VC Kelta/Vihreä Kyllä VC Harmaa VC Sininen Kyllä 2xAl/Cu 1, (Cu)/ 1,5 Nm (1,5 2,5 mm²), VC Kelta/Vihreä 290 (Al) 5 Nm (4-10 mm²), Kyllä 10 Nm (16 50 mm²) VC Punainen Ei VC Musta Ei Uhyväksyntä Kyllä 24 TUOTEKATAOGI 2019 OUNEVA OY

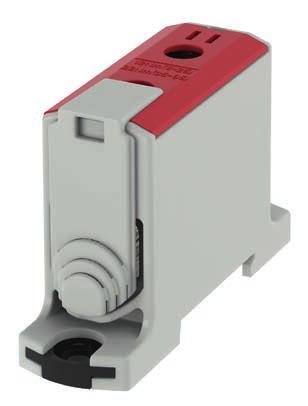

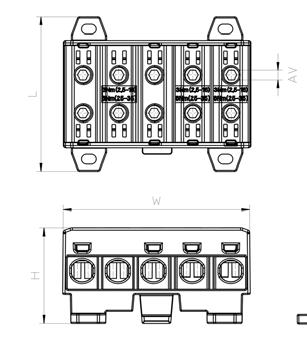

25 Yleisliittimet OT-yleisliittimet OT-yleisliitin 2xAl/Cu mm² Ruuvi- tai DIN-kiskokiinnityksellä, haaroitusliitin. DIN-kiskokiinnitys on varustettu asennusta nopeuttavalla ClickSet -kiinnitysmekanismilla. Sähkonumero Tuotekoodi Väri VC Harmaa (mm²) Un (V) In (A) Kiristysmomentti 1 H H1 W AV D VC Sininen 15 Kyllä VC Kelta/Vihreä 2xAl/Cu (Cu)/ 12 Nm (6-25 mm 2 ), 220 (Al) 22 Nm (35-95mm 2 ) , Kyllä VC Punainen 15 Ei Uhyväksyntä 30 Kyllä VC Musta 15 Ei VC Harmaa 10 EI VC Sininen 2xAl/Cu (Cu)/ 14 Nm (25-50 mm 2 ), 290 (Al) 30 Nm ( mm 2 ) , EI VC Kelta/Vihreä 5 EI VC Harmaa 6 EI VC Sininen 2xAl/Cu (Cu)/ 26 Nm ( mm 2 ), 380 (Al) 40 Nm ( mm 2 ) , EI VC Kelta/Vihreä 3 EI OUNEVA OY TUOTEKATAOGI

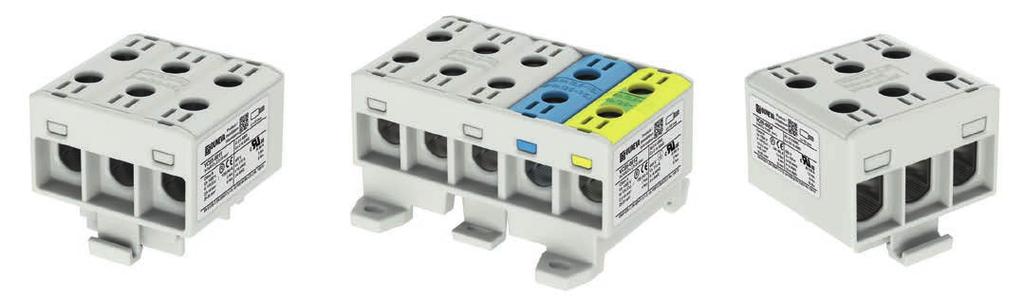

26 Yleisliittimet OT-yleisliittimet Moninapaiset OT-yleisliittimet 3- ja 5-napaiset yleisliittimet, kiinnitys DIN-kiskoon (VC myös ruuvilla). Sähkönumero Tuotekoodi Väri (mm²) Un (V) In (A) Kiristysmomentti 1 H W AV Uhyväksyntä VC Harmaa (1, 2, 3) 3xAl/Cu 2, x135 (Cu) / 3x120 (Al) 3 Nm (2,5 16 mm 2 ), 6 Nm (25-35 mm 2 ) Kyllä VC Kolmivärinen (1, 2, 3, N, PE) 5xAl/Cu 2, x135 (Cu) / 5x120 (Al) 3 Nm (2,5 16 mm 2 ), 6 Nm (25-35 mm 2 ) Kyllä VC Harmaa (1, 2, 3) 3xAl/Cu 1, x160 (Cu)/ 3x145 (Al) 1,5 Nm (1,5 2,5 mm 2 ), 5 Nm (4-10 mm 2 ), 10 Nm (16 50 mm 2 ) Kyllä OT-yleisliitinpakkaus Käytetään virtajohtimien kytkentään kojeistoissa ja sähkölaitteissa. Pakkaus sisältää liittimet vaihejohtimien, sekä nolla- ja suojamaadoituksien kytkemiseen. iittimiin voidaan asentaa sekä alumiini- että kuparikaapeleita joiden koot ovat välillä 1,5-50 mm 2 iittimet asennetaan DIN-kiskoon. Sähkönumero Tuotekoodi VC Pakkauksen sisältämät liittimet: Sähkönumero Kpl VC VC VC TUOTEKATAOGI 2019 OUNEVA OY

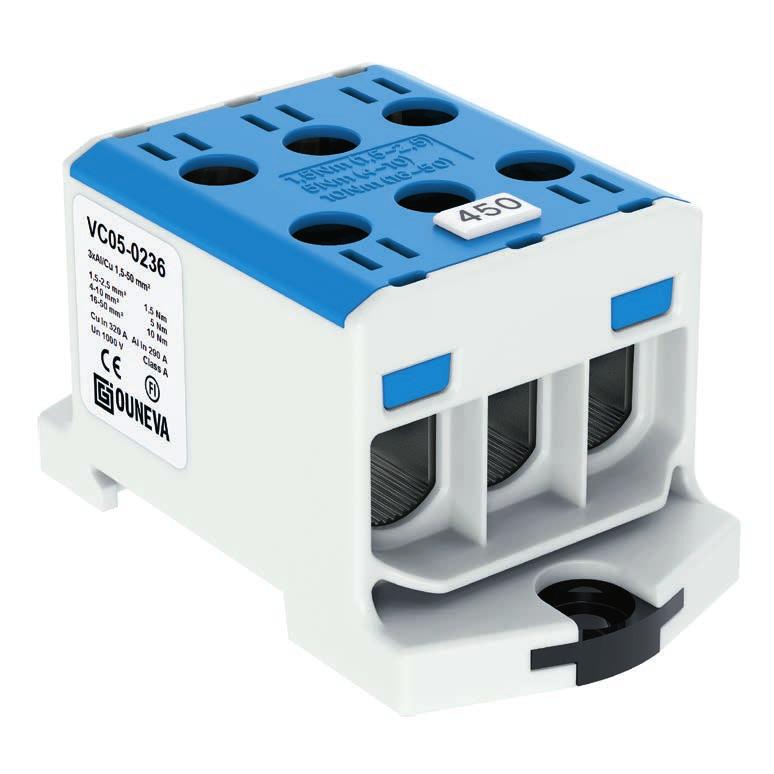

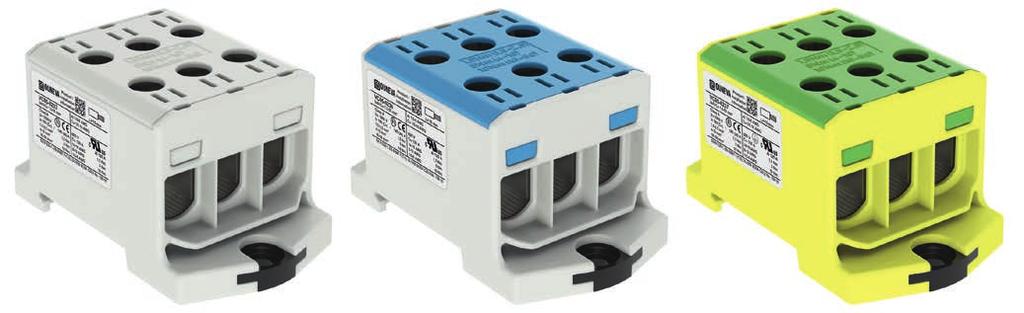

27 Yleisliittimet OT-yleisliittimet OT-haaroitusliittimet 3xAl/Cu 1,5-150 mm 2 Ruuvi- tai DIN-kiskokiinnityksellä. DIN-kiskokiinnitys on varustettu asennusta nopeuttavalla ClickSet -kiinnitysmekanismilla. Sähkönumero Tuotekoodi Väri (mm²) Un (V) In (A) Kiristysmomentti 1 H W AV Uhyväksyntä VC Harmaa VC Sininen VC Kelta/Vihreä 3xAl/Cu 1, (Cu) / 145 (Al) 1,5 Nm (1,5 2,5 mm 2 ), 5 Nm (4-10 mm 2 ), 10 Nm (16 50 mm 2 ) 79,5 67,5 40,8 44, Kyllä VC Harmaa VC Sininen VC Kelta/Vihreä 3xAl/Cu (Cu) / 220 (Al) 12 Nm (6-25 mm 2 ), 22 Nm (35-95mm 2 ) 83, , Kyllä VC Harmaa VC Sininen VC Kelta/Vihreä 3xAl/Cu (Cu)/ 290 (Al) 14 Nm (25-50 mm 2 ), 30 Nm ( mm 2 ) , Ei OT-kosketussuojat OT-kosketussuojia käytetään OT-liittimien johdintulojen kosketussuojaukseen. Kosketussuojat sopivat kaikkiin OT liittimiin. Sähkönumero Tuotekoodi Tuotenimike OD Kosketussuoja OT 50 0, OD Kosketussuoja OT 95 1, OD Kosketussuoja OT 120/150 1, OD Kosketussuoja OT 240/300 2,6 100 OUNEVA OY TUOTEKATAOGI

28 Yleisliittimet OT ite UUTUUS Monipuolinen, kompakti ja entistäkin sulavalinjaisempi OT ite on syntynyt Tuttu OT käyttökokemus uudessa kätevässä muodossa. OT-yleisliittimet 1xAl/Cu 1,5-50 mm 2 Asennetaan DIN-kiskoon Sähkönumero Tuotekoodi Väri VC Harmaa (mm 2 ) Un (V) In (A) Kiristymomentti VC Sininen 30 1xAl/Cu 1, (Cu) / 1,5 Nm (1,5 2,5 mm 2 ), VC Kelta/Vihreä 5 Nm (4-10 mm 145 (Al) 2 ), Nm (16 50 mm 2 ) VC Punainen VC Musta OT ite -kosketussuoja UUTUUS OT-kosketussuojia käytetään OT ite -liittimien johdintulojen kosketussuojaukseen. Sähkönumero Tuotekoodi Tuotenimike OD Kosketussuoja OT ite 50 0, TUOTEKATAOGI 2019 OUNEVA OY

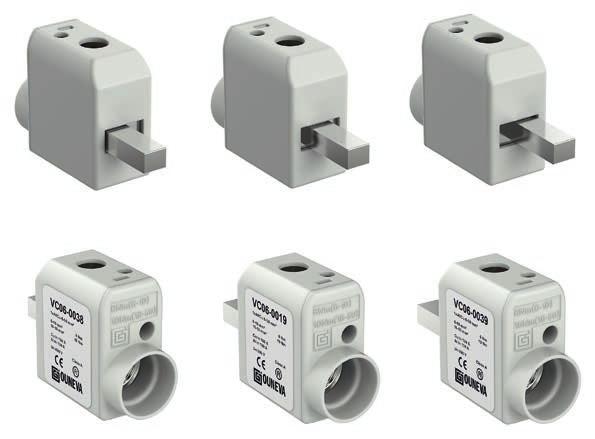

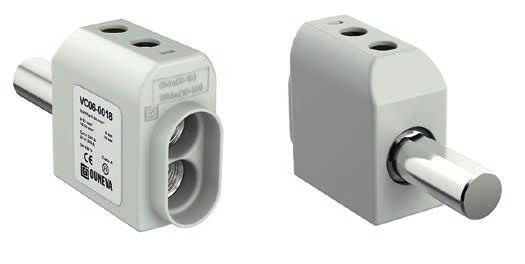

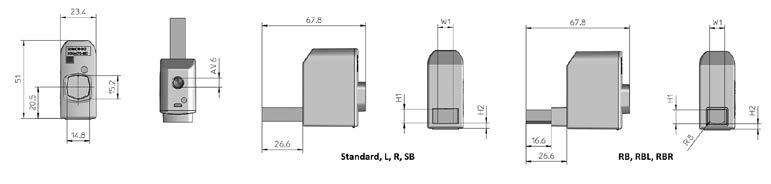

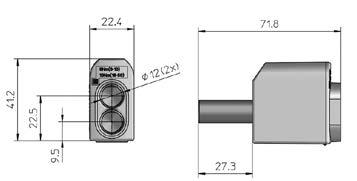

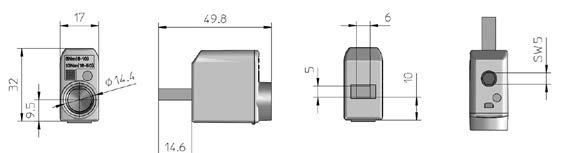

29 Yleisliittimet Kojeliittimet Yleinen: Valmiiksi liitosrasvatut kytkentätilat sekä kuusiokoloruuveilla tehtävä liitos takaavat helpon ja nopean asennuksen. Käyttötarkoitus: Kattavan liitinkiskovalikoiman ansiosta kojeliittimet soveltuvat kytkentöihin monenlaisissa kojeistoissa. Valmistusmateriaalit: Kojeliittimien runko ja liitinruuvit ovat tinattua alumiinia, kosketussuoja polyamidia. Standardit: EN :2009, EN :2003 VC Sähkönumero Tuotekoodi Tuotenimike* iitinkisko (mm²) Un (V) In (A) Kiristysmomentti VC Kojeliitin 50 Standardi 1xAl/Cu (Cu)/100 (Al) 6 Nm (6-10 mm 2 ), 10 Nm (16-50 mm 2 ) 22, VC Kojeliitin 50 M Standardi 1xAl/Cu (Cu)/100 (Al) 6 Nm (6-10 mm 2 ), 10 Nm (16-50 mm 2 ) 23, VC Kojeliitin 1xAl/Cu 6-50 Vasenkätinen 1xAl/Cu (Cu)/100 (Al) 6 Nm (6-10 mm 2 ), 10 Nm (16-50 mm 2 ) 22, VC Kojeliitin 1xAl/Cu 6-50 R Oikeakätinen 1xAl/Cu (Cu)/100 (Al) 6 Nm (6-10 mm 2 ), 10 Nm (16-50 mm 2 ) 22, VC Kojeliitin 1xAl/Cu 6-50 M Vasenkätinen 1xAl/Cu (Cu)/100 (Al) 6 Nm (6-10 mm 2 ), 10 Nm (16-50 mm 2 ) 23, VC Kojeliitin 1xAl/Cu 6-50 MR Oikeakätinen 1xAl/Cu (Cu)/100 (Al) 6 Nm (6-10 mm 2 ), 10 Nm (16-50 mm 2 ) 23, VC Kojeliitin 50 tappimalli Neliskulmainen 1xAl/Cu 2, A 3 Nm (2,5-6 mm 2 ), 7,5 Nm (10-50 mm 2 ) VC Kojeliitin 50 tappimalli, lovella Pyöristetty 1xAl/Cu 2, A 3 Nm (2,5-6 mm 2 ), 7,5 Nm (10-50 mm 2 ) *Mallikohtaiset selvennykset: M = mallissa mittausjohtimen paikka Sähkönumero Tuotekoodi Tuotenimike iitinkisko (mm²) Un (V) In (A) Kiristysmomentti VC Kojeliitin 2x50 RB Pyöristetty 2xAl/Cu (Cu)/250 (Al) 6 Nm (6-10 mm 2 ), 10 Nm (16-50 mm 2 ) 26,2 30 OUNEVA OY TUOTEKATAOGI

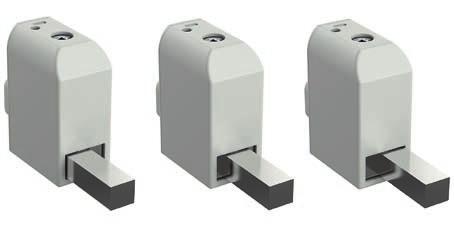

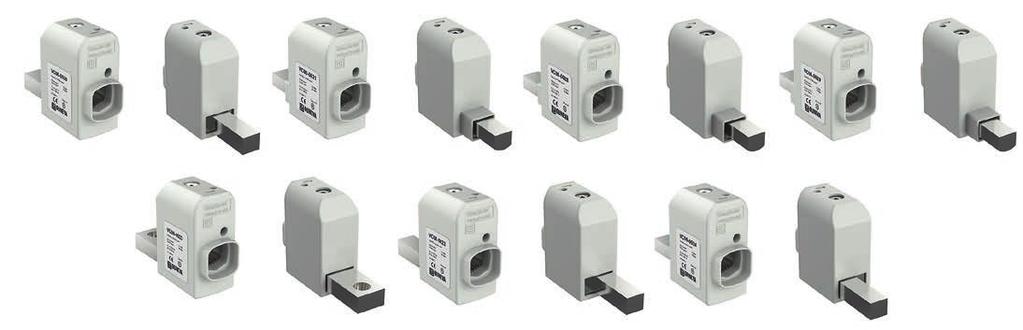

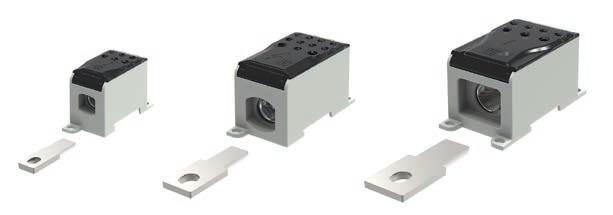

30 Yleisliittimet Kojeliittimet Kojeliitin 1xAl/Cu mm mm 2 kojeliittimiä on saatavana seitsemällä erityyppisellä liitinkiskolla varustettuina. Sähkönumero Tuotekoodi Tuotenimike* iitinkisko (mm²) Un (V) In (A) Kiristysmomentti VC Kojeliitin 1xAl/Cu M Standardi (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , VC Kojeliitin 1xAl/Cu RBM Pyöristetty (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , VC Kojeliitin 1xAl/Cu SBM Ruuvireiällinen (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , VC Kojeliitin 1xAl/Cu Standardi (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , VC Kojeliitin 1xAl/Cu RB Pyöristetty (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , VC Kojeliitin 1xAl/Cu SB Ruuvireiällinen (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , VC Kojeliitin 1xAl/Cu Vasenkätinen (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , VC Kojeliitin 1xAl/Cu R Oikeakätinen (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , VC Kojeliitin 1xAl/Cu M Vasenkätinen (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , VC Kojeliitin 1xAl/Cu MR Oikeakätinen (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , VC Kojeliitin 1xAl/Cu RB Vasenkätinen pyöristetty (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , VC Kojeliitin 1xAl/Cu RBR Oikeakätinen pyöristetty (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , VC Kojeliitin 1xAl/Cu RBMR Oikeakätinen pyöristetty (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , VC Kojeliitin 1xAl/Cu RBM Vasenkätinen pyöristetty (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , *Mallikohtaiset selvennykset: M = mallissa mittausjohtimen paikka W1 H1 H2 Kojeliitinpakkaukset Kojeliittimet saatavilla nyt myös valmiina lajitelmina. Kojeliitinpak kaukset sisältävät standardin, vasen- ja oikeakätiset liittimet. Saata villa ilman mittausliitintä ja mittausliittimellä varustettuina (M-mallit). Sähkönumero Tuotekoodi Tuotenimike Sisältö VC Kojeliitinpakkaus 50 CR VC , VC , VC Tilauksen mukaan VC Kojeliitinpakkaus 50 CRM VC , VC , VC Tilauksen mukaan VC Kojeliitinpakkaus 95 CR VC , VC , VC Tilauksen mukaan VC Kojeliitinpakkaus 95 CRM VC , VC , VC Tilauksen mukaan 30 TUOTEKATAOGI 2019 OUNEVA OY

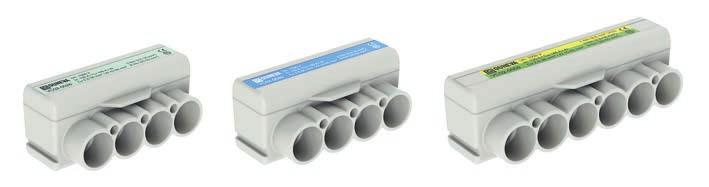

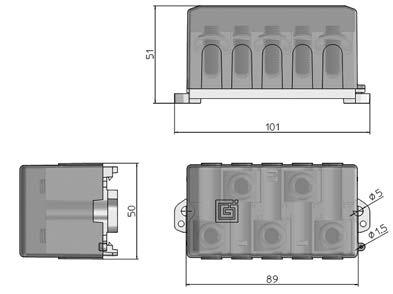

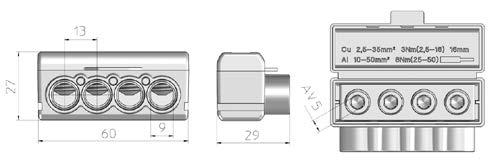

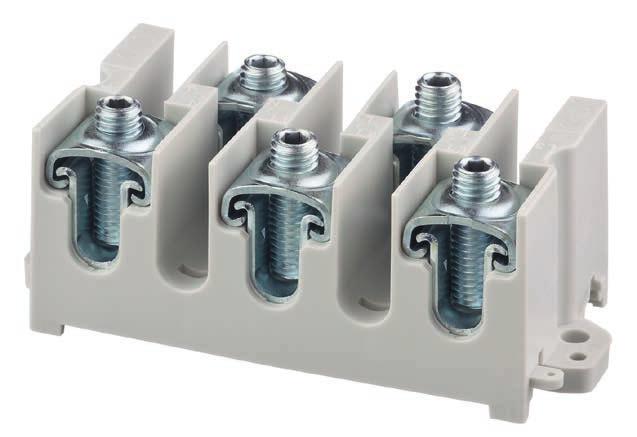

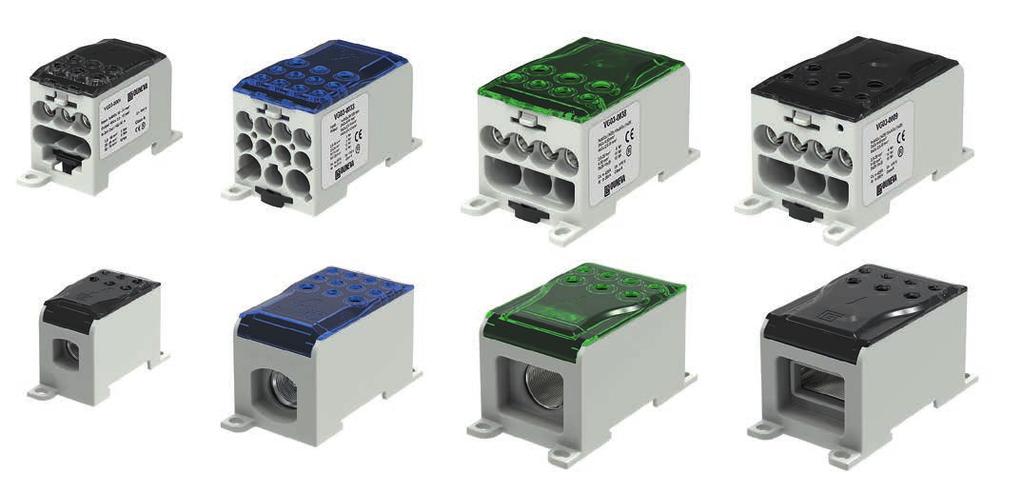

31 Haaroitusliittimet OJ-yleisjakeluliittimet Yleinen: iitin soveltuu sekä alumiini- että kuparikaapeleille, asennus tapahtuu joko ruuvilla tai DIN-kiskoon. iittimissä on valmiiksi liitosrasvattu kytkentätila ja valmius kytkentöihin 1000 V jännitetasoon saakka. Käyttötarkoitus: OJ-yleisjakeluliittimet ovat tarkoitettu sähkölaitteiden haaroituskytkentöihin. Kaikissa liitinmalleissa on yhdet syöttöjohtimet, ja mallien kesken kuusi, seitsemän tai 11 haaroitusjohdinaukkoa. OJ-sarjan liittimien avulla voit tehdä haaroituskytkennät jopa 240 mm 2 poikkipinta-alan syöttöjohtimista sekä 10x(1x25) virtakiskoista. Valmistusmateriaalit: OJ-yleisliittimien runko on tinattua alumiinia, kosketussuojaus polyamidia. Standardit: EN :2009, EN :2003 Sertifiointi ja tuoteturvallisuus Varmista aina, että valitset luotettavan ja turvallisen, sertifioidun sähköliittimen. Sähkökeskuksien ja -laitteistojen vaatimukset kuparijohtimien liitoksille on määritetty standardissa EN :2009. Kaikkien sähkökeskusten sisällä käytettävien liittimien tulee täyttää tämän standardin vaatimukset. Alumiinijohtimia käytettäessä tulee liittimen täyttää standardin EN :2003 määrittämät vaatimukset. Standardin EN :2003 mukaisesti testatut ja sertifioidut liittimet jaetaan kahteen luokkaan. Class A (oikosulkutestattu) - käyttökohteita mm. syöttöliitännät, laitteistot/keskukset, muu yleiskäyttö Class B (ei oikosulkutestattu) - käyttökohteita vain suljetut, erillisellä pikasulakkeella suojatut piirit Ounevan OJ-liitinperheen tuotteet ovat testattuja ja sertifioituja A-luokan sähköliittimiä, jotka soveltuvat sekä kupari- että alumiinijohtimille. Varmistuaksesi liittimen turvallisuudesta, varmista aina että siitä löytyvät CE ja Class A -merkinnät sekä sertifioijan tunnus, kuten FI -merkki. OUNEVA OY TUOTEKATAOGI

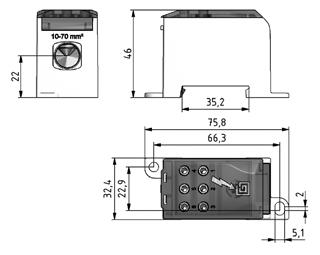

32 Haaroitusliittimet OJ-yleisjakeluliittimet Sähkönumero Tuotekoodi Tuotenimike* - tulo (mm 2 ) - lähtö (mm 2 ) Un (V) In (A) Al/Cu VG OJ 200 Harmaa 1xAl/Cu xCu 2, / VG OJ 200 Sininen 1xAl/Cu xCu 2, / VG OJ 200 Vihreä 1xAl/Cu xCu 2, / VG OJ 280 Harmaa 1xAl/Cu xCu 6-35, 5xCu 2,5-16, 4xCu 2, / VG OJ 280 Sininen 1xAl/Cu xCu 6-35, 5xCu 2,5-16, 4xCu 2, / VG OJ 280 Vihreä 1xAl/Cu xCu 6-35, 5xCu 2,5-16, 4xCu 2, / VG OJ 400 C Harmaa 1xAl/Cu xCu 2,5-35, 3xCu / VG OJ 400 C Sininen 1xAl/Cu xCu 2,5-35, 3xCu / VG OJ 400 C Vihreä 1xAl/Cu xCu 2,5-35, 3xCu / VG OJ 400 C S 1xAl/Cu xCu 2,5-35, 3xCu / VG OJ 400 FBB Harmaa VG OJ 400 FBB Sininen VG OJ 400 FBB Vihreä VG OJ 400 FBB S Joustava virtakisko Cu 10x(1x25) Joustava virtakisko Cu 10x(1x25) Joustava virtakisko Cu 10x(1x25) Joustava virtakisko Cu 10x(1x25) *Mallinimikkeen selvennys: S = Sealing, mallissa kannen sinetöintimahdollisuus. 4xCu 2,5-35, 3xCu / 425 4xCu 2,5-35, 3xCu / 425 4xCu 2,5-35, 3xCu / 425 4xCu 2,5-35, 3xCu / 425 Kiristymomentti 3 Nm (2,5-16 mm 2 ), 6 Nm (25-35 mm 2 ), 10 Nm (50-70 mm 2 ) 3 Nm (2,5-16 mm 2 ), 6 Nm (25-35 mm 2 ), 10 Nm (50-70 mm 2 ) 3 Nm (2,5-16 mm 2 ), 6 Nm (25-35 mm 2 ), 10 Nm (50-70 mm 2 ) 3 Nm (2,5-16 mm 2 ), 6 Nm (25-35 mm 2 ), 10 Nm (50-70 mm 2 ), 19 Nm ( mm 2 ) 3 Nm (2,5-16 mm 2 ), 6 Nm (25-35 mm 2 ), 10 Nm (50-70 mm 2 ), 19 Nm ( mm 2 ) 3 Nm (2,5-16 mm 2 ), 6 Nm (25-35 mm 2 ), 10 Nm (50-70 mm 2 ), 19 Nm ( mm 2 ) 6 Nm (2,5-35 mm 2 ), 10 Nm (50-70 mm 2 ), 25 Nm ( mm 2 ) 6 Nm (2,5-35 mm 2 ), 10 Nm (50-70 mm 2 ), 25 Nm ( mm 2 ) 6 Nm (2,5-35 mm 2 ), 10 Nm (50-70 mm 2 ), 25 Nm ( mm 2 ) 6 Nm (2,5-35 mm 2 ), 10 Nm (50-70 mm 2 ), 25 Nm ( mm 2 ) 6 Nm (virtakisko), 6 Nm (2,5-35 mm 2 ), 10 Nm (6-50 mm 2 ) 6 Nm (virtakisko), 6 Nm (2,5-35 mm 2 ), 10 Nm (6-50 mm 2 ) 6 Nm (virtakisko), 6 Nm (2,5-35 mm 2 ), 10 Nm (6-50 mm 2 ) 6 Nm (virtakisko), 6 Nm (2,5-35 mm 2 ), 10 Nm (6-50 mm 2 ) OJ 200 OJ 280 OJ 400 OJ-liitinkiskoadapterit Käyttötarkoitus: iitinkiskoadaptereita käytetään OJ-liittimien liittämiseksi kuparisiin tai alumiinisiin virtakiskoihin. Valmistusmateriaalit: Tinattu kupari Sähkönumero Tuotekoodi Tuotenimike D H H1 W W VG iitinkiskoadapteri OJ 200 9,8 5,95 4, , VG iitinkiskoadapteri OJ ,8 7, , VG iitinkiskoadapteri OJ 400 C 13,8 9,75 5, , TUOTEKATAOGI 2019 OUNEVA OY

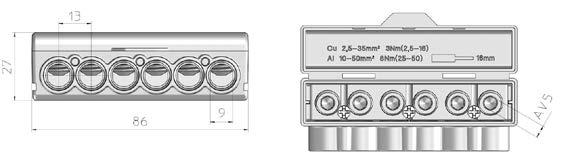

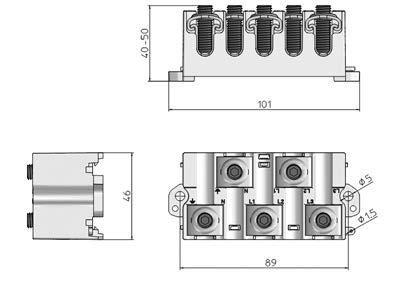

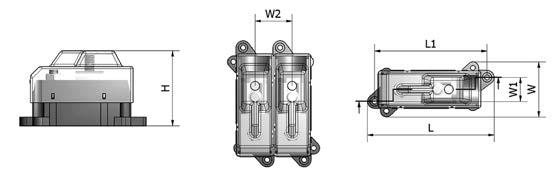

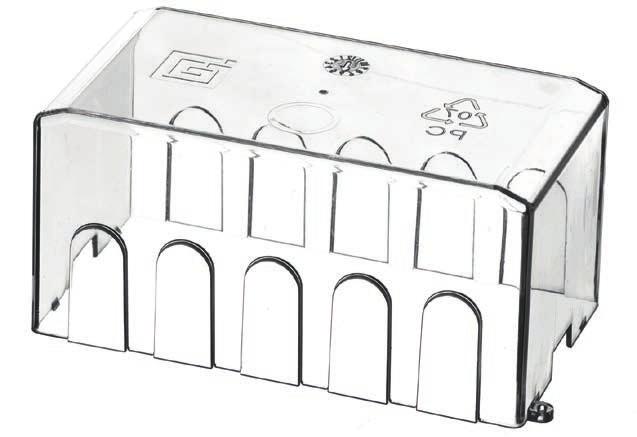

33 Haaroitusliittimet Kytkentälaatta Yleinen: Tuote on varustettu suojakotelokiinnikkeillä ja kotelot ovat saatavilla lisävarusteena. Kytkentälaatta asennetaan joko ruuvilla tai DIN-kiskoon. Käyttötarkoitus: Kytkentälaatta on tarkoitettu Cu-virtajohtimien kytkentään. Valmistusmateriaalit: iitinosat: Sinkitty teräs Eristysalusta: Polyamidi Standardit: EN :2009 Kytkentälaatan VG nimelliskytkentäkapasiteetti ja kiristysmomentit/liitospositio. Sähkönumero Tuotekoodi (mm 2 ) Un (V) In (A) Kiristysmomentti VG xCu 2, Nm (2,5-6 mm 2 ), 5 Nm (10-16 mm 2 ) (mm 2 ) Määrä Kiristysmomentti Cu 2,5 8 3 Nm Cu Nm Cu Nm Cu Nm Cu Nm Suojakotelo Kosketussuoja kytkentälaattaan (IP20). Suojakotelo voidaan tarvittaessa sinetöidä kytkentälaattaan. Kosketussuoja on valmistettu polykarbonaatista. Sähkönumero Tuotekoodi Tyyppi OD Sopii tuotteeseen VG OUNEVA OY TUOTEKATAOGI

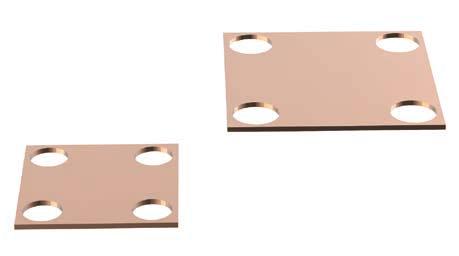

34 Haaroitusliittimet Haaroitusalusta VG VG VG VG VG VG Yleinen: iitin soveltuu kuparikaapeleille. Kaikki mallit voidaan kiinnittää joko ruuvilla tai DIN-kiskoon. Käyttötarkoitus: Ounevan haaroitusalustoja käytetään Cu-johtimien kytkentään ja haaroitukseen sähkökojeistoissa ja laitteissa. Valmistusmateriaalit: Eristysalusta: Polyamidi Standardit: EN :2009 Sähkönumero Tuotekoodi (mm 2 ) Un (V) In (A) Kiristysmomentti VG Cu 6-70+kisko 2, Nm (2,5-70 mm 2 ) VG Cu Nm (2,5-70 mm 2 ) VG Cu Nm ( mm 2 ) VG Cu kisko / Nm ( mm 2 ) VG Cu Nm ( mm 2 ) VG Cu kisko Nm ( mm 2 ) Välilevyt haaroitusalustaan Sivusuojat haaroitusalustaan Kuparisia välilevyjä suositellaan käytettäväksi johtimien välissä, kun haaroitusalustaan kytketään useita erikokoisia johtimia. Muovisia sivusuojia käytetään suojaamaan johtimia ja eristämään vaiheita toisistaan. Sähkönumero Tuotekoodi Tuotenimike Yhteensopivuus Sähkönumero Tuotekoodi Tuotenimike Yhteensopivuus KG Välilevy 6-70 VG ja VG OD Sivusuoja 6-70 VG ja VG KG Välilevy VG ja VG OD Sivusuoja VG , VG , VG ja VG TUOTEKATAOGI 2019 OUNEVA OY

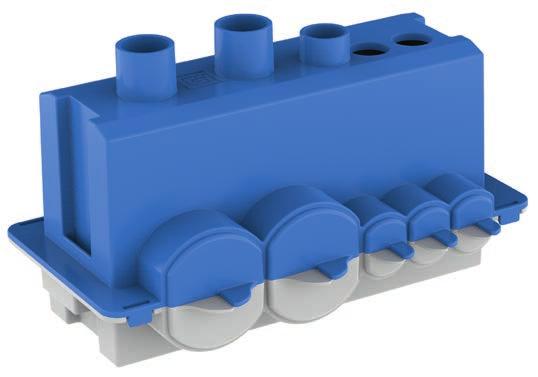

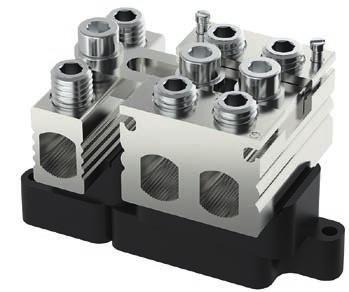

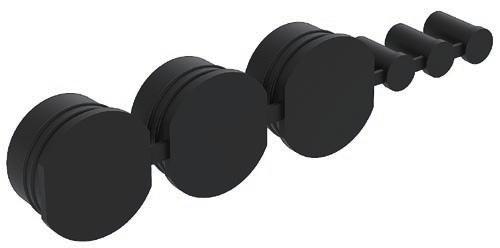

35 Haaroitusliittimet Tolppaliitin UUTUUS Yleinen: iitin soveltuu sekä alumiini- että kuparikaapeleille. Valmius kytkentöihin 1000 V jännitetasoon saakka. Saatavilla myös erilaisia yhdistelmäpakkauksia, kysy lisää Ounevan myynnistä. Käyttötarkoitus: 1-napainen haaroitusliitin on tarkoitettu sähkölaitteiden ja kojeistojen haaroituskytkentöihin. iittimissä on neljästä yhdeksään haaroitusjohdinaukkoa. IP-luokitus ilman tiivistyspakkausta on IP23 ja tiivistyspakkauksen (OD ) kanssa IP43. Valmistusmateriaalit: Haaroitusliittimen runko on tinattua alumiinia, kosketussuojaus polyamidia. Standardit: EN :2009, EN :2003 Sähkönumero Tuotekoodi Väri (mm²) Un (V) In (A) Cu / Al Kiristysmomentti VC Harmaa Al 4x50 / Cu 4x /145 3 Nm (2,5-16 mm²), 8 Nm (25-50 mm²) VC Harmaa Al 6x50 / Cu 6x /145 3 Nm (2,5-16 mm²), 8 Nm (25-50 mm²) VC Harmaa Al 4x50 / Cu 4x35+3x2, /145 1 Nm (2,5 mm² ED, 3 Nm (2,5-16 mm²), 8 Nm (25-50 mm²) VC Harmaa Al 6x50 / Cu 6x35+3x2, /145 1 Nm (2,5 mm² ED, 3 Nm (2,5-16 mm²), 8 Nm (25-50 mm²) VC Sininen Al 4x50 / Cu 4x /145 3 Nm (2,5-16 mm²), 8 Nm (25-50 mm²) VC Sininen Al 6x50 / Cu 6x /145 3 Nm (2,5-16 mm²), 8 Nm (25-50 mm²) VC Sininen Al4x50/Cu4x35+3x2, /145 1 Nm (2,5 mm² ED, 3 Nm (2,5-16 mm²), 8 Nm (25-50 mm²) VC Sininen Al6x50/Cu6x35+3x2, /145 1 Nm (2,5 mm² ED, 3 Nm (2,5-16 mm²), 8 Nm (25-50 mm²) VC Keltavihreä Al 4x50 / Cu 4x /145 3 Nm (2,5-16 mm²), 8 Nm (25-50 mm²) VC Keltavihreä Al 6x50 / Cu 6x /145 3 Nm (2,5-16 mm²), 8 Nm (25-50 mm²) VC Keltavihreä Al 4x50/Cu 4x35+3x2, /145 1 Nm (2,5 mm² ED, 3 Nm (2,5-16 mm²), 8 Nm (25-50 mm²) VC Keltavihreä Al6x50/Cu6x35+3x2, /145 1 Nm (2,5 mm² ED, 3 Nm (2,5-16 mm²), 8 Nm (25-50 mm²) 70 6 Tolppaliittimen tiivistepakkaus Tiivistepakkauksen avulla saavutetaan parhaimmillaan IP43-luokan tiiveys. Valmistusmateriaalit: EPDM Sähkönumero Tuotekoodi OD OUNEVA OY TUOTEKATAOGI

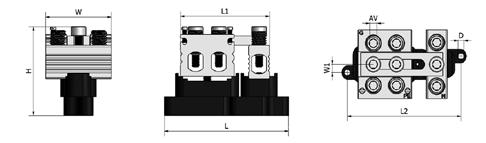

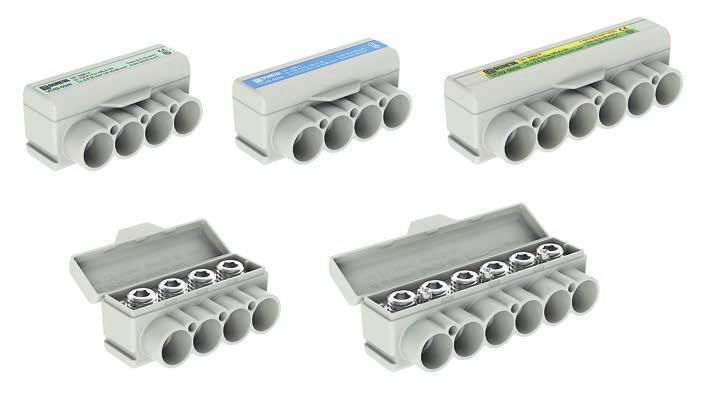

36 Haaroitusliittimet Haaroitusliitin VG VG Yleinen: iitin soveltuu sekä alumiini- että kuparikaapeleille. Valmius kytkentöihin 1000 V jännitetasoon saakka. Käyttötarkoitus: Eristettyjä haaroitusliittimiä käytetään haaroituskytkentöihin sekä sisä- että ulkotiloissa. iittimet ovat suojattuja ja ne voidaan asentaa jännitteellisinä. Suojausluokka IP 20. Valmistusmateriaalit: Haaroitusliittimen runko on tinattua alumiinia, kosketussuojaus polyamidia. Standardit: EN :2009, EN :2003 Sähkönumero Tuotekoodi Väri (mm 2 ) Un (V) In (A) Cu/Al Kiristysmomentti VG Harmaa Al/Cu 2x(70-240)+3x(16-50) / VG Sininen Al/Cu 2x(70-240)+3x(16-50) / Nm (16-50 mm 2 ), 24 Nm ( mm 2 ), 38 Nm ( mm 2 ) 10 Nm (16-50 mm 2 ), 24 Nm ( mm 2 ), 38 Nm ( mm 2 ) TUOTEKATAOGI 2019 OUNEVA OY

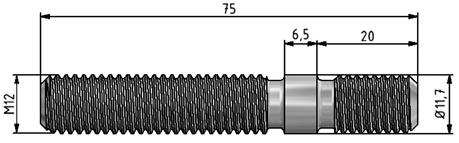

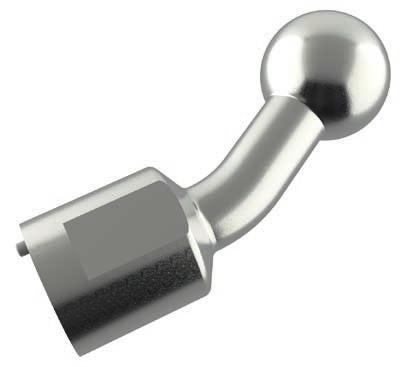

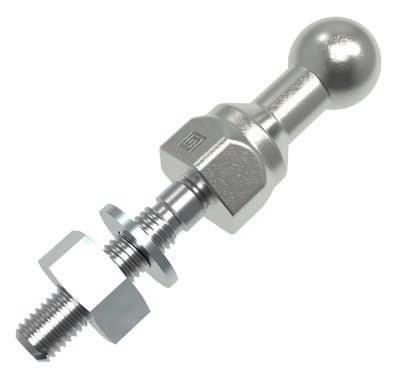

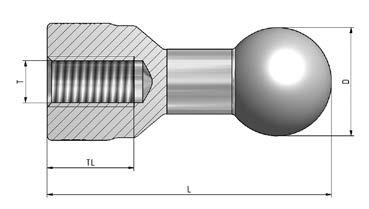

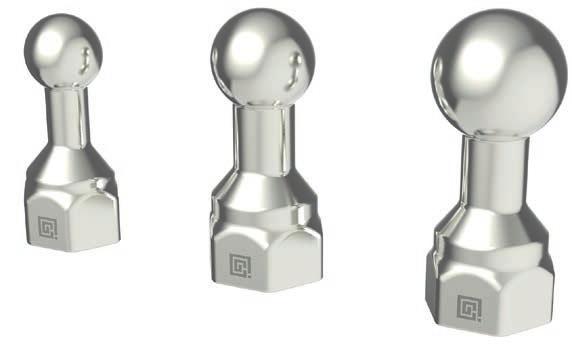

37 Maadoitustarvikkeet Maadoituspallotapit Käyttötarkoitus: Maadoituspallotappeja käytetään suojamaadoituksien tekemiseen työmaadoituksia vaativissa kohteissa. Valmistusmateriaalit: Tinapinnoitettu kupari Standardit: IEC/EN (5.7) VI Sähkönumero Tuotekoodi Tyyppi T T AV D D1 Maks. oikosulkuvirta VI Pallo 20 mm/m12 kiinnitys M ,6 23,7 ka/1s VI Pallo 25 mm/m12 kiinnitys M ,6 29,6 ka/1s VI Pallo 30 mm/m12 kiinnitys M ,1 29,6 ka/1s VI Pallo 30 mm/m16/30 taivutettu M ka/1s Pallotappikokoonpanot Kokoonpanot sisältävät pallotapin sekä ruostumattomasta teräksestä valmistetun adapterin, aluslaatan ja mutterin kiinnitystä varten. Sähkönumero Tuotekoodi Tyyppi VI Pallotappi 20-M12 + adapteri M VI Pallotappi 25-M12 + adapteri M VI Pallotappi 25-M12 + adapteri M VI Pallotappi 30-M12 + adapteri M VI , 0026, 0027, 0028 Pallotappiadapterit Pallotappiadapteri M12 sopii käytettäväksi kaikkien kolmen pallotappimallin kanssa. Adapteri on valmistettu sinkitystä teräksestä. Sähkönumero Tuotekoodi Tyyppi VK Adapteri M12-M12 ulkokierre OUNEVA OY TUOTEKATAOGI

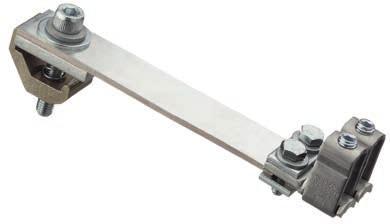

38 Maadoitustarvikkeet PEN-liittimet Käyttötarkoitus: iitin asennetaan ruuvilla alustaan ja se soveltuu sekä Al- että Cu-kaapeleille. PEN-liitin, TN-C (PEN) järjestelmä voidaan muuttaa TN-S (PE+N) järjestelmäksi poistamalla yhdyskisko. Valmistusmateriaalit: iitinrunko: Tinapinnoitettu alumiini Eristysalusta: Polyamidi Sähkönumero Tuotekoodi Tuotenimike (mm²) Un (V) 1 2 H W W1 AV VI OT-PEN 50 6xAl/Cu 1, , VI OT-PEN 95 6xAl/Cu , , VI OT-PEN 120 6xAl/Cu , VI OT-PEN 150 6xAl/Cu VI OT-PEN 240 6xAl/Cu ,9 104, , D Kiristysmomentti (Nm) Johtimet 1,5 Nm (1,5-2,5 mm²), 5 Nm (4-16 mm²), 10 Nm (25-50 mm²) 5 Nm (6-16 mm²), 22 Nm (25-95 mm²) 5 Nm (16 mm²), 26 Nm ( mm²) 14 Nm (25-50 mm²), 30 Nm ( mm²) 26 Nm ( mm²), 40 Nm ( mm²) Kiristysmomentti (Nm) Mittausliittimet 3,5 Nm (1,5-4 mm²) ,5 Nm (1,5-4 mm²) ,5 Nm (1,5-4 mm²) ,5 Nm (1,5-4 mm²) ,5 Nm (1,5-4 mm²) Joustava PEN-liitin Joustava PEN-liitin asennetaan kiskoon. iitintä käytetään vaativissa asennuskohteissa, joissa joustavuus helpottaa nolla- ja suojamaadoitusjohdinten kytkemistä. Sähkönumero Tuotekoodi Tuotenimike (mm 2 ) VI Joustava O-PEN 2x(6-70) 2xAl/Cu Potentiaalintasauskisko Käyttötarkoitus: Käytetään eri sähkölaitteiden potentiaalintasausjohtimien yhdistämiseen / kokoamiseen. Kisko kiinnitetään ruuveilla (2 kpl) tukieristimistä asennusalustaan. Valmistusmateriaalit: iitinrunko: Tinapinnoitettu alumiini Tukieristin: Polyamidi Sähkönumero Tuotekoodi (mm 2 ) Un (V) 1 AV VE xAl/Cu , VE xAl/Cu xAl/Cu , VE xAl/Cu , VE xAl/Cu ,5 4 Kiristysmomentti 7 Nm (6-16 mm 2 ), 14 Nm (25-50 mm 2 ) 7 Nm (6-16 mm 2 ), 14 Nm (25-70 mm 2 ) 3 Nm (1,5-6 mm 2 ), 6 Nm (10-25 mm 2 ) 3 Nm (1,5-6 mm 2 ), 6 Nm (10-25 mm 2 ) TUOTEKATAOGI 2019 OUNEVA OY

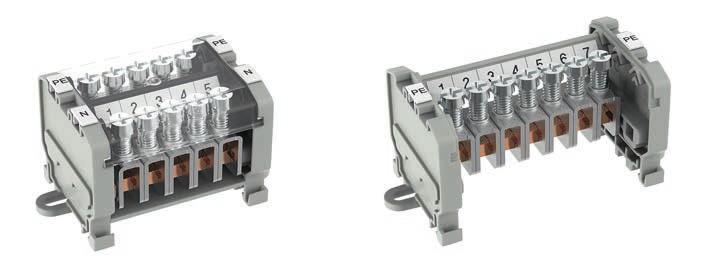

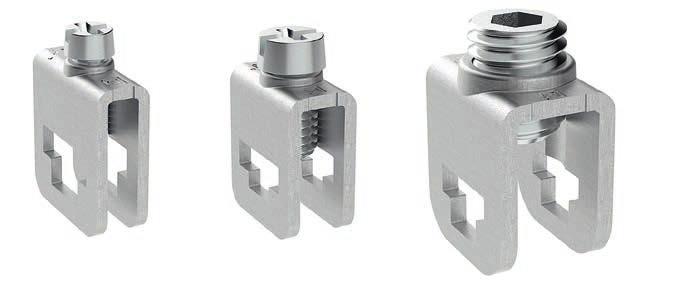

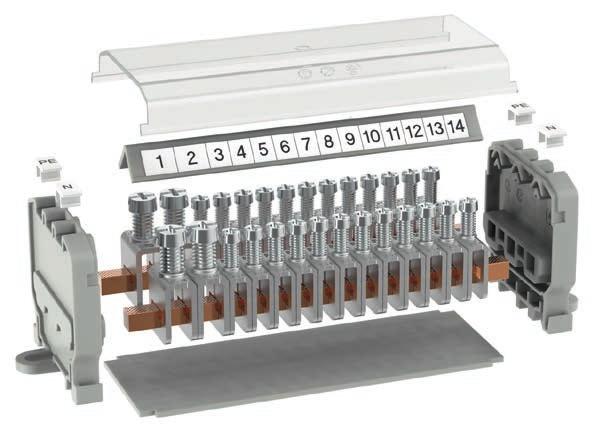

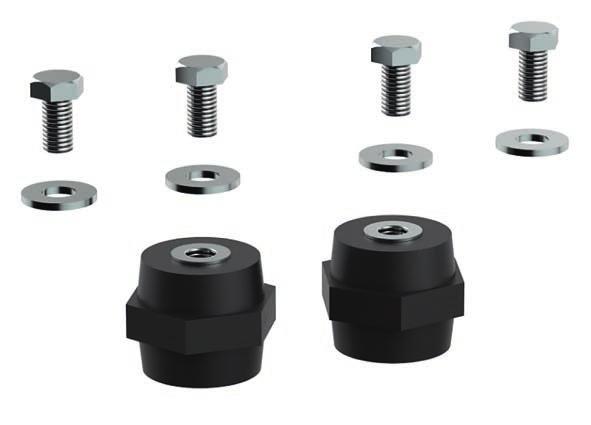

39 Maadoitustarvikkeet Modulaariset N/PE-kiskostot UUTUUS Ouneva N/PE-kiskojen käyttökohteita ovat keskuksien ja kojeistojen nolla- ja suojamaadoitukset. Kiskostot ovat modulaarisia, ja toimitamme niitä asikkaiden toiveiden mukaan. Saatavilla yhdellä tai kahdella kiskolla varustettuna. Neliökiskoihin (5 x 5 mm) on saatavilla 6, 16 ja 35 mm 2 liittimiä Cu-johtimille. Eristystukien materiaalina käytetään harmaata nylonia (PA 66). Kiskostot asennetaan ruuvilla tai DIN-kiskoon. Järjestelmän nimellisjännite on 600 V. Kiskoihin on saatavilla merkintäalusta johon voidaan esimerkiksi numeroida liittimet tai johtimet. K2-kiskoihin saatavilla yhdyskisko jolloin vierekkäiset kiskot voidaan kytkeä samaan potentiaaliin. Kysy tarpeitanne vastaavaa kokoonpanoa Ounevan myynnistä! N/PE-kisko Sähkönumero Tuotekoodi Tyyppi VI VI VI VI VI N/PE K2 5x5 (2x 0,75-16 / 12x 0,75-6 mm 2 ) N/PE K2 5x5 (2x 0,75-16 / 22x 0,75-6 mm 2 ) N/PE K2 5x5 (2x 0,75-16 / 32x 0,75-6 mm 2 ) N/PE K2 5x5 (5x 0,75-16 mm 2 ) PE K1 5x5 (7x 0,75-16 mm 2 ) 1 Asennus Ruuvi Ruuvi Ruuvi Ruuvi Ruuvi Kokoonpanot sisältävät liitinkiskot, päätytuet, tunneliliittimet ja potentiaalimerkit. isävarusteina saatavilla kosketussuoja, merkintätuki ja merkintätarrat. Tunneliliitin Sähkönumero Tuotekoodi Tyyppi VI VI VI VI VI VI VI VI Cu 16 mm² 5x5 (Ristipääruuvi, Pozidriv) Cu 0,75-6 mm² 6x6 (Ristipääruuvi, Pozidriv) Cu 0,75-16 mm² 6x6 (Ristipääruuvi, Pozidriv) Cu 2,5-35 mm² 6x6 (M10x12, kuusiokolo DIN 913) Cu 2,5-35 mm² 6x6 (Ristipääruuvi, Pozidriv) Cu 2,5-35 mm² 5x5 (Ristipääruuvi, Pozidriv) Cu 0,75-6 mm² 5x5 (Ristipääruuvi, Pozidriv) Cu 2,5-35 mm² 5x5 (M10x12, kuusiokolo DIN 913) g) OUNEVA OY TUOTEKATAOGI

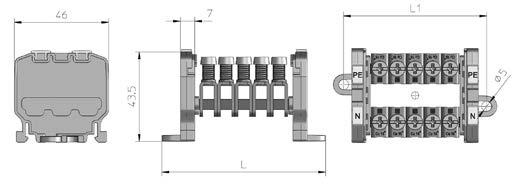

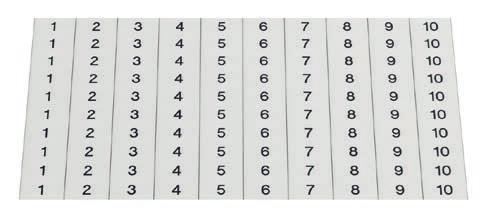

40 Maadoitustarvikkeet Modulaariset N/PE-kiskostot UUTUUS Kisko Sähkönumero Tuotekoodi Tyyppi Pituus KI x KI x KI x KI x KI x VI x KI x KI x Kiskot saatavilla määrämittaisina ja myös metritavarana. Päätytuki Sähkönumero Tuotekoodi Tyyppi Yhteensopivuus Yhteensopivuus OD K1/K2 3x10 VI OD K1/K2 5x5 VI OD K1/K2 6x6 VI Sopii käytettäväksi liittimien kanssa, kun halutaan numeroida tai merkitä johtimet / liittimet. Merkintätuki Sähkönumero Tuotekoodi Pituus OD VI OD VI OD VI OD VI OD VI Kosketussuoja Sähkönumero Tuotekoodi Pituus Yhteensopivuus OD VI OD VI OD VI OD VI OD VI Merkintätarra-arkki Sähkönumero Tuotekoodi Tyyppi OE No. 1-25, 6 mm2 liittimelle 3 Tilauksesta OE No , 6 mm 2 liittimelle 3 Tilauksesta OE No. 1-16, 16 mm 2 liittimelle 3 Tilauksesta OE No , 16 mm 2 liittimelle 3 Tilauksesta OE No. 1-10, 35 mm 2 liittimelle 3 Tilauksesta Sisältää kymmenen riviä tarroja. 40 TUOTEKATAOGI 2019 OUNEVA OY

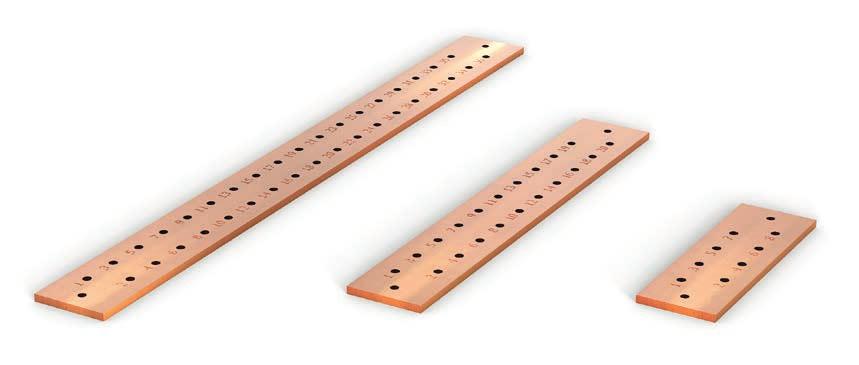

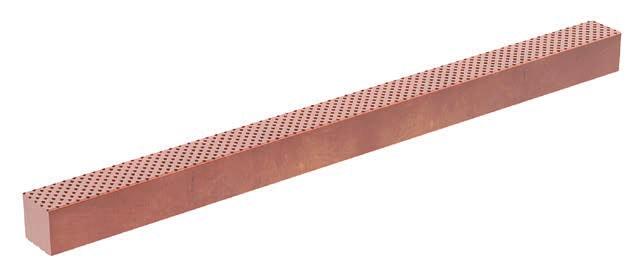

41 Maadoitustarvikkeet Maadoituskiskot Maadoituskiskot valmistetaan puhtaasta pinnoittamattomasta kuparista. Maadoituskiskoja käytetään keskuksien ja kojeistojen suojamaadoitukseen. Numerointi tehdään stanssaamalla. Tukieristin/ kiinnitystarvikepakkaus saatavilla erikseen. Sähkönumero Tuotekoodi Tuotenimike W H AE Maadoituskisko 10x100x1600, 60 reikää 11 mm Tilauksen mukaan AE Maadoituskisko 10x100x1200, 44 reikää 11 mm Tilauksen mukaan AE Maadoituskisko 10x100x1000, 36 reikää 11 mm Tilauksen mukaan AE Maadoituskisko 10x100x750, 25 reikää 11 mm Tilauksen mukaan AE Maadoituskisko 10x100x600, 20 reikää 11 mm Tilauksen mukaan AE Maadoituskisko 10x100x450, 13 reikää 11 mm Tilauksen mukaan AE Maadoituskisko 10x100x300, 8 reikää 11 mm Tilauksen mukaan AE Maadoituskisko 10x80x1000, 36 reikää 9 mm Tilauksen mukaan AE Maadoituskisko 10x80x600, 20 reikää 9 mm Tilauksen mukaan AE Maadoituskisko 10x80x300, 8 reikää 9 mm Tilauksen mukaan AE Maadoituskisko 10x50x1000, 18 reikää 11 mm Tilauksen mukaan AE Maadoituskisko 10x50x600, 10 reikää 11 mm Tilauksen mukaan AE Maadoituskisko 10x50x300, 4 reikää 11 mm Tilauksen mukaan AE Maadoituskisko 10x50x200, 2 reikää 11 mm Tilauksen mukaan Maadoituskiskojen tukieristimet ja kiinnitystarvikkeet Eristimet on valmistettu lasikuituvahvisteisesta polyamidista. Kiinnitystarvikkeet ovat sinkittyä terästä. Tukieristin/kiinnitystarvikepakkaus sisältää kaksi kappaletta 40 mm M10 tukieristimiä, neljä DIN933 M10x20 ruuvia sekä neljä DIN125 M10 aluslaattaa. Kiinnitystarvikepakkaus sisältää 10 kpl DIN933x30 ruuvia, 20 kpl DIN125 aluslaattaa ja 10 kpl DIN934 mutteria. Sähkönumero Tuotekoodi Tuotenimike AE AE AE Maadoituskiskojen tukieristin/ kiinnitystarvikepakkaus Maadoituskiskojen kiinnitystarvikepakkaus M8 Maadoituskiskojen kiinnitystarvikepakkaus M Tilauksen mukaan 250 Tilauksen mukaan 463 Tilauksen mukaan OUNEVA OY TUOTEKATAOGI

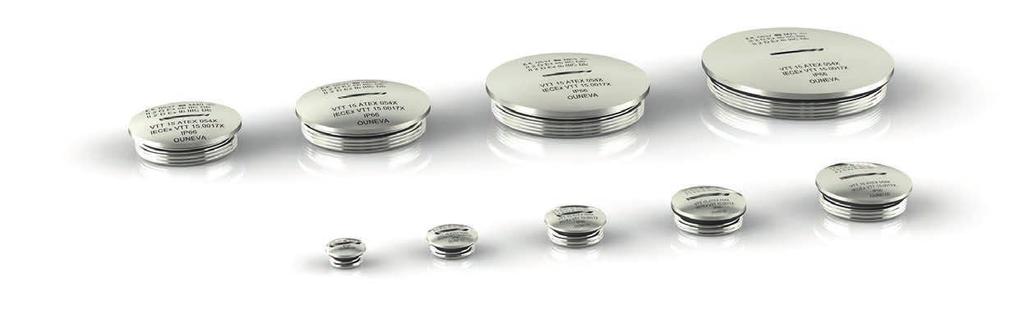

42 äpivientitarvikkeet IECEx/ATEX-sulkutulpat Ouneva sulkutulppien tuotesarja on uudistunut. IECEx/ATEX-sulkutulppia käytetään kierrereikien tiivistämiseen räjähdysvaarallisissa tiloissa. Niklatut messinkiset sulkutulpat on varustettu EPDM-tiivisteellä, mikä takaa sulkujen tiiveyden äärimmäisissä olosuhteissa. Sulkutulpat ovat saatavilla M12-M75 kierteisinä. Sähkönumero Tuotekoodi Tyyppi VD Sulkutulppa niklattu Ms M12x1,5 IECEx/ATEX VD Sulkutulppa niklattu Ms M16x1,5 IECEx/ATEX VD Sulkutulppa niklattu Ms M20x1,5 IECEx/ATEX VD Sulkutulppa niklattu Ms M25x1,5 IECEx/ATEX VD Sulkutulppa niklattu Ms M32x1,5 IECEx/ATEX VD Sulkutulppa niklattu Ms M40x1,5 IECEx/ATEX VD Sulkutulppa niklattu Ms M50x1,5 IECEx/ATEX VD Sulkutulppa niklattu Ms M63x1,5 IECEx/ATEX VD Sulkutulppa niklattu Ms M75x1,5 IECEx/ATEX 355 Tilauksen mukaan Tekniset tiedot CE 0537 Hyväksynnät II 2 G Ex eb IIC Gb II 2 D Ex tb IIIC Db VTT 15 ATEX 054X Sertifikaatti nro IECEx VTT X Materiaalit Niklattu messinki / EPDM IP-luokitus IP66 ämpötila-alue C 42 TUOTEKATAOGI 2019 OUNEVA OY

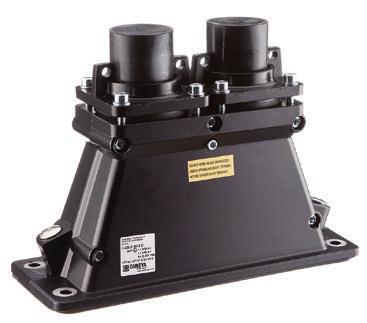

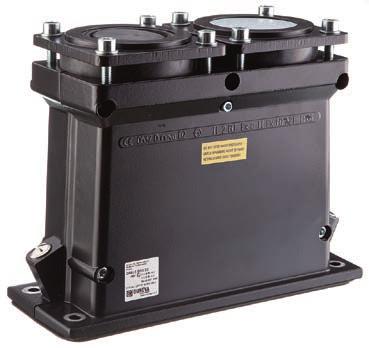

43 äpivientitarvikkeet Kaapelipäätteet Yleinen: Kaapelipäätteet ovat koottavia. Kaksi perusrunkoa ja kaksi tiivistekumia on suunniteltu eri kaapelihalkaisijoille a) Ø mm ja b) Ø mm. Kaapelipäätteiden lisävarusteet: vedonpoistosangat, EMC-komponentti, koottava kansilaippa ja haponkestävät ruuvit. Päätteille saatavissa myös kulmalaipat (45 ), joilla voidaan muuttaa kaapeleiden tulokulmaa. Käyttötarkoitus: Kaapelipäätteitä käytetään kaapelien läpivientiin standardikokoisissa läpivientiaukoissa. Samassa päätteessä voidaan käyttää yhtä tai kahta kaapelia. Kaapelipäätteissä on modulaarinen suunnittelu ja ne ovat Ex-vaatimusten mukaisia. Valmistusmateriaalit: Painevalettu alumiini Standardit: EN , EN , EN , EN Kaapelipääte C Sähkönumero Tuotekoodi Tyyppi Kaapelin Ø halkaisija Asennettavan kaapelin koko (mm 2 ) aippa Kaapelien määrä (kg) VD C/a x( ) C (F-21) 1-2 3,3 Tilauksen mukaan VD C/b x( ) C (F-21) 1-2 3,3 Tilauksen mukaan VD EMC-tarvikesetti kaapelipäätteille C ja D Tilauksen mukaan VD Suojalevy kaapelipäätteille C ja D Tilauksen mukaan Kaapelipääte C Kaapelipääte D Sähkönumero Tuotekoodi Tyyppi Kaapelin Ø halkaisija Asennettavan kaapelin koko (mm 2 ) aippa Kaapelien määrä (kg) VD D/a x( ) D (F-33) 1-2 3,8 Tilauksen mukaan VD D/b x( ) D (F-33) 1-2 3,8 Tilauksen mukaan VD EMC-tarvikesetti kaapelipäätteille C ja D Tilauksen mukaan VD Suojalevy kaapelipäätteille C ja D Tilauksen mukaan Kaapelipääte D OUNEVA OY TUOTEKATAOGI

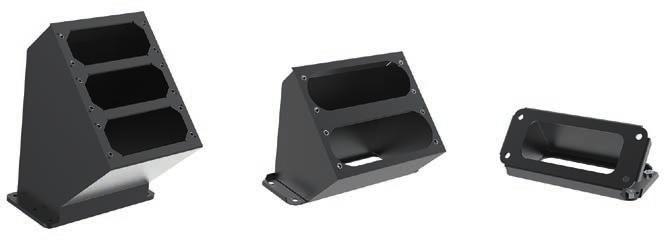

44 äpivientitarvikkeet Kaapelipäätteet Kaapelipääte D2 Sähkönumero Tuotekoodi Tyyppi Kaapelin Ø halkaisija Asennettavan kaapelin koko (mm 2 ) aippa Kaapelien määrä (kg) VD D x( ) D (F-33) 1-2 7,0 Tilauksen mukaan VD EMC-tarvikesetti kaapelipäätteelle D2 Tilauksen mukaan VD Suojalevy kaapelipäätteelle D2 Tilauksen mukaan OD Kaapelitiiviste K69 10 kv 3x sektorikaapelille Tilauksen mukaan OD Kaapelitiiviste K79 20 kv 3x sektorikaapelille Tilauksen mukaan Kaapelipääte D2 Kulmalaipat Muuttaa kaapeleiden tulokulmaa 45. Kulmalaippoihin sopivat suoraan Ounevan läpivientilaipat ja kaapelipäätteet. Kulmalaippojen materiaali on sähkösinkitty ja maalattu teräs. CE 0537 II 2 GD Ex eb IIC Gb Ex tb IIIC Db IP66 VTT 07 ATEX 091X Issue /34/EU Sähkönumero Tuotekoodi Tuotenimike aippaaukko: tulo aippaaukko: lähtö H (kg) VD Kulmalaippa C-C C C ,6 Tilauksen mukaan VD Kulmalaippa D-D D D ,1 Tilauksen mukaan VD Kulmalaippa E-D E D ,3 Tilauksen mukaan VD Kulmalaippa E-2D E 2xD ,8 Tilauksen mukaan VD Kulmalaippa E-3D E 3xD ,2 Tilauksen mukaan aippaaukko D d1 W W1 W2 C D x D x D E VD , VD , VD VD VD TUOTEKATAOGI 2019 OUNEVA OY

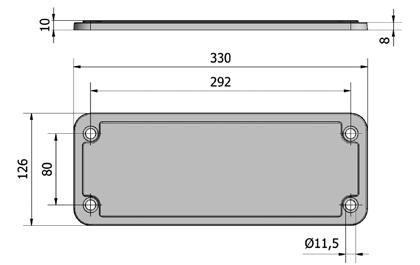

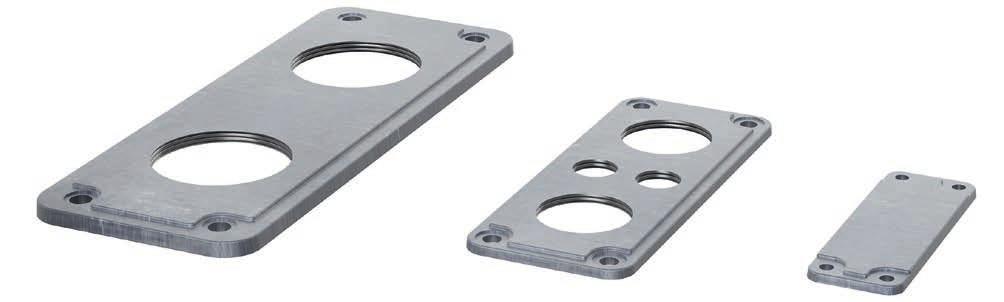

45 äpivientitarvikkeet äpivientilaipat Yleinen: Alumiinilaipat toimitetaan silikonitiivisteellä ja ne ovat vesitiiviitä (IP 67). isävarusteena saatavilla myös kulmalaippoja, joilla saadaan muutettua kaapeleiden tulokulmaa 45. Käyttötarkoitus: äpivientilaipat ovat tarkoitettu mm. kaapeleiden ja johtimien viemiseksi jakokeskuksiin. aipat sopivat SFS mukaisiin laippa-aukkoihin. äpivientilaippoja toimitetaan umpilaippoina sekä kierrereiällisinä. Valmistusmateriaalit: Painevalettu alumiini Alumiiniset laipat kierrereiällä Toimitetaan ilmoitetuilla kierrerei illä, laippoihin sopii suoraan Ounevan sulkutulpat, katso sivu 42. Sulkutulppien ja läpivientiholkkien asennus ei vaadi vastamuttereita. Alumiiniset umpilaipat Käytetään läpivientiaukkojen tiivistämiseen. Sähkönumero Tuotekoodi Tyyppi/ Koko VD aippa B VD aippa C VD aippa D B-laippa Sähkönumero Tuotekoodi Tyyppi / Koko VD aippa B 1xM VD aippa B 2xM VD aippa B 3xM VD aippa B 3xM VD aippa B 4xM VD aippa C 2xM VD aippa C 2xM VD aippa C 2xM VD aippa C 2xM63+2xM VD aippa C 3xM VD aippa C 3xM VD aippa C 3xM50+2xM VD aippa C 4xM VD aippa C 4xM32+3xM VD aippa C 7xM25+2xM VD aippa D 1xM VD aippa D 2xM VD aippa D 2xM VD aippa D 2xM VD aippa D 3xM63+2xM VD aippa D 4xM63+2xM C-laippa D-laippa aippa-adapterit Sähkönumero Tuotekoodi Tuotenimi VD Pienennyslaippa E-D VD Pienennyslaippa D-C OUNEVA OY TUOTEKATAOGI

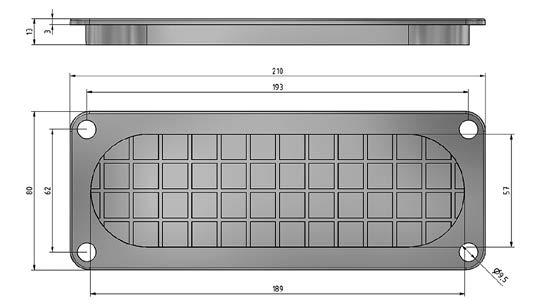

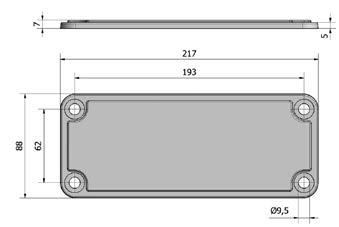

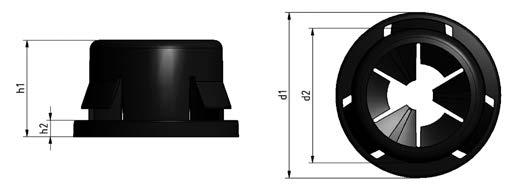

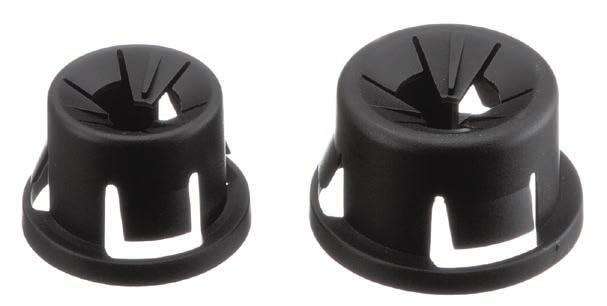

46 äpivientitarvikkeet äpivientilaipat Muoviset umpilaipat Muovinen umpilaippa, käytetään esimerkiksi läpivientiaukkojen eristämiseen kojeistojen sisällä. Valmistusmateriaali PPC. Sähkönumero Tuotekoodi Tyyppi/ Koko Kiinnitysreikien halkaisija VD aippa C VD aippa C 9, Muoviset läpivientinysät äpivientinysä putkettomia asennuksia varten, käytetään johtimien läpivienteihin. Sähkönumero Tuotekoodi Kaapelin halkaisija Kokonaishalkaisija - d1 Asennusreiän halkaisija - d2 Asennuslevyn paksuus Kokonaiskorkeus - h1 h OD , , OD ,7-2 17,5 3 2, TUOTEKATAOGI 2019 OUNEVA OY

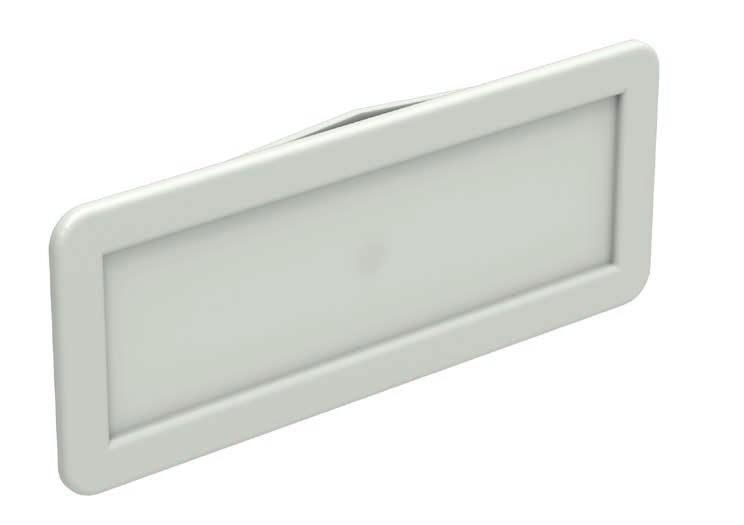

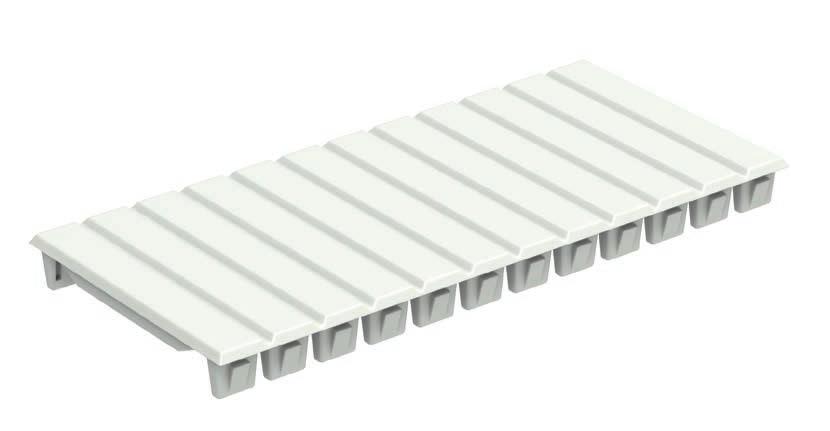

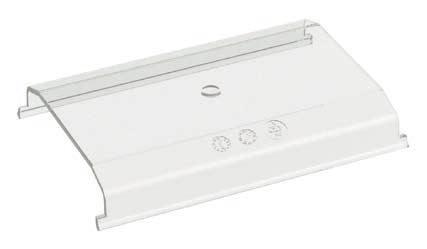

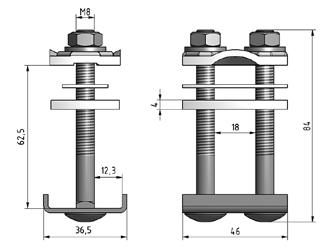

47 äpivientitarvikkeet äpivientitarvikkeet aukonsuojat Kwh-mittarille Valmistusmateriaali DPE. Saatavilla umpinaisena ja keskeltä avonaisena versiona. Sähkönumero Tuotekoodi Tyyppi OD Suljettu OD Avattu Peitelevy DIN-aukkoon Peitelevyjä käytetään sähkökoteloiden vapaiden DIN-aukkojen peittämiseen. Peitelevyt on valmistettu polykarbonaatista. Sähkönumero Tuotekoodi Tyyppi OD Suljettu OUNEVA OY TUOTEKATAOGI

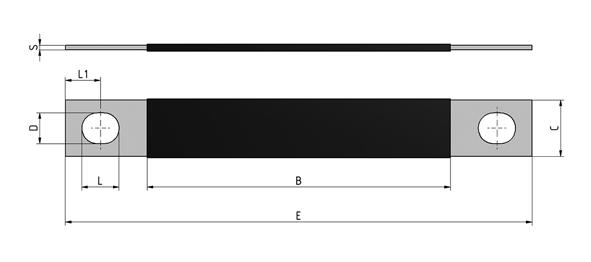

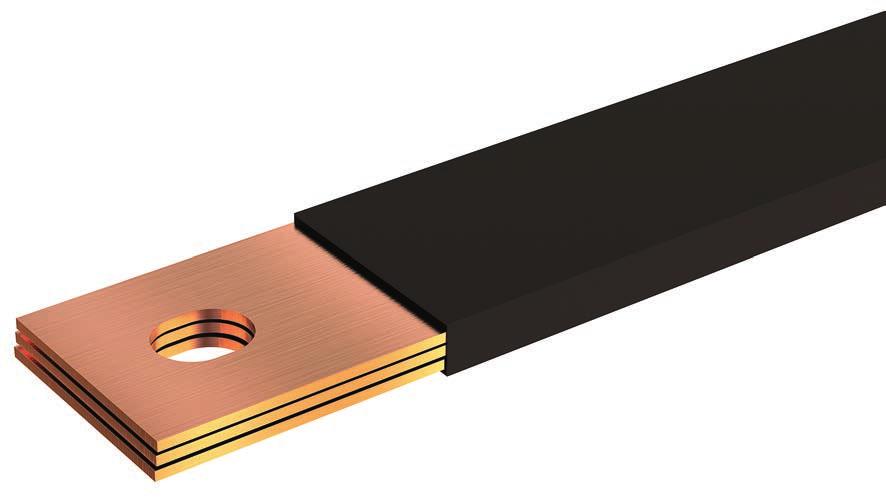

48 Virtakiskot ja tarvikkeet Taipuisat eristetyt virtakiskot Yleinen: Ounevan TVK on standardin EN ja SFS-käsikirjan 154 kohdan mukainen taipuisa virtakisko. Erittäin hyvän joustavuuden ja kestävän eristeen ansiosta kiskojen pienin taivutussäde on 3 * kokonaispaksuus taivutuskulman ollessa 180. Kiskoja on saatavilla myös asiakkaan haluamilla mitoilla ja eri reikäko oilla ja muodoilla, kysy lisää Ounevan myynnistä! Pakkauskoot tilausmäärän mukaan! Käyttötarkoitus: Kiskot on tarkoitettu jakokeskuksiin sekä erilaisiin sähköasennuksiin, joissa tarvitaan asennukseen helposti taivutettavaa, vähän tilaa vievää kiskoa. Valmistusmateriaalit: Eristys on PVC-muovia. Virtakisko on pinnoittamatonta kuparia. Standardit: EN ja SFS-käsikirjan 154 kohta Sähkönumero Tuotekoodi Tuotenimike In (A) Poikkipinta-ala (mm 2 ) E C S B D/ VE TVK 100A 1x24x400mm Cu / Tilauksen mukaan VE TVK 100A 1x24x600mm Cu / Tilauksen mukaan VE TVK 100A 1x24x2000mm Cu / Tilauksen mukaan VE TVK 160A 2x24x400mm Cu / Tilauksen mukaan VE TVK 160A 2x24x600mm Cu / Tilauksen mukaan VE TVK 160A 2x24x2000mm Cu / Tilauksen mukaan VE TVK 250A 3x24x400mm Cu / Tilauksen mukaan VE TVK 250A 3x24x600mm Cu / Tilauksen mukaan VE TVK 250A 3x24x1000mm Cu / Tilauksen mukaan VE TVK 250A 3x24x2000mm Cu / Tilauksen mukaan VE TVK 400A 5x32x400mm Cu / Tilauksen mukaan VE TVK 400A 5x32x600mm Cu / Tilauksen mukaan VE TVK 400A 5x32x1000mm Cu / Tilauksen mukaan VE TVK 400A 5x32x2000mm Cu / Tilauksen mukaan VE TVK 550A 5x40x400mm Cu / Tilauksen mukaan VE TVK 550A 5x40x600mm Cu / Tilauksen mukaan VE TVK 550A 5x40x2000mm Cu / Tilauksen mukaan VE TVK 630A 6x40x400mm Cu / Tilauksen mukaan VE TVK 630A 6x40x600mm Cu / Tilauksen mukaan VE TVK 630A 6x40x1000mm Cu / Tilauksen mukaan VE TVK 630A 6x40x2000mm Cu / Tilauksen mukaan VE TVK 800A 10x40x1000mm Cu / Tilauksen mukaan VE TVK 800A 10x40x2000mm Cu / Tilauksen mukaan VE TVK 1000A 11x50x1000mm Cu / Tilauksen mukaan 48 TUOTEKATAOGI 2019 OUNEVA OY

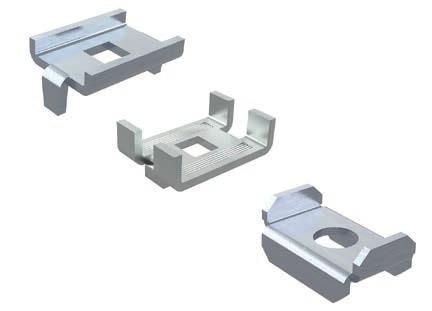

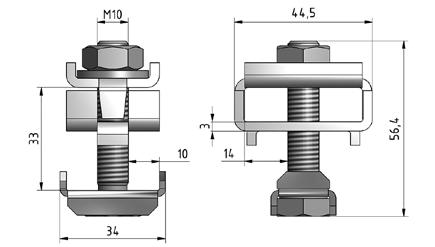

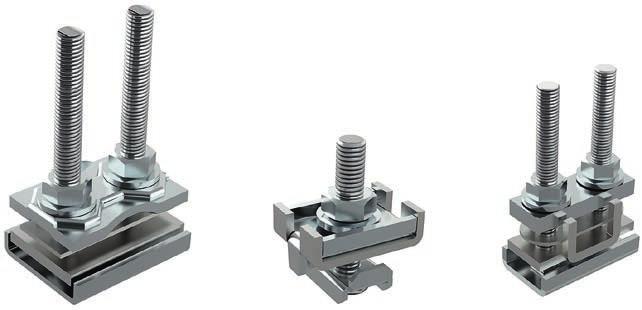

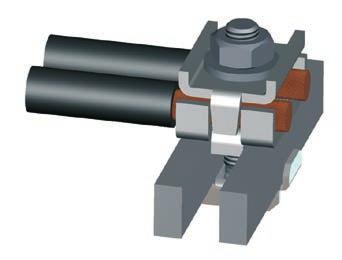

49 Virtakiskot ja tarvikkeet Kiskoliittimet Käyttötarkoitus: Kiskoliittimet on tarkoitettu lappeelleen asennettuihin kiskostoihin, joiden materiaali on kuparia tai alumiinia. iittimiin voidaan asentaa harva- ja monisäikeisiä johtimia, taipuisia virtakiskoja (katso sivu 48) ja eristämättömiä Cu-liuskoja. Kun nolla- (N) ja suojakiskona (PE) on vain yksi kisko, liittimet on varustettava kiskoa vastaavalla tukipalalla. Valmistamme kiskoliittimiä myös asiakkaiden pyynnöstä erimittaisilla ruuveilla. Valmistusmateriaalit: Sinkitty teräs, tinattu kupari Sähkönumero Tuotekoodi Tuotenimike Johtimet max (mm 2 ) VE K2M VE K VE K K2M10 asennus K400 asennus K800 asennus K2M10 K400 K800 K2M10 PP Tarvikkeet Vastaavia komponentteja kuin K2M10 kiskoliittimessä, antaa asiakkaalle mahdollisuuden rakentaa halutunlaisen kiskoliitinpaketin! K2M10 Sähkönumero Tuotekoodi Tuotenimike Tyyppi Materiaali VE K2M10 PP Paininpala Sinkitty teräs VE K2M10 iitinlevy Tinattu kupari VE K2M10 HP Hakapala Sinkitty teräs K2M10 HP OUNEVA OY TUOTEKATAOGI

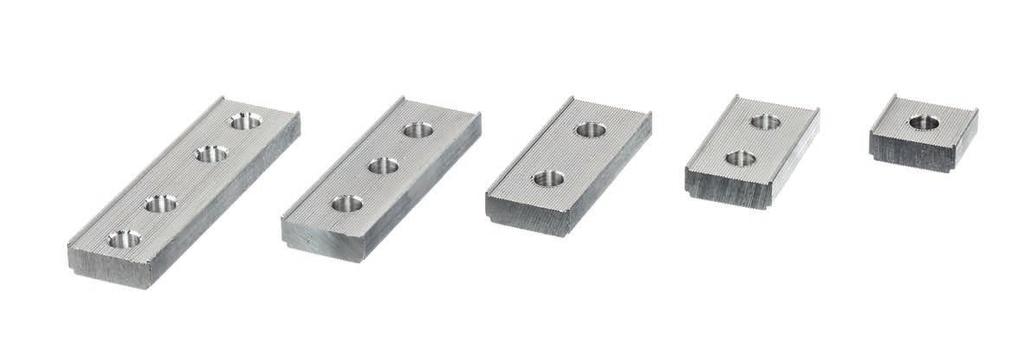

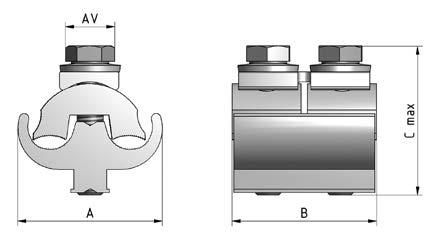

50 Virtakiskot ja tarvikkeet Alipa-liittimet Käyttötarkoitus: Alipa liittimet on tarkoitettu virtakiskojen yhdistämiseen. Alumiiniset pinnoittamattomat liitospalat sopivat kiskoihin, joiden materiaali on alumiinia. Tinapinnoitetut liitospalat sopivat sekä alumiinisille, että kuparisille kiskoille. Valmistusmateriaalit: Alumiinisia liitospaloja on saatavilla pinnoittamattomana ja tinapinnoitettuna. Sähkönumero Tuotekoodi Tuotenimike Materiaali VE Alipa 30 Alumiini VE Alipa 60 Alumiini VE Alipa 80 Alumiini VE Alipa 100 Alumiini VE Alipa 120 Alumiini VE Alipa 30, tinattu Tinapinnoitettu alumiini VE Alipa 60, tinattu Tinapinnoitettu alumiini VE Alipa 80, tinattu Tinapinnoitettu alumiini VE Alipa 100, tinattu Tinapinnoitettu alumiini VE Alipa 120, tinattu Tinapinnoitettu alumiini TUOTEKATAOGI 2019 OUNEVA OY

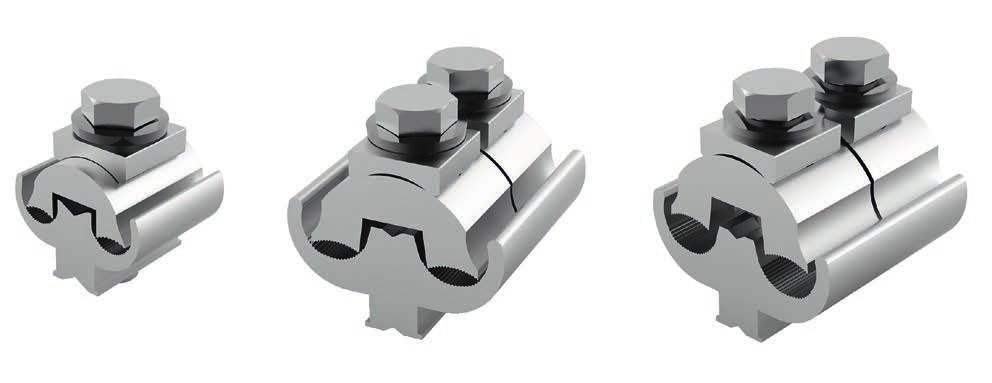

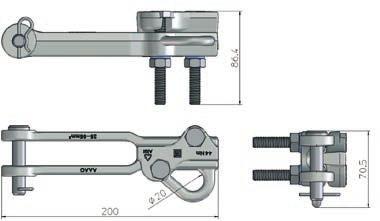

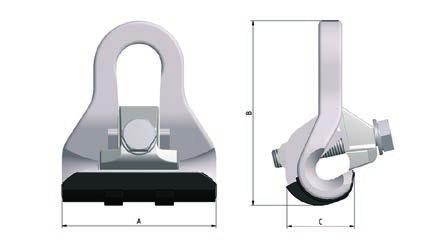

51 Ilmajohtotarvikkeet (AMKA-tuotteet) Ilmajohtotarvikkeet (AMKA) Ouneva ilmajohtotarvike -tuotteet on kehitetty 0,4 kv:n riippukierrejohtojärjestelmään. Pohjoisen ilmasto-olosuhteet ja helppo sekä selkeä käyttö on otettu suunnittelussa huomioon. Tuotteet on testattu ja hyväksytty uusimpien EU-standardien mukaisesti. AMKA-kosketusliitin Sähkönumero Tuotekoodi Tyyppi VF VF VF Al/Al mm 2 Al/Al mm 2 Al/Al mm 2 Jousilla (mm 2 ) A B C Suojakotelo VF VF VF Nm (16-50 mm 2 ) 22 Nm ( mm 2 ) 22 Nm ( mm 2 ) AV Kiristysmomentti Käyttötarkoitus: Käytetään alumiiniilmajohtimien ja/tai alumiinikaapeleiden liitoksissa joissa liitokseen ei kohdistu mekaanista vetoa. iittimien kosketuspinnat ovat valmiiksi käsitelty liitosrasvalla joten asennuksen yhteydessä rasvausta ei tarvitse tehdä. VF on varustettu asennusta helpottavilla jousilla. iittimet voidaan varustaa suojakotelolla (katso sivu 52, AMKA-tarvikkeet) tai ilman. Valmistusmateriaalit: iittimien materiaali on korroosionkestävää alumiinia ja ruuvit kuumasinkittyä terästä. VF VF /VF OUNEVA OY TUOTEKATAOGI

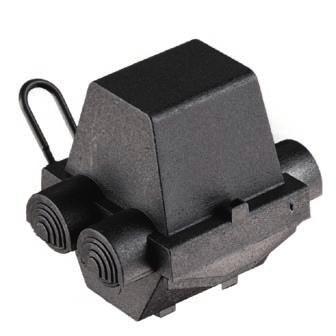

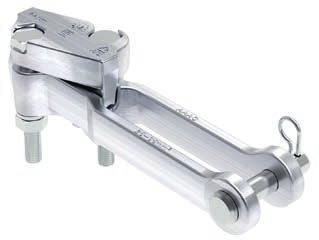

52 Ilmajohtotarvikkeet (AMKA-tuotteet) Ilmajohtotarvikkeet (AMKA) AMKA-suojakotelot Käyttötarkoitus: Koteloita käytetään kosketus- ja siirtymäliittimien kosketussuojana ja sääsuojana kosteutta ja korroosiota vastaan. Kotelot asennetaan aina suurempi yläosa ylöspäin. Kotelot on varustettu kiinnityslenkillä jota voidaan haluttaessa käyttää kotelopuoliskoiden pitämiseksi yhdessä asennuksen aikana. Valmistusmateriaalit: Koteloiden materiaali on UV-säteilyn kestävää muovia. Sähkönumero Tuotekoodi Tyyppi A B C VF Kotelo mm VF Kotelo mm AMKA-ripustuspidin Käyttötarkoitus: Ripustuspidintä käytetään AMKA-riippukierrejohdon ripustamiseen suorilla johto-osioilla ja max. 90 kulmissa. Soveltuvat vaijeripaksuudet ovat mm 2. Ripustuspidin toimitetaan paininosa yläasentoon lukittuna jolloin kannattimen reuna on helpompi työntää kannatinvaijerin ja vaihejohtimien väliin. Valmistusmateriaalit: Pidin on valmistettu painevaletusta alumiinista, kiinnikkeet ovat kuumasinkittyä terästä. Pitimen alaosassa on muovinen hankaussuoja estämässä johtimien vioittumista hankauksen seurauksena. Sähkönumero Tuotekoodi Tyyppi A B C AV Kiristysmomentti VF Ripustuspidin mm Nm (25-95 mm 2 ) AMKA-päätepidin Käyttötarkoitus: Päätepidintä käytetään AMKA-riippukierrejohdon päättämiseen pylvääseen tai seinään. Soveltuvat kannatinvaijeripaksuudet ovat mm 2. Pitimen paininosa on käännettävissä sivulle, jolloin vaijeria ei tarvitse pujottaa. Toisen pään sokkarakenteen ansiosta myös asennus lenkkiin on mahdollista. Sähkönumero Tuotekoodi Tyyppi Kiristysmomentti VF Päätepidin mm 2 44 Nm (25-95 mm 2 ) Valmistusmateriaalit: Pitimen valmistusmateriaali on painevalettua alumiinia, kiinnikkeet ovat kuumasinkittyä terästä. 52 TUOTEKATAOGI 2019 OUNEVA OY

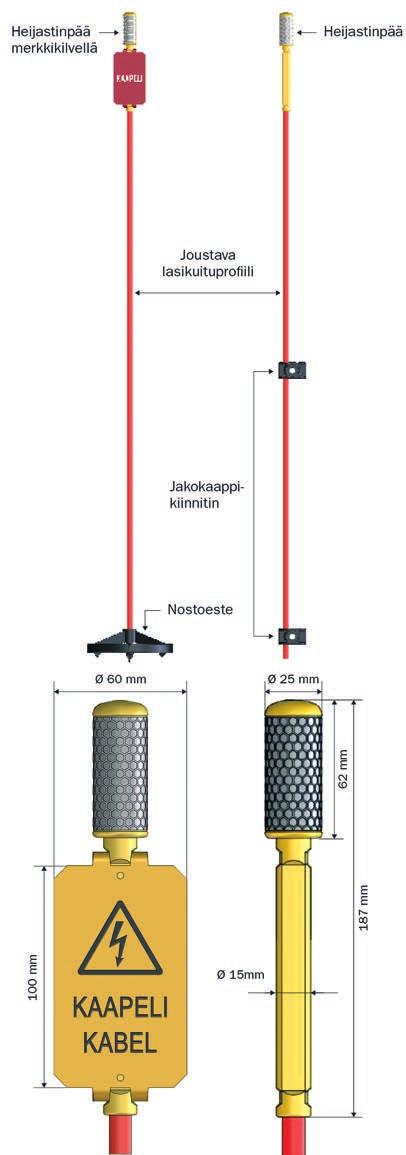

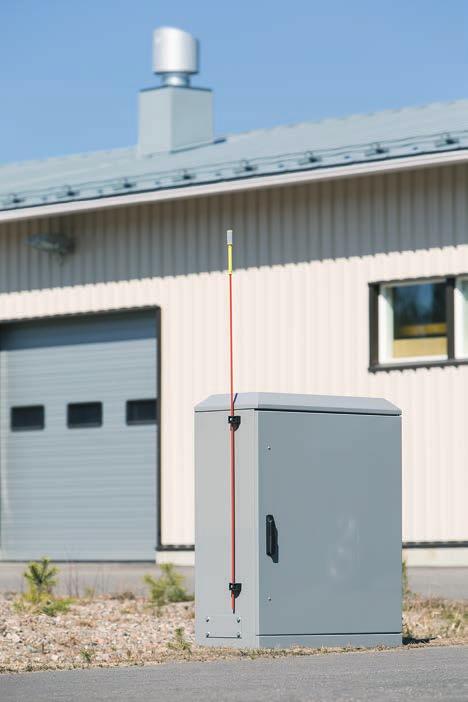

53 Merkintätarvikkeet Merkkikepit Käyttötarkoitus: Merkkikepit soveltuvat monenlaiseen merkitsemiseen maastossa ja taajamissa. Käyttökohteita ovat esimerkiksi maahan kaivetut sähkötai tietoliikennekaapeloinnit sekä vesijohdot ja viemärit. Vastaavasti maan päällä hyvä merkintä on tarpeen erilaisille sähkö- ja automaatiokaapeille sekä pumppuasemille ja huoltokaivoille. Valmistusmateriaalit: Merkkikepit on valmistettu joustavasta lasikuituprofiilista, joka kestää useita taivutuksia palautuen aina pystyasentoon. Keppien heijastinpäässä on käytetty laadukasta 3M Scotchlite -heijastinteippiä, joka takaa parhaan mahdollisen näkyvyyden. Keltainen muoviosa on valmistettu PeHD-kestomuovista ja sen UV-kesto (asteikolla 1-8) on 8, joten sen säänkestävyys on paras mahdollinen. Jakokaapin merkkikepit Sähkönumero Tuotekoodi Tuotenimike VK Jakokaapin merkintäkeppi 1200 mm VK Jakokaapin merkintäkeppi 1600 mm VK Jakokaapin merkintäkeppi 2000 mm Jakokaappimerkkikepin mukana tulevat tarvikkeet: muoviset kiinnityspalat ja kiinnitysruuvit M8/M10 ruuvikiinnitystä varten OUNEVA OY TUOTEKATAOGI

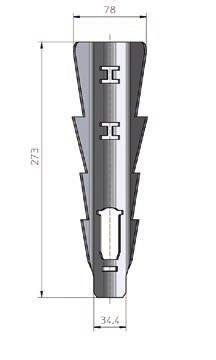

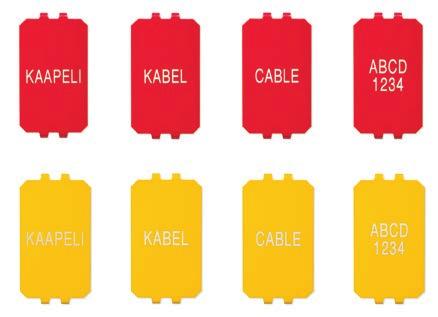

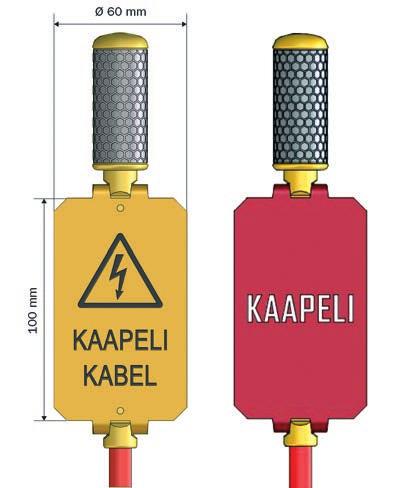

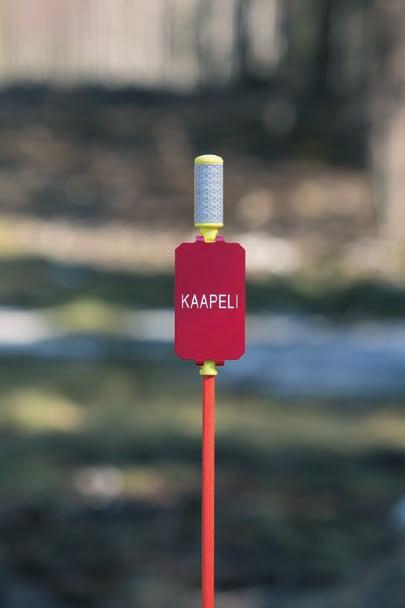

54 Merkintätarvikkeet Merkkikepit Kaapeliojan merkkikepit Sähkönumero Tuotekoodi Tuotenimike Merkkikilven väri VK Kaapeliojan merkintäkeppi 1600 mm Punainen / VK Kaapeliojan merkintäkeppi 2000 mm Punainen / VK Kaapeliojan merkintäkeppi 1600 mm Keltainen / VK Kaapeliojan merkintäkeppi 2000 mm Keltainen / VK Kaapeliojan merkintäkeppi levyankkurilla 1600 mm Punainen / VK Kaapeliojan merkintäkeppi levyankkurilla 2000 mm Punainen / VK Kaapeliojan merkintäkeppi levyankkurilla 1600 mm Keltainen / VK Kaapeliojan merkintäkeppi levyankkurilla 2000 mm Keltainen /100 Mukana tulevat tarvikkeet: alumiininen merkkikilpi, jossa tekstinä KAAPEI muovinen nostoeste tai sinkitystä teräksestä valmistettu levyankkuri isäpalveluna merkintäkilvet on mahdollista saada sekä maakaapeli- että jakokaappi keppeihin myös asiakkaan haluamalla yksilöidyllä tekstillä ja värillä. Merkintäkilpien materiaali on pulverimaalattu alumiini, jossa on lasermerkattu teksti. Tehdastoimituksena on mahdollista saada myös projektikohtaisia erikoisversioita, joissa keppien pituus, kiinnitystapa sekä merkintäkilvet voidaan räätälöidä kohteen mukaan. Kysy lisätietoja! 54 TUOTEKATAOGI 2019 OUNEVA OY

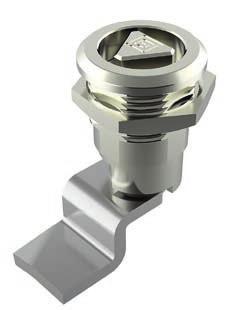

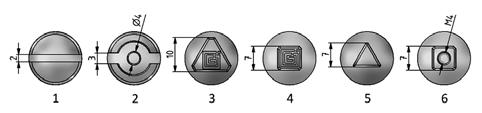

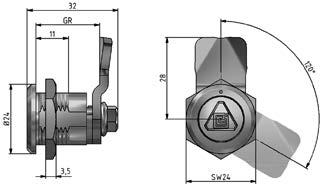

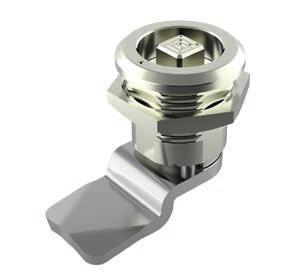

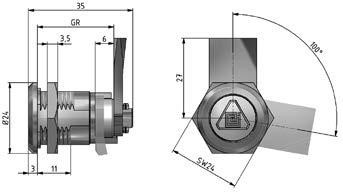

55 Kotelotarvikkeet Kotelosalvat Kiristävä kotelosalpa PG 13,5 Zn Kiristävä kotelosalpa PG 13,5 on varustettu 5 mm säätövaralla. Materiaalina rungossa on painevalettu sinkki joka niklattu. Teljen materiaalina on sinkkipinnoitettu teräs. Salpa on tiivistetty O-renkaalla. Kotelosalpa PG 13,5 Zn Kotelosalpa PG 13,5 on saatavilla eri sulkuväleillä ja avainpäillä. Materiaalina rungossa on painevalettu sinkki joka niklattu. Teljen materiaalina on sinkkipinnoitettu teräs. Salpa on tiivistetty O-renkaalla. Sähkönumero Tuotekoodi Sulkuväli (GR/mm) Avainpää VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH Sähkönumero Tuotekoodi Sulkuväli (GR/mm) Avainpää VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH OUNEVA OY TUOTEKATAOGI

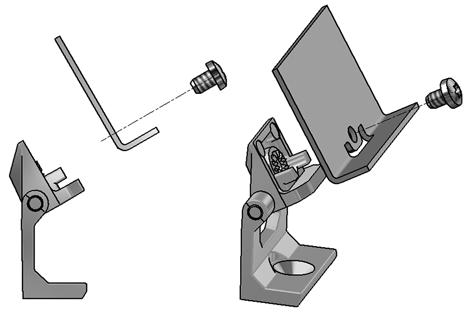

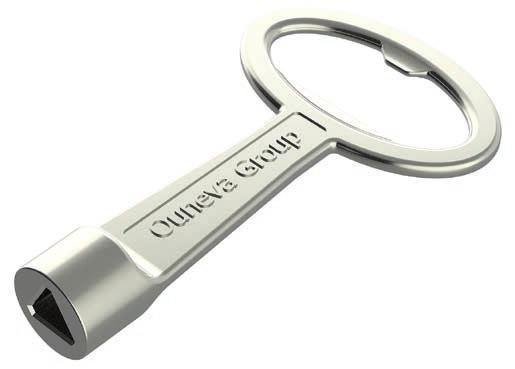

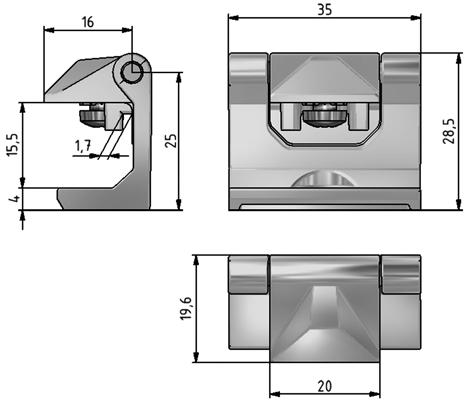

56 Kotelotarvikkeet Salpa-avaimet Salpa-avaimet on saatavilla neljällä eri avainpäällä. Avaimet on valmistettu painevaletusta sinkistä joka niklattu. Sähkönumero Tuotekoodi Tuotenimike Avainpää VH Salpa-avain K Zn VH Salpa-avain K10 Zn VH Salpa-avain N7 Zn VH Salpa-avain K7 Zn Kotelosarana Painevalettu sinkkisarana joka on niklattu. Tuotteella on korkea mekaaninen lujuus ja helppo asennettavuus. Mahdollistaa 180 asteen avauskulman ovelle. Maadoitus tapahtuu hammastuksen kautta. Sähkönumero Tuotekoodi Tuotenimike VH Kotelosarana Zn Sarana mahdollistaa ovelle 180 asteen avauskulman. 56 TUOTEKATAOGI 2019 OUNEVA OY

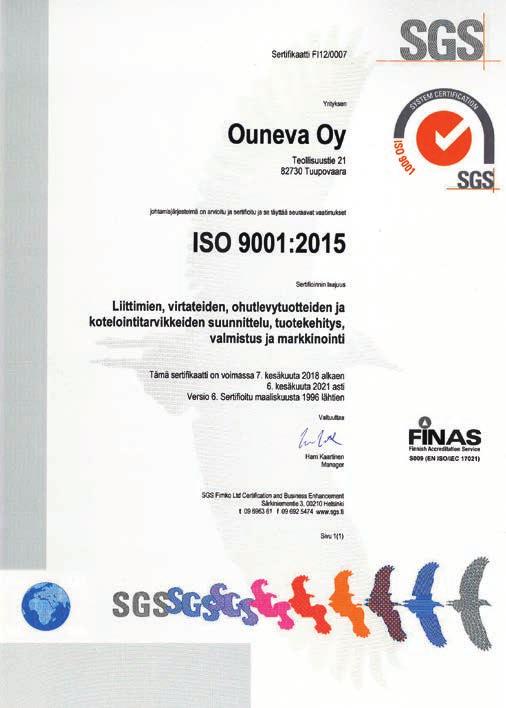

57 aatu aatu- ja ympäristösertifikaatit OUNEVA OY TUOTEKATAOGI

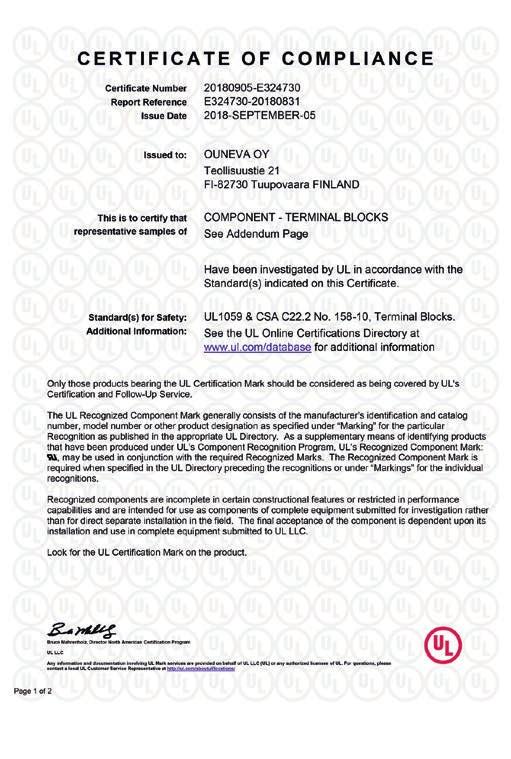

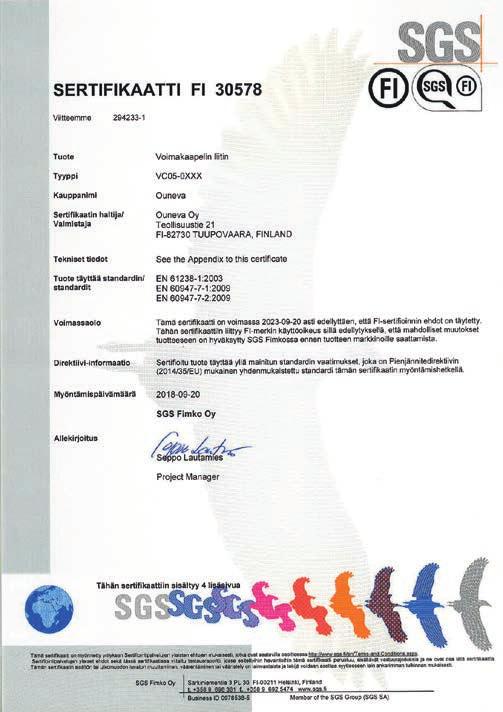

58 aatu Esimerkkejä tuotesertifikaateista 58 TUOTEKATAOGI 2019 OUNEVA OY

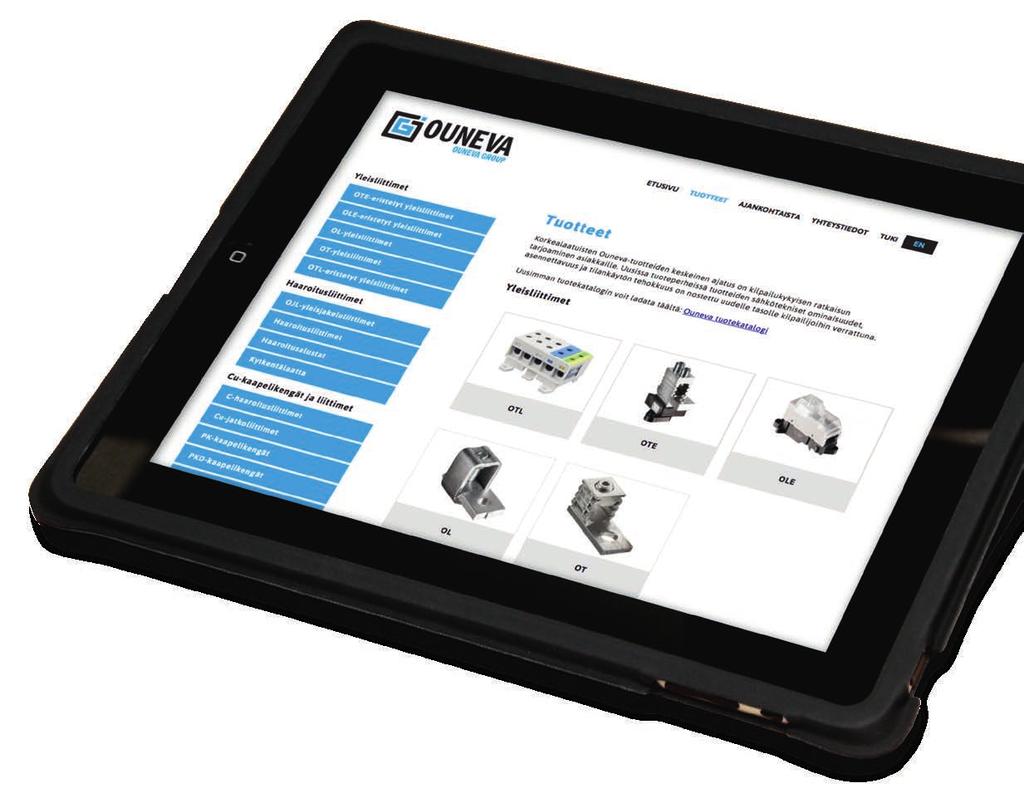

59 Ouneva-tuotteisiin voit tutustua myös verkossa: Tuotesivuilta löydät helposti mm. viimeisimmät tuotedokumentit ja Ounevan tuoteuutuudet.
