1 TUOTEKATAOGI 2017 Sähkökomponentit ja kotelotarvikkeet Ouneva-tuotteisiin voit tutustua myös verkossa:

2 Ouneva Group Ouneva Group on suomalainen vuonna 1972 perustettu perheyritys, josta on sähkökomponenttiensa kysynnän myötä kehittynyt vahva kansainvälinen järjestelmätoimittaja. Ouneva Group koostuu kuudesta yrityksestä, jotka toimivat sähkötekniikan, ohutlevy-, johdinsarja-, paine- ja ruiskuvalu, sekä elektroniikkateollisuuden aloilla. Ouneva Oy Ouneva Oy valmistaa liitoskomponentteja sähkölaiteteollisuudelle ja tukkukaupalle. Ounevalla on mittava kokemus kuparin, alumiinin ja teräksen meistämisessä, taivutuksessa ja koneistamisessa, sekä elektrolyyttisessä pinnoituksessa ja pulverimaalauksessa. Automatisoitu tuotanto ja mittavat volyymit mahdollistavat ns. hyllypalvelun perustuotteille ja tuovat myös selkeää kustannussäästöä asiakkaalle. Asiakaslähtöinen tuotekehitystyö, sertifioitu laatu ja toimitusvarmuus ovat tuoneet Ouneva Oy:lle useita Vuoden toimittaja ja Vuoden alihankkija -palkintoja. Ouneva-liittimet löydät kattavasti sähkötukkujen valikoimista! Voit tutustua tuotteisiin myös verkossa: Ouneva Oy Tilaukset Myynti Toimitusjohtaja Teollisuustie Tuupovaara Finland Puh Fax Tuula Tserni Puh Marjut Nilsen Puh Esa Väänänen Puh Jarkko Nevalainen Puh Jukka Hyvärinen Puh Mikko Nevalainen Sähköposti: 2 TUOTEKATAOGI 2017 OUNEVA OY

3 Hakemisto KUPARIKAAPEIKENGÄT JA IITTIMET Cu-kaapelikengät - PK-sarja...4 Cu-kaapelikengät - PKD-sarja...6 Cu-kulmakaapelikengät...7 Cu-jatkoliittimet...9 MAADOITUSTARVIKKEET Maadoituspallotapit...32 PEN-liittimet...33 Potentiaalintasauskiskot...33 Maadoituskiskot...34 Cu-rinnakkaisjatkoliittimet...9 Al/Cu-jatkoliittimet...10 C-haaroitusliittimet...11 Ruuvikaapelikenkä...11 ÄPIVIENTITARVIKKEET IECEx/ATEX-sulkutulpat...35 Supistusholkit...35 Kaapelipäätteet...36 AUMIINIKAAPEIKENGÄT JA IITTIMET Al-kaapelikengät OA...12 äpivientilaipat...38 äpivientinysät...38 Al-jatkoliittimet OJA...13 Al/Cu-siirtymäliittimet OSCU...14 Ruuvattavat Al/Cu-kaapelikengät ROA...15 Ruuvattavat Al-jatkoliittimet ORJA...15 VIRTAKISKOT JA TARVIKKEET Taipuisat eristetyt virtakiskot...40 Kiskoliittimet...41 Alipa-liittimet...42 YEISIITTIMET O-yleisliittimet...16 OT-yleisliittimet...17 OE-eristetyt yleisliittimet...18 OTE-eristetyt yleisliittimet...18 OT-yleisliittimet...19 IMAJOHTOTARVIKKEET (AMKA-TUOTTEET) AMKA-kosketusliitin...43 AMKA-suojakotelot...44 AMKA-ripustuspidin...44 AMKA-päätepidin...44 Kojeliittimet...26 MERKINTÄTARVIKKEET HAAROITUSIITTIMET Merkkikepit...45 OJ-yleisjakeluliittimet...28 Kytkentälaatta...29 Haaroitusalustat...30 Haaroitusliitin...31 KOTEOTARVIKKEET Kotelosalvat...47 Salpa-avaimet...48 Kotelosarana...48 AATU aatu- ja ympäristösertifikaatit...49 Esimerkkejä tuotesertifikaateista...50 OUNEVA OY TUOTEKATAOGI

4 Kuparikaapelikengät ja liittimet Cu-kaapelikengät PK-sarja Ounevan Cu-kaapelikengät on valmistettu 99,9 % puhtaasta kuparista ja pinnoitettu elektrolyyttisesti tinalla. PK- ja PKD-kaapelikenkäsarjat ovat tarkoitettu asennettaviksi yleisimmillä puristustyökaluilla (katso sivu 8). Puristettavat putkikaapelikengät ovat tarkoitettu Cu-kaapeleiden sekä käämien, johtimien ja kiskojen päättämiseen, kytkemiseen ja haaroittamiseen. Kaapelikengät sopivat myös PEX-kaapeleille. Kysy erikoiskokoja Ounevan myynnistä! PK-sarja PK-sarjan liittimet soveltuvat useiden (erityisesti hienosäikeisten) Cu-kaapeleiden ja johtimien liittämiseen. (mm 2 ) D 1 d1 d2 b VA PK 0,75-3 0,75 3, ,3 3 6,1 0, VA PK 0,75-4 0,75 4, ,5 1,3 3 6,5 0, VA PK 0,75-5 0,75 5, ,5 1, VA PK 1,5-3 1,5 3, ,9 3,4 6, VA PK 1,5-4 1,5 4, ,5 1,9 3,4 6, VA PK 1,5-5 1,5 5, ,5 1,9 3,4 7, VA PK 2,5-3 2,5 3, ,6 4,2 6, VA PK 2,5-4 2,5 4, ,5 2,6 4,2 6, VA PK 2,5-5 2,5 5, ,5 2,6 4,2 7, VA PK 2,5-6 2,5 6, ,5 2,6 4,2 8, VA PK , ,5 3,6 6 8, VA PK , ,5 3,6 6 9, VA PK , ,5 3,6 6 9, VA PK , , VA PK , , VA PK , , VA PK , , VA PK , VA PK , VA PK , VA PK , VA PK , VA PK ,5 43,5 31, VA PK ,5 31, VA PK , VA PK , VA PK , VA PK , VA PK VA PK , VA PK , , VA PK , , VA PK , , VA PK ,5 48,5 36, VA PK ,5 36, VA PK , VA PK , , VA PK , , VA PK , , VA PK , , VA PK , VA PK , , TUOTEKATAOGI 2017 OUNEVA OY

5 Kuparikaapelikengät ja liittimet Cu-kaapelikengät PK-sarja (mm 2 ) D 1 d1 d2 b VA PK , , VA PK , , VA PK , , VA PK , , , VA PK , , VA PK , VA PK , VA PK , VA PK , VA PK , VA PK VA PK VA PK , VA PK , VA PK , VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK VA PK Tilauksen mukaan VA PK Tilauksen mukaan VA PK Tilauksen mukaan VA PK Tilauksen mukaan VA PK Tilauksen mukaan OUNEVA OY TUOTEKATAOGI

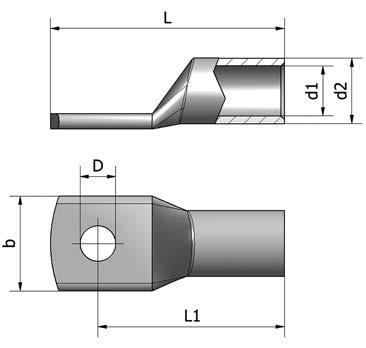

6 Kuparikaapelikengät ja liittimet Cu-kaapelikengät PKD-sarja PKD-kaapelikenkäsarja on tarkoitettu harvasäikeisille/tiivistetyille Cu-kaapeleille ja johtimille. PKD-sarjan kaapelikengät ovat tarkoitettu asennettaviksi yleisimmillä puristustyökaluilla (katso sivu 8). Eroavaisuutena PK-sarjaan, PKD-sarjan kaapelikengissä on varren halkaisija pienempi. (mm 2 ) D 1 d1 d2 b VA PKD , ,0 4,5 7, VA PKD , ,0 4,5 7, VA PKD , ,0 4,5 7, VA PKD ,5 33,5 26,5 5,5 8, VA PKD ,5 35,5 27,5 5,5 8, VA PKD ,5 38,5 29,5 5,5 8, VA PKD ,5 42,5 31,5 5,5 8, VA PKD , ,0 7,0 10, VA PKD , ,0 7,0 10, VA PKD , ,0 7,0 10, VA PKD , ,0 7,0 10, VA PKD , ,0 8,5 12, VA PKD ,5 42,5 33,5 8,5 12, VA PKD , ,0 8,5 12, VA PKD ,5 47,5 36,5 8,5 12, VA PKD ,5 47,5 38,5 10,0 14, VA PKD , ,0 10,0 14, VA PKD , ,5 10,0 14, VA PKD , ,0 12,0 16, VA PKD , ,0 12,0 16, VA PKD , ,0 12,0 16, VA PKD , ,0 13,5 18, VA PKD , ,0 13,5 18, VA PKD , ,0 13,5 18, VA PKD , , VA PKD , , VA PKD , VA PKD , , VA PKD , , VA PKD , TUOTEKATAOGI 2017 OUNEVA OY

7 Kuparikaapelikengät ja liittimet Cu-kaapelikengät PKK-sarja PKK-sarjan Cu-kulmakaapelikengät soveltuvat sekä hienosäikeisten, että tiivistämättömien Cu-kaapeleiden ja johtimien liittämiseen. PKK-kulmakaapelikenkiä on saatavilla sekä 90 että 45 kulmalla. Kaapelikenkien asennuksessa käytetään samoja työkaluja kuin PK-sarjan kaapelikengissä (katso sivu 8). 90 -kulmakaapelikengät 45 -kulmakaapelikengät (mm 2 ) D d1 d2 b VA PKK , , VA PKK , , VA PKK , VA PKK , VA PKK , VA PKK , VA PKK , VA PKK , VA PKK , VA PKK , , VA PKK , , VA PKK , , VA PKK , , VA PKK , , VA PKK , , VA PKK , , VA PKK , , VA PKK , , VA PKK , VA PKK , VA PKK VA PKK , VA PKK , VA PKK VA PKK VA PKK VA PKK VA PKK VA PKK VA PKK VA PKK VA PKK VA PKK (mm 2 ) D d1 d2 b VA PKK , , VA PKK , , VA PKK , VA PKK , VA PKK , VA PKK , VA PKK , VA PKK , VA PKK , VA PKK , , VA PKK , , VA PKK , , VA PKK , , VA PKK , , VA PKK , , VA PKK , , VA PKK , , VA PKK , , VA PKK , VA PKK , VA PKK VA PKK , VA PKK , VA PKK VA PKK VA PKK VA PKK VA PKK VA PKK VA PKK VA PKK VA PKK VA PKK kulmakaapelikengät 45 -kulmakaapelikengät OUNEVA OY TUOTEKATAOGI

8 Kuparikaapelikengät ja liittimet Cu-kaapelikengät taulukot ja työkalut PK-putkikaapelikengät PK-sarja Tyyppikoko Kaapelin kuorintapituus Elpress kuusioleuka euka nro Klauke (EK 22) Klauke (K 50) euka nro euka nro Klauke (EKM 60 ID-) Novopress V-puristus PK-0, R PK-1, R PK-2, R PK-(4)/6 7, R PK-4/(6) 7,5 - - R 22/6 mm 2 OU 1 R PK B8 1 R 22/10 mm 2 OU 1 R HPM400 1 PK B9 1 R 22/16 mm 2 OU HPM400 1 PK B11 1 R 22/25 mm 2 OU HPM400 1 PK B13 1 R 22/35 mm 2 OU HPM400 1 PK B14,5 1 R 22/50 mm 2 OU HPM400 1 PK B17 1 R 22/70 mm 2 OU HPM400 1 PK B20 1 R 22/95 mm 2 OU HPM400 1 PK B22 1 R 22/120 mm 2 OU HPM400 2 PK B25 1 R 22/150 mm 2 OU HPM400 2 PK B27 1 R 22/185 mm 2 OU HPM400 2 PK B30 1 R 22/240 mm 2 OU HPM400 2 PK B32 1 R 22/300 mm 2 OU HPM400 2 PK B HPM400 2 euka nro PKD-putkikaapelikengät PKD-sarja Tyyppikoko Kaapelin kuorintapituus Elpress kuusioleuka euka nro euka nro Klauke (EK 22) Klauke (K 50) euka nro Klauke (EKM 60 ID-) Novopress V-puristus PKD B7 1 R 22/10 mm 2 1 R HPM400 1 PKD B8,5 1 R 22/16 mm HPM400 1 PKD B10 1 R 22/25 mm HPM400 1 PKD B12 1 R 22/35 mm HPM400 1 PKD B14 1 R 22/50 mm HPM400 1 PKD B16 1 R 22/70 mm HPM400 1 PKD B18 1 R 22/95 mm HPM400 1 PKD B19 1 R 22/120 mm HPM400 2 PKD B22 1 R 22/150 mm HPM400 2 euka nro 8 TUOTEKATAOGI 2017 OUNEVA OY

9 Kuparikaapelikengät ja liittimet Cu-jatkoliitin ja rinnakkaisjatkoliitin Jatkoliitin ja rinnakkaisjatkoliitin ovat Cu-johtimien ja käämien jatkamiseen ja haaroittamiseen tarkoitettuja liittimiä. Ounevan jatkoliittimet soveltuvat myös PEX-kaapeleille. iittimet on valmistettu 99,9 % puhtaasta kuparista ja pinnoitettu elektrolyyttisesti tinalla. Asennuksessa voidaan käyttää tavallisimpia puristustyökaluja (katso sivu 10). JH-jatkoliitin (mm 2 ) d1 d VA JH 0,75 0, , VA JH 1,5 1,5 14 1,6 3, VA JH 2,5 2,5 16 2,6 4, VA JH , VA JH VA JH VA JH VA JH VA JH , VA JH VA JH VA JH VA JH VA JH VA JH VA JH ,5 31, VA JH RJ-rinnakkaisjatkoliitin Johtimet max (mm 2 ) d1 d VA RJ , VA RJ VA RJ VA RJ VA RJ VA RJ , VA RJ VA RJ VA RJ VA RJ VA RJ VA RJ VA RJ VA RJ OUNEVA OY TUOTEKATAOGI

10 Kuparikaapelikengät ja liittimet Al/Cu-jatkoliitin Ounevan JHR-rasterijatkoliittimiä käytetään sekä alumiini- että kuparikaapelien, sekä käämien jatkamiseen. Asennuksessa voidaan käyttää tavallisimpia puristustyökaluja (puristustaulukko sivun alhaalla). (mm 2 ) d1 d VA JHR , VA JHR , VA JHR ,2 14, VA JHR , VA JHR , VA JHR , VA JHR , VA JHR , VA JHR , VA JHR , VA JHR , Cu-jatkoliittimien puristustaulukko ja työkalut JH/RJ/JHR Koko (mm 2 ) Kaapelin kuorintapituus Elpress kuusioleuka euka nro euka nro Klauke (EK 22) Klauke (K 50) euka nro Klauke (EKM 60 ID-) Novopress V-puristus 0,75 6* R501 2* / 1** ,5 7* R501 2* / 1** ,5 7* R501 2* / 1** (4)/6 9*/9** R502 2* / 1** /(6) 9*/9** - - R 22/6 mm 2 OU 2*/1** R502 2* / 1** euka nro 10 10*/10** B8 2*/1** R 22/10 mm 2 OU 2*/1** R502 2* / 1** 2* / 1** HPM400 2*/1** 16 14*/14** B9 2*/1** R 22/16 mm 2 OU 4*/2** - - 2* / 1** HPM400 2*/1** 25 16*/15** B11 2*/1** R 22/25 mm 2 OU 4*/2** - - 2* / 1** HPM400 2*/1** 35 16*/16** B13 2*/1** R 22/35 mm 2 OU 4*/2** - - 2* / 1** HPM400 2*/1** 50 19*/18** B14,5 2*/1** R 22/50 mm 2 OU 4*/3** - - 2* / 1** HPM400 2*/1** 70 19*/18** B17 2*/1** R 22/70 mm 2 OU 4*/3** - - 2* / 1** HPM400 2*/1** 95 21*/20** B20 2*/1** R 22/95 mm 2 OU 6*/3** - - 2* / 1** HPM400 2*/1** */22** B22 2*/1** R 22/120 mm 2 OU 6*/3** - - 2* / 1** HPM400 4*/2** */26** B25 2*/1** R 22/150 mm 2 OU 6*/3** - - 2* / 1** HPM400 4*/2** */30** B27 2*/1** R 22/185 mm 2 OU 8*/4** - - 2* / 1** HPM400 4*/2** */30** B30 2*/1** R 22/240 mm 2 OU 8*/4** - - 2* / 1** HPM400 4*/2** */35** B32 2*/1** R 22/300 mm 2 OU 8*/4** HPM400 4*/2** */40** B36 2*/1** HPM400 4*/2** *JH/JHR **RJ 10 TUOTEKATAOGI 2017 OUNEVA OY

11 Kuparikaapelikengät ja liittimet C-haaroitusliitin C-haaroitusliittimet ovat tarkoitettu maadoitus- ja ukkosjohtimien sekä vastaavien jatkamiseen ja haaroittamiseen. iittimien materiaali on suulakepuristettua 99,9 % puhdasta kuparia. iittimissä on leimaus joka sisältää: valmistajan logon, materiaalin, liitintyypin ja käytettävät johdinkoot. iittimet on suunniteltu käytettäväksi Cu-johtimien kanssa. Ruuvikaapelikenkä (mm 2 ) H W leuat (Elpress) VA C4 6-10/ BC VA C / BC VA C / BC VA C / ,8 16 BC VA C / ,7 BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC VA C / BC Ruuvikaapelikenkä soveltuu Cu-johtimille ja se on valmistettu 99,9 % puhtaasta kuparista, ruuvi ja sanka ovat sinkittyä terästä. Asennus ei vaadi mitään erityisiä asennustyökaluja. (mm 2 ) 1 D Kiristysruuvi VA RKK 1,5-16 1, ,5 M OUNEVA OY TUOTEKATAOGI

12 Alumiinikaapelikengät ja liittimet Al-kaapelikenkä OA Al-liitin OA on puristettava kaapelikenkä alumiinijohtimelle. Kuivissa tiloissa Al-kaapelikenkä voidaan liittää liitosrasvaa käyttäen myös tinattuihin, hopeoituihin ja pinnoittamattomiin kuparikiskoihin. iitin sopii myös PEX-kaapeleille. iittimen mukana toimitetaan kartiomainen aluslaatta ja kaksi (2) kappaletta paineentasausaluslaattoja. Al-liittimen asennuksessa voidaan käyttää koestuksessa hyväksyttyjä puristustyökaluja. Sähkonumero Tuotekoodi Tuotenimike (mm 2 ) D 1 d1 d2 W S (kpl/ps tai ltk) VB OA , ,5 5, ,5 5 3/ VB OA , ,5 5, ,5 7 3/ VB OA ,5 53,5 42,5 6, / VB OA , , ,5 9 3/ VB OA ,5 54,5 43,5 8, / VB OA , , ,5 14 3/ VB OA ,5 61,5 48 9, / VB OA , ,5 9, / VB OA , , / VB OA , , / VB OA , , / VB OA , , / VB OA , , / VB OA , , / VB OA , , / VB OA , , / VB OA ,5 111,5 89,5 18, / VB OA ,5 111, / VB OA , / VB OA , , / VB OA ,5 22, / VB OA 800-2x / /15 OA puristustaulukko ja työkalut OA OA - koko (mm 2 ) Kaapelin kuorintapituus Elpress (kuusioleuka) euka nro Burndy (pyöröleuka) euka nro Novopress HP 300 euka nro Thomas & Betts TBM-8 euka nro Klauke (EKM 60 ID-) OA B11 2 U Brown 2 1 OA B13 2 U Green 2 1 OA B14,5 2 U Black 3 1 OA B16 2 U Tan 3 1 OA B20 2 U Ruby 3 1 OA B22 2 U White 4 2 OA B27 2 U Blue 4 2 OA B27 2 U Blue 4 2 OA B30 2 U OA B32 2 U OA B36 2 U OA Elpress matriisipuristus/matriisipidike: V1471/ Matriisi: W60M/Tuurna: W60D/Yhteensä kaksi (2) kpl puristuksia 12 TUOTEKATAOGI 2017 OUNEVA OY

13 Alumiinikaapelikengät ja liittimet Al-jatkoliitin OJA Al-jatkoholkki OJA on puristettava jatkoliitin alumiinikaapeleille. iitin sopii myös PEX-kaapeleille. Ounevan Al-jatkoholkin asennuksessa voidaan käyttää koestuksessa hyväksyttyjä puristustyökaluja. (mm 2 ) d1 d2 (kpl/ps tai ltk) VB OJA , / VB OJA , / VB OJA , / VB OJA , / VB OJA , / VB OJA , / VB OJA , / VB OJA , / VB OJA , / VB OJA / VB OJA , / VB OJA /15 OJA puristustaulukko ja työkalut OJA OJA - koko (mm 2 ) Kaapelin kuorintapituus Elpress (kuusioleuka) euka nro Burndy (pyöröleuka) euka nro Novopress HP 300 euka nro Thomas & Betts TBM-8 euka nro Klauke (EKM 60 ID-) OJA B11 4 U Brown 6 2 OJA B13 4 U Green 6 2 OJA B14,5 4 U Black 6 2 OJA B16 4 U Tan 6 2 OJA B20 4 U Ruby 6 2 OJA B22 4 U White 8 4 OJA B27 4 U Blue 8 4 OJA B27 4 U Blue 8 4 OJA B30 4 U OJA B32 4 U OJA B36 4 U OA Elpress matriisipuristus/matriisipidike: V1471/ Matriisi: W60M/Tuurna: W60D/Yhteensä neljä (4) kpl puristuksia OUNEVA OY TUOTEKATAOGI

14 Alumiinikaapelikengät ja liittimet Al/Cu-siirtymäliitin OSCU Al/Cu-siirtymäliitin OSCU on puristettava kaapelikenkä alumiinijohtimille, kun ne halutaan suoraan liittää tinattuihin, hopeoituihin ja pinnoittamattomiin kuparikiskoihin myös kosteissa tiloissa. iitin sopii myös PEX-kaapeleille. iittimen mukana toimitetaan kartiomainen aluslaatta ja paineentasausaluslaatta. Siirtymäliittimien asennuksessa voidaan käyttää asennusohjeessa mainittuja koestuksessa hyväksyttyjä puristustyökaluja. Sähkonumero Tuotekoodi Tuotenimike (mm 2 ) D 1 d1 d2 B S (kpl/ps tai ltk) VB OSCU , ,5 5, / VB OSCU ,5 53,5 42,5 6, / VB OSCU ,5 54,5 43,5 8, / VB OSCU ,5 61,5 48 9, / VB OSCU , , / VB OSCU , , / VB OSCU , , / VB OSCU , , / VB OSCU , , / VB OSCU ,5 111, / VB OSCU , , /90 OSCU puristustaulukko ja työkalut OSCU OSCU - koko (mm 2 ) Kaapelin kuorintapituus Elpress (kuusioleuka) euka nro Burndy (pyöröleuka) euka nro Novopress HP 300 euka nro Thomas & Betts TBM-8 euka nro Klauke (EKM 60 ID-) OSCU B11 2 U Brown 2 1 OSCU B13 2 U Green 2 1 OSCU B14,5 2 U Black 3 1 OSCU B16 2 U Tan 3 1 OSCU B20 2 U Ruby 3 1 OSCU B22 2 U White 4 2 OSCU B27 2 U Blue 4 2 OSCU B27 2 U Blue 4 2 OSCU B30 2 U OSCU B32 2 U OSCU B36 2 U TUOTEKATAOGI 2017 OUNEVA OY

15 Alumiinikaapelikengät ja liittimet Ruuvattava Al/Cu-kaapelikenkä ROA ROA-alumiiniliitin soveltuu sekä alumiini-, että kuparikaapelien liittämiseen. iitos tehdään momenttiruuveilla, joilloin asennus on pysyvä. Kaapelikengän runko on alumiinia ja se on päällystetty tinalla. (mm 2 ) Kiristysmomentti VB ROA M12 Al-Cu Nm 12, VB ROA M12 Al-Cu Nm 12, VB ROA M12 Al-Cu Nm 12, D AV B S VB ROA M12 Al-Cu Nm 12, Ruuvattava Al-jatkoliitin ORJA Ruuvattava jatkoliitin ORJA soveltuu alumiinikaapeleiden jatkamiseen kokoalueilla mm 2. iitos voidaan tehdä ilman erikoistyökaluja. Eristetyissä liitoksissa kuten valuhartsin tai liimattavan kutisteen kanssa on mahdollista käyttää myös kuparikaapeleita. (mm²) Kiristysmomentti B AV VB ORJA Nm VB ORJA Nm VB ORJA Nm VB ORJA Nm VB ORJA Nm OUNEVA OY TUOTEKATAOGI

16 Yleisliittimet O-yleisliitin Ouneva O-yleisliitin on Al- ja Cu-johtimille (6 300 mm 2 ) tarkoitettu liitin, joka voidaan asentaa ilman erikoistyökaluja. iitin on valmistettu ruostumattomasta teräksestä ja kuparista. (mm 2 ) In (A) D H H1 1 B AV S Kiristysmomentti VC O xAl/Cu , ,6 Nm (6-70 mm 2 ) VC O 6-70M 1xAl/Cu , ,6 Nm (6-70 mm 2 ) VC O 6-70T 1xAl/Cu ,6 Nm (6-70 mm 2 ) VC O 6-70MZ 1xAl/Cu ,6 Nm (6-70 mm 2 ) VC O D9 1xAl/Cu Nm (25-95 mm 2 ) VC O D11 1xAl/Cu Nm (25-95 mm 2 ) VC O 25-95T 1xAl/Cu Nm (25-95 mm 2 ) VC O xAl/Cu , Nm ( mm 2 ) VC O xAl/Cu Nm ( mm 2 ) VC O M D9 1xAl/Cu Nm ( mm 2 ) VC O M D11 1xAl/Cu Nm ( mm 2 ) VC O xAl/Cu Nm ( mm 2 ) VC O Z 1xAl/Cu , Nm ( mm 2 ) VC O 2x(50-150) 2xAl/Cu Nm ( mm 2 ) VC O 2x(95-240) D11 2xAl/Cu Nm ( mm 2 ) VC O 2x(95-240) D13 2xAl/Cu Nm ( mm 2 ) VC O 2x( ) 2xAl/Cu Nm ( mm 2 ) O6-70T/O25-95T Asennusohje O-yleisliitin yhdelle kaapelille asennettuna O-yleisliitin kahdelle kaapelille asennettuna O 6-70MZ / O Z / O Z 16 TUOTEKATAOGI 2017 OUNEVA OY

17 Yleisliittimet OT-yleisliitin Ounevan OT-yleisliittimet ovat tarkoitettu Al- ja Cu-kaapeleiden (1,5 300 mm 2 ) liittämiseen. iitin sekä kiristysruuvi on valmistettu alumiinista ja pinnoitettu tinalla. Esimerkkikäyttökohteita ovat muun muassa sähkökojeet ja -kojeistot. (mm 2 ) Un (V) In (A) VC OT 1,5-50 1xAl/Cu 1, , ,5 8, VC OT xAl/Cu , VC OT xAl/Cu , VC OT xAl/Cu ,5 7, VC OT xAl/Cu , VC OT xAl/Cu ,5 10, VC OT 2x(25-120) 2xAl/Cu VC OT 2x(70-240) 2xAl/Cu W H D S AV Kiristysmomentti 3,5 Nm (1,5-10 mm 2 ), 10 Nm (16-50 mm 2 ) 12 Nm (6-35 mm 2 ), 22 Nm (50-95 mm 2 ) 12 Nm (16-35 mm 2 ), 25 Nm ( mm 2 ) 14 Nm ( mm 2 ), 30 Nm ( mm 2 ) 26 Nm ( mm 2 ), 40 Nm ( mm 2 ) 33 Nm ( mm 2 ), 60 Nm ( mm 2 ) 10 Nm (25-35 mm 2 ), 20 Nm ( mm 2 ) 35 Nm ( mm 2 ), 45 Nm ( mm 2 ) OUNEVA OY TUOTEKATAOGI

18 Yleisliittimet OE-eristetty yleisliitin Eristetty yleisliitin, sama tuote kuin O-liitin (sivu 16) mutta varustettu eristysalustalla ja sangansuojalla. Useita liittimiä voidaan asentaa vierekkäin kiinnittämällä eristysalustat ruuvilla toisiinsa. Tuote asennetaan ruuvilla kiinnitettävään alustaan. (mm 2 ) Un (V) In (A) 1 H W W1 W2 Kiristysmomentti VC OE xAl/Cu , Nm (25-95 mm 2 ) VC OE xAl/Cu , Nm ( mm 2 ) VC OE xAl/Cu Nm ( mm 2 ) OTE-eristetty yleisliitin Ounevan OTE-eristetyt yleisliittimet ovat tarkoitettu Al- ja Cu-kaapeleiden (1,5 300 mm 2 ) liittämiseen. iitin sekä kiristysruuvi on valmistettu alumiinista ja pinnoitettu tinalla. OTE-liittimet ovat vastaavia tuotteita kuin OT-liittimet (sivu 17), mutta ne on varustettu eristysalustalla. iittimet ovat ruuviasennettavia ja ne on mahdollista asentaa vierekkäin kiinnittämällä eristysalustat toisiinsa. Esimerkkikäyttökohteita ovat muun muassa sähkökojeet ja -kojeistot. (mm 2 ) Un (V) In (A) VC OTE 1,5-50 1xAl/Cu 1, ,8 19,5 10,5 5,25 44,5 39,5 32,5 8, VC OTE xAl/Cu ,8 19,5 13 5, ,5 32,5 10, VC OTE xAl/Cu ,5 17 5, ,5 50,5 12, VC OTE xAl/Cu ,5 15 5, ,5 50,5 12,5 4 7, VC OTE xAl/Cu ,5 15 5,25 67,5 57,5 50,5 12, VC OTE xAl/Cu , ,5 50,5 12,5 4 10, VC OTE 2x(25-120) 2xAl/Cu VC OTE 2x(70-240) 2xAl/Cu H W W1 D D1 S AV Kiristysmomentti 3,5 Nm (1,5-10 mm 2 ), 10 Nm (16-50 mm 2 ) 12 Nm (6-35 mm 2 ), 22 Nm (50-95 mm 2 ) 12 Nm (16-35 mm 2 ), 25 Nm ( mm 2 ) 14 Nm ( mm 2 ), 30 Nm ( mm 2 ) 26 Nm ( mm 2 ), 40 Nm ( mm 2 ) 33 Nm ( mm 2 ), 60 Nm ( mm 2 ) 10 Nm (25-35 mm 2 ), 20 Nm ( mm 2 ) 35 Nm ( mm 2 ), 45 Nm ( mm 2 ) TUOTEKATAOGI 2017 OUNEVA OY

19 Yleisliittimet OT-liitinperhe uudistui Ounevan koko OT-liitinperhe päivittyi entistäkin paremmaksi. Uusi OT 1000 V tarjoaa markkinoiden parasta laatua ja ominaisuuksia, jotka lisäävät liittimien käyttökohteita, turvallisuutta ja asennuksen helppoutta. NEJÄ SYYTÄ VAITA OT 1000 V Entistä korkeampi 1000 V AC/DC käyttöjännite Kiristysmomentit kätevästi liittimien kansissa Turvallinen U 94 V0 -luokan muoviraaka-aine Materiaaliluokitus U94 testistandardin mukaan (pystysuora palotesti) Materiaaliluokka 94V-0 94V-1 94V-2 Palamisaika / testikappale ensimmäisen liekin poistamisen jälkeen 10 sek 30 sek 30 sek Yhteenlaskettu palamisaika kaikille 5:lle testikappaleelle liekin poistamisen jälkeen 50 sek 250 sek 250 sek Palamisaika / testikappale toisen liekin poistamisen jälkeen 30 sek 60 sek 60 sek Testikappaleen alapuolelle sijoitetun kankaan syttyminen tippuvista pisaroista sallittu Ei Ei Kyllä Asennusta helpottavat johdinkaulukset Ouneva on panostanut uusien liittimien paloturvallisuuteen ja kaikki OT 1000 V -liittimet valmistetaan U 94 V-0 -luokan PA66 muoviraaka-aineesta V AC/DC käyttöjännitteen etuja ovat uudet käyttökohteet, kuten aurinkopaneelit ja tuulivoima sekä tehon kasvun myötä parantunut energiataloudellisuus. kaulukset ja kiristysmomenttien selkeä merkintä lisäävät asennuksen varmuutta ja laatua sekä helpottavat ja nopeuttavat asentajan työtä. OUNEVA OY TUOTEKATAOGI

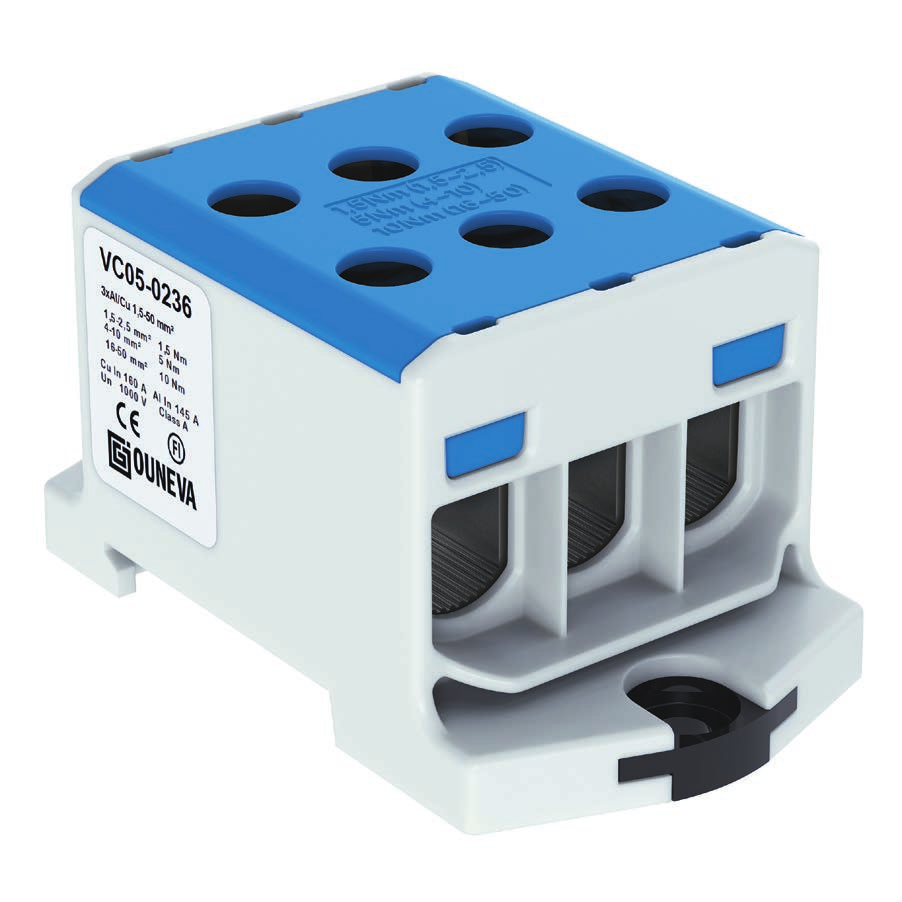

20 Yleisliittimet OT-yleisliittimet OT-yleisliittimet 1xAl/Cu 1,5-50 mm 2 Ounevan OT-yleisliittimet ovat tarkoitettu alumiini- ja kuparikaapeleiden liittämiseen ja haaroittamiseen. iittimien runkojen materiaali on tinapäällysteinen alumiini. Muovisen eristyskotelon arvokilpeen on merkitty valmistajan logo, liittimen koko, virta-/jännitearvot sekä liitinruuvin kiristysmomentit. Asennetaan DIN-kiskoon. Sähkönumero Tuotekoodi Väri (mm²) Un (V) In (A) Kiristymomentti VC Harmaa VC Sininen 1xAl/Cu 1, (Cu)/ 1,5 Nm (1,5 mm 2 ), VC Kelta/Vihreä 75 (Al) 3,5 Nm (2,5-6 mm 2 ), ,5 13, Nm (10-16 mm 2 ) VC Punainen VC Musta VC Harmaa VC Sininen 1xAl/Cu 2, (Cu)/ 3 Nm (2,5-16 mm 2 ), 120 (Al) 6 Nm (25-35 mm 2 ) VC Kelta/Vihreä VC Harmaa VC Sininen 30 1xAl/Cu 160 (Cu)/ 1,5 Nm (1,5 2,5 mm 2 ), VC Kelta/Vihreä 1, (Al) 5 Nm (4-10 mm 2 ), Nm (16 50 mm 2 ) VC Punainen VC Musta 30 1 H W AV Sertifiointi ja tuoteturvallisuus Varmista aina, että valitset luotettavan ja turvallisen, sertifioidun sähköliittimen. Sähkökeskuksien ja -laitteistojen vaatimukset kuparijohtimien liitoksille on määritetty standardissa EN :2009. Kaikkien sähkökeskusten sisällä käytettävien liittimien tulee täyttää tämän standardin vaatimukset. Alumiinijohtimia käytettäessä tulee liittimen täyttää standardin EN :2003 määrittämät vaatimukset. Standardin EN :2003 mukaisesti testatut ja sertifioidut liittimet jaetaan kahteen luokkaan. Class A (oikosulkutestattu) - käyttökohteita mm. syöttöliitännät, laitteistot/keskukset, muu yleiskäyttö Class B (ei oikosulkutestattu) - käyttökohteita vain suljetut, erillisellä pikasulakkeella suojatut piirit Ounevan OT-liitinperheen tuotteet ovat testattuja ja sertifioituja A-luokan sähköliittimiä, jotka soveltuvat sekä kupari- että alumiinijohtimille. Varmistuaksesi liittimen turvallisuudesta, varmista aina että siitä löytyvät CE ja Class A -merkinnät sekä sertifioijan tunnus, kuten FI -merkki. 20 TUOTEKATAOGI 2017 OUNEVA OY

21 Yleisliittimet OT-yleisliittimet OT-yleisliittimet 1xAl/Cu mm 2 Ruuvi- tai DIN-kiskokiinnityksellä. DIN-kiskokiinnitys on varustettu asennusta nopeuttavalla ClickSet -kiinnitysmekanismilla. Saatavana Q UUTUUS Sähkönumero Tuotekoodi Väri VC Harmaa (mm²) Un (V) In (A) Kiristysmomentti VC Sininen 10 1xAl/Cu 245 (Cu)/ VC Kelta/Vihreä (Al) 12 Nm (6-25 mm 2 ), 22 Nm (35-95mm 2 ) , VC Punainen VC Musta VC Harmaa VC Sininen 1xAl/Cu (Cu)/ 12 Nm (16 35 mm 2 ), 250 (Al) 25 Nm ( mm 2 ) , VC Kelta/Vihreä VC Harmaa VC Sininen 1xAl/Cu (Cu)/ 14 Nm (25-50 mm 2 ), 290 (Al) 30 Nm ( mm 2 ) , VC Kelta/Vihreä VC Harmaa VC Sininen 1xAl/Cu (Cu)/ 26 Nm ( mm 2 ), 380 (Al) 40 Nm ( mm 2 ) , VC Kelta/Vihreä VC Harmaa VC Sininen 1xAl/Cu (Cu)/ 30 Nm ( mm 2 ), 440 (Al) 45 Nm ( mm 2 ) , VC Kelta/Vihreä 3 1 H H1 W AV D 20 OUNEVA OY TUOTEKATAOGI

22 Yleisliittimet OT-yleisliittimet OT-yleisliitin 2xAl/Cu 1,5-50 mm² DIN-kiskokiinnityksellä, haaroitusliitin Sähkönumero Tuotekoodi Väri (mm²) Un (V) In (A) Kiristysmomentti 1 H W AV VC Harmaa VC Sininen VC Kelta/Vihreä 2xAl/Cu 2, (Cu)/ 120 (Al) 3 Nm (2,5 16 mm²), 6 Nm (25-35 mm²) VC Harmaa VC Sininen VC Kelta/Vihreä VC Punainen 2xAl/Cu 1, (Cu)/ 290 (Al) 1,5 Nm (1,5 2,5 mm²), 5 Nm (4-10 mm²), 10 Nm (16 50 mm²) VC Musta Sertifiointi ja tuoteturvallisuus Varmista aina, että valitset luotettavan ja turvallisen, sertifioidun sähköliittimen. Sähkökeskuksien ja -laitteistojen vaatimukset kuparijohtimien liitoksille on määritetty standardissa EN :2009. Kaikkien sähkökeskusten sisällä käytettävien liittimien tulee täyttää tämän standardin vaatimukset. Alumiinijohtimia käytettäessä tulee liittimen täyttää standardin EN :2003 määrittämät vaatimukset. Standardin EN :2003 mukaisesti testatut ja sertifioidut liittimet jaetaan kahteen luokkaan. Class A (oikosulkutestattu) - käyttökohteita mm. syöttöliitännät, laitteistot/keskukset, muu yleiskäyttö Class B (ei oikosulkutestattu) - käyttökohteita vain suljetut, erillisellä pikasulakkeella suojatut piirit Ounevan OT-liitinperheen tuotteet ovat testattuja ja sertifioituja A-luokan sähköliittimiä, jotka soveltuvat sekä kupari- että alumiinijohtimille. Varmistuaksesi liittimen turvallisuudesta, varmista aina että siitä löytyvät CE ja Class A -merkinnät sekä sertifioijan tunnus, kuten FI -merkki. 22 TUOTEKATAOGI 2017 OUNEVA OY

23 Yleisliittimet OT-yleisliittimet OT-yleisliitin 2xAl/Cu mm² Ruuvi- tai DIN-kiskokiinnityksellä, haaroitusliitin. DIN-kiskokiinnitys on varustettu asennusta nopeuttavalla ClickSet -kiinnitysmekanismilla. Saatavana Q UUTUUS Sähkonumero Tuotekoodi Väri VC Harmaa (mm²) Un (V) In (A) Kiristysmomentti VC Sininen VC Kelta/Vihreä 2xAl/Cu (Cu)/ 440 (Al) 12 Nm (6-25 mm 2 ), 22 Nm (35-95mm 2 ) , VC Punainen VC Musta VC Harmaa VC Sininen 2xAl/Cu (Cu)/ 12 Nm (16 35 mm 2 ), 500 (Al) 25 Nm ( mm 2 ) , VC Kelta/Vihreä VC Harmaa VC Sininen 2xAl/Cu (Cu)/ 14 Nm (25-50 mm 2 ), 580 (Al) 30 Nm ( mm 2 ) , VC Kelta/Vihreä VC Harmaa VC Sininen 2xAl/Cu 850 (Cu)/ 26 Nm ( mm ), 760 (Al) 40 Nm ( mm 2 ) , VC Kelta/Vihreä VC Harmaa VC Sininen 2xAl/Cu (Cu)/ 30 Nm ( mm 2 ), 440 (Al) 45 Nm ( mm 2 ) , VC Kelta/Vihreä 6 1 H H1 W AV D 30 OUNEVA OY TUOTEKATAOGI

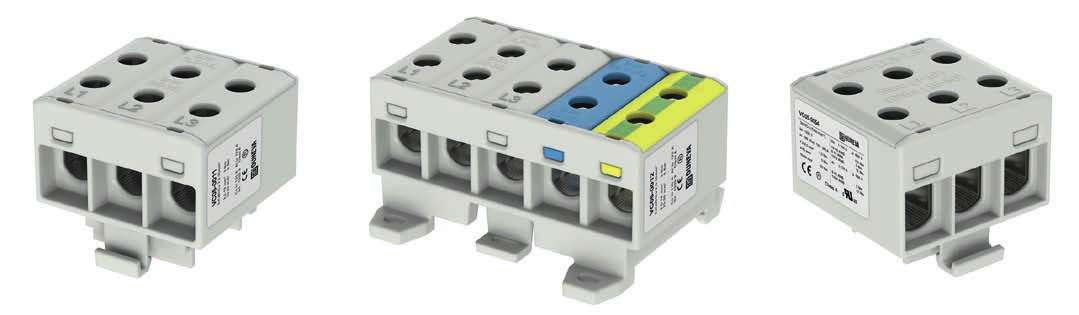

24 Yleisliittimet OT-yleisliittimet Moninapaiset OT-yleisliittimet 3- ja 5-napaiset yleisliittimet, kiinnitys DIN-kiskoon (VC myös ruuvilla). Sähkönumero Tuotekoodi Väri (mm²) Un (V) In (A) Kiristysmomentti 1 H W AV VC Harmaa (1, 2, 3) 3xAl/Cu 2, x135 (Cu) / 3x120 (Al) 3 Nm (2,5 16 mm 2 ), 6 Nm (25-35 mm 2 ) VC Kolmivärinen (1, 2, 3, N, PE) 5xAl/Cu 2, x135 (Cu) / 5x120 (Al) 3 Nm (2,5 16 mm 2 ), 6 Nm (25-35 mm 2 ) VC Harmaa (1, 2, 3) 3xAl/Cu 1, x160 (Cu)/ 3x145 (Al) 1,5 Nm (1,5 2,5 mm 2 ), 5 Nm (4-10 mm 2 ), 10 Nm (16 50 mm 2 ) OT-yleisliitinpakkaus Käytetään virtajohtimien kytkentään kojeistoissa ja sähkölaitteissa. Pakkaus sisältää liittimet vaihejohtimien, sekä nolla- ja suojamaadoituksien kytkemiseen. iittimiin voidaan asentaa sekä alumiini- että kuparikaapeleita joiden koot ovat välillä 1,5-50 mm 2 iittimet asennetaan DIN-kiskoon. Sähkönumero Tuotekoodi VC Pakkauksen sisältämät liittimet: Sähkönumero Kpl VC VC VC TUOTEKATAOGI 2017 OUNEVA OY

25 Yleisliittimet OT-yleisliittimet OT-haaroitusliittimet 3xAl/Cu 1,5-150 mm 2 Ruuvi- tai DIN-kiskokiinnityksellä. DIN-kiskokiinnitys on varustettu asennusta nopeuttavalla ClickSet -kiinnitysmekanismilla. Sähkönumero Tuotekoodi Väri (mm²) Un (V) In (A) Kiristysmomentti 1 H W AV Saatavana Q UUTUUS VC Harmaa VC Sininen VC Kelta/Vihreä VC Harmaa VC Sininen VC Kelta/Vihreä VC Harmaa VC Sininen VC Kelta/Vihreä 3xAl/Cu 1, xAl/Cu xAl/Cu (Cu) / 145 (Al) 245 (Cu) / 220 (Al) 320 (Cu)/ 290 (Al) 1,5 Nm (1,5 2,5 mm 2 ), 5 Nm (4-10 mm 2 ), 10 Nm (16 50 mm 2 ) 12 Nm (6-25 mm 2 ), 22 Nm (35-95mm 2 ) 14 Nm (25-50 mm 2 ), 30 Nm ( mm 2 ) 79,5 67,5 40,8 44, , , , OT-kosketussuojat OT-kosketussuojia käytetään OT-liittimien johdintulojen kosketussuojaukseen. Kosketussuojat sopivat kaikkiin OT liittimiin OD Kosketussuoja OT 50 0, OD Kosketussuoja OT 95 1, OD Kosketussuoja OT 120/150 1, OD Kosketussuoja OT 240/300 2,6 100 OUNEVA OY TUOTEKATAOGI

26 Yleisliittimet Kojeliittimet Kojeliittimien runko ja liitinruuvit ovat tinattua alumiinia, kosketussuoja U 94 V-0 -luokan polyamidia. Kattavan liitinkiskovalikoiman ansiosta kojeliittimet soveltuvat kytkentöihin monenlaisissa kojeistoissa. Valmiiksi liitosrasvatut kytkentätilat sekä kuusiokoloruuveilla tehtävä liitos takaavat helpon ja nopean asennuksen. UUTUUS * iitinkisko (mm²) Un (V) In (A) Kiristysmomentti VC Kojeliitin 50 Standardi 1xAl/Cu (Cu)/100 (Al) 6 Nm (6-10 mm 2 ), 10 Nm (16-50 mm 2 ) 22, VC Kojeliitin 50 M Standardi 1xAl/Cu (Cu)/100 (Al) 6 Nm (6-10 mm 2 ), 10 Nm (16-50 mm 2 ) 23, VC Kojeliitin 1xAl/Cu 6-50 Vasenkätinen 1xAl/Cu (Cu)/100 (Al) 6 Nm (6-10 mm 2 ), 10 Nm (16-50 mm 2 ) 22, VC Kojeliitin 1xAl/Cu 6-50 R Oikeakätinen 1xAl/Cu (Cu)/100 (Al) 6 Nm (6-10 mm 2 ), 10 Nm (16-50 mm 2 ) 22, VC Kojeliitin 1xAl/Cu 6-50 M Vasenkätinen 1xAl/Cu (Cu)/100 (Al) 6 Nm (6-10 mm 2 ), 10 Nm (16-50 mm 2 ) 23, VC Kojeliitin 1xAl/Cu 6-50 MR Oikeakätinen 1xAl/Cu (Cu)/100 (Al) 6 Nm (6-10 mm 2 ), 10 Nm (16-50 mm 2 ) 23,2 50 *Mallikohtaiset selvennykset: M = mallissa mittausjohtimen paikka iitinkisko (mm²) Un (V) In (A) Kiristysmomentti VC Kojeliitin 2x50 RB Pyöristetty 2xAl/Cu (Cu)/250 (Al) 6 Nm (6-10 mm 2 ), 10 Nm (16-50 mm 2 ) 26, TUOTEKATAOGI 2017 OUNEVA OY

27 Yleisliittimet Kojeliittimet UUTUUS Kojeliitin 1xAl/Cu mm mm 2 kojeliittimiä on saatavana seitsemällä erityyppisellä liitinkiskolla varustettuina. UUTUUS UUTUUS * iitinkisko (mm²) Un (V) In (A) Kiristysmomentti VC Kojeliitin 1xAl/Cu M Standardi (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , VC Kojeliitin 1xAl/Cu RBM Pyöristetty (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , VC Kojeliitin 1xAl/Cu SBM Ruuvireiällinen (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , VC Kojeliitin 1xAl/Cu Standardi (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , VC Kojeliitin 1xAl/Cu RB Pyöristetty (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , VC Kojeliitin 1xAl/Cu SB Ruuvireiällinen (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , VC Kojeliitin 1xAl/Cu Vasenkätinen (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , VC Kojeliitin 1xAl/Cu R Oikeakätinen (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , VC Kojeliitin 1xAl/Cu M Vasenkätinen (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , VC Kojeliitin 1xAl/Cu MR Oikeakätinen (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , VC Kojeliitin 1xAl/Cu RB Vasenkätinen pyöristetty (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , VC Kojeliitin 1xAl/Cu RBR Oikeakätinen pyöristetty (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , VC Kojeliitin 1xAl/Cu RBMR Oikeakätinen pyöristetty (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , VC Kojeliitin 1xAl/Cu RBM Vasenkätinen pyöristetty (Cu)/180 (Al) 12 Nm (16-50 mm2), 20 Nm (70-95 mm²) , *Mallikohtaiset selvennykset: M = mallissa mittausjohtimen paikka Kojeliitinpakkaukset Kojeliittimet saatavilla nyt myös valmiina lajitelmina. Kojeliitinpakkaukset sisältävät standardin, vasen- ja oikeakätiset liittimet. Saatavilla ilman mittausliitintä ja mittausliittimellä varustettuina (M-mallit). Sisältö VC Kojeliitinpakkaus 50 CR VC , VC , VC Tilauksen mukaan VC Kojeliitinpakkaus 50 CRM VC , VC , VC Tilauksen mukaan VC Kojeliitinpakkaus 95 CR VC , VC , VC Tilauksen mukaan VC Kojeliitinpakkaus 95 CRM VC , VC , VC Tilauksen mukaan W1 H1 H2 OUNEVA OY TUOTEKATAOGI

28 Haaroitusliittimet OJ-yleisjakeluliittimet OJ-yleisjakeluliittimet ovat tarkoitettu sähkölaitteiden haaroituskytkentöihin. Kaikissa liitinmalleissa on yhdet syöttöjohtimet, ja mallien kesken kuusi, seitsemän tai 11 haaroitusjohdinaukkoa. * VG OJ VG OJ tulo (mm 2 ) 1xAl/Cu xAl/Cu lähtö (mm 2 ) 6xCu 2,5-16 2xCu 6-35, 5xCu 2,5-16, 4xCu 2,5-10 Un (V) In (A) Al/Cu / /280 Kiristymomentti 3 Nm (2,5-16 mm 2 ), 6 Nm (25-35 mm 2 ), 10 Nm (50-70 mm 2 ) 3 Nm (2,5-16 mm 2 ), 6 Nm (25-35 mm 2 ), 10 Nm (50-70 mm 2 ), 19 Nm ( mm 2 ) iitin soveltuu sekä alumiiniettä kuparikaapeleille, asennus tapahtuu joko ruuvilla tai DIN-kiskoon VG OJ 400 C 1xAl/Cu VG OJ 400 C S 1xAl/Cu xCu 2,5-35, 3xCu xCu 2,5-35, 3xCu / /425 6 Nm (2,5-35 mm 2 ), 10 Nm (6-50 mm 2 ), 25 Nm ( mm 2 ) 6 Nm (2,5-35 mm 2 ), 10 Nm (50-70 mm 2 ), 25 Nm ( mm 2 ) VG OJ 400 FBB Joustava virtakisko Cu 10x(1x25) 4xCu 2,5-35, 3xCu /425 6 Nm (virtakisko), 6 Nm (2,5-35 mm 2 ), 10 Nm (6-50 mm 2 ) VG OJ 400 FBB S Joustava virtakisko Cu 10x(1x25) 4xCu 2,5-35, 3xCu /425 6 Nm (virtakisko), 6 Nm (2,5-35 mm 2 ), 10 Nm (6-50 mm 2 ) *Mallinimikkeen selvennys: S = Sealing, mallissa kannen sinetöintimahdollisuus. OJ 200 OJ 280 OJ 400 Sertifiointi ja tuoteturvallisuus Varmista aina, että valitset luotettavan ja turvallisen, sertifioidun sähköliittimen. Sähkökeskuksien ja -laitteistojen vaatimukset kuparijohtimien liitoksille on määritetty standardissa EN :2009. Kaikkien sähkökeskusten sisällä käytettävien liittimien tulee täyttää tämän standardin vaatimukset. Alumiinijohtimia käytettäessä tulee liittimen täyttää standardin EN :2003 määrittämät vaatimukset. Standardin EN :2003 mukaisesti testatut ja sertifioidut liittimet jaetaan kahteen luokkaan. Class A (oikosulkutestattu) - käyttökohteita mm. syöttöliitännät, laitteistot/keskukset, muu yleiskäyttö Class B (ei oikosulkutestattu) - käyttökohteita vain suljetut, erillisellä pikasulakkeella suojatut piirit Ounevan OJ-liitinperheen tuotteet ovat testattuja ja sertifioituja A-luokan sähköliittimiä, jotka soveltuvat sekä kupari- että alumiinijohtimille. Varmistuaksesi liittimen turvallisuudesta, varmista aina että siitä löytyvät CE ja Class A -merkinnät sekä sertifioijan tunnus, kuten FI -merkki. 28 TUOTEKATAOGI 2017 OUNEVA OY

29 Haaroitusliittimet Kytkentälaatta Kytkentälaatta on tarkoitettu Cu-virtajohtimien kytkentään. Tuote on varustettu suojakotelokiinnikkeillä ja kotelot ovat saatavilla lisävarusteena. Kytkentälaatta asennetaan joko ruuvilla tai DIN-kiskoon. Sähkönumero Tuotekoodi (mm 2 ) Un (V) In (A) Kiristysmomentti VG xCu 2, Nm (2,5-6 mm 2 ), 5 Nm (10-16 mm 2 ) Kytkentälaatan VG nimelliskytkentäkapasiteetti ja kiristysmomentit/liitospositio. Suojakotelo (mm 2 ) Määrä Kiristysmomentti Cu 2,5 8 3 Nm Cu Nm Cu Nm Cu Nm Cu Nm Kosketussuoja kytkentälaattaan (IP20). Suojakotelo voidaan tarvittaessa sinetöidä kytkentälaattaan. Sähkönumero Tuotekoodi Tyyppi OD Sopii tuotteeseen VG OUNEVA OY TUOTEKATAOGI

30 Haaroitusliittimet Haaroitusalusta VG VG VG VG VG VG Ounevan haaroitusalustoja käytetään Cu-johtimien kytkentään ja haaroitukseen sähkökojeistoissa ja laitteissa. Kaikki mallit voidaan kiinnittää joko ruuvilla tai DIN-kiskoon. Sähkönumero Tuotekoodi (mm 2 ) Un (V) In (A) Kiristysmomentti VG Cu 6-70+kisko 2, Nm (2,5-70 mm 2 ) VG Cu Nm (2,5-70 mm 2 ) VG Cu Nm ( mm 2 ) VG Cu kisko / Nm ( mm 2 ) VG Cu Nm ( mm 2 ) VG Cu kisko Nm ( mm 2 ) Välilevyt haaroitusalustaan Sivusuojat haaroitusalustaan Kuparisia välilevyjä suositellaan käytettäväksi johtimien välissä, kun haaroitusalustaan kytketään useita erikokoisia johtimia. Muovisia sivusuojia käytetään suojaamaan johtimia ja eristämään vaiheita toisistaan. Yhteensopivuus Yhteensopivuus KG Välilevy 6-70 VG ja VG OD Sivusuoja 6-70 VG ja VG KG Välilevy VG ja VG OD Sivusuoja VG , VG , VG ja VG TUOTEKATAOGI 2017 OUNEVA OY

31 Haaroitusliittimet Haaroitusliitin VG VG Eristettyjä haaroitusliittimiä käytetään Al- ja Cu-johtimien kytkentään sekä sisä- että ulkotiloissa. iittimet ovat suojattuja ja ne voidaan asentaa jännitteellisinä. Suojausluokka IP 20. Sähkönumero Tuotekoodi Väri (mm 2 ) Un (V) In (A) Cu/Al Kiristysmomentti VG Harmaa Al/Cu 2x(70-240)+3x(16-50) / VG Sininen Al/Cu 2x(70-240)+3x(16-50) / Nm (16-50 mm 2 ), 24 Nm ( mm 2 ), 38 Nm ( mm 2 ) 10 Nm (16-50 mm 2 ), 24 Nm ( mm 2 ), 38 Nm ( mm 2 ) OUNEVA OY TUOTEKATAOGI

32 Maadoitustarvikkeet Maadoituspallotapit Maadoituspallotappi suojamaadoituksien tekemiseen. Tuotteet on valmistettu kuparista ja pinnoitettu elektrolyyttisesti tinalla. Pallotapit ovat testattu ja sertifioitu standardin IEC/EN (5.7) mukaisesti. Sähkönumero Tuotekoodi Tyyppi T T AV D D1 Maks. oikosulkuvirta VI Pallo 20 mm/m12 kiinnitys M ,6 23,7 ka/1s VI Pallo 25 mm/m12 kiinnitys M ,6 29,6 ka/1s VI Pallo 30 mm/m12 kiinnitys M ,1 29,6 ka/1s VI Pallo 30 mm/m16/30 taivutettu M ka/1s Pallotappiadapterit Pallotappiadapteri M12 sopii käytettäväksi kaikkien kolmen pallotappimallin kanssa. Adapteri on valmistettu sinkitystä teräksestä. Sähkönumero Tuotekoodi Tyyppi VK Adapteri M12-M12 ulkokierre TUOTEKATAOGI 2017 OUNEVA OY

33 Maadoitustarvikkeet PEN-liittimet PEN-liitin, TN-C (PEN) järjestelmä voidaan muuttaa TN-S (PE+N) järjestelmäksi poistamalla yhdyskisko. iittimen runko on valmistettu alumiinista ja pinnoitettu tinalla. Kaikissa malleissa on kaksi kappaletta mittausjohtimien liitäntöjä. iitin asennetaan ruuveilla alustaan ja se soveltuu sekä Al- että Cu-kaapeleille. (mm²) Un (V) 1 2 H W W1 AV VI OT-PEN 50 6xAl/Cu 1, , VI OT-PEN 95 6xAl/Cu , , VI OT-PEN 120 6xAl/Cu , VI OT-PEN 150 6xAl/Cu VI OT-PEN 240 6xAl/Cu ,9 104, , D Kiristysmomentti (Nm) Johtimet 1,5 Nm (1,5-2,5 mm²), 5 Nm (4-16 mm²), 10 Nm (25-50 mm²) 5 Nm (6-16 mm²), 22 Nm (25-95 mm²) 5 Nm (16 mm²), 26 Nm ( mm²) 14 Nm (25-50 mm²), 30 Nm ( mm²) 26 Nm ( mm²), 40 Nm ( mm²) Kiristysmomentti (Nm) Mittausliittimet 3,5 Nm (1,5-4 mm²) ,5 Nm (1,5-4 mm²) ,5 Nm (1,5-4 mm²) ,5 Nm (1,5-4 mm²) ,5 Nm (1,5-4 mm²) Joustava PEN-liitin Joustava PEN-liitin asennetaan kiskoon. iitintä käytetään vaativissa asennuskohteissa, joissa joustavuus helpottaa nolla- ja suojamaadoitusjohdinten kytkemistä. (mm 2 ) VI Joustava O-PEN 2x(6-70) 2xAl/Cu Potentiaalintasauskisko Käytetään eri sähkölaitteiden potentiaalintasausjohtimien yhdistämiseen/kokoamiseen. Runko ja ruuvit ovat valmistettu alumiinista ja pinnoitettu tinalla. Tukieristimet on valmistettu polyamidista. Kisko kiinnitetään ruuveilla (2 kpl) tukieristimistä asennusalustaan. Sähkönumero Tuotekoodi (mm 2 ) Un (V) VE xAl/Cu VE xAl/Cu xAl/CU Kiristysmomentti 7 Nm (6-16 mm 2 ), 14 Nm (25-50 mm 2 ) 7 Nm (6-16 mm 2 ), 14 Nm (25-70 mm 2 ) VE VE OUNEVA OY TUOTEKATAOGI

34 Maadoitustarvikkeet Maadoituskiskot Maadoituskiskot valmistetaan puhtaasta pinnoittamattomasta kuparista. Maadoituskiskoja käytetään keskuksien ja kojeistojen suojamaadoitukseen. Numerointi tehdään stanssaamalla. Tukieristin/kiinnitystarvikepakkaus saatavilla erikseen. UUTUUS UUTUUS W H AE Maadoituskisko 10x100x1600, 60 reikää 11 mm Tilauksen mukaan AE Maadoituskisko 10x100x1200, 44 reikää 11 mm Tilauksen mukaan AE Maadoituskisko 10x100x1000, 36 reikää 11 mm Tilauksen mukaan AE Maadoituskisko 10x100x750, 25 reikää 11 mm Tilauksen mukaan AE Maadoituskisko 10x100x600, 20 reikää 11 mm Tilauksen mukaan AE Maadoituskisko 10x100x450, 13 reikää 11 mm Tilauksen mukaan AE Maadoituskisko 10x100x300, 8 reikää 11 mm Tilauksen mukaan AE Maadoituskisko 10x80x1000, 36 reikää 9 mm Tilauksen mukaan AE Maadoituskisko 10x80x600, 20 reikää 9 mm Tilauksen mukaan AE Maadoituskisko 10x80x300, 8 reikää 9 mm Tilauksen mukaan AE Maadoituskisko 10x50x1000, 18 reikää 11 mm Tilauksen mukaan AE Maadoituskisko 10x50x600, 10 reikää 11 mm Tilauksen mukaan AE Maadoituskisko 10x50x300, 4 reikää 11 mm Tilauksen mukaan AE Maadoituskisko 10x50x200, 2 reikää 11 mm Tilauksen mukaan Maadoituskiskojen tukieristimet ja kiinnitystarvikkeet Eristimet on valmistettu lasikuituvahvisteisesta polyamidista. Kiinnitystarvikkeet ovat sinkittyä terästä. Tukieristin/kiinnitystarvikepakkaus sisältää kaksi kappaletta 40 mm M10 tukieristimiä, neljä DIN933 M10x20 ruuvia sekä neljä DIN125 M10 aluslaattaa. Kiinnitystarvikepakkaus sisältää 10 kpl DIN933x30 ruuvia, 20 kpl DIN125 aluslaattaa ja 10 kpl DIN934 mutteria AE AE AE Maadoituskiskojen tukieristin/ kiinnitystarvikepakkaus Maadoituskiskojen kiinnitystarvikepakkaus M8 Maadoituskiskojen kiinnitystarvikepakkaus M Tilauksen mukaan 250 Tilauksen mukaan 463 Tilauksen mukaan 34 TUOTEKATAOGI 2017 OUNEVA OY

35 äpivientitarvikkeet IECEx/ATEX-sulkutulpat Ouneva sulkutulppien tuotesarja on uudistunut. IECEx/ATEX-sulkutulppia käytetään kierrereikien tiivistämiseen räjähdysvaarallisissa tiloissa. Niklatut messinkiset sulkutulpat on varustettu EPDM-tiivisteellä, mikä takaa sulkujen tiiveyden äärimmäisissä olosuhteissa. Sulkutulpat ovat saatavilla M12-M75 kierteisinä. Sähkönumero Tuotekoodi Tyyppi VD Sulkutulppa niklattu Ms M12x1,5 IECEx/ATEX VD Sulkutulppa niklattu Ms M16x1,5 IECEx/ATEX VD Sulkutulppa niklattu Ms M20x1,5 IECEx/ATEX VD Sulkutulppa niklattu Ms M25x1,5 IECEx/ATEX VD Sulkutulppa niklattu Ms M32x1,5 IECEx/ATEX VD Sulkutulppa niklattu Ms M40x1,5 IECEx/ATEX VD Sulkutulppa niklattu Ms M50x1,5 IECEx/ATEX VD Sulkutulppa niklattu Ms M63x1,5 IECEx/ATEX VD Sulkutulppa niklattu Ms M75x1,5 IECEx/ATEX 355 Tilauksen mukaan Tekniset tiedot CE 0537 Hyväksynnät II 2 G Ex eb IIC Gb II 2 D Ex tb IIIC Db VTT 15 ATEX 054X Sertifikaatti nro IECEx VTT X Materiaalit Niklattu messinki / EPDM IP-luokitus IP66 ämpötila-alue C Supistusholkit Supistusholkkeja käytetään pienentämään läpivientireiän kierrekokoa. Supistusholkit ovat yhteensopivia Ounevan läpivientilaippojen kanssa. Materiaalina supistusholkeissa on niklattu messinki. Holkit on varustettu O-renkailla. Ulkokierre Sisäkierre VK Supistusholkki M20/M16 M20x1,5 M16x1,5 18 Tilauksen mukaan VK Supistusholkki M25/M20 M25x1,5 M20x1,5 33 Tilauksen mukaan VK Supistusholkki M32/M25 M32x1,5 M25x1,5 57 Tilauksen mukaan VK Supistusholkki M40/M32 M40x1,5 M32x1,5 82 Tilauksen mukaan VK Supistusholkki M50/M40 M50x1,5 M40x1,5 163 Tilauksen mukaan VK Supistusholkki M63/M50 M63x1,5 M50x1,5 295 Tilauksen mukaan VK Supistusholkki M72/M63 M72x2,0 M63x1,5 308 Tilauksen mukaan VK Supistusholkki M75/M63 M75x1,5 M63x1,5 347 Tilauksen mukaan OUNEVA OY TUOTEKATAOGI

36 äpivientitarvikkeet Kaapelipäätteet Kaapelipäätteet ovat koottavia. Kaksi perus runkoa ja kaksi tiivistekumia on suunniteltu eri kaapelihalkaisijoille a) Ø mm ja b) Ø mm. Samassa päätteessä voidaan käyttää yhtä tai kahta kaapelia. Kaapelipäätteissä on modulaarinen suunnittelu ja ne ovat Ex-vaatimusten mukaisia. Kaapelipäätteiden lisävarusteet: vedonpoistosangat, EMC-komponentti, koottava kansi laippa ja haponkestävät ruuvit. Päätteille saatavissa myös kulmalaipat (45 ), joilla voidaan muuttaa kaapeleiden tulokulmaa. Kaapelipääte C Sähkönumero Tuotekoodi Tyyppi Kaapelin Ø halkaisija Asennettavan kaapelin koko (mm 2 ) aippa Kaapelien määrä (kg) VD C/a x( ) C (F-21) 1-2 3,3 Tilauksen mukaan VD C/b x( ) C (F-21) 1-2 3,3 Tilauksen mukaan VD EMC-tarvikesetti kaapelipäätteille C ja D Tilauksen mukaan VD Suojalevy kaapelipäätteille C ja D Tilauksen mukaan Kaapelipääte C Kaapelipääte D CE 0537 II 2 G Ex e II II 2 D Ex e II Ex td A21 IP66 VTT No. VTT 07 ATEX 091X Sähkönumero Tuotekoodi Tyyppi Kaapelin Ø halkaisija Asennettavan kaapelin koko (mm 2 ) aippa Kaapelien määrä (kg) VD D/a x( ) D (F-33) 1-2 3,8 Tilauksen mukaan VD D/b x( ) D (F-33) 1-2 3,8 Tilauksen mukaan VD EMC-tarvikesetti kaapelipäätteille C ja D Tilauksen mukaan VD Suojalevy kaapelipäätteille C ja D Tilauksen mukaan Kaapelipääte D 36 TUOTEKATAOGI 2017 OUNEVA OY

37 äpivientitarvikkeet Kaapelipäätteet Kaapelipääte D2 Sähkönumero Tuotekoodi Tyyppi Kaapelin Ø halkaisija Asennettavan kaapelin koko (mm 2 ) aippa Kaapelien määrä (kg) VD D x( ) D (F-33) 1-2 7,0 Tilauksen mukaan VD EMC-tarvikesetti kaapelipäätteelle D2 Tilauksen mukaan VD Suojalevy kaapelipäätteelle D2 Tilauksen mukaan Kaapelipääte D2 CE 0537 II 2 G Ex e II II 2 D Ex e II Ex td A21 IP66 VTT No. VTT 07 ATEX 091X Kulmalaipat Muuttaa kaapeleiden tulokulmaa 45. Kulmalaippoihin sopivat suoraan Ounevan läpivientilaipat ja kaapelipäätteet. Kulmalaippojen materiaali on sähkösinkitty ja maalattu teräs. aippaaukko: tulo aippaaukko: lähtö H (kg) VD Kulmalaippa C-C C C ,6 Tilauksen mukaan VD Kulmalaippa D-D D D ,1 Tilauksen mukaan VD Kulmalaippa E-D E D ,3 Tilauksen mukaan VD Kulmalaippa E-2D E 2xD ,8 Tilauksen mukaan VD Kulmalaippa E-3D E 3xD ,2 Tilauksen mukaan aippaaukko D d1 W W1 W2 C D x D x D E VD , VD , VD VD VD OUNEVA OY TUOTEKATAOGI

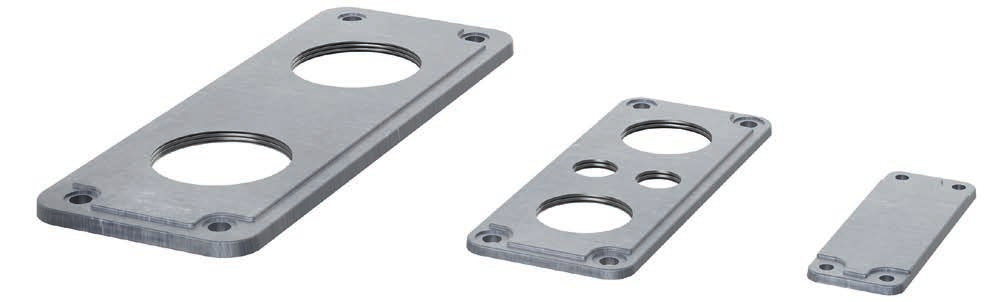

38 äpivientitarvikkeet äpivientilaipat äpivientilaipat ovat tarkoitettu mm. kaapeleiden ja johtimien viemiseksi jakokeskuksiin. äpivientilaippoja toimitetaan umpilaippoina sekä kierrereiällisinä. aippojen materiaali on alumiinia ja ne sopivat standardin SFS 2528 mukaisiin laippa-aukkoihin. Alumiinilaipat toimitetaan ATEX-hyväksytyllä silikonitiivisteellä ja ne ovat vesitiiviitä (IP 67). isävarusteena saatavilla myös kulmalaippoja, joilla saadaan muutettua kaapeleiden tulokulmaa 45. Alumiiniset umpilaipat Käytetään läpivientiaukkojen tiivistämiseen. Sähkönumero Tuotekoodi Tyyppi/ Koko VD aippa B VD aippa C VD aippa D Alumiiniset laipat kierrereiällä B-laippa Toimitetaan ilmoitetuilla kierrerei illä, laippoihin sopii suoraan Ounevan sulkutulpat (katso sivu 35). Sulkutulppien ja läpivientiholkkien asennus ei vaadi vastamuttereita. Sähkönumero Tuotekoodi Tyyppi / Koko VD aippa B 1xM VD aippa B 2xM VD aippa B 3xM VD aippa B 3xM VD aippa B 4xM VD aippa C 2xM VD aippa C 2xM VD aippa C 2xM VD aippa C 2xM63+2xM VD aippa C 3xM VD aippa C 3xM VD aippa C 3xM50+2xM VD aippa C 4xM VD aippa C 4xM32+3xM VD aippa C 7xM25+2xM VD aippa D 1xM VD aippa D 2xM VD aippa D 2xM VD aippa D 2xM VD aippa D 3xM63+2xM VD aippa D 4xM63+2xM C-laippa D-laippa 38 TUOTEKATAOGI 2017 OUNEVA OY

39 äpivientitarvikkeet äpivientilaipat Muoviset umpilaipat Muovinen umpilaippa, käytetään esimerkiksi läpivientiaukkojen eristämiseen kojeistojen sisällä. Sähkönumero Tuotekoodi Tyyppi/ Koko Kiinnitysreikien halkaisija VD aippa C VD aippa C 9, Muoviset läpivientinysät äpivientinysä putkettomia asennuksia varten, käytetään johtimien läpivienteihin. Sähkönumero Tuotekoodi Kaapelin halkaisija Kokonaishalkaisija - d1 Asennusreiän halkaisija - d2 Asennuslevyn paksuus Kokonaiskorkeus - h1 h OD , , OD ,7-2 17,5 3 2,9 100 OUNEVA OY TUOTEKATAOGI

40 Virtakiskot ja tarvikkeet Taipuisat eristetyt virtakiskot Ounevan TVK on standardin EN ja SFS-käsikirjan 154 kohdan mukainen taipuisa virtakisko. Kiskot on tarkoitettu jakokeskuksiin sekä erilaisiin sähköasennuksiin, joissa tarvitaan asennukseen helposti taivutettavaa, vähän tilaa vievää kiskoa. Erittäin hyvän joustavuuden ja kestävän eristeen ansiosta kiskojen pienin taivutussäde on 3 * kokonaispaksuus taivutuskulman ollessa 180. Eristys on SFS 5523/HD 21.3 mukaista PVC-muovia, ja sitä voidaan käsitellä ja asentaa vielä -15 C:n lämpötilassa. Kiskoja on saatavilla myös asiakkaan haluamilla mitoilla ja eri reikäko oilla ja muodoilla, kysy lisää Ounevan myynnistä! Pakkauskoot tilausmäärän mukaan! In (A) Poikkipinta-ala (mm 2 ) E C S B D/ VE TVK 100A 1x24x400mm Cu / Tilauksen mukaan VE TVK 100A 1x24x600mm Cu / Tilauksen mukaan VE TVK 100A 1x24x2000mm Cu / Tilauksen mukaan VE TVK 160A 2x24x400mm Cu / Tilauksen mukaan VE TVK 160A 2x24x600mm Cu / Tilauksen mukaan VE TVK 160A 2x24x2000mm Cu / Tilauksen mukaan VE TVK 250A 3x24x400mm Cu / Tilauksen mukaan VE TVK 250A 3x24x600mm Cu / Tilauksen mukaan VE TVK 250A 3x24x1000mm Cu / Tilauksen mukaan VE TVK 250A 3x24x2000mm Cu / Tilauksen mukaan VE TVK 400A 5x32x400mm Cu / Tilauksen mukaan VE TVK 400A 5x32x600mm Cu / Tilauksen mukaan VE TVK 400A 5x32x1000mm Cu / Tilauksen mukaan VE TVK 400A 5x32x2000mm Cu / Tilauksen mukaan VE TVK 550A 5x40x400mm Cu / Tilauksen mukaan VE TVK 550A 5x40x600mm Cu / Tilauksen mukaan VE TVK 550A 5x40x2000mm Cu / Tilauksen mukaan VE TVK 630A 6x40x400mm Cu / Tilauksen mukaan VE TVK 630A 6x40x600mm Cu / Tilauksen mukaan VE TVK 630A 6x40x1000mm Cu / Tilauksen mukaan VE TVK 630A 6x40x2000mm Cu / Tilauksen mukaan VE TVK 800A 10x40x1000mm Cu / Tilauksen mukaan VE TVK 800A 10x40x2000mm Cu / Tilauksen mukaan VE TVK 1000A 11x50x1000mm Cu / Tilauksen mukaan 40 TUOTEKATAOGI 2017 OUNEVA OY

41 Virtakiskot ja tarvikkeet Kiskoliittimet Kiskoliittimet on tarkoitettu lappeelleen asennettuihin kiskostoihin, joiden materiaali on kuparia tai alumiinia. iittimiin voidaan asentaa harva- ja monisäikeisiä johtimia, taipuisia virtakiskoja (katso sivu 40) ja eristämättömiä Cu-liuskoja. Kun nolla- (N) ja suojakiskona (PE) on vain yksi kisko, liittimet on varustettava kiskoa vastaavalla tukipalalla. Valmistamme kiskoliittimiä myös asiakkaiden pyynnöstä erimittaisilla ruuveilla. Johtimet max (mm 2 ) VE K2M VE K VE K K2M10 asennus K400 asennus K800 asennus K2M10 K400 K800 K2M10 PP Tarvikkeet Vastaavia komponentteja kuin K2M10 kiskoliittimessä, antaa asiakkaalle mahdollisuuden rakentaa halutunlaisen kiskoliitinpaketin! K2M10 Tyyppi Materiaali VE K2M10 PP Paininpala Sinkitty teräs VE K2M10 iitinlevy Tinattu kupari VE K2M10 HP Hakapala Sinkitty teräs K2M10 HP OUNEVA OY TUOTEKATAOGI

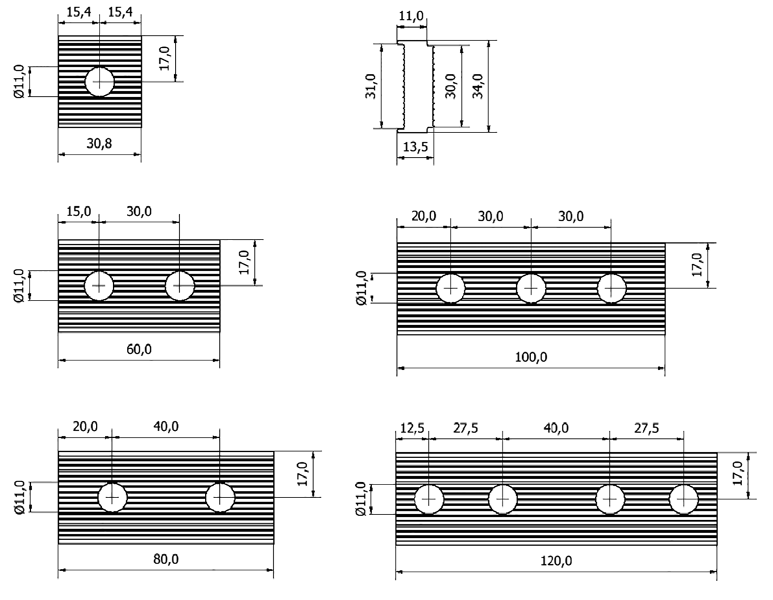

42 Virtakiskot ja tarvikkeet Alipa-liittimet Alipa-liittimet on tarkoitettu virtakiskojen yhdistämiseen. Alumiinisia liitospaloja on saatavilla pinnoittamattomana ja tinapinnoitettuna. Alumiiniset pinnoittamattomat liitospalat sopivat kiskoihin, joiden materiaali on alumiinia. Tinapinnoitetut liitospalat sopivat sekä alumiinisille, että kuparisille kiskoille. Materiaali VE Alipa 30 Alumiini VE Alipa 60 Alumiini VE Alipa 80 Alumiini VE Alipa 100 Alumiini VE Alipa 120 Alumiini VE Alipa 30, tinattu Tinapinnoitettu alumiini VE Alipa 60, tinattu Tinapinnoitettu alumiini VE Alipa 80, tinattu Tinapinnoitettu alumiini VE Alipa 100, tinattu Tinapinnoitettu alumiini VE Alipa 120, tinattu Tinapinnoitettu alumiini TUOTEKATAOGI 2017 OUNEVA OY

43 Virtakiskot ja tarvikkeet Ilmajohtotarvikkeet (AMKA) Ouneva ilmajohtotarvike -tuotteet on kehitetty 0,4 kv:n riippukierrejohtojärjestelmään. Pohjoisen ilmasto-olosuhteet ja helppo sekä selkeä käyttö on otettu suunnittelussa huomioon. Tuotteet on testattu ja hyväksytty uusimpien EU-standardien mukaisesti. Sähkönumero Tuotekoodi Tyyppi VF VF VF Al/Al mm 2 Al/Al mm 2 Al/Al mm 2 Jousilla (mm 2 ) A B C Suojakotelo VF VF VF Nm (16-50 mm 2 ) 22 Nm ( mm 2 ) 22 Nm ( mm 2 ) AV Kiristysmomentti AMKA-kosketusliitin Käytetään alumiini-ilmajohtimien ja/tai alumiinikaapeleiden liitoksissa joissa liitokseen ei kohdistu mekaanista vetoa. iittimien materiaali on korroosionkestävää alumiinia ja ruuvit kuumasinkittyä terästä. 1-osaiseen (VF ) liittimeen voi kytkeä vain yhden haara-johtimen. 2-osaiseen (VF ) liittimeen voidaan kytkeä max. 2 kpl sama- tai erihalkaisijaista johdinta. Jousilla varustettu liitin (VF ) pysyy jousten ansiosta auki ja helpottaa siten johtimien asennusta. VF iittimien kosketuspinnat ovat valmiiksi käsitelty liitosrasvalla joten asennuksen yhteydessä rasvausta ei tarvitse tehdä. iittimet voidaan varustaa suojakotelolla tai ilman. VF /VF OUNEVA OY TUOTEKATAOGI

44 Ilmajohtotarvikkeet (AMKA-tuotteet) Ilmajohtotarvikkeet (AMKA) AMKA-suojakotelot Koteloita käytetään kosketus- ja siirtymäliittimien kosketussuojana ja sääsuojana kosteutta ja korroosiota vastaan. Kotelot asennetaan aina suurempi yläosa ylöspäin. Kotelot on varustettu kiinnityslenkillä jota voidaan haluttaessa käyttää kotelopuoliskoiden pitämiseksi yhdessä asennuksen aikana. Koteloiden materiaali on UV-säteilyn kestävää muovia. Sähkönumero Tuotekoodi Tyyppi A B C VF Kotelo mm VF Kotelo mm AMKA-ripustuspidin Ripustuspidintä käytetään AMKA-riippukierrejohdon ripustamiseen suorilla johto-osioilla ja max. 90 kulmissa. Soveltuvat vaijeripaksuudet ovat mm 2. Materiaali on painevalettua alumiinia, teräsosat ovat kuumasinkittyä terästä. Pitimen alaosassa on muovinen hankaussuoja estämässä johtimien vioittumista hankauksen seurauksena. Ripustuspidin toimitetaan paininosa yläasentoon lukittuna jolloin kannattimen reuna on helpompi työntää kannatinvaijerin ja vaihejohtimien väliin. Sähkönumero Tuotekoodi Tyyppi A B C AV Kiristysmomentti VF Ripustuspidin mm Nm (25-95 mm 2 ) AMKA-päätepidin Päätepidintä käytetään AMKA-riippukierrejohdon päättämiseen pylvääseen tai seinään. Soveltuvat kannatinvaijeripaksuudet ovat mm². Materiaali on painevalettua alumiinia, teräsosat ovat kuumasinkittyä terästä. Pitimen paininosa on käännettävissä sivulle, jolloin vaijeria ei tarvitse pujottaa. Toisen pään sokkarakenteen ansiosta myös asennus lenkkiin on mahdollista. Sähkönumero Tuotekoodi Tyyppi Kiristysmomentti VF Päätepidin mm 2 44 Nm (25-95 mm 2 ) TUOTEKATAOGI 2017 OUNEVA OY

45 Merkintätarvikkeet Merkkikepit Merkkikepit soveltuvat monenlaiseen merkitsemiseen maastossa ja taajamissa. Käyttökohteita ovat esimerkiksi maahan kaivetut sähkötai tietoliikennekaapeloinnit sekä vesijohdot ja viemärit. Vastaavasti maan päällä hyvä merkintä on tarpeen erilaisille sähkö- ja automaatiokaapeille sekä pumppuasemille ja huoltokaivoille. Merkkikepit on valmistettu joustavasta lasikuituprofiilista, joka kestää useita taivutuksia palautuen aina pystyasentoon. Keppien heijastinpäässä on käytetty laadukasta 3M Scotchlite -heijastinteippiä, joka takaa parhaan mahdollisen näkyvyyden. Keltainen muoviosa on valmistettu PeHD-kestomuovista ja sen UV-kesto (asteikolla 1-8) on 8, joten sen säänkestävyys on paras mahdollinen. Jakokaapin merkkikepit VK Jakokaapin merkintäkeppi 1200 mm VK Jakokaapin merkintäkeppi 1600 mm VK Jakokaapin merkintäkeppi 2000 mm Jakokaappimerkkikepin mukana tulevat tarvikkeet: muoviset kiinnityspalat ja kiinnitysruuvit M8/M10 ruuvikiinnitystä varten OUNEVA OY TUOTEKATAOGI

46 Merkintätarvikkeet Merkkikepit Kaapeliojan merkkikepit Merkkikilven väri VK Kaapeliojan merkintäkeppi 1600 mm Punainen VK Kaapeliojan merkintäkeppi 2000 mm Punainen VK Kaapeliojan merkintäkeppi 1600 mm Keltainen VK Kaapeliojan merkintäkeppi 2000 mm Keltainen VK Kaapeliojan merkintäkeppi levyankkurilla 1600 mm Punainen VK Kaapeliojan merkintäkeppi levyankkurilla 2000 mm Punainen VK Kaapeliojan merkintäkeppi levyankkurilla 1600 mm Keltainen VK Kaapeliojan merkintäkeppi levyankkurilla 2000 mm Keltainen Mukana tulevat tarvikkeet: alumiininen merkkikilpi, jossa tekstinä KAAPEI muovinen nostoeste tai sinkitystä teräksestä valmistettu levyankkuri isäpalveluna merkintäkilvet on mahdollista saada sekä maakaapeli- että jakokaappi keppeihin myös asiakkaan haluamalla yksilöidyllä tekstillä ja värillä. Merkintäkilpien materiaali on pulverimaalattu alumiini, jossa on lasermerkattu teksti. Tehdastoimituksena on mahdollista saada myös projektikohtaisia erikoisversioita, joissa keppien pituus, kiinnitystapa sekä merkintäkilvet voidaan räätälöidä kohteen mukaan. Kysy lisätietoja! 46 TUOTEKATAOGI 2017 OUNEVA OY

47 Kotelotarvikkeet Kotelosalvat Kiristävä kotelosalpa PG 13,5 Zn Kiristävä kotelosalpa PG 13,5 on varustettu 5 mm säätövaralla. Materiaalina rungossa on painevalettu sinkki joka niklattu. Teljen materiaalina on sinkkipinnoitettu teräs. Salpa on tiivistetty O-renkaalla. Kotelosalpa PG 13,5 Zn Kotelosalpa PG 13,5 on saatavilla eri sulkuväleillä ja avainpäillä. Materiaalina rungossa on painevalettu sinkki joka niklattu. Teljen materiaalina on sinkkipinnoitettu teräs. Salpa on tiivistetty O-renkaalla. Sähkönumero Tuotekoodi Sulkuväli (GR/mm) Avainpää VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH Sähkönumero Tuotekoodi Sulkuväli (GR/mm) Avainpää VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH VH OUNEVA OY TUOTEKATAOGI

48 Kotelotarvikkeet Salpa-avaimet Salpa-avaimet on saatavilla neljällä eri avainpäällä. Avaimet on valmistettu painevaletusta sinkistä joka niklattu. Avainpää VH Salpa-avain K Zn VH Salpa-avain K10 Zn VH Salpa-avain N7 Zn VH Salpa-avain K7 Zn Kotelosarana Painevalettu sinkkisarana joka on niklattu. Tuotteella on korkea mekaaninen lujuus ja helppo asennettavuus. Mahdollistaa 180 asteen avauskulman ovelle. Maadoitus tapahtuu hammastuksen kautta VH Kotelosarana Zn Sarana mahdollistaa ovelle 180 asteen avauskulman. 48 TUOTEKATAOGI 2017 OUNEVA OY

49 aatu aatu- ja ympäristösertifikaatit OUNEVA OY TUOTEKATAOGI

50 aatu Esimerkkejä tuotesertifikaateista 50 TUOTEKATAOGI 2017 OUNEVA OY

51 Ouneva-tuotteisiin voit tutustua myös verkossa: Tuotesivuilta löydät helposti mm. viimeisimmät tuotedokumentit ja Ounevan tuoteuutuudet.
