KD-R501/KD-R401 INSTRUCTIONS CD RECEIVER CD-RECEIVER CD-SPELARE MED MOTTAGARE RADIO MED CD CD-VASTAANOTIN NEDERLANDS SVENSKA DANSK SUOMI

Transkriptio

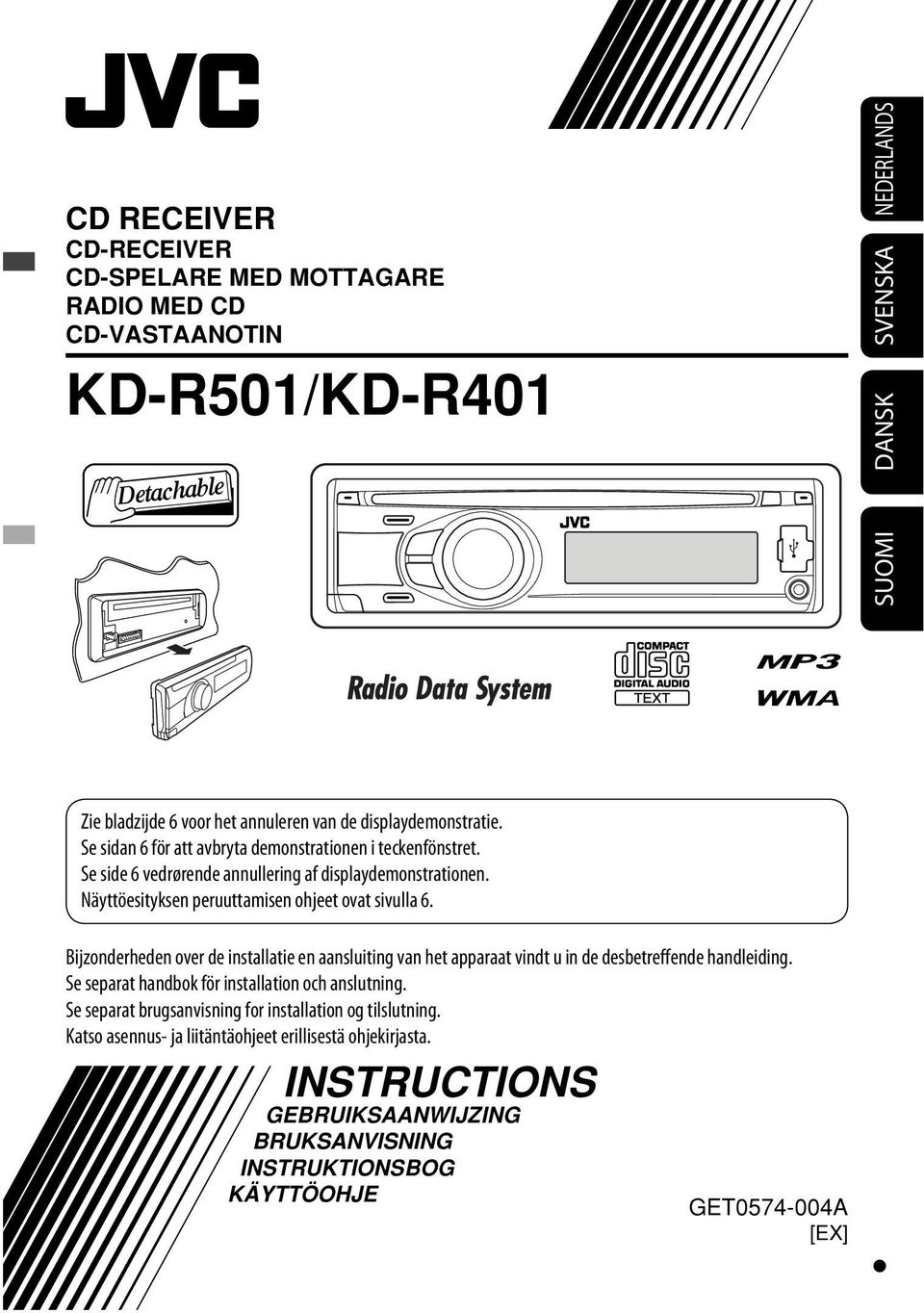

1 CD RECEIVER CD-RECEIVER CD-SPELARE MED MOTTAGARE RADIO MED CD CD-VASTAANOTIN KD-R501/KD-R401 NEDERLANDS SVENSKA DANSK SUOMI Zie bladzijde 6 voor het annuleren van de displaydemonstratie. Se sidan 6 för att avbryta demonstrationen i teckenfönstret. Se side 6 vedrørende annullering af displaydemonstrationen. Näyttöesityksen peruuttamisen ohjeet ovat sivulla 6. Bijzonderheden over de installatie en aansluiting van het apparaat vindt u in de desbetreffende handleiding. Se separat handbok för installation och anslutning. Se separat brugsanvisning for installation og tilslutning. Katso asennus- ja liitäntäohjeet erillisestä ohjekirjasta. INSTRUCTIONS GEBRUIKSAANWIJZING BRUKSANVISNING INSTRUKTIONSBOG KÄYTTÖOHJE GET A [EX]

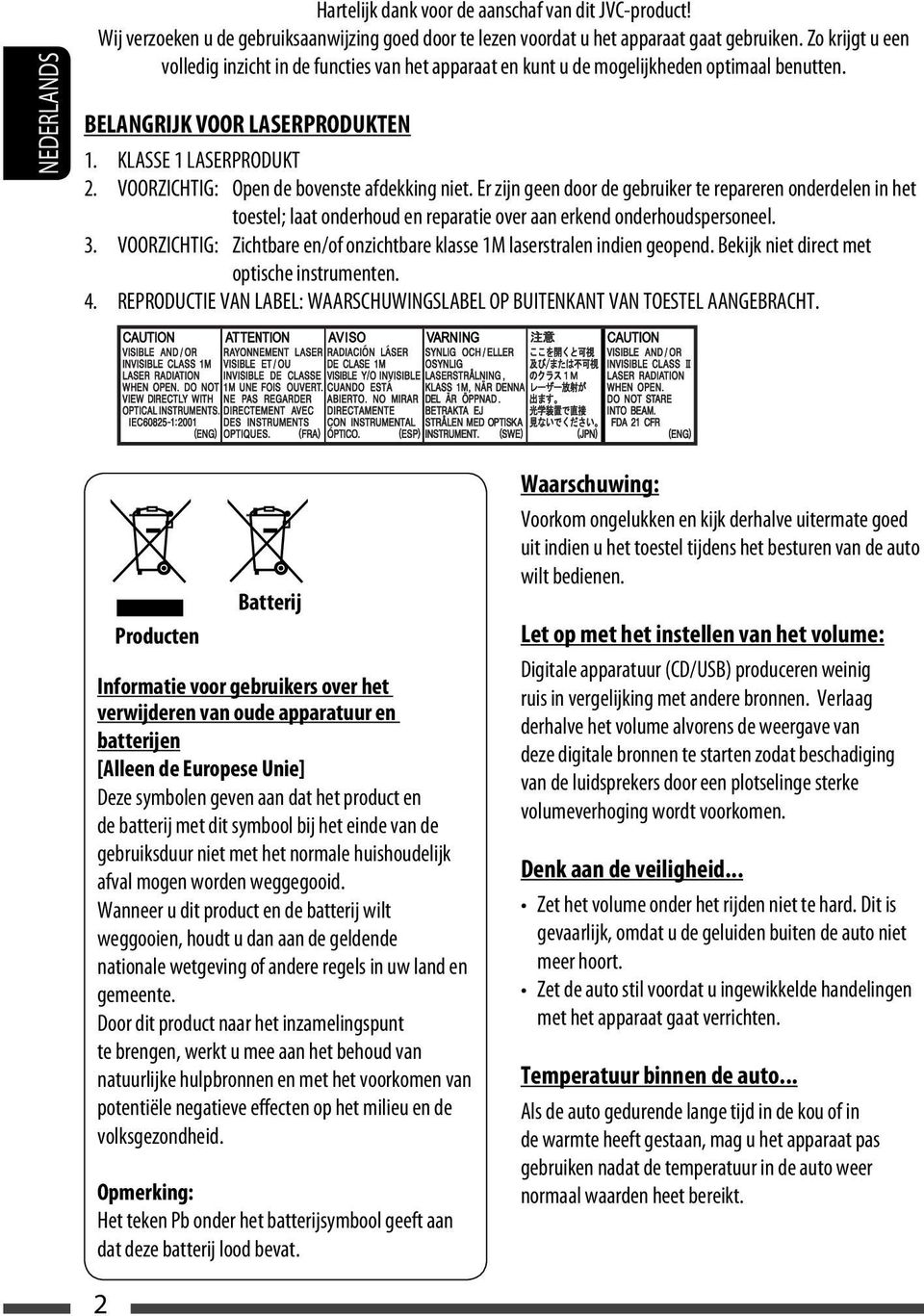

2 NEDERLANDS Hartelijk dank voor de aanschaf van dit JVC-product! Wij verzoeken u de gebruiksaanwijzing goed door te lezen voordat u het apparaat gaat gebruiken. Zo krijgt u een volledig inzicht in de functies van het apparaat en kunt u de mogelijkheden optimaal benutten. BELANGRIJK VOOR LASERPRODUKTEN 1. KLASSE 1 LASERPRODUKT 2. VOORZICHTIG: Open de bovenste afdekking niet. Er zijn geen door de gebruiker te repareren onderdelen in het toestel; laat onderhoud en reparatie over aan erkend onderhoudspersoneel. 3. VOORZICHTIG: Zichtbare en/of onzichtbare klasse 1M laserstralen indien geopend. Bekijk niet direct met optische instrumenten. 4. REPRODUCTIE VAN LABEL: WAARSCHUWINGSLABEL OP BUITENKANT VAN TOESTEL AANGEBRACHT. Producten Batterij Informatie voor gebruikers over het verwijderen van oude apparatuur en batterijen [Alleen de Europese Unie] Deze symbolen geven aan dat het product en de batterij met dit symbool bij het einde van de gebruiksduur niet met het normale huishoudelijk afval mogen worden weggegooid. Wanneer u dit product en de batterij wilt weggooien, houdt u dan aan de geldende nationale wetgeving of andere regels in uw land en gemeente. Door dit product naar het inzamelingspunt te brengen, werkt u mee aan het behoud van natuurlijke hulpbronnen en met het voorkomen van potentiële negatieve effecten op het milieu en de volksgezondheid. Opmerking: Het teken Pb onder het batterijsymbool geeft aan dat deze batterij lood bevat. Waarschuwing: Voorkom ongelukken en kijk derhalve uitermate goed uit indien u het toestel tijdens het besturen van de auto wilt bedienen. Let op met het instellen van het volume: Digitale apparatuur (CD/USB) produceren weinig ruis in vergelijking met andere bronnen. Verlaag derhalve het volume alvorens de weergave van deze digitale bronnen te starten zodat beschadiging van de luidsprekers door een plotselinge sterke volumeverhoging wordt voorkomen. Denk aan de veiligheid... Zet het volume onder het rijden niet te hard. Dit is gevaarlijk, omdat u de geluiden buiten de auto niet meer hoort. Zet de auto stil voordat u ingewikkelde handelingen met het apparaat gaat verrichten. Temperatuur binnen de auto... Als de auto gedurende lange tijd in de kou of in de warmte heeft gestaan, mag u het apparaat pas gebruiken nadat de temperatuur in de auto weer normaal waarden heet bereikt. 2

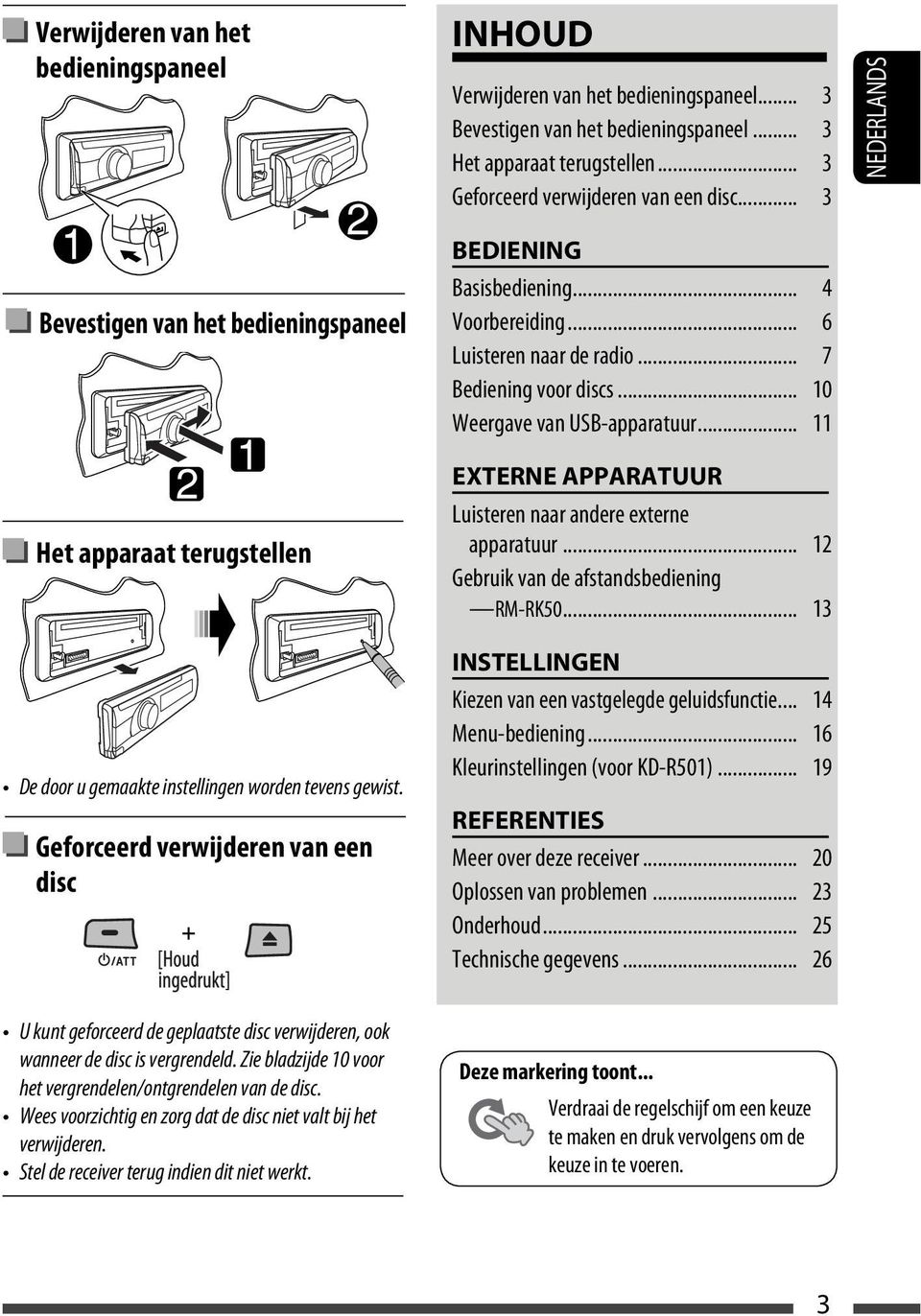

3 Verwijderen van het bedieningspaneel INHOUD Verwijderen van het bedieningspaneel... 3 Bevestigen van het bedieningspaneel... 3 Het apparaat terugstellen... 3 Geforceerd verwijderen van een disc... 3 NEDERLANDS Bevestigen van het bedieningspaneel Het apparaat terugstellen De door u gemaakte instellingen worden tevens gewist. Geforceerd verwijderen van een disc BEDIENING Basisbediening... 4 Voorbereiding... 6 Luisteren naar de radio... 7 Bediening voor discs Weergave van USB-apparatuur EXTERNE APPARATUUR Luisteren naar andere externe apparatuur Gebruik van de afstandsbediening RM-RK INSTELLINGEN Kiezen van een vastgelegde geluidsfunctie Menu-bediening Kleurinstellingen (voor KD-R501) REFERENTIES Meer over deze receiver Oplossen van problemen Onderhoud Technische gegevens U kunt geforceerd de geplaatste disc verwijderen, ook wanneer de disc is vergrendeld. Zie bladzijde 10 voor het vergrendelen/ontgrendelen van de disc. Wees voorzichtig en zorg dat de disc niet valt bij het verwijderen. Stel de receiver terug indien dit niet werkt. Deze markering toont... Verdraai de regelschijf om een keuze te maken en druk vervolgens om de keuze in te voeren. 3

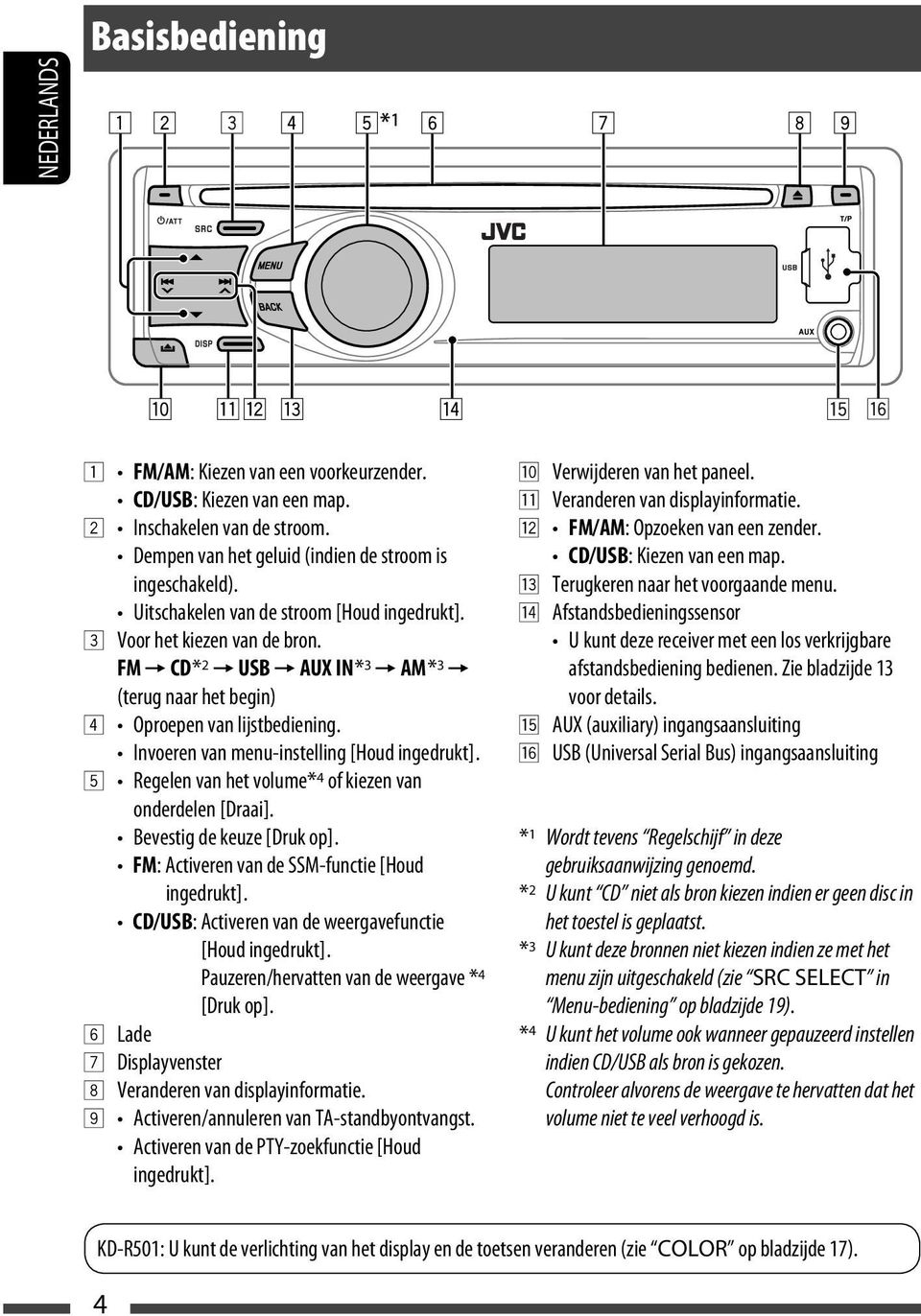

4 NEDERLANDS Basisbediening 1 FM/AM: Kiezen van een voorkeurzender. CD/USB: Kiezen van een map. 2 Inschakelen van de stroom. Dempen van het geluid (indien de stroom is ingeschakeld). Uitschakelen van de stroom [Houd ingedrukt]. 3 Voor het kiezen van de bron. FM = CD * 2 = USB = AUX IN * 3 = AM * 3 = (terug naar het begin) 4 Oproepen van lijstbediening. Invoeren van menu-instelling [Houd ingedrukt]. 5 Regelen van het volume* 4 of kiezen van onderdelen [Draai]. Bevestig de keuze [Druk op]. FM: Activeren van de SSM-functie [Houd ingedrukt]. CD/USB: Activeren van de weergavefunctie [Houd ingedrukt]. Pauzeren/hervatten van de weergave * 4 [Druk op]. 6 Lade 7 Displayvenster 8 Veranderen van displayinformatie. 9 Activeren/annuleren van TA-standbyontvangst. Activeren van de PTY-zoekfunctie [Houd ingedrukt]. p Verwijderen van het paneel. q Veranderen van displayinformatie. w FM/AM: Opzoeken van een zender. CD/USB: Kiezen van een map. e Terugkeren naar het voorgaande menu. r Afstandsbedieningssensor U kunt deze receiver met een los verkrijgbare afstandsbediening bedienen. Zie bladzijde 13 voor details. t AUX (auxiliary) ingangsaansluiting y USB (Universal Serial Bus) ingangsaansluiting * 1 Wordt tevens Regelschijf in deze gebruiksaanwijzing genoemd. * 2 U kunt CD niet als bron kiezen indien er geen disc in het toestel is geplaatst. * 3 U kunt deze bronnen niet kiezen indien ze met het menu zijn uitgeschakeld (zie SRC SELECT in Menu-bediening op bladzijde 19). * 4 U kunt het volume ook wanneer gepauzeerd instellen indien CD/USB als bron is gekozen. Controleer alvorens de weergave te hervatten dat het volume niet te veel verhoogd is. KD-R501: U kunt de verlichting van het display en de toetsen veranderen (zie COLOR op bladzijde 17). 4

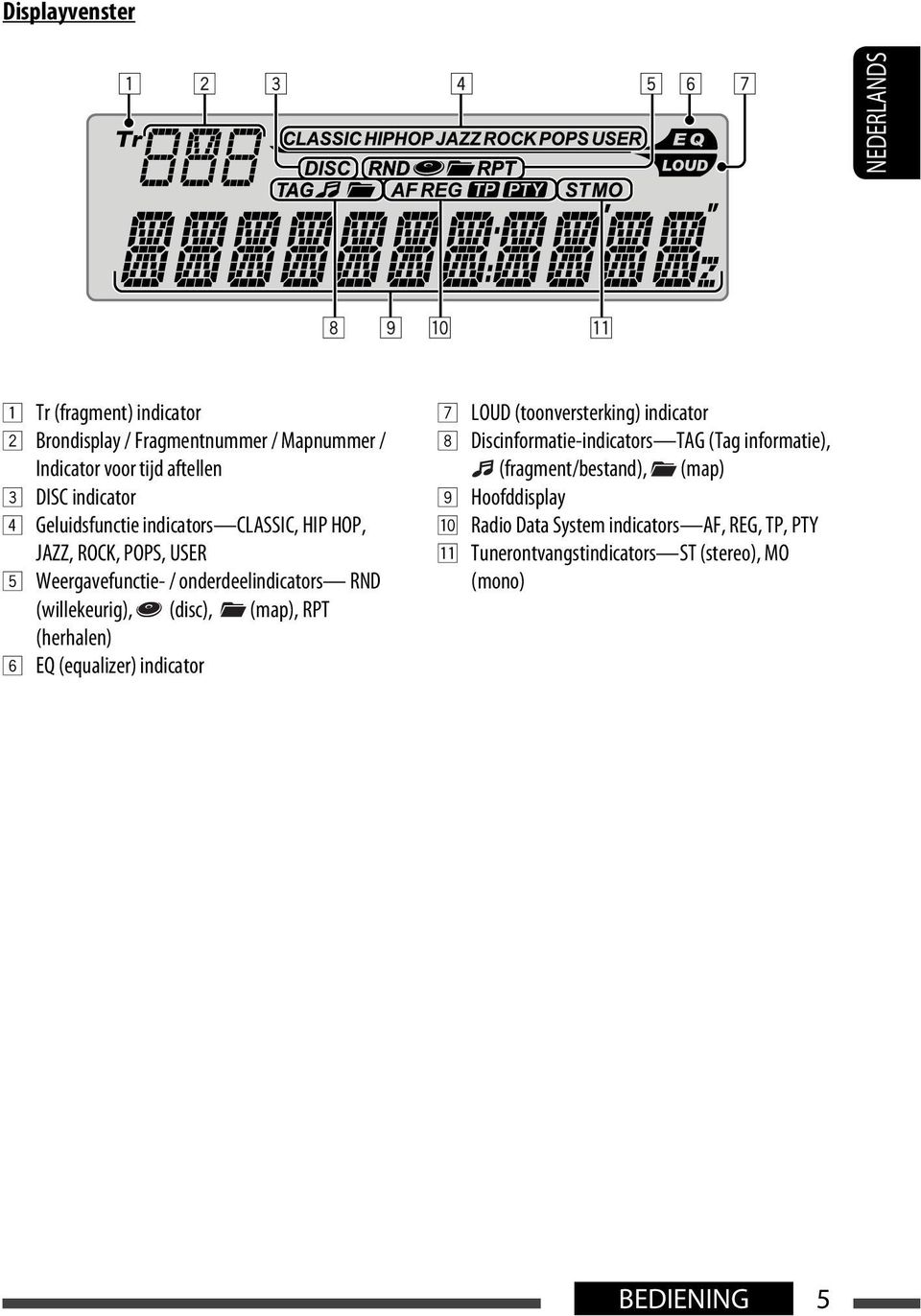

5 Displayvenster NEDERLANDS 1 Tr (fragment) indicator 2 Brondisplay / Fragmentnummer / Mapnummer / Indicator voor tijd aftellen 3 DISC indicator 4 Geluidsfunctie indicators CLASSIC, HIP HOP, JAZZ, ROCK, POPS, USER 5 Weergavefunctie- / onderdeelindicators RND (willekeurig), (disc), (map), RPT (herhalen) 6 EQ (equalizer) indicator 7 LOUD (toonversterking) indicator 8 Discinformatie-indicators TAG (Tag informatie), (fragment/bestand), (map) 9 Hoofddisplay p Radio Data System indicators AF, REG, TP, PTY q Tunerontvangstindicators ST (stereo), MO (mono) BEDIENING 5

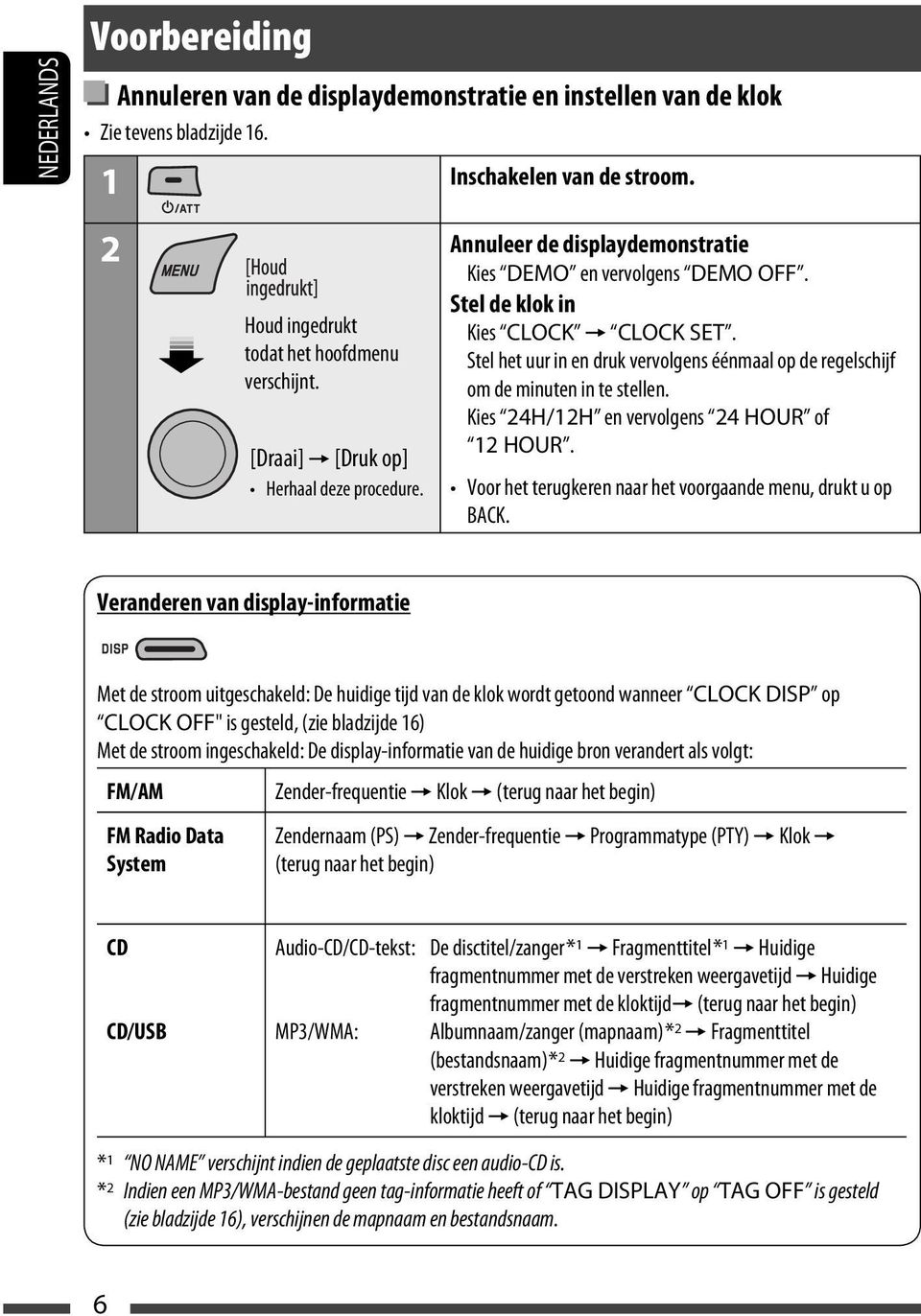

6 NEDERLANDS Voorbereiding Annuleren van de displaydemonstratie en instellen van de klok Zie tevens bladzijde Inschakelen van de stroom. 2 Houd ingedrukt todat het hoofdmenu verschijnt. [Draai] = [Druk op] Herhaal deze procedure. Annuleer de displaydemonstratie Kies DEMO en vervolgens DEMO OFF. Stel de klok in Kies CLOCK = CLOCK SET. Stel het uur in en druk vervolgens éénmaal op de regelschijf om de minuten in te stellen. Kies 24H/12H en vervolgens 24 HOUR of 12 HOUR. Voor het terugkeren naar het voorgaande menu, drukt u op BACK. Veranderen van display-informatie Met de stroom uitgeschakeld: De huidige tijd van de klok wordt getoond wanneer CLOCK DISP op CLOCK OFF" is gesteld, (zie bladzijde 16) Met de stroom ingeschakeld: De display-informatie van de huidige bron verandert als volgt: FM/AM Zender-frequentie = Klok = (terug naar het begin) FM Radio Data System Zendernaam (PS) = Zender-frequentie = Programmatype (PTY) = Klok = (terug naar het begin) CD CD/USB Audio-CD/CD-tekst: De disctitel/zanger * 1 = Fragmenttitel * 1 = Huidige fragmentnummer met de verstreken weergavetijd = Huidige fragmentnummer met de kloktijd= (terug naar het begin) MP3/WMA: Albumnaam/zanger (mapnaam)* 2 = Fragmenttitel (bestandsnaam)* 2 = Huidige fragmentnummer met de verstreken weergavetijd = Huidige fragmentnummer met de kloktijd = (terug naar het begin) * 1 NO NAME verschijnt indien de geplaatste disc een audio-cd is. * 2 Indien een MP3/WMA-bestand geen tag-informatie heeft of TAG DISPLAY op TAG OFF is gesteld (zie bladzijde 16), verschijnen de mapnaam en bestandsnaam. 6

7 Luisteren naar de radio 1 Kies FM of AM. 2 Opzoeken van een gewenste zender Automatisch zoeken. Het zoeken stopt zodra op een zender is afgestemd. Voor het stoppen van het zoeken, drukt u nogmaals op dezelfde toets. U kunt een zender tevens handmatig opzoeken Handmatig zoeken. Houd een van de toetsen ingedrukt totdat M op het display knippert. Druk vervolgens herhaaldelijk op de toets. De ST indicator licht op het display op wanneer een stereo FM-uitzending met sterke signalen worden ontvangen. NEDERLANDS Verbeteren van de FM-ontvangst Activeer de monotfunctie om de ontvangst te verbeteren indien een stereo FM-uitzending slecht ontvangbaar is. Zie tevens bladzijde 17. Vastleggen van zenders in het geheugen Automatisch vastleggen (FM) SSM (Geheugen voor vastleggen van sterke zenders) U kunt maximaal 18 FM-zenders als voorkeurzenders vastleggen. 1 Tijdens het luisteren naar een zender... [Draai] = [Druk op] 2 Kies het aantal zenders dat u wilt vastleggen. De ontvangst is beter, maar het stereo-effect gaat verloren. De MO indicator licht op het display op. Voor het weer herstellen van het stereo-effect, herhaalt u de procedure om MONO OFF te kiezen. De MO indicator dooft. 3 De lokale FM-zenders met de sterkste signalen worden opgezocht en automatisch vastgelegd. Voor het stoppen van zoeken, drukt u op 4 /. Voor het vastleggen van 6 andere zenders, moet u de procedure vanaf stap 1 herhalen. Vervolg op de volgende bladzijde BEDIENING 7

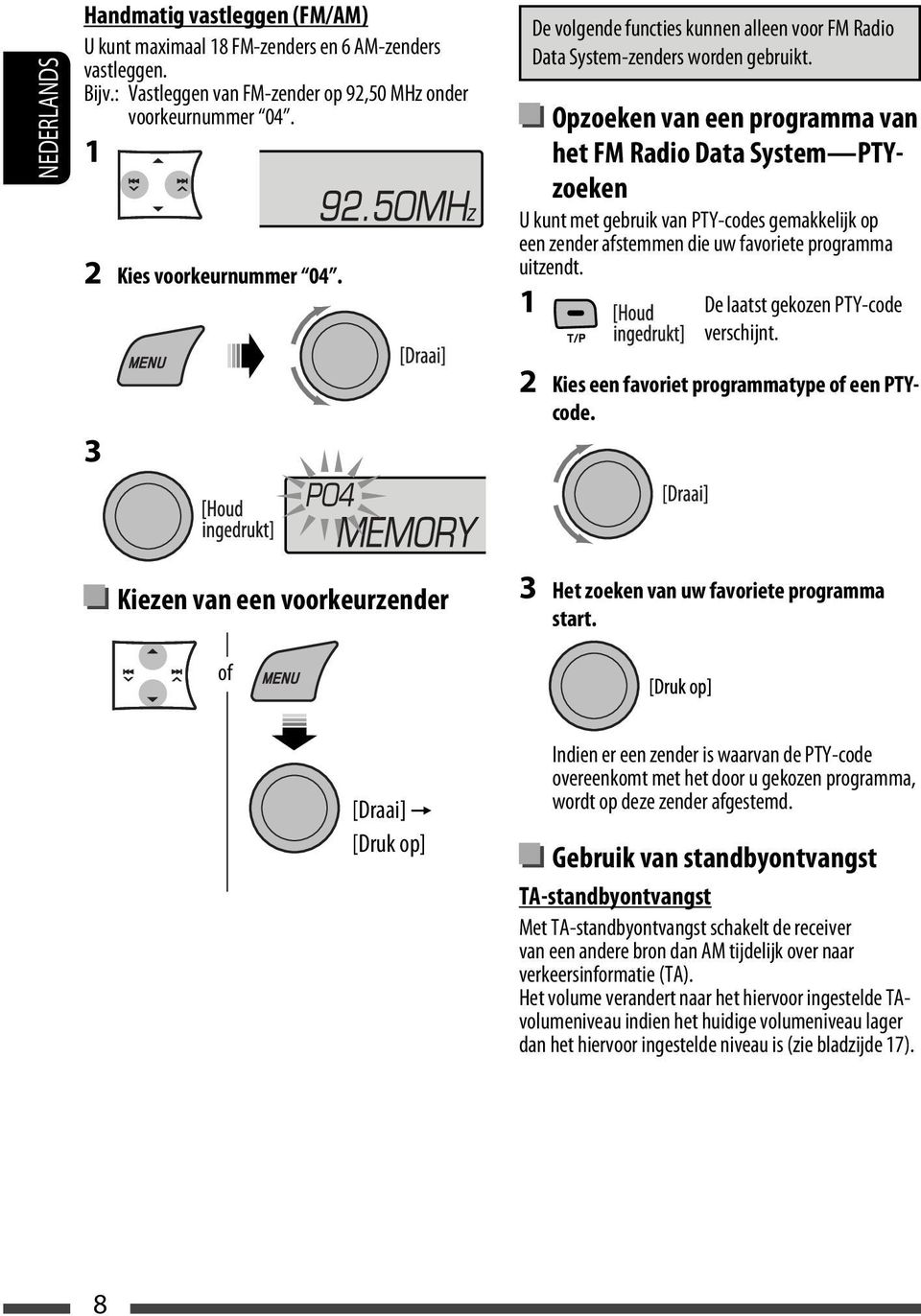

8 NEDERLANDS Handmatig vastleggen (FM/AM) U kunt maximaal 18 FM-zenders en 6 AM-zenders vastleggen. Bijv.: Vastleggen van FM-zender op 92,50 MHz onder voorkeurnummer Kies voorkeurnummer 04. De volgende functies kunnen alleen voor FM Radio Data System-zenders worden gebruikt. Opzoeken van een programma van het FM Radio Data System PTYzoeken U kunt met gebruik van PTY-codes gemakkelijk op een zender afstemmen die uw favoriete programma uitzendt. 1 De laatst gekozen PTY-code verschijnt. 3 2 Kies een favoriet programmatype of een PTYcode. Kiezen van een voorkeurzender 3 Het zoeken van uw favoriete programma start. of [Draai] = [Druk op] Indien er een zender is waarvan de PTY-code overeenkomt met het door u gekozen programma, wordt op deze zender afgestemd. Gebruik van standbyontvangst TA-standbyontvangst Met TA-standbyontvangst schakelt de receiver van een andere bron dan AM tijdelijk over naar verkeersinformatie (TA). Het volume verandert naar het hiervoor ingestelde TAvolumeniveau indien het huidige volumeniveau lager dan het hiervoor ingestelde niveau is (zie bladzijde 17). 8

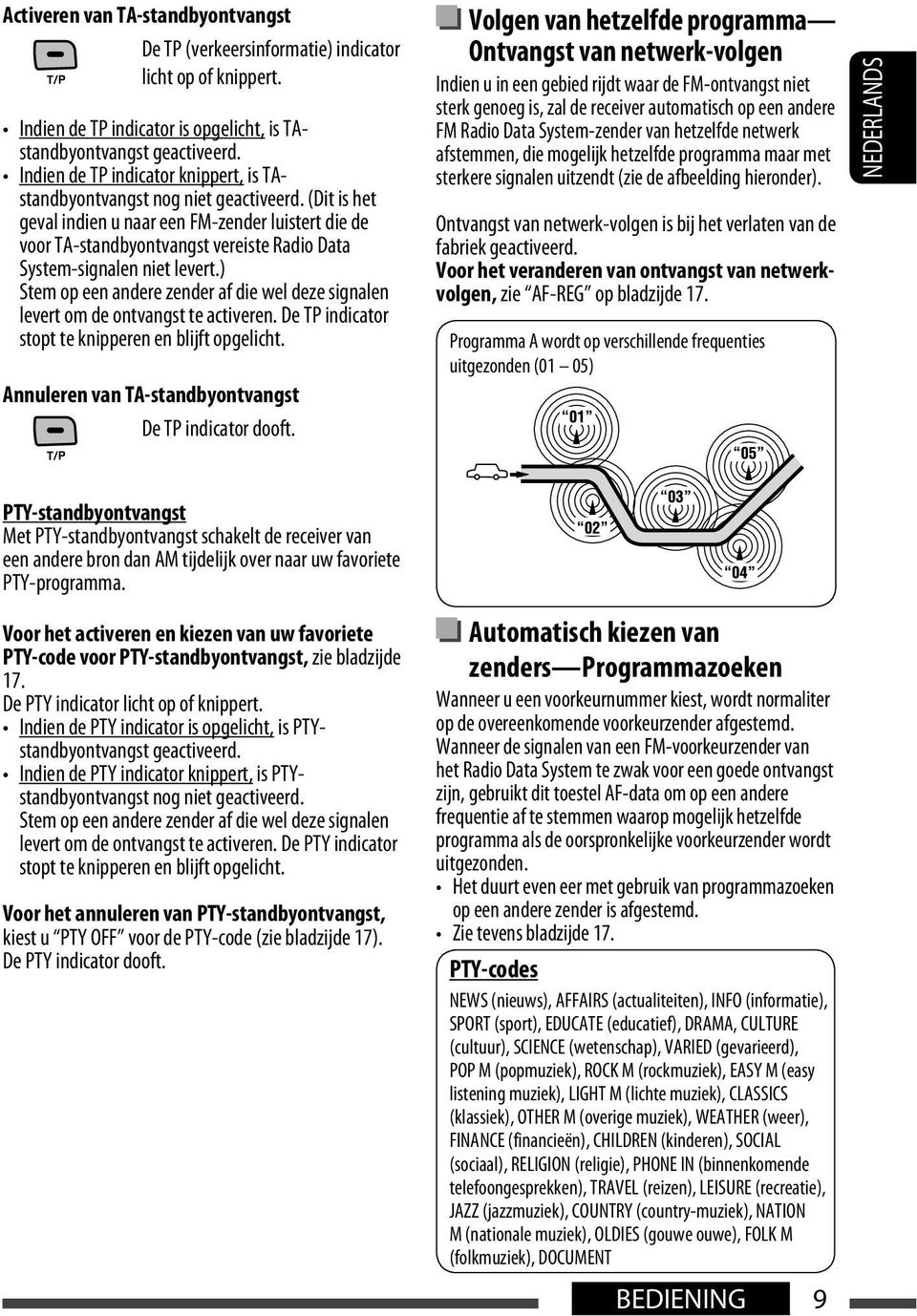

9 Activeren van TA-standbyontvangst De TP (verkeersinformatie) indicator licht op of knippert. Indien de TP indicator is opgelicht, is TAstandbyontvangst geactiveerd. Indien de TP indicator knippert, is TAstandbyontvangst nog niet geactiveerd. (Dit is het geval indien u naar een FM-zender luistert die de voor TA-standbyontvangst vereiste Radio Data System-signalen niet levert.) Stem op een andere zender af die wel deze signalen levert om de ontvangst te activeren. De TP indicator stopt te knipperen en blijft opgelicht. Annuleren van TA-standbyontvangst De TP indicator dooft. Volgen van hetzelfde programma Ontvangst van netwerk-volgen Indien u in een gebied rijdt waar de FM-ontvangst niet sterk genoeg is, zal de receiver automatisch op een andere FM Radio Data System-zender van hetzelfde netwerk afstemmen, die mogelijk hetzelfde programma maar met sterkere signalen uitzendt (zie de afbeelding hieronder). Ontvangst van netwerk-volgen is bij het verlaten van de fabriek geactiveerd. Voor het veranderen van ontvangst van netwerkvolgen, zie AF-REG op bladzijde 17. Programma A wordt op verschillende frequenties uitgezonden (01 05) NEDERLANDS PTY-standbyontvangst Met PTY-standbyontvangst schakelt de receiver van een andere bron dan AM tijdelijk over naar uw favoriete PTY-programma. Voor het activeren en kiezen van uw favoriete PTY-code voor PTY-standbyontvangst, zie bladzijde 17. De PTY indicator licht op of knippert. Indien de PTY indicator is opgelicht, is PTYstandbyontvangst geactiveerd. Indien de PTY indicator knippert, is PTYstandbyontvangst nog niet geactiveerd. Stem op een andere zender af die wel deze signalen levert om de ontvangst te activeren. De PTY indicator stopt te knipperen en blijft opgelicht. Voor het annuleren van PTY-standbyontvangst, kiest u PTY OFF voor de PTY-code (zie bladzijde 17). De PTY indicator dooft. Automatisch kiezen van zenders Programmazoeken Wanneer u een voorkeurnummer kiest, wordt normaliter op de overeenkomende voorkeurzender afgestemd. Wanneer de signalen van een FM-voorkeurzender van het Radio Data System te zwak voor een goede ontvangst zijn, gebruikt dit toestel AF-data om op een andere frequentie af te stemmen waarop mogelijk hetzelfde programma als de oorspronkelijke voorkeurzender wordt uitgezonden. Het duurt even eer met gebruik van programmazoeken op een andere zender is afgestemd. Zie tevens bladzijde 17. PTY-codes NEWS (nieuws), AFFAIRS (actualiteiten), INFO (informatie), SPORT (sport), EDUCATE (educatief), DRAMA, CULTURE (cultuur), SCIENCE (wetenschap), VARIED (gevarieerd), POP M (popmuziek), ROCK M (rockmuziek), EASY M (easy listening muziek), LIGHT M (lichte muziek), CLASSICS (klassiek), OTHER M (overige muziek), WEATHER (weer), FINANCE (financieën), CHILDREN (kinderen), SOCIAL (sociaal), RELIGION (religie), PHONE IN (binnenkomende telefoongesprekken), TRAVEL (reizen), LEISURE (recreatie), JAZZ (jazzmuziek), COUNTRY (country-muziek), NATION M (nationale muziek), OLDIES (gouwe ouwe), FOLK M (folkmuziek), DOCUMENT BEDIENING 9

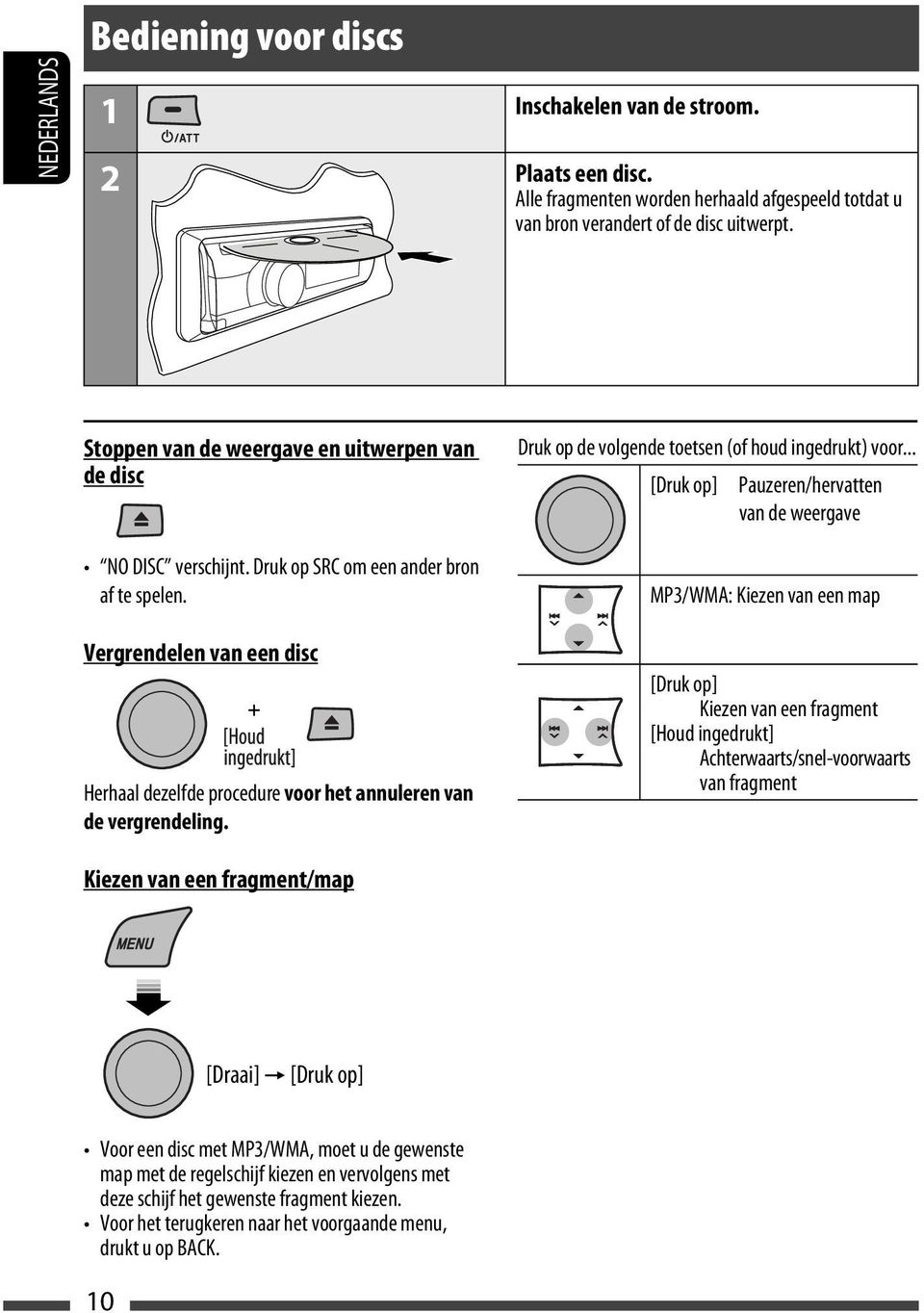

10 NEDERLANDS Bediening voor discs 1 Inschakelen van de stroom. 2 Plaats een disc. Alle fragmenten worden herhaald afgespeeld totdat u van bron verandert of de disc uitwerpt. Stoppen van de weergave en uitwerpen van de disc NO DISC verschijnt. Druk op SRC om een ander bron af te spelen. Vergrendelen van een disc Herhaal dezelfde procedure voor het annuleren van de vergrendeling. Druk op de volgende toetsen (of houd ingedrukt) voor... [Druk op] Pauzeren/hervatten van de weergave MP3/WMA: Kiezen van een map [Druk op] Kiezen van een fragment [Houd ingedrukt] Achterwaarts/snel-voorwaarts van fragment Kiezen van een fragment/map [Draai] = [Druk op] Voor een disc met MP3/WMA, moet u de gewenste map met de regelschijf kiezen en vervolgens met deze schijf het gewenste fragment kiezen. Voor het terugkeren naar het voorgaande menu, drukt u op BACK. 10

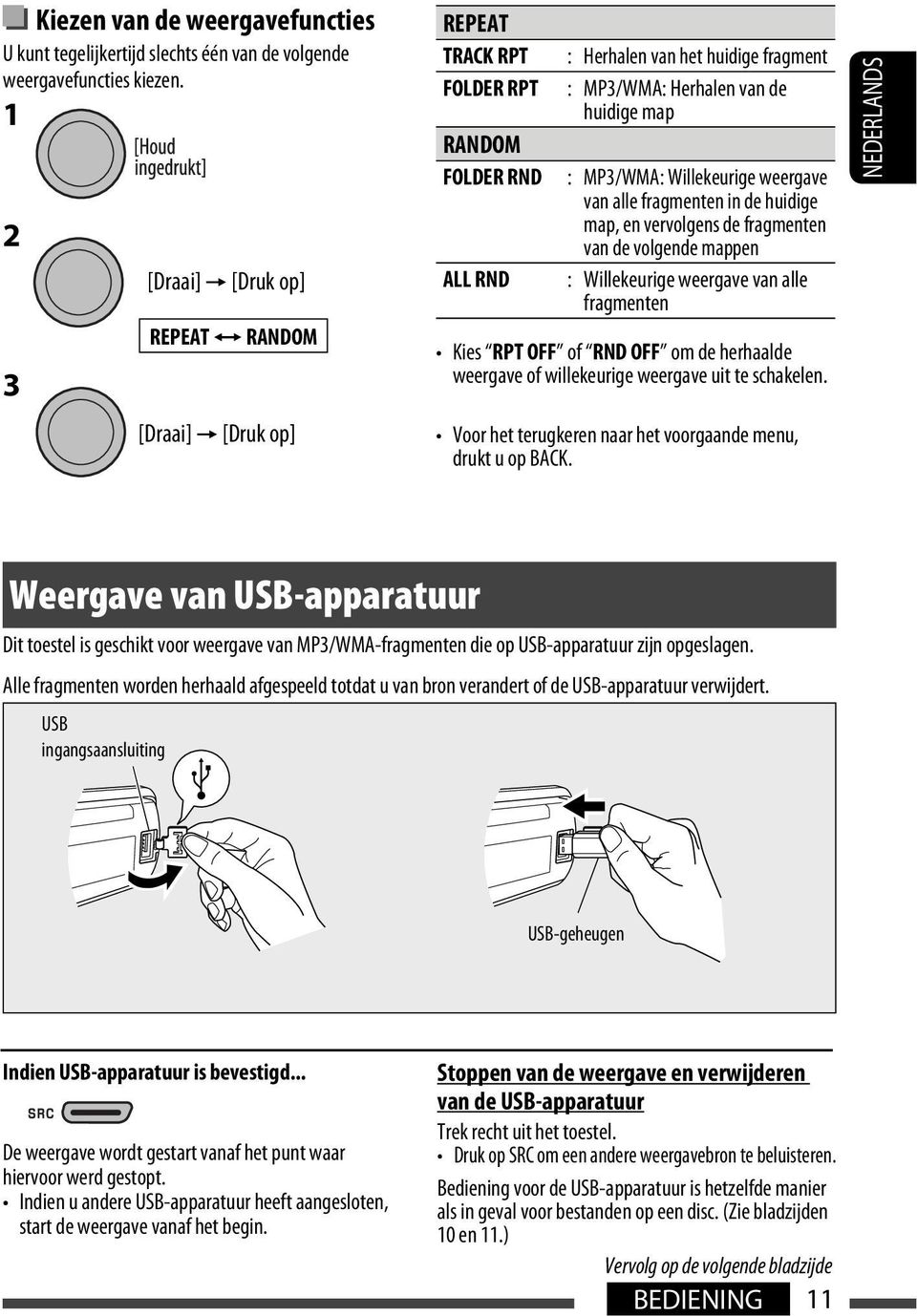

11 Kiezen van de weergavefuncties U kunt tegelijkertijd slechts één van de volgende weergavefuncties kiezen [Draai] = [Druk op] REPEAT Ô RANDOM [Draai] = [Druk op] REPEAT TRACK RPT FOLDER RPT RANDOM FOLDER RND ALL RND : Herhalen van het huidige fragment : MP3/WMA: Herhalen van de huidige map : MP3/WMA: Willekeurige weergave van alle fragmenten in de huidige map, en vervolgens de fragmenten van de volgende mappen : Willekeurige weergave van alle fragmenten Kies RPT OFF of RND OFF om de herhaalde weergave of willekeurige weergave uit te schakelen. Voor het terugkeren naar het voorgaande menu, drukt u op BACK. NEDERLANDS Weergave van USB-apparatuur Dit toestel is geschikt voor weergave van MP3/WMA-fragmenten die op USB-apparatuur zijn opgeslagen. Alle fragmenten worden herhaald afgespeeld totdat u van bron verandert of de USB-apparatuur verwijdert. USB ingangsaansluiting USB-geheugen Indien USB-apparatuur is bevestigd... De weergave wordt gestart vanaf het punt waar hiervoor werd gestopt. Indien u andere USB-apparatuur heeft aangesloten, start de weergave vanaf het begin. Stoppen van de weergave en verwijderen van de USB-apparatuur Trek recht uit het toestel. Druk op SRC om een andere weergavebron te beluisteren. Bediening voor de USB-apparatuur is hetzelfde manier als in geval voor bestanden op een disc. (Zie bladzijden 10 en 11.) Vervolg op de volgende bladzijde BEDIENING 11

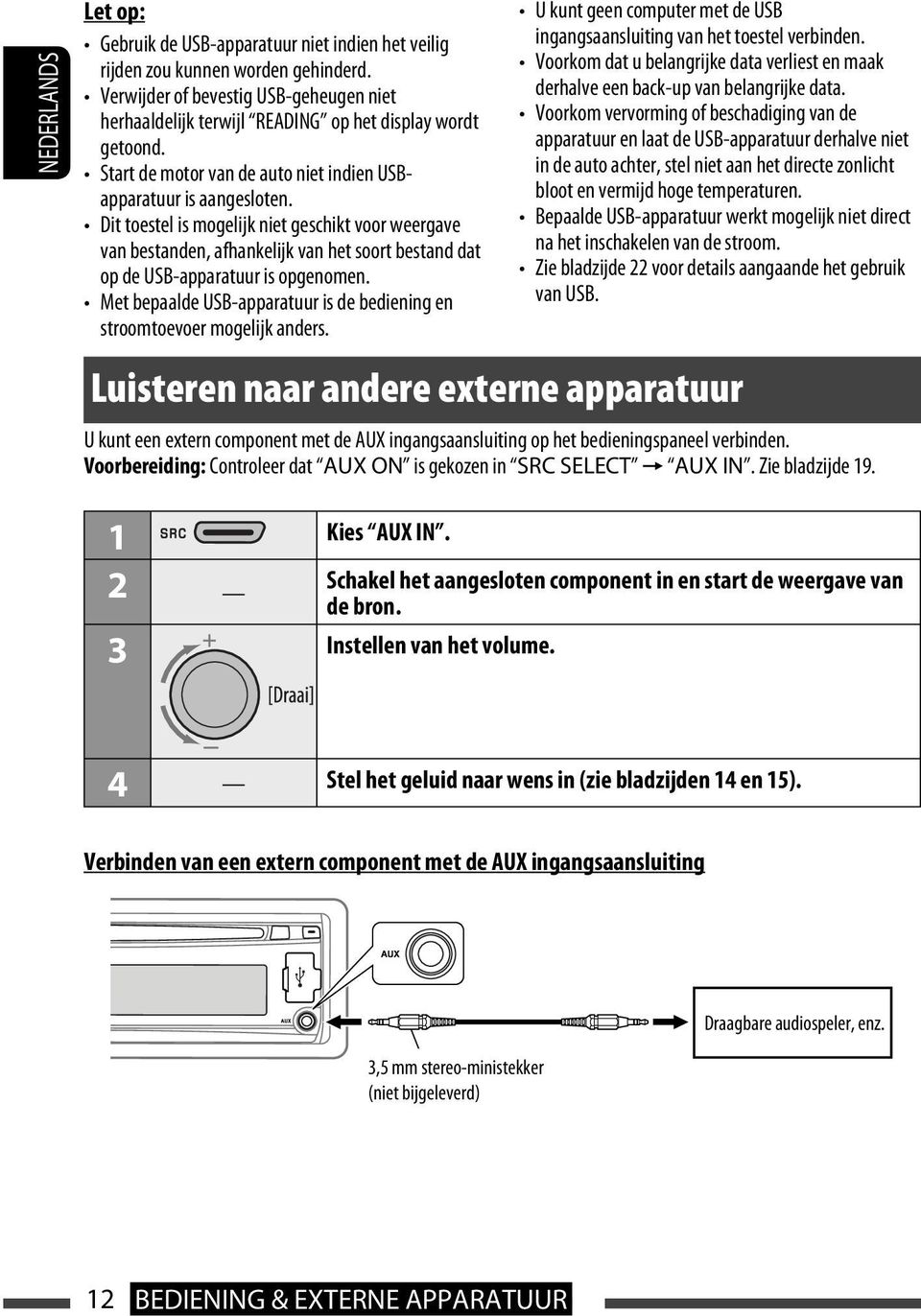

12 NEDERLANDS Let op: Gebruik de USB-apparatuur niet indien het veilig rijden zou kunnen worden gehinderd. Verwijder of bevestig USB-geheugen niet herhaaldelijk terwijl READING op het display wordt getoond. Start de motor van de auto niet indien USBapparatuur is aangesloten. Dit toestel is mogelijk niet geschikt voor weergave van bestanden, afhankelijk van het soort bestand dat op de USB-apparatuur is opgenomen. Met bepaalde USB-apparatuur is de bediening en stroomtoevoer mogelijk anders. U kunt geen computer met de USB ingangsaansluiting van het toestel verbinden. Voorkom dat u belangrijke data verliest en maak derhalve een back-up van belangrijke data. Voorkom vervorming of beschadiging van de apparatuur en laat de USB-apparatuur derhalve niet in de auto achter, stel niet aan het directe zonlicht bloot en vermijd hoge temperaturen. Bepaalde USB-apparatuur werkt mogelijk niet direct na het inschakelen van de stroom. Zie bladzijde 22 voor details aangaande het gebruik van USB. Luisteren naar andere externe apparatuur U kunt een extern component met de AUX ingangsaansluiting op het bedieningspaneel verbinden. Voorbereiding: Controleer dat AUX ON is gekozen in SRC SELECT = AUX IN. Zie bladzijde Kies AUX IN. 2 Schakel het aangesloten component in en start de weergave van de bron. 3 Instellen van het volume. 4 Stel het geluid naar wens in (zie bladzijden 14 en 15). Verbinden van een extern component met de AUX ingangsaansluiting 3,5 mm stereo-ministekker (niet bijgeleverd) Draagbare audiospeler, enz. 12 BEDIENING & EXTERNE APPARATUUR

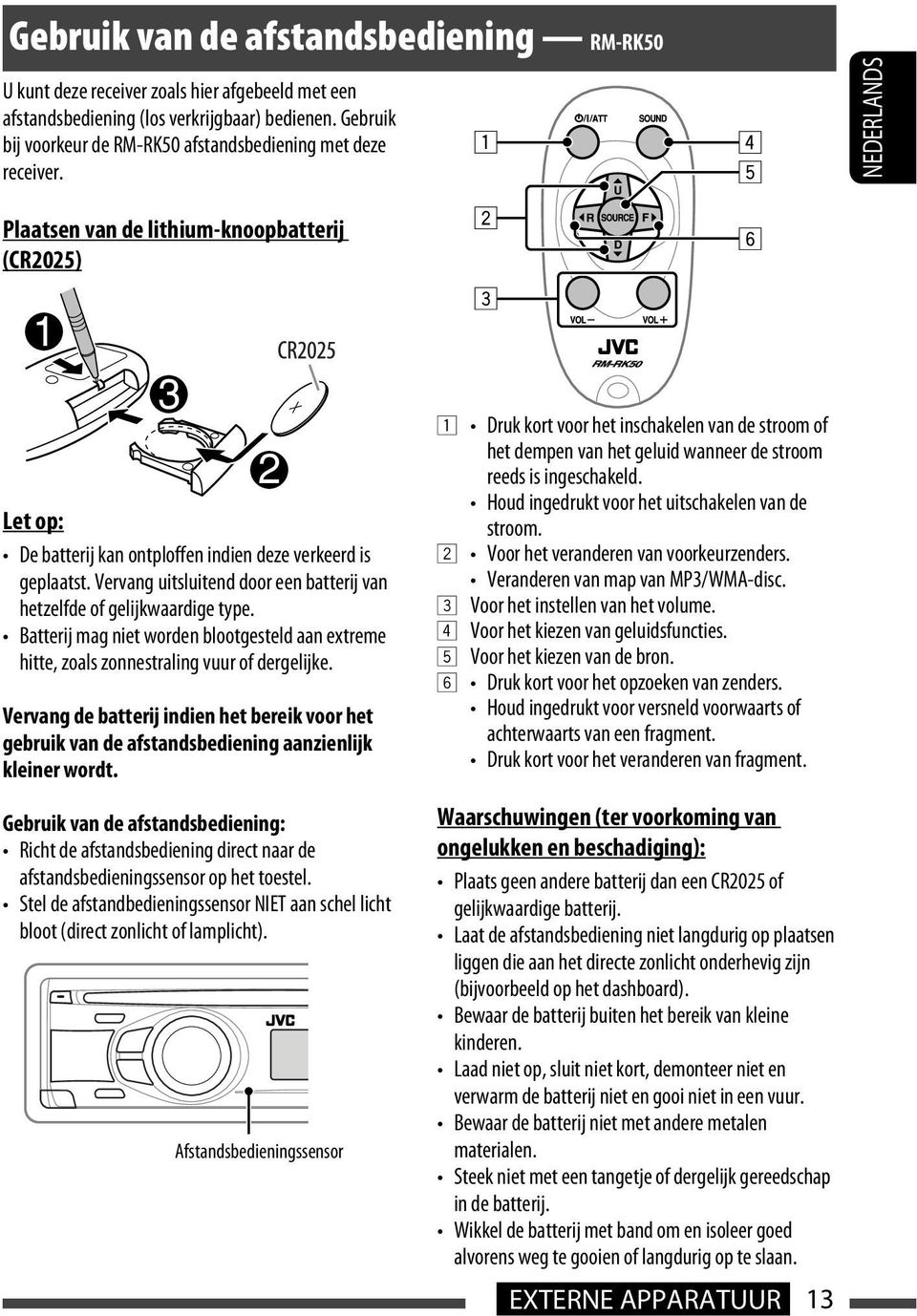

13 Gebruik van de afstandsbediening RM-RK50 U kunt deze receiver zoals hier afgebeeld met een afstandsbediening (los verkrijgbaar) bedienen. Gebruik bij voorkeur de RM-RK50 afstandsbediening met deze receiver. NEDERLANDS Plaatsen van de lithium-knoopbatterij (CR2025) Let op: De batterij kan ontploffen indien deze verkeerd is geplaatst. Vervang uitsluitend door een batterij van hetzelfde of gelijkwaardige type. Batterij mag niet worden blootgesteld aan extreme hitte, zoals zonnestraling vuur of dergelijke. Vervang de batterij indien het bereik voor het gebruik van de afstandsbediening aanzienlijk kleiner wordt. Gebruik van de afstandsbediening: Richt de afstandsbediening direct naar de afstandsbedieningssensor op het toestel. Stel de afstandbedieningssensor NIET aan schel licht bloot (direct zonlicht of lamplicht). Afstandsbedieningssensor 1 Druk kort voor het inschakelen van de stroom of het dempen van het geluid wanneer de stroom reeds is ingeschakeld. Houd ingedrukt voor het uitschakelen van de stroom. 2 Voor het veranderen van voorkeurzenders. Veranderen van map van MP3/WMA-disc. 3 Voor het instellen van het volume. 4 Voor het kiezen van geluidsfuncties. 5 Voor het kiezen van de bron. 6 Druk kort voor het opzoeken van zenders. Houd ingedrukt voor versneld voorwaarts of achterwaarts van een fragment. Druk kort voor het veranderen van fragment. Waarschuwingen (ter voorkoming van ongelukken en beschadiging): Plaats geen andere batterij dan een CR2025 of gelijkwaardige batterij. Laat de afstandsbediening niet langdurig op plaatsen liggen die aan het directe zonlicht onderhevig zijn (bijvoorbeeld op het dashboard). Bewaar de batterij buiten het bereik van kleine kinderen. Laad niet op, sluit niet kort, demonteer niet en verwarm de batterij niet en gooi niet in een vuur. Bewaar de batterij niet met andere metalen materialen. Steek niet met een tangetje of dergelijk gereedschap in de batterij. Wikkel de batterij met band om en isoleer goed alvorens weg te gooien of langdurig op te slaan. EXTERNE APPARATUUR 13

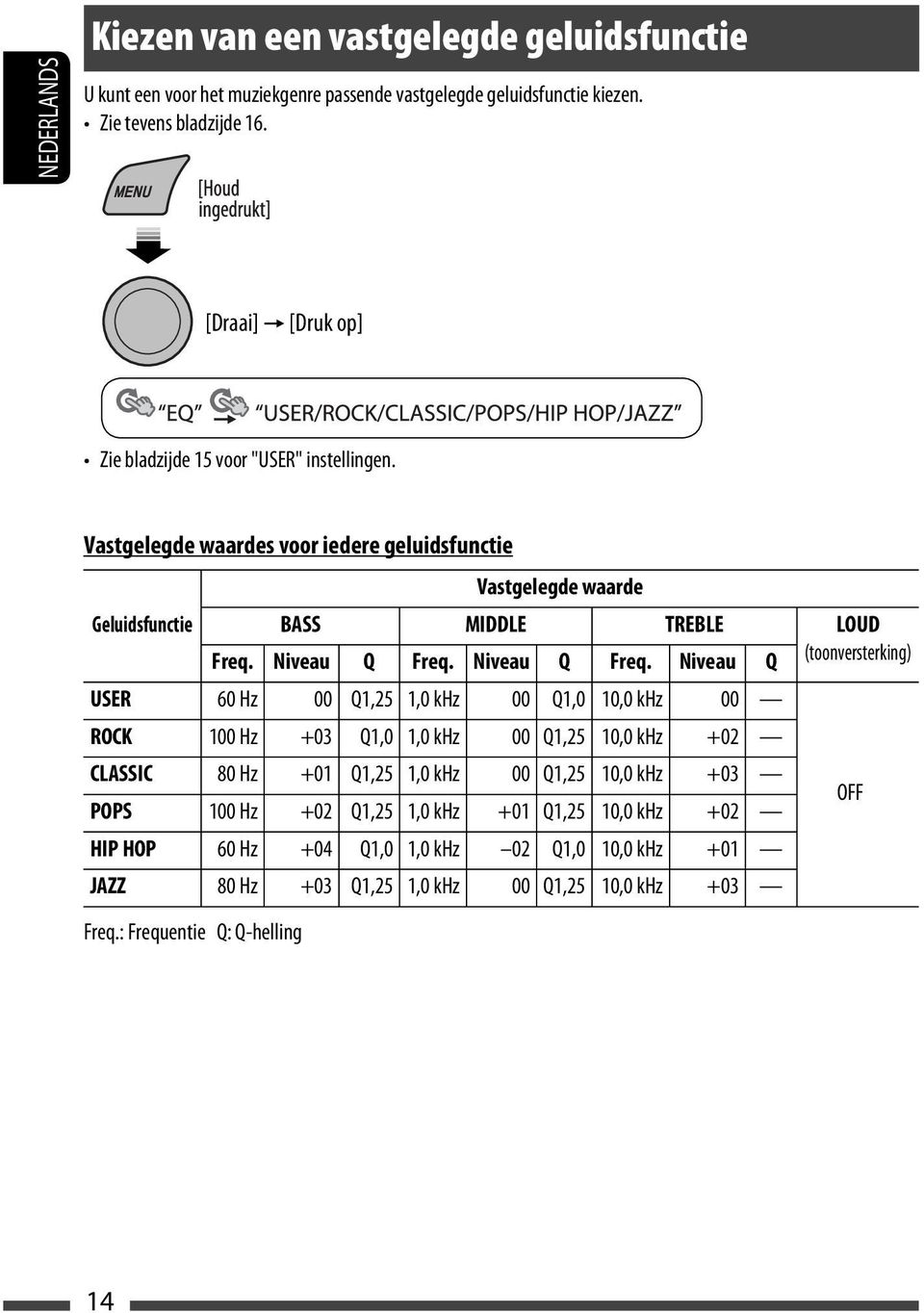

14 NEDERLANDS Kiezen van een vastgelegde geluidsfunctie U kunt een voor het muziekgenre passende vastgelegde geluidsfunctie kiezen. Zie tevens bladzijde 16. [Draai] = [Druk op] Zie bladzijde 15 voor "USER" instellingen. Vastgelegde waardes voor iedere geluidsfunctie Vastgelegde waarde Geluidsfunctie BASS MIDDLE TREBLE LOUD Freq. Niveau Q Freq. Niveau Q Freq. Niveau Q (toonversterking) USER 60 Hz 00 Q1,25 1,0 khz 00 Q1,0 10,0 khz 00 ROCK 100 Hz +03 Q1,0 1,0 khz 00 Q1,25 10,0 khz +02 CLASSIC 80 Hz +01 Q1,25 1,0 khz 00 Q1,25 10,0 khz +03 POPS 100 Hz +02 Q1,25 1,0 khz +01 Q1,25 10,0 khz +02 HIP HOP 60 Hz +04 Q1,0 1,0 khz 02 Q1,0 10,0 khz +01 JAZZ 80 Hz +03 Q1,25 1,0 khz 00 Q1,25 10,0 khz +03 Freq.: Frequentie Q: Q-helling OFF 14

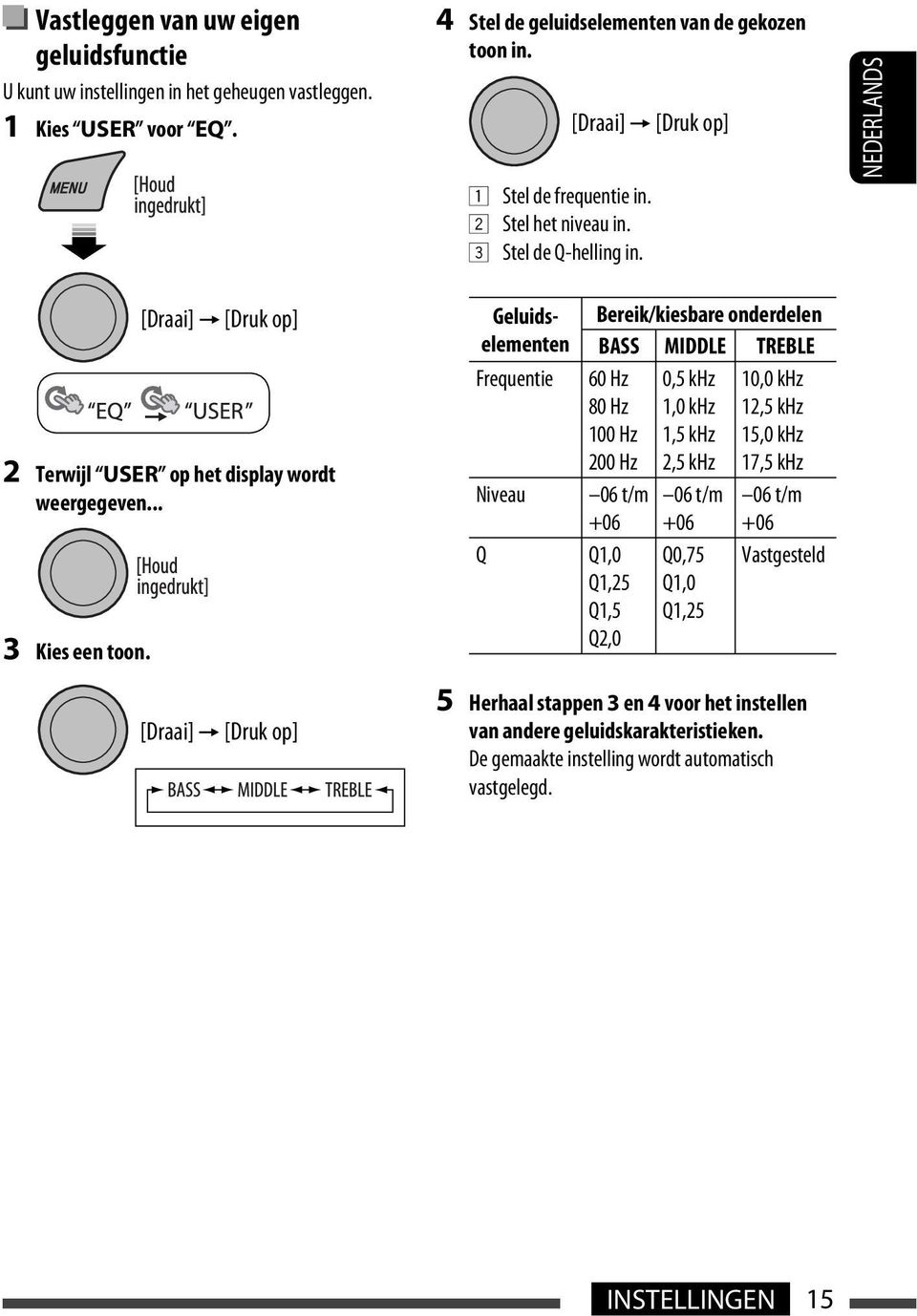

15 Vastleggen van uw eigen geluidsfunctie U kunt uw instellingen in het geheugen vastleggen. 1 Kies USER voor EQ. 4 Stel de geluidselementen van de gekozen toon in. [Draai] = [Druk op] 1 Stel de frequentie in. 2 Stel het niveau in. 3 Stel de Q-helling in. NEDERLANDS 2 Terwijl USER op het display wordt weergegeven... 3 Kies een toon. [Draai] = [Druk op] [Draai] = [Druk op] Geluidselementen Frequentie Bereik/kiesbare onderdelen BASS MIDDLE TREBLE 60 Hz 0,5 khz 10,0 khz 80 Hz 1,0 khz 12,5 khz 100 Hz 1,5 khz 15,0 khz 200 Hz 2,5 khz 17,5 khz Niveau 06 t/m 06 t/m Q Q1,0 Q0,75 Q1,25 Q1,0 Q1,5 Q1,25 Q2,0 06 t/m +06 Vastgesteld 5 Herhaal stappen 3 en 4 voor het instellen van andere geluidskarakteristieken. De gemaakte instelling wordt automatisch vastgelegd. INSTELLINGEN 15

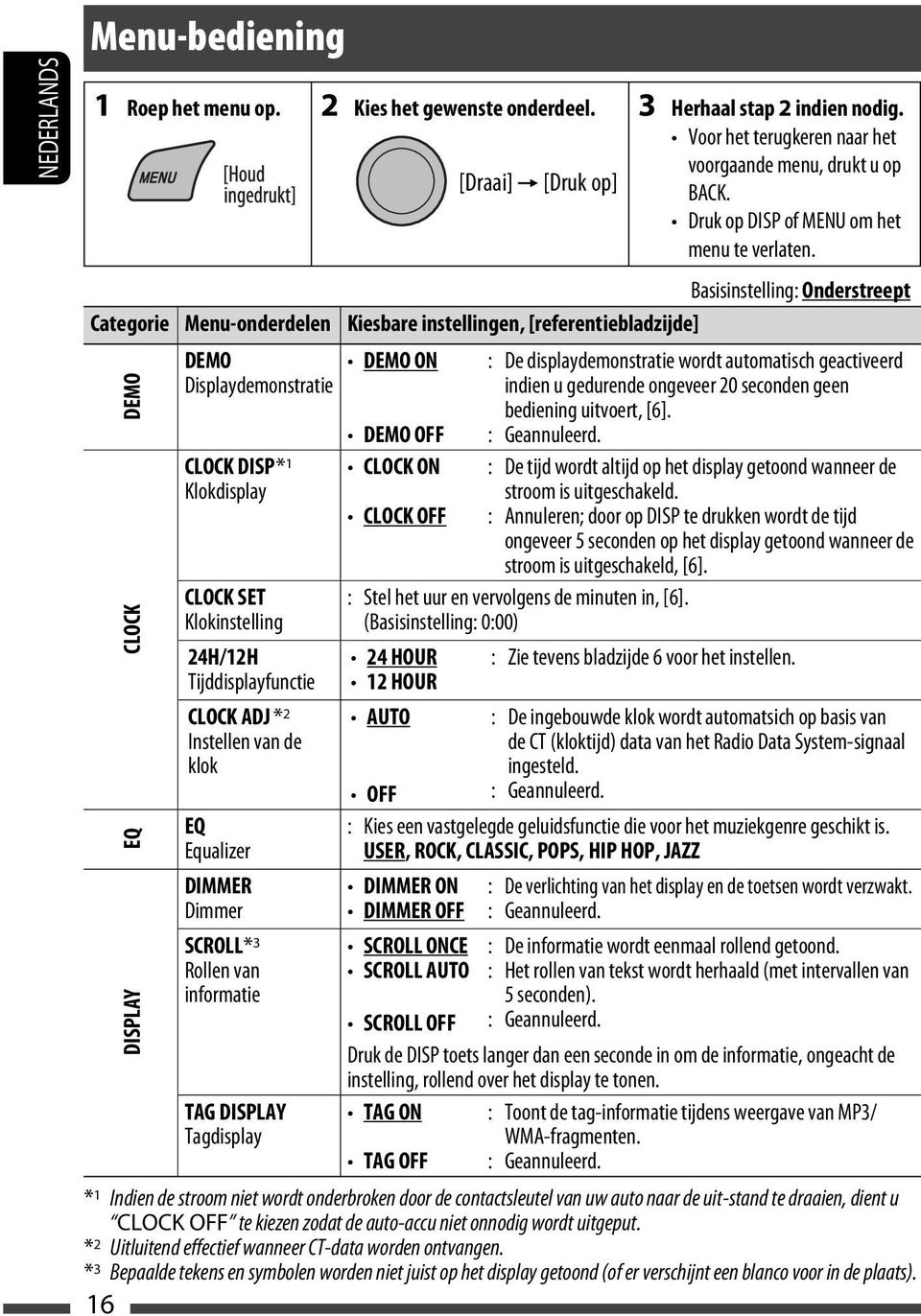

16 NEDERLANDS Menu-bediening 1 Roep het menu op. 2 Kies het gewenste onderdeel. 3 Herhaal stap 2 indien nodig. Voor het terugkeren naar het Basisinstelling: Onderstreept Categorie Menu-onderdelen Kiesbare instellingen, [referentiebladzijde] DEMO CLOCK EQ DISPLAY DEMO Displaydemonstratie CLOCK DISP * 1 Klokdisplay CLOCK SET Klokinstelling 24H/12H Tijddisplayfunctie CLOCK ADJ * 2 Instellen van de klok EQ Equalizer DIMMER Dimmer SCROLL* 3 Rollen van informatie TAG DISPLAY Tagdisplay DEMO ON DEMO OFF CLOCK ON CLOCK OFF : De displaydemonstratie wordt automatisch geactiveerd indien u gedurende ongeveer 20 seconden geen bediening uitvoert, [6]. : Geannuleerd. : De tijd wordt altijd op het display getoond wanneer de stroom is uitgeschakeld. : Annuleren; door op DISP te drukken wordt de tijd ongeveer 5 seconden op het display getoond wanneer de stroom is uitgeschakeld, [6]. : Stel het uur en vervolgens de minuten in, [6]. (Basisinstelling: 0:00) 24 HOUR 12 HOUR : Zie tevens bladzijde 6 voor het instellen. AUTO : De ingebouwde klok wordt automatsich op basis van de CT (kloktijd) data van het Radio Data System-signaal ingesteld. OFF : Geannuleerd. : Kies een vastgelegde geluidsfunctie die voor het muziekgenre geschikt is. USER, ROCK, CLASSIC, POPS, HIP HOP, JAZZ DIMMER ON DIMMER OFF [Draai] = [Druk op] voorgaande menu, drukt u op BACK. Druk op DISP of MENU om het menu te verlaten. : De verlichting van het display en de toetsen wordt verzwakt. : Geannuleerd. SCROLL ONCE : De informatie wordt eenmaal rollend getoond. SCROLL AUTO : Het rollen van tekst wordt herhaald (met intervallen van 5 seconden). SCROLL OFF : Geannuleerd. Druk de DISP toets langer dan een seconde in om de informatie, ongeacht de instelling, rollend over het display te tonen. TAG ON : Toont de tag-informatie tijdens weergave van MP3/ WMA-fragmenten. TAG OFF : Geannuleerd. * 1 Indien de stroom niet wordt onderbroken door de contactsleutel van uw auto naar de uit-stand te draaien, dient u CLOCK OFF te kiezen zodat de auto-accu niet onnodig wordt uitgeput. * 2 Uitluitend effectief wanneer CT-data worden ontvangen. * 3 Bepaalde tekens en symbolen worden niet juist op het display getoond (of er verschijnt een blanco voor in de plaats). 16

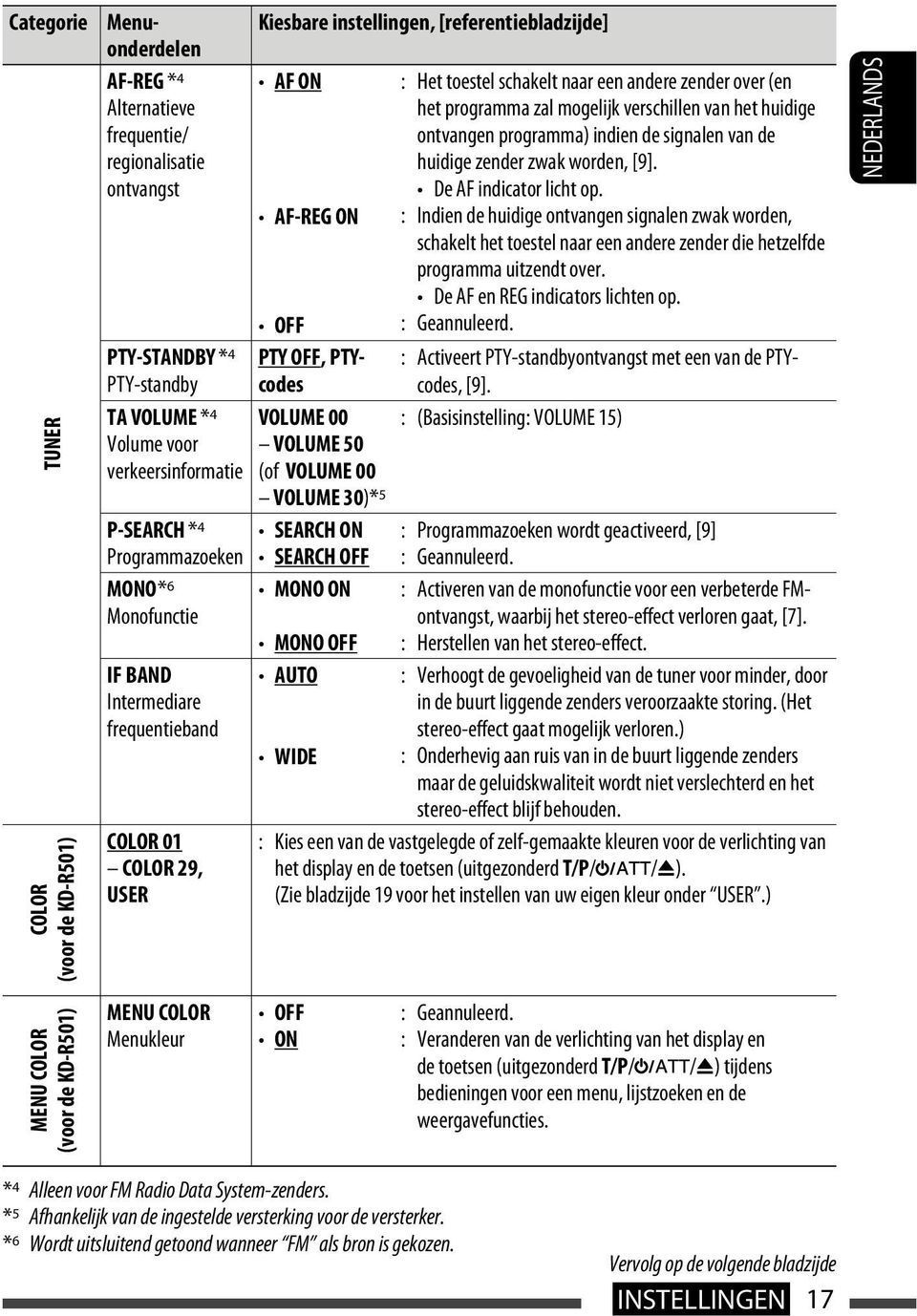

17 Categorie TUNER COLOR (voor de KD-R501) Menuonderdelen AF-REG * 4 Alternatieve frequentie/ regionalisatie ontvangst Kiesbare instellingen, [referentiebladzijde] AF ON AF-REG ON : Het toestel schakelt naar een andere zender over (en het programma zal mogelijk verschillen van het huidige ontvangen programma) indien de signalen van de huidige zender zwak worden, [9]. De AF indicator licht op. : Indien de huidige ontvangen signalen zwak worden, schakelt het toestel naar een andere zender die hetzelfde programma uitzendt over. De AF en REG indicators lichten op. : Geannuleerd. : Activeert PTY-standbyontvangst met een van de PTYcodes, [9]. : (Basisinstelling: VOLUME 15) OFF PTY-STANDBY * 4 PTY OFF, PTYcodes PTY-standby TA VOLUME * 4 VOLUME 00 Volume voor VOLUME 50 verkeersinformatie (of VOLUME 00 VOLUME 30)* 5 P-SEARCH * 4 SEARCH ON : Programmazoeken wordt geactiveerd, [9] Programmazoeken SEARCH OFF : Geannuleerd. MONO * 6 MONO ON Monofunctie MONO OFF : Herstellen van het stereo-effect. IF BAND AUTO Intermediare frequentieband COLOR 01 COLOR 29, USER WIDE : Activeren van de monofunctie voor een verbeterde FMontvangst, waarbij het stereo-effect verloren gaat, [7]. : Verhoogt de gevoeligheid van de tuner voor minder, door in de buurt liggende zenders veroorzaakte storing. (Het stereo-effect gaat mogelijk verloren.) : Onderhevig aan ruis van in de buurt liggende zenders maar de geluidskwaliteit wordt niet verslechterd en het stereo-effect blijf behouden. : Kies een van de vastgelegde of zelf-gemaakte kleuren voor de verlichting van het display en de toetsen (uitgezonderd T/P/ /0). (Zie bladzijde 19 voor het instellen van uw eigen kleur onder USER.) NEDERLANDS MENU COLOR (voor de KD-R501) MENU COLOR Menukleur OFF ON : Geannuleerd. : Veranderen van de verlichting van het display en de toetsen (uitgezonderd T/P/ /0) tijdens bedieningen voor een menu, lijstzoeken en de weergavefuncties. * 4 Alleen voor FM Radio Data System-zenders. * 5 Afhankelijk van de ingestelde versterking voor de versterker. * 6 Wordt uitsluitend getoond wanneer FM als bron is gekozen. Vervolg op de volgende bladzijde INSTELLINGEN 17

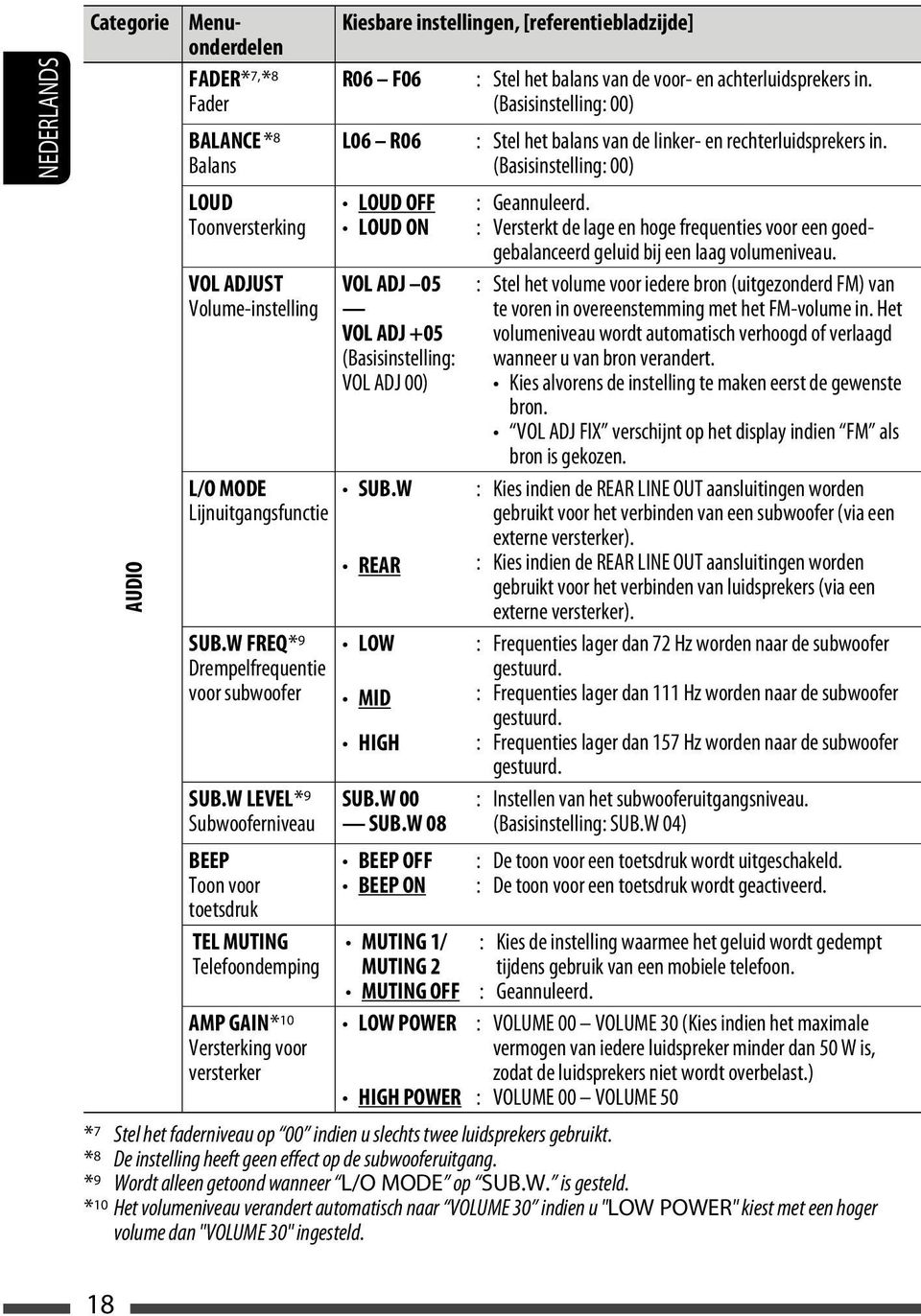

18 NEDERLANDS Categorie AUDIO Menuonderdelen FADER* 7, * 8 Fader BALANCE * 8 Balans LOUD Toonversterking VOL ADJUST Volume-instelling L/O MODE Lijnuitgangsfunctie SUB.W FREQ * 9 Drempelfrequentie voor subwoofer SUB.W LEVEL * 9 Subwooferniveau BEEP Toon voor toetsdruk TEL MUTING Telefoondemping AMP GAIN * 10 Versterking voor versterker Kiesbare instellingen, [referentiebladzijde] R06 F06 L06 R06 LOUD OFF LOUD ON VOL ADJ 05 VOL ADJ +05 (Basisinstelling: VOL ADJ 00) SUB.W REAR LOW MID HIGH SUB.W 00 SUB.W 08 BEEP OFF BEEP ON MUTING 1/ MUTING 2 MUTING OFF LOW POWER HIGH POWER : Stel het balans van de voor- en achterluidsprekers in. (Basisinstelling: 00) : Stel het balans van de linker- en rechterluidsprekers in. (Basisinstelling: 00) : Geannuleerd. : Versterkt de lage en hoge frequenties voor een goedgebalanceerd geluid bij een laag volumeniveau. : Stel het volume voor iedere bron (uitgezonderd FM) van te voren in overeenstemming met het FM-volume in. Het volumeniveau wordt automatisch verhoogd of verlaagd wanneer u van bron verandert. Kies alvorens de instelling te maken eerst de gewenste bron. VOL ADJ FIX verschijnt op het display indien FM als bron is gekozen. : Kies indien de REAR LINE OUT aansluitingen worden gebruikt voor het verbinden van een subwoofer (via een externe versterker). : Kies indien de REAR LINE OUT aansluitingen worden gebruikt voor het verbinden van luidsprekers (via een externe versterker). : Frequenties lager dan 72 Hz worden naar de subwoofer gestuurd. : Frequenties lager dan 111 Hz worden naar de subwoofer gestuurd. : Frequenties lager dan 157 Hz worden naar de subwoofer gestuurd. : Instellen van het subwooferuitgangsniveau. (Basisinstelling: SUB.W 04) : De toon voor een toetsdruk wordt uitgeschakeld. : De toon voor een toetsdruk wordt geactiveerd. : Kies de instelling waarmee het geluid wordt gedempt tijdens gebruik van een mobiele telefoon. : Geannuleerd. : VOLUME 00 VOLUME 30 (Kies indien het maximale vermogen van iedere luidspreker minder dan 50 W is, zodat de luidsprekers niet wordt overbelast.) : VOLUME 00 VOLUME 50 * 7 Stel het faderniveau op 00 indien u slechts twee luidsprekers gebruikt. * 8 De instelling heeft geen effect op de subwooferuitgang. * 9 Wordt alleen getoond wanneer L/O MODE op SUB.W. is gesteld. * 10 Het volumeniveau verandert automatisch naar VOLUME 30 indien u "LOW POWER" kiest met een hoger volume dan "VOLUME 30" ingesteld. 18

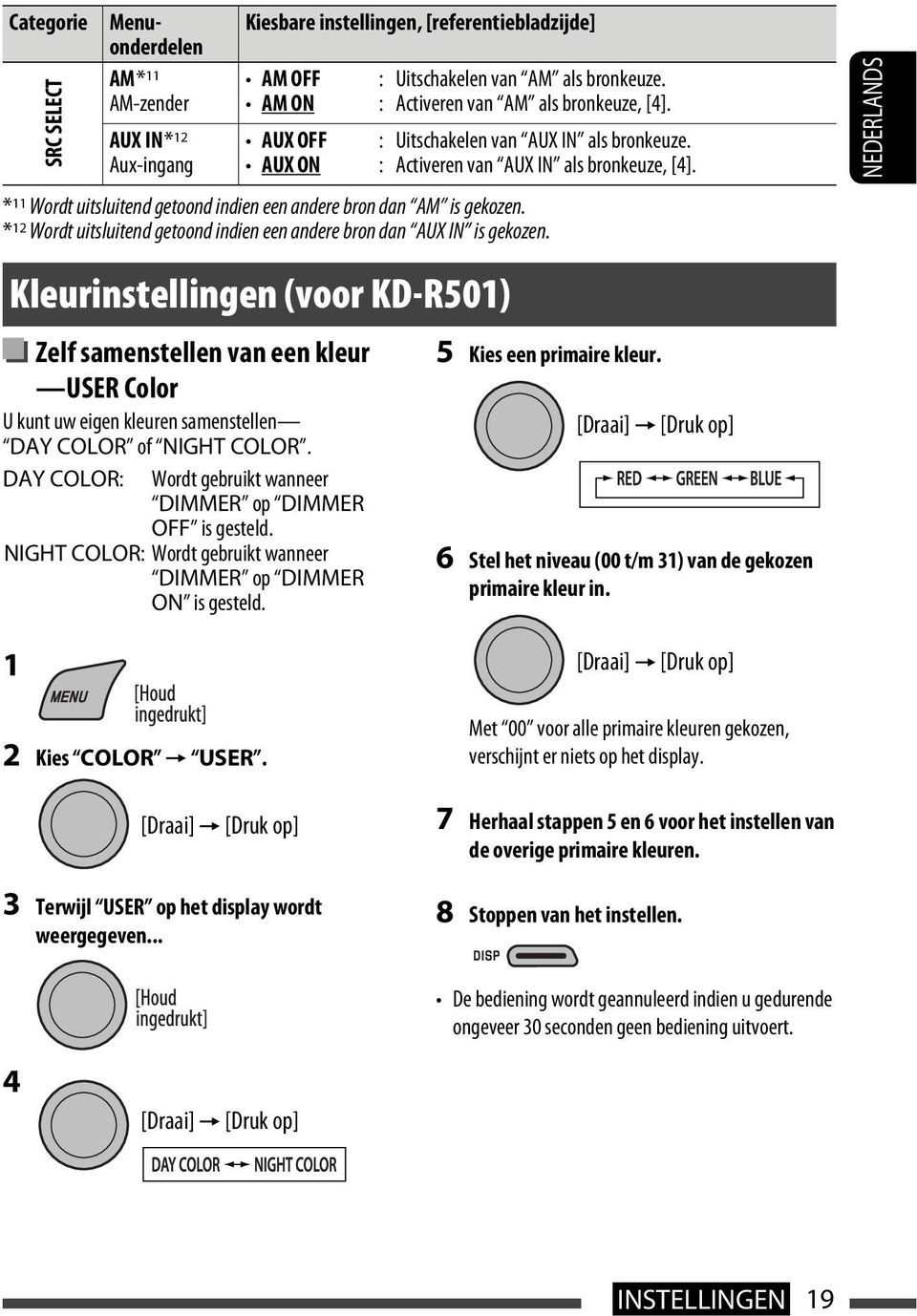

19 Categorie SRC SELECT Menuonderdelen AM * 11 AM-zender AUX IN * 12 Aux-ingang Zelf samenstellen van een kleur USER Color U kunt uw eigen kleuren samenstellen DAY COLOR of NIGHT COLOR. DAY COLOR: Wordt gebruikt wanneer DIMMER op DIMMER OFF is gesteld. NIGHT COLOR: Wordt gebruikt wanneer DIMMER op DIMMER ON is gesteld. Kiesbare instellingen, [referentiebladzijde] AM OFF AM ON AUX OFF AUX ON Kleurinstellingen (voor KD-R501) : Uitschakelen van AM als bronkeuze. : Activeren van AM als bronkeuze, [4]. : Uitschakelen van AUX IN als bronkeuze. : Activeren van AUX IN als bronkeuze, [4]. * 11 Wordt uitsluitend getoond indien een andere bron dan AM is gekozen. * 12 Wordt uitsluitend getoond indien een andere bron dan AUX IN is gekozen. 5 Kies een primaire kleur. [Draai] = [Druk op] 6 Stel het niveau (00 t/m 31) van de gekozen primaire kleur in. NEDERLANDS 1 2 Kies COLOR = USER. [Draai] = [Druk op] 3 Terwijl USER op het display wordt weergegeven... [Draai] = [Druk op] Met 00 voor alle primaire kleuren gekozen, verschijnt er niets op het display. 7 Herhaal stappen 5 en 6 voor het instellen van de overige primaire kleuren. 8 Stoppen van het instellen. De bediening wordt geannuleerd indien u gedurende ongeveer 30 seconden geen bediening uitvoert. 4 [Draai] = [Druk op] INSTELLINGEN 19

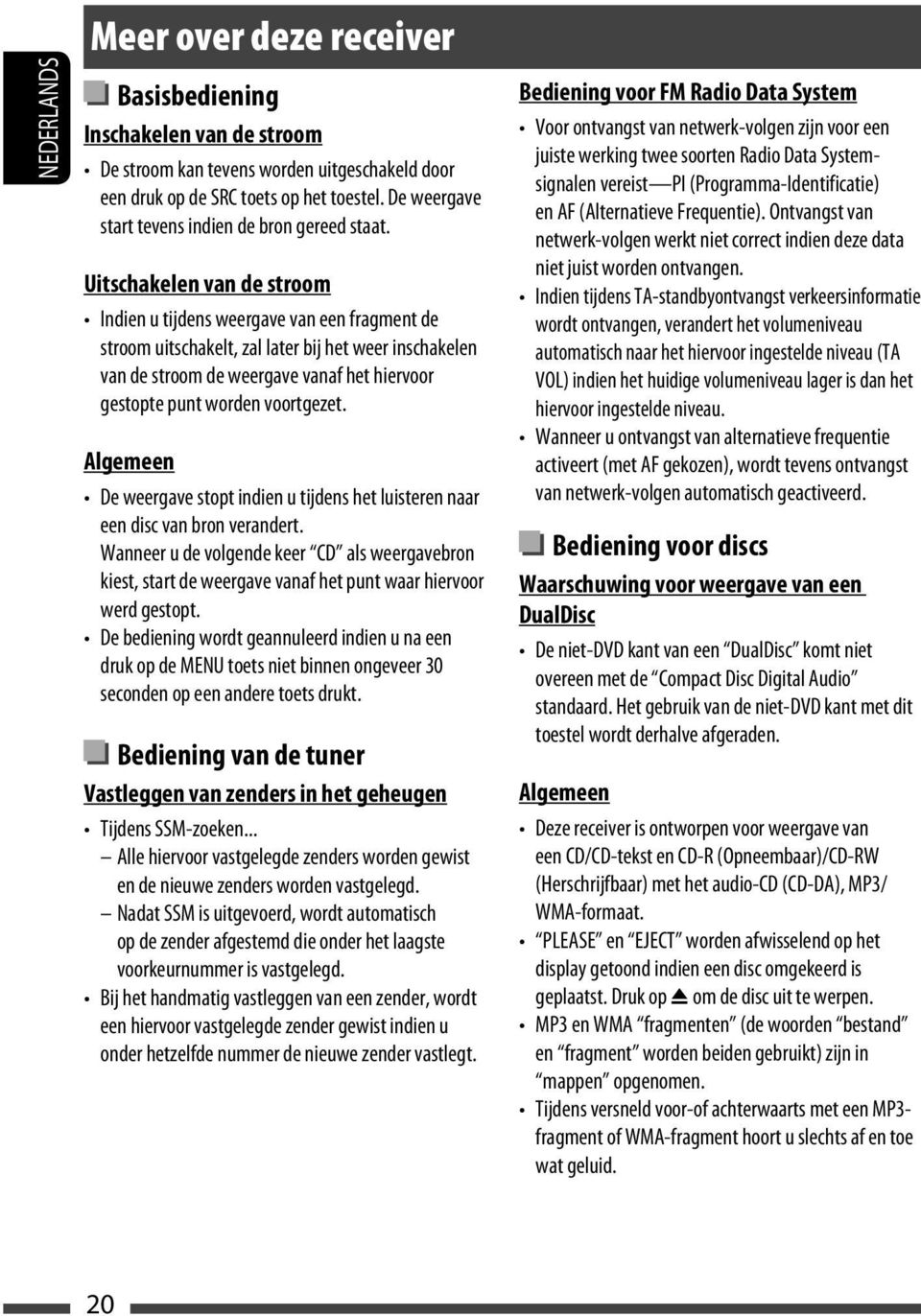

20 NEDERLANDS Meer over deze receiver Basisbediening Inschakelen van de stroom De stroom kan tevens worden uitgeschakeld door een druk op de SRC toets op het toestel. De weergave start tevens indien de bron gereed staat. Uitschakelen van de stroom Indien u tijdens weergave van een fragment de stroom uitschakelt, zal later bij het weer inschakelen van de stroom de weergave vanaf het hiervoor gestopte punt worden voortgezet. Algemeen De weergave stopt indien u tijdens het luisteren naar een disc van bron verandert. Wanneer u de volgende keer CD als weergavebron kiest, start de weergave vanaf het punt waar hiervoor werd gestopt. De bediening wordt geannuleerd indien u na een druk op de MENU toets niet binnen ongeveer 30 seconden op een andere toets drukt. Bediening van de tuner Vastleggen van zenders in het geheugen Tijdens SSM-zoeken... Alle hiervoor vastgelegde zenders worden gewist en de nieuwe zenders worden vastgelegd. Nadat SSM is uitgevoerd, wordt automatisch op de zender afgestemd die onder het laagste voorkeurnummer is vastgelegd. Bij het handmatig vastleggen van een zender, wordt een hiervoor vastgelegde zender gewist indien u onder hetzelfde nummer de nieuwe zender vastlegt. Bediening voor FM Radio Data System Voor ontvangst van netwerk-volgen zijn voor een juiste werking twee soorten Radio Data Systemsignalen vereist PI (Programma-Identificatie) en AF (Alternatieve Frequentie). Ontvangst van netwerk-volgen werkt niet correct indien deze data niet juist worden ontvangen. Indien tijdens TA-standbyontvangst verkeersinformatie wordt ontvangen, verandert het volumeniveau automatisch naar het hiervoor ingestelde niveau (TA VOL) indien het huidige volumeniveau lager is dan het hiervoor ingestelde niveau. Wanneer u ontvangst van alternatieve frequentie activeert (met AF gekozen), wordt tevens ontvangst van netwerk-volgen automatisch geactiveerd. Bediening voor discs Waarschuwing voor weergave van een DualDisc De niet-dvd kant van een DualDisc komt niet overeen met de Compact Disc Digital Audio standaard. Het gebruik van de niet-dvd kant met dit toestel wordt derhalve afgeraden. Algemeen Deze receiver is ontworpen voor weergave van een CD/CD-tekst en CD-R (Opneembaar)/CD-RW (Herschrijfbaar) met het audio-cd (CD-DA), MP3/ WMA-formaat. PLEASE en EJECT worden afwisselend op het display getoond indien een disc omgekeerd is geplaatst. Druk op 0 om de disc uit te werpen. MP3 en WMA fragmenten (de woorden bestand en fragment worden beiden gebruikt) zijn in mappen opgenomen. Tijdens versneld voor-of achterwaarts met een MP3- fragment of WMA-fragment hoort u slechts af en toe wat geluid. 20

21 Afspelen van een CD-R of CD-RW Gebruik uitsluitend afgeronde CD-R s of CD-RW s. Dit toestel is uitsluitend geschikt voor weergave van bestanden van hetzelfde type dat als eerste werd herkend indien er zowel audio-cd (CD-DA) bestanden als MP3/WMA-bestanden op de disc zijn opgenomen. Deze receiver kan multi-sessie discs afspelen; de niet-gesloten sessies worden echter tijdens weergave overgeslagen. Bepaalde CD-R s en CD-RW s kunnen mogelijk niet met dit toestel worden afgespeeld vanwege de disckarakteristieken of de volgende redenen: De discs zijn vuil of hebben krassen. Er is condens op de lens in het toestel gevormd. De aftastlens in de receiver is vuil. De bestanden op de CD-R/CD-RW zijn met de Packet Write methode geschreven. De opname-omstandigheden waren niet juist (missende data, enz.) of de disc zelf is defect (of heeft vlekken, krassen, of is krom, enz.). Een CD-RW heeft een langere afleestijd omdat de reflectie van een CD-RW lager dan de reflectie van een normale CD is. Gebruik de volgende CD-R s of CD-RW s niet: Discs met stickers, labels of beschermstroken op het oppervlak. Discs waarop labels direct met een inktjet-printer kunnen worden gedrukt. Gebruik van deze discs bij hoge temperaturen of een hoge vochtigheidsgraad kan een onjuiste werking of beschadiging van het toestel als gevolg hebben. Afspelen van een MP3/WMA-disc Deze receiver kan MP3/WMA-bestanden met de <.mp3> of <.wma> (ongeacht de combinatie van hoofdletters en kleine letters) afspelen. Deze receiver kan de namen van albums, artiesten (zanger(es)) en de Tag (versie 1,0, 1,1, 2,2, 2,3 of 2,4) voor MP3-bestanden en WMA-bestanden tonen. Dit toestel kan slechts één-byte tekens tonen. Andere tekens kunnen niet juist worden getoond. Deze receiver kan MP3/WMA-bestanden afspelen die aan de volgende voorwaarden voldoen: Bitwaarde van MP3: 32 kbps 320 kbps Bemonsteringsfrequentie van MP3: 32 khz, 44,1 khz, 48 khz (voor MPEG-1) 16 khz, 22,05 khz, 24 khz (voor MPEG-2) Bitwaarde van WMA: 32 kbps 320 kbps Bemonsteringsfrequentie van WMA: 22,05 khz, 32 khz, 44,1 khz, 48 khz Discformaat: ISO 9660 Level 1/Level 2, Romeo, Joliet, Windows extensie. Het maximale aantal tekens voor namen van bestanden/mappen verschilt afhankelijk van het gebruikte discformaat (inclusief 4 verlengingstekens <.mp3> of <.wma>). ISO 9660 Level 1: maximaal 12 tekens ISO 9660 Level 2: maximaal 31 tekens Romeo: maximaal 64 tekens Joliet: maximaal 32 tekens Windows extensiecode: maximaal 64 tekens Het toestel kan maximaal 512 bestanden, 255 mappen en 8 niveau s herkennen. Deze receiver kan bestanden afspelen die met VBR (variabele bitwaarde) zijn opgenomen. Bij bestanden die met VBR zijn opgenomen is er een verschil tussen de verstreken tijd die op het display wordt getoond en de werkelijke verstreken tijd. Het verschil wordt vooral merkbaar bij gebruik van de zoekfunctie. Deze receiver is niet geschikt voor de volgende bestanden: MP3-bestanden die met het MP3i en MP3 PRO formaat zijn gecodeerd. MP3-bestanden die met een verkeerd formaat zijn gecodeerd. MP3-bestanden die met Layer 1/2 zijn gecodeerd. WMA-bestanden die met het lossless, professional en voice formaat zijn gecodeerd. WMA-bestanden die niet op Windows Media Audio zijn gebaseerd. WMA-bestanden die met DRM tegen kopiëren zijn beschermd. Bestanden met data als AIFF, ATRAC3, enz. De zoekfunctie werkt maar de zoeksnelheid is niet constant. Vervolg op de volgende bladzijde REFERENTIES 21 NEDERLANDS

22 NEDERLANDS Weergave van MP3/WMA-fragmenten van USB-apparatuur Bij weergave van USB-apparatuur, is de weergavevolgorde mogelijk anders dan bij weergave met andere spelers. Bepaalde USB-apparatuur of bepaalde bestanden kunnen vanwege de karakteristieken of opnameomstandigheden mogelijk niet met dit toestel worden afgespeeld. Afhankelijk van de vorm van de USB-apparatuur en aansluitingen, kan bepaalde USB-apparatuur mogelijk niet juist worden bevestigd of kan geen goede verbinding worden gemaakt. Verbind tegelijkertijd slechts één USBopslagapparaat met dit toestel. Gebruik geen USBspoel. CANNOT PLAY verschijnt indien de aangesloten USB-apparatuur geen juiste bestanden heeft. Dit toestel kan Tag (versie 1,0, 1,1, 2,2, 2,3, of 2,4) voor MP3-bestanden en WMA-bestanden tonen. Deze receiver kan MP3/WMA-bestanden afspelen die aan de volgende voorwaarden voldoen: Bitwaarde van MP3: 32 kbps 320 kbps Bemonsteringsfrequentie van MP3: 32 khz, 44,1 khz, 48 khz (voor MPEG-1) 16 khz, 22,05 khz, 24 khz (voor MPEG-2) Bitwaarde van WMA: 32 kbps 320 kbps Bemonsteringsfrequentie van WMA: 22,05 khz, 32 khz, 44,1 khz, 48 khz Dit toestel is geschikt voor weergave van MP3- bestanden die met VBR (Variabele bitwaarde) zijn opgenomen. Het maximale aantal tekens voor: Mapnamen : 32 tekens Bestandsnamen : 32 tekens MP3 Tag : 64 tekens WMA Tag : 32 tekens Dit toestel kan in totaal bestanden, 255 mappen (255 bestanden per map, inclusief mappen met ongeschikte bestanden) en 8 lagen herkennen. Dit toestel is niet geschikt voor het lezen van een SDkaart. Dit toestel herkent geen USB-apparatuur die een ander voltage dan 5 V heeft en de 500 ma overschrijdt. USB-apparatuur met speciale functies, bijvoorbeeld databeveiligingsfuncties, kan niet met dit toestel worden gebruikt. Gebruik geen USB-apparatuur met 2 of meerdere partities. Dit toestel herkent mogelijk USB-apparatuur niet indien het via een USB-kaartlezer is verbonden. Het toestel kan op USB-apparatuur opgeslagen bestanden mogelijk niet afspelen indien de apparatuur via een USB-verlengsnoer is verbonden. Deze receiver is niet geschikt voor de volgende bestanden: MP3-bestanden die met de MP3i en MP3 PRO formaten zijn gecodeerd. MP3-bestanden die met een verkeerd formaat zijn gecodeerd. MP3-bestanden die met Layer 1/2 zijn gecodeerd. WMA-bestanden die met het lossless, professional en voice formaat zijn gecodeerd. WMA-bestanden die niet op Windows Media Audio zijn gebaseerd. Uitwerpen van een disc of verwijderen van USB-apparatuur Indien de uitgeworpen disc niet binnen 15 seconden wordt verwijderd, wordt deze disc automatisch ter bescherming weer in het toestel getrokken. Na het uitwerpen van een disc of het verwijderen van USB-apparatuur, verschijnt NO DISC of NO USB en kunt u bepaalde toetsen niet meer gebruiken. Plaats een andere disc, bevestig USB-apparatuur of druk op SRC om een andere weergavebron te kiezen. Menubediening Indien u de AMP GAIN instelling van HIGH POWER naar LOW POWER verandert terwijl het volumeniveau hoger dan VOLUME 30 is gesteld, verandert de receiver het volumeniveau automatisch naar VOLUME

23 Oplossen van problemen Problemen zijn niet altijd van serieuze aard. Controleer de volgende punten alvorens een onderhoudscentrum te raadplegen. Algemeen Symptomen Oplossingen/Oorzaken Geen geluid via de luidsprekers. Stel het volume op het optimale niveau in. Controleer de snoeren en verbindingen. Receiver werkt helemaal niet. Stel de receiver terug (zie bladzijde 3). AUX IN kan niet worden gekozen. Controleer de SRC SELECT = AUX IN instelling (zie bladzijde 19). KD-R501: Er verschijnt niets op het display. KD-R501: Controleer de USER kleurinstelling (zie bladzijde 19). SSM automatisch vastleggen werkt niet. Leg de zenders handmatig vast. NEDERLANDS FM/AM Discs algemeen Statische ruis tijdens het luisteren naar de radio. AM kan niet worden gekozen. NO DISC verschijnt op het display. Sluit de antenne goed aan. Controleer de SRC SELECT = AM instelling (zie bladzijde 19). Plaats de disc juist. Plaats een afgeronde CD-R/CD-RW. Rond de CD-R/CD-RW af met de voor opname gebruikte apparatuur. Ontgrendel de disc (zie bladzijde 10). Werp de disc geforceerd uit (zie bladzijde 3). Stop de weergave wanneer u over zeer slechte wegen rijdt. Verander van disc. Controleer de snoeren en verbindingen. Plaats een afspeelbare disc in de lade. Disc kan niet worden afgespeeld. CD-R/CD-RW kan niet worden afgespeeld. Overslaan van fragmenten op de CD-R/CD- RW is onmogelijk. Disc kan niet worden afgespeeld en niet worden uitgeworpen. Geluid van disc wordt soms onderbroken. MP3/WMAweergave PLEASE en EJECT worden afwisselend op het display getoond. Disc kan niet worden afgespeeld. Druk op 0 en plaats vervolgens juist een disc. Gebruik een disc waarop MP3-/WMA-fragmenten zijn vastgelegd die met het aan ISO 9660 Level 1, Level 2, Romeo of Joliet overeenkomende formaat voldoen. Voeg de <.mp3> of <.wma> extensiecode achter de bestandsnaam toe. Vervolg op de volgende bladzijde REFERENTIES 23

24 Symptomen Oplossingen/Oorzaken NEDERLANDS MP3/WMA-weergave U hoort ruis. Een langere afleestijd is vereist ( READING blijft op het display knipperen). Fragmenten worden niet in de gewenste volgorde afgespeeld. Verstreken tijd is niet correct. NO FILE verschijnt op het display. Ga naar een ander fragment of verander van disc. (Voeg de <.mp3> of <.wma> extensiecode niet toeaan andere fragmenten dan MP3/WMA). Gebruik niet te veel niveau s en mappen. De weergavevolgorde werd bepaald bij het opnemen van de bestanden. Dit gebeurt soms tijdens weergave. Dit wordt veroorzaakt door hoe de fragmenten op de disc zijn opgenomen. U heeft een lege map* gekozen. Kies een map met MP3/WMA-fragmenten. * Map is leeg of map heeft data maar geen geschikte MP3/WMA-fragmenten. Dit toestel kan uitsluitend letters (hoofdletters), cijfers en een beperkt aantal symbolen tonen. Het huidige fragment is geen MP3/WMA-fragment. Ga naar een ander bestand. (Voeg de <.mp3> of <.wma> extensiecode niet toeaan andere fragmenten dan MP3/WMA.) De afleestijd verschilt afhankelijk van de USB-apparatuur. Gebruik niet te veel lagen of mappen. Schakel de stroom even uit en dan weer in. Bevestig de USB-apparatuur opnieuw. U heeft een lege map* gekozen. Kies een map met MP3/WMA-fragmenten. * Map is leeg of map heeft data maar geen geschikte MP3/WMA-fragmenten. De weergavevolgorde wordt bepaald door de manier waarop de fragmenten oorspronkelijk zijn vastgelegd. Het eerste fragment/map van de USB-apparatuur, wordt als eerste fragment/map afgespeeld. Bevestig USB-apparatuur waarop fragmenten met het juiste formaat zijn opgeslagen. Bevestig de USB-apparatuur opnieuw. Juiste tekens worden niet getoond (bijv. albumnaam). U hoort ruis. READING blijft op het display knipperen. Weergave van USB-apparatuur NO FILE verschijnt op het display. Fragmenten/mappen worden niet in de gewenste volgorde afgespeeld. CANNOT PLAY knippert op het display. NO USB verschijnt op het display. Het toestel kan de USB-apparatuur niet herkennen. Juiste tekens worden niet getoond (bijv. albumnaam). Geluid wordt soms onderbroken tijdens weergave van een fragment. Dit toestel kan uitsluitend letters (hoofdletters), cijfers en een beperkt aantal symbolen tonen. De MP3/WMA-fragmenten zijn niet goed naar de USBapparatuur gekopieerd. Kopieer de MP3/WMA-fragmenten opnieuw naar de USB-apparatuur en probeer nogmaals. Microsoft en Windows Media zijn ofwel geregistreerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen. 24

25 Onderhoud Reinigen van de aansluitingen De aansluitingen zullen slechter worden indien u het paneel veelvuldig verwijdert. Veeg om dit te voorkomen de aansluitingen met een wattestokje of met een met alcohol bevochtigd doekje schoon. Wees daarbij voorzichtig zodat u de aansluitingen niet beschadigt. Schoonhouden van discs Een vuile disc wordt mogelijk niet juist afgespeeld. Veeg een vuile disc met een zachte doek, in een rechte lijn vanaf het midden naar de rand toe, schoon. Gebruik geen oplosmiddelen (bijvoobeeld normale platenreinigers, spray, thinner, benzine) voor het reinigen van discs. NEDERLANDS Aansluitingen Condensvorming Er wordt mogelijk condens op de lens in het toestel gevormd onder de volgende omstandigheden: Nadat de verwarming in de auto werd aangezet. Indien het zeer vochtig in de auto is. Het toestel functioneert dan mogelijk onjuist. Werp dan de disc uit en laat het toestel een paar uur ingeschakeld totdat het vocht is verdampt. Afspelen van nieuwe discs Nieuwe discs hebben soms wat bramen rond de binnen- en buitenranden. De receiver werpt mogelijk een dergelijke disc uit. Verwijder deze bramen door een potlood of pen langs de randen te halen. Gebruik de volgende discs niet: Single CD (8 cm disc) Kromme disc Behandeling van discs Voor het verwijderen van een disc uit doosje, drukt u op de middenspil van de houder en haalt u de disc, terwijl u deze aan de randen vasthoudt, uit het doosje. Houd de disc altijd bij de randen vast. Raak het opname-oppervlak niet aan. Voor het weer terugplaatsen van een disc in het doosje, plaatst u de disc voorzichtig rond de middenspil (met de bedrukte kant boven). Middenspil Bewaar discs na gebruik beslist in de bijbehorende doosjes. Sticker en lijm van sticker Afwijkende vorm Doorzichtige of halfdoorzichtige gedeeltes in het opnamevlak Plaklabel Doorschijnende disc (half-doorzichtige disc) REFERENTIES 25

26 NEDERLANDS Technische gegevens AUDIOVERSTERKER-GEDEELTE Maximaal uitgangsvermogen: Voor/Achter: 50 W per kanaal Doorlopend uitgangsvermogen (RMS): Voor/Achter: 19 W per kanaal in 4 Ω, 40 Hz t/m Hz met niet meer dan 0,8% totale harmonische vervorming. Lastimpedantie: 4 Ω (4 Ω t/m 8 Ω toelaatbaar) Bereik voor tonen: Lage tonen: ±12 db (60 Hz, 80 Hz, 100 Hz, 200 Hz) Q1,0, Q1,25, Q1,5, Q2,0 Midden: ±12 db (0,5 khz, 1,0 khz, 1,5 khz, 2,5 khz) Q0,75, Q1,0, Q1,25 Hoge tonen: ±12 db (10,0 khz, 12,5 khz, 15,0 khz, 17,5 khz) Q = Vastgesteld Frequentierespons: 40 Hz t/m Hz Signaal-tot-ruis ratio: 70 db Lijnuitgangsniveau/impedantie: 2,5 V/20 kω belasting (volledige schaal) Uitgangsimpedantie: 1 kω Subwoofer-uitgangsniveau/impedantie: 2,5 V/20 kω belasting (volledige schaal) Overige aansluiting: USB ingangsaansluiting, AUX (auxiliary) ingangsaansluiting TUNER-GEDEELTE Frequentiebereik: FM: 87,5 MHz t/m 108,0 MHz AM: MG: 522 khz t/m khz LG: 144 khz t/m 279 khz FM-tuner Bruikbare gevoeligheid: 11,3 dbf (1,0 μv/75 Ω) 50 db Quieting gevoeligheid: 16,3 dbf (1,8 μv/75 Ω) Alternatieve kanaalgevoeligheid (400 khz): 65 db Frequentierespons: 40 Hz t/m Hz Stereoscheiding: 30 db MG-tuner Gevoeligheid: 20 μv Selectiviteit: 35 db LG-tuner Gevoeligheid: 50 μv 26

27 CD-SPELER-GEDEELTE Type: Signaalaftastsysteem: Aantal kanalen: Frequentierespons: Dynamisch bereik: Signaal-tot-ruis ratio: Wow en flutter: MP3-decoderingsformaat: (MPEG1/2 Audio Layer 3) WMA (Windows Media Audio) decoderingsformaat: Compactdisc-speler Contactloos optische aftasting (halfgeleiderlaser) 2 kanalen (stereo) 5 Hz t/m Hz 96 db 98 db Lager dan meetbare limiet Max. bitwaarde: 320 kbps Max. bitwaarde: 320 kbps NEDERLANDS USB GEDEELTE USB standaard: USB 1.1, USB 2.0 Data-overdrachtwaarde (volledige snelheid): Max. 12 Mbps Compatibele apparatuur: Opslagklasse Compatibel bestandssysteem: FAT 32/16/12 Afspeelbaar audioformaat: MP3/WMA Max. stroomverbruik: 5 V gelijkstroom 500 ma ALGEMEEN Stroomvereisten: Bedrijfsvoltage: 14,4 V gelijkstroom (11 V t/m 16 V toelaatbaar) Aarding: Negatieve aarding Toelaatbare bedrijfstemperatuur: 0 C t/m +40 C Afmetingen (B x H x D): (bij Installatie-afmetingen: 182 mm 52 mm 160 mm benadering) Paneel-afmetingen: 188 mm 58 mm 12 mm Gewicht: 1,3 kg (exclusief accessoires) Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar. REFERENTIES 27

28 Tack för att du köpt en JVC produkt. Var snäll och läs noga alla instruktioner innan du använder den, så att du vet hur den ska skötas och kan få ut mesta möjliga av den. SVENSKA ATT OBSERVERA ANGÅENDE LASERPRODUKTER 1. LASERPRODUKT AV KLASS 1 2. VARNING: Öppna inte det övre skyddet. Det finns inga delar inuti som användaren själv kan utföra service på; låt service utföras av utbildad servicepersonal. 3. VARNING: Synlig och/eller osynlig laserstrålning, klass 1M, när denna del är öppnad. Betrakta ej strålen med optiska instrument. 4. REPRODUKTION AV ETIKETT: VARNINGSETIKETT, PLACERAD PÅ APPARATENS UTSIDA. Produkter Batteri Information för användare gällande bortskaffning av gammal utrustning och batterier [Gäller endast EU-länder] Dessa symboler anger att produkter och batterier med denna symbol inte ska kasseras som vanligt hushållsavfall, när de inte ska användas mer. Om du vill kassera denna produkt och batteri, så ska detta göras i enlighet med den lagstiftning som gäller i landet och kommunen där du bor. Genom att avyttra denna produkt på rätt sätt, bidrar du till att bevara naturen och förhindrar potentiellt negativa effekter på miljön och den mänskliga hälsan. Observera! Märkningen Pb under symbolen för batterier indikerar att detta batteri innehåller bly. Varning! Om du måste justera mottagaren under färd måste du ha god uppsikt runtom bilen för att undvika en trafikolycka. Varning angående volyminställning: Digitala enheter (CD/USB) åstadkommer mycket lite brus i jämförelse med andra källor. Sänk volymen före uppspelning av dessa digitala källor för att undvika att skada högtalarna genom en plötslig ökning av utgångsnivån. För säkerhets skull... Höj inte ljudnivån för mycket, eftersom det blockerar ljuden utifrån och därmed gör bilkörningen riskabel. Stoppa bilen innan du utför någon komplicerad manöver. Temperaturen inne i bilen... Om bilen stått parkerad länge i varmt eller kallt väder, vänta tills temperaturen i bilen blivit mer normal innan du kopplar på enheten. 2

29 Så här avlägsnar du kontrollpanelen INNEHÅLLSFÖRTECKNING Så här sätter du tillbaka kontrollpanelen Så här avlägsnar du kontrollpanelen... 3 Så här sätter du tillbaka kontrollpanelen... 3 Hur apparaten nollställs... 3 Mata ut en skiva med våld... 3 FUNKTIONER Grundläggande funktioner... 4 Förberedelse... 6 Lyssna på radio... 7 Skivfunktioner Lyssna på USB-enheten SVENSKA Hur apparaten nollställs Dina förinställningar raderas också. Mata ut en skiva med våld Du kan mata ut den isatta skivan med våld även om den är låst. Se sidan 10 för information om att låsa/låsa upp skivan. Var försiktig så att du inte tappar skivan när den matas ut. Om detta inte fungerar, försök att återställa din mottagare. EXTERN UTRUSTNING Lyssna på andra externa komponenter Använda fjärrkontrollen RM-RK INSTÄLLNINGAR Välja ett förinställt ljudläge Menyfunktioner Färginställningar (för KD-R501) REFERENSER Ytterligare information om mottagaren Felsökning Underhåll Specifikationer Det här märket används för att indikera... Vrid kontrollratten för att göra ett val och tryck sedan för att bekräfta valet. 3
