NL Gebruiksaanwijzing 2 Kookplaat FI Käyttöohje 20 Keittotaso IT Istruzioni per l uso 37 Piano cottura HC412000

Transkriptio

1 NL Gebruiksaanwijzing 2 Kookplaat FI Käyttöohje 20 Keittotaso IT Istruzioni per l uso 37 Piano cottura HC412000

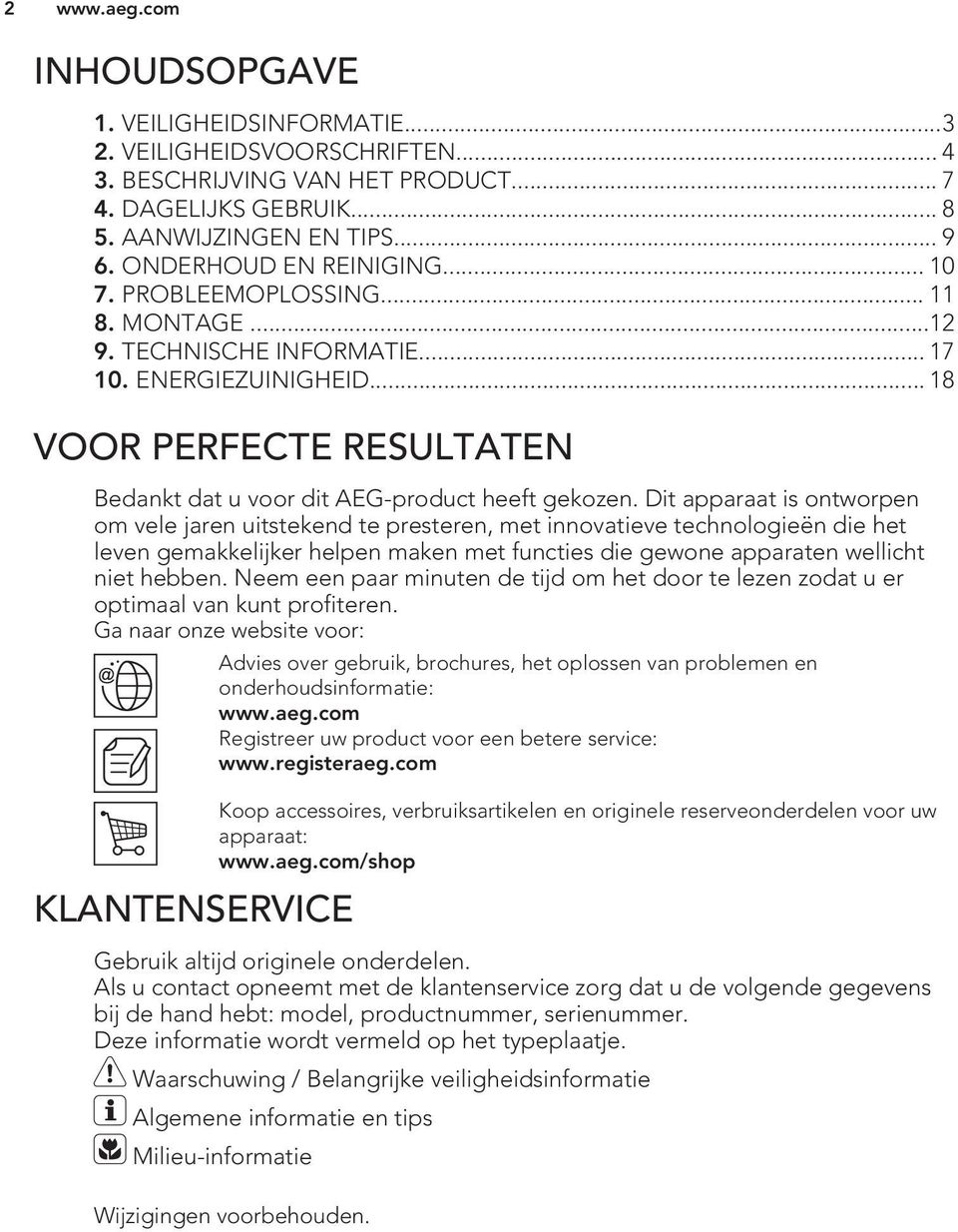

2 2 INHOUDSOPGAVE 1. VEILIGHEIDSINFORMATIE VEILIGHEIDSVOORSCHRIFTEN BESCHRIJVING VAN HET PRODUCT DAGELIJKS GEBRUIK AANWIJZINGEN EN TIPS ONDERHOUD EN REINIGING PROBLEEMOPLOSSING MONTAGE TECHNISCHE INFORMATIE ENERGIEZUINIGHEID VOOR PERFECTE RESULTATEN Bedankt dat u voor dit AEG-product heeft gekozen. Dit apparaat is ontworpen om vele jaren uitstekend te presteren, met innovatieve technologieën die het leven gemakkelijker helpen maken met functies die gewone apparaten wellicht niet hebben. Neem een paar minuten de tijd om het door te lezen zodat u er optimaal van kunt profiteren. Ga naar onze website voor: KLANTENSERVICE Advies over gebruik, brochures, het oplossen van problemen en onderhoudsinformatie: Registreer uw product voor een betere service: Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor uw apparaat: /shop Gebruik altijd originele onderdelen. Als u contact opneemt met de klantenservice zorg dat u de volgende gegevens bij de hand hebt: model, productnummer, serienummer. Deze informatie wordt vermeld op het typeplaatje. Waarschuwing / Belangrijke veiligheidsinformatie Algemene informatie en tips Milieu-informatie Wijzigingen voorbehouden.

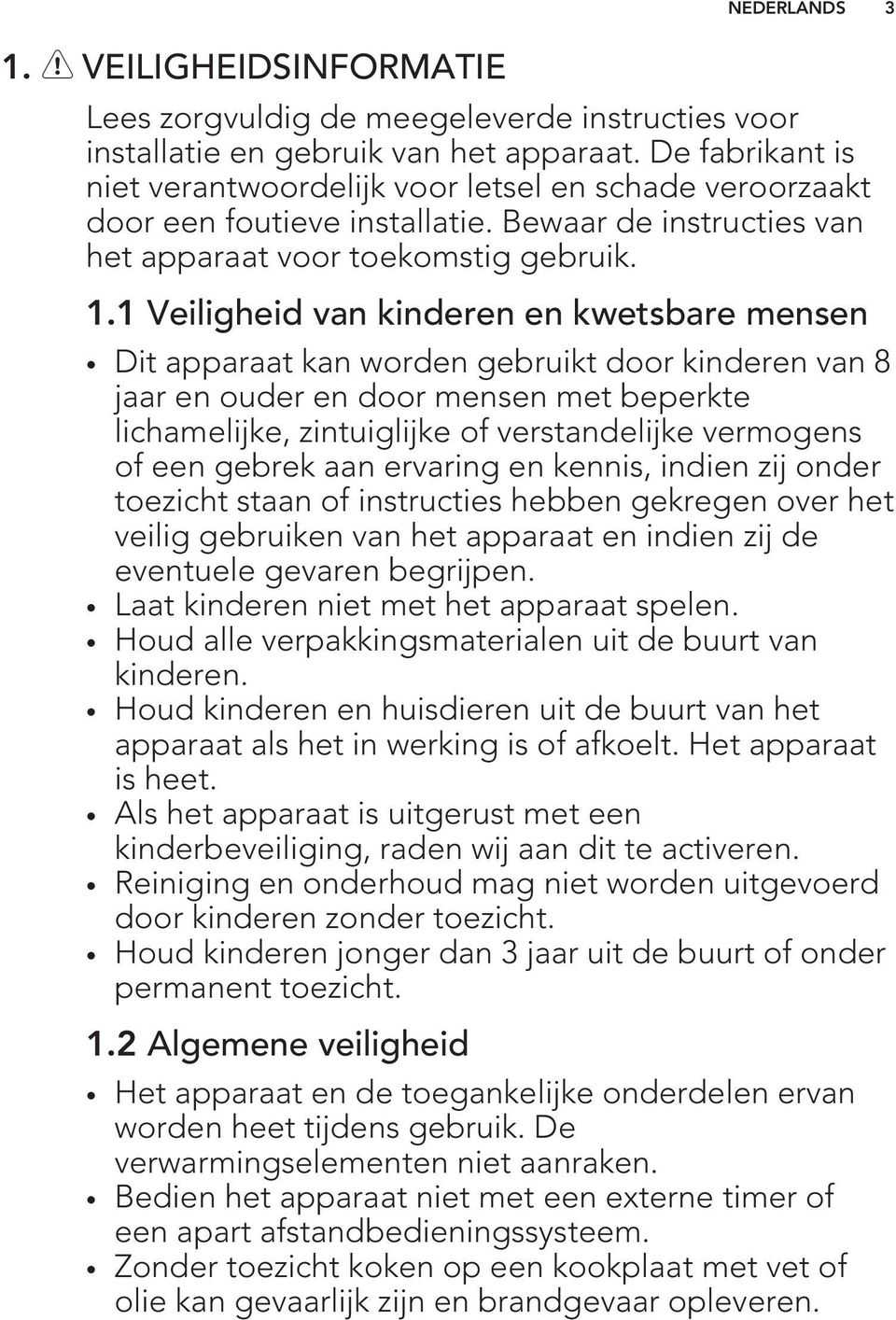

3 1. VEILIGHEIDSINFORMATIE Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel en schade veroorzaakt door een foutieve installatie. Bewaar de instructies van het apparaat voor toekomstig gebruik. 1.1 Veiligheid van kinderen en kwetsbare mensen Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de eventuele gevaren begrijpen. Laat kinderen niet met het apparaat spelen. Houd alle verpakkingsmaterialen uit de buurt van kinderen. Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is of afkoelt. Het apparaat is heet. Als het apparaat is uitgerust met een kinderbeveiliging, raden wij aan dit te activeren. Reiniging en onderhoud mag niet worden uitgevoerd door kinderen zonder toezicht. Houd kinderen jonger dan 3 jaar uit de buurt of onder permanent toezicht. 1.2 Algemene veiligheid NEDERLANDS 3 Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens gebruik. De verwarmingselementen niet aanraken. Bedien het apparaat niet met een externe timer of een apart afstandbedieningssysteem. Zonder toezicht koken op een kookplaat met vet of olie kan gevaarlijk zijn en brandgevaar opleveren.

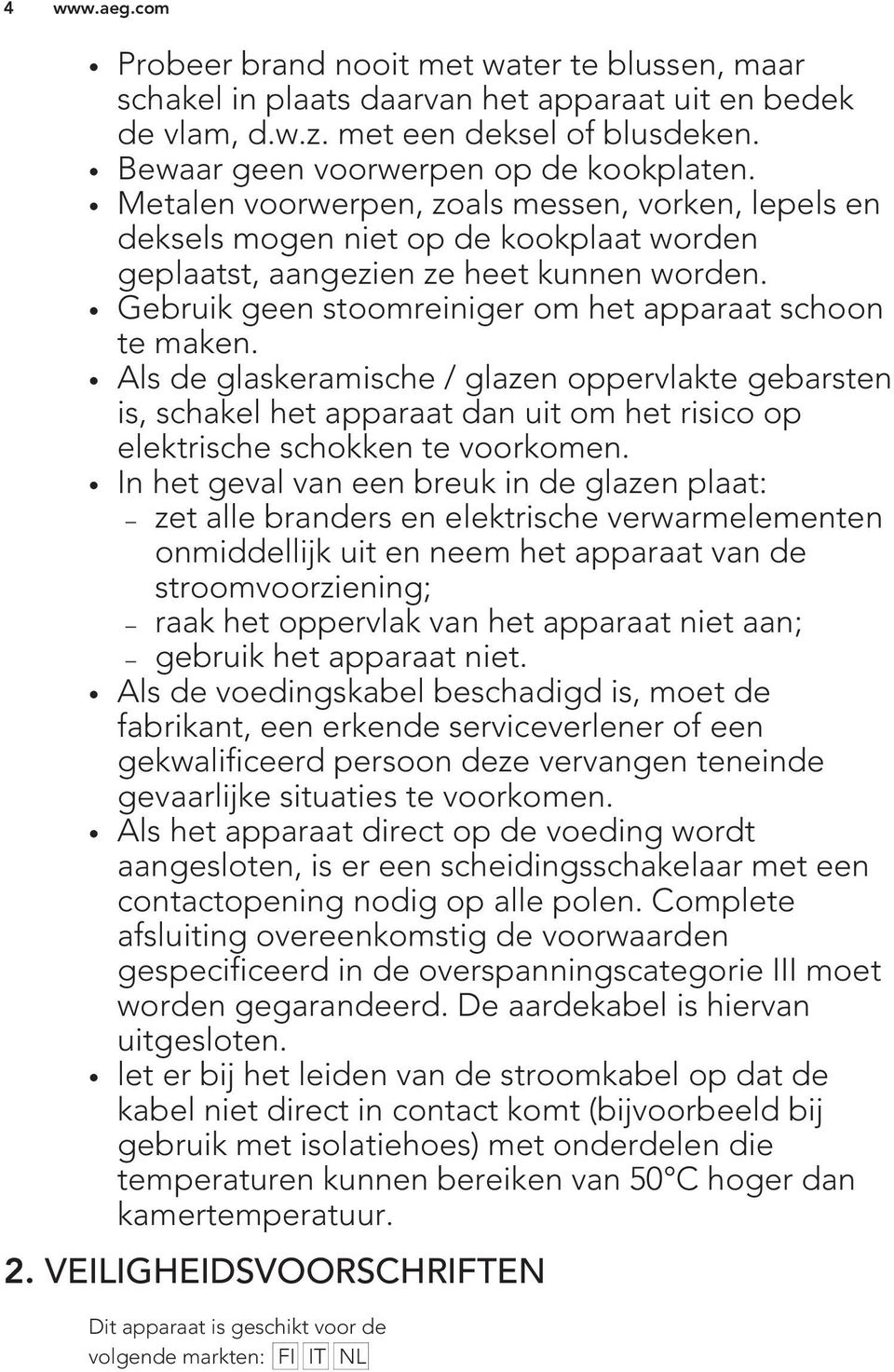

4 4 Probeer brand nooit met water te blussen, maar schakel in plaats daarvan het apparaat uit en bedek de vlam, d.w.z. met een deksel of blusdeken. Bewaar geen voorwerpen op de kookplaten. Metalen voorwerpen, zoals messen, vorken, lepels en deksels mogen niet op de kookplaat worden geplaatst, aangezien ze heet kunnen worden. Gebruik geen stoomreiniger om het apparaat schoon te maken. Als de glaskeramische / glazen oppervlakte gebarsten is, schakel het apparaat dan uit om het risico op elektrische schokken te voorkomen. In het geval van een breuk in de glazen plaat: zet alle branders en elektrische verwarmelementen onmiddellijk uit en neem het apparaat van de stroomvoorziening; raak het oppervlak van het apparaat niet aan; gebruik het apparaat niet. Als de voedingskabel beschadigd is, moet de fabrikant, een erkende serviceverlener of een gekwalificeerd persoon deze vervangen teneinde gevaarlijke situaties te voorkomen. Als het apparaat direct op de voeding wordt aangesloten, is er een scheidingsschakelaar met een contactopening nodig op alle polen. Complete afsluiting overeenkomstig de voorwaarden gespecificeerd in de overspanningscategorie III moet worden gegarandeerd. De aardekabel is hiervan uitgesloten. let er bij het leiden van de stroomkabel op dat de kabel niet direct in contact komt (bijvoorbeeld bij gebruik met isolatiehoes) met onderdelen die temperaturen kunnen bereiken van 50 C hoger dan kamertemperatuur. 2. VEILIGHEIDSVOORSCHRIFTEN Dit apparaat is geschikt voor de volgende markten: FI IT NL

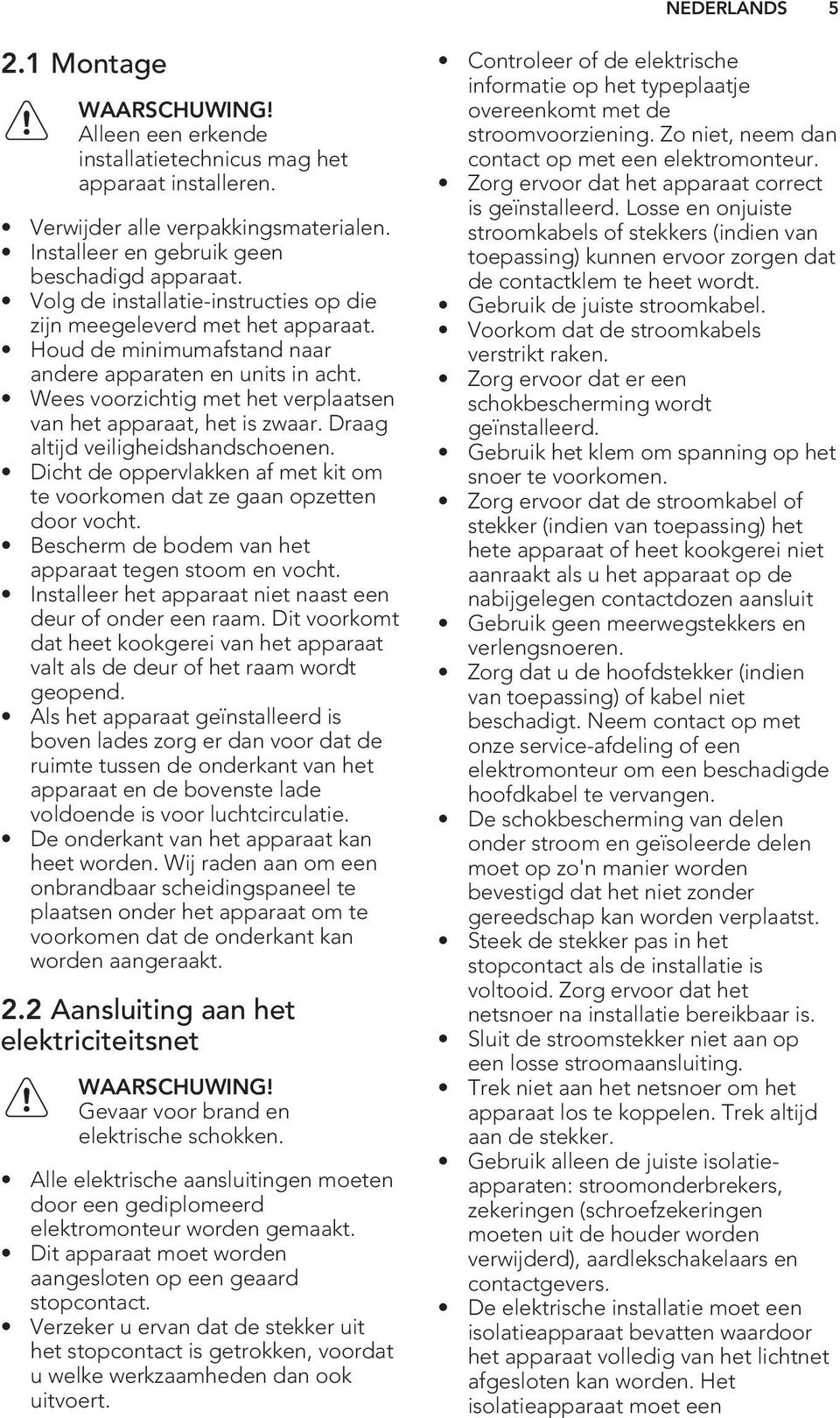

5 NEDERLANDS Montage WAARSCHUWING! Alleen een erkende installatietechnicus mag het apparaat installeren. Verwijder alle verpakkingsmaterialen. Installeer en gebruik geen beschadigd apparaat. Volg de installatie-instructies op die zijn meegeleverd met het apparaat. Houd de minimumafstand naar andere apparaten en units in acht. Wees voorzichtig met het verplaatsen van het apparaat, het is zwaar. Draag altijd veiligheidshandschoenen. Dicht de oppervlakken af met kit om te voorkomen dat ze gaan opzetten door vocht. Bescherm de bodem van het apparaat tegen stoom en vocht. Installeer het apparaat niet naast een deur of onder een raam. Dit voorkomt dat heet kookgerei van het apparaat valt als de deur of het raam wordt geopend. Als het apparaat geïnstalleerd is boven lades zorg er dan voor dat de ruimte tussen de onderkant van het apparaat en de bovenste lade voldoende is voor luchtcirculatie. De onderkant van het apparaat kan heet worden. Wij raden aan om een onbrandbaar scheidingspaneel te plaatsen onder het apparaat om te voorkomen dat de onderkant kan worden aangeraakt. 2.2 Aansluiting aan het elektriciteitsnet WAARSCHUWING! Gevaar voor brand en elektrische schokken. Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt. Dit apparaat moet worden aangesloten op een geaard stopcontact. Verzeker u ervan dat de stekker uit het stopcontact is getrokken, voordat u welke werkzaamheden dan ook uitvoert. Controleer of de elektrische informatie op het typeplaatje overeenkomt met de stroomvoorziening. Zo niet, neem dan contact op met een elektromonteur. Zorg ervoor dat het apparaat correct is geïnstalleerd. Losse en onjuiste stroomkabels of stekkers (indien van toepassing) kunnen ervoor zorgen dat de contactklem te heet wordt. Gebruik de juiste stroomkabel. Voorkom dat de stroomkabels verstrikt raken. Zorg ervoor dat er een schokbescherming wordt geïnstalleerd. Gebruik het klem om spanning op het snoer te voorkomen. Zorg ervoor dat de stroomkabel of stekker (indien van toepassing) het hete apparaat of heet kookgerei niet aanraakt als u het apparaat op de nabijgelegen contactdozen aansluit Gebruik geen meerwegstekkers en verlengsnoeren. Zorg dat u de hoofdstekker (indien van toepassing) of kabel niet beschadigt. Neem contact op met onze service-afdeling of een elektromonteur om een beschadigde hoofdkabel te vervangen. De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst. Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is. Sluit de stroomstekker niet aan op een losse stroomaansluiting. Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker. Gebruik alleen de juiste isolatieapparaten: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers. De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een

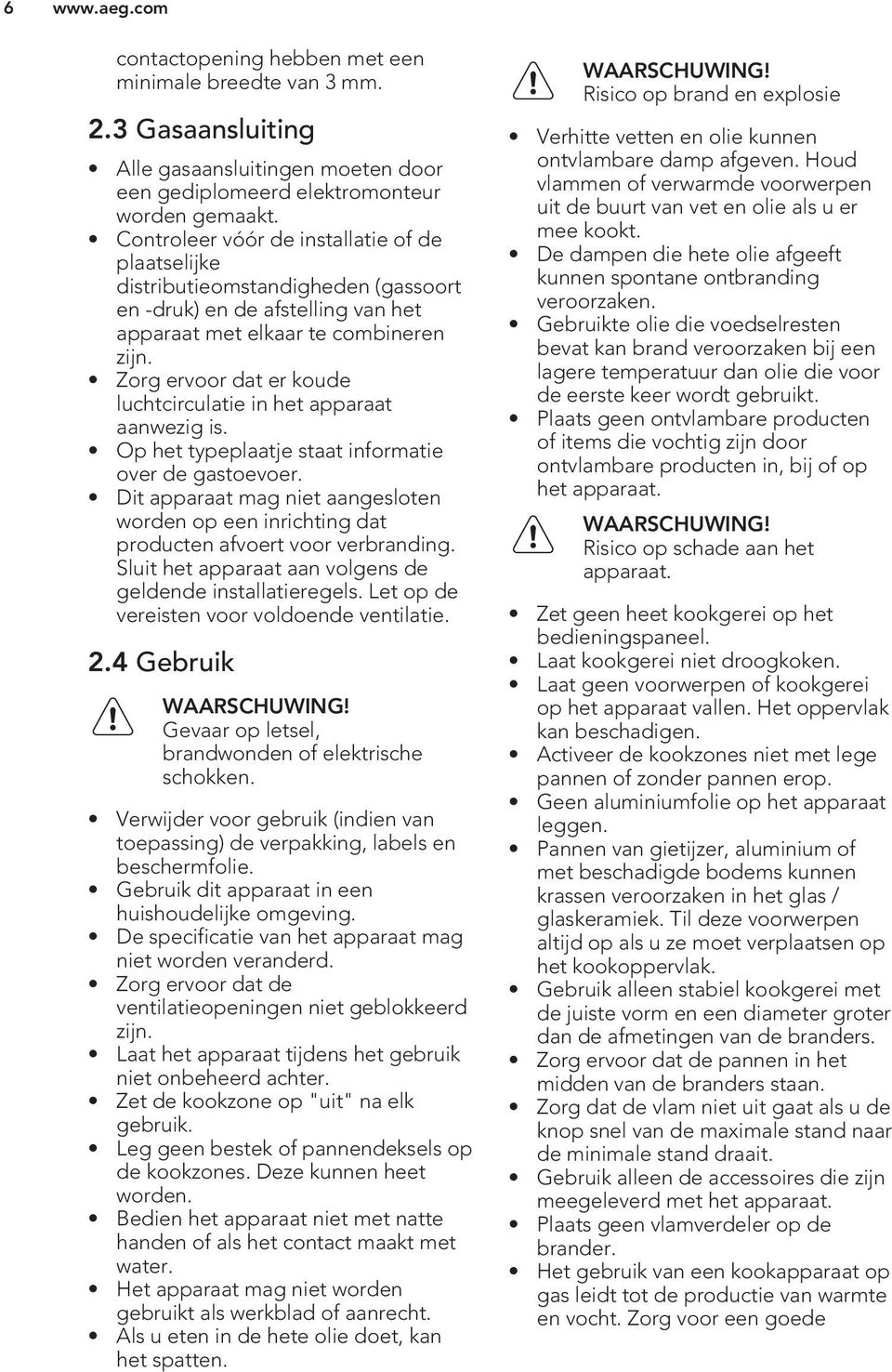

6 6 contactopening hebben met een minimale breedte van 3 mm. 2.3 Gasaansluiting Alle gasaansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt. Controleer vóór de installatie of de plaatselijke distributieomstandigheden (gassoort en -druk) en de afstelling van het apparaat met elkaar te combineren zijn. Zorg ervoor dat er koude luchtcirculatie in het apparaat aanwezig is. Op het typeplaatje staat informatie over de gastoevoer. Dit apparaat mag niet aangesloten worden op een inrichting dat producten afvoert voor verbranding. Sluit het apparaat aan volgens de geldende installatieregels. Let op de vereisten voor voldoende ventilatie. 2.4 Gebruik WAARSCHUWING! Gevaar op letsel, brandwonden of elektrische schokken. Verwijder voor gebruik (indien van toepassing) de verpakking, labels en beschermfolie. Gebruik dit apparaat in een huishoudelijke omgeving. De specificatie van het apparaat mag niet worden veranderd. Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn. Laat het apparaat tijdens het gebruik niet onbeheerd achter. Zet de kookzone op "uit" na elk gebruik. Leg geen bestek of pannendeksels op de kookzones. Deze kunnen heet worden. Bedien het apparaat niet met natte handen of als het contact maakt met water. Het apparaat mag niet worden gebruikt als werkblad of aanrecht. Als u eten in de hete olie doet, kan het spatten. WAARSCHUWING! Risico op brand en explosie Verhitte vetten en olie kunnen ontvlambare damp afgeven. Houd vlammen of verwarmde voorwerpen uit de buurt van vet en olie als u er mee kookt. De dampen die hete olie afgeeft kunnen spontane ontbranding veroorzaken. Gebruikte olie die voedselresten bevat kan brand veroorzaken bij een lagere temperatuur dan olie die voor de eerste keer wordt gebruikt. Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat. WAARSCHUWING! Risico op schade aan het apparaat. Zet geen heet kookgerei op het bedieningspaneel. Laat kookgerei niet droogkoken. Laat geen voorwerpen of kookgerei op het apparaat vallen. Het oppervlak kan beschadigen. Activeer de kookzones niet met lege pannen of zonder pannen erop. Geen aluminiumfolie op het apparaat leggen. Pannen van gietijzer, aluminium of met beschadigde bodems kunnen krassen veroorzaken in het glas / glaskeramiek. Til deze voorwerpen altijd op als u ze moet verplaatsen op het kookoppervlak. Gebruik alleen stabiel kookgerei met de juiste vorm en een diameter groter dan de afmetingen van de branders. Zorg ervoor dat de pannen in het midden van de branders staan. Zorg dat de vlam niet uit gaat als u de knop snel van de maximale stand naar de minimale stand draait. Gebruik alleen de accessoires die zijn meegeleverd met het apparaat. Plaats geen vlamverdeler op de brander. Het gebruik van een kookapparaat op gas leidt tot de productie van warmte en vocht. Zorg voor een goede

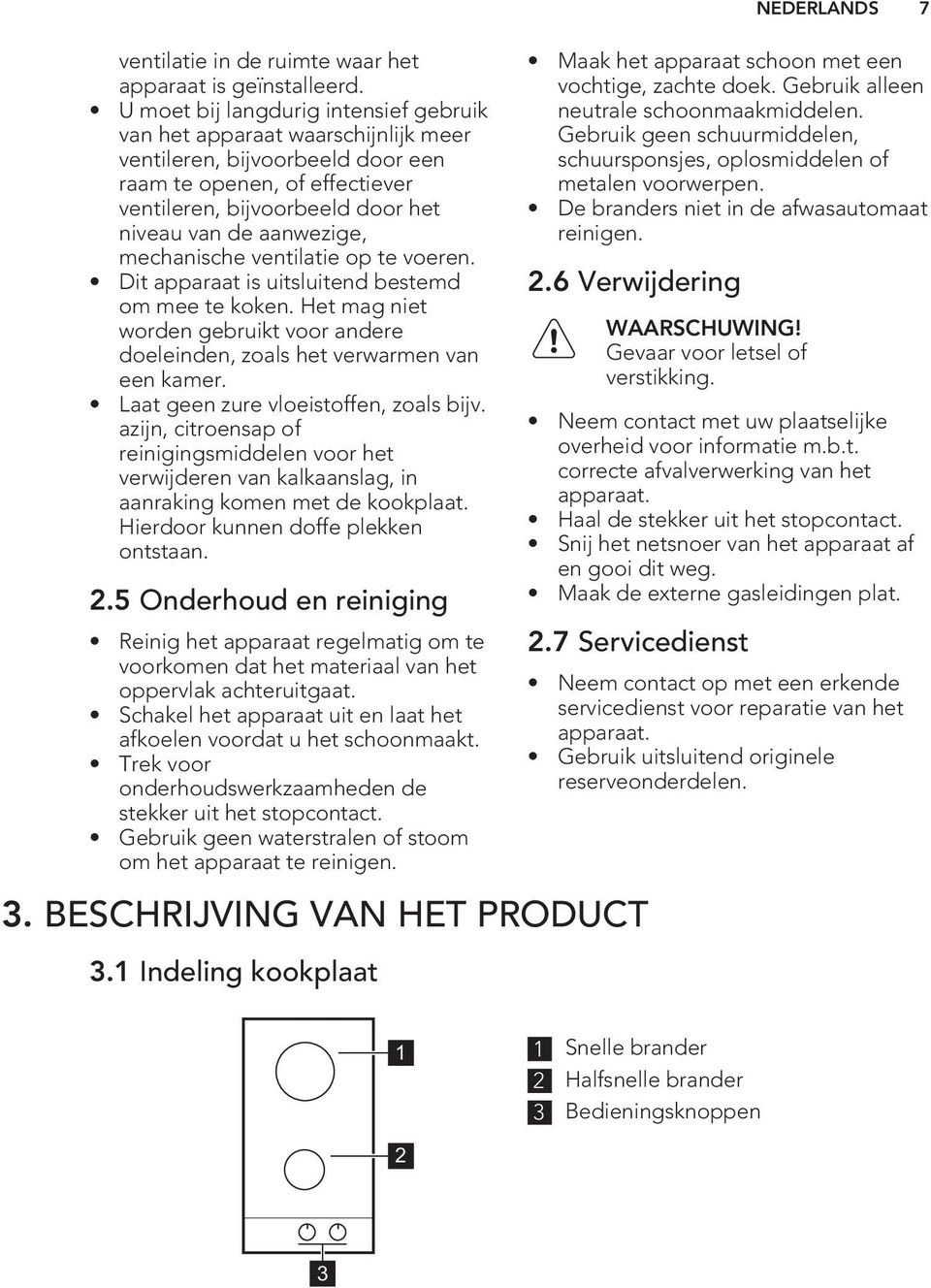

7 ventilatie in de ruimte waar het apparaat is geïnstalleerd. U moet bij langdurig intensief gebruik van het apparaat waarschijnlijk meer ventileren, bijvoorbeeld door een raam te openen, of effectiever ventileren, bijvoorbeeld door het niveau van de aanwezige, mechanische ventilatie op te voeren. Dit apparaat is uitsluitend bestemd om mee te koken. Het mag niet worden gebruikt voor andere doeleinden, zoals het verwarmen van een kamer. Laat geen zure vloeistoffen, zoals bijv. azijn, citroensap of reinigingsmiddelen voor het verwijderen van kalkaanslag, in aanraking komen met de kookplaat. Hierdoor kunnen doffe plekken ontstaan. 2.5 Onderhoud en reiniging Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat. Schakel het apparaat uit en laat het afkoelen voordat u het schoonmaakt. Trek voor onderhoudswerkzaamheden de stekker uit het stopcontact. Gebruik geen waterstralen of stoom om het apparaat te reinigen. Maak het apparaat schoon met een vochtige, zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen. De branders niet in de afwasautomaat reinigen. 2.6 Verwijdering WAARSCHUWING! Gevaar voor letsel of verstikking. Neem contact met uw plaatselijke overheid voor informatie m.b.t. correcte afvalverwerking van het apparaat. Haal de stekker uit het stopcontact. Snij het netsnoer van het apparaat af en gooi dit weg. Maak de externe gasleidingen plat. 2.7 Servicedienst 3. BESCHRIJVING VAN HET PRODUCT 3.1 Indeling kookplaat NEDERLANDS 7 Neem contact op met een erkende servicedienst voor reparatie van het apparaat. Gebruik uitsluitend originele reserveonderdelen. 1 1 Snelle brander 2 Halfsnelle brander 3 Bedieningsknoppen 2 3

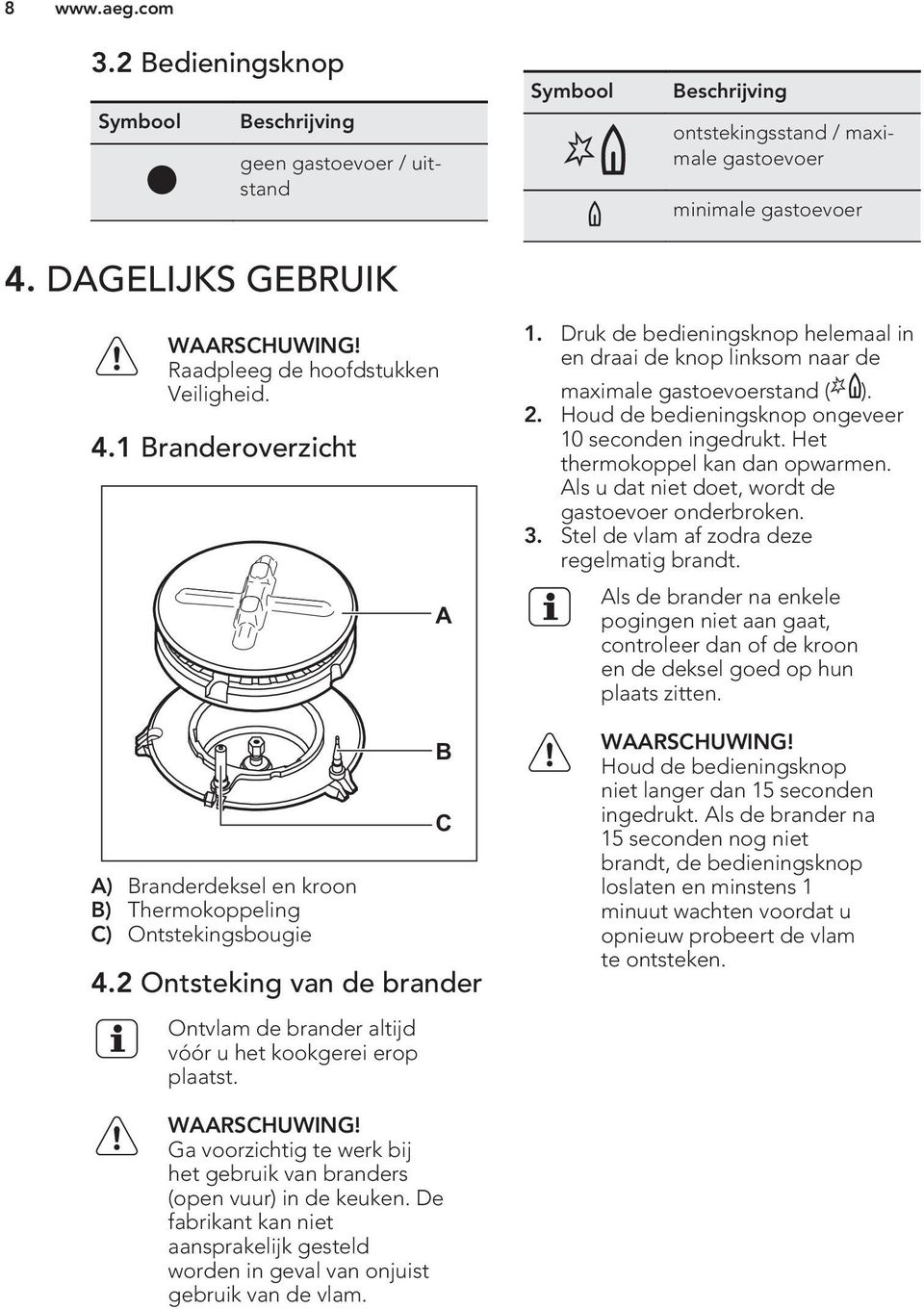

8 8 3.2 Bedieningsknop Symbool Beschrijving geen gastoevoer / uitstand 4. DAGELIJKS GEBRUIK Symbool Beschrijving ontstekingsstand / maximale gastoevoer minimale gastoevoer WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. 4.1 Branderoverzicht A) Branderdeksel en kroon B) Thermokoppeling C) Ontstekingsbougie 4.2 Ontsteking van de brander A B C 1. Druk de bedieningsknop helemaal in en draai de knop linksom naar de maximale gastoevoerstand ( ). 2. Houd de bedieningsknop ongeveer 10 seconden ingedrukt. Het thermokoppel kan dan opwarmen. Als u dat niet doet, wordt de gastoevoer onderbroken. 3. Stel de vlam af zodra deze regelmatig brandt. Als de brander na enkele pogingen niet aan gaat, controleer dan of de kroon en de deksel goed op hun plaats zitten. WAARSCHUWING! Houd de bedieningsknop niet langer dan 15 seconden ingedrukt. Als de brander na 15 seconden nog niet brandt, de bedieningsknop loslaten en minstens 1 minuut wachten voordat u opnieuw probeert de vlam te ontsteken. Ontvlam de brander altijd vóór u het kookgerei erop plaatst. WAARSCHUWING! Ga voorzichtig te werk bij het gebruik van branders (open vuur) in de keuken. De fabrikant kan niet aansprakelijk gesteld worden in geval van onjuist gebruik van de vlam.

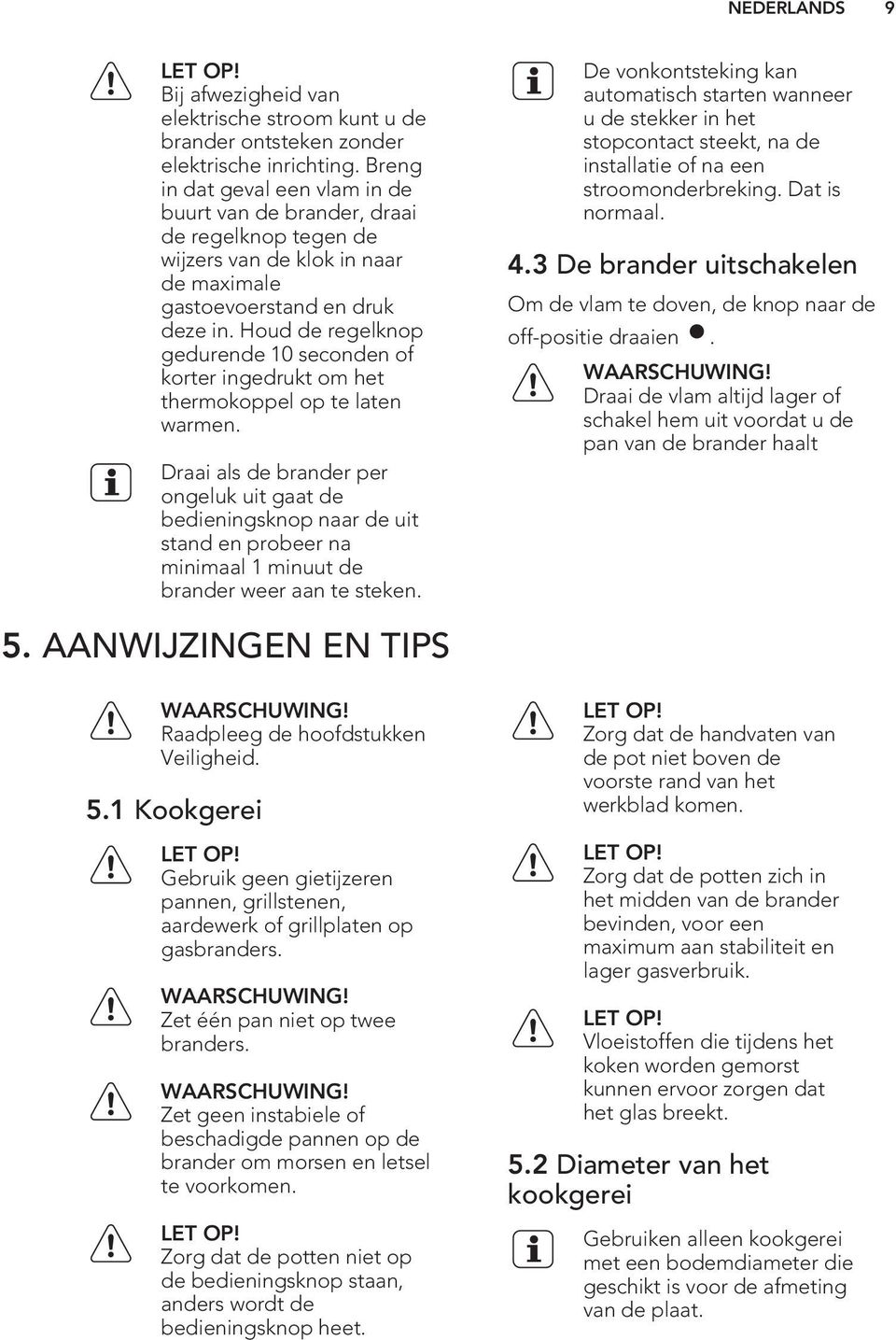

9 NEDERLANDS 9 LET OP! Bij afwezigheid van elektrische stroom kunt u de brander ontsteken zonder elektrische inrichting. Breng in dat geval een vlam in de buurt van de brander, draai de regelknop tegen de wijzers van de klok in naar de maximale gastoevoerstand en druk deze in. Houd de regelknop gedurende 10 seconden of korter ingedrukt om het thermokoppel op te laten warmen. Draai als de brander per ongeluk uit gaat de bedieningsknop naar de uit stand en probeer na minimaal 1 minuut de brander weer aan te steken. De vonkontsteking kan automatisch starten wanneer u de stekker in het stopcontact steekt, na de installatie of na een stroomonderbreking. Dat is normaal. 4.3 De brander uitschakelen Om de vlam te doven, de knop naar de off-positie draaien. WAARSCHUWING! Draai de vlam altijd lager of schakel hem uit voordat u de pan van de brander haalt 5. AANWIJZINGEN EN TIPS WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. 5.1 Kookgerei LET OP! Gebruik geen gietijzeren pannen, grillstenen, aardewerk of grillplaten op gasbranders. WAARSCHUWING! Zet één pan niet op twee branders. WAARSCHUWING! Zet geen instabiele of beschadigde pannen op de brander om morsen en letsel te voorkomen. LET OP! Zorg dat de potten niet op de bedieningsknop staan, anders wordt de bedieningsknop heet. LET OP! Zorg dat de handvaten van de pot niet boven de voorste rand van het werkblad komen. LET OP! Zorg dat de potten zich in het midden van de brander bevinden, voor een maximum aan stabiliteit en lager gasverbruik. LET OP! Vloeistoffen die tijdens het koken worden gemorst kunnen ervoor zorgen dat het glas breekt. 5.2 Diameter van het kookgerei Gebruiken alleen kookgerei met een bodemdiameter die geschikt is voor de afmeting van de plaat.

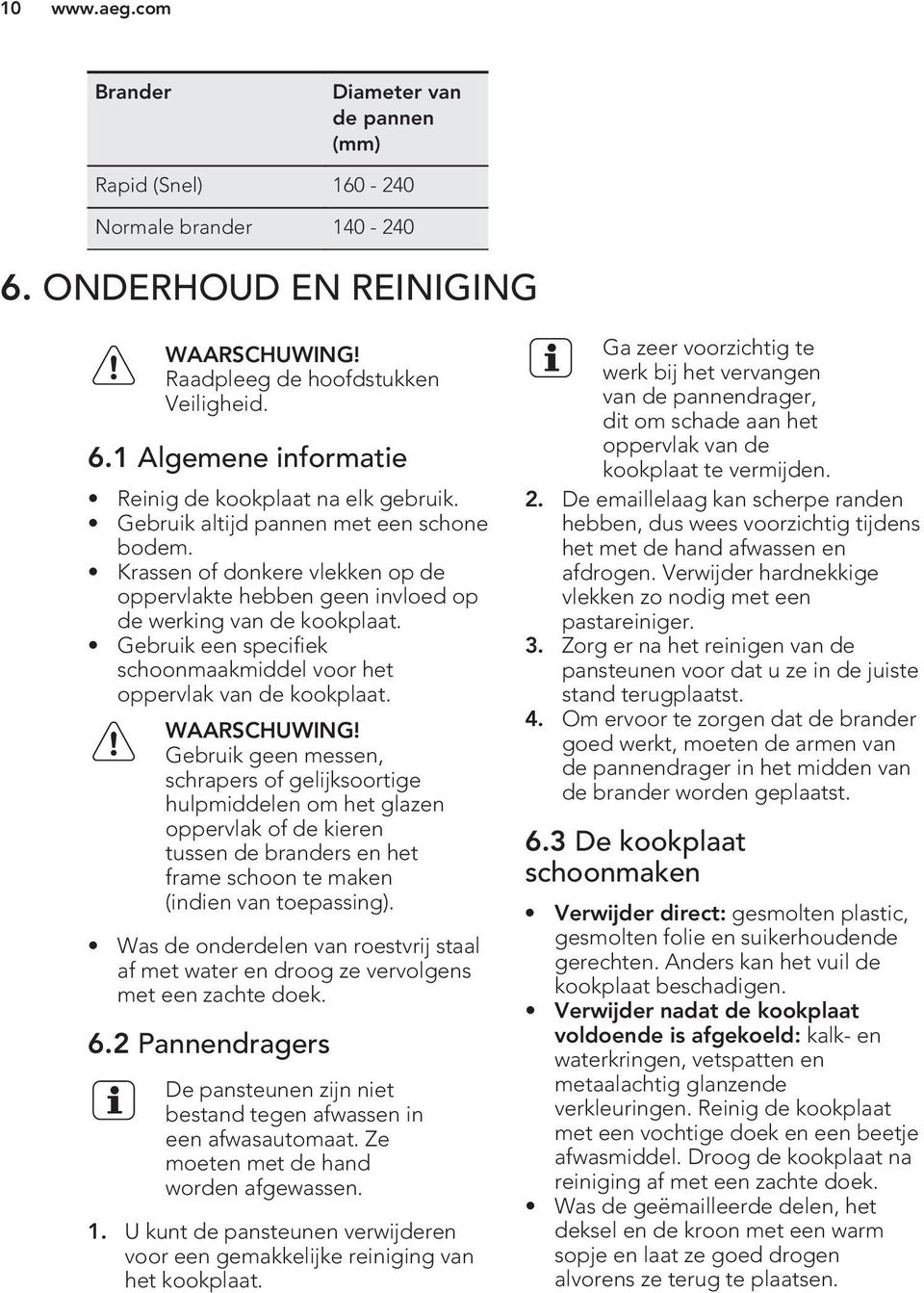

10 10 Brander Diameter van de pannen (mm) Rapid (Snel) Normale brander ONDERHOUD EN REINIGING WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. 6.1 Algemene informatie Reinig de kookplaat na elk gebruik. Gebruik altijd pannen met een schone bodem. Krassen of donkere vlekken op de oppervlakte hebben geen invloed op de werking van de kookplaat. Gebruik een specifiek schoonmaakmiddel voor het oppervlak van de kookplaat. WAARSCHUWING! Gebruik geen messen, schrapers of gelijksoortige hulpmiddelen om het glazen oppervlak of de kieren tussen de branders en het frame schoon te maken (indien van toepassing). Was de onderdelen van roestvrij staal af met water en droog ze vervolgens met een zachte doek. 6.2 Pannendragers De pansteunen zijn niet bestand tegen afwassen in een afwasautomaat. Ze moeten met de hand worden afgewassen. 1. U kunt de pansteunen verwijderen voor een gemakkelijke reiniging van het kookplaat. Ga zeer voorzichtig te werk bij het vervangen van de pannendrager, dit om schade aan het oppervlak van de kookplaat te vermijden. 2. De lelaag kan scherpe randen hebben, dus wees voorzichtig tijdens het met de hand afwassen en afdrogen. Verwijder hardnekkige vlekken zo nodig met een pastareiniger. 3. Zorg er na het reinigen van de pansteunen voor dat u ze in de juiste stand terugplaatst. 4. Om ervoor te zorgen dat de brander goed werkt, moeten de armen van de pannendrager in het midden van de brander worden geplaatst. 6.3 De kookplaat schoonmaken Verwijder direct: gesmolten plastic, gesmolten folie en suikerhoudende gerechten. Anders kan het vuil de kookplaat beschadigen. Verwijder nadat de kookplaat voldoende is afgekoeld: kalk- en waterkringen, vetspatten en metaalachtig glanzende verkleuringen. Reinig de kookplaat met een vochtige doek en een beetje afwasmiddel. Droog de kookplaat na reiniging af met een zachte doek. Was de geëmailleerde delen, het deksel en de kroon met een warm sopje en laat ze goed drogen alvorens ze terug te plaatsen.

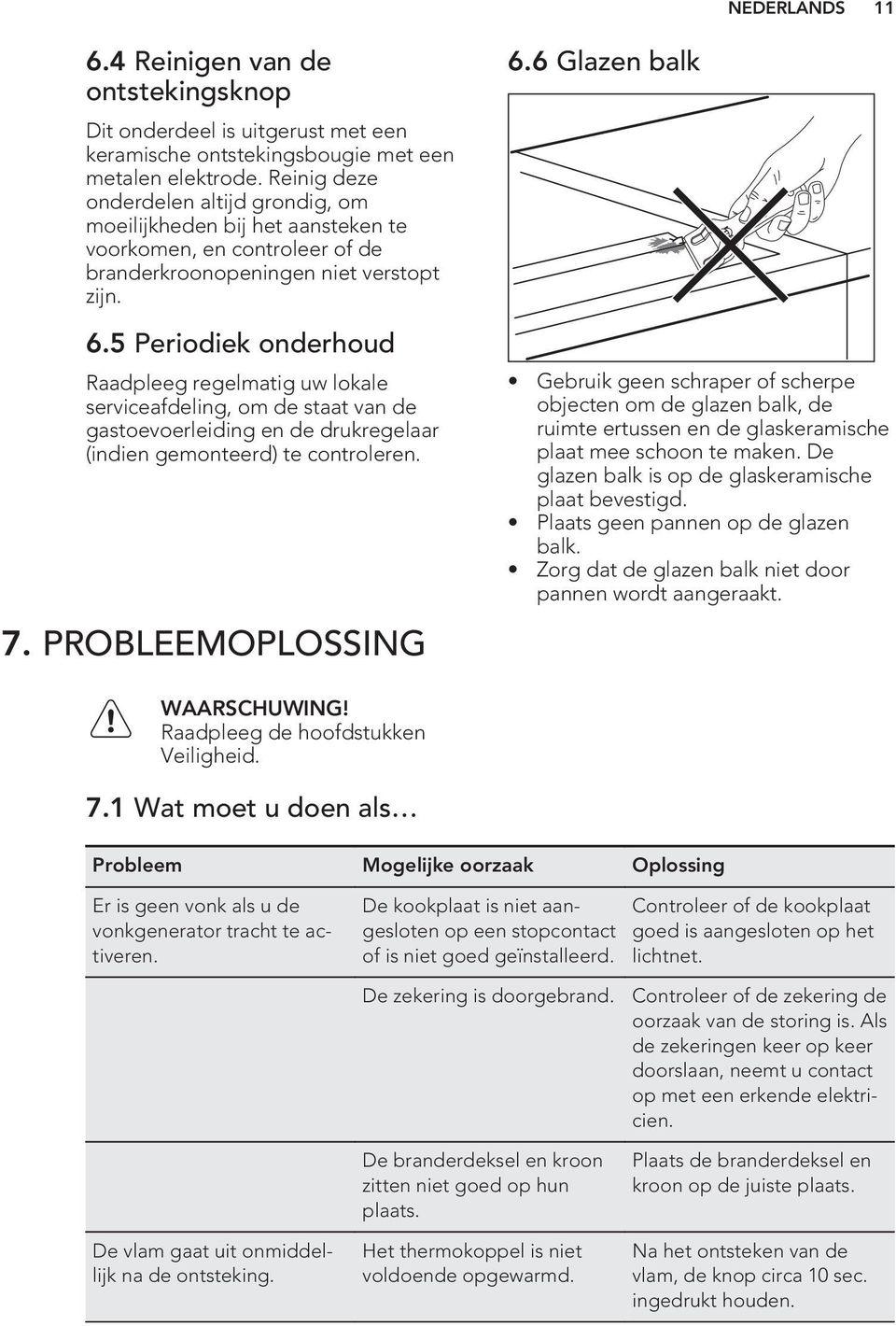

11 NEDERLANDS Reinigen van de ontstekingsknop Dit onderdeel is uitgerust met een keramische ontstekingsbougie met een metalen elektrode. Reinig deze onderdelen altijd grondig, om moeilijkheden bij het aansteken te voorkomen, en controleer of de branderkroonopeningen niet verstopt zijn. 6.5 Periodiek onderhoud Raadpleeg regelmatig uw lokale serviceafdeling, om de staat van de gastoevoerleiding en de drukregelaar (indien gemonteerd) te controleren. 7. PROBLEEMOPLOSSING 6.6 Glazen balk Gebruik geen schraper of scherpe objecten om de glazen balk, de ruimte ertussen en de glaskeramische plaat mee schoon te maken. De glazen balk is op de glaskeramische plaat bevestigd. Plaats geen pannen op de glazen balk. Zorg dat de glazen balk niet door pannen wordt aangeraakt. WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. 7.1 Wat moet u doen als Probleem Mogelijke oorzaak Oplossing Er is geen vonk als u de vonkgenerator tracht te activeren. De kookplaat is niet aangesloten op een stopcontact of is niet goed geïnstalleerd. Controleer of de kookplaat goed is aangesloten op het lichtnet. De vlam gaat uit onmiddellijk na de ontsteking. De zekering is doorgebrand. De branderdeksel en kroon zitten niet goed op hun plaats. Het thermokoppel is niet voldoende opgewarmd. Controleer of de zekering de oorzaak van de storing is. Als de zekeringen keer op keer doorslaan, neemt u contact op met een erkende elektricien. Plaats de branderdeksel en kroon op de juiste plaats. Na het ontsteken van de vlam, de knop circa 10 sec. ingedrukt houden.

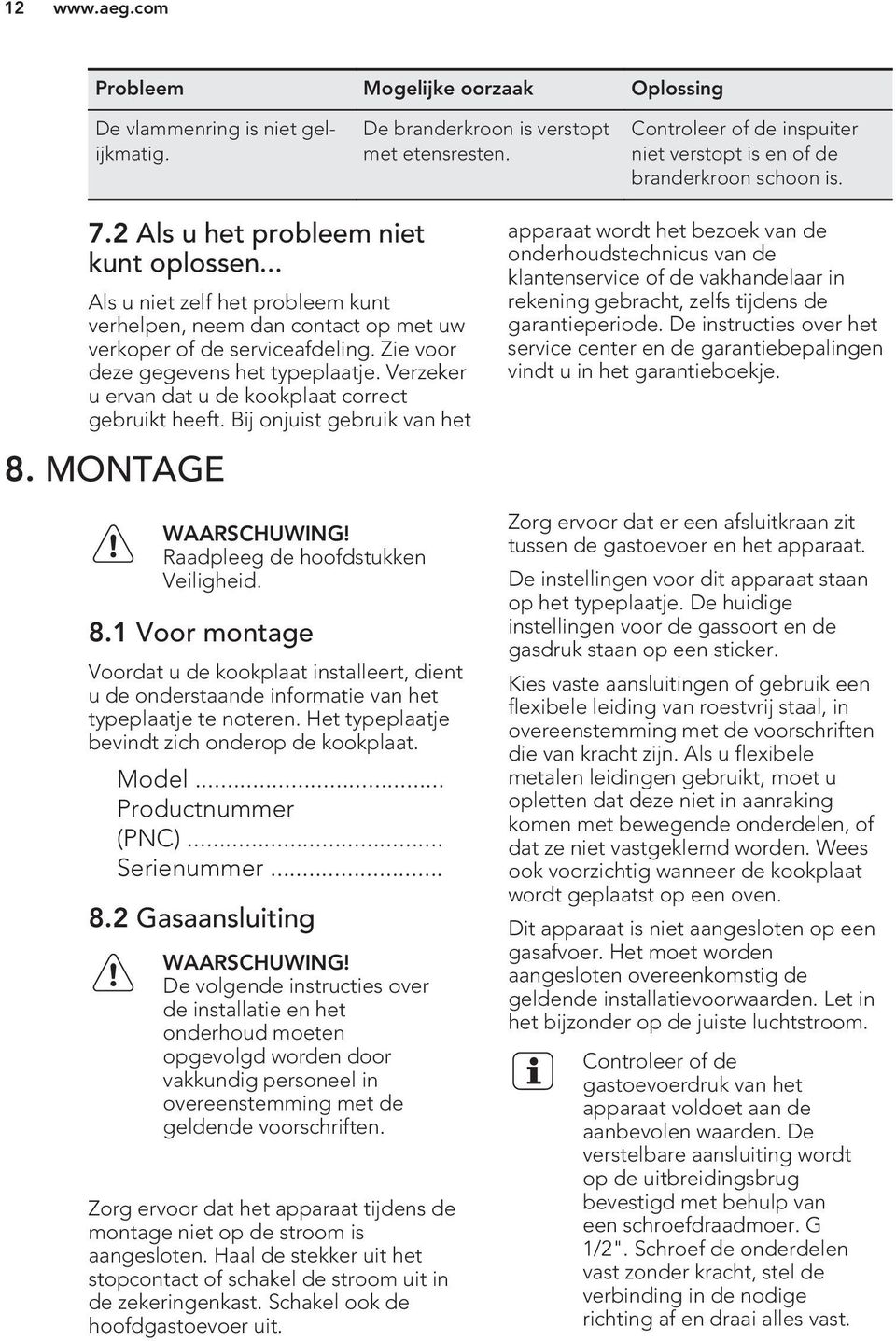

12 12 Probleem Mogelijke oorzaak Oplossing De vlammenring is niet gelijkmatig. De branderkroon is verstopt met etensresten. Controleer of de inspuiter niet verstopt is en of de branderkroon schoon is. 7.2 Als u het probleem niet kunt oplossen... Als u niet zelf het probleem kunt verhelpen, neem dan contact op met uw verkoper of de serviceafdeling. Zie voor deze gegevens het typeplaatje. Verzeker u ervan dat u de kookplaat correct gebruikt heeft. Bij onjuist gebruik van het 8. MONTAGE WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. 8.1 Voor montage Voordat u de kookplaat installeert, dient u de onderstaande informatie van het typeplaatje te noteren. Het typeplaatje bevindt zich onderop de kookplaat. Model... Productnummer (PNC)... Serienummer Gasaansluiting WAARSCHUWING! De volgende instructies over de installatie en het onderhoud moeten opgevolgd worden door vakkundig personeel in overeenstemming met de geldende voorschriften. Zorg ervoor dat het apparaat tijdens de montage niet op de stroom is aangesloten. Haal de stekker uit het stopcontact of schakel de stroom uit in de zekeringenkast. Schakel ook de hoofdgastoevoer uit. apparaat wordt het bezoek van de onderhoudstechnicus van de klantenservice of de vakhandelaar in rekening gebracht, zelfs tijdens de garantieperiode. De instructies over het service center en de garantiebepalingen vindt u in het garantieboekje. Zorg ervoor dat er een afsluitkraan zit tussen de gastoevoer en het apparaat. De instellingen voor dit apparaat staan op het typeplaatje. De huidige instellingen voor de gassoort en de gasdruk staan op een sticker. Kies vaste aansluitingen of gebruik een flexibele leiding van roestvrij staal, in overeenstemming met de voorschriften die van kracht zijn. Als u flexibele metalen leidingen gebruikt, moet u opletten dat deze niet in aanraking komen met bewegende onderdelen, of dat ze niet vastgeklemd worden. Wees ook voorzichtig wanneer de kookplaat wordt geplaatst op een oven. Dit apparaat is niet aangesloten op een gasafvoer. Het moet worden aangesloten overeenkomstig de geldende installatievoorwaarden. Let in het bijzonder op de juiste luchtstroom. Controleer of de gastoevoerdruk van het apparaat voldoet aan de aanbevolen waarden. De verstelbare aansluiting wordt op de uitbreidingsbrug bevestigd met behulp van een schroefdraadmoer. G 1/2". Schroef de onderdelen vast zonder kracht, stel de verbinding in de nodige richting af en draai alles vast.

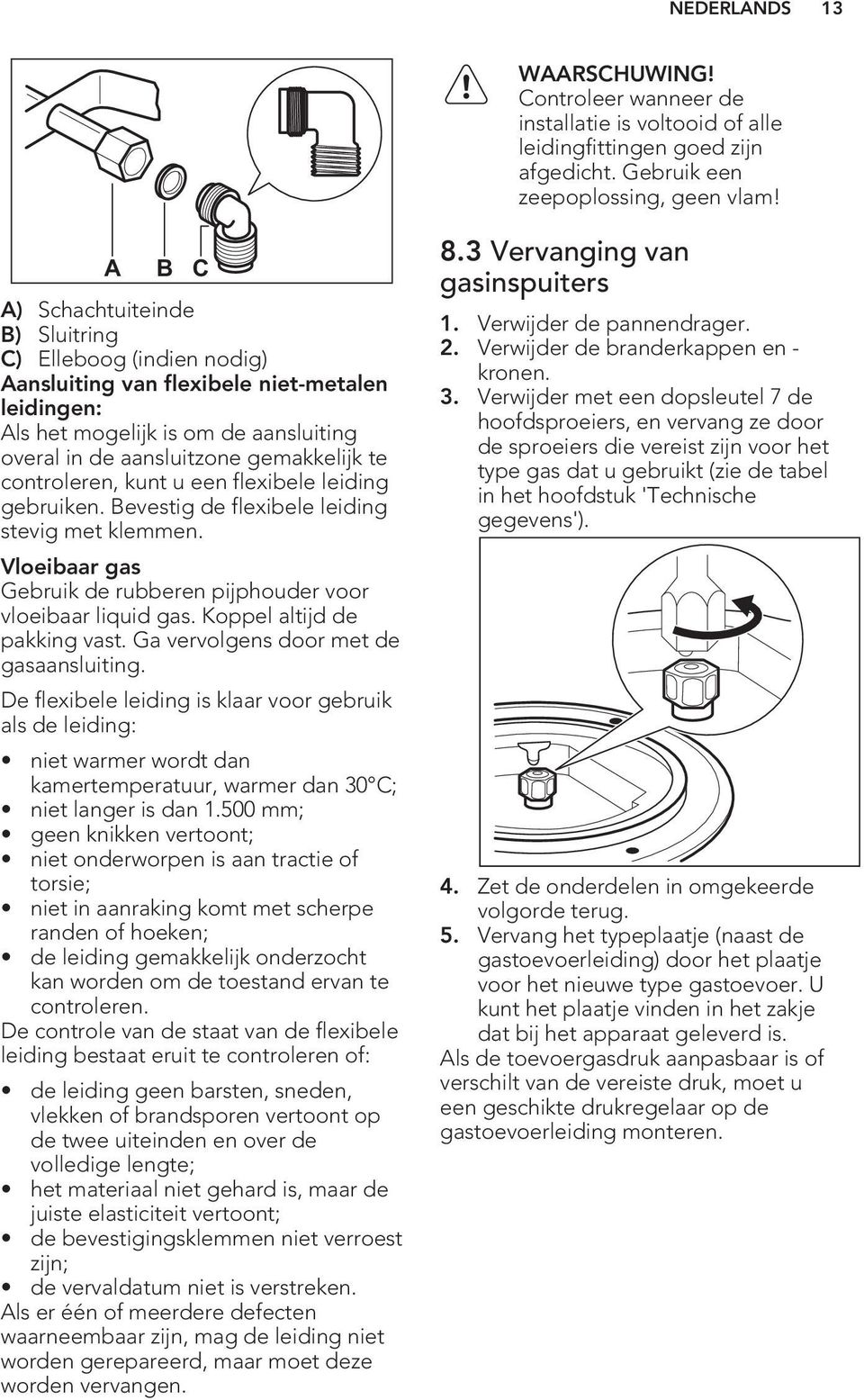

13 NEDERLANDS 13 WAARSCHUWING! Controleer wanneer de installatie is voltooid of alle leidingfittingen goed zijn afgedicht. Gebruik een zeepoplossing, geen vlam! A B C A) Schachtuiteinde B) Sluitring C) Elleboog (indien nodig) Aansluiting van flexibele niet-metalen leidingen: Als het mogelijk is om de aansluiting overal in de aansluitzone gemakkelijk te controleren, kunt u een flexibele leiding gebruiken. Bevestig de flexibele leiding stevig met klemmen. Vloeibaar gas Gebruik de rubberen pijphouder voor vloeibaar liquid gas. Koppel altijd de pakking vast. Ga vervolgens door met de gasaansluiting. De flexibele leiding is klaar voor gebruik als de leiding: niet warmer wordt dan kamertemperatuur, warmer dan 30 C; niet langer is dan mm; geen knikken vertoont; niet onderworpen is aan tractie of torsie; niet in aanraking komt met scherpe randen of hoeken; de leiding gemakkelijk onderzocht kan worden om de toestand ervan te controleren. De controle van de staat van de flexibele leiding bestaat eruit te controleren of: de leiding geen barsten, sneden, vlekken of brandsporen vertoont op de twee uiteinden en over de volledige lengte; het materiaal niet gehard is, maar de juiste elasticiteit vertoont; de bevestigingsklemmen niet verroest zijn; de vervaldatum niet is verstreken. Als er één of meerdere defecten waarneembaar zijn, mag de leiding niet worden gerepareerd, maar moet deze worden vervangen. 8.3 Vervanging van gasinspuiters 1. Verwijder de pannendrager. 2. Verwijder de branderkappen en - kronen. 3. Verwijder met een dopsleutel 7 de hoofdsproeiers, en vervang ze door de sproeiers die vereist zijn voor het type gas dat u gebruikt (zie de tabel in het hoofdstuk 'Technische gegevens'). 4. Zet de onderdelen in omgekeerde volgorde terug. 5. Vervang het typeplaatje (naast de gastoevoerleiding) door het plaatje voor het nieuwe type gastoevoer. U kunt het plaatje vinden in het zakje dat bij het apparaat geleverd is. Als de toevoergasdruk aanpasbaar is of verschilt van de vereiste druk, moet u een geschikte drukregelaar op de gastoevoerleiding monteren.

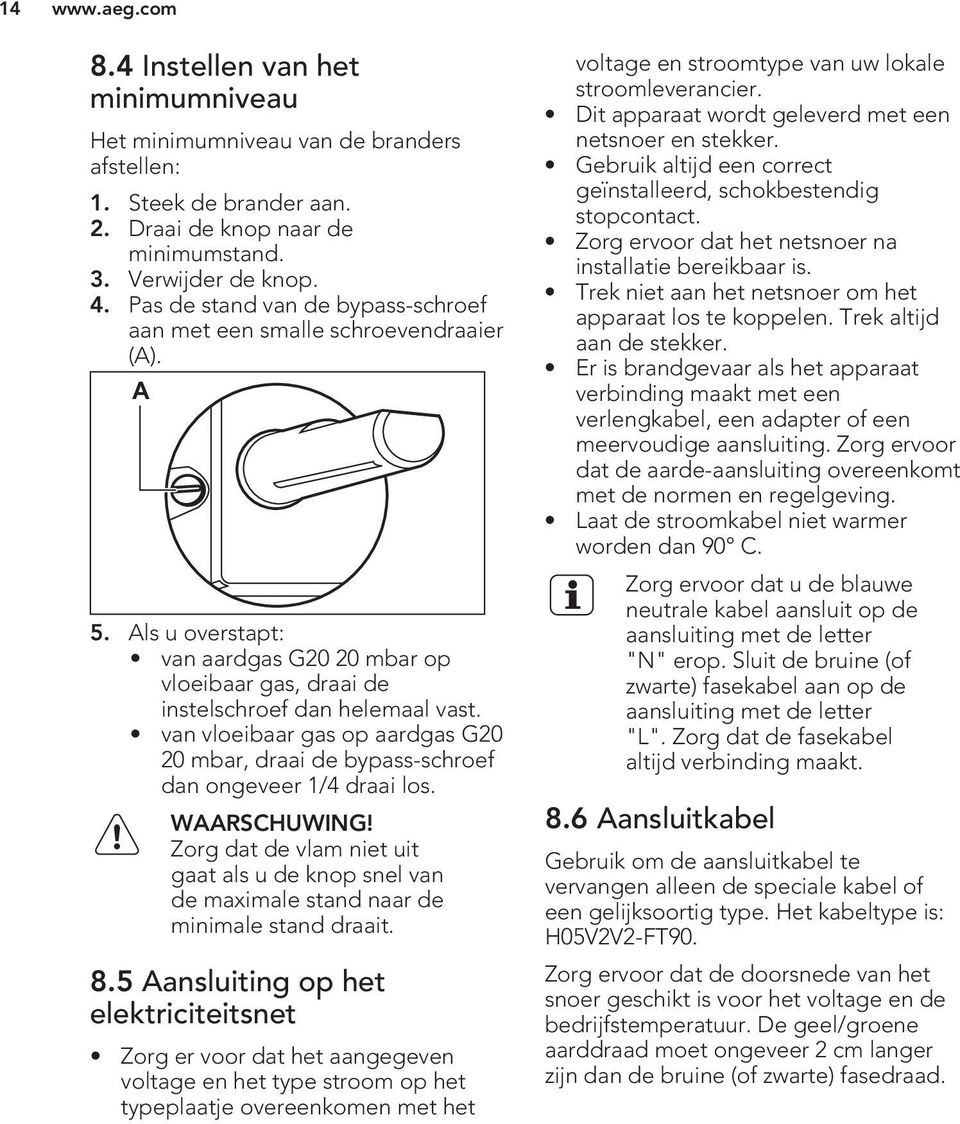

14 Instellen van het minimumniveau Het minimumniveau van de branders afstellen: 1. Steek de brander aan. 2. Draai de knop naar de minimumstand. 3. Verwijder de knop. 4. Pas de stand van de bypass-schroef aan met een smalle schroevendraaier (A). A 5. Als u overstapt: van aardgas G20 20 mbar op vloeibaar gas, draai de instelschroef dan helemaal vast. van vloeibaar gas op aardgas G20 20 mbar, draai de bypass-schroef dan ongeveer 1/4 draai los. WAARSCHUWING! Zorg dat de vlam niet uit gaat als u de knop snel van de maximale stand naar de minimale stand draait. 8.5 Aansluiting op het elektriciteitsnet Zorg er voor dat het aangegeven voltage en het type stroom op het typeplaatje overeenkomen met het voltage en stroomtype van uw lokale stroomleverancier. Dit apparaat wordt geleverd met een netsnoer en stekker. Gebruik altijd een correct geïnstalleerd, schokbestendig stopcontact. Zorg ervoor dat het netsnoer na installatie bereikbaar is. Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker. Er is brandgevaar als het apparaat verbinding maakt met een verlengkabel, een adapter of een meervoudige aansluiting. Zorg ervoor dat de aarde-aansluiting overeenkomt met de normen en regelgeving. Laat de stroomkabel niet warmer worden dan 90 C. Zorg ervoor dat u de blauwe neutrale kabel aansluit op de aansluiting met de letter "N" erop. Sluit de bruine (of zwarte) fasekabel aan op de aansluiting met de letter "L". Zorg dat de fasekabel altijd verbinding maakt. 8.6 Aansluitkabel Gebruik om de aansluitkabel te vervangen alleen de speciale kabel of een gelijksoortig type. Het kabeltype is: H05V2V2-FT90. Zorg ervoor dat de doorsnede van het snoer geschikt is voor het voltage en de bedrijfstemperatuur. De geel/groene aarddraad moet ongeveer 2 cm langer zijn dan de bruine (of zwarte) fasedraad.

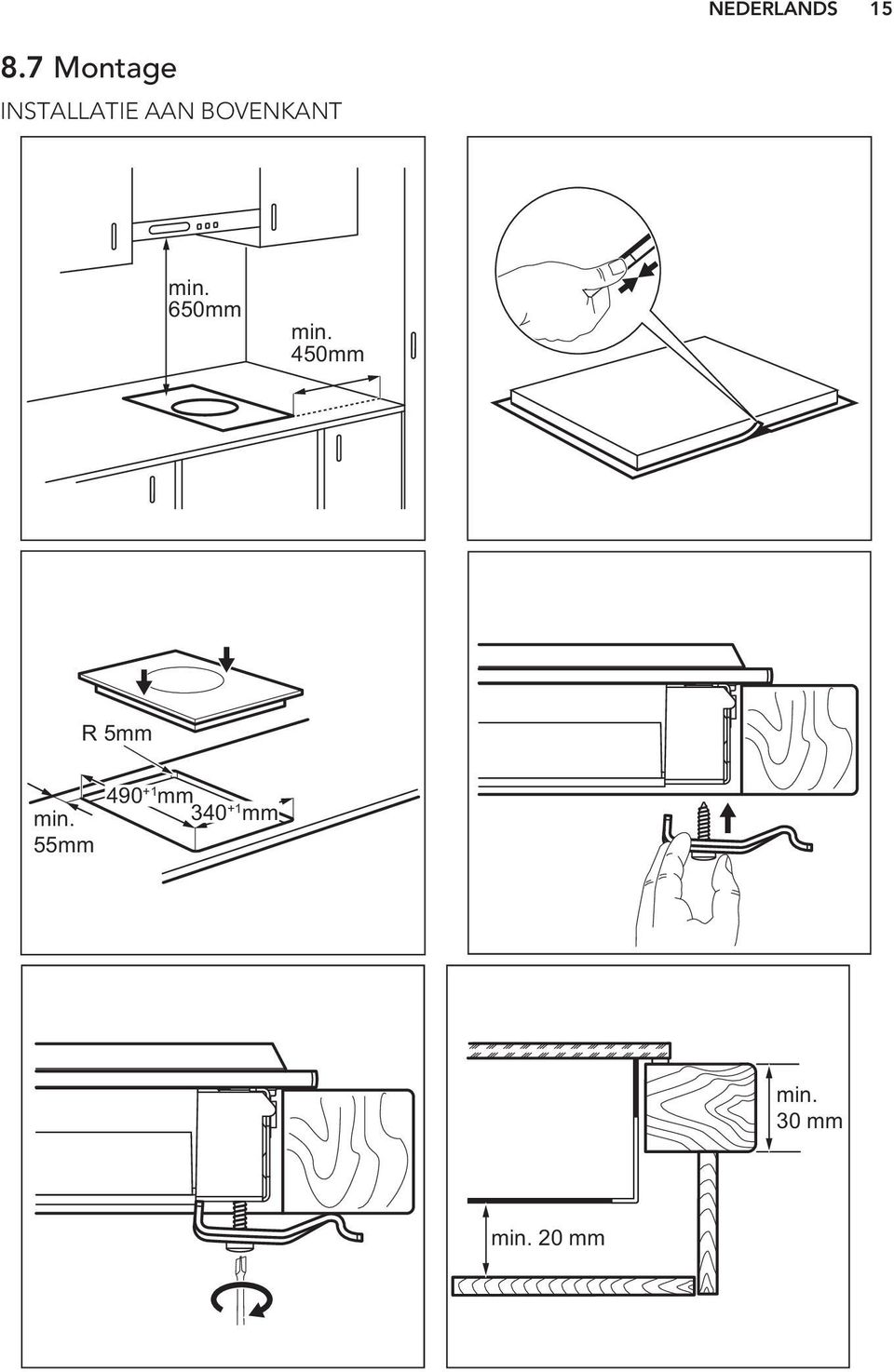

15 NEDERLANDS Montage INSTALLATIE AAN BOVENKANT min. 650mm min. 450mm min. 55mm R 5mm mm mm min. 30 mm min. 20 mm

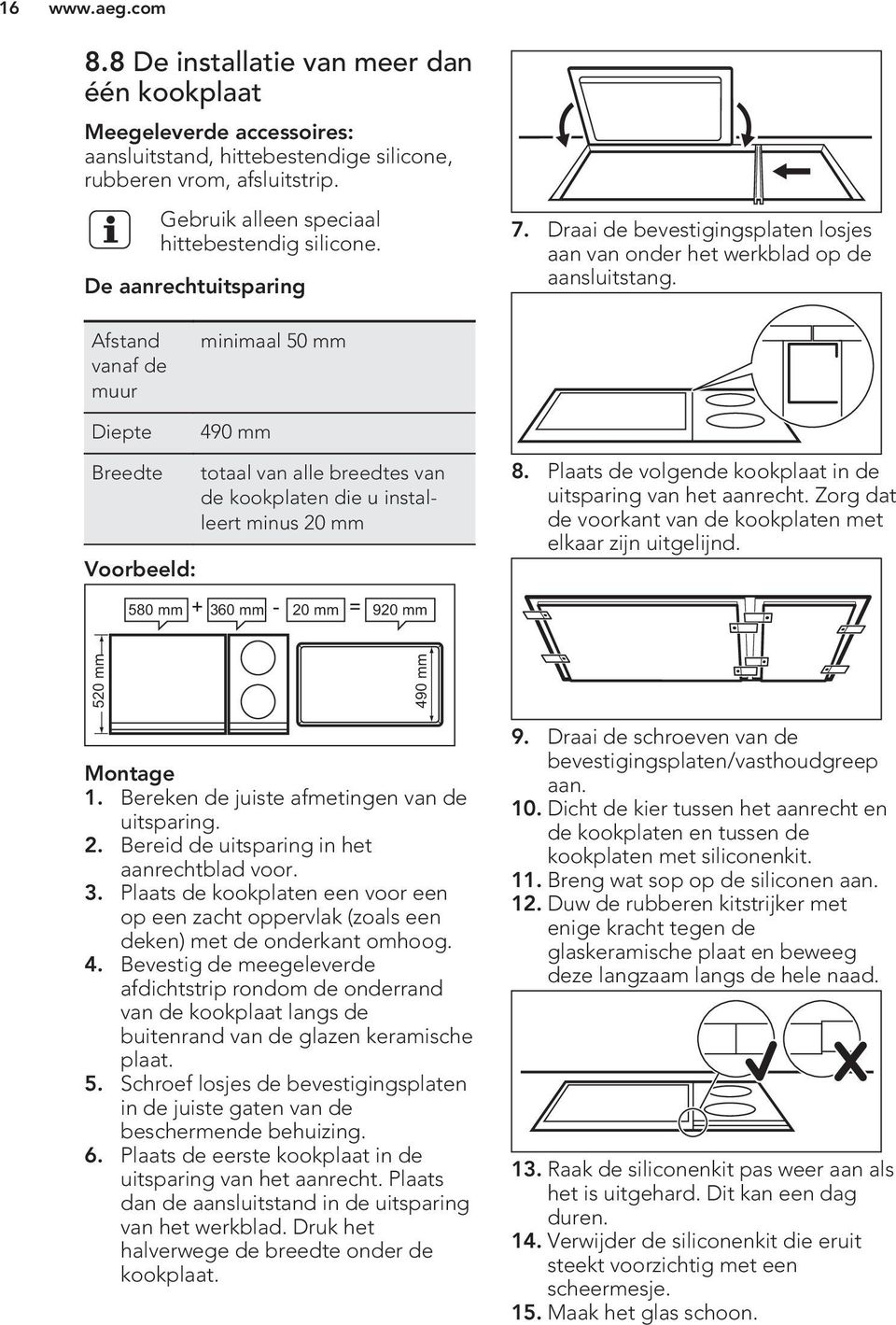

16 De installatie van meer dan één kookplaat Meegeleverde accessoires: aansluitstand, hittebestendige silicone, rubberen vrom, afsluitstrip. Gebruik alleen speciaal hittebestendig silicone. De aanrechtuitsparing 7. Draai de bevestigingsplaten losjes aan van onder het werkblad op de aansluitstang. Afstand vanaf de muur minimaal 50 mm Diepte Breedte Voorbeeld: 580 mm 490 mm totaal van alle breedtes van de kookplaten die u installeert minus 20 mm mm - 20 mm = 920 mm 8. Plaats de volgende kookplaat in de uitsparing van het aanrecht. Zorg dat de voorkant van de kookplaten met elkaar zijn uitgelijnd. 520 mm 490 mm Montage 1. Bereken de juiste afmetingen van de uitsparing. 2. Bereid de uitsparing in het aanrechtblad voor. 3. Plaats de kookplaten een voor een op een zacht oppervlak (zoals een deken) met de onderkant omhoog. 4. Bevestig de meegeleverde afdichtstrip rondom de onderrand van de kookplaat langs de buitenrand van de glazen keramische plaat. 5. Schroef losjes de bevestigingsplaten in de juiste gaten van de beschermende behuizing. 6. Plaats de eerste kookplaat in de uitsparing van het aanrecht. Plaats dan de aansluitstand in de uitsparing van het werkblad. Druk het halverwege de breedte onder de kookplaat. 9. Draai de schroeven van de bevestigingsplaten/vasthoudgreep aan. 10. Dicht de kier tussen het aanrecht en de kookplaten en tussen de kookplaten met siliconenkit. 11. Breng wat sop op de siliconen aan. 12. Duw de rubberen kitstrijker met enige kracht tegen de glaskeramische plaat en beweeg deze langzaam langs de hele naad. 13. Raak de siliconenkit pas weer aan als het is uitgehard. Dit kan een dag duren. 14. Verwijder de siliconenkit die eruit steekt voorzichtig met een scheermesje. 15. Maak het glas schoon.

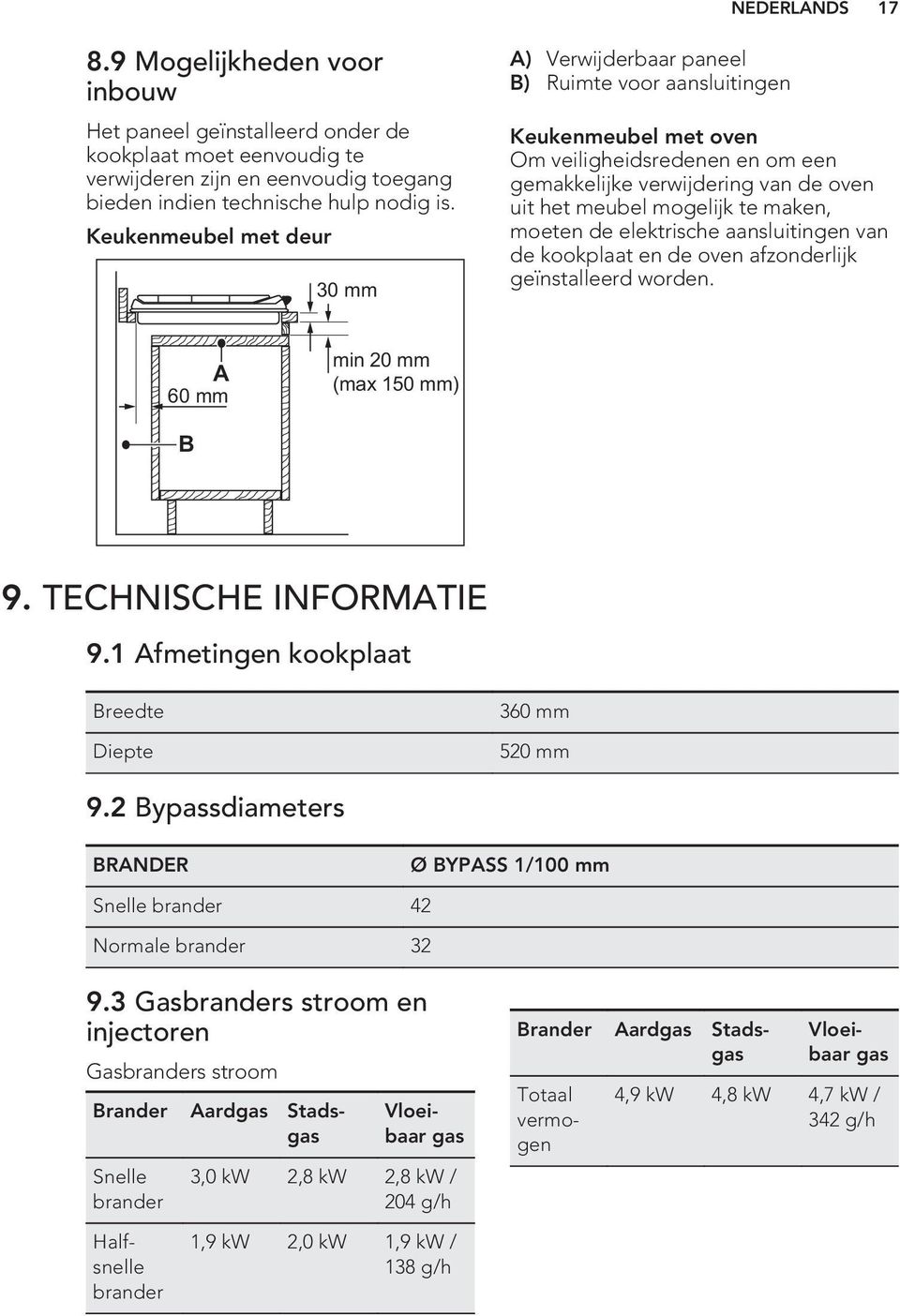

17 NEDERLANDS Mogelijkheden voor inbouw Het paneel geïnstalleerd onder de kookplaat moet eenvoudig te verwijderen zijn en eenvoudig toegang bieden indien technische hulp nodig is. Keukenmeubel met deur 30 mm A) Verwijderbaar paneel B) Ruimte voor aansluitingen Keukenmeubel met oven Om veiligheidsredenen en om een gemakkelijke verwijdering van de oven uit het meubel mogelijk te maken, moeten de elektrische aansluitingen van de kookplaat en de oven afzonderlijk geïnstalleerd worden. A 60 mm min 20 mm (max 150 mm) B 9. TECHNISCHE INFORMATIE 9.1 Afmetingen kookplaat Breedte Diepte 360 mm 520 mm 9.2 Bypassdiameters BRANDER Ø BYPASS 1/100 mm Snelle brander 42 Normale brander Gasbranders stroom en injectoren Gasbranders stroom Snelle brander Brander Aardgas Stadsgas Vloeibaar gas 3,0 kw 2,8 kw 2,8 kw / 204 g/h Totaal vermogen Brander Aardgas Stadsgas Vloeibaar gas 4,9 kw 4,8 kw 4,7 kw / 342 g/h Halfsnelle brander 1,9 kw 2,0 kw 1,9 kw / 138 g/h

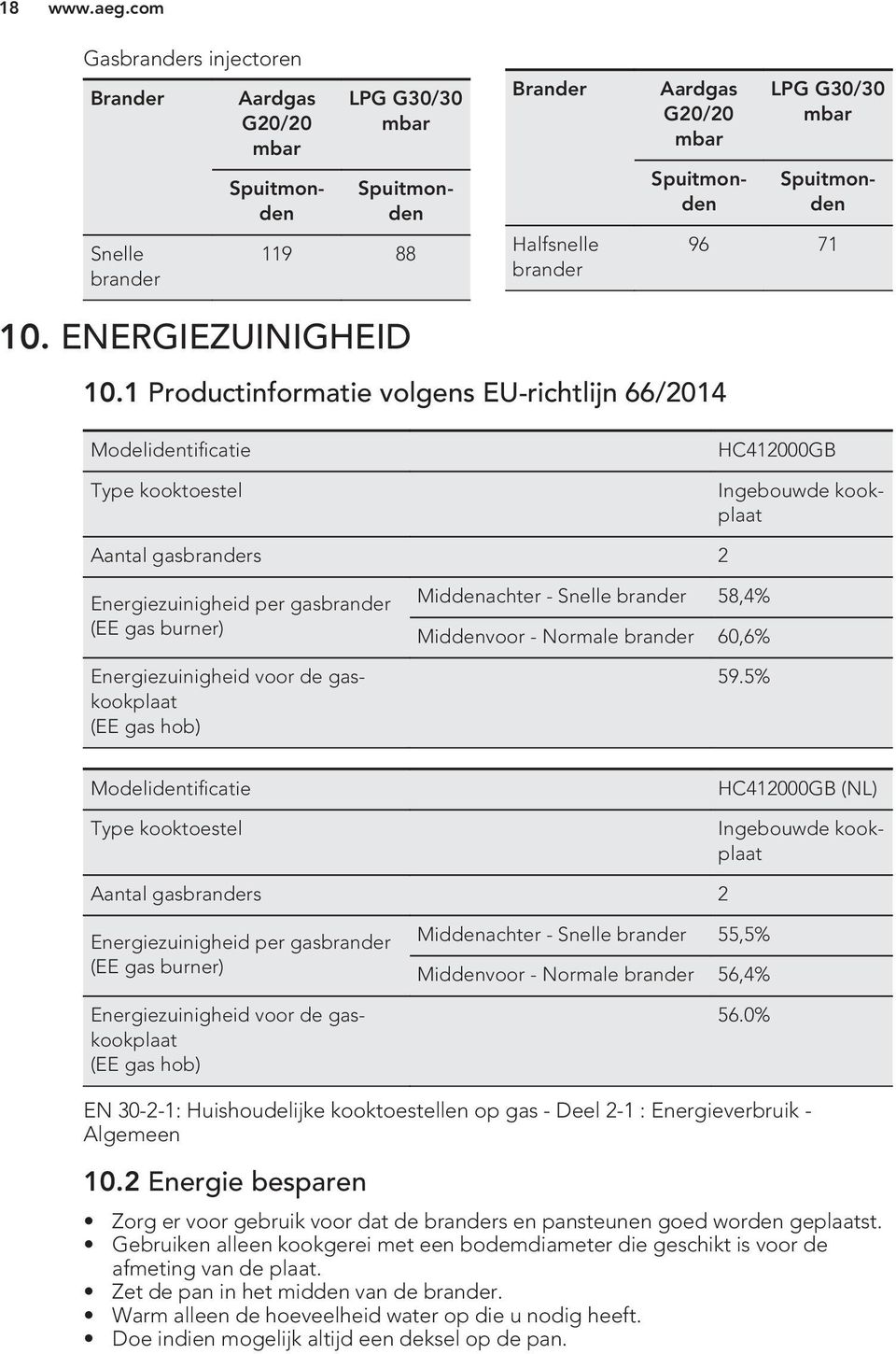

18 18 Gasbranders injectoren Brander Snelle brander Aardgas G20/20 mbar LPG G30/30 mbar ENERGIEZUINIGHEID Brander Halfsnelle brander Aardgas G20/20 mbar LPG G30/30 mbar Spuitmonden Spuitmonden Spuitmonden Spuitmonden Productinformatie volgens EU-richtlijn 66/2014 Modelidentificatie HC412000GB Type kooktoestel Ingebouwde kookplaat Aantal gasbranders 2 Energiezuinigheid per gasbrander (EE gas burner) Energiezuinigheid voor de gaskookplaat (EE gas hob) Middenachter - Snelle brander 58,4% Middenvoor - Normale brander 60,6% 59.5% Modelidentificatie HC412000GB (NL) Type kooktoestel Ingebouwde kookplaat Aantal gasbranders 2 Energiezuinigheid per gasbrander (EE gas burner) Energiezuinigheid voor de gaskookplaat (EE gas hob) Middenachter - Snelle brander 55,5% Middenvoor - Normale brander 56,4% 56.0% EN : Huishoudelijke kooktoestellen op gas - Deel 2-1 : Energieverbruik - Algemeen 10.2 Energie besparen Zorg er voor gebruik voor dat de branders en pansteunen goed worden geplaatst. Gebruiken alleen kookgerei met een bodemdiameter die geschikt is voor de afmeting van de plaat. Zet de pan in het midden van de brander. Warm alleen de hoeveelheid water op die u nodig heeft. Doe indien mogelijk altijd een deksel op de pan.

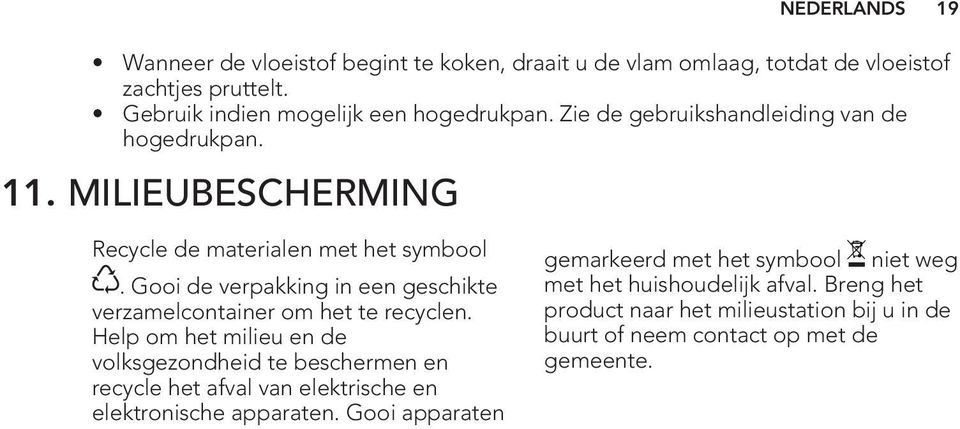

19 Wanneer de vloeistof begint te koken, draait u de vlam omlaag, totdat de vloeistof zachtjes pruttelt. Gebruik indien mogelijk een hogedrukpan. Zie de gebruikshandleiding van de hogedrukpan. 11. MILIEUBESCHERMING NEDERLANDS 19 Recycle de materialen met het symbool. Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.

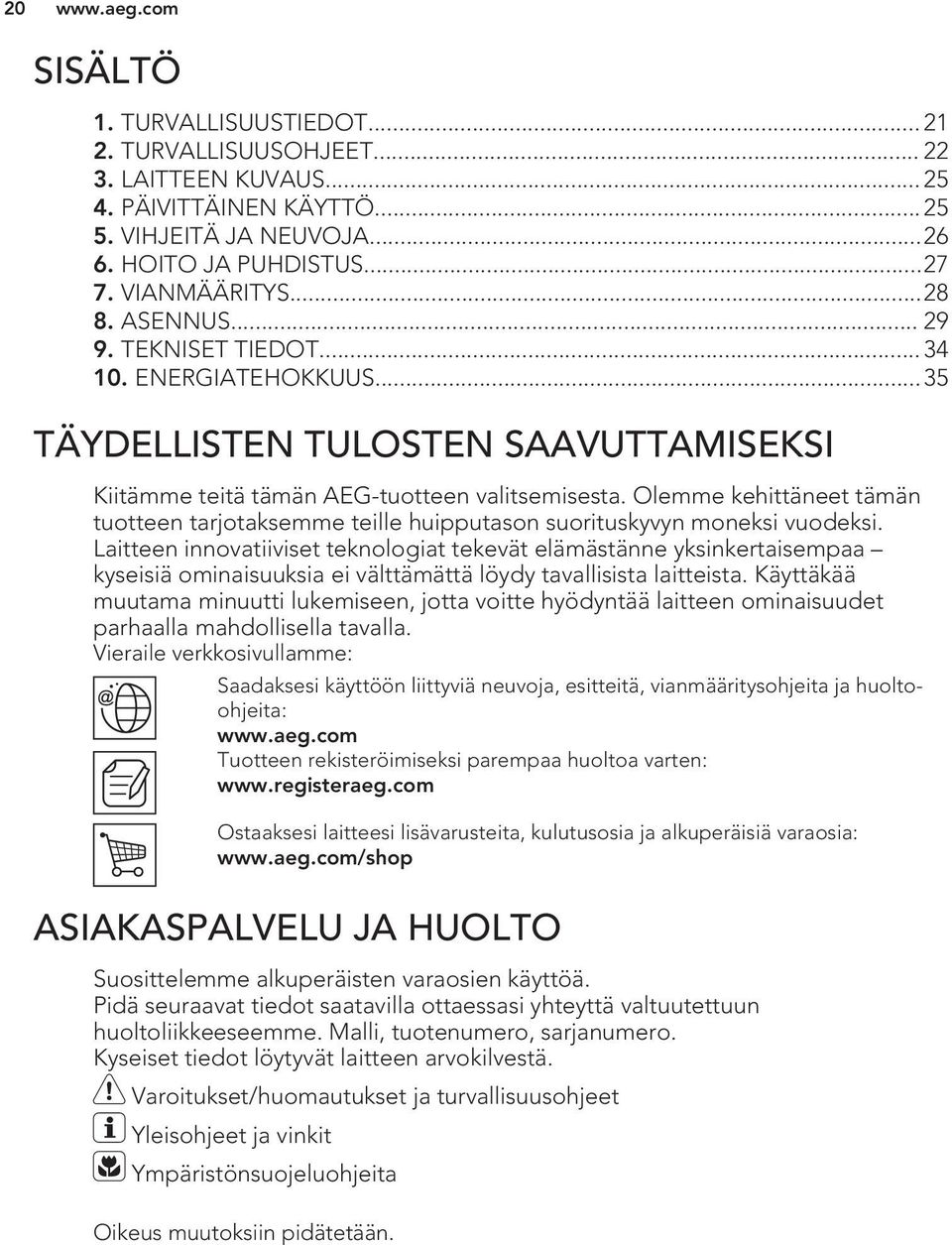

20 20 SISÄLTÖ 1. TURVALLISUUSTIEDOT TURVALLISUUSOHJEET LAITTEEN KUVAUS PÄIVITTÄINEN KÄYTTÖ VIHJEITÄ JA NEUVOJA HOITO JA PUHDISTUS VIANMÄÄRITYS ASENNUS TEKNISET TIEDOT ENERGIATEHOKKUUS...35 TÄYDELLISTEN TULOSTEN SAAVUTTAMISEKSI Kiitämme teitä tämän AEG-tuotteen valitsemisesta. Olemme kehittäneet tämän tuotteen tarjotaksemme teille huipputason suorituskyvyn moneksi vuodeksi. Laitteen innovatiiviset teknologiat tekevät elämästänne yksinkertaisempaa kyseisiä ominaisuuksia ei välttämättä löydy tavallisista laitteista. Käyttäkää muutama minuutti lukemiseen, jotta voitte hyödyntää laitteen ominaisuudet parhaalla mahdollisella tavalla. Vieraile verkkosivullamme: Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita ja huoltoohjeita: Tuotteen rekisteröimiseksi parempaa huoltoa varten: Ostaaksesi laitteesi lisävarusteita, kulutusosia ja alkuperäisiä varaosia: /shop ASIAKASPALVELU JA HUOLTO Suosittelemme alkuperäisten varaosien käyttöä. Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseemme. Malli, tuotenumero, sarjanumero. Kyseiset tiedot löytyvät laitteen arvokilvestä. Varoitukset/huomautukset ja turvallisuusohjeet Yleisohjeet ja vinkit Ympäristönsuojeluohjeita Oikeus muutoksiin pidätetään.

21 1. TURVALLISUUSTIEDOT Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilötai omaisuusvahingoista, jotka aiheutuvat laitteen virheellisestä asennuksesta tai käytöstä. Pidä ohjeet aina laitteen mukana tulevia käyttökertoja varten. 1.1 Lasten ja taitamattomien henkilöiden turvallisuus Vähintään 8 vuotta täyttäneet lapset ja sellaiset henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt eivät ole tähän riittäviä tai joilla ei ole laitteen tuntemusta tai kokemusta sen käytöstä, saavat käyttää tätä laitetta ainoastaan silloin, kun heidän turvallisuudestaan vastaava henkilö valvoo ja ohjaa heitä käyttämään laitetta turvallisesti ja ymmärtämään sen käyttöön liittyvät vaarat. Älä anna lasten leikkiä laitteella. Pidä kaikki pakkausmateriaalit lasten ulottumattomissa. Pidä lapset ja kotieläimet poissa laitteen luota silloin, kun se on toiminnassa tai se jäähtyy. Laitteen kosketettavissa olevat osat ovat kuumia. Jos laitteessa on lapsilukko, suosittelemme sen käyttämistä. Lapset eivät saa suorittaa puhdistusta tai huoltoa ilman valvontaa. Alle 3-vuotiaat lapset tulee pitää kaukana laitteesta, ellei heitä valvota jatkuvasti. 1.2 Yleiset turvallisuusohjeet SUOMI 21 Laite ja näkyvissä olevat osat kuumenevat käytön aikana. Älä kosketa lämpövastuksiin. Älä käytä tätä laitetta ulkoisella ajastimella tai erillisellä kaukosäädinjärjestelmällä. Rasvalla tai öljyllä kypsentäminen ilman valvontaa voi olla vaarallista ja se voi johtaa tulipaloon.

22 22 Älä koskaan yritä sammuttaa tulta vedellä, vaan kytke laite pois toiminnasta ja peitä sitten liekit esimerkiksi kannella tai sammutuspeitteellä. Älä säilytä mitään keittotason päällä. Metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia ei saa panna liesitasolle, koska ne voivat kuumentua. Laitteen puhdistuksessa ei saa käyttää painepesuria. Jos keraaminen/lasipinta on vaurioitunut, katkaise virta laitteesta sähköiskuvaaran välttämiseksi. Jos levyn lasi särkyy: Sammuta välittömästi kaikki polttimet ja sähkötoimiset lämpövastukset, eristä laite sähköverkosta. Älä kosketa laitteen pintaan. Älä käytä laitetta. Jos virtajohto vaurioituu, sen saa vaaratilanteiden välttämiseksi vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö. Kun laite on liitetty suoraan sähköverkkoon, kaikki navat kattava eristyskytkin vaaditaan kontaktivälillä. Täydellinen virran katkaisu on taattava ylijänniteluokan III määrityksien mukaisesti. Tämä ei koske maadoituskaapelia. Verkkovirtakaapelin reitittämisen aikana on varmistettava, ettei kaapeli pääse kosketuksiin (esim. eristyslaippaa käyttäen) osiin, jotka voivat kuumentua yli 50 C huoneenlämpötilaa korkeammaksi. 2. TURVALLISUUSOHJEET Tämä laite sopii seuraaville markkinaalueille: FI IT NL 2.1 Asennus VAROITUS! Asennuksen saa suorittaa vain ammattitaitoinen henkilö. Vaurioitunutta laitetta ei saa asentaa tai käyttää. Noudata koneen mukana toimitettuja ohjeita. Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin. Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä. Poista kaikki pakkausmateriaalit.

23 SUOMI 23 Tiivistä pinnat tiivisteaineella estääksesi kosteuden aiheuttaman turpoamisen. Suojaa laitteen alaosa höyryltä ja kosteudelta. Älä asenna laitetta oven viereen tai ikkunan alapuolelle. Tällöin keittoastioiden putoaminen laitteesta vältetään oven tai ikkunan avaamisen yhteydessä. Jos laite on asennettu laatikoiden yläpuolelle, varmista, että laitteen alaosan ja ylälaatikon välinen tila on riittävä ilmankierron kannalta. Laitteen alaosa voi kuumentua. Varmista, että asennat lämmönkestävän erotuslevyn laitteen alapuolelle, jotta laitteen alaosaan ei voida koskettaa. 2.2 Sähköliitännät VAROITUS! Tulipalo- ja sähköiskuvaara. Kaikki sähkökytkennät tulee jättää asiantuntevan sähköasentajan vastuulle. Laite on kytkettävä maadoitettuun pistorasiaan. Ennen toimenpiteiden suorittamista tulee varmistaa, että laite on irrotettu sähköverkosta. Varmista, että arvokilven sähkötiedot vastaavat kotitalouden sähköverkon arvoja. Ota muussa tapauksessa yhteyttä sähköasentajaan. Varmista, että laite on asennettu oikein. Löysät tai vääränlaiset virtajohdot tai pistokkeet (jos olemassa) voivat aiheuttaa liittimen ylikuumenemisen. Käytä oikeaa virtajohtoa. Varo, ettei virtajohto takerru kiinni mihinkään. Varmista, että iskusuojaus on asennettu. Käytä kaapelissa vedonpoistajaa. Varmista, ettei virtajohto tai pistoke (jos olemassa) kosketa kuumaan laitteeseen tai kuumiin keittoastioihin, kun liität laitteen lähellä oleviin pistorasioihin. Älä käytä jakorasioita tai jatkojohtoja. Varmista, ettei pistoke (jos olemassa) tai virtajohto vaurioidu. Ota yhteyttä valtuutettuun huoltopalveluumme tai sähköasentajaan vaurioituneen virtajohdon vaihtamiseksi. Jännitteenalaisten ja eristettyjen osien iskusuojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja. Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen. Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan. Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta. Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit. Sähköasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erottimen kontaktiaukon leveys on oltava vähintään 3 mm. 2.3 Kaasuliitäntä Kaikki kaasuliitännät tulee jättää asiantuntevan asentajan vastuulle. Ennen asennusta on varmistettava, että paikalliset jakeluolosuhteet (kaasun tyyppi ja paine) ja laitteen säädöt vastaavat toisiaan. Tarkista ilmankierto laitteen ympärillä. Kaasunsyöttöä koskevat tiedot löytyvät arvokilvestä. Tätä laitetta ei ole liitetty laitteeseen, joka poistaa polton aiheuttamat tuotteet. Varmista, että liität laitteen voimassaolevien asennusmääräyksien mukaisesti. Ota huomioon riittävää tuuletusta koskevat vaatimukset. 2.4 Käyttö VAROITUS! Henkilövahinkojen, palovammojen ja sähköiskujen vaara. Poista kaikki pakkausmateriaalit, merkit ja suojakalvot (jos olemassa) ennen käyttöönottoa. Käytä laitetta kotiympäristössä.

24 24 Älä muuta laitteen teknisiä ominaisuuksia. Varmista, ettei tuuletusaukoissa ole esteitä. Älä jätä laitetta ilman valvontaa toiminnan aikana. Kytke keittoalue aina off-asentoon käytön jälkeen. Älä aseta ruokavälineitä tai kattiloiden kansia keittoalueille. Ne voivat kuumentua. Älä käytä laitetta märillä käsillä tai kun se on kosketuksissa veteen. Älä käytä laitetta työtasona tai säilytystasona. Öljy voi roiskua, kun asetat ruokaaineksia kuumaan öljyyn. VAROITUS! Tulipalo- ja räjähdysvaara. Kuumista rasvoista ja öljyistä voi päästä syttyviä höyryjä. Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä, kun käytät niitä ruoanvalmistukseen. Erittäin kuumasta öljystä pääsevät höyryt voivat sytyttää tulipalon. Käytetty öljy, jossa voi olla ruokaaineksien jäämiä, voi aiheuttaa tulipalon alhaisemmassa lämpötilassa kuin ensimmäistä kertaa käytettävä öljy. Älä aseta laitteeseen, sen lähelle tai päälle syttyviä tuotteita tai syttyviin tuotteisiin kostutettuja esineitä. VAROITUS! Laite voi muutoin vaurioitua. Älä pidä kuumaa keittoastiaa käyttöpaneelin päällä. Älä anna kattiloiden kiehua kuiviin. Älä anna esineiden tai keittoastioiden pudota laitteen päälle. Pinta voi vaurioitua. Älä kytke keittoalueita toimintaan keittoastian ollessa tyhjä tai ilman keittoastiaa. Älä aseta alumiinifoliota laitteen päälle. Valuraudasta tai -alumiinista valmistetut tai vaurioituneen pohjan omaavat keittoastiat voivat naarmuttaa lasi- tai keraamista pintaa. Nosta ne aina irti keittotasosta liikuttamisen aikana. Käytä ainoastaan vakaata ja oikean muotoista keittoastiaa, jonka halkaisija on polttimien kokoa suurempi. Varmista, että keittoastia on keskitetty polttimiin. Varmista, että liekki ei sammu, kun käännät kytkimen nopeasti maksimiasennosta minimiasentoon. Käytä ainoastaan laitteen mukana toimitettuja lisävarusteita. Älä asenna liekinlevittäjää polttimen päälle. Kaasulla toimivan keittolaitteen käytön aikana syntyy lämpöä ja kosteutta. Varmista hyvä tuuletus tilassa, johon laite asennetaan. Jos laitetta käytetään pitkään yhtäjaksoisesti, saatetaan tarvita ylimääräistä tuuletusta. Tällöin voi avata ikkunan, mutta jos se ei auta, on syytä lisätä mahdollisen mekaanisen tuulettimen tehoa. Tämä laite on tarkoitettu ainoastaan ruoanlaittoon. Sitä ei saa käyttää muihin tarkoituksiin, esimerkiksi huoneen lämmittämiseen. Älä anna happopitoisten nesteiden, esimerkiksi viinietikan, sitruunamehun tai kalkinpoistoaineen koskettaa keittotasoa. Ne saattavat aiheuttaa mattapintaisia läikkiä. 2.5 Hoito ja puhdistus Puhdista laite säännöllisesti, jotta pintamateriaali ei vaurioidu. Kytke laite pois toiminnasta ja anna sen jäähtyä ennen puhdistusta. Kytke laite irti sähköverkosta ennen huoltotoimenpiteiden aloittamista. Älä suihkuta vettä tai käytä höyryä laitteen puhdistamiseen. Puhdista laite kostealla pehmeällä liinalla. Käytä vain mietoja puhdistusaineita. Älä käytä hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineitä. Polttimia ei saa pestä astianpesukoneessa. 2.6 Hävittäminen VAROITUS! Henkilövahinko- tai tukehtumisvaara.

25 SUOMI 25 Kysy lisätietoa laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta. Irrota pistoke pistorasiasta. Leikkaa johto irti ja hävitä se. Litistä ulkoiset kaasuputket. 3. LAITTEEN KUVAUS 3.1 Keittoalueet 2.7 Huolto Kun laite on korjattava, ota yhteyttä valtuutettuun huoltopalveluun. Käytä vain alkuperäisiä varaosia. 1 1 Pikapoltin 2 Puolinopea 3 Vääntimet Säädin Symboli Kuvaus ei kaasunsyöttöä / pois toiminnasta Symboli Kuvaus sytytysasento / suurin kaasunsyöttö pienin kaasunsyöttö 4. PÄIVITTÄINEN KÄYTTÖ VAROITUS! Lue turvallisuutta koskevat luvut. 4.1 Polttimen osat A B C A) Polttimen kupu ja kansi

26 26 B) Lämpöpari C) Sytytystulppa 4.2 Polttimen sytyttäminen Sytytä poltin aina ennen keittoastian asettamista paikoilleen. VAROITUS! Ole erityisen varovainen käyttäessäsi avotulta keittiössä. Valmistaja ei vastaa liekin väärinkäytön aiheuttamista vahingoista. 1. Paina säädin alas ja kierrä sitä vastapäivään kaasunsyötön maksimiasentoon ( ). 2. Pidä säädintä alhaalla korkeintaan 10 sekuntia. Lämpöpari lämpenee tällöin. Mikäli näin ei tehdä, kaasunsyöttö keskeytyy. 3. Säädä liekki sen jälkeen, kun se on tasainen. Jos poltin ei syty muutaman yrityksen jälkeen, tarkista, ovatko polttimen suojus ja kupu oikein paikoillaan. VAROITUS! Älä paina väännintä 15 sekuntia pitempään. Jos poltin ei syty 15 sekunnin kuluessa, vapauta väännin, käännä se Pois toiminnasta - asentoon ja odota vähintään minuutti, ennen kuin yrität sytyttää polttimen uudelleen. HUOMIO! Jos sähkövirtaa ei ole käytettävissä, voit sytyttää polttimen ilman sähkölaitetta viemällä liekin polttimen lähelle, kääntämällä vastaavaa väännintä vastapäivään kaasunsyötön maksimiasentoon ja painamalla sen alas. Pidä väännintä alhaalla korkeintaan 10 sekunnin ajan, jotta lämpövastus lämpenee. Jos poltin sammuu vahingossa, käännä väännin Pois toiminnasta -asentoon ja sytytä poltin uudelleen noin 1 minuutin kuluttua. Kipinäelementti voi aktivoitua automaattisesti virran kytkemisen yhteydessä, asennuksen tai sähkökatkoksen jälkeen. Tämä on normaalia. 4.3 Polttimen kytkeminen pois toiminnasta Liekki sammutetaan kääntämällä polttimen säädin off-asentoon. VAROITUS! Pienennä liekkiä tai sammuta se aina ennen kuin otat keittoastian pois polttimen päältä. 5. VIHJEITÄ JA NEUVOJA VAROITUS! Lue turvallisuutta koskevat luvut. 5.1 Keittoastiat HUOMIO! Älä käytä valurautapannuja, vuolukiveä, saviastioita, grilliä tai paahtolevyjä. VAROITUS! Älä aseta samaa keittoastiaa kahden polttimen päälle. VAROITUS! Älä aseta epävakaita tai vaurioituneita keittoastioita polttimen päälle roiskeiden ja henkilövahinkojen välttämiseksi.

27 SUOMI 27 HUOMIO! Varmista, että keittoastioiden pohjat eivät ole säätimen päällä, muutoin liekki kuumentaa säätimen. HUOMIO! Varmista, että keittoastian kahvat eivät ole keittotason etureunan yläpuolella. HUOMIO! Varmista, että keittoastiat on asetettu polttimen keskelle maksimaalisen vakauden ja pienemmän kaasun kulutuksen saavuttamiseksi. 5.2 Keittoastioiden halkaisijat Poltin Käytä ainoastaan keittoastioita, joiden halkaisija vastaa polttimien mittoja. Keittoastian halkaisija (mm) Pikapoltin Puolinopea HUOMIO! Ruoan valmistuksen aikana muodostuvat nesteet voivat aiheuttaa lasin rikkoutumisen. 6. HOITO JA PUHDISTUS 6.1 Yleistä VAROITUS! Lue turvallisuutta koskevat luvut. Puhdista keittotaso jokaisen käytön jälkeen. Tarkista aina, että keittoastian pohja on puhdas. Pinnan naarmut tai tummat läiskät eivät vaikuta keittotason toimintaan. Käytä keittotason pintaan sopivaa erityistä puhdistusainetta. VAROITUS! Älä käytä veitsiä, kaapimia tai vastaavia välineitä lasipinnan tai polttimien reunojen ja kehyksen välien puhdistamiseen (jos soveltuu). Pese ruostumattomat teräsosat vedellä ja kuivaa pehmeällä liinalla. 6.2 Keittoastian tuet Keittoastian tukia ei voi pestä astianpesukoneessa. Pese ne käsin. 1. Keittoastioiden tuet voidaan poistaa keittotason puhdistamisen helpottamiseksi. Aseta keittoastian tuet erityisen varovaisesti paikoilleen, jotta keittotasoon ei tulisi vaurioita. 2. Emalipinnassa voi joskus olla karkeita reunoja, pese keittoastian tuet varoen käsin ja kuivaa ne. Poista vaikeat tahrat tarvittaessa puhdistustahnalla. 3. Varmista keittoastian tukien puhdistamisen jälkeen, että ne ovat oikein paikoillaan. 4. Jotta poltin toimisi virheettömästi, alusritilöiden varsiosien on oltava polttimen keskellä.

28 Keittotason puhdistaminen Poista välittömästi: sulanut muovi, muovikelmu ja sokeripitoinen ruoka. Muutoin lika voi aiheuttaa keittotasoon vaurioita. Poista sitten, kun keittotaso on jäähtynyt riittävästi: kalkkirenkaat, vesirenkaat, rasvatahrat, kirkkaat metalliset värimuutokset. Puhdista keittotaso kostealla liinalla käyttäen vähän puhdistusainetta. Hankaa keittotasoa pehmeällä kuivalla liinalla puhdistuksen jälkeen. Puhdista emaliosat, kupu ja kansi pesemällä ne lämpimällä saippuavedellä ja kuivaamalla ne huolellisesti ennen niiden asettamista takaisin. 6.4 Sytytystulpan puhdistaminen Tämä toiminto saavutetaan keraamisella sytytystulpalla, jossa on metallinen elektrodi. Pidä nämä komponentit täysin puhtaina, jotta sytyttäminen ei olisi vaikeaa, ja tarkista, että polttimen kannen aukoissa ei ole tukkiutumia. 7. VIANMÄÄRITYS 6.5 Jaksottainen hoito Pyydä lähintä valtuutettua huoltoliikettä tarkistamaan kaasuputki ja mahdollinen paineensäädin säännöllisesti. 6.6 Lasipalkki Älä käytä kaavinta tai teräviä esineitä lasipalkin ja palkin ja lasikeraamisen pinnan välisen tilan puhdistamiseen. Lasipalkki on liitetty keraamiseen levyyn. Älä aseta keittoastioita lasipalkin päälle. Varmista, etteivät pannut ja keittoastiat kosketa lasipalkkiin. VAROITUS! Lue turvallisuutta koskevat luvut. 7.1 Käyttöhäiriöt Ongelma Mahdollinen syy Korjaustoimenpide Kipinää ei muodostu, kun yrität laukaista kipinäelementin. Keittotasoa ei ole kytketty sähköverkkoon tai se on liitetty sähköverkkoon virheellisesti. Sulake on palanut. Tarkista, onko keittotaso kytketty oikein sähköverkkoon. Tarkista, onko toimintahäiriön syynä sulake. Jos sulake palaa aina uudelleen, käänny sähköalan ammattilaisen puoleen. Polttimen kupu ja suojus ovat virheellisesti paikoillaan. Aseta polttimen kupu ja suojus oikein paikoilleen.

29 SUOMI 29 Ongelma Mahdollinen syy Korjaustoimenpide Liekki sammuu välittömästi sytyttämisen jälkeen. Liekkirengas on epätasainen. Lämpöpari ei ole kuumentunut riittävästi. Polttimen suojus on tukossa ruokaroiskeista. Pidä säädintä alhaalla korkeintaan 10 sekuntia liekin sytyttämisen jälkeen. Tarkista, ettei pääsuutin ole tukossa ja että polttimen kansi on puhdas. 7.2 Jos ratkaisua ei löydy... Jos ratkaisua ei löydy, ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun. Ilmoita arvokilpeen merkityt tiedot. Varmista, että keittotasoa on käytetty oikein. Muutoin valtuutetun 8. ASENNUS VAROITUS! Lue turvallisuutta koskevat luvut. 8.1 Ennen asentamista Kirjoita alla olevat tiedot ylös arvokilvestä ennen keittotason asentamista. Arvokilpi sijaitsee keittotason pohjassa. Malli... Tuotenumero... Sarjanumero Kaasuliitäntä VAROITUS! Asennus, liitännät ja huolto on jätettävä hyväksytyn ja asiantuntevan henkilön tehtäväksi, ja ne on suoritettava seuraavien ohjeiden sekä voimassa olevien standardien ja paikallisten määräysten mukaisesti. huoltoliikkeen tai jälleenmyyjän huollosta aiheutuvat kulut veloitetaan myös takuuaikana. Kuluttajaneuvonnan yhteystiedot ja takuuehdot on mainittu takuu- ja huoltokirjassa. Varmista, että rakennuksen kaasun syöttöjärjestelmän ja laitteen välillä on olemassa hana. Laitteen asetukset on merkitty arvokilpeen. Kaasutyyppiin ja kaasun paineeseen liittyvät asetukset on merkitty tarraan. Valitse pysyvät liitännät tai käytä ruostumattomasta teräksestä tehtyä joustavaa putkea voimassa olevien määräyksien mukaisesti. Jos käytät joustavia metalliputkia, huolehdi siitä, että ne eivät joudu kosketuksiin liikkuvien osien kanssa ja että ne eivät joudu puristuksiin. Ole erityisen varovainen silloin, kun keittotaso asennetaan uunin yhteyteen. Tätä laitetta ei ole kytketty kaasun poistojärjestelmään. Se tulee kytkeä voimassa olevien asennukseen liittyvien vaatimuksien mukaan. Kiinnitä erityistä huomiota oikeaoppiseen ilmavirtaan. Varmista, ettei laitetta ole kytketty sähköverkkoon asennuksen aikana. Irrota pistoke tai sulakkeet. Katkaise kaasun syöttöjärjestelmä.

30 30 Varmista, että laitteen kaasun syöttöpaine on suositeltujen arvojen mukainen. Säädettävä liitososa kiinnitetään välikappaleeseen kierremutterilla. G 1/2". Ruuvaa osat käyttämättä voimaa, säädä liitäntää vaadittuun suuntaan ja kiristä. A B C A) Akselin loppu B) Pesukone C) Kulmaliitin (tarvittaessa) Joustavan, ei-metallisen putken liitäntä: Joustavaa putkea voidaan käyttää, jos koko liitännän hallinta on helppoa. Kiinnitä joustava putki tiukasti kiristimillä. Nestekaasu Käytä nestekaasun kumista putken pidikettä. Asenna aina tiiviste. Jatka sen jälkeen kaasuliitännän asentamista. Joustava putki sopii asennukseen silloin, kun: se ei voi kuumentua huoneen lämpötilaa korkeammaksi, yli 30 C lämpötilaan se on korkeintaan mm pitkä siinä ei ole näkyviä esteitä siihen ei kohdistu veto- tai vääntövoimaa se ei kosketa teräviin reunoihin tai nurkkiin sen kunto voidaan tutkia helposti. Joustavan putken hyvän kunnon varmistamiseksi on tarkistettava, että: putken päissä tai missään putken osassa ei ole halkeamia, viiltoja, palamisen merkkejä materiaali ei ole kovettunut ja se on riittävän joustava kiristimet eivät ole ruostuneet viimeinen käyttöpäivämäärä ei ole mennyt umpeen. Jos putkessa havaitaan yksi tai useampi vaurio, älä korjaa putkea, vaan vaihda se uuteen. VAROITUS! Asennuksen jälkeen tulee varmistaa, että kaikkien putkiliitoksien tiiviys on oikeaoppinen. Käytä apuna saippuavettä, älä koskaan liekkiä! 8.3 Suuttimien vaihtaminen 1. Irrota keittoastian tuet. 2. Poista polttimen suojukset ja kuvut. 3. Irrota suuttimet ruuviavaimella 7 ja vaihda ne käytössä olevaan kaasutyyppiin sopiviin suuttimiin (katso "Tekniset tiedot" -luvun taulukko). 4. Asenna osat takaisin päinvastaisessa järjestyksessä. 5. Vaihda arvokilpi (lähellä kaasunsyöttöputkea) uuden kaasutyypin mukaiseksi. Arvokilpitarra toimitetaan laitteen mukana. Jos kaasun syöttöpaine on vaihteleva tai poikkeaa vaaditusta paineesta, kaasunsyöttöputkeen on asennettava asianmukainen paineensäädin.
