ERN2201AOW NL KOELKAST GEBRUIKSAANWIJZING 2 FI JÄÄKAAPPI KÄYTTÖOHJE 18 SV KYLSKÅP BRUKSANVISNING 33

Transkriptio

1 ERN2201AOW NL KOELKAST GEBRUIKSAANWIJZING 2 FI JÄÄKAAPPI KÄYTTÖOHJE 18 SV KYLSKÅP BRUKSANVISNING 33

2 2 INHOUDSOPGAVE 1. VEILIGHEIDSINFORMATIE VEILIGHEIDSVOORSCHRIFTEN BEDIENING DAGELIJKS GEBRUIK AANWIJZINGEN EN TIPS ONDERHOUD EN REINIGING PROBLEEMOPLOSSING MONTAGE GELUIDEN TECHNISCHE INFORMATIE WE DENKEN AAN U Bedankt voor het kopen van een Electrolux-apparaat. U koos voor een product dat jaren professionele ervaring en innovatie bevat. Ingenieus en stijlvol, het werd ontworpen met u in het achterhoofd. Wanneer u het gebruikt, kunt u er op vertrouwen dat u keer op keer fantastische resultaten zult krijgen. Welkom bij Electrolux. Ga naar onze website voor: KLANTENSERVICE Advies over gebruik, brochures, het oplossen van problemen en onderhoudsinformatie: Registreer uw product voor een betere service: Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor uw apparaat: /shop Gebruik altijd originele onderdelen. Als u contact opneemt met de klantenservice zorg dat u de volgende gegevens bij de hand hebt: model, productnummer, serienummer. Deze informatie wordt vermeld op het typeplaatje. Waarschuwing / Belangrijke veiligheidsinformatie Algemene informatie en tips Milieu-informatie Wijzigingen voorbehouden.

3 1. VEILIGHEIDSINFORMATIE Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel en schade veroorzaakt door een foutieve installatie. Bewaar de instructies van het apparaat voor toekomstig gebruik. 1.1 Veiligheid van kinderen en kwetsbare mensen Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de eventuele gevaren begrijpen. Laat kinderen niet met het apparaat spelen. Reiniging en onderhoud mag niet worden uitgevoerd door kinderen zonder toezicht. Houd alle verpakkingsmaterialen uit de buurt van kinderen. 1.2 Algemene veiligheid NEDERLANDS 3 Dit apparaat is bedoeld voor huishoudelijk gebruik of gelijksoortige toepassingen zoals: Boerderijen, personeelskeukens in winkels, kantoren of andere werkomgevingen Door gasten in hotels, motels, bed&breakfasts en andere woonomgevingen Houd de ventilatieopeningen altijd vrij van obstructies; dit geldt zowel voor losstaande als ingebouwde modellen. Gebruik geen mechanische of andere middelen om het ontdooiproces te versnellen, behalve die middelen die door de fabrikant zijn aanbevolen. Let op dat u het koelcircuit niet beschadigt. Gebruik geen elektrische apparaten in de koelkast, tenzij deze door de fabrikant worden aanbevolen.

4 4 Gebruik geen waterstralen of stoom om het apparaat te reinigen. Maak het apparaat schoon met een vochtige, zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen. Bewaar geen explosieve substanties zoals spuitbussen met drijfgas in dit apparaat. Als de voedingskabel beschadigd is, moet de fabrikant, een erkende serviceverlener of een gekwalificeerd persoon deze vervangen teneinde gevaarlijke situaties te voorkomen. 2. VEILIGHEIDSVOORSCHRIFTEN 2.1 Montage WAARSCHUWING! Alleen een erkende installatietechnicus mag het apparaat installeren. Verwijder alle verpakkingsmaterialen. Installeer en gebruik geen beschadigd apparaat. Volg de installatie-instructies op die zijn meegeleverd met het apparaat. Wees voorzichtig met het verplaatsen van het apparaat, het is zwaar. Draag altijd veiligheidshandschoenen. Zorg ervoor dat rond het apparaat lucht kan circuleren. Wacht ten minste 4 uur alvorens het apparaat aan de netstroom aan te sluiten. Hierdoor kan de olie terug in de compressor stromen. Installeer het apparaat niet in de nabijheid van radiators, fornuizen, ovens of kookplaten. De achterzijde van het apparaat moet tegen de muur worden geplaatst. Installeer het apparaat niet op een plaats met direct zonlicht. Gebruik dit apparaat niet in gebieden die te vochtig of te koud zijn, zoals bijgebouwen, garages of kelders. Til de voorkant van het apparaat op als u hem wilt verplaatsen, om krassen op de vloer te voorkomen. 2.2 Aansluiting op het elektriciteitsnet WAARSCHUWING! Gevaar voor brand en elektrische schokken. Dit apparaat moet worden aangesloten op een geaard stopcontact. Controleer of de elektrische informatie op het typeplaatje overeenkomt met de stroomvoorziening. Zo niet, neem dan contact op met een elektromonteur. Gebruik altijd een correct geïnstalleerd, schokbestendig stopcontact. Gebruik geen meerwegstekkers en verlengsnoeren. Zorg dat u de elektrische onderdelen (hoofdstekker, kabel, compressor) niet beschadigt. Neem contact met de erkende servicedienst of een elektricien om de elektrische onderdelen te wijzigen. De stroomkabel moet lager blijven dan het niveau van de stopcontact. Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is. Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

5 2.3 Gebruik WAARSCHUWING! Gevaar op letsel, brandwonden of elektrische schokken. De specificatie van het apparaat mag niet worden veranderd. Plaats geen elektrische apparaten (bijv. ijsmachines) in het apparaat tenzij uitdrukkelijk geschikt verklaard door de fabrikant. Zorg ervoor dat u het koelcircuit niet beschadigt. Het bevat isobutaan (R600a), aardgas met een hoge ecologische compatibiliteit. Dit gas is ontvlambaar. Als er schade aan het koelcircuit optreedt, zorg er dan voor dat er zich geen vlammen en andere ontstekingsbronnen in de kamer bevinden. Ventileer de kamer goed. Zet geen hete items op de kunststofonderdelen van het apparaat. Bewaar geen ontvlambare gassen en vloeistoffen in het apparaat. Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat. Raak de compressor of condensator niet aan. Ze zijn heet. 2.4 Onderhoud en reiniging 3. BEDIENING WAARSCHUWING! Gevaar voor letsel of schade aan het apparaat. 3.1 Inschakelen 1. Steek dan de stekker in het stopcontact. 2. Draai de temperatuurknop naar rechts op een gemiddelde stand. 3.2 Uitschakelen Draai om het apparaat uit te zetten de temperatuurregeling naar de "0" positie Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht. Het koelcircuit van dit apparaat bevat koolwaterstoffen. Enkel bevoegde personen mogen de eenheid onderhouden en herladen. Controleer regelmatig de afvoer van het apparaat en reinig het indien nodig. Indien de afvoer verstopt is, zal er water op de bodem van het apparaat liggen. 2.5 Verwijdering WAARSCHUWING! Gevaar voor letsel of verstikking. Haal de stekker uit het stopcontact. Snij het netsnoer van het apparaat af en gooi dit weg. Verwijder de deur om te voorkomen dat kinderen en huisdieren opgesloten raken in het apparaat. Het koelcircuit en de isolatiematerialen van dit apparaat zijn ozonvriendelijk. Het isolatieschuim bevat ontvlambare gassen. Neem contact met uw plaatselijke overheid voor informatie m.b.t. correcte afvalverwerking van het apparaat. Veroorzaak geen schade aan het deel van de koeleenheid dat zich naast de warmtewisselaar bevindt. 3.3 Temperatuurregeling NEDERLANDS 5 De temperatuur wordt automatisch geregeld.

6 6 Een gemiddelde instelling is over het algemeen het meest geschikt. De exacte instelling moet echter worden gekozen rekening houdend met het feit dat de temperatuur in het apparaat afhankelijk is van: de kamertemperatuur hoe vaak de deur geopend wordt de hoeveelheid voedsel die wordt bewaard de plaats van het apparaat 1. draai de thermostaatknop op een lagere stand om de minimale koude te verkrijgen. 2. draai de thermostaatknop op een hogere stand om de maximale koude te verkrijgen. 4. DAGELIJKS GEBRUIK WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. 4.1 Indicatielampje voor temperatuur Voor de juiste bewaring van het voedsel is de koelkast uitgerust met een temperatuurlampje. Het symbool op de zijkant van het apparaat duidt het koudste deel van de koelkast aan. Als OK wordt weergegeven (A), plaatst u het verse voedsel in het gedeelte dat wordt aangegeven door het symbool. Zo niet (B) past u de temperatuurregelaar aan naar een koudere stand en wacht u 12 uur voordat u de temperatuurlampje weer controleert. LET OP! Als de omgevingstemperatuur hoog is of als het apparaat volledig gevuld is en de thermostaatknop op de koudste instelling staat, kan het apparaat continu werken, waardoor er ijs op de achterwand gevormd wordt. In dat geval moet de knop op een hogere temperatuur gezet worden om automatische ontdooiing mogelijk te maken en zodoende het energieverbruik te beperken. Nadat u verse levensmiddelen in de koelkast heeft gelegd of nadat de deur regelmatig of langer is opengeweest, is het normaal dat er geen 'OK' wordt weergegeven; wacht minstens 12 uur voordat u de temperatuur opnieuw instelt. 4.2 Verplaatsbare legrekken A B OK OK De wanden van de koelkast zijn voorzien van een aantal geleiders zodat de legrekken op de gewenste plaats gezet kunnen worden.

7 4.3 Het plaatsen van de deurplateaus Om het bewaren van voedselverpakkingen van verschillende afmetingen mogelijk te maken, kunnen de schappen op verschillende hoogtes worden geplaatst. 1. Trek het plateau geleidelijk in de richting van de pijlen totdat het los komt. 2. Opnieuw plaatsen zoals gewenst. 4.4 Vochtigheidsregeling NEDERLANDS 7 De glasplaat omvat een constructie met inkepingen (afstelbaar door middel van een schuifhendel), waarmee u het vochtgehalte in de groentelade(s) kunt regelen. 1 2 Verwijder het onderste deurschap niet om een goede luchtcirculatie te garanderen. 5. AANWIJZINGEN EN TIPS 5.1 Normale bedrijfsgeluiden: De volgende geluiden zijn normaal tijdens de werking: Een zacht gorgelend en borrelend geluid als het koelmiddel door leidingen wordt gepompt. Een zoemend en kloppend geluid van de compressor als het koelmiddel wordt rondgepompt. Een plotseling krakend geluid uit de binnenkant van het apparaat veroorzaakt door thermische uitzetting (een natuurlijk en ongevaarlijk natuurkundig fenomeen). Een zacht klikkend geluid van de thermostaat als de compressor aan of uit gaat. Wanneer de ventilatieopeningen gesloten zijn: wordt het natuurlijke vochtgehalte van het voedsel in de fruit- en groentelades langer behouden. Als de ventilatieopeningen geopend zijn: heeft meer luchtcirculatie een lagere luchtvochtigheidsgehalte tot gevolg in de fruit- en groentelades. 5.2 Tips voor energiebesparing De deur niet vaker openen of open laten staan dan strikt noodzakelijk. 5.3 Tips voor het koelen van vers voedsel Om de beste prestatie te verkrijgen: zet geen warm voedsel of verdampende vloeistoffen in de koelkast dek het voedsel af of verpak het, in het bijzonder als het een sterke geur heeft plaats het voedsel zodanig dat de lucht er vrijelijk omheen kan circuleren 5.4 Tips voor het koelen Nuttige tips:

8 8 Vlees (alle soorten): in plastic zakken verpakken en op het glazen schap leggen, boven de groentelade. Bewaar het, voor de veiligheid, slechts een of maximaal twee dagen op deze manier. Gekookt voedsel, koude schotels, enz: deze moeten afgedekt worden en mogen op willekeurig welk schap gezet worden. Fruit en groente: deze moeten zorgvuldig schoongemaakt worden en in de speciaal daarvoor bedoelde lade(n) geplaatst worden. 6. ONDERHOUD EN REINIGING WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. 6.1 Algemene waarschuwingen LET OP! Voordat u welke onderhoudshandeling dan ook verricht, de stekker uit het stopcontact trekken. Dit apparaat bevat koolwaterstoffen in de koeleenheid. Onderhoud en hervullen mag alleen uitgevoerd worden door bevoegde technici. De toebehoren en onderdelen van het apparaat zijn niet geschikt om in een afwasmachine gewassen te worden. 6.2 Periodieke reiniging LET OP! Trek niet aan leidingen en/of kabels aan de binnenkant van de kast en verplaats of beschadig ze niet. LET OP! Zorg ervoor dat u het koelsysteem niet beschadigt. Boter en kaas: dit moet in speciale luchtdichte bakjes gelegd of in aluminiumfolie of plastic zakjes gewikkeld worden om zoveel mogelijk lucht in te sluiten. Flessen: deze moeten een dop hebben en opgeslagen worden oftewel in het flessenrek of het deurflessenrek (indien voorzien). Bananen, aardappelen, uien en knoflook, indien niet verpakt, mogen niet in de koelkast bewaard worden. LET OP! Til de voorkant van de koelkast op als u hem wilt verplaatsen, om krassen op de vloer te voorkomen. Het apparaat moet regelmatig worden schoongemaakt: 1. Maak de binnenkant en de accessoires schoon met lauw water en wat neutrale zeep. 2. Controleer de afdichtingen regelmatig en wrijf ze schoon om u ervan te verzekeren dat ze schoon en vrij van restjes zijn. 3. Spoel ze af en maak ze grondig droog. 4. Maak indien toegankelijk de condensor en de compressor aan de achterkant van het apparaat schoon met een borstel. Deze handeling zal de prestatie van het apparaat verbeteren en het elektriciteitsverbruik besparen. 6.3 Het ontdooien van de koelkast Rijp wordt elke keer als de compressormotor tijdens normale werking stopt, automatisch van de verdamper van het koelvak verwijderd. Het dooiwater loopt via een gootje in een speciale opvangbak aan de achterkant van het apparaat, boven de compressormotor, waar het verdampt.

9 NEDERLANDS 9 Het is belangrijk om het afvoergaatje van het dooiwater in het midden van het koelvak regelmatig schoon te maken om te voorkomen dat het water overloopt en op het voedsel in de koelkast gaat druppelen. 1. Trek de stekker uit het stopcontact. 2. verwijder al het voedsel 3. Maak het apparaat en alle toebehoren schoon. 4. Laat de deur/deuren open staan om onaangename luchtjes te voorkomen. WAARSCHUWING! Als uw apparaat aan blijft staan, vraag dan iemand om het zo nu en dan te controleren, om te voorkomen dat het bewaarde voedsel bederft als de stroom uitvalt. 6.4 Periodes dat het apparaat niet gebruikt wordt Neem de volgende voorzorgsmaatregelen als het apparaat gedurende lange tijd niet gebruikt wordt: 7. PROBLEEMOPLOSSING WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. 7.1 Wat moet u doen als Probleem Mogelijke oorzaak Oplossing Het apparaat werkt niet. Het apparaat maakt lawaai. De compressor werkt continu. Het apparaat is uitgeschakeld. De stekker zit niet goed in het stopcontact. Er staat geen spanning op het stopcontact. Het apparaat is niet stevig en stabiel geplaatst. De temperatuur is goed ingesteld. Zet het apparaat aan. Steek de stekker goed in het stopcontact. Sluit een ander elektrisch apparaat op het stopcontact aan. Neem contact op met een gekwalificeerd elektricien. Controleer of het apparaat stabiel staat. Raadpleeg het hoofdstuk 'Bediening'.

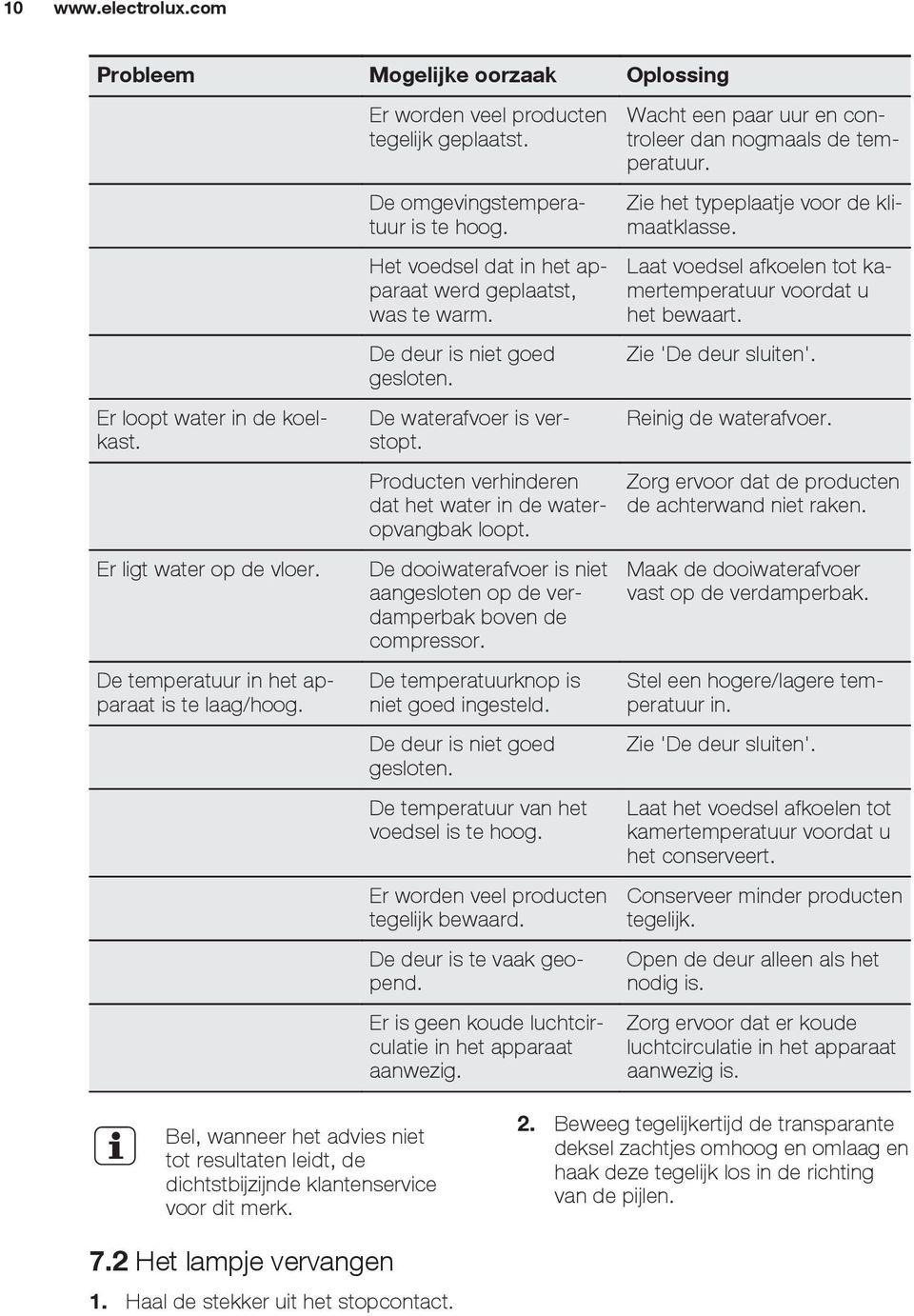

10 10 Probleem Mogelijke oorzaak Oplossing Er loopt water in de koelkast. Er ligt water op de vloer. De temperatuur in het apparaat is te laag/hoog. Er worden veel producten tegelijk geplaatst. De omgevingstemperatuur is te hoog. Het voedsel dat in het apparaat werd geplaatst, was te warm. De deur is niet goed gesloten. De waterafvoer is verstopt. Producten verhinderen dat het water in de wateropvangbak loopt. De dooiwaterafvoer is niet aangesloten op de verdamperbak boven de compressor. De temperatuurknop is niet goed ingesteld. De deur is niet goed gesloten. De temperatuur van het voedsel is te hoog. Er worden veel producten tegelijk bewaard. De deur is te vaak geopend. Er is geen koude luchtcirculatie in het apparaat aanwezig. Wacht een paar uur en controleer dan nogmaals de temperatuur. Zie het typeplaatje voor de klimaatklasse. Laat voedsel afkoelen tot kamertemperatuur voordat u het bewaart. Zie 'De deur sluiten'. Reinig de waterafvoer. Zorg ervoor dat de producten de achterwand niet raken. Maak de dooiwaterafvoer vast op de verdamperbak. Stel een hogere/lagere temperatuur in. Zie 'De deur sluiten'. Laat het voedsel afkoelen tot kamertemperatuur voordat u het conserveert. Conserveer minder producten tegelijk. Open de deur alleen als het nodig is. Zorg ervoor dat er koude luchtcirculatie in het apparaat aanwezig is. Bel, wanneer het advies niet tot resultaten leidt, de dichtstbijzijnde klantenservice voor dit merk. 2. Beweeg tegelijkertijd de transparante deksel zachtjes omhoog en omlaag en haak deze tegelijk los in de richting van de pijlen. 7.2 Het lampje vervangen 1. Haal de stekker uit het stopcontact.

11 2 1 NEDERLANDS 11 maximale vermogen wordt getoond op de afdekking van het lampje). 4. Plaats de afdekking van het lampje terug. 5. Steek de stekker in het stopcontact. Open de deur. Controleer of het lampje gaat branden Vervang het kapotte lampje door een nieuw lampje met hetzelfde vermogen en vorm dat specifiek bedoeld is voor huishoudelijke apparaten. (het 8. MONTAGE 8.1 Plaatsing Dit apparaat kan worden geïnstalleerd op een droge, goed geventileerde plek binnenshuis waar de omgevingstemperatuur overeenkomt met de klimaatklasse die op het typeplaatje van het apparaat wordt weergegeven: Klimaatklasse Omgevingstemperatuur SN +10 C to + 32 C N +16 C to + 32 C ST +16 C to + 38 C T +16 C to + 43 C Voor sommige typen of modellen kunnen zich enige functionele problemen voordoen als ze worden gebruikt buiten dit bereik. De juiste werking kan alleen worden gegarandeerd binnen het aangegeven temperatuurbereik. Als u twijfels hebt over waar het apparaat te installeren, raadpleeg dan de verkoper, de klantenservice of de dichstsbijzijnde erkende servicedienst. 7.3 De deur sluiten 1. Maak de afdichtingen van de deur schoon. 2. Stel de deur, indien nodig, af. Raadpleeg "Montage". 3. Vervang, indien nodig, de defecte deurafdichtingen. Neem contact op met de klantenservice. 8.2 Aansluiting op het elektriciteitsnet Zorg er vóór het aansluiten voor dat het voltage en de frequentie op het typeplaatje overeenkomen met de stroomtoevoer in uw huis. Dit apparaat moet worden aangesloten op een geaard stopcontact. De netsnoerstekker is voorzien van een contact voor dit doel Als het stopcontact niet geaard is, sluit het apparaat dan aan op een afzonderlijk aardepunt, in overeenstemming met de geldende regels, raadpleeg hiervoor een gekwalificeerd elektricien De fabrikant kan niet aansprakelijk gesteld worden als bovenstaande veiligheidsvoorschriften niet opgevolgd worden. Dit apparaat voldoet aan de EEGrichtlijnen. 8.3 Ventilatievereisten De luchtcirculatie achter het apparaat moet voldoende zijn.

12 12 5 cm min. 200 cm 2 min. 200 cm 2 LET OP! Raadpleeg de montageinstructies voor de installatie. 8.4 Omkeerbaarheid van de deur De deur van het apparaat gaat naar rechts open. Als u wilt dat de deur naar links open gaat, ga dan als volgt te werk, voordat u het apparaat installeert: 1. Maak de bovenste pen los en verwijder deze. 6. Installeer het afstandsstuk. 7. Monteer de deur. 8. Zet de bovenste pen vast. 8.5 Het apparaat installeren LET OP! Zorg ervoor dat het aansluitsnoer niet klem zit. 1. Knip indien nodig de zelfklevende afdichtstrip op maat en bevestig dit op het apparaat zoals aangegeven in de afbeelding. x x 2. Verwijder de deur. 3. Verwijder het afstandsstuk. 4. Maak de onderste pen los met een sleutel. 5. Draai de onderste pen vast aan de andere kant. 2. Plaats het apparaat in de nis. 3. Duw het apparaat in de richting van de pijlen (1) totdat de metalen strip aan de bovenkant van het apparaat tegen het keukenmeubel aankomt.

13 NEDERLANDS 13 2 I 1 I 4. Duw het apparaat in de richting van de pijlen (2) tegen de kast aan de andere kant van het scharnier. 5. Stel het apparaat af in de nis. Zorg ervoor dat de afstand tussen het apparaat en de voorste rand van de kast 44 mm is. Het afdekplaatje voor het onderste scharnier (in de zak met accessoires) zorgt ervoor dat de afstand tussen het apparaat en het keukenmeubel correct is. Zorg ervoor dat er een ruimte van 4 mm tussen het apparaat en de kast aanwezig is. 6. Open de deur. Bevestig het afdekplaatje van het onderste scharnier op de juiste plek. 8. Verwijder het juiste onderdeel van het afdekplaatje van het scharnier (E). Verwijder onderdeel DX als het scharnier rechts staat, of onderdeel SX als het scharnier links staat. 9. Bevestig de afdekplaatjes (C, D) aan de uitsteeksels en de gaten van de scharnieren. 4mm 44mm 7. Bevestig het apparaat met 4 schroeven in de nis.

14 14 D C Ha E E Hc B 10. Installeer het ventilatierooster (B). 11. Bevestig de de afdekplaatjes (E) op het scharnier. 12. Maak de onderdelen (Ha), (Hb), (Hc) en (Hd) los. Hb Ha 15. Zet de deur van het apparaat en de keukenkastdeur open in een hoek van Plaats het kleine vierkantje (Hb) in de geleider (Ha). 17. Zet de deur van het apparaat en de keukenkastdeur tegen elkaar en markeer de gaten. 8 mm Hd Hc Ha 13. Monteer onderdeel (Ha) op de binnenkant van de keukenkastdeur. ca. 50 mm 90 Hb 18. Verwijder de haken en markeer een afstand van 8 mm vanaf de buitenrand van de deur waar de spijker moet worden vastgemaakt (K). 21 mm 90 ca. 50 mm 21 mm 14. Duw onderdeel (Hc) op onderdeel (Ha).

15 NEDERLANDS 15 8 mm 21. Druk onderdeel (Hd) op onderdeel (Hb). K Ha Hb 19. Plaats het kleine vierkantje terug op de geleider en bevestig het met de bijgeleverde schroeven. 20. Lijn de deur van het keukenmeubel en de deur van het apparaat uit met behulp van het onderdeel (Hb). Hd Voer een eindcontrole uit en verzeker u ervan dat: Alle schroeven zijn aangedraaid. De afdichtingsstrip goed bevestigd is aan de kast. De deur goed open en dicht gaat. Hb 9. GELUIDEN Tijdens normaal gebruik hoort u geluiden (compressor, koelmiddelcirculatie). OK SSSRRR! HISSS! BLUBB! CLICK! BRRR! CRACK!

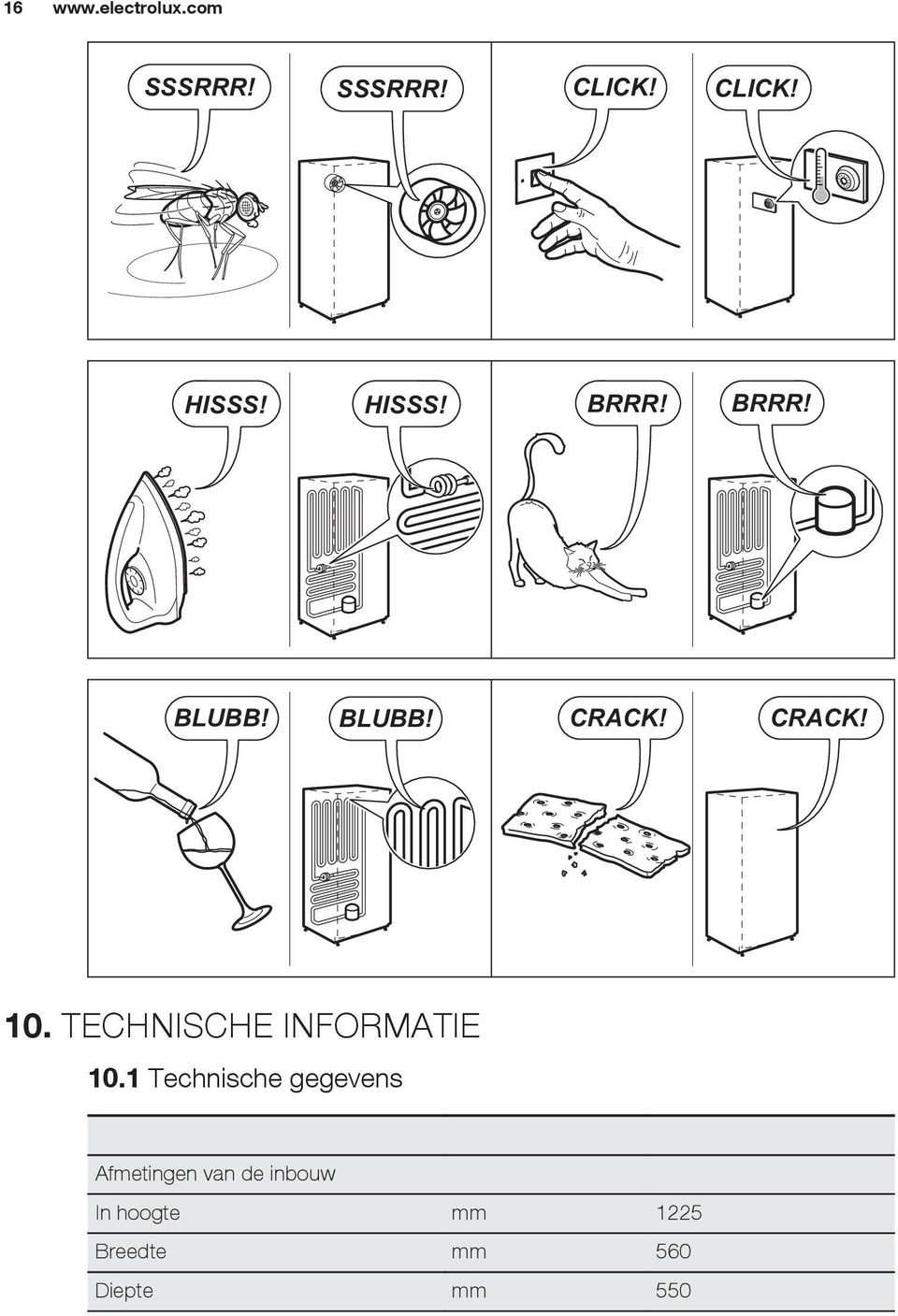

16 16 SSSRRR! SSSRRR! CLICK! CLICK! HISSS! HISSS! BRRR! BRRR! BLUBB! BLUBB! CRACK! CRACK! 10. TECHNISCHE INFORMATIE 10.1 Technische gegevens Afmetingen van de inbouw In hoogte mm 1225 Breedte mm 560 Diepte mm 550

17 NEDERLANDS 17 Spanning Volt Tijd Hz 50 De technische gegevens staan op het typeplaatje aan de binne- of buitenkant van het apparaat en op het energielabel. 11. MILIEUBESCHERMING Recycle de materialen met het symbool. Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.

18 18 SISÄLTÖ 1. TURVALLISUUSTIEDOT TURVALLISUUSOHJEET KÄYTTÖ PÄIVITTÄINEN KÄYTTÖ VIHJEITÄ JA NEUVOJA HOITO JA PUHDISTUS VIANMÄÄRITYS ASENNUS ÄÄNET TEKNISET TIEDOT...31 SINUN PARHAAKSESI Kiitämme teitä Electrolux-laitteen hankinnasta. Olette valinneet tuotteen, joka perustuu vuosikymmenien aikana saatuun kokemukseen ja innovaatioon. Kekseliäs ja tyylikäs laite, joka on suunniteltu teitä ajatellen. Laitetta käyttäessänne voitte olla aina varma erinomaisista tuloksista. Tervetuloa Electroluxiin. Vieraile verkkosivullamme: Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita ja huoltoohjeita: Tuotteen rekisteröimiseksi parempaa huoltoa varten: Ostaaksesi laitteesi lisävarusteita, kulutusosia ja alkuperäisiä varaosia: /shop ASIAKASPALVELU JA HUOLTO Suosittelemme alkuperäisten varaosien käyttöä. Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseemme. Malli, tuotenumero, sarjanumero. Kyseiset tiedot löytyvät laitteen arvokilvestä. Varoitukset/huomautukset ja turvallisuusohjeet Yleisohjeet ja vinkit Ympäristönsuojeluohjeita Oikeus muutoksiin pidätetään.

19 1. TURVALLISUUSTIEDOT Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilötai omaisuusvahingoista, jotka aiheutuvat laitteen virheellisestä asennuksesta tai käytöstä. Pidä ohjeet aina laitteen mukana tulevia käyttökertoja varten. 1.1 Lasten ja taitamattomien henkilöiden turvallisuus Vähintään 8 vuotta täyttäneet lapset ja sellaiset henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt eivät ole tähän riittäviä tai joilla ei ole laitteen tuntemusta tai kokemusta sen käytöstä, saavat käyttää tätä laitetta ainoastaan silloin, kun heidän turvallisuudestaan vastaava henkilö valvoo ja ohjaa heitä käyttämään laitetta turvallisesti ja ymmärtämään sen käyttöön liittyvät vaarat. Älä anna lasten leikkiä laitteella. Lapset eivät saa suorittaa puhdistusta tai huoltoa ilman valvontaa. Pidä kaikki pakkausmateriaalit lasten ulottumattomissa. 1.2 Yleiset turvallisuusohjeet SUOMI 19 Laite on tarkoitettu käytettäväksi kotiympäristöissä ja vastaavissa ympäristöissä, kuten: maatalot, henkilöstön keittiöympäristöt liikkeissä, toimistoissa ja muissa työympäristöissä hotellien, motellien ja muiden majatalojen asiakkaiden käyttöympäristöt. Pidä kalusteen sisään asennetun laitteen syvennyksen tai kalustekaapin ilmanvaihtoaukot vapaina. Älä yritä nopeuttaa sulatusta mekaanisilla tai muilla sellaisilla välineillä, joita valmistaja ei ole neuvonut käyttämään. Varo vahingoittamasta jäähdytysputkistoa. Älä käytä sähkölaitteita elintarvikkeiden säilytystiloissa, elleivät ne ole valmistajan suosittelemaa tyyppiä.

20 20 Älä käytä vesisuihketta tai höyryä laitteen puhdistamiseen. Puhdista laite kostealla pehmeällä liinalla. Käytä vain mietoja puhdistusaineita. Älä käytä hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineitä. Älä säilytä laitteessa räjähtäviä aineita, kuten syttyvien ponneaineiden aerosolipulloja. Jos virtajohto vaurioituu, sen saa vaaratilanteiden välttämiseksi vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö. 2. TURVALLISUUSOHJEET 2.1 Asennus VAROITUS! Asennuksen saa suorittaa vain ammattitaitoinen henkilö. Poista kaikki pakkausmateriaalit. Vaurioitunutta laitetta ei saa asentaa tai käyttää. Noudata koneen mukana toimitettuja ohjeita. Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä. Varmista, että ilmankierto on hyvä laitteen ympärillä. Odota vähintään 4 tuntia ennen kuin kytket laitteen sähköverkkoon. Täten öljy virtaa takaisin kompressoriin. Älä asenna laitetta lämmittimien tai liesien, uunin tai keittotasojen lähelle. Laitteen takaosa on asetettava seinää kohden. Laitetta ei saa asentaa suoraan auringonvaloon. Älä asenna tätä laitetta liian kosteisiin tai kylmiin tiloihin, kuten rakennustelineisiin, autotalliin tai viinikellariin. Kun siirrät laitetta, nosta sitä etureunasta, jottet naarmuta lattiaa. 2.2 Sähköliitäntä VAROITUS! Tulipalo- ja sähköiskuvaara. Laite on kytkettävä maadoitettuun pistorasiaan. Varmista, että arvokilven sähkötiedot vastaavat kotitalouden sähköverkon arvoja. Ota muussa tapauksessa yhteyttä sähköasentajaan. Kytke pistoke maadoitettuun pistorasiaan. Älä käytä jakorasioita tai jatkojohtoja. Varmista, etteivät sähköosat vaurioidu (esim. pistoke, virtajohto, kompressori). Ota yhteyttä valtuutettuun huoltopalveluun tai sähköasentajaan sähköosien vaihtamiseksi. Virtajohdon on oltava aina pistokkeen alapuolella. Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen. Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta. 2.3 Käyttö VAROITUS! Henkilövahinkojen, palovammojen tai sähköiskujen tai tulipalon vaara. Älä muuta laitteen teknisiä ominaisuuksia. Älä aseta sähkölaitteita (esim. jäätelökoneita) laitteeseen, ellei valmistaja ole antanut lupaa niiden käyttöön. Varo, ettei jäähdytysputkisto vaurioidu. Se sisältää isobutaania (R600a), joka on hyvin ympäristöön yhteensopiva

21 SUOMI 21 maakaasu. Kyseinen kaasu on syttyvää. Jos jäähdytysputkisto vaurioituu, varmista, ettei huoneessa ole avotulta ja sytytyslähteitä. Huolehdi hyvästä ilmanvaihdosta. Älä anna kuumien esineiden koskea laitteen muoviosia. Älä säilytä tulenarkoja kaasuja tai nesteitä laitteessa. Älä aseta laitteeseen, sen lähelle tai päälle syttyviä tuotteita tai syttyviin tuotteisiin kostutettuja esineitä. Älä kosketa kompressoriin tai lauhduttimeen. Ne ovat kuumia. 2.4 Hoito ja puhdistus VAROITUS! Virheellinen käyttö voi aiheuttaa henkilövahinkoja tai laitteen vaurioitumisen. Ennen kuin aloitat huoltoa tai puhdistusta, kytke laite pois toiminnasta ja irrota pistoke pistorasiasta. Laitteen jäähdytysyksikkö sisältää hiilivetyä. Ainoastaan pätevä alan 3. KÄYTTÖ 3.1 Laitteen käynnistäminen 1. Kiinnitä pistoke pistorasiaan. 2. Käännä lämpötilan säädintä myötäpäivään keskiasentoon. 3.2 Laitteen kytkeminen pois toiminnasta Laite kytketään pois toiminnasta kääntämällä lämpötilan säädin asentoon "0". 3.3 Lämpötilan säätäminen Lämpötila säätyy automaattisesti. ammattilainen saa huoltaa yksikköä ja täyttää sen uudelleen. Tarkista sulamisveden poistoaukko säännöllisesti ja puhdista se tarvittaessa. Jos poistoaukko on tukossa, sulanut vesi kerääntyy laitteen pohjalle. 2.5 Hävittäminen VAROITUS! Henkilövahinko- tai tukehtumisvaara. Irrota pistoke pistorasiasta. Leikkaa johto irti ja hävitä se. Poista ovi, jotta lapset ja eläimet eivät voisi jäädä kiinni laitteen sisälle. Tämän laitteen jäähdytysputkistossa ja eristysmateriaaleissa ei ole otsonikerrokselle haitallisia aineita. Eristevaahto sisältää tulenarkaa kaasua. Kysy lisätietoa laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta. Älä vaurioita lämmönvaihtimen lähellä olevaa jääkaapin osaa. Keskiasento on yleensä sopivin asetus. Huomioi lämpötilan säätämisessä seuraavat siihen vaikuttavat asiat: huoneen lämpötila, oven avaamistiheys, säilytettävien elintarvikkeiden määrä, laitteen sijaintipaikka. 1. Lämpötilaa säädetään lämpimämmäksi kääntämällä lämpötilan säädintä pienempiä asetusarvoja kohti. 2. Lämpötilaa säädetään kylmemmäksi kääntämällä lämpötilan säädintä suurempia asetusarvoja kohti.

22 22 HUOMIO! Jos sijoituspaikan lämpötila on korkea tai laite on täynnä ja laitteen lämpötilaksi on valittu alhaisin lämpötila, kompressori voi käydä jatkuvasti, jolloin takaseinään muodostuu huurretta. Tässä tapauksessa lämpötilan säädin kannattaa kääntää korkeampaan lämpötilaan automaattisen sulatuksen käynnistämiseksi, jolloin myös energiankulutus vähenee. 4. PÄIVITTÄINEN KÄYTTÖ VAROITUS! Lue turvallisuutta koskevat luvut. 4.1 Lämpötilanäyttö Jääkaapissa on lämpötilamittari elintarvikkeiden oikeaoppista säilytystä varten. Laitteen sivuseinässä oleva symboli osoittaa jääkaapin kylmimmän osaston. Jos näytössä näkyy "OK" (A), aseta tuoreet elintarvikkeet symbolin osoittamaan kohtaan. Säädä muussa tapauksessa (B) lämpötilan säädin alhaisempaan asetukseen ja odota 12 tuntia ennen lämpötilamittarin uudelleen tarkistamista. A B OK OK 4.2 Siirrettävät hyllyt Jääkaapin seinissä on kannattimia eri tasoilla, minkä ansiosta hyllyt voidaan sijoittaa halutulle tasolle. 4.3 Ovilokeroiden sijoittaminen Ovilokerot voidaan sijoittaa eri korkeuksille siten, että erikokoiset pakkaukset mahtuvat lokeroihin. 1. Vedä lokeroa varovasti nuolen suuntaan, kunnes se irtoaa kiinnikkeestään. 2. Sijoita lokero sen jälkeen haluamallesi korkeudelle. Kun laitteeseen on asetettu tuoreita elintarvikkeita, ovea on avattu toistuvasti tai se on jätetty auki pitemmäksi aikaa, on normaalia, ettei näytössä näy "OK". Odota tällöin vähintään 12 tuntia ennen lämpötilan säätimen uudelleensäätämistä.

23 vihanneslaatikon/-laatikoiden kosteustasoa voidaan säätää. SUOMI Oikean ilmanvaihdon takaamiseksi älä poista alempaa ovilokeroa. 4.4 Kosteuden säätö Lasihylly on varustettu ilmanvaihtolistalla (säädettävissä liukuvivulla), jonka ansiosta 5. VIHJEITÄ JA NEUVOJA 5.1 Normaalin toiminnan äänet Seuraavat äänet ovat normaaleja käytön aikana: Kevyt loriseva tai pulputtava ääni jäähdytysaineen kierron aikana. Huriseva ja sykkivä ääni kompressorista jäähdytysaineen kierron aikana. Äkillinen rätisevä lämpölaajenemisen aiheuttama ääni laitteen sisältä (luonnollinen ja vaaraton ilmiö). Kevyt napsahdusääni lämpötilan säätimestä kompressorin kytkeytyessä päälle tai pois päältä. 5.2 Energiansäästövinkkejä Älä avaa ovea usein äläkä pidä ovea auki pitempään kuin on tarpeen. 5.3 Tuoreiden elintarvikkeiden säilytys Noudata seuraavia ohjeita varmistaaksesi elintarvikkeiden parhaan mahdollisen säilyvyyden: Alä laita jääkaappiin lämpimiä ruokia tai haihtuvia nesteitä. Kun ilmanvaihtoaukot ovat kiinni: hedelmä- ja vihanneslaatikossa olevien elintarvikkeiden luonnollinen kosteus säilyy pitempään. Kun ilmanvaihtoaukot ovat auki: suurempi ilmankierto vähentää kosteutta hedelmä- ja vihanneslaatikoissa. Peitä ruoka kannella tai kääri folioon tms. erityisesti, kun ruoka on voimakastuoksuista. Sijoita elintarvikkeet jääkaappiin siten, että ilma pääsee kiertämään vapaasti niiden ympärillä 5.4 Säilytysohjeita Vinkkejä: Liha (kaikki tyypit): pakkaa muovipusseihin ja laita vihanneslaatikon päällä olevalle lasihyllylle. Säilytä lihaa tällä tavoin korkeintaan muutama päivä. Kypsennetyt ruoat, kylmät ruoat, jne.: kannella ja aseta ne mille hyllylle tahansa. Hedelmät ja vihannekset: puhdista huolellisesti ja säilytä niille tarkoitetussa laatikossa/laatikoissa. Voi ja juusto: säilytä ilmatiiviissä rasioissa tai pakattuna alumiinifolioon tai muovipussiin mahdollisimman ilmatiiviisti. Pullot: säilytä pullot suljettuina joko pullotelineessä tai oven pullohyllyssä (jos varusteena).

24 24 Banaaneita, perunoita, sipuleita ja valkosipuleita ei pidä säilyttää jääkaapissa pakkaamattomana. 6. HOITO JA PUHDISTUS VAROITUS! Lue turvallisuutta koskevat luvut. 6.1 Yleiset varoitukset HUOMIO! Kytke laite irti verkkovirrasta ennen minkäänlaisten puhdistustoimenpiteiden suorittamista. Laitteen jäähdytysyksikkö sisältää hiilivetyä. Jäähdytysyksikön huollon ja täytön saa suorittaa ainoastaan valtuutettu huoltomekaanikko. Tämä toimenpide parantaa laitteen suorituskykyä ja säästää energiaa. 6.3 Jääkaapin sulattaminen Normaalikäytössä huurretta poistuu automaattisesti jääkaappiosaston höyrystimestä aina kompressorin pysähtyessä. Sulatusvesi valuu laitteen takana, kompressorin yläpuolella sijaitsevaan kaukaloon, josta se haihtuu. Jääkaappiosaston kanavan keskellä oleva sulatusveden tyhjennysaukko on tärkeää puhdistaa säännöllisin väliajoin, jotta vettä ei tulvi yli ja tipu ruokien päälle. Jääkaapin varusteita ja osia ei saa pestä astianpesukoneessa. 6.2 Säännöllinen puhdistus HUOMIO! Älä vedä, siirrä tai vahingoita kaapin sisällä olevia putkia ja kaapeleita. HUOMIO! Varo vahingoittamasta jäähdytysjärjestelmää. HUOMIO! Kun siirrät laitetta, nosta sitä etureunasta, jottet naarmuta lattiaa. Laite on puhdistettava säännöllisesti. 1. Puhdista sisäosa ja varusteet lämpimällä vedellä ja käsitiskiaineella. 2. Tarkista oven tiivisteet säännöllisesti ja pyyhi ne puhtaaksi. 3. Huuhtele ja kuivaa huolellisesti. 4. Jos mahdollista, puhdista laitteen takaosassa sijaitsevat lauhdutin ja kompressori harjalla. 6.4 Jos laitetta ei käytetä pitkään aikaan Jos laitetta ei ole tarkoitus käyttää pitkään aikaan, suorita seuraavat toimenpiteet: 1. Kytke laite irti verkkovirrasta. 2. Ota kaikki ruoat pois 3. Puhdista laite ja kaikki lisävarusteet. 4. Jätä ovi/ovet raolleen, jotta laitteen sisälle ei muodostu epämiellyttävää hajua. VAROITUS! Jos jätät laitteen päälle, pyydä jotakin toista henkilöä tarkistamaan kaappiin jätetyt elintarvikkeet aika ajoin, jotta ne eivät pilaannu esimerkiksi sähkökatkon sattuessa.

25 7. VIANMÄÄRITYS SUOMI 25 VAROITUS! Lue turvallisuutta koskevat luvut. 7.1 Käyttöhäiriöt Ongelma Mahdollinen syy Korjaustoimenpide Laite ei toimi lainkaan. Laitteen käyntiääni on kova. Kompressori käy jatkuvasti. Vettä valuu jääkaapin sisälle. Vettä valuu lattialle. Laitteen lämpötila on liian alhainen tai korkea. Virta on katkaistu laitteesta. Pistoke ei ole kunnolla kiinni pistorasiassa. Pistorasiaan ei tule jännitettä. Laitetta ei ole tuettu kunnolla paikalleen. Lämpötila on asetettu virheellisesti. Laitteeseen on pantu monia elintarvikkeita samanaikaisesti. Huoneen lämpötila on liian korkea. Ruoka on pantu kodinkoneeseen liian lämpimänä. Ovi ei ole kunnolla kiinni. Veden tyhjennysaukko on tukossa. Elintarvikkeet estävät veden valumisen vedenkeruukaukaloon. Sulatusvesiaukkoa ei ole liitetty kompressorin yläpuolella olevaan haihdutusastiaan. Lämpötilaa ei ole säädetty oikein. Ovi ei ole kunnolla kiinni. Kytke laitteeseen virta. Kiinnitä pistoke oikein pistorasiaan. Kokeile kytkemällä pistorasiaan jokin toinen sähkölaite. Ota yhteys sähköasentajaan. Tarkista, onko laite vakaa. Lue ohjeet Käyttö-luvusta. Odota muutama tunti ja tarkista lämpötila uudelleen. Katso ilmastoluokan taulukko arvokilvestä. Anna ruoan jäähtyä huoneen lämpötilaan ennen pakastamista. Lue ohjeet kohdasta "Oven sulkeminen". Puhdista veden tyhjennysaukko. Tarkista, että elintarvikkeet eivät kosketa takaseinään. Kiinnitä sulatusveden poistoputki haihdutusastiaan. Säädä lämpötila korkeammaksi/alhaisemmaksi. Lue ohjeet kohdasta "Oven sulkeminen".

26 26 Ongelma Mahdollinen syy Korjaustoimenpide Ruoat ovat liian lämpimiä. Laitteeseen on lisätty paljon ruokia samalla kertaa. Ovea on avattu liian usein. Laitteen kylmän ilman kierto ei toimi. Anna ruokien lämpötilan laskea huoneen lämpötilaan ennen kuin laitat ruoat laitteeseen. Aseta laitteeseen vähemmän ruokia yhdellä kertaa. Avaa ovi vain tarvittaessa. Tarkista kylmän ilman kierto. Jos ongelmaa ei ratkaista ohjeiden avulla, ota yhteyttä paikalliseen valtuutettuun huoltoliikkeeseen. 7.2 Lampun vaihtaminen 1. Irrota pistoke pistorasiasta 2. Paina läpinäkyvää suojusta sormilla samanaikaisesti ylös ja alas ja irrota se nuolien suuntaan Vaihda lamppu saman tehoiseen ja - muotoiseen lamppuun, joka on tarkoitettu erityisesti kodinkoneisiin. (maksimiteho on merkitty lampun suojaan). 4. Kiinnitä lampun suojus takaisin paikalleen. 5. Kiinnitä pistoke pistorasiaan. Avaa ovi. Tarkista, että valo syttyy. 7.3 Oven sulkeminen 1. Puhdista oven tiivisteet. 2. Säädä ovea tarvittaessa. Lue ohjeet kohdasta "Asennus". 3. Vaihda tarvittaessa vaurioituneet oven tiivisteet. Ota yhteyttä valtuutettuun huoltoliikkeeseen ASENNUS 8.1 Sijoittaminen Asenna tämä laite kuivaan ja hyvin tuuletettuun sisätilaan, jossa ympäristön lämpötila vastaa laitteen arvokilvessä mainittua ilmastoluokkaa: Ympäristölämpötila SN +10 C + 32 C Ilmastoluokka Ilmastoluokka Ympäristölämpötila N +16 C + 32 C ST +16 C + 38 C T +16 C + 43 C

27 SUOMI 27 Joissakin malleissa voi esiintyä toiminnallisia ongelmia, jos niitä käytetään kyseisen käyttövälin ulkopuolella. Virheetön toiminta taataan vain määritetyllä lämpötilavälillä. Jos laitteen asennuspaikan valitsemisessa on epäselvyyksiä, käänny jälleenmyyjän, asiakaspalvelumme tai lähimmän valtuutetun huoltopalvelun puoleen. 8.2 Sähköliitäntä Ennen kuin kytket laitteen verkkovirtaan, tarkista, että arvokilvessä mainittu jännite ja taajuus vastaavat verkkovirran arvoja. Laite on kytkettävä maadoitettuun pistorasiaan. Virtajohdon pistoke on varustettu maadoituskoskettimella. Jos pistorasia, johon laite kytketään, ei ole maadoitettu, ota yhteys sähköasentajaan ja pyydä asentajaa kytkemään laite erilliseen maadoitusliittimeen voimassa olevien määräysten mukaisesti. Valmistaja ei vastaa millään tavalla vahingoista, mikäli edellä olevia turvallisuusohjeita ei ole noudatettu. Tämä kodinkone täyttää EECdirektiivien vaatimukset. 8.3 Ilmanvaihtovaatimukset Ilmanvaihdon on oltava riittävä laitteen takana. HUOMIO! Lue asennusohjeet. 8.4 Oven kätisyyden vaihtaminen Laitteen ovi avautuu oikealle. Jos haluat vaihtaa oven avautumissuunnan vasemmalle, suorita seuraavat toimenpiteet ennen laitteen asentamista paikalleen: 1. Avaa ja irrota ylätappi. 2. Irrota ovi. 3. Poista välikappale. 4. Löysää alatappi ruuviavaimella. 5. Kiristä alatappi kiinni vastakkaiselle puolelle. 5 cm min. 200 cm 2 min. 200 cm 2 6. Kiinnitä välikappale paikalleen. 7. Asenna ovi paikalleen. 8. Kiristä ylätappi. 8.5 Laitteen asentaminen HUOMIO! Tarkista, että virtajohto pääsee liikkumaan vapaasti. 1. Leikkaa tarvittaessa liimautuva tiivistelista ja kiinnitä se sen jälkeen laitteeseen kuvan mukaisesti.

28 28 x 4mm x 44mm 2. Asenna laite aukkoon. 3. Työnnä laitetta nuolien (1) suuntaan, kunnes yläaukon suojus on kiinni keittiökalusteessa. 7. Kiinnitä laite aukkoon neljällä ruuvilla. I 2 I 4. Työnnä laitetta nuolien (2) suuntaan saranan vastakkaisella puolella olevaa kaappia vasten. 5. Säädä laite aukkoon. Tarkista, että laitteen ja keittiökalusteen etureunan väliin jää 44 mm:n rako. Alemman saranan suojuksen (lisävarustepussissa) avulla voit varmistaa, että välimatka keittiökalusteen ja laitteen välillä on oikea. Tarkista, että laitteen ja keittiökalusteen välinen rako on 4 mm. 6. Avaa ovi. Aseta alasaranan suojus paikalleen Irrota oikea osa saranan suojuksesta (E). Jos tarvitset osan oikeanpuoleista saranaa varten, irrota osa, jossa on merkintä DX, ja irrota vasemmanpuoleista saranaa varten osa, jossa on merkintä SX. 9. Kiinnitä suojukset (C, D) korvakkeisiin ja saranan aukkoihin.

29 SUOMI 29 D C Ha E E Hc B 10. Kiinnitä ilmanvaihtoritilä (B) paikalleen. 11. Kiinnitä saranan suojukset (E) saranaan. 12. Irrota osat (Ha), (Hb), (Hc) ja (Hd). 15. Avaa laitteen ja keittiökalusteen ovet 90 :n kulmaan. 16. Kiinnitä pieni neliö (Hb) ohjaimeen (Ha). 17. Kiinnitä laitteen ovi ja kalusteen ovi yhteen ja merkitse reikien paikat. Hb Ha 8 mm Hd Hc 13. Kiinnitä osa (Ha) keittiökalusteen sisäpuolelle. ca. 50 mm 90 Hb Ha 18. Poista kiinnikkeet ja merkitse naulan (K) kiinnityspaikka 8 mm:n päähän oven ulkoreunasta. 8 mm 21 mm 90 ca. 50 mm 21 mm K Ha 14. Paina osa (Hc) osan (Ha) päälle. 19. Aseta pieni neliö uudelleen ohjaimen päälle ja kiinnitä se paikalleen pakkauksen mukana toimitetuilla ruuveilla. 20. Kohdista keittiökalusteen ovi ja laitteen ovi toisiinsa säätämällä osaa (Hb).

30 30 Tarkista lopuksi seuraavat seikat: Kaikki ruuvit on kiristetty. Tiivistelista on kiinnitetty tiukasti kaappiin. Ovi avautuu ja sulkeutuu kunnolla. Hb 21. Paina osa (Hd) osan (Hb) päälle. Hb Hd 9. ÄÄNET Tietynlaiset äänet kuuluvat laitteen normaaliin toimintaan (kompressori, jäähdytysaineen kierto). OK SSSRRR! HISSS! BLUBB! CLICK! BRRR! CRACK!

31 SUOMI 31 SSSRRR! SSSRRR! CLICK! CLICK! HISSS! HISSS! BRRR! BRRR! BLUBB! BLUBB! CRACK! CRACK! 10. TEKNISET TIEDOT 10.1 Tekniset tiedot Asennusmitat Korkeus mm 1225 Leveys mm 560 Syvyys mm 550

32 32 Jännite Volttia Taajuus Hz 50 Tekniset tiedot on merkitty laitteen ulkopuolelle tai sisäpuolelle kiinnitettyyn arvokilpeen ja energiatarraan. 11. YMPÄRISTÖNSUOJELU Kierrätä materiaalit, jotka on merkitty merkillä. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut. Älä hävitä merkillä merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

33 INNEHÅLL SVENSKA SÄKERHETSINFORMATION SÄKERHETSFÖRESKRIFTER ANVÄNDNING DAGLIG ANVÄNDNING RÅD OCH TIPS SKÖTSEL OCH RENGÖRING FELSÖKNING INSTALLATION BULLER TEKNISK INFORMATION...46 VI TÄNKER PÅ DIG Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och elegant har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång. Välkommen till Electrolux. Besök vår webbplats för att: Få tips om användning, broschyrer, felsökare, serviceinformation: Registrera din produkt för bättre service: Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt: /shop KUNDTJÄNST OCH SERVICE Vi rekommenderar att originalreservdelar används. Ha följande uppgifter tillhands när du kontaktar serviceavdelningen. Modell, PNC, serienummer. Informationen finns på typskylten. Varningar/viktig säkerhetsinformation Allmän information och tips Miljöinformation Med reservation för ändringar.

34 34 1. SÄKERHETSINFORMATION Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk. 1.1 Säkerhet för barn och handikappade Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Låt inte barn leka med produkten. Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn. Håll allt förpackningsmaterial utom räckhåll för barn. 1.2 Allmän säkerhet Produkten är avsedd att användas i hushåll och liknande användningsområden som t.ex.: Bondgårdar, personalkök i butiker, på kontor och andra arbetsmiljöer Av gäster på hotell, motell, bed and breakfast och andra typer av boendemiljöer Se till att ventilationsöppningarna inte blockeras i produktens nisch eller i inbyggnadsutrymmet. Använd inga mekaniska verktyg eller andra medel för att påskynda avfrostningsprocessen utöver de som rekommenderas av tillverkaren. Var noga med att inte skada kylkretsen. Använd inga elektriska apparater inne i förvaringsutrymmena såvida de inte är av en typ som rekommenderas av tillverkaren.

35 Spruta inte vatten eller ånga för att rengöra produkten. Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål. Förvara inte explosiva ämnen som t.ex. sprejburkar med lättantändligt bränsle i den här produkten. Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicerepresentant eller personer med motsvarande utbildning, för att undvika fara. 2. SÄKERHETSFÖRESKRIFTER 2.1 Installation VARNING! Endast en behörig person får installera den här produkten. 2.2 Elektrisk anslutning SVENSKA 35 VARNING! Risk för brand och elektriska stötar. Avlägsna allt förpackningsmaterial Installera eller använd inte en skadad produkt. Följ de installationsinstruktioner som följer med produkten. Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar. Se till att luft kan cirkulera i produkten. Vänta minst 4 timmar innan du ansluter produkten till eluttaget. Detta för att oljan ska rinna tillbaka i kompressorn. Installera inte produkten nära element, spisar, ugnar eller hällar. Produktens bakre yta måste ställas mot väggen. Installera inte produkten där den står i direkt solljus. Montera inte den här produkten i områden som är för fuktiga eller för kalla, som t.ex. byggnadsförråd, garage eller vinkällare. När du flyttar produkten, lyft upp den i framkanten för att inte repa golvet. Produkten måste jordas. Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker. Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag. Använd inte grenuttag eller förlängningssladdar. Kontrollera så att du inte skadar de elektriska komponenterna (t.ex. stickkontakten, nätkabeln, kompressorn). Kontakta ett auktoriserat servicecenter eller en elektriker för att ersätta skadade komponenter. Nätkabeln måste vara under stickkontaktens nivå. Anslut stickkontakten till eluttaget endast i slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen. Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

36 Använd VARNING! Risk för skador, brännskador eller elstötar föreligger. Ändra inte produktens specifikationer. Ställ inte elektriska produkter (t.ex. glassmaskiner) i produkten om inte tillverkaren uttryckligen säger att det är lämpligt. Var försiktig så att du inte skadar kylkretsen. Den innehåller isobutan (R600a), en naturgas som är miljöanpassad i hög grad. Denna gas är lättantändlig. Om kylkretsen skadas får inga flammor eller antändningskällor finnas i rummet. Ventilera rummet. Låt inte varma föremål vidröra plastdelarna i produkten. Förvara inte brandfarliga gaser eller vätskor i produkten. Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten. Vidrör inte kompressorn eller kondensorn. De är heta. 2.4 Skötsel och rengöring 3. ANVÄNDNING 3.1 Slå på VARNING! Risk för personskador och skador på produkten föreligger. 1. Sätt i stickkontakten i eluttaget. 2. Vrid temperaturreglaget medurs till en medelhög inställning. 3.2 Stänga av Stäng av produkten genom att vrida temperaturreglaget till "0"-läget. 3.3 Temperaturreglering Temperaturen regleras automatiskt. Stäng av produkten och koppla bort den från eluttaget före underhåll. Kylenheten i denna product innehåller kolväten Endast en behörig person får utföra underhåll och fylla kylapparaten. Undersök regelbundet tömningskanalen i kylen och rengör den vid behov. Om tömningskanalen täpps igen kommer avfrostat vatten att samlas på produktens botten. 2.5 Avfallshantering VARNING! Risk för kvävning eller skador. Koppla loss produkten från eluttaget. Klipp av strömkabeln och kassera den. Ta bort locket för att hindra att barn eller djur stängs in inuti produkten. Kylkretsen och isoleringsmaterialet i den här produkten är "ozonvänliga". Isoleringsmaterialet innehåller brandfarlig gas. Kontakta kommunen för information om hur produkten kasseras korrekt. Orsaka inte skada på den delen av kylenheten som är nära värmeväxlaren. En medelhög inställning är i regel bäst. Den exakta inställningen bör dock väljas med hänsyn till att temperaturen inne i produkten beror på: rumstemperatur, hur ofta dörren öppnas, mängden matvaror som förvaras, produktens placering. 1. Vrid temperaturreglaget mot de låga inställningarna för att erhålla låga kylnivåer.
