6 1 Yleisiä tietoja Dentsply Sirona 1.1 Esipuhe Käyttöohje Heliodent Plus 1 Yleisiä tietoja 1.1 Esipuhe Arvoisa asiakas Kiitos, että ostit Heliodent Plus -röntgenlaitteen. Laitteella voidaan ottaa intraoraalisia röntgenkuvia. Tutustu käyttöohjeen avulla tuotteeseen, ennen kuin aloitat kuvien ottamisen. Noudata aina voimassa olevia säteilydirektiivejä ja varoituksia. Kuvanlaadun varmistamiseksi Dentsply Sirona vaatii säännöllisiä vakaustestauksia. Heliodent Plus -tiimi Noudata käyttöohjetta Verkkoportaali teknisille asiakirjoille Lisätietojen pyytäminen 1.2 Yleisiä ohjeita käyttöohjeeseen liittyen Tutustu tämän käyttöohjeen avulla tuotteeseen ennen sen käytön aloittamista. Noudata ehdottomasti annettuja turvallisuusohjeita ja varoituksia. Säilytä käyttöopas aina laitteen lähettyvillä siltä varalta, että tietoja tarvitaan myöhemmin. Tallenna käyttöohje tietokoneelle tai tulosta se. Jos myyt laitteen, luovuta sen mukana myös käyttöopas ja muut tekniset asiakirjat paperi- tai sähköisessä muodossa, jotta uusi käyttäjä voi tutustua laitteen toimintaan sekä annettuihin varoitus- ja turvallisuusohjeisiin. Teknisiä asiakirjoja varten olemme laatineet verkkoportaalin Internetsivuille Sieltä voit ladata tämän käyttöoppaan sekä muita asiakirjoja. Jos haluat painetun käyttöoppaan, voit tilata sen verkkolomakkeella. Lähetämme mielellämme painetun kopion veloituksetta. Jos käyttöoppaan huolellisen lukemisen jälkeenkin ilmenee kysymyksiä, ota yhteyttä paikalliseen varustetoimittajaan. 6 D

7 Dentsply Sirona Käyttöohje Heliodent Plus 1 Yleisiä tietoja 1.3 Yhteystiedot Asiakaspalvelukeskus Valmistajan osoite 1.3 Yhteystiedot Teknisten kysymysten yhteydessä käytettävissä on verkkopohjainen yhteydenottolomakkeemme osoitteessa: Sirona Dental Systems GmbH Fabrikstrasse Bensheim Germany Puh.: +49 (0) Faksi: +49 (0) Sähköposti: contact@dentsplysirona.com Takuu ja vastuuasiat Kunnossapito Vastuuvapauslauseke Työtodistus Jotta laite on turvallinen eikä siitä aiheutuisi terveydellisiä riskejä potilaalle, käyttäjälle tai ulkopuolisille, laite tulee tarkastaa ja huoltaa säännöllisesti. Näin voidaan taata laitteen käyttö- ja toimintaturvallisuus (IEC / DIN EN jne.). Käyttäjän pitää huolehtia tarkastuksista ja huolloista. Sähkölääketieteellisten laitteiden valmistajana vastaamme laitteen turvallisteknisistä ominaisuuksista ainoastaan silloin, kun kunnossapitoja kunnostustyöt suoritamme vain itse tai meidän tähän nimenomaisesti valtuuttamat tahot, ja kun rakenneosat, jotka vaikuttavat laitteen turvallisuuteen, korvataan niiden vioittuessa alkuperäisillä varaosilla. Jos käyttäjä ei huolehdi tarkastuksista ja huolloista tai ei huomioi virheilmoituksia, Sirona Dental Systems GmbH tai sen sopimusjälleenmyyjä ei ota vastuuta syntyneistä vahingoista. Suosittelemme, että töiden suorittaneelta henkilöstöltä pyydetään suoritettujen töiden luonteesta ja laajuudesta todistus, joka sisältää tarvittaessa tiedot nimellistietojen tai työalueen muutoksista ja jossa on lisäksi päivämäärä, yrityksen nimi ja allekirjoitus. D

8 1 Yleisiä tietoja Dentsply Sirona 1.5 Tarkoituksenmukainen käyttö Käyttöohje Heliodent Plus 1.5 Tarkoituksenmukainen käyttö Heliodent Plus on röntgenlaite hammaslääkäreiden vastaanotoille tai klinikoille ja sitä käytetään intraoraalisten röntgenkuvien ottamiseen hampaiden, leuan alueen ja oraalisten rakenteiden tutkimiseksi sekä mahdollisten sairauksien diagnostisoimiseksi Indikaatiot ja käyttörajoitukset Indikaatiot osa-alueilla: Konservoiva hammaslääketiede Hammaskividiagnostiikka, erityisesti approksimaaliset leesiot Endodontia Parodontologia Hammaslääketieteellinen protetiikka Kraniomandibulaaristen häiriöiden toimintadiagnostiikka ja -terapia Kirurginen hammaslääketiede Implantologia Suu-, leuka- ja kasvokirurgia Leukaortopedia Käyttörajoitukset: Rustorakenteiden esiintyminen Pehmytosakudosten esiintyminen 8 D

9 Dentsply Sirona Käyttöohje Heliodent Plus 1 Yleisiä tietoja 1.6 Asiakirjan rakenne 1.6 Asiakirjan rakenne Vaaran asteiden merkinnät Noudata tässä käyttöohjeessa annettuja varoituksia- ja turvallisuusohjeita henkilö- ja esinevahinkojen välttämiseksi. Nämä on merkitty seuraavasti: VARO Välitön vaara, joka johtaa vakaviin vammoihin tai kuolemaan. VAROITUS Mahdollinen vaaratilanne, joka voi johtaa vakaviin vammoihin tai kuolemaan. VAARA Mahdollinen vaaratilanne, joka voi johtaa lieviin vammoihin. HUOMIO Mahdollinen vaaratilanne, jossa tuote tai sen lähellä oleva esine saattaa vahingoittua. TÄRKEÄÄ Käyttöohjeita ja muita tärkeitä tietoja. Vihje: Tietoja työn helpottamiseksi Julkaisussa käytetyt muotoilut ja merkit Tässä oppaassa käytettyjen muotoilujen ja merkintätapojen merkitykset: Edellytys 1. Ensimmäinen toimintavaihe 2. Toinen toimintavaihe tai Vaihtoehtoinen toimintatapa Kehottaa suorittamaan toiminnon. Tulos Yksittäinen toimi (Lisätietoja löydät kohdasta / ks. Julkaisussa käytetyt muotoilut ja merkit [ 9] ). Tarkoittaa viittausta toiseen tekstikohtaan ja ilmoittaa kyseisen kohdan sivunumeron. Luettelointi Tämä on merkkinä siitä, että kyseessä luettelo. Komento/valikkokohta Osoittaa, että kyseessä on komento, valikkokohta tai lainaus. D

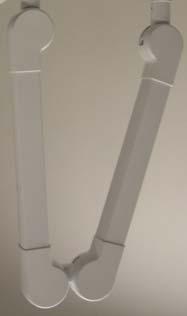

10 2 Turvallisuusohjeet Dentsply Sirona 2.1 Tärkeimmät turvallisuusohjeet Käyttöohje Heliodent Plus 2 Turvallisuusohjeet 2.1 Tärkeimmät turvallisuusohjeet HUOMIO Laitetta ei saa käyttää räjähdysvaarallisissa tiloissa. Mukana tulevat asiakirjat 2.2 Laitteen merkinnät Laitteen tyyppikilven vieressä näkyy tämä symboli. Merkitys: Noudata käyttöohjetta laitteen käytössä. Laitteen tyyppikilvessä näkyy tämä symboli. Merkitys: Oheisasiakirjat ovat saatavilla valmistajan verkkosivustolla. 2.3 Puristumisvaara VAARA Kulmikasta Heliodent Plus -saksivartta liikuteltaessa sisänivelissä on aukkoja. Sormet voivat jäädä puristuksiin aukkoihin. Älä koskaan tartu sormilla nivelten aukkoihin käytön tai puhdistuksen aikana. 2.4 Lauhdeveden muodostuminen Äärimmäisissä lämpötilanvaihteluissa laitteeseen saattaa muodostua lauhdevettä. Käynnistä laite vasta, kun se on saavuttanut normaalin huonelämpötilan. Katso myös luku Tekniset tiedot. 2.5 Käyttöhenkilöstön pätevyys Laitetta saa käyttää vain koulutettu ja käyttöopastuksen saanut ammattihenkilöstö. 10 D

11 Dentsply Sirona Käyttöohje Heliodent Plus 2 Turvallisuusohjeet 2.6 Säteilysuojaus 2.6 Säteilysuojaus Voimassa olevia säteilysuojamääräyksiä ja -toimenpiteitä tulee noudattaa. Vaatimusten mukaisia säteilysuojavarusteita on käytettävä. Säteilyrasituksen pienentämiseksi Dentsply Sirona suosittelee vismuttitai lyijysuojien tai esiliinojen käyttöä, erityisesti lapsipotilailla. Käyttäjän tulee kuvauksen aikana siirtyä niin kauas röntgensäteilijästä kuin laukaisupainikkeen johdon kanssa on mahdollista. Potilaan lisäksi huoneessa ei saa kuvauksen aikana olla muita henkilöitä ilman säteilysuojaa. Poikkeustapauksessa kolmas henkilö voi olla apuna, tässä ei kuitenkaan voi olla kyseessä vastaanoton henkilöstö. Jos laite ja sen käyttöelementit ovat potilaan ulottuvilla, potilasta on valvottava. Kuvauksen aikana on varmistettava näköyhteys potilaaseen ja laitteeseen. Jos häiriöitä ilmenee, kuvaus on keskeytettävä välittömästi vapauttamalla laukaisupainike. 2.7 Hygienia Tartunnat potilaan, käyttöhenkilöstön ja ulkopuolisten välillä pitää estää soveltuvilla hygieniatoimenpiteillä. Ennen potilaan asettamista laitteeseen on varmistettava, että kaikkia kuvausapuvälineitä käytetään (esim. hygieniasuojukset) ja valmistellaan (steriloidaan/desinfioidaan) valmistajan ohjeiden mukaan. Hygieniatoimenpiteillä ehkäistään mahdollisesti vakavia sairauksia aiheuttavien infektioiden tarttuminen. 2.8 Häiriötön käyttö Laitteen käyttö on sallittua vain, kun laite toimii häiriöittä. Jos laitteen häiriötöntä käyttöä ei voida taata, laitteen käyttö on lopetettava. Valtuutetun huoltohenkilöstön tulee tarkastaa ja tarvittaessa korjata laite. Laitetta saa käyttää vain sen verhouksen ja suojusten ollessa asianmukaisesti asennettuina. 2.9 Häiriö sähkölaitteissa Jotta vältyttäisiin elektronisten laitteiden ja tiedontallentimien toimintahäiriöiltä, ne on poistettava ennen röntgenkuvausta. D

12 2 Turvallisuusohjeet Dentsply Sirona 2.10 Sähkömagneettisten kenttien aiheuttama riski Käyttöohje Heliodent Plus 2.10 Sähkömagneettisten kenttien aiheuttama riski Sähkömagneettiset kentät voivat vaikuttaa implanttijärjestelmien (esim. sydämentahdistimien tai sisäkorvaistutteiden) toimintaan. Kysy potilaalta ennen hoidon aloitusta, onko hänellä sydämentahdistin tai muita implantteja. Mahdolliset riskit on kuvattu implantin valmistajan dokumentaatiossa Tuotteen muutokset Käyttäjän, potilaan tai ulkopuolisen turvallisuuteen heikentävästi vaikuttavat muutokset ovat lain mukaan kiellettyjä! 2.12 Sähkömagneettinen yhteensopivuus Kuvausyksikkö täyttää standardin IEC vaatimukset. Sähkökäyttöisten lääkintälaitteiden käytössä vaaditaan erityisiä EMC:hen liittyviä suojatoimenpiteitä. Niiden asennuksessa ja käytössä tulee noudattaa asiakirjassa Asennusedellytykset annettuja tietoja. Kannettavat ja langattomat HF-viestintälaitteet voivat vaikuttaa sähkökäyttöisiin lääkintälaitteisiin. Jos asennusedellytyksiä koskevia tietoja ja seuraavia suosituksia ei noudateta, on olemassa röntgenkuvien väärän valotuksen vaara. Tällä voi olla vaikutusta erityisesti säteilyparametrien oikeellisuuteen ja annosarvojen toistettavuuteen. Käytä ainoastaan Dentsply Sironan hyväksymiä laitteita < 30 cm etäisyydellä röntgenlaitteesta. Hyväksyttyjä ovat Dentsply Sirona Intraoral -anturit. Jos laitteelle on tehtävä korjaustöitä, käytä ainoastaan Dentsply Sironan hyväksymiä varaosia. Käytä ainoastaan Dentsply Sironan hyväksymiä desinfiointiaineita, jotta sähköeristykset eivät vahingoitu. Älä tuo siirrettävää HF-laitetta 30 cm lähemmäksi röntgenlaitetta. HF-kirurgisia laitteita ja röntgenlaitteita ei saa käyttää samanaikaisesti. 12 D

13 Dentsply Sirona Käyttöohje Heliodent Plus 3 Tekninen kuvaus 3.1 Tekniset tiedot 3 Tekninen kuvaus 3.1 Tekniset tiedot Nimellisjännite: 120 V, 200 V 240 V Sallittu vaihtelu: ± 10 % Nimellisvirta: 120 V:lla: 10 A V:lla: 6 5 A Nimellistaajuus: 50 Hz / 60 Hz Verkon sisävastus: 120 V:lla 0,3 ohmia V:lla 0,8 ohmia Asennuksen sulake: 16 A hidas Tehontarve säteilyn aikana: 1,2 kw Tehontarve valmiustilassa: < 20 W Putkijännite: 60 kv / 70 kv käännettävä (enimm.toleranssi ± 5 kv) Putkivirta: 7 ma (enimm.toleranssi ± 1,4 ma) Korkeajännitekäyrän muoto: DC-suurtaajuus aaltoisuus 4 kv Korkeajännitemuodostuksen 50 khz 70 khz taajuus: Säteilyaika: 0,01 s 3,2 s (enimm.toleranssi ± 10 % +1 ms) Impulssi-taukosuhde: automaattinen valvonta 1:1 1:60 Kokonaissuodatus > 1,5 AI / 70 IEC röntgensäteilijässä: Säteilykenttä: Ø < 60 mm Annosnopeus: 8,5 mgy/s ±40 %, 60 kv 11 mgy/s ±40 %, 70 kv Mittauslaite: PTW-Nomex, ionisointitila 1 cm 3 tai Unfors mult-o-meter Mittausolosuhteet: 200 mm fokus-mittauslaite-etäisyys 230 V nimellisjännite Polttopisteen koko 0,4 IEC 60336:n mukaan: Polttopisteen merkintä O: O Fokus-iho-etäisyys: FHA 200 mm (8") - vakio tai 300 mm (12") D

14 3 Tekninen kuvaus Dentsply Sirona 3.1 Tekniset tiedot Käyttöohje Heliodent Plus Suojausluokan I laite Sähköiskusuojauksen luokka: Suojausaste vedentunkeutumista vastaan: Valmistusvuosi: Käyttötapa: B-tyypin laite tavanomainen laite (ei suojattu vedentunkeutumista vastaan) (tyyppikilvessä) jatkuva käyttö Röntgenputket: Petrick P470/8.35/12G Röntgenputken pitkäaikainen 26 W nimellisteho: Röntgenputken teho (70 kw/ 490 W 7 ma): Anodimateriaali: volframi Anodikulma: 12 Kuvaustiedot vuotosäteiden 0,12 ma / 70 kv selvittämiseksi: Vuotosäteily 1 m < 0,25 mgy/h etäisyydellä: Kuljetus-, varastointi- ja käyttöolosuhteet: Kuljetus- ja varastointiolosuhteet: Lämpötila: -40 C +70 C (-40 F 158 F) Suhteellinen ilmankosteus: 10 % 95 % Ilmanpaine: 500 hpa 1060 hpa Käyttöolosuhteet: Ympäristön lämpötila +10 C +35 C (50 F 95 F) Ilman lämpötilan ollessa > 35 C (> 95 F) Dentsply Sirona suosittelee ilmastointilaitteen käyttöä. Suhteellinen ilmankosteus: % (ei kosteuden tiivistymistä) Käyttökorkeus: 3000 m 14 D

15 Dentsply Sirona Käyttöohje Heliodent Plus 3 Tekninen kuvaus 3.2 Kaaviot 3.2 Kaaviot Säteilijän kuoren jäähtymiskäyrä Joule x t (min) Röntgenputken jäähtymiskäyrä 5000 Joule t (min) Säteilijän kuoren lämpenemiskäyrä Joule x t (min) D

16 3 Tekninen kuvaus Dentsply Sirona 3.3 Sertifiointi, rekisteröinti ja standardit Käyttöohje Heliodent Plus 3.3 Sertifiointi, rekisteröinti ja standardit Intraoraalisen radiografian hammasröntgenlaite Heliodent Plus on seuraavien standardien mukainen: IEC IEC IEC Alkuperäiskieli: Saksa 0123 Tässä tuotteessa on CE-merkki lääketieteellisistä tuotteista 14. kesäkuuta 1993 annetun direktiivin 93/42/ETY säännösten mukaisesti. 16 D

17 Dentsply Sirona Käyttöohje Heliodent Plus 4 Käyttö- ja toimintoelementit 4.1 Käyttö- ja näyttöelementit 4 Käyttö- ja toimintoelementit 4.1 Käyttö- ja näyttöelementit A B C D E F G H I J1 Pääkytkin virran kytkentää ja katkaisua varten Käyttövalmiuden merkkivalo (LED) Röntgensäteen optinen säteilymerkkivalo Valotusajan pidennys-/lyhennyspainikkeet Valotusajan digitaalinen näyttö Lapsi/aikuinen-valintapainikkeet 60 kv/70 kv valintapainike ja näyttö Digitaalitilan ja filmitilan valintapainikkeet ja näyttö Hampaan valinnan/kuvaustavan painikkeet ja näyttö Kuvauspainike ja johtoj1 J2 Kuvauspainike J2 Remote Timer - laitteessa J3 Kuvauspainike J3 kauko-ohjaimessa K Röntgensäteilijä L Kallistuskulman säätöasteikko M Säteilynrajoitin N Putken pidennyskappale R Kauko-ohjain S Remote Timer Asennusvaiht oehdon mukaan D

18 4 Käyttö- ja toimintoelementit Dentsply Sirona 4.2 Symbolien merkitys Käyttöohje Heliodent Plus 4.2 Symbolien merkitys Potilassymboli Aikuinen Lapsi Plus-painike Miinus-painike Kuvauspainike Yläleuan etuhammas Yläleuan kulmahammas/premolaari Yläleuan molaari Purentakappalekuva Alaleuan etuhammas Alaleuan kulmahammas/premolaari Alaleuan molaari 18 D

19 Dentsply Sirona Käyttöohje Heliodent Plus 4 Käyttö- ja toimintoelementit 4.3 Näyttöjen rakenne 4.3 Näyttöjen rakenne Näytön taustavalo ilmaisee laitteen tilan. Taustaväri Sininen Keltainen Valkoinen Punainen Merkitys käyttövalmis säteily huolto virhe 4.4 Variantti seinämalli Seinämalli D

20 4 Käyttö- ja toimintoelementit Dentsply Sirona 4.5 Variantti kattomalli/kattoyhdistelmä Käyttöohje Heliodent Plus 4.5 Variantti kattomalli/kattoyhdistelmä Kattomalli Seinäyhdistelmä, jossa LEDview Plus 20 D

21 Dentsply Sirona Käyttöohje Heliodent Plus 4 Käyttö- ja toimintoelementit 4.6 Variantti ajojalusta 4.6 Variantti ajojalusta Pyöreällä tai kulmikkaalla tukivarrella varustetun seinämallin asennus (mahdollinen vain lyhyellä tukivarren pituudella) ajojalustaan liikkuvaa käyttöä varten. Kiinnitä säteilijä kiinnityshihnalla (B). Siirrä ajojalustaa kahdesta sivulla olevasta kahvasta (A). Ajojalustaa pitää siirtää hitaasti ja vain tasaisella alustalla. D A B VAARA Loukkaantumisvaara. Hoitopaikkaa vaihdettaessa haitarivarsi on kiinnitettävä mukana tulevalla kiinnityshihnalla (B). Ajojalustaa saa siirtää vain siihen kiinnitetystä kahvasta erityistä varovaisuutta noudattaen. Erityisesti kynnyksiä ylitettäessä on oltava varovainen. Tarvittaessa ajojalustaa voidaan nostaa hieman. C Ajojalustassa on neljä jarrullista rullaa. Rullat lukitaan työntämällä kiinnitysvipua (C) alaspäin, ja lukitus avataan työntämällä vipua ylöspäin. VAARA Lukitse rullat jarrulla (C) aina ennen röntgensäteilijän asennusta. Ajojalustaa voidaan täydentää laskualustalla (D). VAARA Alustan enimmäiskuormitus on 5 kg. D

22 4 Käyttö- ja toimintoelementit Dentsply Sirona 4.6 Variantti ajojalusta Käyttöohje Heliodent Plus Päätevaste Pyöreän/kulmikkaan tukivarren kääntömahdollisuus on / / / / / /2 VAARA Kulmikasta tukivartta liikuteltaessa kulmikkaan tukivarren ja alustan väliin jää rakoja. Sormet voivat jäädä puristuksiin rakoihin. Älä tartu sormilla kulmikkaan tukivarren ja alustan väliseen rakoon käytön tai puhdistuksen aikana. 22 D

23 Dentsply Sirona Käyttöohje Heliodent Plus 4 Käyttö- ja toimintoelementit 4.7 Variantti laitemalli 4.7 Variantti laitemalli Heliodent Plus hoitoyksikössä, mahdollinen vain kulmikkaalla tukivarsijärjestelmällä. Kulmikkaan tukivarren kääntömahdollisuus on 180. D

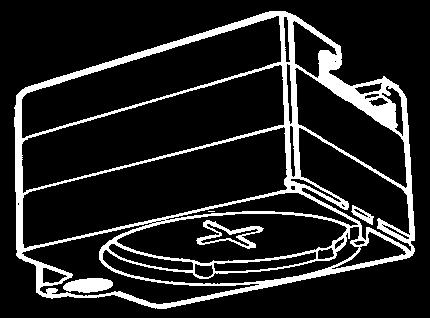

24 4 Käyttö- ja toimintoelementit Dentsply Sirona 4.8 Lisälaitteet Käyttöohje Heliodent Plus 4.8 Lisälaitteet TÄRKEÄÄ Kaikki tässä mainitut tarvikkeet eivät sisälly toimitukseen. Vaaditaan vain maissa, joissa vakaustesti on pakollinen. Perinteisen kuvaustekniikan vakaustestauksen testauslaite Tilausnro Vaaditaan vain maissa, joissa vakaustesti on pakollinen. XIOS XG -tunnistimen vakaustestauksen testauslaite Tilausnro XIOSPlus-tunnistimen vakaustestauksen testauslaite Tilausnro XIOS-tunnistimen vakaustestauksen testauslaite Tilausnro Putken pidennyskappale 300 mm:iin FHA (12") Tilausnro Putken nelikulmainen pidennyskappale 300 mm:iin FHA (12") Tilausnro Säteilykentän rajoitin valkoinen koko 0 (1,8 x 2,4 cm) kiertokahvalla malliin XIOS XG koko 0 anturi ja perinteinen kuvantamistekniikka Tilausnro Säteilykentän rajoitin sininen koko 2 (3 x 4 cm) kiertokahvalla malliin XIOS XG koko 2 anturi, XIOS Plus / XIOS koko 2 anturi ja perinteinen kuvantamistekniikka Tilausnro Säteilykentän rajoitin musta koko 1 (2 x 3 cm) kiertokahvalla malliin XIOS XG koko 1 anturi, XIOS Plus / XIOS koko 1 anturi ja perinteinen kuvantamistekniikka Tilausnro D

25 Dentsply Sirona Käyttöohje Heliodent Plus 4 Käyttö- ja toimintoelementit 4.9 Kuvausajat 4.9 Kuvausajat Mahdolliset kuvausajat sekunteina 0,01 0,02 0,03 0,04 0,05 0,06 0,08 0,10 0,12 0,16 0,20 0,25 0,32 0,40 0,50 0,64 0,80 1,00 1,25 1,60 2,00 2,50 3, Esiohjelmoidut kuvausajat herkkyysluokan E filmeille ja 200 mm (8 ) FHA -putkelle Yläleuka Alaleuka Yläleuka Alaleuka Kuvausajat sekunteina: 60 kv 0,06 0,08 0,10 0,12 0,16 0,20 0,25 0,32 70 kv 0,03 0,04 0,05 0,06 0,08 0,10 0,12 0,16 Vapaasti ohjelmoitavat arvot HUOMIO Herkkyysluokan F filmit: säädä yhden aikatason pienemmäksi miinuspainikkeella. Herkkyysluokan D filmit: säädä neljä aikatasoa suuremmaksi pluspainikkeella. Filmipidikettä käytettäessä: säädä enintään kaksi aikatasoa suuremmaksi plus-painikkeella D

26 4 Käyttö- ja toimintoelementit Dentsply Sirona 4.9 Kuvausajat Käyttöohje Heliodent Plus Esiohjelmoidut kuvausajat herkkyysluokan E filmeille ja 300 mm (12 ) FHA -putkelle Yläleuka Alaleuka Yläleuka Alaleuka Kuvausajat sekunteina: 60 kv 0,12 0,16 0,20 0,25 0,32 0,40 0,50 0,64 70 kv 0,06 0,08 0,10 0,12 0,16 0,20 0,25 0,32 Vapaasti ohjelmoitavat arvot HUOMIO Herkkyysluokan F filmit: säädä yhden aikatason pienemmäksi miinuspainikkeella. Herkkyysluokan D filmit: säädä neljä aikatasoa suuremmaksi pluspainikkeella. Filmipidikettä käytettäessä: säädä enintään kaksi aikatasoa suuremmaksi plus-painikkeella 26 D

27 Dentsply Sirona Käyttöohje Heliodent Plus 4 Käyttö- ja toimintoelementit 4.9 Kuvausajat Esiohjelmoidut kuvausajat XIOS- ja XIOS XG - tunnistimille ja 200 mm (8 ) FHA -putkelle Mahdolliset kuvausajat sekunteina Suositellut kuvausajat rajoittuvat seuraaviin mahdollisten kuvausaikojen arvoihin: 0,01 0,02 0,03 0,04 0,05 0,06 0,08 0,10 0,12 0,16 0,20 0,25 0,32 0,40 Yläleuka Alaleuka Yläleuka Alaleuka Kuvausajat sekunteina: 60kV kV Vapaasti ohjelmoitavat arvot D

28 4 Käyttö- ja toimintoelementit Dentsply Sirona 4.9 Kuvausajat Käyttöohje Heliodent Plus Esiohjelmoidut kuvausajat XIOS- ja XIOS XG - tunnistimille ja 300 mm (12 ) FHA -putkelle (pyöreä tai nelikulmainen putki) Mahdolliset kuvausajat sekunteina Suositellut kuvausajat rajoittuvat seuraaviin mahdollisten kuvausaikojen arvoihin: 0,03 0,04 0,05 0,06 0,08 0,10 0,12 0,16 0,20 0,25 0,32 0,40 0,50 0,64 0,80 Yläleuka Alaleuka Yläleuka Alaleuka Kuvausajat sekunteina: 60kV kV Vapaasti ohjelmoitavat arvot 28 D

29 Dentsply Sirona Käyttöohje Heliodent Plus 5 Käyttö 5.1 Kuvauksen valmistelu 5 Käyttö 5.1 Kuvauksen valmistelu Laitteen käynnistäminen Kytke laitteeseen virta pääkytkimestä (A) (asento I). Ohjauspaneelin painikkeet eivät saa olla painettuina. Käynnistyksen jälkeen laite suorittaa itsetestin. Noin 20 s kuluttua käyttövalmiuden merkkivalo (B) syttyy ja näytön taustavalo muuttuu siniseksi. Näkyviin tulevat viimeksi valitut kuvausparametrit. Laite on käyttövalmis. HUOMIO Virheilmoitus itsetestin jälkeen Jos laite havaitsee virheen itsetestissä, virheen koodi ilmestyy näyttöön. (ks. luku "Virheilmoitukset"). Merkkivalo (B) vilkkuu ja taustavalo muuttuu punaiseksi. Laite ei ole käyttövalmis! KATKAISE laitteen virta pääkytkimestä (A) ja KYTKE virta sitten uudelleen. VAARA Virheilmoitus toistetun itsetestin jälkeen Jos virheilmoitus tulee uudelleen näkyviin, ota yhteyttä huoltoteknikkoon Hammassymbolin valinta Paina sitä hammassymbolia, jonka aluetta haluat kuvata. Ohjelmoitu kuvausaika tulee näkyviin. Hammassymbolin ala- tai yläpuolella oleva merkkivalo syttyy. Purentakappalekuvauksissa syttyy symbolin oikealla puolella oleva merkkivalo. D

30 5 Käyttö Dentsply Sirona 5.1 Kuvauksen valmistelu Käyttöohje Heliodent Plus Potilassymbolin valinta Paina aikuisen potilassymbolia, jos kuvattavana on aikuinen potilas. Ohjelmoitu kuvausaika tulee näkyviin. Paina lapsen potilassymbolia, jos kuvattavana on lapsipotilas. Ohjelmoitu kuvausaika tulee näkyviin kv-arvon tarkistus Tarkista, mikä kv-arvo on valittuna. 60 kv -painikkeella käyttöön tulee 60 kv -asetus. Suuremman kontrastin kuvausaika tulee näkyviin. 70 kv -painikkeella käyttöön tulee 70 kv -asetus. Näkyviin tukee kuvausaika yksityiskohtien tunnistuksen tehostamista varten pienellä säteilykuormituksella Plus-/miinus-painikkeet Jos haluat pidentää valotusaikaa, paina plus-painiketta useita kertoja, kunnes haluttu arvo tulee näkyviin. Jos haluat lyhentää valotusaikaa, paina miinus-painiketta useita kertoja, kunnes haluttu arvo tulee näkyviin. TÄRKEÄÄ Valitun hammassymbolin ja potilassymbolin ylä-/alapuolella olevat merkkivalot sammuvat Kuvaustekniikan tarkistus Kun käytät digitaalista kuvausjärjestelmää (z. B. XIOS/XIOS XG), laitteen tunnistinmerkkivalon tulee palaa. Vaihda tilaa painamalla tunnistinsymbolilla merkittyä painiketta. Digitaalikuvauksen kuvausaika tulee näkyviin. Asenna digitaalisen kuvaustekniikan säteilynrajoitin. Jos haluat ottaa kuvia perinteisellä menetelmällä (filmille), laitteen filmimerkkivalon tulee palaa. Vaihda tilaa painamalla filmisymbolilla merkittyä painiketta. Perinteisen kuvauksen kuvausaika tulee näkyviin. Asenna perinteisen kuvaustekniikan säteilynrajoitin. 30 D

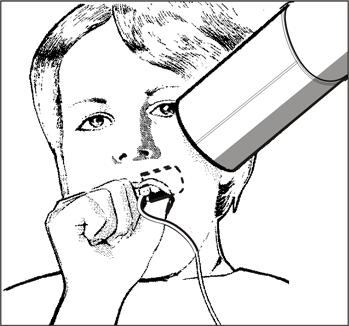

31 6 Dentsply Sirona Käyttöohje Heliodent Plus 5 Käyttö 5.2 Potilaan/röntgensäteilijän sijoittelu 5.2 Potilaan/röntgensäteilijän sijoittelu Pyydä potilasta istuutumaan tuolille. Laitteen käyttöelementtien on oltava potilaan ulottumattomissa. Tartu säteilijään molemmin käsin putken asemointia varten. Paralleelitekniikka (säteilynrajoitinta käyttäen) Asettele filmi tai paralleelitekniikan pidikkeellä varustettu röntgentunnistin. Sironan röntgentunnistimissa saa käyttää vain Sironan suosittelemia pidikkeitä. Noudata tunnistimen tai filmin mukana toimitettua käyttöohjetta intraoraalisessa röntgenissä. Puolikulmatekniikka (ilman säteilynrajoitinta)) Aseta filmi tai röntgentunnistin. Kallistuskulma Kuvausputki okklusaalitasoon Yläleuka Molaarit 35 Premolaarit ja kulmahampaat 45 Etuhampaat 55 Purentakappalekuva Purentakappalekuvaus -0 Etuhampaat -20 Premolaarit ja kulmahampaat -10 Molaarit -5 Alaleuka D

32 5 Käyttö Dentsply Sirona 5.3 Kuvan laukaiseminen Käyttöohje Heliodent Plus 5.3 Kuvan laukaiseminen VAARA Noudata säteilysuojamääräyksiä. HUOMIO Käytettäessä digitaalista tunnistinjärjestelmää varmista kuvausvalmius Sidexis-järjestelmässä ennen kuvausta, katso Sidexis-järjestelmän käsikirja. Tarkasta kuvaustiedot. Pidä näköyhteys potilaaseen ja laitteeseen. Paina kuvauspainiketta J1, J2 tai J3 ja pidä se painettuna. Laite ottaa kuvan. Kuvauksen aikana säteilymerkkivalo C (RÖNTGENSÄDE) palaa. Lisäksi säteilyn aikana kuuluu äänimerkki. Kuvaus on päättynyt, kun säteily katkeaa automaattisesti ja äänimerkki päättyy. Kun pinta-ala-annoksen ilmaisin on käytössä, näytössä näkyy pintaala-annos. Kun kuvauspainiketta painetaan uudelleen, näkyviin tulee jäähtymisaika. Kuvaruutu on valkoinen. Käyttövalmiuden merkkivalo B vilkkuu, kunnes röntgensäteilijän jäähtymisaika on kulunut (automaattinen kuvauksen esto). 32 D

33 Dentsply Sirona Käyttöohje Heliodent Plus 5 Käyttö 5.3 Kuvan laukaiseminen Kuvauksen keskeyttäminen Jos laukaisupainike vapautetaan etuajassa, kuvaus keskeytyy. Kulunut valotusaika vilkkuu. Jos laitteen virta katkaistaan pääkytkimestä, kuvaus keskeytyy. Kun mitä tahansa painiketta (kuvauspainiketta lukuun ottamatta) painetaan, jäähtymisaika alkaa ja laite on taas käyttövalmis. Toista kuvaus tarvittaessa. Filmikuvauksessa käytä uutta filmiä. Digitaalikuvauksessa varmista kuvausvalmius. HUOMIO Virheilmoitus Jos laite havaitsee virheen kuvauksen aikana, kuvaus keskeytyy automaattisesti. Virhekoodi näkyy digitaalisessa näytössä. Samaan aikaan käyttövalmiuden merkkivalo B vilkkuu ja näyttö on punainen. Ota yhteyttä huoltoteknikkoon. TÄRKEÄÄ Virran katkaiseminen Jos laitetta ei käytetä vähään aikaan, sen virta voidaan katkaista pääkytkimestä. D

34 5 Käyttö Dentsply Sirona 5.4 Perusasetusten muokkaaminen Käyttöohje Heliodent Plus 5.4 Perusasetusten muokkaaminen Tehtaalla on asetettu valmiit kuvausajat herkkyysluokan E filmeille sekä XIOS XG-tunnistimille. TÄRKEÄÄ Tunnistin- ja filmikuvauksen kuvausajat on ohjelmoitu erikseen. Tehtaalla suoritettu tunnistinohjelmointi on asetettu XIOS XGtunnistimille. Normaalista poikkeavissa kuvausolosuhteissa perusasetuksia on muokattava. Poikkeavat kuvausolosuhteet: E herkkyysluokan E filmeille, kuten Kodak Ekta Speed, Agfa-Dentus M2 D herkkyysluokan D filmeille, kuten Kodak Ultra Speed Säädä kuvausaika herkkyysluokan D filmeille enintään kaksi aikatasoa suuremmaksi plus-painikkeella. Filmi- ja kehitysolosuhteet Erilaisten filmi- ja kehitysolosuhteiden vuoksi aikataso saattaa poiketa yhden tason ylös- tai alaspäin. TÄRKEÄÄ Filmi- ja tunnistinpainikkeiden sijoittelu mahdollistaa asetusten mukauttamisen erilaisille filmin herkkyyksille ja tunnistimille. Tunnistinpainikkeeseen on mahdollista asettaa yksi filminherkkyysluokka lisää, jos tunnistimia ei ole käytössä. Perusarvojen uudelleenohjelmointi 1. Paina filmisymbolia, tunnistinsymbolia ja Plus-painiketta samanaikaisesti. Näkyviin tulee ilmoitus Service S Valitse muutettava perusarvo plus- tai miinuspainikkeella: S01 vastaa filmin perusarvoa S02 vastaa tunnistimen perusarvoa S03 vastaa ohjelmistoversiota 3. Vahvista filmipainikkeella. Filmin tai tunnistimen tämänhetkinen perusarvo tulee näkyviin: 34 D

35 Dentsply Sirona Käyttöohje Heliodent Plus 5 Käyttö 5.4 Perusasetusten muokkaaminen 4. Perusarvoa voi nyt muuttaa plus- tai miinus-painikkeella. Yksi taso vastaa aina n. ±25 % pidempää tai lyhyempää valotusaikaa. 5. Asetuksen voi vahvistaa aikuisen potilassymbolipainikkeella. Uusi perusarvo on nyt tallennettu laitteeseen. Muutosten peruuttaminen tapahtuu lapsen potilassymbolipainikkeella. Molemmissa tapauksissa palaat kohtaan 2 ja voit valita uudelleen haluamasi perusarvon tai lopettaa katkaisemalla laitteen virran. D

36 6 Huolto Dentsply Sirona 6.1 Puhdistus ja hoito Käyttöohje Heliodent Plus 6 Huolto 6.1 Puhdistus ja hoito Puhdistus Poista lika ja desinfiointiaineiden jäämät säännöllisesti miedolla tavallisella puhdistusaineella. HUOMIO Tuuletusrakojen puhdistus Puhdistuksen tai desinfioinnin aikana laitteeseen tai kuvauspainikkeeseen saattaa joutua nestettä tuuletusrakojen kautta. Laitteen sähköiset komponentit saattavat tuhoutua nesteen vaikutuksesta. Älä suihkuta nesteitä tuuletusrakoihin tai kuvauspainikkeeseen. Suihkuta neste ensin puhdistusliinalle. Pyyhi tuuletusaukot tai kuvauspainike sitten puhtaaksi liinalla. Varmista, että nestettä ei pääse valumaan pintoja pitkin tuuletusrakoihin tai kuvauspainikkeeseen Desinfioiminen Desinfiointi on sallittu vain ulkoisesti hyväksytyillä kemiallisilla desinfiointiaineilla. On valittava vain sellaisia desinfiointiaineita, jotka ovat vastaavan kansallisen valiokunnan hyväksymiä tai jotka on todistetusti testattu bakterisideillä, fungisideillä ja virusideillä ominaisuuksilla ja hyväksytty. HUOMIO Puhdistus- ja hoitoaineet sisältävät syövyttäviä aineita. Vääränlaiset puhdistus- ja hoitoaineet ovat vaarallisia terveydelle ja syövyttävät laitteen pintaa. ÄLÄ käytä: Aineita, joissa on tehoaineina fenolia, per-etikkahappoa, peroksidia ja muita happea vapauttavia aineita, natriumhypokloriittia ja jodia vapauttavia aineita. Käytä vain Dentsply Sironan hyväksymiä puhdistus- ja hoitoaineita. Jatkuvasti päivitettävän listan sallituista aineista voi tilata Internetistä teknisten asiakirjojen portaalista. Portaalin osoite on Napsauta sivustolla valikkokohtaa "General documents" ja avaa asiakirja "Care, cleaning and disinfection agents". Jos sinulla ei ole Internet-yhteyttä, voit tilata listan seuraavasti: Tilaus huoltoliikkeestä Tilaus Dentsply Sironalta: Puh.: ++49 (0) / Faksi: ++49 (0) / REF D

37 Dentsply Sirona Käyttöohje Heliodent Plus 6 Huolto 6.1 Puhdistus ja hoito Dentsply Sirona suosittelee seuraavia desinfiointiaineita: MinutenSpray classic, valm. ALPRO MinutenWipes, valm. ALPRO Yhdysvalloissa ja Kanadassa: CaviCide tai CaviWipes Huolto lisävarusteet TÄRKEÄÄ Noudata lisävarusteiden, erityisesti tunnistin- ja filminpidikejärjestelmien, omia puhdistus-ja hoito-ohjeita. D

38 6 Huolto Dentsply Sirona 6.2 Tarkastus ja huolto Käyttöohje Heliodent Plus 6.2 Tarkastus ja huolto Potilaan, käyttöhenkilöstön ja ulkopuolisten turvallisuuden takaamiseksi laite on tarkastettava ja huollettava säännöllisesti. Lisätietoja on asiakirjassa "Inspection and maintenance and safetyrelated checks" REF " ". Asiakirjan voi ladata osoitteesta / Vuositarkastus Tuotteen toiminta- ja käyttöturvallisuuden takaamiseksi tulee sinun käyttäjänä huoltaa laite säännöllisin väliajoin (vähintään kerran vuodessa) tai antaa huolto huoltoliikkeen tehtäväksi. Huoltoteknikon suorittama huolto Käyttäjän tai toimeksisaaneen suorittaman vuosittaisen tarkastuksen lisäksi tulee suorittaa huolto 4, 7 ja 10 vuoden kuluttua ja sitten kahden vuoden välein. Kuvanlaadun tarkastaminen Käyttäjän tulee tarkastaa kuvanlaatu säännöllisesti, kuitenkin vähintään vuoden välein. Digitaalisissa kuvanvastaanottimissa käytetään kriteerinä kuvankäsittelyohjelmilla (esim. Sidexis) tehtävää jälkeenpäin suoritettavien kuvankäsittelytöiden (kirkkauden ja kontrastin säätely) määrää. Röntgenissä, jossa käytetään kehitettävää filmiä, arviointikriteerinä on valotusajan lisääntyminen. Jos tämä kriteeri täyttyy riippumatta potilaan anatomiasta tai mahdollisista virhekäsittelyistä, esim. potilaan väärästä sijoittamisesta, tulisi kutsua huoltoteknikko korjaamaan mahdollinen laitevika. Maakohtaiset vaatimukset Huomioi lisäksi kansalliset vaatimukset. 38 D

39 Dentsply Sirona Käyttöohje Heliodent Plus 7 Virheilmoitukset 7.1 Virheilmoitusten luettelo 7 Virheilmoitukset Virhe itsetestin aikana ilmaistaan viisinumeroisena lukuna. Näytön taustaväri on punainen. VAARA Jos virheilmoitus tulee näkyviin myös uudelleenkäynnistyksen jälkeen, ota yhteyttä huoltoteknikkoon. Ilmoita huoltoteknikolle laitteen antama virheilmoitus. 7.1 Virheilmoitusten luettelo Virhekoodi E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E Syy ja korjaaminen Kuvausvirhe - kuvauspainiketta on ehkä painettu käynnistyksen aikana KATKAISE laitteen virta ja KYTKE se uudelleen Jos virhe toistuu, ota yhteyttä huoltoteknikkoon ja anna virhekoodi Esitystila KÄYTÖSSÄ - röntgenkuvaus ei mahdollista Ota yhteyttä huoltoteknikkoon ja anna virhekoodi Sisäinen virhe Kuittaa virhe millä tahansa painikkeella Jos virhe toistuu, ota yhteyttä huoltoteknikkoon ja anna virhekoodi Sisäinen virhe KATKAISE laitteen virta ja KYTKE se uudelleen, toista kuvaus Jos virhe toistuu, ota yhteyttä huoltoteknikkoon ja anna virhekoodi Sisäinen virhe Ota yhteyttä huoltoteknikkoon ja anna virhekoodi D

40 7 Virheilmoitukset Dentsply Sirona 7.1 Virheilmoitusten luettelo Käyttöohje Heliodent Plus Virhekoodi E E Syy ja korjaaminen Turvapiiri - ovikontakti ei ehkä ole sulkeutunut oikein KATKAISE laitteen virta ja KYTKE se uudelleen, tarkasta kontakti Jos virhe toistuu, ota yhteyttä huoltoteknikkoon ja anna virhekoodi Painikevirhe - jotakin painiketta on ehkä painettu käynnistyksen aikana KATKAISE laitteen virta ja KYTKE se uudelleen Jos virhe toistuu, ota yhteyttä huoltoteknikkoon ja anna virhekoodi 40 D

41 Dentsply Sirona Käyttöohje Heliodent Plus 8 Purkaminen ja hävittäminen 8.1 Purkaminen ja uudelleen asentaminen 8 Purkaminen ja hävittäminen 8.1 Purkaminen ja uudelleen asentaminen Jos laite puretaan ja asennetaan uudelleen, on noudatettava uudesta asennuksesta annettuja asennusohjeita, jotta laite toimii kunnolla ja on tukevasti paikallaan. 8.2 Hävittäminen Direktiiviin 2012/19/EU ja maakohtaisiin sähkö- ja elektroniikkaromun hävittämismääräyksiin perustuen huomautamme, että tällainen romu on Euroopan Unionissa (EU) hävitettävä erikseen. Nämä säännökset edellyttävät, että sähkö- ja elektroniikkaromu kierrätetään tai hävitetään ympäristöä kuormittamatta. Sitä ei saa hävittää talousjätteen joukossa. Tästä ilmoitetaan yliviivatun jäteastian symbolilla. Hävittäminen Koemme olevamme vastuussa tuotteistamme ensimmäisestä ideasta aina niiden hävittämiseen saakka. Tästä syystä tarjoamme vanhojen sähkö- ja elektroniikkalaitteidemme palautuspalvelun. Kun haluat hävittää tuotteen, toimi seuraavasti: Saksassa Huolehdi sähkölaitteen palauttamisesta tilaamalla hävittäminen enretec GmbH:lta. Toimintatapa: Valitse enretec GmbH:n verkkosivuilla ( valikkokohdassa eom painike Rückgabe eines Elektrogerätes (Sähkölaitteen palautus). Vaihtoehtoisesti voit kääntyä suoraan enretec GmbH:n puoleen. enretec GmbH Kanalstraße Velten, Saksa Puh.: Sähköposti: eom@enretec.de Maakohtaisten hävitysmääräysten mukaisesti (ElektroG) vastaamme valmistajana kyseessä olevien vanhojen sähkö- ja elektroniikkalaitteiden hävittämisestä. Laitteen omistaja/haltija vastaa purkamis-, kuljetus- ja pakkauskustannuksista. Ennen laitteen purkamista/hävittämistä se on valmisteltava asianmukaisesti (puhdistus/desinfiointi/sterilointi). Kiinteästi asentamaton laite noudetaan vastaanotolta ja kiinteästi asennettu laite rakennuksen edestä sopimuksen mukaan. Muut maat Maakohtaiset hävittämisohjeet saat pyynnöstä hammaslääketieteen erikoisliikkeistä. D

42 8 Purkaminen ja hävittäminen Dentsply Sirona 8.2 Hävittäminen Käyttöohje Heliodent Plus Röntgensäteilijän hävittäminen Tämän tuotteen röntgensäteilijässä on imploosiovaarallisia putkia, lyijypinnoite sekä mineraaliöljyä. 42 D

43 Dentsply Sirona Käyttöohje Heliodent Plus 9 Pinta-ala-annos (DAP) 9 Pinta-ala-annos (DAP) Potilaan altistumiseen liittyvät tiedot Selitys Potilaan altistuminen säteilylle voidaan selvittää seuraavasta taulukosta. Ota huomioon 20 % toleranssi, joka kattaa mittausvirheet sekä järjestelmä- ja laitevariantit. Säteilyaltistus annetaan seuraavissa taulukoissa energia-annoksen (mgy x cm 2 ) pinta-ala-annoksena (DAP) jokaisella valittavissa olevalla kv-tasolla, putken pituudella ja sulkimella. Heliodent Plus mahdollistaa myös kulloisenkin DAP-arvon näytön välittömästi kuvauksen jälkeen. DAP-arvo näkyy näytössä käytetyn valotusajan yhteydessä. Huoltoteknikko voi pyynnöstä tehdä yksilöllisiä asetuksia. Teksti näytössä (esimerkki): 0,20 s 38 mgy cm 2 D

44 9 Pinta-ala-annos (DAP) Dentsply Sirona Käyttöohje Heliodent Plus Pyöreä putki: Taulukot, jotka sisältävät pinta-ala-annoksen (DAP) tyypilliset arvot 1. Pyöreä putki 200 mm säteilynrajoitinta käytettäessä 200 mm (8") Koko 2 (3 x 4 cm) Koko 0 (1,8 x 2,4 cm) ja koko 1 (2 x 3 cm) 60 kv 70 kv 60 kv 70 kv 60 kv 70 kv Aika mgycm 2 mgycm 2 mgycm 2 mgycm 2 mgycm 2 mgycm 2 0, , , , , , , , , , , , , , , , , , , , , , , D

45 Dentsply Sirona Käyttöohje Heliodent Plus 9 Pinta-ala-annos (DAP) Pyöreä putki: 2. Pyöreä putki 300 mm säteilynrajoitinta käytettäessä 300 mm (12 ) Koko 2 (3 x 4 cm) Koko 0 (1,8 x 2,4 cm) ja koko 1 (2 x 3 cm) 60 kv 70 kv 60 kv 70 kv 60 kv 70 kv Aika mgycm 2 mgycm 2 mgycm 2 mgycm 2 mgycm 2 mgycm 2 0, , , , , , , , , , , , , , , , , , , , , , , D

46 9 Pinta-ala-annos (DAP) Dentsply Sirona Käyttöohje Heliodent Plus 46 D

47 10 Pikaohje Heliodent Plus or kV 60kV or 70kV 60kV D D3507

48
