2 Sirona Dental Systems GmbH Arvoisa asiakas Kiitämme Sironan valmistaman HELIODENT DS -röntgenlaitteen ostosta. Tällä laitteella voidaan ottaa intraoraalisia ja leukanivelen röntgenkuvia. Tähän laitteeseen kuuluvat myös mukana toimitetut tekniset asiakirjat: käyttöohje, asennusohje, asennuspöytäkirja / takuupassi, paikallinen asennus ja röntgenlaitteistokirja (vain Saksan liittotasavallassa). Säilytä näitä asiakirjoja aina saatavilla (Saksan liittotasavallassa röntgenlaitteistokirjan mukana). Takuuoikeuksien säilyttämiseksi pyydämme täyttämään mukana olevan asennuspöytäkirjan / takuupassin yhdessä asentajan kanssa heti laitteen asentamisen jälkeen. Tutustu laitteeseen tämän käyttöohjeen avulla, ennen kuin kuvaat potilasta. Noudata tällöin aina voimassa olevia säteilyturvaohjesääntöjä ja tässä käyttöohjeessa annettuja turvallisuusohjeita. Saksan liittotasavallassa röntgenasetus määrää laitteen haltijan tarkastuttamaan säännöllisesti laitteen stabiilius käyttöhenkilöstön ja potilaan turvallisuuden vuoksi. HELIODENT-tiimi Kunnossapito Potilaiden, laitteen käyttäjien ja kolmansien turvallisuuden ja terveyden varmistamiseksi laitteelle täytyy suorittaa määrätyin väliajoin tarkastus- ja huoltotyöt, jotta laite toimii varmasti turvallisesti ja luotettavasti (IEC / DIN EN jne.). Laitteen haltijan on huolehdittava tarkastus- ja huoltotöiden suorittamisesta. Jos laitteen haltija ei täytä velvollisuuttaan tarkastus- ja huoltotöiden suorittamisesta tai jos häiriöilmoitukset jätetään huomioimatta, Sirona Dental Systems GmbH tai sopimusmyyntiliike ei vastaa millään tavalla tämän vuoksi syntyneistä vahingoista Tässä tuotteessa on CE-merkki lääketieteellisistä tuotteista 14. kesäkuuta 1993 annetun direktiivin 93/42/EEC määräysten mukaisesti. 2 D

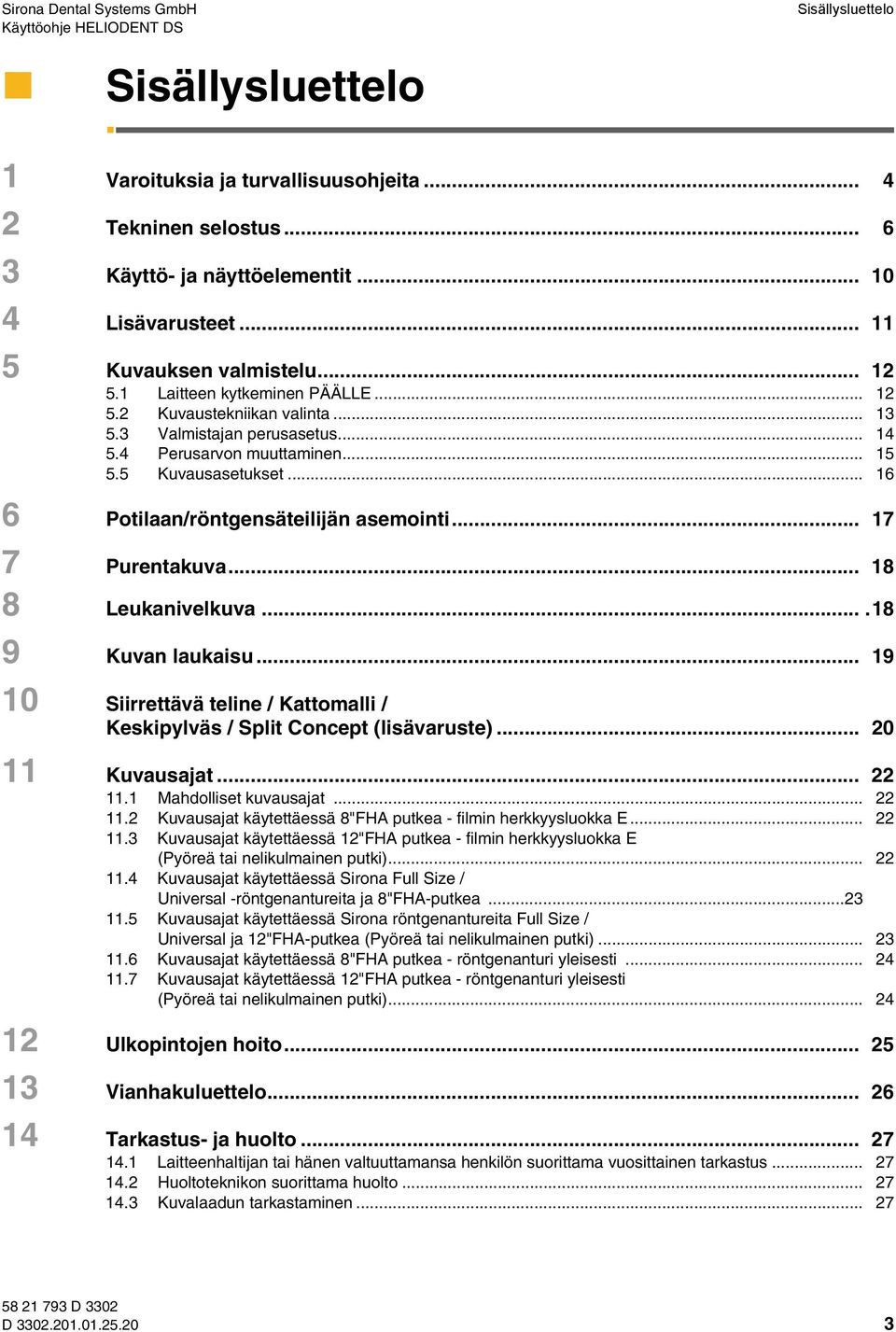

3 Sirona Dental Systems GmbH Sisällysluettelo Sisällysluettelo 1 Varoituksia ja turvallisuusohjeita Tekninen selostus Käyttö- ja näyttöelementit Lisävarusteet Kuvauksen valmistelu Laitteen kytkeminen PÄÄLLE Kuvaustekniikan valinta Valmistajan perusasetus Perusarvon muuttaminen Kuvausasetukset Potilaan/röntgensäteilijän asemointi Purentakuva Leukanivelkuva Kuvan laukaisu Siirrettävä teline / Kattomalli / Keskipylväs / Split Concept (lisävaruste) Kuvausajat Mahdolliset kuvausajat Kuvausajat käytettäessä 8"FHA putkea - filmin herkkyysluokka E Kuvausajat käytettäessä 12"FHA putkea - filmin herkkyysluokka E (Pyöreä tai nelikulmainen putki) Kuvausajat käytettäessä Sirona Full Size / Universal -röntgenantureita ja 8"FHA-putkea Kuvausajat käytettäessä Sirona röntgenantureita Full Size / Universal ja 12"FHA-putkea (Pyöreä tai nelikulmainen putki) Kuvausajat käytettäessä 8"FHA putkea - röntgenanturi yleisesti Kuvausajat käytettäessä 12"FHA putkea - röntgenanturi yleisesti (Pyöreä tai nelikulmainen putki) Ulkopintojen hoito Vianhakuluettelo Tarkastus- ja huolto Laitteenhaltijan tai hänen valtuuttamansa henkilön suorittama vuosittainen tarkastus Huoltoteknikon suorittama huolto Kuvalaadun tarkastaminen D

4 1 Varoituksia ja turvallisuusohjeita Sirona Dental Systems GmbH 1 Varoituksia ja turvallisuusohjeita Varoitusten ja turvallisuusohjeiden merkintä Käytetyt merkit Määräysten mukainen käyttö Yleisiä turvallisuusohjeita Laitteen muutokset Häiriöt potilaan käyttämissä elektronisissa laitteissa. Säteilyturva Henkilö- ja laitevahinkojen välttämiseksi on noudatettava tässä käyttöohjeessa annettuja varoituksia ja turvallisuusohjeita. Nämä on merkitty korostetusti varoituskolmiolla ja sanalla HUOMIO. Huomioi lisäasiakirjat (tuolin nimikilpi) Tämä laite on tarkoitettu intraoraalisten ja leukanivelen röntgenkuvien ottamiseen. Laitetta ei saa käyttää räjähdysvaarallisella alueella. Potilaan röntgenkuvaus on sallittua vain, kun laite toimii häiriöttömästi. Potilasta ei saa jättää laitteen luokse ilman valvontaa. Sellaiset laitteen muutokset, jotka voisivat vaarantaa käyttäjän, potilaan tai ulkopuolisten turvallisuuden, on kielletty lakisääteisillä määräyksillä! Tuoteturvallisuussyistä tätä tuotetta saa käyttää vain Sironan alkuperäisten tai Sironan hyväksymien muiden valmistajien lisävarusteiden kanssa. Käyttäjä on vastuussa hyväksymättömien lisävarusteiden käytöstä. Elektroniset laitteet ja datamuistit, kuten esim. atomikellot ja puhelinkortit yms., on otettava potilaalta pois ennen röntgenkuvausta niiden toimintahäiriöiden välttämiseksi. Voimassa olevia säteilyturvamääräyksiä on noudatettava ja käytettävä määrättyjä säteilyturvavarusteita. Laitetta käyttävän henkilön tulee poistua röntgensäteilijän läheltä, mikäli laukaisunäppäimen kaapeli on tarpeeksi pitkä. Potilaan lisäksi huoneessa ei saa oleskella muita henkilöitä. Poikkeustapauksessa kolmas henkilö - ei kuitenkaan vastaanottohenkilöstö - voi toimia avustajana. Kuvauksen aikana potilasta ja laitetta on pidettävä silmällä. Häiriöissä kuvaus on keskeytettävä heti päästämällä laukaisunäppäin irti. 4 D

5 Sirona Dental Systems GmbH 1 Varoituksia ja turvallisuusohjeita Sähkömagneettinen yhteensopivuus (EMC) HELIODENT DS täyttää normin IEC :2001 vaatimukset. Sähkökäyttöisiin lääkintälaitteisiin liittyy erityisiä suojatoimenpiteitä ja -laitteita koskien EMC:tä. Ne pitää asentaa ja niitä pitää käyttää asiakirjan "Installation requirements ohjeiden mukaisesti. Siirettävät ja liikutettavat HF-viestintälaitteet voivat vaikuttaa sähkökäyttöisiin lääkintälaitteisiin. Tästä syystä matkapuhelimien käyttö on kiellettävä vastaanotto- ja sairaala-alueella. Hävittäminen Yleisesti pätee, että tämän tuotteen hävityksessä tulee noudattaa kansallisia määräyksiä. Ole hyvä ja noudata oman maasi voimassaolevaa lainsäädäntöä. Euroopan talousalueen sisällä direktiivi 2002/96/EY (WEEE) vaatii sähkö- ja elektroniikkaromun ympäristöystävällistä kierrätystä/hävittämistä. Tuote on merkitty viereisellä symbolilla. Ympäristöystävällisen kierrätyksen/hävittämisen saavuttamiseksi tuotetta ei saa hävittää talousjätteen kanssa. Musta palkki jäteastia symbolin alla merkitsee, että tuote on tuotu markkinoille jälkeen. (katso EN 50419:2005) Ota huomioon, että tämä tuote on direktiivin 2002/96/EY (WEEE) ja maasi kansallisten lakien alainen ja se tulee toimittaa ympäristöystävälliseen kierrätykseen/ hävittämiseen. Tämän laitteen röntgensäteilijässä on räjähdyskykyinen röntgenputki, lyijyeristys sekä mineraaliöljyä. Ota yhteyttä jälleenmyyjääsi, mikäli tuote tulee hävittää lopullisesti. Purkaminen ja yhteenkokoaminen Laitteen purkaminen ja yhteenkokoaminen on suoritettava kuten ensi asennuksessa asennusohjeessa annettujen ohjeiden mukaisesti, jotta laite toimii luotettavasti ja seisoo vakaasti. D

6 2 Tekninen selostus Sirona Dental Systems GmbH 2 Tekninen selostus Tekniset tiedot Nimellisjännite: Verkkojännitteen maksimihuojunta: V tai 127V + 6% 10% ( V), ± 10% (127V) Nimellisvirta: 230V: 4,6A 127V: 11A Verkkovirran nimellistaajuus: 50Hz / 60Hz Verkonsisäinen resistanssi: 230V: 0,8 ohmia 127V: 0,3ohmia Sulake rakennuksen sähköasennuksessa 16A Ottoteho: < 1,5kW Röntgenputken jännite: 60kV Röntgenputken virta: 7mA Suurjännitteen käyrän muoto: Monipulssisäteilijä Säteilytysajat: 0,01 3,2s Pulssi-tauko -suhde: 1:30 (säteilytysajasta riippuva ylikuumenemissuoja) Kokonaissuodatus röntgensäteilijässä: > 2mm Al / 70 kv IEC Polttotäplän koko IEC 336 mukaan: Petrick P470/6.30/12G Polttotäplän merkintä: 0,4mm Säteilyalueen läpimitta putken päässä Suojaus sähköiskulta, suojaustapa: Suojaus sähköiskulta, suojausaste: FHA 8 (203mm) tai 12 (305mm) = polttopiste etäisyys iholta < 60 mm Kotelointiluokka I Tyyppi B Suojaus veden pääsyltä laitteeseen: Tavallinen laite (ei suojattu veden tunkeutumista vastaan) Valmistusvuosi (nimikilpi tuoli) Käyttötapa: Jatkuva käyttö Pitkäaikainen nimellisteho 30W maks. Teho (60kV, 7mA) 420W maks. Anodin materiaali: Wolframi Ottoarvot vuotosäteilyn toteamiseksi: 0,25mA / 60kV Vuotosäteily < 0,25 mgy/h Lämpölanka nimellisjännite: 6,6V nimellisvirta: 1,6A 6 D

7 Sirona Dental Systems GmbH 2 Tekninen selostus Tekniset tiedot nimellistaajuus: tasavirta pulssien ja taukojen suhde: 1:30 Käyttöehdot ympäristön lämpötila: 10 C - 40 C (50 F ~ 104 F) suhteellinen ilmankosteus: 30% 75% Kuljetus- ja varastointiolot lämpötila: -40 C C (-40 F ~ 158 F) suhteellinen ilmankosteus: 10% 95% Käyttöohjeen alkuperäiskieli: Saksa HELIODENT DS -laitteen on tarkastanut VDE tarkastus- ja sertifiointilaitos standardien IEC IEC / 1993 IEC / 1994 IEC / 1998 mukaan. Laite täyttää näiden standardien asettamat vaatimukset. Valaisu FHA Polttotäplän merkintä Keskisäde Anodinkulma 24 ± 1 D

8 2 Tekninen selostus Sirona Dental Systems GmbH Mitat ja paino , ,3 Kuvien mittasuhteet eivät ole oikeat. Mitat on annettu likimääräisinä. Röntgensäteilimen paino: n. 3,4kg Säteilijäkotelon jäähtymiskäyrä Joule x t (min) 8 D

9 Sirona Dental Systems GmbH 2 Tekninen selostus Röntgenputken jäähtymiskäyrä 5000 Joule t(min) Säteilijäkotelon lämpenemiskäyrä Joule x t (min) D

10 60 3 Käyttö- ja näyttöelementit Sirona Dental Systems GmbH 3 Käyttö- ja näyttöelementit X-ray 7 ma 60 kv DC 0.06 S Digital D HELIODENT DS Verkkokytkin 2. Käyttövalmiusnäyttö (LED) 3. Säteilytysmerkkivalo X-ray 4. Valotusajan digitaalinäyttö 5. Kohteenvalintakytkin 6. Digitaalimoduksen näyttö 7. Vaihtonäppäin: digitaalinen tai konventionaalinen kuvaus 8. Laukaisunäppäin 9. Asteikko kaltevuuskulman säätämiseksi 10. Säteilyalueen rajoitin 11. Röntgensäteilijä Siirrettävä teline / Kattomalli, ks. sivu D

11 Sirona Dental Systems GmbH 4 Lisävarusteet 4 Lisävarusteet 1 1. Testausväline konstanssin testaamiseen konventionaalisessa kuvaustekniikassa Tilaus-nro Testausväline konstanssin testaamiseen yleiskäyttöiselle ja Full Size -anturille Tilaus-nro Putkenjatke 12" (30 cm) FHA:han Tilaus-nro Nelikulmainen putkenjatke 12" FHA:han (30 cm) Tilaus-nro Säteilyalueen rajoitin sininen kääntökahvalla Full Size -anturille ja konventionaaliseen kuvaustekniikkaan 3 x 4 cm Tilaus-nro Säteilyalueen rajoitin musta kääntökahvalla Universal-anturille ja konventionaaliseen kuvaustekniikkaan 2 x 3 cm Tilaus-nro Anturinpidikevarusteet, mukana tähtäysrenkaat ja ohjaustangot, valmistaja DENTSPLY RINN Sironan tilaus-nro: i OHJE Kaikkia tässä mainittuja lisävarusteita ei ole mahdollisesti toimitusmäärässä. D

12 5 Kuvauksen valmistelu Sirona Dental Systems GmbH 5 Kuvauksen valmistelu 5.1 Laitteen kytkeminen PÄÄLLE Aseta pääkytkin (1) asentoon I. Tällöin ei saa painaa laukaisunäppäintä (8) eikä näppäintä D (7). 2 7 Päällekytkennän jälkeen laite käy läpi automaattisen käynnistystestin, jolloin kuuluu lyhyt äänimerkki ja 3-paikkainen ohjelmaversionumero ilmestyy näyttöön n. 3 sekunniksi. Tämän jälkeen käyttövalmiutta osoittava LED (2) vilkkuu ja näyttöön syttyy asetettu kuvausaika. N. 20 s kuluttua käyttövalmius-led alkaa palaa jatkuvasti. X-ray 7 ma 60 kv DC 0.25 S Digital D 8 Jos näyttöön syttyy lisäksi Digital, niin se merkitsee, että laitteen käyttömodukseksi on valittu digitaalinen kuvaustekniikka (ks. seuraava sivu). Laite on käyttövalmis. i OHJE Jos automaattinen käynnistystesti havaitsee virheen, tästä tulee näyttöön ilmoitus numerona 1-4. (Ks. luku "Vianhakuluettelo"). LED (2) vilkkuu. Laite ei ole käyttövalmis! Laite on kytkettävä POIS päältä ja uudelleen PÄÄLLE. Päälle Pois 1 HUOMIO Jos virhe ilmenee uudelleen, ota yhteys huoltoteknikkoon. 12 D

13 Sirona Dental Systems GmbH 5 Kuvauksen valmistelu 5.2 Kuvaustekniikan valinta Digitaalitekniikka 6 X-ray 7 ma 60 kv DC 0.06 S Digital D Jos työskentelet digitaalisella kuvausjärjestelmällä (esim. SIDEXIS), laitteen näytössä täytyy näkyä sana Digital (6). Konventionaalinen kuvaustekniikka voidaan vaihtaa digitaaliseksi painaltamalla lyhyesti näppäintä D, jolloin näyttöön ilmestyy lyhyempi kuvausaika. Käytä digitaalisen kuvaustekniikan vaatimaa säteilyalueen rajoitinta. i OHJE Vain Full Size ja yleiskäyttöisille Sirona röntgenantureille: Suositeltujen valotusaikojen säätämiseksi aikuisille potilassymboli on asetettava aina kyseisen hammassymbolin suurimmalle valotusportaalle. Kuvattaessa lapsia aina kyseisen hammassymbolin pienimmälle valotusportaalle! Konventionaalinen tekniikka X-ray 7 ma 60 kv DC 0.25 S Digital D Jos aiot ottaa konventionaalisia kuvia (filmille), laitteen näytössä ei saa näkyä sanaa Digital (6). Digitaalinen kuvaustekniikka voidaan vaihtaa konventionaaliseksi painaltamalla lyhyesti näppäintä D, jolloin näyttö Digital (6) sammuu. Näyttöön tulee konventionaalisen kuvauksen vaatima aika. Käytä konventionaalisen kuvaustekniikan vaatimaa säteilyalueen rajoitinta. D

14 5 Kuvauksen valmistelu Sirona Dental Systems GmbH 5.3 Valmistajan perusasetus Digitaalinen 8 putkella Konventionaalinen 8 putkella Esimerkki: Valotusajat filmin herkkyysluokassa E 14 D

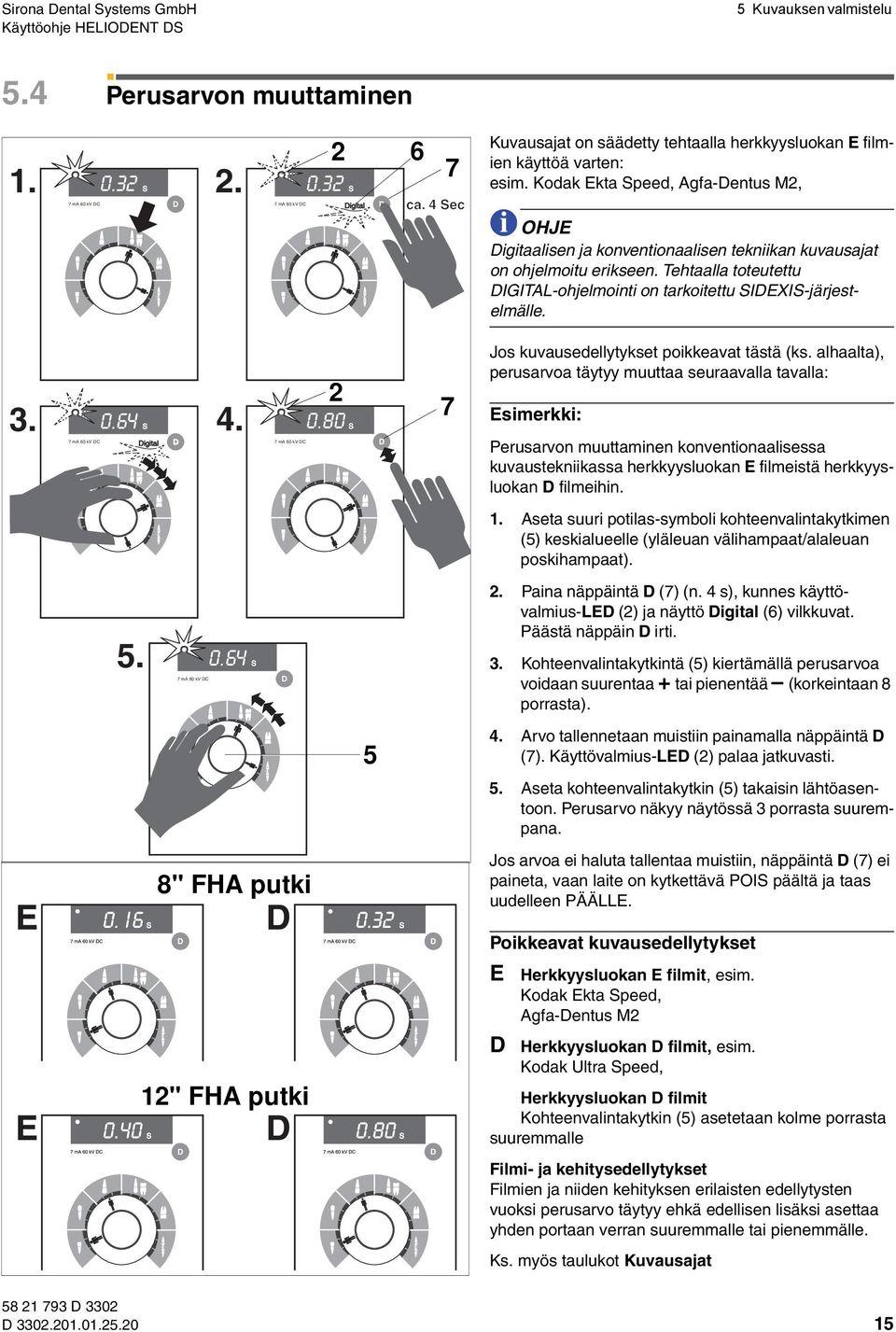

15 Sirona Dental Systems GmbH 5 Kuvauksen valmistelu 5.4 Perusarvon muuttaminen S S 7 ma 60 kv DC D 7 ma 60 kv DC Digital D 6 7 ca. 4 Sec Kuvausajat on säädetty tehtaalla herkkyysluokan E filmien käyttöä varten: esim. Kodak Ekta Speed, Agfa-Dentus M2, i OHJE Digitaalisen ja konventionaalisen tekniikan kuvausajat on ohjelmoitu erikseen. Tehtaalla toteutettu DIGITAL-ohjelmointi on tarkoitettu SIDEXIS-järjestelmälle ma 60 kv DC 0.64 S Digital D 4. 7 ma 60 kv DC S D 7 Jos kuvausedellytykset poikkeavat tästä (ks. alhaalta), perusarvoa täytyy muuttaa seuraavalla tavalla: Esimerkki: Perusarvon muuttaminen konventionaalisessa kuvaustekniikassa herkkyysluokan E filmeistä herkkyysluokan D filmeihin. 1. Aseta suuri potilas-symboli kohteenvalintakytkimen (5) keskialueelle (yläleuan välihampaat/alaleuan poskihampaat) ma 60 kv DC 0.64 S D 2. Paina näppäintä D (7) (n. 4 s), kunnes käyttövalmius-led (2) ja näyttö Digital (6) vilkkuvat. Päästä näppäin D irti. 3. Kohteenvalintakytkintä (5) kiertämällä perusarvoa voidaan suurentaa + tai pienentää (korkeintaan 8 porrasta) Arvo tallennetaan muistiin painamalla näppäintä D (7). Käyttövalmius-LED (2) palaa jatkuvasti. 5. Aseta kohteenvalintakytkin (5) takaisin lähtöasentoon. Perusarvo näkyy näytössä 3 porrasta suurempana. 8" FHA putki Jos arvoa ei haluta tallentaa muistiin, näppäintä D (7) ei paineta, vaan laite on kytkettävä POIS päältä ja taas uudelleen PÄÄLLE. Poikkeavat kuvausedellytykset E Herkkyysluokan E filmit, esim. Kodak Ekta Speed, Agfa-Dentus M2 12" FHA putki D Herkkyysluokan D filmit, esim. Kodak Ultra Speed, Herkkyysluokan D filmit Kohteenvalintakytkin (5) asetetaan kolme porrasta suuremmalle Filmi- ja kehitysedellytykset Filmien ja niiden kehityksen erilaisten edellytysten vuoksi perusarvo täytyy ehkä edellisen lisäksi asettaa yhden portaan verran suuremmalle tai pienemmälle. Ks. myös taulukot Kuvausajat D

16 5 Kuvauksen valmistelu Sirona Dental Systems GmbH 5.5 Kuvausasetukset Symbolien merkitys Aseta potilas-symboli aikuinen tai lapsi kuvattavan hampaan mukaisesti. Alaleuan etuhammas Alaleuan välihammas /kulmahammas myös purentakuvan ottamiseen Yläleuan etuhammas Yläleuan välihammas /kulmahammas ja alaleuan poskihammas Yläleuan poskihammas Tasapurentakuva 3 valotusporrasta Vain konventionaalisessa röntgenkuvauksessa: Heikompia tai vahvempia leuka-alueita varten hammas-symbolit on jaettu edelleen 3 portaaseen (kuvausajat). Vastaava valotusaika tulee näyttöön digitaalisena. Kuvausajat, ks. taulukko. Esimerkki yläkuvassa 8"FHA putki konventionaalisessa kuvauksessa Filmin herkkyysluokka E: aikuinen, yläleuan poskihammas, valotusaika 0,40 s. Esimerkki alakuvassa 8"FHA putki konventionaalisessa kuvauksessa Filmin herkkyysluokka E: aikuinen, heikko yläleuan poskihammas, valotusaika 0,32 s. 16 D

17 Sirona Dental Systems GmbH 6 Potilaan/röntgensäteilijän asemointi 6 Potilaan/röntgensäteilijän asemointi Röntgensäteilijän asentaminen Potilasta pyydetään istuutumaan tuolille. Suorakulmatekniikka (säteilyalueen rajoittimen kanssa) Filmi tai röntgenanturi asemoidaan paikalleen pitojärjestelmää käyttäen. Sirona-röntgenantureita saa käyttää vain Sironan suosittelemien pidikejärjestelmien kanssa. Katso SIDEXIS-järjestelmän mukana toimitettua intra-oraalista röntgenkuvausta käsittelevää käyttöohjetta. Puolikulmatekniikka (ilman säteilyalueen rajoitinta) Potilaan täytyy pitää itse kiinni filmistä tai röntgenanturista. Kaltevuuskulma Kuvausputki okkluusiotasoon päin Yläleuka Poskihampaat 35 Väli- ja kulmahampaat 45 Etuhampaat 55 Purentakuva 80 Purentakuva -90 Etuhampaat -20 Väli- ja kulmahampaat -10 Poskihampaat -5 Alaleuka D

18 7 Purentakuva Sirona Dental Systems GmbH 7 Purentakuva X-ray 7 ma 60 kv DC 0.20 S Digital D Puentakuvien ottamisessa käytetään alaleuan kuville tarkoitettuja asetuksia. Esimerkki käytettäessä 8 FHA kuvaputkea ja konventionaalista kuvaustekniikkaa (filmin herkkyysluokka E): aikuinen, välihammasalueen hammas, kuvausaika 0,20 s. 8 Leukanivelkuva Mahdollista vain konventionaalisella kuvaustekniikalla. Leukanivelen kuvaukseen suosittelemme 9x12 cm tai 13x18 cm kokoisia kasetteja ja vahvistusfolioita (saatavissa alan liikkeistä). Valotusaika määräytyy käytetyn filmi foliojärjestelmän mukaan. 18 D

19 Sirona Dental Systems GmbH 9 Kuvan laukaisu 9 Kuvan laukaisu 3 2 HUOMIO Noudata säteilyturvamääräyksiä, ks. sivu 4. Tarkista, että kuvausasetukset ovat oikein. X-ray 7 ma 60 kv DC 0.40 S D Kuvaus tapahtuu pitämällä laukaisunäppäintä (8) painettuna. Kuvauksen aikana säteilytysnäytössä X-RAY (3) palaa valo. Säteilytyksen keston ajan kuuluu lisäksi äänimerkki. Käytettäessä kaukosäädintä palaa lisäksi säätimeen asennettu X-ray-LED (3) säteilytyksen merkiksi. Kuvaus on päättynyt, kun säteilytys kytkeytyy automaattisesti pois päältä. Käyttövalmius-LED (2) vilkkuu, kunnes röntgensäteilijän automaattinen jäähtymisaika on kulunut umpeen (automaattinen kuvauksenesto). 3 In USA/CAN not removable 8 Kuvauksen keskeyttäminen Jos laukaisunäppäin päästetään liian aikaisin irti, kuvaus keskeytyy. Siihen saakka kulunut valotusaika vilkkuu. Kun automaattinen jäähtymisaika on kulunut umpeen, laite on jälleen käyttövalmis. Toista kuvaus. Jos käytät kuvauksessa filmiä, laita ensiksi uusi filmi paikalleen. Laite voi jäädä päälle työpäivän loppuun asti. Virheilmoitus Jos kuvauksen aikana ilmenee virhe, kuvaus keskeytyy automaattisesti. Digitaalinäytössä näkyy virhekoodi ja käyttövalmius-led (2) alkaa vilkkua. Jos virhekoodina on 1 tai 2, ota yhteys huoltoteknikkoon. Kaukosäädin Remote Control D

20 7 ma 60 kv DC S D X-ray 7 ma 60 kv DC S Digital D 10 Siirrettävä teline / Kattomalli / Keskipylväs / Split Concept (lisävaruste) Sirona Dental Systems GmbH 10 Siirrettävä teline / Kattomalli / Keskipylväs / Split Concept (lisävaruste) Pyörillä siirrettävä teline Siirrä telinettä tarttumalla molempiin takaosassa oleviin kahvoihin. Telinettä saa siirtää vain hitaasti ja vain tasaisella lattialla. HUOMIO Loukkaantumisvaara. Siirrä telinettä vain, kun säteilijä on lepoasennossa ja varmistettu kiinni kiinnityshihnalla (kannatinvarsi laitteessa kiinni ). HELIODENT DS Siirrettävässä telineessä on 4 jarruilla varustettua pientä pyörää. Pyörät lukitaan paikalleen painamalla pidätinvipu alas ja vapautetaan työntämällä vipu ylös. HUOMIO Ennen röntgensäteilijän asentamista jarrut on laitettava aina päälle. Kattomalli ja SIROLUX FANTASTIC D

21 Sirona Dental Systems GmbH 10 Siirrettävä teline / Kattomalli / Keskipylväs / Split Concept (lisävaruste) Keskipylväs seinämallilla HELIODENT DS Rakennussarja: Adapteri rötgenlaite HELIODENT DS KaVo:n valmistamaan keskipylvääseen, vain tukivartta pitkin (1810mm) ja seinämalli HELIODENT DS, erillinen ohjauselektroniikka ajastimella ja laukaisimella. Split Concept seinämallilla HELIODENT DS Split Concept -adapteri vain tukivartta (1810mm) pitkin ja röntgenputki ja seinämalli HELIODENT DS, erillinen ohjauselektroniikka ajastimella ja laukaisimella. D

22 11 Kuvausajat Sirona Dental Systems GmbH 11 Kuvausajat 11.1 Mahdolliset kuvausajat 0,01 0,02 0,03 0,04 0,05 0,06 0,08 0,10 0,12 0,16 0,20 0,25 0,32 0,40 0,50 0,64 0,80 1,00 1,25 1,60 2,00 2,50 3,20 3,20 3,20 3, Kuvausajat käytettäessä 8"FHA putkea - filmin herkkyysluokka E X-ray S Digital D Sekuntia ,10 0,12 0,16 0,12 0,16 0,20 0,16 0,20 0,25 0,20 0,25 0,32 0,25 0,32 0,40 0,32 0,40 0,50 0,40 0,50 0,64 Yläleuka Alaleuka Yläleuka Alaleuka 11.3 Kuvausajat käytettäessä 12"FHA putkea - filmin herkkyysluokka E (Pyöreä tai nelikulmainen putki) Sekuntia 0,20 0,25 0,32 0,25 0,32 0,40 0,32 0,40 0,50 0,40 0,50 0,64 0,50 0,64 0,80 0,64 0,80 1,00 0,80 1,00 1,25 1,00 1,25 1,60 Yläleuka Alaleuka Yläleuka Alaleuka HUOM.: Herkkyysluokan F filmit: Säädä 1-2 astetta pienemmälle. Herkkyysluokan D filmeille kuvausaika on asetettava kolme porrasta suuremmalle. Esimerkki: valitse 0,20 s sijasta 0,40 s. Jos käytät filminpidikettä, aseta kuvausaika 1 2 porrasta suuremmalle. 22 D

23 Sirona Dental Systems GmbH 11 Kuvausajat 11.4 Kuvausajat käytettäessä Sirona Full Size / Universal -röntgenantureita ja 8"FHA-putkea Suositellut kuvausajat rajoittuvat seuraaviin arvoihin mahdollisten kuvausaikojen joukosta: 0,04 0,05 0,06 0,08 Suositeltujen kuvausaikojen jaottelu hammasalueen mukaan Alaleuka etuhammas, kulmahammas Yläleuka etuhammas Alaleuka poskihampaat Yläleuka kulmahammas, poskihampaat purentakuva 0,06 s 0,08 s 0,04 s 0,05 s 11.5 Kuvausajat käytettäessä Sirona röntgenantureita Full Size / Universal ja 12"FHA-putkea (Pyöreä tai nelikulmainen putki) Suositellut kuvausajat rajoittuvat seuraaviin arvoihin mahdollisten kuvausaikojen joukosta: 0,08 0,10 0,12 0,16 Suositeltujen kuvausaikojen jaottelu hammasalueen mukaan Alaleuka etuhammas, kulmahammas Yläleuka etuhammas Alaleuka poskihampaat Yläleuka kulmahammas, poskihampaat purentakuva 0,12 s 0,16 s 0,08 s 0,10 s HUOMIO: Kummassakin seuraavassa taulukossa on ilmoitettu esimerkinomaisesti röntgenantureiden valotusajat yleisesti. Käytä valotusaikana röntgenanturin käyttöohjeessa ilmoitettuja aikoja. D

24 11 Kuvausajat Sirona Dental Systems GmbH 11.6 Kuvausajat käytettäessä 8"FHA putkea - röntgenanturi yleisesti Sekuntia 0,01 0,02 0,03 0,02 0,03 0,04 0,03 0,04 0,05 0,04 0,05 0,06 0,05 0,06 0,08 0,06 0,08 0,10 0,08 0,10 0,12 0,10 0,12 Yläleuka Alaleuka * * Yläleuka Alaleuka *Näillä arvoilla voidaan erityisesti lasten kohdalla vähentää erittäin paljon säteilyannosta, mihin kuitenkin liittyy kuvakohinaa. Jos tämä kohina tuntuu häiritsevältä, suosittelemme, että valotusaikaa nostetaan käsin 1 2 porrasta Kuvausajat käytettäessä 12"FHA putkea - röntgenanturi yleisesti (Pyöreä tai nelikulmainen putki) Sekuntia 0,04 0,05 0,06 0,05 0,06 0,08 0,06 0,08 0,10 0,08 0,10 0,12 0,10 0,12 0,16 0,12 0, ,16 0,20 0,25 0,20 0,25 0,32 Yläleuka Alaleuka Yläleuka Alaleuka HUOMIO: Jos perusarvoa muutetaan (ks. luku 5.3), SIDEXIS-järjestelmä on säädettävä uudelleen. Ota yhteys huoltoteknikkoon. 24 D

25 Sirona Dental Systems GmbH 12 Ulkopintojen hoito 12 Ulkopintojen hoito Puhdistus Poista lika ja desinfiointiaineen jäänteet säännöllisesti miedolla, tavanomaisella puhdistusaineella. Älä päästä nestettä tuuletusrakoihin! Pyyhi pinnalle joutuneet lääkeaineet heti pois. Desinfiointi Laite voidaan desinfioida pintadesinfiointiaineella sumuttamalla tai pyyhkimällä. Ota huomioon valmistajan ohjeissa ilmoitetut käyttörajoitukset. Käytä vain tarkastettuja ja hyväksyttyjä aineita! Käyttää ei saa: Aineita, joiden vaikutusaineena on fenoli, peretikkahappoa, peroksidia ja muita happea hajottavia aineita, natriumhypokloriittia tai jodia hajottavia aineita. Filminpidikkeen hoito Noudata filminpidikkeen valmistajan antamia hygieniaohjeita. SIDEXIS-anturinpidikejärjestelmän hoito Noudata firman antamia desinfiointi- ja sterilointiohjeita D
