1 SIMPLY CLEVER Infotainment Navigation Columbus Käyttöohjekirja

2 Tämän käyttöohjekirjan rakenne (selitykset) Tämä käyttöohjekirja on laadittu siten, että tarvittavien informaatioiden löytyminen ja hyödyntäminen olisi helppoa. Otsikko-, sisältö- ja avainsanakuvaus Käsikirjassa on osioita, joissa on lyhyitä lukuja. Kyseisen luvun nimi on toistettu sivun oikealla puolella alhaalla. Otsikoiden mukaan järjestetty sisällysluettelo sekä hakemisto käyttöohjekirjan lopussa auttavat löytämään halutut tiedot. Suunnat Kaikki suunnat, kuten vasen, oikea, edessä, ja takana on annettu auton ajosuunnassa. Yksiköt Arvot ilmoitetaan metrijärjestelmässä. Merkkien selitys Ilmoittaa viittausta lukuun, joka sisältää osion aiheeseen liittyviä tärkeitä tietoja tai turvallisuusohjeita. Ilmoittaa kappaleen jatkumista seuraavalle sivulle. Ilmoittaa rekisteröityä tavaramerkkiä. Esimerkkikuvauksia käyttöohjeissa esitetyille tiedoille Paina painiketta Sound. Tämä tieto tarkoittaa, että ensin on painettava laitteen -näppäintä ja sen jälkeen toimintonäppäintä laitteen näytöllä. Sitten on vahvistettava valikko Sound-toimintonäppäimellä. Symboli tarkoittaa seuraavaa toimenpidettä. Valikon, käytettävissä olevien valikoiden, valikkokohtien tai toimintojen esimerkki. xyz - ensimmäinen valikkotaso xyz - toinen valikkotaso xyz - kolmas valikkotaso xyz - ensimmäinen valikkotaso Ohjeet HUOMIO Tärkeimmät ohjeet ovat tunnistettavissa HUOMIO-otsikosta. Nämä HUO- MIO-ohjeet varoittavat vakavasta onnettomuus- tai vahinkovaarasta. VAROITUS Varoitus-ohje muistuttaa mahdollisista vahingoista autolle (esim. vaihteistovauriosta) tai huomauttaa yleisestä onnettomuusvaarasta. Ympäristöohje Ympäristö-ohje muistuttaa ympäristön suojelusta. Täältä löytyvät mm. ohjeet polttoaineen kulutuksen vähentämiseen. Huomautus Tavallinen Ohje antaa tärkeitä tietoja auton käytöstä. 5E GD

3 Johdanto Olet valinnut ŠKODA-autoosi Infotainment Navigation Columbus -viihdejärjestelmän (käytetään jäljempänä nimitystä laite) kiitos luottamuksesta. Uuden käyttöperiaatteen mukaisesti tämän laitteen avulla voit tehdä auton asetuksia sekä käyttää keskitetysti tiettyjä elektronisia laitteita. Lue nämä käyttöohjeet sekä auton käyttöohjeet huolellisesti, sillä näissä ohjeissa esitetyt toimintatavat ovat edellytys auton asianmukaiselle käytölle. Käänny laitettasi koskevien mahdollisten kysymysten osalta ŠKODA-merkkiliikkeen puoleen. Julkaisuja ŠKODA AUTO a.s. (käytetään myöhemmin vain nimitystä ŠKODA) 5E GD

4 Sisällysluettelo Käytetyt lyhenteet Laitteeseen perehtyminen Alustavat tiedot 4 Tärkeitä huomautuksia 4 Laitteen esittely 4 Laitteen käyttö 7 Käyttö laitteen näytöltä 7 Käyttö MAXI DOT -näytöltä 9 Ääniohjaus 14 Laiteasetukset 17 Setup-valikko 17 Audio/Video/Kuvat Radio 22 Käyttö 22 Radioasetukset 25 Media 27 Käyttö 27 Signaalilähteet 30 DVD-Video 35 Kuvat 36 Karttakäyttö 52 Lisäikkuna 54 Navigointi 56 Uuden kohteen syöttö 56 Syöttö tallennetuista kohteista 58 POI 59 Erityiskohdekategoriat 62 Ohjaus 63 Liikenneilmoitukset 65 Minun matkani 66 Kohteen hallinnointi 67 Ajoneuvo Ajoneuvojärjestelmät 69 Ajoneuvoasetukset 69 Aakkosellinen hakemisto Puhelin Viestintä 39 Puhelin ja radiolaitteet 39 Matkapuhelimen liittäminen laitteeseen 42 Puhelintoiminnot 45 Navigation Navigointijärjestelmän kuvaus 49 Navigoinnin esipuhe 49 Asetukset 50 2 Sisällysluettelo

5 Käytetyt lyhenteet Lyhenne A2DP ACC AF AM ASR AVRCP AV BT DAB DRM ESC exif FM HFP GPS GSM ID3 tag KESSY mp3 NTSC PAL Merkitys ohjelmistoprofiili yksisuuntaiseen audiodatan siirtoon Bluetoothin kautta Automaattinen etäisyydensäätö Nykyisen radiokanavan vaihtoehtoiset taajuudet Amplitudimodulaatio - radion taajuusalueen kuvaus Vetävien pyörien luistonesto ohjelmistoprofiili audiovisuaalisen datan siirtoon Bluetoothin kautta AV-signaali, tyypillinen DVD-soittimelle tai TV-virittimelle Bluetooth - langaton tiedonsiirto ääni- ja data-informaation vastaanottoa ja lähettämistä varten digitaalinen radiovastaanotto järjestelmä digitaalisen mediasisällön käytön valvontaan tai rajoittamiseen Ajonvakautusjärjestelmä kuvatiedoston lisätiedot Radion taajuusalueen kuvaus Bluetooth -tiedonsiirron ohjelmistoprofiili, joka mahdollistaa matkapuhelimen ja auton käden vapaana -laitteiston välisen tiedonsiirron Satelliittijärjestelmä paikannusta varten globaali mobiilitiedonsiirron järjestelmä, laajimmalle levinnyt matkapuhelinstandardi musiikkitiedoston lisäominaisuus, joka mahdollistaa mm. artistin, kappaleen ja albumin nimen näytön avaimeton avaus, käynnistys ja lukitus pakattu ääniformaatti Audiovisuaalisen signaalin koodausstandardi Pohjois- ja Keski-Amerikassa ja joissakin Kaakkois-Aasian maissa Audiovisuaalisen signaalin koodausstandardi useimmissa Euroopan maissa Lyhenne PI RDS TMC TP vcard VIN wma Merkitys Kanavan tunnistus RDS-järjestelmän avulla, esim. asetettaessa toista radiokanavaa FM-alueen radiovastaanoton lisätietojen siirtojärjestelmä Palvelu, joka välittää liikennetietoja kuljettajalle Liikenneradioaseman tunnistaminen Tiedostomuoto (vcf) - henkilötietojen vaihtoon (erityisesti sähköisille käyntikorteille) Auton tunnistusnumero pakattu ääniformaatti Käytetyt lyhenteet 3

6 Laitteeseen perehtyminen Alustavat tiedot Tärkeitä huomautuksia Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Vaatimustenmukaisuusvakuutus 4 Komponenttisuoja 4 Tässä käyttöohjekirjassa kuvataan kaikki mahdolliset varusteluvaihtoehdot ilman erikoisvarusteita, mallivaihtoehtoja tai markkinakohtaisia varusteita. Näin ollen sinun autossasi ei ole kaikkia niitä varusteita, jotka tässä käyttöohjekirjassa kuvataan. Autosi varustetaso perustuu tekemääsi kauppasopimukseen. Lisätietoja saat ŠKODA-merkkiliikkeestä 1), josta olet ostanut auton. Huomaa, että nämä ohjeet täydentävät auton käyttöohjekirjassa annettuja tietoja. Siksi näitä ohjeita voidaan käyttää vain auton varsinaisen käyttöohjekirjan yhteydessä. Tässä käyttöohjeessa esitettyjen toimintojen perusteellinen kuvaus on auton käyttöohjeessa. Kuvat voivat poiketa laitteestasi vähäpätöisissä yksityiskohdissa; ne on tarkoitettu vain yleiseksi informaatioksi. HUOMIO Keskity ensisijaisesti auton ajamiseen! Auton kuljettaja on vastuussa auton käytöstä. Käytä laitetta siten, että auto on koko ajan hallinnassasi onnettomuusvaara! Säädä äänenvoimakkuus niin, että voit kuulla etuajo-oikeutettujen autojen, kuten poliisi-, pelastus- ja paloautojen, äänisignaalin. Liiian kovalle säädetty äänenvoimakkuus voi aiheuttaa kuulovammoja! Vaatimustenmukaisuusvakuutus Lue ja huomioi ensin sivulla 4 ŠKODA AUTO a.s. vakuuttaa täten, että ŠKODA Infotainment -järjestelmät täyttävät direktiivin 1999/5/EY radio- ja televiestintälaitteita koskevat vaatimukset. ŠKODA AUTO vakuuttaa täten, että näiden viestintälaitteiden liitännän ja käytön on hyväksynyt Nigerian viestintäkomissio. Komponenttisuoja Lue ja huomioi ensin sivulla 4 Joissakin elektronisissa laitteissa on tehtaalla asennettu komponenttisuoja. Komponenttisuoja toimii suojamekanismina seuraavia tarkoituksia varten: Tehtaalla tai huoltoliikkeessä asennettujen ohjainlaitteiden toiminnan rajoitus, kun ne asennetaan toiseen autoon (esim. varastamisen jälkeen). Auton ulkopuolelta käytettävien komponenttien toiminnan rajoitus. Mahdollisuus ohjainlaitteiden luvalliseen asentamiseen tai vaihtamiseen ŠKODA 1 ) -merkkiliikkeessä tehtävien korjausten yhteydessä. Kun komponenttisuoja on toiminnassa, laitteen näytölle tulee seuraava ilmoitus Component theft protection (Komponenttisuoja): the infotainment system is not fully available at present. Please switch on the ignition. Jos komponenttisuoja ei kytkeydy pois toiminnasta virran päällekytkemisen jälkeen, ota yhteys ŠKODA-merkkiliikkeeseen. Laitteen esittely Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Laitteen esittely 5 Kosketusnäyttö 5 Laitteen kytkentä päälle ja pois 5 1) Termit» käsikirja, kappale Esipuhe. 4 Laitteeseen perehtyminen

7 Laitteen valikot 6 Äänenvoimakkuuden säätäminen 6 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Tämä luku käsittelee laitetta, laitteen näppäimiä ja niiden toimintoja sekä laitteen päälle-/poiskytkentämenetelmää, päävalikoita sekä laitteen äänenvoimakkuuden asettamista. Laitteen esittely Navigation-valikko» Sivu 49 - Liikennetiedotusten luettelo» Sivu 65 - Ajoneuvojärjestelmien asetukset» Sivu 69 - Laitevalikon näyttö» Sivu 6 Kosketusnäyttö» Sivu 7 Kosketusnäyttö Laite on varustettu kosketusnäytöllä 11» Kuva 1 sivulta 5, jota voidaan käyttää vain sormella koskettaen. VAROITUS Näyttöruutua käytetään sormen kosketuksella. Älä paina voimakkaasti näyttöruutua - vahingoittumisen vaara! Älä käytä näyttöä minkään esineen avulla painaen - vahingoittumisen vaara! Älä käytä puhdistamiseen liuottimia, kuten bensiiniä tai tärpättiä, sillä ne vahingoittavat näyttöruudun pintaa. Kuva 1 Laitteen esittely Laitteen esittely laitteen päälle-/poiskytkennän säätönuppi, äänenvoimakkuuden säätäminen Kutsujen ja vahvistusten valikkonäppäin - Radio-valikko» Sivu 22 - Media-valikko» Sivu 27 - Telephone-valikko» Sivu 39 - Puheohjaus» Sivu 14 Huomautus Näyttöruudun voi puhdistaa sormenjäljistä pehmeällä liinalla ja tarpeen mukaan puhtaalla spriillä. Tällöin on pidettävä huolta, etteivät muut sisätilat vahingoitu. Näyttöruutua ei voi käyttää käsineet kädessä eikä sormenkynttä liikuttamalla. Älä peitä näyttöruudun alapuolista aluetta, koska se voi heikentää zoomaukseen tarvittavien antureiden toimivuutta. Näyttöruudun suojana voidaan käyttää kosketusnäytöille tarkoitettua suojakalvoa, joka ei haittaa näytön toimivuutta. Näytön kirkaus säätyy automaattisesti auton sisätilan valaistuksen mukaan. Automaattiasetusta voidaan mukauttaa manuaalisesti» Sivu 19. Laitteen kytkentä päälle ja pois Kytke laite päälle tai pois päältä painamalla säätönuppia. Kun laite kytketään päälle, sen viimeinen ennen sammuttamista käytössä ollut äänilähde ja viimeiseksi valittu valikko kytkeytyy päälle. Jos laite on ollut Telephone-valikossa ennen laitteen kytkemistä pois päältä, eikä virta tai Bluetooth -toiminto ole päällekytkettynä, näytölle tulee viesti» Sivu 40. To execute the Bluetooth function, please switch the ignition on first» Sivu 20. Alustavat tiedot 5

8 Kun laite on päällä ja otat virta-avaimen pois virtalukosta, laite kytkeytyy automaattisesti pois päältä. Virran päällekytkennän jälkeen laite kytkeytyy automaattisesti päälle. Jos laite kytkettiin pois päältä säätönupilla, laite ei kytkeydy automaattisesti päälle auton käynnistämisen jälkeen. Jos autossa on KESSY-järjestelmä, laite kytkeytyy automaattisesti pois päältä, kun moottori sammutetaan ja ovi avataan. Jos auton ovi avataan ensin ja sen jälkeen moottori sammutetaan, laite kytkeytyy pois päältä. Jos auton sytytysvirta on katkaistuna, laitteesta katkeaa virta automaattisesti noin tunnin kuluttua (akun säästämiseksi). Laitteen valikot Kuva 2 Laitevalikot Äänenvoimakkuuden vähentäminen Kierrä säätönuppia vastapäivään. Mykistys Äänenvoimakkuuden säätönuppi asentoon 0. Huomautus Äänenvoimakkuuden muutos näkyy laitteen näytöllä. Mykistysasetuksella näyttöön tulee symboli. Liian kovalle säädetty äänenvoimakkuus voi aiheuttaa ääniresonanssia auton sisällä. Liian voimakas tai vääristynyt äänentoisto saattaa vaurioittaa auton kaiuttimia. Auton kaiuttimet on suunniteltu radion ulostuloteholle 4x20 W. Soundsystem-järjestelmällä varustetut kaiuttimet on säädetty vahvistimen kokonaisteholle 570 W. Päävalikon kutsuminen Paina näppäintä. Päävalikon MENU painikkeet Radio - Radio-valikko» Sivu 22 Media - Tietovälineet-valikko» Sivu 27 Images- Kuvat-valikko» Sivu 36 Sound - äänensävyn asetukset» Sivu 18 Setup - Laiteasetukset» Sivu 17 Vehicle - ajoneuvojärjestelmien asetukset» Sivu 69 Navigation - Navigointi-valikko» Sivu 49 Telephone - Puhelin-valikko» Sivu 39 Äänenvoimakkuuden säätäminen Äänenvoimakkuuden lisääminen Kierrä säätönuppia myötäpäivään. 6 Laitteeseen perehtyminen

9 Laitteen käyttö Käyttö laitteen näytöltä Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Käyttö 7 Syöttöruutu ja näppäimistö 8 Tallennuksen syöttöruutu ja näppäimistö 8 Syöttöruutu ja numeronäppäimistö 9 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Tässä luvussa käsitellään laitteen toimintaa ja kosketusnäytön ja erityyppisten syöttönäppäimistöjen käyttöä. Käyttö Kuva 3 Näytöt Näyttösivun kuvaus A Hetkellisesti valittuna oleva valikko B Paluu takaisin järjestyksessä ylempään valikkoon C Toiminto ja valintaruutu D Liukusäädin - Asento valikossa, liike valikossa liukusäätimellä olevan sormen liikkeen avulla E Valikkokohta ponnahdusikkunalla Näyttöruudun alueita, joilla käynnistetään toiminto tai avataan valikko, nimitetään toimintonäppäimiksi. Valko- tai vihreätaustaiset painikkeet ovat aktiivisia. Harmaataustaiset painikkeet eivät ole aktiivisia. Lähestymisanturit Lähestymisanturit ovat laitteen alareunassa. Kun käsi lähestyy näyttöä, laite vaihtaa näytön tilan käyttötilaksi ja käytettävissä olevat toimintonäppäimet näkyvät korostettuna. Tilarivit Joidenkin valikkojen päävalikon yläosassa on tilarivi, jossa näytetään aikaa ja ulkolämpötilaa sekä hetkellisesti valittuna olevaan valikkoon liittyvää informaatiota. Päävalikon painikkeet Joidenkin valikkojen päävalikon alaosassa on painikkeita toimintojen tai valikoiden symboleilla. Valikon/valikon kohdan valitseminen näytön päällä kulkevan sormen liikkeellä haluttuun suuntaan kiertämällä valikkonuppia 2» Kuva 1 sivulta 5 Kun valinta tehdään kiertämällä valikkonuppia 2, kulloinkin valittuna oleva valikko näkyy vihreänä. Valikon/valikon kohdan vahvistaminen koskettamalla painiketta painamalla valikkonuppia 2 Palaaminen takaisin järjestyksessä ylempänä olevaan valikkoon sisältöriippuvainen painamalla painamalla vastaavaa näppäintä näyttöruudun vieressä koskettamalla sormella näyttöruutua ponnahdusikkunan ulkopuoliselle alueelle Toiminnon ottaminen käyttöön tai poistaminen käytöstä valintaruudun avulla tehdään painamalla vastaavaa painiketta tai - Toiminto on käytössä tai - Toiminto on pois käytöstä Arvon asettaminen koskettamalla toimintonäppäimiä, joissa on symbolit /, /, -/ + tapahtuu koskettamalla tai liikuttamalla sormea asteikon päällä Laitteen käyttö 7

10 Huomautus Joissakin valikoissa tai valikon kohdissa näytetään kulloinkin valittuna olevaa asetusta, esim. Distance (etäisyys): km tai Distance: mi. Syöttöruutu ja näppäimistö Kuva 4 Syöttöruutu hakua varten Tärkeimmät käsitteet voidaan hakea pelkästään kirjaimella, eli koko sanaa ei tarvitse kirjoittaa. Tekstirivin A vieressä olevassa painikkeessa B näytetään täsmäävien syötteiden lukumäärää. Numerot 1 99 ilmoittavat löydettyjen täsmäävien syötteiden lukumäärää. Jos löydettyjä syötteitä on tätä enemmän, näytetään sen sijaan numeroa **. Jos löydettyjä syötteitä on vähemmän kuin 6, ne esitetään automaattisesti luettelon muodossa. Tallennuksen syöttöruutu ja näppäimistö Kuva 5 Syöttöruutu tallennusta varten Syöttöruutu näppäimistöllä on laitteen muistissa olevien syötteiden hakemista varten (esim. puhelinnumerot, osoitteet, jne.). Painikkeiden kuvaus - paluu takaisin järjestyksessä ylempään valikkoon - valikoiden näyttö haettavalla yhteyshenkilöllä, vastaavien yhteyshenkilöiden lukumäärän tieto - poistaa syöttörivillä olevan merkin - vaihtaa isoista pienaakkosiin tai päinvastoin - valikoiden näyttö valittujen kielien painikkeilla sisältäen ääntämisohjeen» Sivu 19 - Vaihda numeroihin ja erikoismerkkeihin - Vaihda erikoismerkkeihin - Vaihda kirjaimiin - Tyhjä merkintä - Syöttöriville kirjoitetun tekstin vahvistus tai tallennetun merkinnän haun aloitus näppäimellä C Painamalla näppäimistön toimintonäppäintä syöttökentässä haluamasi merkki tulee näkyviin tekstiriville A. Näppäilyn yhteydessä esitetään vain merkkien perusteella muodostuvat järkeenkäyvät syötteet. Muista kaksiosaisen paikannimen yhteydessä näppäillä myös välilyönti, esim. Lorem Ipsum. Merkinnät voidaan kirjoittaa ilman erikoismerkkejä (tarkkeita). Sisäänsyötön toimenpiteet sekä painikkeiden kuvaus, katso» Sivu 8, Syöttöruutu ja näppäimistö. Näppäimistöllä varustettua syöttöruutua käytetään vapaamuotoisen tekstin, kuten nimen, syöttöön. Jos tekstirivi A on jo valmiiksi esitäytetty, sitä voidaan vielä muokata ennen tallentamista. Syöte tallennetaan laitteen muistiin painettaessa painiketta B. Toimintopainikkeet symboleilla </ Painikkeiden > avulla siirretään kursoria tekstirivillä. 8 Laitteeseen perehtyminen

11 Syöttöruutu ja numeronäppäimistö Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Jotkin laitteen toiminnot näytetään myös MAXI DOT-näytöllä 1). Varustuksesta riippuen näitä ominaisuuksia voidaan käyttää seuraavasti: käyttövivun painikkeilla monitoimiohjauspyörän näppäimillä/säätöpyörillä Huomautus Jos seisontavalot ovat kytkettynä, myös monitoimiohjauspyörän näppäimet ja säätöpyörät ovat valaistut. Kuva 6 Syöttöruutu numeronäppäimistöllä Syöttöruutua numeronäppäimistöllä käytetään numeroiden syöttämiseen. - Telephone-valikon syöttöruutu» Sivu Navigation-valikon syöttöruutu» Sivu 57 käyttö käyttövivun näppäinten avulla Kuva 7 Ohjausvivun näppäimet Käyttö MAXI DOT -näytöltä Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: käyttö käyttövivun näppäinten avulla 9 Käyttö monitoimiohjauspyörän näppäimillä/säätöpyörillä - Audio 10 Käyttö monitoimiohjauspyörän näppäimillä/säätöpyörillä - Puhelin 11 Käyttö monitoimiohjauspyörän näppäimillä/säätöpyörillä - Navigointi 13 MAXI DOT-näytöllä näkyviä valikkoja ja niiden valikkokohtia voidaan käyttää käyttövivun näppäimillä seuraavasti. A A B pitkä painallus kutsu Päävalikko lyhyt painallus valitse valikkokohtia tai valikko lyhyt painallus valitse valikkokohta tai valikko 1) Näytön kuvaus MAXI DOT-näytöllä» Käyttöohje, kappale Tietojärjestelmä Laitteen käyttö 9

12 Käyttö monitoimiohjauspyörän näppäimillä/säätöpyörillä - Audio Kuva 8 Monitoimiohjauspyörä - Audio-valikko MAXI DOT -näytöllä näkyvät tiedot (riippuen valikosta) Radio valittuna olevan radioaseman taajuusalue; valittuna olevan taajuusalueen vastaanottokelpoisten asemien joukosta valittuna oleva radioasema, jos niistä vähemmän kuin 5 on vastaanottokelpoisia; jos vastaanottokelpoisia radioasemia on enemmän kuin 5, vastaanottokelpoisten asemien luettelo näytetään valintamahdollisuuden kanssa; TP-liikennetiedotukset. Tietovälineet/DVD-Video Nimi Maxi DOT-näytön Audio-valikon valikkokohtia voidaan käyttää monitoimiohjauspyörän näppäimillä/säätöpyörillä. Radio- tai Tietovälineet-/DVD-Video-valikon käyttönäppäimet ja säätöpyörät Näppäin/ Toiminto säätöpyörä Toiminta» Kuva 8 Radio Tietovälineet DVD-video 1 Lyhyt painallus Lähteen vaihto (taajuusalueiden ja kytkettyjen lähteiden vaihto) 1 Pitkä painallus Vaihto Radio- ja Media- tai DVD-Video-valikkojen välillä ja edellisen sisältötilan kutsuminen (esim. viimeksi kuunneltu kanava tai kappale) a) 2 Lyhyt painallus Äänen kytkeminen pois/päälle b) Äänen poiskytkentä ja kappaleen toiston pysäyttäminen tai äänen päällekytkentä ja kappaleen toiston ja jatkaminen 2 Kierto ylöspäin Nykyisen lähteen äänenvoimakkuuden nosto c) 2 Kierto alaspäin Nykyisen lähteen äänenvoimakkuuden laskeminen c) 3 Lyhyt painallus Vaihtaa seuraavalle tallennetulle radiokanavalle tai tallennusluetteloon tallennetulle radiokanavalle d) Keskeyttää liikennetiedotteen Vaihtaa seuraavaan kappaleeseen a) Vaihtaa seuraavaan lukuun e) 3 Pitkä painallus Keskeyttää liikennetiedotteen Nopea kelaus eteenpäin a) 4 Lyhyt painallus Vaihtaa edelliselle tallennetulle radiokanavalle tai tallennusluetteloon tallennetulle radiokanavalle Keskeyttää liikennetiedotteen 3 sekunnin kuluessa kappaleen toiston aloituksesta vaihtaa edelliseen kappaleeseen, 3 sekunnin jälkeen vaihtaa kappaleen alkuun a) Siirry luvun alkuun e) 10 Laitteeseen perehtyminen

13 Näppäin/ säätöpyörä» Kuva 8 Toiminta Toiminto Radio Tietovälineet DVD-video 4 Pitkä painallus Keskeyttää liikennetiedotteen Nopea taaksepäin kelaus 5 Paina Keskeyttää liikennetiedotteen Ei toimintoa 5 Kierto ylöspäin 5 Kierto alaspäin Kuultavissa olevien kanavien luettelon näyttäminen Selaus ylöspäin Kuultavissa olevien kanavien luettelon näyttäminen Selaus alaspäin 3 sekunnin kuluessa kappaleen toiston aloituksesta vaihtaa edelliseen kappaleeseen, 3 sekunnin jälkeen vaihtaa kappaleen alkuun a) Siirry luvun alkuun e) Vaihtaa seuraavaan kappaleeseen a) Vaihtaa seuraavaan lukuun e) 6 Lyhyt painallus Palaa valikossa yksi taso korkeammalle 6 Pitkä painallus Palaa päävalikkoon a) Ei koske AUX-liitäntää. b) Ääni kytketään uudelleen päälle painamalla tai kääntämällä säätöpyörää 2. Navigointiohjeiden puheopastus ei kytkeydy pois päältä. c) Kun järjestelmä antaa laitteen puheohjauksen aikana ääniviestin, tämä vaikuttaa viestin äänenvoimakkuuteen. d) Kontekstisidonnainenvalinta. e) Koskee DVD-videota. Käyttäminen monitoimiohjauspyörän avulla toimii vain, jos mittariston informaationäytöllä on valittu valikko Audio. Huomautus Turvallisuussyistä videonäyttö kytkeytyy pois päältä auton nopeuden ylittäessä 5 km/h. Äänentoistoa jatketaan edelleen. Käyttö monitoimiohjauspyörän näppäimillä/säätöpyörillä - Puhelin MAXI DOT-näytöllä Telephone-valikossa näkyviä yksittäisiä valikkokohtia voidaan käyttää käyttövivun näppäimillä/säätöpyörillä. Valitse mittariston informaationäytön päävalikosta puhelin.. Kuva 9 Monitoimiohjauspyörä - Puhelinvalikko Laitteen käyttö 11

14 Puhelin-valikon käyttönäppäimet ja säätöpyörät Näppäin/säätöpyörä Toiminta» Kuva 9 1 Lyhyt painallus Mykistys (MUTE) 1 Kierto ylöspäin Äänenvoimakkuuden lisääminen 1 Kierto alaspäin Äänenvoimakkuuden vähentäminen 2 Lyhyt painallus Toiminto Puhelun vastaanotto, puhelun lopettaminen, siirtyminen puhelimen päävalikkoon, soittolista, valittuihin kontakteihin soittaminen 2 Pitkä painallus Puhelun hylkääminen, edellisen puhelun toistaminen (numeron toistaminen) 3 Kierto ylös-/alaspäin Soittoluettelo, edellinen/seuraava valikkokohta 3 Lyhyt painallus Valitun valikkokohteen vahvistus 4 Lyhyt painallus Palaa valikossa yksi taso korkeammalle 4 Pitkä painallus Palaa päävalikkoon Puhelinkeskustelutoiminto MAXI DOT-näytöllä Kontekstista riippuen mittariston näytöllä voidaan suorittaa seuraavat toiminnot. Tuleva puhelu Answer - puhelun hyväksyminen Reject - puhelun hylkääminen Ignore - puhelun jättäminen vastaamatta Soitettu puhelu Stop call - puhelun pysäytys Puhelu meneillään Hang up - puhelun lopetus Mic. off - mikrofonin kytkentä pois päältä Mic. on - mikrofonin kytkentä päälle Symbolit MAXI-DOT-näytöllä Symboli Puhelimen akun lataustila a) Merkitys Symboli Merkitys Puhelin on yhdistetty laitteeseen Vastaamatta jääneet puhelut (jos vastaamatta jääneitä puheluja on useampia, symbolin vieressä näytetään vastaamatta jääneiden puhelujen lukumäärää) a) Vain muutamat matkapuhelimet tukevat tätä toimintoa. Soittoluettelo MAXI-DOT-näytössä voidaan näyttää ja käyttää vain soittoluetteloa. Jos soittoluettelossa ei ole merkintöjä, MAXI-DOT-näyttöön ilmestyy siitä ilmoittava viesti No entries available. Soittoluettelon yksittäisille merkinnöille näytetään seuraavaa symbolia. Symboli Tuleva puhelu Soitettu puhelu Vastaamatta jäänyt puhelu Merkitys Signaalin voimakkuus a) 12 Laitteeseen perehtyminen

15 Käyttö monitoimiohjauspyörän näppäimillä/säätöpyörillä - Navigointi Navigointi ei ole käynnissä Näytöllä esitetään kompassi ja auton kuva sijaintitietona annetun ilmansuunnan mukaan. Kierrettäessä monitoimiohjauspyörän säätöpyörää 2» Kuva 10 näytölle tulee valikko Last destinations (Viime kohteet). Näytetyssä valikossa on valikkokohta Home address (Kotiosoite) ja edellisten kohteiden luettelo. Kun valikkokohde valitaan, näytöllä esitetään kohteen nimi ja seuraavat tiedot: Kuva 10 Monitoimiohjauspyörä - Navigointi-valikko MAXI DOT-näytöllä Navigation-valikossa näkyviä yksittäisiä valikkokohtia voidaan käyttää käyttövivun näppäimillä/säätöpyörillä. Valitse mittariston informaationäytön päävalikosta Valitse Navigointi. OK - navigoinnin aloitus Cancel - paluu Navigation-valikkoon, näytöllä näkyy kompassi ja auton kuva Navigointi on käynnissä Näytöllä esitetään graafisia navigointiohjeita sekä muita reitti- ja kohdetietoja. Jos valikkokohteen Home address valinnan yhteydessä kotiosoitetta ei ole vielä määritelty, näytölle tulee ilmoitus: Syötä kotiosoite Infotainment-järjestelmään. Navigointivalikon käyttönäppäimet ja säätöpyörät Näppäin/säätöpyörä» Kuva Toiminta 10 Toiminto 1 Paina Keskeytä nykyinen navigointiohje 1 Kierto ylöspäin Nosta navigointiohjeiden äänenvoimakkuutta 1 Kierto alaspäin Laske navigointiohjeiden äänenvoimakkuutta 2 Lyhyt painallus 2 Kierto ylöspäin 2 Kierto alaspäin Toista tai täsmennä viimeinen navigointiohje tai vahvista valikkokohta viimeisten kohteiden luettelossa Näytä kohteeseen opastuksen lopetus tai viimeisten kohteiden luettelo 3 Lyhyt painallus Palaa valikossa yksi taso korkeammalle 3 Pitkä painallus Palaa päävalikkoon Laitteen käyttö 13

16 Ääniohjaus Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Toimintaehdot 14 Kytkeminen päälle/pois 14 Ääniohjauksen ohje 15 Käyttö 15 Äänikomentoa ei tunnisteta 15 Äänikomentojen korjausmahdollisuus 15 Äänikomennon syötön pysäytys/palautus 15 Ohjeesta puuttuvat äänikomennot 16 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Joitakin laitteen toimintoja voidaan käyttää äänikomennoilla. Näin laitteen käyttötavat lisääntyvät, mikä lisää mukavuutta ajon aikana. Ääniohjausta voidaan käyttää valikoissa Radio, Tietoväline, Puhelin ja Navigointi. Ääniohjausjärjestelmää voivat käyttää sekä kuljettajan että etumatkustaja. HUOMIO Keskity pääasiassa liikenteeseen! Auton kuljettaja on vastuussa liikenneturvallisuudesta. Käytä puhelinta siten, että auto on koko ajan hallinnassasi - onnettomuusvaara! Älä käytä ääniohjausjärjestelmää stressi- tai hätätilanteessa. Tällaisissa tilanteissa äänikomentoja ei ehkä tunnisteta. Puhelinyhteyttä ei ehkä voida luoda tai yhteyden luonti saattaa kestää liian kauan. Hätänumero voidaan valita manuaalisesti! Äänikomentojen optimaalisen ymmärrettävyyden edellytykset. Puhekäskyt tulee sanoa vain silloin, kun laitteen näytöllä tai informaationäytöllä näytetään symbolia näkyvissä. Puhu normaalilla äänenvoimakkuudella ilman korostuksia ja ilman liian pitkiä taukoja puheessa. Vältä epätavallista kielenkäyttöä. Sulje ovet, ikkunat ja kattoluukku, jotta ympäristön häiriöäänet eivät haittaa äänikomennon ymmärrettävyyttä. Suuremmilla ajonopeuksilla on suositeltavaa puhua kovemmalla äänellä, jotta kasvanut ympäristön melu ylittyy. Ääniohjauksen aikana autossa on vältettävä muuta ääntelyä, esim. keskustelua matkustajien kanssa. VAROITUS Ääniohjaus ei ole käytettävissä kaikilla kielillä. Laite ilmoittaa tästä teksti-ilmoituksella, joka näkyy laitteen kielen asettamisen jälkeen näytöllä» Sivu 18. Huomautus Ääniohjauksen aikana navigointi-ilmoitukset ja liikennetiedotuksia ei toisteta. Jotkut äänikomennot on täsmennettävä äännettäessä valitusta kielestä riippuen, esim. lähteen valinta SD Card one. Kytkeminen päälle/pois Toimintaehdot Lue ja huomioi ensin sivulla 14 Puheohjauksen toimintaehdot. Auton virta on päällä. Laite on kytketty päälle. Puhelinkeskustelu ei ole kesken. Pysäköintitutka ei ole aktiivinen. Kuva 11 Monitoimiohjauspyörä Lue ja huomioi ensin sivulla 14 Puheohjauksen kytkentä päälle painamalla lyhyesti laitteen näppäintä. Paina lyhyesti symbolinäppäintä 1 monitoimiohjauspyörässä. 14 Laitteeseen perehtyminen

17 Puheohjauksen aktivointi ilmaistaan äänimerkillä ja laitteen näytöllä näkyy kyseisen valikon peruspuheohjauskäskyjen luettelo. Valikon näyttö ja akustinen signaali voidaan poistaa käytöstä tai ottaa käyttöön» Sivu 20. Puheohjauksen kytkentä pois painamalla pitkään tai kahdesti laitteen näppäintä. monitoimiohjauspyörän symbolinäppäimen pitkä painaminen tai tuplanapsautus symbolinäppäimellä. koskettamalla näyttöruutuun (symbolinäppäimen ulkopuolelle). ). Painamalla jotain laitteen painiketta (lukuun ottamatta painikkeen lyhyttä painallusta). sanomalla puhekomento Cancel voice control (Lopeta ääniohjaus). Ääniohjauksen ohje Lue ja huomioi ensin sivulla 14 Aloita käyttöönotto Kun sanot puhekäskyn Start tutorial, toistetaan puheohjauksen ohjeiden yksi seitsemästä osasta. Yksittäisiä käyttöönoton osia voidaan kutsua erikseen äänikomennolla Tutorial part... (käyttöönotto osa) ja sanomalla numero 1 7. Help Kun puhekäsky Help on sanottu, mahdollisten yhteydestä riippuvien puhekäskyjen valikko pysyy käytettävissä. Tiukoissa paikoissa äänikomennonhelp toistolla näytetään ohjeen toinen osa sekä valikko, jossa on muita mahdollisia äänikomentoja. Ohje ei sisällä kaikkia mahdollisia komentoja. Käyttö Lue ja huomioi ensin sivulla 14 Ääniohjausta voidaan käyttää pääasiassa tyyliin Kerro, mitä näet. Lausu vihreällä korostettujen toimintonäppäinten kuvaukset. Esimerkiksi toimintonäppäin Dial No. voidaan kutsua äänikomennolla Dial No.. Puheohjauksen asetukset» Sivu 20. Ääniohjauksen valikon symbolit ääniversio toistetaan äänikomentoa odotetaan puhekäskyn antaminen on pysähtynyt» Sivu 15 äänikomento tunnistetaan Kun järjestelmä toistaa ääniversion, ilmoituksen toiston loppuun ei tarvitse odottaa. Ilmoitus päättyy -näppäimen napsautuksella tai monitoimiohjauspyörän symbolinäppäimellä. Näin ääniversio keskeytetään ja uutta äänikomentoa odotetaan. Äänikomentoa ei tunnisteta Lue ja huomioi ensin sivulla 14 Jos järjestelmä ei tunnista äänikomentoa, se vastaa Sorry? (Anteeksi?), jonka jälkeen äänikomennot voidaan antaa uudestaan. Jos järjestelmä ei tunnista toistakaan äänikomentoa, se antaa ohjeen uudelleen ja siten mahdollisuuden uuteen syöttöön. Jos kolmattakaan äänikomentoa ei tunnisteta, järjestelmä vastaa Voice control cancelled (ääniohjaus lopetettu) ja dialogi päättyy. Äänikomentojen korjausmahdollisuus Lue ja huomioi ensin sivulla 14 Äänikomentoa voidaan korjata, muuttaa tai se voidaan antaa uudelleen laitteen -näppäimellä tai monitoimiohjauspyörän symbolinäppäimellä. Tämä on kuitenkin mahdollista vain, jos kuvake on näkyvissä. Ei tarvitse siis odottaa, kunnes järjestelmä tunnistaa äänikomennon. Äänikomennon syötön pysäytys/palautus Lue ja huomioi ensin sivulla 14 Joillakin valikoilla puhekäskyjen antaminen voidaan pysäyttää kiertämällä valikkonuppia 2» Kuva 1 sivulta 5. Silloin laitteen näyttöruudulla tai informaationäytöllä näkyvä symboli vaihtuu päälle. Laitteen käyttö 15

18 Syötön palautus symbolipainikkeella ; painamalla laitteen näppäintä. monitoimiohjauspyörän symbolinäppäimellä. Ohjeesta puuttuvat äänikomennot Lue ja huomioi ensin sivulla 14 Äänikomennot valikoiden, kansioiden ja hakemistojen hakuun yksittäisissä valikoissa. Toiminto Palaaminen takaisin järjestyksessä ylempänä olevaan valikkoon Selaa valikkoa/luetteloa/hakemistoa Navigointiparametrien äänikomennot Toiminto Navigointi-ilmoitusten päälle-/ poiskytkentä Kytke opastus kohteeseen TMCliikennetiedotteiden avulla päälle/pois Laitteen näytön liikennemerkkiilmoitukset päälle/pois» Sivu 53 back (takaisin) Puhekäsky next page (seuraava sivu) previous page (edellinen sivu) first page (ensimmäinen sivu) last page (viimeinen sivu) Puhekäsky navigation announcements on (Navigointi-ilmoitusten päällekytkentä) navigation announcements off (Navigointi-ilmoitusten poiskytkentä) switch on dynamic route (Dynaamisen reitin päällekytkentä) switch on dynamic navigation (Dynaamisen navigoinnin päällekytkentä) switch off dynamic route (Dynaamisen reitin poiskytkentä) switch off dynamic navigation (Dynaamisen navigoinnin poiskytkentä) show traffic signs on map (Näytä liikennemerkkit kartalla) hide traffic signs on map (Älä näytä liikennemerkkejä kartalla) Toiminto Näytä/piilota kaistasuositus laitteen näytöllä» Sivu 65 Näytä/piilota suosikkisymbolit kartalla Äänikomennot reittitietojen kyselyä varten Toiminto Tiedot etäisyydestä kohteeseen Tiedot saapumisajasta kohteeseen Tiedot ajoajasta kohteeseen Puhekäsky switch on lane guidance (Kytke kaistasuositus päälle) switch off lane guidance (Kytke kaistasuositus pois) show favourites (Näytä suosikit) hide favourites (Sammuta suosikit) Puhekäsky Remaining distance (Etäisyys kohteeseen) Arrival time (Saapumisaika) Driving time (Ajoaika) Puhekäskyt valikon symboleille karttanäkymän asetuksia varten Symboli map (Kartta) 2 D map (Kartta) 3 D Puhekäskyt karttanäkymän käytön symboleille Symboli Puhekäsky Map with elevations (Topografinen kartta) Destination map (Kohdekartta) Overview map (Yleisnäkymäkartta) Orientation zoom Puhekäsky Position map (Sijaintikartta) Autozoom Scale... > meters kilometers yards miles (metrit kilometrit jaardit mailit) scale five kilometres (mittakaava viisi km) Kohteen osoite voidaan lausua yhdessä vaiheessa sanomalla kaupunki, katu ja talon numero. Navigointitietojen tulee sisältää talon numero. 16 Laitteeseen perehtyminen

19 Voidaan lausua joko talon numero tai tarvittaessa osoitteen lisätietoja numeerisessa muodossa. Jos osoitteen lisätiedon talon numero on syötetyllä kadulla, järjestelmä antaa löydetyt numeroyhdistelmät. Laiteasetukset Setup-valikko Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Päävalikko 18 Ääniasetukset 18 Näyttöruudun asetukset 19 Aika- ja päiväysasetukset 19 Näppäimistöasetukset 19 Lisänäppäimistökielien asetukset 19 Yksiköiden asetukset 20 Ääniohjauksen asetukset 20 Tehdasasetusten palautus 20 Bluetooth -asetukset 20 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Tässä luvussa käsitellään laitteen perusasetukset. Muut asetukset on kuvattu yksittäisissä valikoissa Radio» Sivu 25 Tietovälineet» Sivu 29 DVD-video» Sivu 36 Kuvat» Sivu 37 Puhelin» Sivu 41 Navigaattori» Sivu 50 Ajoneuvojärjestelmien asetukset» Sivu 69 Laiteasetukset 17

20 Päävalikko Kuva 12 Laiteasetukset: Päävalikko Media Codec:... - Media-kooderin versio Update software - manuaalinen ohjelmistopäivitys (katso lisätietoja ŠKODA-verkkosivustolta Copyright - lisenssi- ja tekijänoikeuksien tiedot (näytetään aina vain englanninkielisenä) Ääniasetukset Päävalikossa voidaan asettaa laitteen perusparametrit. Päävalikon kutsuminen Paina näppäintä toimintonäppäintä, jossa symboli. Laiteasetusten päävalikkoon sisältyvät valikot Sound - äänensävyn asetukset» Sivu 18 Screen - näyttöruudun asetukset» Sivu 19 Time and date - aika- ja päiväysasetukset» Sivu 19 Language - laitteen kielen asetus 1) Keypad: - näppäimistö tekstin kirjoittamista varten» Sivu 19 Additional keypad languages - mahdollisuus syöttää lisää valitulle kielelle soveltuvia merkkejä» Sivu 19 Units - yksiköiden asetukset» Sivu 20 Voice control - puheohjauksen asetukset» Sivu 20 Remove SD card 1 safely - SD-kortin turvallinen poisto asemasta 1 Remove SD card 2 safely - SD-kortin turvallinen poisto asemasta 2 Remove USB device safely - USB-laitteen turvallinen poisto Factory settings - palautus tehdasasetuksiin» Sivu 20 Bluetooth - Bluetooth -toiminnon asetukset» Sivu 20 System information - järjestelmätietojen näyttö Device part number:... - laitteen osanumero Hardware:... - käytössä oleva laitteistoversio Software:... - käytössä oleva ohjelmistoversio Navigation database:... - navigointitietojen versio Gracenote database:... - multimediatietokannan versio Kuva 13 Ääniasetukset / Asetukset Balance - Fader Paina painiketta Sound. Volume - äänenvoimakkuuden asetukset Traffic reports - liikennetiedotusten (TP) äänenvoimakkuuden asetus Nav. announcements - navigointiohjeiden äänenvoimakkuuden asetus Voice control - puheohjauksen äänenvoimakkuuden asetus Maximum switch-on volume - suurin äänenvoimakkuus laitteen päällekytkennän jälkeen Volume adjustment (GALA) - ajonopeuden mukaan muuttuva äänenvoimakkuus ipod volume - liitetyn ipodin (USB-tulo) äänenvoimakkuuden asetus Quiet - matala äänenvoimakkuuden taso Medium - keskimääräinen äänenvoimakkuuden taso Loud - korkea äänenvoimakkuuden taso AUX volume - AUX-liitännän kautta liitetyn laitteen äänenvoimakkuuden asetus Quiet - matala äänenvoimakkuuden taso Medium - keskimääräinen äänenvoimakkuuden taso Loud - korkea äänenvoimakkuuden taso 1) Oikeaa maakohtaistenmerkkien näyttöä (esim. ID3 tag-tiedot) ei voida aina taata. 18 Laitteeseen perehtyminen

21 Bluetooth-Audio - liitetyn Bluetooth -laitteen äänenvoimakkuuden asetus Quiet - matala äänenvoimakkuuden taso Medium - keskimääräinen äänenvoimakkuuden taso Loud - korkea äänenvoimakkuuden taso Audio lowering: - audiojärjestelmän äänenvoimakkuuden pienenemisen asetus pysäköintietäisyyden valvonnan ollessa toiminnassa Off - pois päältä Low - vähäinen hiljentäminen Medium - kohtalainen hiljentäminen High - voimakas hiljentäminen Bass - Mid - Treble - äänitasojen asetukset Balance - Fader - äänenvoimakkuuden painopisteen asetus auton vasemman, oikea, etu- ja takakaiuttimien välillä Confirmation tone - kosketusnäppäimen koskettamista ilmoittavan äänen päälle-/poiskytkentä No navigation sound during call - navigointiohjeiden päälle-/poiskytkentä puhelinkeskustelun aikana Subwoofer - bassotaajuuden äänenvoimakkuuden asetus CANTON advanced setup - Canton -äänijärjestelmän asetus Select equaliser sound - radio-ohjelmatyypin valinta Music - äänialueiden tasapainotettu säätö musiikinkuuntelua varten Speech - kielellisen äänialueen korostus, bassotaajuudet vaimennetaan Sound focus: - äänentoiston tilan optimointiasetus Off - asetus koko auton alueelle Front - optimoitu asetus vain edessä matkustavia varten Driver - optimoitu asetus vain kuljettajaa varten CANTON surround - virtuaalinen Canton -tila-akustiikkajärjestelmä (käytetään mediavälineen toiston yhteydessä) Näyttöruudun asetukset Paina painiketta Screen. Switch off screen (in 10 seconds) - näytön vaihtaminen virransäästötilaan 1) Kirkkaus: - näyttöruudun kirkkauden asetus Brightest - kaikkein kirkkain säätöasento Brighter - kirkkaampi säätöasento Medium - keskikirkas säätöasento Darker - tummempi säätöasento Darkest - kaikkein tummin säätöasento Confirmation tone - kosketusnäppäimen koskettamista ilmoittavan äänen päälle-/poiskytkentä Animation when finger near screen - alemman valikkorivin piilottamisen päälle-/poiskytkentä Show clock in standby mode - kellonajan ja päivämäärän näyttö virran ollessa päällä ja laitteen ollessa pois päältä Aika- ja päiväysasetukset Paina painiketta Time and date. Clock time source: - aika-asetusten tyyppi Manual - manuaalinen arvon asetus GPS - vastaanotetun GPS-signaalin arvojen ottaminen Time: - aika-asetukset Summer (DST) - kesäajan kytkentä päälle ja pois Time zone: - aikavyöhykkeen valinta Time format: - aikamuodon asetus 12h 24h Date: - päiväyksen asetus Date format: - päiväysmuodon asetus PP.KK.VVVV päivä kuukausi vuosi VVVV-KK-PP vuosi kuukausi päivä KK-PP-VVVV kuukausi päivä vuosi Näppäimistöasetukset Paina painiketta Keypad:. ABC - näppäinten järjestely aakkosjärjestykseen QWERTY - näppäinten järjestely QWERTY-järjestelmän mukaan (näppäimistö) Lisänäppäimistökielien asetukset Paina painiketta Additional keypad languages. 1) Jos näyttö ei aktivoidu 10 sekunnin kuluessa lähestymisestä, näytön kosketuksesta tai valikkonäppäimen 2» Kuva 1 sivulta 5 käytöstä, näyttö on vain musta. Näyttöruutu kytkeytyy uudelleen päälle lähestymällä ruutua kädellä, koskettamalla ruutuun tai painamalla valikkonuppia 2. Laiteasetukset 19

22 Tässä valikossa näppäimistön merkit voidaan järjestää valitun kielen mukaan, ja samalla ottaa käyttöön vaihtoehto valitun kielen merkkien nopeasta syötöstä. Valittuja kieliä voidaan vaihtaa syöttöruudussa näppäimistöltä painamalla» Sivu 8. Yksiköiden asetukset Paina painiketta Units. Distance (etäisyys): - etäisyyksien yksiköt km - kilometriä miles - mailia Speed: - nopeusyksiköt km/h - kilometriä tunnissa mph - mailia tunnissa Temperature: - lämpötilayksiköt C - Celsius-astetta F - Fahrenheit-astetta Volume: - tilavuusyksiköt l - litraa gal (US) - gallonaa (US) gal (UK) - gallonaa (UK) Consumption: - kulutusyksiköt l/100km - litraa 100 kilometrin matkalla km/h - kilometriä litralla mpg (US) - mailia gallonalla (US) mpg (UK) - mailia gallonalla (UK) Gas consumption: - polttoainekulutusyksiköt kg/100km - kilogrammaa 100 kilometrin matkalla km/kg - kilometriä kilogrammalla m³/100km - kuutiometriä 100 kilometrin matkalla km/m³ - kilometriä kuutiometrillä Pressure: - rengaspaineyksiköt kpa - kilopascalia bar - baria psi - paunaa neliötuumalle Ääniohjauksen asetukset Paina painiketta Voice control. Dialogue style: - keskustelutyylin asetus Long - pitkä keskustelu (järjestelmä antaa lyhentämättömät akustiset ilmoitukset) Short - lyhyt dialogi (järjestelmä lyhentää ilmoitukset tai korvaa ne akustisella signaalilla) Display available commands - peruskäskyt sisältävän valikon näytön kytkentä päälle ja pois puheohjauksen aloituksen yhteydessä Voice control session start tone - akustisen signaalin kytkentä päälle ja pois puheohjauksen aloituksen yhteydessä Voice control session end tone - akustisen signaalin kytkentä päälle ja pois puheohjauksen päättymisen yhteydessä Input tone in voice dialogue - akustisen signaalin kytkentä päälle ja pois puhekäskyn syöttömahdollisuutta varten Tehdasasetusten palautus Paina painiketta Factory settings. Reset all settings and data (Palauta kaikki asetukset/tiedot) Restore factory settings - kaikkien tehdasasetusten palautus Reset individual settings/data (Palauta yksittäiset asetukset/tiedot) Sound - äänensävyn asetusten palautus Radio - Radioasetusten palautus Vehicle - ajoneuvojärjestelmien asetusten palautus Telephone - puhelinasetusten palautus Media - media-asetusten palautus Voice control - puheohjauksen asetusten palautus Navigation - navigointiasetusten palautus System - järjestelmäasetusten palautus Bluetooth -asetukset Paina painiketta Bluetooth. Bluetooth - Bluetooth -toiminnon kytkentä päälle ja pois Näkyvyys: - muiden laitteiden Bluetooth -yksikön näkymisen kytkentä päälle ja pois Visible - näkymisen pysyvä kytkentä päälle Hidden - näkymisen kytkentä pois päältä At start-up - näkymisen kytkentä päälle 5 minuutin ajaksi virran päällekytkennän jälkeen tai kunnes ajonopeus ylittää nopeusarvon 5 km/h Name (nimi): - näppäimistöllä varustetun syöttökentän avaus - laitteen nimen muutos 20 Laitteeseen perehtyminen

23 Paired devices - paritettujen Bluetooth -laitteiden näyttö, paritetun laitteen liitäntä tai poisto, paritettujen laitteiden luettelon poisto Delete all - kaikkien paritettujen Bluetooth -laitteiden poisto - paritetun Bluetooth -laitteen poisto Find devices - ulkoisen laitteen etsintä aktiivisella Bluetooth -toiminnolla ja päällekytketyllä näkymisellä» Sivu 43 Bluetooth audio (A2DP/AVRCP) - Bluetooth -profiilin A2DP ja AVRCP kytkentä päälle ja pois 1) 1) A2DP ja AVRCP ovat Bluetooth -profiileja, jotka tukevat multimediatoimintoja. Laiteasetukset 21

24 Audio/Video/Kuvat Päävalikko Radio Käyttö Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Päävalikko 22 Kuultavissa olevien kanavien luettelo 23 Radiokanavien haku ja tallennus 23 Etsi kuultavissa olevat kanavat (Scan) 24 Kanavalogot 24 Liikenneradio 24 Kanavatiedot (DAB) 25 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Laite mahdollistaa analogisen radiovastaanoton FM- ja AM taajuuksilla. DAB-radiovastaanotto mahdollistaa useampien lähetysasemien tiedonsiirtoa niin sanottuna Ensemble-ryhmänä yhdellä taajuudella. Lisäksi se mahdollistaa lisätietojen ja informaation (esim. uutisten, urheilun, säätietojen, varoitusten jne.) siirtämisen. VAROITUS Pysäköintihalleissa, tunneleissa, kerrostaloalueilla tai mäkisessä maastossa radiosignaalin vastaanotto voi häiriintyä niin paljon, että kuuluvuuteen tulee täydellisiä katkoksia. Maissa, joissa RDS-toiminto ei ole riittävän hyvin tuettu, suosittelemme AFja RDS-asetuksen asettamista pois päältä, koska se voi haitata radion toimintaa. Muutoin ne saattavat häiritä radion toimintaa. Vastaanottohäiriöitä saattaa esiintyä ikkuna-antenneilla varustetuissa autoissa, jos ikkunoissa on kalvoja tai metallipäällysteisiä tarroja. Lue ja huomioi ensin sivulla 22 Näyttösivun kuvaus» Kuva 14 A B C D valittu radiokanava (taajuus tai nimi) Asemanäppäimet kanavanäppäinten muistipaikkaryhmät Radion taajuusalueen valinta (FM/AM/DAB) Kuultavissa olevien kanavien luettelo» Sivu 23 Kuva 14 Radio: Päävalikko manuaalinen/puoliautomaattinen kanavahaku» Sivu 23 Kanavien vaihtaminen joko käytettävissä olevien kanavien luettelossa tai kanavanäppäinten alla valikon asetuksista riippuennuolinäppäimet:» Sivu 25, Asetukset Radioasetukset Tietoa radiokanavasta (DAB)» Sivu 25 Jokaisella radion taajuusalueella (FM/AM/DAB) on kullakin 18 kanavanäppäintä radionkanavan tallentamista varten. Nämä radiokanavapainikkeet jaetaan kolmeen muistipaikkaryhmään. Päävalikon kutsuminen Paina painiketta. Valitse lähetysalue Paina uudelleen painiketta. tai Napsauta toimintonäppäintä D» Kuva 14 ja valitse haluamasi alue. 22 Audio/Video/Kuvat

25 Näytöllä olevat tietosymbolit Symboli Liikenneradioasema Merkitys Liikennevalosignaali ei ole saatavilla tai valittu kanava ei ole liikenneradiokanava RDS-toiminto on pois käytöstä (FM) AF Vaihtoehtoinen taajuus on pois päältä (FM) Kuultavissa olevien kanavien luettelo Symboli Merkitys Signaali ei ole käytettävissä (DAB) Radiokanava kuvaesityksellä (diaesitys) (DAB) Päivitä kanavaluettelo Kanavaluetteloa päivitetään jatkuvasti automaattisesti. Radiokanavien kanavaluettelon lajittelutavat (FM) Aakkoset - lajittelu kanavan nimen mukaan aakkosjärjestyksessä Ryhmä - lajittelu lähetetyn-ohjelmatyypin mukaan Radiokanavien haku ja tallennus Lue ja huomioi ensin sivulla 22 Radiokanava voidaan hakea seuraavalla tavalla ja tallentaa kanavapainikkeelle. Automaattinen kanavahaku Automaattisesti asetetut kanavat ovat kuultavissa olevien kanavien luettelossa. Kuva 15 Esimerkki kuultavissa olevien kanavien luettelosta: FM / DAB Lue ja huomioi ensin sivulla 22 Kuultavissa olevien kanavien luettelossa on kaikki riittävän hyvin kuuluvat kanavat, jotka ovat kuultavissa kyseisessä paikassa. Laite etsii näitä kanavia automaattisesti. Näytä kanavaluettelo Paina Radio-päävalikossa toimintonäppäintä. Näytöllä olevat tietosymbolit Symboli (esim.) (esim.) Merkitys Radioasema, joka on tallennettu kanavanäppäimelle Nykyinen valittu radiokanava Liikenneradioasema Lähetetyn ohjelman tyyppi (FM) Aluelähetyksen tyyppi (FM) Puoliautomaattinen kanavahaku Paina Radio-valikossa toimintonäppäintä. Käytä toimintonäppäintä tai. Laite hakee radioalueella, kunnes ensimmäisen kuultavissa oleva kanava on viritetty. Manuaalinen kanavahaku Paina Radio-valikossa toimintonäppäintä. Valitse haluttu kanava toimintonäppäimillä / tai siirtämällä liukusäädintä näytön poikki. Tallenna radiokanavat kanavapainikkeelle Paina kuultavissa olevien kanavien luettelossa haluamaasi kanavaa pitkään. Näyttöön tulee toimintonäppäimien B lista» Kuva 14 sivulta 22. Paina kanavapainiketta B, jonka alle haluat tallentaa kanavat. tai Aseta haluttu kanava manuaalisesti tai puoliautomaattisesti. Pidä haluttua painiketta B painettuna niin pitkään, kunnes merkkiääni kuuluu. Radio 23

26 Yksittäisten radiokanavapainikkeiden muistipaikkaryhmien välillä voidaan vaihtaa toimintonäppäimillä C. Etsi kuultavissa olevat kanavat (Scan) Lue ja huomioi ensin sivulla 22 Tämä toiminto toistaa kaikkia kanavia peräkkäin muutaman sekunnin ajan. Kytkeminen päälle Paina valikkonäppäintä 2» Kuva 1 sivulta 5 pitkään. tai Paina Radio-valikossa toimintonäppäintä Scan. Kytkeminen pois päältä Paina valikkonäppäintä 2 pitkään tai paina mitä tahansa toimintonäppäintä näytöllä. Toiminnon katkaisun jälkeen laite toistaa kanavaa, jonka kohdalla toiminto keskeytettiin. Kanavalogot Lue ja huomioi ensin sivulla 22 Logot (kuvat) voidaan kohdistaa kanavaan kanavapainikkeilla (B» Kuva 14 sivulta 22). Tallenna kanavalogo automaattisesti (FM / DAB) Ennen kuin tallennat radioaseman kanavapainikkeelle Radio-valikossa, paina toimintonäppäintä Advanced setup. Aktivoi valikko Auto-save station logos» Sivu 25, Lisäasetukset (FM) tai» Sivu 26, Lisäasetukset (DAB). Kun kanava tallennetaan radiokanavapainikkeeseen, sille kohdistetaan myös laitteen muistin logo, jos tälle kanavalle on olemassa logo muistissa. Tallenna kanavalogo manuaalisesti Aiemmin tallennetuille kanaville voidaan kohdistaa logo manuaalisesti. Käytä toimintonäppäintä Station logos. Esiin tulee radiokanavien kanavapainikkeiden valikko. Paina sen kanavan kanavapainiketta, jolle haluat kohdistaa logon. Esiin tulee tallennusvälineiden valikko (CD, SD-kortti, USB). Valitse haluttu kuva kyseisestä tallennusvälineestä. Kuvan valitseminen kohdistaa sen kyseiselle kanavapainikkeelle. Huomautus Seuraavat kuvaformaatit ovat tuettuja: jpg, gif, png, bmp. Suosittelemme tarkkuutta 500 x 500 pikseliä. Liikenneradio Lue ja huomioi ensin sivulla 22 Kytkentä päälle ja pois Paina Radio-valikossa toimintonäppäintä. Ota käyttöön tai poista käytöstä valikko Traffic Program (TP). Liikennetiedotteet Liikennetiedotteen aikana näytetään seuraava valikko: Cancel - nykyisen liikennetiedotteen keskeytys. TP-toiminto pysyy aktivoituna. Deactivate - nykyisestä liikennetiedotteen lopettaminen ja TP-toiminnon poiskytkentä. Huomautus Jotkut radioasemat tunnistautuvat harhaanjohtavasti liikennetiedotteita lähettäviksi kanaviksi. Sen vuoksi kyse ei ole laitevirheestä, ettei näillä kanavilla ole liikennetiedotteita. Media-valikossa toiston aikana vastaanotetaan viimeksi valitun radiokanavan liikenneradiota. Jos tämä radiokanava ei lähetä liikennetiedotteita tai signaalia ei ole saatavilla, laite hakee automaattisesti liikenneradiokanavan. 24 Audio/Video/Kuvat

27 Kanavatiedot (DAB) Lue ja huomioi ensin sivulla 22 Kuva 16 Lähetysaseman tiedot DAB mahdollistaa eri lisätietojen välityksen. Näiden tietojen näyttövaihtoehdot voidaan säätää seuraavassa valikossa. Paina Radio-valikossa näppäintä. Preset list - vain tallennettujen DAB-kanavien näyttö Station info. - DAB-kanavan tietojen, radiotekstin ja kuvien näyttö (esim. kanavan nimi, ohjelma- tai kuvatyyppi, jos niitä lähetetään) Radio text - vain radiotekstin näyttö Slideshow - vain kuvaesitys (kuva etenee täyskuvatilassa siihen saakka, kunnes näyttöruutu kytketään uudelleen päälle lähestymällä sitä kädellä) Huomautus Kun kosketat opastustekstin näyttöaluetta (radiotekstin näyttöä), vain näitä tietoja näytetään. Kun kosketat näytettävien kuvien aluetta näyttöruudussa, vain kuvat näytetään. Radioasetukset Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Asetukset 25 Lisäasetukset (FM) 25 Lisäasetukset (DAB) 26 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Radiotoimintojen perusasetus on sama kaikille radioalueille. Advanced setup (Lisäasetukset) -valikko on erilainen FM- ja DAB-taajuuksille. AM-alueella ei ole tätä valikkokohtaa. Asetukset Paina Radio-valikossa näppäintä. Sound - äänensävyn asetukset» Sivu 18, Ääniasetukset Scan - kaikkien valitun taajuusalueen vastaanottokelpoisten lähetysasemien automaattinen toistaminen 5 sekunnin ajan peräjälkeen Arrow buttons: - lähetysaseman vaihtotoiminnon asetus Radio-valikossa Preset list (Tallennusluettelo) - vain tallennettujen kanavien vaihto (kanavapainikkeet) Station list - kaikkien vastaanottokelpoisten radiokanavien vaihto valitun taajuusalueen sisällä Traffic programme (TP) - liikenneradion kytkentä päälle ja pois Delete presets - tallennetun lähetysaseman nimen poistaminen (kanavapainikkeet) - Kanavan poistaminen (radiokanavapainike) Delete all - kaikkien lähetysasemien poistaminen (kanavapainikkeet) Station logos - kanavalogojen manuaalinen kohdistus» Sivu 24 Radio text - radiotekstin näytön kytkentä päälle ja pois (vain FM ja DAB) Advanced setup - toinen asetus, joka vaihtelee valitusta radioalueesta riippuen (vain FM ja DAB) Lisäasetukset (FM) Paina Radio-valikossa toimintonäppäintä. Advanced setup Alternative frequency (AF) - kytkee päälle/pois vaihtoehtoisen taajuuden haun nykyiselle kuultavalle kanavalle, pois päältä kytkettäessä laitteen näytöllä näkyy AF off Radio Data System (RDS) - RDS-toiminnon kytkentä päälle ja pois Radio 25

28 RDS Regional: - alueellisten lähetysasemien seurannan kytkentä päälle ja pois Fixed - valittu alueellinen lähetysasema pidetään pysyvästi. Jos signaali häviää, toinen alueellinen lähetysasema on asetettava manuaalisesti. Automatic - lähetysaseman automaattinen valinta kulloinkin parhaalla vastaanotolla. Lähetysaseman signaalin hävitessä radio virittyy automaattisesti toiselle käytettävissä olevalle alueelle. Auto-save station logos - Automaattinen kanavalogon tallennus radiokanavan PI-koodin mukaan» Sivu 24 Lisäasetukset (DAB) Valitse Radio- valikosta DAB-alue ja paina toimintopainiketta Advanced setup. Advanced setup DAB traffic announcements - DAB-tiedotusten kytkentä päälle ja pois Other DAB announcements - Muiden tiedotusten (esim. varoitukset, alueellinen sää, urheilutulokset, talousuutiset) kytkentä päälle ja pois DAB - DAB station tracking - Muiden lähetysryhmien automaattisen DABohjelmaseurannan kytkentä päälle ja pois Automatic DAB - FM switching - DAB-signaalin katoamisen yhteydessä tapahtuvan automaattisen FM-taajuusalueelle vaihdon kytkentä päälle ja pois L-band - L-kaistan automaattisen DAB-asemanhaun kytkentä päälle ja pois Auto-save station logos - tunnistetun kanavan automaattinen logon tallennus» Sivu 24 DAB-ohjelmanseuranta Jos DAB-lähetysasema on useampien ryhmälähetysten osana, vastaanottosignaalin ollessa heikkolaatuinen etsitään sama kanava toisesta lähetysryhmästä. Automaattinen vaihto DAB - FM DAB-vastaanottosignaalin ollessa heikkolaatuinen laite yrittää löytää kyseiselle DAB-lähetysasemalle vastaavan FM-lähetysaseman. Automaattisen vaihdon edellytyksenä on, että DAB- ja FM-lähetysasemat lähettävät yhtenevän lähetysasematunnuksen. Kun lähetystä vastaanotetaan FM-alueella, näytetään ( ) kanavan nimen takana. Kun vastaava DAB-kanava on taas vastaanottokelpoinen, näytöltä poistuu ilmoitus ( ). Jos DAB-lähetysaseman vastaanottosignaalin ollessa huono myöskään FMtaajuusaluetta ei löydy, radio mykistyy. Jos automaattista lähetysaseman vaihtoa ei haluta käyttää (esim. tunnelissa, kun häiriö on lyhytaikainen), tämä toiminto voidaan kytkeä pois toiminnasta. L-band DAB-radiovastaanotossa käytetään eri maissa eri taajuusalueita. Joissakin maissa DAB vastaanotto toimii vain ns. L-taajuudella. Jos DAB-radiovastaanotossa on ongelmia, on tarkastettava, onko automaattinen DAB-kanavahaku kytketty L-taajuudelle. Jos kyseisessä maassa ei ole DAB-vastaanottoa L-taajuudella, on parempi kytkeä tämä valikkokohta pois päältä. Kanavahaku on siten nopeampi. 26 Audio/Video/Kuvat

29 Media Käyttö Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Päävalikko 27 Kappale-/kansioluettelo 28 Kappale-/kansioluettelo 28 Toisto 29 Media-asetukset 29 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Laite mahdollistaa erilaisissa formaateissa olevien audio- tai videotiedostojen toistamisen» Sivu 30, erilaisten signaalilähdetyyppien liittämisen tai audiotiedostojen tallentamisen sisäiseen jukeboksiin. Kun signaalilähde on liitetty, laite alkaa toistaa äänitiedostoja automaattisesti aakkosjärjestyksessä. Laitteen käyttötavat» Sivu 7. Laitteelta käyttöelementtien kautta. laitteen näyttöruudulla olevilla painikkeilla. Tietoja MAXI DOT -näytöstä. Päävalikko Päävalikon kutsuminen Paina painiketta. Näyttösivun kuvaus A B C D Valitun tiedoston tiedot (esim. esiintyjän nimi, kappaleen nimi) valittu signaalilähde / albumikuvan näyttö 1) (cover art); albumiluetteloa voidaan selata liikuttamalla sormea painikkeen pinnalla. Toistoajan / jäljellä olevan toistoajan näyttö; kappaleen (tiedoston) sisällä voidaan liikkua siirtämällä liukusäädintä tai koskettamalla aika-akselin haluttua kohtaa Signaalilähteen valinta Kappale-/kansioluettelo Tietovälineasetukset» Sivu 29 Signaalilähteen valinta Toimintonäppäimen D valikko» Kuva 17. CD/DVD - toistaa laitteessa olevan CD/DVD-levyn» Sivu 33 SD card 1 - vaihtaa asetettuun muistikorttiin SD 1» Sivu 33 SD card 2 - vaihtaa asetettuun muistikorttiin SD 2» Sivu 33 USB - vaihtaa USB-liitännän kautta liitettyyn muistivälineeseen» Sivu 34 ipod - vaihtaa USB-liitäntään liitettyyn ipodiin (iphone, ipad)» Sivu 34 AUX - vaihtaa AUX-liitännän kautta liitettyyn ulkoiseen audiolähteeseen» Sivu 34 BT Audio - vaihtaa Bluetooth -soittimeen» Sivu 32 Jukebox - vaihtaa jukeboksiin» Sivu 31 Kuva 17 Media: Päävalikko 1) Mikäli tämä on Gracenote -tietokannassa tai toistettavan tiedoston (ID3 tag) osa. Media 27

30 Kappale-/kansioluettelo Kappale-/kansioluettelo Kuva 18 Kappale-/kansioluettelo Valikkonäyttö Paina Media-valikossa toimintonäppäintä. Näyttösivun kuvaus A B Kansiorakenteen näyttö, järjestyksessä ylempänä olevien kansioiden painikkeet Vaihto kappale-/kansiotietokantaan» Sivu 28 Valitun lähteen tai kansion toisto Valitun lähteen tai kansion kappaleiden toisto satunnaisessa järjestyksessä valitun lähteen tai kansion toistuva toisto Kappaleen soittoautomatiikka 10 sekunnin ajan» Sivu 29 Lähteistä SD card 1, SD card 2 tai USB 1 voidaan valita näytettäväksi Folder (kansio) tai Database (tietokanta). Näytön muuttaminen on mahdollista vain kyseisen lähteen tiedostojen/kansioiden perusnäkymässä. Tilarivillä A näytetään valittu lähde. Huomautus Tiedosto-/kansioluettelossa näytetään enintään tiedostoa/kansiota aakkosjärjestyksessä. Jos tiedosto-/kansioluetteloon ilmestyy yliviivattu symboli, silloin laite ei tue tätä tiedostoformaattia tai tiedosto on vahingoittunut eikä sitä voi toistaa. Kuva 19 Kappale-/kansiotietokanta Laite osaa luokitella tiedostot ID3-tag-tiedosto-ominaisuuksien tietojen mukaan yksittäisiin tietokannan luokkiin. Näyttösivun kuvaus A B Kansiorakenteen näyttö, järjestyksessä ylempänä olevien kansioiden painikkeet Vaihto kappale-/kansiotietokantaan» Sivu 28 Valitun lähteen tai kansion toisto Kappaleen soittoautomatiikka 10 sekunnin ajan» Sivu 29 Lähteistä SD card 1, SD card 2 tai USB 1 voidaan valita näytettäväksi Folder (kansio) tai Database (tietokanta). Näytön muuttaminen on mahdollista vain kyseisen lähteen tiedostojen/kansioiden perusnäkymässä. Tilarivillä A näytetään valittu lähde. Symbolipainikkeella näyttöön tulee Database tai nimikkeiden/kansioiden luettelo valitusta kappaleesta. Lajittele nykyisen lähteen tietokannan tiedostot seuraaviin luokkiin: Track list - Kappaleluettelot suosion 1) /toistotiheyden mukaan Artist - lajittelu artistin mukaan Album - lajittelu albuminnimen mukaan Genre - lajittelu kappaleeseen kohdistetun genren mukaan 1) Kappaleiden suosio esim. määräytyy yksittäisten kappaleiden ID3-Tag-asetuksista. 28 Audio/Video/Kuvat

31 Track - lajittelu kappaleen nimen mukaan Video - tiedostot, jotka sisältävät videotallenteen Huomautus Kappale-/kansiotietokannassa näytetään enintään tiedostoa/kansiota aakkosjärjestyksessä. Jos kappale-/kansiotietokantaan ilmestyy yliviivattu symboli, silloin laite ei tue tätä tiedostoformaattia tai tiedosto on vahingoittunut eikä sitä voi toistaa. Toisto Laite toistaa tiedostot aakkosjärjestyksessä. Toiston toimintonäppäinten kuvaus Näppäin Toiminta Toiminto / Paina Toisto/tauko Lyhyt painallus a) Edellisen kappaleen toistaminen Lyhyt painallus b) Nykyisen kappaleen toisto tässä yhteydessä Pitkä painallus c) Kappaleiden nopea kelaus taaksepäin Lyhyt painallus Seuraavan kappaleen toistaminen Pitkä painallus c) Kappaleen nopea kelaus eteenpäin Ensimmäinen painallus Toinen painallus Kolmas painallus Paina Ensimmäinen painallus Toinen painallus Kappaleen toiston aloitus Koko kansion/signaalilähteen toiston aloitus Toiston lopetus Kansion/lähteen satunnaisen toiston päälle-/poiskytkentä (mix-tila) Kansion/lähteen automaattinen toisto Mukavuusvilkutustoiminnon kytkentä päälle ja pois a) Noin 3 sekunnin sisällä kappaleen toiston aloittamisesta. b) Paina noin 3 sekunnin jälkeen kappaleen toiston aloittamisesta. c) Mitä kauemmin näppäintä painetaan, sitä nopeammin kelautumisen eteen- tai taaksepäin tapahtuu. Hakutoiminto Scan-toiminto voidaan aloittaa/päättää Media-päävalikosta symbolinäppäimellä 2» Kuva 1 sivulta 5. Haku-toiminto voidaan myös keskeyttää vaihtamalla toiseen tiedostoon/signaalilähteeseen tai napsauttamalla jotakin toiston toimintonäppäintä. Huomautus Taulukossa esitetyt näppäimet vaihtelevat valitusta näyttövalikostariippuen. Media-asetukset Paina Media-valikossa toimintonäppäintä. Sound - äänensävyn asetukset» Sivu 18, Ääniasetukset Manage jukebox - tuettujen audio- ja videotiedostojen tallentaminen laitteen sisäiseen muistiin tai poistaminen muistista» Sivu 31 Mix/repeat/scan including subfolders - kappaleen toiston päälle-/poiskytkentä seuraavissa tiloissa (satunnainen / toisto / automaattinen toisto) alikansioineen nykyisessä kansiossa Bluetooth - Bluetooth -toiminnon asetukset» Sivu 20 Video setup (files) - tiedostosta toistetun videon parametrien asetus Format: - kuvaruudun sivusuhteen asetus Automaattisesti - kuvan mukautus kuvaruutuun 16:9 4:3 14:9 47:20 Video (DVD) settings - DVD-videolähteestä toistetun videon parametrien asetus» Sivu 33 Traffic programme (TP) - liikenneradion kytkentä päälle ja pois External AUX device - ulkoisen AUX-audiolähteen tulosignaalin aktivointi päälle ja pois Reset codec to system settings - Codec-tehdasasetukset Remove safely - liitetyn lähteen turvallinen poistaminen Laitteen valinta SD-kortti 1 SD-kortti 2 USB 1 Media 29

32 Signaalilähteet Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Tuetut lähteet ja tiedostoformaatit 30 Vaatimukset ja rajoitukset 31 Jukeboksi 31 Bluetooth -soitin 32 CD/DVD 33 SD-muistikortti 33 USB-, AUX-sisääntulot 34 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. HUOMIO Älä koskaan laita ulkoista signaalilähdettä turvatyynyjen lähelle. Irrallaan olevat esineet voivat osua laukeavaan turvatyynyyn ja vahingoittaa matkustajia - hengenvaara! Älä koskaan laita ulkoista signaalilähdettä kojelaudan päälle. Matkustamossa olevat irralliset esineet voivat sinkoutua eteenpäin äkillisen ohjaustai jarrutusliikkeen tai törmäyksen johdosta ja aiheuttaa vammoja matkustajille tai liikenteen muille osapuolille. Älä pidä ulkoisia signaalilähteitä ajon aikana kädessä tai sylissä. Matkustamossa olevat irralliset esineet voivat sinkoutua eteenpäin äkillisen ohjaus- tai jarrutusliikkeen tai törmäyksen johdosta ja aiheuttaa vammoja matkustajille tai liikenteen muille osapuolille. Ulkoisen signaalilähteen liitosjohdon on kuljettava siten, ettei se estä ajoliikkeitä. VAROITUS Suosittelemme, että tallennat kaikki tärkeät Jukeboxin tiedot CD/DVD-tietovälineille, Bluetooth -soittimille, SD-muistikorteille ja muihin ulkoisiin lähteisiin. ŠKODA-merkkiliike ei vastaa vahingoista, jotka aiheutuvat näihin tietovälineisiin tallennettujen elektronisten tietojen katoamisesta. Tuetut lähteet ja tiedostoformaatit Lue ja huomioi ensin ja sivulla 30 Tuetut signaalilähteet Huomautus Joissakin signaalilähteissä lähtöäänenvoimakkuutta voidaan muuttaa lähteestä. Signaalilähteet Luokitus Äänitiedostotyypit Kooderityyppi (Tiedostomuodot) Tiedostoliite SD-muistikortti USB-laitteet Muut ulkoiset lähteet CD/DVD-levyasema SD-muistikortti USB-laitteet Bluetooth - soitin SD, SDHC, SDXC USB-tikku, USB-MSC-soitin, HDD (ilman erityistä ohjelmistoa) kannettava soitin (esim. ipod, ipad, iphone, MTP-soitin (MSC), Bluetooth -soitin Audio-CD (enintään 80 min), CD-R ja CD-RW (joiden kapasiteetti on jopa 700 Mt), DVD±R/ RW; tavallinen DVD, DVD-Video ja DVD-Audio Tietojärjestelmä FAT16, VFAT, FAT32, exfat, NTFS USB 1.x ja 2.x tai uudempi, tuella USB 2.x (Tiedonsiirtonopeus vastaa suurinta nopeutta USB 2.x) Nopeusluokka enintään 480 Mb/s Tietojärjestelmä FAT16, VFAT, FAT32, NTFS Bluetooth-protokollat A2DP und AVRCP ( ) CD/DVD ISO9660, Joliet (Level 1,2,3), UDF 1.x, UDF 2.x MPEG-1/2 (Layer-3) mp3 Windows Media Audio 7, 8, 9 ja 10 wma asf MPEG-2/4 aac FLAC, WAV, OGG flac wav ogg Soittolistat m3u; pls; wpl; m3u8; asx 30 Audio/Video/Kuvat

33 Albumin kannet (Levynkannen kuvat) Tiedostoominaisuudet Tiedonsiirtonopeus Skannausnopeus max. 320 kb/s enintään 48 khz Kuvan resoluutio jopa 500x500 pikseliä (200 kb) (jpg, jpeg, png, bmp, gif); riippuen saatavuudesta levynkannet tulevat näyttöön (kuvia levynkansissa) kustakin mediasta tai Gracenote -tietokannasta a). Videotiedostotyypit Kooderityyppi (Tiedostomuodot) Tiedostoliite VAROITUS MPEG-1/2 mpg mpeg ps avi ISO-MPEG4; DivX 3, 4 ja 5; Xvid avi divx mp4 m4v max kb/s ISO-MPEG4 H.264 (MPEG4 AVC) mp4 m4v mov Erottelukyky: enintään 720x576 pikseliä a) Gracenote on laitteeseen tallennettu tietokanta, joka sisältää tietoja ja albumien kansia (koteloiden kuvia). Tiedostoominaisuudet Tiedonsiirtonopeus Kuvanvaihtotaajuus: Windows Media Video 9 wmv enint. 25 fps (tai 30 fps käytettäessä b- kehyksiä) Laite on testattu julkaisuajankohtana useimpien markkinoilla myytävien tuotteiden ja tietovälineiden avulla maksimikokoon 32 GB asti. Siitä huolimatta voi käydä niin, että jotakin ulkoista laitetta, tietovälinettä tai tiedostoa ei voi lukea tai soittaa. Laite ei tue GPT-standardin mukaan (GUID Partition Table) strukturoituja signaalilähteitä. Vaatimukset ja rajoitukset Lue ja huomioi ensin ja sivulla 30 Toistettavan tiedoston kappaleen, esittäjän ja albumin nimi voidaan näyttää, mikäli näistä tiedoista on olemassa ns. ID3-tag. Jos ID3-tag ei ole käytettävissä, näytetään vain kansion nimi. Parhaan mahdollisen toiston takaamiseksi suosittelemme vähintään 160 kb/ s bittinopeutta ja pakattujen MP3-tiedostojen käyttöä. Jos äänitiedostoissa on vaihteleva bittinopeus, ilmoitettu jäljellä oleva toistoaika ei vastaa todellista jäljellä olevaa toistoaikaa. DRM-menetelmällä suojattuja tiedostoja ei voi soittaa laitteen levyaseman avulla. Jukeboksi Kuva 20 Tiedostojen tuonti jukeboksiin/jukebox-tietokantaan Lue ja huomioi ensin ja sivulla 30 Sisäiseen laitemuistiin (Jukebox) voidaan tuoda tiedostoja liitetyistä lähteistä ja toistaa niitä. Käytettävissä on noin 10 GB vapaata muistitilaa ja muistiin voidaan tallentaa tiedostoa. Tiedostot ryhmitellään sitten tietokantaan ID3 tag-tiedostotietojen mukaan» Sivu 28. Ellei näitä tietoja ei ole, tiedostot ryhmitellään vain luokkaan Track. Media 31

34 Tiedostojen/kansioiden valinta tuontia varten A Lähde-/kansionäkymän näyttö, järjestyksessä ylempien lähteiden/kansioiden toimintonäppäimet B Kansio C Tiedosto D Painike jukeboksiin tuontia varten E Painikkeet järjestyksessä ylempänä olevaa kansiota varten Muistin täyttötilan näyttö: Jos haluat tuoda näyttöön laitteen sisäisen muistiin, paina Manage jukebox. Näytöllä esitetään seuraavat tiedot: Free: - vapaana olevan muistitilan koko In use: - käytössä olevan muistitilan koko Free files: - tuotavissa olevien tiedostojen lukumäärä (enintään 3 000) Tiedostojen tuonnin tai poiston aikana näytetään muistin sen hetkistä täyttötilaa. Tiedostojen tuonti Sisäiseen muistiin voidaan tuoda tuettuja Audio-/videotiedostoja» Sivu 30 nykyisistä liitetystä lähteistä. Paina Manage jukebox Import. Näytölle tulee valikko, jossa näkyy käytettävissä olevat lähteet. Valitse haluamasi lähde. Valitse kansio B tai tiedostot C. Paina painiketta Paina D. Ilmoitus import completed (Tuonti valmis). (... alkaen... tiedosto (t)). Import completed successfully (Tuonti onnistui) näyttää, että valitun kansion tai tiedoston tuonti on päättynyt. Paina painiketta ja sulje tiedostojen tuonti-ikkuna. Tiedostojen poisto Toiminto on käytettävissä, jos jukeboksissa on audio- ja videotiedostoja. Paina Manage jukebox Poista. Näytölle tulee valikko, jossa näkyy käytettävissä olevat tietovälineet. Valitse haluamasi käytettävissä oleva väline. Valitse kansio B tai tiedostot C. Paina. Paina näppäintä Delete. Ilmoitus Files have been deleted. (Tiedostot poistettiin) näyttää, että valittujen kansioiden/tiedostojen poisto onnistui. Paina painiketta ja sulje tiedostojen poisto-ikkuna. Huomautus Tekijänoikeussuojattujen CD-/DVD-levyjen sisältöä ei voi kopioida jukeboksiin. Valmiiksi kopioidut tiedostot tunnistetaan, eivätkä ne ole enää uudelleen kopioitavissa (esitetään harmaana). Audio- ja videotiedostojen kopiointi ja samanaikainen jatkuva toistaminen CD-/DVD-levyasemassa ei ole mahdollista. Bluetooth -soitin Lue ja huomioi ensin ja sivulla 30 Laite mahdollistaa langattoman yhteyden Bluetooth -soittimeen. Noudata samoja ohjeita kuin puhelimen ja laitteen yhdistämisessä» Sivu 42. VAROITUS Älä yhdistä Applen laitetta Bluetoothiin ja USB:hen samaan aikaan, se voi aiheuttaa toimintahäiriön. Huomautus Suosittelemme kannettavan soittimen suurimman mahdollisen äänenvoimakkuuden asettamista. Äänenvoimakkuutta voidaan säätää sovittamalla laitteen tuloherkkyys Bluetooth -soittimeen» Sivu 18, Ääniasetukset. Tuettavat tietovälineiden toiminnot riippuvat Bluetooth -soittimesta. 32 Audio/Video/Kuvat

35 CD/DVD Kuva 21 CD/DVD-asema Lue ja huomioi ensin ja sivulla 30 CD(DVD-asema on etumatkustajan puolella hansikaslokerossa. CD-/DVD-levyn asettaminen/poistaminen Työnnä CD/DVD-levy asemaan tekstipuoli ylöspäin, kunnes laite vetää levyn sisään. Toisto alkaa automaattisesti. Paina symbolipainiketta - CD/DVD tulee ulos. Jos et ota asemasta ulos työnnettyä levyä pois 10 sekunnin kuluessa, se vedetään turvallisuussyistä takaisin. Tällöin laitteen käyttö ei kuitenkaan vaihdu CD-/DVD-lähteeseen. HUOMIO CD/DVD-soitin on lasertuote. Tämä lasertuote on valmistushetkellä täyttänyt kaikki kansallisten/kansainvälisten standardien vaatimukset: DIN EN : ja DHHSsäännöt 21 CFR, alaluokka J, lasertuoteluokka 1. Lasertuoteluokan 1 lähettämä lasersäteily on niin heikkoa, ettei se aiheuta vaaraa käyttötarkoituksen mukaisessa käytössä. Tämä tuote on suunniteltu niin, että laitteen sisäosien lasersäteily on rajoitettua. Tämä ei kuitenkaan tarkoita sitä, ettei kotelon sisään asennettua laserlaitetta voida ilman koteloaan pitää korkeamman luokan lasertuotteena. Tästä syystä laitteen koteloa ei saa koskaan avata. VAROITUS Odota, kunnes CD/DVD-levy on poistettu soittimesta ja työnnä uusi CD/DVDlevy soittimeen vasta sitten. Muuten laitteen levyasema saattaa vaurioitua. Käytä CD/DVD-asemassa vain alkuperäisiä audio-cd/video-dvd-levyjä tai standardinmukaisia CD-R/RW-levyjä tai DVD ± R / RW-levyjä. Älä liimaa CD/DVD-levyyn mitään tarraa! Liian korkeassa tai liian matalassa ulkolämpötilassa saattaa toistolaitteeseen tulla tilapäinen häiriö. Laite siirtyy viimeiseen aktiiviseen valikkoon. Huomautus Symbolinäppäimen napsautuksen jälkeen kestää muutaman sekunnin, ennen kuin CD/DVD-levy tulee ulos. Huonoilla teillä ja olosuhteissa, joissa on voimakasta tärinää, CD-levyn toisto saattaa hyppiä. Kylmällä ilmalla tai kun ilmankosteus on korkea laitteeseen voi tiivistyä (kondensoitua) kosteutta. Tämä voi aiheuttaa toiston hyppimistä tai jopa estää levyn toistamisen kokonaan. Odota siinä tapauksessa, että kosteus haihtuu. Jos CD/DVD-levyssä on mekaanisia vaurioita tai se on lukukelvoton, asetettu väärin tai puutteellisesti asemaan, näytölle tulee viesti Error (Virhe): CD/DVD. Tarkasta CD-/DVD-levy ja laita se oikein levyasemaan. Kopiosuojattuja CD/DVD-levyjä ja itse äänitettyjä CD/DVD-levyjä ei pidä soittaa missään tapauksessa tai enintään tietyin rajoituksin. Noudata asuinmaasi tekijänoikeuslakeja ja kansallisia määräyksiä. SD-muistikortti Kuva 22 SD-muistikorttipaikat Lue ja huomioi ensin ja sivulla 30 Laite mahdollistaa äänitiedostojen toiston SD-muistikortilta. Media 33

36 SD-muistikorttiasemat ovat etumatkustajan puolella tavaralokerossa. Aseta SD-muistikortti Työnnä SD-muistikortti lovettu kulma edellä ja ylöspäin osoittaen SD-muistikorttipaikkaan, kunnes se lukittuu. Toisto alkaa automaattisesti. Poista SD-muistikortti Varustuksen mukaan: Paina painiketta Remove SD card 1 safely tai Remove SD card 2 safely. Paina levyasemaan asetettua SD-muistikorttia sisäänpäin. SD-muistikortti ponnahtaa poistoasemaan. SD-muistikortti on tyhjä tai tietoja ei voi lukea Jos on asetettu SD-muistikortti, jossa ei ole tallennettuna mitään tai data ei ole luettavissa, SD-muistikortilta ei toisteta mitään. Korttien valmistajien erilaisista laatustandardeista johtuen ei ole mahdollista taata, että tiedostot voitaisiin aina toistaa SD-muistikortilta. Joitakin SD-muistikortin tai kaikkia SD-muistikorttien tiedostoja ei voida toistaa tai niiden toisto saattaa olla rajoitettua. VAROITUS Käytä vain vakiokokoisia SD-kortteja. Jos käytetään pienempiä SD-muistikortteja adapterin kanssa, SD-muistikortti saattaa pudota adapterista ajon aikana auton tärinän vuoksi. Suosittelemme luokan 4 tai korkeampia SD-muistikortteja, jotta saavutetaan audiotiedostojen paras mahdollinen käsittelynopeus. Säilytä SD-muistikortteja niille tarkoitetuissa koteloissa, jotta kortit pysyvät suojassa lialta, pölyltä ja muilta vahingoilta. USB-, AUX-sisääntulot Lue ja huomioi ensin ja sivulla 30 Kuva 23 USB- ja AUX-tulot Laite mahdollistaa äänitiedostojen toiston USB-tallennuslaitteelta sekä ulkoiseen USB-tuloon liitetyiltä laitteilta 1). Laite mahdollistaa analogisen audiosignaalin toiston ulkoiselta, AUX-tuloon liitetyltä laitteelta. USB- ja AUX-tulot ovat keskikonsolin säilytystilan yläpuolella edessä» Kuva 23. USB- ja AUX-tulot voidaan liittää tietovälineeseen tai äänentoistolaitteeseen joko suoraan tai alkuperäisenä ŠKODA-lisätarvikkeena saatavan liitäntäkaapelin kautta. AUX-tulo AUX-tuloon liitettyjä ulkoisia signaalilähteitä ei voida käyttää laitteesi kautta. AUX-liitäntään sopii tavallinen 3,5 mm liitin (stereoliitin). Ulkoiselle audiolähteelle on käytettävä adapteria, jos laitteessa ei tätä liitintä ole. Kytketystä signaalilähteestä riippuen myös AUX-tulon tuloherkkyys voidaan mukauttaa» Sivu 18, Ääniasetukset. Jos AUX-tuloon on liitetty ulkoinen äänilähde, joka saa käyttöjännitteen adapterin kautta, saattaa äänentoistossa olla häiriöitä. Äänentoisto (audiosignaalin laatu) riippuu käytetyn adapterin laadusta. USB-tulo USB-tuloon liitettyjä ulkoisia laitteita voidaan käyttää laitteesi kautta 2). 1) Videotoistoa Apple-laitteesta ei tueta. 2) Joitakin ulkoisen laitteen käyttövaihtoehtoja ei ehkä tuota. 34 Audio/Video/Kuvat

37 Ennen USB-laitteen poistamista on toimittava seuraavasti: Paina painiketta Remove USB device safely (Poista USB-laite turvallisesti). USB-jatkojohto tai sovitin voivat haitata liitettyjen ulkoisten laitteiden toimintaa. USB-keskitintä ei tueta. Lataa USB-äänilähde Kun virta on kytketty, USB-äänilähteen liittämisen jälkeen lataus käynnistyy automaattisesti (äänilähteissä, jotka voidaan ladata USB-liittimen kautta). Latauksen tehokkuus voi olla eri kuin tavallisesta sähköverkosta ladattaessa. Liitettyihin äänilähteisiin voidaan ladata/syöttää enintään 500 ma virranvoimakkuutta. Jotkin liitetyt äänilähteet eivät välttämättä tunnista, että niitä ladataan. Liitetyn äänilähteen lataus keskeytyy automaattisesti, kun virta kytketään pois päältä. VAROITUS AUX-tuloa saa käyttää vain äänilähdettä varten! Älä yhdistä Applen laitetta Bluetoothiin ja USB:hen samaan aikaan, se voi aiheuttaa toimintahäiriön. Huomautus Ulkoisen laitteen käyttöön ja sen liittämiseen liittyvät ohjeet löytyvät kunkin valmistajan käyttöohjeista. DVD-Video Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Päävalikko 35 Videon toisto 35 DVD-Videon käyttö 36 Valikko DVD-Video 36 Asetukset 36 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Päävalikko Kuva 24 DVD-video: Päävalikko Päävalikko DVD-Video näytetään, kun valitaan lähde, joka sisältää toistokelpoisia videotiedostoja. Näyttösivun kuvaus A B C D Videolähteen valinta Toistoajan / jäljellä olevan toistoajan näyttö; videon sisällä voidaan liikkua siirtämällä liukusäädintä tai koskettamalla aika-akselin haluttua kohtaa Valitun videotiedoston tiedot (esim. videon nimi, kappale) Videonäyttöalue DVD-valikon avaus Videoasetukset VAROITUS Turvallisuussyistä videon näyttö kytkeytyy pois päältä yli 5 km/h nopeudessa ja näyttöön tulee seuraava viesti: The vehicle is in motion. The display has been switched off for your safety. Ääniraidan toistoa jatketaan. Soittimen maakoodi on asetettu vastaamaan markkinoita koskevia määräyksiä. Jos näyttöön tulee seuraava teksti: Playback is not possible. DVD:n maatunnus ei vastaa järjestelmäasetuksia. Useita mahdollisia muutoksia jälleenmyyjältä:..., etsi ŠKODA-merkkihuolto. Videon toisto Videon toisto käynnistyy automaattsesti, kun tietoväline asetetaan CD/DVDlevyasemaan. tai Paina painiketta A» Kuva 24 sivulta 35. CD/DVD - Asetetun DVD-levyn valinta Media 35

38 Tuetut tietovälineet ja formaatit DVD-video DVD-audio DVD-A/V DVD-Videon käyttö Painike» Kuva 24 sivulta 35 Toiminta / Paina Toisto/tauko Paina lyhyesti (3 sekunnin sisällä videotoiston aloittamisesta) Lyhyt painallus (3 sekunnin jälkeen videotoiston aloittamisesta) Toiminto Edellisen videon toistaminen Nykyisen videon toisto sen alusta alkaen Pitkä painallus a) Nopea videokelaus taaksepäin Lyhyt painallus Seuraavan videon toistaminen Pitkä painallus a) Nopea videokelaus eteenpäin a) Mitä kauemmin näppäintä painetaan, sitä nopeammin kelautumisen eteen- tai taaksepäin tapahtuu. tai kun on painettu automaattisesti toiston aikana. Asetukset Paina painiketta. Riippuen valitusta signaalilähteestä, seuraavat asetukset valikossa voidaan näyttää. Sound - äänensävyn asetukset Format: - kuvaruudun sivusuhteen asetus Automatic - kuvaruudun sivusuhteen mukautus 16:9 - sivusuhde 16:9 4:3 - sivusuhde 4:3 14:9 - sivusuhde 14:9 47:20 - sivusuhde 47:20 Audio channel: - audiokanavan valinta näytettävästä valikosta Subtitles: - alaotsikon valinta näytettävästä valikosta No selection - ei alaotsikkoa Alaotsikon valinta DVD-videon valikosta Kuvat Valikko DVD-Video Kuva 25 DVD-valikko Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Päävalikko 37 Käyttö 37 Lähteen valinta 37 Asetukset 37 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Näyttösivun kuvaus A DVD-valikon käyttöpainikkeet B Näytettävä DVD-valikko DVD-valikko näytetään automaattisesti asetetun DVD-videotietovälineen lukemisen jälkeen 36 Audio/Video/Kuvat

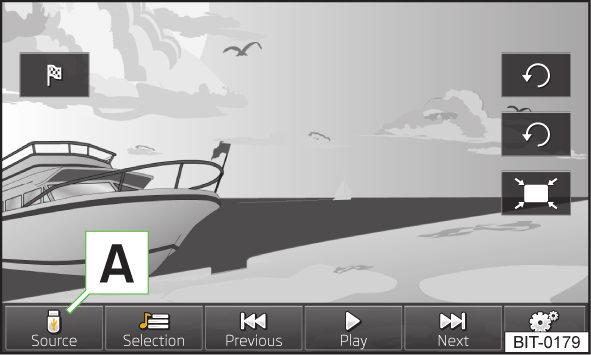

39 Päävalikko Näyttösivun kuvaus A Kuvalähteen valinta Kuvien ja kansion valinta luettelosta Kuvan asetukset Päävalikon kutsuminen Paina painiketta. Tuetut tiedostotyypit Tiedostotyyppi Käyttö Kuvat Kuvan asetuksen käyttö Painike» Kuva 26 sivulta 37 Toiminta Kuva 26 Kuvat: Päävalikko Tuetut formaatit jpg, jpeg, png, bmp, gif Toiminto Paina Edellisen kuvan esitys / Paina Diaesityksen kytkentä päälle/ pois a) Paina Seuraavan kuvan esitys Paina Kuvan kääntö 90 vastapäivään Paina Kuvan kääntö 90 myötäpäivään Painike» Kuva 26 sivulta 37 2» Kuva 1 sivulta 5 Toiminta Paina Paina Kierrä vastapäivään tai myötäpäivään a) Valittujen valokuvien esitys, kuvat toistetaan peräkkäin aikavälein. Toiminto Suurimman mahdollisen kuvan näyttö kuvasuhteen säilyessä ennallaan Ohjaus GPS-koordinaatteihin,, jotka on tallennettu kuvan EXIFmetatietoihin» Sivu 68 Kuvan suurennus tai pienennys Kuvan koko voidaan muuttaa koskettamalla kahdella sormella näyttöruutuun sekä lähentämällä tai loitontamalla sormia näytön pintaa pyyhkäisten. Kuvaa voidaan siirtää näyttöruudulla haluttuun suuntaan sormen kosketuksella ja pyyhkäisyllä. Kuvaa saadaan suurennettua/pienennettyä näpäyttämällä sormella kuvaruutua. Lähteen valinta Paina painiketta A» Kuva 26 sivulta 37. CD/DVD - toistaa laitteessa olevan CD-/DVD-levyn USB - vaihtaa USB-liitännän kautta liitettyyn muistivälineeseen SD card 1 - vaihtaa asetettuun muistikorttiin SD 1 SD card 2 - vaihtaa asetettuun muistikorttiin SD 2 Asetukset Paina painiketta. Kuvanäyttö: - kuvan näytön asetukset Full - suurimman mahdollisen kuvan näyttö kuvasuhteen säilyessä ennallaan Automatic - automaattinen kuvanäkymä Näytön kesto: - yhden kuvan näyttöajan asetus diaesityksessä 5 sek. 10 sek. Media 37

40 15 sek. 30 sek. Repeat slide show - diaesityksen toiston kytkeminen päälle ja pois, ts. viimeisen kuvan näyttämisen jälkeen aloitetaan diaesitys taas alusta 38 Audio/Video/Kuvat

41 Puhelin Viestintä Puhelin ja radiolaitteet Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Johdattelevaa tietoa 39 Päävalikko 40 Ongelmat Puhelin-toiminnon kanssa 40 Puhelinkotelo 41 Asetukset 41 Telephone-valikko on käytettävissä seuraavin ehdoin. Auton virta on päällä. Laitteen Bluetooth -toiminto on kytketty päälle. Matkapuhelimen näkyvyys on kytketty päälle» Sivu 20. Puhelimen näkyvyys on kytketty päälle. Puhelin on Bluetooth -signaalin kantaman sisällä. Laite tukee puhelinta. Kun laite kytketään päälle, järjestelmä aloittaa yhteydenoton viimeksi yhdistettynä olleeseen matkapuhelimeen 1). Jos puhelin on yhdistetty laitteeseen ja laite kytketään on pois päältä, yhteys puhelimeen ei katkea. Yhteys katkeaa vasta virran sammuttamisen jälkeen (ajoneuvoissa, joissa KESSY-järjestelmä, kuljettajan ovi avautuu, kun virta sammutetaan. HUOMIO Käyttäessäsi matkapuhelinta autossa ota huomioon kansalliset lakisääteiset määräykset. Matkapuhelimen tai radion käyttö autossa ilman erityistä ulkoantennia tai väärin asennetun ulkoantennin kautta saattaa aiheuttaa vahvan sähkömagneettisen kentän matkustamoon. Radiopuhelinta, matkapuhelinta tai niiden pidikkeitä ei saa asentaa turvatyynyn peitelevyn päälle eikä turvatyynyn välittömälle vaikutusalueelle. Älä jätä matkapuhelinta turvatyynyn avautumisalueelle, istuimelle, kojelaudan päälle tai muualle sellaiseen paikkaan, josta se voi sinkoutua äkkijarrutuksessa tai onnettomuuden sattuessa. On tarpeen käyttää multimediapidikkeen kannellisia säilytyslokeroita, jotta niiden turvallisuus voidaan taata» auton käyttöohjekirja, kappale Käytännön laitteita.. Ennen auton lentokuljetusta Bluetooth -toiminto on kytkettävä pois päältä merkkihuollossa. VAROITUS Alueilla, joilla ei ole signaalia, ja mahdollisesti tunneleissa, autotalleissa ja metroissa, puhelu saattaa keskeytyä eikä puhelinyhteyttä voida muodostaa - ei edes hätäpuhelua varten. Bluetooth -yhteyden kantama laitteeseen rajoittuu auton sisätilaan. Kantama riippuu paikallisista olosuhteista kuten esim. laitteiden välissä olevista esteistä ja muiden laitteiden aiheuttamista häiriöistä. Jos matkapuhelin on esimerkiksi takin taskussa, voi olla vaikeuksia yhteyden luonnissa laitteen kanssa tai tietojen siirrossa. Huomautus ŠKODA-verkkosivuilta saat käytettävissä olevat päivitykset Bluetooth -laitteille sekä tietoa puhelintuesta. Johdattelevaa tietoa Lue ja huomioi ensin ja sivulla 39 Laite mahdollistaa langattoman yhteyden matkapuhelimeen. Matkapuhelinta voidaan käyttää tästä laitteesta. 1) Onnistunutta automaattista yhteydenottoa varten on joissakin puhelimissa yhteys laitteeseen "hyväksyttävä". Jos hyväksyntää ei ole asetettu, matkapuhelimen yhteyden muodostaminen vaatii käyttäjän antaman vahvistuksen. Viestintä 39

42 ŠKODA hyväksyy matkapuhelimen ja radiopuhelimen käytön ammattimaisesti asennetun ulkoantennin yhteydessä, jolloin suurin lähetysteho on 10 W. Jos haluat asentaa matkapuhelimen ja radion, jonka lähetysteho on suurempi kuin 10 W, kysy lisäohjeita merkkiliikkeestä. Matkapuhelimen ja radiopuhelimen käytöstä voi aiheutua toimintahäiriöitä auton elektroniikalle. Siihen voi olla seuraavia syitä: autossa ei ole ulkoantennia; väärin asennettu ulkoantenni; lähetysteho yli 10 W. Huomautus Suosittelemme, että annat merkkiliikkeen asentaa matkapuhelimen ja radiopuhelinjärjestelmän autoosi. Puhelimen toiminnot riippuvat matkapuhelinverkkopalvelujen tarjoajista sekä käytettävästä puhelimesta. Lisätietoja on saatavilla verkko-operaattorilta tai puhelimen käyttöohjeista. Signaalittomilla alueilla vastaanotossa saattaa olla häiriöitä tai puhelu katkeaa. Useimmat elektroniset laitteet on suojattu RF-signaaleilta. Poikkeustapauksissa elektronisia laitteita ei ehkä ole suojattu suurtaajuuksia vastaan ja ne saattavat vaurioitua. Päävalikko Kuva 27 Puhelin: Päävalikko Lue ja huomioi ensin ja sivulla 39 Näyttösivun kuvaus A B C Matkapuhelinverkon operaattorin nimi Yhdistetyn puhelimen nimi; avaa pariliitettyjen puhelimien luettelo napsauttamalla Suosituimpien puhelinnumeroiden lyhytvalinta» Sivu 45 Puhelinnumeron suora sisäänsyöttö» Sivu 46 Puhelinmuistion näyttö» Sivu 46 Käytä soittoluettelon näyttöä (jos uusia vastaamattomia puheluita on tullut, näkyy symboli, jossa on tiedot vastaamattomien puheluiden määrästä)» Sivu 47 Telephone-valikon asetukset» Sivu 41 Päävalikon kutsuminen Paina painiketta. Jos matkapuhelin on liitetty laitteeseen, näytölle tulee puhelinkäytön päävalikko» Kuva 27. Näytöllä oleva symbolit Symboli Puhelimen akun lataustila a) Signaalin voimakkuus a) Merkitys Verkkovierailu (matkapuhelinverkon operaattorin nimen edessä) a) Vastaamatta jäänyt puhelu Puhelu meneillään a) Vain muutamat matkapuhelimet tukevat tätä toimintoa. Ongelmat Puhelin-toiminnon kanssa Lue ja huomioi ensin ja sivulla 39 Jos ilmenee ongelmia verkon saatavuuden tai Bluetooth -toiminnon kanssa, laitteen näytölle ilmestyvät seuraavat viestit. 40 Puhelin

43 Viesti Network search (verkon haku)... No network Rejected by network (Verkkoyhteys hylätty). To use the Bluetooth function, please switch the ignition on. Please switch on Bluetooth. No Bluetooth devices paired. Puhelinkotelo Kuva 28 Keskikonsoli edessä: Puhelinkotelo Lue ja huomioi ensin ja sivulla 39 Merkitys Matkapuhelin etsii käytettävissä olevaa GSM-verkkoa. Matkapuhelin ei saa yhteyttä GSMverkkoon. Matkapuhelinoperaattori on hylännyt yhteyden (esim. matkapuhelimen saldo ei riitä, SIM-kortti lukittu, verkkovierailu ei ole käytettävissä). Kytke virta päälle. Kytke Bluetooth -toiminto päälle. Kytke matkapuhelin laitteeseen. Säilytyslokeron pohjalla keskikonsolissa on GSM-kattoantenniin liitetty induktiolevy - Phonebox. Toiminto Kun asetat puhelimesi puhelinkoteloon, puhelinsignaali vahvistuu noin 20 %. Näin akun kulutus ja samalla puhelimen sähkömagneettinen säteily pienenee auton sisätilassa. Matkapuhelimen asettaminen puhelinkoteloon Paina kannen reunaa A nuolen suuntaan ja avaa lokero. Aseta matkapuhelimen takapuoli lokeron induktiolevylle B. Vedä kannen reunaa A nuolen suuntaa vastaan ja sulje lokero». Puhelinkotelo ei korvaa matkapuhelimen yhteyttä laitteeseen. HUOMIO Turvallisuussyistä lokeron täytyy olla ajon aikana aina suljettuna. VAROITUS Säilytyslokerossa olevan matkapuhelimen suojus tai kuori saattaa häiritä matkapuhelimen signaalia. Matkapuhelimen alla olevat metalliesineet, kuten kolikot tai avaimet saattavat häiritä matkapuhelimen signaalia. Asetukset Lue ja huomioi ensin ja sivulla 39 Paina painiketta. Select telephone - käytettävissä olevien puhelinten haku/paritettujen puhelinten luettelo/puhelimen valinta Find telephone - matkapuhelimen haku Bluetooth - Bluetooth -asetukset» Sivu 20 User profile - käyttäjäprofiilin asetukset Manage favourites - painikkeiden asetus puhelinyhteystiedon lyhytvalintaa sekä yhteystietojen lisäämisen ja poistamisen mahdollisuutta varten Mailbox number: Enter here - vastaajan puhelinnumeron syöttö Prefix: - puhelinnumeron esivalinnan osoittamisasetuksen kytkentä päälle ja pois. Kun tämä toiminto kytketään päälle, joissakin valikoissa näytetään sen jälkeen esivalinnan lisäämistä varten symbolinäppäintä. Enter here - puhelinnumeron esivalinnan syöttö Sort by: - puhelinmuistioon järjestely Surname - järjestäminen yhteystiedon sukunimen mukaan Surname - järjestäminen yhteystiedon sukunimen mukaan Import contacts - puhelinmuistion päivityksen aloitus, tuotavien yhteystietojen ja puhelimeen tallennettujen yhteystietojen lukumäärän määrittely Delete other user profiles - enintään kolmen viimeksi lisätyn käyttäjäprofiilin poisto (yhteystiedot, puheluiden järjestyksen asetus, soittoluettelot, yhteystiedoille osoitetut lyhytvalintanäppäimet) Viestintä 41

44 Muistutus: Älä unohda matkapuhelinta - liitetyn puhelimen muistamisen asetus päälle ja pois virran katkaisun tai virta-avaimen poistamisen yhteydessä (autoissa KESSY-järjestelmällä virran katkaisun tai kuljettajan oven avauksen yhteydessä) Select ring tone - soittoäänen valinta, kun liitetty matkapuhelin ei tue tulevan soiton toimintoa 1) Show pictures for contacts - yhteystiedolle osoitetun kuvan näytön kytkentä päälle ja pois puhelimessa 2) Matkapuhelimen liittäminen laitteeseen Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Kytkennän edellytykset 42 Liitä laite matkapuhelimen kanssa 43 Muodosta matkapuhelimen ja laitteen pariliitos 43 Yhteys toiseen liitettyyn matkapuhelimeen 44 Kytke päälle/pois Bluetooth -profiili 44 Poista matkapuhelin laitepariluettelosta 45 Yhteyden katkaiseminen 45 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Laite näkyy liitettävässä puhelimessa nimellä SKODA_BT_... Merkkijonon... tilalla näytetään auton tunnistenumeron (VIN-koodi) neljä viimeistä merkkiä. Laitteen nimeä voidaan muuttaa» Sivu 20. HUOMIO Laite saattaa pyytää pariliitostoiminnon aikana tiettyjen matkapuhelimen toimintojen vahvistuksen. Pariliitostoimintoa ei saas tehdä ajon aikana - onnettomuusvaara! Huomautus Liitettyjen puhelimien enimmäismäärä on 20. Kun enimmäismäärä saavutetaan ja uusi puhelin kytketään, pisimpään käyttämättä ollut puhelin poistetaan automaattisesti. Joissakin maissa puhelimien käyttö Bluetooth -toiminnon kanssa on rajoitettu. Lisätietoja saa paikallisilta viranomaisilta. Bluetooth -yhteyden kantama rajoittuu auton sisätilaan. Tämä riippuu paikallisista olosuhteista ja muiden laitteiden aiheuttamista häiriöistä. Kun kytkentä tehdään matkapuhelimesta, noudata matkapuhelimen käyttöohjeita. Kytkennän edellytykset Lue ja huomioi ensin sivulla 42 Matkapuhelimen liittäminen laitteeseen edellyttää, että molemmat laitteet on kytketty (paritettu) keskenään. Onnistuneen parituksen edellytykset. Auton virta on päällä. Laitteen ja matkapuhelimen Bluetooth -toiminto» Sivu 20 on päällä. Matkapuhelimen näkyvyys on kytketty päälle» Sivu 20. Matkapuhelimen näkyvyys on kytketty päälle. Liitettävässä matkapuhelimessa ei saa olla aktiivista yhteyttä toiseen matkapuhelimeen. Puhelin on Bluetooth -signaalin kantaman sisällä. Laite tukee puhelinta. Kytkentä voidaan suorittaa laitteesta tai matkapuhelimesta. Huomautus ŠKODA-verkkosivuilta saat käytettävissä olevat päivitykset Bluetooth -laitteille sekä tietoa puhelintuesta. 1) Tuleva soittoääni mahdollista matkapuhelimen soittoäänen käyttämisen. 2) Vain muutamat matkapuhelimet tukevat tätä toimintoa. 42 Puhelin

45 Liitä laite matkapuhelimen kanssa Lue ja huomioi ensin sivulla 42 Laitteen kanssa on pariliitetty matkapuhelin Kun sytytys kytketään päälle, järjestelmä ottaa automaattisesti yhteyden viimeksi yhdistettynä olleeseen matkapuhelimeen. Liitosta muodostettaessa saattaa puhelintyypistä riippuen laitteen näytöllä näkyä ilmoitus... Would you like to connect? (Haluatko liittää?) valikko, jossa on seuraavat toimintonäppäimet: Connect - liitoksen vahvistus Cancel - liitostoiminnon päättäminen Jos yhteyttä ei saada, laite yrittää peräjälkeen yhteydenottoa muihin aiemmin yhdistettynä olleisiin matkapuhelimiin. Jos liitosta ei muodostu, käynnistä matkapuhelimen haku. Laitteen kanssa ei ole pariliitetty matkapuhelinta Virran kytkemisen jälkeen laitteen näytöllä näkyy ilmoitus Please search for and connect a mobile telephone. (Hae ja liitä matkapuhelin.) sekä seuraavat toimintonäppäimet: Find telephone - käytettävissä olevien puhelimien haku, joiden Bluetooth -toiminto ja näkyvyys on aktiivinen - Asetukset-valikon avaus» Sivu 41, Asetukset Haun päättymisen jälkeen napsauta toimintonäppäintä Results (Tulokset). Näytetään löytyneiden puhelimien luettelo (toimintonäppäintä voidaan käyttää myös haun aikana). Valitse luettelosta haluamasi puhelin. Jos haku epäonnistuu, on tarkastettava, toteutuvatko parittamisen ehdot» Sivu 42, Kytkennän edellytykset ja toista kaikki toimenpiteet. Liitoksen vahvistus Riippuen puhelimen Bluetooth -versio liitos voidaan vahvistaa jollakin seuraavista tavoista. Vahvista laitteessa ja puhelimessa 30 sekunnin kuluessa laitteen ja puhelimen näytöllä näkyvä 6-numeroinen PIN-koodi 1). Tarvittaessa valitse puhelimessa puhelimen automaattinen yhdistäminen laitteeseen. Tai Vahvista puhelimessa liitospyyntö. Syötä matkapuhelimeen 30 sekunnin kuluessa laitteen näytöllä näkyvä 4-numeroinen PIN-koodi. Tarvittaessa valitse puhelimessa puhelimen automaattinen yhdistäminen laitteeseen. Yhteys Kun yhteys on muodostettu, laitteen näytöllä näkyy ilmoitus...user is connected. ja puhelimen päävalikossa» Kuva 27 sivulta 40. Huomautus Jos matkapuhelin tukee Bluetooth -profiilia A2DP tai AVRCP, matkapuhelimen näytölle voi tulla pyyntö puhelimen parittamiseksi Bluetooth -soittimena. Muodosta matkapuhelimen ja laitteen pariliitos Lue ja huomioi ensin sivulla 42 Kun kytkentä tehdään matkapuhelimesta, noudata matkapuhelimen käyttöohjeita. Anna matkapuhelimen hakea käytettävissä olevat Bluetooth -laitteet. Valitse löydettyjen Bluetooth -laitteiden joukosta kädet vapaana -järjestelmä 2). Yhteyttä muodostettaessa laitteen näytöllä näkyy ilmoitus... Would you like to connect? ja seuraavat toimintonäppäimet: Cancel - liitostoiminnon päättäminen Connect - liitostoiminnon vahvistus Riippuen puhelimen Bluetooth -versio liitos voidaan vahvistaa jollakin seuraavista tavoista. 1) Laitteita, joissa on Bluetooth v2.1 ja seuraava käytetään puhelinliitoksessa nopeaa liitosmenetelmää (SSP Secure Simple Pairing). Tämä liitosmenetelmä ei vaadi PIN-koodin syöttöä. 2) Laitteen nimi, katso Bluetooth -asetukset» Sivu 20. Viestintä 43

46 Vahvista laitteessa ja puhelimessa 30 sekunnin kuluessa laitteen ja puhelimen näytöllä näkyvä 6-numeroinen PIN-koodi 1). Tarvittaessa valitse puhelimessa puhelimen automaattinen yhdistäminen laitteeseen. Tai Syötä laitteeseen 4 16-numeroinen PIN-koodi. Syötä matkapuhelimeen 30 sekunnin kuluessa laitteen näytöllä näkyvä PINkoodi. Tarvittaessa kuittaa puhelimessa vahvistuspyyntö. Jos laitetta ei ole pariliitetty toisen puhelimen kanssa, yhteyden muodostamisen jälkeen laitteen näytöllä näkyy ilmoitus... user is connected. ja puhelimen päävalikossa» Kuva 27 sivulta 40. Jos laite on pariliitetty toiseen puhelimen kanssa, muodostetaan vain liitos uuden puhelimen kanssa, mutta ensimmäisen puhelimen liitos pysyy. Yhteys toiseen liitettyyn matkapuhelimeen Lue ja huomioi ensin sivulla 42 Jos haluat yhdistää laitteen toiseen pariliitettyyn matkapuhelimeen, nykyistä yhteyttä ei tarvitse katkaista. Yhdistämällä toiseen matkapuhelimeen nykyinen yhteys katkeaa automaattisesti. Paina Puhelin-päävalikossa toimintopainiketta B» Kuva 27 sivulta 40. Näytetään aiemmin liitettyjen puhelinten luettelo. Valitse paritettu ja laitteeseen yhdistettävä matkapuhelin. Laitteen näytöllä näkyy ilmoitus... Replace this connection with...? ja seuraavat toimintonäppäimet. Cancel - puhelimen vaihdon valikon lopetus Replace - korvaa yhteys valittuun puhelimeen Kun yhteys on muodostettu, laitteen näytöllä näkyy ilmoitus...user is connected. ja päävalikko» Kuva 27 sivulta 40. Jos haluamaasi puhelinta ei löydy aiemmin liitettyjen puhelinten luettelosta, puhelin on pariliitettävä laitteen kanssa» Sivu 43. Kytke päälle/pois Bluetooth -profiili Lue ja huomioi ensin sivulla 42 Paina painiketta Bluetooth Paired devices. Näytetään liitettyjen laitteiden luettelo. Liitetyn Bluetooth -laitteen toimintopainikkeella avataan valikko, jossa on mahdolliset tuetut liitosprofiilit valitulla laitteella. Toimintopainikkeella, jossa on yhteysprofiilin nimi ja symboli, näytetään laitteen näytöllä kontekstista riippuva ilmoitus... Disconnect the profile -are you sure? ja valikko, jossa on toimintonäppäimet. Disconnect - Toimintonäppäimellä valittu profiili kytketään pois päältä. Tai Replace - Jos laite on jo liitetty toisen puhelimen kanssa, toimintopainikkeella korvataan olemassaoleva profiili uudella profiililla. Laitteen näytöllä näkyy ilmoitus... Connection with connecting ja valittu Bluetooth -profiili aktivoidaan. Kussakin valikossa profiilin vaihto peruutetaan toimintonäppäimellä Cancel. Mahdolliset profiilisymbolit: Symboli Merkitys Kädet vapaana -järjestelmän (Bluetooth -profiili HFP) a) toiminnallisuutta tukevat laitteet Bluetooth -profiilin HFP a) kautta yhdistetyt laitteet Bluetooth -soitin (Bluetooth -profiilit A2DP ja AVRCP) b) Bluetooth -soitin, joka on yhdistetty Bluetooth -profiilin A2DP ja AVRCP b) kautta a) HFP on Bluetooth -profiili, joka tukee kädet vapaana -järjestelmän toiminnallisuutta. b) A2DP ja AVRCP ovat Bluetooth -profiileja, jotka tukevat multimediatoimintoja. Jos Bluetooth -laite on jo liitetty laitteeseen profiilin kautta, silloin toisen laitteen profiili aktivoitaessa aktiivisen laitteen profiili lopetetaan ja vaihdetaan juuri valitulle laitteelle. 1) Laitteita, joissa on Bluetooth v2.1 ja seuraava käytetään laiteliitoksessa nopeaa liitosmenetelmää (SSP Secure Simple Pairing). Tämä liitosmenetelmä ei vaadi PIN-koodin syöttöä. 44 Puhelin

47 Vain juuri valittu profiili vaihdetaan, muut profiilit ovat edelleen liitettyinä alkuperäiseen laitteeseen. Laitteeseen voi olla useita puhelimia (tai Bluetooth -laitteita) liitettynä, mutta vain yksi voi olla aktiivisena HFP-profiilin kautta ja toinen A2DP-profiilin tai AVRCP-profiilin kautta liitettynä. Poista matkapuhelin laitepariluettelosta Lue ja huomioi ensin sivulla 42 Käytä toimintonäppäintä Bluetooth Paired devices. Laitepariluettelo ja seuraavat toimintonäppäimet näytetään. Delete all - Poista kaikki puhelimet laitepariluettelosta - Poista haluamasi puhelin Kun olet valinnut yhden toimintonäppäimen, seuraavat toimintonäppäimet näytetään. Cancel - Peruuttaa poistotoiminnon Delete - Poistotoiminnon vahvistus Laitteeseen liitetty puhelin ei näy laitepariluettelossa. Poistotoiminnon mahdollistamiseksi on ensin katkaistava puhelimen ja laitteen yhteys» Sivu 45, Yhteyden katkaiseminen. Yhteyden katkaiseminen Lue ja huomioi ensin sivulla 42 Matkapuhelimen liitos laitteeseen voidaan katkaista jollakin seuraavista tavoista. Ota virta-avain pois virtalukosta (autoissa, joissa on KESSY-järjestelmä, katkaistaan virta tai avataan kuljettajan ovi). Katkaise kädet vapaana -järjestelmän yhteys tai kytke Bluetooth pois matkapuhelimesta. Kytke Bluetooth pois päältä laitteesta» Sivu 20, Bluetooth -asetukset. Poistamalla puhelin laitepariluettelosta» Sivu 45, Poista matkapuhelin laitepariluettelosta. Sammuttamalla Bluetooth -profiilin HFP» Sivu 44, Kytke päälle/pois Bluetooth -profiili. Puhelintoiminnot Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Yhteystiedon puhelinnumeron lyhytvalinta 45 Puhelinnumeron suora syöttö 46 Puhelinmuistio 46 Soittoluettelot 47 Puhelinkeskustelu 47 Konferenssi 48 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4. Yhteystiedon puhelinnumeron lyhytvalinta Lyhytvalintapainikkeet C» Kuva 27 sivulta 40 mahdollistavat yhteystiedon aiemmin määriteltyjen puhelinnumeroiden nopean valitsemisen. Käytettävissä on 6 lyhytvalintapainiketta. Määritä yhteystiedon puhelinnumero Paina vielä varaamatta olevaa lyhytvalinnan painiketta C» Kuva 27 sivulta 40. Puhelinmuistio avautuu. Napauta valittua yhteystietoa tai puhelinnumeroa. Yhteystiedon puhelinnumero voidaan määrittää pikavalinnan toimintopainikkeelle myös Telephone-valikon asetuksista» Sivu 41. Valitse yhteystiedon määritetty puhelinnumero Napsauta haluamaasi yhteystiedon puhelinnumeron pikavalinnan toimintonäppäintä C» Kuva 27 sivulta 40. Muuta yhteystiedon määritettyä puhelinnumeroa Paina haluamaasi lyhytvalinnan painiketta C» Kuva 27 sivulta 40 pidemmän aikaa. Puhelinmuistio avautuu. Napauta valittua yhteystietoa tai puhelinnumeroa. Yhteystiedon puhelinnumerolle määritetään pikavalinnaksi valittu toimintonäppäin. Viestintä 45

48 Määrittelyä voidaan muuttaa myös Telephone-valikon asetuksissa» Sivu 41. Poista yhteystiedon puhelinnumero Paina User profile Manage favourites. Paina varattua lyhytvalinnan painiketta. Vahvistamalla valikosta Delete yhteystiedon puhelinnumeron pikavalinnan valittu toimintonäppäin poistetaan. Puhelinnumeron suora syöttö Paina painiketta. Kuva 29 Puhelinnumeron suora sisäänsyöttö Näyttöön tulee ruutu puhelinnumeron syöttämistä varten» Kuva 29. Seuraavat toiminnot voidaan suorittaa: Numeron poistaminen Sisäänsyötetyn puhelinnumeron valinta 1) Esivalinnan asetus 2), jos puhelinasetuksiin on kytketty päälle lisäysmahdollisuus» Sivu 41 Numeron syöttö ääniohjauksella» Sivu 14 Vastaajan valinta, jos vastaajan numero on syötetty puhelimen asetuksiin» Sivu 41 tai numeron suora syöttö Vastaaja Sisäänsyöttöruutu toimii samanaikaisesti aakkosnumeerisen näppäimistön kanssa puhelinmuistion yhteyshenkilöiden hakua varten. Jos syötetään esim. 32 numeroa, sen jälkeen näytetään yhteystietoa kirjainsarjalla DA, FA, EB jne. Jokainen haluttu yhteystieto voidaan valita painamalla kyseisen yhteystiedon vastaavaa painiketta. Puhelinmuistio Paina painiketta. Laitteen puhelinmuistiossa on enintään vapaata muistipaikkaa tuoduille puhelimen yhteystiedoille. Jokaiselle yhteystiedolle voi tallentaa enintään 5 puhelinnumeroa. Puhelinmuistio voidaan hakea myös puhelun aikana. Laiteparin muodostamisen jälkeen tuodaan, yhteystiedot 3). Lataa puhelinmuistio Kun yhdistät matkapuhelimen ensimmäisen kerran laitteeseen, järjestelmä lataa puhelinmuistion puhelimesta ja SIM-kortista 4) laitteen muistiin 3). Yhteystietojen määrästä riippuen tämä toiminto saattaa kestää muutamia minuutteja. Jos matkapuhelimen puhelinmuistio sisältää enemmän kuin tuotua yhteystietoa, lataus päättyy ja näyttöön tulee viesti Contacts not completely imported (Yhteystietoja ei tuotu kokonaan). Vain jo ladatut yhteystiedot ovat käytettävissä, ne ovat valikossa. Ensimmäiset 200 yhteystietoa ladataan yhdessä matkapuhelimessa kohdistetun kuvan kanssa laitteen muistiin 5). Jos puhelinmuistion lataamisen yhteydessä tapahtuu virhe, näyttöön tulee viesti Import failed. Please try again and check whether the BT device allows connections. 1) Jos puhelinnumeroa ei ole syötetty, näppäimen painalluksen jälkeen näytetään viimeksi valittua numeroa. 2) Jos esivalinnan lisäysmahdollisuus on kytketty päälle, mutta esivalintaa ei ole määritelty puhelinasetuksiin, symbolinäppäimen painalluksen jälkeen syöttöalueella näytetään viimeksi valittu numero. Jos suuntanumero on määritetty ja syöttöriville on syötetty numero, symbolinäppäimen napsautuksen jälkeen suuntanumero lisätään puhelinnumeron eteen ja yhteyttä aletaan muodostaa. 3) Joissakin puhelimissa laite vaatii yhteystietojen tuonnin vahvistusta, että laitteeseen on tuotu yhteystietoja. 4) Jotkut matkapuhelimet eivät tue yhteystietojen latausta SIM-kortista. 5) Vain muutamat matkapuhelimet tukevat tätä toimintoa. 46 Puhelin

49 Päivitä puhelinmuistio Seuraavilla yhdistämiskerroilla laitteeseen puhelinmuistio vain päivitetään. Tämän päivityksen aikana käytettävissä on se puhelinmuistio, joka oli tallennettuna, kun päivitys viimeksi päätettiin. Uudet tallennetut numerot näytetään vasta päivittämisen jälkeen. Päivitys voidaan suorittaa manuaalisesti» Sivu 41 Import contacts.. Yhteystiedon haku Painamalla Find avautuu näppäimistöllä varustettu syöttöruutu puhelinmuistiosta hakemista varten» Sivu 8. Yhteystiedon valinta Näytetyn yhteystiedon toimintonäppäimellä aloitetaan valinta. Jos yhteystieto sisältää useampia puhelinnumeroita, yhteystiedon painikkeen painamisen jälkeen näytetään puhelinnumeroiden valikkoa. Yhteystiedon yksityiskohdat Symbolipainikkeella näytetään yhteystiedot. Näytetyn puhelinnumeron toimintonäppäimellä käynnistetään valinta. Symbolipainikkeella ja yhteystieto-toimintonäppäimellä käynnistetään kohteeseen opastus. Soittoluettelot Kuva 30 Puhelutiedot Soittoluettelossa näytetään puhelun tiedot. Paina Puhelin-päävalikossa toimintonäppäintä» Kuva 27 sivulta 40. Näyttösivun kuvaus A B C D Soittoluettelon lajittelu All - kaikkien soittojen luettelo Missed calls - vastaamattomien puheluiden luettelo Dialled Nos. - valittujen numeroiden luettelo Received calls - vastaanotettujen puheluiden luettelo Numeron valinta määrätyllä esivalinnalla» Sivu 41, Asetukset Puhelinnumeron muokkaus ennen valintaa Yhteystiedon yksityiskohtien näyttö Valinta aloitetaan painamalla näytettävän yhteystiedon painiketta tai näytettävää puhelinnumeroa. Puhelinkeskustelu Soitettu puhelu Yhteyden muodostamisen aikana näytössä esitetään soitettava numero tai kontaktin nimi. Ja voidaan valita seuraava toiminto: Lopeta valinta Tuleva puhelu Saapuvan puhelun soittoäänen aikana näytössä esitetään soittava numero tai kontaktin nimi. Ja voidaan valita seuraavat toiminnot: - tulevan puhelun hyväksyminen tulevan puhelun jättäminen vastaamatta (soittoäänen mykistys) - tulevan puhelun hylkääminen Soittajan kuva 1) - soittajan yksityiskohtien näyttö Puhelu meneillään Meneillään olevan puhelun aikana näytössä esitetään soittonumero tai kontaktin nimi ja puhelun kestoaika. Asiayhteydestä riippuen seuraavat toiminnot voidaan valita: Pidä puhelu Sammuta mikrofoni Kytke mikrofoni päälle Lopeta puhelu Yhteystietokuva 1) - Näytä soittajan tai valitun numeron tiedot 1) Näppäin toimii ainoastaan silloin, kunyhteystiedot tallennetaan puhelinmuistioon. Viestintä 47

50 Konferenssi Konferenssi asettaa yhteisen puhelinpalaverin, johon osallistuu vähintään kolme ja enintään kuusi osanottajaa. Konferenssin aloitus/uuden osanottajan kutsuminen Soittaminen uudelleen soiton tai konferenssin aikana. tai Uuden saapuvan puhelun aikana napsauta. Konferenssi meneillään Käynnissä olevan konferenssipuhelun aikana, puhelun kesto näkyy näytöllä. Asiayhteydestä riippuen seuraavat toiminnot voidaan valita: Konferenssipuhelun laittaminen pitoon - tilapäinen poistuminen konferenssipuhelusta (se jatkuu taustalla) palaaminen pidossa olleeseen konferenssipuheluun Sammuta mikrofoni Kytke mikrofoni päälle Konferenssipuhelun lopettaminen Konferenssipuhelun kuva - konferenssin yksityiskohtaisten tietojen näyttö Konferenssin yksityiskohdat Paina meneillään olevan konferenssin aikana konferenssin kuvaa saadaksesi näytölle muiden konferenssiin osallistuvien henkilöiden luettelon. Seuraavat toiminnot voidaan valita puhelintyypistä riippuen: Näytä Osallistujan tiedot Puhelinkeskustelu osallistujan kanssa konferenssipuhelun ulkopuolella Puhelin lopetus konferenssipuheluun osallistujan kanssa 48 Puhelin

51 Navigation Navigointijärjestelmän kuvaus Navigoinnin esipuhe Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Päävalikko 49 Navigointitiedot 50 VAROITUS Kun auton nopeus kasvaa, et voi enää valita näytöltä eräitä navigaattorin toimintoja maasta riippuen. Nämä rajoitukset täyttävät kansallisen lainsäädännön vaatimukset. Päävalikko Kuva 31 Navigoinnin päävalikko Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Laite käyttää navigointiin GPS-satelliittijärjestelmää (Global Positioning System). Satelliittisignaalin avulla voidaan laskea auton hetkellinen sijainti. Jos laite on GPS-signaalin ulottuvuusalueen ulkopuolella (esim. tiheässä metsikössä, tunnelissa, maanalaisessa autotallissa, jne.), laite toteuttaa navigointia rajoitetusti autossa olevien antureiden avulla. Navigointia toteutetaan: graafisin ohjein laitteen näytöllä ja mittariston näytöllä; ilmoituksilla. Navigointilaitetta voidaan käyttää: laitteen näppäimillä» Sivu 49; laitteen näyttöruudun painikkeilla» Sivu 49; puheohjauksella» Sivu 16. mittariston näytön avulla» Sivu 13. HUOMIO Laite ei huomioi esim. liikennevaloja, pysähtymisestä ja etuajo-oikeudesta ilmoittavia liikennemerkkejä, pysäköinti- ja pysähtymiskieltoja, tien kavennuksia eikä nopeusrajoituksia. Sovita ajonopeus aina tien kuntoon sekä liikenne- ja sääolosuhteisiin. Navigointiohjeet saattavat poiketa todellisesta tilanteesta esim. tietyömaiden tai vanhentuneen navigointidatan vuoksi. Säädä puheohjeen äänenvoimakkuus niin, että voit kuulla etuajo-oikeutettujen autojen, kuten poliisi-, pelastus- ja paloautojen, äänisignaalin. Lue ja huomioi ensin ja sivulla 49 Paina painiketta. Näytölle tulee viimeksi avattuna Navigation-valikko. Jos jokin muu kuin päävalikko» Kuva 32 sivulta 52 avautuu, voidaan päävalikko avata painamalla uudelleen. Navigointivalikon toimintonäppäimet Näppäin Merkitys Uuden kohteen syöttö» Sivu 56 tai valikon Route näyttö» Sivu 64 Valikon My destinations näyttö» Sivu 59 Valikon My tours näyttö» Sivu 66 Erikoiskohteen sisäänsyöttö/haku» Sivu 59 Kartan ja lisäikkunan esityksen asetus» Sivu 52 / Tietovälineen tai radion toiston käyttäminen» Sivu 22 Navigation-valikon asetukset» Sivu 50 Navigointijärjestelmän kuvaus 49

52 Navigointitiedot Lue ja huomioi ensin ja sivulla 49 Navigointitietolähde Navigointitiedot ovat osa laitetta ja tallennettu sisäiseen muistiin. Tietojen päivitys Navigointitiedot on päivitettävä säännöllisin väliajoin. Navigointitiedot muuttuvat jatkuvasti (esim. uudet tiet, kadunnimien ja talonumeroiden muutokset) ja ajan kuluessa ne voivat vanhentua. Sen seurauksena opastus kohteeseen voi tulla epätarkaksi tai epäonnistua kokonaan. Tarkempia tietoja päivityksestä saat ŠKODA-sivustolta tai ŠKODA-merkkiliikkeestä. Kartta-aineiston navigointitietojen version saat selville navigointiasetuksista Version information. Asetukset Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Päävalikko 50 Reittiasetukset 50 Kartta 51 Tankkausasetukset 51 Navigointiopastus 51 Laajennetut asetukset 51 Muistin hallinta 51 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Päävalikko Päävalikon kutsuminen Paina Navigation-päävalikossa. Asetus: Route options - parametrien astus reitin laskentaa varten» Sivu 50 Fuel options - ensisijaisten huoltoasemien asetus, polttoaineen määrän muistutuksen kytkeminen päälle ja pois mahdollisuudella etsiä lähin huoltoasema» Sivu 51 Advanced setup - lisätietojen näyttö» Sivu 51 Import destinations - omien aiemmin valmisteltujen kohteiden tuonti» Sivu 59 Map - karttanäkymä» Sivu 51 Nav. announcements - navigointiohjeiden äänenvoimakkuuden säätö» Sivu 51 Manage memory - yhteystietojen järjestely, kotiosoitteen asetus ja kohteiden poisto» Sivu 51 Version information - nykyisen navigointitietojen version näyttö Reittiasetukset Paina Navigation-päävalikossa Route options. Suggest 3 alternative routes - manuaalisen reittityypin valinnan kytkeminen päälle ja pois (taloudellinen, nopea, lyhyt)» Sivu 63 Route: - ehdotetun reittityypin automaattinen valinta (manuaalinen reitin valinta on pois päältä) Economical - taloudellinen reitti mahdollisimman lyhyellä ajoajalla ja ajomatkalla - näytetään vihreänä Fast - nopein reitti kohteeseen, vaikka se edellyttäisi kiertotien käyttämistä - näytetään punaisena Short - lyhin reitti kohteeseen, vaikka se kestäisi pidemmän aikaa - näytetään oranssina Dynamic route - dynaamisen reitin laskennan kytkeminen päälle ja pois TMCliikennetiedotusten käytössä» Sivu 65 Avoid motorways - moottoriteiden välttämisen asetus päälle ja pois Avoid ferries and motorail trains - lauttojen ja autojunien välttämisen asetus päälle ja pois päältä Avoid toll roads - tietullien välttämisen asetus päälle ja pois Avoid tunnels - tunnelien välttämisen asetus päälle ja pois Avoid routes requiring toll stickers - tiemaksutarraa edellyttävien teiden välttämisen asetus päälle ja pois Show available toll stickers - tiemaksutarraa edellyttävien teiden valitseminen luettelosta, jossa esitetään kaikki sellaiset tiet, joihin on saatavilla voimassa oleva tiemaksutarra 50 Navigation

53 Kartta Paina Navigation-päävalikossa Map. Day/night: - värillisen karttapohjan valinta Day - kirkas tausta Night - tumma tausta Automatic - karttanäkymä kirkkaalla tai tummalla taustalla, joka vaihtuu valaistuksen mukaan (ei koske päiväajovaloja) Autozoom - karttanäkymän suurennuksen tai pienennyksen kytkentä päälle ja pois ajon aikana» Sivu 53 Show traffic signs - liikennemerkin näytön asetus päälle ja pois Select categories for POIs - valinta kartalla näytettävien erityiskohteiden luettelosta (maks. 10 erityiskohdetta)» Sivu 62 Show brands for POIs - yrityksen logon näytön asetus päälle ja pois erityiskohteiden näytössä Show favourites - suosikkien näytön asetus päälle ja pois Lane guidance - kaistasuosituksen näyttöikkunan asetus päälle ja pois monikaistaisissa risteyksissä» Sivu 65 Tankkausasetukset Paina Navigation-päävalikossa Fuel options. Kun polttoainemittarin osoitin on varasäiliön kohdalla, toiminnon ollessa päällä tulee näyttöön varoitusviesti: Warning: Fuel tank almost empty. Would you like to find a fuel station nearby? Select preferred fuel station - ensisijaisten huoltoasemaketjujen asetus (valittujen huoltoasemaketjujen asemat näytetään luettelossa ensimmäisinä) Fuel warning - polttoaineen määrän varoituksen asetus päälle ja pois seuraavilla kohteilla: Cancel - ikkunan sulkeminen varoitusviestillä Find - seuraavan lähimmän huoltoaseman haku; kun huoltoasema valitaan, opastus kohteeseen perustetaan sen hetkisestä auton sijaintipaikasta Navigointiopastus Paina Navigation-päävalikossa Nav. announcements. Volume - navigointiohjeiden äänenvoimakkuuden säätö Nav. announcements: - navigointiopastuksen tyypin asetus Comprehensive - perusteellinen navigointiopastus Brief - lyhennetty navigointiopastus Congestion only - navigointiopastus tierajoituksilla No voice guidance during call - navigointiopastuksen asetus päälle ja pois puhelinkeskustelun aikana (puhelimeen kytketyn laitteen käytön yhteydessä» Sivu 39) Laajennetut asetukset Paina Navigation-päävalikossa Advanced setup. Time display (Ajan näyttö): - näytettävän ajan valinta tilarivillä ETA - arvioitu saapumisaika määränpäähän Travelling time - arvioitu jäljellä oleva ajoaika kohteeseen Status line (Tilarivi): - tietojen näyttö tilarivissä valittuna olevalle kohteelle Destination - kohteeseen opastettavan matkan ja kestoajan tietojen näyttö Next stopover - välietappiin opastettavan matkan ja kestoajan tietojen näyttö Vihje: national border crossed - maiden välisen rajanylityspaikan informaatioikkunan ja nopeusrajoituksen näytön asetus päälle ja pois Demo mode - reitinopastuksen demotilan kytkentä päälle ja pois Define demo mode starting point - demotilassa meneillään olevan reitinlaskennan aloituskohdan syöttö Cancel - sisäänsyötön keskeytys Position - auton sijaintipaikan tallentaminen aloituskohdaksi Address - osoitteen valinta aloituskohdaksi Muistin hallinta Paina Navigation-päävalikossa Manage memory. Sort by: - liitetystä puhelimesta ladattujen yhteystietojen järjestely Surname - järjestäminen yhteystiedon sukunimen mukaan Surname - järjestäminen yhteystiedon sukunimen mukaan Navigointijärjestelmän kuvaus 51

54 Define home address kotiosoitteen näyttö/sisäänsyöttö/mukautus Current position - kotiosoitteen asetus hetkellisen sijaintipaikan mukaan Address - uuden osoitteen syöttö» Sivu 53. Jos kotiosoite on jo valmiiksi syötetty sisään, näytetään seuraavaa: - karttanäkymän pienennys - karttanäkymän suurennus Edit - kotiosoitteen muokkaus Delete my points of interest (Personal POI) - muistiin tallennettujen henkilökohtaisten erityiskohteiden poisto Update my points of interest (personal POI) - muistiin tallennettujen henkilökohtaisten erityiskohteiden päivitys Delete user data - poistettavien tietojen valinta (valitut tiedot poistetaan painamalla Delete) Last destinations - edellisten kohteiden luettelon poistaminen Destination memory - tallennettujen kohteiden luettelon poistaminen Tour memory - tallennettujen matkojen luettelon poistaminen My points of interest (Personal POI) - muistiin tallennettujen henkilökohtaisten erityiskohteiden luettelon poistaminen Entered towns - tallennettujen paikkakuntien luettelon poistaminen Home address - asetetun kotiosoitteen poistaminen Flag destinations - lippumerkityn kohteen poistaminen Karttakäyttö Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Johdattelevaa tietoa 52 Karttanäkymän vaihtoehdot 52 Karttakäyttö 53 Liikennemerkit 53 Kotiosoitteen syöttö 53 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Johdattelevaa tietoa Näyttösivun kuvaus A Kartta B Liikennemerkkisymboli» Sivu 53 C Nykyinen auton sijainti D Tilarivi» Sivu 51 E Erityiskohteen symboli» Sivu 62 Paina painiketta. Näytölle tulee viimeksi avattuna Navigation-valikko. Kuva 32 Karttanäkymä: Päävalikko Jos jokin muu kuin päävalikko» Kuva 32 avautuu, voidaan päävalikko avata painamalla uudelleen. Karttanäkymän vaihtoehdot Asiayhteydestä riippuen eri näyttötilat, navigointikartan näkymävaihtoehtoja voidaan vaihdella. Lisäksi voidaan näyttää lisäikkuna, jossa on muita navigointitietoja. Paina Navigation-päävalikossa. Näyttöön tulee toimintonäppäimien lista. Toimintonäppäimien lista 2D - auton sijainnin näyttö 2D-karttanäkymässä 3D - auton sijainnin näyttö 3D-karttanäkymässä 3D-karttanäkymä rakennusten tilaesityksenä (topografinen kartta) kohteen näyttö kartalla (näytetään vasta reitin laskennan jälkeen) kohteen yleiskuvauskartan näyttö (reittilaskennan jälkeen näytetään reittiä auton sen hetkisestä sijaintipaikasta kohteeseen, kartan mittakaava sovitetaan reitin pituuteen) 52 Navigation

55 Day/night: Kartta vaalealla tai tummalla taustalla Lisäikkuna Kartalla esitettävän lisäikkunan asetus päälle ja pois» Sivu 54 Karttakäyttö Kartan siirto Karttaa voidaan siirtää näyttöruudulla haluttuun suuntaan sormen kosketuksella ja pyyhkäisyllä. Mittakaavan muutos valikkonupilla 2 koskettamalla kahdella sormella näyttöruutuun sekä lähentämällä tai loitontamalla sormia näytön pintaa pyyhkäisten. Painikkeet ja karttanäkymän symbolit - kontekstisidonnainen kartan suuntauksen muutos 2D-karttanäkymä - kartta kääntyy ja ajosuunnan osoittava nuoli C» Kuva 32 sivulta 52 osoittaa näytön yläreunaan, tai pohjoinen on suunnattu näytön yläreunaan ja nuoli C osoittaa ajosuuntaan 3D-karttanäkymässä ajosuunnan nuoli C osoittaa kuvaruudun yläreunaan (jos karan mittakaava on yli 100 km, kartta suuntautuu pohjoiseen). - Koskettamalla kartta kohdistetaan auton sijaintiin (toimintonäppäintä voidaan käyttää, kun karttaa siirretään auton sijainnin näytössä) - Koskettamalla kartta kohdistetaan kohdesijaintiin tai reittinäyttöön (toimintonäppäintä voidaan käyttää, kun karttaa siirretään kohde- tai reittinäytössä) - symbolin alla oleva numero kertoo korkeuden merenpinnasta 1) - koskettamalla karttaa mittakaava pienenee muutaman sekunnin ajaksi ja palautuu sen jälkeen ennalleen (pikanäkymä) - manuaalisesti asetetun kartan mittakaavan suuruuden näyttö - automaattisesti asettuneen kartan mittakaavan suuruuden näyttö - automaattizoomauksen ottaminen käyttöön reitinopastuksen aikana. Toiminnassa olevaa automaattizoomausta näytetään vihreällä symbolilla. Jos automaattizoomaus on toiminnassa, kartan mittakaava muuttuu automaattisesti ajettavan reitin mukaan (ajo moottoritiellä - suuri kartan mittakaava / taajama - pieni kartan mittakaava) Automaattizoomauksen voi sammuttaa koskettamalla tai muuttamalla kartan mittakaavaa. Koskettamalla uudelleen (vihreä toimintonäppäin) automaattizoomaus kytkeytyy uudelleen päälle. Automaattizoomaus voidaan asettaa päälle ja pois myös navigointiasetuksissa.» Sivu 51 Automaattizoomaus voi toimia vain, jos kartta on kohdistettu auton sijainnin mukaan (painiketta ei näytetä). Liikennemerkit Järjestelmä voi näyttää informaationäytöllä sekä laitteen näyttöruudulla liikennemerkit B» Kuva 32 sivulta 52, jotka: on tallennettu kartta-aineiston navigointitietoihin; kamera voi tunnistaa. Etukameran tunnistaman liikennemerkin tiedot ovat ensisijaisia tallennetuihin navigointitietoihin verrattuna. Kun lisäikkunaa Traffic signs ei ole kytketty päälle, laitteen näyttöruudulla näkyy vain yksi liikennemerkki. Liikennemerkin näyttötoiminnon kytkeminen päälle» Sivu 51. Kotiosoitteen syöttö Paina Navigation-päävalikossa Manage memory Define home address. Jos kotiosoitetta ei ole syötetty sisään, näytetään sisäänsyöttöikkunaa seuraavalla viestillä: Please choose as your home address: Your current position or a new address. Näytöllä esitetään seuraavia painikkeita: Current position - kotiosoitteen syöttäminen auton nykyisestä sijainnista; Address - syötä kotiosoite kirjoittamalla osoite» Sivu 57 Kotiosoitteen muokkaus- ja poistotoimenpiteen kuvaus» Sivu 51. 1) Jotta korkeus merenpinnasta voitaisiin näyttää, on saatava signaali vähintään viidestä satelliitista eikä reitinopastus saa olla demotilassa. Navigointijärjestelmän kuvaus 53

56 Lisäikkuna Johdatus aiheeseen GPS - auton todellisen sijaintipaikan maantieteellisten koordinaattien näyttö» Sivu 55 Map - karttanäkymä» Sivu 56. Tässä kappaleessa on tietoa seuraavista aiheista: Lisäikkunan valikot 54 Audio 54 Kompassi 55 Käsittely 55 Liikennemerkki / Traffic 55 GPS 55 Kartta 56 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Audio Kuva 33 Lisäikkuna: Audio Lisäikkunan valikot Lisäikkunassa näytetään lisätietoja valitun valikon kontekstista riippuen. Kytkeminen päälle Paina Navigation-päävalikossa. tai Paina Navigation-päävalikossa Split screen. Näytölle tulee viimeksi avattuna ollut lisäikkuna. Kytkeminen pois päältä Paina Navigation-päävalikossa. tai lisäikkunassa. tai Paina Navigation-päävalikossa Split screen. Lisäikkunan valikot: Audio - valittuna olevan audiolähteen toistokäyttö» Sivu 54 Compass - auton nykyisen sijainnin näyttö ilmansuunnan mukaan» Sivu 55 Manoeuvre - seuraavan ja sitä seuraavan navigointiohjeen (toimenpide), seuraavan erityiskohteen tai risteyksen yksityiskohtien näyttö» Sivu 55; Traffic signs - kartta-aineiston navigointitietoihin tallennettujen tai auton etukameran tunnistamien liikennemerkkien näyttö» Sivu 55 Lisäikkunassa Audio voidaan toteuttaa sillä hetkellä valittuna olevan audiolähteen toistoa» Sivu 22. Painike Toiminta Toiminto / Paina Lähetysaseman vaihto / Paina Paina lyhyesti (5 sekunnin sisällä kappaleen toiston aloittamisesta) Paina lyhyesti (5 sekunnin jälkeen kappaleen toiston aloittamisesta) Toisto/tauko: toisto pysäytetään ja symboliksi vaihtuu - napauta uudelleen, jolloin toisto jatkuu tästä kohdasta eteenpäin Edellisen kappaleen toisto tässä yhteydessä Nykyisen kappaleen toisto tässä yhteydessä Pitkä painallus a) Kappaleiden nopea kelaus taaksepäin Lyhyt painallus Seuraavan kappaleen toisto tässä yhteydessä Pitkä painallus a) Kappaleen nopea kelaus eteenpäin a) Mitä kauemmin näppäintä painetaan, sitä nopeammin kelautumisen eteen- tai taaksepäin tapahtuu. 54 Navigation

57 Kompassi Kuva 34 Lisäikkuna: Compass Etäisyys seuraavan navigointiohjeen sijaintipaikkaan sekä jäljellä olevan ajomatkan numeerinen tieto; Näytetään tietoja seuraaviin erityiskohteisiin (esim. huoltoasemille, pysäköintipaikoille). Liikennemerkki / Traffic Kuva 36 Lisäikkuna: Traffic Lisäikkunassa Compass näytetään auton nykyinen sijainti ilmansuunnan mukaan. Käsittely Kuva 35 Lisäikkuna: Manoeuv. Lisäikkunassa Manoeuvre näytetään navigointiohje (käsittely). Näytettävät tiedot: Toimenpidealueen läheisyydessä (esim. risteyksessä) näytetään lisäikkunassa navigointiohjeen yksityiskohtia. Alueelta poistuttaessa näytetään uudelleen seuraavan navigointiohjeen tietoja; Auton nykyisen sijaintipaikan kadun nimi ja talon numero sekä kolme seuraavaa navigointiohjetta kadun nimen tai talon numeron kanssa; Lisäikkunassa Traffic näytetään liikennemerkkejä. Lisäikkunassa voi olla samaan aikaan enintään 3 liikennemerkkiä ja 3 lisäliikennemerkkiä. Jos lisäikkunassa näytetään viestiä No traffic sign available., etukamera ei tunnusta liikennemerkkejä tai ne ovat navigoinnin ulottuvuusalueen ulkopuolella. Lisäinformaatioita» Sivu 53. GPS Kuva 37 Lisäikkuna: GPS Lisäikkunassa GPS näytetään auton sijaintipaikan maantieteelliset tiedot. Navigointijärjestelmän kuvaus 55

58 Näytettävät tiedot - maantieteellinen pituus 1) - maantieteellinen leveys 1 ) - korkeus merenpinnasta 2) Satellites: - vastaanotettavien ja käyttökelpoisten satelliittien lukumäärä Kartta Kuva 38 Lisäikkuna: Kartta Navigointi Uuden kohteen syöttö Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Kohteen syötön mahdollisuudet 56 Osoite 57 Kartta 58 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Kohteen syötön mahdollisuudet Lisäikkunassa Map näytetään lisäkarttaa. Karttanäkymän vaihtoehdot - kontekstisidonnainen kartan suuntauksen muutos 2D-karttanäkymä - kartta kääntyy ja ajosuunnan osoittava nuoli C» Kuva 32 sivulta 52 osoittaa näytön yläreunaan, tai pohjoinen on suunnattu näytön yläreunaan ja nuoli C osoittaa ajosuuntaan 3D-karttanäkymässä ajosuunnan nuoli C osoittaa kuvaruudun yläreunaan (jos karan mittakaava on yli 100 km, kartta suuntautuu pohjoiseen). - Reittinäyttö (kartan mittakaava mukautetaan reitin pituuteen) - 2D - auton sijainnin näyttö 2D-karttanäkymässä - 3D - auton sijainnin näyttö 3D-karttanäkymässä - manuaalisesti asetetun kartan mittakaavan suuruuden näyttö - automaattisesti asettuneen kartan mittakaavan suuruuden näyttö - automaattizoomauksen ottaminen käyttöön reitinopastuksen aikana. Toiminnassa olevaa automaattizoomausta näytetään vihreällä symbolilla. Jos automaattizoomaus on toiminnassa, kartan mittakaava muuttuu automaattisesti ajettavan reitin mukaan (ajo moottoritiellä - suuri kartan mittakaava tai taajama - pieni kartan mittakaava) Näyttösivun kuvaus A Osoite» Sivu 57 B Erityiskohde» Sivu 60 C kartalla» Sivu 58 Valitse kohteen sisäänsyötön valikko» Kuva 39. Paina Navigation-päävalikossa Options. Kuva 39 Mahdollisuuksia kohteen sisäänsyöttämiseen tai Paina Navigation-päävalikossa New dest./stopover Options. tai 1) Nykyisen auton sijainnin maantieteellisen pituusasteen ja leveysasteen tietojen näyttämiseksi GPS-signaalia on vastaanotettava vähintään kolmesta satelliitista. 2) Jotta korkeus merenpinnasta voitaisiin näyttää, on saatava GPS-signaali vähintään viidestä satelliitista eikä reitinopastus saa olla demotilassa. 56 Navigation

59 Paina Navigation-päävalikossa Other POIs Options. Jotta kohde voitaisiin näyttää oikein kartalla, on varmistettava kohteen oikea sisäänsyöttö. Jotkut paikkakunnan nimet voivat esiintyä moneen kertaan tai useammilla paikkakunnilla voi olla toisia saman nimisiä kohteita. Osoite Kuva 40 Kohteen sisäänsyöttö osoitteen avulla Näyttösivun kuvaus A Maa B Kaupunki/paikkakunta C Katu D Talon numero (painike aktivoituu vasta kadun nimen syöttämisen jälkeen) E Risteys (painike aktivoituu vasta kadun nimen syöttämisen jälkeen) Paluu takaisin järjestyksessä ylempään valikkoon Poistaa sisäänsyöttörivillä olevan merkin Vaihda kirjaimiin» Sivu 8 Vaihda erikoismerkkeihin Risteyksen syöttäminen (risteävä tie) Syöttöriville kirjoitetun tekstin vahvistus Avaa karttanäyttö» Sivu 58 Paina Navigation-päävalikossa Options Address. tai Paina Navigation-päävalikossa New dest./stopover Options Address. tai Paina Navigation-päävalikossa Other POIs Options Address. Jotkut osoitetiedot täytetään jo valmiiksi edellisen kohteen tietojen perusteella. Esitäytettyjen tietoja voidaan muuttaa napauttamalla kyseiseen näyttöruudun kohtaan ja muokkaamalla sen jälkeen tietoa sisäänsyöttöruudussa» Sivu 8. Opastus kohteeseen voi alkaa vasta, kun maan, paikkakunnan ja kadun tiedot on annettu. Sisäänsyöttö tapahtuu vaiheittain yksittäisissä sisäänsyöttöruuduissa. Kadun nimen syötön asemesta näytöllä on mahdollisuus valita määritellyn paikkakunnan keskusta, mikä tehdään painamalla Centre. Silloin ei ole enää tarpeen määritellä talon numeroa tai risteystä. Osoitteen näppäilemisen aikana syöttönäytölle» Sivu 8 ilmestyy painike Map. Kun tätä painiketta painetaan, näytölle avautuu ikkuna, jossa on kartta» Sivu 58 sisäänsyötetyn osoitteen tarkentamista tai tarkastamista varten. Sekä talonumero että muu osoitteen numeerinen lisätieto voidaan syöttää. Järjestelmä näyttää luettelon näiden numeroiden yhdistelmällä löytyneistä kohteista. Jos määriteltyä talon numeroa ei löydy, näytölle avautuu valikko, jossa voidaan tarkentaa kohteen sijaintitietoja: No house number - osoitteen syöttö ilman talon numeroa ja kohteen yksityiskohdat sisältävän valikon näyttö Nearest house number: - Ehdotetun talonumeron vahvistus Enter junction - syötettyjen katujen risteykset sisältävän valikon avaus Jos osoitteen syöttö on ok, näyttöön tulee määränpään tiedot» Sivu 68. Navigointi 57

60 Kartta Kuva 41 Sisäänsyöttö kartan avulla Paina Navigation-päävalikossa Options On map. tai Paina Navigation-päävalikossa New dest./stopover Options On map. tai Paina Navigation-päävalikossa Other POIs Options On map. Kartan avulla määrittelyä käytetään myös erityiskohteiden hakualueen sisäänsyöttöön» Sivu 60. Paina Navigation-päävalikossa Other POIs Search area Select on map Edit. Kohde voidaan syöttää kartalle käyttämällä GPS-koordinaatteja tai karttaruudukon avulla» Kuva 41. GPS-koordinaatit Kohde voidaan syöttää leveys- ja pituuspiirin (GPS-koordinaatit) avulla. Napsauttamalla toimintonäppäimellä kohdan leveys- tai pituusastetta ilmestyy valikko, jossa on tarkennusvaihtoehto. Asetusarvo voidaan asettaa toimintonäppäimillä, joissa on symboli /. Kun näyttöä kosketetaan toimintonäppäinten ulkopuolella, näytetään karttasijainnin syötön perusvalikko. Karttaruudukko siirtyy syötettyihin koordinaatteihin, jolloin syötetty kohdesijainti voidaan tarkistaa. Karttaruudukko Ruudukko osoittaa esitäytetyn osoitteen sijainnin. Siirrä haluamasi kohde ristikon keskelle siirtämällä sormea kartan päällä. Koskettamalla karttaa kosketuskohta siirtyy karttaruudukkoon, ja samalla syötetyn kohdan leveys- ja pituusastearvoja muutetaan. Symboli näyttää nykyisen kartan mittakaava, jota voidaan muuttaa syötön aikana» Sivu 53. Alemmalla näyttöruudun alueella näytetään osoite sekä asetetun kohdan maantieteellisen pituuden ja leveyden tiedot. Kohteen vahvistaminen Vahvista kohteen sijainti napauttamalla OK, minkä jälkeen näytetään seuraavaa: Tallenna - Kohteen tallennus kohdemuistiin» Sivu 8 Edit - paluu päävalikkoon, mahdollisuus syöttää kohde» Sivu 56 Route opts. - valikon näyttö reittiparametrin asetusta varten» Sivu 50 Start - reitin laskennan aloitus ja sen jälkeen reittityypin ja reitinopastuksen tai ehdotetun reittityypin mukaisen reitinopastuksen valinta Kartan suurentaminen/pienentäminen Symbolipainikkeella kartta siirtyy koko kuva -näyttöön. Symbolipainikkeella kuvaruudun toisella puolella näkyy kartta ja toisella puolella syöttövalikko GPS-koordinaateilla. Syöttö tallennetuista kohteista Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: My dests. 59 Kotiosoite 59 Oma kohde (vcard) 59 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. 58 Navigation

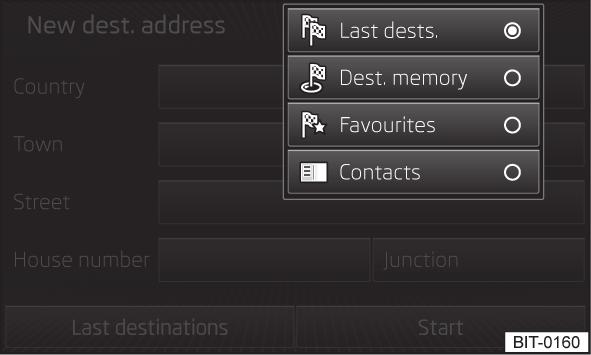

61 My dests. Kuva 42 Omien kohteiden valikko Tällä valikolla valitaan laitteen muistiin tallennettujen kohteiden tyyppi» Kuva 42. Paina Navigation-päävalikossa Dests. and contacts. tai Paina Navigation-päävalikossa Last destinations. Kohdelista Last destination Kohdemuisti (tallennetut kohteet ja lippumerkitty kohde) Suosikit Yhteystietojen luettelo tallennetuilla osoitteilla 1) (puhelimen tulee olla liitetty Bluetooth -liitännän kautta» Sivu 39) Valitsemalla yksi kohteiden ja yhteystietojen valikkokohdista näytetään seuraavaa: Find - jos syötteitä on enemmän kuin 5, näytetään painiketta, jota painamalla aloitetaan kohteen tai yhteystiedon haku kohdevalikolla tallennettujen nimien mukaan» Sivu 8 - kohteen tai yhteystiedon yksityiskohtaiset tiedot Kohteen vahvistuksella aloitetaan sisältöriippuvainen reitinopastus tai näytetään kohteen yksityiskohtaisia tietoja» Sivu 68. Kotiosoite Valikkoa käytetään nopeaan tallennettuun kotiosoitteeseen opastukseen. Paina Navigation-päävalikossa Home address. Jos ehdotettu reittityyppi on asetettu etukäteen, reitin laskenta ja opastus kohteeseen aloitetaan valitsemalla Home address, muussa tapauksessa laskennan jälkeen valitaan reittityyppi, minkä jälkeen opastus kohteeseen alkaa. Jos kotiosoitetta ei ole syötetty sisään, näytetään sisäänsyöttöikkunaa seuraavalla viestillä: Please choose as your home address: Your current position or a new address. Näytöllä esitetään seuraavia painikkeita: Position - kotiosoitteen syöttö nykyisen auton sijainnin avulla; Address - syötä kotiosoite kirjoittamalla osoite Kotiosoitteen muokkaus- ja poistotoimenpiteen kuvaus. Kotiosoite on saatavilla myös Navigation-päävalikosta, painamalla symbolinäppäintä Manage memory Define home address. Oma kohde (vcard) Laitteeseen voidaan ladata SD-muistikortilta, CD-/DVD-levyltä tai USB-tietovälineeltä omat kohteet vcard-muodossa. Paina Navigation-päävalikossa Import destinations. Näytölle tulee lähteiden luettelo mahdollista tietojen tuontia varten» Sivu 27. Kun lähde on valittu, vcard-formaattiin tallennettujen tiedostojen tuonti aloitetaan valitsemalla valikkokohta Import all vcards from this folder. POI Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Uuden erikoiskohteen syöttö 60 Erityiskohteiden hakualue 60 Erityiskohteen haku ja valinta 60 Erityiskohteen pikavalinta 61 1) Vain muutamat matkapuhelimet tukevat tätä toimintoa. Navigointi 59

62 Hakuvalinta sijaintipaikan, kohteen, pysähdyspaikan ympäristössä ja reitin varrella 61 Hakuvalinta syötetyn osoitteen tai kartalla määritellyn kohdan ympäristöstä 61 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Uuden erikoiskohteen syöttö Erityiskohteiden hakualue Kuva 44 Erityiskohteiden hakualue Kuva 43 Päävalikko Näyttösivun kuvaus 1 Hakualueen valinta 2 Valikko sisältöriippuvaisilla hakualueilla 3 Erityiskohteen haku nimen mukaan 4 Erityiskohteen haku luokan mukaan Kutsu päävalikko. Paina Navigation-päävalikossa Options POI. tai Paina Navigation-päävalikossa New dest./stopover Options POI. tai Paina Navigation-päävalikossa Other POIs. Näyttösivun kuvaus A Near current location - haku sen hetkisen sijaintipaikan ympäristöstä B Near destination - haku kohteen ympäristöstä C Near next stopover destination - pysähdyspaikan ympäristössä D Along the route - haku reitin varrelta E Near address - haku syötetyn osoitteen ympäristöstä F Select on map - haku syötetyn karttapisteen ympäristöstä Ensin on valittava erityiskohteen hakualue. Paina päävalikolla kohtaa 1» Kuva 43 sivulta 60 uuden erityiskohteen syöttöä varten. Sisällöstä riippuen voidaan näyttää seuraavia hakukriteereitä 2» Kuva 43 sivulta 60. Erityiskohteen haku ja valinta Erityiskohteet etsitään valitulta hakualueelta» Sivu 60. Hakukriteeri:» Kuva 43 sivulta Sisäänsyöttö ja haku erityiskohteen nimen mukaan» Sivu 8 Sisäänsyöttö ja haku valitun erityiskohteen luokan mukaan» Sivu 62 Hakutoiminnon lopuksi näytetään valikko, jossa on löydetyt kohteet. Valikko järjestetään sisäänsyötetyn hakualueen etäisyyden mukaan ja sisältää enintään 200 löydettyä syötettä. Vahvistamalla valikon tiedot tulevat näyttöön» Sivu Navigation

63 Erityiskohteen pikavalinta Paina Navigation-päävalikossa. Pikavalinta Pysäköintipaikka Ravintola Huoltoasema Napauttamalla valikkokohtaa näytetään valitun luokan seuraavien erityiskohteiden luettelo. Valitsemalla löydettyjen erityiskohteiden luettelon valikkokohta näytetään tämän kohteen yksityiskohtaiset tiedot. Hakuvalinta sijaintipaikan, kohteen, pysähdyspaikan ympäristössä ja reitin varrella Näyttösivun kuvaus A Maa B Paikkakunta C Katu Kuva 45 Erityiskohteiden hakualue Hakualueella näytettävät valikkokohdat ovat vain tiedoksi eikä niitä voida muuttaa. Kuva koskee seuraavia hakualueen kriteereitä 1» Kuva 43 sivulta 60. Near current location - Nykyinen sijainti Destination - kohde Near next stopover destination - välietappi Along the route - Reitti Napauttamalla kohtaa 3 tai 4» Kuva 43 sivulta 60 aloitetaan erityiskohteen haku valitun hakualueen mukaan. Hakuvalinta syötetyn osoitteen tai kartalla määritellyn kohdan ympäristöstä Kuva 46 Erityiskohteen haku: Sisäänsyötetyn osoitteen ympäristö/kartalla määritellyn kohdan ympäristö Näyttösivun kuvaus A Maa B Paikkakunta C Katu D Napauttamalla avautuu näyttöruutu karttapisteen sisäänsyöttöä varten» Sivu 58 E Maa F Paikkakunta G Katu Kuva koskee seuraavia hakualueen kriteereitä 1» Kuva 43 sivulta 60. Near address - haku syötetyn osoitteen ympäristöstä Select on map - haku syötetyn karttapisteen ympäristöstä Osoitemäärittelyn mukaisella hakualueella näytettäviä valikkokohtia voidaan muuttaa. Karttapisteen mukaan määritellyllä hakualueella näytettävät valikkokohdat ovat vain tiedoksi eikä niitä voida muuttaa. Napauttamalla kohtaa 3 oder 4» Kuva 43 sivulta 60 aloitetaan erityiskohteen haku valitun hakualueen mukaan. Navigointi 61

64 Erityiskohdekategoriat Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Auto ja matkustus 62 Ruokailu ja ostokset 62 Yritykset ja julkiset laitokset 63 Hätätapaukset 63 Nähtävyydet ja vapaa-aika 63 Muut kartalla näytetyt kohteet 63 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Karttaruutuun voi ilmestyä kohteen tyyppiä esitteleviä symboleja. Select on map - kaikkien hakualueella olevien kohteiden näyttö järjestyksessä alkaen seuraavasta erityiskohteesta Categories (alphabetical) - kaikkien erityiskohdeluokkien näyttö aakkosjärjestyksessä Car and travel (auto ja matkustaminen) Dining and shopping (ruokailu ja ostokset) Companies and public services (yritykset ja julkiset laitokset) Emergencies (hätäkeskukset) Attractions and leisure (nähtävyydet ja vapaa-aika) Auto ja matkustus Symboli Merkitys Symboli Merkitys Bus stops (Linja-autoasemat) LPG filling stationa (Nestekaasun tankkauspisteet) Motorway intersections (Moottoriteiden risteykset) Hotels and motels (Hotellit ja motellit) Airports (Lentoasemat) SKODA service Tourist information (Matkailuneuvonta) Petrol stations (Huoltoasemat) Natural gas stations (Maakaasun tankkauspisteet) Motorway junctions (moottoritien liittymät ulos/sisään) Skoda dealers (Rajanylityspaikat) Railway stations (Rautatieasemat) Car parks (Pysäköintipaikat) SKODA dealers Ferries and motorail trains (Lautat ja autojunat) Yrityksen logon näytön asetus päälle ja pois. Ruokailu ja ostokset Rest stops (Maksulliset tiet) Car rental (Autonvuokraus) Symboli Merkitys Symboli Merkitys Elektroniikka Kahvilat Ostoskeskukset Yöelämä Vaatetus Pankkiautomaatit Ravintolat Alkoholimyymälät 62 Navigation

65 Yritykset ja julkiset laitokset Symboli Merkitys Symboli Merkitys Hätätapaukset Merkitys Symboli Merkitys Apteekit Lääkäripalvelut Sairaalat Poliisi Nähtävyydet ja vapaa-aika Merkitys Symboli Merkitys Autokeskukset Golfkentät Kasinot Elokuvateatterit Museot Muistomerkit Puistot Urheilukeskukset Harrastuslentokentät Matkailunähtävyydet Veneily Teatterit Huvipuistot Hiihtokeskukset Muut kartalla näytetyt kohteet Pankit Yhteisölliset kokoontumistilat Kirkot Yritykset Hautausmaat Kongressikeskukset Posti Hallinto ja virastot Oppilaitokset Suurlähetystöt Symboli Symboli Symboli Merkitys Symboli Merkitys Kotiosoite Suosikki Kohde (määränpää) Välietappi Kaupungin keskusta Kylän keskusta Ohjaus Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Reitin laskenta 63 Graafiset navigointiohjeet 64 Navigointiopastus 64 Reitti 64 Kaistasuositus 65 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Reitin laskenta Reitti lasketaan automaattisesti kohteen määrittelyn mukaan. Laskentaan vaikuttaa reittivalintojen asetukset» Sivu 50 (reitin tyyppi ja dynaaminen reitti, jne.). Laite laskee reitin joka kerta uudelleen, jos et noudata ajo-opastusta tai poikkeat reitiltä. Laskenta kestää muutaman sekunnin. Vasta tämän jälkeen laite opastaa jälleen. Jos Demo-tila on kytketty päälle» Sivu 51, esitetään kysymys, tuleeko opastus kohteeseen aloittaa demo-tilassa vai normaalikäytöllä. Demo mode-tila näyttää ajosimulaation syötettyyn kohteeseen Se antaa mahdollisuuden käydä läpi laskettu reitti laitteen näytöllä mallitilanteena. Jos vaihtoehtoisten reittityyppien valinta on asetettu päälle, laskennan jälkeen näytetään reittityyppien painikkeita sekä reitin pituutta ja arvioitua ajoaikaa. Navigointi 63

66 Reittityyppi taloudellinen nopea lyhyt Opastus kohteeseen aloitetaan valitsemalla reittityyppi. Reittityypin painikkeilla näytetään laskennan jälkeen asetuksilla muutettuja tietoja» Sivu 50, esim. moottoriteiden, tietulliteiden jne. käyttö. Jos vaihtoehtoisen reittityypin valinta on asetettu pois päältä, ehdotettu reitti lasketaan ja opastus kohteeseen aloitetaan» Sivu 50. Laskettu reitti voidaan valita ennen vielä jäljellä olevien reittien laskennan suorittamista loppuun. Laite yrittää mahdollistaa opastuksen kohteeseen myös silloin, kun navigointitiedot ovat puutteelliset tai annetun alueen tietoja (esim. yksisuuntaiset kadut, katutyypit, jne.) ei ole lainkaan saatavilla. Reitinopastuksen keskeyttäminen ja jatkaminen Jos auton sytytysvirta katkaistaan ja kytketään uudelleen päälle ja avain on virtalukossa (KESSY-järjestelmällä varustetuissa autoissa vain virta katkaistu): 30 minuutin kuluessa - opastusta kohteeseen jatketaan aiemmin lasketun reitin perusteella min kuluessa - näyttö vaihtuu Standby -tilaan (näytönsäästötila) ja opastusta jatketaan lasketun reitin perusteella; min kuluessa - laitteen näytölle tulee viesti Continue route guidance? ja vahvistuksen jälkeen opastusta jatketaan lasketun reitin perusteella; 120 min jälkeen - reitinopastus keskeytetään. Jos auton sytytysvirta katkaistaan ja kytketään uudelleen päälle ja avain poistetaan sillä aikaa virtalukosta (KESSY-järjestelmällä varustetuissa autoissa vain virta katkaistu ja auton ovi avattu): 10 minuutin kuluessa - opastusta kohteeseen jatketaan aiemmin lasketun reitin perusteella min kuluessa - näyttö vaihtuu Standby -tilaan (näytönsäästötila), laitteen näytölle tulee viesti Continue route guidance? ja vahvistuksen jälkeen opastusta jatketaan lasketun reitin perusteella; 120 min jälkeen - reitinopastus keskeytetään. Graafiset navigointiohjeet Graafiset navigointiohjeet näytetään: MAXI-DOT-näytössä» Sivu 9; laitteen näyttöruudun lisäikkunassa» Sivu 55. Navigointiopastus Laite tulostaa navigointiopastukset. Navigointiopastus aloitetaan heti, kun reitin laskenta on suoritettu ja reitin tyyppi on valittu. Laitejärjestelmä generoi navigointi-ilmoitukset. Se ei aina kykene muodostamaan selkeitä ilmoituksia (esim. tien tai kaupungin nimi). Ennen kääntymistä annetaan jopa 3 ilmoitusta: Viimeinen navigointiopastus voidaan toistaa: painamalla valikkonuppia 2» Kuva 1 sivulta 5; monitoimiohjauspyörän säätöpyörää 2» Kuva 10 sivulta 13 painamalla. Navigointiohjeen antamisen ajankohta riippuu saavuttavan kadun tyypistä sekä auton nopeudesta. Esimerkiksi moottoritiellä ensimmäinen opastus annetaan m (6 000 jalkaa) ennen kohtaan, jossa moottoritieltä poistutaan. Dynaamisen kohteeseen opastuksen aikana annetaan ilmoituksia reitin varrella olevista liikennerajoituksista. Jos liikennerajoituksen takia lasketaan uusi reitti, kuuluu ilmoitus Calculating the route... Säädä navigointiohjeiden äänenvoimakkuus tai kytke se pois päältä puhelinkeskustelun aikana» Sivu 51. Reitti Mikäli kohteeseen on olemassa laskettu reitti, ehdotettua reittiä näytetään. Paina Navigation-päävalikossa. Näytetään seuraavaa valikkoa: Stop route guidance - kohteeseen opastuksen lopetus New dest./stopover - uuden välietapin syöttö tai lisäys lasketulle reitille» Sivu 56 sekä» Sivu Navigation

67 Route information - kohteen ja lasketun reitin tietojen näyttö (näytettävien tietojen asetus» Sivu 51) - Saapumisaika kohteeseen tai välietappiin 1) - Jäljellä oleva ajoaika kohteeseen tai välietappiin 1 ) - Jäljellä oleva ajomatka kohteeseen tai välietappiin Store destination - kohteen tallennus syöttöruudun avulla» Sivu 8 Route list - reittiosuuksien luettelon näyttö Tour - matkan kohteiden näyttö» Sivu 66 Congestion ahead - kun liikennerajoituksesta (esim. ruuhka) on saatu tieto, se voidaan syöttää manuaalisesti järjestelmään. Sisäänsyöttämisen jälkeen laite laskee reitin uudelleen ja tarjoaa vaihtoehtoista reittiä. Liikennetiedotteiden lisäys/vähennys koskettamalla asteikkoa / tai kääntämällä valikkopainiketta 2» Kuva 1 sivulta 5. Kaistasuositus Kuva 47 Kaistasuositus Näyttöön voi tulla opastuksen aikana joissakin risteyksissä, moottoritieliittymissä, monikaistaisilla teillä jne ylimääräinen ikkuna, jossa kaistasuositus A» Kuva 47. Tämä ylimääräinen kaistasuositusikkuna näytetään vain, jos navigointitiedoissa on tiedot ajetusta alueesta. Mukavuusvilkutustoiminnon kytkentä päälle ja pois» Sivu 51. Liikenneilmoitukset Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Käyttö 65 Dynaaminen reitti päälle/pois 66 Yksityiskohtaiset liikennetiedot 66 Liikenne on yhä ruuhkaisempaa. Tästä syystä tiedot ajankohtaisesta ja tulevasta liikennetilanteesta ovat yhä tärkeämpiä. TMC-liikennetiedotuksia seurataan reitin opastuksen aikana matkan varrella olevien häiriöiden optimaalista huomiointia varten. Laite voi noutaa nämä tiedot seuraavilla tavoilla: Liikenneradio TP FM-taajuusalueella» Sivu 24. Liikenneradio DAB taajuusalueella TMC-liikennetiedot, jossa vaihtoehtona dynaaminen reitin muuttaminen Seuraavien edellytysten on täytyttävä, jotta TMC-toiminto toimii oikein: Ajoneuvo on FM RDS-TMC -vastaanottoalueella. Liikenneradioaseman riittävä ja jatkuva signaalin vastaanotto 2). Laitteessa ajankohtaiset navigointitiedot. Käyttö TMC (Traffic Message Channel) on digitaalinen radioasemien antama palvelu jatkuvaa liikennetiedotusten radiointia varten. Painikkeella näytetään liikennetiedotteiden luettelo Traffic report /. Napauttamalla liikennetiedotuksen syötettä näytetään kyseisen liikennetiedotuksen tietoja» Sivu 66. Kun alueella toimivien TMC-liikenneradioasemien vastaanottaminen on mahdollista, liikennetiedotukset päivitetään reaaliaikaisesti taustalla. Kuunneltava radioasema ei välttämättä lähetä liikennetiedotteita. 1) Jos saapumisaika tai jäljellä oleva ajoaika on yli 24 tuntia, symbolin sisällä näytetään merkkiä. 2) Vastaanottohäiriöitä saattaa esiintyä ikkuna-antenneilla varustetuissa autoissa, jos ikkunoissa on kalvoja tai metallipäällysteisiä tarroja. Navigointi 65

68 Liikennetiedotusten vastaanotto on jatkuvaa eikä sitä voi kytkeä päälle tai pois päältä. Dynaamisen opastuksen paikkansapitävyys riippuu lähetetyistä liikennetiedotuksista. Niiden sisällöstä vastaavat radioasemien liikennetoimittajat. Radionavigointijärjestelmä voi käsitellä ja tallentaa liikennetiedotuksia vain, jos läpikuljettavan alueen navigointitiedot ovat käytettävissä. Dynaaminen reitti päälle/pois Paina Navigation-päävalikossa Route options Dynamic route. Kun Dynamic route» Sivu 50 on asetettu päälle, liikennetiedotukset vaikuttavat dynaamiseen kohteeseen opastukseen TMC-viestin kautta. Dynaaminen reitti kytketty päälle Liikennetiedotteina vastaanotetut reitin varrella olevat liikennehäiriöt näkyvät kartalla värisymbolina (esim.,, jne.). Liikennetiedotteina vastaanotetut liikennehäiriöt, jotka eivät ole reitin varrella, näkyvät kartalla harmaana symbolina. Häiriön suunta näkyy kartalla nuolena. Dynaaminen reitti kytketty pois päältä Et saa tietoja reitin varrella esiintyvistä liikennehäiriöistä, joten radionavigointijärjestelmä opastaa sinut liikennehäiriöiden läpi. Liikennetiedotukset kuitenkin päivitetään edelleen laitteen muistiin ja näytetään, kun painat näppäintä. Jos jokin näytetyistä liikennerajoituksista on reittisi varrella, voit kääntää dynaamisen reitin opastuksen päälle myös käynnissä olevan reitin opastuksen aikana tai sulkea reitin manuaalisesti» Sivu 64. Suunnan kuvaus pohjautuen tapahtumaan Tapahtuman oletettu kesto Lisätietoja, kuten oletettu viiveaika Informaatiorivi, joko kertoo tiedotteen ajankohdan ja lähettäjän Symboli, joka tarkentaa informaatiotyypin - liikennehäiriön kuvauksen sisältävän ikkunan suurennus - liikennehäiriön kuvauksen sisältävän ikkunan pienennys - edellisen liikennetiedotuksen näyttö - seuraavan liikennetiedotuksen näyttö - kaikkien vastaanotettujen liikennetiedotusten näyttö Minun matkani Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Uusi matka 66 Matkan muokkaus 67 Matkamuisti 67 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Uusi matka Huomautus Ruuhkan kiertäminen liikennetiedotusten perusteella ei aina anna aikahyötyä, jos esimerkiksi kiertotie on myös ruuhkainen. Yksityiskohtaiset liikennetiedot Kun olet painanut painiketta, näyttöön tulee seuraavat tiedot: Toimintonäppäin All - näyttää kaikki liikennetiedot Toimintonäppäin Route - näyttää vain nykyisen reitin liikennetiedot Kartta liikennehäiriön kuvauksella Ikkuna liikennetietojen kuvauksella: Tapahtuman sijainti, tarkkuus riippuu navigointitietojen ajantasaisuudesta Jopa kolmen tapahtuman kuvaus pohjautuen tietoihin Kuva 48 Uuden matkan syöttäminen Paina Navigation-päävalikossa New tour (uusi matka), jolloin näytölle tulee valikko uuden matkan syöttämistä varten. Reitti voidaan esiasettaa. Reitin sisäänsyöttämisen jälkeen voidaan reitinopastus aloittaa tai tallentaa reitti seuraavaa käyttöä varten. 66 Navigation

69 Yksittäisiä kohteita voidaan vaihtaa napauttamalla kohdetta ja siirtämällä se toiseen paikkaan. Kohteen toimintopainikkeella näytölle tulee valikko uuden matkan syöttämistä varten. Näyttösivun kuvaus A B C D E Uuden reittikohteen sisäänsyöttö Reittikohteen valitseminen tallennettujen kohteiden joukosta» Sivu 59 Reitin tallennus matkamuistiin Sisäänsyötetyn reitin laskenta ja reitinopastuksen aloitus Reitinopastuksen pysäytys Välietappi juoksevalla numerolla Kohde (määränpää) Saapumisaika kohteeseen tai välietappiin Ajomatka kohteeseen tai välietappiin Välietappien poisto Suoran reitinopastuksen aloitus Kohteen yksityiskohtien avaus» Sivu 68 Kun kohteen tai välietapin nimeä painetaan, näytölle tulee valikko kohteen muokkausta varten (,, ). Reitin laskennan jälkeen näytetään yksittäisille kohteille saapumisaikoja ja ajomatkaa kohteeseen. Matkan muokkaus Paina Navigation-päävalikossa Edit tour, jolloin näytölle tulee reitin varrella olevien kohteiden luettelo. Reitinopastusta ei keskeytetä. Kun kohteen tai välietapin nimeä painetaan, näytölle tulee valikko kohteen muokkausta varten» Sivu 66. Kohteen hallinnointi Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Välietappi 67 Kohteen yksityiskohdat 68 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Välietappi Reitinopastuksen aikana on olemassa mahdollisuus lisätä reitille jopa 10 välietappia. Reitinopastus tapahtuu reitin varrella olevien välietappien järjestyksen mukaan. Kun seuraava välietappi on saavutettu, reitinopastusta jatketaan seuraavaan kohteeseen. Paina Navigation-päävalikossa New dest./stopover, tällöin avautuu valikko uuden kohteen syötölle» Sivu 56 ja seuraavassa vaiheessa valikko kohteen yksityiskohdista» Sivu 68. Jos opastus on jo käynnissä, laite näyttää Start vahvistuksen ja välietappien syötön jälkeen viestin Route guidance is already active. Do you want to start route guidance directly to the new destination or add the new destination as a stopover? ja seuraavat kohdat» Kuva 48 sivulta 66: Cancel - Pysähdyspaikan syötön keskeytys, opastus alkuperäiseen kohteeseen jatkuu edelleen Stopover - Syötetty kohde lisätään reittiin, ja opastus jatkuu seuraavaksi tähän kohteeseen Start - Syötetty kohde lisätään lopulliseksi kohteeksi, alkuperäinen lopullinen kohde korvataan tällä uudella kohteella Kun on saavutettu välietappien enimmäismäärä 10, jokin välietappi on poistettava, jotta voidaan syöttää uusi. Matkamuisti Paina Navigation-päävalikossa Tour memory, jolloin näytölle tulee tallennettujen reittien luettelo. Kun painat yhtä luettelossa olevaa reittiä, näytölle avautuu valitun reitin kohteiden valikko, jossa voit muokata kohteita ja aloittaa reitinopastuksen.» Sivu 66 Navigointi 67

70 Kohteen yksityiskohdat Kuva 49 Kohteen tiedot Kohteen tiedoissa näytetään seuraavia tietoja ja toimintoja: Esikatselukartta symbolein esitettävien kohteen sijaintimerkintöjen avulla Kohteen yksityiskohtaiset tiedot - esikatselunäkymän pienennys - esikatselunäkymän suurennus Kohteen tyypistä riippuen näytöllä esitetään seuraavia painikkeita. Uusi kohde tai edellisten kohteiden luetteloon tallennettu kohde Valikko tulee näyttöön painamalla kohdetta syötettäessä, jos kohde ei ole olemassa kohdemuistissa. A Start - reitin laskennan aloitus B Route options - valikon näyttö reittiparametrien asetusta varten» Sivu 50 C Tallenna - Kohteen tallennus kohdemuistiin» Sivu 8 Kohde muistissa Valikko tulee näyttöön painamalla kohdetta syötettäessä, jos kohde on olemassa kohdemuistissa tai suosikkilistassa. Start - reitin laskennan aloitus Route options - valikon näyttö reittiparametrien asetusta varten» Sivu 50 Edit - tallennetun kohteen muokkaus Favourite - Kohteen lisäys suosikkien luetteloon tai poistaminen siitä Delete - kohteen poistaminen Store as - nimen muokkaus ja sen jälkeen tallennus» Sivu 8 koskettamalla löydettyjen erityiskohteiden luettelon valikkokohdassa; napauttamalla kartalla olevaa erityiskohteen symbolia. Dial No. - puhelinkeskustelun aloitus 1) (kun puhelin on yhdistetty Bluetooth -liitännän kautta ja kohde on syötetty yhteystiedon puhelinnumeron avulla) Start - reitin laskennan aloitus» Sivu 63 Tallenna - Kohteen tallennus kohdemuistiin Yksittäiset POIt voidaan tuoda näyttöön POI-tiedoista painamalla / tai liikuttamalla sormea kuvaruudulla. Kotiosoite Valikko näytetään kotiosoitteen syöttämisen jälkeen. Tallenna - Kotiosoitteen tallennus laitteen muistiin Erityiskohde Valikko näytetään: 1) Vain muutamat matkapuhelimet tukevat tätä toimintoa. 68 Navigation

71 Ajoneuvo Ajotavan valinta Driving Mode Selection) Ajoneuvojärjestelmät Ajoneuvoasetukset Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Ajotavan valinta Driving Mode Selection) 69 Ajoneuvotiedot 70 Pysäköintilämmitys ja -tuuletus 71 ESC- ja ASR-järjestelmät 71 Renkaat 71 Avustinjärjestelmät 72 Pysäköinti ja käsittely 72 Valo 73 Peili ja pyyhkimet 73 Avaaminen ja sulkeminen 73 Istuimet 74 Monitoiminäyttö 74 Huolto 74 Tehdasasetusten palautus 74 Climatronicin asettaminen 74 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Ajoneuvojärjestelmien asetukset voidaan tehdä vain virta päälle. Huomautus Yksittäiset järjestelmät on dokumentaatiossa» Auton käyttöohjekirja. Jos joidenkin järjestelmien toiminnot kytketään pois päältä, silloin virran poisja päällekytkennän jälkeen muutamat toiminnot, esim. ESC-järjestelmän osat, kytketään turvallisuussyistä takaisin päälle. Kuva 50 Ajotavan valintanäppäin: Versio 1 / versio 2 Ajotavan valinnan valikosta voidaan valita yksi ajotavoista (Normal, Sport, Eco, Individual). Jos on valittu muu kuin ajotapa Normal, näppäimessä näkyy valosymboli tai» Kuva 50. Valittuna oleva ajotapa näytetään päävalikon tilarivillä symbolin» Kuva 55 sivulta 74 vieressä (yllä vasemmalla). Päävalikon kutsuminen Paina näppäintä tai» Kuva 50. Normal - normaalin ajotavan kytkentä päälle Cancel - valikon lopetus ajotavan valintaa varten Information - Tietoja tila-asetuksista Sport - urheilullisen ajotavan kytkentä päälle Cancel - valikon lopetus ajotavan valintaa varten Information - Tietoja tila-asetuksista Eco - polttoainetta säästävän ajotavan kytkentä päälle Cancel - valikon lopetus ajotavan valintaa varten Information - Tietoja tila-asetuksista Individual - yksilöllisen ajotavan kytkentä päälle Cancel - valikon lopetus ajotavan valintaa varten Setup - yksilöllinen asetus Steering: - ohjaustehostimen ominaisuuksien asetus Normal - normaali Sport - urheilullinen Ajoneuvojärjestelmät 69

72 Engine: - moottorin (voimansiirron) ominaisuuksien asetus Normal - normaali Sport - urheilullinen Eco - taloudellinen ACC: - auton kiihdytyksen asetus ajotilanteeseen mukautuvan vakionopeudensäätimen ollessa päällä Normal - normaali Sport - urheilullinen Eco - taloudellinen Dynamic bend light: - mukautuvan ajovalon ominaisuuksien asetus Normal - normaali Sport - urheilullinen Eco - taloudellinen Air conditioning: - Climatronicin ominaisuuksien asetus Normal - normaali Eco - taloudellinen Reset Mode - Aseta kaikkien Individual-ajotavan valikkokohtien tilaksi Normal Cancel - nykyisen asetuksen säilyttäminen Reset - asettaa kaikkien valikkokohtien tilaksi Normal Huomautus Jos laitetta pidetään valikolla "Select driving mode" pidempään kuin 10 sekuntia ilman käyttötoimenpiteitä, tapahtuu vaihto viimeksi valittuna olleeseen valikkoon tai laite kytkeytyy pois päältä. Ajoneuvotiedot Kuva 51 Ajotiedot / ajoneuvon tila Kuva 52 Rengaspaineen valvontanäyttö - Näyttöesimerkki: järjestelmä ilmoittaa rengaspaineen muutoksesta takana oikealla Näyttösivun kuvaus A Ajomatka B Ajoaika C Keskinopeus D Keskimääräinen polttoaineen kulutus E Likimääräinen ajomatka ennen seuraavaa tankkausta 1) F Kuvaus ajomatkasta ennen seuraavaa tankkausta (kun arvioitu ajomatka on alle 300 km, ajoneuvo lähenee hitaasti symbolin suuntaan) G Auton kuvaus (värillisenä esitettävä auton kohta viittaa siihen liittyvään varoitusviestiin, jonka teksti tulee näytölle, kun kosketat auton kuvaa) Päävalikon kutsuminen Paina painiketta. 1) CNG-käyttöisissä autoissa näytetään myös erikseen arvioitu ajomatka bensiinillä ja CNG:lla. 70 Ajoneuvo

73 Driving data - ajotietojen näyttö Näyttöruudulla voidaan näyttää yhtä kolmesta ajotietojen muistista» Kuva 51. Since start - yksittäiset ajotiedot Long-term - pitkän aikavälin ajotiedot Since refuelling - polttoaineen tankkauksen jälkeiset tiedot Ajotietomuistien välillä voidaan vaihtaa toimintonäppäimillä. Convenience consumers - Näyttää enintään kolme sähköosaa, jotka kuluttavat suurimman osan polttoaineesta (esim. ilmastointi jne.) ja kaikkien mukavuusvarusteiden kuluttaman polttoainemäärän Vehicle status - ajoneuvon kuntoa koskevien tietojen» Kuva 51 tai rengaspainevalvonnan näyttö Vehicle status - ajoneuvon kuntoa koskevien tietojen näyttö - ei ilmoituksia / - Varoitusilmoitukset auton tilasta, viestien lukumäärä (jos on vain yksi viesti, silloin näytetään varoitusviestin teksti) - START-STOP-automatiikan tilaa koskevien tietojen näyttö TMPS - rengaspainevalvonnan toiminto» Kuva 52 SET - rengaspainearvojen tallennus Valikoiden välillä voidaan vaihtaa toimintonäppäimillä. Huomautus Painikkeen painamisen jälkeen näytetään viimeksi näytetty valikkonäkymä. Pysäköintilämmitys ja -tuuletus Tai Paina näppäintä. Asetus A Departure time: Viikonpäivä ja kellonaika, johon mennessä ajoneuvon pitää olla käyttövalmis» Kuva 53 B Heating/Ventilation: käyttötavan asetus C Esivalinta-aikojen luettelo, esivalinta-ajan käyttöönotto / käytöstä poisto D Esivalinta-ajan 1-3 ja käyntiajan asetus (10-60 minuuttia) E Kun lämmitys on päällä, ikkunat näkyvät punaisena / kun ilmastointi on päällä, ikkunat näkyvät sinisenä Vain yksi asetettu esivalinta-aika voi olla aktivoituna kerrallaan. Automaattisen käynnistyksen jälkeen aktivoitu esivalinta-aika poistetaan taas käytöstä. Seuraavaa käynnistystä varten on aktivoitava yksi esivalinta-ajoista. Järjestelmä pysähtyy automaattisesti, kun asetettu toiminta-aika on kulunut loppuun, mutta se voidaan tätä ennen kytkeä pois päältä suoran päälle-/ poiskytkennän symbolinäppäimellä tai radiokauko-ohjaimella. Huomautus Kun esivalinta-ajaksi valitaan jokin päivä, sunnuntain ja maanantain välissä on yksi paikka ilman määriteltyä päivää. Jos tämä asetus otetaan käyttöön, auto on käyttövalmis valittuna ajankohtana riippumatta sen hetkisestä viikonpäivästä. Jos jokin muu aika asetetaan» Sivu 19, Aika- ja päiväysasetukset, aktivoitu esivalinta-aika poistetaan automaattisesti. Esivalinta-aika aktivoidaan uudelleen. Kuva 53 Seisontalämmitys: Päävalikko/Esivalinta-ajan asetus Päävalikon kutsuminen Paina Climatronic-paneelissa olevaa näppäintä. ESC- ja ASR-järjestelmät Paina painiketta ESC system:. Activated - ESC-järjestelmän kaikkien komponenttien kytkentä päälle ASR off - ASR-järjestelmän kytkentä pois päältä ESC Sport - ESC Sportin aktivointi Renkaat Paina painiketta Tyres. TMPS - rengaspainevalvonnan järjestelmä SET - rengaspainearvojen tallennus Ajoneuvojärjestelmät 71

74 Winter tyres - talvirenkaiden nopeusrajoituksen asetus Speed warning - talvirenkaiden nopeusvaroituksen kytkentä päälle ja pois Warning at - nopeuden asetus varoitukselle Avustinjärjestelmät Paina painiketta Driver assistance. ACC (adaptive cruise control) - ajotilanteeseen mukautuvan vakionopeudensäätimen asetus Driving programme: - Auton kiihdytyksen asetus ajotilanteeseen mukautuvan vakionopeudensäätimen ollessa päällä 1) Normal - normaali Sport - urheilullinen Eco - taloudellinen Last distance selected - viimeksi valitun etäisyyden kytkentä päälle ja pois Distance (etäisyys): - etäisyyttä edellä ajavaan autoon valvovan järjestelmän asetus Very close - erittäin pieni etäisyys Close - pieni etäisyys Medium - keskimääräinen etäisyys Far - suuri etäisyys Very far - erittäin suuri etäisyys Front Assist (ambient traffic monitor. sys.) - etäisyyttä edellä ajavaan autoon valvovan avustinjärjestelmän asetus Active - ajonavustusjärjestelmän kytkentä päälle ja pois Advance warning - esivaroituksen kytkentä päälle ja pois Display distance warning - etäisyysvaroitusnäytön kytkentä päälle ja pois Lane Assist (lane departure warning sys.) - kaistanpitoavustimen asetus Active - ajonavustusjärjestelmän kytkentä päälle ja pois Adaptive lane guidance - mukautuvan kaistanpitoavustimen kytkentä päälle ja pois Traffic sign recognition - liikennemerkin tunnistusavustimen asetus Show in multifunction display (MFD) - liikennemerkin näyttämisen kytkentä päälle ja pois MAXI DOT -näytöllä Show traffic signs relevant to trailers - perävaunun käyttöä koskevan liikennemerkin näyttämisen kytkentä päälle ja pois Driver Alert System - väsymisen tunnistuksen kytkentä päälle ja pois ProActive passenger protection - ennakoivan matkustajasuojajärjestelmän kytkentä päälle ja pois Pysäköinti ja käsittely Kuva 54 Optisen pysäköintijärjestelmän näyttö Näyttösivun kuvaus A Akustisen pysäköintitutkan kytkentä päälle ja pois B Optisen pysäköintijärjestelmän kytkentä pois päältä C Ohjeiden näyttö: Look! Safe to move? D Ajokaistan näyttö ohjauskulman mukaan E Ajokaistalla toistaiseksi törmäysalueen ulkopuolella tunnistettu este esitetään keltaisena lohkona F Törmäysalueella tunnistettu este esitetään punaisena lohkona Älä jatka ajamista! G Esteistä vapaaksi tunnistettu alue esitetään läpinäkyvänä lohkona H Törmäysalueen ulkopuolisella valvonta-alueella tunnistettu este esitetään valkoisena lohkona Paina painiketta Parking and manoeuvring. ParkPilot - pysäköintitutkan asetus Activate automatically - pysäköintitutkan näytön kytkentä päälle ja pois (eteenpäin ajettaessa) Front volume - Esteen tunnistuksen signaaliäänen äänenvoimakkuuden asettaminen 1) Ajotavan valinnalla varustetuissa autoissa tämä asetus tehdään valikossa» Sivu 69, Ajotavan valinta Driving Mode Selection). 72 Ajoneuvo

75 Front tone setting - Esteen tunnistuksen signaaliäänen äänenkorkeuden asettaminen Rear volume - Esteen tunnistuksen signaaliäänen äänenvoimakkuuden asettaminen Rear tone setting - Esteen tunnistuksen signaaliäänen äänenkorkeuden asettaminen Audio lowering: - Kaiuttimien äänenvoimakkuuden alentaminen (audio) Off - ei kaiuttimien äänenvoimakkuuden alentamista Weak - vähäinen kaiuttimien äänenvoimakkuuden alentaminen Medium - keskitasoinen kaiuttimien äänenvoimakkuuden alentaminen Strong - suuri kaiuttimien äänenvoimakkuuden alentaminen Huomautus Pysäköintitutkan pienennetty näyttö voidaan vaihtaa täyskuvanäytöksi napauttamalla ruudun näyttöalueelle. Valo Paina painiketta Light. Light assistance - ulkovalaistuksen asetus Light Assist - kaukovalojen ohjaustoiminnon kytkentä päälle ja pois Switch-on time: - valoantureiden herkkyyden asetus ympäristövalon intensiteetin muutoksen mukaan Early - suuri herkkyys Medium - keskimääräinen herkkyys Late - vähäinen herkkyys Automatic headlight control (rain) - sateella toimivan automaattisen ajovalojen ohjauksen kytkentä päälle ja pois Daytime running lights - päiväajovalojen kytkentä päälle ja pois Lane change flash - mukavuusvilkutuksen kytkentä päälle ja pois Travel mode: - matkailijan ajovalojen kytkentä päälle ja pois Right-hand traffic - oikeanpuoleista liikennettä varten Left-hand traffic - vasemmanpuoleista liikennettä varten Interior lighting - sisävalojen asetus Instrument/switch lighting - mittariston ja hallintalaitteiden valaistuksen kirkkauden säätö Footwell light - jalkatilan valaistuksen kirkkauden säätö Coming/Leaving home-funktion (Saatto- ja lähestymisvalo) - COMING HOME / LEAVING HOME-toiminnon asetus Coming Home function - valaisuajan asetus autosta poistumisen jälkeen (0-30 sekuntia, 0 - toiminto on pois päältä) Leaving Home function - valaisuajan asetus auton lukituksen avaamisen jälkeen (0-30 sekuntia, 0 - toiminto on pois päältä) Peili ja pyyhkimet Paina painiketta Mirrors and wipers. Mirrors - peilin asetus Synchronous adjustment - sivupeilin synkronointiasetuksen kytkentä päälle ja pois Lower while reversing - etumatkustajan peilin alassuuntauksen kytkentä päälle ja pois Fold in when parked - radiokauko-ohjausavaimen tai kahvassa olevan anturin (KESSY) avulla toteutuvan peilin sisäänkäännön kytkentä päälle ja pois Wipers - lasinpyyhkimien asetus Automatic wiping in rain - sateella toimivan automaattisen tuulilasinpyyhkimen kytkentä päälle ja pois Automatic rear wiper - automaattisen takalasin pyyhkäisyn kytkentä päälle ja pois Avaaminen ja sulkeminen Paina painiketta Opening and closing (Avaaminen ja sulkeminen). Window operation - ikkunalasien käytön asetus Conv. opening: - mukavuusavauksen asetus All windows - kaikki ikkunat Driver window - vain kuljettajan ikkuna Pois mukavuusavauksen käytöstä poisto Central locking - ovien avaamisen ja sulkeminen asetus Door unlocking: - oven lukituksen avauksen asetus All doors - kaikki ovet Single Door kuljettajan ovi tai järjestelmällä KESSY kuljettajan tai matkustajan ovi Kuljettajan puolella Ovet kuljettajan puolelle tai järjestelmällä KESSY ovet kuljettajan tai matkustajan puolelle Ajoneuvojärjestelmät 73

76 Automatic locking - liikkeellelähdössä tapahtuvan automaattisen lukituksen kytkentä päälle ja pois Acoustic confirmation - akustisten signaalien kytkentä päälle ja pois murtohälyttimellä varustetun auton lukituksen ja lukon avauksen yhteydessä Istuimet Paina painiketta Seats. Store seat position - kuljettajan istuimen ja ulkopeilin asennon tallennus radiokauko-ohjaimeen auton lukitsemisen yhteydessä Vehicle key activated - kuljettajan istuimen ja ulkopeilin asennon tallennus radiokauko-ohjaimeen, kun auto lukitaan Monitoiminäyttö Paina painiketta Multifunction display. Tässä valikossa voidaan näyttää/piilottaa monitoiminäytön valikkokohdat mittariston näytössä sekä nollata ajotiedot. Current consumption - hetkellisen polttoaineen kulutuksen näytön kytkentä päälle ja pois Average consumption - keskimääräisen polttoaineen kulutuksen näytön kytkentä päälle ja pois Refuel quantity - lisätankkauksen näytön kytkentä päälle ja pois Convenience consumers - mukavuusvarusteiden polttoaineen kulutuksen näytön kytkentä päälle ja pois Eco tips - polttoainetta säästävän ajotavan ohjeiden näytön kytkentä päälle ja pois Travelling time - ajoajan näytön kytkentä päälle ja pois Distance - ajomatkan näytön kytkentä päälle ja pois Average speed - keskimääräisen ajonopeuden näytön kytkentä päälle ja pois Digital speed display - tämänhetkisen ajonopeuden näytön kytkentä päälle ja pois Speed warning - nopeusvaroitusnäytön kytkentä päälle ja pois Oil temperature - öljyn lämpötilan näytön kytkentä päälle ja pois Reset Since start driving data - yksittäisajomuistin uudelleenasetus laitteen näytöllä ja mittariston näytöllä Reset Long-term driving data - pitkäaikaismuistin uudelleenasetus laitteen näytöllä ja mittariston näytöllä Huolto Paina painiketta Service. Vehicle number: - auton tunnistenumeron näyttö Inspection: --- / kilometrien/päivien määrä seuraavaan huoltoon saakka Oil change service: --- / kilometrien/päivien määrä seuraavaan öljynvaihtoon saakka Tehdasasetusten palautus Paina painiketta Factory settings. Tässä valikossa voidaan palauttaa tehdasasetuksiin ajoneuvojärjestelmien asetusten valikkokohdat. All settings - kaikkien valikkokohtien palautus Driver assistance - Driver assistance (ajoavustin) -valikon nollaus Parking and manoeuvring - valikon Parking and manoeuvring (pysäköinti ja käsittely) palautus Light - Light (valot) -valikon nollaus Mirrors and wipers - valikon Mirrors and wipers (peilit ja pyyhkimet) palautus Opening and closing - valikon Opening and closing (avaaminen ja sulkeminen) palautus Multifunction display - Monitoiminäytön valikon nollaus Kun jokin edellä mainittu valikkokohta valitaan, järjestelmä kysyy, haluatko tosiaan palauttaa asetukset. Cancel - Paluu takaisin järjestyksessä ylempään valikkoon Reset - asetusten palautus Climatronicin asettaminen Kuva 55 Climatronic: Päävalikko 74 Ajoneuvo
