1 SIMPLY CLEVER KÄYTTÖOHJEKIRJA Infotainment Amundsen ja Bolero

2 3V ED

3 Johdanto Tämä käyttöohje on tarkoitettu Infotainment-järjestelmille Amundsen ja Bolero. Lue nämä käyttöohjeet huolellisesti, sillä tässä esitetyt toimenpiteet ovat edellytys laitteen asianmukaiselle käytölle. 3V ED

4 Sisällysluettelo Tärkeitä tietoja tästä käyttöohjeesta 3 Selitykset ja lisätiedot 4 Käytetyt lyhenteet Alustavat tiedot Tärkeitä huomautuksia 6 Laitteen esittely 7 Laitteen käyttö ja asetukset Laitteen käyttö 11 Puheohjaus 12 Laiteasetukset 15 Radio Käyttö 19 Asetukset 21 Media Käyttö 22 Äänilähteet 24 Kuvat Kuvankatseluohjelma 27 Media Command Käyttö 29 Puhelintoiminnot 34 Tekstiviestit (SMS) 37 Hotspot (WLAN) ja datayhteys Hotspot (WLAN) 39 datayhteys 40 SmartLink Johdattelevaa tietoa 41 Android Auto 42 Apple CarPlay 43 MirrorLink 43 Navigointi Johdattelevia tietoja 45 Etsi ja syötä kohde 46 Omien kohteiden tuonti 50 Kartta 51 Opastus kohteeseen 53 reitti 56 Liikennetiedotteet 57 Asetukset 58 Ajoneuvojärjestelmät CAR - Ajoneuvoasetukset 60 Aakkosellinen hakemisto Puhelin Johdattelevaa tietoa 31 Paritus ja liittäminen 32 2 Sisällysluettelo

5 Tärkeitä tietoja tästä käyttöohjeesta Tämä käyttöohje on tarkoitettu Infotainment-järjestelmien Amundsen ja Bolero (jäljempänä laitteet) kaikille versioille. Laitteen ulkonäkö ja sen käyttöelementtien järjestys voivat vaihdella riippuen automallista, johon se on asennettu. Tässä käyttöohjekirjassa kuvataan kaikki mahdolliset laitetoiminnot ilman erikoisvarusteita, mallivaihtoehtoja tai markkinakohtaisia varusteita. Näin ollen sinun autossasi ei ole kaikkia niitä toimintoja, jotka tässä käyttöohjekirjassa kuvataan. Esimerkiksi, jos autoon ei ole tehtaalla asennettu äänijärjestelmää, ääniasetusvalikossa ei näytetä ŠKODA Surround - ja Virtual Subwoofer -valikkokohtia. Joidenkin tässä ohjekirjassa kuvattujen ominaisuuksien saatavuus riippuu ulkoisten laitteiden tyypistä (esim. puhelin, musiikkisoitin, jne.). Tämän käyttöohjeen kuvat ovat vain ohjeellisia. Kuvat voivat poiketa autostasi vähäpätöisissä yksityiskohdissa; ne on tarkoitettu vain yleiseksi tiedoksi. ŠKODA AUTO kehittää jatkuvasti kaikkia ajoneuvoja. Toimituslaajuuden muutokset muodon, varusteiden ja tekniikan osalta ovat mahdollisia. Tämän käyttöohjeen tiedot ovat julkaisuhetkellä ajan tasalla. Käyttöohjeen tekniset tiedot, kuvat ja tekstit ovat sitoumuksetta eikä niiden perusteella voida siksi esittää mitään oikeudellisia vaatimuksia. Suosittelemme näyttämään verkkosivut, joihin tässä käyttöohjeessa viitataan, tavallisessa muodossa. Verkkosivujen mobiiliversiossa kaikkia tarpeellisia tietoja ei ehkä näytetä. Tässä käyttöohjeessa esitetyt näyttötekstit saattavat laitteesta riippuen hieman poiketa laitteen näytöllä näytetyistä teksteistä. Tiedot ja järjestelmän tuki Tiedot, jotka liittyvät mm. laitteen ohjelmiston päivittämiseen, yhteensopiviin ulkoisiin laitteisiin, ovat seuraavilla verkkosivustoilla. Vaatimustenmukaisuusvakuutus ŠKODA AUTO a.s. vakuuttaa täten, että ŠKODA Infotainment -järjestelmät täyttävät direktiivin 1999/5/EY radio- ja televiestintälaitteita koskevat vaatimukset. Tärkeitä tietoja tästä käyttöohjeesta 3

6 Selitykset ja lisätiedot Käyttöohjeen rakenne Käyttöohje on hierarkkisesti jaettu seuraaviin alueisiin. Pääluku (esim. Johdattelevaa tietoa) - luvun otsikko on aina merkitty oikean sivun alareunaan Luku (esim. laitteen esittely) Moduuli (esim. laitteen kytkentä päälle/pois) Tiedonhaku Kun käyttöohjeesta haetaan tietoja, suosittelemme käyttämään Hakemistoa käyttöohjeen lopusta. Ohjetekstit Paina - lyhyt painallus (esim painike) alle 1 sekunnin ajan Pidä - pitkä painallus (esim painike) kauemmin kuin 1 sekuntia Tekstisymbolit Tavaramerkki Tavaramerkki Seuraavan toimintovaiheen tunnistus Oikeaan kiertosäätimeen viittaava tekstisymboli HUOMIO Tällä symbolilla varustetut tekstit kiinnittävät huomion vakavaan onnettomuus-, loukkaantumis- tai hengenvaaraan. VAROITUS Tällä symbolilla varustetut tekstit kiinnittävät huomion ajoneuvon vaurion tai järjestelmien toimintakyvyn menetyksen vaaraan. Huomautus Tällä symbolilla varustetut tekstit kiinnittävät huomion sisältävät lisätietoja. 4 Selitykset ja lisätiedot

7 Käytetyt lyhenteet Lyhenne 2D 3D A2DP ACC AF AM ASR AVRCP DAB DRM ESC FM HFP GPS GPT ID3 tag mp3 mp4 MSC MTP PIN RDS SMS TMC TP Merkitys Kaksiulotteinen karttanäkymä Kolmiulotteinen karttanäkymä Bluetooth -profiili yksipuolista äänitiedostojen siirtoa varten automaattinen etäisyydensäätö Nykyisen radiokanavan vaihtoehtoiset taajuudet Radion taajuusalueen merkintä Vetävien pyörien luistonesto Bluetooth -profiili äänitiedostojen siirtoon liittyvien multimediatoimintojen käyttöä varten Digitaalinen radiovastaanotto Järjestelmä digitaalisen mediasisällön käytön valvontaan tai rajoittamiseen Ajonvakautusjärjestelmä Radion taajuusalueen merkintä Bluetooth -profiili, joka mahdollistaa matkapuhelimen ja Infotainment-järjestelmän välisen tiedonsiirron Satelliittijärjestelmä paikannusta varten Tietovälineiden alueiden jakomenetelmä (käytetään massamuistiresursseille) Musiikkitiedoston lisäominaisuus, joka mahdollistaa mm. artistin, kappaleen ja albumin nimen näytön pakattu ääniformaatti Pakattu videoformaatti USB-laitteen viestintäprotokolla Tietovälineen viestintäprotokolla henkilökohtainen tunnusnumero FM-alueen radiovastaanoton lisätietojen siirtojärjestelmä Tekstiviestipalvelu Liikennetiedotteet, jotka voivat vaikuttaa navigointiin Liikenneradioaseman tunnus Lyhenne UPnP VIN wav WLAN WPS wma Merkitys Verkkoprotokolla ulkoisen laitteen ja laitteen langattoman yhteyden muodostamista varten Auton tunnistusnumero Audio-formaatti langaton lähiverkko Laitteen suojatun yhteyden muodostaminen käytettävissä olevaan hotspotiin (WLAN) Pakattu ääniformaatti Käytetyt lyhenteet 5

8 Alustavat tiedot Ulkoiset laitteet ja sovellukset Tärkeitä huomautuksia Johdatus aiheeseen HUOMIO Keskity ensisijaisesti auton ajamiseen! Auton kuljettaja on vastuussa auton käytöstä. Käytä laitetta siten, että auto on koko ajan hallinnassasi, (älä esim. ajon aikana kirjoita tekstiviestejä, parita tai yhdistä puhelinta, käsittele yhteystietoluetteloa, syötä osoitetta, muodosta WLAN- tai SmartLink-yhteyttä) - muutoin onnettomuusvaara! HUOMIO Säädä äänenvoimakkuus niin, että voit kuulla ulkoa tulevat äänisignaalit (esim. poliisi-, pelastus- ja paloautot). Liian kovalle säädetty äänenvoimakkuus voi aiheuttaa kuulovammoja! HUOMIO Älä jätä ulkoisia laitteita (esim. matkapuhelimia, äänilähteitä) turvatyynyn avautumisalueelle, istuimelle, kojelaudan päälle tai muualle sellaiseen paikkaan, josta se voi sinkoutua äkkijarrutuksessa, ajosuuntaa muutettaessa tai onnettomuuden sattuessa loukkaantumisvaara! Älä koskaan kytke tai irrota ulkoista laitetta ajon aikana - onnettomuusriski! Ulkoisen laitteen liitosjohdon on kuljettava siten, ettei se estä ajoliikkeitä. VAROITUS Kun auton nopeus kasvaa, et voi enää valita näytöltä eräitä navigaattorin toimintoja maasta riippuen. Tämä ei ole toimintahäiriö, vaan johtuu maakohtaisista tieliikennemääräyksistä. Kuva 1 Puhelinten soveltuvuus ŠKODAn verkkosivustolla Joidenkin tässä käyttöohjeessa kuvattujen toimintojen saatavuus riippuu liitettävän laitteen ja siihen asennettujen sovellusten tyypistä. Matkapuhelimet Seuraavilla ŠKODA-sivuilla voi tarkistaa, onko laite yhteensopiva valittujen testattavien matkapuhelinten kanssa. Lukemalla QR-koodi» Kuva 1 ulkoisen laitteen (esim. puhelin, tablet) sovelluksella tai kirjoittamalla seuraava osoite verkkoselaimeen. Koska matkapuhelimia on paljon ja näitä laitteita kehitetään jatkuvasti ŠKODA AUTO ei voi aina taata yhteensopivuutta varauksetta. Suosittelemme aina tarkistamaan laitteen toiminnan kyseisessä autossa etukäteen ŠKODA-merkkiliikkeessä. Vain valtuutettujen yritysten valittujen puhelinten versioita testataan ja tuetaan. Sama koskee myös niiden laitelmistoa ja ohjelmistoa. Testattavien matkapuhelinten toiminnot saattavat poiketa samantyyppisten matkapuhelinten toiminnoista riippuen kyseisen maan tai tietyn palveluntarjoajan spesifikaatioista. Testattavana olivat testin ajankohtana saatavilla olevat matkapuhelimet ja niiden senhetkiset käyttöjärjestelmät ja versiot. Siten on mahdollista, että matkapuhelimen toisen käyttöjärjestelmäversion toiminnot voivat olla erilaisia kuin testatun matkapuhelimen toiminnot. ŠKODA AUTO ei vastaa matkapuhelinvalmistajien eikä sovellustoimittajien jatkuvista muutoksista. ŠKODA AUTO ei myöskään vastaa laitteen tai auton mahdollisista vaurioista, jotka aiheutuvat virheellisten tai laittomien sovellusten käytöstä tai matkapuhelinten epäasianmukaisesta tai luvattomasta käytöstä. 6 Alustavat tiedot

9 Sovellukset Ulkoisiin laitteisiin (esim. matkapuhelimet, tabletit) voidaan asentaa sovelluksia, joiden avulla voidaan näyttää lisätietoja laitteen näytöllä tai käyttää laitetta. Koska sovelluksia ja viestintäjärjestelmiä on paljon (esim. SmartLink» Sivu 41) ja näitä laitteita kehitetään jatkuvasti, jotkut sovellukset eivät ehkä toimi kaikissa ulkoisissa laitteissa. ŠKODA AUTO ei vastaa oikeasta toiminnasta. Sovellukset, niiden käyttö sekä tarvittava datayhteys saattavat olla maksullisia. Saatavilla olevien sovellusten ja niiden toimintojen määrä riippuu laitteesta, autosta ja maasta. Tiettyjen mobiilisovellusten toimintaan saattaa vaikuttaa senhetkisen Internet-yhteyden laatu. Jotkin sovellukset riippuvat kolmannen osapuolen palveluiden saatavuudesta Laitteen päälle-/poiskytkennän kiertosäädin, äänenvoimakkuuden säätäminen Kutsujen ja vahvistusten kiertosäädin - Radio-valikko» Sivu 19 - Media-valikko» Sivu 22 - Puhelin-valikko» Sivu 31 - Puheohjaus» Sivu 12 - Navigointi-valikko» Sivu 45 - Kohteeseen ohjaavat liikennetiedotteet» Sivu 57 - Ajoneuvojärjestelmien asetukset» Sivu 60 - Laitevalikon esittelynäyttö» Sivu 10 Kosketusnäyttö» Sivu 9 Laitteen kuvaus - Amundsen (koskee Yeti-mallia) Laitteen esittely Laitteen kuvaus - Amundsen (ei koske Yeti-mallia) Laitteen ulkonäkö ja sen käyttöelementtien järjestys voivat vaihdella riippuen automallista, johon se on asennettu. Kuva 3 Yleiskuva Kuva 2 Kuvitettu laitteen kuvaus: Amundsen 6,5 tuuman näytöllä Laitteen päälle-/poiskytkennän kiertosäädin, äänenvoimakkuuden säätäminen Kutsujen ja vahvistusten kiertosäädin - Radio-valikko» Sivu 19 - Media-valikko» Sivu 22 - Puhelin-valikko» Sivu 31 - Puheohjaus» Sivu 12 - Liikenneradion kytkeminen päälle/pois» Sivu 21 - Navigointi-valikko» Sivu 45 Alustavat tiedot 7

10 Kohteeseen ohjaavat liikennetiedotteet» Sivu 57 - Laitevalikon esittelynäyttö» Sivu 10 Kosketusnäyttö» Sivu 9 SD-muistikorttipaikka SD1 SD-muistikorttipaikka SD2 Laitteen kuvaus - Bolero (koskee Yeti-mallia) Laitteen kuvaus - Bolero (ei koske Yeti-mallia) Laitteen ulkonäkö ja sen käyttöelementtien järjestys voivat vaihdella riippuen automallista, johon se on asennettu. Kuva 5 Yleiskuva Kuva 4 Kuvitettu laitteen kuvaus: Bolero 6,5 tuuman näytöllä Laitteen päälle-/poiskytkennän kiertosäädin, äänenvoimakkuuden säätäminen Kutsujen ja vahvistusten kiertosäädin - Radio-valikko» Sivu 19 - Media-valikko» Sivu 22 - Puhelin-valikko» Sivu 31 Varustuksen mukaan: - Puheohjaus» Sivu 12 - Liikenneradion kytkeminen päälle/pois» Sivu 21 - Laitteen asetukset» Sivu 15 - Ääniasetukset - Ajoneuvojärjestelmien asetukset» Sivu 60 - Laitevalikon esittelynäyttö» Sivu 10 Kosketusnäyttö» Sivu Laitteen päälle-/poiskytkennän kiertosäädin, äänenvoimakkuuden säätäminen Kutsujen ja vahvistusten kiertosäädin - Radio-valikko» Sivu 19 - Media-valikko» Sivu 22 - Puhelin-valikko» Sivu 31 - Puheohjaus» Sivu 12 - Liikenneradion kytkeminen päälle/pois» Sivu 21 - Mykistys - Ääniasetukset - Laitevalikon esittelynäyttö» Sivu 10 Kosketusnäyttö» Sivu 9 SD-muistikorttipaikka SD1 8 Alustavat tiedot

11 Ulkoinen moduuli (ei koske Fabia-mallia) VAROITUS Näyttöruutua ei voi käyttää käsineet kädessä eikä sormenkynnellä. Näyttöruudun suojana voidaan käyttää kosketusnäytöille tarkoitettua suojakalvoa, joka ei haittaa näytön toimivuutta. Näyttöruudun voi puhdistaa pehmeällä liinalla ja tarpeen mukaan puhtaalla spriillä. Ohjelmiston päivitys Kuva 6 Ulkoinen Infotainment-moduuli: Bolero/Amundsen Kuva 8 Saatavilla olevat ohjelmistopäivitykset ŠKODAn verkkosivustolla Ulkoinen moduuli on etumatkustajan puolella säilytyslokerossa. 1 2 SD1-korttipaikka SD2-korttipaikka Ulkoinen moduuli (koskee Fabia-mallia) Kuva 7 Ulkoinen moduuli Ulkoinen moduuli on etumatkustajan puolella säilytyslokeron sivulla. Vain SD1-korttipaikka -- on näkyvissä ja käytettävissä» Kuva 7. Kosketusnäyttö Laitteessa on kosketusnäyttö, jota voidaan käyttää kevyesti sormella koskettaen. Näytön kirkkaustasoa voidaan säätää valikossa Kuvaruutu Kirkkausaste:. Asennettu ohjelmisto on laitteen osa. Ohjelmiston päivitys takaa optimaalisen laitteen toiminnan (esim. yhteensopivuus uuden puhelimen kanssa, radioaseman logon päivitys). Ajankohtaista tietoa laitteen saatavissa olevista ohjelmistoversioista on ŠKODAn Internet-sivustolla. Tämä tapahtuu lukemalla QR-koodi» Kuva 8 ulkoisen laitteen (esim. puhelin, tablet) sovelluksella tai kirjoittamalla seuraava osoite verkkoselaimeen. Näytä ohjelmistotiedot painamalla painiketta ja sitten toimintopainiketta Tietoa järjestelmästä. Aloita ohjelmistopäivitys napauttamalla näytetyssä valikossa toimintopainiketta Ohjelmiston päivitys. Laitteen virta päälle / pois päältä Kytke laite päälle/pois painamalla. Automaattinen laitteen päällekytkentä Jos laitetta ei kytketä pois päältä ennen virran sammuttamista säätimellä, se kytkeytyy päälle automaattisesti, kun virran kytketään päälle. Alustavat tiedot 9

12 Automaattinen laitteen kytkentä pois päältä Kun laite on päällä ja otat virta-avaimen pois virtalukosta, laite kytkeytyy automaattisesti pois päältä. Jos autossa on käynnistyspainike, laite kytkeytyy automaattisesti pois päältä, kun moottori sammutetaan ja kuljettajan ovi avataan. Kun virta katkaistaan, laite sammuu automaattisesti noin 30 minuutin kuluttua. Laite voidaan kytkeä automaattisesti pois päältä tietyissä olosuhteissa. Laite ilmoittaa siitä tekstiviestillä laitteen näytössä. Laitteen uudelleenkäynnistys Jos laite ei enää reagoi (ns. jämähtää ), se voidaan käynnistää uudelleen pitämällä pohjassa painiketta yli 10 sekuntia. Laitteen valikot Näytä päävalikon ilmoitus painamalla painiketta. Laitevalikkojen yleiskatsaus» Kuva 9 Kuva 9 Laitevalikkojen yleiskatsaus Radio-valikko» Sivu 19 Media-valikko» Sivu 22 Kuvat-valikko» Sivu 27 Äänensävyn asetukset Laiteasetukset» Sivu 15 - Auton järjestelmien asetus (ei koske Yeti-mallia)» Sivu 60 Navigointi-valikko» Sivu 45 (koskee Amundsen-mallia) Puhelin-valikko» Sivu 31 Kohteeseen opastavat liikennetiedotteet (TMC) (koskee Amundsen-mallia)» Sivu 57 Media Command -valikko» Sivu 29 SmartLink-valikko» Sivu 41 Kun tuettu ulkoinen laite liitetään, symbolin konkreettisen yhteyden symboli - Android Auto» Sivu 42 - Apple CarPlay» Sivu 43 - MirrorLink» Sivu 43 Äänenvoimakkuuden säätö Jokainen äänenvoimakkuuden muutos näkyy näytöllä. Kun haluat lisätä äänenvoimakkuutta, kierrä nuppia oikealle. Kun haluat vähentää äänenvoimakkuutta, kierrä nuppia vasemmalle. Mykistä asettamalla säädin vasemmalle asentoon 0. tai: painamalla painiketta (koskee Boleroa Yeti-mallissa). Mykistysasetuksella näyttöön tulee symboli. Jos mykistyksen aikaan Media-valikossa kuuluu ääni, toisto keskeytettiin (tauko) 1). VAROITUS Liian kovalle säädetty äänenvoimakkuus voi aiheuttaa ääniresonanssia auton sisällä. Kun vaihdat tai liität äänilähteen, äänenvoimakkuus voi muuttua äkillisesti. Vähennä äänenvoimakkuutta, ennen kuin vaihdat tai liität äänilähteen. 1) Ei koske AUX-liitäntää. 10 Alustavat tiedot

13 Laitteen käyttö ja asetukset Laitteen käyttö Käytön periaatteet Kuva 10 Näytön alueet/näyttöilmoitukset G H Valikkokohta ja valintaruutu - Toiminto on käytössä - Toiminto on pois käytöstä Valikkokohdan alivalikkojen avaaminen ponnahdusikkunan kanssa Valikoiden käyttö» Kuva 11 Valikkoikkunan pienentäminen/suurentaminen Valikko- ja luettelokohteiden selaus Valikkoikkunan avaaminen/sulkeminen Valikkoikkunan sulkeminen Toimintopainikkeet Näyttöruudun alueita, joilla käynnistetään toiminto tai avataan valikko, nimitetään toimintopainikkeiksi. Valkoinen teksti - painike on aktiivinen ja siten valittavissa Harmaa teksti - painike on poissa käytöstä eikä siis valittavissa Vihreä kehys - nykyinen valittu painike Valikon/valikkokohdan/toiminnon valitseminen Näytön päällä kulkevan sormen liikkeellä haluttuun suuntaan. Kääntämällä säädintä. Kuva 11 Valikoiden käyttö Näyttöilmoitusten kuvaus» Kuva 10 A Tilarivi, jossa on kellonajan ja ulkolämpötilan tiedot ja muita tietoja B Tietoja nykyisestä valikosta ja sen käyttö C Nykyisen valikon toimintopainikkeet D Nykyisen valikon kuvaus E Paluu takaisin järjestyksessä ylempään valikkoon F Vierityspalkki - sijaintia ja liikettä valikossa voidaan siirtämällä vierityspalkkia sormella ylös tai alas Valikon/valikkokohdan/toiminnon vahvistaminen Napauttamalla toimintopainiketta. Kun säädintä painetaan. Palaaminen takaisin järjestyksessä ylempänä olevaan valikkoon Napauttamalla toimintopainiketta. Napauttamalla näyttöruutua ponnahdusikkunan ulkopuoliselle alueelle. Painamalla vastaavaa painiketta näytön vieressä (esim. Media-päävalikossa painamalla painiketta ). Valitse valikkokohta/toimintoarvo - valittu valikkokohta/toimintoarvo - ei-valittu valikkokohta/toimintoarvo Arvon asettaminen Painamalla toimintopainiketta, jossa on jokin seuraavista symboleista. Koskettamalla tai liikuttamalla sormea asteikon päällä. Kääntämällä säädintä. Laitteen käyttö ja asetukset 11

14 Huomautus Varustuksesta riippuen laitetta voidaan käyttää myös oikean käyttövivun tai monitoimiohjauspyörän näppäimillä. Lisätiedot» Käyttöohje. Aakkosnumeerinen näppäimistö Kuva 12 Näppäimistön näytön esimerkki Aakkosnumeerista näppäimistöstä käytetään kirjainten, numeroiden ja merkkien syöttämiseen. Aakkosnumeerisen näppäimistön kuvaus» Kuva 12 A Syöttörivi B Sisältöriippuvainen: - Vaihda isoihin kirjaimiin - Vaihda erikoismerkkeihin - Vaihda numeroihin C Sisältöriippuvainen: - Vaihda numeroihin - Vaihda latinalaisiin aakkosiin - Vaihda kyrillisiin aakkosiin - Haettujen merkintöjen näyttö (toimintopainikkeessa näytetään haettujen merkintöjen lukumäärä) Syötettyjen merkkien poisto Pitämällä pohjassa näytetään kunkin kirjaimen vaihtoehdot. Vaihto valittujen kielten erityismerkkien näppäimistöjen välillä» Sivu 16 Välilyönnin näppäily Siirrä osoitinta syöttörivillä vasemmalle Siirrä osoitinta syöttörivillä oikealle Syötettyjen merkkien vahvistus Etsi Merkkien syöttämisen aikana haetaan vastaavat merkinnät. Haettava merkintä (esim. yhteystieto) on kirjoitettava sen sisältämien erikoismerkkien (tarkkeiden) kanssa. Napauttamalla toimintopainiketta sopivien merkintöjen luettelo avautuu. Jos löydettyjä syötteitä on 5 tai vähemmän, ne esitetään automaattisesti luettelon muodossa. Käyttö ulkoisen laitteen sovelluksen avulla Koskee Amundsen-mallia (ei koske Yeti-mallia) Tiettyjä laitteen toimintoja voidaan käyttää tuetun ulkoisen laitteen sovelluksella. Aktivoi tiedonsiirto laitteessa. Paina tästä ja sitten Kannettavien laitteiden tiedonsiirto Aktivoi tiedonsiirto ŠKODA-sovelluksia varten. Hyväksy laitteen käyttö sovelluksella. Paina tästä ja sitten Kannettavien laitteiden tiedonsiirto Käyttö sovell. kautta: Vahvista/Salli. Liitä laite ulkoiseen laitteeseen WLAN-yhteydellä» Sivu 39. Käynnistä ulkoisessa laitteessa laitteen käyttösovellus (esim. ŠKODA-sovellus Media Command). Huomautus Kuvaus laitteen käytöstä ŠKODA Media Command -sovelluksen avulla on osa sovellusta. Puheohjaus Johdatus aiheeseen Kuva 13 Puheohjaus: Päävalikko Joitakin laitteen toimintoja voidaan käyttää puhekäskyillä. 12 Laitteen käyttö ja asetukset

15 Puheohjausjärjestelmää voivat käyttää sekä kuljettajan että etumatkustaja. Ääniohjaus on saatavana seuraavissa valikoissa» Kuva 13. Navigointi Puhelin Radio Media Puhekomennot, jotka voidaan lausua, näytetään puheohjauksen aikana lainausmerkeissä. HUOMIO Älä käytä puhelimen puheohjausta hätätilanteessa. Vaativissa tilanteissa puhekäskyjä ei ehkä tunnisteta. Puhelinyhteyttä ei ehkä voida luoda tai yhteyden luonti saattaa kestää liian kauan. Hätänumero voidaan valita manuaalisesti! VAROITUS Laite muodostaa ilmoitukset. Se ei aina kykene muodostamaan selkeitä ilmoituksia (esim. tien tai kaupungin nimi). Puheohjauksen kytkentä päälle / pois päältä Kytkeminen päälle Paina laitteen painiketta. tai: Paina painiketta monitoimiohjauspyörässä. Kytkeminen pois päältä Paina laitteessa kahdesti painiketta. tai: Paina painiketta kahdesti monitoimiohjauspyörässä. tai: Lausu äänikomento Lopeta puheohjaus. Toimintaperiaate Kuva 14 Näyttöalueet ja näyttöilmoitus Puhekomentoja voidaan lausua vain silloin, kun laitteen näytöllä näkyy symboli ja syöttöääni on soinut kokonaan. Syöttöääni voidaan kytkeä päälle / pois päältä. Paina tästä ja napauta sitten Puheohjaus. Valitse puheohjauksen päävalikossa on yksi valikoista (esim. Navigointi), ja näytöllä näytetään seuraava» Kuva 14. Näytöllä näytetään kohdassa B esimerkkejä käytettävissä olevista valikkokohdista, ja kohdassa C esimerkkejä kulloinkin mahdollisista puhekomennoista. Napauttamalla toimintopainiketta näytetään yksityiskohtainen ohje. Puheohjauksen aikana seuraavat symbolit näkyvät laitteen näytössä. Symbolit A» Kuva 14 Puhekäskyäsi odotetaan Puhekäsky tunnistetaan Viesti toistetaan Ääniohjaus on pysäytetty Merkitys Kun laite toistaa ilmoituksen, sen toiston loppuun ei tarvitse odottaa. Laiteilmoitus päätetään painikkeella tai painamalla symbolinäppäintä monitoimiohjauspyörässä. Sitten puhekäsky voidaan antaa. Ääniohjaus on täten paljon nopeampi. Puhekäskyä ei tunnisteta Jos laite ei tunnista puhekomentoa kolmesti peräkkäin, puheohjaus pysäytetään. Huomautus Puheohjaussymbolien näyttö on varustuksesta riippuen myös mittariston näytöllä. Laitteen käyttö ja asetukset 13

16 Toimintaehdot Puheohjauksen toimintaehdot Laite on kytketty päälle. Puhelua ei tule laitteeseen liitetystä puhelimesta. Pysäköintitutka ei ole aktiivinen. Navigoinnin puheohjauksen ohjeet Kohteen syöttö edellyttää, että Syötä osoite lausutaan ensin ja sitten seurataan laitteen ohjeita. Voidaan lausua joko talon numero tai tarvittaessa osoitteen lisätietoja numeerisessa muodossa. Jos osoitteen lisätiedon talon numero on syötetyllä kadulla, laite antaa löydetyt numeroyhdistelmät. Kohteeseen opastus ei ole mahdollinen puheohjauksella, jos syötettävä kohde sijaitsee maassa, jonka kielelle ei ole ääniohjausta. Radion puheohjauksen ohjeet Jotta radiokanava voidaan valita avulla puhekomennon avulla, kanavan pitää olla tallennettuna käytettävissä olevien kanavien luetteloon» Sivu 20. VAROITUS Puheohjaus ei ole käytettävissä kaikilla laitteen kielillä. Laite ilmoittaa tästä teksti-ilmoituksella, joka näkyy laitteen kielen asettamisen jälkeen näytöllä. Huomautus Puheohjauksen aikana navigointiopastuksia ja liikennetiedotteita ei toisteta. Puhekomennot Puhekäskyjen optimaalisen ymmärrettävyyden ohjeet Puhu normaalilla äänenvoimakkuudella ilman korostuksia ja ilman liian pitkiä taukoja puheessa. Vältä epätavallista kielenkäyttöä. Sulje ovet, ikkunat ja kattoluukku, jotta ympäristön häiriöäänet eivät haittaa puheohjauksen toimintaa. Suuremmilla ajonopeuksilla on suositeltavaa puhua kovemmalla äänellä, jotta kasvanut ympäristön melu ylittyy. Puheohjauksen aikana autossa on vältettävä muuta ääntelyä, esim. keskustelua matkustajien kanssa. Puheohjauksen aikana aina käytettävissä olevat puhekomennot Puhekomento Back (Takaisin) Help Toiminto Palaaminen takaisin järjestyksessä ylempänä olevaan valikkoon Mahdollisten puhekomentojen toisto ja näyttö Puhekomennot, jotka ovat käytettävissä luettelomerkintöjen selauksen aikana. Puhekomento Next page (Seuraava sivu) Previous page (Edellinen sivu) First page (Ensimmäinen sivu) Last page (Viimeinen sivu) Toiminto Selaa valikkoa/luetteloa/hakemistoa Puhekäskyjen korjaus Puhekäskyä voidaan korjata, muuttaa tai se voidaan antaa uudelleen laitteen -näppäimellä tai monitoimiohjauspyörällä. Tämä on mahdollista vain, jos symboli on näytöllä. Ei tarvitse siis odottaa, kunnes laite tunnistaa puhekäskyn. Puhekäskyn syötön pysäytys/palautus Pysäyttäminen Näin puhekäskylle saadaan enemmän aikaa. Puhekäskyjen antaminen voidaan pysäyttää kiertämällä säädintä. Lopetettaessa symboli vaihtuu symbolista symboliksi. Palauttaminen Puhekäskyjen antaminen voidaan palauttaa seuraavalla tavalla. Napauttamalla toimintopainiketta. Painamalla laitteen painiketta. Painamalla symbolinäppäintä monitoimiohjauspyörässä. 14 Laitteen käyttö ja asetukset

17 Laiteasetukset konfigurointiavustin Kuva 15 Konfigurointiavustin Konfigurointiavustin näytetään automaattisesti, jos laitteen käynnistämisen jälkeen on vähintään kaksi valikkokohtaa, joita ei ole asetettu. Konfigurointiavustimen automaattinen näyttö voidaan poistaa käytöstä napauttamalla toimintopainiketta Älä näytä enää. Näytä manuaalisesti painamalla painiketta ja napauta sitten toimintopainiketta Konfigurointiavustin. Konfigurointiavustimen avulla voidaan asettaa seuraavat valikkokohdat. Aika- ja päivämäärämuoto (ei koske Yeti-mallia) Voimakkaimman senhetkisen signaalin omaavien radiokanavien tallentaminen kunkin yksittäisen taajuusalueen ensimmäiseen tallennusryhmään Puhelimen ja laitteen pariliitos ja yhdistäminen Kotiosoite (koskee Amundsen-mallia) Valittu valikkokohta on merkitty symbolilla. Valikkokohdat voidaan valita napauttamalla kyseistä toimintopainiketta alueella A» Kuva 15. ääniasetukset Seuraava valikon laajuus riippuu auton äänijärjestelmästä. Paina painiketta ja napauta sitten toimintopainiketta. Äänenvoimakkuus - äänenvoimakkuuden asetukset Tiedotukset - liikennetiedotteiden (TP) äänenvoimakkuuden säätö Navigointitiedotukset - Navigointiopasteiden asettaminen Puheohjaus - äänikomennon äänenvoimakkuus Suurin aloitusäänenvoimakkuus - suurin äänenvoimakkuus laitteen päällekytkennän jälkeen Äänenvoimakkuuden mukautus ajonopeuden mukaan muuttuva äänenvoimakkuus AUX-äänenvoimakk.: - AUX-liitännän kautta liitetyn ulkoisen laitteen äänenvoimakkuuden asetus Hiljainen - matala äänenvoimakkuuden taso Keskimääräinen - keskimääräinen äänenvoimakkuuden taso Voimakas - korkea äänenvoimakkuuden taso Bluetooth-audio: - äänenvoimakkuuden säätö liitetyn ulkoisen laitteen Bluetooth -audioprofiilin kautta Entertainment-vaimennus (paikoitus) - Äänenvoimakkuuden laskeminen (esim. radion äänenvoimakkuus), kun pysäköintitutka on kytketty päälle Entertainment-vaimennus (nav.tied.) - Äänenvoimakkuuden laskeminen (esim. radion äänenvoimakkuus), kun navigointitiedotus on päällä Basso - keski - diskantti - taajuuskorjaimen asetus Balance - Fader - äänenvoimakkuuden painopisteen asetus auton vasemman, oikea, etu- ja takakaiuttimien välillä Subwoofer - bassotaajuuden äänenvoimakkuuden asetus ŠKODA Surround - tilaäänen kytkentä päälle / pois (ei käytettävissä Radio-tilassa) Virtual Subwoofer - virtuaalisen basson kytkentä päälle / pois (ei käytettävissä Radio-tilassa) Äänensävy - äänensävyn valinta (koskee Yeti-mallia) Surround - äänensävyn tilan optimointiasetus (koskee Yeti-mallia) Äänen kohdistus - äänensävyn tilan optimointiasetus Kaikki - äänensävyn tilan optimoinnin asetus koko auton sisätilaan Kuljettaja - äänensävyn tilan optimoinnin asetus kuljettajalle Kosketusnäyttöääni - kosketusnäytön koskettamista ilmoittavan äänen päälle-/poiskytkentä näytön kosketuksella Ei navigointitiedotuksia puhelun aikana - navigointiohjeiden päälle-/poiskytkentä puhelinkeskustelun aikana Näyttöasetukset Paina painiketta ja napauta sitten toimintopainiketta Kuvaruutu. Laitteen käyttö ja asetukset 15

18 Kuvaruutu pois päältä (10 s) - näytön automaattisen poiskytkennän käyttöönotto / käytöstä poisto Kirkkausaste: - näyttöruudun kirkkauden asetus Kosketusnäyttöääni - kosketusnäytön koskettamista ilmoittavan äänen päälle-/poiskytkentä näytön kosketuksella Lähestymistunnistus - lähestymisanturien kytkeminen päälle / pois päältä (kun toiminto on päällä, esim. Navigointi-valikossa näytetään sormen lähestyttäessä näyttöä toimintopainikkeet alapalkissa) Näytä aika standby-tilassa - kellonajan ja päivämäärän näyttö virran ollessa päällä ja laitteen ollessa pois päältä Aika- ja päiväysasetukset Paina painiketta ja napauta sitten toimintopainiketta Aika ja päivämäärä. Ajan lähde: - Ajan lähteen asetukset: manuaalinen/gps (koskee Amundsenmallia) Aika: - aika-asetukset Kesäaika - kesäajan kytkentä päälle ja pois (koskee Amundsen-mallia) Automaattinen kesäajan asetus - automaattisen kesäajan vaihdon aktivointi / käytöstä poisto Aikavyöhyke: - aikavyöhykkeen valinta Aikaformaatti: - aikamuodon asetus Päivämäärä: - päiväyksen asetus Päivämäärän muoto: - päiväysmuodon asetus Huomautus Yeti-mallissa ajan ja päivämäärän asetukset tehdään MAXI DOT -näytöllä» Käyttöohje. Laitteen kielen asetus Paina painiketta ja napauta sitten toimintopainiketta Kieli/Language. Valitse laitteen kieli tai aseta MAXI DOT -näytön kanssa yhteensopiva kieli napauttamalla toimintopainiketta Automaattinen (koskee Yeti-mallia). Joissakin kielissä valinnan jälkeen näytetään toimintopainike Nainen tai Mies laiteohjeiden puheääntä varten. Huomautus Laite ilmoittaa näyttöilmoituksella, jos valitaan kieli, joka ei tue ääniohjausta. Laite muodostaa ilmoitukset. Se ei aina kykene muodostamaan selkeitä ilmoituksia (esim. tien tai kaupungin nimi). Lisänäppäimistökielien asetukset Paina painiketta ja napauta sitten toimintopainiketta Muut näppäimistökielet. Tässä valikossa voidaan lisätä näppäimistökieli, jotta voidaan syöttää merkkejä muulla kuin valitulla kielellä (toimintopainike ). Yksiköiden asetukset Paina painiketta ja napauta sitten toimintopainiketta Yksiköt. Etäisyys: - etäisyyksien yksiköt Nopeus: - nopeusyksiköt Lämpötila: - lämpötilayksiköt Tilavuus: - tilavuusyksiköt Kulutus: - kulutusyksiköt Paine: - rengaspaineyksiköt Huomautus Yeti-mallissa laitteen yksiköiden asetukset tehdään MAXI DOT -näytöllä» Käyttöohje. tiedonsiirron asetus Päälle kytketty tiedonsiirto mahdollistaa tiedonsiirron laitteen ja liitetyn laitteen (esim. MirrorLink -sovellus) tai ulkoisen laitteen sovelluksilla käytettävien tiettyjen laitetoimintojen käyttö (esim. ŠKODA Media Command). Paina painiketta ja napauta sitten toimintopainiketta Kannettavien laitteiden tiedonsiirto. Aktivoi tiedonsiirto ŠKODA-sovelluksia varten - tiedonsiirron päälle-/poiskytkentä Käyttö sovell. kautta: - puheohjauksen asetus ulkoisten laitteiden sovellusten kautta (koskee Amundsen-mallia) Deaktivoi - kieltää laitteen käytön ulkoiselta laitteelta Vahvista - laitteen käyttö edellyttää vahvistusta Salli - laitteen käyttö ilman rajoituksia 16 Laitteen käyttö ja asetukset

19 Puheohjauksen asetukset Paina painiketta ja napauta sitten toimintopainiketta Puheohjaus. Esimerkkikomentoja (infotainment-järj.) - peruskäskyvalikon näytön kytkentä päälle ja pois, kun puheohjaus aloitetaan Puheohjauksen aloitusääni - akustisen signaalin kytkentä päälle ja pois puheohjauksen aloituksen yhteydessä Puheohjauksen lopetusääni - akustisen signaalin kytkentä päälle ja pois puheohjauksen päättymisen yhteydessä Syöttöääni puheohjausjärjestelmässä - akustisen signaalin kytkentä päälle ja pois puhekäskyä varten Puhedialogin lopetusääni - puhekomennon jälkeisen akustisen signaalin kytkentä päälle / pois päältä Ulkoisen laitteen turvallinen poistaminen Paina painiketta ja napauta sitten toimintopainiketta Poista turvallisesti: ja valitse poistettava ulkoinen laite. Palauta tehdasasetukset Paina painiketta ja napauta sitten toimintopainiketta Tehdasasetukset. Tässä valikossa kaikki tai vain valitut asetukset voidaan palauttaa. Bluetooth -asetukset Paina painiketta ja napauta sitten toimintopainiketta Bluetooth. Bluetooth - Bluetooth -toiminnon kytkentä päälle ja pois Näkyvyys: - muiden ulkoisten laitteiden Bluetooth -yksikön näkymisen kytkentä päälle ja pois Nimi: - Bluetooth -yksikön nimen muuttaminen Paritetut laitteet - pariliitettyjen Bluetooth -laitteiden luettelon näyttäminen Hae laitteita - käytettävissä olevien ulkoisten laitteiden etsintä Bluetooth-audio (A2DP/AVRCP) - audiolaitteen (esim. MP3-soitin, tabletti jne.) liitäntämahdollisuuden kytkentä päälle/pois WLAN-asetukset Koskee Amundsen-mallia (ei koske Yeti-mallia) Paina painiketta ja napauta sitten toimintopainiketta WLAN. WLAN - käytettävissä olevien ulkoisten laitteiden hotspotien luettelo WLAN - laitteen WLAN-yhteyden kytkentä päälle/pois WPS-pikayhteys (WPS-painike) - turvallisen yhteyden muodostaminen ulkoisen laitteen hotspotiin WPS:n kautta Manuaaliset asetukset - haun ja ulkoisen laitteen hotspotin yhteyden parametrien asetus Verkkonimi - syötä Hotspot-nimi Verkkoavain - salasanan asetus Turvataso: - suojausasetukset WPA2 - WPA2-suojaus WPA - WPA-suojaus Ei turvatasoa - suojaamaton (salasanan syöttöä ei vaadita) Yhdistä - yhteyden muodostaminen Etsi - käytettävissä olevien hotspotien luettelon haku/nollaus Langaton hotspot - laite-hotspotin asetus (toimintopainikkeessa näytetään symboli ja yhdistettyjen ulkoisten laitteiden lukumäärä) Langaton hotspot - laite-hotspotin kytkentä päälle / pois päältä WPS-pikayhteys (WPS-painike) - turvallisen yhteyden muodostaminen laitteen hotspotiin WPS:n kautta Hotspot-asetukset - laite-hotspot-yhteyden parametrien asetus Turvataso: - yhteyden suojauksen asetus WPA2 - WPA2-suojaus WPA - WPA-suojaus Ei turvatasoa - suojaamaton (salasanan syöttöä ei vaadita) Verkkoavain - salasanan syöttäminen SSID:... - Laitteen hotspotin nimi Älä lähetä verkkonimeä (SSID) - laitteen hotspotin näkyvyyden käyttöönotto / käytöstä poisto Tallenna - laite-hotspotin parametrien tallennus järjestelmätiedot Paina painiketta ja napauta sitten toimintopainiketta Tietoa järjestelmästä. Ohjelmiston päivitys: (esim Bluetooth tai radiokanavalogot) napauta toimintopainiketta Päivitä ohjelmisto. Laitteen käyttö ja asetukset 17

20 Näytetyt järjestelmätiedot. Laitteen numero:... - laitteen osanumero Hardware:... - käytössä oleva laitteistoversio Software:... - käytössä oleva ohjelmistoversio Navigointitiedosto:... - navigointitietojen versio Media-koodekki:... - Media-kooderin versio Bluetooth versio:... - käytössä oleva Bluetooth -ohjelmistoversio Tiedot saatavissa olevista ohjelmistopäivityksestä saat ŠKODA-merkkiliikkeestä tai seuraavilta ŠKODAn Internet-sivuilta Laitteen käyttö ja asetukset

21 Radio Käyttö Johdatus aiheeseen Laite mahdollistaa analogisen radiovastaanoton FM- ja AM-taajuuksilla sekä digitaalisen radiovastaanoton DAB. VAROITUS Levyantenneilla varustetuissa autoissa saattaa ilmetä vastaanottohäiriöitä, jos levyissä on kalvo- tai metallipäällysteisiä tarroja - radiosignaalin vastaanotto saattaa häiriintyä. Pysäköintihalleissa, tunneleissa, kerrostaloalueilla tai mäkisessä maastossa radiosignaalin vastaanotto voi häiriintyä niin paljon, että kuuluvuuteen tulee täydellisiä katkoksia. päävalikko Kuva 16 Radio: Päävalikko (DAB) Radiotekstinäyttö ja kuvaesitys (DAB) Radio-valikon asetukset Tietosymbolit tilarivillä. Symboli Merkitys Liikenneradiosignaali on käytettävissä Liikenneradiosignaali ei ole käytettävissä RDS-toiminto on pois käytöstä (FM) AF-taajuus on pois päältä (FM) Signaali ei ole käytettävissä (DAB) Jos näytettävä kanavan nimi vaihtuu jatkuvasti, nykyistä tekstiä voidaan korjata painamalla pidempään näytöllä kanavan nimeä. Kanavan nimi näkyy kokonaan, kun kanavan nimen kohdalta painetaan uudelleen sormella pitkään. DAB-päävalikon näyttö DAB-radioalueella voidaan näyttää lisätietoja ja kuvia (slideshow), jos asetettu kanava lähettää niitä. Näyttöversio voidaan valita valikosta seuraavasti. Paina Radio-päävalikossa DAB-alueella toimintonäppäintä. Hae kanava ja valitse taajuus Näytä päävalikon ilmoitus painamalla painiketta. Päävalikko» Kuva 16 A Valittu kanava (taajuus tai nimi) B Radioteksti (FM) / ryhmän nimi (DAB) C Eniten käytettyjen kanavien kanavapainikkeet D Radion taajuusalueen valinta (FM/AM/DAB) E Eniten käytettyjen kanavien tallennusryhmän valinta Kanavan vaihto Kuultavissa olevien kanavien luettelo Manuaalinen/puoliautomaattinen kanavahaku Kanavan haku Napauta Radio-päävalikossa toimintopainiketta tai. Asetuksesta riippuen Nuolipainikkeet: asetetaan saatavilla oleva kanava asemalistalta tai kanavapainikkeisiin tallennettu senhetkisen valitun taajuusalueen kanava. Valitse taajuus Valitun taajuuden arvo näytetään Radio-päävalikossa napauttamalla toimintopainiketta. Palaa takaisin painamalla säädintä. Aseta haluttu taajuusarvo napauttamalla toimintopainiketta ja käytä liukusäädintä tai toimintopainiketta. Toista kanavat peräkkäin (Scan) Tämä toiminto toistaa nykyisen taajuusalueen kaikkia vastaanotettavia kanavia peräkkäin muutaman sekunnin ajan. Aloita/lopeta vastaanottokelpoisten kanavien automaattinen toisto painamalla Radio-päävalikossa toimintopainiketta Scan. Radio 19

22 Päätä toistoautomatiikka napauttamalla toimintopainiketta. Kuultavissa olevien kanavien luettelo VAROITUS Jotta kanavat voidaan lajitella genren mukaan, toiminnot RDS ja AF on oltava päällä. Nämä toiminnot voidaan aktivoida / poistaa käytöstä Radio-päävalikossa FM-alueella painamalla toimintopainiketta Laajennetut asetukset. Suosikkikanavien kanavapainikkeet Kuva 18 Kanavanäppäimet Kuva 17 Esimerkki kuultavissa olevien kanavien luettelosta: FM / DAB Näytä senhetkisen valitun taajuusalueen vastaanottokelpoisten kanavien luettelo Radio-päävalikossa napauttamalla toimintopainiketta. Toista napauttamalla halutun kanavan toimintopainiketta. Lajittele (FM) kanavat nimen, ryhmän tai genren mukaan napauttamalla toimintopainiketta A» Kuva 17». Tietosymbolit Symboli (esim.) (esim.) Merkitys Kanava, joka on tallennettu kanavanäppäimelle Nykyinen toistettu kanava Liikenneradiokanava Lähetetyn ohjelman tyyppi (FM) Aluelähetyksen tyyppi (FM) Kanavan vastaanotto ei ole käytettävissä (DAB) Kanavan vastaanotto ei ole varma (DAB) Kanava, jolla kuvaesitys (DAB) Luettelon päivitys FM-radioalueella kanavaluettelo päivitetään automaattisesti. AM- ja DAB-radioalueilla päivitys tehdään manuaalisesti painamalla toimintopainiketta» Kuva 17. Kullakin radioalueella on suosikkikanavat A voidaan tallentaa kanavapainikkeisiin, jotka on jaettu kolmeen ryhmään B» Kuva 18. Tallenna kanava Radio-päävalikossa pitämällä pohjassa haluttua painiketta A kunnes kuuluu äänimerkki. Tallenna kanava kanavaluettelossa: pidä pohjassa halutun kanavan toimintopainiketta ja napauta haluamaasi kanavapainiketta. Jos kanava tallennetaan jo käytössä olevaan kanavapainikkeeseen, siihen tallennettu kanava korvataan uudella. Kanavalogot Kanavalogot on tallennettu laitteen muistiin, ja laite kohdistaan ne automaattisesti kanavia tallennettaessa kanavapainikkeisiin. Kanavalogo määritys automaattisesti Poista käytöstä / aktivoi napauttamalla Radio-päävalikossa toimintopainiketta Laajennetut asetukset Asemalogojen automaattinen tallennus. Kanavalogon määritys manuaalisesti Napauta Radio-päävalikossa toimintopainiketta Asemalogot. Napauta käytössä olevaa kanavapainiketta ja valitse tietoväline (SD-kortti, USB). Etsi ja valitse haluttu asemalogo kyseiselle tietovälineelle. 20 Radio

23 Poista kanavan logo manuaalisesti Napauta Radio-päävalikossa toimintopainiketta Asemalogot. Napauta sitä kanavapainiketta, josta haluat poistaa logon. Kanavalogojen päivitys Ajankohtaista tietoa laitteen saatavissa olevista ohjelmistoista, joihin asemalogot myös kuuluvat, on seuraavalla ŠKODAn Internet-sivustolla: Huomautus Seuraavia kuvaformaatteja tuetaan: jpg, gif, png, bmp. Suosittelemme tarkkuutta 500 x 500 pikseliä. TP-liikenneradio Liikenneradio kytketään päälle / pois päältä napauttamalla Radio-päävalikossa toimintopainiketta Liikenneradio (TP). Liikennetiedotteen aikana voidaan keskeyttää senhetkinen tiedote tai poistaa liikenneradio käytöstä. Huomautus Jos nykyinen kanava ei lähetä liikennetiedotteita tai signaalia ei ole saatavilla, laite hakee automaattisesti toisen liikenneradiokanavan. Media-valikon tai kanavan AM-taajuusalueen toiston aikana vastaanotetaan viimeksi valitun FM-radiokanavan liikennetiedotteita. Asetukset Asetukset kaikille radioalueille Napauta Radio-päävalikossa toimintopainiketta. Ääni - Äänensävyn asetukset Scan - aloittaa kaikkien valitun taajuusalueen vastaanottokelpoisten lähetysasemien automaattisen toistamisen 5 sekunnin ajan peräjälkeen Nuolipainikkeet: (Nuolinäppäimet) - kanavan vaihdon asettaminen (toimintopainikkeet ) Muistilista - vaihto pikavalintapainikkeisiin tallennettujen kanavien välillä Asemalista - valitun radioalueen kaikkien käytettävissä olevien kanavien vaihto Liikenneradio (TP) - liikennetiedotteiden TP kytkeminen päälle/pois Tyhjennä muisti - kanavapainikkeiden poistaminen Asemalogot - kanavalogojen manuaalinen kohdistus/poistaminen Radioteksti - radiotekstin näytön kytkentä päälle ja pois (vain FM ja DAB) Laajennetut asetukset - muut asetukset, jotka vaihtelevat valitusta radioalueesta riippuen (vain FM ja DAB) Lisäasetukset (FM) Valitse Radio-päävalikosta FM-alue ja paina toimintonäppäintä Laajennetut asetukset. Asemalogojen automaattinen tallennus - automaattinen kanavalogojen tallennus Alue asemalogolle - asemalogojen alueen tarkennus. Automaattinen taajuudenvaihto (AF) - kuunneltavan lähetysaseman vaihtoehtoisen taajuusalueen etsinnän kytkeminen päälle/pois Radio Data System (RDS) - RDS-toiminnon kytkentä päälle/pois (kanavan lisätietojen vastaanotto) RDS alueellinen: - Automaattisen vaihdon asetus alueelliselle vastaavalle kanavalle, jolla on voimakkaampi vastaanottosignaali Kiinteä - automaattisen vaihdon poistaminen käytöstä Automaattinen - automaattisen vaihdon käyttöönotto Laajennetut asetukset (DAB) Valitse Radio-päävalikosta DAB-alue ja napauta toimintonäppäintä Laajennetut asetukset. Asemalogojen automaattinen tallennus - automaattinen kanavalogojen tallennus DAB-liikennetiedotukset - DAB-liikennetiedotusten kytkentä päälle ja pois Muut DAB-tiedotukset - Muiden tiedotusten (esim. varoitukset, alueellinen sää, urheilutulokset, talousuutiset) kytkentä päälle ja pois DAB - DAB-ohjelmanseuraaminen - Toisen taajuuden tai muiden lähetysryhmien automaattisen DAB-ohjelmaseurannan kytkentä päälle ja pois Automaattinen vaihto DAB - FM - DAB-signaalin katoamisen yhteydessä tapahtuvan automaattisen FM-taajuusalueelle vaihdon kytkentä päälle ja pois L-aaltoalue - L-taajuuden saatavuuden kytkentä päälle/pois DAB-ohjelmanseuranta Jos DAB-kanava kuuluu useisiin kanavaryhmiin ja jos nykyinen kanavaryhmä ei ole kuultavissa muulla taajuudella, sama kanava etsitään automaattisesti toisesta kanavaryhmästä, jos vastaanottosignaali on heikko. Automaattinen vaihto DAB:sta FM:ään Huonolla DAB-vastaanotolla laite yrittää löytää FM-kanavan. Radio 21

24 Kun kanavan ohjelmaa vastaanotetaan FM-taajuusalueen kautta, kanavan nimen jäljessä on (). Kun vastaava DAB-kanava on taas vastaanottokelpoinen, poistuu näytöltä (). Jos DAB-lähetysaseman vastaanottosignaalin ollessa huono myöskään FMtaajuusaluetta ei löydy, radio mykistyy. L-taajuus DAB-radiovastaanotossa käytetään eri maissa eri taajuusalueita. Joissakin maissa DAB vastaanotto toimii vain ns. L-taajuudella. Jos kyseisessä maassa ei ole DAB-vastaanottoa L-taajuudella, suosittelemme kytkemään L-taajuuden pois päältä. Kanavahaku on siten nopeampi. Media Käyttö Päävalikko Kuva 19 Media: Päävalikko Näytä päävalikon ilmoitus painamalla painiketta. Päävalikko» Kuva 19 A B C D Toistettavan kappaleen tiedot Toiston aika-akseli, jolle liukusäädin Valittu äänilähde tai valitun albumin kuva Äänilähteen valinta Äänilähteen tyypistä riippuen: Kansio-/kappaleluettelo Multimediatietokanta Media-valikon asetukset Huomautus Toistettavan kappaleen tiedot näkyvät näytöllä, jos ne on tallennettu ns. ID3- Tag-muotoon äänilähteessä. Jos ID3-tag ei ole käytettävissä, näytetään vain kappaleen nimi. Jos kappaleissa on vaihteleva bittinopeus, ilmoitettu jäljellä oleva toistoaika ei vastaa todellista jäljellä olevaa toistoaikaa. 22 Media

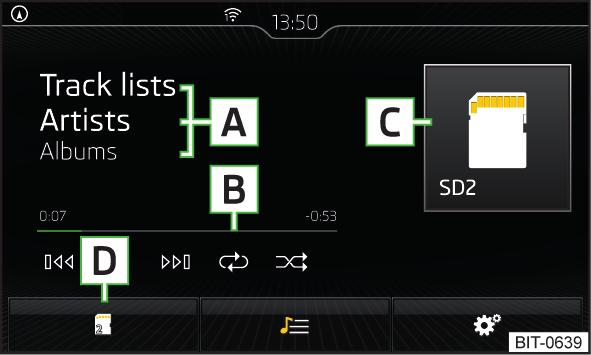

25 Valitse äänilähde Kuva 20 Äänilähteen valinnan näyttöesimerkkejä Paina Media-valikossa toimintonäppäintä A» Kuva 20 ja valitse haluamasi äänilähde. tai: Paina kansio-/kappaleluettelossa tai multimediatietokannassa toimintonäppäintä» Kuva 21 sivulta 23 ja valitse haluamasi äänilähde. Saatavissa olevan kappaleen toisto aloitetaan äänilähteen valinnalla (ei koske AUX-käyttöä). Toiston käyttö Toiminto Seuraavan kappaleen toistaminen Satunnaistoiston kytkentä päälle/pois nykyisestä albumista/kansiosta Toistuvan toiston kytkentä päälle/pois nykyisestä albumista/kansiosta Kappaleen toistuvan toiston kytkentä päälle/pois Käsittely Napauttamalla Sormen liike vasemmalla näytön alueella A» Kuva 19 sivulta 22 Napauttamalla Napauttamalla Napauttamalla Liikkuminen kappaleen sisällä on mahdollista koskettamalla aikajanaa B» Kuva 19 sivulta 22. Kansio-/kappaleluettelo Kuva 21 Kansio-/kappaleluettelo Toiminto Toisto/tauko Nykyisen kappaleen toisto tässä yhteydessä Kappaleen sisällä nopea kelaus taaksepäin Kappaleen sisällä nopea kelaus eteenpäin Edellisen kappaleen toistaminen Käsittely Napauttamalla Napauttamalla (3 sekunnin jälkeen kappaleen toiston aloittamisesta) Sormen liike oikealle näytön alueella A» Kuva 19 sivulta 22(3 sekunnin jälkeen kappaleen toiston aloittamisesta) Pitämällä painettuna Pitämällä painettuna Napauttamalla (3 sekunnin sisällä kappaleen toiston aloittamisesta) Sormen liike oikealle näytön alueella A» Kuva 19 sivulta 22(3 sekunnin kuluessa kappaleen toiston aloittamisesta) Kansio-/kappaleluettelon näyttämiseksi Media-päävalikossa napauta toimintopainiketta (jos tämä näyttö tukee nykyistä valittua lähdettä). Kappaleen toistamiseksi valitse kappale. Kansio-/kappaleluettelo» Kuva 21 A B C Valittu äänilähde / äänilähteen kansio (liikkuminen kansion sisällä tapahtuu painamalla kansion toimintopainiketta) Kansion/kappaleen toiston vaihtoehdot Multimediatietokannan näyttö (käytettävissä vain koko lähteen sisällön näyttämiselle) Äänilähteen valinta Kansio Soittoluettelo Media 23

26 Nykyinen toistettava kappale / keskeytetty kappaleen toisto Kappaletta ei voida toistaa (toimintonäppäimellä voit näyttää syyn). Huomautus Luettelossa näytetään ensimmäiset merkintää (kappaleet, hakemistot jne.) vanhimmasta luontipäivämäärästä lähtien. Kansio-/kappaleluettelon lukunopeus riippuu äänilähteen tyypistä, yhteyden nopeudesta ja datamäärästä. Multimedia-tietokanta Kuva 22 Multimediatietokanta Näytä multimedia-tietokantapäävalikossa» Kuva 22 Media toimintopainikkeella (jos tämä näyttö tukee nykyistä valittua lähdettä). Äänitiedostot lajitellaan niiden ominaisuuksien mukaan yksittäisiin luokkiin. Valitse luokka ja sitten kappale toistoa varten. Multimediatietokanta» Kuva 22 A Valittu äänilähde / valittu luokka (liikkuminen kansion sisällä tapahtuu painamalla kansion toimintopainiketta) B Kansio-/kappaleluettelon näyttö (käytettävissä vain koko lähteen sisällön näyttämiselle) Poista turvallisesti: - äänilähteen turvallinen poistaminen Liikenneradio (TP) - liikenneradion kytkentä päälle ja pois Äänilähteet Johdatus aiheeseen Toisto: liitä ensin haluttu äänilähde tai aseta se laitteeseen ja valitse sitten äänilähde luettelosta» Sivu 23. Toisto käynnistyy automaattisesti (ei koske AUX-liitäntää). Jos AUX valitaan äänilähteeksi, toisto on käynnistettävä liitetystä laitteesta. VAROITUS Älä tallenna tärkeitä ja varmentamattomia tietoja liitettyyn äänilähteeseen. ŠKODA ei ota vastuuta hävinneistä tai tuhoutuneista tiedostoista tai äänilähteistä. Kun vaihdat tai liität äänilähteen, äänenvoimakkuus voi muuttua äkillisesti. Vähennä äänenvoimakkuutta, ennen kuin vaihdat tai liität äänilähteen. Kun kytket ulkoisen äänilähteen, näytöllä voidaan näyttää ulkoisen lähteen ohjeviestit. Näitä ilmoituksia pitää noudattaa, ja ne pitää tarvittaessa vahvistaa (esim. Tietojen siirron hyväksyntä). Huomautus Noudata asuinmaasi tekijänoikeuslakeja ja kansallisia määräyksiä. SD-kortti Asetukset Paina Media-päävalikossa toimintopainiketta. Ääni - Äänensävyn asetukset Mix/Repeat ml. alakansiot - kappaleen toiston päälle-/poiskytkentä mukaan lukien alikansio Bluetooth - Bluetooth -toiminnon asetukset Kuva 23 SD-kortin asettaminen: ei koske Fabia-mallia / koskee Fabiamallia 24 Media

27 SD-korttipaikat ovat etumatkustajan puolella hansikaslokerossa sijaitsevassa ulkoisessa moduulissa. Työnnä SD-kortti sisään (ei koske Fabia-mallia) Työnnä SD-kortti nuolen suuntaan (tylppä kulma edellä ja oikealle suunnattuna), kunnes se lukittuu» Kuva Työnnä SD-kortti sisään (koskee Fabia-mallia) Työnnä SD-kortti korttipaikkaan nuolen suuntaan tylppä kulma edellä ja alas suunnattuna (vasemmanpuoleinen ohjaus) tai ylös suunnattuna (oikeanpuoleinen ohjaus), kunnes se lukittuu» Kuva SD-kortin poistaminen Paina Media-päävalikossa toimintopainiketta Poista turvallisesti: ja valitse haluamasi SD-kortti. Paina levyasemaan asetettua SD-muistikorttia. SD-kortti ponnahtaa poistoasemaan. VAROITUS Älä käytä SD-kortteja rikkinäisen kirjoitussuojaussäätimen kanssa - SD-kortinlukijan vaurioitumisen vaara! Kun SD-korttia käytetään adapterin avulla, se saattaa ponnahtaa ulos adapterista ajon aikana, jos auto tärähtää kovasti. USB-tulo USB-tulo (merkitty symbolilla ) sijaitsee edessä keskikonsolissa. Tulon tarkka asennuskohta» Käyttöohjeet. USB-tulossa äänilähde voidaan kytkeä joko suoraan tai liitäntäkaapelin kautta. Liitä USB-äänilähde asettamalla se vastaavaan paikkaan. Poista USB-äänilähde Media-päävalikossa napauttamalla toimintopainiketta Poista turvallisesti: ja valitse haluttu USB-lähde. Irrota äänilähde vastaavasta USB-tulosta. USB-äänilähteen lataus Kun laitteen virta on kytketty, USB-äänilähteen liittämisen jälkeen lataus käynnistyy automaattisesti (äänilähteissä, jotka voidaan ladata USB-liittimen kautta). Latauksen tehokkuus voi olla eri kuin tavallisesta sähköverkosta ladattaessa. Jotkin liitetyt äänilähteet eivät välttämättä tunnista, että niitä ladataan. VAROITUS USB-jatkojohto tai liittimet saattavat heikentää liitetyn äänilähteen toimintaa. Huomautus Suosittelemme käyttämään yhteyskaapelia alkuperäisten ŠKODA-varusteiden valikoimasta. AUX-tulo AUX-tulo (tekstillä merkitty) on keskikonsolin etuosassa. Tulon tarkka asennuskohta» Käyttöohjeet. Liitä AUX-äänilähteen pistoke vastaavaan pistorasiaan. Irrota AUX-äänilähteen pistoke vetämällä. VAROITUS AUX-tuloa saa käyttää vain ulkoisia audiolaitteita varten! Jos AUX-tuloon on liitetty äänilähde, joka saa käyttöjännitteen adapterin kautta, saattaa äänentoistossa olla häiriöitä. Huomautus AUX-liitäntään sopii tavallinen 3,5 mm liitin (stereoliitin). Suosittelemme käyttämään yhteyskaapelia alkuperäisten ŠKODA-varusteiden valikoimasta. Bluetooth -soitin Laitteella voidaan toistaa äänitiedostoja liitetyltä Bluetooth -soittimelta A2DP- tai AVRCP-ääniprofiilin avulla. Kun laitteeseen on paritettu useita laitteita Bluetooth -yhteydellä, vain yhtä niistä voidaan käyttää Bluetooth -soittimena. Bluetooth -soittimen liittäminen Liitä soitin laitteeseen - noudata samoja ohjeita kuin puhelimen ja laitteen yhdistämisessä» Sivu 33. Bluetooth -soittimen yhteyden katkaiseminen Lopeta yhteys laitepariluettelossa» Sivu 33. Media 25

28 Automaattinen toiston pysäytys ja yhteyden katkaisu Jos Bluetooth -soittimena liitetty Apple-laite liitetään USB-tuloon, Bluetooth -yhteyttä ei keskeytetä. Jos toisto keskeytyy, aloita toisto uudelleen. Vasta kun USB on valittu äänilähteeksi, Apple-laite erotetaan Bluetooth -soittimena. Tältä osin ohjeviesti tulee laitteen näyttöön. Jos USB-äänilähde on Apple-laite, sitä ei voida yhdistää Bluetooth -soittimena. Tältä osin ohjeviesti tulee laitteen näyttöön. Jos Bluetooth -soittimen kautta toistettu äänilähde liitetään AUX-tuloon, vaihtuu äänilähteen toisto AUX-tuloon liitettyyn ulkoiseen laitteeseen. Muuta toistoa varten äänilähteeksi on vaihdettava AUX. Bluetooth -soittimen vaihtaminen Jos haluat vaihtaa Bluetooth -soittimen, joka on yhdistetty laitteeseen samaan aikaan puhelimena, siitä tulee vastaava ohjeviesti laitteen näytölle. Päätä nykyisen Bluetooth -soittimen yhteys ja toista paritustoiminto» Sivu 33, Laitepariluettelon hallinta. VAROITUS Jos laite on liitetty toiseen laitteeseen Apple CarPlayn tai Android Auton kautta, Bluetooth -yhteyttä ei voida muodostaa. WLAN Koskee Amundsen-mallia (ei koske Yeti-mallia) Laitteen avulla voit toistaa äänitiedostoja WLANin kautta laitteeseen liitetyltä ulkoiselta laitteelta. Yhdistä ulkoinen laite, joka tukee DLNA-teknologiaa (Digital Living Network Alliance), laitteen WLAN-yhteyden kautta» Sivu 39. Tarvittaessa käynnistä yhdistetyssä laitteessa UPnP-sovellus (Universal Plug and Play), joka mahdollistaa toiston. Äänilähde Valitse WLAN. Tuetut äänilähteet ja tiedostomuodot Tuetut äänilähteet Lähde Liitäntä Tyyppi Luokitus SD-kortti SD-lukija Vakiokoko SD; SDHC; SDXC Tiedostojärjestelmä USBlaitteet USB 1.x, 2.x ja 3.x tai uudempi, joka tukee USB 2.x MSC MTP Apple USB-muistitikku; HDD (ilman erityisohjelmistoja); MSC-tilaa tukevat USB-laitteet Laitteet, joissa on Android-käyttöjärjestelmä tai Windows Mobile (matkapuhelin, tabletti) Laitteet, joissa on ios-käyttöjärjestelmä (iphone, ipod) FAT16 FAT32 exfat NTFS 26 Media

29 Tuetut äänitiedostomuodot Kooderityyppi (Tiedostomuodot) Windows Media Audio 9 ja 10 WAV MPEG-1; 2 ja 2,5 layer 3 MPEG-2 ja 4 FLAC; OGG Vorbis Tiedostopääte wma wav mp3 aac; mp4; m4a flac; ogg Suurin bittinopeus 384 kbit/s Muoto määrittää (1,5 Mt/s) 320 kbit/s Muoto määrittää (5,5 Mbit/s) 96 khz 48 khz Suurin skannausnopeus Soittoluettelot m3u pls WPL m3u8 asx Laite ei tue GPT-standardin mukaan (GUID Partition Table) strukturoituja audiolähteitä. Laite ei tue DRM-menetelmällä suojattuja tiedostoja. Kuvat Kuvankatseluohjelma päävalikko Kuva 24 Kuvat: Päävalikko Näytä päävalikko painamalla painiketta ja sitten toimintopainiketta. Päävalikko» Kuva 24 A Kuvalähteen valinta Kansio- /kuvaluettelo Edellisen kuvan näyttö Diaesityksen toiston aloitus Diaesityksen toiston lopetus Seuraavan kuvan näyttö Kuvat-valikon asetukset Kuvan kääntö 90 vastapäivään Kuvan kääntö 90 myötäpäivään Suurimman mahdollisen kuvakoon näyttö kuvasuhteen säilyessä ennallaan Kohteeseen opastus GPS-koordinaatteihin (näyttö vain, jos kuva sisältää GPS-koordinaatit) (koskee Amundsen-mallia)» Sivu 50 Ohjaa katselua Toiminto Vaihto seuraavaan kuvaan Käsittely Sormen liikkeellä näytön poikki vasemmalle (lähde-esityksessä) Napauttamalla Kuvat 27

30 Toiminto Siirry edelliseen kuvaan Kuvan suurentaminen Kuvan pienentäminen Kuvan liikuttaminen suurennetulla näytöllä Kierto 90 Suurin zoomaus Suurimman mahdollisen kuvakoon näyttö kuvasuhteen säilyessä ennallaan Käsittely Sormen liikkeellä näytön poikki oikealle (lähde-esityksessä) Napauttamalla Vedä kosketusnäyttöä kahdella sormella eri suuntiin Säätimen kääntäminen oikealle Vedä kosketusnäyttöä kahdella sormella yhteen Säätimen kääntäminen vasemmalle Näytön päällä kulkevan sormen liikkeellä haluttuun suuntaan Vedä kosketusnäyttöä kahdella sormella myötä- tai vastapäivään (lähdekuvakoolla) Napauttamalla / Kaksoisnapsauta näyttöä Kaksoisnapsauta näyttöä uudelleen Säätimen painaminen Jos kansiota katseltaessa tullaan viimeiseen/ensimmäiseen kuvaan, näytöllä tulee ilmoitus siitä. Selausta jatketaan alusta tai lopusta. Tuetut tiedostomuodot Kooderityyppi (Tiedostomuodot) Tiedostoliite Maksimiresoluutio (Megapikseliä) BMP bmp 4 JP(E)G jpg; jpeg 4; 64 GIF gif 4 PNG png 4 Huomautus Suurin tuettu kuvakoko on 20 Mt. Laite ei tue GPT-standardin mukaan (GUID Partition Table) strukturoituja kuvalähteitä. Asetukset Paina Kuvat-päävalikossa toimintopainiketta. Kuvanäyttö: - kuvan näytön asetukset Täydellinen - suurimman mahdollisen kuvan näyttö kuvasuhteen säilyessä ennallaan Automaattinen - automaattinen kuvanäkymä Näytön kesto: - yhden kuvan näyttöajan asetus diaesityksessä Toista slideshow - Slideshow-toiston päälle-/poiskytkentä VAROITUS Liitetyt ulkoiset Applen laitteet eivät tue kuvien näyttöä laitteen näytöllä. Tuetut kuvatiedostomuotoja ja lähteet Tuetut kuvalähteet Lähde Tyyppi Luokitus Tiedostojärjestelmä SD-kortti Vakiokoko SD; SDHC; SDXC FAT16 VFAT USB-muistitikku; USB 1.x, 2.x ja 3.x FAT32 USB-laitteet HDD (ilman erityisohjelmistoja) tukee USB 2.x tai uudempi, joka exfat NTFS 28 Kuvat

31 Media Command Käyttö Johdatus aiheeseen Koskee Amundsen-mallia (ei koske Yeti-mallia) Laitteesta voidaan ohjatamedia Command -toiminnolla audiotiedostojen tai videoiden toistoa enintään kahdessa WLAN-yhteydellä liitetyssä tabletissa. Media Command -toiminnolla voidaan käyttää tableteja, joissa on Android- tai ios-käyttöjärjestelmä ja käynnissä ŠKODA Media Command -sovellus. Yhdistä tablet laitteeseen Kytke laitteen hotspot (WLAN) päälle (paina painiketta ja sitten sitten toimintopainiketta WLAN Langaton hotspot Langaton hotspot. Kytke langattoman laitteen Wi-Fi päälle. Valitse laitteen hotspot (tarvittaessa syötä salasana yhteyden muodostumista varten laite-hotspotin asetuksen mukaan» Sivu 39). Käynnistä tabletissa ŠKODA Media Command -sovellus. VAROITUS Jos useita laitteita on kytketty laitteeseen WLAN-yhteydellä, WLAN-yhteyden laatu ja siten Media Command -sovelluksen toiminta voi häiriintyä. Päävalikko - yhdistetty tablet Kuva 25 Päävalikko: tabletin yhdistäminen Näytä Media Command-päävalikko painamalla -painiketta ja sitten toimintopainiketta. Päävalikko» Kuva 25 A Toistettavan kappaleen tiedot B Toiston aika-akseli, jolle liukusäädin C Tabletin nimi D Toiston ohjaus Nosta/vaimenna tabletin äänenvoimakkuutta Toistolähteen valinta Langattomat asetukset Päävalikko - yhdistetty kaksi tabletia Kuva 26 Päävalikko: yhdistetty kaksi tabletia / käytä toista yhdistetyistä tableteista Näytä Media Command-päävalikko painamalla -painiketta ja sitten toimintopainiketta. Aloita tabletin käyttö napauttamalla toimintopainiketta kyseisellä tabletilla» Kuva Voit palata päävalikkoon napauttamalla toimintopainiketta» Kuva Päävalikko» Kuva 26 A Ensimmäinen tabletin nimi B Toisen tabletin nimi C Toiston ohjaus D Toistettavan kappaleen tiedot E Toiston aika-akseli, jolle liukusäädin F Käytössä olevan tabletin nimi Nosta/vaimenna tabletin äänenvoimakkuutta Toistolähteen valinta Media Command 29

32 Langattomat asetukset Tabletin käytön aloittaminen Paluu päävalikkoon Valitse lähde ja ohjaa toistoa Huomautus Jotkut tablettyypit sallivat audiotiedostojen tai videoiden toiston myös tabletiin asetetulta SD-kortilta. Tämän kappaleen toisto voi olla rajoitettu. Tuetut tiedostomuodot Kuva 27 Valitse lähde / Valitse luokka Valitse toistolähde napauttamalla toimintopainiketta ja valitse lähde-tablet» Kuva Toista valitsemalla luokka» Kuva 27 - ja kappale. Jos kaksi tabletia on yhdistetty, kappaleen toisto alkaa molemmilta tableteilta yhtä aikaa. Toistoa voidaan ohjata laitteelta tai tableteilta toisistaan riippumatta. Näin voidaan toistaa tableteilta eri kappaleita samanaikaisesti. Toiston ohjaus Toiminto Toisto/tauko Nykyisen kappaleen toisto tässä yhteydessä Edellisen kappaleen toistaminen Seuraavan kappaleen toistaminen Käsittely Napauttamalla Napauttamalla (3 sekunnin jälkeen kappaleen toiston aloittamisesta) Napauttamalla (3 sekunnin sisällä kappaleen toiston aloittamisesta) Napauttamalla Liikkuminen kappaleen sisällä on mahdollista koskettamalla aikajanaa B» Kuva 25 sivulta 29 tai E» Kuva 26 sivulta 29. Tyyppi Video Audio Formaatti Käyttöjärjestelmä Android Käyttöjärjestelmä ios MPEG-4 Part 2 MPEG-4 Part 10 (H264) XVID MPEG-1; 2 ja 2,5 Layer 3 (mp3) AAC (4,1+) M4A (4,1+) OGG FLAC WAV (4,1+) 30 Media Command

33 Puhelin Johdattelevaa tietoa Johdatus aiheeseen Tässä luvussa käsitellään laitteen toimintaa Bluetooth kytketty puhelimeen. Riippuen käytetystä Bluetooth profiilista laitteeseen voidaan liittää yksi tai kaksi puhelinta samanaikaisesti. Kun laitteeseen on liitetty puhelimia, joissa on useita SIM-kortteja, puheluihin voidaan vastata liitettyjen puhelinten kaikilla SIM-korteilla. Lähteville puheluille voidaan käyttää puhelintyypistä riippuen vain ensisijaista SIM-korttia tai valita yksi puhelimen SIM-korteista. Laitteen avulla voit käsitellä pääpuhelimen tekstiviestejä, jos puhelin tukee tätä. Jos laite on liitetty ulkoiseen laitteeseen AppleCarPlay :n avulla, Bluetooth- - yhteys ei ole mahdollinen ja Puhelin-valikko ei ole käytettävissä. Jos laitteeseen on yhdistetty ulkoinen laite Android Auto -yhteydellä, yhdistyvä ulkoinen laite katkaisee liitettyjen puhelinten ja Bluetooth -soittimen yhteyden ja yhdistyy Bluetooth -yhteydellä. Lisäpuhelinta ei voida liittää Android Auto -yhteydellä. Jos yhdistettävän ulkoisen laitteen Bluetooth -toimintoa ei ole kytketty päälle, se kytketään automaattisesti päälle Android Auto -yhteyttä muodostettaessa. HUOMIO Huomioi aina yleisesti sitovat maakohtaiset määräykset matkapuhelinten käytöstä ajoneuvoissa. mahdolliset yhteystyypit Riippuen liitettyjen Bluetooth -laitteiden määrästä ja yhteystyypistä, seuraavat toiminnot ovat käytettävissä. Ensimmäinen laite (pääpuhelin) HFP (saapuvat/lähtevät puhelut), SMS, Puhelimen yhteystiedot, Bluetooth -soitin a) a) Laitteeseen voidaan liittää ulkoinen laite vain Bluetooth soittimena. Päävalikko Toinen laite (lisäpuhelin) HFP (saapuvat puhelut) Bluetooth -soitin a) Kuva 28 Puhelin: Päävalikko Puhelin-päävalikko näytetään, kun puhelin on liitetty laitteeseen. Näytä painamalla painiketta. Jos toinen, viimeksi avattu valikko näytetään, voit näyttää Puhelin-päävalikon painamalla uudestaan -painiketta. Päävalikko - Tiedot ja toimintopainikkeet» Kuva 28 A Pääpuhelimen puhelinpalveluntarjoajan nimi (kun Roaming on aktivoitu, nimen edessä näkyy symboli ) B Eniten käytettyjen yhteystietojen toimintopainikkeet Hätänumeron tai suosikkiyhteystiedon valinta» Sivu 35, Eniten käytetyt yhteystiedot (suosikit) C Eniten käytettyjen yhteystietojen tallennusryhmän valinta Näyttää paritettujen puhelinten luettelon (pääpuhelimen nimi näkyy painikkeessa) Vaihto pääpuhelimesta sivupuhelimeen (sivupuhelimen nimi näkyy toimintopainikkeessa) Puhelinnumeron syöttö Puhelin 31

34 Näyttää puhelimen yhteystietoluettelon, riippuen yhteyden tyypistä» Sivu 31, mahdolliset yhteystyypit Tekstiviestien (SMS) luettelon näyttö (kun uusi viesti tulee, näytetään uusien tekstiviestin määrä toimintonäppäimessä) Näyttää puheluluettelon (vastaamattomien puheluiden kohdalla näytetään toimintopainikkeen vieressä vastaamattomien puheluiden määrä) Puhelin-valikon asetukset Tilarivin symbolit Puhelinpalveluverkoston signaalin voimakkuus Puhelimen akun lataustila Vastaamatta jäänyt puhelu käynnissä olevan puhelu Saapuva tekstiviesti Käynnissä oleva tiedonsiirto asetukset Paina Puhelin-päävalikossa toimintopainiketta. Handsfree - puhelun siirtäminen puhelimeen / takaisin laitteeseen (valikkokohta näkyy puhelun aikana) Valitse puhelin - käytettävissä olevien puhelinten haku/paritettujen puhelinten luettelo/puhelimen valinta Bluetooth - Bluetooth -asetukset» Sivu 17 Käyttäjäprofiili - käyttäjäprofiilin asetukset Suosikkien hallinta - eniten käytettyjen yhteystietojen toimintopainikkeiden asetus Vastaajanumero: - Vastaajanumeron syöttäminen Lajittelutapa: - puhelimen yhteystietoluettelon järjestys Sukunimi - järjestäminen yhteystiedon sukunimen mukaan Etunimi - järjestäminen yhteystiedon etunimen mukaan Tuo kontaktit: - puhelimen yhteystietojen tuonti Valitse soittoääni - soittoäänen valinta Muistutus: älä unohda matkapuhelinta - älä unohda puhelinta autoon - varoituksen kytkentä päälle/pois (jos puhelin on kytketty laitteeseen) Näytä kuvat kontakteja varten - yhteystiedolle osoitetun kuvan näytön kytkentä päälle ja pois puhelimessa Neuvottelu neuvottelupuhelun kytkentä päälle ja pois Paritus ja liittäminen Johdatus aiheeseen Yhteyden kantama laitteeseen rajoittuu auton sisätilaan. Matkapuhelimen liittäminen laitteeseen edellyttää, että molemmat laitteet on kytketty (paritettu) keskenään Bluetooth -yhteyden kautta. Pariliitostoiminto riippuu liitettyjen puhelinten lukumäärästä» Sivu 31, mahdolliset yhteystyypit. Laitteeseen voidaan pariliittää enintään 20 ulkoista laitetta. Kun enimmäismäärä on saavutettu, pisimpään käyttämättä ollut liitetty laite korvataan automaattisesti. Jos puhelin on jo liitetty, yhteys ei vaadi liitosta. Puhelimen etsiminen pariliitettyjen puhelinten luettelosta ja yhteyden muodostaminen riittää. HUOMIO Puhelimen saa pariliittää ja yhdistää laitteeseen vain, kun auto on pysähdyksissä - onnettomuusvaara! Pariliitoksen edellytykset Kuva 29 Puhelinten soveltuvuus ŠKODAn verkkosivustolla Puhelin voidaan liittää pariksi laitteen kanssa seuraavissa olosuhteissa. Auton virta on päällä. Laitteen ja puhelimen Bluetooth -toiminto on päällä. Laitteen ja puhelimen näkyvyys on päällä. Puhelin on laitteen Bluetooth -signaalin kantaman sisällä. Puhelin on yhteensopiva laitteen kanssa. Laitteeseen ei ole liitetty ulkoista laitetta Apple CarPlay -yhteyden kautta. 32 Puhelin

35 Pariliitos voidaan suorittaa laitteesta tai puhelimesta. Pariliitos- ja yhdistämistoiminnon aikana näytetään ohjeilmoituksia laitteen näytöllä ja puhelimen näytöllä. Näitä ilmoituksia pitää noudattaa, ja ne pitää tarvittaessa vahvistaa (esim. yhteystietojen tuonnin, tekstiviestien tai Bluetooth -soittimen yhdistämisen hyväksyntä). Puhelimen yhteensopivuustiedot sekä käytettävissä olevat Bluetooth -laitteen päivitykset voidaan näyttää lukemalla QR-koodi» Kuva 29 ulkoisen laitteen sovelluksella (esim. puhelin, tablet) tai syöttämällä seuraava osoite verkkoselaimeen. paritus-ja yhdistämistoiminto Matkapuhelimen ja laitteen yhteyden muodostaminen Hae käytettävissä olevat ulkoiset Bluetooth -laitteet puhelimesta. Valitse laite (laitteen nimi Bluetooth Nimi:). Vahvista tai tarvittaessa syötä ja vahvista PIN-koodi liitoksen vahvistamiseksi. Puhelin yhdistetään tai vain paritetaan laitteeseen, riippuen jo yhdistettyjen ulkoisten laitteiden lukumäärästä. Laitteen ja puhelimen pariliitos Jos laitteeseen ei ole yhdistetty puhelinta, paina painiketta ja sitten toimintopainiketta Etsi puhelin. tai: Jos laitteeseen on yhdistetty yksi puhelin, napauta Puhelin-päävalikossa toimintopainiketta Etsi puhelin. Valitse haettujen ulkoisten Bluetooth -laitteiden joukosta haluttu puhelin. Vahvista tai tarvittaessa syötä ja vahvista PIN-koodi liitoksen vahvistamiseksi. Jos laitteeseen on jo yhdistetty ulkoisia Bluetooth -laitteita, laitteessa näytetään pariliitos- ja yhdistämistoiminnon aikana ilmoituksia ja mahdollisen yhdistämistavan vaihtoehtoja (esim. yhdistetyn ulkoisen Bluetooth -laitteen korvaaminen). Puhelinten mahdolliset yhteystyypit» Sivu 31. Laitepariluettelon hallinta Kuva 30 Ulkoisten laitteiden laitepariluettelo/bluetooth -profiilit Paina Puhelin-päävalikossa toimintopainiketta Bluetooth Pariksi liitetyt laitteet. Liitettyjen ulkoisten laitteiden luettelossa saattaa yksittäisissä laitteissa näkyä seuraavat Bluetooth -profiilin» Kuva 30 - symbolit. Symboli Symbolin väri harmaa vihreä harmaa valkoinen Toiminto Ulkoinen laite voidaan yhdistää puhelimena Ulkoinen laite on yhdistetty puhelimena Ulkoinen laite voidaan yhdistää Bluetooth -soittimena Ulkoinen laite on yhdistetty Bluetooth -soittimena Yhteyden muodostaminen Valitse haluamasi ulkoinen laite laitepariluettelosta. Valitse haluamasi profiili käytettävissä olevien Bluetooth -profiilien luettelosta» Kuva Jos laitteeseen on jo yhdistetty ulkoisia Bluetooth -laitteita, laitteessa näytetään yhdistämistoiminnon aikana ilmoituksia ja mahdollisen yhdistämistavan vaihtoehtoja (esim. yhdistetyn ulkoisen Bluetooth -laitteen korvaaminen). Yhteyden katkaiseminen Valitse haluamasi ulkoinen laite laitepariluettelosta. Valitse haluamasi profiili käytettävissä olevien Bluetooth -profiilien luettelosta» Kuva Puhelin 33

36 Pariliitetyn laitteen poistaminen Poista napauttamalla yhtä seuraavista toimintopainikkeista. Poista kaikki - Poista kaikki ulkoiset laitteet - Halutun laitteen poistaminen Vahvista poistotoiminto napauttamalla toimintopainiketta Poista. Huomautus Bluetooth -soittimen liitäntämahdollisuus kytketään päälle / pois päältä painamalla painiketta ja sitten toimintopainiketta Bluetooth Bluetooth- Audio (A2DP/AVRCP). Puhelintoiminnot Syötä ja valitse puhelinnumero Kuva 31 Numeronäppäimistö / puhelinnumeron muokkaus Viimeksi syötetyn numeron poisto Toimintopainikkeiden / Näyttö osoittimen liikuttamiseksi syöttörivillä» Kuva 31 - Tiepalvelun numero ja info-puhelinnumero Tiepalvelun numeroon ja info-puhelinnumeroon soittaminen on maksutonta. Puhelusta veloitetaan paikallispuhelumaksu puhelinoperaattorin mukaan. Puhelinnumerot on asetettu jo tehtaalla. Jos haluat muuttaa numeroita, ota yhteys ŠKODA-merkkihuoltoon. Jos tiepalvelun numeroa tai info-puhelinnumeroa ei voida käyttää, ota yhteys ŠKODAn huoltokumppaniin. Yhteystiedon haku numeronäppäimillä Numeronäppäimistöä voidaan myös käyttää yhteystietojen hakuun. Jos syötetään esim. 32 numeroa, sen jälkeen näytetään numeronäppäimistön vieressä kohdassa 1» Kuva 31 yhteystietoa kirjainsarjalla DA, FA, EB jne. Vastaaja Jos vastaajapalvelun numeroa ei tuoda tai sitä ei ole syötetty, se voidaan syöttää tai sitä voidaan muuttaa seuraavasti. Paina Puhelin-päävalikossa toimintopainiketta Käyttäjäprofiili Vastaajanumero:.. Valitse vastaajanumero napauttamalla toimintopainiketta. Puhelinmuistio Puhelinnumeron syöttö ja valinta Paina Puhelin-päävalikossa toimintopainiketta. Syötä puhelinnumero numeronäppäimillä» Kuva Valitse syötetty numero napauttamalla toimintopainiketta. Numeronäppäimistön toimintopainikkeiden kuvaus Viimeksi valitun puhelinnumeron syöttäminen / syötetyn puhelinnumeron valinta Hätänumeron valinta (voimassa vain tietyissä maissa) Tiepalvelun numeron valinta hätätilanteessa Info-puhelinnumeron valinta (tietoja ŠKODA-merkin tuotteista ja palveluista) Vastaajan numeron valinta Kuva 32 Puhelinmuistio/yhteystiedot Paina Puhelin-päävalikossa toimintopainiketta puhelimen yhteystietojen luettelo näytetään» Kuva Puhelin

37 Jos laitteeseen on yhdistetty pääpuhelin, sen yhteystietoja käytetään. Toimintopainikkeet A Yhteystietojen haku B Numeron valinta puhelimen yhteystietoluettelosta (jos yhteystieto sisältää useampia puhelinnumeroita, yhteystiedon valinnan jälkeen näytetään tähän yhteystietoon liitettyjen puhelinnumeroiden valikko). Yhteystiedon yksityiskohtien näyttö» Kuva 32 - Lukeminen generoidulla laiteäänellä C Yhteystiedon numeron valinta Valikon avaaminen tekstiviestin (SMS) lähettämistä varten Yhteystiedon puhelinnumeron muokkaus ennen valintaa Kohteeseen opastuksen käynnistäminen yhteystieto-osoitteeseen (koskee Amundsen-mallia) Tuo luettelo Kun ensimmäinen pääpuhelimen yhteys laitteeseen on muodostettu, puhelimen yhteystietojen tuonti laitteen muistiin alkaa. Tuonti voi kestää useita minuutteja. Laitteen puhelinmuistiossa on 2000 vapaata muistipaikkaa tuoduille puhelimen yhteystiedoille. Jokaiselle yhteystiedolle voi tallentaa enintään 5 puhelinnumeroa. Neljästä viimeksi liitetystä puhelimesta tuodaan enintään 1000 yhteystietoon kohdistettua kuvaa laitteen muistiin. Tuotujen yhteystietojen määrä voidaan määrittää valikkokohdassa Käyttäjäprofiili Tuo kontaktit:.. Jos puhelinmuistion tuonnin yhteydessä tapahtuu virhe, näyttöön tulee siitä ilmoitus. Luettelon päivitys Seuraavilla puhelimen yhdistämiskerroilla laitteeseen luettelo vain päivitetään. Päivitys voidaan suorittaa manuaalisesti seuraavasti. Paina Puhelin-päävalikossa toimintopainiketta Käyttäjäprofiili Tuo kontaktit:.. Päivityksen aikana näytetään laitteen muistiin tuotujen yhteystietojen määrä / puhelimen yhteystietojen määrä. Eniten käytetyt yhteystiedot (suosikit) Kuva 33 Eniten käytetyt yhteystiedot Yhteyden muodostaminen suosikkiin Toimintopainikkeiden avulla voidaan valita heti yhteystiedon puhelinnumero. Suosikit voidaan tallentaa kahteen talennusryhmään. Vaihda tallennusryhmää napauttamalla toimintopainiketta B» Kuva 33. Valitse napauttamalla käytössä olevaa toimintopainiketta A» Kuva 33. Kohdista suosikit Napauta Puhelin-päävalikossa haluttua vapaata toimintopainiketta A» Kuva 33. Napauta valittua yhteystietoa (tai puhelinnumeroa). Määritetyn suosikin muuttaminen Pidä pohjassa Puhelin-valikossa haluttua toimintopainiketta A» Kuva 33. Napauta valittua yhteystietoa (tai puhelinnumeroa). Poista suosikit Paina painiketta ja napauta sitten toimintopainiketta Käyttäjäprofiili Suosikkien hallinta. Napauta haluttua eniten käytetyn yhteystiedon toimintopainiketta ja vahvista poisto. Kaikki eniten käytetyt yhteystiedot voidaan poistaa yhtä aikaa napauttamalla painiketta Poista kaikki ja vahvistamalla poisto. Puhelin 35

38 Puheluluettelo Puhelinkeskustelu Kuva 34 Puheluluettelo/Yhteystiedot Paina Puhelin-päävalikossa toimintopainiketta Näytölle tulee puheluluettelo» Kuva Puheluluettelo voidaan näyttää myös puhelinkeskustelun aikana. Toimintopainikkeet ja symbolit A Näytön asetus puhelutyypistä riippuen Kaikki - kaikkien soittojen luettelo Ei-vastatut - vastaamattomien puheluiden luettelo Valitut numerot - valittujen numeroiden luettelo Vastatut - vastaanotettujen puheluiden luettelo B Numeron valinta puheluluettelosta Yhteystiedon yksityiskohtien näyttö» Kuva 34 - C Yhteystiedon numeron valinta Puhelinnumeron muokkaaminen ennen valintaa (numeroa ei ole kohdistettu puhelinyhteystietoon) Vastattu puhelu Soitettu puhelu Vastaamatta jäänyt puhelu Kuva 35 Tuleva puhelu / Puhelu käynnissä Kuva 36 Seuraava saapuva puhelu / Vastaanotettu seuraava puhelu Riippuen keskustelun yhteydestä seuraavat toiminnot voidaan suorittaa. Lopeta valinta / hylkää saapuva puhelu / päätä puhelu Vastaa soittoon / paluu pidossa olevaan puheluun Soittoäänen käyttöönotto / käytöstä poisto Pidä puhelu Mikrofonin kytkeminen pois/päälle Neuvottelupuhelun muodostaminen Näytä tiedot soittajista (jos yhteystieto on tallennettu luetteloon) 36 Puhelin

39 Kaiuttimen käyttöönotto / käytöstä poisto (puhelun vaihto puhelimeen/laitteeseen) Poista kaiutin käytöstä napauttamalla Puhelin-päävalikossa toimintopainiketta Handsfree puhelun aikana. Ota Handsfree käyttöön napauttamalla toimintopainiketta puhelun aikana. Huomautus Jos tulevaan puheluun vastataan sivupuhelimen ja soittaja on pääpuhelinnumeron yhteystietoluettelossa, näytetään soittajan tiedot. Neuvottelu Konferenssipuhelun lopettaminen Näytä konferenssipuhelun tiedot Konferenssipuhelun yksityiskohdat Paina käynnissä olevan neuvottelupuhelun aikana toimintonäppäintä. Näytetään muiden konferenssi osallistujien yhteystiedot. Seuraavat toiminnot voidaan valita puhelintyypistä riippuen. Osallistujan tietojen näyttö Puhelinkeskustelu osallistujan kanssa konferenssipuhelun ulkopuolella Puhelun lopetus konferenssipuheluun osallistujan kanssa Tekstiviestit (SMS) Päävalikko Kuva 38 Tekstiviestien päävalikko Kuva 37 Neuvottelu / Neuvottelun tiedot Konferenssi asettaa yhteisen puhelinpalaverin, johon osallistuu vähintään kolme ja enintään kuusi osanottajaa. Konferenssin aloitus / uuden osanottajan kutsuminen Soittaminen uudelleen soiton tai neuvottelupuhelun aikana. tai: vastaa uuteen puheluun painikkeella. Aloita neuvottelupuhelu tai palaa neuvottelupuheluun napauttamalla toimintopainiketta. Konferenssipuhelu meneillään Käynnissä olevan konferenssipuhelun aikana, puhelun kesto näkyy näytöllä. Asiayhteydestä riippuen seuraavat toiminnot voidaan valita. Konferenssipuhelun laittaminen pitoon - tilapäinen poistuminen konferenssipuhelusta (se jatkuu taustalla) Palaaminen pidossa olleeseen konferenssipuheluun Mikrofonin kytkeminen pois/päälle Paina Puhelin-päävalikossa toimintopainiketta näytetään tekstiviestivalikko» Kuva Avaa pikavastausten luettelon (ns. mallit) Uusi tekstiviesti - tekstiviestin kirjoittaminen ja lähettäminen Saapuneet - avaa saapuneiden viestien luettelon Lähetetyt - avaa lähetettyjen viestien luettelon Lähtevät - avaa ei-lähetettyjen viestien luettelon Luonnokset - avaa luonnosten luettelon (keskeneräiset viestit) Poistetut - avaa poistettujen viestien luettelon Puhelin 37

40 Uusi tekstiviesti Kuva 39 Tekstiviestin syöttäminen / tekstiviestin näkymä Kuva 40 Yhteystietoluettelo/vastaanottajalista Viestin luominen ja lähettäminen Paina tekstiviestipäävalikossa toimintonäppäintä» Kuva 38 sivulta 37. Kirjoita viesti ja paina toimintopainiketta» Kuva 39 -, tekstiviestinäkymä näytetään» Kuva Napauta toimintopainiketta. Syötä viestin vastaanottaja näytetystä yhteystietoluettelosta» Kuva Napauta toimintopainiketta» Kuva 40 -, viesti lähetetään. Viestiä luotaessa näytetään toimintopainikkeessa syötettyjen merkkien määrä näytetään» Kuva Viestin merkkien maksimimäärä on 440. Jos viestissä on yli 70 merkkiä, se jaetaan useisiin viesteihin. Tekstiviestin näkymä Kun tekstiviestin näkymä on avattu» Kuva 39-, seuraavat toiminnot voidaan suorittaa. Tekstin lukeminen generoidulla laiteäänellä Tekstin tallentaminen luonnoksena Mallien luettelon avaaminen ja mahdollisuus korvata tallennettua tekstiä valitulla mallilla Yhteystietoluettelon avaaminen Viestiä voidaan muokata, jos tekstikenttää painetaan näkymän sisällä. Yhteystietoluettelo Kun yhteystietoluettelo on avattu, seuraavat toiminnot voidaan suorittaa» Kuva Lisää yhteystieto vastaanottaja-luetteloon Yhteystietojen haku Puhelinnumeron syöttö Paluu tarkastelemaan viestiä Kun olet valinnut yhteystiedon numeron tai syöttänyt puhelinnumeron näytölle, vastaanottajaluettelo näytetään» Kuva Vastaanottajaluettelo Seuraavat toiminnot voidaan suorittaa painamalla yhtä toimintonäppäintä» Kuva Yhteystietoluettelo näyttäminen ja mahdollisuus lisätä/poistaa tekstiviestin vastaanottajia (palaa vastaanottajaluetteloon» Kuva 40 - napauttamalla toimintopainiketta. Valitun yhteystiedon poistaminen vastaanottajien luettelosta Viestin lähettäminen Paluu tarkastelemaan viestiä Saapunut tekstiviesti Kun saat uuden viestin, toimintopainikkeen vieressä näytetään uusien saapuneiden viestien määrä samaan aikaan tilarivillä symboli. Avaa saapuneiden viestien luettelo painamalla painiketta ja sitten toimintopainiketta. Valitse viesti. Viestin sisältö ja seuraava valikko tulee näkyviin. 38 Puhelin

41 Tekstin lukeminen generoidulla laiteäänellä Lisävaihtoehtojen valikon näyttäminen Vastaa luonnoksella - vastaaminen käyttäen mallia Näytä numerot - viestin puhelinnumeroiden tunnistaminen yhteystietojen puhelinnumerot mukaan luettuna (tunnistetut numerot voidaan valita suoraan tai muokata ennen valintaa, tai niihin voidaan viesti) Viestin edelleenlähetys ja vaihtoehto mukauttaa viestiä vielä ennen lähettämistä Lähettäjälle vastaaminen viestillä Hotspot (WLAN) ja datayhteys Hotspot (WLAN) Johdatus aiheeseen Koskee Amundsen-mallia (ei koske Yeti-mallia) WLAN voi muodostaa yhteyden Internetiin, jotta äänitiedostoja voidaan toistaa Media-valikossa tai että käyttää ulkoisen laitteen sovelluksella (esim. ŠKODA Media Command). WLAN-toiminto edellyttää, että sytytys on kytketty päälle. Kun sytytysvirta on kytketty, viimeksi käytetty WLAN-yhteys tulee näkyviin. Laite-hotspotiin voidaan liittää enintään 8 ulkoista laitetta ja samanaikaisesti laite voidaan yhdistää toisen ulkoisen laitteen hotspotiin. Ulkoisen laitteen liittäminen laitteen hotspotiin (WLAN) Laitteen hotspotin kytkentä päälle / pois päältä Paina painiketta ja napauta sitten toimintopainiketta WLAN Langaton hotspot Langaton hotspot. Laitteen hotspotin asettaminen Paina painiketta ja napauta sitten toimintopainiketta WLAN Langaton hotspot Hotspot-asetukset. Aseta vaaditut valikkokohdat seuraavasta valikosta. Turvataso: - yhteyden suojauksen asetus Verkkoavain - salasanan syöttäminen SSID:... - Laitteen hotspotin nimi Älä lähetä verkkonimeä (SSID) - laitteen hotspotin näkyvyyden käyttöönotto / käytöstä poisto Tallenna laite-hotspotin asetetut parametrit napauttamalla toimintopainiketta Tallenna. Yhteyden luonti Ota käyttöön ulkoisen laitteen Wi-Fi ja etsi käytettävissä olevia hotspoteja. Valitse laite-hotspot (tarvittaessa syötä vaadittu salasana). Vahvista yhteyden muodostaminen. Hotspot (WLAN) ja datayhteys 39

42 Suojatun yhteyden luonti WPS:n kautta Kytke WLAN-laite päälle. Paina painiketta ja napauta sitten toimintopainiketta WLAN WLAN WPS-pikayhteys (WPS-painike). Aktivoi ulkoisessa laitteessa vaihtoehto yhdistää laitteen hotspotiin WPS:n kautta. Yhdistä laite ulkoisen laitteen hotspotiin (WLAN) Kuva 41 Käytettävissä olevien WLANverkkojen luettelo Kytke WLAN päälle / pois päältä painamalla painiketta ja sitten toimintopainiketta WLAN WLAN WLAN. Näytä käytettävissä olevat hotspotit Paina painiketta ja napauta sitten toimintopainiketta WLAN WLAN 1). Kun WLAN-toiminto on aktivoitu, näytetään käytettävissä olevien hotspotien luettelo ja seuraavat tiedot ja toimintopainikkeet» Kuva 41. A B C D E F Käytettävissä olevien hotspotien haku Laitteen WLAN-yhteyden kytkentä päälle/pois Suojatun yhteyden automaattinen muodostaminen hotspotiin WPS:n kautta Manuaalinen hotspot -haku ja yhteyden muodostaminen uudelleen Käytettävissä olevien hotspotien toimintopainikkeet Tällä hetkellä yhdistetyn hotspot-yhteyden katkaisu poistamalla pääsysalasana laitteen muistista (toimintopainike näkyy vain, jos yhteys on muodostettu) Nykyinen yhteys Ulkoisen laitteen hotspotin Wi-Fi-voimakkuus Yhteyden luonti Kytke WLAN-laite päälle. Näytä käytettävissä olevien hotspotien luettelo, tarvittaessa päivitä luettelo napauttamalla toimintopainiketta Etsi. Valitse haluamasi hotspot. Jos pääsy hotspotiin on suojattu salasanalla, tarvittava salasana on syötettävä. Etsi yhteys manuaalisesti ja muodosta Kytke WLAN-laite päälle. Näytä käytettävissä olevien hotspotien luettelo. Napauta toimintopainiketta Manuaaliset asetukset ja aseta vaadittavat hotspotparametrit. Paina toimintopainiketta Yhdistä. Jos haun parametrit on asetettu oikein ja hotspot on käytettävissä, yhteys muodostetaan. Suojatun yhteyden luonti WPS:n kautta Kytke WLAN-laite päälle. Aktivoi ulkoisessa laitteessa vaihtoehto yhdistää laitteeseen WPS:n kautta. Paina painiketta ja napauta sitten toimintopainiketta WLAN Langaton hotspot WPS-pikayhteys (WPS-painike). Hotspot-yhteyden katkaiseminen Paina halutun hotspotin (WLAN) painiketta ja sitten toimintopainiketta WLAN WLAN Poista. datayhteys Datayhteyden avulla laite voidaan liittää Internetiin. Yhdistä laite ulkoisen laitteen hotspotiin, jonka tietopalvelut on aktivoitu» Sivu 40, Yhdistä laite ulkoisen laitteen hotspotiin (WLAN). 1) Niin kauan kuin laitteeseen on yhdistetty ulkoisen laitteen hotspot, tässä toimintopainikkeessa näytetään sen nimi. 40 Hotspot (WLAN) ja datayhteys

43 SmartLink Johdattelevaa tietoa Johdatus aiheeseen Kuva 42 SmartLink-yhteyden tiedot on ŠKODAn Internet-sivustolla Lukemalla QR-koodi» Kuva 42 ulkoisen laitteen sovelluksella tai kirjoittamalla seuraava osoite verkkoselaimeen, avataan verkkosivu, jossa on SmartLinkviestintäjärjestelmän tiedot. SmartLink-toiminnon avulla voidaan näyttää ja käyttää liitetyn laitteen sertifioituja sovelluksia laitteen näytöllä. SmartLink tukee seuraavia viestintäjärjestelmiä. Android Auto Apple CarPlay MirrorLink Liitetyn ulkoisen laitteen sovellusten avulla voidaan esim. käyttää navigointia, soittaa puheluita tai kuunnella musiikkia. Turvallisuussyistä tiettyjen sovellusten käyttö ajon aika on rajoitettu tai ei ole mahdollista. Liitetystä laitteen tyypistä riippuen joitakin sovelluksia voidaan käyttää ulkoisen laitteen näytöltä, monitoimiohjauspyörän avulla tai monitoimiohjauspyörän painikkeiden avulla. Liitetyn laitteen puheohjaus voidaan ottaa käyttöön pitämällä painiketta tai pitämällä painiketta monitoimiohjauspyörässä. VAROITUS Riippuen liitetyn ulkoisen laitteen tyypistä ja käyttötiheydestä latausvirta ei välttämättä riitä liitetyn laitteen akkujen lataamiseen. Yhteyden luominen edellyttää, että päivämäärän ja kellonajan arvot on asetettu oikein laitteeseen. Jos päivämäärä ja aika-asetus perustuu GPS-signaalin, yhteyden muodostamisessa saattaa ilmetä ongelmia, jos GPS-signaalin vastaanotto on huono. Huomautus Yhdistämistoiminnon aikana laitteen ja puhelimen näytöllä voidaan näyttää ohjeviestejä. Näitä viestejä pitää noudattaa, ja ne pitää tarvittaessa vahvistaa (esim. tietojen siirron hyväksyntä, yhteystietojen tuonnin hyväksyntä, tekstiviestien hyväksyntä). Suosittelemme käyttämään yhteyskaapelia alkuperäisten ŠKODA-varusteiden valikoimasta. Tietyissä liitetyissä ulkoisissa laitteissa SmartLink-toiminnon ongelmaton käyttö edellyttää, että liitetyn laitteen lukitus on avattu koko yhteyden ajan. Päävalikko Kuva 43 Päävalikko: ei yhteyttä / aktiivisen yhteyden esimerkki Näytä SmartLink-päävalikko painamalla -painiketta ja sitten toimintopainiketta. Päävalikko - toimintopainikkeet» Kuva 43 A Aktiivinen yhteys SmartLinkin tietojen näyttö Yhteyden katkaisu (näkyy, kun yhteys on aktiivinen) SmartLink-valikon asetukset» Sivu 42 SmartLink 41

44 Yhteyden muodostaminen Liitä ulkoinen laite yhteyskaapelilla USB-tuloon» Käyttöohje. Valitse SmartLink-päävalikossa liitetty ulkoinen laite ja tarvittaessa viestintäjärjestelmän tyyppi» Kuva Paluu aktiivisen yhteyden päävalikkoon toisesta laitevalikosta (esim. Radio-valikosta) Paina painiketta aktiivinen yhteys ( / / ). Yhteyden katkaiseminen Jos haluat katkaista yhteyden, napauta SmartLink-päävalikossa toimintopainiketta» Kuva tai irrota johto USB-tulosta. Jos yhteys päätettiin napauttamalla toimintopainiketta SmartLink-päävalikossa, yhteys pitää muodostaa uudelleen, kun ulkoinen laite liitetään uudelleen. Jos yhteys lopetetaan irrottamalla kaapeli USB-tulosta, näytetään ulkoista laitetta uudelleen yhdistettäessä viimeisen aktiivisen yhteyden päävalikko. asetukset Paina SmartLink-päävalikossa toimintopainiketta. Aktivoi tiedonsiirto ŠKODA-sovelluksia varten - ŠKODA-sovelluksiin kytketyn laitteen tiedonsiirron käyttöönotto / käytöstä poisto MirrorLink - MirrorLink -viestintäjärjestelmän asetukset Kuvaruudun suunta: - näytön asetukset Vaakaformaatti - vaakanäyttö Pystyformaatti - pystynäyttö Käännetty 180 astetta - kuvan kääntämisen 180 aktivointi / käytöstä poisto Salli MirrorLink -ohjeiden näyttö - MirrorLink -sovellusten ilmoitusten näytön aktivointi / käytöstä poisto laitteen näytöllä Android Auto Johdatus aiheeseen Android Auto -yhteys voidaan muodostaa seuraavin edellytyksin. Auton virta on päällä. Laite on kytketty päälle. Liitettävä ulkoinen laite on kytketty päälle. Jotkut sovellukset vaativat, että liitettävän ulkoisen laitteen datayhteys on päällä. Jos laitteeseen liitetään ulkoinen laite Android Auto -yhteydellä, kaikki nykyiset yhdistetyt puhelimet ja Bluetooth -soittimet erotetaan. Liitettävä ulkoinen laite muodostaa automaattisesti uuden yhteyden pääpuhelimena Bluetooth - yhteydellä. Lisäpuhelinta ei voida liittää, kun yhteys on päällä. Android Auto -yhteydellä liitettyä ulkoista laitetta ei voida käyttää äänilähteenä Media-valikossa. Jos laitteella suoritetaan kohteeseen opastusta, se päätetään, kun kohteeseen opastus aloitetaan Android Auto -sovelluksessa. Tämä pätee myös vastavuoroisesti. Saat Google -Internet-sivustolta luettelon ulkoisista laitteista, tuetuista alueista ja sovelluksista, jotka tukevat Android Auto -yhteyttä. Toiminta ei ole taattu tuettujen alueiden ulkopuolella. Päävalikko Kuva 44 Android Auto : Päävalikko Päävalikko - toimintopainikkeet ja tiedot kohdassa A Navigointisovellukset Puhelinsovellukset Käynnissä olevien sovellusten, puheluiden, vastaanotettujen tekstiviestien, kalenterin tehtävien, sään jne. yleisnäkymä. Musiikkisovellukset ŠKODA-sovellusten luettelo Sovelluksen käynnistäminen Käynnistä sovellus napauttamalla halutun sovelluksen toimintopainiketta. Jos toimintopainikkeen vieressä näkyy kohdassa A symboli, muiden sovellusten luettelo näytetään painamalla uudestaan toimintopainiketta. 42 SmartLink

45 Apple CarPlay Johdatus aiheeseen Apple CarPlay -yhteys voidaan muodostaa seuraavin edellytyksin. Auton virta on päällä. Laite on kytketty päälle. Liitettävä ulkoinen laite on kytketty päälle. Liitettävän ulkoisen laitteen datayhteys on päällä. Liitettävän ulkoisen laitteen puheohjaus on päällä. Jos laite on liitetty ulkoiseen laitteeseen AppleCarPlay :n avulla, Bluetooth- - yhteys ei ole mahdollinen ja Puhelin-valikko ei ole käytettävissä. Android Auto -yhteydellä liitettyä laitetta ei voida käyttää äänilähteenä Media-valikossa. Jos laitteella suoritetaan kohteeseen opastusta, se päätetään, kun kohteeseen opastus aloitetaan Apple CarPlay -sovelluksessa. Tämä pätee myös vastavuoroisesti. Saat Apple -Internet-sivustolta luettelon alueista ja sovelluksista, jotka tukevat Apple CarPlay -yhteyttä. Toiminta ei ole taattu tuettujen alueiden ulkopuolella. Päävalikko - toimintopainikkeet ja tiedot A Käytettävissä olevien sovellusten luettelo B Muut sovellussivut (näytä seuraava sivu liikuttamalla sormella sivuttain näytön poikki tai kääntämällä säädintä ) Riippuen seuraavista käyttötavoista: Napautus - paluu Apple CarPlay -päävalikkoon Pito - puheohjauksen aktivointi Sovelluksen käynnistäminen Apple CarPlay -yhteyden päävalikossa valitse haluttu sovellus alueelta A» Kuva 45. MirrorLink Johdatus aiheeseen Kuva 46 MirrorLink -yhteyden tiedot on ŠKODAn Internet-sivustolla Päävalikko Kuva 45 Apple CarPlay : Päävalikko MirrorLink -yhteys voidaan muodostaa seuraavin edellytyksin. Auton virta on päällä. Laite on kytketty päälle. Liitettävä ulkoinen laite on kytketty päälle. Jotkut sovellukset vaativat, että liitettävän ulkoisen laitteen datayhteys on päällä. Jos haluat käyttää Puhelin-valikkoa, puhelin on liitettävä ennen MirrorLink - yhteyden muodostamista toiseen laitteeseen Bluetooth -yhteyden avulla. MirrorLink -yhteydellä liitettyä ulkoista laitetta ei voida käyttää äänilähteenä Media-valikossa. Jos laitteella suoritetaan kohteeseen opastusta, se päätetään, kun kohteeseen opastus aloitetaan MirrorLink -sovelluksessa. SmartLink 43

46 Lukemalla QR-koodi» Kuva 46 ulkoisen laitteen (esim. puhelin, tablet) sovelluksella tai kirjoittamalla seuraava osoite verkkoselaimeen, avataan verkkosivu, jossa on tuettujen MirrorLink -sovellusten tiedot. Päävalikko Kuva 47 MirrorLink : Päävalikko Päävalikko - toimintopainikkeet ja tiedot Paluu SmartLink-päävalikkoon Käynnissä olevien sovellusten luettelon näyttäminen ja mahdollisuus lopettaa ne Viimeksi näytetyn sovelluksen näyttäminen (kun sovellus on käynnissä) / Liitetyn ulkoisen laitteen näytön sisällön näyttäminen SmartLink-toiminnon asetukset» Sivu 42 A Sovellusluettelo B Muut sovellussivut (sormen sivuliikkeellä näytön yli näytetään sovellusten muut sivut) Sovellusta ei ole hyväksytty käytettäväksi ajon aikana Käyttö Kuva 48 Esimerkki käynnissä olevasta sovelluksesta Sovelluksen käynnistäminen MirrorLink -yhteyden päävalikossa valitse haluttu sovellus alueelta A» Kuva 47 sivulta 44. Sovellus käynnistyy ja seuraavat toimintonäppäimet näytetään. Toimintopainikkeiden näyttö alhaalla/ylhäällä Paluu MirrorLink -päävalikkoon Toimintopainikkeiden piilotus/näyttö Kierrä. Käynnissä olevan sovelluksen näyttö Paina MirrorLink -yhteyden päävalikossa toimintopainiketta» Kuva 47 sivulta 44 viimeksi näytetty sovellus näytetään. Jos haluat näyttää toisen sovelluksen, napauta MirrorLink -yhteyden päävalikossa halutun sovelluksen toimintopainiketta A» Kuva 47 sivulta 44. Käynnissä olevan sovelluksen sulkeminen Napauta toimintopainiketta. Paina halutun sovelluksen toimintonäppäintä, jossa on symboli. Painamalla toimintopainiketta Sulje kaikki kaikki käynnissä olevat sovellukset suljetaan. toimintahäiriöt Jos MirrorLink -toiminnon kanssa ilmenee ongelmia, laitteen näytöllä näkyy yksi seuraavista ilmoituksista. Häiriö: lähetys - irrota ulkoinen laite ja yhdistä uudelleen MirrorLink -audio ei ole käytettävissä. - irrota laite ja kytke uudelleen MirrorLink toimii vain rajoitetusti tämän mobiililaitteen yhteydessä. - liitetyn laitteen käyttö ei ole mahdollista ajon aikana Mobiililaite on lukittu. Vapauta mobiililaite käyttääksesi MirrorLinkiä. - vapauta liitetty ulkoinen laite Sovellusta ei voida käynnistää tai se ei toimi. - irrota laite ja kytke uudelleen 44 SmartLink

47 Navigointi Johdattelevia tietoja Navigointi - toiminnan kulku Koskee Amundsen-mallia. Kohteeseen opastus aloitetaan seuraavasti. Etsi/syötä uusi kohde tai valitse yksi tallennetuista kohteista. Vahvista kohdetiedoissa reitin laskennan alku, tarvittaessa luo reittikriteerit. Valitse haluamasi reittityyppi, jos laite pyytää sitä. Seuraa reitinlaskenta ja kohteeseen opastus alkaa. Kohteeseen opastus seuraa graafisten ajosuositusten ja navigointi-ilmoitusten avulla. Kohteeseen opastuksen aikana voidaan lisätä muita kohteita reittiin tai mukauttaa reittiä. Jos liikenneradio on saatavilla, laite voi arvioida tietoja liikenteen esteistä ja tarvittaessa tarjota vaihtoehtoista reittiä Jos reitiltä poiketaan, seuraa reitin uudelleen laskenta. GPS-satelliitin signaalin Laite käyttää kohteeseen opastukseen GPS-satelliittisignaalia (Global Positioning System). GPS-signaalin ulottuvuusalueen ulkopuolella (esim. tiheässä metsikössä, tunnelissa, maanalaisessa autotallissa, jne.) laite toteuttaa kohteeseen opastusta rajoitetusti autossa olevien antureiden avulla. Laite tarjoaa mahdollisuuden näyttää seuraavia ajoneuvon sijaintitietoja sekä tietoja satelliittisignaalista lisäikkunassa Sijainti» Kuva 50 sivulta 46. Geografinen pituus Geografinen leveys Korkeus merenpinnasta Vastaanotettavien ja käyttökelpoisten satelliittien lukumäärä Jos GPS-satelliitin signaalia ei ole käytettävissä, arvoja ei näytetä. Navigointitiedot Navigointitietolähde Navigointitiedot on tallennettu alkuperäiselle SD-kortille. Jotta voidaan varmistaa navigoinnin toiminta, alkuperäinen SD-kortti, jossa on navigointitiedot, on asetettava kyseiseen aukkoon» Sivu 24, SD-kortti. Jos alkuperäinen SD-kortti on vahingoittunut tai kadonnut, uuden alkuperäisen SD-kortin voi hankkia ŠKODA-varusteiden valikoimasta. Ei-alkuperäisellä SD-kortilla navigointi ei toimi. Määritä navigointitietojen versio Paina Navigointi-päävalikossa toimintopainiketta Versiotiedot. Navigointitietojen päivittäminen Suosittelemme, että päivität navigointitiedot säännöllisesti (esim. juuri valmistuneiden teiden, muutettujen liikennemerkkien jne. vuoksi). Tiedot navigointitietojen päivityksestä saat ŠKODA-merkkiliikkeestä tai seuraavilta ŠKODAn Internet-sivuilta. Päävalikko Kuva 49 Navigointi: Päävalikko Näytä painamalla painiketta. Jos Navigointi-päävalikkoa ei näytetä, paina uudelleen painiketta. Toimintopainikkeiden kuvaus A» Kuva 49 Sisältöriippuvainen: Kohteeseen opastus ei ala - uuden kohteen haku/syöttö Kohteeseen opastus alkaa - seuraava valikko tulee näkyviin Navigointi 45

48 Reittisuunnitelma - reittisuunnitelman näyttö» Sivu 56 Ruuhka edessä - ruuhkan manuaalinen asetus» Sivu 58 Syötä kohde - uuden kohteen/välietapin haku/syöttö» Sivu 46 Pysäytä opastus - kohteeseen opastuksen lopetus Seuraava valikko näytetään: Tallenna sijainti - nykyisen auton sijainnin tallennus lippumerkittynä kohteena» Sivu 49 Reitit - tallennettujen reittien luettelon näyttö» Sivu 56 Kohteet - tallennettujen kohteiden luettelon näyttö» Sivu 49 Edelliset kohteet - näyttää edelliset kohteet, joihin oli kohteeseen opastus» Sivu 48 Kotiosoite - kohteeseen opastus kotiosoitteeseen» Sivu 49 Erikoiskohteiden haku luokissa. ja Karttanäkymän asetukset» Sivu 52 Media/Radio-toiston käyttö Navigointi-asetukset Lisäikkunat Kuva 50 Lisäikkuna Kytke päälle / pois päältä Navigointi-valikossa napauttamalla toimintopainiketta Lisäikkuna. Valitse sisältö lisäikkunaan --» Kuva 50 toimintopainikkeella ja asiayhteydestä riippuen valitse yksi seuraavista valikoista. Audio - Radio-/Media-toiston käyttö Kompassi - auton nykyisen sijainnin näyttö ilmansuunnan mukaan Yleis. reitit - yleisimmin ajettujen reittien näyttö (jos kohteeseen opastusta ei seuraa)» Sivu 55 Käännös - graafisten ajosuositusten näyttö (ellei kohteeseen opastusta) Sijainti - auton todellisen sijaintipaikan maantieteellisten koordinaattien näyttö Etsi ja syötä kohde Etsi kohde/erikoiskohteet Kuva 51 Kohdehaku: päävalikko / löydettyjen kohteiden luettelo Toiminto mahdollistaa kohteiden tai erikoiskohteiden kokotekstihaun hakusanoilla. Päävalikon näyttö Kohteeseen opastus ei ala - napauta Navigointi-päävalikossa toimintopainiketta. Kohteeseen opastus alkaa - napauta Navigointi-päävalikossa toimintopainiketta Syötä kohde Jos kohdehaun valikkoa» Kuva 51 - ei näytetä, napauta toimintopainiketta Hae. Etsi kohde Syöttöriville voidaan syöttää suoraan erikoiskohteen nimi tai erikoiskohteen luokka tai paikkakunnan tai kadun nimi tai talonumero tai postinumero. Syötön aikana näytetään kohdassa D» Kuva 51 - kohteet, jotka parhaiten vastaavat vaatimuksia. Jos kohteeseen opastusta tarvitaan esim. valitun kohteen lähellä olevalle parkkipaikalle tai ravintolaan, valitun kohteen kohdetietoihin on napautettava toimintopainiketta Etsi lähistöltä. Etsi ja valitse sitten haluttu kohde. Toimintopainikkeiden kuvaus A» Kuva 51 A Hakuvalinta - kohteen tai erikoiskohteen haku nimen mukaan 46 Navigointi

49 B C D E - erikoiskohteen haku reitin varrelta (toimii vain, kun kohteeseen opastus on käynnissä) - kohteen haku syötetyn kohteen lähistöltä (kohdetietojen valinnan mukaan» Sivu 53) Syöttörivi Riippuen siitä, onko merkki on syöttörivillä, näytetään seuraava valikko - haettujen kohteiden karttaesitys syötetyn merkin mukaan» Kuva hakuvalinnan / kohteen syötön tyyppi (merkkiä ei ole syötetty) Etsi - kohteen/erikoiskohteen haku Osoite - kohteen syöttö osoitteen avulla» Sivu 47, Syötä kohde osoitteen avulla Kartalla - kohteen syöttö karttapisteen/gps-koordinaattien avulla» Sivu 48, Kohteen syöttö kartalla GPS-koordinaattien avulla Viimeisten kohteiden luettelo (merkkiä ei ole syötetty)» Sivu 48 / haettujen kohteiden luettelo Aakkosnumeerinen näppäimistö Löydettyjen kohteiden luettelo Näytä luettelo» Kuva 51 - napauttamalla toimintopainiketta. Löydettyjen kohteiden luettelossa näytetään enintään kuusi kohdetta, jotka on merkitty kirjaimella. Kartalla nämä kohteet on merkitty tunnuksella ja kirjaimella, joka vastaa löydettyjen kohteiden luettelon kirjainta. Jos kohteita löytyy enemmän, luetteloa voidaan selata vierittämällä siten, että säädintä pyöritetään tai liukusäädintä liikutetaan. Syötä kohde osoitteen avulla Päävalikon näyttö Kohteeseen opastus ei ala - napauta Navigointi-päävalikossa toimintopainiketta. Kohteeseen opastus alkaa - napauta Navigointi-päävalikossa toimintopainiketta Syötä kohde Kosketa. Jos kohdesyötön valikkoa» Kuva 52 - ei näytetä osoitteen avulla, napauta toimintopainiketta Osoite. Kohteen syöttö Syötä kohdeosoite ja vahvista. Kirjoitettaessa syöttörivillä ehdotetaan yhteydestä riippuen vastaavaa nimeä (esim. paikkakunta, kadunnimi). Aiemmin syötetyt nimet ovat etusijalla. Ehdotetun kohteen sijainti, joka on suluissa syöttörivillä, voidaan näyttää kartalla napauttamalla toimintopainiketta Kartta. Löydettyjen paikkakuntien luettelo Paikkakunnan nimen syötön aikana voidaan näyttää automaattisesti kartta, jossa on luettelo samannimisistä paikkakunnista» Kuva Löydettyjen paikkakuntien luettelo voidaan kutsua osoitetta syötettäessä toimintopainikkeella. Löydettyjen paikkakuntien luettelossa näytetään enintään kuusi paikkakuntaa, jotka on merkitty kirjaimella. Kartalla nämä paikat on merkitty tunnuksella ja kirjaimella, joka vastaa löydettyjen kohteiden luettelon kirjainta. Jos paikkakuntia löytyy enemmän, luetteloa voidaan selata vierittämällä siten, että säädintä pyöritetään tai liukusäädintä liikutetaan. Huomautus Kadunnimeä kirjoitettaessa voidaan kadun sijaan valita kohteeksi syötetyn paikkakunnan keskusta toimintopainikkeella Keskusta. Kadunnimen syötön jälkeen voidaan syöttää talonumero tai risteys risteävän kadun nimen/numeron mukaan. Kuva 52 Anna kohteen osoite: Päävalikko / löydettyjen paikkojen luettelo Navigointi 47

50 Kohteen syöttö kartalla GPS-koordinaattien avulla Paina Navigointi-päävalikossa toimintopainiketta. Napauta halutun luokan painiketta. Näytetään enintään 200 lähimpänä sijaitsevan erikoiskohteen luettelo valitussa luokassa 200 km alueelta auton nykyisestä sijainnista. Valitse haluttu erityiskohde. Jos tietyt huoltoasemat on valittu valikkokohdassa Tankkausvaihtoehdot Valitse ensisijainen tankkauspaikka, nämä ensisijaiset huoltoasemat näytetään huotoasemahaun kolmessa ensimmäisessä kohdassa. Viime kohteet (automaattisesti tallennetut kohteet) Kuva 53 Kohteen syöttö pisteen avulla: kartalla/gps-koordinaattien avulla Kartan näyttö Kohteeseen opastus ei ala - napauta Navigointi-päävalikossa toimintopainiketta. Kohteeseen opastus alkaa - napauta Navigointi-päävalikossa toimintopainiketta Syötä kohde Kosketa. Napauta sitten toimintopainiketta ja valitse valikkokohta Kartalla. Kohteen syöttö pisteen avulla Kun kohde syötetään kartalla, voidaan kartan mittakaavaa muuttaa manuaalisesti» Sivu 52, Manuaalinen mittakaavan muutos. Raahaa haluttu kohde ristimerkkiin vetämällä kosketusnäyttöä» Kuva Vahvista kohteen syöttö napauttamalla toimintopainiketta. Syötä kohde GPS-koordinaattien avulla Napauta GPS-koordinaattien halutun arvon toimintopainiketta leveysasteelle ja pituusaste» Kuva Aseta haluttu arvo ja vahvista kohteen syöttö napauttamalla toimintopainiketta. Jos syötetyn pisteen tiedot ovat käytettävissä laitteen navigointitiedoissa, ne näytetään GPS-koordinaattien sijaan (esim. osoite A» Kuva 53). Viimeisten kohteiden luettelo Paina Navigointi-päävalikossa toimintopainiketta Edelliset kohteet. Edellisen kohteen tiedot Paina Navigointi-päävalikossa toimintopainiketta. Jos kohteeseen opastus ei ala, näytetään edellisen kohteeseen opastetun kohteen tiedot. Jos kohteeseen opastus alkaa, näytetään lopullisen kohteen tiedot. Edelliset kohteet kohde-/erikoiskohdehaun valikossa Kohdehaun valikossa kohdassa D» Kuva 51 sivulta 46 näytetään edellisten kohteiden pikaluettelo. Viimeisten kohteiden luettelon toimintopainike Haku - kohteen haku nimen mukaan (toimintopainike näytetään, kun merkintöjä on enemmän kuin viisi) - kohdetietojen näyttö» Sivu 53 huoltoaseman, ravintolan tai pysäköintialueen haku Laite mahdollistaa erikoiskohdeluokkien huoltoasema, ravintola tai pysäköintialue pikahaun. 48 Navigointi

51 Kohdemuisti (manuaalisesti tallennetut kohteet) Kuva 54 Tallennettujen kohteiden luettelon/luokan valinta Muistiin tallennettujen kohteiden luettelo Paina Navigointi-päävalikossa toimintopainiketta Kohteet. Napauta toimintopainiketta» Kuva 54 - ja valitse yksi seuraavista tallennettujen kohteiden luokista» Kuva Kaikki tallennetut kohteet - lippukohde (auton sijainti tallennuksen ajankohdalla) - tallennettu kohde (manuaalisesti tallennettu kohde / vcard-muodossa tuotu kohde) - suosikki (kohde, jolla on lisäksi suosikkiominaisuus) Suosikit (suosikkisijaintipaikka näytetään kartassa symbolilla ). Liitetyn puhelimen yhteystieto-osoitteet. Tallennettujen kohteiden luettelon toimintopainikkeet Haku - kohteen haku nimen mukaan (toimintopainike näytetään, kun merkintöjä on enemmän kuin viisi) - kohdetietojen näyttö» Sivu 53 Kohteen tallennus Paina Navigointi-päävalikossa toimintopainiketta Edelliset kohteet. Napauta toimintopainiketta halutussa kohteessa, näytetään kohdetiedot. Paina toimintopainiketta Tallenna. Nimeä kohde uudelleen ja vahvista sen tallennus. Tallenna Lippukohde (nykyinen auton sijainti) Paina Navigointi-päävalikossa toimintopainiketta Tallenna sijainti. Kun lisäksi painetaan toimintopainiketta Nimeä uudelleen, voidaan lippukohde nimetä uudelleen ja tallentaa kohde kohdemuistiin. Kun seuraava lippumerkitty kohde tallennetaan, edellinen tallennettu lippumerkitty kohde korvataan. Jotta nykyiset lippukohteen voidaan säilyttää, tämä kohde pitää tallentaa kohdemuistiin. Kohteen tallennus suosikkina / poisto suosikeista Yhteystieto-osoitetta, vcard-kohdetta tai kuvakohdetta ei voida tallentaa suosikkina. Paina Navigointi-päävalikossa toimintopainiketta Kohteet. Napauta toimintopainiketta ja valitse haluamasi kohdeluettelo. Näytä halutun kohteen tiedot napauttamalla halutun kohteen toimintopainiketta. Paina toimintopainiketta Muokkaa. Paina toimintopainiketta Suosikki. Kohteen poisto Paina Navigointi-päävalikossa toimintopainiketta Kohteet. Napauta toimintopainiketta ja valitse haluamasi kohdeluettelo. Näytä halutun kohteen tiedot napauttamalla halutun kohteen toimintopainiketta. Paina toimintopainiketta Muokkaa. Paina toimintopainiketta Poista ja vahvista poisto. Kotiosoite Kotiosoitteen määrittäminen Kun kotiosoitetta ei oli syötetty, toimi seuraavasti. Paina Navigointi-päävalikossa toimintopainiketta Kotiosoite. Kotiosoitteen määrittäminen käyttäen auton nykyistä sijaintia tai syöttämällä osoite. Kotiosoitteen muuttaminen Paina Navigointi-päävalikossa toimintopainiketta Hallitse muistia Määritä kotiosoite. Paina toimintopainiketta Muokkaa. Kotiosoitteen muokkaaminen tai määrittäminen käyttäen auton nykyistä sijaintia tai syöttämällä osoite. Kotiosoitteen poistaminen Paina Navigointi-päävalikossa toimintopainiketta Hallitse muistia Käyttäjätietojen poisto Kotiosoite. Paina toimintopainiketta Poista ja vahvista poisto. Navigointi 49

52 Omien kohteiden tuonti Johdatus aiheeseen Kuva 55 MyDestination sovellus ŠKODAn Internet-sivustolla Tässä luvussa kuvataan kohteet, jotka voidaan tuoda laitteen muistiin. Omia kohteita voidaan luoda ŠKODA-sovelluksella MyDestination. Lukemalla QR-koodi» Kuva 55 ulkoisen laitteen (esim. puhelin, tablet) sovelluksella tai kirjoittamalla seuraava osoite verkkoselaimeen, näytetään tarkempia tietoja MyDestination -sovelluksesta. Oma kohde vcard-muodossa Laitteen muistiin voidaan tuoda oma kohde vcard-muodossa (*.vcf) SD-kortilla tai USB-lähteestä. Tuonti Aseta SD-kortti ulkoiseen moduuliin tai laitteeseen (koskee Yeti-mallia) tai liitä USB-lähde, jossa on omien kohteiden tiedosto. Paina Navigointi-päävalikossa toimintopainiketta Hallitse muistia Tuo kohteet (SD/USB). Valitse lähde ja vahvista tuonti. Kohteeseen opastus Paina Navigointi-päävalikossa toimintopainiketta Kohteet. Hae ja valitse haluttu tuotu kohde. Oman kohteen poisto Paina Navigointi-päävalikossa toimintopainiketta Kohteet. Napauta toimintopainiketta halutussa omassa kohteessa. Napauta kohdetiedoissa toimintopainiketta Muokkaa Poista ja vahvista poistotoiminto. Omat erikoiskohdeluokat (omat erikoiskohteet) Tuonti/päivitys Aseta ulkoiseen moduuliin tai laitteeseen (koskee Yeti-mallia) SD-kortti, jossa on erikoiskohdeluokkia. Paina Navigointi-päävalikossa toimintopainiketta Päivitä omat erikoiskohteet (SD/USB) Päivitä. Valitse lähde ja vahvista tuonti. Jos laitteen muistissa on jo erityiskohteiden samanniminen luokka, se korvataan tuonnin aikana. Omien luokkien kohteiden näyttö kartalla Paina Navigointi-päävalikossa toimintopainiketta Kartta Valitse erikoiskohteiden luokat Omat erikoiskohteet (Personal POI). Kaikkien omien erikoiskohdeluokkien poisto Paina Navigointi-päävalikossa toimintopainiketta Hallitse muistia Poista omat erikoiskohteet. Paina toimintopainiketta Poista ja vahvista poisto. Kuva, jossa GPS-koordinaatit Laite mahdollistaa kohteeseen ohjauksen kuvaan tallennettuihin GPS-koordinaatteihin. Kuva voidaan saada ulkoiselta laitteelta, kun kuvaesityksessä tallennetaan GPS-koordinaatit. Tarvittaessa se voidaan luoda ja tuoda MyDestination -sovelluksessa. Paina painiketta ja napauta sitten toimintopainiketta Kuvat. Valitse liitetty lähde ja avaa kuva, jolla on GPS-koordinaatit. Napauta toimintopainiketta kuvassa, ja avautuu valikko, jossa on kohteeseen opastuksen vaihtoehto. 50 Navigointi

53 Kartta Napauta karttapistettä Karttakuvaus Kuva 56 Karttakuvaus Kuva 57 Karttapisteen napautuksen mukainen valikko Kartalla voidaan näyttää seuraavat tiedot ja toimintopainikkeet. A Auton sijainti B Reitti C Kartan käytön toimintopainikkeet D Erikoiskohteiden toimintopainike E Erikoiskohdeluettelon toimintopainike F Liikennehäiriön näytön toimintopainike G Suurimman sallitun nopeuden tiedot Kohteen sijainti Välietapin sijainti Kohdesijainti Kotiosoite Suosikkisijainti Tilarivin tiedot Ajoneuvon nykyisen sijaintipaikan kadun nimi tai kadun numero Etäisyys kohteeseen Etäisyys välietappiin Arvioitu matka-aika kohteeseen Arvioitu matka-aika välietappiin Arvioitu saapumisaika kohteeseen tai välietappiin Napauttamalla karttaa Navigointi-päävalikossa näytetään symboli ja valikko, jossa seuraavat valikkokohdat (asiayhteydestä riippuen)» Kuva 57. A B C Valitun pisteen lisätietojen näyttö (esim. osoite) Erikoiskohteen tietojen näyttö / Erikoiskohdeluettelon näyttö Kohteeseen opastuksen aloitus valittuun pisteeseen Valitun pisteen lisääminen seuraava kohteena kohteeseen opastuksen ollessa käynnissä Aloittaa opastuksen suosikkikohteeseen Aloittaa opastuksen kotiosoitteeseen Kohdehaku valitun pisteen läheisyydessä» Sivu 46 Demotilan aloituspisteen määritys (jos se on käytössä)» Sivu 54 Näyttää erikoiskohteet kartalla Näyttö kytketään päälle / pois päältä napauttamalla Navigointi-päävalikossa toimintopainiketta Erikoiskoht.. Valitse näytettävä erikoiskohde napauttamalla Navigointi-päävalikossa toimintopainiketta Kartta Valitse erikoiskohteiden luokat ja valitse painike haluamasi luokat (enintään 10). Navigointi 51

54 Karttanäkymän vaihtoehdot Kuva 58 Karttanäkymän vaihtoehdot Manuaalisesti asetetun kartan mittakaava Automaattisesti asetetun kartan mittakaava Automaattisen mittakaavan muutoksen kytkentä päälle/pois Kartta pienemmässä mittakaavassa Nykyinen merenpinnan korkeus Manuaalinen mittakaavan muutos Kartan mittakaavan kokoa voidaan muuttaa seuraavilla tavoilla. Kierrä. Kosketa näyttöä kahdella sormella ja lähennä tai loitonna sormia toisistaan. Paina Navigointi-päävalikossa toimintopainiketta. Näytöllä näkyvät seuraavat painikkeet» Kuva 58. A B C D E 2D - kaksiulotteinen karttanäkymä 3D - kolmiulotteinen karttanäkymä Reitin karttanäkymä nykyisestä sijainnista kohteeseen Kohteen sijainnin tai seuraavan välietapin esittely kartalla (riippuen valikkokohdan asetuksesta Laajennetut asetukset Tilarivi:) Automaattinen karttanäkymä päivä- tai yötilassa (riippuu auton sisävalaistuksesta) Karttanäkymä päivätilassa Karttanäkymä yötilassa Sisälisäikkunan käyttöönotto / käytöstä poisto» Sivu 46 Valittujen erityiskohteiden näyttö päälle/pois» Sivu 51, Napauta karttapistettä Jos 2D-kartan tai 3D-kartan mittakaava on suurempi kuin 10 km (5 mailia), niin kartta näkyy automaattisesti 2D-tavalla ja suunnattuna pohjoiseen. Jos mittakaavaa suurennetaan yli tämän arvon, kartta vaihdetaan takaisin alkuperäiseen näkymään. Kartan mittakaava Kartan mittakaavaa voidaan muuttaa manuaalisesti tai voidaan kytkeä päälle automaattinen mittakaavan muutos. Mittakaavan toimintonäppäinten symbolit Kartta-alueella C» Kuva 56 sivulta 51 näytetään kontekstista riippuen seuraavat toimintopainikkeet ja tiedot. Ota automaattinen mittakaavan muutos käyttöön Paina Navigointi-päävalikossa toimintopainiketta. Toimintopainike korostetaan vihreällä. Automaattinen mittakaava on aktiivinen vain, jos kartta on keskitetty ajoneuvon sijaintipaikan mukaan (toimintonäppäintä tai on piilotettu). Jos automaattinen mittakaava on aktiivinen, kartan mittakaava muuttuu automaattisesti tietyypin (moottoritie - pienempi mittakaava/paikkakunta - isompi mittakaava) ja tarvittavan käsittelyn mukaan. Automaattisen mittakaavan muutoksen kytkentä pois päältä Paina Navigointi-päävalikossa toimintopainiketta. Toimintopainike korostetaan valkoisella. Poiskytkentä seuraa myös, jos karttaa siirretään tai kartan mittakaavaa muutetaan manuaalisesti. Kartta pienemmässä mittakaavassa Paina Navigointi-päävalikossa toimintopainiketta tai. Kartan mittakaava pienenee muutaman sekunnin ja sitten palautuu. Kartan suuntauksen muuttaminen Kartan suuntausta voidaan muuttaa seuraavilla ehdoilla. Kartta on 2D-muodossa. Kartta on keskitetty (toimintopainike / on piilotettu). Kartan mittakaava on enintään 10 km. Suuremmalla kartan mittakaavalla kuin 10 km kartta suunnataan automaattisesti pohjoiseen. 52 Navigointi

55 Kartan suunnan muuttaminen on mahdollista vain 2D-näkymässä, jos kartta on keskitetty (toimintopainike tai on piilotettu). Suuremmalla kartan mittakaavalla kuin 10 km kartta suunnataan automaattisesti pohjoiseen. Muuta kartan suuntausta napauttamalla Navigointi-päävalikossa toimintopainiketta 1) kohdassa C» Kuva 56 sivulta 51. Kohti pohjoista suunnattu kartta Symboli Auton sijainti kääntyy, kartta ja pohjantähtisymboli 1) eivät käänny. Ajosuuntaan suunnattu kartta Kartta ja pohjantähtisymboli 1) kääntyvät, ajoneuvo sijainnin symboli ei käänny. Kartan keskitys Siirretty kartta voidaan keskittää ajoneuvon, kohteen tai valitun reitin sijaintiin. Kartta-alueella C» Kuva 56 sivulta 51 näytetään karttanäkymästä riippuen seuraavat toimintopainikkeet. Keskitys ajoneuvon sijaintiin (2D- tai 3D-karttanäkymässä) Keskitys kohteen sijaintiin (kohteen sijainnin näyttö) Koko reitin keskittämisen ja näyttö (reittinäytössä) Opastus kohteeseen Johdatus aiheeseen Kohteeseen opastuksen aluksi luodaan reitti. Reittiin voidaan lisätä muita välietappeja. Opastus kohteeseen tapahtuu seuraavasti graafisin ohjein laitteen näytöllä ja mittariston näytöllä. Navigointiohjeilla. Laite yrittää mahdollistaa opastuksen kohteeseen myös silloin, kun navigointitiedot ovat puutteelliset tai annetun alueen tietoja ei ole lainkaan saatavilla. Laite laskee reitin joka kerta uudelleen, jos et noudata ajo-opastusta tai poikkeat reitiltä. VAROITUS Navigointiohjeet saattavat poiketa todellisesta tilanteesta esim. vanhentuneen navigointidatan vuoksi. Kohdetiedot Kuva 59 Kohteen tiedot Liikennemerkkinäyttö Laitteella voidaan näyttää navigointitietoihin tallennettuja tai etukameran havaitsemia liikennemerkkejä kohteeseen opastuksen aikana laitteen näytöllä F» Kuva 56 sivulta 51. Liikennemerkkinäyttö kytketään päälle / pois päältä napauttamalla Navigointi-päävalikossa painamalla toimintopainiketta Kartta Näytä liikennemerkit. Kohdetiedoissa» Kuva 59 näytetään seuraavat valikkokohdat ja tiedot: A B C Toimintopainikkeiden alue Kohteen yksityiskohtaiset tiedot Kohteen sijainti kartalla Kohteen yksityiskohtien näyttö Kohdetiedot voidaan näyttää seuraavilla tavoilla. 1) Kirjain symbolin sisällä riippuu asetetusta laitteen kielestä. Navigointi 53

56 Kohteen syötön aikana Napauttamalla toimintopainiketta kohdeluettelossa Napauttamalla Navigointi-päävalikossa (näytetään edellisen kohteen tiedot, johon seuraa tai seurasi kohteeseen opastus) Toimintopainikkeet Kohdan A toimintopainikkeiden avulla voidaan suorittaa yhteydestä riippuen seuraavat toiminnot. Kohteeseen opastuksen aloitus/pysäytys Kohteen haku lähistöltä» Sivu 46 Reittikriteeriien asetus Kohteen tallennus Kohteen muokkaus (kohde voidaan poistaa, nimetä uudelleen tai tallentaa) Erikoiskohteen puhelinnumeron valinta (jos laitteeseen on yhdistetty puhelin» Sivu 32, Paritus ja liittäminen) reitinlaskenta Kuva 60 Vaihtoehtoiset reitit Reitti lasketaan asetettujen reittivaihtoehtojen pohjalta. Nämä reittikriteerit voidaan asettaa: Reittikriteerit, Vaihtoehtoiset reitit Kun vaihtoehtoisten reittien valinta on kytketty päälle, uuden reitin laskennan jälkeen näytetään seuraava valikko» Kuva 60. A B C - taloudellinen reitti mahdollisimman lyhyellä ajoajalla ja ajomatkalla - reitti korostetaan vihreänä - nopein reitti kohteeseen, vaikka se edellyttäisi kiertotien käyttämistä - reitti korostetaan punaisena - lyhin reitti kohteeseen, vaikka se kestäisi pidemmän aikaa - reitti korostetaan oranssina Jo laskettu vaihtoehtoinen reitti voidaan valita ennen vielä jäljellä olevien reittien laskennan suorittamista loppuun. Opastus kohteeseen aloitetaan valitsemalla reittityyppi. Jos 30 sekunnissa kaikkien reittien laskemisen jälkeen reitin valinta ei käynnisty, kohteeseen opastus käynnistetään asetetun ensisijaisen reittityypin mukaisesti automaattisesti. Reitin laskenta perävaunukäyttöä varten Ajolle perävaunun kanssa tai jonkin toisen perävaunun pistorasiaan liitetyn varusteen kanssa suosittelemme ottamaan käyttöön perävaunun tunnustamisen ja asettamaan tarvittaessa perävaunukäytön huippunopeuden. Aloita perävaunukäytön reitinlaskenta napauttamalla Navigointi-päävalikossa toimintopainiketta Reittikriteerit. demotila Demotila-tila näyttää ajosimulaation syötettyyn kohteeseen Se antaa mahdollisuuden käydä läpi laskettu reitti mallitilanteena. Kun Demotila on päällä, näytetään ennen kohteeseen opastusta valikko Demotilassa tai normaalikäytössä. Kytke päälle / pois päältä Navigointi-valikossa napauttamalla toimintopainiketta Laajennetut asetukset Demotila. Kun demotila on kytketty päälle, voidaan määritellä reitin alkupiste. Paina Navigointi-päävalikossa toimintopainiketta Laajennetut asetukset Määritä demotilan aloituspaikka. Määritä alkupiste syöttämällä osoite tai määrittämällä nykyinen auton sijainti. Demotilan alkupiste voidaan myös asettaa, jos Demotila on aktivoitu napauttamalla haluttua karttapistettä ja valitsemalla Demotilan alku-valikkokohta» Sivu 51, Napauta karttapistettä. 54 Navigointi

57 Graafiset ajosuositukset Navigointiohjeen antamisen ajankohta riippuu saavuttavan kadun tyypistä sekä auton nopeudesta. Esimerkiksi moottoritiellä ensimmäinen opastus annetaan m (6 000 jalkaa) ennen poistumista. Navigointitiedotusten tyyppi voidaan asettaa: Navigointitiedotukset:. Yleisimmät reitit Kuva 61 Ajosuositukset / ajosuositusten yksityiskohdat Graafisten ajosuositusten näyttö seuraa lisäikkunassa Ohjausliike ja mittariston näytöllä. Lisäikkunassa Ohjausliike näytetään seuraavia ajosuosituksia» Kuva 61. A B C D Ajoneuvon nykyisen sijaintipaikan kadun nimi tai kadun numero Ajosuositukset kadunnimen/-numeron, ajomatkan ja ajoajan mukaan Ajosuosituksen yksityiskohta, joka näytetään lähellä käsittelyä Kaistasuositus Laite huomauttaa lisäikkunassa Käännös liikennetiedotteina vastaanotetuista liikennehäiriöistä kuten myös moottoriteiden varsilla olevista levähdyspaikoista, huoltoasemista ja ravintoloista. Nopeusrajoitukset Kun on otettu käyttöön toiminto Laajennetut asetukset Ohje: valtionraja ylitetty, näytetään maanrajaa ylitettäessä maakohtaiset nopeusrajoitukset. Nämä nopeusrajoitukset voidaan näyttää napauttamalla toimintopainiketta Huippunopeus Navigointi-päävalikossa. Navigointiopasteet Laite tulostaa navigointiopasteet. Laite muodostaa navigointiopasteet. Se ei aina kykene muodostamaan selkeitä opasteita (esim. tien tai kaupungin nimi). Viime navigointi-ilmoitus voidaan toistaa painamalla säädintä. Laite tallentaa automaattisesti enintään kolme yleisimmin käytettyä reittiä. Kohteeseen opastus yhteen tallennetuista reiteistä voidaan aloittaa, jos jonkin niistä kohteeseen opastus ei ole käytössä tai on käytössä. Valitse reitti napauttamalla lisäikkunassa toimintopainiketta Yleisimm. reitit Näytä kartalla. Valitse haluttu reitti. Seuraa reitin laskenta kohteeseen, ja kohteeseen opastus alkaa. Valikkonäyttö voidaan aktivoida / poistaa käytöstä Navigointi-päävalikossa napauttamalla toimintopainiketta Reittikriteerit Yleis. reitit. Tallennetut yleisimmät reitit voidaan poistaa Navigointi-päävalikossa napauttamalla toimintopainiketta Hallitse muistia Käyttäjätietojen poisto Yleisimmät reitit. Kohteeseen opastuksen lopettaminen Kohteeseen opastus voidaan katkaista seuraavilla tavoilla. Lopulliseen kohteeseen saavutaan. Napauttamalla Navigointi-päävalikossa toimintopainiketta Pysäytä opastus. Kytkemällä virta pois päältä yli 120 minuutiksi. Kohteeseen opastuksen keskeytys Jos virta kytketään pois ja uudelleen päälle, kohteeseen opastusta jatketaan keskeytyksen kestoajasta riippuen jollakin seuraavista tavoista. 15 min kuluessa - opastusta kohteeseen jatketaan aiemmin lasketun reitin perusteella min. kuluessa - näytölle tulee viesti Jatketaanko opastusta? ja vahvistuksen jälkeen opastusta jatketaan lasketun reitin perusteella; 120 min jälkeen - opastus kohteeseen keskeytetään. Navigointi 55

58 reitti reittisuunnitelma Kuva 62 Reittisuunnitelma: yksi reittikohde / useita reittikohteita Kohteeseen opastuksen aikana voidaan näyttää reittisuunnitelma (tietoja nykyisestä reitistä). Paina Navigointi-päävalikossa toimintopainiketta Reittisuunnitelma. Reittikohde Reittisuunnitelmassa näytetään kohteesta seuraavat tiedot» Kuva A Toimintopainikkeiden alue B Kohdetiedot Arvioitu saapumisaika kohteeseen / jäljellä oleva ajoaika kohteeseen 1) Etäisyys kohteeseen C Valittu reittityyppi (taloudellinen, nopein, lyhin) D Nykyinen auton sijainti (osoite/gps-koordinaatit) Saapumisajan tai jäljellä olevan ajoajan näyttö voidaan asettaa seuraavasti. Paina Navigointi-päävalikossa toimintopainiketta Laajennetut asetukset Aikanäyttö:.. Useita reittikohteita Reittisuunnitelmassa näytetään kustakin kohteesta seuraavat tiedot» Kuva A Toimintopainikkeiden alue Välietappi (juoksevalla numerolla) Lopullinen matkakohde Arvioitu saapumisaika kohteeseen tai välietappiin Ajomatka kohteeseen/välietappiin Kohteiden vaihtaminen keskenään Kohteen poisto Kohteeseen opastuksen jatkaminen valitusta kohteesta (edelliset välietapit ohitetaan) Kohteen yksityiskohtien näyttö» Sivu 53 Aseta reitin kohde Napauta kohdassa A toimintopainiketta Syötä kohde ja syötä uusi kohde. tai: napauta kohdassa A toimintopainiketta Kohteet ja valitse kohde tallennettujen kohteiden luettelosta. Jokainen uusi kohde lisätään luetteloon ensimmäisenä seuraavana reitin kohteena. Vaihda kohteet keskenään Pidä kyseistä toimintopainiketta pohjassa ja siirrä kohde haluttuun kohtaan. Näytöllä esitetään reitin varrella jo saavutetut kohteet nimien alla olevalla tekstillä Kohde saavutettu. Kohteita ei voi vaihtaa keskenään. Reitin tallennus Napauta kohdassa A toimintopainiketta Tallenna. Tallenna muokattu reitti uutena reittiä tai korvata tallennettu reitti. Lopeta opastus Napauta kohdassa A toimintopainiketta Pysäytä. reittihallinta Paina Navigointi-päävalikossa toimintopainiketta Reitit. Uusi reitti Napauta toimintopainiketta Uusi reitti. 1) Jos saapumisaika tai jäljellä oleva ajoaika lopulliseen kohteeseen on yli 24 tuntia, symbolin sisällä on merkki. 56 Navigointi

59 Lisää reittikohde jollakin seuraavista tavoista. Napauta toimintopainiketta Syötä kohde ja syötä uusi kohde. tai: napauta toimintopainiketta Kohteet ja valitse kohde tallennettujen kohteiden luettelosta. Tallenna luotu reitti toimintopainikkeella Tallenna. Aloita kohteeseen opastus toimintopainikkeella Aloita. Reittihallinta Valitse haluttu tallennettu reitti ja sitten yksi seuraavista valikkokohdista: Poista - tallennetun reitin poistaminen Muokkaa - muokkaa reittiä Aloita - reitinlaskenta ja kohteeseen opastuksen aloitus Liikennetiedotteet Liikennetiedotteiden luettelo Kuva 63 Liikennetiedotteiden luettelo Näyttöasetukset Kohteeseen opastus ei ala - kaikki liikennetiedotteen näytetään. Kohteeseen opastus alkaa - napauttamalla toimintopainiketta B» Kuva 63 voidaan näytetyssä valikossa valita kaikki tai vain reitille saatavat liikennetiedotteet. Liikennetiedote voi sisältää joitakin seuraavista tiedoista. Ruuhkan symboli Niiden teiden lukumäärä, joihin häiriö vaikuttaa Häiriöpaikan nimi Liikennehäiriön kuvaus Päivitys Liikennetiedotteiden vastaanotto on jatkuvaa eikä sitä voi kytkeä päälle tai pois päältä. Laite vastaanottaa jatkuvasti liikennetiedotteita, ja liikennetiedotteiden luetteloa päivitetään säännöllisesti. Liikennetiedotteiden luettelo voidaan päivittää manuaalisesti painamalla tai. Liikennetiedotteen lisätieto Kuva 64 Liikennetiedotteen yksityiskohta Laitteella voidaan vastaanottaa TMC-liikennetiedotteita (Traffic Message Channel), jotka sisältävät tietoja liikennehäiriöistä. Näytä liikennetiedotteiden luettelo painamalla painiketta tai. Liikennetiedotteiden luettelossa ja kartalla näytetään enintään kuusi ilmoitusta, jotka on merkitty liikennehäiriön symbolilla ja kirjaimella A» Kuva 63. Jos useita liikennetiedotteita on saatavilla, luetteloa voidaan selata siten, että säädintä pyöritetään tai liukusäädintä liikutetaan. Jos symboli on yliviivattu liikennetiedoteluettelossa, laite on liikennetiedotteiden tarjoajien ulottuvuusalueen ulkopuolella. Reitille saatavista liikennetiedotteista ilmoitetaan vastaavalla navigointiohjeella. Näytä se valitsemalla liikennetiedotteiden luettelosta haluamasi liikennetiedote. tai: Kosketa kartalla ruuhkan symbolia. Näytöllä näytetään seuraavat tiedot ja toimintonäppäimet» Kuva 64. A B C Kyseisen paikkakunnan kartta Liikennehäiriön kuvaus Vastaanottoaika sekä tietoa liikennetiedotteen tarjoajasta Navigointi 57

60 D E Ruuhkan symboli Liikennehäiriön pituus Ruuhkan vaikuttavuuden värikoodit Ruuhkan symboli (esim... ) on asetettu etukäteen ruuhkalle, ja ruuhkan pituus näytetään kartalla reitin oikealla puolella. Riippuen yhteydestä ruuhkan symboli esitetään jollakin seuraavista tavoista. Kohteeseen opastus ei ala Punainen - kaikki liikennehäiriöt Kohteeseen opastus alkaa Harmaa - liikennehäiriö ei ole reitillä Punainen - ruuhka on reitillä, reitin uudelleenlaskentaa ei tehdä, ja reitti kulkee ruuhkan läpi Oranssi - ruuhka on reitillä, reitin uudelleenlaskenta tehdään, ja vaihtoehtoinen reitti on saatavilla Dynaaminen reitti Laite voi arvioida kohteeseen opastuksen aikana vastaanotettuja liikennetiedotteita. Kun seuraavat edellytykset täyttyvät, lasketaan kiertotie ja annetaan vastaava opastus. Dynaamisen reitin toiminto on aktivoitu. Liikennetiedotteessa oleva liikennehäiriö on reitillä. Laite arvioi liikennehäiriön erittäin tärkeäksi. Kytke päälle / pois päältä Navigointi-valikossa napauttamalla toimintopainiketta Reittikriteerit Dynaaminen reitti. Syötä/poista liikennehäiriö reitille manuaalisesti Kun havaitaan liikennehäiriö (esim. ruuhka) opastuksen aikana, se voidaan syöttää manuaalisesti reitille. Syöttämisen jälkeen laite laskee reitin uudelleen ja tarjoaa vaihtoehtoista reittiä. Liikennehäiriön syöttäminen Paina Navigointi-päävalikossa toimintopainiketta Ruuhka edessä. Aseta liikennehäiriön pituus. Liikennehäiriö näkyy punaisena kartalla oikealla reitin varrella. Liikennehäiriön poisto Ruuhka poistetaan reitiltä kohteeseen opastuksen jälkeen, tai se voidaan poistaa seuraavasti. Paina Navigointi-päävalikossa toimintopainiketta Poista "Ruuhka edessä. Asetukset Reittivaihtoehdot Paina Navigointi-päävalikossa toimintopainiketta Reittikriteerit. Ehdota 3 vaihtoehtoista reittiä - manuaalisen reittityypin valikon kytkeminen päälle ja pois (taloudellinen, nopea, lyhyt) Reitti: - ensisijaisen reitin asetus Yleisimmät reitit - näytä/piilota yleisimpien reittien valikot lisäikkunassa Dynaaminen reitti - dynaamisen reitin laskennan kytkeminen päälle ja pois TMCliikennetiedotteiden vuoksi Vältä moottoriteitä - asetus, jolla vältetään moottoritiet reitin laskennassa Vältä lauttoja ja autojunia - lauttojen ja autojunien välttämisen asetus päälle ja pois päältä Vältä maksullisia teitä - tietullien välttämisen asetus päälle ja pois Vältä tunneleita - Tietullimaksullisten tunnelien välttämisen päälle-/poiskytkentä reitin laskennassa Vältä vinjettimaksullisia teitä - tiemaksutarraa edellyttävien teiden välttämisen asetus päälle ja pois reitin laskennassa Saatavilla olevat vinjetit - niiden maiden valinta, joille on voimassa oleva tietullitarra (tietullia vaativia teitä käytetään reitinlaskentaan) Huomioi perävaunu - perävaunun huomioinnin aktivointi / käytöstä poisto reitinlaskentaa varten» Sivu 54 Kartta Paina Navigointi-päävalikossa toimintopainiketta Kartta. Näytä liikennemerkit - liikennemerkin näytön asetus päälle ja pois Kaistasuositus - kaistasuosituksen näytön kytkentä päälle ja pois Näytä suosikit - suosikkien näytön asetus päälle ja pois Näytä erikoiskohteet - erityiskohteiden näytön asetus päälle ja pois Valitse erikoiskohteiden luokat - näytettyjen erikoiskohteiden luokkien valinta Näytä erikoiskohteiden merkit - saatavilla olevan yrityksen logon näytön asetus päälle ja pois erikoiskohteiden näytössä 58 Navigointi

61 Muistin hallinta Paina Navigointi-päävalikossa toimintopainiketta Hallitse muistia. Kontaktien lajittelu: - Puhelinmuistion järjestyksen asetus Sukunimen mukaan - lajittelu yhteystiedon sukunimen mukaan Etunimen mukaan - lajittelu yhteystiedon etunimen mukaan Määritä kotiosoite kotiosoitteen syöttö Poista omat erikoiskohteet - omien erikoiskohdeluokkien (Personal POI) poistaminen Päivitä omat erikoiskohteet (SD/USB) - omien erikoiskohdeluokkien tuonti/päivitys (Personal POI) Tuo kohteet (SD/USB) - kohteiden tuonti vcard-muodossa Poista käyttäjätiedot - käyttäjätietojen poistaminen (painamalla toimintopainiketta Poista ja poistotoiminnon vahvistaminen) Edelliset kohteet - edellisten kohteiden poistaminen Kohdemuisti - tallennettujen kohteiden poistaminen Reitit - tallennettujen reittien poistaminen Omat erikoiskohteet (Personal POI) - henkilökohtaisten erityiskohteiden poistaminen Paikkahistoria - osoitteen mukaan annettujen paikkojen historian poisto Kotiosoite - tallennetun kotiosoitteen poistaminen Lippukohde - lippumerkityn kohteen poistaminen Yleisimmät reitit - useimmin ajettujen reittien poistaminen Valitse ensisijainen tankkauspaikka - ensisijaisten huoltoasemaketjujen valinta (valittujen huoltoasemaketjujen asemat näytetään luettelon kolmella ensimmäisellä paikalla) Tankkausvaroitus - varoitusilmoituksen näytön aktivointi / käytöstä poisto ja vaihtoehto, että lähin huoltoasema haetaan, kun polttoainemäärä on saavuttanut varasäiliön alueen Lisäasetukset Paina Navigointi-päävalikossa toimintopainiketta Laajennetut asetukset. Aikanäyttö: - aikanäytön valinta tilarivillä - arvioitu saapumisaika kohteeseen - arvioitu ajoaika kohteeseen Tilarivi: - sen kohdetyypin valinta, jolle näytetään tilarivillä ajomatka ja ajoaika (näin myös vahvistetaan, mikä kohdetyyppi seuraavan valinnan jälkeen näytetään kartalla) - reittikohde - seuraava välietappi Ohje: valtionraja ylitetty - maakohtaisten nopeusrajoitusten kytkentä päälle/pois maan raja ylitettäessä Demotila - reitinopastuksen demotilan kytkentä päälle ja pois Määritä demotilan aloituspaikka - kohteeseen opastuksen alkupisteen määrittäminen demotilassa syöttämällä osoite tai nykyisen auton sijainnin avulla Navigointiopastus Paina Navigointi-päävalikossa toimintopainiketta Navigointitiedotukset:. Äänenvoimakkuus - navigointiopasteiden äänenvoimakkuuden säätö Entertainment-vaimennus (nav.tied.) - Äänenvoimakkuuden laskemisen asetus (esim. radion äänenvoimakkuus), navigointitiedotuksissa Navigointitiedotukset: - navigointitiedotusten tyypin asetus Tarkka - perusteellinen navigointiopastus Lyhennetty - lyhennetty navigointiopastus Vain häiriötilanteissa - navigointitiedotukset vain reittiä muutettaessa Ei navigointitiedotuksia puhelun aikana - navigointiohjeiden päälle-/poiskytkentä puhelinkeskustelun aikana Tankkausasetukset Paina Navigointi-päävalikossa toimintopainiketta Tankkausvaihtoehdot. Navigointi 59

62 Ajoneuvojärjestelmät Ajotiedot CAR - Ajoneuvoasetukset Johdatus aiheeseen CAR-valikossa voidaan näyttää ajotiedot sekä tietoja ajoneuvosta ja tietyistä ajoneuvon järjestelmistä. Yksittäisten järjestelmien kuvaus» Käyttöohje. Huomautus Ajoneuvojärjestelmien asetukset voidaan tehdä vain virta päälle. päävalikko Kuva 65 Päävalikon toimintopainikkeet Paina painiketta ; näytetään päävalikko ja seuraavat toimintopainikkeet» Kuva 65. Valikkokohtien valinta Ajotiedot DriveGreen Ajoneuvotila Toiston käyttö: Radio/Media Ajoneuvojärjestelmien asetukset Kuva 66 Ajotiedot Paina painiketta ja napauta sitten toimintopainiketta Ajotiedot. Näyttöilmoitus» Kuva 66 A Ajomatka B Ajoaika C Keskinopeus D Keskikulutus E Ajokohdan arviointi (DriveGreen -toiminto) F Kuvaus ajomatkasta ennen seuraavaa tankkausta (kun arvioitu ajomatka on alle 300 km, ajoneuvo lähenee hitaasti symbolin suuntaan) G Likimääräinen kantama Toimintopainikkeilla voidaan valita jokin seuraavista muisteista. Lähdöstä alkaen - yksittäiset ajotiedot Pitkäaikainen - pitkän aikavälin ajotiedot Tankkauksesta alkaen - polttoaineen viime tankkauksen jälkeiset tiedot DriveGreen Paina painiketta ja napauta sitten toimintopainiketta Napauta DriveGreen. DriveGreen - ajotavan tietojen pohjalta arvioidaan ajon taloudellisuutta. 60 Ajoneuvojärjestelmät

63 Auton kunto Kuva 67 Auton kunto Paina painiketta ja napauta sitten toimintopainiketta Ajoneuvotila. Näytöllä näytetään tietoja auton kunnosta tai rengaspaineiden valvontajärjestelmän toiminnasta. Valitse toimintopainikkeilla valikkokohta Ajoneuvotila. Toimintopainikkeet ja näyttöilmoitus» Kuva 67 A Auton kuvaus (värillisenä esitettävä auton kohta viittaa siihen liittyvään varoitusviestiin, jonka teksti tulee näytölle, kun kosketat auton kuvaa) Ei ilmoitusta/varoitusviestiä auton tilasta, viestien lukumäärä (jos on vain yksi viesti, silloin näytetään varoitusviestin tekstiä) START-STOP-automatiikan tilaa koskevien tietojen näyttö START-STOP-järjestelmän ilmoituksia koskevien ohjeiden aktivointi / käytöstä poisto toisessa näytön asennossa ESC- ja ASR-järjestelmät Paina painiketta ja napauta sitten toimintopainiketta ESC-järjestelmä:. Aktivoitu - ESC-järjestelmän kaikkien komponenttien kytkentä päälle ASR pois - ASR-järjestelmän kytkentä pois päältä Renkaat Paina painiketta ja napauta sitten toimintopainiketta Renkaat. Rengaspainevaroitin - rengaspainevalvonnan toiminto SET - rengaspainearvojen tallennus Talvirenkaat - varoituksen asettaminen, kun saavutetaan talvirenkaiden nopeusrajoitus Nopeusvaroitus - Talvirenkaat-toiminnon kytkentä päälle ja pois Varoitus nopeudessa - nopeuden asetus varoitukselle Valo Paina painiketta ja napauta sitten toimintopainiketta Valot. Automaattiset valojärjestelmät - ulkovalaistuksen asetus Kytkeytymisaika: - automaattisen ajovalojen ohjauksen anturin herkkyyden säätö Aikaisin - suuri herkkyys Keskim. - keskimääräinen herkkyys Myöhään - vähäinen herkkyys Ajovalot automaattisesti sateella - sateella toimivan automaattisen ajovalojen ohjauksen kytkentä päälle ja pois Päiväajovalot - päiväajovalojen kytkentä päälle ja pois Mukavuusvilkutus - mukavuusvilkutuksen kytkentä päälle ja pois Sisävalot - sisävalojen asetus Mittarien/kytkimien valaistus - mittariston ja hallintalaitteiden valaistuksen kirkkauden säätö Jalkatilavalaistus - jalkatilan valaistuksen kirkkauden säätö Coming home- / Leaving home -toiminto - COMING HOME / LEAVING HOMEtoiminnon asetus Coming home -toiminto - valaisuajan asetus autosta poistumisen jälkeen (0-30 sekuntia, 0 - toiminto on pois päältä) Leaving home -toiminto - valaisuajan asetus auton lukituksen avaamisen jälkeen (0-30 sekuntia, 0 - toiminto on pois päältä) avustinjärjestelmät Paina painiketta ja napauta sitten toimintopainiketta Kuljettajan apujärjestelmät. ACC (mukautuva vakionopeussäädin) - automaattisen etäisyydensäätimen asetus Ajo-ohjelma: - auton kiihdytyksen asetus automaattisen etäisyydensäätimen ollessa päällä Eco - taloudellinen Normal - normaali Sport - urheilullinen Viimeksi valittu etäisyys - viimeksi valitun etäisyyden kytkentä päälle ja pois Ajoneuvojärjestelmät 61
