1 SIMPLY CLEVER Infotainment Radio Bolero Käyttöohjekirja

2 Tämän käyttöohjekirjan rakenne (selitykset) Tämä käyttöohjekirja on laadittu siten, että tarvittavien informaatioiden löytyminen ja hyödyntäminen olisi helppoa. Otsikko-, sisältö- ja avainsanakuvaus Käsikirjassa on lukuja, joissa on lyhyitä kappaleita. Kyseisen luvun nimi on toistettu sivun oikealla puolella alhaalla. Otsikoiden mukaan järjestetty sisällysluettelo sekä hakemisto käyttöohjekirjan lopussa auttavat löytämään halutut tiedot. Suunnat Kaikki suunnat, kuten vasen, oikea, edessä, ja takana on annettu auton ajosuunnassa. Yksiköt Arvot ilmoitetaan metrijärjestelmässä. Merkkien selitys Ilmoittaa viittausta kappaleeseen, joka sisältää luvun aiheeseen liittyviä tärkeitä tietoja tai turvallisuusohjeita. Ilmoittaa kappaleen jatkumista seuraavalle sivulle. Ilmoittaa rekisteröityä tavaramerkkiä. Esimerkkikuvauksia käyttöohjeissa esitetyille tiedoille Paina painiketta Sound. Tämä tieto tarkoittaa, että ensin on painettava laitteen -näppäintä ja sen jälkeen toimintonäppäintä laitteen näytöllä. Sitten on vahvistettava valikko Sound-toimintonäppäimellä. Symboli tarkoittaa seuraavaa toimenpidettä. Valikon, käytettävissä olevien valikoiden, valikkokohtien tai toimintojen esimerkki. xyz - ensimmäinen valikkotaso xyz - toinen valikkotaso xyz - kolmas valikkotaso xyz - ensimmäinen valikkotaso Ohjeet HUOMIO Tärkeimmät ohjeet ovat tunnistettavissa HUOMIO-otsikosta. Nämä HUO- MIO-ohjeet varoittavat vakavasta onnettomuus- tai vahinkovaarasta. VAROITUS Varoitus-ohje muistuttaa mahdollisista vahingoista autolle (esim. vaihteistovauriosta) tai huomauttaa yleisestä onnettomuusvaarasta. Ympäristöohje Ympäristö-ohje muistuttaa ympäristön suojelusta. Täältä löytyvät mm. ohjeet polttoaineen kulutuksen vähentämiseen. Huomautus Tavallinen Ohje antaa tärkeitä tietoja auton käytöstä. 5E ED

3 Johdanto Olet valinnut ŠKODA-autoosi Infotainment Radio Bolero -viihdejärjestelmän (käytetään jäljempänä nimitystä laite) kiitos luottamuksesta. Uuden käyttöperiaatteen mukaisesti tämän laitteen avulla voit tehdä auton asetuksia sekä käyttää keskitetysti tiettyjä elektronisia laitteita. Lue nämä käyttöohjeet sekä auton käyttöohjeet huolellisesti, sillä näissä ohjeissa esitetyt toimintatavat ovat edellytys auton asianmukaiselle käytölle. Käänny laitettasi koskevien mahdollisten kysymysten osalta ŠKODA-merkkiliikkeen puoleen. Julkaisuja ŠKODA AUTO a.s. (käytetään myöhemmin vain nimitystä ŠKODA) 5E ED

4 Sisällysluettelo Käytetyt lyhenteet Alustavat tiedot Tärkeitä huomautuksia 4 Yleiskuva 4 Laitteen käyttö Käyttö laitteen näytöltä 7 Käyttö MAXI DOT -näytöltä 8 Ääniohjaus 12 Laiteasetukset Setup-valikko 14 Radio Käyttö 18 Radioasetukset 21 Media Käyttö 23 Signaalilähteet 24 Viestintä Puhelin ja radiolaitteet 29 Matkapuhelimen liittäminen laitteeseen 32 Puhelintoiminnot 35 Ajoneuvojärjestelmät Ajoneuvoasetukset 39 Aakkosellinen hakemisto 2 Sisällysluettelo

5 Käytetyt lyhenteet Lyhenne A2DP ACC AF AM ASR AVRCP AV BT DAB DRM ESC FM HFP GSM ID3 tag KESSY NTSC PAL PI RDS Merkitys ohjelmistoprofiili Bluetooth -tiedonsiirtoon, tarkoitettu yksisuuntaiseen audiodatan siirtoon Automaattinen etäisyydensäätö Nykyisen radiokanavan vaihtoehtoiset taajuudet Radion taajuusalueen kuvaus Vetävien pyörien luistonesto Bluetooth -tiedonsiirron ohjelmistoprofiili, joka tukee multimediaominaisuuksia Audio/visuaalinen lähdesignaali - tyypillinen DVD-soittimessa tai TV-virittimissä Bluetooth - langaton tiedonsiirto ääni- ja data-informaation vastaanottoa ja lähettämistä varten Digitaalinen radiovastaanotto tekniset menetelmät digitaalisen mediasisällön käytön valvontaan tai rajoittamiseen Ajonvakautusjärjestelmä Radion taajuusalueen kuvaus Bluetooth -tiedonsiirron ohjelmistoprofiili, joka mahdollistaa matkapuhelimen ja auton käden vapaana -laitteiston välisen tiedonsiirron globaali mobiilitiedonsiirron järjestelmä, laajimmalle levinnyt matkapuhelinstandardi musiikkitiedoston lisäominaisuus, joka mahdollistaa mm. artistin, kappaleen ja albumin nimen näytön avaimeton avaus, käynnistys ja lukitus Audiovisuaalisen signaalin koodausstandardi Pohjois- ja Keski-Amerikassa ja joissakin Kaakkois-Aasian maissa Audiovisuaalisen signaalin koodausstandardi useimmissa Euroopan maissa kanavan tunnistus ainutkertaisen RDS-koodin avulla, esim. asetettaessa toista radiokanavaa FM-alueen radiovastaanoton lisätietojen siirtojärjestelmä Lyhenne TP VIN WMA Merkitys Ohjelmatunnistus liikennetietojen siirtoa varten Auton tunnistusnumero pakattu ääniformaatti Käytetyt lyhenteet 3

6 Alustavat tiedot Tärkeitä huomautuksia Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Vaatimustenmukaisuusvakuutus 4 Komponenttisuoja 4 Tässä käyttöohjekirjassa kuvataan kaikki mahdolliset varusteluvaihtoehdot ilman erikoisvarusteita, mallivaihtoehtoja tai markkinakohtaisia varusteita. Näin ollen sinun autossasi ei ole kaikkia niitä varusteita, jotka tässä käyttöohjekirjassa kuvataan. Autosi varustetaso perustuu tekemääsi kauppasopimukseen. Lisätietoja saat ŠKODA-merkkiliikkeestä 1), josta olet ostanut auton. Huomaa, että nämä ohjeet täydentävät auton käyttöohjekirjassa annettuja tietoja. Siksi näitä ohjeita voidaan käyttää vain auton varsinaisen käyttöohjekirjan yhteydessä. Tässä käyttöohjeessa esitettyjen toimintojen perusteellinen kuvaus on auton käyttöohjeessa. Kuvat voivat poiketa laitteestasi vähäpätöisissä yksityiskohdissa; ne on tarkoitettu vain yleiseksi informaatioksi. HUOMIO Keskity ensisijaisesti auton ajamiseen! Auton kuljettaja on vastuussa auton käytöstä. Käytä laitetta siten, että auto on koko ajan hallinnassasi onnettomuusvaara! Säädä äänenvoimakkuus niin, että voit kuulla etuajo-oikeutettujen autojen, kuten poliisi-, pelastus- ja paloautojen, äänisignaalin. Liiian kovalle säädetty äänenvoimakkuus voi aiheuttaa kuulovammoja! Vaatimustenmukaisuusvakuutus Lue ja huomioi ensin sivulla 4 ŠKODA AUTO a.s. vakuuttaa täten, että ŠKODA Infotainment -järjestelmät täyttävät direktiivin 1999/5/EG radio- ja televiestintälaitteita koskevat vaatimukset. ŠKODA AUTO vakuuttaa täten, että näiden viestintälaitteiden liitännän ja käytön on hyväksynyt Nigerian viestintäkomissio. Komponenttisuoja Lue ja huomioi ensin sivulla 4 Joissakin elektronisissa laitteissa on tehtaalla asennettu komponenttisuoja. Komponenttisuoja on kehitetty suojamekanismiksi seuraavia tarkoituksia varten: tehtaalla tai huoltoliikkeessä asennettujen ohjainlaitteiden toiminnan rajoitus, kun ne asennetaan toiseen autoon (esim. varastamisen jälkeen); auton ulkopuolelta käytettävien komponenttien toiminnan rajoitus; mahdollisuus ohjainlaitteiden luvalliseen asentamiseen tai vaihtamiseen ŠKODA 1) -merkkiliikkeessä tehtävien korjausten yhteydessä. Kun komponenttisuoja on toiminnassa, laitteen näytölle tulee seuraava ilmoitus Component theft protection (Komponenttisuoja): Restricted function. Please switch on the ignition. Jos komponenttisuoja ei kytkeydy pois toiminnasta virran päällekytkemisen jälkeen, ota yhteys ŠKODA-merkkiliikkeeseen. Yleiskuva Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Laitteen esittely 5 Kosketusnäyttö 5 Laitteen kytkentä päälle ja pois 5 1) Termit» käsikirja, kappale Esipuhe. 4 Alustavat tiedot

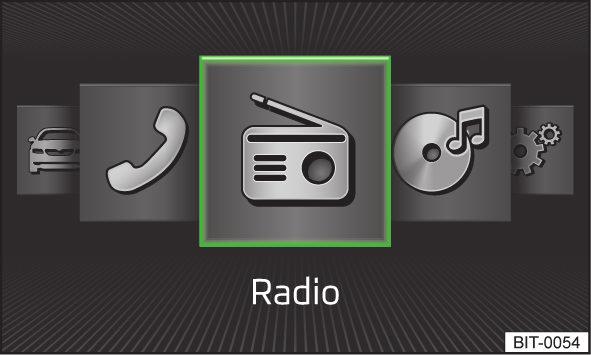

7 Laitteen valikot 6 Äänenvoimakkuuden säätäminen 6 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Laitteen esittely Äänensävyn asetukset» Sivu 15 - ajoneuvojärjestelmien asetukset» Sivu 39 - Laitevalikon näyttö» Sivu 6 Kosketusnäyttö» Sivu 7 Kosketusnäyttö Laite on varustettu kosketusnäytöllä, jota voidaan käyttää vain sormella koskettaen. VAROITUS Näyttöruutua käytetään sormen kosketuksella. Älä paina voimakkaasti näyttöruutua - vahingoittumisen vaara! Älä käytä näyttöä minkään esineen avulla painaen - vahingoittumisen vaara! Älä käytä puhdistamiseen liuottimia, kuten bensiiniä tai tärpättiä, sillä ne vahingoittavat näyttöruudun pintaa. Kuva 1 Laitteen esittely Laitteen esittely Laite päälle ja pois, äänenvoimakkuuden säätö Kutsujen ja vahvistusten valikkonäppäin - Radio-valikko» Sivu 18 - Media-valikko» Sivu 23 Varustuksen mukaan: - Mykistys - Telephone-valikko» Sivu 29 Varustuksen mukaan: - Liikennetiedotteet» Sivu 20 - Puheohjaus» Sivu 12 - Laitteen asetukset» Sivu 14 Huomautus Näyttöruudun voi puhdistaa sormenjäljistä pehmeällä liinalla ja tarpeen mukaan puhtaalla spriillä. Tällöin on pidettävä huolta, etteivät muut sisätilat vahingoitu. Näyttöruutua ei voi käyttää käsineet kädessä eikä sormenkynttä liikuttamalla. Älä peitä näyttöruudun alapuolista aluetta, koska se voi heikentää zoomaukseen tarvittavien antureiden toimivuutta. Näyttöruudun suojana voidaan käyttää kosketusnäytöille tarkoitettua suojakalvoa, joka ei haittaa näytön toimivuutta. Näytön kirkkaus säätyy automaattisesti auton sisätilan valaistuksen mukaan. Automaattiasetusta voidaan mukauttaa manuaalisesti» Sivu 16. Laitteen kytkentä päälle ja pois Kytke laite päälle tai pois päältä symbolinäppäimellä. Kun laite kytketään päälle, sen viimeinen ennen sammuttamista käytössä ollut äänilähde ja viimeiseksi valittu valikko kytkeytyy päälle. Jos laite on ollut Telephone-valikossa ennen laitteen kytkemistä pois päältä, eikä virta tai Bluetooth -toiminto ole päällekytkettynä, näytölle tulee viesti» Sivu 31. Virta Bluetooth langaton ominaisuus» Sivu 17. Alustavat tiedot 5

8 Kun laite on päällä ja otat virta-avaimen pois virtalukosta, laite kytkeytyy automaattisesti pois päältä. Virran päällekytkennän jälkeen laite kytkeytyy automaattisesti päälle. Jos laite kytkettiin pois päältä symbolinäppäimellä, laite ei kytkeydy automaattisesti päälle auton käynnistämisen jälkeen. Jos autossa on KESSY-järjestelmä, laite kytkeytyy automaattisesti pois päältä, kun moottori sammutetaan ja ovi avataan. Jos auton ovi avataan ensin ja sen jälkeen moottori sammutetaan, laite kytkeytyy pois päältä. Jos auton sytytysvirta on katkaistuna, laitteesta katkeaa virta automaattisesti noin tunnin kuluttua (akun säästämiseksi). Laitteen valikot Kuva 2 Laitevalikot Äänenvoimakkuuden vähentäminen Kierrä symbolinäppäintä vastapäivään. Mykistys Paina näppäintä tai kierrä symbolipainiketta ja aseta äänenvoimakkuudeksi 0. Huomautus Äänenvoimakkuuden muutos näkyy laitteen näytöllä. Mykistysasetuksella näyttöön tulee symboli. Liian kovalle säädetty äänenvoimakkuus voi aiheuttaa ääniresonanssia auton sisällä. Liian voimakas tai vääristynyt äänentoisto saattaa vaurioittaa auton kaiuttimia. Auton kaiuttimet on suunniteltu radion ulostuloteholle 4x20 W. Soundsystem-järjestelmällä varustetut kaiuttimet on säädetty vahvistimen kokonaisteholle 570 W. Päävalikon kutsuminen Paina näppäintä. Päävalikon MENU painikkeet - Radio-valikko» Sivu 18 - Media-valikko» Sivu 23 - Äänensävyn asetukset» Sivu 15 - Laitteen asetukset» Sivu 14 - ajoneuvojärjestelmien asetukset» Sivu 39 - Telephone-valikko» Sivu 29 Äänenvoimakkuuden säätäminen Äänenvoimakkuuden lisääminen Kierrä symbolinäppäintä myötäpäivään. 6 Alustavat tiedot

9 Laitteen käyttö Käyttö laitteen näytöltä Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Käyttö 7 Syöttökenttä ja näppäimistö 8 Syöttökenttä ja numeronäppäimistö 8 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Tässä luvussa käsitellään laitteen toimintaa ja kosketusnäytön ja erityyppisten syöttönäppäimistöjen käyttöä. Käyttö Kuva 3 Näytöt Näyttösivun kuvaus A Hetkellisesti valittuna oleva valikko B Paluu takaisin järjestyksessä ylempään valikkoon C Toiminto ja valintaruutu D Liukusäädin - Asento valikossa, liike valikossa liukusäätimellä olevan sormen liikkeen avulla E Valikkokohta ponnahdusikkunalla Näyttöruudun alueita, joilla käynnistetään toiminto tai avataan valikko, nimitetään toimintonäppäimiksi. Valko- tai vihreätaustaiset painikkeet ovat aktiivisia. Harmaataustaiset painikkeet eivät ole aktiivisia. Lähestymisanturit Lähestymisanturit ovat laitteen alareunassa. Kun käsi lähestyy näyttöä, laite vaihtaa näytön tilan käyttötilaksi ja käytettävissä olevat toimintonäppäimet näkyvät korostettuna. Tilarivit Joidenkin valikkojen päävalikon yläosassa on tilarivi, jossa näytetään aikaa ja ulkolämpötilaa sekä hetkellisesti valittuna olevaan valikkoon liittyvää informaatiota. Päävalikon painikkeet Joidenkin valikkojen päävalikon alaosassa on painikkeita toimintojen tai valikoiden symboleilla. Valikon/valikon kohdan valitseminen näytön päällä kulkevan sormen liikkeellä haluttuun suuntaan kiertämällä valikkonuppia 2» Kuva 1 sivulta 5 Kun valinta tehdään kiertämällä valikkonuppia 2, kulloinkin valittuna oleva valikko näkyy vihreänä. Valikon/valikon kohdan vahvistaminen koskettamalla painiketta painamalla valikkonuppia 2 Palaaminen takaisin järjestyksessä ylempänä olevaan valikkoon sisältöriippuvainen painamalla painamalla vastaavaa näppäintä näyttöruudun vieressä koskettmalla sormella näyttöruutua ponnahdusikkunan ulkopuoliselle alueelle Toiminnon ottaminen käyttöön tai poistaminen käytöstä valintaruudun avulla tehdään painamalla vastaavaa painiketta tai - Toiminto on käytössä tai - Toiminto on pois käytöstä Arvon asettaminen koskettamalla toimintonäppäimiä, joissa on symbolit /, /, -/ + tapahtuu koskettamalla tai liikuttamalla sormea asteikon päällä Huomautus Joissakin valikoissa tai valikon kohdissa näytetään kulloinkin valittuna olevaa asetusta, esim. Distance:... km tai Distance:... mi. Laitteen käyttö 7

10 Syöttökenttä ja näppäimistö Kuva 4 Syöttöruutu Tekstirivin A vieressä olevassa painikkeessa B näytetään täsmäävien syötteiden lukumäärää. Numerot 1 99 ilmoittavat löydettyjen täsmäävien syötteiden lukumäärää. Jos löydettyjä syötteitä on tätä enemmän, näytetään sen sijaan numeroa **. Jos löydettyjä syötteitä on vähemmän kuin 6, ne esitetään automaattisesti luettelon muodossa. Syöttökenttä ja numeronäppäimistö Syöttöruutu näppäimistöllä on merkintöjen syöttöä varten tai laitteen muistissa olevien syötteiden hakemista varten (esim. puhelinnumerot, osoitteet, jne.). Painikkeiden kuvaus - paluu takaisin järjestyksessä ylempään valikkoon - valikoiden näyttö haettavalla yhteyshenkilöllä, vastaavien yhteyshenkilöiden lukumäärän tieto - poistaa syöttörivillä olevan merkin - vaihtaa isoista pienaakkosiin tai päinvastoin - valikoiden näyttö valittujen kielien painikkeilla sisältäen ääntämisohjeen» Sivu 16 - Vaihda numeroihin ja erikoismerkkeihin - Vaihda erikoismerkkeihin - Vaihda kirjaimiin - Tyhjä merkintä OK - syöttöriville kirjoitetun tekstin vahvistus Painamalla näppäimistön toimintonäppäintä syöttökentässä haluamasi merkki tulee näkyviin tekstiriville A. Näppäilyn yhteydessä esitetään vain merkkien perusteella muodostuvat järkeenkäyvät syötteet. Muista kaksiosaisen paikannimen yhteydessä näppäillä myös välilyönti, esim. Lorem Ipsum. Merkinnät voidaan kirjoittaa ilman erikoismerkkejä (tarkkeita). Tärkeimmät käsitteet voidaan hakea pelkästään kirjaimella, eli koko sanaa ei tarvitse kirjoittaa. Kuva 5 Syöttöruutu numeronäppäimistöllä Syöttönäytössä käytetään pääasiassa numeronäppäimiä, esimerkiksi Puhelinvalikossa» Sivu 36. Painikkeiden kuvaus - paluu takaisin järjestyksessä ylempään valikkoon - poistaa syöttörivillä olevan merkin Käyttö MAXI DOT -näytöltä Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: käyttö käyttövivun näppäinten avulla 9 Käyttö monitoimiohjauspyörän näppäimillä/säätöpyörillä - Audio 9 Käyttö monitoimiohjauspyörän näppäimillä/säätöpyörillä - Puhelin 11 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Jotkin laitteen toiminnot näytetään myös MAXI DOT-näytöllä 1). Varustuksesta riippuen näitä ominaisuuksia voidaan käyttää seuraavasti: 1) Näytön kuvaus MAXI DOT-näytöllä» Käyttöohje, kappale Tietojärjestelmä 8 Laitteen käyttö

11 käyttövivun painikkeilla» Sivu 9 monitoimiohjauspyörän näppäimillä/säätöpyörillä» Sivu 9 Huomautus Jos seisontavalot ovat kytkettynä, myös monitoimiohjauspyörän näppäimet ja säätöpyörät ovat valaistut. MAXI DOT-näytöllä näkyviä valikkoja ja niiden valikkokohtia voidaan käyttää käyttövivun näppäimillä. A A B pitkä painallus kutsu Päävalikko lyhyt painallus valitse valikkokohtia tai valikko lyhyt painallus valitse valikkokohta tai valikko käyttö käyttövivun näppäinten avulla Kuva 6 Ohjausvivun näppäimet Käyttö monitoimiohjauspyörän näppäimillä/säätöpyörillä - Audio Kuva 7 Monitoimiohjauspyörä: käyttönäppäimet ja säätöpyörät MAXI DOT -näytöllä näkyvät tiedot (riippuen valikosta) Radio valittuna olevan radioaseman taajuusalue; valittuna olevan taajuusalueen vastaanottokelpoisten asemien joukosta valittuna oleva radioasema, jos niistä vähemmän kuin 5 on vastaanottokelpoisia; jos vastaanottokelpoisia radioasemia on enemmän kuin 5, vastaanottokelpoisten asemien luettelo näytetään valintamahdollisuuden kanssa; TP-liikennetiedotukset. Media Nimi MAXI DOT-näytöllä Audio-valikossa näkyviä yksittäisiä valikkokohtia voidaan käyttää käyttövivun näppäimillä/säätöpyörillä. Laitteen käyttö 9

12 Audio - Radio/tietovälineet -valikon käyttönäppäimet ja säätöpyörät Näppäin/säätöpyörä» Kuva 7 Toiminta Radio Toiminto Tietovälineet 1 Lyhyt painallus Lähteen vaihto (taajuusalueiden ja kytkettyjen lähteiden vaihto) 1 Pitkä painallus Vaihto Radio- ja Media-valikkojen välillä ja edellisen sisältötilan kutsuminen (esim. viimeksi kuunneltu kanava tai kappale) 2 Lyhyt painallus Äänen kytkeminen pois/päälle a) Kappaleen toiston pysäytys/päällekytkentä 2 Kierto ylöspäin Äänenvoimakkuuden lisääminen b) 2 Kierto alaspäin Äänenvoimakkuuden vähentäminen b) 3 Lyhyt painallus Vaihtaa seuraavalle tallennetulle radiokanavalle tai tallennusluetteloon tallennetulle radiokanavalle c) Keskeyttää liikennetiedotteen Vaihtaa seuraavaan kappaleeseen d) 3 Pitkä painallus Keskeyttää liikennetiedotteen Nopea kelaus eteenpäin d) 4 Lyhyt painallus Vaihtaa edelliselle tallennetulle radiokanavalle tai tallennusluetteloon tallennetulle radiokanavalle Keskeyttää liikennetiedotteen 5 sekunnin kuluessa kappaleen toiston aloituksesta vaihtaa edelliseen kappaleeseen, 5 sekunnin jälkeen vaihtaa kappaleen alkuun d) 4 Pitkä painallus Keskeyttää liikennetiedotteen Nopea taaksepäin kelaus 5 Lyhyt painallus Keskeyttää liikennetiedotteen Ei toimintoa 5 Kierto ylöspäin 5 Kierto alaspäin Kuultavissa olevien kanavien luettelon näyttäminen Selaus ylöspäin Kuultavissa olevien kanavien luettelon näyttäminen Selaus alaspäin 6 Lyhyt painallus Päävalikon kutsuminen a) Ääni kytketään uudelleen päälle painamalla tai kääntämällä säätöpyörää 2. b) Kun järjestelmä antaa laitteen puheohjauksen aikana ääniviestin, tämä vaikuttaa viestin äänenvoimakkuuteen. c) Kontekstisidonnainenvalinta. d) Ei koske AUX-liitäntää. Huomautus CANTON -äänijärjestelmällä varustetuissa autoissa on kaiutinsarja, johon kuuluu keskiäänikaiuttimet ja bassokaiuttimet. Vaihtaa edelliseen kappaleeseen d) Vaihtaa seuraavaan kappaleeseen d) 10 Laitteen käyttö

13 Käyttö monitoimiohjauspyörän näppäimillä/säätöpyörillä - Puhelin MAXI DOT-näytöllä Telephone-valikossa näkyviä yksittäisiä valikkokohtia voidaan käyttää käyttövivun näppäimillä/säätöpyörillä. Kuva 8 Monitoimiohjauspyörä: käyttönäppäimet ja säätöpyörät Puhelin-valikon käyttönäppäimet ja säätöpyörät Näppäin/säätöpyörä Toiminta» Kuva 8 1 Lyhyt painallus Mykistys (MUTE) 1 Kierto ylöspäin Äänenvoimakkuuden lisääminen 1 Kierto alaspäin Äänenvoimakkuuden vähentäminen 2 Lyhyt painallus Toiminto Puhelun vastaanotto, puhelun lopettaminen, siirtyminen puhelimen päävalikkoon, soittolista, valittuihin kontakteihin soittaminen 2 Pitkä painallus Puhelun hylkääminen, edellisen puhelun toistaminen (numeron toistaminen) 3 Kierto ylös-/alaspäin Soittolista, edellinen valikkokohde 3 Lyhyt painallus Valitun valikkokohteen vahvistus 4 Lyhyt painallus Palaa valikossa yksi taso korkeammalle 4 Pitkä painallus Palaa päävalikkoon Puhelinkeskustelutoiminto MAXI DOT-näytöllä Seuraavat toiminnot voidaan suorittaa asiayhteydestä riippuen: Tuleva puhelu Answer - puhelun hyväksyminen Reject - puhelun hylkääminen Ignore - puhelun jättäminen vastaamatta Soitettu puhelu Stop call - puhelun pysäytys Puhelu meneillään End call - puhelun lopetus Mic. off - mikrofonin kytkentä pois päältä Mic. on - mikrofonin kytkentä päälle Symbolit MAXI-DOT-näytöllä Symboli Puhelimen akun lataustila a) Merkitys Signaalin voimakkuus a) Laitteen käyttö 11

14 Symboli Merkitys Puhelin on yhdistetty laitteeseen Vastaamatta jääneet puhelut (jos vastaamatta jääneitä puheluja on useampia, symbolin vieressä näytetään vastaamatta jääneiden puhelujen lukumäärää) a) Vain muutamat matkapuhelimet tukevat tätä toimintoa. Soittoluettelo MAXI-DOT-näytössä voidaan näyttää ja käyttää vain soittoluetteloa. Jos soittoluettelossa ei ole merkintöjä, MAXI-DOT-näyttöön ilmestyy siitä ilmoittava viesti No entries available. Soittoluettelon yksittäisille merkinnöille näytetään seuraavaa symbolia. Symboli Ääniohjaus Tuleva puhelu Soitettu puhelu Johdatus aiheeseen Vastaamatta jäänyt puhelu Merkitys Tässä kappaleessa on tietoa seuraavista aiheista: Toimintaehdot 12 Kytkeminen päälle/pois 13 Ääniohjauksen ohje 13 Käyttö 13 Äänikomentoa ei tunnisteta 13 Äänikomentojen korjausmahdollisuus 14 Äänikomennon syötön pysäytys/palautus 14 Äänikomennot, joita ei ole ohjeessa 14 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Joitakin laitteen toimintoja voidaan käyttää äänikomennoilla. Näin laitteen käyttötavat lisääntyvät, mikä lisää mukavuutta ajon aikana. Ääniohjausta voidaan käyttää radio-, tietoväline- ja puhelinvalikoissa. Ääniohjausjärjestelmää voivat käyttää sekä kuljettajan että etumatkustaja. HUOMIO Keskity pääasiassa liikenteeseen! Auton kuljettaja on vastuussa liikenneturvallisuudesta. Käytä puhelinta siten, että auto on koko ajan hallinnassasi - onnettomuusvaara! Älä käytä ääniohjausjärjestelmää stressi- tai hätätilanteessa. Tällaisissa tilanteissa äänikomentoja ei ehkä tunnisteta. Puhelinyhteyttä ei ehkä voida luoda tai yhteyden luonti saattaa kestää liian kauan. Hätänumero voidaan valita manuaalisesti! Toimintaehdot Lue ja huomioi ensin sivulla 12 Puheohjauksen toimintaehdot. Auton virta on päällä. Laite on kytketty päälle. Puhelinkeskustelu ei ole kesken. Pysäköintitutka ei ole aktiivinen. Äänikomentojen optimaalisen ymmärrettävyyden edellytykset. Puhekäskyt tulee sanoa vain silloin, kun laitteen näytöllä tai informaationäytöllä näytetään symbolia näkyvissä. Puhu normaalilla äänenvoimakkuudella ilman korostuksia ja ilman liian pitkiä taukoja puheessa. Vältä epätavallista kielenkäyttöä. Sulje ovet, ikkunat ja kattoluukku, jotta ympäristön häiriöäänet eivät haittaa äänikomennon ymmärrettävyyttä. Suuremmilla ajonopeuksilla on suositeltavaa puhua kovemmalla äänellä, jotta kasvanut ympäristön melu ylittyy. Ääniohjauksen aikana autossa on vältettävä muuta ääntelyä, esim. keskustelua matkustajien kanssa. VAROITUS Ääniohjaus ei ole käytettävissä kaikilla kielillä. Laite ilmoittaa tästä teksti-ilmoituksella, joka näkyy laitteen kielen asettamisen jälkeen näytöllä» Sivu 14. Huomautus Ääniohjauksen aikana liikennetiedotuksia ei toisteta. Jotkut äänikomennot on täsmennettävä äännettäessä valitusta kielestä riippuen, esim. lähteen valinta SD Card one. 12 Laitteen käyttö

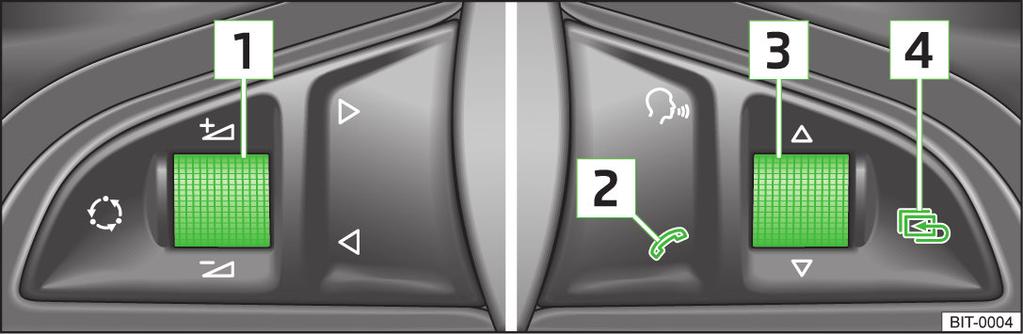

15 Kytkeminen päälle/pois Kuva 9 Monitoimiohjauspyörä Lue ja huomioi ensin sivulla 12 Puheohjauksen kytkentä päälle painamalla lyhyesti laitteen näppäintä. Paina lyhyesti symbolinäppäintä 1 monitoimiohjauspyörässä. Puheohjauksen aktivointi ilmaistaan äänimerkillä ja laitteen näytöllä näkyy kyseisen valikon peruspuheohjauskäskyjen luettelo. Valikon näyttö ja akustinen signaali voidaan poistaa käytöstä tai ottaa käyttöön» Sivu 17. Puheohjauksen kytkentä pois painamalla pitkään tai kahdesti laitteen näppäintä. Monitoimiohjauspyörän symbolinäppäimen pitkä painaminen tai tuplanapsautus symbolinäppäimellä. koskettamalla näyttöruutuun (symbolinäppäimen ulkopuolelle). ). Painamalla jotain laitteen painiketta (lukuun ottamatta painikkeen lyhyttä painallusta). sanomalla puhekomento Cancel voice control (Lopeta ääniohjaus). Ääniohjauksen ohje Lue ja huomioi ensin sivulla 12 Aloita käyttöönotto Kun sanot puhekäskyn Start tutorial, toistetaan puheohjauksen ohjeiden yksi seitsemästä osasta. Yksittäisiä käyttöönoton osia voidaan kutsua erikseen äänikomennolla Tutorial part... (käyttöönotto osa) ja sanomalla numero 1 7. Help Kun puhekäsky Help on sanottu, mahdollisten yhteydestä riippuvien puhekäskyjen valikko pysyy käytettävissä. Tiukoissa paikoissa äänikomennonhelp toistolla näytetään ohjeen toinen osa sekä valikko, jossa on muita mahdollisia äänikomentoja. Ohje ei sisällä kaikkia mahdollisia komentoja. Käyttö Lue ja huomioi ensin sivulla 12 Ääniohjausta voidaan käyttää pääasiassa tyyliin Kerro, mitä näet. Lausu vihreällä korostettujen toimintonäppäinten kuvaukset. Esimerkiksi toimintonäppäin Dial No. (valitse numero) voidaan kutsua äänikomennolla Dial number (Soita numeroon). Puheohjauksen asetukset» Sivu 17. Ääniohjauksen valikon symbolit ääniversio toistetaan äänikomentoa odotetaan puhekäskyn antaminen on pysähtynyt» Sivu 14 äänikomento tunnistetaan Kun järjestelmä toistaa ääniversion, ilmoituksen toiston loppuun ei tarvitse odottaa. Ilmoitus päättyy -näppäimen napsautuksella tai monitoimiohjauspyörän symbolinäppäimellä. Näin ääniversio keskeytetään ja uutta äänikomentoa odotetaan. Äänikomentoa ei tunnisteta Lue ja huomioi ensin sivulla 12 Jos järjestelmä ei tunnista äänikomentoa, se vastaa Sorry? (Anteeksi?), jonka jälkeen äänikomennot voidaan antaa uudestaan. Jos järjestelmä ei tunnista toistakaan äänikomentoa, se antaa ohjeen uudelleen ja siten mahdollisuuden uuteen syöttöön. Jos kolmattakaan äänikomentoa ei tunnisteta, järjestelmä vastaa Voice control cancelled (ääniohjaus lopetettu) ja dialogi päättyy. Laitteen käyttö 13

16 Äänikomentojen korjausmahdollisuus Lue ja huomioi ensin sivulla 12 Äänikomentoa voidaan korjata, muuttaa tai se voidaan antaa uudelleen laitteen -näppäimellä tai monitoimiohjauspyörän symbolinäppäimellä. Tämä on kuitenkin mahdollista vain, jos kuvake näkyvissä. Ei tarvitse siis odottaa, kunnes järjestelmä tunnistaa äänikomennon. Äänikomennon syötön pysäytys/palautus Lue ja huomioi ensin sivulla 12 Joillakin valikoilla puhekäskyjen antaminen voidaan pysäyttää kiertämällä valikkonuppia 2» Kuva 1 sivulta 5. Silloin laitteen näyttöruudulla tai informaationäytöllä näkyvä symboli vaihtuu päälle. Syötön palautus symbolipainikkeella ; painamalla laitteen näppäintä. monitoimiohjauspyörän symbolinäppäimellä. Äänikomennot, joita ei ole ohjeessa Lue ja huomioi ensin sivulla 12 Äänikomennot valikoiden, kansioiden ja hakemistojen hakuun yksittäisissä valikoissa. Toiminto Palaaminen takaisin järjestyksessä ylempänä olevaan valikkoon Selaa valikkoa/luetteloa/hakemistoa Back (Takaisin) Puhekäsky next page (seuraava sivu) previous page (edellinen sivu) first page (ensimmäinen sivu) last page (viimeinen sivu) Laiteasetukset Setup-valikko Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Päävalikko 14 Ääniasetukset 15 Näyttöasetukset 16 Aika- ja päiväysasetukset 16 Näppäimistöasetukset 16 Lisänäppäimistökielien asetukset 16 Yksiköiden asetukset 16 Ääniohjauksen asetukset 17 Tehdasasetusten palautus 17 Bluetooth -asetukset 17 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Tässä luvussa käsitellään laitteen perusasetukset. Muut asetukset on kuvattu yksittäisissä valikoissa Radio» Sivu 21 Tietovälineet» Sivu 24 Puhelin» Sivu 32 Ajoneuvojärjestelmien asetukset» Sivu 39 Päävalikko Kuva 10 Laiteasetukset: Päävalikko Päävalikossa voidaan asettaa laitteet, perusparametrit. 14 Laiteasetukset

17 Päävalikon kutsuminen Paina näppäintä. Laiteasetusten päävalikkoon sisältyvät valikot Sound - äänensävyn asetukset» Sivu 15 Screen - näyttöruudun asetukset» Sivu 16 Time and date - aika- ja päiväysasetukset» Sivu 16 Language - laitteen kielen asetus 1) Keypad: - näppäimistö tekstin kirjoittamista varten» Sivu 16 More keypad languages - mahdollisuus syöttää lisää valitulle kielelle soveltuvia merkkejä» Sivu 16 Units - yksiköiden asetukset» Sivu 16 Voice control - puheohjauksen asetukset» Sivu 17 Remove SD card 1 safely - SD-kortin turvallinen poisto Remove USB device safely - USB-laitteen turvallinen poisto Factory settings - palautus tehdasasetuksiin» Sivu 17 Bluetooth - Bluetooth -toiminnon asetukset» Sivu 17 System information - järjestelmätietojen näyttö Device part number:... - laitteen osanumero Hardware:... - käytettävä laite Software:... - ohjelmistoversio Media Codec:... - Media-kooderin versio Ohjelmiston päivitys - manuaalinen ohjelmiston päivitys Copyright - lisenssi- ja tekijänoikeuksien tiedot (näytetään aina vain englanninkielisenä) Ääniasetukset Kuva 11 Ääniasetukset / Asetukset Balance - Fader Paina näppäintä tai Sound. Volume - äänenvoimakkuuden asetukset Traffic announcement - liikenneradiotiedotusten (TP) äänenvoimakkuuden asetus Voice control - puheohjauksen äänenvoimakkuuden asetus Maximum switch-on volume - suurin äänenvoimakkuus laitteen päällekytkennän jälkeen Volume adjustment (GALA) - ajonopeuden mukaan muuttuva äänenvoimakkuus ipod volume - liitetyn ipodin (MEDIA IN -tulo) äänenvoimakkuuden asetus Quiet - matala äänenvoimakkuuden taso Medium - keskimääräinen äänenvoimakkuuden taso Loud - korkea äänenvoimakkuuden taso AUX volume - AUX-liitännän kautta liitetyn laitteen äänenvoimakkuuden asetus Quiet - matala äänenvoimakkuuden taso Medium - keskimääräinen äänenvoimakkuuden taso Loud - korkea äänenvoimakkuuden taso Bluetooth-Audio - liitetyn Bluetooth -laitteen äänenvoimakkuuden asetus Quiet - matala äänenvoimakkuuden taso Medium - keskimääräinen äänenvoimakkuuden taso Loud - korkea äänenvoimakkuuden taso Audio lowering: - audiojärjestelmän äänenvoimakkuuden pienenemisen asetus pysäköintietäisyyden valvonnan ollessa toiminnassa Off - pois päältä Low - vähäinen hiljentäminen Medium - kohtalainen hiljentäminen High - voimakas hiljentäminen Bass - Mid - Treble - äänitasojen asetukset Balance-Fader - äänenvoimakkuuden painopisteen asetus auton vasemman, oikea, etu- ja takakaiuttimien välillä Confirmation tone - kosketusnäppäimen koskettamista ilmoittavan äänen päälle-/poiskytkentä Subwoofer - Subwoofer-kaiuttimen äänenvoimakkuuden asetus CANTON advanced setup - Canton -äänijärjestelmän asetus Select equaliser sound - radio-ohjelmatyypin valinta Music - musiikki Language - kieli 1) Oikeaa maakohtaistenmerkkien näyttöä (esim. ID3 tag-tiedot) ei voida aina taata. Laiteasetukset 15

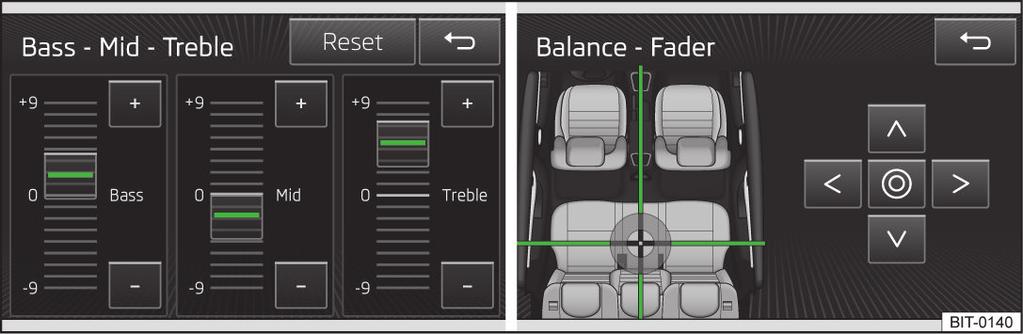

18 Sound focus: - äänentoiston tilan optimointiasetus Off - asetus koko auton alueelle Front - optimoitu asetus vain edessä matkustavia varten Driver - optimoitu asetus vain kuljettajaa varten CANTON surround - virtuaalinen Canton -tila-akustiikkajärjestelmä (käytetään mediavälineen toiston yhteydessä) Näyttöasetukset Paina näppäintä Screen. Switch off screen (in 10 seconds) - näytön vaihtaminen virransäästötilaan 1) Kirkkaus: - näyttöruudun kirkkauden asetus Brightest - kaikkein kirkkain säätöasento Brighter - kirkkaampi säätöasento Medium - keskikirkas säätöasento Darker - tummempi säätöasento Darkest - kaikkein tummin säätöasento Confirmation tone - kosketusnäppäimen koskettamista ilmoittavan äänen päälle-/poiskytkentä Show clock in standby mode - kellonajan ja päivämäärän näyttö virran ollessa päällä ja laitteen ollessa pois päältä Aika- ja päiväysasetukset Paina näppäintä Time and date (Klo ja pvm). Time: - aika-asetukset Summer (DST) - kesäajan kytkentä päälle ja pois Time zone: - aikavyöhykkeen valinta Time format: - aikamuodon asetus 12h 24h Date: - päiväyksen asetus Date format: - päiväysmuodon asetus PP.KK.VVVV päivä kuukausi vuosi VVVV-KK-PP vuosi kuukausi päivä KK-PP-VVVV kuukausi päivä vuosi Näppäimistöasetukset Paina näppäintä Keypad:. ABC - näppäinten järjestely aakkosjärjestykseen QWERTY - näppäinten järjestely QWERTY-järjestelmän mukaan (näppäimistö) Lisänäppäimistökielien asetukset Paina näppäintä More keypad languages (Lisää näppäimistökieliä). Tässä valikossa näppäimistön merkit voidaan järjestää valitun kielen mukaan, ja samalla ottaa käyttöön vaihtoehto valitun kielen merkkien nopeasta syötöstä. Valittuja kieliä voidaan vaihtaa syöttöruudussa näppäimistöltä painamalla» Sivu 8. Yksiköiden asetukset Paina näppäintä Units (Yksiköt). Distance (etäisyys): - etäisyyksien yksiköt km - kilometriä miles - mailia Speed: - nopeusyksiköt km/h - kilometriä tunnissa mph - mailia tunnissa Temperature: - lämpötilayksiköt C - Celsius-astetta F - Fahrenheit-astetta Volume: - tilavuusyksiköt l - litraa gal (US) - gallonaa (US) gal (UK) - gallonaa (UK) Consumption: - kulutusyksiköt l/100km - litraa 100 kilometrin matkalla km/h - kilometriä litralla mpg (US) - mailia gallonalla (US) mpg (UK) - mailia gallonalla (UK) 1) Jos näyttö ei aktivoidu 10 sekunnin kuluessa lähestymisestä, näytön kosketuksesta tai valikkonäppäimen 2» Kuva 1 sivulta 5 käytöstä, näyttö on vain musta. Näyttöruutu kytkeytyy uudelleen päälle lähestymällä ruutua kädellä, koskettamalla ruutuun tai painamalla valikkonuppia Laiteasetukset

19 Gas consumption: - polttoainekulutusyksiköt kg/100km - kilogrammaa 100 kilometrin matkalla km/kg - kilometriä kilogrammalla m³/100 km - kuutiometriä 100 kilometrin matkalla km/m³ - kilometriä kuutiometrillä Pressure: - rengaspaineyksiköt kpa - kilopascalia bar - baria psi - paunaa neliötuumalle Ääniohjauksen asetukset Paina näppäintä Voice control (Puheohjaus). Dialogue style: - keskustelutyylin asetus Long - pitkä keskustelu (järjestelmä antaa lyhentämättömät akustiset ilmoitukset) Short - lyhyt dialogi (järjestelmä lyhentää ilmoitukset tai korvaa ne akustisella signaalilla) Display available commands - peruskäskyt sisältävän valikon näytön kytkentä päälle ja pois puheohjauksen aloituksen yhteydessä Voice control session start tone - akustisen signaalin kytkentä päälle ja pois puheohjauksen aloituksen yhteydessä Voice control session end tone - akustisen signaalin kytkentä päälle ja pois puheohjauksen päättymisen yhteydessä Input tone in voice dialogue - akustisen signaalin kytkentä päälle ja pois puhekäskyn syöttömahdollisuutta varten Bluetooth - Bluetooth -toiminnon asetusten palautus System - järjestelmäasetusten palautus Bluetooth -asetukset Paina näppäintä Bluetooth. Bluetooth - Bluetooth -toiminnon kytkentä päälle ja pois Visibility (näkyvyys): - muiden laitteiden Bluetooth -yksikön näkymisen kytkentä päälle ja pois Visible - näkymisen pysyvä kytkentä päälle Hidden - näkymisen kytkentä pois päältä At start-up - näkymisen kytkentä päälle 5 minuutin ajaksi virran päällekytkennän jälkeen tai kunnes ajonopeus ylittää nopeusarvon 5 km/h Name (nimi): - näppäimistöllä varustetun syöttökentän avaus - laitteen nimen muutos Paired devices - paritettujen Bluetooth -laitteiden näyttö, paritetun laitteen liitäntä tai poisto, paritettujen laitteiden luettelon poisto Delete all - kaikkien paritettujen Bluetooth -laitteiden poisto - paritetun Bluetooth -laitteen poisto Find devices - ulkoisen laitteen etsintä aktiivisella Bluetooth -toiminnolla ja päällekytketyllä näkymisellä Bluetooth audio (A2DP/AVRCP) - Bluetooth -profiilin A2DP ja AVRCP kytkentä päälle ja pois 1) Tehdasasetusten palautus Paina näppäintä Factory settings (Tehdasasetukset). Restore factory settings - kaikkien tehdasasetusten palautus Sound - äänensävyn asetusten palautus Radio - Radioasetusten palautus Vehicle - ajoneuvojärjestelmien asetusten palautus Telephone - puhelinasetusten palautus Media - media-asetusten palautus Voice control - puheohjauksen asetusten palautus 1) A2DP ja AVRCP ovat Bluetooth -profiileja, jotka tukevat multimediatoimintoja. Laiteasetukset 17

20 Radio Käyttö Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Päävalikko 18 Kuultavissa olevien kanavien luettelo 19 Radiokanavien haku ja tallennus 19 Etsi kuultavissa olevat kanavat (Scan) 20 Kanavalogot 20 Liikenneradio 20 Kanavatiedot (DAB) 21 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Laite mahdollistaa analogisen radiovastaanoton FM- ja AM taajuuksilla. DAB-radiovastaanotto mahdollistaa useampien lähetysasemien tiedonsiirtoa niin sanottuna Ensemble-ryhmänä yhdellä taajuudella. Lisäksi se mahdollistaa lisätietojen ja informaation (esim. uutisten, urheilun, säätietojen, varoitusten jne.) siirtämisen. VAROITUS Pysäköintihalleissa, tunneleissa, kerrostaloalueilla tai mäkisessä maastossa radiosignaalin vastaanotto voi häiriintyä niin paljon, että kuuluvuuteen tulee täydellisiä katkoksia. Vastaanottohäiriöitä saattaa esiintyä ikkuna-antenneilla varustetuissa autoissa, jos ikkunoissa on kalvoja tai metallipäällysteisiä tarroja. Maissa, joissa RDS-toiminto ei ole riittävän hyvin tuettu, suosittelemme AFja RDS-asetuksen asettamista pois päältä, koska se voi haitata radion toimintaa. Muutoin ne saattavat häiritä radion toimintaa. Päävalikko Lue ja huomioi ensin sivulla 18 Näyttösivun kuvaus» Kuva 12 A Valittu radiokanava (taajuus tai nimi) B Asemanäppäimet C kanavanäppäinten muistipaikkaryhmät D Kuva 12 Radio: Päävalikko Radion taajuusalueen valinta (FM/AM/DAB) Kanavien vaihtaminen joko käytettävissä olevien kanavien luettelossa tai kanavanäppäinten alla valikon asetuksista riippuennuolinäppäimet:» Sivu 21, Asetukset Kuultavissa olevien kanavien luettelo» Sivu 19 manuaalinen/puoliautomaattinen kanavahaku» Sivu 19 Tietoa radiokanavasta (DAB)» Sivu 21 Radioasetukset Jokaisella radion taajuusalueella (FM/AM/DAB) on kullakin 15 kanavanäppäintä radionkanavan tallentamista varten. Nämä radiokanavapainikkeet jaetaan kolmeen muistipaikkaryhmään. Päävalikon kutsuminen Paina näppäintä. Valitse lähetysalue Paina uudelleen näppäintä. tai Napsauta toimintonäppäintä D» Kuva 12 ja valitse haluamasi alue. 18 Radio

21 Näytöllä olevat tietosymbolit Symboli Liikenneradioasema Merkitys Liikennevalosignaali ei ole saatavilla tai valittu kanava ei ole liikenneradiokanava RDS-toiminto on pois käytöstä (FM) AF Vaihtoehtoinen taajuus on pois päältä (FM) Kuultavissa olevien kanavien luettelo Kuva 13 Esimerkki kuultavissa olevien kanavien luettelosta: FM / DAB Lue ja huomioi ensin sivulla 18 Kanavat, joiden signaali on riittävän voimakas, näkyvät käytettävissä olevien kanavien luettelossa. Laite etsii näitä kanavia automaattisesti. Näytä kanavaluettelo Paina Radio-valikossa toimintonäppäintä. Näytöllä olevat tietosymbolit Symboli (esim.) (esim.) Merkitys Radioasema, joka on tallennettu kanavanäppäimelle Nykyinen valittu radiokanava Liikenneradioasema Lähetetyn ohjelman tyyppi (FM) Aluelähetyksen tyyppi (FM) Signaali ei ole käytettävissä (DAB) Radiokanava kuvaesityksellä (diaesitys) (DAB) Päivitä kanavaluettelo FM-taajuusalueella kanavaluetteloa päivitetään jatkuvasti automaattisesti. AM- ja DAB-taajuusalueella päivitys on suoritettava manuaalisesti toiminto- näppäimellä. Radiokanavien kanavaluettelon lajittelutavat (FM) Aakkoset - lajittelu kanavan nimen mukaan aakkosjärjestyksessä Ryhmä - lajittelu lähetetyn-ohjelmatyypin mukaan Radiokanavien haku ja tallennus Lue ja huomioi ensin sivulla 18 Radiokanava voidaan hakea seuraavalla tavalla ja tallentaa kanavapainikkeelle. Automaattinen kanavahaku Automaattisesti asetetut kanavat ovat kuultavissa olevien kanavien luettelossa. Puoliautomaattinen kanavahaku Paina Radio-valikossa toimintonäppäintä. Käytä toimintonäppäintä tai. Laite hakee radioalueella, kunnes ensimmäisen kuultavissa oleva kanava on viritetty. Manuaalinen kanavahaku Paina Radio-valikossa toimintonäppäintä. Valitse haluttu kanava toimintonäppäimillä / tai siirtämällä liukusäädintä näytön poikki. Tallenna radiokanavat kanavapainikkeelle Paina kuultavissa olevien kanavien luettelossa haluamaasi kanavaa pitkään. Näyttöön tulee toimintonäppäimien B lista» Kuva 12 sivulta 18. Paina kanavapainiketta B, jonka alle haluat tallentaa kanavat. tai Aseta haluttu kanava manuaalisesti tai puoliautomaattisesti. Pidä haluttua painiketta B painettuna niin pitkään, kunnes merkkiääni kuuluu. Yksittäisten radiokanavapainikkeiden muistipaikkaryhmien välillä voidaan vaihtaa toimintonäppäimillä C. Radio 19

22 Etsi kuultavissa olevat kanavat (Scan) Lue ja huomioi ensin sivulla 18 Tämä toiminto toistaa kaikkia kanavia peräkkäin muutaman sekunnin ajan. Kytkeminen päälle Paina valikkonäppäintä 2» Kuva 1 sivulta 5 pitkään. tai Paina Radio-valikossa toimintonäppäintä Scan-painikkeella. Kytkeminen pois päältä Paina valikkonäppäintä 2 pitkään. tai Paina mitä tahansa toimintonäppäintä näytöllä. Toiminnon katkaisun jälkeen laite toistaa kanavaa, jonka kohdalla toiminto keskeytettiin. Kanavalogot Lue ja huomioi ensin sivulla 18 Logot (kuvat) voidaan kohdistaa kanavaan kanavapainikkeilla (B» Kuva 12 sivulta 18). Tallenna kanavalogo automaattisesti (FM / DAB) Ennen Store-toiminnolla radioaseman kanavapainikkeelle tallennusta, paina Radio-valikossa toimintonäppäintä Advanced Settings. Aktivoi valikko Auto-save station logos» Sivu 21, Lisäasetukset (FM) tai» Sivu 22, Lisäasetukset (DAB). Kun kanava tallennetaan radiokanavapainikkeeseen, sille kohdistetaan myös laitteen muistin logo, jos tälle kanavalle on olemassa logo muistissa. Tallenna kanavalogo manuaalisesti Aiemmin tallennetuille kanaville voidaan kohdistaa logo manuaalisesti. Käytä toimintonäppäintä Station logos. Esiin tulee radiokanavien kanavapainikkeiden valikko. Paina sen kanavan kanavapainiketta, jolle haluat kohdistaa logon. Esiin tulee tallennusvälineiden valikko (CD, SD-kortti, USB). Valitse haluttu kuva kyseisestä tallennusvälineestä. Kuvan valitseminen kohdistaa sen kyseiselle kanavapainikkeelle. Huomautus Seuraavat kuvaformaatit ovat tuettuja: jpg, gif, png, bmp. Suosittelemme tarkkuutta 500 x 500 pikseliä. Liikenneradio Lue ja huomioi ensin sivulla 18 Kytkentä päälle ja pois Paina Radio-valikossa toimintonäppäintä. Ota käyttöön tai poista käytöstä valikko Traffic Program (TP). Liikennetiedotteet Liikennetiedotteen aikana näytetään seuraava valikko: Cancel - nykyisen liikennetiedotteen keskeytys. TP-toiminto pysyy aktivoituna. Deactivate - nykyisestä liikennetiedotteen lopettaminen ja TP-toiminnon poiskytkentä. Huomautus Jotkut radioasemat tunnistautuvat harhaanjohtavasti liikennetiedotteita lähettäviksi kanaviksi. Sen vuoksi kyse ei ole laitevirheestä, ettei näillä kanavilla ole liikennetiedotteita. Media-valikossa toiston aikana vastaanotetaan viimeksi valitun radiokanavan liikenneradiota. Jos tämä radiokanava ei lähetä liikennetiedotteita tai signaalia ei ole saatavilla, laite hakee automaattisesti liikenneradiokanavan. 20 Radio

23 Kanavatiedot (DAB) Lue ja huomioi ensin sivulla 18 Kuva 14 Lähetysaseman tiedot DAB mahdollistaa eri lisätietojen välityksen. Näiden tietojen näyttövaihtoehdot voidaan säätää seuraavassa valikossa. Paina Radio-valikossa toimintonäppäintä DAB. Preset list - vain tallennettujen DAB-lähetysasemien näyttö Station info. - DAB-kanavan tietojen, radiotekstin ja kuvien näyttö (esim. kanavan nimi, ohjelma- tai kuvatyyppi, jos niitä lähetetään) Radio text - vain radiotekstin näyttö Slide show - vain kuvaesitys (kuva etenee täyskuvatilassa siihen saakka, kunnes näyttöruutu kytketään uudelleen päälle lähestymällä sitä kädellä) Huomautus Kun kosketat opastustekstin näyttöaluetta (radiotekstin näyttöä), vain näitä tietoja näytetään. Kun kosketat näytettävien kuvien aluetta näyttöruudussa, vain kuvat näytetään. Radioasetukset Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Asetukset 21 Lisäasetukset (FM) 21 Lisäasetukset (DAB) 22 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Radiotoimintojen perusasetus on sama kaikille radioalueille. Advanced setup (Lisäasetukset) -valikko on erilainen FM- ja DAB-taajuuksille. AM-alueella ei ole tätä valikkokohtaa. Asetukset Paina Radio-valikossa toimintonäppäintä. Sound - äänensävyn asetukset» Sivu 15, Ääniasetukset Scan - kaikkien valitun taajuusalueen vastaanottokelpoisten lähetysasemien automaattinen toistaminen 5 sekunnin ajan peräjälkeen Nuolinäppäimet: - lähetysaseman vaihtotoiminnon asetus Radio-valikossa Preset list (Tallennusluettelo) - vain tallennettujen kanavien vaihto (kanavapainikkeet) Station list - kaikkien vastaanottokelpoisten radiokanavien vaihto valitun taajuusalueen sisällä Traffic programme (TP) - liikennetiedotteiden kytkentä päälle ja pois Delete presets - tallennetun lähetysaseman nimen poistaminen (kanavapainikkeet) - Kanavan poistaminen (radiokanavapainike) Delete all - kaikkien lähetysasemien poistaminen (kanavapainikkeet) Station logos - kanavalogojen manuaalinen kohdistus» Sivu 20 Radio text - radiotekstin näytön kytkentä päälle ja pois (vain FM ja DAB) Advanced setup - toinen asetus, joka vaihtelee valitusta radioalueesta riippuen (vain FM ja DAB) Lisäasetukset (FM) Valitse Radio- valikosta FM-alue ja paina toimintopainiketta Advanced setup. Vaihtoehtoinen taajuus (AF) - kytkee päälle/pois vaihtoehtoisen taajuuden haun nykyiselle kuultavalle kanavalle, pois päältä kytkettäessä laitteen näytöllä näkyy AF off Radio Data System (RDS) - RDS-toiminnon kytkentä päälle ja pois Radio 21

24 RDS Regional: - alueellisten lähetysasemien seurannan kytkentä päälle ja pois Fixed - valittu alueellinen lähetysasema pidetään pysyvästi. Jos signaali häviää, toinen alueellinen lähetysasema on asetettava manuaalisesti. Automatic - lähetysaseman automaattinen valinta kulloinkin parhaalla vastaanotolla. Lähetysaseman signaalin hävitessä radio virittyy automaattisesti toiselle käytettävissä olevalle alueelle. Auto-save station logos - Automaattinen kanavalogon tallennus radiokanavan PI-koodin mukaan» Sivu 20 L-band DAB-radiovastaanotossa käytetään eri maissa eri taajuusalueita. Joissakin maissa DAB vastaanotto toimii vain ns. L-taajuudella. Jos DAB-radiovastaanotossa on ongelmia, on tarkastettava, onko automaattinen DAB-kanavahaku kytketty L-taajuudelle. Jos kyseisessä maassa ei ole DAB-vastaanottoa L-taajuudella, on parempi kytkeä tämä valikkokohta pois päältä. Kanavahaku on siten nopeampi. Lisäasetukset (DAB) Valitse Radio- valikosta DAB-alue ja paina toimintopainiketta Advanced setup. DAB traffic announcements - DAB-tiedotusten kytkentä päälle ja pois Other DAB announcements - Muiden tiedotusten (esim. varoitukset, alueellinen sää, urheilutulokset, talousuutiset) kytkentä päälle ja pois DAB - DAB station tracking - Muiden lähetysryhmien automaattisen DAB-ohjelmaseurannan kytkentä päälle ja pois Automatic DAB - FM switching - DAB-signaalin katoamisen yhteydessä tapahtuvan automaattisen FM-taajuusalueelle vaihdon kytkentä päälle ja pois L-band - L-kaistan automaattisen DAB-asemanhaun kytkentä päälle ja pois Auto-save station logos - tunnistetun kanavan automaattinen logon tallennus» Sivu 20 DAB-ohjelmanseuranta Jos DAB-lähetysasema on useampien ryhmälähetysten osana, vastaanottosignaalin ollessa heikkolaatuinen etsitään sama kanava toisesta lähetysryhmästä. Automaattinen vaihto DAB - FM DAB-vastaanottosignaalin ollessa heikkolaatuinen laite yrittää löytää kyseiselle DAB-lähetysasemalle vastaavan FM-lähetysaseman. Automaattisen vaihdon edellytyksenä on, että DAB- ja FM-lähetysasemat lähettävät yhtenevän lähetysasematunnuksen. Kun lähetystä vastaanotetaan FM-alueella, näytetään ( ) kanavan nimen takana. Kun vastaava DAB-kanava on taas vastaanottokelpoinen, näytöltä poistuu ilmoitus ( ). Jos DAB-lähetysaseman vastaanottosignaalin ollessa huono myöskään FMtaajuusaluetta ei löydy, radio mykistyy. Jos automaattista lähetysaseman vaihtoa ei haluta käyttää (esim. tunnelissa, kun häiriö on lyhytaikainen), tämä toiminto voidaan kytkeä pois toiminnasta. 22 Radio

25 Media Käyttö Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Päävalikko 23 Kappale-/kansioluettelo 23 Toisto 24 Media-asetukset 24 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Laitteella voit toistaa äänitiedostoja eri muodoissa» Sivu 25 ja yhdistää eri signaalilähdetyyppejä eri tietovälineiltä. Kun signaalilähde on liitetty, laite alkaa toistaa äänitiedostoja automaattisesti aakkosjärjestyksessä. Laitteen käyttötavat» Sivu 7. Laitteelta käyttöelementtien kautta. laitteen näyttöruudulla olevilla painikkeilla. Tietoja MAXI DOT -näytöstä. Näyttösivun kuvaus A B C D Valitun kappaleen/tiedoston tiedot (esim. esiintyjän nimi, kappaleen nimi) valittu signaalilähde/albumin kuvan näyttö (kansikuva), mikäli se on toistokelpoisen tiedoston (ID3 tag) osa Toiston aika-akseli (sekä tiedot kappaleen soittoajasta ja jäljellä olevasta soittoajasta). Kappaleen sisällä voidaan liikkua siirtämällä liukusäädintä tai koskettamalla haluttua kohtaa. Signaalilähteen valinta Kappale-/kansioluettelo Media-asetukset» Sivu 24 Signaalilähteen valinta Toimintonäppäimen D valikko» Kuva 15. CD - toistaa laitteessa olevan CD-levyn» Sivu 26 SD card 1 - vaihtaa asetettuun muistikorttiin SD 1» Sivu 27 USB - vaihtaa USB-tuloon liitettyyn tietovälineeseen» Sivu 28 AUX - vaihtaa AUX-tuloon liitettyyn ulkoiseen äänilähteeseen» Sivu 28 ipod - vaihtaa MEDIA IN -tuloon liitettyyn Applen laitteeseen» Sivu 28 BT Audio - vaihtaa Bluetooth -soittimeen» Sivu 26 Kappale-/kansioluettelo Päävalikko Kuva 15 Media Päävalikko Kuva 16 Kappale-/kansioluettelo Päävalikon kutsuminen Paina näppäintä. Valikkonäyttö Paina Media-valikossa toimintonäppäintä. Näyttösivun kuvaus A Kansiorakenteen näyttö, järjestyksessä ylempänä olevien kansioiden painikkeet B Painikkeet audiolähteen toistoa varten» Taulukko sivulta 24 C Nykyisin toistettavana oleva kappale Media 23

26 Huomautus Tiedosto-/kansioluettelossa näytetään enintään tuhat tiedostoa/kansiota aakkosjärjestyksessä. Toisto Laite toistaa tiedostot aakkosjärjestyksessä. Toiston toimintonäppäinten kuvaus Näppäin Toiminta Toiminto / Paina Toisto/tauko Lyhyt painallus a) Edellisen kappaleen toistaminen Lyhyt painallus b) Nykyisen kappaleen toisto tässä yhteydessä Pitkä painallus c) Kappaleiden nopea kelaus taaksepäin Lyhyt painallus Seuraavan kappaleen toistaminen Pitkä painallus c) Kappaleen nopea kelaus eteenpäin Ensimmäinen napsautus Toinen napsautus Kolmas napsautus Paina Ensimmäinen napsautus Toinen napsautus Kappaleen toiston aloitus Koko kansion/signaalilähteen toiston aloitus Toiston lopetus Kansion/signaalilähteen satunnaisen toiston päälle-/poiskytkentä (mix-tila) Kansion/signaalilähteen automaattinen toisto Mukavuusvilkutustoiminnon kytkentä päälle ja pois a) Noin 3 sekunnin sisällä kappaleen toiston aloittamisesta. b) Paina noin 3 sekunnin jälkeen kappaleen toiston aloittamisesta. c) Mitä kauemmin näppäintä painetaan, sitä nopeammin kelautumisen eteen- tai taaksepäin tapahtuu. Hakutoiminto Scan-toimintoa voidaan käyttää seuraavasti. Toimintopainikkeella» Taulukko sivulta 24 päälle- ja poiskytkentä. Päälle- ja poiskytkentä valikkopainikkeella 2» Kuva 1 sivulta 5. Vaihto toiseen tiedostoon/signaalilähteeseen tai toiston kytkentä pois päältä painamalla jotakin toimintonäppäintä. Huomautus Taulukossa esitetyt näppäimet vaihtelevat valitusta näyttövalikostariippuen. Media-asetukset Paina Media-valikossa toimintonäppäintä. Sound - äänensävyn asetukset» Sivu 15, Ääniasetukset Mix/repeat/scan including subfolders - kappaleen toiston päälle-/poiskytkentä seuraavissa tiloissa (satunnainen / toisto / automaattinen toisto) alikansioineen nykyisessä kansiossa Bluetooth - Bluetooth -toiminnon asetukset» Sivu 17 Video (ipod) - Apple-laitteelta toistetun videon parametrien asetus (kirkkaus, väri, kontrasti, formaatti, standardi)» Sivu 28 Traffic programme (TP) - liikenneradion kytkentä päälle ja pois External AUX device - Ota käyttöön / poista käytöstä AUX-liitäntä Remove safely - liitetyn tietovälineen turvallinen poistaminen SD Card 1 - SD-muistikortti 1 USB 1 - USB-tuloon liitetty tietoväline Signaalilähteet Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Tuetut lähteet ja tiedostoformaatit 25 Vaatimukset ja rajoitukset 26 Bluetooth -soitin 26 CD 26 SD-muistikortti 27 USB-, AUX-tulot 28 MEDIA IN -tulo 28 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. 24 Media

27 HUOMIO Älä koskaan laita ulkoista signaalilähdettä turvatyynyjen lähelle. Irrallaan olevat esineet voivat osua laukeavaan turvatyynyyn ja vahingoittaa matkustajia - hengenvaara! Älä koskaan laita ulkoista signaalilähdettä kojelaudan päälle. Matkustamossa olevat irralliset esineet voivat sinkoutua eteenpäin äkillisen ohjaustai jarrutusliikkeen tai törmäyksen johdosta ja aiheuttaa vammoja matkustajille. Älä pidä ulkoisia signaalilähteitä ajon aikana kädessä tai sylissä. Matkustamossa olevat irralliset esineet voivat sinkoutua eteenpäin äkillisen ohjaus- tai jarrutusliikkeen tai törmäyksen johdosta ja aiheuttaa vammoja matkustajille. Ulkoisen signaalilähteen liitosjohdon on kuljettava siten, ettei se estä ajoliikkeitä. VAROITUS Suosittelemme, että tallennat kaikki tärkeät tiedot CD-tietovälineille, Bluetooth -soittimille, SD-muistikorteille ja muihin ulkoisiin signaalilähteisiin. ŠKODA-merkkiliike ei vastaa vahingoista, jotka aiheutuvat näihin tietovälineisiin tallennettujen elektronisten tietojen katoamisesta. Huomautus Joidenkin ulkoisten laitteiden äänenvoimakkuuden asetusta voidaan muuttaa. Tuetut lähteet ja tiedostoformaatit Lue ja huomioi ensin ja sivulla 25 Tuetut äänilähteet SD-muistikortti CD-asema USB-laitteet USB-laitteiden spesifikaatio SD, SDHC, SDXC Audio CD (maks. 80 min), CD-R ja CD-RW (kapasiteetti maks. 700 Mt) USB-tikku, USB-MSC-soitin, HDD (ilman erityistä ohjelmistoa) USB 1.x ja 2.x tai uudempi, tuella USB 2.x (Tiedonsiirtonopeus vastaa suurinta nopeutta USB 2.x) Nopeusluokka enintään 480 Mb/s Muut ulkoiset lähteet Äänitiedostotyypit Tietojärjestelmä Kooderityyppi (Tiedostomuodot) Tiedostoliite Soittolistat Levynkannen kuvat VAROITUS Bluetooth-profiilit A2DP ja AVRCP ( ) kannettava soitin (esim. ipod, ipad, iphone, MTP-soitin (MSC)) CD-soitin MPEG-1/2 (Layer-3) mp3 Bluetooth Bluetooth - soittimen spesifikaatio SD-muistikortti USB-muistitikku Tiedostoominaisuudet Tiedonsiirtonopeus Skannausnopeus FAT16, VFAT, FAT32 ISO9660, Joliet (Level 1,2,3), UDF 1.x, UDF 2.x Windows Media Audio 7, 8 ja 9 wma asf MPEG-2/4 aac m3u; pls; wpl; m3u8; asx max. 320 kb/s enintään 48 khz WAV wav Kuvan resoluutio enintään 500 x 500 pikseliä (200 kb) (jpg, jpeg, png, bmp, gif) riippuen siitä, voidaanko levykannet näyttää kyseiseltä välineeltä Laite on testattu julkaisuajankohtana useimpien markkinoilla myytävien tuotteiden ja tietovälineiden avulla maksimikokoon 32 GB asti. Siitä huolimatta voi käydä niin, että jotakin ulkoista laitetta, tietovälinettä tai tiedostoa ei voi lukea tai soittaa. Laite ei tue GPT-standardin mukaan (GUID Partition Table) strukturoituja signaalilähteitä. Media 25

28 Vaatimukset ja rajoitukset Lue ja huomioi ensin ja sivulla 25 Toistettavan tiedoston kappaleen, esittäjän ja albumin nimi voidaan näyttää, mikäli näistä tiedoista on olemassa ns. ID3-tag. Jos ID3-tag ei ole käytettävissä, näytetään vain kansion nimi. Parhaan mahdollisen toiston takaamiseksi suosittelemme vähintään 160 kb/s bittinopeutta ja pakattujen MP3-tiedostojen käyttöä. Jos äänitiedostoissa on vaihteleva bittinopeus, ilmoitettu jäljellä oleva toistoaika ei vastaa todellista jäljellä olevaa toistoaikaa. DRM-menetelmällä suojattuja tiedostoja ei voi soittaa laitteen levyaseman avulla. Bluetooth -soitin Lue ja huomioi ensin ja sivulla 25 Laite mahdollistaa langattoman yhteyden Bluetooth -soittimeen. Noudata samoja ohjeita kuin puhelimen ja laitteen yhdistämisessä» Sivu 32. Huomautus Suosittelemme kannettavan soittimen suurimman mahdollisen äänenvoimakkuuden asettamista. Äänenvoimakkuutta voidaan säätää sovittamalla laitteen tuloherkkyys Bluetooth -soittimeen» Sivu 15, Ääniasetukset. Tuettavat tietovälineiden toiminnot riippuvat Bluetooth -soittimesta. CD Kuva 17 CD-asema Lue ja huomioi ensin ja sivulla 25 CD-aukko sijaitsee etumatkustajan puolella säilytyslokeron ulkoisessa yksikössä» Kuva 17. CD-levyn asetus/poisto Työnnä CD-levy asemaan tekstipuoli ylöspäin, kunnes laite vetää levyn sisään. Toisto alkaa automaattisesti. Paina symbolinäppäintä CD-levy työntyy ulos. Jos et ota asemasta ulos työnnettyä levyä pois 10 sekunnin kuluessa, se vedetään turvallisuussyistä takaisin. Tällöin laitteen käyttö ei kuitenkaan vaihdu CD-lähteeseen. HUOMIO CD/DVD-soitin on lasertuote. Tämä lasertuote on valmistushetkellä täyttänyt kaikki kansallisten/kansainvälisten standardien vaatimukset: DIN EN : ja DHHSsäännöt 21 CFR, alaluokka J, lasertuoteluokka 1. Lasertuoteluokan 1 lähettämä lasersäteily on niin heikkoa, ettei se aiheuta vaaraa käyttötarkoituksen mukaisessa käytössä. Tämä tuote on suunniteltu niin, että laitteen sisäosien lasersäteily on rajoitettua. Tämä ei kuitenkaan tarkoita sitä, ettei kotelon sisään asennettua laserlaitetta voida ilman koteloaan pitää korkeamman luokan lasertuotteena. Tästä syystä laitteen koteloa ei saa koskaan avata. 26 Media

29 VAROITUS Odota, kunnes CD-levy on poistettu soittimesta ja työnnä uusi CD-levy soittimeen vasta sitten. Muuten laitteen levyasema saattaa vaurioitua. Aseta CD-asemaan ainoastaan alkuperäisiä Audio-CD-levyjä tai tavallisia CD- R- ja CD-RW-levyjä. Älä liimaa CD-levyyn mitään tarraa! Liian korkeassa tai liian matalassa ulkolämpötilassa saattaa toistolaitteeseen tulla tilapäinen häiriö. Laite siirtyy viimeiseen aktiiviseen valikkoon. Huomautus Symbolinäppäimen napsautuksen jälkeen kestää muutaman sekunnin, ennen kuin CD-levy tulee ulos. Huonoilla teillä ja olosuhteissa, joissa on voimakasta tärinää, CD-levyn toisto saattaa hyppiä. Kylmällä ilmalla tai kun ilmankosteus on korkea laitteeseen voi tiivistyä (kondensoitua) kosteutta. Tämä voi aiheuttaa toiston hyppimistä tai jopa estää levyn toistamisen kokonaan. Odota siinä tapauksessa, että kosteus haihtuu. Jos CD-levyssä on mekaanisia vaurioita tai se on lukukelvoton, asetettu väärin tai puutteellisesti asemaan, näytölle tulee viesti Error (Virhe): CD. Tarkasta CD-levy ja laita se oikein levyasemaan. Kopiosuojattuja CD-levyjä ja itse äänitettyjä CD-levyjä ei pidä soittaa missään tapauksessa tai enintään tietyin rajoituksin. Noudata asuinmaasi tekijänoikeuslakeja ja kansallisia määräyksiä. SD-muistikortti SD-muistikorttipaikka sijaitsee etumatkustajan puolella säilytyslokeron ulkoisessa yksikössä» Kuva 18. Aseta SD-muistikortti Työnnä SD-muistikortti lovettu kulma edellä ja oikealle osoittaen muistikorttipaikkaan kunnes se lukittuu. Toisto alkaa automaattisesti. Poista SD-muistikortti Paina näppäintä Remove SD card 1 safely (Poista SD-kortti turvallisesti). Paina levyasemaan asetettua SD-muistikorttia sisäänpäin. SD-muistikortti tulee ulos ulostulo-asentoon. Lukukelvoton SD-muistikortti Ellei SD-muistikortille ole tallennettu luettavissa olevia tietoja, sitä ei toisteta. Korttien valmistajien erilaisista laatustandardeista johtuen ei ole mahdollista taata, että tiedostot voitaisiin aina toistaa SD-muistikortilta. Joitakin SD-muistikortin tai kaikkia SD-muistikorttien tiedostoja ei voida toistaa tai niiden toisto saattaa olla rajoitettua. VAROITUS Käytä vain vakiokokoisia SD-kortteja. Jos käytetään pienempiä SD-muistikortteja adapterin kanssa, SD-muistikortti saattaa pudota adapterista ajon aikana auton tärinän vuoksi. Suosittelemme luokan 4 tai korkeampia SD-muistikortteja, jotta saavutetaan audiotiedostojen paras mahdollinen käsittelynopeus. Säilytä SD-muistikortteja niille tarkoitetuissa koteloissa, jotta kortit pysyvät suojassa lialta, pölyltä ja muilta vahingoilta. Kuva 18 SD-korttiasema Lue ja huomioi ensin ja sivulla 25 Laite mahdollistaa äänitiedostojen toiston SD-muistikortilta. Media 27

30 USB-, AUX-tulot Lue ja huomioi ensin ja sivulla 25 Kuva 19 USB- ja AUX-tulot Laite mahdollistaa äänitiedostojen toiston USB-tallennuslaitteelta sekä ulkoiseen AUX-tuloon liitetyiltä laitteilta. USB- ja AUX-tulot ovat keskikonsolin säilytystilan yläpuolella edessä» Kuva 19. USB- ja AUX-tulot voidaan liittää laitteeseen joko suoraan tai alkuperäisenä ŠKODA-lisätarvikkeena saatavan liitäntäkaapelin kautta. AUX-tulo AUX-tuloon liitettyjä ulkoisia laitteita ei voida käyttää laitteesi kautta. AUX-liitäntään sopii tavallinen 3,5 mm liitin (stereoliitin). Ulkoiselle laitteelle on käytettävä adapteria, jos laitteessa ei tätä liitintä ole. Äänenvoimakkuuden säätöä varten voidaan muuttaa AUX-tulon tuloherkkyyttä» Sivu 15, Ääniasetukset. USB-tulo USB-tuloon liitettyjä ulkoisia laitteita voidaan käyttää laitteesi kautta 1). Ennen USB-laitteen poistamista on toimittava seuraavasti: Paina painiketta Napsauta Remove USB device safely (Poista USB-laite turvallisesti). Lataa USB-äänilähde Kun virta on kytketty, USB-äänilähteen liittämisen jälkeen lataus käynnistyy automaattisesti (äänilähteissä, jotka voidaan ladata USB-liittimen kautta). Latauksen tehokkuus voi olla eri kuin tavallisesta sähköverkosta ladattaessa. Liitettyihin äänilähteisiin voidaan ladata/syöttää enintään 500 ma virranvoimakkuutta. Jotkin liitetyt äänilähteet eivät välttämättä tunnista, että niitä ladataan. Liitetyn äänilähteen lataus keskeytyy automaattisesti, kun virta kytketään pois päältä. VAROITUS AUX-tuloa saa käyttää vain audiolaitteita varten! Jos AUX-tuloon on liitetty ulkoinen laite, joka saa käyttöjännitteen adapterin kautta, saattaa äänentoistossa olla häiriöitä. Äänentoisto (audiosignaalin laatu) riippuu käytetyn adapterin laadusta. USB-jatkojohto tai sovitin voivat haitata liitettyjen ulkoisten laitteiden toimintaa. USB-keskitintä ei tueta. Huomautus Ulkoista laitetta käytettäessä ja liitettäessä on huomioitava sen käyttöohje. MEDIA IN -tulo Lue ja huomioi ensin ja sivulla 25 Kuva 20 MEDIA IN-tuloliitäntä Laitteen avulla voit toistaa äänitiedostoja ulkoisesta MEDIA IN -tuloon liitetystä laitteesta. Laitteessasi voidaan käyttää ulkoisia lähteitä, esim. Applen laitteita, jotka liitetään MEDIA IN -liitäntään. 1) Joitakin ulkoisen laitteen käyttövaihtoehtoja ei ehkä tuota. 28 Media

31 Ulkoisen lähteen liitäntää varten käytetään alkuperäisenä ŠKODA-lisävarusteena saatavaa jatkokaapelia. Kappaleiden lajittelu liitetystä Apple-laitteesta Video (vain jos käytetään punaisella tunnuksella varustettua adapteria) - videoluettelo, elokuvat, musiikkivideot, TV-ohjelmat, videotallenteet, vuokraelokuvat. Music - soittolistat, esiintyjät, albumit, kappaleet, podcast-tallenteet, musiikkilajit, säveltäjät, audiokirjat. Videon asetus Paina painiketta Napsauta Video (ipod). Screen - esitettävän videon kirkkauden, kontrastin ja värisyvyyden asetus (NTSC-standardin mukaisen toiston aikana mahdollisuus värisävyn säätämiseen) Format: - kuvaruudun sivusuhteen asetus AV standard: 1) - videostandardin asetukset Automatic - standardin automaattinen valinta PAL - standardin valinta PAL-värisignaalin koodaukselle NTSC - NTSC-värisignaalin koodausstandardin standardin valinta Huomautus Tiettyjä Apple-laitteen käyttövaihtoehtoja, kuten kappaleiden luokitus tai kappaleen kohdistus On-the-go -soittolistalle, ei tueta. Tiettyjä Apple-laitteen käyttövaihtoehtoja tai videon toistoa tuetaan vain käyttämällä punaisella merkittyä jatkojohtoa. Kun sytytys on sammutettu ja käynnistetty uudelleen, videon toistoa Applelaitteesta ei voida palauttaa. Turvallisuussyistä videonäyttö kytkeytyy pois päältä auton nopeuden ylittäessä 5 km/h. Äänentoistoa jatketaan edelleen. Äänenvoimakkuuden säätöä varten voidaan muuttaa MEDIA IN -tulon tuloherkkyyttä» Sivu 15, Ääniasetukset. Viestintä Puhelin ja radiolaitteet Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Johdattelevaa tietoa 30 Päävalikko 30 Ongelmat Puhelin-toiminnon kanssa 31 Phonebox 31 Asetukset 32 Telephone-valikko on käytettävissä seuraavin ehdoin. Auton virta on päällä. Laitteen Bluetooth -toiminto on kytketty päälle. Kun laite kytketään päälle, järjestelmä aloittaa yhteydenoton viimeksi yhdistettynä olleeseen matkapuhelimeen 2). Jos puhelin on yhdistetty laitteeseen ja laite kytketään on pois päältä, yhteys puhelimeen ei katkea. Yhteys katkeaa vasta virran sammuttamisen jälkeen (ajoneuvoissa, joissa KESSY-järjestelmä, kuljettajan ovi avautuu, kun virta sammutetaan. HUOMIO Käyttäessäsi matkapuhelinta autossa ota huomioon kansalliset lakisääteiset määräykset. Matkapuhelimen tai radion käyttö autossa ilman erityistä ulkoantennia tai väärin asennetun ulkoantennin kautta saattaa aiheuttaa vahvan sähkömagneettisen kentän matkustamoon. Radiopuhelinta, matkapuhelinta tai niiden pidikkeitä ei saa asentaa turvatyynyn peitelevyn päälle eikä turvatyynyn välittömälle vaikutusalueelle. 1) Sama standardi on oltava asetettuna myös ulkoisessa lähteessä. Väärin asetettu AV-standardi voi aiheuttaa puutteellisen toiston laadun. Kuvaa ei tule ollenkaan tai se näkyy vain mustavalkoisena. 2) Onnistunutta automaattista yhteydenottoa varten on joissakin puhelimissa yhteys laitteeseen "hyväksyttävä". Jos hyväksyntää ei ole asetettu, matkapuhelimen yhteyden muodostaminen vaatii käyttäjän antaman vahvistuksen. Viestintä 29

32 HUOMIO (jatkoa) Älä jätä matkapuhelinta turvatyynyn avautumisalueelle, istuimelle, kojelaudan päälle tai muualle sellaiseen paikkaan, josta se voi sinkoutua äkkijarrutuksessa tai onnettomuuden sattuessa. On tarpeen käyttää multimediapidikkeen kannellisia säilytyslokeroita, jotta niiden turvallisuus voidaan taata» auton käyttöohjekirja, kappale Käytännön laitteita.. Ennen auton lentokuljetusta Bluetooth -toiminto on kytkettävä pois päältä merkkihuollossa. VAROITUS Alueilla, joilla ei ole signaalia, ja mahdollisesti tunneleissa, autotalleissa ja metroissa, puhelu saattaa keskeytyä eikä puhelinyhteyttä voida muodostaa - ei edes hätäpuhelua varten. Bluetooth -yhteyden kantama laitteeseen rajoittuu auton sisätilaan. Kantama riippuu paikallisista olosuhteista kuten esim. laitteiden välissä olevista esteistä ja muiden laitteiden aiheuttamista häiriöistä. Jos matkapuhelin on esimerkiksi takin taskussa, voi olla vaikeuksia yhteyden luonnissa laitteen kanssa tai tietojen siirrossa. Johdattelevaa tietoa Lue ja huomioi ensin ja sivulla 29 Laite mahdollistaa langattoman yhteyden matkapuhelimeen. Matkapuhelinta voidaan käyttää tästä laitteesta. ŠKODA hyväksyy matkapuhelimen ja radiopuhelimen käytön ammattimaisesti asennetun ulkoantennin yhteydessä, jolloin suurin lähetysteho on 10 W. Jos haluat asentaa matkapuhelimen ja radion, jonka lähetysteho on suurempi kuin 10 W, kysy lisäohjeita merkkiliikkeestä. Matkapuhelimen ja radiopuhelimen käytöstä voi aiheutua toimintahäiriöitä auton elektroniikalle. Siihen voi olla seuraavia syitä: autossa ei ole ulkoantennia; väärin asennettu ulkoantenni; lähetysteho yli 10 W. Huomautus Suosittelemme, että annat merkkiliikkeen asentaa matkapuhelimen ja radiopuhelinjärjestelmän autoosi. Puhelimen toiminnot riippuvat matkapuhelinverkkopalvelujen tarjoajista sekä käytettävästä puhelimesta. Lisätietoja on saatavilla verkko-operaattorilta tai puhelimen käyttöohjeista. Signaalittomilla alueilla vastaanotossa saattaa olla häiriöitä tai puhelu katkeaa. Useimmat elektroniset laitteet on suojattu RF-signaaleilta. Poikkeustapauksissa elektronisia laitteita ei ehkä ole suojattu suurtaajuuksia vastaan ja ne saattavat vaurioitua. Päävalikko Lue ja huomioi ensin ja sivulla 29 Näyttösivun kuvaus A B C Kuva 21 Puhelin: Päävalikko Matkapuhelinverkon operaattorin nimi Yhdistetyn puhelimen nimi; avaa pariliitettyjen puhelimien luettelo napsauttamalla Suosituimpien puhelinnumeroiden lyhytvalinta» Sivu 35 Puhelinnumeron suora sisäänsyöttö» Sivu 36 Puhelinmuistion näyttö» Sivu 36 Käytä soittoluettelon näyttöä (jos uusia vastaamattomia puheluita on tullut, näkyy symboli, jossa on tiedot vastaamattomien puheluiden määrästä)» Sivu 37 Telephone-valikon asetukset» Sivu 32 Päävalikon kutsuminen Paina näppäintä. 30 Viestintä

33 Jos matkapuhelin on liitetty laitteeseen, näytölle tulee puhelinkäytön päävalikko» Kuva 21. Phonebox Näytöllä oleva symbolit Symboli Merkitys Puhelimen akun lataustila a) Signaalin voimakkuus a) Verkkovierailu (matkapuhelinverkon operaattorin nimen edessä) a) Vastaamatta jäänyt puhelu Puhelu meneillään a) Vain muutamat matkapuhelimet tukevat tätä toimintoa. Ongelmat Puhelin-toiminnon kanssa Lue ja huomioi ensin ja sivulla 29 Jos ilmenee ongelmia verkon saatavuuden tai Bluetooth -toiminnon kanssa, laitteen näytölle ilmestyvät seuraavat viestit. Viesti Network search (verkon haku)... No network Rejected by network (Verkkoyhteys hylätty). To use the Bluetooth function, please switch the ignition on. Please switch on Bluetooth. No Bluetooth devices paired. Merkitys Matkapuhelin etsii käytettävissä olevaa GSM-verkkoa. Matkapuhelin ei saa yhteyttä GSMverkkoon. Matkapuhelinoperaattori on hylännyt yhteyden (esim. matkapuhelimen saldo ei riitä, SIM-kortti lukittu, verkkovierailu ei ole käytettävissä). Kytke virta päälle. Kytke Bluetooth -toiminto päälle. Kytke matkapuhelin laitteeseen. Kuva 22 Keskikonsoli edessä: Puhelinkotelo Lue ja huomioi ensin ja sivulla 29 Säilytyslokeron pohjalla keskikonsolissa on GSM-kattoantenniin liitetty induktiolevy - Phonebox. Toiminto Kun asetat puhelimesi puhelinkoteloon, puhelinsignaali vahvistuu noin 20 %. Näin akun kulutus ja samalla puhelimen sähkömagneettinen säteily pienenee auton sisätilassa. Matkapuhelimen asettaminen puhelinkoteloon Paina kannen reunaa A nuolen suuntaan ja avaa lokero. Aseta matkapuhelimen takapuoli lokeron induktiolevylle B. Vedä kannen reunaa A nuolen suuntaa vastaan ja sulje lokero». Puhelinkotelo ei korvaa matkapuhelimen yhteyttä laitteeseen. HUOMIO Turvallisuussyistä lokeron täytyy olla ajon aikana aina suljettuna. VAROITUS Säilytyslokerossa olevan matkapuhelimen suojus tai kuori saattaa häiritä matkapuhelimen signaalia. Matkapuhelimen alla olevat metalliesineet, kuten kolikot tai avaimet saattavat häiritä matkapuhelimen signaalia. Viestintä 31

34 Asetukset Lue ja huomioi ensin ja sivulla 29 Paina painiketta. Select telephone - käytettävissä olevien puhelinten haku/paritettujen puhelinten luettelo/puhelimen valinta Find telephone - matkapuhelimen haku Bluetooth - Bluetooth -asetukset» Sivu 17 User profile - käyttäjäprofiilin asetukset Manage favourites - painikkeiden asetus puhelinyhteystiedon lyhytvalintaa sekä yhteystietojen lisäämisen ja poistamisen mahdollisuutta varten Enter here - vastaajan puhelinnumeron syöttö Prefix: - puhelinnumeron esivalinnan osoittamisasetuksen kytkentä päälle ja pois. Kun tämä toiminto kytketään päälle, joissakin valikoissa näytetään sen jälkeen esivalinnan lisäämistä varten symbolinäppäintä näkyviin. Enter here - puhelinnumeron esivalinnan syöttö Sort by: - puhelinmuistioon järjestely Surname - järjestäminen yhteystiedon sukunimen mukaan Surname - järjestäminen yhteystiedon etunimen mukaan Import contacts - puhelinmuistion päivityksen aloitus, tuotavien yhteystietojen ja puhelimeen tallennettujen yhteystietojen lukumäärän määrittely Delete other user profiles - enintään kolmen viimeksi lisätyn käyttäjäprofiilin poisto (yhteystiedot, puheluiden järjestyksen asetus, soittoluettelot, yhteystiedoille osoitetut lyhytvalintanäppäimet) Reminder: Remember your mobile - liitetyn puhelimen muistamisen asetus päälle ja pois virran katkaisun tai virta-avaimen poistamisen yhteydessä (autoissa KESSY-järjestelmällä virran katkaisun tai kuljettajan oven avauksen yhteydessä) Select ring tone - soittoäänen valinta, kun liitetty matkapuhelin ei tue tulevan soiton toimintoa 1) Show pictures for contacts - yhteystiedolle osoitetun kuvan näytön kytkentä päälle ja pois puhelimessa 2) Matkapuhelimen liittäminen laitteeseen Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Kytkennän edellytykset 33 Liitä laite matkapuhelimen kanssa 33 Muodosta matkapuhelimen ja laitteen pariliitos 34 Yhteys toiseen liitettyyn matkapuhelimeen 34 Kytke päälle/pois Bluetooth -profiili 34 Poista matkapuhelin laitepariluettelosta 35 Yhteyden katkaiseminen 35 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Laite näkyy liitettävässä puhelimessa nimellä SKODA BT... Merkkijonon... tilalla näytetään auton tunnistenumeron (VIN-koodi) neljä viimeistä merkkiä. Laitteen nimeä voidaan muuttaa» Sivu 17. HUOMIO Laite saattaa pyytää pariliitostoiminnon aikana tiettyjen matkapuhelimen toimintojen vahvistuksen. Pariliitostoimintoa ei saas tehdä ajon aikana - onnettomuusvaara! Huomautus Liitettyjen puhelimien enimmäismäärä on 20. Kun enimmäismäärä saavutetaan ja uusi puhelin kytketään, pisimpään käyttämättä ollut puhelin poistetaan automaattisesti. Joissakin maissa puhelimien käyttö Bluetooth -toiminnon kanssa on rajoitettu. Lisätietoja saa paikallisilta viranomaisilta. Bluetooth -yhteyden kantama rajoittuu auton sisätilaan. Tämä riippuu paikallisista olosuhteista ja muiden laitteiden aiheuttamista häiriöistä. Kun kytkentä tehdään matkapuhelimesta, noudata matkapuhelimen käyttöohjeita. 1) Tuleva soittoääni mahdollista matkapuhelimen soittoäänen käyttämisen. 2) Vain muutamat matkapuhelimet tukevat tätä toimintoa. 32 Viestintä

35 Kytkennän edellytykset Lue ja huomioi ensin sivulla 32 Matkapuhelimen liittäminen laitteeseen edellyttää, että molemmat laitteet on kytketty (paritettu) keskenään. Onnistuneen parituksen edellytykset. Auton virta on päällä. Laitteen ja matkapuhelimen Bluetooth -toiminto» Sivu 17 on päällä. Matkapuhelimen näkyvyys on kytketty päälle» Sivu 17. Matkapuhelimen näkyvyys on kytketty päälle. Liitettävässä matkapuhelimessa ei saa olla aktiivista yhteyttä toiseen matkapuhelimeen. Kytkentä voidaan suorittaa laitteesta tai matkapuhelimesta. Liitä laite matkapuhelimen kanssa Lue ja huomioi ensin sivulla 32 Laitteen kanssa on pariliitetty matkapuhelin Kun sytytys kytketään päälle, järjestelmä ottaa automaattisesti yhteyden viimeksi yhdistettynä olleeseen matkapuhelimeen. Liitosta muodostettaessa saattaa puhelintyypistä riippuen laitteen näytöllä näkyä ilmoitus... Would you like to connect? sekä valikko, jossa on seuraavat toimintonäppäimet: Connect - liitoksen vahvistus Cancel - liitostoiminnon päättäminen Jos yhteyttä ei saada, laite yrittää peräjälkeen yhteydenottoa muihin aiemmin yhdistettynä olleisiin matkapuhelimiin. Jos liitosta ei muodostu, käynnistä matkapuhelimen haku. Laitteen kanssa ei ole pariliitetty matkapuhelinta Virran kytkemisen jälkeen laitteen näytöllä näkyy ilmoitus Please search for and connect a mobile telephone. (Hae ja liitä matkapuhelin.) sekä seuraavat toimintonäppäimet: Find telephone - käytettävissä olevien puhelimien haku, joiden Bluetooth -toiminto ja näkyvyys on aktiivinen - Asetukset-valikon avaus» Sivu 32, Asetukset Haun päättymisen jälkeen napsauta toimintonäppäintä Results (Tulokset). Näytetään löytyneiden puhelimien luettelo (toimintonäppäintä voidaan käyttää myös haun aikana). Valitse luettelosta haluamasi puhelin. Jos haku epäonnistuu, on tarkastettava, toteutuvatko parittamisen ehdot» Sivu 33, Kytkennän edellytykset ja toista kaikki toimenpiteet. Liitoksen vahvistus Riippuen puhelimen Bluetooth -versio liitos voidaan vahvistaa jollakin seuraavista tavoista. Vahvista laitteessa ja puhelimessa 30 sekunnin kuluessa laitteen ja puhelimen näytöllä näkyvä 6-numeroinen PIN-koodi 1). Tarvittaessa valitse puhelimessa puhelimen automaattinen yhdistäminen laitteeseen. Tai Vahvista puhelimessa liitospyyntö. Syötä matkapuhelimeen 30 sekunnin kuluessa laitteen näytöllä näkyvä 4-numeroinen PIN-koodi. Tarvittaessa valitse puhelimessa puhelimen automaattinen yhdistäminen laitteeseen. Yhteys Kun yhteys on muodostettu, laitteen näytöllä näkyy ilmoitus...user is connected. ja puhelimen päävalikossa» Kuva 21 sivulta 30. Huomautus Jos matkapuhelin tukee Bluetooth -profiilia A2DP tai AVRCP, matkapuhelimen näytölle voi tulla pyyntö puhelimen parittamiseksi Bluetooth -soittimena. 1) Laitteita, joissa on Bluetooth v2.1 ja seuraava käytetään puhelinliitoksessa nopeaa liitosmenetelmää (SSP Secure Simple Pairing). Tämä liitosmenetelmä ei vaadi PIN-koodin syöttöä. Viestintä 33

36 Muodosta matkapuhelimen ja laitteen pariliitos Lue ja huomioi ensin sivulla 32 Kun kytkentä tehdään matkapuhelimesta, noudata matkapuhelimen käyttöohjeita. Anna matkapuhelimen hakea käytettävissä olevat Bluetooth -laitteet. Valitse löydettyjen Bluetooth -laitteiden joukosta kädet vapaana -järjestelmä 1). Yhteyttä muodostettaessa laitteen näytöllä näkyy ilmoitus... Would you like to connect? ja seuraavat toimintonäppäimet: Cancel - liitostoiminnon päättäminen Connect - liitostoiminnon vahvistus Riippuen puhelimen Bluetooth -versio liitos voidaan vahvistaa jollakin seuraavista tavoista. Vahvista laitteessa ja puhelimessa 30 sekunnin kuluessa laitteen ja puhelimen näytöllä näkyvä 6-numeroinen PIN-koodi 2). Tarvittaessa valitse puhelimessa puhelimen automaattinen yhdistäminen laitteeseen. Tai Syötä laitteeseen 4 16-numeroinen PIN-koodi. Syötä matkapuhelimeen 30 sekunnin kuluessa laitteen näytöllä näkyvä PINkoodi. Tarvittaessa kuittaa puhelimessa vahvistuspyyntö. Jos laitetta ei ole pariliitetty toisen puhelimen kanssa, yhteyden muodostamisen jälkeen laitteen näytöllä näkyy ilmoitus... user is connected. ja puhelimen päävalikossa» Kuva 21 sivulta 30. Jos laite on pariliitetty toiseen puhelimen kanssa, muodostetaan vain liitos uuden puhelimen kanssa, mutta ensimmäisen puhelimen liitos pysyy. Yhteys toiseen liitettyyn matkapuhelimeen Lue ja huomioi ensin sivulla 32 Jos haluat yhdistää laitteen toiseen pariliitettyyn matkapuhelimeen, nykyistä yhteyttä ei tarvitse katkaista. Yhdistämällä toiseen matkapuhelimeen nykyinen yhteys katkeaa automaattisesti. Paina Puhelin-päävalikossa toimintopainiketta B» Kuva 21 sivulta 30. Näytetään aiemmin liitettyjen puhelinten luettelo. Valitse paritettu ja laitteeseen yhdistettävä matkapuhelin. Laitteen näytöllä näkyy ilmoitus... Replace this connection with...? ja seuraavat toimintonäppäimet. Cancel - puhelimen vaihdon valikon lopetus Replace - korvaa yhteys valittuun puhelimeen Kun yhteys on muodostettu, laitteen näytöllä näkyy ilmoitus...user is connected. ja päävalikko» Kuva 21 sivulta 30. Jos haluamaasi puhelinta ei löydy aiemmin liitettyjen puhelinten luettelosta, puhelin on pariliitettävä laitteen kanssa» Sivu 33. Kytke päälle/pois Bluetooth -profiili Lue ja huomioi ensin sivulla 32 Paina Bluetooth Paired devices. Näytetään liitettyjen laitteiden luettelo. Liitetyn Bluetooth -laitteen toimintopainikkeella avataan valikko, jossa on mahdolliset tuetut liitosprofiilit valitulla laitteella. Toimintopainikkeella, jossa on yhteysprofiilin nimi ja symboli, näytetään laitteen näytöllä kontekstista riippuva ilmoitus Disconnect the profile -are you sure? ja valikko, jossa on toimintonäppäimet. Disconnect - Toimintonäppäimellä valittu profiili kytketään pois päältä. Tai 1) Laitteen nimi, katso Bluetooth -asetukset» Sivu 17. 2) Laitteita, joissa on Bluetooth v2.1 ja seuraava käytetään laiteliitoksessa nopeaa liitosmenetelmää (SSP Secure Simple Pairing). Tämä liitosmenetelmä ei vaadi PIN-koodin syöttöä. 34 Viestintä

37 Replace - Jos laite on jo liitetty toisen puhelimen kanssa, toimintopainikkeella korvataan olemassaoleva profiili uudella profiililla. Laitteen näytöllä näkyy ilmoitus... Connection with: connecting javalittu Bluetooth -profiili aktivoidaan. Kussakin valikossa profiilin vaihto peruutetaan toimintonäppäimellä Cancel. Mahdolliset profiilisymbolit: Symboli Merkitys Kädet vapaana -järjestelmän (Bluetooth -profiili HFP) a) toiminnallisuutta tukevat laitteet Bluetooth -profiilin HFP a) kautta yhdistetyt laitteet Bluetooth -soitin (Bluetooth -profiilit A2DP ja AVRCP) b) Bluetooth -soitin, joka on yhdistetty Bluetooth -profiilin A2DP ja AVRCP b) kautta a) HFP on Bluetooth -profiili, joka tukee kädet vapaana -järjestelmän toiminnallisuutta. b) A2DP ja AVRCP ovat Bluetooth -profiileja, jotka tukevat multimediatoimintoja. Jos Bluetooth -laite on jo liitetty laitteeseen profiilin kautta, silloin toisen laitteen profiili aktivoitaessa aktiivisen laitteen profiili lopetetaan ja vaihdetaan juuri valitulle laitteelle. Vain juuri valittu profiili vaihdetaan, muut profiilit ovat edelleen liitettyinä alkuperäiseen laitteeseen. Laitteeseen voi olla useita puhelimia (tai Bluetooth -laitteita) liitettynä, mutta vain yksi voi olla aktiivisena HFP-profiilin kautta ja toinen A2DP-profiilin tai AVRCP-profiilin kautta liitettynä. Poista matkapuhelin laitepariluettelosta Lue ja huomioi ensin sivulla 32 Käytä toimintonäppäintä Bluetooth Paired devices. Laitepariluettelo ja seuraavat toimintonäppäimet näytetään. Delete all - Poista kaikki puhelimet laitepariluettelosta - Poista haluamasi puhelin Kun olet valinnut yhden toimintonäppäimen, seuraavat toimintonäppäimet näytetään. Cancel - Peruuttaa poistotoiminnon Delete - Poistotoiminnon vahvistus Yhteyden katkaiseminen Lue ja huomioi ensin sivulla 32 Matkapuhelimen liitos laitteeseen voidaan katkaista jollakin seuraavista tavoista. Ota virta-avain pois virtalukosta (autoissa, joissa on KESSY-järjestelmä, katkaistaan virta tai avataan kuljettajan ovi). Katkaise kädet vapaana -järjestelmän yhteys tai kytke Bluetooth pois matkapuhelimesta. Kytke Bluetooth pois päältä laitteesta» Sivu 17, Bluetooth -asetukset. Poistamalla puhelin laitepariluettelosta» Sivu 35, Poista matkapuhelin laitepariluettelosta. Sammuttamalla Bluetooth -profiilin HFP» Sivu 34, Kytke päälle/pois Bluetooth -profiili. Puhelintoiminnot Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Yhteystiedon puhelinnumeron lyhytvalinta 35 Puhelinnumeron suora syöttö 36 Puhelinmuistio 36 Soittoluettelot 37 Puhelinkeskustelu 38 Konferenssi 38 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4. Yhteystiedon puhelinnumeron lyhytvalinta Lyhytvalintapainikkeet C» Kuva 21 sivulta 30 mahdollistavat yhteystiedon aiemmin määriteltyjen puhelinnumeroiden nopean valitsemisen. Käytettävissä on viisi lyhytvalintapainiketta. Viestintä 35

38 Määritä yhteystiedon puhelinnumero Paina vielä varaamatta olevaa lyhytvalinnan painiketta C» Kuva 21 sivulta 30. Puhelinmuistio avautuu. Napauta valittua yhteystietoa tai puhelinnumeroa. Yhteystiedon puhelinnumero voidaan määrittää pikavalinnan toimintopainikkeelle myös Telephone-valikon asetuksista» Sivu 32. Valitse yhteystiedon määritetty puhelinnumero Napsauta haluamaasi yhteystiedon puhelinnumeron pikavalinnan toimintonäppäintä C» Kuva 21 sivulta 30. Muuta yhteystiedon määritettyä puhelinnumeroa Paina haluamaasi lyhytvalinnan painiketta C» Kuva 21 sivulta 30 pidemmän aikaa. Puhelinmuistio avautuu. Napauta valittua yhteystietoa tai puhelinnumeroa. Yhteystiedon puhelinnumerolle määritetään pikavalinnaksi valittu toimintonäppäin. Määrittelyä voidaan muuttaa myös Telephone-valikon asetuksissa» Sivu 32. Poista yhteystiedon puhelinnumero Paina painiketta User profile Manage favourites. Paina varattua lyhytvalinnan painiketta. Vahvistamalla valikosta Delete yhteystiedon puhelinnumeron pikavalinnan valittu toimintonäppäin poistetaan. Puhelinnumeron suora syöttö Paina näppäintä. Kuva 23 Puhelinnumeron suora sisäänsyöttö Näyttöön tulee ruutu puhelinnumeron syöttämistä varten» Kuva 23. Seuraavat toiminnot voidaan suorittaa: Numeron poistaminen Syötetyn puhelinnumeron valinta 1) Esivalinnan asetus 2), jos puhelinasetuksiin on kytketty päälle lisäysmahdollisuus» Sivu 32 Numeron syöttö ääniohjauksella» Sivu 12 Vastaajan valinta, jos vastaajan numero on syötetty puhelimen asetuksiin» Sivu 32 tai numeron suora syöttö Vastaaja Sisäänsyöttöruutu toimii samanaikaisesti aakkosnumeerisen näppäimistön kanssa puhelinmuistion yhteyshenkilöiden hakua varten. Jos syötetään esim. 32 numeroa, sen jälkeen näytetään yhteystietoa kirjainsarjalla DA, FA, EB jne. Jokainen haluttu yhteystieto voidaan valita painamalla kyseisen yhteystiedon vastaavaa painiketta. Puhelinmuistio Paina. 1) Jos puhelinnumeroa ei ole syötetty, näppäimen painalluksen jälkeen näytetään viimeksi valittua numeroa. 2) Jos esivalinnan lisäysmahdollisuus on kytketty päälle, mutta esivalintaa ei ole määritelty puhelinasetuksiin, symbolinäppäimen painalluksen jälkeen syöttöalueella näytetään viimeksi valittu numero. Jos suuntanumero on määritetty ja syöttöriville on syötetty numero, symbolinäppäimen napsautuksen jälkeen suuntanumero lisätään puhelinnumeron eteen ja yhteyttä aletaan muodostaa. 36 Viestintä

39 Laitteen puhelinmuistiossa on enintään vapaata muistipaikkaa tuoduille puhelimen yhteystiedoille. Jokaiselle yhteystiedolle voi tallentaa enintään 5 puhelinnumeroa. Puhelinmuistio voidaan hakea myös puhelun aikana. Laiteparin muodostamisen jälkeen tuodaan, yhteystiedot 1). Lataa puhelinmuistio Kun yhdistät matkapuhelimen ensimmäisen kerran laitteeseen, järjestelmä lataa puhelinmuistion puhelimesta ja SIM-kortista 2) laitteen muistiin 1 ). Yhteystietojen määrästä riippuen tämä toiminto saattaa kestää muutamia minuutteja. Jos matkapuhelimen puhelinmuistio sisältää enemmän kuin tuotua yhteystietoa, lataus päättyy ja näyttöön tulee viesti Contacts not completely imported (Yhteystietoja ei tuotu kokonaan). Vain jo ladatut yhteystiedot ovat käytettävissä, ne ovat valikossa. Ensimmäiset 200 yhteystietoa ladataan yhdessä matkapuhelimessa kohdistetun kuvan kanssa laitteen muistiin 3). Jos puhelinmuistion lataamisen yhteydessä tapahtuu virhe, näyttöön tulee viesti Import failed. Yritä uudelleen ja tarkista, että Bluetooth-laite sallii yhteydet. Päivitä puhelinmuistio Seuraavilla yhdistämiskerroilla laitteeseen puhelinmuistio vain päivitetään. Tämän päivityksen aikana käytettävissä on se puhelinmuistio, joka oli tallennettuna, kun päivitys viimeksi päätettiin. Uudet tallennetut numerot näytetään vasta päivittämisen jälkeen. Päivitys voidaan suorittaa manuaalisesti» Sivu 32 Tuo yhteystiedot.. Yhteystiedon haku Painamalla Find avautuu näppäimistöllä varustettu syöttöruutu puhelinmuistiosta hakemista varten» Sivu 8. Yhteystiedon valinta Näytetyn yhteystiedon toimintonäppäimellä aloitetaan valinta. Jos yhteystieto sisältää useampia puhelinnumeroita, yhteystiedon painikkeen painamisen jälkeen näytetään puhelinnumeroiden valikkoa. Yhteystiedon yksityiskohdat Symbolipainikkeella näytetään yhteystiedot. Näytetyn puhelinnumeron toimintonäppäimellä käynnistetään valinta. Soittoluettelot Kuva 24 Puhelutiedot Soittoluettelossa näytetään puhelun tiedot. Paina Puhelin-päävalikossa toimintonäppäintä» Kuva 21 sivulta 30. Näyttösivun kuvaus A B C D Soittoluettelon lajittelu All - kaikkien soittojen luettelo Missed calls - vastaamattomien puheluiden luettelo Valitut - valittujen numeroiden luettelo Received calls - vastaanotettujen puheluiden luettelo Numeron valinta määrätyllä esivalinnalla» Sivu 32, Asetukset Puhelinnumeron muokkaus ennen valintaa Yhteystiedon yksityiskohtien näyttö Valinta aloitetaan painamalla näytettävän yhteystiedon painiketta tai näytettävää puhelinnumeroa. 1) Joissakin puhelimissa laite vaatii yhteystietojen tuonnin vahvistusta, että laitteeseen on tuotu yhteystietoja. 2) Jotkut matkapuhelimet eivät tue yhteystietojen latausta SIM-kortista. 3) Vain muutamat matkapuhelimet tukevat tätä toimintoa. Viestintä 37

40 Puhelinkeskustelu Soitettu puhelu Yhteyden muodostamisen aikana näytössä esitetään soitettava numero tai kontaktin nimi. Ja voidaan valita seuraava toiminto: Lopeta valinta Tuleva puhelu Saapuvan puhelun soittoäänen aikana näytössä esitetään soittava numero tai kontaktin nimi. Ja voidaan valita seuraavat toiminnot: Tulevan puhelun vastaanotto Soittoäänen mykistäminen Soittoäänen palauttaminen Tulevan puhelun hylkääminen Näytä soittajan tiedot 1) Puhelu meneillään Meneillään olevan puhelun aikana näytössä esitetään soittonumero tai kontaktin nimi ja puhelun kestoaika. Asiayhteydestä riippuen seuraavat toiminnot voidaan valita: Pidä puhelu Jatka puhelua Sammuta mikrofoni Kytke mikrofoni päälle Lopeta puhelu Näytä soittajan tiedot 1) Konferenssi meneillään Käynnissä olevan konferenssipuhelun aikana, puhelun kesto näkyy näytöllä. Asiayhteydestä riippuen seuraavat toiminnot voidaan valita: Konferenssipuhelun laittaminen pitoon - tilapäinen poistuminen konferenssipuhelusta (se jatkuu taustalla) Palaaminen pidossa olleeseen konferenssipuheluun Sammuta mikrofoni Kytke mikrofoni päälle Konferenssipuhelun lopettaminen Näytä konferenssipuhelun tiedot Konferenssin yksityiskohdat Paina meneillään olevan konferenssin aikana konferenssin kuvaa saadaksesi näytölle muiden konferenssiin osallistuvien henkilöiden luettelon. Seuraavat toiminnot voidaan valita puhelintyypistä riippuen: Näytä Osallistujan tiedot Puhelinkeskustelu osallistujan kanssa konferenssipuhelun ulkopuolella Puhelin lopetus konferenssipuheluun osallistujan kanssa Konferenssi Konferenssi asettaa yhteisen puhelinpalaverin, johon osallistuu vähintään kolme ja enintään kuusi osanottajaa. Konferenssin aloitus/uuden osanottajan kutsuminen Soittaminen uudelleen soiton tai konferenssin aikana. tai Uuden saapuvan puhelun aikana napsauta. 1) Näppäin toimii ainoastaan silloin, kunyhteystiedot tallennetaan puhelinmuistioon. 38 Viestintä

41 Ajoneuvojärjestelmät Ajotavan valinta Driving Mode Selection) Ajoneuvoasetukset Johdatus aiheeseen Tässä kappaleessa on tietoa seuraavista aiheista: Ajotavan valinta Driving Mode Selection) 39 Ajoneuvotiedot 40 Pysäköintilämmitys ja -tuuletus 41 ESC- ja ASR-järjestelmät 41 Renkaat 41 Avustinjärjestelmät 41 Pysäköinti ja käsittely 42 Valo 43 Peili ja pyyhkimet 43 Avaaminen ja sulkeminen 43 Istuimet 43 Monitoiminäyttö 44 Huolto 44 Tehdasasetusten palautus 44 Climatronicin asettaminen 44 Huomioi ensimmäiseksi turvallisuusohjeet» Sivu 4, Tärkeitä huomautuksia. Ajoneuvojärjestelmien asetukset voidaan tehdä vain virta päälle. Huomautus Yksittäiset järjestelmät on kuvattu dokumentaatiossa» Auton käyttöohjekirja. Jos joidenkin järjestelmien toiminnot kytketään pois päältä, silloin virran poisja päällekytkennän jälkeen muutamat toiminnot, esim. ESC-järjestelmän osat, kytketään turvallisuussyistä takaisin päälle. Kuva 25 Ajotavan valintanäppäin: Versio 1/versio 2 Ajotavan valinnan valikosta voidaan valita yksi ajotavoista (Normal, Sport, Eco, Individual). Jos on valittu muu kuin ajotapa Normal, näppäimessä näkyy valosymboli tai» Kuva 25. Valittuna oleva ajotapa näytetään päävalikon tilarivillä symbolin» Kuva 30 sivulta 44 vieressä (yllä vasemmalla). Päävalikon kutsuminen Paina näppäintä tai» Kuva 25. Normal - normaalin ajotavan kytkentä päälle Cancel - valikon lopetus ajotavan valintaa varten Information - Tietoja tila-asetuksista Sport - urheilullisen ajotavan kytkentä päälle Cancel - valikon lopetus ajotavan valintaa varten Information - Tietoja tila-asetuksista Eco - polttoainetta säästävän ajotavan kytkentä päälle Cancel - valikon lopetus ajotavan valintaa varten Information - Tietoja tila-asetuksista Individual - yksilöllisen ajotavan kytkentä päälle Cancel - valikon lopetus ajotavan valintaa varten Setup - yksilöllinen asetus Steering (ohjaus): - ohjaustehostimen ominaisuuksien asetus Normal - normaali Sport - urheilullinen Ajoneuvojärjestelmät 39

42 Engine (moottori): - moottorin (voimansiirron) ominaisuuksien asetus Normal - normaali Sport - urheilullinen Eco - taloudellinen ACC: - auton kiihdytyksen asetus ajotilanteeseen mukautuvan vakionopeudensäätimen ollessa päällä Normal - normaali Sport - urheilullinen Eco - taloudellinen Dynamic bend light: - mukautuvan ajovalon ominaisuuksien asetus Normal - normaali Sport - urheilullinen Eco - taloudellinen Air conditioning (ilmastointi): - Climatronicin ominaisuuksien asetus Normal - normaali Eco - taloudellinen Reset Mode - Aseta kaikkien Individual-ajotavan valikkokohtien tilaksi Normal Cancel - nykyisen asetuksen säilyttäminen Reset - asettaa kaikkien valikkokohtien tilaksi Normal Huomautus Jos laitetta pidetään valikolla "Select driving mode" (valitse ajotapa) pidempään kuin 10 sekuntia ilman käyttötoimenpiteitä, tapahtuu vaihto viimeksi valittuna olleeseen valikkoon tai laite kytkeytyy pois päältä. Ajoneuvotiedot Kuva 26 Ajotiedot / ajoneuvon tila Kuva 27 Rengaspaineen valvontanäyttö - Näyttöesimerkki: järjestelmä ilmoittaa rengaspaineen muutoksesta takana oikealla Näyttösivun kuvaus A Ajomatka B Ajoaika C Keskinopeus D Keskimääräinen polttoaineen kulutus E Likimääräinen ajomatka ennen seuraavaa tankkausta F Kuvaus ajomatkasta ennen seuraavaa tankkausta (kun arvioitu ajomatka on alle 300 km, ajoneuvo lähenee hitaasti symbolin suuntaan) G Auton kuvaus (värillisenä esitettävä auton kohta viittaa siihen liittyvään varoitusviestiin, jonka teksti tulee näytölle, kun kosketat auton kuvaa) Päävalikon kutsuminen Paina painiketta. Driving data - ajotietojen näyttö Näyttöruudulla voidaan näyttää yhtä kolmesta ajotietojen muistista» Kuva 26. Since start - yksittäiset ajotiedot Long-term - pitkän aikavälin ajotiedot Since refuelling - polttoaineen tankkauksen jälkeiset tiedot Ajotietomuistien välillä voidaan vaihtaa toimintonäppäimillä. Conv. consumers - Näyttää enintään kolme sähköosaa, jotka kuluttavat suurimman osan polttoaineesta (esim. ilmastointi jne.) ja kaikkien mukavuusvarusteiden kuluttaman polttoainemäärän Vehicle status - ajoneuvon kuntoa koskevien tietojen» Kuva 26 tai rengaspainevalvonnan näyttö Vehicle status - ajoneuvon kuntoa koskevien tietojen näyttö - ei viestejä / - Varoitusilmoitukset auton tilasta, viestien lukumäärä (jos on vain yksi viesti, silloin näytetään varoitusviestin teksti) - START-STOP-automatiikan tilaa koskevien tietojen näyttö 40 Ajoneuvojärjestelmät

43 TPMS - rengaspaineen valvontanäytön toiminta» Kuva 27 SET - rengaspainearvojen tallennus Valikoiden välillä voidaan vaihtaa toimintonäppäimillä. Huomautus Painikkeen painamisen jälkeen näytetään viimeksi näytetty valikkonäkymä näkyviin. Pysäköintilämmitys ja -tuuletus Kuva 28 Seisontalämmitys: Päävalikko/Esivalinta-ajan asetus Päävalikon kutsuminen Paina Climatronic-paneelissa olevaa näppäintä. Tai Paina näppäintä. Asetus A Departure time: Viikonpäivä ja kellonaika, johon mennessä ajoneuvon pitää olla käyttövalmis» Kuva 28 B Heating/Ventilation: käyttötavan asetus C Esivalinta-aikojen luettelo, esivalinta-ajan käyttöönotto / käytöstä poisto D Esivalinta-ajan 1-3 ja käyntiajan asetus (10-60 minuuttia) E Kun lämmitys on päällä, ikkunat näkyvät punaisena / kun ilmastointi on päällä, ikkunat näkyvät sinisenä Vain yksi asetettu esivalinta-aika voi olla aktivoituna kerrallaan. Automaattisen käynnistyksen jälkeen aktivoitu esivalinta-aika poistetaan taas käytöstä. Seuraavaa käynnistystä varten on aktivoitava yksi esivalinta-ajoista. Järjestelmä pysähtyy automaattisesti, kun asetettu toiminta-aika on kulunut loppuun, mutta se voidaan tätä ennen kytkeä pois päältä suoran päälle-/ poiskytkennän symbolinäppäimellä tai radiokauko-ohjaimella. Huomautus Kun esivalinta-ajaksi valitaan jokin päivä, sunnuntain ja maanantain välissä on yksi paikka ilman määriteltyä päivää. Jos tämä asetus otetaan käyttöön, auto on käyttövalmis valittuna ajankohtana riippumatta sen hetkisestä viikonpäivästä. Jos jokin muu aika asetetaan» Sivu 16, Aika- ja päiväysasetukset, aktivoitu esivalinta-aika poistetaan automaattisesti. Esivalinta-aika aktivoidaan uudelleen. ESC- ja ASR-järjestelmät Paina painiketta ESC system:. Activated - ESC-järjestelmän kaikkien komponenttien kytkentä päälle ASR off - ASR-järjestelmän kytkentä pois päältä ESC Sport - ESC Sportin aktivointi Renkaat Paina painiketta Tyres. TPMS - rengaspainevalvontanäytön järjestelmä SET - rengaspainearvojen tallennus Winter tyres - talvirenkaiden nopeusrajoituksen asetus Speed warning - talvirenkaiden nopeusvaroituksen kytkentä päälle ja pois Warning at - nopeuden asetus varoitukselle Avustinjärjestelmät Paina painiketta Driver assistance. Ajoneuvojärjestelmät 41

44 ACC (adaptive cruise control) - ajotilanteeseen mukautuvan vakionopeudensäätimen asetus Driving programme (ajo-ohjelma): - Auton kiihdytyksen asetus ajotilanteeseen mukautuvan vakionopeudensäätimen ollessa päällä 1) Normal - normaali Sport - urheilullinen Eco - taloudellinen Last distance selected - viimeksi valitun etäisyyden kytkentä päälle ja pois Distance (etäisyys): - etäisyyttä edellä ajavaan autoon valvovan järjestelmän asetus Very close - erittäin pieni etäisyys Close - pieni etäisyys Medium - keskimääräinen etäisyys Far - suuri etäisyys Very far - erittäin suuri etäisyys Front Assist etäisyyttä edellä ajavaan autoon valvovan avustinjärjestelmän asetus Active - ajonavustusjärjestelmän kytkentä päälle ja pois Advance warning - esivaroituksen kytkentä päälle ja pois Display distance warning - etäisyysvaroitusnäytön kytkentä päälle ja pois Lane Assist - kaistanpitoavustimen asetus Active - ajonavustusjärjestelmän kytkentä päälle ja pois Adaptive lane guidance - mukautuvan kaistanpitoavustimen kytkentä päälle ja pois Driver Alert System - väsymisen tunnistuksen kytkentä päälle ja pois ProActive passenger protection - ennakoivan matkustajasuojajärjestelmän kytkentä päälle ja pois Pysäköinti ja käsittely Kuva 29 Optisen pysäköintijärjestelmän näyttö Näyttösivun kuvaus A Akustisen pysäköintitutkan kytkentä päälle ja pois B Optisen pysäköintijärjestelmän kytkentä pois päältä C Ohjeiden näyttö: Look! Safe to move? (Ajoreitin arviointi) D Ajokaistan näyttö ohjauskulman mukaan E Ajokaistalla toistaiseksi törmäysalueen ulkopuolella tunnistettu este esitetään keltaisena lohkona F Törmäysalueella tunnistettu este esitetään punaisena lohkona Älä jatka ajamista! G Esteistä vapaaksi tunnistettu alue esitetään läpinäkyvänä lohkona. H Törmäysalueen ulkopuolisella valvonta-alueella tunnistettu este esitetään valkoisena lohkona. Paina painiketta Parking and manoeuvring. ParkPilot - pysäköintitutkan asetus Activate automatically - pysäköintitutkan näytön kytkentä päälle ja pois (eteenpäin ajettaessa) Front volume - Esteen tunnistuksen signaaliäänen äänenvoimakkuuden asettaminen Front tone setting - Esteen tunnistuksen signaaliäänen äänenkorkeuden asettaminen Rear volume - Esteen tunnistuksen signaaliäänen äänenvoimakkuuden asettaminen 1) Ajotavan valinnalla varustetuissa autoissa tämä asetus tehdään valikossa» Sivu 39, Ajotavan valinta Driving Mode Selection). 42 Ajoneuvojärjestelmät

45 Rear tone setting - Esteen tunnistuksen signaaliäänen äänenkorkeuden asettaminen Audio lowering: - Kaiuttimien äänenvoimakkuuden alentaminen (audio) Off - ei kaiuttimien äänenvoimakkuuden alentamista Weak - vähäinen kaiuttimien äänenvoimakkuuden alentaminen Medium - keskitasoinen kaiuttimien äänenvoimakkuuden alentaminen Strong - suuri kaiuttimien äänenvoimakkuuden alentaminen Huomautus Pysäköintitutkan pienennetty näyttö voidaan vaihtaa täyskuvanäytöksi napauttamalla ruudun näyttöalueelle. Valo Paina painiketta Light. Light assistance - ulkovalaistuksen asetus Dynamic Light Assist - kaukovalojen ohjaustoiminnon kytkentä päälle ja pois Switch-on time: - valoantureiden herkkyyden asetus ympäristövalon intensiteetin muutoksen mukaan Early - suuri herkkyys Medium - keskimääräinen herkkyys Late - vähäinen herkkyys Automatic headlight control (rain) - sateella toimivan automaattisen ajovalojen ohjauksen kytkentä päälle ja pois Daytime running lights - päiväajovalojen kytkentä päälle ja pois Lane change flash - mukavuusvilkutuksen kytkentä päälle ja pois Travel mode: - matkailijan ajovalojen kytkentä päälle ja pois Right-hand traffic - oikeanpuoleista liikennettä varten Left-hand traffic - vasemmanpuoleista liikennettä varten Interior lighting - sisävalojen asetus Instrument/switch lighting (hallintalaite/kytkinvalo). - mittariston ja hallintalaitteiden valaistuksen kirkkauden säätö Footwell light - jalkatilan valaistuksen kirkkauden säätö Coming/Leaving Home function - COMING HOME/LEAVING HOME-toiminnon asetus Coming Home function - valaisuajan asetus autosta poistumisen jälkeen (0-30 sekuntia, 0 - toiminto on pois päältä) Leaving Home function - valaisuajan asetus auton lukituksen avaamisen jälkeen (0-30 sekuntia, 0 - toiminto on pois päältä) Peili ja pyyhkimet Paina painiketta Mirrors and wipers. Mirrors - peilin asetus Synchronous adjustment - sivupeilin synkronointiasetuksen kytkentä päälle ja pois Lower while reversing - etumatkustajan peilin alassuuntauksen kytkentä päälle ja pois Fold in when parked - radiokauko-ohjausavaimen tai kahvassa olevan anturin (KESSY) avulla toteutuvan peilin sisäänkäännön kytkentä päälle ja pois Wipers - lasinpyyhkimien asetus Automatic wiping in rain - sateella toimivan automaattisen tuulilasinpyyhkimen kytkentä päälle ja pois Automatic rear wiper - automaattisen takalasin pyyhkäisyn kytkentä päälle ja pois Avaaminen ja sulkeminen Paina painiketta Opening and closing (Avaaminen ja sulkeminen). Window operation - ikkunalasien käytön asetus Conv. opening: - mukavuusavauksen asetus All windows - kaikki ikkunat Driver window - vain kuljettajan ikkuna Pois mukavuusavauksen käytöstä poisto Central locking - ovien avaamisen ja sulkeminen asetus Door unlocking: - oven lukituksen avauksen asetus All doors - kaikki ovet Single Door kuljettajan ovi tai järjestelmällä KESSY kuljettajan tai matkustajan ovi Kuljettajan puolella Ovet kuljettajan puolelle tai järjestelmällä KESSY ovet kuljettajan tai matkustajan puolelle Automatic locking - liikkeellelähdössä tapahtuvan automaattisen lukituksen kytkentä päälle ja pois Acoustic confirmation - akustisten signaalien kytkentä päälle ja pois murtohälyttimellä varustetun auton lukituksen ja lukon avauksen yhteydessä Istuimet Paina painiketta Seats. Ajoneuvojärjestelmät 43

46 Store seat position - kuljettajan istuimen ja ulkopeilin asennon tallennus radiokauko-ohjaimeen auton lukitsemisen yhteydessä Vehicle key activated - kuljettajan istuimen ja ulkopeilin asennon tallennus radiokauko-ohjaimeen, kun auto lukitaan Monitoiminäyttö Paina painiketta Multifunction display. Tässä valikossa voidaan näyttää/piilottaa monitoiminäytön valikkokohdat mittariston näytössä sekä nollata ajotiedot. Current consumption - hetkellisen polttoaineen kulutuksen näytön kytkentä päälle ja pois Average consumption - keskimääräisen polttoaineen kulutuksen näytön kytkentä päälle ja pois Refuel quantity - lisätankkauksen näytön kytkentä päälle ja pois Conv. consumers - mukavuusvarusteiden polttoaineen kulutuksen näytön kytkentä päälle ja pois Eco tips - polttoainetta säästävän ajotavan ohjeiden näytön kytkentä päälle ja pois Travelling time - ajoajan näytön kytkentä päälle ja pois Distance - ajomatkan näytön kytkentä päälle ja pois Average speed - keskimääräisen ajonopeuden näytön kytkentä päälle ja pois Digital speed display - tämänhetkisen ajonopeuden näytön kytkentä päälle ja pois Speed warning - nopeusvaroitusnäytön kytkentä päälle ja pois Oil temperature - öljyn lämpötilan näytön kytkentä päälle ja pois Reset Since start driving data - yksittäisajomuistin uudelleenasetus laitteen näytöllä ja mittariston näytöllä Reset Long-term driving data - pitkäaikaismuistin uudelleenasetus laitteen näytöllä ja mittariston näytöllä Huolto Paina painiketta Service. Vehicle no.: - auton tunnistenumeron näyttö Inspection: --- / kilometrien/päivien määrä seuraavaan huoltoon saakka Oil change service: --- / kilometrien/päivien määrä seuraavaan öljynvaihtoon saakka Tehdasasetusten palautus Paina painiketta Factory settings. Tässä valikossa voidaan palauttaa tehdasasetuksiin ajoneuvojärjestelmien asetusten valikkokohdat. All settings - kaikkien valikkokohtien palautus Driver assistance - Driver assistance (ajoavustin) -valikon nollaus Parking and manoeuvring - valikon Parking and manoeuvring (pysäköinti ja käsittely) palautus Light - Light (valot) -valikon nollaus Mirrors and wipers - valikon Mirrors and wipers (peilit ja pyyhkimet) palautus Opening and closing - valikon Opening and closing (avaaminen ja sulkeminen) palautus Multifunction display - Monitoiminäytön valikon nollaus Kun jokin edellä mainittu valikkokohta valitaan, järjestelmä kysyy, haluatko tosiaan palauttaa asetukset. Cancel - Paluu takaisin järjestyksessä ylempään valikkoon Reset - asetusten palautus Climatronicin asettaminen Kuva 30 Climatronic: Päävalikko Climatronic-valikossa näyttöruudulla näkyy halutun lämpötilan asetukset kuljettajan puolella ja etumatkustajan puolella» Kuva 30. Halutun lämpötila-asetuksen perusteella esitetään ilmasuuttimista tulevia ilmanvirtauksia sinisenä (lämpötila alle 22 C) tai punaisena (lämpötila yli 22,5 C). Climatronicin automaattikäytössä näyttöruudulla näkyy AUTO. Päävalikon kutsuminen Paina Climatronic-paneelissa olevaa näppäintä. 44 Ajoneuvojärjestelmät
