1 ATOPkh Työmäärälaskenta Kuvankäsittely ohjelmaversio 24/2018

2 Sisällysluettelo 1/5 Yleistä ATOP-TIETO Oy 7 Ohjelmat ja tietopankit 8 Työnmitoituksen historia 9 Työntutkimukset kiinteistönhoidossa 10 Työntutkimus 11 Tietopankki, ATOP 12 Standardien numerointi 13 ATOPkh päänäyttö ja tilarivi 14 Apuaika % 15 Pikanäppäimet ja zoomaus 16 Pikavalikko 17 Yksittäisen elementin valinta 18 Alueen / elementin valintatapa 19 Alueen / elementin valinta - valintasuodatin 20 Kursorin asetukset 21 Kursorin asetukset TIF ja DWG kuvissa 22 Lyhenteistä 23 Kuvat sähköpostista ATOP -ohjelmaan 24 ATOP -ohjelman ymmärtämät kuvamuodot Rasteri- (TIF) ja vektorikuvat (DWG) 25 Vektorikuvat ATOP ohjelmaan 26 Projektin tiedot Kuvaprojektin tekeminen 27 Projektin avaaminen 28 Projektin tiedot 29 Projektin / piirustuksen poistaminen 30 Aktiivinen / passiivinen projekti 31 Työmäärälaskenta Työmäärälaskenta 32 Laskentamallin käyttäminen 1/2 33 Laskentamallin käyttäminen 2/2 34 Tilamallit 35 Työmäärälaskenta kortin painikkeet ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 2

3 Sisällysluettelo 2/5 Työmäärälaskenta kortin tiedot 1/2 37 Työmäärälaskenta kortin tiedot 2/2 38 Tilamallin työrivit 39 Työrivin valmisteluaika %, poiminnat ja hintaryhmä 40 Näytä paketti / std / kuva 41 Laadun vaihtaminen 42 Kerta-aikojen muuttaminen 43 Poista työ ja palauta työ 44 Työpaketin lisääminen / Lisää työ 45 Yksittäisen standardin lisääminen / Lisää työ 46 Töiden lisääminen standardin etsiminen 47 Laskennan tallennus 1/2 48 Laskennan tallennus 2/2 49 Uuden tilamallin lisääminen ja poistaminen 50 Hoitoluokka 51 Vanha kohde pohjaksi 52 Avaa vanha projekti 53 Projektien siirrot Projektien / kuvien siirtäminen laskijalta toiselle 54 Rasterikuvien käsittely Rasterikuvien toiminnot 55 Rasteritiedoston (TIF) avaus 56 Rasterin oikaisu 57 Rasterin kierto 58 Kuvan skaalaus 59 Hae rajat 10% marginaalilla 60 Mittakaavan asettaminen 61 Piirustuksen tallentaminen 62 Tallennetun piirustuksen tiedot 63 Mitan tarkistus skaalauksen jälkeen 64 Tyhjennä alue 65 Kopioi alue 66 Rasteri- ja vektorikuvat Lisää rasterikuva ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 3

4 Sisällysluettelo 3/5 Vektorikuvien käsittely Vektorikuvien toiminnot 68 Vektorikuvan avaaminen 69 Kuvarajojen haku tarvittaessa 70 Mittakaavan asetus tarvittaessa 71 DWG analyysi kuvan siistiminen 72 Poista ei näkyvät tasot 73 Piirustuksen tallentaminen 74 Elementin / elementtien poisto 75 Elementtien ominaisuuksien muuttaminen 76 Elementin / elementtien siirtäminen 77 Alueiden neliöinti Suorakaiteen muotoinen alue / tila 78 Epäsäännöllisen muotoinen alue / tila 79 Alueen poistaminen 80 Aukon lisäys neliöidessä 81 Aukon lisäys jälkikäteen 82 Työmäärälaskenta kuvasta: alueen tiedot ja värityskriteerit Alueen tiedot 1/2 83 Alueen tiedot 2/2 84 Viivan tiedot 85 Muokkaa aluetietoa 86 Muokkaa aluetietoja 87 Alueen tietojen kopiointi 1/2 88 Alueen tietojen kopiointi 2/2 89 Kuvan viimeistely Alueen otsikkotekstin tiedot 90 Värikartta kuvaan 91 Alueen värimääritysten korjaus 92 Oman värimäärityksen lisääminen 93 Selitetekstien muuttaminen 94 Tekstin lisäys 95 Tekstin / tekstien korjaus / siirto 96 Tekstin ominaisuuksien muuttaminen 97 Alueen tekstien koon / värin muuttaminen 98 Otsikkotaulu kuvaan 99 Otsikkotaulun tietojen muuttaminen 100 Otsikkotaulun siirtäminen ja poistaminen 101 Tulostaminen Piirustuksen tulostaminen 102 Piirustuksen tulostus PDF tiedostoksi 103 Yhteydet muihin ohjelmiin Leikepöytä ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 4

5 Sisällysluettelo 4/5 Alueiden käsittelyn lisätoiminnot Alueen koon muutos: viivan pisteiden siirto 105 Alueiden haku 106 Pinta-alan / piirin laskenta 107 Luokitteluraportti 108 Symbolit Symbolien käsittely ja lisääminen 109 Omien symbolien lisääminen 110 Tietojen määritys ja hakua 111 Tiedostojen linkittäminen:.doc tai.txt 112 Tiedostojen linkittäminen:.vxp (esim. valokuva tai piirustus) 113 Vektorikuvan käsittelyn erikoistoiminnot Viivan piirtäminen ja pituuden laskeminen 114 DWG kuva jossa on aluetietoja valmiiksi 115 Vektorikuvan automaattinen neliöinti 1/3 116 Vektorikuvan automaattinen neliöinti 2/3 117 Vektorikuvan automaattinen neliöinti 3/3 118 Mitkä tasot näkyvät kuvassa 119 Sammuta taso 120 Vektorikuvan skaalaus 121 Vektorikuvan kääntäminen 122 Viivat samalla tasolla makrojen purkaminen 123 Geometrian venytys (pinta-alan päivitys) 124 Raportit Tulostaminen 125 Työmäärät tilamalleittain, suppea 126 Työohjeet 127 Työrivit yhdistettynä 128 Kustannuslaskenta Exceliin 1/5 129 Kustannuslaskenta Exceliin 2/5 130 Kustannuslaskenta Exceliin 3/5 131 Kustannuslaskenta Exceliin 4/5 132 Kustannuslaskenta Exceliin 5/5 133 Hoitoluokat / Tarjouspyyntö 134 Raportit ylävalikosta Yleistä 135 Projektien työmäärät yhdistettynä 136 Projektien työrivit yhdistettynä, poiminnat yhteensä 137 Projektin tunnusluvut 138 Projektien työtunnit hintaryhmittäin ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 5

6 Sisällysluettelo 5/5 Tietojen varmistaminen ja varmuuskopiot 140 Tilannekohtaiset ohjeet Piirustuksen tallentaminen 141 Kuvaprojektin luominen ja piirustuksen avaaminen 142 Uuden työmäärälaskennan tekeminen 143 Vanhan työmäärälaskennan avaaminen 144 Oma tietopankki Omat työrivit tietopankkiin 145 Oma työpaketti tietopankkiin 146 Omat pikalaskentapohjat 1/3 147 Omat pikalaskentapohjat 2/3 148 Omat pikalaskentapohjat 3/ ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 6

7 Yleistä ATOP-TIETO Oy Yritys perustettu vuonna 1986 ATOP-ohjelmistojen käyttäjiä yli 1600 Asiakkaina: kunnat, siivous -ja huoltoliikkeet, valtio, teollisuus, sairaalat, oppilaitokset, konsultit jne. Vientiä: ATOPs ja ATOPsLite: Ruotsi, Norja, Latvia, Viro, Venäjä Toiminta-ajatus ja yhteiskunnallinen tavoite ATOP-TIETO Oy:n ohjelmistot ja yhtiön henkilöstö auttavat asiakkaita hyvään tulokseen siivous-, kiinteistöhoito- ja korjausrakentamistöiden suunnittelussa, myynnissä sekä rationalisoinnissa. Pyrimme siihen, että asiakkaidemme ATOP-ohjelmistoilla suunnittelemat ja mitoittamat työt perustuvat tutkittuun tietoon ja antavat siten mahdollisuuden oikeudenmukaisesti jaettuun ja ergonomisesti hyvässä hinta- ja laatusuhteessa tuotettuun työhön. Yhteystiedot ATOP-TIETO Oy Malminkaari 21 C, HELSINKI Puh: Fax: Hotline -tukipalvelu arkisin klo. 09:00-16:00. Puh: Sähköposti: ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 7

8 Yleistä Ohjelmat ja tietopankit ATOPs ja ATOPsLite siivouksen ja oheispalvelujen suunnittelun ja laskennan läpinäkyvä erikoisohjelmisto työmäärien laskenta piirustukseen tai ilman piirustusta monipuolinen raportointi kustannuslaskenta ATOPkh ja ATOPkhLite kiinteistönhoidon ja huollon sekä oheispalvelujen suunnittelun ja laskennan erikoisohjelmisto kaikkien kiinteistönhoitotöiden laskenta piirustukseen tai ilman piirustusta monipuolinen raportointi kustannuslaskenta ATOPviewer ohjelmisto johdolle ja esimiehille tarkoitettu ATOPs ja ATOPkh ohjelmistoilla tehtyjen laskentojen katseluun ohjelmistolla voidaan ajaa koontiraportteja laskentakannasta sekä tarkastella muun muassa mitoitusten keskeisiä tunnuslukuja ja tehdä kohteiden välistä vertailua ATOPpts kunnossapidon ja korjausrakentamisen erikoisohjelmisto budjetit ja vuosiohjelmat korjauksista kunnossapitosuunnitelma korjausten hinnoittelu työmäärät työselitysmallit asiakirjapohjat tarjouspyyntöihin ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 8

9 Yleistä Työnmitoituksen historia luku Ensimmäiset standardit Keski-Euroopasta 1966 Komiteamietintö: Talonmiehen työn mittaaminen 1972 VM (Valtionvarainministeriön) siivoustyön Menetelmäja Aikastandardit eli yksittäisstandardit 1975 Helsingin kaupunki: Kokonaisstandardijärjestelmä 1980 KSV (Kunnallinen Sopimusvaltuuskunta) Siivoustyön mitoituskansiot Pehtoori 1984 Atop-siivousniekka Luuttu 1986 ATOP-TIETO Oy perustettiin Atop-Järjestelmä: Mitoitus, työohjeet ja kustannuslaskenta Sisukas, mitoitus suurkoneille 1990 KIMI Uudistuva kiinteistötyö Atop-3 Atop-Mikko 1993 Menetelmä ja aikastandardien ylläpito työmarkkinaosapuolille kieliversiot Atop-3:sta 1994 KIMI Kiinteistötyön hallintajärjestelmä Vientitoiminta alkaa 1996 ATOPpts 1997 Quintet Suunnittelukeskus 2000 VERTEXATOP JoSu -raporttori 2003 ATOPkh ja ATOPkhLite 2006 ATOPs ja ATOPsLite 2009 ATOPviewer 2012 ATOPr ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 9

10 Yleistä Työntutkimukset kiinteistönhoidossa Menetelmä- ja työaikastandardeja voidaan laatia menetelmä- tai työvälinekohtaisesti. Menetelmä- ja aikastandardit eli yksittäisstandardit, perustuvat työntutkimuksiin. Tutkittavaan menetelmään perehtynyt ja asianomaisen toimialan tunteva koulutettu työntutkija suorittaa työntutkimuksen. Standardien laadinta koostuu kahdesta työvaiheesta: 1. Työmenetelmän kehittäminen ja menetelmäkuvauksen eli menetelmästandardin laadinta 2. Menetelmästandardin mukaisesti suoritetun työn tutkiminen standardiaikatutkimusmenetelmällä Työntutkimustilanteessa työsuoritukset tehdään ko. menetelmästandardin työnkuvauksen mukaisesti. Tutkimus suoritetaan menetelmään/välineeseen soveltuvissa olosuhteissa. Tutkimusta suorittaa useampi ammattitaitoinen henkilö ja heidän tulisi olla eri ikäisiä, jotta he mahdollisimman hyvin edustaisivat kaikkia alalla työskenteleviä henkilöitä. Tavoitteena on tehdä työ normaalijoutuisuudella eli tavanomaisella työtahdilla. Koska työntekijöiden kesken esiintyy yksilöllisiä eroja työn suoritusnopeudessa, työajat korjataan ns. Joutuisuuskertoimella jonka työntutkija määrittelee. Näin saatua aikaa kutsutaan normaaliajaksi. Työntutkija määrittelee kullekin työmenetelmälle ja välineelle erikseen elpymisajan. Elpymisajalla tarkoitetaan työsuorituksen aiheuttaman rasituksen poistumiseen tarvittavaa aikaa. Elpymäaika on riippuvainen työmenetelmän raskaudesta. Elpymisaika on mukana aikastandardissa. Työntutkimustilanteesta laaditaan työntutkimuspöytäkirja ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 10

11 Yleistä Työntutkimus Menetelmä- ja työaikastandardit voidaan laatia menetelmä- tai välinekohtaisesti. Kiinteistöhuollon työntutkimuksia ovat teettäneet mm. SKL ja ATOP-TIETO Oy, kiinteistönhuollon työntutkimuksiin erikoistuneella työntutkijalla. Helsingin kaupungin siivouksen suunnittelujaos tekee nykyään suurimman osan siivousalan työntutkimuksista. Standardit ovat työmarkkinajärjestöjen hyväksymiä. Ammattiliittojen edustaja on mukana menetelmäkehitystyössä ja aikaotoksia tehtäessä. Työaikastandardeissa on huomioitu joutuisuus, näin muutetaan erilaiset työnopeudet samantasoisiksi. Saatua aikaa kutsutaan normaaliajaksi. Työstä elpymiseen kuluva aika eli elpymäaika on mukana standardeissa, esim. selän oikaisu, kahvitauko ja tupakkatauko ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 11

12 Yleistä Tietopankki, ATOP ATOPkh ja ATOPkhLite sisältävät valmiin tietopankin kiinteistönhoitotöiden laskemiseen. ATOP-TIETO Oy:n tallentamia tietoja ei voi poistaa, mutta laskija voi tarvittaessa lisätä tietopankkiin omia työrivejä, työpaketteja ja laskentamalleja. Tietopankki koostuu : - työstandardeista (työrivit) - työpaketeista ja - laskentamalleista TYÖSTANDARDIT (työrivit) - KiMi -työntutkimukset - Talonmiehen työn mittaaminen - ATOP-TIETO Oy:n teettämät työntutkimukset - B, E, G ja J -alkuiset teknisten töiden standardit on tankattu työselitteineen valmiiksi, mutta laskijan pitää itse määrittää töille aika Vinkki Quintet -käyttäjille: Työrivin koodista kolme ensimmäistä merkkiä = Quintet -koodi. TYÖPAKETIT Työpaketit on koottu yhdessä asiakkaiden laaturyhmän kanssa. Huom! Työpaketeissa ei ole huomioitu kohteeseen siirtymiä. Suosituslaatu = Laatu 3 LASKENTAMALLIT ATOP-TIETO Oy:n laatimia pohjia löytyy seuraaviin rakennustyyppeihin: - As Oy, omistus - As Oy, vuokra - Koulu - Toimisto - Sairaala Laskentamalleissa on huomioitu kohteeseen siirtymät. Siirtymät on numeroitu aina laskennan loppuun ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 12

13 Yleistä Standardien numerointi Standardilauseet (yksittäiset työrivit) on numeroitu seuraavasti: 1:llä alkavat koodit = VIHERTYÖT 2:lla alkavat koodit = LUMITYÖT 3:lla alkavat koodit = PUHTAANAPITOTYÖT 4:lla alkavat koodit = TEKNISEN HUOLLON TYÖT 5:lla alkavat koodit = KÄYTTÄJÄPALVELUJEN TYÖT 6:lla alkavat koodit = TYÖKONEIDEN HUOLTOTYÖT A -alkuiset koodit = TYÖSEURANTAAN POHJAUTUVAT TYÖT (työt eivät pääsääntöisesti sis. valmisteluaikaa/elpymää) B, E, G, H, J alkuiset koodit = TYÖRIVIT ILMAN AIKA-ARVIOTA (laskijan tulee antaa aika-arvio käyttämälleen työlle) ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 13

14 Yleistä ATOP päänäyttö ja tilarivi Ohjeman versionumero ja tietopankki näkyy yläpalkissa Ohjelman sulkemispainike Tarkista, että valittuna on Perinteinen työkalurivi Ohjelmaikkuna n kokoa voi säätää oik.alakulmasta. Valikkorivi: Perustyökalurivi ja painonappivalikot: Ohjelmiston perustyökalurivit sijaitsevat valikkorivin alapuolella. Napsauta perustyökalurivin painiketta nähdäksesi sen alta tarjoutuvat vaihtoehdot. Tilarivi: Tilarivi on ATOP ikkunan alareunassa. Tilarivillä näkyvät valitsemasi toiminnon käyttöä ohjaavaa kehote sekä kohdistimen koordinaatit. Perustilassa alareunassa lukee: Ohjelman perustilaan pääsee painamalla ESC näppäintä näppäimistön vasemmassa yläkulmassa. Tilavirin tiedot vaihtuvat toimintojen mukaan, jolloin saat ohjeita toimintoihin tilariviltä Esim. uutta aluetta lisättäessä tilarivillä lukee: ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 14

15 Yleistä Apuaika % (organisaation apuaika) Apuaika % määritellään varsinaisen työnsuoritusajan (standardiaikojen) lisäksi. Se on kohdekohtainen, itse arvioitava ja sisältää mm. työpäivän aikana käytävät palaverit. Apuaika voi vaihdella 0-5 %:n välillä Apuaika määritellään jokaiselle tilamallille erikseen. Työmäärälaskentaa aloitettaessa apuaika voidaan määritellä kaikille valituille tilamalleille. Apuaikaa voi laskennan edetessä muuttaa vapaasti. -painikkeesta saa näkyviin tilamallin ja koko projektin apuajan minuutteina. Tilamalli yht- ja Projekti yht riveillä apuaika on laskettu työaikoihin ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 15

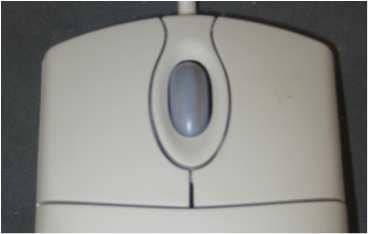

16 Yleistä Pikanäppäimet ja zoomaus Esc p v c Ctrl + a Toiminnon pysäytys/ lopetus Kuvan päivitys/ uudelleenpiirto Valmis (sama kuin hiiren keskimmäinen) Edellisen toiminnon peruutus Valitsee kuvan kaikki elementit Piirustuksen siirtäminen ruudulla SHIFT + hiiren KESKIMMÄINEN näppäin + ZOOMAUS: Rullahiiren rullalla voi zoomata lähemmäksi ja kauemmaksi. Huomaa, että kursorin kulloinenkin sijainti kuvassa määrittää zoomattavan alueen keskipisteen. F5 kuvan keskitys F6 zoomaus lähemmäksi F7 zoomaus kauemmaksi VALMIS: Useat ohjelman toiminnot hyväksytään kuittaamalla ne valmiiksi. Tämä tapahtuu joko: Hiiren keskipainikkeesta TAI V kirjaimella näppäimistöltä. AUTOMAATTINEN PISTEIDEN HAKU Automaattinen pisteiden haku on oletusarvoisesti aina poissa, kun käynnistät ohjelman Asetuksen voi muuttaa Tiedosto Kursorin asetukset ja laittamalla Automaattinen pisteiden haku arvoon Aina ja Haku alikuvien pisteisiin. Automaattisen pisteiden haun käytön aikana hetkellisesti pois, kun pidät ALT painiketta alhaalla kulmapistettä valitessasi (hiiren vasen). Rasterikuvaa neliöitäessä automaattinen pisteiden haku kannattaa asettaa pois päältä ja vektorikuvia neliöitäessä päälle ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 16

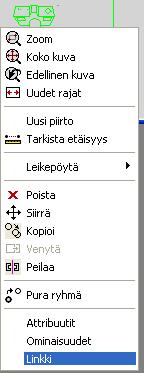

17 Yleistä Pikavalikko (hiiren oikea) Saat tilannekohtaisen pikavalikon näkyviin naksauttamalla hiiren oikean puoleista painiketta - Suurentaa valitsemasi alueen kuvasta - Koko kuva haetaan näkyville näyttöön - Ohjelma näyttää edellisen kuvan - Ohjelma hakee kuvalle uudet kuvarajat - Kuvan uudelleen piirtäminen - Etäisyyden mittaus - Leikepöytä Elementin valinnan jälkeen pikavalikko näyttää tältä: - Valitun elementin poistaminen - Valitun elementin siirtäminen - Valitun elementin kopioiminen - Peilaa elementin - Ryhmän purkaminen - Tarvitaan vain, jos kuvalla on attribuuttitietokanta - Valitun elementin ominaisuuksien muuttaminen Huom! Ryhmän purkamista ei saa käyttää alueisiin sen jälkeen kun kuva on neliöity! ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 17

18 Yleistä Yksittäisen elementin valinta Piirustus koostuu mm. viivoista, tekstistä ja elementeistä. Piirustuksessa elementillä tarkoitetaan yleisesti valmisosaa. Elementti saattaa sisältää mm. viivan/viivoja ja tekstiä. Useissa ATOP -toiminnoissa pitää ensin valita alue tai elementti, johon toiminto kohdistuu. Yksittäisen elementin valinta Yksittäisiä viivoja / elementtejä valitaan hiirellä. Naksauta hiiren vasemmalla painikkeella sen elementin / viivan päällä, jonka haluat valita Viivan keskelle ilmestyy punainen pieni neliö kertomaan onnistuneesta elementin valinnasta. Samalla työkaluriveille ilmestyy tietoja valitusta elementistä mm. sen väri, taso, leveys eli sen ominaisuudet. Alla näkyvässä esimerkissä on osoitettu klikattu elementtiä. Nähdään, että viivan väri on musta (väri 1). viiva sijaitsee tasolla 2 kynän vahvuus on 0.25 viivatyyppi on yhtenäinen Nämä kaikki ovat viivan ominaisuuksia. Kaikilla elementeillä on ominaisuuksia, jotka kertovat elementtityypistä riippuen väriin, kokoon, viivan leveyteen yms. liittyviä asioita. Kun hiirellä klikkaa kuvassa olevaa viivaa tai muuta elementtiä niin sen ominaisuudet tulevat näkyviin ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 18

19 Yleistä Alueen / elementin valintatapa Jos haluat esim. poistaa elementtejä isommalta alueelta, niin kannattaa sammuttaa kuvasta muut tasot, jotta ei tule vahingossa poistettua asiaankuulumattomia tasoja. Klikkaamalla hiiren vasemmalla yksittäisen elementin päällä näet, millä tasolla kukin elementti on. Sen jälkeen voit valita haluamasi tasot näkyviin. Yllä näkyvässä esimerkissä on haluttu jättää näkyviin vain tasot Alueen / elementin valintatapa Valitse useita elementtejä suorakaiteen muotoiselta alueelta Valitse useita elementtejä vapaamuotoiselta alueelta Alueen valinta Suorakaiteen muotoinen alue Alueen valinta tehdään siten, että painetaan hiiren vasen painike alas alueen kulmapisteessä ja vedetään hiirtä pitäen painiketta edelleen alhaalla siihen asti, minne aluevalinnan halutaan loppuvan. Siinä kohdassa vapautetaan hiiren vasen painike. Kaikki alueen sisälle jääneet elementit muuttuvat vaalean vihreiksi ja voit tehdä niille haluamasi toimenpiteet. Vapaamuotoinen alue Naksauta hiiren vasemmalla jokainen vapaamuotoisen alueen kulmapiste ja kuittaa alue lopulta Valmis (hiiren keskimmäinen TAI V kirjain näppäimistöltä). Kaikki alueen sisälle jääneet elementit muuttuvat vaalean vihreiksi ja voit tehdä niille haluamasi toimenpiteet ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 19

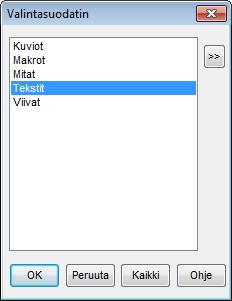

20 Yleistä Alueen / elementin valinta - valintasuodatin Valintasuodattimella voit valita vain tietyt elementtityypit näkyviin kuvasta. Kuvassa olevan tekstin valinta Valitse valintasuodatin ja ota väkänen pois kaikkien muiden, paitsi Tekstit valinnan edestä Käytä sen jälkeen valintatyökalua Valitse haluamasi alue kuvasta Valituksi tulevat vain tekstit (= maalautuvat vihreiksi). Tämän jälkeen valituille elementeille, tässä tapauksessa teksteille, voi tehdä värin, koon muutoksia eli muuttaa tekstin ominaisuuksia. Alla olevassa kuvassa on muutettu kaikkien tekstien väriksi punainen (alkup. musta) ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 20

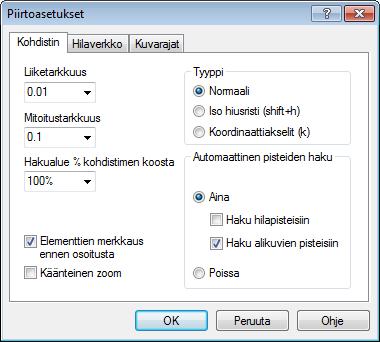

21 Yleistä Kursorin asetukset Automaattinen pisteiden haku Tarkoittaa sitä, että ohjelma ehdottaa lähinnä hiiren osoitinta sijaitsevaa kulmapistettä. Kursorin ulkonäkö kertoo, onko ohjelma löytänyt kulmapisteen vai ei. Automaattinen pisteiden haku on hyvä pitää päällä DWG piirustuksia käsitellessä. Silloin, kun ohjelma on löytänyt kulmapisteen, se kertoo siitä pienellä rastilla ja naksauttamalla hiiren vasemmalla painikkeella tässä kohtaa, kulmapiste kiinnittyy ohjelman ehdottamaan kohtaan. Automaattinen pisteiden haku -toiminto on poissa päältä aina, kun ATOP käynnistetään. Automaattinen pisteiden haku päälle/pois päältä Pois päältä. automaattisen pisteiden haun saat pois valitsemalla Tiedosto Kursorin asetukset - Poissa Hetkellisesti automaattisen pisteiden haun saat pois päältä pitämällä ALT painiketta alhaalla samalla, kun valitset kulmapistettä. Automaattisen pisteiden haun ollessa päällä kursori pyrkii automaattisesti hakemaan pysty- tai vaakaviivaa tai vektorikuvan kulmapisteitä. Yleensä toiminto halutaan pois päältä, kun käsitellään rasterikuvia eikä piirrettävien viivojen haluta olevan tarkalleen 90- tai 45- asteen kulmissa. Liiketarkkuus Liiketarkkuus tarkoittaa sitä, miten lähelle hiiren osoittimen sijaintia piste kiinnittyy, hiirtä naksautettaessa. Jos liiketarkkuuden arvo on suurempi kuin 0.01, niin voi olla vaikeata osua tarkasti kulmapisteisiin neliöidessäsi. Liiketarkkuuden oletusarvo on ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 21

22 Yleistä Kursorin asetukset TIF ja DWG kuvissa Kursorin asetukset Rasterikuva (TIF) Tarkista, että Tiedosto Kursorin asetukset Automaattinen pisteiden haku Poissa. Vektorikuva (DWG tai DXF) Tarkista, että Tiedosto Kursorin asetukset Automaattinen pisteiden haku Aina ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 22

23 Yleistä Lyhenteistä Tietokonemaailma on lyhenteiden luvattua maata. Alla joitakin lyhenteitä, joihin kurssin aikana törmäät. CAD DWG DXF TIF ZIP VXP Computer Aided Design = tietokoneavusteista suunnittelua AutoCAD DraWinG format AutoCAD piirustusten tallennusmuoto AutoCAD Data exchange Format AutoCAD tiedoston siirtomuoto on standardi rajapinta eri CAD - sovellusten välillä Tagged Image File format = yksi rasterikuvan lukuisista tallennusmuodoista. Ainoa rasteritiedostomuoto, jota ATOP ymmärtää Yksi tiedostojen pakkausmuoto. ATOP ohjelma ei pysty suoraan lukemaan zip -päätteisiä tiedostoja. Ne pitää avata ja purkaa ensin \ATOP\picts -kansioon Winzip ohjelmalla tai jollakin muulla tiedoston pakkaus- tai purkuohjelmalla, joka ymmärtää zip tiedostomuotoa. ATOP ohjelman oma tiedostomuoto. XML extensible Markup Language) XML-kieltä käytetään yleisesti mm. tiedonvälitykseen järjestelmien välillä. ATOP ohjelma lukee Optimaze tilahallinta järjestelmän XML kuvia eli pohjakuvassa on neliöidyt tilat ja tilatiedot valmiina ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 23

24 Yleistä Kuvat sähköpostista ATOP -ohjelmaan Sähköpostin liitteenä olevat tiedostot Jos saat kuvia sähköpostin liitteenä, ne pitää ensin tallettaa koneellesi. Kuvat kannattaa tallettaa suoraan \ATOP\picts kansioon, jotta ne näkyisivät heti ATOP ohjelmasta käsin. \picts -kansio on ATOP ohjelmaan tuotavien kuvatiedostojen oletuskansio. Jos piirustukset ovat pakattuja eli zip -päätteisiä, pura paketti ensin picts -kansioon. Vektorikuvat tunnistat siitä, että niiden tiedostotunniste on dwg tai dxf. Muussa muodossa olevia vektorikuvia et ATOP ohjelmaan voi tuoda. Esimerkiksi zip -päätteiset tiedostot pitää ensin purkaa Winzip ohjelmalla tai jollakin muulla pakkausohjelmalla. Rasterikuvat tunnistat siitä, että niiden tiedostotunniste on tif. Rasterikuvia voidaan tallettaa lukuisissa muissakin tallennusmuodoissa ( bmp, gif, jpg, wmf, pcx jne. ), mutta ATOP -ohjelmaan voit tuoda vain tif -muotoisia kuvia. Useilla kuvankäsittelyohjelmilla voidaan muuttaa jossakin muussa rasterikuvamuodossa talletettu rasterikuva tif -muotoon. Muita tiedostojen pakkausmuotoja Tiedostojen pakkaamiseen voidaan käyttää muitakin pakkaustapoja kuin zip tiedostot. Muita harvinaisempia tiedostojen pakkausmenetelmiä, ovat mm. : Tiedostotunniste ARJ LHA RAR 7z Lisätietoja ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 24

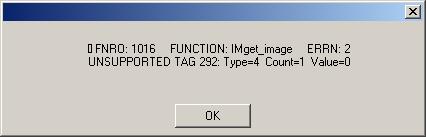

25 ATOP ohjelman ymmärtämät kuvamuodot Rasteri- (TIF) ja vektorikuvat (DWG) Rasterikuvat: - skannatut paperipiirustukset, jotka on tallennettu.tif -muotoon - piirustus täytyy skannata mustavalkoisena ( black&white eli B&W ) - jos skanneriohjelmassa on useampia TIF -tallennusmuotovaihtoehtoja - valitse uncompressed - resoluutio 300 dpi ( dots per inch / pistettä tuumalle ) on yleensä riittävä tarkkuus Esim. Tyypillisiä ongelmatilanteita kuvaa avattaessa -Yleensä yllä olevan kaltainen virheilmoitus kertoo siitä, että kuva on talletettu joko: - pakattuna, harmaasävykuvana tai värikuvana Jos rasterikuva on talletettu väärässä muodossa, niin yleensä sen saa talletettua skannerin mukana tulleella kuvankäsittelyohjelmalla ATOP ohjelman ymmärtämään muotoon. Vektorikuvat: - esim. arkkitehdiltä saadut kuvat ovat muotoa.dwg tai.dxf - pyydä kuvaan vain ulko- ja sisäseinät ja kalusteet, pinta-alat, tilan nimet ja neliöt Esim. Vektorikuvissa on usein paljon muutakin informaatiota ( mm. sähkö-, putki ja ilmastointi ). Näitä tietoja et siivousta mitoittaessasi tarvitse. Jos saat käyttöösi sellaisen kuvan, joissa kaikki em. ylimääräiset tiedot ovat mukana, kuvan koko saattaa nousta niin suureksi, ettet pysty sitä omalla koneellasi järkevällä nopeudella neliöimään ja käsittelemään. Tyypillisiä ongelmatilanteita kuvaa avattaessa Tarkista ensin, että kuvan nimessä EI ole välilyöntejä. Niitä ei myöskään saisi olla sen kansion nimessä tai koko sen polun nimessä, josta DWG kuvia avataan. Samoin jos polku muodostuu kovin pitkäksi (80 merkkiä tai yli), kuvan avaamisessa voi tulla ongelmia. Tällaisessa tapauksessa kannattaa nimetä tiedostot uudelleen siten, että nimessä ei ole välilyöntejä ja kopioida kuvatiedostot omalle koneelle johonkin kansioon, jolloin polku ei muodostu niin pitkäksi ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 25

26 ATOP ohjelman ymmärtämät kuvamuodot Vektorikuvat ATOP -ohjelmaan DWG kuvien tekeminen ja tallettaminen ATOP ohjelman ymmärtämään muotoon Kaikki Autocad -kuvat on tehtävä saman tasomäärittelyn (layer) mukaisesti X Ref managerin bind toiminolla X Ref objektit on muunnettava kiinteäksi osaksi kuvaan Kuvaan jätetään vain seinät, kiintokalusteet, huoneblockit eli ns. kiinteät kalusteet Ajetaan 'purge'-komento ennen kuvan tallettamista (poistaa tarpeettomat elementit) Kiinteistönhoidon mitoittajalle yleensä riittää, kun kuvassa on: ulko- ja sisäseinät pinta-alat tilan nimet neliöt Jotta alueet (huoneet) voitaisiin automaattisesti neliöidä: Huoneista tehdään yhtenäinen reunaviiva tietylle tasolle (layer), joka on kaikissa kuvissa samanniminen. Tällä tasolla ei saa olla muita elementtejä. Tästä huoneen reunaviivasta tehdään block. Jotta neliöityihin tiloihin saadaan siirtymään automaattisesti tietoa Tälle huone-blockille määriteltävä attribuuttitietokanta (kaikissa kuvissa samanniminen attribuuttikanta) jossa pitää olla ainakin seuraavat kentät (kaikissa kuvissa samannimiset): Tilan numero Tilan tyyppi Tilan pinta-ala Kiinteistönhoidon mitoittajan koneen suorituskyvystä Mitoituksessa käytettävät tietokoneet ovat pääsääntöisesti normaaliin toimistokäyttöön tarkoitettuja koneita. Ne eivät siis ole mitään CAD työasemia. Käytännössä tämä tarkoittaa sitä, että tiedostokooltaan kovin suuria piirustuksia ei näillä koneilla pysty avaamaan saati käsittelemään. Karkeasti voisi sanoa, että yli 20 Mt:n tiedostot eivät enää aukea ja yli 10 Mt:n kokoisia tiedostoja on todella hidas käsitellä. Parhaiten toimivat 1-5 Mt:n kokoiset piirustukset. Kaikki mitoittamisen kannalta ylimääräiset tiedot kuvassa usein hidastavat tai jopa estävät piirustuksen sujuvan jatkokäsittelyn ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 26

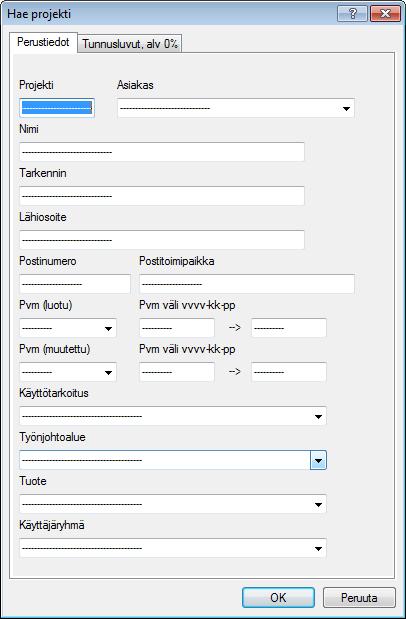

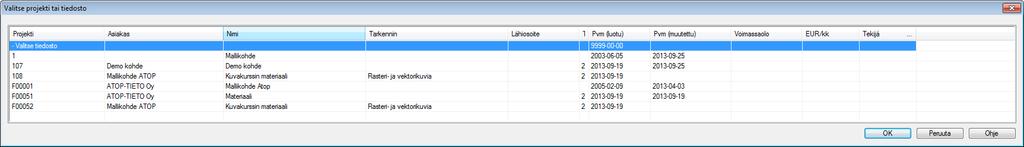

27 Projektin tiedot Kuvaprojektin tekeminen Valitse Projektit - Uusi Täytä projektikortti: - Ohjelma tarjoaa Projekti -kenttään automaattisesti seuraavaa vapaana olevaa numeroa - Älä tyhjennä kenttiä kokonaan. Jos et halua täyttää esim. Tarkennin -kenttää, niin jätä siinä olevat katkoviivat paikalleen. Kun uusi projekti syntyy OK painikkeen painamisen jälkeen, ohjelma tekee projektien tallennuskansioon ( projects kansion alikansioksi ) uuden kansion, jonka numero on sama kuin projektin numero. Projektikansioon tallentuvat piirustukset, tietokannat ja tiedostot. Näitä ATOP ohjelman alla olevia kansioita ei saa siirtää, poistaa tai nimetä itse uudelleen, koska silloin menetät projektin tiedot ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 27

28 Projektin tiedot Projektin avaaminen Avatessasi projektin, joka on jo talletettu ATOP ohjelmaan valitse Tiedosto Avaa tai Ne projektit, joiden Projekti kentässä on numero, ovat kuvallisia projekteja Ne projektit, joiden Projekti kentän ensimmäinen merkki on F kirjain ovat työmäärämitoituksia, jotka eivät sisällä piirustusta. (Muulla kuin F-kirjaimella alkavat ovat yleensä tuotuja kuvaprojekteja.) Ensiksi näyttöön tulee Projektin hakutiedot kortti, johon voit halutessasi suoraan syöttää etsimäsi projektin tietoja. Jos et halua tällaista rajausta tehdä, niin paina OK painikkeesta, jolloin saat listan kaikista koneellasi olevista projekteista ja voit valita siitä haluamasi. Projektin muutospäivä Projektin tietoihin on tullut uusi kenttä: Pvm. (muutettu). Tähän kenttään tallettuu tieto siitä milloin Projekti on viimeksi talletettu. Rivien järjestäminen Valintaikkunassa pystyt järjestämään rivejä. Oletusarvoisesti rivit ovat aluksi Projektinumeron mukaisessa aakkosnumeerisessa suuruusjärjestyksessä pienimmästä suurimpaan. Naksauta esim. sarakeotsikon Projekti päällä hiiren vasemmalla painikkeella kerran ja rivit järjestyvät suurimmasta projektinumerosta pienimpään. Näin on pyritty helpottamaan halutun projektin löytymistä. Voit järjestää rivejä kaikkien muidenkin näytöllä näkyvien sarakkeiden tekstien mukaiseen järjestykseen. Rivien Suodatus Voit tällä näytöllä myös etsiä haluamaasi projektia Kirjoita suodatuskenttään tekstiä, jota halutun projektin tiedoissa esiintyy ja paina Suodata. Tämän jälkeen listassa näkyy ainoastaan projektit, joiden tiedoissa suodatettavaa tekstiä esiintyy ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 28

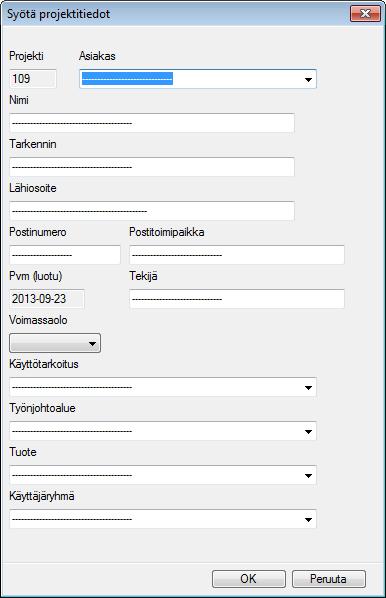

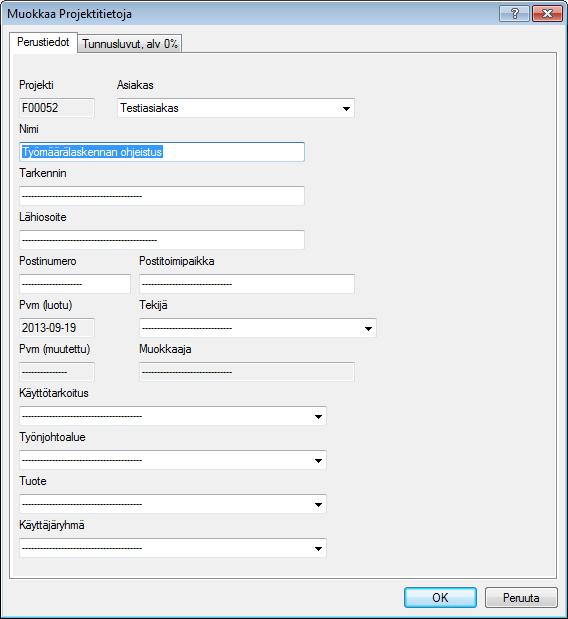

29 Projektin tiedot Projektin tiedot Projektin tiedot, numero ja nimi tulevat näkyviin otsikkoriville Projektin tietoja pääset myöhemmin täydentämään/muokkaamaan Tiedosto - Projektitiedot valikosta Voit muuttaa kaikkia muita projektin tietoja paitsi projektin numeroa jälkikäteen ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 29

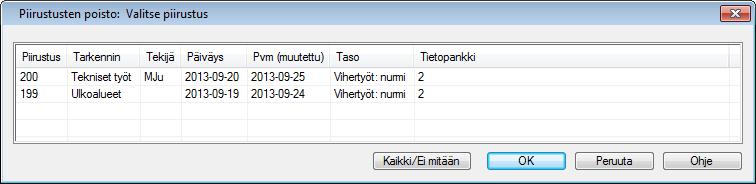

30 Projektin tiedot Projektin/piirustuksen poistaminen Koko projektin poistaminen piirustuksineen: Aktiiviprojektia ei voi poistaa! Aktiivisena on se projekti, jonka numero ja nimi näkyy ohjelman otsikkonauhassa. Jos juuri se projekti, jonka haluat poistaa on aktiivisena, niin aktivoi sen sijaan jokin toinen projekti TAI käynnistä ATOP uudestaan, jolloin aktiiviprojektia ei ole. Vasta tämän jälkeen projektin poistaminen onnistuu. Valitse ylävalikosta Projektit - Poista Kirjoita ruutuun projektinumero, jos muistat sen. Jos et muista niin paina OK, jolloin näet kaikki ohjelmassa olevat projektit ja voit valita listalta sen, jonka haluat poistaa. Ohjelma varmistaa vielä: Haluatko todella tuhota valitsemasi projektit -> Kyllä Piirustuksen poistaminen: Aktiivisena olevaa piirustusta ei voi poistaa! Sulje siis ensin kaikki piirustukset. Valitse ylävalikosta Projektit -> Piirustukset -> Poista piirustus Paina OK, niin näet kaikki piirustukset. Valitse listalta tuhottava piirustus ja paina OK. Ohjelma varmistaa vielä tuhotaanko myös nimiketiedot -> Kyllä ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 30

31 Projektin tiedot Aktiivinen/passiivinen projekti Voit laittaa projektin aktiiviseksi/passiiviseksi: Projektit - Muokkaa. Selaa kohteita nuolella tai hiirellä vierityspalkista. Jos valitset Akt/Pas -kenttään arvon: P (=passiivinen) A (=aktiivinen) projekti ei näy Tiedosto -> Avaa -valikossa. projekti näkyy Tiedosto --> Avaa -valikossa Jos projekteja alkaa olla ohjelmassa paljon ja niiden selaus ja löytäminen alkaa olla työlästä, niin projekti kannattaa laittaa passiiviseksi. Näin projekti ei ole projektilistassa näkyvissä, ennen kuin jälleen laitat sen aktiiviseksi. Aktivoi projekti ennen kuin sinun seuraavan kerran pitää sitä käsitellä ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 31

32 Työmäärälaskenta Työmäärälaskenta ATOPkh ohjelmalla voit tehdä työmäärälaskentaa kahdella tavalla. Joko neliöit ensin piirustuksen ja teet työmäärälaskennan neliöimiesi alueiden taakse tai teet pelkän työmäärälaskennan. Neliöityjen alueiden taakse tehtävän työmäärälaskennan ohjeistus ks Työmäärälaskenta kuvasta: alueen tiedot ja värityskriteerit. Työmäärälaskennan käynnistys Laskentamalleista-valinnalla voit valita ATOPin laskentamalleista laskennalle pohjan. Projektista -valinnalla voit ottaa oman jo laskemasi projektin (kohteen) pohjaksi. Valitse haluamasi kansio: Atop_mallit Omat_mallit Tuplaklikkaa rakennustyypin /laskentapohjan kuvaa hiirellä, saat auki listan laskentapohjan tilamalleista. Valitse listalta ne tilamallit joita tarvitset laskennassa. Jos haluat valita useamman rivin, paina Ctrl -painike pohjaan. Kuittaa lopuksi OK, jolloin ohjelma avaa valitut tilamallit. Voit myös myöhemmin laskennan aikana lisätä / poistaa tilamalleja, ks. Uuden tilamallin lisääminen / poistaminen ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 32

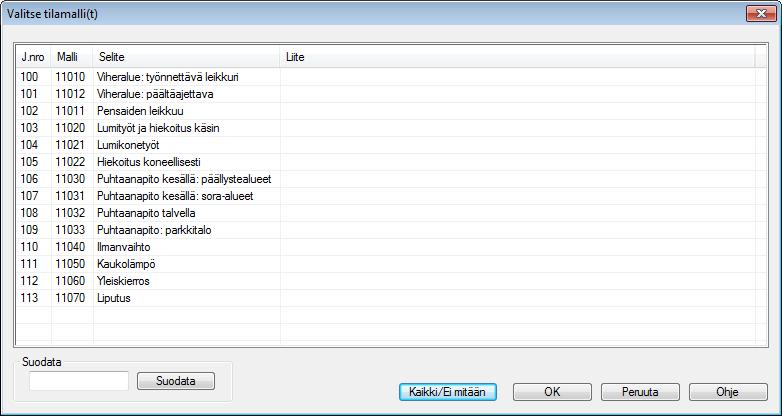

33 Työmäärälaskenta Laskentamallin käyttäminen 1/2 Uutta tilamallia poimittaessa ohjelma kysyy apuaika %:n, joka tallentuu kaikille valituille tilamalleille. Apuaikaa voi laskennan edetessä muuttaa vapaasti. Laskentamallit tulevat korttimuodossa päällekäin, samassa järjestyksessä kuin tilamallilistassa. Voit selata kortteja nuolipainikkeilla < ja >. Palkkiin tulee näkyviin valitsemiesi tilamallien lukumäärä. Esimerkissä 4 kpl. LISÄVINKKI: => Painikkeella saat tilamallit listattua ja voit siirtyä helposti haluamallesi kortille ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 33

34 Työmäärälaskenta Laskentamallin käyttäminen 2/2 Käytä laskentamallia seuraavasti: -Tarvittavat määrät syötetään tilamalliin (ylempi kortti) työriveillä (alempi kortti) esiintyvien laskentayksiköiden mukaan. Katso työriveiltä kohta L.yks ja täytä määrät sen mukaan tilamallin vastaaviin sarakkeisiin. -Esimerkkilaskelmassa alemmassa kortissa esiintyy töitä, joiden laskentayksikköinä ovat m2:t, jm:t ja km:t. HUOM! Jos käytät muita kuin kokonaislukuja, niin desimaalierotin = piste (.) Ohjelma laskee työriveille määrät annettujen % -osuuksien mukaisesti. Jos/kun työlle on annettu myös taajuus niin saat työriville aikatiedot min/kerta ja h/vuosi. Laskijan tulee aina käydä tilamallin työt läpi: Tehtävät työt pitääkö joitakin töitä lisätä tai poistaa Töiden vuositaajuudet onko taajuus sopiva vai kenties harvempi / tiheämpi Töiden %-osuus onko sopiva, vai kenties pienempi / suurempi Töiden määrät onko kaikilla riveillä arvoja Eli mitoittaja muokkaa laskentamallista omaan alueeseen ja olosuhteisiin sopivan laskentamallin! ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 34

35 Työmäärälaskenta Laskentamallit Laskentamallit on rakennettu niin, että mukana on valmiiksi mahdollisimman monipuolisesti/paljon mallin tyypin mukaisia töitä. Laskijan on siten helppo poistaa omaan mitoitukseen kuulumattomat työrivit laskennasta. Laskentamalleissa on aina mukana siirtymät omina työrivinään (alimmaisina riveinä) ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 35

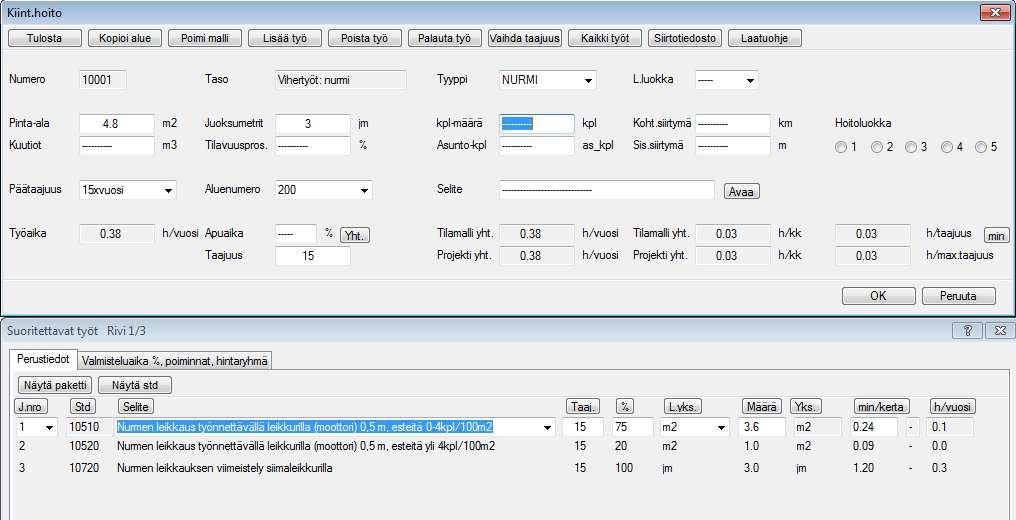

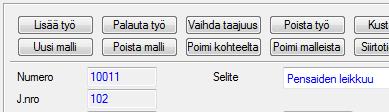

36 Työmäärälaskenta Työmäärälaskenta -kortin painikkeet Työmäärälaskenta -kortin painikerivillä on töihin ja tilamalleihin kohdistuvia toimintoja Lisää työ Palauta työ Vaihda taajuus Poista työ Kust.lask. Laatuohje Töiden (pakettien/yksittäisstandardien) lisäys tietopankista Palauttaa poistettuja työrivejä, jos työt ovat kuuluneet johonkin työpakettiin Työpaketin laadun/taajuuksien vaihtaminen Töiden poistaminen tilamallista Projektin kustannuslaskenta (kustannuslaskenta löytyy myös: Tulosta Kustannuslaskenta) Projektikohtainen laatuohje < Edellinen malli > Seuraava malli => Listaa kaikki mallit Uusi malli Poista malli Poimi kohteelta Poimi malleista Siirtotiedosto Päivitä% Dokumentit Tulosta Tallenna Uuden tyhjän tilamallin lisäys laskentaan Tilamallin poistaminen laskennasta (koko kortti) Tilamallin lisääminen lasketulta kohteelta Tilamallin lisääminen ATOPin laskentamalleista Töiden siirtäminen tiedostosta Apuajan ja valmisteluajan päivittäminen tilamallille tai koko projektille Projektille voi liittää dokumentteja Raporttien tulostus Tallennus ja välitallennus ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 36

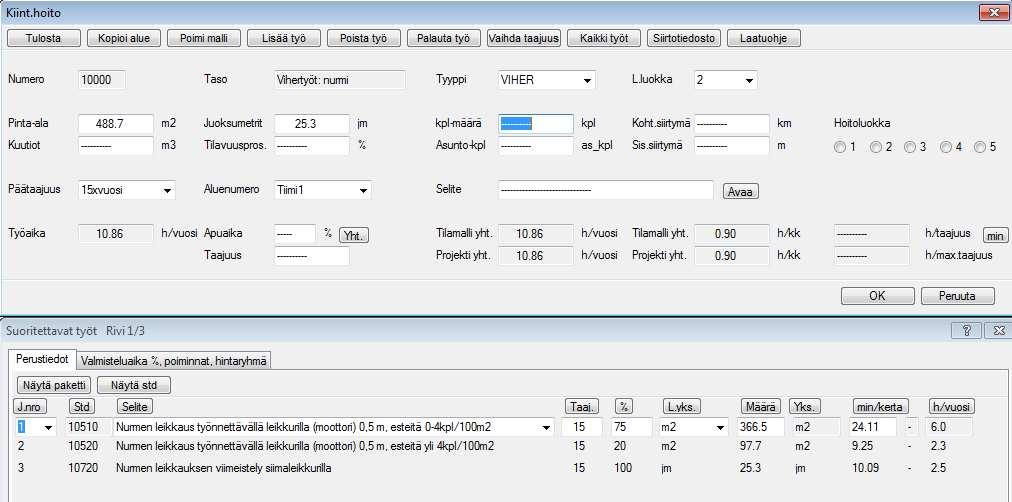

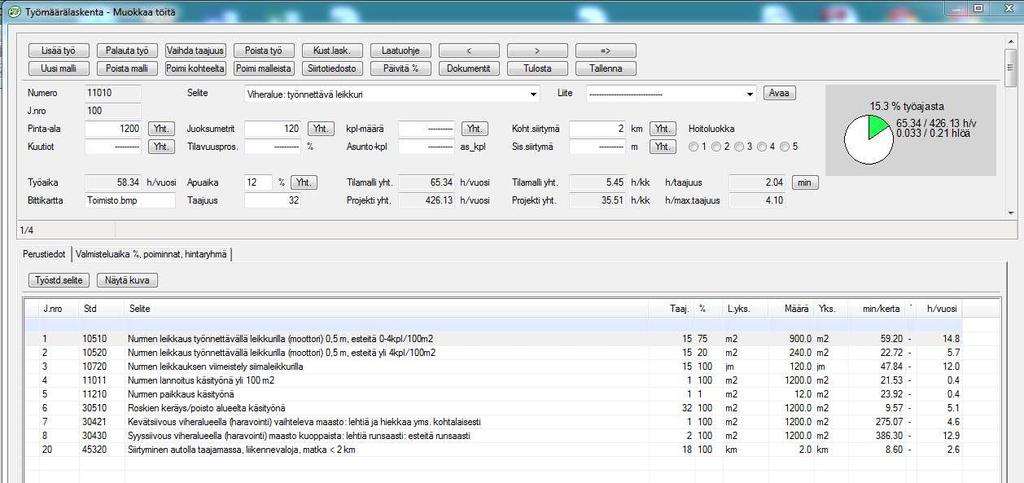

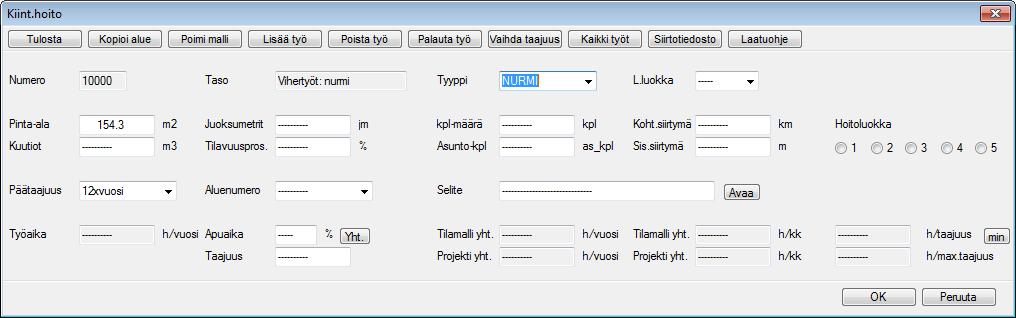

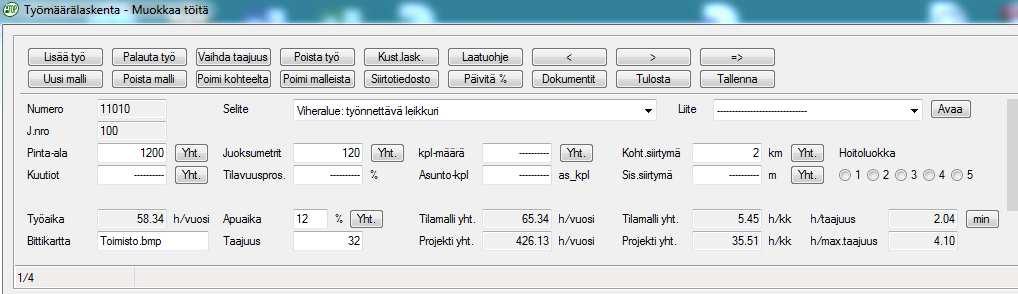

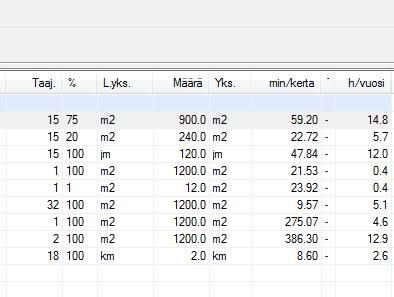

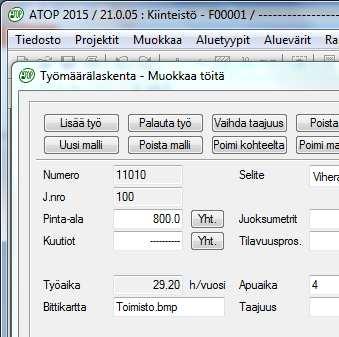

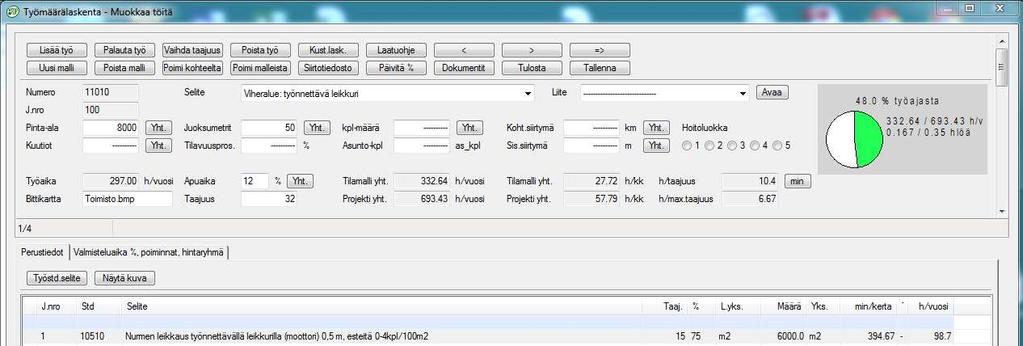

37 Työmäärälaskenta Työmäärälaskenta -kortin tiedot 1/2 Numero Selite Liite J.nro Työmäärälaskentakortin numero. Jos numero -kentän ensimmäinen merkki on A -kirjain, kyseessä on laskennan yhteydessä lisätty/kopioitu tilamallikortti Vapaamuotoinen kortin otsikko Voit liittää tiedoston, joka liittyy ko. korttiin. Esim..txt/.doc/.vxp/www -linkki Tiedoston pitää olla projektin kanssa samassa hakemistossa. Tiedoston voi liittää vasta projektiksi tallentamisen jälkeen! Tilamallin järjestysnumero Pinta-ala m2 -painikkeesta saat näkyviin koko projektin neliömäärät Juoksumetrit jm -painikkeesta saat näkyviin koko projektin metrit Kpl-määrä kpl -painikkeesta saat näkyviin koko projektin kpl määrät Koht.siirtymä km (kohteiden välinen siirtymä) -painikkeesta saat näkyviin koko projektin siirtymät Kuutiot m3 -painikkeesta saat näkyviin koko projektin kuutiot Tilavuuspros. Asunto-kpl Jos rakennuksen kuutiomäärästä vain osa halutaan laskentaan mukaan Asuntoja kpl:tta Sis.siirtymä m (kohteen sisäinen siirtymä) -painikkeesta saat näkyviin koko projektin sisäiset siirtymät Hoitoluokka Hoitoluokka voidaan merkitä tilamallille ja valittua hoitoluokkia vastaava laatuohje voidaan linkittää suoraan laskentaprojektiin ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 37

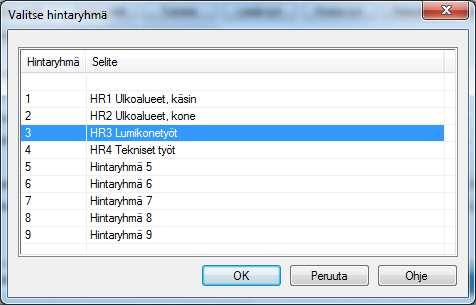

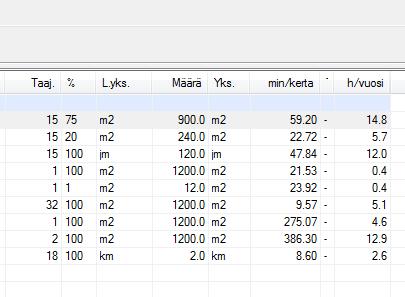

38 Työmäärälaskenta Työmäärälaskenta -kortin tiedot 2/2 Työaika/h/vuosi Tilamallin työaika h/vuosi (ei sis. apuaikaa) Apuaika Tilamallin apuaika-%. Laskija määrittelee itse. -painikkeesta saat näkyviin tilamallin sekä koko projektin apuajan minuutteina Tilamalli yht./h/vuosi Tilamalli yht./h/kk Tilamallin työaika h/vuosi. Sisältää apuajan. Tilamallin työaika h/kk. Sisältää apuajan. h/taajuus Tilamallin työaika h/vuositaajuus. Sisältää apuajan. -painikkeesta saat näkyviin tilamallin työajan /taajuus minuutteina Bittikartta Taajuus Projekti yht./h/vuosi Projekti yht./h/kk h/max.taajuus Tilamallin bittikartan nimi Tilamallin vuositaajuus Koko projektin työaika h/vuosi. Sisältää apuajan. Koko projektin työaika h/kk. Sisältää apuajan. Koko projektin työaika h/ maksimi vuositaajuus. Sisältää apuajan ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 38

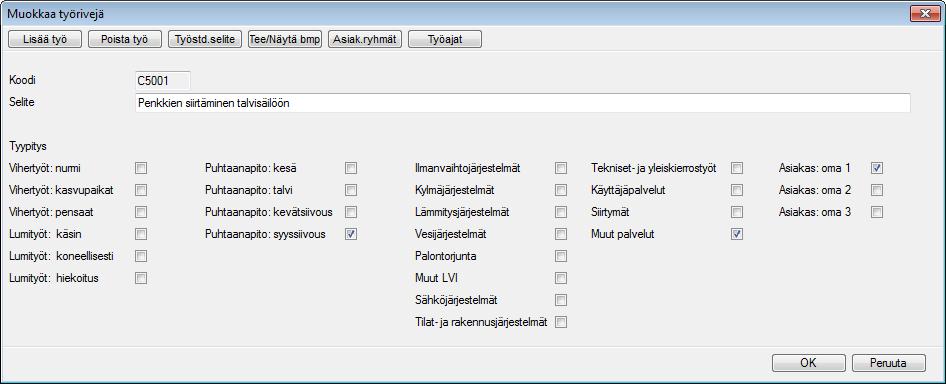

39 Työmäärälaskenta Tilamallin työrivit Tilamallin työriveille tulee valitun tilamallin työt, määrät ja taajuudet. Laskija voi halutessaan muuttaa kenttiä (= valkoisella pohjalla olevat kentät). J.nro Std Selite Taaj. Tulee ATOP -tilamallista. Rivit tulostuvat raporteille rivinumeron mukaisesti. Rivit saat pienimmästä suurimpaan ja päinvastoin klikkaamalla otsikkoa. Järjestysnumeroa voi muuttaa kirjoittamalla päälle tai valitsemalla alasveto-valikosta. Voit käyttää myös kirjaimia. ATOPin tai asiakkaan työlle antama standardinumero. Työrivin selite = std -lause. Selitettä voi vapaasti muuttaa/täsmentää. Muutokset tallentuvat ja tulostuvat kaikille raporteille, mm. työohjeeseen. Taajuus vuositasolla, jota käytetään laskennassa % % -osuus, jonka mukaan ohjelma laskee yläkortille merkityistä yksiköistä tiedot Määrä -kenttään L.yks Määrä Yks. Min/kerta h/vuosi Laskentayksikkö, jonka mukaan yläkortilta lasketaan Määrä tieto Työrivin määrätieto Työstandardin perusyksikkö. On yleensä sama kuin laskentayksikkö. Poikkeus on ATOPin Teknisten töiden yleiskierros -tilamallit, joissa rakennusten kuutioihin suhteutettuna ohjelmisto laskee määrät esim. oville ja lampuille /kpl. Minuuttia / kertasuoritus. Jos muutat itse min/kerta-aikaa, niin ajan perään ilmestyy E -kirjain (editoitu), joka näkyy myös raporteilla. Työrivin aika yhteensä / vuosi (ei sisällä apuaikaa) ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 39

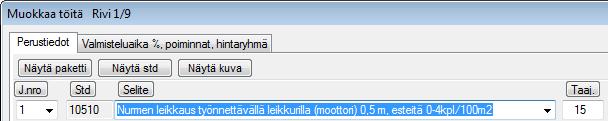

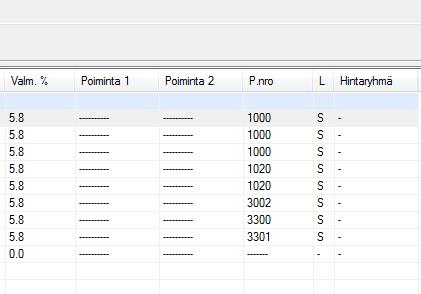

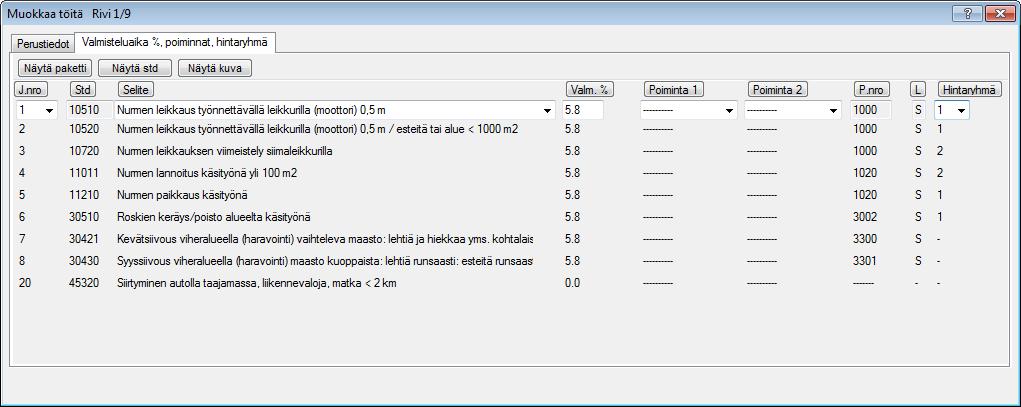

40 Työmäärälaskenta Työrivin Valmisteluaika %, poiminnat ja hintaryhmä Valm.% Valmisteluaika % Poiminta 1 Kenttä on tarkoitettu työrivien poimintaan Poiminta 2 Kenttä on tarkoitettu työrivien poimintaan P.nro Työpaketin koodi L Työpaketin valittu laatuvaihtoehto (S/1-5 ) Hintaryhmä Poimintakriteeri kustannuslaskentaan ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 40

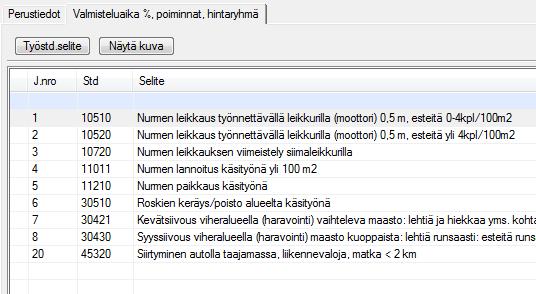

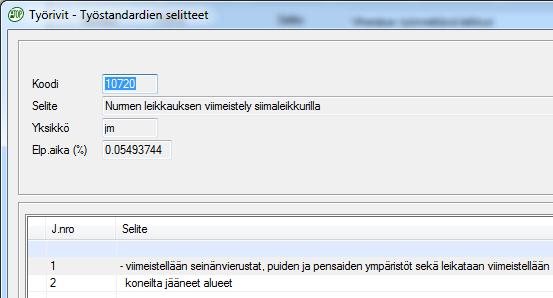

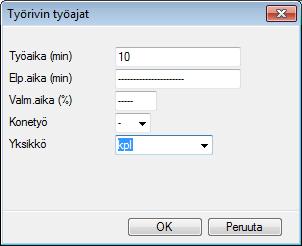

41 Työmäärälaskenta Työstandardin selite / Näytä kuva Työstd.selite -painikkeen takaa saat näkyviin joidenkin töiden osalta lisäselvennystä standardin sisällöstä. (valittu rivi) Näytä kuva -painikkeen takaa näet valitsemasi työrivin valokuvana. Valokuvia löytyy oletuksena vain AG.-alkuisten (koodattujen) työrivien takaa ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 41

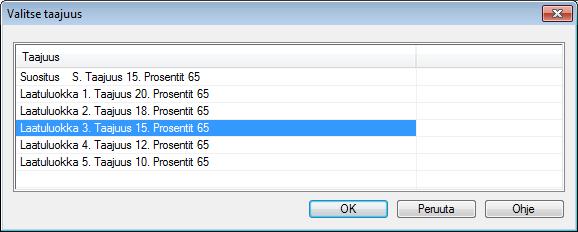

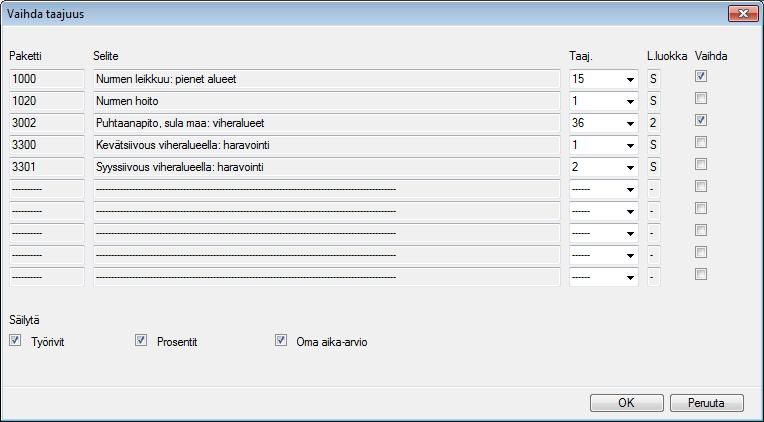

42 Työmäärälaskenta Laadun vaihtaminen Voit muuttaa tilamallin taajuuksia. Taajuuksia voidaan muuttaa yksittäisten töiden osalta yksitellen tai koko paketin taajuutta Vaihda taajuus -toiminnolla. Valitse alasvetovalikoista uudet taajuudet haluamillesi paketeille. Ohjelma pyytää valitsemaan uuden taajuuden. Tee valinta ja paina OK. Kaikki työpaketin työrivit muutetaan valitun laadun mukaisesti. Ohjelma ehdottaa tilamallin max. taajuutta. Taajuutta käytetään mm. h/taajuus laskennassa ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 42

43 Työmäärälaskenta Kerta-aikojen muuttaminen Laskija voi halutessaan muuttaa työrivien Min/kerta standardiaikoja. Jos esimerkiksi tiedetään omien työaikamittausten perusteella, että työ vie standardiaikaa enemmän, voidaan Min/kertaaikaa muuttaa. Maalaa hiirellä Min/kerta-aika ja kirjoita uusi haluamasi arvo tilalle. Kun kerta-aikaa on itse muutettu, jää riville siitä E -kirjain merkiksi (editoitu), joka tulostuu myös raporteille ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 43

44 Työmäärälaskenta Poista työ ja Palauta työ Poista työ -toiminnolla voit poistaa haluamiasi töitä aktiivisena olevasta tilamallista. Valitse Poista työ. Valitse listalta poistettavat työrivit ja paina OK. Painamalla Ctrl -painikkeen pohjaan ja klikkaamalla hiirellä työriviä, saat valittua useamman rivin. Jos olet poistanut vahingossa jonkun työpakettiin kuuluvan työrivin, voit palauttaa sen Palauta työ -painikkeella. Valitse haluamasi työpaketti ja sieltä palautettava työrivi ja paina OK. HUOM! Yksittäisstandardeina lisättyjä töitä ei voida palauttaa Palauta työ - toiminnolla! ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 44

45 Työmäärälaskenta Työpaketin lisääminen/lisää työ Lisää työ -painikkeella saat lisättyä töitä tietopankista. 1) Saat näkyville paketin/toimenpiteen tyyppi valikon. Valitse tyyppi ja kuittaa valinta OK painikkeesta. Jos painat Peruuta ohjelma näyttää kaikki tietopankin työpaketit. 2) Ohjelma näyttää valitun tyypin mukaiset työpaketit. Valitse työpaketti ja kuittaa OK painikkeesta. 3) Valitse laatuluokka (taajuus) ja kuittaa OK-painikkeesta. Ohjelma lisää työpaketin aktiiviseen tilamalliin ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 45

46 Työmäärälaskenta Yksittäisen standardin lisääminen/lisää työ Lisää työ -painikkeella saat lisättyä töitä tietopankista. 1) Saat näkyville paketin/toimenpiteen tyyppi valikon. Valitse tyyppi ja kuittaa valinta OK painikkeesta. Jos painat Peruuta ohjelma näyttää kaikki työpaketit.jos painat vielä kerran Peruuta ohjelma näyttää kaikki standardit. 2) Ohjelma näyttää valitun tyypin mukaiset työpaketit. Kuittaa ilman valintaa Peruuta painikkeesta. 3) Ohjelma näyttää kaikki tyypin mukaiset yksittäiset standardit. Tee valinta ja kuittaa OK-panikkeesta. Ohjelma lisää standardin aktiiviseen tilamalliin alimmaiseksi riviksi. 4) Täytä loput tarvittavat tiedot: Järjestysnumero, taajuus, prosentit (%) ja määrä ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 46

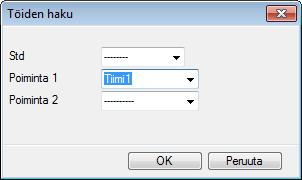

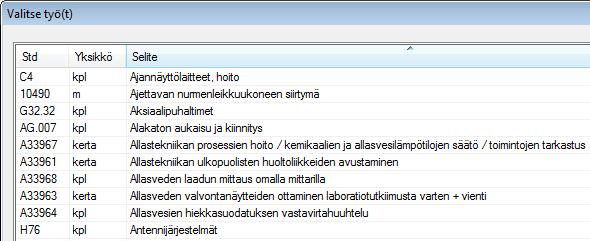

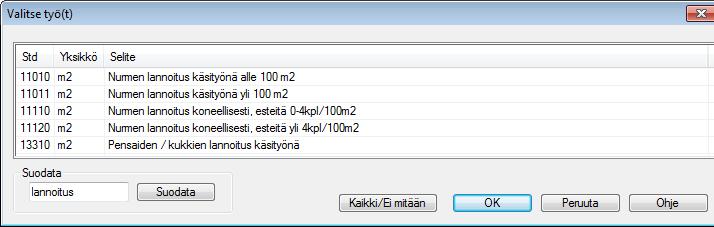

47 Työmäärälaskenta Töiden lisääminen standardin etsiminen Halutun standardin etsintää helpottaa se, että voit järjestää rivejä sarakeotsikoiden (koodi, yksikkö, selite) mukaiseen järjestykseen. Napsauta hiirellä haluamasi sarakeotsikon päällä kerran, niin rivit järjestetään suurimmasta pienimpään. Jos napsautat hiirellä toisen kerran samassa kohtaa, rivit järjestetään pienimmästä suurimpaan. Esimerkiksi, jos napsautat hiirellä sarakeotsikon Selite kohdalla, saat järjestettyä standardit aakkosjärjestykseen. Rivien etsiminen Voit myös etsiä haluamaasi standardia. Kirjoita etsittävän standardin nimi kokonaan tai osa nimen alusta, aktiivisen ikkunan alalaidassa olevaan laatikkoon. Paina Suodata ja ohjelma etsii kaikki kirjoittamasi mukaiset työrivit ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 47

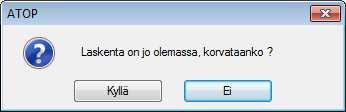

48 Työmäärälaskenta Laskennan tallennus 1/2 Paina Tallenna, kun haluat tallentaa laskennan. Tallennus kannattaa tehdä heti laskennan alussa! Välitallennukset tehdään samasta painikkeesta! Tallentamattomat asiat näkyvät sinisellä ja punaisella tekstillä. Projektin tiedot (perustiedot välilehti): Projekti Ohjelma numeroi projektit automaattisesti (ei voi muuttaa) Asiakas Voit luoda asiakastiedot valmiiksi Ylläpito Asiakkaat valikossa, jolloin saat ne käyttöön suoraan alasvetovalikosta Nimi Pvm(luotu) Maksimipituus 40 merkkiä Projektin luontipäivämäärä Pvm(muutettu) Projektin muutospäivämäärä Käyttötarkoitus Projektia avattaessa hakukriteeri Työnjohtoalue Hakukenttä eri työnjohtajille Tuote Hakukenttä eri tuotteille Käyttäjäryhmä Käyttäjäryhmällä voidaan rajata ketkä voivat avata kyseisen projektin. Projektin tallentamisen jälkeen aktiivisen projektin tiedot näkyvät yläpalkissa. Huom! Nimi -kentän tieto näkyy yläpalkissa. Kun projekti on kertaalleen tallennettu, voit tehdä välitallennuksia Tallenna painikkeella ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 48

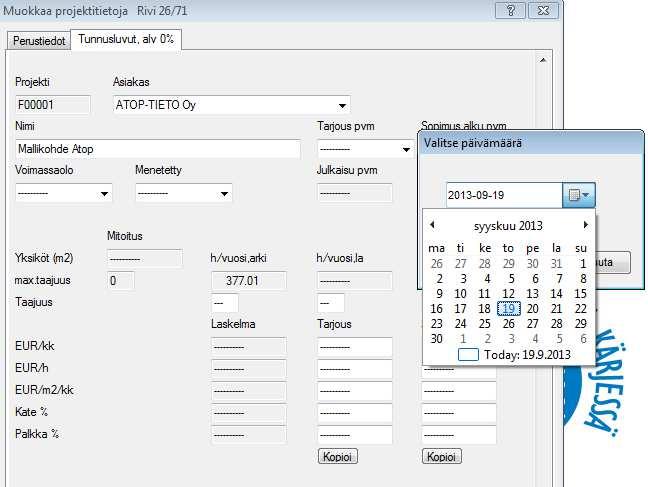

49 Työmäärälaskenta Laskennan tallennus 2/2 Projektin tiedot (tunnusluvut välilehti): Tarjous pvm Sopimus alku pvm Voimassaolo Menetetty Sopimus loppu pvm Voit valita tarjouspäivämäärän kalenterista, voidaan käyttää myös hakukriteerinä projektia avattaessa Voit valita sopimuksen alkupäivämäärän kalenterista, voidaan käyttää myös hakukriteerinä projektia avattaessa Hakukriteeri projektia avattaessa Voit luoda tiedot valmiiksi Ylläpito -valikossa, jolloin saat ne käyttöön suoraan alasvetovalikosta. Voidaan käyttää hakukriteerinä projektia avattaessa. Voit valita sopimuksen päättymispäivän kalenterista, voidaan käyttää myös hakukriteerinä projektia avattaessa ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 49

50 Työmäärälaskenta Uuden tilamallin lisääminen ja poistaminen Uuden tilamallin voi lisätä kolmella tavalla. 1) Valitsemalla Poimi malleista saat valittua uuden tilamallin ATOP laskentamalleista tai omista laskentamalleista. Poiminta lisää uuden tilamallin laskentaan. Jos lisäät tilamallin, joka on jo laskennassa, ohjelma kertoo tästä ja lisää uuden tilamallin, jolle antaa numeron eteen kirjaimen A (added). 2) Valitsemalla Poimi kohteelta, voit hakea tiedot aikaisemmin lasketulta projektilta. Poiminta lisää aikaisemmin tehdyn laskentakortin laskentaan. 3) Valitsemalla Uusi malli, ohjelma lisää uuden tyhjän kortin laskentaan. Ohjelma numeroi kortin automaattisesti ja antaa numeron eteen kirjaimen A (added). Laskijan täytyy myös lisätä / kopioida kortille tarvittavat tiedot (työrivit, neliöt jne.) Tilamallin poistaminen Jos haluat poistaa tilamallin laskennasta käytä Poista malli -toimintoa. Ohjelma kysyy vielä haluatko poistaa tämän mallin ja valitessasi Kyllä, poistaa koko kortin laskennasta ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 50

51 Työmäärälaskenta Hoitoluokka Laskentaprojektille voidaan määrittää sovitut hoitoluokat. Hoitoluokka pitää valita jokaiselle tilamallille erikseen. Valitse tilamallille haluttu hoitoluokka (1-5) ja valinta pysyy niin kauan, kunnes vaihdat sen toiseen. Valittua hoitoluokitusta vastaava laatuohje voidaan linkittää suoraan laskentaprojektin yhteyteen, ks. Laatuohje. Tilamalleille valitut hoitoluokat näkyvät Hoitoluokat/Tarjouspyyntö raportilla. Valitse Tulosta Hoitoluokat/Tarjouspyyntö ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 51

52 Työmäärälaskenta Vanha kohde pohjaksi Voit ottaa laskennan pohjaksi myös vanhan, aikaisemmin laskemasi projektin. Ominaisuutta kannattaa käyttää etenkin silloin, kun on monta samanlaista kohdetta laskettavana. Näin saat nopeutettua laskentaa vain määriä (m2, jm, kpl, km) muuttamalla. Valitse listalta pohjaksi otettava projekti ja paina OK. Valitse laskentaan mukaan tulevat tilamallit ja pain OK. Tee tarvittavat muutokset tilamalleihin ja tallenna projekti uudella nimellä ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 52

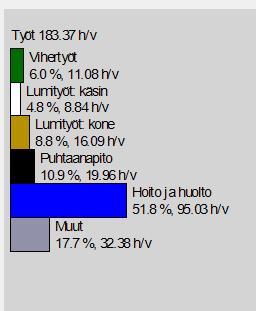

53 Työmäärälaskenta Avaa vanha projekti Vanha laskettu projekti avataan ylävalikosta Tiedosto Avaa. TAI Keltaisesta kansiosta Saat listan kaikista projekteista, projektin valitseminen näyttää eri työmääriä ja niiden osuuksia. Valitse haluamasi projekti listasta ja paina OK. Voit myös avata viimeksi tallennettuja projekteja Tiedosto Avaa viimeksi tallennettu ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 53

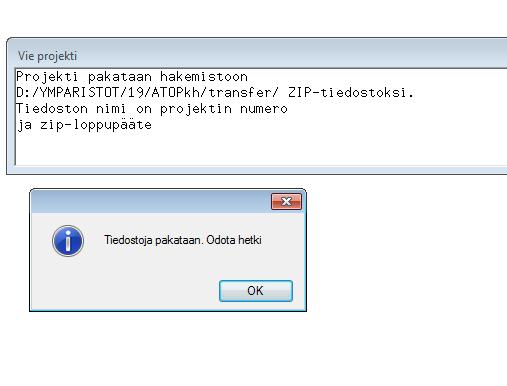

54 Projektien siirrot Projektien/kuvien siirtäminen laskijalta toiselle Tämän ohjeen avulla saat siirrettyä ATOPkh laskenta- tai kuvaprojektit tietokantoineen laskijalta toiselle (= toiseen ATOP ohjelmaan). Toiminnolla on mahdollista viedä myös useampi projekti. Huomaathan että. projektin vieminen ja tuominen ei onnistu, jos sinulla on kuvia auki. LÄHETTÄJÄ/ATOP Sulje kaikki kuvat Valitse Projektit Vie projekti Kirjoita siirrettävän projektin numero TAI valitse OK painiketta painettuasi haluamasi projektit listalta Valitse polku, minne siirtotiedostot tallennetaan, oletuksena transfer -kansio Ohjelma kertoo seuraavilla sanomaruuduilla pakkaavansa tiedostoja ODOTA! Kun molemmat sanomaruudut katoavat näytöltä pakkaus on valmis, ja voit liittää pakatun zip tiedoston esim. sähköpostin liitteeksi. Jos valitsit useamman projektin, jokaisesta on muodostunu oma zip tiedostonsa. VASTAANOTTAJA/ATOP Talleta toiselta laskijalta/toisesta ATOP ohjelmasta saamasi zip tiedosto(t) omalle kovalevyllesi, esimerkiksi ATOP:n Transfer -kansioon. Valitse Projektit Tuo projekti Etsi kovalevyltäsi sinne tallettamasi zip tiedosto(t) ja paina Open / Avaa painiketta Anna tuotaville projekteille linkitystunnus Vinkki Oletuksena tarjotaan päivämäärää, joka on kelvollinen linkitystunnus. Projektin tuonti poistaa tarvittaessa linkit työmäärälaskennasta, jos kuvaprojektia ei tuoda samaan aikaan Projektin tuonti ilmoittaa uudet projektinumerot, sekä avaa lopuksi listan muutoksista Nyt voit avata projektin ja tarkastella sitä tai muokata edelleen ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 54

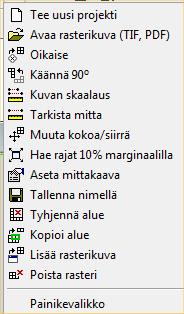

55 Rasterikuvien käsittely Rasterikuvien toiminnot Paina työkalurivin TIF -painiketta niin saat esiin rasterin käsittelyyn tarvittavat toiminnot. Työvaiheet tallennukseen asti käydään läpi tuotaessa rasterikuva ATOP ohjelmaan. - Uuden kuvaprojektin luonti - TIF tai PDF -muotoisen kuvan haku ja avaus - Kuvan oikaisu tarvittaessa (kannattaa tehdä skannausvaiheessa ) - Kuvan kiertäminen tarvittaessa (90 astetta kerrallaan) - Kuvan skaalaus - Mitataan tunnettu mitta kuvasta - Kuvan koon muuttaminen -- Kuvarajojen haku skaalauksen jälkeen (paperin rajat) - Kuvan asettaminen mittakaavaan esim. 1:1 -> 1:100 tai 1:50 - Piirustuksen tallennus - Tyhjennä alue - Kopioi alue - Lisää rasteri kuvaan - Rasterin poisto - Painikevalikko - Kelluva valikko päälle/pois Rasterin muokkaustoiminnot Neljä viimeistä valintaa liittyvät rasterikuvan muokkaamiseen. Alueen tyhjentäminen ja kopioiminen on ATOP ohjelmassa mahdollista, mutta suosittelemme rasterikuvan siivoamista ennen sen tuomista ATOP ohjelmaan. Korjauslakka on useassa tapauksessa nopeampi tapa. Tarkempi näiden rasterikuvan käsittelytoimintojen käyttöohje on tässä ohjeessa Mitan tarkistus ohjeen jälkeen. Kuvan oikaiseminen Etenkin rasterikuvan oikaiseminen on ATOP ohjelmalla suoritettuna hidasta, koska ohjelma siirtää jokaisen pisteen yksitellen. Nopein tapa oikaista kuva on asettaa se skannerille niin, että se tulee skannatuksi suoraan ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 55

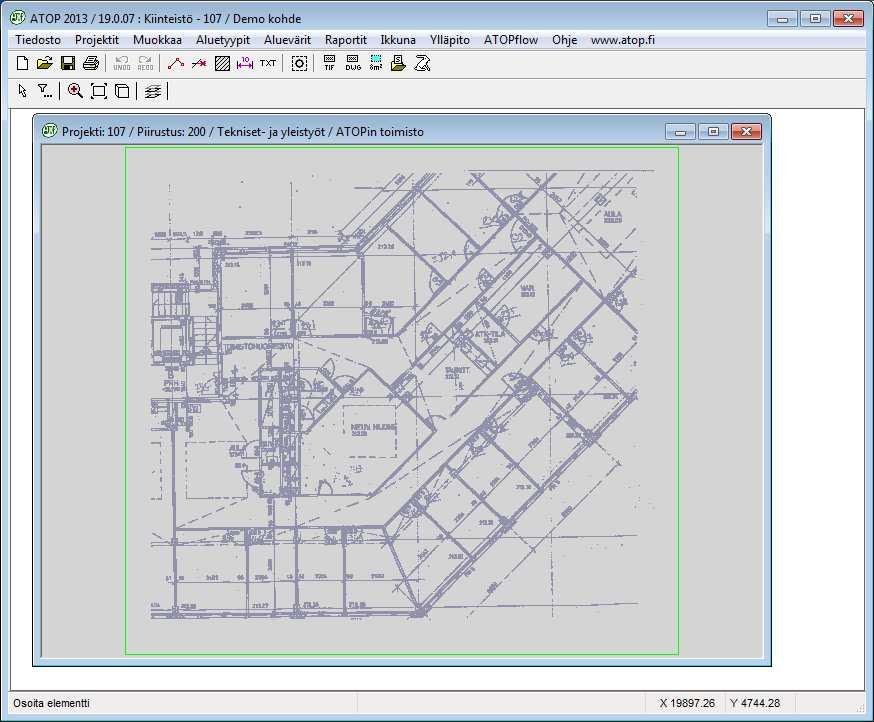

56 Rasterikuvien käsittely Rasteritiedoston (TIF,PDF) avaus ATOP hakee kuvia aina samasta kansiosta. Oletuksena on se levyasema, jonne ATOP on asennettu ( useimmiten C -asema ) ja sen alla kansio C:\ATOP\picts. Jos kyse on jaetusta asennustavasta picts kansio sijaitsee palvelimen levyllä. Hae kuva, aktivoi sen nimi naksauttamalla hiiren vasemmalla painikkeella ja paina sen jälkeen Open/Avaa Jos haluat avata PDF kuvan niin vaihda tiedostotyypiksi PDF Kun piirustus avautuu ruudulle, aktivoi se napsauttamalla piirustusikkunan sinistä otsikkopalkkia hiiren vasemmalla painikkeella. Tämän jälkeen voit jatkaa seuraavaan vaiheeseen ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 56

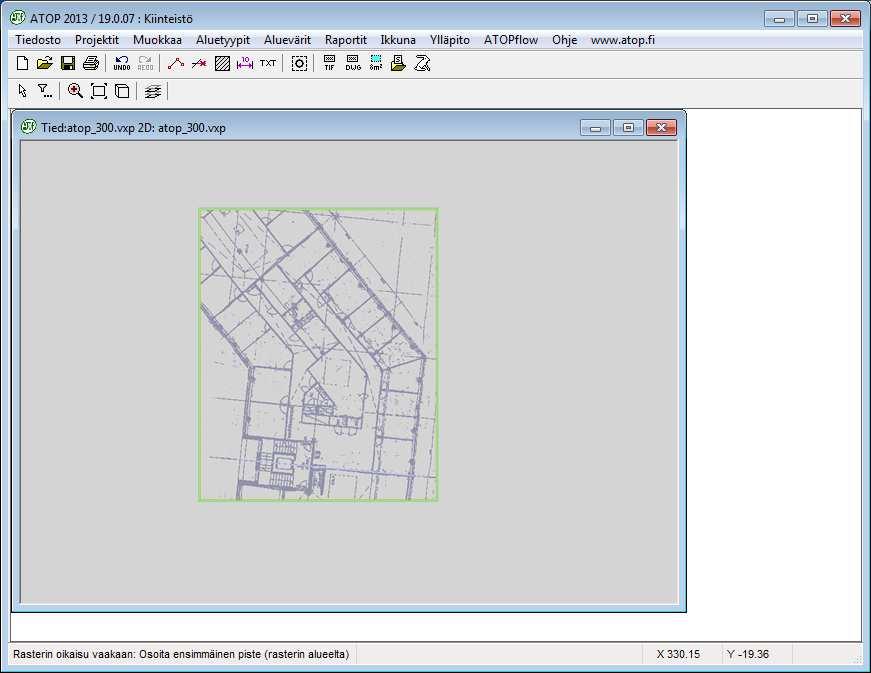

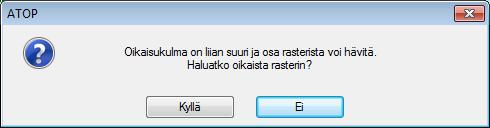

57 Rasterikuvien käsittely Rasterin oikaisu Tarvittaessa: Toiminto oikaisee rasterikuvan, jos piirustus on ollut vinossa paperilla tai skannausvaiheessa. Piirustus kannattaa kuitenkin ensisijaisesti oikaista ennen sen tuomista ATOP ohjelmaan Valitse TIF Oikaise Tilarivillä näkyy teksti Näytä hiirellä vinossa oleva viiva, jonka pitäisi olla suora (aloitus- ja lopetuspiste). Hiiren vasemmalla painikkeella naksautetaan siis sekä aloitus, että lopetuspisteen kohdalla (ks. yllä oleva kuva). Vastaa seuraavaan kysymykseen Kyllä. Oikaisu saattaa kuvan koosta riippuen kestää jonkin aikaa. Oikaisun aikana ohjelma ei reagoi mihinkään toimintoihin. Kun kuva on suorassa lopeta oikaisutoiminto painamalla ESC ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 57

58 Rasterikuvien käsittely Rasterin kierto Tarvittaessa: Toiminto kääntää rasteria 90 astetta kerralla vastapäivään. Naksauta hiiren vasemmalla kuvan päällä niin monta kertaa, että se on haluamassasi asennossa. Jos hiiri näyttää pysäköintikiellolta Ø, niin saat rasterin aktiiviseksi painamalla Tab painiketta tai napsauttamalla kuvan otsikon kohdalla hiiren vasemmalla painikkeella. Jos piirustus ei ole kuvarajojen sisällä, valitse ylävalikosta Tiedosto - Kuvarajojen haku +10% ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 58

59 Rasterikuvien käsittely Kuvan skaalaus Rasterikuvat eivät tiedä oikeaa mittakaavaa, eikä oikeita mittoja kuvasta. Piirustukset täytyy skaalata oikeaan mittakaavaan ennen jatkokäsittelyä. Valitse TIF painikkeen takaa ja täppää Etäisyys, paina OK. Tämän jälkeen osoita piirustuksesta joku tiedetty mitta klikkaamalla mitan aloitus ja lopetuspiste. (Kuvan alareunassa on ohje teksti näet siitä mikä vaihe on menossa) Usein piirustuksissa on ns. mittaviivoja, joita voit hyödyntää. Alla näkyvään kuvaan on havainnollisuuden vuoksi merkitty mustalla viivalla kuvasta mitattu etäisyys. Kuvasta näkee, että mitan pitäisi olla skaalauksen jälkeen 3491 mm eli 3,491 m. Kun olet osoittanut tiedetyn mitan klikkaamalla mitan aloitus ja lopetuspiste piirustuksesta (esim. mittaviiva, huoneen leveys, oviaukko jne.) aukeaa Kuvan skaalaus -dialogi. (esimerkkikuva alla) Esimerkin kuvassa mittaviivan pituus on 3491mm ja kuvasta on mitattu mm. Syötä kenttään Näytettyjen pisteiden välinen etäisyys todellinen mitta millimetreissä. (esimerkkikuvassa kirjoittaisit 3491mm) Rasterikuvissa oletuksena mittakaava on 1:1, eikä piirustus osaa kertoa oikeaa mittakaavaa. Kuvan Skaalaus dialogissa voi syöttää oikean mittakaavan. Käytännössä sisäkuvissa (toimistorakennukset, koulut jne. hyvä mittakaava on 1:50, suuria tiloja sisältävissä kohteissa (tehdas, halli jne. voi tarvittaessa kokeilla 1:100 mittakaavaa. Ulkokuvissa voi olla tarpeen käyttää jopa 1:500 mittakaavaa. Kun pisteiden etäisyys ja mittakaava on syötetty, klikkaa OK, jonka jälkeen piirustus on skaalattu oikeaan mittakaavaan ja valmis tallennettavaksi. Samalla tavalla voidaan tarvittaessa skaalata myös vektorikuvat (DWG). Vaihtoehtoisesti voit skaalata kuvan tunnetun pinta-alan mukaan valitsemalla Yksiköt (m2) ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 59

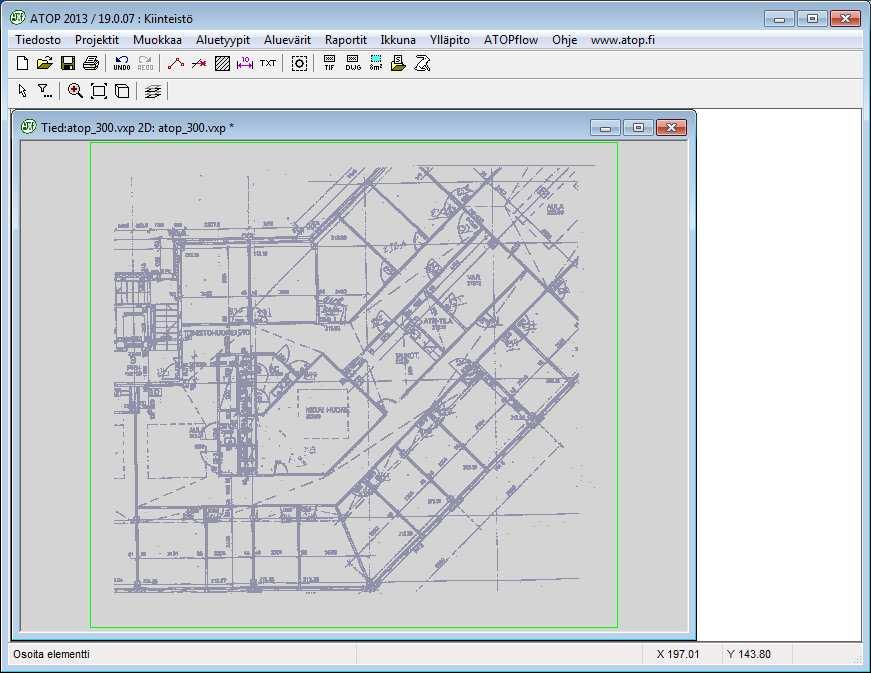

60 Rasterikuvien käsittely Hae rajat 10% marginaalilla Jos piirustus ei mahdu näytöllä olevien vihreiden kuvarajaviivojen sisäpuolelle, on tarpeen päivittää kuvarajat. Jos piirustus on hävinnyt ruudulta tai haluat keskittää piirustuksen ruudulle, kuvarajojen haku keskittää piirustuksen ruudulle. Valinnalla TIF Hae rajat 10% marginaalilla haetaan piirustukselle uudet kuvarajat (vihreät viivat). Nyt piirustus mahtuu taas kuvarajojen sisäpuolelle ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 60

61 Rasterikuvien käsittely Mittakaavan asettaminen Rasterikuva on mittakaavassa 1:1 ja tällä toiminnolla muutetaan mittakaava halutuksi. Esim. sisäkuvat 1:50 tai 1:100 ja ulkoalueet 1:500. Valitse TIF Mittakaavan asetus, valitse sopiva mittakaava valikosta ja paina OK. Mittakaavan saa asetettua myös suoraan Kuvan skaalaus -toiminnolla Valittu mittakaava vaikuttaa piirustukseen tulevien aluetekstien (aluetyyppi ja neliöt) kokoon. Mittakaavaa voi muuttaa myöhemmin: Tiedosto - Piirustuksen asetukset ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 61

62 Rasterikuvien käsittely Piirustuksen tallentaminen Piirustuksen tallennus kuvaprojektille. Kuvaprojektin pitää olla valmiina ennen kuvan tallennusta! Ks. Kuvaprojektin tekeminen (s.27).valitse TIF Tallenna nimellä OK painiketta painettuasi Projects kansion alikansioon (oheisessa esimerkissä \Projects\3) tallentuu uusi kuvatiedosto nimeltä 6.vxp. ATOP ohjelman kuvatiedostot tunnistat aina vxp tiedostopäätteestä. 1) Paina Numero -painikkeesta, jolloin ohjelma antaa piirustukselle seuraavan vapaana olevan numeron 2) Valitse Projekti -alasvetovalikosta projekti, johon haluat piirustuksen tallentaa 3) Tarkennin, esim. mikä kerros on kyseessä 4) Päiväys, Pvm napista saat kuluvan päivämäärän 5) Tekijä, esim. Nimikirjaimet 6) Voit merkitä huonekorkeuden 7) Aluetyyppi, valitse alasvetovalikosta mitoituksen laji /taso = esim. Tekniset- ja yleistyöt ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 62

63 Rasterikuvien käsittely Tallennetun piirustuksen tiedot Tallennuksen jälkeen Projektin ja piirustuksen numero ja nimi näkyvät projektin ja piirustuksen otsikkorivillä. Projektin ja piirustuksen sijainti tallennuksen jälkeen Projektit tallentuvat Projects nimisen kansion alikansioiksi sillä numerolla, joka näkyy sekä koko ohjelman otsikkonauhassa, että piirustuksen otsikkonauhassa. Projects kansio sijaitsee joko työasemalla ATOP kansion alikansiona TAI palvelimen levyllä erikseen määritellyssä paikassa. Esimerkin tapauksessa Projects kansioon on syntynyt alikansio nimeltä 1. Sen alla on piirustus 1.vxp ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 63

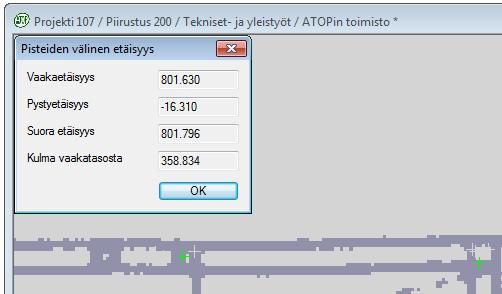

64 Rasterikuvien käsittely Mitan tarkistus skaalauksen jälkeen Mitan tarkistaminen kannattaa aina tehdä kuvalle ennen kuin alat neliöimään sitä. Muuten saatat neliöidä kuvaa, joka ei ole oikeassa mittakaavassa. Neliöimisen jälkeen mittakaavan korjaaminen on työläämpää kuin mitan tarkistaminen jo tässä vaiheessa. Mitan tarkistus Voit tarkistaa kahden pisteen välisen mitan valitsemalla rasterityökaluista TIF Tarkista mitta. Osoita tuntemasi mitta esim. oven leveys. Alku- ja loppupisteen osoittaminen tapahtuu hiiren vasemmalla painikkeella naksauttamalla, samoin kuin esim. rasterikuvan skaalaus tehtiin. Katso tarvittaessa lisätietoja materiaalin alkupuolelta sivulta: Alueen / elementin valintaperiaatteet. Toiminnolla voi tarkistaa mittoja myös DWG:stä Yllä näkyvästä kuvasta on mitattu oven leveys. Tyypillisesti oven leveys on noin cm eli mm. Olisi suotavaa, että mittavirheen minimoimiseksi, tarkistettava mitta olisi pidempi kuin oven leveys. Joskus kuitenkin oven leveys saattaa olla ainoa tunnettu mitta ja silloin pitää tyytyä siihen. Suora etäisyys kentässä olevan arvo kertoo millimetreinä osoittamiesi pisteiden välisen etäisyyden vaakasuunnassa ja pystyetäisyys pisteiden välisen etäisyyden pystysuunnassa. Skaalauksessa ja mittaa tarkistettaessa kannattaa kuitenkin käyttää nimenomaan Suora etäisyys mittaa, joka kertoo kahden mitatun pisteen lävistäjän arvon, eli ottaa huomioon mahdollisesti hiukan vinoon osoitetun mittaviivan vaikutuksen ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 64

65 Rasterikuvien käsittely Tyhjennä alue Paina -painikkeesta, niin saat näkyviin rasterin käsittelyyn tarvittavat toiminnot. Valitse Tyhjennä alue toiminto. Osoita hiirellä (vasen painike) sen alueen lävistäjä, josta haluat poistaa rasterin ks. kuva yllä. Kuittaa VALMIS (hiiren keskimmäinen tai v kirjain näppäimistöltä). Ohjelma tyhjentää alueen, joka jäi osoittamasi suorakulmion sisälle. Voit näyttää myös vapaamuotoisen alueen osoittamalla sen kaikki kulmapisteet (hiiren vasen painike). Kuittaa kaikki kulmapisteet osoitettuasi VALMIS ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 65

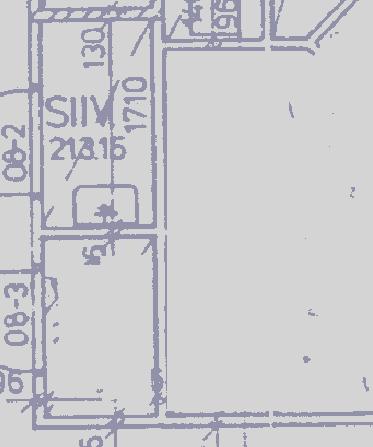

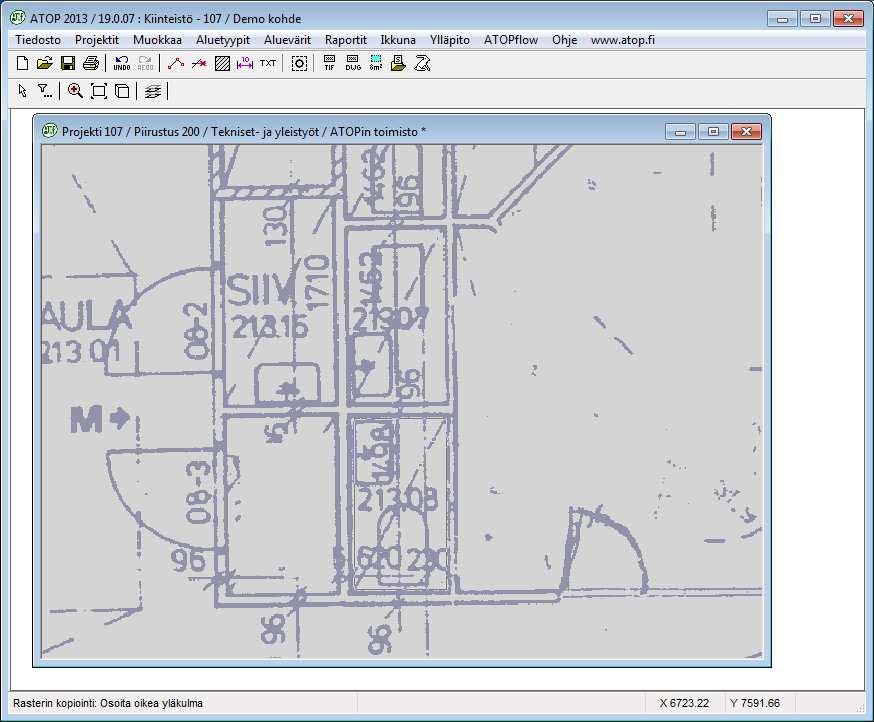

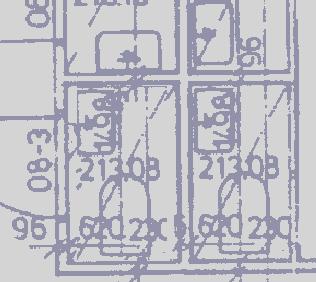

66 Rasterikuvien käsittely Kopioi alue Paina, niin saat esiin rasterin käsittelyyn liittyvät toiminnot. Paina ja napsuta hiirellä (vasen painike) sen alueen vasen alakulma ja oikea yläkulma, jonka haluat kopioida. Ohjelma kopioi alueen, joka jää osoittamasi alueen sisälle. Valittuasi alueen se jää roikkumaan hiiren osoittimeen ja voit hiiren vasemmalla painikkeella kiinnittää kopion haluamaasi kohtaan ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 66

67 Rasteri- ja vektorikuvat Lisää rasterikuva Joskus saattaa olla tarpeen saada kuvaan lisäinformaatiota kuvien muodossa. ATOP ohjelman piirustuksiin voit liittää JPG, BMP, GIF ja TIF muotoisia kuvia. HUOM! Kansion tai kuvien nimissä ei saa olla skandinaavisia merkkejä (äöå)! Kuvien tuominen piirustukseen: Paina, niin saat esiin rasterin käsittelyyn liittyvät toiminnot. Paina sen jälkeen painiketta Etsi kuva ja Paina Open / Avaa Jos haluat tässä vaiheessa muuttaa tuotavan kuvan kokoa, niin paina seuraavaksi F8 Nyt ohjelma kysyy sinulta skaalauskerrointa. Syötä haluamasi kerroin. Oletuksena on arvo 1. Jos esimerkiksi haluat kaksinkertaistaa tuotavan kuvan koon, kirjoita skaalauskertoimeksi 2. Naksauta lopuksi hiiren vasemmalla painikkeella piirustuksen päällä siinä kohdassa, jonne kuvan haluat, jolloin se ilmestyy piirustukseen Piirustukseen tuodun kuvan koon muuttaminen jälkikäteen Valitse rasterityökaluista TIF Muuta kokoa/siirrä Aktivoi kuva, jonka kokoa haluat muuttaa Paina työkalurivin F8 ja syötä haluamasi luku. Kuvan oletuskoko on 1 Jos haluat kuvan kaksinkertaisena alkuperäiseen kokoon nähden, syötä kenttään 2 Jos haluat puolittaa kuvan koon alkuperäiseen nähden, syötä kenttään ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 67

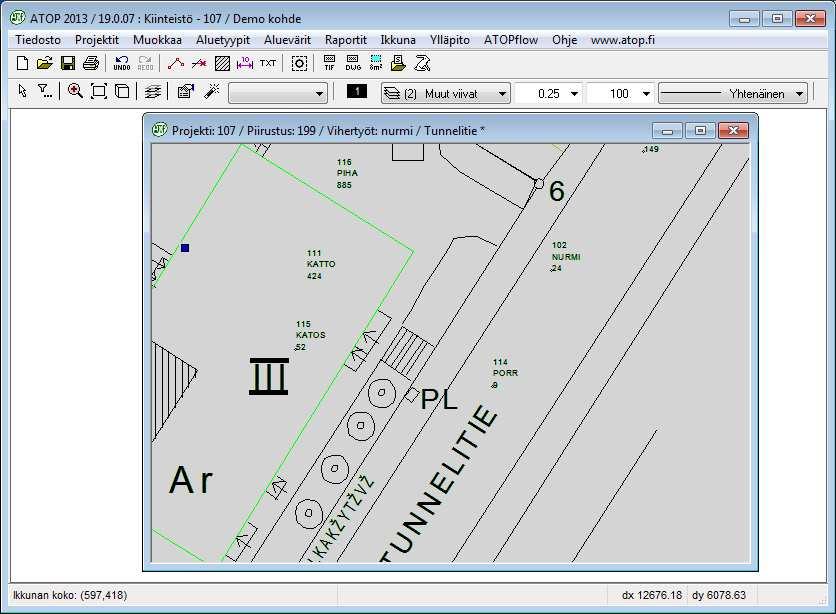

68 Vektorikuvien käsittely Vektorikuvien toiminnot Paina työkalurivin DWG -painiketta niin saat esiin vektorikuvan tuontiin tarvittavat toiminnot. Alla näkyvistä vaiheista mittakaavaan asetus voidaan yleensä voidaan hypätä yli, koska se asetetaan automaattisesti 1:50. Tasojen poistoa ei kaikille kuville tarvitse tehdä ja sen tekemiselle on parikin vaihtoehtoista tapaa: ks. Poista ei näkyvät tasot TAI Tasojen poisto: Muokkaa tasoa. - Uuden kuvaprojektin luonti - Tiedoston avaus (DWG tai DXF -muotoisen kuvan haku) - Kuvarajojen haku (kuva saattaa näkyä vain pienenä pisteenä ruudulla) - Mittakaavan asettaminen (oletuksena tulee mittakaava 1:50) - DWG analyysi toiminnolla voi keventää ja siistiä kuvaa - Tarvittaessa kuvasta poistetaan tasoja - Poistaa kuvasta tasot, jotka eivät näy -Piirustuksen tallennus -Optimaze XML tiedoston avaus - Kuvan skaalaus, jos DWG:n pinta-alat tulevat väärin - Kelluva valikko päälle/pois (Painikevalikko) Riippuen DWG kuvan ominaisuuksista, kuvaa avattaessa voi tasonumeroiden tilalle tulla tasonimet.. Nämä saa muutettua takaisin tasonumeroiksi valitsemalla Aluetyypit valikosta Palauta oletustasomäärittelyt. Kuvan tallentaminen muuntaa tasonimet numeroiksi automaattisesti ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 68

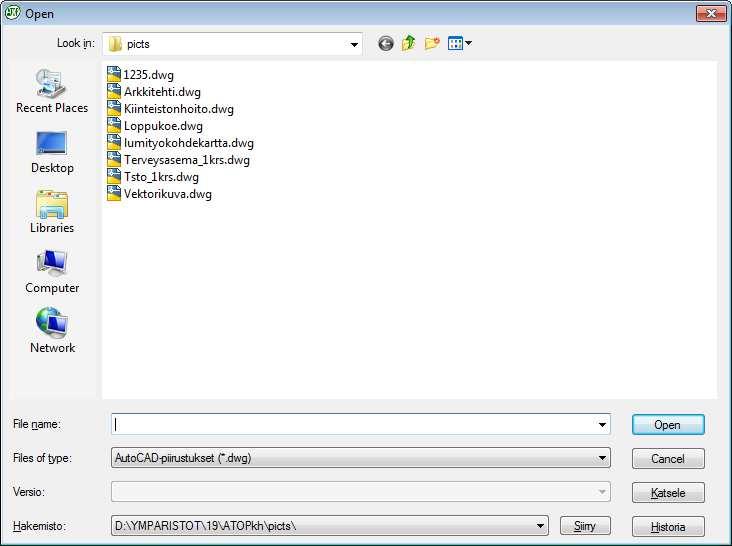

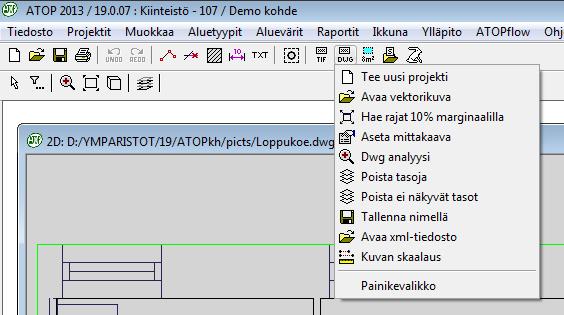

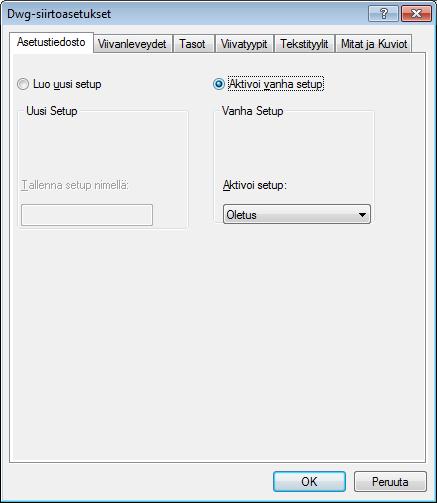

69 Vektorikuvien käsittely Vektorikuvan avaaminen Vektorikuvan tuonti on vaiheistettu samalla tavoin kuin TIF -kuvan tuontikin. Tee ensin projekti. Samoin kuin rasterikuvien suhteen ohjelma hakee vektorikuviakin oletuskansiosta..\atop\picts. Valitse Avaa vektorikuva. Siirry kansioon, jonne piirustukset ovat tallennettu. Valitse piirustus, jonka haluat avata ja paina Open / Avaa painiketta. Valitse kortista normaalitilanteessa: - Aktivoi vanha setup, eli hyväksy oletusvalinta Tällä tavalla piirustuksessa olevat tekstit, viivat ja makrot menevät kaikki omille tasoilleen ja niitä on helpompi poistaa / käsitellä. Skaalausta ei normaalitapauksessa tarvitse tehdä. Kuvan auettua ruudulle aktivoi piirustus napsauttamalla hiiren osoittimella sen otsikkopalkkia. Tallenna kuva lopuksi (kuten rasterikuva) ja tarkista sen mittakaava. Vinkki! Nopeampi tapa avata aktiivin kuvaprojektin kuvia: Tiedosto- > Avaa piirustus aktiivin projektin alta tämä listaa vain saman projektin kuvat ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 69

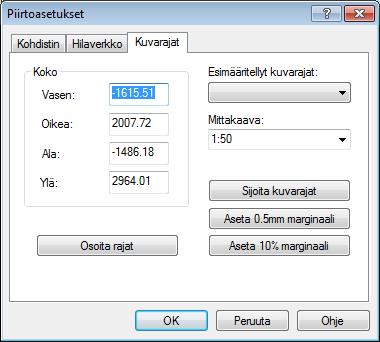

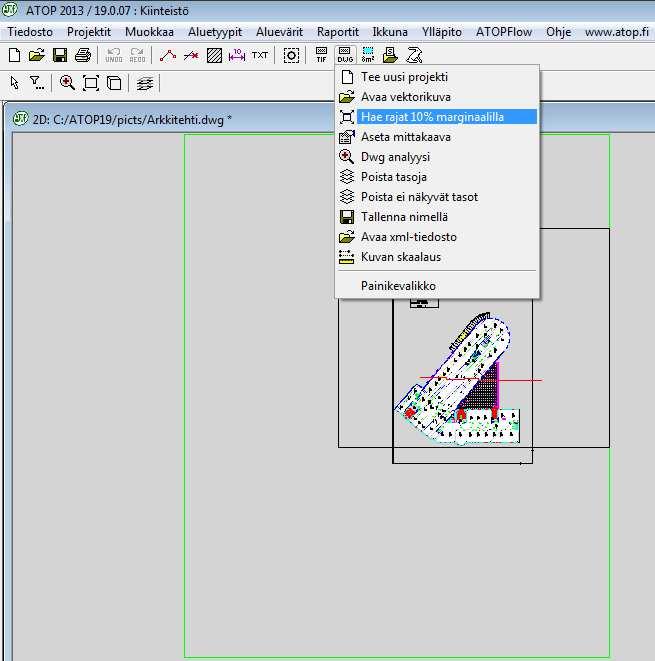

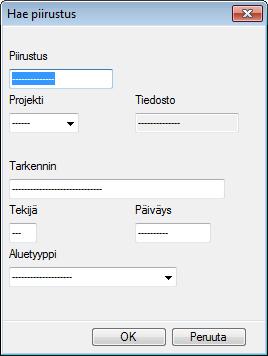

70 Vektorikuvien käsittely Kuvarajojen haku tarvittaessa Hakee kuvarajat, jos piirustus näkyy näytön jossakin kulmassa pienenä tai vain pienenä pisteenä ruudulla. Jos tämä toiminto ei tuo piirustusta näkyviin, valitse Tiedosto -Kuvarajojen haku +10% tai Kuvarajojen haku mm. Jos piirustus ei vieläkään näy näytöllä tarkista, ettei piirustuksen ympärillä ole ylimääräisiä pisteitä tai viivoja, jotka ohjelma tulkitsee piirustukseksi. Poista tarvittaessa ylimääräinen elementtityökaluilla (ks. peruskurssimateriaalista Elementin/elementtien poisto s. 58). Voit myös pakottaa piirustuksen näytölle haluamasi kokoiseksi. TAI Valitse työkaluriviltä suurennuslasi (Zoomaa) Valitse alue, jonka haluat nähdä osoittamalla sen vasen alakulma ja oikea yläkulma Valitse Tiedosto - Piirustuksen asetukset Paina painiketta Osoita rajat Valitse alue, jonka haluat nähdä osoittamalla sen kulmapisteet ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 70

71 Vektorikuvien käsittely Mittakaavan asetus tarvittaessa Aseta piirustus mittakaavaan. Usein piirustuksen käsittely nopeutuu mittakaavan asettamisen jälkeen. Oletuksena piirustus asettuu mittakaanvaan 1:50. - Aseta mittakaavaksi joko 1:50 tai1:100 valitsemalla sopiva vaihtoehto alasvetovalikosta (valinta vaikuttaa alueen tekstin kokoon piirustuksessa) - Kuittaa lopuksi OK -painikkeesta Osoita rajat -toiminnolla saat siirrettyä vihreät kuvarajat haluamaasi paikkaan. Ohjelma päättelee kuvarajat itse, sen perusteella millä alueella elementtejä piirustuksessa on. Näitä oletusarvoisia kuvarajoja pääset itse muuttamaan Osoita rajat painikkeen avulla ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 71

72 Vektorikuvien käsittely Dwg analyysi kuvan siistiminen Avatulle dwg kuvalle voidaan tehdä analyysi joka listaa kuvan tasoilla olevat viivat, kuviot, tekstit ja makrot. Poistamalla mitoituksen kannalta epäoleellisia elementtijoukkoja kuvankäsittely ja neliöinti nopeutuu huomattavasti samalla kuvan tiedostokoko pienenee. Kuva on suositeltavaa tallentaa ennen sen siistimistä. 1. Klikkaamalla esim. Viivat painiketta saadaa tasojen luettelo järjestettyä viivojen lukumäärän mukaan. Kokeile kuviot jne. 2. Valitse jokin taso ja paina Näytä taso painiketta ja sitten Katsele kuvaa Lopuksi paina V kun haluat palata takaisin. 3. Poista taso toiminnolla tehdään poisto valitun tason viivoille, kuvioille ja muille elementeille. Huom! Tallenna kuva ennenkuin teet tasojen poistamista. Valikon toiminnot: Näytä kaikki toiminnolla näytetään kaikki tasot. Näytä taso toiminnolla voit tarkastella valittua tasoa. Poista taso tason elementit poistetaan heti. Katsele kuvaa toiminnolla voi välillä tarkastella kuvaa, paina V niin palaat takaisin Dwg analyysi ikkunaan. Paina lopuksi OK ATOP-TIETO Oy, ATOP kuvankäsittely Sivu 72

73 Vektorikuvien käsittely Poista ei näkyvät tasot Kuvasta voi ensin sammuttaa ne tasot, jotka haluaa kuvasta pois ja sen jälkeen käyttää tätä Poista ei näkyvät tasot toimintoa. Valitse Aluetyypit Valitse taso Järjestä kuva ja Valitse tasot ikkunat siten, että näet kuvan mahdollisimman hyvin Sammuta ne lamput, jotka haluat pois kuvasta ja paina Esikatselu Näin näet koko ajan mitä elementtejä kuvaan olisi jäämässä Kun olet sammuttanut kaikki ne tasot, jotka haluat kuvasta pois Valitse DWG - Poista ei näkyvät tasot. Vastaa Kyllä kysymykseen: Poistetaanko kuvasta ei näkyvät tasot tasot poistuvat ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 73

74 Vektorikuvien käsittely Piirustuksen tallentaminen Piirustuksen tallennus kuvaprojektille. Kuvaprojektin pitää olla valmiina ennen kuvan tallennusta! Ks. Kuvaprojektin tekeminen.valitse DWG Tallenna nimellä OK painiketta painettuasi Projects kansion alikansioon ( oheisessa esimerkissä \Projects\3) tallentuu uusi kuvatiedosto nimeltä 6.vxp. ATOP ohjelman kuvatiedostot tunnistat aina vxp tiedostopäätteestä. 1) Paina Numero -painikkeesta, jolloin ohjelma antaa piirustukselle seuraavan vapaana olevan numeron 2) Valitse Projekti -alasvetovalikosta projekti, johon haluat piirustuksen tallentaa 3) Tarkennin, esim. mikä kerros on kyseessä 4) Tekijä, esim. Nimikirjaimet 5) Voit merkitä huonekorkeuden 6) Aluetyyppi, valitse alasvetovalikosta mitoituksen laji /taso = esim. Tekniset- ja yleistyöt ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 74

75 Vektorikuvien käsittely Elementin/elementtien poisto Elementtien poistaminen kuvasta (useita samantyyppisiä kerralla) Ensin valitaan valintasuodattimella mitä elementtityyppejä haluat kuvasta poistaa. Oletetaan, että haluat poistaa kuvasta tekstiä. Valitse siinä tapauksessa Valintasuodattimesta aktiiviseksi vain teksti. Aktivoi valintasuodatin Aktivoi pelkkä teksti ja paina OK Valitse valintatavaksi suorakaide Osoita haluamasi alueen kulmapisteet Valituiksi tulleet elementit maalautuvat vihreiksi Paina näppäimistöltä Delete Tekstit poistuvat kuvasta. Jos tulet katumapäälle, niin painamalla heti poiston jälkeen C kirjainta, saat tekstit vielä takaisin kuvaan, jos tuli poistettua liikaa. Kokeile erilaisia valintatapoja. - Ikkunan sisään jäävien elementtien osoitus - Monikulmion sisään jäävien elementtien osoitus - Leikkaava monikulmio (valituksi tulee kaikki valitun alueen elementit) Kokeile poistettavan tiedon mukaan viiva tai teksti tai muita toimintoja. - Valintasuodatin - Kaikkien alueella olevien elementtien valinta - Alueella olevat viivat - Alueella olevat tekstit - Alueella olevat mitat - Alueella olevat kuviot - Alueella olevat makrot eli useiden elementtien kokoelmat - Alueella olevat ryhmät - Työkalurivi näkyviin/pois näkyvistä Yksittäinen elementti poistetaan valitsemalla se ensin hiirellä, jolloin se tulee valituksi. Sen jälkeen painetaan näppäimistöltä Delete ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 75

76 Vektorikuvien käsittely Elementtien ominaisuuksien muuttaminen Elementin (esim. teksti/viiva) värin tai muiden ominaisuuksien muuttaminen Aktivoi hiiren vasemmalla klikkaamalla se elementti, jonka väriä tai muita ominaisuuksia haluat muuttaa Aktivoituasi elementin työkaluriveille ilmestyy alasvetovalikot, joista näet elementin nykyiset ominaisuudet Valitse alasvetovalikoista haluamasi uudet arvot Voit muuttaa tekstin: tasoryhmää väriä tasoa viivanleveyttä kulmaa kirjasinlajia korkeutta * Voit muuttaa viivan: tasoryhmää väriä tasoa viivanleveyttä skaalautuvuutta viivatyyppiä Muutettuasi haluamasi arvot, ne muuttuvat välittömästi Lopeta toiminto painamalla ESC Vinkki! Jos haluat muuttaa kerralla useampaa elementtiä, etkä halua käyttää valintasuodatinta, niin valitse haluamasi elementit klikkaamalla tekstien päällä Ctrl + hiiren vasen. Elementeillä on kaikille yhteisiä ominaisuuksia: väri, taso ja viivanleveys. Useinkaan ei ole tarvetta muuttaa kerralla muuta kuin väriä. Valintasuodattimen (s. 99) avulla voit helpottaa haluttujen elementtien valintaa Värin (tason/viivanleveyden) muuttaminen kerralla koko kuvasta Hae koko kuva näkyviin näytölle (hiiren oikea Koko kuva) Maalaa koko kuva, jolloin valitut elementit maalautuvat vihreäksi Valitse työkaluriville ilmestyneistä alasvetovalikoista haluamasi arvot Voit muuttaa kaikkien elementtien: väriä tasoa viivanleveyttä Muutettuasi haluamasi arvon, se muuttuu välittömästi Lopeta toiminto painamalla ESC (Muutos näkyy vasta ESC painalluksen jälkeen ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 76

77 Vektorikuvien käsittely Elementin/elementtien siirtäminen Yhden elementin siirtäminen Aktivoi elementti elementin ominaisuudet ilmestyvät työkaluriville Siirrä hiiren osoitin sellaiseen kohtaan, että elementin keskellä oleva symboli (neliö tai kolmio) muuttuu vihreäksi Klikkaa elementtiä toisen kerran, jolloin se tarttuu hiiren osoittimeen Klikkaa kohdassa, jonne haluat elementin siirtää Elementtien valintatavat (monta elementtiä) Ctrl + hiiren vasen Useiden elementtien poimiminen kuvasta Valintasuodatin Elementtien valinta elementtityypeittäin (teksti, viiva jne.) Useiden elementtien siirtäminen Valitse siirrettävät elementit (Ctrl pohjassa voit valita useamman) Klikkaa hiiren oikealla painikkeella kuvan päällä Valitse valikosta Siirrä Osoita viitepiste Osoita elementtien uusi paikka ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 77

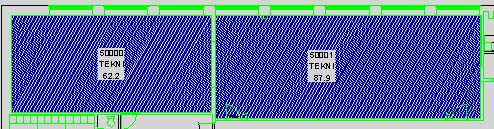

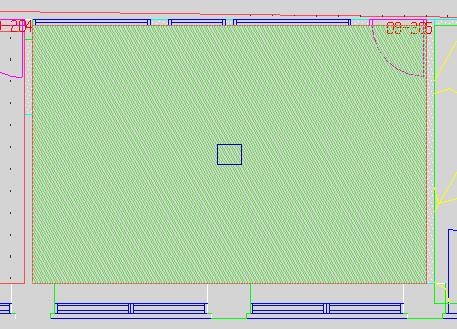

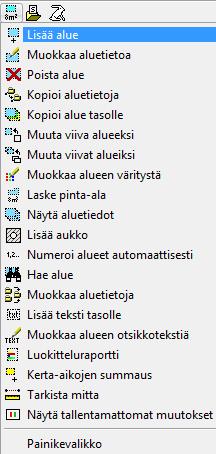

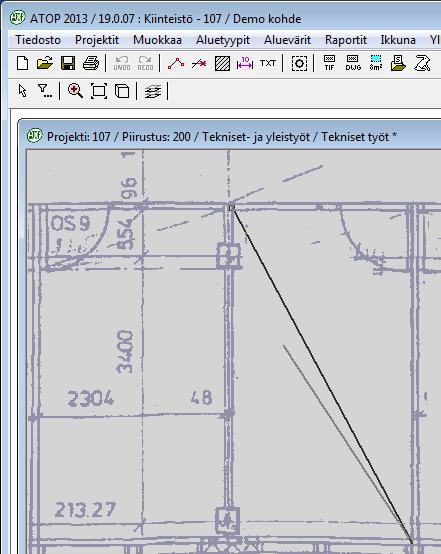

78 Alueiden neliöinti Suorakaiteen muotoinen alue/tila Neliöi uusi alue: Valitse Alueet Lisää alue Näytä tilalle lävistäjä käyttäen hiiren vasenta painiketta: 1. ja 2. piste (vastakkaiset nurkat). Vinkki: Pidä Alt -painiketta pohjassa. Silloin ohjelma ei ehdota 45 ja 90 asteen kulmia. Paina sen jälkeen VALMIS eli hiiren keskimmäistä näppäintä tai näppäimistöltä v-kirjainta. Tämän jälkeen ohjelma piirtää alueen ääriviivat punaisella. Jos tilassa ei ole aukkoja niin paina uudelleen VALMIS, jolloin saat mitoitustiedot -kortin auki ja voit antaa tilalle haluamasi tiedot sekä lisätä työt tietopankista. Ohjelma laskee neliöt antamiesi kulmapisteiden pohjalta automaattisesti ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 78

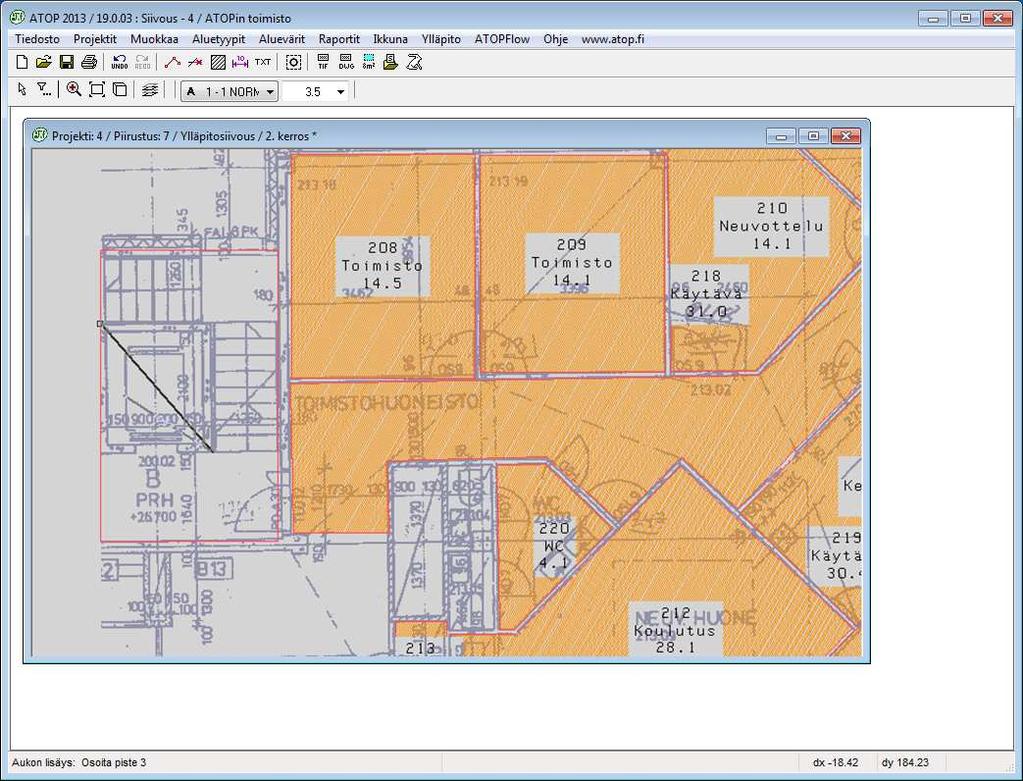

79 Alueiden neliöinti Epäsäännöllisen muotoinen alue/tila Neliöi uusi alue: Valitse Alueet Lisää alue Epäsäännöllisen muotoisen alueen voit neliöidä osoittamalla kaikki alueen kulmapisteet yhden kerran Painettuasi VALMIS ohjelma piirtää automaattisesti viimeisen viivan (takaisin aloituspisteeseen). Alueen/tilan kiertosuunnalla ei ole merkitystä. Vinkki: Pidä Alt -painiketta pohjassa. Silloin ohjelma ei ehdota 45 ja 90 asteen kulmia. Jos tilassa ei ole aukkoja niin paina uudelleen VALMIS, jolloin saat mitoitustiedot -kortin auki ja voit antaa tilalle haluamasi tiedot sekä lisätä työt tietopankista. VINKKI Saat edellisen pisteen poistettua painamalla C -kirjainta. Ohjelma muistaa kaikki käsiteltävän alueen pisteet ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 79

80 Alueiden neliöinti Alueen poistaminen Valitse Alueiden käsittelytyökaluista otsikkotekstin päällä. ja naksauta hiiren vasemmalla poistettavan alueen Alueen päivityksen jälkeen ( = näppäimistöltä p ) tai zoomauksen jälkeen näyttö päivittyy ja alue poistuu. Saat alueen takaisin, jos välittömästi poiston jälkeen painat näppäimistöltä C -kirjainta. Alueen poistaminen tuhoaa myös ko. alueeseen liittyvän tietokannan. ÄLÄ poista aluetta muilla toiminnoilla! ÄLÄ poista alueen tietoja tekstityökaluilla. Alueen keskellä olevan alueen tiedot sisältävä laatikko on samalla linkki tietokantaan ja ko. tilan tietoihin. Se katoaa, jos poistat tekstit. Jos haluat kuvastasi tekstit pois näkyvistä valitse Aluevärit Asetukset ja ota rastit pois tyypin, pinta-alan ja numeron kohdalta, niin tekstit eivät enää kuvassasi näy ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 80

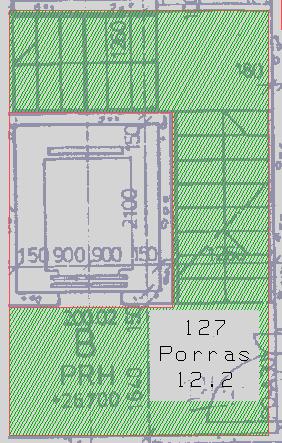

81 Alueiden neliöinti Aukon lisäys neliöidessä Ennen toista VALMIS kuittausta tilaan on mahdollista lisätä aukko. Tilarivillä näet tekstin: Voit määrittää aukon / aukkoja samalla tavalla kuin alueenkin mm. lävistäjällä. esim. alla hissikuilun osuuden poisto portaikosta. HUOM! Muista lopuksi tarkistaa kerrosneliöt, jos olet neliöinyt useita tiloja aukkoja lisäämällä. Kun olet lisännyt kaikki aukot niin paina VALMIS. Ohjelma ei laske pinta-alaan aukon neliöitä ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 81

82 Alueiden neliöinti Aukon lisäys jälkikäteen Tätä ominaisuutta kannattaa käyttää, kun esimerkiksi olet neliöinyt ison käytävän ja huomaat että unohdit ottaa joitain osia pois alueelta. 1) Avaa viivatyökalut ja piirrä työkalulla neliöidyn tilan päälle suljettu murtoviiva siihen kohtaan, johon haluat aukon tulevan. 2) Valitse Alueet Lisää aukko 3) Seuraa tilarivin ohjeita ja osoita sen alueen rasteriviivoitusta, johon olet aukkoa lisäämässä. Koko rasteri maalautuu vihreäksi. 4) Napsauta hiirellä piirtämääsi viivaa. Jos lisättäviä aukkoja on useita, osoita ne peräkkäin 5) Kuittaa Valmis (hiiren keskipainike tai v ). Pinta-ala päivittyy uuden alueen mukaiseksi. Lopeta toiminto Esc -painikkeella. HUOM! Aukon pisteiden siirto ei vaikuta pinta-alaan silloin, kun aukko on tehty jälkikäteen! Huomaa, että aukon ääriviivat pitää piirtää nimenomaan suljetulla murtoviivalla, muuten aukon lisäys ei onnistu ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 82

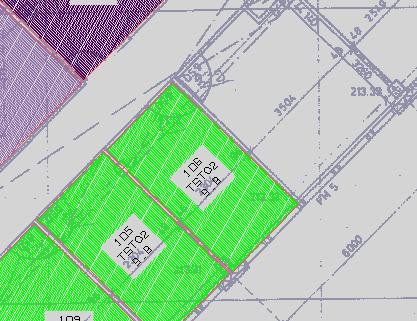

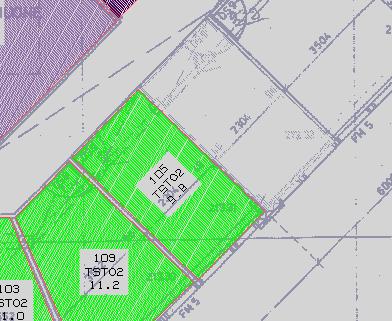

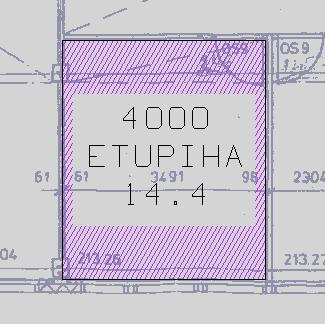

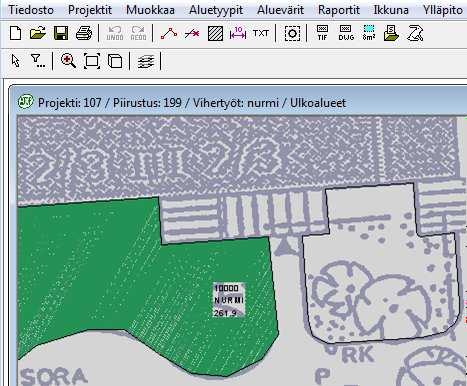

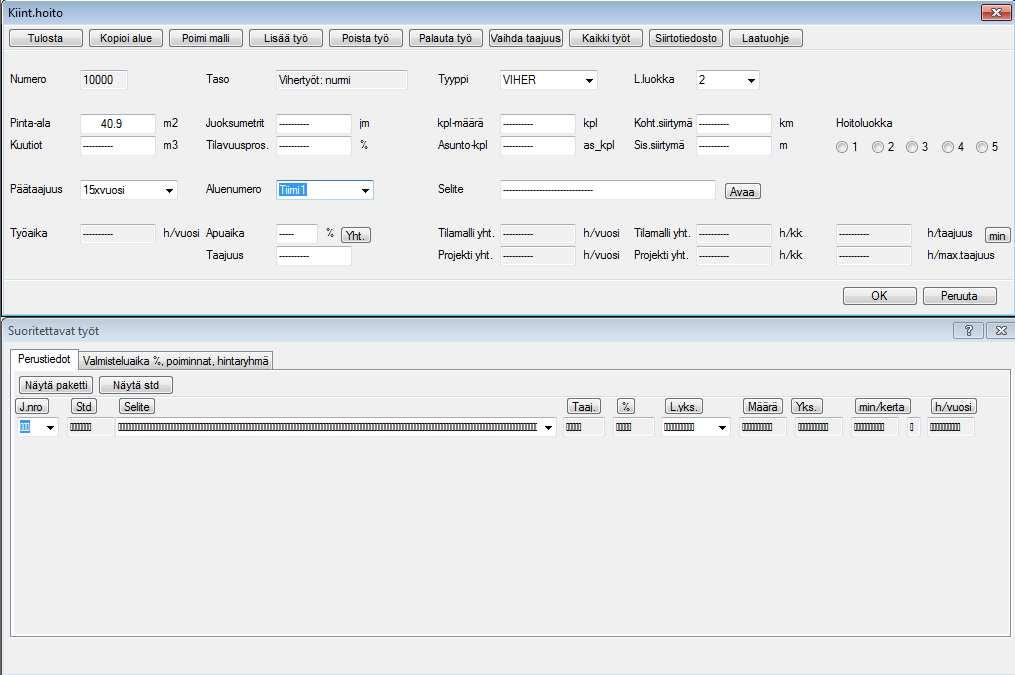

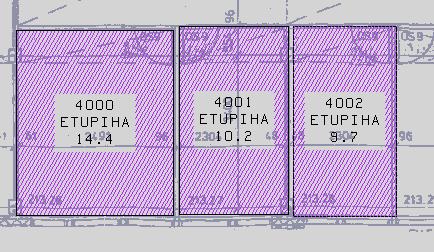

83 Työmäärälaskenta kuvasta: alueen tiedot ja värityskriteerit Alueen tiedot 1/2 Ohjelma laskee pinta-alan automaattisesti yhden desimaalin tarkkuudella. HUOM. Jos Yksiköt = 0 niin kuvan skaalaus on väärä. Tyyppi = Alasvetovalikosta on valittavissa kaikki ohjelmassa esiintyvät tilatyyppilyhenteet. Voit valita tilatyypin sieltä tai kirjoittaa haluamasi tilatyyppilyhenteen Tyyppi kenttään. Värityskriteerit Tyyppi, Laatu, Aluenumero ja Päätaajuus -kenttiin voit kirjoittaa haluamasi kriteerin tai, jos olet kriteeriä jo aikaisemmin käyttänyt, valita sen alasvetovalikosta. Piirustuksen värittäminen ATOPkh ohjelmalla voit värittää piirustuksen seuraavien Aluevärit alasvetovalikosta löytyvien kenttien mukaan: Tyyppi, Laatu, Aluenumero, Päätaajuus. HUOM: Kenttien tietoja saa myös alueen otsikkoriville näkyviin! Viereisessä kuvaruutukopiossa näkyvät tilanumero, tyyppi ja neliöt. Otsikkorivin määrittelyt (mitä halutaan näkyvän) tehdään kohdassa Aluevärit Asetukset ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 83

84 Työmäärälaskenta kuvasta: alueen tiedot ja värityskriteerit Alueen tiedot 2/2 Voit tehdä työmäärälaskennan neliöimällesi alueelle. Laskenta toimii kuten ilman kuvia tehtävä työmäärälaskenta. Ks. Laskentamallin käyttäminen. Tulosta Kopioi alue Poimi malli Lisää työ Poista työ Palauta työ Vaihda laatu Kaikki työt Siirtotiedosto Laatuohje Raporttien tulostus Alueen tietojen/töiden kopiointi jo neliöidyltä alueelta Tilamallin lisääminen ATOPin laskentamalleista tai jo lasketulta kohteelta Töiden (pakettien/yksittäisstandardien) lisäys tietopankista Töiden poistaminen tilamallista Palauttaa poistettuja työrivejä, jos työt ovat kuuluneet johonkin työpakettiin Työpaketin laadun/taajuuksien vaihtaminen Saat koottua projektin tilamallien työrivit tasoryhmien mukaisesti Töiden siirtäminen tiedostosta Projektikohtainen laatuohje ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 84

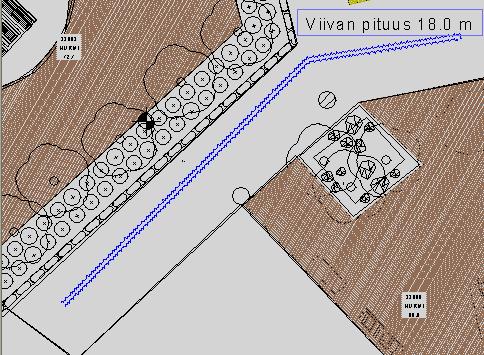

85 Työmäärälaskenta kuvasta: viivan tiedot ja värityskriteerit Viivan tiedot Voit tehdä työmäärälaskennan myös piirtämällesi viivalle. Laskenta toimii kuten neliöidylle alueelle tehtävä työmäärälaskenta. Kts. Laskentamallin käyttäminen. Piirrä ensin viivatyökaluilla viiva piirustukseen ja laske sen pituus halutessasi. Kts. Viivan piirtäminen ja pituuden laskeminen Valitse Symbolit Muokkaa symbolin tietoja Valitse Kiint.hoito ja paina OK. Napsauta hiiren vasemmalla painikkeella viivan päällä. Voit syöttää haluamasi tiedot mitoitustiedot kortille. Valitse lopuksi OK ja piirustus avautuu ruudulle. Huom! Viivan tietojen muokkaaminen: toimi kuten edellä ja tee tarvittavat muutokset. Viivan poistaminen: jos olet syöttänyt viivalle tietoja, niin poista ensin syöttämäsi tiedot ja vasta sitten viiva. Aktivoi poistettava viiva ja paina Delete. Kts. Yksittäisen / useamman elementin poisto ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 85

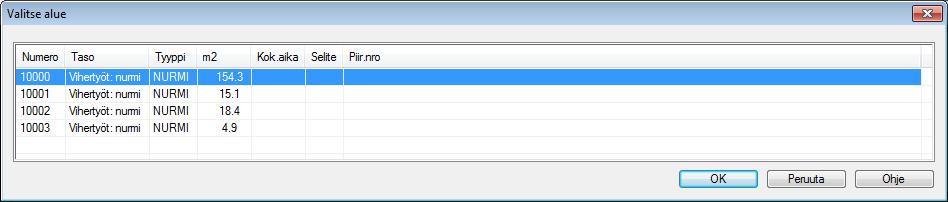

86 Työmäärälaskenta kuvasta: alueen tietojen muokkaaminen Muokkaa aluetietoa Voit muokata alueen tietoja jälkikäteen. Valitse Alueet Muokkaa aluetietoa ja napsauta haluamasi alueen otsikkotaulun päällä hiiren vasemmalla painikkeella. Alueen tiedot avautuvat ruudulle ja voit tehdä niihin muutoksia. Valitse lopuksi OK ja piirustus avautuu ruudulle ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 86

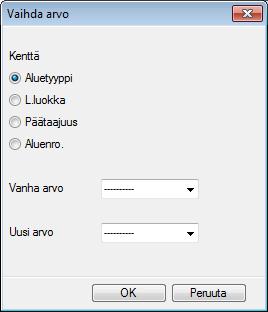

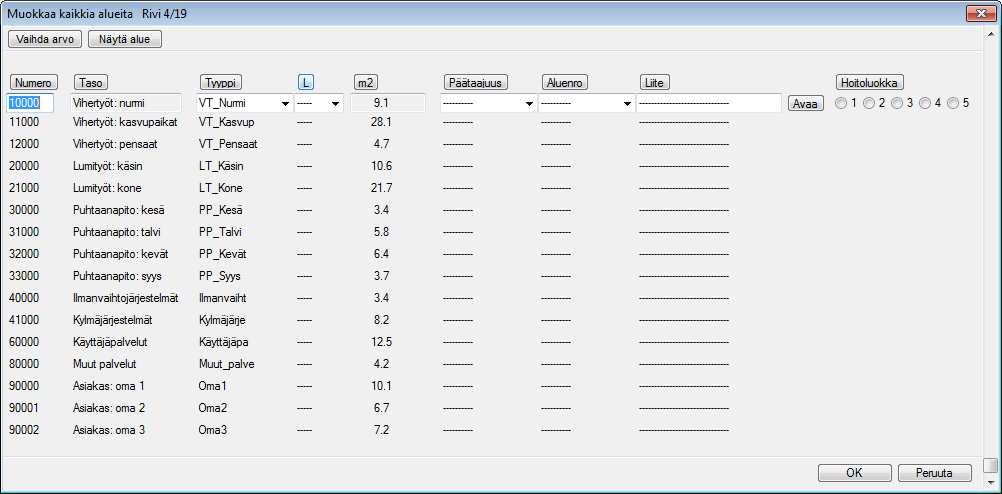

87 Työmäärälaskenta kuvasta: kaikkien alueiden tietojen muokkaaminen Muokkaa aluetietoja Voit muokata kaikkia aktiivisen piirustuksen alueita kerralla jälkikäteen. Valitse Alueet Muokkaa aluetietoja Valkoisella pohjalla oleville kentille voit lisätä tai muuttaa tietoja. HUOM! Työrivejä et pysty lisäämään. Työrivien lisääminen/muuttaminen ks. Muokkaa aluetietoa. Voit järjestää rivit esim. numerojärjestykseen suurimmasta pienimpään ja päinvastoin painamalla Numero painiketta. Sama pätee kaikkiin muihinkin sarakkeisiin. Vaihda arvo painikkeesta voit korvata määrätyn kentän arvon uudella arvolla. Näytä alue painikkeesta näet kyseisen alueen piirustuksessa. Kun halutut lisäykset / muutokset on tehty, paina OK Ohjelma vahvistaa alueiden värityksen valitse Kyllä. HUOM! Jos kuvaa ei väritä, tiedot eivät päivity! ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 87

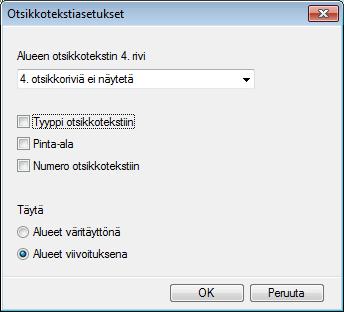

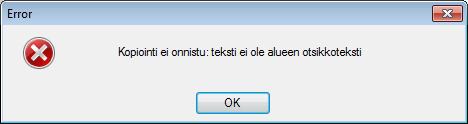

88 Alueen tietojen kopiointi Alueen tietojen kopiointi 1/2 Voit kopioida alueelle tietoja/töitä jo neliöimältäsi alueelta. Valitse Kopioi alue. Valitse minkä alueen tiedot haluat kopioida. Voit halutessasi kopioida alueelle valitut työt ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 88

89 Alueen tietojen kopiointi Alueen tietojen kopiointi 2/2 Toiminnolla voit kopioida alueelle antamiasi tietoja toisille (neliöidyille) alueille. Valitse Alueet -Kopioi aluetietoja ja napsauta hiiren vasemmalla painikkeella kopioitavan (valmiin) tilan otsikkotekstiä. Otsikkoteksti Valitse kopioitavat kentät ruksaamalla tai kopioi kaikki kentät kerralla (rasti ruutuun Kopioi kaikki kentät). Paina OK. Napsauta sen jälkeen hiirellä otsikkotekstejä/tekstejä, joihin haluat tietojen kopioituvan. HUOM! Tilojen on oltava neliöityjä, jotta otsikkotekstit näkyvät. Jos olet lisännyt kopioitavalle kortille töitä, saat ilmoituksen: Tee valinta kopioidaanko myös työt Kopioinnin päättäminen: paina ESC näppäimistöltä. Kuva päivittyy painettuasi p -kirjainta. Jos saat ilmoituksen: Et ole osunut alueen otsikkotekstiin. Yritä uudelleen ja varmista, että napsautat hiirtä nimenomaan alueen tekstilaatikon päällä ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 89

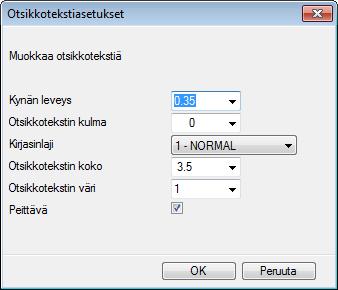

90 Kuvan viimeistely Alueen otsikkotekstin tiedot Valitse ylävalikosta Aluevärit Asetukset. Alueen otsikkoteksti voi olla kokonaan tyhjä tai voit valita siinä näkyvät tiedot. Voit valita 4. kentän alasvetovalikosta vapaasti Voit valita näkyykö tilatyyppinimi, pinta-ala tai numero otsikkotekstissä. Lisäksi voit valita alueen väritystavan: Väritäyttö tila väritetään jollakin värillä, jolloin kuvassa olevat kalusteet eivät näy värin alta. Viivoitus värin muodostaa viivoitus eli rasterikuvio, jolloin kuvassa olevat kalusteet kuultavat rasteriviivoituksen alta Yleensä rasterikuvion tyypin vaihtamiseen ei ole tarvetta. Rasterikuvion tyyppiä voit muuttaa Ylläpito - valikon kautta. Parhaaksi rasterikuviotyypiksi on osoittautunut oletuksena oleva: Tyyppi: 5 tihein viivaväli Kulma 60 viivoituksen kulma Jos otat kaikki tiedot otsikkotekstistä pois, alueen keskelle jää tyhjä neliö joka tapauksessa, koska esim. tietojen kopioinnissa täytyy pystyä osoittamaan ko. alueen otsikkotekstiä. Tyhjä neliö on laskettu alueen neliöihin mukaan. Jos haluat neliön pois näkyvistä, muuta mittakaavaksi esim. 1:5, niin neliöstä tulee niin pieni, että se ei tulosteella näy. Jos olet poistanut alueen otsikkotekstineliön tai alueen värityksen saat ne palautettua vastaamalla Kyllä kysymykseen Korjataanko kuvan alueiden kuviot ja otsikkotekstit ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 90

91 Kuvan viimeistely Värikartta kuvaan Pienennä piirustus ensin, jos piirustuksen oikeassa yläkulmassa on ( muuten aukeava värikartta peittää koko ikkunan ) Paina hiirellä keskimmäisestä painikkeesta, jolloin keskimmäinen painike muuttuu ValitseAluevärit -alasvetovalikosta kenttä, jonka mukaan haluat värittää alueet. Valinnan jälkeen ohjelma kysyy : Lisätäänkö värikartta kuvaan? Valitse Kyllä, jos haluat värikartan heti kuvaan ( = suositus ). Jos tietokannassa ei ole valmiina ko. väritysvaihtoehtoa, niin ohjelma kysyy Lisätäänkö vastaa Kyllä. Sen jälkeen sinun pitää vielä valita sopiva väri näytölle aukeavasta paletista. Värikartan voi lisätä myös myöhemmin valitsemalla: Aluevärit - Sijoita värikartta kuvaan. Piirustukseen tulevan värikartan koko Värikartan kokoon pystyt vaikuttamaan ennen kuin osoitat sen paikan kuvassa. Vastattuasi Kyllä kysymykseen Lisätäänkövärikarttakuvaan? työpöydällesi ilmestyy oheisen kaltainen kelluva työkalurivi, jossa toisena ylhäältä lukien on kokokertoimen valinta (K). K painikkeella ( = kokokerroin ) voit muuttaa väripaletin kokoa. Oletuskoko on 1. Muista, että desimaalierotin on aina piste. Esimerkki: Jos haluat kaksinkertaistaa värikartan koon, syötä arvo 2. Jos haluat puolittaa sen koon, syötä arvo 0.5. Ohjelma skaalaa x- ja y-suunnat (vaaka- ja pystysuunta) samalla kertoimella. Värikarttaa lisätessäsi kuvan viereen avautuu piirustusikkuna, joka kertoo kuvassa olevien värien / rasterien merkityksen. Voit tarvittaessa sulkea selitteet sisältävän ikkunan oikean yläkulman rastista. Kokokertoimen lisäksi ennen värikartan liittämistä kuvaa on mahdollista mm. vaikuttaa sen suuntaan ja sitä on mahdollista peilata. Kokeile näitä toimintoja, jos tarvitset niitä ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 91

92 Kuvan viimeistely Alueen värimääritysten korjaus ATOP käyttää oletusvärejä värittäessään piirustuksia jonkin kriteerin mukaisesti. Pystyt helposti muuttamaan näitä värejä. Valitse Alueet Muokkaa alueen väritystä ja napsauta sen tilan otsikkotekstiä, jonka väriä haluat muuttaa. Voit valita uuden värin alasvetovalikosta, josta aukeaa väripaletti. Alueet viivoituksena (= rasterina) -värityksen oletusarvot Rasterin oletusasetukset ovat: rasterityyppi 5 kulma 60 Käytännössä tämä tulee esiin silloin, kun olet valinnut Aluevärit -Asetukset -Alueet viivoituksena. Kun nyt lisäät uuden kriteerin (kustannuspaikka, aluenumero, väritys 1, väritys 2 jne.) ja valitset tämän jälkeen värityksen tämän kriteerin mukaan, ohjelma valitsee kaikkiin uusiin kriteereihin rasterityypin 5 ja kulman 60. Nämä uudet oletusarvot johtuvat siitä, että niiden on käytännössä todettu parhaiten toimiviksi rasteriasetuksiksi ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 92

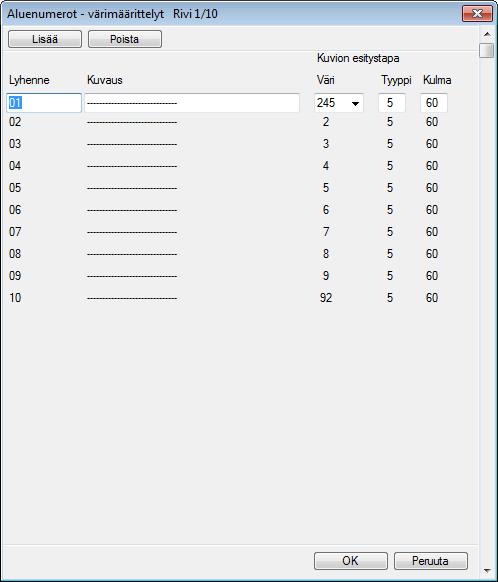

93 Kuvan viimeistely Oman värimäärityksen lisääminen Halutessasi lisätä kokonaan uuden värimäärittelyn toimi seuraavasti. Oletetaan, että haluat värittää piirustuksen alueet kiinteistöhoitajien (nimen) mukaisesti. Valitse Ylläpito valise kenttä, jonne kirjoitat nimet. Tässä esimerkissä kentäksi on valittu Aluenumero -kenttä. Valitse jokaiselle lisäämällesi kriteerille väri alasvetovalikosta, rasterityyppi 5 ja kulma 60. neliöi kuvasta alueet ja lisää alueille haluamasi työt tietopankista (töitä ei ole pakko lisätä). Kirjoita kunkin alueen Aluenumero -kenttään haluamasi uudet värityskriteerit (nimet) tai valitse ne alasvetovalikosta HUOM! Älä kirjoita nimiin välilyöntejä. Jos käytät kriteeriä, jolle et ole valinnut väriä, niin ohjelma kysyy jokaisen uuden kriteerin kohdalla: vastaa Kyllä valitse aukeavasta väripaletista haluamasi väri Rasterityypiksi tulee automaattisesti 5 ja kulmaksi 60 lisää lopuksi värikartta kuvaan, vastaa Kyllä Älä käytä välilyöntejä Lyhenne - kentässä eli kriteerin nimessä Muista, että MIKKO ja Mikko ovat ohjelman mielestä eri asioita. Vinkki: Halutessasi jatkossa muuttaa pelkkiä värejä, valitse: Alueet ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 93

94 Kuvan viimeistely Selitetekstien muuttaminen Vinkki Selitetekstejä voi itse muuttaa sen jälkeen, kun värikartta on sijoitettu kuvaan seuraavasti: Klikkaa hiiren vasemmalla värikartan päällä kerran, jolloin värikartta muuttuu vihreäksi (=aktivoituu) Valitse Ryhmät Pura makro Valitse yksittäisen makron räjäytys Klikkaa hiiren vasemmalla värikartan päällä kerran Paina ESC Naksauta tekstin päällä ALT + hiiren vasen Hiiren oikea painike ja valitse vaihtoehto Normaalisti uudelleenväritys jonkin kriteerin mukaan poistaa vanhan värikartan, mutta jos purat ryhmän, niin uudelleenväritys ei poista värikarttaa, vaan se pitää poistaa elementin poistolla ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 94

95 Kuvan viimeistely Tekstin lisäys Normaali teksti menee tasolle 4, ellet muuta määrittele. Tekstin lisäys Valitse TXT Teksti Kirjoita haluamasi teksti Kuittaa OK Osoita tekstin paikka piirustuksessa (hiiren vasen) ESC Ennen tekstin paikan osoittamista voit käydä vaihtamassa tekstin tason. Alla näkyvässä esimerkissä tekstin tasoksi on muutettu taso 55. Tekstin koko ja väri kannattaa muuttaa vasta liitettyäsi teksti kuvaan. Viiteviivallisen tekstin lisäys Valitse TXT Viiteteksti 1 Kirjoita haluamasi teksti Osoita piirustuksesta viiteviivan kohde (hiiren vasen) Osoita tekstin paikka piirustuksessa (hiiren vasen) ESC Muista huomioida viiteviivaa & nuolta lisätessäsi taso/tasoryhmät, jolla haluat tekstin näkyvän. Yksittäisen tasoryhmän tai tason voit valita tasovalinta painikkeesta. Oletusarvoisesti tekstit menevät tasolle 4. Aktiivinen taso näkyy ohjelman työkalurivien alla. Tällä toiminnolla voit osoittaa jotain paikkaa kuvasta, esimerkiksi teksti: Varo kynnystä! Tekstin korjaus -työkalulla (ks. seuraava sivu) voit jälkeenpäin muuttaa tekstin väriä, kokoa, kulmaa jne ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 95

96 Kuvan viimeistely Tekstin/tekstien korjaus/siirto Tekstin korjaus Klikkaa hiirellä tekstiä, jota haluat muuttaa. Jos haluat muuttaa kerralla useampaa tekstiä, valitse kaikki haluamasi tekstit Ctrl painikkeen kanssa tai käytä valintasuodatinta. Työkalurivien alle ilmestyy tekstin nykyiset ominaisuudet näyttävä rivi Voit muuttaa tekstin: tasoryhmää väriä tasoa viivanleveyttä kulmaa kirjasinlajia korkeutta * Muutettuasi haluamasi arvot, klikkaa tekstiä uudelleen, jolloin se tarttuu kursoriin eli voit samalla halutessasi muuttaa tekstin paikkaa. Osoita tekstin paikka (hiiren vasen) ESC Yksittäisen tekstin siirtäminen Klikkaa siirrettävää tekstiä kerran. Tarkista, että vihreä neliö näkyy ja klikkaa toisen kerran. Teksti lähtee liikkumaan siirtäessäsi hiiren osoitinta ja voit osoittaa sille uuden paikan. *) Tekstin korkeus Korkeus voi olla joko kiinteä tai skaalautuva: Positiivinen arvo tarkoittaa kiinteää korkeutta Negatiivinen arvo tarkoittaa skaalautuvaa korkeutta Skaalautuvan korkeuden arvo on piirustuksessa vastaava arvo millimetreinä. Skaalautuvaa korkeutta on hyvä käyttää silloin, kun on mahdollista, että piirustuksen mittakaavaa joudutaan muuttamaan. Tällöin korkeus skaalautuu oikein suhteessa mittakaavaan. Kuvassa olevien tekstien ominaisuuksien muuttaminen Valitse ensin valintasuodattimella vain tekstit Valitse haluamasi alue Alue maalataan. Maalaus tapahtuu siten, että painat hiiren vasemman painikkeen alas haluamasi alueen kulmapisteessä ja pidät sitä alhaalla vetäen samalla hiirtä kunnes pääset alueen toiseen kulmapisteeseen, jolloin vapautat hiiren vasemman painikkeen. Valitulla alueella olevat tekstit maalautuvat vihreäksi (= valittu) Nyt voit muuttaa kaikkien valittujen tekstien ominaisuuksia työkalurivin valikoista ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 96

97 Kuvan viimeistely Tekstin ominaisuuksien muuttaminen Kaikkia tekstejä, jotka ATOP ohjelma tunnistaa tekstiksi, voi muokata. Voit muuttaa tekstin väriä, kokoa, kulmaa, kynänleveyttä tai sitä tasoa, jolle teksti tulostuu. Tekstin ominaisuuksia muutetaan samoin kuin muidenkin elementtien ominaisuuksia, ks. Yksittäisen / useamman elementin valinta. Jos olet muuttamassa yksittäisen tekstin ominaisuuksia, ks. Tekstin / tekstien korjaus/siirto. Alueen tekstin ominaisuuksien muuttamiseen on oma toimintonsa (Alueet Muokkaa alueen otsikkotekstiä). Kuvassa olevien tekstien ominaisuuksien muuttaminen Valitse ensin valintasuodattimella vain tekstit Valitse haluamasi alue Alue valitaan siten, että painat hiiren vasemman painikkeen alas haluamasi alueen kulmapisteessä ja pidät sitä alhaalla vetäen samalla hiirtä kunnes pääset alueen toiseen kulmapisteeseen, jolloin vapautat hiiren vasemman painikkeen. Valitulla alueella olevat tekstit maalautuvat vihreäksi (= aktivoituvat) Nyt voit muuttaa valittujen tekstien ominaisuuksia työkaluriville ilmestyneistä valikoista ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 97

98 Kuvan viimeistely Alueen tekstien koon/värin muuttaminen Valitse Aluetyökaluista Tällä toiminnolla voit muuttaa kerralla koko piirustuksen alueiden otsikkotekstejä Otsikkotekstin kulma Otsikkotekstin kulman oletusarvo on 0. Joskus voi kuitenkin olla, että haluat esim. kääntää otsikkotekstiä 90 astetta. Kirjasinlaji Valitse haluamasi kirjasinlaji alasvetovalikosta Otsikkotekstin koko Alueen tekstin oletuskoko on 3.5. Joskus voi olla tarpeen muuttaa sen kokoa, ellet mittakaavaa muuttamalla (1:50 tai 1:100) saa aikaan sopivaa tekstikokoa. Otsikkotekstin väri Otsikkotekstin oletusväri on 1 eli tumman sininen. Käytännössä tämä tumma sininen näyttää väritulostimella tulostettuna mustalta. Peittävä Otsikkoteksti laatikolle voidaan määrittää että se peittää allaolevat vektorikuvan viivat. Tällöin otsikkotekstit näkyvät ja tulostuvat selkeämmin. Rasterikuvien kanssa peittävyys toimii kun asetat valikosta Aluevärit Asetukset ja sieltä valitset Alueet väritäyttönä Valitse halutessasi otsikkotekstille jokin toinen väri alasvetovalikosta aukeavasta paletista ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 98

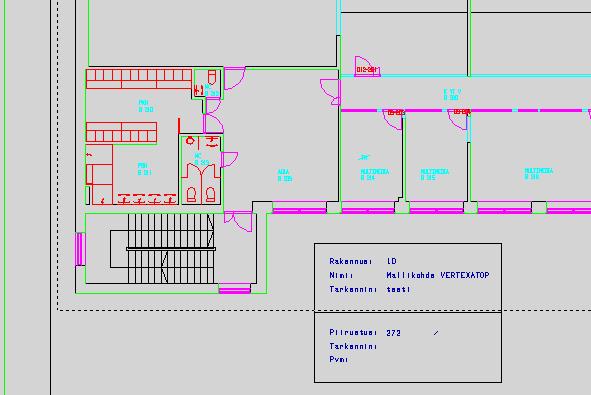

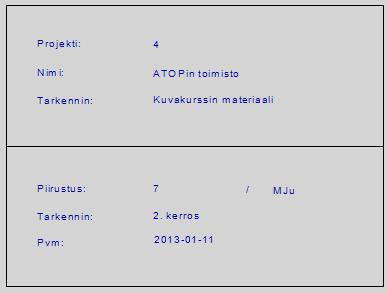

99 Kuvan viimeistely Otsikkotaulu kuvaan Valitse Tiedosto - Lisää otsikkotaulukko Näkyviin ilmestyvistä työkaluista (ks. kuva alla) voit muuttaa otsikkotaulun ominaisuuksia ennen sen liittämistä kuvaan. Otsikkotaulua voi mm. peilata pysty- ja vaakasuunnassa, muuttaa sen kokoa tai kulmaa. Tyypillisesti koon muuttaminen riittää. Vinouden asetus (kulma) K -painikkeesta voit muuttaa otsikkotaulun kokoa sekä vaaka- että pystysuuntaan (x ja y). Oletuskoko on 1,1. Käytä kokoa muuttaessasi desimaalierottimena pistettä. Peilaus - otsikkotaulua on mahdollista peilata joko vaaka- tai pystysuunnassa. Sijoituspisteen valinta toiminnolla voit valita tartuntakohdan (= viitepiste), jolla asetat otsikkotaulun piirustukseen. Otsikkotaulun koko kokokerroin - K Valitsemalla K ennen otsikkotaulun kiinnittämistä kuvaan ja kirjoittamalla kenttään arvon 2, voit tuplata otsikkotaulun koon. Arvo 0.5 voit puolittaa otsikkotaulun koon. Huomaa, että desimaalierottimena käytetään pistettä. Arvo 1,1 tuo otsikkotaulun piirustukseen oletuskoossa. Saman lopputuloksen saat syöttämällä kenttään pelkästään arvon 1. Tässä tapauksessa ohjelma skaalaa otsikkotaulua saman verran kumpaankin suuntaan (vaaka, x ja pysty y). Käytä kuvarajojen haku -toimintoa, jos otsikkotaulu ei kuvaan liittämisen jälkeen mahdu kuvarajojen sisäpuolelle (piirustuksen vihreät viivat), valitse ylävalikosta Tiedosto, Kuvarajojen haku + 10 % ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 99

100 Kuvan viimeistely Otsikkotaulun tietojen muuttaminen ATOP poimii otsikkotaulun tiedot sillä hetkellä kun lisäät otsikkotaulun piirustukseen. Tiedot poimitaan aktiiviprojektin ja aktiivipiirustuksen tiedoista. Tämän jälkeen tiedot eivät päivity, vaikka käyt täsmentämässä esimerkiksi aktiivipiirustuksen tietoja. Lisäämällä uuden otsikkotaulun kuvaan ohjelma poimii taas tiedot tietokannasta. Voit muuttaa otsikkotaulun tietoja teksti kerrallaan. Tarkista valintasuodattimesta, että valittuina ovat vain tekstit ja viivat. Klikkaa hiiren vasemmalla sen otsikkotaulun tekstin päällä, jota haluat muuttaa Klikkaa hiiren oikealla ja valitse aukeavasta valikosta Muokkaa Korjaa teksti haluamaasi muotoon ja paina OK, jolloin teksti muuttuu heti ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 100

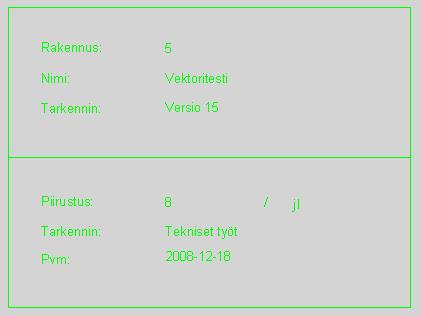

101 Kuvan viimeistely Otsikkotaulun siirtäminen ja poistaminen Otsikkotaulun siirtäminen Tarkista ensin valintasuodattimesta, että kaikki elementtityypit on valittu. Aktivoi otsikkotaulu. (Paina hiiren vasen painike alas otsikkotaulun vasemmassa alakulmassa ja pidä sitä alhaalla vetäen samalla hiirtä kohti oikeaa yläkulmaa. Vapauta hiiren vasen painike ja otsikkotaulu maalautuu vihreäksi.) Paina hiiren oikeaa painiketta kerran Valitse valikosta Siirrä Osoita viitepiste Osoita uusi paikka Otsikkotaulun poistaminen Tarkista ensin valintasuodattimesta, että kaikki elementtityypit on valittu. Aktivoi otsikkotaulu (Paina hiiren vasen painike alas otsikkotaulun vasemmassa alakulmassa ja pidä sitä alhaalla vetäen samalla hiirtä kohti oikeaa yläkulmaa. Vapauta hiiren vasen painike ja otsikkotaulu maalautuu vihreäksi.) Paina näppäimistöltä Delete Otsikkotaulu poistuu kuvasta ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 101

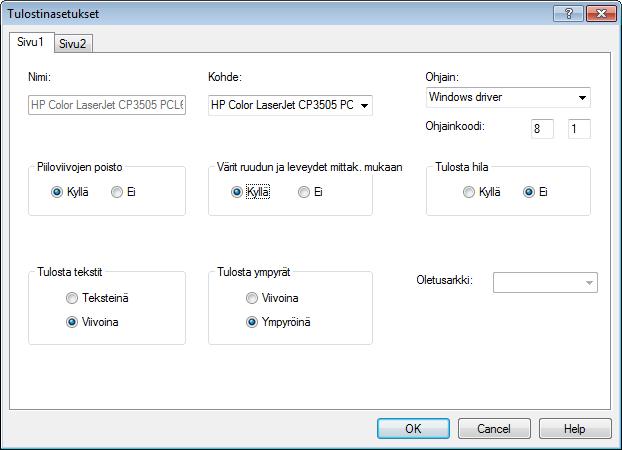

102 Tulostaminen Piirustuksen tulostaminen Tiedosto -Tulosta Mittakaava valitse arkin mukaan Tulostettava alue toiminnolla voit valita osan piirustuksesta Tulostettavat tasot - Tällä toiminnolla voit valita tulostettavat tasoryhmät. Valitsemalla Näkyvät tasot saat tulostettua ainoastaan ruudulla avoinna olevan tasonäkymän. Kuvan asemointi voit muuttaa piirustuksen paikkaa arkilla. Tulostinasetukset, väritulostus päällä Muut asetukset saavat olla oletuksilla kuten kuvassa Paina OK. Jos käytät välillä mustavalkoista tulostinta (laser) ja välillä väritulostinta, muista aina tulostimen vaihtuessa käydä tarkistamassa Värit ruudun ja leveydet mittak.mukaan -valinta. Väritulostus Värit ruudun ja leveydet mittak.mukaan Kyllä Mustavalkoinen tulostus Värit ruudun ja leveydet mittak.mukaan ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 102 Ei

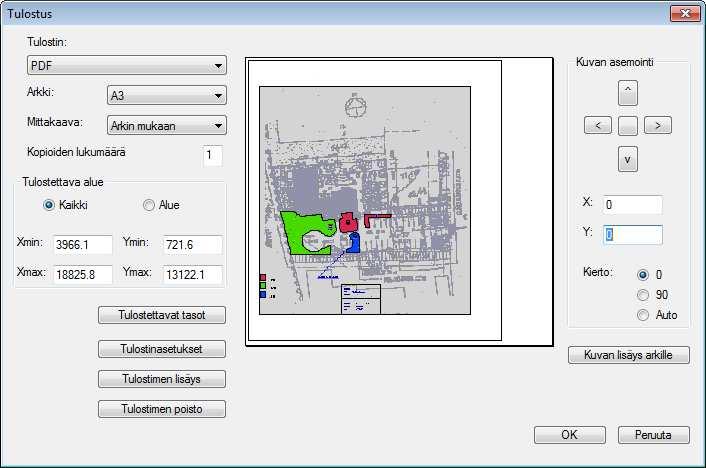

103 Tulostaminen Piirustuksen tulostus PDF tiedostoksi PDF -tulostus Valitse Tiedosto - Tulosta Tee seuraavat valinnat: Valitse Tulostin -alasvetovalikosta vaihtoehdoksi PDF Mittakaava: Arkin mukaan Paina OK painiketta Näytöllesi aukeaa Tallenna nimellä / Save as ikkuna Anna tiedostolle nimi (muista antaa myös tunniste:.pdf). PainaTallenna / Save -painiketta. Odota kunnes tiedosto on talletettu. Nyt voit toimittaa tekemäsi kuvan eteenpäin PDF - muodossa, esimerkiksi sähköpostilla asiakkaalle. PDF -tiedostomuoto Sillä koneella, jolla halutaan avata PDF tiedostoja pitää olla asennettuna Acrobat Reader ohjelma. Acrobat Reader -ohjelman voi ladata osoitteesta ja asentaa sen koneelle, jos käyttäjällä on lupa asentaa koneelleen ohjelmia. Talletettaessa kuva PDF -muotoon se itse asiassa tulostetaan tiedostoon, jolloin siitä tulee PDF asiakirja. PDF -tiedostoa et saa ATOP ohjelmassa auki, vaan se avataan Acrobat Reader -ohjelmalla. PDF -tiedostoa et pysty muokkaamaan, vaan sinun täytyy tulostaa uusi PDF -tiedosto ATOP ohjelmasta, jos haluat tehdä tiedostoon muutoksia. Vinkki! Voit lähettää ATOP -kuvan sähköpostilla PDF -muodossa henkilölle, jolla ei ole ATOP -ohjelmaa Vastaanottaja tarvitsee koneelleen vain Acrobat Reader ohjelman ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 103

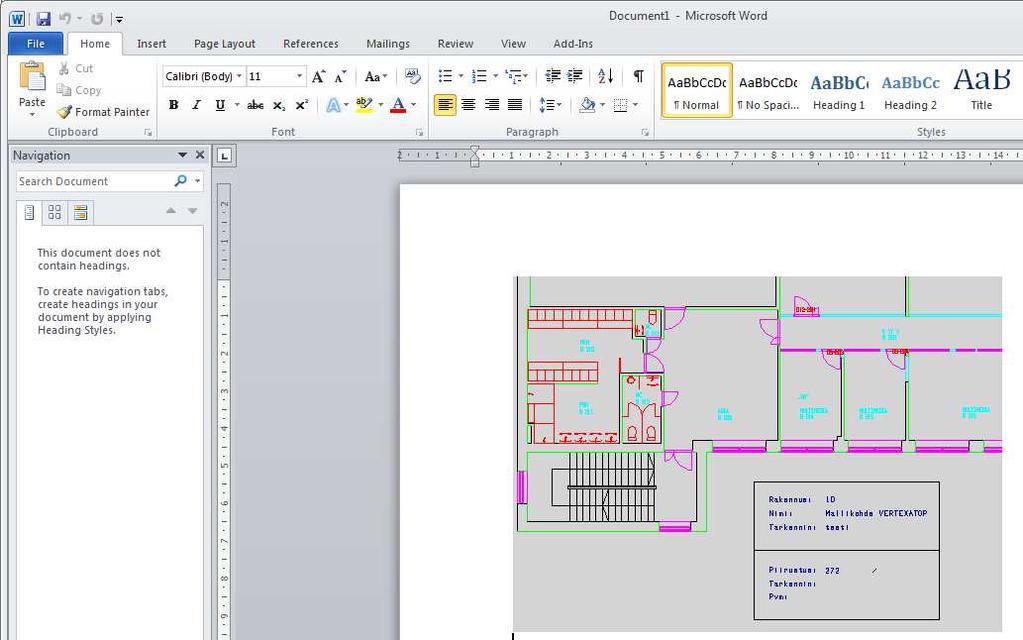

104 Yhteydet muihin ohjelmiin Leikepöytä Valitse Tiedosto - Tallenna Leikepöydälle. Kuvaan tulee näkyviin katkoviiva, jonka avulla voit näyttää leikepöydälle otettavan alueen (osoita hiiren vasemmalla painikkeella napsauttamalla haluamasi alueen vasen alakulma ja oikea yläkulma.) Huom! Kuvasta tulee sitä tarkempi mitä lähempänä/isompana kuva on. Osoitettuasi alueen saat ilmoituksen leikepöydälle siirrosta. Ilmoitusta ei tarvitse kuitata, vaan se katoaa näytöltä hetken kuluttua. Avaa seuraavaksi ohjelma, jonne haluat valitsemasi alueen liittää esim. Microsoft Word ja valitse ylävalikosta Muokkaa -Liitä. Leikepöydälle tallentunut kuva ilmestyy Word asiakirjaan ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 104

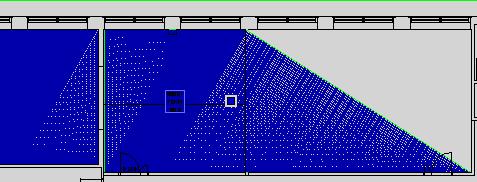

105 Alueiden käsittelyn lisätoiminnot Alueen koon muutos: viivan pisteiden siirto Usein on helpompaa poistaa tila, ja neliöidä se uudelleen kuin siirtää alueen kulmapisteitä. Joskus kulmapisteiden siirto on kuitenkin tarpeen, jos tilassa on useita kulmapisteitä (Käytävät). Viivan kulmapisteiden siirto Osoita viivaa, jonka kulmapisteitä haluat siirtää. Viiva muuttuu okranväriseksi ja naksautettuasi viivan päällä hiiren vasemmalla painikkeella kerran ääriviiva muuttuu vihreäksi. Työkaluriveille ilmestyy viivan ominaisuuksista kertovia tietoja. Siirrä hiiren osoitin sen kulmapisteen viereen, jota haluat siirtää, jolloin kulmapisteeseen ilmestyy vihreä pallo. Naksauta kulmapisteessä kerran, jolloin kulma tarttuu hiiren osoittimeen kiinni. Naksauta uudelleen siinä kohdassa, jonne haluat kulmapisteen siirtää. Pinta-ala muuttuu heti, kun napsautat kulmapisteen uuteen paikkaan. Joka kerta kulmapistettä siirrettyäsi ATOP kertoo sinulle tilan uuden muuttuneen pintaalan. Kuittaa ilmoitus OK painikkeesta. Toiminnon keskeytys/pysäytys: paina ESC tai C kirjain näppäimistöltä ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 105

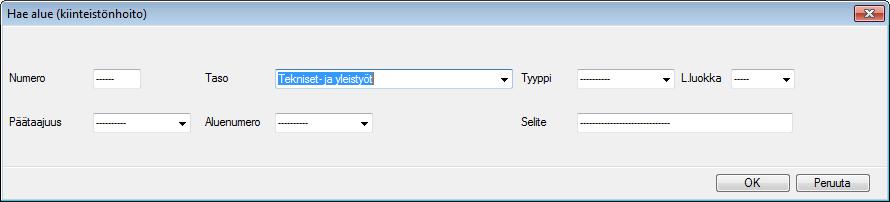

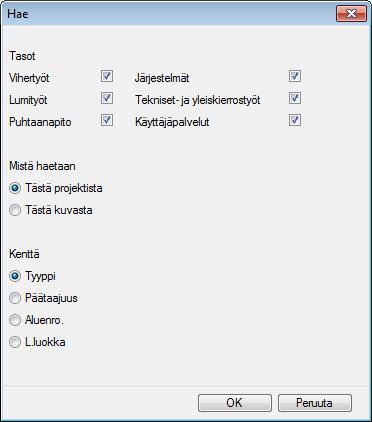

106 Alueiden käsittelyn lisätoiminnot Alueiden haku Tällä toiminnolla voit helposti tarkastella aktiivisen projektin alueiden tietoja ja etsiä jotain tiettyä aluetta esim. Numeron, Tason, Tyypin, Laadun, Päätaajuuden, Aluenumeron tai Selitteen mukaan. Aktivoi ennen Alueiden hakua se projekti, josta haluat alueita hakea. Jos sinulla on parasta aikaa jokin piirustus auki, tallenna se ennen haku -toiminnon käyttöä. Valitse Alueet- Hae alue Ensimmäiseksi aukeaa haku -ikkuna, johon voit määrittää hakua rajoittavia tietoja. Syötä haluamasi hakuehdot ja kuittaa hakuehdot OK painikkeesta. Alla näkyvässä esimerkissä on etsitty kaikkia niitä tiloja, jotka ovat tasolla Tekniset- ja yleistyöt. Huom! Muista hakuja tehdessäsi, että isot ja pienet kirjaimet ovat eri asia! Kun olet syöttänyt hakukriteerit ja painanut OK painiketta, aukeaa ikkuna, jossa näkyvät kaikki aktiivisen projektin hakukriteerit täyttäneet alueet. Valitse listasta haluamasi tila. Kuittaa valinta OK painikkeesta. Ohjelma avaa sen piirustuksen, jossa tila on, ja vilkuttaa hetken haetun tilan/alueen tietoja ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 106

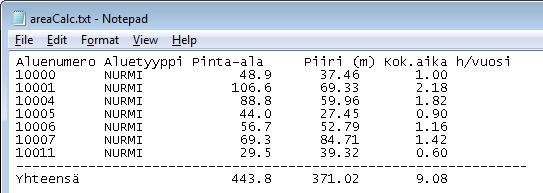

107 Alueiden käsittelyn lisätoiminnot Pinta-alan/piirin laskenta Laske pinta-ala -toiminnolla voit tarkistaa paljonko tiloja olet tähän mennessä neliöinyt tai koko kerroksen neliöinnin valmistuttua kerrosneliöt. Voit myös rajata vain osan piirustuksesta tarkistaaksesi, miten paljon neliöitä on jollakin valitsemallasi alueella. Huom! Pinta-alalaskuria et voi käyttää, jos olet leikannut tai räjäyttänyt alueen. Valitse Alueet Laske pinta-ala Alueen valintatapa voi olla: suorakaide vapaamuotoinen Valitse ensin alueen valintatapa (suorakaide/vapaamuotoinen tila). Valitse haluamasi alue: napsauta hiiren vasemmalla painikkeella haluamasi alueen vasen alakulma ja oikea yläkulma. Kuittaa valintasi hiiren keskimmäisellä tai V kirjaimella. Ohjelma kysyy minne haluat tilaluettelon viedä. Vaihtoehtoina ovat Excel ja Notepad. Valittujen alueiden ääriviivat muuttuvat vihreiksi. Luettelo on siirretty Notepadiin Luettelo aukeaa omaan ikkunaansa. Pinta-alalaskuri avaa raportin, josta näkee pinta-alan, piirin ja kokonaisvuosiajan alueittain ja yhteensä. VINKKI: piiri (m) * seinän korkeus (m) = seinä m2. Tietoa voi hyödyntää mm. korjausrakentamisen hinnoittelussa. HUOM! Jos alueessa on aukkoja, niin alueen piiri on mukana ko. tilan Piiri (m) luvussa ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 107

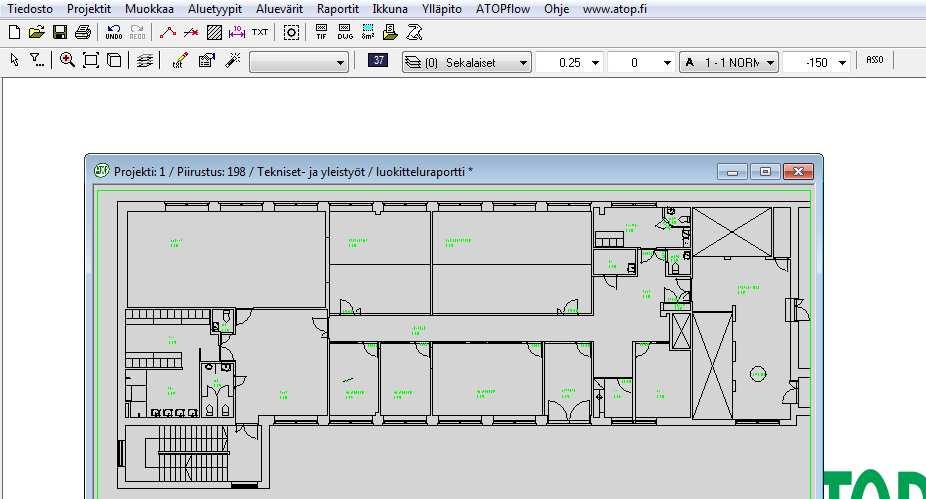

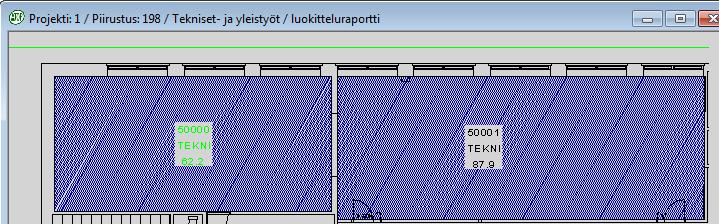

108 Alueiden käsittelyn lisätoiminnot Luokitteluraportti Luokitteluraportilla saat tehtyä nopeasti kuvaajan miten aktiivisen projektin tai projektin aktiivisen kuvan tilat jakautuvat. Luokitteluraportti voidaan luoda eri tasoryhmistä. Voit luoda kuvaajan alueiden seuraavien kriteerien perusteella: - Tyyppi - Päätaajuus - Aluenumero - Laatu Kun raportti on valmis, aukeaa näytölle uusi kuva, jossa kuvaaja on piirrettynä. Uusi kuva voi mennä aktiivisen kuvan taakse, hiirellä klikkaamalla saat raportin näkyviin ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 108

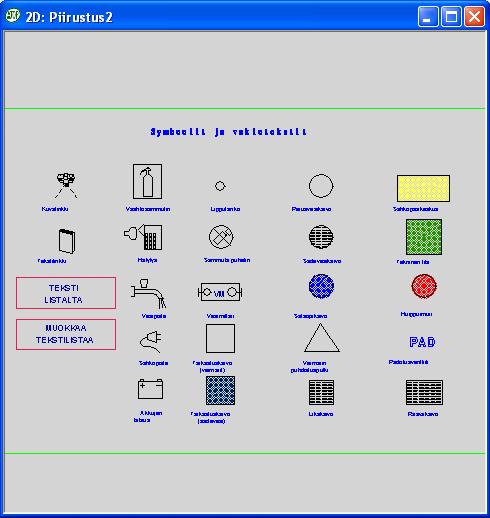

109 Symbolit Symbolien käsittely ja lisääminen Symbolien käsittely -toiminnon alta aukeavat symboli -toiminnot. - Valitse valmiista symboleista symboli ja lisää se piirustukseen - Osoita siirrettävä symboli ja sen jälkeen osoita sen uusi paikka - Osoita poistettavaa symbolia - Muokkaa symbolien tietoja - Muokkaa symbolin tietoja - Etsi jotakin tiettyä symbolia - Elementtien kopiointi - Päivitä symboli - Lisää symboleihin uusi tekemäsi symboli Valmiin symbolin lisääminen kuvaan Valitse Lisää Symboli Naksauta hiiren vasemmalla painikkeella sen symbolin päällä, jonka haluat lisätä kuvaan. Symboli jää roikkumaan hiiren osoittimeen. Aseta symboli piirustukseen viemällä se haluamaasi paikkaan piirustuksessa ja painamalla kerran hiiren vasenta painiketta. Painamalla Esc painiketta näppäimistöltä voit lopettaa symbolin liittämisen ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 109

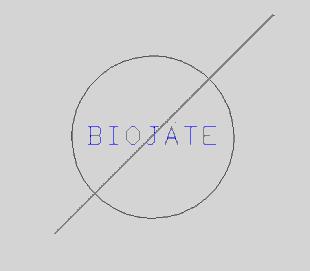

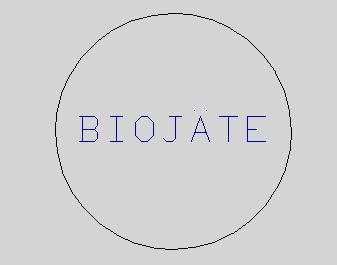

110 Symbolit Omien symbolien lisäys Avaa ensin uusi tyhjä piirustus (Tiedosto - Uusi) Piirrä haluamasi symboli. Esim. Valitse sen jälkeen symbolityökaluista Näytä symbolille lävistäjä. Tämän jälkeen ohjelma kysyy symbolin nimeä. Kirjoita nimi ja paina OK Ohjelma avaa symbolien valintaikkunan, jonne voit sijoittaa uuden symbolin napsauttamalla hiiren vasenta painiketta kerran tyhjässä kohdassa. Huom! Voit käyttää zoomaustoimintoja (F5, F6) etsiessäsi symbolille sopivaa uutta paikkaa. Tämän jälkeen valitse Kyllä, jotta saat uuden valintakuvan talteen. Sulje symboli-ikkuna oikean yläkulman rastista ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 110

111 Symbolit Tietojen määritys ja haku Voit nimetä symboliryhmät vapaasti - toiminnolla Hakukriteerit määritellään -toiminnolla 1) Laita haluamasi symboli kuvaan 2) Paina 3) Valitse tyyppi (A, B vai C) 4) Napsauta hiirellä symbolia 5) Täydennä haluamasi tiedot Nimi ja Kuvaus kenttiin 6) Paina - painikkeesta. 7) Hyväksy tiedot OK -painikkeesta. 8) Tallenna kuva! Muuten haku ei toimi. Voit hakea symbolia Sulje kaikki piirustukset 1) Paina 2) Valitse tyyppi -toiminnolla. 3) Etsi haluamasi symboli täyttämällä hakuehdot TAI PAINA HETI OK. Alla näkyvään Hae laitetiedot -ikkunaan ei ole pakko syöttää mitään hakuehtoja. Kun painat suoraan OK, niin saat kaikki haettavat symbolit listalle. Napsauta haettavan symbolin riviä ja OK, jolloin ATOP avaa kuvan, jossa symboli on ja vilkuttaa symbolia ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 111

112 Symbolit Tiedostojen linkittäminen:.doc tai.txt Piirustukseen voi linkittää tekstitiedostoja. ATOP ymmärtää joko txt tai doc päätteisiä tiedostoja. Linkit toimivat vain, jos ne on talletettu samaan kansioon ko. projektin tietojen kanssa. Käsittelemäsi projektin numeron näet ATOP yläpalkista: Esimerkin tapauksessa projektin numero on siis 1. Linkattavat tiedostot pitää siis tässä tapauksessa tallettaa \projects\1 kansioon. Tiedostojen nimissä ei saa olla välilyöntejä eikä erikoismerkkejä. 1) Tallenna linkitettävä tiedosto ensin samaan kansioon projektin kanssa. 2) Lisää symboli 3) Sijoita piirustukseen tiedostolinkin symboli. Jos kyseessä on tekstilinkki käytä Tekstilinkki -symbolia. Klikkaa hiiren vasemmalla kerran, jolloin symboli tulee näkyviin piirustukseen. Muistathan, että kokokertoimella K pystyt vaikuttamaan siihen, minkä kokoisena linkin symboli piirustukseen tulee. Paina lopuksi Esc. 4) Valitse symbolityökaluista 5) Valitse Tiedostolinkki ja paina OK. 6) Napsauta kuvaan lisäämäsi linkin symbolia, jolloin Tiedostolinkin tiedot sanomaruutu tulee näkyviin. 7) Painaessasi Valitse teksti -painiketta ohjelma kysyy sinulta onko kyseessä tekstitiedosto ( txt ) vai Word tiedosto ( doc ). Valitse kumpaa olet lisäämässä ja kuittaa OK painikkeesta. 8) Valitse haluamasi tiedosto projektikansiosta, jolloin tieto tulee näkyviin Tekstitiedosto laatikkoon. 9) Paina OK 10) Hyväksy symbolin tiedot painamalla valmis (hiiren keskipainike tai V) ja tallenna piirustus. Linkin avaaminen Saat linkin auki, kun naksautat hiiren vasemmalla painikkeella symbolin ensin aktiiviseksi, siirrät hiiren osoittimen pois symbolin päältä (jolloin symbolin keskelle ilmestynyt vihreä laatikko muuttuu siniseksi) ja sen jälkeen valitset hiiren oikean painikkeen painalluksen jälkeen aukeavasta pikavalikosta Linkki ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 112

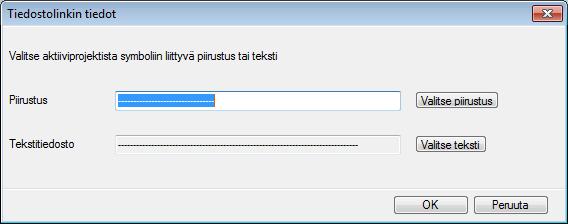

113 Symbolit Tiedostojen linkittäminen:.vxp (esim. valokuva tai piirustus) 1) Tallenna valokuva tif muotoon ja avaa se ATOP ohjelmassa. 2) Tallenna kuva Tallenna tiedosto -toiminnolla ATOP -muotoon (.vxp) sen projektin alihakemistoon, josta haluat valokuvan aukeavan. Vastaa EI ohjelman kysyessä Piirustusarkistoon? 3) Sulje kuva 4) Sijoita piirustukseen symboli, josta haluat valokuvan aukeavan. Voit käyttää valmista kuvalinkki symbolia. 5) Valitse symbolin tietojen muokkaus 6) Valitse Tiedostolinkki ja naksauta sitä symbolia, johon linkin haluat 7) Etsi piirustus/valokuva (.vxp). Valitse piirustus toiminnon avulla ja paina Avaa. 8) Paina OK 9) Hyväksy symbolin tiedot painamalla valmis (hiiren keskipainike tai näppäimistöltä V). 10) Tallenna piirustus Linkin avaaminen Saat linkin auki, kun naksautat hiiren vasemmalla painikkeella symbolin ensin aktiiviseksi, siirrät hiiren osoittimen pois symbolin päältä (jolloin symbolin keskelle ilmestynyt vihreä laatikko muuttuu siniseksi) ja sen jälkeen valitset hiiren oikean painikkeen painalluksen jälkeen aukeavasta pikavalikosta Linkki ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 113

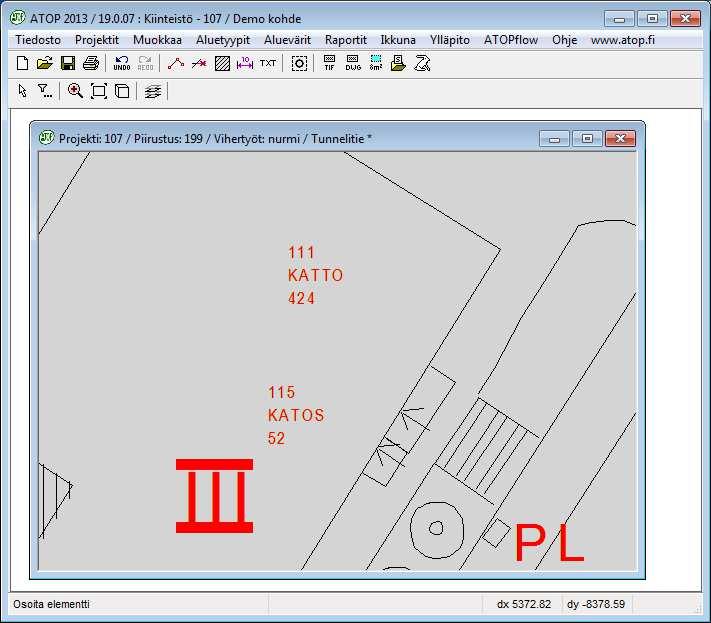

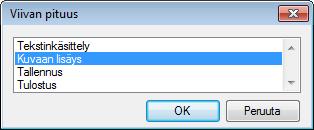

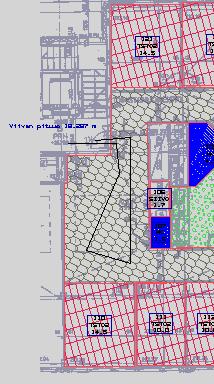

114 Vektorikuvien käsittelyn erikoistoiminnot Viivan piirtäminen ja pituuden laskeminen Piirrä kuvaan ensin viiva, jonka pituuden haluat mitata. Valitse Viivat Avoin murtoviiva. Voit laskea viivan pituuden Viivan pituus toiminnolla. Valitse Viivojen käsittely Viivan pituus. Tarvittaessa voit lisätä tiedon kuvaan. Viivan pituuden mittaaminen Valitse Viivojen käsittely Viivan pituus Tilarivi neuvoo osoittamaan mitattavan viivan Napsauta viivaa hiiren vasemmalla painikkeella Valitse aukeavasta ikkunasta haluamasi vaihtoehto Hyväksy OK painikkeesta Naksauta hiirellä kohdassa, johon mitan haluat näkyviin Paina Peruuta Paina ESC Siirtymän mittaaminen Sisäisen siirtymän mittaaminen kuvasta ja mittaviivan lisäys kuvaan. Piirrä kuvaan reitti (Avoin murtoviiva) Käytä Viivan pituus -toimintoa Valitse vaihtoehdoksi Kuvaan lisäys ja kuittaa OK painikkeesta Napsauta mittatieto kuvaan Paina Peruuta Lopeta viivan pituuden laskenta -toiminto painamalla Esc ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 114

115 Vektorikuvien käsittelyn erikoistoiminnot DWG kuva jossa on aluetietoja valmiiksi Lähtökohta: Asiakkaalla on AutoCAD:illa tallennettuja piirustuksia joissa on alueita piirrettynä tietyllä tavalla. Avaa DWG kuva näytölle. Tallenna piirustus, valitse tallentaessa piirustuksen aluetyppi sen mukaan mitä alueita piirustuksesta olet tuomassa. Klikkaa alueet painiketta valitse : Muuta viivat alueiksi. Kysyy DWG kuva aluetiedoilla? vastaa tähän kyllä jos haluat käyttää tätä toimintoa. Jos vastaat Ei niin seuraavilla sivuilla selitetty Vektorikuvan automaattinen neliöinti - toiminto käynnistyy. Jos olet tyytyväinen löydettyihin alueisiin niin hyväksy alueet ja tallenna piirustus ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 115

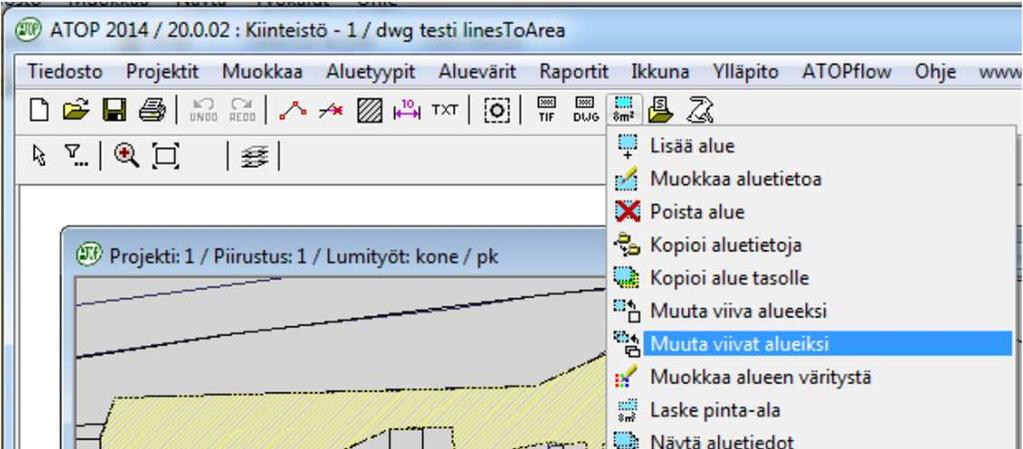

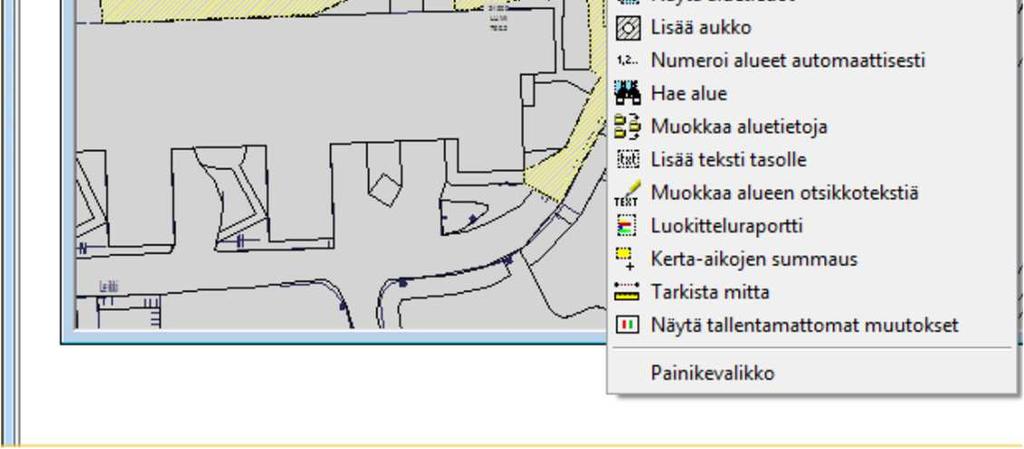

116 Vektorikuvien käsittelyn erikoistoiminnot Vektorikuvan automaattinen neliöinti 1/3 Lähtökohta: - vektorikuva - sinun täytyy tietää / selvittää miltä tasolta suljettu murtoviiva löytyy - kaikista vektorikuvista EI suljettua murtoviivaa löydy, koska piirtäjä ei välttämättä ole tätä ominaisuutta hyödyntänyt. Paras vaihtoehto: Kysy arkkitehtitoimistosta: Löytyykö tilojen ympäriltä suljettua murtoviivaa? Jos suljettu murtoviiva löytyy, niin millä tasolla / tasoilla tieto on? Suljettu murtoviiva voi olla kuvassa millä tasolla tahansa, mutta usein se löytyy tasolta A8TILRAJ. A8TILRAJ -tason etsiminen piirustuksesta: Vektorikuva pitää ensin putsata (ks. Tasojen poisto). Etsi samassa yhteydessä tasolistalta tasonimeä: A8TILRAJ. Rastita Säilytä -ruutu, jotta taso jää kuvaan ja kirjoita tason numero muistiin! ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 116

117 Vektorikuvien käsittelyn erikoistoiminnot Vektorikuvan automaattinen neliöinti 2/3 Suljetun murtoviivan sisältämä taso on tiedossa Tarkista, että koko piirustus näkyy näytöllä: Hae piirustuksen kuvarajat (Tiedosto Aseta rajat ) TAI Paina näppäimistöltä F5 TAI Hiiren oikea painike On vaikeaa ottaa kantaa siihen, ovatko ohjelman neliöintiehdotukset käyttökelpoisia, ellei koko kuva näy kerralla kokonaan. Seuraavaksi voit tehdä automaattisen neliöinnin. Kirjoita suljetun murtoviivan sisältämä tasonumero suoraan Taso kenttään ja valitse alasvetovalikosta haluamasi Aluetyyppi. Paina OK -painiketta. Esimerkkitapauksessa tiedetään, että suljettu murtoviiva löytyy tasolta 100. Kuitattuasi OK painikkeesta ATOP neliöi ja värittää kaikki tasolta 100 löytämänsä alueet valkoisella vinoviivoituksella eli tekee neliöintiehdotuksen. Hyväksytkö alueet?: Jos neliöintiehdotuksessa on väliseiniä ja pilareita, niin vastaa Ei. Jos neliöidyt tilat näyttävät käyttökelpoisilta voit hyväksyä ehdotuksen Kyllä painikkeesta. Tallenna piirustus HUOM! Myös väliseinien, ovien ja pilarien piirtämiseen on voitu käyttää suljettua murtoviivaa, joten automaattinen neliöinti saattaa tuoda ruudulle mm. satoja neliöityjä väliseiniä tai pilareita. Ohjelma asettaa avatun piirustuksen automaattisesti mittakaavaan 1:50, jotta näet ATOP ohjelman laskemat neliöt (Alueet Muokkaa aluetietoa) sekä kuvassa neliöinnin (tiheä valkoinen rasteriviivoitus) alla olevat elementit (esim. kalusteet) ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 117

118 Vektorikuvien käsittelyn erikoistoiminnot Vektorikuvan automaattinen neliöinti 3/3 A8TILRAJ tasonimeä ei löydy kuvasta mitoittaja ei tiedä suljetun murtoviivan tasoa Voit etsiä suljetun murtoviivan sisältävää tasoa itse. Varmista ensin, että kaikki tasot ovat näkyvissä eli valitse Aluetyypit -Kaikki tasot. Suurenna kuvaa ensin näytöllä siten, että pystyt osumaan jonkin huoneen seinän kohdalle. Valitse Alueet Muuta viivat alueiksi Paina Osoita -painiketta ja osoita piirustuksesta jotakin elementtiä, jonka epäilet olevan suljettu murtoviiva. Jos ohjelma ei löytänyt suljettua murtoviivaa, saat siitä ilmoituksen: Viiva ei ole suljettu murtoviiva! Yritä etsiä suljettua murtoviivaa uudelleen painamalla uudelleen Osoita painiketta ja jotakin piirustuksen elementtiä Jos onnistuit löytämään suljetun murtoviivan, ohjelma kertoo suljetun murtoviivan tason sanomaruudulla. Tason numero siirtyy Taso -laatikkoon ja voit hyväksyä valinnan napsauttamalla OK. Ohjelma käsittelee kuvaa hetken ja värjää löytämänsä tilat valkoisella vinoviivoituksella. Jos automaattinen neliöinti on neliöinyt haluamasi tilat, kuittaa ilmoitus Hyväksytkö alueet? Kyllä -painikkeesta. Muussa tapauksessa voit peruuttaa toiminnon vastaamalla Ei. Aina ei piirustuksessa ole suljettua murtoviivaa. Silloin joudut neliöimään piirustuksen käsin eli tekemään neliöinnin tila kerrallaan. HUOM! Ohjelma on nyt tehnyt neliöinnin (myös aluenumeroinnin), mutta alueilta puuttuvat vielä muut tiedot. Ne pitää lisätä valitsemalla Alueet Muokkaa aluetietoa tai Muokkaa aluetietoja. Ks. Muokkaa aluetietoa ja Muokkaa aluetietoja, Alueen tiedot 1/2 ja 2/2. Muista myös aluetietojen kopiointi! Ks. Alueen tietojen kopiointi 1/2 ja 2/ ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 118

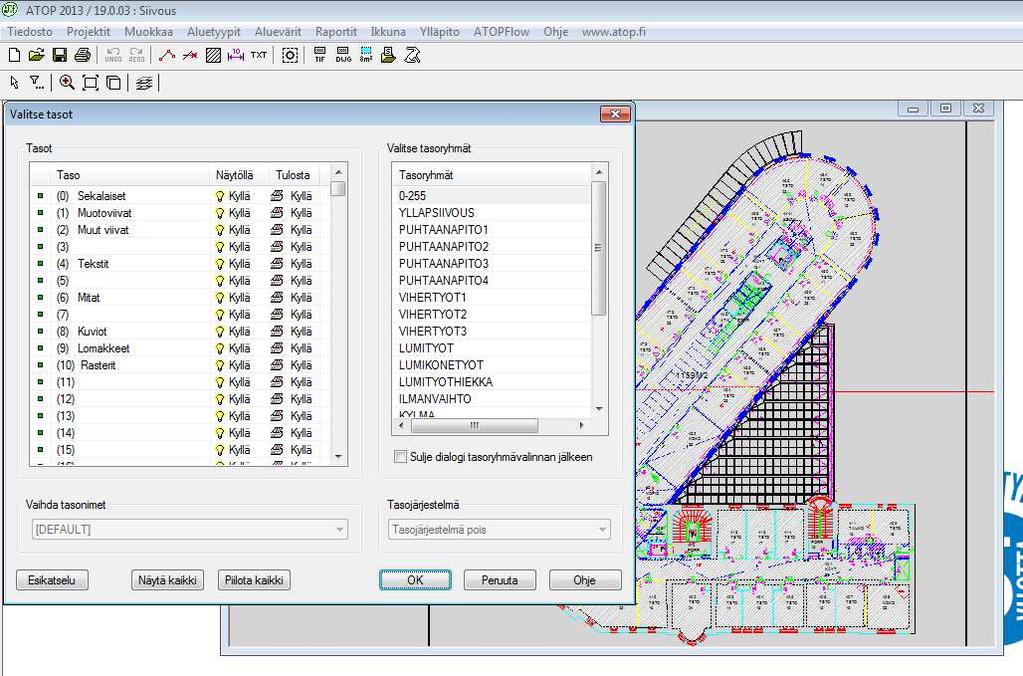

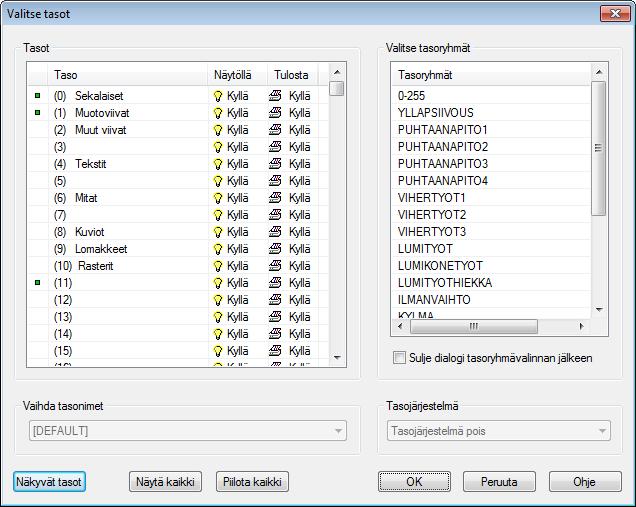

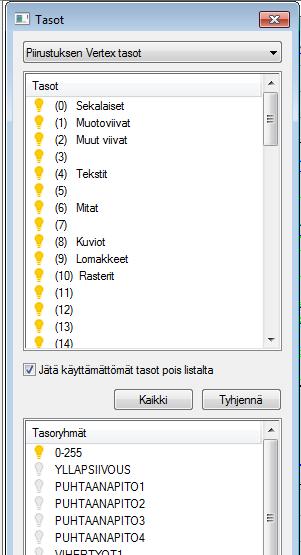

119 Vektorikuvien käsittelyn erikoistoiminnot Mitkä tasot näkyvät kuvassa Aluetyypit Valitse taso toiminnolla näet mitä tasoja kuvassa on ja näkyvätkö ne kuvassa / tulosteella. Klikkaa lampun kuvakkeen kohdalla, niin arvo muuttuu. Tasot -kentästä näet tason numeron ja nimen Kun valo palaa, taso on näkyvillä Kun valo on sammutettu, taso on piilossa Tasoryhmät otsikon alla on mahdollista valita näkyviin kaikki tasot: klikkaa TAI Vain Teknisten töiden tasot: klikkaa TEKNIIKKA jne. Kaikki valinta tuo näkyviin näytölle kaikki tasot ja Tyhjennä valinta piilottaa kaikki tasot ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 119

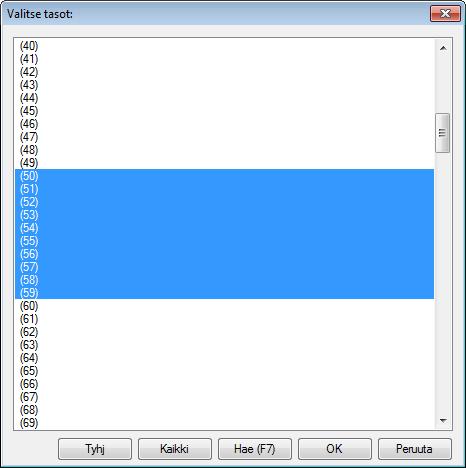

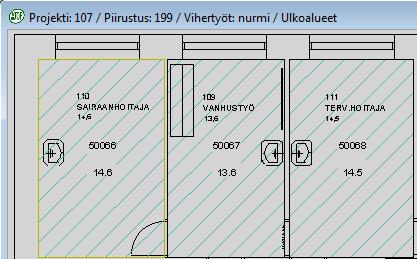

120 Vektorikuvien käsittelyn erikoistoiminnot Sammuta taso Aluetyypit Sammuta taso valinta mahdollistaa sen, että voit sammuttaa kuvasta kerralla kaikki elementit, jotka ovat samalla tasolla osoittamasi elementin kanssa. Sammutettava elementti Elementtiä osoitetaan siten, että naksautat hiiren vasenta painiketta haluamasi elementin päällä elementti ei enää näy kuvassa. Elementti ei poistu kuvasta, vaan se lakkaa näkymästä kuvassa. Kaikki tasot saat näkyviin valitsemalla Aluetyypit Kaikki tasot. Tasojen sammutus lopetetaan painamalla Esc ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 120

121 Vektorikuvien käsittelyn erikoistoiminnot Vektorikuvan skaalaus Jos vektorikuva on jostain syystä väärässä mittakaavassa, se pitää skaalata, jotta mittakaava saadaan korjattua oikeaksi. Skaalaus tapahtuu seuraavasti: Valitse DWG valikosta Kuvan Skaalaus täppää Etäisyys, paina OK. Näytä piirustuksesta piste1 ja piste2 ja syötä niiden välinen tunnettu etäisyys millimetreinä. Tässä esimerkissä 2500 on siis 2,5 metriä. Mittakaavan voi samalla asettaa esim 1:50 Valitse lopuksi Tiedosto Aseta rajat 10 %:n marginaalilla ( tai DWG valikosta Hae rajat 10% marginaalilla ) Vaihtoehtoisesti voit skaalata kuvan tunnetun pinta-alan mukaan: Valitse Yksiköt (m2), osoita alue ja anna sen tunnettu pinta-ala. HUOM! Skaalaus ei muuta jo neliöityjen tilojen neliötietoja!!! Piirustuksen paikkansapitävyys kannattaa siis tarkistaa jo ennen neliöintiä esim. piirustuksen ulkomittojen avulla ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 121

122 Vektorikuvien käsittelyn erikoistoiminnot Vektorikuvan kääntäminen Vektorikuvan kääntäminen onnistuu samalla periaatteella kuin skaalaus. Nyt vain kokokertoimen sijaan kerrotaankin haluttu kulma. Kääntäminen tapahtuu seuraavasti: Valitse Valintasuodatin Kaikki Valitse alue, jonka haluat kääntää Valituksi tulleet elementit muuttuvat vihreiksi Klikkaa hiiren oikeaa painiketta ja valitse valikosta Osoita viitepiste (klikkaa kuvan keskellä) Napsauta työkaluriville ilmestynyttä Ryhmän kulman valinta painiketta Valitse sen jälkeen Taikasauva Anna haluamasi kulma. Positiivinen luku kääntää vastapäivään ja negatiivinen luku myötäpäivään Paina näppäimistöltä Esc painiketta kaksi kertaa (lopettaa skaalaustoiminnon) Valitse lopuksi Tiedosto Aseta rajat 10 %:n marginaalilla ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 122

123 Vektorikuvien käsittelyn erikoistoiminnot Viivat samalla tasolla - makrojen purkaminen Jos piirustuksen käsittely on hidasta tai kuvatiedosto ATOP ohjelmaan talletettuna on hyvin suuri tiedostokooltaan (yli 5 Mt), saattaa piirustuksessa olla ns. makroja. Ne hidastavat kuvatoimintoja. ATOP purkaa automaattisesti kaikki kuvassa olevat makrot dwg -kuvien avausvaiheessa. Voi myös olla ongelmana, että samalla tasolla on viivoja/elementtejä, jotka haluat poistaa ja sellaisia viivoja/elementtejä, joita et halua poistaa. Yleensä ongelma on ilmenee silloin, kun viivat/elementit ovat tasolla 0. Makrojen purku -toiminnolla saat elementit hajotettua niin, että pääset poistamaan vain haluamiasi elementtejä. Joskus makrojen purkaminen täytyy tehdä useaan kertaan jos makroista on edelleen tehty makroja. Pura makrot niin moneen kertaan, että pääset poistamaan juuri haluamiasi elementtejä (katso silloin elementtien poistaminen peruskurssimateriaalista). Makrojen purkaminen tapahtuu seuraavasti: Valitse valintasuodattimesta Kaikki Valitse alue, jolta makroja haluat purkaa Valituksi tulleet elementit muuttuvat vihreiksi Valitse Ryhmät valikosta Valitse yksittäisen makron räjäytys Siirrä hiiren osoitin makron päälle. Osoittimen viereen ilmestyy M kirjain silloin, kun osoitin on makron päällä. Klikkaa löytyneen makron päällä hiiren vasemmalla painikkeella kerran makro muunnetaan ryhmäksi. Näin makrot purkautuvat. Kokeile saatko nyt poistettua haluamiasi elementtejä. Jos et, pura makroja uudelleen ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 123

124 Vektorikuvien käsittelyn erikoistoiminnot Geometrian venytys (pinta-alan päivitys) Joskus voi olla tarpeen skaalata kuvaa. Pinta-alat eivät kuitenkaan automaattisesti päivity, vaan ne pitää skaalauksen jälkeen erikseen päivittää geometrian venytys toiminnolla. Toiminto löytyy Viivojen käsittely Venytä geometriaa tai pikavalikosta (hiiren oikea painike) Pinta-alojen päivittäminen: Valitse Valintasuodatin Kaikki Valitse alue, jonka pinta-alat haluat päivittää Valituksi tulleet elementit muuttuvat vihreiksi Klikkaa hiiren oikealla Valitse Venytä Osoita kohdistuspiste valitun alueen keskeltä Zoomaa TODELLA lähelle antamaasi viitepistettä ja napsauta hiirellä millin päähän viitepisteestä Tiedosto Aseta rajat 10%:n marginaalilla Pinta-alat päivittyvät TARKISTA LOPUKSI PINTA-ALAT! ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 124

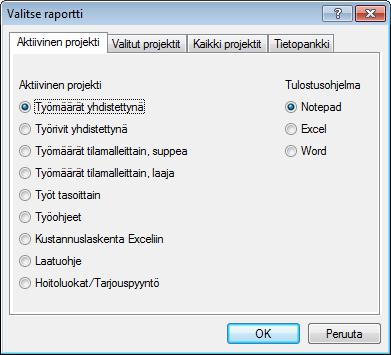

125 Raportit Tulostaminen Tulosta -painikkeen takaa saat näkyvillä olevasta projektista tulostettua kuusi eri raporttia. Voit valita missä ohjelmassa raportteja katsot. Notepad: - kannattaa käyttää, kun haluat katsella tietoja ruudulla Excel: - Makrojen suoritus oltava sallittu (Excelissä valvontakeskuksen asetukset) - Exceliin siirtyvät vain työrivit - voit jalostaa raporteista erilaisia kaavioita Word: - kannattaa valita, kun haluat tulostaa raportteja! - Makrojen suoritus oltava sallittu (Wordissa Valvontakeskuksen asetukset) - Asiakirjamalliin on mahdollista laittaa valmiiksi esimerkiksi oman firman logot Raportit painikkeen takaa, saa tulostettua useiden projektien koontiraportteja. (sivu 140 ) Koontiraportteja kun projekti ei ole auki ruudulla Aktiivisen projektin raportteja, kun projekti on auki tai aktivoitu ATOP-TIETO Oy, peruskurssi ATOPkhLite Sivu 125

126 Raportit Työmäärät tilamalleittain, suppea Työmäärät tilamalleittain, suppea -raportilta näet tilamallikohtaiset tiedot sekä koko projektin tiedot: - h/vuosi - h/kk - h/taajuus ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 126

127 Raportit Työohjeet Työohjeet raportille saat kaikkien tilamallien työohjeet. Voit valita työohjeet joko standardiselitteillä tai ilman. Työohje, standardilause Työohje, standardilause tiivistetty ATOP-TIETO Oy, peruskurssi ATOPkhLite Sivu 127

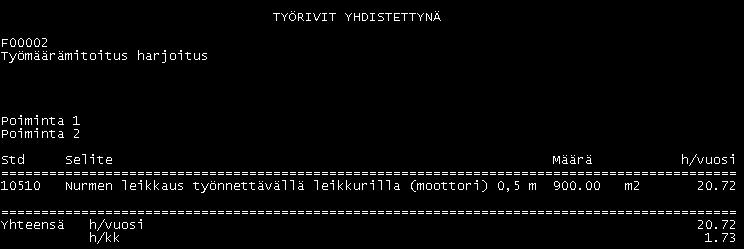

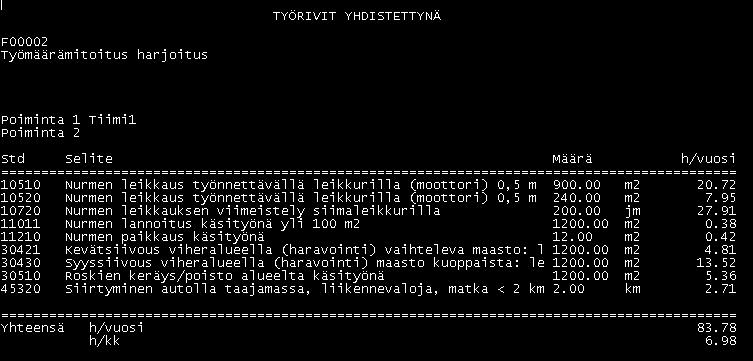

128 Raportit Työrivit yhdistettynä Työrivit yhdistettynä raportille saat koko laskennan työrivitiedot. Paina OK niin saat koko laskennan työrivitiedot. Voit myös tehdä erilaisia valintoja: Esimerkki 1: haettu standardin tiedot koko laskennasta. Esimerkki 2: haettu Tiimi 1:n tiedot koko laskennasta. Poiminta 1 ja 2 kenttien tietoja voit lisätä Ylläpito Poiminta ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 128

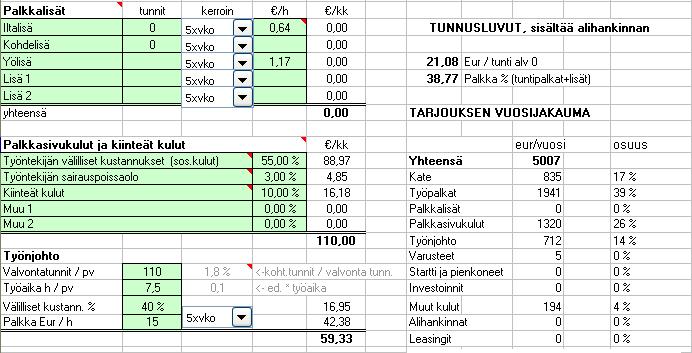

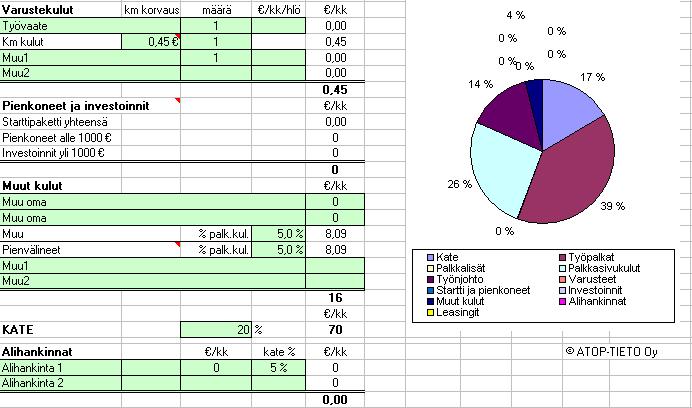

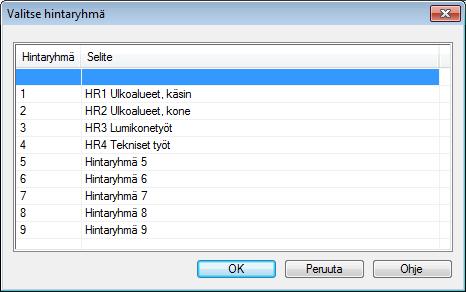

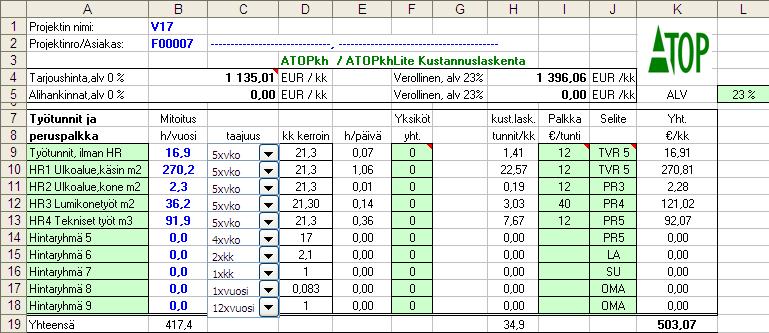

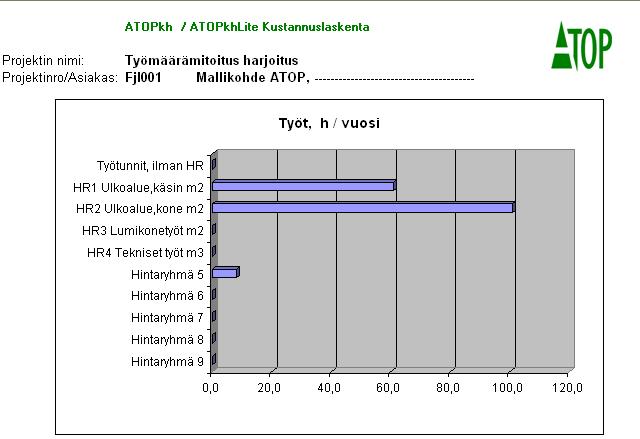

129 Raportit Kustannuslaskenta Exceliin 1/5 Kustannuslaskentaan pääset joko työmäärälaskenta ruudulta painikkeesta Kust.lask. tai Tulosta Kustannuslaskenta Exceliin Ohjelma pyytää valitsemaan laskentapohjan. Valitse ATOPin pohja ATOPCALC02.xls ja paina OK. Jos Excel ei aukea, tarkista makrojen suojaustaso. Ks. Tulostaminen - raportit Excel & Word Ohjelma avaa Excel -taulukon, johon tulee automaattisesti projektin tiedot ja mitoituksen h/vuosi. Viemällä hiiren punaisten kulmien kohdalle, saat auki kommenttikentän, joka kertoo tarkempaa tietoa kyseisestä ryhmästä/kentästä. - Projektin tunnit näkyvät Työtunnit, ilman HR (hintaryhmä) rivillä, mikäli et ole tehnyt hintaryhmävalintoja. Ks. Kustannuslaskenta Exceliin 2/4 -Tarkista ja muuta tarvittaessa taajuus. Valitse uusi taajuus alasvetovalikosta. - Saat halutessasi tunnusluvut h/yksikkö - Syötä palkka /tunti. Vihreisiin kenttiin voit halutessasi muuttaa tekstiä ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 129

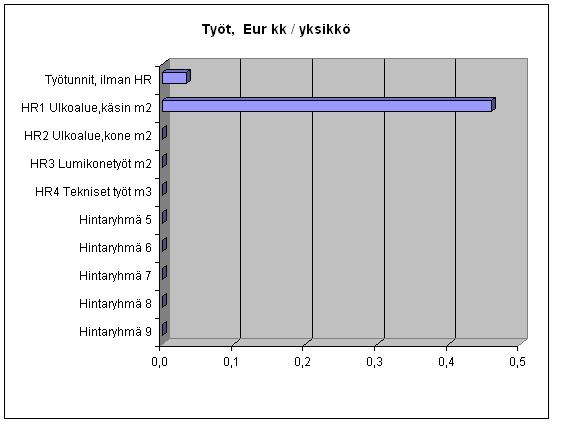

130 Raportit Kustannuslaskenta Exceliin 2/5 Voit halutessasi asettaa töille hintaryhmät. Hintaryhmät asetetaan työmäärälaskennassa. Valitse Valmisteluaika %, poiminnat, hintaryhmä välilehti ja aseta hintaryhmä jokaiselle työriville. Muista lisätä hintaryhmät jokaiselle tilamallille! Hintaryhmä valikon saat näkyviin alavetovalikosta. Voit muokata valikkoa Ylläpito Hintaryhmät ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 130

131 Raportit Kustannuslaskenta Exceliin 3/5 Käy kaikki rivit läpi ja muuta kenttiin organisaatiosi tiedot. Laskenta taulukon oikeassa laidassa olevasta Avainluvut takaisin Atop:iin painikkeesta saat vietyä tunnusluvut takaisin ohjelmaan ja sitä kautta raporteille. Ks. Projektien tunnusluvut ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 131

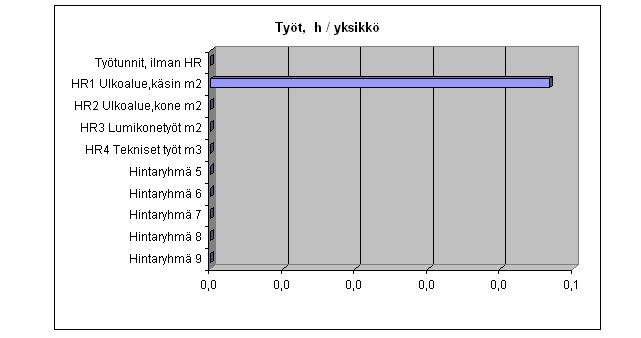

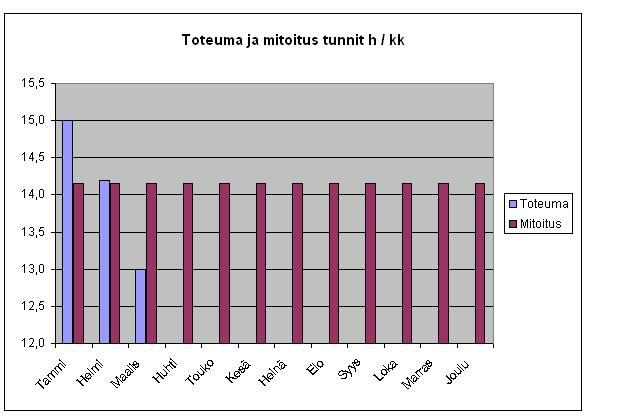

132 Raportit Kustannuslaskenta Exceliin 4/5 Kustannuslaskentaraportin Grafiikka -välilehdeltä saat kaaviot töistä hintaryhmittäin h/vuosi, EUR kk/yksikkö ja h /yksikkö (mikäli olet syöttänyt m2/m3 tiedot kustannuslaskentataulukkoon). Ks. Kustannuslaskenta Exceliin 1/5. Toteuma välilehdellä voit verrata toteutuneita työaikoja ja kustannuksia mitoitettuihin ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 132

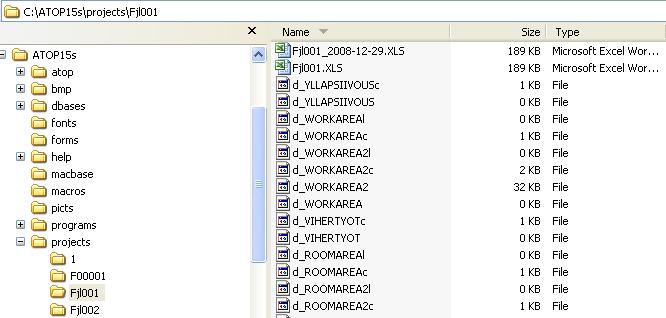

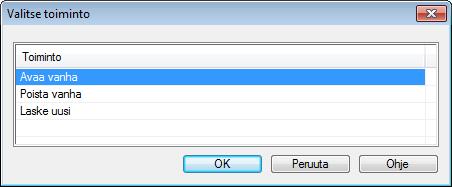

133 Raportit Kustannuslaskenta Exceliin 5/5 Avaa vanha avaa vanhan laskennan, vaikka olisit tehnyt projektille muutoksia. Poista vanha poistaa vanhan laskennan Laske uusi tekee uuden laskennan Jos olet tehnyt laskentaan muutoksia ja haluat uuden kustannuslaskennan: Laske uusi kysyy Laskenta on jo olemassa, päivitetäänkö? Jos vastaat Kyllä ohjelma avaa kustannuslaskennan uusilla päivitetyillä tiedoilla. Jos vastaat Ei ohjelma pyytää valitsemaan laskentapohjan. Seuraavaksi ohjelma kysyy: Laskenta on jo olemassa, korvataanko? Kyllä korvaa vanhan laskennan uusilla tiedoilla. Ei ohjelma tekee toisen laskennan ja säilyttää vanhan. Kustannuslaskennat tallentuvat kyseisen projektin kansioon. Projektin siirtäminen toiselle laskijalle Vie projekti -toiminnolla, siirtää myös kustannuslaskennan! Projektista tehty kaksi eri kustannuslaskentaa ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 133

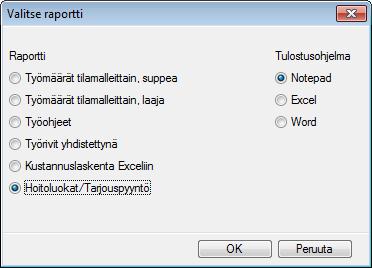

134 Raportit Hoitoluokat / Tarjouspyyntö Hoitoluokat / Tarjouspyyntö -raportille saat tilamalleille valitut hoitoluokat ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 134

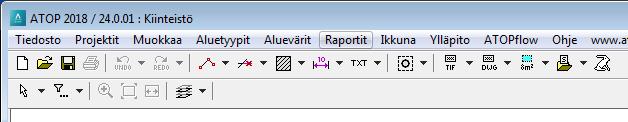

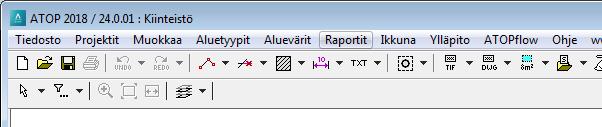

135 Raportit ylävalikosta Yleistä Ohjelmiston päänäkymän valikosta Raportit voit valita raportteja yhden (aktiivinen projekti) tai useamman (valitut projektit) projektin tiedoista. Aktiivisen projektin nimi näkyy ohjelmiston päänäkymän yläpalkissa ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 135

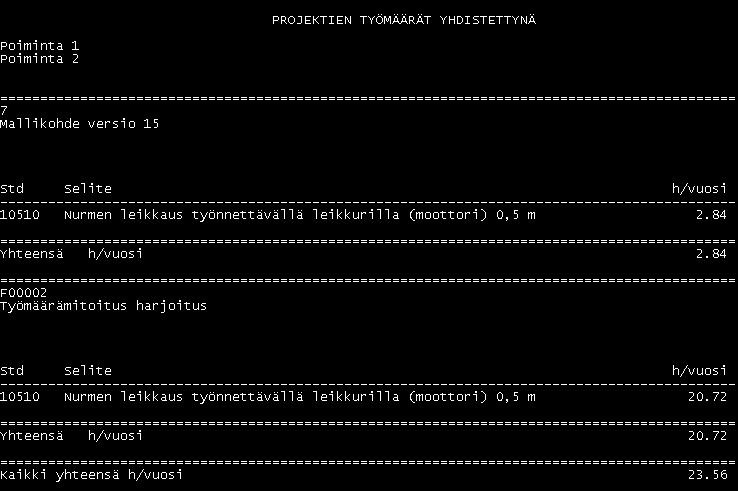

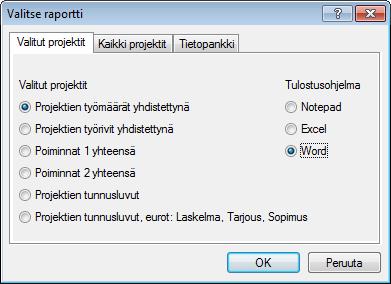

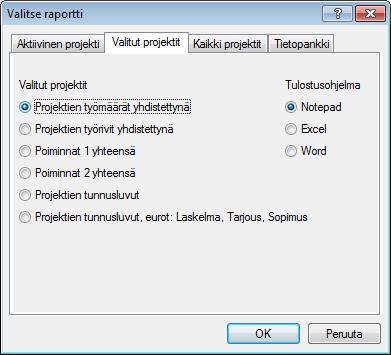

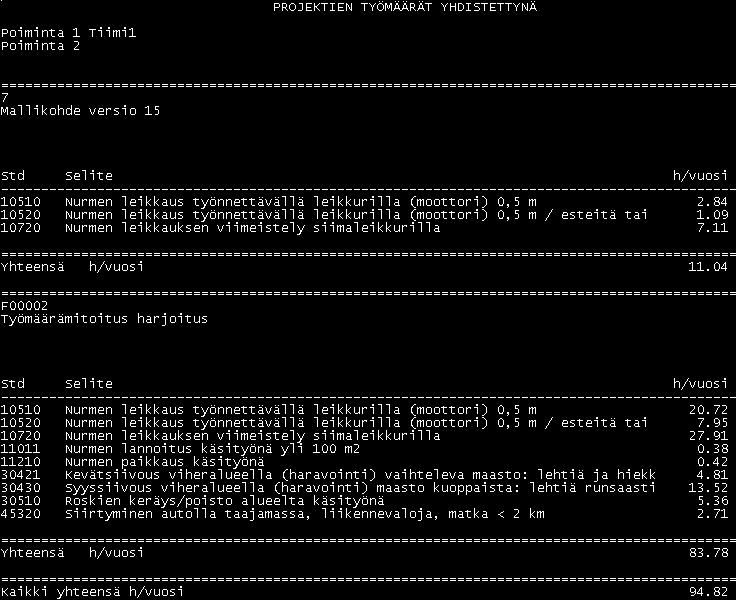

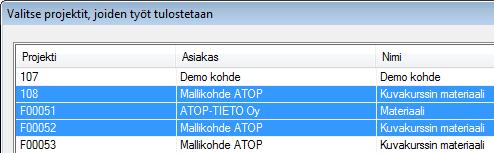

136 Raportit ylävalikosta Projektien työmäärät yhdistettynä Voit valita yhden tai useamman projektin. Paina OK ja saat valitsemiesi projektien kaikki työmäärät yhdistettynä. Voit myös tehdä erilaisia valintoja: Esimerkki 1: haettu standardin tiedot molemmista projekteista. Esimerkki 2: haettu Tiimi 1:n tiedot molemmista projekteista. Poiminta 1 ja 2 kenttien tietoja voit lisätä Ylläpito Poiminta ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 136

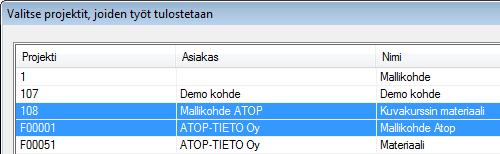

137 Raportit ylävalikosta Projektien työrivit yhdistettynä, Poiminnat yhteensä Projektien työrivit yhdistettynä. Voit valita joko yhden tai useamman projektin. Paina OK niin saat valitsemiesi projektien kaikkien työrivien tiedot. Voit myös tehdä erilaisia valintoja. Ks. Projektien työmäärät yhdistettynä. Poiminnat 1 ja 2. Voit valita yhden tai useamman projektin, mikäli olet määritellyt projektien Poiminta 1 ja 2 kenttiin tietoja. Paina OK ja saat valitsemiesi projektien Poiminta kenttien tiedot raportille ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 137

138 Raportit ylävalikosta Projektien tunnusluvut Projektien tunnusluvut / Projektien tunnusluvut, eurot. Voit valita joko yhden tai useamman projektin. HUOM! Valittujen projektien kustannuslaskenta pitää olla tehtynä! Valitse haluamasi projekti / projektit ja paina OK. Projektien tunnusluvut raportti: Projektien tunnusluvut, eurot raportti: Laskelma-, Tarjous- ja Sopimuskohtien muokkaaminen: ks. Projektin tiedot ja tietojen muokkaaminen ATOP-TIETO Oy, peruskurssi ATOPkhLite Sivu 138

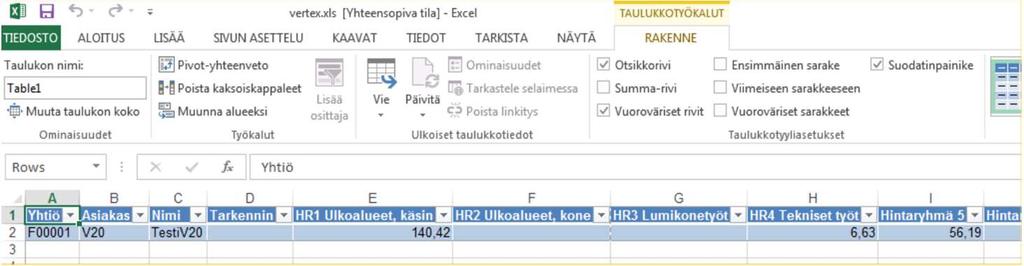

139 Raportit ylävalikosta Projektien työtunnit hintaryhmittäin Exceliin Projektien työtunnit hitaryhmittäin Exceliin raportilla saa erihintaiset työtunnit listattua raportille. Edellyttää että työriveille on määritetty hintaryhmä 1-9. Paina OK Paina OK uudelleen (projektien suodatus) Valitse haluamasi projektit. Vinkki: Hintaryhmiä syöttäessä valitse työrivin välilehti Valmisteluaika %, poiminnat, hintaryhmä Valitse Hintaryhmä ensin klikkaamalla ja syötä loput samanlaiset suoraan numeronäppäimellä 1-9 ja paina näppikseltä nuoli alas niin pääset seuraavalle riville nopeimmin ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 139

140 Tietojen varmistaminen ja varmuuskopiot Ellei ohjelmaa asennettaessa ole muutettu ohjelman oletuskansiota, niin ATOP on kansiossa C:\ATOP ATOP voidaan asentaa joko kokonaan käyttäjän koneelle tai osittain käyttäjän koneelle ja osittain palvelimen levylle (= jaettu asennustapa). Jaetun asennustavan etuna on se että käyttäjän työtiedostot (projektit ja kuvat) tallentuvat palvelimen levylle, josta ne voi edelleen helposti liittää palvelimen varmistuksiin. Asennustavan voi tarkistaa ohjelmassa Ylläpito valikon kohdasta SETUP-tiedoston sijainti ja siellä toinen rivi VERTEX kertoo mihin polkuun tietokannat on asennettu. Vastaavasti LOCAL määritys kertoo mihin polkuun ATOPs ohjelma on asennettu käyttäjän työasemassa. Varmuuskopiointi Oli sitten kyse paikallisesta tai jaetusta asennustavasta, niin aina tulisi huolehtia siitä, että ATOP tai ATOPLite kansion alikansioiden: dbases, texts, macros, macbase ja projects tiedostot tulevat varmuuskopioitua. Muuten kaikki käyttäjän tekemät työtiedostot saatetaan menettää esim. kovalevyn rikkoutuessa. Varmuuskopioitavat kansiot: \Atop \Dbases \Macros \Macbase \Projects Kysy tarvittaessa lisää ATOP Hotline (päivystää arkisin klo 9-16): Sähköposti: Kuvankäsittely työstettävän kuvan varakopio Ohjelma luo työstettävästä kuvasta varakopion kymmenen minuutin välein, etsi kansiosta \ATOP\programs seuraavia tiedostoja: safe.vxp p_ safe2 tai safe2.vxp p_recover tai recover.vxp p_tmp tai tmp.vxp p_backup tai backup.vxp... tai ylipäätään kyseisen päivämäärän sisältäviä tiedostoja. Avaa em. Tiedostot normaalisti ATOP -ohjelmassa Tiedosto- > Avaa -> Tiedoston valinta tai raahaa avattava tiedosto Resurssienhallinnasta avoimena olevaan ATOP -ohjelmaan ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 140

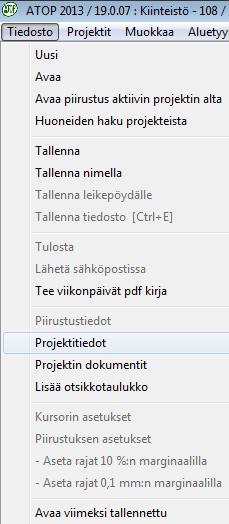

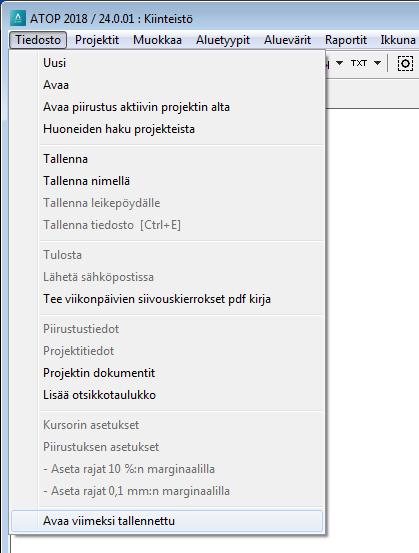

141 Tilannekohtaiset ohjeet Piirustuksen tallentaminen Miten tallennan piirustuksen? Piirustus tallennetaan kuvaprojektille. Ennen piirustuksen tallentamista päätetään siitä, pitääkö tehdä uusi kuvaprojekti vai tallennetaanko piirustus johonkin olemassa olevaan projektiin. Tyypillisesti projekti on rakennus, asiakas, osasto tai jokin muu suurempi kokonaisuus. Jos kuvaprojekti on olemassa, voit tallentaa piirustuksen alla kuvatulla tavalla. Jos projekti pitää ensin tehdä, ks. Kuvaprojektin luominen ja piirustuksen avaus. Piirustuksen tallennuksen voit tehdä useasta eri paikasta. Sekä rasteri- että vektorikuvan tallentaminen onnistuu suoraan TIF-/DWG painikkeiden alta disketin kuvakkeesta. Ensimmäisen tallennuksen voi tehdä täältä. TAI työkalurivin disketin kuvakkeesta TAI valitsemalla Tiedosto valikosta Ensimmäisen tallennuksen kohdalla ohjelma kysyy aina piirustuksen tiedot. Täytä kaikki kentät ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 141

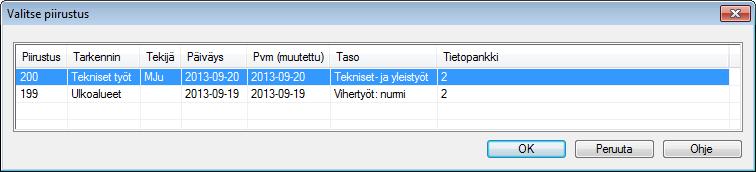

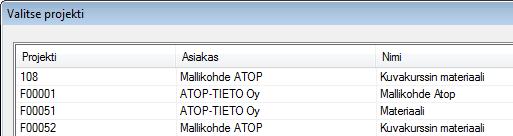

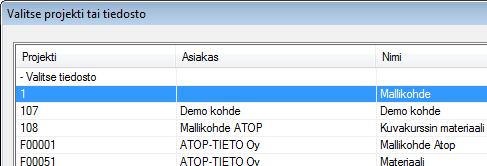

142 Tilannekohtaiset ohjeet Kuvaprojektin luominen ja piirustuksen avaaminen Miten teen uuden kuvaprojektin? Valitse Projektit Uusi TAI Valitse TIF Tee uusi projekti TAI Valitse DWG Tee uusi projekti Anna projektille vähintään Nimi Ohjelma antaa projektinumeron automaattisesti. Miten avaan aikaisemmin tallettamani kuvan? Avaa ensin kuvaprojekti, johon kuva on tallennettu. Valitse sitten kuvaprojektin alta haluttu kuva. Valitse työkaluriviltä Avaa projekti/piirustus TAI Tiedosto Avaa Kuittaa OK painikkeesta Hae Projekti ikkuna ja saat kaikki projektit valittaviksi Valitse haluamasi projekti ja paina OK Valitse haluamasi piirustus ja paina OK. piirustus avautuu ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 142

143 Tilannekohtaiset ohjeet Uuden työmäärälaskennan tekeminen Miten teen uuden työmäärälaskennan? Valitse työkaluriviltä Seuraavaksi otat kantaa siihen käytätkö ATOPin tekemiä laskentamalleja vai aikaisemmin ohjelmaan tekemiäsi laskentoja Projektista Valitse projekti Laskentamalleista Valitse rakennustyyppi Valitse haluamasi tilamallit Valitse haluamasi tilamallit Valitse kaikkien tilamallien apuaika ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 143

144 Tilannekohtaiset ohjeet Vanhan työmäärälaskennan avaaminen Miten avaan aikaisemmin tekemäni mitoituksen? Valitse työkaluriviltä TAI Projektit, joiden numero on pelkkä luku ovat kuvaprojekteja, F-alkuiset puolestaan työmäärälaskentaprojekteja Valitse haluamasi projekti ja paina OK ATOP-TIETO Oy, peruskurssi ATOPkhLite Sivu 144

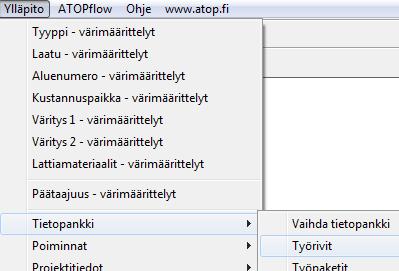

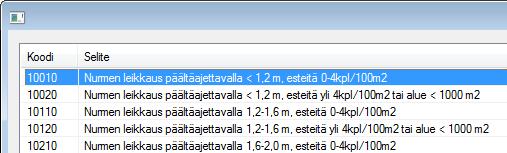

145 Oma tietopankki Omat työrivit tietopankkiin Valitse Ylläpito Tietopankki - Työrivit Valitse käsittelytapa: korteittain ja paina OK Valitse Lisää työ ja anna työlle koodi. Ohjelma antaa automaattisesti koodille C -kirjaimen eteen (custom). Kirjoita työlle myös selite ja ruksaa työ haluamiisi tyyppiryhmiin. Valitse Työajat ja määritä työriville työaika haluamaasi yksikköä kohti. Oheinen esimerkki 10 min/kpl. HUOM! Desimaalierotin on piste! Työrivin tallentamisen jälkeen näet uuden kokonaismäärän yläpalkista. Painamalla Shift ja -näppäin yhtäaikaisesti, saat kaikki yksittäiset työrivit näkymään allekkain ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 145

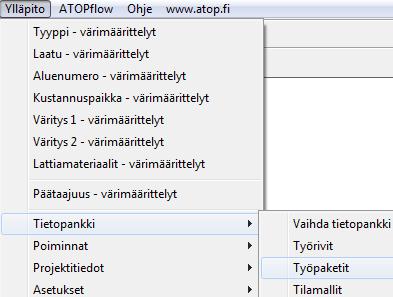

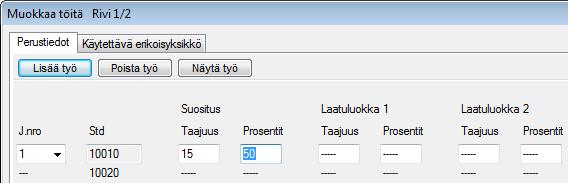

146 Oma tietopankki Oma työpaketti tietopankkiin Valitse Ylläpito Tietopankki - Työpaketit Valitse käsittelytapa: korteittain ja paina OK. Valitse Lisää ja anna paketille koodi. Ohjelma antaa automaattisesti koodille C -kirjaimen eteen (custom). Kirjoita työlle myös selite ja ruksaa työ haluamiisi tyyppiryhmiin. Valitse Työt -Lisää työ Valitse haluamasi standardit (Ctrl -painikkeen avulla saat valittua kerralla useita). Paina OK. Määritä taajuudet ja % -osuudet. HUOM! Voit määrittää laadut 1-5 ja Suositus -laadun. Tarkista, että Käytettävä erikoisyksikkö välilehden takana on se yksikkö, jonka perusteella haluat laskennan tapahtuvan. Vrt. ATOPin Teknisten töiden paketit, jossa määrät suhteutetaan rakennuksen kuutioihin ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 146

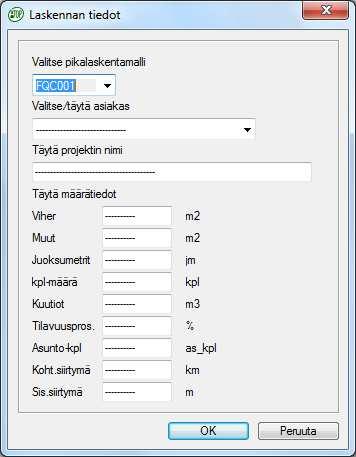

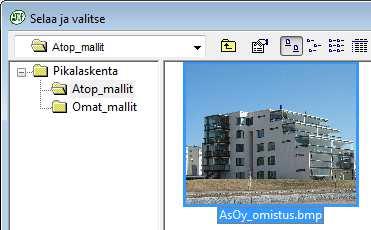

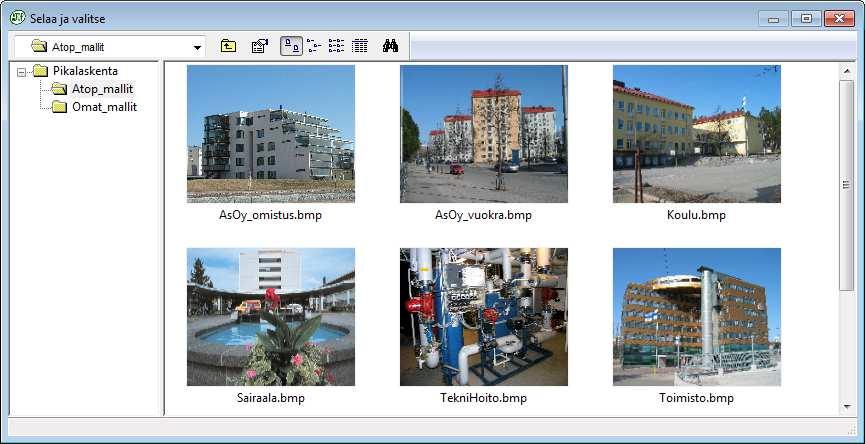

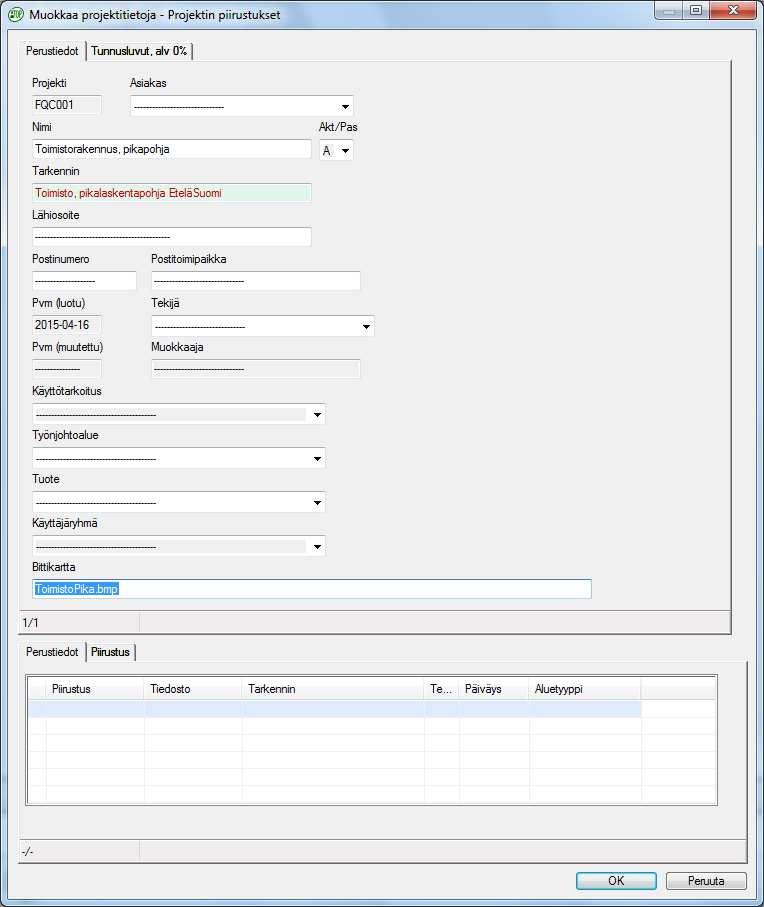

147 Oma tietopankki Omat pikalaskentapohjat 1/3 Kopioi ensin ATOPkh\atop\kiint.hoito\pikalaskentamalli kansioon pikalaskennan käynnistävä käynnistyskuva ja anna kuvalle nimi Esim ToimistoPika.bmp Tiedoston nimi xxxx.bmp ja HUOM! Kuvan koko! Käynnistä ATOPkh ohjelmisto ja tee pikapohja käyttäen valmista laskentaprojektia tai valmiita tilamalleja. Valitse ylävalikosta Projektit Tee uusi pikalaskentamalli Valitsen Laskentamalleista, jolloin pääsen valitsemaan Pikapohjaan haluamani laskentamallit. Esim ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 147

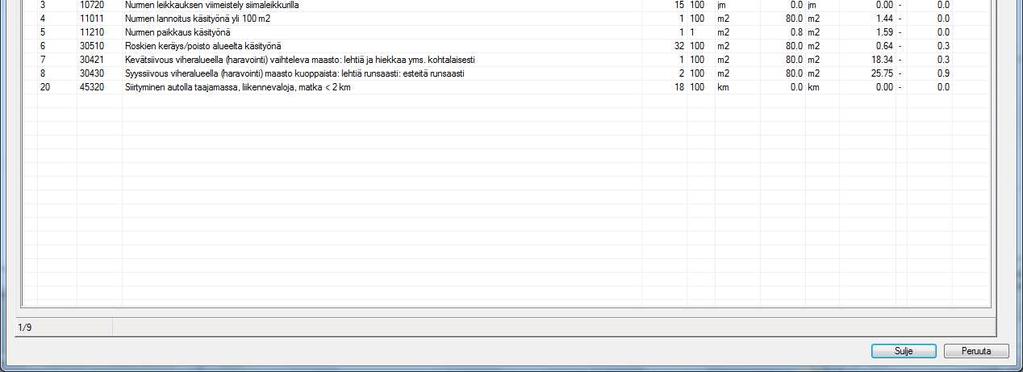

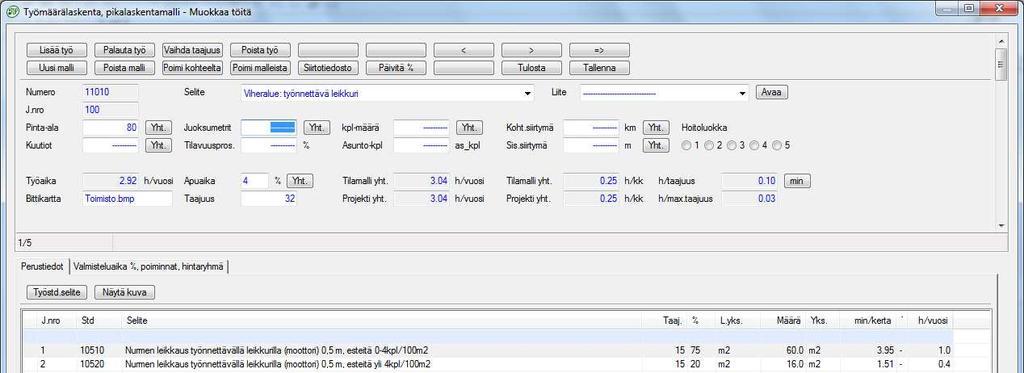

148 Oma tietopankki Omat pikalaskentapohjat 2/3 Pinta-ala kenttään tulee täyttää % -osuus jonka mukaan ohjelma jakaa pikalaskentakortille annettavat pinta-alat, eli jos syötät tähän korttiin Viheralue: työnnettävä leikkuri 80 ja pikalaskennassa annat pinta-alaksi 1000m2 niin laskentaan tulee 800 m2. Käy kaikki mallit läpi, eli laita kenttiin % osuus jolla haluat Ohjelman laskevan pikalaskennan tiedot korttiin syötetyn m2/kpl / m3 määrän M2 tietojen syötössä ohjelmisto toimii seuraavasti: jos ensimmäinen toimenpiderivi on vihertöitä niin yläkortin arvo lasketaan Viher m2 kohtaan syötetystä arvosta. Muuten m2 tieto otetaan Muut m2 kentästä. Tallenna Sulje painikkeesta tekemäsi pikapohja ATOP-TIETO Oy, peruskurssi ATOPkh Sivu 148
