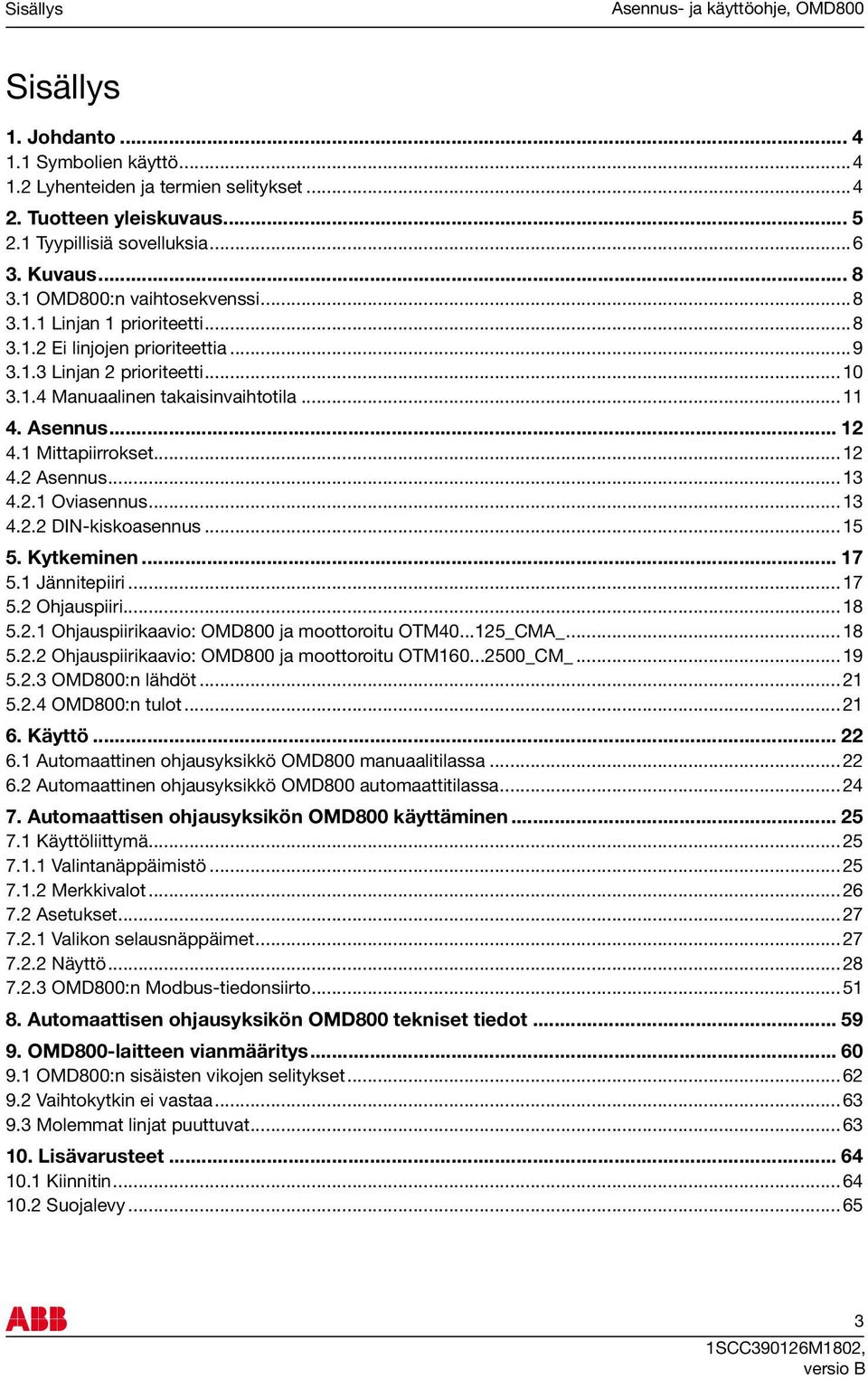

3 Sisällys Asennus- ja käyttöohje, OMD800 Sisällys 1. Johdanto Symbolien käyttö Lyhenteiden ja termien selitykset Tuotteen yleiskuvaus Tyypillisiä sovelluksia Kuvaus OMD800:n vaihtosekvenssi Linjan 1 prioriteetti Ei linjojen prioriteettia Linjan 2 prioriteetti Manuaalinen takaisinvaihtotila Asennus Mittapiirrokset Asennus Oviasennus DIN-kiskoasennus Kytkeminen Jännitepiiri Ohjauspiiri Ohjauspiirikaavio: OMD800 ja moottoroitu OTM _CMA_ Ohjauspiirikaavio: OMD800 ja moottoroitu OTM _CM_ OMD800:n lähdöt OMD800:n tulot Käyttö Automaattinen ohjausyksikkö OMD800 manuaalitilassa Automaattinen ohjausyksikkö OMD800 automaattitilassa Automaattisen ohjausyksikön OMD800 käyttäminen Käyttöliittymä Valintanäppäimistö Merkkivalot Asetukset Valikon selausnäppäimet Näyttö OMD800:n Modbus-tiedonsiirto Automaattisen ohjausyksikön OMD800 tekniset tiedot OMD800-laitteen vianmääritys OMD800:n sisäisten vikojen selitykset Vaihtokytkin ei vastaa Molemmat linjat puuttuvat Lisävarusteet Kiinnitin Suojalevy

4 Asennus- ja käyttöohje, OMD Johdanto 1. Johdanto Tässä käyttöoppaassa kuvataan automaattisen OMD800-ohjausyksikön asennus ja perustoiminta. Ohjeosion jälkeen seuraa osa, jossa on kuvattu saatavissa olevat lisävarusteet. 1.1 Symbolien käyttö Vaarallinen jännite: varoittaa tilanteesta, jossa vaarallinen jännite voi aiheuttaa henkilövahinkoja tai vahingoittaa laitteistoa. Yleinen varoitus: varoittaa tilanteesta, jossa jokin muu kuin sähkölaite voi aiheuttaa henkilövahinkoja tai vahingoittaa laitteistoa. Varoitus: sisältää tärkeitä tietoja tai varoittaa tilanteesta, joka saattaa vahingoittaa laitteistoa. Tietoja: sisältää tärkeitä tietoja laitteistosta. 1.2 Lyhenteiden ja termien selitykset OMD OMD800 Modbus RTU Automaattisen vaihtokytkinlaitteiston ohjausyksikkö, automaattisen ohjausyksikön yleinen tyyppinimi Automaattinen ohjausyksikkö; korkealuokkainen versio, joka sisältää tiedonsiirron ja näytön Väylätiedonsiirron protokolla Linja 1 (LN1) - kytkin I Tehonsyöttölinja, esim. ensisijainen linja Linja 2 (LN2) - kytkin II Tehonsyöttölinja, esim. hätätapauksissa käytettävä toissijainen linja Testisekvenssi Ts Tt Ds TBs DBs Gs Toimintosarja, jolla testataan OMD:n ja siihen kytketyn vaihtokytkimen toimivuus Vaihtoviive Siirtoviive O-asentoviive I->II Takaisinvaihtoviive O-asentoviive II->I Generaattorin pysäytysviive 4

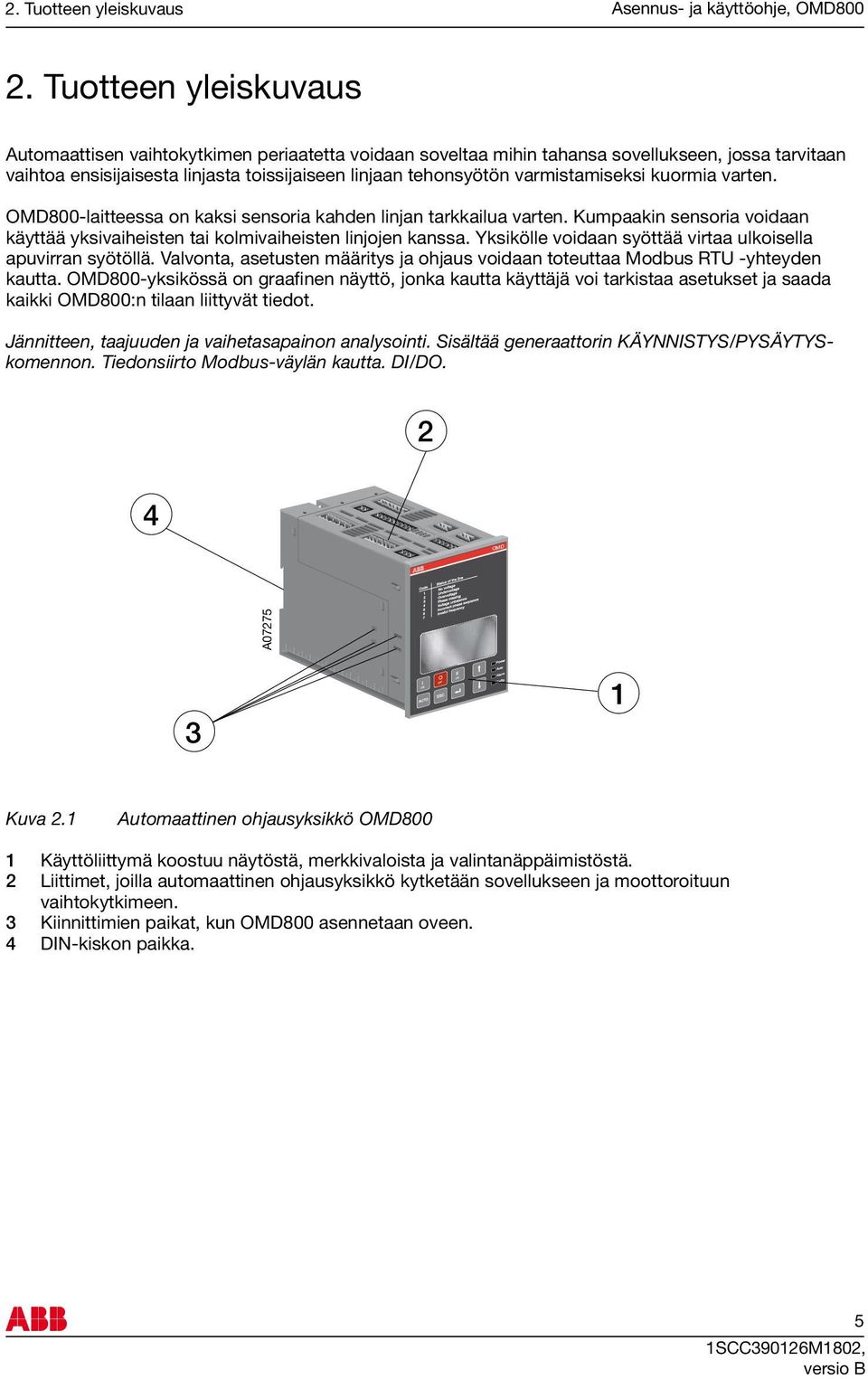

5 2. Tuotteen yleiskuvaus Asennus- ja käyttöohje, OMD Tuotteen yleiskuvaus Automaattisen vaihtokytkimen periaatetta voidaan soveltaa mihin tahansa sovellukseen, jossa tarvitaan vaihtoa ensisijaisesta linjasta toissijaiseen linjaan tehonsyötön varmistamiseksi kuormia varten. OMD800-laitteessa on kaksi sensoria kahden linjan tarkkailua varten. Kumpaakin sensoria voidaan käyttää yksivaiheisten tai kolmivaiheisten linjojen kanssa. Yksikölle voidaan syöttää virtaa ulkoisella apuvirran syötöllä. Valvonta, asetusten määritys ja ohjaus voidaan toteuttaa Modbus RTU -yhteyden kautta. OMD800-yksikössä on graafinen näyttö, jonka kautta käyttäjä voi tarkistaa asetukset ja saada kaikki OMD800:n tilaan liittyvät tiedot. Jännitteen, taajuuden ja vaihetasapainon analysointi. Sisältää generaattorin KÄYNNISTYS/PYSÄYTYSkomennon. Tiedonsiirto Modbus-väylän kautta. DI/DO. 2 4 OMD A I II ON OFF ON 1 Kuva 2.1 Automaattinen ohjausyksikkö OMD800 1 Käyttöliittymä koostuu näytöstä, merkkivaloista ja valintanäppäimistöstä. 2 Liittimet, joilla automaattinen ohjausyksikkö kytketään sovellukseen ja moottoroituun vaihtokytkimeen. 3 Kiinnittimien paikat, kun OMD800 asennetaan oveen. 4 DIN-kiskon paikka. 5

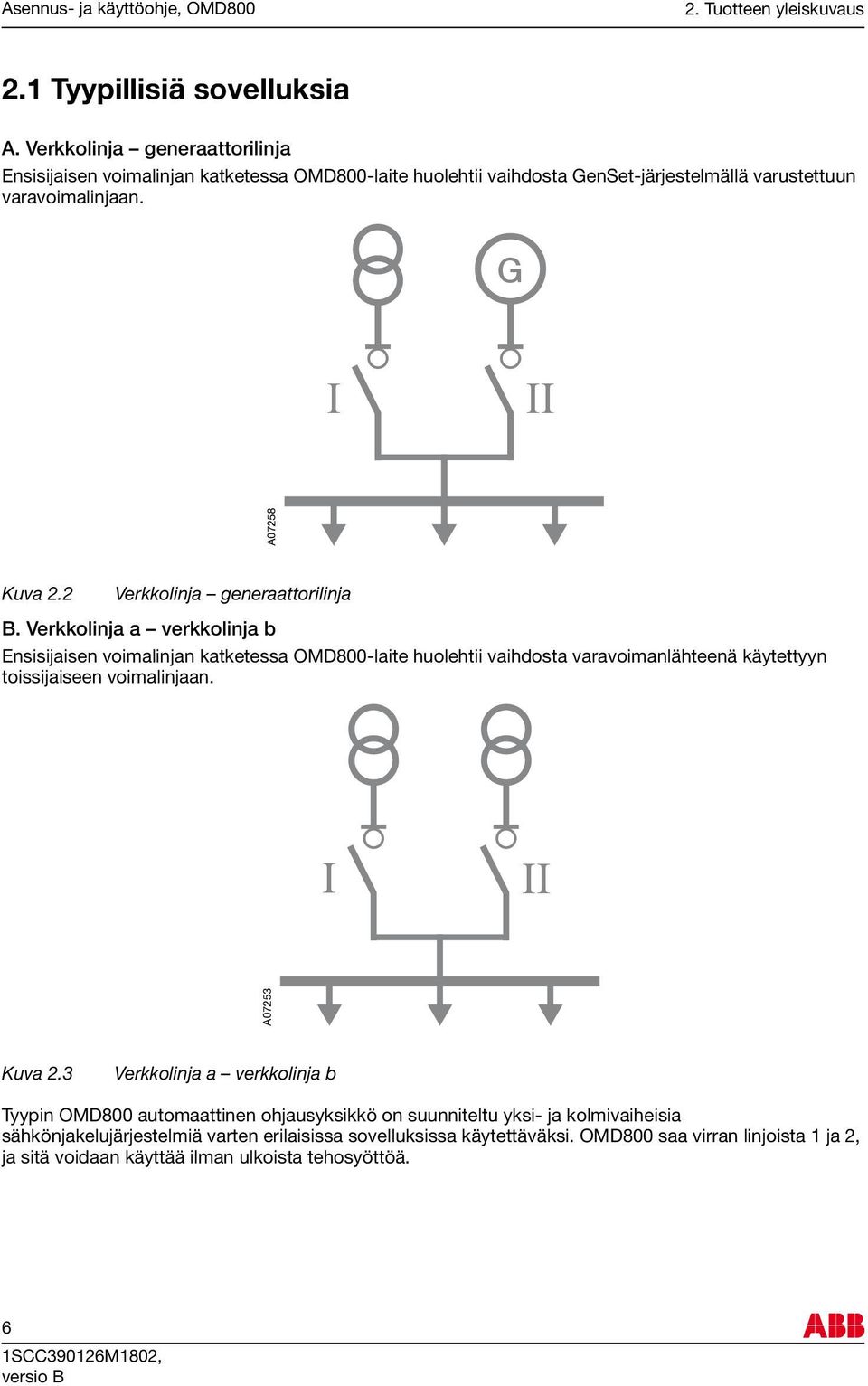

6 Asennus- ja käyttöohje, OMD Tuotteen yleiskuvaus 2.1 Tyypillisiä sovelluksia A. Verkkolinja generaattorilinja Ensisijaisen voimalinjan katketessa OMD800-laite huolehtii vaihdosta GenSet-järjestelmällä varustettuun varavoimalinjaan. G I II Kuva 2.2 Verkkolinja generaattorilinja B. Verkkolinja a verkkolinja b Ensisijaisen voimalinjan katketessa OMD800-laite huolehtii vaihdosta varavoimanlähteenä käytettyyn toissijaiseen voimalinjaan. A07253 A07258 I II Kuva 2.3 Verkkolinja a verkkolinja b Tyypin OMD800 automaattinen ohjausyksikkö on suunniteltu yksi- ja kolmivaiheisia sähkönjakelujärjestelmiä varten erilaisissa sovelluksissa käytettäväksi. OMD800 saa virran linjoista 1 ja 2, ja sitä voidaan käyttää ilman ulkoista tehosyöttöä. 6

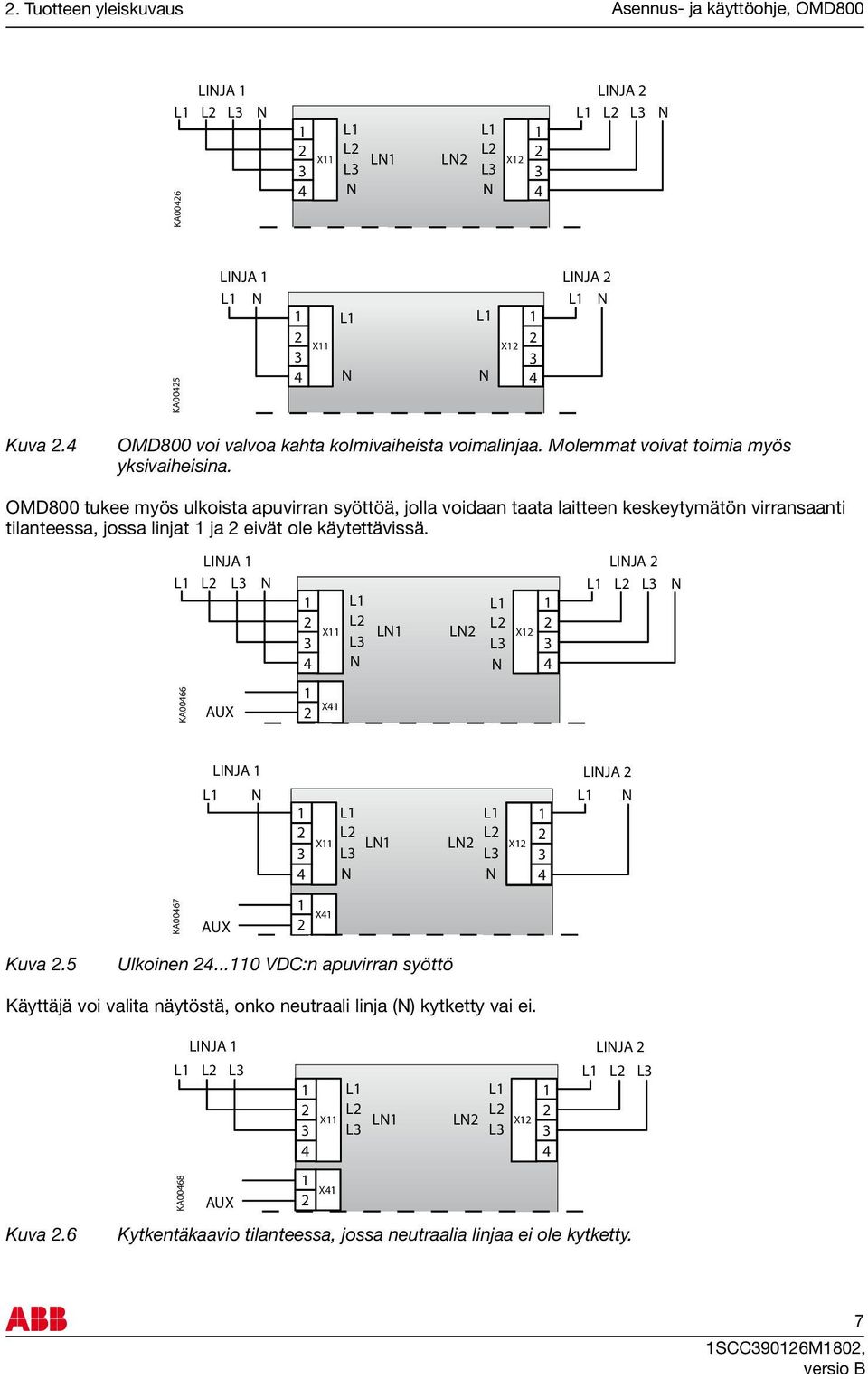

7 2. Tuotteen yleiskuvaus Asennus- ja käyttöohje, OMD800 LINJA 1 LINJA 2 L1 L2 L3 N L1 L2 L3 1 L1 L1 1 2 L2 L2 X11 LN1 LN2 2 X12 3 L3 L3 3 4 N N 4 KA00426 N KA00425 LINJA 1 LINJA 2 L1 N L1 N 1 L1 L X11 X N N 4 Kuva 2.4 OMD800 voi valvoa kahta kolmivaiheista voimalinjaa. Molemmat voivat toimia myös yksivaiheisina. OMD800 tukee myös ulkoista apuvirran syöttöä, jolla voidaan taata laitteen keskeytymätön virransaanti tilanteessa, jossa linjat 1 ja 2 eivät ole käytettävissä. LINJA 1 LINJA 2 L1 L2 L3 N L1 L2 L3 1 L1 L1 1 2 L2 L2 2 X11 LN1 LN2 X12 3 L3 L3 3 4 N N 4 1 AUX 2 X41 KA00466 N KA00467 LINJA 1 LINJA 2 L1 N L1 N 1 L1 L1 1 2 L2 L2 2 X11 LN1 LN2 X12 3 L3 L3 3 4 N N 4 AUX 1 2 X41 Kuva 2.5 Ulkoinen VDC:n apuvirran syöttö Käyttäjä voi valita näytöstä, onko neutraali linja (N) kytketty vai ei. Kuva 2.6 LINJA 1 LINJA 2 L1 L2 L3 L1 L2 L3 1 L1 L1 1 2 L2 L2 2 X11 LN1 LN2 X12 3 L3 L AUX 2 X41 KA00468 Kytkentäkaavio tilanteessa, jossa neutraalia linjaa ei ole kytketty. 7

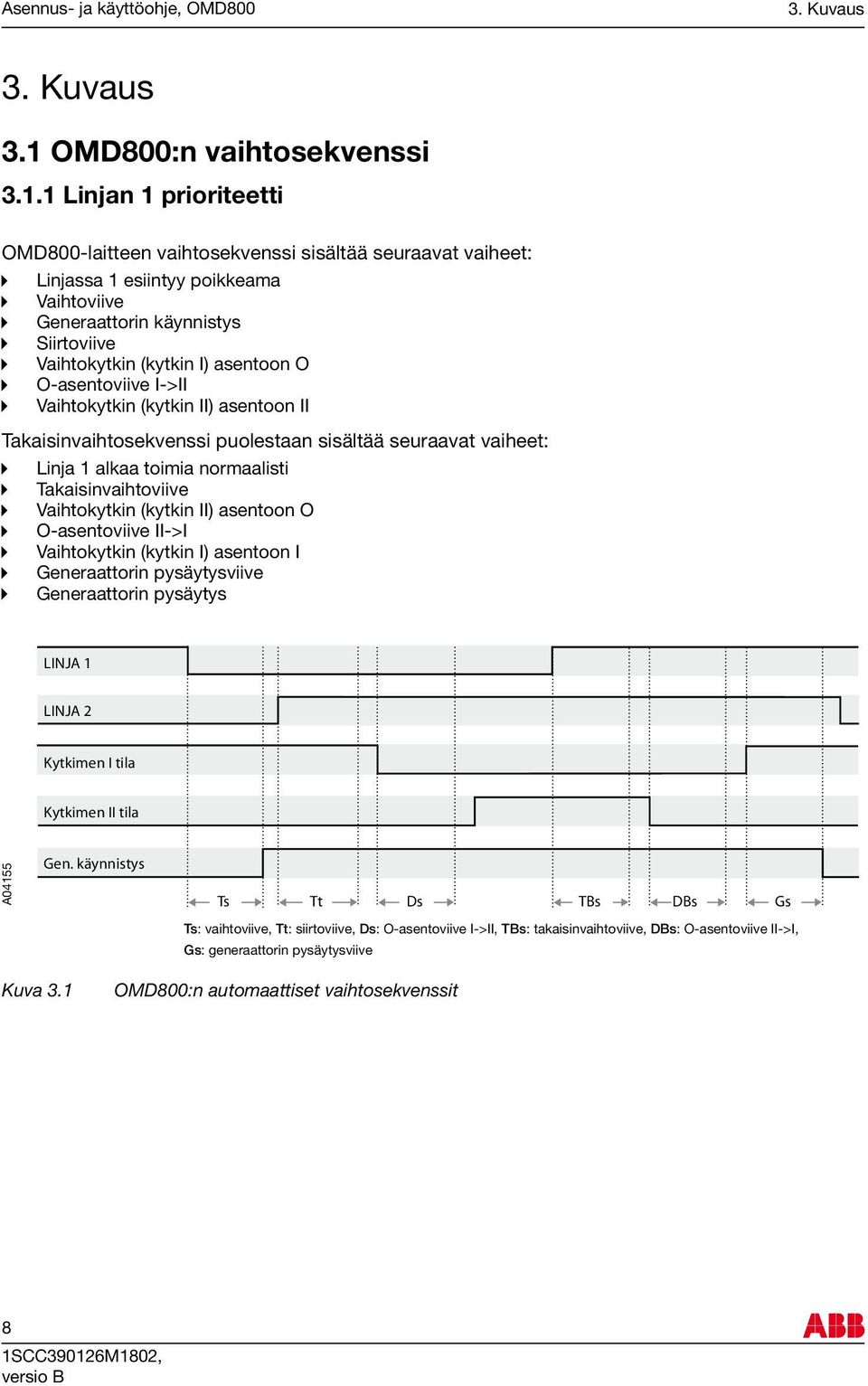

8 Asennus- ja käyttöohje, OMD Kuvaus 3. Kuvaus 3.1 OMD800:n vaihtosekvenssi Linjan 1 prioriteetti OMD800-laitteen vaihtosekvenssi sisältää seuraavat vaiheet: Linjassa 1 esiintyy poikkeama Vaihtoviive Generaattorin käynnistys Siirtoviive Vaihtokytkin (kytkin I) asentoon O O-asentoviive I->II Vaihtokytkin (kytkin II) asentoon II Takaisinvaihtosekvenssi puolestaan sisältää seuraavat vaiheet: Linja 1 alkaa toimia normaalisti Takaisinvaihtoviive Vaihtokytkin (kytkin II) asentoon O O-asentoviive II->I Vaihtokytkin (kytkin I) asentoon I Generaattorin pysäytysviive Generaattorin pysäytys LINJA 1 LINJA 2 Kytkimen I tila Kytkimen II tila A04155 A04155 Gen. käynnistys Ts Tt Ds TBs DBs Gs Ts: vaihtoviive, Tt: siirtoviive, Ds: O-asentoviive I->II, TBs: takaisinvaihtoviive, DBs: O-asentoviive II->I, Gs: generaattorin pysäytysviive Kuva 3.1 OMD800:n automaattiset vaihtosekvenssit 8

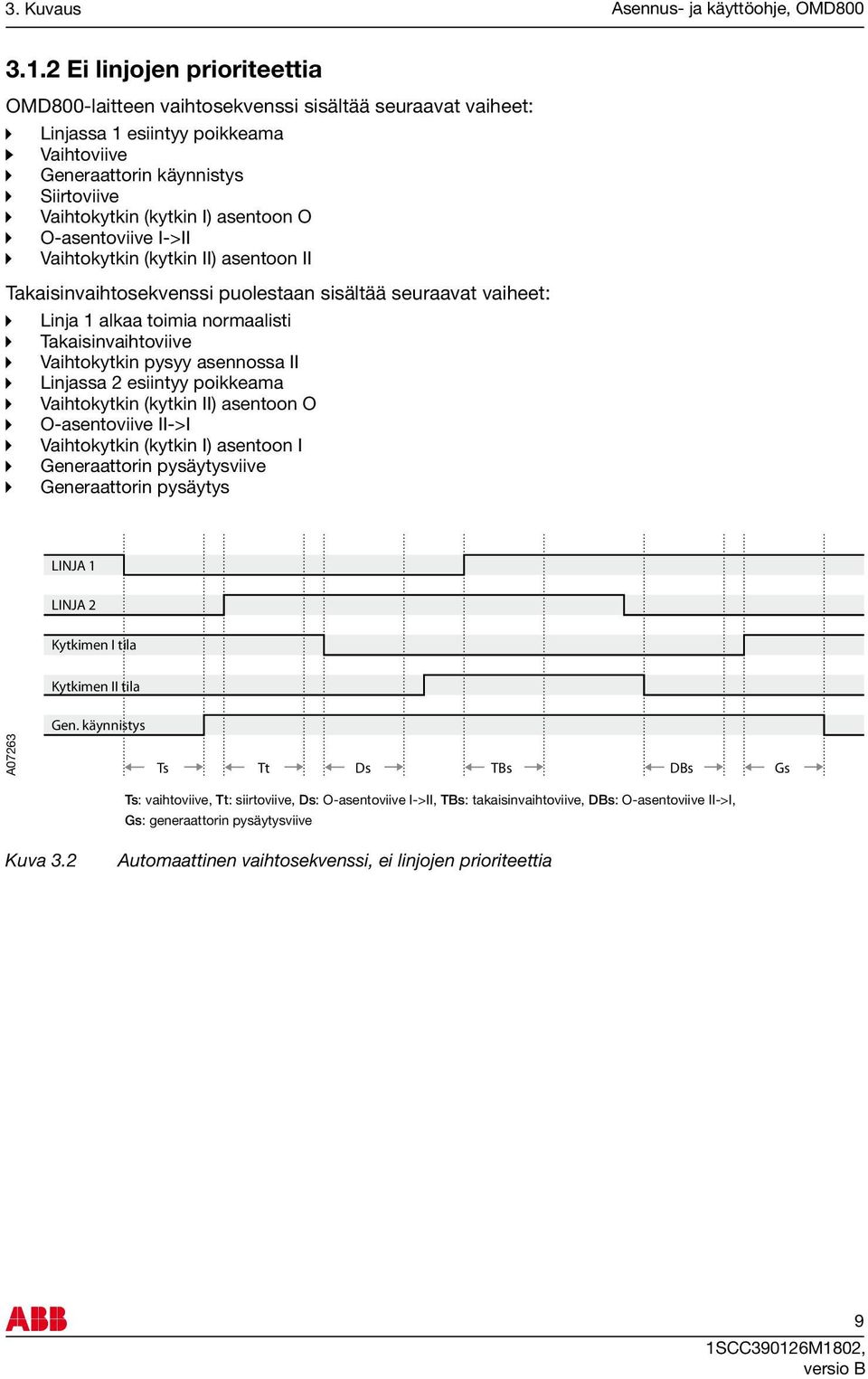

9 3. Kuvaus Asennus- ja käyttöohje, OMD Ei linjojen prioriteettia OMD800-laitteen vaihtosekvenssi sisältää seuraavat vaiheet: Linjassa 1 esiintyy poikkeama Vaihtoviive Generaattorin käynnistys Siirtoviive Vaihtokytkin (kytkin I) asentoon O O-asentoviive I->II Vaihtokytkin (kytkin II) asentoon II Takaisinvaihtosekvenssi puolestaan sisältää seuraavat vaiheet: Linja 1 alkaa toimia normaalisti Takaisinvaihtoviive Vaihtokytkin pysyy asennossa II Linjassa 2 esiintyy poikkeama Vaihtokytkin (kytkin II) asentoon O O-asentoviive II->I Vaihtokytkin (kytkin I) asentoon I Generaattorin pysäytysviive Generaattorin pysäytys LINJA 1 LINJA 2 Kytkimen I tila Kytkimen II tila A07263 Gen. käynnistys Ts Tt Ds TBs DBs Gs Ts: vaihtoviive, Tt: siirtoviive, Ds: O-asentoviive I->II, TBs: takaisinvaihtoviive, DBs: O-asentoviive II->I, Gs: generaattorin pysäytysviive Kuva 3.2 Automaattinen vaihtosekvenssi, ei linjojen prioriteettia 9

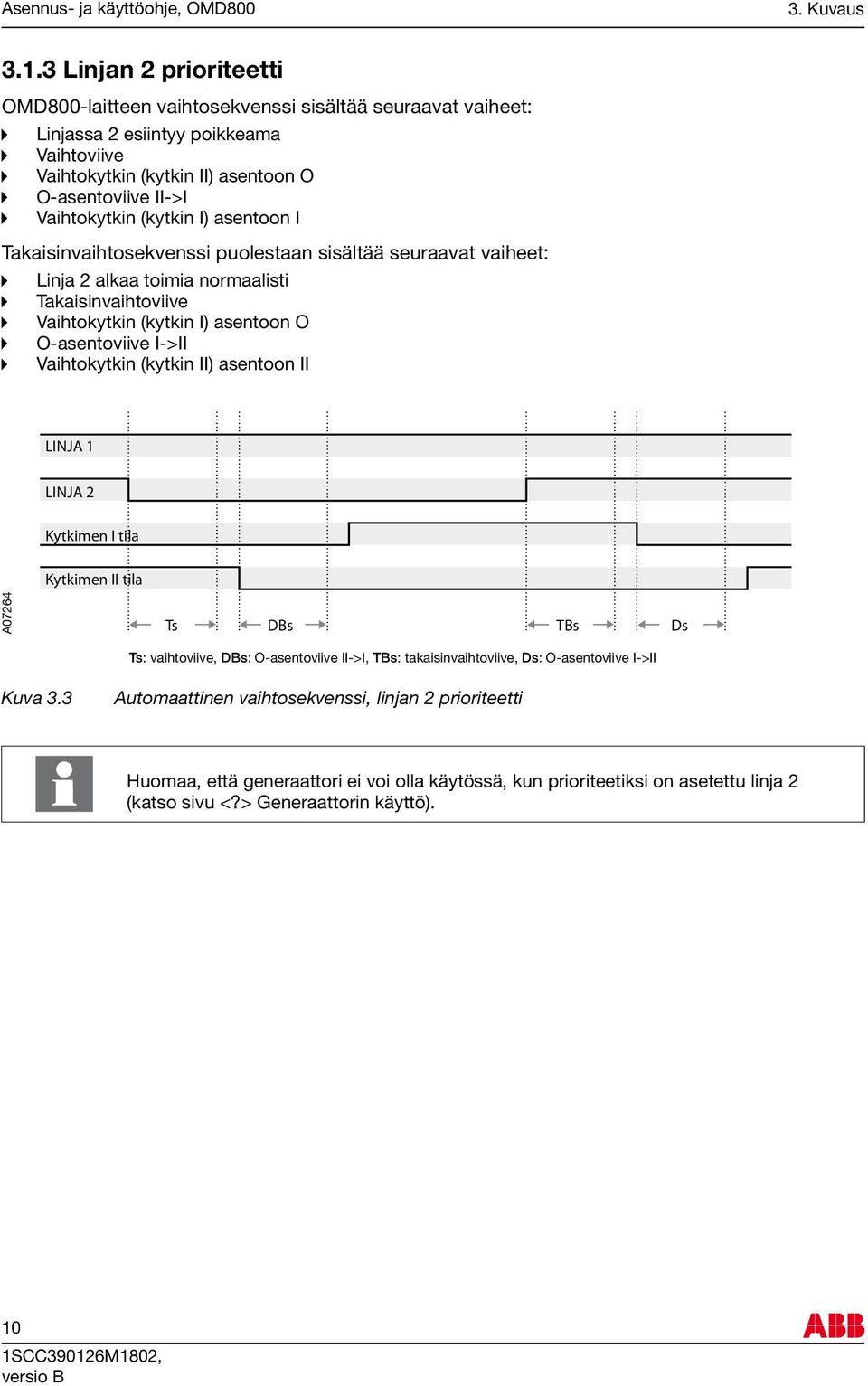

10 Asennus- ja käyttöohje, OMD Kuvaus Linjan 2 prioriteetti OMD800-laitteen vaihtosekvenssi sisältää seuraavat vaiheet: Linjassa 2 esiintyy poikkeama Vaihtoviive Vaihtokytkin (kytkin II) asentoon O O-asentoviive II->I Vaihtokytkin (kytkin I) asentoon I Takaisinvaihtosekvenssi puolestaan sisältää seuraavat vaiheet: Linja 2 alkaa toimia normaalisti Takaisinvaihtoviive Vaihtokytkin (kytkin I) asentoon O O-asentoviive I->II Vaihtokytkin (kytkin II) asentoon II LINJA 1 LINJA 2 Kytkimen I tila Kytkimen II tila A07264 Ts DBs TBs Ds Ts: vaihtoviive, DBs: O-asentoviive II->I, TBs: takaisinvaihtoviive, Ds: O-asentoviive I->II Kuva 3.3 Automaattinen vaihtosekvenssi, linjan 2 prioriteetti Huomaa, että generaattori ei voi olla käytössä, kun prioriteetiksi on asetettu linja 2 (katso sivu <?> Generaattorin käyttö). 10

11 3. Kuvaus Asennus- ja käyttöohje, OMD Manuaalinen takaisinvaihtotila OMD800-laitteen vaihtosekvenssi sisältää seuraavat vaiheet: Linjassa 1 esiintyy poikkeama Vaihtoviive Generaattorin käynnistys Siirtoviive Vaihtokytkin (kytkin I) asentoon O O-asentoviive I->II Vaihtokytkin (kytkin II) asentoon II Takaisinvaihtosekvenssi puolestaan sisältää seuraavat vaiheet: Linja 1 alkaa toimia normaalisti Takaisinvaihtoviive Vaihtokytkin pysyy asennossa II Linjassa 2 esiintyy poikkeama Vaihtokytkin (kytkin II) asentoon O Linja 2 alkaa toimia normaalisti O-asentoviive I->II Vaihtokytkin (kytkin II) asentoon II LINJA 1 LINJA 2 Kytkimen I tila Kytkimen II tila A07265 Gen. käynnistys Ts Tt Ds TBs Ds Ts: vaihtoviive, Tt: siirtoviive, Ds: O-asentoviive I->II, TBs: Takaisinvaihtoviive Kuva 3.4 Automaattinen vaihtosekvenssi, manuaalinen takaisinvaihtotila 11

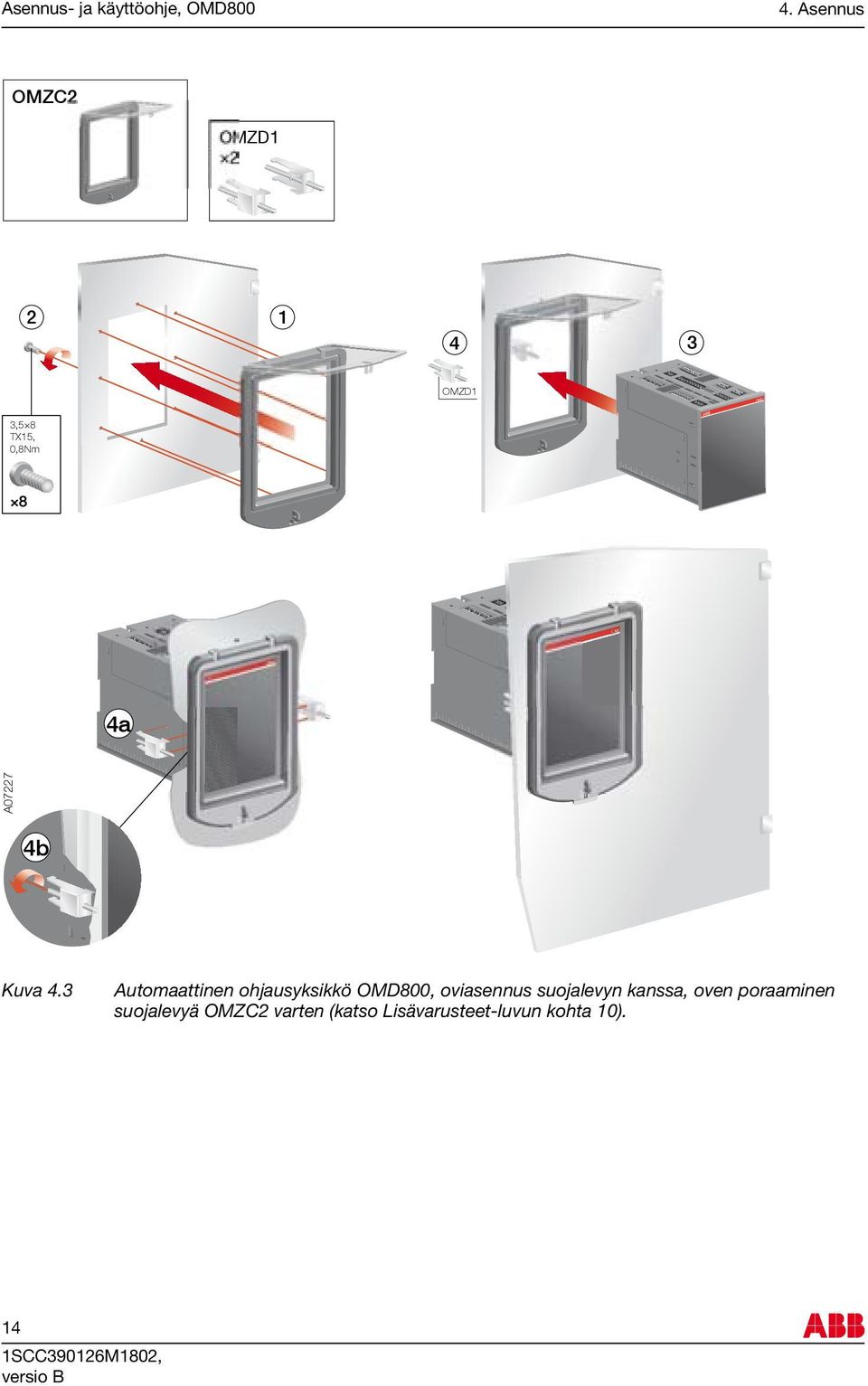

12 Asennus- ja käyttöohje, OMD Asennus 4. Asennus 4.1 Mittapiirrokset OMD 138 A07267 / M00392/OMD_CONTROLLER A 90 Kuva 4.1 OMD800, laitteen mitat 12

13 4. Asennus Asennus- ja käyttöohje, OMD Asennus Oviasennus Automaattinen ohjausyksikkö OMD800 voidaan asentaa oveen kiinnittimellä OMZD1 (katso Lisävarusteet-luvun kohta 10). Oven poraaminen tehdään kuvan 4.2 mukaisesti. Valinnaisesti ovessa voidaan käyttää OMD800-laitetta varten suojalevyä OMZC2 (katso seuraavalla sivulla oleva kuva 4.3 sekä Lisävarusteet-luvun kohta 10). OMZD a 2b KA00480 Kuva 4.2 Automaattinen ohjausyksikkö OMD800, oviasennus, oven poraaminen 13

14 Asennus- ja käyttöohje, OMD Asennus OMZC2 OMZD OMZD1 OMD 3,5 8 TX15, 0,8Nm 8 OMDOMD 4a A b Kuva 4.3 Automaattinen ohjausyksikkö OMD800, oviasennus suojalevyn kanssa, oven poraaminen suojalevyä OMZC2 varten (katso Lisävarusteet-luvun kohta 10). 14

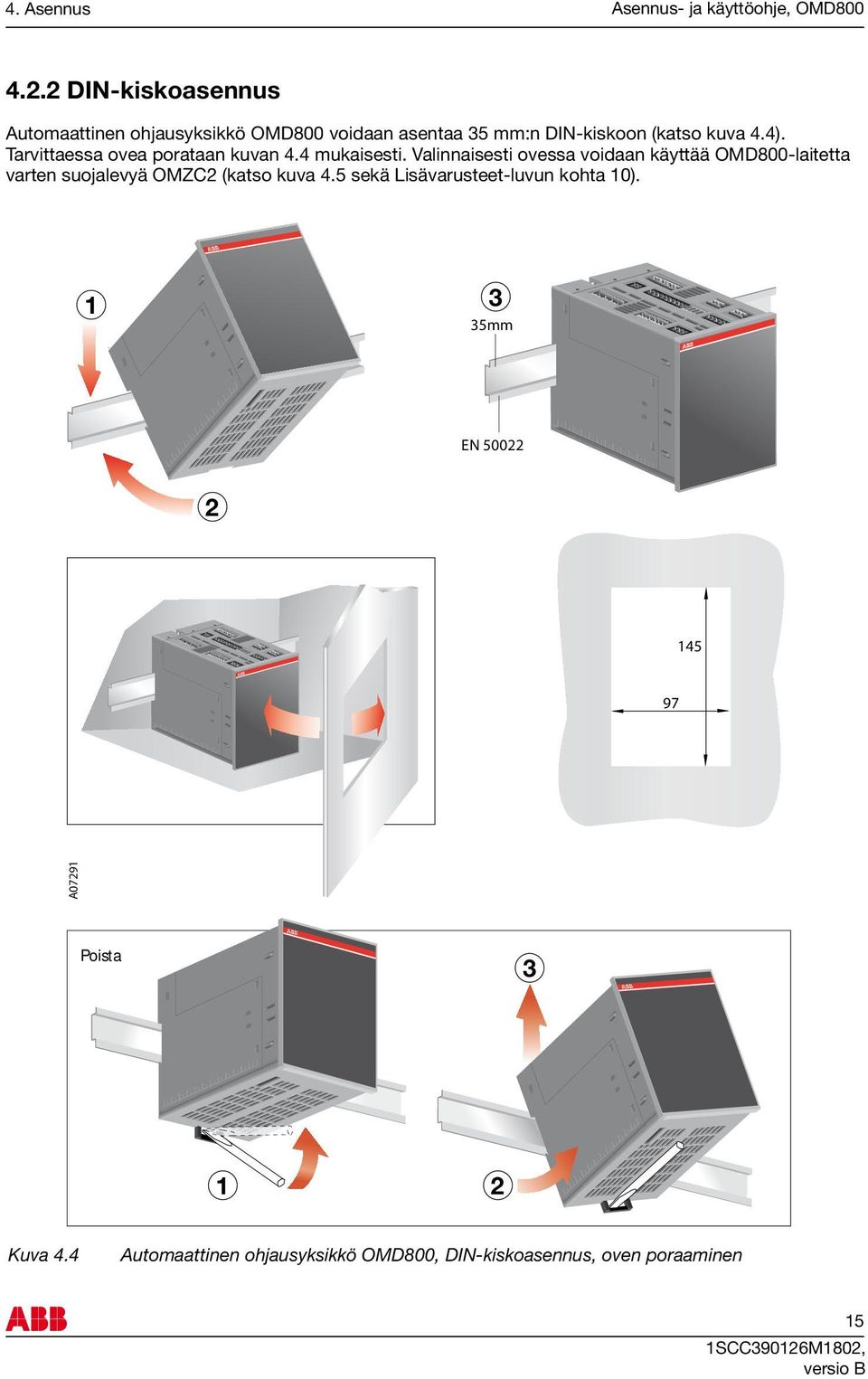

15 4. Asennus Asennus- ja käyttöohje, OMD DIN-kiskoasennus Automaattinen ohjausyksikkö OMD800 voidaan asentaa 35 mm:n DIN-kiskoon (katso kuva 4.4). Tarvittaessa ovea porataan kuvan 4.4 mukaisesti. Valinnaisesti ovessa voidaan käyttää OMD800-laitetta varten suojalevyä OMZC2 (katso kuva 4.5 sekä Lisävarusteet-luvun kohta 10) mm EN A07291 Poista Kuva 4.4 Automaattinen ohjausyksikkö OMD800, DIN-kiskoasennus, oven poraaminen 15

16 Asennus- ja käyttöohje, OMD Asennus OMZC2 A OMD 3,5 8 TX15, 0,8Nm 8 Kuva 4.5 Automaattinen ohjausyksikkö OMD800, DIN-kiskoasennus suojalevyn kanssa, oven poraaminen suojalevyä OMZC2 varten (katso Lisävarusteet-luvun kohta 10). 16

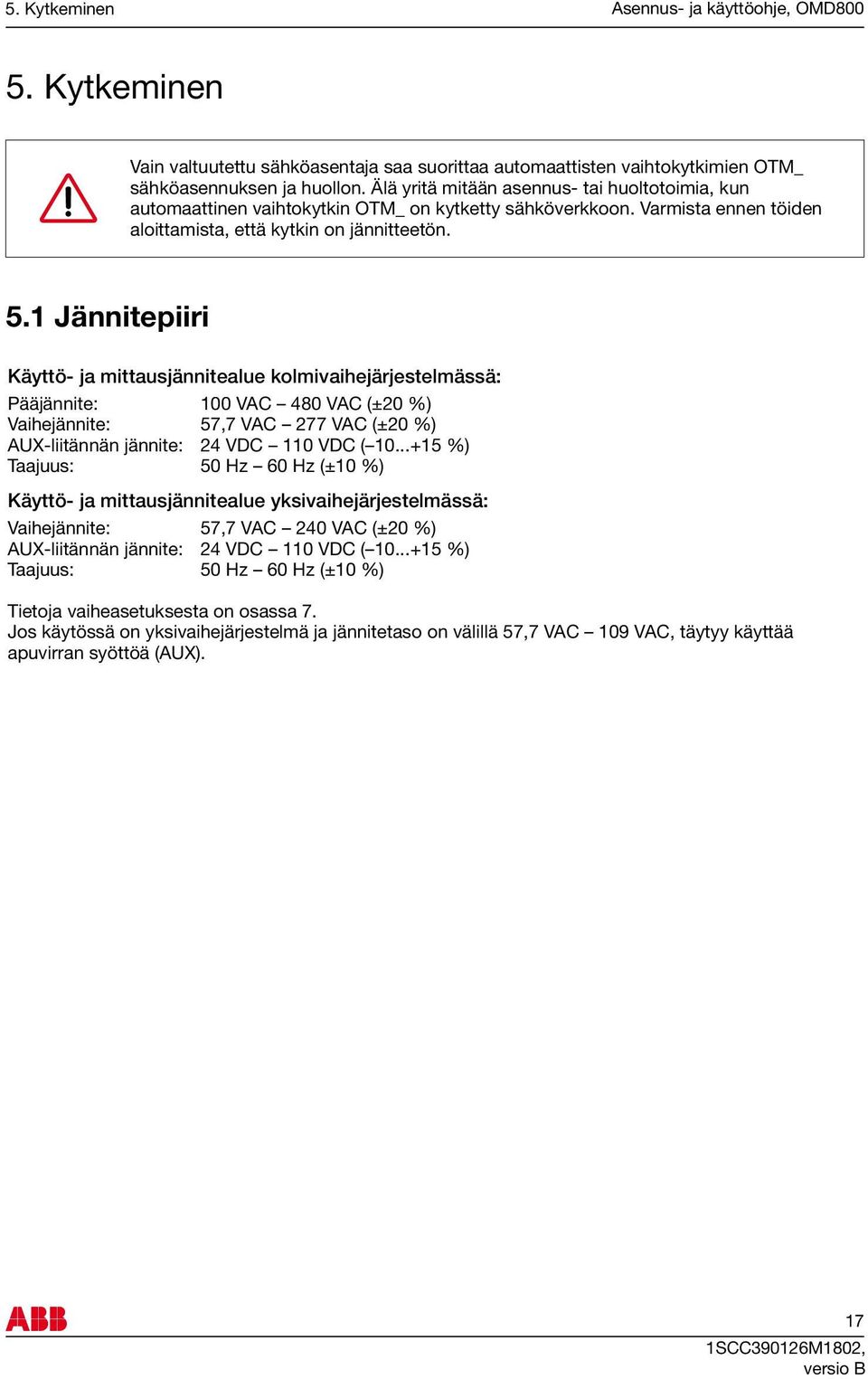

17 5. Kytkeminen Asennus- ja käyttöohje, OMD Kytkeminen Vain valtuutettu sähköasentaja saa suorittaa automaattisten vaihtokytkimien OTM_ sähköasennuksen ja huollon. Älä yritä mitään asennus- tai huoltotoimia, kun automaattinen vaihtokytkin OTM_ on kytketty sähköverkkoon. Varmista ennen töiden aloittamista, että kytkin on jännitteetön. 5.1 Jännitepiiri Käyttö- ja mittausjännitealue kolmivaihejärjestelmässä: Pääjännite: 100 VAC 480 VAC (±20 %) Vaihejännite: 57,7 VAC 277 VAC (±20 %) AUX-liitännän jännite: 24 VDC 110 VDC ( %) Taajuus: 50 Hz 60 Hz (±10 %) Käyttö- ja mittausjännitealue yksivaihejärjestelmässä: Vaihejännite: 57,7 VAC 240 VAC (±20 %) AUX-liitännän jännite: 24 VDC 110 VDC ( %) Taajuus: 50 Hz 60 Hz (±10 %) Tietoja vaiheasetuksesta on osassa 7. Jos käytössä on yksivaihejärjestelmä ja jännitetaso on välillä 57,7 VAC 109 VAC, täytyy käyttää apuvirran syöttöä (AUX). 17

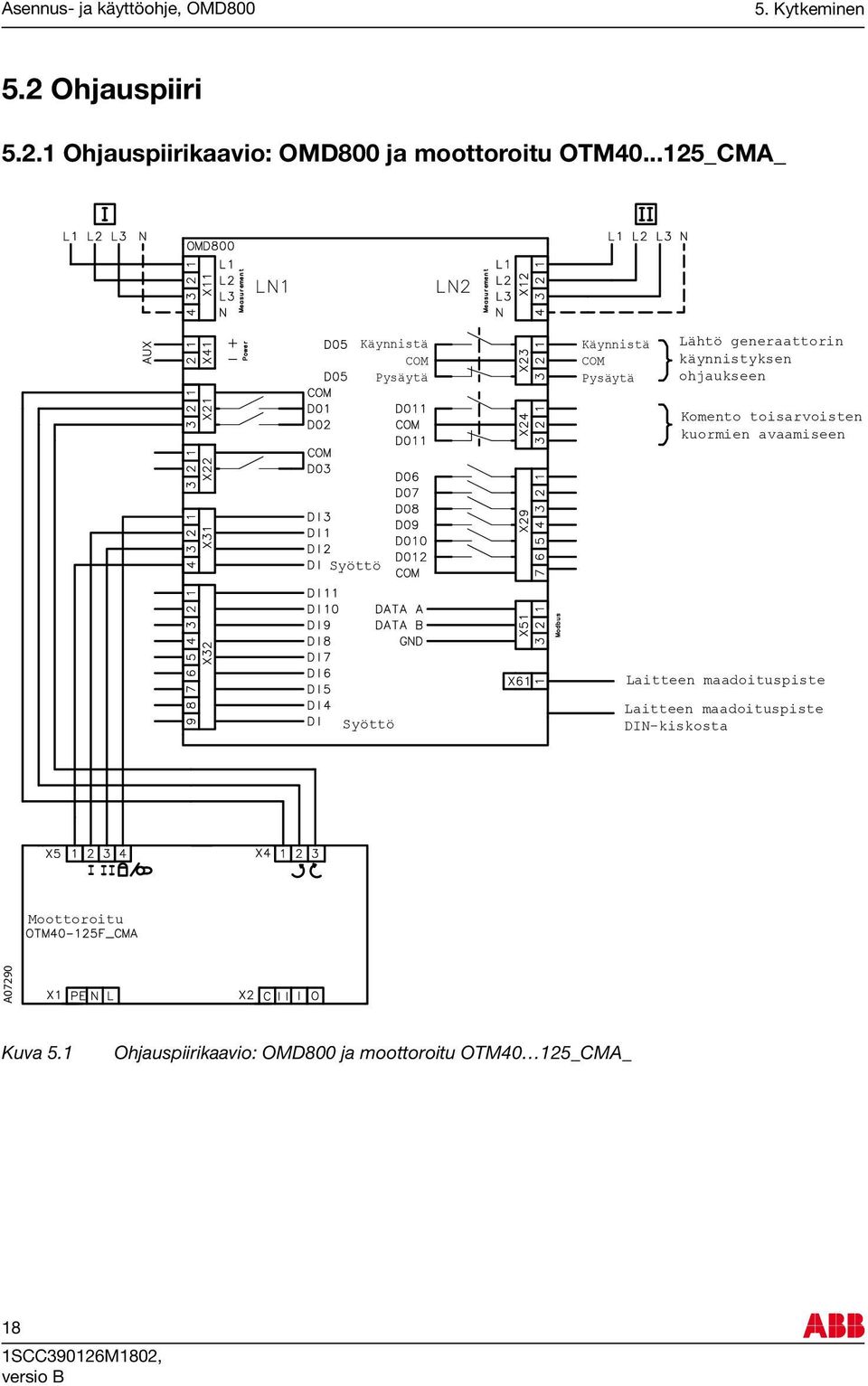

18 Asennus- ja käyttöohje, OMD Kytkeminen 5.2 Ohjauspiiri Ohjauspiirikaavio: OMD800 ja moottoroitu OTM _CMA_ Käynnistä COM Pysäytä Käynnistä COM Pysäytä Lähtö generaattorin käynnistyksen ohjaukseen Komento toisarvoisten kuormien avaamiseen Syöttö Laitteen maadoituspiste Syöttö Laitteen maadoituspiste DIN-kiskosta Moottoroitu A07290 Kuva 5.1 Ohjauspiirikaavio: OMD800 ja moottoroitu OTM40 125_CMA_ 18

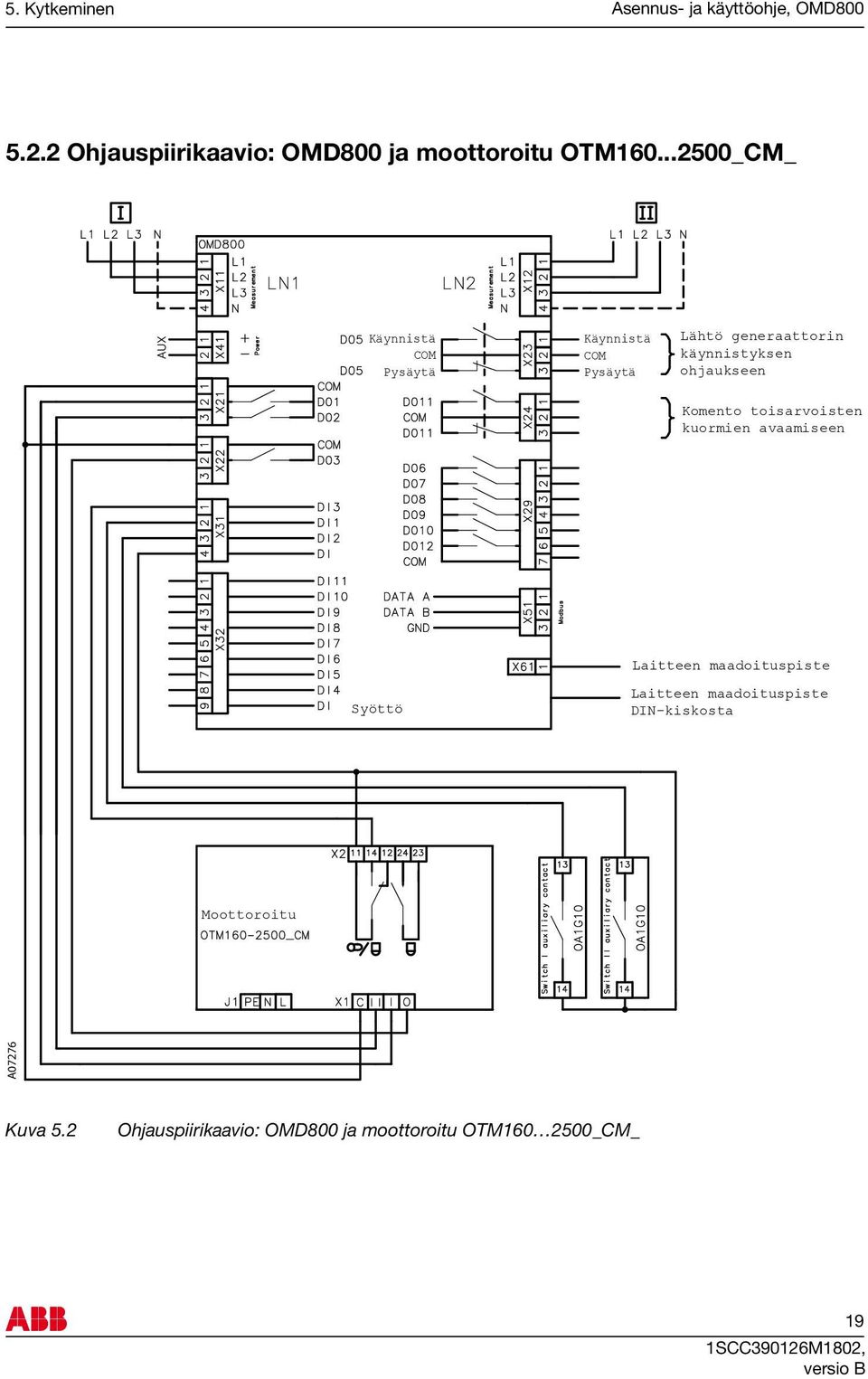

19 5. Kytkeminen Asennus- ja käyttöohje, OMD Ohjauspiirikaavio: OMD800 ja moottoroitu OTM _CM_ Käynnistä COM Pysäytä Käynnistä COM Pysäytä Lähtö generaattorin käynnistyksen ohjaukseen Komento toisarvoisten kuormien avaamiseen Laitteen maadoituspiste Syöttö Laitteen maadoituspiste DIN-kiskosta Moottoroitu A07276 Kuva 5.2 Ohjauspiirikaavio: OMD800 ja moottoroitu OTM _CM_ 19

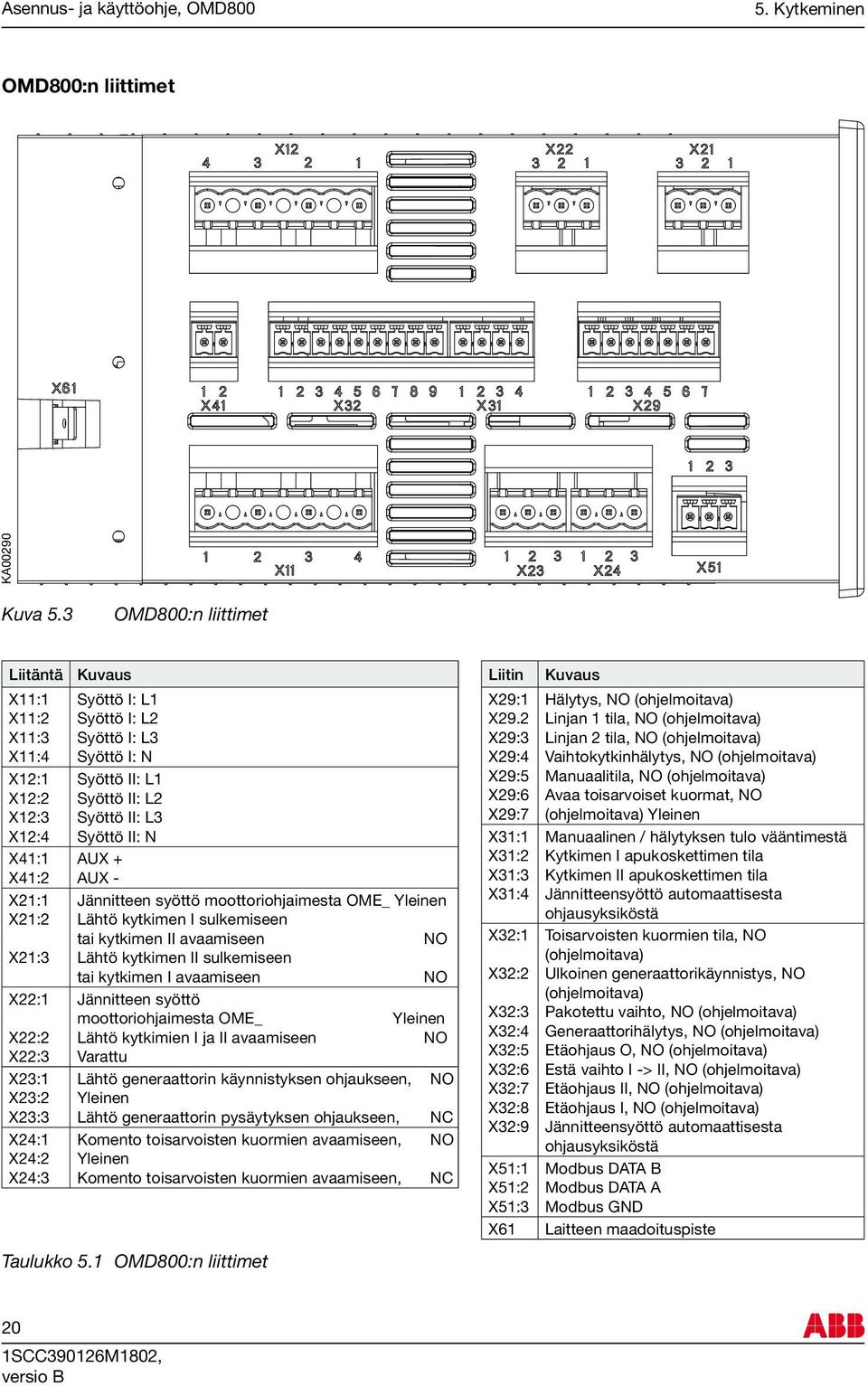

20 Asennus- ja käyttöohje, OMD Kytkeminen OMD800:n liittimet KA00290 Kuva 5.3 OMD800:n liittimet Liitäntä Kuvaus X11:1 X11:2 X11:3 X11:4 Syöttö I: L1 Syöttö I: L2 Syöttö I: L3 Syöttö I: N X12:1 X12:2 X12:3 X12:4 Syöttö II: L1 Syöttö II: L2 Syöttö II: L3 Syöttö II: N X41:1 X41:2 AUX + AUX - X21:1 X21:2 Jännitteen syöttö moottoriohjaimesta OME_ Yleinen Lähtö kytkimen I sulkemiseen tai kytkimen II avaamiseen NO X21:3 Lähtö kytkimen II sulkemiseen tai kytkimen I avaamiseen NO X22:1 Jännitteen syöttö moottoriohjaimesta OME_ Yleinen X22:2 Lähtö kytkimien I ja II avaamiseen NO X22:3 Varattu X23:1 Lähtö generaattorin käynnistyksen ohjaukseen, NO X23:2 X23:3 Yleinen Lähtö generaattorin pysäytyksen ohjaukseen, NC X24:1 Komento toisarvoisten kuormien avaamiseen, NO X24:2 X24:3 Yleinen Komento toisarvoisten kuormien avaamiseen, NC Taulukko 5.1 OMD800:n liittimet Liitin X29:1 X29.2 X29:3 X29:4 X29:5 X29:6 X29:7 X31:1 X31:2 X31:3 X31:4 X32:1 X32:2 X32:3 X32:4 X32:5 X32:6 X32:7 X32:8 X32:9 X51:1 X51:2 X51:3 X61 Kuvaus Hälytys, NO (ohjelmoitava) Linjan 1 tila, NO (ohjelmoitava) Linjan 2 tila, NO (ohjelmoitava) Vaihtokytkinhälytys, NO (ohjelmoitava) Manuaalitila, NO (ohjelmoitava) Avaa toisarvoiset kuormat, NO (ohjelmoitava) Yleinen Manuaalinen / hälytyksen tulo vääntimestä Kytkimen I apukoskettimen tila Kytkimen II apukoskettimen tila Jännitteensyöttö automaattisesta ohjausyksiköstä Toisarvoisten kuormien tila, NO (ohjelmoitava) Ulkoinen generaattorikäynnistys, NO (ohjelmoitava) Pakotettu vaihto, NO (ohjelmoitava) Generaattorihälytys, NO (ohjelmoitava) Etäohjaus O, NO (ohjelmoitava) Estä vaihto I -> II, NO (ohjelmoitava) Etäohjaus II, NO (ohjelmoitava) Etäohjaus I, NO (ohjelmoitava) Jännitteensyöttö automaattisesta ohjausyksiköstä Modbus DATA B Modbus DATA A Modbus GND Laitteen maadoituspiste 20

21 5. Kytkeminen Asennus- ja käyttöohje, OMD OMD800:n lähdöt Avaus-/sulkemiskomento vaihtokytkimille, X21 (DO1 DO2) Näiden lähtöjen kautta vaihtokytkimelle annetaan komento avata ja sulkea kytkin I tai kytkin II. Parhaan turvallisuustason varmistamiseksi OMD800 valvoo, että vaihtokytkin toimii oikein sen jälkeen, kun komento on lähetetty. Jos kytkimen tilan palautetta ei vastaanoteta kolmen sekunnin kuluessa komennon lähettämisestä, laite katsoo komennon epäonnistuneen ja toimii seuraavasti: Hälytys annetaan: DO6 ja DO9 aktivoituvat. Hälytyksen merkkivalo syttyy ja hälytys kirjataan hälytys-/tapahtumalokiin. Hälytys kuitataan painamalla AUTO-näppäintä. Tämän jälkeen laite on aina manuaalitilassa, jotta vaihtokytkimen ei-toivottu toiminta estetään. Tarkalleen samat toiminnot suoritetaan toissijaista linjaa (linja 2 (LN2) - kytkin II) varten takaisinvaihtosekvenssin aikana GenSetin käynnistys/pysäytys, X23 (DO5) GenSetin käynnistämisestä ja pysäyttämisestä huolehtii bistabiili rele. Kun relekosketin Käynnistys (X23:1) suljetaan, generaattori käynnistyy. Kun relekosketin Pysäytys (X23:3) suljetaan, generaattori pysähtyy Toisarvoisten kuormien kytkentä-/avauskomento, X24 (DO11) Katso Toisarvoinen kuorma -parametri, kohta Ohjelmoitavat digitaalilähdöt, X29 (DO6 DO10 ja DO12) Käyttäjä voi määrittää nämä lähdöt. Käyttäjä voi valita toiminnon ja kosketintyypin näitä lähtöjä varten. Lisätietoja asetusten määrityksestä on kohdassa Oletusasetukset on esitetty kohdan taulukossa OMD800:n tulot Kytkimen tilan tulo, X31:2 (DI1), X31:3 (DI2) Nämä kaksi tuloa on kytketty vaihtokytkimen apukoskettimiin. Tulo X31:2 (DI1) on kytketty linjan 1 (LN1) kytkimeen I ja tulo X31:3 (DI2) on kytketty linjan 2 (LN2) kytkimeen II (kytkin I/II auki = tulo ei-aktiivinen, kytkin I/II kiinni = tulo aktiivinen). Apukoskettimet on sisäänrakennettu moottoroituun OTM40 125_ CMA_-laitteeseen. Jos OMD800-yksikköä käytetään moottoroidun OTM _CM_-laitteen kanssa, DI1- ja DI2-tulojen kanssa on aina käytettävä tyypin OA1G10 apukoskettimia. Katso kuvissa 5.1 ja 5.2 esitetyt kytkentäkaaviot Pakotettu manuaalitila, X31:1 (DI3) Kun väännin liitetään, tämä tulo sulkeutuu ja OMD800 pakotetaan manuaalitilaan. Jotta OMD800:n voi palauttaa automaattitilaan, väännin on irrotettava ja AUTO-näppäintä on painettava (Auto-merkkivalo palaa) Ohjelmoitavat digitaalitulot, X32 (DI4 DI11) Käyttäjä voi määrittää nämä tulot. Käyttäjä voi valita toiminnon ja kosketintyypin näitä tuloja varten. Lisätietoja asetusten määrityksestä on kohdassa Oletusasetukset on esitetty kohdan taulukossa

22 Asennus- ja käyttöohje, OMD Käyttö 6. Käyttö Älä koskaan avaa mitään tuotteen suojalevyjä. Automaattisen ohjausyksikön sisällä voi olla vaarallisia ulkoisia ohjausjännitteitä, vaikka jännite olisi katkaistu. Älä koskaan käsittele ohjauskaapeleita, kun automaattisen ohjausyksikön tai ulkoisten ohjauspiirien jännite on kytketty. Noudata riittävää varovaisuutta, kun käsittelet yksikköä. 6.1 Automaattinen ohjausyksikkö OMD800 manuaalitilassa Automaattisen ohjausyksikön OMD800 manuaalitilan valitseminen: a. Varmista, että virran merkkivalo palaa (katso kuva 4.1) /1 b. Jos Auto-merkkivalo ei pala /2, automaattinen ohjausyksikkö on manuaalitilassa. c. Jos Auto-merkkivalo palaa, paina AUTO-näppäintä kerran /3. Auto-merkkivalo sammuu, minkä jälkeen automaattinen ohjausyksikkö OMD800 on manuaalitilassa / Manuaalitila! TAI Manuaalitila I ON OFF II ON! A07277 Kuva 6.1 Automaattisen ohjausyksikön OMD800 manuaalitilan valitseminen 22

23 II 6. Käyttö Asennus- ja käyttöohje, OMD800 Käytössä olevan linjan valinta automaattisen ohjausyksikön OMD800 manuaalitilassa: a. Paina I-, O- tai II-näppäintä. b. Kun I-näppäintä painetaan (katso kuva 6.2/1), I-kytkin siirtyy ON-asentoon (tilan ja linjan osoittaminen on esitetty kuvassa 6.2/3) ja II-kytkin siirtyy OFF-asentoon. Jos I-kytkin on jo ennestään ON-asennossa, I-näppäimen painamisella ei ole vaikutusta. c. Kun O-näppäintä painetaan, I-kytkin siirtyy OFF-asentoon. II-kytkin pysyy OFF-asennossa. d. Kun II-näppäintä painetaan, II-kytkin siirtyy ON-asentoon ja I-kytkin OFF-asentoon. e. Jos painat I-näppäintä, kun II-kytkin on ON-asennossa, II-kytkin avautuu ensin (OFF-asento) ja sen jälkeen I-kytkin sulkee koskettimensa (ON-asento). 1 II X11 X31 OMD 3 II I ON OFF ON 2 A07280 I ON Kuva 6.2 Käytettävän kytkimen valinta, kytkimen tilan ja valitun linjan osoittaminen OMD800:n näytössä 23

24 I ON OFF ON II OMD I ON OFF ON II OMD II II I ON OFF ON II OMD Asennus- ja käyttöohje, OMD Käyttö Jos uusi komento annetaan, ennen kuin kytkin on saavuttanut edellisen komennon määräämän asennon, moottoriohjaimen sulake (F1) saattaa laueta. I ON I II II ON ON II 0 O O OFF I - komento II - komento 0 - komento I - asento 0 - asento II - asento Kuva 6.3 Manuaalitilan ohjaus O-näppäimen painaminen (= O-komento) ohittaa muiden näppäinten komennot. Jos esimerkiksi annat samanaikaisesti O-komennon ja toisen komennon (I tai II), moottoroitu vaihtokytkin OTM_C siirtyy asentoon O. 6.2 Automaattinen ohjausyksikkö OMD800 automaattitilassa Automaattisen ohjausyksikön OMD800 automaattitilan valitseminen: a. Varmista, että virran merkkivalo palaa. Jos Auto-merkkivalo palaa/, automaattinen ohjausyksikkö on automaattitilassa. b. Jos Auto-merkkivalo ei pala/, paina Auto-näppäintä kerran/. Auto-merkkivalo syttyy, minkä jälkeen automaattinen ohjausyksikkö OMD800 on automaattitilassa/ Automaattitila Automaattitila TAI! I ON OFF II ON A07278 A07279 Kuva 6.4 Automaattisen ohjausyksikön OMD800 automaattitilan valitseminen OMD800:n automaattitilan käyttö on kuvattu luvussa 7. 24

25 7. Automaattisen ohjausyksikön käyttäminen Asennus- ja käyttöohje, OMD Automaattisen ohjausyksikön OMD800 käyttäminen 7.1 Käyttöliittymä OMD KA00296 I II ON OFF ON Kuva 7.1 OMD800:n käyttöliittymä Valintanäppäimistö I ON OFF II ON KA00297 Kuva 7.2 OMD800:n valintanäppäimistö AUTO Automaattisen ohjausyksikön OMD800 manuaali- tai automaattitilan valitseminen. Aktiivinen hälytys kuitataan painamalla AUTO-näppäintä. O-näppäin Moottoroidun vaihtokytkimen OTM_C asettaminen OFF-asentoon manuaali- ja automaattitilassa; molemmat kytkimet (I ja II) ovat OFF-asennossa. O-näppäimen painamisen jälkeen automaattinen ohjausyksikkö OMD800 on aina manuaalitilassa. I-näppäin Moottoroidun vaihtokytkimen OTM_C asettaminen asentoon I manuaalitilassa, minkä jälkeen I-kytkin on ON-asennossa ja II-kytkin OFF-asennossa. II-näppäin Moottoroidun vaihtokytkimen OTM_C asettaminen asentoon II manuaalitilassa, minkä jälkeen II-kytkin on ON-asennossa ja I-kytkin OFF-asennossa. 25

26 Asennus- ja käyttöohje, OMD Automaattisen ohjausyksikön käyttäminen Merkkivalot KA00298 Kuva 7.3 OMD800:n merkkivalot Alarm Punainen Alarm-merkkivalo ilmaisee ulkoisen hälytyksen. Hälytystila on selitetty taulukossa 7.1. Aktiivinen hälytys kuitataan painamalla AUTO-näppäintä. Hälytystila Väännin liitetty Vaihtologiikan hälytys Ei hälytystä Taulukko 7.1 Hälytystilan osoitus Merkkivalon osoitus Palaa Vilkkuu Ei pala HUOMAUTUS: Kun väännin irrotetaan, automaattinen ohjausyksikkö pysyy manuaalitilassa ja hälytyksen merkkivalo ei pala. Kun Alarm-merkkivalo palaa tai vilkkuu, tarkista moottoroidun vaihtokytkimen tila ja korjaa mahdollinen vikatilanne. Aktiivinen hälytys kuitataan painamalla AUTOnäppäintä. Auto Vihreä Auto-merkkivalo ilmaisee automaattitilan tai manuaalitilan. Kun automaattinen ohjausyksikkö OMD800 on automaattitilassa, Auto-merkkivalo palaa. Kun laite on manuaalitilassa, Auto-merkkivalo ei pala. Testisekvenssin aikana Auto-merkkivalo vilkkuu. Power Vihreä Power-merkkivalo ilmaisee laitteen virran tilan. Kun virta on päällä, Power-merkkivalo palaa. Automaattinen ohjausyksikkö OMD800 pysyy valmiustilassa vähintään minuutin virran katkeamisen jälkeen. Vilkkuva Power-merkkivalo ilmaisee valmiustilan. Tx/Rx Vihreä Tx/Rx-merkkivalo ilmaisee tiedonsiirtoväylän tilan. Kun merkkivalo vilkkuu, automaattinen ohjausyksikkö OMD800 lähettää dataa väylään. 26

27 7. Automaattisen ohjausyksikön käyttäminen Asennus- ja käyttöohje, OMD Asetukset Valikon selausnäppäimet Käytettävissä on neljä valikon selausnäppäintä automaattisen ohjausyksikön OMD800 käyttämiseen näytön kautta. Enter-näppäintä käytetään uudelle valikkosivulle siirtymiseen ja toiminnon vahvistamiseen. ESC-näppäintä käytetään valikkosivulta poistumiseen. KA00362 UP-näppäimellä siirrytään yksi askel ylöspäin valikossa. DOW-näppäimellä siirrytään yksi askel alaspäin valikossa. Oletussalasana on

28 Asennus- ja käyttöohje, OMD Automaattisen ohjausyksikön käyttäminen Näyttö Laitteen näyttö on graafinen näyttö, joka sisältää seuraavat valikkosivut: Oletussivu Oletussivulta käyttäjä voi valvoa seuraavia tiloja: vaihtokytkimen tila valvottujen linjojen tila generaattorin tila toisarvoisen kuorman tila Modbus-väylän Paikallinen/etä-parametrin tila viiveaikojen nimi ja jäljellä oleva arvo. Linjojen 1 ja 2 tilat näytetään graafisena kuvana, jossa graafiset merkkivalot ja erityinen linjan tilakoodi ilmaisevat linjojen tilan. Kun merkkivalo palaa, linjassa on jännite eikä tilakoodia näytetä. Poikkeavassa tilanteessa merkkivalo ei pala ja tilakoodi ilmaisee, mikä vika on kyseessä. Tilakoodit on määritelty taulukossa 7.2. Tunnus Linjan tila Selitys 1 Ei jännitettä Linjan jännitteen arvo on alle 10 % nimellisjännitteestä. 2 Alijännite Jännitteen arvo on määritettyjen asetusten alapuolella. 3 Ylijännite Jännitteen arvo on määritettyjen asetusten yläpuolella. 4 Vaihe puuttuu Ainakin yksi vaihe puuttuu. 5 Jännitteen epätasapaino Alimman ja korkeimman vaihejännitteen välinen ero on määritettyä asetusta suurempi. 6 Virheellinen vaihejärjestys Vaiheiden järjestys on virheellinen. 7 Virheellinen taajuus Taajuuden arvo on määritettyjen asetusten ulkopuolella. Taulukko 7.2 Linjan tilakoodit KA00328 LN1 LN2 LN1: V 0.0 Hz LN2: V 0.0 Hz L KA00254 LN1 LN2 LN1: V 50.0 Hz LN2: V 0.0 Hz L KA00253 LN1 LN2 LN1: V 0.0 Hz LN2: V 50.0 Hz L Kuva 7.4 Oletussivuilla näkyy vaihtokytkimen ja valvottujen linjojen tila Kun generaattori on käynnistetty, kirjain G ja ylänuolisymboli näkyvät oletussivulla. Kun generaattori on pysäytetty, kirjain G ja alanuolisymboli näkyvät oletussivulla. Jos G-kirjain vilkkuu oletussivulla, generaattorihälytys on aktiivinen. Kun generaattoria ei käytetä, oletussivulla ei ole symbolia. Tietoja generaattorin käytöstä on kohdassa KA00381 LN1 Kuva 7.5 LN2 LN1: V 0.0 Hz LN2: V 50.0 Hz G L KA00382 LN1 LN2 LN1: V 50.0 Hz LN2: V 0.0 Hz Oletussivuilla näkyy generaattorin tila: käynnistetty tai pysäytetty G L 28

29 7. Automaattisen ohjausyksikön käyttäminen Asennus- ja käyttöohje, OMD800 Viiveajan kuluessa viiveen nimi ja jäljellä oleva aika näkyvät oletussivulla. Kun laitetta käytetään paikallisessa tilassa, kirjain L näkyy oletussivun oikeassa alakulmassa. Kun laitetta käytetään etätilassa, kirjain R näkyy oletussivun oikeassa alakulmassa. A07221 LN1 TBs 00:05 Kuva 7.6 LN2 LN1: V 49.9 Hz LN2: V 50.1 Hz G L A07222 LN1 Ts 00:04 LN2 LN1: V 0.0 Hz LN2: V 0.0 Hz G L A07223 LN1 LN2 LN1: V 49.9 Hz LN2: V 0.0 Hz Oletussivulla näkyy viiveaikojen nimi ja jäljellä oleva arvo sekä Modbus-väylän Paikallinen/ etä-parametrin tila R Kun Toisarvoinen kuorma -parametrin arvoksi on asetettu Vain avaus tai Avaus ja sulkeminen, toisarvoisen kuorman ohjaamiseen käytetyn laitteen tila näkyy oletussivulla. Huomaa, että toisarvoisen kuorman ohjauslaitteen näytössä näkyvä tila (auki/kiinni) on suhteessa vastaavan digitaalitulon tilaan. Jos vastaava digitaalitulo (oletusarvon mukaan DI11) on aktiivinen, näytössä näkyy, että toisarvoiset kuormat on kytketty. Jos vastaava digitaalitulo ei ole aktiivinen, näytössä näkyy, että toisarvoiset kuormat on avattu. A07246 LN1 LN2 LN1: V 0.0 Hz LN2: V 50.0 Hz G L A07247 LN1 LN2 LN1: V 50.0 Hz LN2: V 0.0 Hz Kuva 7.7 Oletussivuilla näkyy toisarvoisen kuorman tila: auki tai kiinni Main Menu System Configuration Device Configuration Diagnostics 1/3 KA00256 G L Päävalikkosivu Oletussivulta voi siirtyä päävalikkosivulle painamalla ENTER-näppäintä. Päävalikkosivu on pääsivu, jolta voidaan siirtyä kaikille asetusten alisivuille: Kuva 7.8 Päävalikkosivulta voidaan siirtyä kaikille asetusten alisivuille 29

30 Asennus- ja käyttöohje, OMD Automaattisen ohjausyksikön käyttäminen Järjestelmäasetukset Järjestelmäasetukset-alisivulla käyttäjä voi määrittää valvottavien linjojen parametrit (katso taulukko 7.3). Parametrin valinta ja sen arvon muutos tehdään käyttämällä YLÖS-, ALAS- ja ENTER-näppäimiä. Järjestelmäasetukset-alisivu edellyttää salasanan. Salasana koostuu neljästä numerosta, ja se annetaan käyttämällä YLÖS-, ALAS- ja ENTER-näppäimiä. Oletussalasana Vaihda oletussalasanaksi haluamasi oma salasana. Salasana on voimassa yhden minuutin ajan sen jälkeen, kun salasanalla suojatulta alisivulta on poistuttu. Jos salasana on unohtunut tai hävinnyt, ota yhteys tuotetukeen. KA00257 Password Authentication 0000 Back Forward KA00258 System Configuration Rated Voltage Rated Frequency Number of Phases LN1 1/13 A07124 System Configuration 6/13 Number of Phases LN2 Ext Voltage Transformer Ext VT Primary Voltage System Configuration 9/13 Ext VT Secondary Voltage Secondary Load Generator Usage System Configuration 12/13 Line Priority Changeover Switch Type Manual Back Switching System Configuration 13/13 Changeover Switch Type Manual Back Switching Generator Shutdown A07129 Kuva 7.9 A07133 Järjestelmäasetusten käyttö edellyttää salasanan A07135 Parametri Arvot Nimellisjännite 100/57 V - 115/66 V - 120/70 V - 208/120 V - 220/127 V - 230/132 V - 240/138 V - 277/160 V - 347/200 V - 380/220 V - 400/230 V - 415/240 V - 440/254 V - 480/277 V Nimellistaajuus 50 Hz ja 60 Hz Vaihejärjestelmä LN1 3-vaihe + N / 3-vaihe ilman N / 1-vaihe Vaihejärjestelmä LN2 3-vaihe + N / 3-vaihe ilman N / 1-vaihe Ulkoinen jännitemuuntaja Ei käytössä / käytössä Ulkoisen jännitemuuntajan ensiöjännite 100/57 V - 115/66 V - 120/70 V - 208/120 V - 220/127 V - 230/132 V - 240/138 V - 277/160 V - 347/200 V - 380/220 V - 400/230 V - 415/240 V - 440/254 V - 480/277 V - 500/288 V - 550/317 V - 600/347 V - 660/380 V - 690/400 V - 910/525 V - 950/550 V /577 V /660 V Ulkoisen jännitemuuntajan toisiojännite 100/57 V - 115/66 V - 120/70 V - 208/120 V - 220/127 V - 230/132 V - 240/138 V - 277/160 V - 347/200 V - 380/220 V - 400/230 V - 415/240 V - 440/254 V - 480/277 V Toisarvoinen kuorma Ei käytössä / Vain avaus / Avaus ja sulkeminen Generaattorin käyttö Ei generaattoria / Generaattori käytössä Linjaprioriteetti Linja 1 ensin / Linja 2 ensin / Ei prioriteettia Vaihtokytkimen tyyppi Automaattinen OTM_C_D / moottoroitu OTM_C Manuaalinen takaisinvaihto Poissa päältä / päällä Generaattorin pysäytys Poissa päältä / päällä Taulukko 7.3 Järjestelmäasetusten parametrit ja arvot 30

31 7. Automaattisen ohjausyksikön käyttäminen Asennus- ja käyttöohje, OMD800 Nimellisjännite Nimellisjännite tarkoittaa järjestelmän nimellisjännitettä. Arvo ilmoitetaan muodossa pääjännite/ vaihejännite, voltteina. Tehdasasetus on 400/230 V. KA00258 System Configuration Rated Voltage Rated Frequency Number of Phases LN1 Kuva /13 Nimellisjännite, tehdasasetus on 400/230 V KA00260 Rated Voltage Cancel 400/230 V OK Nimellistaajuus Nimellistaajuus tarkoittaa järjestelmän määritettyä taajuutta. Arvo ilmoitetaan hertseinä. Tehdasasetus on 50 Hz. A07117 System Configuration 2/13 Rated Voltage Rated Frequency Number of Phases LN1 Kuva 7.11 Nimellistaajuus, tehdasasetus on 50 Hz KA00261 Rated Frequency Cancel 50 Hz OK Vaihejärjestelmä LN1 Käyttäjä voi valita linjassa 1 yksivaiheisen tai kolmivaiheisen järjestelmän N-johtimen kanssa tai ilman sitä. Oletusarvona on kolmivaiheinen järjestelmä N-johtimen kanssa. A07118 System Configuration 3/13 Rated Voltage Rated Frequency Number of Phases LN1 Number of Phases LN1 3 phases with N Kuva 7.12 Vaiheiden määrä linjassa LN1; oletusarvo on "3-vaihe + N" KA00262 Cancel OK Vaihejärjestelmä LN2 Käyttäjä voi valita linjassa 2 yksivaiheisen tai kolmivaiheisen järjestelmän N-johtimen kanssa tai ilman sitä. Oletusarvona on kolmivaiheinen järjestelmä N-johtimen kanssa. A07120 System Configuration Rated Frequency Number of Phases LN1 Number of Phases LN2 4/13 Kuva 7.13 Linjan LN2 vaihejärjestelmä; oletusarvo on "3-vaihe + N" A07121 Number of Phases LN2 3 phases with N Cancel OK 31

32 Asennus- ja käyttöohje, OMD Automaattisen ohjausyksikön käyttäminen Ulkoinen jännitemuuntaja Käyttäjä voi valita, käytetäänkö mitatuissa linjoissa jännitemuuntajia. Kun ulkoisia jännitemuuntajia käytetään, käyttäjän täytyy asettaa myös parametrit Ulkoisen jännitemuuntajan ensiöjännite ja Ulkoisen jännitemuuntajan toisiojännite muuntosuhteen mukaisesti. Oletusarvona on Ei käytössä. A07122 System Configuration 5/13 Number of Phases LN1 Number of Phases LN2 Ext Voltage Transformer Kuva 7.14 A07123 Ext Voltage Transformer Cancel Absent Ulkoinen jännitemuuntaja; oletusarvona on Ei käytössä OK Ulkoisen jännitemuuntajan ensiöjännite Jos ulkoista jännitemuuntajaa käytetään, käyttäjän on asetettava ulkoisen jännitemuuntajan ensiöjännite. Ensiöjännite asetetaan järjestelmän nimellisen käyttöjännitteen mukaan. Tehdasasetus on 690/400 V. A07124 System Configuration 6/13 Number of Phases LN2 Ext Voltage Transformer Ext VT Primary Voltage Kuva 7.15 A07125 Ext VT Primary Voltage Cancel 690/400 V Ulkoisen jännitemuuntajan ensiöjännite; tehdasasetus on 690/400 V OK Ulkoisen jännitemuuntajan toisiojännite Jos ulkoista jännitemuuntajaa käytetään, käyttäjän on asetettava ulkoisen jännitemuuntajan toisiojännite. Toisiojännite asetetaan muuntosuhteen mukaisesti. Tehdasasetus on 400/230 V. A07126 System Configuration 7/13 Ext Voltage Transformer Ext VT Primary Voltage Ext VT Secondary Voltage Kuva 7.16 A07127 Ext VT Secondary Voltage Cancel 400/230 V Ulkoisen jännitemuuntajan toisiojännite; tehdasasetus on 400/230 V Toisarvoinen kuorma Käyttäjä voi valita Toisarvoinen kuorma -parametrin arvoksi Ei käytössä, Vain avaus tai Avaus ja sulkeminen. Oletusarvona on Ei käytössä. Toisarvoisen kuorman avaus- ja sulkemiskomentoja ohjataan lähtöreleellä X24. Avauskomento lähetetään vaihtosekvenssin aikana ja sulkemiskomento takaisinvaihtosekvenssin aikana. OK 32

33 7. Automaattisen ohjausyksikön käyttäminen Asennus- ja käyttöohje, OMD800 Lähtörele X24 (katso kohdan 5.2 ohjauspiirikaavio) toimii kahdessa tapauksessa: 1. Toisarvoinen kuorma -parametrin arvona on Vain avaus, ja automaattinen ohjausyksikkö OMD800 suorittaa vaihtosekvenssin. 2. Toisarvoinen kuorma -parametrin arvona on Avaus ja sulkeminen, ja automaattinen ohjausyksikkö OMD800 suorittaa vaihtosekvenssin tai takaisinvaihtosekvenssin. A07128 System Configuration 8/13 Ext VT Primary Voltage Ext VT Secondary Voltage Secondary Load Kuva 7.17 KA00340 Secondary Load Cancel Not Used Toisarvoinen kuorma; oletusarvona on Ei käytössä OK Lähtöreleen X24 aktivointi poistuu, jos virransyöttö katkeaa. Jos toisarvoista kuormaa ohjaavaan laitteeseen on kytketty virta, se saattaa sulkeutua, kun lähtöreleen X24 aktivointi poistuu. Käytä kytkimen II tyypin OA1G10 apukosketinta rinnan lähtöreleen X24 kanssa ei-toivotun sulkemiskomennon estämiseksi (katso yllä oikeassa reunassa oleva kuva). S07225 X24 Toisarvoinen kuorma Kytkimen II apukosketin Generaattorin käyttö Käyttäjä voi valita Ei generaattoria, kun generaattoria ei käytetä, tai Generaattori käytössä, kun sitä käytetään linjassa 2 (LN2, kytkin II). Oletusarvona on Ei generaattoria. A07129 System Configuration 9/13 Ext VT Secondary Voltage Secondary Load Generator Usage Kuva 7.18 KA00268 Generator Usage Cancel No Generator Generaattorin käyttö; oletusarvona on Ei generaattoria OK Generaattori tulee aina olla kytkettynä linjan 2 (LN 2) kytkimeen II. Kun generaattori on käytössä, linjojen prioriteetin arvoksi ei voi asettaa Linja 2 ensin. Linjaprioriteetti Käyttäjä voi valita linjojen prioriteetiksi Linja 1 ensin, Linja 2 ensin tai Ei prioriteettia. Oletusarvona on Linja 1 ensin. A07130 System Configuration Secondary Load Generator Usage Line Priority Kuva /13 KA00336 Line Priority Line 1 Switch I Cancel Linjojen prioriteetti; oletusarvona on Linja 1 ensin OK 33

34 Asennus- ja käyttöohje, OMD Automaattisen ohjausyksikön käyttäminen Vaihtokytkimen tyyppi Käyttäjä voi valita vaihtokytkimen tyypiksi Automaattinen OTM_C_D tai Moottoroitu OTM_C. Käytä aina asetusta Automaattinen OTM_C_D, kun automaattinen vaihtokytkin OTM_C_D tai moottoroitu vaihtokytkin OTM40 125_CMA_ on käytössä. Valitse Moottoroitu OTM_C, jos käytössä on moottoroitu OTM _CM_. Oletusarvona on Automaattinen OTM_C_D. A07131 System Configuration 11/13 Generator Usage Line Priority Changeover Switch Type Kuva 7.20 A07132 Changeover Switch Type Automatic OTM_C_D Cancel Vaihtokytkimen tyyppi, oletusarvona on Automaattinen OTM_C_D OK Manuaalinen takaisinvaihto Tällä parametrilla käyttäjä voi estää automaattisen takaisinvaihtosekvenssin esimerkiksi silloin, kun linjaa 1 huolletaan. Kytkin siirtyy asentoon O, jos linjassa 2 tapahtuu virhe. Oletusarvona on Poissa päältä. A07133 System Configuration 12/13 Line Priority Changeover Switch Type Manual Back Switching Kuva 7.21 A07134 Manual Back Switching Cancel Manuaalinen takaisinvaihto; oletusarvona on Poissa päältä Off OK Generaattorin pysäytys Tällä parametrilla käyttäjä voi valita kahdesta vaihtoehdosta strategian, jonka mukaan OMD800 toimii generaattorihälytyksen vastaanottamisen jälkeen. Jos Generaattorin pysäytys -parametrin arvona on Päällä, generaattorin pysäytyskomento lähetetään heti, kun generaattorihälytys on vastaanotettu. Tässä tapauksessa myös takaisinvaihtoviive ohitetaan ja takaisinvaihto linjaan 1 tapahtuu välittömästi. Jos linja 1 ei ole käytettävissä, kytkin siirtyy asentoon O. Jos Generaattorin pysäytys -parametrin arvoksi on asetettu Poissa päältä, kuormille syötetään tehoa generaattorilinjasta myös generaattorihälytyksen vastaanottamisen jälkeen. Tässä tapauksessa oletussivulla vilkkuva G-kirjain ilmaisee generaattorihälytyksen käyttäjälle. Oletusarvona on Poissa päältä. A07135 System Configuration 13/13 Changeover Switch Type Manual Back Switching Generator Shutdown Kuva 7.22 A07136 Generator Shutdown Cancel Generaattorin pysäytys; oletusarvona on Poissa päältä Off OK 34

35 7. Automaattisen ohjausyksikön käyttäminen Asennus- ja käyttöohje, OMD Laiteasetukset Laiteasetukset-alisivulla käyttäjä voi määrittää ohjelmoitavat digitaalitulot ja -lähdöt, jännitteen ja taajuuden kynnysarvot ja hystereesin, viiveajat ja MODBUS-tiedonsiirtoprotokollan. Käyttäjä voi myös valita kielen ja vaihtaa salasanan tällä alisivulla. Määritteen valinta ja sen arvon muutos tehdään käyttämällä YLÖS-, ALAS- ja ENTER-näppäimiä. Laiteasetukset-alisivu edellyttää salasanan. Salasana koostuu neljästä numerosta, ja se annetaan käyttämällä YLÖS-, ALAS- ja ENTER-näppäimiä. Oletussalasana Vaihda oletussalasanaksi haluamasi oma salasana. Salasana on voimassa yhden minuutin ajan sen jälkeen, kun salasanalla suojatulta alisivulta on poistuttu. Jos salasana on unohtunut tai hävinnyt, ota yhteys tuotetukeen. KA00257 Password Authentication 0000 Back Forward A07142 Device Configuration Digital Inputs Digital Outputs Voltage Tresholds 2/12 A07169 Device Configuration Voltage Hysteresis Frequency Tresholds Frequency Hysteresis 6/12 Device Configuration Delay Times Auto Switch to 0 LCD Backlight Timer 9/12 Device Configuration Modbus Language Selection Change Password 12/12 A07185 Kuva 7.23 Laiteasetusten käyttö edellyttää salasanan A07197 Parametri Arvot Digitaalitulot Digitaalitulo 4 Digitaalitulo 5 Digitaalitulo 6 Digitaalitulo 7 Digitaalitulo 8 Digitaalitulo 9 Digitaalitulo 10 Digitaalitulo 11 Digitaalilähdöt Digitaalilähtö 6 Digitaalilähtö 7 Digitaalilähtö 8 Digitaalilähtö 9 Digitaalilähtö 10 Digitaalilähtö 12 Kynnysjännitteet Minimikynnysjännite LN1, 30 %, 29 %,, 5 % Minimikynnysjännite LN2, 30 %, 29 %,, 5 % Maksimikynnysjännite LN1, +5 %, +6 %,, +30 % Maksimikynnysjännite LN2, +5 %, +6 %,, +30 % Jännitehystereesi Minimijännitehystereesi LN1, 29 %, 28 %,, 4 % Minimijännitehystereesi LN2, 29 %, 28 %,, 4 % Maksimijännitehystereesi LN1, +4 %, +5 %,, +29 % Maksimijännitehystereesi LN2, +4 %, +5 %,, +29 % 35

36 Asennus- ja käyttöohje, OMD Automaattisen ohjausyksikön käyttäminen Parametri Arvot Kynnystaajuudet Minimikynnystaajuus LN1, 10 %, 9 %,, 1 % Minimikynnystaajuus LN2, 10 %, 9 %,, 1 % Maksimikynnystaajuus LN1, +1 %, +2 %,, +10 % Maksimikynnystaajuus LN2, +1 %, +2 %,, +10 % Taajuushystereesi Minimitaajuushystereesi LN1, 9,8 %, 9,6 %,, 0,8 % Minimitaajuushystereesi LN2, 9,8 %, 9,6 %,, 0,8 % Maksimitaajuushystereesi LN1, +0,8 %, +1,0 %,, +9,8 % Maksimitaajuushystereesi LN2, +0,8 %, +1,0 %,, +9,8 % Viiveajat Vaihtoviive, 0 60 s Siirtoviive, s O-asentoviive I->II, 0 60 s Takaisinvaihtoviive, s O-asentoviive II->I, 0 60 s Generaattorin pysäytys, s Automaattinen nollaanohjaus Poissa päältä Linjalta 1 nollaan Linjalta 2 nollaan Linjoilta 1 ja 2 nollaan LCD-taustavalon ajastin Aina päällä / 1 s,, 59 s, 1 min,, 60 min Modbus Osoite Tiedonsiirtonopeus Lopetusbitit Pariteetti Paikallinen/etä Kielen valinta English Deutsch Francais Italiano Espanol Suomi Venäjä Kiina Salasanan vaihto Vahvista uusi salasana VIRHEELLINEN SALASANA SALASANA VAIHDETTU Taulukko 7.4 Laiteasetusten parametrit ja arvot 36

37 7. Automaattisen ohjausyksikön käyttäminen Asennus- ja käyttöohje, OMD800 Digitaalitulot Käyttäjä voi määrittää digitaalitulojen 4 11 toiminnon ja kosketintyypin (NO/NC). Käytettävissä olevat toiminnot on kuvattu taulukossa 7.5. Tehdasasetukset on kuvattu kohdassa.2.1. Device Configuration Digital Inputs Digital Outputs Voltage Tresholds 1/12 Digital Inputs Digital Input 4 Digital Input 5 Digital Input 6 1/8 KA00272 Kuva 7.24 A07137 Digitaalitulot, käyttäjä voi määrittää toiminnon (katso taulukko 7.5) ja kosketintyypin digitaalituloja 4 11 varten Digitaalitulot 4 7, toiminto Toiminto Kuvaus Ei toimintoa Digitaalitulo ei käytössä Hätäseis Digitaalitulolla vaihtokytkin siirretään asentoon O hätätapauksessa; tämä ohittaa kaikki muut komennot. Estä vaihto I -> II Digitaalitulolla estetään vaihtaminen linjasta 1 linjaan 2. Etäohjaus O Digitaalitulolla vaihtokytkin siirretään asentoon O automaattitilassa. Etäohjaus I Digitaalitulolla vaihtokytkin siirretään asentoon I automaattitilassa. Etäohjaus II Digitaalitulolla vaihtokytkin siirretään asentoon II automaattitilassa. Estä etäohjaus Digitaalitulolla estetään kaikki etäohjauskomennot. Generaattorihälytys Digitaalitulo, jolla ilmaistaan generaattorivirhe. Pakotettu vaihto Digitaalitulolla pakotetaan vaihto ensisijaisesta toissijaiseen linjaan AUTOtilassa. Ulkoinen generaattorikäynnistys Digitaalitulolla käynnistetään generaattori ulkoisesti. Toisarvoisten kuormien tila Digitaalitulo, johon voidaan kytkeä palaute toisarvoisten kuormien ohjauslaitteesta. Manuaalinen takaisinvaihtotila Digitaalitulon avulla voidaan estää automaattinen vaihto ensisijaiseen linjaan. Etäkuittaus Digitaalitulon kautta voidaan kuitata aktiivinen hälytys. Taulukko 7.5 Käytettävissä olevat toiminnot digitaalituloja 4 11 varten Digital Input 4 Function Contact Type 1/2 DI4 Function Remote Control to I A07138 Kuva 7.25 A07139 Cancel OK Digitaalitulo 4 toiminto, oletusarvona on Etäohjaus I Digital Input 4 Function Contact Type 2/2 DI4 Contact Type NO A07140 Kuva 7.26 A07141 Cancel OK Digitaalitulo 4 kosketintyyppi, oletusarvona on NO 37

38 Asennus- ja käyttöohje, OMD Automaattisen ohjausyksikön käyttäminen Digitaalilähdöt Käyttäjä voi määrittää digitaalilähtöjen 6 10 ja 12 toiminnon ja kosketintyypin (NO/NC). Käytettävissä olevat toiminnot on kuvattu taulukossa 7.6. Tehdasasetukset on kuvattu kohdassa Device Configuration Digital Inputs Digital Outputs Voltage Tresholds 2/12 Digital Outputs Digital Output 6 Digital Output 7 Digital Output 8 1/6 A07142 A07143 Kuva 7.27 Digitaalilähdöt; käyttäjä voi määrittää toiminnon ja kosketintyypin digitaalilähtöjä 6 10 ja 12 varten Digitaalilähdöt 6 10 ja 12, toiminto Toiminto Ei toimintoa Hälytys Linjan I tila Linjan II tila Vaihtokytkinhälytys Manuaalitila Avaa toisarvoiset kuormat 1) Kuvaus Digitaalilähtö ei käytössä Digitaalilähtö, jonka kautta voidaan ilmaista vaihtokytkimen ohjausvirhe, vääntimen liittäminen, ulkoinen vika tai generaattorihälytys. Digitaalilähtö, jonka kautta voidaan ilmaista linjan 1 tila. Digitaalilähtö, jonka kautta voidaan ilmaista linjan 2 tila. Digitaalilähtö, jonka kautta voidaan ilmaista vaihtokytkimen ohjausvirhe. Digitaalilähtö, jonka kautta voidaan ilmaista manuaalinen käyttötila. Digitaalilähtö, jonka kautta voidaan ohjata toisarvoisten kuormien avaamista. 1) Digitaalilähtöjen 6 10 ja 12 toimintoa Avaa toisarvoiset kuormat voidaan ohjata vain Modbus-tiedonsiirtoliitännän kautta. Näin käyttäjällä voi olla erilaisia kuormia, joita voidaan ohjata erikseen Modbus-tiedonsiirtoliitännän kautta. Taulukko 7.6 Käytettävissä olevat toiminnot digitaalilähtöjä 6 10 ja 12 varten Digitaalilähdöt 6 10 ja 12, koskettimen tila Kosketintyyppi NO Kosketintyyppi NC Toiminto Toiminnon tila Koskettimen tila Ei toimintoa Digitaalilähtö ei käytössä Hälytys Hälytys (käytössä) Kiinni Auki Hälytys (ei käytössä) Auki Kiinni Linjan 1 tila Linjan 1 tila (OK) Auki Kiinni Linjan 1 tila (Ei OK) Kiinni Auki Linjan 2 tila Linjan 2 tila (OK) Auki Kiinni Linjan 2 tila (Ei OK) Kiinni Auki Vaihtokytkinhälytys Vaihtokytkinhälytys (käytössä) Kiinni Auki Vaihtokytkinhälytys (ei käytössä) Auki Kiinni Manuaalitila Manuaalitila (käytössä) Kiinni Auki Manuaalitila (ei käytössä) Auki Kiinni Avaa toisarvoiset kuormat 1) Avaa toisarvoiset kuormat Kiinni Auki (käytössä) Avaa toisarvoiset kuormat (ei käytössä) Auki Kiinni 1) Digitaalilähtöjen 6 10 ja 12 toimintoa Avaa toisarvoiset kuormat voidaan ohjata vain Modbus-tiedonsiirtoliitännän kautta. Näin käyttäjällä voi olla erilaisia kuormia, joita voidaan ohjata erikseen Modbus-tiedonsiirtoliitännän kautta. Taulukko 7.7 Digitaalilähdöt 6 10 ja 12, koskettimen tila 38

39 7. Automaattisen ohjausyksikön käyttäminen Asennus- ja käyttöohje, OMD800 Digital Output 6 Function Contact Type 1/2 DO6 Function Emergency/Alarm A07144 Kuva 7.28 A07145 Cancel OK Digitaalilähtö 6 toiminto, oletusarvona on Hälytys Digital Output 6 Function Contact Type 2/2 DO6 Contact Type NO A07146 Kuva 7.29 A07147 Cancel OK Digitaalilähtö 6 kosketintyyppi, oletusarvona on NO 39

40 Asennus- ja käyttöohje, OMD Automaattisen ohjausyksikön käyttäminen Kynnysjännitteet Käyttäjä voi asettaa erikseen linjojen 1 ja 2 kynnysjännitteiden minimi- ja maksimiarvot. Tehdasasetuksina on minimi 20 % ja maksimi +20 %. Taulukossa 7.8 näkyvät arvot, jotka ovat voimassa, kun apuvirran syöttö (AUX) ei ole käytössä. Arvoja Maksimikynnysjännite LN1 ja Maksimikynnysjännite LN2 käytetään myös jännitteen epätasapainon tasona. Device Configuration Digital Inputs Digital Outputs Voltage Tresholds 3/12 Voltage Tresholds Volt Treshold Min LN1 Volt Treshold Min LN2 Volt Treshold Max LN1 1/4 Voltage Tresholds Volt Treshold Min LN2 Volt Treshold Max LN1 Volt Treshold Max LN2 4/4 A07148 Kuva 7.30 KA00274 Kynnysjännitteen asetukset (minimi ja maksimi) linjoja 1 ja 2 varten A07152 Kolme vaihetta Jännite / V 100/57 115/66 120/70 208/ / / / / / / / / / /277 Kynnysjännite Min. Maks. 20 % +30 % 30 % +30 % 30 % +30 % 30 % 30 % 30 % 30 % 30 % 30 % 30 % 30 % 30 % 30 % 30 % +30 % +30 % +30 % +30 % +30 % +30 % +30 % +30 % +30 % +30 % +20 % Yksi vaihe Jännite / V 208/ / / / / / / / / / /277 Kynnysjännite Min. Maks. 20 % +30 % 20 % +30 % 25 % +30 % 30 % 30 % 30 % 30 % 30 % 30 % 30 % 30 % +30 % +30 % +30 % +30 % +30 % +30 % +30 % +20 % Taulukko 7.8 Sopivat kynnysjännitteiden arvot eri nimellisjännitteitä varten kolmi- ja yksivaiheisessa järjestelmässä Jos AUX-virransyöttöä käytetään, minimi on 30 % ja maksimi tämän taulukon mukainen. Voltage Tresholds Volt Treshold Min LN1 Volt Treshold Min LN2 Volt Treshold Max LN1 1/4 Volt Treshold Min LN1 20 % KA00274 KA00330 Cancel OK A07151 Voltage Tresholds Volt Treshold Min LN1 Volt Treshold Min LN2 Volt Treshold Max LN1 3/4 KA00331 Volt Treshold Max LN1 Cancel +20 % Kuva 7.31 Kynnysjännite LN1, tehdasasetukset: minimi 20 %, maksimi 20 % OK 40

41 7. Automaattisen ohjausyksikön käyttäminen Asennus- ja käyttöohje, OMD800 Jännitehystereesi Käyttäjä voi asettaa erikseen linjojen 1 ja 2 jännitehystereesin minimi- ja maksimiarvot. Tehdasasetuksina on minimi 19 % ja maksimi +19 %. Device Configuration Digital Outputs Voltage Tresholds Voltage Hysteresis 4/12 Voltage Hysteresis 1/4 Volt Hysteresis Min LN1 Volt Hysteresis Min LN2 Volt Hysteresis Max LN1 Voltage Hysteresis 4/4 Volt Hysteresis Min LN2 Volt Hysteresis Max LN1 Volt Hysteresis Max LN2 A07154 Kuva 7.32 A07155 Jännitehystereesin asetukset (minimi ja maksimi) linjoja 1 ja 2 varten A07161 Voltage Hysteresis 1/4 Volt Hysteresis Min LN1 Volt Hysteresis Min LN2 Volt Hysteresis Max LN1 Volt Hysteresis Min LN1 19 % A07155 A07156 Cancel OK A07159 Voltage Hysteresis 3/4 Volt Hysteresis Min LN1 Volt Hysteresis Min LN2 Volt Hysteresis Max LN1 A07160 Volt Hysteresis Max LN1 Cancel +19 % Kuva 7.33 Jännitehystereesi LN1, tehdasasetukset: minimi 19 %, maksimi 19 % OK Linja ok +/% Linja ei ok Maksimikynnysjännite Maksimijännitehystereesi Minimijännitehystereesi A07293 Minimikynnysjännite -/% Kuva 7.34 Kynnysjännite- ja Jännitehystereesi-parametrien vuorovaikutus 41

42 Asennus- ja käyttöohje, OMD Automaattisen ohjausyksikön käyttäminen Kynnystaajuudet Käyttäjä voi asettaa erikseen linjojen 1 ja 2 kynnystaajuuksien minimi- ja maksimiarvot. Tehdasasetuksina on minimi 1 % ja maksimi 1 %. Device Cofiguration Voltage Tresholds Voltage Hysteresis Frequency Tresholds 5/12 Frequency Thresholds Freq Threshold Min LN1 Freq Threshold Min LN2 Freq Threshold Max LN1 1/4 Frequency Thresholds Freq Threshold Min LN2 Freq Threshold Max LN1 Freq Threshold Max LN2 4/4 A07163 Kuva 7.35 KA00275 Kynnystaajuuden asetukset (minimi ja maksimi) linjoja 1 ja 2 varten A07167 Frequency Thresholds Freq Threshold Min LN1 Freq Threshold Min LN2 Freq Threshold Max LN1 1/4 Freq Treshold Min LN1 1 % KA00275 KA00332 Cancel OK A07166 Frequency Thresholds Freq Threshold Min LN1 Freq Threshold Min LN2 Freq Threshold Max LN1 3/4 KA00333 Freq Treshold Max LN1 Cancel +1 % Kuva 7.36 Kynnystaajuus LN1, tehdasasetukset: minimi 1 %, maksimi 1 % OK 42

43 7. Automaattisen ohjausyksikön käyttäminen Asennus- ja käyttöohje, OMD800 Taajuushystereesi Käyttäjä voi asettaa erikseen linjojen 1 ja 2 taajuushystereesin minimi- ja maksimiarvot. Tehdasasetuksina on minimi 0,8 % ja maksimi 0,8 %. Device Configuration Voltage Hysteresis Frequency Tresholds Frequency Hysteresis 6/12 Frequency Hysteresis 1/4 Freq Hysteresis Min LN1 Freq Hysteresis Min LN2 Freq Hysteresis Max LN1 Frequency Hysteresis 4/4 Freq Hysteresis Min LN2 Freq Hysteresis Max LN1 Freq Hysteresis Max LN2 A07169 Kuva 7.37 A07170 Taajuushystereesin asetukset (minimi ja maksimi) linjoja 1 ja 2 varten A07176 Frequency Hysteresis 1/4 Freq Hysteresis Min LN1 Freq Hysteresis Min LN2 Freq Hysteresis Max LN1 Freq Hysteresis Min LN1 0.8 % A07170 A07171 Cancel OK A07174 Frequency Hysteresis 3/4 Freq Hysteresis Min LN1 Freq Hysteresis Min LN2 Freq Hysteresis Max LN1 A07175 Freq Hysteresis Max LN1 Cancel +0.8 % Kuva 7.38 Taajuushystereesi LN1, tehdasasetukset: minimi 0,8 %, maksimi 0,8 % OK Linja ok Linja ei ok +/% Maksimikynnysjännite Maksimijännitehystereesi Minimijännitehystereesi A07293 Minimikynnysjännite -/% Kuva 7.39 Kynnystaajuus- ja Taajuushystereesi-parametrien vuorovaikutus 43
