1 Suunnittelutalo PPG Oy PL 36 (Virtaintie 17), VIRRAT Puh , Fax VIRTAIN KAUPUNKI VIRTAIN YHTENÄISKOULU UUDISRAKENNUS RANTATIE VIRRAT HANKESUUNNITELMA

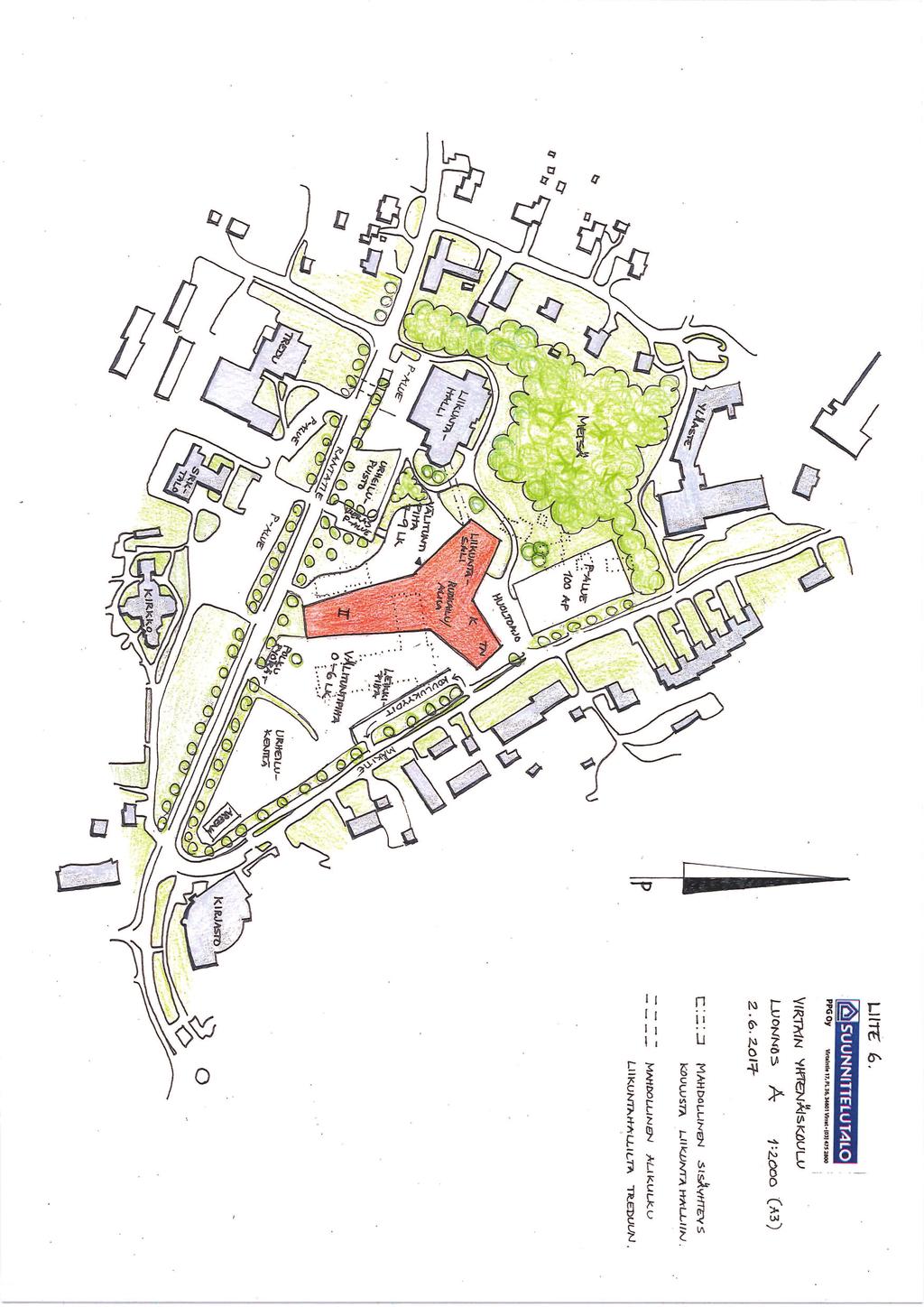

2 VIRTAIN KAUPUNKI Virtain Yhtenäiskoulu HANKESUUNNITELMA 2 1. OPPILAITOS JA KOULUTUKSEN JÄRJESTAJÄ Oppilaitos Koulutuksen järjestäjä HANKESUUNNITELMAN LAATIJAT JA YHDYSHENKILÖT YHTEYSTIETOINEEN RAKENNUSPAIKKA JA -SIJAINTI Käyntiosoite Kiinteistön omistus Kaavoitustilanne HANKKEEN PERUSTIEDOT Hankkeen yleiskuvaus Hankkeen laajuus HANKKEEN RAHOITUS JA KUSTANNUSARVIO PERUSTELUT HANKKEELLE Selostus nykytilanteesta Tavoitteet fyysiselle ympäristölle Vaihtoehtoiset ratkaisut MITOITUSPERUSTEET Yhtenäiskoulukampus Oppilasennusteet Henkilöstö IRTAIMEN OMAISUUDEN HANKINTA AIKATAULU... 7 Liiteluettelo Oppilasennuste vuosille Liite 1 Virtain yläkoulu, Opettajien viikkotunnit lukuvuonna Liite 2 Rantatien ja Mäkitien koulu, Erikoisluokkien ryhmäkoot ja viikkotunnit Liite 2.1 Huonetilaohjelma Liite 3 Tavoitehinta-arvio Liite 4 Rakennustapaselostus Liite 5 Tontinkäyttösuunnitelma 1:2000 (A3) Liite 6 Alustava projektiaikataulu Liite 7

3 3 HANKESUUNNITELMA VIRTAIN YHTENÄISKOULUN UUDISRAKENNUS 1. OPPILAITOS JA KOULUTUKSEN JÄRJESTAJÄ 1.1 Oppilaitos Virtain Yhtenäiskoulu Koulu antaa perusopetusta 0 9 luokkien oppilaille. 1.2 Koulutuksen järjestäjä Koulutuksen järjestäjänä toimii Virtain kaupunki. 2. HANKESUUNNITELMAN LAATIJAT JA YHDYSHENKILÖT YHTEYSTIETOINEEN Hankesuunnitelman laatimiseen ovat osallistuneet: Rehtori Heikki Kangasluoma Rantatien koulu Rantatie 4, Virrat p heikki.kangasluoma@virrat.fi Rehtori Pirjo-Liisa Rouniola Virtain Yläkoulu Sipiläntie 1, Virrat p pirjo-liisa.rouniola@virrat.fi Tekninen johtaja Raimo Pirhonen Virtain kaupunki Virtaintie 26, Virrat p raimo.pirhonen@virrat.fi Viestintä- ja kehittämispäällikkö Heidi Tanhua Virtain kaupunki Virtaintie Virrat p heidi.tanhua@virrat.fi Arkkitehtikonsultti, hankesuunnitelmavaihe: Suunnittelutalo PPG Oy PL 36 (Virtaintie 17), Virrat RI Jorma Saari p jorma.saari@suunnittelutalo.com RA Eija Kuokkanen p eija.kuokkanen@suunnittelutalo.com

4 4 3. RAKENNUSPAIKKA JA -SIJAINTI 3.1. Käyntiosoite Virtain Yhtenäiskoulu Rantatie Virrat 3.2. Kiinteistön omistus Kiinteistön omistaa Virtain kaupunki Kaavoitustilanne Kiinteistö sijaitsee Virtain kaupungin keskustan asemakaava-alueella Kalettoman kaupunginosassa, korttelissa Alueella voimassa oleva asemakaava on vahvistettu vuonna Hankesuunnitelman mukainen rakentaminen edellyttää rakennusalueen kaavamuutoksen. 4. HANKKEEN PERUSTIEDOT 4.1. Hankkeen yleiskuvaus Tämä hanke on Virtain Yhtenäiskoulun uudisrakennushanke. Uudisrakennus tulee valmistuttuaan sisältämään nykyisen Virtain Yläkoulun (luokat 7-9) opetustilojen lisäksi Rantatien koulun (luokat 1-6) ja Rantatien pienryhmät (luokat 1-9), sekä esiopetuksen tilat. Esiopetuksen tiloissa järjestetään esiopetuksen ohella myös esioppilaiden aamu- ja iltapäivähoito. Opetustilojen lisäksi yhtenäiskouluun rakennetaan liikuntasali aputiloineen, palvelukeittiö ja ruokasali, sekä oppilashuollon tilat. Opettajien ja muun henkilökunnan käyttöön rakennetaan tarpeelliset työskentely-, tauko- ja sosiaalitilat. Piha-alueet jäsennellään eri liikennevirtojen ja eri-ikäisten oppilasryhmien tarpeisiin. Tontille tai sen välittömään läheisyyteen rakennetaan liikuntapuisto välineineen oppilaiden ja myös muiden kuntalaisten käyttöön. Pihat jäsennellään uudelleen ja niihin hankitaan tarvittavat välineet. Henkilökunnan autopaikoitus ja huoltoliikenne sijoittuvat uudisrakennuksen pohjoispuolelle. Alustava tontinkäyttösuunnitelma on tämän hankesuunnitelman liitteenä Hankkeen laajuus Hankkeen laajuus on esitetty tarkemmin tässä asiakirjassa ja oheisissa liiteasiakirjoissa. Hankkeen tunnusluvut: Hyötyala 6 507,0 m 2 Kerrosala 9 393,0 m 2 Bruttoala 9 393,0 m 2 Tilavuus ,0 m 3 5. HANKKEEN RAHOITUS JA KUSTANNUSARVIO Rakentaminen ,0 Irtaimistohankinta ,0 AV-hankinta ,0 Toiminnan ylläpito ,0 Yhteensä ,0

5 5 Kustannusarvio on laskettu Haahtela-Kehitys Oy:n tavoitehintalaskelmalla hintatasoon KL 82,0 / 1/2018. Hankkeen tavoitehinta-arvio on tämän hankesuunnitelman liitteenä PERUSTELUT HANKKEELLE 6.1. Selostus nykytilanteesta Rantatien koulu Rantatien koulun yleisopetuksen (luokat 1-6) toimivat tällä hetkellä vuonna 1959 rakennetussa koulurakennuksessa. Rantatien pienryhmät ja osa aineluokista sijoittuu vuonna 1990 rakennettuun koulun laajennusosaan. Tällä hetkellä laajennusosan luokissa on myös yleisopetuksen ryhmiä. Koulua on peruskorjattu vuosien mittaan lähinnä pintamateriaalien osalta ja ns. vanhan puolen ilmanvaihto on uusittu kokonaan vuonna Koululla on tehty lukuvuoden aikana kaksi rakennetutkimusta ja kaksi sisäilmamittausta. Koulun alapohjassa on todettu kosteusvaurioita. Kesästä 2016 lähtien on koulua perusparannettu sekä ulko-, että sisäpuolelta. Koulun sokkelin ulkopuolelle on asennettu patolevyt ja maastoa on muotoiltu rakennuksesta ulospäin viettäväksi, lisäksi on tarkistettu ja huuhdeltu salaojat. Rakennuksen sisäpuolella alapohjat on tiivistetty, lattioihin on asennettu aktiivihiilimatto ja koneellinen alipaineistus alapohjaan. Ympäristö-terveystarkastajan lausunnossa huoltokanaalien alipaineistusta tulee vielä lisätä ja korjata alakäytävän lattian ja seinän rajakohta uusimalla lattialistat ja seinätasoitetta tarvittavalle korkeudelle. Kesäkuun 2017 aikana koko koulun IV-järjestelmä käydään läpi ja kunnostetaan, sekä korjataan puutteet. Lisäksi pukuhuonekäytävälle ja terveydenhoitajan tilaan asennetaan uusi IV-kone. Koulun ulkopuolella asennetaan patolevyä vielä noin 35 m:n matkalle ja tehdään joitakin pienempiä parannustöitä, jotta koulu voisi toimia väistötiloina uuden koulurakennuksen valmistumiseen saakka. Virtain Yläkoulu Yläkoulu on rakennettu vuonna 1957 ja Koulua on peruskorjattu vuosina1988 ja Koulussa vuonna 2016 todettujen kosteusvaurioiden ja sisäilmaongelmien vuoksi rakennus ei enää sovellu koulukäyttöön. Tällä hetkellä koulun oppilaat on sijoitettu väistötiloihin. Opetusryhmiä on sijoitettu Virtain keskukseen, Tredun Virtain toimipisteen tiloihin, Tredun oppilasasuntolaan, viipalekoulurakennuksiin ja Keskustie 6:een. Virtain kaupunki on vaikean tilanteen vuoksi päättänyt rakentaa uuden koulurakennuksen, johon Rantatien ja Yläkoulun oppilaat tulevat siirtymään. Liikuntatilat Tässä hankesuunnitelmassa liikuntatilojen tarvetta on tarkasteltu ensisijaisesti opetuksen näkökulmasta. Liikuntatilojen tarve on tällä hetkellä ja tulee myös tulevaisuudessa olemaan suuri. Tällä hetkellä opettajat eivät pysty toteuttamaan kaikkea sitä liikunnanopetuksen sisältöä, mitä opetussuunnitelmassa määrätään.

6 6 Lukujärjestysteknisesti liikuntatuntien sijoittaminen lukujärjestykseen on kaikkein vaativin eri oppiaineista. Koulujen eri liikuntajaksot ovat samaan aikaan, mikä kasvattaa sisäliikuntatilojen tarvetta. Ulkoliikuntajaksoja järjestetään mahdollisuuksien mukaan säiden niin salliessa. Viime vuosina sääolosuhteet ovat kuitenkin olleet sellaiset, että sisäliikuntajaksojen määrää on täytynyt lisätä. Samaan aikaan alakoululta voi olla viisi liikuntaryhmää ja yläkoulu-lukiolta kaksi liikuntaryhmää. Jatkossa liikuntaryhmien määrää tulee vielä kasvattamaan esioppilaiden liikuntatilojen tarve. Tässä hankesuunnitelmassa liikuntatilojen määrä on koulukäytön kannalta optimaalinen. 6.2 Tavoitteet fyysiselle ympäristölle Fyysiselle ympäristölle asetetut vaatimukset korostuvat paitsi opetuksen järjestämisen myös oppilaiden hyvinvoinnin, turvallisuuden ja viihtyvyyden näkökulmasta. Tilojen tulee vastata opetussuunnitelman tavoitteita sekä opetuslainsäädännön, että oppilashuoltoa ja kouluterveydenhuoltoa koskevien säädösten vaatimuksia. Turvallisuuteen ja esteettömään toimintaan sekä opetustiloissa, että koulun yleisissä tiloissa tulee kiinnittää erityistä huomiota. Koulun välitöntä ympäristöä tulee kehittää nuorten yhdessäoloa ja liikuntaa edistäväksi kehittämällä piha-alueita. Pedagogiset tavoitteet Oppimisympäristöjen kehittäminen niin fyysisen, psyykkisen kuin sosiaalisen oppimisympäristön näkökulmasta on painopisteenä edistettäessä nuorten oppimista. Eri oppiaineiden tavoitteet asettavat vaatimuksia myös koulurakennukselle ja sen toimivuudelle: tilojen tulee palvella paitsi yksittäistä oppiainetta myös aihekokonaisuuksien toteutumista ja läpäisyperiaatteella tapahtuvaa oppimista. Liikunnan ohella oppilaiden terveyteen ja hyvinvointiin kiinnitetään erityistä huomiota. Toiminnalliset tavoitteet Koulurakennuksen ja koulun ympäristön tulee palvella opetusta ja oppimista monimuotoisesti niin, että se mahdollistaa vaihtuvien opetustilanteiden, projektien, yhteistoiminnallisen oppimisen, toiminnallisten menetelmien ja yli oppiainerajojen tapahtuvan toiminnan. Tilojen tulee palvella paitsi opetussuunnitelman tavoitteita myös koulukohtaisissa suunnitelmissa ja kehittämisstrategioissa esitettyjä päämääriä. Tilojen toimivuus, muunneltavuus ja erilaisiin opetusmenetelmiin vastaaminen on keskeinen oppimista edistävä tekijä. Jatkosuunnittelussa tulee kiinnittää huomiota myös erityissuunnittelun tarpeeseen esimerkiksi palvelukeittiön, teknisen työn ja fysikka / kemian tilojen osalta. Koko koulun AV-tekninen suunnittelu tulee huomioida myös erityissuunnittelussa. Uusi koulu tulee olemaan merkittävä harrastus- ja toimintapaikka myös monenlaisten kuntalaisten tarpeisiin. Tapahtumat ja juhlat tulevat jatkossa keskittymään uuteen kouluun, mikä tulee suunnittelussa ottaa huomioon. Suunnittelun tarkoituksena on saada koulun käyttöaste mahdollisimman korkeaksi myös kouluajan ulkopuolella Vaihtoehtoiset ratkaisut Vaihtoehtoisia ratkaisuja koulun sijoitukselle ei ole.

7 7 7 MITOITUSPERUSTEET 7.1 Yhtenäiskoulukampus Tämän hankesuunnitelman peruslähtökohtana on se, että esiopetus, ala- ja yläkoulun, sekä lukion ja ammatillisen koulutuksen opetus järjestetään samalla alueella, joka muodostaa Virtain koulukampuksen. Aineopetustiloista mm. liikuntatilat, kotitalousluokat, käsityöluokat, musiikkiluokka, tietotekniikan luokka ja kuvataiteen luokka tulevat ala- ja yläkoulun käyttöön yhtenäiskouluperiaatteen mukaisesti. Lisäksi Virtain koulukampuksen alueelle esitetään sijoitettavaksi liikuntatoimi, etsivä nuorisotyö ja nuorten kuntouttava työtoiminta, sekä tehdään tilavarus myös nuorisotoimelle. Tilojen ilta- ja viikonloppukäyttöä lisätään siirtäen muun muassa kansalaisopiston ja Merikanto-opiston toimintoja koulukampukseen. Koulukampus mitoitetaan siten, että siinä on tilat 50 esioppilaalle, 500 peruskoulun oppilaalle, 100 lukiolaiselle ja 100 ammattiopiskelijalle. Uusi koulurakennus mitoitetaan oppilaalle. Yhteenveto Tällä yhtenäiskouluratkaisulla varaudutaan siihen, että Virroilla opetus ja koulutus kehittyvät myönteisesti. Tavoitteena on, että Virroilla tarjotaan tulevaisuudessakin laadukasta esija perusopetusta, lukiokoulutusta ja myös ammatillista koulutusta. Tilojen suunnittelussa on huomioitu myös tulevaisuudessa mahdollisesti tapahtuvat oppilasmäärien muutokset. 7.2 Oppilasennusteet Virtain kaupungin oppilasennuste on tämän hankesuunnitelman liitteenä Henkilöstö Uudessa Yhtenäiskoulussa tulee työskentelemään yhteensä 75 aikuista henkilömäärän jakautuessa seuraavasti: Opettajat 45 Avustajat 12 Hallinto 4 Oppilaanohjaaja 1 Oppilashuolto 6 Ruokahuolto 3 Siivoushenkilökunta 3 Kiinteistönhoitohenkilökunta 1 8. IRTAIMEN OMAISUUDEN HANKINTA Hankittavaksi tulee rakennettavan uudisrakennuksen irtain omaisuus pois lukien vuonna 2016 hankitut viipalekoulun kalusteet, koneet ja laitteet. Irtaimistohankinta sisältää kalustehankinnan ja av-hankinta tilojen av-laitteiston. 9. AIKATAULU Hankkeen alustava projektiaikataulu on tämän hankesuunnitelman liitteenä 7.

8

9

10

11 !"" #""!"" #""!"" #"" $%& &'& $%& &'& $%& &'& ( ( )* *+, -

12 ! "# $%&' () *+,! (* $%&' -). (. &&/ " $0(). 1 /)2!! ( 2/3 # & 2& ' 2& 1,2/'&4'/ 1 /4/22/'&4'/ ( 2/3 -# 205 * & 026 6!"#$ #% &$'( )*'$(%+, $%&' () --! *'$(% #% &$'(.!$'( )/+ 0*/"/*( $%&' -).!%1!/!(()//!((!)*#/)"%*"'#*!$/* #% &-$'(.!$'( )/+ 2 0*/"/*( '' 5//$078 )/3 2 *'$(%// ( * )/3, 2 "3 *'/" $/ 2 2 #% &$'( )*'$(%+

13 205 * & /& ')/3, *3"'% ')/3, */3"'% 4//)/3, - / )(1)'/3*"/ '$1%#%// / #*/ 5'"()/3,"/ - 6 /"7//8)/3, - / / #*/ - - / / (#*/ 4#$/ 4#1)/3, 2 6)/3, 30354& %'%( (/!##/ % %'%( #*/ 2 '/ & &// "#/( / 0/(#% - - /*$#%!'(% #% #% /#*/ /# %'%( )*//(/ 1 3" /" 3" *$#% #*/!%(( - ("(/ / ' 2&& 9/&!-$'( )/!(:-$'( "/'-/(/;!$'( )/ #/ - - <$/" & 2& &,&/& *#'1 $// 2 *#'1 $//!/$/!=>"/1/ 4*/*!*'' "% - & 9/&?@3&)#-/+ #3=>A-$'(.2=>A!-$'( 4* 3"/ /!$'( ) $/ - 1 #%'' 1 $ /$(1 %'' 4"/1 /1/ 2!-$'( )/!- #//3,!!-$'( )/

14 205 * & &&/! 04'/&0& 9$/*! " #/ 2 " $/ "' ' $'( )/" /3/$"" ' - - )/!#//3, 0$(* ' 43$ '!#3"*1/ */3)#*/ 6/ 6* 2 /'&4'// /'))! :;)& 33?@;/!#""$ / 33?@;*/$// 2 */3!#/3" $// $ 3 33?@;#/3" $// 2 '$/?@3;/"!#""$ / - )-$ % / - - */!#/3" $// $ 55 /$0 B;$'( )/!B;$'( )/ 6/ /(&//!!* '/* - - *3&A-$'( =>&A2$'( # + B//$/ 0$// 6%*% - - "#" 3!3"=>3 1 #%'' 3%''%'%#%/$ #% #*/&-$'( )*'$(%+ - - (3"#% #*/ * #% #*/ "#" ' '3"/ $'( )/"!$'( )#" &5/& #/ - C$'' 4 $// -!C$''!(:-$'( 4 /#*/ '(% <%$/ '#%*%'%$ 4/ /#*/ - - */$#/ 040 & 02/3205 * #- 040 & %& 205 * ((

15 TAVOITEHINTA Sivu 1/2 Jorma Saari Suunnittelutalo S. Anttila Hanke: 17 VER A VIRTAIN YHTENÄISKOULU Virtain Kaupunki Vaihe: Hankesuunnitelma Paikkakunta: Muu Pirkanmaa Haahtela-ind.: 75,0 / Hintataso: 82,0 / 1/2018 Laajuus: m2, brm2, rm3 Hankekoko: brm2 Jakaja: brm2 HANKETEKIJÄT Aluetyöt Tontti pinta-ala m² Sadevesiviemäröinti 500 m²/kaivo Ulkovarusteet Liikennealue, kestopäällyste m² Ulkopuoliset rakenteet Liikennealue, sora m² Autokatokset ap Liikennealue, vaativa m² Lämmityspistorasiat 75 kpl Pensasistutukset m² Ulkovalaistus Nurmikot m² Piha-alue yhteensä m² Maa- ja pohjarakenteet Esirakenteet Rakennuksen perustaminen Rantatien koulun purku Kantavan alapohjan osuus % Paalutussyvyys jm Rakennuksen lisäkustannukset Hissit Asuntohissit kpl Kerrosluku 0 krs Henkilöhissit 1 kpl Kerrosluku 2 krs TAKU 2014 Haahtela-kehitys Oy Henkilöluku 8 kpl Nopeus m/s 1 m/s Tavarahissit kpl Kerrosluku krs Kuorma kg Talokoko Keskim. kerrosluku 2 krs Keskim. kerroskoko m² Hankekoko brm² Tietotekniikka Dataverkko Kulunvalvonta Rikosilmoitus Paloilmoitus Videovalvonta AV-järjestelmä

16 TAVOITEHINTA Sivu 2/2 Tilalaitteet Muut erillislisät Ulkoseinät Rakennuttaminen Rakennuttamistehtävät + 4,4 % Suunnitelu- ja hallintotehtävät Suunnitelutehtävät + 7,1 % Tontti Tonttitehtävät Liittyminen + 1,7 % Maa-alueen kehittäminen TAKU 2014 Haahtela-kehitys Oy Tilavarustus Irtaimisto Irtaimisto Irtaimisto Toiminnan kojeet Toiminnan kojeet Rahoitus ja markkinointi Väliaikainen toiminta Käyttöönotto Rahoitus Markkinointi Varaukset Hankevaraukset Hankevaraukset Irtaimistohankinta AV-hankinta Väistötilojen vuokrat 20 kk

17 TAVOITEHINTA Sivu 1/2 Jorma Saari Suunnittelutalo S. Anttila Hanke: 17 VER A VIRTAIN YHTENÄISKOULU Virtain Kaupunki Vaihe: Hankesuunnitelma Paikkakunta: Muu Pirkanmaa Haahtela-ind.: 75,0 / Hintataso: 82,0 / 1/2018 Laajuus: m2, brm2, rm3 Hankekoko: brm2 Jakaja: brm2 PERUSTAMISKUSTANNUKSET, UUDIS - PÄÄRYHMITTÄIN Talo 80 -nimikkeistö /brm2 % B1 Rakennuttajan kustannukset Suunnittelu ja tutkimukset ,6 Rakennuttaminen ja valvonta ,5 Liittymismaksut ,3 Muut rakennuttajan kustannukset Yhteensä ,4 B2 Rakennustekniset työt 1 Aluetyöt ,7 1 Rakennuksen maatyöt ,8 2 Perustukset ja kellarin erityisrakenteet ,7 3 Runko- ja vesikattorakenteet ,1 4 Täydentävät rakenteet ,2 5 Sisäpuoliset pintarakenteet ,3 6 Kalusteet, varusteet, laitteet ,0 7 Konetekniset työt ,3 8,9 Työmaan käyttö- ja yhteiskust ,2 Kate ,5 Yhteensä ,9 TAKU 2014 Haahtela-kehitys Oy B3 LVI-työt 71 Lämmityslaitteet ,2 71 Vesi- ja viemärityöt ,9 71 Muut putkityöt ,1 72 Ilmanvaihtotyöt ,0 72 Säätölaitteet ,6 72 Muut iv-työt ,6 Yhteensä ,3

18 TAVOITEHINTA Sivu 2/2 Talo 80 -nimikkeistö /brm2 % B4 Sähkötyöt Valaistus ,0 Sähkön jakelu ,3 Sähkökeskukset ,7 Muu sähkö ,5 Yhteensä ,5 B5 Erillishankinnat ,3 B1...B5 Rakennuskustannukset yhteensä ,5 Muut kustannukset Tontti Toimintavarustus ,2 Toiminnan ylläpito ,1 Rahoitus Hankevaraukset ,2 Muut kustannukset ,5 PERUSTAMISKUSTANNUKSET ,0 Arvonlisävero 24% (ei sis. tontin hankintaa ja hankerahoitusta) PERUSTAMISKUSTANNUKSET YHTEENSÄ TAKU 2014 Haahtela-kehitys Oy

19 TAVOITEHINTA Sivu 1/4 Jorma Saari Suunnittelutalo S. Anttila Hanke: 17 VER A VIRTAIN YHTENÄISKOULU Virtain Kaupunki Vaihe: Hankesuunnitelma Paikkakunta: Muu Pirkanmaa Haahtela-ind.: 75,0 / Hintataso: 82,0 / 1/2018 Laajuus: m2, brm2, rm3 Hankekoko: brm2 TILALUETTELO, UUDISHINTA Osa Käyttäjä Huonro Tila/Toiminta m²/tila kpl m² /m² TAKU 2014 Haahtela-kehitys Oy A OPETUSTILAT A Opetustilat esiopetus 60,0 3, A Opetustilat ,0 16, A Opetustilat, kielet ,0 1, A Opetustilat ,0 5, A Musiikki ,0 1, A Tietotekniikka/Mediateekki/ YO-k 60,0 2, A Erityisopetus 40,0 7, A Opetustila, tekstiilityö 105,5 2, A Opetustila, kuvataide 120,0 2, A Opetustila, kotitalous 115,0 2, A Opetustila, TN, pintakäsittely 16,0 2, A Opetustila, TN, kuumakäsittely 23,0 2, A Opetustila, TN, puu- ja metallityö 106,0 1, A Opetustila, TN, puutyö 87,3 1, A Opetustila, TN, metallityö 73,7 1, A Tekninen piirto TN 41,7 1, A Opetustila, TN, konesali 78,7 1, A Varastotilat TN 14,7 6, A Opetustila TN, hiomakonehuone 18,7 2, A Liikennetilat TN 13,0 2, A Opettajien tilat TN 4,3 2, A FY-KE, MA-BI luokat 85,0 4, A Opetusvälinevarastot 23,0 4, A Luonnontieteen varastot 47,5 2, A Kasvihuone 20,0 1, A Muut varastot 8,8 8, Yhteensä B LIIKUNTATILAT APUTILOINEEN B Näyttämö / musiikki 100,0 1, B S1-VSS, puku-ja pesutilat 101,0 1, B Oppilaiden pesuhuoneet 5,0 4, B Oppilaiden pukuhuoneet 18,0 4,

20 TAVOITEHINTA Sivu 2/4 Osa Käyttäjä Huonro Tila/Toiminta m²/tila kpl m² /m² B Liikunnan op. puku-pesutilat 6,2 2, B Liikuntasali 700,0 1, B inva-wc 4,7 2, B Voimisteluvälinevarasto 50,0 1, B Näyttämön varasto 20,0 2, B Ulkourheiluvälinetila 30,0 1, Yhteensä C HUOLTOTOIMEN TILAT C Siivouskomerot 2,6 5, C Siivouskeskus ja varasto 26,0 2, C Koulun laatikkovarasto 5,0 1, C Kiinteistönhoito 25,0 1, Yhteensä D HALLINTO JA TYÖSKENTELYTILA D Vahtimestari 10,0 1, D ATK-konehuone 10,0 1, D Sos.tilat henkilökunta 13,3 3, D WC-tilat 2,0 5, D Neuvotteluhuone 27,0 1, D Rehtorit, kanslia, opo 15,0 4, D Taukotila 15,0 1, D Monistus- ja materiaalitila 25,0 2, D Terveydenhoidon tilat 40,0 2, D Opettajien huone ja työtilat 135,0 2, D Kuraattori, erityistyöntekijä 15,0 2, Yhteensä TAKU 2014 Haahtela-kehitys Oy E OPPILAIDEN TILAT E Kuljetusoppilaiden odotus 30,0 1, E WC-tilat 1,5 36, E Oppilaiden lokerikot 29,0 1, E inva-wc 5,0 2, E Oppilaskunnan huone 15,0 2, E Oppilaiden vaatesäilytys 84,0 1, Yhteensä G Kuraeteinen 3,0 1, Yhteensä F RUOKAHUOLTOTILAT F Keittiön laatikkovarasto 10,0 1, F Palvelukeittiö 150,0 1,

21 TAVOITEHINTA Sivu 3/4 Osa Käyttäjä Huonro Tila/Toiminta m²/tila kpl m² /m² F Juhlatilojen pienkeittiö 10,0 1, F Ruokasali 250,0 1, Yhteensä G VAMMAISTEN ERITYISOPETUS G Fysioterapiatila 25,0 1, G Opetustilat 70,0 1, G Monitoimitila 50,0 1, G Märkäeteinen 5,0 1, G Terapia-allas 5,0 1, G Sos.tilat henkilökunta 13,0 1, G Hoitohuone 10,0 1, G Vaatehuoltotila 8,0 1, G Työ-ja taukotilat 16,0 1, G Varastotilat 7,0 3, G Inva WC 4,0 2, Yhteensä H LIIKENNE-JA TEKNISET TILAT H Porrashuone 30,0 6, H Tekninen tila 22,5 2, H Ilmanvaihtokonehuone 60,0 6, H Liikennetilat 157,0 7, H Yhdyskäytävä 80,0 1, H Sisäätuloaula 80,0 1, H Tekniikkakomero 2,0 6, H Tuulikaappi 5,0 4, Yhteensä I Yhteensä Huoneisto TAKU 2014 Haahtela-kehitys Oy Yhteensä Tiloille kohdistamattomat hanketekijät 41 Maa-aluetehtävät 42 Rahoitus ja markkinointi 51 Tilavarustus Toiminnan ylläpito Hankevaraukset Tiloille kohdistamattomat hanketekijät yhteensä HANKINTAHINTA

22 TAVOITEHINTA Sivu 4/4 Osa Käyttäjä Huonro Tila/Toiminta m²/tila kpl m² /m² Arvonlisävero 24% (ei sis. tontin hankintaa ja hankerahoitusta) HANKINTAHINTA YHTEENSÄ TAKU 2014 Haahtela-kehitys Oy

23 1 LIITE 5 RAKENNUSTAPASELOSTUS VIRTAIN YHTENÄISKOULU B 1 YLEISTIEDOT 1 RAKENNUSKOHDE Rakennuskohde Virtain yhtenäiskoulu Uudisrakennus Rantatie Virrat Rakennuspaikkaa koskevat tiedot Rakennus sijaitsee Virtain kaupungin keskusta-alueella korttelissa Tontilla sijaitsee tällä hetkellä Rantatien koulu ja opettajien asuntolarakennus, jotka puretaan uudisrakennuksen tieltä. Uudisrakennus tulee toimimaan luokkasarjojen 0 9 kouluna. Paloluokka Rakennus on paloluokkaa P1. Autopaikat Tontille rakennetaan uusi paikoitusalue 100 autolle. 2 LAAJUUSTIEDOT Uudisrakennuksen hyötypinta-ala on 6507 m 2. 3 RAKENNUTTAJA JA SUUNNITTELIJAT Katso hankesuunnitelma kohta 2. B 2 RAKENNUSTYÖT 1 Maa- ja pohjarakennus 11 Raivaus ja purku Tontin raivausta suoritetaan siinä laajuudessa kun rakentaminen ja piha-alueet, sekä putki- ja kaapeliväylät vaativat. Opettajien asuntola ja Rantatien koulun vuonna 1990 rakennettu siipi puretaan. Rantatien koulun alkuperäinen rakennusosa säilyy rakentamisen ajan väistötiloina ja se puretaan uudisrakennuksen valmistumisen jälkeen. 12 Maankaivu Maankaivutöitä suoritetaan uudisrakennuksen, liikenneväylien, piha-alueen ja kenttäalueen rakentamisen, sekä LVIS -töiden vaatimassa laajuudessa. 13 Louhinta Mahdolliset louhintatyöt sisältyvät rakennusurakkaan. Alueella ei ole tehty pohjatutkimuksia tässä yhteydessä. 14 Pohjarakenteet ja pohjanvahvistus Pohjarakenteita tai pohjanvahvistusta ei kuulu tämän hankkeen piiriin. 15 Salaojat ja putkijohdot Rakennus varustetaan salaojituksella. Rakennuksen kattovedet johdetaan maastoon sadevesiverkoston kautta, johtaen vedet suoraan sadevesiviemäriin ilman rännikaivoja. Piha-alueen vedenpoisto hoidetaan sadevesiviemäröinnillä. Viemäri- ja vesijohtotyöt tehdään LVI-suunnitelmien mukaisesti.

24 2 16 Täyttö ja tiivistys Täyttö- ja tiivistystyöt suoritetaan MaaRYL 2000 ohjeiden mukaisesti. 17 Rakentamisalueen pintarakenteet Tontin pohjoisosa uusi paikoitusalue, sekä keittiön ja teknisen työn tilojen huoltoliikenteen uusi väylä asfaltoidaan. Koulun itäpuolelle Mäkitien varteen rakennetaan uusi asfaltoitu liikenneväylä koulukuljetuksia varten. Yläkoulun puolen pihan liikenne- ja oleskelualueet laatoitetaan ja asfaltoidaan erillisen suunnitelman mukaisessa laajuudessa. Alakoulun sisäänkäyntialueet laatoitetaan ja asfaltoidaan n. 10 m:n etäisyydelle rakennuksen seinälinjasta. Koulun tontille rakennetaan nurmetettuja alueita, sekä puu- ja pensasistutuksia erillisen suunnitelman mukaisesti. Nykyinen puusto säilytetään ja suojataan rakentamisen ajaksi mahdollisuuksien mukaan. Yläkoulun pihan urheilupuistoalue, sekä alakoulun pihan leikkivälinealueet ja monitoimiareenan kohta pinnoitetaan hiekkatekonurmella. Hiekkatekonurmen alle asennetaan välinekohtaisten putoamiskorkeuksien vaatimat joustokerrokset. 18 Ulkovarusteet Koulun nykyiset leikkivälineet puretaan. Uusien leikki- ja liikuntavälineiden hankinta ja asennus kuuluu rakennusurakkaan. Uusia polkupyörätelineitä hankitaan 250 pyörälle. Lipputanko toteutetaan lasikuiturakenteisena, pituus 12 m. Lipputankoon hankitaan tangon mittaan sopiva Suomen lippu. Jäteastioita hankitaan Virtain kaupungin jätehuoltomääräysten mukaisesti. Jäteastiat toteutetaan maahan upotettavina syväkeräyssäiliöinä. Säiliöitä hankitaan sekajätteelle 3 kpl à 3m 2 ja biojätteelle 1 kpl à 800 litran säiliö. Hiekoituslaatikoita hankitaan 2 kpl. Istuinpenkkejä 15 kpl ja pöytiä 2 kpl. Istuinpenkkien ja sisäänkäyntien yhteyteen asennetaan kiinteät rst roska-astiat. Henkilökunnalle asennetaan yksi rst postilaatikko. Koulun piha aidataan Rantatien puolelta liikuntahallin eteläkulmalta kirjaston risteykseen saakka. Aitaus jatkuu Rantatieltä Mäkitien puolen tontin rajaa pitkin uuden koulurakennuksen nurkalle saakka. Koulukuljetuksien liikenneväylä erotetaan aidalla koulun piha-alueesta. Tontin kaakkoiskulman urheilukenttä erotetaan koulun muusta pihasta palloaidalla. 2 Perustukset ja ulkopuoliset rakenteet 21 Anturat 22 Perusmuurit peruspilarit ja peruspalkit Rakennuksen perustukset tehdään betonista rakennesuunnitelmien mukaan. 23 Kantavat alapohjat 26 Maanvaraiset laatat Rakennuksen alapohjarakenteet toteutetaan maanvaraisina alapohjarakenteina. 27 Erityisrakenteet Rakennus varustetaan S1-luokan väestönsuojalla. Väestönsuojan mitoituksena käytetään pinta-alaperustetta. 28 Ulkopuoliset rakenteet Rakennuksen sisäänkäyntien yhteyteen rakennetaan sisäänkäyntikatokset suunnitelmien mukaisesti. Sisäänkäyntitasot ja luiskat toteutetaan teräsbetonirakenteisina, pinnat betonilaatalla laatoitettuna. Luiskat varustetaan molemmin puolin rst-kaitein. Koulurakennuksesta toteutetaan sisäyhteys liikuntahalliin joko maantasossa tai 2. kerroksen kahvion tiloihin rakennettavan yhdyskäytävän kautta.

25 3 Runko- ja vesikattorakenteet 3 32 Kantavat väliseinät ja pilarit Kantavat väliseinät ja pilarit ovat teräsbetonirakenteisia. Ulkokatoksien kantavat pilarit tehdään puurakenteisina. 33 Laatat ja palkit Rakennuksen väli- ja yläpohjarakenteet toteutetaan ontelolaattarakenteisina teräsbetoni- tai liittoteräspalkkien varaan. 34 Portaat Rakennus varustetaan elementtirakenteisin porraselementein. Porrastasanteet ovat teräsbetonia. 35 Ulkoseinät julkisivurakenteineen Ulkoseinät toteutetaan painumattomalla massiivihirsirakenteella. 36 Ulkotasot ja parvekkeet Ulkotasot pinnoitetaan pesubetonilaatoituksella tai vastaavalla toteutuksella. Pääsisäänkäyntien (2 kpl) eteen toteutettavien laatta-alueiden koko vähintään 100 m Ullakko ja kattorakenteet Rakennuksen yläpohjarakenteen kantavat rakenteet toteutetaan puurakenteisena tuuletettuna yläpohjarakenteena mineraalivillaeristein. Ullakko osastoidaan rakennuksen paloluokan mukaisesti. 4 Täydentävät rakenteet 41 Ikkunat 42 Erityisikkunat Ikkunat toteutetaan osin kiinteinä MEK tyypin ikkunoina ja osin sisäänpäin aukeavina 3- kertaisia MSE -tyyppisinä ikkunoina. Ikkunoiden ulkopinta polttomaalattua alumiinia, U- arvovaatimus < 0,81 W/m 2 K, ikkunoissa huurtumisen esto-ominaisuus. Etelä- ja länsipuolen ikkunoiden lasitus toteutetaan auringonsuojalasilla, aurinkoenergian kokonaisläpäisyarvo 45%. Kaikki ikkunalliset tilat varustetaan sälekaihtimin ja avattavin tuuletusikkunoin. Tuuletusikkunat varustetaan ulkopuolisin hyttysverkkopuittein. 43 Ovet 44 Erityisovet Ulko-ovet ovat metallirunkoisia lämpökatkolla ja lämpölasilla varustettuja ulko-ovia, jotka varustetaan moottorilukoin ja ovivalvonnoin. U-arvovaatimus 1,00 W/m 2 K. Luokkatilojen ovet ovat lukittavia, laminaattipintaisia kovapuureunalla varustettuja desibeliovia. Lukitusjärjestelmä iloq, joka asennetaan kaikkiin välioviin. Ulko-oviin kulkuteille hankitaan järjestelmää vastaavat etälukijat. Mikäli käytävätiloihin tehdään palo-ovia palo-osastointien vuoksi, ovet varustetaan palonsulkulaitteistolla ja kytketään paloilmoitinlaitokseen. 45 Kevyet väliseinät 46 Erityisväliseinät ja jakoseinät Kevyet väliseinät ovat joko puu- tai kivirakenteisia tasoitepintaisia seiniä. Luokkatilojen jakavat siirrettävät seinät toteutetaan äänieristettyinä, korkeapainelaminaattipintaisina taiteseininä. Desibelivaatimus 44 db, tyyppi esim. FP-taittoseinä. 47 Kaiteet. hoitotasot ja hoitosillat Portaiden kaiteet toteutetaan teräsrakenteisina. Vesikatolle tehdään tarpeelliset kulkusillat, lapeportaat ja riittävä määrä kattoluukkuja. Jokainen ullakon palo-osasto tulee varustaa kattoluukulla. Talotikkaiden alapää varustetaan kulkemisen estävällä ns. sulkulevyllä, joka lukitaan Abloylukolla. Kulkusillat, talotikkaat ja lapeportaat varustetaan turvakiskoin.

26 4 48 Hormit, kanavat, tulisijat ja piiput LVI-kanavointeja ja putkituksia varten tehtävät hormirakenteet tehdään levy- tai tiilirakenteisina. 5 Pintarakenteet 51 Vesikate Rakennuksen vesikate toteutetaan Suomen rakentamismääräyskokoelman määräysten ja valmistajan ohjeiden mukaisesti 2-kertaisena kermikatteena. 52 Sisäseinien pintarakenteet Pinnat ovat pääosin maalilaatuisia pintoja. Kosteiden ja märkien tilojen seinät laatoitetaan keraamisilla laatoilla. Laatoitusten alusta vesieristetään vesieristysmassalla. Kaikki seinien ulkokulmat varustetaan kulmasuojalistoin. Kaikki tarvittavat putkien ja koteloiden kanavoinnit ja verhoukset, jotka hygienia-tai ulkonäkösyistä katostaan tarpeellisiksi, tehdään levyrakenteisena ympäristöön soveltuviksi. 53 Sisäkattojen pintarakenteet Luokkatilojen katot toteutetaan Gyproc-akustiikkalevykattoina polttomaalattujen alumiinikiskojen varaan. Aula- ja käytävätilojen katot ovat akustoituja alaslaskettuja kattoja ja ne tehdään esim. Gyproc-akustiikkalevykattoina polttomaalattujen alumiinikiskojen varaan. 54 Porrashuoneen pintarakenteet Porrashuoneiden pintarakenteet ovat tasoitepintaisia betoniseiniä. Porrashuoneiden kattopinnat toteutetaan akustoituina kattoina. 55 Ulkoseinien pintarakenteet Julkisivuverhous toteutetaan hirsipintana. Pinnan käsittely arkkitehtisuunnitelman mukaan. 56 Lattioiden pintarakenteet Rakennuksen luokkatiloissa pintamateriaalina käytetään homogeenista kumimattoa esim. Noraplan Signa. Kosteiden ja märkien tilojen lattioiden pintamateriaalina käytetään klinkkerilaattaa tai homogeenista muovimattoa esim. Tarkett Granit Safe.T. Käytävä- ja aulatilojen lattian pintamateriaalina käytetään kvartsivinyylilaattaa esim. Upofloor Hovi Mosaic. Liikuntasalin lattia toteutetaan P2-luokan pistejoustavana lattiana, esim. Pulastic PRO 150 Comfort. Palvelukeittiön lattiamateriaalina käytetään esim. Ucrete-polymeeripinnoitetta. 57 Erityistilojen pintarakenteet Väestönsuojan pintarakenteet edellä mainitun mukaisesti. 58 Maalaus ja tapetointi Maalattujen pintojen rasitusluokkana käytetään luokkaa RL 04. Ulkonäköluokkana käytetään luokkaa PS1. 6 Kalusteet, varusteet ja laitteet 61 Kalusteet Luokkatilojen kiintokalusteet ovat tehdasvalmisteisia Abs-muovireunalistoin varustettuja korkeapainelaminaattipintaisia vakiokalusteita. Vaatimus koskee myös kalusterunkoja, rungon paksuus vähintään 16 mm. Palvelukeittiössä ja siivouskeskuksessa kiintokalusteet ruostumatonta terästä. 62 Varusteet Ikkunat varustetaan verhokoteloin tai laudoin. Ikkunat varustetaan sälekaihtimin. Opetustilojen ja ruokasalin ikkunat varustetaan pimennysverhoin. Ruokasalin verhot sähkökäyttöiset. Kaikki oppimistilat varustetaan tussitauluin, ripustuskiskoin, valkokankain ja kiinnityspinnoin. Ikkunoihin rakennetaan verhokotelot ja ikkunat varustetaan sälekaihtimin ja tarpeellisilta osiltaan pimennysverhoin.

27 Liikuntasali varustetaan sähkökäyttöisellä jakoverholla Laitteet ja koneet Käsityötilojen koneet ja laitteet toteutetaan rakennuttajan hankintana. Teknisten töiden tilojen purunpoistojärjestelmä esim. Ourex Oy. 64 Tilaryhmäkalusteet, varusteet ja laitteistot Keittiön laitteet ja koneet, sekä siivoustilojen laitteet ja koneet toteutetaan tilaajan toiminnallisen kuvauksen pohjalta. 74 Hissityöt Rakennus varustetaan 8 hengen konehuoneettomalla hissillä, esim. KONE MonoSpace. Hissin ohjaus etälukijalla. B 3 LVI-TYÖT Liittymistiedot Lämpökeskus on talokohtainen, ei liittymismaksua. Varaudutaan vesi- ja viemäriliittymien lisäämiseen. 1 Lämmitysjärjestelmät Rakennuksen lämmitys toteutetaan vesikeskuslämmitysjärjestelmällä. Radiaattorit ja konvektorit ovat teräslevypattereita. Termostaattiset patteriventtiilit ovat mallia Danfoss Kovis. Esiopetustiloissa lämmitys toteutetaan vesikiertoisella lattialämmityksellä. 2 Vesi- ja viemärilaitteet Rakennuksen sisäpuoliset vesijohdot tehdään kupari- tai muoviputkesta, paineluokka 1MPa. Sulku- ja linjasäätöventtiilit ovat mallia Oras. Viemäriverkoston muoviviemäreiden tyyppi esim. Upo. Vesi- ja viemärikalusteet ovat tavanomaisia valkoisia posliinikalusteita. Pesuallashanat ovat pääasiassa yksiotesekoittimia. 3 Ilman käsittelyjärjestelmät Rakennukseen rakennetaan koneellinen tulo- ja poistoilmanvaihtojärjestelmä lämmön talteenotolla hajautetulla järjestelmällä. Ilmanvaihtokanavat ovat sinkittyä kierresaumakanavaa. Pää- ja haarakanavat varustetaan säätöpellein ja mittarenkain. Äänenvaimennusverhouksena käytetään vakiomallisia ääniloukkuja. Poistoilmaventtiilit ja säleiköt ovat yhteiskanavaventtiilejä ja tarvittaessa poistoilmasäleiköitä. 4 Säätö- ja valvontajärjestelmät Lämmitysjärjestelmä varustetaan säätöjärjestelmällä ulkoilmatermostaatin ohjaamana. Ilmanvaihtolaitos varustetaan vakiosäätöjärjestelmällä (DDC). LVIS -laitteiden säätö, ohjaukset ja valvonta toteutetaan vapaasti ohjelmoitavalla mikroprosessoripohjaisella rakennusautomaatiojärjestelmällä, joka liitetään nykyiseen liikuntahallin automaatiojärjestelmään. Opetustilojen tarpeen mukaisen ilmanvaihdon Wise -järjestelmä liitetään automaatiojärjestelmään. 5 Erityiset- ja LVI-tekniset järjestelmät Erityisiä ja LVI-teknisiä järjestelmiä ei kuulu tähän hankkeeseen. B 4 SÄHKÖTYÖT 1 Liittymistiedot Paikallisen sähkölaitoksen sähköliittymän kokoa kasvatetaan. Puhelinliittymä on paikallisen puhelinlaitoksen liittymä.

28 6 2 Kojeistot ja jakokeskukset Rakennuksen ryhmäkeskukset ovat TN-S -järjestelmän keskuksia. 3 Kompensointi Rakennukseen toteutetaan kompensointijärjestelmä. 4 Johtotiet Kaapelihyllyt ovat alaslasketuissa katoissa tikapuurakenteisia ja näkyviin jäävät hyllyt levyrakenteisia. Luokkiin ja toimistotiloihin asennetaan pistorasioille johtokourut yhtenäisinä johtoteinä kaapelihyllyille saakka. 5 Johdot ja niiden varusteet Asennukset toteutetaan TN-S (5-johde)-järjestelmän mukaisesti. Asennuskaapelina käytetään pääasiassa muovivaippakaapelia, joka asennetaan käytävillä kaapelihyllyille, muualla johtokanavaan tai asennuslistaan. 6 Valaisimet Tilat valaistaan pääosin loisteputki- tai pienoisloisteputkivalaistuksella. 7 Telejärjestelmät Puhelinjärjestelmä toteutetaan avoimena kaapelointina puhelin / ATK-pistein. Rakennus varustetaan yhteisantennijärjestelmällä. Rakennukseen asennetaan kaksisuuntainen äänentoisto- ja kuulutusjärjestelmä. ATK-järjestelmä toteutetaan laajennusosalla kaikkiin luokkatiloihin avoimena kaapelointina. Aikakellojärjestelmä hankitaan kaikkiin käytävä- ja luokkatiloihin. Rakennus varustetaan turva - ja varavalaistusjärjestelmällä. Virroilla Suunnittelutalo PPG Oy Jorma Saari Eija Kuokkanen
