Agimet ajanottolaitteiston käyttöohje

Transkriptio

1 Agimet ajanottolaitteiston käyttöohje Tiedon siirto porteilta ohjain yksikköön / näyttöön ja päinvastoin on langaton, kantama noin 100 m. Ohjain-yksikkö on liitettävissä USB-portin kautta tietokoneeseen, josta se saa käyttöjännitteensä. Tarvittaessa ohjain-yksikköä voidaan käyttää USB virtalähteellä, joka on toimitettu laitteiston mukana. Lähtö- / maali- portin maksimi leveys n. 3m Alin tunnistin on noin 15 cm korkeudessa ja ylin noin 1,1 m korkeudessa, ja näiden välissä tunnistimet tasaisesti 8 cm välein. Porteissa on selkeät toimintaa ilmaisevat merkkivalot. Portti on toiminta valmiudessa niin kauan kuin vastaanotin tolpassa palaa merkkivalo. Mikäli yksikin tunnistinlinja on poikki ei indikointi valo pala. Yksittäisen tolpan paino alle 3 kg. Porttien virtalähteenä on akkupaketti, jonka paino noin 6 kg. Yhtäjaksoinen käyttöaika, täysillä akuilla, on noin 16 tuntia. Laitteistoon voidaan syöttää myös jatkuvaa virtaa, verkosta akkujen kautta, laitteiston mukana toimitetulla laturilla. HUOM! Akut tulee aina säilyttää täyteen ladattuna. Käyttöönotto: 1. Liittäessäsi laitteistoa tietokoneeseen, tarvitsee ensimmäisellä kertaa (ko. tietokoneeseen) asentaa laitteiston ohjain ajurit koneeseen. HUOM. Porttien ei tarvitse olla tässä vaiheessa valmiina, vaan riittää kun pelkkä ojain yksikkö kytketään koneeseen paketin mukana tulleella USB johdolla. ( Ajurit toimitamme s.postilla tai laitteen toimituksen yhteydessä USB tikulla) 2. Aseta portti A ja B haluamaasi paikkaan ja kytke johdot alla olevien kuvien mukaisesti. Sekä A, että B portilla tulee vastapuolena olla pelkkä tolppa (lähetin yksikkö). Aseta tolpat siten, että niissä olevat nuolet ovat toisiaan vasten. HUOM! Varmista kaikkien johtojen kytkennät ennen virran kytkemistä laitteistoon.

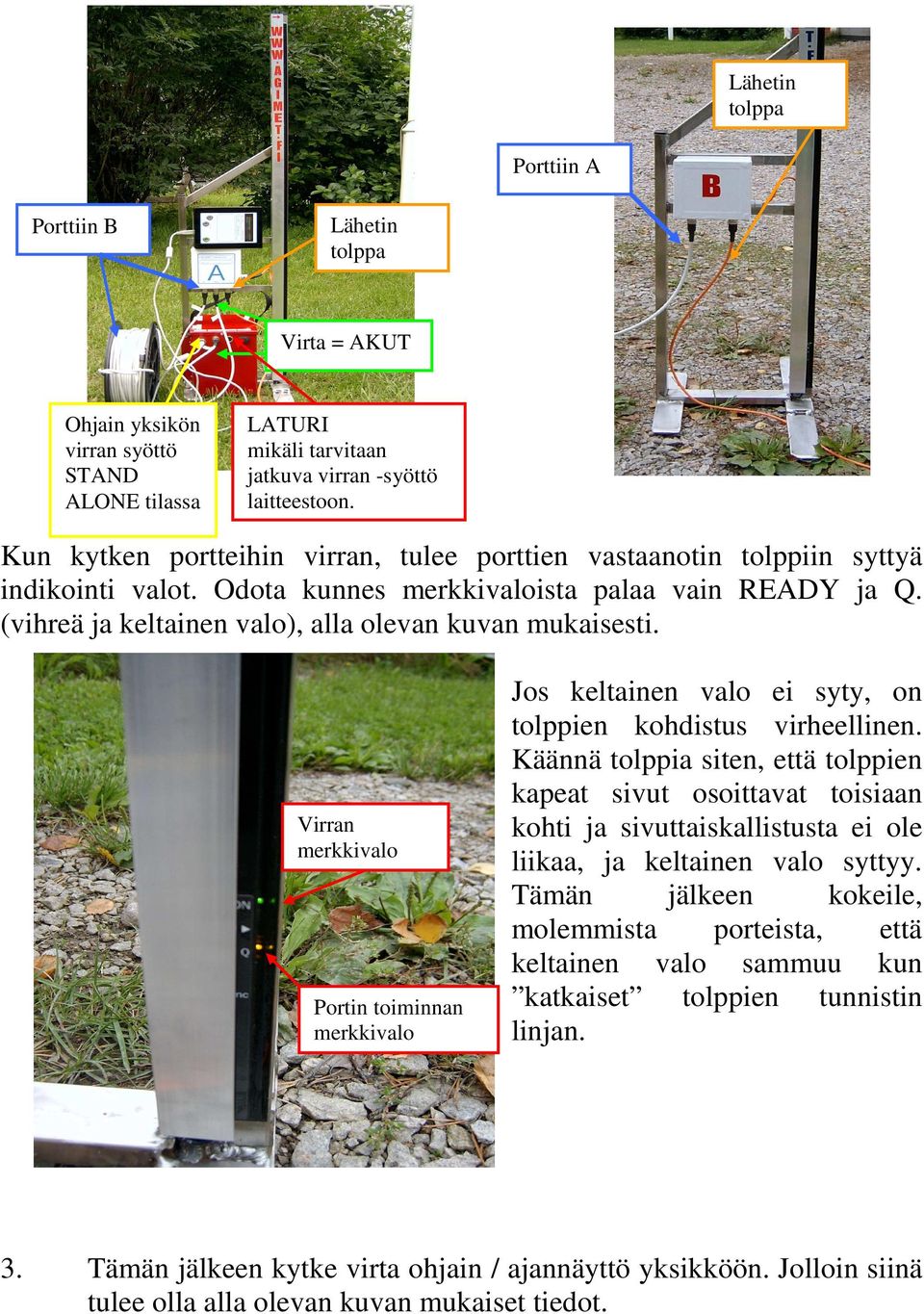

2 Lähetin tolppa Porttiin A Porttiin B Lähetin tolppa Virta = AKUT Ohjain yksikön virran syöttö STAND ALONE tilassa LATURI mikäli tarvitaan jatkuva virran -syöttö laitteestoon. Kun kytken portteihin virran, tulee porttien vastaanotin tolppiin syttyä indikointi valot. Odota kunnes merkkivaloista palaa vain READY ja Q. (vihreä ja keltainen valo), alla olevan kuvan mukaisesti. Virran merkkivalo Portin toiminnan merkkivalo Jos keltainen valo ei syty, on tolppien kohdistus virheellinen. Käännä tolppia siten, että tolppien kapeat sivut osoittavat toisiaan kohti ja sivuttaiskallistusta ei ole liikaa, ja keltainen valo syttyy. Tämän jälkeen kokeile, molemmista porteista, että keltainen valo sammuu kun katkaiset tolppien tunnistin linjan. 3. Tämän jälkeen kytke virta ohjain / ajannäyttö yksikköön. Jolloin siinä tulee olla alla olevan kuvan mukaiset tiedot.

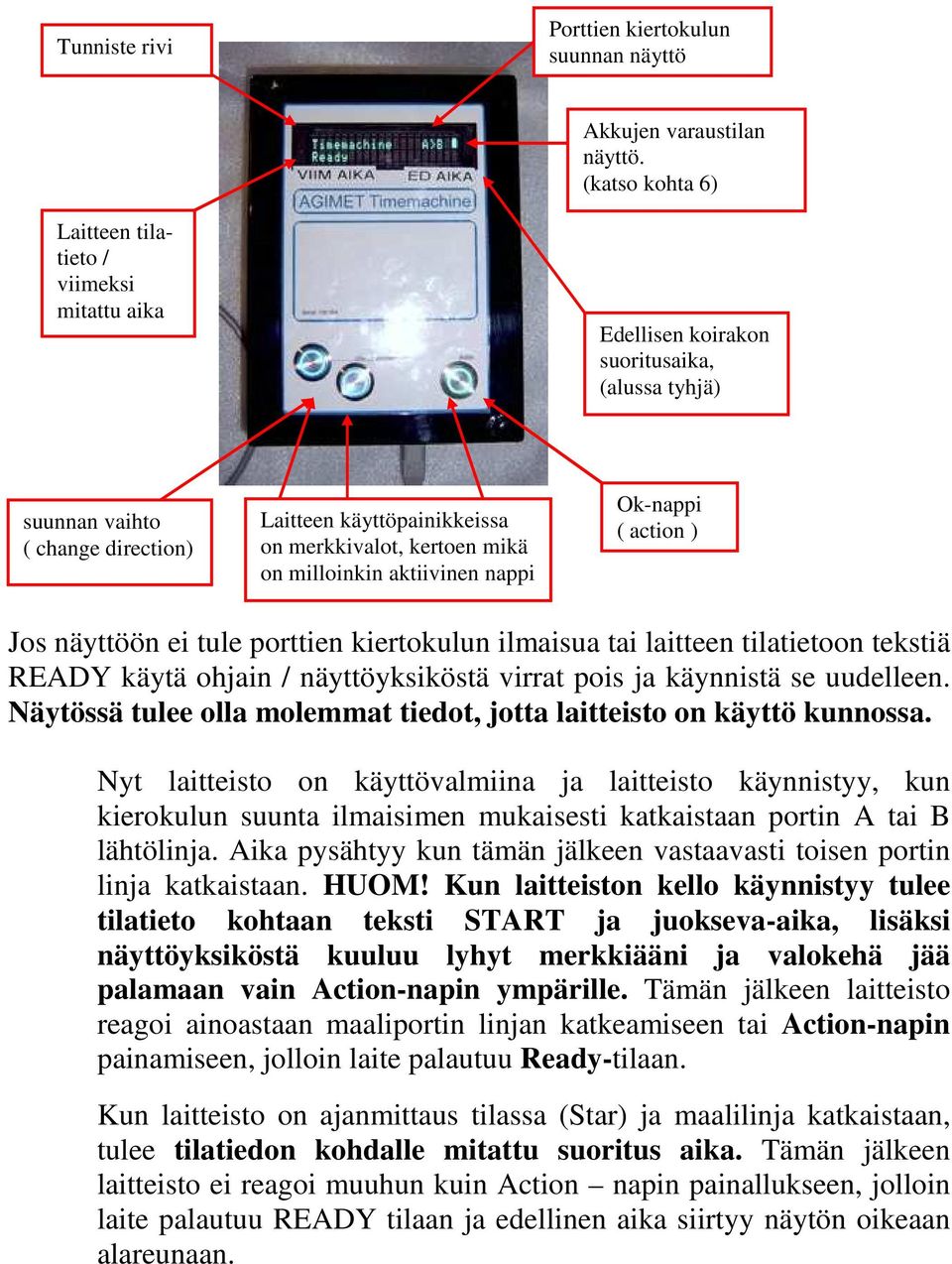

3 Tunniste rivi Porttien kiertokulun suunnan näyttö Akkujen varaustilan näyttö. (katso kohta 6) Laitteen tilatieto / viimeksi mitattu aika Edellisen koirakon suoritusaika, (alussa tyhjä) suunnan vaihto ( change direction) Laitteen käyttöpainikkeissa on merkkivalot, kertoen mikä on milloinkin aktiivinen nappi Ok-nappi ( action ) Jos näyttöön ei tule porttien kiertokulun ilmaisua tai laitteen tilatietoon tekstiä READY käytä ohjain / näyttöyksiköstä virrat pois ja käynnistä se uudelleen. Näytössä tulee olla molemmat tiedot, jotta laitteisto on käyttö kunnossa. Nyt laitteisto on käyttövalmiina ja laitteisto käynnistyy, kun kierokulun suunta ilmaisimen mukaisesti katkaistaan portin A tai B lähtölinja. Aika pysähtyy kun tämän jälkeen vastaavasti toisen portin linja katkaistaan. HUOM! Kun laitteiston kello käynnistyy tulee tilatieto kohtaan teksti START ja juokseva-aika, lisäksi näyttöyksiköstä kuuluu lyhyt merkkiääni ja valokehä jää palamaan vain Action-napin ympärille. Tämän jälkeen laitteisto reagoi ainoastaan maaliportin linjan katkeamiseen tai Action-napin painamiseen, jolloin laite palautuu Ready-tilaan. Kun laitteisto on ajanmittaus tilassa (Star) ja maalilinja katkaistaan, tulee tilatiedon kohdalle mitattu suoritus aika. Tämän jälkeen laitteisto ei reagoi muuhun kuin Action napin painallukseen, jolloin laite palautuu READY tilaan ja edellinen aika siirtyy näytön oikeaan alareunaan.

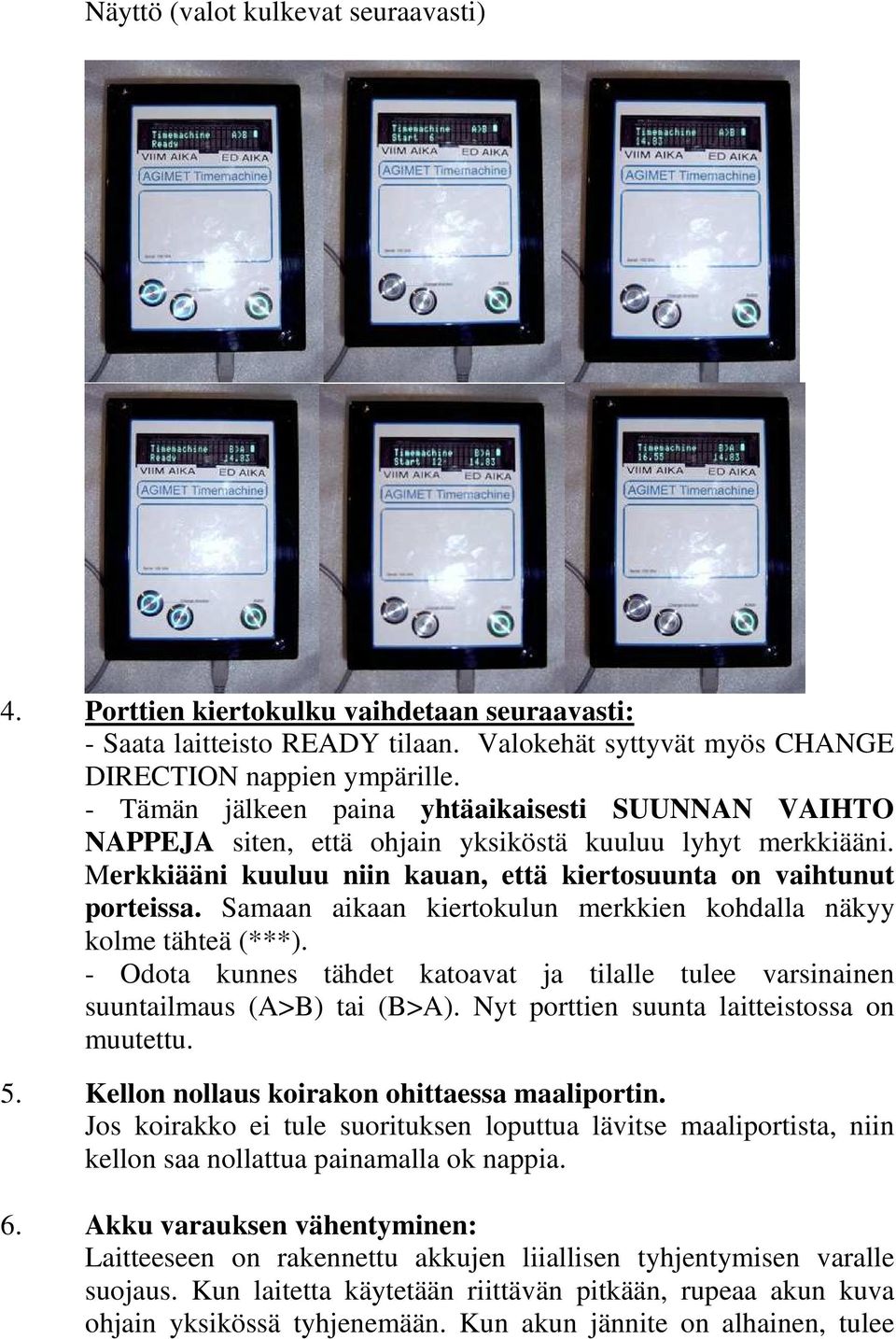

4 Näyttö (valot kulkevat seuraavasti) 4. Porttien kiertokulku vaihdetaan seuraavasti: - Saata laitteisto READY tilaan. Valokehät syttyvät myös CHANGE DIRECTION nappien ympärille. - Tämän jälkeen paina yhtäaikaisesti SUUNNAN VAIHTO NAPPEJA siten, että ohjain yksiköstä kuuluu lyhyt merkkiääni. Merkkiääni kuuluu niin kauan, että kiertosuunta on vaihtunut porteissa. Samaan aikaan kiertokulun merkkien kohdalla näkyy kolme tähteä (***). - Odota kunnes tähdet katoavat ja tilalle tulee varsinainen suuntailmaus (A>B) tai (B>A). Nyt porttien suunta laitteistossa on muutettu. 5. Kellon nollaus koirakon ohittaessa maaliportin. Jos koirakko ei tule suorituksen loputtua lävitse maaliportista, niin kellon saa nollattua painamalla ok nappia. 6. Akku varauksen vähentyminen: Laitteeseen on rakennettu akkujen liiallisen tyhjentymisen varalle suojaus. Kun laitetta käytetään riittävän pitkään, rupeaa akun kuva ohjain yksikössä tyhjenemään. Kun akun jännite on alhainen, tulee

5 akku kuvakkeen päälle ruksi. Tässä vaiheessa, tulisi laturi kytkeä akkupakettiin kiinni. Mikäli näin ei toimita, ja akun jännite edelleen vähenee, tulee READY tekstin tilalle laskuri, joka osoittaa montako kertaa voidaan vielä painaa ACTION nappia tai muuttaa porttien kierto suuntaa. Jos tässä vaiheessa ei akkuja laiteta lataukseen ja laskuri menee nollaan, sammuttaa laitteisto automaattisesti ajanoton. Huomaa, että mikäli akkuja ei vieläkään ladata ja akkupaketin virtakytkin jätetään ON asentoon voi akut purkautua liiaksi ja akkujen varauskyky heikkenee merkittävästi. 7. Akkujen lataus: Kytke ensin laturi akkupakettiin, (lataus liittimeen) ja vasta sitten verkkovirtaan. Laturi on automaattinen, eikä se yli lataa akkuja, joten laturi voidaan jättää akkupakettiin kiinni esim. yön yli. Mikäli tarve vaatii, voidaan laturilla ylläpitää myös laitteiston toimintaa, laitteiston ollessa käytössä. Irrota laturi aina ensin verkkovirrasta ja vasta sitten akkupaketista. 8. Mahdollisia vikatilanteita: A-portista ei kuulu merkkiääntä laitteistoa käynnistettäessä - Tarkista laitteen käyttö sulakkeet Kumpaankaan porttiin ei tule merkkivaloa. - Tarkista akun virtajohdon kiinnitys. - tarkista laitteen käyttö sulakkeet. B porttiin ei syty merkkivaloja - Tarkista välijohdon kiinnitykset. Ohjain yksikköön ei tule Ready-tekstiä tai porttien kiertokulun indikointia. - Paina Ok nappia ja jos tämä ei auta tarkista laitteen sulakkeet akkukotelosta. HUOM! Mikäli olet kytkenyt ohjainyksikköön virran ennen portteihin kytkemistä, saat laitteistoon READY-tilan painamalla ohjainyksikön OK-nappia, ja kiertosuunnan saat asetettua tämän jälkeen, painamalla vaihtonappeja kertaalleen. Tai käytä ohajin yksikkö virrattomana.

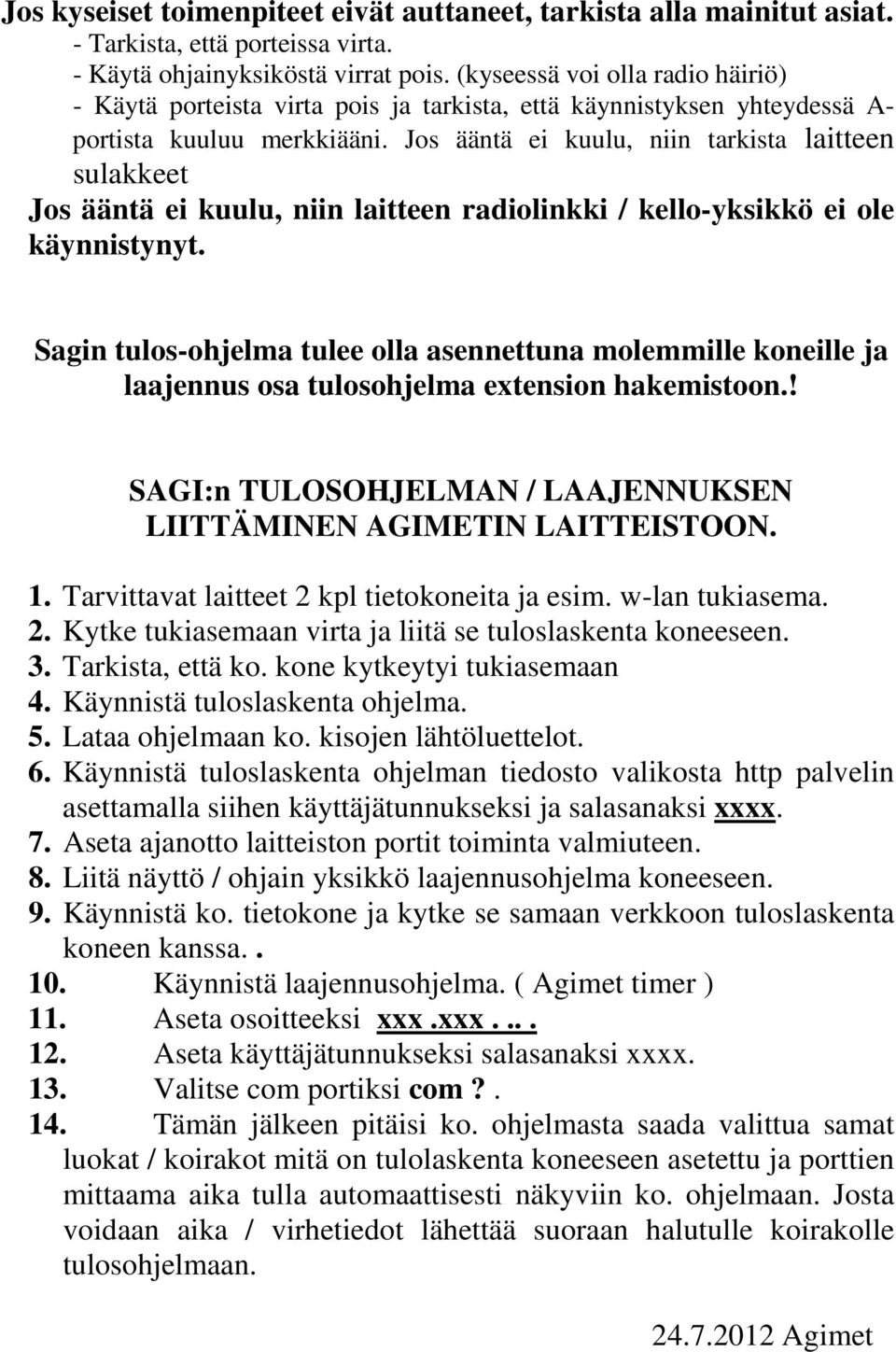

6 Jos kyseiset toimenpiteet eivät auttaneet, tarkista alla mainitut asiat. - Tarkista, että porteissa virta. - Käytä ohjainyksiköstä virrat pois. (kyseessä voi olla radio häiriö) - Käytä porteista virta pois ja tarkista, että käynnistyksen yhteydessä A- portista kuuluu merkkiääni. Jos ääntä ei kuulu, niin tarkista laitteen sulakkeet Jos ääntä ei kuulu, niin laitteen radiolinkki / kello-yksikkö ei ole käynnistynyt. Sagin tulos-ohjelma tulee olla asennettuna molemmille koneille ja laajennus osa tulosohjelma extension hakemistoon.! SAGI:n TULOSOHJELMAN / LAAJENNUKSEN LIITTÄMINEN AGIMETIN LAITTEISTOON. 1. Tarvittavat laitteet 2 kpl tietokoneita ja esim. w-lan tukiasema. 2. Kytke tukiasemaan virta ja liitä se tuloslaskenta koneeseen. 3. Tarkista, että ko. kone kytkeytyi tukiasemaan 4. Käynnistä tuloslaskenta ohjelma. 5. Lataa ohjelmaan ko. kisojen lähtöluettelot. 6. Käynnistä tuloslaskenta ohjelman tiedosto valikosta http palvelin asettamalla siihen käyttäjätunnukseksi ja salasanaksi xxxx. 7. Aseta ajanotto laitteiston portit toiminta valmiuteen. 8. Liitä näyttö / ohjain yksikkö laajennusohjelma koneeseen. 9. Käynnistä ko. tietokone ja kytke se samaan verkkoon tuloslaskenta koneen kanssa Käynnistä laajennusohjelma. ( Agimet timer ) 11. Aseta osoitteeksi xxx.xxx Aseta käyttäjätunnukseksi salasanaksi xxxx. 13. Valitse com portiksi com?. 14. Tämän jälkeen pitäisi ko. ohjelmasta saada valittua samat luokat / koirakot mitä on tulolaskenta koneeseen asetettu ja porttien mittaama aika tulla automaattisesti näkyviin ko. ohjelmaan. Josta voidaan aika / virhetiedot lähettää suoraan halutulle koirakolle tulosohjelmaan Agimet
