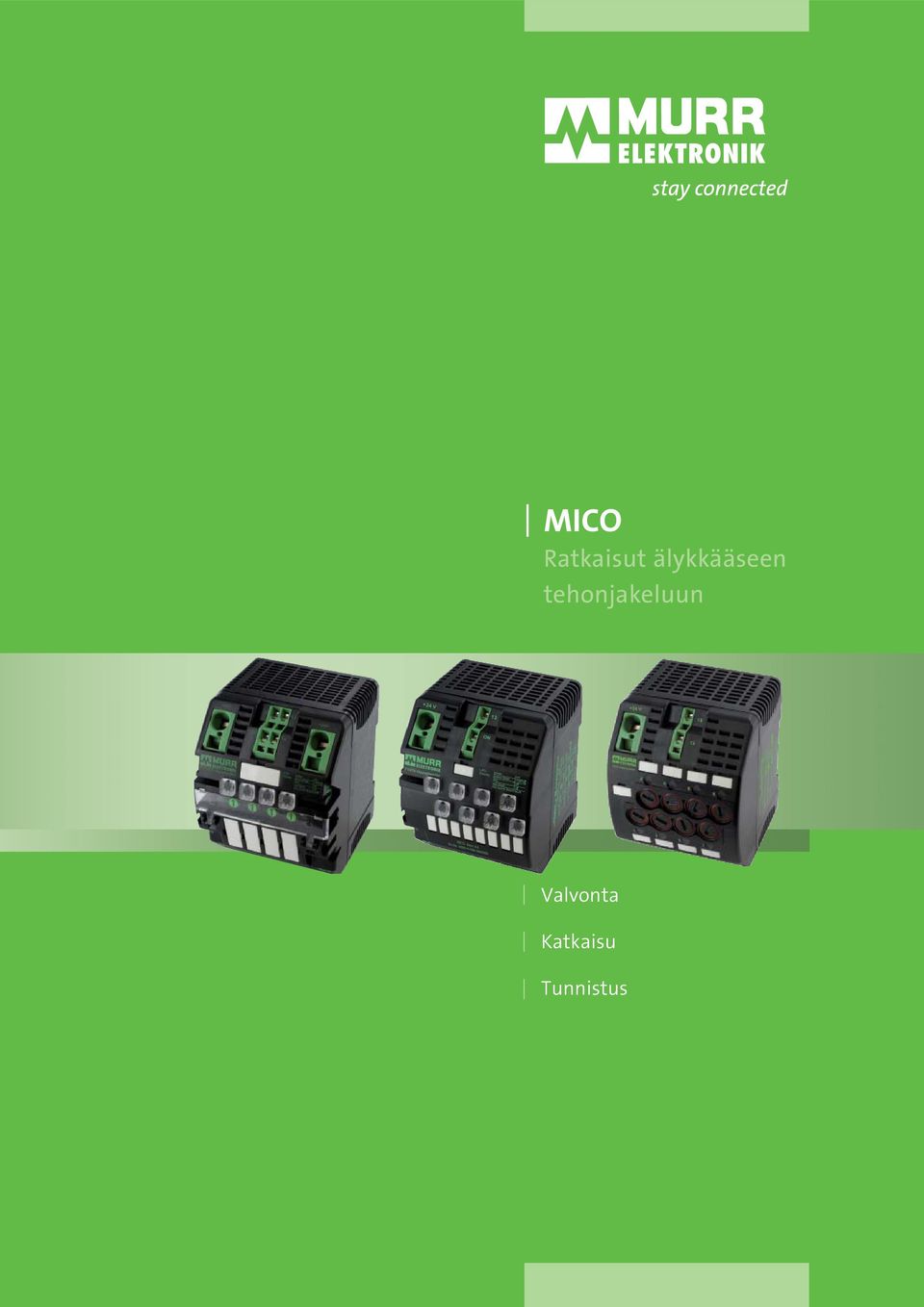

1 MICO Ratkaisut älykkääseen tehonjakeluun Valvonta Katkaisu Tunnistus

2 02 MICO

3 03 RATKAISUT ÄLYKKÄÄSEEN TEHONJAKELUUN Monimuotoiset useita komponentteja sisältävät tehonsyöttöjärjestelmät vaativat luotettavan ylikuormitussuojauksen. Hakkuriteholähteet ovat tällaisten järjestelmien ydin, koska ne valvovat elektronisesti lähtöjännitettä ja -virtaa. Oikosulun tai ylikuormituksen sattuessa suojalaitteet (esim. sulakeautomaatit) reagoivat hitaammin kuin teholähde, jolloin selektiivisyyttä ei voida taata. Se saattaa johtaa kriittisiin tilanteisiin, kuten jännitealenemiin tai jopa kaapeleiden palamiseen. Kompaktit MICO-moduulit auttavat eliminoimaan kyseisen kaltaiset tilanteet. Ne ovat oleellinen osa tehonsyöttöjärjestelmien suojausta.

4 04 MICO CLASSIC HUIPPULUOKAN TEHONJAKELUA Käyttötarkoituksen mukainen suojaus on suuri haaste moderneille tehonsyöttöjärjestelmille. MICO Classic on älykäs tehonjakelujärjestelmä, joka on vastaus tähän tarpeeseen. Sen avulla viat löydetään nopeasti, ja koneiden sekä järjestelmien käytettävyys säilyy korkeana. MICO valvoo virtaa: Jokaiselle kanavalle on valittavissa maksimi virta-arvo, jota MICO valvoo. LED palaa vihreänä kun virta on OK. MICO ilmoittaa, kun maksimikuormitus on lähellä: Kun kanavan valitusta virta-arvosta 90 prosenttia on saavutettu, LED vilkkuu vihreänä. MICO tunnistaa ääritilanteet: Valitun kanavan virta-arvon ylittyessä tai oikosulkutilanteessa MICO katkaisee kyseisen kanavan pois käytöstä. LED vilkkuu punaisena. MICO takaa joustavuuden: Jokainen kanava voidaan erikseen katkaista pois käytöstä painikkeen avulla. Tällöin LED palaa punaisena. Kanavat voidaan luonnollisesti myös kytkeä päälle manuaalisesti. PORRASTETTU KÄYNNISTYS OPTIMAALISESTI MUKAUTETTU MICO eliminoi käynnistysvirtapiikit porrastetulla (kaskadoitu) käynnistyksellä. Voit siten käyttää lähtövirraltaan pienempiä teholähteitä. MICO Classic on saatavilla joko kaksi- tai nelikanavaisena versiona. Moduulit voidaan asentaa haluttuina kombinaatioina. Näin varmistetaan kustannustehokas ja tilaasäästävä järjestelmärakenne. Moduulit yhdistetään toisiinsa valmiilla silloituselementeillä, mikä minimoi johdotustyön. I nom (A ) Kilpailija MICO 2 kanavaa, kokonaisleveys 36 mm 4 kanavaa, kokonaisleveys 70 mm Kanava 1 Kanava 2 Kanava 3 Kanava 4

5 05 MICO CLASSIC 4.10 SPEED-START AINA HEREILLÄ MICO CLASSIC 4.10 Speed-Startin käynnistys on optimoitu. Sen avulla voidaan toteuttaa tehonjakelu erittäin herkille järjestelmille kuten kenttäväylät, teollisuus-pc:t tai ohjaukset. Näin eliminoidaan ongelmat, joita voi syntyä, kun edellä mainitunlaisia kuormia katkaistaan pois automaattisesti. TIESITKÖ JO? MICO CLASSIC 4.10 Speed-Start pystyy käsittelemään kapasitiivista kuormaa jopa μf kanavaa kohden. Siten voit esimerkiksi suojata ongelmitta jopa 15 käytönohjausta kanavaa kohden. MICO CLASSIC ACTUATOR-SENSOR KAIKKIIN TILANTEISIIN 1 10 A MICO CLASSIC Actuator-Sensor tarjoaa kaksi kanavaa anturien (virta-alue 1 4 A) ja kaksi kanavaa toimilaitteiden (4 10 A) suojaamiseksi. Koko virta-alue 1 10 A on yhdessä kompaktissa laitteessa. MICO CLASSIC MICO BASIC MICO FUSE MALLIKATSAUS Tuotenro Kuvaus Virta-alue (valittavissa ) MICO CLASSIC 2.4 (2 kanavaa) 1A/2A/3A/4A MICO CLASSIC 2.6 (2 kanavaa) 1A/2A/4A/6A MICO CLASSIC 2.10 (2 kanavaa) 4A/6A/8A/10A Tuotenro Kuvaus Virta-alue (valittavissa ) MICO CLASSIC 4.4 (4 kanavaa)* 1A/2A/3A/4A MICO CLASSIC 4.6 (4 kanavaa)* 1A/2A/4A/6A MICO CLASSIC 4.10 (4 kanavaa)* 4A/6A/8A/10A Tuotenro Kuvaus Virta-alue (valittavissa ) MICO CLASSIC Actuator-Sensor 2 x 1A/2A/3A/4A, 2 x 4A/6A/8A/10A MICO CLASSIC 4.10 Speed-Start 4A/6A/8A/10A * GL-hyväksyntä LISÄTARVIKKEET Tuotenro Kuvaus Muuta Silloituselementti 1 sarja Silloituselementti 10 sarjaa Lyhennetty painike 4 painiketta

6 06 MICO BASIC KATKAISE ÄLYKKÄÄSTI Niin aikaisin kuin tarpeellista, niin myöhään kuin mahdollista MICO Basic sisältää älykkäät katkaisutoiminnot. Moduulit sopivat kaikkiin käyttötarkoituksiin, joissa suojataan lukuisia antureita ja toimilaitteita. Kunkin kanavan virta-arvo on kiinteä. Kompaktit moduulit suojaavat joko neljää tai kahdeksaa 2, 4 tai 6 A:n kanavaa. LED-valot osoittavat yksittäisen kanavan tilan ja vilkkuvat, kun kanava on saavuttanut 90 prosentin kuormitusasteen. Ylikuormituksen tai oikosulun sattuessa MICO Basic katkaisee kanavan käytöstä ja LED vilkkuu punaisena. Ryhmähälytys ilmoittaa tilatiedon ohjausjärjestelmälle. Mikroprosessoriohjattu katkaisu Kiinteät virta-alueet 4 kanavaa, kokonaisleveys 36 mm 4 x 2 A 4 x 4 A 4 x 6 A 8 kanavaa, kokonaisleveys 70 mm 8 x 2 A 8 x 4 A 8 x 6 A Tilan säästö Jousivoimaliittimet silloitusmahdollisuudella (24 V ja GND) vasemmalla puolella Ryhmähälytystieto digitaalisen lähdön kautta Kanavakohtainen kapasitiivinen kuorma maks μf Merkintämahdollisuudet jokaiselle kanavalle sekä lisäksi moduulille Varoitus 90-prosentin kuormitusasteen ylittyessä: LED vilkkuu vihreänä Virtapiirien porrastettu (kaskadoitu) käynnistys MICO CLASSIC MICO BASIC MICO FUSE VARIANTENÜBERSICHT MALLIKATSAUS Tuotenro Kuvaus Virta-alue (kiinteä) MICO BASIC 4.2 (4 kanavaa) 2 A MICO BASIC 4.4 (4 kanavaa) 4 A MICO BASIC 4.6 (4 kanavaa) 6 A Tuotenro Kuvaus Virta-alue (kiinteä) MICO BASIC 8.2 (8 kanavaa) 2 A MICO BASIC 8.4 (8 kanavaa) 4 A MICO BASIC 8.6 (8 kanavaa) 6 A

7 07 MICO FUSE TALOUDELLISTA VALVONTAA LASIPUTKISULAKKEILLA Anturien ja toimilaitteiden suojaus on tärkeää. Yksittäisten sulakeliitinten käyttö vaatii kuitenkin paljon manuaalista työtä. MICO Fuse 250 tekee suojauksesta paljon helpompaa. Kompaktissa moduulissa on kahdeksan paikkaa lasiputkisulakkeille, jotka ovat käytettävissä etupuolelta. Se sopii siten kahdeksan kanavan suojaamiseen. MICO FUSE 24 LED:n LED-valot osoittavat lisäksi kunkin kanavan tilan punaisen ja vihreän värin avulla. Ryhmähälytyskoskettimesta saadaan tilatieto ohjausjärjestelmälle. 8 paikkaa lasiputkisulakkeille MICO Fuse 24 LED Käyttöjännite: 24 V DC Kanavakohtaiset LED-valot vihreä = sulake kunnossa punainen = sulake viallinen Ryhmähälytystieto digitaalisen lähdön kautta MICO Fuse 250 Käyttöjännite: V AC/DC Yhteinen käyttöjännittesyöttö kaikille kanaville Jousivoimaliittimet Merkintämahdollisuudet jokaiselle kanavalle sekä lisäksi moduulille MICO CLASSIC MICO BASIC MICO FUSE MALLIKATSAUS Tuotenro Kuvaus Muuta MICO FUSE 24 LED Toimitus ilman sulakkeita LED-merkkivalo ja hälytyskosketin MICO FUSE 250 Toimitus ilman sulakkeita Yleiskäyttöinen malli V AC/DC LISÄTARVIKKEET Tuotenro Kuvaus Muuta MICO FUSE varasulake 2 A* 8 kpl MICO FUSE varasulake 4 A* 8 kpl MICO FUSE varasulake 6 A* 8 kpl MICO FUSE sulakkeenpitimen kansi 8 kpl * hidas

8 MICO Ratkaisut älykkääseen tehonjakeluun 09_11 FI MEG Power Oy (Member of Murrelektronik Group) Pengerkatu Lahti Finland Puh Fax sales@megpower.fi Kaikki oikeudet muutoksiin pidätetään.
