3 a h n c b j i o e d k p g f m l q r

4

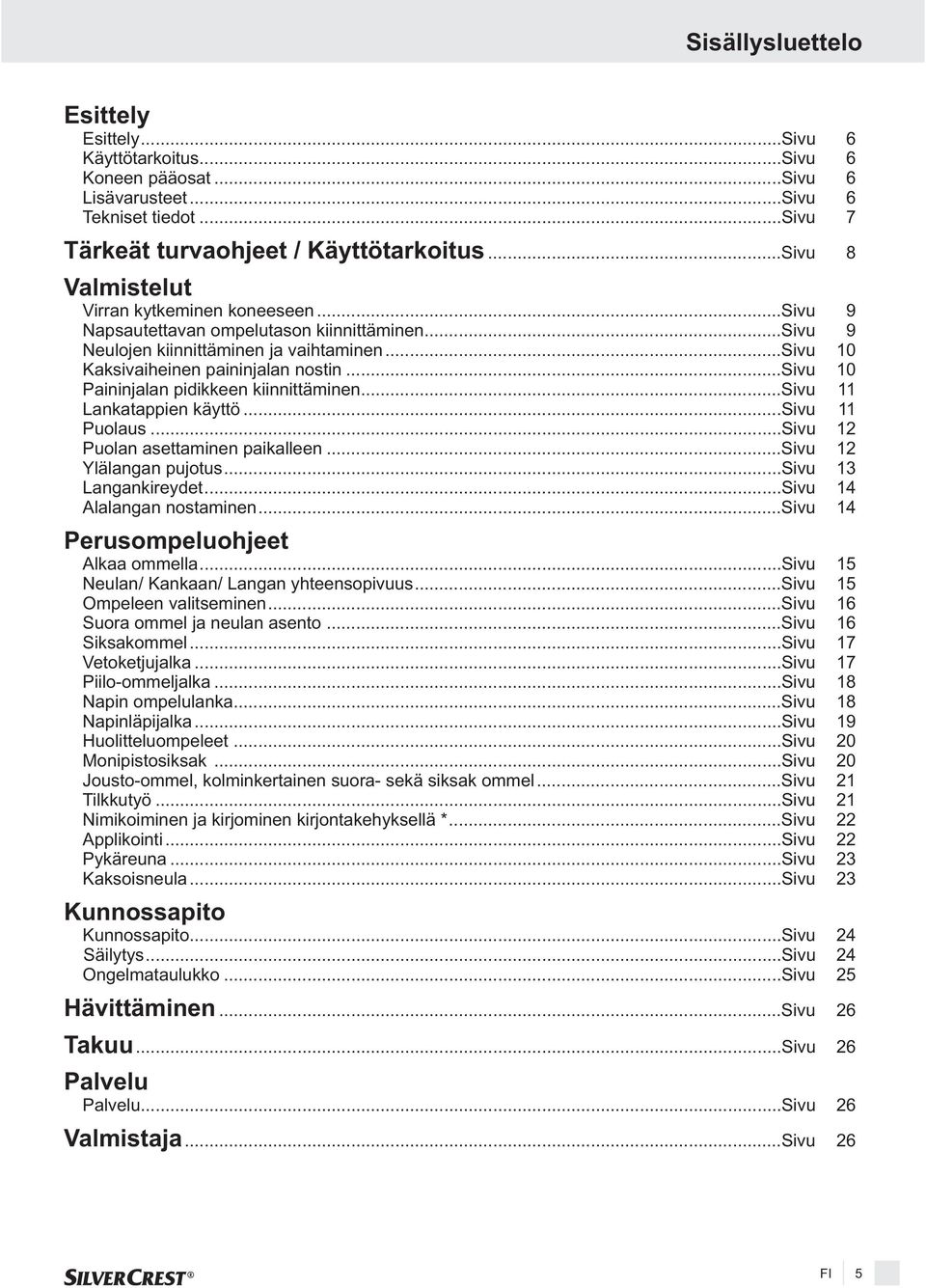

5 Sisällysluettelo Esittely Esittely...Sivu 6 Käyttötarkoitus...Sivu 6 Koneen pääosat...sivu 6 Lisävarusteet...Sivu 6 Tekniset tiedot...sivu 7 Tärkeät turvaohjeet / Käyttötarkoitus Valmistelut Perusompeluohjeet Kunnossapito Hävittäminen Takuu Palvelu Valmistaja...Sivu 8 Virran kytkeminen koneeseen...sivu 9 Napsautettavan ompelutason kiinnittäminen...sivu 9 Neulojen kiinnittäminen ja vaihtaminen...sivu 10 Kaksivaiheinen paininjalan nostin...sivu 10 Paininjalan pidikkeen kiinnittäminen...sivu 11 Lankatappien käyttö...sivu 11 Puolaus...Sivu 12 Puolan asettaminen paikalleen...sivu 12 Ylälangan pujotus...sivu 13 Langankireydet...Sivu 14 Alalangan nostaminen...sivu 14 Alkaa ommella...sivu 15 Neulan/ Kankaan/ Langan yhteensopivuus...sivu 15 Ompeleen valitseminen...sivu 16 Suora ommel ja neulan asento...sivu 16 Siksakommel...Sivu 17 Vetoketjujalka...Sivu 17 Piilo-ommeljalka...Sivu 18 Napin ompelulanka...sivu 18 Napinläpijalka...Sivu 19 Huolitteluompeleet...Sivu 20 Monipistosiksak...Sivu 20 Jousto-ommel, kolminkertainen suora- sekä siksak ommel...sivu 21 Tilkkutyö...Sivu 21 Nimikoiminen ja kirjominen kirjontakehyksellä *...Sivu 22 Applikointi...Sivu 22 Pykäreuna...Sivu 23 Kaksoisneula...Sivu 23 Kunnossapito...Sivu 24 Säilytys...Sivu 24 Ongelmataulukko...Sivu 25...Sivu 26...Sivu 26 Palvelu...Sivu 26...Sivu 26 FI 5

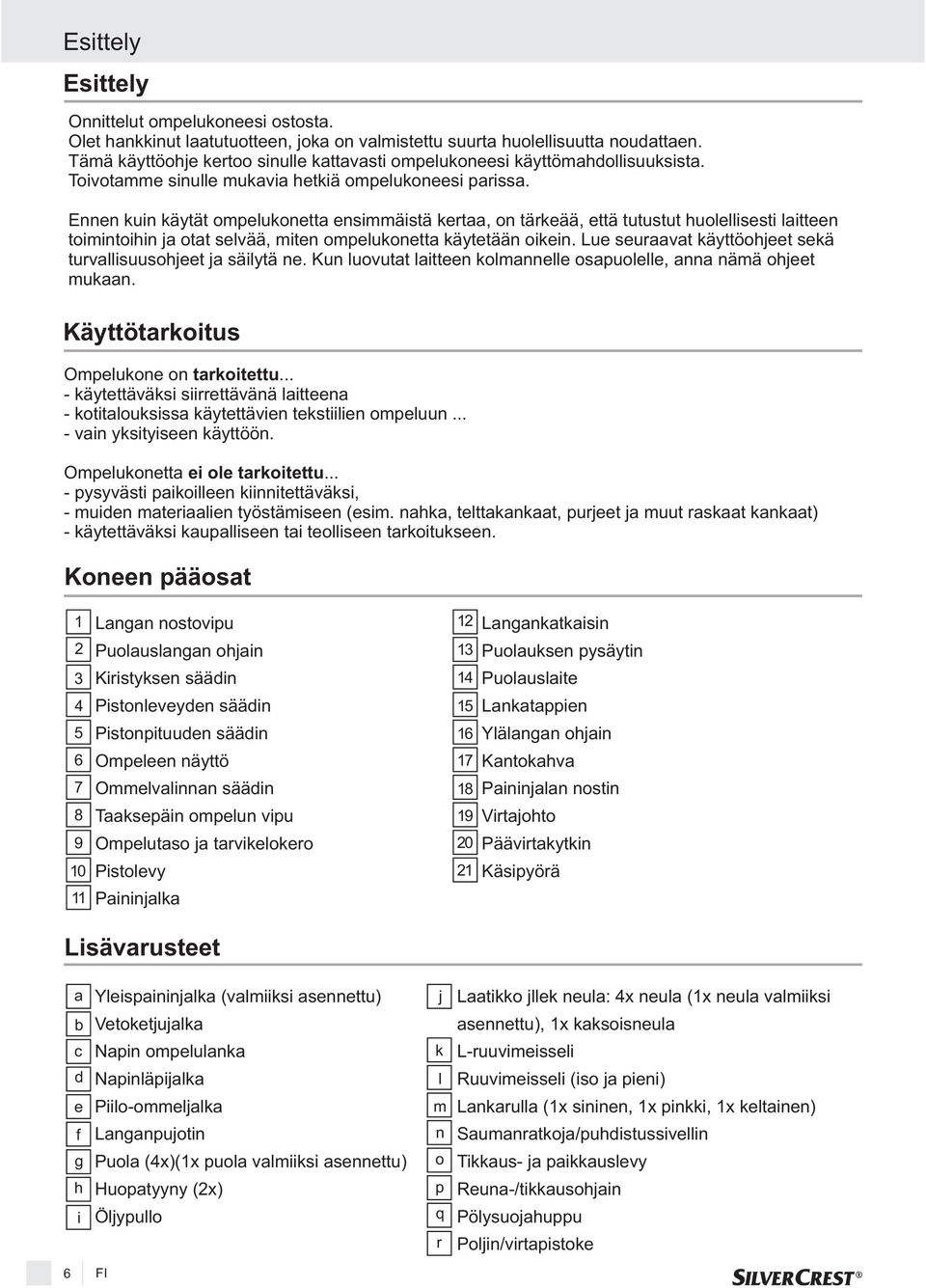

6 Esittely Esittely Onnittelut ompelukoneesi ostosta. Olet hankkinut laatutuotteen, joka on valmistettu suurta huolellisuutta noudattaen. Tämä käyttöohje kertoo sinulle kattavasti ompelukoneesi käyttömahdollisuuksista. Toivotamme sinulle mukavia hetkiä ompelukoneesi parissa. Ennen kuin käytät ompelukonetta ensimmäistä kertaa, on tärkeää, että tutustut huolellisesti laitteen toimintoihin ja otat selvää, miten ompelukonetta käytetään oikein. Lue seuraavat käyttöohjeet sekä turvallisuusohjeet ja säilytä ne. Kun luovutat laitteen kolmannelle osapuolelle, anna nämä ohjeet mukaan. Käyttötarkoitus Ompelukone on tarkoitettu... - käytettäväksi siirrettävänä laitteena - kotitalouksissa käytettävien tekstiilien ompeluun... - vain yksityiseen käyttöön. Ompelukonetta ei ole tarkoitettu... - pysyvästi paikoilleen kiinnitettäväksi, - muiden materiaalien työstämiseen (esim. nahka, telttakankaat, purjeet ja muut raskaat kankaat) - käytettäväksi kaupalliseen tai teolliseen tarkoitukseen. Koneen pääosat 1. 1 Langan nostovipu 2. 2 Puolauslangan ohjain 3. 3 Kiristyksen säädin 4. 4 Pistonleveyden säädin 5. 5 Pistonpituuden säädin 6. 6 Ompeleen näyttö 7. 7 Ommelvalinnan säädin 8. 8 Taaksepäin ompelun vipu 9. 9 Ompelutaso ja tarvikelokero 10. Pistolevy 11. Paininjalka 12. Langankatkaisin 13. Puolauksen pysäytin 14. Puolauslaite 15. Lankatappien 16. Ylälangan ohjain 17. Kantokahva 18. Paininjalan nostin 19. Virtajohto 20. Päävirtakytkin 21. Käsipyörä Lisävarusteet a. a Yleispaininjalka (valmiiksi asennettu) b. b Vetoketjujalka c. c Napin ompelulanka d. d Napinläpijalka e. e Piilo-ommeljalka f. f Langanpujotin G. g Puola (4x)(1x puola valmiiksi asennettu) H. h Huopatyyny (2x) I. i Öljypullo J. j Laatikko jllek neula: 4x neula (1x neula valmiiksi asennettu), 1x kaksoisneula K. k L-ruuvimeisseli L. l Ruuvimeisseli (iso ja pieni) M. m Lankarulla (1x sininen, 1x pinkki, 1x keltainen) N. n Saumanratkoja/ puhdistussivellin O. o Tikkaus- ja paikkauslevy p. p Reuna-/tikkausohjain Q. q Pölysuojahuppu R. r Poljin/virtapistoke 6 FI

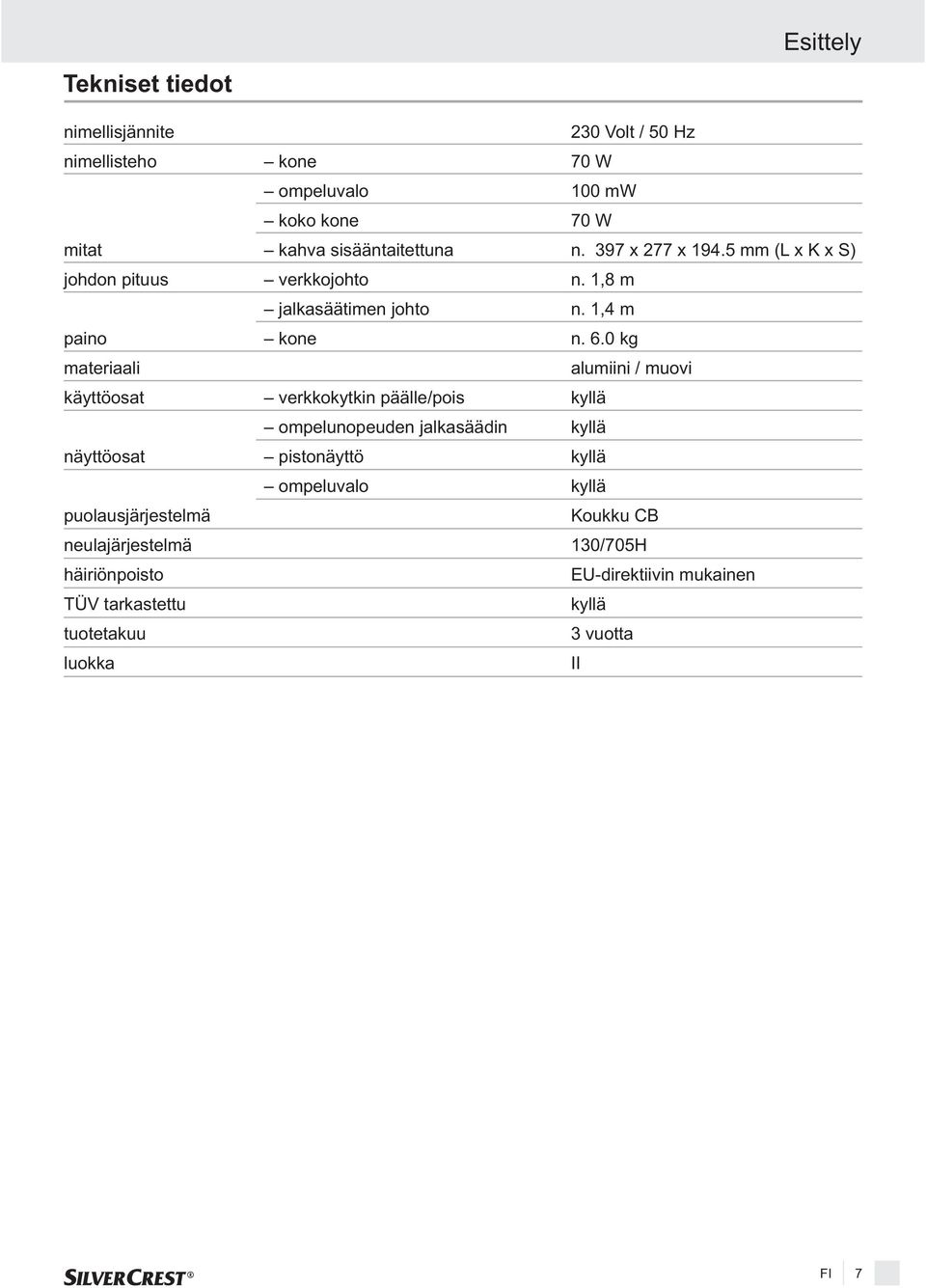

7 Tekniset tiedot nimellisjännite nimellisteho mitat johdon pituus paino materiaali käyttöosat näyttöosat puolausjärjestelmä neulajärjestelmä häiriönpoisto TÜV tarkastettu tuotetakuu luokka kone ompeluvalo koko kone kahva sisääntaitettuna verkkojohto jalkasäätimen johto kone verkkokytkin päälle/pois ompelunopeuden jalkasäädin pistonäyttö ompeluvalo Esittely 230 Volt / 50 Hz 70 W 100 mw 70 W n. 397 x 277 x mm(lxkxs) n. 1,8 m n. 1,4 m n. 6.0 kg alumiini / muovi kyllä kyllä kyllä kyllä Koukku CB 130/705H EU-direktiivin mukainen kyllä 3 vuotta II FI 7

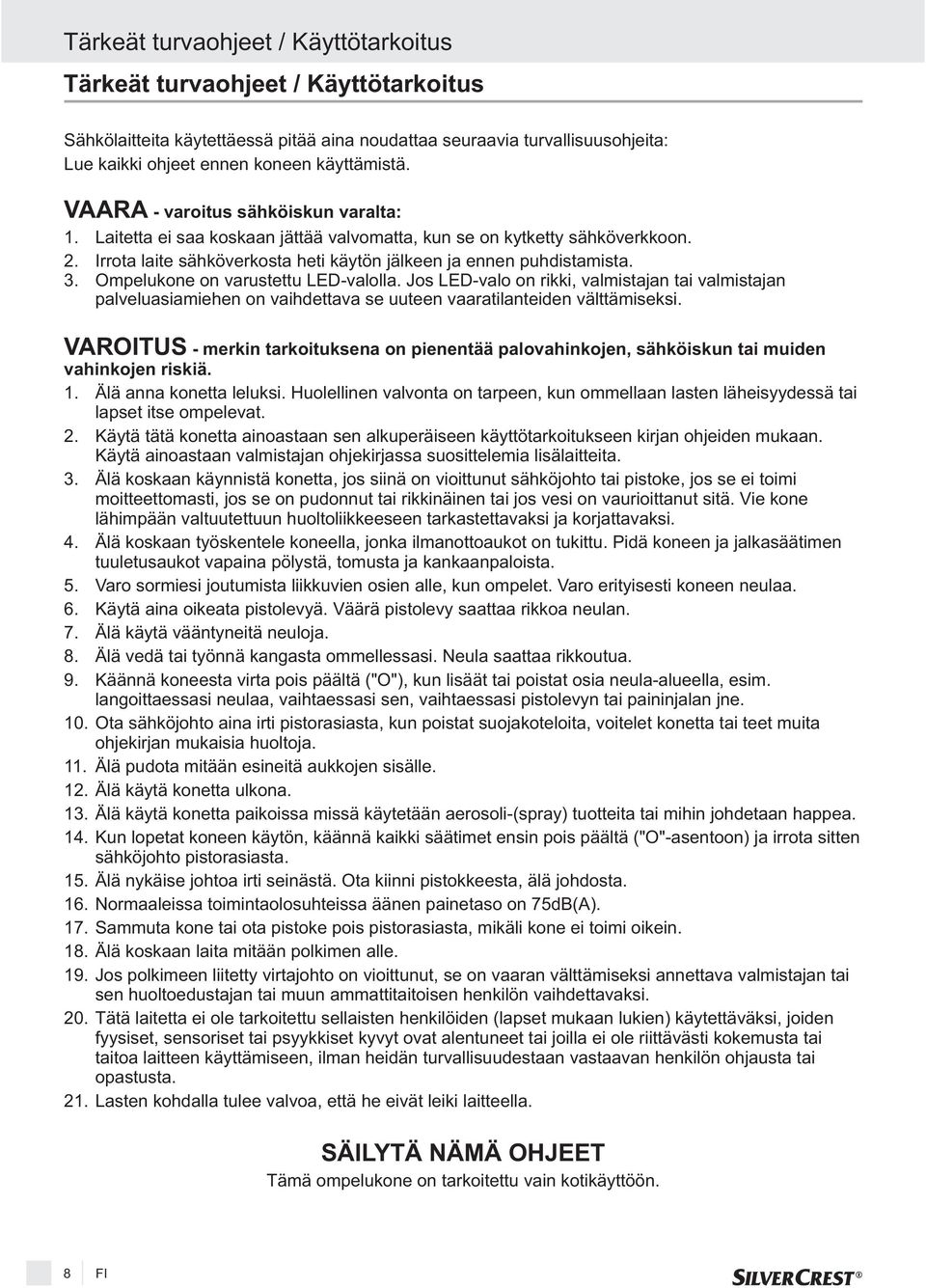

8 Tärkeät turvaohjeet / Käyttötarkoitus Tärkeät turvaohjeet / Käyttötarkoitus Sähkölaitteita käytettäessä pitää aina noudattaa seuraavia turvallisuusohjeita: Lue kaikki ohjeet ennen koneen käyttämistä. VAARA - varoitus sähköiskun varalta: 1. Laitetta ei saa koskaan jättää valvomatta, kun se on kytketty sähköverkkoon. 2. Irrota laite sähköverkosta heti käytön jälkeen ja ennen puhdistamista. 3. Ompelukone on varustettu LED-valolla. Jos LED-valo on rikki, valmistajan tai valmistajan palveluasiamiehen on vaihdettava se uuteen vaaratilanteiden välttämiseksi. VAROITUS - merkin tarkoituksena on pienentää palovahinkojen, sähköiskun tai muiden vahinkojen riskiä. 1. Älä anna konetta leluksi. Huolellinen valvonta on tarpeen, kun ommellaan lasten läheisyydessä tai lapset itse ompelevat. 2. Käytä tätä konetta ainoastaan sen alkuperäiseen käyttötarkoitukseen kirjan ohjeiden mukaan. Käytä ainoastaan valmistajan ohjekirjassa suosittelemia lisälaitteita. 3. Älä koskaan käynnistä konetta, jos siinä on vioittunut sähköjohto tai pistoke, jos se ei toimi moitteettomasti, jos se on pudonnut tai rikkinäinen tai jos vesi on vaurioittanut sitä. Vie kone lähimpään valtuutettuun huoltoliikkeeseen tarkastettavaksi ja korjattavaksi. 4. Älä koskaan työskentele koneella, jonka ilmanottoaukot on tukittu. Pidä koneen ja jalkasäätimen tuuletusaukot vapaina pölystä, tomusta ja kankaanpaloista. 5. Varo sormiesi joutumista liikkuvien osien alle, kun ompelet. Varo erityisesti koneen neulaa. 6. Käytä aina oikeata pistolevyä. Väärä pistolevy saattaa rikkoa neulan. 7. Älä käytä vääntyneitä neuloja. 8. Älä vedä tai työnnä kangasta ommellessasi. Neula saattaa rikkoutua. 9. Käännä koneesta virta pois päältä ("O"), kun lisäät tai poistat osia neula-alueella, esim. langoittaessasi neulaa, vaihtaessasi sen, vaihtaessasi pistolevyn tai paininjalan jne. 10. Ota sähköjohto aina irti pistorasiasta, kun poistat suojakoteloita, voitelet konetta tai teet muita ohjekirjan mukaisia huoltoja. 11. Älä pudota mitään esineitä aukkojen sisälle. 12. Älä käytä konetta ulkona. 13. Älä käytä konetta paikoissa missä käytetään aerosoli-(spray) tuotteita tai mihin johdetaan happea. 14. Kun lopetat koneen käytön, käännä kaikki säätimet ensin pois päältä ("O"-asentoon) ja irrota sitten sähköjohto pistorasiasta. 15. Älä nykäise johtoa irti seinästä. Ota kiinni pistokkeesta, älä johdosta. 16. Normaaleissa toimintaolosuhteissa äänen painetaso on 75dB(A). 17. Sammuta kone tai ota pistoke pois pistorasiasta, mikäli kone ei toimi oikein. 18. Älä koskaan laita mitään polkimen alle. 19. Jos polkimeen liitetty virtajohto on vioittunut, se on vaaran välttämiseksi annettava valmistajan tai sen huoltoedustajan tai muun ammattitaitoisen henkilön vaihdettavaksi. 20. Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (lapset mukaan lukien) käytettäväksi, joiden fyysiset, sensoriset tai psyykkiset kyvyt ovat alentuneet tai joilla ei ole riittävästi kokemusta tai taitoa laitteen käyttämiseen, ilman heidän turvallisuudestaan vastaavan henkilön ohjausta tai opastusta. 21. Lasten kohdalla tulee valvoa, että he eivät leiki laitteella. SÄILYTÄ NÄMÄ OHJEET Tämä ompelukone on tarkoitettu vain kotikäyttöön. 8 FI

9 Virran kytkeminen koneeseen Valmistelut Huomioi: Irrota virtajohto, kun konetta ei käytetä. A Huomioi: Ota yhteys pätevään sähkömieheen, jos epäilet kytkeä konetta sähköverkkoon. Irrota virtajohto, kun kone ei ole käytössä. Jalkasäädintä pitää käyttää laitteen FC- 2902B ( V). Kytke kone verkkovirtaan kuvan mukaan. Tämä laite on varustettu polarisoidulla pistokkeella, jota on käytettävä sopivassa polarisoidussa pistorasiassa. Ompeluvalo Ompleuvalo syttyy heti, kun ompleukone on kytketty päälle. (A) I = päällä O = pois päältä Jalkasäädin Jalkasäätimen pedaali (poljin) säätelee ompelunopeutta. Napsautettavan ompelutason kiinnittäminen Pidä paikalle napsautettavaa ompelutasoa vaakasuorassa ja työnnä sitä nuolen suuntaan. Paikalle napsautettavan aputason sisäosan voi hyödyntää tarvikelokerona. FI 9

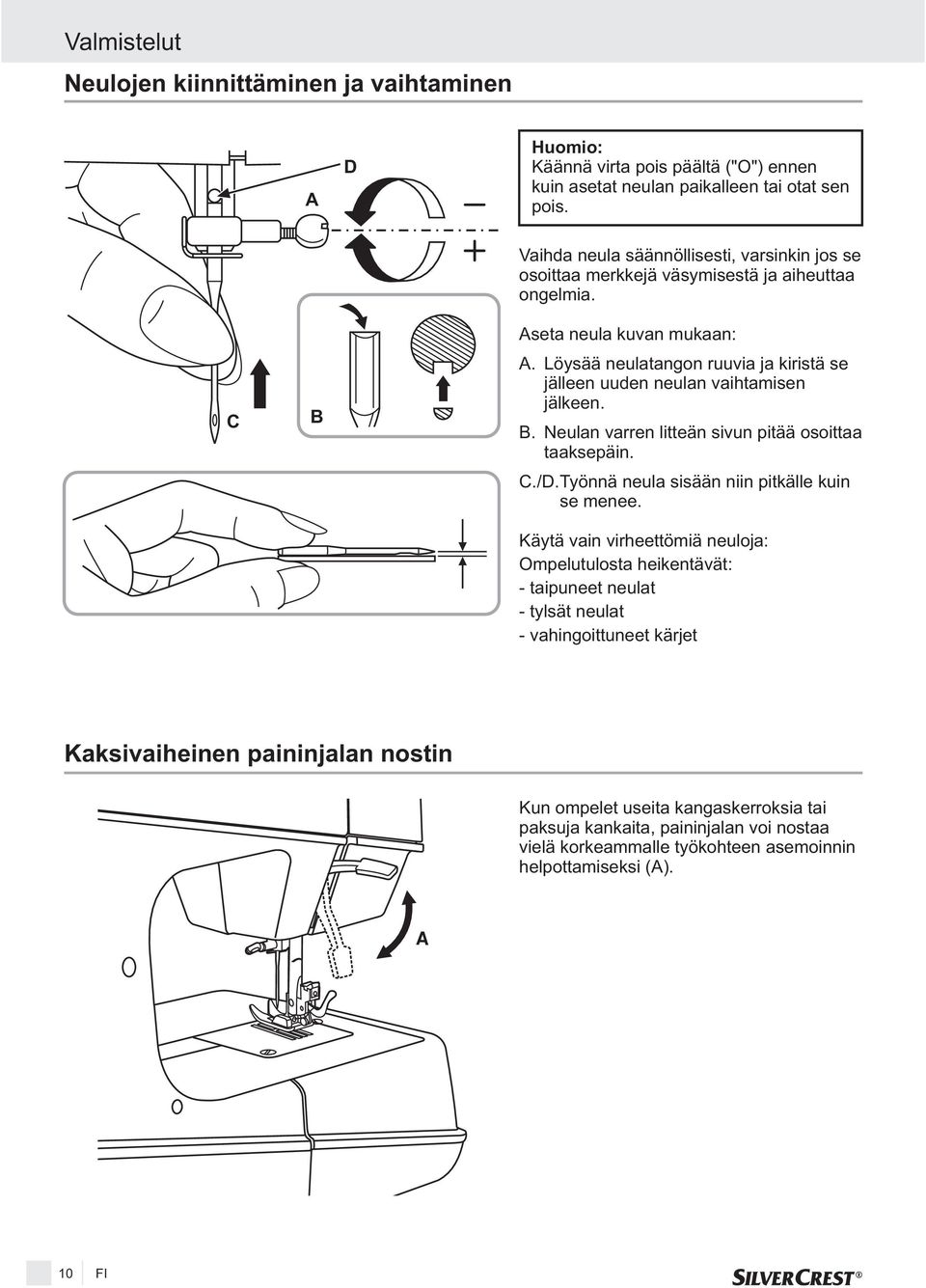

10 Valmistelut Neulojen kiinnittäminen ja vaihtaminen A D Huomio: Käännä virta pois päältä ("O") ennen kuin asetat neulan paikalleen tai otat sen pois. Vaihda neula säännöllisesti, varsinkin jos se osoittaa merkkejä väsymisestä ja aiheuttaa ongelmia. C B Aseta neula kuvan mukaan: A. Löysää neulatangon ruuvia ja kiristä se jälleen uuden neulan vaihtamisen jälkeen. B. Neulan varren litteän sivun pitää osoittaa taaksepäin. C./D.Työnnä neula sisään niin pitkälle kuin se menee. Käytä vain virheettömiä neuloja: Ompelutulosta heikentävät: - taipuneet neulat - tylsät neulat - vahingoittuneet kärjet Kaksivaiheinen paininjalan nostin Kun ompelet useita kangaskerroksia tai paksuja kankaita, paininjalan voi nostaa vielä korkeammalle työkohteen asemoinnin helpottamiseksi (A). 10 FI

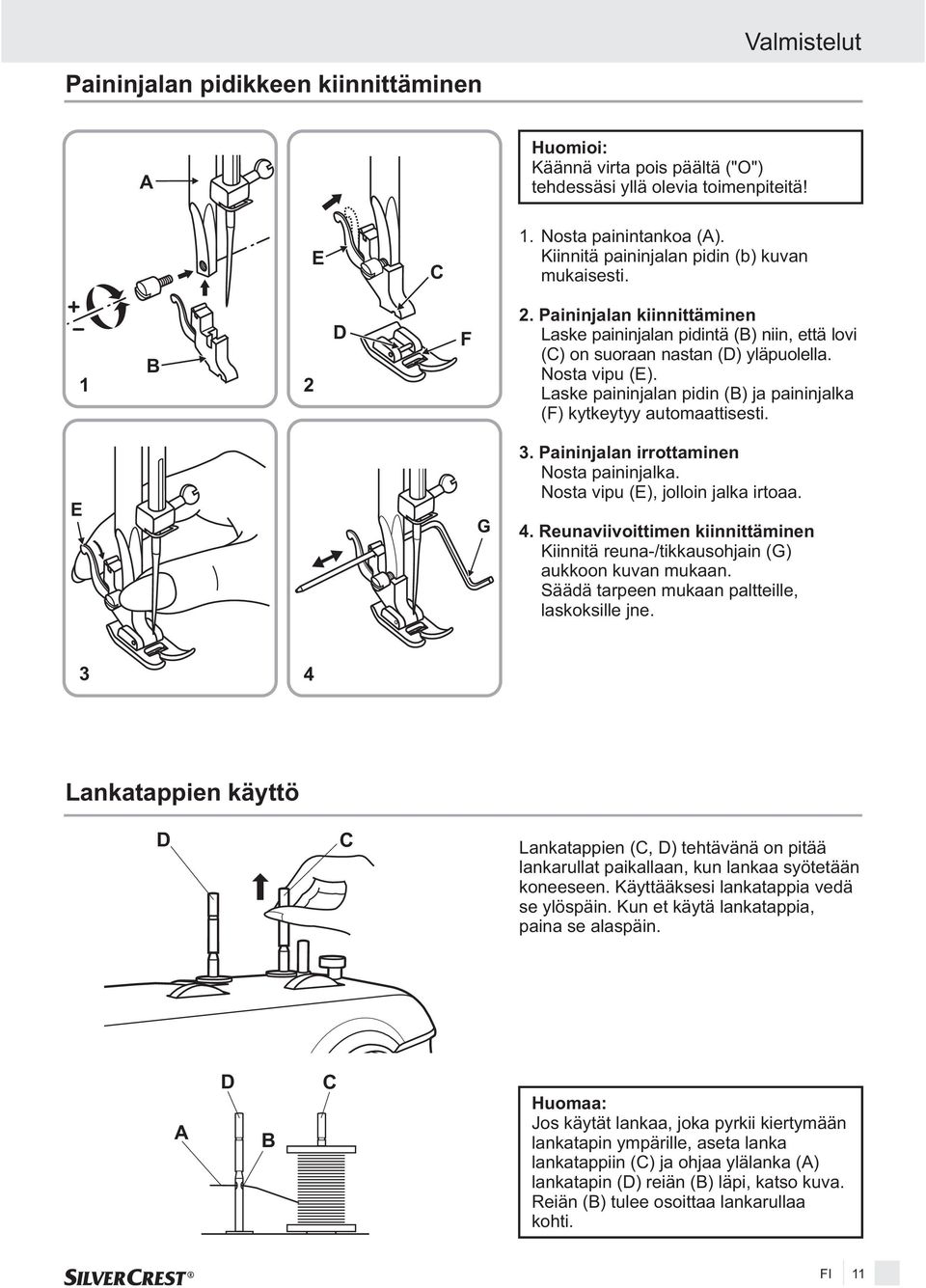

11 Paininjalan pidikkeen kiinnittäminen Valmistelut A Huomioi: Käännä virta pois päältä ("O") tehdessäsi yllä olevia toimenpiteitä! E C 1. Nosta painintankoa (A). Kiinnitä paininjalan pidin (b) kuvan mukaisesti. B 1 2 D F 2. Paininjalan kiinnittäminen Laske paininjalan pidintä (B) niin, että lovi (C) on suoraan nastan (D) yläpuolella. Nosta vipu (E). Laske paininjalan pidin (B) ja paininjalka (F) kytkeytyy automaattisesti. E G 3. Paininjalan irrottaminen Nosta paininjalka. Nosta vipu (E), jolloin jalka irtoaa. 4. Reunaviivoittimen kiinnittäminen Kiinnitä reuna-/tikkausohjain (G) aukkoon kuvan mukaan. Säädä tarpeen mukaan paltteille, laskoksille jne. 3 4 Lankatappien käyttö D C Lankatappien (C, D) tehtävänä on pitää lankarullat paikallaan, kun lankaa syötetään koneeseen. Käyttääksesi lankatappia vedä se ylöspäin. Kun et käytä lankatappia, paina se alaspäin. A D B C Huomaa: Jos käytät lankaa, joka pyrkii kiertymään lankatapin ympärille, aseta lanka lankatappiin (C) ja ohjaa ylälanka (A) lankatapin (D) reiän (B) läpi, katso kuva. Reiän (B) tulee osoittaa lankarullaa kohti. FI 11

12 Valmistelut Puolaus h Aseta h uopatyyny (h) vasempaan lankatappiin. Aseta lankarulla (m) samaan lankatappiin. Vie lanka rullasta langanohjaimeen ja ylös puolaan. Vedä lanka tyhjän puolan (g) reiän läpi ulospäin. Kiinnitä puola puolausakseliin ja paina oikealle puolausasentoon. Pidä kiinni langanpäästä. Paina jalkasäädintä. Vapauta jalkasäädin muutaman kierroksen jälkeen. Vapauta lanka ja katkaise mahdollisimman läheltä puolaa. Paina jalkasäädintä uudelleen. Kun puola on täynnä, se pyörii hitaammin. Vapauta jalkasäädin. Työnnä puola takaisin ompeluasentoon ja poista. Huomaa: Jos puolausakseli on puolausasennossa, ompelu keskeytyy automaattisesti. Ommellaksesi työnnä puolausakselia vasemmalle (ompeluasento). Puolan asettaminen paikalleen Huomio: Käännä virtakytkin pois päältä ("O"- asentoon) ennen kuin panet puolan paikalleen tai poistat sen Kun puola asetetaan paikalleen tai se otetaan pois, neulan pitää olla kokonaan ylhäällä. 1. Avaa saranoitu suojus. 2. Avaa puolakotelon läppä (A) ja poista puolakotelo. 3/4. Pidä puolakotelosta kiinni yhdellä kädellä. Pane puola (3) paikalleen niin, että lanka juoksee myötäpäivään (nuoli). (4) 5. Vedä lanka loven läpi kielekkeen alta. 6. Pidä puolakotelon saranoidusta salvasta kiinni. 7. Aseta kotelo sukkulaan. Huomaa: Alalangan pujottaminen on selostettu sivulla FI

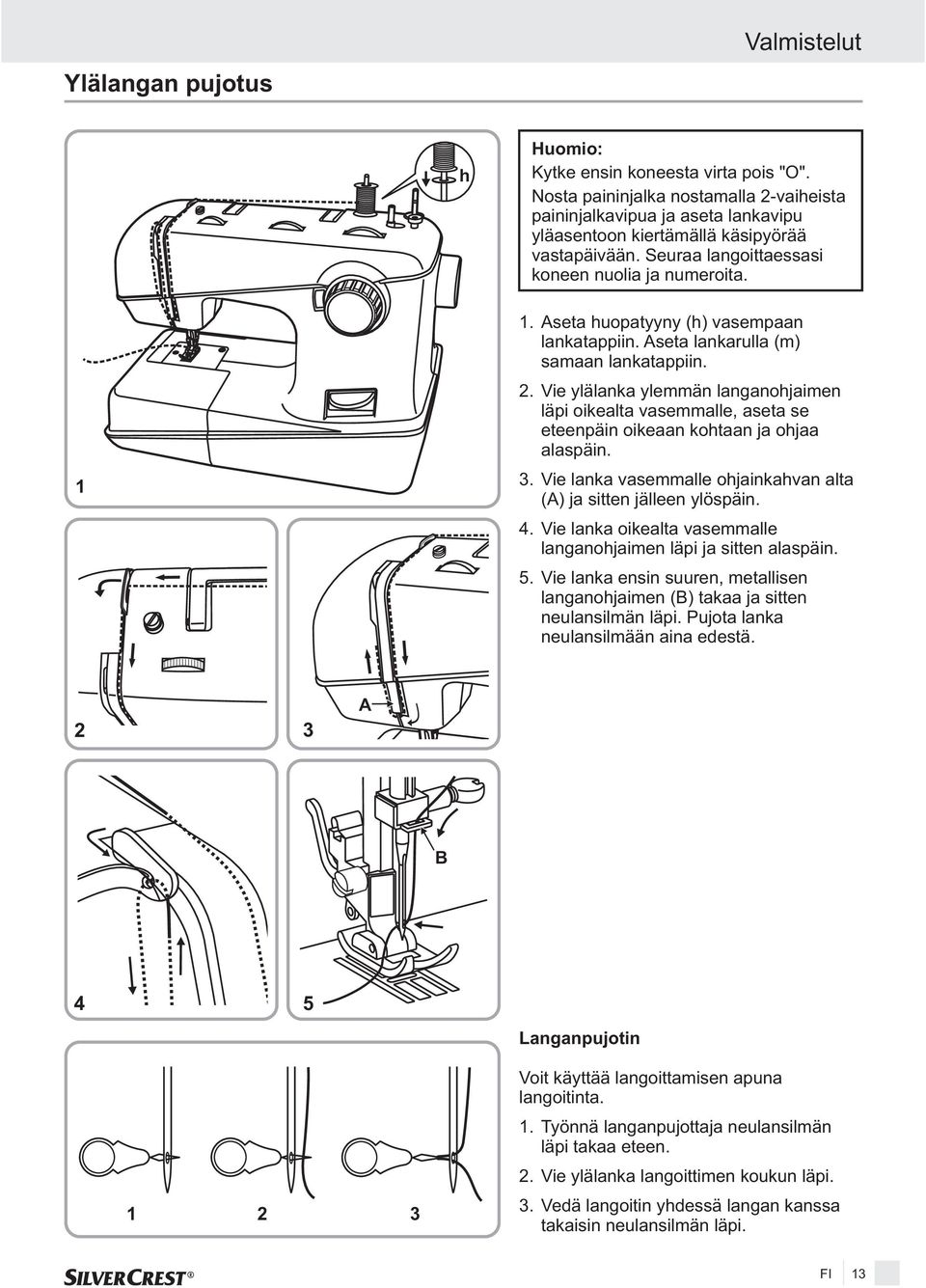

13 Ylälangan pujotus Valmistelut h Huomio: Kytke ensin koneesta virta pois "O". Nosta paininjalka nostamalla 2-vaiheista paininjalkavipua ja aseta lankavipu yläasentoon kiertämällä käsipyörää vastapäivään. Seuraa langoittaessasi koneen nuolia ja numeroita Aseta h uopatyyny (h) vasempaan lankatappiin. Aseta lankarulla (m) samaan lankatappiin. 2. Vie ylälanka ylemmän langanohjaimen läpi oikealta vasemmalle, aseta se eteenpäin oikeaan kohtaan ja ohjaa alaspäin. 3. Vie lanka vasemmalle ohjainkahvan alta (A) ja sitten jälleen ylöspäin. 4. Vie lanka oikealta vasemmalle langanohjaimen läpi ja sitten alaspäin. 5. Vie lanka ensin suuren, metallisen langanohjaimen (B) takaa ja sitten neulansilmän läpi. Pujota lanka neulansilmään aina edestä. 2 3 A B 4 5 Langanpujotin Voit käyttää langoittamisen apuna langoitinta. 1. Työnnä langanpujottaja neulansilmän läpi takaa eteen. 2. Vie ylälanka langoittimen koukun läpi. 3. Vedä langoitin yhdessä langan kanssa takaisin neulansilmän läpi. FI 13

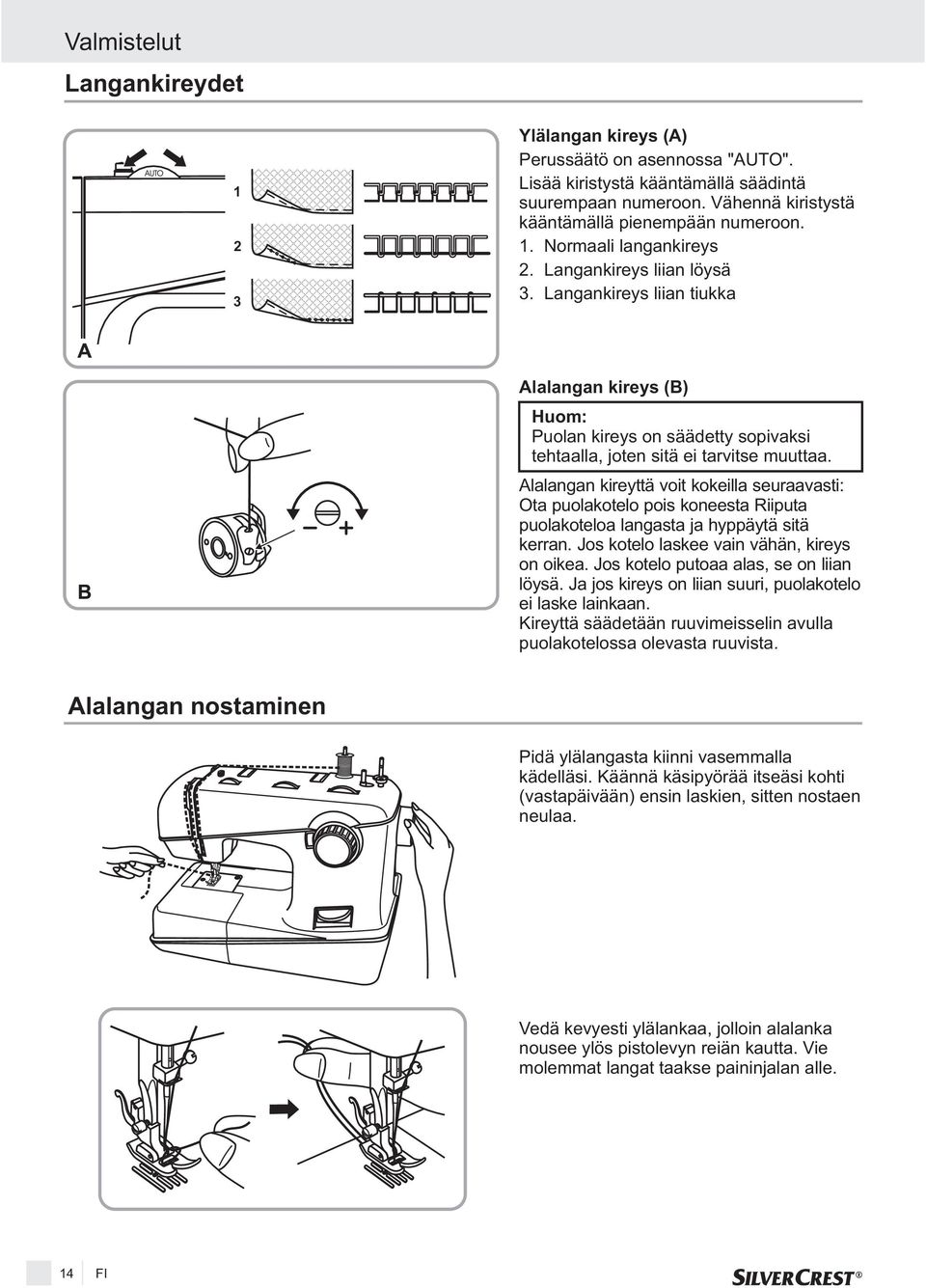

14 Valmistelut Langankireydet Ylälangan kireys (A) Perussäätö on asennossa "AUTO". Lisää kiristystä kääntämällä säädintä suurempaan numeroon. Vähennä kiristystä kääntämällä pienempään numeroon. 1. Normaali langankireys 2. Langankireys liian löysä 3. Langankireys liian tiukka Alalangan kireys (B) Huom: Puolan kireys on säädetty sopivaksi tehtaalla, joten sitä ei tarvitse muuttaa. Alalangan kireyttä voit kokeilla seuraavasti: Ota puolakotelo pois koneesta Riiputa puolakoteloa langasta ja hyppäytä sitä kerran. Jos kotelo laskee vain vähän, kireys on oikea. Jos kotelo putoaa alas, se on liian löysä. Ja jos kireys on liian suuri, puolakotelo ei laske lainkaan. Kireyttä säädetään ruuvimeisselin avulla puolakotelossa olevasta ruuvista. Alalangan nostaminen Pidä ylälangasta kiinni vasemmalla kädelläsi. Käännä käsipyörää itseäsi kohti (vastapäivään) ensin laskien, sitten nostaen neulaa. Vedä kevyesti ylälankaa, jolloin alalanka nousee ylös pistolevyn reiän kautta. Vie molemmat langat taakse paininjalan alle. 14 FI

15 Alkaa ommella Perusompeluohjeet A Ompelu (1) Kun ompelukone on säädetty ja asennettu oikein, laske paininjalka alas paininjalan nostimella. Aloita ompelu painamalla jalkasäädintä. 1 2 Taaksepäin ompeleminen (2) Varmistaaksesi sauman alun ja lopun pitävyyden laske taaksepäin ompelun vipu alas (A). Ompele muutama pisto taaksepäin. Vapauta vipu, jolloin kone ompelee taas eteenpäin. 3 B C Materiaalin vapauttaminen (3) Käännä käsipyörää vastapäivään ja aseta lankavipu (C) yläasentoon. Aloita ompelu ja vedä materiaalia taaksepäin, jotta se vapautuu. Langan katkaiseminen (3) Vie langat paininjalan taakse. Ohjaa langat otsalevyn sivuitse langankatkaisimeen (B). Nykäise langat poikki. Neulan/ Kankaan/ Langan yhteensopivuus NEULAN KOKO KANGAS LANKA 9-11(65-75) 12(80) 14(90) 16(100) 18(110) K evyet kankaat, ohuet puuvillat, voile, sarssi, silkki, musliini, Qiana, kaksipuolinen kudeneulos, puuvillaneuleet, trikoot, jerseyt, krepit, kudottu polyester, paita-ja puserokankaat. Keskipaksut kankaat-puuvilla, satiini, keittiökankaat, purjekangas, kaksoisneuleet, kevyet villakankaat. Keskipaksut kankaat puuvilla, luja pellava kangas, paksuhkot neuleet, froteekangas, denimit. Paksut kankaat-canvas, villakankaat, teltta-ja tikkikankaat, denimit, sisustuskankaat (ohuista paksuihin). Paksut villakankaat, takki-ja verhoilukankaat, jotkut nahat ja vinyylit. Ohuet puuvilla, nailon, polyester tai puuvillapäällysteiset langat. Useimmat myytävät langat ovat keskikokoisia ja sopivat näihin kankaisiin ja neulakokoihin. Käytä polyesterilankoja synteettisiin materiaaleihin ja puuvillaa luonnon materiaaleihin saadaksesi parhaan tuloksen. Käytä aina samaa lankaa sekä ylä- että alalankana. Paksu lanka, mattolanka. (Lisää painin-jalan kiristystä. ) Kaksoisneulaa koskevia ohjeita: 1. Hyöty- ja koristetyöhön voi ostaa kaksoisneuloja. 2. Kun ommellaan kaksoisneuloilla, piston leveyden säädön pitää olla vähemmän kuin "3". 3. Eurooppalaiset neulojen koot 65, 70, 80 jne. vastaavat Amerikassa ja Japanissa 9, 11, 12 jne. 4. Vaihda neula usein (suunnilleen joka toiselle vaatteelle) ja/tai kun lanka katkeaa ensimmäisen kerran tai ilmestyy hyppytikkejä. FI 15

16 S2 S1 Perusompeluohjeet Ompeleen valitseminen Pistonleveyden säädin Pistonpituuden säädin Ompeleen valintasäädin Valitse suora ommel "A" ompeleen valintasäätimellä. Säädä pistonpituus pistonpituuden säätimestä. Voit valita minkä tahansa neulan asennon kääntämällä pistonleveyden säädintä. A Ommelnäyttö Valitse siksakommel "B" ompeleen valintasäätimellä. Säädä pistonpituus ja pistonleveys ommeltavan kankaan mukaan. Taaksepäin ompelun vipu Saada muita malleja näkyy ylemmäu rivin annetun ommel valintasäädin, valitse kirjain yläpuolella ommel kanssa ommel Valitsimen soittaa. Säätää Pistonpituuden säädin ja Pistonleveyden säädin mukaan tulos toivomisen varaa. Saadaksesi valittua muita ommelmalleja ensimmäisestä rivistä, käännä ommelvalinnan säädintä kunnes haluamasi symboli tai ompeleen osoittama kirjain näkyy ompeleen näyttö -ikkunassa. Pistonpituus sekä leveys tulee säätää asetusten mukaisesti. Saadaksesi valittua ommelmalleja toisesta rivistä, käännä ommelvalinnan säädintä kohtaan "S1". Saadaksesi valittua ommelmalleja kolmannesta rivistä, käännä ommelvalinnan säädintä kohtaan "S2". Käännä ommelvalinnan säädintä kunnes haluamasi symboli tai ompeleen osoittama kirjain näkyy ompeleen näyttö -ikkunassa. Pistonpituus sekä leveys tulee säätää asetusten mukaisesti. Suora ommel ja neulan asento Pistonleveyden säädin Pistonpituuden säädin Käännä ompeleen valintasäädintä niin, että osoitin näyttää suoran ompeleen kuviota ("A"). Yleissääntö: mitä paksumpi kangas, lanka ja neula, sitä pidempi piston tulee olla Valitse neulan paikka oikealta vasemmalle, pistonleveyden säätimellä asteikolla S1 16 FI

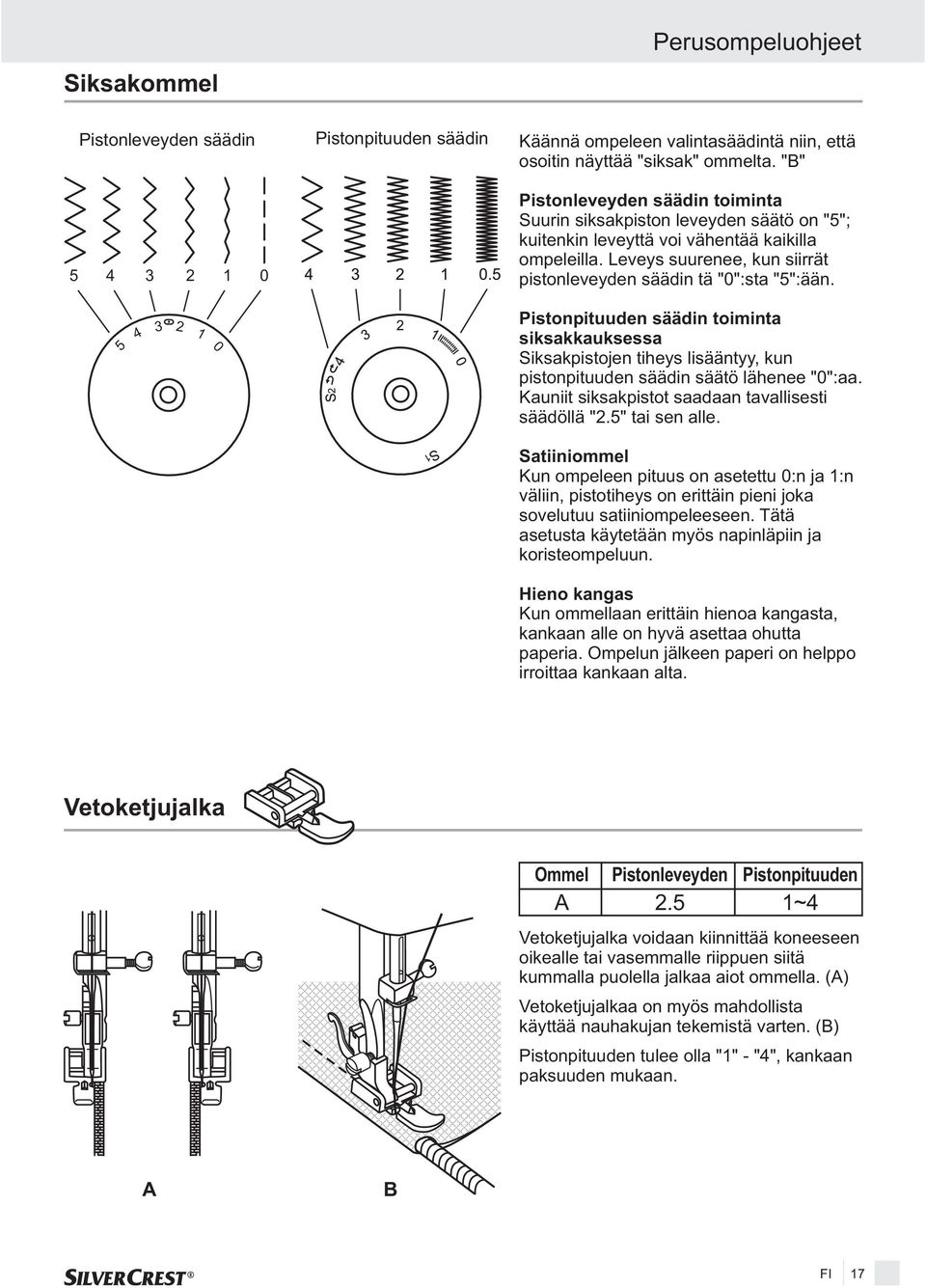

17 Siksakommel Perusompeluohjeet Pistonleveyden säädin Pistonpituuden säädin Käännä ompeleen valintasäädintä niin, että osoitin näyttää "siksak" ommelta. "B" Pistonleveyden säädin toiminta Suurin siksakpiston leveyden säätö on "5"; kuitenkin leveyttä voi vähentää kaikilla ompeleilla. Leveys suurenee, kun siirrät pistonleveyden säädin tä "0":sta "5":ään Pistonpituuden säädin toiminta siksakkauksessa Siksakpistojen tiheys lisääntyy, kun pistonpituuden säädin säätö lähenee "0":aa. Kauniit siksakpistot saadaan tavallisesti säädöllä "2.5" tai sen alle. Satiiniommel Kun ompeleen pituus on asetettu 0:n ja 1:n väliin, pistotiheys on erittäin pieni joka sovelutuu satiiniompeleeseen. Tätä asetusta käytetään myös napinläpiin ja koristeompeluun. Hieno kangas Kun ommellaan erittäin hienoa kangasta, kankaan alle on hyvä asettaa ohutta paperia. Ompelun jälkeen paperi on helppo irroittaa kankaan alta. Vetoketjujalka Ommel Pistonleveyden Pistonpituuden A 2.5 1~4 Vetoketjujalka voidaan kiinnittää koneeseen oikealle tai vasemmalle riippuen siitä kummalla puolella jalkaa aiot ommella. (A) Vetoketjujalkaa on myös mahdollista käyttää nauhakujan tekemistä varten. (B) Pistonpituuden tulee olla "1" - "4", kankaan paksuuden mukaan. A B FI 17

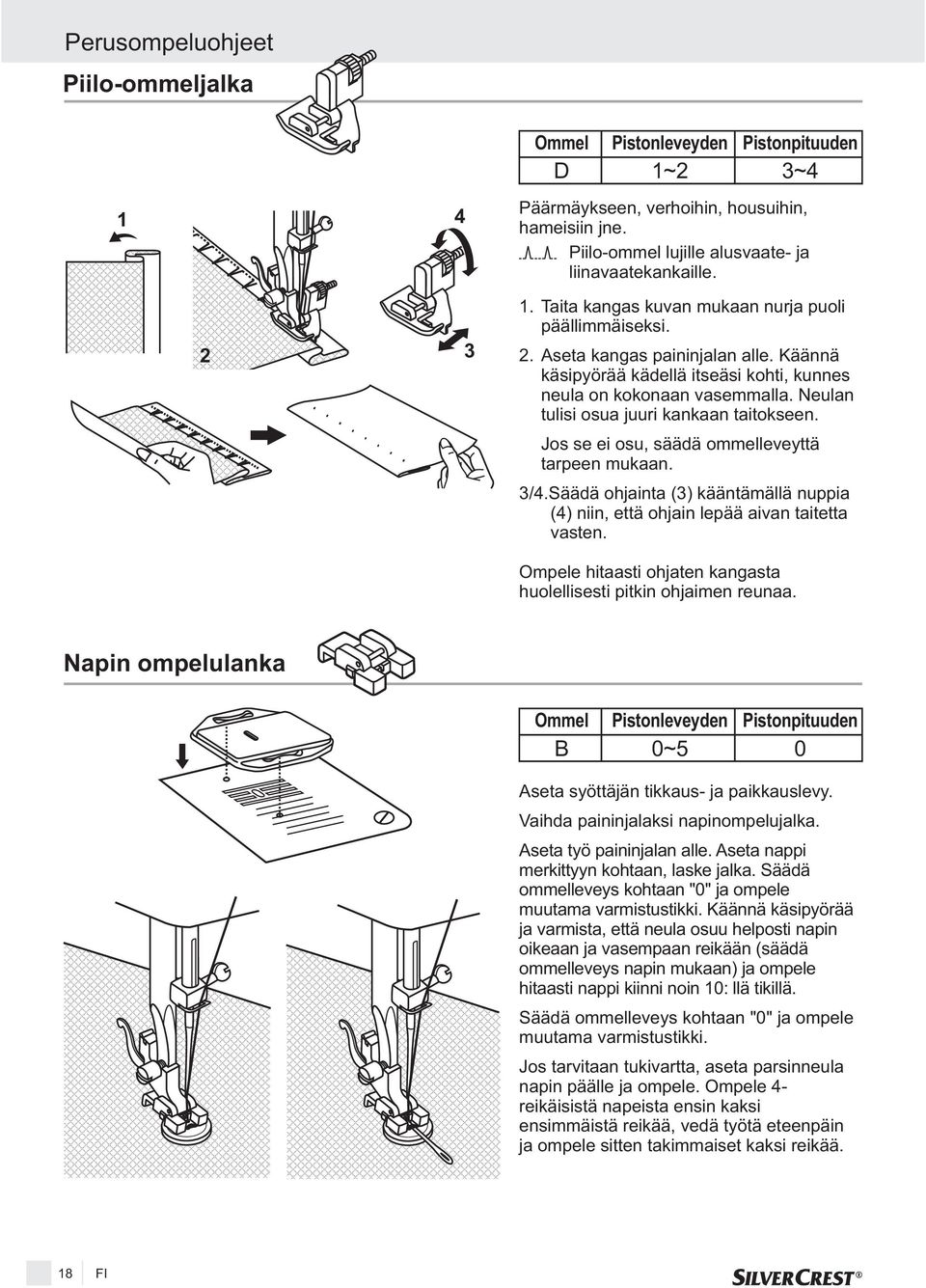

18 Perusompeluohjeet Piilo-ommeljalka 1 4 Ommel Pistonleveyden Pistonpituuden D 1~2 3~4 Päärmäykseen, verhoihin, housuihin, hameisiin jne. Piilo-ommel lujille alusvaate- ja liinavaatekankaille Taita kangas kuvan mukaan nurja puoli päällimmäiseksi. 2. Aseta kangas paininjalan alle. Käännä käsipyörää kädellä itseäsi kohti, kunnes neula on kokonaan vasemmalla. Neulan tulisi osua juuri kankaan taitokseen. Jos se ei osu, säädä ommelleveyttä tarpeen mukaan. 3/4.Säädä ohjainta (3) kääntämällä nuppia (4) niin, että ohjain lepää aivan taitetta vasten. Ompele hitaasti ohjaten kangasta huolellisesti pitkin ohjaimen reunaa. Napin ompelulanka Ommel Pistonleveyden Pistonpituuden B 0~5 0 Aseta syöttäjän tikkaus- ja paikkauslevy. Vaihda paininjalaksi napinompelujalka. Aseta työ paininjalan alle. Aseta nappi merkittyyn kohtaan, laske jalka. Säädä ommelleveys kohtaan "0" ja ompele muutama varmistustikki. Käännä käsipyörää ja varmista, että neula osuu helposti napin oikeaan ja vasempaan reikään (säädä ommelleveys napin mukaan) ja ompele hitaasti nappi kiinni noin 10: llä tikillä. Säädä ommelleveys kohtaan "0" ja ompele muutama varmistustikki. Jos tarvitaan tukivartta, aseta parsinneula napin päälle ja ompele. Ompele 4- reikäisistä napeista ensin kaksi ensimmäistä reikää, vedä työtä eteenpäin ja ompele sitten takimmaiset kaksi reikää. 18 FI

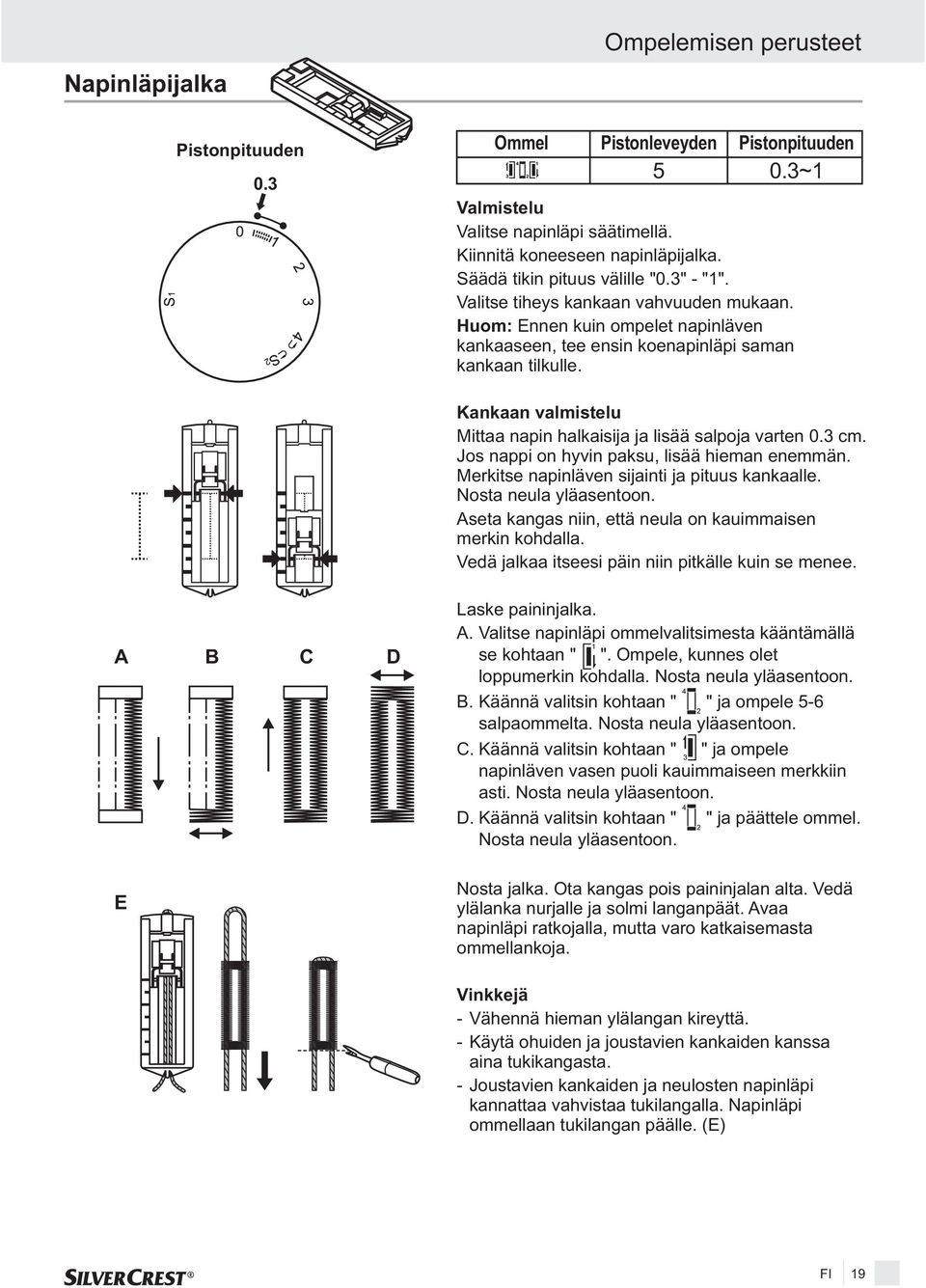

19 Napinläpijalka Pistonpituuden 0.3 Ompelemisen perusteet Ommel Pistonleveyden Pistonpituuden 5 0.3~1 Valmistelu Valitse napinläpi säätimellä. Kiinnitä koneeseen napinläpijalka. Säädä tikin pituus välille "0.3" - "1". Valitse tiheys kankaan vahvuuden mukaan. Huom: Ennen kuin ompelet napinläven kankaaseen, tee ensin koenapinläpi saman kankaan tilkulle. Kankaan valmistelu Mittaa napin halkaisija ja lisää salpoja varten 0.3 cm. Jos nappi on hyvin paksu, lisää hieman enemmän. Merkitse napinläven sijainti ja pituus kankaalle. Nosta neula yläasentoon. Aseta kangas niin, että neula on kauimmaisen merkin kohdalla. Vedä jalkaa itseesi päin niin pitkälle kuin se menee. A B C D E Laske paininjalka. A. Valitse napinläpi ommelvalitsimesta kääntämällä se kohtaan " ". Ompele, kunnes olet loppumerkin kohdalla. Nosta neula yläasentoon. B. Käännä valitsin kohtaan " " ja ompele 5-6 salpaommelta. Nosta neula yläasentoon. C. Käännä valitsin kohtaan " " ja ompele napinläven vasen puoli kauimmaiseen merkkiin asti. Nosta neula yläasentoon. D. Käännä valitsin kohtaan " " ja päättele ommel. Nosta neula yläasentoon. Nosta jalka. Ota kangas pois paininjalan alta. Vedä ylälanka nurjalle ja solmi langanpäät. Avaa napinläpi ratkojalla, mutta varo katkaisemasta ommellankoja. Vinkkejä - Vähennä hieman ylälangan kireyttä. - Käytä ohuiden ja joustavien kankaiden kanssa aina tukikangasta. - Joustavien kankaiden ja neulosten napinläpi kannattaa vahvistaa tukilangalla. Napinläpi ommellaan tukilangan päälle. (E) FI 19

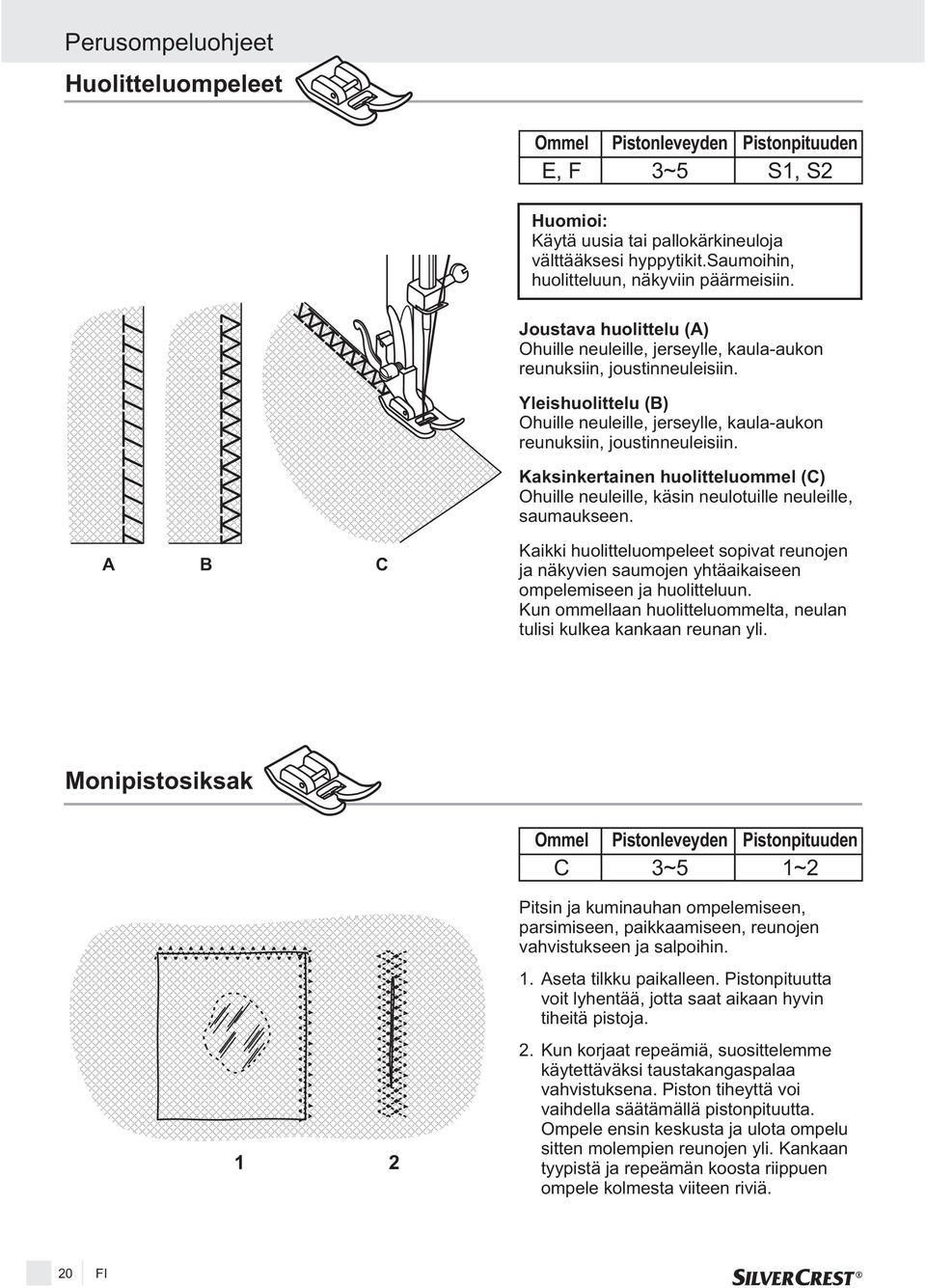

20 Perusompeluohjeet Huolitteluompeleet Ommel Pistonleveyden Pistonpituuden E, F 3~5 S1, S2 Huomioi: Käytä uusia tai pallokärkineuloja välttääksesi hyppytikit.saumoihin, huolitteluun, näkyviin päärmeisiin. Joustava huolittelu (A) Ohuille neuleille, jerseylle, kaula-aukon reunuksiin, joustinneuleisiin. Yleishuolittelu (B) Ohuille neuleille, jerseylle, kaula-aukon reunuksiin, joustinneuleisiin. Kaksinkertainen huolitteluommel (C) Ohuille neuleille, käsin neulotuille neuleille, saumaukseen. A B C Kaikki huolitteluompeleet sopivat reunojen ja näkyvien saumojen yhtäaikaiseen ompelemiseen ja huolitteluun. Kun ommellaan huolitteluommelta, neulan tulisi kulkea kankaan reunan yli. Monipistosiksak Ommel Pistonleveyden Pistonpituuden C 3~5 1~2 1 2 Pitsin ja kuminauhan ompelemiseen, parsimiseen, paikkaamiseen, reunojen vahvistukseen ja salpoihin. 1. Aseta tilkku paikalleen. Pistonpituutta voit lyhentää, jotta saat aikaan hyvin tiheitä pistoja. 2. Kun korjaat repeämiä, suosittelemme käytettäväksi taustakangaspalaa vahvistuksena. Piston tiheyttä voi vaihdella säätämällä pistonpituutta. Ompele ensin keskusta ja ulota ompelu sitten molempien reunojen yli. Kankaan tyypistä ja repeämän koosta riippuen ompele kolmesta viiteen riviä. 20 FI

21 Perusompeluohjeet Jousto-ommel, kolminkertainen suora- sekä siksak ommel Ommel Pistonleveyden Pistonpituuden A 2.5 S1, S2 Suora jousto-ommel (A) Kolminkertainen vahvistus joustaviin ja kovaa kulutusta kestäviin saumoihin. Ommel Pistonleveyden Pistonpituuden B 3~5 S1, S2 A B Kolminkertainen siksak ommel (B) Käytetään ensisijaisesti koristeompeleena. Ricrac-ommel sopii lujien kankaiden kuten denimin, popliinin, purjekankaan jne. Ompeluun. Tilkkutyö Ommel Pistonleveyden Pistonpituuden F 3~5 S1 Näitä ompeleita käytetään, kun yhdistetään kaksi kangaskappaletta niin, että reunojen väliin jää tilaa. 1. Taita päärmäystä varten kahden kangaskappaleen reunat ja harsi ne kiinni ohueen paperiin niin, että reunojen väliin jää kapea rako. 2. Ompele reunaa pitkin vetäen ompelun alussa molempia lankoja kevyesti. 3. Käytä ompeluun tavallista paksumpia lankoja. 4. Kun olet lopettanut ompelemisen, poista harsinta ja paperi. Viimeistele sitomalla solmut lankoihin nurjalle puolelle saumojen alussa ja lopussa. FI 21

22 Perusompeluohjeet Nimikoiminen ja kirjominen kirjontakehyksellä * * Kirjontakehystä ei toimiteta tehtaalta koneen mukana. Ommel Pistonleveyden Pistonpituuden B 1~5 0 Kiinnitä tikkaus- ja paikkauslevy 1. Irrota paininjalka ja paininjalan pidike. 2. Kiinnitä tikkaus- ja paikkauslevy. 3. Laske paininjalka ennen ompelun aloittamista. 4. Säätää Pistonleveyden säädin koon mukaan kirjasimilla tai suunnittelua. Nimikoinnin ja kirjonnan valmistelu * 1. Piirrä haluamasi kirjaimet tai kuvio kankaan oikealle puolelle. 2. Pingota kangas kirjontakehykseen niin lujasti kuin mahdollista. 3. Aseta kangas neulan alle. Varmista että paininjalan tanko on niin alhaalla kuin mahdollista. 4. Käännä käsipyörää itseäsi kohti tuodaksesi alalangan kankaan läpi. Ompele muutama varmistustikki aloituskohtaan. 5. Pidä kehyksestä kiinni molemmin käsin peukaloilla ja etusormilla. 6. Koordinoi ompelunopeus ja kehikon liike. Applikointi Ommel Pistonleveyden Pistonpituuden B 3~5 0.5~1 1. Leikkaa applikointikuvio ja harsi se kankaalle. 2. Ompele hitaasti kuvion reunojen ympäri. 3. Siisti liika materiaali tikkauksen ulkopuolelta. Varo leikkaamasta varsinaista tikkausta. 4. Poista harsintalanka. 5. Solmi ylä- ja alalanka applikoinnin alapuolelta purkautumisen estämiseksi. 22 FI

23 Perusompeluohjeet Ommel Pistonleveyden Pistonpituuden I 3~5 1~2 Tämä kone automaattisesti tuottaa Pykäreuna, joita voidaan käyttää koristeellinen reunus. 1. Ompele saumalinjaa pitkin. 2. Leikkaa kangas aivan tikkauksen vierestä. Katso, ettet leikkaa ompelulankaa. 1 2 Kaksoisneula 1 h Omme Pistonleveyden Pistonpituuden A 2.5 1~4 Huomaa: Kun ompelet kaksoisneulalla, etene aina hitaasti ja säilytä alhainen ompelunopeus koko tapahtuman ajan, jotta ompelun laatu ei kärsi. Kun käytät kaksoisneulaa siksakissa, varmista että pistonleveys on asetettu välille "0" ja "3". Älä käytä kaksoisneulaa asetuksen "3" yläpuolella. Varmista, että kaksi lankaa, joilla kaksoisneula langoitetaan, ovat samanpainoisia. Voit käyttää yhtä tai kahta väriä. 1. Aseta ensimmäinen huopatyyny (h) ja lankarulla (m) tavalliseen tapaan vasempaan lankatappiin. 2. Aseta toinen huopatyyny (h) ja toinen lankarulla (m) oikeaan lankatappiin. 3. Aseta kaksoisneula paikalleen samoin kuin tavallinenkin neula. 4. Litteän puolen pitää osoittaa itsestäsi poispäin. 5. Seuraa tavallisen neulan langoitusohjeita. Langoita kumpikin neula erikseen. FI 23

24 Kunnossapito Kunnossapito Huomio: Irrota kone verkkovirrasta poistamalla pistoke koneen pistorasiasta. Kun puhdistat konetta, sen pitää aina olla irrotettuna verkkovirrasta. A Irrota pistolevy: (A) Käännä käsipyörää, kunnes neula on kokonaan ylhäällä. Avaa saranoitu etukansi ja avaa pistolevyn ruuvi ruuvimeisselillä. Syöttäjän puhdistaminen: (B) Irrota puolakotelo ja puhdista mukana toimitetulla harjalla koko alue. B Sieppaajan puhdistaminen ja voiteleminen: (C-G) Irrota puolakotelo. Käännä napsauttaen kaksi sieppaajaa pitelevää vartta (C) ulospäin. Irrota sieppaajan uran suojus (D) ja sieppaaja (E), puhdista pehmeällä liinalla. Voitele kohdat (F) (1-2 tippaa) ompelukoneöljyllä. Käännä käsipyörää, kunnes sieppaajan ura (G) on vasemman-puoleisessa asennossa. Pane sieppaaja takaisin paikalleen (E). Pane sieppaajan uran suojus paikalleen ja napsauta kaksi sieppaajaa pitelevää vartta takaisin. Pane puolakotelo, puola ja pistolevy takaisin paikalleen. G F E D Tärkeää: Kangasnukka ja langanpätkät pitää poistaa säännöllisesti. Samoin kone pitää huollattaa säännöllisin väliajoin. C Säilytys Kun ompelukonetta ei käytetä, irrota verkkopistoke. Käytämukana olevaa p ölysuojahuppu (q). Säilytä ompelukonekuivassa paikassajapoissa lasten ulottuvilta. Josompelukonettaei käytetäpitkään aikaan, se tulee suojataliialliseltapölyltä, lialtaja kosteudelta. 24 FI

25 Ongelmataulukko Kunnossapito Ongelma Syy Korjaaminen Ylälanka katkeaa. Alalanka katkeaa Hyppytikkejä Neula katkeaa 1. Konetta ei ole langoitettu oikein. 2. Langankiristys on liian tiukka. 3. Lanka on neulalle liian paksu. 4. Neulaa ei ole asetettu oikein. 5. Lanka on kiertynyt lankarullan pidikkeeseen. 6. Neula on vioittunut. 1. Puolakotelo ei ole oikein paikallaan. 2. Puolakotelo on langoitettu väärin. 3. Alalangan kireys on liian tiukalla. 1. Neulaa ei ole asetettu oikein. 2. Neula on vioittunut. 3. On käytetty vääränkokoista neulaa. 4. Jalkaa ei ole kiinnitetty oikein. 1. Neula on vioittunut. 2. Neulaa ei ole asetettu oikein. 3. Kankaalle vääränkokoinen neula. 4. Väärä jalka on kiinnitetty koneeseen. 1. Langoita kone uudelleen. 2. Vähennä langankiristystä (pienempi numero). 3. Valitse suurempi neula. 4. Irrota neula ja aseta se uudelleen (litteä puoli taaksepäin). 5. Ota lankarulla irti ja kiedo lanka rullaan. 6. Vaihda neula. 1. Irrota puolakotelo ja pane taas paikalleen ja nykäise langasta, jonka pitää kulkea vaivattomasti. 2. Tarkista sekä puola että puolakotelo. 3. Löysää alalangan kiristystä ohjeen mukaan. 1. Irrota neula ja aseta se uudelleen (litteäsivu taaksepäin). 2. Vaihda koneeseen uusi neula. 3. Valitse langalle ja kankaalle sopiva neula. 4. Tarkista ja kiinnitä uudelleen. 1. Aseta uusi neula. 2. Aseta neula oikein (litteä sivu taaksepäin). 3. Valitse langalle ja kankaalle sopiva neula. 4. Valitse oikea jalka. Löysiä tikkejä 1. Konetta ei ole langoitettu oikein. 2. Puolakoteloa ei ole langoitettu oikein. 3. Neula/kangas/lankayhdistelmä on väärä. 4. Langankiristys on väärä. 1. Tarkista langoitus. 2. Tarkista puolakotelo ohjeen mukaan. 3. Neulan koon pitää sopia kankaalle ja langalle. 4. Korjaa langankiristys. Saumat poimuttuvat tai menevät kurttuun Epätasaisia tikkejä, epätasainen syöttö Kone on äänekäs Lanka kiertyy lankatapin ympärille Kone jumittuu 1. Neula on kankaalle liian paksu. 2. Pistonpituus on säädetty väärin. 3. Langankiristys on liian tiukka. 1. Huonolaatuinen lanka. 2. Puolakotelo on langoitettu väärin. 3. Kangasta on vedetty. 1. Kone pitää öljytä. 2. Nukkaa tai öljyä on kasaantunut sieppaajaan tai neulatankoon. 3. On käytetty huonolaatuista öljyä. 4. Neula on vioittunut. Toinen lankatappi ei ole käytössä. Lanka on sotkeutunut sieppaajaan. 1. Valitse ohuempi neula. 2. Säädä pistonpituus uudestaan. 3. Löysää langankiristystä. 1. Valitse laadukkaampi lanka. 2. Ota puolakotelo irti, langoita uudelleen ja aseta oikein takaisin paikalleen. 3. Älä vedä kangasta ompelun aikana, anna koneen syöttää sitä. 1. Öljyä ohjeen mukaan. 2. Puhdista sieppaaja ja syöttö seuraten käyttöohjeen opastusta. 3. Käytä vain hyvälaatuista ompelukoneöljyä. 4. Vaihda neula. Toimi sivun 11 ohjeiden mukaan, "Lankatappien käyttö". Poista ylälanka ja puolakotelo, käännä käsipyörää taakse-ja eteenpäin käsin ja poista langanpätkät. Öljyä ohjeiden mukaan. FI 25

26 Hävittäminen / Takuu / Palvelu / Valmistaja Hävittäminen Takuu - Hävitä välittömästi laitteet, joissa on vaarallinen vika, ja varmista, ettei laitteita enää voi käyttää. - Älä hävitä laitetta missään tapauksessa tavallisten kotitalousjätteiden seassa. - Tämä tuote noudattaa eurooppalaisia säädöksiä 2012/19/EU. - Hävitä laite valtuutetun jätehuoltoyrityksen tai kunnallisen jätehuollon kautta. - Ota huomioon voimassa olevat määräykset. Ota tarvittaessa yhteyttä oman kuntasi jätehuollosta vastaavaan tahoon. - Hävitä pakkausmateriaalit kierrätyssäännösten mukaisesti Säilytä ompelukoneen kuljetuspakkaus! Se voi olla avuksi ompelukoneen säilyttämisessä mutta ennen kaikkea, jos kone on tarpeen lähettää korjattavaksi. Useimmat vauriot syntyvät vasta kuljetettaessa. Tälle laitteelle on voimassa 3 vuoden takuu ostopäivästä alkaen. Laite on tarkastettu huolellisesti ennen toimitusta. Säilytä ostokuitti todisteena ostosta. Ota takuutapauksessa puhelimitse yhteyttä jälleenmyyjään. Vain siten tuotteesi maksuton lähettäminen on taattu. Takuu koskee vain materiaali- ja valmistusvirheitä, ei kuitenkaan kuluvia osia tai särkyviä osia, kuten esim. kytkimiä. Tuote on tarkoitettu ainoastaan yksityiseen käyttöön, ei ammattikäyttöön. Takuu raukeaa, jos laitetta käytetään väärin tai epäasianmukaisesti, voimakeinoja käyttäen, ja jos laitteella suoritetaan toimenpiteitä jonkun muun kuin valtuutetun huoltopalvelumme toimesta. Tämä takuu ei rajoita laillisia oikeuksiasi. Palvelu Tämä käyttöohje ei voi ottaa huomioon kaikkia mahdollisia käyttötapoja. Jos haluat lisätietoja, tai sinulla on kysyttävää ongelmista, joita näissä käyttöohjeissa ei käsitelty ollenkaan tai riittävästi, soita palvelunumeroon (ilmainen) Säilytä nämä käyttöohjeet huolella ja anna ne koneen mukana luovuttaessasi ompelukoneen toiselle käyttäjälle. Service-Address: CROWN Service Center teknihall Elektronik GmbH Breitefeld 15 DE Münster IAN sewingguide-service-fi@teknihall.com Valmistaja Huomaa, että seuraava osoite ei ole palveluosoite. Ota ensin yhteyttä yllä mainittuun palvelutoimistoon. Crown Technics GmbH Turmstraße 4 D Konstanz 26 FI
