Tämä kotiompelukone on standardien IEC/EN ja UL1594 mukainen.

Transkriptio

1 Käyttöohje

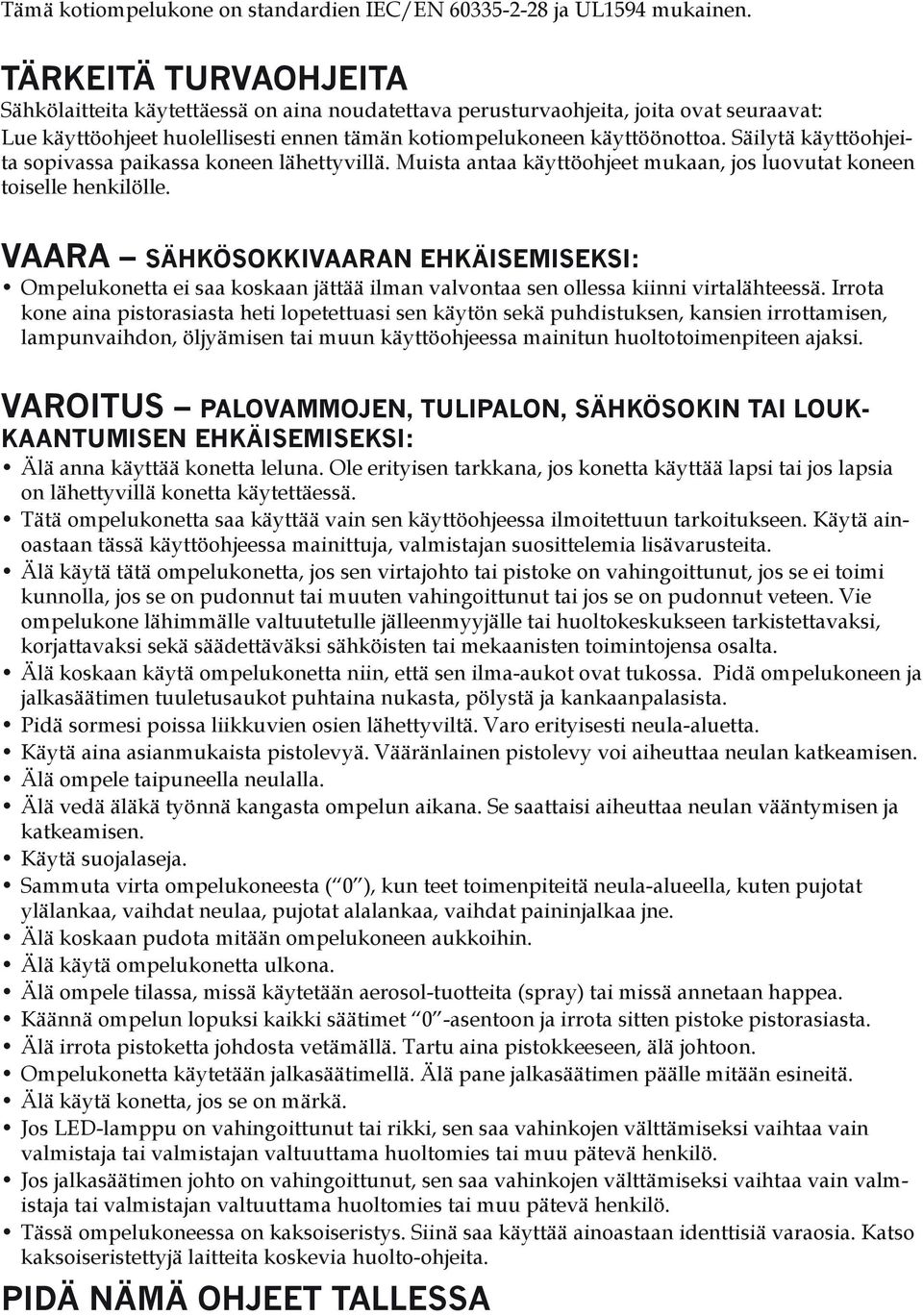

2 Tämä kotiompelukone on standardien IEC/EN ja UL1594 mukainen. TÄRKEITÄ TURVAOHJEITA Sähkölaitteita käytettäessä on aina noudatettava perusturvaohjeita, joita ovat seuraavat: Lue käyttöohjeet huolellisesti ennen tämän kotiompelukoneen käyttöönottoa. Säilytä käyttöohjeita sopivassa paikassa koneen lähettyvillä. Muista antaa käyttöohjeet mukaan, jos luovutat koneen toiselle henkilölle. VAARA SÄHKÖSOKKIVAARAN EHKÄISEMISEKSI: Ompelukonetta ei saa koskaan jättää ilman valvontaa sen ollessa kiinni virtalähteessä. Irrota kone aina pistorasiasta heti lopetettuasi sen käytön sekä puhdistuksen, kansien irrottamisen, lampunvaihdon, öljyämisen tai muun käyttöohjeessa mainitun huoltotoimenpiteen ajaksi. VAROITUS PALOVAMMOJEN, TULIPALON, SÄHKÖSOKIN TAI LOUK- KAANTUMISEN EHKÄISEMISEKSI: Älä anna käyttää konetta leluna. Ole erityisen tarkkana, jos konetta käyttää lapsi tai jos lapsia on lähettyvillä konetta käytettäessä. Tätä ompelukonetta saa käyttää vain sen käyttöohjeessa ilmoitettuun tarkoitukseen. Käytä ainoastaan tässä käyttöohjeessa mainittuja, valmistajan suosittelemia lisävarusteita. Älä käytä tätä ompelukonetta, jos sen virtajohto tai pistoke on vahingoittunut, jos se ei toimi kunnolla, jos se on pudonnut tai muuten vahingoittunut tai jos se on pudonnut veteen. Vie ompelukone lähimmälle valtuutetulle jälleenmyyjälle tai huoltokeskukseen tarkistettavaksi, korjattavaksi sekä säädettäväksi sähköisten tai mekaanisten toimintojensa osalta. Älä koskaan käytä ompelukonetta niin, että sen ilma-aukot ovat tukossa. Pidä ompelukoneen ja jalkasäätimen tuuletusaukot puhtaina nukasta, pölystä ja kankaanpalasista. Pidä sormesi poissa liikkuvien osien lähettyviltä. Varo erityisesti neula-aluetta. Käytä aina asianmukaista pistolevyä. Vääränlainen pistolevy voi aiheuttaa neulan katkeamisen. Älä ompele taipuneella neulalla. Älä vedä äläkä työnnä kangasta ompelun aikana. Se saattaisi aiheuttaa neulan vääntymisen ja katkeamisen. Käytä suojalaseja. Sammuta virta ompelukoneesta ( 0 ), kun teet toimenpiteitä neula-alueella, kuten pujotat ylälankaa, vaihdat neulaa, pujotat alalankaa, vaihdat paininjalkaa jne. Älä koskaan pudota mitään ompelukoneen aukkoihin. Älä käytä ompelukonetta ulkona. Älä ompele tilassa, missä käytetään aerosol-tuotteita (spray) tai missä annetaan happea. Käännä ompelun lopuksi kaikki säätimet 0 -asentoon ja irrota sitten pistoke pistorasiasta. Älä irrota pistoketta johdosta vetämällä. Tartu aina pistokkeeseen, älä johtoon. Ompelukonetta käytetään jalkasäätimellä. Älä pane jalkasäätimen päälle mitään esineitä. Älä käytä konetta, jos se on märkä. Jos LED-lamppu on vahingoittunut tai rikki, sen saa vahinkojen välttämiseksi vaihtaa vain valmistaja tai valmistajan valtuuttama huoltomies tai muu pätevä henkilö. Jos jalkasäätimen johto on vahingoittunut, sen saa vahinkojen välttämiseksi vaihtaa vain valmistaja tai valmistajan valtuuttama huoltomies tai muu pätevä henkilö. Tässä ompelukoneessa on kaksoiseristys. Siinä saa käyttää ainoastaan identtisiä varaosia. Katso kaksoiseristettyjä laitteita koskevia huolto-ohjeita. PIDÄ NÄMÄ OHJEET TALLESSA

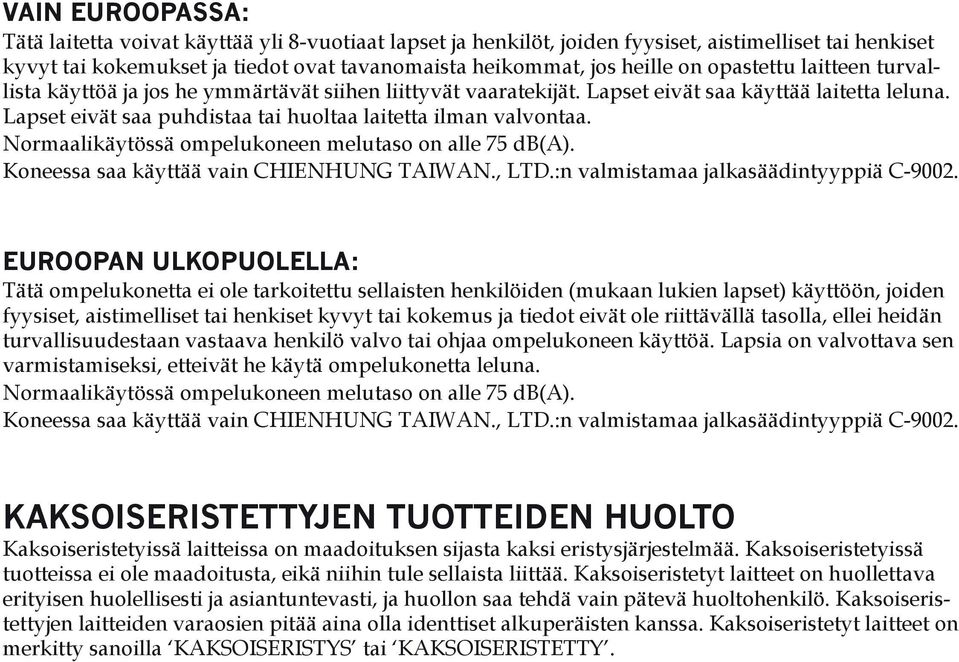

3 VAIN EUROOPASSA: Tätä laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt tai kokemukset ja tiedot ovat tavanomaista heikommat, jos heille on opastettu laitteen turvallista käyttöä ja jos he ymmärtävät siihen liittyvät vaaratekijät. Lapset eivät saa käyttää laitetta leluna. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa. Normaalikäytössä ompelukoneen melutaso on alle 75 db(a). Koneessa saa käyttää vain CHIENHUNG TAIWAN., LTD.:n valmistamaa jalkasäädintyyppiä C EUROOPAN ULKOPUOLELLA: Tätä ompelukonetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joiden fyysiset, aistimelliset tai henkiset kyvyt tai kokemus ja tiedot eivät ole riittävällä tasolla, ellei heidän turvallisuudestaan vastaava henkilö valvo tai ohjaa ompelukoneen käyttöä. Lapsia on valvottava sen varmistamiseksi, etteivät he käytä ompelukonetta leluna. Normaalikäytössä ompelukoneen melutaso on alle 75 db(a). Koneessa saa käyttää vain CHIENHUNG TAIWAN., LTD.:n valmistamaa jalkasäädintyyppiä C KAKSOISERISTETTYJEN TUOTTEIDEN HUOLTO Kaksoiseristetyissä laitteissa on maadoituksen sijasta kaksi eristysjärjestelmää. Kaksoiseristetyissä tuotteissa ei ole maadoitusta, eikä niihin tule sellaista liittää. Kaksoiseristetyt laitteet on huollettava erityisen huolellisesti ja asiantuntevasti, ja huollon saa tehdä vain pätevä huoltohenkilö. Kaksoiseristettyjen laitteiden varaosien pitää aina olla identtiset alkuperäisten kanssa. Kaksoiseristetyt laitteet on merkitty sanoilla KAKSOISERISTYS tai KAKSOISERISTETTY.

4

5 Onneksi olkoon! Onneksi olkoon uuden PFAFF -ompelukoneesi johdosta. Ompelusta innostuneena harrastajana olet hankkinut koneen, joka edustaa uusinta uutta niin muotoilun kuin tekniikankin suhteen. Sen avulla voit muuttaa kaikki luovat ideasi todeksi. Ennen kuin aloitat, kannattaa käyttää aikaa käyttöohjeeseen tutustumiseen. Opit pian saamaan ompelukoneestasi kaiken hyödyn irti. Valtuutettu PFAFF -jälleenmyyjä on tietenkin aina valmiina neuvomaan sinua. PFAFF ambition 1.0 -ompelukone saa sinut kokemaan ompeluharrastuksessasi aivan uuden ulottuvuuden. Sisällys Johdanto 6 Koneen yleiskuva...6 Lisätarvikkeet...8 Ommeltaulukko...9 Kirjaimet...11 Valmistelut 13 Pakkauksen avaaminen...13 Yhdistä virtalähteeseen...13 Pakkaaminen ompelun jälkeen...13 Vapaavarsi...14 Koneen pohjalevyn tasapainottaminen...14 Koneen asentaminen ompelukaappiin...14 Lankaveitsi...14 Lankatapit...14 Koneen langoittaminen...15 Langoitin Langoittaminen, kaksoisneula Puolaaminen...17 Puolan asettaminen...18 IDT -järjestelmä (kiinteä kaksoissyöttö)...18 Paininjalan puristuksen säätö...19 Langankireys...19 Neulat...20 Neulan vaihtaminen...21 Syöttäjän laskeminen...21 Paininjalan nostin...21 Paininjalan vaihtaminen...21 Painikkeet Asetukset...24 Ompelu 25 Ompelutila Yleistä...25 Valitseommel Tiedot ompeleesta...25 Ompeleiden säädöt...26 Päättelytoiminnot...28 Omien ompeleiden tallentaminen...29 Omien ompeleiden lataaminen...29 Päämoottori ylikuormittunut...29 Ompelutekniikat...30 Kolmiaskelsiksak Napinlävet Napin ompelu Parsiminen ja korjaaminen Helmapäärmeiden ompelu paksuille kankaille Tilkkuilu Piilo-ommel Vetoketjun ompeleminen Yhdistelmät 35 Yleiskuva...35 Luo ommelyhdistelmä...35 Yhdistelmien hallinta...38 Tallenna yhdistelmä Lataa yhdistelmä Yhdistelmän ompeleminen...38 Huolto 39 Koneen puhdistaminen...39 Pistolevyn kiinnittäminen...39 Missä vika?...40 Aineeton omaisuus...43

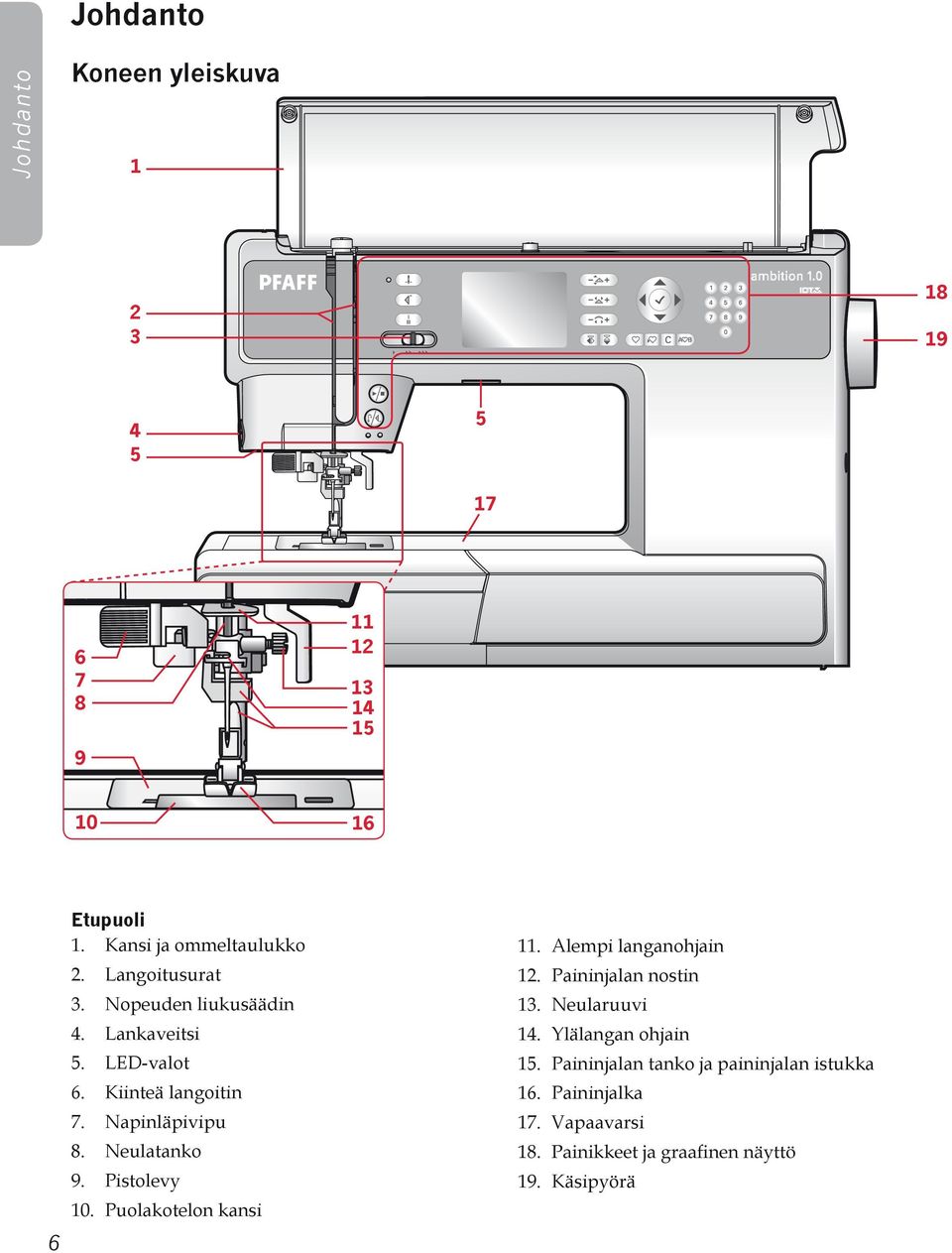

6 Johdanto Johdanto Koneen yleiskuva Etupuoli 1. Kansi ja ommeltaulukko 2. Langoitusurat 3. Nopeuden liukusäädin 4. Lankaveitsi 5. LED-valot 6. Kiinteä langoitin 7. Napinläpivipu 8. Neulatanko 9. Pistolevy 10. Puolakotelon kansi 11. Alempi langanohjain 12. Paininjalan nostin 13. Neularuuvi 14. Ylälangan ohjain 15. Paininjalan tanko ja paininjalan istukka 16. Paininjalka 17. Vapaavarsi 19. Käsipyörä

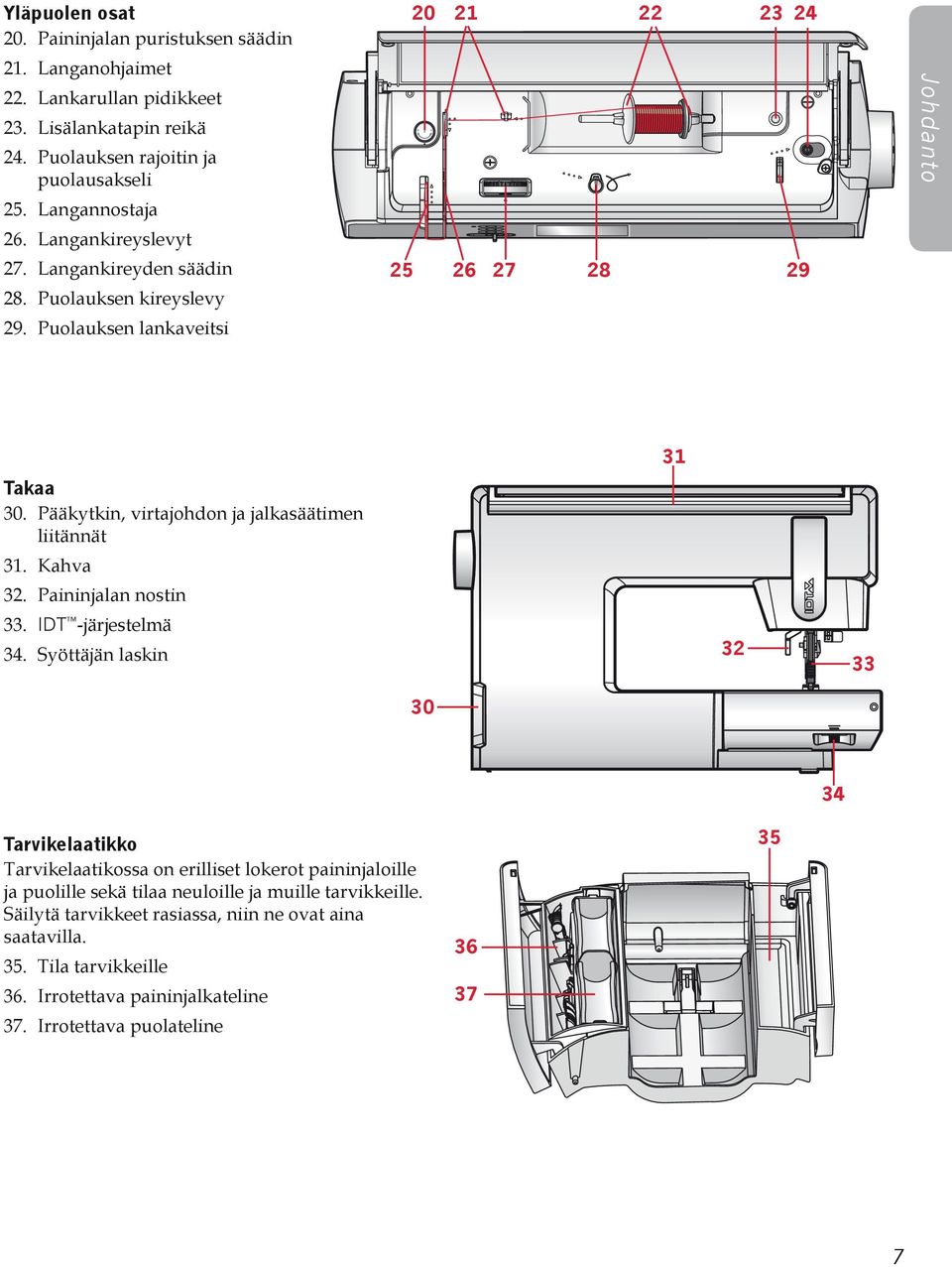

7 Yläpuolen osat 20. Paininjalan puristuksen säädin 21. Langanohjaimet 22. Lankarullan pidikkeet 23. Lisälankatapin reikä 24. Puolauksen rajoitin ja puolausakseli 25. Langannostaja 26. Langankireyslevyt 27. Langankireyden säädin 28. Puolauksen kireyslevy 29. Puolauksen lankaveitsi Johdanto Takaa 30. Pääkytkin, virtajohdon ja jalkasäätimen liitännät 31. Kahva 32. Paininjalan nostin 33. IDT -järjestelmä 34. Syöttäjän laskin Tarvikelaatikko Tarvikelaatikossa on erilliset lokerot paininjaloille ja puolille sekä tilaa neuloille ja muille tarvikkeille. Säilytä tarvikkeet rasiassa, niin ne ovat aina saatavilla. 35. Tila tarvikkeille 36. Irrotettava paininjalkateline 37. Irrotettava puolateline

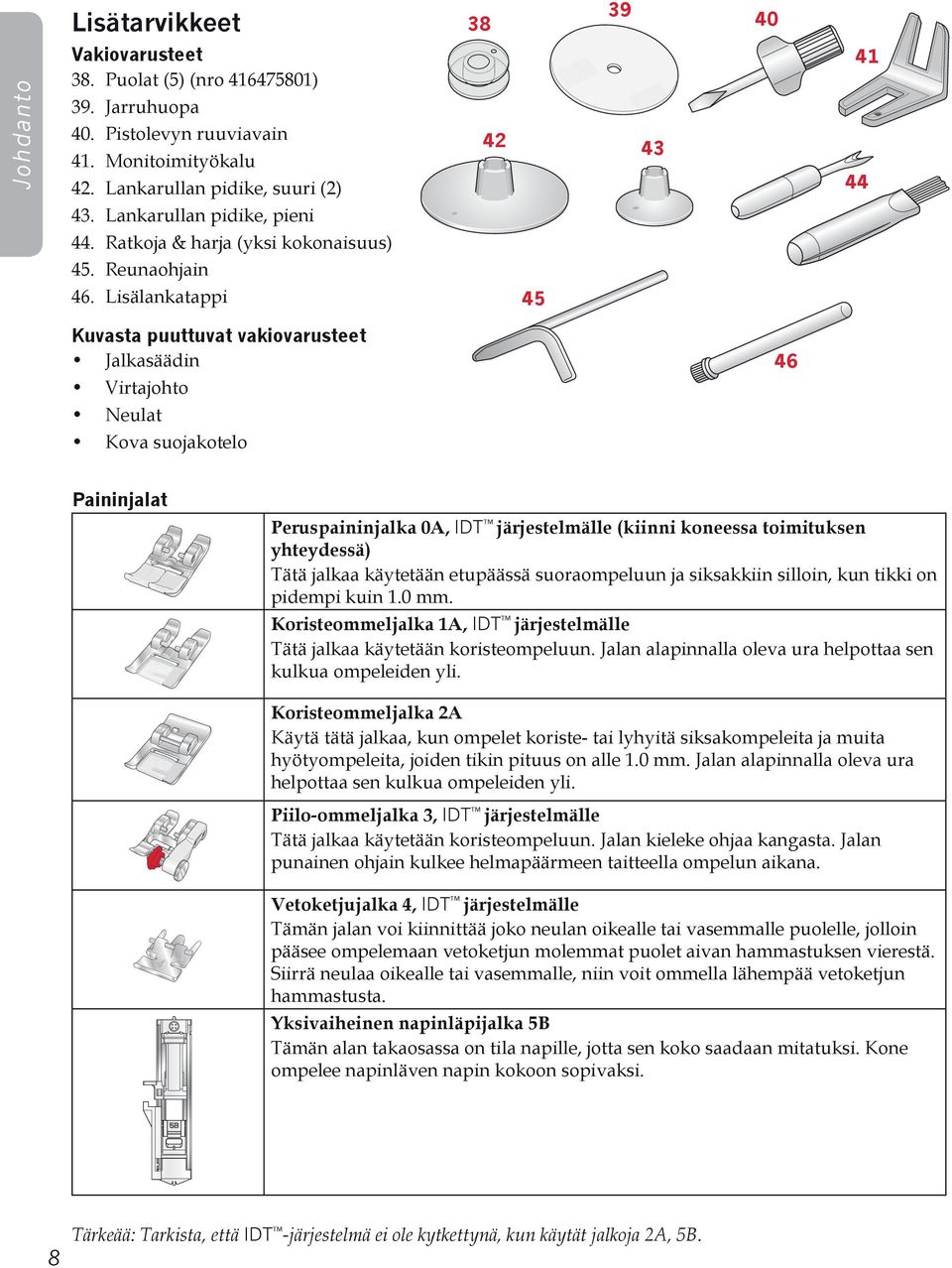

8 Lisätarvikkeet Johdanto Vakiovarusteet 38. Puolat (5) (nro ) 39. Jarruhuopa 40. Pistolevyn ruuviavain 41. Monitoimityökalu 42. Lankarullan pidike, suuri (2) Lankarullan pidike, pieni 44. Ratkoja & harja (yksi kokonaisuus) 45. Reunaohjain 46. Lisälankatappi 45 Kuvasta puuttuvat vakiovarusteet Jalkasäädin 46 Virtajohto Neulat Kova suojakotelo Paininjalat Peruspaininjalka 0A, IDT järjestelmälle (kiinni koneessa toimituksen yhteydessä) Tätä jalkaa käytetään etupäässä suoraompeluun ja siksakkiin silloin, kun tikki on pidempi kuin 1.0 mm. Koristeommeljalka 1A, IDT järjestelmälle Tätä jalkaa käytetään koristeompeluun. Jalan alapinnalla oleva ura helpottaa sen kulkua ompeleiden yli. Koristeommeljalka 2A Käytä tätä jalkaa, kun ompelet koriste- tai lyhyitä siksakompeleita ja muita hyötyompeleita, joiden tikin pituus on alle 1.0 mm. Jalan alapinnalla oleva ura helpottaa sen kulkua ompeleiden yli. Piilo-ommeljalka 3, IDT järjestelmälle Tätä jalkaa käytetään koristeompeluun. Jalan kieleke ohjaa kangasta. Jalan punainen ohjain kulkee helmapäärmeen taitteella ompelun aikana. Vetoketjujalka 4, IDT järjestelmälle Tämän jalan voi kiinnittää joko neulan oikealle tai vasemmalle puolelle, jolloin pääsee ompelemaan vetoketjun molemmat puolet aivan hammastuksen vierestä. Siirrä neulaa oikealle tai vasemmalle, niin voit ommella lähempää vetoketjun hammastusta. Yksivaiheinen napinläpijalka 5B Tämän alan takaosassa on tila napille, jotta sen koko saadaan mitatuksi. Kone ompelee napinläven napin kokoon sopivaksi. 8 Tärkeää: Tarkista, että IDT -järjestelmä ei ole kytkettynä, kun käytät jalkoja 2A, 5B.

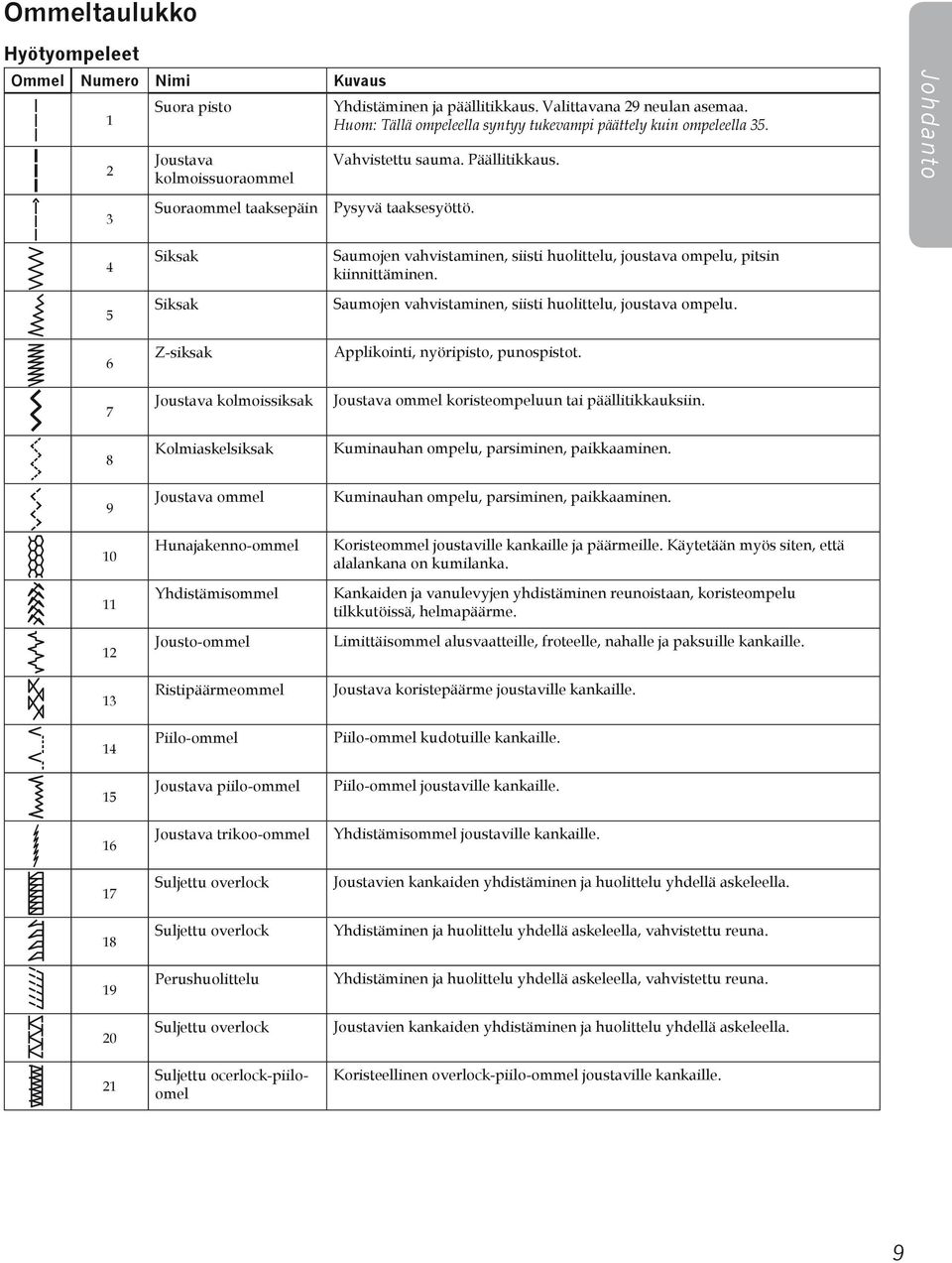

9 Ommeltaulukko Hyötyompeleet Ommel Numero Nimi Kuvaus Suora pisto Joustava kolmoissuoraommel Suoraommel taaksepäin Yhdistäminen ja päällitikkaus. Valittavana 29 neulan asemaa. Huom: Tällä ompeleella syntyy tukevampi päättely kuin ompeleella 35. Vahvistettu sauma. Päällitikkaus. Pysyvä taaksesyöttö. Johdanto Siksak Siksak Z-siksak Joustava kolmoissiksak Kolmiaskelsiksak Joustava ommel Hunajakenno-ommel Yhdistämisommel Jousto-ommel Ristipäärmeommel Piilo-ommel Joustava piilo-ommel Joustava trikoo-ommel Suljettu overlock Suljettu overlock Perushuolittelu Suljettu overlock Suljettu ocerlock-piiloomel Saumojen vahvistaminen, siisti huolittelu, joustava ompelu, pitsin kiinnittäminen. Saumojen vahvistaminen, siisti huolittelu, joustava ompelu. Applikointi, nyöripisto, punospistot. Joustava ommel koristeompeluun tai päällitikkauksiin. Kuminauhan ompelu, parsiminen, paikkaaminen. Kuminauhan ompelu, parsiminen, paikkaaminen. Koristeommel joustaville kankaille ja päärmeille. Käytetään myös siten, että alalankana on kumilanka. Kankaiden ja vanulevyjen yhdistäminen reunoistaan, koristeompelu tilkkutöissä, helmapäärme. Limittäisommel alusvaatteille, froteelle, nahalle ja paksuille kankaille. Joustava koristepäärme joustaville kankaille. Piilo-ommel kudotuille kankaille. Piilo-ommel joustaville kankaille. Yhdistämisommel joustaville kankaille. Joustavien kankaiden yhdistäminen ja huolittelu yhdellä askeleella. Yhdistäminen ja huolittelu yhdellä askeleella, vahvistettu reuna. Yhdistäminen ja huolittelu yhdellä askeleella, vahvistettu reuna. Joustavien kankaiden yhdistäminen ja huolittelu yhdellä askeleella. Koristeellinen overlock-piilo-ommel joustaville kankaille. 9

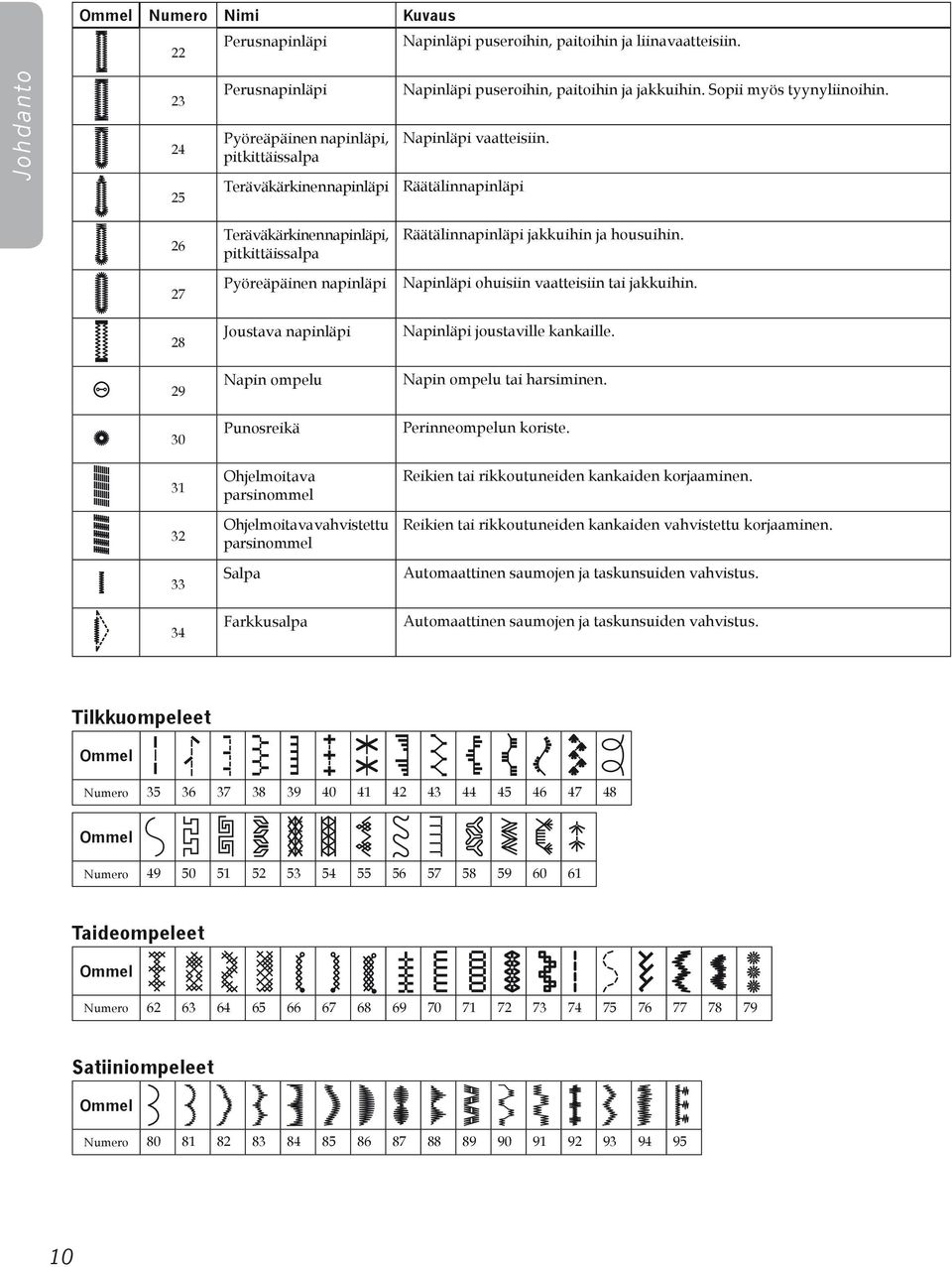

10 Ommel Numero Nimi Kuvaus 22 Perusnapinläpi Napinläpi puseroihin, paitoihin ja liinavaatteisiin. Johdanto Perusnapinläpi Pyöreäpäinen napinläpi, pitkittäissalpa Teräväkärkinen napinläpi Napinläpi puseroihin, paitoihin ja jakkuihin. Sopii myös tyynyliinoihin. Napinläpi vaatteisiin. Räätälinnapinläpi 26 Teräväkärkinen napinläpi, pitkittäissalpa Räätälinnapinläpi jakkuihin ja housuihin. 27 Pyöreäpäinen napinläpi Napinläpi ohuisiin vaatteisiin tai jakkuihin. 28 Joustava napinläpi Napinläpi joustaville kankaille. 29 Napin ompelu Napin ompelu tai harsiminen. 30 Punosreikä Perinneompelun koriste. 31 Ohjelmoitava parsinommel Reikien tai rikkoutuneiden kankaiden korjaaminen. 32 Ohjelmoitava vahvistettu parsinommel Reikien tai rikkoutuneiden kankaiden vahvistettu korjaaminen. 33 Salpa Automaattinen saumojen ja taskunsuiden vahvistus. 34 Farkkusalpa Automaattinen saumojen ja taskunsuiden vahvistus. Tilkkuompeleet Ommel Numero Ommel Numero Taideompeleet Ommel Numero Satiiniompeleet Ommel Numero

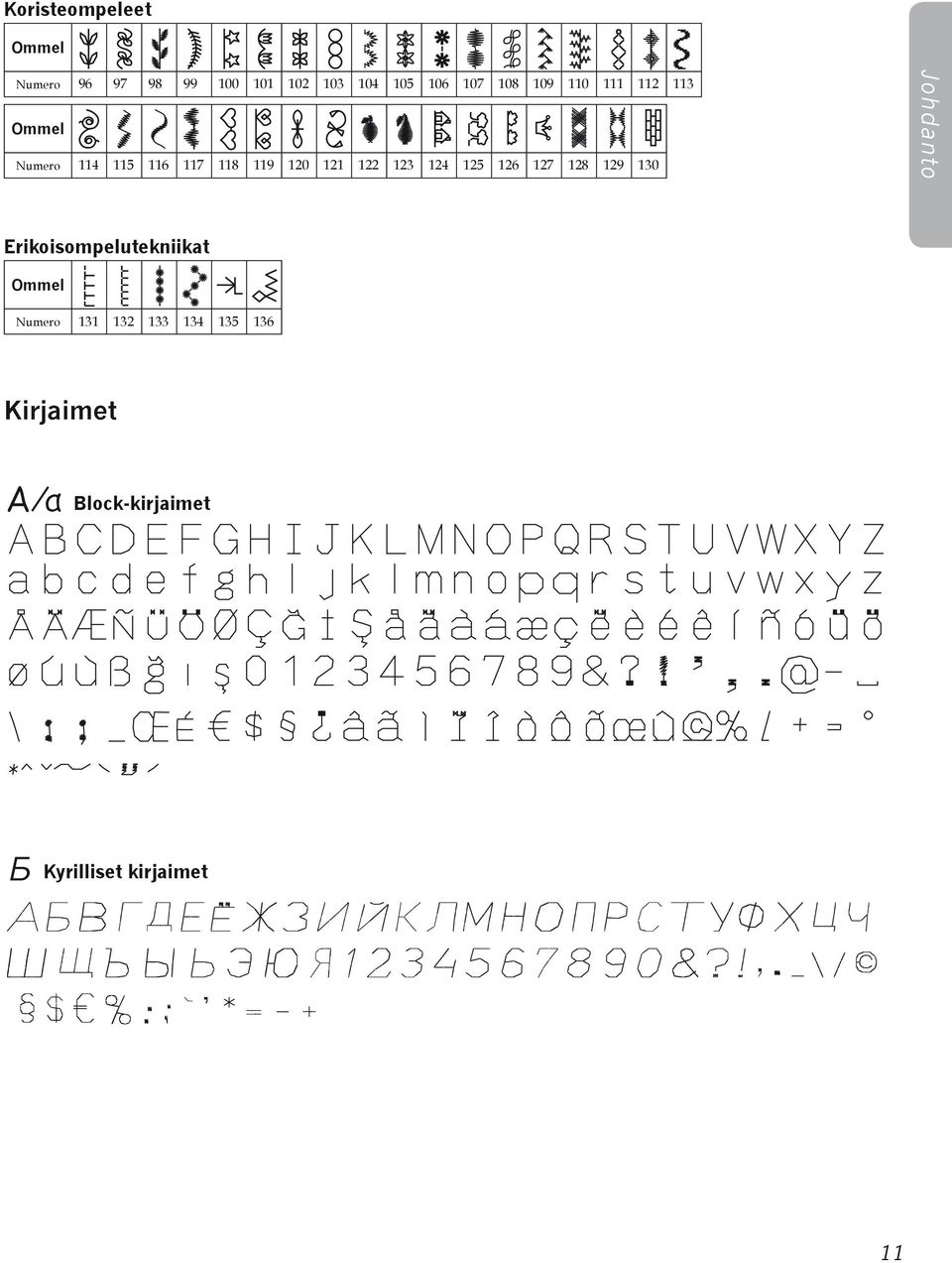

11 Koristeompeleet Ommel Numero Ommel Numero Johdanto Erikoisompelutekniikat Ommel Numero Kirjaimet Block-kirjaimet Kyrilliset kirjaimet 11

12 Johdanto 12

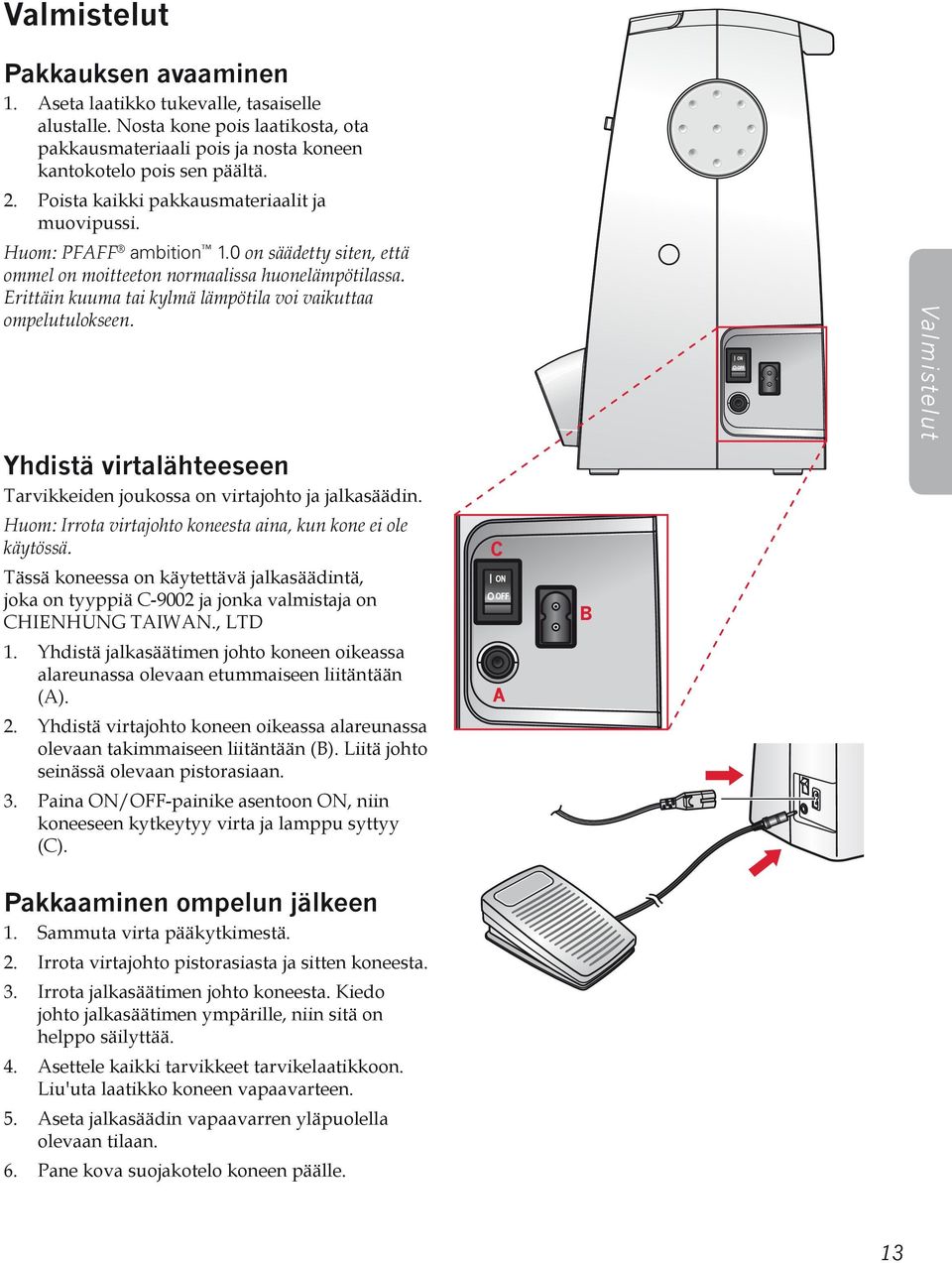

13 Valmistelut Pakkauksen avaaminen 1. Aseta laatikko tukevalle, tasaiselle alustalle. Nosta kone pois laatikosta, ota pakkausmateriaali pois ja nosta koneen kantokotelo pois sen päältä. 2. Poista kaikki pakkausmateriaalit ja muovipussi. Huom: PFAFF ambition 1.0 on säädetty siten, että ommel on moitteeton normaalissa huonelämpötilassa. Erittäin kuuma tai kylmä lämpötila voi vaikuttaa ompelutulokseen. Yhdistä virtalähteeseen Tarvikkeiden joukossa on virtajohto ja jalkasäädin. Huom: Irrota virtajohto koneesta aina, kun kone ei ole käytössä. Tässä koneessa on käytettävä jalkasäädintä, joka on tyyppiä C-9002 ja jonka valmistaja on CHIENHUNG TAIWAN., LTD 1. Yhdistä jalkasäätimen johto koneen oikeassa alareunassa olevaan etummaiseen liitäntään (A). 2. Yhdistä virtajohto koneen oikeassa alareunassa olevaan takimmaiseen liitäntään (B). Liitä johto seinässä olevaan pistorasiaan. 3. Paina ON/OFF-painike asentoon ON, niin koneeseen kytkeytyy virta ja lamppu syttyy (C). C A B Valmistelut Pakkaaminen ompelun jälkeen 1. Sammuta virta pääkytkimestä. 2. Irrota virtajohto pistorasiasta ja sitten koneesta. 3. Irrota jalkasäätimen johto koneesta. Kiedo johto jalkasäätimen ympärille, niin sitä on helppo säilyttää. 4. Asettele kaikki tarvikkeet tarvikelaatikkoon. Liu'uta laatikko koneen vapaavarteen. 5. Aseta jalkasäädin vapaavarren yläpuolella olevaan tilaan. 6. Pane kova suojakotelo koneen päälle. 13

14 Vapaavarsi Kun haluat käyttää vapaavartta, liu'uta tarvikelaatikko pois. Kun tarvikelaatikko on paikallaan, koukku pitää sen kiinni koneen rungossa. Irrota tarvikelaatikko liu'uttamalla sitä vasemmalle. Valmistelut Koneen pohjalevyn tasapainottaminen Saat koneesi seisomaan tukevasti ompelupöydällä, kun tasapainotat pohjalevyn korkeuden. Käännä säätöruuvia (A) käsin. Kääntämällä myötäpäivään voit alentaa ja kääntämällä vastapäivään korottaa levyä. Koneen asentaminen ompelukaappiin Koneen alapinnalla on kaksi reikää, joiden avulla sen voi asentaa ompelukaappiin. Kohdista kuvaan merkityt reiät ompelukaapin vastaaviin reikiin. Kiinnitä kone ruuveilla. A Lankaveitsi Katkaise langat lankaveitseen vetämällä niitä takakautta eteen kuvan mukaisesti (B). B Lankatapit Koneessa on kaksi lankatappia, päälankatappi ja lisälankatappi. Lankatapit sopivat monenlaisille lankarullille Päälankatappi on säädettävä, ja sitä voi käyttää sekä vaaka-asennossa (lanka purkautuu rullalta) että pystyasennossa (lankarulla pyörii). Vaaka-asennossa tappia voi käyttää useimpien ompelu- ja kirjontalankojen kanssa ja pystyasennossa etenkin ommeltaessa erikoislangoilla. 14 Vaaka-asento Aseta lankarullan pidike ja lankarulla lankatappiin. Tarkista, että lanka juoksee rullalta yläkautta ja aseta rullan eteen toinen pidike. Käytä aina hiukan lankarullaa suurempaa pidikettä. Jos lankarulla on kapea, aseta rullan eteen pieni pidike. Jos lankarulla on suuri, aseta rullan eteen suuri pidike. Paina pidikkeen litteä puoli tiiviisti lankarullaa vasten. Pidikkeen ja lankarullan väliin ei saa jäädä tyhjää tilaa. Suuri lankarullan pidike Suuri lankarullan pidike

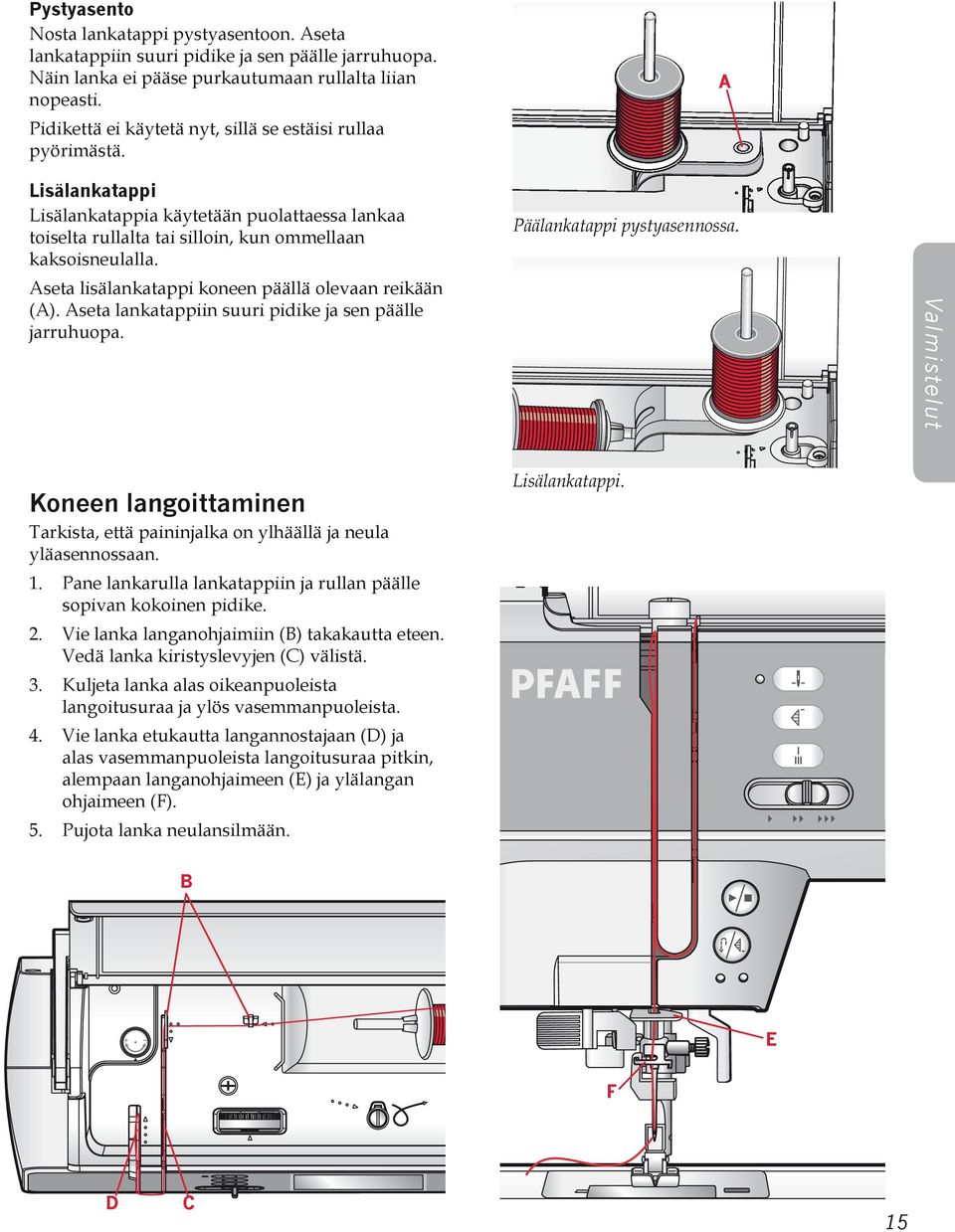

15 Pystyasento Nosta lankatappi pystyasentoon. Aseta lankatappiin suuri pidike ja sen päälle jarruhuopa. Näin lanka ei pääse purkautumaan rullalta liian nopeasti. Pidikettä ei käytetä nyt, sillä se estäisi rullaa pyörimästä. A Lisälankatappi Lisälankatappia käytetään puolattaessa lankaa toiselta rullalta tai silloin, kun ommellaan kaksoisneulalla. Aseta lisälankatappi koneen päällä olevaan reikään (A). Aseta lankatappiin suuri pidike ja sen päälle jarruhuopa. Päälankatappi pystyasennossa. Valmistelut Koneen langoittaminen Tarkista, että paininjalka on ylhäällä ja neula yläasennossaan. 1. Pane lankarulla lankatappiin ja rullan päälle sopivan kokoinen pidike. 2. Vie lanka langanohjaimiin (B) takakautta eteen. Vedä lanka kiristyslevyjen (C) välistä. 3. Kuljeta lanka alas oikeanpuoleista langoitusuraa ja ylös vasemmanpuoleista. 4. Vie lanka etukautta langannostajaan (D) ja alas vasemmanpuoleista langoitusuraa pitkin, alempaan langanohjaimeen (E) ja ylälangan ohjaimeen (F). 5. Pujota lanka neulansilmään. Lisälankatappi. B E F D C 15

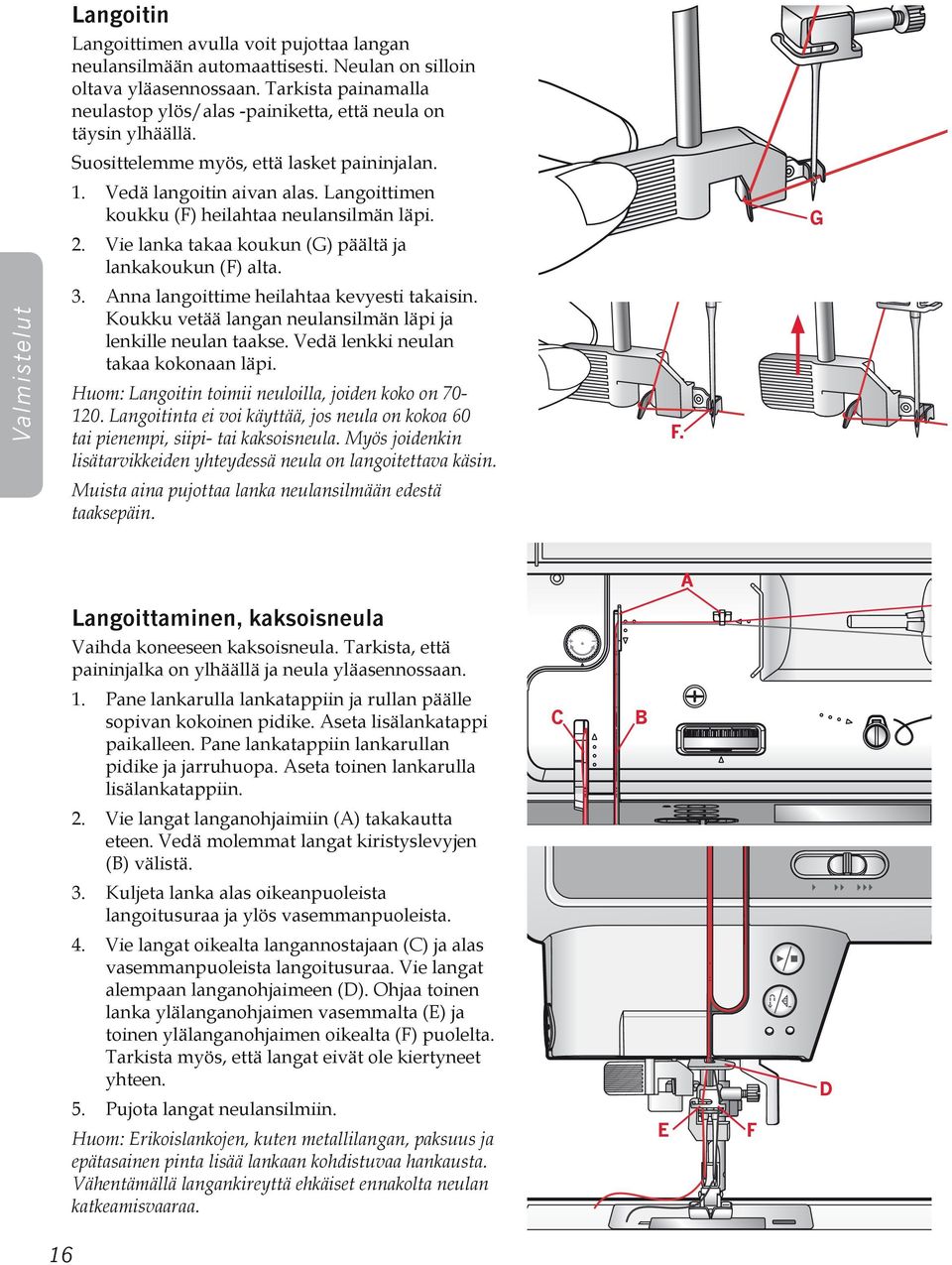

16 Langoitin Langoittimen avulla voit pujottaa langan neulansilmään automaattisesti. Neulan on silloin oltava yläasennossaan. Tarkista painamalla neulastop ylös/alas -painiketta, että neula on täysin ylhäällä. Suosittelemme myös, että lasket paininjalan. 1. Vedä langoitin aivan alas. Langoittimen koukku (F) heilahtaa neulansilmän läpi. 2. Vie lanka takaa koukun (G) päältä ja lankakoukun (F) alta. G Valmistelut 3. Anna langoittime heilahtaa kevyesti takaisin. Koukku vetää langan neulansilmän läpi ja lenkille neulan taakse. Vedä lenkki neulan takaa kokonaan läpi. Huom: Langoitin toimii neuloilla, joiden koko on Langoitinta ei voi käyttää, jos neula on kokoa 60 tai pienempi, siipi- tai kaksoisneula. Myös joidenkin lisätarvikkeiden yhteydessä neula on langoitettava käsin. F. Muista aina pujottaa lanka neulansilmään edestä taaksepäin. A Langoittaminen, kaksoisneula Vaihda koneeseen kaksoisneula. Tarkista, että paininjalka on ylhäällä ja neula yläasennossaan. 1. Pane lankarulla lankatappiin ja rullan päälle sopivan kokoinen pidike. Aseta lisälankatappi paikalleen. Pane lankatappiin lankarullan pidike ja jarruhuopa. Aseta toinen lankarulla lisälankatappiin. C B 2. Vie langat langanohjaimiin (A) takakautta eteen. Vedä molemmat langat kiristyslevyjen (B) välistä. 3. Kuljeta lanka alas oikeanpuoleista langoitusuraa ja ylös vasemmanpuoleista. 4. Vie langat oikealta langannostajaan (C) ja alas vasemmanpuoleista langoitusuraa. Vie langat alempaan langanohjaimeen (D). Ohjaa toinen lanka ylälanganohjaimen vasemmalta (E) ja toinen ylälanganohjaimen oikealta (F) puolelta. Tarkista myös, että langat eivät ole kiertyneet yhteen. 5. Pujota langat neulansilmiin. Huom: Erikoislankojen, kuten metallilangan, paksuus ja epätasainen pinta lisää lankaan kohdistuvaa hankausta. Vähentämällä langankireyttä ehkäiset ennakolta neulan katkeamisvaaraa. E F D 16

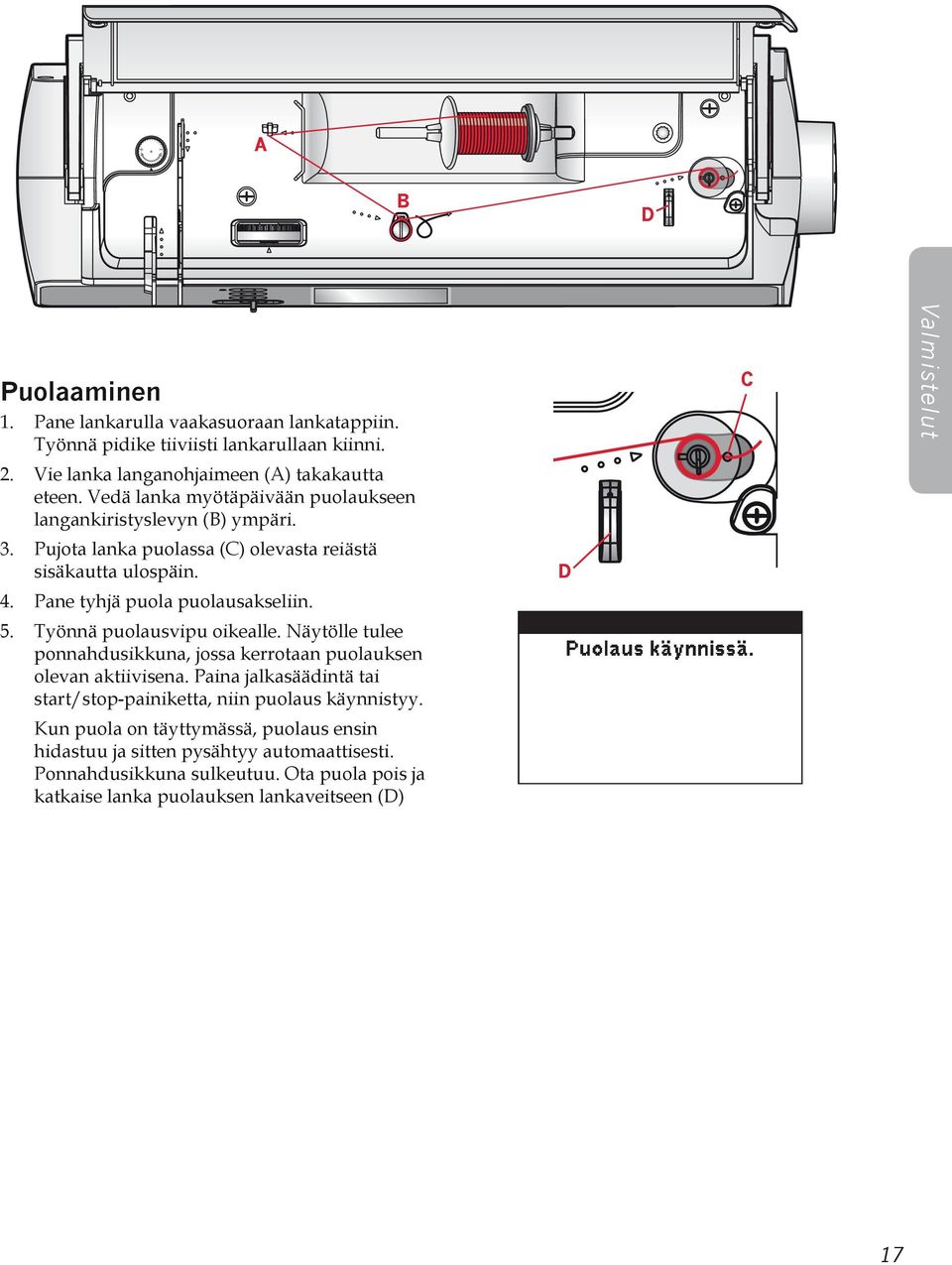

17 A B D Puolaaminen 1. Pane lankarulla vaakasuoraan lankatappiin. Työnnä pidike tiiviisti lankarullaan kiinni. 2. Vie lanka langanohjaimeen (A) takakautta eteen. Vedä lanka myötäpäivään puolaukseen langankiristyslevyn (B) ympäri. 3. Pujota lanka puolassa (C) olevasta reiästä sisäkautta ulospäin. 4. Pane tyhjä puola puolausakseliin. 5. Työnnä puolausvipu oikealle. Näytölle tulee ponnahdusikkuna, jossa kerrotaan puolauksen olevan aktiivisena. Paina jalkasäädintä tai start/stop-painiketta, niin puolaus käynnistyy. Kun puola on täyttymässä, puolaus ensin hidastuu ja sitten pysähtyy automaattisesti. Ponnahdusikkuna sulkeutuu. Ota puola pois ja katkaise lanka puolauksen lankaveitseen (D) D C Valmistelut 17

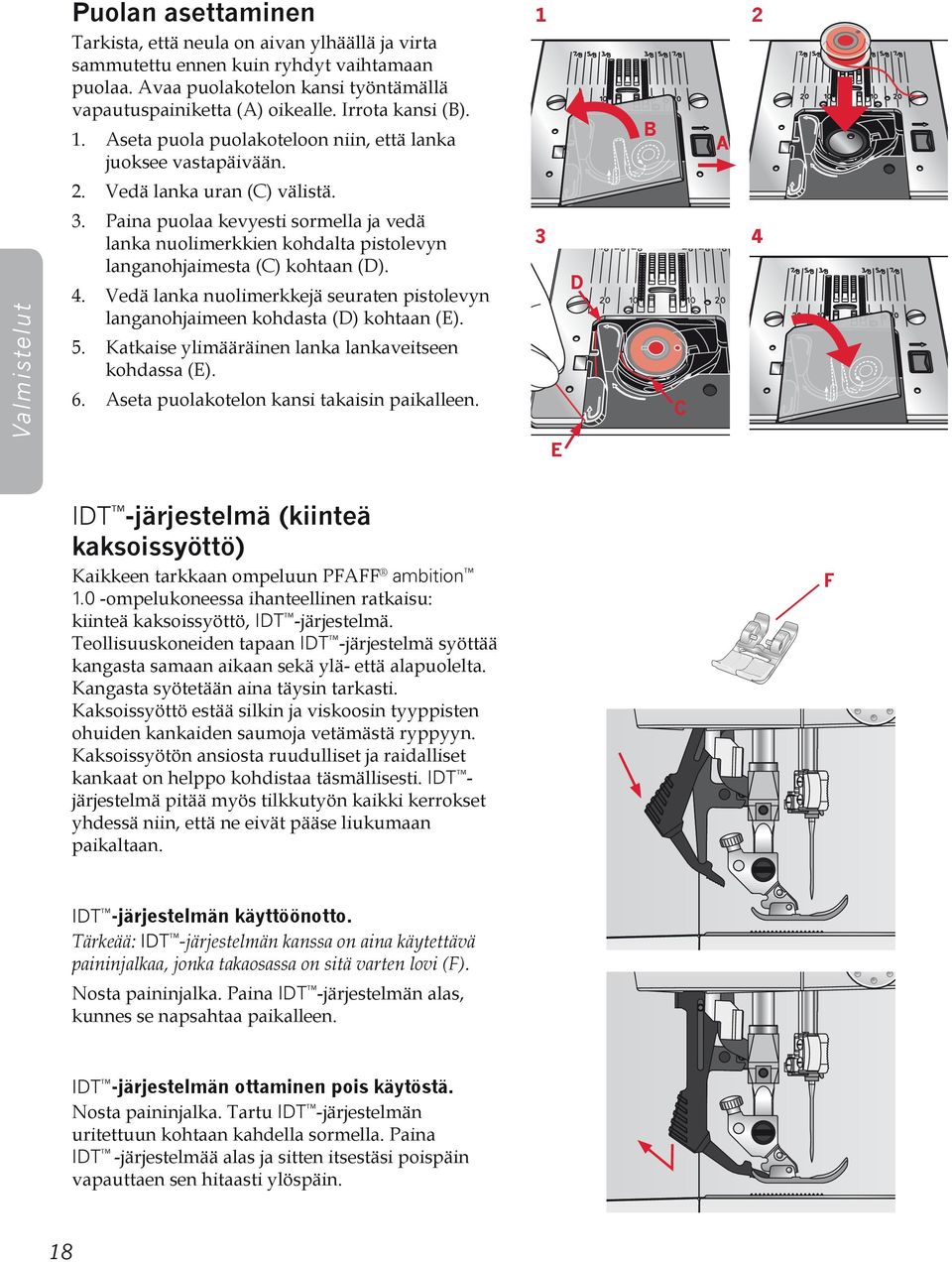

18 Valmistelut Puolan asettaminen Tarkista, että neula on aivan ylhäällä ja virta sammutettu ennen kuin ryhdyt vaihtamaan puolaa. Avaa puolakotelon kansi työntämällä vapautuspainiketta (A) oikealle. Irrota kansi (B). 1. Aseta puola puolakoteloon niin, että lanka juoksee vastapäivään. 2. Vedä lanka uran (C) välistä. 3. Paina puolaa kevyesti sormella ja vedä lanka nuolimerkkien kohdalta pistolevyn langanohjaimesta (C) kohtaan (D). 4. Vedä lanka nuolimerkkejä seuraten pistolevyn langanohjaimeen kohdasta (D) kohtaan (E). 5. Katkaise ylimääräinen lanka lankaveitseen kohdassa (E). 6. Aseta puolakotelon kansi takaisin paikalleen. 1 2 B A 3 4 D C E IDT -järjestelmä (kiinteä kaksoissyöttö) Kaikkeen tarkkaan ompeluun PFAFF ambition 1.0 -ompelukoneessa ihanteellinen ratkaisu: kiinteä kaksoissyöttö, IDT -järjestelmä. Teollisuuskoneiden tapaan IDT -järjestelmä syöttää kangasta samaan aikaan sekä ylä- että alapuolelta. Kangasta syötetään aina täysin tarkasti. Kaksoissyöttö estää silkin ja viskoosin tyyppisten ohuiden kankaiden saumoja vetämästä ryppyyn. Kaksoissyötön ansiosta ruudulliset ja raidalliset kankaat on helppo kohdistaa täsmällisesti. IDT - järjestelmä pitää myös tilkkutyön kaikki kerrokset yhdessä niin, että ne eivät pääse liukumaan paikaltaan. F IDT -järjestelmän käyttöönotto. Tärkeää: IDT -järjestelmän kanssa on aina käytettävä paininjalkaa, jonka takaosassa on sitä varten lovi (F). Nosta paininjalka. Paina IDT -järjestelmän alas, kunnes se napsahtaa paikalleen. IDT -järjestelmän ottaminen pois käytöstä. Nosta paininjalka. Tartu IDT -järjestelmän uritettuun kohtaan kahdella sormella. Paina IDT -järjestelmää alas ja sitten itsestäsi poispäin vapauttaen sen hitaasti ylöspäin. 18

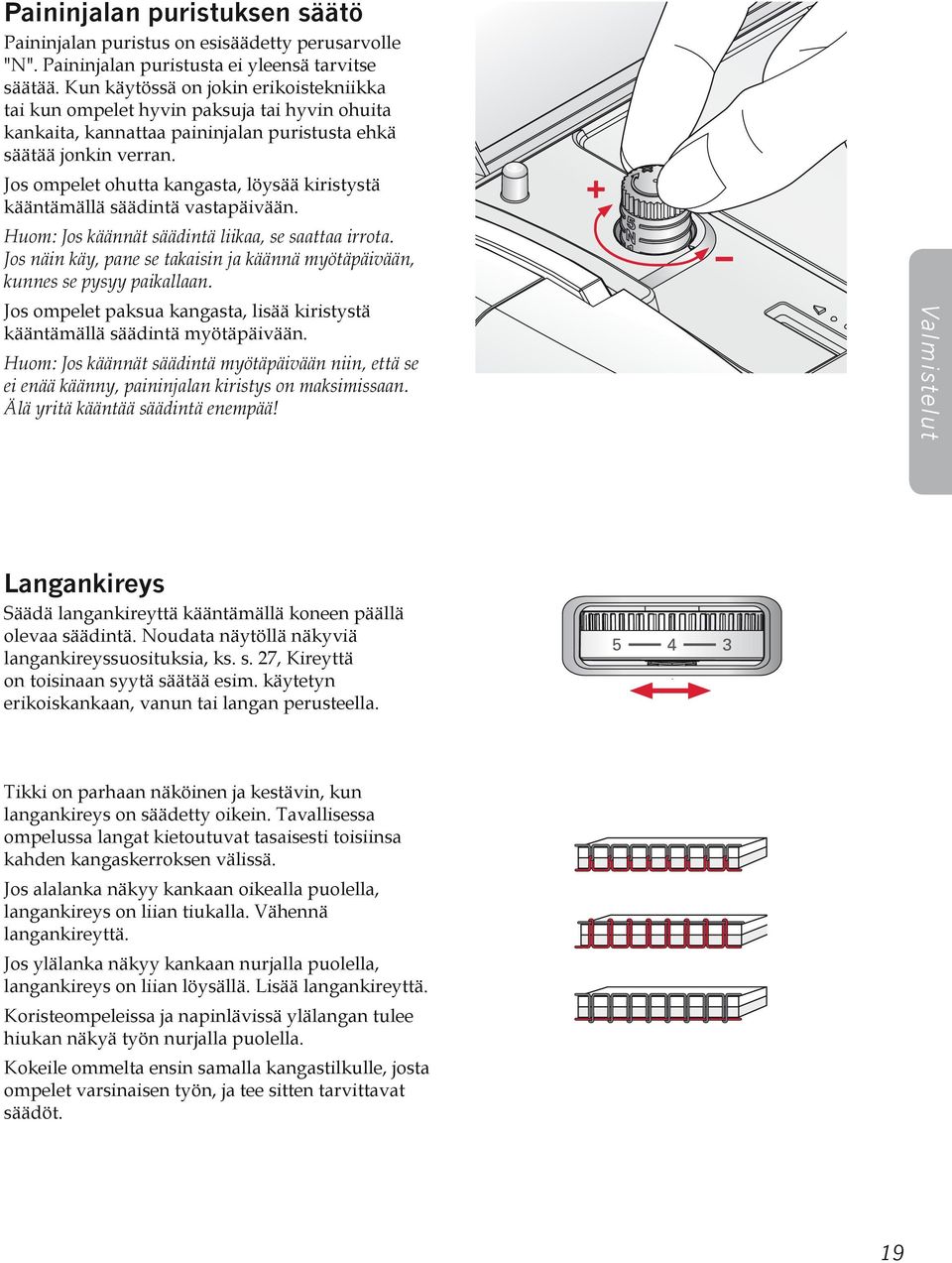

19 Paininjalan puristuksen säätö Paininjalan puristus on esisäädetty perusarvolle "N". Paininjalan puristusta ei yleensä tarvitse säätää. Kun käytössä on jokin erikoistekniikka tai kun ompelet hyvin paksuja tai hyvin ohuita kankaita, kannattaa paininjalan puristusta ehkä säätää jonkin verran. Jos ompelet ohutta kangasta, löysää kiristystä kääntämällä säädintä vastapäivään. Huom: Jos käännät säädintä liikaa, se saattaa irrota. Jos näin käy, pane se takaisin ja käännä myötäpäivään, kunnes se pysyy paikallaan. Jos ompelet paksua kangasta, lisää kiristystä kääntämällä säädintä myötäpäivään. Huom: Jos käännät säädintä myötäpäivään niin, että se ei enää käänny, paininjalan kiristys on maksimissaan. Älä yritä kääntää säädintä enempää! Valmistelut Langankireys Säädä langankireyttä kääntämällä koneen päällä olevaa säädintä. Noudata näytöllä näkyviä langankireyssuosituksia, ks. s. 27, Kireyttä on toisinaan syytä säätää esim. käytetyn erikoiskankaan, vanun tai langan perusteella. Tikki on parhaan näköinen ja kestävin, kun langankireys on säädetty oikein. Tavallisessa ompelussa langat kietoutuvat tasaisesti toisiinsa kahden kangaskerroksen välissä. Jos alalanka näkyy kankaan oikealla puolella, langankireys on liian tiukalla. Vähennä langankireyttä. Jos ylälanka näkyy kankaan nurjalla puolella, langankireys on liian löysällä. Lisää langankireyttä. Koristeompeleissa ja napinlävissä ylälangan tulee hiukan näkyä työn nurjalla puolella. Kokeile ommelta ensin samalla kangastilkulle, josta ompelet varsinaisen työn, ja tee sitten tarvittavat säädöt. 19

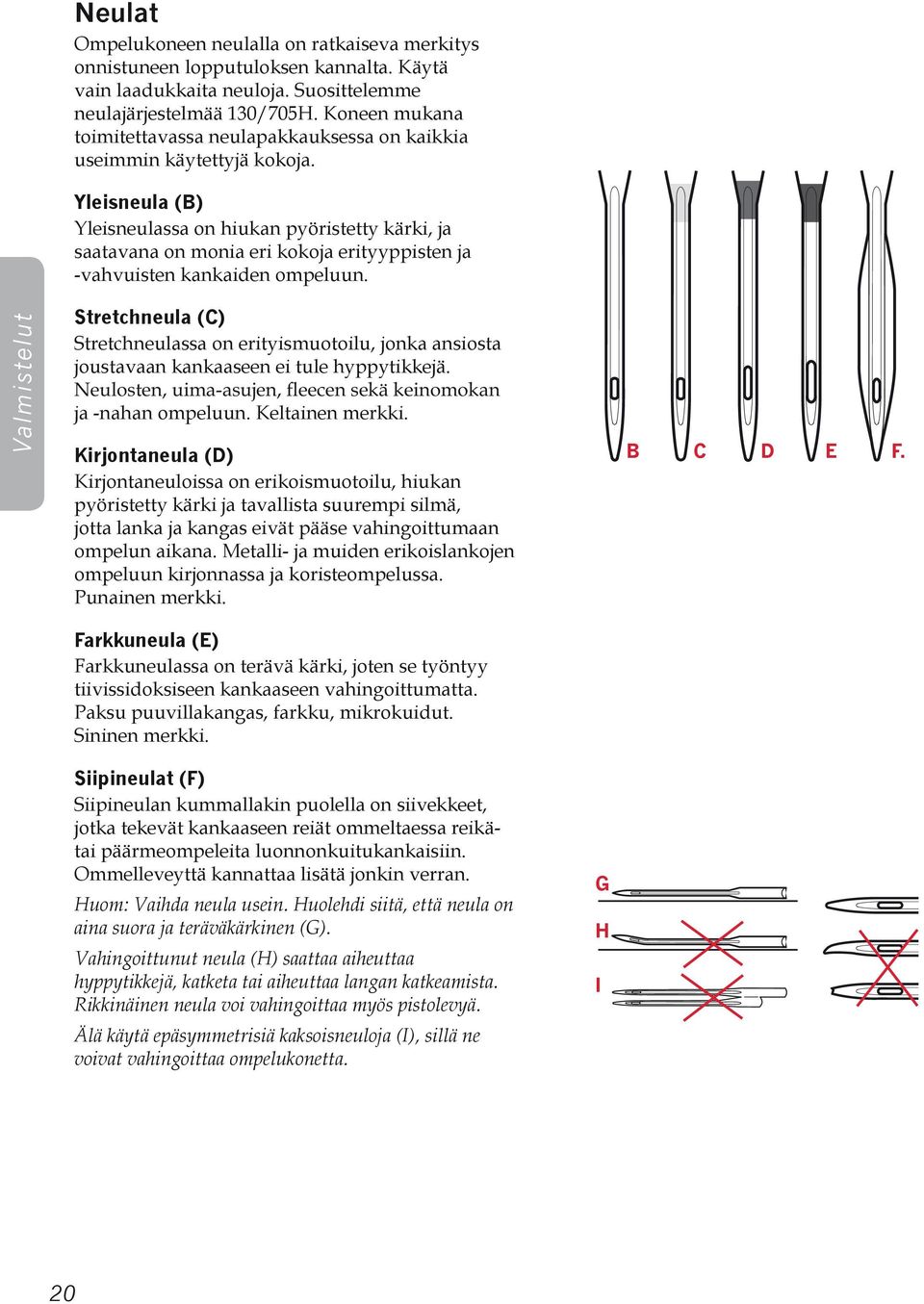

20 Neulat Ompelukoneen neulalla on ratkaiseva merkitys onnistuneen lopputuloksen kannalta. Käytä vain laadukkaita neuloja. Suosittelemme neulajärjestelmää 130/705H. Koneen mukana toimitettavassa neulapakkauksessa on kaikkia useimmin käytettyjä kokoja. Yleisneula (B) Yleisneulassa on hiukan pyöristetty kärki, ja saatavana on monia eri kokoja erityyppisten ja -vahvuisten kankaiden ompeluun. Valmistelut Stretchneula (C) Stretchneulassa on erityismuotoilu, jonka ansiosta joustavaan kankaaseen ei tule hyppytikkejä. ja -nahan ompeluun. Keltainen merkki. Kirjontaneula (D) Kirjontaneuloissa on erikoismuotoilu, hiukan pyöristetty kärki ja tavallista suurempi silmä, jotta lanka ja kangas eivät pääse vahingoittumaan ompelun aikana. Metalli- ja muiden erikoislankojen ompeluun kirjonnassa ja koristeompelussa. Punainen merkki. B C D E F. Farkkuneula (E) Farkkuneulassa on terävä kärki, joten se työntyy tiivissidoksiseen kankaaseen vahingoittumatta. Paksu puuvillakangas, farkku, mikrokuidut. Sininen merkki. Siipineulat (F) Siipineulan kummallakin puolella on siivekkeet, jotka tekevät kankaaseen reiät ommeltaessa reikätai päärmeompeleita luonnonkuitukankaisiin. Ommelleveyttä kannattaa lisätä jonkin verran. Huom: Vaihda neula usein. Huolehdi siitä, että neula on aina suora ja teräväkärkinen (G). Vahingoittunut neula (H) saattaa aiheuttaa hyppytikkejä, katketa tai aiheuttaa langan katkeamista. Rikkinäinen neula voi vahingoittaa myös pistolevyä. Älä käytä epäsymmetrisiä kaksoisneuloja (I), sillä ne voivat vahingoittaa ompelukonetta. G H I 20

21 Neulan vaihtaminen 1. Pidä neulaa monitoimityökalun reiässä. 2. Löysää neularuuvia. Käytä tarvittaessa ruuvitalttaa. 3. Irrota neula. 4. Aseta uusi neula paikalleen monitoimityökalun avulla. Työnnä neula litteä puoli taaksepäin ylös niin pitkälle kuin se menee. 5. Kiristä neularuuvi niin tiukalle kuin se menee. Syöttäjän laskeminen Voit laskea syöttäjän siirtämällä vapaavarren takana olevan säätimen vasemmalle. Siirrä säädin oikealle, kun haluat nostaa syöttäjän. Huom: Syöttäjä ei nouse heti näkyviin, kun siirrät säätimen. Käännä käsipyörää yksi täysi kierros tai aloita ompelu, niin syöttäjä nousee. A Valmistelut Paininjalan nostin Paininjalka nostetaan ja lasketaan paininjalan nostimella (A). Jos ompelet paksua kangasta tai useita kangaskerroksia, paininjalan voi nostaa korkeammalle, jolloin materiaalin asettaminen sen alle sujuu helpommin. Paininjalan vaihtaminen Irrota paininjalka. Paina paininjalkaa alaspäin, kunnes se irtoaa pitimestä. Paininjalan kiinnittäminen Aseta paininjalka pitimen (B) alle niin, että ura (C) on pienojen (D) kohdalla. Laske paininjalka, niin se tarttuu pitimeen. Huom: Tarkista vielä, että jalka on kunnolla paikallaan nostamalla paininjalan nostin ylös. B D D C D 21

22 Valmistelut Painikkeet Neula ylös/alas, merkkivalo (1) Paina tätä painiketta, kun haluat siirtää neulan ylös tai alas. Neulastop-asetus muuttuu samalla. Merkkivalo syttyy, kun aktivoit neula alas -toiminnon. Voit nostaa ja laskea neulan myös napauttamalla jalkasäädintä. Ompeleen aloitus alusta (2) Jos lopetat ompelun keskellä koristeommelta, paina tätä painiketta aloittaessasi ompeleen alusta. Näin et joudu valitsemaan sitä uudelleen ja uusimaan mahdollisesti tekemiäsi säätöjä. Jos painat tätä painiketta ompelun aikana, kone tekee ompeleen loppuun ja sitten pysähtyy. Välitön päättely (3) Paina päättelykuvaketta, niin kone ompelee muutaman päättelytikin ja pysähtyy automaattisesti. Nopeudensäätöpainike (4) Tällä painikkeella voi asettaa maksimiompelunopeuden. Voit lisätä ompelunopeutta liu'uttamalla säädintä oikealle ja vähentää nopeutta liu'uttamalla sitä vasemmalle. Start/Stop (5) Painamalla tätä painiketta voit käynnistää ja pysäyttää koneen käyttämättä jalkasäädintä Kone käynnistyy ja vastaavasti pysähtyy, kun painat painiketta kerran Taaksesyöttö (6), merkkivalo (7) Jos haluat pysyvän taaksesyötön, paina painiketta ennen ompelun aloittamista. Taaksesyötön merkkivalo (7) syttyy, ja kone ompelee taaksepäin, kunnes painat painiketta uudelleen. Jos painat taaksesyöttöpainiketta ompelun aikana, kone ompelee taaksepäin niin kauan kuin painike on alaspainettuna. Merkkivalo syttyy, kun taaksesyöttö on aktivoitu. Taaksesyöttöpainiketta käytetään myös ommeltaessa ohjelmoitua päättelyä ja parsinompeleita. Ohjelmoitu päättely (6), merkkivalo (8) Ohjelmoidun päättelyn merkkivalo palaa, koska yksi tai useampia päättelytoimintoja on aktivoitu. Merkkivalo palaa, kunnes päättelytoiminnot eivät ole enää käytössä. Tikin pituus tai tiheys (10) Lisää tai vähennä tikin pituutta painamalla painiketta + tai -. Satiiniompeleissa voit muuttaa valitun ompeleen tiheyttä painamalla painiketta + tai -. Ommelleveys tai ompeleen sijoittelu (11) Lisää tai vähennä ommelleveyttä painamalla painiketta + tai -. Suoraompeleissa voit muuttaa valitun ompeleen sijaintia painamalla painiketta + tai -. 22

23 Pidennys (12) Kun valittuna on satiiniommel, voit säätää ompeleen pidennystä painamalla painikkeita + tai -. Kiekko (13) Kiekossa painikkeet ylös, alas, vasemmalle ja oikealle, ja keskikuvakkeella hyväksytään valinta (14). Kiekolla on useita toimintoja: ylä- ja alanuolilla voit liikkua ompeleiden välillä, säätää napinläven koon ja liikkua asetusvalikon eri vaihtoehtojen välillä. Paina alas, kunnes välilehti on valittuna, ja valitse sitten haluttu tila vasemmalla tai oikealla nuolella (22 26) OK-painike (14) Kiekon keskikuvakkeella hyväksytään valinta. Paina OK-painiketta, kun haluat vahvistaa valintasi. Suoravalinta (15) Painamalla yhtä painiketta tai kahta numeroiden 0 ja 9 yhdistelmää voit valita välittömästi kyseistä lukua vastaavan ompeleen. Peilikuva poikittain (16) Ompeleiden ja ommelyhdistelmien peilaaminen poikittain. Peilikuva pitkittäin (17) Ompeleiden ja ommelyhdistelmien peilaaminen pitkittäin. Lataa oma ommel tai ommelyhdistelmä (18) Painamalla tätä painiketta voit ladata aiemmin tallentamasi ompeleen tai yhdistelmän. Tallenna oma ommel tai ommelyhdistelmä (19) Paina tätä, kun haluat tallentaa yhdistelmän ompelukoneen muistiin. Poista (20) Paina tätä, kun haluat poistaa ompeleita yhdistelmästä tai koneen muistiin tallennetun yhdistelmän. Ommelyhdistelmä (21) Painamalla tätä painiketta pääset yhdistelmätilaan Graafinen näyttö (9) vaihtoehdot. Ompeleet näytetään todellisessa näytöllä. Asetukset & toiminnot Eräät koneen päätoiminnot voit valita näytön alareunassa olevilla välilehtipainikkeilla. Paina alanuolta, kunnes jokin välilehti tulee valituksi, minkä jälkeen voit liikkua välilehdestä toiseen vasemmalla tai oikealla nuolipainikkeella (13). Voit siirtyä suoraan vasemmanpuoleisesta oikeanpuoleiseen painamalla vasenta nuolipainiketta kerran. Voit siirtyä suoraan oikeanpuoleisesta vasemmanpuoleiseen painamalla oikeaa nuolipainiketta kerran. Ompelutila (22) virran koneeseen. Päättelytoiminnot (23) Paina tätä painiketta, kun haluat määritellä päättelyt. Tekstitila (24) Tekstitilassa voit luoda kirjainyhdistelmiä kahden eri fontin kirjaimista. Tiedot ompeleesta (25) Painamalla tätä painiketta saat näkyviin yksityiskohtaiset tiedot valittuna olevasta ompeleesta. Asetusvalikko (26) Painamalla painiketta saat näytölle koneen asetusvalikon. Valmistelut 23

24 Asetukset Asetusvalikossa voit säätää koneen asetuksia ja näytön asetuksia. Säädöt jäävät voimaan silloinkin, kun sammutat virran koneesta. Asetusvalikko Avaa valitsemalla asetusvalikkovälilehti. Voit liikkua asetuksesta toiseen painamalla kiekon yläja alanuolia. Valmistelut Kaksoisneula Aktivoi toiminto painamalla OK (B). Laatikkoon ilmestyy valintamerkki. Valitse kaksoisneulan leveys painamalla kiekon vasenta tai oikeaa nuolipainiketta. Valittu leveys näkyy näytöllä. Kun kaksoisneula on valittuna, kaikkien ompeleiden leveys rajoittuu kyseiselle neulalle sopivaksi. Näin neula ei pääse katkeamaan. Ponnahdusikkunaan ilmestyy varoitus, jos valitset valitulle kaksoisneulalle liian leveän ompeleen. Huom: Joitakin ompeleita ei voi niiden designin tai muiden ominaisuuksien takia ommella kaksoisneulalla. Overlockompeleet, napinlävet ja parsinompeleet ovat esimerkkejä tällaisista. Kuulet varoitusäänen, jos yrität aktivoida kaksoisneulan tällaisen ompeleen ollessa valittuna. Kun kaksoisneulatoiminto on aktivoitu, sen kuvake näkyy ompelutilassa. Asetus on voimassa, kunnes peruutat sen. Huom: Kaksoisneulaa ja ommelleveyden rajoitinta ei voi käyttää samaan aikaan. Kun ommelleveyden rajoitin on valittuna, kaksoisneulan valintaruudun ääriviiva muuttuu katkoviivaksi. B Ommelleveyden rajoitin Aktivoi toiminto painamalla OK (B). Valitse tämä toiminto, kun käytössä on suoraommelpistolevy tai -paininjalka, niin neula lukittuu keskiasentoon kaikissa ompeleissa, jolloin neula, paininjalka tai pistolevy eivät pääse vahingoittumaan. Kun ommelleveyden rajoitin on aktivoitu, sen kuvake näkyy ompelutilassa. Asetus on voimassa, kunnes peruutat sen. Huomaa: Kun kytket virran koneeseen suoraommelasetuksen ollessa aktiivisena, näytölle tulevassa ponnahdusviestissä muistutetaan siitä. Kaikkien ompeleiden leveys on nyt 0 mm. Ommelleveyden rajoitinta ja kaksoisneulaa ei voi käyttää samaan aikaan. Kun kaksoisneula on valittuna, ommelleveyden rajoittimen valintaruudun ääriviiva muuttuu katkoviivaksi. 24 Näytön kontrasti Painamalla vasenta tai oikeaa nuolta voit säätää näytöllä. Kieli Paina vasenta ja oikeaa nuolipainiketta, kun haluat vaihtaa koneesi kaikkien tekstien kielen. Ohjelmaversio Tarkista koneesi ohjelmaversio.

25 Ompelu Ompelutila näkyy ensimmäisenä kosketusnäytöllä, kun kytket virran koneeseen. Valittu ommel näkyy todellisessa koossa ommelkentässä. Tästä löydät kaiken perustiedon, jota tarvitset voidaksesi ryhtyä ompelemaan. Suoraommel on automaattisesti valittuna. Ompelutila Yleistä 1. Valitun ompeleen numero ja nimi 2. Ommelkenttä 3. Tukikangassuositus 4. Paininjalkasuositus 5. Syöttäjä/IDT -järjestelmäsuositus 6. Neulasuositus/asetus Kaksoisneula-asetus valittu A 8 9 Huom: Jos paininjalkasuosituksessa näkyy paininjalka ja merkki +, valitulle ompeleelle tarvitaan erikoispaininjalka. Ommelinformaatiovälilehdellä (A) on lisätietoa. Siipineulasuositus Ommelleveyden rajoitin valittu 7. Suositeltu langankireys 8. Ommelleveys tai ompeleen sijoittelu 9. Tikin pituus/tiheys Huom: Kaikki symbolit ja valintamahdollisuudet eivät ole aina näkyvissä. B Ompelu Valitseommel Voit valita ommelnumeron välittömästi painamalla suoravalintapainikkeita. Paina kahta tai kolmea numeroa nopeasti peräkkäin, kun haluat valita numeroa 10 suuremman luvun. Jos valittua ommelnumeroa ei ole olemassa, kuulet merkkiäänen, ja ensimmäiseksi valittu numero astuu voimaan ommelvalintana. Voit liikkua ompeleesta toiseen painamalla kiekon ylä- ja alanuolia. Paina ylä- tai alanuolta, niin näytölle avautuu pudotusvalikko. Voit liikkua luettelossa painamalla kiekon ylä- ja alanuolia. Valitse ommel painamalla OK (B). Tiedot ompeleesta Valitse infovälilehti (A), kun haluat saada yksityiskohtaista tietoa ja vinkkejä valittuna olevasta ompeleesta. A 25

26 Ompeleiden säädöt Kone valitsee kullekin valitulle ompeleelle sopivimmat säädöt ja antaa suosituksia. Voit muuttaa itse valitun ompeleen asetuksia. Kaikki asetuksiin tehdyt säädöt, lukuun ottamatta langankireyttä, vaikuttavat vain valittuun ompeleeseen, ja oletusasetukset palautuvat voimaan, kun valitset toisen ompeleen. Muutettuja asetuksia ei tallenneta automaattisesti, kun sammutat virran koneesta. Valittu ommelleveys ja tikin pituus ja tikin pituus näkyvät säätökuvakkeen vieressä. Jos yrität ohittaa minimi- tai maksimisäädön, koneesta kuuluu varoitusmerkkiääni. Huom: Numerot ilmaisevat näytöllä, kun muutat asetusta. 1 A Ompelu Ommelleveys/ompeleen sijoittelu (1) Lisää tai vähennä ommelleveyttä painamalla + tai -. Suoraompeleissa voit muuttaa valitun ompeleen sijaintia painamalla painiketta + tai -. Kun suoraommel on valittuna, kuvake (A) muuttuu ilmaisten, että valittuna on ommelleveyden asemesta ompeleen sijoittelu. Tikin pituus/ompeleen tiheys (2) Lisää tai vähennä ompeleen tiheyttä painamalla + tai -. Satiiniompeleiden tiheyttä voi muuttaa. Se on usein tarpeen ommeltaessa erikoislangoilla ja silloin, kun tarvitaan tavallista harvempaa satiiniommelta. Ompeleen tiheys ei vaikuta ompeleen koko mallikerran pituuteen. Lisää tai vähennä satiiniompeleen tiheyttä painamalla + tai -. Kun satiiniommel on valittuna, kuvake (B) muuttuu ilmaisten, että valittuna on tikin pituuden asemesta ompeleen tiheys B 26

27 Pidennys (3) Pidennystoiminnolla pidennetään satiiniompeleita. Koko ommel pitenee, mutta tiheys pysyy ennallaan. Lisää tai vähennä satiiniompeleen pituutta painamalla + tai -. Jos valittua ommelta ei voi pidentää, kone antaa varoitusäänimerkin, kun painat pidennyspainiketta. 3 Langankireys (4) Kone näyttää kullekin valitulle ompeleelle sopivimman langankireyden. Sivulla 19 on lisätietoa langankireyden asetuksen muuttamisesta. 4 Peilaaminen Voit luoda koriste-efektejä peilaamalla ompeleita pitkittäin tai poikittain. Joitakin ompeleita voi peilata sekä pitkittäin että poikittain. Joitakin ompeleita ei voi peilata joko mallikerran tai käyttötarkjoituksen takia. Esimerkiksi napinläpiä, parsinompeleita ja salpoja ei voi peilata. A B Ompelu Kun haluat peilata ompeleen tai yhdistelmän sivusuunnassa, paina peilauskuvaketta (A). Kun haluat peilata pitkittäin, paina peilauskuvaketta (B). Kuulet varoitusäänen, jos yrität peilata kyseiseen toimintoon soveltumatonta ommelta B 27

28 Päättelytoiminnot Päättelytoiminnoilla voit ohjelmoida päättelyn sekä ompeleen alkuun (A) että loppuun (B). 1. Siirry päättelytoiminnot-valikkoon (1) 2. Valitse toiminnot, joita haluat käyttää (A ja/tai B). 3. Palaa ompelutilaan valitsemalla ompelutilan välilehti (2). C A B Näytöllä näkyvät päättelyn minikuvakkeet (C) ilmaisevat, mitkä päättelytoiminnot on valittu. Valinnat pysyvät voimassa, kunnes poistat ne. Huom: Jos haluat välittömän päättelyn, paina koneen edessä olevaa päättelykuvaketta. 2 1 Ompelu Ompelu päättelytoimintojen ollessa valittuna 1. Päättely alussa (A): kone päättelee heti, kun aloitat ompelun. 2. Paina taaksesyöttöä, kun haluat aktivoida päättelun lopussa (B). Ohjelmoidun päättelyn merkkivalo syttyy. Kone tekee ompeleen loppuun ja päättelee sitten. 3. Kun haluat poistaa päättelytoiminnon käytöstä, mene edellä kuvatulla tavalla päättelysivulle ja ota ruksit pois ruuduista. Taaksesyöttöpainikkeen toiminta päättelytoiminnoissa Pysäytä kone ja paina taaksesyöttöpainiketta kahdesti, kun haluat aktivoida ompelun taaksepäin. Taaksesyötön merkkivalo syttyy. Päättelyä ei ommella. Paina taaksesyöttöä, kun ompelet taaksepäin ja haluat aktivoida päättelun lopussa. Sekä taaksesyötön että ohjelmoidun päättelyn merkkivalo syttyy. Kun haluat jälleen ommella eteenpäin, pysäytä kone ja paina taaksesyöttöä. Mikään merkkivalo ei syty, eikä päättelyä ommella. 28

29 Omien ompeleiden tallentaminen Voit tallentaa muokatun ompeleen koneelle painamalla tallennuspainiketta. Näytölle avautuu yhdistelmän tallennusvalikko. Ompeleita ja yhdistelmiä voi tallentaa näihin neljään muistiin. Ompeleen tallentaminen tapahtuu samalla tavalla kuin yhdistelmän. Katso sivu 38. Ompeleeseen tehdyt tikin pituutta, ommelleveyttä, tiheyttä ja peilikuvaa koskevat säädöt tallentuvat. Huom: Joitakin erikoisompeleita, esim. napinläpiä, ei voi tallentaa. Ponnahdusviesti ilmoittaa siitä, jos yrität tallentaa tällaisen ompeleen. Omien ompeleiden lataaminen Ompeleen lataaminen tapahtuu samalla tavalla kuin yhdistelmän. Avaa yhdistelmän latausvalikko painamalla latauspainiketta. Valitse ommel, jonka haluat ladata. Sivulla 38 on lisätietoa. Ompelu Päämoottori ylikuormittunut Jos ompelet hyvin paksua kangasta tai jos kone jumittuu ompelun aikana, päämoottori saattaa ylikuormittua, jolloin kone pysähtyy. Ponnahdusikkuna sulkeutuu, kun päämoottori ja virransyöttö eivät ole enää ylikuormittuneet. 29

30 Ompelutekniikat Kolmiaskelsiksak Ommel 8 sopii reunahuolitteluun. Tarkista, että neula lävistää vasemmalla kankaan ja huolittelee oikealla sen reunan. Ommel 8 sopii myös jousto-ompeleeksi yhdistettäessä neulostyyppisiä kankaita. Ompelu Napinlävet Koneen napinläpivalikoimasta löytyy sopiva napinläpi erityyppisille kankaille ja vaatteille. Katso sivulla 10 olevaa ommeltaulukkoa, jossa on kuvaus erityyppisistä napinlävistä. Käytä aina tukikangasta kankaan alla tai kerrosten välissä ommellessasi napinläpiä. Yksivaiheinen napinläpijalka 5B 1. Merkitse napinläven sijainti vaatteelle. 2. Kiinnitä koneeseen napinläpijalka 5B ja vedä nappipidike esiin. Aseta nappi pidikkeeseen. Napinläven koko määräytyy nyt tämän napin perusteella. 3. Tarkista, että lanka kulkee paininjalan reiästä ja edelleen jalan alle. 4. Valitse haluamasi napinläpi ja säädä sen leveys ja tiheys sopiviksi. Huom: Ompele aina ensin koenapinläpi tilkulle. 5. Laske napinläpivipu alas asti ja työnnä se itsestäsi poispäin varovasti niin, että se sopii stopparien (A ja B) väliin. 6. Aseta vaate paininjalan alle niin, että kankaassa oleva merkki on napinläpijalan keskikohdassa. 7. Pidä kiinni ylälangasta ja aloita ompelu. Napinlävet ommellaan jalan edestä taaksepäin. 8. Kun napinläpi on valmis, nosta paininjalka. A B 30

31 Nyörivahvisteinen napinläpi (Joustavat kankaat) Kun ompelet napinläpiä joustaville kankaille, suosittelemme käyttämään niissä nyörivahvistusta. Silloin napinlävestä tulee vakaampi ja venymättömämpi. 1. Pujota pätkä paksua ompelulankaa tai helmilankaa napinläpijalan 5B takana olevaan nipukkaan. Vedä langanpäät jalan alta eteen ja kiinnitä ne jalan etuosassa olevaan nipukkaan. 2. Ompele napinläpi. Napinläven pylväät ommellaan nyt nyörin päälle. 3. Kun napinläpi on valmis, ota lanka pois takanipukan päältä ja vedä langapäät suoraksi. 4. Pane langanpäät ristiin neulan edessä ja pujota parsinneulaan, vie nurjalle, tee solmu ja leikkaa liika pois. 5. Avaa napinläpi varovasti ratkojalla. Ompelu Napin ompelu 1. Kun haluat ommella napin, irrota paininjalka ja valitse napinompeluommel. 2. Laske syöttäjä. 3. Pane nappi paininjalan pitimen alle. Kokeile peilikuvatoiminnolla, että napin reiät ovat kohdilla, joissa neula työntyy kankaaseen ja että ommelleveys on sopiva juuri kyseiselle napille. Säädä tarvitatessa ommelleveyttä niin, että neula osuu oikeille kohdille napinreikiin. 4. Käyttämällä kiekon vasenta tai oikeaa nuolta voit lisätä tai vähentää kaksi kerrallaan niiden tikkien määrää, joilla nappi kiinnitetään kankaaseen. 5. Aloita ompelu. Kone tekee ompeleen, päättelee ja pysähtyy. Huom: Monitoimityökalulla voit tehdä nappiin kaulan. Voit käyttää myös napinompelujalkaa nro , joka on saatavana lisätarvikkeena. 31

32 Ompelu Parsiminen ja korjaaminen Pienen reiän tai repeämän korjaaminen ajoissa saattaa pelastaa koko vaatteen. Valitse mahdollisimman hyvin vaatteen väriä vastaava lanka. 1. Aseta reiän tai repeämän alle kangastilkku tai pala tukikangasta. 2. Valitse parsinommel. 3. Aloita ompelu reiän yläpuolelta ja ompele sen yli. 4. Kun olet ommellut reiän yli, paina taaksesyöttö-painiketta, jolloin ompeleen pituus tallentuu muistiin. Ompelukone tekee parsinompeleen loppuun automaattisesti. 5. Kone toistaa parsinnan saman kokoisena neliönä, joten voit jatkaa ompelua edelleen. Jos haluat ohjelmoida erikokoisen parsinnan, valitse ommel uudelleen ja toimi kuten edellä vaiheissa 3 ja 4. Huom: Parsinompeleita voi ommella myös napinläpijalalla 5B. Aseta silloin parsinompeleen pituus vetämällä nappiteline esiin ja laske napinläpivipu. Helmapäärmeiden ompelu paksuille kankaille Kun ompelet erityisen paksun kankaan tai farkunlahkeen sauman yli, paininjalka saattaa nousta pystyyn ylittäessään saumaa. Monitoimityökalun avulla voit tasapainottaa sauman korkeuden ylittäessäsi sitä. Monitoimityökalun toinen puoli on paksumpi ja toinen ohuempi. Käytä sitä puolta, joka sopii parhaiten ompelemasi sauman paksuuteen. 32

33 Tilkkuilu Tilkkutyössä on tavallisesti kolme kerrosta; kaksi kangaskerrosta ja niiden välissä vanulevy. Näiden kerrosten yhdistämiseksi tikkaamalla on käytössäsi monenlaisia ompeleita ja tekniikoita. Tikkaus sauman keskeltä Käytä koristeommeljalkaa 1A, IDT -järjestelmällä. Sauman keskeltä tikkaaminen tapahtuu siten, että paininjalassa oleva ohjain kulkee tilkkutyöblokkien saumoja pitkin. Aloita kiinnittämällä tilkkutyökerrokset yhteen hakaneuloilla. Aloita keskeltä ja etene reunoja kohti. Kiinnitä hakaneulat cm:n välein. Huomaa: Voit käyttää myös lisätarvikkeena saatavaa tikkausjalkaa IDT -järjestelmällä, tuotenro Crazy-tikkaus Voit tikata tilkkutyösi myös koristeompelein. Ompeleet voi tehdä joko työn värisellä tai siitä poikkeavalla langalla. Tikkaukseen voi käyttää myös koristelankoja, kuten rayon-kirjontalankaa tai paksua puuvillalankaa. Kiemuratikkaus Vapaa kiemuratikkaus pitää tilkkutyön päällisen, vanun ja vuorin yhdessä, mutta sen lisäksi se antaa työhön mielenkiintoisen pintarakenteen. Vapaa kiemuratikkaus tehdään siten, että syöttäjä on pois käytöstä. Määräät itse tikin pituuden liikuttamalla kangasta käsin. 1. Säädä kone kiemuratikkaukselle ja valitse suoraommel nro Voit käyttää myös lisätarvikkeena saatavaa avointa vapaaompelujalkaa, til.nro Laske syöttäjä. 4. Kiinnitä tilkkutyön kerrokset hakaneuloilla yhteen ja valmistele työ samalla tavalla kuin edellä sauman keskeltä tikkaamista varten. Vinkki! Harjoittele kiemuratikkausta ensin kangastilkulle ja vanupalalle. Ompele tasaista vauhtia, niin tikit pysyvät samanpituisina. 5. Aloita tilkkutyön keskivaiheilta. Tee yksi tikki ja vedä alalanka työn päälle. Tee muutama tikki, joilla aloituslangat kiinnittyvät. 6. Liikuttele nyt työtä niin, että ompelusta muodostuu kiemuroita. Ompeleiden ei pidä mennä toistensa yli vaan kiemurrella tasaisesti työn pinnassa. Ompelu 33

34 Piilo-ommel Piilo-ompeleella 14 syntyy näkymätön päärme hameisiin, housunlahkeisiin tai kodintekstiileihin. Käytä piilo-ommeljalkaa 3, IDT -järjestelmällä. 1. Huolittele helman reuna. 2. Käännä ja silitä käänne työn nurjalle puolelle. 3. Käännä kangasta takaisin niin, että noin 1 cm reunasta ulottuu taitteen ulkopuolelle. Työn nurja puoli on nyt itseäsi kohti. 4. Pane kangas paininjalan alle niin, että taite kulkee reunaohjaimen A kohdalla. 5. Kun neula heilahtaa taitteelle, sen tulee tarttua vain muutamaan kuituun kankaan reunassa. Jos ompeleet näkyvät työn oikealla puolella, säädä reunaohjainta A kääntämällä säätöruuvia B, kunnes päärmeeseen tarttuvat tikit ovat vain juuri ja juuri näkyvissä. A B Ompelu Joustava piilo-ommel Joustava piilo-ommel 15 sopii erityisen hyvin joustaville kankaille, koska siihen sisältyvä siksak tekee myös ompeleen joustavaksi. Helma huolitellaan ja ommellaan samanaikaisesti. Neulosten risareunaa ei yleensä tarvitse huolitella. Piilo-ommel 14 Joustava piilo-ommel 15 Vetoketjun ompeleminen Vetoketjun voi ommella eri tavoilla. Paras lopputulos on taattu, kun toimit kaavassa annettujen ohjeiden mukaan. Kaikki vetoketjut on aina ommeltava hammastuksen läheltä. Vetoketjujalka 4 voidaan kiinnittää paininjalan pitimen vasemmalle tai oikealle puolelle, riippuen siitä, miten vetoketju tullaan kiinnittämään. Suoraompeleelle käytettävissäsi on 29 neulan asemaa, joten voit valita niistä sellaisen, että neula osuu lähelle vetoketjun hammastusta. Jos paininjalka on kiinnitetty pitimen oikealle puolelle, neulaa on siirrettävä oikealle. Jos paininjalka on kiinnitetty pitimen vasemmalle puolelle, neulaa on siirrettävä vasemmalle. 34

35 Yhdistelmät Koneen yhdistelmätoiminnossa voit yhdistellä ompeleita ja kirjaimia ommelyhdistelmiksi. Voit liittää samaan yhdistelmään enintään 20 ommelta ja kirjainta. Voit myös muokata ommeltasi tekemällä olemassa olevaan ompeleeseen omia säätöjä. Voit tallentaa ompeleita ja yhdistelmiä koneelle ja ladata ne myöhemmin käytettäväksi uudelleen. Yhdistelmiin voi liittää kaikkia koneen ompeleita lukuun ottamatta napinläpiä, parsinompeleita, napin ompelua ja salpoja. Yleiskuva 1. Valitun ompeleen numero ja nimi 2. Ommelkenttä 3. Osoitin 4. Siirtyminen ommelyhdistelmään 5. Peilikuva poikittain 6. Peilikuva pitkittäin 7. Lataa yhdistelmä Tallenna yhdistelmä 9. Poista ommel tai yhdistelmä 10. Ommelleveys/ompeleen sijoittelu 11. Tikin pituus/tiheys 12. Siirrä osoitinta Luo ommelyhdistelmä Painamalla tätä painiketta (4) pääset yhdistelmätilaan. Valitse ommel, jota haluat käyttää (sivuilla 25 on lisätietoa ompeleen valinnasta). Ommel ilmestyy ommelkenttään. Valitse seuraava ommel, niin se ilmestyy edellisen oikealle puolelle. Siirrä osoitinta (12) Osoitin (3) on ommelkentän tietyssä kohdassa. Uusi ommel ilmestyy osoittimen kohdalle. Siirrä osoitinta yhdistelmässä kiekon vasemmalla ja oikealla nuolipainikkeella. 12 Yhdistelmät 35

36 Näin käytät kirjaimia Kirjaintila yleiskuva 1. Fontin valinta/esikatselu 2. Valitun fontin nimi 3. Ommelkenttä 4. Näppäimistö 5. Kirjaimiston vaihto (isot/pienet kirjaimet, tavalliset/erikoiskirjaimet ja symbolit) 6. Poista Luo kirjainyhdistelmä Valitse kirjaintila (A) painamalla kiekon vasenta tai oikeaa nuolipainiketta. Paina ylänuolta, kunnes fonttien esikatselu (1) näytön yläosassa tulee valituksi. Avaa fonttiluettelo painamalla OK (B). Siirry haluttuun fonttiin nuolipainikkeilla ja valitse se painamalla OK (B). Paina kahdesti nuolipainiketta, niin pääset käyttämään näppäimistöä. Voit liikkua näppäimistöllä painamalla nuolipainikkeita: Lisää kirjain tai merkki yhdistelmääsi painamalla OK (B). Kukin kirjain ilmestyy osoittimen kohdalle ommelkenttään. Huom: Valittu kirjain korostuu näppäimistössä. Kun haluat liikuttaa osoitinta yhdistelmässä, siirry ommelkenttään (3) nuolipainikkeilla. Painamalla sitten vasenta ja oikeaa nuolipainiketta voit liikkua yhdistelmässä edestakaisin. A B Yhdistelmät Valitse kirjaimisto Painamalla nuolipainikkeita voit siirtyä kirjaimistokuvakkeisiin (5). Painamalla OK (B) pääset liikkumaan kirjaimistosta toiseen: isot tai pienet kirjaimet, tavalliset tai erikoiskirjaimet ja symbolit. Huom: Pienet kirjaimet ovat saatavana vain Blockfontissa. Tärkeää: Kirjaintilassa yhdistelmäominaisuus aktivoituu vasta, kun kirjain on valittu. Tämän vuoksi ommelkenttä on aina tyhjä siirryttäessä kirjaintilaan. Jos luot yhdistelmän ja poistut kirjaintilasta avataksesi sen uudelleen, ommelkenttä on tyhjä. Yhdistelmä tulee uudelleen esiin, kun valitset uuden kirjaimen tai kun valitset yhdistelmätoiminnon painamalla (7). Valittu kirjain lisätään aiemmin luodun yhdistelmän perään. 7 36

37 Ompeleiden muokkaaminen Voit peilata valitun ompeleen ja muuttaa sen leveyttä, tikin pituutta, tiheyttä ja sijaintia. Kun olet muuttanut jotakin arvoa, numero korostetaan näytöllä sen merkiksi, että kyseessä ei ole oletusarvo. Painamalla kiekon vasenta tai oikeaa nuolta voit korostaa ompeleet, jota haluat muokata. Tee säädöt sivuilla olevien ohjeiden mukaan. Huom: Säädöt vaikuttavat vain valittuna olevaan ompeleeseen. Jos palaat ompelutilaan, kaikki siellä tehdyt säädöt vaikuttavat koko yhdistelmään, eikä niitä tallenneta koneen muistiin. Poista ommel tai kirjainyhdistelmästä Kun haluat poistaa ompeleen, siirrä osoitin sen kohdalle ja paina poistopainiketta (9). Jos haluat poistaa koko yhdistelmän, paina kuvaketta pitkään. Ponnahdusviestissä kysytään, haluatko poistaa kaikki ompeleet. Valitse kyllä /OK: Ponnahdusikkuna sulkeutuu, ja kaikki ompeleet poistetaan ommelkentästä. 9 Yhdistelmät Kirjaintila 9 Tekstin ja koristeompeleiden yhdistäminen Jos haluat yhdistää tekstiisi koristeompeleita, palaa yhdistelmänäytölle valitsemalla ompelutilavälilehti (B) Siirrä osoitinta tekstin sisällä ja liitä koristeommel haluamaasi kohtaan. B Yhdistelmät 37
