1 Käyttöohje

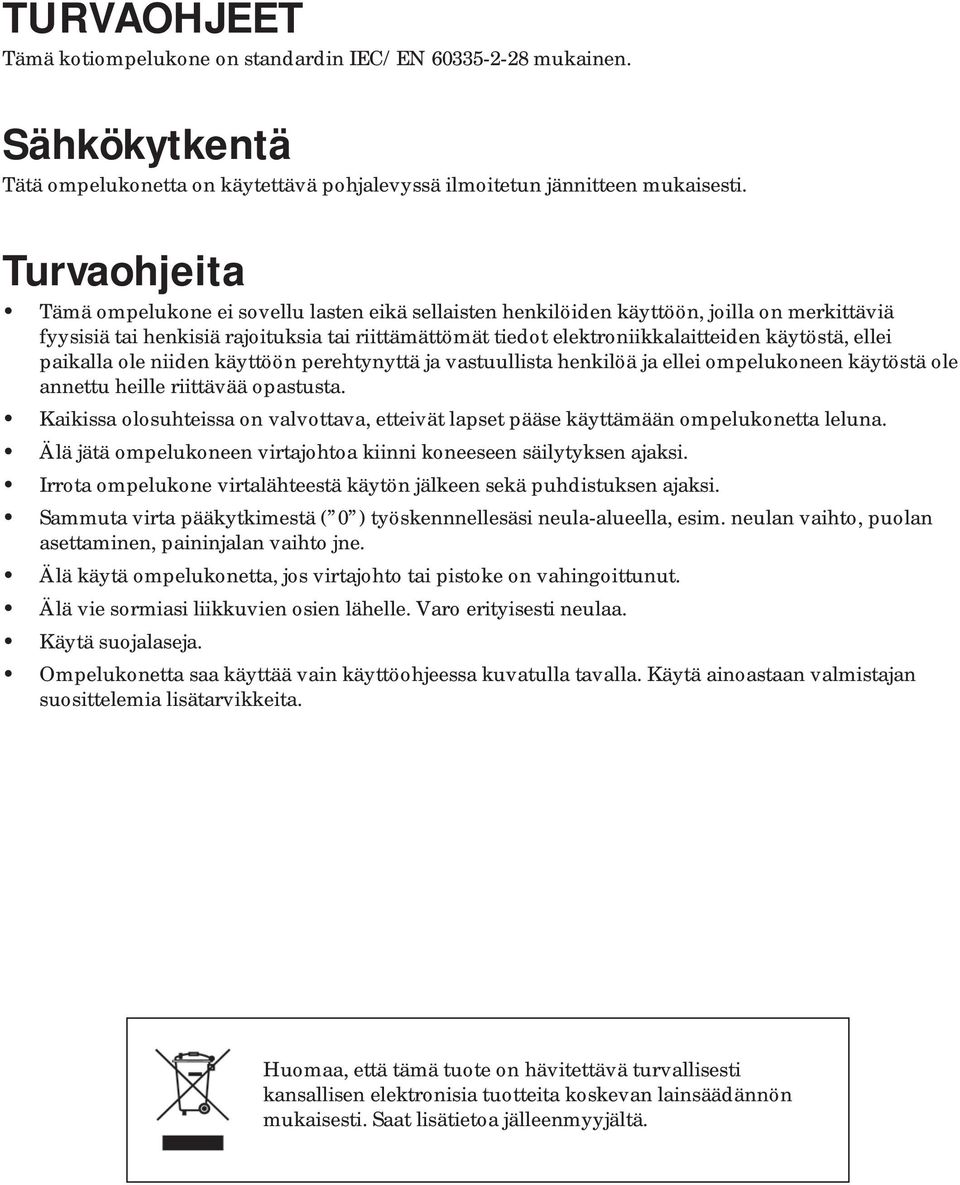

2 TURVAOHJEET Tämä kotiompelukone on standardin IEC/EN mukainen. Sähkökytkentä Tätä ompelukonetta on käytettävä pohjalevyssä ilmoitetun jännitteen mukaisesti. Turvaohjeita Tämä ompelukone ei sovellu lasten eikä sellaisten henkilöiden käyttöön, joilla on merkittäviä fyysisiä tai henkisiä rajoituksia tai riittämättömät tiedot elektroniikkalaitteiden käytöstä, ellei paikalla ole niiden käyttöön perehtynyttä ja vastuullista henkilöä ja ellei ompelukoneen käytöstä ole annettu heille riittävää opastusta. Kaikissa olosuhteissa on valvottava, etteivät lapset pääse käyttämään ompelukonetta leluna. Älä jätä ompelukoneen virtajohtoa kiinni koneeseen säilytyksen ajaksi. Irrota ompelukone virtalähteestä käytön jälkeen sekä puhdistuksen ajaksi. Sammuta virta pääkytkimestä ( 0 ) työskennnellesäsi neula-alueella, esim. neulan vaihto, puolan asettaminen, paininjalan vaihto jne. Älä käytä ompelukonetta, jos virtajohto tai pistoke on vahingoittunut. Älä vie sormiasi liikkuvien osien lähelle. Varo erityisesti neulaa. Käytä suojalaseja. Ompelukonetta saa käyttää vain käyttöohjeessa kuvatulla tavalla. Käytä ainoastaan valmistajan suosittelemia lisätarvikkeita. Huomaa, että tämä tuote on hävitettävä turvallisesti kansallisen elektronisia tuotteita koskevan lainsäädännön mukaisesti. Saat lisätietoa jälleenmyyjältä.

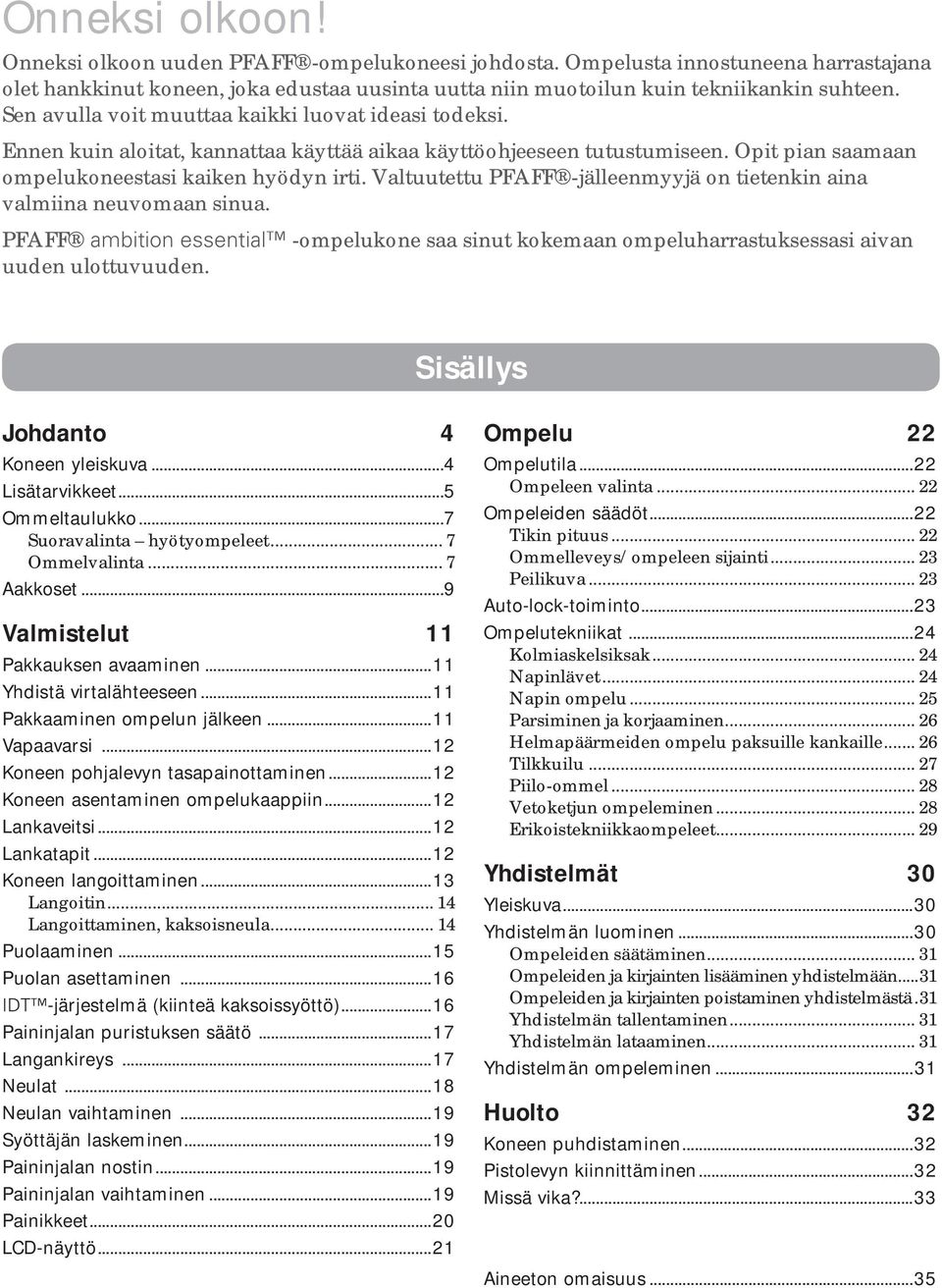

3 Onneksi olkoon! Onneksi olkoon uuden PFAFF -ompelukoneesi johdosta. Ompelusta innostuneena harrastajana olet hankkinut koneen, joka edustaa uusinta uutta niin muotoilun kuin tekniikankin suhteen. Sen avulla voit muuttaa kaikki luovat ideasi todeksi. Ennen kuin aloitat, kannattaa käyttää aikaa käyttöohjeeseen tutustumiseen. Opit pian saamaan ompelukoneestasi kaiken hyödyn irti. Valtuutettu PFAFF -jälleenmyyjä on tietenkin aina valmiina neuvomaan sinua. PFAFF ambition essential -ompelukone saa sinut kokemaan ompeluharrastuksessasi aivan uuden ulottuvuuden. Sisällys Johdanto 4 Koneen yleiskuva...4 Lisätarvikkeet...5 Ommeltaulukko...7 Suoravalinta hyötyompeleet... 7 Ommelvalinta... 7 Aakkoset...9 Valmistelut 11 Pakkauksen avaaminen...11 Yhdistä virtalähteeseen...11 Pakkaaminen ompelun jälkeen...11 Vapaavarsi...12 Koneen pohjalevyn tasapainottaminen...12 Koneen asentaminen ompelukaappiin...12 Lankaveitsi...12 Lankatapit...12 Koneen langoittaminen...13 Langoitin Langoittaminen, kaksoisneula Puolaaminen...15 Puolan asettaminen...16 IDT -järjestelmä (kiinteä kaksoissyöttö)...16 Paininjalan puristuksen säätö...17 Langankireys...17 Neulat...18 Neulan vaihtaminen...19 Syöttäjän laskeminen...19 Paininjalan nostin...19 Paininjalan vaihtaminen...19 Painikkeet...20 LCD-näyttö...21 Ompelu 22 Ompelutila...22 Ompeleen valinta Ompeleiden säädöt...22 Tikin pituus Ommelleveys/ompeleen sijainti Peilikuva Auto-lock-toiminto...23 Ompelutekniikat...24 Kolmiaskelsiksak Napinlävet Napin ompelu Parsiminen ja korjaaminen Helmapäärmeiden ompelu paksuille kankaille Tilkkuilu Piilo-ommel Vetoketjun ompeleminen Erikoistekniikkaompeleet Yhdistelmät 30 Yleiskuva...30 Yhdistelmän luominen...30 Ompeleiden säätäminen Ompeleiden ja kirjainten lisääminen yhdistelmään...31 Ompeleiden ja kirjainten poistaminen yhdistelmästä.31 Yhdistelmän tallentaminen Yhdistelmän lataaminen Yhdistelmän ompeleminen...31 Huolto 32 Koneen puhdistaminen...32 Pistolevyn kiinnittäminen...32 Missä vika?...33 Aineeton omaisuus...35

4 Johdanto Johdanto Koneen yleiskuva Etupuoli 1. Kansi ja ommeltaulukko 2. Langoitusurat 3. Lankaveitsi 4. LED-valot 5. Kiinteä langoitin 6. Napinläpivipu 7. Neulatanko 8. Pistolevy 9. Puolakotelon kansi 10. Alempi langanohjain 11. Paininjalan nostin 12. Neularuuvi 13. Ylälangan ohjain 14. Paininjalan tanko ja paininjalan istukka 15. Paininjalka 16. Vapaavarsi 17. Tarvikelaatikko 18. Käsipyörä 19. Painikkeet ja graafinen näyttö

5 Yläpuolen osat 20. Paininjalan puristuksen säädin 21. Langanohjaimet 22. Lankarullan pidikkeet 23. Lisälankatapin reikä 24. Puolauksen rajoitin ja puolausakseli 25. Langannostaja 26. Langankireyslevyt 27. Langankireyden säädin 28. Puolauksen kireyslevy 29. Puolauksen lankaveitsi Johdanto Takaa 30. Pääkytkin, virtajohdon ja jalkasäätimen liitännät 31. Kahva 32. Paininjalan nostin 33. IDT -järjestelmä Syöttäjän laskin 30 Lisätarvikkeet 34 Vakiovarusteet 35. Puolat (5) (nro ) 36. Jarruhuopa Pistolevyn ruuviavain 38. Monitoimityökalu 39. Lankarullan pidike, suuri (2) Lankarullan pidike, pieni 41. Ratkoja & harja (yksi kokonaisuus) Lisälankatappi Kuvasta puuttuvat vakiovarusteet Jalkasäädin 42 Virtajohto Neulat Kova suojakotelo 5

6 Paininjalat Johdanto Peruspaininjalka 0A, IDT system (näkyy näytöllä :nä, kiinni koneessa toimituksen yhteydessä) Tätä jalkaa käytetään etupäässä suoraompeluun ja siksakkiin silloin, kun tikki on pidempi kuin 1.0 mm. Koristeommeljalka 1A, IDT system (näkyy näytöllä :nä) Tätä jalkaa käytetään koristeompeluun. Jalan alapinnalla oleva ura helpottaa sen kulkua ompeleiden yli. Koristeommeljalka 2A (näkyy näytöllä :nä) Käytä tätä jalkaa, kun ompelet koriste- tai lyhyitä siksakompeleita ja muita hyötyompeleita, joiden tikin pituus on alle 1.0 mm. Jalan alapinnalla oleva ura helpottaa sen kulkua ompeleiden yli. Piilo-ommeljalka 3, IDT system Tätä jalkaa käytetään koristeompeluun. Jalan kieleke ohjaa kangasta. Jalan punainen ohjain kulkee helmapäärmeen taitteella ompelun aikana. Vetoketjujalka 4, IDT system Tämän jalan voi kiinnittää joko neulan oikealle tai vasemmalle puolelle, jolloin pääsee ompelemaan vetoketjun molemmat puolet aivan hammastuksen vierestä. Siirrä neulaa oikealle tai vasemmalle, niin voit ommella lähempää vetoketjun hammastusta. Yksivaiheinen napinläpijalka 5B (näkyy näytöllä :nä) Tämän alan takaosassa on tila napille, jotta sen koko saadaan mitatuksi. Kone ompelee napinläven napin kokoon sopivaksi. Tärkeää: Tarkista, että IDT system ei ole kytkettynä, kun käytät jalkoja 2A, 5B. 6

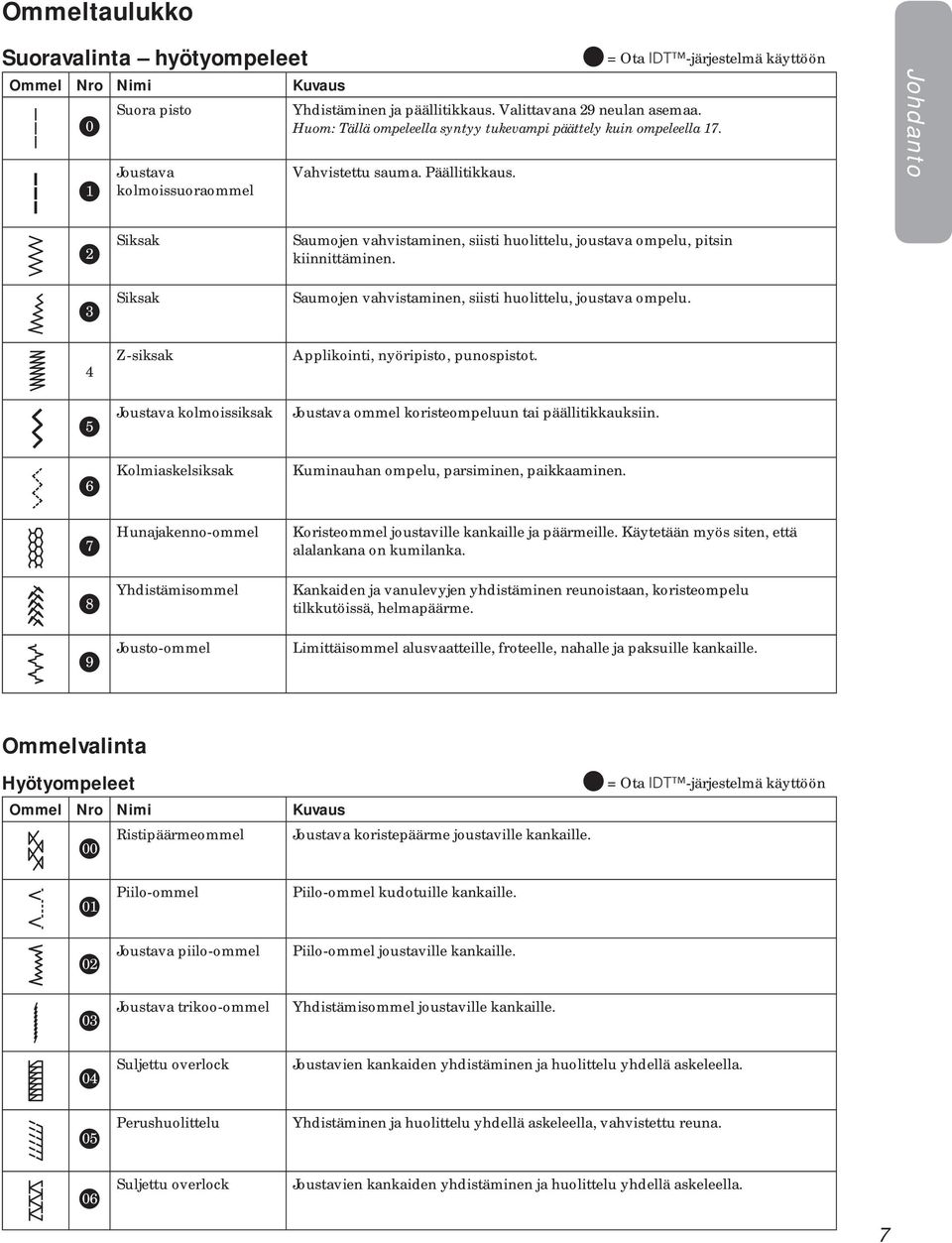

7 Ommeltaulukko Suoravalinta hyötyompeleet Ommel Nro Nimi Kuvaus 0 1 Suora pisto Joustava kolmoissuoraommel Yhdistäminen ja päällitikkaus. Valittavana 29 neulan asemaa. Huom: Tällä ompeleella syntyy tukevampi päättely kuin ompeleella 17. Vahvistettu sauma. Päällitikkaus. = Ota IDT -järjestelmä käyttöön Johdanto 2 3 Siksak Siksak Saumojen vahvistaminen, siisti huolittelu, joustava ompelu, pitsin kiinnittäminen. Saumojen vahvistaminen, siisti huolittelu, joustava ompelu. 4 5 Z-siksak Joustava kolmoissiksak Applikointi, nyöripisto, punospistot. Joustava ommel koristeompeluun tai päällitikkauksiin. 6 Kolmiaskelsiksak Kuminauhan ompelu, parsiminen, paikkaaminen Hunajakenno-ommel Yhdistämisommel Jousto-ommel Koristeommel joustaville kankaille ja päärmeille. Käytetään myös siten, että alalankana on kumilanka. Kankaiden ja vanulevyjen yhdistäminen reunoistaan, koristeompelu tilkkutöissä, helmapäärme. Limittäisommel alusvaatteille, froteelle, nahalle ja paksuille kankaille. Ommelvalinta Hyötyompeleet Ommel Nro Nimi Kuvaus 00 Ristipäärmeommel Joustava koristepäärme joustaville kankaille. = Ota IDT -järjestelmä käyttöön 01 Piilo-ommel Piilo-ommel kudotuille kankaille. 02 Joustava piilo-ommel Piilo-ommel joustaville kankaille. 03 Joustava trikoo-ommel Yhdistämisommel joustaville kankaille. 04 Suljettu overlock Joustavien kankaiden yhdistäminen ja huolittelu yhdellä askeleella. 05 Perushuolittelu Yhdistäminen ja huolittelu yhdellä askeleella, vahvistettu reuna. 06 Suljettu overlock Joustavien kankaiden yhdistäminen ja huolittelu yhdellä askeleella. 7

8 Ommel Nro Nimi Kuvaus Perusnapinläpi Napinläpi puseroihin, paitoihin ja liinavaatteisiin. 07 Johdanto Perusnapinläpi Pyöreäpäinen napinläpi, pitkittäissalpa Napinläpi puseroihin, paitoihin ja jakkuihin. Sopii myös tyynyliinoihin. Napinläpi vaatteisiin. 10 Teräväkärkinen napinläpi, pitkittäissalpa Räätälinnapinläpi jakkuihin ja housuihin. 11 Pyöreäpäinen napinläpi Napinläpi ohuisiin vaatteisiin tai jakkuihin. 12 Joustava napinläpi Napinläpi joustaville kankaille. 13 Napin ompelu Napin ompelu tai harsiminen. 14 Punosreikä Perinneompelun koriste Ohjelmoitava parsinommel Salpa Reikien tai rikkoutuneiden kankaiden korjaaminen. Automaattinen saumojen ja taskunsuiden vahvistus. Tilkkuompeleet = Ota IDT -järjestelmä käyttöön Ommel Nro 17 * Taideompeleet * Tämä käsintehdyn näköinen ommel 17 ommellaan monofilamenttilangalla kireällä langankireydellä. Ommel Nro ** 45 ** 46 ** ** Ompeleet 44, 45 ja 46 ommellaan siipineulalla. Satiiniompeleet Ommel Nro Koristeompeleet Ommel Nro Ommel 8 Nro

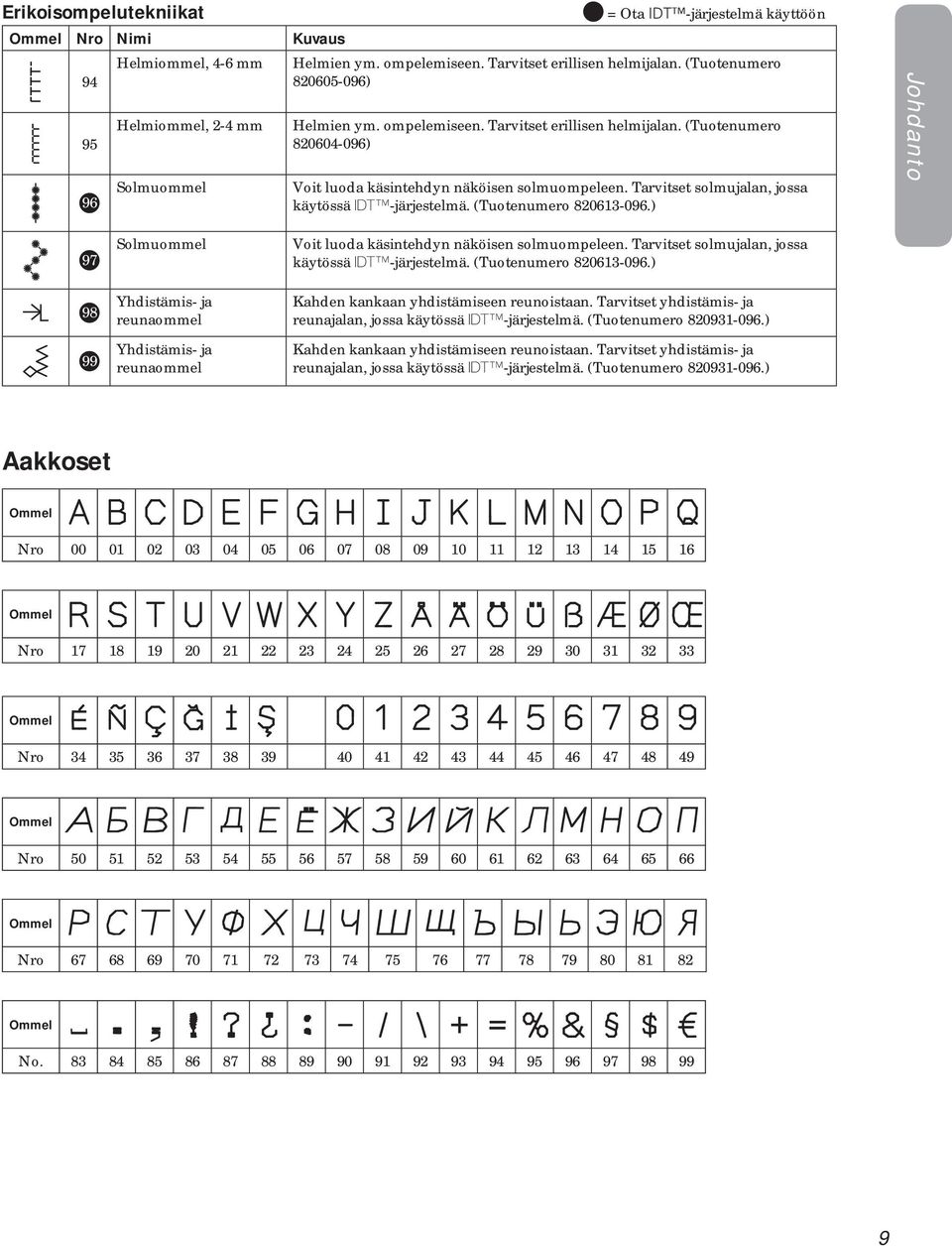

9 Erikoisompelutekniikat Ommel Nro Nimi Kuvaus Helmiommel, 4-6 mm Helmiommel, 2-4 mm Solmuommel = Ota IDT -järjestelmä käyttöön Helmien ym. ompelemiseen. Tarvitset erillisen helmijalan. (Tuotenumero ) Helmien ym. ompelemiseen. Tarvitset erillisen helmijalan. (Tuotenumero ) Voit luoda käsintehdyn näköisen solmuompeleen. Tarvitset solmujalan, jossa käytössä IDT -järjestelmä. (Tuotenumero ) Johdanto Solmuommel Yhdistämis- ja reunaommel Yhdistämis- ja reunaommel Voit luoda käsintehdyn näköisen solmuompeleen. Tarvitset solmujalan, jossa käytössä IDT -järjestelmä. (Tuotenumero ) Kahden kankaan yhdistämiseen reunoistaan. Tarvitset yhdistämis- ja reunajalan, jossa käytössä IDT -järjestelmä. (Tuotenumero ) Kahden kankaan yhdistämiseen reunoistaan. Tarvitset yhdistämis- ja reunajalan, jossa käytössä IDT -järjestelmä. (Tuotenumero ) Aakkoset Ommel Nro Ommel Nro Ommel Nro Ommel Nro Ommel Nro Ommel No

10 Johdanto 10

11 Valmistelut Pakkauksen avaaminen 1. Aseta laatikko tukevalle, tasaiselle alustalle. Nosta kone pois laatikosta, ota pakkausmateriaali pois ja nosta koneen kantokotelo pois sen päältä. 2. Poista kaikki pakkausmateriaalit ja muovipussi. Huom: PFAFF ambition essential on säädetty siten, että ommel on moitteeton normaalissa huonelämpötilassa. Erittäin kuuma tai kylmä lämpötila voi vaikuttaa ompelutulokseen. Yhdistä virtalähteeseen Tarvikkeiden joukossa on virtajohto ja jalkasäädin. Huom: Irrota virtajohto koneesta aina, kun kone ei ole käytössä. Tässä koneessa on käytettävä jalkasäädintä, joka on tyyppiä C-9002 ja jonka valmistaja on CHIENHUNG TAIWAN., LTD 1. Yhdistä jalkasäätimen johto koneen oikeassa alareunassa olevaan etummaiseen liitäntään (A). Ompelunopeutta säädetään jalkasäätimellä. 2. Yhdistä virtajohto koneen oikeassa alareunassa olevaan takimmaiseen liitäntään (B). Liitä johto seinässä olevaan pistorasiaan. 3. Paina ON/OFF-painike asentoon ON, niin koneeseen kytkeytyy virta ja lamppu syttyy (C). C A B Valmistelut Pakkaaminen ompelun jälkeen 1. Sammuta virta pääkytkimestä. 2. Irrota virtajohto pistorasiasta ja sitten koneesta. 3. Irrota jalkasäätimen johto koneesta. Kiedo johto jalkasäätimen ympärille, niin sitä on helppo säilyttää. 4. Asettele kaikki tarvikkeet tarvikelaatikkoon. Liu'uta laatikko koneen vapaavarteen. 5. Aseta jalkasäädin vapaavarren yläpuolella olevaan tilaan. 6. Pane kova suojakotelo koneen päälle. 11

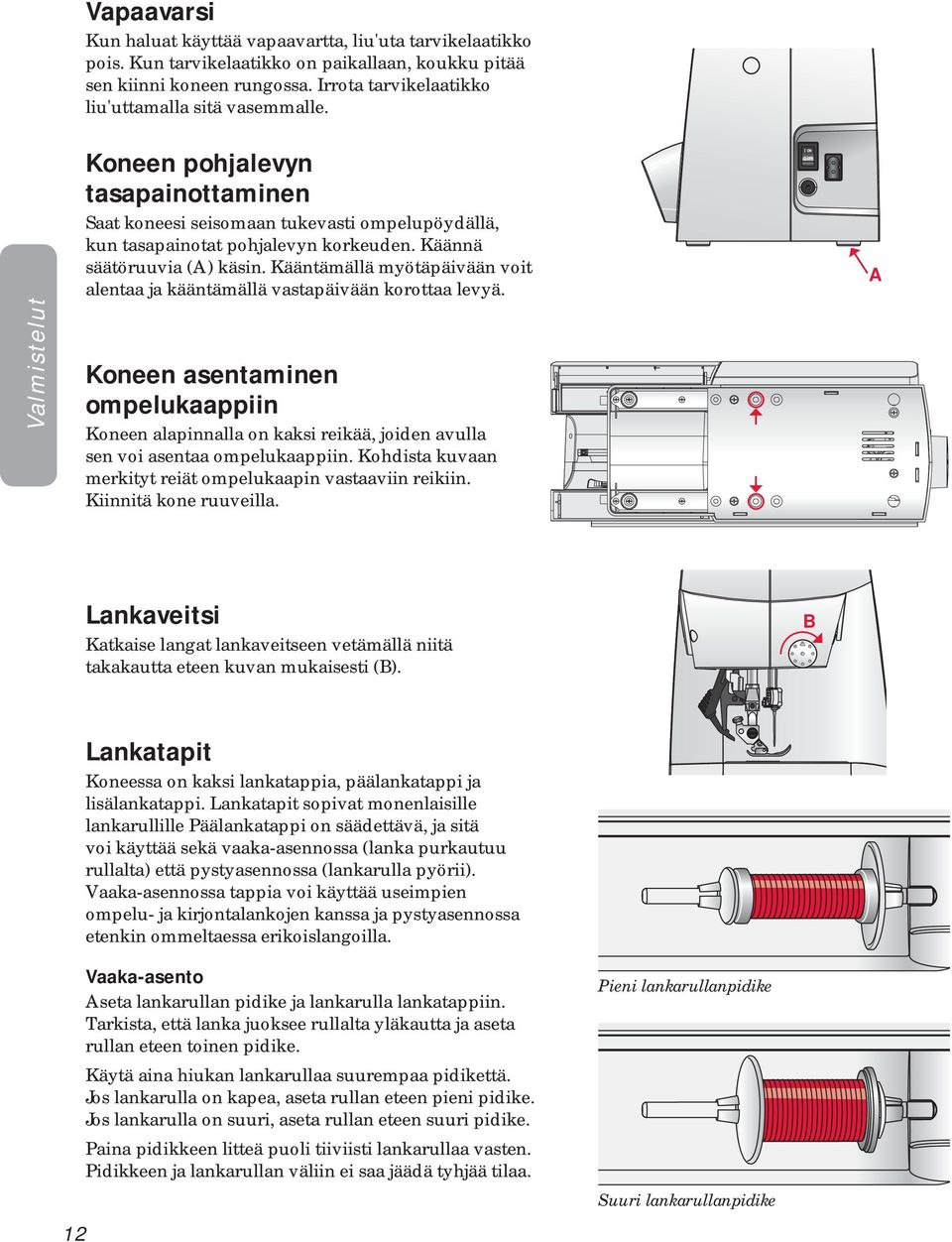

12 Vapaavarsi Kun haluat käyttää vapaavartta, liu'uta tarvikelaatikko pois. Kun tarvikelaatikko on paikallaan, koukku pitää sen kiinni koneen rungossa. Irrota tarvikelaatikko liu'uttamalla sitä vasemmalle. Valmistelut Koneen pohjalevyn tasapainottaminen Saat koneesi seisomaan tukevasti ompelupöydällä, kun tasapainotat pohjalevyn korkeuden. Käännä säätöruuvia (A) käsin. Kääntämällä myötäpäivään voit alentaa ja kääntämällä vastapäivään korottaa levyä. Koneen asentaminen ompelukaappiin Koneen alapinnalla on kaksi reikää, joiden avulla sen voi asentaa ompelukaappiin. Kohdista kuvaan merkityt reiät ompelukaapin vastaaviin reikiin. Kiinnitä kone ruuveilla. A Lankaveitsi Katkaise langat lankaveitseen vetämällä niitä takakautta eteen kuvan mukaisesti (B). B Lankatapit Koneessa on kaksi lankatappia, päälankatappi ja lisälankatappi. Lankatapit sopivat monenlaisille lankarullille Päälankatappi on säädettävä, ja sitä voi käyttää sekä vaaka-asennossa (lanka purkautuu rullalta) että pystyasennossa (lankarulla pyörii). Vaaka-asennossa tappia voi käyttää useimpien ompelu- ja kirjontalankojen kanssa ja pystyasennossa etenkin ommeltaessa erikoislangoilla. 12 Vaaka-asento Aseta lankarullan pidike ja lankarulla lankatappiin. Tarkista, että lanka juoksee rullalta yläkautta ja aseta rullan eteen toinen pidike. Käytä aina hiukan lankarullaa suurempaa pidikettä. Jos lankarulla on kapea, aseta rullan eteen pieni pidike. Jos lankarulla on suuri, aseta rullan eteen suuri pidike. Paina pidikkeen litteä puoli tiiviisti lankarullaa vasten. Pidikkeen ja lankarullan väliin ei saa jäädä tyhjää tilaa. Pieni lankarullanpidike Suuri lankarullanpidike

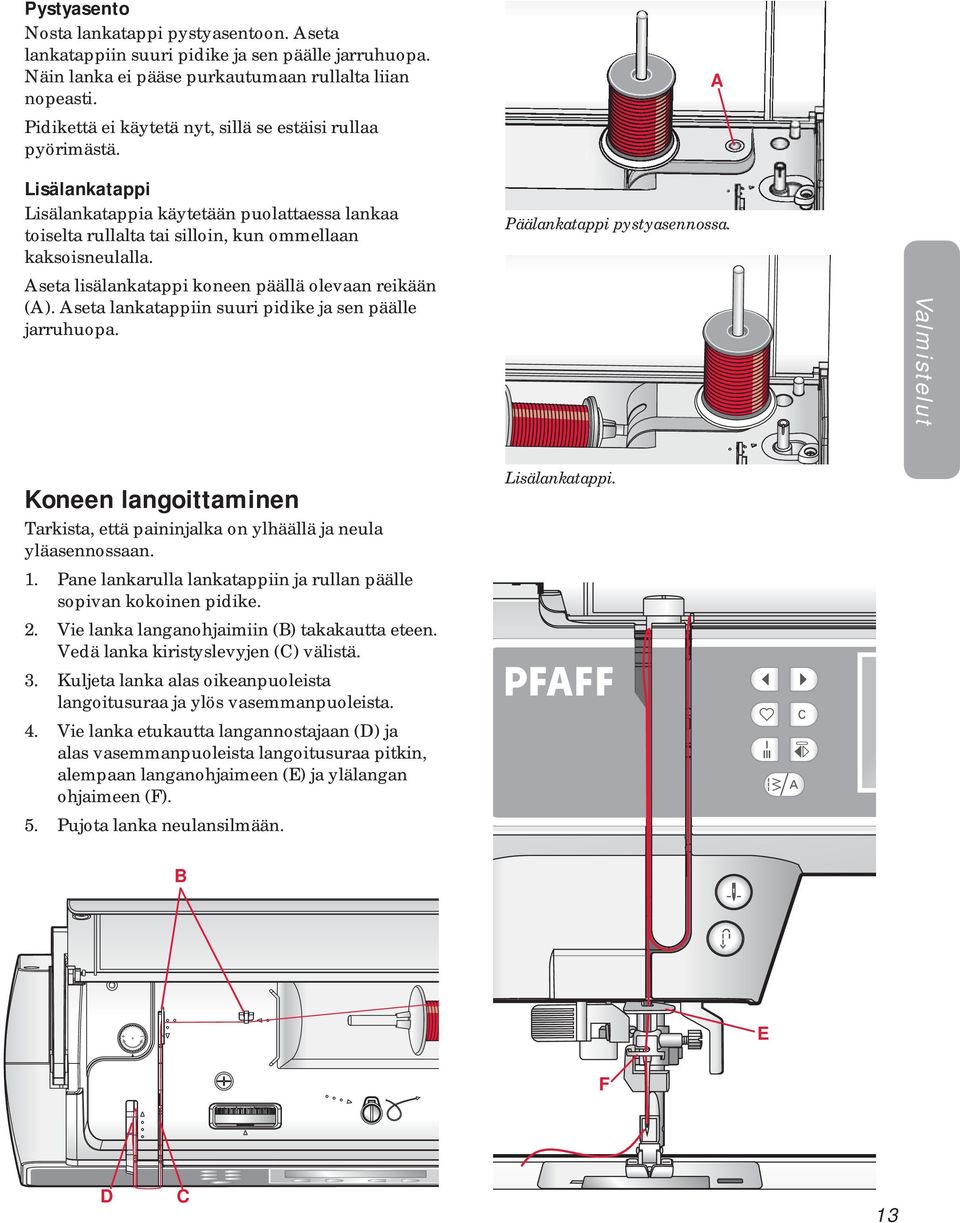

13 Pystyasento Nosta lankatappi pystyasentoon. Aseta lankatappiin suuri pidike ja sen päälle jarruhuopa. Näin lanka ei pääse purkautumaan rullalta liian nopeasti. Pidikettä ei käytetä nyt, sillä se estäisi rullaa pyörimästä. A Lisälankatappi Lisälankatappia käytetään puolattaessa lankaa toiselta rullalta tai silloin, kun ommellaan kaksoisneulalla. Aseta lisälankatappi koneen päällä olevaan reikään (A). Aseta lankatappiin suuri pidike ja sen päälle jarruhuopa. Päälankatappi pystyasennossa. Valmistelut Koneen langoittaminen Tarkista, että paininjalka on ylhäällä ja neula yläasennossaan. 1. Pane lankarulla lankatappiin ja rullan päälle sopivan kokoinen pidike. 2. Vie lanka langanohjaimiin (B) takakautta eteen. Vedä lanka kiristyslevyjen (C) välistä. 3. Kuljeta lanka alas oikeanpuoleista langoitusuraa ja ylös vasemmanpuoleista. 4. Vie lanka etukautta langannostajaan (D) ja alas vasemmanpuoleista langoitusuraa pitkin, alempaan langanohjaimeen (E) ja ylälangan ohjaimeen (F). 5. Pujota lanka neulansilmään. Lisälankatappi. B E F D C 13

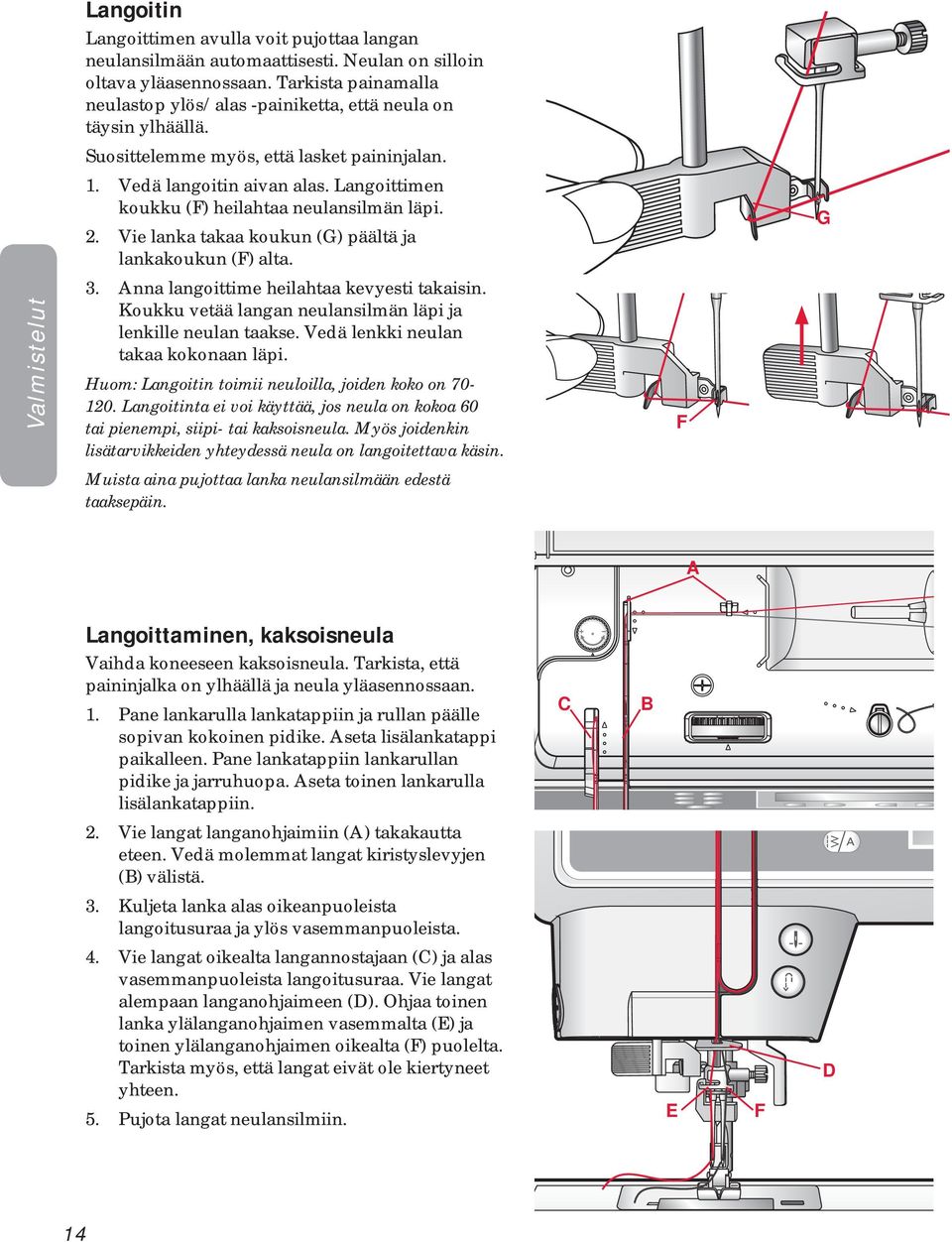

14 Langoitin Langoittimen avulla voit pujottaa langan neulansilmään automaattisesti. Neulan on silloin oltava yläasennossaan. Tarkista painamalla neulastop ylös/alas -painiketta, että neula on täysin ylhäällä. Suosittelemme myös, että lasket paininjalan. 1. Vedä langoitin aivan alas. Langoittimen koukku (F) heilahtaa neulansilmän läpi. 2. Vie lanka takaa koukun (G) päältä ja lankakoukun (F) alta. G Valmistelut 3. Anna langoittime heilahtaa kevyesti takaisin. Koukku vetää langan neulansilmän läpi ja lenkille neulan taakse. Vedä lenkki neulan takaa kokonaan läpi. Huom: Langoitin toimii neuloilla, joiden koko on Langoitinta ei voi käyttää, jos neula on kokoa 60 tai pienempi, siipi- tai kaksoisneula. Myös joidenkin lisätarvikkeiden yhteydessä neula on langoitettava käsin. F Muista aina pujottaa lanka neulansilmään edestä taaksepäin. A Langoittaminen, kaksoisneula Vaihda koneeseen kaksoisneula. Tarkista, että paininjalka on ylhäällä ja neula yläasennossaan. 1. Pane lankarulla lankatappiin ja rullan päälle sopivan kokoinen pidike. Aseta lisälankatappi paikalleen. Pane lankatappiin lankarullan pidike ja jarruhuopa. Aseta toinen lankarulla lisälankatappiin. C B 2. Vie langat langanohjaimiin (A) takakautta eteen. Vedä molemmat langat kiristyslevyjen (B) välistä. 3. Kuljeta lanka alas oikeanpuoleista langoitusuraa ja ylös vasemmanpuoleista. 4. Vie langat oikealta langannostajaan (C) ja alas vasemmanpuoleista langoitusuraa. Vie langat alempaan langanohjaimeen (D). Ohjaa toinen lanka ylälanganohjaimen vasemmalta (E) ja toinen ylälanganohjaimen oikealta (F) puolelta. Tarkista myös, että langat eivät ole kiertyneet yhteen. 5. Pujota langat neulansilmiin. E F D 14

15 A B D Puolaaminen 1. Pane lankarulla vaakasuoraan lankatappiin. Työnnä pidike tiiviisti lankarullaan kiinni. 2. Vie lanka langanohjaimeen (A) takakautta eteen. Vedä lanka myötäpäivään puolaukseen langankiristyslevyn (B) ympäri. 3. Pujota lanka puolassa (C) olevasta reiästä sisäkautta ulospäin. 4. Pane tyhjä puola puolausakseliin. 5. Paina puolausakseli oikealle. Puolauskuvake (E) ilmestyy LCD-näytölle. Aloita puolaus painamalla jalkasäädintä. Kun puola on täynnä, puolaus hidastuu ja pysähtyy automaattisesti. Paina puolausakseli vasemmalle. Puolauskuvake häviää näytöltä. Irrota puola ja katkaise lanka puolauksen lankaveitseen (D). D E C Valmistelut Direct 15

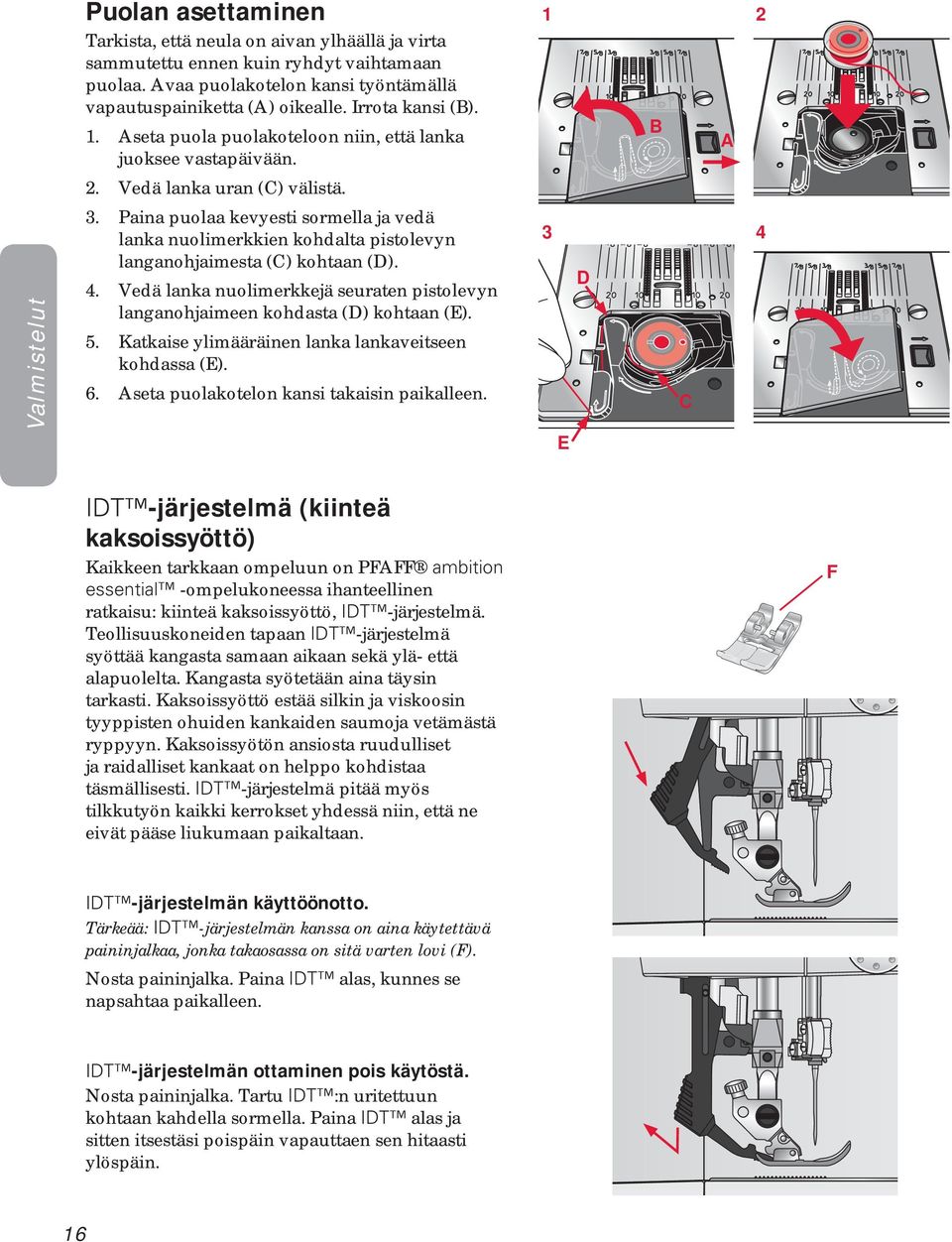

16 Valmistelut Puolan asettaminen Tarkista, että neula on aivan ylhäällä ja virta sammutettu ennen kuin ryhdyt vaihtamaan puolaa. Avaa puolakotelon kansi työntämällä vapautuspainiketta (A) oikealle. Irrota kansi (B). 1. Aseta puola puolakoteloon niin, että lanka juoksee vastapäivään. 2. Vedä lanka uran (C) välistä. 3. Paina puolaa kevyesti sormella ja vedä lanka nuolimerkkien kohdalta pistolevyn langanohjaimesta (C) kohtaan (D). 4. Vedä lanka nuolimerkkejä seuraten pistolevyn langanohjaimeen kohdasta (D) kohtaan (E). 5. Katkaise ylimääräinen lanka lankaveitseen kohdassa (E). 6. Aseta puolakotelon kansi takaisin paikalleen. 1 2 B A 3 4 D C E IDT -järjestelmä (kiinteä kaksoissyöttö) Kaikkeen tarkkaan ompeluun on PFAFF ambition essential -ompelukoneessa ihanteellinen ratkaisu: kiinteä kaksoissyöttö, IDT -järjestelmä. Teollisuuskoneiden tapaan IDT -järjestelmä syöttää kangasta samaan aikaan sekä ylä- että alapuolelta. Kangasta syötetään aina täysin tarkasti. Kaksoissyöttö estää silkin ja viskoosin tyyppisten ohuiden kankaiden saumoja vetämästä ryppyyn. Kaksoissyötön ansiosta ruudulliset ja raidalliset kankaat on helppo kohdistaa täsmällisesti. IDT -järjestelmä pitää myös tilkkutyön kaikki kerrokset yhdessä niin, että ne eivät pääse liukumaan paikaltaan. F IDT -järjestelmän käyttöönotto. Tärkeää: IDT -järjestelmän kanssa on aina käytettävä paininjalkaa, jonka takaosassa on sitä varten lovi (F). Nosta paininjalka. Paina IDT alas, kunnes se napsahtaa paikalleen. IDT -järjestelmän ottaminen pois käytöstä. Nosta paininjalka. Tartu IDT :n uritettuun kohtaan kahdella sormella. Paina IDT alas ja sitten itsestäsi poispäin vapauttaen sen hitaasti ylöspäin. 16

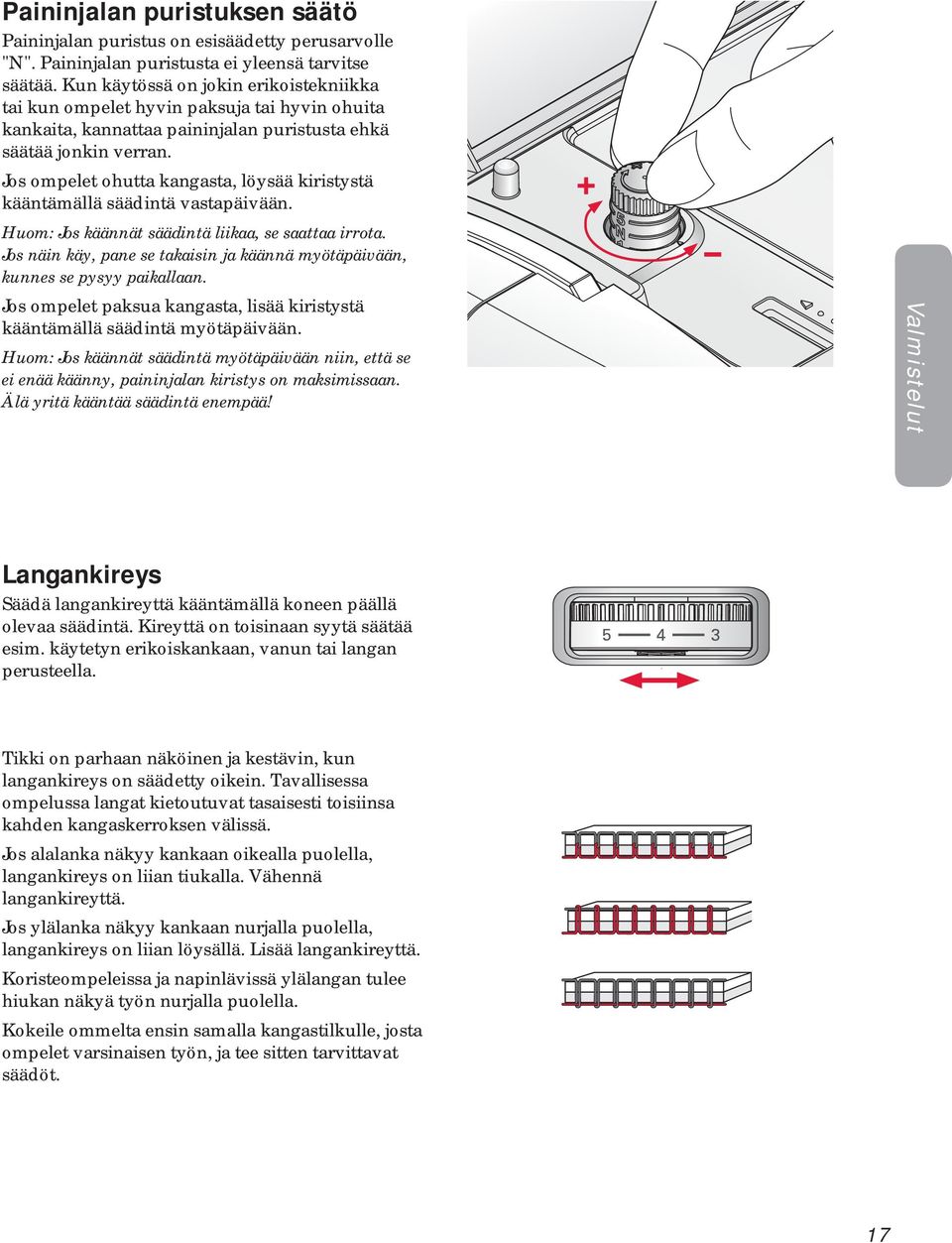

17 Paininjalan puristuksen säätö Paininjalan puristus on esisäädetty perusarvolle "N". Paininjalan puristusta ei yleensä tarvitse säätää. Kun käytössä on jokin erikoistekniikka tai kun ompelet hyvin paksuja tai hyvin ohuita kankaita, kannattaa paininjalan puristusta ehkä säätää jonkin verran. Jos ompelet ohutta kangasta, löysää kiristystä kääntämällä säädintä vastapäivään. Huom: Jos käännät säädintä liikaa, se saattaa irrota. Jos näin käy, pane se takaisin ja käännä myötäpäivään, kunnes se pysyy paikallaan. Jos ompelet paksua kangasta, lisää kiristystä kääntämällä säädintä myötäpäivään. Huom: Jos käännät säädintä myötäpäivään niin, että se ei enää käänny, paininjalan kiristys on maksimissaan. Älä yritä kääntää säädintä enempää! Valmistelut Langankireys Säädä langankireyttä kääntämällä koneen päällä olevaa säädintä. Kireyttä on toisinaan syytä säätää esim. käytetyn erikoiskankaan, vanun tai langan perusteella. Tikki on parhaan näköinen ja kestävin, kun langankireys on säädetty oikein. Tavallisessa ompelussa langat kietoutuvat tasaisesti toisiinsa kahden kangaskerroksen välissä. Jos alalanka näkyy kankaan oikealla puolella, langankireys on liian tiukalla. Vähennä langankireyttä. Jos ylälanka näkyy kankaan nurjalla puolella, langankireys on liian löysällä. Lisää langankireyttä. Koristeompeleissa ja napinlävissä ylälangan tulee hiukan näkyä työn nurjalla puolella. Kokeile ommelta ensin samalla kangastilkulle, josta ompelet varsinaisen työn, ja tee sitten tarvittavat säädöt. 17

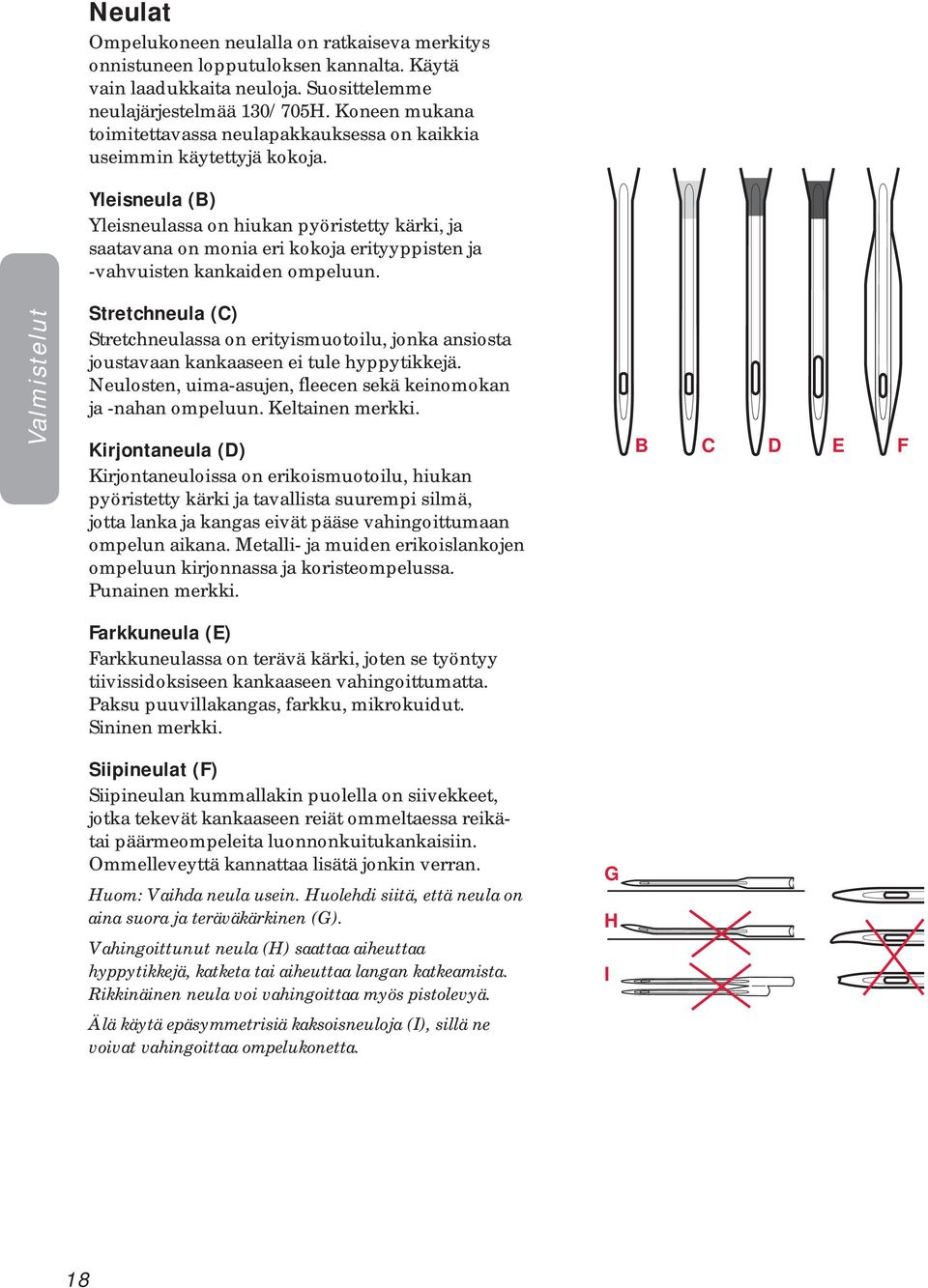

18 Valmistelut Neulat Ompelukoneen neulalla on ratkaiseva merkitys onnistuneen lopputuloksen kannalta. Käytä vain laadukkaita neuloja. Suosittelemme neulajärjestelmää 130/705H. Koneen mukana toimitettavassa neulapakkauksessa on kaikkia useimmin käytettyjä kokoja. Yleisneula (B) Yleisneulassa on hiukan pyöristetty kärki, ja saatavana on monia eri kokoja erityyppisten ja -vahvuisten kankaiden ompeluun. Stretchneula (C) Stretchneulassa on erityismuotoilu, jonka ansiosta joustavaan kankaaseen ei tule hyppytikkejä. Neulosten, uima-asujen, fleecen sekä keinomokan ja -nahan ompeluun. Keltainen merkki. Kirjontaneula (D) Kirjontaneuloissa on erikoismuotoilu, hiukan pyöristetty kärki ja tavallista suurempi silmä, jotta lanka ja kangas eivät pääse vahingoittumaan ompelun aikana. Metalli- ja muiden erikoislankojen ompeluun kirjonnassa ja koristeompelussa. Punainen merkki. Farkkuneula (E) Farkkuneulassa on terävä kärki, joten se työntyy tiivissidoksiseen kankaaseen vahingoittumatta. Paksu puuvillakangas, farkku, mikrokuidut. Sininen merkki. B C D E F Siipineulat (F) Siipineulan kummallakin puolella on siivekkeet, jotka tekevät kankaaseen reiät ommeltaessa reikätai päärmeompeleita luonnonkuitukankaisiin. Ommelleveyttä kannattaa lisätä jonkin verran. Huom: Vaihda neula usein. Huolehdi siitä, että neula on aina suora ja teräväkärkinen (G). Vahingoittunut neula (H) saattaa aiheuttaa hyppytikkejä, katketa tai aiheuttaa langan katkeamista. Rikkinäinen neula voi vahingoittaa myös pistolevyä. Älä käytä epäsymmetrisiä kaksoisneuloja (I), sillä ne voivat vahingoittaa ompelukonetta. G H I 18

19 Neulan vaihtaminen 1. Pidä neulaa monitoimityökalun reiässä. 2. Löysää neularuuvia. Käytä tarvittaessa ruuvitalttaa. 3. Irrota neula. 4. Aseta uusi neula paikalleen monitoimityökalun avulla. Työnnä neula litteä puoli taaksepäin ylös niin pitkälle kuin se menee. 5. Kiristä neularuuvi niin tiukalle kuin se menee. Syöttäjän laskeminen Voit laskea syöttäjän siirtämällä vapaavarren takana olevan säätimen vasemmalle. Siirrä säädin oikealle, kun haluat nostaa syöttäjän. Huom: Syöttäjä ei nouse heti näkyviin, kun siirrät säätimen. Käännä käsipyörää yksi täysi kierros tai aloita ompelu, niin syöttäjä nousee. A Valmistelut Paininjalan nostin Paininjalka nostetaan ja lasketaan paininjalan nostimella (A). Jos ompelet paksua kangasta tai useita kangaskerroksia, paininjalan voi nostaa korkeammalle, jolloin materiaalin asettaminen sen alle sujuu helpommin. Paininjalan vaihtaminen Irrota paininjalka. Paina paininjalkaa alaspäin, kunnes se irtoaa pitimestä. Paininjalan kiinnittäminen Aseta paininjalka pitimen (B) alle niin, että ura (C) on pienojen (D) kohdalla. Laske paininjalka, niin se tarttuu pitimeen. Huom: Tarkista vielä, että jalka on kunnolla paikallaan nostamalla paininjalan nostin ylös. B D D C D 19

20 Painikkeet Valmistelut Taaksesyöttö (1) Jos haluat ommella taaksepäin, paina painiketta ennen ompelun aloittamista. Kuvake LCDnäytöllä osoittaa, että taaksesyöttö on aktiivisena (ks. seuraava sivu). Kone ompelee taaksepäin, kunnes peruutat toiminnon painamalla kuvaketta uudelleen. Jos painat kuvaketta ompelun aikana, kone ompelee taaksepäin niin kauan, kuin pidät kuvaketta alas painettuna. Taaksesyöttöä käytetään myös parsinompeleissa. Neeulastop ylös/alas (2) Painamalla tätä kuvaketta voit nostaa ja laskea neulan. Samalla muuttuu myös neulastop-asetus. Kuvake LCD-näytöllä ilmaisee neulastopasetuksen tilan. Voit nostaa ja laskea neulan myös jalkasäädintä napauttamalla. Tilanvalintapainike (3) Kun kytket virran koneeseen, se on suoravalintatilassa. Painamalla tätä painiketta voit siirtyä kuvio-ompeleisiin. Toinen painallus vie kirjaintilaan ja neljäs takaisin suoravalintatilaan. Auto-lock (4) Suoraompeleet: (suoravalinnassa ompeleet 0 ja 1 sekä kuvio-ompeleet 17 ja 48) paina tätä painiketta, kun haluat välittömän päättelyn ja automaattisen pysähdyksen. Auto-lock-kuvake ilmestyy näytölle. Muut ompeleet: paina tätä painiketta, kun haluat päättelytikit ompeleen loppuun ja automaattisen pysähdyksen. Auto-stop kuvake ilmestyy näytölle Huom: Auto-lock-toiminto ei ole käytettävissä kuvioompeleissa Peilikuva poikittain (5) Ompeleiden ja yhdistelmien muuttaminen peilikuvaksi poikittain. Muisti (6) Painamalla tätä painiketta siirryt yhdistelmätilaan. Ohjelmoituasi yhdistelmän voit tallentaa sen koneen muistiin painamalla painiketta jälleen. Poista (7) Ompeleiden poistaminen yhdistelmästä. Nuolipainikkeet (8) Voit liikkua yhdistelmätilassa painamalla vasenta tai oikeaa nuolipainiketta. LCD-näytöllä näkyy nykyisen ompeleen numero ja suunnilleen sen sijainti yhdistelmässä. Tikin pituus (9) Voit pidentää tai lyhentää tikkiä painamalla kuvakkeita + ja -. Ommelleveys tai ompeleen sijainti (10) Voit lisätä tai vähentää ommelleveyttä painamalla kuvakkeita + ja - Kun valittuna on suoraommel, voit muuttaa neulan asemaa ja siten ompeleen sijaintia painikkeilla + ja -. 20

21 Ommelvalinta (11) Paina suoravalintatilassa jotakin painikkeista 0 9, niin valituksi tulee kyseisen numeron edustaman ommel. Kuvio-ommel- ja kirjaintilassa voit valita ompeleen painamalla numeroiden 0 9 yhdistelmää valitaksesi kyseisen luvun edustaman ompeleen. LCD-näyttö Ompelukoneen LCD-näytöltä saat valittua ommelta koskevia tietoja ja säätöihin liittyviä suosituksia. 12. Suoravalintatila 13. Valittu ommel 14. Taaksesyöttö 15. Auto-lock aktivoitu 16. Neulastop ylös 17. Peilikuva aktivoitu 18. Laske napinläpivipu 19. Puolaus aktivoitu 20. Neulan asema suunnilleen (kaikkia 29 neulan asemaa ei näytetä) 21. Ommelleveys/neulan asema 22. Tikin pituus 23. Paininjalkasuositus Huom: Näytöllä näkyy vain paininjalan numeron ensimmäinen luku. Katso lisätietoa paininjaloista sivulta Auto-stop aktivoitu 25. Neulastop alas 26. Kuvio-ommeltila 27. Kone yhdistelmätilassa 28. Ohjelmoidun yhdistelmän pituus suunnilleen 29. Ohjelmoidun yhdsistelmän nykyinen sijainti 30. Vapaa muisti 31. Kirjaintila Huom: Kaikki kuvakkeet eivät ole näkyvissä samaan aikaan Direct Patterns MEM Alphabet MEM Valmistelut 21

22 Ompelu Kun koneeseen kytketään virta, valittuna on suoravalintatila ja suoraommel. Ompelutila 1. Valtiun ompeleen numero 2. Paininjalkasuositus 3. Tikin pituus 4. Ommelleveys/ompeleen sijainti 5. Neulan asema 6. Neulastop-tila 1 Direct Huom: Jos paininjalkasuosituksessa on merkki +, valitulle ompeleelle tarvitaan lisätarvikejalka. Taulukossa sivulla 9 on lisätietoa eri ompelu-tekniikoista ja niissä tarvittavista ompeleista. Ompelu Ompeleen valinta Kun kone on suoravalintatilassa, hyötyompeleet 0 9 voi valita painamalla ompeleen numeroa vastaavaa painiketta. Kun kone on kuvio-ommel- tai kirjaintilassa, ommel valitaan se numeroa vastaavalla numeroyhdistelmällä. Ompeleiden säädöt Kone valitsee automaattisesti valitulle ompeleelle sopivan tikin pituuden ja ommelleveyden/ ompeleen sijainnin. Voit itse muuttaa näitä säätöjä. Säätöjen muuttaminen vaikuttaa vain valittuna olevaan ompeleeseen, ja säädöt palautuvat oletusasetuksiin, kun valitset uuden ompeleen. Muutetut asetukset eivät tallennu automaattisesti, kun sammutat virran koneesta. Ommelleveys ja tikin pituus ovat näkyvissä kuvakkeiden vieressä. Jos yrität ylittää minimitai maksimiasetuksen muuttaessasi säätöjä, kone antaa äänimerkin. Huom: Oletusasetus vilkkuu näytöllä, kun selaat asetusarvoja. Tikin pituus (3) Painamalla + ja - voit lisätä ja vähentää tikin pituutta. Direct 3 22

23 Ommelleveys/ompeleen sijainti (4) Painamalla + ja - voit lisätä ja vähentää ommelleveyttä. Suoraompeleissa voit painamalla + ja - siirtää ommelta oikealle tai vasemmalle. Kun suoraommel on valittuna, neulan asemaa kuvaava kuvake (A) ilmestyy näytölle sen merkkinä, että neulan aseman säätö on aktiivisena ommelleveyden asemesta. Kun muutat ompeleen sijaintia, neulan aseman kuvake näytöllä muuttuu vastaavasti. Huom: Käytettävissä on 29 neulan asemaa, mutta näytöllä oleva kuvake ilmaisee vain neulan aseman likiarvon. Direct 4 A Peilikuva Voit muuttaa ompeleita peilikuviksi ja saada siten lisää erilaisia koristelumahdollisuuksia. Joitakin ompeleita ei voi peilata joko niiden muodon tai toiminnan takia. Tällaisia ompeleita ovat esimerkiksi parsinommel ja napinlävet. Kun haluat peilata ompeleen sivuttain, paina vastaavaa painiketta (B). Kuvake (C) ilmestyy näytölle sen merkiksi, että ommel on muutettu peilikuvaksi. Kone antaa äänimerkin, jos yrität muuttaa peilikuvaksi ompeleen, jota ei voi peilata. B Patterns C Ompelu Auto-lock-toiminto Kun ompelet suoraompeleita (suoravalintaompeleet 0 ja 1 tai kuvio-ompeleita 17 ja 48), paina auto-lock-painiketta (D), niin kone ompelee välittömästi päättelyompeleet ja pysähtyy automaattisesti. D E Auto-lock-kuvake (E) näkyy näytöllä siihen saakka, kun kone on pysähtynyt. Direct Muut ompeleet: paina auto-lock-painiketta, niin kone ompelee tekeillä olevan kuvioompeleen lopuksi päättelyompeleet ja pysähtyy automaattisesti. The Auto-stop-kuvake (F) näkyy näytöllä siihen saakka, kun kone on pysähtynyt. F Toiminto peruuntuu, jos painat painiketta uudelleen tai valitset uuden kuvio-ompeleen. Huom: Auto-lock-toiminto ei ole käytettävissä kuvioompeleissa Patterns 23

24 Ompelutekniikat Kolmiaskelsiksak Suoravalintaommelta 5 voi käyttää reunojen huolitteluun. Tarkista, että neula lävistää vasemmalla kankaan ja huolittelee oikealla sen reunan. Ommel 5 sopii myös jousto-ompeleeksi yhdistettäessä neulostyyppisiä kankaita. Ompelu Napinlävet Koneen napinläpivalikoimasta löytyy sopiva napinläpi erityyppisille kankaille ja vaatteille. Katso sivulla 8 olevaa ommeltaulukkoa, jossa on kuvaus erityyppisistä napinlävistä. Huom: Kun napinläpi on valittuna. näytöllä näkyy kuvake (A) sen merkkinä, että napinläpivipu on laskettava alas ennen ompelun aloittamista. Käytä aina tukikangasta kankaan alla tai kerrosten välissä ommellessasi napinläpiä. Yksivaiheinen napinläpijalka 5B 1. Merkitse napinläven sijainti vaatteelle. 2. Kiinnitä koneeseen napinläpijalka 5B ja vedä nappipidike esiin. Aseta nappi pidikkeeseen. Napinläven koko määräytyy nyt tämän napin perusteella. 3. Tarkista, että lanka kulkee paininjalan reiästä ja edelleen jalan alle. 4. Valitse haluamasi napinläpi ja säädä tikin pituutta tarvittaessa. Huom: Ompele aina ensin koenapinläpi tilkulle. 5. Aseta kangas paininjalan alle niin, että kankaan merkkiviiva on napinläpijalan keskimerkin kohdalla. 6. Laske napinläpivipu aivan alas ja työnnä se itsestäsi poispäin. 7. Pidä kiinni ylälangasta ja aloita ompelu. Napinlävet ommellaan alkaen paininjalan edestä taaksepäin. 8. Kun napinläpi on valmis, nosta paininjalka. Patterns A 24

25 Nyörivahvisteinen napinläpi (Joustavat kankaat) Kun ompelet napinläpiä joustaville kankaille, suosittelemme käyttämään niissä nyörivahvistusta. Silloin napinlävestä tulee vakaampi ja venymättömämpi. 1. Pujota pätkä paksua ompelulankaa tai helmilankaa napinläpijalan 5B takana olevaan nipukkaan. Vedä langanpäät jalan alta eteen ja kiinnitä ne jalan etuosassa olevaan nipukkaan. 2. Ompele napinläpi. Napinläven pylväät ommellaan nyt nyörin päälle. 3. Kun napinläpi on valmis, ota lanka pois takanipukan päältä ja vedä langapäät suoraksi. 4. Pane langanpäät ristiin neulan edessä ja pujota parsinneulaan, vie nurjalle, tee solmu ja leikkaa liika pois. 5. Avaa napinläpi varovasti ratkojalla. Ompelu Napin ompelu 1. Kun haluat ommella napin, irrota paininjalka ja valitse napinompeluommel. 2. Laske syöttäjä. 3. Pane nappi paininjalan pitimen alle. Kokeile peilikuvatoiminnolla, että napin reiät ovat kohdilla, joissa neula työntyy kankaaseen ja että ommelleveys on sopiva juuri kyseiselle napille. Säädä tarvitatessa ommelleveyttä niin, että neula osuu oikeille kohdille napinreikiin. 4. Voit lisätä tai vähentää napin ompelemiseen käytettävien tikkien määrää (A) aina kaksi tikkiä kerrallaan painamalla tikin pituuden painiketta. 5. Aloita ompelu. Kone tekee ompeleen, päättelee ja pysähtyy. Huom: Monitoimityökalulla voit tehdä nappiin kaulan. Voit käyttää myös napinompelujalkaa nro , joka on saatavana lisätarvikkeena. B Patterns A 25

26 Ompelu Parsiminen ja korjaaminen Pienen reiän tai repeämän korjaaminen ajoissa saattaa pelastaa koko vaatteen. Valitse mahdollisimman hyvin vaatteen väriä vastaava lanka. 1. Aseta reiän tai repeämän alle kangastilkku tai pala tukikangasta. 2. Valitse ommel 15, joka on parsinommel. 3. Aloita ompelu reiän yläpuolelta ja ompele sen yli. 4. Kun olet ommellut reiän yli, paina taaksesyöttö-painiketta, jolloin ompeleen pituus tallentuu muistiin. Ompelukone tekee parsinompeleen loppuun automaattisesti. 5. Kone toistaa parsinnan saman kokoisena neliönä, joten voit jatkaa ompelua edelleen. Jos haluat ohjelmoida erikokoisen parsinnan, valitse ommel uudelleen ja toimi kuten edellä vaiheissa 3 ja 4. Huom: Parsinompeleita voi ommella myös napinläpijalalla 5B. Aseta silloin parsinompeleen pituus vetämällä nappiteline esiin ja laske napinläpivipu. Patterns Helmapäärmeiden ompelu paksuille kankaille Kun ompelet erityisen paksun kankaan tai farkunlahkeen sauman yli, paininjalka saattaa nousta pystyyn ylittäessään saumaa. Monitoimityökalun avulla voit tasapainottaa sauman korkeuden ylittäessäsi sitä. Monitoimityökalun toinen puoli on paksumpi ja toinen ohuempi. Käytä sitä puolta, joka sopii parhaiten ompelemasi sauman paksuuteen. 26

27 Tilkkuilu Tilkkutyössä on tavallisesti kolme kerrosta; kaksi kangaskerrosta ja niiden välissä vanulevy. Näiden kerrosten yhdistämiseksi tikkaamalla on käytössäsi monenlaisia ompeleita ja tekniikoita. Tikkaus sauman keskeltä Käytä koristeommeljalkaa 1A, IDT -järjestelmä. Sauman keskeltä tikkaaminen tapahtuu siten, että paininjalassa oleva ohjain kulkee tilkkutyöblokkien saumoja pitkin. Aloita kiinnittämällä tilkkutyökerrokset yhteen hakaneuloilla. Aloita keskeltä ja etene reunoja kohti. Kiinnitä hakaneulat cm:n välein. Huom: Voit käyttää myös lisätarvikkeena saatavaa Stitch-in-Ditch w IDT -paininjalkaa, til.nro Crazy-tikkaus Voit tikata tilkkutyösi myös koristeompelein. Ompeleet voi tehdä joko työn värisellä tai siitä poikkeavalla langalla. Tikkaukseen voi käyttää myös koristelankoja, kuten rayon-kirjontalankaa tai paksua puuvillalankaa. Kiemuratikkaus Vapaa kiemuratikkaus pitää tilkkutyön päällisen, vanun ja vuorin yhdessä, mutta sen lisäksi se antaa työhön mielenkiintoisen pintarakenteen. Vapaa kiemuratikkaus tehdään siten, että syöttäjä on pois käytöstä. Määräät itse tikin pituuden liikuttamalla kangasta käsin. 1. Säädä kone kiemuraompeleelle valitsemalla suoraommel Voit käyttää myös lisätarvikkeena saatavaa avointa vapaaompelujalkaa, til.nro Laske syöttäjä. 4. Kiinnitä tilkkutyön kerrokset hakaneuloilla yhteen ja valmistele työ samalla tavalla kuin edellä sauman keskeltä tikkaamista varten. Vinkki! Harjoittele kiemuratikkausta ensin kangastilkulle ja vanupalalle. Ompele tasaista vauhtia, niin tikit pysyvät samanpituisina. 5. Aloita tilkkutyön keskivaiheilta. Tee yksi tikki ja vedä alalanka työn päälle. Tee muutama tikki, joilla aloituslangat kiinnittyvät. 6. Liikuttele nyt työtä niin, että ompelusta muodostuu kiemuroita. Ompeleiden ei pidä mennä toistensa yli vaan kiemurrella tasaisesti työn pinnassa. Käsin ommeltua muistuttava tikkaus 1. Harsi tilkkutyön päällinen, vanu ja vuosi yhteen. 2. Pujota neulaan läpinäkyvä monofilamenttilanka ja puolaan joko työn värinen tai siitä selvästi poikkeava ompelulanka. 3. Valitse käsintehtyä muistuttava tikkausommel numero 17 ja lisää langankireys arvolle Kiinnitä koneeseen suositeltu paininjalka. 5. Ota IDT -järjestelmä käyttöön. 6. Ommellessa vain alalangan tulee jäädä näkyviin. Hienosäädä langankireyttä tarvittaessa saadaksesi aikaan halutun efektin. Ompelu 27

28 Piilo-ommel Piilo-ompeleella 01 (ommelvalinta) syntyy näkymätön päärme hameisiin, housunlahkeisiin tai kodintekstiileihin. Käytä piilo-ommeljalkaa 3, IDT -järjestelmä. 1. Huolittele helman reuna. 2. Käännä ja silitä käänne työn nurjalle puolelle. 3. Käännä kangasta takaisin niin, että noin 1 cm reunasta ulottuu taitteen ulkopuolelle. Työn nurja puoli on nyt itseäsi kohti. 4. Pane kangas paininjalan alle niin, että taite kulkee reunaohjaimen A kohdalla. 5. Kun neula heilahtaa taitteelle, sen tulee tarttua vain muutamaan kuituun kankaan reunassa. Jos ompeleet näkyvät työn oikealla puolella, säädä reunaohjainta A kääntämällä säätöruuvia B, kunnes päärmeeseen tarttuvat tikit ovat vain juuri ja juuri näkyvissä. A B Ompelu Joustava piilo-ommel Joustava piilo-ommel 02 (ommelvalinta) sopii erityisen hyvin joustaville kankaille, koska siihen sisältyvä siksak tekee myös ompeleen joustavaksi. Helma huolitellaan ja ommellaan samanaikaisesti. Neulosten risareunaa ei yleensä tarvitse huolitella. Piilo-ommel 01 Joustava piilo-ommel 02 Vetoketjun ompeleminen Vetoketjun voi ommella eri tavoilla. Paras lopputulos on taattu, kun toimit kaavassa annettujen ohjeiden mukaan. Kaikki vetoketjut on aina ommeltava hammastuksen läheltä. Vetoketjujalka 4 voidaan kiinnittää paininjalan pitimen vasemmalle tai oikealle puolelle, riippuen siitä, miten vetoketju tullaan kiinnittämään. Suoraompeleelle käytettävissäsi on 29 neulan asemaa, joten voit valita niistä sellaisen, että neula osuu lähelle vetoketjun hammastusta. Jos paininjalka on kiinnitetty pitimen oikealle puolelle, neulaa on siirrettävä oikealle. Jos paininjalka on kiinnitetty pitimen vasemmalle puolelle, neulaa on siirrettävä vasemmalle. 28

29 Erikoistekniikkaompeleet PFAFF ambition essential -ompelukoneen ompeleisiin tarvitaan erikoispaininjalka. Silloin näytöllä ompeleen symbolin vieressä näkyy +. Katso sivun 9 ommeltaulukosta lisätietoja näistä ompeleista ja niiden vaatimista lisätarvikejaloista.

30 Yhdistelmät Koneen yhdistelmätoiminnon avulla voit luoda ompeleista ja kirjaimista omia ompeleita. Voit liittää samaan yhdistelmään enintään 30 ommelta. Yhdistelmään voi liittää koneen kaikki ompeleita lukuun ottamatta napinläpiä, parsinommelta, napin ompelua ja salpaommelta. Yleiskuva 1. Nuolipainikkeet 2. Muisti 3. Poista 4. Auto-lock 5. Peilikuva sivuttain 6. Tilapainike 7. Tikin pituus 8. Ommelleveys/ompeleen sijainti 9. Valitun ompeleen numero 10. Nuoli, joka ilmaisee nykyistä tilaa ohjelmoidussa yhdistelmässä 11. Ohjelmoidun yhdistelmän pituus 12. Vapaa muistitila Patterns MEM Patterns MEM Yhdistelmän luominen Siirry yhdistelmätilaan painamalla muistipainiketta (2). 9 MEM Valitse kuvio-ommel- tai kirjaintila painamalla tilapainiketta (6). Yhdistelmät Valitse haluamasi ommel (ompeleen valinta: sivu22). Ompeleen numero ilmestyy näytöle (9). Valitse toinen ommel, niin se lisätään yhdistelmän ensimmäisen ompeleen perään. Voit liittää yhdistelmään kuvio-ompeleita ja kirjaimia. Vapaa muisti Ohut vaakaviiva (12) näytön oikeassa alakulmassa symboloi käytettävissä olevaa muistia. Kun ohjelmoit ompeleita, merkkejä (11) ilmestyy ohuen viivan yläpuolelle osoittaen, kuinka paljon muistia on vapaana. Kuulet varoitusäänen, jos yrität ohjelmoida yhdistelmän silloin, kun muisti on täynnä. 30

31 Liikkuminen yhdistelmän sisällä Kaikkia yhdistelmän ompeleita edustaa merkki näytön oikeassa alakulmassa. (11). Valittuna olevan ompeleen merkki vilkkuu. Voit liikkua yhdistelmässä vasemmalla ja oikealla nuolipainikkeella. (1). Valittuna olevan ompeleen numero näkyy näytöllä. Uudet ompeleet lisätään aina valittuna olevan perään. Nuoli (10) ja vilkkuva merkki näytön oikeassa alakulmassa näyttävät sijaintisi yhdistelmässä. Ne siirtyvät aina seuraavaan kohtaan viivalla (11) liikkuessasi yhdistelmässä. MEM Ompeleiden säätäminen Käytä vasenta ja oikeaa nuolipainiketta (1), kunnes näytölle tulee ommel, jonka asetuksia haluat muuttaa. Voit säätää tikin pituutta (7) ja ommelleveyttä/ompeleen sijaintia (8), sekä peilata ompeleen. (5) Peilaamisesta sivuttain kerrotaan sivuilla Huom: Säädöt vaikuttavat aina vain valittuna olevaan ompeleeseen Patterns MEM Ompeleiden ja kirjainten lisääminen yhdistelmään Voit lisätä uuden ompeleen valittuna olevan perään. Siirry haluttuun kohtaan yhdistelmässä painamalla vasenta tai oikeaa nuolipainiketta. Pysähdy, kun osoitin on sen kohdan edessä, johon haluat lisätä ompeleen. Yhdistelmän lataaminen Kun haluat ladata aiemmin tallentamasi yhdistelmän, siirry yhdstelmätilaan painamalla muistipainiketta. Kone asettuu yhdistelmän ensimmäisen ompeleen kohdalle. Ompeleiden ja kirjainten poistaminen yhdistelmästä Kun haluat poistaa ompeleen, liiku yhdistelmässä nuolipainikkeilla, kunnes poistettava ommel ilmestyy näytölle ja paina poistopainiketta. (3). Yhdistelmän tallentaminen Kun haluat tallentaa yhdistelmän koneen muistiin, poistu yhdistelmätilasta painamalla muistipainiketta (2). Nyt yhdistelmä on tallennettu, ja voit ladata sen käyttöön myös sammutettuasi välillä virran koneesta. Yhdistelmän ompeleminen Kun haluat ommella yhdistelmän, paina jalkasäädintä. Jos haluat aloittaa ompelun muualta kuin yhdistelmän ensimmäisestä ompeleesta, voit siirtyä haluttuun kohtaan nuolipainikkeilla (1). Kone ompelee yhdistelmää jatkuvana ompeleena. Jos haluat ommella vain yhden mallikerran, paina Auto-lock-painiketta (4). Auto-stop-symboli ilmestyy näytölle. Kone ompelee yhdistelmästä vain yhden mallikerran, päättelee ja pysähtyy. Yhdistelmät 31

32 Huolto Koneen puhdistaminen Huolehdi koneesi moitteettomasta toiminnasta puhdistamalla se usein. Öljyä se ei kuitenkaan tarvitse. Pyyhi koneen ulkopinta pehmeällä liinalla puhtaaksi pölystä ja ompelussa muodostuneesta nukasta. Pyyhi näyttö puhtaalla, pehmeällä ja kostealla kankaalla. Puola-alueen puhdistaminen Huom: Nosta neula, laske syöttäjä ja kytke koneesta virta pois. Irrota paininjalka. Työnnä puolakotelon kannen vapautuspainike (A) oikealle, irrota puolakotelon kansi (B) ja ota puola pois. Irrota ruuvitaltalla kaksi ruuvia (C) pistolevystä. Nosta pistolevy ylös. C B C A Puhdista syöttäjäalue tarvikelaatikossa olevalla harjalla. Puola-alueen alaosan puhdistaminen Puhdista puola-alueen alaosa aina, kun olet ommellut muutaman työn tai jos havaitset sinne kerääntyneen nukkaa. Irrota puolakotelo nostamalla sitä ylös oikealle. Puhdista alue harjalla tai kuivalla liinalla. Pane puolakotelo takaisin paikalleen niin, että sen kärki on stopparin (D) kohdalla. Huom: Älä puhalla ilmaa puolakotelon alueelle. Pöly ja nukka päätyisivät silloin koneen sisään. Vinkki! Puolakotelon irrottaminen onnistuu helpommin, kun asetat ruuvimeisselin puolakotelon taakse ja nostat varovasti. Huolto Pistolevyn kiinnittäminen Pane pistolevy takaisin paikalleen ja kiristä sen kansiruuvit ruuvitaltalla. Aseta puolakotelon kansi takaisin paikalleen. D 32

33 Missä vika? Tässä oppaassa on ratkaisuja ongelmiin, joita ompelussa saattaa ilmaantua. Lisätietoa saat paikalliselta valtuutetulta PFAFF -jälleenmyyjältä. Ongelma/syy Ratkaisu Yleisiä ongelmia Kangas ei syöty? Tarkista, että syöttäjä ei ole alhaalla. Neula katkeaa? Kiinnitä neula oikein, ks. s. 19. Kiinnitä koneeseen kankaalle sopiva neula. Kone ei ompele? Tarkista, että kaikki tarvittavat johdot ovat kiinni koneessa ja virtajohto pistorasiassa. Työnnä puolausakseli ompeluasentoon. Ompelukoneen toimintopainikkeet eivät reagoi kosketukseen? Koneen toimintopainikkeet saattavat olla herkkiä staattiselle sähkölle. Jos painikkeet eivät reagoi kosketukseen, sammuta virta koneesta (OFF) ja kytke se takaisin (ON). Jos ongelma ei ratkea, ota yhteys paikalliseen valtuutettuun PFAFF -jälleenmyyjään. Kone tekee hyppytikkejä Onko neula kunnolla paikallaan? Kiinnitä neula oikein, ks. s. 19. Onko koneessa ehkä vääränlainen neula? Käytä neuloja järjestelmästä 130/750 H. Onko neula vääntynyt tai tylsä? Vaihda uusi neula. Onko kone langoitettu oikein? Tarkista koneen langoitus. Onko paininjalka oikea kyseiseen työhön? Kiinnitä oikea paininjalka. Onko neula liian pieni käytetylle langalle? Tarkista, että käytät langalle ja kankaalle sopivaa neulaa. Ylälanka katkeaa Onko neula kunnolla paikallaan? Kiinnitä neula oikein, ks. s. 19. Onko koneessa ehkä vääränlainen neula? Käytä neuloja järjestelmästä 130/750 H. Onko neula vääntynyt tai tylsä? Vaihda uusi neula. Onko kone langoitettu oikein? Tarkista koneen langoitus. Onko neula liian pieni käytetylle langalle? Vaihda käytetylle langalle sopiva neula. Käytätkö heikkolaatuista tai haurastunutta lankaa? Onko käytössä sopivan kokoinen lankarullan pidike? Onko lanka sopivassa lankatapissa? Onko pistolevyn reikä vahingoittunut? Käytä laadukasta lankaa, jota voit hankkia valtuutetulta PFAFF -jälleenmyyjältä. Ota käyttöön lankarullan kokoon sopiva pidike. Kokeile lankatapin eri asentoa (pysty- tai vaakasuora). Vaihda pistolevy. Alalanka katkeaa. Onko puola kunnolla paikallaan? Onko pistolevyn reikä vahingoittunut? Onko puola-alue puhdas? Onko lanka puolattu oikein? Tarkista alalanka. Vaihda pistolevy. Puhdista puola-alue. Puolaa uudelleen. Huolto 33

34 Tikit ovat epätasaisia Onko langankireys oikein? Tarkista langankireys ja ylälangan pujotus. Käytätkö liian paksua tai epätasaista lankaa? Vaihda lanka. Onko alalanka puolattu tasaisesti? Tarkista puolaus. Onko käytössä oikea neula? Kiinnitä sopiva neula oikein, ks. s. 19. Kone ei syötä tai syöttää epätasaisesti Onko kone langoitettu oikein? Onko syöttäjään kerääntynyt pölyä? Tarkista koneen langoitus. Irrota pistolevy ja puhdista syöttäjä harjalla. Käytä ompelukoneesi säännöllisesti huollossa paikallisen valtuutetun PFAFF -jälleenmyyjän luona! Jos olet käynyt läpi kaikki nämä ohjeet, eikä kone silti toimi oikein, vie se huoltoon jälleenmyyjän luo. Tietyn ongelman ratkaisemista auttaa huomattavasti, jos ompelet tilkulle näytteen ongelmasta ja viet sen koneen mukana jälleenmyyjälle. Hän saa tällaisesta näytteestä hyödyllistä tietoa. Muut kuin alkuperäiset osat ja tarvikkeet Takuu ei kata vikoja eikä vahinkoa, joka on aiheutunut muiden kuin alkuperäisten lisätarvikkeiden tai osien käytöstä. Huolto 34

35 Pidätämme oikeuden muuttaa koneen varustusta ja tarvikevaikoimaa tai tehdä muutoksia koneen ominaisuuksiin tai muotoiluun ilman ennakkoilmoitusta. Tällaiset muutokset ovat aina käyttäjän ja itse tuotteen edun mukaisia. Aineeton omaisuus PFAFF, AMBITION ESSENTIAL, IDT (kuva) ovat KSIN Luxembourg II, S.ar.l.:n tavaramerkkejä. CE - Authorised Representative VSM Group AB, SVP Worldwide Drottninggatan 2, SE-56184, Huskvarna, SWEDEN
