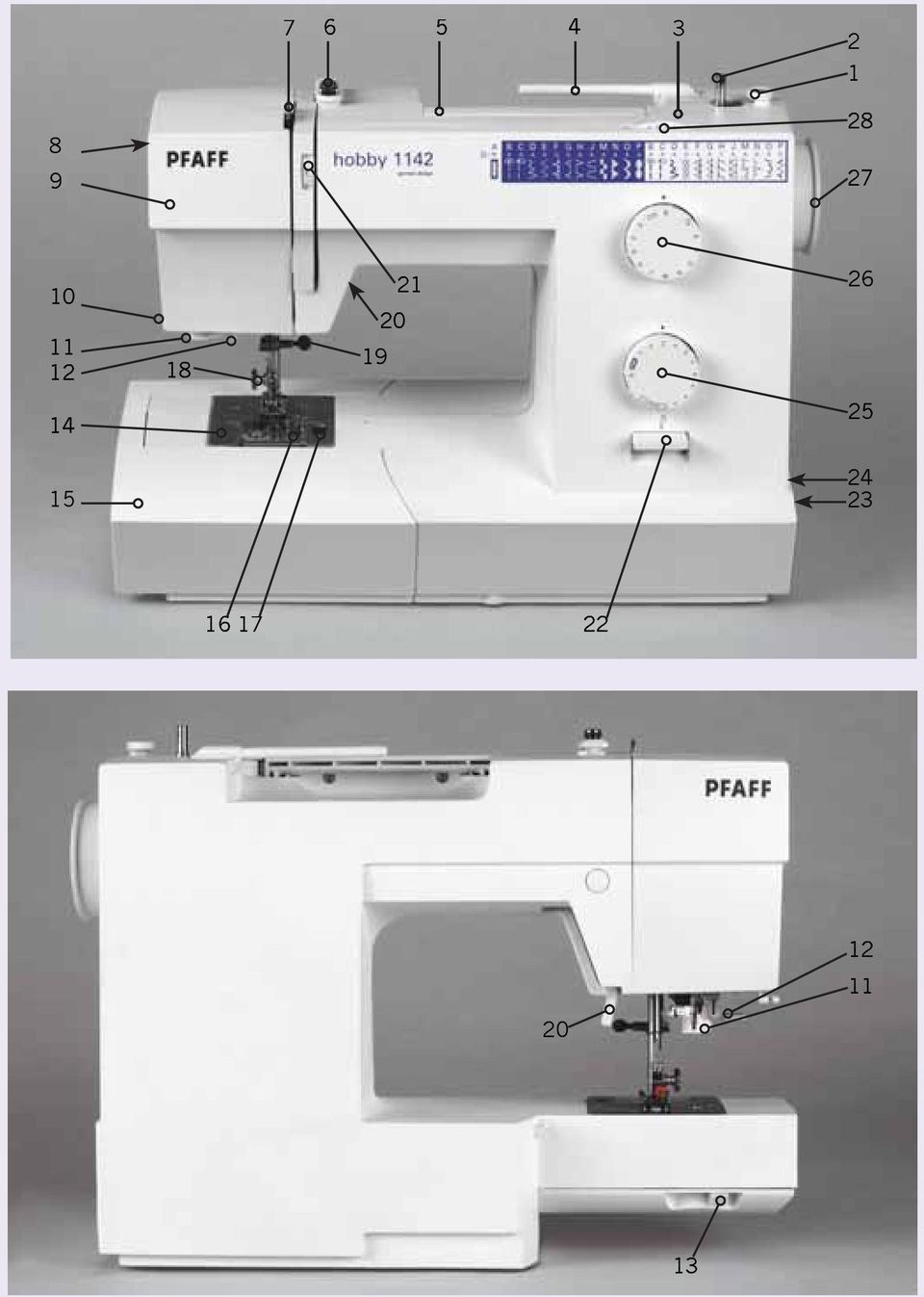

3 hobby ompelukoneen osat 1 Puolauksen rajoitin 2 Puolausakseli 3 Lisälankatapin reikä 4 Lankatappi ja lankarullanpidike 5 Kantokahva 6 Puolauksen ohjain 7 Langannostin 8 Paininjalan puristuksen säädin 9 Etulevy 10 Langankatkaisin 11 Napinläpivipu 12 Langoitin 13 Syöttäjän laskin 14 Pistolevy 15 Tarvikelaatikko 16 Puolakotelon kansi 17 Puolakotelon kannen vapautusnäppäin 18 Paininjalan istukan kiinnitysruuvi 19 Neularuuvi 20 Paininjalan nostin 21 Langankireyden säädin 22 Taaksesyöttövipu 23 Pääkytkin 24 Jalkasäätimen kojevastake 25 Tikin pituuden säädin 26 Ommelvalitsin 27 Käsipyörä 28 Ommelleveyden säädin

4 Onnea uuden PFAFF hobby -ompelukoneen johdosta! Uusi hobbysi on todella helppokäyttöinen, ja se tarjoaa käyttöösi laajan joukon hyödyllisiä ominaisuuksia. Saat niitä parhaan hyödyn, kun tutustut huolellisesti tähän käyttöohjeeseen. Pfaff-jälleenmyyjä palvelee sinua mielellään, jos tarvitset apua ja neuvoja. Toivotamme sinulle monia miellyttäviä ompeluhetkiä! Joissakin kankaissa on runsaasti irtoväriä, joka saattaa irrota toiseen kankaaseen ja joskus myös ompelukoneeseen. Tätä väriä voi olla vaikea tai mahdoton poistaa. Erityisesti sininen ja punainen eece ja denim sisältävät usein runsaasti irtoväriä. Jos epäilet vaatteen tai kankaan sisältävän irtoväriä, pese se ennen kirjontaa tai ompelua.

5 TURVAOHJEET Tämä kotiompelukone on standardin IEC/EN mukainen. Sähkökytkentä Tätä ompelukonetta on käytettävä pohjalevyssä ilmoitetun jännitteen mukaisesti. Turvaohjeita Tämä ompelukone ei sovellu lasten eikä sellaisten henkilöiden käyttöön, joilla on merkittäviä fyysisiä tai henkisiä rajoituksia tai riittämättömät tiedot elektroniikkalaitteiden käytöstä, ellei paikalla ole niiden käyttöön perehtynyttä ja vastuullista henkilöä ja ellei ompelukoneen käytöstä ole annettu heille riittävää opastusta. Kaikissa olosuhteissa on valvottava, etteivät lapset pääse käyttämään ompelukonetta leluna. Älä jätä ompelukoneen virtajohtoa päälle säilytyksen ajaksi. Irrota ompelukone virtalähteestä käytön jälkeen sekä puhdistuksen ajaksi. Sammuta virta pääkytkimestä ( 0 ) työskennnellesäsi neula-alueella, esim. neulan vaihto, puolan asettaminen, paininjalan vaihto jne. Älä käytä ompelukonetta, jos virtajohto tai pistoke on vahingoittunut. Älä vie sormiasi liikkuvien osien lähelle. Varo erityisesti neulaa. Käytä suojalaseja. Ompelukonetta saa käyttää vain käyttöohjeessa kuvatulla tavalla. Käytä ainoastaan valmistajan suosittelemia lisätarvikkeita. Kytke virta pois lampun vaihdon ajaksi. Käytä vain tähän ompelukoneeseen tarkoitettuja lamppuja (jännite ja watti). Tämä tuote on hävitettävä turvallisesti kansallisen, sähkölaitteiden kierrätykseen liittyvän lainsäädännön mukaisesti. Voitte tarvittaessa kysyä lisäteitoja jälleenmyyjältä.

6 II Johdanto SISÄLLYS Johdanto Vakiovarusteet Lisätarvikkeet Tarvikelaatikko Ommeltaulukko IV V V VI 1. hobby 1142:n käyttö Kantokahva, suojakotelo 1:2 Jalkasäätimen kytkeminen 1:2 Paininjalan puristuksen säädin 1:3 Syöttäjän laskeminen 1:3 Paininjalan nostin 1:4 Paininjalan vaihtaminen 1:4 Paininjalan istukan irrottaminen ja kiinnittäminen 1:5 Neulan vaihtaminen 1:5 Puolaaminen 1:6 Puolan asettaminen 1:8 Koneen langoittaminen 1:9 Langoitin 1:10 Kaksoisneulan langoittaminen 1:11 Alalangan nostaminen 1:12 Ommelvalinta 1:13 Tikin pituuden säätö 1:13 Jousto-ompeleen tasapainon säätäminen 1:14 Ommelleveyden säätö 1:14 Neulan aseman säätö 1:15 Taaksesyöttö 1:15 Langakireyden tasapainottaminen 1:16 2. Hyötyompelu Perusompelu 2:2 Vapaavarren käyttö 2:4 Pistolevyn ohjainmerkinnät 2:5 Kääntyminen kulmassa 2:5 Ommeltaulukko 2:6 Suoraommel 2:7 Joustava kolmoissuoraommel 2:8 Siksak 2:8 Trikoo-ommel (kolmoissiksak) 2:9 Hunajakenno 2:9 Avoin overlock-ommel 2:10 Kaksoisoverlock 2:10 Piilo-ommel 2:11 Joustava piilo-ommel 2:11 Automaattinen napinläpi 2:12 Lankavahvisteinen napinläpi 2:14 Manuaalinen napinläpi 2:14 Napin ompelu 2:15 Vetoketjun ompelu 2:16 Paikkojen kiinnittäminen 2:18 Parsiminen jousto-ompeleella 2:18 Repeytymien korjaaminen 2:18

7 Johdanto III 3. Huolto, missä vika? Puhdistaminen 3:2 Lampun vaihtaminen 3:3 Missä vika? 3:4 Hakemisto 3:6 Tekniset tiedot 3:8

8 IV Johdanto Perustarvikkeet 1 Peruspaininjalka A Numero: Napinläpijalka B Numero: Huolittelujalka C Numero: Vetoketjujalka E Numero: Piilo-ommeljalka G Numero: Automaattinen napinläpijalka R Numero: Reunan/tikkauksenohjain Numero:

9 Johdanto V 8-9 Lankarullanpidike Numero: Jarruhuopat Numero: Harja Numero: Ratkoja Numero: Lisälankatappi Numero: Ruuvitaltta Numero: Puolat Numero: Neulat Numero: Lisätarvikkeet - Saatavana Pfaff-jälleenmyyjältä Vinonauhajalka Helpottaa vinonauhan kiinnittämistä työn reunaan. Yläsyöttäjä ja tikkauksen ohjain Jalan ansiosta kangasta syötetään tasaisesti sekä ylä- että alapuolelta. Poimutusjalka Poimuttaa yksinkertaisen kankaan tasaisesti. Hiuslaskosjalka, syvä ura koristelangalle Kauniit hiuslaskokset joko langalla tai ilman. Terejalka Jalan pohjassa oleva ura helpottaa tereen kiinnittämistä. Nauhajalka Nauha pysyy paikallaan ompelun aikana. Rullajalka Muovin ja nahan ompelua varten. Tarvikelaatikko Ompelukoneessasi on irrotettava tarvikelaatikko, joka toimii samalla ompelutasona. Laatikon tarvikkeet on numeroitu.

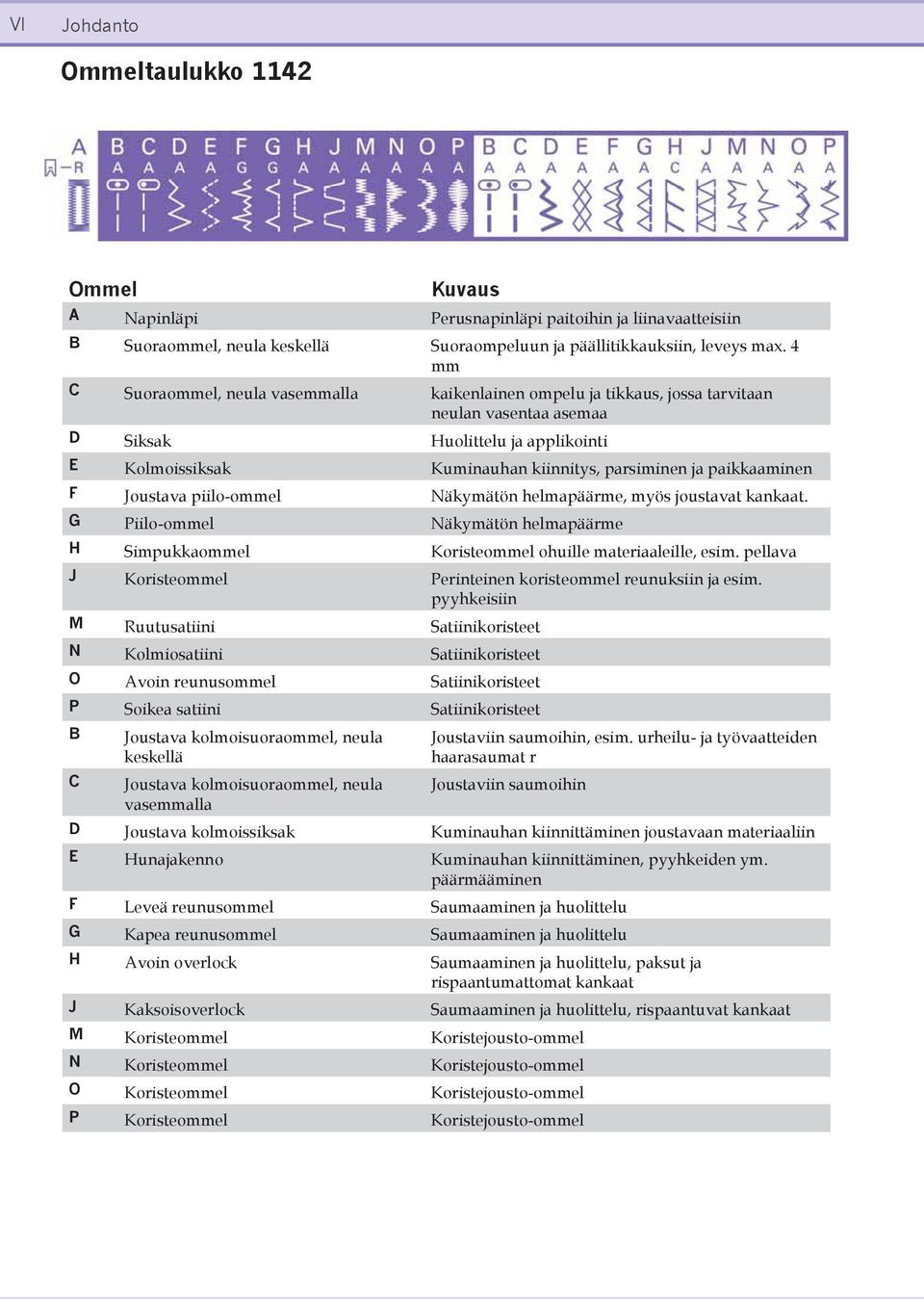

10 VI Johdanto Ommeltaulukko 1142 Ommel Kuvaus A Napinläpi Perusnapinläpi paitoihin ja liinavaatteisiin B Suoraommel, neula keskellä Suoraompeluun ja päällitikkauksiin, leveys max. 4 mm C Suoraommel, neula vasemmalla kaikenlainen ompelu ja tikkaus, jossa tarvitaan neulan vasentaa asemaa D Siksak Huolittelu ja applikointi E Kolmoissiksak Kuminauhan kiinnitys, parsiminen ja paikkaaminen F Joustava piilo-ommel Näkymätön helmapäärme, myös joustavat kankaat. G Piilo-ommel Näkymätön helmapäärme H Simpukkaommel Koristeommel ohuille materiaaleille, esim. pellava J Koristeommel Perinteinen koristeommel reunuksiin ja esim. pyyhkeisiin M Ruutusatiini Satiinikoristeet N Kolmiosatiini Satiinikoristeet O Avoin reunusommel Satiinikoristeet P Soikea satiini Satiinikoristeet B C Joustava kolmoisuoraommel, neula keskellä Joustava kolmoisuoraommel, neula vasemmalla Joustaviin saumoihin, esim. urheilu- ja työvaatteiden haarasaumat r Joustaviin saumoihin D Joustava kolmoissiksak Kuminauhan kiinnittäminen joustavaan materiaaliin E Hunajakenno Kuminauhan kiinnittäminen, pyyhkeiden ym. päärmääminen F Leveä reunusommel Saumaaminen ja huolittelu G Kapea reunusommel Saumaaminen ja huolittelu H Avoin overlock Saumaaminen ja huolittelu, paksut ja rispaantumattomat kankaat J Kaksoisoverlock Saumaaminen ja huolittelu, rispaantuvat kankaat M Koristeommel Koristejousto-ommel N Koristeommel Koristejousto-ommel O Koristeommel Koristejousto-ommel P Koristeommel Koristejousto-ommel

11 1. hobby 1142:n käyttö

12 1:2 hobby 1142:n käyttö Kantokahva Nosta kantokahva ylös takakautta Suojakotelo Saat koneen mukana kotelon, joka suojaa konetta pölyltä ja kolhuilta. Nosta kahva ylös ennen kotelon asettamista koneen päälle. Jalkasäätimen kytkeminen Tarkista aina ennen koneen kytkemistä sähköverkkoon, että jännite on oikea. Kytke jalkasäätimen johto kojevastakkeeseen(a) ja pistorasiaan. Ompelunopeutta säädellään jalkasäädintä painamalla. Tarkista, että jalasäädin on tyyppiä 230V - YC-190 B A Pääkytkin Kun kytket virran (B) päälle, syttyy koneeseen valo. Ompelukone on nyt valmis käytettäväksi.

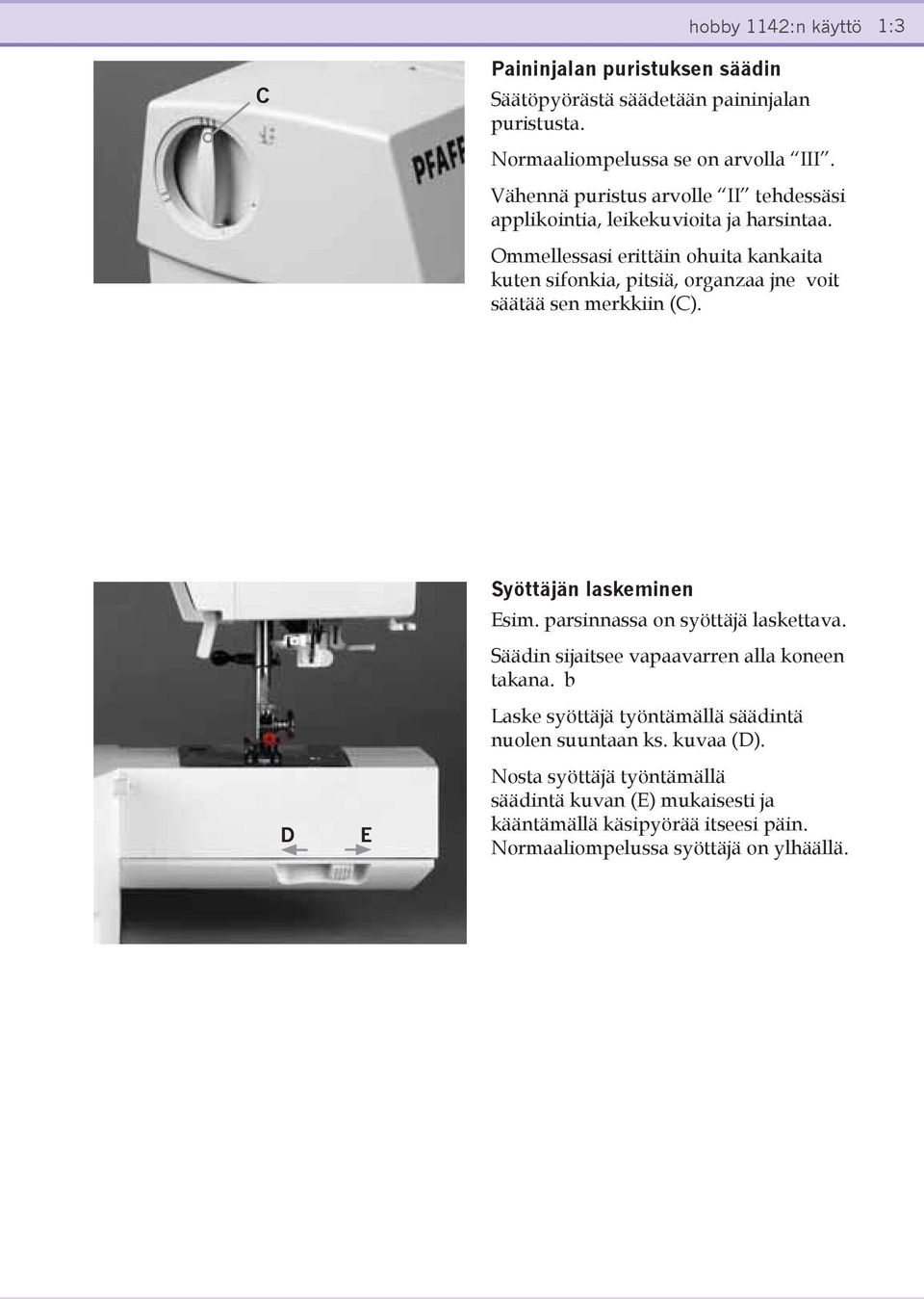

13 hobby 1142:n käyttö 1:3 C Paininjalan puristuksen säädin Säätöpyörästä säädetään paininjalan puristusta. Normaaliompelussa se on arvolla III. Vähennä puristus arvolle II tehdessäsi applikointia, leikekuvioita ja harsintaa. Ommellessasi erittäin ohuita kankaita kuten sifonkia, pitsiä, organzaa jne voit säätää sen merkkiin (C). D E Syöttäjän laskeminen Esim. parsinnassa on syöttäjä laskettava. Säädin sijaitsee vapaavarren alla koneen takana. b Laske syöttäjä työntämällä säädintä nuolen suuntaan ks. kuvaa (D). Nosta syöttäjä työntämällä säädintä kuvan (E) mukaisesti ja kääntämällä käsipyörää itseesi päin. Normaaliompelussa syöttäjä on ylhäällä.

14 1:4 hobby 1142:n käyttö Paininjalan nostin Paininjalan nostimella paininjalka nostetaan ja lasketaan. Voit nostaa sitä n. 1/4" (6 mm) normaalia korkeammalle, kun haluat vaihtaa paininjalan tai työntää paksun työn sen alle. A Ala-asento B Normaali yläasento C Lisänosto C B A Paininjalan vaihtaminen Sammuta virta. Paininjalan irrottaminen Nosta neula ylös kääntämällä käsipyörää itseesi päin. Nosta paininjalka ja paina punaista nappia paininjalan pitimen takana. Paininjalan kiinnittäminen Aseta jalka niin, että laskiessasi paininjalka sen piena (D) tarttuu pitimeen. Huom: Nosta paininjalka, niin näet, onko se kunnolla kiinni. D

15 hobby 1142:n käyttö 1:5 E Paininjalan pitimen irrottaminen ja kiinnittäminen Sammuta virta. Pitimen irrottaminen Irrota ruuvi (E) kääntämällä sitä ruuvitaltalla vastapäivään. Irrota pidin. Pitimen kiinnittäminen Sovita pitimen reikä painintangossa olevaan reikään. Työnnä ruuvi paikalleen ja kiristä se kääntämällä sitä ruuvitaltalla myötäpäivään. Neulan vaihtaminen Sammuta virta. F Neulan irrottaminen Laske paininjalka ja vie neula ylös Löysää neularuuvia (F) ja vedä neula alas. Neulan kiinnittäminen Neulan litteä sivu tulee taaksepäin. Työnnä neula niin ylös kuin se menee. Pidä kiinnineulasta ja kiristä neularuuvi. Neula tarkistaminen: Aseta neulan litteä sivu tasaiselle alustalle.. Neulan tulee olla aivan tasaisena alustallaan. Älä käytä tylsää tai vääntynyttä neulaa Huom: tarkista ja vaihda neula usein. Rikkinäinen neula voi vahingoittaa neuloksia, silkkiä ja muita silkkimäisiä kankaita.

16 1:6 hobby 1142:n käyttö Puolaaminen Koneen valmistelu puolaamista varten Vedä käsipyörän sisäosa ulospäin Lankarullan asettaminen Aseta lankarulla niin, että lanka tulee lankatapista kuvan mukaisesti. Paina pidike tiukasti rullan eteen (A). Käytä pienen rullan kanssa pientä pidikettä. (B). A B Vedä lanka puolauksen ohjaimen ympäri(c). C

17 hobby 1142:n käyttö 1:7 D Vedä lanka puolan reiästä (D) sisäkautta ulos, kuvan mukaisesti. Työnnä puola oikealle. Huom: Voit puolata vain puolan ollessa töäysin oikealla. Älä siirrä puolausakselia koneen käydessä. Pidä lujasti kiinni langanpäästä ja paina jalkasäädintä. Pysäytä kone muutaman kierroksen jälkeen ja katkaise langanpää. Paina jälleen jalkasäädintä.kun puola on täynnä, puolaus pysähtyy automaattisesti. Työnnä puola vasemmalle, irrota se ja katkaise lanka. Työnnä käsipyörän sisäosa takaisin paikalleen. Lisälankatappi Jos kone on jo langoitettu, voit puolata lisälankatapista purkamatta langoitusta. Työnnä lisälankatappi reikään (E). Pane jarruhuopa ja lankarulla tappiin.puolaa edellä kuvatulla tavalla. E

18 1:8 hobby 1142:n käyttö Puolan asettaminen Sammuta virta. Aseta puola paikalleen niin, että lanka juoksee kuvan mukaisesti. Vedä lanka edessä olevaan kiristimeen (A) Vie lanka vasemmalle ja kireyslevyjen väliin. Vedä langasta kevyesti, kunnes se anpsahtaa sivu-uraan (B). Vedä n. 10 cm:n langanpää. Kiinnitä pistolevy. Tarkista vielä, että langoitus merkintöjen mukainen A B C Puolan irrottaminen Paina pistolevyn vapautusnäppäintä (D) oikealle ja irrota levy. (E). D Nosta puola ulos. E

19 hobby 1142:n käyttö 1:9 G F H F Koneen langoittaminen Sammuta virta. I Nosta paininjalka ja käännä käsipyörää itseesi päin, kunnes langannostaja (F) on ylhäällä. Vedä lanka ohjaimen (G) alta ja vie se sitten alas oikeanpoleista langoitusuraa pitkin. Vie lanka ohjainlevyn (H) alta. Vie se oikealta vasemmalle langannostajaan (F) ja alas silmukan kautta Vie lanka vasempaan langoitusuraan ja vasemmalta neulatangossa olevaan ohjaimeen (I). Pujota neulalanka etukautta. Seuraavalla sivulla on ohje langoittimen käytöstä.

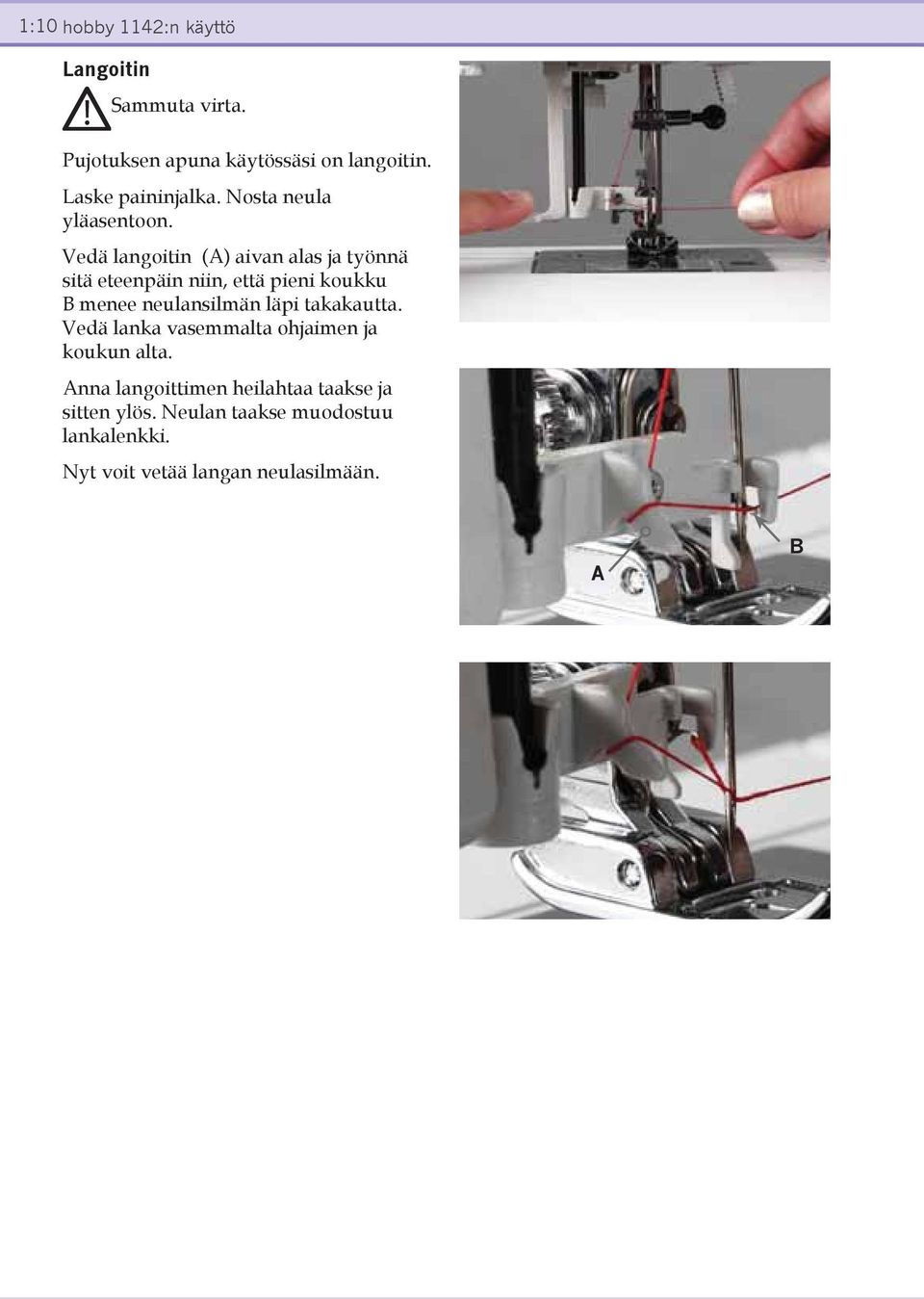

20 1:10 hobby 1142:n käyttö Langoitin Sammuta virta. Pujotuksen apuna käytössäsi on langoitin. Laske paininjalka. Nosta neula yläasentoon. Vedä langoitin (A) aivan alas ja työnnä sitä eteenpäin niin, että pieni koukku B menee neulansilmän läpi takakautta. Vedä lanka vasemmalta ohjaimen ja koukun alta. Anna langoittimen heilahtaa taakse ja sitten ylös. Neulan taakse muodostuu lankalenkki. Nyt voit vetää langan neulasilmään. A B

21 hobby 1142:n käyttö 1:11 C D E Kaksoisneulan langoittaminen Sammuta virta. Vaihda koneeseen kaksoisneula Aseta lisälankatappi reikään (C). Pane tappiin jarruhuopa ja lankarulla. Langoitus kulkee samaa tietä kuin normaalisti Vie toinen lanka neulatangon ohjaimeen vasemmalta (D) ja toinen oikealta (E). Pujota langat neuloihin etukautta. Huom: kaksoisneulan kanssa ei voi käyttää langoitinta. Kaksoisneulalla ompeleminen Ommelleveys voi olla korkeintaan 3 mm, muutoin neula osuu pistolevyyn ja katkeaa. Suoraompeleen tikin pituuden tulee olla vähintään 2 mm, muiden ompeleiden vähintään 1.5 mm. Käytä kyseiselle ompeleelle normaalisti suositeltua jalkaa. Puuvillalanka sopii työhön parhaiten. Sillä tekokuitulangoilla on taipumus kiertyä. Huom: Kun vaihdat ompelusuuntaa, on neulojen oltava ylhäällä.

22 1:12 hobby 1142:n käyttö Alalangan nostaminen Sammuta virta. Nosta paininjalka. Pidä neulalangasta kiinni ja käännä käsipyörää itseesi päin, kunnes neula on jälleen ylhäällä ja alalanka muodostaa lenkin. Tuo alalanka (B) ylös vetämällä ylälangasta (A). A B Vedä 10 cm kumpiakin lankoja paininjalan alta taakse.

23 hobby 1142:n käyttö 1:13 Jousto-ompeleet D C Ommelvalinta Nosta neula ylös. Käännä ommelvalitsin (C) haluttuun merkkiin (D). Huom: Älä käännä valitsinta neulan ollessa alhaalla, sillä se saattaa silloin vahingoittua F E Tikin pituuden säädin Tikin pituuden säätimestä (E) voit säätää tikin pituutta välillä 0-4 mm,. Käännä pyörää merkkiin (F). Mitä suurempi luku, sitä pidempi tikki. Napinläpeä ommeltaessa säädin on napinläpimerkin kohdalla. Mitä lähempänä nollaa säädin on 0, sitä tiheämpi tikki. Jousto-ompeleet (vaalea tausta): käännä tikin pituuden säädin jousto-ompeleiden alueelle. Mitä lähempänä merkkiä säädin on, sitä tiheämpi tikki.

24 1:14 hobby 1142:n käyttö Tikin tasapainon säätäminen Jos joustavat tikit ovat epätasaisia, voit korjata asian kääntämällä tikin pituuden säädintä. Tasapainotus: Jos tikit ovat löysiä, käännä säädintä kohti arvoa. Jos tikit ovat kireitä, käännä säädintä kohti arvoa +. Ommelleveyden säädin Ommelleveyuttä säädetään säätimestä (A). Aseta haluttu arvo merkkiin (B). Mitä suurempi luku, sitä leveämpi ommel Suoraompeleessa leveys on 0. Huom: Älä käännä valitsinta neulan ollessa alhaalla, sillä se saattaa silloin vahingoittua. A B

25 hobby 1142:n käyttö 1:15 Neulan asema Voit muuttaa neulan asemaa keskiasennosta (5) vasemmalle (0) kääntämällä ommelleveyden säädintä. Huom: Älä käännä valitsinta neulan ollessa alhaalla, sillä se saattaa silloin vahingoittua. Taaksesyöttö Paina taaksesyöttövipua. Kone ompelee taaksepäin niin kauan kuin pidät vipua alhaalla.

26 1:16 hobby 1142:n käyttö Ylälangan kireyden säätäminen Langankireyttä voi säätää ommeltavan materiaalin ja ompelutekniikan mukaisesti. Ompelutulos on hyvä, jos langankireys on säädetty oikein. Hyvä tasapaino: Ihannetilanteessa langat kietoutuvat toisiinsa materiaalien välissä, ks. kuvaa, Tarkista kiristys leveällä siksakilla. Jos ylälanka on liian kireällä, näkyy alalanka työn päällä. Löysää langankireyttä kääntämällä säädintä pienemmälle arvolle. Jos ylälanka on liian löysällä, näkyy ylälanka työn alla. Lisää langankireyttä kääntämällä säädintä suuremmalle arvolle. Langankireyden säätäminen Säädä kireyttä säädintä kääntämällä. Normaali säätöarvo on 4-5. Parsinta ja napinläpien ompelu: 2-3. Hyvä kireys Liian kireä Liian löysä

27 2. Hyötyompelu

28 2:2 Hyötyompelu Perusompelu Ompelun aloittaminen Nosta paininjalka ja pane kangas jalan alle. Laske neula kankaaseen. Laske paininjalka ja vie langat taaksepäin. Paina jalkasäädintä. Ohjaa kangasta varovasti, mutta anna koneen syöttää sitä. Huom: Vie langat vasemmalle ommellessasi napinläpijalalla. Tee päättely ompelemalla ensin muutama tikki eteenpäin, sitten muutama tikki taaksepäin ja jatka sitten ompelua eteenpäin. Ompelusuunnan muuttaminen Pysäytä kone, käännä käsipyörää itseesi päin ja vie neula alas kankaaseen. Nosta paininjalka Käännä kangas neula ollessa kiinni kankaassa. Laske paininjalka ja jatka ompelua.

29 Hyötyompelu 2:3 Ompelun lopettaminen Paina taaksesyöttövipua ja ompele lopuksi muutama tikki taaksepäin. Nosta paininjalka ja ota kangas pois koneesta vetämällä langoista taaksepäin. Katkaise langat lankaveitseen. Langat jäävät sopivan mittaisiksi seuraavan sauman ompelua varten.

30 2:4 Hyötyompelu Vapaavarren käyttö Hihojen, housunlahkeiden ja muiden rengasmaisten kohteiden ompelussa kannattaa käyttää vapaavartta. Irrota silloin tarvikelaatikko. Tartu tarvikelaatikkoon vasemman reunan pohjasta ja vedä vasemmalle. Kiinnitä se takaisin työntämällä pienat (A) reikiin (B). Tarvikelaatikko napsahtaa paikalleen. A B

31 Hyötyompelu 2:5 Pistolevyn ohjainmerkit Pistolevyssä olevat ohjainmerkit auttavat kankaan ohjaamisessa. Numero ilmaisee keskellä olevan neulan etäisyyden ohjainviivasta. tuumat mm Kääntyminen kankaan kulmassa Kun itseäsi kohti oleva kankaan reuna on kuvan mukaisesti kulmaohjaimen (C) kohdalla, pysähdy ja laske neula alas kääntämällä käsipyörää itseesi päin. Nosta paininjalka ja kohdista reuna 1.6 cm (5/8 ) ohjainmerkkiin. Laske paininjalka ja jatka ompelua. C

32 2:6 Hyötyompelu Ommeltaulukko Taulukossa näet kullekin ompeleelle tai tekniikalle suositellut säädöt. Taulukossa on myös valittuja ompeleita koskevia tietoja kuten paininjalkasuositus ja langankireyden säätö. Ompele aina neula keskellä, ellei ohjeissa toisin mainita. ommel ommel Suositeltu ommel Ommelleveys, mm Tikin pituus, mm Langankireys Paininjalkasuositus

33 Hyötyompelu 2:7 B A ommel B/C 0/ A Suoraommel Suoraommel B/C on perusommel. Tikin pituus voi olla korkeintaan 4 mm. Joskus ompelu sujuu helpommin, jos vaihdat neulan asemaa, esim. kauluksen reunatikkaus tai vetoketjun ompelu. Neulan asemaa vaihdetaan ommelleveyden säätimestä. (5 = keskellä, 0 = vasemmalla). Jos haluat päällitikkauksen kauemmas reunasta, valitse pistolevystä sopiva ohjainmerkki ja ohjaa kangasta sitä pitkin. Tikkauksen ohjain työnnetään reikään (A) ja kiristetään ruuvilla (B). Huom: Neulan on oltava yläasennossa silloin, kun sen asemaa muutetaan. Huom: Syöttö on tasainen heti paksunkin sauman alussa, jos tuet kankaan ommeltavan työn paksuisella tilkulla. Kiinnitä ohjain. Löysää paininjalan pitimen takana olevaa ruuvia. Työnnä ohjain aukkoon ja aseta se sopivalle etäisyydelle. Kiristä ruuvi. Ommellessasi tikkausta ohjain kulkee aina edellistä tikkausta pitkin.

34 2:8 Hyötyompelu ommel ommel B/C 0/5 stretch 2-5 A D B/C Joustava kolmoissuoraommel Tämä ommel sopii kaikkiin kestävyyttä vaativiin saumoihin, esim. haara- ja kainalosaumat. Kone ompelee kaksi tikkiä eteen ja kaksi taaksepäin. Näin tehty sauma ei repeydy helposti. Käytä tätä ommelta myös laukkujen, reppujen ym. ompelemiseen. Ohjaa kangasta varovasti ompelun aikana. Siksak Siksakkia käytetään kaikenlaiseen huolitteluun, nappien ompeluun ym. Säädä ommelleveys kohteeseen sopivaksi. Huom: Käytä joustavien kankaiden alla tukikangasta, joka takaa tasaisen syötön. Huolittelu Siksakommel D sopii erilaisten materiaalien huolitteluun. Silloin kangas asetetaan vain puoliksi paininjalan alle. Reunahuolittelussa neulan tulee osua joka toisella heilahduksella kankaaseen ja joka toisella sen reunan yli. Ommellessasi huolittelujalalla C lanka on pienan (A) päällä. Ohjaa kankaan reunaa pitkin ohjainta (B). Tämä estää kankaan reunan käpertymisen. Huom: Ommelleveyden on oltava vähintään 5 käyttäessäsi huolittelujalkaa C. Muutoin neula osuu jalkaan ja vahingoittuu. A B

35 Hyötyompelu 2:9 ommel ommel E A E 5 jousto 3-7 C Kolmoissiksak Tätä ommelta käytetään tekokuitukankaiden ja helposti käpertyvien kankaiden huolitteluun. Aseta kangas niin, että saumanvaraksi jää 1.6 cm. Hunajakenno Hunajakenno on joustava koristepäärme, joka sopii erityisesti T-paitojen ja lasten vaatteiden helmaan. Käännä helma kaksinkerroin ja ompele. Leikkaa ylimääräinen kangas pois ompelun jälkeen. Ommel sopii myös repeämien korjaamiseen. Jousto-ommel Joustavuutensa ansiosta tämä ommel sopii joustavien uimapukujen tai alusvaatteiden ompeluun. Merkkaa kankaat ja kuminauhat neljäsosiin. Neulaa kuminauhat merkkien kohdalta. Pane kangas ja kuminauha paininjalan alle. Venytä kuminauha kankaan mittaiseksi. Aloita ompelu. Huom: Kun venytä kuminauhaa, pidä siitä kiinni sekä paininjalan edestä että takaa.

36 2:10 Hyötyompelu ommel ommel H 5 joustava 3-7 C J 5 joustava 3-7 C Mikä overlock-ommel on? Joustavien materiaalien ja neulosten ompeluun hobby 1142 sisältää overlockompeleen, jossa kankaat yhdistetään ja huolitellaan samanaikaisesti. Se on normaalia ommelta joustavampi ja kestävämpi ja nopea ommella. Tee overlock-ompeleet huolittelujalalla C. Se ohjaa kangasta hyvin ja estää sauman rypistymisen. Avoin overlock Yhdistä tällä ompeleella rispaantumattomat, paksut materiaalit. Ommel yhdistää kankaat ja huolittelee reunat samanaikaisesti. Aseta kankaan reuna jalan ohjaimen viereen ja ohjaa kangasta sitä pitkin. Vinkki: Anna neulan oikean heilahduksen osua kankaan reunan ulkopuolelle. Huom: Säädä ommelleveydeksi vähintään 5 käyttäessäsi huolittelujalkaa C. Muutoin neula voi osua jalkaan ja vahingoittua. Kaksoisoverlock Kaksoisoverlock sopii neulosten ompeluun. Voit kiinnittää sillä myös resorit ja kaulukset. Vinkki: Venytä resoria ompelun aikana. Muista! Jos neula ei ole saumausompeleissa keskiasennossa ja jos ommelleveys on muu kuin 5, on varottava neulan iskeytymistä paininjalan (C) pienaan (A). A

37 Hyötyompelu 2:11 Ommel G Ommel F ommel F/G G Piilo-ommel Piilo-ommeljalka G sopii parhaiten näkymättömien päärmeiden ompeluun. Enää niitä ei tarvitse ommella käsin. Huom: Rispaantuvien, paksujen kankaiden reuna on ensin huoliteltava. Joustava piilo-ommel Ommel F on piilo-ommel kudotuille ja joustaville materiaaleille. Helmapäärme ommellaan ja huolitellaan samanaikaisesti. Huolittele kankaan reuna Käännä reuna sisäänpäin. Käännä uudelleen niin, että reuna ulottuu n. 1 cm taitteen ulkopuolelle. Aseta kangas paininjalan alle niin, että neula juuri ja juuri osuu taitettuun reunaan. Jos neula osuu liian pitkälle vasemmalle, siirrä ohjainta hiukan vasempaan. Jos neula ei osu taitteeseen lainkaan, siirrä ohjainta oikealle. Ompele hitaasti ohjaten kangasta taitosreunaa pitkin. Kun neula osuu taitosreunaan, se tarttuu vain yhteen lankaan. Huom: Jos neula osuu liiaksi vasemmalle, jäävät tikit liikaa näkyviin työn oikealle puolelle.

38 2:12 Hyötyompelu A B C D E ommel A R F Automaattinen napinläpi Napinlävet ommellaan yleensä kaksinkertaiselle kankaalle. Jotkin materiaalit, esim. silkki, organza ja viskoosi vaativat lisäksi tukikankaan, jotta kangas ei ompelun aikana rypistyisi. Napinlävet onnistuvat parhaiten konekirjontaan tarkoitetuilla langoilla. Merkkaa napinläven aloituskohta joko tekstiilitusssilla tai nuppineulalla. Ompele aina ensin koenapinläpi tilkulle. Huom: Napinläven koko määräytyy automaattisesti, kun asetat napin paininjalan R päälle. Jalassa olevaan nappitilaan sopii nappi, jonka läpimitta on korkeintaan 2.5 cm. Avaa napinpidike (A), vedä taaksepäin ja aseta nappi paikalleen. Työnnä pidike nappia kohti, niin nappi pysyys paikallaan. Paina napinläven vipu (B) alaspäin niin pitkälle kuin se menee. Nosta paininjalka ja vie ylälanka jalassa C olevan aukon kautta. Vie molemmat langat vasemmalle. Aseta kangas paininjalan alle ja laske neula käsipyörää kääntämällä aloituskohtaan. Laske paininjalka. Huom: Katso, että liukuosan (D) ja etustopparin (E) väliin ei jää tyhjää. Tyhjä väli aiheuttaa sen, että napinläven pylväät tulevat eri mittaisiksi (F). Muista tukikangas joustaville kankaille. Vie neula yläasentoon kääntämällä käsipyörää itseesi päin. Kiinnitä automaattinen napinläpijalka.

39 Hyötyompelu 2:13 G Kone ompelee etusalvan ja vasemman pylvään, sitten takasalvan ja oikean pylvään. Ompele hitaasti ja pysäytä kone, kun napinläpi on valmis. Nosta paininjalka ja ota kangas pois. Katkaise molemmat langat, mutta jätä n. 10 cm:n langanpäät. Vie ylälanka nurjalle alalangasta vetämällä. Tee lankoihin solmu. Napinläven avaaminen Työnnä salvan sisään nuppineula. Leikkaa napinläpi varovasti auki, varo katkaisemasta ompeleita. Toinen napinläpi: käännä valitsin kohtaan ja sitten takaisin kohtaan A. Paina jalkasäädintä, niin kone ompelee toisen samanlaisen napinläven. Kun olet lopettanut napinläpien ompelun, työnnä vipu takaisin yläasentoon. Napinläven tiheyden säätäminen Käännä tikin pituuden säädintä säätääksesi napinläven tikkitiheyttä. Jos haluat kapean napinläven, tee säätö mahdollisimman lähelle nollaa, mutta kuitenkin -merkin rajoissa. Jos haluat leveän napinläven, tee säätö lähelle arvoa 1. Huom: Jos nappisi on tavallista paksumpi, tee koenapinläpi. Jos nappi ei mahdu napinläven läpi, pidennä napinläpeä vetämällä pidintä taaksepäin niin, että sen ja napin väliin jää pieni aukko (G).

40 2:14 Hyötyompelu A B C ommel A R ommel A B Vahvistettu napinläpi Paksuille kankaille, neuloksille ja urheiluvaatteisin tarvitaan kestävä napinläpi, joka syntyy käyttämällä tukilankaa. Erityisesti neuloksissa se on tärkeä, koska se estää napinläven venymisen. Nosta napinläpijalka ja kiinnitä lanka jalan takana olevaan nipukkaan (A). Tuo tukilangan päät paininjalan alta eteen. Kiedo tukilanka jalan (B) edessä olevaan koukkuun. Vie ylä- ja alalanka vasemmalle. Laske neula aloituskohtaan ja laske paininjalka. Paina jalkasäädintä varovasti ja ompele napinläpi tukilangan päälle. Manuaalinen napinläpi Jos napin läpimitta on yli 2.5 cm (1"), on napinläpi ommeltava manuaalisesti: Kiinnitä napinläpijalka B. Vedä napinläpivipu niin pitkälle kuin se menee. Vie ylä- ja alalanka vasemmalle. Laske neula aloituskohtaan ja laske paininjalka. Ompele etusalpa ja vasen pylväs halutun mittaiseksi. Pysähdy. Napsauta napinläpivipu itseesi päin (C). Ompele takasalpa ja oikea pylväs. Pysähdy aloituskohdassa. Kun olet lopettanut napinläpien ompelun, työnnä vipu takaisin yläasentoon. Ompele samalla tavalla kuin automaattinen napinläpi. Kiristä tukilangan vasen pää ja leikkaa liika pois. Avaa napinläpi sivun 2:13 ohjeen mukaan.

41 Hyötyompelu 2:15 ommel D säätö B Napin ompelu Siksak-ommel D sopii kaksi- ja nelireikäisten nappien ompeluun. Huom: Laske aina syöttäjä ommellessasi nappeja. Säädä ommelleveys niin, että neula osuu napin reikiin. Tarkista asia käsipyörää kääntämällä. Laske paininjalka napin päälle. Napin reikien tulee olla jalan uran kohdalla. Nosta paininjalka ja ota kangas pois. Katkaise molemmat langat, mutta jätä n. 20 cm:n päät. Vie neulalanka napinreiän kautta kankaan ja napin väliin. Nosta alalanka työn päälle neulalangasta vetämällä. Kiedo langat yhdessä napin kaulaksi ja solmi. Huom: Muista nostaa syöttäjä. Jos haluat nappiin kaulan, aseta sen alle nuppineula. Muista tarkistaa, että neula osuu molempiin reikiin. Ompele noin 10 tikkiä. Huom: Jos nappi on nelireikäinen, siirrä nappi eteenpäin ja ompele loput kaksi.

42 2:16 Hyötyompelu ommel B E Vetoketjun ompelu Vetoketjun voi ommella monella tavalla. Hameisiin suositellaan sauman sisään ommeltua vetoketjua, miesten ja naisten housuihin halkion alle ommeltavaa vetoketjua. Paksuille kankaille suositellaan metallista vetoketjua, muille sopii muovivetoketju. Vetoketju kiinnitetään aina niin, että ommel kulkee hammastuksen lähellä. Sen vuoksi vetoketjujalan voi kiinnittää paininjalan kummallekin puolelle. Housuvetoketju Silitä saumanvarat ja tarkista, että ylävaran leveys on ainakin 4 mm. Harsi vetoketju ylävaraan niin, että hammastus näkyy. Ompele vasen puoli: kiinnitä jalka oikeasta pienasta (A). Ompele vetoketjun reunaa pitkin. Avaa vetoketju aivan alapäässä ja ompele loppuosa. Sulje vetoketju ja harsi vetoketjun toinen puoli. Ompele harsittu puolisko. Huom: Reunanohjaimen käyttö on suositeltavaa. Ompele vasen puoli: kiinnitä jalka oikeasta pienasta (A). Ompele oikea puoli: kiinnitä jalka vasemmasta pienasta (B). A B

43 Hyötyompelu 2:17 Sauman sisään ommeltu vetoketju Kiinnitä vetoketjujalka neulan oikealle puolelle (A) ommellaksesi vetoketjun vasemman puolen. Harsi vetoketju ja aseta se paininjalan alle niin, että hammastus on aivan jalan vieressä. Ompele toinen sivu puoliväliin, laske neula alas ja sulje vetoketju. Nyt voit jatkaa loppuun asti ja ommella poikkisauman. Ompele vetoketjun toinen puoli samalta etäisyydeltä hammastukseen nähden. Ompele sivu puoliväliin, laske neula alas ja avaa vetoketju. Ompele loppuun saakka.

44 2:18 Hyötyompelu ommel E A Paikkaaminen Suuri reikä on korjattava paikalla. Parsiminen jousto-ompeleelle Vahingoittuneen kohdan voi parsia jousto-ompeleella Ompele vahingoittuneen kohdan päältä, kunnes reikä tms. on peittynyt. Ompeleiden on oltava limittäin. Harsi kankaanpala reiän kohdalle työn oikealle puolelle. Ompele paikan reunoja pitkin joustoompeleella, Leikkaa nurjalta vahingoittunut alue pois paikan reunoja pitkin. Repeämien korjaaminen Jos kangas on repeytynyt tai rispaantunut, se kannattaa vahvistaa murjalle puolelle asetettavalla paikalla. Aseta kangaspala repeytyneen kohdan alle. Sen on syytä olla hieman repeytymää suurempi. Ompele repeytymän päältä. Leikkaa kangaspala ompeleen vierestä.

45 3. Huolto, missä vika?

46 3:2 Huolto, missä vika? Puhdistaminen: Katkaise virta pääkytkimestä Ompelukoneen puhdistaminen säännöllisesti on hyvin tärkeää, sillä se takaa koneellesi mahdollisimman pitkän käyttöiän. Mitä enemmän konetta käytetään, sitä useammin se on puhdistettava. Toimi aina näillä sivuilla annettujen ohjeiden mukaan. Puhdista koneen ulkoiset osat pehmeällä kankaalla ja miedolla puhdistusaineella. Puola-alueen purkaminen Irrota paininjalka ja neula. Avaa pistolevyn ruuvi (A) ruuvitaltalla. Irrota pistolevy ja ota puolakotelo ulos. Tartu puolakoteloon (B) ja ota se pois. Puhdista puolakotelo harjalla ja pyyhi se pehmeällä, kuivalla kankaalla. Puhdista syöttäjäalue harjalla ja pyyhi pehmeällä, kuivalla kankaalla. Kokoaminen Työnnä puolakotelo paikalleen. Huom: Puolakotelon nupin (C) tulee sopia stoppariin (D). Kiinnitä pistolevy. Työnnä ohjainpienat pistolevyn reikiin (E). Kiristä ruuvi (A) ruuvitaltalla. A C B D E A E

47 Huolto, missä vika? 3:3 Lampun vaihtaminen Katkaise virta pääkytkimestä Irrota virtajohto ja jalkasäätimen johto ompelukoneesta. Jos konetta on juuri käytetty, anna lampun ensin jäähtyä. Irrottaminen Irrota suojus ja avaa ruuvi. Irrota päätylevy. Työnnä ja käännä vasemmalle. Uuden lampun asettaminen Työnnä ja käännä oikealle. Kiinnitä päätylevy, ruuvi ja suojus, Tärkeää! Lamppu saa olla korkeintaan 15-wattinen!

48 3:4 Huolto, missä vika? Missä vika Ylälanka katkeaa Langoitus ei ole oikein. sivu 1:9 Ylälanka on liian kireällä. sivu 1:16 Neula on vääntynyt tai katkennut. sivu 1:5 Neula on kiinnitetty väärin. sivu 1:5 Ylä- ja alalanka eivät ole paininjalan alla aloittaessasi ompelun. sivu 2:2 Lankoja ei ole vedetty sivuun ompelun jälkeen. sivu 2:3 Alalanka katkeaa Alalangan langoitus ei ole oikein. sivu 1:8 Puolakoteloon on kerääntynyt pölyä. sivu 3:2 Puola on vahingoittunut eikä pyöri kunnolla. Vaihda puola Neula katkeaa Neula on kiinnitetty väärin. sivu 1:5 Neularuuvi on löysällä sivu 1:5 Lankoja ei ole vedetty sivuun ompelun jälkeen. sivu 2:3 Neula on kiinnitetty väärin, vääntynyt tai katkennut. sivu 1:5 Kone tekee hyppytikkejä Ylälangan langoitus ei ole oikein. sivu 1:9 Neula on huonolaatuinen. Vaihda neula; 1:5 Ylälanka on liian kireällä. sivu 1:16 Sauma vetää Ylälangan langoitus ei ole oikein. sivu 1:9 Tikki on liian pitkä. sivu 1:13

49 Huolto, missä vika? 3:5 Kangas ei syöty tasaisesti Syöttäjässä on pölyä sivu 3:2 Tikit ovat liian pieniä. sivu 1:13 Syöttäjää ei ole mostettu vapaan koneompelun jälkeen. sivu 1:3 Saumaan tulee lenkkejä Ylälanka on liian löysällä. sivu 1:16 Kone ei ompele Virta ei ole päällä. sivu 1:2 Lankaa on juuttunut sukkulaan. sivu 3:2 Puolausakselia ei ole palautettu ompeluasentoon. sivu 1:6 Tikkitiheys ei ole sopiva ommellulle kankaalle. sivu 1:14 Kone pitää outoa ääntä Lankaa on juuttunut sukkulaan. sivu 3:2 Sukkula-alueelle on kerääntynyt pölyä. sivu 3:2 Napinlävestä ei tule siistiä Tikkitiheys ei ole sopiva ommellulle kankaalle. sivu 2:13 Joustavan kankaan kanssa ei ole käytetty tukikangasta. käytä tukikangasta Kangaskerrokset luistavat Paininjalan puristus ei ole oikea. sivu 1:3 Tärkeää: Ennen paininjalan ja neulan vaihtamista on hyvä kytkeä virta pois. Älä koskaan ompele niin, ettei paininjalan alla ole kangasta. Kun poistut koneen luota lyhyeksikin ajaksi, kytke virta pois erityisesti siloin, kun lähettyvillä on lapsia.

50 3:6 Huolto, missä vika? Hakemisto A Alalangan nostaminen 1:12 Automaattinen napinläpi 2:12 Avoin overlock-ommel 2:10 E Erikoistarvikkeet H Hunajakenno-ommel 2:9 J Jalkasäätimen kytkeminen 1:2 Joustava kolmoisuoraommel 2:8 Jousto-ompeleen tasapaino - säätö 1:14 K Kaksoisneulan langoittaminen 1:11 Kantokahva 1:2 Koneen langoittaminen 1:9 Kolmoissiksak 2:9 Kääntyminen kulmassa 2:5 L Lampun vaihtaminen 3:3 Langankireys 1:16 Langoitin 1:10 Lisälankatappi 1:7 Lisätarvikkeet V M Manuaalinen napinläpi 2:14 Missä vika? 3:4 V N Napin ompelu 2:15 Napinläpi - automaattinen 2:12 - manuaalinen 2:14 - vahvistettu 2:14 Neulan asema 1:15 Neulan vaihtaminen 1:5 O Ohjainmerkit pistolevyssä 2:5 Ommelleveyden säädin 1:14 Ommeltaulukko 2:6 Ommelvalinta 1:13 Ompeleet VI Overlock-ommel 2:10 P Paikkaaminen 2:18 Paininjalan nostin 1:4 Paininjalan pidin - irrotus ja kiinnitys 1:5 Paininjalan puristuksen säätö 1:3 Paininjalan vaihtaminen 1:4 Parsiminen jousto-ompeleella 2:18 Perusompelu 2:2 Piilo-ommel 2:11 Piilo-ommel, joustava 2:11 Puolaaminen 1:6 Puolan asettaminen 1:8 Puhdistaminen 3:2 R Repeämien korjaaminen 2:18

51 Huolto, missä vika? 3:7 S Siksak 2:8 Suoraommel 2:7 Syöttäjän laskeminen 1:3 T Taaksesyöttö 1:15 Tarvikkeet - vakiovarusteet V - lisätarvikkeet IV Tarvikelaatikko V Tikin pituuden säädin 1:13 V Vakivarusteet IV Vapaavarsi 2:4 Vetoketjun ompelu 2:16

52 Tekniset tiedot Mitat (l x k x s) 385 x 280 x 170 Paino 8 kg Jännite V Virrankulutus 75 W Lamppu 15 W Ompelunopeus Max 800 tikkiä/min Ommelleveys mm Tikin pituus mm Paininjalan nostin 6 mm Paininjalan nostokorkeus, max 13 mm Neulajärjestelmä 103 / 705 H Pakkauksen sisältö Ompelukone Suojakotelo Jalkasäädin Virtajohto Tarvikkeet Ohjekirja

53

54
