1 Käyttöohje HT327 Copyright HT-ITALIA 2007 Release EN /03/2007

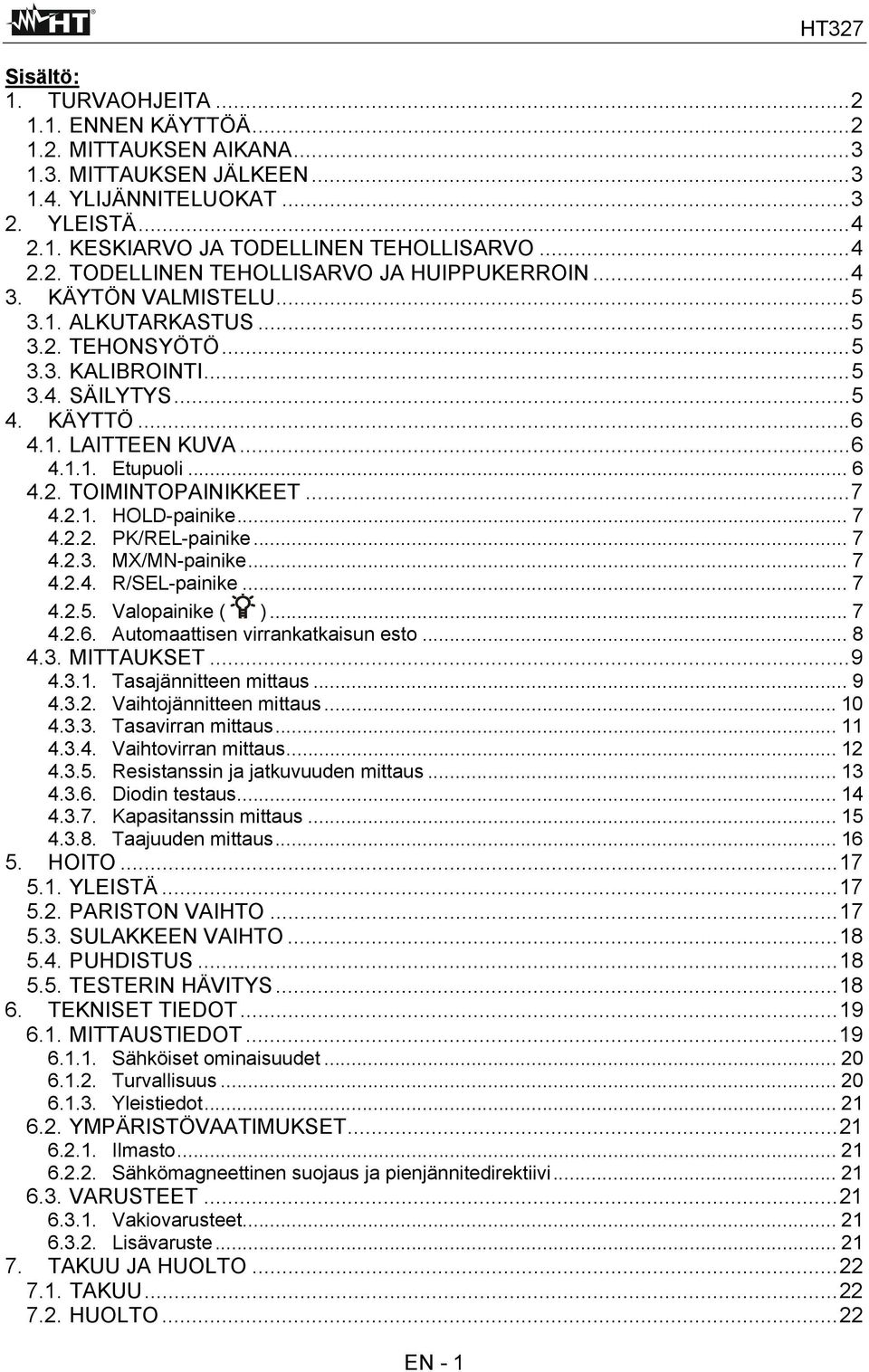

2 EN - 1 HT327 Sisältö: 1. TURVAOHJEITA ENNEN KÄYTTÖÄ MITTAUKSEN AIKANA MITTAUKSEN JÄLKEEN YLIJÄNNITELUOKAT YLEISTÄ KESKIARVO JA TODELLINEN TEHOLLISARVO TODELLINEN TEHOLLISARVO JA HUIPPUKERROIN KÄYTÖN VALMISTELU ALKUTARKASTUS TEHONSYÖTÖ KALIBROINTI SÄILYTYS KÄYTTÖ LAITTEEN KUVA Etupuoli TOIMINTOPAINIKKEET HOLD-painike PK/REL-painike MX/MN-painike R/SEL-painike Valopainike ( ) Automaattisen virrankatkaisun esto MITTAUKSET Tasajännitteen mittaus Vaihtojännitteen mittaus Tasavirran mittaus Vaihtovirran mittaus Resistanssin ja jatkuvuuden mittaus Diodin testaus Kapasitanssin mittaus Taajuuden mittaus HOITO YLEISTÄ PARISTON VAIHTO SULAKKEEN VAIHTO PUHDISTUS TESTERIN HÄVITYS TEKNISET TIEDOT MITTAUSTIEDOT Sähköiset ominaisuudet Turvallisuus Yleistiedot YMPÄRISTÖVAATIMUKSET Ilmasto Sähkömagneettinen suojaus ja pienjännitedirektiivi VARUSTEET Vakiovarusteet Lisävaruste TAKUU JA HUOLTO TAKUU HUOLTO...22

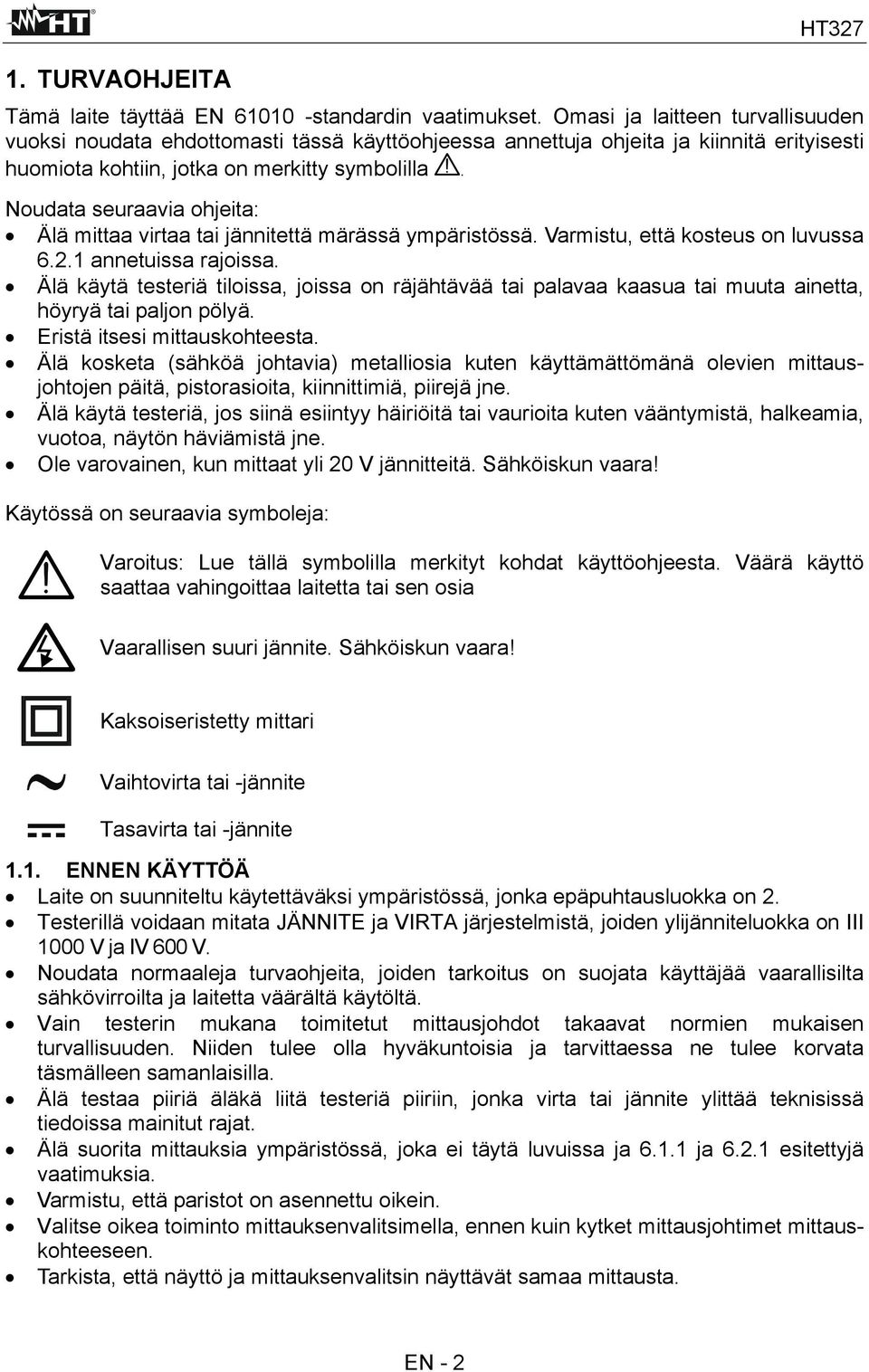

3 1. TURVAOHJEITA HT327 Tämä laite täyttää EN standardin vaatimukset. Omasi ja laitteen turvallisuuden vuoksi noudata ehdottomasti tässä käyttöohjeessa annettuja ohjeita ja kiinnitä erityisesti huomiota kohtiin, jotka on merkitty symbolilla. Noudata seuraavia ohjeita: Älä mittaa virtaa tai jännitettä märässä ympäristössä. Varmistu, että kosteus on luvussa annetuissa rajoissa. Älä käytä testeriä tiloissa, joissa on räjähtävää tai palavaa kaasua tai muuta ainetta, höyryä tai paljon pölyä. Eristä itsesi mittauskohteesta. Älä kosketa (sähköä johtavia) metalliosia kuten käyttämättömänä olevien mittausjohtojen päitä, pistorasioita, kiinnittimiä, piirejä jne. Älä käytä testeriä, jos siinä esiintyy häiriöitä tai vaurioita kuten vääntymistä, halkeamia, vuotoa, näytön häviämistä jne. Ole varovainen, kun mittaat yli 20 V jännitteitä. Sähköiskun vaara! Käytössä on seuraavia symboleja: Varoitus: Lue tällä symbolilla merkityt kohdat käyttöohjeesta. Väärä käyttö saattaa vahingoittaa laitetta tai sen osia Vaarallisen suuri jännite. Sähköiskun vaara! Kaksoiseristetty mittari Vaihtovirta tai -jännite Tasavirta tai -jännite 1.1. ENNEN KÄYTTÖÄ Laite on suunniteltu käytettäväksi ympäristössä, jonka epäpuhtausluokka on 2. Testerillä voidaan mitata JÄNNITE ja VIRTA järjestelmistä, joiden ylijänniteluokka on III 1000 V ja IV 600 V. Noudata normaaleja turvaohjeita, joiden tarkoitus on suojata käyttäjää vaarallisilta sähkövirroilta ja laitetta väärältä käytöltä. Vain testerin mukana toimitetut mittausjohdot takaavat normien mukaisen turvallisuuden. Niiden tulee olla hyväkuntoisia ja tarvittaessa ne tulee korvata täsmälleen samanlaisilla. Älä testaa piiriä äläkä liitä testeriä piiriin, jonka virta tai jännite ylittää teknisissä tiedoissa mainitut rajat. Älä suorita mittauksia ympäristössä, joka ei täytä luvuissa ja ja esitettyjä vaatimuksia. Varmistu, että paristot on asennettu oikein. Valitse oikea toiminto mittauksenvalitsimella, ennen kuin kytket mittausjohtimet mittauskohteeseen. Tarkista, että näyttö ja mittauksenvalitsin näyttävät samaa mittausta. EN - 2

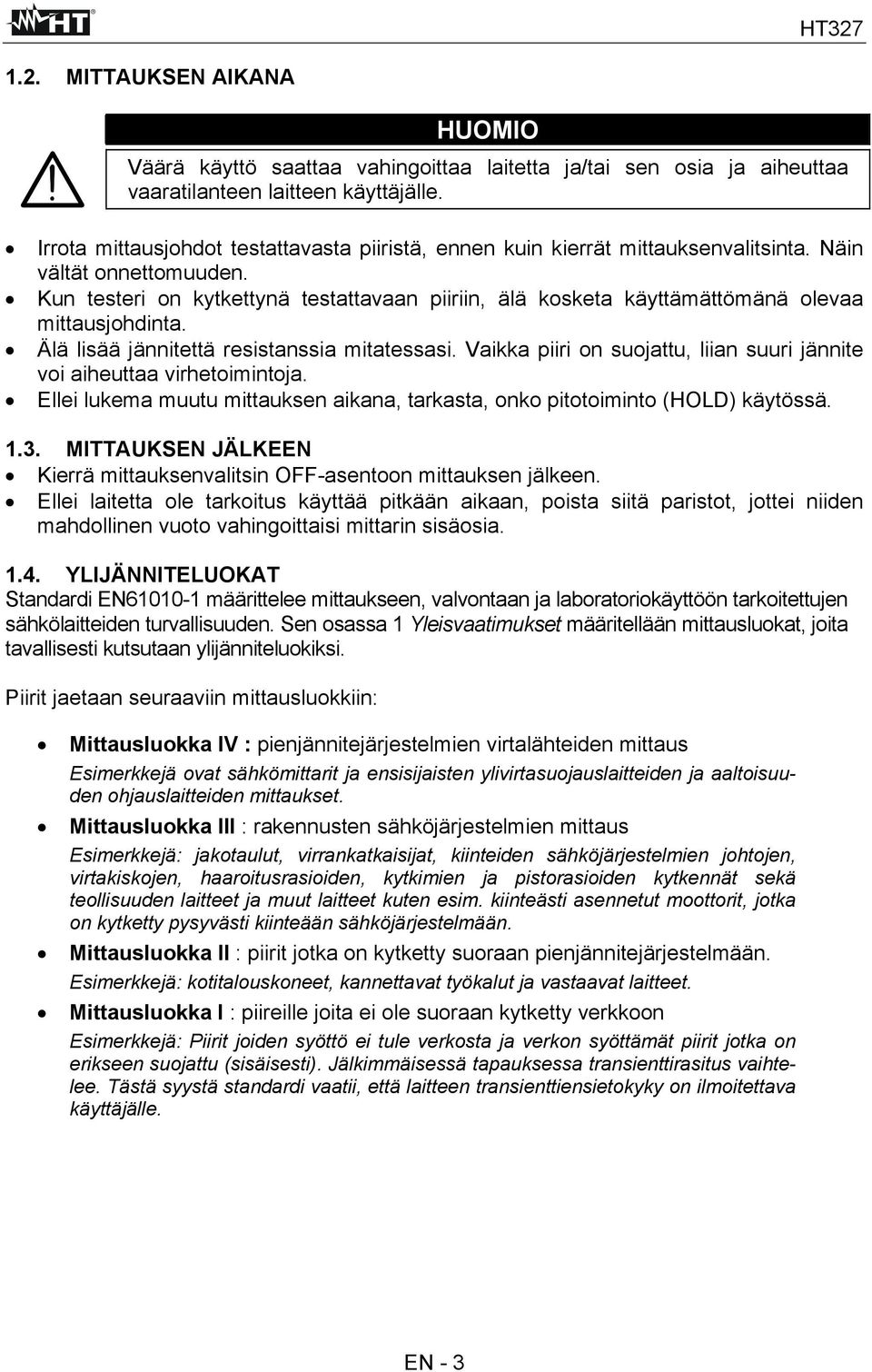

4 1.2. MITTAUKSEN AIKANA HUOMIO Väärä käyttö saattaa vahingoittaa laitetta ja/tai sen osia ja aiheuttaa vaaratilanteen laitteen käyttäjälle. Irrota mittausjohdot testattavasta piiristä, ennen kuin kierrät mittauksenvalitsinta. Näin vältät onnettomuuden. Kun testeri on kytkettynä testattavaan piiriin, älä kosketa käyttämättömänä olevaa mittausjohdinta. Älä lisää jännitettä resistanssia mitatessasi. Vaikka piiri on suojattu, liian suuri jännite voi aiheuttaa virhetoimintoja. Ellei lukema muutu mittauksen aikana, tarkasta, onko pitotoiminto (HOLD) käytössä MITTAUKSEN JÄLKEEN Kierrä mittauksenvalitsin OFF-asentoon mittauksen jälkeen. Ellei laitetta ole tarkoitus käyttää pitkään aikaan, poista siitä paristot, jottei niiden mahdollinen vuoto vahingoittaisi mittarin sisäosia YLIJÄNNITELUOKAT Standardi EN määrittelee mittaukseen, valvontaan ja laboratoriokäyttöön tarkoitettujen sähkölaitteiden turvallisuuden. Sen osassa 1 Yleisvaatimukset määritellään mittausluokat, joita tavallisesti kutsutaan ylijänniteluokiksi. Piirit jaetaan seuraaviin mittausluokkiin: Mittausluokka IV : pienjännitejärjestelmien virtalähteiden mittaus Esimerkkejä ovat sähkömittarit ja ensisijaisten ylivirtasuojauslaitteiden ja aaltoisuuden ohjauslaitteiden mittaukset. Mittausluokka III : rakennusten sähköjärjestelmien mittaus Esimerkkejä: jakotaulut, virrankatkaisijat, kiinteiden sähköjärjestelmien johtojen, virtakiskojen, haaroitusrasioiden, kytkimien ja pistorasioiden kytkennät sekä teollisuuden laitteet ja muut laitteet kuten esim. kiinteästi asennetut moottorit, jotka on kytketty pysyvästi kiinteään sähköjärjestelmään. Mittausluokka II : piirit jotka on kytketty suoraan pienjännitejärjestelmään. Esimerkkejä: kotitalouskoneet, kannettavat työkalut ja vastaavat laitteet. Mittausluokka I : piireille joita ei ole suoraan kytketty verkkoon Esimerkkejä: Piirit joiden syöttö ei tule verkosta ja verkon syöttämät piirit jotka on erikseen suojattu (sisäisesti). Jälkimmäisessä tapauksessa transienttirasitus vaihtelee. Tästä syystä standardi vaatii, että laitteen transienttiensietokyky on ilmoitettava käyttäjälle. EN - 3

5 2. YLEISTÄ Testerillä voidaan suorittaa seuraavat mittaukset: Tasajännite ja vaihtojännitteen todelliset teholliset arvot Tasavirta ja vaihtovirran todelliset teholliset arvot Resistanssi ja jatkuvuus Taajuus Kapasitanssi Diodin testaus Mittarissa on 10-asentoinen mittauksenvalitsin (OFF-asento mukaan luettuna). Lisäksi siinä on toimintopainikkeita (ks. lukua 4.2) ja näytössä viiva-asteikko. Lukeman lisäksi näkyvät mittausyksikkö ja valittuna olevien toimintojen symbolit. Testeristä katkeaa virta automaattisesti 30 minuutin kuluttua siitä, kun viimeksi on kierretty mittauksenvalitsinta tai painettu toimintapainiketta KESKIARVO JA TODELLINEN TEHOLLISARVO Vaihtovirtamittareita on kahta päälajia: Keskiarvomittarit mittaavat vain perustaajuuden (50 tai 60 Hz) arvoja TRMS-mittarit mittaavat suureen todellisen tehollisarvon eli todellisen neliöllisen keskiarvon. Kun kysymyksessä on täydellinen sinimuotoinen aalto, kumpikin mittarilaji antaa saman lukeman. Harmoninen särö saa lukemat poikkeamaan toisistaan. Keskiarvomittari antaa perusaallon lukeman, kun taas TRMS-mittarin lukema koskee kokonaisaaltoa, johon sisältyvät myös harmoniset yliaallot (testerin päästökaistalla). Jos siis sama mittaus tehdään kummankin lajin mittarilla, tulos on sama vain, jos kysymyksessä on puhdas siniaalto. Jos taajuus sisältää harmonista säröä, TRMS-mittari antaa suuremman lukeman kuin keskiarvomittari TODELLINEN TEHOLLISARVO JA HUIPPUKERROIN Virran tehollisarvo määritellään seuraavasti: Virran tehollisarvo on 1 A, jos se määrätyn pituisena aikana tuottaa vastuksen läpi kulkiessaan yhtä suuren energian kuin voimakkuudeltaan 1 A:n tasavirta saman pituisena aikana. Laskentakaava on seuraava: t0 +T 1 2 G= g T t0 ( t) dt Tehollisarvosta käytetään merkintää RMS (root mean square). G p Huippukerroin on signaalin huippuarvon ja tehollisarvon suhde: CF (G)=. Sen arvo GRMS vaihtelee signaalin aaltomuodon mukaan. Puhtaan siniaallon huippukerroin on 2 =1.41. Kerroin kasvaa sitä mukaa kun harmoninen särö suurenee. EN - 4

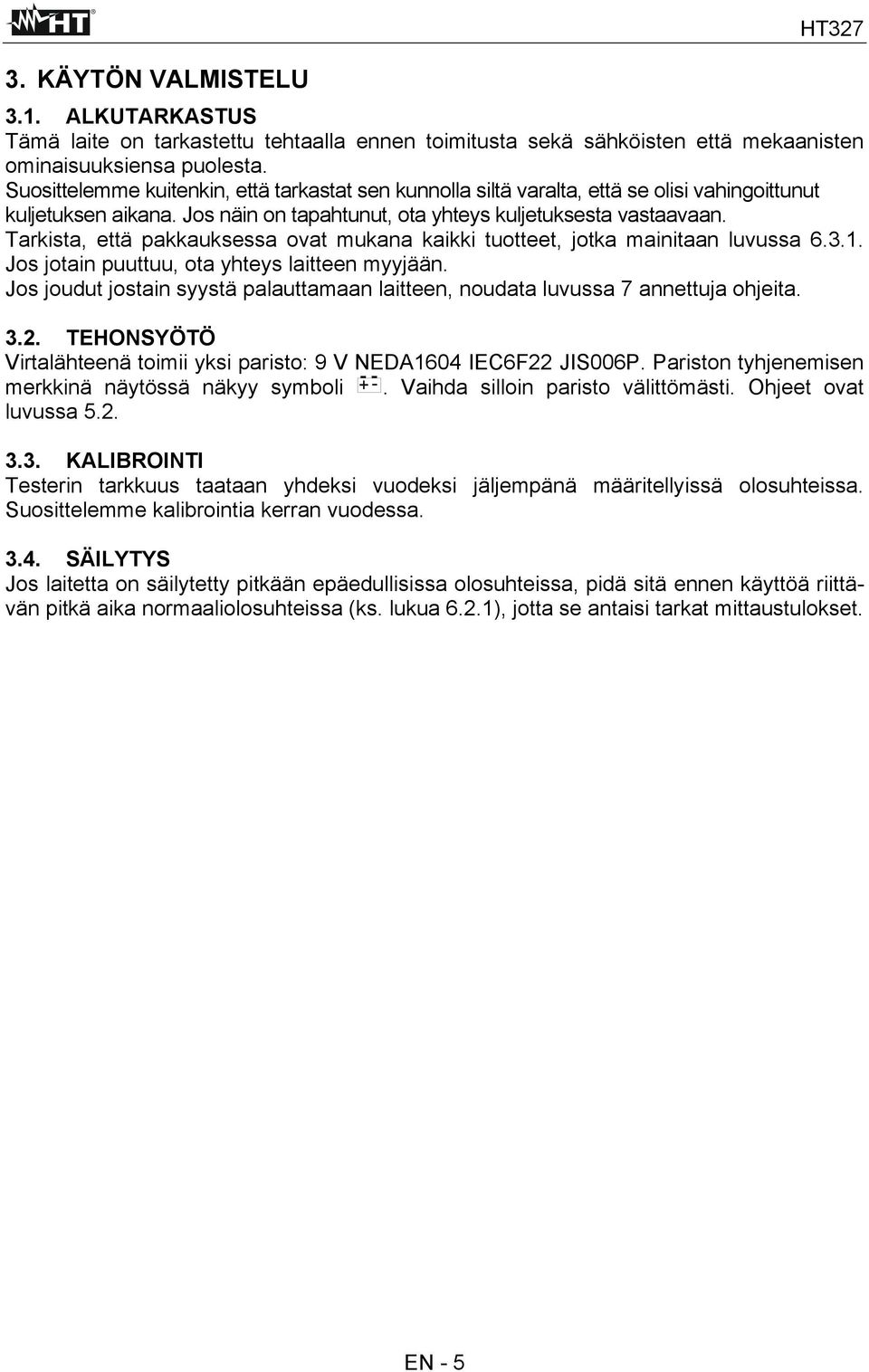

6 3. KÄYTÖN VALMISTELU HT ALKUTARKASTUS Tämä laite on tarkastettu tehtaalla ennen toimitusta sekä sähköisten että mekaanisten ominaisuuksiensa puolesta. Suosittelemme kuitenkin, että tarkastat sen kunnolla siltä varalta, että se olisi vahingoittunut kuljetuksen aikana. Jos näin on tapahtunut, ota yhteys kuljetuksesta vastaavaan. Tarkista, että pakkauksessa ovat mukana kaikki tuotteet, jotka mainitaan luvussa Jos jotain puuttuu, ota yhteys laitteen myyjään. Jos joudut jostain syystä palauttamaan laitteen, noudata luvussa 7 annettuja ohjeita TEHONSYÖTÖ Virtalähteenä toimii yksi paristo: 9 V NEDA1604 IEC6F22 JIS006P. Pariston tyhjenemisen merkkinä näytössä näkyy symboli. Vaihda silloin paristo välittömästi. Ohjeet ovat luvussa KALIBROINTI Testerin tarkkuus taataan yhdeksi vuodeksi jäljempänä määritellyissä olosuhteissa. Suosittelemme kalibrointia kerran vuodessa SÄILYTYS Jos laitetta on säilytetty pitkään epäedullisissa olosuhteissa, pidä sitä ennen käyttöä riittävän pitkä aika normaaliolosuhteissa (ks. lukua 6.2.1), jotta se antaisi tarkat mittaustulokset. EN - 5

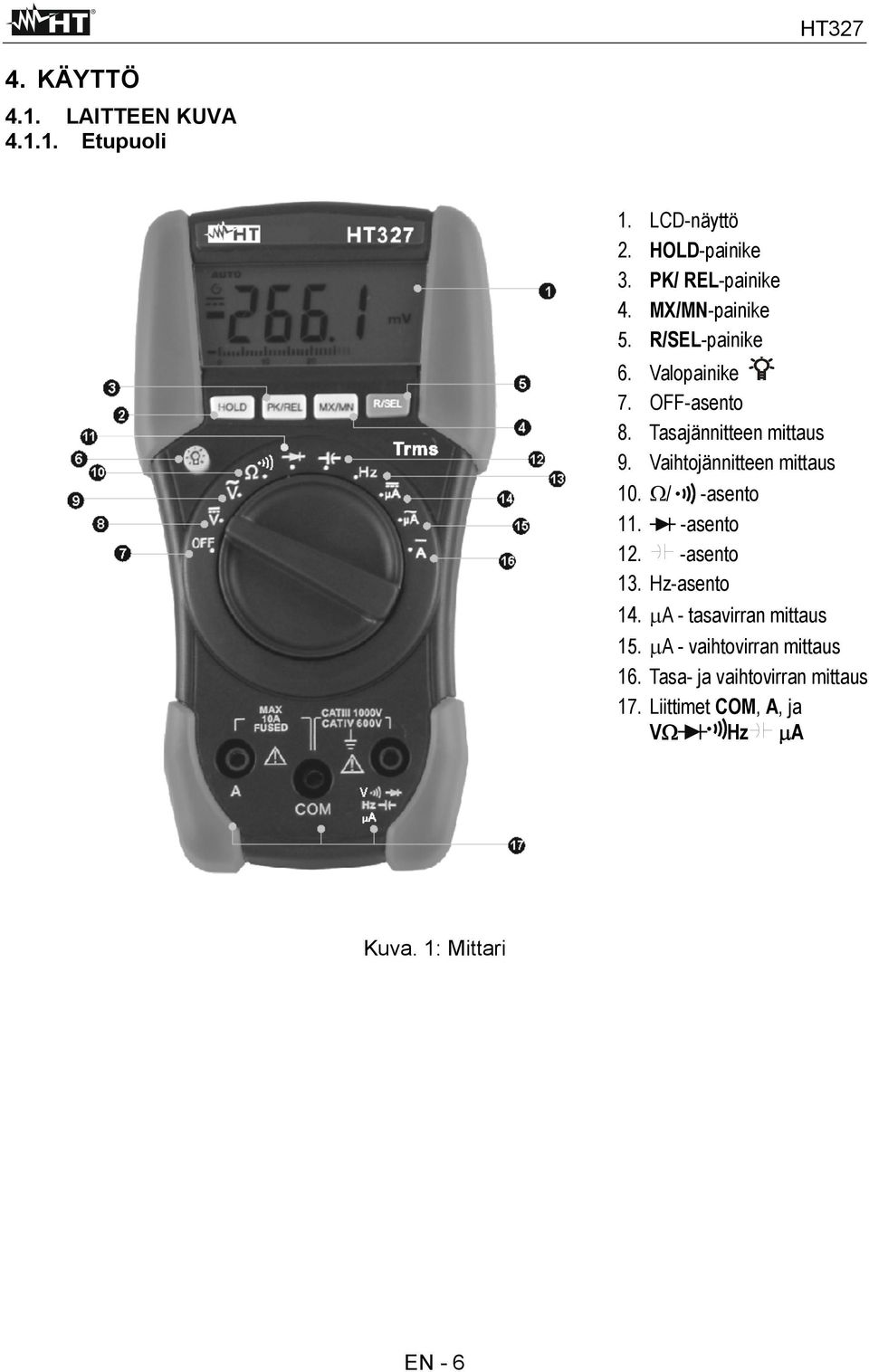

7 4. KÄYTTÖ 4.1. LAITTEEN KUVA Etupuoli 1. LCD-näyttö 2. HOLD-painike 3. PK/ REL-painike 4. MX/MN-painike 5. R/SEL-painike 6. Valopainike 7. OFF-asento 8. Tasajännitteen mittaus 9. Vaihtojännitteen mittaus 10. Ω/ -asento 11. -asento 12. -asento 13. Hz-asento 14. μa - tasavirran mittaus 15. μa - vaihtovirran mittaus 16. Tasa- ja vaihtovirran mittaus 17. Liittimet COM, A, ja VΩ Hz μa Kuva. 1: Mittari EN - 6

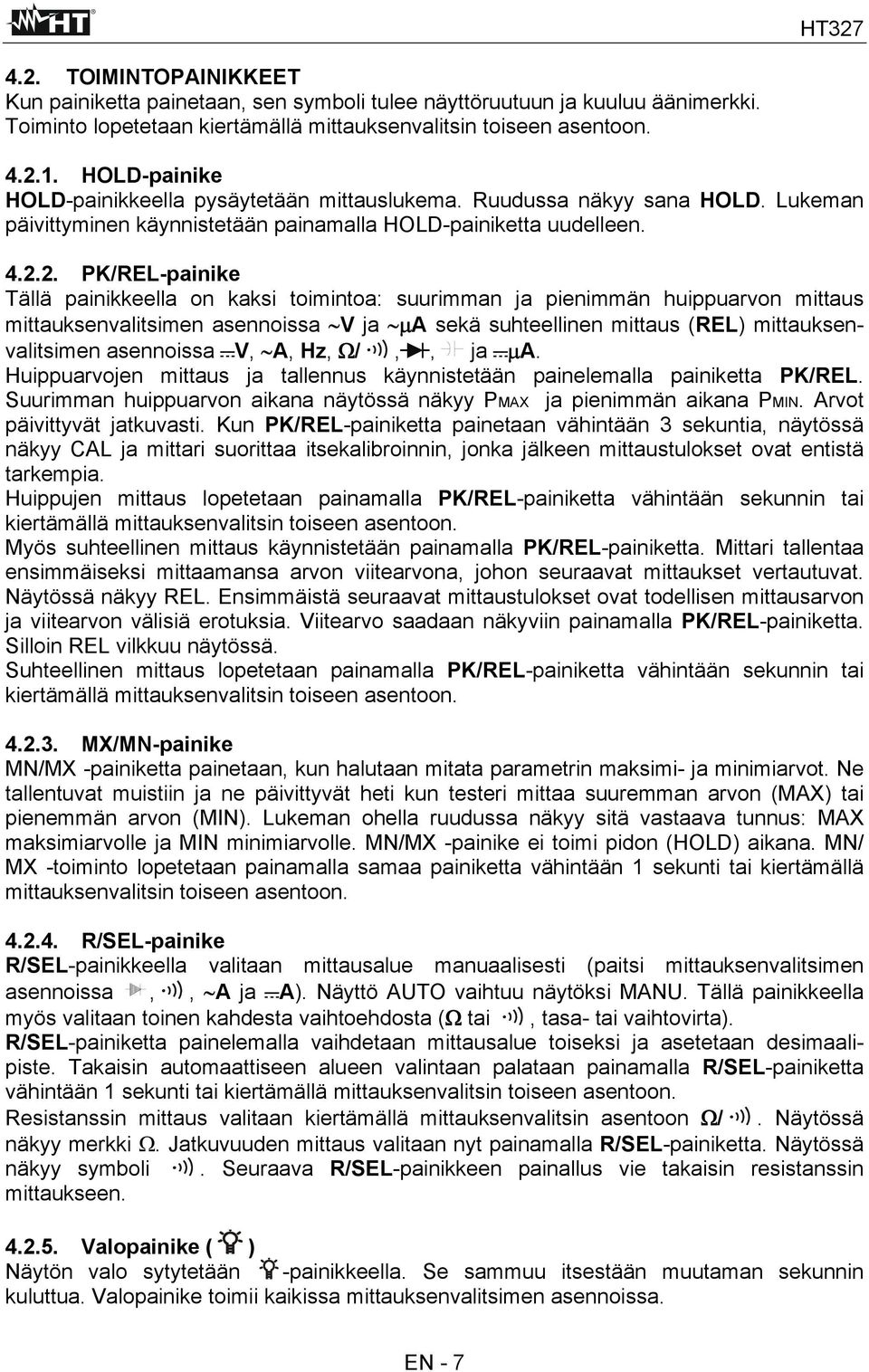

8 4.2. TOIMINTOPAINIKKEET Kun painiketta painetaan, sen symboli tulee näyttöruutuun ja kuuluu äänimerkki. Toiminto lopetetaan kiertämällä mittauksenvalitsin toiseen asentoon HOLD-painike HOLD-painikkeella pysäytetään mittauslukema. Ruudussa näkyy sana HOLD. Lukeman päivittyminen käynnistetään painamalla HOLD-painiketta uudelleen PK/REL-painike Tällä painikkeella on kaksi toimintoa: suurimman ja pienimmän huippuarvon mittaus mittauksenvalitsimen asennoissa V ja μa sekä suhteellinen mittaus (REL) mittauksenvalitsimen asennoissa V, A, Hz, Ω/,, ja μa. Huippuarvojen mittaus ja tallennus käynnistetään painelemalla painiketta PK/REL. Suurimman huippuarvon aikana näytössä näkyy PMAX ja pienimmän aikana PMIN. Arvot päivittyvät jatkuvasti. Kun PK/REL-painiketta painetaan vähintään 3 sekuntia, näytössä näkyy CAL ja mittari suorittaa itsekalibroinnin, jonka jälkeen mittaustulokset ovat entistä tarkempia. Huippujen mittaus lopetetaan painamalla PK/REL-painiketta vähintään sekunnin tai kiertämällä mittauksenvalitsin toiseen asentoon. Myös suhteellinen mittaus käynnistetään painamalla PK/REL-painiketta. Mittari tallentaa ensimmäiseksi mittaamansa arvon viitearvona, johon seuraavat mittaukset vertautuvat. Näytössä näkyy REL. Ensimmäistä seuraavat mittaustulokset ovat todellisen mittausarvon ja viitearvon välisiä erotuksia. Viitearvo saadaan näkyviin painamalla PK/REL-painiketta. Silloin REL vilkkuu näytössä. Suhteellinen mittaus lopetetaan painamalla PK/REL-painiketta vähintään sekunnin tai kiertämällä mittauksenvalitsin toiseen asentoon MX/MN-painike MN/MX -painiketta painetaan, kun halutaan mitata parametrin maksimi- ja minimiarvot. Ne tallentuvat muistiin ja ne päivittyvät heti kun testeri mittaa suuremman arvon (MAX) tai pienemmän arvon (MIN). Lukeman ohella ruudussa näkyy sitä vastaava tunnus: MAX maksimiarvolle ja MIN minimiarvolle. MN/MX -painike ei toimi pidon (HOLD) aikana. MN/ MX -toiminto lopetetaan painamalla samaa painiketta vähintään 1 sekunti tai kiertämällä mittauksenvalitsin toiseen asentoon R/SEL-painike R/SEL-painikkeella valitaan mittausalue manuaalisesti (paitsi mittauksenvalitsimen asennoissa,, A ja A). Näyttö AUTO vaihtuu näytöksi MANU. Tällä painikkeella myös valitaan toinen kahdesta vaihtoehdosta (Ω tai, tasa- tai vaihtovirta). R/SEL-painiketta painelemalla vaihdetaan mittausalue toiseksi ja asetetaan desimaalipiste. Takaisin automaattiseen alueen valintaan palataan painamalla R/SEL-painiketta vähintään 1 sekunti tai kiertämällä mittauksenvalitsin toiseen asentoon. Resistanssin mittaus valitaan kiertämällä mittauksenvalitsin asentoon Ω/. Näytössä näkyy merkki Ω. Jatkuvuuden mittaus valitaan nyt painamalla R/SEL-painiketta. Näytössä näkyy symboli. Seuraava R/SEL-painikkeen painallus vie takaisin resistanssin mittaukseen Valopainike ( ) Näytön valo sytytetään -painikkeella. Se sammuu itsestään muutaman sekunnin kuluttua. Valopainike toimii kaikissa mittauksenvalitsimen asennoissa. EN - 7

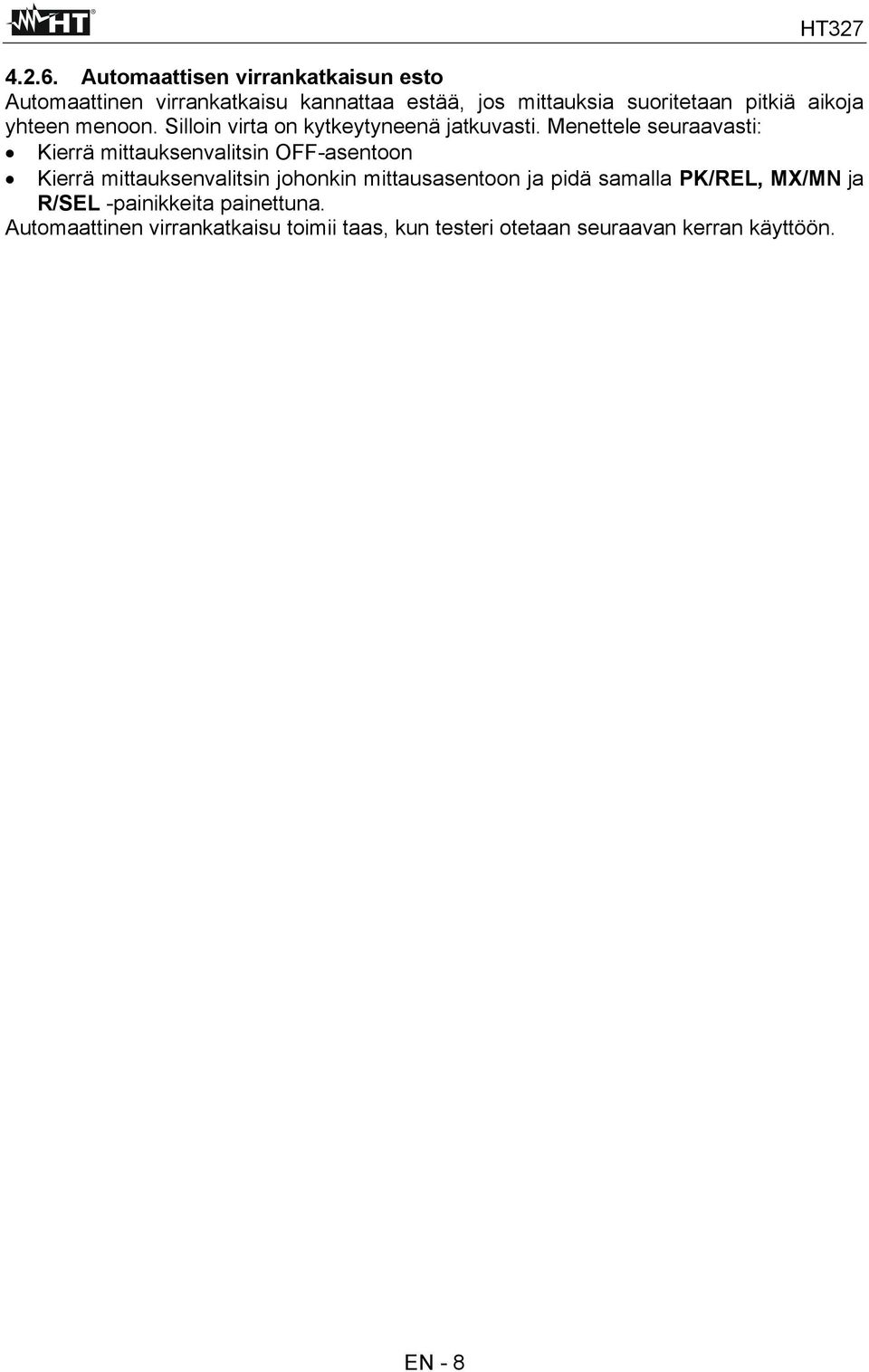

9 Automaattisen virrankatkaisun esto Automaattinen virrankatkaisu kannattaa estää, jos mittauksia suoritetaan pitkiä aikoja yhteen menoon. Silloin virta on kytkeytyneenä jatkuvasti. Menettele seuraavasti: Kierrä mittauksenvalitsin OFF-asentoon Kierrä mittauksenvalitsin johonkin mittausasentoon ja pidä samalla PK/REL, MX/MN ja R/SEL -painikkeita painettuna. Automaattinen virrankatkaisu toimii taas, kun testeri otetaan seuraavan kerran käyttöön. EN - 8

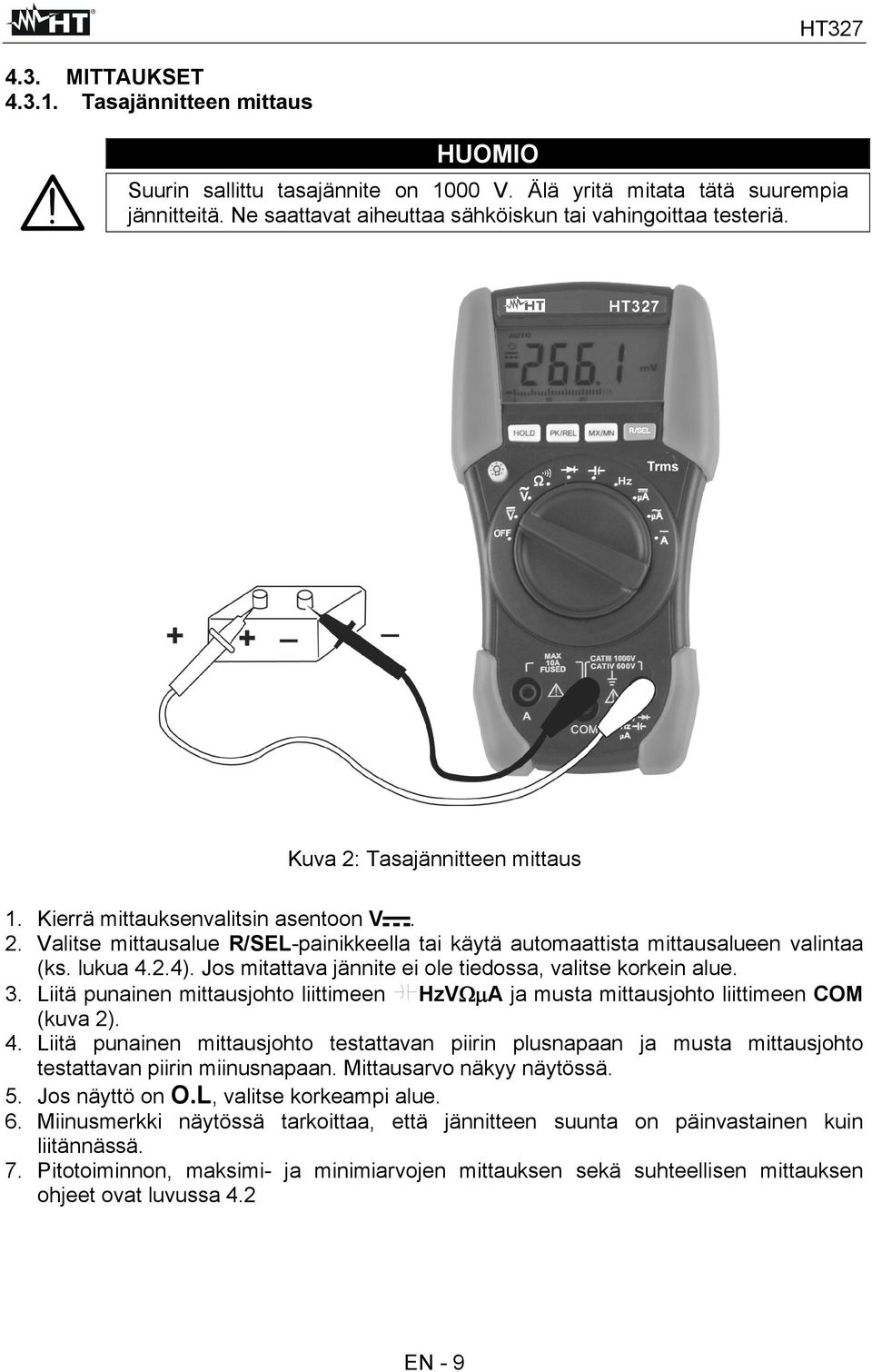

10 4.3. MITTAUKSET Tasajännitteen mittaus HUOMIO Suurin sallittu tasajännite on 1000 V. Älä yritä mitata tätä suurempia jännitteitä. Ne saattavat aiheuttaa sähköiskun tai vahingoittaa testeriä. Kuva 2: Tasajännitteen mittaus 1. Kierrä mittauksenvalitsin asentoon V. 2. Valitse mittausalue R/SEL-painikkeella tai käytä automaattista mittausalueen valintaa (ks. lukua 4.2.4). Jos mitattava jännite ei ole tiedossa, valitse korkein alue. 3. Liitä punainen mittausjohto liittimeen HzVΩμA ja musta mittausjohto liittimeen COM (kuva 2). 4. Liitä punainen mittausjohto testattavan piirin plusnapaan ja musta mittausjohto testattavan piirin miinusnapaan. Mittausarvo näkyy näytössä. 5. Jos näyttö on O.L, valitse korkeampi alue. 6. Miinusmerkki näytössä tarkoittaa, että jännitteen suunta on päinvastainen kuin liitännässä. 7. Pitotoiminnon, maksimi- ja minimiarvojen mittauksen sekä suhteellisen mittauksen ohjeet ovat luvussa 4.2 EN - 9

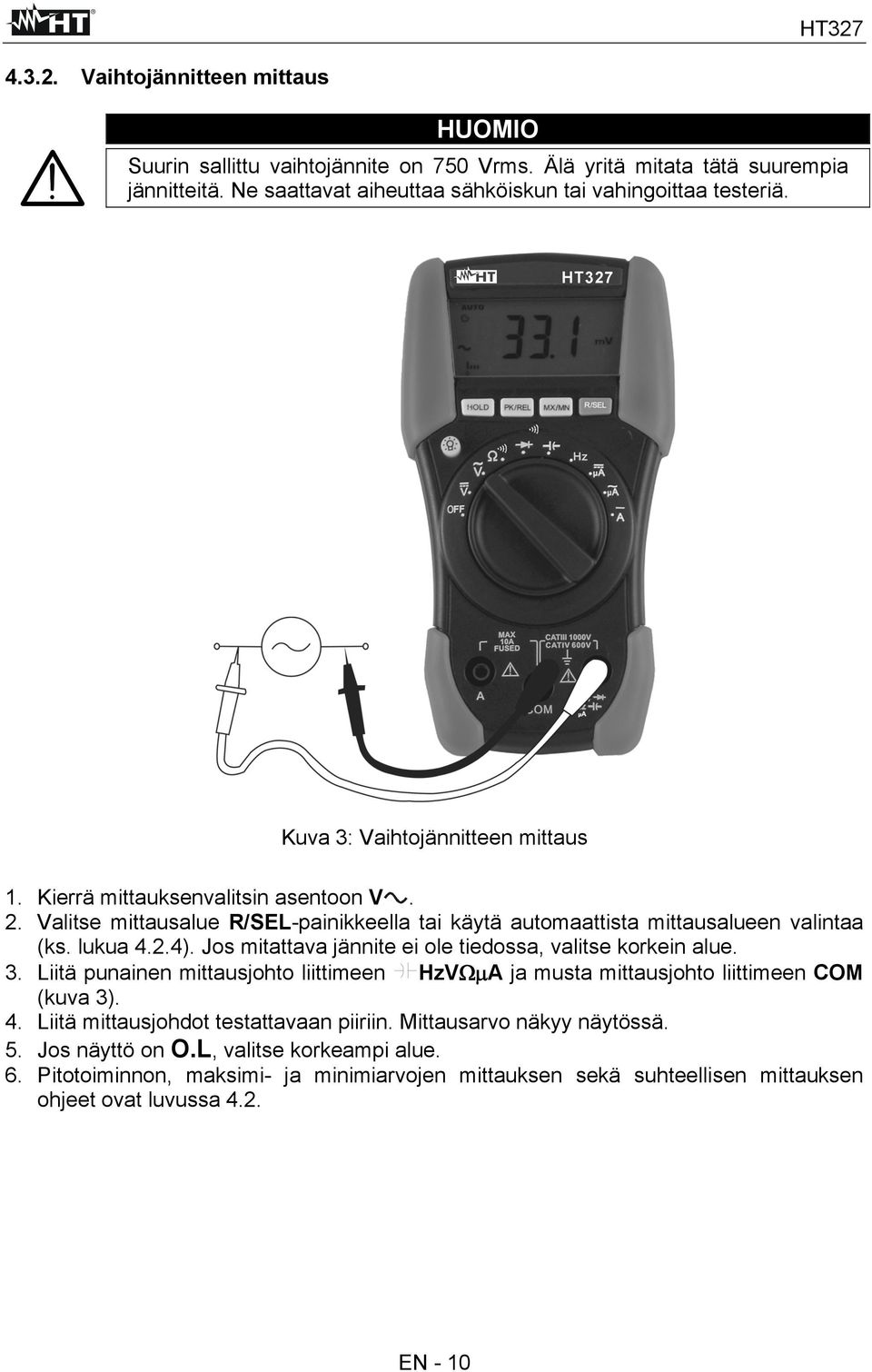

11 Vaihtojännitteen mittaus HUOMIO Suurin sallittu vaihtojännite on 750 Vrms. Älä yritä mitata tätä suurempia jännitteitä. Ne saattavat aiheuttaa sähköiskun tai vahingoittaa testeriä. Kuva 3: Vaihtojännitteen mittaus 1. Kierrä mittauksenvalitsin asentoon V. 2. Valitse mittausalue R/SEL-painikkeella tai käytä automaattista mittausalueen valintaa (ks. lukua 4.2.4). Jos mitattava jännite ei ole tiedossa, valitse korkein alue. 3. Liitä punainen mittausjohto liittimeen HzVΩμA ja musta mittausjohto liittimeen COM (kuva 3). 4. Liitä mittausjohdot testattavaan piiriin. Mittausarvo näkyy näytössä. 5. Jos näyttö on O.L, valitse korkeampi alue. 6. Pitotoiminnon, maksimi- ja minimiarvojen mittauksen sekä suhteellisen mittauksen ohjeet ovat luvussa 4.2. EN - 10

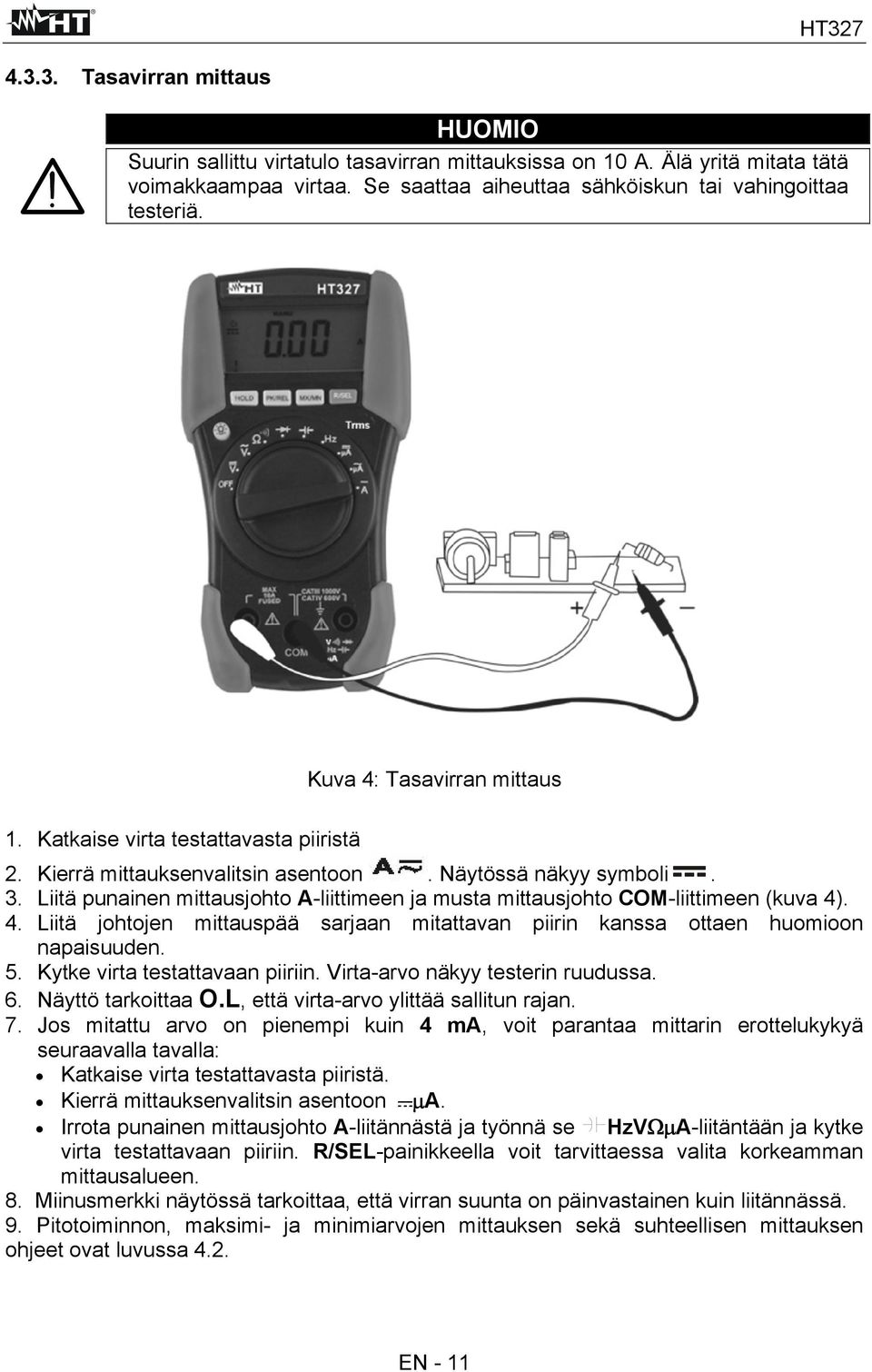

12 Tasavirran mittaus HUOMIO Suurin sallittu virtatulo tasavirran mittauksissa on 10 A. Älä yritä mitata tätä voimakkaampaa virtaa. Se saattaa aiheuttaa sähköiskun tai vahingoittaa testeriä. Kuva 4: Tasavirran mittaus 1. Katkaise virta testattavasta piiristä 2. Kierrä mittauksenvalitsin asentoon. Näytössä näkyy symboli. 3. Liitä punainen mittausjohto A-liittimeen ja musta mittausjohto COM-liittimeen (kuva 4). 4. Liitä johtojen mittauspää sarjaan mitattavan piirin kanssa ottaen huomioon napaisuuden. 5. Kytke virta testattavaan piiriin. Virta-arvo näkyy testerin ruudussa. 6. Näyttö tarkoittaa O.L, että virta-arvo ylittää sallitun rajan. 7. Jos mitattu arvo on pienempi kuin 4 ma, voit parantaa mittarin erottelukykyä seuraavalla tavalla: Katkaise virta testattavasta piiristä. Kierrä mittauksenvalitsin asentoon μa. Irrota punainen mittausjohto A-liitännästä ja työnnä se HzVΩμA-liitäntään ja kytke virta testattavaan piiriin. R/SEL-painikkeella voit tarvittaessa valita korkeamman mittausalueen. 8. Miinusmerkki näytössä tarkoittaa, että virran suunta on päinvastainen kuin liitännässä. 9. Pitotoiminnon, maksimi- ja minimiarvojen mittauksen sekä suhteellisen mittauksen ohjeet ovat luvussa 4.2. EN - 11

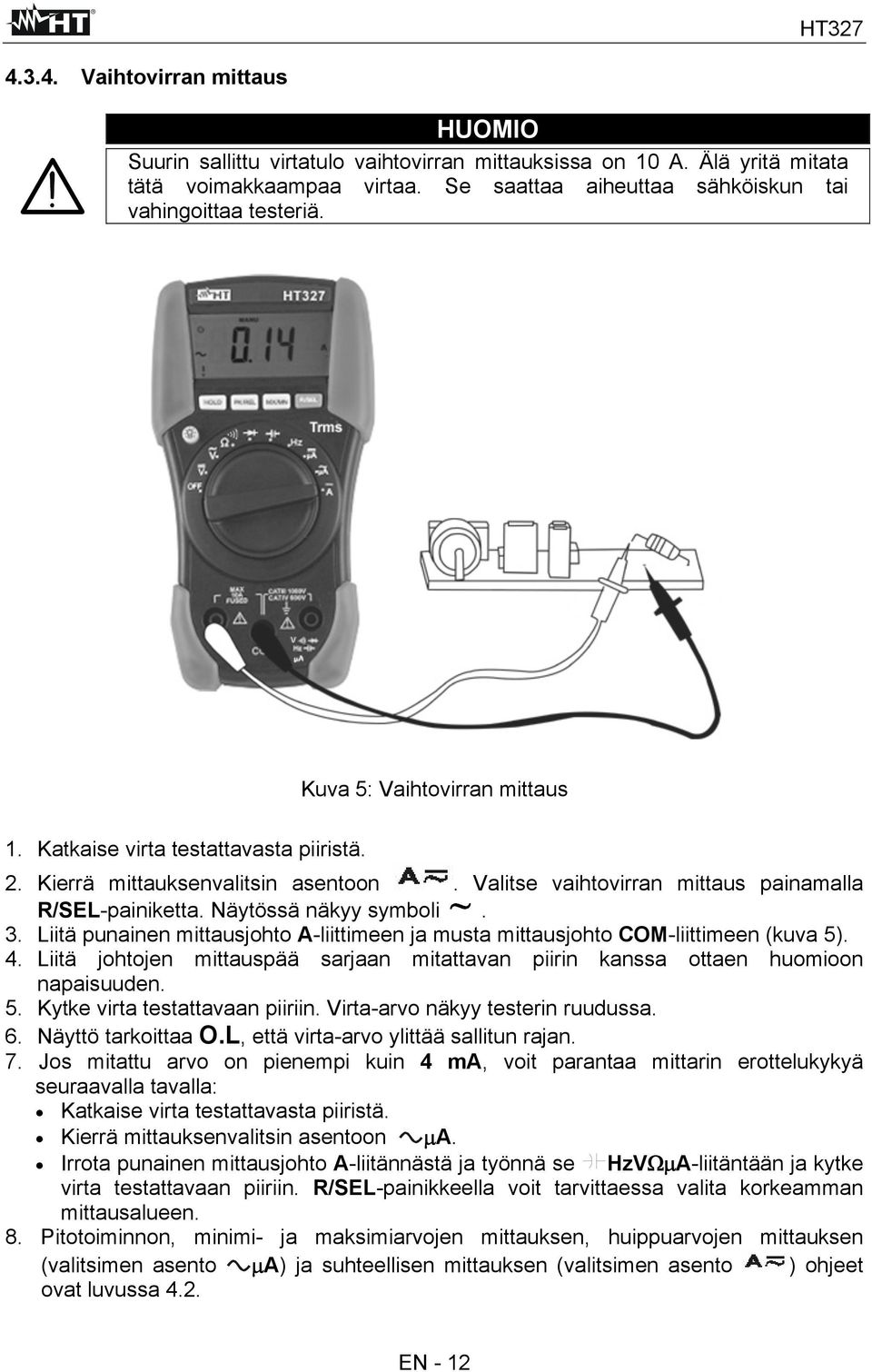

13 Vaihtovirran mittaus HUOMIO Suurin sallittu virtatulo vaihtovirran mittauksissa on 10 A. Älä yritä mitata tätä voimakkaampaa virtaa. Se saattaa aiheuttaa sähköiskun tai vahingoittaa testeriä. Kuva 5: Vaihtovirran mittaus 1. Katkaise virta testattavasta piiristä. 2. Kierrä mittauksenvalitsin asentoon. Valitse vaihtovirran mittaus painamalla R/SEL-painiketta. Näytössä näkyy symboli. 3. Liitä punainen mittausjohto A-liittimeen ja musta mittausjohto COM-liittimeen (kuva 5). 4. Liitä johtojen mittauspää sarjaan mitattavan piirin kanssa ottaen huomioon napaisuuden. 5. Kytke virta testattavaan piiriin. Virta-arvo näkyy testerin ruudussa. 6. Näyttö tarkoittaa O.L, että virta-arvo ylittää sallitun rajan. 7. Jos mitattu arvo on pienempi kuin 4 ma, voit parantaa mittarin erottelukykyä seuraavalla tavalla: Katkaise virta testattavasta piiristä. Kierrä mittauksenvalitsin asentoon μa. Irrota punainen mittausjohto A-liitännästä ja työnnä se HzVΩμA-liitäntään ja kytke virta testattavaan piiriin. R/SEL-painikkeella voit tarvittaessa valita korkeamman mittausalueen. 8. Pitotoiminnon, minimi- ja maksimiarvojen mittauksen, huippuarvojen mittauksen (valitsimen asento μa) ja suhteellisen mittauksen (valitsimen asento ) ohjeet ovat luvussa 4.2. EN - 12

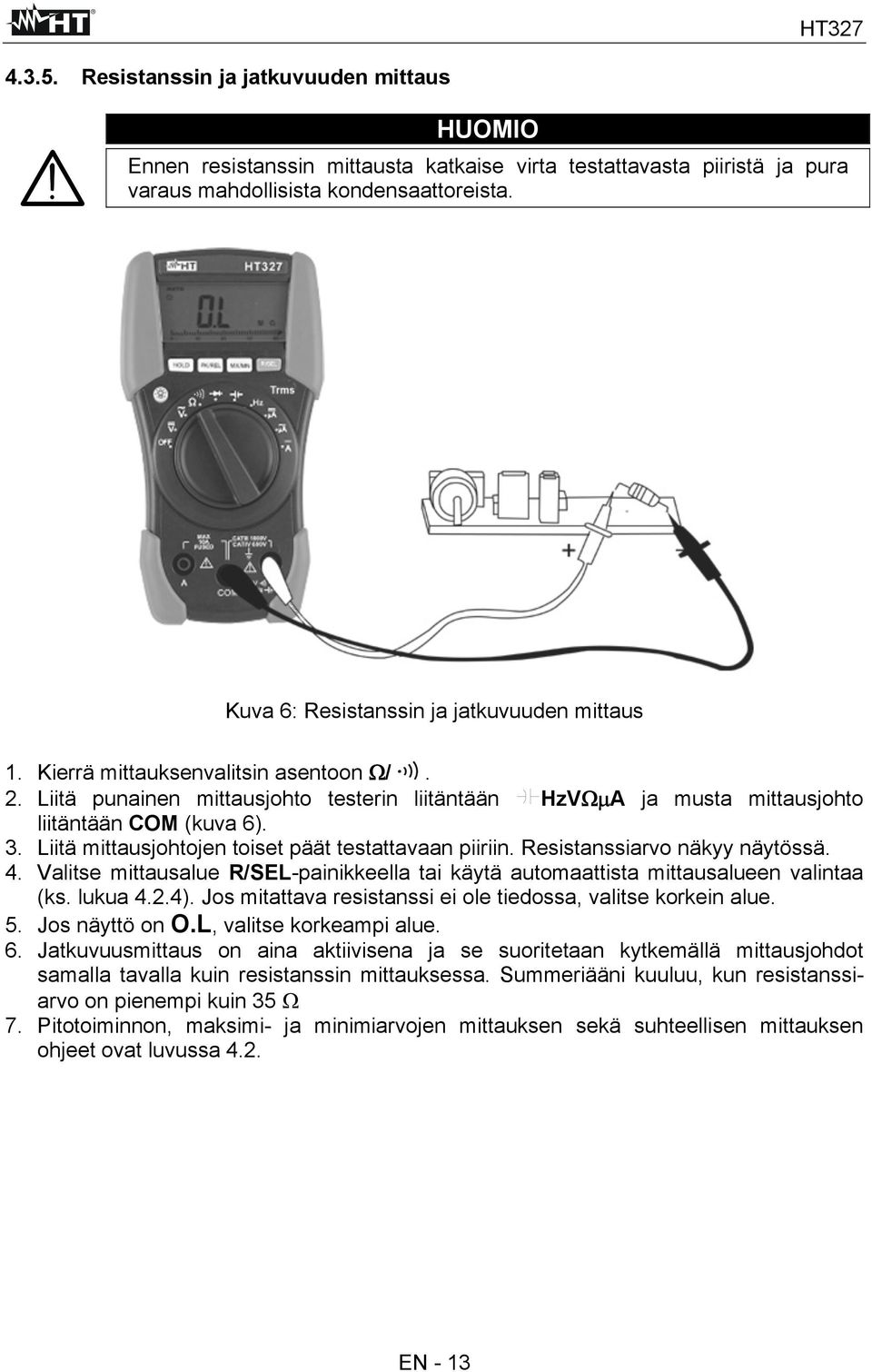

14 Resistanssin ja jatkuvuuden mittaus HUOMIO Ennen resistanssin mittausta katkaise virta testattavasta piiristä ja pura varaus mahdollisista kondensaattoreista. Kuva 6: Resistanssin ja jatkuvuuden mittaus 1. Kierrä mittauksenvalitsin asentoon Ω/. 2. Liitä punainen mittausjohto testerin liitäntään HzVΩμA ja musta mittausjohto liitäntään COM (kuva 6). 3. Liitä mittausjohtojen toiset päät testattavaan piiriin. Resistanssiarvo näkyy näytössä. 4. Valitse mittausalue R/SEL-painikkeella tai käytä automaattista mittausalueen valintaa (ks. lukua 4.2.4). Jos mitattava resistanssi ei ole tiedossa, valitse korkein alue. 5. Jos näyttö on O.L, valitse korkeampi alue. 6. Jatkuvuusmittaus on aina aktiivisena ja se suoritetaan kytkemällä mittausjohdot samalla tavalla kuin resistanssin mittauksessa. Summeriääni kuuluu, kun resistanssiarvo on pienempi kuin 35 Ω 7. Pitotoiminnon, maksimi- ja minimiarvojen mittauksen sekä suhteellisen mittauksen ohjeet ovat luvussa 4.2. EN - 13

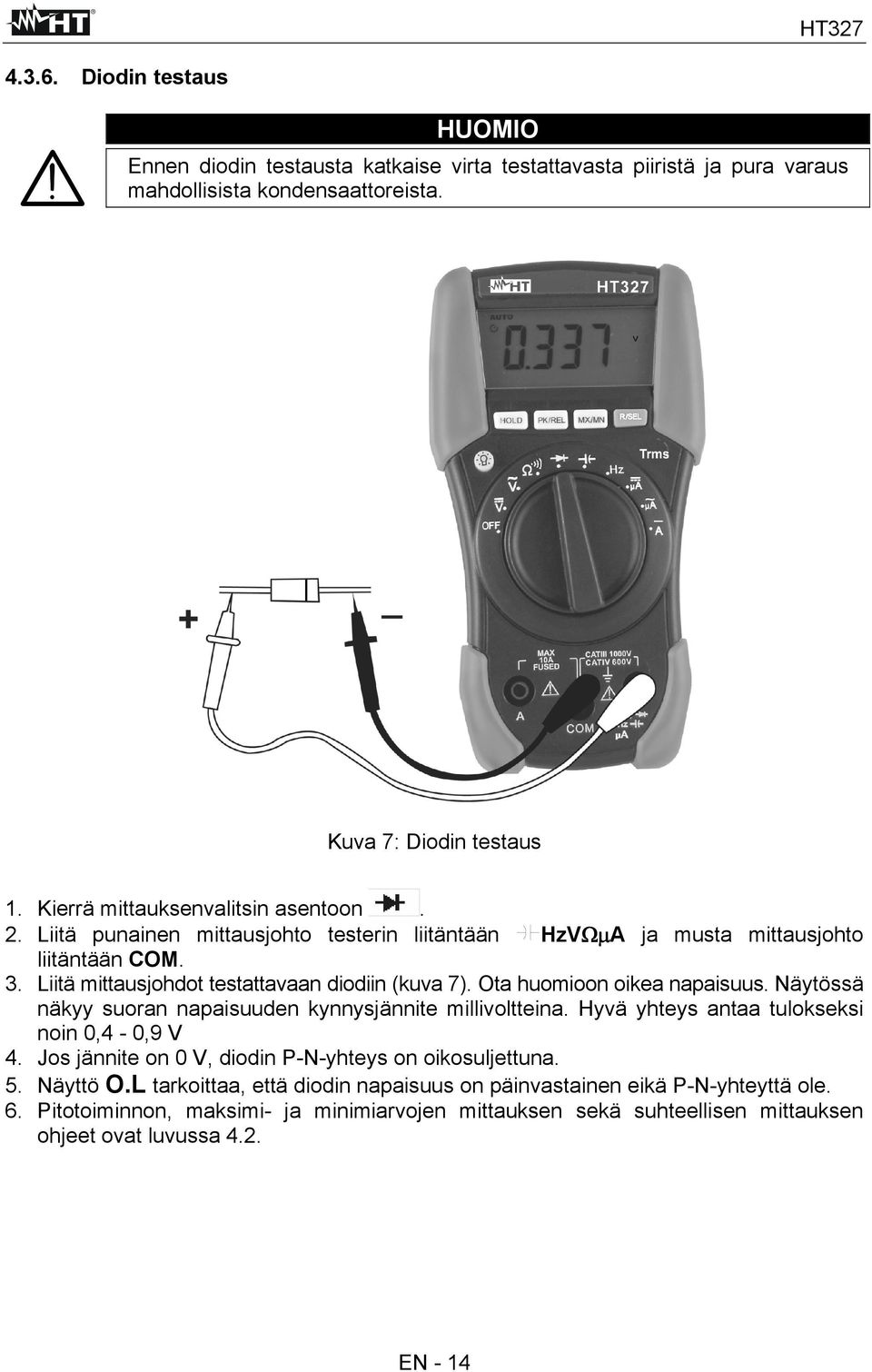

15 Diodin testaus HUOMIO Ennen diodin testausta katkaise virta testattavasta piiristä ja pura varaus mahdollisista kondensaattoreista. Kuva 7: Diodin testaus 1. Kierrä mittauksenvalitsin asentoon. 2. Liitä punainen mittausjohto testerin liitäntään HzVΩμA ja musta mittausjohto liitäntään COM. 3. Liitä mittausjohdot testattavaan diodiin (kuva 7). Ota huomioon oikea napaisuus. Näytössä näkyy suoran napaisuuden kynnysjännite millivoltteina. Hyvä yhteys antaa tulokseksi noin 0,4-0,9 V 4. Jos jännite on 0 V, diodin P-N-yhteys on oikosuljettuna. 5. Näyttö O.L tarkoittaa, että diodin napaisuus on päinvastainen eikä P-N-yhteyttä ole. 6. Pitotoiminnon, maksimi- ja minimiarvojen mittauksen sekä suhteellisen mittauksen ohjeet ovat luvussa 4.2. EN - 14

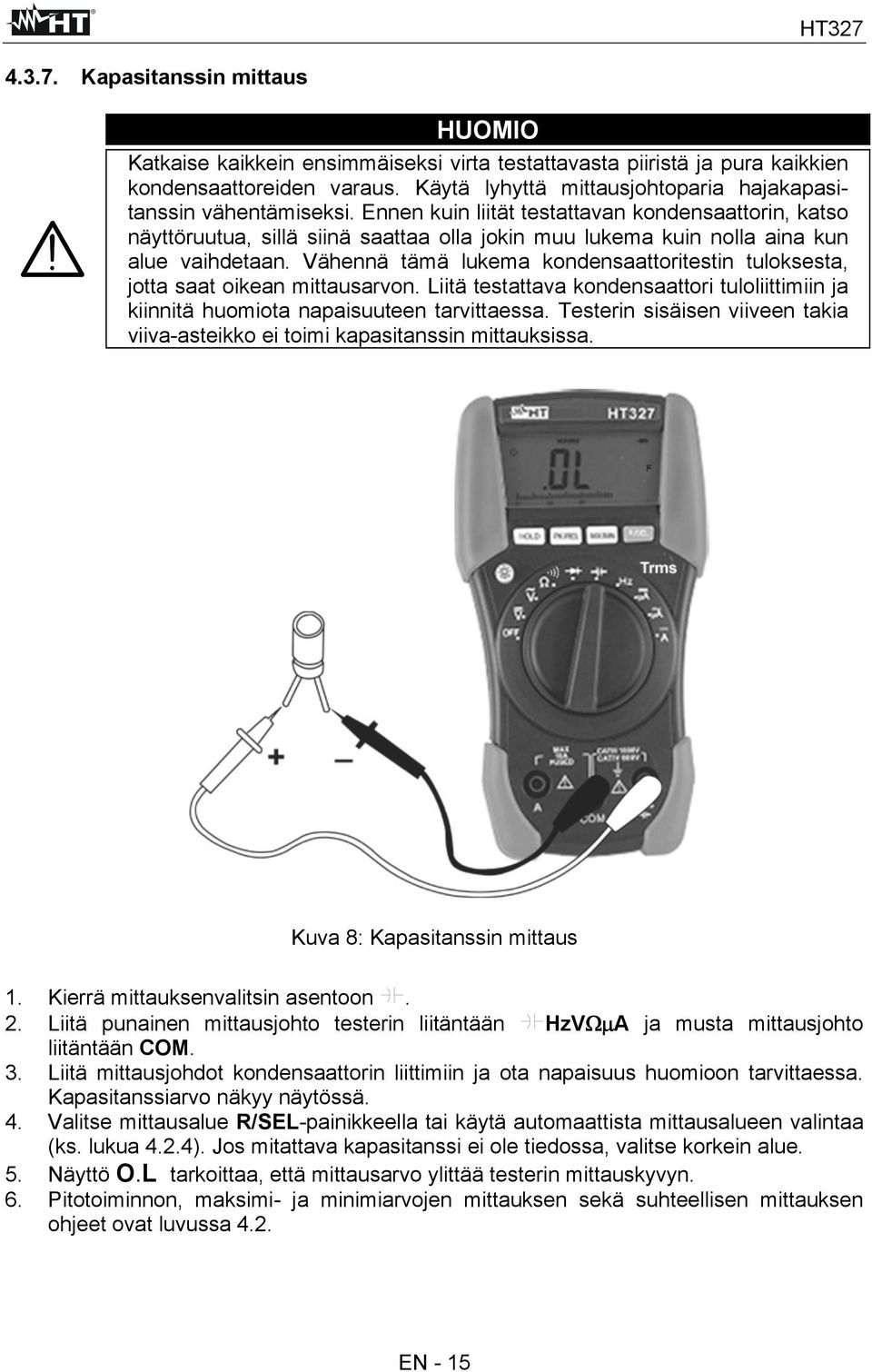

16 Kapasitanssin mittaus HUOMIO Katkaise kaikkein ensimmäiseksi virta testattavasta piiristä ja pura kaikkien kondensaattoreiden varaus. Käytä lyhyttä mittausjohtoparia hajakapasitanssin vähentämiseksi. Ennen kuin liität testattavan kondensaattorin, katso näyttöruutua, sillä siinä saattaa olla jokin muu lukema kuin nolla aina kun alue vaihdetaan. Vähennä tämä lukema kondensaattoritestin tuloksesta, jotta saat oikean mittausarvon. Liitä testattava kondensaattori tuloliittimiin ja kiinnitä huomiota napaisuuteen tarvittaessa. Testerin sisäisen viiveen takia viiva-asteikko ei toimi kapasitanssin mittauksissa. Kuva 8: Kapasitanssin mittaus 1. Kierrä mittauksenvalitsin asentoon. 2. Liitä punainen mittausjohto testerin liitäntään HzVΩμA ja musta mittausjohto liitäntään COM. 3. Liitä mittausjohdot kondensaattorin liittimiin ja ota napaisuus huomioon tarvittaessa. Kapasitanssiarvo näkyy näytössä. 4. Valitse mittausalue R/SEL-painikkeella tai käytä automaattista mittausalueen valintaa (ks. lukua 4.2.4). Jos mitattava kapasitanssi ei ole tiedossa, valitse korkein alue. 5. Näyttö O.L tarkoittaa, että mittausarvo ylittää testerin mittauskyvyn. 6. Pitotoiminnon, maksimi- ja minimiarvojen mittauksen sekä suhteellisen mittauksen ohjeet ovat luvussa 4.2. EN - 15

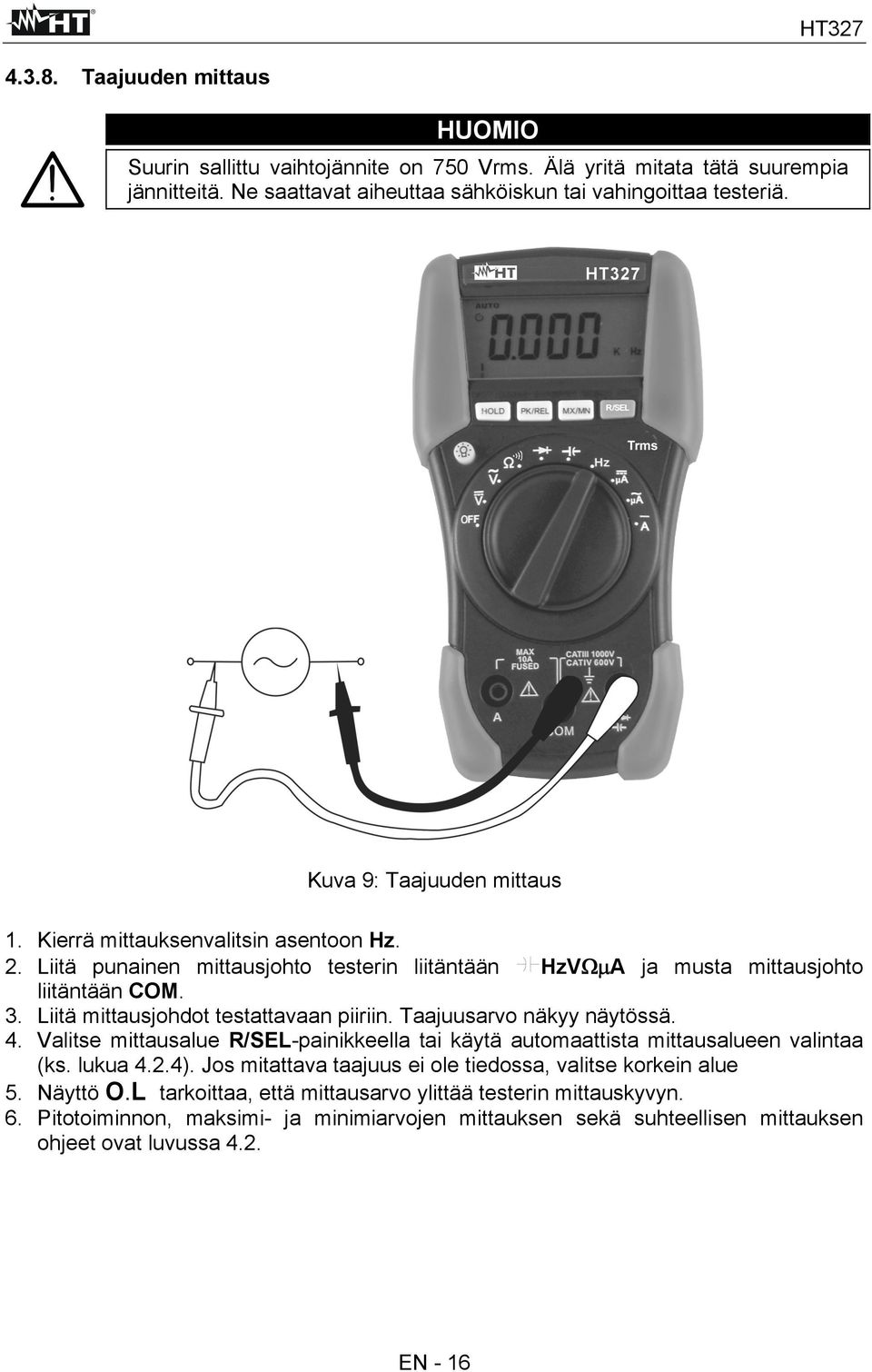

17 Taajuuden mittaus HUOMIO Suurin sallittu vaihtojännite on 750 Vrms. Älä yritä mitata tätä suurempia jännitteitä. Ne saattavat aiheuttaa sähköiskun tai vahingoittaa testeriä. Kuva 9: Taajuuden mittaus 1. Kierrä mittauksenvalitsin asentoon Hz. 2. Liitä punainen mittausjohto testerin liitäntään HzVΩμA ja musta mittausjohto liitäntään COM. 3. Liitä mittausjohdot testattavaan piiriin. Taajuusarvo näkyy näytössä. 4. Valitse mittausalue R/SEL-painikkeella tai käytä automaattista mittausalueen valintaa (ks. lukua 4.2.4). Jos mitattava taajuus ei ole tiedossa, valitse korkein alue 5. Näyttö O.L tarkoittaa, että mittausarvo ylittää testerin mittauskyvyn. 6. Pitotoiminnon, maksimi- ja minimiarvojen mittauksen sekä suhteellisen mittauksen ohjeet ovat luvussa 4.2. EN - 16

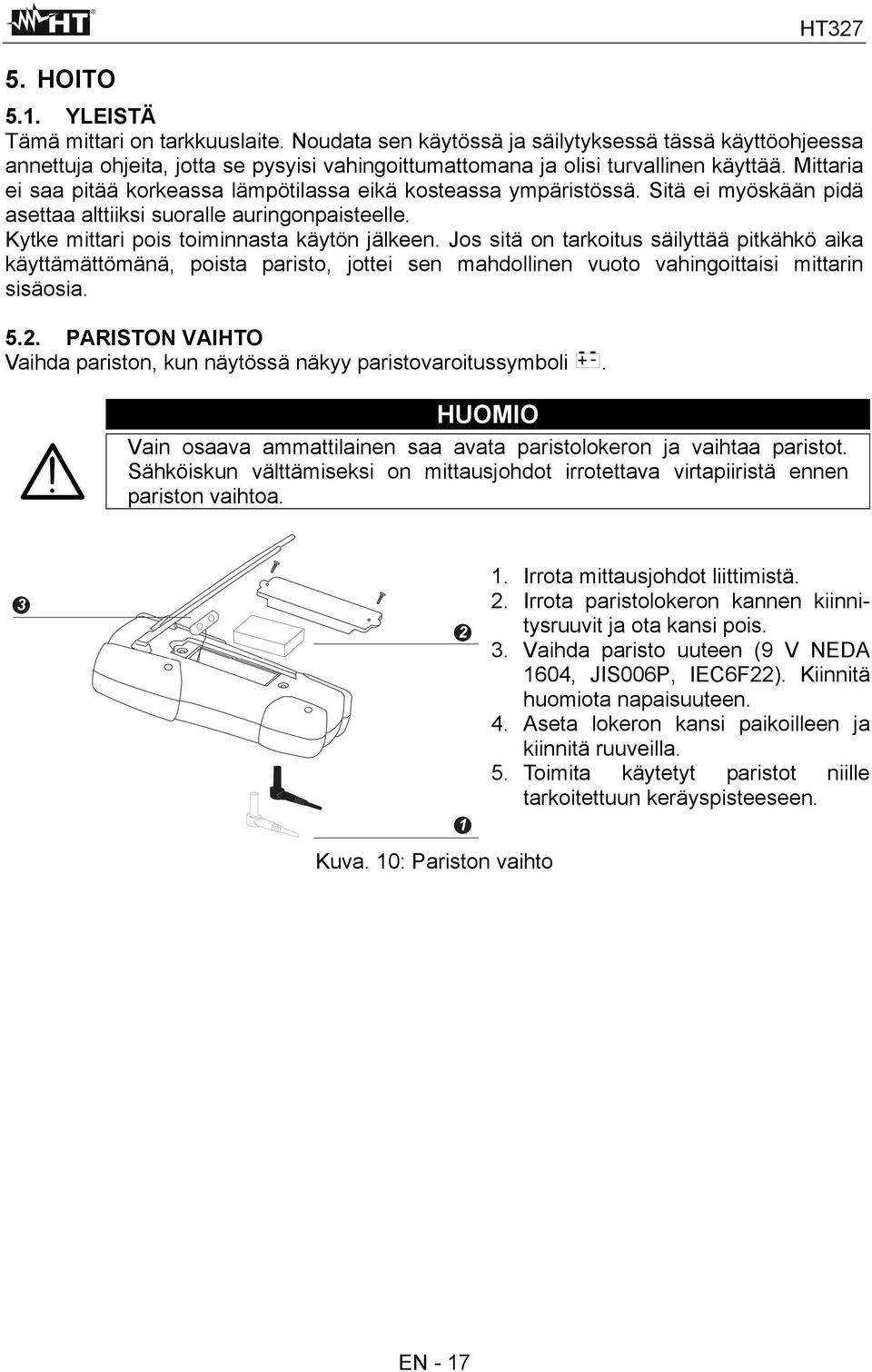

18 5. HOITO HT YLEISTÄ Tämä mittari on tarkkuuslaite. Noudata sen käytössä ja säilytyksessä tässä käyttöohjeessa annettuja ohjeita, jotta se pysyisi vahingoittumattomana ja olisi turvallinen käyttää. Mittaria ei saa pitää korkeassa lämpötilassa eikä kosteassa ympäristössä. Sitä ei myöskään pidä asettaa alttiiksi suoralle auringonpaisteelle. Kytke mittari pois toiminnasta käytön jälkeen. Jos sitä on tarkoitus säilyttää pitkähkö aika käyttämättömänä, poista paristo, jottei sen mahdollinen vuoto vahingoittaisi mittarin sisäosia PARISTON VAIHTO Vaihda pariston, kun näytössä näkyy paristovaroitussymboli. HUOMIO Vain osaava ammattilainen saa avata paristolokeron ja vaihtaa paristot. Sähköiskun välttämiseksi on mittausjohdot irrotettava virtapiiristä ennen pariston vaihtoa. 1. Irrota mittausjohdot liittimistä. 2. Irrota paristolokeron kannen kiinnitysruuvit ja ota kansi pois. 3. Vaihda paristo uuteen (9 V NEDA 1604, JIS006P, IEC6F22). Kiinnitä huomiota napaisuuteen. 4. Aseta lokeron kansi paikoilleen ja kiinnitä ruuveilla. 5. Toimita käytetyt paristot niille tarkoitettuun keräyspisteeseen. Kuva. 10: Pariston vaihto EN - 17

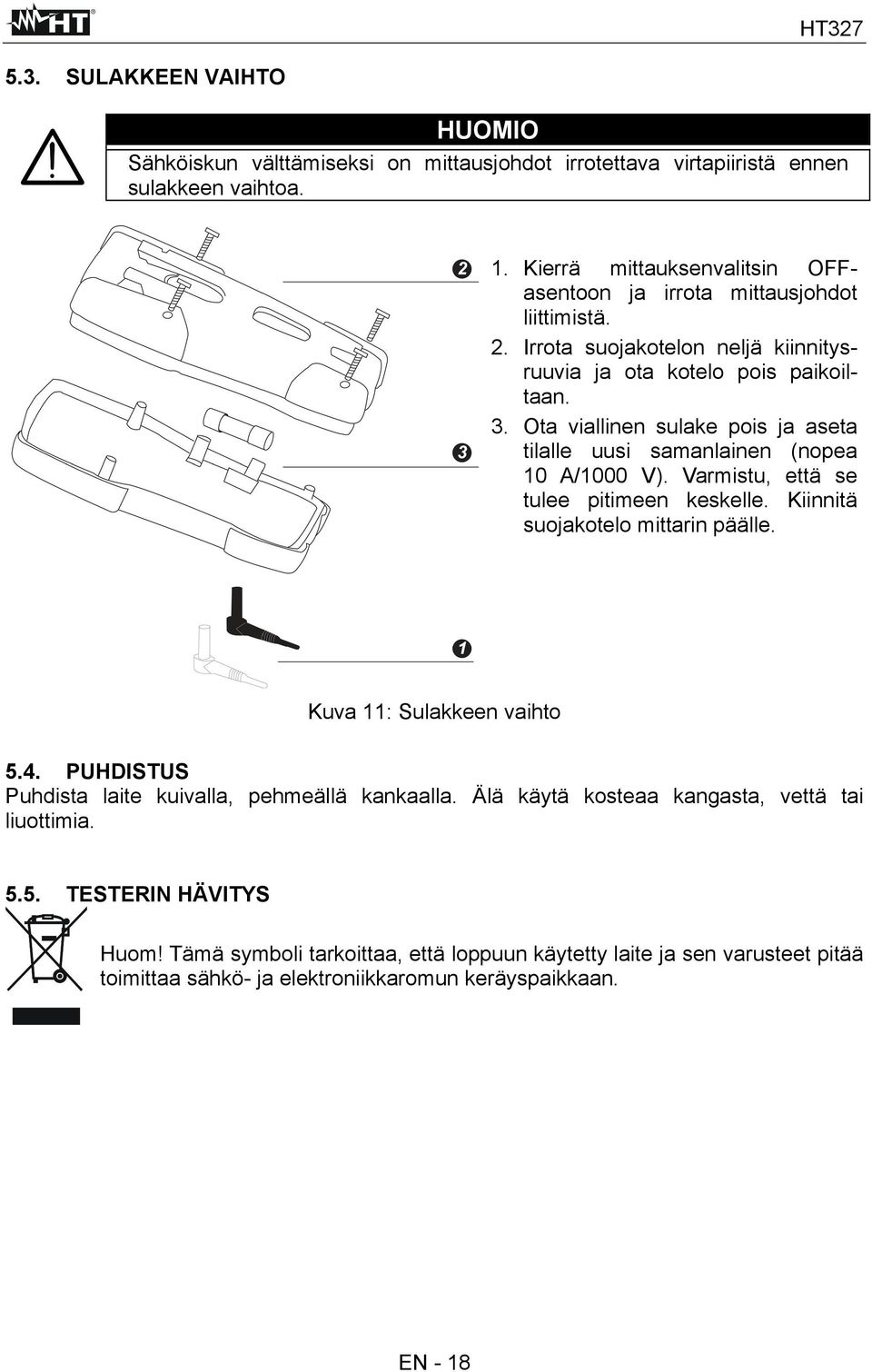

19 5.3. SULAKKEEN VAIHTO HUOMIO Sähköiskun välttämiseksi on mittausjohdot irrotettava virtapiiristä ennen sulakkeen vaihtoa. 1. Kierrä mittauksenvalitsin OFFasentoon ja irrota mittausjohdot liittimistä. 2. Irrota suojakotelon neljä kiinnitysruuvia ja ota kotelo pois paikoiltaan. 3. Ota viallinen sulake pois ja aseta tilalle uusi samanlainen (nopea 10 A/1000 V). Varmistu, että se tulee pitimeen keskelle. Kiinnitä suojakotelo mittarin päälle. Kuva 11: Sulakkeen vaihto 5.4. PUHDISTUS Puhdista laite kuivalla, pehmeällä kankaalla. Älä käytä kosteaa kangasta, vettä tai liuottimia TESTERIN HÄVITYS Huom! Tämä symboli tarkoittaa, että loppuun käytetty laite ja sen varusteet pitää toimittaa sähkö- ja elektroniikkaromun keräyspaikkaan. EN - 18

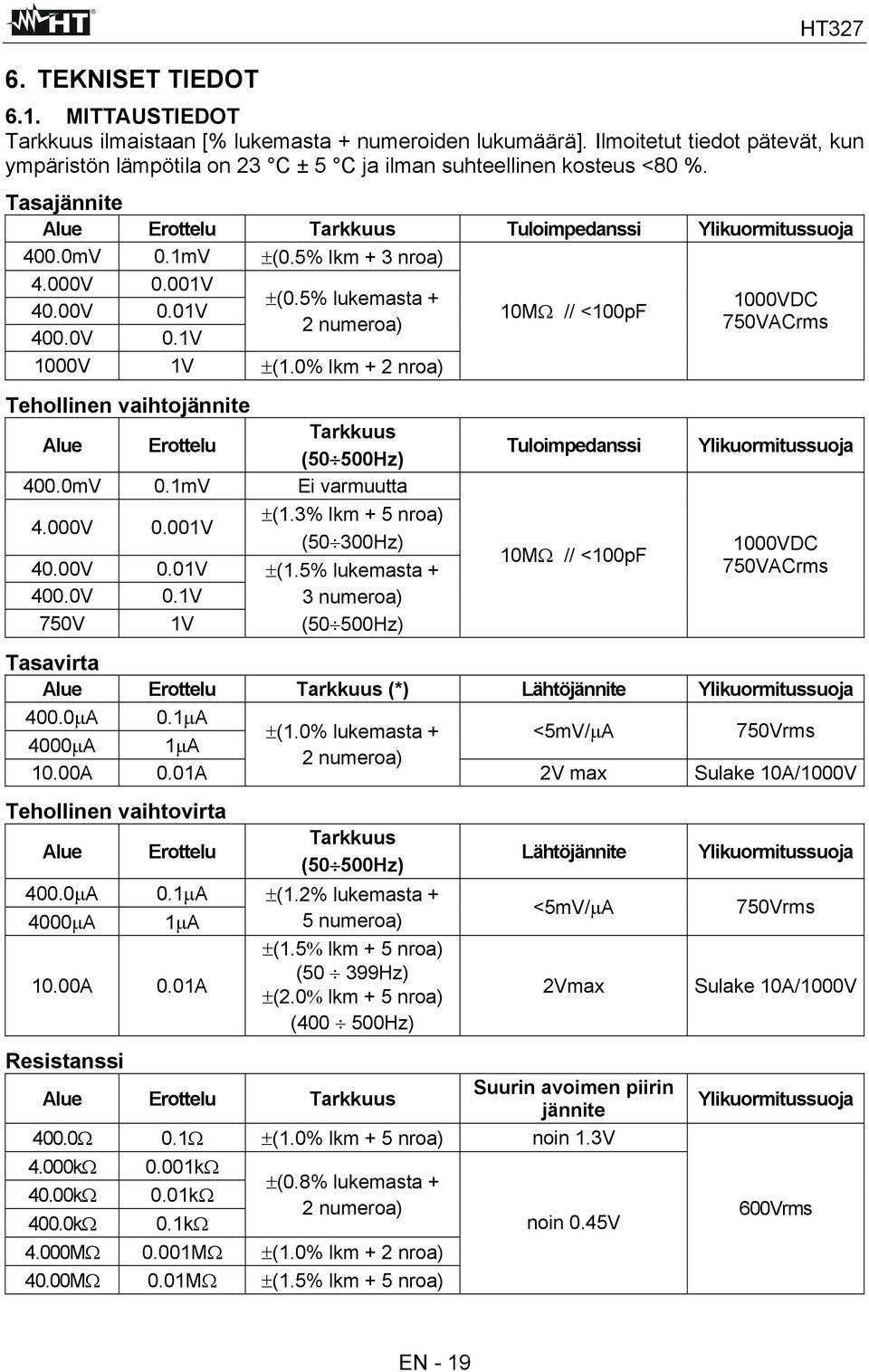

20 6. TEKNISET TIEDOT HT MITTAUSTIEDOT Tarkkuus ilmaistaan [% lukemasta + numeroiden lukumäärä]. Ilmoitetut tiedot pätevät, kun ympäristön lämpötila on 23 C ± 5 C ja ilman suhteellinen kosteus <80 %. Tasajännite Alue Erottelu Tarkkuus Tuloimpedanssi Ylikuormitussuoja 400.0mV 0.1mV ±(0.5% lkm + 3 nroa) 4.000V 0.001V 40.00V 0.01V 400.0V 0.1V ±(0.5% lukemasta + 2 numeroa) 1000V 1V ±(1.0% lkm + 2 nroa) Tehollinen vaihtojännite Alue Erottelu Tarkkuus (50 500Hz) 400.0mV 0.1mV Ei varmuutta 4.000V 0.001V 40.00V 0.01V 400.0V 0.1V 750V 1V ±(1.3% lkm + 5 nroa) (50 300Hz) ±(1.5% lukemasta + 3 numeroa) (50 500Hz) 10MΩ // <100pF Tuloimpedanssi 10MΩ // <100pF 1000VDC 750VACrms Ylikuormitussuoja 1000VDC 750VACrms Tasavirta Alue Erottelu Tarkkuus (*) Lähtöjännite Ylikuormitussuoja 400.0μA 0.1μA 4000μA 1μA 10.00A 0.01A Tehollinen vaihtovirta Alue 400.0μA 4000μA Erottelu 0.1μA 1μA 10.00A 0.01A ±(1.0% lukemasta + 2 numeroa) Tarkkuus (50 500Hz) ±(1.2% lukemasta + 5 numeroa) ±(1.5% lkm + 5 nroa) (50 399Hz) ±(2.0% lkm + 5 nroa) ( Hz) <5mV/μA 2V max Lähtöjännite <5mV/μA 2Vmax Resistanssi Alue Erottelu Tarkkuus Suurin avoimen piirin jännite 400.0Ω 0.1Ω ±(1.0% lkm + 5 nroa) noin 1.3V 4.000kΩ 0.001kΩ ±(0.8% lukemasta kΩ 0.01kΩ 2 numeroa) 400.0kΩ 0.1kΩ 4.000MΩ 0.001MΩ ±(1.0% lkm + 2 nroa) 40.00MΩ 0.01MΩ ±(1.5% lkm + 5 nroa) noin 0.45V 750Vrms Sulake 10A/1000V Ylikuormitussuoja 750Vrms Sulake 10A/1000V Ylikuormitussuoja 600Vrms EN - 19

21 Diodin testaus Symboli Erottelu Tarkkuus ( V) Testausvirta Avoimen piirin jännite HT327 Ylikuormitussuoja 10mV ±(1.5% lkm + 5 nroa) 1.5mA <3V 600Vrms Jatkuvuuden mittaus Symboli Summeri Avoimen piirin jännite Ylikuormitussuoja <35Ω noin 1.3V 600Vrms Taajuus Alue Erottelu Tarkkuus Herkkyys Ylikuormitussuoja 4.000kHz 0.001kHz >1.5VACrms 40.00kHz 0.01kHz ±(0.1%lukemasta + <5VACrms 400.0kHz 0.1kHz 2 numeroa) 4.000MHz 0.001MHz >2VACrms 40.00MHz 0.01MHz <5VACrms 400.0MHz 0.1MHz Ei varmuutta 600Vrms Pulssin kesto vähintään: 25 ns 30% pulssisuhde 70% Kapasitanssi Alue Erottelu Tarkkuus Ylikuormitussuoja 4.000nF 0.001nF 40.00nF 0.01nF Ei varmuutta 400.0nF 0.1nF 4.000μF 0.001μF 40.00μF 0.01μF ±(2.0% lkm + 8 nroa) 600Vrms 400.0μF 0.1μF 4.000mF 0.001mF 40.00mF 0.01mF ±(5.0% lkm + 20 nroa) Sähköiset ominaisuudet Muunto: Mittausnopeus: Lämpötilakerroin: Normaali vaimennussuhde NMRR: Yhteismuotoisen signaalin vaimennussuhde CMRR: TRMS 1.5 mittausta sekunnissa 0.15 (tarkkuus)/ C (<18 C ja >28 C) > 50dB DC-parametreille ja 50/60Hz:lle >100dB DC:sta 60 Hz:iin asti DCV:lle > 60dB DC:sta 60 Hz:iin asti ACV:lle Turvallisuus Standardi: EN Eristys: Luokka 2, kaksoiseristys Epäpuhtausluokka: 2 Ylijänniteluokka: CAT IV 600V, CAT III 1000V (V/Ω/μA) Suurin käyttökorkeus: 2000 m EN - 20

22 Yleistiedot Mekaaniset ominaisuudet Mitat: Paino (sis. pariston): 163 x 88 x 48 mm noin 400 g Virtalähde Paristo: 1 kpl 9 V, NEDA1604, JIS006P, IEC6F22 Paristovaroitus: symboli näkyy näyttöruudussa. Pariston kesto: noin. 300 tuntia Automaattinen virrankatkaisu: 30 minuutin kuluttua Näyttö Näytön tyyppi: LCD, 4 numeroa, suurin lukema symboleja, desimaalipiste ja viivanäyttö Mittausalueen ylitysnäyttö: OL tai -OL 6.2. YMPÄRISTÖVAATIMUKSET Ilmasto Viitelämpötila: 23 ± 5 C Käyttölämpötila: 0 30 C Suhteellinen kosteus: <80%HR Säilytyslämpötila: C Säilytyskosteus: <80%HR Sähkömagneettinen suojaus ja pienjännitedirektiivi Tämä laite on pienjännitedirektiivin 73/23/EY sekä EMC-direktiivin 89/336/EY ja sen korjauksen 93/68/EY vaatimusten mukainen 6.3. VARUSTEET Vakiovarusteet Pakkaus sisältää seuraavat tuotteet Mittari HT327 Mittausjohtopari Käyttöohje Paristo Lisävaruste Kantolaukku Koodi B80 EN - 21

23 7. TAKUU JA HUOLTO HT TAKUU Vastaamme aine- ja valmistusvioista yhden vuoden ajan yleisten myyntiehtojemme mukaisesti. Tänä aikana pidätämme oikeuden korjata tai vaihtaa viallisen laitteen. Laite tulee palauttaa huoltoon omalla kustannuksella ja sen mukaan on liitettävä selostus viasta. Laite tulee palauttaa alkuperäispakkauksessaan. Jos näin ei menetellä ja laite vahingoittuu matkalla, lähettäjä vastaa tästä vahingosta aiheutuneista kustannuksista. Valmistaja ei korvaa laitteen mahdollisesti aiheuttamia henkilö- ja ainevahinkoja. Takuu ei koske seuraavia tapauksia: Varusteet ja paristot eivät kuulu takuun piiriin Laitetta on käytetty väärin tai yhteen sopimattomien varusteiden kanssa. Riittämättömästä pakkauksesta aiheutunut vaurio, kun laite lähetetään huoltoon. Joku muu kuin valtuutettu huoltohenkilö on korjannut laitteen. Laitteeseen on tehty jokin muutos ilman valmistajan lupaa. Tämän käyttöohjeen sisältöä ei saa jäljentää missään muodossa ilman valmistajan lupaa. Kaikki tuotteemme ovat patentoituja ja niiden tavaramerkit rekisteröityjä. Varaamme oikeuden hintamuutoksiin ja teknisen kehityksen tuomiin muutoksiin HUOLTO Jos laite ei toimi tarkoitetulla tavalla, tarkasta paristo ja mittausjohdot ja vaihda ne tarvittaessa. Ellei laite edelleenkään toimi niin kuin pitää, tarkasta, käytätkö sitä oikein käyttöohjeen mukaisesti. Jos laite on toimitettava huoltoon korjattavaksi tai vaihdettavaksi, sovi toimituksesta etukäteen. Laitteen mukana tulee lähettää selostus viasta. Laite tulee palauttaa alkuperäispakkauksessaan. Jos näin ei menetellä ja laite vahingoittuu matkalla, lähettäjä vastaa tästä vahingosta aiheutuneista kustannuksista. Valmistaja ei korvaa laitteen mahdollisesti aiheuttamia henkilö- ja ainevahinkoja. EN - 22
