2 Tervetuola uuteen luetteloomme Sisältö Sivu Meillä on ilo esitellä oheinen uusi tuoteluettelomme. Aiempaan verrattuna se tarjoaa nyt entistä laajemman tuotevalikoiman. Monipuoliseen hihnakaavarivalikoimaan on lisätty tehokas esikaavari Maximus Se puhdistaa todella tehokkasti ja on tarkoitettu vetorummuille, joiden koko on Ø400 mm tai sitä suurempi. Myös varastovalikoimamme on laajentunut kaavareiden osalta viime vuoden aikana. Korkea laatu ja nopeat toimitukset ovat tuoneet meille paljon uusia asiakkaita. Ehkä Sinunkin on jo aika kokeilla Vendigin kaavareita! Haluamme pitää asiakkaamme jatkuvasti ajan tasalla toiminnastamme ja siitä mitä tuotteissamme tapahtuu. Siksi suosittelemme, että käyt säännöllisesti kotisivuillamme wwww.euro-kumi.com. Tervetuola käymään Suomen Euro-Kumilla! Kun käyt keski-suomen alueella, pistäydy myös meillä. Toimipaikkamme on helppo löytää Pieksämäen teollisuusalueelta. Meillä on aina kahvi kuumana, joten älä epäröi tulla käymään. Voit myös soittaa, jos Sinulla on kysyttävää tai tarvitset lisätietoja. Meidän työmme on auttaa Sinua! Ystävällisin terveisin Anders Jonsson Myyntipäällikkö Vendig AB Jarno Pettersson Myyntipäällikkö Suomen Euro-Kumi Oy Suomen Euro-Kumi Oy on Etola-yhtiöiden kuljetinhihnojen keskitetty toimipaikka. Päämarkkina-alueemme on Suomi. Toimipaikkamme sijaitsee Pieksämäellä ja 24/7 päivystyksemme kattaa koko Suomen. Maximus esikaavari Hampus esikaavari Hampus Heavy esikaavari Hampus Hm-kaavarilista Hampus kaavari Hampus lankkukaavari Flexus Pontus Arcus U-kaavari Joustokaavari Rasmus Lillrasmus HM-lankkukaavari PU-lankkukaavari PU-aurakaavari Maxi-aurakaavari Rumpukaavari Minikaavari Elintarvikekaavari PU-iskurulla PU-kiila Origo ohjainrullateline PU-reunatukirulla Diskus hihnatuki Sivutiivistelista 43 Lankkukaavari PIDÄTÄMME OIKEUDEN MAHDOLLISIIN PAINOVIRHEISIIN SEKÄ PAINETUN LUETTELON TUOTEMUUTOKSIIN. TOTEUTUS: VENDIG AB / LAYOUT: JOHAN FOGEL TRYCK & SÅNT / PAINOPAIKKA: CELA GRAFISKA AB

3 Maximus esikaavari 8900 Tarkoitettu rummuille, joiden koko on Ø400 - Ø100mm. Kaavarilevy on jousitettu polyuretaanilista, joka mukautuu kuljetinhihnan ja vetorummun liikkeisiin. Levy on todella helppo vaihtaa ilman työkaluja. Kaavarin rakenne sisältää mahdollisimman vähän liikkuvia osia. 1. Maximus PU-kaavarilevy 2. Runko 3. Rungon jatke 4. Pidike H-HID ja PU-holkki/letkun kiinnike 5. Jousen kiinnike 6. Täydellinen nostovarsipaketti, jossa on jousitettu nostovarsi, kettinki, karpiinihaka ja hammaslaatta. Art.n:o H-L Kaav. Runko leveys Art.n:o pituus varaos

4 Hampus esikaavari 9100 Hampus esikaavari 9100 on varustettu yksittäin jousitetuilla kaavarisegmenteillä. Asennetaan vetorummun etuosalle siten, että kovametalliterät tulevat välittömästi rummun vaakasuoran keskilinjan alapuolelle, 90 kulmaan hihnaa vasten. 1 Kaavarilevy 9101, kovametallia 2. Runko 3. Pidike H 4. PU-holkki 5. Letkun kiinnike 6. Jousen kiinnike 7. Jousitettu nostovarsi, jossa on kettinki ja karpiinihaka / hammaslaatta. Runko (osa 2) on vahvistettu alkaen hihnanleveydestä Pidike H (osa 3) on vahvistettu alkaen hihnanleveydestä Kaikki teräsosat on galvanoitu. Polyuretaaniin valettu kovametalliterä Rummun vaakasuora keskilinja Kompaktit kaavarilevyt: 175 mm korkeiden vakiolevyjen tilalla täydennysosana käytetään kompakteja kaavarilevyjä, joiden korkeus on 140 tai 100 mm. Kaavarilevy/segmentti: Vakio Art.n:o korkea Art.n:o korkea Art.n:o Reikä 10,5 x 20 Vahviste alkaen hihnanleveydestä 1200 Art.n:o H-L Lkm. Kaav. Runko leveys Paino pit. kg , , , , , , , , , ,0 JOS RUMPUA YMPÄRÖIVÄ TILA ON AHDAS, VOIMME TOIMITTAA HAMPUS 9100 ESIKAAVARIN VARUSTETTUNA 100 TAI 140 MM KORKEILLA KAAVARISEGMENTEILLÄ, 175 MM KORKEIDEN VAKIOSEGMENTTIEN SIJAAN. JOUSITETUN NOSTOVARREN RAKENNEKUVA.

5 Hampus Heavy esikaavari 9130 Hampus Hm-kaavarilista 9330 Kovametallirakenteinen kaavari raskaan teollisuuden vaativaan käyttöön. Polyuretanirakenteinen kaavarilista valetuilla kovametalliterillä varustettuna. Kaavarivaihtoehto tavallisen polyuretaanilistan tilalle, asennetaan metallikehykseen tai käytössä olevaan kaavariin. Pitkäikäinen ja puhdistaa todella tehokkaasti. KAAVARISEGMENTTI HAMPUS HEAVY 9131 SOPII MYÖS HAMPUSESIKAAVARIIN SEGEMENTTEJÄ ON SAATAVANA MYÖS KOMPAKTIMALLISINA. KORKEUS: 140 MM ART N:O Art.n:o: Art.n:o Koko x100x x100x x100x500 TILAUSTUOTE JOLLA ON TO I M ITUSAI KA NYT SAATAVANA ON MYÖS KAKSOISSEGMENTTI, JOKA TORJUU ONGELMAT HIHNAN LUISTAESSA. Art.n:o H-L Lkm. Kaav. Runko leveys Paino pit. kg , , , , , , , , , , x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x x100x

6 Hampus kaavari 9200 Hampus kaavari 9200 asennetaan vetorummun alle. Kovametalliterät painetaan hihnaa vasten kahden esijännitetyn vääntöjousen avulla. Kaavarin sisäpituutta voi säätää portaattomasti. Kaavaria ei saa käyttää asennuksissa, joissa hihnan pyörintäsuunnan voi vaihtaa. 1. Hampus kaavarisegmentti 9201, kovametallirakenteinen 2. Asennusrauta 3. Runko 4. Kulmarauta 5. Kiristyselementti Kaikki teräsosat on galvanoitu, maalattuja kiristyselementtejä lukuun ottamatta. Polyuretaaniin valettu kovametalliterä Korkeintaan 100 Vähintään 30 Kompaktimalli 24 mm lyhyempi Art.n:o 9202 Sisäpituus L Art. n:o H-L Lkm. Kaav. segm. P leveys vakio Runkopit. ØD A Paino pit. kg , , , , , , , , , ,5 KAAVARIN PARAS TEHO SAADAAN ASENTAMALLA PALUURULLA HIHNAN PALUUOSUUDEN SISÄPUOLELLE. KATSO PIIRUSTUS. KUN HALUTAAN MATALAMPI RAKENNE, VOIMME TOIMITTAA HAMPUS KAAVARIN 9200 JA LANKKUKAAVARIN 9300 VARUSTETTUINA KOMPAKTILLA KAAVARISEGMENTILLÄ 9202, JOKA ON 24 MM MATALAMPI

7 Hampus lankkukaavari 9300 Flexus Lankkukaavari 9300 on sama kuin 9200, mutta ilman vääntöjousipakettia. Asennetaan täysin samoin kuin PU-lankkukaavari, jolla korvataan paluurulla. Sopii erittäin hyvin tunnelihihna-asennukseen, jossa kaavari sijoitetaan välittömästi sen kohdan eteen, josta hihna menee tunnelin sisään. Lankkukaavari hihnoille, joiden pyörintäsuunnan voi vaihtaa. Kovametalliterät on valettu kaavarisegmenttiin. Kaavari asennetaan paluuosuuden alapuolelle, tavallisesti paluurullan tilalle. Kuljetinhihnan paluuosuus Polyuretaaniin valettu kovametalliterä Art n:o Kahteen suuntaan pyörivä hihna Vahvikerunko hihnaleveydelle 1600/1800. Hihnakaavari tulee asentaa paluurullan tilalle. Hampus kompakt Art n:o 9202 Art.n:o H-L Lkm. Kaav. segm. Runko leveys Paino pit. kg , , , , , , , , ,3 Art.n:o H-L Lkm. Kaav. segm. 1. Flexus 2 runko 2. Flexus 2 kaavarisegmentti 9751 Runko leveys Paino pit. kg , , , , , , , , , ,

8 Pontus 9500 Jousikuormitetut kovametallirakenteiset kaavarisegmentit voivat liikkua ±10 käytön aikana ja seuraavat siis tarkasti hihnan liikkeitä. Näin saavutetaan erinomainen puhdistusteho. Segmentit on helppo vaihtaa ristipäämeisselin avulla. 1. Kovametallinen kaavariterä lukituslaatta ja ruuvi 2. Vääntöjousi 3. Runko 4. Pidike H 5. PU-holkki 6. Letkun pidike 7. Jousen kiinnike 8. Jousitettu nostovarsi, jossa on kettinki ja karpiinihaka / hammaslaatta. Kaikki teräsosat on galvanoitu. Art. n:o H-L Lkm. Kaav. segm. Runko leveys Paino pit. kg , , , , , , ,9 JOUSTAVA! KUKIN KAAVARISEGMENTTI VOI LIIKKUA ±10, JOLLOIN SAADAAN PAREMPI PUHDISTUSTEHO

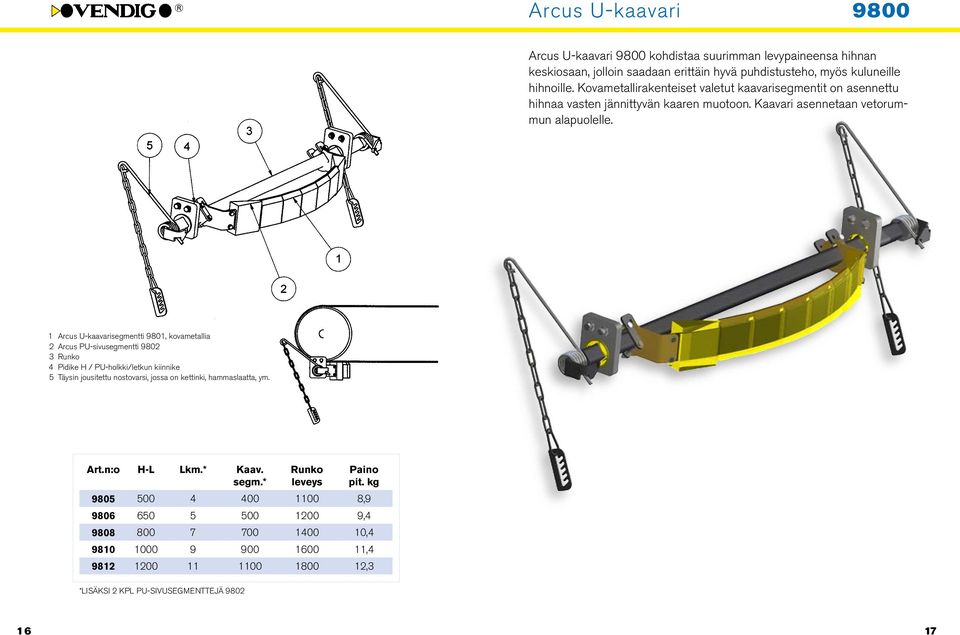

9 Arcus U-kaavari 9800 Arcus U-kaavari 9800 kohdistaa suurimman levypaineensa hihnan keskiosaan, jolloin saadaan erittäin hyvä puhdistusteho, myös kuluneille hihnoille. Kovametallirakenteiset valetut kaavarisegmentit on asennettu hihnaa vasten jännittyvän kaaren muotoon. Kaavari asennetaan vetorummun alapuolelle. 1 Arcus U-kaavarisegmentti 9801, kovametallia 2 Arcus PU-sivusegmentti Runko 4 Pidike H / PU-holkki/letkun kiinnike 5 Täysin jousitettu nostovarsi, jossa on kettinki, hammaslaatta, ym. Art.n:o H-L Lkm.* Kaav. segm.* Runko leveys Paino pit. kg , , , , ,3 *LISÄKSI 2 KPL PU-SIVUSEGMENTTEJÄ

10 Joustokaavari 9600 Todella vahva kaavari, joka on tarkoitettu siirrettäviin murskaimiin. Kaavaria voidaan tietenkin käyttää myös kiinteissä laitoksissa. Joustokaavari Kaavarielementti 9601, kovametallia 2. Runko 3. Pidike / Vääntöelementti (Ei sisälly lankkumalliin) Kaikki teräsosat on galvanoitu, maalattuja vääntöelementtejä lukuun ottamatta. Art.n:o H-L Kaav. Rakenneleveys mitta Joustokaavari 9650 Art.n:o H-L Kaav. Rakenneleveys mitta Todella vahva kaavari, joka on tarkoitettu siirrettäviin murskaimiin. JOUSTOKAAVARI 9600 ON SAATAVANA KAHTENA ERI MALLINA: 1. KAAVARI, JOSSA ON KUMINEN KIRISTYSOSA 2. LAnKKUMALLI, JOKA KIINNITETÄÄN PULTEILLA KEHYKSEEN. KOVAMETALLITERÄT ON VALETTU POLYURETAANISEGMENTTIIN. NÄIN HIHNA PUHDISTUU TEHOKKAASTI JA TERIEN KÄYTTÖIKÄ PITENEE

11 RASMUS 8300 Rasmus esikaavari 8300 kiteyttää tavoitteemme: pyrimme valmistamaan yksinkertaisia ja tehokkaita kaavareita. 1. Polyuretaanirakenteinen kaavariterä 2. Runko 3. Pidike H 4. PU-holkki 5. Letkun kiinnike 6. Jousen kiinnike 7. Jousitettu nostovarsi, jossa on kettinki ja karpiinihaka / neliölaatta. Yksinkertaisuus: Kiinnityksensä ansiosta kaavarilista on helppo irrottaa (ilman työkaluja) vaihtoa ja puhdistusta varten. Yksinkertaiset pidikkeet varmistavat joustavan asennuksen ja toiminnan. Nostovarsi kiinnittyy kehykseen kettingillä ja tuottaa kaavarin tarvitseman paineen. Runko (kohta 2) on vahvistettu alkaen hihnanleveydestä Pidikkeet (kohta 3) on vahvistettu alkaen hihnanleveydestä Kaikki teräsosat on galvanoitu. Rummun vaakasuora keskilinja Kaav.lev Kaav.lev mm Rungon pituus Art.n:o H-L Kaav. Runko leveys Paino pit. kg Art.n:o varaos , , , , , , , RASMUS-LISTAN KOKO PITUUS = 2,1-2,2 M ART.N:O

12 Lillrasmus 8000 Lillrasmus esikaavari 8000 on tarkoitettu rummuille, joiden koko on Ø Hieman yksinkertaistaen voidaan sanoa, että sen listakorkeus on puolet tavanomaisesta. Siinä on polyuretaani-/teräsrakenteinen vääntöjousi, joka tuottaa lähes vakiona pysyvän kaavaripaineen hihnaa vasten kaavarilistan koko käyttöiän aikana. 1. Kaavarilista, polyuretaania (PU) 2. Runko 3. Pidike 4. PU-holkki + letkun kiinnike 5. PU Vääntöjousi 6. Nostovarsi + kettinki Kaikki teräsosat on galvanoitu. Rummuille Ø100 - Ø250 mm (Ø160 rumpu piirroksessa) Art. n:o H-L A B C Paino kg Art.n:o pituus varaos , , , , , , , , , , LILLRASMUS-LISTAN KOKO PITUUS = 2,4 M ART.N:O

13 HM-lankkukaavari 8150 HM-lankkukaavari Art.n:o H-L L PU 95 Neliöputki 40 x 20 x 2 L-profiili 30 x 45 x 5 Asiakkaiden pyynnöstä olemme kehittäneet lankkukaavarin, jossa on valetut kovametalliterät. Asennetaan samalla tavoin kuin PU-lankkukaavari, katso seloste. Pitkä käyttöikä ja erinomainen puhdistusteho. TILAUSTUOTE JOLLA ON TO I M ITUSAI KA Sopii vakiona useampiin siirrettäviin murskaimiin PU-lankkukaavari 8100 Kuljetinhihnan paluupuoli PU-lankkukaavari Art.n:o H-L L Paino kg , , , , , , , , , , Hellängd ,1 Yksinkertaisin hihnakaavarimme! Poista yksi hihnakuljettimen rullista ja asenna sen tilalle PUlankkukaavari. Asennus tehdään pujottamalla lattarauta neliöputkeen ja kiinnittämällä se kehykseen. Todella suosittu ja laadukas kaavari, joka on helppo kääntää sen jälkeen kun toinen reuna on kulunut. Toimitetaan tavallisesti 2,2 m pituisena, mutta voidaan helposti katkaista asiakkaan tarpeiden mukaiseksi. Sopii vakiona useampiin siirrettäviin murskaimiin

14 PU-aurakaavari 8500 PU-aurakaavari kiinnitetään kuljettimeen kettingillä, minkä jälkeen se lepää irrallaan hihnalla ja estää vahingot, jotka voivat aiheutua paluuosuudelle jäävän irtoaineksen pääsystä vetorummun ja hihnan väliin. Aura on käännettävä. Kuljetinhihnan paluuosuus Sivuohjaus Matalakitkainen muovi Polyuretaani 90 Shore H-L Pituus 700 mm. Art.n:o H-L L Paino kg , , , , , , ,5 15 t RAKENNEKUVAT PU-AURAKAAVARIN REUNAOHJAUKSESTA

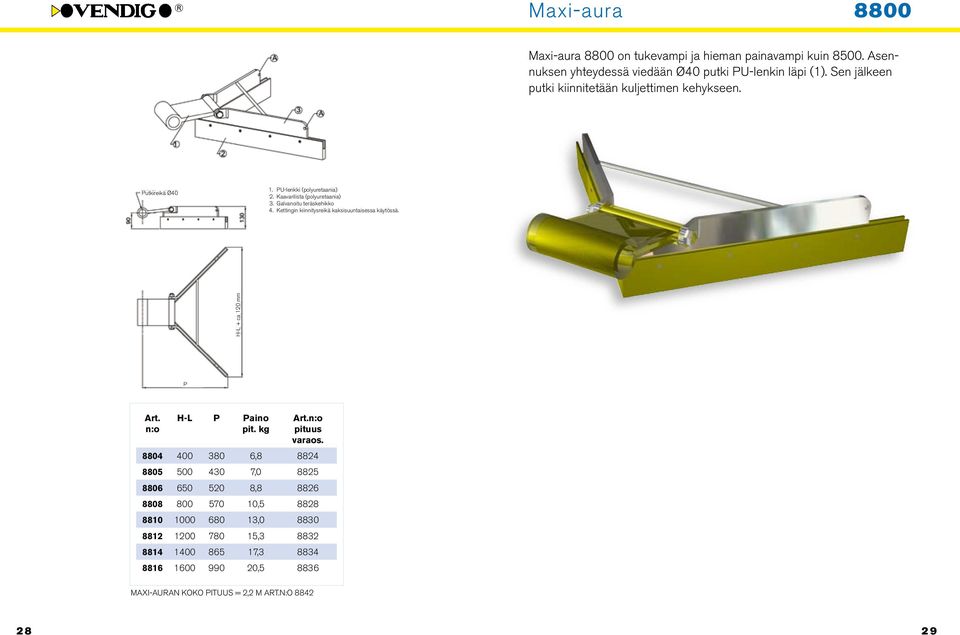

15 Maxi-aura 8800 Maxi-aura 8800 on tukevampi ja hieman painavampi kuin Asennuksen yhteydessä viedään Ø40 putki PU-lenkin läpi (1). Sen jälkeen putki kiinnitetään kuljettimen kehykseen. Putkireikä Ø40 1. PU-lenkki (polyuretaania) 2. Kaavarilista (polyuretaania) 3. Galvanoitu teräskehikko 4. Kettingin kiinnitysreikä kaksisuuntaisessa käytössä. H-L + ca 120 mm P Art. n:o H-L P Paino pit. kg Art.n:o pituus varaos , , , , , , , , MAXI-AURAN KOKO PITUUS = 2,2 M ART.N:O

16 Rumpukaavari 8200 Vakiomalli Rumpukaavari 8200 puhdistaa taitto rummun. Rumpukaavarilla on kaksi tehtävää: se siirtää kiviä, jotka putoavat hihnan alaosalle ja kulkevat sen jälkeen vetorummun ympäri, sivusuunnassa 1-2 dm/kierros, kunnes ne putoavat pois hihnalta. Näin vähennetään kuljetinhihnan reikävaurioita. Se poistaa verorummun pintaan kertyvän aineksen ja torjuu näin hihnan karkaamisen sivusuunnassa. 1. Kaavarisegmentti 8201 (polyuretaania) 2. Runko3. Pidike H 4. PU-holkki 5. Letkun kiinnike 6. Jousen kiinnike 7. Jousitettu nostovarsi, jossa on kettinki ja karpiinihaka / hammaslaatta. Rakenne oikealla Reikä 10,5 x 20 Rakenne vasemmalla Art. n:o H-L Lkm. Kaav. segm. Putki leveys Paino pit. kg , , , , , , , , ,1 KUKIN SEGMENTTI PUHDISTAA 100 MM. SEGMENTEISSÄ ON YKSILÖLLINEN JOUSITUS. RUMPUKAAVARI SOPII RUMMUILLE, JOIDEN KOKO ON Ø300 TAI SUUREMPI. SEGMENTIT ON VALETTU JOUSTAVAAN JA KULUTUSTA KESTÄVÄÄN POLYURETAANIIN

17 Minikaavari 8700 Art. n:o H-L Kaav. Runko leveys Lkm pit. Paino jouset kg , , , , , , , , , ,1 Ruuvin reikä M6 Nimensä mukaisesti tätä kaavaria voidaan käyttää pienessä tilassa. Asennetaan vetorummulle kuten kuvassa on esitetty on pienikokoinen kaavari rummuille, joiden halkaisija on mm. TILAUSTUOTE JOLLA ON TO I M ITUSAI KA Elintarvikekaavari 8600 Art. n:o H-L Kaav. Balklängd Lkm. pit. Paino jouset kg , , , , , , , , , ,3 Ruuvin reikä M6 Hihnakaavari 8600 on ns. esikaavari, joka asennetaan vetorummun alapuolelle kuten kuvassa on esitetty. Etuna on se, että ylimääräinen aines putoaa samaan paikkaan kuin varsinainen kuljettava aines on pienikokoinen kaavari ja tarkoitettu rummuille, joiden halkaisija on mm. Kaavariterä on valettu kulutusta kestävään polyuretaaniin, joka on hyväksytty elintarvikekäyttöön. Joustava terä seuraa tarkasti kuljetinhihnan liikkeitä. Kaavariterä painuu hihnaa vasten portaattomasti neliöputkeen asennetun vääntöjousen avulla. Kaikki kaavarin osat ovat ruostumattomia

18 PU-iskurulla 3500 PU-iskurulla 3500 on tarkoitettu kuljetinhihnojen puhdistukseen. Kun hihna liikkuu normaalinopeudella, paluurullaan asennetut iskuhylsyt lyövät hihnaa vasten 5-7 kertaa sekunnissa, jolloin kiinni tarttuneet osaset irtoavat. Iskurulla voidaan asentaa paluuosuuden ylä- tai alapuolelle. Art.n:o PU-iskurullan pituus määräytyy asiakkaan toiveiden mukaisesti. Enimmäispituus: 1200 mm. Av:14 x 9 B-ura Art.n:o H-L RL EL AL P hylsyt L A PU-ISKURULLAN RAKENNEKUVA

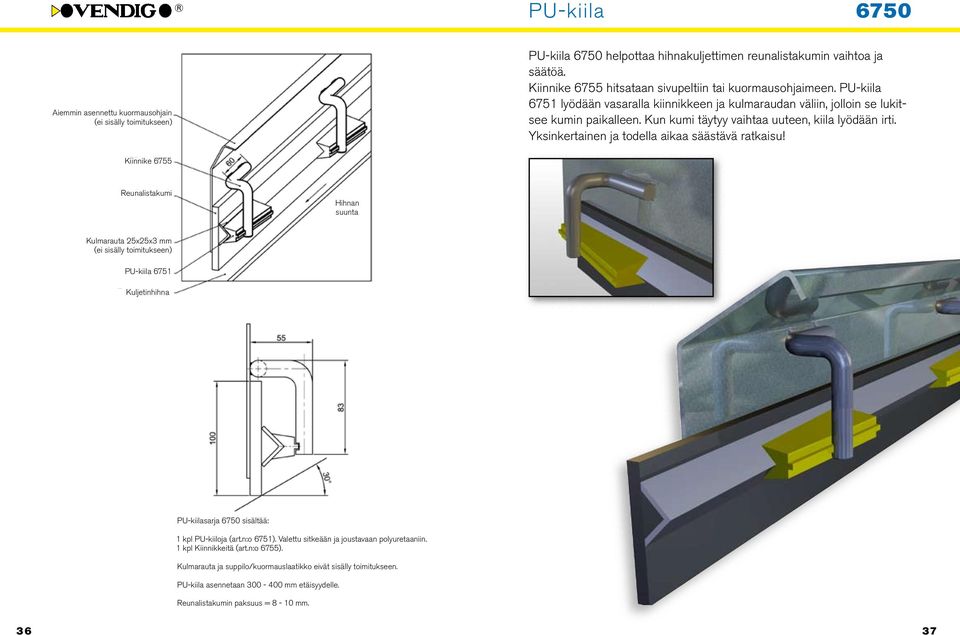

19 PU-kiila 6750 Aiemmin asennettu kuormausohjain (ei sisälly toimitukseen) PU-kiila 6750 helpottaa hihnakuljettimen reunalistakumin vaihtoa ja säätöä. Kiinnike 6755 hitsataan sivupeltiin tai kuormausohjaimeen. PU-kiila 6751 lyödään vasaralla kiinnikkeen ja kulmaraudan väliin, jolloin se lukitsee kumin paikalleen. Kun kumi täytyy vaihtaa uuteen, kiila lyödään irti. Yksinkertainen ja todella aikaa säästävä ratkaisu! Kiinnike 6755 Reunalistakumi Hihnan suunta Kulmarauta 25x25x3 mm (ei sisälly toimitukseen) PU-kiila 6751 Kuljetinhihna PU-kiilasarja 6750 sisältää: 1 kpl PU-kiiloja (art.n:o 6751). Valettu sitkeään ja joustavaan polyuretaaniin. 1 kpl Kiinnikkeitä (art.n:o 6755). Kulmarauta ja suppilo/kuormauslaatikko eivät sisälly toimitukseen. PU-kiila asennetaan mm etäisyydelle. Reunalistakumin paksuus = 8-10 mm

20 Origo ohjainrullateline 3400 Origo ohjainrullateline 3400 sijoitetaan hihnan paluuosuuden yläpuolelle, noin cm etäisyydelle paluurullasta. Rullien kulma hihnaa vasten aiheuttaa sen, että hihna ohjautuu koko ajan keskiasentoonsa. Sopii hihnaleveyksille mm. Kuljetinhihnan paluuosuus Hihnan suunta 40x40 (ei sisälly toimitukseen)
