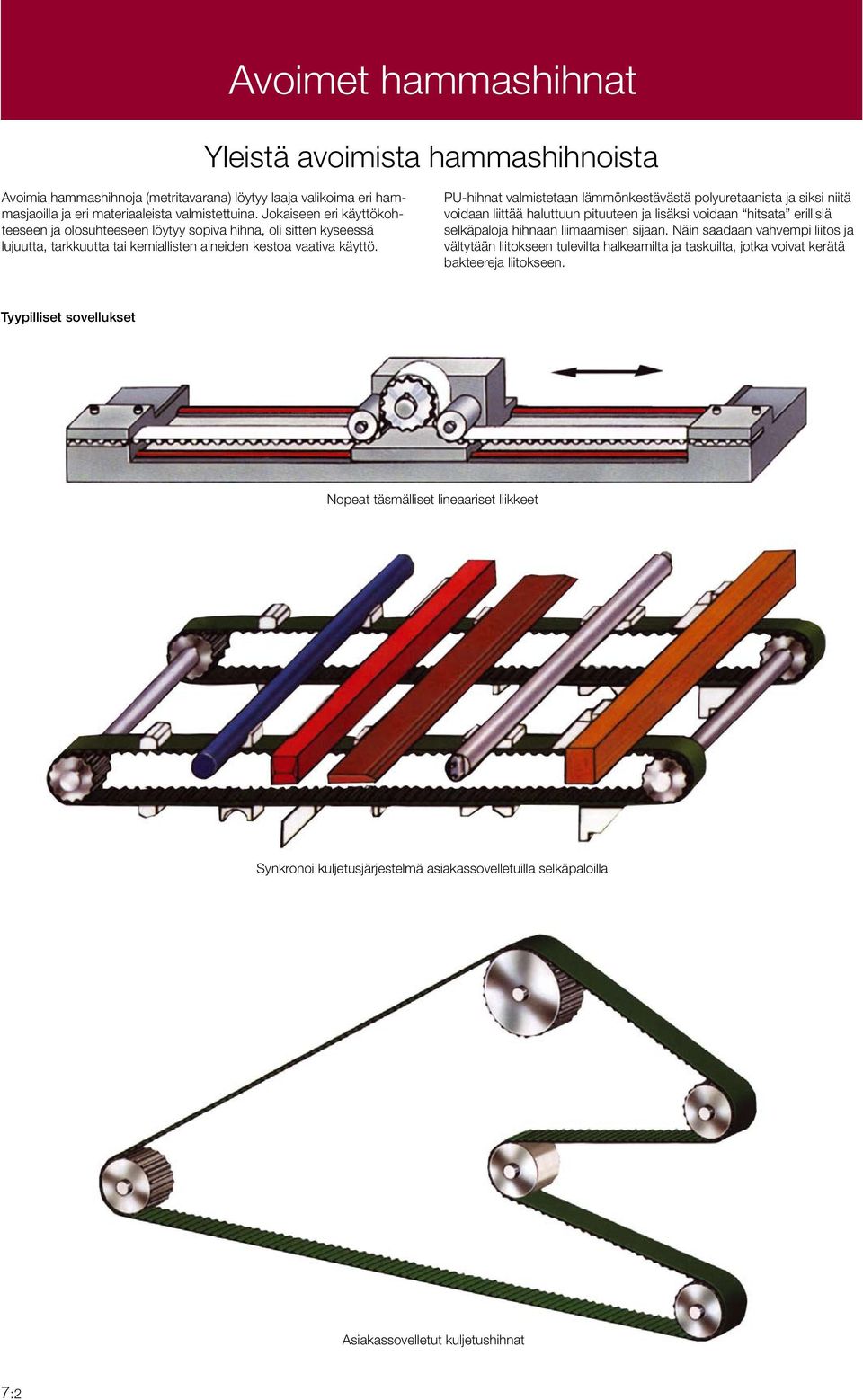

1 Yleistä avoimista haashihnoista Avoimia haashihnoja (metritavarana) löytyy laaja valikoima eri haasjaoilla ja eri materiaaleista valmistettuina. Jokaiseen eri käyttökohteeseen ja olosuhteeseen löytyy sopiva hihna, oli sitten kyseessä lujuutta, tarkkuutta tai kemiallisten aineiden kestoa vaativa käyttö. PU-hihnat valmistetaan läönkestävästä polyuretaanista ja siksi niitä voidaan liittää haluttuun pituuteen ja lisäksi voidaan hitsata erillisiä selkäpaloja hihnaan liimaamisen sijaan. Näin saadaan vahvempi liitos ja vältytään liitokseen tulevilta halkeamilta ja taskuilta, jotka voivat kerätä bakteereja liitokseen. Tyypilliset sovellukset Nopeat täsmälliset lineaariset liikkeet Synkronoi kuljetusjärjestelmä asiakassovelletuilla selkäpaloilla Asiakassovelletut kuljetushihnat 7:

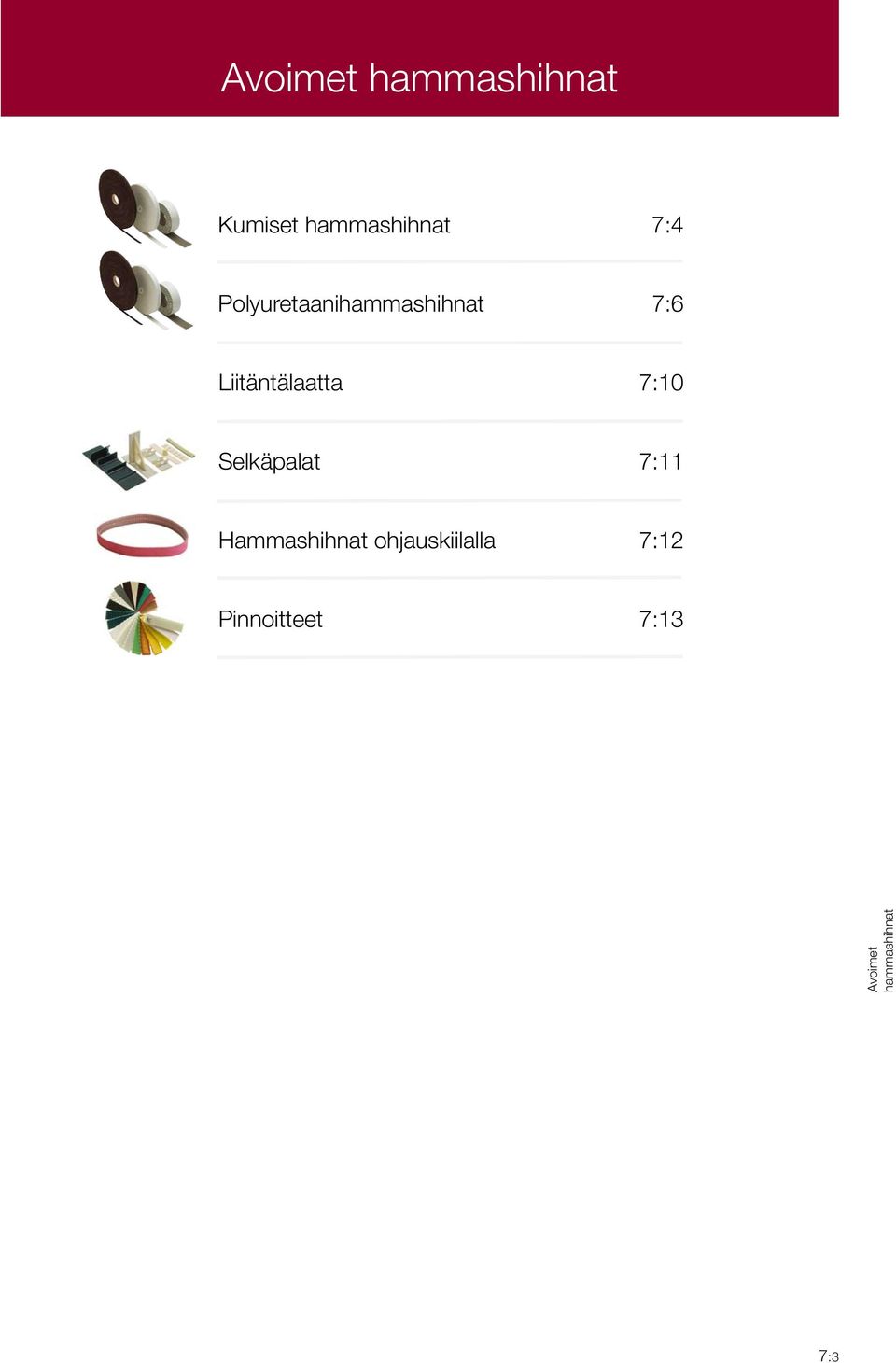

2 Kumiset haashihnat 7:4 Polyuretaanihaashihnat 7:6 Liitäntälaatta 7:10 Selkäpalat 7:11 Haashihnat ohjauskiilalla 7:12 Pinnoitteet 7:13 Avoimet haashihnat 7:

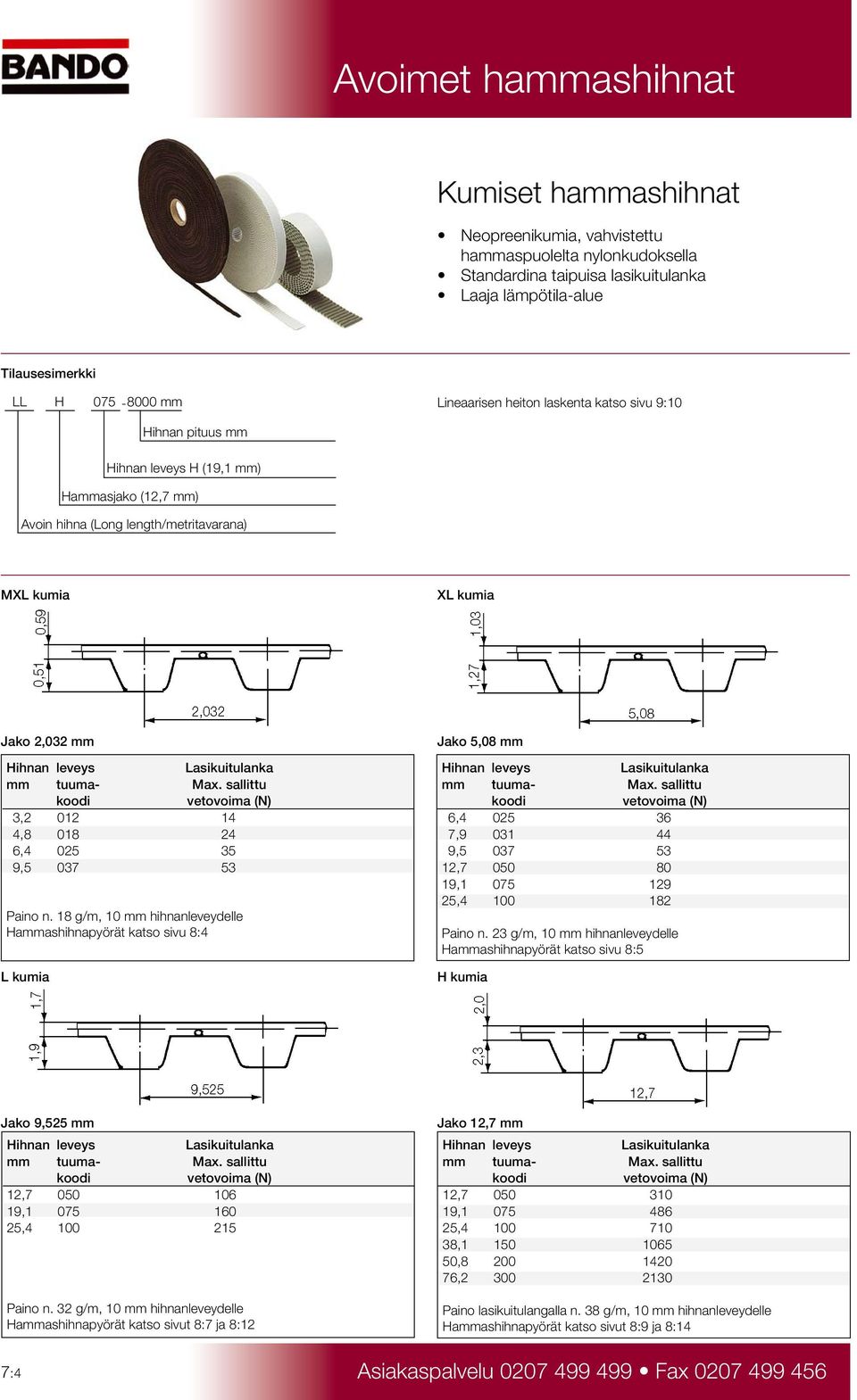

3 Kumiset haashihnat Neopreenikumia, vahvistettu haaspuolelta nylonkudoksella Standardina taipuisa lasikuitulanka Laaja lämpötila-alue Tilausesimerkki LL H Hihnan pituus Lineaarisen heiton laskenta katso sivu 9:10 H (19,1 ) Haasjako (12,7 ) Avoin hihna (Long length/metritavarana) MXL kumia XL kumia Jako 2,032 tuuma- koodi 3, , , , Paino n. 18 g/m, 10 hihnanleveydelle Haashihnapyörät katso sivu 8:4 L kumia Jako 5,08 tuuma- koodi 6, , , , , , Paino n. 23 g/m, 10 hihnanleveydelle Haashihnapyörät katso sivu 8:5 H kumia Jako 9,525 tuuma- koodi 12, , , Paino n. 32 g/m, 10 hihnanleveydelle Haashihnapyörät katso sivut 8:7 ja 8:12 Jako 12,7 tuuma- koodi 12, , , , , , Paino lasikuitulangalla n. 38 g/m, 10 hihnanleveydelle Haashihnapyörät katso sivut 8:9 ja 8:14 7:4 Asiakaspalvelu Fax

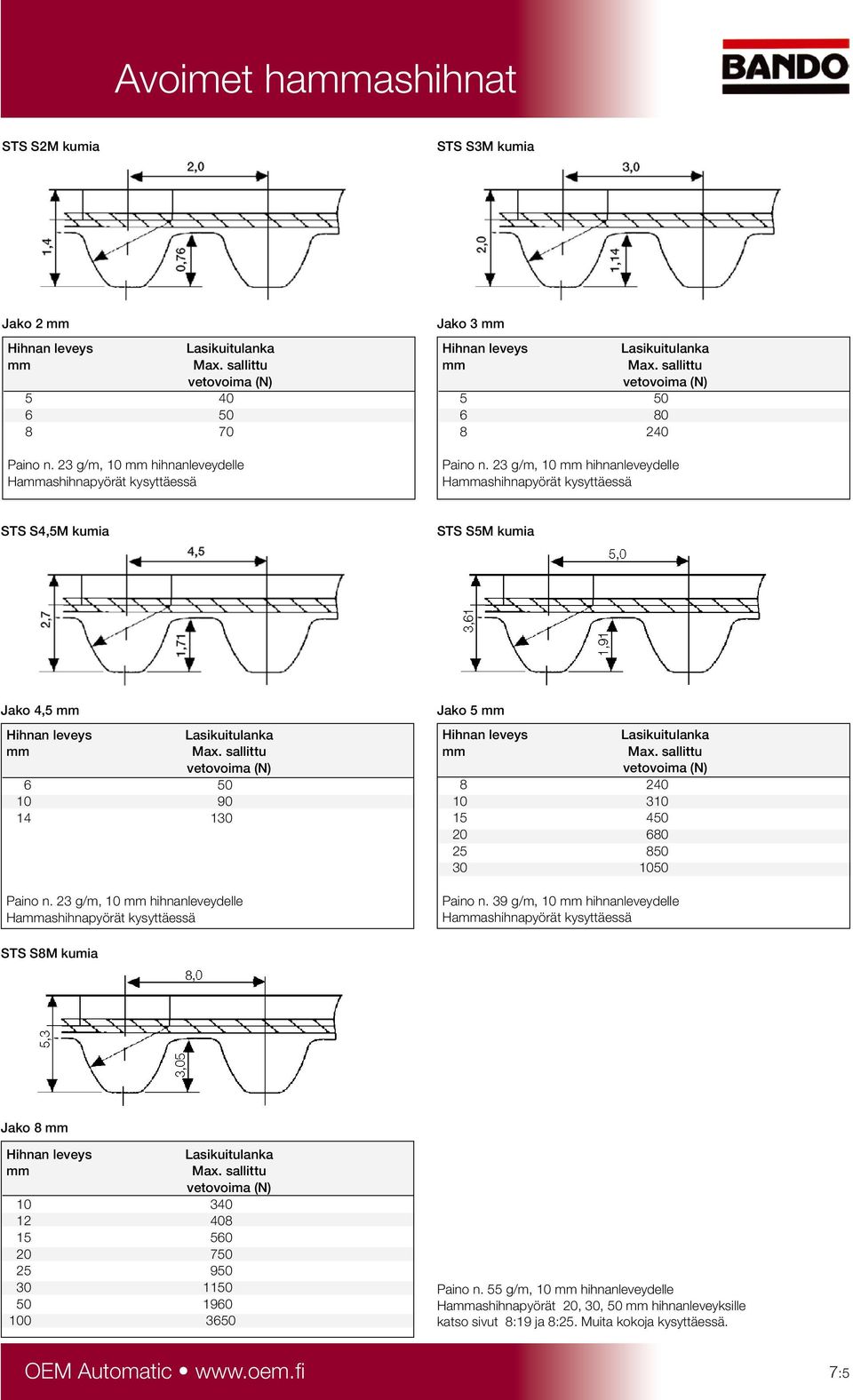

4 STS S2M kumia STS S3M kumia Jako Paino n. 23 g/m, 10 hihnanleveydelle Haashihnapyörät kysyttäessä Jako Paino n. 23 g/m, 10 hihnanleveydelle Haashihnapyörät kysyttäessä STS S4,5M kumia STS S5M kumia Jako 4, Paino n. 23 g/m, 10 hihnanleveydelle Haashihnapyörät kysyttäessä Jako Paino n. 39 g/m, 10 hihnanleveydelle Haashihnapyörät kysyttäessä STS S8M kumia Jako Paino n. 55 g/m, 10 hihnanleveydelle Haashihnapyörät 20, 30, 50 hihnanleveyksille katso sivut 8:19 ja 8:25. Muita kokoja kysyttäessä. OEM Automatic 7:5

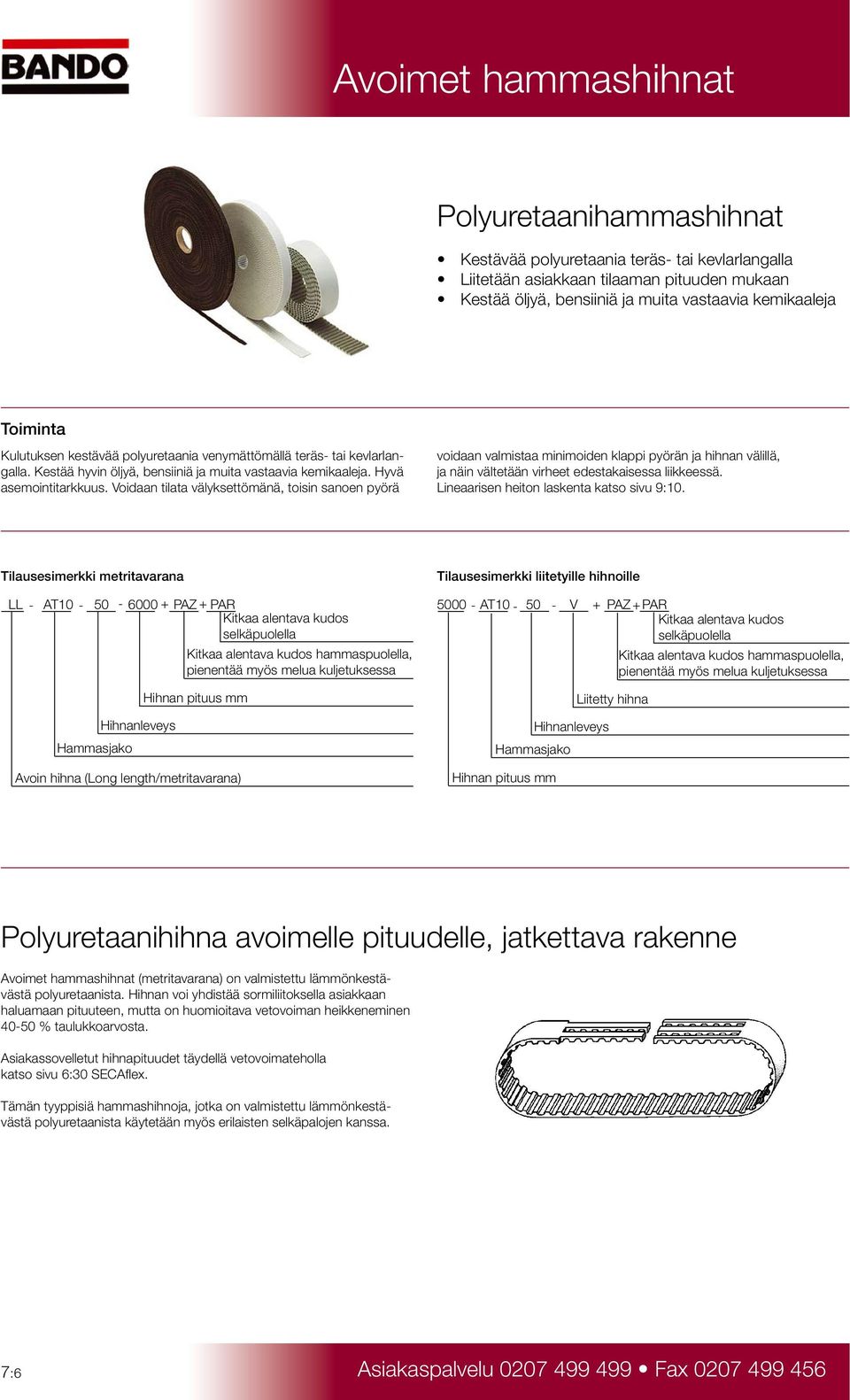

5 Polyuretaanihaashihnat Kestävää polyuretaania teräs- tai kevlarlangalla Liitetään asiakkaan tilaaman pituuden mukaan Kestää öljyä, bensiiniä ja muita vastaavia kemikaaleja Toiminta Kulutuksen kestävää polyuretaania venymättömällä teräs- tai kevlarlangalla. Kestää hyvin öljyä, bensiiniä ja muita vastaavia kemikaaleja. Hyvä asemointitarkkuus. Voidaan tilata välyksettömänä, toisin sanoen pyörä voidaan valmistaa minimoiden klappi pyörän ja hihnan välillä, ja näin vältetään virheet edestakaisessa liikkeessä. Lineaarisen heiton laskenta katso sivu 9:10. Tilausesimerkki metritavarana LL - AT PAZ + PAR Kitkaa alentava kudos selkäpuolella Haasjako Hihnanleveys Kitkaa alentava kudos haaspuolella, pienentää myös melua kuljetuksessa Hihnan pituus Avoin hihna (Long length/metritavarana) Tilausesimerkki liitetyille hihnoille AT V + PAZ + PAR Kitkaa alentava kudos selkäpuolella Haasjako Hihnan pituus Hihnanleveys Liitetty hihna Kitkaa alentava kudos haaspuolella, pienentää myös melua kuljetuksessa Polyuretaanihihna avoimelle pituudelle, jatkettava rakenne Avoimet haashihnat (metritavarana) on valmistettu läönkestävästä polyuretaanista. Hihnan voi yhdistää sormiliitoksella asiakkaan haluamaan pituuteen, mutta on huomioitava vetovoiman heikkeneminen % taulukkoarvosta. Asiakassovelletut hihnapituudet täydellä vetovoimateholla katso sivu 6:30 SECAflex. Tämän tyyppisiä haashihnoja, jotka on valmistettu läönkestävästä polyuretaanista käytetään myös erilaisten selkäpalojen kanssa. 7:6 Asiakaspalvelu Fax

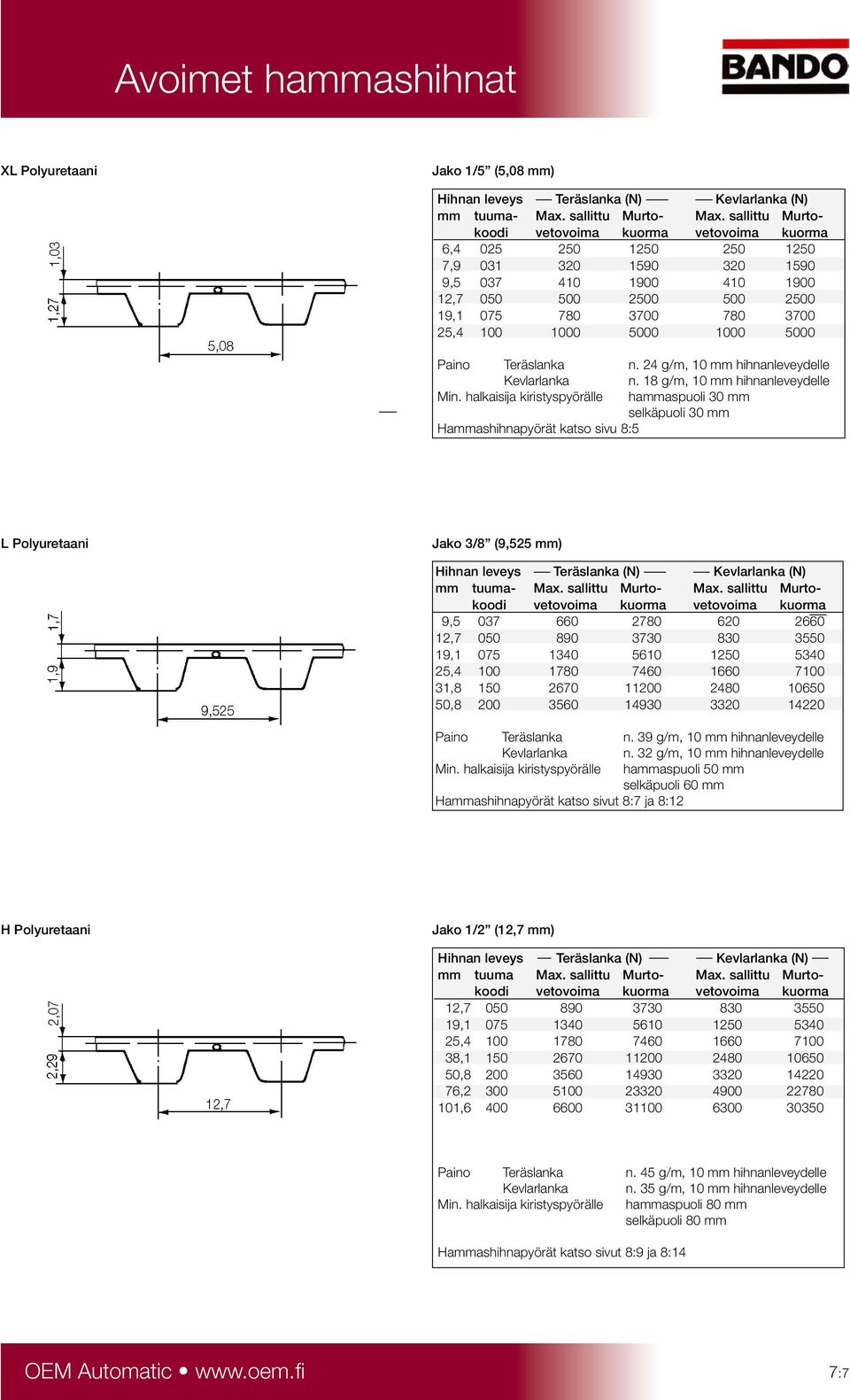

6 XL Polyuretaani Jako 1/5 (5,08 ) Teräslanka (N) Kevlarlanka (N) tuuma- Murto- Murtokoodi vetovoima kuorma vetovoima kuorma 6, , , , , , Paino Teräslanka n. 24 g/m, 10 hihnanleveydelle Kevlarlanka n. 18 g/m, 10 hihnanleveydelle Min. halkaisija kiristyspyörälle haaspuoli 30 selkäpuoli 30 Haashihnapyörät katso sivu 8:5 L Polyuretaani Jako 3/8 (9,525 ) Teräslanka (N) Kevlarlanka (N) tuuma- Murto- Murtokoodi vetovoima kuorma vetovoima kuorma 9, , , , , , Paino Teräslanka n. 39 g/m, 10 hihnanleveydelle Kevlarlanka n. 32 g/m, 10 hihnanleveydelle Min. halkaisija kiristyspyörälle haaspuoli 50 selkäpuoli 60 Haashihnapyörät katso sivut 8:7 ja 8:12 H Polyuretaani Jako 1/2 (12,7 ) Teräslanka (N) Kevlarlanka (N) tuuma Murto- Murtokoodi vetovoima kuorma vetovoima kuorma 12, , , , , , , Paino Teräslanka n. 45 g/m, 10 hihnanleveydelle Kevlarlanka n. 35 g/m, 10 hihnanleveydelle Min. halkaisija kiristyspyörälle haaspuoli 80 selkäpuoli 80 Haashihnapyörät katso sivut 8:9 ja 8:14 OEM Automatic 7:7

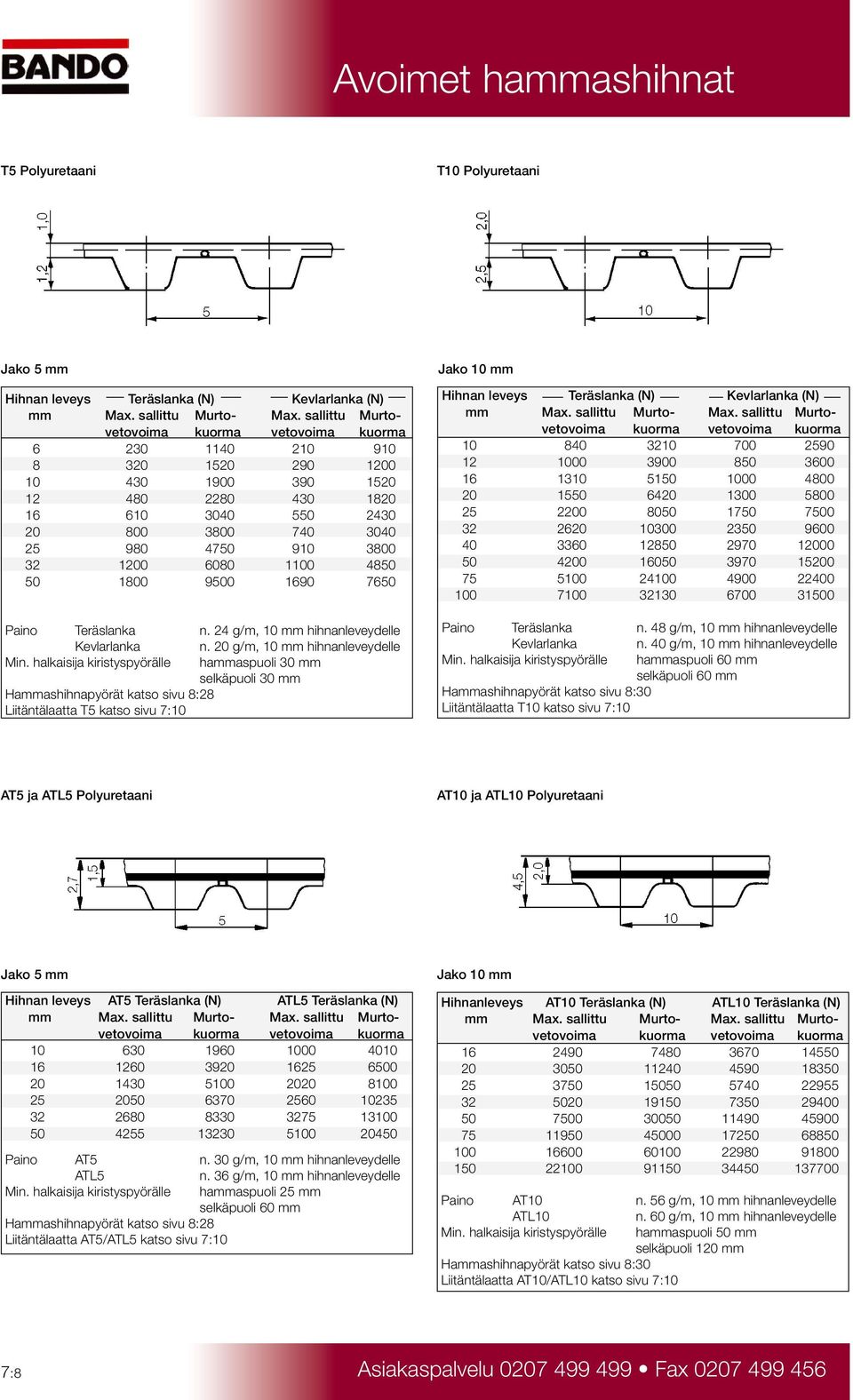

7 T5 Polyuretaani T10 Polyuretaani Jako 5 Teräslanka (N) Kevlarlanka (N) Murto- Murtovetovoima kuorma vetovoima kuorma Paino Teräslanka n. 24 g/m, 10 hihnanleveydelle Kevlarlanka n. 20 g/m, 10 hihnanleveydelle Min. halkaisija kiristyspyörälle haaspuoli 30 selkäpuoli 30 Haashihnapyörät katso sivu 8:28 Liitäntälaatta T5 katso sivu 7:10 Jako 10 Teräslanka (N) Kevlarlanka (N) Murto- Murtovetovoima kuorma vetovoima kuorma Paino Teräslanka n. 48 g/m, 10 hihnanleveydelle Kevlarlanka n. 40 g/m, 10 hihnanleveydelle Min. halkaisija kiristyspyörälle haaspuoli 60 selkäpuoli 60 Haashihnapyörät katso sivu 8:30 Liitäntälaatta T10 katso sivu 7:10 AT5 ja ATL5 Polyuretaani AT10 ja ATL10 Polyuretaani Jako 5 AT5 Teräslanka (N) ATL5 Teräslanka (N) Murto- Murtovetovoima kuorma vetovoima kuorma Paino AT5 n. 30 g/m, 10 hihnanleveydelle ATL5 n. 36 g/m, 10 hihnanleveydelle Min. halkaisija kiristyspyörälle haaspuoli 25 selkäpuoli 60 Haashihnapyörät katso sivu 8:28 Liitäntälaatta AT5/ATL5 katso sivu 7:10 Jako 10 Hihnanleveys AT10 Teräslanka (N) ATL10 Teräslanka (N) Murto- Murtovetovoima kuorma vetovoima kuorma Paino AT10 n. 56 g/m, 10 hihnanleveydelle ATL10 n. 60 g/m, 10 hihnanleveydelle Min. halkaisija kiristyspyörälle haaspuoli 50 selkäpuoli 120 Haashihnapyörät katso sivu 8:30 Liitäntälaatta AT10/ATL10 katso sivu 7:10 7:8 Asiakaspalvelu Fax

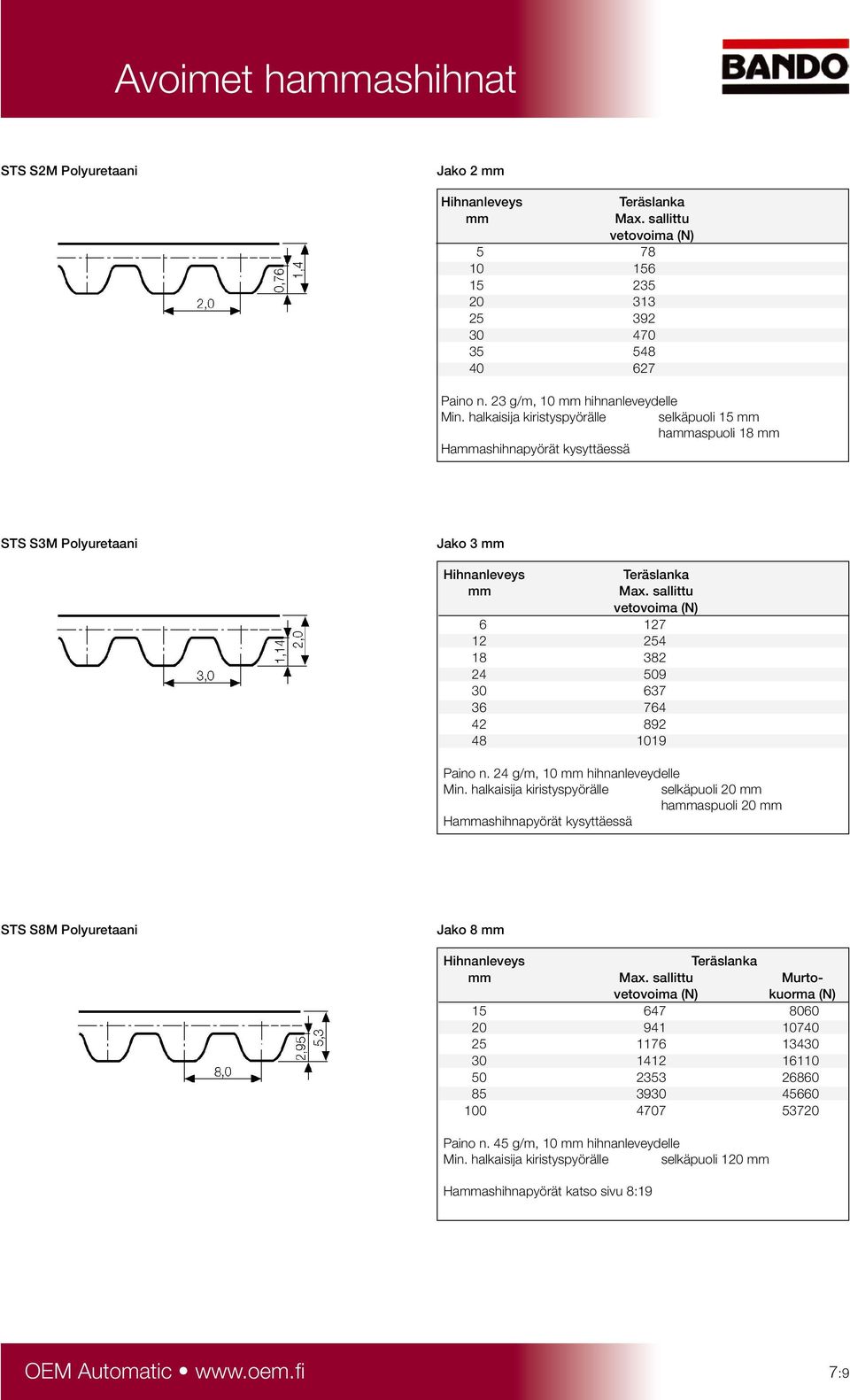

8 STS S2M Polyuretaani Jako 2 Hihnanleveys Teräslanka Paino n. 23 g/m, 10 hihnanleveydelle Min. halkaisija kiristyspyörälle selkäpuoli 15 haaspuoli 18 Haashihnapyörät kysyttäessä STS S3M Polyuretaani Jako 3 Hihnanleveys Teräslanka Paino n. 24 g/m, 10 hihnanleveydelle Min. halkaisija kiristyspyörälle selkäpuoli 20 haaspuoli 20 Haashihnapyörät kysyttäessä STS S8M Polyuretaani Jako 8 Hihnanleveys Teräslanka Murtovetovoima (N) kuorma (N) Paino n. 45 g/m, 10 hihnanleveydelle Min. halkaisija kiristyspyörälle selkäpuoli 120 Haashihnapyörät katso sivu 8:19 OEM Automatic 7:9

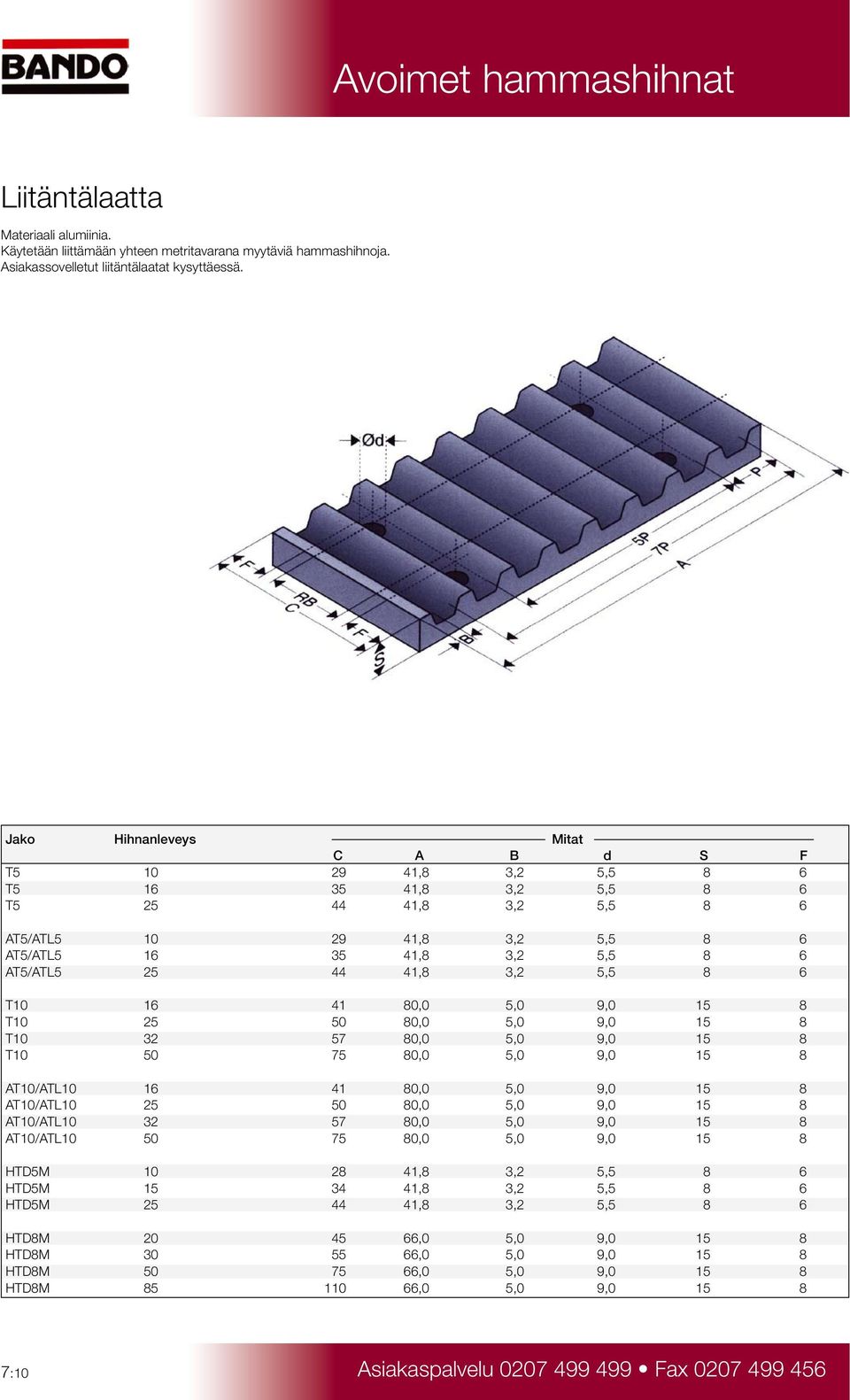

9 Liitäntälaatta Materiaali alumiinia. Käytetään liittämään yhteen metritavarana myytäviä haashihnoja. Asiakassovelletut liitäntälaatat kysyttäessä. Jako Hihnanleveys Mitat C A B d S F T ,8,2 5,5 8 6 T ,8,2 5,5 8 6 T ,8,2 5,5 8 6 AT5/ATL ,8,2 5,5 8 6 AT5/ATL ,8,2 5,5 8 6 AT5/ATL ,8,2 5,5 8 6 T ,0 5,0 9, T ,0 5,0 9, T ,0 5,0 9, T ,0 5,0 9, AT10/ATL ,0 5,0 9, AT10/ATL ,0 5,0 9, AT10/ATL ,0 5,0 9, AT10/ATL ,0 5,0 9, HTD5M ,8,2 5,5 8 6 HTD5M ,8,2 5,5 8 6 HTD5M ,8,2 5,5 8 6 HTD8M ,0 5,0 9, HTD8M ,0 5,0 9, HTD8M ,0 5,0 9, HTD8M ,0 5,0 9, :10 Asiakaspalvelu Fax

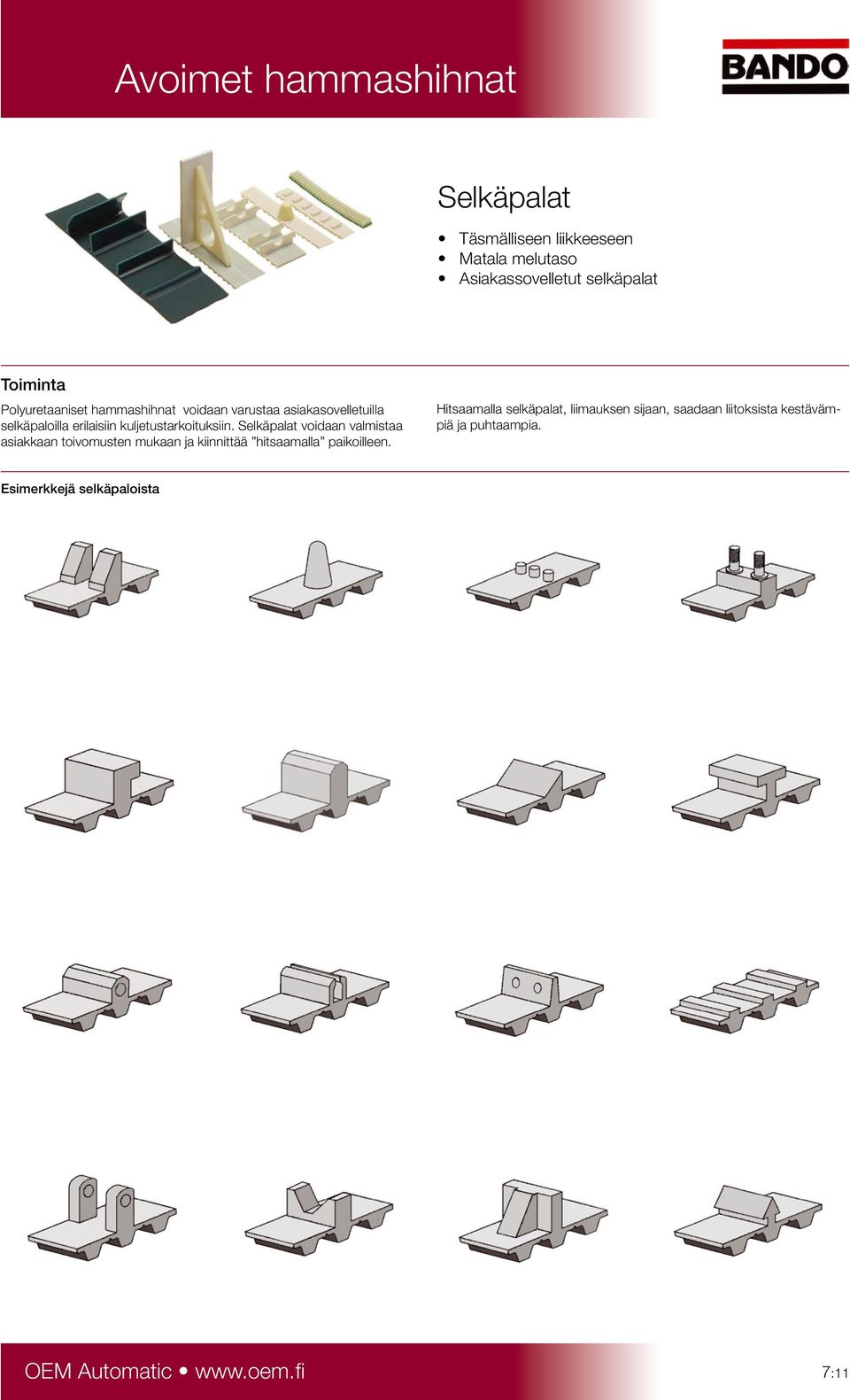

10 Selkäpalat Täsmälliseen liikkeeseen Matala melutaso Asiakassovelletut selkäpalat Toiminta Polyuretaaniset haashihnat voidaan varustaa asiakasovelletuilla selkäpaloilla erilaisiin kuljetustarkoituksiin. Selkäpalat voidaan valmistaa asiakkaan toivomusten mukaan ja kiinnittää hitsaamalla paikoilleen. Hitsaamalla selkäpalat, liimauksen sijaan, saadaan liitoksista kestävämpiä ja puhtaampia. Esimerkkejä selkäpaloista OEM Automatic 7:11

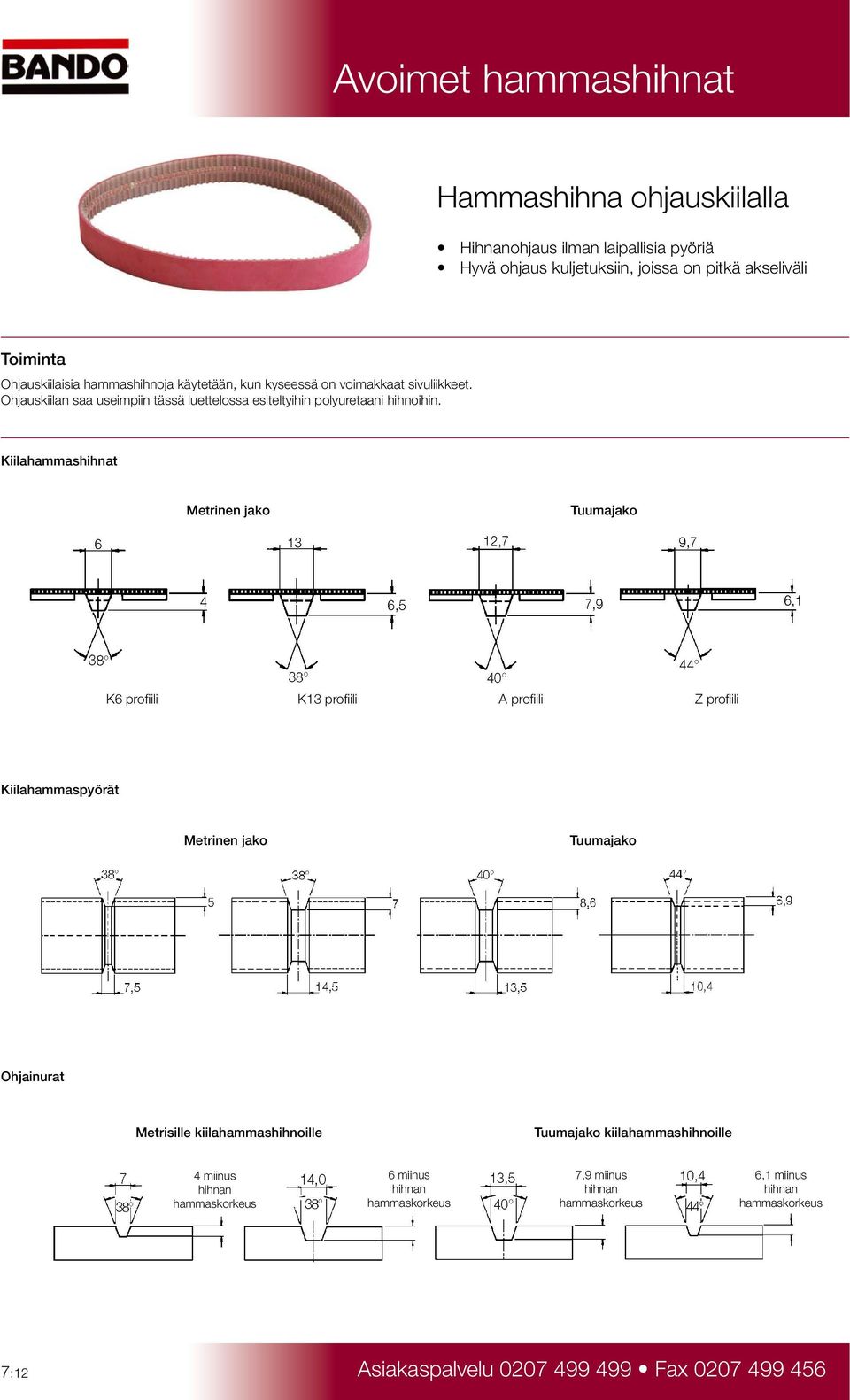

11 Haashihna ohjauskiilalla Hihnanohjaus ilman laipallisia pyöriä Hyvä ohjaus kuljetuksiin, joissa on pitkä akseliväli Toiminta Ohjauskiilaisia haashihnoja käytetään, kun kyseessä on voimakkaat sivuliikkeet. Ohjauskiilan saa useimpiin tässä luettelossa esiteltyihin polyuretaani hihnoihin. Kiilahaashihnat Metrinen jako Tuumajako K6 profiili K13 profiili A profiili Z profiili Kiilahaaspyörät Metrinen jako Tuumajako Ohjainurat Metrisille kiilahaashihnoille Tuumajako kiilahaashihnoille 4 miinus hihnan haaskorkeus 6 miinus hihnan haaskorkeus 7,9 miinus hihnan haaskorkeus 6,1 miinus hihnan haaskorkeus 7:12 Asiakaspalvelu Fax

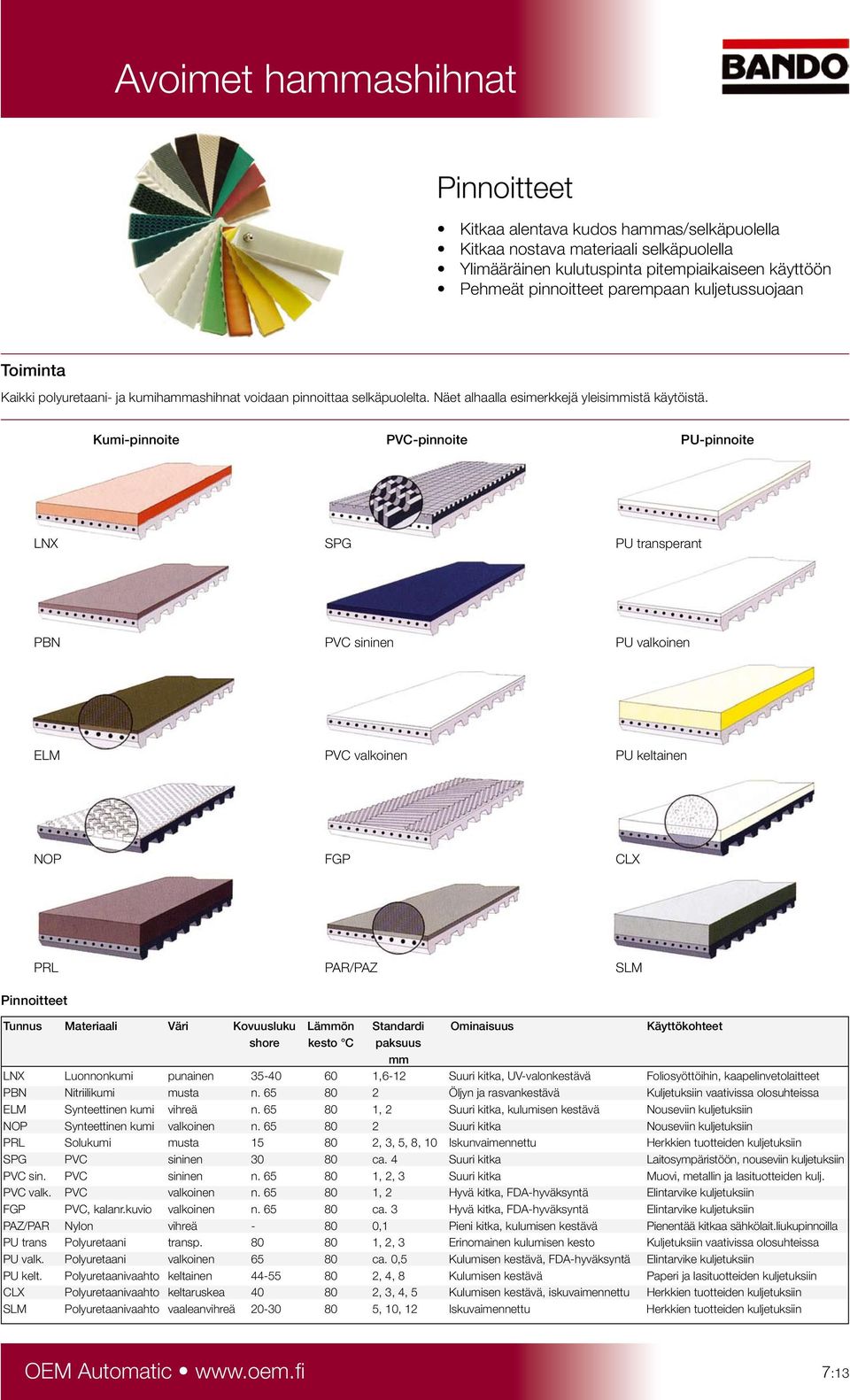

12 Pinnoitteet Kitkaa alentava kudos haas/selkäpuolella Kitkaa nostava materiaali selkäpuolella Ylimääräinen kulutuspinta pitempiaikaiseen käyttöön Pehmeät pinnoitteet parempaan kuljetussuojaan Toiminta Kaikki polyuretaani- ja kumihaashihnat voidaan pinnoittaa selkäpuolelta. Näet alhaalla esimerkkejä yleisiistä käytöistä. Kumi-pinnoite PVC-pinnoite PU-pinnoite LNX SPG PU transperant PBN PVC sininen PU valkoinen ELM PVC valkoinen PU keltainen NOP FGP CLX PRL PAR/PAZ SLM Pinnoitteet Tunnus Materiaali Väri Kovuusluku Läön Standardi Ominaisuus Käyttökohteet shore kesto C paksuus LNX Luonnonkumi punainen ,6-12 Suuri kitka, UV-valonkestävä Foliosyöttöihin, kaapelinvetolaitteet PBN Nitriilikumi musta n Öljyn ja rasvankestävä Kuljetuksiin vaativissa olosuhteissa ELM Synteettinen kumi vihreä n , 2 Suuri kitka, kulumisen kestävä Nouseviin kuljetuksiin NOP Synteettinen kumi valkoinen n Suuri kitka Nouseviin kuljetuksiin PRL Solukumi musta , 3, 5, 8, 10 Iskunvaimennettu Herkkien tuotteiden kuljetuksiin SPG PVC sininen ca. 4 Suuri kitka Laitosympäristöön, nouseviin kuljetuksiin PVC sin. PVC sininen n , 2, 3 Suuri kitka Muovi, metallin ja lasituotteiden kulj. PVC valk. PVC valkoinen n , 2 Hyvä kitka, FDA-hyväksyntä Elintarvike kuljetuksiin FGP PVC, kalanr.kuvio valkoinen n ca. 3 Hyvä kitka, FDA-hyväksyntä Elintarvike kuljetuksiin PAZ/PAR Nylon vihreä ,1 Pieni kitka, kulumisen kestävä Pienentää kitkaa sähkölait.liukupinnoilla PU trans Polyuretaani transp , 2, 3 Erinomainen kulumisen kesto Kuljetuksiin vaativissa olosuhteissa PU valk. Polyuretaani valkoinen ca. 0,5 Kulumisen kestävä, FDA-hyväksyntä Elintarvike kuljetuksiin PU kelt. Polyuretaanivaahto keltainen , 4, 8 Kulumisen kestävä Paperi ja lasituotteiden kuljetuksiin CLX Polyuretaanivaahto keltaruskea , 3, 4, 5 Kulumisen kestävä, iskuvaimennettu Herkkien tuotteiden kuljetuksiin SLM Polyuretaanivaahto vaaleanvihreä , 10, 12 Iskuvaimennettu Herkkien tuotteiden kuljetuksiin OEM Automatic 7:13
