1 Yleisvalaisimet

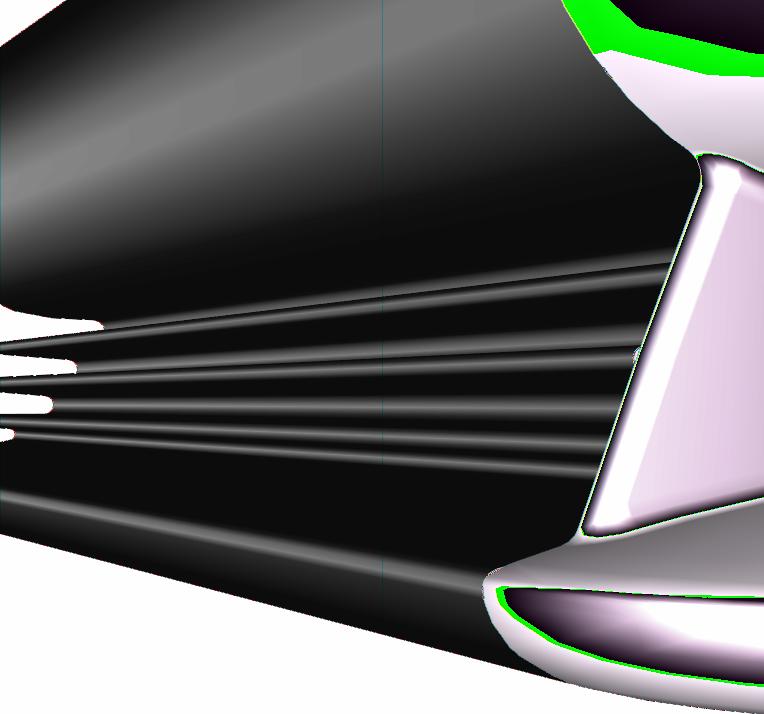

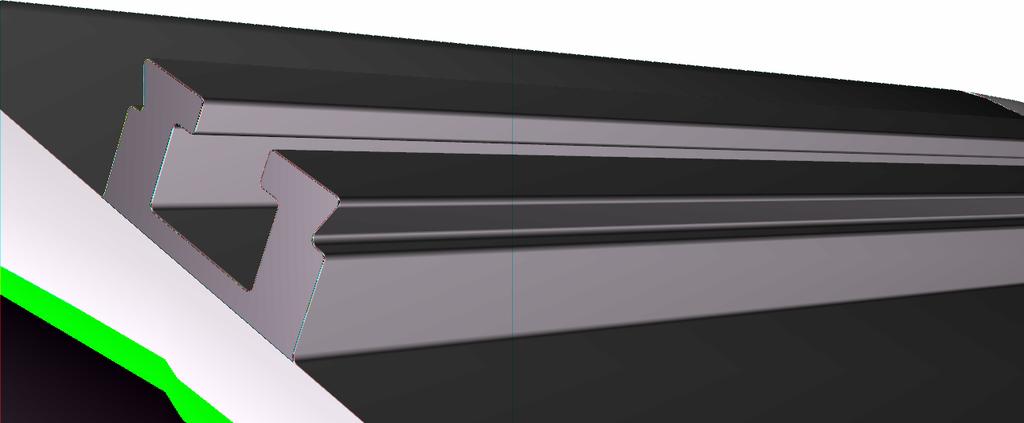

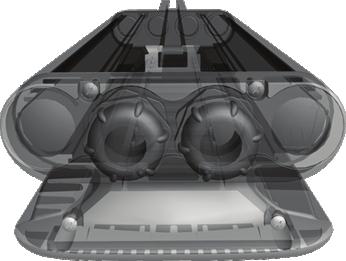

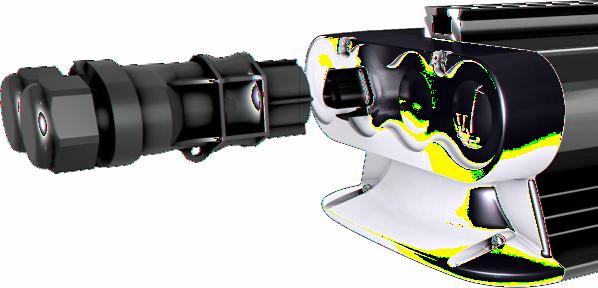

2 TWIN L-sarja Tyylikkäässä kaksiosaisessa runkorakenteessa on huomioitu erittäin tehokkaiden ledien lämmöntuotto. Runko on suunniteltu toimimaan tehokkaana jäähdytysalustana. Kaksoisrakenteen avulla on pyritty tekemään valaisimessa tehtävät kytkennät mahdollisimman vaivattomiksi. Valaisimen kytkentä ja ketjutus on tehty mahdollisimman helpoksi kuitenkin säilyttäen korkean tiiveysluokan (IP65). Normaalisti valaisimessa on kaksi kaapeliläpivientiholkkia jotta valaisimen ketjutus olisi mahdollista. Valaisimet voidaan myös toimittaa pikaliittimillä varustettuna. Pikaliittimiä käytettäessä valaisin on myös ketjutettavissa, tällöin valaisinta ei tarvitse kytkettäessä lainkaan avata. Kytkentään vaadittava työaika vähenee huomattavasti. Jos valaisinta ei ketjuteta, suljetaan ylimääräinen holkkitiiviste mukana tulevalla sulkutulpalla. Pikaliittimiä käytettäessä valaisimen IP-luokka on 67. Valaisimen päällä sijaitsee kiinnitysura. Tämä antaa monipuoliset ja yksinkertaiset asennusvaihtoehdot. Esimerkkejä asennusvaihtoehdoista viimeisellä sivulla. Valaisimia valmistetaan kirkkaalla, valkoisella ja keltaisella pleksillä.

3 TWIN L2.0 Mustaksi eloksoitu alumiini, kuvista poiketen myös päädyt ovat mustat Kulutus 25 W / 27 VA Tuotenumero Nimi Kulutus Valonlähde Pikaliittimet Linssi TWIN L2.0 IP TWIN L2.0 IP67 Led 25 W / 27 VA TWIN L2.0 IP65 WH 2280 lm TWIN L2.0 IP67 WH Twin L2.0 pikaliittimellä

4 TWIN L4.0 Mustaksi eloksoitu alumiini, kuvista poiketen myös päädyt ovat mustat Tuotenumero Nimi Kulutus Valonlähde Pikaliittimet Linssi TWIN L4.0 IP Kulutus 46 W / 49 VA Heijastinkilpi saatavana eri värisenä esim. keltaisena joka tunneleissa osoittaa risteysalueen TWIN L4.0 IP67 TWIN L4.0 IP65 YE TWIN L4.0 IP67 YE TWIN L4.0 IP65 WH TWIN L4.0 IP67 WH 46 W / 49VA 410 Led 4560 lm Twin L4.0 pikaliittimellä 150

5 TWIN L6.0 Mustaksi eloksoitu alumiini, kuvista poiketen myös päädyt ovat mustia Tuotenumero Nimi Kulutus Valonlähde Pikaliittimet Linssi Kulutus 73 W / 78 VA Heijastinkilpi saatavana eri värisenä esim. keltaisena joka tunneleissa osoittaa risteysalueen TWIN L6.0 IP65 TWIN L6.0 IP67 TWIN L6.0 IP65 YE TWIN L6.0 IP67 YE TWIN L6.0 IP65 WH TWIN L6.0 IP67 WH W / 78VA Led 7600 lm Twin L6.0 pikaliittimellä 150

6 TWIN L8.0 Mustaksi eloksoitu alumiini, kuvista poiketen myös päädyt ovat mustia. Tuotenumero Nimi Kulutus Valonlähde Pikaliittimet Linssi Kulutus 62 W / 67 VA Heijastinkilpi saatavana eri värisenä esim. keltaisena joka tunneleissa osoittaa risteysalueen TWIN L8.0 IP65 TWIN L8.0 IP67 TWIN L8.0 IP65 YE TWIN L8.0 IP67 YE TWIN L8.0 IP65 WH TWIN L8.0 IP67 WH 67 W / 69 VA 525 Led 8500 lm Twin L8.0 pikaliittimellä 150

7 TWIN L10.0 Mustaksi eloksoitu alumiini, kuvista poiketen myös päädyt ovat mustia. Kulutus 79 W / 82 VA Heijastinkilpi saatavana eri värisenä esim. keltaisena joka tunneleissa osoittaa risteysalueen Tuotenumero Nimi Kulutus Valonlähde Pikaliittimet Linssi TWIN L10.0 IP65 TWIN L10.0 IP67 TWIN L10.0 IP65 YE TWIN L10.0 IP67 YE TWIN L10.0 IP65 WH TWIN L10.0 IP67 WH 79 W / 82VA 620 Led 12 kpl lm Twin L10.0 pikaliittimellä 150

8 TWIN asennus Aluslevy Mutteri M8 Mutteri M8 Aluslevy Kattopalkki Valaisimien mukana toimitetaan kiinnitystarvikkeina mutterit, pultit ja aluslevyt joilla valaisin on mahdollista asentaa moneen eri paikkaan. Vasemmalla olevassa kuvassa on esitetty yksinkertainen asennus kattopalkkiin. Kuusioruuvi M8*50 tai kierretanko M8*XX Oikealla olevassa kuvassa esitetään vaihtoehtoisia asennustapoja käytettäessä MEKA YPK-300 ja MEKA YPK-200 kiinnike rautoja. YPK-300 käytettäessa tarvitaan yksi kannake, YPK-200käytettäessa tarvitaan kaksi kannaketta. YPK-300 soveltuu käytettäväksi ainoastaan Twin L2.0 ja L4.0 valaisimien kanssa. Kiinnikkeet eivät sisälly normaalitoimitukseen! Meka KS80 kaapelihyllyyn asennettuna Wikrolux PHK10 kannake Vasemmalla on esimerkki miten Twin valaisin voidaan kiinnittää MEKA KS80 kaapelihyllyyn PHK10 kiinnikkeen avulla. PHK10 kiinnike myydään lisävarusteena Twin L2.0 ja L4.0 valaisimelle. PHK20 kiinnike sopii yksinkertaiseen asennukseen esimerkiksi seinään. Kinnikkeen avulla valaisin on mahdollista suunnata eri kulmiin. PHK20 kiinnike tilattava erikseen. Wikrolux PHK30/9 kannake Wikrolux PHK20 Vasemmalla olevan kuvan PHK30 kannakkeen avulla valaisimen asentoa voidaan säätää sekä pysty että sivusuunnassa. Saatavilla kaikkiin Twin L-sarjan valaisimiin. Sopii katto-, lattia- ja seinäasennukseen. Erikseen tilattava tuote! PHK30/4 varren pituus 400mm PHK30/9 varren pituus 900mm SEINÄ Tuotenumero Nimi PHK10 PHK20 PHK30/ PHK30/9
