Asiantuntijasi rikkojen torjunnassa Kun viljelykasvien valikoima on laaja, kasvit ovat eri kasvuasteilla ja rivivälit erilevyisiä, ei oikean

1 Asiantuntijasi rikkojen torjunnassa Kun viljelykasvien valikoima on laaja, kasvit ovat eri kasvuasteilla ja rivivälit erilevyisiä, ei oikean koneen löytäminen ole helppoa. Usein huomaat etteivät valmistajien tarjoamat vakiokoneet täytä vaatimuksiasi. Steketee pitää peltosi puhtaana!

Asiantuntijasi maanmuokkauksessa ja rikkojen torjunnassa 01 02 Koneen rakentaminen alkaa aina Steketeen yleismallisesta perusyksiköstä (kuva 1).

Haraelementin jäykkyyttä taas voidaan säätää jousipainetta muuttamalla. Perusyksikköön voidaan kiinnittää monia erilaisia haraelementtejä ja työvälineitä.

2 Asiantuntijasi maanmuokkauksessa ja rikkojen torjunnassa Koneen rakentaminen alkaa aina Steketeen yleismallisesta perusyksiköstä (kuva 1). Tämä perusyksikkö voidaan kiinnittää mihin kohtaan runkoa tahansa. Syvyyden säätöä varten yksikkö on varustettu 260x85 kokoisella renkaalla. Haran terien tai piikkien työsyvyyttä säädetään kammella. Haraelementin jäykkyyttä taas voidaan säätää jousipainetta muuttamalla. Perusyksikköön voidaan kiinnittää monia erilaisia haraelementtejä ja työvälineitä. 04 Yksikön jämerä rakenne ja Iglidurlaakereilla varustetut ohjurit takaavat tasaisen toiminnan ilman välystä ja pitkän toimintaiän. Haraelementit voidaan poistaa yksitellen käytöstä, nostamalla ne ylös ja lukitsemalla koukulla paikoilleen. Vakiomallissa rungon alla on vapaata tilaa 50 cm. Tätä tilaa voidaan erikoistapauksissa lisätä korotetuilla perusyksiköillä (kuva 2). Kuvassa 3 on perusyksikkö johon on kiinnitetty kiinteä harausterä. Terän sivuilla olevat kiekot suojaavat kasvia irtonaiselta maa-ainekselta. Terän takana olevat pyörivät kuohkeutusrullat hakkaavat vielä maasta irronneita rikkoja niin että ne kuivuvat nopeammin. 05 Voit harata myös kolmella terällä, joista kahta reunimmaista voidaan säätää leveyssuunnassa (kuva 4) Voit harata myös S-piikeillä, joihin kiinnitetään Steketeen harausterät. Harausterän muoto auttaa irrottamaan rikat matalassakin muokkaussyvyydessä. Haraelementin sivuille kiinnitettävät suojat suojaavat kasveja irtonaiselta maa-ainekselta (kuva 5). Kiinteän terän ja S-piikkien yhdistelmä on myös mahdollinen (kuva 6). 2

Asiantuntijasi rikkojen torjunnassa Yksi vaihtoehto on käyttää kiinteää terää ja sen kanssa kahta sivuterää ilman suojakiekkoja. Tämä on tehokas keino rikkojen hävittämiseen (kuva 7).

3 Asiantuntijasi rikkojen torjunnassa Yksi vaihtoehto on käyttää kiinteää terää ja sen kanssa kahta sivuterää ilman suojakiekkoja. Tämä on tehokas keino rikkojen hävittämiseen (kuva 7). Kiekkohara Steketee kiekkohara on ihanteellinen penkeissä kasvaville kasveille. Kiekkohara koostuu perusyksiköstä, johon on kiinnitetty harausterä ja säädettävät kiekkoleikkurit. Harausterä katkaisee rikat vaon pohjalla ja kiekkoleikkuri siirtää ne penkin sivuille. Kiekkoleikkureiden korkeus ja kulma ovat portaattomasti säädettävissä (kuva 8). Kapeissa kohopenkeissä kasvavat kasvit pystytään haraamaan tarkasti haraelementillä, joka koostuu kannatinpyöriin kiinnitetyistä suojakiekoista sekä L-teristä, jotka haraavat tarkasti kasvin kummaltakin puolen (kuva 8a). Steketeellä pystyt haraamaan minkä tahansa kasvuston, sillä edellytyksellä että kyseinen kasvi kasvaa riveissä. Koneen runko ja tukipalkit tehdään aina asiakkaiden toiveiden mukaan. Kone voidaan kiinnittää joko traktorin taakse tai sen eteen. Rakennamme itse koneisiin sovituksen...etunostolaitteelle. 07 Tämä kiinnitys (kuva 9) voidaan tehdä eripituisille nostovarsille sopivaksi. Kiinnikkeitä voidaan siirtää myös sivusuunnassa ja varmistaa näin etteivät ne häiritse haraelementtien toimintaa. Kasveille joiden riviväli on suurempi, voidaan käyttää suuria haraelementtejä, joissa on joustava tärisevä piikki (kuva 10) a Tämä elementti koostuu suuresta 300x10 renkaasta ja palkkiin kiinnitetyistä tärisevistä harausteristä. Keskimmäinen terä on elementin keskellä ja sen sivuilla olevia teriä voidaan säätää sivusuunnassa. Tämä haraelementti voidaan tietenkin varustaa myös kiinteillä harausterillä KL UL

Harausterä katkaisee rikat vaon pohjalla ja kiekkoleikkuri siirtää ne penkin sivuille. Kiekkoleikkureiden korkeus ja kulma ovat portaattomasti säädettävissä (kuva 8).

FL Asiantuntijasi O L L RL rikkojen O torjunnassa RO Asiantuntijasi rikkojen torjunnassa 11 11a 12 13 Tärisevä harauselementti kolmella kiinteällä terällä (kuva 11).

Riviruiskut ja ruiskutushuput Kaikissa tilanteissa pelkkä haraaminen ei riitä vaan tarvitaan muitakin kasvinsuojelutoimia.

4 FL Asiantuntijasi O L L RL rikkojen O torjunnassa RO Asiantuntijasi rikkojen torjunnassa 11 11a Tärisevä harauselementti kolmella kiinteällä terällä (kuva 11). Tämä suurempi haraelementti voidaan varustaa myös matalilla kiinteillä A- terillä, jotka on helppo säätää optimaalisen haraustuloksen saavuttamiseksi, kuten muutkin Steketee-harat (kuva 11a). Riviruiskut ja ruiskutushuput Kaikissa tilanteissa pelkkä haraaminen ei riitä vaan tarvitaan muitakin kasvinsuojelutoimia. Olemme kehittäneet erilaisia riviruiskuja ja ruiskutushuppuja, joita voidaan käyttää yhdessä haraelementtien kanssa. Riviruiskulla tehoaine voidaan annostella ainoastaan viljelykasviriviin ja säästää näin jopa 60% tehoainetta verrattuna koko alan ruiskutukseen (kuva 12). Harausterät taas käsittelevät rivivälit. Myös riviruiskutuksen ja harauksen yhdistäminen on mahdollista (kuva 13). Näin säästät ajokertoja. Ruiskutushupun avulla voidaan ruiskuttaa glyfosaattia riviväleihin. Kameraohjattu rikkahara GPS-ohjattu rikkahara 4

Tätä mallia käytetään useimmiten kasveilla, joiden riviväli on pieni tai penkeissä kasvavilla kasveilla. Toinen malli on MS2 (kuva 15).

5 Ruiskutushuppuja on kolmea eri mallia. Ensimmäinen malli on MS1 (kuva 14+14a). Tässä mallissa viljelykasvi on suojattu U-mallisella suojahupulla ja ruiskutus tapahtuu tämän hupun ulkopuolella, rivien välissä. Tätä mallia käytetään useimmiten kasveilla, joiden riviväli on pieni tai penkeissä kasvavilla kasveilla. Toinen malli on MS2 (kuva 15). Tässä tapauksessa huppu sijoitetaan rivien väliin ja ruiskutus tapahtuu hupun sisällä. Huppu on kiinnitetty perusharaelementtiin. Samaa haraelementtiä voidaan siis käyttää rivivälien haraamiseen ja ruiskutukseen. Kolmas malli on lehdenalusruisku. (kuva 16) Se koostuu kapenevasta hupusta, joka liikkuu vapaasti sivusuunnassa. Viljelykasvit ohjaavat huppua sivusuunnassa, jonka ansiosta on mahdollista ruiskuttaa eri työleveydellä kuin kylvökone a KL UL

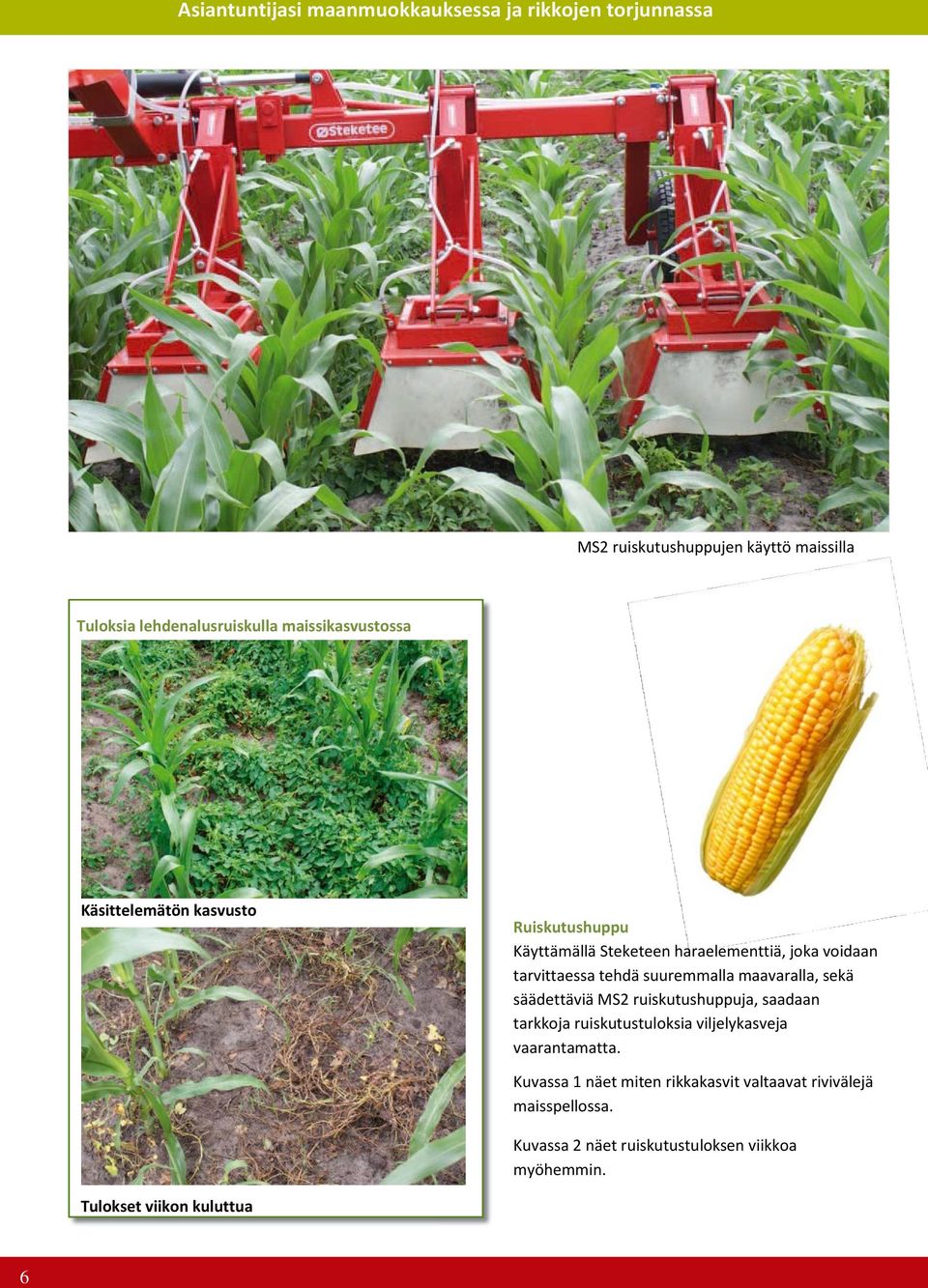

6 Asiantuntijasi FL maanmuokkauksessa O L L RL O ja rikkojen torjunnassa RO MS2 ruiskutushuppujen käyttö maissilla Tuloksia lehdenalusruiskulla maissikasvustossa Käsittelemätön kasvusto Ruiskutushuppu Käyttämällä Steketeen haraelementtiä, joka voidaan tarvittaessa tehdä suuremmalla maavaralla, sekä säädettäviä MS2 ruiskutushuppuja, saadaan tarkkoja ruiskutustuloksia viljelykasveja vaarantamatta. Kuvassa 1 näet miten rikkakasvit valtaavat rivivälejä maisspellossa. Kuvassa 2 näet ruiskutustuloksen viikkoa myöhemmin. Tulokset viikon kuluttua 6

tarvittaessa tehdä suuremmalla maavaralla, sekä säädettäviä MS2 ruiskutushuppuja, saadaan tarkkoja ruiskutustuloksia viljelykasveja

Muita vaihtoehtoja haraukseen: Maavannas, riviväli säädettävä 50 cm Ketjuhara Pyörivä hara Maavannas, riviväli säädettävä 70 cm Sormihara Säädettävä

mainitut vaihtoehdot ovat vain pieni osa valikoimastamme.

7 Muita vaihtoehtoja haraukseen: Maavannas, riviväli säädettävä 50 cm Ketjuhara Pyörivä hara Maavannas, riviväli säädettävä 70 cm Sormihara Säädettävä kuohkeutusrulla L-terä varrella Hanhenjalkaterä Hanhenjalka terä A-terä varrella ja maavantaalla A-terä ilman vartta Maavannas A-terä varrella Yllä mainitut vaihtoehdot ovat vain pieni osa valikoimastamme. Meillä on ratkaisu jokaiseen tarpeeseen ja vastaamme mielellämme uusiin ehdotuksiin ja haasteisiin, joita meille tarjotaan. Modernin tutkimus- ja kehitysosastomme ansiosta pystymme suunnittelemaan ja tuottamaan mittatilauskoneita. KL UL

RUNGOT Eri viljelykasvien ja rivivälien takia tuotamme koneiden rungot asiakkaan tarpeiden mukaan. Vakiokomponentteja käytetään tietenkin hyväksi aina kun mahdollista.

8 RUNGOT Eri viljelykasvien ja rivivälien takia tuotamme koneiden rungot asiakkaan tarpeiden mukaan. Vakiokomponentteja käytetään tietenkin hyväksi aina kun mahdollista. Alla lista osista, joista koneen runko voidaan koota. H 01 Kun hara kiinnitetään traktorin eteen, se varustetaan kahdella tai useammalla kannatinpyörällä. Kun hara kiinnitetään traktorin taakse on suositeltavaa käyttää 1-2 vakainkiekkoa tai kiekkojen ja kannatinpyörien yhdistelmää. Runko 1-1 runko, 80x80x3200mm - kolmipistekiinnitys 02 Runko 2-1 runko, 80x80x3200mm - jousitettu kolmipistekiinnitys Runko 3-1 runko 100x100x3250mm - kolmipistekiinnitys Runko 4-1 runko 100x100x3250mm, - ylimääräinen eturunko muille kuin 50/75 riviväleille - kaksi sarjaa kiinnikkeitä - kolmipistekiinnitys Runko 5 - yksinkertainen runko 80x80x6200mm, manuaalisesti taittuvat osiot - kolmipistekiinnitys Runko 6 - yksinkertainen hydraulisesti taittuva runko, -hitsattu kolmipistekiinnitys Runko 7-1 hydraulisesti taittuva päärunko 100x x80mm runkoa pultattu päärunkoon -kolmipistekiinnitys (riviväli voidaan säätää portaattomasti) Runko 8-6 metrin hydraulisesti taittuva kaksinkertainen runko, - hitsattu kolmipistekiinnitys ja kaksoissaranat Lisävarusteet: - kaksinkertainen hydraulisesti taittuva runko 100x100, - kaksinkertainen hydraulisesti taittuva runko 80x80 Runko 9 - hydraulisesti taittuva kaksinkertainen runko 80x80x6200mm - kolmipistekiinnitys, - kaksoissaranat keskirungossa Runko 10 - hydraulisesti taittuva puomi 100x100mm, taittuu 180 astetta -kolmipistekiinnitys Runko 11 - hydraulisesti taittuva kaksoisrunko 80x80x6200m -kolmipistekiinnitys Jälleenmyyjäsi: Avagro Oy 8

Kun hara kiinnitetään traktorin taakse on suositeltavaa käyttää 1-2 vakainkiekkoa tai kiekkojen ja kannatinpyörien yhdistelmää.
