1 1 ENSTO KESKUKSET BUILDING TECHNOLOGY

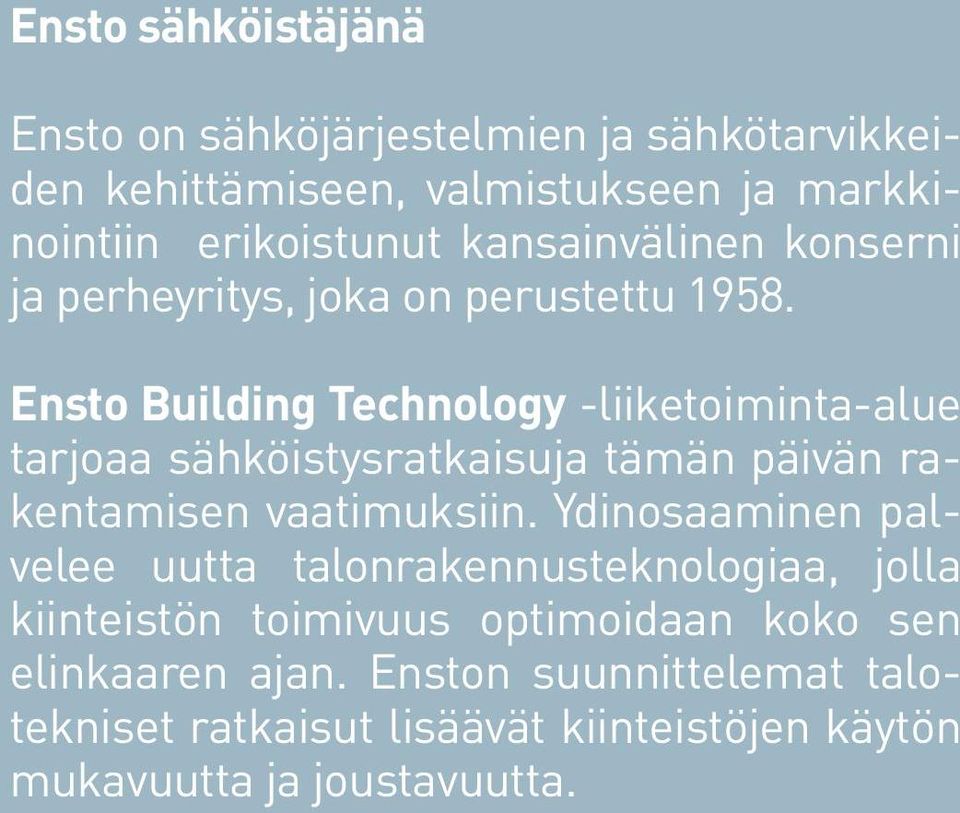

2 2 Ensto sähköistäjänä Ensto on sähköjärjestelmien ja sähkötarvikkeiden kehittämiseen, valmistukseen ja markkinointiin erikoistunut kansainvälinen konserni ja perheyritys, joka on perustettu Ensto Building Technology -liiketoiminta-alue tarjoaa sähköistysratkaisuja tämän päivän rakentamisen vaatimuksiin. Ydinosaaminen palvelee uutta talonrakennusteknologiaa, jolla kiinteistön toimivuus optimoidaan koko sen elinkaaren ajan. Enston suunnittelemat talotekniset ratkaisut lisäävät kiinteistöjen käytön mukavuutta ja joustavuutta.

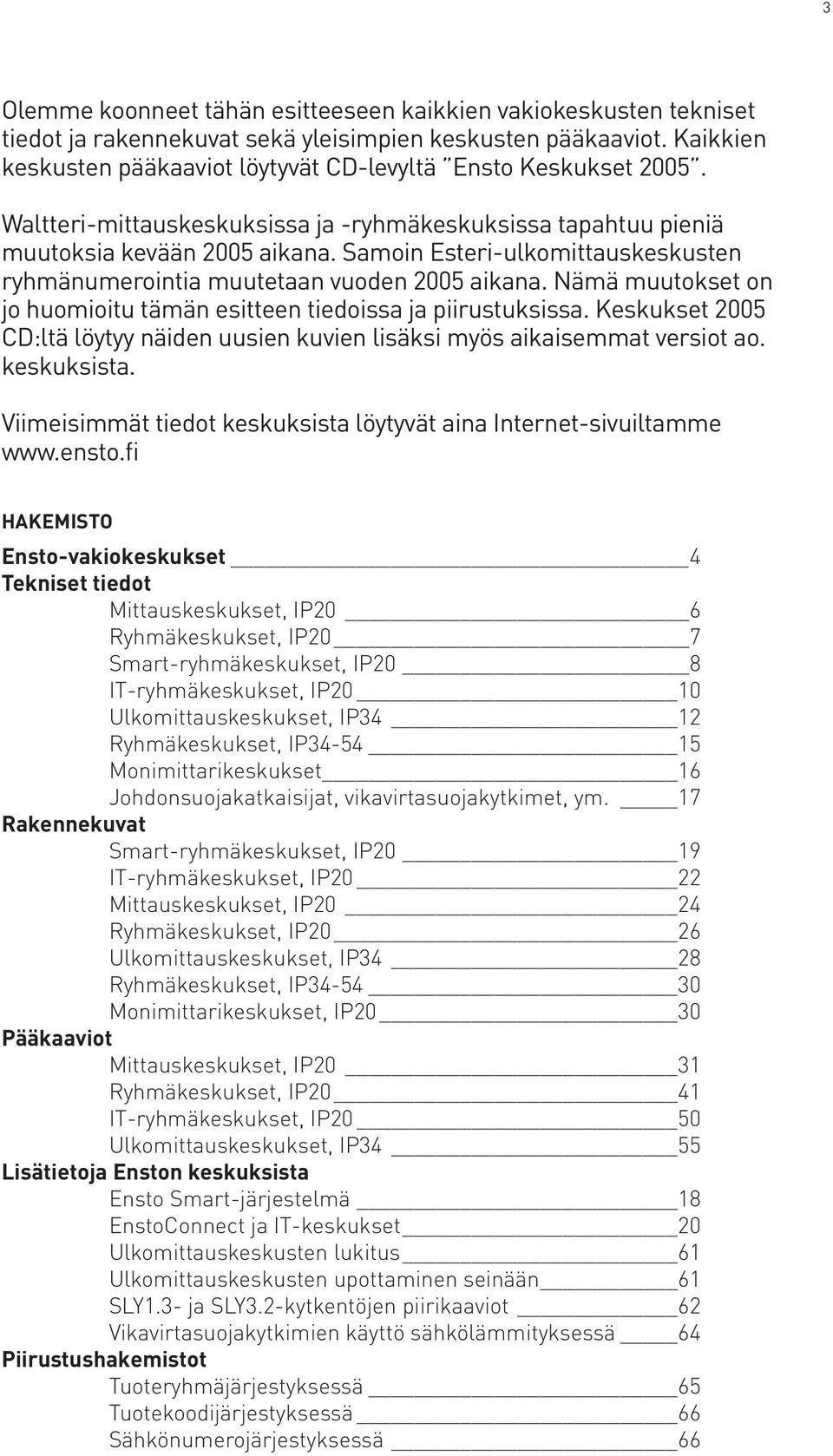

3 3 Olemme koonneet tähän esitteeseen kaikkien vakiokeskusten tekniset tiedot ja rakennekuvat sekä yleisimpien keskusten pääkaaviot. Kaikkien keskusten pääkaaviot löytyvät CD-levyltä Ensto Keskukset Waltteri-mittauskeskuksissa ja -ryhmäkeskuksissa tapahtuu pieniä muutoksia kevään 2005 aikana. Samoin Esteri-ulkomittauskeskusten ryhmänumerointia muutetaan vuoden 2005 aikana. Nämä muutokset on jo huomioitu tämän esitteen tiedoissa ja piirustuksissa. Keskukset 2005 CD:ltä löytyy näiden uusien kuvien lisäksi myös aikaisemmat versiot ao. keskuksista. Viimeisimmät tiedot keskuksista löytyvät aina Internet-sivuiltamme HAKEMISTO Ensto-vakiokeskukset 4 Tekniset tiedot Mittauskeskukset, IP20 6 Ryhmäkeskukset, IP20 7 Smart-ryhmäkeskukset, IP20 8 IT-ryhmäkeskukset, IP20 10 Ulkomittauskeskukset, IP34 12 Ryhmäkeskukset, IP Monimittarikeskukset 16 Johdonsuojakatkaisijat, vikavirtasuojakytkimet, ym. 17 Rakennekuvat Smart-ryhmäkeskukset, IP20 19 IT-ryhmäkeskukset, IP20 22 Mittauskeskukset, IP20 24 Ryhmäkeskukset, IP20 26 Ulkomittauskeskukset, IP34 28 Ryhmäkeskukset, IP Monimittarikeskukset, IP20 30 Pääkaaviot Mittauskeskukset, IP20 31 Ryhmäkeskukset, IP20 41 IT-ryhmäkeskukset, IP20 50 Ulkomittauskeskukset, IP34 55 Lisätietoja Enston keskuksista Ensto Smart-järjestelmä 18 EnstoConnect ja IT-keskukset 20 Ulkomittauskeskusten lukitus 61 Ulkomittauskeskusten upottaminen seinään 61 SLY1.3- ja SLY3.2-kytkentöjen piirikaaviot 62 Vikavirtasuojakytkimien käyttö sähkölämmityksessä 64 Piirustushakemistot Tuoteryhmäjärjestyksessä 65 Tuotekoodijärjestyksessä 66 Sähkönumerojärjestyksessä 66

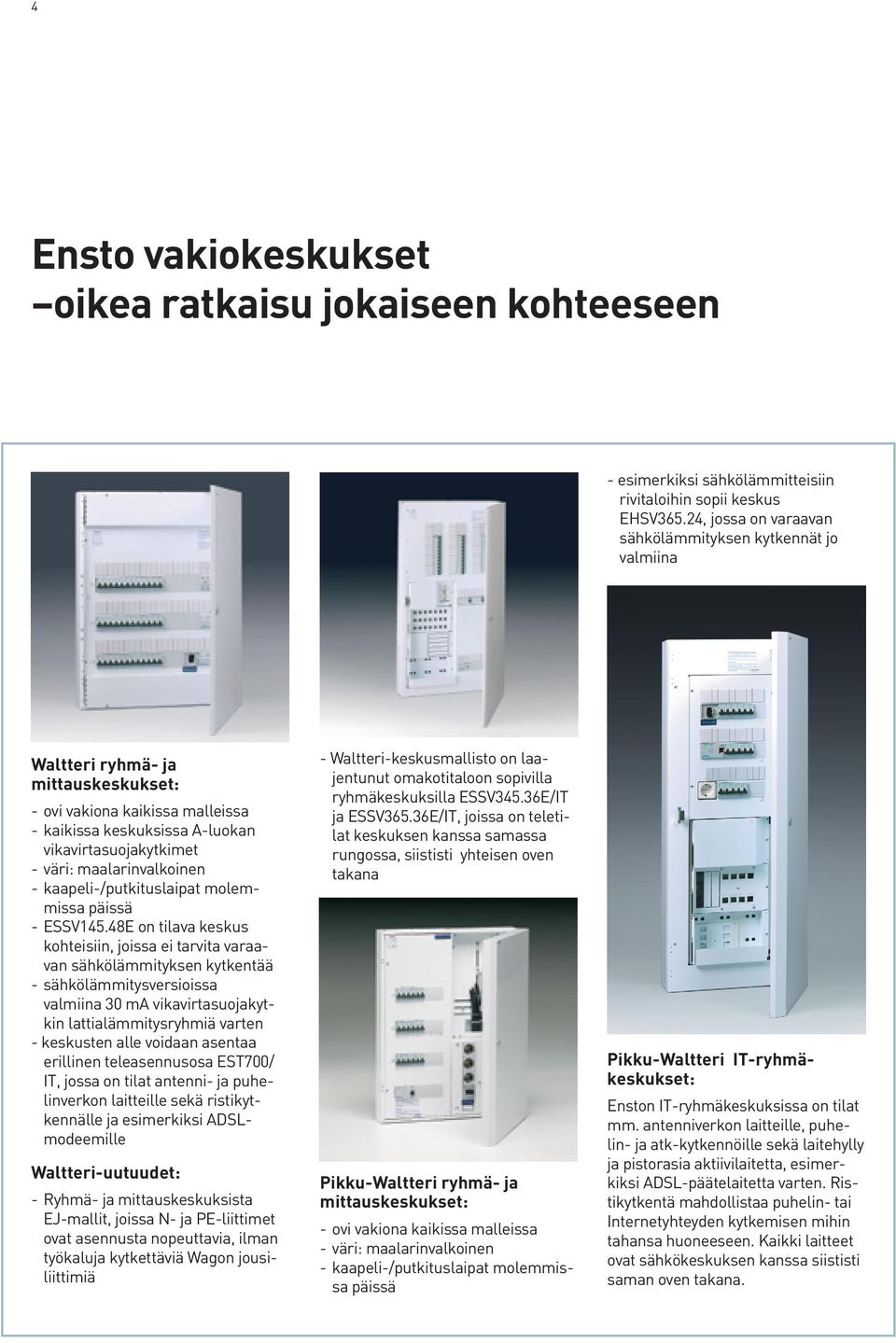

4 4 Ensto vakiokeskukset oikea ratkaisu jokaiseen kohteeseen - esimerkiksi sähkölämmitteisiin rivitaloihin sopii keskus EHSV365.24, jossa on varaavan sähkölämmityksen kytkennät jo valmiina Waltteri ryhmä- ja mittauskeskukset: - ovi vakiona kaikissa malleissa - kaikissa keskuksissa A-luokan vikavirtasuojakytkimet - väri: maalarinvalkoinen - kaapeli-/putkituslaipat molemmissa päissä - ESSV145.48E on tilava keskus kohteisiin, joissa ei tarvita varaavan sähkölämmityksen kytkentää - sähkölämmitysversioissa valmiina 30 ma vikavirtasuojakytkin lattialämmitysryhmiä varten - keskusten alle voidaan asentaa erillinen teleasennusosa EST700/ IT, jossa on tilat antenni- ja puhelinverkon laitteille sekä ristikytkennälle ja esimerkiksi ADSLmodeemille Waltteri-uutuudet: - Ryhmä- ja mittauskeskuksista EJ-mallit, joissa N- ja PE-liittimet ovat asennusta nopeuttavia, ilman työkaluja kytkettäviä Wagon jousiliittimiä - Waltteri-keskusmallisto on laajentunut omakotitaloon sopivilla ryhmäkeskuksilla ESSV345.36E/IT ja ESSV365.36E/IT, joissa on teletilat keskuksen kanssa samassa rungossa, siististi yhteisen oven takana Pikku-Waltteri ryhmä- ja mittauskeskukset: - ovi vakiona kaikissa malleissa - väri: maalarinvalkoinen - kaapeli-/putkituslaipat molemmissa päissä Pikku-Waltteri IT-ryhmäkeskukset: Enston IT-ryhmäkeskuksissa on tilat mm. antenniverkon laitteille, puhelin- ja atk-kytkennöille sekä laitehylly ja pistorasia aktiivilaitetta, esimerkiksi ADSL-päätelaitetta varten. Ristikytkentä mahdollistaa puhelin- tai Internetyhteyden kytkemisen mihin tahansa huoneeseen. Kaikki laitteet ovat sähkökeskuksen kanssa siististi saman oven takana.

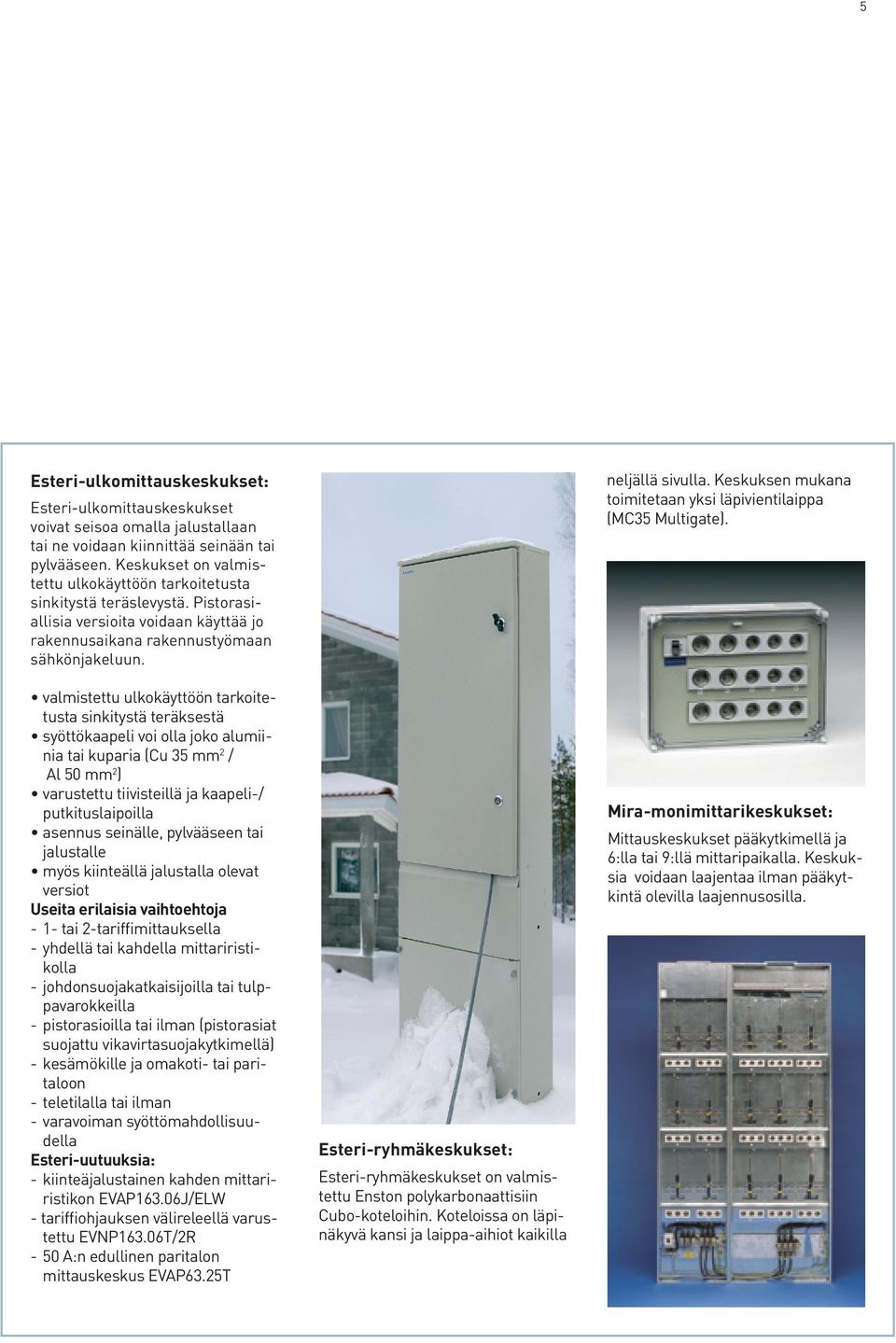

5 5 Esteri-ulkomittauskeskukset: Esteri-ulkomittauskeskukset voivat seisoa omalla jalustallaan tai ne voidaan kiinnittää seinään tai pylvääseen. Keskukset on valmistettu ulkokäyttöön tarkoitetusta sinkitystä teräslevystä. Pistorasiallisia versioita voidaan käyttää jo rakennusaikana rakennustyömaan sähkönjakeluun. valmistettu ulkokäyttöön tarkoitetusta sinkitystä teräksestä syöttökaapeli voi olla joko alumiinia tai kuparia (Cu 35 mm 2 / Al 50 mm 2 ) varustettu tiivisteillä ja kaapeli-/ putkituslaipoilla asennus seinälle, pylvääseen tai jalustalle myös kiinteällä jalustalla olevat versiot Useita erilaisia vaihtoehtoja - 1- tai 2-tariffimittauksella - yhdellä tai kahdella mittariristikolla - johdonsuojakatkaisijoilla tai tulppavarokkeilla - pistorasioilla tai ilman (pistorasiat suojattu vikavirtasuojakytkimellä) - kesämökille ja omakoti- tai paritaloon - teletilalla tai ilman - varavoiman syöttömahdollisuudella Esteri-uutuuksia: - kiinteäjalustainen kahden mittariristikon EVAP163.06J/ELW - tariffiohjauksen välireleellä varustettu EVNP163.06T/2R - 50 A:n edullinen paritalon mittauskeskus EVAP63.25T Esteri-ryhmäkeskukset: Esteri-ryhmäkeskukset on valmistettu Enston polykarbonaattisiin Cubo-koteloihin. Koteloissa on läpinäkyvä kansi ja laippa-aihiot kaikilla neljällä sivulla. Keskuksen mukana toimitetaan yksi läpivientilaippa (MC35 Multigate). Mira-monimittarikeskukset: Mittauskeskukset pääkytkimellä ja 6:lla tai 9:llä mittaripaikalla. Keskuksia voidaan laajentaa ilman pääkytkintä olevilla laajennusosilla.

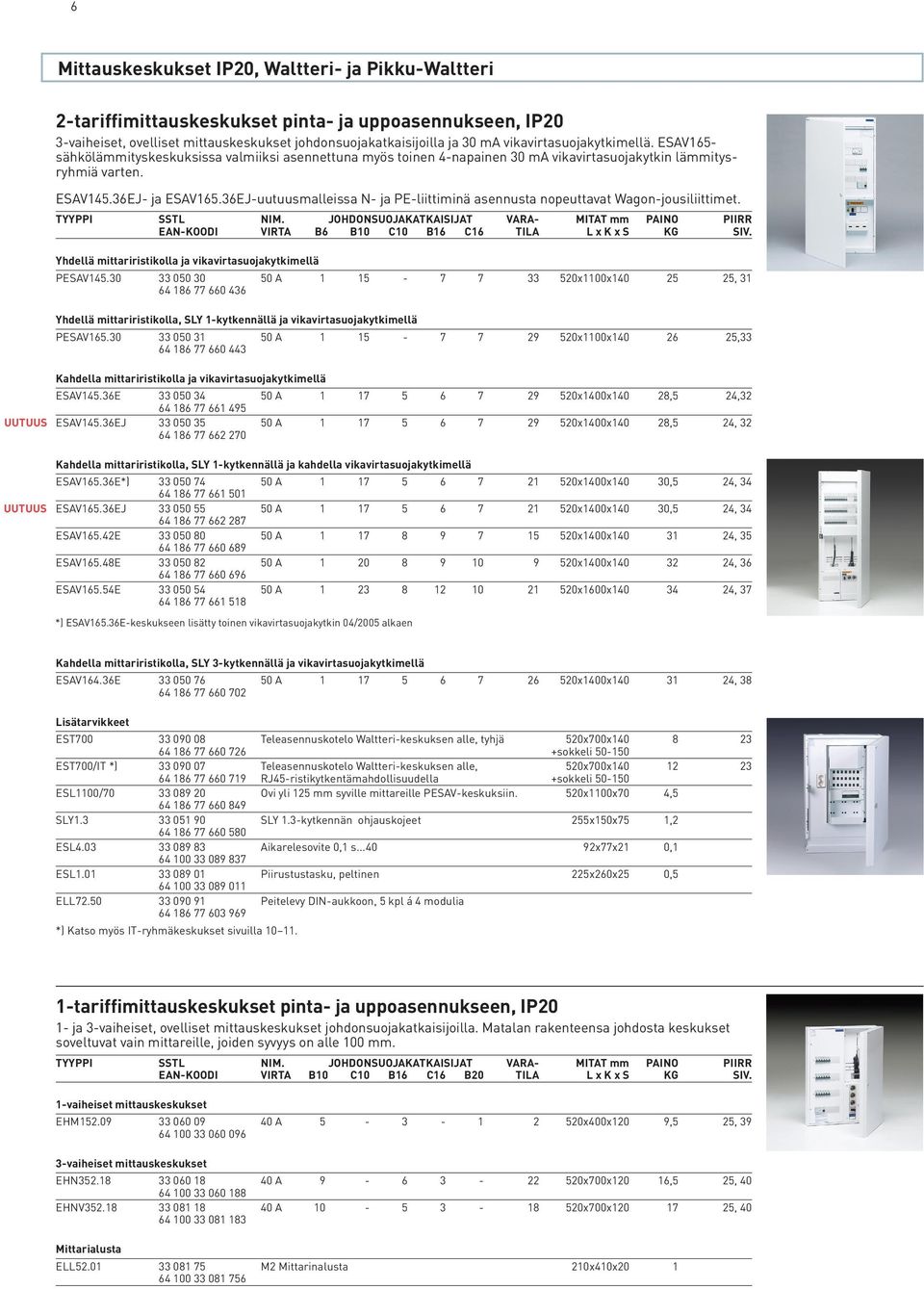

6 6 Mittauskeskukset IP20, Waltteri- ja Pikku-Waltteri 2-tariffimittauskeskukset pinta- ja uppoasennukseen, IP20 3-vaiheiset, ovelliset mittauskeskukset johdonsuojakatkaisijoilla ja 30 ma vikavirtasuojakytkimellä. ESAV165- sähkölämmityskeskuksissa valmiiksi asennettuna myös toinen 4-napainen 30 ma vikavirtasuojakytkin lämmitysryhmiä varten. ESAV145.36EJ- ja ESAV165.36EJ-uutuusmalleissa N- ja PE-liittiminä asennusta nopeuttavat Wagon-jousiliittimet. TYYPPI SSTL NIM. JOHDONSUOJAKATKAISIJAT VARA- MITAT mm PAINO PIIRR EAN-KOODI VIRTA B6 B10 C10 B16 C16 TILA L x K x S KG SIV. Yhdellä mittariristikolla ja vikavirtasuojakytkimellä PESAV A x1100x , Yhdellä mittariristikolla, SLY 1-kytkennällä ja vikavirtasuojakytkimellä PESAV A x1100x , Kahdella mittariristikolla ja vikavirtasuojakytkimellä ESAV145.36E A x1400x140 28,5 24, UUTUUS ESAV145.36EJ A x1400x140 28,5 24, Kahdella mittariristikolla, SLY 1-kytkennällä ja kahdella vikavirtasuojakytkimellä ESAV165.36E*) A x1400x140 30,5 24, UUTUUS ESAV165.36EJ A x1400x140 30,5 24, ESAV165.42E A x1400x , ESAV165.48E A x1400x , ESAV165.54E A x1600x , *) ESAV165.36E-keskukseen lisätty toinen vikavirtasuojakytkin 04/2005 alkaen Kahdella mittariristikolla, SLY 3-kytkennällä ja vikavirtasuojakytkimellä ESAV164.36E A x1400x , Lisätarvikkeet EST Teleasennuskotelo Waltteri-keskuksen alle, tyhjä 520x700x sokkeli EST700/IT *) Teleasennuskotelo Waltteri-keskuksen alle, 520x700x RJ45-ristikytkentämahdollisuudella +sokkeli ESL1100/ Ovi yli 125 mm syville mittareille PESAV-keskuksiin. 520x1100x70 4, SLY SLY 1.3-kytkennän ohjauskojeet 255x150x75 1, ESL Aikarelesovite 0,1 s x77x21 0, ESL Piirustustasku, peltinen 225x260x25 0, ELL Peitelevy DIN-aukkoon, 5 kpl á 4 modulia *) Katso myös IT-ryhmäkeskukset sivuilla tariffimittauskeskukset pinta- ja uppoasennukseen, IP20 1- ja 3-vaiheiset, ovelliset mittauskeskukset johdonsuojakatkaisijoilla. Matalan rakenteensa johdosta keskukset soveltuvat vain mittareille, joiden syvyys on alle 100 mm. TYYPPI SSTL NIM. JOHDONSUOJAKATKAISIJAT VARA- MITAT mm PAINO PIIRR EAN-KOODI VIRTA B10 C10 B16 C16 B20 TILA L x K x S KG SIV. 1-vaiheiset mittauskeskukset EHM A x400x120 9,5 25, vaiheiset mittauskeskukset EHN A x700x120 16,5 25, EHNV A x700x , Mittarialusta ELL M2 Mittarinalusta 210x410x

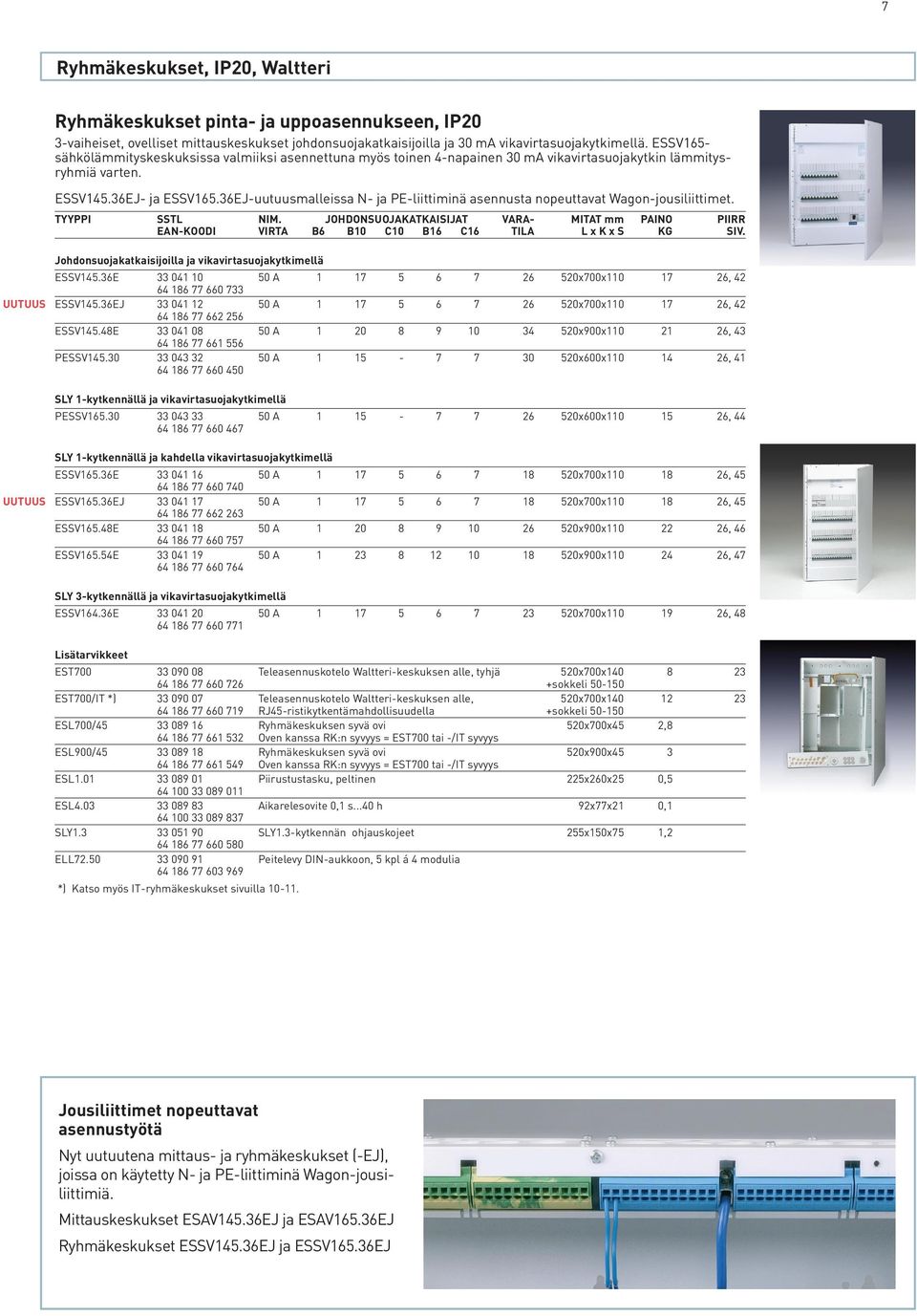

7 7 Ryhmäkeskukset, IP20, Waltteri Ryhmäkeskukset pinta- ja uppoasennukseen, IP20 3-vaiheiset, ovelliset mittauskeskukset johdonsuojakatkaisijoilla ja 30 ma vikavirtasuojakytkimellä. ESSV165sähkölämmityskeskuksissa valmiiksi asennettuna myös toinen 4-napainen 30 ma vikavirtasuojakytkin lämmitysryhmiä varten. ESSV145.36EJ- ja ESSV165.36EJ-uutuusmalleissa N- ja PE-liittiminä asennusta nopeuttavat Wagon-jousiliittimet. TYYPPI SSTL EAN-KOODI NIM. VIRTA B6 JOHDONSUOJAKATKAISIJAT B10 C10 B16 C16 VARATILA MITAT mm LxKxS PAINO KG PIIRR SIV. Johdonsuojakatkaisijoilla ja vikavirtasuojakytkimellä ESSV145.36E UUTUUS ESSV145.36EJ ESSV145.48E PESSV A x700x , A x700x , A x900x , A x600x , x600x , 44 SLY 1-kytkennällä ja vikavirtasuojakytkimellä PESSV A SLY 1-kytkennällä ja kahdella vikavirtasuojakytkimellä ESSV165.36E UUTUUS ESSV165.36EJ ESSV165.48E ESSV165.54E A x700x , A x700x , A x900x , A x900x , x700x , x700x140 +sokkeli x700x140 +sokkeli x700x SLY 3-kytkennällä ja vikavirtasuojakytkimellä ESSV164.36E A Teleasennuskotelo Waltteri-keskuksen alle, tyhjä Lisätarvikkeet EST700 EST700/IT *) ESL700/45 ESL900/45 ESL1.01 ESL4.03 SLY1.3 ELL72.50 Teleasennuskotelo Waltteri-keskuksen alle, RJ45-ristikytkentämahdollisuudella Ryhmäkeskuksen syvä ovi Oven kanssa RK:n syvyys = EST700 tai -/IT syvyys Ryhmäkeskuksen syvä ovi Oven kanssa RK:n syvyys = EST700 tai -/IT syvyys Piirustustasku, peltinen Aikarelesovite 0,1 s...40 h SLY1.3-kytkennän ohjauskojeet Peitelevy DIN-aukkoon, 5 kpl á 4 modulia *) Katso myös IT-ryhmäkeskukset sivuilla Jousiliittimet nopeuttavat asennustyötä Nyt uutuutena mittaus- ja ryhmäkeskukset (-EJ), joissa on käytetty N- ja PE-liittiminä Wagon-jousiliittimiä. Mittauskeskukset ESAV145.36EJ ja ESAV165.36EJ Ryhmäkeskukset ESSV145.36EJ ja ESSV165.36EJ 2,8 520x900x x260x25 0,5 92x77x21 0,1 255x150x75 1,2

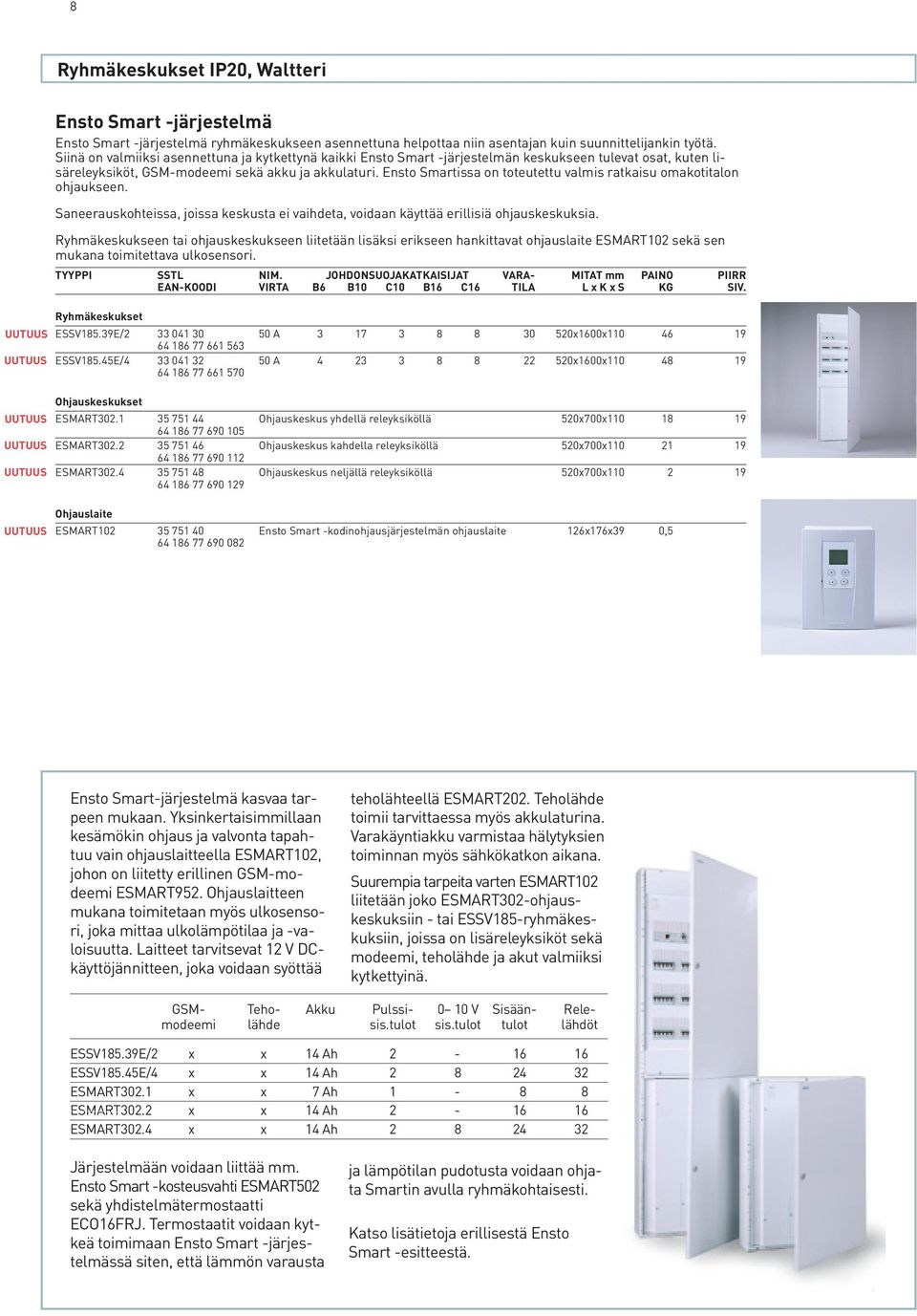

8 8 Ryhmäkeskukset IP20, Waltteri Ensto Smart -järjestelmä Ensto Smart -järjestelmä ryhmäkeskukseen asennettuna helpottaa niin asentajan kuin suunnittelijankin työtä. Siinä on valmiiksi asennettuna ja kytkettynä kaikki Ensto Smart -järjestelmän keskukseen tulevat osat, kuten lisäreleyksiköt, GSM-modeemi sekä akku ja akkulaturi. Ensto Smartissa on toteutettu valmis ratkaisu omakotitalon ohjaukseen. Saneerauskohteissa, joissa keskusta ei vaihdeta, voidaan käyttää erillisiä ohjauskeskuksia. Ryhmäkeskukseen tai ohjauskeskukseen liitetään lisäksi erikseen hankittavat ohjauslaite ESMART102 sekä sen mukana toimitettava ulkosensori. TYYPPI SSTL NIM. JOHDONSUOJAKATKAISIJAT VARA- MITAT mm PAINO PIIRR EAN-KOODI VIRTA B6 B10 C10 B16 C16 TILA L x K x S KG SIV. UUTUUS Ryhmäkeskukset ESSV185.39E/ A x1600x UUTUUS ESSV185.45E/ A x1600x UUTUUS Ohjauskeskukset ESMART Ohjauskeskus yhdellä releyksiköllä 520x700x UUTUUS ESMART Ohjauskeskus kahdella releyksiköllä 520x700x UUTUUS ESMART Ohjauskeskus neljällä releyksiköllä 520x700x Ohjauslaite UUTUUS ESMART Ensto Smart -kodinohjausjärjestelmän ohjauslaite 126x176x39 0, Ensto Smart-järjestelmä kasvaa tarpeen mukaan. Yksinkertaisimmillaan kesämökin ohjaus ja valvonta tapahtuu vain ohjauslaitteella ESMART102, johon on liitetty erillinen GSM-modeemi ESMART952. Ohjauslaitteen mukana toimitetaan myös ulkosensori, joka mittaa ulkolämpötilaa ja -valoisuutta. Laitteet tarvitsevat 12 V DCkäyttöjännitteen, joka voidaan syöttää teholähteellä ESMART202. Teholähde toimii tarvittaessa myös akkulaturina. Varakäyntiakku varmistaa hälytyksien toiminnan myös sähkökatkon aikana. Suurempia tarpeita varten ESMART102 liitetään joko ESMART302-ohjauskeskuksiin - tai ESSV185-ryhmäkeskuksiin, joissa on lisäreleyksiköt sekä modeemi, teholähde ja akut valmiiksi kytkettyinä. GSM- Teho- Akku Pulssi V Sisään- Relemodeemi lähde sis.tulot sis.tulot tulot lähdöt ESSV185.39E/2 x x 14 Ah ESSV185.45E/4 x x 14 Ah ESMART302.1 x x 7 Ah ESMART302.2 x x 14 Ah ESMART302.4 x x 14 Ah Järjestelmään voidaan liittää mm. Ensto Smart -kosteusvahti ESMART502 sekä yhdistelmätermostaatti ECO16FRJ. Termostaatit voidaan kytkeä toimimaan Ensto Smart -järjestelmässä siten, että lämmön varausta ja lämpötilan pudotusta voidaan ohjata Smartin avulla ryhmäkohtaisesti. Katso lisätietoja erillisestä Ensto Smart -esitteestä.

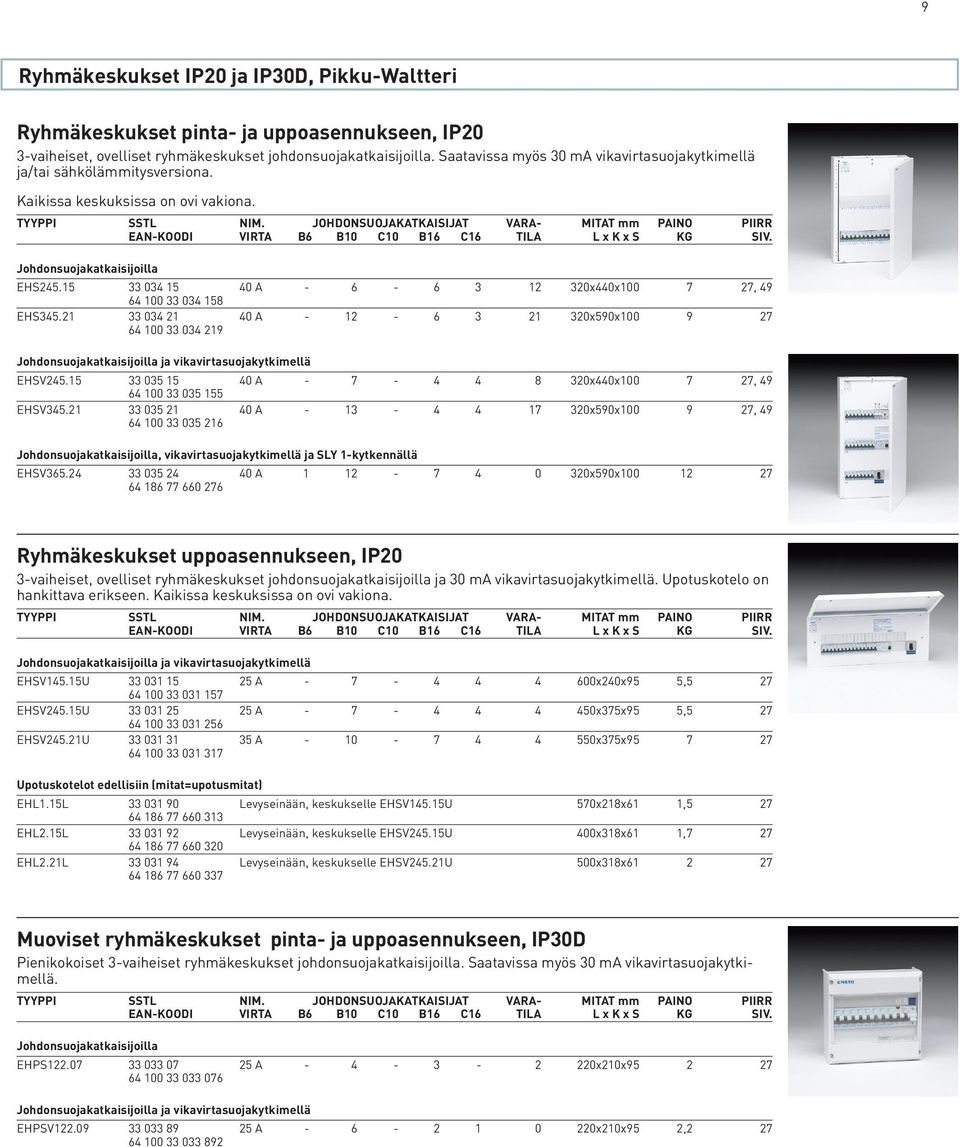

9 9 Ryhmäkeskukset IP20 ja IP30D, Pikku-Waltteri Ryhmäkeskukset pinta- ja uppoasennukseen, IP20 3-vaiheiset, ovelliset ryhmäkeskukset johdonsuojakatkaisijoilla. Saatavissa myös 30 ma vikavirtasuojakytkimellä ja/tai sähkölämmitysversiona. Kaikissa keskuksissa on ovi vakiona. TYYPPI SSTL NIM. JOHDONSUOJAKATKAISIJAT VARA- MITAT mm PAINO PIIRR EAN-KOODI VIRTA B6 B10 C10 B16 C16 TILA L x K x S KG SIV. Johdonsuojakatkaisijoilla EHS A x440x , EHS A x590x Johdonsuojakatkaisijoilla ja vikavirtasuojakytkimellä EHSV A x440x , EHSV A x590x , Johdonsuojakatkaisijoilla, vikavirtasuojakytkimellä ja SLY 1-kytkennällä EHSV A x590x Ryhmäkeskukset uppoasennukseen, IP20 3-vaiheiset, ovelliset ryhmäkeskukset johdonsuojakatkaisijoilla ja 30 ma vikavirtasuojakytkimellä. Upotuskotelo on hankittava erikseen. Kaikissa keskuksissa on ovi vakiona. TYYPPI SSTL NIM. JOHDONSUOJAKATKAISIJAT VARA- MITAT mm PAINO PIIRR EAN-KOODI VIRTA B6 B10 C10 B16 C16 TILA L x K x S KG SIV. Johdonsuojakatkaisijoilla ja vikavirtasuojakytkimellä EHSV145.15U A x240x95 5, EHSV245.15U A x375x95 5, EHSV245.21U A x375x Upotuskotelot edellisiin (mitat=upotusmitat) EHL1.15L Levyseinään, keskukselle EHSV145.15U 570x218x61 1, EHL2.15L Levyseinään, keskukselle EHSV245.15U 400x318x61 1, EHL2.21L Levyseinään, keskukselle EHSV245.21U 500x318x Muoviset ryhmäkeskukset pinta- ja uppoasennukseen, IP30D Pienikokoiset 3-vaiheiset ryhmäkeskukset johdonsuojakatkaisijoilla. Saatavissa myös 30 ma vikavirtasuojakytkimellä. TYYPPI SSTL NIM. JOHDONSUOJAKATKAISIJAT VARA- MITAT mm PAINO PIIRR EAN-KOODI VIRTA B6 B10 C10 B16 C16 TILA L x K x S KG SIV. Johdonsuojakatkaisijoilla EHPS A x210x Johdonsuojakatkaisijoilla ja vikavirtasuojakytkimellä EHPSV A x210x95 2,

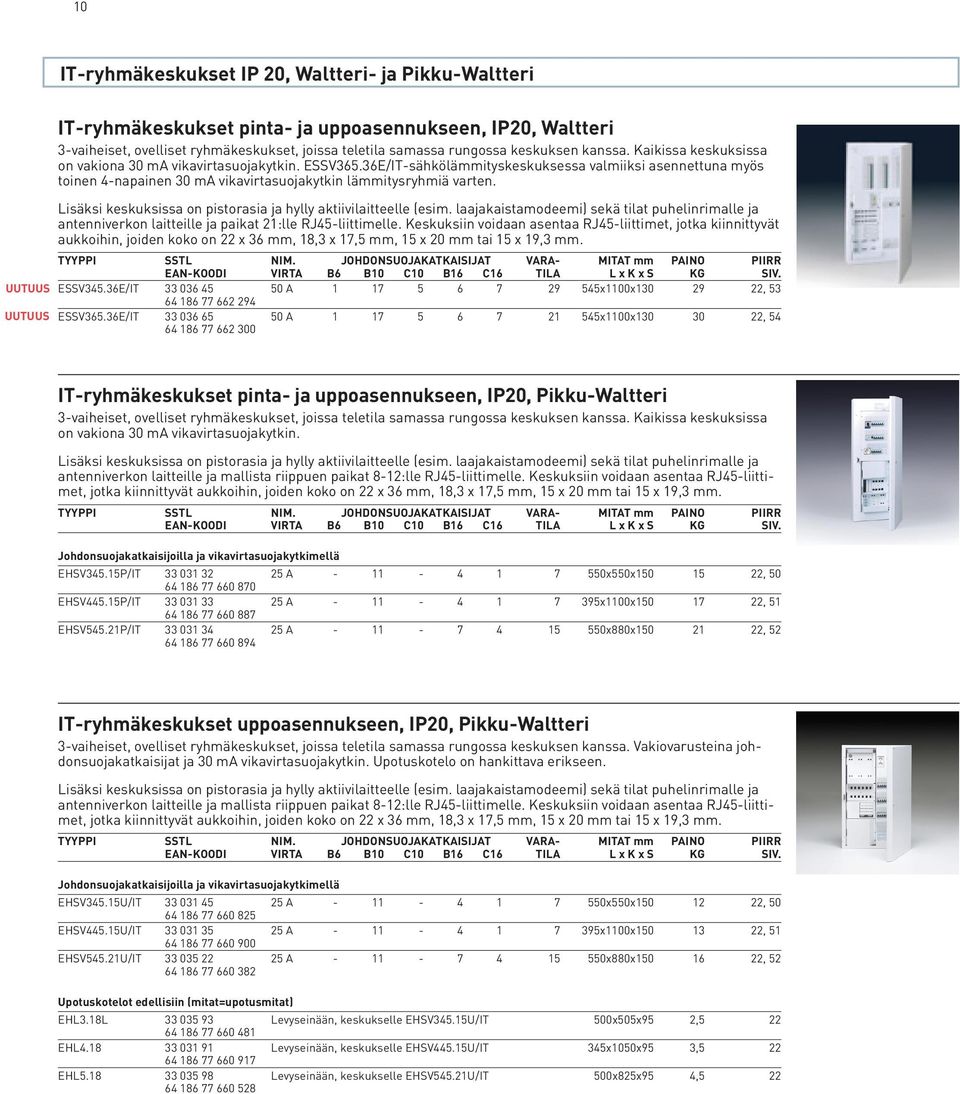

10 10 IT-ryhmäkeskukset IP 20, Waltteri- ja Pikku-Waltteri IT-ryhmäkeskukset pinta- ja uppoasennukseen, IP20, Waltteri 3-vaiheiset, ovelliset ryhmäkeskukset, joissa teletila samassa rungossa keskuksen kanssa. Kaikissa keskuksissa on vakiona 30 ma vikavirtasuojakytkin. ESSV365.36E/IT-sähkölämmityskeskuksessa valmiiksi asennettuna myös toinen 4-napainen 30 ma vikavirtasuojakytkin lämmitysryhmiä varten. Lisäksi keskuksissa on pistorasia ja hylly aktiivilaitteelle (esim. laajakaistamodeemi) sekä tilat puhelinrimalle ja antenniverkon laitteille ja paikat 21:lle RJ45-liittimelle. Keskuksiin voidaan asentaa RJ45-liittimet, jotka kiinnittyvät aukkoihin, joiden koko on 22 x 36 mm, 18,3 x 17,5 mm, 15 x 20 mm tai 15 x 19,3 mm. TYYPPI SSTL NIM. JOHDONSUOJAKATKAISIJAT VARA- MITAT mm PAINO PIIRR EAN-KOODI VIRTA B6 B10 C10 B16 C16 TILA L x K x S KG SIV. UUTUUS ESSV345.36E/IT A x1100x , UUTUUS ESSV365.36E/IT A x1100x , IT-ryhmäkeskukset pinta- ja uppoasennukseen, IP20, Pikku-Waltteri 3-vaiheiset, ovelliset ryhmäkeskukset, joissa teletila samassa rungossa keskuksen kanssa. Kaikissa keskuksissa on vakiona 30 ma vikavirtasuojakytkin. Lisäksi keskuksissa on pistorasia ja hylly aktiivilaitteelle (esim. laajakaistamodeemi) sekä tilat puhelinrimalle ja antenniverkon laitteille ja mallista riippuen paikat 8-12:lle RJ45-liittimelle. Keskuksiin voidaan asentaa RJ45-liittimet, jotka kiinnittyvät aukkoihin, joiden koko on 22 x 36 mm, 18,3 x 17,5 mm, 15 x 20 mm tai 15 x 19,3 mm. TYYPPI SSTL NIM. JOHDONSUOJAKATKAISIJAT VARA- MITAT mm PAINO PIIRR EAN-KOODI VIRTA B6 B10 C10 B16 C16 TILA L x K x S KG SIV. Johdonsuojakatkaisijoilla ja vikavirtasuojakytkimellä EHSV345.15P/IT A x550x , EHSV445.15P/IT A x1100x , EHSV545.21P/IT A x880x , IT-ryhmäkeskukset uppoasennukseen, IP20, Pikku-Waltteri 3-vaiheiset, ovelliset ryhmäkeskukset, joissa teletila samassa rungossa keskuksen kanssa. Vakiovarusteina johdonsuojakatkaisijat ja 30 ma vikavirtasuojakytkin. Upotuskotelo on hankittava erikseen. Lisäksi keskuksissa on pistorasia ja hylly aktiivilaitteelle (esim. laajakaistamodeemi) sekä tilat puhelinrimalle ja antenniverkon laitteille ja mallista riippuen paikat 8-12:lle RJ45-liittimelle. Keskuksiin voidaan asentaa RJ45-liittimet, jotka kiinnittyvät aukkoihin, joiden koko on 22 x 36 mm, 18,3 x 17,5 mm, 15 x 20 mm tai 15 x 19,3 mm. TYYPPI SSTL NIM. JOHDONSUOJAKATKAISIJAT VARA- MITAT mm PAINO PIIRR EAN-KOODI VIRTA B6 B10 C10 B16 C16 TILA L x K x S KG SIV. Johdonsuojakatkaisijoilla ja vikavirtasuojakytkimellä EHSV345.15U/IT A x550x , EHSV445.15U/IT A x1100x , EHSV545.21U/IT A x880x , Upotuskotelot edellisiin (mitat=upotusmitat) EHL3.18L Levyseinään, keskukselle EHSV345.15U/IT 500x505x95 2, EHL Levyseinään, keskukselle EHSV445.15U/IT 345x1050x95 3, EHL Levyseinään, keskukselle EHSV545.21U/IT 500x825x95 4,

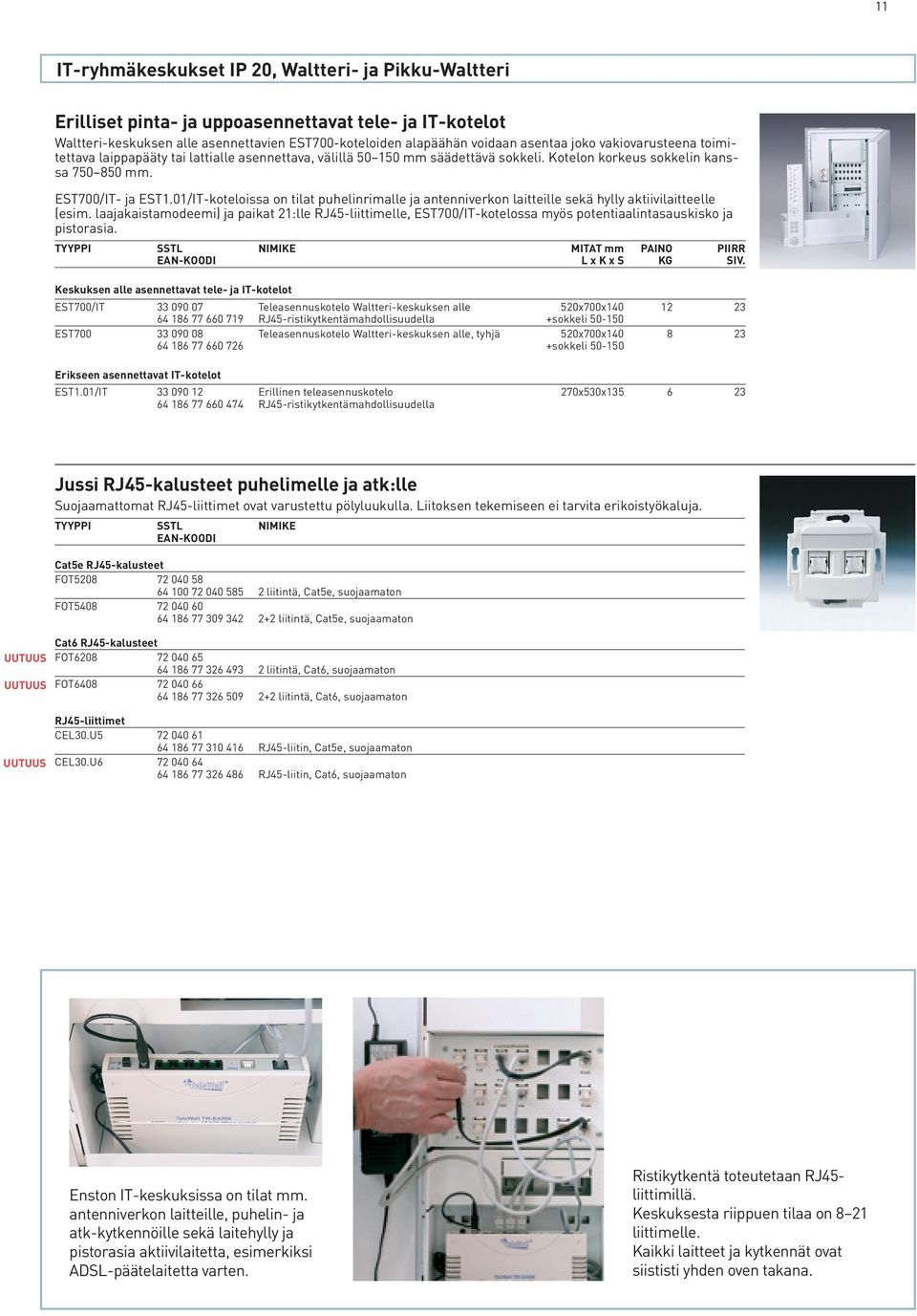

11 11 IT-ryhmäkeskukset IP 20, Waltteri- ja Pikku-Waltteri Erilliset pinta- ja uppoasennettavat tele- ja IT-kotelot Waltteri-keskuksen alle asennettavien EST700-koteloiden alapäähän voidaan asentaa joko vakiovarusteena toimitettava laippapääty tai lattialle asennettava, välillä mm säädettävä sokkeli. Kotelon korkeus sokkelin kanssa mm. EST700/IT- ja EST1.01/IT-koteloissa on tilat puhelinrimalle ja antenniverkon laitteille sekä hylly aktiivilaitteelle (esim. laajakaistamodeemi) ja paikat 21:lle RJ45-liittimelle, EST700/IT-kotelossa myös potentiaalintasauskisko ja pistorasia. TYYPPI SSTL NIMIKE MITAT mm PAINO PIIRR EAN-KOODI L x K x S KG SIV. Keskuksen alle asennettavat tele- ja IT-kotelot EST700/IT Teleasennuskotelo Waltteri-keskuksen alle 520x700x RJ45-ristikytkentämahdollisuudella +sokkeli EST Teleasennuskotelo Waltteri-keskuksen alle, tyhjä 520x700x sokkeli Erikseen asennettavat IT-kotelot EST1.01/IT Erillinen teleasennuskotelo 270x530x RJ45-ristikytkentämahdollisuudella UUTUUS UUTUUS UUTUUS Jussi RJ45-kalusteet puhelimelle ja atk:lle Suojaamattomat RJ45-liittimet ovat varustettu pölyluukulla. Liitoksen tekemiseen ei tarvita erikoistyökaluja. TYYPPI SSTL NIMIKE EAN-KOODI Cat5e RJ45-kalusteet FOT liitintä, Cat5e, suojaamaton FOT liitintä, Cat5e, suojaamaton Cat6 RJ45-kalusteet FOT liitintä, Cat6, suojaamaton FOT liitintä, Cat6, suojaamaton RJ45-liittimet CEL30.U RJ45-liitin, Cat5e, suojaamaton CEL30.U RJ45-liitin, Cat6, suojaamaton Enston IT-keskuksissa on tilat mm. antenniverkon laitteille, puhelin- ja atk-kytkennöille sekä laitehylly ja pistorasia aktiivilaitetta, esimerkiksi ADSL-päätelaitetta varten. Ristikytkentä toteutetaan RJ45- liittimillä. Keskuksesta riippuen tilaa on 8 21 liittimelle. Kaikki laitteet ja kytkennät ovat siististi yhden oven takana.

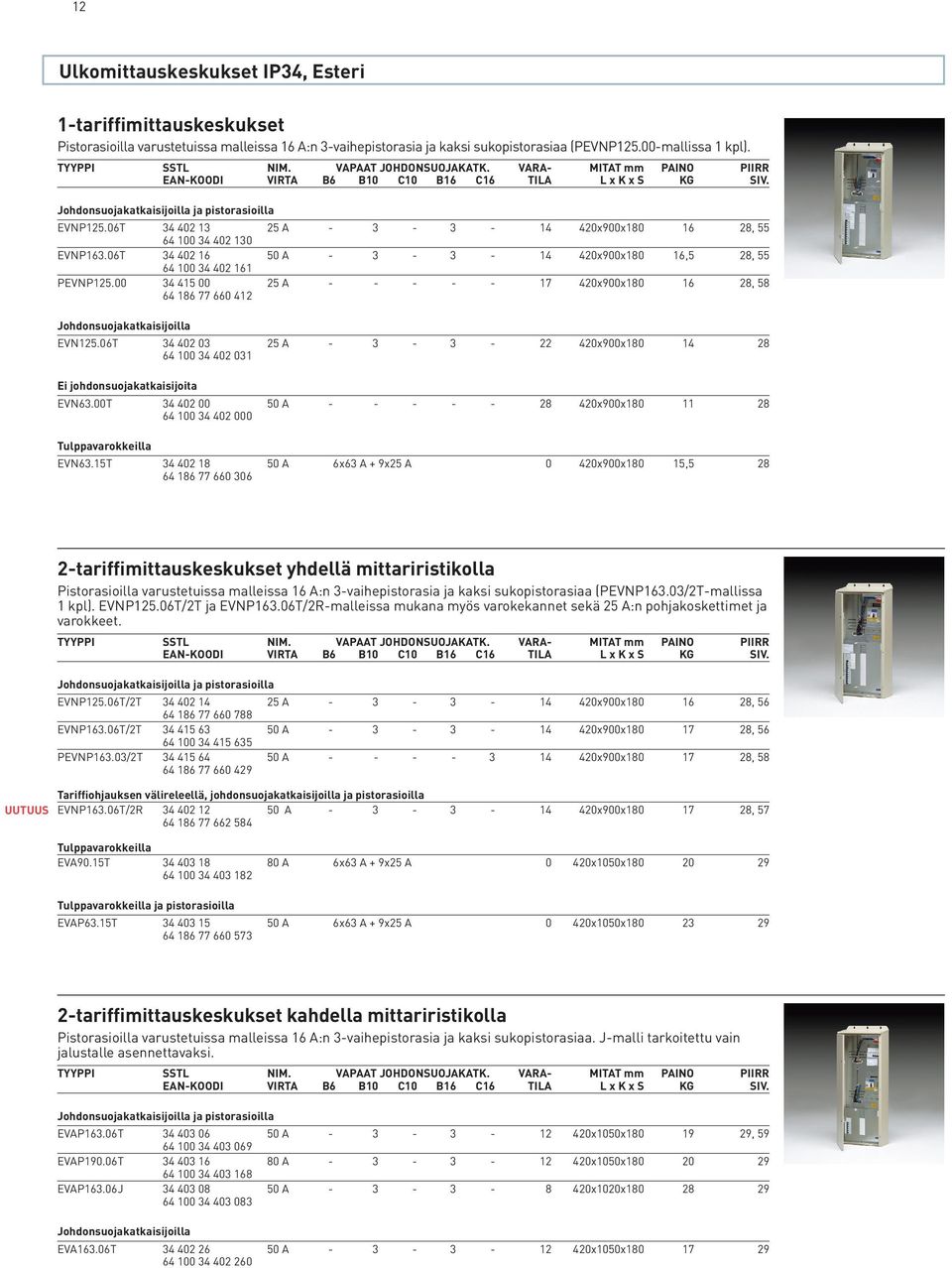

12 12 Ulkomittauskeskukset IP34, Esteri 1-tariffimittauskeskukset Pistorasioilla varustetuissa malleissa 16 A:n 3-vaihepistorasia ja kaksi sukopistorasiaa (PEVNP mallissa 1 kpl). TYYPPI SSTL NIM. VAPAAT JOHDONSUOJAKATK. VARA- MITAT mm PAINO PIIRR EAN-KOODI VIRTA B6 B10 C10 B16 C16 TILA L x K x S KG SIV. Johdonsuojakatkaisijoilla ja pistorasioilla EVNP125.06T A x900x , EVNP163.06T A x900x180 16,5 28, PEVNP A x900x , Johdonsuojakatkaisijoilla EVN125.06T A x900x Ei johdonsuojakatkaisijoita EVN63.00T A x900x Tulppavarokkeilla EVN63.15T A 6x63 A + 9x25 A 0 420x900x180 15, UUTUUS 2-tariffimittauskeskukset yhdellä mittariristikolla Pistorasioilla varustetuissa malleissa 16 A:n 3-vaihepistorasia ja kaksi sukopistorasiaa (PEVNP163.03/2T-mallissa 1 kpl). EVNP125.06T/2T ja EVNP163.06T/2R-malleissa mukana myös varokekannet sekä 25 A:n pohjakoskettimet ja varokkeet. TYYPPI SSTL NIM. VAPAAT JOHDONSUOJAKATK. VARA- MITAT mm PAINO PIIRR EAN-KOODI VIRTA B6 B10 C10 B16 C16 TILA L x K x S KG SIV. Johdonsuojakatkaisijoilla ja pistorasioilla EVNP125.06T/2T A x900x , EVNP163.06T/2T A x900x , PEVNP163.03/2T A x900x , Tariffiohjauksen välireleellä, johdonsuojakatkaisijoilla ja pistorasioilla EVNP163.06T/2R A x900x , Tulppavarokkeilla EVA90.15T A 6x63 A + 9x25 A 0 420x1050x Tulppavarokkeilla ja pistorasioilla EVAP63.15T A 6x63 A + 9x25 A 0 420x1050x tariffimittauskeskukset kahdella mittariristikolla Pistorasioilla varustetuissa malleissa 16 A:n 3-vaihepistorasia ja kaksi sukopistorasiaa. J-malli tarkoitettu vain jalustalle asennettavaksi. TYYPPI SSTL NIM. VAPAAT JOHDONSUOJAKATK. VARA- MITAT mm PAINO PIIRR EAN-KOODI VIRTA B6 B10 C10 B16 C16 TILA L x K x S KG SIV. Johdonsuojakatkaisijoilla ja pistorasioilla EVAP163.06T A x1050x , EVAP190.06T A x1050x EVAP163.06J A x1020x Johdonsuojakatkaisijoilla EVA163.06T A x1050x

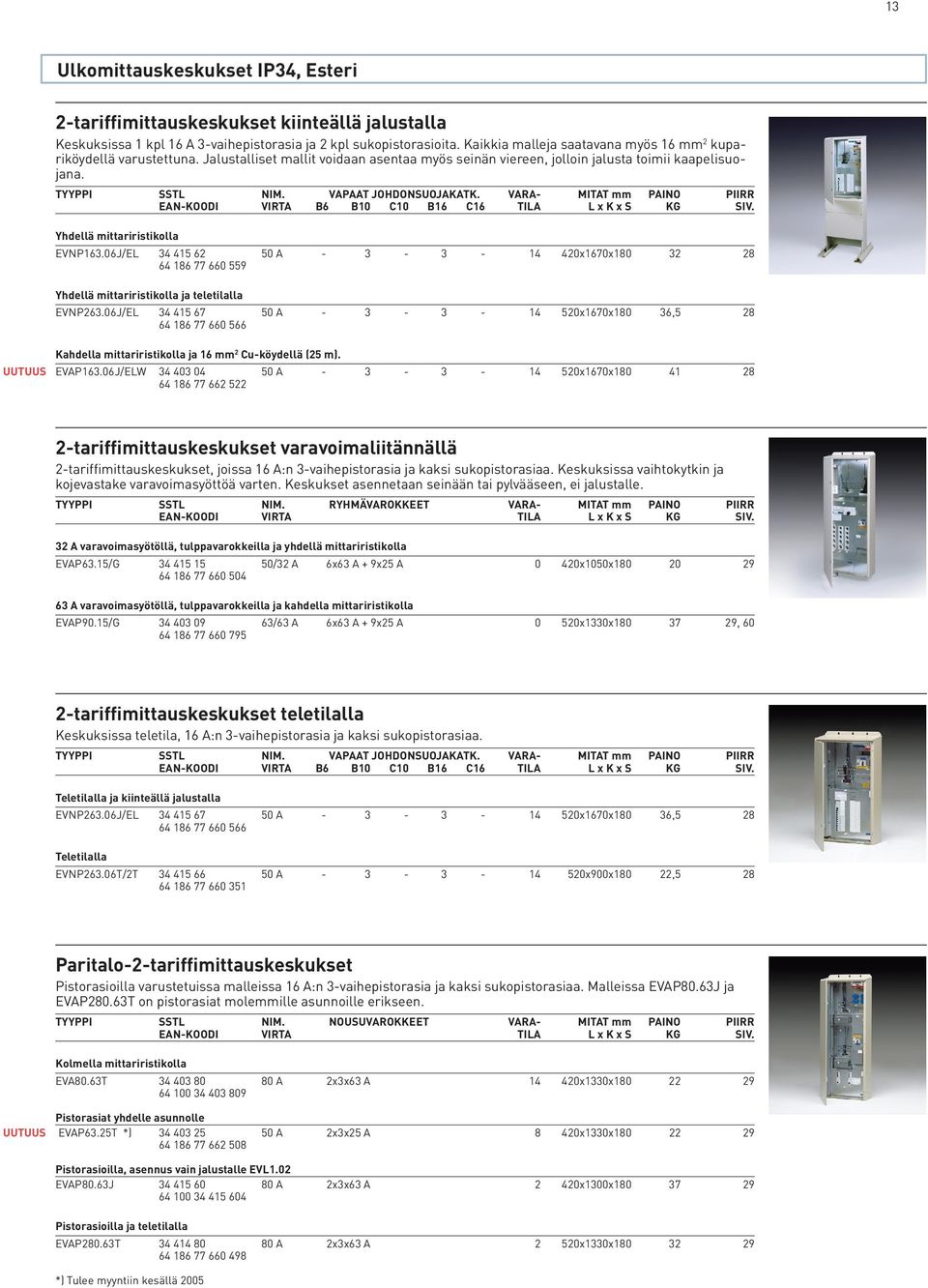

13 13 Ulkomittauskeskukset IP34, Esteri 2-tariffimittauskeskukset kiinteällä jalustalla Keskuksissa 1 kpl 16 A 3-vaihepistorasia ja 2 kpl sukopistorasioita. Kaikkia malleja saatavana myös 16 mm 2 kupariköydellä varustettuna. Jalustalliset mallit voidaan asentaa myös seinän viereen, jolloin jalusta toimii kaapelisuojana. TYYPPI SSTL NIM. VAPAAT JOHDONSUOJAKATK. VARA- MITAT mm PAINO PIIRR EAN-KOODI VIRTA B6 B10 C10 B16 C16 TILA L x K x S KG SIV. Yhdellä mittariristikolla EVNP163.06J/EL A x1670x Yhdellä mittariristikolla ja teletilalla EVNP263.06J/EL A x1670x180 36, UUTUUS Kahdella mittariristikolla ja 16 mm 2 Cu-köydellä (25 m). EVAP163.06J/ELW A x1670x tariffimittauskeskukset varavoimaliitännällä 2-tariffimittauskeskukset, joissa 16 A:n 3-vaihepistorasia ja kaksi sukopistorasiaa. Keskuksissa vaihtokytkin ja kojevastake varavoimasyöttöä varten. Keskukset asennetaan seinään tai pylvääseen, ei jalustalle. TYYPPI SSTL NIM. RYHMÄVAROKKEET VARA- MITAT mm PAINO PIIRR EAN-KOODI VIRTA TILA L x K x S KG SIV. 32 A varavoimasyötöllä, tulppavarokkeilla ja yhdellä mittariristikolla EVAP63.15/G /32 A 6x63 A + 9x25 A 0 420x1050x A varavoimasyötöllä, tulppavarokkeilla ja kahdella mittariristikolla EVAP90.15/G /63 A 6x63 A + 9x25 A 0 520x1330x , tariffimittauskeskukset teletilalla Keskuksissa teletila, 16 A:n 3-vaihepistorasia ja kaksi sukopistorasiaa. TYYPPI SSTL NIM. VAPAAT JOHDONSUOJAKATK. VARA- MITAT mm PAINO PIIRR EAN-KOODI VIRTA B6 B10 C10 B16 C16 TILA L x K x S KG SIV. Teletilalla ja kiinteällä jalustalla EVNP263.06J/EL A x1670x180 36, Teletilalla EVNP263.06T/2T A x900x180 22, UUTUUS Paritalo-2-tariffimittauskeskukset Pistorasioilla varustetuissa malleissa 16 A:n 3-vaihepistorasia ja kaksi sukopistorasiaa. Malleissa EVAP80.63J ja EVAP280.63T on pistorasiat molemmille asunnoille erikseen. TYYPPI SSTL NIM. NOUSUVAROKKEET VARA- MITAT mm PAINO PIIRR EAN-KOODI VIRTA TILA L x K x S KG SIV. Kolmella mittariristikolla EVA80.63T A 2x3x63 A x1330x Pistorasiat yhdelle asunnolle EVAP63.25T *) A 2x3x25 A 8 420x1330x Pistorasioilla, asennus vain jalustalle EVL1.02 EVAP80.63J A 2x3x63 A 2 420x1300x Pistorasioilla ja teletilalla EVAP280.63T A 2x3x63 A 2 520x1330x *) Tulee myyntiin kesällä 2005

14 14 Ulkomittauskeskukset IP34, Esteri Erikoismittauskotelot, IP 44 EQMZ33-kotelon mukana toimitetaan kiinnityskorvapakkaus. TYYPPI SSTL NIMIKE MITAT mm PAINO PIIRR EAN-KOODI L x K x S KG SIV. Energianmittauskotelo (2ek-kotelo, malli HKE) EOMZ Mittarialustat 1 x M2 + 2 x M3, ei johdotusta 760x480x248 14, Mittauskeskusten lisätarvikkeet TYYPPI SSTL NIMIKE MITAT mm PAINO PIIRR EAN-KOODI L x K x S KG SIV. Jalustat ym. asennustarvikkeet EVL Jalusta Esteri-keskuksille, leveys 420 mm 420x815x165 13, EVL Jalusta Esteri-keskuksille, leveys 520 mm 520x815x165 13, EAL Pylväsasennuspakkaus Esteri-keskuksille 300x70x50 1, UUTUUS EAL Pylväsasennuspakkaus kahdelle Esteri-keskukselle 510x270x110 1, EVL Kaapelisuoja, lyhyt 435x240x EVL Kaapelisuoja, pitkä 445x1000x Muut lisätarvikkeet EAL Kaappilämmitin 220 V, 25 W 90x100x40 0, EAL Adapteri Abloy-lukolle, Esteri-keskuksiin 0, EAL Kolmioavain Esteri-keskuksiin Esteri-ulkomittauskeskukset voivat seisoa omalla jalustallaan tai ne voidaan kiinnittää seinään tai pylvääseen. Keskukset on valmistettu ulkokäyttöön tarkoitetusta sinkitystä teräslevystä. Pistorasiallisia versioita voidaan käyttää jo rakennusaikana rakennustyömaan sähkönjakeluun.

15 15 Ryhmäkeskukset IP34-IP54, Esteri Muoviset ryhmäkeskukset johdonsuojakatkaisijoilla, IP44 54 Kotelo polykarbonaattia, keskuksen mukana toimitetaan 1 kpl Multigate-laippoja. TYYPPI SSTL NIM. JOHDONSUOJAKATKAISIJAT VARA- MITAT mm PAINO PIIRR EAN-KOODI VIRTA B6 B10 C10 B16 C16 TILA L x K x S KG SIV. Suojausluokka II, IP 54 EVS163.15P A x300x Pistorasialla ja vikavirtasuojakytkimellä, suojausluokka II, IP 44 EVSP140.00P A x300x SLY 3.2-kytkennällä, suojausluokka II, IP 54 EVS164.09P A x600x Muoviset ryhmäkeskukset tulppavarokkeilla, IP54 Kotelo polykarbonaattia, keskuksen mukana toimitetaan 1 kpl Multigate-laippoja. TYYPPI SSTL NIM. RYHMÄVAROKKEET VARA- MITAT mm PAINO PIIRR EAN-KOODI VIRTA TILA L x K x S KG SIV. Ryhmäkeskukset suojausluokka II, IP 54 EVS63.15P/ A 6x63 A + 9x25 A 0 400x300x Tulppavarokekotelot, suojausluokka II, IP 54 EVS25.12P A 12x25 A 0 400x300x EVS25.18P A 18x25 A 0 400x300x Teräskoteloitu ryhmäkeskus, IP34 Ryhmäkeskus johdonsuojakatkaisijoilla TYYPPI SSTL NIM. JOHDONSUOJAKATKAISIJAT VARA- MITAT mm PAINO PIIRR EAN-KOODI VIRTA B6 B10 C10 B16 C16 TILA L x K x S KG SIV. EVS163.15T A x300x

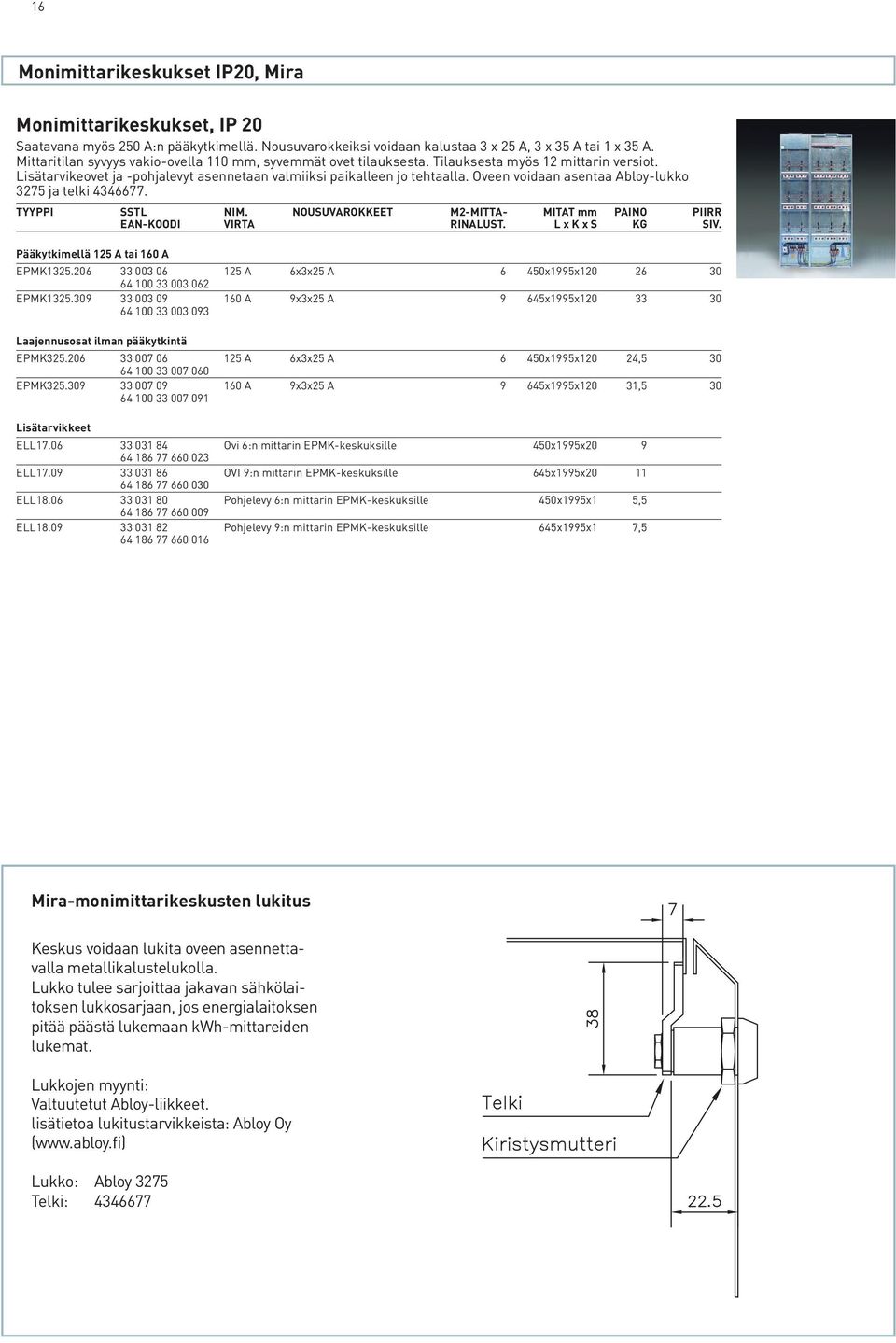

16 16 Monimittarikeskukset IP20, Mira Monimittarikeskukset, IP 20 Saatavana myös 250 A:n pääkytkimellä. Nousuvarokkeiksi voidaan kalustaa 3 x 25 A, 3 x 35 A tai 1 x 35 A. Mittaritilan syvyys vakio-ovella 110 mm, syvemmät ovet tilauksesta. Tilauksesta myös 12 mittarin versiot. Lisätarvikeovet ja -pohjalevyt asennetaan valmiiksi paikalleen jo tehtaalla. Oveen voidaan asentaa Abloy-lukko 3275 ja telki TYYPPI SSTL NIM. NOUSUVAROKKEET M2-MITTA- MITAT mm PAINO PIIRR EAN-KOODI VIRTA RINALUST. L x K x S KG SIV. Pääkytkimellä 125 A tai 160 A EPMK A 6x3x25 A 6 450x1995x EPMK A 9x3x25 A 9 645x1995x Laajennusosat ilman pääkytkintä EPMK A 6x3x25 A 6 450x1995x120 24, EPMK A 9x3x25 A 9 645x1995x120 31, Lisätarvikkeet ELL Ovi 6:n mittarin EPMK-keskuksille 450x1995x ELL OVI 9:n mittarin EPMK-keskuksille 645x1995x ELL Pohjelevy 6:n mittarin EPMK-keskuksille 450x1995x1 5, ELL Pohjelevy 9:n mittarin EPMK-keskuksille 645x1995x1 7, Mira-monimittarikeskusten lukitus Keskus voidaan lukita oveen asennettavalla metallikalustelukolla. Lukko tulee sarjoittaa jakavan sähkölaitoksen lukkosarjaan, jos energialaitoksen pitää päästä lukemaan kwh-mittareiden lukemat. Lukkojen myynti: Valtuutetut Abloy-liikkeet. lisätietoa lukitustarvikkeista: Abloy Oy ( Lukko: Abloy 3275 Telki:

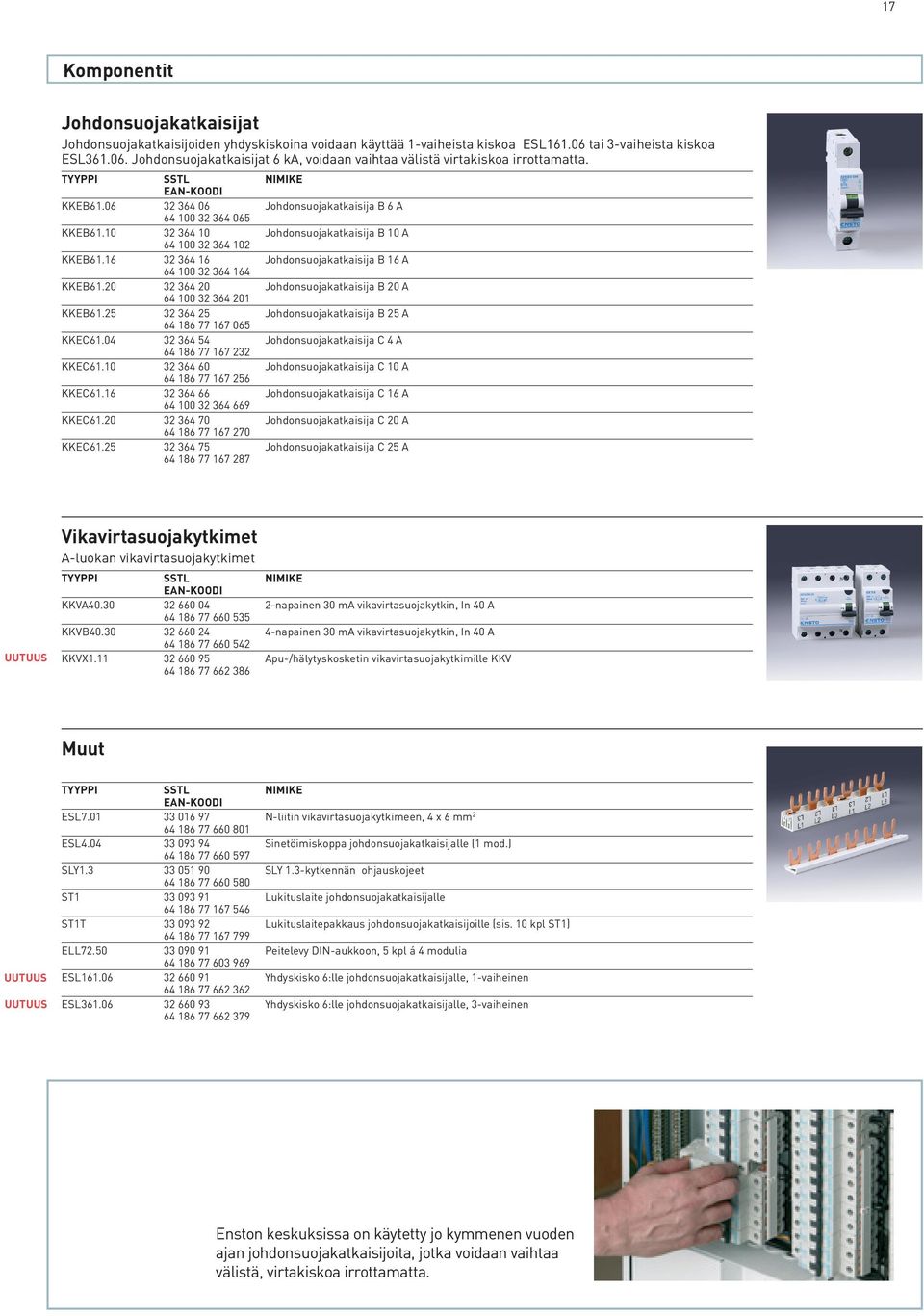

17 17 Komponentit Johdonsuojakatkaisijat Johdonsuojakatkaisijoiden yhdyskiskoina voidaan käyttää 1-vaiheista kiskoa ESL tai 3-vaiheista kiskoa ESL Johdonsuojakatkaisijat 6 ka, voidaan vaihtaa välistä virtakiskoa irrottamatta. TYYPPI SSTL NIMIKE EAN-KOODI KKEB Johdonsuojakatkaisija B 6 A KKEB Johdonsuojakatkaisija B 10 A KKEB Johdonsuojakatkaisija B 16 A KKEB Johdonsuojakatkaisija B 20 A KKEB Johdonsuojakatkaisija B 25 A KKEC Johdonsuojakatkaisija C 4 A KKEC Johdonsuojakatkaisija C 10 A KKEC Johdonsuojakatkaisija C 16 A KKEC Johdonsuojakatkaisija C 20 A KKEC Johdonsuojakatkaisija C 25 A UUTUUS Vikavirtasuojakytkimet A-luokan vikavirtasuojakytkimet TYYPPI SSTL NIMIKE EAN-KOODI KKVA napainen 30 ma vikavirtasuojakytkin, In 40 A KKVB napainen 30 ma vikavirtasuojakytkin, In 40 A KKVX Apu-/hälytyskosketin vikavirtasuojakytkimille KKV Muut UUTUUS UUTUUS TYYPPI SSTL NIMIKE EAN-KOODI ESL N-liitin vikavirtasuojakytkimeen, 4 x 6 mm ESL Sinetöimiskoppa johdonsuojakatkaisijalle (1 mod.) SLY SLY 1.3-kytkennän ohjauskojeet ST Lukituslaite johdonsuojakatkaisijalle ST1T Lukituslaitepakkaus johdonsuojakatkaisijoille (sis. 10 kpl ST1) ELL Peitelevy DIN-aukkoon, 5 kpl á 4 modulia ESL Yhdyskisko 6:lle johdonsuojakatkaisijalle, 1-vaiheinen ESL Yhdyskisko 6:lle johdonsuojakatkaisijalle, 3-vaiheinen Enston keskuksissa on käytetty jo kymmenen vuoden ajan johdonsuojakatkaisijoita, jotka voidaan vaihtaa välistä, virtakiskoa irrottamatta.

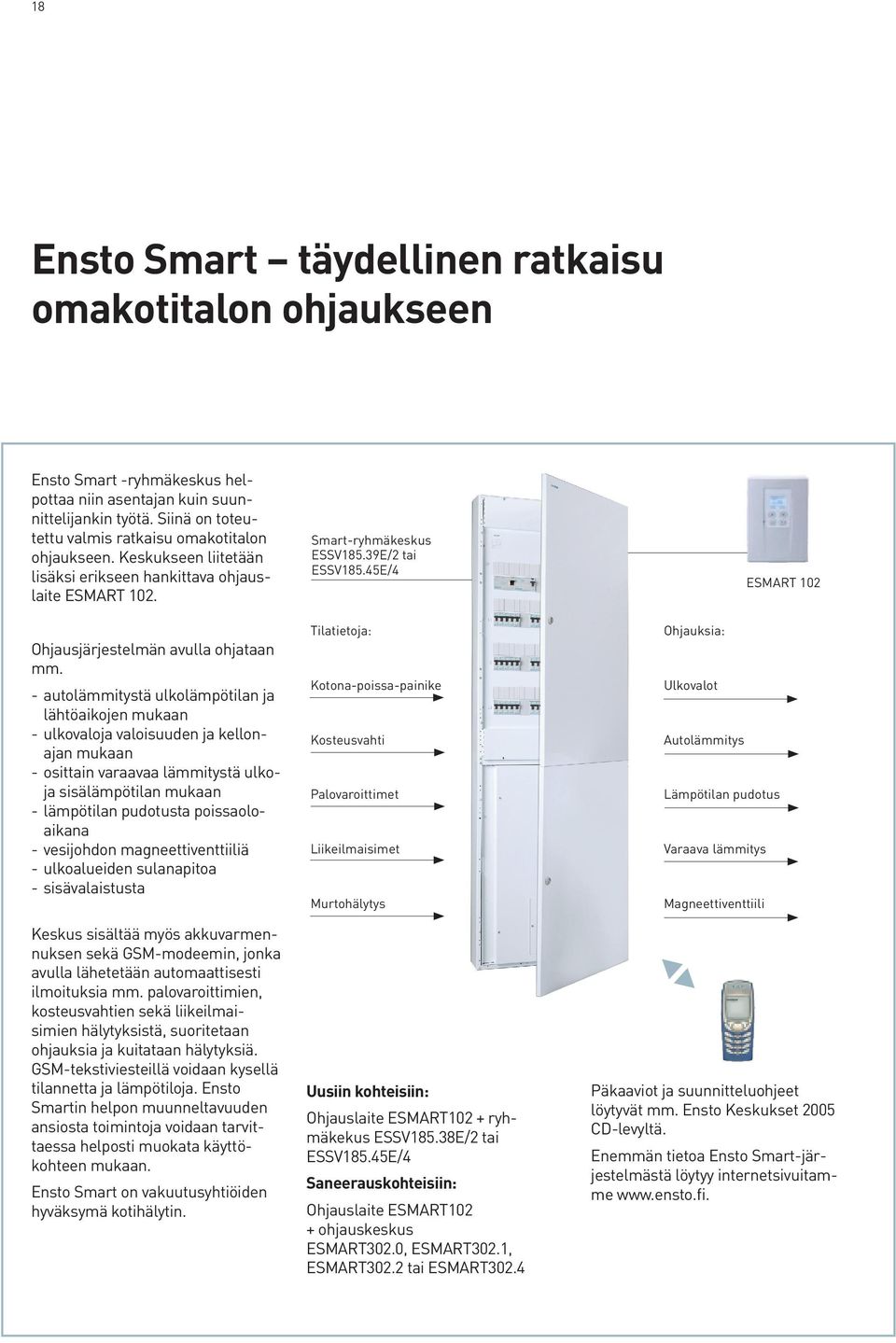

18 18 Ensto Smart täydellinen ratkaisu omakotitalon ohjaukseen Ensto Smart -ryhmäkeskus helpottaa niin asentajan kuin suunnittelijankin työtä. Siinä on toteutettu valmis ratkaisu omakotitalon ohjaukseen. Keskukseen liitetään lisäksi erikseen hankittava ohjauslaite ESMART 102. Ohjausjärjestelmän avulla ohjataan mm. - autolämmitystä ulkolämpötilan ja lähtöaikojen mukaan - ulkovaloja valoisuuden ja kellonajan mukaan - osittain varaavaa lämmitystä ulkoja sisälämpötilan mukaan - lämpötilan pudotusta poissaoloaikana - vesijohdon magneettiventtiiliä - ulkoalueiden sulanapitoa - sisävalaistusta Keskus sisältää myös akkuvarmennuksen sekä GSM-modeemin, jonka avulla lähetetään automaattisesti ilmoituksia mm. palovaroittimien, kosteusvahtien sekä liikeilmaisimien hälytyksistä, suoritetaan ohjauksia ja kuitataan hälytyksiä. GSM-tekstiviesteillä voidaan kysellä tilannetta ja lämpötiloja. Ensto Smartin helpon muunneltavuuden ansiosta toimintoja voidaan tarvittaessa helposti muokata käyttökohteen mukaan. Ensto Smart on vakuutusyhtiöiden hyväksymä kotihälytin. Smart-ryhmäkeskus ESSV185.39E/2 tai ESSV185.45E/4 Tilatietoja: Kotona-poissa-painike Kosteusvahti Palovaroittimet Liikeilmaisimet Murtohälytys Uusiin kohteisiin: Ohjauslaite ESMART102 + ryhmäkekus ESSV185.38E/2 tai ESSV185.45E/4 Saneerauskohteisiin: Ohjauslaite ESMART102 + ohjauskeskus ESMART302.0, ESMART302.1, ESMART302.2 tai ESMART302.4 Ohjauksia: Ulkovalot Autolämmitys Lämpötilan pudotus Varaava lämmitys Magneettiventtiili ESMART 102 Päkaaviot ja suunnitteluohjeet löytyvät mm. Ensto Keskukset 2005 CD-levyltä. Enemmän tietoa Ensto Smart-järjestelmästä löytyy internetsivuitamme

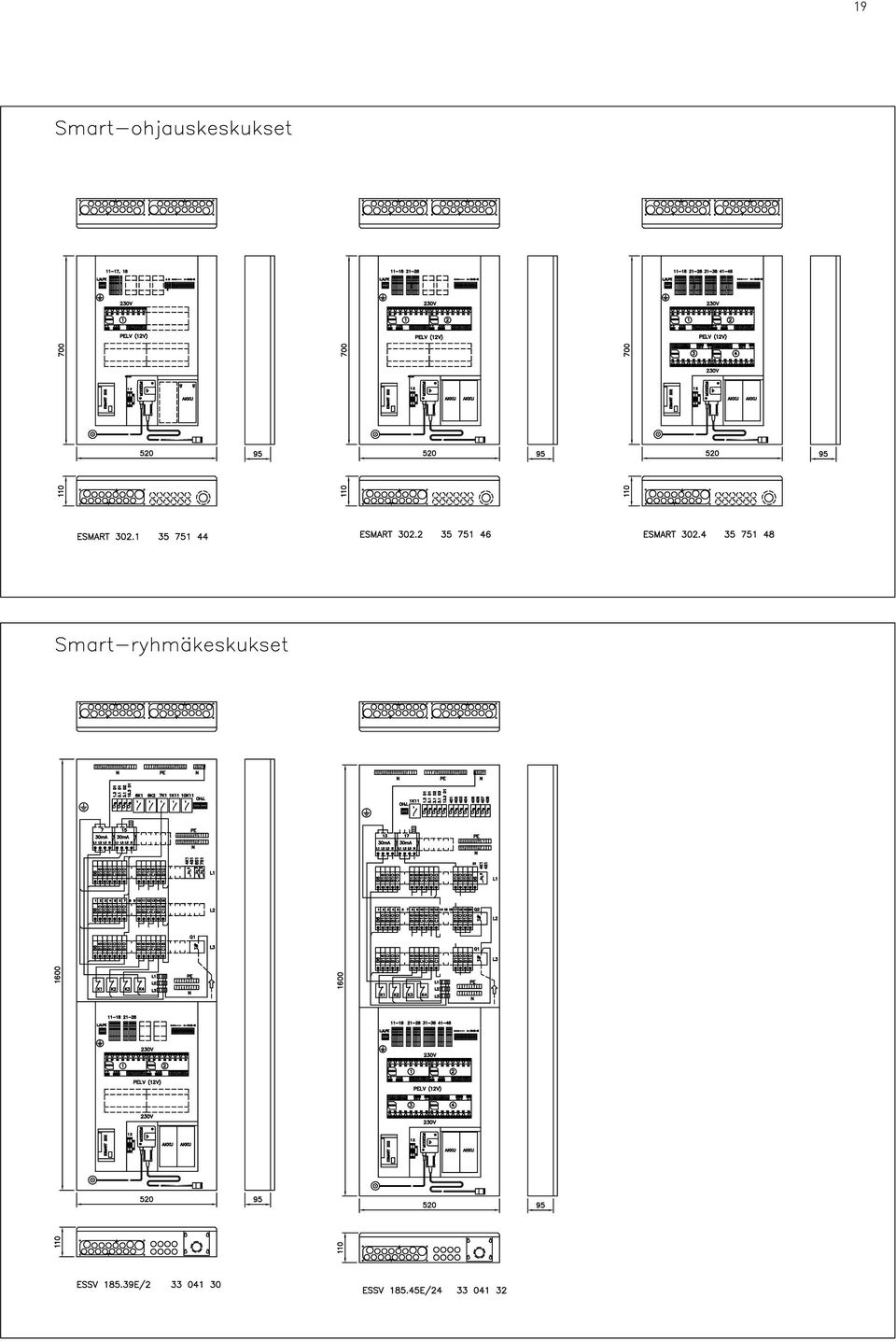

19 19

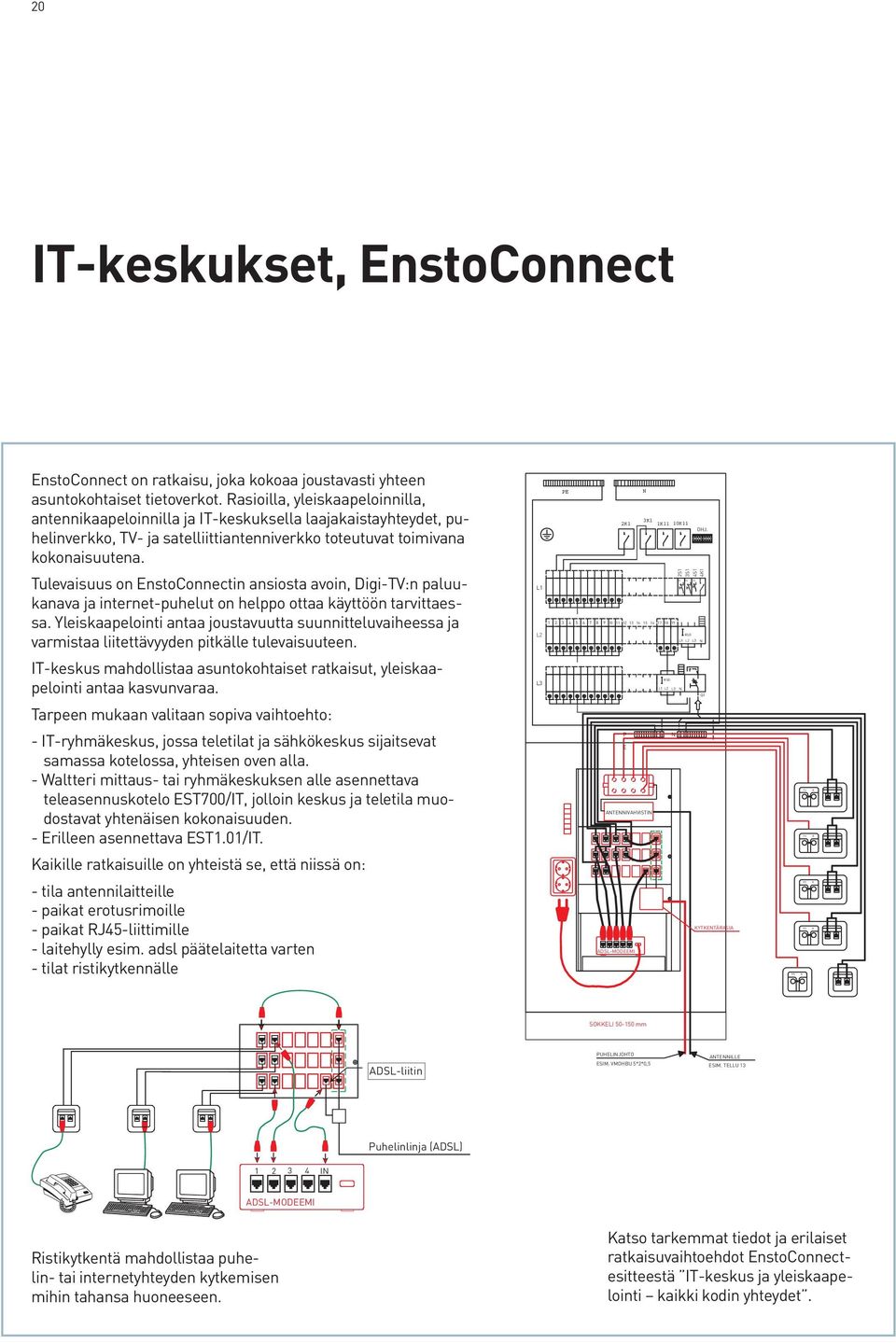

20 3 TV R TV TV TV TV R R R R 20 IT-keskukset, EnstoConnect EnstoConnect on ratkaisu, joka kokoaa joustavasti yhteen asuntokohtaiset tietoverkot. Rasioilla, yleiskaapeloinnilla, antennikaapeloinnilla ja IT-keskuksella laajakaistayhteydet, puhelinverkko, TV- ja satelliittiantenniverkko toteutuvat toimivana kokonaisuutena. Tulevaisuus on EnstoConnectin ansiosta avoin, Digi-TV:n paluukanava ja internet-puhelut on helppo ottaa käyttöön tarvittaessa. Yleiskaapelointi antaa joustavuutta suunnitteluvaiheessa ja varmistaa liitettävyyden pitkälle tulevaisuuteen. IT-keskus mahdollistaa asuntokohtaiset ratkaisut, yleiskaapelointi antaa kasvunvaraa. Tarpeen mukaan valitaan sopiva vaihtoehto: - IT-ryhmäkeskus, jossa teletilat ja sähkökeskus sijaitsevat samassa kotelossa, yhteisen oven alla. - Waltteri mittaus- tai ryhmäkeskuksen alle asennettava teleasennuskotelo EST700/IT, jolloin keskus ja teletila muodostavat yhtenäisen kokonaisuuden. - Erilleen asennettava EST1.01/IT. Kaikille ratkaisuille on yhteistä se, että niissä on: - tila antennilaitteille - paikat erotusrimoille - paikat RJ45-liittimille - laitehylly esim. adsl päätelaitetta varten - tilat ristikytkennälle PE N 3K1 2K1 1K11 10K11 OHJ. 3 2S1 3 3S1 4S1 4K1 L L2 RSD L1 L2 L3 N RSD L3 L1 L2 L3 N Q1 P N E ANTENNIVAHVISTIN KYTKENTÄRASIA ADSL-MODEEMI SOKKELI mm ADSL-liitin PUHELINJOHTO ESIM. VMOHBU 5*2*0,5 ANTENNILLE ESIM. TELLU 13 Puhelinlinja (ADSL) IN ADSL-MODEEMI Ristikytkentä mahdollistaa puhelin- tai internetyhteyden kytkemisen mihin tahansa huoneeseen. Katso tarkemmat tiedot ja erilaiset ratkaisuvaihtoehdot EnstoConnectesitteestä IT-keskus ja yleiskaapelointi kaikki kodin yhteydet.

21 21 IT-keskuksiin ja -koteloihin sopivia RJ45-liittimiä Keskuksen mukana toimitetaan kansipellin lisäksi kolme sovitinpeltiä eri liittimille IT-osan saranoitu kansi: liitinaukko 22,0 x 36,0 mm, esimerkiksi liittimille: Valmistaja Sähkö n:o Tyyppi Huom. Krone COMPACT RJK CL kat5 UTP 6540/1 Sovitinpelti 1: liitinaukot 18,3 x 17,5 mm, esimerkiksi seuraaville liittimille soviterenkaan kanssa: Valmistaja Sähkö n:o Tyyppi Huom. LexCom LX0125UTP Liitin kat5 suojaamaton LX0125 STP Liitin kat5 suojattu LX0250 UTP Liitin kat6 suojaamaton LX0250 STP Liitin kat6 suojattu Sovitinpelti 2: liitinaukot 15,0 x 20,0 mm, esimerkiksi liittimille: Valmistaja Sähkö n:o Tyyppi Huom. Jussi (3M Volition) CEL30.U5 Kat5 UTP (sisältää FOT5408) BrandRex CAT5E suojaamaton CAT5E suojattu CAT 6 suojaamaton CAT 6 suojattu AMP Kat5e UTP Kat5e STP Kat5e STP EMT 360 ast Netconnect Kat6 UTP SL Netconnect Kat6 STP SL 3M VOL-OCK5E-U Kat5 UTP VOL-OCK5E-S Kat5 STP VOL-OCK6-U Kat6 UTP VOL-OCK6-S Kat6 STP VOL-OCK6-F Kat6 FTP Sovitinpelti 3: liitinaukot 15,0 x 19,3 mm Keystone, esimerkiksi liittimille: Valmistaja Sähkö n:o Tyyppi Huom. Alcadon CAT5E suojaamaton Alcadon CAT5E suojattu Nexans sovite Nexans N Kat5e UTP N Lanmark Kat6 UTP N Kat6 FTP paneeliin N LM7 GG45 Kat7 STP EMC Krone CAT 6 Keskuksissa on kiinnityspaikat puhelinkaapelin kat 5 erotusrimoille KRONE LSA PLUS. Tuotenumero , Erotusrima 10p Highband.

22 22

23 23

24 24

25 25

26 26

27 27

28 28

29 29

30 30

31 31

32 32

33 33

34 34

35 35

36 36 36

37 37 37

38 38

39 39

40 40

41 41

42 42

43 43 43

44 44

45 45

46 46 46

47 47 47

48 48

49 49

50 50

51 51

52 52

53 53

54 54

55 55

56 56

57 57

58 58

59 59

60 60

61 61 Esteri-mittauskeskuksen uppoasennus - Keskus upotetaan osittain, minimi upotus syvyys on 110 mm ja suurin upotussyvyys niin ettei alapäädyssä olevat kondensivesiaukot (3 kpl) jää seinän sisään. - Keskuksen ympärille kiinnitetään kehykseksi esim. puulistat seinän pintamateriaalin asentamisen jälkeen. - Seinän pintamateriaalin, keskuksen ja kehyksen väliin jäävät raot tiivistetään esim. ulkokäyttöön soveltuvalla silikonilla niin ettei vesi pääse tunkeutumaan seinän sisään. Kondensivesiaukot Keskuksen kiinnitysalusta Keskuksen seinämateriaaliin upotettu osa Keskuksen kiinnitys yläpäädystä Keskuksen näkyviin jäävä osa Upotuskehys esim. puulistasta Keskuksen kiinnitys alapäädystä Esteri-mittauskeskuksen lukitus - Keskus voidaan lukita oveen asennettavalla metallikalustelukolla. - Lukko tulee sarjoittaa jakavan sähkölaitoksen lukkosarjaan, mikäli energialaitoksen pitää päästä lukemaan kwh-mittarin lukema. - Lukkojen myynti: Valtuutetut Abloy-liikkeet tai Abloy Oy, Wahlforssinkatu 20, JOENSUU. - Lukko sovitetaan oveen adapterilla EAL 3.17, adapteri toimii myös lukon jäätymissuojana. Lukko ABLOY 3275 Telki Adapteri EAL Huom! Varmista ennen lukon hankintaa jakavan sähkölaitoksen lukkosarja. Telki Kiristysmutteri Aluslevy Adapteri Lukko

62 62

63 63

64 64 Vikavirtasuojaus sähkölämmityksen yhteydessä TURVATEKNIIKAN KESKUS TUKES-ohje S on ilmestynyt Ohjeeseen on lisätty mm. uusi painos standardista SFS Lämmitysjärjestelmät (korvaa standardin SFS :2002), sekä annettu puolentoista vuoden siirtymäkausisuositus sen käyttöönottoon. Uusi standardi SFS edellyttää kansainvälisen esikuvansa mukaisesti kaikkien lattiaan ja kattoon asennettujen lämmityskaapelien ja lämmityskelmujen suojaamista enintään 30 ma:n vikavirtasuojalla. Liian suurista vuotovirroista johtuvan vikavirtasuojan toiminnan tai vikavirtasuojan mahdollisten virhetoimintojen aiheuttamien vahinkojen ehkäisemiseksi asennuksissa suositellaan käytettäväksi useita vikavirtasuojia siten, että koko lämmitysjärjestelmää ei suojata pelkästään yhdellä vikavirtasuojalla. Tukesin mukaan on suositeltavaa, että standardien uuden painoksen soveltamiseen siirryttäisiin mahdollisimman pian uusien kohteiden suunnittelun osalta, ja käyttöönotettavien kohteiden osalta viimeistään 1½ vuoden kuluttua tämän TUKES-ohjeen vahvistamispäivämäärästä lukien. Aikaisempien määräysten mukaan lattialämmityksissä on käytettävä enintään 300 ma:n vikavirtasuojakytkintä, jonka toimintavirta on sopiva lämmityskaapelin vikavirtaan nähden mm. seuraavissa tapauksissa: - kylpy- ja suihkutilojen lattialämmityskaapelit (alueet 0, 1 ja 2) - lattialämmitykseen käytetyt kaapelit tiloissa, joissa lattian päällyste ei ole eristävä (esim. klinkkeri tai betoni) Enston keskuksien tuotannossa on siirrytty käyttämään lämmitysryhmissä 30 ma vikavirtasuojakytkimiä helmikuussa 2005.

65 65 Piirustushakemistot Olemme koonneet tähän esitteeseen kaikkien vakiokeskusten tekniset tiedot ja rakennekuvat sekä yleisimpien keskusten pääkaaviot. Kaikkien keskusten pääkaaviot löytyvät CDlevyltä Ensto Keskukset Waltteri-mittauskeskuksissa ja -ryhmäkeskuksissa tapahtuu pieniä muutoksia kevään 2005 aikana. Samoin Esteri-ulkomittauskeskusten ryhmänumerointia muutetaan vuoden 2005 aikana. Nämä muutokset on jo huomioitu tämän esitteen tiedoissa ja piirustuksissa. Keskukset 2005 CD:ltä löytyy näiden uusien kuvien lisäksi myös aikaisemmat versiot ao. keskuksista. Viimeisimmät tiedot keskuksista löytyvät aina Internet-sivuiltamme www. ensto.fi Piirustushakemisto tuoteryhmittäin Rakenne Pää- Rakenne Pääkuva kaavio kuva kaavio Tuotekoodi Sn:o sivulla sivulla Tuotekoodi Sn:o sivulla sivulla Mittauskeskukset, IP20, Waltteri Ulkomittauskeskukset, IP34, Esteri PESAV EVNP125.06T PESAV EVNP163.06T ESAV145.36E PEVNP ESAV145.36EJ EVN125.06T ESAV165.36E EVN63.00T ESAV165.36EJ EVN63.15T ESAV165.42E EVNP125.06T/2T ESAV165.48E EVNP T/2T ESAV165.54E PEVNP163.03/2T ESAV164.36E EVNP T/2R EVA90.15T EVAP63.15T Mittauskeskukset, IP20, Pikku-Waltteri EVAP163.06T EHM EVAP190.06T EHN EVAP163.06J EHNV EVNP163.06J/EL Ryhmäkeskukset, IP20, Waltteri EVNP263.06J/EL ESSV145.36E EVAP163.06J/ELW ESSV145.36EJ EVAP63.15/G ESSV145.48E EVAP90.15/G PESSV EVNP263.06T/2T PESSV EVA80.63T ESSV165.36E EVAP63.25T ESSV165.36EJ EVAP80.63J ESSV165.48E EVAP280.63T ESSV165.54E EOMZ ESSV164.36E Ryhmäkeskukset, IP34-54, Esteri ESSV185.39E/ EVS164.09P ESSV185.39E/ EVS63.15P/ EVS163.15P EVS Ryhmäkeskukset, IP20, Pikku-Waltteri EVS EHS Monimittarikeskukset, IP20, Mira EHS EPMK EHSV EPMK EHSV EPMK EHSV EPMK EHPS EHPSV EHSV145.15U EHSV245.15U EHSV245.21U IT- Ryhmäkeskukset, IP20, Pikku-Waltteri EHSV345.15U/IT EHSV445.15U/IT EHSV545.21U/IT EHSV345.15P/IT EHSV445.15P/IT EHSV545.21P/IT IT- Ryhmäkeskukset, IP20, Waltteri ESSV345.36E/IT ESSV365.36E/IT Teleasennuskotelot, IP20, Waltteri EST EST700/IT EST1.01/IT

66 66 Piirustushakemisto 66 tuotekoodin mukaan Rakenne- Pääkuva kaavio Tuotekoodi Sn:o sivulla sivulla EHM EHN EHNV EHPS EHPSV EHS EHS EHSV145.15U EHSV EHSV245.15U EHSV245.21U EHSV345.15P/IT EHSV345.15U/IT EHSV EHSV EHSV445.15P/IT EHSV445.15U/IT EHSV545.21P/IT EHSV545.21U/IT EOMZ EPMK EPMK EPMK EPMK ESAV145.36E ESAV145.36EJ ESAV164.36E ESAV165.36E ESAV165.36EJ ESAV165.42E ESAV165.48E ESAV165.54E ESSV145.36E ESSV145.36EJ ESSV145.48E ESSV164.36E ESSV165.36E ESSV165.36EJ ESSV165.48E ESSV165.54E ESSV185.39E/ ESSV185.39E/ ESSV345.36E/IT ESSV365.36E/IT EST1.01/IT EST EST700/IT EVA163.06T EVA80.63T EVA90.15T EVAP163.06J EVAP163.06J/ELW EVAP163.06T EVAP190.06T EVAP280.63T EVAP63.15/G EVAP63.15T EVAP63.25T EVAP80.63J EVAP90.15/G EVN125.06T EVN63.00T EVN63.15T EVNP125.06T EVNP125.06T/2T EVNP T/2R EVNP T/2T EVNP163.06J/EL EVNP163.06T EVNP263.06J/EL EVNP263.06T/2T EVS163.15P EVS164.09P EVS EVS EVS63.15P/ EVSP140.00P PESAV PESAV PESSV PESSV PEVNP PEVNP163.03/2T Piirustushakemisto sähkönumeron mukaan Rakenne- Pääkuva kaavio Sn:o Tuotekoodi sivulla sivulla EPMK EPMK EPMK EPMK EHSV145.15U EHSV245.15U EHSV245.21U EHSV345.15P/IT EHSV445.15P/IT EHSV545.21P/IT EHSV445.15U/IT EHSV345.15U/IT EHPS EHPSV EHS EHS EHSV EHSV EHSV545.21U/IT EHSV ESSV345.36E/IT ESSV365.36E/IT ESSV145.48E ESSV145.36E ESSV145.36EJ ESSV165.36E ESSV165.36EJ ESSV165.48E ESSV165.54E ESSV164.36E ESSV185.39E/ ESSV185.39E/ PESSV PESSV PESAV PESAV ESAV145.36E ESAV145.36EJ ESAV165.54E ESAV165.36EJ ESAV165.36E ESAV164.36E ESAV165.42E ESAV165.48E EHM EHN EHNV EST700/IT EST EST1.01/IT EOMZ EVN63.00T EVN125.06T EVNP T/2R EVNP125.06T EVNP125.06T/2T EVNP163.06T EVN63.15T EVA163.06T EVAP163.06J/ELW EVAP163.06T EVAP163.06J EVAP90.15/G EVAP63.15T EVAP190.06T EVA90.15T EVAP63.25T EVA80.63T EVS163.15P EVSP140.00P EVS164.09P EVS63.15P/ EVS EVS EVAP280.63T PEVNP EVAP63.15/G EVAP80.63J EVNP163.06J/EL EVNP T/2T PEVNP163.03/2T EVNP263.06T/2T EVNP263.06J/EL 28 -
