1 ENSTO HYBRIDITALO ENERGIATEHOKKAAT RATKAISUT MATALAENERGIARAKENTAMISEEN

2 2 Ajankohtaista:

3 Sisältö: Ensto Hybriditalo ja rakentamisen haasteet...2 Ensto Hybriditalon ratkaisut...4 Sisäilmaston hallinta...6 Ilmanvaihto...8 Ohjaus- ja säätöjärjestelmät...10 Sähkökeskukset ja kodin yhteydet...12 Liiketunnistinvalaistus...14 Sähköauton lataus...16 Sanakirja...17 Tuotetiedot...18 Ensto on ammattimainen ja luotettava kansainvälisesti toimiva kotimainen kumppani, joka tunnetaan alan innovatiivisena kehittäjänä jo yli 50 vuoden ajalta. Enston kehittämät ratkaisut ovat avainasemassa sähköenergian energiatehokkaassa käytössä. 3

4 ENSTO HYBRIDITALO VASTAA RAKENTAMISEN HAASTEISIIN Ilmastomuutoksen hillitseminen rakennusten energiankulutusta vähentämällä on nyt myös lakisääteinen tahtotila. Vuoden 2010 alusta rakentamismääräysten mukainen energiatehokas uudisrakentaminen edellyttää kokonaisratkaisua, jossa yhdistyvät talotekniikan parhaat puolet. Uusi normi matalaenergiatalolle Perusta matalalle energian kulutukselle luodaan eristämällä rakennuksen ulkovaippa tehokkaasti käyttämällä ilmatiiviitä rakenneratkaisuja sekä asentamalla energiatehokkaat ovet ja ikkunat. Nämä passiiviset toimet pienentävät rakennuksen tilalämmitysenergiantarvetta. Aktiivisista lämmitysenergian vähennyskeinoista tehokkain on ilmanvaihdon lämpöhäviöiden pienentäminen lämmön talteenotolla. Uusi normi edellyttää, että rakennuksen poistoilmasta otetaan talteen vähintään 45 % ilmanvaihdon lämmityksen tarvitsemasta lämpömäärästä. RakMk 2010 vertailuarvot W/m²K Seinä 0,17 Yläpohja 0,09 Alapohja (maavarainen) 0,16 Ovet, ikkunat 1,0 Ilmanvuotoluku n50 2,0 1/h LTO vuosihyötysuhde 45 % Rakentamismääräyskokoelman uuden ohjeistuksen mukaan varsinaisen matalaenergiatalon lämpöhäviö on enintään 85 % vertailulämpöhäviöistä. Tähän uuteen matalaenergiarakentamisen tasoon päästään valitsemalla korkean vuosihyötysuhteen, yli 70 %, lämmön talteenottolaite, jolloin muu investointi rajoittuu vain normin vertailuarvoja energiatehokkaampiin ikkunoihin tai hieman paksumpiin eristeisiin. Suurimmat säästöt tehdään juuri sisätilojen lämmityskustannuksissa Tilojen lämmityksen osuus asumisen energiakulutuksessa eimatalaenergiataloissa on noin 65 %. Matalaenergiatalon tilalämmitysenergian nettotarve on kwh/hum 2 a. Passiivitalossa vastaava lämmöntarve on luokkaa kwh/hum 2 a. Matalaenergiatalon lämmitystehon tarve on selkeästi pienempi kuin vakiotalon. Lyhytaikainen lämmitystarve voidaan kattaa investointikustannuksiltaan kustannustehokkailla vaihtoehdoilla, kuten sähkölämmityksellä. Alhainen lämmitysenergian tarve merkitsee huomattavaa rahansäästöä talon elinkaaren aikana. Ilmanvaihto on hyvän ja terveellisen sisäilmaston perusta Ilmanvaihto huolehtii asumisen kannalta oikeista sisäilmaolosuhteista, takaa puhtaan hengitysilman suodattamalla haitalliset partikkelit ulkoilmasta ja poistamalla epäpuhtauksia sisältävän ilman. Oikein toimiva ilmanvaihto pitää asuintilat lievästi alipaineisina, jolloin kosteusrasitus rakenteille minimoituu ja samalla ehkäistään homevaurioiden syntymistä. Matalaenergiarakentaminen toteutuu turvallisesti ja terveellisesti kunnollisella ilmanvaihdolla. 2

5 Talotekniikan yhteistoiminta varmistetaan ohjauksilla Talotekniikan toimivuus edellyttää lämmitys-, ilmanvaihto- ja jäähdytysjärjestelmien energiatehokasta säätöä, jolla varmistetaan, että energiaa käytetään tarpeen mukaisesti. Parhaimmillaan säätö ja ohjaus onnistuvat sekä paikallisesti helposta yhdestä käyttöliittymästä että myös etäohjattuna. Tarpeenmukainen valaistus on energiatehokas ja mukava Valaistusenergian käyttöä voidaan tehostaa ohjausjärjestelmien käytöllä sekä päivänvaloa hyödyntämällä. Tehokkaita liikkeentunnistamiseen perustuvia valaistusohjauksia käyttämällä saadaan säästöä ja mukavuutta. Energiansäästö on investointi tulevaisuuteen Energiansäästö oikeanlaisilla taloteknisillä ratkaisuilla takaa pysyvästi alhaiset energiakulut koko rakennuksen elinkaaren ajan. Rahaa säästyy eikä varmatoimisten ratkaisujen huoltotarve muodostu rasitteeksi. Pieni alkuinvestointi energiansäästöön ei jätä taloasi kylmäksi tulevaisuuden energiapuhureissakaan. 3

6 ENSTO HYBRIDITALON ENERGIATEHOKKAAT RATKAISUT Ensto Hybriditalon talotekniset ratkaisut ylittävät selkeästi uudet rakentamisen energiatehokkuusvaatimukset ja nostavat rakentamisen A-luokkaan. Energiatehokkuus saavutetaan erinomaisella ilmanvaihdon lämmön talteenotolla, tarkasti säätyvällä sähkölämmityksellä sekä ohjaustekniikalla. Lisäksi valaistuksen ratkaisut yhdistävät energiatehokkuuden ja mukavuuden kustannustehokkaasti. 1. Sisäilmaston hallinta Ilmanvaihdolla hyvä sisäilman laatu Lämmön talteenotto muuttaa hukkalämmön energiansäästöksi Nykyaikaiset Tupa- ja Beta- sähkölämmittimet takaavat tarkan lämpötilan ja hyvän lämpömukavuuden Lattialämmitys Tassu-S-lämmityskaapeleilla tuo lämpömukavuutta asumiseen ikonikuva 2. Huoleton ohjaustekniikka Helppokäyttöiset termostaatit pitävät lämmön tasaisena Aikaohjattu termostaatti säätää lämpötilat viikkotasolla Ilmanvaihtolaitteen kanssa yhteen toimiva tilannepohjainen ohjaus mukauttaa lämpötilat asumisen rytmiin Kotona-pois -painike tarjoaa helpon käyttöliittymän Etäohjaus ja valvonta ECO-601-laitteella luo helppoutta ja turvallisuutta 4

7 3. Sähkökeskukset ja kodin yhteydet Turvallista ja tyylikästä sähkönjakelua sekä datakytkentää 4. Energiatehokas liiketunnistinvalaistus Huoletonta energiansäästöä ja tarpeenmukaista valaistusta, säästöä jopa 60 % 5. Sähköauton latauspisteet Helppo ja turvallinen lataus sähköautollesi Muut energiatehokkuutta edistävät ratkaisut: 6. Energiatehokkaat rakenneratkaisut Hyvä eristys Ilmatiiviys Energiaa säästävät ovet ja ikkunat 7. Täydentävä energiantuotto Esimerkiksi aurinkopaneeleilla 5

8 A-LUOKAN ASUMISTA JA SISÄILMASTON HALLINTAA SÄHKÖLÄMMITYKSELLÄ JA ILMANVAIHDOLLA Enston energiaa säästävä sisäilmatalotekniikka on tutkitusti parasta A-luokkaa, joka nostaa rakentamisen A-energialuokkaan. Tärkeimmässä roolissa ovat sähkölämmittimet ja energiatehokkaat ilmanvaihtojärjestelmät sekä niitä ohjaavat laitteet. 6

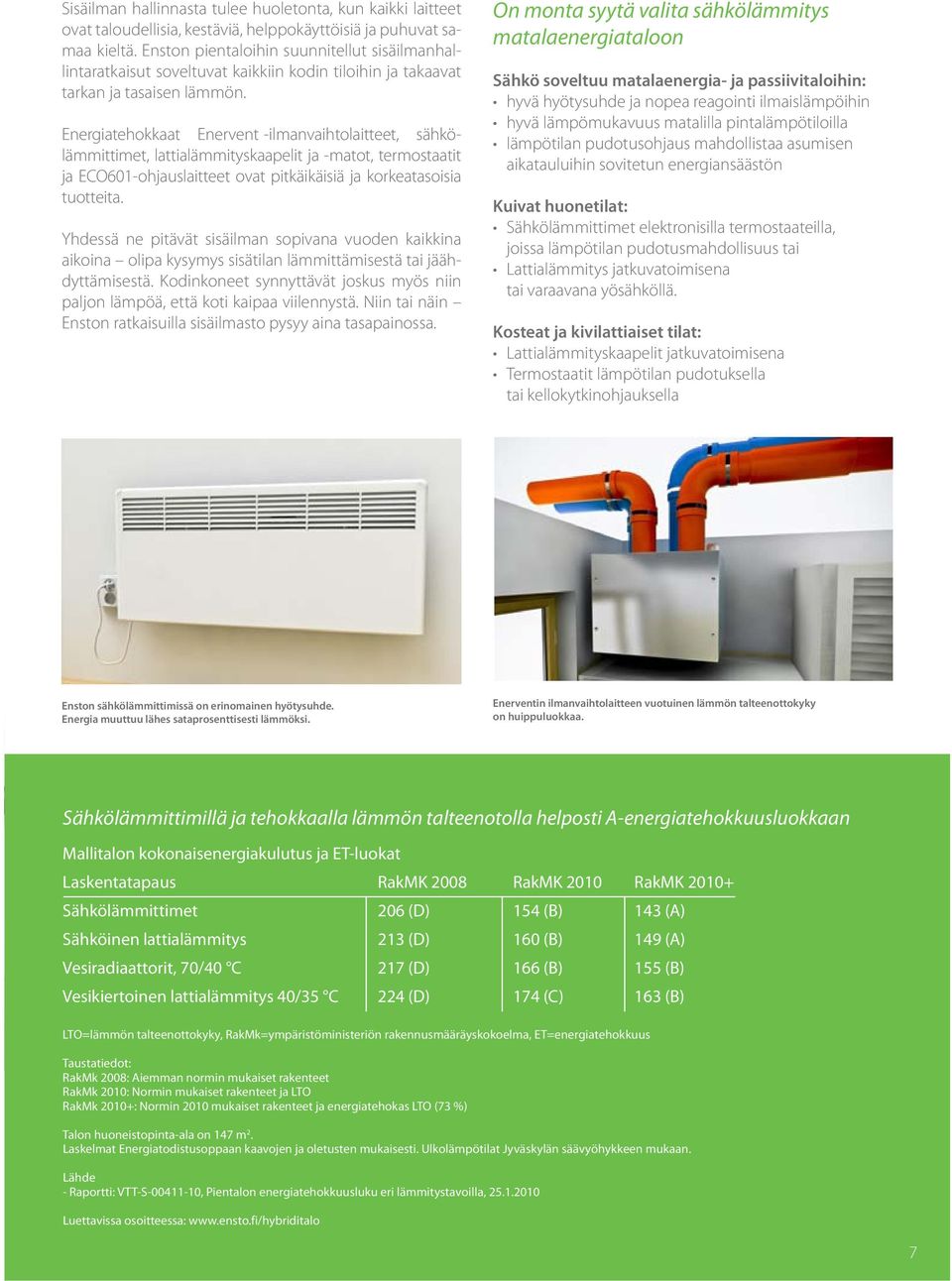

9 Sisäilman hallinnasta tulee huoletonta, kun kaikki laitteet ovat taloudellisia, kestäviä, helppokäyttöisiä ja puhuvat samaa kieltä. Enston pientaloihin suunnitellut sisäilmanhallintaratkaisut soveltuvat kaikkiin kodin tiloihin ja takaavat tarkan ja tasaisen lämmön. Energiatehokkaat Enervent -ilmanvaihtolaitteet, sähkölämmittimet, lattialämmityskaapelit ja -matot, termostaatit ja ECO601-ohjauslaitteet ovat pitkäikäisiä ja korkeatasoisia tuotteita. Yhdessä ne pitävät sisäilman sopivana vuoden kaikkina aikoina olipa kysymys sisätilan lämmittämisestä tai jäähdyttämisestä. Kodinkoneet synnyttävät joskus myös niin paljon lämpöä, että koti kaipaa viilennystä. Niin tai näin Enston ratkaisuilla sisäilmasto pysyy aina tasapainossa. On monta syytä valita sähkölämmitys matalaenergiataloon Sähkö soveltuu matalaenergia- ja passiivitaloihin: hyvä hyötysuhde ja nopea reagointi ilmaislämpöihin hyvä lämpömukavuus matalilla pintalämpötiloilla lämpötilan pudotusohjaus mahdollistaa asumisen aikatauluihin sovitetun energiansäästön Kuivat huonetilat: Sähkölämmittimet elektronisilla termostaateilla, joissa lämpötilan pudotusmahdollisuus tai Lattialämmitys jatkuvatoimisena tai varaavana yösähköllä. Kosteat ja kivilattiaiset tilat: Lattialämmityskaapelit jatkuvatoimisena Termostaatit lämpötilan pudotuksella tai kellokytkinohjauksella 3-D patterikuva 3-D ilmanvaihtokuva Enston sähkölämmittimissä on erinomainen hyötysuhde. Energia muuttuu lähes sataprosenttisesti lämmöksi. Enerventin ilmanvaihtolaitteen vuotuinen lämmön talteenottokyky on huippuluokkaa. Sähkölämmittimillä ja tehokkaalla lämmön talteenotolla helposti A-energiatehokkuusluokkaan Mallitalon kokonaisenergiakulutus ja ET-luokat Laskentatapaus RakMK 2008 RakMK 2010 RakMK Sähkölämmittimet 206 (D) 154 (B) 143 (A) Sähköinen lattialämmitys 213 (D) 160 (B) 149 (A) Vesiradiaattorit, 70/40 C 217 (D) 166 (B) 155 (B) Vesikiertoinen lattialämmitys 40/35 C 224 (D) 174 (C) 163 (B) LTO=lämmön talteenottokyky, RakMk=ympäristöministeriön rakennusmääräyskokoelma, ET=energiatehokkuus Taustatiedot: RakMk 2008: Aiemman normin mukaiset rakenteet RakMk 2010: Normin mukaiset rakenteet ja LTO RakMk 2010+: Normin 2010 mukaiset rakenteet ja energiatehokas LTO (73 %) Talon huoneistopinta-ala on 147 m 2. Laskelmat Energiatodistusoppaan kaavojen ja oletusten mukaisesti. Ulkolämpötilat Jyväskylän säävyöhykkeen mukaan. Lähde - Raportti: VTT-S , Pientalon energiatehokkuusluku eri lämmitystavoilla, Luettavissa osoitteessa: 7

10 TERVEELLINEN SISÄILMA JA HUIPPULUOKAN LÄMMÖN TALTEENOTTOKYKY Hyvä sisäilman laatu on tärkeä viihtyisän asumisen kannalta. Tehokas ilmanvaihto tuhlaa usein paljon lämpöä. Suurimmat voitot pientaloasumisessa tehdään lämmityskustannuksissa, joten ilmanvaihdon tehokas lämmön talteenotto on tärkeä energiataloutta ajatellen. Enerventin ilmanvaihtolaitteissa on pyörivä lämmönsiirrin, jonka lämmön talteenottokyky on huippuluokkaa ja jonka ainutlaatuinen talviaikainen kosteudensiirto-ominaisuus pitää sisäilman kosteuden terveellisellä tasolla. 8

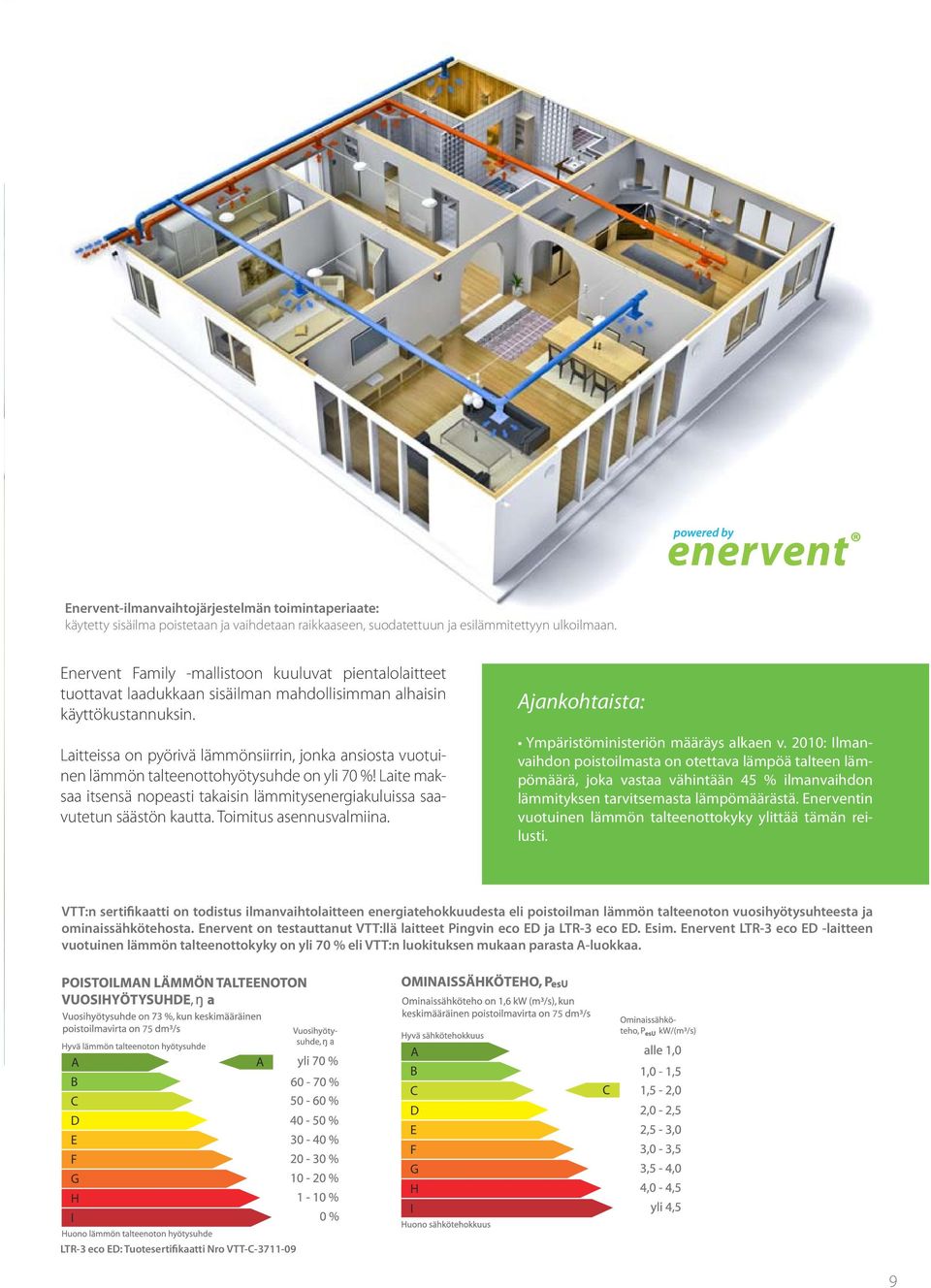

11 Enervent-ilmanvaihtojärjestelmän toimintaperiaate: käytetty sisäilma poistetaan ja vaihdetaan raikkaaseen, suodatettuun ja esilämmitettyyn ulkoilmaan. Enervent Family -mallistoon kuuluvat pientalolaitteet tuottavat laadukkaan sisäilman mahdollisimman alhaisin käyttökustannuksin. Laitteissa on pyörivä lämmönsiirrin, jonka ansiosta vuotuinen lämmön talteenottohyötysuhde on yli 70 %! Laite maksaa itsensä nopeasti takaisin lämmitysenergiakuluissa saavutetun säästön kautta. Toimitus asennusvalmiina. Ajankohtaista: Ympäristöministeriön määräys alkaen v. 2010: Ilmanvaihdon poistoilmasta on otettava lämpöä talteen lämpömäärä, joka vastaa vähintään 45 % ilmanvaihdon lämmityksen tarvitsemasta lämpömäärästä. Enerventin vuotuinen lämmön talteenottokyky ylittää tämän reilusti. VTT:n sertifikaatti on todistus ilmanvaihtolaitteen energiatehokkuudesta eli poistoilman lämmön talteenoton vuosihyötysuhteesta ja ominaissähkötehosta. Enervent on testauttanut VTT:llä laitteet Pingvin eco ED ja LTR-3 eco ED. Esim. Enervent LTR-3 eco ED -laitteen vuotuinen lämmön talteenottokyky on yli 70 % eli VTT:n luokituksen mukaan parasta A-luokkaa A B C D E F G H I A A B C D E F G H I C LTR-3 eco ED: Tuotesertifikaatti Nro VTT-C

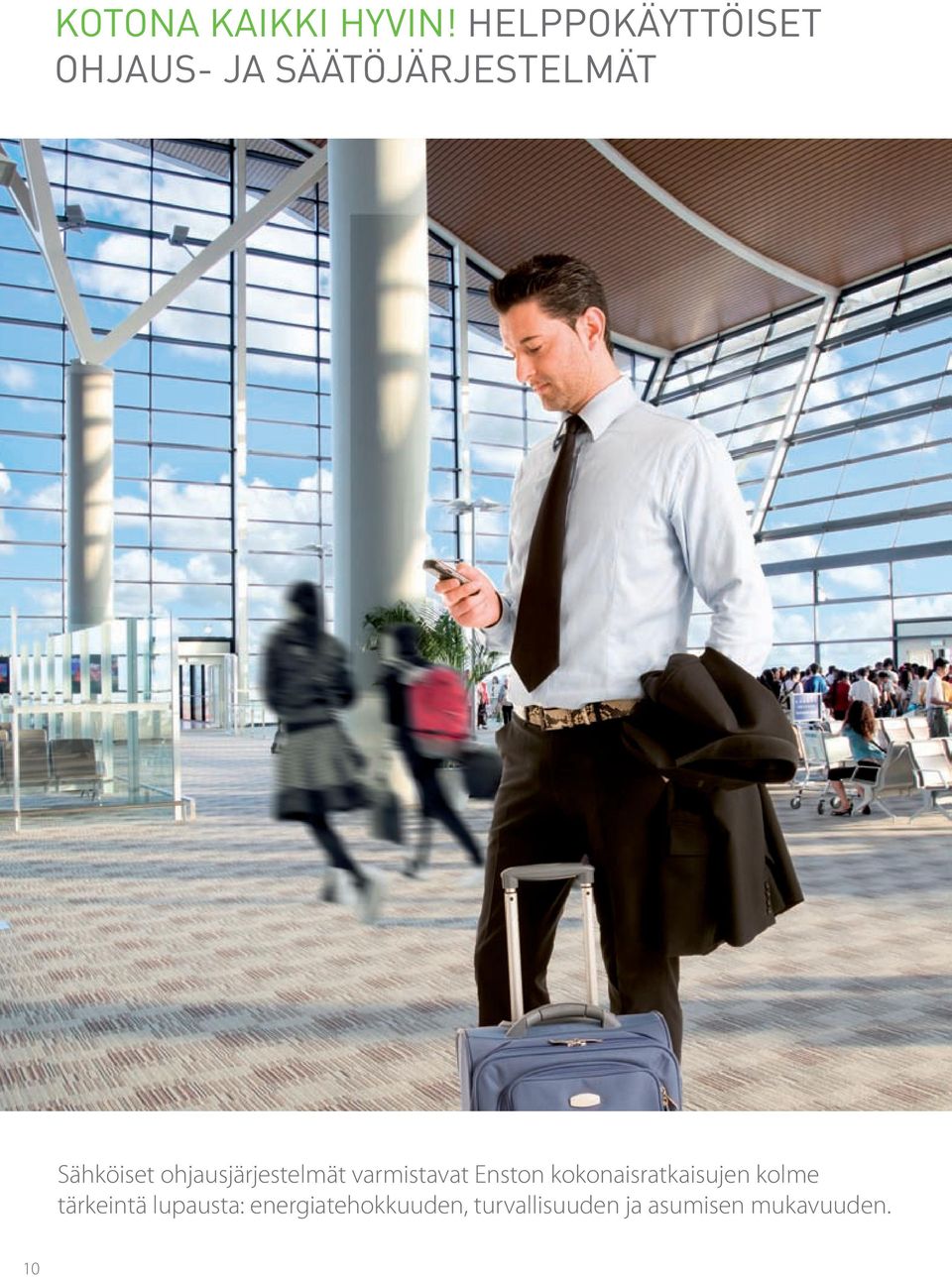

12 KOTONA KAIKKI HYVIN! HELPPOKÄYTTÖISET OHJAUS- JA SÄÄTÖJÄRJESTELMÄT Sähköiset ohjausjärjestelmät varmistavat Enston kokonaisratkaisujen kolme tärkeintä lupausta: energiatehokkuuden, turvallisuuden ja asumisen mukavuuden. 10

13 POISSA-tilanteessa ollaan poissa kotoa usean päivän ajan ja kiinteistössä kulutetaan mahdollisimman vähän sähköä. POISSA-tilanne: Lämmitystä alennettu haluttuun lämpötilaan Hälytykset päällä, vedentulo katkaistu magneettiventtiilillä Ilmanvaihto minimillä Valitut pistorasiat pois päältä ECO601-ohjauslaitteella on helppo ohjata lämmitystä, ilmanvaihtoa, ilmalämpöpumppua, pistorasioita, hälyttimiä ja ilmaisimia etänä puhelimella ja paikanpäällä painikkeella. Kaikki kodin sähköiset toiminnot voidaan antaa näkymättömän talonmiehen, ECO601-ohjauslaitteen hoidettavaksi. Se valvoo kiinteistöä ja hälyttää tarvittaessa. Ohjaus perustuu kolmeen eri tilanteeseen: poissa, tulossa, paikalla. Käskyt annetaan paikanpäällä-painikkeella tai matkapuhelimella etänä. Kodin ohjaaminen ei ole ollut koskaan näin helppoa! Laitekohtainen ohjaus tarkoilla termostaateilla mahdollistaa lisälämmönlähteiden käytön sekä lämpötilanpudotuksen poissa ollessa. Enston tarkat termostaatit reagoivat nopeasti lämpötilan muutoksiin ja säästävät näin energiakustannuksissa. 11

14 SÄHKÖKESKUKSET JA KODIN YHTEYDET OVAT AKTIIVISEN JA TURVALLISEN KODIN PERUSTA Enston laajasta sähkökeskusvalikoimasta löytyy paras ratkaisu jokaiseen kotiin. Sähkö- ja teleyhteydet sekä kodin ohjauslaitteen voi asentaa siististi yhden tai kahden oven taakse. 12

15 Ensto tarjoaa kokonaisratkaisut kodin sähköistykseen ja kasvunvaraa kodin nopeisiin tele- ja tietoliikenneyhteyksiin. Laajakaistayhteydet sekä puhelin- ja antenniverkkojen laitteet ovat kaikki siististi samassa paikassa. Turvallisuuden ja selkeyden lisäksi nopea asennus ja kytkentä ovat perusominaisuuksia, joita sekä kiinteistön omistajat että asentajat arvostavat Enston sähkökeskuksissa. Helposti muunneltava kokonaisuus Helposti hallittava ja muunneltava kokonaisuus antaa liikkumavaraa tulevaisuuden tarpeille. Esimerkiksi lapsen kasvaessa lastenhuoneessa tarvitaan kenties tietokone ja televisio tai vapautuva makuuhuone muuttuu työhuoneeksi jne. Ajankohtaista: Määräys vikavirtasuojauksesta. Uudisrakennuksissa on pääsääntöisesti kaikki pistorasiat suojattava vikavirtasuojakytkimellä. Enston keskuksiin on jo valmiiksi asennettu vikavirtasuojakytkimiä, ja tarvittaessa niiden lisääminen on helppoa. Viestintäviraston määräys kiinteistön sisäjohtoverkoista. Uudisrakennuksiin on rakennettava nopea laajakaistainen yleiskaapelointijärjestelmä ja varauduttava siihen, että asunnot voi liittää valokuidulla yleiseen televerkkoon sitä mukaa kuin valokaapeliverkko laajenee. 13

16 LIIKETUNNISTINVALAISTUS LISÄÄ ASUMISMUKAVUUTTA JA SÄÄSTÄÄ ENERGIAA Liiketunnistinvalaistus on edullinen ja varma tapa säästää valaistuksen energiakustannuksissa jopa 60 %. Oikea määrä valoa siellä missä sitä tarvitaan ja silloin kun sitä tarvitaan, on hyvä periaate valaistusta suunniteltaessa. 14

17 Enston valaisimissa käytetään energiaa säästäviä pienloistelamppuja ja LED-tekniikkaa. Hämäräkytkin huolehtii, että ulkovalaistus on käytössä vain pimeällä eikä energiaa kulu turhaan päiväsaikaan. Oikeat ratkaisut tilan ja tarpeen mukaan Pihavalot syttyvät automaattisesti, kun tunnistin havaitsee liikettä. Eteneminen kellariin tai vaikkapa autotalliin sujuu turvallisesti ilman valokytkimen hapuilua. Eivätkä valot unohdu pitkiksi ajoiksi päälle, kun automatiikka huolehtii sammuttamisesta. Enston korkealaatuinen valaisinvalikoima soveltuu useisiin eri tarkoituksiin niin sisätiloissa kuin pihalla: sauna, keittiö, kylpyhuone, tuulikaappi, vaatehuone, varastot, portaikot, autotallit- ja katokset jne. Normaali- ja liiketunnistinvalaisimien yhdistelmät, kuten myös PIR- ja tutkatekniikkaa hyödyntävät ratkaisut löytyvät valikoimastamme ja asentaminen käy helposti. 15

18 VIHREÄÄ VALOA SÄHKÖAUTOJEN LATAUKSEEN Enston linjakkaat sähköautojen latauspisteet sopivat pihoille, parkkipaikoille ja teiden varsille. Auton akku latautuu kaikessa rauhassa silloin, kun autolla ei ajeta. Erityisen päästöttömiä kilometrejä ajetaan, kun auto on latautunut itse tuotetulla aurinko- tai tuulienergialla. Päästöttömät ja meluttomat sähköautot lisääntyvät nopeasti. Ensto on maailmanlaajuisesti edelläkävijä sähköautojen latauspisteiden suunnittelussa ja valmistuksessa. Tuotekehitystä tehdään energiatehokkuuden, turvallisuuden, helppokäyttöisyyden ja asennettavuuden ehdoilla. 16

19 Pieni sanakirja energiatehokkaasta rakentamisesta Matalaenergiatalo: Matalaenergiatalon tilojen lämmityksen ja jäähdytyksen nettoenergiantarve on välillä kwh/hum²a:n mukaisesti. Yleisesti käytetyn, väljän määritelmän mukaan matalaenergiatalo kuluttaa puolet vähemmän lämmitysenergiaa kuin talo, joka täyttää (vielä v voimassa olevat) rakentamismääräykset. Ympäristöministeriön ohjeen mukaan matalaenergiataloa suunniteltaessa tulisi rakennuksen laskennallisen lämpöhäviön olla enintään 85 % rakennukselle määritetystä vertailulämpöhäviöstä. Suunnittelemalla talo tällä periaatteella ja ottamalla vielä huomioon ilmaiset lämpökuormat saadaan kokonaisenergiankulutus puolitettua. Kun suunnitellaan matalaenergiarakennusta, tulisi rakennuksen laskennallisen lämpöhäviön olla enintään 85 % rakennukselle määritetystä vertailulämpöhäviöstä. Tällöin vertailulämpöhäviön laskennassa käytetään ulkoseinille lämmönläpäisykertoimen vertailuarvoa 0,17 W/m²K lämpimissä tiloissa ja 0,26 W/m²K puolilämpimissä tiloissa Passiivienergiatalo: Passiivienergiatalo ei yleisen määritelmän mukaan tarvitse lainkaan lämmitys- eikä jäähdytysenergiaa. VTT:n määritelmän mukaan passiivitalo tarvitsee lämmitysenergiaa Etelä-Suomessa noin 20 kwh/hum²a vuodessa ja Pohjois-Suomessa noin 30 kwh/hum²a vuodessa. Nollaenergiatalo ja plusenergiatalo: Nollaenergiatalo tuottaa uusiutuvaa energiaa vähintään saman verran kuin se kuluttaa uusiutumatonta energiaa. Plusenergiatalo tuottaa energiaa vuositasolla enemmän kuin se kuluttaa. Vertailulämpöhäviö: Rakennuksen lämpöhäviö eli vaipan, vuotoilman ja ilmanvaihdon yhteenlaskettu lämpöhäviö saa olla enintään yhtä suuri kuin rakennukselle määritetty vertailulämpöhäviö. Vaatimusten täyttyminen osoitetaan tasauslaskelmalla. Vertailuarvo: Rakennuksen vertailulämpöhäviöiden laskelmissa käytettävät vertailuarvot saadaan rakennusosan lämmönläpäisykertoimen arvosta, rakennuksen yhteenlasketun ikkunapinta-alan määrästä, lämmöntalteenoton vuosihyötysuhteesta ja rakennuksen tiiviyttä kuvaavasta vuotoilmakertoimesta. U-arvo: Kertoo, kuinka suuri on lämpöhäviöteho rakenteen läpi sisältä ulos yhden asteen lämpötilaeron vallitessa. Energiatodistus: Rakennuksen energiatehokkuus esitetään energiatodistusasetuksessa säädetyllä tavalla ilmoittamalla rakennuksen energiatehokkuusluku (ET-luku) ja energiatehokkuusluokka (ET-luokka, A G). ET-luku saadaan jakamalla rakennuksen tarvitsema vuotuinen energiamäärä bruttopinta-alalla (kwh/brm²/vuosi), josta on vähennetty lämmittämättömät tilat. Uudisrakennuksen energiatodistuksen antaa pääsuunnittelija. Mitä pienempi ET-luku, sen parempi. Lähde: energiatehokaskoti.fi YM: Rakentamismääräyskokoelma D3/2010 Lähde: 17

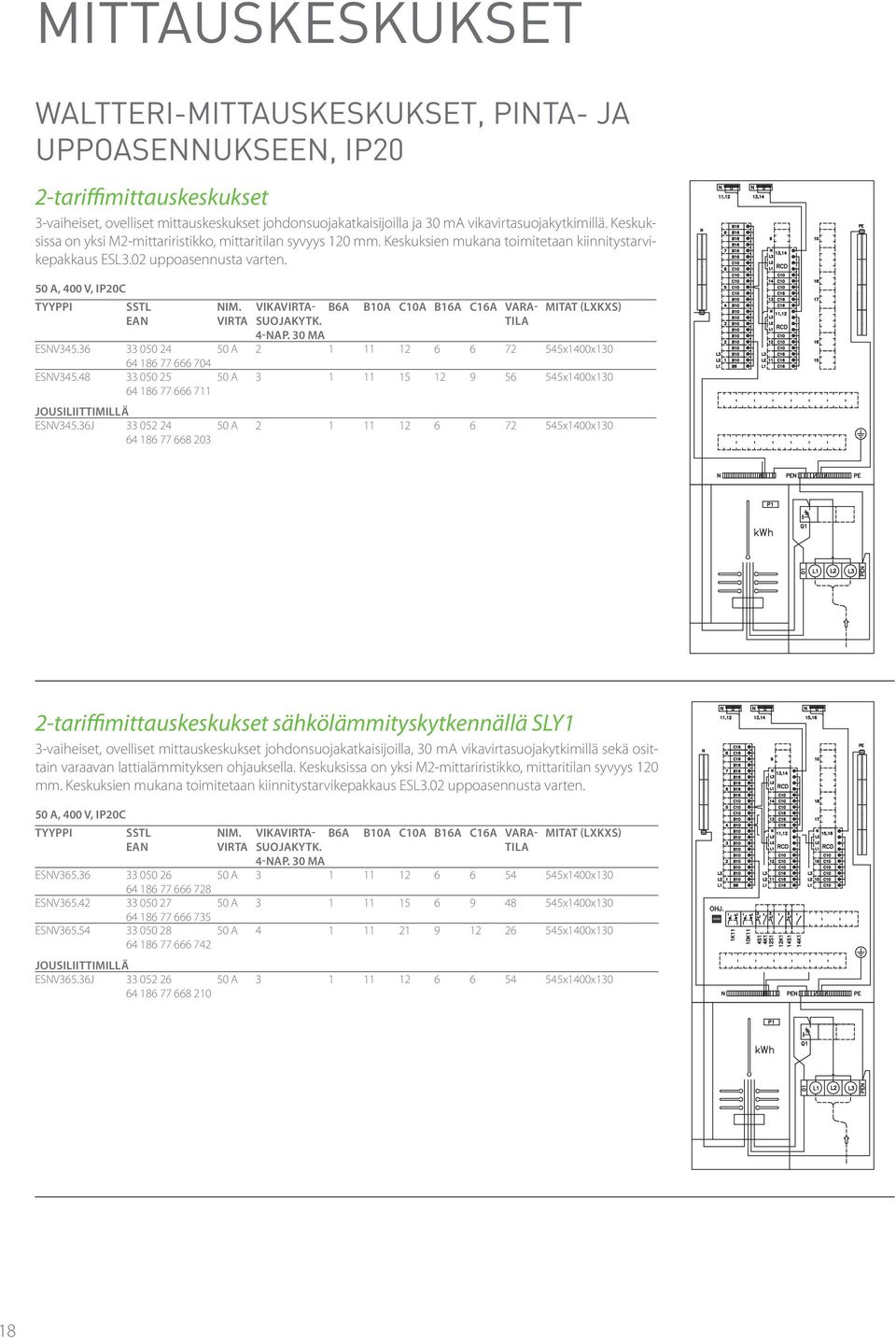

20 Mittauskeskukset WALTTERI-mittauskeskukset, pinta- ja UPPOASENNUKSEEN, IP20 2-tariffimittauskeskukset 3-vaiheiset, ovelliset mittauskeskukset johdonsuojakatkaisijoilla ja 30 ma vikavirtasuojakytkimillä. Keskuksissa on yksi M2-mittariristikko, mittaritilan syvyys 120 mm. Keskuksien mukana toimitetaan kiinnitystarvikepakkaus ESL3.02 uppoasennusta varten. 50 A, 400 V, IP20C TYYPPI SSTL EAN NIM. VIRTA VIKAVIRTA- SUOJAKYTK. 4-NAP. 30 ma B6A B10A C10A B16A C16A VARA- TILA MITAT (lxkxs) ESNV A x1400x ESNV A x1400x130 JOUSILIITTIMILLä ESNV345.36J A x1400x130 2-tariffimittauskeskukset sähkölämmityskytkennällä SLY1 3-vaiheiset, ovelliset mittauskeskukset johdonsuojakatkaisijoilla, 30 ma vikavirtasuojakytkimillä sekä osittain varaavan lattialämmityksen ohjauksella. Keskuksissa on yksi M2-mittariristikko, mittaritilan syvyys 120 mm. Keskuksien mukana toimitetaan kiinnitystarvikepakkaus ESL3.02 uppoasennusta varten. 50 A, 400 V, IP20C TYYPPI SSTL EAN NIM. VIRTA VIKAVIRTA- SUOJAKYTK. 4-NAP. 30 ma B6A B10A C10A B16A C16A VARA- TILA MITAT (lxkxs) ESNV A x1400x ESNV A x1400x ESNV A x1400x130 JOUSILIITTIMILLä ESNV365.36J A x1400x130 18

21 Ryhmäkeskukset WALTTERI-ryhmäkeskukset, pinta- ja UPPOASENNUKSEEN, IP20 Ryhmäkeskukset 3-vaiheiset, ovelliset ryhmäkeskukset johdonsuojakatkaisijoilla ja 30 ma vikavirtasuojakytkimillä. Keskuksien mukana toimitetaan kiinnitystarvikepakkaus ESL3.02 uppoasennusta varten. 50 A, 400 V, IP20C TYYPPI SSTL EAN NIM. VIRTA VIKAVIRTA- SUOJAKYTK. 4-NAP. 30 ma B6A B10A C10A B16A C16A VARA- TILA MITAT (lxkxs) ESSV A x900x ESSV A x900x130 JOUSILIITTIMILLä ESSV345.36J A x900x TELETILALLA ESSV IT A x1100x ESSV RJ A x1400x130 Ryhmäkeskukset sähkölämmityskytkennällä SLY1 3-vaiheiset, ovelliset ryhmäkeskukset johdonsuojakatkaisijoilla, 30 ma vikavirtasuojakytkimillä sekä osittain varaavan lattialämmityksen ohjauksella. Keskuksien mukana toimitetaan kiinnitystarvikepakkaus ESL3.02 uppoasennusta varten. 50 A, 400 V, IP20C TYYPPI SSTL EAN NIM. VIRTA VIKAVIRTA- SUOJAKYTK. 4-NAP. 30 ma B6A B10A C10A B16A C16A VARA- TILA MITAT (lxkxs) ESSV A x900x ESSV A x900x ESSV A x900x130 JOUSILIITTIMILLä ESSV365.36J A x900x TELETILALLA ESSV IT A x1100x130 19

22 Tele- ja IT-kotelot pinta- ja uppoasennukseen, IP20 Teleasennuskotelot erillisasennukseen tai 545 mm leveän keskuksen alle Teleasennuskotelot erillisasennukseen tai keskuksen alle. Koteloihin voidaan asentaa mm. puhelinkaapelin pääte sekä antenniverkon laitteet. IT-koteloissa on laitehylly sekä pistorasia aktiivilaitteelle sekä paikat RJ45-liittimille. Koteloiden mukana toimitetaan kiinnitystarvikepakkaus ESL3.02 uppoasennusta varten. Lattia-asennuksessa voidaan käyttää erikseen hankittavaa sokkelia ESL3.01. KOTELOIHIN VOIDAAN ASENTAA RJ45-LIITTIMET, jotka kiinnittyvät AUKKOIHIN, joiden koko on 22 x 36 mm, 18,3 x 17,5 mm, 15 x 20 mm tai 15 x 19,3 mm. EST3.700/RJ-KOTELOSSA ON 80MM LEVEä KAAPELIKANAVA VAIN OIKEALLA PUOLELLA (EI SOVELLU ML- TAI MK-JOHTIMILLE IL- MAN LISäSUOJAUSTA). TYYPPI SSTL NIMIKE MITAT (lxkxs) EAN EST3.700/IT Teleasennuskotelo, RJ45-ristikytkentämahdollisuudella, 28 liitinpaikkaa545x700x EST3.900/IT Teleasennuskotelo, RJ45-ristikytkentämahdollisuudella, 28 liitinpaikkaa545x900x130 ERILLISASENNUKSEEN EST3.700/RJ Teleasennuskotelo, asennusalusta + 36 RJ45-liitinpaikkaa. Kaapelikanava ei sovellu ML- tai MK-johtimille ilman lísäsuojausta. LISäTARVIKKEET ESL Sokkeli EST ja EST3.900-koteloille EHL Valokuiturasia 4:llä SC-liitinpaikalla EHL Valokuituliitinpaneeli 4:lle SC-liittimelle. Asennetaan keskuksen teletilaan kahden erotusriman paikalle. 545x700x x130x x122x32 56x112x67 Ulkomittauskeskukset 1-tariffimittauskeskukset, ESTERI, IP34 Johdonsuojakatkaisijoilla ja pistorasioilla Keskuksissa on vikavirtasuojakytkimellä suojatut 16 A:n kolmivaihepistorasia ja kaksi yksivaiheista maadoitettua pistorasiaa. Asennus seinälle, pylvääseen tai jalustalle EVL A, 400 V, IP 34 TYYPPI SSTL NIM. B6A B10A C10A B16A C16A VARA- MITAT (lxkxs) EAN VIRTA TILA EVNP125.06T A x900x180 2-tariffimittauskeskukset yhdellä mittariristikolla, esteri, IP34 Johdonsuojakatkaisijoilla ja pistorasioilla Keskuksissa on vikavirtasuojakytkimellä suojatut 16 A:n kolmivaihepistorasia ja kaksi yksivaiheista maadoitettua pistorasiaa. Keskukset voidaan asentaa joko seinälle, pylvääseen tai jalustalle EVL A, 400 V, IP 34 TYYPPI SSTL NIM. B6A B10A C10A B16A C16A VARA- MITAT (lxkxs) EAN VIRTA TILA EVNP163.06T/2T A x900x180 20

23 Tariffiohjauksen välireleellä, johdonsuojakatkaisijoilla ja pistorasioilla Mittauskytkennässä yötariffiohjauksen välirele, tehonrajoitusta ei ole kytketty. Keskuksissa on vikavirtasuojakytkimellä suojatut 16 A:n kolmivaihepistorasia ja kaksi yksivaiheista maadoitettua pistorasiaa. Keskus voidaan asentaa joko seinälle, pylvääseen tai jalustalle EVL1.02. EVNP163.06T/2R mukana toimitetaan myös varokekannet, pohjakoskettimet sekä 25A päävarokkeet. 50 A, 400 V, IP 34 TYYPPI SSTL NIM. B6A B10A C10A B16A C16A VARA- MITAT (lxkxs) EAN VIRTA TILA EVNP163.06T/2R A x900x180 2-tariffimittauskeskukset, joissa mittaus ennen pääkytkintä 2-tariffimittauskeskukset yhdellä mittariristikolla ja johdonsuojakatkaisijoilla, mittaus ennen pääkytkintä. Keskuksissa on 2 kpl 1-vaiheisia ja 1 kpl 3-vaiheisia 16 A:n pistorasioita, jotka on suojattu 30 ma vikavirtasuojakytkimellä. 50A, 400V, IP34 TYYPPI SSTL EAN EVEP163.06T/2T NIM. VIRTA B6A B10A C10A B16A C16A VARA- MITAT (lxkxs) TILA 50 A x900x180 KIINTEäLLä JALUSTALLA EVEP163.06J/EL A x1670x180 Mittauskeskusten lisätarvikkeet Jalustat ym. asennustarvikkeet TYYPPI SSTL EAN NIMIKE EVL Jalusta Esteri-keskuksille, leveys 420 mm EVL Kaapelisuoja, lyhyt EVL Kaapelisuoja, pitkä MITAT (lxkxs) 420x815x x240x x1000x105 Muut lisätarvikkeet TYYPPI SSTL NIMIKE EAN EAL Adapteri Abloy-lukolle, Esteri-keskuksiin 21

24 120 Yleisvalaisimet AVR254 BQKRy{ ihnm IP54 3x2,5mm² AVR254-valaisimet on suunniteltu yleisvalaisimiksi sekä kosteisiin että kuiviin tiloihin, sisälle ja ulos. Valaisimet soveltuvat erinomaisesti kylpyhuone- ja WC-tiloihin, vaatehuoneisiin, ulkokatoksiin, terasseille ja eteisvalaisimiksi. Runko on polykarbonaattia ja kupu opaalia akryyliä. AVR254-valaisimet muodostavat yhdessä AVR320- ja AVR400-sarjojen kanssa yhdenmukaisen valaisinperheen. Valonlähteet 9W/830 sisältyvät. AVR Ø Ø254 TYYPPI SÄHKÖNO EAN-KOODI NIMIKE AVR254-VALAISIMET ELEKTRONISELLA LIITäNTäLAITTEELLA AVR254.29E x9W TC-E/2G7 230/240V 0-50/60Hz AVR254 PIR TUNNISTINVALAISIMET ELEKTRONISELLA LIITäNTäLAITTEELLA AVR E x9W TC-E/2G7 230/240V 50/60Hz AVR254 tutkatunnistinvalaisin elektronisella liitäntälaitteella AVR E AVR254 IP44 2xTC-E 9W E AC O RADAR AVR254 koristerenkaat polykarbonaattia AVL Valkoinen AVL57/AL Alumiini AVR254 koristerenkaat pulverimaalattua alumiinia AVL Valkoinen AVL Antiikkihopea AVL Teräs AVR254 häikäisysuojarenkaat SINKITTYä, pulverimaalattua terästä AVL Valkoinen AVL Antiikkihopea AVL Teräs AVR254 neliökehykset sinkittyä, pulverimaalattua terästä AVL Valkoinen AVL Teräs AVR254 neliö häikäisysuojat SINKITTYä, pulverimaalattua terästä AVL Valkoinen AVL Teräs AVR254 peiterengas POLYKARBONAATTIA AVL Valkoinen AVL42/AL Alumiini AVL40 AVL40.3 Ø AVL41 AVL41.3 Ø AVL42 Ø AVR320 ja AVC320 AQKRy{ ihnmip44 5x2,5mm² AVR320 on aivan uudenlaisilla teknisillä ominaisuuksilla varustettu valaisinmallisto. Asentamisen helppouteen on kiinnitetty erityistä huomiota. Uusi, patentoidulla keskiörenkaalla varustettu bajonettikiinnitys helpottaa valaisimen asentamista niin katto- kuin seinäasennuksissakin. Kullekin eri valonlähdetyypille sovitetut, valkopintaisesta teräksestä syvävedetyt heijastinlevyt takaavat aina parhaimman valoteknisen lopputuloksen. Kehysrenkaat ja malliston monet PIR/tutka-tunnistinvalaisimet laajentavat entisestäänkin valaisinsarjan käyttöalueita. AVR320 valaisimien rungon ja kuvun materiaalina on kestävä polykarbonaatti. AVR320 muodostaa yhdessä AVR254 ja AVR400 sarjojen kanssa Enston kolmen koon valaisinmalliston. Rengasloistelamput eivät kuulu valaisintoimituksiin. Muissa mukana valonlähteet, värisävy 830. AVR320.1 valaisimessa mukana 15W-E27/827. AVR320 Ø Ø TYYPPI SÄHKÖNO EAN-KOODI NIMIKE AVR320 valaisimet E27-KANTAISILLE KOMPAKTILOISTELAMPUILLE. AVR320.1 toimitetaan 15W/ E27 lampulla varustettuna AVR x23W max / TC-DSE/E27 230V 50Hz, 3x2,5mm² AVR320 valaisimet elektronisella liitäntälaitteella AVR E x26W TC-DE/G24q-3 230/240V 0-50/60Hz AVR E x28W TC-DD/GR10q 230/240V 0-50/60Hz AVR E AVR320 IP44 2xTC-DE 13W E PC AVR E x18W TC-DE/G24q-2 230/240V 0-50/60Hz AVR /9E AVR320 IP44 TC-DE 18W+TC-E 9W E PC AVR /18E W TC-DE/G24q-2 230/240V 0-50/60Hz AVR CE x22W T5C/2GX13 230/240V 0-50/60Hz 22

25 120 AVR320 ohjattavalla 1-10V ELEKTRONISELLA LIITäNTäLAITTEELLA AVR D x13W TC-DE/G24q-1 230/240V 0-50/60Hz AVR D x18W TC-DE/G24q V 0-50/60Hz AVR320 ohjattavalla 1-10V ELEKTRONISELLA LIITäNTäLAITTEELLA JA RELEELLä 5%/100% val- AISTUSTASOJEN OHJAAMISEKSI ULKOISEN 230V SYÖTÖN KAUTTA AVR DR x18W TC-DE/G24q-2 230V 50Hz AVR320 PIR TUNNISTINVALAISIMET ELEKTRONISELLA LIITäNTäLAITTEELLA AVR E AVR320 IP44 2xTC-DE 13W E PIR AVR /94E W TC-E/2G7+18W TC-DE/G24q-2 230/240V 50/60Hz AVR E x18W TC-DE/G24q-2 230/240V 50/60Hz AVR CE x22W T5C/2GX13 230/240V 50/60Hz AVR320 tutkatunnistinvalaisimet elektronisella liitäntälaitteella AVR E AVR320 IP44 2xTC-DE13W E PC O RADAR AVR E AVR320 IP44 2xTC-DE18W E PC O RADAR AVR320PIR ELEKTRONISELLA LIITäNTäLAITTEELLA JA RELEELLä PääLLE/POIS VALAISTUSTASOJEN ohjaamiseksi myös ulkoisen 230V SYÖTÖN KAUTTA AVR ER x18W TC-DE/G24q-2 230V 50Hz AVR320 PIR TUNNISTINVALAISIMET OHJATTAVALLA 1-10V ELEKTRONISELLA LIITäNTäLAITTEELLA. JATKUVASTI PALAVA PERUSVALAISTUSTASO 5% ja PIR OHJATTU VALAISTUSTASO 100% AVR D x13W TC-DE/G24q-1 230/240V 50Hz AVR D x18W TC-DE/G24q-2 230/240V 50Hz AVR320 PIR TUNNISTINVALAISIMET OHJATTAVALLA 1-10V ELEKTRONISELLA LIITäntälaitteella. Jatkuvasti palava perusvalaistustaso 5% TAI 20% JA PIR OHJATTU VALAISTUSTASO 80% TAI 100% AVR D x13W TC-DE/G24q-1 230/240V 50Hz AVR D AVR D IP44 2xTC-DE18W D PC O AVR320 tutkatunnistinvalaisimet ohjattavalla 1-10V ELEKTRONISELLA LIITäNTäLAITTEEL- LA. JATKUVASTI PALAVA PERUSVALAISTUSTASO 5% ja tutka ohjattu valaistustaso 100% AVR D AVR320 IP44 2xTC-DE13W D PC O RADAR AVR D AVR320 IP44 2xTC-DE18W D PC O RADAR AVR320 koristerenkaat polykarbonaattia AVL Valkoinen AVL58/AL Alumiini AVR320 koristerenkaat pulverimaalattua alumiinia AVL Valkoinen AVL Antiikkihopea AVL Teräs AVR320 häikäisysuojarenkaat SINKITTYä, pulverimaalattua terästä AVL Valkoinen AVL Antiikkihopea AVL Teräs AVR320 neliökehykset sinkittyä, pulverimaalattua terästä AVL Valkoinen AVL Teräs AVR320 neliö häikäisysuojat SINKITTYä, pulverimaalattua terästä AVL Valkoinen AVL Teräs Ø AVL45 AVL45.3 Ø AVR320 PIR Ø AVL58...AVL58/AL AVL46...AVL AVL47...AVL AVL49...AVL

26 Yleisvalaisimet AVR400 AQKRy{ ihnm IP44 5x2,5mm² Tyylikkäät ja tehokkaat valaisimet auloihin, käytäviin, konttoreihin, hotellihuoneisiin sekä kotien moniin valaistustarpeisiin. Soveltuu sekä kosteisiin että kuiviin tiloihin. Materiaali on polykarbonaattia. Valaisinten sisustuksellista ilmettä on helppo muunnella erilaisin koristerenkain. AVR400 sarja on suurin Enston kolmen koon valaisimista. Rengasloistelamput eivät kuulu valaisintoimituksiin. Muissa mukana valonlähteet värisävy 830. AVR400 Ø Ø TYYPPI SÄHKÖNO EAN-KOODI NIMIKE AVR400 valaisimet elektronisella liitäntälaitteella AVR E x18W TC-L/2G11 230/240V 0-50/60Hz AVR /9E x18W TC-L/2G11+2x9W TC-E/2G V 0-50/60Hz AVR /18E W+18W TC-L/2G11 230/240V 0-50/60Hz AVR E x18W TC-L/2G11 230/240V 0-50/60Hz+E14 max 10W AVR E AVR400 IP44 2xTC-DE 26W E PC AVR E x38W TC-DD/GR10q 230/240V 0-50/60Hz AVR CE x55W T5C/2GX13 230/240V 0-50/60Hz AVR400 ohjattavalla 1-10V ELEKTRONISELLA LIITäNTäLAITTEELLA AVR D x18W TC-L/2G11 230/240V 0-50/60Hz AVR D x26W TC-DE/G24q-3 230/240V 0-50/60Hz AVR400 ohjattavalla 1-10V ELEKTRONISELLA LIITäNTäLAITTEELLA JA RELEELLä 5%/100% val- AISTUSTASOJEN OHJAAMISEKSI ULKOISEN 230V SYÖTÖN KAUTTA AVR DR x18W TC-L/2G11 230V 50Hz AVR400 PIR TUNNISTINVALAISIMET ELEKTRONISELLA LIITäNTäLAITTEELLA AVR E x18W TC-L/2G11 230/240V 50/60Hz AVR E x18W TC-L/2G11 230/240V 50/60Hz AVR /94E W TC-E/2G7+18W TC-L/2G11 230/240V 50/60Hz AVR E AVR400 IP44 2xTC-DE 26W E PIR AVR /94E x18W TC-L/2G11+2x9W TC-E/2G7 230/240V 50/60Hz AVR CE x55W T5C/2GX13 230/240V 50/60Hz AVR400 tutkatunnistinvalaisimet elektronisella liitäntälaitteella AVR E AVR400 IP44 2xTC-L18W E PC O RADAR AVR E AVR400 IP44 2xTC-DE26W E PC O RADAR AVR400PIR ELEKTRONISELLA LIITäNTäLAITTEELLA JA RELEELLä PääLLE/POIS VALAISTUSTASOJEN ohjaamiseksi myös ulkoisen 230V SYÖTÖN KAUTTA AVR ER x18W TC-L/2G11 230V 50Hz AVR400 PIR TUNNISTINVALAISIMET OHJATTAVALLA 1-10V ELEKTRONISELLA LIITäNTäLAITTEELLA. JATKUVASTI PALAVA PERUSVALAISTUSTASO 5% ja PIR OHJATTU VALAISTUSTASO 100% AVR D x18W TC-L/2G11 230/240V 50Hz AVR /186D W+18W TC-L/2G11 230/240V 50/60Hz AVR D x26W TC-DE/G24q-3 230/240V 50Hz AVR400 PIR TUNNISTINVALAISIMET OHJATTAVALLA 1-10V ELEKTRONISELLA LIITäntälaitteella. Jatkuvasti palava perusvalaistustaso 5% TAI 20% JA PIR OHJATTU VALAISTUSTASO 80% TAI 100% AVR D x18W TC-L/2G11 230/240V 50Hz AVR D AVR400 IP44 2xTC-DE 26W D PIR AVR400 tutkatunnistinvalaisimet ohjattavalla 1-10V ELEKTRONISELLA LIITäNTäLAITTEEL- LA. JATKUVASTI PALAVA PERUSVALAISTUSTASO 5% ja tutka ohjattu valaistustaso 100% AVR D AVR400 IP44 2xTC-L18W D PC O RADAR AVR D AVR400 IP44 2xTC-DE26W D PC O RADAR AVR400 koristerenkaat polykarbonaattia AVL Valkoinen AVL52/AL Harjattu alumiini AVL Vaalea puukuviointi AVL Tumma puukuviointi AVL Teräs AVR400 koristerenkaat polykarbonaattia AVL Valkoinen AVL59/AL Alumiini AVR400 koristerenkaat pulverimaalattua alumiinia AVL Valkoinen AVL Antiikkihopea AVL Teräs AVL52 AVL 54 Ø AVR400 PIR Ø Ø AVL 59...AVL59/AL

27 53 48 AVR1 BQKRy{ ihnm IP44 3x2,5mm² AVR1 on monipuolinen, polykarbonaatista valmistettu iskun- ja säänkestävä valaisin sekä ulko- että sisäkäyttöön. Monet energiaa säästävät valonlähdevaihtoehdot, erilaiset lisätarvikkeet sekä monet PIR/tutka- tunnistinvalaisinvaihtoehdot tekevät valaisimesta monikäyttöisen niin yksityisissä että julkisissakin kohteissa. Valonlähteet värisävy 830 sisältyvät valaisintoimitukseen. AVR1 Ø TYYPPI SÄHKÖNO EAN-KOODI NIMIKE AVR1 valaisimet elektronisella liitäntälaitteella AVR1.29E x9W TC-E/2G7 230/240V 0-50/60Hz AVR1.29/9E W TC-E/2G7 230/240V 0-50/60Hz AVR1.118E x18W TC-L/2G11 230/240V 0-50/60Hz AVR1 PIR TUNNISTINVALAISIMET ELEKTRONISELLA LIITäNTäLAITTEELLA AVR1.29/94E W TC-E/2G7 230/240V 50/60Hz AVR1.294E x9W TC-E/2G7 230/240V 50/60Hz AVR1 tutkatunnistinvalaisin elektronisella liitäntälaitteella AVR1.299E AVR1 IP44 2xTC-E 9W E PC O RADAR AVR1 PIR Ø AVR1 upotuskehykset polykarbonaattia AVL Valkoinen AVL21/G Messinki AVL21 AVR1 koristerenkaat polykarbonaattia AVL Valkoinen AVL28/AL Harjattu alumiini AVL28/A Kromi AVL28/G Messinki Ø Ø AVL28 Ø

28 Yleisvalaisimet AVR4 BQKRy{ ihnm IP44 3x2,5mm² AVR4:ssä on valonlähteenä energiaa säästävä pienloistelamppu. Roiskevesitiiviinä valaisin sopii sekä ulos että sisälle niin kuiviin kuin kosteisiinkin tiloihin, kuten eteisiin, porraskäytäviin, kylpyhuoneisiin ja uima-allastiloihin. Iskunkestävien materiaaliensa ansiosta käyttökohteita ovat myös erilaiset julkiset rakennukset, hotellit ja kerrostalojen porraskäytävät. Valaisin on muunneltavissa helposti erilaisilla lisätarvikkeilla. Toimitukseen sisältyvät kompaktiloistelamput värisävy 830. AVR4 Ø TYYPPI SÄHKÖNO EAN-KOODI NIMIKE AVL21 AVR4 valaisimet elektronisella liitäntälaitteella AVR4.29E x9W TC-E/2G7 230/240V 0-50/60Hz AVR4.29/9E W TC-E/2G7 230/240V 0-50/60Hz AVR4.118E x18W TC-L/2G11 230/240V 0-50/60Hz AVR4 tutkatunnistinvalaisin elektronisella liitäntälaitteella AVR4.299E AVR4 IP44 2xTC-E 9W E PC O RADAR AVR4.29/99E AVR4 IP44 TC-E 9W+9W E PC O RADAR Ø Ø AVR4 upotuskehykset polykarbonaattia AVL Valkoinen AVL21/G Messinki AVR4 koristerenkaat polykarbonaattia AVL Valkoinen AVL28/AL Harjattu alumiini AVL28/A Kromi AVL28/G Messinki AVL28 Ø AVR14 BQKRy{ ihnm IP44 3x2,5mm² AVR14 on hillitysti muotoiltu yleisvalaisin sekä koteihin että julkisiin tiloihin. Satinoidun kuvun ansiosta myös suuritehoistenkin lamppujen valo siivilöityy tasaisesti ja miellyttävästi opaalikuvun läpi. Pinta-asennuksessa osa valosta heijastuu epäsuorasti seinä- tai kattopinnan kautta huonetilaan. AVR14 valaisin on erittäin helppo asentaa uppoon käyttäen AVL21 -upotuskehystä. Valaisin sopii erinomaisesti myös mataliin tiloihin. Pinta-asennuksissa etenkin seinäpinnolla voidaan koristerenkailla helposti muuttaa runko-osan ulkonäköä ja väriä sisustukseen sopivaksi. Toimitukseen sisältyvät kompaktiloistelamput värisävy 830. AVR14 Ø Ø260 AVL21 TYYPPI SÄHKÖNO EAN-KOODI NIMIKE Ø AVR14 valaisimet elektronisella liitäntälaitteella AVR14.29E x9W TC-E/2G7 230/240V 0-50/60Hz AVR14.29/9E W TC-E/2G7 230/240V 0-50/60Hz AVR14.118E x18W TC-L/2G11 230/240V 0-50/60Hz Ø295 AVR14 tutkatunnistinvalaisin elektronisella liitäntälaitteella AVR14.299E AVR14 IP44 2xTC-E 9W E PC O RADAR AVR14 upotuskehys polykarbonaattia AVL Valkoinen AVL21/G Messinki AVR14 koristerenkaat polykarbonaattia AVL Valkoinen AVL28/A Kromi AVL28/AL Harjattu alumiini AVL28/G Messinki AVL28 Ø

29 TYÖPISTEvalaisimet AVR22 APKRy il IP21 5x2,5mm² Pienikokoinen työpistevalaisin, joka on tarkoitettu asennettavaksi keittiökaapiston alle. Valaisimessa on kytkin ja kaksi eteenpäin suunnattua pistorasiaa. Seinäkiinnikeosan ja rungon muotoilun ansiosta valaisin on erittäin sopiva myös saneerauskohteisiin sekä uppo- että pintajohdotuksissa. Valonlähteenä 2x9W TC. Toimitetaan valonlähteineen. AVR TYYPPI SÄHKÖNO EAN-KOODI NIMIKE 128 AVR x9W TC/G23 230V 50Hz AVR22 varaosat AVV Varakupu AVR22 valaisimelle, opaali akryyli Saunavalaisimet AVH11 BPKJy{0 gl IP44 2x1,5mm² Valaisimet on erityisesti suunniteltu saunoihin. Valaisin AVH11 soveltuu myös muualle, missä tarvitaan kestävää perusvalaisinta. Runko lämmönkestävää polyesteriä, kupu lasia, heijastin alumiinia. Asennus seinälle, vähintään 100 mm etäisyydelle katosta - Ei kattoon! Max 60W hehkulamppu. Saatavissa mäntyritilällä varustetut mallit: upotettava valaisin AVH11.1 ja pintaan asennettava valaisin AVH11.2 AVH TYYPPI SÄHKÖNO EAN-KOODI NIMIKE SAUNAVALAISIN AVH x60W A60/E27 IP44, ta125 C SAUNAVALAISIN UPPOASENNUKSEEN MäNTYRITILäLLä AVH x60W A60/E27 IP44, ta25 C SAUNAVALAISIN PINTA-ASENNUKSEEN MäNTYRITILäLLä AVH x40/60W A60/E27 IP44, ta125 C AVH11 tarvikkeet ja varaosat AUE Upotuskehys AVH11 saunavalaisimelle AK Mäntyritilä saunavalaisimelle AVH11, uppo-asennukseen AK Mäntyritilä saunavalaisimelle AVH11, pinta-asennukseen AVV Valaisinlasi AVH11 saunavalaisimelle AVH AVH ø

30 SAUNAVALAISIMET AVH15 BPKJy{0 gl IP44 2x1,5mm² Valaisimet on suunniteltu erityisesti saunoihin. Valaisin AVH15 soveltuu myös muualle, missä tarvitaan kestävää perusvalaisinta. Valaisimen runko on lämmönkestävää kestomuovia, kupu lasia. Asennus seinälle, vähintään 100 mm etäisyydelle katosta- Ei kattoon! AVH TYYPPI SÄHKÖNO EAN-KOODI NIMIKE SAUNAVALAISIN AVH x40/60W C35/E14 IP44, ta 125 C SAUNAVALAISIN SEINäASENNUKSEEN MäNTYRITILäLLä AVH x40/60W C35/E14 IP44, ta125 C SAUNAVALAISIN SEINäASENNUKSEEN HAAPARITILäLLä AVH x40/60W C35/E14 IP44, ta125 C SAUNAVALAISIN KULMA-ASENNUKSEEN MäNTYRITILäLLä AVH x40/60W C35/E14 IP44, ta125 C SAUNAVALAISIN KULMA-ASENNUKSEEN HAAPARITILäLLä AVH x40/60W C35/E14 IP44, ta125 C AVH15 tarvikkeet ja varaosat AVL Mäntyritilä AVH15 saunavalaisimelle, seinäasennus AVL Haaparitilä AVH15 saunavalaisimelle, seinäasennus AVL Mäntyritilä AVH15 saunavalaisimelle, kulma-asennus AVL Haaparitilä AVH15 saunavalaisimelle, kulma-asennus AVV Valaisinlasi AVH15 saunavalaisimelle AVH AVH Jonovalaisimet PerusJono-valaisimet APKRy{ ih IP44 5x2,5mm² Jonovalaisimet TC 11W ja T8 ( 26mm ) loistelampuille sisä- ja ulkokäyttöihin. Valaisimia voidaan käyttää sekä yksittäisinä valaisimina että yhteenkytkettyinä jonoina. Valaisinrunko alumiinia, värisävy RAL9010, kupu polykarbonaattia. PERUSJONO L 55 TYYPPI SÄHKÖNO EAN-KOODI NIMIKE 87 JONO T8 (. 26MM ) ELEKTRONISELLA LIITäNTäLAITTEELLA AVR66.015E x15W T8/G13 230/240V 0-50/60Hz, 479 mm AVR66.018E x18W T8/G13 230/240V 0-50/60Hz, 631mm AVR66.030E x30W T8/G13 230/240V 0-50/60Hz, 936mm AVR66.036E x36W T8/G13 230/240V 0-50/60Hz, 1241mm AVR66.058E x58W T8/G13 230/240V 0-50/60Hz, 1541mm JONO T8 (. 26MM ) OHJATTAVALLA 1-10V ELEKTRONISELLA LIITäNTäLAITTEELLA AVR66.018D x18W T8/G13 230/240V 0-50/60Hz, 631mm AVR66.036D x36W T8/G13 230/240V 0-50/60Hz, 1241mm AVR66.058D x58W T8/G13 230/240V 0-50/60Hz, 1541mm 28

31 T5 PerusJono-valaisimet APKRy{ ih IP44 5x2,5mm² Jonovalaisimet T5 ( 16mm ) loistelampuille. Valaisimia voidaan käyttää sekä yksittäisinä valaisimina että yhteenkytkettyinä jonoina. Valaisinrunko alumiinia, värisävy RAL9010, kupu polykarbonaattia. T5 PERUSJONO L TYYPPI SÄHKÖNO EAN-KOODI NIMIKE JONO T5 ( Ø 16MM ) ELEKTRONISELLA LIITäNTäLAITTEELLA AVR66.014E x14W T5/G5 230/240V 0-50/60Hz, 600mm AVR66.021E x21W T5/G5 230/240V 0-50/60Hz, 900mm AVR66.028E x28W T5/G5 230/240V 0-50/60Hz, 1200mm AVR66.035E x35W T5/G5 230/240V 0-50/60Hz, 1500mm JONO T5 ( Ø 16MM ) HigH OUTPUT LAMPUILLE ELEKTRONISELLA LIITäNTäLAITTEELLA AVR66.024E x24W T5/G5 230/240V 0-50/60Hz, 600mm AVR66.039E x39W T5/G5 230/240V 0-50/60Hz, 900mm AVR66.049E x49W T5/G5 230/240V 0-50/60Hz, 1500mm AVR66.054E x54W T5/G5 230/240V 0-50/60Hz, 1200mm JONO T5 ( Ø 16MM ) OHJATTAVALLA 1-10V ELEKTRONISELLA LIITäNTäLAITTEELLA AVR66.014D x14W T5/G5 230/240V 0-50/60Hz, 600mm AVR66.021D x21W T5/G5 230/240V 0-50/60Hz, 900mm AVR66.028D x28W T5/G5 230/240V 0-50/60Hz, 1200mm AVR66.035D x35W T5/G5 230/240V 0-50/60Hz, 1500mm PIR tunnistin-jono APKRy{ ih IP44 5x2,5mm² Passiivisella Infrapunatunnistimella varustetut Jono-tunnistinvalaisimet. Monipuolisesta valikoimasta löytyvät tunnistinvalaisimet myös pistorasialla varustettuina. Ohjattavilla, 1-10 V liitäntälaitteilla varustetut mallit soveltuvat käyttökohteisiin, joissa tarvitaan jatkuvasti palava, energiaa säästävä alhainen perusvalaistustaso ja tunnistimen ohjaamana täysi valaistustaso. Symmetrisen muotonsa ansiosta valaisimien kätisyys on helposti vaihdettavissa vain kääntämällä valaisinta, jolloin PIR-tunnistimelle voidaan helposti löytää toiminnan kannalta parhain asennuskohta. JONO PIR L TYYPPI SÄHKÖNO EAN-KOODI NIMIKE JONO PIR PISTORASIALLA L PIR TUNNISTINJONO T8 ( Ø 26MM ) ELEKTRONISELLA LIITäNTäLAITTEELLA AVR E x18W T8/G13 230/240V 50/60Hz, 688mm AVR E x36W T8/G13 230/240V 50/60Hz, 1298mm AVR E x58W T8/G13 230/240V 50/60Hz, 1598mm PIR TUNNISTINJONO T5 ( Ø 16MM ) ELEKTRONISELLA LIITäNTäLAITTEELLA AVR E x14W T5/G5 230/240V 50/60Hz, 657mm AVR E x21W T5/G5 230/240V 50/60Hz, 957mm AVR E x28W T5/G5 230/240V 50/60Hz, 1257mm AVR E x35W T5/G5 230/240V 50/60Hz, 1557mm PIR TUNNISTINJONO T5 ( Ø 16MM ) PISTORASIALLA JA ELEKTRONISELLA LIITäNTäLAITTEELLA AVR EP x14W T5/G5 230/240V 50/60Hz, 734mm

32 JONOvalaisimet Jono-valaisimet kytkimellä ja pistorasialla APKRy{ ih IP44 5x2,5mm² Painokytkimellä ja pistorasialla varustetut Jono-valaisimet kuiviin ja kosteisiin tiloihin. Kuivissa tiloissa pistorasian kansi voidaan irroittaa, jolloin kotelointiluokka on IP21. Symmetrisen muotonsa ansiosta valaisimien kätisyys on helposti vaihdettavissa vain kääntämällä valaisinta. JONO KYTKIMELLÄ L TYYPPI SÄHKÖNO EAN-KOODI NIMIKE JONO T5 ( Ø 16MM ) JA T8 ( Ø 26MM ) KYTKIMEllä, pistorasialla JA ElEKTrONISEllA liitäntälaitteella AVR EP x14W T5/G5 230/240V 0-50/60Hz, 721mm AVR EP x28W T5/G5 230/240V 0-50/60Hz, 1321mm AVR EP x18W T8/G13 230/240V 0-50/60Hz, 751mm AVR PE x36W T8/G13 230/240V 0-50/60Hz, 1361mm Teräksen värinen Jono APKRy{ ih IP44 5x2,5mm² Tyylikkääseen teräksen sävyyn maalattu Jono-valaisin. Runko alumiinia ja kupu polykarbonaattia. TERÄKSEN VÄRINEN JONO L 55 TYYPPI SÄHKÖNO EAN-KOODI NIMIKE 87 JONO T5 ( Ø 16MM ) JA T8 ( Ø 26MM ) ElEKTrONISEllA liitäntälaitteella AVR66.018ET x18W T8/G13 230/240V 0-50/60Hz, 631mm AVR66.014ET x14W T5/G5 230/240V 0-50/60Hz, 600mm AVR66.021ET x21W T5/G5 230/240V 0-50/60Hz, 900mm AVR66.028ET x28W T5/G5 230/240V 0-50/60Hz, 1200mm AVR66.035ET x35W T5/G5 230/240V 0-50/60Hz, 1500mm JONO T5 ( Ø 16MM ) JA T8 ( Ø 26MM ) KYTKIMEllÄ JA PISTOrASIAlla AVR EPT x14W T5/G5 230/240V 0-50/60Hz, 721mm 30

33 PerusJono-valaisin kulmikkaalla kuvulla APKRy{ ih IP44 5x2,5mm² Energiatehokkaalla elektronisella liitäntälaitteella varustettu PerusJono-valaisin tyylikkäällä kulmikkaalla kuvulla. Valonlähteenä T8 tai T5 loistelamppu (ei sisälly toimitukseen). Soveltuu sisä- ja ulkokäyttöön, kotelointiluokka IP44. Runko alumiiniprofiilia, kupu kirkasta polykarbonaattia, pitkittäiset prismat kuvussa ohjaavat valon tasaisesti laajalle alueelle. T5 perus Jono saatavilla myös opaali kuvulla. Lisätarvikkeena kirkas- sekä opaalikupu. Värivaihtoehtoina valkoinen RAL9010 tai alumiini RAL9006. PERUSJONO KULMIKKAALLA KUVULLA TYYPPI SÄHKÖNO EAN-KOODI NIMIKE JONO T8 ( Ø 26 mm ) ELEKTRONISELLA LIITäNTäLAITTEELLA AVR67.018E AVR67.018E IP44 T8 18W E PC C, 631mm AVR67.036E AVR67.036E IP44 T8 36W E PC C, 1241mm AVR67.058E AVR67.058E IP44 T8 58W E PC C, 1541mm JONO T5 ( Ø 16 mm ) ELEKTRONISELLA LIITäNTäLAITTEELLA AVR67.014E AVR67.014E IP44 T5 14W E PC C, 600mm AVR67.021E AVR67.021E IP44 T5 21W E PC C, 900mm AVR67.024E AVR67.024E IP44 T5 24W E PC C, 600mm AVR67.028E AVR67.028E IP44 T5 28W E PC C, 1200mm AVR67.035E AVR67.035E IP44 T5 35W E PC C, 1500mm AVR67.039E AVR67.039E IP44 T5 39W E PC C, 900mm AVR67.049E AVR67.049E IP44 T5 49W E PC C, 1500mm AVR67.054E AVR67.054E IP44 T5 54W E PC C, 1200mm JONO T5 ( Ø 16 mm ) ELEKTRONISELLA LIITäNTäLAITTEELLA JA OPAALI KUVULLA AVR67.014EO AVR67.014EO IP44 T5 14W E PC O, 600mm AVR67.021EO AVR67.021EO IP44 T5 21W E PC O, 900mm AVR67.028EO AVR67.028EO IP44 T5 28W E PC O, 1200mm AVR67.035EO AVR67.035EO IP44 T5 35W E PC O, 1500mm JONO T5 ( Ø 16 mm ) OHJATTAVALLA 1-10V ELEKTRONISELLA LIITäNTäLAITTEELLA AVR67.014D AVR67.014D IP44 T5 14W D PC C, 600mm AVR67.021D AVR67.021D IP44 T5 21W D PC C, 900mm AVR67.028D AVR67.028D IP44 T5 28W D PC C, 1200mm AVR67.035D AVR67.035D IP44 T5 35W D PC C, 1500mm ALUMIININ VäRINEN JONO T5 ( Ø 16 mm ) JA T8 ( Ø 26 mm ) ELEKTRONISELLA LIITäNTäLAITTEELLA AVR67.014EAL AVR67.014EAL IP44 T5 14W E PC C AL, 600mm AVR67.021EAL AVR67.021EAL IP44 T5 21W E PC C AL, 900mm AVR67.028EAL AVR67.028EAL IP44 T5 28W E PC C AL, 1200mm AVR67.035EAL AVR67.035EAL IP44 T5 35W E PC C AL, 1500mm AVR67.018EAL AVR67.018EAL IP44 T8 18W E PC C AL, 631mm AVR67.036EAL AVR67.036EAL IP44 T8 36W E PC C AL, 1241mm AVR67.058EAL AVR67.058EAL IP44 T8 58W E PC C AL, 1541mm Jono-tutkavalaisimet kulmikkaalla kuvulla APKRy{ IP44 5x2,5mm² Energiatehokkaat JONO-tutkavalaisimet on uusi vaihtoehto toteuttaa liiketunnistimilla ohjattu valaistus. Kirkas nelikulmainen pitkittäisprismoitettu kupu ohjaa valon laajalle alueelle entistä paremmalla hyötysuhteella ja tutkatekniikkaan perustuva liiketunnistin sytyttää valon silloin kun sitä tarvitaan sinne missä sitä tarvitaan. Tutkavalaisimen runko valkoista, RAL9010, tai alumiininväristä, RAL9006, alumiiniprofiilia. Kirkas kupu polykarbonaattia samoin kuin muut muoviosat. Tutkatunnistin suojassa kuvun alla. Elektroninen liitäntälaite T5 valonlähteelle. TUTKAJONO KULMIKKAALLA KUVULLA TYYPPI SÄHKÖNO EAN-KOODI NIMIKE TUTKATUNNISTINJONO T8 ( Ø 26MM ) ELEKTRONISELLA LIITäNTäLAITTEELLA AVR E AVR67 IP44 T8 18W E PC C RADAR, 688mm AVR E AVR67 IP44 T8 36W E PC C RADAR, 1298mm AVR E AVR67 IP44 T8 58W E PC C RADAR, 1598mm TUTKATUNNISTINJONO T5 ( Ø 16MM ) ELEKTRONISELLA LIITäNTäLAITTEELLA AVR E AVR67 IP44 T5 14W E PC C RADAR, 657mm AVR E AVR67 IP44 T5 21W E PC C RADAR, 957mm AVR E AVR67 IP44 T5 28W E PC C RADAR, 1257mm AVR E AVR67 IP44 T5 35W E PC C RADAR, 1557mm ALUMIININ VäRINEN TUTKATUNNISTINJONO T5 ( Ø 16MM ) ELEKTRONISELLA LIITäNTäLAITTEELLA AVR EAL AVR67 IP44 T5 14W E PC C AL RADAR, 657mm AVR EAL AVR67 IP44 T5 21W E PC C AL RADAR, 957mm AVR EAL AVR67 IP44 T5 28W E PC C AL RADAR, 1257mm AVR EAL AVR67 IP44 T5 35W E PC C AL RADAR, 1557mm 31
