1 Vakiokeskukset 2014 Tunnettua kotimaista laatua

2 2

3 Valinnan vapautta ja valmiiksi vakioitua Olipa kyse omasta kodista, kauppakeskuksesta tai teollisuushallista, tuotevalikoimastamme löydät valmiit kuivien ja kosteiden tilojen sähkökeskusratkaisut pää-, jako- ja ryhmäkeskusasennuksiin. Suuremmat ja vaativammat kokonaisuudet suunnittelemme ja valmistamme projektisuunnitelman ja määritysten mukaisesti tiukkoja laatukriteerejämme noudattaen Ulvilan kojeistotehtaallamme. Pitkä kokemuksemme, aktiivinen tuotekehityksemme sekä tyyppitestatut tuotteemme takaavat, että UTU -keskukset ovat turvallisia ja niiden käytettävyys on hyvä. Tuotteiden kehittämisessä otetaan huomioon asentamisen helppous ja nopeus, riittävät varatilat ja laadukkaat UTU:n edustamat komponentit. 3

4 Tuotesivut MITTAUSKESKUS IP30 Pinta- tai uppoasennus, boxer 8-11 JULKISIVUMITTAUSKESKUS IP34 Pinta-asennus, collie Mökkikeskus IP34 Pinta-asennus, beagle Ryhmäkeskukset IP30 Pinta- tai uppoasennus, bulldog (KNX) Uppoasennus, terrier Pinta-asennus, pointer Uppo-/levyseinäasennus, setter Ryhmäkeskus IP44 Pinta-asennus, basset ALUEVALAISTUSKESKUS IP34 / IP44 snautser Monimittarikeskus IP20 Pinta-asennus, mirri Eristysaineiset keskukset IP44 repo Yleisimmät komponentit Komponentit 50 4

5 Yhteystiedot MYYNTI Etelä-Suomi Tommi Kiiskinen Kari Parviainen Itä-Suomi Vesa Vinnari Länsi-Suomi Teemu Ruotsalainen Juha Kakko Pohjois-Suomi Risto Romppainen Aluevalaistus Mikael Aalto KNX Hannu Hietanen Valimotie 26 B (PL 252) VANTAA Puh. (09) etunimi.sukunimi@ utu.eu Tuotanto ja suunnittelu Tuotanto Anne Pietilä Suunnittelu Tomi Valli Ahjontie 1 (PL 20) ULVILA Puh. (02) etunimi.sukunimi@ utu.eu 5

6 Jotakin uutta - jotakin vanhaa Uusina tuotteina UTU tuo markkinoille 63 A:n keskuksia 50 A:n rinnalle Suomessa tietyillä alueilla toimivien energialaitosten sähköliittymien kokojen tarjonnan muutosten johdosta (25A, 35A, 63A). Siksi olemme lisänneet valikoimaamme myös nimellisvirraltaan 63A olevia tuotteita. Tievalaistukseen olemme tuoneet uuden keskusmallin, joka on markkinoiden tilavin ja monipuolisin. Keskusta pystytään hyödyntämään myös muissa vaativissa ympäristöissä, esim. maatiloilla. Saneerattavat sekä uudet kohteet vaativat yhä enemmän datatilaa. Sen johdosta olemme pyrkineet kasvattamaan RJ-45 -liittimien määriä IT-tuotteissamme. Viestintäviraston M65 määräyksen täyttävistä tuotteista saat lisätietoa myyjiltämme. Tuotteista on myös erillinen esite. Uudet tuotteet on merkitty * 6

7 Hager -komponentit Luotettava toiminta ja toimitus UTU Oy:n keskieuroopasta maahan tuomat korkealaatuiset Hager-komponentit lisäävät sähkökeskuksien toimintavarmuutta. Asiakkaan päivittäinen kanssakäyminen sähkön kanssa on yksinkertaisesti turvallista. Polystyreenistä valmistettuihin Hagerin keskuskoteloihin tehdään noin puolet UTU:n vakiokeskuksista. Kotelot ovat kevyitä, kestäviä ja tyylikkään näköisiä. Sähkötukkuliikkeet myyvät ja varastoivat Hager -komponentteja sekä UTU-keskuksia, joten varaosien ja lisäkomponenttien saanti on nopeaa ja varmaa. Käyttämällä Hager -komponentteja sinulle taataan toimintavarmuudeltaan huippuluokkaa olevat sähkökeskukset. 7

8 boxer -tuoteperhe Mittauskeskukset IP30 pinta- ja uppo-asennukseen Ominaisuuksia Keskuksissa on yksi mittariristikko Keskuksissa on sinetöintikannet, irrotettava syöttökaapelin laippa sekä kääntölaipat joko putkettomaan tai putkelliseen asennukseen. Takalevyn ylä- ja alapäädyssä on puhkaistavat aukot 350x140 mm. Pinta-asennuksessa keskus kiinnitetään ruuveilla suoraan seinäpinnalle. Uppoasennuksessa kiinnitys suoraan seinärakenteisiin, jolloin upotussyvyys on 100 mm. Teknisiä tietoja Runko on kuumasinkittyä teräslevyä, poikkeus Väri valkoinen RAL 9010 Nimellisjännite 400V Nimellisvirta 25A / 35A / 50A / 63A PEN-liitin Al 50/Cu 35 Johdonsuojakatkaisijat C-käyrällä Vikavirtasuojakytkimet 4x25A 30mA J -malleissa on jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat sekä N ja PE SLY1.2 -malleissa LVV kontaktori hurinaton ETC325S ( ) VA -mallin vaihtokytkin on HIM306 ( ) Päävarokkeina 3x25A tai 3x63A varokepesät, joissa on valmiina Al 6-50/ Cu 1,5-35 vaihtoliittimet 8

9 Pinta- ja uppoasennukseen soveltuva omakotitalojen ja muiden pienkiinteistöjen kuivan tilan mittauskeskus. Laajassa boxer-mallistossa on keskukset päävarokkeilla tai ilman, 1- ja 2-tariffimallit sekä varavoimasyötön mahdollistava malli, joka sisältää vaihtokytkimellä varustetun pääkytkimen. Lisäksi saatavana mallit, jotka sisältävät data-osan. Saneerauskohteisiin ja laajennuksiin saatavana datakotelot sekä siro ja mini -mallit. Nyt mallistosta saatavana myös 63A:n nimellisvirraltaan olevia tuotteita. DATA -keskuksissa on yksi mittariristikko sekä sisäänrakennettu IT-osa. Käännettävät multilaipat mahdollistavat putkettoman tai putkellisen asennuksen. DATA -koteloilla on helppo päivittää IT-tarpeet ajantasalle. Kotelot voidaan asentaa erilleen mukana tulevien päätylaippojen avulla. Säädettävällä kaapelisuojalla viimeistellään siisti asennus. Suoja asennetaan keskuksen yläpuolelle peittämään ylhäältä tulevat kaapelit. 9

10 Mittauskeskukset IP30 boxer tariffikeskukset Päävaroke 63A Pääkytkin 80A J -malli: jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat sekä N ja PE Pääkytkin ei katkaise jännitettä mittarilta SLY3.2 -kytkentä mallissa * Johdonsuojat VVSK Varatilat Mitat Lisätarvike 10A 16A 4 nap. Mod. Lev. Kork. Syv. Ovi boxer T 63A boxer T boxer 3836J 2T boxer 3848J 2T boxer 3836+SLY1.2J 2T boxer 3848+SLY1.2J 2T boxer 3836+SLY3.2J 2T tariffikeskukset Päävaroke 25A/63A Pääkytkin 40A/63A/80A VA-malli: vaihtokytkin HIM306 ( ) Pääkytkin ei katkaise jännitettä mittarilta * Johdonsuojat VVSK Varatilat Mitat Lisätarvike 10A 16A 4 nap. Mod. Lev. Kork. Syv. Ovi Päävaroke 25A Pääkytkin 40A boxer 3409P / boxer 3412P / boxer 3418P / boxer-siro 3418P / boxer 3421P /75 Päävaroke 63A Pääkytkin 40A boxer 3424P / boxer 3436P Päävaroke 63A Pääkytkin 80A boxer 3848P63 63A boxer 3848P Päävaroke 63A Pääkytkin 63A Vaihtokytkin boxer 3848P63VA tariffikeskukset ilman päävarokkeita Pääkytkin 32A/40A Boxer-sirot ( , ) sekä boxer-mini ( ) soveltuvat hyvin saneerauskohteisiin. Boxer-mini soveltuu myös jälkimittaukseen. Johdonsuojat VVSK Varatilat Mitat Lisätarvike 10A 16A 4 nap. Mod. Lev. Kork. Syv. Ovi Pääkytkin 32A Hagerin Z23S -kotelo polystyreeniä boxer-mini 3409K Pääkytkin 40A boxer 3409K / boxer 3412K / boxer 3418K / boxer-siro 3418K / boxer 3421K / boxer 3424K /75 10

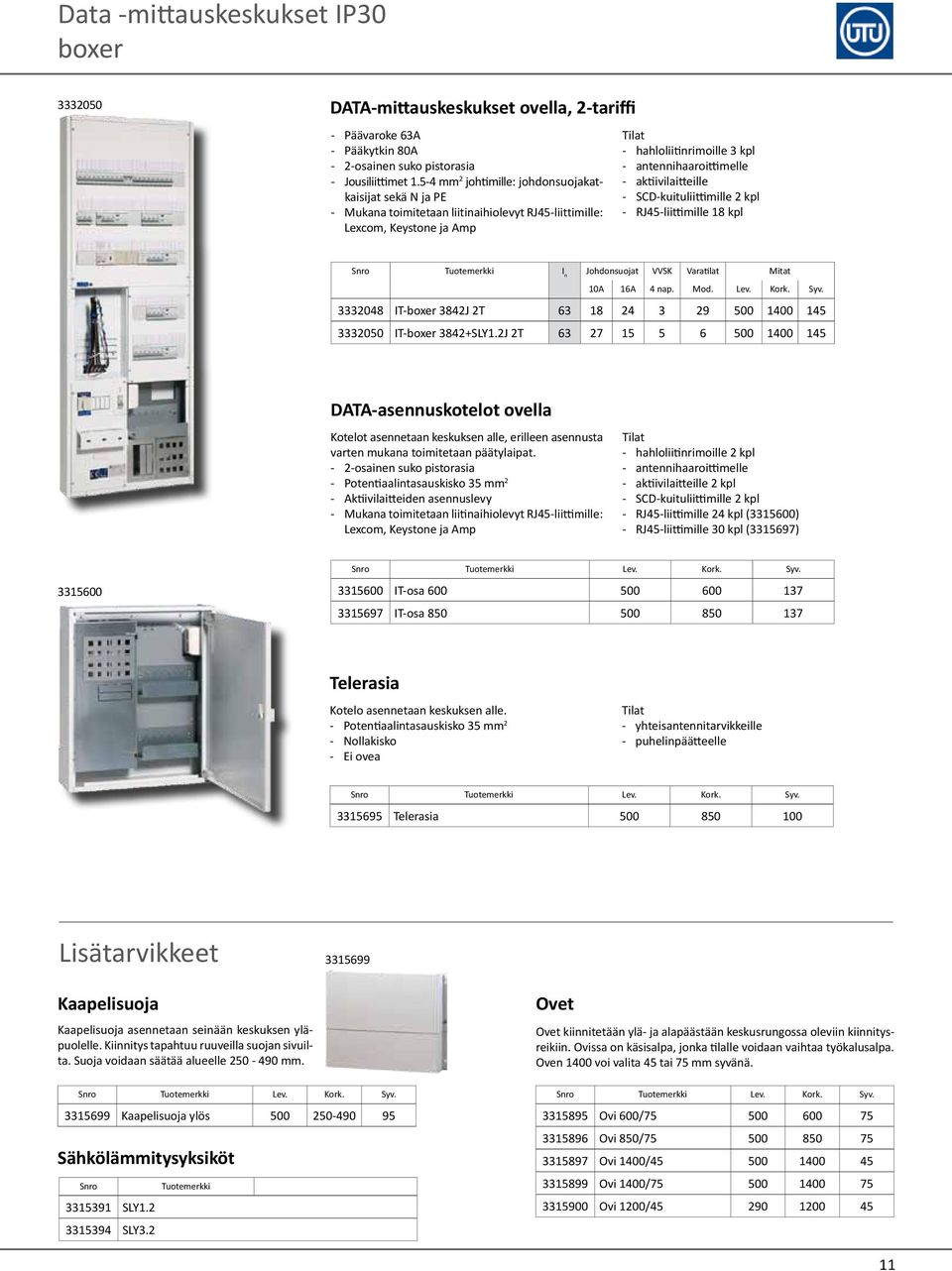

11 Data -mittauskeskukset IP30 boxer DATA-mittauskeskukset ovella, 2-tariffi Päävaroke 63A Tilat Pääkytkin 80A hahloliitinrimoille 3 kpl 2-osainen suko pistorasia antennihaaroittimelle Jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat aktiivilaitteille sekä N ja PE SCD-kuituliittimille 2 kpl Mukana toimitetaan liitinaihiolevyt RJ45-liittimille: Lexcom, Keystone ja Amp RJ45-liittimille 18 kpl Johdonsuojat VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv IT-boxer 3842J 2T IT-boxer 3842+SLY1.2J 2T DATA-asennuskotelot ovella Kotelot asennetaan keskuksen alle, erilleen asennusta varten mukana toimitetaan päätylaipat. 2-osainen suko pistorasia Potentiaalintasauskisko 35 mm 2 Aktiivilaitteiden asennuslevy Mukana toimitetaan liitinaihiolevyt RJ45-liittimille: Lexcom, Keystone ja Amp Tilat hahloliitinrimoille 2 kpl antennihaaroittimelle aktiivilaitteille 2 kpl SCD-kuituliittimille 2 kpl RJ45-liittimille 24 kpl ( ) RJ45-liittimille 30 kpl ( ) Snro Tuotemerkki Lev. Kork. Syv IT-osa IT-osa Telerasia Kotelo asennetaan keskuksen alle. Potentiaalintasauskisko 35 mm 2 Nollakisko Ei ovea Tilat yhteisantennitarvikkeille puhelinpäätteelle Snro Tuotemerkki Lev. Kork. Syv Telerasia Lisätarvikkeet Kaapelisuoja Kaapelisuoja asennetaan seinään keskuksen yläpuolelle. Kiinnitys tapahtuu ruuveilla suojan sivuilta. Suoja voidaan säätää alueelle mm. Ovet Ovet kiinnitetään ylä- ja alapäästään keskusrungossa oleviin kiinnitysreikiin. Ovissa on käsisalpa, jonka tilalle voidaan vaihtaa työkalusalpa. Oven 1400 voi valita 45 tai 75 mm syvänä. Snro Tuotemerkki Lev. Kork. Syv Kaapelisuoja ylös Sähkölämmitysyksiköt Snro Tuotemerkki SLY SLY3.2 Snro Tuotemerkki Lev. Kork. Syv Ovi 600/ Ovi 850/ Ovi 1400/ Ovi 1400/ Ovi 1200/

12 collie -tuoteperhe ulos Mittauskeskukset IP34 pinta-asennukseen Ominaisuuksia Pääkytkin ei katkaise jännitettä mittarilta. Kaapeleiden liittäminen tapahtuu aina alakautta, kaapelin max. poikkipinta on 50 mm 2. Syöttöosassa on irrotettava syöttökaapelin laippaosa 1x48 mm, sisältää kalvotiivisteen. Syöttöä ja maadoitusta varten on aihiot 2x38, 1x23 sekä 1x23/29 mm. Lähtöosassa on multilaippa 15x20 + 1x30 mm. Sinetöintikansi päävarokkeille. Keskuksesta on haaroitusmahdollisuus virtakiskosta ryhmäkeskukselle. Pinta-asennuksessa keskus kiinnitetään suoraan seinäpinnalle. Yläpäädyssä on avaimenreikäkiinnitys ja alapäädyssä hahlot kiinnitysruuveille. Teknisiä tietoja Runko on kuumasinkittyä teräslevyä Ulkopinnan väri RAL 1013 Nimellisjännite 400V Nimellisvirta 50A / 63A / 80A PEN-liitin Al50 / Cu35 Johdonsuojakatkaisijat C-käyrällä Pistorasia 1 kpl 2-os. suko ja 1 kpl 5-nap. 3x16A (PR-mallit) Päävarokkeina 3x63A varokepesät, joissa on valmiina Al 6-50/Cu 1,5 35 vaihtoliittimet Päävarokkeina 00-kahvavarokealusta ( ja ), joissa on valmiina Al/Cu vaihtoliittimet 12

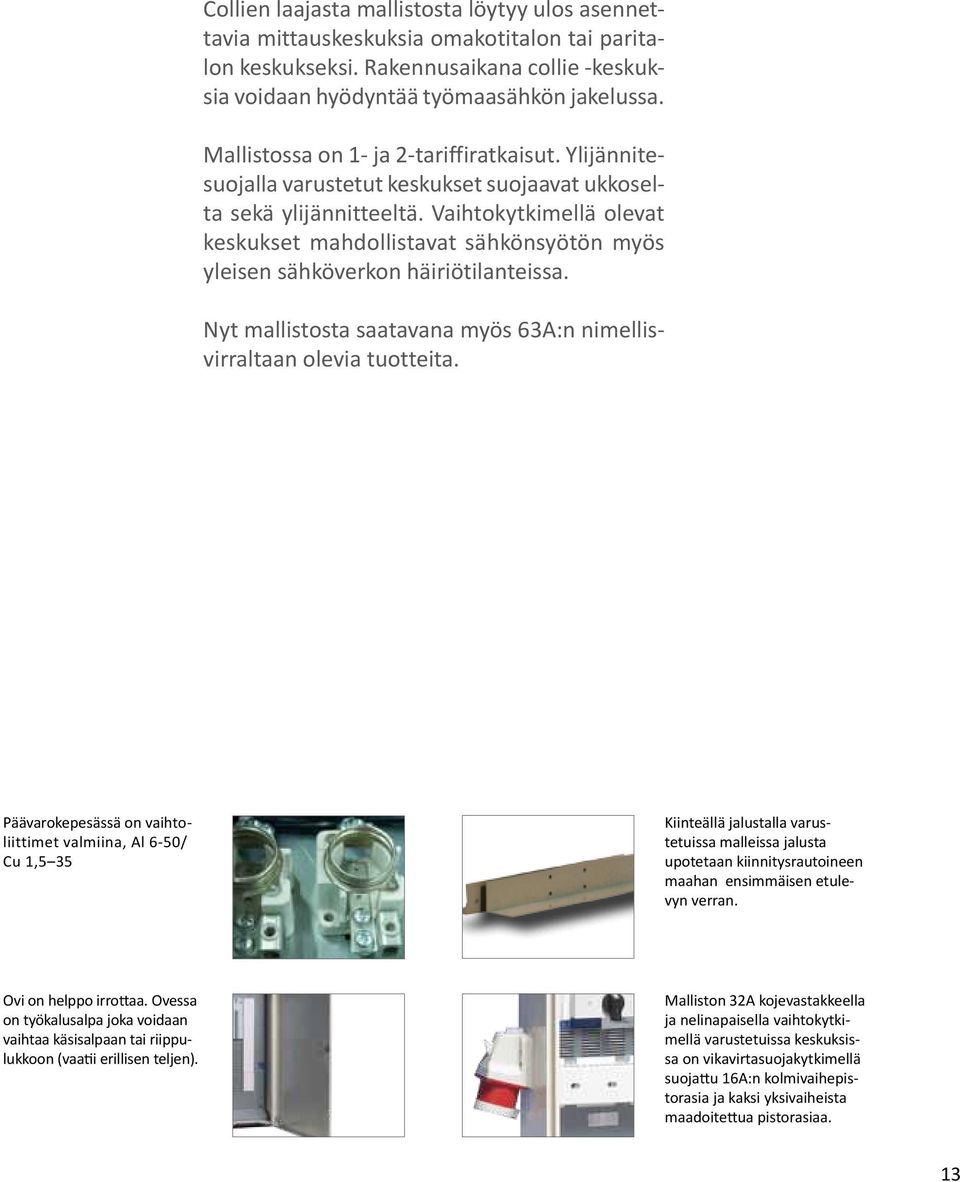

13 Collien laajasta mallistosta löytyy ulos asennettavia mittauskeskuksia omakotitalon tai paritalon keskukseksi. Rakennusaikana collie -keskuksia voidaan hyödyntää työmaasähkön jakelussa. Mallistossa on 1- ja 2-tariffiratkaisut. Ylijännitesuojalla varustetut keskukset suojaavat ukkoselta sekä ylijännitteeltä. Vaihtokytkimellä olevat keskukset mahdollistavat sähkönsyötön myös yleisen sähköverkon häiriötilanteissa. Nyt mallistosta saatavana myös 63A:n nimellisvirraltaan olevia tuotteita. Päävarokepesässä on vaihtoliittimet valmiina, Al 6-50/ Cu 1,5 35 Kiinteällä jalustalla varustetuissa malleissa jalusta upotetaan kiinnitysrautoineen maahan ensimmäisen etulevyn verran. Ovi on helppo irrottaa. Ovessa on työkalusalpa joka voidaan vaihtaa käsisalpaan tai riippulukkoon (vaatii erillisen teljen). Malliston 32A kojevastakkeella ja nelinapaisella vaihtokytkimellä varustetuissa keskuksissa on vikavirtasuojakytkimellä suojattu 16A:n kolmivaihepistorasia ja kaksi yksivaiheista maadoitettua pistorasiaa. 13

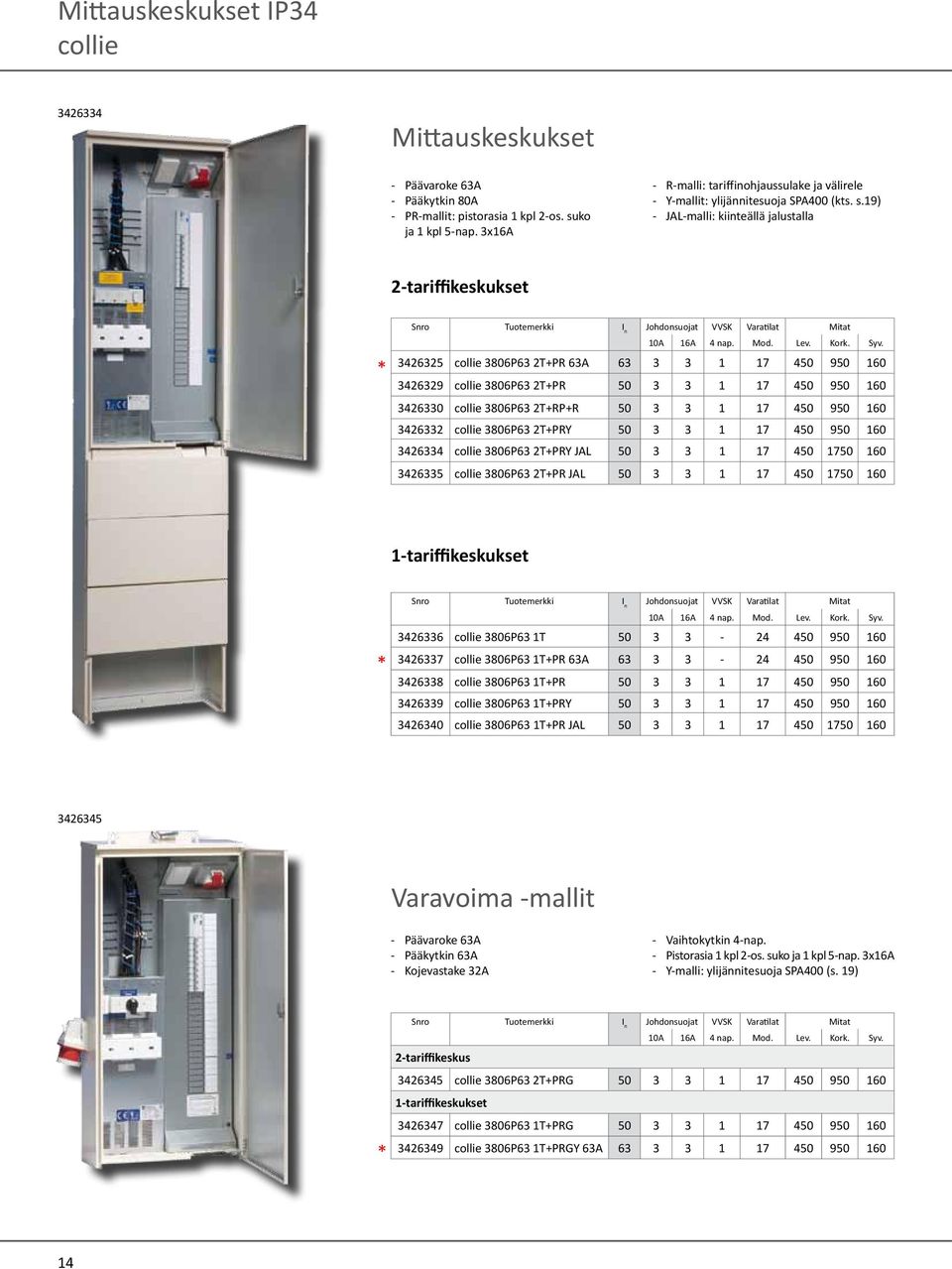

14 Mittauskeskukset IP34 collie Mittauskeskukset Päävaroke 63A Pääkytkin 80A PR-mallit: pistorasia 1 kpl 2-os. suko ja 1 kpl 5-nap. 3x16A R-malli: tariffinohjaussulake ja välirele Y-mallit: ylijännitesuoja SPA400 (kts. s.19) JAL-malli: kiinteällä jalustalla 2-tariffikeskukset * Johdonsuojat VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv collie 3806P63 2T+PR 63A collie 3806P63 2T+PR collie 3806P63 2T+RP+R collie 3806P63 2T+PRY collie 3806P63 2T+PRY JAL collie 3806P63 2T+PR JAL tariffikeskukset * Johdonsuojat VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv collie 3806P63 1T collie 3806P63 1T+PR 63A collie 3806P63 1T+PR collie 3806P63 1T+PRY collie 3806P63 1T+PR JAL Varavoima -mallit Päävaroke 63A Pääkytkin 63A Kojevastake 32A Vaihtokytkin 4-nap. Pistorasia 1 kpl 2-os. suko ja 1 kpl 5-nap. 3x16A Y-malli: ylijännitesuoja SPA400 (s. 19) * Johdonsuojat VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv. 2-tariffikeskus collie 3806P63 2T+PRG tariffikeskukset collie 3806P63 1T+PRG collie 3806P63 1T+PRGY 63A

15 Paritalokeskukset 2-tariffikeskukset kahdella mittariristikolla Päävaroke 63A Pääkytkin 80A PR-mallit: pistorasia 1 kpl 2-os. suko ja 1 kpl 5-nap. 3x16A Päävarokkeet: 3x63A varokepesät, jossa valmiina Al 6-50/Cu 1,5-35 -vaihtoliittimet Nousuvarokkeet VVSK Varatilat Mitat 4 nap. Mod. Lev. Kork. Syv collie 38P A collie 38P63+PR 50 25A Päävarokkeet: 00-kahvavarokealusta, jossa on valmiina Al/Cu vaihtoliittimet Nousuvarokkeet VVSK Varatilat Mitat 4 nap. Mod. Lev. Kork. Syv collie 38P A collie 38P100+PR 80 32A Lisätarvikkeet Pylväsasennuspakkaus Pylväsasennuspakkausta käytettäessä jää keskuksen ja pylvään väliin rako helpottamaan pylvääseen kiipeämistä. Pakkaus sisältää tarvittavat kiinnitysruuvit. Kaapelisuoja Peittää alhaalta tulevat kaapelit. Korkeuden voi säätää alueelle mm. Suoja kiinnitetään ruuveilla seinään keskuksen alapuolelle. * Snro Tuotemerkki Pylväsas.pakkaus Pylväsas.pakkaus 550/600 Jalustat Snro Tuotemerkki Lev. Kork. Syv Kaapelisuoja Suojakansi Irrallista jalustaa käytetään esim. asennettaessa keskus tontin rajalle. Jalustan mukana tulee tarvittavat kiinnitysruuvit. Jalusta upotetaan maahan ensimmäisen etulevyn verran. Snro Tuotemerkki Lev. Kork. Syv Jalusta Jalusta Sopii JAL -mallien jalustaan, mikäli keskus asennetaan seinään ja keskusta ei upoteta maahan. Suojakannella peitetään jalustan etuosan aukko. Snro Tuotemerkki Lev. Kork. Syv JAL-kansi Liitinpaketti Liitinpaketti sisältää 5 kpl Al 6-50/Cu 2,5-50 mm 2 vaihtoliittimet + johtimet lähteville johdoille. Snro Tuotemerkki Lev. Kork. Syv Liitinpaketti collie

16 beagle -tuoteperhe ulos Mökkikeskukset IP34 pinta-asennukseen Ominaisuuksia Pääkytkin ei katkaise jännitettä mittarilta. Kaapeleiden liittäminen tapahtuu aina alakautta. Kaapelin max. poikkipinta on 50 mm 2. Syöttöosassa on irrotettava syöttökaapelin laippaosa 1x48 mm, sisältää kalvotiivisteen. Syöttöä ja maadoitusta varten on aihiot 2x38, 1x23 sekä 1x23/29 mm. Lähtöosassa on multilaippa 15x20+1x30 mm. Sinetöintikansi päävarokkeille. Keskuksesta on haaroitusmahdollisuus virtakiskosta ryhmäkeskukselle. Ovi on helppo irrottaa. Ovessa on työkalusalpa joka voidaan vaihtaa käsisalpaan tai riippulukkoon (vaatii erillisen teljen). Teknisiä tietoja Runko on kuumasinkittyä teräslevyä Ulkopinnan väri RAL 1013 Nimellisjännite 400V Nimellisvirta 25A PEN-liitin Al50 / Cu35 Johdonsuojakatkaisijat C-käyrällä ( : B-käyrällä) Ylijännitesuoja SPA400 (Y-mallit) Pistorasia 1 kpl 1-os. suko ja 1 kpl 5-nap. 3x16A (PR-mallit) Päävarokkeina 3x25A -varokepesät, joissa on valmiina Al 6-50/Cu 1,5 35 -vaihtoliittimet 16

17 Ulkomittauskeskus -mallistosta löytyy mökkikeskukset, joita voidaan käyttää vapaa-ajan asunnon keskuksina. Mökkikeskuksia voidaan myös hyödyntää rakennusaikaiseen työmaasähkön jakeluun. Mallistosta saatavana myös ylijännitesuojalla varustettu malli sekä kiinteällä jalustalla oleva malli. Vakiona pistorasiat vikavirtasuojaukselle varustettuna. Pylväsasennuspakkausta käytettäessä jää keskuksen ja pylvään väliin rako helpottamaan pylvääseen kiipeämistä. Pakkaus sisältää tarvittavat kiinnitysruuvit. Asennettaessa keskus esim. tontin rajalle, voidaan käyttää irrallista jalustaa. Jalustan mukana tulee tarvittavat kiinnitysruuvit. Jalusta upotetaan maahan ensimmäisen etulevyn verran. Suoraan seinäpinnalle kiinnittämistä varten yläpäädyssä on avaimenreikäkiinnitys ja alapäädyssä hahlot kiinnitysruuveille. 17

18 Mittauskeskukset IP34 beagle 1-tariffikeskukset yhdellä mittariristikolla Päävaroke 25A Pääkytkin 40A PR-mallit: pistorasia 1 kpl 1-os. suko ja 1 kpl 5-nap. 3x16A Y-mallit: ylijännitesuoja SPA400 JAL-malli: kiinteällä jalustalla (kts. s. 13) SST-malli: johdonsuojakatkaisijat B-käyrällä, sis. sulaketarvikkeet 25A Johdonsuojat VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv beagle 3400P beagle 3406P25+PR beagle 3406P25+PR JAL beagle 3407P25+PR beagle 3409P beagle 3412P25+PR Valmistetaan collie -runkoon beagle 3406P25+PRY beagle 3406P25+PRY SST

19 beaglen ja collien Y-mallit on varustettu ylijännitesuojalla Mikäli muuntajalta tuleva syöttö tapahtuu ilmajohdolla, on keskuksessa käytettävä ylijännitesuojaa määräyksen SFS6000/2012 mukaan. UTU käyttämä ylijännitesuoja on Hagerin SPA400 ( ), jossa on yhdistetty ukkos- ja ylijännitesuojatoiminnot Lisätarvikkeet Pylväsasennuspakkaus Pylväsasennuspakkausta käytettäessä jää keskuksen ja pylvään väliin rako helpottamaan pylvääseen kiipeämistä. Pakkaus sisältää tarvittavat kiinnitysruuvit. Snro Tuotemerkki Pylväsasennuspakkaus 450 Suojakansi Sopii JAL -mallien jalustaan, mikäli keskus asennetaan seinään ja keskusta ei upoteta maahan. Suojakannella peitetään jalustan etuosan aukko. Snro Tuotemerkki Lev. Kork. Syv JAL-kansi Jalusta Irrallista jalustaa käytetään esim. asennettaessa keskus tontin rajalle. Jalustan mukana tulee tarvittavat kiinnitysruuvit. Jalusta upotetaan maahan ensimmäisen etulevyn verran. Snro Tuotemerkki Lev. Kork. Syv Jalusta Liitinpaketti Liitinpaketti sisältää 5 kpl Al 6-50/Cu 2,5-50 mm 2 vaihtoliittimet + johtimet lähteville johdoille. Snro Tuotemerkki Lev. Kork. Syv Liitinpaketti beagle Kaapelisuoja Peittää alhaalta tulevat kaapelit. Korkeuden voi säätää alueelle mm. Suoja kiinnitetään ruuveilla seinään keskuksen alapuolelle. Snro Tuotemerkki Lev. Kork. Syv Kaapelisuoja

20 bulldog -tuoteperhe Ryhmäkeskukset IP30 pinta- ja uppo-asennukseen Ominaisuuksia Uppoasennuksessa keskus kiinnitetään suoraan seinärakenteisiin jolloin upotussyvyys on 100 mm. Pinta-asennuksessa keskus kiinnitetään ruuveilla suoraan seinäpinnalle. Keskuksissa on irrotettava syöttökaapelin laippa sekä kääntölaipat joko putkettomaan tai putkelliseen asennukseen. Takalevyn ylä- ja alapäädyssä on puhkaistavat aukot 350 x 140 mm. Teknisiä tietoja Runko on kuumasinkittyä teräslevyä Väri valkoinen RAL 9010 Nimellisjännite 400 V Nimellisvirta 35A / 50A / 63A Johdonsuojakatkaisijat C-käyrällä Vikavirtasuojakytkimet 4x25A 30mA J -malleissa jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat sekä N ja PE SLY1.2 -malleissa LVV kontaktori hurinaton ETC325S ( ) Pääkytkimelle liitettävä kaapeli max. Cu 16 20

21 Bulldog -ryhmäkeskusten laajassa mallistossa on malleja SLY-kytkennällä sekä ilman. Datamalleissa on keskukset joissa on yhteenrakennettu dataosa sekä erilliset datakotelot. Automaatiojärjestelmien rakentamiseen voi hyödyntää tyhjiä keskuskoteloita, joita on kolmea eri kokoa. Nyt mallistosta saatavana myös 63A:n nimellisvirraltaan olevia tuotteita. IT-malleissa ja on painantimella irroitettava saranamalli, joka helpottaa oven asentamista. Sama keskusmalli uppo- ja pinta-asennukseen. Uppoasennuksessa on helppo säätää itse upotussyvyys. Tyhjiä keskusrunkoja voidaan käyttää esim. KNX tai muita automaatiojärjestelmien rakentamiseen. Kotelot voidaan liittää yhteen bulldog -keskusten kanssa, jolloin saadaan siisti kokonaisuus. Keskuksissa on irrotettava syöttökaapelin laippa sekä kääntölaipat joko putkettomaan tai putkelliseen asennukseen. 21

22 Ryhmäkeskukset IP30 bulldog Ryhmäkeskukset Pääkytkin 80A J -malli: jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat sekä N ja PE * * * Johdonsuojat VVSK Varatilat Mitat Lisätarvike 10A 16A 4 nap. Mod. Lev. Kork. Syv. Ovi bulldog / bulldog / bulldog / bulldog 3836J / bulldog / bulldog 3842J / bulldog A / bulldog / bulldog 3854J 63A / bulldog 3854J / bulldog A / bulldog /37 Ryhmäkeskukset SLY -kytkennällä Pääkytkin 80A J -malli: jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat sekä N ja PE LVV kontaktori on hurinaton Hagerin ETC325S ( ) Snro SLY3.2 -kytkennällä Johdonsuojat VVSK Varatilat Mitat Lisätarvike 10A 16A 4 nap. Mod. Lev. Kork. Syv. Ovi bulldog 3830+SLY / bulldog 3836+SLY / bulldog 3836+SLY1.2J / bulldog 3836+SLY / bulldog 3848+SLY / bulldog 3848+SLY1.2J / bulldog 3854+SLY1.2J / bulldog 3863+SLY /37 22

23 Data -ryhmäkeskukset IP30 bulldog DATA-ryhmäkeskukset ovella Pääkytkin 40A / 80A J -malli: jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat sekä N ja PE 2-osainen suko pistorasia Mukana toimitetaan liitinaihiolevyt RJ45- liittimille: Lexcom, Keystone ja Amp Tilat hahloliitinrimoille 1 kpl ( , ) hahloliitinrimoille 2 kpl ( , ) antennihaaroittimelle aktiivilaitteille SCD-kuituliittimille 2 kpl RJ45-liittimille 18 kpl ( , ) RJ45-liittimille 14 kpl ( , ) Johdonsuojat VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv. Pääkytkin 40A IT-bulldog 3415/ IT-bulldog 3415/ Pääkytkin 80A IT-bulldog 3836J IT-bulldog 3836+SLY1.2J DATA-asennuskotelot ovella Erilleen asennusta varten mukana toimitetaan päätylaipat. 2-osainen suko pistorasia Potentiaalintasauskisko 35 mm 2 Aktiivilaitteiden asennuslevy Mukana toimitetaan liitinaihiolevyt RJ45- liittimille: Lexcom, Keystone ja Amp Tilat hahloliitinrimoille 2 kpl antennihaaroittimelle aktiivilaitteille 2 kpl SCD-kuituliittimille 2 kpl RJ45-liittimille 24 kpl ( ) RJ45-liittimille 30 kpl ( ) Snro Tuotemerkki Lev. Kork. Syv IT-osa IT-osa Telerasia Kotelo asennetaan keskuksen alle. Potentiaalintasauskisko 35 mm 2 Nollakisko Tilat yhteisantennitarvikkeille puhelinpäätteelle Snro Tuotemerkki Lev. Kork. Syv Telerasia

24 Ryhmäkeskukset IP30 bulldog Tyhjät ryhmäkeskuskotelot Tyhjiä keskusrunkoja voidaan käyttää esim. KNX tai muita automaatiojärjestelmien rakentamiseen. Kotelot voidaan liittää yhteen bulldog -keskusten kanssa, jolloin saadaan siisti kokonaisuus. Koteloissa on valmiina Multilaipat N- ja PE -liittimet Kansien din-aukon peitelevyt Nimikointitaskut Kotelon rungon maadoitus Snro Tuotemerkki Varatilat Mod. Lev. Kork. Syv. Lisätarvike Ovi bulldog / bulldog / bulldog /37 Lisätarvikkeet Ovet Ovet kiinnitetään ylä- ja alapäästään keskusrungossa oleviin kiinnitysreikiin. Ovissa on käsisalpa jonka tilalle voidaan vaihtaa työkalusalpa. Snro Tuotemerkki Lev. Kork. Syv Ovi 600/ Ovi 850/ Ovi 1200/ Kaapelisuoja Kaapelisuoja asennetaan seinään keskuksen yläpuolelle. Kiinnitys tapahtuu ruuveilla suojan sivuilta. Suoja voidaan säätää alueelle mm. Snro Tuotemerkki Lev. Kork. Syv Kaapelisuoja ylös Sähkölämmitysyksiköt Snro Tuotemerkki SLY SLY3.2 24

25 UTU valmistaa myös asennusaikaa säästävät KNX-keskukset räätälöidysti suunnitelmien mukaisesti. Kiinteistön ohjaus kiinteästi, langattomasti tai internetin yli. Lisätietoa KNX -keskuksista tuotepäälliköltä 25

26 terrier -tuoteperhe Ryhmäkeskukset IP30 uppo-asennukseen Ominaisuuksia Asennuksessa on käytettävä erillistä upotuskoteloa. Upotuskoteloissa on putkitusaihiot ylä- ja alapuolella. Upotussyvyys on 75 mm. Upotuskotelot on tilattava erikseen. Liitäntämuhvit eivät sisälly toimitukseen. Teknisiä tietoja Hagerin Golf -kotelo, polystyreeniä Data-keskukset kuumasinkittyä teräslevyä Upotuskotelot kuumasinkittyä teräslevyä Väri valkoinen RAL 9010 Nimellisjännite 400 V Nimellisvirta 35A Johdonsuojakatkaisijat C-käyrällä Ovi 26

27 Upotettavat ryhmäkeskukset erillisellä upotuskotelolla. Keskukset soveltuvat parhaiten betonirakenteisiin kohteisiin, joissa tarvitaan erillinen upotuskotelo putkitukseen. Metallisissa dataosissa on reilut tilat aktiivilaitteille ja kaapeloinnille. Ryhmäkeskuksissa käytetään laadukasta Hagerin polystyreenistä Golf-koteloa. Upotuskotelot ovat UTU:n omaa tuotantoa. 27

28 Ryhmäkeskukset IP30 terrier Ryhmäkeskukset Pääkytkin 40A Hagerin Golf -kotelo, polystyreeniä Upotuskotelot on tilattava erikseen ( tai ) Sopivat liitäntämuhvit: Ø 20 putkelle: Strömfors KN 20 S:nro Putkettomalle: ENSTO PMR S:nro Liitäntämuhvit eivät sisälly toimitukseen. Johdonsuojat VVSK Varatilat Mitat Up.kotelon 10A 16A 4 nap. Mod. Lev. Kork. Syv. Snro terrier terrier terrier terrier Upotuskotelot Kuumasinkittyä teräslevyä Tilattava aina erikseen Snro Tuotemerkki Lev. Kork. Syv Up.kotelo IT Up.kotelo Up.kotelo Up.kotelo Up.kotelo

29 Data -ryhmäkeskukset ja asennuskotelot IP30 terrier Data-ryhmäkeskus Upotussyvyys on 75 mm, korkeus seinäpinnasta 75 mm. Upotuskotelo on tilattava erikseen ( ). Asennuksen helpottamiseksi toimitetaan kansi+ovi erikseen sekä keskus kahdessa osassa. Pääkytkin 40A Suko-pistorasia Runko kuumasinkittyä teräslevyä Ovi Mukana toimitetaan liitinaihiolevyt RJ45-liittimille: Lexcom, Keystone ja Amp Tilat hahloliitinrimoille 1 kpl antennihaaroittimelle aktiivilaitteille SCD-kuituliittimille 2 kpl RJ45-liittimille 18 kpl Johdonsuojat VVSK Varatilat Mitat Up.kotelon 10A 16A 4 nap. Mod. Lev. Kork. Syv. Snro IT-terrier Data-asennuskotelot Upotussyvyys on 60 mm, korkeus seinäpinnasta 90 mm. Upotuskotelo on tilattava erikseen ( tai ). Asennuslevy kahdella suko-pistorasialla Runko kuumasinkittyä teräslevyä Ovi Mukana toimitetaan liitinaihiolevyt RJ45 -liittimille: Lexcom, Keystone ja Amp Tilat Uppo 36:ssa - aktiivilaitteille - RJ45-liittimille 14 kpl Tilat Uppo 54:ssä - aktiivilaitteille - SCD-kuituliittimille 8 kpl - RJ45-liittimille 30 kpl Snro Tuotemerkki Mitat Up.kotelon Lev. Kork. Syv. Snro UPPO UPPO

30 pointer -tuoteperhe Ryhmäkeskukset IP30 pinta-asennukseen Ominaisuuksia Kotelossa on takalevy kaapelipitimellä. Kotelon pohjassa on asennusta helpottava avaimenreikäkiinnitys molemmissa päissä, erillisiä laippoja ei tarvita. Kolmipistekiinnitysmahdollisuus sekä vedonpoistokammalla varustettu asennustuki helpottavat asentamista. Ryhmäkaapeleiden kytkentää helpottaa jousiliittimellä (Wagon liitäntätekniikka) varustetut moduulikojeet. Teknisiä tietoja Hagerin Gamma -kotelo, polystyreeniä Data-ryhmäkeskus Golf-kotelo, polystyreeniä M -mallit kuumasinkittyä teräslevyä Väri valkoinen RAL 9010 Nimellisjännite 400 V Nimellisvirta 35A N- ja PE- liittimet jousiliittimiä Johdonsuojakatkaisijat C-käyrällä J -malleissa jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat sekä N ja PE 30

31 Pinnallisia ryhmäkeskuksia sekä data-asennuskoteloita kuiviin tiloihin. Laajasta mallistosta löytyy Hagerin Gamma -koteloon rakennettuja ryhmäkeskuksia ja ryhmäkeskusten erillisiä IT-osia. Malleina on myös polystyreeninen ja metallinen IT-ryhmäkeskus jossa IT-osa on samassa ryhmäkeskuksen kanssa. Myös oven yläpuoliseen asennukseen tarkoitetussa keskuksessa on IT-osa. N-Pe -kiskot on helppo irroittaa, tämä helpottaa kaapelointia. Uusi IT-keskus oven yläpuoliseen asennukseen. Polystyreeninen keskus on keveytensä takia nopea ja helppo asentaa. Asennustyön ajaksi ovi on helppo ottaa pois. Johdonsuoja-automaattien päällä oleva kosketus-suoja on vain yhdellä ruuvilla kiinni, joka myös helpottaa asennustyötä. 31

32 Ryhmäkeskukset IP30 pointer Ryhmäkeskukset Pääkytkin 40A N- ja PE- liittimet jousiliittimiä J -mallissa jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat sekä N ja PE Ovi ei kuulu toimitukseen Johdonsuojat VVSK Varatilat Mitat Lisätarvike 10A 16A 20A 2 nap. 4 nap. Mod. Lev. Kork. Syv. Ovi pointer 1P vaih GP113P pointer 1P vaih GP213P pointer GP213P pointer GP213P pointer GP213P pointer 3412 J GP213P pointer GP218P pointer GP313P pointer GP313P pointer 3421 J GP318P pointer GP413P pointer GP413P pointer GP418P Ryhmäkeskukset ovella, metallia Pääkytkin 40A Kääntölaippa Takalevyssä puhkaistava aukko 100x320 mm Ovi Kuumasinkittyä teräslevyä Johdonsuojat VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv pointer 3415M pointer 3424M Ovet ryhmäkeskuksille Polystyreenisissä ovissa on kestävä saranaratkaisu, joka mahdollistaa suuren avauskulman. Ovet eivät kuulu keskustoimitukseen (data- ja metalli -keskuksiin kuuluu). Snro Tuotemerkki Mitat Sopii keskukseen Lev. Kork. Syv GP113P GP213P , , , , GP218P GP313P , GP318P GP413P , GP418P

33 Data -ryhmäkeskukset ja asennuskotelot IP30 pointer Data-ryhmäkeskus ovella Data-ryhmäkeskus ovella, metallia Oven yläpuoliseen asennukseen Pääkytkin 40A 2-osainen pinnallinen pistorasia N- ja Pe- liittimet jousiliittimiä Yläpäädyssä lohkoaihiot, alapäädyssä läpivientiaihiot Kaapelit kiinnitetään nippusiteellä vedonpoistokampaan Ovi Hagerin Golf -kotelo, polystyreeniä Mukana toimitetaan liitinaihiolevyt RJ45 -liittimille: Lexcom, Keystone ja Amp Tilat antennihaaroittimelle aktiivilaitteille RJ45-liittimille 12 kpl SCD-kuituliittimille 4 kpl Pääkytkin 40A 2-osainen pinnallinen pistorasia N- ja Pe- liittimet ruuviliittimiä Yläpuolella sekä päädyissä multilaippavaraukset Ovi Kuumasinkittyä teräslevyä Mukana toimitetaan liitinaihiolevyt RJ45 -liittimille: Lexcom, Keystone ja Amp Tilat antennihaaroittimelle aktiivilaitteille RJ45-liittimille 16 kpl SCD-kuituliittimille 2 kpl VVSK Johdonsuojat Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv IT-pointer * VVSK Johdonsuojat Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv IT-pointer 3424M Data-asennuskotelot ovella Data-asennuskotelot ovella, metallia IT-osa ja keskus liitetään toisiinsa asennustuesta irrotettavilla liitinpaloilla. 3-osainen pinnallinen pistorasia ( , ) 2-osainen pinnallinen pistorasia ( , ) Ovi Mukana toimitetaan liitinaihiolevyt RJ45 -liittimille: Lexcom, Keystone ja Amp Tilat hahloliitinrimoille 2 kpl antennihaaroittimelle aktiivilaitteille RJ45-liittimille 10 kpl ( , ) RJ45-liittimille 22 kpl ( , ) SCD-kuituliittimille 2 kpl 2-osainen pinnallinen pistorasia Ovi Kuumasinkittyä teräslevyä Mukana toimitetaan liitinaihiolevyt RJ45 -liittimille: Lexcom, Keystone ja Amp Tilat hahloliitinrimoille 2 kpl antennihaaroittimelle aktiivilaitteille RJ45-liittimille 14 kpl SCD-kuituliittimille 2 kpl Snro Tuotemerkki Mitat Lev. Kork. Syv IT-pointer GD IT-pointer GD IT-pointer GD IT-pointer GD Snro Tuotemerkki Mitat Lev. Kork. Syv IT-pointer 435M IT-pointer 560M

34 setter -tuoteperhe Ryhmäkeskukset IP30 uppo-asennukseen Ominaisuuksia Soveltuu vain levyseinään uppoasennuksena, keskukset eivät sovellu betonivaluasennukseen. Keskus tulee seinäpinnasta ulos vain 10 mm. Liitäntämuhveja ei tarvita, sillä putket ja kaapelit kiinnitetään nippusiteellä keskukseen. Kiinnityksen helpottamiseksi metalliset levyseinäankkurit voidaan asettaa koteloon sekä sivu- että pystysuuntaan. Kotelossa on molemmilta puolilta näkyvä vesivaaka, jonka avulla kotelo saadaan suunnattua heti oikeaan asentoon. Teknisiä tietoja Hagerin Volta -kotelo polystyreeniä, ovi ja kehys terästä Data-ryhmäkeskuksen ovi polystyreeniä Metallirakenteiset kuumasinkittyä teräslevyä Väri valkoinen RAL 9010 Nimellisjännite 400 V Nimellisvirta 35A N- ja PE-liittimet jousiliittimiä Johdonsuojakatkaisijat C-käyrällä J -malleissa jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat sekä N ja PE 34

35 Levyseinään upotettavia ryhmäkeskuksia sekä data-asennuskoteloita kuiviin tiloihin. Näillä Hagerin Volta -koteloon rakennetuilla upotettavilla ryhmäkeskuksilla saadaan erittäin tyylikkäitä ja asuinympäristöön istuvia ryhmäkeskusratkaisuja. UTU:n setter -ryhmäkeskus tulee seinäpinnasta ulospäin vain 10 mm eli tätä keskusta ei tarvitse piilottaa komeroon. Kiinnityksen helpottamiseksi metalliset levyseinäankkurit voidaan asettaa koteloon sekä sivu- että pystysuuntaan. Kotelossa on molemmilta puolilta näkyvä vesivaaka, jonka avulla kotelo saadaan suunnattua heti oikeaan asentoon. Oven kätisyys on mahdollista vaihtaa. Keskus on stailattavissa vaihtokehyksillä sisustukseen sopivaksi. 35

36 Ryhmäkeskukset IP30 setter Ryhmäkeskukset Pääkytkin 40A N- ja PE- liittimet jousiliittimiä J -mallissa jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat sekä N ja PE Hagerin Volta -kotelo, polystyreeniä. Ovi ja kehys terästä. Johdonsuojat VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv setter setter setter 3412 J setter setter setter Ryhmäkeskukset metallia Pääkytkin 80A Putkitusaihiot ylä- ja alapuolella ( ) Multilaipat 4 kpl ( ) J -mallissa jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat sekä N ja PE Kuumasinkittyä teräslevyä Johdonsuojat VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv setter setter 3854 J Upotusaukkojen koot Lev. Kork. Syv , , , , ,

37 Data -ryhmäkeskukset ja asennuskotelot IP30 setter Data-ryhmäkeskus Pääkytkin 40A 2-osainen pinnallinen pistorasia N- ja Pe- liittimet jousiliittimiä Yläpäädyssä lohkoaihiot, alapäädyssä läpivientiaihiot Kaapelit kiinnitetään nippusiteellä vedonpoistokampaan Hagerin Golf -kotelo ja ovi polystyreeniä Mukana toimitetaan liitinaihiolevyt RJ45 -liittimille: Lexcom, Keystone ja Amp Tilat antennihaaroittimelle aktiivilaitteille RJ45-liittimille 12 kpl SCD-kuituliittimille 4 kpl Johdonsuojat VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv IT-setter Data-asennuskotelot 2-osainen pinnallinen pistorasia Mukana toimitetaan liitinaihiolevyt RJ45 -liittimille: Lexcom, Keystone ja Amp Hagerin Volta-kotelo, polystyreeniä, ovi ja kehys terästä Tilat hahloliitinrimoille 2 kpl antennihaaroittimelle aktiivilaitteille RJ45-liittimille 14 kpl SCD-kuituliittimille 2 kpl Snro Tuotemerkki Mitat Lev. Kork. Syv IT-setter VH IT-setter VH IT-setter VH Data-asennuskotelo, metallia 2-osainen pinnallinen pistorasia Läpivientiaihiot ylä- ja alapäädyssä 31 kpl/ pääty, sivuissa 35 kpl/sivu Mukana toimitetaan liitinaihiolevyt RJ45 -liittimille: Lexcom, Keystone ja Amp Kuumasinkittyä teräslevyä Tilat hahloliitinrimoille 2 kpl antennihaaroittimelle aktiivilaitteille 2 kpl RJ45-liittimille 24 kpl SCD-kuituliittimille 2 kpl Snro Tuotemerkki Mitat Lev. Kork. Syv IT-setter FW

38 basset -tuoteperhe Ryhmäkeskukset IP44 pinta-asennukseen Ominaisuuksia Huom! Keskuksia ei saa asentaa ulos. Kosteisiin olosuhteisiin asennettaessa kaapelit on tuotava aina alakautta. Tuuletustulppa kuuluu toimitukseen. Tulppa estää kondenssiveden muodostumisen. Läpinäkyvä ovi on helppo irrottaa ja vaihtaa kätisyyttä. Teknisiä tietoja Hagerin Vector -kotelo, polystyreeniä VSS-keskus Hagerin Orion -kotelo, terästä Väri vaaleanharmaa RAL 7035 Nimellisjännite 400 V Nimellisvirta 35A / 50A N- ja PE- liittimet jousiliittimiä, metallisissa malleissa ruuviliittimiä Johdonsuojakatkaisijat C-käyrällä J -malleissa jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat sekä N ja PE Kalvotiivisteet ja tuuletustulppa VZ 759 Läpivientiaihiot ylä- ja alapäädyssä 12 x M20 Ø, 8 x M25 Ø, 4 x M32 Ø 38

39 Hagerin -koteloihin rakennettuja ryhmäkeskuksia, joita voidaan käyttää kosteissa sisätiloissa esim. autotalleissa, kellaritiloissa, varastoissa, pesuhalleissa jne. Kotelot on helppo asentaa, niiden kaapelointi on nopeaa ja yksinkertaista riittävien kaapelointitilojen ja hyväksi todettujen Quick Connect -jousiliitintekniikalla toteutettujen PE- ja N-liittimien ansiosta. Jos tarvitaan ulos asennettava keskus, niin metallinen basset voidaan asentaa myös ulkotiloihin sadelipan kanssa. Metallikeskuksissa on multilaipat keskuksen ylä- ja alapäädyssä kaapeloinnin helpottamiseksi. Tuuletustulppa estää kondenssiveden muodostumisen. VSS -keskus tehdään Orion plus -koteloon, joka soveltuu hyvin kosteiden ja vaativien tilojen asennuksiin rakennuksissa ja teknisissä tiloissa. Keskus sisältää erillisen lukittavan telekotelon. Läpinäkyvä ovi on helppo irrottaa ja vaihtaa kätisyyttä. 39

40 Ryhmäkeskukset IP44 basset Ryhmäkeskukset Pääkytkin 40A / 80A Nimellisvirta 35A /50A N- ja PE- liittimet jousiliittimiä J -mallissa jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat sekä N ja PE Kalvotiivisteet Tuuletustulppa VZ 759 Läpivientiaihiot ylä- ja alapäädyssä 12 x M20 Ø, 8 x M25 Ø, 4 x M32 Ø Johdonsuojat VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv. Pääkytkin 40A basset basset basset 3412 J Pääkytkin 80A basset basset basset 3824 J basset LV-varaajan ohjauskeskus 3x6 kw Pääkytkin 40A basset 3409+SLY Ryhmäkeskukset, metallia Pääkytkin 40A Nimellisvirta 35A / 50A N- ja PE- liittimet ruuviliittimiä Johdonsuojakatkaisijat C-käyrällä Päädyissä multilaipat Kuumasinkittyä teräslevyä Optio: pistorasialaipat Johdonsuojat VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv. Pääkytkin 40A basset 3415 M Pääkytkin 80A basset 3827 M

41 Väestönsuojakeskus, metallia Pääkytkin 40A Nimellisvirta 35A N- ja PE- liittimet ruuviliittimiä Päädyissä multilaipat Tyhjä tila telelaitteille oman kannen alla Kiinnityskorvakesetti Hagerin Orion -kotelo, terästä Johdonsuojat VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv basset 3412VSS Lisätarvike M-mallin keskukset voidaan asentaa myös ulos kosteisiin olosuhteisiin, silloin täytyy käyttää sadelippaa. Kaapelit on tuotava alakautta keskukseen. Snro Tuotemerkki Mitat Lev. Kork. Syv Sadelippa Pistorasialaipat metallikoteloille, II-koko Laippojen avulla voi M-mallin keskuksista muokata esim. työmaakeskuksen. Snro Tuotemerkki Tiedot PRL21-16 muov. 2 x suko PRL13-16 muov. 1 x 5-nap. 16A PRL23-16 muov. 2 x 5-nap. 16A PRL x 5-nap. 16A + 1 x 5-nap. 32A PRL x 5-nap. 16A + 1 x suko PRL x 5-nap. 32A + 1 x suko 41

42 snautser -tuoteperhe Aluevalaistuskeskukset IP34 ja IP44 Ominaisuuksia Monipuolinen ja laaja varustelutaso Erittäin kestävä rakenne Suuret laajennusmahdollisuudet ELY -yhteensopivuus Myös räätälöitävissä Teknisiä tietoja Kotelointiluokat IP34, IP44 Keskukset kuumasinkittyä teräslevyä Väri RAL 1013 Alumiininen suojakaappi Nimellisvirta 63A AL/Cu -liittimet syöttö- ja lähtökaapeleille valmiina Himmenninvalmius 42

43 UTU:n aluevalaistustuoteperhe tuo asiakkaalle monia etuja, kuten asennusystävällisyyttä ja kestävyyttä. Meiltä löydät uusimmalla tekniikalla, energiaa ja kustannuksia säästävät ratkaisut tie- ja aluevalaistukseen. Keskuksissa käytetään ainoastaan laadukkaita keskieurooppalaisia komponentteja. Täydellinen tuoteperhe aluevalaistukseen. Hyvät laajennusmahdollisuudet. Kestävä ja helppo asentaa. Reilut kaapelointitilat. 43

44 Aluevalaistuskeskukset IP34 ja IP44 snautser KT -malli, IP Lähtövarokkeet tulppavarokkeita Varokkeiden kannet 15x25A ja 3x63A Al/Cu -liittimet syöttö- ja lähtökaapeleille Valaistusta ohjataan kontaktoreilla Ovi avattuna IP30 Tilavaraus Kauko-ohjausyksikölle Kahdelle lisälähdölle kontaktoreineen Ylijännitesuojalle 3x63A varalähdölle Moduulipaikkoja 12 kpl Optio Hämäräkytkin ja kellokytkin Keskusta pystytään hyödyntämään myös muissa vaativissa ympäristöissä, esim. maatiloilla. Toimitukseen sisältyy kaikki tarvittavat asennustarvikkeet. Keskus on mahdollista asentaa tolppaan. Pylväsasennuspakkausta käytettäessä jää keskuksen ja pylvään väliin rako helpottamaan pylvääseen kiipeämistä. Pakkaus sisältää tarvittavat kiinnitysruuvit. Keskus voidaan asentaa myös teräsjalustalle. * Tila Lähdöt Kontaktorit Hämäräkytkin Mitat Tilavaraus kwh + VKO Lev. Kork. Syv. kauko-ohj snautser 80KT x3x25A 3 Optio Jalusta Pylväsas.pakkaus 550/600 HT11 -malli, IP44 HT12 -malli, IP Lähtövarokkeet tulppavarokkeita Al/Cu -liittimet syöttö- ja lähtökaapeleille HT11: hämäräkytkin HT11: himmentimen asennusvalmius HT11: valaistusta ohjataan ryhmäkohtaisesti, kontaktoreja 4 kpl HT12: valaistusta ohjataan yhdellä kontaktorilla HT12: kaapin ovi avattuna IP30 Tilavaraus Kauko-ohjausyksikölle Optio HT11: ELY yhteensopivuus HT-11: Keskus on toteutettu ELY-Keskuksen ja InfraRyl -laatuvaatimusten mukaisesti. Runko-osat valmistetaan levytyöyksiköillä ja kokoonpano suoritetaan ilman hitsausta hyvän korroosiokestävyyden vuoksi. Sivulevyt valmistetaan valmiiksi maalatusta suojamuovitetusta teräslevystä. Päädyt on varustettu läpivientilaipoin. Kaapelikentät on eristetty kojekentistä. HT-12: Takalevyssä on riviliitintilojen kohdalla helposti avattavissa oleva aihio takaa suoritettavaa kaapelointia varten. Keskusrunkoon integroitu takalevy lisää myös huomattavasti rungon jäykkyyttä. Ovet voidaan irroittaa ilman työkaluja. Keskukset sijoitetaan korroosiota kestävään alumiinikaappiin, jonka ovessa on työkalusalpa sekä tuulihaka. Alumiinikaapin ovet on helposti irroitettavissa, samoin kaapin alaosan etureuna. Keskukset asennetaan teräsjalustalle ja kiinnitetään jalustaan pulttiliitoksella. Tila Lähdöt Kontaktorit Hämäräkytkin Mitat Tilavaraus kwh+vko Lev. Kork. Syv. kauko-ohj snautser 80HT11 63 M2 6x3x25A Jalusta snautser 80HT12 63 M2 4x3x25A Jalusta

45 J -malli, IP Lähdöt johdonsuojakatkaisijoilla C-käyrä Al/Cu -liittimet syöttö- ja lähtökaapeleille Valaistusta ohjataan yhdellä kontaktorilla Ovi avattuna IP30 Tilavaraus Kauko-ohjausyksikölle Keskus on mahdollista asentaa tolppaan. Pylväsasennuspakkausta käytettäessä jää keskuksen ja pylvään väliin rako helpottamaan pylvääseen kiipeämistä. Pakkaus sisältää tarvittavat kiinnitysruuvit. Keskus voidaan asentaa myös teräsjalustalle. Tila Lähdöt Kontaktorit Hämäräkytkin Mitat Tilavaraus kwh+vko Lev. Kork. Syv. kauko-ohj snautser 80J13 63 M2 4x3x25A Jalusta Pylväsas.pakkaus 550/600 Kauko-ohjausyksikkö Lisätietoa löytyy Valonsäätö- ja ohjausyksiköt -esitteestä Lisätarvikkeet Jalustat Korroosion kestävät jalustat on valmistettu kuumasinkitystä teräslevystä ja maalattu pulverimaalilla RAL Jalustojen etulevy on kahdesta osasta, joka helpottaa kaapeleiden asennusta keskukselle. Pylväsasennuspakkaus Pylväsasennuspakkausta käytettäessä jää keskuksen ja pylvään väliin rako helpottamaan pylvääseen kiipeämistä. Pakkaus sisältää tarvittavat kiinnitysruuvit. Snro Tuotemerkki Lev. Kork. Syv Jalusta Jalusta Jalusta Jalusta * Snro Tuotemerkki Pylväsas.pakkaus 550/600 Lisätietoa aluevalaistuskeskuksista tuotepäälliköltä mikael.aalto@utu.eu 45

46 mirri -tuoteperhe Mittauskeskukset IP20 Monimittarikeskukset kapealla moduuliratkaisulla, joka mahdollistaa kuljetuksen ahtaisiinkin tiloihin. Keskuksia on saatavissa jopa 250A nimellisvirtaan asti. Keskukset on mahdollista varustaa ovella ja takalevyllä, 63A keskuksiin kuuluu takalevy vakiona. Mikäli kaapelit kuljetetaan keskuksen takaa, voi keskukset varustaa telineraudoilla Ominaisuuksia Kuumasinkittyä teräslevyä. Kapea keskusmoduuli mahdollistaa kuljetuksen ahtaisiin tiloihin. Keskusmoduulit kiinnitetään seinään kiinnityskorvista. Keskukset voi kiinnittää seinään myös erikseen tilattavien telinerautojen avulla esim. silloin kun kaapeleita kulkee keskuksen takana. Moduulit yhdistetään toisiinsa ylä- ja alapäädystä kolmiolevyillä sekä sivuista ruuveilla. Keskukset voidaan varustaa takalevyllä.lisätarvikkeina saatavat ovet asennetaan moduulikohtaisesti. 46
