1 Uudet Golf-modulikotelot Sarjat VS ja VF

2 Uusi Golf Inspiraatio innovaation lähteenä Uusi Golf. Yksinkertaisesti enemmän: enemmän ideaa, enemmän joustavuutta. Aivan uusi konsepti, jossa lukematon määrä käytännöllisiä ideoita. Joka suhteessa Hagerin perinteiden mukaisesti - Laatua ja Innovaatioita sähkötekniikassa jo yli 50 vuoden ajan. Uusi Golf tarjoaa joukon uusia ominaisuuksia työpäiväsi helpottamiseksi. Lisää tilaa johdotukselle. Ylimääräistä säästöä kustannustehokkailla asennusvaiheilla. 2

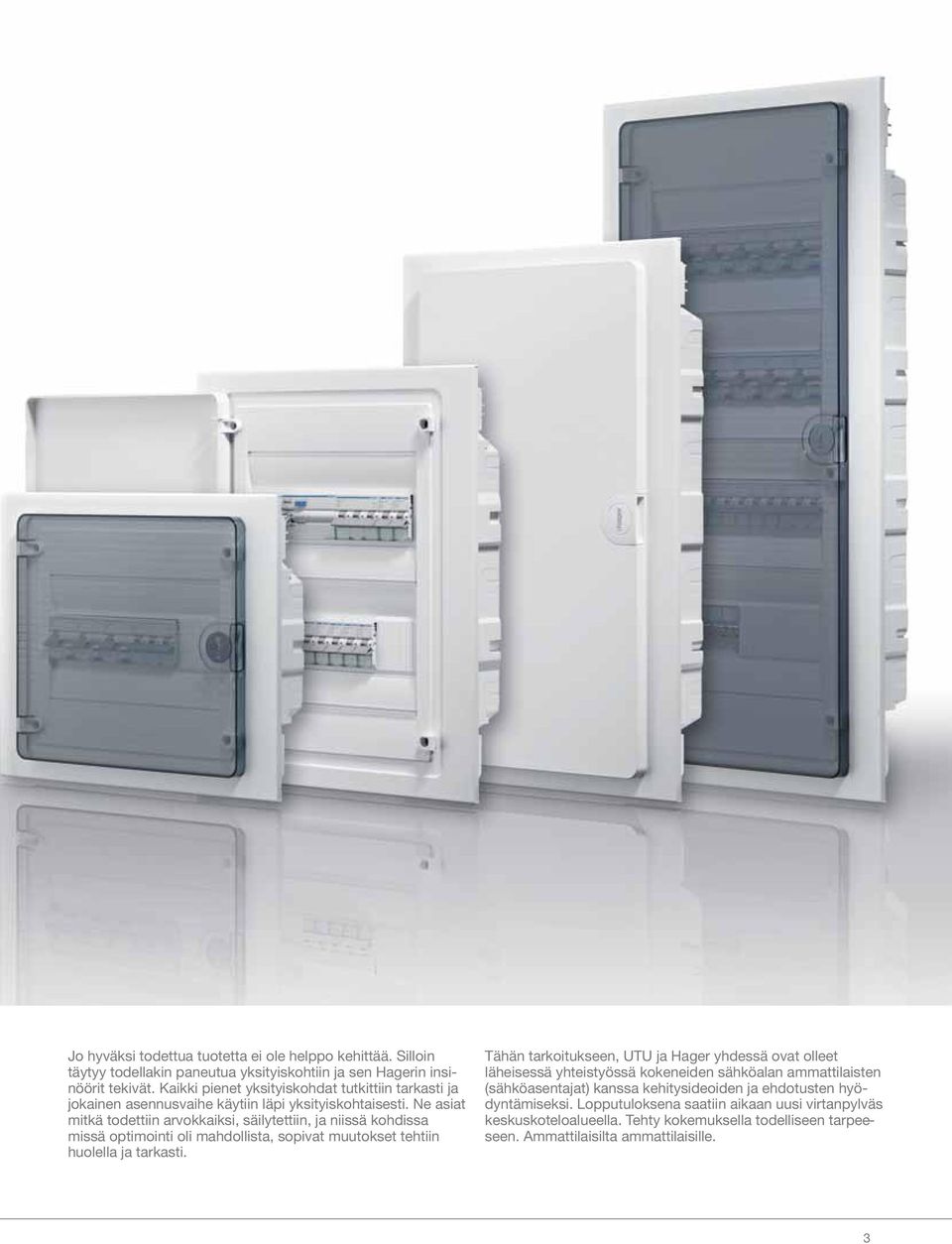

3 Jo hyväksi todettua tuotetta ei ole helppo kehittää. Silloin täytyy todellakin paneutua yksityiskohtiin ja sen Hagerin insinöörit tekivät. Kaikki pienet yksityiskohdat tutkittiin tarkasti ja jokainen asennusvaihe käytiin läpi yksityiskohtaisesti. Ne asiat mitkä todettiin arvokkaiksi, säilytettiin, ja niissä kohdissa missä optimointi oli mahdollista, sopivat muutokset tehtiin huolella ja tarkasti. Tähän tarkoitukseen, UTU ja Hager yhdessä ovat olleet läheisessä yhteistyössä kokeneiden sähköalan ammattilaisten (sähköasentajat) kanssa kehitysideoiden ja ehdotusten hyödyntämiseksi. Lopputuloksena saatiin aikaan uusi virtanpylväs keskuskoteloalueella. Tehty kokemuksella todelliseen tarpeeseen. Ammattilaisilta ammattilaisille. 3

4 VF-sarja Huomaamatonta kauneutta Tekniset tiedot: Standardit: IP-luokka: Nimellisvirta: Nimellisjännite: IP30 ilman ovea IP40 oven kanssa IK07 Suojausluokka II Väri valkoinen RAL 9010 laitteille 63 A asti 400 VAC/50 Hz Kaikki tämän sarjan tuotteet ovat IEC mukaisia. Kaikki tuotteet täyttävät RoHS- ja WEEE-vaatimukset. Hehkulankatesti: 850 C

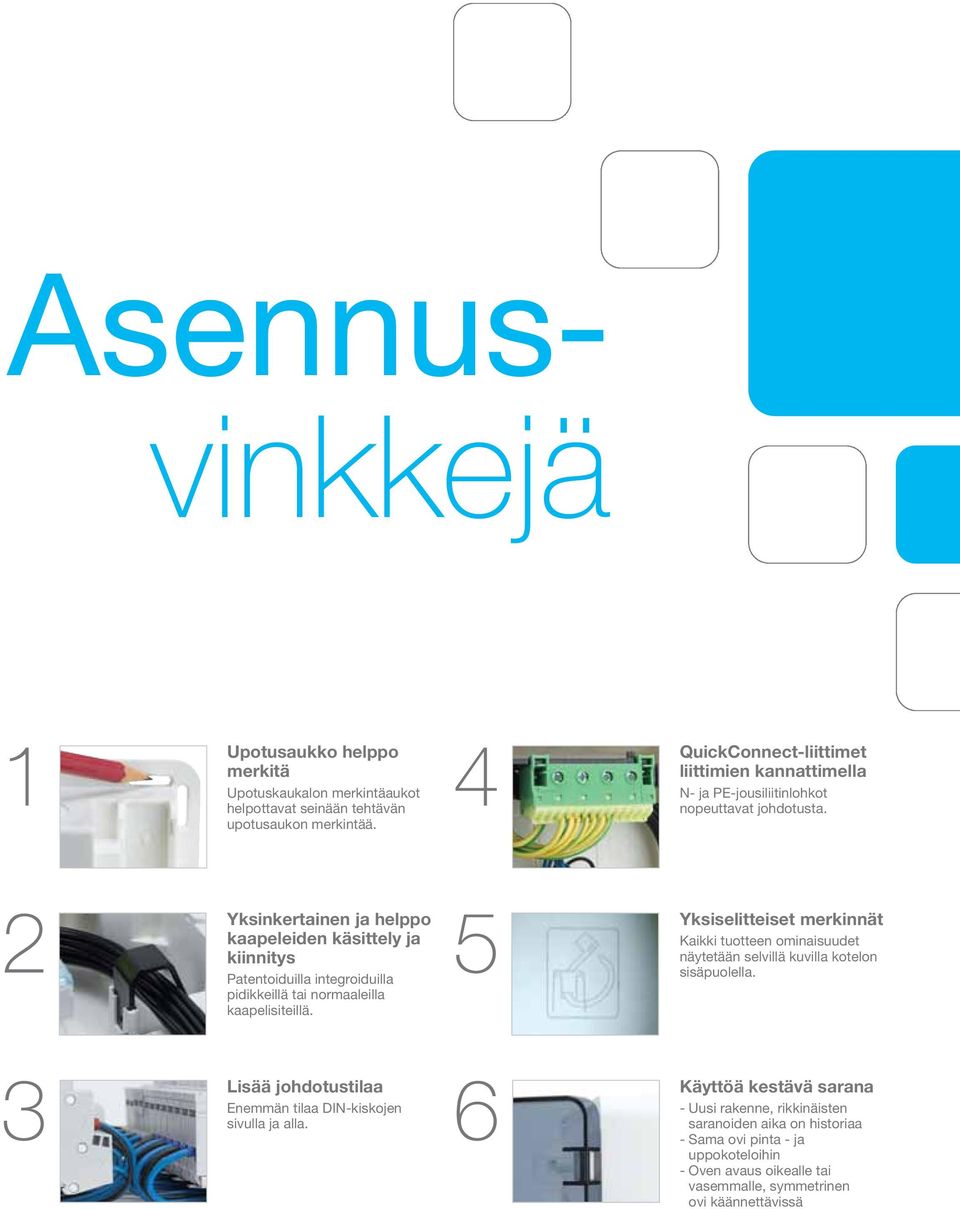

5 Asennusvinkkejä 1 Upotusaukko helppo merkitä Upotuskaukalon merkintäaukot helpottavat seinään tehtävän upotusaukon merkintää. 4 QuickConnect-liittimet liittimien kannattimella N- ja PE-jousiliitinlohkot nopeuttavat johdotusta. 2 Yksinkertainen ja helppo kaapeleiden käsittely ja kiinnitys Patentoiduilla integroiduilla pidikkeillä tai normaaleilla kaapelisiteillä. 5 Yksiselitteiset merkinnät Kaikki tuotteen ominaisuudet näytetään selvillä kuvilla kotelon sisäpuolella. 3 Lisää johdotustilaa Enemmän tilaa DIN-kiskojen sivulla ja alla. 6 Käyttöä kestävä sarana - Uusi rakenne, rikkinäisten saranoiden aika on historiaa - Sama ovi pinta - ja uppokoteloihin - Oven avaus oikealle tai vasemmalle, symmetrinen ovi käännettävissä

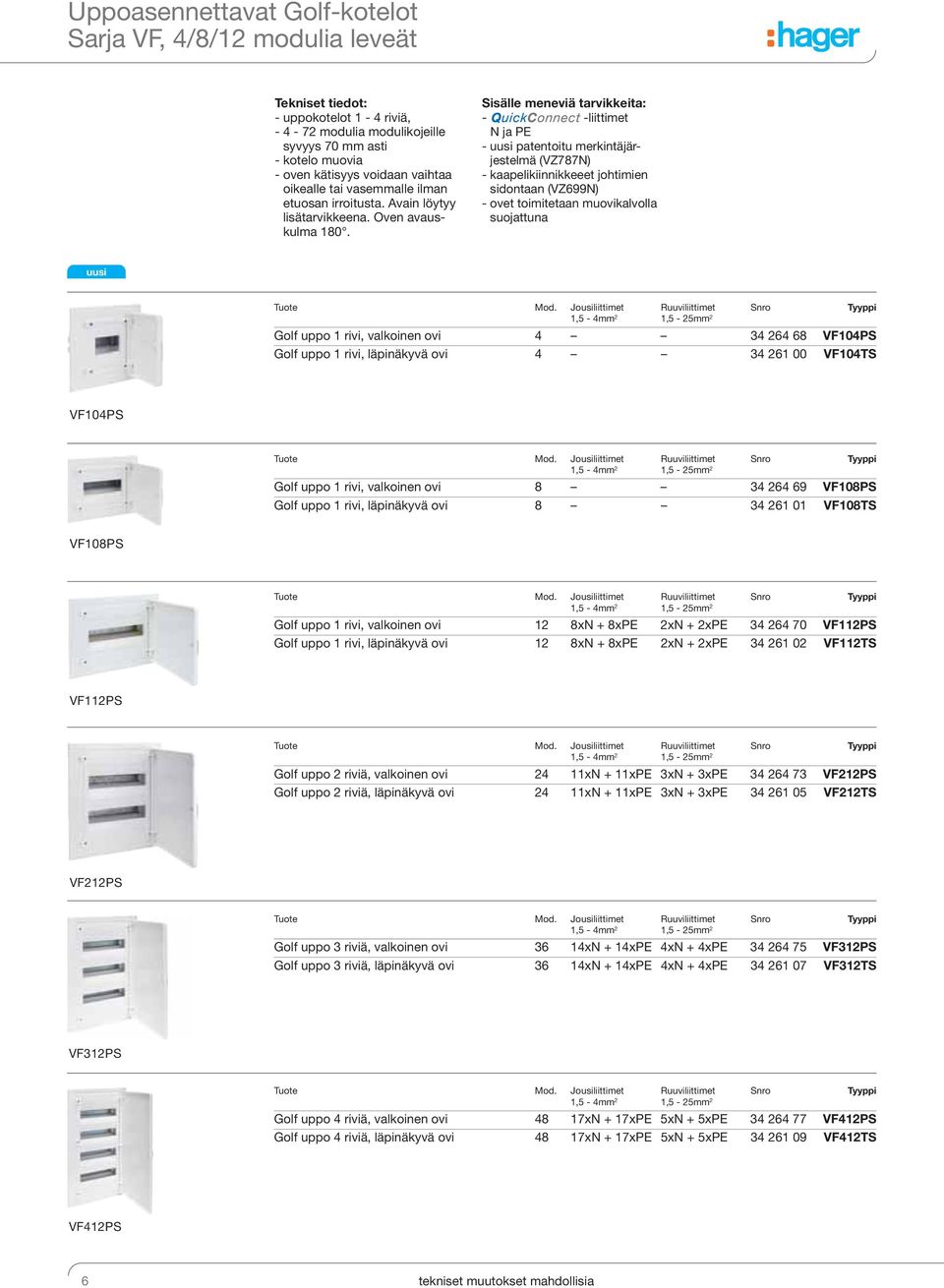

6 Uppoasennettavat Golf-kotelot Sarja VF, 4/8/12 modulia leveät Tekniset tiedot: - uppokotelot 1-4 riviä, modulia modulikojeille syvyys 70 mm asti - kotelo muovia - oven kätisyys voidaan vaihtaa oikealle tai vasemmalle ilman etuosan irroitusta. Avain löytyy lisätarvikkeena. Oven avauskulma 180. Sisälle meneviä tarvikkeita: - -liittimet N ja PE - uusi patentoitu merkintäjärjestelmä (VZ787N) - kaapelikiinnikkeeet johtimien sidontaan (VZ699N) - ovet toimitetaan muovikalvolla suojattuna uusi Golf uppo 1 rivi, valkoinen ovi VF104PS Golf uppo 1 rivi, läpinäkyvä ovi VF104TS VF104PS Golf uppo 1 rivi, valkoinen ovi VF108PS Golf uppo 1 rivi, läpinäkyvä ovi VF108TS VF108PS Golf uppo 1 rivi, valkoinen ovi 12 8xN + 8xPE 2xN + 2xPE VF112PS Golf uppo 1 rivi, läpinäkyvä ovi 12 8xN + 8xPE 2xN + 2xPE VF112TS VF112PS Golf uppo 2 riviä, valkoinen ovi 24 11xN + 11xPE 3xN + 3xPE VF212PS Golf uppo 2 riviä, läpinäkyvä ovi 24 11xN + 11xPE 3xN + 3xPE VF212TS VF212PS Golf uppo 3 riviä, valkoinen ovi 36 14xN + 14xPE 4xN + 4xPE VF312PS Golf uppo 3 riviä, läpinäkyvä ovi 36 14xN + 14xPE 4xN + 4xPE VF312TS VF312PS Golf uppo 4 riviä, valkoinen ovi 48 17xN + 17xPE 5xN + 5xPE VF412PS Golf uppo 4 riviä, läpinäkyvä ovi 48 17xN + 17xPE 5xN + 5xPE VF412TS VF412PS 6 tekniset muutokset mahdollisia

7 Uppoasennettavat Golf-kotelot Sarja VF, 18 / 22 modulia leveät uusi Tekniset tiedot: - IP-luokka: IP30 ilman ovea IP40 oven kanssa IK07 - Suojausluokka II - Väri valkoinen RAL Nimellisvirta: laitteille 63 A asti - Nimellisjännite: 400 VAC/50 Hz - Hehkulankatesti: 850 C Standardit: Kaikki tämän sarjan tuotteet ovat IEC mukaisia. Kaikki tuotteet täyttävät RoHSja WEEE-vaatimukset. Tekniset tiedot kts. s. 14 Golf uppo 1 rivi, valkoinen ovi 18 11xN + 11xPE 3xN + 3xPE VF118PS Golf uppo 1 rivi, läpinäkyvä ovi 18 11xN + 11xPE 3xN + 3xPE VF118TS VF118PS Golf uppo 2 riviä, valkoinen ovi 36 14xN + 14xPE 4xN + 4xPE VF218PS Golf uppo 2 riviä, läpinäkyvä ovi 36 14xN + 14xPE 4xN + 4xPE VF218TS VF218PS Golf uppo 3 riviä, valkoinen ovi 54 20xN + 20xPE 5xN + 5xPE VF318PS Golf uppo 3 riviä, läpinäkyvä ovi 54 20xN + 20xPE 5xN + 5xPE VF318TS VF318PS Golf uppo 4 riviä, valkoinen ovi 72 20xN + 20xPE 6xN + 6xPE VF418PS Golf uppo 4 riviä, läpinäkyvä ovi 72 20xN + 20xPE 6xN + 6xPE VF418TS VF418PS Golf uppo 1 rivi, valkoinen ovi 22 11xN + 11xPE 3xN + 3xPE VF122PS Golf uppo 1 riviä, läpinäkyvä ovi 22 11xN + 11xPE 3xN + 3xPE VF122TS VF122PS tekniset muutokset mahdollisia 7

8 VS-sarja Huomaamatonta kauneutta Tekniset tiedot: Standardit: IP-luokka: Nimellisvirta: Nimellisjännite: IP30 ilman ovea IP40 oven kanssa IK07 Suojausluokka II Väri valkoinen RAL 9010 laitteille 63 A asti 400 VAC/50 Hz Kaikki tämän sarjan tuotteet ovat IEC mukaisia. Kaikki tuotteet täyttävät RoHS- ja WEEE-vaatimukset. Hehkulankatesti: 650 C

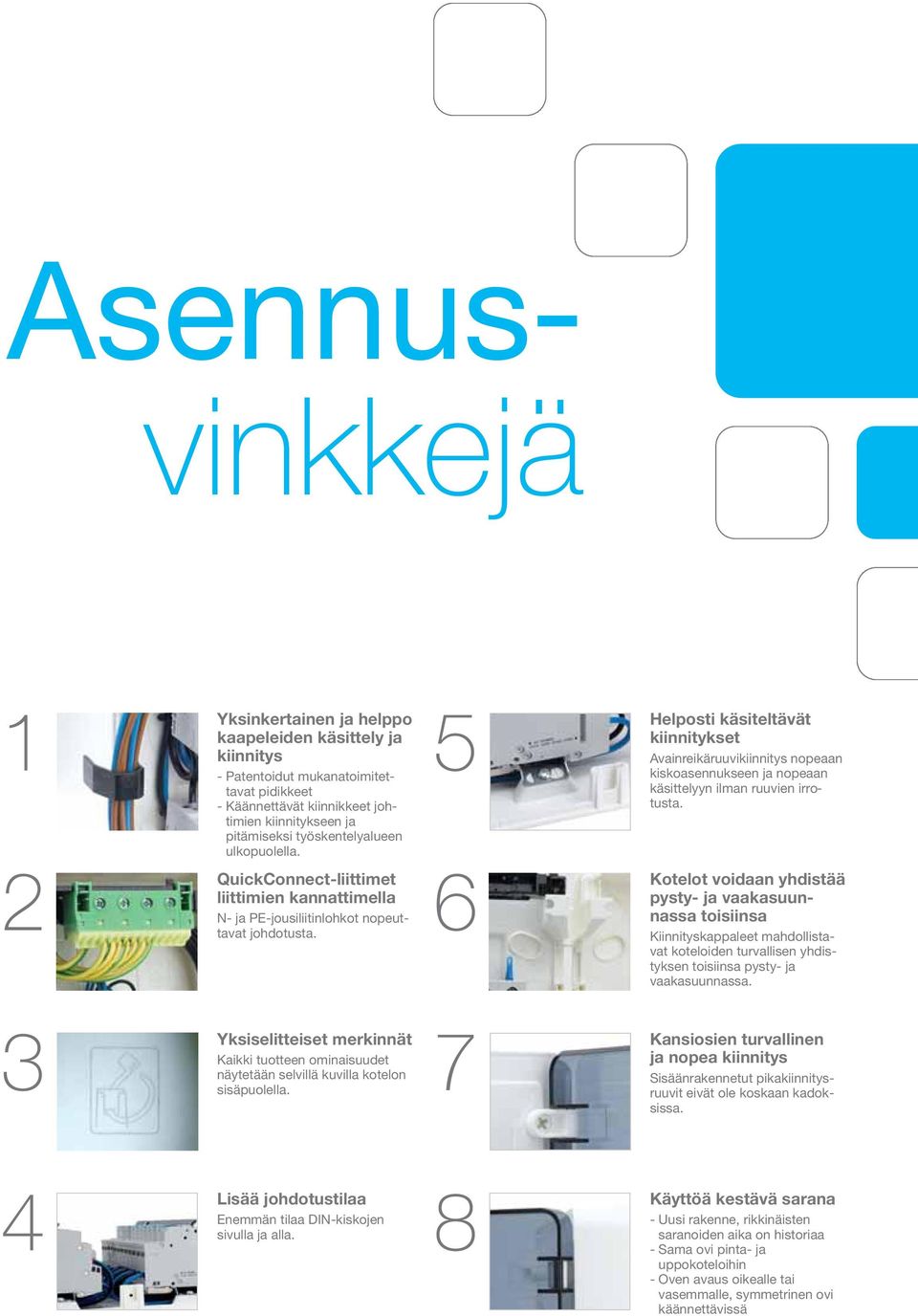

9 Asennusvinkkejä 1 Yksinkertainen ja helppo kaapeleiden käsittely ja kiinnitys - Patentoidut mukanatoimitettavat pidikkeet - Käännettävät kiinnikkeet johtimien kiinnitykseen ja pitämiseksi työskentelyalueen ulkopuolella. 5 Helposti käsiteltävät kiinnitykset Avainreikäruuvikiinnitys nopeaan kiskoasennukseen ja nopeaan käsittelyyn ilman ruuvien irrotusta. 2 QuickConnect-liittimet liittimien kannattimella N- ja PE-jousiliitinlohkot nopeuttavat johdotusta. 6 Kotelot voidaan yhdistää pysty- ja vaakasuunnassa toisiinsa Kiinnityskappaleet mahdollistavat koteloiden turvallisen yhdistyksen toisiinsa pysty- ja vaakasuunnassa. 3 Yksiselitteiset merkinnät Kaikki tuotteen ominaisuudet näytetään selvillä kuvilla kotelon sisäpuolella. 7 Kansiosien turvallinen ja nopea kiinnitys Sisäänrakennetut pikakiinnitysruuvit eivät ole koskaan kadoksissa. 4 Lisää johdotustilaa Enemmän tilaa DIN-kiskojen sivulla ja alla. 8 Käyttöä kestävä sarana - Uusi rakenne, rikkinäisten saranoiden aika on historiaa - Sama ovi pinta- ja uppokoteloihin - Oven avaus oikealle tai vasemmalle, symmetrinen ovi käännettävissä

10 Pinta-asennettavat Golf-kotelot Sarja VF, 4/8/12 modulia leveät - pintakotelot 1-4 riviä, 4-72 modulia modulikojeille syvyys 70 mm asti - kotelo muovia - oven kätisyys voidaan vaihtaa oikealle tai vasemmalle ilman etuosan irroitusta. Avain löytyy lisätarvikkeena. Oven avauskulma kaapeliläpiviennit katkaisuaihioilla ja putkille Sisälle meneviä tarvikkeita: - -liittimet N ja PE - uusi patentoitu merkintäjärjestelmä (VZ787N) - kaapelikiinnikkeeet johtimien sidontaan (VZ699N) - ovet toimitetaan muovikalvolla suojattuna uusi VS112PS Golf pinta 1 rivi, valkoinen ovi VS104PS Golf pinta 1 rivi, läpinäkyvä ovi VS104TS Golf pinta 1 rivi, valkoinen ovi VS108PS Golf pinta 1 rivi, läpinäkyvä ovi VS108TS Golf pinta 1 rivi, valkoinen ovi 12 8xN + 8xPE 2xN + 2xPE VS112PS Golf pinta 1 rivi, läpinäkyvä ovi 12 8xN + 8xPE 2xN + 2xPE VS112TS Golf pinta 2 riviä, valkoinen ovi 24 11xN + 11xPE 3xN + 3xPE VS212PS Golf pinta 2 riviä, läpinäkyvä ovi 24 11xN + 11xPE 3xN + 3xPE VS212TS VS212PS Golf pinta 3 riviä, valkoinen ovi 36 14xN + 14xPE 4xN + 4xPE VS312PS Golf pinta 3 riviä, läpinäkyvä ovi 36 14xN + 14xPE 4xN + 4xPE VS312TS VS312PS Golf pinta 4 riviä, valkoinen ovi 48 17xN + 17xPE 5xN + 5xPE VS412PS Golf pinta 4 riviä, läpinäkyvä ovi 48 17xN + 17xPE 5xN + 5xPE VS412TS VS412PS 10 tekniset muutokset mahdollisia

11 Pinta-asennettavat Golf-kotelot Sarja VF, 18 / 22 modulia leveät uusi Tekniset tiedot: - IP-luokka: IP30 ilman ovea IP40 oven kanssa IK07 - Suojausluokka II - Väri valkoinen RAL Nimellisvirta: laitteille 63 A asti - Nimellisjännite: 400 VAC/50 Hz - Hehkulankatesti: 650 C Standardit: Kaikki tämän sarjan tuotteet ovat IEC mukaisia. Kaikki tuotteet täyttävät RoHS ja WEEE-vaatimukset. Tekniset tiedot kts. s. 15 Golf pinta 1 rivi, valkoinen ovi 18 11xN + 11xPE 3xN + 3xPE VS118PS Golf pinta 1 rivi, läpinäkyvä ovi 18 11xN + 11xPE 3xN + 3xPE VS118TS VS118PS Golf pinta 2 riviä, valkoinen ovi 36 14xN + 14xPE 4xN + 4xPE VS218PS Golf pinta 2 riviä, läpinäkyvä ovi 36 14xN + 14xPE 4xN + 4xPE VS218TS VS218PS Golf pinta 3 riviä, valkoinen ovi 54 17xN + 17xPE 5xN + 5xPE VS318PS Golf pinta 3 riviä, läpinäkyvä ovi 54 17xN + 17xPE 5xN + 5xPE VS318TS VS318PS Golf pinta 4 riviä, valkoinen ovi 72 20xN + 20xPE 6xN + 6xPE VS418PS Golf pinta 4 riviä, läpinäkyvä ovi 72 20xN + 20xPE 6xN + 6xPE VS418TS VS418PS Golf pinta 1 rivi, valkoinen ovi 22 11xN + 11xPE 3xN + 3xPE VS122PS Golf pinta 1 rivi, läpinäkyvä ovi 22 11xN + 11xPE 3xN + 3xPE VS122TS VS122PS tekniset muutokset mahdollisia 11

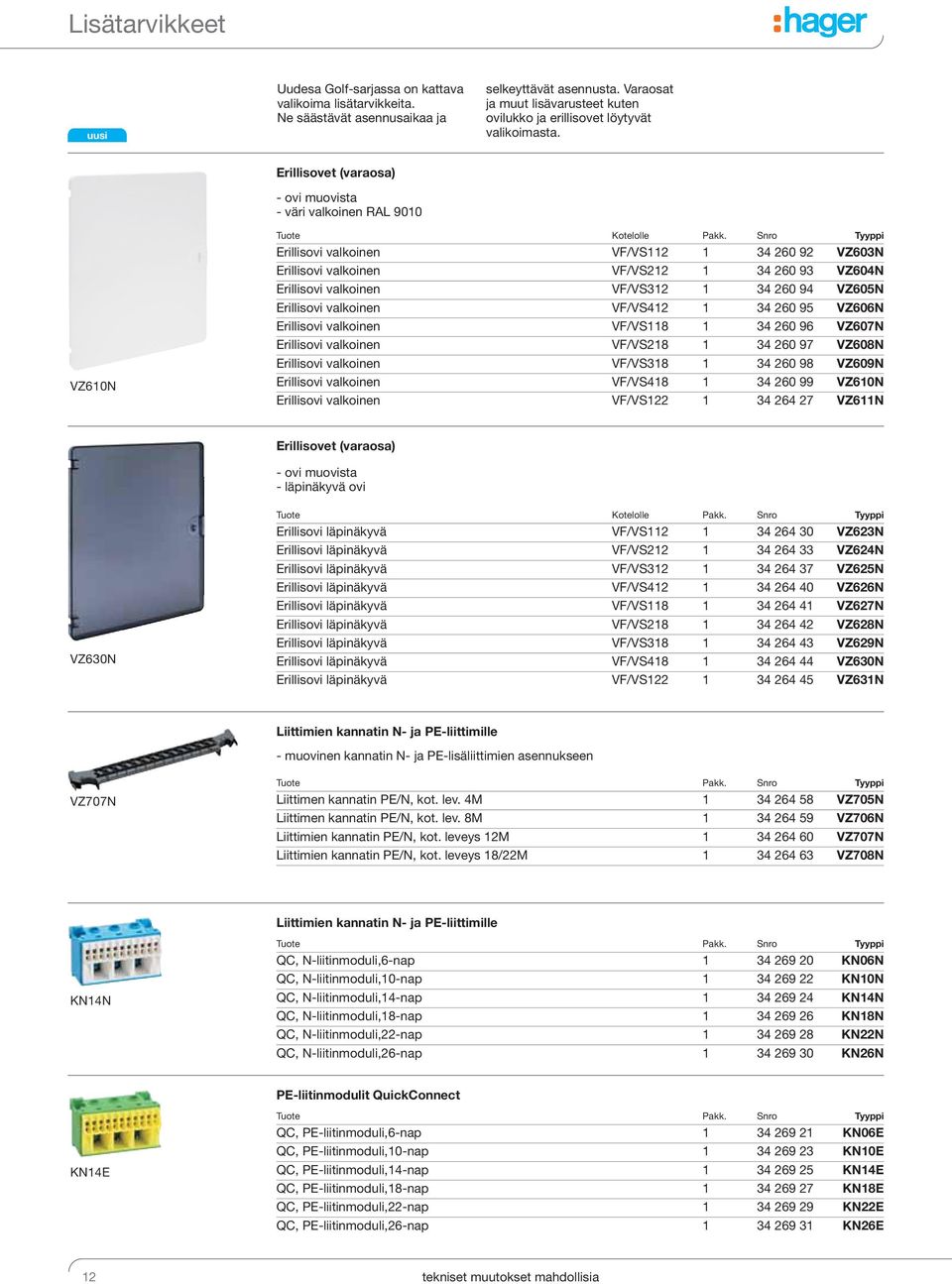

12 Lisätarvikkeet uusi Uudesa Golf-sarjassa on kattava valikoima lisätarvikkeita. Ne säästävät asennusaikaa ja selkeyttävät asennusta. Varaosat ja muut lisävarusteet kuten ovilukko ja erillisovet löytyvät valikoimasta. Erillisovet (varaosa) - ovi muovista - väri valkoinen RAL 9010 VZ610N Tuote Kotelolle Pakk. Snro Tyyppi Erillisovi valkoinen VF/VS VZ603N Erillisovi valkoinen VF/VS VZ604N Erillisovi valkoinen VF/VS VZ605N Erillisovi valkoinen VF/VS VZ606N Erillisovi valkoinen VF/VS VZ607N Erillisovi valkoinen VF/VS VZ608N Erillisovi valkoinen VF/VS VZ609N Erillisovi valkoinen VF/VS VZ610N Erillisovi valkoinen VF/VS VZ611N Erillisovet (varaosa) - ovi muovista - läpinäkyvä ovi VZ630N Tuote Kotelolle Pakk. Snro Tyyppi Erillisovi läpinäkyvä VF/VS VZ623N Erillisovi läpinäkyvä VF/VS VZ624N Erillisovi läpinäkyvä VF/VS VZ625N Erillisovi läpinäkyvä VF/VS VZ626N Erillisovi läpinäkyvä VF/VS VZ627N Erillisovi läpinäkyvä VF/VS VZ628N Erillisovi läpinäkyvä VF/VS VZ629N Erillisovi läpinäkyvä VF/VS VZ630N Erillisovi läpinäkyvä VF/VS VZ631N Liittimien kannatin N- ja PE-liittimille - muovinen kannatin N- ja PE-lisäliittimien asennukseen VZ707N Liittimen kannatin PE/N, kot. lev. 4M VZ705N Liittimen kannatin PE/N, kot. lev. 8M VZ706N Liittimien kannatin PE/N, kot. leveys 12M VZ707N Liittimien kannatin PE/N, kot. leveys 18/22M VZ708N Liittimien kannatin N- ja PE-liittimille KN14N QC, N-liitinmoduli,6-nap KN06N QC, N-liitinmoduli,10-nap KN10N QC, N-liitinmoduli,14-nap KN14N QC, N-liitinmoduli,18-nap KN18N QC, N-liitinmoduli,22-nap KN22N QC, N-liitinmoduli,26-nap KN26N PE-liitinmodulit QuickConnect KN14E QC, PE-liitinmoduli,6-nap KN06E QC, PE-liitinmoduli,10-nap KN10E QC, PE-liitinmoduli,14-nap KN14E QC, PE-liitinmoduli,18-nap KN18E QC, PE-liitinmoduli,22-nap KN22E QC, PE-liitinmoduli,26-nap KN26E 12 tekniset muutokset mahdollisia

13 Lisätarvikkeet Lukko - lukon mukana toimitetaan 2 avainta Lukko 1 kpl VZ794N VZ794N Kaapelipidike VF / VS Kaapelipidike VF / VS 10 kpl VZ699N VZ699N Kiinnitysankkurit VF Kiinnikkeet VF-koteloiden asentamiseksi levyseinään. Kiinnitysankkurit 4 kpl VF 1 kpl VZ696N VZ696N Sulkutulpat luokka II VS-koteloille ja yhdistyspalat sivuyhdistyksiin Sulkutulppapakkaus II-luokka VS 1 kpl VZ789N VZ789N Kiinnityspalat VF Kiinnityspalat uppoas. kivis. VF 4 kpl VZ786N VZ786N Läpinäkyvä merkintätasku VF / VS 450 mm / merkintäliuskat VZ787N Merkintäliuskatasku 5 kpl VZ787N Merkintäliuskatarra 10 kpl VZ788N Läpivientilaippa uppok. VF 12 mod. 1 kpl VZ693N Läpivientilaippa uppok. VF 18/22 mod. 1 kpl VZ964N Läpivientilaippa uppok. 1 kpl VZ790N tekniset muutokset mahdollisia 13

14 Uudet Golf-kotelot uppoasennukseen Sarja VF Kaapeliläpiviennit - Ylhäällä/alhaalla Kaapeliläpivientilaippa ja läpilyöntiaihiot läpimitoilla 20 mm, 25 mm, 32 mm, 40mm. Uppoasennuskaukalo on käännettävissä 180 ympäri (kaapeliläpivientilaipat voidaan kääntää ylös tai alas). - Sivut Läpilyöntiaihio Ø oikealla ja vasemmalla kytkentätilan yläja alaosassa. Alkaen kaksirivisestä Ø 25 mm läpilyöntiaihio laiterivien välissä vasemmalla ja oikealla. Mitat mm Kehys Håltagningsmått Tyyppi A H E F VF rivi VF riviä VF rivi VF riviä VF riviä VF riviä VF rivi VF riviä VF riviä VF riviä VF rivi A Tyyppi E F VF VF VF VF VF VF VF VF VF VF VF Upotussyvyyden pitää olla aina vähintään 72 mm. 14 tekniset muutokset mahdollisia

15 Uudet Golf-kotelot pinta-asennukseen Sarja VF Kaapeliläpiviennit - Ylhäällä/alhaalla Niputukseen optimoitu kaapeliläpivienti ja läpilyöntiaihiot läpimitoilla 20 mm, 25 mm, 32 mm, 40mm. G F E Ulkomitat Seinäkiinnitys Tyyppi A H E F G VS rivi 4 137,5 183, VS riviä 8 209,5 183,5 173, VS rivi ,5 251,5 221,5 135,5 58 VS riviä ,5 376,5 221,5 260,5 58 VS riviä , ,5 385,5 58 VS riviä ,5 646,5 221, VS rivi ,5 251,5 329,5 135,5 58 VS riviä ,5 376,5 329,5 260,5 58 VS riviä , ,5 385,5 58 VS riviä ,5 646,5 329, VS rivi ,5 251,5 401,5 135,5 58 A tekniset muutokset mahdollisia 15

16 UTU Powel Oy Valimotie 26 B Vantaa Puh. (09) Fax. (09) Kotisivu: 10FI0609
