1 Vakiokeskukset 2015 Tunnettua kotimaista laatua

2 Valinnan vapautta ja laadukas lopputulos Olipa kyse omasta kodista, kesämökistä, kauppakeskuksesta tai teollisuushallista löydät UTU:n tuotevalikoimasta vakiokeskukset kuivien ja kosteiden tilojen sähkökeskusratkaisut pää-, jako- ja ryhmäkeskusasennuksiin. Pitkä kokemuksemme, aktiivinen tuotekehityksemme sekä tyyppitestatut tuotteemme takaavat, että UTU -keskukset ovat turvallisia ja niiden käytettävyys on hyvä. Tuotteiden kehittämisessä otetaan huomioon asentamisen helppous ja nopeus, riittävät varatilat ja laadukkaat UTU:n edustamat komponentit. Suuremmat ja vaativammat kokonaisuudet suunnittelemme ja valmistamme projektisuunnitelman ja määritysten mukaisesti tiukkoja laatukriteerejämme noudattaen Ulvilan kojeistotehtaallamme. 2

3 3

4 Jotakin uutta - jotakin vanhaa Ylijännitesuojalla varustetut collie- ja beagle -keskukset suojaavat ukkoselta sekä ylijännitteeltä asuin- sekä teollisuusrakennusten sähkö- ja elektroniikkalaitteet. Uutena collie- ja beagle-malleissa varistori -mallin ylijännitesuojalla varustetut keskukset. Nimellisvirraltaan 63 A olevat keskukset löytyy boxer, bulldog ja collie tuotteista. Suomessa tietyillä alueilla toimivien energialaitosten sähköliittymien kokojen tarjonnan muutosten johdosta (25A, 35A, 63A) on valikoimassa myös 63A keskuksia. Vaihtokytkimellä olevat collie varavoima -keskukset mahdollistavat sähkönsyötön myös yleisen sähköverkon häiriötilanteissa. Myös boxer-keskuksissa on vaihtokytkimellä varustettu malli. Viestintäviraston M65/2015 määräyksen mukaan valmistetut data-keskukset saneerattaviin sekä uusiin kohteisiin vastaavat nykypäivän vaatimuksiin. Uusia tuotteita on lisätty valikoimaan, esim. oven yläpuoliseen asennukseen tarkoitetut pointer -mallit ahtaisiin tiloihin. Tievalaistukseen olemme tuoneet uuden keskusmallin, joka on markkinoiden tilavin ja monipuolisin. Uudet tuotteet on merkitty * 4

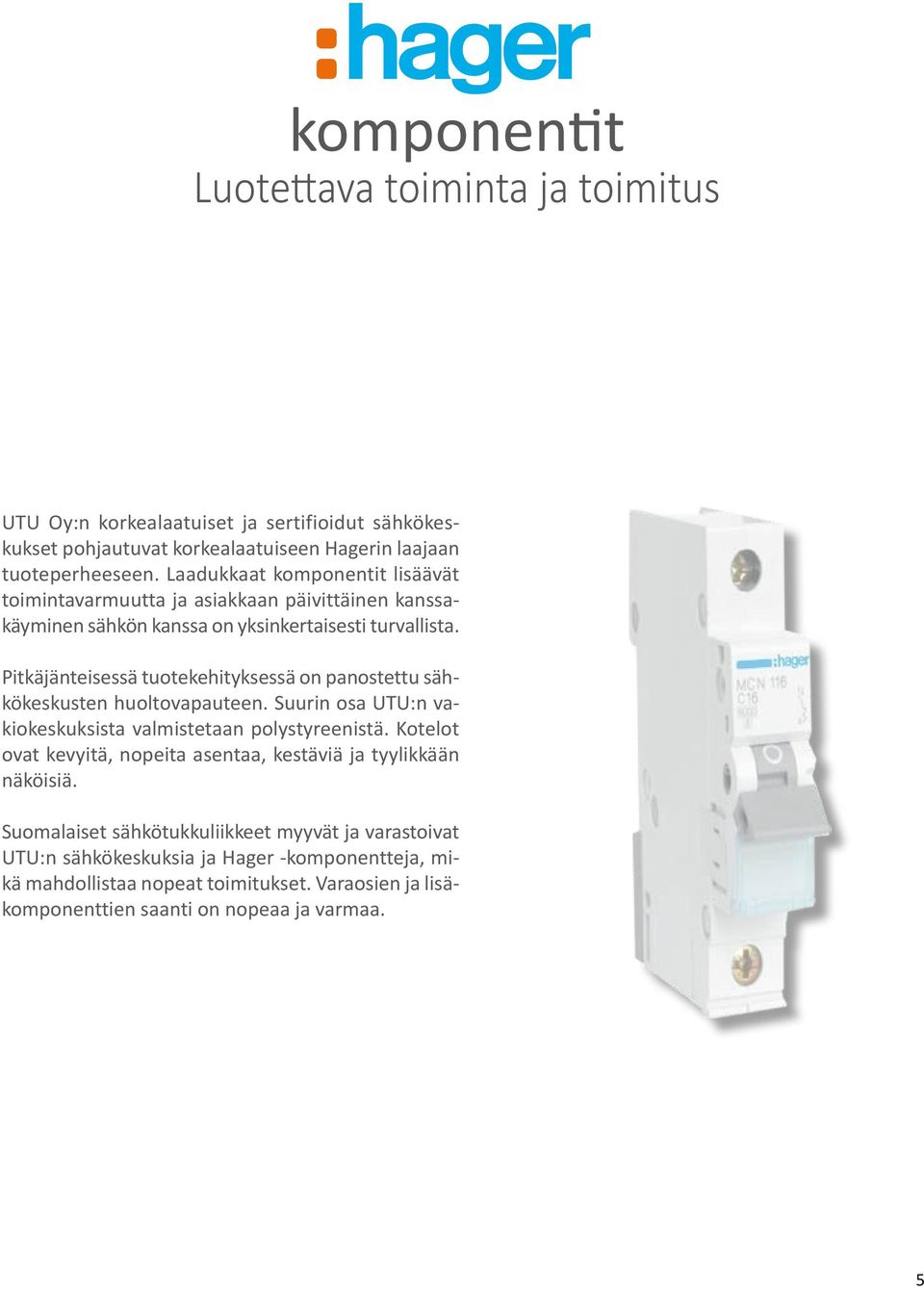

5 komponentit Luotettava toiminta ja toimitus UTU Oy:n korkealaatuiset ja sertifioidut sähkökeskukset pohjautuvat korkealaatuiseen Hagerin laajaan tuoteperheeseen. Laadukkaat komponentit lisäävät toimintavarmuutta ja asiakkaan päivittäinen kanssakäyminen sähkön kanssa on yksinkertaisesti turvallista. Pitkäjänteisessä tuotekehityksessä on panostettu sähkökeskusten huoltovapauteen. Suurin osa UTU:n vakiokeskuksista valmistetaan polystyreenistä. Kotelot ovat kevyitä, nopeita asentaa, kestäviä ja tyylikkään näköisiä. Suomalaiset sähkötukkuliikkeet myyvät ja varastoivat UTU:n sähkökeskuksia ja Hager -komponentteja, mikä mahdollistaa nopeat toimitukset. Varaosien ja lisäkomponenttien saanti on nopeaa ja varmaa. 5

6 Yhteystiedot MYYNTI Etelä-Suomi Tommi Kiiskinen Kari Parviainen Itä-Suomi Vesa Vinnari Länsi-Suomi Teemu Ruotsalainen Juha Kakko Pohjois-Suomi Risto Romppainen Aluevalaistus Mikael Aalto KNX Hannu Hietanen Valimotie 26 B (PL 252) VANTAA Puh. (09) etunimi.sukunimi@ utu.eu Tuotanto Ahjontie 1 (PL 20) ULVILA Puh. (02) etunimi.sukunimi@ utu.eu 6

7 Tuotesivut MITTAUSKESKUS IP30 Pinta- tai uppoasennus, boxer 8-11 JULKISIVUMITTAUSKESKUS IP34 Pinta-asennus, collie Mökkikeskus IP34 Pinta-asennus, beagle Ryhmäkeskukset IP30 Pinta- tai uppoasennus, bulldog Uppoasennus, terrier Pinta-asennus, pointer Uppo-/levyseinäasennus, setter Ryhmäkeskus IP44 Pinta-asennus, basset ALUEVALAISTUSKESKUS IP34 / IP44 snautser Monimittarikeskus IP20 Pinta-asennus, mirri Eristysaineiset keskukset IP44 repo Yleisimmät komponentit Komponentit 50 7

8 boxer Mittauskeskukset IP30 pinta- ja uppo-asennukseen Ominaisuuksia Keskuksissa on yksi mittariristikko Keskuksissa on sinetöintikannet, irrotettava syöttökaapelin laippa sekä kääntölaipat joko putkettomaan tai putkelliseen asennukseen. Takalevyn ylä- ja alapäädyssä on puhkaistavat aukot 350x140 mm. Pinta-asennuksessa keskus kiinnitetään ruuveilla suoraan seinäpinnalle. Uppoasennuksessa kiinnitys suoraan seinärakenteisiin, jolloin upotussyvyys on 100 mm. Teknisiä tietoja Runko on kuumasinkittyä teräslevyä ( polystyreeniä) Väri valkoinen RAL 9010 Nimellisjännite 400V Nimellisvirta 25A / 35A / 50A / 63A PEN-liitin Al 50/Cu 35 Johdonsuojakatkaisijat C-käyrällä Vikavirtasuojakytkimet 4x25A 30mA J -malleissa on jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat sekä N ja PE SLY1.2 -malleissa LVV kontaktori hurinaton ETC325S ( ) VA -mallin vaihtokytkin on HIM306 ( ) Päävarokkeina 3x25A tai 3x63A varokepesät, joissa on valmiina Al 6-50/ Cu 1,5-35 vaihtoliittimet 8

9 Boxer mallisto pinta- ja uppoasennukseen kaiken kokoisten kiinteistöjen kuiviin tiloihin. Laajassa mallistossa on keskukset päävarokkeilla tai ilman, 1- ja 2-tariffi mallit sekä varavoimasyötön mahdollistava malli, joka sisältää vaihtokytkimellä varustetun pääkytkimen. Boxer sähkökeskuksissa on otettu huomioon kasvavat IT tarpeet kohteissa. Keskus voidaan varustaa kiinteällä dataosalla tai jälkiasennettavilla data -koteloilla. Boxer-siro ja -mini datakoteloilla voidaan helposti tehdä tarvittavat laajennukset tai päivittää IT tarpeet ajan tasalle esim. saneerauskohteessa jälkikäteen. Mallisto kattaa sähkökeskukset 25A - 63A:n nimellisvirralle. Uuden data mittauskeskuksen tilava IT-osa täyttää Viestintäviraston määräyksen M65/2015. Käännettävät multilaipat mahdollistavat putkettoman tai putkellisen asennuksen. DATA -koteloilla on helppo päivittää IT-tarpeet ajantasalle. Kotelot voidaan asentaa erilleen mukana tulevien päätylaippojen avulla. Säädettävällä kaapelisuojalla viimeistellään siisti asennus. Suoja asennetaan keskuksen yläpuolelle peittämään ylhäältä tulevat kaapelit. 9

10 Mittauskeskukset IP30 boxer tariffikeskukset Päävaroke 63A Pääkytkin 80A J = jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat sekä N ja PE Pääkytkin ei katkaise jännitettä mittarilta VVSK Johdonsuojat Varatilat Mitat Lisätarvike 10A 16A 4 nap. Mod. Lev. Kork. Syv. Ovi boxer T 63A boxer 3836J 2T boxer 3836+SLY1.2J 2T boxer 3848+SLY1.2J 2T tariffikeskukset Päävaroke 25A/63A Pääkytkin 40A/63A/80A VA = vaihtokytkin HIM306 ( ) Pääkytkin ei katkaise jännitettä mittarilta Päävaroke 25A Pääkytkin 40A VVSK Johdonsuojat Varatilat Mitat Lisätarvike 10A 16A 4 nap. Mod. Lev. Kork. Syv. Ovi boxer 3409P / boxer 3412P / boxer 3418P / boxer-siro 3418P / boxer 3421P /75 Päävaroke 63A Pääkytkin 40A boxer 3424P / boxer 3436P Päävaroke 63A Pääkytkin 80A boxer 3848P63 63A boxer 3848P Päävaroke 63A Pääkytkin 63A Vaihtokytkin boxer 3848P63VA tariffikeskukset ilman päävarokkeita Pääkytkin 32A/40A Boxer-sirot ( , ) sekä boxer-mini ( ) soveltuvat hyvin saneerauskohteisiin. Boxer-mini soveltuu myös jälkimittaukseen. VVSK Johdonsuojat Varatilat Mitat Lisätarvike 10A 16A 4 nap. Mod. Lev. Kork. Syv. Ovi Pääkytkin 32A Hagerin Z23S -kotelo polystyreeniä boxer-mini 3409K Pääkytkin 40A boxer 3409K / boxer 3412K / boxer 3418K / boxer-siro 3418K / boxer 3421K / boxer 3424K /75 10

11 Data -mittauskeskukset IP30 boxer DATA-mittauskeskus ovella, 2-tariffi Päävaroke 63A Pääkytkin 80A 2-osainen suko pistorasia Jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat sekä N ja PE Tilat antennihaaroittimelle aktiivilaitteille SC-2 kuituliittimille 2 kpl LC kuituliittimille 4 kpl RJ45-liittimille Keystone 30 kpl, Amp 20 kpl, Lexcom 30 kpl Mukana toimitetaan Lexcom, Keystone ja Amp liitinaihiolevyt. * Johdonsuojat VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv IT-boxer 3836J 2T DATA-asennuskotelot ovella Kotelot asennetaan keskuksen alle, erilleen asennusta varten mukana toimitetaan päätylaipat. 2-osainen suko pistorasia Potentiaalintasauskisko 35 mm 2 Aktiivilaitteiden asennuslevy Tilat hahloliitinrimoille 2 kpl ( ) antennihaaroittimelle aktiivilaitteille 2 kpl SC-2 kuituliittimille 2 kpl LC kuituliittimille 4 kpl ( ) RJ45-liittimille 24 kpl ( ) RJ45-liittimille 30 kpl ( ) Mukana toimitetaan Lexcom, Keystone ja Amp liitinaihiolevyt. Snro Tuotemerkki Lev. Kork. Syv IT-osa IT-osa Telerasia Kotelo asennetaan keskuksen alle. Potentiaalintasauskisko 35 mm 2 Nollakisko Ei ovea Tilat yhteisantennitarvikkeille puhelinpäätteelle Snro Tuotemerkki Lev. Kork. Syv Telerasia Lisätarvikkeet Kaapelisuoja Kaapelisuoja asennetaan seinään keskuksen yläpuolelle. Kiinnitys tapahtuu ruuveilla suojan sivuilta. Suoja voidaan säätää alueelle mm. Ovet Ovet kiinnitetään ylä- ja alapäästään keskusrungossa oleviin kiinnitysreikiin. Ovissa on käsisalpa, jonka tilalle voidaan vaihtaa työkalusalpa. Oven 1400 voi valita 45 tai 75 mm syvänä. Snro Tuotemerkki Lev. Kork. Syv Kaapelisuoja ylös Sähkölämmitysyksiköt Snro Tuotemerkki SLY SLY3.2 Snro Tuotemerkki Lev. Kork. Syv Ovi 600/ Ovi 850/ Ovi 1400/ Ovi 1400/ Ovi 1200/

12 collie Julkisivumittauskeskukset IP34 pinta-asennukseen Ominaisuuksia Pääkytkin ei katkaise jännitettä mittarilta. Kaapeleiden liittäminen tapahtuu aina alakautta, kaapelin max. poikkipinta on 50 mm 2. Syöttöosassa on irrotettava syöttökaapelin laippaosa 1x48 mm, sisältää kalvotiivisteen. Syöttöä ja maadoitusta varten on aihiot 2x38, 1x23 sekä 1x23/29 mm. Lähtöosassa on multilaippa 15x20 + 1x30 mm. Sinetöintikansi päävarokkeille. Keskuksesta on haaroitusmahdollisuus virtakiskosta ryhmäkeskukselle. Pinta-asennuksessa keskus kiinnitetään suoraan seinäpinnalle. Yläpäädyssä on avaimenreikäkiinnitys ja alapäädyssä hahlot kiinnitysruuveille. Teknisiä tietoja Runko on kuumasinkittyä teräslevyä Ulkopinnan väri RAL 1013 Nimellisjännite 400V Nimellisvirta 50A / 63A / 80A PEN-liitin Al50 / Cu35 Johdonsuojakatkaisijat C-käyrällä Ylijännitesuoja SPA400 (Y-mallit), SPN900 (YVP-mallit) Pistorasia 1 kpl 2-os. suko ja 1 kpl 5-nap. 3x16A (PR-mallit) Päävarokkeina 3x63A varokepesät, joissa on valmiina Al 6-50/Cu 1,5 35 vaihtoliittimet Päävarokkeina 00-kahvavarokealusta ( ja ), joissa on valmiina Al/Cu vaihtoliittimet 12

13 Collien laajasta mallistosta löytyy ulos asennettavia mittauskeskuksia omakotitalon, rivitalojen tai paritalon keskukseksi. Rakennusaikana collie keskuksia voidaan hyödyntää työmaasähkön jakelussa. Ylijännitesuojalla varustetut keskukset suojaavat ukkoselta sekä ylijännitteeltä. Laadukkailla Hager- komponenteilla varusteltuja ylijännitesuojattuja keskuksia on kahta eri mallia, kaasupurkaussuojalla sekä varistorisuojalla varustettuina. Vaihtokytkimellä olevat keskukset mahdollistavat sähkönsyötön myös yleisen sähköverkon häiriötilanteissa. Mallistosta löytyy sähkökeskukset 50A, 63A ja 80A nimellisvirralle. Päävarokepesässä on vaihtoliittimet valmiina, Al 6-50/ Cu 1,5 35. Kiinteällä jalustalla varustetuissa malleissa jalusta upotetaan kiinnitysrautoineen maahan ensimmäisen etulevyn verran. Ovi on helppo irrottaa. Ovessa on työkalusalpa joka voidaan vaihtaa käsisalpaan tai riippulukkoon (vaatii erillisen teljen). Varavoima-mallien 32A kojevastakkeella ja nelinapaisella vaihtokytkimellä varustetuissa keskuksissa on vikavirtasuojakytkimellä suojattu 16A:n kolmivaihepistorasia ja kaksi yksivaiheista maadoitettua pistorasiaa. 13

14 Julkisivumittauskeskukset IP34 collie Mittauskeskukset Päävaroke 63A Pääkytkin 80A PR = pistorasia 1 kpl 2-os. suko ja 1 kpl 5-nap. 3x16A JAL = kiinteällä jalustalla Johdonsuojat VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv. 2-tariffikeskukset collie 3806P63 2T+PR 63A collie 3806P63 2T+PR collie 3806P63 2T+PR JAL tariffikeskukset collie 3806P63 1T collie 3806P63 1T+PR 63A collie 3806P63 1T+PR collie 3806P63 1T+PR JAL Ylijännitesuoja-mallit Päävaroke 63A Pääkytkin 80A PR = pistorasia 1 kpl 2-os. suko ja 1 kpl 5-nap. 3x16A Y = ylijännitesuoja SPA400 (s. 19) YVP = ylijännitesuoja SPN900 (s. 19) JAL = kiinteällä jalustalla * Johdonsuojat VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv. 2-tariffikeskukset collie 3806P63 2T+PRY collie 3806P63 2T+PRY JAL tariffikeskukset collie 3806P63 1T+PRY collie 3806P63 1T+PRYVP

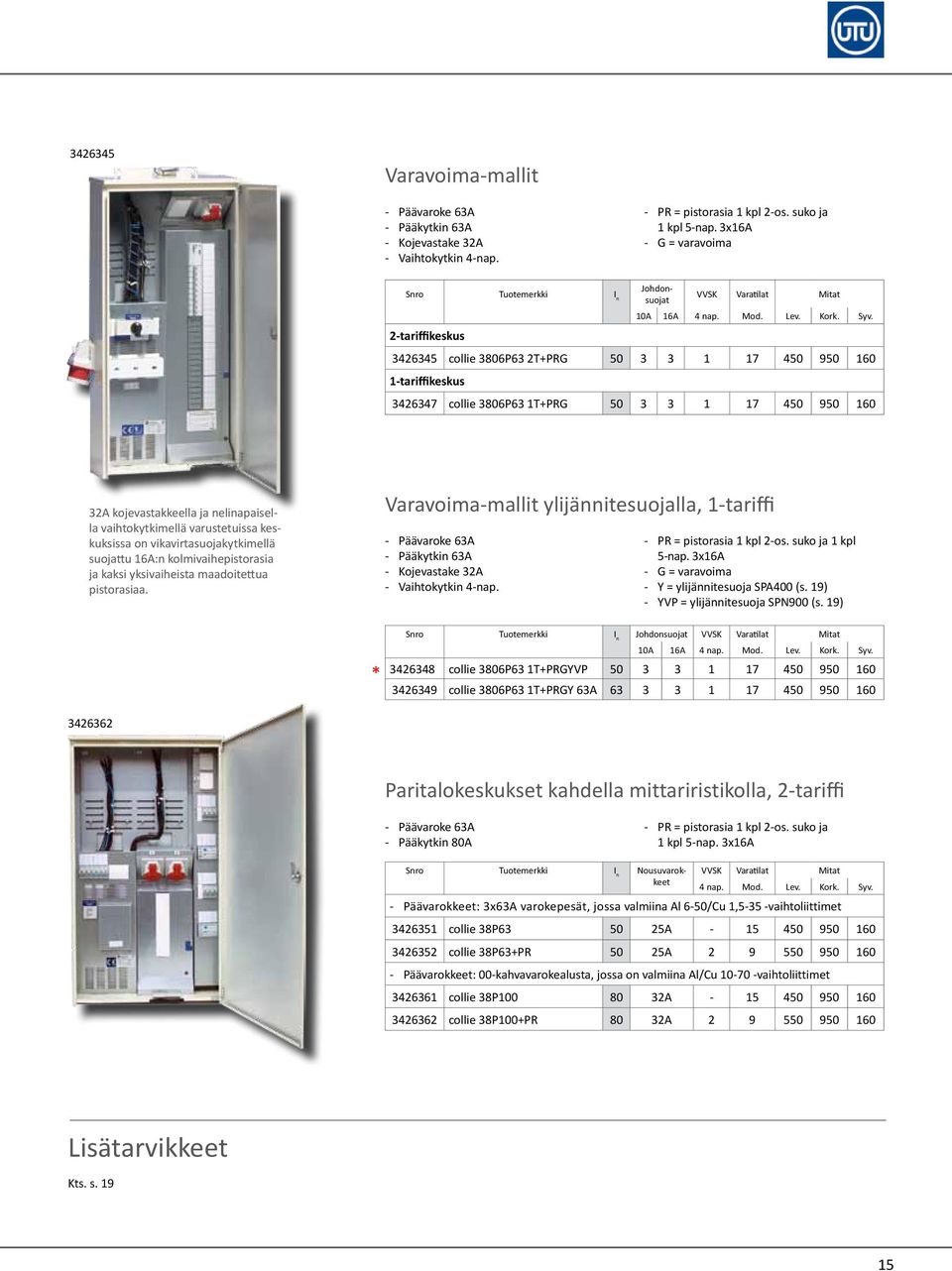

15 Varavoima-mallit Päävaroke 63A Pääkytkin 63A Kojevastake 32A Vaihtokytkin 4-nap. PR = pistorasia 1 kpl 2-os. suko ja 1 kpl 5-nap. 3x16A G = varavoima Johdonsuojat 2-tariffikeskus VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv collie 3806P63 2T+PRG tariffikeskus collie 3806P63 1T+PRG A kojevastakkeella ja nelinapaisella vaihtokytkimellä varustetuissa keskuksissa on vikavirtasuojakytkimellä suojattu 16A:n kolmivaihepistorasia ja kaksi yksivaiheista maadoitettua pistorasiaa. Varavoima-mallit ylijännitesuojalla, 1-tariffi Päävaroke 63A Pääkytkin 63A Kojevastake 32A Vaihtokytkin 4-nap. PR = pistorasia 1 kpl 2-os. suko ja 1 kpl 5-nap. 3x16A G = varavoima Y = ylijännitesuoja SPA400 (s. 19) YVP = ylijännitesuoja SPN900 (s. 19) * Johdonsuojat VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv collie 3806P63 1T+PRGYVP collie 3806P63 1T+PRGY 63A Paritalokeskukset kahdella mittariristikolla, 2-tariffi Päävaroke 63A Pääkytkin 80A PR = pistorasia 1 kpl 2-os. suko ja 1 kpl 5-nap. 3x16A Nousuvarokkeet VVSK Varatilat Mitat 4 nap. Mod. Lev. Kork. Syv. Päävarokkeet: 3x63A varokepesät, jossa valmiina Al 6-50/Cu 1,5-35 -vaihtoliittimet collie 38P A collie 38P63+PR 50 25A Päävarokkeet: 00-kahvavarokealusta, jossa on valmiina Al/Cu vaihtoliittimet collie 38P A collie 38P100+PR 80 32A Lisätarvikkeet Kts. s

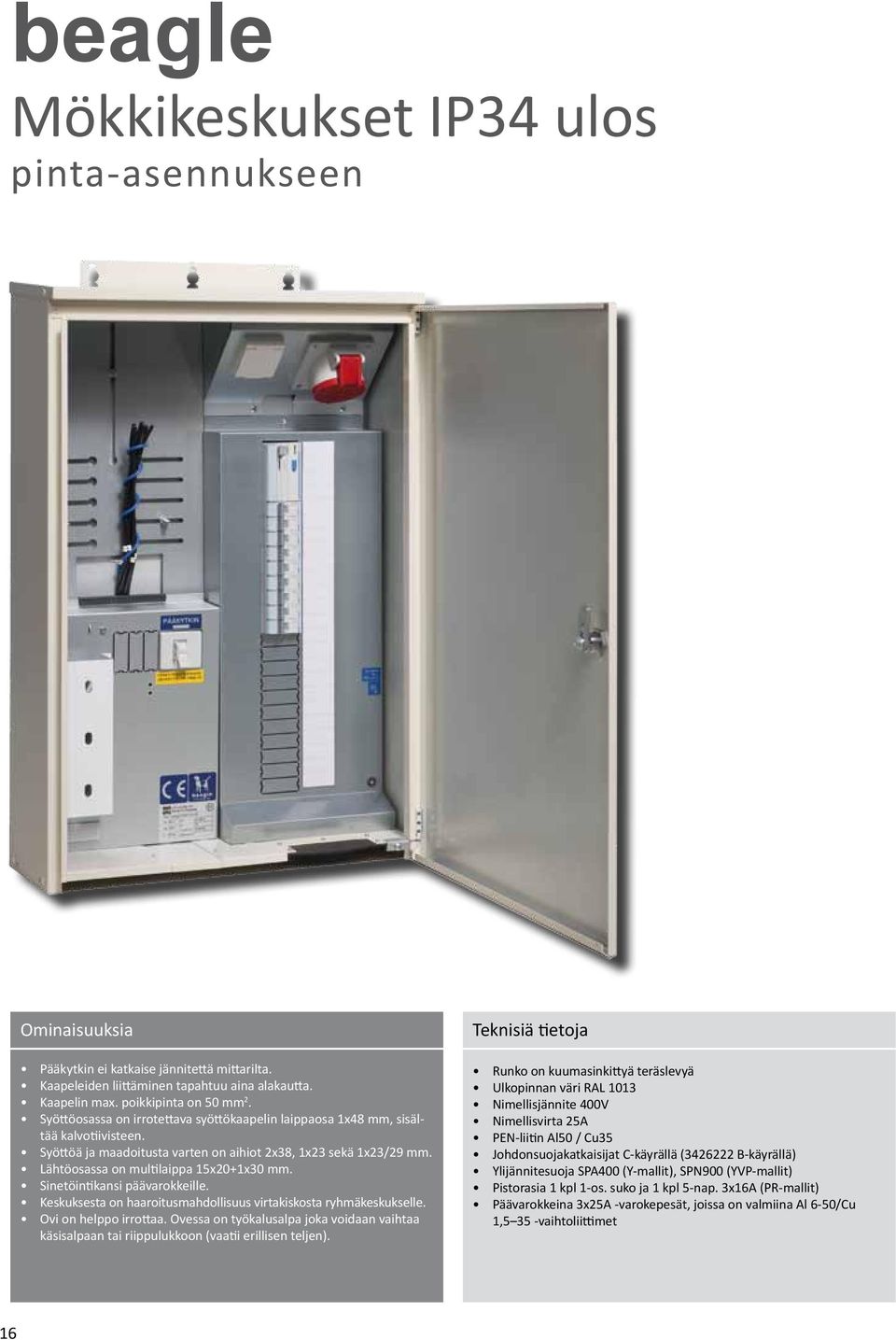

16 beagle Mökkikeskukset IP34 ulos pinta-asennukseen Ominaisuuksia Pääkytkin ei katkaise jännitettä mittarilta. Kaapeleiden liittäminen tapahtuu aina alakautta. Kaapelin max. poikkipinta on 50 mm 2. Syöttöosassa on irrotettava syöttökaapelin laippaosa 1x48 mm, sisältää kalvotiivisteen. Syöttöä ja maadoitusta varten on aihiot 2x38, 1x23 sekä 1x23/29 mm. Lähtöosassa on multilaippa 15x20+1x30 mm. Sinetöintikansi päävarokkeille. Keskuksesta on haaroitusmahdollisuus virtakiskosta ryhmäkeskukselle. Ovi on helppo irrottaa. Ovessa on työkalusalpa joka voidaan vaihtaa käsisalpaan tai riippulukkoon (vaatii erillisen teljen). Teknisiä tietoja Runko on kuumasinkittyä teräslevyä Ulkopinnan väri RAL 1013 Nimellisjännite 400V Nimellisvirta 25A PEN-liitin Al50 / Cu35 Johdonsuojakatkaisijat C-käyrällä ( B-käyrällä) Ylijännitesuoja SPA400 (Y-mallit), SPN900 (YVP-mallit) Pistorasia 1 kpl 1-os. suko ja 1 kpl 5-nap. 3x16A (PR-mallit) Päävarokkeina 3x25A -varokepesät, joissa on valmiina Al 6-50/Cu 1,5 35 -vaihtoliittimet 16

17 Beagle ulkomittauskeskukset soveltuvat hyvin vapaa-ajan asunnon keskuksiksi. Näitä "mökkikeskuksia" voidaan hyödyntää myös rakennusaikaiseen työmaa-sähkön jakeluun. Ylijännitesuojalla varustetut keskukset suojaavat ukkoselta sekä ylijännitteeltä. Laadukkailla Hager -komponenteilla varusteltuja ylijännitesuojattuja keskuksia on kahta eri mallia, kaasupurkaussuojalla sekä varistorisuojalla varustettuina. Vakiona pistorasiat vikavirtasuojauksella varustettuna. Keskukset sopivat hyvin työmaa-aikaiseen käyttöön. Pylväsasennuspakkausta käytettäessä jää keskuksen ja pylvään väliin rako helpottamaan pylvääseen kiipeämistä. Pakkaus sisältää tarvittavat kiinnitysruuvit. Asennettaessa keskus esim. tontin rajalle, voidaan käyttää irrallista jalustaa. Jalustan mukana tulee tarvittavat kiinnitysruuvit. Jalusta upotetaan maahan ensimmäisen etulevyn verran. Suoraan seinäpinnalle kiinnittämistä varten yläpäädyssä on avaimenreikäkiinnitys ja alapäädyssä hahlot kiinnitysruuveille. 17

18 Mittauskeskukset IP34 beagle Mittauskeskukset Päävaroke 25A Pääkytkin 40A PR = pistorasia 1 kpl 1-os. suko ja 1 kpl 5-nap. 3x16A JAL = kiinteällä jalustalla Johdonsuojat VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv. 1-tariffikeskukset beagle 3400P beagle 3406P25+PR beagle 3406P25+PR JAL beagle 3412P25+PR Ylijännitesuoja -mallit Valmistetaan collie -runkoon Päävaroke 25A Pääkytkin 40A PR = 1 kpl 1-os. suko ja 1 kpl 5-nap. 3x16A YVP = ylijännitesuoja SPN900 (s. 19) Y = ylijännitesuoja SPA400 (s. 19) SST = johdonsuojakatkaisijat B-käyrällä, sis. sulaketarvikkeet 25A * Johdonsuojat VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv. 1-tariffikeskus beagle 3406P25+PRYVP beagle 3406P25+PRY beagle 3406P25+PRY SST

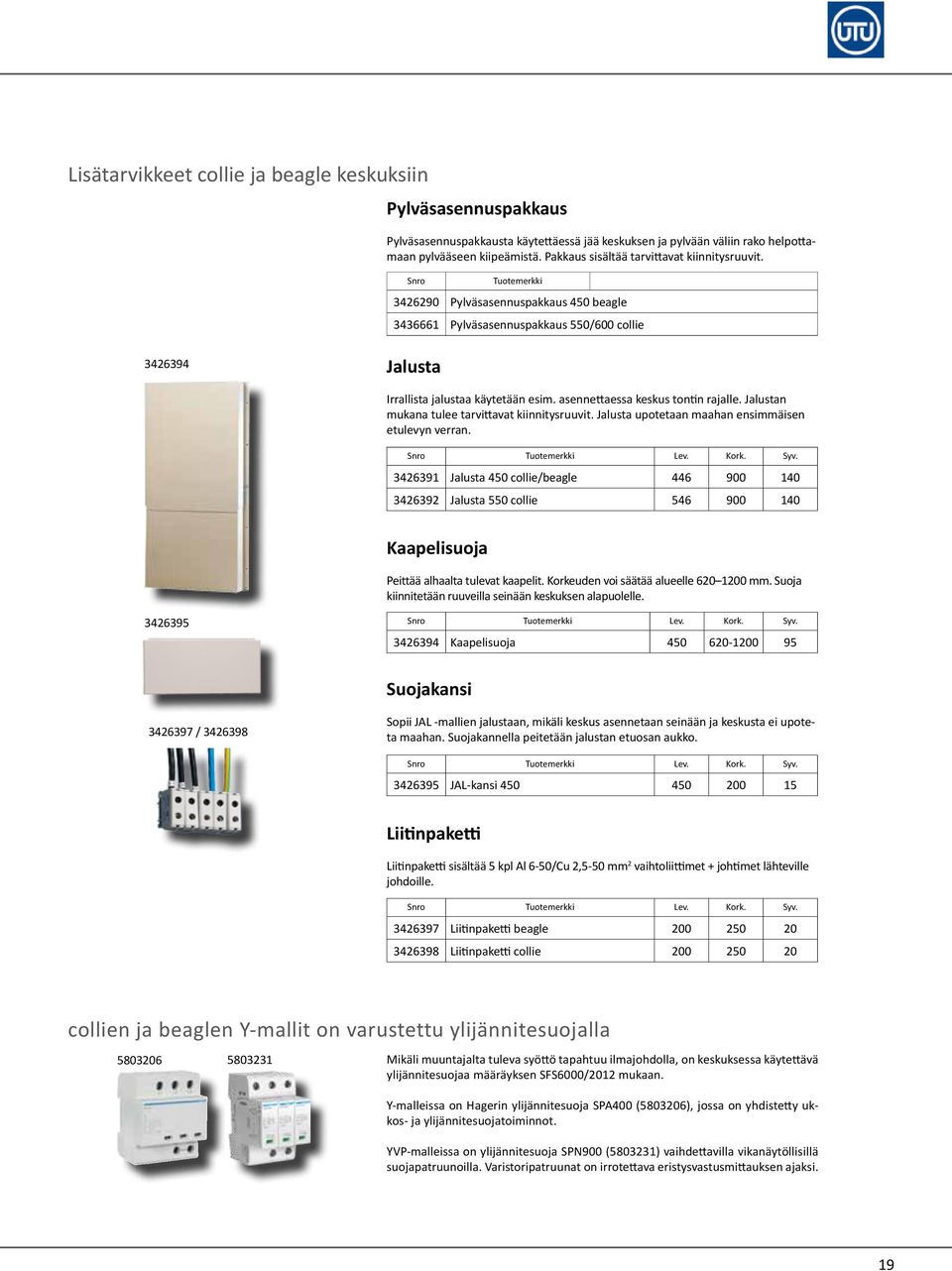

19 Lisätarvikkeet collie ja beagle keskuksiin Pylväsasennuspakkaus Pylväsasennuspakkausta käytettäessä jää keskuksen ja pylvään väliin rako helpottamaan pylvääseen kiipeämistä. Pakkaus sisältää tarvittavat kiinnitysruuvit. Snro Tuotemerkki Pylväsasennuspakkaus 450 beagle Pylväsasennuspakkaus 550/600 collie Jalusta Irrallista jalustaa käytetään esim. asennettaessa keskus tontin rajalle. Jalustan mukana tulee tarvittavat kiinnitysruuvit. Jalusta upotetaan maahan ensimmäisen etulevyn verran. Snro Tuotemerkki Lev. Kork. Syv Jalusta 450 collie/beagle Jalusta 550 collie Kaapelisuoja Peittää alhaalta tulevat kaapelit. Korkeuden voi säätää alueelle mm. Suoja kiinnitetään ruuveilla seinään keskuksen alapuolelle Snro Tuotemerkki Lev. Kork. Syv Kaapelisuoja Suojakansi / Sopii JAL -mallien jalustaan, mikäli keskus asennetaan seinään ja keskusta ei upoteta maahan. Suojakannella peitetään jalustan etuosan aukko. Snro Tuotemerkki Lev. Kork. Syv JAL-kansi Liitinpaketti Liitinpaketti sisältää 5 kpl Al 6-50/Cu 2,5-50 mm 2 vaihtoliittimet + johtimet lähteville johdoille. Snro Tuotemerkki Lev. Kork. Syv Liitinpaketti beagle Liitinpaketti collie collien ja beaglen Y-mallit on varustettu ylijännitesuojalla Mikäli muuntajalta tuleva syöttö tapahtuu ilmajohdolla, on keskuksessa käytettävä ylijännitesuojaa määräyksen SFS6000/2012 mukaan. Y-malleissa on Hagerin ylijännitesuoja SPA400 ( ), jossa on yhdistetty ukkos- ja ylijännitesuojatoiminnot. YVP-malleissa on ylijännitesuoja SPN900 ( ) vaihdettavilla vikanäytöllisillä suojapatruunoilla. Varistoripatruunat on irrotettava eristysvastusmittauksen ajaksi. 19

20 bulldog Ryhmäkeskukset IP30 pinta- ja uppo-asennukseen Ominaisuuksia Uppoasennuksessa keskus kiinnitetään suoraan seinärakenteisiin jolloin upotussyvyys on 100 mm. Pinta-asennuksessa keskus kiinnitetään ruuveilla suoraan seinäpinnalle. Keskuksissa on irrotettava syöttökaapelin laippa sekä kääntölaipat joko putkettomaan tai putkelliseen asennukseen. Takalevyn ylä- ja alapäädyssä on puhkaistavat aukot 350 x 140 mm. Teknisiä tietoja Runko on kuumasinkittyä teräslevyä Väri valkoinen RAL 9010 Nimellisjännite 400 V Nimellisvirta 35A / 50A / 63A Johdonsuojakatkaisijat C-käyrällä Vikavirtasuojakytkimet 4x25A 30mA J -malleissa jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat sekä N ja PE SLY1.2 -malleissa LVV kontaktori hurinaton ETC325S ( ) Pääkytkimelle liitettävä kaapeli max. Cu 16 20

21 Pinta- ja uppoasennukseen soveltuva omakotitalojen ja muiden pienkiinteistöjen kuivan tilan ryhmäkeskus SLY-kytkennällä tai ilman. Sähkökeskuksissa on otettu huomioon kasvavat IT tarpeet kohteissa. Keskus voidaan varustaa kiinteällä dataosalla tai jälkiasennettavilla data -koteloilla. Data-koteloilla voidaan helposti tehdä tarvittavat laajennukset tai päivittää IT tarpeet ajan tasalle esim. saneerauskohteessa jälkikäteen. Automaatiojärjestelmien rakentamiseen voi hyödyntää tyhjiä keskuskoteloita, joita on kolmea eri kokoa. Mallisto kattaa sähkökeskukset 35A, 50A ja 63A:n nimellisvirralle. IT-malleissa , , ja on painantimella irroitettava saranamalli, joka helpottaa oven asentamista. Sama keskusmalli uppo- ja pinta-asennukseen. Uppoasennuksessa on helppo säätää itse upotussyvyys. Tyhjiä keskusrunkoja voidaan käyttää esim. KNX tai muita automaatiojärjestelmien rakentamiseen. Kotelot voidaan liittää yhteen bulldog -keskusten kanssa, jolloin saadaan siisti kokonaisuus. Keskuksissa on irrotettava syöttökaapelin laippa sekä kääntölaipat joko putkettomaan tai putkelliseen asennukseen. 21

22 Ryhmäkeskukset IP30 bulldog Ryhmäkeskukset Pääkytkin 80A J = jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat sekä N ja PE VVSK Johdonsuojat Varatilat Mitat Lisätarvike 10A 16A 4 nap. Mod. Lev. Kork. Syv. Ovi bulldog / bulldog / bulldog / bulldog 3836J / bulldog / bulldog 3842J / bulldog A / bulldog / bulldog 3854J 63A / bulldog 3854J / bulldog A / bulldog /37 Ryhmäkeskukset SLY -kytkennällä Pääkytkin 80A LVV kontaktori on hurinaton Hagerin ETC325S ( ) J = jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat sekä N ja PE VVSK Johdonsuojat Varatilat Mitat Lisätarvike 10A 16A 4 nap. Mod. Lev. Kork. Syv. Ovi bulldog 3830+SLY / bulldog 3836+SLY1.2J / bulldog 3848+SLY1.2J / bulldog 3854+SLY1.2J /37 22

23 Data -ryhmäkeskukset IP30 bulldog DATA-ryhmäkeskukset ovella Pääkytkin 40A / 80A J = jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat sekä N ja PE 2-osainen suko pistorasia Tilat antennihaaroittimelle aktiivilaitteille SC-2 kuituliittimille 2 kpl LC kuituliittimille 4 kpl ( , ) RJ45-liittimille 18 kpl ( , ) RJ45-liittimille 14 kpl ( , ) RJ45-liittimille Keystone 30 kpl, Amp 20 kpl, Lexcom 30 kpl ( , ) Mukana toimitetaan Lexcom, Keystone ja Amp liitinaihiolevyt. * * Johdonsuojat VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv. Pääkytkin 40A IT-bulldog 3415/ IT-bulldog 3415/ Pääkytkin 80A IT-bulldog 3836J IT-bulldog 3836J/ IT-bulldog 3836+SLY1.2J IT-bulldog 3824J DATA-asennuskotelot ovella 2-osainen suko pistorasia Potentiaalintasauskisko 35 mm 2 Aktiivilaitteiden asennuslevy Mukana toimitetaan päätylaipat erilleen asennusta varten Tilat antennihaaroittimelle aktiivilaitteille 2 kpl LC kuituliittimille 4 kpl ( ) SC-2 kuituliittimille 2 kpl ( ) SC-2 kuituliittimille 4 kpl ( ) RJ45-liittimille Keystone 45 kpl, Amp 30 kpl, Lexcom 40 kpl ( ) RJ45-liittimille 30 kpl ( ) Mukana toimitetaan Lexcom, Keystone ja Amp liitinaihiolevyt. Snro Tuotemerkki Lev. Kork. Syv IT-osa IT-osa Telerasia Kotelo asennetaan keskuksen alle. Potentiaalintasauskisko 35 mm 2 Nollakisko Tilat yhteisantennitarvikkeille puhelinpäätteelle Snro Tuotemerkki Lev. Kork. Syv Telerasia

24 Ryhmäkeskukset IP30 bulldog Tyhjät ryhmäkeskuskotelot Tyhjiä keskusrunkoja voidaan käyttää esim. KNX tai muita automaatiojärjestelmien rakentamiseen. Kotelot voidaan liittää yhteen bulldog -keskusten kanssa, jolloin saadaan siisti kokonaisuus. Koteloissa on valmiina Multilaipat N- ja PE -liittimet Kansien din-aukon peitelevyt Nimikointitaskut Kotelon rungon maadoitus Snro Tuotemerkki Varatilat Mod. Lev. Kork. Syv. Lisätarvike Ovi bulldog / bulldog / bulldog /37 Lisätarvikkeet Ovet Ovet kiinnitetään ylä- ja alapäästään keskusrungossa oleviin kiinnitysreikiin. Ovissa on käsisalpa jonka tilalle voidaan vaihtaa työkalusalpa. Snro Tuotemerkki Lev. Kork. Syv Ovi 600/ Ovi 850/ Ovi 1200/ Kaapelisuoja Kaapelisuoja asennetaan seinään keskuksen yläpuolelle. Kiinnitys tapahtuu ruuveilla suojan sivuilta. Suoja voidaan säätää alueelle mm. Snro Tuotemerkki Lev. Kork. Syv Kaapelisuoja ylös Sähkölämmitysyksiköt Snro Tuotemerkki SLY SLY3.2 24

25 UTU:lla on laaja-alainen osaaminen KNX -ratkaisuista ja asennusaikaa säästävät KNX-keskukset valmistetaan räätälöidysti asiakaan suunnitelmien mukaisesti. Berkerin korkealaatuiset asennuskalusteet antavat ainutlaatuisen mahdollisuuden toteuttaa KNX-taloautomaation ratkaisut ja ohjauksen. Kiinteistön KNX-ohjaus kiinteästi, langattomasti tai internetin yli. Lisätietoa KNX -keskuksista tuotepäälliköltä 25

26 terrier Ryhmäkeskukset IP30 uppo-asennukseen Ominaisuuksia Asennuksessa on käytettävä erillistä upotuskoteloa. Upotuskoteloissa on putkitusaihiot ylä- ja alapuolella. Upotussyvyys on 75 mm. Upotuskotelot on tilattava erikseen. Liitäntämuhvit eivät sisälly toimitukseen. Teknisiä tietoja Hagerin Golf -kotelo, polystyreeniä Data-keskus kuumasinkittyä teräslevyä Upotuskotelot kuumasinkittyä teräslevyä Väri valkoinen RAL 9010 Nimellisjännite 400 V Nimellisvirta 35A Johdonsuojakatkaisijat C-käyrällä Ovi 26

27 Terrier tuoteperheen upotettavat ryhmäkeskukset sopivat kaikenlaisiin kuivan tilan kiinteistöihin. Laadukkaista komponenteista koostuvissa keskuksissa käytetään erillistä kuumasinkittyä upotuskoteloa. Keskukset soveltuvat parhaiten betonirakenteisiin kohteisiin, joissa tarvitaan erillinen upotuskotelo putkitukseen. Data -ryhmäkeskus on kokonaan uusittu Viestintäviraston määräyksen M65/2015 mukaiseksi. Metallisessa data-ryhmäkeskuksessa on reilut tilat aktiivilaitteille ja kaapeloinnille. Irrallinen upotuskotelo sisältää IT-osan. Ryhmäkeskuksissa käytetään laadukasta Hagerin polystyreenistä Golf-koteloa. Upotuskotelot ovat UTU:n omaa tuotantoa. 27

28 Ryhmäkeskukset IP30 terrier Ryhmäkeskukset Pääkytkin 40A Hagerin Golf -kotelo, polystyreeniä Upotuskotelot on tilattava erikseen ( tai ) Sopivat liitäntämuhvit: Ø 20 putkelle: Strömfors KN 20 S:nro Putkettomalle: ENSTO PMR S:nro Liitäntämuhvit eivät sisälly toimitukseen. VVSK Mitat Johdonsuojat Varatilat Upotuskotelo 10A 16A 4 nap. Mod. Lev. Kork. Syv. Snro terrier terrier terrier terrier Upotuskotelot Kuumasinkittyä teräslevyä Tilattava aina erikseen Snro Tuotemerkki Mitat Up. aukon mitat Lev. Kork Syv. Lev. Kork. Syv Up.kotelo Up.kotelo Up.kotelo IT

29 Data -ryhmäkeskus IP30 terrier Data-ryhmäkeskus Upotussyvyys on 90 mm, korkeus seinäpinnasta vain 10 mm. Pääkytkin 40A 2-os. pinnallinen pistorasia Runko kuumasinkittyä teräslevyä Hagerin ovi+kehys, korkeus seinäpinnasta 10 mm Upotuskotelo on tilattava erikseen ( ), kotelo sisältää IT-osan Tilat antennihaaroittimelle aktiivilaitteille LC kuituliittimille 4 kpl SC-2 kuituliittimille 2 kpl RJ45-liittimille Keystone 30 kpl, Amp 20 kpl, Lexcom 30 kpl Mukana toimitetaan Lexcom, Keystone ja Amp liitinaihiolevyt. * VVSK Mitat Johdonsuojat Varatilat Upotuskotelo 10A 16A 4 nap. Mod. Lev. Kork. Syv. Snro IT-terrier

30 pointer Ryhmäkeskukset IP30 pinta-asennukseen Ominaisuuksia Kotelossa on takalevy kaapelipitimellä. Kotelon pohjassa on asennusta helpottava avaimenreikäkiinnitys molemmissa päissä, erillisiä laippoja ei tarvita. Kolmipistekiinnitysmahdollisuus sekä vedonpoistokammalla varustettu asennustuki helpottavat asentamista. Ryhmäkaapeleiden kytkentää helpottaa jousiliittimellä (Wagon liitäntätekniikka) varustetut moduulikojeet. Teknisiä tietoja Hagerin Gamma -kotelo, polystyreeniä Data-ryhmäkeskus Golf-kotelo, polystyreeniä M -mallit kuumasinkittyä teräslevyä Väri valkoinen RAL 9010 Nimellisjännite 400 V Nimellisvirta 35A N- ja PE- liittimet jousiliittimiä Johdonsuojakatkaisijat C-käyrällä J -malleissa jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat sekä N ja PE 30

31 Laaja mallisto sisältää Hagerin Gamma koteloon rakennettuja ryhmäkeskuksia ja ryhmäkeskusten erillisiä data-koteloita kuiviin tiloihin. Malleina on myös Hagerin Golf -koteloon rakennettu dataryhmäkeskus, jossa IT-osa on samassa kotelossa ryhmäkeskuksen kanssa. Uutena mallit, jotka sopivat hyvin saneerauskohteisiin. Kotelot voidaan asentaa yhteen vaakatasoon tai erikseen esim. oven kummallekin puolelle pysty asentoon. Tilaa säästävä, oven yläpuoliseen asennukseen soveltuva metallinen keskus IT-osalla (M65/2015) on hyvä ratkaisu esim. ahtaisiin tuulikaappeihin. Hagerin johdonsuojakatkaisijoiden laatu takaa turvallisen ja luotettavan toiminnan myös tavallista poikkeavissa asennoissa. N-Pe -kiskot on helppo irroittaa, tämä helpottaa kaapelointia. Uudet oven yläpuoliseen asennukseen suunnitellut data ryhmäkeskus ja kotelo ovat Viestintäviraston M65/2015 määräystä noudattavia. Polystyreeninen keskus on keveytensä takia nopea ja helppo asentaa. Asennustyön ajaksi ovi on helppo ottaa pois. Johdonsuoja-automaattien päällä oleva kosketus-suoja on vain yhdellä ruuvilla kiinni, joka myös helpottaa asennustyötä. 31

32 Ryhmäkeskukset IP30 pointer Ryhmäkeskukset Pääkytkin 40A N- ja PE- liittimet jousiliittimiä J = jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat sekä N ja PE Ovi ei kuulu toimitukseen 10A 16A 20A 2 nap. 4 nap. Mitat Johdonsuojat VVSK Varatilat Lisätarvike Mod. Lev. Kork. Syv. Ovi pointer 1P vaih GP113P pointer 1P vaih GP213P pointer GP213P pointer GP213P pointer GP213P pointer 3412 J GP213P pointer GP218P pointer GP313P pointer GP313P pointer 3421 J GP318P pointer GP413P pointer GP413P pointer GP418P Ryhmäkeskus ja data-asennuskotelo liitetään toisiinsa asennustuesta irrotettavilla liitinpaloilla. Ovet ryhmäkeskuksille Polystyreenisissä ovissa on kestävä saranaratkaisu, joka mahdollistaa suuren avauskulman. Ovet eivät kuulu keskustoimitukseen (data- ja metalli -keskuksiin kuuluu). Snro Tuotemerkki Mitat Sopii keskukseen Lev. Kork. Syv GP113P GP213P , , , , GP218P GP313P , GP318P GP413P , GP418P Ryhmäkeskus ovella, metallia Pääkytkin 40A Kääntölaippa Takalevyssä puhkaistava aukko 100x320 mm Ovi Kuumasinkittyä teräslevyä * Johdonsuojat VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv pointer 3412M Voidaan asentaa joko pystyyn, vaakaan tai yhteen IT-osan kanssa 32

33 Data -ryhmäkeskukset ja asennuskotelot IP30 pointer Data-ryhmäkeskus ovella Pääkytkin 40A 2-os. pinnallinen pistorasia N- ja Pe- liittimet jousiliittimiä Yläpäädyssä lohkoaihiot, alapäädyssä läpivientiaihiot Kaapelit kiinnitetään nippusiteellä vedonpoistokampaan Ovi Hagerin Golf -kotelo, polystyreeniä Tilat antennihaaroittimelle aktiivilaitteille RJ45-liittimille 12 kpl LC kuituliittimille 4 kpl SC-2 kuituliittimille 2 kpl Mukana toimitetaan Lexcom, Keystone ja Amp liitinaihiolevyt. Johdonsuojat VVSK 4 Varatilat Mitat 10A 16A nap. Mod. Lev. Kork. Syv IT-pointer Data-asennuskotelot ovella 3-os. pinnallinen pistorasia ( , ) 2-os. pinnallinen pistorasia ( , ) Ovi Tilat hahloliitinrimoille 2 kpl antennihaaroittimelle aktiivilaitteille SC-2 kuituliittimille 2 kpl RJ45-liittimille 10 kpl ( , ) RJ45-liittimille 22 kpl ( , ) Mukana toimitetaan Lexcom, Keystone ja Amp liitinaihiolevyt. Snro Tuotemerkki Mitat Lev. Kork. Syv IT-pointer GD IT-pointer GD IT-pointer GD IT-pointer GD Data-ryhmäkeskus ovella, metallia Pääkytkin 40A 2-os. pinnallinen pistorasia N- ja Pe- liittimet ruuviliittimiä Yläpuolella sekä päädyissä multilaippavaraukset Ovi Kuumasinkittyä teräslevyä Tilat antennihaaroittimelle aktiivilaitteille LC kuituliittimille 4 kpl SC-2 kuituliittimille 2 kpl RJ45-liittimille 18 kpl Mukana toimitetaan Lexcom, Keystone ja Amp liitinaihiolevyt. Oven yläpuoliseen asennukseen * Johdonsuojat VVSK 4 Varatilat Mitat 10A 16A nap. Mod. Lev. Kork. Syv IT-pointer 3421M Voidaan asentaa pystyyn, vaakaan tai yhteen ryhmäkeskuksen kanssa * Data-asennuskotelo ovella, metallia 2-os. pinnallinen pistorasia Ovi Kuumasinkittyä teräslevyä Tilat antennihaaroittimelle aktiivilaitteille LC kuituliittimille 4 kpl SC-2 kuituliittimille 2 kpl RJ45-liittimille 14 kpl Mukana toimitetaan Lexcom, Keystone ja Amp liitinaihiolevyt. Snro Tuotemerkki Mitat Lev. Kork. Syv IT-pointer 500M

34 setter Ryhmäkeskukset IP30 uppo-asennukseen Ominaisuuksia Soveltuu vain levyseinään uppoasennuksena, keskukset eivät sovellu betonivaluasennukseen. Keskus tulee seinäpinnasta ulos vain 10 mm. Liitäntämuhveja ei tarvita, sillä putket ja kaapelit kiinnitetään nippusiteellä keskukseen. Kiinnityksen helpottamiseksi metalliset levyseinäankkurit voidaan asettaa koteloon sekä sivu- että pystysuuntaan. Kotelossa on molemmilta puolilta näkyvä vesivaaka, jonka avulla kotelo saadaan suunnattua heti oikeaan asentoon. Teknisiä tietoja Hagerin Volta -kotelo polystyreeniä, ovi ja kehys terästä Data-ryhmäkeskuksen ovi polystyreeniä Metallirakenteiset kuumasinkittyä teräslevyä Väri valkoinen RAL 9010 Nimellisjännite 400 V Nimellisvirta 35A N- ja PE-liittimet jousiliittimiä Johdonsuojakatkaisijat C-käyrällä J -malleissa jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat sekä N ja PE 34

35 Setter -mallisto sisältää tyylikkäitä levyseinään upotettavia ryhmäkeskuksia sekä data-asennuskoteloita kuiviin tiloihin. Malliston kehityksessä on kiinnitetty eritystä huomiota nopeaan ja helppoon asennukseen. Hagerin Volta -koteloon rakennetuilla upotettavilla ryhmäkeskuksilla saadaan erittäin tyylikkäitä ja asuinympäristöön istuvia ryhmäkeskusratkaisuja. Setter -ryhmäkeskus tulee seinäpinnasta ulospäin vain 10 mm. Kiinnityksen helpottamiseksi metalliset levyseinäankkurit voidaan asettaa koteloon sekä sivu- että pystysuuntaan. Kotelossa on molemmilta puolilta näkyvä vesivaaka, jonka avulla kotelo saadaan suunnattua heti oikeaan asentoon. Oven kätisyys on mahdollista vaihtaa. Setter-keskuksilla tyylikäs asennus, keskukset tulevat vain 10 mm seinäpinnasta ulospäin. Kehys peittää siististi upotusaukon. 35

36 Ryhmäkeskukset IP30 setter Ryhmäkeskukset Pääkytkin 40A N- ja PE- liittimet jousiliittimiä J -mallissa jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat sekä N ja PE Hagerin Volta -kotelo, polystyreeniä. Ovi ja kehys terästä. Johdonsuojat VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv setter setter setter 3412 J setter setter setter Upotusaukkojen koot Lev. Kork. Syv , , ,

37 Data -ryhmäkeskukset ja asennuskotelot IP30 setter Data-ryhmäkeskus Pääkytkin 40A 2-osainen pinnallinen pistorasia N- ja Pe- liittimet jousiliittimiä Yläpäädyssä lohkoaihiot, alapäädyssä läpivientiaihiot Kaapelit kiinnitetään nippusiteellä vedonpoistokampaan Hagerin Golf -kotelo ja ovi polystyreeniä Tilat antennihaaroittimelle aktiivilaitteille SC-2 kuituliittimille 4 kpl RJ45-liittimille 12 kpl Mukana toimitetaan Lexcom, Keystone ja Amp liitinaihiolevyt. Johdonsuojat VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv IT-setter Data-asennuskotelot 2-osainen pistorasia Hagerin Volta-kotelo, polystyreeniä, ovi ja kehys terästä Tilat hahloliitinrimoille 2 kpl antennihaaroittimelle aktiivilaitteille SC-2 kuituliittimille 2 kpl RJ45-liittimille 14 kpl Mukana toimitetaan Lexcom, Keystone ja Amp liitinaihiolevyt. Snro Tuotemerkki Mitat Lev. Kork. Syv IT-setter VH IT-setter VH IT-setter VH

38 basset Ryhmäkeskukset IP44 pinta-asennukseen Ominaisuuksia Huom! Keskuksia ei saa asentaa ulos (poikkeus M-keskukset). Kosteisiin olosuhteisiin asennettaessa kaapelit on tuotava aina alakautta. Tuuletustulppa kuuluu toimitukseen. Tulppa estää kondenssiveden muodostumisen. Läpinäkyvä ovi on helppo irrottaa ja vaihtaa kätisyyttä. Teknisiä tietoja Hagerin Vector -kotelo, polystyreeniä VSS-keskus Hagerin Orion -kotelo, terästä M-keskukset kuumasinkittyä teräslevyä Väri vaaleanharmaa RAL 7035 Nimellisjännite 400 V Nimellisvirta 35A / 50A N- ja PE- liittimet jousiliittimiä, metallisissa malleissa ruuviliittimiä Johdonsuojakatkaisijat C-käyrällä J -malleissa jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat sekä N ja PE Kalvotiivisteet ja tuuletustulppa VZ 759 Läpivientiaihiot ylä- ja alapäädyssä 12 x M20 Ø, 8 x M25 Ø, 4 x M32 Ø 38

39 Basset malliston ryhmäkeskukset on suunniteltu pinta-asennuskohteisiin sisä- ja ulkotiloissa. Hagerin koteloihin rakennettuja ryhmäkeskuksia voidaan käyttää esim. autotalleissa, kellaritiloissa, varastoissa, pesuhalleissa jne. Kotelot on helppo asentaa. Niiden kaapelointi on nopeaa ja yksinkertaista riittävien kaapelointitilojen ja hyväksi todettujen Quick Connect -jousiliitostekniikalla toteutettujen PE- ja N-liittimien ansiosta. Asennettaessa basset -keskus ulkotiloihin tulee asennuksen yhteydessä käyttää metallista sadelipaa. Metallikeskuksissa on multilaipat keskuksen ylä- ja alapäädyssä kaapeloinnin helpottamiseksi. Tuuletustulppa estää kondenssiveden muodostumisen. VSS -keskus tehdään Orion plus -koteloon, joka soveltuu hyvin kosteiden ja vaativien tilojen asennuksiin rakennuksissa ja teknisissä tiloissa. Keskus sisältää erillisen lukittavan telekotelon. Läpinäkyvä ovi on helppo irrottaa ja vaihtaa kätisyyttä. 39

40 Ryhmäkeskukset IP44 basset Ryhmäkeskukset Pääkytkin 40A / 80A Nimellisvirta 35A /50A N- ja PE- liittimet jousiliittimiä J -mallissa jousiliittimet mm 2 johtimille: johdonsuojakatkaisijat sekä N ja PE Kalvotiivisteet Tuuletustulppa VZ 759 Läpivientiaihiot ylä- ja alapäädyssä 12 x M20 Ø, 8 x M25 Ø, 4 x M32 Ø Johdonsuojat VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv. Pääkytkin 40A basset basset basset 3412 J Pääkytkin 80A basset basset basset Ryhmäkeskukset, metallia Pääkytkin 40A Nimellisvirta 35A / 50A N- ja PE- liittimet ruuviliittimiä Johdonsuojakatkaisijat C-käyrällä Päädyissä multilaipat Kuumasinkittyä teräslevyä Optio: pistorasialaipat Voidaan asentaa myös ulos käyttäen sadelippaa. Johdonsuojat VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv. Pääkytkin 40A basset 3415 M Pääkytkin 80A basset 3827 M

41 Väestönsuojakeskus, metallia Pääkytkin 40A Nimellisvirta 35A N- ja PE- liittimet ruuviliittimiä Päädyissä multilaipat Tyhjä tila telelaitteille oman kannen alla Kiinnityskorvakesetti Hagerin Orion -kotelo, terästä Johdonsuojat VVSK Varatilat Mitat 10A 16A 4 nap. Mod. Lev. Kork. Syv basset 3412VSS Lisätarvike metallikeskuksille M-mallin keskukset voidaan asentaa myös ulos kosteisiin olosuhteisiin, silloin täytyy käyttää sadelippaa. Kaapelit on tuotava alakautta keskukseen. Snro Tuotemerkki Mitat Lev. Kork. Syv Sadelippa Pistorasialaipat metallikoteloille, II-koko Muovisten laippojen avulla voi M-mallin keskuksista muokata esim. työmaakeskuksen. Snro Tuotemerkki Tiedot PRL x 1 os. sukoprs PRL x 5-nap. 16A prs PRL x 5-nap. 16A prs PRL x 5-nap. 16A + 1 x 5-nap. 32A prs PRL x 5-nap. 16A + 1 x 1 os. sukoprs PRL x 5-nap. 32A + 1 x 1 os. sukoprs

42 snautser Aluevalaistuskeskukset IP34 ja IP44 Ominaisuuksia Monipuolinen ja laaja varustelutaso Erittäin kestävä rakenne Suuret laajennusmahdollisuudet ELY -yhteensopivuus Myös räätälöitävissä Teknisiä tietoja Kotelointiluokat IP34, IP44 Keskukset kuumasinkittyä teräslevyä Väri RAL 7008 Alumiininen suojakaappi Nimellisvirta 63A / 80A AL/Cu -liittimet syöttö- ja lähtökaapeleille valmiina Himmenninvalmius 42

43 UTU:n aluevalaistustuoteperhe tuo asiakkaalle monia etuja. Korkealaatuiset ja sertifioidut keskukset pohjautuvat korkealaatuiseen UTU:n ja Hagerin laajaan tuoteperheeseen. Laadukkaat korroosiota kestävät keskukset ja komponentit lisäävät toimintavarmuutta ja turvallisuutta. Pitkäjänteisessä tuotekehityksessä on panostettu sähkökeskusten huoltovapauteen. Meiltä löydät ratkaisut myös uusimmalla tekniikalla, energiaa ja kustannuksia säästävillä ratkaisuilla tie- ja aluevalaistukseen. Täydellinen tuoteperhe aluevalaistukseen. Hyvät laajennusmahdollisuudet. Kestävä ja helppo asentaa. Reilut kaapelointitilat. 43

44 Aluevalaistuskeskukset IP34 ja IP44 snautser KT -mallit, IP44 Lähtövarokkeet tulppavarokkeita Varokkeiden kannet 15x25A ja 3x63A ( ) Varokkeiden kannet 15x25A ja varokealusta 3x125A ( ) Al/Cu -liittimet syöttö- ja lähtökaapeleille Valaistusta ohjataan kontaktoreilla Ovi avattuna IP30 Tilavaraus Kauko-ohjausyksikölle Kahdelle lisälähdölle kontaktoreineen Ylijännitesuojalle 3x63A varalähdölle Moduulipaikkoja 12 kpl Optio Hämäräkytkin ja kellokytkin Keskusta pystytään hyödyntämään myös muissa vaativissa ympäristöissä, esim. maatiloilla. Toimitukseen sisältyy kaikki tarvittavat asennustarvikkeet. Keskus on mahdollista asentaa tolppaan. Pylväsasennuspakkausta käytettäessä jää keskuksen ja pylvään väliin rako helpottamaan pylvääseen kiipeämistä. Pakkaus sisältää tarvittavat kiinnitysruuvit. Keskus voidaan asentaa myös teräsjalustalle. * Tila Lähdöt Kon- Hämäräkytvaraus Tila- Mitat kwh takto- rit + vko kaukoohj. Lev. Kork. Syv snautser 63KT x3x25A 3 Optio snautser 80KT x3x25A 3 Optio Jalusta Pylväsas.pakkaus 550/ HT -malli, IP44 Lähtövarokkeet tulppavarokkeita Al/Cu -liittimet syöttö- ja lähtökaapeleille Hämäräkytkin Valaistusta ohjataan ryhmäkohtaisesti, kontaktoreja 5 kpl ja 1 kpl tehonpudotusrele Nostokorvakkeet Tilavaraus Kauko-ohjausyksikölle Optio ELY yhteensopivuus Ylijännitesuoja Aurausviitta Keskus on toteutettu ELY-Keskuksen ja InfraRyl -laatuvaatimusten mukaisesti. Runko-osat valmistetaan levytyöyksiköillä ja kokoonpano suoritetaan ilman hitsausta hyvän korroosiokestävyyden vuoksi. Sivulevyt valmistetaan valmiiksi maalatusta suojamuovitetusta teräslevystä. Päädyt on varustettu läpivientilaipoin. Kaapelikentät on eristetty kojekentistä. Keskus sijoitetaan korroosiota kestävään alumiinikaappiin, jonka ovessa on työkalusalpa, piirustustasku sekä tuulihaka. Alumiinikaapin ovet on helposti irroitettavissa. Keskus asennetaan teräsjalustalle ja kiinnitetään jalustaan pulttiliitoksella. * * Tila Lähdöt Kon- Hämä- Tilavaraus Mitat kwh tak- torit kin kaukoräkyt- Lev. Kork. Syv. ohj snautser 63HT x3x25A Jalusta

45 J -malli, IP34 Lähdöt johdonsuojakatkaisijoilla C-käyrä Al/Cu -liittimet syöttö- ja lähtökaapeleille Valaistusta ohjataan yhdellä kontaktorilla Ovi avattuna IP30 Tilavaraus Kauko-ohjausyksikölle Keskus on mahdollista asentaa tolppaan. Pylväsasennuspakkausta käytettäessä jää keskuksen ja pylvään väliin rako helpottamaan pylvääseen kiipeämistä. Pakkaus sisältää tarvittavat kiinnitysruuvit. Keskus voidaan asentaa myös teräsjalustalle. Tila Lähdöt Kon- Hämä- Tilavaraus Mitat kwh takto- rit kin kaukoräkyt- Lev. Kork. Syv. ohj snautser 80J x3x16A Jalusta Pylväsas.pakkaus 550/600 Lisätarvikkeet Jalustat Korroosion kestävät jalustat on valmistettu kuumasinkitystä teräslevystä ja maalattu pulverimaalilla RAL Jalustojen etulevy on kahdesta osasta, joka helpottaa kaapeleiden asennusta keskukselle. Snro Tuotemerkki Lev. Kork. Syv Jalusta Jalusta Jalusta Kauko-ohjausyksikkö Lisätietoa löytyy Valonsäätö- ja ohjausyksiköt -esitteestä Pylväsasennuspakkaus Pylväsasennuspakkausta käytettäessä jää keskuksen ja pylvään väliin rako helpottamaan pylvääseen kiipeämistä. Pakkaus sisältää tarvittavat kiinnitysruuvit. Snro Pylväsas.pakkaus 550/600 Tuotemerkki Lisätietoa aluevalaistuskeskuksista tuotepäälliköltä mikael.aalto@utu.eu 45

46 mirri Mittauskeskukset IP Mirri monimittarikeskuksien mallisto kapealla moduuliratkaisulla. Mallisto on suunniteltu erityisesti käytettäväksi ahtaissa tiloissa. Keskuksia on saatavissa jopa 250A nimellisvirtaan asti. Keskukset on mahdollista varustaa ovella ja takalevyllä, 63A keskuksiin kuuluu takalevy vakiona. Mikäli kaapelit kuljetetaan keskuksen takaa, voidaan keskukset varustaa telineraudoilla. Ominaisuuksia Kuumasinkittyä teräslevyä. Kapea keskusmoduuli mahdollistaa kuljetuksen ahtaisiin tiloihin. Keskusmoduulit kiinnitetään seinään kiinnityskorvista. Keskukset voi kiinnittää seinään myös erikseen tilattavien telinerautojen avulla esim. silloin kun kaapeleita kulkee keskuksen takana. Moduulit yhdistetään toisiinsa ylä- ja alapäädystä kolmiolevyillä sekä sivuista ruuveilla. 63A nousuvaroikkeilla olevat keskukset sisältävät takalevyn, muut voidaan varustaa takalevyllä. Lisätarvikkeina saatavat ovet asennetaan moduulikohtaisesti. 46

47 Monimittarikeskukset Nimellisjännite 400 V Nimellisvirta 125A, 160A tai 250A Kalvotiivisteet Johdotetut riviliittimet nousukaapeleille Nousuvarokkeet 3x25A tai 3x63A mittaritilan alapuolella 00 -malleissa päävaroke kahva-alusta 00, keskukseen tulevan kaapelin on oltava nelijohdinkaapeli lähdöt ylhäältä (A) = syöttö alhaalta, lähdöt ylhäältä (Y) = syöttö ylhäältä, lähdöt alhaalta Snro Tuotemerkki Pää- Nousuvarokkeet Max. syöttökaapeli Mitat Lisätarvike kytkin 3x25A 3x63A mm 2 Lev. Kork. Syv. Ovi mirri 125/325.06(A) x95 Al + 70 Cu mirri 125/325.06(Y) x95 Al + 70 Cu mirri 125/325.09(A) x150 Al + 90 Cu mirri 125/325.09(Y) x150 Al + 90 Cu mirri 125/ (A) x150 AL mirri 125/ (Y) x150 Al mirri 160/325.09(A) x150 Al + 90 Cu mirri 160/325.09(Y) x150 Al + 90 Cu mirri 250/325.09(A) x240 Al Cu mirri 250/325.09(Y) x240 Al Cu mirri (A) - 6 3x70 Cu + 2x35 Cu mirri (Y) - 6 3x70 Cu + 2x35 Cu mirri (A) - 9 3x70 Cu + 2x35 Cu mirri (Y) - 9 3x70 Cu + 2x35 Cu mirri125/363.09(a) x95 Al + 70 Cu mirri125/363.09(y) x95 Al + 70 Cu mirri160/363.09(a) x150 Al + 90 Cu mirri160/363.09(y) x150 Al + 90 Cu mirri250/363.09(a) x240 Al Cu mirri250/363.09(y) x240 Al Cu mirri363.06(a) - 6 3x70 Cu + 2x35 Cu mirri363.06(y) - 6 3x70 Cu + 2x35 Cu mirri363.09(a) - 9 3x70 Cu + 2x35 Cu mirri363.09(y) - 9 3x70 Cu + 2x35 Cu Lisätarvikkeet Ovet Väri RAL 1013 Käsisalpa Snro Tuotemerkki Lev. Kork. Syv Ovi Ovi
