Palopelti ETCE. Tekniset tiedot. Tilausesimerkki Palopelti ETCE

Transkriptio

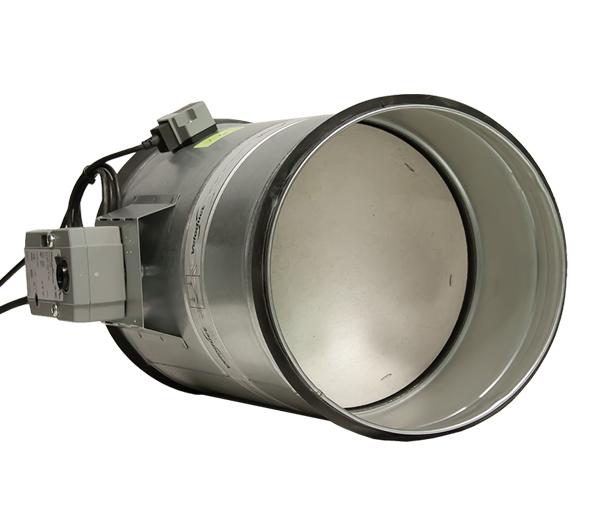

1 Palopelti ETCE Palopelti Veloduct ETCE on testattu testistandardin EN mukaan ja CEmerkitty tuotestandardin EN 15650:2010 mukaan. ETCE täyttää paloluokan EI 60 S / EI 90 S / EI 120 S vaatimukset. Palopellin vaippa täyttää myös tiiviysluokan C vaatimukset standardin EN 1751 mukaan. Palopeltiin on saatavana joko sisäänrakennettu sähköinen toimilaitemoottori tai sulakemekanismi. Palopelti ETCE on tarkoitettu asennettavaksi seinään tai välipohjaan ja liitettäväksi pyöreään kanavaan. Sen vaippa on valmistettu kuumasinkitystä teräslevystä ja sulkupelti paloa eristävästä silikaatista. Palopelti asennetaan osastoivan rakennusosan sisään asennusohjeiden mukaan. Siinä on Veloduct-liitäntä, joka takaa ilmatiiviin asennuksen kanavaan. Moottoroiduille ETCE-pelleille on tehty testijakson (auki/kiinni) kestävyystestit, joten ne soveltuvat käytettäväksi myös päivittäisessä ilmanvaihdossa. Moottoroidun pellin käyttö mahdollistaa automaattisen toiminnan testauksen (esim. FICO-ohjaus- ja -valvontajärjestelmällämme) ja savunilmaisimeen perustuvan laukaisujärjestelmän. Moottorissa on sisäänrakennetut mikrokytkimet sekä auki- että kiinniasennolle. FICO-ohjaus- ja -valvontajärjestelmämme yhteydessä käytetään aina 24 V:n toimilaitetta. Katso Fläkt Woods -ohjaus ja -valvontajärjestelmä FICO-128 tai FICO-2. Palopelti voidaan toimittaa myös varustettuna sähköisellä 230 V:n toimilaitteella. Sulakemekanismilla varustetussa palopellissä on aina mikrokytkin (kiinniasento). Tekniset tiedot Koot Ø mm CE-merkitty (EN 15650:2010) Suoritustasoilmoitus 011CPR Paloluokka EN mukaan EI 60 (v e - h o, i <-> o) S EI 90 (v e - h o, i <-> o) S EI 120 (v e - h o i <-> o) S Testausstandardi EN Palopelti täyttää tiiviysluokan 3 vaatimukset EN 1751 mukaan Palopellin vaippa täyttää tiiviysluokan C vaatimukset EN 1751 mukaan Maksimipaine suljettua peltiä vasten saa olla 2500 Pa, mikä vastaa paineluokkaa B Tilausesimerkki Palopelti ETCE (7) Oikeudet muutoksiin pidätetään.

2 Tekniset tiedot painehäviö, äänitiedot Painehäviö ja äänen painetaso Äänen tehotason korjaus oktaavikaistoittain OKTAAVIKAISTA (Hz) KORJAUS K okt TOLERANSSI ± L Wokt = L p10a + K okt Käytetyt merkinnät q v ilmavirta l/s, m 3 /h L Wokt äänen tehotaso kanavassa db oktaavikaistoittain L p10a äänen painetaso, 10 m 2 sabhuonevaimennuksella db(a) (=4 db) K okt korjaus db Δp t painehäviö Pa 2 (7) Oikeudet muutoksiin pidätetään.

3 Mitat ja painot, paloluokka Mitat ja painot Moottoroitu pelti koot Pelti ja lämpösulake koot ) Etäisyys seinästä Koko ØD A (mm) ±10 B (mm) ±10 L (mm) C maks (mm) Paino (kg) Moottoroitu pelti Paino (kg) Pelti ja lämpösulake 100 (125) * 416 * , jolloin koko pituus 556 mm. Paloluokka Koko ØD Asennustapa Kipsiseinä Kiviaineinen seinä Katto Palonkestävyys x x x EI 60 (ve - ho i<->o) S - - x EI 90 (ve - ho i<->o) S - - x EI 120 (ve - ho i<->o) S x x x EI 60 (ve - ho i<->o) S x x x EI 90 (ve - ho i<->o) S x x x EI 120 (ve - ho i<->o) S x x x EI 60 (ve - ho i<->o) S - x x EI 90 (ve - ho i<->o) S - - x EI 120 (ve - ho i<->o) S Paine palotestissä (7) Oikeudet muutoksiin pidätetään.

4 Kuvaus ja tuotemerkintä Kuvaus Fläkt Woodsin CE-merkitty palopelti ETCE voidaan asentaa paloluokitukseltaan EI 60 / EI 90 / EI 120 oleviin kiviaineisiin rakennusosiin tai kipsiseiniin. Tuotemerkintä Palopelti ETCE-aaaa-bb-c Lisävarusteet ja varaosat Lisävarusteet Tarkastusosa Koko (aaaa) Suojaverkko FWD-aaaa-1 FND-aaaa-1-1 Koko (aaaa) Liitäntähalkaisija (mm) 0100, 0125, 0150, 0160, 0200, 0250, 0300, 0315, 0400, 0500, 0630, 0800, 1000 Toimilaite (bb) 02 = sulakemekanismi ja mikrokytkin, 70 C (koot ) 03 = 24V AC/DC ja lämpöilmaisin (koot ) 05 = 230V AC ja lämpöilmaisin (koot ) Toimilaitemalli (c) 0 = sulakemekanismi 2 = moottoroitu Koko (aaaa) Valvontajärjestelmä Katso erillinen esite. Varaosat Sulakeosa, 70 C sulakemekanismiin Tarkastusosa FWD-aaaa-1 Ød FICO-128 / FICO-2 ETFF-99-1 ØD L FWD:n pituus L, koostuu osista BDEG, BDEM, BDET Suojaverkko FND-aaaa (7) Oikeudet muutoksiin pidätetään.

5 MUSTA SININEN PUNAI- NEN MUSTA SININEN PUNAI- NEN Palopelti ETCE Kytkentä Peltimoottorin kytkentäkaavio Virransyöttö ~ T AC 230 V AC 24 V DC 24 V Tilatiedot rajakytkimistä 1 2 S1 S2 S3 S4 S5 S6 M < 5 < 80 M Lämpölaukaisu Tf1 Tf2 Tf3 LED Toimilaitteen sähkötiedot Palopellin koko Jännite Varusteet Maksimiteho pito/ajo Tehontarpeen mitoitus V AC/DC lämpöilmaisin 0,8W/2,5W 4 VA V AC lämpöilmaisin 1,1W/3,5W 6,5 VA V AC/DC lämpöilmaisin 1,4W/4,0W 6 VA V AC lämpöilmaisin 2,1W/5,0W 10 VA V AC/DC lämpöilmaisin 2,0W/7,0W 10 VA V AC lämpöilmaisin 3,0W/8,5W 11 VA Palopellin toimilaitteen varastointilämpötila ei saa olla yli +50 C. Mikrokytkimen kytkentäkaavio Palopellin sulkupellin asento: KIINNI Mikrokytkin osoittaa kiinniasentoa (vakio) Palopellin sulkupellin asento: AUKI Mikrokytkin osoittaa kiinniasentoa (vakio) 5 (7) Oikeudet muutoksiin pidätetään.
