Tiivistä säätötekniikkaa. ABB Fläkt Oy SÄÄTÖ- JA SULKUPELTI. Veloduct Kanavatuotteet

Transkriptio

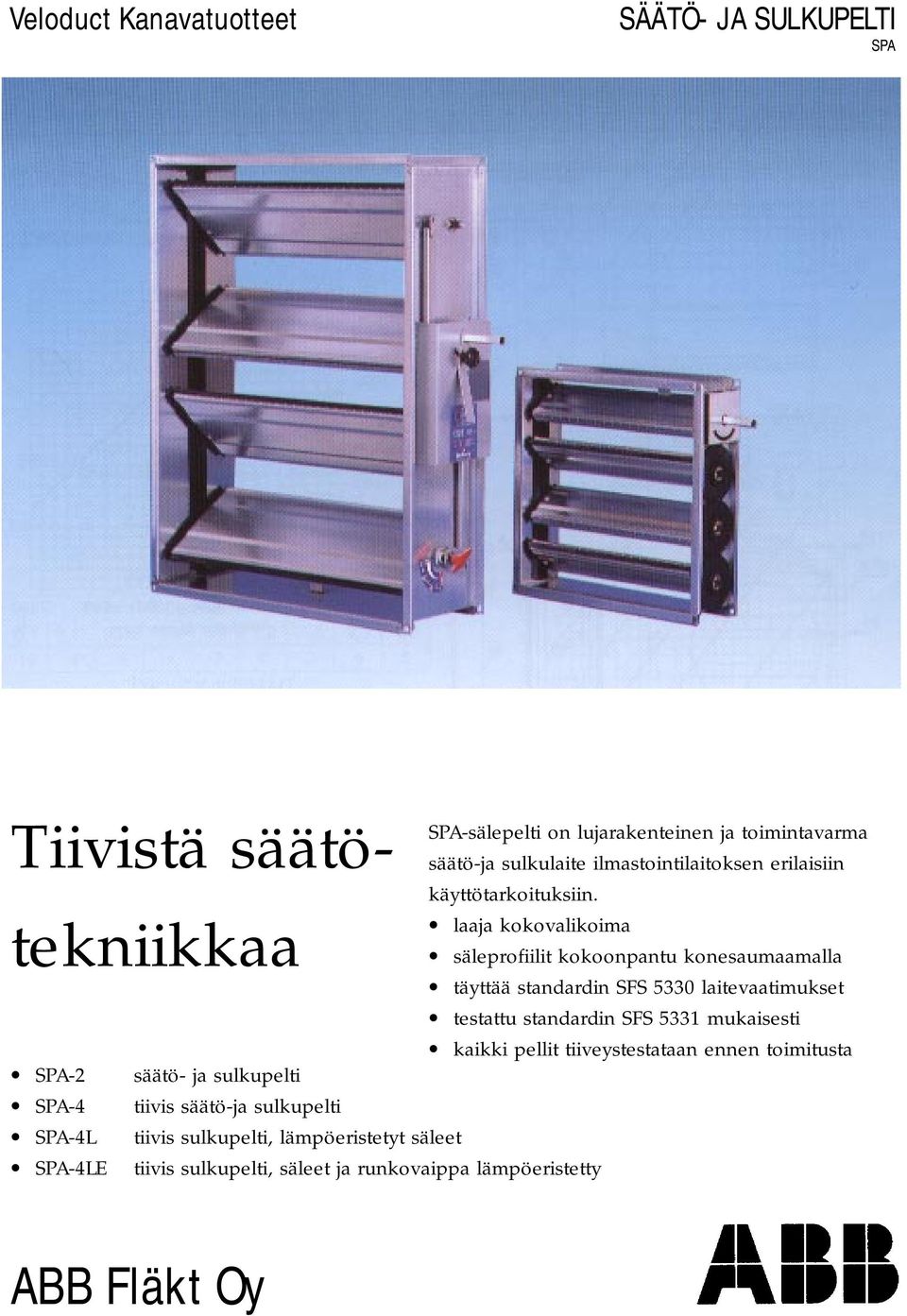

1 Veloduct Kanavatuotteet SÄÄTÖ- JA SULKUPELTI SPA VELODUCT KANAVATUOTTEET KANSIO 3 VÄLI 7 ESITE 2 Tiivistä säätötekniikkaa testattu standardin SFS 5331 mukaisesti kaikki pellit tiiveystestataan ennen toimitusta SPA-2 säätö- ja sulkupelti SPA-4 tiivis säätö-ja sulkupelti SPA-4L tiivis sulkupelti, lämpöeristetyt säleet SPA-4LE tiivis sulkupelti, säleet ja runkovaippa lämpöeristetty SPA-sälepelti on lujarakenteinen ja toimintavarma säätö-ja sulkulaite ilmastointilaitoksen erilaisiin käyttötarkoituksiin. laaja kokovalikoima säleprofiilit kokoonpantu konesaumaamalla täyttää standardin SFS 5330 laitevaatimukset

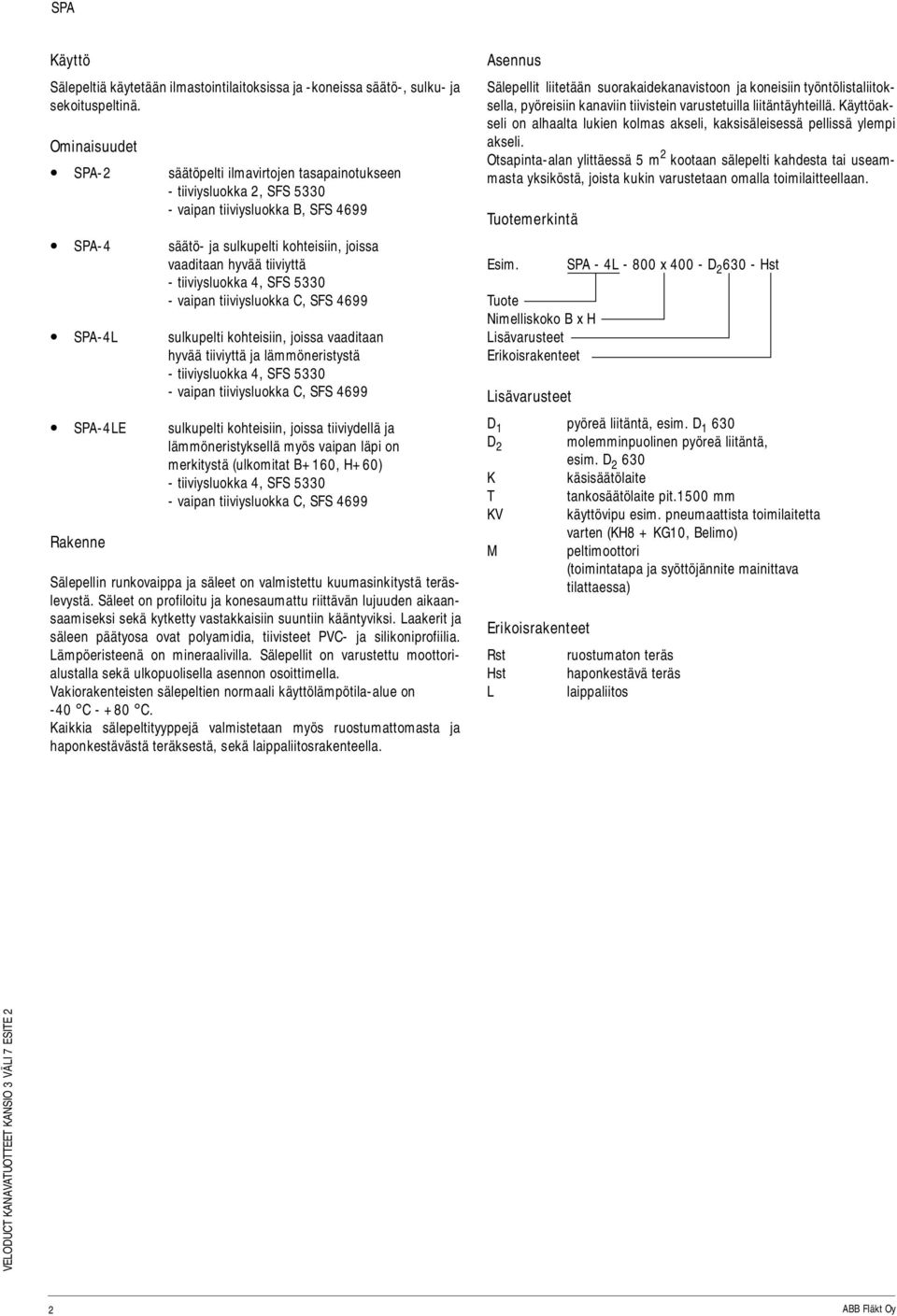

2 SPA Käyttö Sälepeltiä käytetään ilmastointilaitoksissa ja -koneissa säätö-, sulku- ja sekoituspeltinä. Ominaisuudet SPA-2 säätöpelti ilmavirtojen tasapainotukseen - tiiviysluokka 2, SFS vaipan tiiviysluokka B, SFS 4699 SPA-4 säätö- ja sulkupelti kohteisiin, joissa vaaditaan hyvää tiiviyttä - tiiviysluokka 4, SFS vaipan tiiviysluokka C, SFS 4699 SPA-4L sulkupelti kohteisiin, joissa vaaditaan hyvää tiiviyttä ja lämmöneristystä - tiiviysluokka 4, SFS vaipan tiiviysluokka C, SFS 4699 SPA-4LE sulkupelti kohteisiin, joissa tiiviydellä ja lämmöneristyksellä myös vaipan läpi on merkitystä (ulkomitat B+160, H+60) - tiiviysluokka 4, SFS vaipan tiiviysluokka C, SFS 4699 Rakenne Sälepellin runkovaippa ja säleet on valmistettu kuumasinkitystä teräslevystä. Säleet on profiloitu ja konesaumattu riittävän lujuuden aikaansaamiseksi sekä kytketty vastakkaisiin suuntiin kääntyviksi. Laakerit ja säleen päätyosa ovat polyamidia, tiivisteet PVC- ja silikoniprofiilia. Lämpöeristeenä on mineraalivilla. Sälepellit on varustettu moottorialustalla sekä ulkopuolisella asennon osoittimella. Vakiorakenteisten sälepeltien normaali käyttölämpötila-alue on -40 C C. Kaikkia sälepeltityyppejä valmistetaan myös ruostumattomasta ja haponkestävästä teräksestä, sekä laippaliitosrakenteella. Asennus Sälepellit liitetään suorakaidekanavistoon ja koneisiin työntölistaliitoksella, pyöreisiin kanaviin tiivistein varustetuilla liitäntäyhteillä. Käyttöakseli on alhaalta lukien kolmas akseli, kaksisäleisessä pellissä ylempi akseli. Otsapinta-alan ylittäessä 5 m 2 kootaan sälepelti kahdesta tai useammasta yksiköstä, joista kukin varustetaan omalla toimilaitteellaan. Tuotemerkintä Esim. Tuote Nimelliskoko B x H SPA - 4L x D Hst D 1 pyöreä liitäntä, esim. D 1 0 D 2 molemminpuolinen pyöreä liitäntä, esim. D 2 0 K käsisäätölaite T tankosäätölaite pit.1500 mm KV käyttövipu esim. pneumaattista toimilaitetta varten (KH8 + KG10, Belimo) M peltimoottori (toimintatapa ja syöttöjännite mainittava tilattaessa) Rst ruostumaton teräs Hst haponkestävä teräs L laippaliitos VELODUCT KANAVATUOTTEET KANSIO 3 VÄLI 7 ESITE 2 ABB 2 Fläkt Oy

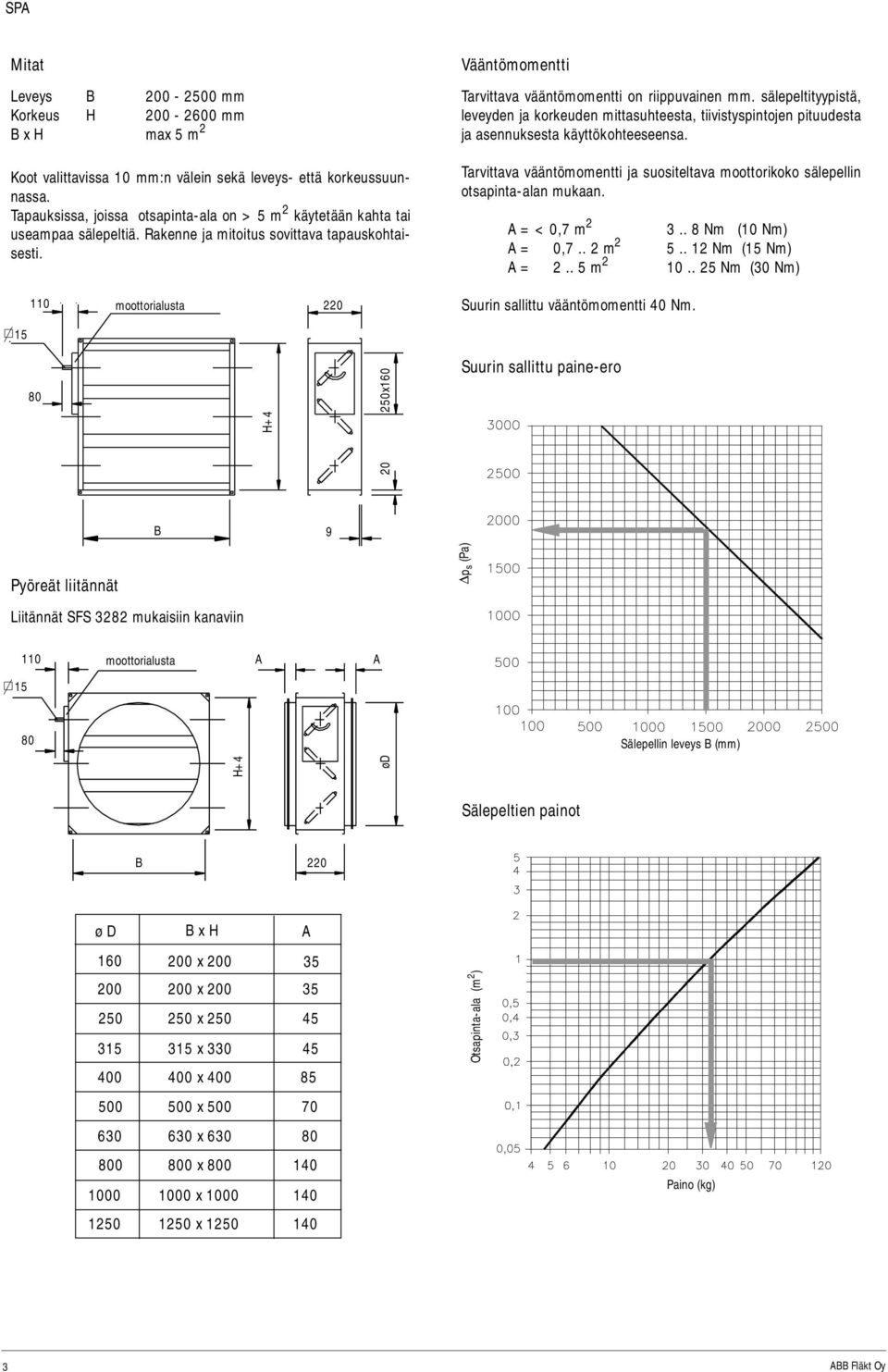

3 SPA Mitat Leveys B mm Korkeus H mm B x H max 5 m 2 Koot valittavissa 10 mm:n välein sekä leveys- että korkeussuunnassa. Tapauksissa, joissa otsapinta-ala on > 5 m 2 käytetään kahta tai useampaa sälepeltiä. Rakenne ja mitoitus sovittava tapauskohtaisesti. Vääntömomentti Tarvittava vääntömomentti on riippuvainen mm. sälepeltityypistä, leveyden ja korkeuden mittasuhteesta, tiivistyspintojen pituudesta ja asennuksesta käyttökohteeseensa. Tarvittava vääntömomentti ja suositeltava moottorikoko sälepellin otsapinta-alan mukaan. A = < 0,7 m Nm (10 Nm) A = 0,7.. 2 m Nm (15 Nm) A = m Nm (30 Nm) 110 moottorialusta 220 Suurin sallittu vääntömomentti 40 Nm x160 Suurin sallittu paine-ero 20 H+4 B 9 Pyöreät liitännät Liitännät SFS 3282 mukaisiin kanaviin 110 moottorialusta A A Sälepellin leveys B (mm) H+4 ød Sälepeltien painot B 220 ø D 160 B x H 200 x 200 A x x x x x x x x x Otsapinta-ala (m 2 ) Paino (kg) 3

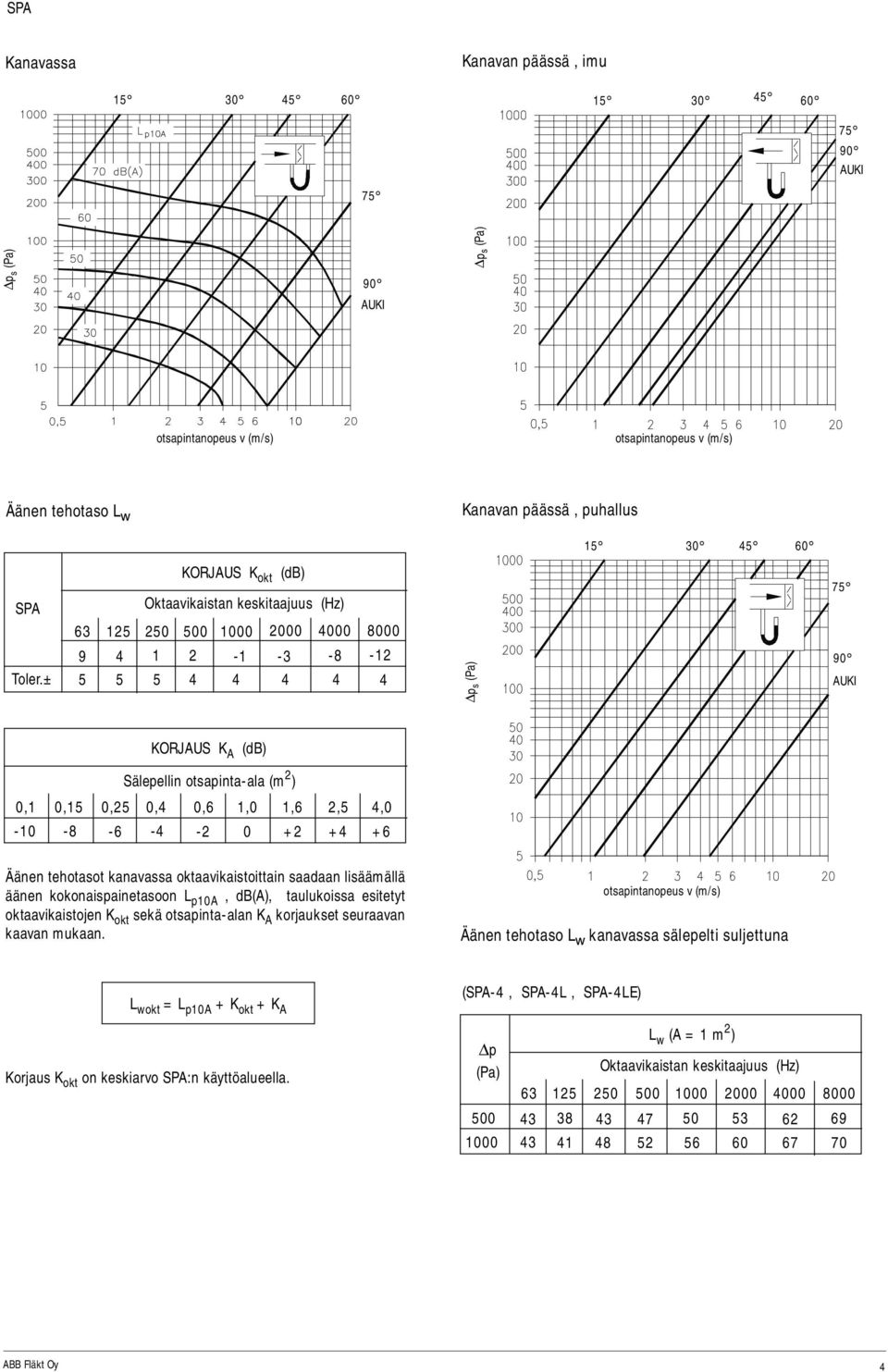

4 SPA Kanavassa Kanavan päässä, imu Äänen tehotaso L w Kanavan päässä, puhallus SPA Toler.± KORJAUS K okt (db) KORJAUS K A (db) Sälepellin otsapinta-ala (m 2 ) 0,1 0,15 0,25 0,4 0,6 1,0 1,6 2,5 4, Äänen tehotasot kanavassa oktaavikaistoittain saadaan lisäämällä äänen kokonaispainetasoon L p10a, db(a), taulukoissa esitetyt oktaavikaistojen K okt sekä otsapinta-alan K A korjaukset seuraavan kaavan mukaan. Äänen tehotaso L w kanavassa sälepelti suljettuna L wokt = L p10a + K okt + K A Korjaus K okt on keskiarvo SPA:n käyttöalueella. (SPA-4, SPA-4L, SPA-4LE) p (Pa) L w (A = 1 m 2 )

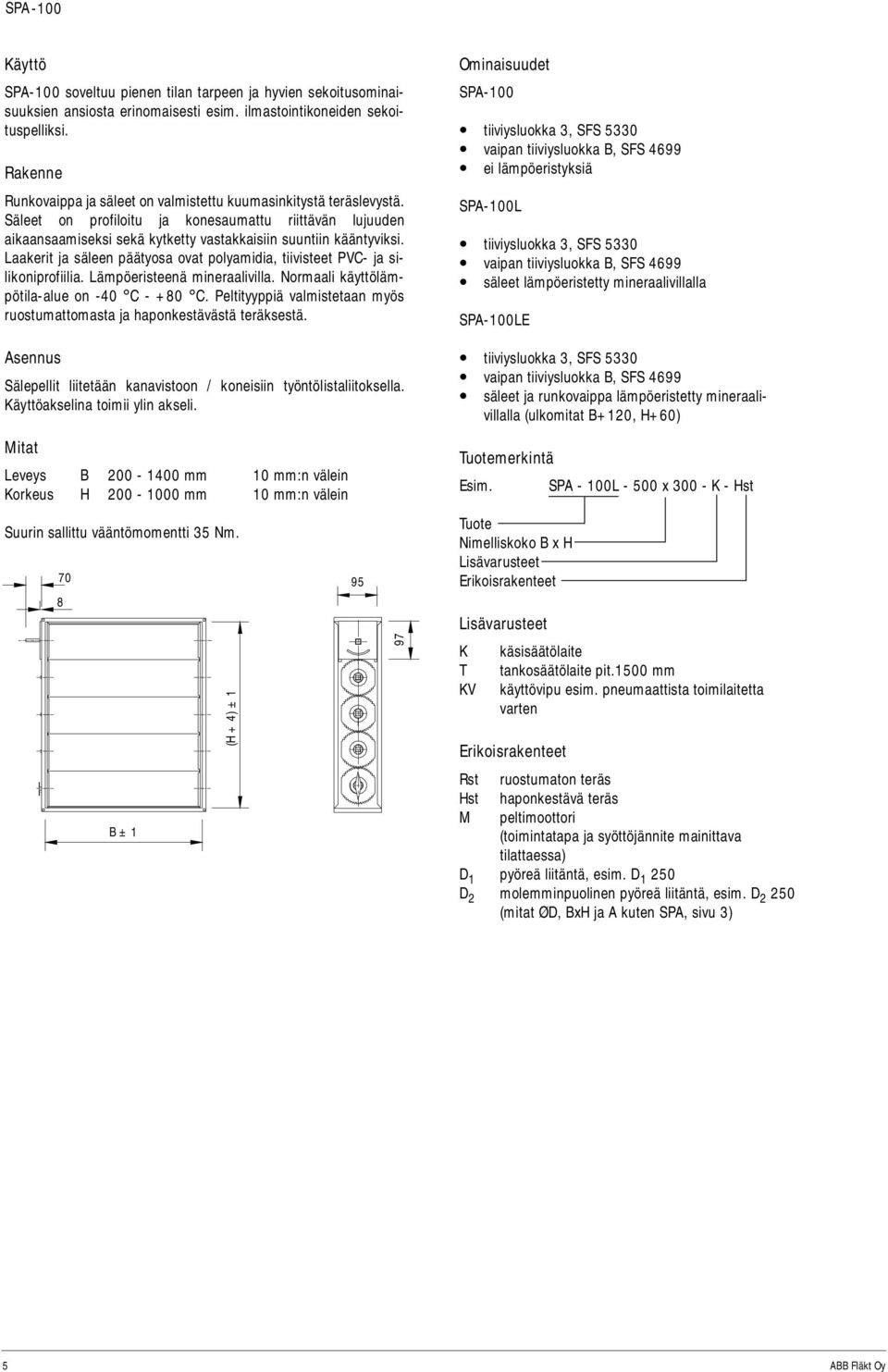

5 SPA -100 Käyttö SPA-100 soveltuu pienen tilan tarpeen ja hyvien sekoitusominaisuuksien ansiosta erinomaisesti esim. ilmastointikoneiden sekoituspelliksi. Rakenne Runkovaippa ja säleet on valmistettu kuumasinkitystä teräslevystä. Säleet on profiloitu ja konesaumattu riittävän lujuuden aikaansaamiseksi sekä kytketty vastakkaisiin suuntiin kääntyviksi. Laakerit ja säleen päätyosa ovat polyamidia, tiivisteet PVC- ja silikoniprofiilia. Lämpöeristeenä mineraalivilla. Normaali käyttölämpötila-alue on -40 C C. Peltityyppiä valmistetaan myös ruostumattomasta ja haponkestävästä teräksestä. Ominaisuudet SPA-100 tiiviysluokka 3, SFS 5330 vaipan tiiviysluokka B, SFS 4699 ei lämpöeristyksiä SPA-100L tiiviysluokka 3, SFS 5330 vaipan tiiviysluokka B, SFS 4699 säleet lämpöeristetty mineraalivillalla SPA-100LE Asennus Sälepellit liitetään kanavistoon / koneisiin työntölistaliitoksella. Käyttöakselina toimii ylin akseli. Mitat Leveys B mm 10 mm:n välein Korkeus H mm 10 mm:n välein Suurin sallittu vääntömomentti 35 Nm B ± 1 (H + 4) ± tiiviysluokka 3, SFS 5330 vaipan tiiviysluokka B, SFS 4699 säleet ja runkovaippa lämpöeristetty mineraalivillalla (ulkomitat B+120, H+60) Tuotemerkintä Esim. SPA - 100L x K - Hst Tuote Nimelliskoko B x H K käsisäätölaite T tankosäätölaite pit.1500 mm KV käyttövipu esim. pneumaattista toimilaitetta varten Rst ruostumaton teräs Hst haponkestävä teräs M peltimoottori (toimintatapa ja syöttöjännite mainittava tilattaessa) D 1 pyöreä liitäntä, esim. D D 2 molemminpuolinen pyöreä liitäntä, esim. D (mitat ØD, BxH ja A kuten SPA, sivu 3) 5

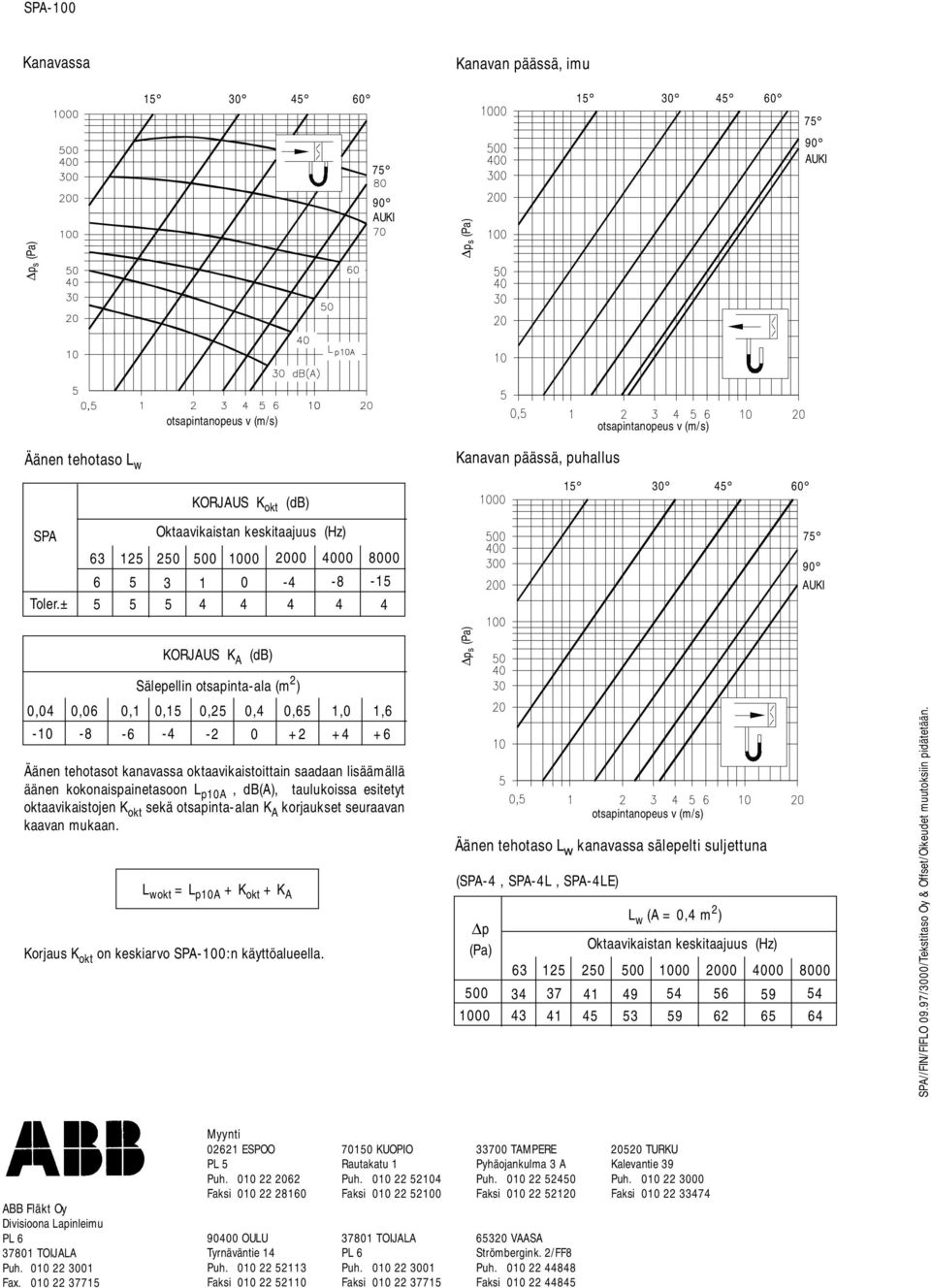

6 SPA-100 Kanavassa Kanavan päässä, imu Äänen tehotaso L w SPA Toler.± KORJAUS K okt (db) KORJAUS K A (db) Kanavan päässä, puhallus Sälepellin otsapinta-ala (m 2 ) 0,04 0,06 0,1 0, ,25 0,4 0,65 1,0 1, Äänen tehotasot kanavassa oktaavikaistoittain saadaan lisäämällä äänen kokonaispainetasoon L p10a, db(a), taulukoissa esitetyt oktaavikaistojen K okt sekä otsapinta-alan K A korjaukset seuraavan kaavan mukaan. L wokt = L p10a + K okt + K A Korjaus K okt on keskiarvo SPA-100:n käyttöalueella. Äänen tehotaso L w kanavassa sälepelti suljettuna (SPA-4, SPA-4L, SPA-4LE) p (Pa) L w (A = 0,4 m 2 ) SPA//FIN/FIFLO 09.97/3000/Tekstitaso Oy & Offset/Oikeudet muutoksiin pidätetään. Divisioona Lapinleimu PL TOIJALA Puh Fax Myynti ESPOO PL 5 Puh Faksi OULU Tyrnäväntie 14 Puh Faksi KUOPIO Rautakatu 1 Puh Faksi TOIJALA PL 6 Puh Faksi TAMPERE Pyhäojankulma 3 A Puh Faksi VAASA Strömbergink. 2/FF8 Puh Faksi TURKU Kalevantie 39 Puh Faksi
