Turvavalaistusjärjestelmien teknisen vaatimuksenmukaisuuden todentaminen , Mikko Malinen, Teknoware Oy

Transkriptio

1 Turvavalaistusjärjestelmien teknisen vaatimuksenmukaisuuden todentaminen , Mikko Malinen, Teknoware Oy 22

2 Turvavalaistusjärjestelmät Keskusakustojärjestelmät Keskitetty tehonsyöttö valaisimille Akusto sijaitsee keskuksen yhteydessä tai erillisessä akkukaapissa Osoitteellisia ja ns. perinteisiä järjestelmiä 24 V ja 230 V järjestelmiä Yksikkövalaisinjärjestelmät Jokaisessa valaisimessa on oma varavoimanlähde, akku tai superkondensaattori Itsetestauksella tai manuaalisella testauksella varustettuja Etähallintamahdollisuus 23

3 Ledien alkutaival turvavalaistuksessa Ensimmäiset ledeillä toteutetut opastevalaisimet ovat olleet markkinoilla jo 90-luvun alkupuolella. Ensimmäiset turvavalaistuksessa käytetyt ledit olivat ns. erilaisia merkkilamppuledejä, esim. 5 mm epoksikotelo-led. Nämä ledit eivät olleet tarkoitettu valaistuskäyttöön, mutta ne soveltuivat hyvin poistumisopasteiden valaisemiseen. 24

4 Vaatimusten lisääntyminen ja ledien kehitys Poistumisopasteiden valoteknisten ominaisuuksien vaatimukset ovat kiristyneet vuosien aikana (EN 1838 vuodesta 2005) Ensimmäiset valkoisilla ledeillä toteutetut valaisimet tulivat markkinoille vuonna 2000, ensimmäisenä kohteena oli Lahden Sibeliustalo Uusimmilla teholedeillä pystytään toteuttamaan turvavalaisinratkaisut jopa >20 m asennuskorkeudesta >24 m asennusvälein. LED-tekniikka on lähes kokonaan korvannut loisteputken turvavalaistuksessa. 25

5 Sisäministeriön asetus turvavalaistuksesta SMa 805/2005 SMa 805/ 2005 määrittää mihin kohteisiin turvavalaistus vaaditaan, miten se pitää toteuttaa ja mitä standardeja asennukselta ja tuotteilta vaaditaan SMa 805/2005 -asetuksen vaatimukset ovat Suomessa kaikkia valmistajia velvoittavat TUKES:in tehtävänä on valvoa ja edistää teknistä turvallisuutta ja vaatimustenmukaisuutta, mukaan lukien poistumisvalaistukseen käytettävät tuotteet 26

6 RakM1 E ja SMa 805/ 2005, Turvavalaistuksen tarve 27 1) Yksikerroksisissa rakennuksissa, joissa poistumismahdollisuudet ovat hyvät (esimerkiksi poistumisen ollessa huoneista suoraan ulos) poistumisreitin valaistus voidaan jättää pois 2) Tiloissa, joiden pinta-ala on suurempi kuin 300 m². Pienemmissä tiloissa poistumisreitin valaistus harkinnan mukaan 3) Mikäli poistuminen on vaikeaa tai poistumisjärjestely on tavanomaisesta poikkeava, poistumisreitti on valaistava.

7 Turvavalaistusstandardit EN : 1998:+A1:2003+A2:2008 Luminaires: Part 2-22: Particular requirements. Luminaires for emergency lighting EN 1838; 2013 Lighting applications-emergency lighting SFS-EN 50171; 2002 Keskitetyn tehonsyötön järjestelmät SFS-EN 50172; 2004 Poistumisvalaistusjärjestelmät SFS-EN : 2001 Akkujen ja akkuasennusten turvallisuusvaatimukset. Osa 2: paikallisakut SFS ; 2012 Sähköasennukset. Osa 1 Pienjänniteasennukset, osa 5-56 Turvajärjestelmät Muut kuin turvavalaistusstandardit, esim. viittaus EN 54 -standardisarjaan, eivät ole SMa 805/2005 -asetuksen mukaisia 28

8 Turvavalaistusstandardit Valaisimista annetun datan tulee perustua todellisiin mittauksiin ja niiden perusteella tehtyihin simulointeihin Ilman asianmukaisia mittalaitteita ei turva- ja opastevalaisinten vaatimuksenmukaisuutta ole mahdollista todentaa Valotekninen suorituskyky on opaste- ja turvavalaisimen tärkein turvallisuuteen vaikuttava ominaisuus 29

9 Pelastuslaki ja viranomaisten toimivalta Pelastusviranomaisen toimivalta perustuu pelastuslakiin 379/ rakennusten palo- ja poistumisturvallisuus 10.3 uloskäytävien ja kulkureittien merkitseminen ja valaiseminen sekä asetuksenantomahdollisuus 12 laitteiden kunnossapito 14 omatoiminen varautuminen 78 pelastuslaitoksen valvontatehtävä 82 erityiset turvallisuusvaatimukset Suomen rakentamismääräyskokoelman osassa E1, kohdassa on annettu sekä säädöksiä, että ohjeita poistumisopasteista ja poistumisreittivalaisuksesta, sekä viitattu SMa 805/2005 -asetukseen. 30

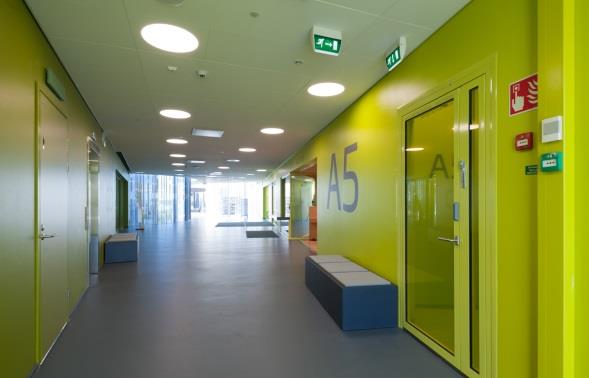

10 Turvavalaisimien vaatimukset: poistumistie EN1838: Enintään 2 m leveällä poistumisreitillä vaakatason valaistusvoimakkuuden lattian tasossa poistumistien keskilinjalla on oltava vähintään 1 lux. 31

11 Turvavalaisimien vaatimukset: avoin alue Avoimella alueella vaakatason valaistusvoimakkuuden on lattialla oltava vähintään 0,5 lx koko tilassa lukuun ottamatta 0,5 m:n levyistä tilan reunavyöhykettä. 32

12 Opastevalaisimen havaittavuus Opastevalaisimien on täytettävä eurooppalaisen EN1838-standardin vaatimukset valoteknisistä ominaisuuksista. EN1838-standardi määrittelee vaatimukset sekä luminanssille että kontrastille. Vihreän alueen minimiluminanssi on 2 cd/m 2, valkoisen ja vihreän alueen välisen kontrastin on oltava välillä 1:5 1:15 ja saman värin sisällä kontrasti saa olla maksimissaan 1:10. Näillä taataan opasteelle minimihavaittavuus. Havaittavuus on opastevalaisimen tärkein ominaisuus, eikä siitä voida tinkiä esim. alhaisemman energiankulutuksen tai tuotekustannusten nimissä. 33

13 Opastevalaisinten vaatimukset: EN 1838 Esimerkkivalaisimet eivät täytä EN 1838 pintakirkkausvaatimusta Keskellä kirkas piste Reunat liian pimeät Opaste ei erotu ja sen suuntaa ei erota kunnolla Keskellä kirkas piste, värit haaleat, värit ja kontrasti eivät ole vaatimusten mukaiset Opaste ei erotu ja sen suuntaa ei erota kunnolla 34

14 Valaisinten valotason hiipuminen Loisteputkivalaisimissa valotason lasku on helposti havaittavissa - on/off LED-valaisimissa tapahtuu ledien hiipumista, yleensä 8-10 vuodessa Hiipumiseen vaikuttaa valaisimen suunnittelun ja materiaalien lisäksi mm. käyttöympäristön lämpötila Sähköteknisen turvallisuuden lisäksi opaste- ja turvavalaisinten tärkein asia on tuotteen ulospäin näkyvä suorituskyky Turva- ja opastevalaisinten on täytettävä EN 1838 vaatimuksen koko elinikänsä ajan 35

15 Opastevalaisinten vaatimukset: EN 1838 Opastevalaisin täyttää EN 1838 vaatimukset kun: opaste on tasaisesti valaistu opaste erottuu hyvin ympäristöstään myös yleisvalaistuksen palaessa opasteen kontrasti ja pintakirkkaus ovat EN 1838 mukaiset valmistaja on todentanut valaisimen vaatimuksenmukaisuuden asianmukaisilla mittauksilla ja testeillä 36

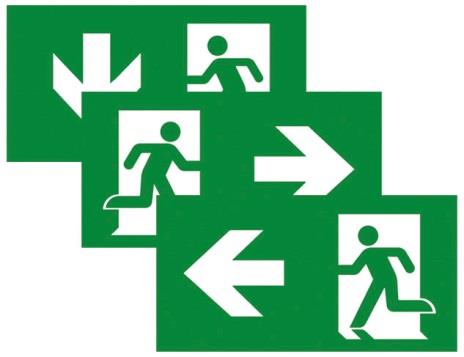

16 EN ISO 7010 mukaiset, uudet opastekuviot SFS suosittaa käyttämään EN ISO 7010 mukaisia opastekuvioita. Siihen ei ole säädöksissä estettä, varsinkin uudiskohteissa se on jo suositeltavaa. EN ISO 7010 on vahvistettu Suomalaiseksi standardiksi

17 Yhteenveto turvavalaistuksen vaatimuksista Turva- ja opastevalaisinten suorituskyky on tärkeimpiä poistumisturvallisuuteen vaikuttavia tekijöitä Vaatimuksenmukaisuudesta ei voi tinkiä esim. tuotekustannusten tai energiankulutuksen nimissä CE-merkki ei sinänsä takaa tuotteen normienmukaisuutta Valaisin tai valonlähde tulee vaihtaa mikäli vaatimukset eivät (enää) täyty Poistumisvalaistuksen huolto- ja kunnossapito on omistajan tai vuokralaisen vastuulla 38

18 Kiitos mielenkiinnosta! Lisätietoja: Teknoware Oy, Mikko Malinen, Puh
