LIIKENNETURVATUOTTEET

Transkriptio

1 LIIKENNETURVATUOTTEET

2 2

3 SISÄLLYSLUETTELO 3 1. Liikenteenohjaussuunnitelmat SafePass Liikennemerkit ja opasteet Varovaunut ja sulkuaidat Liikennevalot Ajo- ja kävelysillat Siirrettävät turvakaidejärjestelmät Muut liikenneturvatuotteet TMA-kalusto 44-47

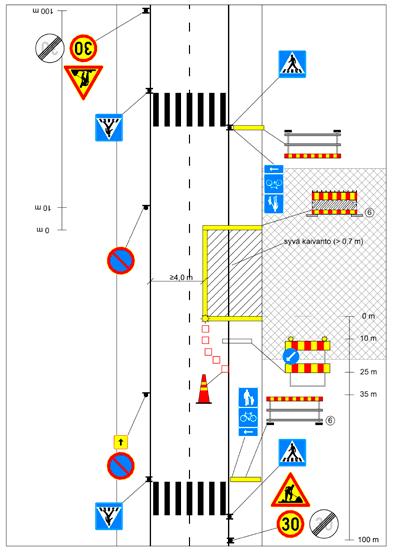

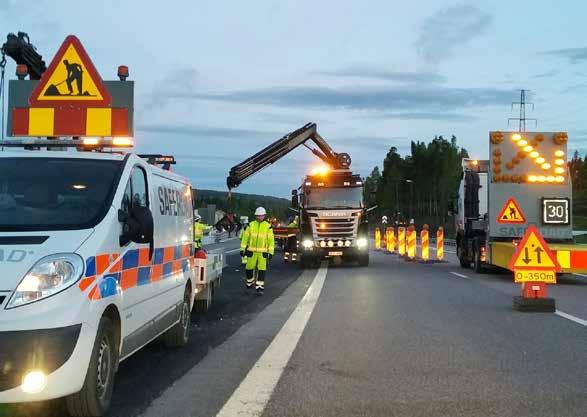

4 4 1. LIIKENTEENOHJAUS SUUNNITELMAT Liikenteenohjaussuunnitelma sisältää tiedot tietyömaasta ja sen merkintätarpeista. Liikennemerkkien ja suojarakenteiden pystytys, kunnossapito ja poistaminen edellyttävät hyväksyntää tienpitoviranomaiselta. Lupaa haetaan liikenteenohjaussuunnitelman perusteella. Suunnitelma sisältää selvityksen tietöistä ja esimerkit liikennemerkkien käytöstä. Ramirent voi hoitaa lupien hakemisen puolestanne. Liikenteenohjaussuunnitelma Lupaprosessi Järjestelmän toteuttaminen työmaalla Järjestelmän tarkastus ja kunnossapito Järjestelmän purkaminen Yksi puhelu - yksi yhteistyökumppani! Soita ja kysy lisää puh

5 5

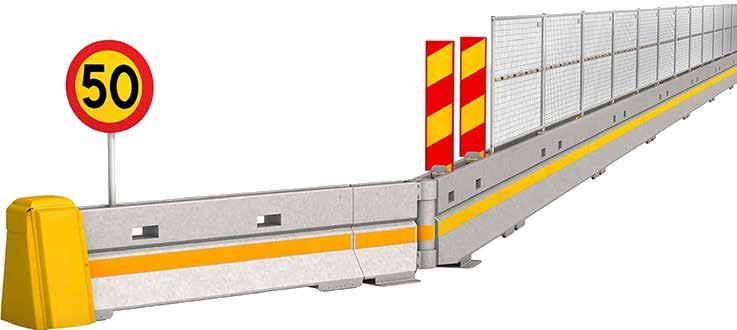

6 6 2. SAFEPASS JA KL-AIDAT SafePass on markkinoiden ensimmäinen järjestelmä, jossa otetaan kokonaisvaltaisesti huomioon kaikkien turvallisuus, oli sitten kyse turvallisemmasta asennuksesta tai suojaamattomien liikenteessä olevien henkilöiden tapaturmariskin eliminoimisesta. Liikennekaidejärjestelmien suojauskyky on myös erittäin hyvä: lyhyt asennusaika ja pieni työskentelyleveys. Se täyttää myös A-vahinkoriskiluokan vaatimukset.

7 7 SAFEPASS KAPASITEETTILUOKKA T3 TOIMINTALEVEYS W3 (1,0 m) TESTATTU PITUUS 57 m (67 m) VAHINKORISKILUOKKA A PAINO 1200 kg KOKO (PxLxK) 5,16 x 0,45 x 0,7 m NOPEA ASENTAA ALHAINEN PAINOPISTE SUUNNASTA RIIPPUMATON ASENNUS ITSELUKITTUVA KIINNITYS Esteitä voidaan yhdistellä eri tavoin, mm. kevyen liikenteen järjestelmiin. Näin pystytään luomaan ratkaisuja kaikkiin tilanteisiin. VOI KÄSITELLÄ RAKSILLA/ HAARUKKATRUKILLA/NOSTOSAKSILLA VOIDAAN KULJETTAA N. 100 METRIÄ KALUSTOA NORMAALILLA AJONEUVOYHDISTELMÄLLÄ Kaidemuotoilu mahdollistaa vakaan pinoamisen ilman välipuita.

8 8 SAFEPASS / LIIKENNEKAITEET LIIKENNEKAIDE 5,16 M Täysimittaisen esteen mukana on yksi liitoskappale. Pitkille suorille ja loiviin mutkiin. Paino 1200 kg. LIIKENNEKAIDE 2,58 M Lyhyemmän kaiteen mukana on yksi liitoskappale. Jyrkempiin mutkiin ja lyhyempinä osina. Paino 625 kg.

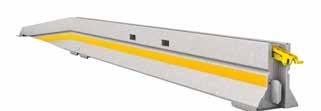

9 9 SAFEPASS / PÄÄTYELEMENTIT PÄÄTYELEMENTTI 2,65 M Lyhyempi päätyelementti ilman kaltevaa osaa. Mukana on yksi liitoskappale. Ankkuroidaan paikalleen maapiikillä. Paino 600 kg. KALTEVA PÄÄTYELEMENTTI 5,16 M Kalteva päätyelementti sulun kumpaankin päähän. Mukana on yksi liitoskappale. Ankkuroidaan paikalleen maapiikillä. Paino 800 kg.

10 10 SAFEPASS KULMAELEMENTTI Kulmaelementti, jossa portaaton säätö ± 95 Mukana on yksi liitoskappale. Ankkuroidaan paikalleen maapiikillä. Paino 680 kg. SOFTEND Softend suojaa liikenteessä kulkijoita. Päätysuoja, joka on päällystetty kestävällä PVC-kankaalla. Paino 3 kg.

11 11 SAFEPASS / KIINNIKKEET MONITOIMIKIINNIKE Käytetään kevyen liikenteen kaiteen ja kylttien pidikkeenä. Sopii sekä halkaisijaltaan pyöreille että neliömäisille putkille. Lukitaan kääntösalvalla asennusurassa. Paino 3,3 kg. LAMELLIKIINNIKE Helposti ja nopeasti asennettava kiinnike lamelleille. Lukitaan kääntösalvalla asennusurassa. Paino 1,2 kg.

12 12 SAFEPASS / KEVYEN LIIKENTEEN AITAJÄRJESTELMÄ Osat helppo liittää toisiinsa Kevyen liikenteen aita on suunniteltu erottumaan päivänvalossa ja hämärässä Kevyen liikenteen LEDaita erottuu erittäin hyvin vuorokauden ympäri Pituus 2,55 m Korkeus 1,4 m Paino aita: 14 kg Paino LED-aita 14,5 kg KEVYEN LIIKENTEEN AITA/LED-AITA Ainutlaatuinen kevyen liikenteen aita erottaa pyöräilijät vaaroista ja pienentää törmäysvoimaa. Tiivis verkko estää ohjaustangon tarttumisen ja kaiteen hyvä erottuvuus varoittaa pyöräilijöitä hyvissä ajoin. Aitaa on kahta eri versiota: toisessa on heijastin nauha ja kontrastivalkoinen alue, ja toisessa LED-valaistus hyvään erottumiseen myös pimeässä. Aita on sen verran korkea, ettei pyöräilijä lennä törmäystilanteessa sen yli. Aita on kevyt ja vankka, ja sen asentaminen on helppo, nopea eikä vaadi erikoistyökaluja.

13 13 SAFEPASS / KEVYEN LIIKENTEEN AITAJÄRJESTELMÄ KULJETUSLAATIKKO Kuumasinkitty kuljetuslaatikko on suunniteltu Ramirentin suoja-aidalle. Siihen mahtuu 27 kpl SafePass -kevyen liikenteen aitaa. Pinottava. Kuljetuslaatikon paino 58 kg. Paino sis. 27 kpl aitaa 450 kg AITAKIINNIKE Liittää yhteen kevyen liikenteen aidat. Paino 0,25 kg

14 14 SAFEPASS / KEVYEN LIIKENTEEN AITAJÄRJESTELMÄ KL-AIDAN JALKA Kevyen liikenteen jalka takaa aidalle vakaan alustan. Jalka on reunoista viistetty kompastumisen tai terävien reunojen pyöränrenkaisiin osumisen välttämiseksi. Se on liukuestemaalattu, mikä eliminoi liukastumisen riskejä. Paino 18 kg. AIDAN JALKOJEN TELINE Ergonominen ja fiksu tapa säilyttää ja kuljettaa aidan jalat. Telineeseen mahtuu 28 kpl aidan jalkaa. Voidaan käsitellä raksilla/ketjuilla ja haarukkatrukilla. Pinottava. Telineen paino 67 kg. Paino pakattuna (28 kpl jalkoja) 570 kg

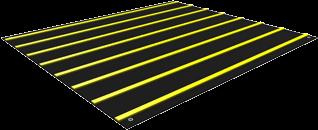

15 15 SAFEPASS / KEVYEN LIIKENTEEN AITAJÄRJESTELMÄ JALAN KANTOKAHVA Kätevä kantokahva, joka helpottaa kevyen liikenteen aitojen käsittelyä. Paino 0,8 kg. KEVYEN LIIKENTEEN MATTO Helppo ja turvallinen tapa alentaa pyöräilijöiden nopeutta tietyöalueilla. Liukumaton kumipinta. Pysyy vakaasti paikallaan ja sen voi myös kiinnittää maapiikeillä tai asfalttiruuveilla. Paino 32,8kg.

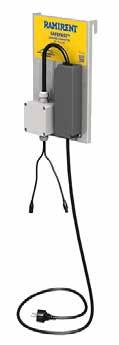

16 16 SAFEPASS / KEVYEN LIIKENTEEN AITAJÄRJESTELMÄ VERKKOVIRTALÄHDE Käytetään LED-aitojen valaisemiseen, kun verkkovirtaa 230 V on käytettävissä. Mahdollistaa jopa 100 aita-elementin liitämisen samaan ketjuun. Käyttöjännite 48 V. Paino 2,2 kg. AKKULAATIKKO LED-aidat voidaan valaista akkuvirralla siellä, missä verkkovirtaa ei ole saatavilla. Sisäänrakennettu akkulaturi. Virtaa jopa 40 aidan akkukäyttöön kahden viikon ajaksi. Valorele optimoi käyttöajan. Jännite 48 V Paino 117,2 kg.

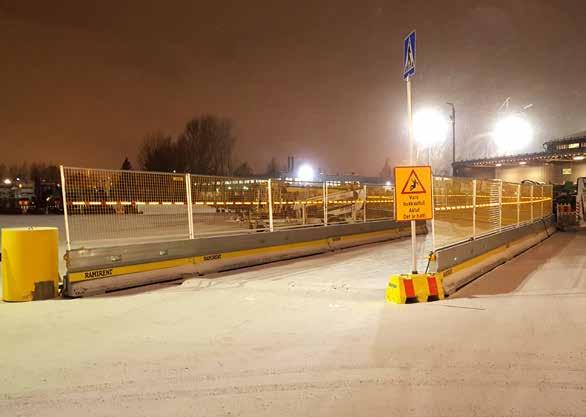

17 17

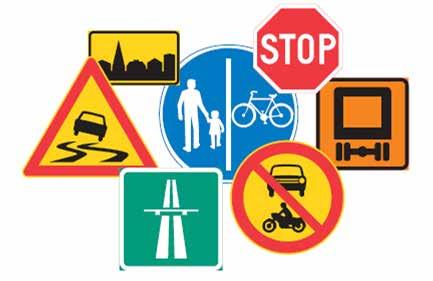

18 18 3. LIIKENNEMERKIT JA OPASTEET Ramirentin kautta voit hankkia kaikki Liikenneviraston hyväksymät liikennemerkit ja opasteet. Toimitamme myös tarvittavat lisäopasteet jatiedotetaulut omien tarpeittenne mukaan. Ramirentin liikennemerkit täyttävät S3 toimintaympäristön vaatimukset. Tilapäisissä liikennemerkeissä (vakiomerkit ja opastusmerkit) käytettävän keltaisen päiväloistekalvon tulee vastata värisävyltään tavallisia liikennemerkkejä.

19 19 LIIKENNEMERKKIJALUSTAT JA BETONIPORSAAT RENGASJALUSTA Saatavilla lisäpainot. PIIKKIJALUSTA BETONIPORSAS MAALATTU Koko 800 x 400 mm Paino 200 kg. BETONIPORSAS HARMAA Koko 1190 x 500 mm Nostolenkit Reijän Ø 130 mm, holkki 90 mm putkelle Paino 500 kg.

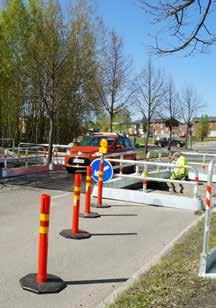

20 20 KARTIOT KARTIOT HEIJASTIN R2 KORKEUS 1000 mm, 750 mm, 500 mm PAINO 7,3 kg, 4,7 kg, 2,3 kg EI KESTÄ YLIAJOA

21 21 JLG SULKULAMELLIT 1930 ES JA KLAPPMAXIT SULKUPYLVÄS LITTEÄ SULKUPYLVÄS TAITTUVA LAMELLI KORKEUS HALKAISIJA JALUSTAN PAINO 1000 mm 100 mm 6,5 kg JALUSTAN PAINO n. 15 kg KOKO 1250x310x50 mm Varustettu yksi- tai kaksipuolisilla R2 tai R3 heijastimilla. Pylväs muovia. PAINO 14,3 kg

22 22 4. VAROVAUNUT JA SULKUAIDAT Valikoimissamme on mm. kiinteitä sulkuaitoja ja hinattavia varovaunuja. Hinattava varovaunu on tieliikennelain vaatima varoituslaite, joka kiinnitetään ajoneuvon perään ilmoittamaan tiellä tai liikenneväylällä tehtävästä työstä. Vuokraamme hinattavia varovaunuja erilaisiin tilapäisiin tarpeisiin.

23 23 VAROVAUNUT Hinattava varovaunu on kuin mikä tahansa kevyt peräkärry ja toimii 12/24 voltin jännitteellä. HINATTAVA VAROVAUNU 12-24V käyttöjännite. Takavalot ovat ledejä. Takavalot ovat puskurin sisäpuolella ja näin suojassa kolhuilta. Heijastavat lamellit ovat läpipultattuja. Kaikki johdot kulkevat rungossa. Tasapainoitettu aita, eli yksi mies saa nostettua aidan pystyyn. Kaasujousiavusteinen nosto- ja laskumekanismi. Aisassa on tukijalka, ei pyörää kuten muissa > tukeva. Vilkkuvalot ledejä.

24 24 SULKUAIDAT Valikoimaamme kuuluvat kiinteät sulkuaidat ovat suunniteltu yhdessä kokeneiden käyttäjien kanssa ja ovat täysin kotimaista tekoa.

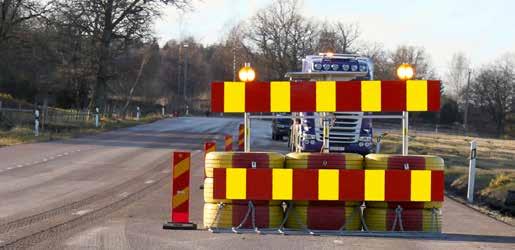

25 25 RENGASNIPPU Törmäystestin VVMB351 läpäisseet törmäyshidasteet parantavat niin autoilijoiden kuin myös tien päällä työskentelevien turvallisuutta. RENGASNIPPU PINOT PAINO KORKEUS LEVEYS 80 km 3 rinnakkain 1050 kg 1,05 m 3,1 m RENGASNIPPU 80 km PAINO 605 kg KORKEUS 1,05 m LEVEYS 2,1 m AHTAISIIN PAIKKOIHIN

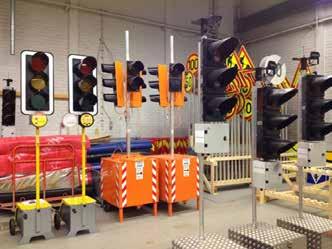

26 26 5. LIIKENNEVALOT Helposti siirrettävät liikennevalojärjestelmät on suunniteltu tietyökäyttöön ja pieniin risteyksiin. Lisäksi meiltä saat liikennevalot myös jalankulkijoiden risteysalueille ja nopeusnäyttöjä.

27 27 LIIKENNEVALOT KÄYTTÖJÄNNITE VIRRANKULUTUS PÄIVÄKÄYTTÖ VIRRANKULUTUS YÖKÄYTTÖ TOIMINNOT: VALAISIN 9-14V DC 0,8 A/valo (halogen) 0,16A (LED) 0,46A/valo (halogen) 0,09A (LED) LED, tilauksesta halogeeni Kiinteällä jaksotuksella vuorottaiselle yksisuuntaiselle liikenteelle, T-risteys ja risteys toiminnot, manuaalinen toiminta (pun/vihr., keltainen vilkku tai valot sammuksissa). Helppo ohjelmointi langattomalla kaukosäätimellä. Ajastintoiminto. MPB 1400 on edullinen vaihtoehto tietyömaille. Vakiomalli soveltuu vuorottaisen yksisuuntaisen liikenteen ohjaamiseen. Tarvittaessa järjestelmää voi käyttää T-risteyksissä ja risteyksissä käyttämällä lisätolppia. Kvartsikello pitää huolen liikennevalojen keskeisestä synkronoinnista.

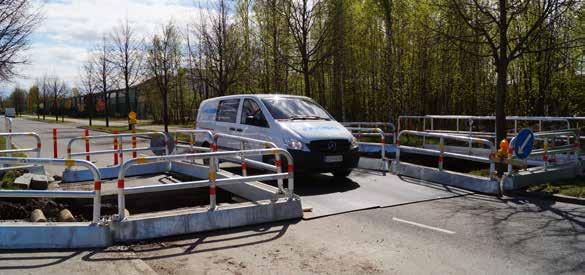

28 28 6. AJO- JA KÄVELYSILLAT Ajosiltojen kannet on tehty 6mm kyynellevystä, minkä ansiosta silta ei ole liukas, eikä sen pinnalle keräänny vesi. Runko on valmistettu viidestä tai kuudesta U-palkista, sillan pituudesta riippuen. Pohjan rakenteen ansiosta silta pysyy tukevasti paikallaan ja jokainen siltamalli on mitoitettu kestämään kaikki laillisesti teillä kulkevat ajoneuvot.

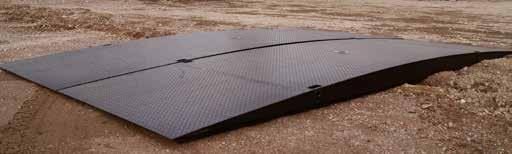

29 29 AJOSILLAT LEVEYS PITUUS PAINO MAX. KANTAVUUS KAIVANTOVÄLI MAX. 1,5 m 4m, 6m, 8m, 10 m 645 kg, 970 kg, 1500 kg, 2050 kg 15 t. telipaino 1,6 m, 2,0 m, 4,0 m, 5,5 m Kestävät laillisesti teillä kulkevat ajoneuvot. Asennuksessa pitää huomioida, ettei ajosilloille määritettyä maksimikaivantoväliä ylitetä.

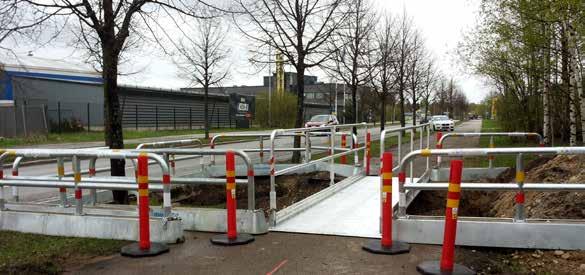

30 30 ALUMIINISET KÄVELYSILLAT Alumiininen kulkusilta on tarkoitettu väliaikaiseksi kulkuväyläksi. Kevyen alumiinisen rakenteen, nopean asennuksen ja helpon siirrettävyyden vuoksi kulkusillat soveltuvat käytettäväksi mm. rakennustyömaille, kaivoksille ja louhoksille.

31 31 ALUMIINISET KÄVELYSILLAT Kulkusilloissa on sisään taitettavat kaiteet, pieni ramppi ja alumiinilaita. Alumiinisia kulkusiltoja löytyy eri pituuksia. LEVEYS PITUUS SALLITTU TASAINEN KUORMA 1,0 m 4m, 6m PAINO 142 kg, 207 kg, 4 m/1500 kg 6 m/850 kg

32 32 7. SIIRRETTÄVÄT TURVAKAIDEJÄRJESTELMÄT

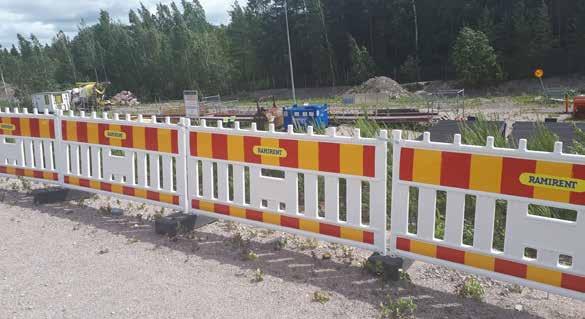

33 33 MUOVIAIDAT Muovinen työmaa-aita on kevyt, kestävä ja helposti siirreltävä suoja-aita kaupunkiympäristöön. Aidoissa on teräslenkit, joilla aitarivistö voi helposti kiinnittää yhteen. Muovisen työmaa-aidan pituus on 2000 mm ja korkeus 1000 mm. Aitoihin voidaan asentaa myös työmaan varoitusvilkut. Tiedot Koko 2000 x 1000 Jalusta Muoviaidan kuljetusteline Soveltuu käytettäväksi S1 toimintaympäristöluokassa Kuljetustelineessä 20 kpl (40 m) aitaa

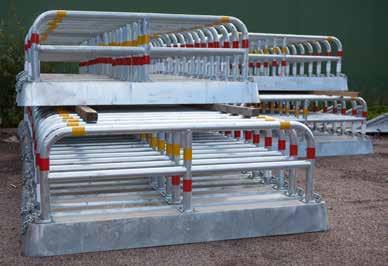

34 34 RASKASSUOJA Raskassuoja on tilapäiseen rajaamiseen tarkoitettu aita, joka soveltuu rakennustyömaille kaupunkiympäristössä.

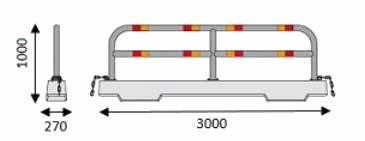

35 35 RASKASSUOJA Raskassuojalla voi rajata myös kaivantojen reunat ja erottaa autoliikenne jalankulkijoiden väylältä. Yksiköt yhdistetään ketjulla ja niistä on helppo rakentaa kulmia. Ramirentin raskassuojissa on betonivalettu teräsjalusta, joka kestää kuljetuksia ja käsittelyä työmaalla hyvin. Raskassuojia voidaan lisäksi nostaa nostovöiden tai ketjujen avulla. Betonijalusta Kaide PITUUS 3000 mm 2700 mm PAINO 395 kg 70 kg HALKAISIJA 76 mm

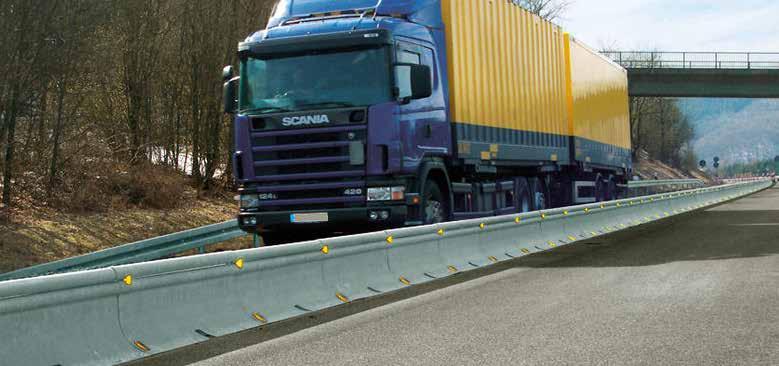

36 36 MINI-GUARD Mini-Guard on tilapäiseen liikenteen ohjaamiseen ja työmaan suojaamiseen tarkoitettu turvakaide. Turvakaide asennetaan tielle ja ankkurointia tarvitaan ainoastaan kaidejonon alussa ja lopussa.

37 37 MINI-GUARD Mini-Guard turvakaidetta on helppo siirtää muutuvien liikennejärjestelyjen mukaan. Mini-Guard kaiteilla on pääasiallisesti kaksi tärkeää tehtävää: Suojaaminen ja liikenteenohjaus. Litteästi muotoiltu jalusta on suunniteltu niin että mahdollisen päälleajon sattuessa, ajoneuvon oma paino painaa Mini-Guard kaidetta kohden maata. Liikenteenohjauksessa voidaan Mini-Guard elementtiin asentaa heijastimet parantamassa pimeänäkyvyyttä. Mini-Guard kaide täyttää EN T1, T2 & T3 standardin mukaiset vaatimukset. Alkukappale Keskikappale KESKIKAPPALE LEVEYS PITUUS KORKEUS PAINO 0,50 m 1,5 m 0,55 m 64 kg Päätykappale

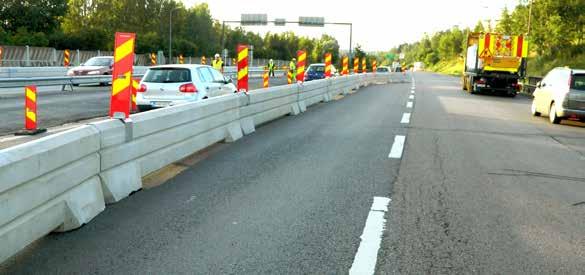

38 38 GP-LINK GP-link on tarkoitettu infratyömaille suojaamaan autoilijoita ja työmaa-aluetta.

39 39 GP-LINK GP-link on patentoitu suojakaide jota käytetään tietyömailla. GP-linkkien liitostekniikka mahdollistaa tietä myötäilevän suojakaiteen teon. Kuorman lastausta ja purkua helpottaa erikoissakset jolla nosturin käsittelijä voi yksin suoritta työn. Pituus 3 m Paino 1500 kg Pituus 6 m Paino 3000 kg Yhdistelmään mahtuu noin 60 m GP-linkkiä

40 40 8. MUUT LIIKENNETURVATUOTTEET KAAPELISUOJAT Kaapeleiden ja johtojen tilapäiseen suojaamiseen. Voidaan käyttää yksittäin tai yhdistää pidemmäksi suojaksi tarpeen mukaan. KOKO PAINO KOLME URAA 900 x 500 x 75 mm 20 kg 55 x 60 mm

41 41 MUOVINEN SUOJALEVY Valmistettu 100 % kierrätysmuovista. Suunniteltu helposti vaurioituvien alustojen tilapäiseen suojaamiseen. Käytetään ainoastaan suojana, ei siltana. Helppo kuljettaa ja asentaa. Nopea ja tehokas yhdistää/jatkaa. KOKO PAINO KESTÄVYYS 2300 x 1220 x 13,5 mm 35 kg Kiinteällä alustalla jopa 30 tn

42 42 VILKUT Meiltä löytyy erityyppisiä valoja ja vilkkuja, joita käytetään työmaan huomion herättämiseen ja turvaamiseen. Kaksi toimintoa: 1. Ympärivuorokautinen jatkuva käyttö (päivävilkku) 2. Hämäräkytkintoiminto TYÖMAAVILKUN PARISTO Kestoaika noin 3 kuukautta 2 kpl paristoja /vilkku MYYNTITUOTE

43 43 SARJAVILKUT SARJAVILKKU Sarjaan voidaan kytkeä jopa 10 vilkkua. Nämä vilkut täyttävät EN12352 cl L8H (L8M) Ø 198 mm korkeus 65 mm

44 44 9. TMA-KALUSTO Testattu ja suunniteltu turvallisen työmaaympäristön ylläpitämiseen. Turvaa työntekijöitä ja autoilijoita törmäystilanteissa.

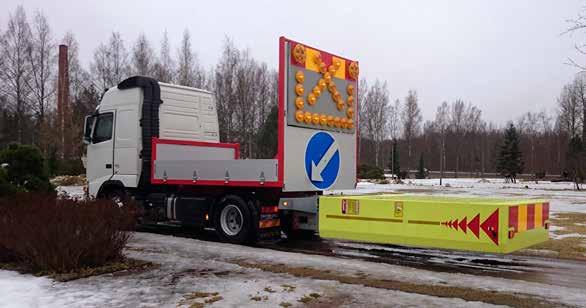

45 45 TTMA -TÖRMÄYSVAIMENNIN Tekniset tiedot ilman varoitustaulukehikkoa OMAPAINO KOKONAISPITUUS KOKONAISLEVEYS 580 kg 7,16 m 2,44 m TESTISTANDARDI NCHRP 350 SUOJAUSLUOKKA 100 km/h TTMA 100 -TÖRMÄYSVAIMENNINKOKONAISUUS TTMA 100 -traileri katsastettuna ja rekisteröitynä Varoitusaita R3-päiväloisteheijastimin Suurikokoinen 417 -liikenteenjakaja Ø 1800 mm Suurikokoiset L9H -parivilkut

46 46 TÖRMÄYSVAIMENNIN TMA-TÖRMÄYSVAIMENNIN Alumiinilaitainen vaihtolava, koukku ja vaihtolavatartunta 6 kpl sidontapisteitä kuorman sidontaan Valonuoli Sähköinen jakaja Langaton kaukosäädin + lataustelakka 7-napainen natopistoke valoille Trukkipistoke sähkön syötölle

47 TÖRMÄYSVAIMENNIN LAVA 47
