3-piirinen. kosketinkiskojärjestelmä

Transkriptio

1 3-piirinen kosketinkiskojärjestelmä

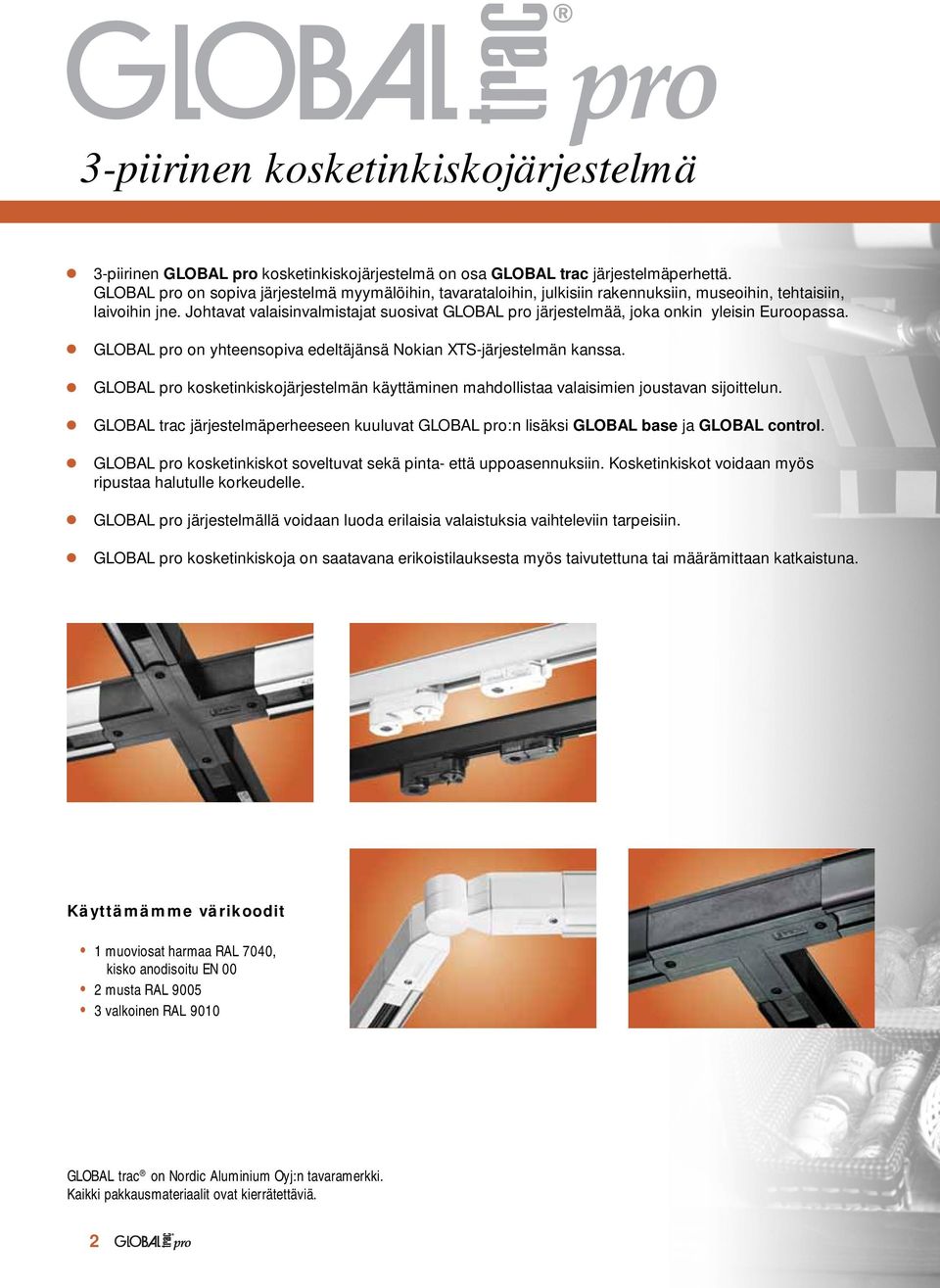

2 3-piirinen kosketinkiskojärjestelmä 3-piirinen GLOBAL pro kosketinkiskojärjestelmä on osa GLOBAL trac järjestelmäperhettä. GLOBAL pro on sopiva järjestelmä myymälöihin, tavarataloihin, julkisiin rakennuksiin, museoihin, tehtaisiin, laivoihin jne. Johtavat valaisinvalmistajat suosivat GLOBAL pro järjestelmää, joka onkin yleisin Euroopassa. GLOBAL pro on yhteensopiva edeltäjänsä Nokian XTS-järjestelmän kanssa. GLOBAL pro kosketinkiskojärjestelmän käyttäminen mahdollistaa valaisimien joustavan sijoittelun. GLOBAL trac järjestelmäperheeseen kuuluvat GLOBAL pro:n lisäksi GLOBAL base ja GLOBAL control. GLOBAL pro kosketinkiskot soveltuvat sekä pinta- että uppoasennuksiin. Kosketinkiskot voidaan myös ripustaa halutulle korkeudelle. GLOBAL pro järjestelmällä voidaan luoda erilaisia valaistuksia vaihteleviin tarpeisiin. GLOBAL pro kosketinkiskoja on saatavana erikoistilauksesta myös taivutettuna tai määrämittaan katkaistuna. Käyttämämme värikoodit 1 muoviosat harmaa RAL 7040, kisko anodisoitu EN 00 2 musta RAL valkoinen RAL 9010 GLOBAL trac on Nordic Aluminium Oyj:n tavaramerkki. Kaikki pakkausmateriaalit ovat kierrätettäviä. 2

3 3

4 3-piirinen kosketinkiskojärjestelmä XTS 4100 (L=) XTS 4200 (L=) XTS 4300 (L=) XTS 4400 (L=) XTSF 4100 (L=) XTSF 4200 (L=) XTSF 4300 (L=) XTSF 4400 (L=) XTS Pinta-asennus XTSF Uppoasennus 66 XTS 11 XTS Epäsymmetriaharja XTS 36 XTS 37 XTS 39 XTS 40 XTS 35 L XTSF 30 90, 180, 270 XTS 38 XTS XTS 36 XTS 37 XTS 39 XTS 40 L= XTS 24 90, 180, 270 XTS 21 XTS 23 L=175 XTSF 30 XTS 36 XTS 37 XTS 39 XTS 40 XTS 14 GA 69 XTSA 66 XTSF 10 XTS 41 XTSF 10 GAT 69 XTSA 67 XTSA 68 XTSF 40 XTSF 30 4

5 3-piiriset kosketinkiskot (L1+L2+L3+N+PE) 16A/400V IP 20 Asennuskorkeussuositus min. 1,7 m Kosketinkiskot Tyyppi XTS XTS XTS XTS XTS XTS XTS XTS XTS XTS XTS XTS EAN / snro / Laipalliset kosketinkiskot XTSF XTSF XTSF XTSF XTSF XTSF XTSF XTSF XTSF XTSF XTSF XTSF L- ja T-kappaleen käyttö Pituus Liitoskappaleet Nimi Tyyppi EAN / snro / Syöttörasia Syöttörasia, peilik. Keskisyöttörasia Jatko Taipuisa kulma Nivelkulma L-kappale L-kappale T-kappale T-kappale T-kappale T-kappale X-kappale Päätykappale XTS 11-1 XTS 11-2 XTS 11-3 XTS 12-1 XTS 12-2 XTS 12-3 XTS 14-1 XTS 14-2 XTS 14-3 XTS 21-1 XTS 21-2 XTS 21-3 XTS 23-1 XTS 23-2 XTS 23-3 XTS 24-1 XTS 24-2 XTS 24-3 XTS 34-1 XTS 34-2 XTS 34-3 XTS 35-1 XTS 35-2 XTS 35-3 XTS 36-1 XTS 36-2 XTS 36-3 XTS 37-1 XTS 37-2 XTS 37-3 XTS 39-1 XTS 39-2 XTS 39-3 XTS 40-1 XTS 40-2 XTS 40-3 XTS 38-1 XTS 38-2 XTS 38-3 XTS 41-1 XTS 41-2 XTS XTS 11 XTS 12 Virransyöttömahdollisuus kaikissa muissa liitoskappaleissa paitsi ei XTS 21, XTS 23 ja XTS 24 Alapuolelta katsottuna Kytkennät Punainen viiva = Epäsymmetriaharja 5

6 Virranottolaitteet Tyyppi EAN / snro / XTSA 68 Multi-adapter TM XTSA 68 XTSA 68-1 XTSA 68-2 XTSA 68-3 Nimellisarvot 10 A, 250 V, suojausluokka I, vetolujuus 100 N, taivutusmomentti max. 2,5 Nm XTSA 68:n avulla valaisimet kiinnitetään GLOBAL trac 3-piirisiin kosketinkiskoihin ( NOKIA XTS; XTTS;XTSC kiskot). Yleisvirranottolaite on yhteensopiva lähes kaikkiin markkinoilla oleviin 3-piirikiskoihin. ohje Työnnä virranottolaite kiskon pohjaan, kunnes se loksahtaa paikoilleen (A). Käännä lukitusnuppi lukitusasentoon (B). Valitse vaihe valintakiekkoa kääntämällä (C). Virranottolaite irroitetaan kiskosta kääntämällä valintakiekko (D) OFF-asentoon ja avaamalla lukitusnuppi (E). B C D E A MULTI-adapter TM GA 69 GA 69-1 GA 69-2 GA Nimellisarvot 6 A, 250 V, suojausluokka I vetolujuus 50 N, taivutusmomentti max. 2,5 Nm, hahloliitos monilankaiselle liitosjohdolle 0,5...1mm 2 GA 69 GA 69 on tarkoitettu kohdevalaisimien liittämiseen GLOBAL trac 3-piirisiin kosketinkiskoihin (NOKIA XTS, XTTS, XTSC kiskot). MULTI adapter GA 69 on yhteensopiva lähes kaikkiin markkinoilla oleviin 3-piirikiskoihin. ohje Valitse haluttu vaihe ennen tai jälkeen kiskoon kiinnittämistä (A). Virranottolaitteen kiinnittäminen (B). Virranottolaitteen irroitus (C). A B C XTSA 66 XTSA 66-2 XTSA XTSA 66 Nimellisarvot 10 A, 250 V, suojausluokka I vetolujuus 50 N, taivutusmomentti max. 2,5 Nm Virranottolaitetta XTSA 66 käytetään kohdevalaisimien liittämiseen GLOBAL trac 3-piirikiskoihin (NOKIA XTS; XTTS; XTSC kiskot). ohje Työnnä virranottolaite kiskon pohjaan, kunnes se loksahtaa paikoilleen (A). Käännä kiinnityskiekkoa myötäpäivään (B). Valitse haluttu vaihe valintakiekkoa kääntämällä (C). Virranottolaite irroitetaan kiskosta kääntämällä valintakiekko OFF-asentoon sekä kiinnityskiekkoa vastapäivään (E) ja vetämällä laitteen etureunassa olevasta ulokkeesta. A D B E C 6

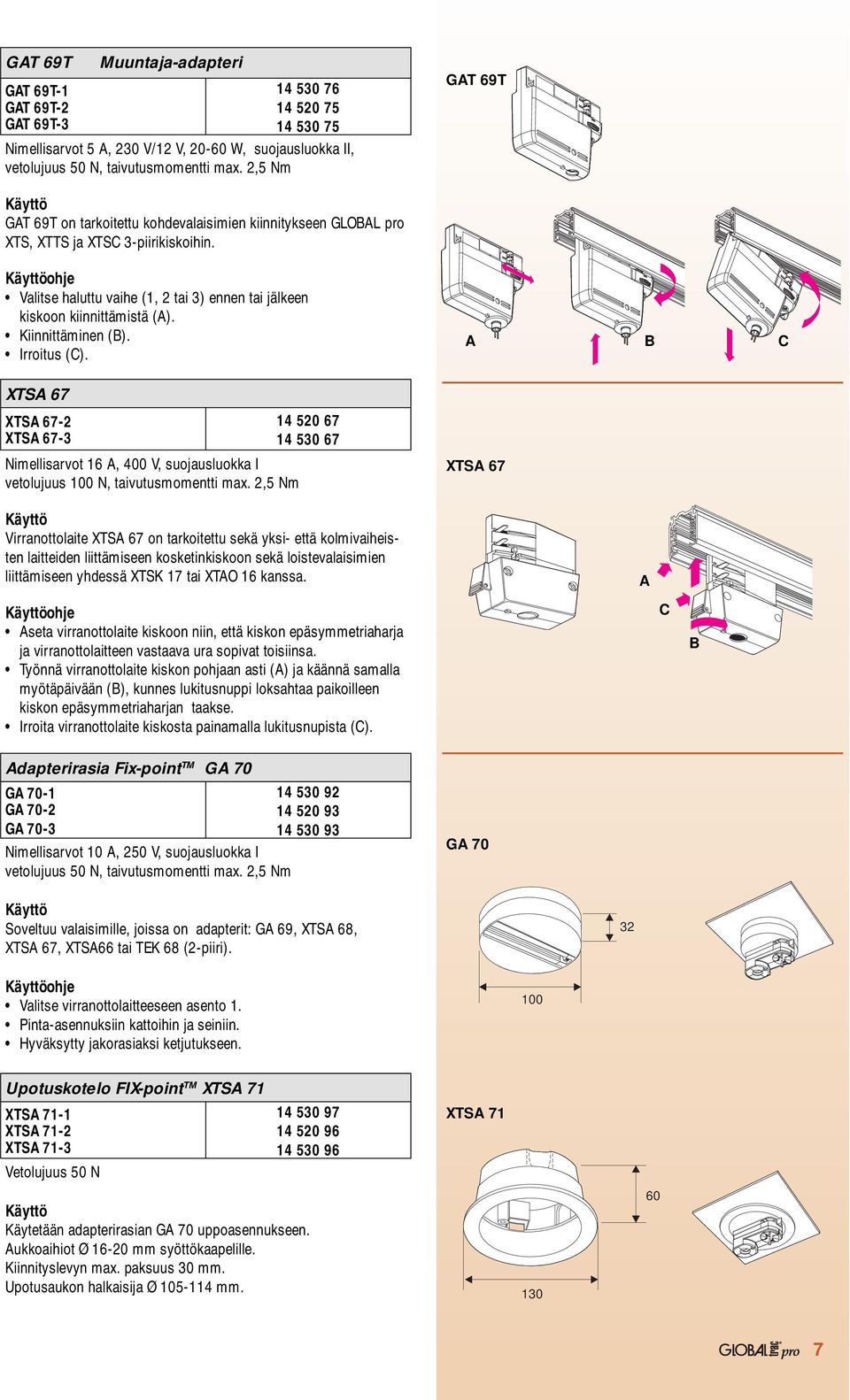

7 GAT 69T GAT 69T-1 GAT 69T-2 GAT 69T-3 Muuntaja-adapteri Nimellisarvot 5 A, 230 V/12 V, W, suojausluokka II, vetolujuus 50 N, taivutusmomentti max. 2,5 Nm GAT 69T GAT 69T on tarkoitettu kohdevalaisimien kiinnitykseen GLOBAL pro XTS, XTTS ja XTSC 3-piirikiskoihin. ohje Valitse haluttu vaihe (1, 2 tai 3) ennen tai jälkeen kiskoon kiinnittämistä (A). Kiinnittäminen (B). Irroitus (C). A B C XTSA 67 XTSA 67-2 XTSA 67-3 Nimellisarvot 16 A, 400 V, suojausluokka I vetolujuus 100 N, taivutusmomentti max. 2,5 Nm XTSA 67 Virranottolaite XTSA 67 on tarkoitettu sekä yksi- että kolmivaiheisten laitteiden liittämiseen kosketinkiskoon sekä loistevalaisimien liittämiseen yhdessä XTSK 17 tai XTAO 16 kanssa. A ohje Aseta virranottolaite kiskoon niin, että kiskon epäsymmetriaharja ja virranottolaitteen vastaava ura sopivat toisiinsa. Työnnä virranottolaite kiskon pohjaan asti (A) ja käännä samalla myötäpäivään (B), kunnes lukitusnuppi loksahtaa paikoilleen kiskon epäsymmetriaharjan taakse. Irroita virranottolaite kiskosta painamalla lukitusnupista (C). C B Adapterirasia Fix-point TM GA 70 GA 70-1 GA 70-2 GA 70-3 Nimellisarvot 10 A, 250 V, suojausluokka I vetolujuus 50 N, taivutusmomentti max. 2,5 Nm GA 70 Soveltuu valaisimille, joissa on adapterit: GA 69, XTSA 68, XTSA 67, XTSA66 tai TEK 68 (2-piiri). 32 ohje Valitse virranottolaitteeseen asento 1. Pinta-asennuksiin kattoihin ja seiniin. Hyväksytty jakorasiaksi ketjutukseen. 100 Upotuskotelo FIX-point TM XTSA 71 XTSA 71-1 XTSA 71-2 XTSA 71-3 Vetolujuus 50 N XTSA 71 Käytetään adapterirasian GA 70 uppoasennukseen. Aukkoaihiot Ø mm syöttökaapelille. Kiinnityslevyn max. paksuus 30 mm. Upotusaukon halkaisija Ø mm

8 Kiinnitysosat Ripustimet SP 4R SP 4E Pisteripustin M6* Päätyripustin M6, M16** I-ripustin M6, M16* L-ripustin M6, M16** T-ripustin M6, M16* X-ripustin M6, M16* * F max = 200 N **F max = 100 N Tyyppi SP 4R-1 SP 4R-2 SP 4R-3 SP 4E-1 SP 4E-2 SP 4E-3 SP 4I-1 SP 4I-2 SP 4I-3 SP 4L-2 SP 4L-2 SP 4L-3 SP 4T-2 SP 4T-2 SP 4T-3 SP 4X-2 SP 4X-2 SP 4X-3 EAN / snro / SP 41 SP 4T SP 4L SP 4X Ripustukset Syöttöputki SP C16-2 SP C16-3 Ø 16 mm, pit. 1 m, F max 200 N Kierretanko SP R6-2 SP R6-3 M6, pituus 1 m, F max 200 N Ripustusvaijeri SP W1-2 SP W1-3 M6, pituus 1,5 m, F max 150 N SP C16 SP R6 SP W1 SP R61 Jatkotanko SP R61-2 SP R61-3 M6, pituus 1 m, F max 200 N

9 Kiinnikkeet SKB 12 SKB 16 Kattokiinnike* Riippukiinnike* Tukikappale Tyyppi SKB 12-1 SKB 12-2 SKB 12-3 SKB 16-1 SKB 16-3 SKB 18-1 SKB 18-3 EAN / snro / Seinäkiinnike** SKB Seinäkiinnike** SKB Korkeudensäädin* säätövara 20 mm Vaijerin pikalukko (1,5 m2)*** * F max = 200 N **F max = 100 N ***F max =150 N SKB 40-1 SKB SPW SKB 18 SKB Muut osat SKB 23 SKB 40 SKB 100 SPW 40 Taivutustyökalu XTSV Kansilista XTSP pituus 3 m Koukkualusta XTAK F max 100 N Ripustuskoukku XTAK F max 50 N Peitelevy XTSF (kytkentärasialle) Peitelevyt laipallisiin kosketinkiskoihin Syöttö- ja keskisyöttörasioille XTSF 10-2 XTSF 10-3 L-, T- ja X-kappaleille XTSF 30-2 XTSF 30-3 Loistevalaisimien kiinnikkeet Kiinnike XTAO F max 120 N Kiinnike XTSK N, taivutusmomentti max 2,5 Nm XTSV 12 XTSP 11 XTSF 10 XTSF 30 XTSF 40 XTSK 17 Asennusesimerkit XTAO 16 XTAK 14 XTAK 11 XTSA 67 XTSK 17 XTSA 67 XTAO 16 9

10 Nippelit Kohdevalaisimet liitetään mekaanisesti virranottolaitteisiin nippeleillä. Adapterinippelit: XTSA 55/12-9* XTSA 57/8-9** XTSA 57/12-9* XTS 56/8-9** XTS 58/8-9** * Kierteen pituus 12 mm ** Kierteen pituus 8 mm Vedonpoisto XTSA XTSA Sisäkierre M10 x 1, sisä Ø 7,4 mm XTSA XTSA Sisäkierre M13 x 1, sisä Ø 9 mm Vedonpoistonippeli GA GA Sisäkierre M10 x 1, sisä Ø 7,4 mm Nippelimutterit GAM 10-9, M10x1 GAM 13-9, M13x M10 x 1 nippelit sisä Ø 7,4 mm M13 x 1 nippelit sisä Ø 9,0 mm /12 57/12 alumiini pyörivä M13x1 pituus 12 mm 56/8 alumiini kiinteä M13x1 pituus 8 mm 510 M10x1 pituus 7,5 mm alumiini pyörivä M10x1 pituus 12 mm XTS 58/8 alumiini kiinteä M10x1 pituus 8 mm XTSA 513 M13x1 pituus 9 mm XTSA 57/8 alumiini pyörivä M10x1 pituus 8 mm GA 510 GAM 10 GAM 13 Asennus Syöttörasioiden ja liitososien asennus kiskoon XTS-syöttörasioiden ja -liitososien ohjausnokan tulee mennä GLOBAL pro kiskon pohjassa olevaan uraan. Näin asennettuna virtapiirien vaihejärjestys säilyy oikeana. Liitososien mekaaninen kiinnitys kiskoon tapahtuu lukitusruuvilla. Pidätinruuvi Ohjausnokka Ura GLOBAL pro kiskojen katkaisu XTS-kosketinkiskot toimitetaan vakiopituuksina. Kiskot voidaan katkaista myös asennuspaikalla. Katkaisun jälkeen johtimet taivutetaan yksitellen taivutustyökalulla XTSV12 90 kulmaan. Taivutukset tulkataan ja viimeistellään työkalun XTSV12 toisessa päässä olevalla tulkilla L mm Kiinnitysreikien etäisyydet a mm b mm c mm 1500 d mm Suositeltava kiinnitysväli L= mm HUOM: virranottolaitteiden vetolujuus XTSA 67 ja XTSA 68*; 100N (1 kp =~9,81 N) XTSA 66 ja GA 69; 50 N (~5 kg) ja maksimi taivutusmomentin kestoisuus 2,5 Nm. Kytkentävaihtoehdot L = kiskon pituus

11 11
