Kotimaiset kosketinkiskoratkaisut.

Transkriptio

1 Kotimaiset kosketinkiskoratkaisut.

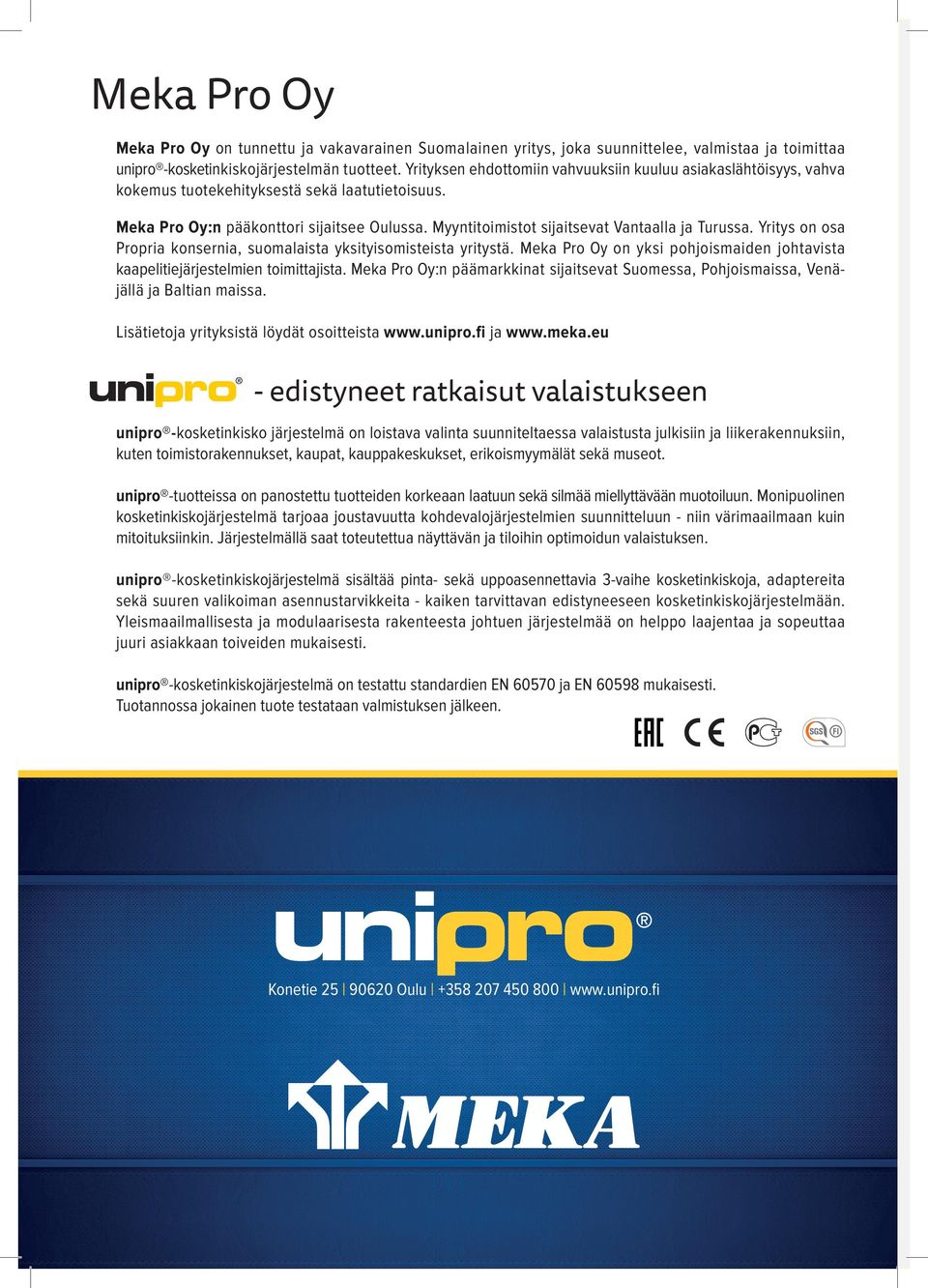

2 Meka Pro Oy Meka Pro Oy on tunnettu ja vakavarainen Suomalainen yritys, joka suunnittelee, valmistaa ja toimittaa unipro -kosketinkiskojärjestelmän tuotteet. Yrityksen ehdottomiin vahvuuksiin kuuluu asiakaslähtöisyys, vahva kokemus tuotekehityksestä sekä laatutietoisuus. Meka Pro Oy:n pääkonttori sijaitsee Oulussa. Myyntitoimistot sijaitsevat Vantaalla ja Turussa. Yritys on osa Propria konsernia, suomalaista yksityisomisteista yritystä. Meka Pro Oy on yksi pohjoismaiden johtavista kaapelitiejärjestelmien toimittajista. Meka Pro Oy:n päämarkkinat sijaitsevat Suomessa, Pohjoismaissa, Venäjällä ja Baltian maissa. Lisätietoja yrityksistä löydät osoitteista ja - edistyneet ratkaisut valaistukseen unipro -kosketinkisko järjestelmä on loistava valinta suunniteltaessa valaistusta julkisiin ja liikerakennuksiin, kuten toimistorakennukset, kaupat, kauppakeskukset, erikoismyymälät sekä museot. unipro -tuotteissa on panostettu tuotteiden korkeaan laatuun sekä silmää miellyttävään muotoiluun. Monipuolinen kosketinkiskojärjestelmä tarjoaa joustavuutta kohdevalojärjestelmien suunnitteluun - niin värimaailmaan kuin mitoituksiinkin. Järjestelmällä saat toteutettua näyttävän ja tiloihin optimoidun valaistuksen. unipro -kosketinkiskojärjestelmä sisältää pinta- sekä uppoasennettavia 3-vaihe kosketinkiskoja, adaptereita sekä suuren valikoiman asennustarvikkeita - kaiken tarvittavan edistyneeseen kosketinkiskojärjestelmään. Yleismaailmallisesta ja modulaarisesta rakenteesta johtuen järjestelmää on helppo laajentaa ja sopeuttaa juuri asiakkaan toiveiden mukaisesti. unipro -kosketinkiskojärjestelmä on testattu standardien EN ja EN mukaisesti. Tuotannossa jokainen tuote testataan valmistuksen jälkeen. Konetie Oulu

3 Universaali kosketinkisko Universaali adapteri unipro -kosketinkisko on suunniteltu yhteensopivaksi useimpien yleisten kohdevalojärjestelmien kanssa. unipro A75-adapteri on universaali ja suunniteltu yhteensopivaksi niin unipro -kosketinkiskojen kuin myös useimpien muiden 3-vaihekosketinkiskojen kanssa. Helppo leikata Helppo asentaa unipro -kosketinkiskon vakiopituudet ovat 2, 3 ja 4 metriä. Tarvittaessa ne voidaan leikata haluttuun mittaan heti asennuspaikalla. Kosketinkiskon kuparijohtimia ei tarvitse taivuttaa tai muuten työstää leikkauksen jälkeen. unipro -kosketinkiskon yläosassa on valmiit kiinnitysreiät puolen metrin välein. Helppo kytkeä Vähemmän osia unipro -kosketinkiskojärjestelmän syöttörasioissa on luotettavat ja helppokäyttöiset ruuviliittimet joihin voidaan kytkeä poikkipinnaltaan max. 2,5mm² umpilankainen tai punottu johdin. unipro -kosketinkiskojärjestelmän L-kulma ja jatkokappale ovat monikäyttöisiä. L-kulman maadoituksen paikka ja jatkokappaleen väri voidaan muuttaa asennuspaikalla tarpeen mukaan.

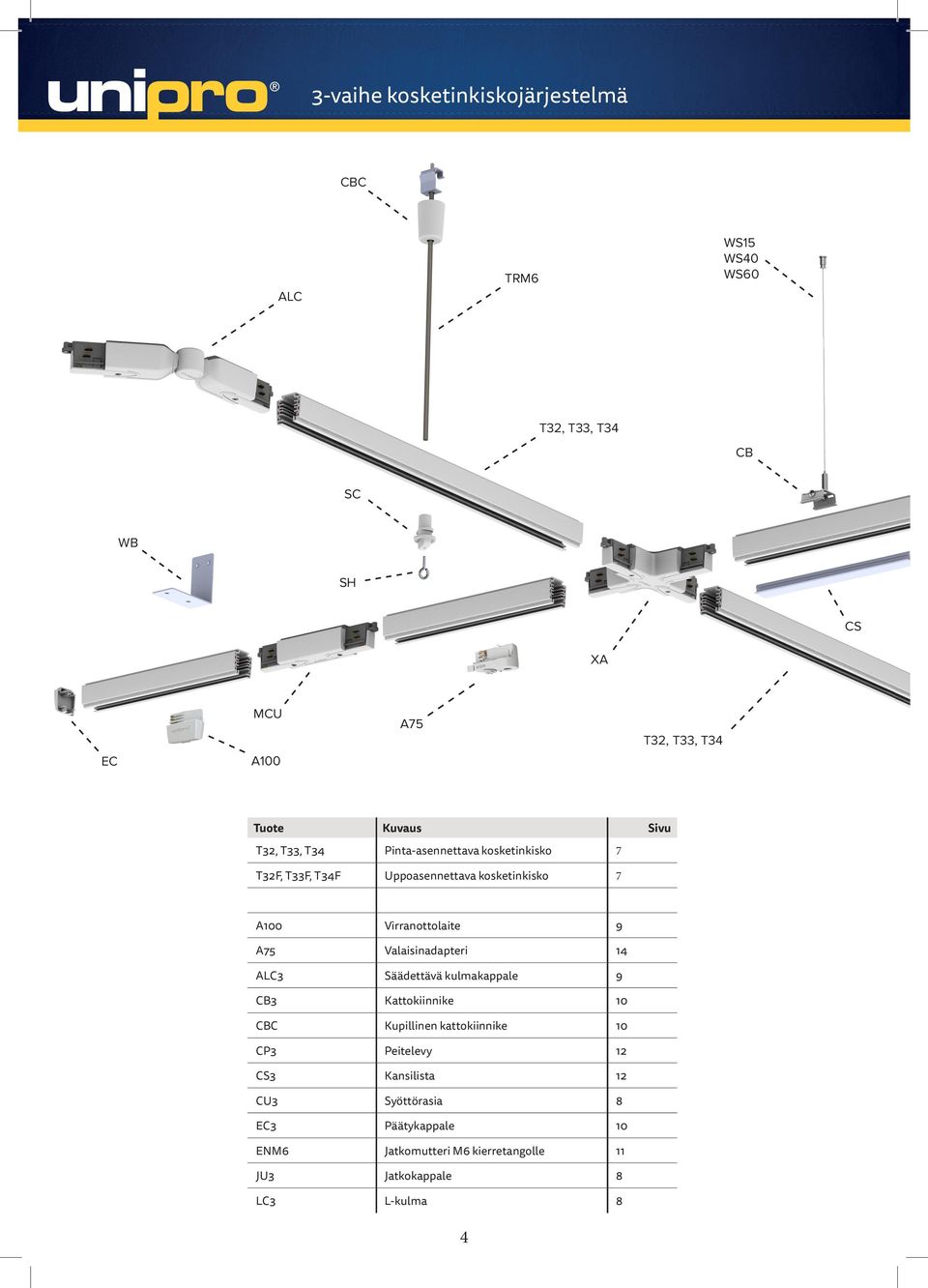

4 3-vaihe kosketinkiskojärjestelmä CBC ALC TRM6 WS15 WS40 WS60 T32, T33, T34 CB SC WB SH CS XA EC MCU A100 A75 T32, T33, T34 Tuote Kuvaus Sivu T32, T33, T34 Pinta-asennettava kosketinkisko 7 T32F, T33F, T34F Uppoasennettava kosketinkisko 7 A100 Virranottolaite 9 A75 Valaisinadapteri 14 ALC3 Säädettävä kulmakappale 9 CB3 Kattokiinnike 10 CBC Kupillinen kattokiinnike 10 CP3 Peitelevy 12 CS3 Kansilista 12 CU3 Syöttörasia 8 EC3 Päätykappale 10 ENM6 Jatkomutteri M6 kierretangolle 11 JU3 Jatkokappale 8 LC3 L-kulma 8 4

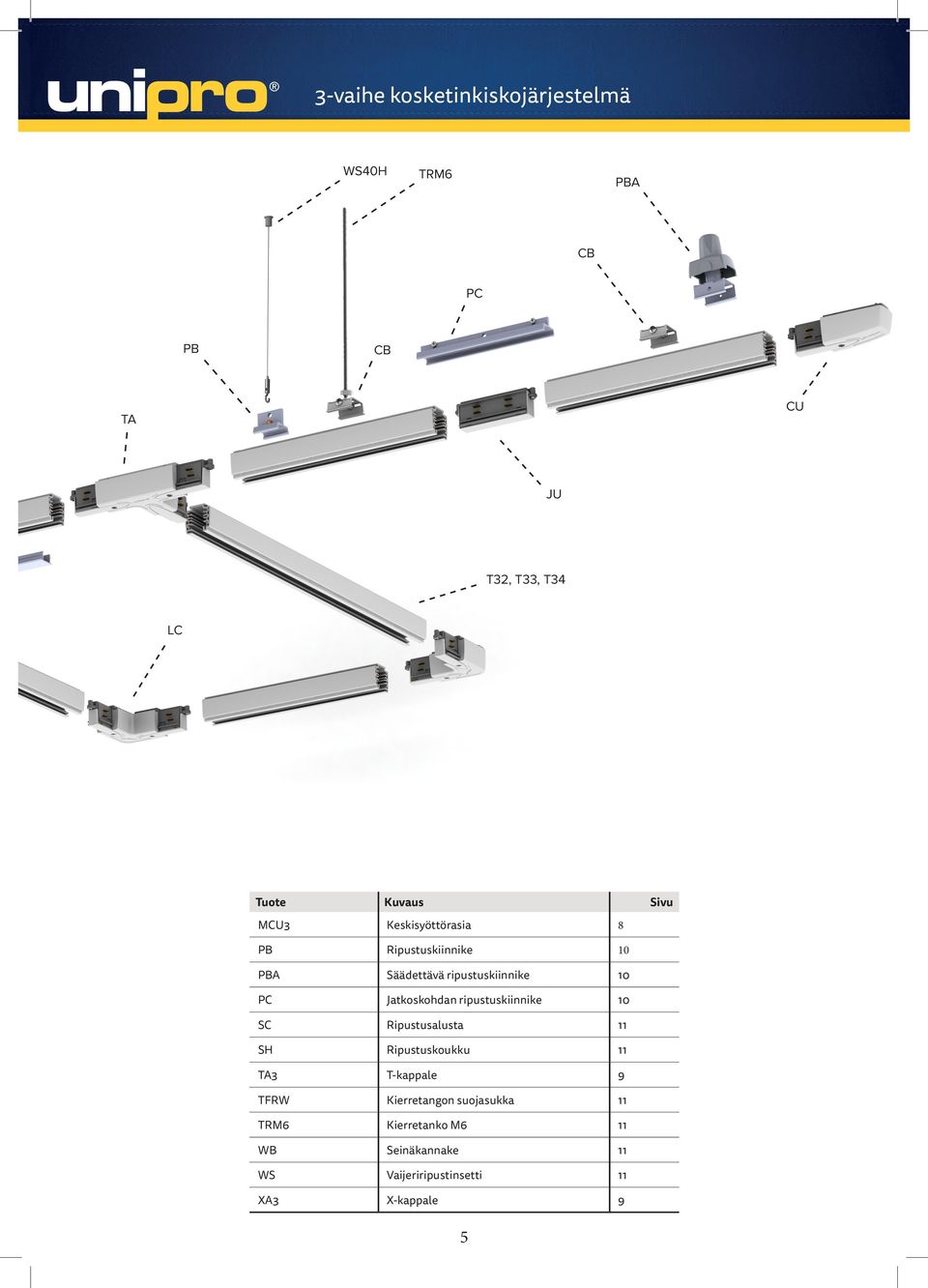

5 3-vaihe kosketinkiskojärjestelmä WS40H TRM6 PBA CB PC PB CB TA CU JU T32, T33, T34 LC Tuote Kuvaus Sivu MCU3 Keskisyöttörasia 8 PB Ripustuskiinnike 10 PBA Säädettävä ripustuskiinnike 10 PC Jatkoskohdan ripustuskiinnike 10 SC Ripustusalusta 11 SH Ripustuskoukku 11 TA3 T-kappale 9 TFRW Kierretangon suojasukka 11 TRM6 Kierretanko M6 11 WB Seinäkannake 11 WS Vaijeriripustinsetti 11 XA3 X-kappale 9 5

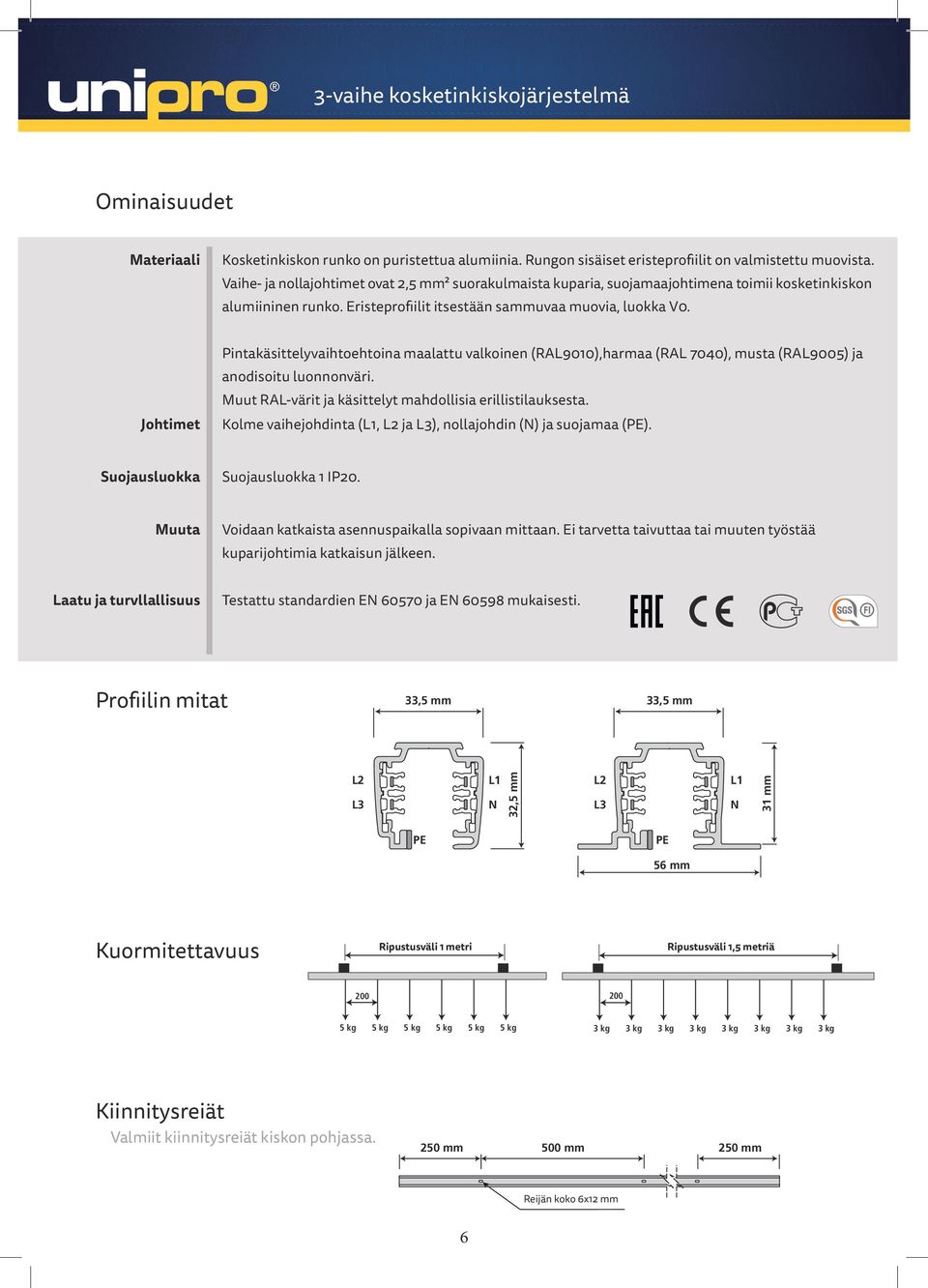

6 3-vaihe kosketinkiskojärjestelmä Ominaisuudet Materiaali Kosketinkiskon runko on puristettua alumiinia. Rungon sisäiset eristeprofiilit on valmistettu muovista. Vaihe- ja nollajohtimet ovat 2,5 mm² suorakulmaista kuparia, suojamaajohtimena toimii kosketinkiskon alumiininen runko. Eristeprofiilit itsestään sammuvaa muovia, luokka V0. Johtimet Pintakäsittelyvaihtoehtoina maalattu valkoinen (RAL9010),harmaa (RAL 7040), musta (RAL9005) ja anodisoitu luonnonväri. Muut RAL-värit ja käsittelyt mahdollisia erillistilauksesta. Kolme vaihejohdinta (L1, L2 ja L3), nollajohdin (N) ja suojamaa (PE). Suojausluokka Suojausluokka 1 IP20. Muuta Voidaan katkaista asennuspaikalla sopivaan mittaan. Ei tarvetta taivuttaa tai muuten työstää kuparijohtimia katkaisun jälkeen. Laatu ja turvllallisuus Testattu standardien EN ja EN mukaisesti. Profiilin mitat 33,5 mm 33,5 mm L2 L3 L1 N 32,5 mm L2 L3 Fastening distance 1000 L1 N 31 mm PE PE 33,5 mm mm 33,5 mm 5 kg 5 kg 5 kg 5 kg 5 kg 5 kg Kuormitettavuus Ripustusväli Fastening distance 1 metri 1000 L2 L1 L ,5 mm 250 mm 500 mm N Ripustusväli Fastening distance 1,5 metriä 1500 L1 250 mm L3 N 200 PE PE 5 kg 5 kg 5 kg 5 kg 5 kg 5 kg Hole size 6x12 mm 3 kg 3 kg 3 kg 3 kg 3 kg 3 kg 3 kg 3 kg 56 mm L2 31 mm Fastening distance 1500 Kiinnitysreiät 200 Valmiit kiinnitysreiät kiskon pohjassa. 250 mm 500 mm 3 kg 3 kg 3 kg 3 kg 3 kg 3 kg 3 kg 3 kg 250 mm Reijän Hole size koko 6x12 mm 6

7 3-vaihe kosketinkiskot Pinta-asennettava kosketinkisko 16 A 250/400 VAC 50 Hz CLASS I IP T32W 3-vaihe kosketinkisko, valkoinen, 2 metriä (pinta) T33W 3-vaihe kosketinkisko, valkoinen, 3 metriä (pinta) T34W 3-vaihe kosketinkisko, valkoinen, 4 metriä (pinta) T32G 3-vaihe kosketinkisko, harmaa, 2 metriä (pinta) T33G 3-vaihe kosketinkisko, harmaa, 3 metriä (pinta) T34G 3-vaihe kosketinkisko, harmaa, 4 metriä (pinta) T32B 3-vaihe kosketinkisko, musta, 2 metriä (pinta) T33B 3-vaihe kosketinkisko, musta, 3 metriä (pinta) T34B 3-vaihe kosketinkisko, musta, 4 metriä (pinta) T32AD 3-vaihe kosketinkisko, anodisoitu, 2 metriä (pinta) T33AD 3-vaihe kosketinkisko, anodisoitu, 3 metriä (pinta) T34AD 3-vaihe kosketinkisko, anodisoitu, 4 metriä (pinta) Uppoasennettava kosketinkisko 16 A 250/400 VAC 50 Hz CLASS I IP T32FW 3-vaihe kosketinkisko, valkoinen, 2 metriä (uppo) T33FW 3-vaihe kosketinkisko, valkoinen, 3 metriä (uppo) T34FW 3-vaihe kosketinkisko, valkoinen, 4 metriä (uppo) T32FG 3-vaihe kosketinkisko, harmaa, 2 metriä (uppo) T33FG 3-vaihe kosketinkisko, harmaa, 3 metriä (uppo) T34FG 3-vaihe kosketinkisko, harmaa, 4 metriä (uppo) T32FB 3-vaihe kosketinkisko, musta, 2 metriä (uppo) T33FB 3-vaihe kosketinkisko, musta, 3 metriä (uppo) T34FB 3-vaihe kosketinkisko, musta, 4 metriä (uppo) T32FAD 3-vaihe kosketinkisko, anodisoitu, 2 metriä (uppo) T33FAD 3-vaihe kosketinkisko, anodisoitu, 3 metriä (uppo) T34FAD 3-vaihe kosketinkisko, anodisoitu, 4 metriä (uppo) Värilliset kosketinkiskot Maalatut (RAL värit) sekä päällystetyt (Decoral) T32S 3-vaihe kosketinkisko, värillinen RAL, 2 metriä (pinta) T33S 3-vaihe kosketinkisko, värillinen RAL, 3 metriä (pinta) T34S 3-vaihe kosketinkisko, värillinen RAL, 4 metriä (pinta) T32D 3-vaihe kosketinkisko, decoral, 2 metriä (pinta) T33D 3-vaihe kosketinkisko, decoral, 3 metriä (pinta) T34D 3-vaihe kosketinkisko, decoral, 4 metriä (pinta) T32FS 3-vaihe kosketinkisko, värillinen RAL, 2 metriä (uppo) T33FS 3-vaihe kosketinkisko, värillinen RAL, 3 metriä (uppo) T34FS 3-vaihe kosketinkisko, värillinen RAL, 4 metriä (uppo)

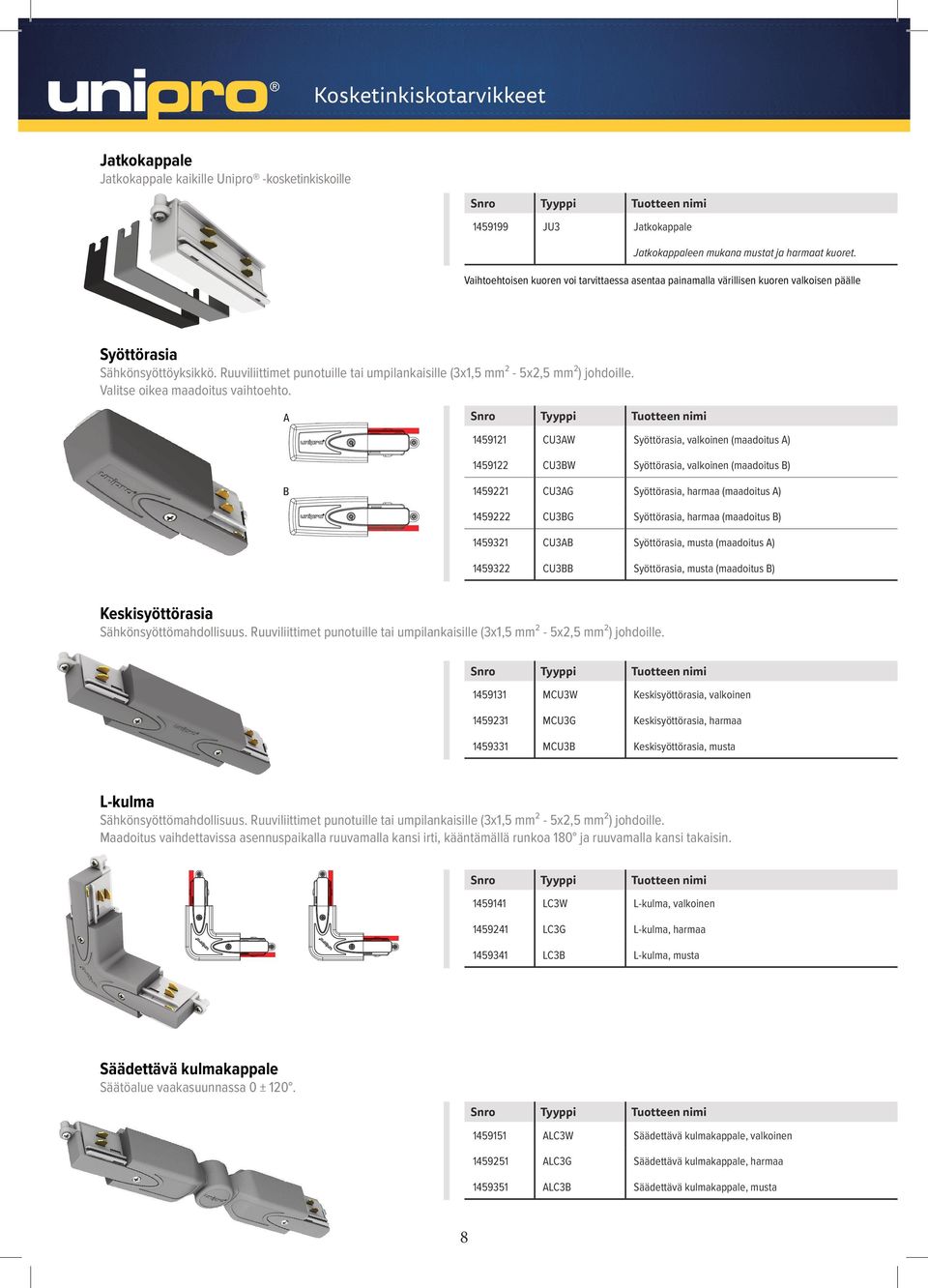

8 Kosketinkiskotarvikkeet Jatkokappale Jatkokappale kaikille Unipro -kosketinkiskoille JU3 Jatkokappale Jatkokappaleen mukana mustat ja harmaat kuoret. Vaihtoehtoisen kuoren voi tarvittaessa asentaa painamalla värillisen kuoren valkoisen päälle Syöttörasia Sähkönsyöttöyksikkö. Ruuviliittimet punotuille tai umpilankaisille (3x1,5 mm² - 5x2,5 mm²) johdoille. Valitse oikea maadoitus vaihtoehto. A CU3AW Syöttörasia, valkoinen (maadoitus A) CU3BW Syöttörasia, valkoinen (maadoitus B) B CU3AG Syöttörasia, harmaa (maadoitus A) CU3BG Syöttörasia, harmaa (maadoitus B) CU3AB Syöttörasia, musta (maadoitus A) CU3BB Syöttörasia, musta (maadoitus B) Keskisyöttörasia Sähkönsyöttömahdollisuus. Ruuviliittimet punotuille tai umpilankaisille (3x1,5 mm² - 5x2,5 mm²) johdoille MCU3W Keskisyöttörasia, valkoinen MCU3G Keskisyöttörasia, harmaa MCU3B Keskisyöttörasia, musta L-kulma Sähkönsyöttömahdollisuus. Ruuviliittimet punotuille tai umpilankaisille (3x1,5 mm² - 5x2,5 mm²) johdoille. Maadoitus vaihdettavissa asennuspaikalla ruuvamalla kansi irti, kääntämällä runkoa 180 ja ruuvamalla kansi takaisin LC3W L-kulma, valkoinen LC3G L-kulma, harmaa LC3B L-kulma, musta Säädettävä kulmakappale Säätöalue vaakasuunnassa 0 ± ALC3W Säädettävä kulmakappale, valkoinen ALC3G Säädettävä kulmakappale, harmaa ALC3B Säädettävä kulmakappale, musta 8

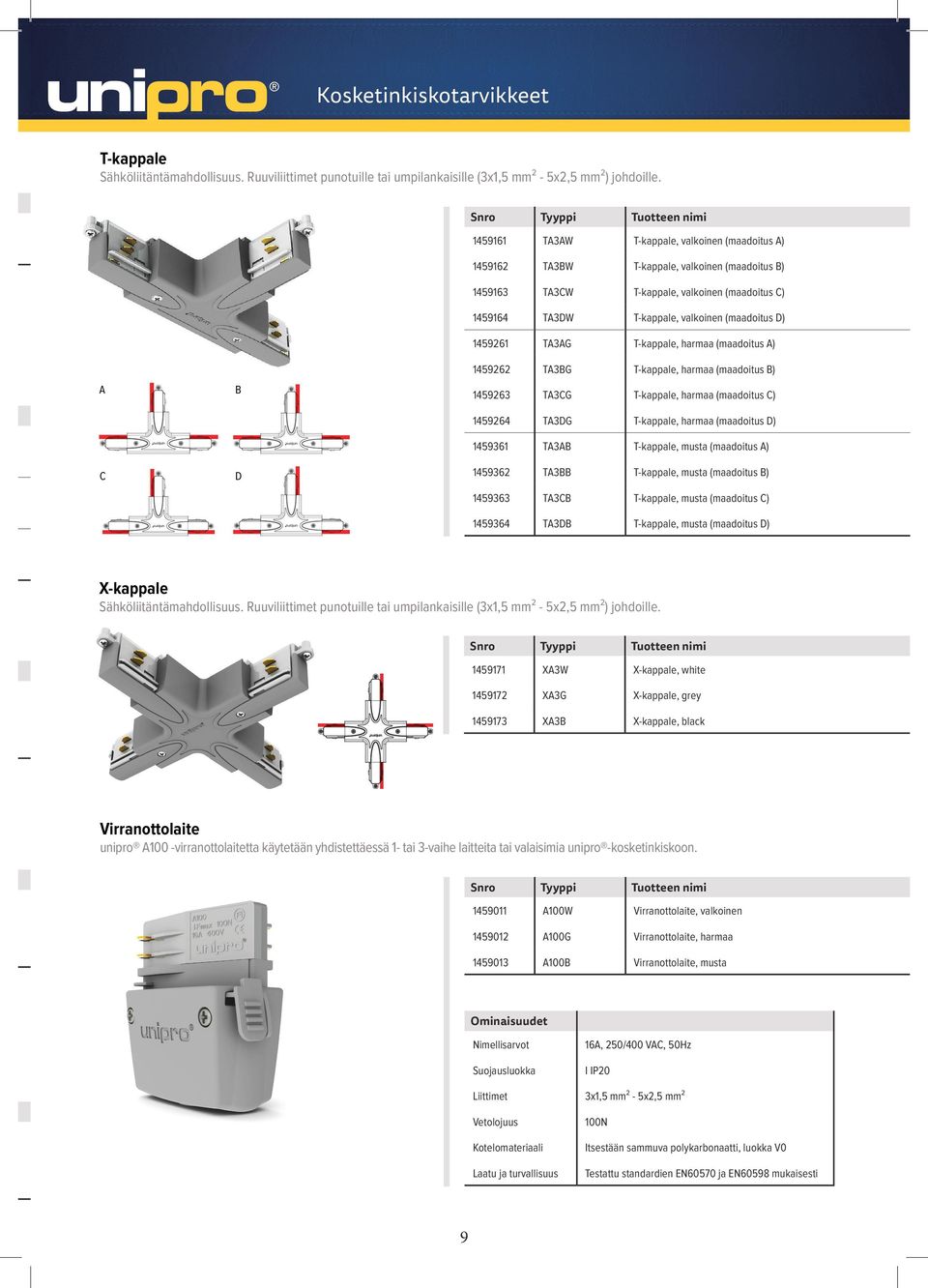

9 Kosketinkiskotarvikkeet T-kappale Sähköliitäntämahdollisuus. Ruuviliittimet punotuille tai umpilankaisille (3x1,5 mm² - 5x2,5 mm²) johdoille TA3AW T-kappale, valkoinen (maadoitus A) TA3BW T-kappale, valkoinen (maadoitus B) TA3CW T-kappale, valkoinen (maadoitus C) TA3DW T-kappale, valkoinen (maadoitus D) TA3AG T-kappale, harmaa (maadoitus A) A C B D TA3BG T-kappale, harmaa (maadoitus B) TA3CG T-kappale, harmaa (maadoitus C) TA3DG T-kappale, harmaa (maadoitus D) TA3AB T-kappale, musta (maadoitus A) TA3BB T-kappale, musta (maadoitus B) TA3CB T-kappale, musta (maadoitus C) TA3DB T-kappale, musta (maadoitus D) X-kappale Sähköliitäntämahdollisuus. Ruuviliittimet punotuille tai umpilankaisille (3x1,5 mm² - 5x2,5 mm²) johdoille XA3W X-kappale, white XA3G X-kappale, grey XA3B X-kappale, black Virranottolaite unipro A100 -virranottolaitetta käytetään yhdistettäessä 1- tai 3-vaihe laitteita tai valaisimia unipro -kosketinkiskoon A100W Virranottolaite, valkoinen A100G Virranottolaite, harmaa A100B Virranottolaite, musta Ominaisuudet Nimellisarvot Suojausluokka Liittimet Vetolojuus Kotelomateriaali Laatu ja turvallisuus 16A, 250/400 VAC, 50Hz I IP20 3x1,5 mm² - 5x2,5 mm² 100N Itsestään sammuva polykarbonaatti, luokka V0 Testattu standardien EN60570 ja EN60598 mukaisesti 9

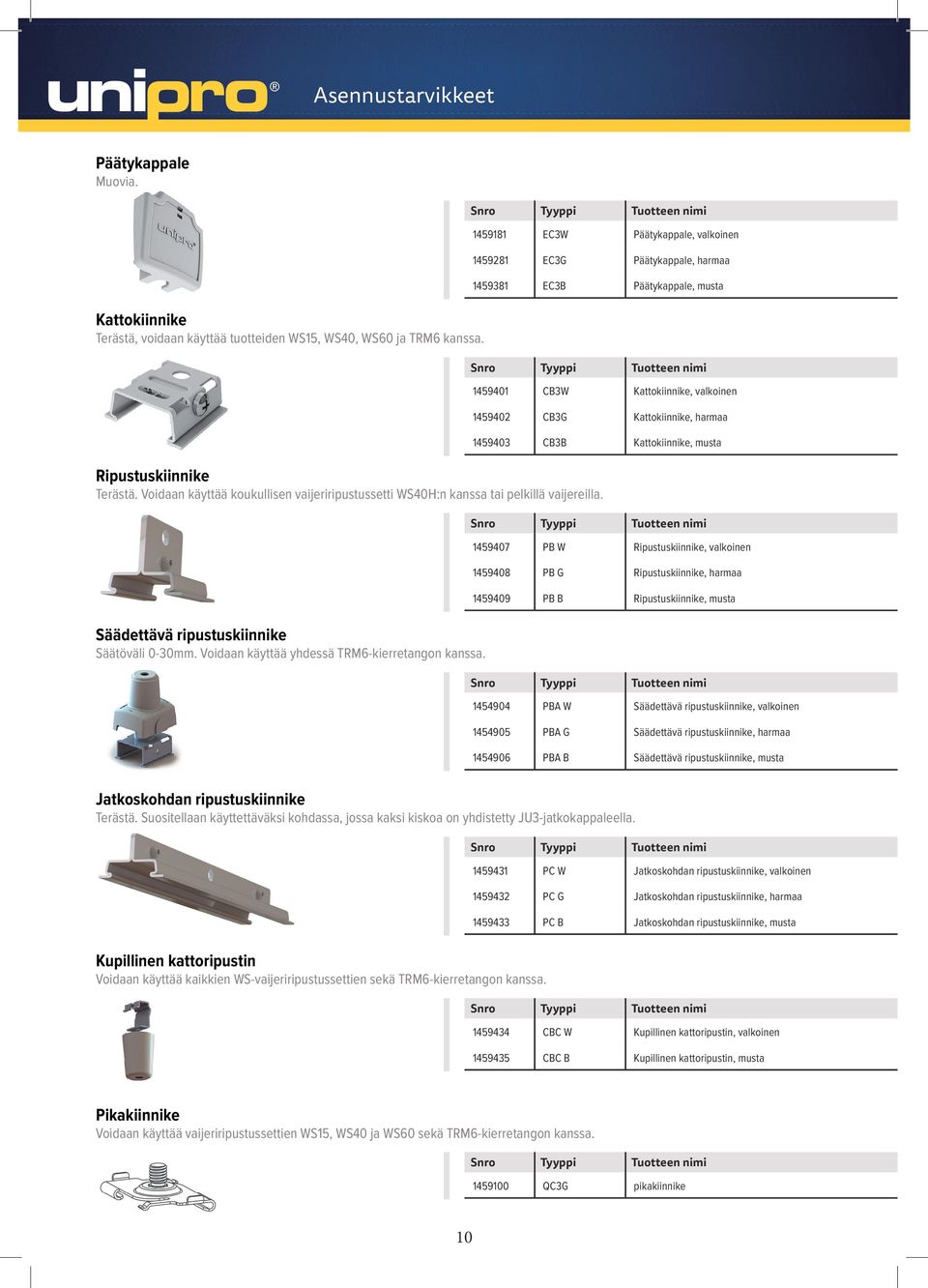

10 Asennustarvikkeet Päätykappale Muovia. Kattokiinnike Terästä, voidaan käyttää tuotteiden WS15, WS40, WS60 ja TRM6 kanssa EC3W Päätykappale, valkoinen EC3G Päätykappale, harmaa EC3B Päätykappale, musta CB3W Kattokiinnike, valkoinen CB3G Kattokiinnike, harmaa CB3B Kattokiinnike, musta Ripustuskiinnike Terästä. Voidaan käyttää koukullisen vaijeriripustussetti WS40H:n kanssa tai pelkillä vaijereilla. Säädettävä ripustuskiinnike Säätöväli 0-30mm. Voidaan käyttää yhdessä TRM6-kierretangon kanssa PB W Ripustuskiinnike, valkoinen PB G Ripustuskiinnike, harmaa PB B Ripustuskiinnike, musta PBA W Säädettävä ripustuskiinnike, valkoinen PBA G Säädettävä ripustuskiinnike, harmaa PBA B Säädettävä ripustuskiinnike, musta Jatkoskohdan ripustuskiinnike Terästä. Suositellaan käyttettäväksi kohdassa, jossa kaksi kiskoa on yhdistetty JU3-jatkokappaleella PC W Jatkoskohdan ripustuskiinnike, valkoinen PC G Jatkoskohdan ripustuskiinnike, harmaa PC B Jatkoskohdan ripustuskiinnike, musta Kupillinen kattoripustin Voidaan käyttää kaikkien WS-vaijeriripustussettien sekä TRM6-kierretangon kanssa CBC W Kupillinen kattoripustin, valkoinen CBC B Kupillinen kattoripustin, musta Pikakiinnike Voidaan käyttää vaijeriripustussettien WS15, WS40 ja WS60 sekä TRM6-kierretangon kanssa QC3G pikakiinnike 10

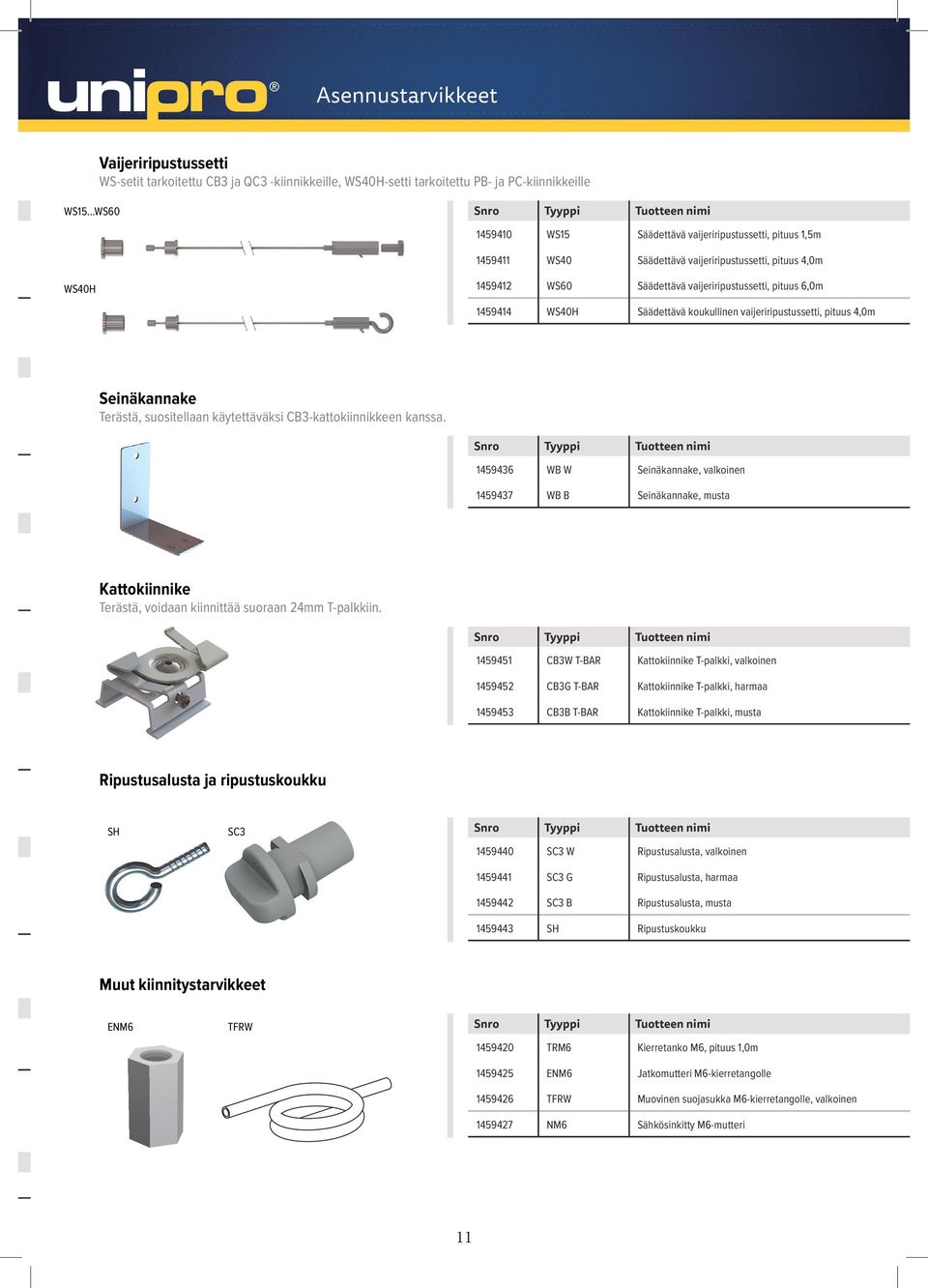

11 Asennustarvikkeet Vaijeriripustussetti WS-setit tarkoitettu CB3 ja QC3 -kiinnikkeille, WS40H-setti tarkoitettu PB- ja PC-kiinnikkeille WS15...WS WS15 Säädettävä vaijeriripustussetti, pituus 1,5m WS40 Säädettävä vaijeriripustussetti, pituus 4,0m WS40H WS60 Säädettävä vaijeriripustussetti, pituus 6,0m WS40H Säädettävä koukullinen vaijeriripustussetti, pituus 4,0m Seinäkannake Terästä, suositellaan käytettäväksi CB3-kattokiinnikkeen kanssa WB W Seinäkannake, valkoinen WB B Seinäkannake, musta Kattokiinnike Terästä, voidaan kiinnittää suoraan 24mm T-palkkiin CB3W T-BAR Kattokiinnike T-palkki, valkoinen CB3G T-BAR Kattokiinnike T-palkki, harmaa CB3B T-BAR Kattokiinnike T-palkki, musta Ripustusalusta ja ripustuskoukku SH SC SC3 W Ripustusalusta, valkoinen SC3 G Ripustusalusta, harmaa SC3 B Ripustusalusta, musta SH Ripustuskoukku Muut kiinnitystarvikkeet ENM6 TFRW TRM6 Kierretanko M6, pituus 1,0m ENM6 Jatkomutteri M6-kierretangolle TFRW Muovinen suojasukka M6-kierretangolle, valkoinen NM6 Sähkösinkitty M6-mutteri 11

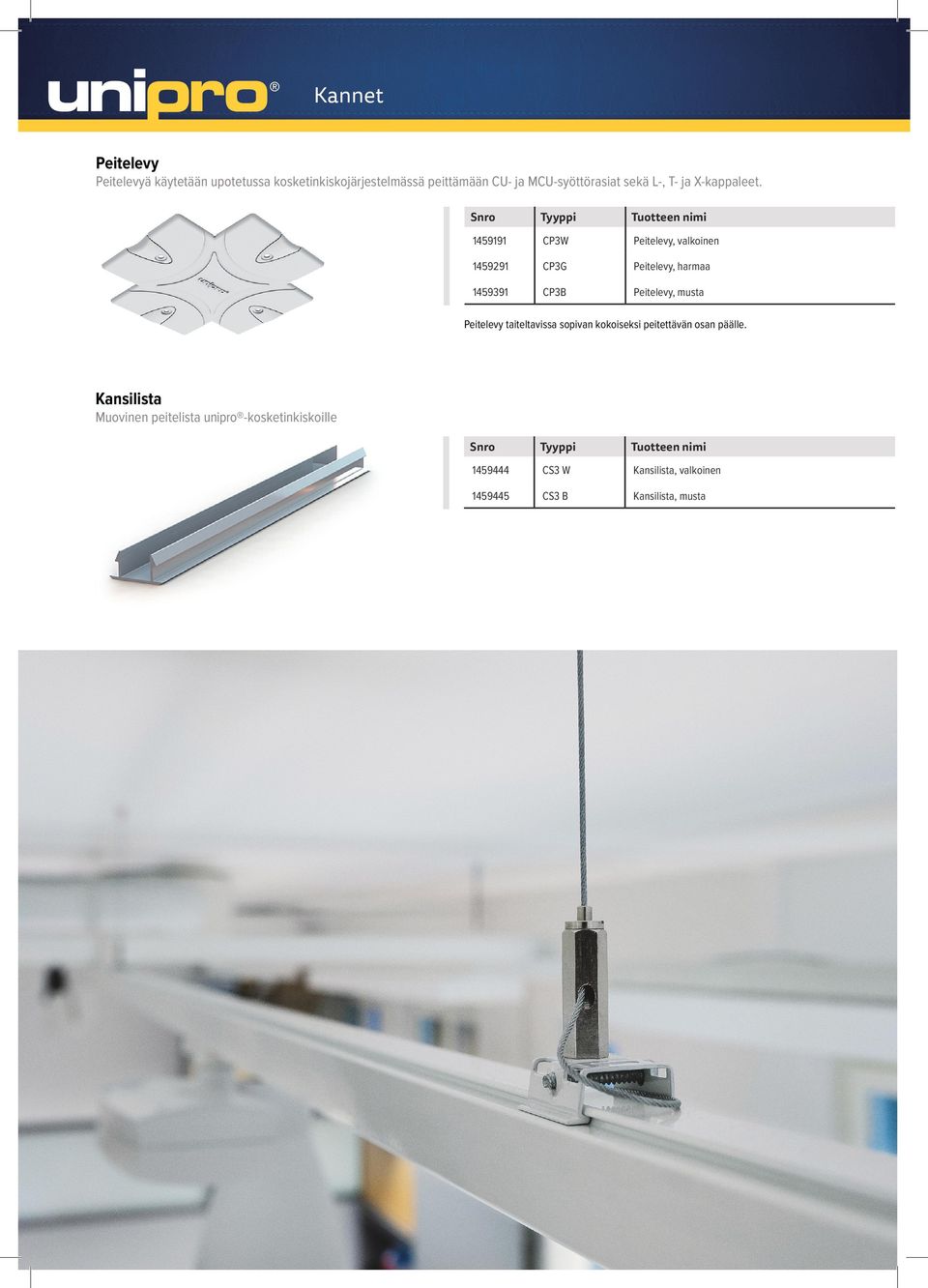

12 Kannet Peitelevy Peitelevyä käytetään upotetussa kosketinkiskojärjestelmässä peittämään CU- ja MCU-syöttörasiat sekä L-, T- ja X-kappaleet. Snro Tyyppi Tuotteen nimi CP3W Peitelevy, valkoinen CP3G Peitelevy, harmaa CP3B Peitelevy, musta Peitelevy taiteltavissa sopivan kokoiseksi peitettävän osan päälle. Kansilista Muovinen peitelista unipro -kosketinkiskoille Snro Tyyppi Tuotteen nimi CS3 W Kansilista, valkoinen CS3 B Kansilista, musta 12

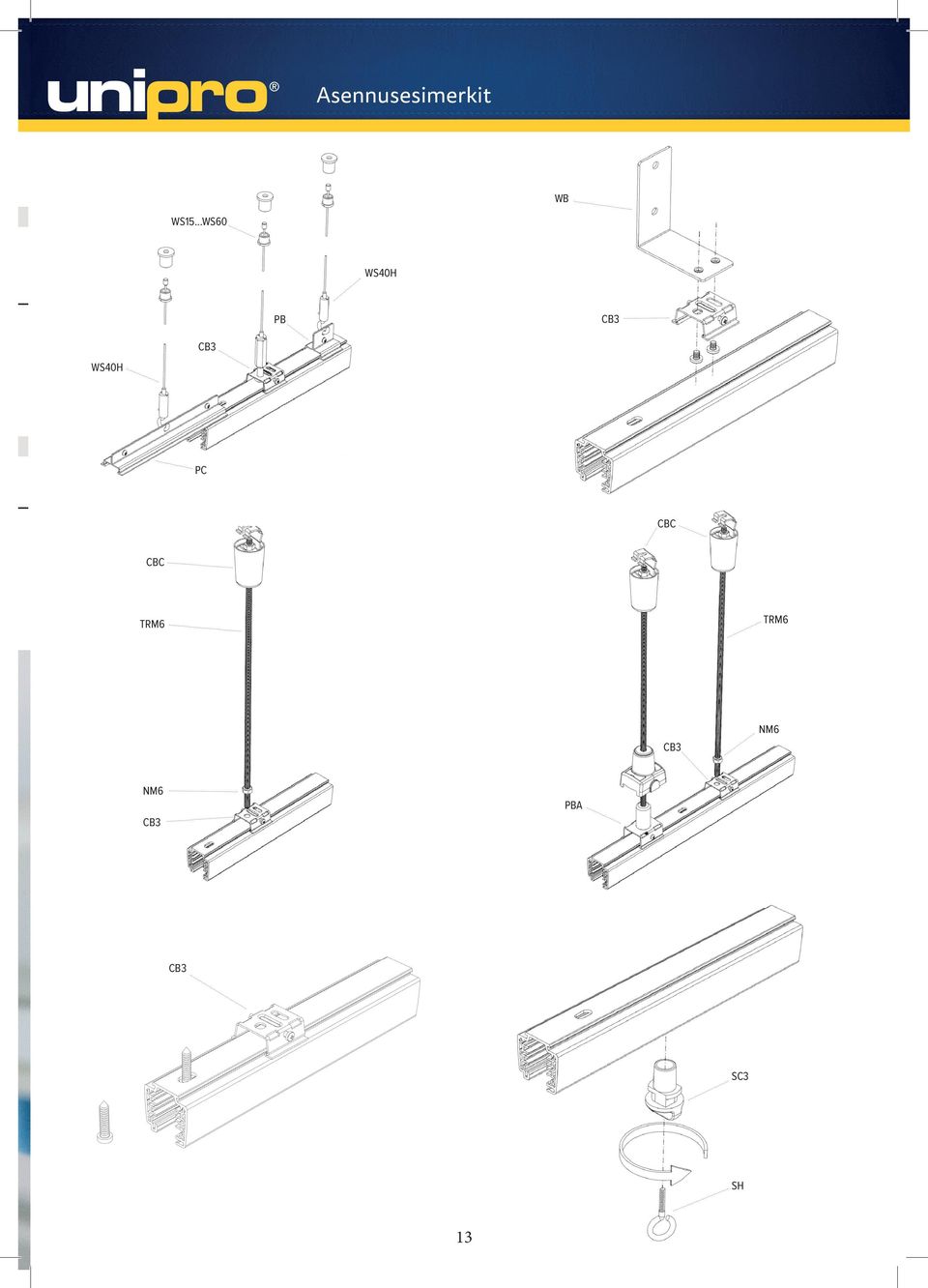

13 Asennusesimerkit WB WS15...WS60 WS40H PB CB3 WS40H CB3 PC CBC CBC TRM6 TRM6 CB3 NM6 NM6 CB3 PBA CB3 SC3 SH 13

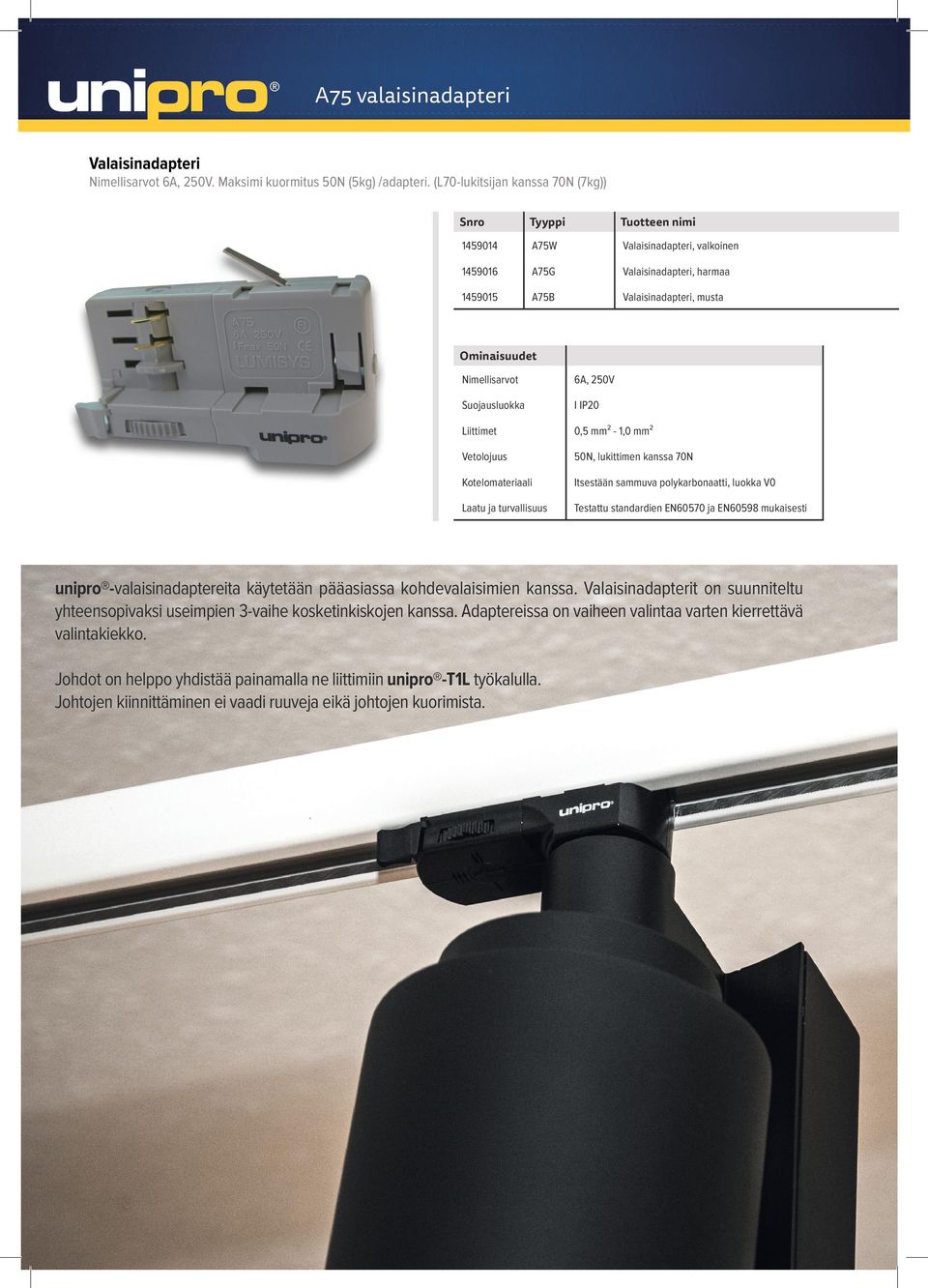

14 A75 valaisinadapteri Valaisinadapteri Nimellisarvot 6A, 250V. Maksimi kuormitus 50N (5kg) /adapteri. (L70-lukitsijan kanssa 70N (7kg)) Snro Tyyppi Tuotteen nimi A75W Valaisinadapteri, valkoinen A75G Valaisinadapteri, harmaa A75B Valaisinadapteri, musta Ominaisuudet Nimellisarvot 6A, 250V Suojausluokka I IP20 Liittimet 0,5 mm² - 1,0 mm² Vetolojuus 50N, lukittimen kanssa 70N Kotelomateriaali Itsestään sammuva polykarbonaatti, luokka V0 Laatu ja turvallisuus Testattu standardien EN60570 ja EN60598 mukaisesti unipro -valaisinadaptereita käytetään pääasiassa kohdevalaisimien kanssa. Valaisinadapterit on suunniteltu yhteensopivaksi useimpien 3-vaihe kosketinkiskojen kanssa. Adaptereissa on vaiheen valintaa varten kierrettävä valintakiekko. Johdot on helppo yhdistää painamalla ne liittimiin unipro -T1L työkalulla. Johtojen kiinnittäminen ei vaadi ruuveja eikä johtojen kuorimista. 14

15 40 A75 valaisinadapteri , Valaisinadapterin lukitsija L70W Valaisinadapterin lukitsija, valkoinen L70G Valaisinadapterin lukitsija, harmaa L70B Valaisinadapterin lukitsija, musta Nippeli Alumiinia, kierrettävyys ALN10R8 Kierrettävä AL-nippeli M10, kierteen pituus 8mm ALN10R12 Kierrettävä AL-nippeli M10, kierteen pituus 12mm NM10 Vastamutteri AL-nippelille Muut tarvikkeet T1L Työkalu CC70 Vedonpoistava kaapelinpidike 15

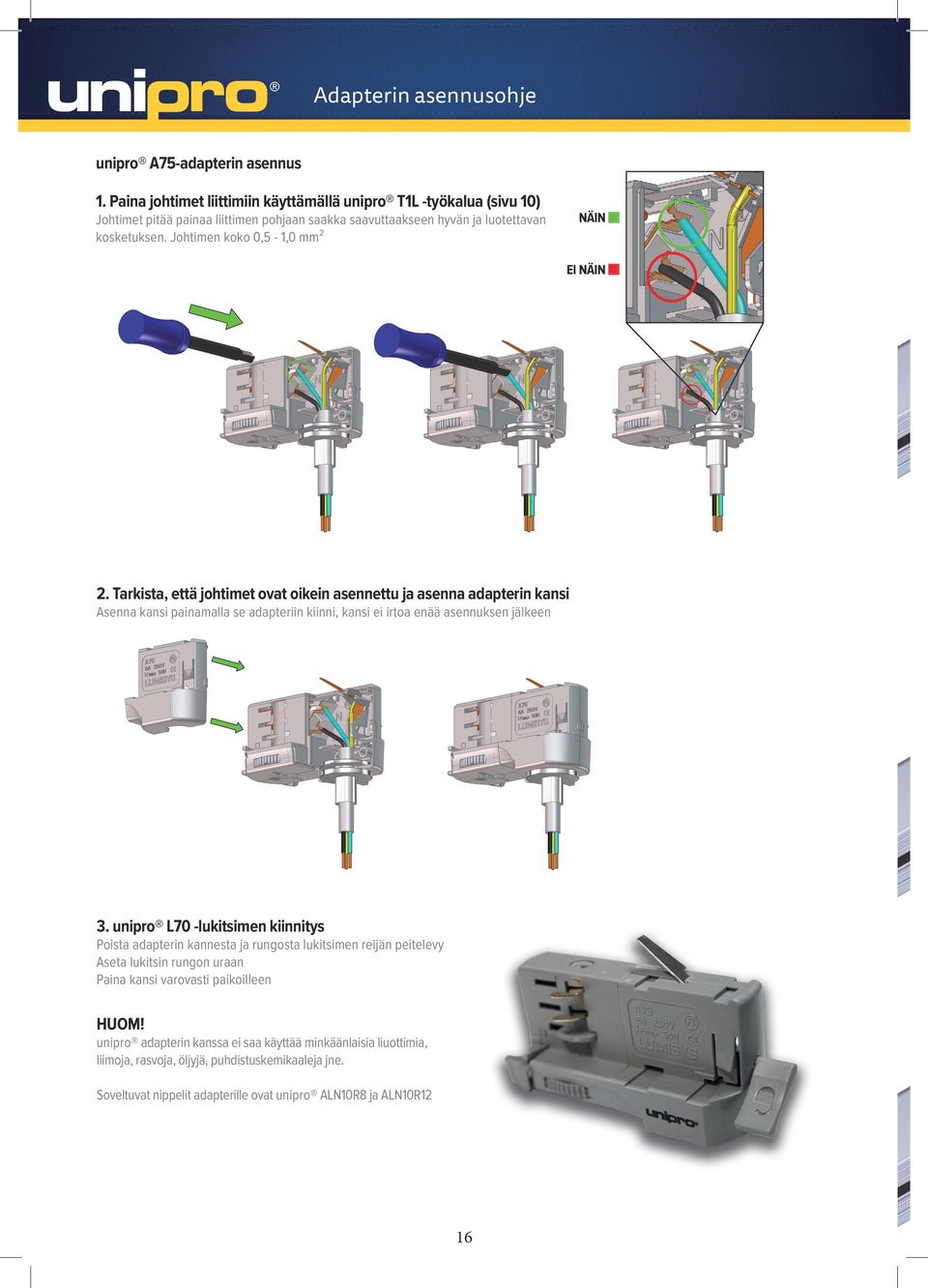

16 Adapterin asennusohje unipro A75-adapterin asennus 1. Paina johtimet liittimiin käyttämällä unipro T1L -työkalua (sivu 10) Johtimet pitää painaa liittimen pohjaan saakka saavuttaakseen hyvän ja luotettavan kosketuksen. Johtimen koko 0,5-1,0 mm² NÄIN EI NÄIN 2. Tarkista, että johtimet ovat oikein asennettu ja asenna adapterin kansi Asenna kansi painamalla se adapteriin kiinni, kansi ei irtoa enää asennuksen jälkeen 3. unipro L70 -lukitsimen kiinnitys Poista adapterin kannesta ja rungosta lukitsimen reijän peitelevy Aseta lukitsin rungon uraan Paina kansi varovasti paikoilleen HUOM! unipro adapterin kanssa ei saa käyttää minkäänlaisia liuottimia, liimoja, rasvoja, öljyjä, puhdistuskemikaaleja jne. Soveltuvat nippelit adapterille ovat unipro ALN10R8 ja ALN10R12 16

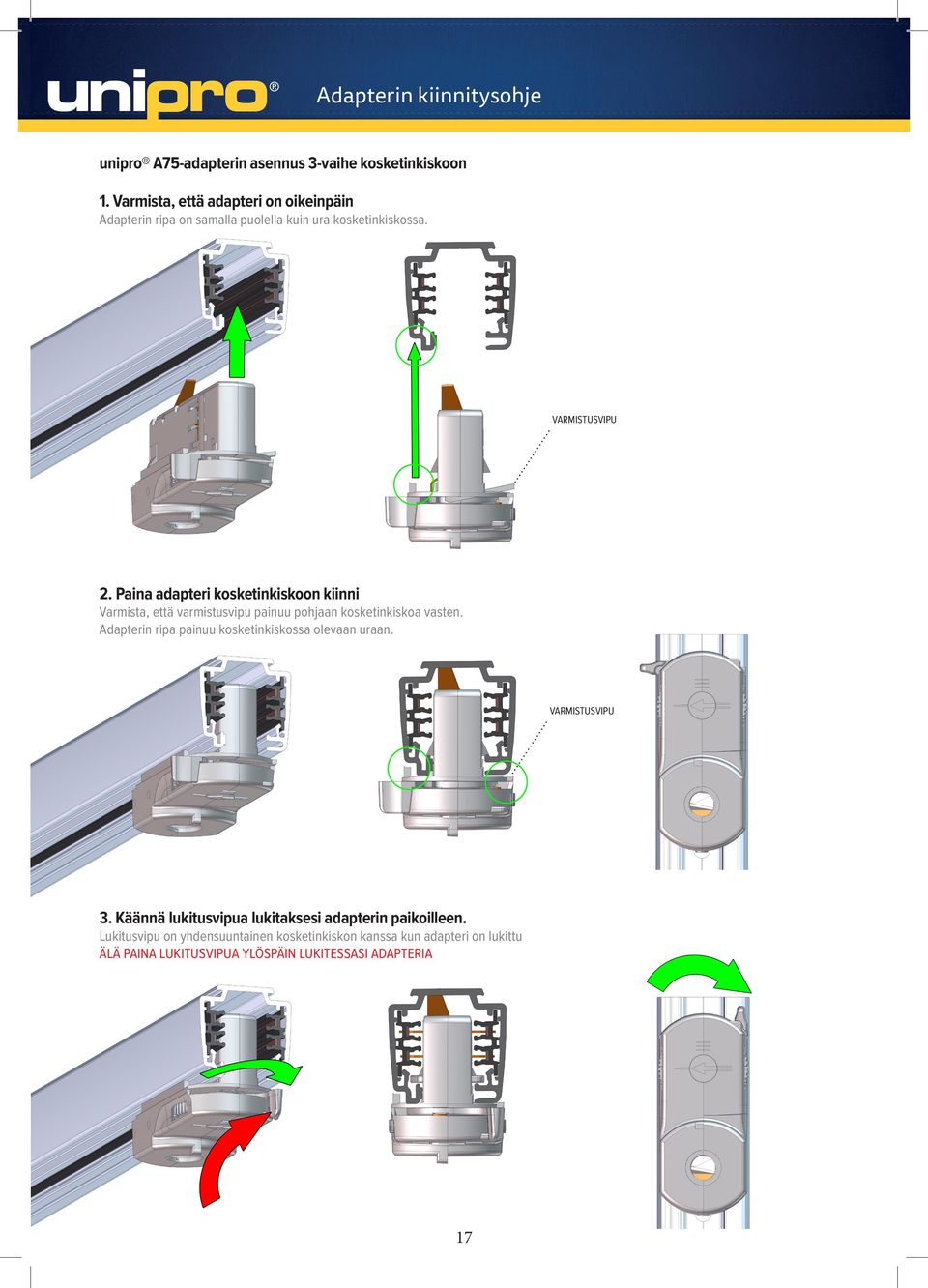

17 Adapterin kiinnitysohje unipro A75-adapterin asennus 3-vaihe kosketinkiskoon 1. Varmista, että adapteri on oikeinpäin Adapterin ripa on samalla puolella kuin ura kosketinkiskossa. VARMISTUSVIPU 2. Paina adapteri kosketinkiskoon kiinni Varmista, että varmistusvipu painuu pohjaan kosketinkiskoa vasten. Adapterin ripa painuu kosketinkiskossa olevaan uraan. VARMISTUSVIPU 3. Käännä lukitusvipua lukitaksesi adapterin paikoilleen. Lukitusvipu on yhdensuuntainen kosketinkiskon kanssa kun adapteri on lukittu ÄLÄ PAINA LUKITUSVIPUA YLÖSPÄIN LUKITESSASI ADAPTERIA 17

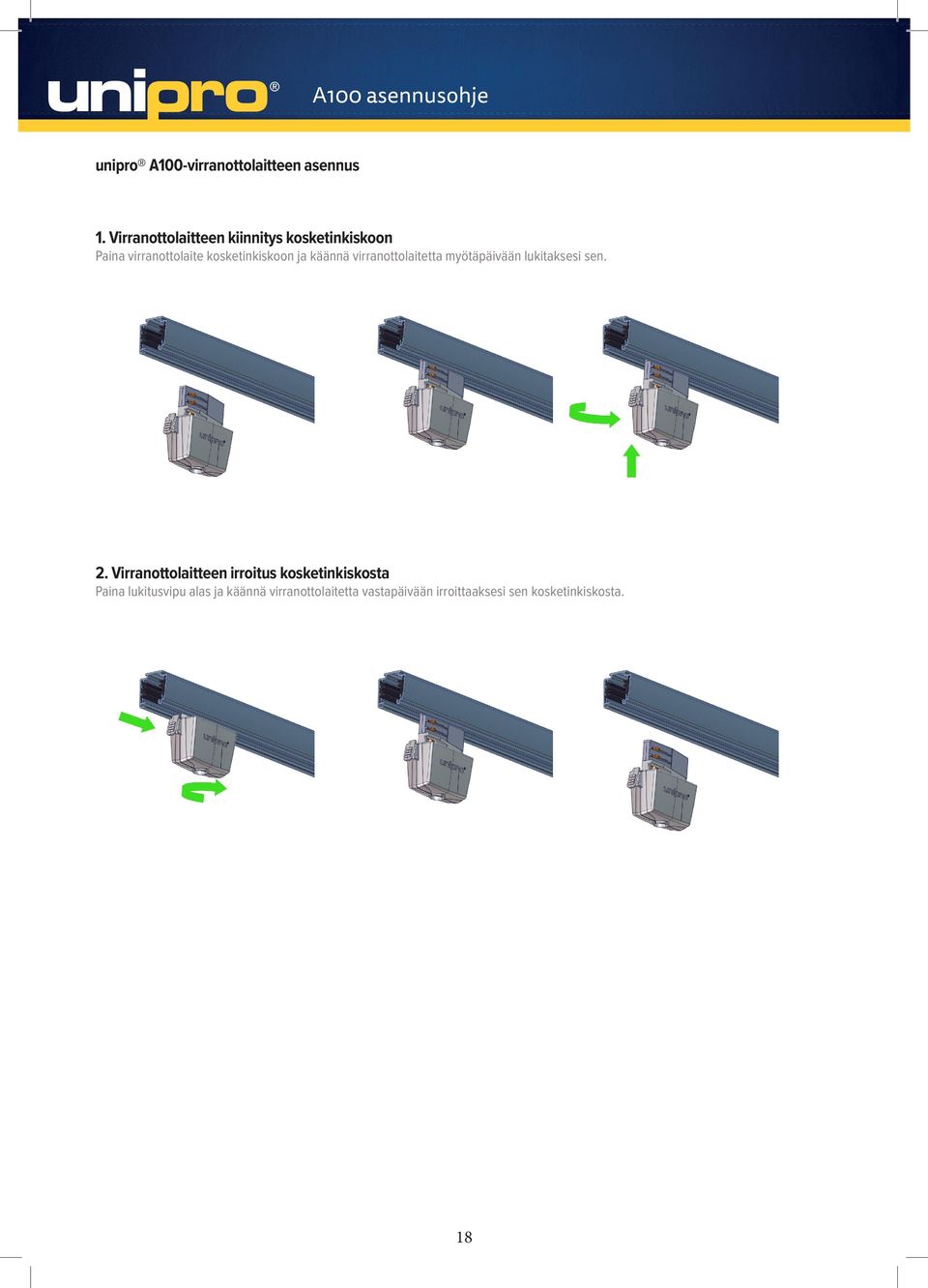

18 A100 asennusohje unipro A100-virranottolaitteen asennus 1. Virranottolaitteen kiinnitys kosketinkiskoon Paina virranottolaite kosketinkiskoon ja käännä virranottolaitetta myötäpäivään lukitaksesi sen. 2. Virranottolaitteen irroitus kosketinkiskosta Paina lukitusvipu alas ja käännä virranottolaitetta vastapäivään irroittaaksesi sen kosketinkiskosta. 18

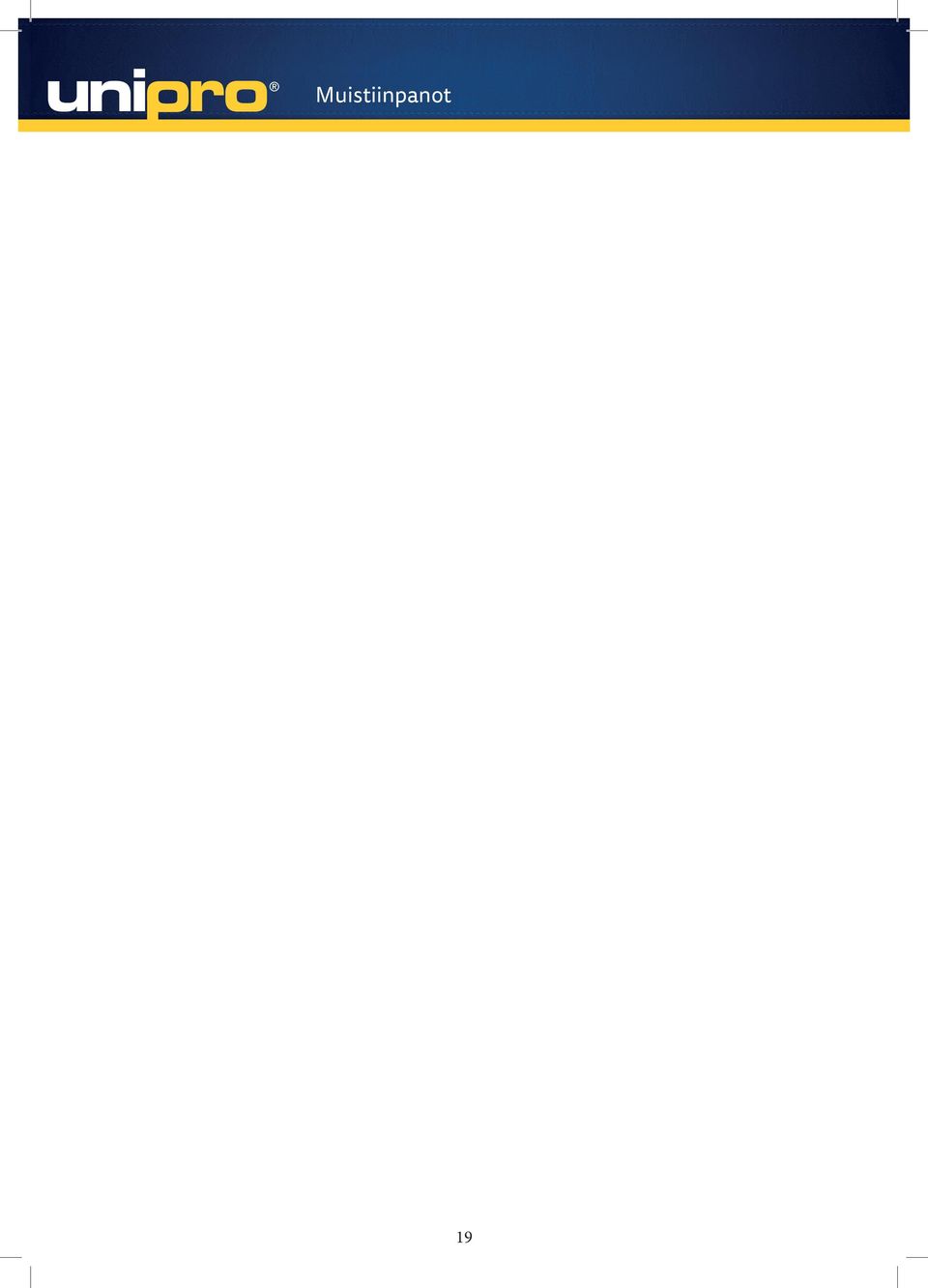

19 Muistiinpanot 19

20 Meka Pro Oy Konetie Oulu
