1 Palonkestävät kaapelitiejärjestelmät R

2 R Meka kaapelitiejärjestelmien palonkestävyys Meka Pro Oy:n KS80, KS20 ja KRA kaapelihyllyjen ja MEK-valaisinkiskojen palonkestävyyttä on testattu VTT:llä Suomessa ja PozStandardtestauslaitoksessa Moskovassa Palotestauksissa testiympäristö ja menetelmät ovat standardien EN , DIN , GOST-R sekä uuden IEC komiteassa valmisteilla olevan Technical Report (TR): Cable management systems (CMS) for fire resistant installations mukaisia. Valmisteilla oleva Techinical report ohjeistus selkeyttää ja yhtenäistää kaapeliteiden palonkestävyyden testausta Euroopassa. Kyseessä oleva ohjeistus tulee todennäköisesti muuttumaan Euroopan laajuiseksi EN-standardiksi syrjäyttäen kansalliset standardit. Testausympäristö ja olosuhteet 2014 keväällä suoritetuissa palokokeissa sovellettiin myös uutta IEC komiteassa on valmisteilla olevaa Technical Report (TR): Cable management systems (CMS) for fire resistant installations, joka soveltuu aikaisempia standardeja paremmin mm. tikas- ja levyhyllyjen palotestaukseen. Kuva 1. EN standardin mukainen lämpötilakäyrä Kuva 2. Mekan tuotteita palotestauskammiossa ennen polttoa. Kuva 3. Polttouunin lämpötila 60min palokokeen alkamisesta on noin 950 C. Kuvassa vasemmalla alempana oleva tikashylly on kannakoitu 2m välein, ja sen yläpuolella kannakointiväli on1,2m (esimerkki taipumaerosta). Kuva 4. KS tikashylly 60min palokokeen jälkeen. Kuva 5. KRA levyhylly 90min palotestin jälkeen. 2 v1.1/2015

1 sekä uuden IEC komiteassa valmisteilla olevan Technical Report (TR): Cable management systems (CMS) for fire resistant installations mukaisia.

3 Mekan palonkestävät tuotteet ja asennusesimerkit Tikashylly KS20 E60 Maksimi kannakeväli on 1,5m Tikashyllyn maksimi leveys on 400mm Maksimi kuorma on 15kg/m Käytettävät kaapelit ja kytkentärasiat ovat palonkestäviä Kiila-ankkurit tms. katto- ja seinäkannakeiden kiinnitystarvikkeet ovat paloluokiteltuja. Tikashyllyt KS80 ja KSF80 E60 Maksimi kannakeväli on 1,5m Tikashyllyn maksimi leveys on 500mm Maksimi kuorma on 20kg/m Asennusesimerkkejä: Muut palonkestäviin tikashyllyasennuksiin soveltuvat osat: Kulmakappaleet KS90 ja KSF90 leveydet mm T-kappale KST ja X-kappale KSX leveydet mm KS90/KSF90-kulmat /KST t-kappale / KSX x-kappale pitää tukea keskeltä kulmaa, sekä ennen kulmaa ja kulman jälkeen max. 300mm päästä tikashyllyn ja kulman liitoksesta Jatkokappaleet SSR ja SSU Porttikannatin MK. MK kiinnitetty kahdella kierretangolla kattoon ( porttikannatus ) Porttikannatin TPK Kattokiinnike RTF-10, RTF-16, RTF-Z Kierretanko GT-10, GT-16 Kannet SK, PSK, KRL/KS Pohjalevy POL, PPU Erotuslevy AP ja SR Ankkurikisko AS seinään kiinnitettynä Ripustuskannatin TP1 ja TP2 Seinäkannatin VK ja VKF Keskikannatin HK13 Mikäli VKF kannake kiinnitetään SMT liukumutterilla TP2 ripustuskannattimeen tai AS kiskoon, pitää käyttää kärkikiinnitystä (valitaan yhtä kokoa suurempi kannake, jonka reunimmaisesta reiästä kiinnitetään M6 kierretanko kattoon). Mikäli kannake VKF kiinnitetään suoraan seinään tai läpipultilla ripustuskannattimeen, ei tarvita kärkikiinnitystä. Porttikannatus on toteutettavissa myös AS kiskoilla (AS kisko TP2-kannattimien välissä tai kierretangoilla katossa). TP2 kattoon kiinnitettynä KS80 KK VK / VKF Kuusioruuvi M10x90 Mutteri M10 KS80 TP1 KK TP2 kattoon kiinnitettynä tai AS-kisko seinään kiinnitettynä HK13 RS3 M6 kierretanko KS80 KK M6 mutteri VK / VKF (kannake pitää olla yhtä kokoa leveämpi SMT kuin KS80 jotta kärkikiinnitys on mahdollista tehdä) 3 v1.1/2015

Tikashyllyt KS80 ja KSF80 E60 Maksimi kannakeväli on 1,5m Tikashyllyn maksimi leveys on 500mm Maksimi kuorma on 20kg/m Asennusesimerkkejä: Muut palonkestäviin tikashyllyasennuksiin soveltuvat osat:

4 Levyhylly KRA E90 Maksimi kannakeväli on 1,5m Levyhyllyn maksimi leveys on 500mm Maksimi kuorma 10kg/m Muut palonkestäviin levyhyllyasennuksiin soveltuvat osat: Kulmakappale RS90 leveydet mm T-kappale RT leveydet mm RS90-kulma / RT t-kappale pitää tukea ennen kulmaa ja kulman jälkeen max 300mm päästä KRA:n ja kulman liitoksesta Jatkokappale RSS leveydet mm Keski- / Porttikannatin RMK 410/416 leveydet mm RMK kiinnitetty kahdella kierretangolla kattoon ( porttikannatus ) Kattokiinnike RTF-10, RTF-16, RTF-Z Kierretanko GT-10, GT-16 Kannet KRL, KRL/KS90, KRL/RT Erotuslevy AP Pääty P/KRA Ankkurikisko AS seinään kiinnitettynä Ripustuskannatin HK1 ja TP2 Seinäkannatin VK ja VKF Jos käytetään TP2 + SMT + VK/VKF yhdistelmää, tulee asentaa M6 kierretanko+aluslevy+mutteri VK/VKF-kannakkeen kärjestä kattoon asennuksen jälkeen (= porttikannatus ). Liitteenä esimerkkikuva. Jos käytetään SMT:n tilalla M10 pulttia läpi TP2-kannakkeen, kierretankoa kattoon ei tarvita. Asennusesimerkkejä: TP2 kattoon kiinnitettynä tai AS-kisko seinään kiinnitettynä M6 kierretanko RS 1 KRA M6 mutteri VK / VKF (kannake pitää olla yhtä kokoa leveämpi kuin KRA jotta kärkikiinnitys on mahdollista tehdä) SMT TP2 kattoon kiinnitettynä RS 1 KRA GT10 VK / VKF Kuusioruuvi M10x90 Mutteri M10 MU M10 RMK KRA 4 v1.1/2015

Porttikannatin RMK 410/416 leveydet 100-500mm RMK kiinnitetty kahdella kierretangolla kattoon ( porttikannatus ) Kattokiinnike RTF-10, RTF-16, RTF-Z Kierretanko GT-10, GT-16 Kannet KRL, KRL/KS90,

5 Lankahylly WMT E60 (korkeudet mm) Maksimi kannakeväli on 1,25m Lankahyllyn maksimi leveys on 200mm Maksimi kuorma 10kg/m Muut palonkestäviin lankahyllyasennuksiin soveltuvat osat: Kulma pitää tukea keskeltä kulmaa sekä ennen kulmaa ja kulman jälkeen max. 300mm päästä kulmasta UC, UC1D, CL ja CL1 jatkokappaleet ja liitososat UC1 kiinnitetty kierretangolla kattoon Kattokiinnike RTF-10, RTF-16, RTF-Z Kierretanko GT-6, GT-10 Ankkurikisko AS seinään kiinnitettynä Ripustuskannatin HK1 ja TP2 Seinäkannatin VK, VKF ja VKZ Jos käytetään TP2 + SMT + VK/VKF/VKZ yhdistelmää, tulee asentaa M6 kierretanko+aluslevy+mutteri VK/VKF-kannattimien kärjestä kattoon asennuksen jälkeen (= porttikannatus ). Liitteenä esimerkkikuva. Jos käytetään SMT:n tilalla M10 pulttia läpi TP2-kannakkeen, kierretankoa kattoon ei tarvita. Asennusesimerkkejä: TP2 GT 6 WMT WMT-CL GT-6 DIN9021 M6 MU 6 SMT VKZ VKZ-N MU M6 DIN436 M8 UC1 5 v1.1/2015

300mm päästä kulmasta UC, UC1D, CL ja CL1 jatkokappaleet ja liitososat UC1 kiinnitetty kierretangolla kattoon Kattokiinnike RTF-10, RTF-16, RTF-Z Kierretanko GT-6, GT-10 Ankkurikisko AS seinään

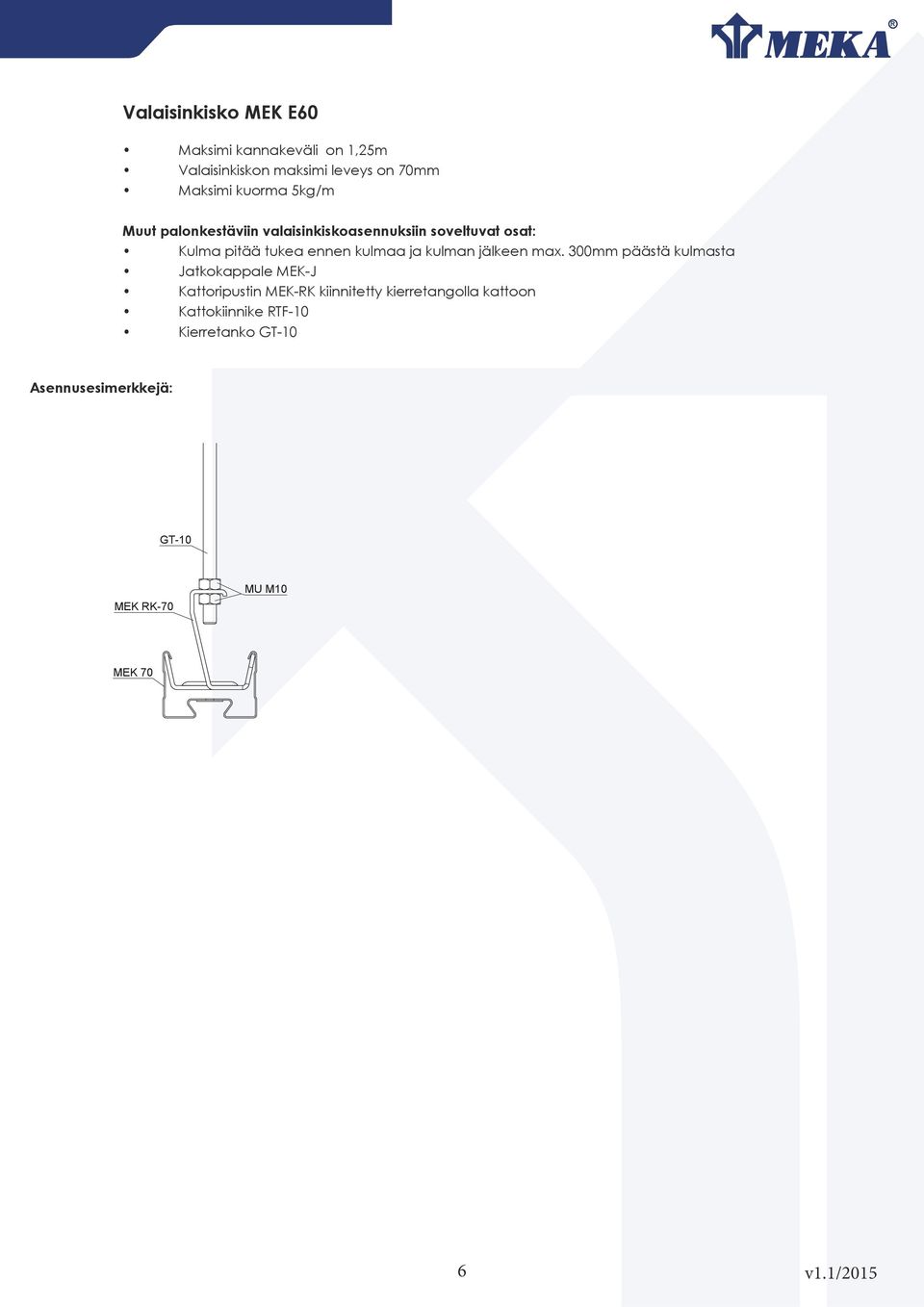

6 Valaisinkisko MEK E60 Maksimi kannakeväli on 1,25m Valaisinkiskon maksimi leveys on 70mm Maksimi kuorma 5kg/m Muut palonkestäviin valaisinkiskoasennuksiin soveltuvat osat: Kulma pitää tukea ennen kulmaa ja kulman jälkeen max. 300mm päästä kulmasta Jatkokappale MEK-J Kattoripustin MEK-RK kiinnitetty kierretangolla kattoon Kattokiinnike RTF-10 Kierretanko GT-10 Asennusesimerkkejä: GT-10 MEK RK-70 MU M10 MEK 70 6 v1.1/2015

7 Muistiinpanoja 7 v1.1/2015

8 Meka Pro Oy Konetie 25, Oulu Puh Fax
