1 Macintosh -täydennys Lue tämä opas huolellisesti ennen tuotteen käyttöä ja säilytä se myöhempää tarvetta varten. Turvallista ja oikeaa käyttöä varten muista lukea Käyttäjän oppaan kohta Tärkeitä tietoja ennen laitteen käyttöä.

2 Sisällysluettelo 1 Yleisiä tietoja Tämän oppaan käyttäminen Tietojen etsiminen Oppaassa käytetyt symbolit Tavaramerkit Ohjaimien asentaminen 3 Tulostus Tietokoneelle asetetut vaatimukset Mac OS Ohjaimien asentaminen USB-kaapelin käyttäjät Verkkokaapelin käyttäjät Mac OS X tai uudempi Ohjaimien asentaminen USB-kaapelin käyttäjät Verkkokaapelin käyttäjät Status Monitor-seurantaohjelma Laitteen tilan päivitys Ikkunan näyttäminen tai piilottaminen Ikkunan sulkeminen Verkkopohjainen hallinta Värien kalibrointi Väriohjaimen käyttö (Mac OS ) Väriohjaimen käyttö (Mac OS X) Sivun asetusten valitseminen Erikoisasetukset Perustoiminnot Lisäasetukset Faksin lähettäminen Mac OS :n käyttäjät Mac OS X -käyttäjät vcard-kortin vetäminen Mac OS X Address Book -sovelluksesta i

3 5 Liite Web-selaimen käyttäminen laitteen ohjaamiseen Yleiskuvaus Yhteyden muodostaminen laitteeseen selaimella Tunnussanatiedot Vianetsintä Yleiskuvaus Yleiset ongelmat Verkkotulostusongelmat ii

4 1 Yleisiä tietoja Tämän oppaan käyttäminen Tietojen etsiminen 1 Tästä Käyttöoppaasta ja laitteen mukana toimitetuista muista oppaista saat yleisiä tietoja Windows -käyttöjärjestelmästä, kuten verkkoyhteyden muodostamisesta ja käytöstä tämän laitteen ohjauspaneelilla. Oppaassa käytetyt symbolit Oppaassa käytetyt symbolit liittyvät tärkeisiin varoituksiin, huomautuksiin ja toimintoihin. Erikoisfonteilla osoitetaan painikkeet, joita sinun on painettava, sekä näyttöikkunoiden viestit ja tärkeät kohdat tai asiaan liittyvät aiheet. Lihavoitu Lihavoitu fontti viittaa tiettyihin ohjauspaneelin näppäimiin. teksti Kursivoitu teksti Kursivoidulla fontilla on merkitty tärkeät kohdat tai sillä viitataan asiaan liittyvään toiseen aiheeseen. Courier Laitteen näytön viestit tunnistetaan Courier -fontista. Tavaramerkit Osoittaa huomiota vaativia kohtia laitteen käytössä ja paperitukosten, alkuperäisten asiakirjojen vaurioitumisen ja tietojen menettämisen todennäköisten syiden selitykset. Muista lukea nämä selitykset. Huomautukset näyttävät, miten eri tilanteissa voi toimia tai miten toimintoa voi käyttää muiden ominaisuuksien kanssa. Windows on Microsoft Corporationin rekisteröity tavaramerkki Yhdysvalloissa ja/tai muissa maissa. Macintosh, Mac OS ja Safari ovat Apple Computer, Inc:n rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Firefox on Mozilla Corporationin rekisteröity tavaramerkki. 1-1

5 2 Ohjaimien asentaminen Tietokoneelle asetetut vaatimukset Tuetut käyttöjärjestelmät Mac OS Mac OS X tai uudempi Tietokoneliitäntä USB Ethernet Suoritintehoa vähintään Kaikki perusmallit täyttävät vähimmäisvaatimukset. Työmuistia (RAM) vähintään Mac OS : Kaikki perusmallit täyttävät vähimmäisvaatimukset. Mac OS X tai uudempi: 128 Mt Suositeltu RAM-muistin koko Mac OS : 64 Mt Mac OS X tai uudempi: 160 Mt Ohjainten tarvitseman vapaa kiintolevytila 80 Mt Tuetut tietokoneohjelmistotoiminnot Mac OS : Tulostaminen, PC-Faksin lähettäminen 1 Mac OS X : Tulostaminen, PC-Faksin lähettäminen 1 Mac OS X 10.3.x tai uudempi: Tulostaminen, PC-Faksin lähettäminen 1, Status Monitor 1 PC Fax -toiminto tukee ainoastaan mustavalkoista faksausta. 2 Ennen kuin kytket laitteen Macintosh -koneeseen, hanki USB-kaapeli, jonka pituus on korkeintaan 2 metriä. Laitetta ei saa kytkeä näppäimistön USB-porttiin tai virrattomaan USB-keskittimeen. Mac OS X käyttäjien on päivitettävä järjestelmäksi Mac OS X tai uudempi. 2-1

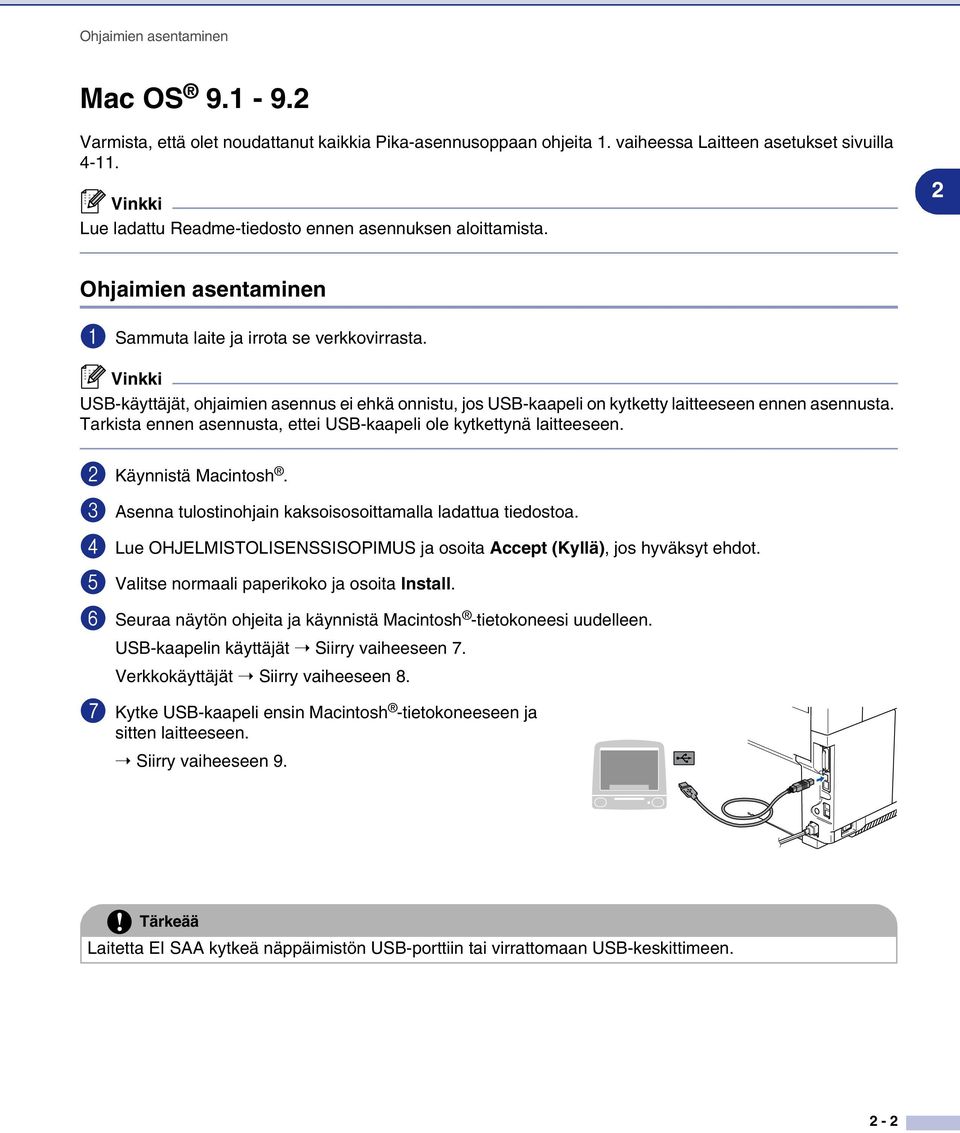

6 Ohjaimien asentaminen Mac OS Varmista, että olet noudattanut kaikkia Pika-asennusoppaan ohjeita 1. vaiheessa Laitteen asetukset sivuilla Lue ladattu Readme-tiedosto ennen asennuksen aloittamista. 2 Ohjaimien asentaminen 1 Sammuta laite ja irrota se verkkovirrasta. USB-käyttäjät, ohjaimien asennus ei ehkä onnistu, jos USB-kaapeli on kytketty laitteeseen ennen asennusta. Tarkista ennen asennusta, ettei USB-kaapeli ole kytkettynä laitteeseen. 2 Käynnistä Macintosh. 3 Asenna tulostinohjain kaksoisosoittamalla ladattua tiedostoa. 4 Lue OHJELMISTOLISENSSISOPIMUS ja osoita Accept (Kyllä), jos hyväksyt ehdot. 5 Valitse normaali paperikoko ja osoita Install. 6 Seuraa näytön ohjeita ja käynnistä Macintosh -tietokoneesi uudelleen. USB-kaapelin käyttäjät Siirry vaiheeseen 7. Verkkokäyttäjät Siirry vaiheeseen 8. 7 Kytke USB-kaapeli ensin Macintosh -tietokoneeseen ja sitten laitteeseen. Siirry vaiheeseen 9. Tärkeää Laitetta EI SAA kytkeä näppäimistön USB-porttiin tai virrattomaan USB-keskittimeen. 2-2

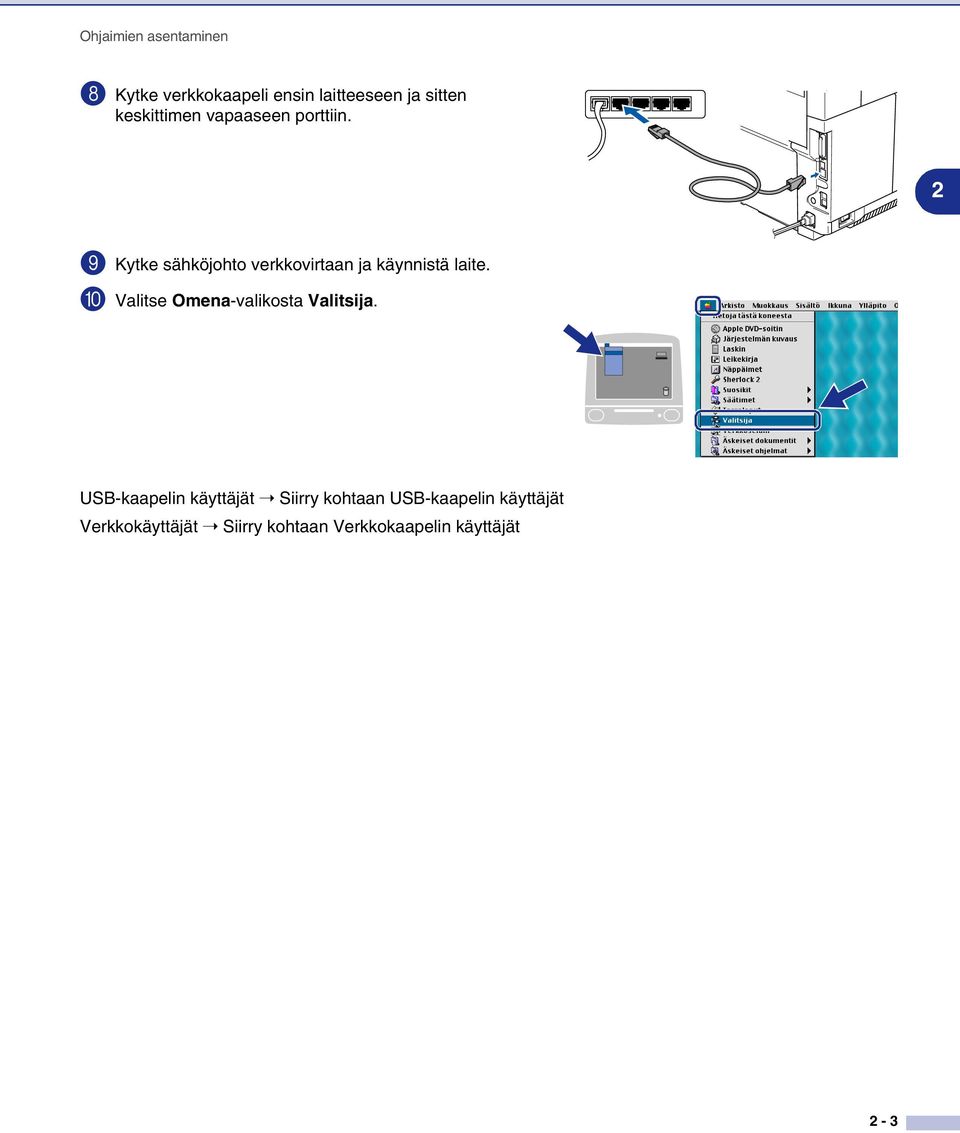

7 Ohjaimien asentaminen 8 Kytke verkkokaapeli ensin laitteeseen ja sitten keskittimen vapaaseen porttiin. 2 9 Kytke sähköjohto verkkovirtaan ja käynnistä laite. 0 Valitse Omena-valikosta Valitsija. USB-kaapelin käyttäjät Siirry kohtaan USB-kaapelin käyttäjät Verkkokäyttäjät Siirry kohtaan Verkkokaapelin käyttäjät 2-3

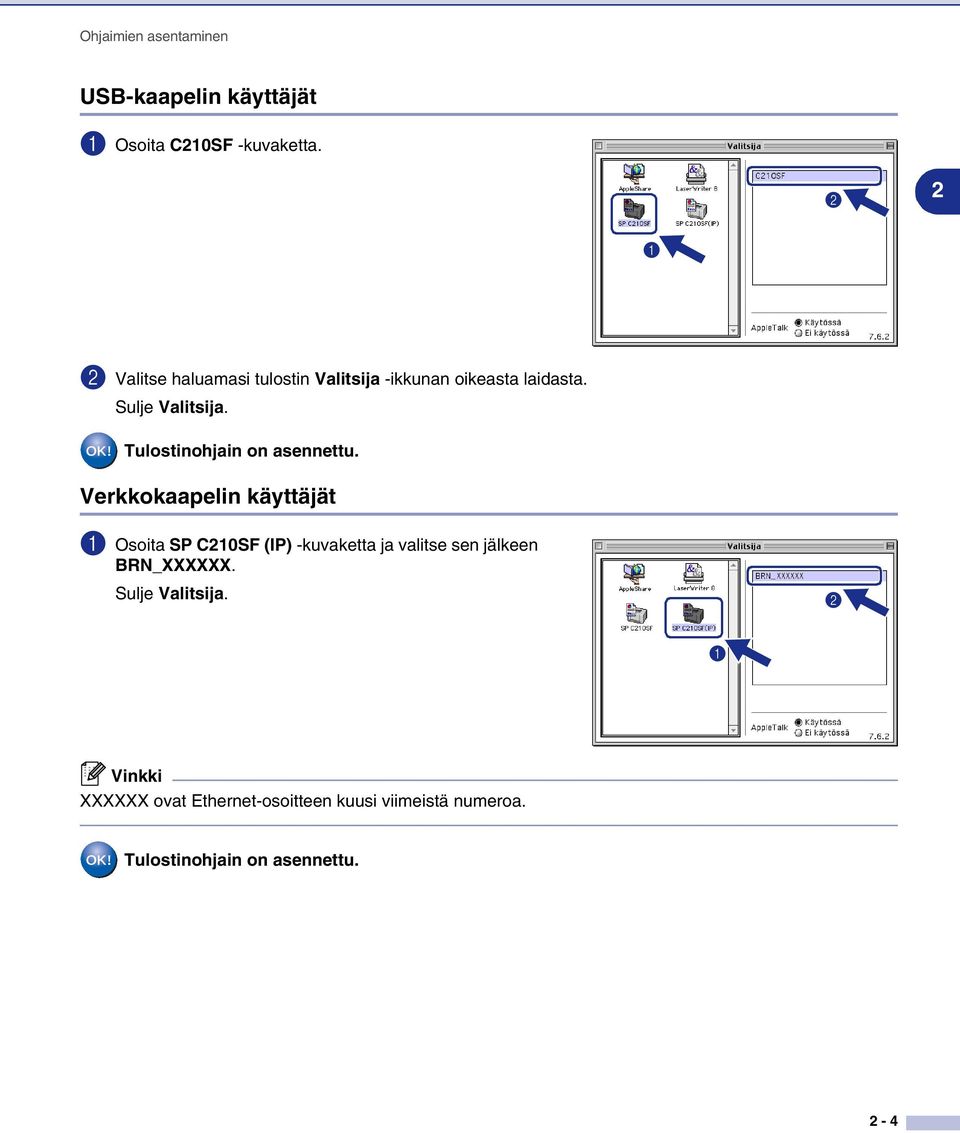

8 Ohjaimien asentaminen USB-kaapelin käyttäjät 1 Osoita C210SF -kuvaketta Valitse haluamasi tulostin Valitsija -ikkunan oikeasta laidasta. Sulje Valitsija. Tulostinohjain on asennettu. Verkkokaapelin käyttäjät 1 Osoita SP C210SF (IP) -kuvaketta ja valitse sen jälkeen BRN_XXXXXX. Sulje Valitsija. 2 1 XXXXXX ovat Ethernet-osoitteen kuusi viimeistä numeroa. Tulostinohjain on asennettu. 2-4

9 Ohjaimien asentaminen Mac OS X tai uudempi Varmista, että olet noudattanut kaikkia ohjeita 1. vaiheessa Laitteen asetukset sivuilla Lue ladattu Readme-tiedosto ennen asennuksen aloittamista. 2 Mac OS X käyttäjien on päivitettävä järjestelmäksi Mac OS X tai uudempi. Ohjaimien asentaminen 1 Sammuta laite ja irrota se verkkovirrasta. USB-käyttäjät, ohjaimien asennus ei ehkä onnistu, jos USB-kaapeli on kytketty laitteeseen ennen asennusta. Tarkista ennen asennusta, ettei USB-kaapeli ole kytkettynä laitteeseen. 2 Käynnistä Macintosh. 3 Asenna tulostinohjain kaksoisosoittamalla ladattua tiedostoa. 4 Kun asennusohjelma käynnistyy, osoita Jatka. 5 Seuraa näytön ohjeita ja käynnistä Macintosh -tietokoneesi uudelleen. USB-kaapelin käyttäjät Siirry vaiheeseen 6. Verkkokäyttäjät Siirry vaiheeseen 7. 6 Kytke USB-kaapeli ensin Macintosh -tietokoneeseen ja sitten laitteeseen. Siirry vaiheeseen 8. Tärkeää Laitetta EI SAA kytkeä näppäimistön USB-porttiin tai virrattomaan USB-keskittimeen. 2-5

10 Ohjaimien asentaminen 7 Kytke verkkokaapeli ensin laitteeseen ja sitten keskittimen vapaaseen porttiin. 2 8 Kytke sähköjohto verkkovirtaan ja käynnistä laite. 9 Valitse Siirry-valikosta Ohjelmat. 0 Avaa Lisäohjelmat -kansio. A Avaa Kirjoittimen asetustyökalu-kuvake. Jos olet Mac OS X 10.2.x:n käyttäjä, avaa Tulostuskeskus -kuvake. 2-6

11 Ohjaimien asentaminen B Osoita Lisää. 2 USB-kaapelin käyttäjät Siirry kohtaan USB-kaapelin käyttäjät Verkkokäyttäjät Siirry kohtaan Verkkokaapelin käyttäjät USB-kaapelin käyttäjät Mac OS X x -käyttäjät Siirry vaiheeseen 1 Mac OS X käyttäjät Siirry vaiheeseen 2 1 Valitse USB. 2 Valitse C210SF ja osoita Lisää -painiketta. (Mac OS X x) (Mac OS X 10.4) 2-7

12 Ohjaimien asentaminen 3 Valitse Kirjoittimen asetustyökalu-valikosta Lopeta Kirjoittimen asetustyökalu. 2 Tulostinohjain on asennettu. Verkkokaapelin käyttäjät Mac OS X x -käyttäjät Siirry vaiheeseen 1 Mac OS X käyttäjät Siirry vaiheeseen 2 1 Valitse alla olevan kuvan mukaisesti. 2 Valitse SP C210SF ja osoita Lisää -painiketta. (Mac OS X x) (Mac OS X 10.4) 2-8

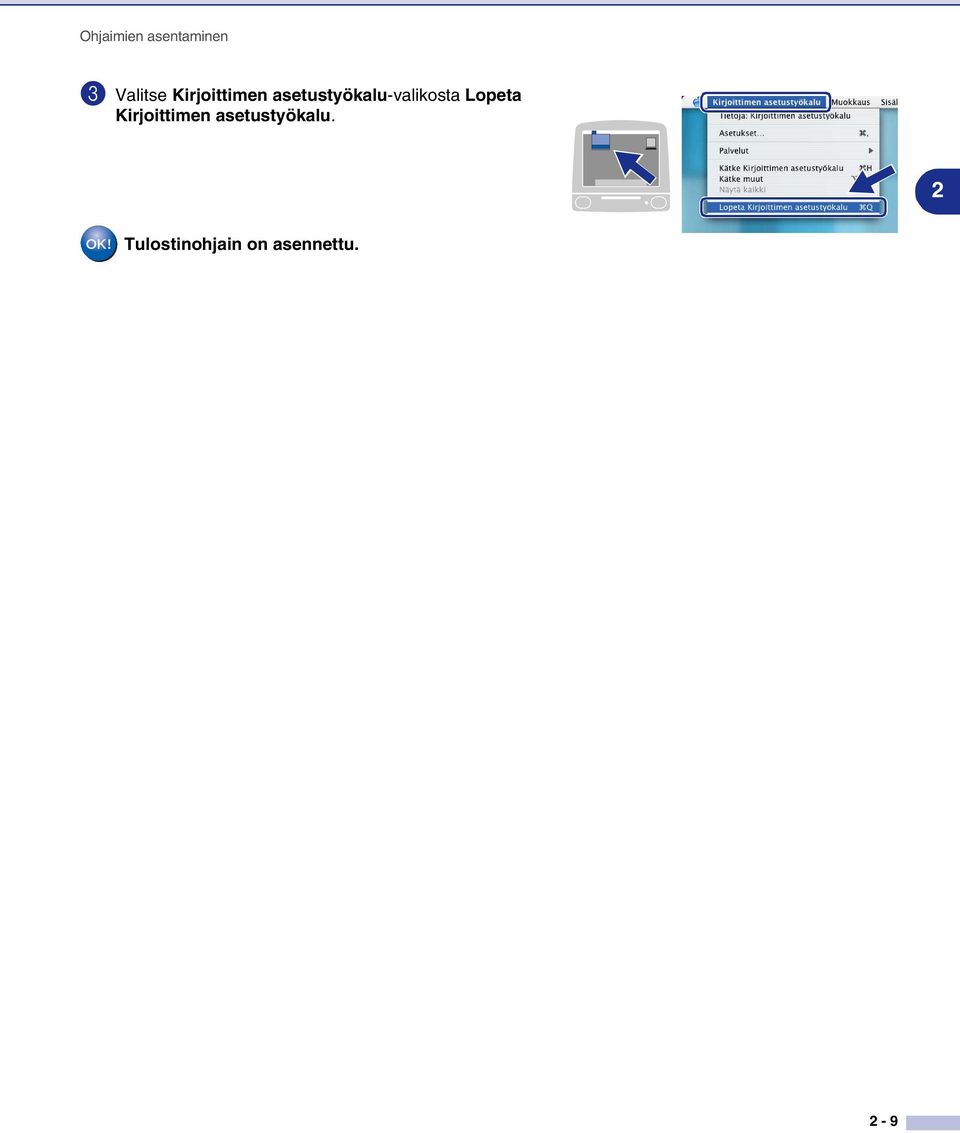

13 Ohjaimien asentaminen 3 Valitse Kirjoittimen asetustyökalu-valikosta Lopeta Kirjoittimen asetustyökalu. 2 Tulostinohjain on asennettu. 2-9

14 3 Tulostus Voit käyttää laitteessa seuraavia toimintoja. Katso lisätietoja CD-ROM-levyllä olevan Ohjelmiston käyttöoppaan lukua 1 Tulostus. Job Cancel Secure Print (Suojattu tulostus) -näppäin Testitulostus Oletustulostusasetusten palauttaminen Kalibrointi 3 Status Monitor-seurantaohjelma Status Monitor (Tilan valvonta) -ohjelma seuraa laitetta tietokoneeltasi ja havaitsee laitevirheet ja ilmoittaa niistä virheviestillä ennalta asetetuin aikavälein kuten paperin loppumisen tai paperitukoksen. Voit käyttää myös verkkopohjaista hallintaa ja Color Calibration (Värien kalibrointi) -asetusta. Voit tarkistaa laitteen tilan valitsemalla Status Monitor (Tilan valvonta) -sovelluksen Macintosh HD/Kirjasto/Printers/Ricoh/Utilities -hakemistosta. Mac OS X 10.3 tai uudemman käyttöjärjestelmän käyttäjät voivat käyttää Status Monitor-seurantaohjelmaa. Laitteen tilan päivitys Osoita päivityspainiketta, jos haluat tarkastella laitteen viimeisintä tilaa, kun Status Monitor (Tilan valvonta) -ikkuna on auki. Voit valita, kuinka usein ohjelmisto päivittää laitteen tilatietoja. Mene valikkopalkkiin Status Monitor (Tilan valvonta) ja valitse Preferences (Määritykset). Ikkunan näyttäminen tai piilottaminen Kun Status Monitor (Tilan valvonta), -seurantaohjelma on käynnistetty, ikkuna voidaan pitää näkyvillä tai piilottaa. Piilota ikkuna menemällä valikkopalkkiin Status Monitor (Tilan valvonta) ja valitse Hide Status Monitor (Piilota Tilan valvonta). Tuo ikkuna näkyviin osoittamalla Status Monitor (Tilan valvonta) -kuvaketta. Ikkunan sulkeminen Mene valikkopalkkiin ja valitse Quit (Lopeta). 3-1

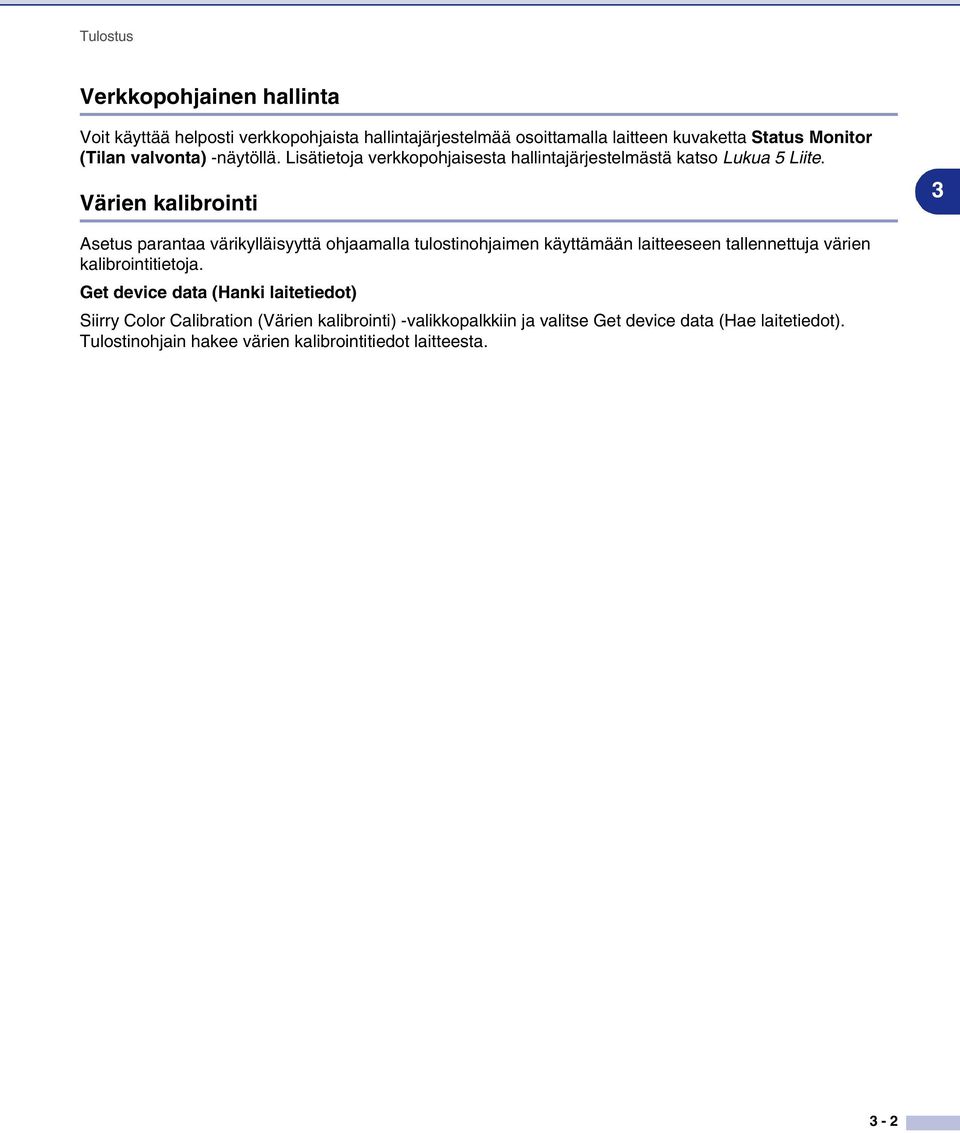

15 Tulostus Verkkopohjainen hallinta Voit käyttää helposti verkkopohjaista hallintajärjestelmää osoittamalla laitteen kuvaketta Status Monitor (Tilan valvonta) -näytöllä. Lisätietoja verkkopohjaisesta hallintajärjestelmästä katso Lukua 5 Liite. Värien kalibrointi 3 Asetus parantaa värikylläisyyttä ohjaamalla tulostinohjaimen käyttämään laitteeseen tallennettuja värien kalibrointitietoja. Get device data (Hanki laitetiedot) Siirry Color Calibration (Värien kalibrointi) -valikkopalkkiin ja valitse Get device data (Hae laitetiedot). Tulostinohjain hakee värien kalibrointitiedot laitteesta. 3-2

16 Tulostus Väriohjaimen käyttö (Mac OS ) Asiakirjan tulostaminen: 1 Osoita TextEditin tai muun sovelluksen Arkisto -valikkoa ja valitse Sivun asetukset. Voit muuttaa Paper Size (Paperikoko), Orientation (Suunta) ja Scaling (Skaalaus) ja asetuksia ja sitten osoittaa OK. 3 2 Osoita TextEditin tai muun sovelluksen Arkisto -valikkoa ja valitse Print (Tulosta). Käynnistä tulostus osoittamalla Print (Tulosta). Jos haluat muuttaa Media Type (Tulostusmateriaali), Color/Mono (Värillinen/mustavalkoinen), Print Quality (Tulostuslaatu) ja Color Mode (Väritilan) -asetuksia, valitse asetukset ennen kuin osoitat Print (Tulosta). Osoittamalla Option (Asetus) voit valita sivujen lukumäärä arkilla Device Options (Laiteasetukset)-ikkunassa. 3-3

17 Tulostus Väriohjaimen käyttö (Mac OS X) Sivun asetusten valitseminen 1 Osoita TextEditin tai muun sovelluksen Arkisto -valikkoa ja valitse Sivun asetukset. Varmista, että SP C210SF on valittu Muotoile-ponnahdusvalikosta. Voit muuttaa Paper Size (Paperikoko), Orientation (Suunta) ja Skaalaus -asetuksia ja sitten osoittaa OK. 3 2 Osoita TextEditin tai muun sovelluksen Arkisto -valikkoa ja valitse Print (Tulosta). Käynnistä tulostus osoittamalla Print (Tulosta). Erikoisasetukset Tulostusasetukset Voit muuttaa asetuksia valitsemalla kyseisen asetuksen Tulostinasetukset-luettelossa. Basic (Perus) Media Type (Tulostusmateriaali) Color/Mono (Värillinen/mustavalkoinen) Mirror Print (Peili kuva) Toner Save Mode (Värinsäästö) Lisäasetukset Print Quality (Tulostuslaatu) Color Mode (Väritilan) Improve Gray Color (Paranna harmaata väriä) Enhance Black Printing (Korosta musta tulostus) 3-4

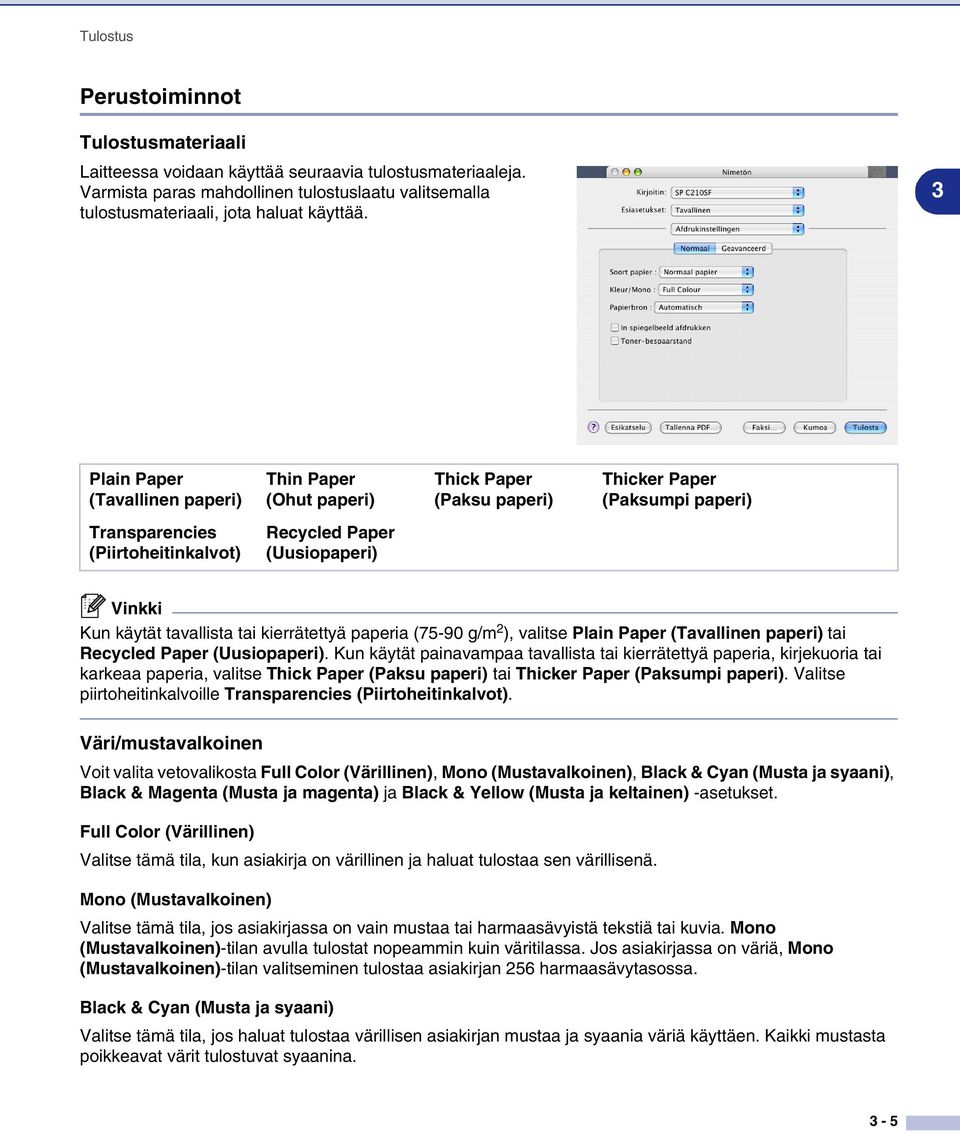

18 Tulostus Perustoiminnot Tulostusmateriaali Laitteessa voidaan käyttää seuraavia tulostusmateriaaleja. Varmista paras mahdollinen tulostuslaatu valitsemalla tulostusmateriaali, jota haluat käyttää. 3 Plain Paper (Tavallinen paperi) Thin Paper (Ohut paperi) Thick Paper (Paksu paperi) Thicker Paper (Paksumpi paperi) Transparencies (Piirtoheitinkalvot) Recycled Paper (Uusiopaperi) Kun käytät tavallista tai kierrätettyä paperia (75-90 g/m 2 ), valitse Plain Paper (Tavallinen paperi) tai Recycled Paper (Uusiopaperi). Kun käytät painavampaa tavallista tai kierrätettyä paperia, kirjekuoria tai karkeaa paperia, valitse Thick Paper (Paksu paperi) tai Thicker Paper (Paksumpi paperi). Valitse piirtoheitinkalvoille Transparencies (Piirtoheitinkalvot). Väri/mustavalkoinen Voit valita vetovalikosta Full Color (Värillinen), Mono (Mustavalkoinen), Black & Cyan (Musta ja syaani), Black & Magenta (Musta ja magenta) ja Black & Yellow (Musta ja keltainen) -asetukset. Full Color (Värillinen) Valitse tämä tila, kun asiakirja on värillinen ja haluat tulostaa sen värillisenä. Mono (Mustavalkoinen) Valitse tämä tila, jos asiakirjassa on vain mustaa tai harmaasävyistä tekstiä tai kuvia. Mono (Mustavalkoinen)-tilan avulla tulostat nopeammin kuin väritilassa. Jos asiakirjassa on väriä, Mono (Mustavalkoinen)-tilan valitseminen tulostaa asiakirjan 256 harmaasävytasossa. Black & Cyan (Musta ja syaani) Valitse tämä tila, jos haluat tulostaa värillisen asiakirjan mustaa ja syaania väriä käyttäen. Kaikki mustasta poikkeavat värit tulostuvat syaanina. 3-5

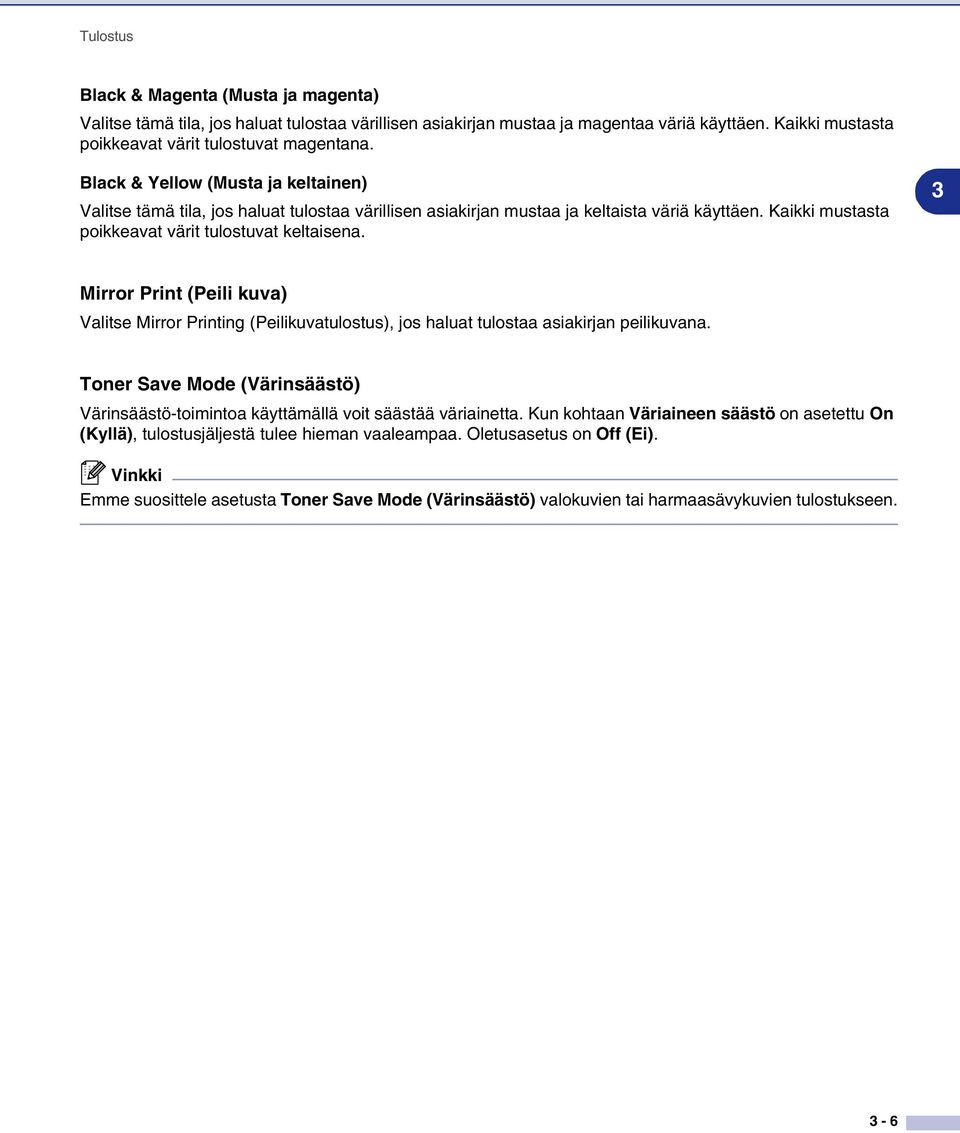

19 Tulostus Black & Magenta (Musta ja magenta) Valitse tämä tila, jos haluat tulostaa värillisen asiakirjan mustaa ja magentaa väriä käyttäen. Kaikki mustasta poikkeavat värit tulostuvat magentana. Black & Yellow (Musta ja keltainen) Valitse tämä tila, jos haluat tulostaa värillisen asiakirjan mustaa ja keltaista väriä käyttäen. Kaikki mustasta poikkeavat värit tulostuvat keltaisena. 3 Mirror Print (Peili kuva) Valitse Mirror Printing (Peilikuvatulostus), jos haluat tulostaa asiakirjan peilikuvana. Toner Save Mode (Värinsäästö) Värinsäästö-toimintoa käyttämällä voit säästää väriainetta. Kun kohtaan Väriaineen säästö on asetettu On (Kyllä), tulostusjäljestä tulee hieman vaaleampaa. Oletusasetus on Off (Ei). Emme suosittele asetusta Toner Save Mode (Värinsäästö) valokuvien tai harmaasävykuvien tulostukseen. 3-6

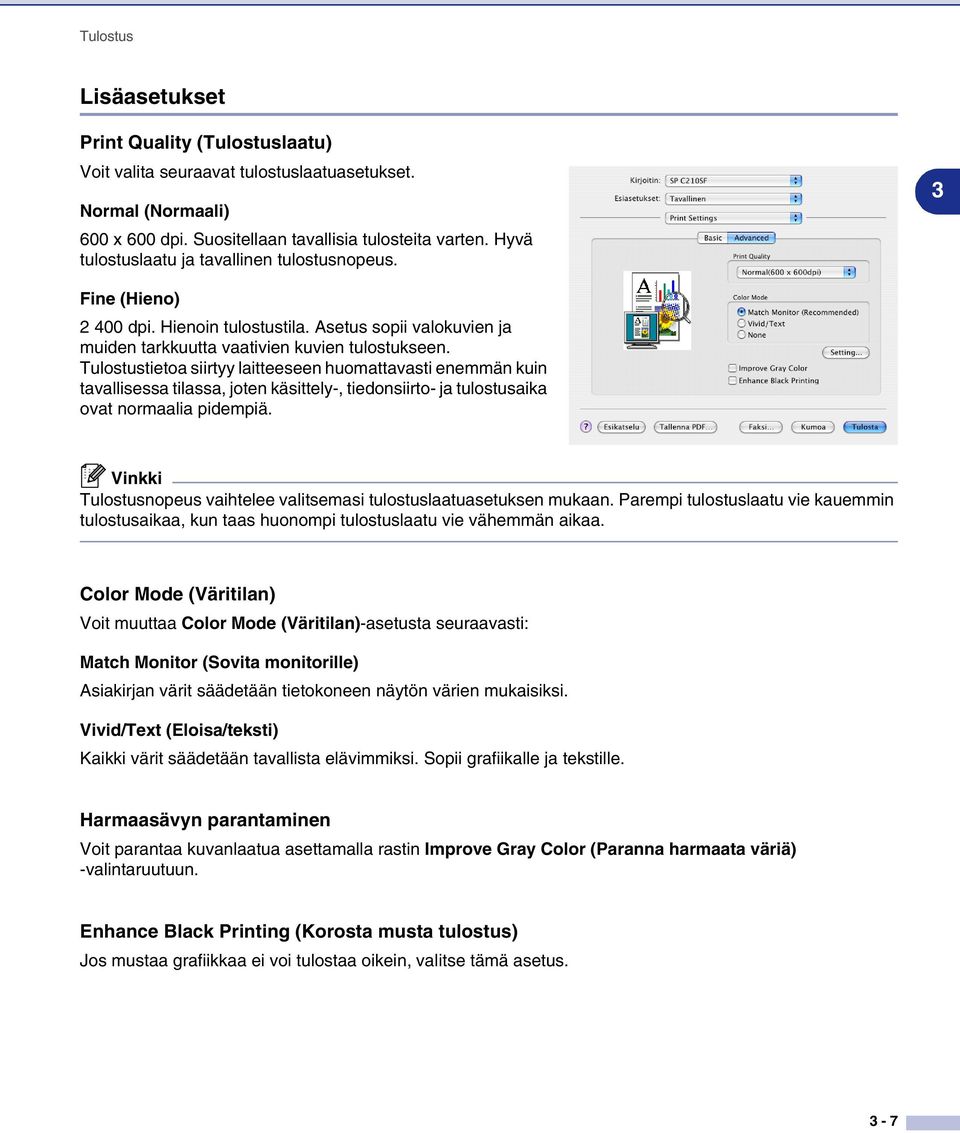

20 Tulostus Lisäasetukset Print Quality (Tulostuslaatu) Voit valita seuraavat tulostuslaatuasetukset. Normal (Normaali) 600 x 600 dpi. Suositellaan tavallisia tulosteita varten. Hyvä tulostuslaatu ja tavallinen tulostusnopeus. 3 Fine (Hieno) dpi. Hienoin tulostustila. Asetus sopii valokuvien ja muiden tarkkuutta vaativien kuvien tulostukseen. Tulostustietoa siirtyy laitteeseen huomattavasti enemmän kuin tavallisessa tilassa, joten käsittely-, tiedonsiirto- ja tulostusaika ovat normaalia pidempiä. Tulostusnopeus vaihtelee valitsemasi tulostuslaatuasetuksen mukaan. Parempi tulostuslaatu vie kauemmin tulostusaikaa, kun taas huonompi tulostuslaatu vie vähemmän aikaa. Color Mode (Väritilan) Voit muuttaa Color Mode (Väritilan)-asetusta seuraavasti: Match Monitor (Sovita monitorille) Asiakirjan värit säädetään tietokoneen näytön värien mukaisiksi. Vivid/Text (Eloisa/teksti) Kaikki värit säädetään tavallista elävimmiksi. Sopii grafiikalle ja tekstille. Harmaasävyn parantaminen Voit parantaa kuvanlaatua asettamalla rastin Improve Gray Color (Paranna harmaata väriä) -valintaruutuun. Enhance Black Printing (Korosta musta tulostus) Jos mustaa grafiikkaa ei voi tulostaa oikein, valitse tämä asetus. 3-7

21 Tulostus Asettelu Aseta Sivuja arkille, Asemointi ja Reuns.. Sivuja arkille: Valitse kuinka monta sivua näkyy kummallakin puolella paperia. Asemointi: Samalla kun määrittelet sivujen määrän arkkia kohden, voit määritellä myös asettelun suunnan. Reuns: Jos haluat lisätä viivan, käytä tätä toimintoa. 3 Suojattu tulostus Suojatut asiakirjat on suojattu tunnussanalla, kun ne lähetetään laitteeseen. Ainoastaan käyttäjät, jotka tietävät tunnussanan, voivat tulostaa ne. Koska asiakirjat ovat suojattuja laitteessa, niiden tulostamiseen on käytettävä laitteen ohjauspaneelia. Suojatun asiakirjan lähettäminen: 1 Valitse Secure Print (Suojattu tulostus) ja rastita Secure Print (Suojattu tulostus). Valitse Mac OS käyttöjärjestelmissä Output (Laite) -vetovalikosta Secure Print (Suojattu tulostus) ja osoita sitten näkyviin tulevaa Print (Tulosta). Secure Print (Suojattu tulostus) -valintaikkunaa. 2 Syötä tunnussana, käyttäjänimi, tehtävän nimi ja osoita OK. 3 Suojatut asiakirjat on tulostettava laitteen ohjauspaneelista. (Katso CD-ROM-levyllä olevan Ohjelmiston käyttöoppaan lukua 1 Tulostus. Suojatun asiakirjan poistaminen: Suojatun asiakirjan poistamiseen on käytettävä laitteen ohjauspaneelia. (Katso CD-ROM-levyllä olevan Ohjelmiston käyttöoppaan lukua 1 Tulostus. 3-8

22 4 Faksin lähettäminen Mac OS :n käyttäjät Voit lähettää faksin suoraan Macintosh -sovelluksesta. 1 Luo asiakirja Macintosh -sovelluksessa. 2 Lähetä faksi valitsemalla Arkisto -valikosta Print (Tulosta). 4 Tulostin -valintaikkuna tulee näyttöön: Kun Printer (Tulostin) on valittu, yläpainikkeeseen tulee teksti Print (Tulosta) ja Address (Osoite) -painike on harmaa. 3 Valitse Output (Laite)-vetovalikosta Facsimile (Faksi). Kun Facsimile (Faksi) on valittu, yläpainikkeen tekstiksi muuttuu Send Fax (Lähetä faksi) ja Address (Osoite) -painike on käytettävissä. Jos valitset ja lähetät vain joitakin asiakirjan sivuja, valitse From (Lähettäjä) ja kirjoita haluttujen sivujejn numerot From (Lähettäjä)- ja To (Vastaanottaja)-ruutuihin. 4 Osoita Send Fax (Lähetä faksi). Näkyviin tulee Send Fax (Lähetä faksi) -valintaikkuna: Send Fax (Lähetä faksi) -valintataulussa on kaksi luetteloruutua. Vasemmassa ruudussa näkyvät Stored Fax Numbers (Tallennetut faksinumerot) ja oikeassa ruudussa näkyvät Destination Fax Numbers (Vastaanottajien faksinumerot). 5 Kirjoita faksin numero Input Fax Number (Faksin numero) -ruutuun. Voit myös valita numerot Stored Fax Numbers (Tallennetut faksinumerot) ruudussa ja ottaa ne käyttöön osoittamalla Destination Fax Numbers (Vastaanottajien faksinumerot) -ruutua. 6 Kun olet antanut faksin vastaanottajat, osoita Send Fax (Lähetä faksi). Jos osoitat Send Fax (Lähetä faksi) määrittämättä vastaanottajia, näyttöön tulee virheviesti. Osoita OK siirtyäksesi Send Fax (Lähetä faksi) -valintaikkunaan. 4-1

23 Faksin lähettäminen Mac OS X -käyttäjät Voit lähettää faksin suoraan Macintosh -sovelluksesta. 1 Luo asiakirja Macintosh -sovelluksessa. 2 Lähetä faksi valitsemalla Arkisto -valikosta Print (Tulosta). Tulostin-valintaikkuna tulee näyttöön: 4 3 Valitse vetovalikosta Send Fax (Lähetä faksi). 4 Valitse Output (Laite)-vetovalikosta Facsimile (Faksi). 4-2

24 Faksin lähettäminen 5 Kirjoita faksin numero Input Fax Number (Faksin numero) -ruutuun ja osoita sitten Print (Tulosta). Mikäli haluat lähettää faksin useampaan kuin yhteen numeroon, osoita Lisää ensimmäisen faksinumeron kirjoittamisen jälkeen. Vastaanottajien faksinumerot luetteloidaan valintaikkunassa

25 Faksin lähettäminen vcard-kortin vetäminen Mac OS X Address Book -sovelluksesta Voit määrittää faksin numeron käyttämällä faksinumerokentässä Mac OS -sovelluksesta tuotua vcard-korttia (sähköistä käyntikorttia). 1 Osoita Osoitekirja-painiketta. 2 Vedä vcard Mac OS X Osoitekirja-sovelluksesta Destination Fax Numbers (Vastaanottajien faksinumerot) -kenttään. 4 Kun olet antanut faksin vastaanottajat, osoita Print (Tulosta). Käytettävässä Vcard-kortissa on oltava työfaksi tai kotifaksi -numero. Kun valitset Stored Fax Numbers (Tallennetut faksinumerot) -vetovalikosta työfaksi tai kotifaksi, käytetään ainoastaan Mac OS X Osoitekirja-osoitekirjaan tallennettua valitun kategorian numeroa. Jos faksinumero on tallennettu vain toiseen Mac OS X Osoitekirja kategoriaan, numero haetaan riippumatta siitä, kumman kategorian (työ- vai kotinumero) valitsit. 4-4

26 5 Liite Web-selaimen käyttäminen laitteen ohjaamiseen Yleiskuvaus 5 Tavallista Web-selainta (suosittelemme käyttämään Safari 1.0 tai uudempaa tai Firefox 1.0 tai uudempaa selainta) voidaan käyttää ohjaamaan laitetta (Hyper Text Transfer Protocol) avulla. Saat seuraavat tiedot verkon tulostimesta verkkoselaimen avulla: Tulostimen tilatiedot. Muuta faksimäärityksiä, kuten Yleisiä asetuksia, Pikanumeroasetuksia ja Kaukofaksin asetuksia. Voit myös muuttaa verkkoasetuksia, kuten TCP/IP-tietoja. Laitteen ohjelmistoversio ja tulostuspalvelin. Muuta verkon ja laitteen määritystietoja. Verkossa on käytettävä TCP/IP-protokollaa ja tulostuspalvelimelle ja tietokoneeseen on oltava ohjelmoitu pätevä IP-osoite. 1 Laitteen IP-osoitteen määrityksistä on lisätietoa CD-ROM-levyn Verkkokäyttäjän oppaassa Verkkotulostimen määritykset. 2 Tulostuspalvelimen oletussalasana on access. 3 Voit käyttää Macintosh -tietokonetta yhteyden muodostamiseen laitteeseen ja laitteen ohjaamiseen. Yhteyden muodostaminen laitteeseen selaimella Kirjoita selaimeen IP-osoite/ (voit myös käyttää tulostuspalvelimen NetBIOS-nimeä, jos olet Microsoft Windows verkossa/työryhmäympäristössä). Syötä laitteen DNS-nimi, jos muodostat yhteyden verkkoon, joka käyttää DNS-protokollaa. Voit käyttää helposti verkkopohjaista hallintajärjestelmää osoittamalla laitteen kuvaketta Status Monitor (Tilan valvonta) -näytöllä. Jos haluat lisätietoja, katso Status Monitor-seurantaohjelma sivulla 3-1. Tunnussanatiedot Verkkopohjaisessa hallintajärjestelmässä on kaksi tunnussanatasoa. Käyttäjät pääsevät käyttämään Yleisiä asetuksia, Faksiasetuksia, Luetteloista ja Raportteja. Käyttäjien oletuskäyttäjänimi on user (aakkoskoosta riippuva) ja oletussalasana on access. Järjestelmänvalvoja voi käyttää kaikkia asetuksia. Järjestelmänvalvojan kirjautumisnimi on admin (kaikki kirjaimet pienellä) ja oletussalasana on access. 5-1

27 Liite Vianetsintä Yleiskuvaus Tässä luvussa kuvataan tulostuspalvelimen käytössä mahdollisesti ilmenevien ongelmien vianetsintä ja se on jaettu seuraaviin osiin: 5 Yleiset ongelmat Verkkotulostusongelmat Yleiset ongelmat Tulostuspalvelimen tehdasasetusten palauttaminen Voit palauttaa tulostuspalvelimen tehdasasetukset (nollaamalla kaikki tiedot, esimerkiksi salasana- ja IP-osoitetiedot). Katso CD-ROM-levyllä olevasta Verkkokäyttäjän oppaasta Verkkoasetusten palauttaminen tehdasasetuksiin. Verkkotulostusongelmat Tulostuspalvelinta ei löydy Mac OS X -käyttöjärjestelmän Yksinkertaisen verkonhallinnan avulla. Tarkista, että olet tehnyt tulostuspalvelimen IP-osoitteen asetuksen CD-ROM-levyllä olevan Verkkokäyttäjän oppaan Luvun 2 tai Luvun 3 mukaan, ennen kuin asennat tulostinohjaimen. Tarkista seuraavat seikat: 1 Tarkista, että laitteeseen on kytketty virta ja että laite on verkossa ja valmis tulostamaan. 2 Tarkista, palavatko merkkivalot. Tulostuspalvelimilla on laitteen takapaneelissa kaksi tilavaloa. Ylempi vihreä tilavalo osoittaa Link/Activity (Received/Transmit) (Linkki/Aktiviteetti (Vastaanotettu/Lähetetty)) -tilaa. Alempi oranssi tilavalo osoittaa Speed (Nopeus) -tilaa. Ei valoa: Jos ylempi tilavalo ei pala, tulostuspalvelimella ei ole yhteyttä verkkoon. Ylempi tilavalo on vihreä: Link/Activity-tilavalo on vihreä, jos tulostuspalvelin on kytketty Ethernet-verkkoon. Alempi tilavalo on oranssi: Speed-tilavalo on oranssi, jos tulostuspalvelin on kytketty nopeaan 100BASE TX Ethernet -verkkoon. Alempi tilavalo ei pala: Speed-tilavalo ei pala, jos tulostuspalvelin on kytketty 10 BASE T Ethernet -verkkoon. 5-2

28 Liite 3 Tulosta verkkoasetusten luettelo ja tarkista että asetukset, kuten IP-osoite, ovat verkkoon oikeat. Ongelma saattaa aiheutua väärästä tai kaksinkertaisesta IP-osoitteesta. Tarkista, että IP-osoite on ladattu oikein tulostuspalvelimelle. Ja tarkista, ettei verkon muilla solmuilla ole samaa IP-osoitetta. Tietoja verkkoasetusten luettelon tulostamisesta on CD-ROM-levyn Verkkokäyttäjän oppaan luvussa Verkkoasetusten luettelon tulostaminen. 4 Tarkista, että tulostuspalvelin on verkossa seuraavasti: Mac OS (1) Avaa Omena-valikosta Valitsija. (2) Osoita SP C210SF (IP) -kuvaketta ja tarkista, että tulostuspalvelimen nimi näkyy oikeassa ruudussa. Jos se on näkyvissä, yhteys on hyvä. Siirry muussa tapauksessa vaiheeseen 5. Mac OS X tai uudempi (1) Valitse Siirry -valikosta Ohjelmat. (2) Avaa Lisäohjelmat -kansio. (3) Kaksoisosoita Kirjoittimen asetustyökalu -kuvaketta. (Jos olet Mac OS X 10.2.x -käyttäjä, kaksoisosoita Print Center (Tulostuskeskus) -kuvaketta) (4) Osoita Lisää. (5) Tee seuraava valinta. Tarkista, että tulostuspalvelimesi on näkyvissä. Jos se on näkyvissä, yhteys on hyvä. Siirry muussa tapauksessa vaiheeseen 5. 5 (Mac OS X x) (Mac OS X 10.4) 5 Jos olet kokeillut edellisiä vaiheita 1-4, eivätkä ne korjaa ongelmaa, palauta tulostuspalvelin takaisin tehdasasetuksiin ja yritä uudelleen alkuasetuksista. Lisätietoja tehdasasetusten palauttamisesta on CD-ROM-levyllä olevassa Verkkokäyttäjän oppaassa luvussa Verkkoasetusten palauttaminen tehdasasetuksiin. 5-3

29 Liite Virhe tulostuksen aikana Jos yrität tulostusta samaan aikaan, kun muut käyttäjät tulostavat suuria määriä tieto (esimerkiksi useita sivuja tai värisivuja, joilla on käytetty suurta erottelutarkkuutta), tulostin ei voi hyväksyä tulostustyötäsi, ennen kuin käynnissä oleva tulostus on valmis. Jos tulostustyösi odotusaika ylittää tietyn rajan, tapahtuu aikakatkaisu, joka aiheuttaa virheviestin. Suorita tulostustyö siinä tapauksessa uudelleen, kun muut työt ovat valmiit. 5 Jos mikään edellisistä vaiheista ei auta, kyse on luultavasti laiteviasta tai verkko-ongelmista! Copyright
