1 Helpompaa kodin ohjausta

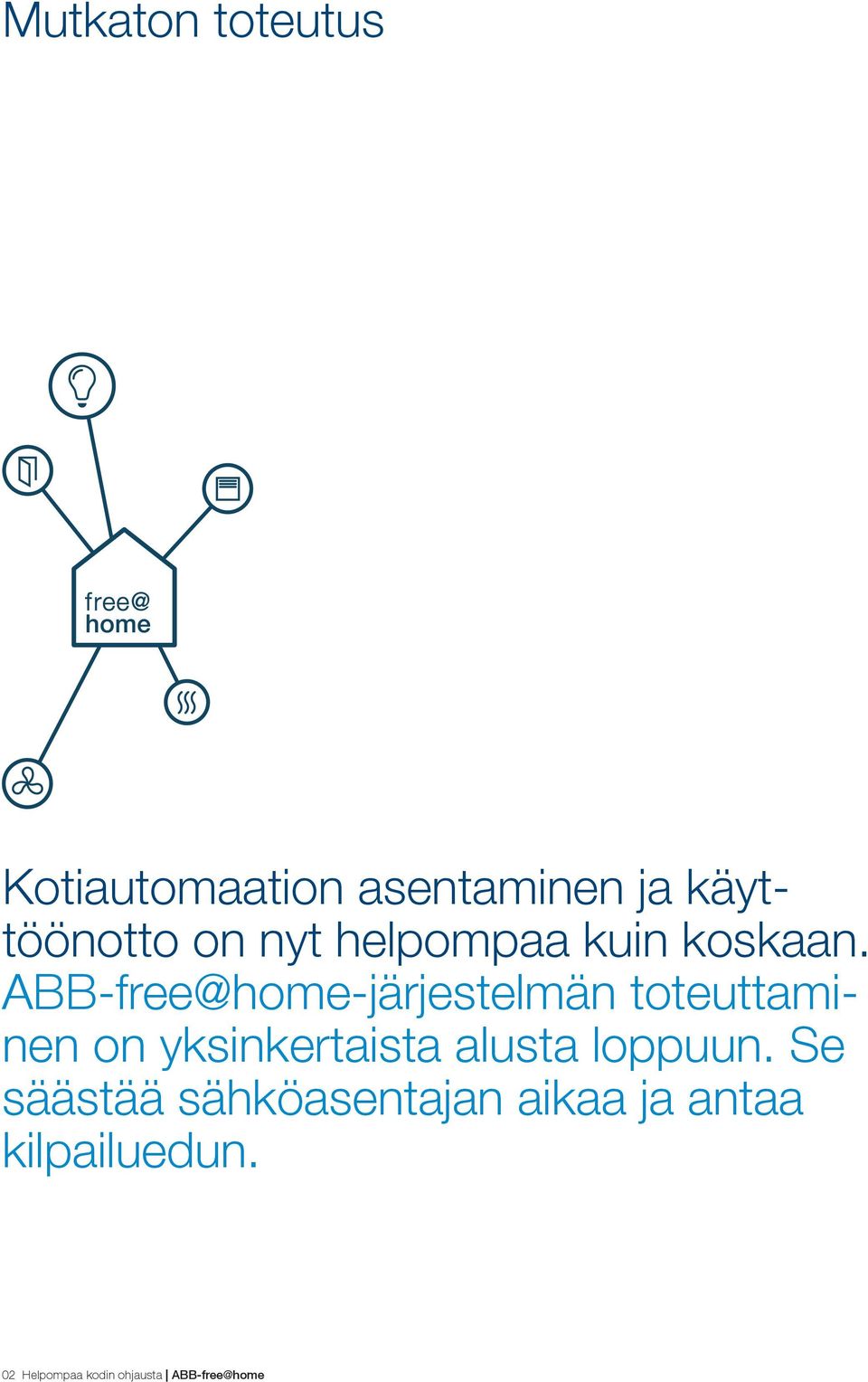

2 Mutkaton toteutus Kotiautomaation asentaminen ja käyttöönotto on nyt helpompaa kuin koskaan. toteuttaminen on yksinkertaista alusta loppuun. Se säästää sähköasentajan aikaa ja antaa kilpailuedun. 02 Helpompaa kodin ohjausta

3 Helpompaa kodin ohjausta 03

4 Sisältö Ratkaisu Asennus ja käyttöönotto Mahdollisuudet Helppo aloittaa 08 Toiminnot 10 Tilanneohjaukset 14 Käytön helppous 16 Vapaus ja joustavuus 22 Asennus 24 Konfigurointi 26 Luotettava toimittaja 28 Käytön edut 32 Monipuoliset ohjaukset 34 Onnistunutta liiketoimintaa Helpompaa kodin ohjausta

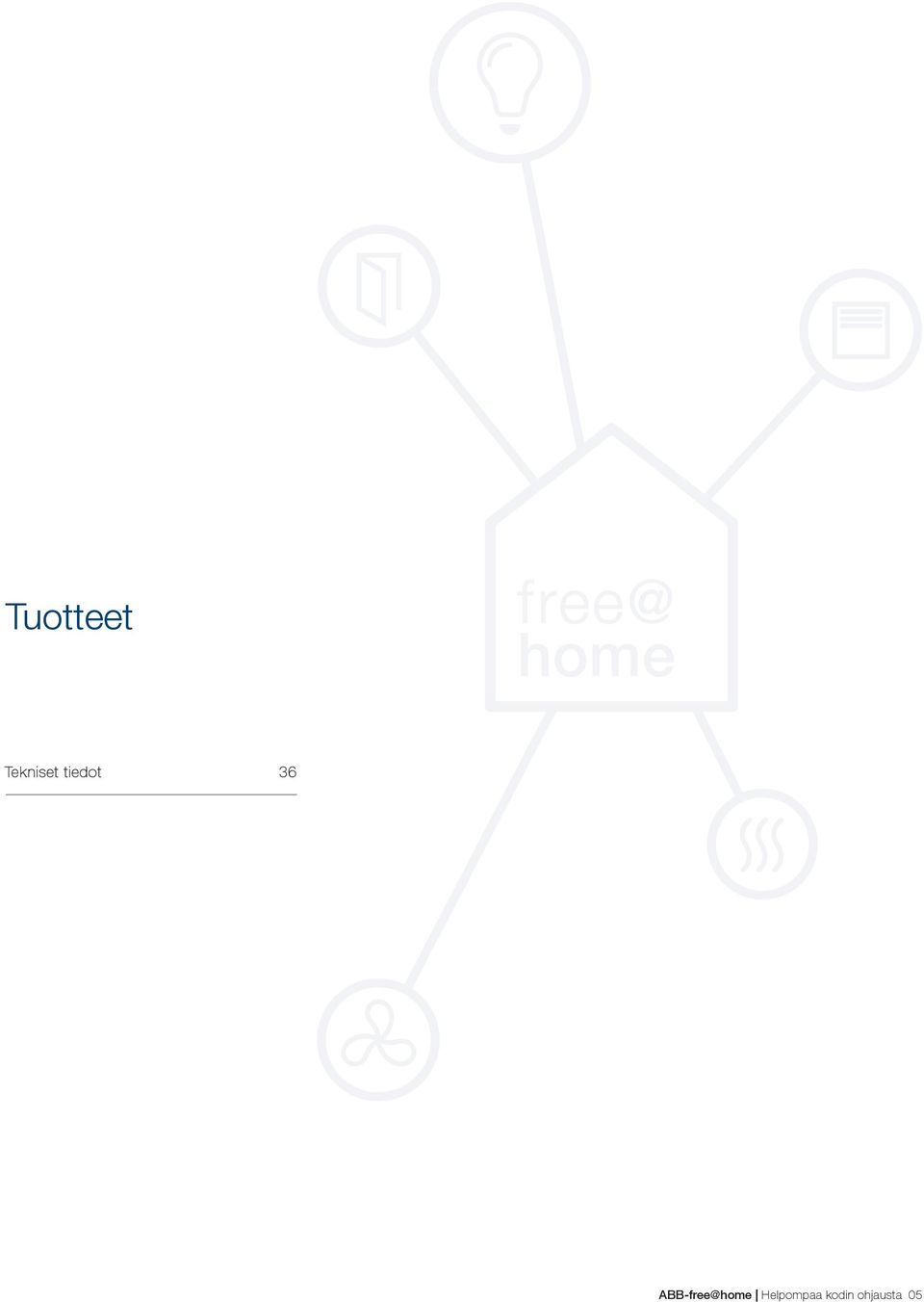

5 Tuotteet Tekniset tiedot 36 Helpompaa kodin ohjausta 05

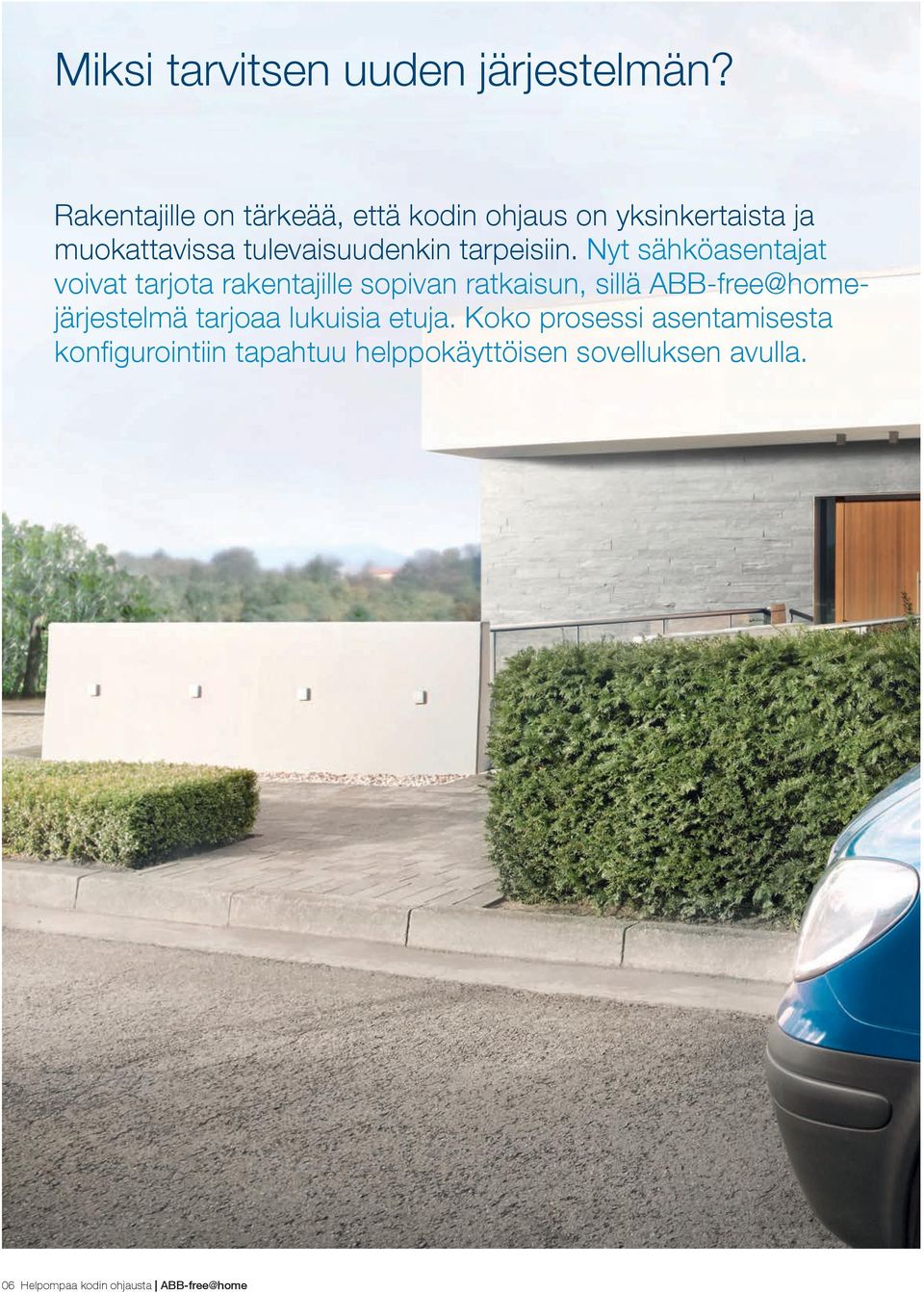

6 Miksi tarvitsen uuden järjestelmän? Rakentajille on tärkeää, että kodin ohjaus on yksinkertaista ja muokattavissa tulevaisuudenkin tarpeisiin. Nyt sähköasentajat voivat tarjota rakentajille sopivan ratkaisun, sillä tarjoaa lukuisia etuja. Koko prosessi asentamisesta konfigurointiin tapahtuu helppokäyttöisen sovelluksen avulla. 06 Helpompaa kodin ohjausta

7 Helpompaa kodin ohjausta 07

8 home Helppo aloittaa Käyttöönotto ja konfigurointi Kaikki hyödyt samassa paketissa. on kaikki kotiautomaation hyödylliset, asuinmukavuutta lisäävät toiminnot, ja siihen liittyvät työt on helppo toteuttaa. Käyttöönotto on yksinkertaista, mikä säästää arvokkaita työtunteja. 08 Helpompaa kodin ohjausta

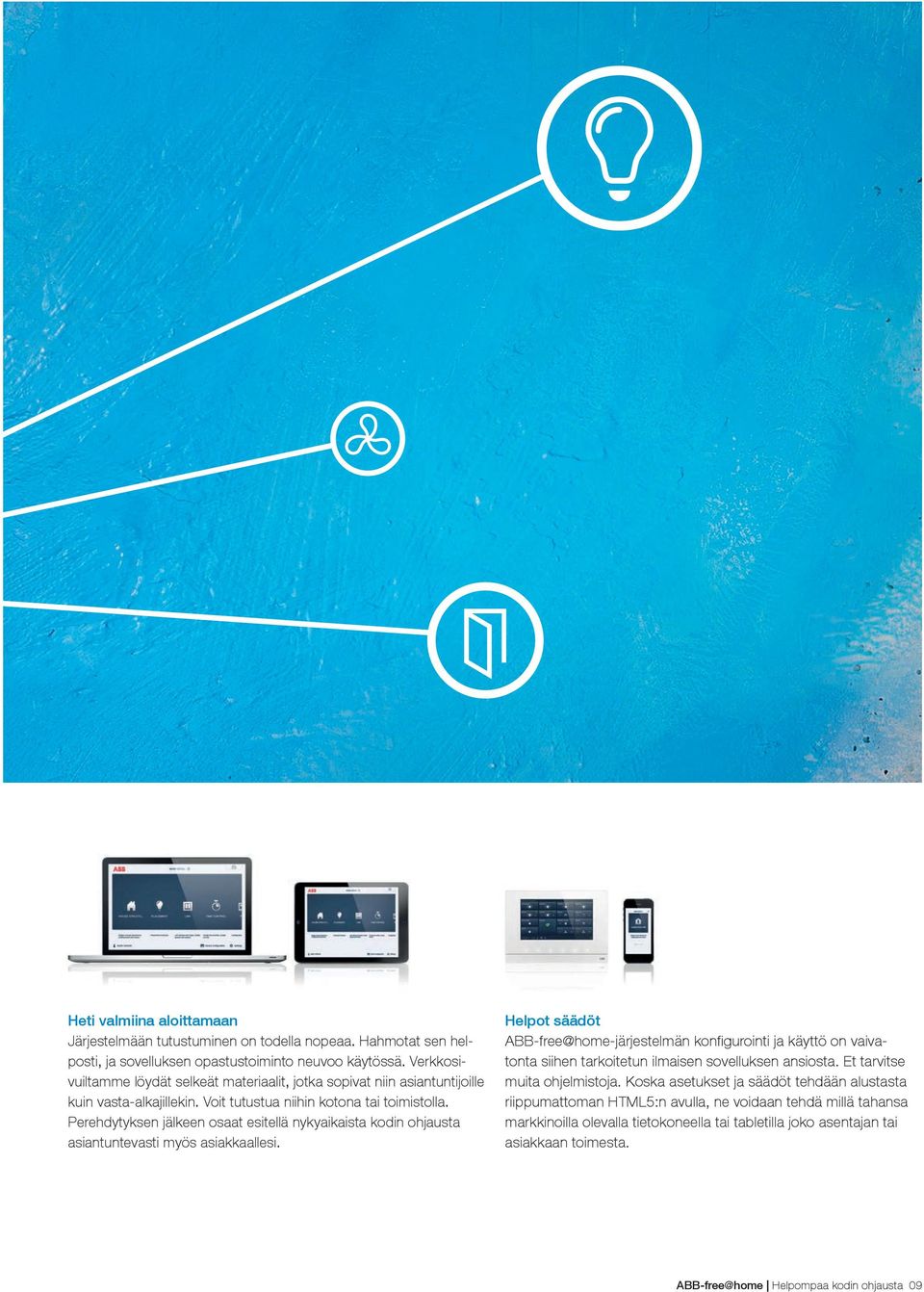

9 Heti valmiina aloittamaan Järjestelmään tutustuminen on todella nopeaa. Hahmotat sen helposti, ja sovelluksen opastustoiminto neuvoo käytössä. Verkkosivuiltamme löydät selkeät materiaalit, jotka sopivat niin asiantuntijoille kuin vasta-alkajillekin. Voit tutustua niihin kotona tai toimistolla. Perehdytyksen jälkeen osaat esitellä nykyaikaista kodin ohjausta asiantuntevasti myös asiakkaallesi. Helpot säädöt konfigurointi ja käyttö on vaivatonta siihen tarkoitetun ilmaisen sovelluksen ansiosta. Et tarvitse muita ohjelmistoja. Koska asetukset ja säädöt tehdään alustasta riippumattoman HTML5:n avulla, ne voidaan tehdä millä tahansa markkinoilla olevalla tietokoneella tai tabletilla joko asentajan tai asiakkaan toimesta. Helpompaa kodin ohjausta 09

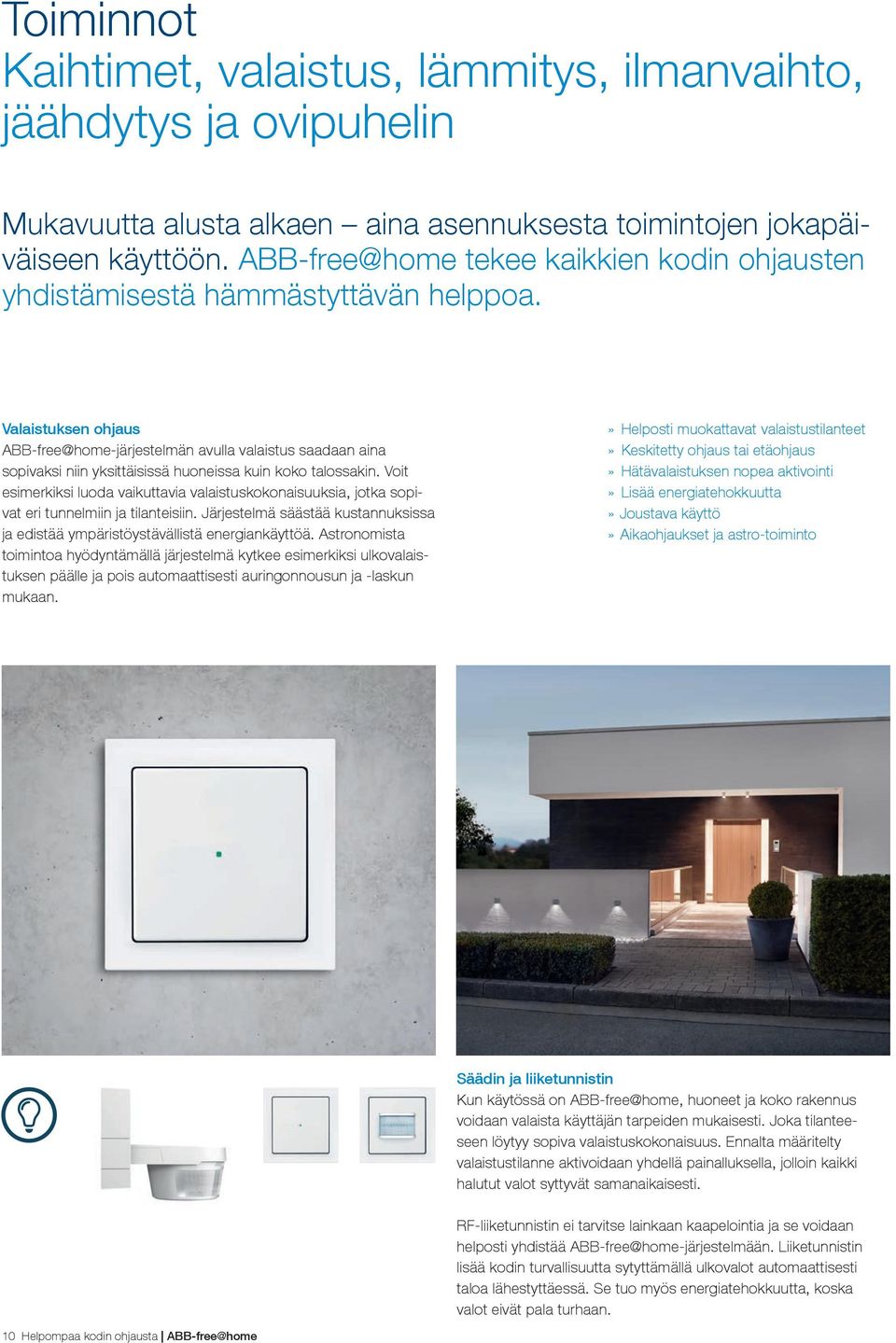

10 Toiminnot Kaihtimet, valaistus, lämmitys, ilmanvaihto, jäähdytys ja ovipuhelin Mukavuutta alusta alkaen aina asennuksesta toimintojen jokapäiväiseen käyttöön. tekee kaikkien kodin ohjausten yhdistämisestä hämmästyttävän helppoa. Valaistuksen ohjaus avulla valaistus saadaan aina sopivaksi niin yksittäisissä huoneissa kuin koko talossakin. Voit esimerkiksi luoda vaikuttavia valaistuskokonaisuuksia, jotka sopivat eri tunnelmiin ja tilanteisiin. Järjestelmä säästää kustannuksissa ja edistää ympäristöystävällistä energiankäyttöä. Astronomista toimintoa hyödyntämällä järjestelmä kytkee esimerkiksi ulkovalaistuksen päälle ja pois automaattisesti auringonnousun ja -laskun mukaan.» Helposti muokattavat valaistustilanteet» Keskitetty ohjaus tai etäohjaus» Hätävalaistuksen nopea aktivointi» Lisää energiatehokkuutta» Joustava käyttö» Aikaohjaukset ja astro-toiminto Säädin ja liiketunnistin Kun käytössä on huoneet ja koko rakennus voidaan valaista käyttäjän tarpeiden mukaisesti. Joka tilanteeseen löytyy sopiva valaistuskokonaisuus. Ennalta määritelty valaistustilanne aktivoidaan yhdellä painalluksella, jolloin kaikki halutut valot syttyvät samanaikaisesti. RF-liiketunnistin ei tarvitse lainkaan kaapelointia ja se voidaan helposti yhdistää Liiketunnistin lisää kodin turvallisuutta sytyttämällä ulkovalot automaattisesti taloa lähestyttäessä. Se tuo myös energiatehokkuutta, koska valot eivät pala turhaan. 10 Helpompaa kodin ohjausta

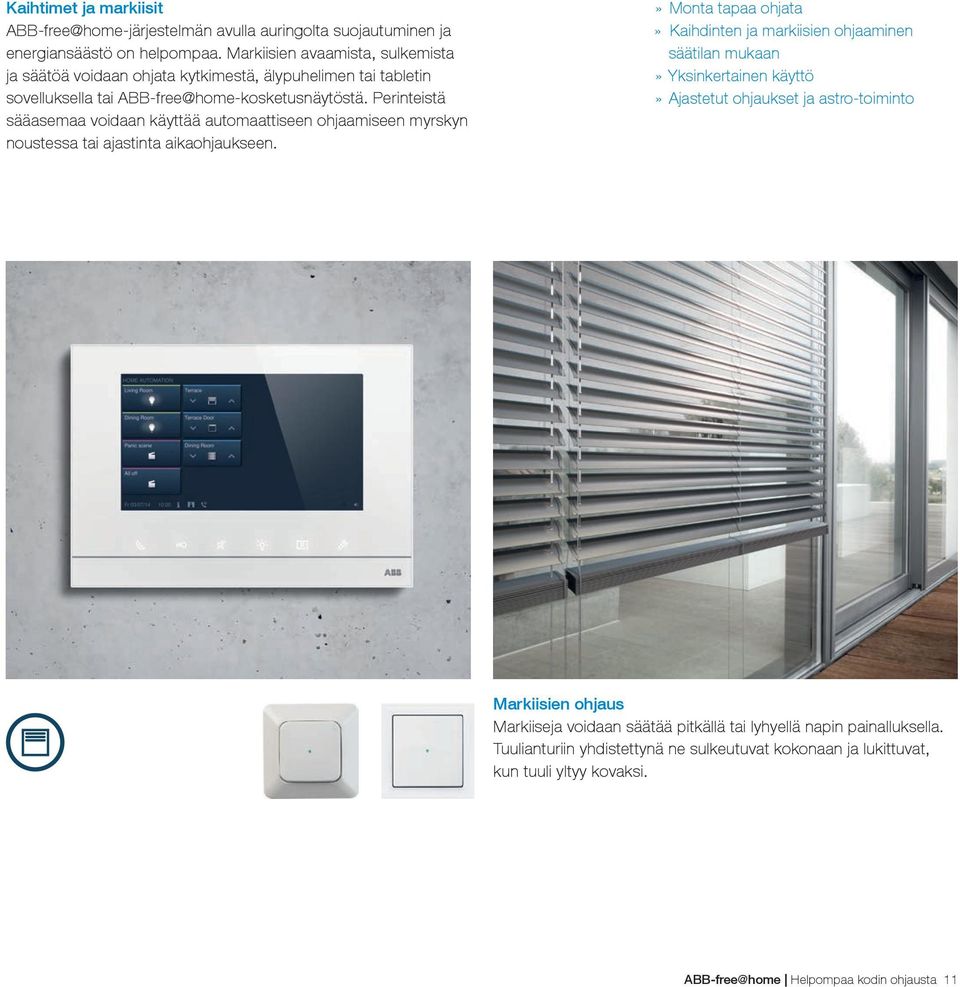

11 Kaihtimet ja markiisit avulla auringolta suojautuminen ja energiansäästö on helpompaa. Markiisien avaamista, sulkemista ja säätöä voidaan ohjata kytkimestä, älypuhelimen tai tabletin sovelluksella tai Perinteistä sääasemaa voidaan käyttää automaattiseen ohjaamiseen myrskyn noustessa tai ajastinta aikaohjaukseen.» Monta tapaa ohjata» Kaihdinten ja markiisien ohjaaminen säätilan mukaan» Yksinkertainen käyttö» Ajastetut ohjaukset ja astro-toiminto Markiisien ohjaus Markiiseja voidaan säätää pitkällä tai lyhyellä napin painalluksella. Tuulianturiin yhdistettynä ne sulkeutuvat kokonaan ja lukittuvat, kun tuuli yltyy kovaksi. Helpompaa kodin ohjausta 11

12 Lämmitys ja ilmastointi Huonelämpötilaa voidaan säätää yksilöllisesti tai erityisvaatimusten mukaisesti vuorokaudenajan ja tilan käyttötarkoituksen mukaan. Termostaatin ECO-tilaa käytettäessä lämpötilaa lasketaan automaattisesti yöllä tai talon ollessa tyhjillään. Lämmitys voidaan kytkeä automaattisesti pois päältä kun ikkuna on avoinna.» Lämmitys tarpeen mukaan» Energiatehokkuus» Säädettävä lämpötilan pudotus» Paikallinen käyttö tai etäohjaus älypuhelimella tai tabletilla» Automaattinen poiskytkentä ikkunan ollessa auki 12 Helpompaa kodin ohjausta

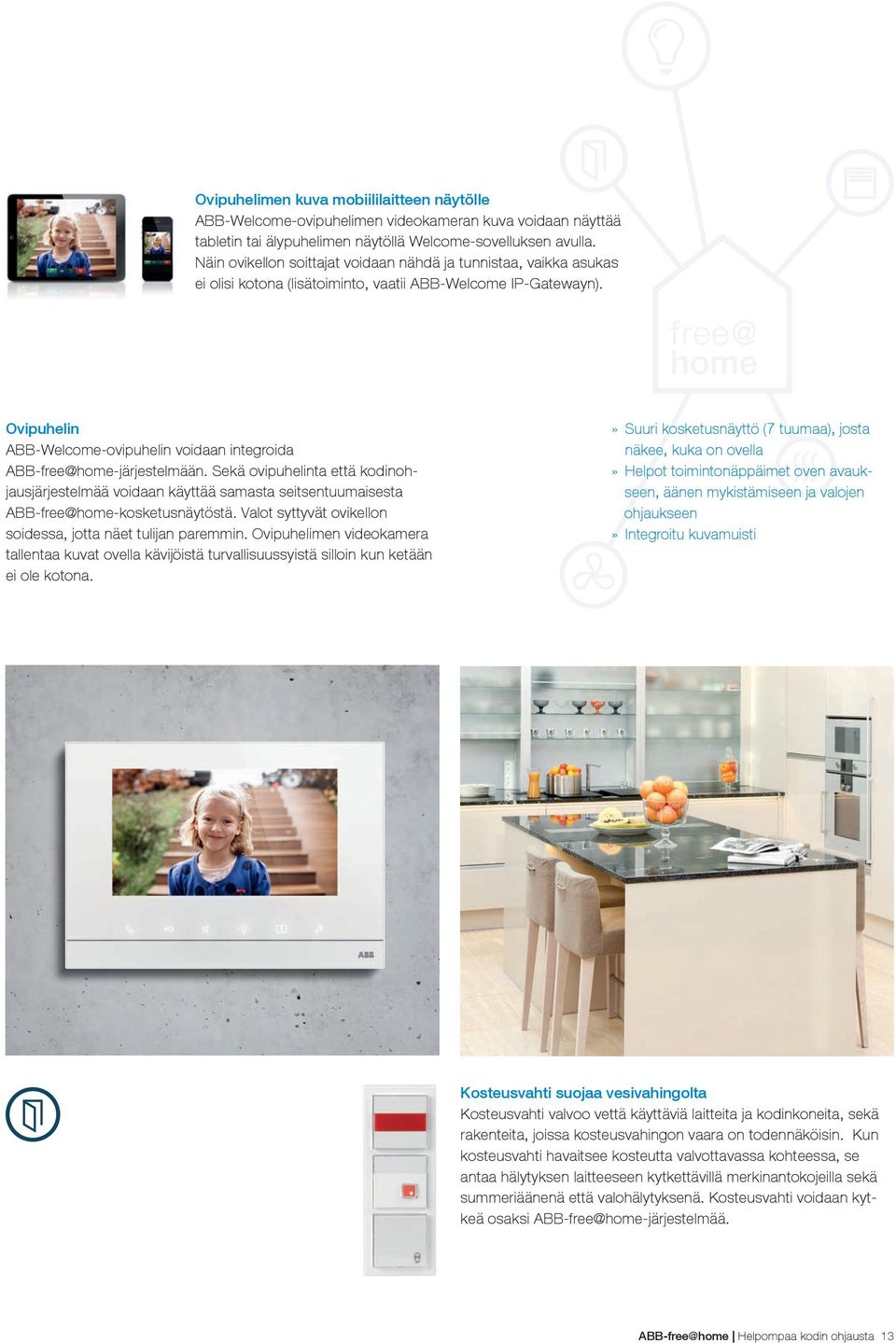

13 Ovipuhelimen kuva mobiililaitteen näytölle ABB-Welcome-ovipuhelimen videokameran kuva voidaan näyttää tabletin tai älypuhelimen näytöllä Welcome-sovelluksen avulla. Näin ovikellon soittajat voidaan nähdä ja tunnistaa, vaikka asukas ei olisi kotona (lisätoiminto, vaatii ABB-Welcome IP-Gatewayn). Ovipuhelin ABB-Welcome-ovipuhelin voidaan integroida Sekä ovipuhelinta että kodinohjausjärjestelmää voidaan käyttää samasta seitsentuumaisesta Valot syttyvät ovikellon soidessa, jotta näet tulijan paremmin. Ovipuhelimen videokamera tallentaa kuvat ovella kävijöistä turvallisuussyistä silloin kun ketään ei ole kotona.» Suuri kosketusnäyttö (7 tuumaa), josta näkee, kuka on ovella» Helpot toimintonäppäimet oven avaukseen, äänen mykistämiseen ja valojen ohjaukseen» Integroitu kuvamuisti Kosteusvahti suojaa vesivahingolta Kosteusvahti valvoo vettä käyttäviä laitteita ja kodinkoneita, sekä rakenteita, joissa kosteusvahingon vaara on todennäköisin. Kun kosteusvahti havaitsee kosteutta valvottavassa kohteessa, se antaa hälytyksen laitteeseen kytkettävillä merkinantokojeilla sekä summeriäänenä että valohälytyksenä. Kosteusvahti voidaan kytkeä osaksi Helpompaa kodin ohjausta 13

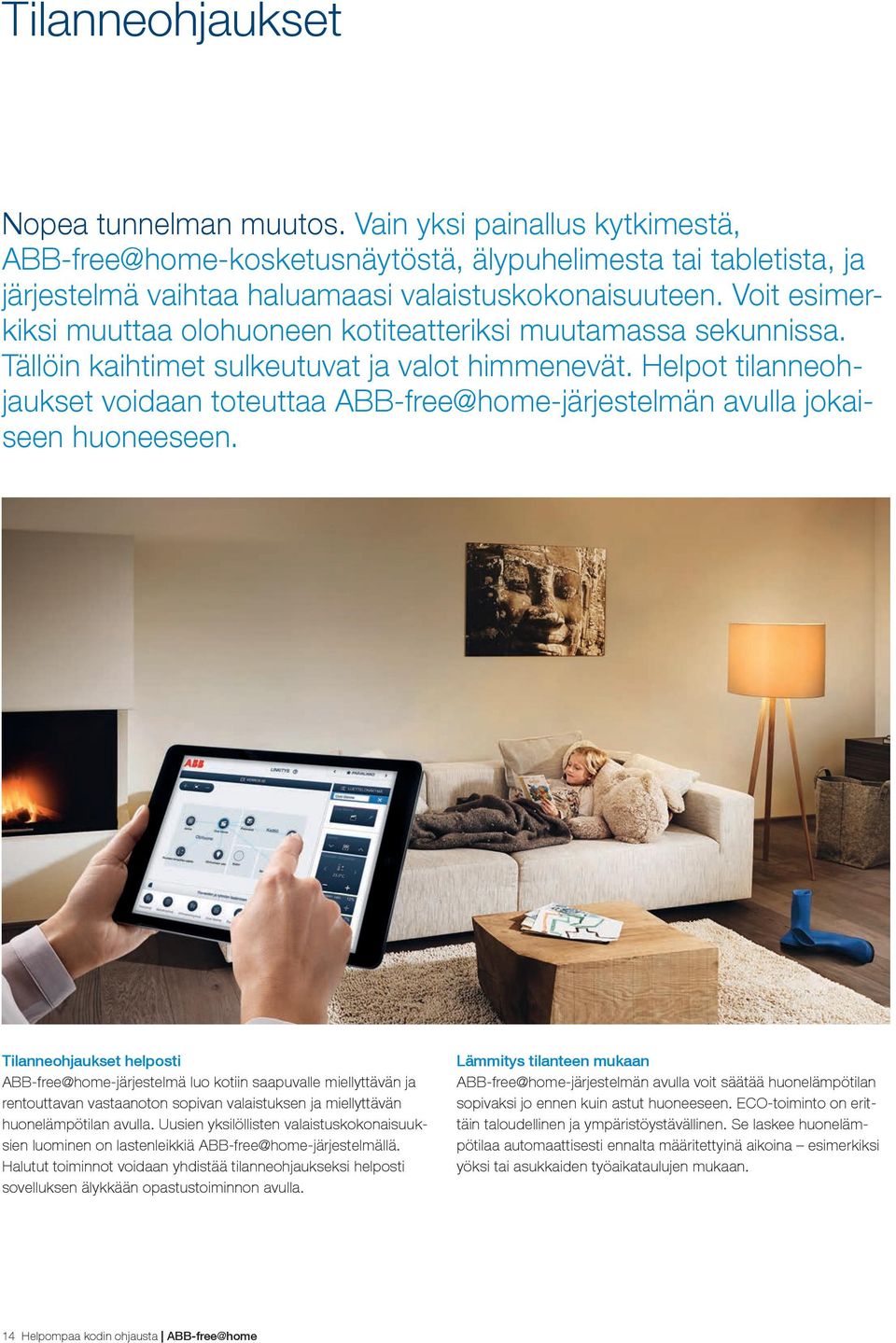

14 Tilanneohjaukset Nopea tunnelman muutos. Vain yksi painallus kytkimestä, älypuhelimesta tai tabletista, ja järjestelmä vaihtaa haluamaasi valaistuskokonaisuuteen. Voit esimerkiksi muuttaa olohuoneen kotiteatteriksi muutamassa sekunnissa. Tällöin kaihtimet sulkeutuvat ja valot himmenevät. Helpot tilanneohjaukset voidaan toteuttaa avulla jokaiseen huoneeseen. Tilanneohjaukset helposti luo kotiin saapuvalle miellyttävän ja rentouttavan vastaanoton sopivan valaistuksen ja miellyttävän huonelämpötilan avulla. Uusien yksilöllisten valaistuskokonaisuuksien luominen on lastenleikkiä Halutut toiminnot voidaan yhdistää tilanneohjaukseksi helposti sovelluksen älykkään opastustoiminnon avulla. Lämmitys tilanteen mukaan avulla voit säätää huonelämpötilan sopivaksi jo ennen kuin astut huoneeseen. ECO-toiminto on erittäin taloudellinen ja ympäristöystävällinen. Se laskee huonelämpötilaa automaattisesti ennalta määritettyinä aikoina esimerkiksi yöksi tai asukkaiden työaikataulujen mukaan. 14 Helpompaa kodin ohjausta

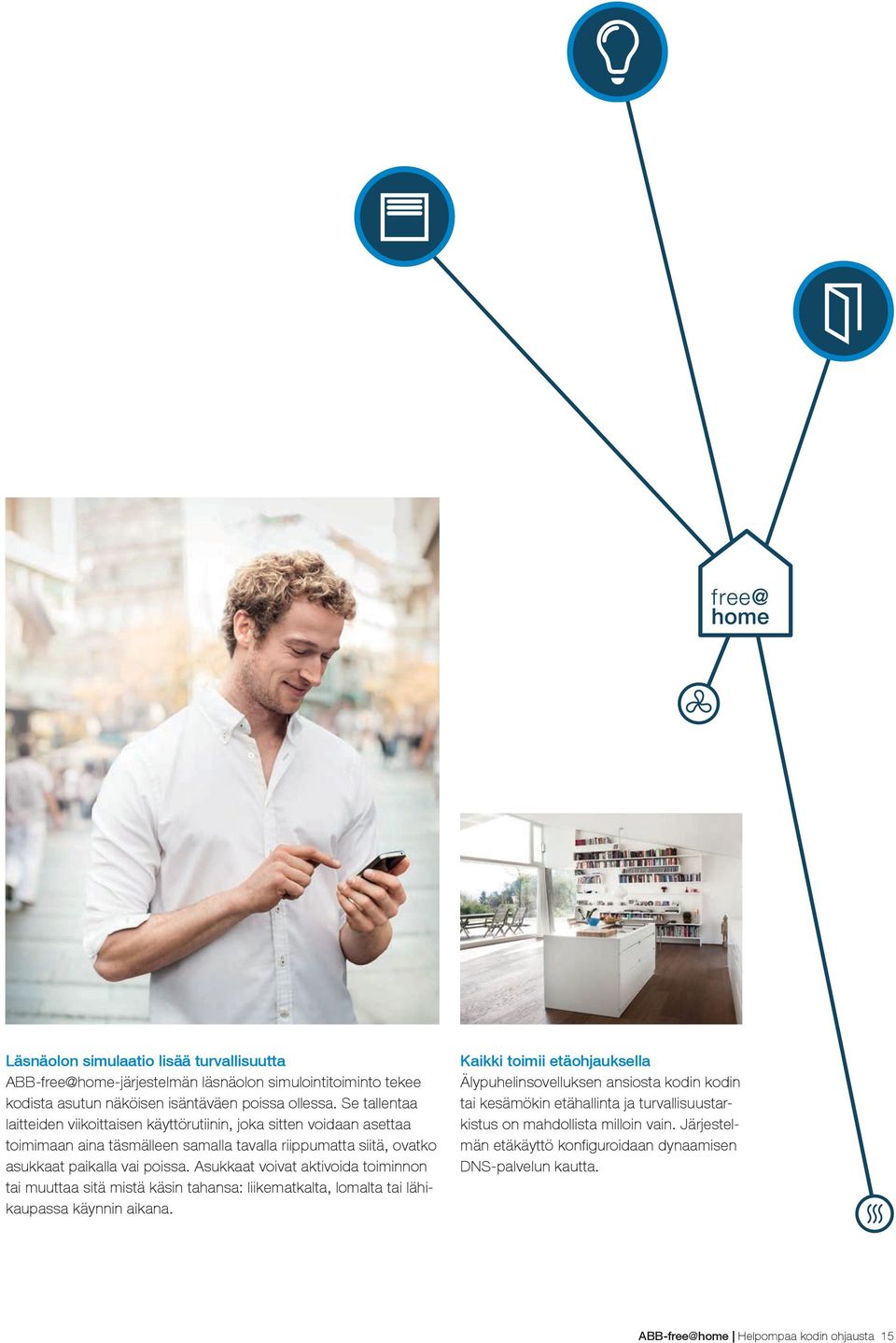

15 Läsnäolon simulaatio lisää turvallisuutta läsnäolon simulointitoiminto tekee kodista asutun näköisen isäntäväen poissa ollessa. Se tallentaa laitteiden viikoittaisen käyttörutiinin, joka sitten voidaan asettaa toimimaan aina täsmälleen samalla tavalla riippumatta siitä, ovatko asukkaat paikalla vai poissa. Asukkaat voivat aktivoida toiminnon tai muuttaa sitä mistä käsin tahansa: liikematkalta, lomalta tai lähikaupassa käynnin aikana. Kaikki toimii etäohjauksella Älypuhelinsovelluksen ansiosta kodin kodin tai kesämökin etähallinta ja turvallisuustarkistus on mahdollista milloin vain. Järjestelmän etäkäyttö konfiguroidaan dynaamisen DNS-palvelun kautta. Helpompaa kodin ohjausta 15

16 Käytön helppous käyttöönotto on yksinkertaista. Väyläkaapeloinnin ja sovelluspohjaisen konfiguroinnin ansiosta järjestelmä mukautuu myös tulevaisuuden vaatimuksiin. Järjestelmä on vaivaton sekä asentajalle että loppukäyttäjälle. Käyttöliittymä Ainutlaatuinen käyttöliittymä on kehitetty varta vasten varten. Sitä voidaan käyttää tietokoneen verkkoselaimella, älypuhelimella ja tabletilla. Mobiililaitteiden käyttöjärjestelmään (ios/ Android) mukautuva sovellus on kehitetty varta vasten älypuhelimia ja tabletteja varten. 16 Helpompaa kodin ohjausta

17 » Helppo asentaa» Joustava konfiguroida» Helppo muokata jälkeenpäin» Opastava käyttö Joustava konfigurointi Sovelluksen sisältämän opastavan käyttöoppaan ansiosta asetusten tekeminen on nopeaa. Kaikki käytettävissä olevat laitteet voidaan kohdistaa oikeisiin kerroksiin ja huoneisiin tabletin tai tietokoneen näytöllä ja aktivoida käyttöön. Helpompaa kodin ohjausta 17

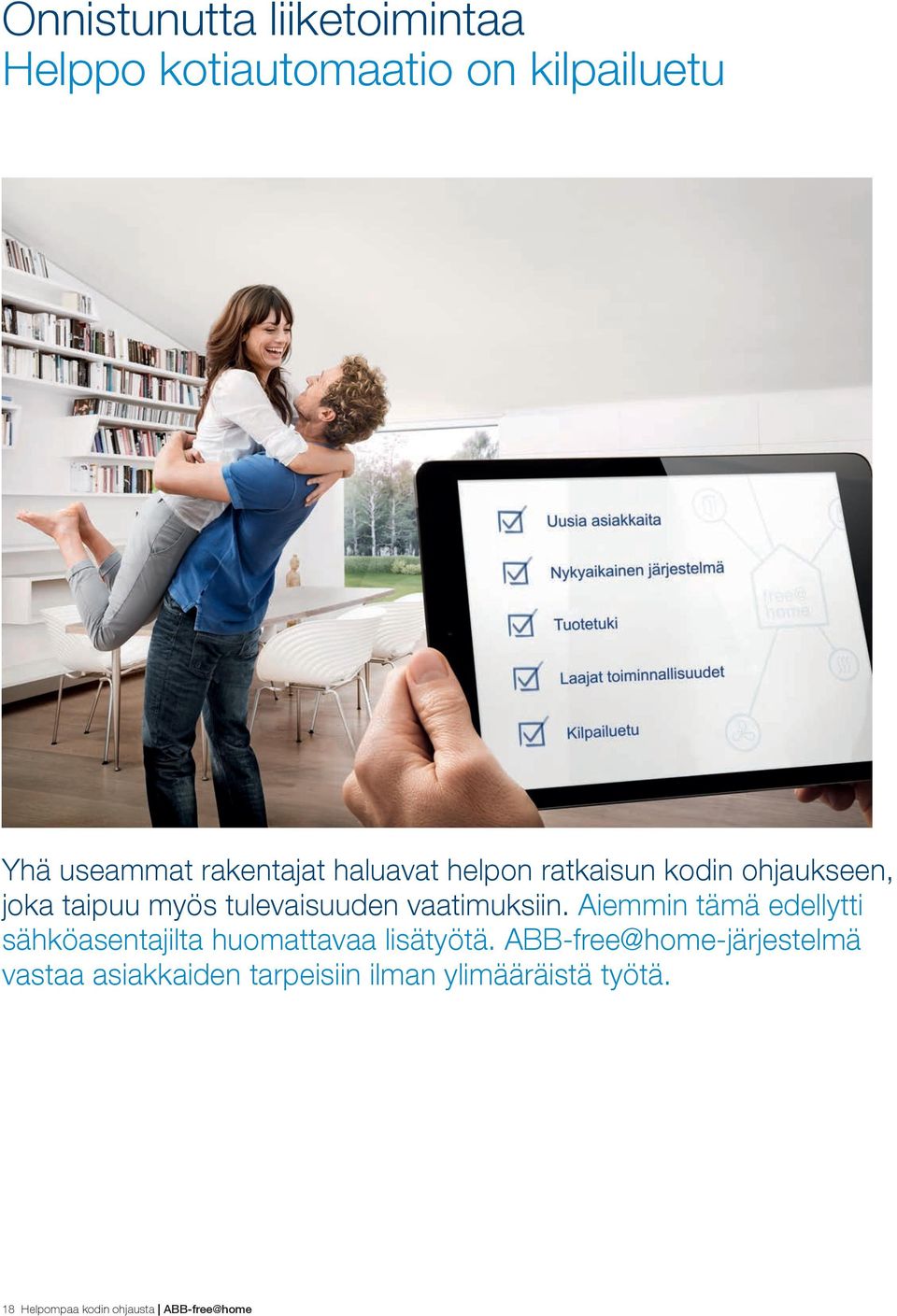

18 Onnistunutta liiketoimintaa Helppo kotiautomaatio on kilpailuetu Yhä useammat rakentajat haluavat helpon ratkaisun kodin ohjaukseen, joka taipuu myös tulevaisuuden vaatimuksiin. Aiemmin tämä edellytti sähköasentajilta huomattavaa lisätyötä. vastaa asiakkaiden tarpeisiin ilman ylimääräistä työtä. 18 Helpompaa kodin ohjausta

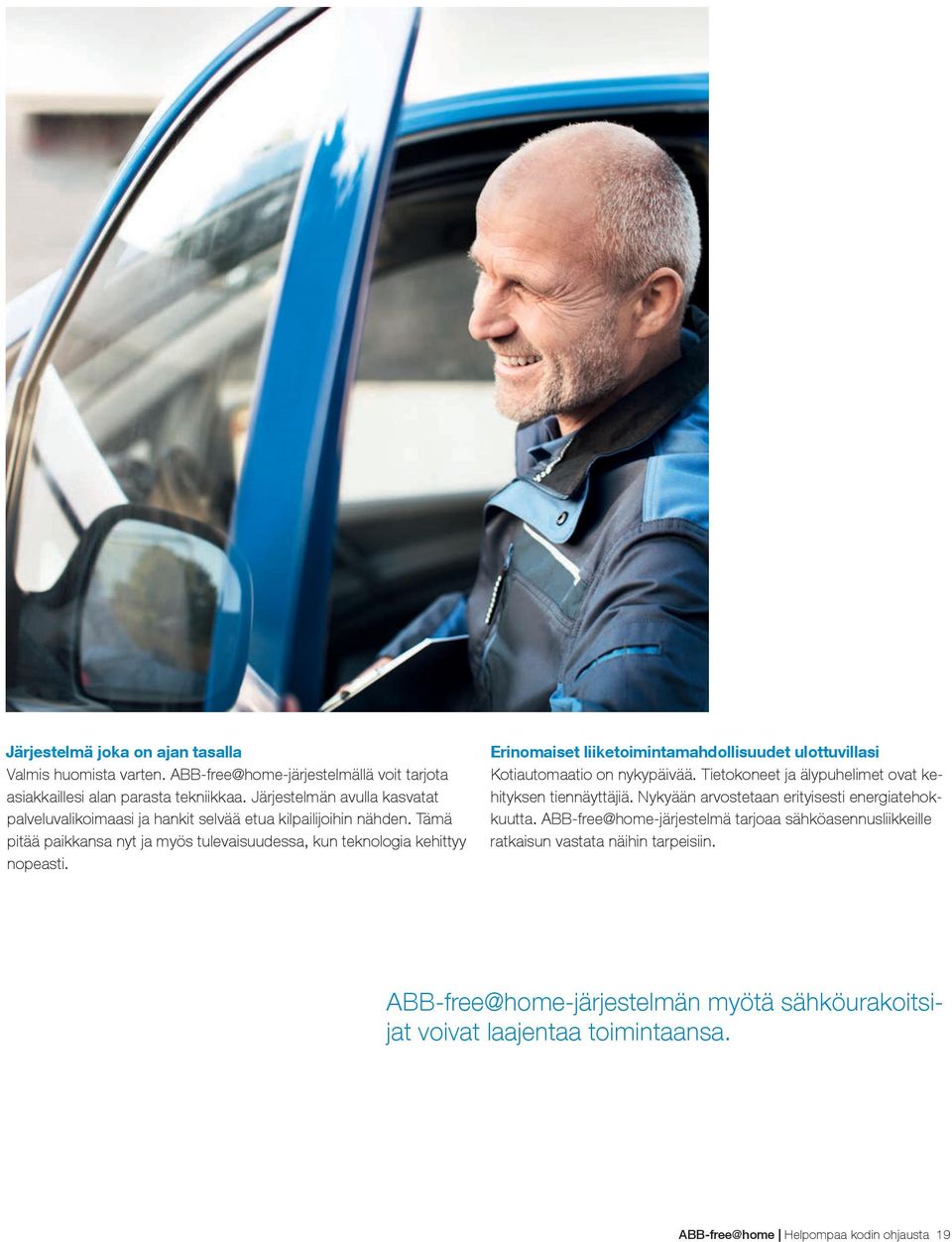

19 Järjestelmä joka on ajan tasalla Valmis huomista varten. voit tarjota asiakkaillesi alan parasta tekniikkaa. Järjestelmän avulla kasvatat palveluvalikoimaasi ja hankit selvää etua kilpailijoihin nähden. Tämä pitää paikkansa nyt ja myös tulevaisuudessa, kun teknologia kehittyy nopeasti. Erinomaiset liiketoimintamahdollisuudet ulottuvillasi Kotiautomaatio on nykypäivää. Tietokoneet ja älypuhelimet ovat kehityksen tiennäyttäjiä. Nykyään arvostetaan erityisesti energiatehokkuutta. tarjoaa sähköasennusliikkeille ratkaisun vastata näihin tarpeisiin. myötä sähköurakoitsijat voivat laajentaa toimintaansa. Helpompaa kodin ohjausta 19

20 20 Helpompaa kodin ohjausta

21 Voiko se olla näin helppoa? Kattava järjestelmä kodin ohjaukseen. on yksinkertainen, joten projektien suunnittelu ja toteutus etenevät nopeasti ja arvokkaita työtunteja säästyy. Helpompaa kodin ohjausta 21

22 Vapaus ja joustavuus Yksinkertaisesti parempi. Tähän asti eri toimintojen, kuten kaihtimien ja markiisien, valojen, lämmityksen, ilmanvaihdon, jäähdytyksen ja ovipuhelimen yhtäaikainen ohjaus on vaatinut huomattavan paljon työtä. myötä kodin ohjauksien toteuttaminen on nyt helppoa ja nopeaa. 22 Helpompaa kodin ohjausta

23 Täydellisesti yhdistetty Väyläkaapeloinnin ansiosta asentaminen on todella helppoa. Eri toimintoja yhdistelemällä avautuu kuitenkin aivan uusia mahdollisuuksia. hermokeskus, System Access Point, voidaan yhdistää erilaisten anturien kanssa, joiden avulla säädetään markiiseja, valaistusta, lämmitystä, ilmanvaihtoa, jäähdytystä tai ovipuhelintoimintoja. Vapautta ja joustavuutta Toiminnot voidaan räätälöidä täysin asiakkaan tarpeisiin sopiviksi. Kaikkia asetuksia voidaan myöhemmin muuttaa helppokäyttöisen sovelluksen avulla. Näin asukas voi itse mukauttaa kodin ohjauksia helposti asumisen ja tilojen käytön muutoksiin. Helpompaa kodin ohjausta 23

24 Vaivaton asennus säästää työtunteja asennus vaatii vain muutaman komponentin. Valaistuksen suoraan aktivointiin koko järjestelmä tarvitsee vain väyläkaapelin, anturi-toimilaiteyksikön, virtalähteen ja System Access Pointin käyttöönottoa varten System Access Point System Access Point on koko hermokeskus. Sen ansiosta järjestelmää voidaan ohjata tietokoneen, tabletin tai älypuhelimen avulla WLAN-verkon kautta. Sen avulla järjestelmän toimintoja voidaan määrittää ja kauko-ohjata myös asennuksen jälkeen. System Access Point voidaan yhdistää myös reitittimeen joko LAN- tai WLAN-verkon kautta. Käytön helpottamiseksi System Access Point luo oman WLAN-verkkonsa, jolloin projektin suunnittelu ja toteuttaminen on mahdollista. Et tarvitse muita ohjelmistoja. Saatuasi käyttöönoton tehtyä voit tallentaa tilan ja palauttaa sen koska tahansa. Toimilaitteet ja anturit on saatavilla kytkemiseen, säätämiseen ja ohjaukseen tarvittavia antureita. Uppoasennettujen binääritulojen avulla järjestelmään voidaan integroida myös perinteisiä antureita, kuten esimerkiksi kosteusvahteja. Painikkeita, säätimiä ja liiketunnistimia on saatavilla myös kojerasiaan asennettavina anturi-toimilaiteyksikköinä. 01 System Access Point 02 Anturi-toimilaite, 1-kanavainen, kojerasiaan 03 Releyksikkö, 4-kanavainen, DIN-kiskoon 04 Binääritulo, 2-kanavainen, koje- tai jakorasiaan 05 Virtalähde, DIN-kiskoon 24 Helpompaa kodin ohjausta

25 Keskitetty ohjaus Hajautettu ohjaus Markiisi Lämmitys Valo Markiisi Lämmitys Ovipuhelin Ovipuhelin Anturitoimilaite Anturitoimilaite ABB-Welcomeväyläkaapeli Anturi Anturi ABB-Welcomeväyläkaapeli Väyläkaapeli Väyläkaapeli System Access Point System Access Point Keskus, toimilaitteet ja virtalähde Keskus ja virtalähde Keskus ja DIN-kiskoon asennettava toimilaite Keskukseen asennettavat toimilaitteet tekevät anturien asentamisen vielä helpommaksi tällöin ainoa väyläkaapeli on uppoasennetussa rasiassa. Menetelmällä voidaan vähentää kuhunkin kanavaan liittyviä kustannuksia. Anturi-toimilaiteyksikkö hajautettua ohjausta varten Anturi-toimilaiteyksikössä sekä anturi että toimilaite ovat samassa laitteessa, mikä säästää tilaa. Yksikön perustoiminto on valmiiksi määritetty toki sitä voidaan muuttaa, jos niin halutaan. 230 V syöttö kaapeloidaan tavalliseen tapaan. Anturi-toimilaiteyksikkö Anturi-toimilaiteyksikössä on ohjauselementti ja esimerkiksi kytkintoimilaite yhdessä ja samassa tuotteessa. Se asennetaan samalla tavoin kuin uppoasennettu kytkin. Laitteen perustoiminto on määritetty valmiiksi: valo voidaan siis sytyttää heti asennuksen jälkeen ilman käyttöönottoa. Anturi-toimilaiteyksikkö voidaan tietysti konfiguroida vapaasti uudelleen käyttöliittymän kautta, kuten kaikki muutkin anturit ja toimilaitteet. ABB-free@home Helpompaa kodin ohjausta 25

26 Konfigurointi nopeasti sovelluksen avulla Konfigurointi on helppoa ja nopeaa. Ensin kaikki tiloissa olevat laitteet aktivoidaan tabletin tai kannettavan tietokoneen näytöllä. Tämän jälkeen voidaan tehdä asetukset. Valoisampaa vai pimeämpää, lämpimämpää vai viileämpää? Aiemmin tai myöhemmin, tallenna valmis. 26 Helpompaa kodin ohjausta

27 » Valmiiksi ohjelmoitu kaikki pois -painike» Ilmainen sovellus ios- ja Android-käyttöjärjestelmille» Helppo hahmottaa» Älykäs opastustoiminto Ensimmäinen vaihe: talon rakenne Ensin luodaan talon pohjapiirros, jossa on kerrokset ja huoneet. Toinen vaihe: kohdistaminen Anturit sijoitetaan pohjapiirrokseen sovelluksessa ja kohdistetaan järjestelmään. Kolmas vaihe: linkittäminen Lopuksi elementit voidaan yhdistää toivotulla tavalla. Yksinkertainen käyttöönotto ja muokkaus voidaan luoda erilaisia kokonaisuuksia omien toiveiden mukaan. Opastustoiminto auttaa. Voit ohjelmoida esimerkiksi valaisimet, markiisien asennon ja huonelämpötilan ja valita nämä kaikki myöhemmin yhdellä napin painalluksella. Monta eri mahdollisuutta Ainutlaatuinen sovellus on kehitetty varta vasten varten. Sitä voidaan käyttää älypuhelimella ja tabletilla, jossa on käyttöjärjestelmänä ios (versio 7.0 tai uudempi) tai Android (versio 4.4 tai uudempi). ensimmäiseen käyttöönottoon suositellaan tietokonetta tai tablettia. Helpompaa kodin ohjausta 27

28 Laatutuotteilla parempi tulevaisuus ominaisuudet puhuvat puolestaan. Helppo asennus, käyttö sovelluksen avulla ja järjestelmän mukautuminen myös tuleviin vaatimuksiin ovat hyviä valintaperusteita tulevaisuutta ajatellen. Luotettava toimija Globaalina rakennusautomaatioteknologian markkinajohtajana ABB tarjoaa sähköurakoitsijoille kattavan ja ainutlaatuisen tuotevalikoiman, johon sisältyvät niin perinteiset asennustarvikkeet ja -kalusteet kuin järjestelmätuotteet. Niin rakennusten ohjaus kuin energiatehokkuuteen liittyvä teknologia kaikki modulaarista, joustavaa ja tulevaisuuden suhteen turvattua. ABB:n tuotteet ja ratkaisut ovat käytössä ympäri maailmaa valtamerten takana ja jopa merenpohjassa. Niitä käytetään kodeissa, toimistoissa ja tehtaissa, maataloudessa, elintarvikepakkausalalla ja junissa. Ne tuovat virtaa ja tehokkuutta paremman maailman aikaansaamiseksi. Teknologian edelläkävijänä ABB investoi uusiin toiminnallisuuksiin myös tulevaisuudessa. 28 Helpompaa kodin ohjausta

29 Uudisrakentamiseen tarvitaan vain väyläkaapeli. Asennuksen suunnittelu on helppoa, koska topologia on vapaa - vain rengasverkko ei ole sallittu. Kaapelointitapa ei rajoita toimintoja. RoHS compliant Luotettava valmistusprosessi ABB-free@home-järjestelmän valmistuksessa noudatetaan kansainvälisiä IEC EN ja IEC EN standardeja. Todistetusti ympäristöystävällistä Kaikki ABB-free@home-järjestelmän laitteet valmistetaan ekologisia periaatteita noudattaen RoHS-direktiivin mukaisesti. ABB-free@home Helpompaa kodin ohjausta 29

30 Suunnittelun vapautta Tilaa asiakkaidesi luovuudelle Innovatiivinen antaa laajat mahdollisuudet luovaan suunnitteluun. Koti voidaan varustaa asukkaiden henkilökohtaisten tarpeiden ja mieltymysten mukaan. Nyt ja tulevaisuudessa. 30 Helpompaa kodin ohjausta

31 Helpompaa kodin ohjausta 31

32 Käytön edut Mukavuus, turvallisuus ja tehokkuus tekee talosta tai asunnosta älykkään kodin. Kaihtimet, markiisit, valaistus, lämmitys, ilmanvaihto, jäähdytys ja ovipuhelin kodin toiminnot ovat vihdoin etäohjattavissa, kytkimestä tai älypuhelimella. Mukavaa, turvallista ja tehokasta. 32 Helpompaa kodin ohjausta

33 Avoin uusille ideoille taloteknisiä toimintoja voidaan hallita automaattisesti, aikataulun ja lämpötilan mukaan tai liiketunnistimen avulla, tai toiminnot voidaan valita napin painalluksella. Eri toimintoja voidaan yhdistää vapaasti. Kaihtimet ja markiisit Valaistus Lämmitys Ilmastointi Ovipuhelin Käytön monet edut Asumismukavuutta. helpottaa arkea. Kaihtimia, valoja, lämmitystä, ilmastointia ja ovipuhelinta voidaan ohjata samalla kertaa: älypuhelimesta tulee kodin yleiskaukosäädin. Halutut valaisimet ja keittiön radio voidaan kytkeä yhdellä napin painalluksella suoraan sängystä käsin, tai kaikki valot ja halutut laitteet voidaan sammuttaa yhdestä kytkimestä kotoa poistuttaessa. Erittäin kätevää. Erittäin mukavaa. Erittäin energiatehokasta. Ohjausten muokkaaminen tilanteen ja mielialan mukaan on tehty mahdollisimman helpoksi. Helpompaa kodin ohjausta 33

34 Monipuoliset ohjaukset Tilanteet ja etäohjaus Mukavuutta, turvallisuutta, parempaa energiatehokkuutta. ansiosta arjesta tulee monin tavoin helpompaa. Kodin toimintoja voidaan etäohjata omien mieltymysten mukaan. Ilahduttavan yksinkertaista tarjoaa mukavuutta asiakkaillesi. He voivat valita kaikki toiminnot yksilöllisesti, joko kytkimestä, tai mobiilisovelluksen avulla. Tämä luo aivan uudenlaisen vapaudentunteen ja riippumattomuuden ajasta ja paikasta. Voit sytyttää valot, avata markiisit ja nostaa tai laskea huonelämpötilaa toiselta puolelta taloa tai maailmaa. Ohjelmoitu helpoksi erittäin helppokäyttöinen sovellus tekee kodin ohjauksesta älypuhelimella tai tabletilla yksinkertaista. Tällä monitoimisella kaukosäätimellä asetuksia voi myös muuttaa helposti. 34 Helpompaa kodin ohjausta

35 Tunnelmasta toiseen Yhdellä kytkimen painalluksella tai älypuhelimen tai tabletin kosketuksella voit luoda täysin erilaisen tunnelman. Näin olohuone mukautuu muutamassa sekunnissa tilanteeseen, vaikkapa vastaanottamaan vieraita tai rentouttavaan iltaan. Kotona/poissa-painike Helpoin mahdollinen tapa kytkeä kaikki pois päältä? kotona/poissa-painike. Se on erityisen kätevä kotoa poistuttaessa, sillä painikkeesta saa kaikkien eri huoneiden väylälaitteet pois päältä samalla kertaa. Toiminto on esiohjelmoitu, joten sen käyttöönotto on helppoa. Helpompaa kodin ohjausta 35

36 Virtalähde Virtalähde jossa sisäänrakennettu kuristin. Virtalähteessä on yksi lähtö. Väyläjännite 30 VDC ja enimmäisvirta 640 ma (max. 64 laitetta). Toimintavalmiuden ja ylikuormituksen LED-merkkivalo. Koko 4-moduulia DIN. Tyyppi Snro Kuvaus Pakkauskoot PS-M Virtalähde 640 ma 230/30 V DIN 1/- Tiedonsiirto Tiedonsiirto System Access Point -liitäntäportti ABB-free@home-järjestelmän käyttöönottoa ja etäohjausta varten. Järjestelmän aikaohjelmat ja astronomiset toiminnot tallennetaan SysAP-liitäntäporttiin. Tyyppi Snro Kuvaus Pakkauskoot SAP-S Liitäntäportti System access point 230 V 1/- Painikkeet 1-osainen painike Painikkeen runko ja siihen liittyvät keskiölevyt. Tuotteet myydään erikseen. Tyyppi Snro Kuvaus Pakkauskoot SU-F Painike runko 1-osainen 1/- SR Painike keskiö 1-osainen Jussi 1/10 SR Painike keskiö 1-osainen Impressivo valkoinen 1/10 SR Painike keskiö 1-osainen Impressivo antrasiitti 1/10 SR Painike keskiö 1-osainen Impressivo alumiini 1/10 2-osainen painike Painikkeen runko ja siihen liittyvät keskiölevyt. Tuotteet myydään erikseen. Tyyppi Snro Kuvaus Pakkauskoot SU-F Painike runko 2-osainen 1/- SR Painike keskiö 2-osainen Jussi 1/10 SR Painike keskiö 2-osainen Impressivo valkoinen 1/10 SR Painike keskiö 2-osainen Impressivo antrasiitti 1/10 SR Painike keskiö 2-osainen Impressivo alumiini 1/10 36 Helpompaa kodin ohjausta ABB-free@home

37 1-osainen painike releellä Painikkeen runko releellä ja siihen liittyvät keskiölevyt. Tuotteet myydään erikseen. Tyyppi Snro Kuvaus Pakkauskoot SSA-F Tulo/lähtöyksikkö kojerasiaan runko 1/1 1/- SR Painike keskiö 1-osainen Jussi 1/10 SR Painike keskiö 1-osainen Impressivo valkoinen 1/10 SR Painike keskiö 1-osainen Impressivo antrasiitti 1/10 SR Painike keskiö 1-osainen Impressivo alumiini 1/10 2-osainen painike releellä Painikkeen runko releellä ja siihen liittyvät keskiölevyt. Tuotteet myydään erikseen. Tyyppi Snro Kuvaus Pakkauskoot SSA-F Tulo/lähtöyksikkö kojerasiaan runko 2/1 1/- SSA-F Tulo/lähtöyksikkö kojerasiaan runko 2/2 1/- SR Painike keskiö 2-osainen Jussi 1/10 SR Painike keskiö 2-osainen Impressivo valkoinen 1/10 SR Painike keskiö 2-osainen Impressivo antrasiitti 1/10 SR Painike keskiö 2-osainen Impressivo alumiini 1/10 Merkintäkilpi Peitelevyn reunaan kiinnittyvä merkintäkilpi esim. ryhmätunnuksen merkintään. Muovisen linssin alle sopii tekstiliuska 12 x 52 mm. Voidaan kiinnittää myös ruuveilla. Tyyppi Snro Kuvaus Pakkauskoot Merkintäkilpi 12 x 52 mm, Jussi- ja Impressivo-peitelevyille 10/100 Valonsäätimet Valonsäädin keskukseen 4-kanavainen yleissäädin LEDien, hehkulamppujen, 230 V halogeenilamppujen, pienjännitehalogeenien sekä säädettävien energiansäästölamppujen ohjaukseen. Kytketyn kuorman automaattinen tunnistus. Mahdollista yhdistää kanavia, jolloin saadaan kasvatettua lähtötehoa. Kanavien tilan LED-merkkivalo. Tyyppi Snro Kuvaus Pakkauskoot DA-M Valonsäädin 4 x 315 W 230 V DIN 1/- ABB-free@home Helpompaa kodin ohjausta 37

38 Valonsäätimet Valonsäädin kojerasiaan Yleissäädin SDA-F on 1-osainen ja 1-kanavainen valonsäädin kojerasiaan. Yleissäädin SDA-F on 2-osainen ja 1-kanavainen valonsäädin kojerasiaan. Molemmat sopivat 230 V hehkulampuille sekä pienjännitehalogeeneille. Nimellisteho W/VA. Säätimet sopivat myös säädettäville LED-lampuille ja energiansäästölampuille. Nimellisteho on tällöin 2-80 W/ VA. Tyyppi Snro Kuvaus Pakkauskoot 1-osainen SDA-F Valonsäädin kojerasiaan runko 1/1 1/- SR Painike keskiö 1-osainen Jussi 1/10 SR Painike keskiö 1-osainen Impressivo valkoinen 1/10 SR Painike keskiö 1-osainen Impressivo antrasiitti 1/10 SR Painike keskiö 1-osainen Impressivo alumiini 1/10 2-osainen SDA-F Valonsäädin kojerasiaan runko 2/1 1/- SR Painike keskiö 2-osainen Jussi 1/10 SR Painike keskiö 2-osainen Impressivo valkoinen 1/10 SR Painike keskiö 2-osainen Impressivo antrasiitti 1/10 SR Painike keskiö 2-osainen Impressivo alumiini 1/10 Liiketunnistimet Liiketunnistin Liiketunnistin ABB-free@home-järjestelmään. Automaattinen kytkentä liikkeen ja valoisuuden perusteella. Havaintoetäisyys eteen 6 m ja sivulle 3 m. Valvonta-alue on 180 º ja valaistustason säätö lux. Tyyppi Snro Kuvaus Pakkauskoot MD-F Liiketunnistin kojerasiaan Jussi 1/- MD-F Liiketunnistin kojerasiaan Impressivo valkoinen 1/- MD-F Liiketunnistin kojerasiaan Impressivo antrasiitti 1/- MD-F Liiketunnistin kojerasiaan Impressivo alumiini 1/- Liiketunnistin/releyksikkö Liiketunnistin ABB-free@home-järjestelmään. Tunnistimeen on integroitu 10 A rele. Automaattinen kytkentä liikkeen ja valoisuuden perusteella. Havaintoetäisyys eteen 6 m ja sivulle 3 m. Valvonta-alue on 180 º ja valaistustason säätö lux. Tyyppi Snro Kuvaus Pakkauskoot MSA-F Liiketunnistin rele 10 A Jussi 1/- MSA-F Liiketunnistin rele 10 A Impressivo valkoinen 1/- MSA-F Liiketunnistin rele 10 A Impressivo antrasiitti 1/- MSA-F Liiketunnistin rele 10 A Impressivo alumiini 1/- 38 Helpompaa kodin ohjausta ABB-free@home

39 Tulo- ja lähtöyksiköt Tuloyksikkö keskukseen Neljä kanavainen binäärivastaanotin keskukseen. Jännitesignaaleja käytetään ohjaukseen ja tilatietojen rekisteröintiin. Leveys 2-mod DIN. Tyyppi Snro Kuvaus Pakkauskoot BI-M Binääritulo 4-kanavaa V AC/DC 1/- Tuloyksikkö koje- tai jakorasiaan Monikäyttöiset 2- ja 4-kanavaiset binääritulot koje- tai jakorasiaan. Tulojen avulla tavalliset potentiaalivapaat painonapit tai apukoskettimet voidaan liittää ABB-free@home-järjestelmään. Koskettimen syöttöjännite saadaan binääritulolta. Liitäntäkaapelia voidaan jatkaa max. 10 m. Tyyppi Snro Kuvaus Pakkauskoot BI-F Binääritulo 2-kanavaa 1/- BI-F Binääritulo 4-kanavaa 1/- Releyksikkö keskukseen Neljä erillistä potentiaalivapaata ohjausta 16 A, 230 V. Sopii kapasitiiviselle kuormalle. Kärkien pakko-ohjausmahdollisuus. Tyyppi Snro Kuvaus Pakkauskoot SA-M Lähtöyksikkö 4x16 A 230 V DIN 1/- Lämmitys ja jäähdytys Huonetermostaatti Huonetermostaatin runko RTC-F-1 ja siihen sopivat termostaatin keskiölevyt. Termostaattia käytetään yhdessä venttiiliohjaimen HA-M tai HA-M kanssa. Tyyppi Snro Kuvaus Pakkauskoot RTC-F Huonetermostaatti runko 1/- CP-RTC Huonetermostaatti termostaatti keskiö Jussi 1/10 CP-RTC Huonetermostaatti termostaatti keskiö Impressivo valkoinen 1/10 CP-RTC Huonetermostaatti termostaatti keskiö Impressivo antrasiitti 1/10 CP-RTC Huonetermostaatti termostaatti keskiö Impressivo alumiini 1/10 Venttiiliohjain Venttiiliohjain vesikiertoisten lämmitys-/jäähdytysjärjestelmien ohjaukseen. Käytetään yhdessä huonetermostaatin RTC-F-1 kanssa. Sopii resistiiviselle kuormalle. Nimellisjännite V, nimellisvirta 160 ma. Lähdöt ovat oikosulku- ja ylikuormitussuojattuja. Tyyppi Snro Kuvaus Pakkauskoot HA-M Venttiiliohjain 6-kanavaa DIN 1/- HA-M Venttiiliohjain 12-kanavaa DIN 1/- ABB-free@home Helpompaa kodin ohjausta 39

40 Verhomoottoriohjaimet Verhomoottoriohjain keskukseen Neljä erillistä kaihdin-tai verhomoottoriohjainta. Moottorin ohjaus samanaikaisesti kahteen suuntaan on estetty. Tyyppi Snro Kuvaus Pakkauskoot BA-M Lähtöyksikkö verho 4-kanavaa DIN 1/- Anturi/verho-ohjain kojerasiaan Kojerasiaan asennettava anturi/verho-ohjain kaihdin- tai verhomoottorien ohjaukseen. Toiminto on esikonfiguroitu. Yksi kanava, jossa vaihtokosketin. Tyyppi Snro Kuvaus Pakkauskoot SBA-F Lähtöyksikkö verho kojerasiaan runko 1/1 1/- SR Painike keskiö 1-osainen Jussi 1/10 SR Painike keskiö 1-osainen Impressivo valkoinen 1/10 SR Painike keskiö 1-osainen Impressivo antrasiitti 1/10 SR Painike keskiö 1-osainen Impressivo alumiini 1/10 Ovipuhelinjärjestelmä Ovipuhelinjärjestelmä Kosketusnäyttö, ulkoyksikkö, keskusyksikkö, virtalähde ja asennuskotelot ja ABB-Welcome-järjestelmiin. Tyyppi Snro Kuvaus Pakkauskoot Näyttö DP7-S Kosketusnäyttö 7" valkoinen 1/16 Ulkoyksikkö 83121/ Videoulkoyksikkö, 1 nappi, valkoinen 1/12 Keskusyksikkö Keskusyksikkö, DIN, ovipuhelinjärjestelmä, sis. virtalähteen 1/20 Virtalähde (vain näyttöä varten, ei ulkoyksikön liitäntämahdollisuutta) CP-D24/ Virtalähde 24 VDC 0.42 A, 1 moduuli 1/1 Kotelo 83402U Upotuskotelo, koko 1/3, harmaa 1/ AP Pinta-asennuskotelo, koko 1/3, valkoinen 1/30 40 Helpompaa kodin ohjausta ABB-free@home

41 Helppo oppia Materiaalit saatavilla verkossa Vain sähköasentajille. voi oppia jo muutamassa tunnissa. Verkkosivuilta löydät opastusvideoita, järjestelmäoppaan sekä lisämateriaalia. Kysy myös lisää yhteyshenkilöltäsi ABB:ssä. Skannaa QR-koodi niin saat lisätietoja eduista. Helpompaa kodin ohjausta 41

42 Muistiinpanot

43

44 Ota yhteyttä ABB Oy PL 16 (Porvoon Sisäkehä 2) Porvoo Puh Copyright ABB. WAIM83/012015
